минеральных и органических, виды агрегатов, как правильно выбрать машину
Содержание:
Классификация машин
Агрегаты для сезонной подготовки и погрузки удобрений
Машины для внесения жидких минеральных удобрений
Агрегаты для внесения твердых минеральных удобрений
Машины для внесения твердых органических удобрений
Техника для внесения жидких органических удобрений
Требования к технике
Выбор машин по характеристикам
Интересные факты и заблуждения
Промышленную обработку сельскохозяйственных земель удобрениями невозможно выполнять вручную. Для этого существует специализированная техника. Машины для внесения удобрений делятся на те, что непосредственно распределяют органику, и другие — облегчающие процесс. Оборудование должно соответствовать агротехническим требованиям. Благодаря механизации процесса удается сэкономить деньги и время предприятий, занимающихся сельским хозяйством. Остается только выбрать технику, которая позволит эффективно выполнять конкретные задачи с минимальными потерями.
Классификация специализированных машин для внесения удобрений
Выбор спецтехники зависит от масштабов хозяйства, видов выращиваемых культур и имеющегося бюджета. Весь перечень машин для внесения удобрений делят на группы с учетом признаков:
по назначению — техника для подготовки подкормок, погрузки, перемещения и внесения в грунт, комбинированные и универсальные агрегаты;
по состоянию удобрений — для жидких, пылевидных и твердых составов;
по типу удобрений — для органических, минеральных и комбинированных (сложносоставных) смесей;
по методу соединения с трактором — навесные и прицепные агрегаты;
по технологии внесения удобрений — навесные, авиационные и кузовные разбрасыватели, а также оборудование для внутрипочвенного внесения и рассеивания туков.
Помимо перечисленных, существуют новые технологии и способы обработки земель, включая дифференцированную обработку земельных участков, где учитывается состав почвы и применяется техника, дозирующая разные составы с учетом их дефицита в грунте.
Агрегаты для сезонной подготовки и погрузки удобрений
Машины для подготовки и погрузки удобрений применяются в тех случаях, когда требуется измельчить слежавшиеся составы. В качестве примера можно отметить ИСУ-4, который дробит и просеивает удобрения. На самом дне бункера фиксируются выгрузные скребки, а также фреза и ножи возле рабочего органа и решетки. Слежавшиеся глыбы удобрений дробятся фрезой до получения фракции размером 5–7 мм. Мелкие кусочки просеиваются через решета. С днища их сгребают вручную и подают к ротору, который выбрасывает их в бурт. Не поддающиеся дроблению куски выгружают сквозь окно в бункере. После дробления удобрения грузят в специальные машины — сеялки и разбрасыватели, такие как РМС-6, СТТ-10, СЗТМ-4Н, МХА-7, КСА-3 (центробежные и автомобильные).
Машины для внесения минеральных жидких удобрений
Жидкий аммиак и аммиачная вода вносятся в грунт специальной техникой. Для перемещения удобрений до участка используют емкости, загружаемые в кузов авто. Внесение в грунт осуществляется прицепными подкормщиками (ПЖУ-4500, ПЖУ-2000). Такое оборудование соединяется с культиватором, глубокорыхлителем, чизельным плугом. Для дозировки жидких составов используют калиброванный жиклер либо изменяют давление раствора. Подкормщики оснащены всасывающими и напорными фильтрами и гидромешалками. Благодаря культиваторам и чизельным плугам жидкие минеральные удобрения вносятся на требуемую глубину. Учитывая, что глубина может достигать 30 см, удается доставлять азот непосредственно к корням растений. Современные агрегаты ПЖУ-4500, ПЖУ-2000 доступны по большей части только крупным хозяйствам. Мелкие приобретают более доступные агрегаты либо проводят обработку вручную.
Кроме перечисленных машин для внесения жидких удобрений (минеральных), применяется АВА-8. Агрегат также вносит удобрение в грунт, но на глубину до 12 см. Можно использовать технику АБА-0,5 с поступательно-возвратным движением поршня дозатора. Во время движения агрегата по полю аммиак по расходному вентилю движется в дозатор, далее — в распределитель и трубки для заделки на глубину до 14 см. Аммиак дозируется по давлению, плотности потока и объему. Чтобы повысить производительность АБА-0,5 используют паровозвратную заправку в газовой обвязке с компрессором. Такой способ загрязняет воздух, поэтому разрешен к применению только по краю участка, где нет жилых построек. В дополнение придется покупать запасные трубки, поскольку рабочие органы быстро выходят из строя.

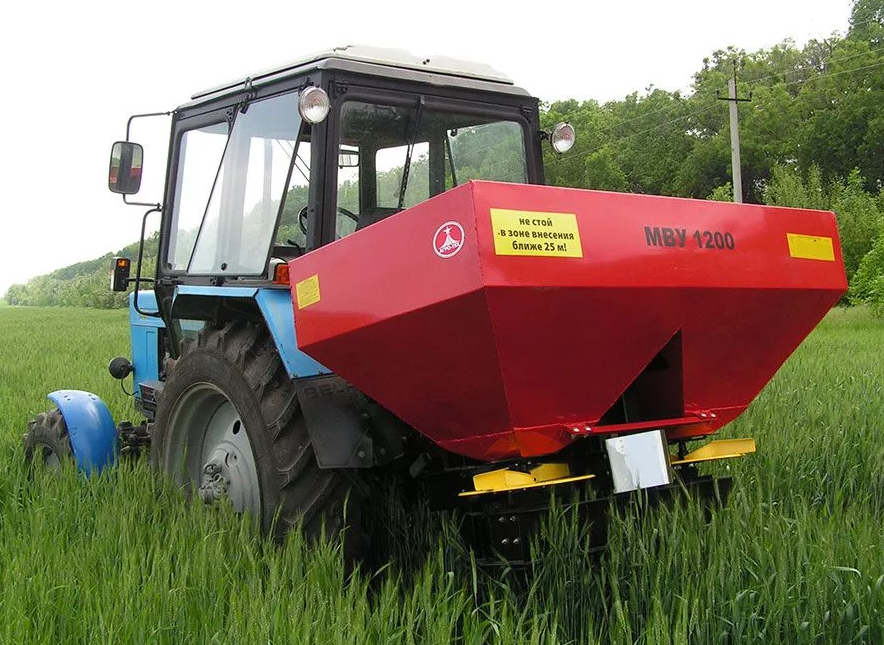

Популярные машины для внесения твердых минеральных удобрений (в форме порошка и гранул)
Схема применения удобрений бывает линейной (со склада — на поле) и перегрузочной (на пути между складом и полем имеется погрузочный транспорт). Машины для внесения минеральных удобрений многофункциональны, подходят и для жидких, и для твердых агрохимикатов. Существуют прицепные и навесные модели, а также самоходная техника (ЭСВМ-7).
Одна из востребованных сеялок для твердых агрохимикатов — РТТ-4,2А. Машина подходит для работы с порошками и гранулами, используется на лугах, полях с зерновыми, в овощеводстве. Производительность — около 1100 кг на 1 га. Другая популярная сеялка — НРУ-0,5, бесперебойность работы которой обеспечена активными сводоразрушителями. Вместимость сеялки — 400 л, а ширина рассева — 11 м.
Если необходимо перевозить минеральные туки с последующим их внесением, используют РУМ-8 с шириной разбрасывания до 20 м.
Машины для внесения твердых органических удобрений (компост, зола, торф)
Так же, как и техника, предназначенная для минеральных агрохимикатов, машины для внесения органических удобрений представлены в широком разнообразии. Примеры наиболее популярной техники:
РОУ-5 — предназначена для разбрасывания навоза, торфа и компоста. Грузоподъемность — около 5 т, ширина разброса — 6 метров.
ПРТ-10 — позволяет регулировать дозировку туков. Грузоподъемность — 10 т, разброс — 6 метров.
РУН-15Б — равномерно распределяет по полям органику, предварительно разложенную кучами в шахматном порядке. Объем разброса на 1 га составляет 15–60 т органических веществ.
МЛГ-1 — для внутрипочвенной заделка органики. Есть регулировка высоты разбрасывания и глубины борозды.

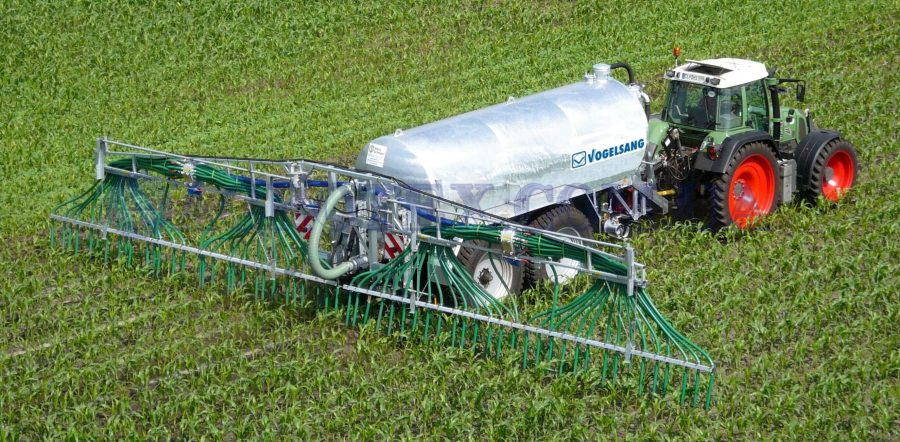

Техника для внесения сезонных жидких органических удобрений
Существует также техника для распределения жидких подкормок, которые считают более эффективными. Машины для внесения удобрений в этом случае работают по прямоточной технологии. Разновидности:
РЖТ-8. Помимо применения в сельскохозяйственной сфере, этот жижеразбрасыватель используется для мойки автомобилей и пожаротушения. Цистерна на 8000 литров заполняется через люк. Техника комплектуется вакуумным и напорно-переключающим, а также распределительным устройством. Загрузка происходит за счет вакуумных насосов. Аналогичное строение и схема работы у агрегатов РЖТ-4 и 16, МЖТ и ПЖТ.
РЖУ-3,6. Цистерну объемом 3,4 куба устанавливают на шасси от ГАЗ-53. Захват — 8 м.
Назначение машин для внесения удобрений — избавить человека от тяжелого и отнимающего время ручного труда. Все операции осуществляются быстро, точно и эффективно. Туки равномерно распределяются с помощью сеялок разных габаритов и разбрасывателей с туковысевающими устройствами. Органику можно разбрасывать тем же транспортом, которым осуществлялась транспортировка.
Агротехнические требования к технике и нормам
При выборе машин для внесения минеральных удобрений учитывают ряд требований, предъявляемых к спецтехнике. Агрегаты должны равномерно распределять синтетические туки, имеющие диаметр гранул до 5 мм и влажность до 15 %. Дозирование учитывает тип культуры и грунта и составляет от 50 до 1000 кг/га.
Сеялка должна распределять туки равномернее, чем разбрасыватели. Допустимые отклонения для сеялок — не более 15 %, для разбрасывателей — не более 25 %. Что касается машин для внесения жидких удобрений органических (навоза, компоста, навозной жижи), неравномерность распределения по длине аналогична погрешностям туковых сеялок, а по ширине — разбрасывателей.
Техника должна заделывать удобрения в грунт на заданную глубину. Допустимо отклонение, но не более 15 %. Интервал между разбрасыванием и заделкой органических туков должен быть не более 2 часов, минеральных подкормок — до 12 часов. Учитывая, что нужно избегать необработанных полос, смежные проходы предварительно закрываются.
Выбор по техническим характеристикам
Правильный выбор машин для внесения минеральных удобрений основывается на следующих рекомендациях:
Осуществлять подбор подходящего оборудования.
Вести учет высоты разбрасывателя над поверхностью земли. Показатели приводятся в специальных таблицах. При наличии отклонений придется исправлять механику.
Обращать внимание на скорость машины для внесения органических удобрений и минеральных подкормок, их исправность, отсутствие погрешностей во время поворотов. Перечисленные параметры могут спровоцировать неравномерное распределение удобрений, что чревато негативными последствиями.
Соблюдать расстояние между проходами в соответствии с принятыми стандартами.
Выбирать разбрасыватель с учетом типа удобрений после консультации со специалистом.
Для неровной местности использовать мощный разбрасыватель либо стандартный, но тогда придется выравнивать грунт.
При выборе между многофункциональным и узкоспециализированным агрегатом отдавать предпочтение второму. Такие модели качественнее и эффективнее справляются с поставленной задачей.
Себестоимость сельскохозяйственных культур напрямую зависит от качества продукции. Чтобы получить наилучший результат, грунт и растения придется удобрять. Учитывая, что работы подразумевают ежегодное применение машин для внесения органических удобрений и минеральных подкормок, имеет смысл изучить рынок и выбрать наиболее долговечные и универсальные варианты, к которым несложно подобрать запчасти.
Интересные факты и заблуждения
Существует достаточно много заблуждений относительно использования удобрений. Одно из них базируется на том, что любая химия вредна, а органика исключительно полезна. Навоз и компост на первый взгляд кажутся безвредными за счет натурального происхождения. Если же обратиться к фактам и сравнить состав химической смеси Миттлайдера и навоза, выводы могут удивить. Сравнительный анализ количества веществ, попадающих в грунт с навозом за один прием, и со специализированным удобрением в течение года выглядит так:
Получается, что единовременное попадание в почву перечисленных элементов с навозом в 4–7 раз превышает дозировку, распределяемую по участку с помощью химических удобрений. Такой огромный объем веществ растения не способны усвоить, а полученный избыток солей сказывается на урожае не лучшим образом. В результате из-за навоза овощи перенасыщены нитратами, а в почве наблюдается общее засоление.
Техника для внесения удобрений — ООО «АгроМаш»
Техника для внесения удобрений
Внесение жидких удобрений
Машина для внесения жидких органических удобрений РЖТ-3
Машина РЖТ-3 используются в сельском хозяйстве для внесения жидких органических удобрений под посевы сельскохозяйственных культур и пожаротушения, в коммунальном хозяйстве. ..
Машина для внесения жидких органических удобрений МЖТ-3
МЖТ-3 предназначена для самозагрузки, транспортировки, перемешивания и сплошного поверхностного внесения жидких органических удобрений, перевозки технической воды, мойки машин, дорог, пожаротушения.
Машина для внесения жидких органических удобрений РЖТ-4М
Машина РЖТ-4М используются в сельском хозяйстве для внесения жидких органических удобрений под посевы сельскохозяйственных культур и пожаротушения, в коммунальном хозяйстве — для откачки содержимого колодцев глубиной до 3 метров и для промывки канализационных систем, для перевозки технической воды и других подобных жидкостей.
Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖТ-Ф-6
Машина для внесения жидких органических удобрений МЖТ-Ф-6 предназначена для самозагрузки, транспортирования, перемешивания и сплошного поверхностного распределения жидких органических удобрений, а также для перевозки технической воды и мойки машин, при пожаротушении, мойки дорог и т. д.
Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖТ-Ф-11
Машина для внесения жидких органических удобрений МЖТ-Ф-11 предназначена для самозагрузки, транспортирования, перемешивания и сплошного поверхностного распределения жидких органических удобрений, а также для перевозки технической воды и мойки машин, при пожаротушении, мойки дорог и т.д
Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖУ-16
Машина МЖУ-16 предназначена для саморазгрузки, транспортирования, перемешивания и сплошного поверхностного распределения жидких органических удобрений, а также для перевозки других не агрессивных жидкостей, кроме пищевых и нефтепродуктов.
Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖУ-20
Машина для внесения жидких органических удобрений МЖУ-20 предназначена для самозагрузки, транспортирования и внесения жидких органических удобрений.
Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖУ-20-1
Машина для внесения жидких органических удобрений МЖУ-20-1 с адаптером для внутрипочвенного внесения внесения.
Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖУ-20-2
Машина для внесения жидких органических удобрений МЖУ-20-2 с адаптером для поверхностного ленточного внесения.
Внесение минеральных удобрений
Рассеиватель минеральных удобрений РУ-1000
Рассеиватель РУ-1000 предназначен для поверхностного внесения твердых минеральных удобрений в грунулированном и кристаллическом виде, а также для подкормки озимых зерновых культур (в ранней стадии развития), лугов и пастбищ.
Рассеиватель минеральных удобрений РУ-1600
Рассеиватель минеральных удобрений предназначен для поверхностного внесения твердых минеральных удобрений в гранулированном либо кристаллическом виде, а также для подкормки озимых зерновых культур, лугов и пастбищ.
Рассеиватель минеральных удобрений РУ-3000
Рассеиватель минеральных удобрений предназначен для поверхностного внесения твердых минеральных удобрений в гранулированном либо кристаллическом виде, а также для подкормки озимых зерновых культур (в ранней стадии развития), лугов и пастбищ.

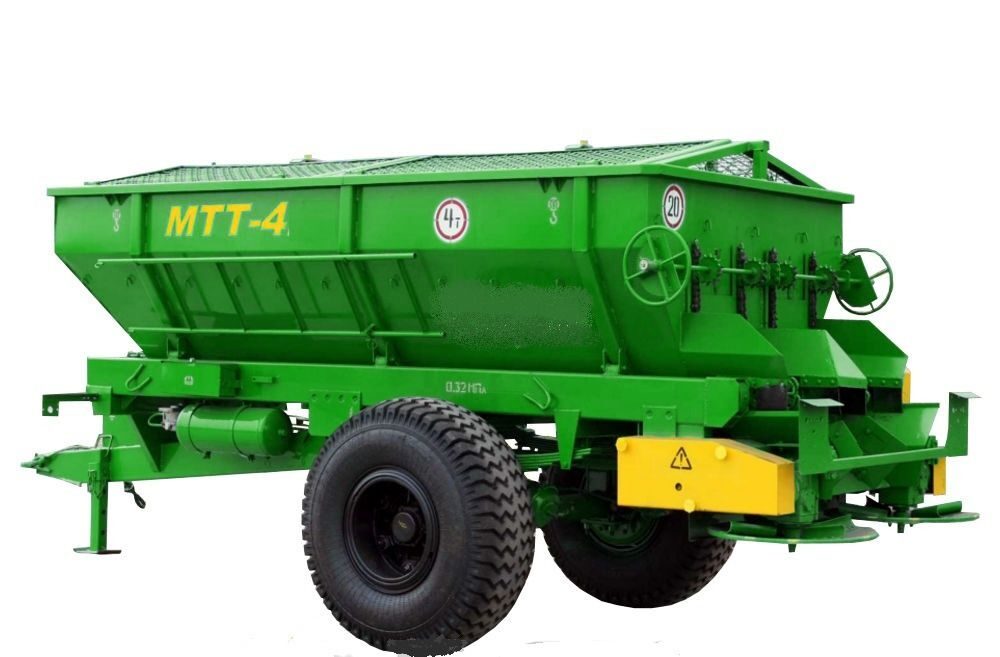

Машина для внесения минеральных удобрений МТТ-4У
Машина предназначена для поверхностного внесения основных доз твердых минеральных удобрений в гранулированном или кристаллическом виде. Возможно применение для внесения пылевидных химикатов (доломитная мука, известь). Привод транспортера и разбрасывающих дисков — механический от ВОМ трактора.
Распределитель минеральных удобрений РУ-7000-1
Распределитель минеральных удобрений предназначен для транспортирования и поверхностного внесения твердых минеральных удобрений, известковых материалов и химических мелиорантов.
Распределитель минеральных удобрений РУ-8
Распределитель минеральных удобрений предназначен для транспортирования и поверхностного внесения твердых минеральных удобрений, известковых материалов и химических мелиорантов.
Машина для внесения пылевидных химмелиорантов МШХ-9
Машина МШХ-9 предназначена для внесения пылевидных химмелиорантов с помощью штанговых распределителей.
Сеялка для внесения минеральных удобрений СУ-12-01
Сеялка для внесения минеральных удобрений СУ-12-01 предназначена для внесения минеральных удобрений сплошным высевом и подкормки растений сыпучими минеральными удобрениями в междурядья сельскохозяйственных культур, возделываемых по интенсивной технологии. Сеялка обладает высокой точностью и равномерностью внесения удобрений.
Внесение твердых удобрений
Машина для внесения твердых органических удобрений ПРТ-7А
Машина ПРТ-7А предназначена для внесения твердых органических удобрений и перевозки различных сельскохозяйственных грузов в агрегате с тракторам.
Машина для внесения твердых органических удобрений МТТ-9
Машина МТТ-9 предназначена для внесения твердых органических удобрений и перевозки различных сельскохозяйственных грузов в агрегате с трактором. Новая серия машин сохранив все лучшие технические решения и качество производства, обеспечивает оптимальное качество внесения твердых органических.
Машина для внесения твердых органических удобрений МТТ-9-1
Машина для внесения твердых органических удобрений МТТ-9-1 предназначена для погрузки навалом, транспортирования, частичного разрыхления, измельчения и последующего равномерного распределения по поверхности поля органических удобрений в виде подстилочного навоза и приготовленных на его основе компостов.
Машина для внесения твердых органических удобрений МТУ-15-1
Машина МТУ-15-1 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.
Машина для внесения твердых органических удобрений МТУ-18
Машина МТУ-18 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.
Машина для внесения твердых органических удобрений МТУ-20-1
Машина МТУ-20 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.
Машина для внесения твердых органических удобрений МТУ-24-1
Машина МТУ-24-1 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.
Машина для внесения твердых органических удобрений МТУ-24А-1 (трехосная)
Машина МТУ-24А-1 (трехосная) — предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений.
Техническое обслуживание оборудования: Аппликаторы удобрений | Интегрированное управление растениеводством
Энциклопедия Статья
Зима — хорошее время для производителей сельскохозяйственных культур и продавцов удобрений, чтобы устранить недостатки в оборудовании для внесения удобрений по экономическим, экологическим, эффективным и безопасным причинам. Правильно работающее оборудование для внесения удобрений позволяет получить максимальную отдачу от каждого доллара, вложенного в удобрения. Чрезмерное применение для компенсации плохо откалиброванного оборудования приводит к пустой трате денег и может привести к стоку, богатому питательными веществами, и, следовательно, к потенциальной проблеме с качеством воды. В этой статье приведены некоторые советы по обслуживанию оборудования для внесения удобрений.

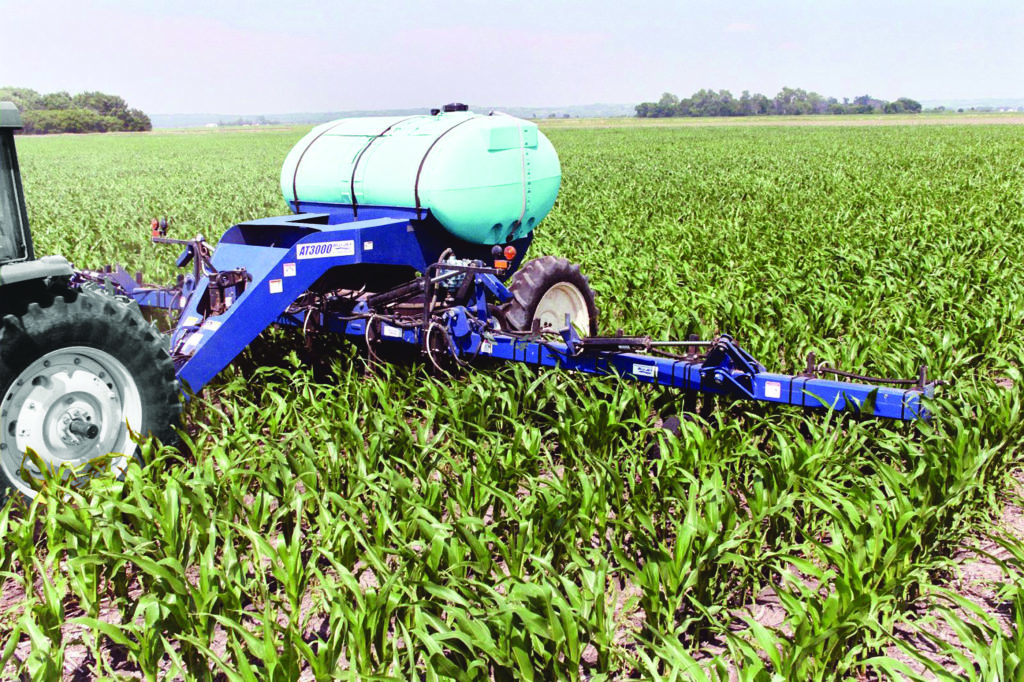

Оборудование для внесения жидких удобрений
Основным соображением при техническом обслуживании оборудования для внесения жидких удобрений является необходимость относительно больших объемов внесения. Например, для внесения жидкого азота в количестве 150 фунтов/акр с использованием растворов КАС требуется 50 галлонов/акр, что составляет до 2000 галлонов на поле площадью 40 акров.
Старые центробежные или роликовые насосы не являются хорошим выбором для обеспечения высокого расхода. Производительность насоса менее 40 галлонов в минуту и 1/2-дюймовые распределительные шланги на аппликаторах, вероятно, недостаточны для более крупных опрыскивателей. Внимательно проверьте насос на предмет износа, независимо от его производительности, поскольку материалы подвески, используемые для жидких удобрений, могут ускорить износ.
Внимательно осмотрите опрыскиватель, обращая внимание на шланги и трубы. Они должны быть чистыми, без засоров, перегибов и утечек. Рассмотрите возможность использования витоновых уплотнений в обратных клапанах для интенсивного использования, чтобы избежать быстрого износа уплотнения.
Когда доберетесь до поля, проверьте равномерность внесения. И не забывайте, что оборудование нужно промывать и чистить в конце каждого дня.
Оборудование для внесения сухих гранулированных удобрений
Вращатели могут различаться в зависимости от модели разбрасывающего оборудования, но контрольный список для получения равномерного рисунка с помощью оборудования для внесения сухих гранулированных удобрений включает в себя проверку открытия заслонки, положение делителя (между двумя вращателями), точку подачи в центрифугу , скорость вертушки и угол наклона лопасти вертушки. На пневматических разбрасывателях проверьте равномерный поток в каждую распределительную трубку и правильную регулировку триммеров и дефлекторов на выходах трубок.
При внесении гранулированных удобрений дождитесь слабого ветра и убедитесь, что полоса захвата точная. Физические свойства сухого удобрения могут быть непостоянными, поэтому важно обеспечить его равномерное распределение в пределах полосы. Находясь в поле, проверьте образец, разложив несколько лотков перпендикулярно направлению движения разбрасывателя.
Избегайте использования гранул разного размера в одном и том же приложении. Более крупные гранулы имеют тенденцию скатываться с «конуса» при загрузке. Делайте несколько меньших конусов по мере загрузки, чтобы избежать проблем.
Оборудование для нанесения безводного аммиака
Природа безводного аммиака (жидкость под высоким давлением, превращающаяся в газожидкостную смесь при падении давления при перемещении к выпускному отверстию ножа) делает безопасность основным фактором при рассмотрении оборудования.
Проверьте состояние ножей, чтобы убедиться, что они могут адекватно проникать в почву и равномерно распределять безводный аммиак, и не забудьте проверить их в полевых условиях, адаптируя давление пружины к текущим условиям, таким как тип почвы, влажность почвы и уплотнение почвы. .
Убедитесь, что шланги и трубы чистые, в них нет засоров, перегибов и утечек. Исследователи Университета штата Айова рекомендуют подсоединять шланги от соседних стержней аппликатора к различным областям вокруг выходного кольца коллектора, чтобы улучшить распределение по полосе аппликатора. Также длина каждого шланга от распределительного коллектора до каждого нагнетательного ножа должна быть одинаковой. Сверните шланги, которые крепятся к ножам рядом с коллектором, и закрепите их горизонтально.
При подсоединении шлангов в сезон применения избегайте попадания аммиака в линию до тех пор, пока это не потребуется. Выполните все соединения, затяните выпускные клапаны, а затем откройте клапаны, начиная с самого дальнего нижнего клапана и
работать вверх по течению, открывая клапан на баке, который выпускает аммиак в шланг в последнюю очередь. При отсоединении шлангов начинайте закрывать клапаны с верхнего конца и двигайтесь к нижнему концу.
Поскольку этой весной вы работаете с безводным аммиаком, держитесь против ветра при работе с клапанами. Кроме того, держите под рукой запас воды на 5 галлонов и пластиковую бутылку на 6 унций в кармане для немедленного лечения случайных воздействий.
Помните об улетучивании азота (N). Потеря N из-за улетучивания является расходом, которого можно избежать. Неглубокое (2-4 дюйма) внесение жидких и сухих гранулированных N-мочевиносодержащих удобрений может снизить потенциальные потери от испарения. Безводный аммиак следует закачивать достаточно глубоко, чтобы избежать потерь. Если вы чувствуете запах или видите, что выходит избыточный пар, переустановите закрывающие диски или выступы «бобровый хвост».
Первоначально эта статья появилась на страницах 18-19 выпуска IC-488 (2) — от 18 февраля 2002 года.
