Коленвал и маховик дизеля МТЗ
_____________________________________________________________________________
_____________________________________________________________________________
____________________________________________________________________________________________
Коленвал Д-245
Правка коленчатого вала трактора МТЗ в процессе механической обработки
не допускается. Допускается правка после накатки галтелей и после
закалки ТВЧ. Стрела прогиба вала во время правки должна быть не более 1
мм.
Вкладыши шатунных подшипников должны быть подобраны в соответствии с
размерами шеек вала. Вкладыши должны сидеть в “постелях” шатунов и
крышек с натягом от 0,22 до 0,080 мм.
При шлифовании шатунных шеек необходимо сохранять первоначальные радиусы
кривошипа (62,5±0,04 мм) и галтелей (4мм).
Шероховатость обработанных поверхностей шатунных и коренных шеек должна
соответствовать Ra< 0,32 мкм.
Некруглость и допуск профиля продольного сечения шатунных и коренных
шеек 0,01 мм.
Твердость поверхностей шеек после шлифования должна быть не менее 46
НRСэ. Закалка галтелей не допускается.
После перешлифовки коленвала Д-245, 240, 243 на ремонтный размер биение
средней коренной шейки относительно крайних не должно превышать 0,07 мм
(для нового вала — 0,06 мм).
Отклонение от параллельности образующих поверхностей шатунных шеек
относительно оси вала, установленного на крайние коренные шейки, не
должно превышать 0,05 мм на длине 100 мм.
Смещение всех шатунных шеек относительно диаметральной плоскости 3-ой
коренной и 3-ой шатунной шеек (развал шеек) после перешлифовки не должно
превышать 0,3 мм.
Биение цилиндрической и торцовой поверхностей фланца крепления маховика
на крайних точках относительно поверхностей крайних коренных шеек
допускается до 0,05 мм (для нового вала — не более 0,03 мм).
Трубки должны быть плотно запрессованы в шатунные шейки коленвала
трактора МТЗ; люфт трубок не допускается. Края развальцованных трубок
должны утопать относительно поверхности шеек на 1.
..3 мм.
Заглушки должны утопать в резьбе не менее чем на 2 мм и быть законтрены.
Шестерня коленчатого вала должна быть напрессована меткой наружу до
упора в торец коренной шейки вала.
Коленчатый вал должен быть динамически отбалансирован снятием металла с
периферии любых щек. Остаточный дисбаланс не более 90 г/см на
каждом конце вала. Коленчатый вал в сборе с противовесами балансировать
динамически.
Массу корректировать сверлением в противовесах в радиальном направлении
отверстий диаметром 10 мм на глубину не более 25 мм. Остаточный
дисбаланс не более 65 г/см на каждом конце вала.
Коленвалы после окончательной обработки проверить с помощью магнитного
дефектоскопа на отсутствие поверхностных дефектов по технологическим
инструкциям ТИ 213-59-74 и ТИ 150.12.700.252.03.92.001. После проверки
валы должны быть размагничены.
Укладка коленвала Д-240
Перед сборкой каждый коленчатый вал должен быть проверен на магнитном
или ультразвуковом дефектоскопе на отсутствие микро и макротрещин; а
также проверен на соответствие подобранного комплекта вкладышей коренных
подшипников размеру коренных шеек.
Механические повреждения (риски, вмятины, забоины и др.) на шейках и
вкладышах коренных подшипников не допускаются.
Коренные шейки, вкладыши и гнезда подшипников надо протереть салфеткой и
продуть сжатым воздухом.
Крышки коренных подшипников должны плотно входить в гнезда блока.
Перестановка и перевертывание крышек коренных подшипников не
допускаются.
Разукомплектовка вкладышей коренных подшипников не допускается. Вкладыши
должны быть установлены в соответствующие гнезда блока цилиндров.
Коренные шейки и вкладыши перед укладкой коленчатого вала Д-243, 240,
245 надо смазать моторным маслом.
Упорные полукольца, устанавливаемые на стенки постели пятой коренной
опоры и крышки подшипника, должны быть подобраны так, чтобы продольный
люфт коленчатого вала после затяжки болтов коренных подшипников
составлял 0.14…0.37 мм.
Сухари клапанного механизма должны выступать над плоскостью шайбы на
0,5…2,0 мм;
В комплект на один дизель надо подбирать поршни, шатуны и поршневые
пальцы одинаковой весовой группы, разновес шатунов в комплекте с
поршнями
не должен превышать 30 г.
Коренные и шатунные шейки и вкладыши подшипников изготавливаются двух
номинальных размеров.
Номинальные размеры шеек коленвала Д-245, 243, 240
Диаметр шейки вала, мм коренной / шатунной
1Н — 75.25-0,083-0,101 / 68,25-0,077-0,096
2Н — 75.00-0,083-0,101 / 68,00-0,077-0,096
Номинальные размеры вкладышей подшипников коленвала МТЗ
Внутренний диаметр вкладыша, мм
коренной шейки / шатунной шейки
БН1 — 75,25-0,033-0,010 / 68,25 +0,025-0,010;
БН2 — 75.00-0,033-0,010 / 68,00 +0,025-0,010;
Коленчатые валы, шатунные и коренные шейки которых изготовлены по
размеру второго номинала, имеют на первой щеке дополнительное
обозначение:
2К — коренные шейки второго номинала; 2Ш — шатунные шейки второго
номинала; 2КШ — шатунные и коренные шейки второго номинала.
Ремонтные размеры шеек коленвала Д-240, 243, 245
Диаметр шейки вала, мм
коренной / шатунной
Д1 — 74,75-0,083-0101 / 67.
75-0,077-0,096
Р1 — 74.50-0,083-0,101 / 67,50-0,077-0,096
Д2 — 74,25-0,083-0101 / 67.25-0,077-0,096
Р2 — 74.00-0,083-0,101 / 67,00-0,077-0,096
Д3 — 73,75-0,083-0101 / 66.75-0,077-0,096
Р3 — 73.50-0,083-0,101 / 66,50-0,077-0,096
Д4 — 73,25-0,083-0101 / 66.25-0,077-0,096
Р4 — 73.00-0,083-0,101 / 66,00-0,077-0,096
Момент затяжки болтов крепления коренных подшипников должен быть
200…220 Нм. При этом вал должен плавно, без заеданий, проворачиваться
моментом не более 3 Нм.
При проверке затяжки болтов крепления крышек коренных подшипников на
доворачивание величина крутящего момента не должна превышать 240 Нм.
Маховик Д-240
Трещины и выкрашивание рабочей поверхности зубьев венца маховика
трактора МТЗ не допускаются.
Уменьшение длины зубьев венца (без длины фаски) допускается до 16 мм
(длина зубьев нового венца — 18 мм).
Износ зубьев венца маховика допускается до толщины 3,2 мм при высоте
установки штангензубомера 2,40 мм (толщина зуба нового венца
соответствует
4.
73-0,28-0,38 мм).
Венец маховика перед напрессовкой необходимо нагреть до температуры
195…200 С. Посадочные места маховика и венца не должны иметь забоин и
заусенцев. Допускается зазор в сопряжении между торцовой поверхностью
венца и маховика не более 0,5 мм в одном месте на дуге не более 60°.
Маховик Д-245, 243, 240 с венцом балансировать динамически в сборе с
предварительно уравновешенным коленчатым валом путем сверления
отверстий.
Если необходимо заменить передний подшипник первичного вала коробки
передач, то перед снятием маховика с вала подшипник следует выпрессовать
с
помощью винтового съемника мод. И 803.16.000 или, сняв маховик,
выпрессовать подшипник с помощью ударного съемника мод. 2476.
Установив захваты на торцы колец подшипника, их раздвигают резьбовым
упором 3, а затем, при ударе груза в упор вала 5, выпрессовывают
подшипник.
Поверхность маховика, сопряженная с поверхностью ведомого диска
сцепления, шлифуется.
Шероховатость поверхности должна быть не ниже Rа
1,0.
После ремонта коленчатого вала, а также устанавливаемого на него
маховика, сцепления или шкива необходимо провести их балансировку.
Динамическую балансировку деталей, устанавливаемых на коленчатый вал МТЗ
(маховик, шкив, коленчатого вала, нажимной и ведомый диски
сцепления), проводить на станках мод. МС-970 или ПБМ-4. Менее точная
статическая балансировка этих деталей производится на станках 40У-314.
Балансировку коленвала, а также вместе с установленным на него маховиком
и сцеплением следует проводить в динамическом режиме с грузами на
шатунных шейках, заменяющими шатунно-поршневую группу на шатунной шейке.
Балансировочный груз состоит из двух одинаковых полуколец, соединенных
двумя болтами, изготовленными из стали 40Х (ГОСТ 4543-71), с твердостью
35…40 HRCэ.
Наружная, внутренняя поверхности определенных диаметров и торцы груза
окончательно обрабатываются после соединения полуколец болтами.
Внутренний диаметр груза равен D+0,025+0,010 мм, где D — диаметр
шатунной шейки.
Смещение осей болтов относительно торцов и внутреннего диаметра груза
должно быть не более 0,05 мм.
Болты должны быть одинаковой массы. Груз подгоняется по массе при
уменьшении наружного диаметра с точностью +1 г и балансируется
статически на
оправке с точностью 2 г/см так, чтобы центр тяжести груза находился на
оси груза и на середине его ширины.
После этого на наружную поверхность наносятся риски для обеспечения
сборки полуколец в одном положении.
Масса грузов для балансировки коленвала Д-245, 243, 240 без пробок, с
маховиком и сцеплением в сборе для шатунных шеек номинальных и ремонтных
размеров подбирается в соответствии с рекомендациями ОГК ПО ММЗ.
Динамическая балансировка коленчатого к/вала с маховиком и сцеплением в
сборе осуществляется относительно крайних коренных шеек при сверлении
отверстий диаметром 15 мм (на глубину не более 15 мм, при расстоянии
между ними не менее 5 мм) на расстоянии 184 мм от оси вала в незакрытых
кожухом сцепления сегментах рабочей поверхности маховика или при
сверлении отверстий в бобышках под пружинами нажимного диска сцепления.
Остаточный дисбаланс со стороны сцепления (маховика) должен быть не
более 70 г/см.
Перед балансировкой на каждую шатунную шейку крепится груз, а ведомый
диск сцепления центрируется относительно внутреннего диаметра
подшипника на фланце с помощью первичного вала коробки передач или
специальной оправки.
Картер сцепления (для дизелей автомобильных модификаций) монтируется на
блок с помощью двух установочных штифтов, запрессованных в торец
блока. При замене картер сцепления размещается на центрирующих штифтах и
закрепляется болтами, момент затяжки 80…100 Нм.
Поверхности картера сцепления, сопрягаемые с блоком цилиндров и с
коробкой передач, могут иметь допуск плоскостности 0,15 мм.
Диаметр отверстий для болтов задней опоры дизеля должен быть в пределах
20,00…20,28 мм. При превышении этих значений, допускается
развертывание отверстий и установка втулок.
Допуск параллельности торцовых поверхностей картеров, сопрягаемых с
блоком цилиндров дизеля и коробкой передач, составляет 0,05 мм на длине
100
мм.
Соосность отверстия, по которому центрируется коробка передач с осью
коленчатого вала, и перпендикулярность оси коленчатого вала проверяется
после установки вала.
Проверка ведется с помощью приспособления, укрепленного на фланце.
Допуск радиального биения внутренней поверхности отверстия и торца
картера
сцепления относительно оси к/вала составляет 0,1 мм.
_____________________________________________________________________________
__________________________________________________________________________
Сервис и регулировки МТЗ-82
- Органы управления и приборы
- Работа с сельхозмашинами
- Техническое обслуживание дизеля Д-243
- Регулировки сцепления
- Рулевое управление
- Тормоза трактора Беларус
- Вал отбора мощности ВОМ
- Передний мост
- Ремонт переднего ведущего моста
- Гидравлическая система и задняя навеска
- Электрооборудование
- Техническое обслуживание
__________________________________________________________________________
Эксплуатация и сервис МТЗ-82.
1, 80.1, 80.2, 82.2
- Органы управления и приборы
- Управление коробкой передач и ВОМ
- Управление задней навеской
- Элементы кабины
- Элементы электрооборудования
- Сцепление
- Коробка передач
- Управление КПП и ходоуменьшителем
- Реверс-редуктор
- Задний мост трактора Беларус
- Блокировка дифференциала заднего моста
- Задний вал отбора мощности
- Тормоза трактора Беларус
- Пневмосистема
- ПВМ с коническими колесными редукторами
- ПВМ с планетарно-цилиндрическими колесными редукторами
- Привод ПВМ
- Ходовая система
- Гидрообъемное рулевое управление
- Гидроусилитель рулевого управления
- Гидравлическая навесная система
- Регулировки задней навески
- Кабина Беларус
- Техническое обслуживание
- Обслуживание двигателя
- Техобслуживание трансмиссии
- Сервисное обслуживание ПВМ
- Обслуживание гидросистемы и рулевого управления
- Обслуживание переднего моста
- Обслуживание пневмосистемы и тормозов
Ремонт МТЗ-80
- Ремонт головки блока цилиндров
- Ремонт поршневой группы Д-240
- Ремонт топливной аппаратуры
- Ремонт пускового двигателя
- Ремонт рулевого управления
- Ремонт переднего моста
- Ремонт сцепления и понижающего редуктора
- Ремонт КПП
- Ремонт заднего моста
- Ремонт ВОМ
- Ремонт гидросистемы задней навески
- Ремонт электрооборудования
Обслуживание и эксплуатация МТЗ-1221
- Управление и приборы
- Коробка передач
- Сцепление
- Обслуживание двигателя Д-260
- Задний мост
- Рабочие тормоза
- Пневмооборудование
- Вал отбора мощности
- Передний ведущий мост
- Навесная гидросистема
- Электронное управление задней навеской
- Заднее навесное устройство
- Рулевое управление
Техобслуживание и эксплуатация МТЗ-320
- Органы управления и приборы
- Дизельный двигатель
- Сцепление и КПП
- Задний мост
- Тормоза
- Задний вал отбора мощности
- Передний ведущий мост
- Рулевое управление
- Навесное и сцепное устройство
- Гидросистема
- Электрооборудование
- Агрегатирование
Эксплуатация и сервис тракторов
- Блок-картер и кривошипно-шатунный механизм
- Механизм газораспределения
- Система питания дизельных двигателей
- Система регулирования тракторных двигателей
- Система охлаждения тракторных двигателей
- Система пуска дизелей
- Силовые передачи тракторов
- Трансмиссия трактора Т-150, Т-150К
- Ведущие мосты колесных и гусеничных тракторов
- Ходовая часть и управление трактора
- Ходовая и рулевое управление колесных тракторов
| содержание .. 41 42 .. 4.2.8 Проверка затяжки болтов крепления головок цилиндров трактора Беларус 2103 Затяжку болтов производить по окончании обкатки и через 1000 ч на прогретом двигателе в следующей последовательности: — снять колпаки и крышки головок цилиндров; — снять оси коромысел с коромыслами и стойками; — проверить затяжку болтов крепления головок цилиндров динамометрическим ключом в соответствии с прилагаемой схемой в руководстве по эксплуатации двигателя, предварительно отпустив их на 1/6 оборота. Момент затяжки болтов должен быть в пределах от 190 до 210 Н м. — установить на место ось коромысел после затяжки болтов; — проверить и, если необходимо, отрегулировать зазоры между клапанами и коромыслами в соответствии с пунктом 4. — установить на место крышки головок цилиндров и колпаки крышек. 4.2.9 Порядок удаления воздуха из топливной системы трактора Беларус 2103 Для удаления воздуха из топливной системы необходимо: — отвинтить на 2 или 3 оборота пробку 1 (рисунок 4.20) для удаления воздуха из топливного насоса 3, расположенную со стороны блока цилиндров; — отвинтить на 2 или 3 оборота пробку 4 на фильтре тонкой очистки топлива 5; — прокачать топливную систему насосом ручной прокачки 2, завинчивая последовательно при появлении топлива без пузырьков воздуха пробку 4 на фильтре тонкой очистки и затем пробку 1 на топливном насосе; — завинтить рукоятку насоса ручной прокачки. Примечание — если пуск двигателя затруднен, необходимо ослабить поочередно накидную гайку 6 топливопровода каждой форсунки, одновременно прокручивая коленчатый вал для удаления воздуха из магистралей. Прокручивать коленчатый вал в течение от 10 до 15 с для каждой магистрали и затягивать накидную гайку, не прекращая прокручивания. 4.2.10 Обслуживание воздухоочистителя трактора Беларус 2103 Контроль засоренности фильтрующих элементов воздухоочистителя производится с помощью индикатора засоренности. При повышенной засоренности на щитке приборов в блоке контрольных ламп (рисунок 2.6) загорается лампа-сигнализатор. Обслуживание воздухоочистителя необходимо производить в следующей последовательности: — снять правую боковую облицовку для доступа к воздухоочистителю; — открыть защелки 1 (рисунок 4.21) и снять крышку 5; — снять основной фильтрующий элемент 4; — проверить контрольный фильтрующий элемент (КФЭ) 3, не вынимая его из корпуса, на наличие загрязнений; — заменить основной фильтрующий элемент новым; — сборку воздухоочистителя производить в обратной последовательности; — установить на место правую боковую облицовку. 1 ВНИМАНИЕ: ВЫНИМАТЬ ИЗ КОРПУСА КФЭ НЕ РЕКОМЕНДУЕТСЯ. 2 ВНИМАНИЕ: В УСЛОВИЯХ СИЛЬНОЙ ЗАПЫЛЕННОСТИ ПРОВЕРКУ ОФЭ ВЫПОЛНЯТЬ ЧЕРЕЗ КАЖДЫЕ 20 Ч РАБОТЫ ТРАКТОРА! 3 ВНИМАНИЕ: ПОСЛЕ СБОРКИ ВОЗДУХООЧИСТИТЕЛЯ НЕОБХОДИМО ПРОВЕРИТЬ ГЕРМЕТИЧНОСТЬ ВСЕХ СОЕДИНЕНИЙ ВПУСКНОГО ТРАКТА, ДЛЯ ЧЕГО ЗАПУСТИТЬ ДВИГАТЕЛЬ И НА СРЕДНЕЙ ЧАСТОТЕ ВРАЩЕНИЯ КОЛЕНВАЛА ДВИГАТЕЛЯ ПЕРЕКРЫТЬ ЗАБОРНУЮ ТРУБУ ВОЗДУХООЧИСТИТЕЛЯ. ДВИГАТЕЛЬ ПРИ ЭТОМ ДОЛЖЕН БЫСТРО ОСТАНОВИТЬСЯ. В ПРОТИВНОМ СЛУЧАЕ, ВЫЯВИТЬ И УСТРАНИТЬ НЕПЛОТНОСТИ! 4.2.11 Промывка турбокомпрессора Для промывки турбокомпрессора необходимо: — снять турбокомпрессор с двигателя и, не разбирая, погрузить его на 2 ч в керосин или дизельное топливо, продуть затем сжатым воздухом, просушить и установить на двигатель. 4.2.12 Проверка топливной аппаратуры трактора Беларус 2103 4.2.12.1 Для проверки форсунок на давление впрыска необходимо демонтировать их с двигателя, выполнив следующие операции: — отвинтить откидные гайки 6 (рисунок 4. — снять трубки 4 высокого давления; — снять болты 1 штуцеров с каждой форсунки вместе с уплотнительными шайбами и снять сливной трубопровод 3; — отвинтить болты 2 крепления форсунок и снять форсунки 5; — отправить форсунки для проверки и регулировки в специализированную мастерскую или дилеру. Примечания 1 Давление впрыска форсункой должно быть от 22 до 23 МПа. 2 Распыл должен быть в виде тумана, без сплошных струй и подтеканий. Угол начала подачи топлива должен быть в пределах от 15° до 17° до ВМТ поршня двигателя. Проверку угла начала подачи должен производить квалифицированный механик. 4.2.12.2 Для проверки и регулирования топливного насоса необходимо демонтировать его с двигателя и отправить в специализированную мастерскую. 4.2.13 Регулировка давления масла в системе смазки двигателя трактора Беларус 2103 Если при работе двигателя в номинальном режиме при нормальной температуре от 80 до 100 °С давление упало ниже 0,1 МПа, необходимо остановить двигатель и устранить недостаток. Одним из способов повышения давления является регулировка редукционного клапана центрифуги регулировочным винтом 1 (рисунок 4.23), предварительно сняв резьбовую пробку (не показана). содержание .. 41 42 .. |
Порядок затяжки головки блока цилиндров д 240
2.
2.1. МТЗ-80, МТЗ-82. Практическое пособие по текущему ремонту тракторов “Беларусь”. Ремонт дизеля. Ремонт головки цилиндров.
Содержание
Важность правильной затяжки ГБЦ
Головка блока удерживается на картере болтами, которые равномерно распределяют усилие сжатия деталей, предотвращая разрушение прокладки раскаленными газами. Для обеспечения равномерности контакта предусмотрена затяжка болта динамометрическим ключом, резьбовые соединения закручиваются по схеме, заложенной разработчиком силового агрегата. Установленная между головкой и блоком прокладка при затяжке деформируется, обеспечивая герметичность линии стыка.
При превышении момента затяжки происходит деформация болта и резьбы, нарезанной в теле блока. Из-за растяжения стержня соединительной детали нарушается равномерность сопряжения плоскостей головки и блока, что приводит к пробою прокладки потоком газов. Аналогичная проблема возникает, если затянуть болты крепления головки цилиндров к блоку с недостаточным усилием.
Похожие посты
Почему мтз 82.1 не заводится нормально, на холостых троит ,а на горячую работает нормально, но пузырьки идут из под головки?
- Автор: Олежка Антропов
- 08 марта 23:45
- 40 комментариев
Ребята привет!!! Ребята подскажите пожалуйста!!! Не могу ни как с мтзухой 82.1 разобраться ((( тнвд возили в ремонт в месте с форсунок под головкой поменяли прокладку поставили железную ну трактор ни как нормально не заводится на холостых троит по работает маленько на горячую нормально работает но опять же пузырьки идут под головкой, головку протягивали все ровно пузырьки идут через радиатор тосол еще не выкидывает меняли неделю назад
Почему МТЗ МТЗ 82.1 Не заводится Не заводится двигатель нормально на холостых Троит На горячую Работает пузырьки идут под головкой головки головка
Какие болты ставятся на подвесной МТЗ-82.1 ?
- Автор: Артём Карпик
- 18 июля 2020
- 8 комментариев
Здравствуйте, подскажите пожалуйста,на подвесной МТЗ-82.
1 ставится на 3 болты какие? Они там разные 2 длинных и один короткий или наоборот .Если можно фото .Спасибо за ответы.
Какие Болт Поставить МТЗ 82.1 болты
Замена головки цилиндров в сборе
Если клапаны неплотно прилегают к седлам или прослушивается металлический стук, не устранимый регулировкой клапанов, попала вода в камеру сгорания, клапаны утопают сверх допустимых пределов, то головку цилиндров необходимо снять с двигателя для ремонта.
Утопание клапанов без снятия головки цилиндров определяют по выступанию их стержней относительно поверхности головки цилиндров. Для этого устанавливают поочередно поршни в В.М.Т. на такте сжатия и измеряют штангенглубиномером расстояние от поверхности головки до торца стержня клапана. Если выступание стержня клапана более 57,2 мм, то головку снимают и ремонтируют. Нормальное значение выступания стержня клапана 56 мм, предельное – 58,4 мм.
Использование внутреннего турбинного компрессора с корректируемым воздушным потоком дает возможность создавать оптимальную приемистость при работе двигателя.
Данный показатель обеспечивается усиленным параметром крутящего момента даже при минимальной оборотистости вала. Также отработанные газы соответствуют всем требуемым стандартам. —
Все моторы серии ориентированы на работу в темп. условиях до отметки +40 градусов по Цельсию. Главная сфера применения данных дизелей – силовые установки для строительной техники, дорожной техники и колесных тракторов.
Динамометрический ключ своими руками
Контроль момента затяжки с помощью безмена
Динамометрические ключи, особенно те разновидности, которыми удобно пользоваться, стоят весьма дорого, поэтому многих автомобилистов интересует, как сделать такое устройство из подручных средств с минимальными затратами. Понимая принцип работы динамоключа, можно сделать его из обычного рожкового или накидного ключа, безмена на 20 кг и трубы длиной 0,5 м. Труба должна быть металлической и такого диаметра, чтобы в ней легко помещалась рукоятка ключа. Проделав отверстия в трубе, закрепляют весы под углом 90 градусов к трубе.
Изготовленный из указанных деталей динамо-ключ позволяет затягивать болты, гайки с моментом не более 100 Нм. Однако точность этого прибора оставляет желать лучшего.
2 Стоит ли самому настраивать трактор
Несмотря на всю, казалось бы на первый взгляд простоту, МТЗ имеет сложную систему, которая требует знаний и умений. К тому же, нужно знать, какие части можно настроить, а какие стоит заменить. Например, муфта сцепления подлежит только полной замене, тогда как регулировка лапок сцепления может настраиваться без замены деталей. Такие особенности помогут избежать дополнительных проблем и правильно обустроить работу трактора.
2.1 Фильтр
Трактор относится к сельскохозяйственной тяжелой технике, которая имеет дополнительные требования. Такими являются фильтры, которых агрегат насчитывает аж три:
- масляный;
- воздушный;
- топливный.
Фильтр гидравлики
Несмотря от своего вида, они подлежат замене (в случае поломок) и не поддаются регулированию.
То есть если у вас возникли проблемы с одним из них – сразу покупайте новую деталь и меняйте ее самостоятельно или с помощью экспертов.
2.2 Система зажигания
Система зажигания является, наверное, главнейшей деталью не только в тракторе, но и в других транспортных средствах. Без нее вы не сможете завести агрегат и привести его в действие, выполнить количество моточасов, а также провести сельскохозяйственные работы.
Система подлежит как ремонту, так и замене. Сам корпус сцепления можно менять полностью, или только его отдельные части, например, диск сцепления, который используя вал первичный, а уже ступица продолжает давление и приводит в движение конечную систему двигателя.
Это можно ввести на дозатор и проверить мощность системы или отдельного компонента.
2.4 Стоит ли обращаться к экспертам
Вы можете разбираться в работе трактора, но ремонт, замена деталей, настраивание и прочие работы следует доверить профессионалам, которые:
- Специализируются на виде работ;
- Специально обустроенное для этого место;
- Специальные компьютерные программы для работы с электронными приборами.

К экспертам лучше обращаться:
Главное помнить, что за помощью лучше обратиться к экспертам, которые быстро и качественно сделают работу и предоставят гарантию качества.
Подготовка стягиваемой поверхности блока и головки
Монтаж головки на штатное место производится после частичного или капитального ремонта агрегатов и узлов мотора. Перед монтажом головки в блок устанавливаются новые гильзы, которые уплотняются специальными резиновыми кольцами, предотвращающими вытекание охлаждающей жидкости из рубашки. Установленная гильза выступает верхней кромкой над плоскостью блока. Поршни и гильзы подбираются по одной размерной группе, дополнительно производится взвешивание шатунов и поршней. Допустимая разница в весе не должна превышать 30 г.
Подготовка стягиваемой поверхности блока и головки.
Для соединения шатуна и поршня палец запрессовывают в поршень специальной оправкой, а затем фиксируют от продольного перемещения стопорными кольцами.
Корректно подобранный палец не перемещается в посадочных гнездах под воздействием собственного веса.
Не допускается перекос пальца в отверстии подшипника шатуна, а также изгиб или конический износ цилиндрического элемента.
В пазы на теле поршня устанавливаются кольца, обеспечивающие компрессию и удаляющие следы масла с поверхности гильзы. В атмосферных моторах МТЗ использованы 3 компрессионных кольца, двигатели с наддувом оборудованы 2 кольцами, верхнее имеет покрытие из износоустойчивого сплава на основе хрома. Замки колец размещаются через 180°, обеспечивая повышение компрессии. При монтаже деталей требуется обращать внимание на метки, указывающие корректное расположение колец относительно днища поршня.
Перед установкой поршней требуется монтаж на штатное место коленчатого вала (если он демонтировался для шлифовки из замены). Затем устанавливают в гильзу цилиндра поршень с шатуном, после чего монтируются вкладыши и затягиваются крышки коренных и шатунных подшипников.
Для проверки корректности сборки применяется прокручивание вала двигателя динамометрическим ключом.
Нормативное усилие не должно превышать 60 Н/м, при повышенном сопротивлении вращению необходимо найти причину неисправности.
Установка прокладки и ГБЦ на блок
Прокладка укладывается на верхнюю плоскость блока, предварительно протертую чистой ветошью. Предварительно рекомендуется проверить состояние совмещаемых плоскостей блока и головки металлической инструментальной линейкой. Не допускается коробление деталей, поскольку изогнутые поверхности не обеспечивают равномерного зажатия прокладки, которую пробьет поток выхлопных газов. Поврежденные плоскости шлифуются на специальном станке, для герметизации стыка применяется металлизированная прокладка с увеличенной толщиной материала.
Установка прокладки и гбц на блок.
Перед монтажом прокладки рекомендуется повторно проверить выступ верхнего бурта гильз цилиндров. На атмосферном дизеле допустимое значение лежит в диапазоне 0,065-0,165 мм, на версии с наддувом — 0,05-0,11 мм.
Для равномерной установки гильз после замены требуется установить на блок корпус головки, который прижимается штатными ботами. Под головки крепежных элементов подкладываются металлические дистанционные гильзы длиной 100-105 мм, момент затяжки не превышает 10-15 Н/м.
При соединении деталей используется новая прокладка, применять использовавшуюся ранее пластину категорически запрещено. Деталь извлекается из целлофанового пакета, рекомендуется осмотреть поверхность детали и убедиться в отсутствии надрывов или вмятин. Для улучшения герметичности и облегчения снятия деталей при будущих ремонтах используется нанесение графитовой термостойкой пасты на обе стороны прокладки.
Затем поверх прокладки укладывается головка блока, в отверстия вставляются болты, которые затем затягиваются динамометрическим ключом. Для обеспечения качества соединения требуется использовать новые болты, поскольку старые детали деформируются при затяжке и в процессе работы дизеля. На резьбовую часть наносится тонкий слой моторного масла, болты заворачиваются в отверстия от руки.
Двигатель Д-240 трактора МТЗ-82: устройство, ремонт и характеристики
» Двигатель Д-240 » Двигатель Д-240 трактора МТЗ-82: устройство, ремонт и характеристики
На трактор МТЗ-82 устанавливается четырехцилиндровый четырехтактный дизельный двигатель Д-240 с электростартером (Д-240Л с пускачем). Мощность двигателя составляет 59 кВт или 80 л.с.
Фото двигателя
Устройство двигателя
В двигателе д-240 реализована неразделенная камера сгорания с объемно-пленочным образованием рабочей смеси. Одна часть впрыскиваемого топлива распыляется в объеме камеры сгорания, а другая растекается по ее поверхности, создавая тонкую пленку. Первая часть дизельного топлива активно смешивается с потоком нагретого сжатого воздуха, при это происходит интенсивное испарение и сгорание — протекает процесс предварительного воспламенения топлива. Шатровая форма камеры сгорания способствует образованию завихрений воздушного потока и лучшему смешиванию воздуха и топлива.
Часть топлива находясь в виде пленки испаряется, нагреваясь от потока сжатого горячего воздуха и стенки камеры сгорания. Поэтапно создающийся процесс сгорания топлива, образует условия для мягкой экономичной работы двигателя.
Как и любые подобные дизели, двигатель Д-240 состоит из газораспределительного (ГРМ) и кривошипно-шатунного механизма (КШМ), а также ис систем: охлаждения, смазки, пуска и питания.
Необходимые инструменты
Разновидности динамометрических ключей
Для вкручивания болтов потребуется динамометрический ключ, подходящие головки для него и моторное масло. Подробнее следует остановиться на выборе инструмента. Он бывает трех типов:
- Щелчковый или трещетка. Наиболее популярная разновидность среди автолюбителей. В зависимости от варианта – любительский или профессиональный – варьируется погрешность: от 3 до 5%. Болты с его помощью можно зафиксировать с усилием от 40 до 360 Нм.
- Стрелочный. Самый доступный из всех вариант. Он прост в эксплуатации, но погрешность измерения составляет минимум 10%, поэтому его не рекомендуется использовать для креплений ГБЦ.
Максимальное усилие затяжки составляет 280 Нм. - Электронный. Погрешность измерений минимальна, надежность высокая, сила затяжки определяется в пределах от 20 до 350 Нм. Контролировать момент просто благодаря звуковому и световому сигналам. Единственный его недостаток – высокая цена.
Регулировки дизеля мтз.
Давление масла в системе смазки на прогретом дизеле при номинальной частоте вращения коленчатого вала, кг/см2, (МПа)
2,0-3,0(0,2-0,3)
Прогиб ветви ремня вентилятора, расположенной между шкивами генератора и коленчатого вала, при нажатии с усилием 4 кгс (40 Н), мм
15-20
Рекомендуемая температура охлаждающей дизель жидкости (тепловой режим), град
75-95
Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеля, мм
0,25-0,30
Давление начала впрыска топлива форсункой (давление начала подъёма иглы распылителя), кгс*см2(МПа)
ФД-22 175+5(17,5+0,5)
ФД-22М 178+7(17,8+0,7)
Угол опережения подачи топлива топливным насосом (номинальный до ВМТ), град
23-25
20 (с топл.
насосом НД-21/4)
Момент затяжки, кгс*м (Н*м):
болтов коренных подшипников
20-22 (200-220)
болтов крепления головки цилиндров
19-21 (190-210)
гаек крепления головки цилиндров Д-240
18-20 (180-200)
гаек шатунных подшипников
16-18 (160-180)
болтов крепления маховика
18-20 (180-200)
болта шкива коленчатого вала
10,5424-28 (240-280)
болтов крепления противовесов коленчатого вала
12-14 (120-140)
болтов крепления форсунок
2-2,5 (20-25)
traktormtz80.narod.ru
Контрольная, повторная обтяжка ГБЦ
Контрольная протяжка производится после обкатки силового агрегата, регламентная проверка выполняется через 1000 часов работы дизеля. Для проведения работ потребуется снять верхний защитный кожух газораспределительного механизма и демонтировать валик с коромыслами. Проверка затяжки проводится по схеме, имеющейся в инструкции по эксплуатации. Для тестирования используется динамометрический ключ, прилагаемый момент составляет 190-210 Н/м.
После проведения протяжки требуется установить на штатные места снятые детали головки цилиндров, а затем проверить корректность установки зазора между бойком коромысла и торцом стержня клапана. Для атмосферных силовых агрегатов зазор для впускных и выпускных клапанов составляет 0,20-0,35 мм (на прогретом агрегате). При настройке холодного дизеля рекомендуется установить расстояние в пределах 0,20-0,25 мм. Моторы МТЗ, оборудованные компрессором, отличаются величиной зазоров (0,25 мм для впускного тракта и 0,45 мм для выпускного).
Регулировка клапанного механизма выполняется вращением винта (после отворачивания контрящей гайки) начиная с первого цилиндра (от шкива). Для корректной установки зазора поршень выставляется в положение верхней крайней точки (определяется по моменту перекрытия клапанов). После установки параметров в первом цилиндре требуется поочередно отрегулировать зазоры в оставшихся клапанах.
Блок цилиндров, головка и клапаны дизельного двигателя Д-243/Д-242
________________________________________________________________
___________________________________________________________________
Блок цилиндров, головка и клапаны
дизельного двигателя Д-243/Д-242
Головка блока цилиндров
дизеля Д-243/Д-242
Головка блока цилиндров двигателя Д-243/242 тракторов МТЗ, ЮМЗ,
экскаватора ЕК-12/14 представляет собой чугунную
отливку, во внутренних полостях которой имеются впускные и выпускные
каналы, закрываемые клапанами.
Для обеспечения отвода тепла головка
цилиндров имеет внутренние полости, в которых циркулирует
охлаждающая жидкость. На головке блока цилиндров сверху
устанавливаются стойки, ось коромысел с коромыслами, крышка головки,
впускной коллектор и колпак крышки, закрывающий клапанный механизм.
Со стороны топливного насоса в головке блока установлены четыре форсунки,
а со стороны генератора к головке крепится выпускной коллектор.
Для
уплотнения разъема между головкой и блоком цилиндров установлена
прокладка из армированного перфорированным стальным листом
асбестового или безасбестового полотна. Отверстия для гильз
цилиндров и масляного канала окантованы стальными обечайками.
Контроль затяжки болтов крепления головки
блока цилиндров Д-243/Д-242
Проверку затяжки болтов крепления головки цилиндров
дизеля Д-243/242 тракторов МТЗ, ЮМЗ, экскаватора ЕК-12/14 производите по окончании обкатки и через 1000 часов работы на
прогретом дизеле в следующем порядке:
— снимите колпак и крышку головки цилиндров;
— снимите ось коромысел с коромыслами и стойками;
— динамометрическим ключом проверьте затяжку всех болтов крепления
головки цилиндров в последовательности, указанной на рисунке 19, и,
при необходимости, произведите подтяжку.
Момент затяжки -200±10 Нм.
После проверки затяжки болтов крепления головки блока цилиндров
установите на место ось коромысел и отрегулируйте зазор между
клапанами и коромыслами.
Схема последовательности затяжки болтов крепления головки
блока цилиндров дизеля Д-243/Д-242Д
Блок цилиндров дизельного двигателя Д-243/Д-242
Блок цилиндров является основной корпусной деталью дизеля и
представляет собой жесткую чугунную отливку. В вертикальных
расточках блока установлены четыре съемные гильзы, изготовленные из
специального чугуна.
Гильза устанавливается в блок цилиндров тракторов МТЗ, ЮМЗ, экскаватора ЕК-12/14 по двум центрирующим поясам:
верхнему и нижнему.
В верхнем поясе гильза закрепляется буртом, в
нижнем — уплотняется двумя резиновыми кольцами, размещенными в
канавках блока цилиндров. Гильзы по внутреннему диаметру сортируются
на три размерные группы: большая (Б), средняя (С) и малая (М).
Маркировка группы наносится на заходном конусе гильзы.
Нужно устанавливать гильзы блока одной размерной группы. Между
стенками блока цилиндров и гильзами циркулирует охлаждающая
жидкость.Торцовые стенки и поперечные перегородки блока цилиндров
имеют приливы, предназначенные для образования опор коленчатого
вала.
На эти приливы установлены крышки. Приливы вместе с крышками
образуют постели для коренных подшипников. Постели под вкладыши
коренных подшипников расточены с одной установки в сборе с крышками
коренных подшипников. Менять крышки местами не допускается.
Блок цилиндров Д-243/Д-242 имеет продольный канал, от которого по
поперечным каналам масло поступает к коренным подшипникам
коленчатого вала и подшипникам распределительного вала.
На наружных
поверхностях блока цилиндров имеются обработанные привалочные
плоскости для крепления центробежного масляного фильтра, водяного
насоса, фильтров грубой и тонкой очистки топлива, маслозаливной
горловины.
Газораспределительный механизм ГРМ
дизельного двс Д-243
Механизм газораспределения двигателя Д-243/242 тракторов МТЗ, ЮМЗ,
экскаватора ЕК-12/14 состоит из
распределительного вала, впускных и выпускных клапанов, а также
деталей их установки и привода: толкателей, штанг, коромысел,
регулировочных винтов с гайками, тарелок с сухариками, пружин, стоек
и оси коромысел.
Распредвал — трехопорный, приводится в действие от коленчатого
вала через шестерню распределения. Подшипниками распределительного
вала служат три втулки, запрессованные в расточки блока.
Передняя
втулка (со стороны вентилятора) из алюминиевого сплава, имеет
упорный бурт, удерживающий распредвал от осевого перемещения,
остальные втулки чугунные.
Толкатели двигателя – стальные. Рабочая поверхность тарелки
толкателя наплавлена отбеленным чугуном и имеет сферическую
поверхность большого радиуса (750 мм). В результате того, что
кулачки распределительного вала изготовлены с небольшим конусом,
толкатели в процессе работы совершают вращательное движение.
Штанги толкателей изготовлены из стального прутка. Сферическая
часть, входящая внутрь толкателя, и чашка штанги закалены. Коромысла
клапанов двигателя МТЗ-82 — стальные, качаются на оси, установленной на четырех
стойках.
Крайние стойки — повышенной жесткости. Ось коромысел полая,
имеет восемь радиальных отверстий для смазки коромысел. Перемещение
коромысел вдоль оси ограничивается распорными пружинами.
Впускные и выпускные клапаны двс Д-243/Д-242 изготовлены из жаропрочной стали.
Они перемещаются в направляющих втулках, запрессованных в головку
цилиндров. Каждый клапан закрывается под действием двух
пружин: наружной и внутренней, которые воздействуют на клапан через
тарелку и сухарики.
Уплотнительные манжеты, установленные на направляющие втулки
клапанов, исключают попадание масла в цилиндры дизеля и выпускной
коллектор через зазоры между стержнями клапанов и направляющими
втулками.
Контроль зазора между клапанами и
коромыслами двс Д-243/Д-242
Зазоры между клапанами и коромыслами проверяйте и,
при необходимости, регулируйте через каждые 500 часов работы, а
также после снятия головки цилиндров, подтяжки болтов крепления
головки цилиндров и при появлении стука клапанов.
Зазор между бойком
коромысла и торцом стержня клапана при проверке на непрогретом
дизеле ( температура воды и масла должна быть не более 60 ºС) должен
быть:
Для двигателя Д-243/Д-242 и его модификаций:
— впускные и выпускные клапаны — 0,25 мм (+0,10 -0,05)
При регулировке зазор между торцом стержня клапана и бойком
коромысла на непрогретом дизеле устанавливайте: впускные и выпускные
клапаны – 0,25 мм (-0,05)
Регулировку клапанов двигателя
Д-243/Д-242
производите в следующей последовательности:
— снимите колпак крышки головки цилиндров и проверьте крепление
стоек оси коромысел;
— проверните коленчатый вал до момента перекрытия клапанов в первом
цилиндре (впускной клапан первого цилиндра начинает открываться, а
выпускной заканчивает закрываться) и отрегулируйте зазоры в
четвертом, шестом, седьмом и восьмом клапанах (считая от
вентилятора), затем поверните коленчатый вал на один оборот,
установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в
первом, втором, третьем и пятом клапанах.
Для регулировки зазора отпустите контргайку винта на коромысле
регулируемого клапана и, поворачивая винт, установите необходимый
зазор по щупу между бойком коромысла и торцом стержня клапана. После
установки зазора затяните контргайку. По окончании регулировки
зазора в клапанах поставьте на место колпак крышки головки
цилиндров.
___________________________________________________________________
___________________________________________________________________
- ТНВД Д-245 — устройство и регулировки
- ГРМ и клапаны Д-245
- Система смазки двигателя Д-245
- Детали топливной системы Д-245
- Операции по регулировке ЯМЗ-236
- Операции по разборке и установке ТНВД ЯМЗ-236
- Система охлаждения и система смазки ЯМЗ-238
- ТНВД ЯМЗ-238
- Характеристики Cummins ISBe, ISLe, ISB, QSB
___________________________________________________________________
___________________________________________________________________
- Ремонт и замена коленвала Cummins ISBe, ISLe, ISB
- Ремонт блока цилиндров Камминз ISBe, ISLe, QSB
- Шатунно-поршневая группа Cummins ISBe, ISLe, ISB
- Система охлаждения дизеля ISF 2.
8 - Блок цилиндров и поршни дизеля ISF 2.8
- Компоненты топливной системы Cummins ISF 3.8
- Система смазки двигателя Камминз 3.8
- Система охлаждения Cummins ISF 3.8
- Головка блока цилиндров ЯМЗ-7511
- Блок цилиндров ЯМЗ-7511
- Коленвал дизеля ЯМЗ-7511

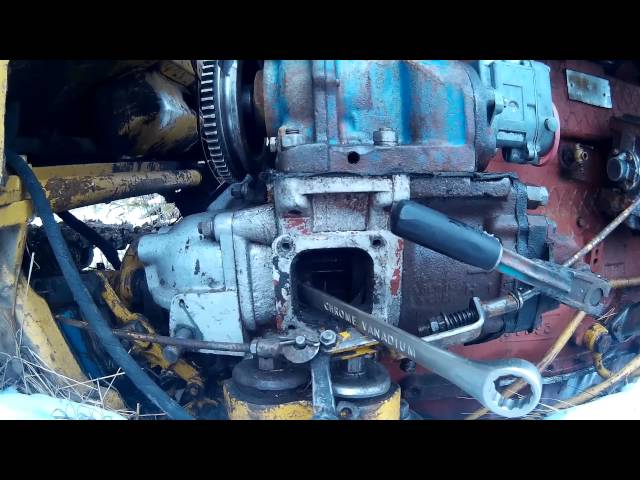

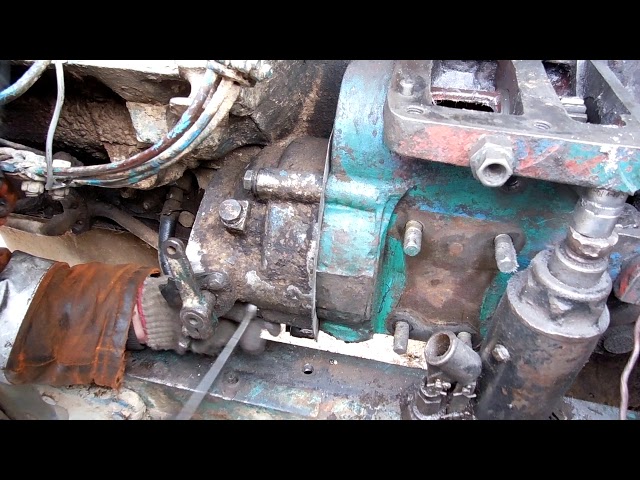

Как снять тнвд с двигателя д 240 видео
Содержание
- Ремонт ТНВД МТЗ (Д-240) и устройство. Установка насоса ТНВД (4УТНИ-1111005-20) на МТЗ Д-240 и где купить насос
- Обменный фонд
- Топливный насос можно установить на трактор МТЗ, двигатель Д-240, и мы постараемся объяснить, как это сделать, как сделать ремонт, и где купить. ТНВД 4УТНИ-1111005-20 или насос топливный. Насосы высокого давления эксплуатируются на тракторе Беларусь или Беларус. Двигатели на этих тракторах идут таких моделей: Д-247 (Д247), Д-243 (Д243), Д-241 (Д241), Д-248.1, Д-244 (Д244), Д-248 (Д248), Д-240 (Д240), Д-242 (Д242), Д-247.1
- Технические характеристики
- Постараемся объяснить по пунктам, как установить топливный насос на трактор МТЗ 80 или МТЗ 82, текст ниже это инструкция:
- Картинка-схема ТНВД МТЗ Д-240 4УТНИ 1111005 20
- Как устроен насос топливный и его принцип действия МТЗ Беларус или МТЗ Беларусь
- Топливный насос с механизмом регулирования состоит из следующих элементов:
- Схема топливного насоса Д-240 МТЗ-80, МТЗ-82 Беларус или Беларусь (4УТНИ-1111005-20)
- Питательная система дизельного двигателя
- Как работает топливный насос ТНВД МТЗ-80, МТЗ-82 Беларусь или Беларус (4УТНИ-1111005-20)
- Выставляем зажигание на двигателе Д-240, трактор МТЗ
- Несколько советов которые могут быть вам полезны на эксплуатацию насоса ТНВД МТЗ-80, ТНВД МТЗ-82 Беларусь или Беларус 4УТНИ-1111005-20
- Разновидности ТНВД 4УТНИ-1111005 их применение на двигателях и характеристики
- ТНВД фото, Топливный насос тнвд мтз 80 фото, фото насоса мтз 82, фото 4УТНИ-1111005-20
- ТНВД УТН-5 дизельного двигателя Д-240 трактора МТЗ-80
- Устройство ТНВД для МТЗ — 80, 82
- Принцип работы УТН — 5
- Проверка (регулировка) топливного насоса
- Теоретические рекомендации
- ТНВД УТН-5 дизельного двигателя Д-240 трактора МТЗ-80 подробное описание устройства и ремонта
- Видео
Ремонт ТНВД МТЗ (Д-240) и устройство.
Установка насоса ТНВД (4УТНИ-1111005-20) на МТЗ Д-240 и где купить насос
Обменный фонд
В нашей компании существует обменный фонд по гурам, гидроцилиндрам и насосам. Неисправную запчасть меняем на нашу уже готовую и отправляем в течении дня. Данная услуга по стоимости равна капремонту, но помогает сэкономить время.
Топливный насос можно установить на трактор МТЗ, двигатель Д-240, и мы постараемся объяснить, как это сделать, как сделать ремонт, и где купить. ТНВД 4УТНИ-1111005-20 или насос топливный. Насосы высокого давления эксплуатируются на тракторе Беларусь или Беларус. Двигатели на этих тракторах идут таких моделей: Д-247 (Д247), Д-243 (Д243), Д-241 (Д241), Д-248.1, Д-244 (Д244), Д-248 (Д248), Д-240 (Д240), Д-242 (Д242), Д-247.1
Топливный насос МТЗ Д 240, имеет форм-фактор единого узла, или одного агрегата. Как и все устройства, имеет свои недостатки, бывает и такое, что случаются неполадки. Втулка у этого насоса шлицевая так же насос, который подкачивается вручную или насос солдатик.
Предназначение данного устройства — это трансфер соляры или дизтоплива, на пути очищая фильтрами, из топливного бака в двигатель Д240, где топливо и сгорает в камере. Всего в этом насосе около 70 деталей. И если в теории вы будете знать его устройство вдоль и поперек, то можно делать техобслуживание в домашних условиях, а то и вовсе ремонт тнвд мтз.
Технические характеристики
Название
ТНВД или топливный насос высокого давления
Применение насоса ТНВД (4УТНИ-1111005-20)
Тракторы МТЗ (Беларусь или Белорус)
Каталожный номер топливного насоса
4УТНИ-1111005-20
Двигатели, где может стоять насос такого типа
Д-247 (Д247), Д-243 (Д243), Д-241 (Д241), Д-248.1, Д-244 (Д244), Д-248 (Д248), Д-240 (Д240), Д-242 (Д242), Д-247.1
Насос и его особенности
Рядный насос, УТН насос
Тип привода топливного насоса
Втулка со шлицом, или шлицевая втулка
Завод изготовитель насоса ТНВД
город Ногинск (Россия)
Аналоги топливного насоса 4УТНИ-1111005-20
PP4M9P1g-4201 фирмы MOTORPAL, город Йиглава, страна Чехия
Постараемся объяснить по пунктам, как установить топливный насос на трактор МТЗ 80 или МТЗ 82, текст ниже это инструкция:
— Найти отверстие на переднем щите распределения и снять с него корпус.
— Понять где стоит широкий зуб шлицевого фланца, на шестерне привода ТН, а точнее его положение и постараться вставить втулку насоса (шлицевую) в шайбу шестерни (шлицевую) привода топливного насоса
— После этого требуется надежно закрепить топливный насос на двигателе, болтами.
— К рычагу регулятора нужно прикрепить тягу управления топливной подачи таким образом, чтобы положение рычага было крайним задним, а рычаг регулятора давал топливу наибольшую или самую лучшую подачу (топлива).
— К штуцерам форсунок нужно присоединить топливо приводы высокого давления, а также посмотреть на порядок работы двигателя и присоединить головки насоса, опираясь на этот порядок.
— Топливоприводы нужно подсоединить к насосу
— Топливом заполнить всю систему двигателя (систему питания), открыв расходный кран
— Внимательно смотрите на сливную трубку, и начинайте качать дизтопливо, и смотрите, когда пойдет топливо без пузырей воздуха.
Качать нужно насос подкачки ручной.
— После того как продули систему, вентиль (продувочный) требуется закрыть. А рукоятку нужно завернуть и закрыть. Рукоятку насоса ручной подкачки.
Как проверить под каким углом топливо начнет подаваться. Ремонт ТНВД МТЗ 80, 82.
— На топливном насосе есть штуцер первой секции. От него нужно отсоединить топливо провод
— Момент скоп навернуть с помощью гайки на штуцер
— На корпусе водяного насоса нужно установить стрелку-указатель, чтобы ее окончание оказался у шкива вентилятора, а точнее у его наружной поверхности
— Положение рычаг управления подачей топлива, его положение должно быть на максимальную величину
— Открыть продувочный вентиль и попытаться выкачать дизельное топливо вручную, ручной подкачкой, насосом
— Из моментоскопа (его трубки) требуется удалить некоторую часть топлива
— Установочную шпильку требуется вывернуть из ее отверстия, и поменять ее положение с точностью наоборот, то есть вставить концом, который не нарезан в тоже отверстие наоборот до упора
— По часовой стрелке начать вращать колен вал за рукоять, желательно медленно, до того момента, пока шпилька не зайдет в углубление.
Это будет говорить о том, что это соответствует положению поршня цилиндра (первого), при котором он не сможет дойти до в м т на угол опережения подачи, а точнее его величину
— Пометить на поверхности шкива, а точнее сделать метку, напротив конца указательной стрелки
— Теперь нужно сделать движение коленчатого вала, а точнее провернуть его против стрелки часовой, на пол оборота и потом начать вращать по часовой уже стрелке, наблюдать какой уровень топлива сейчас в моментоскопе
— Вращение коленчатого вала нужно прекращать, когда вы увидите, что топливо поднимается в стеклотрубке моментоскопа. Та метка на шкиве, которую мы делали, следите за ней, указательная стрелка должна с ней совпасть. Когда это произойдет нужно сделать регулировку угла опережения подачи.
— Теперь можно уже снимать моментоскоп, устанавливать топливопровод вд, на штуцер секции насоса (первой), и убрать указательную стрелку
Картинка-схема ТНВД МТЗ Д-240 4УТНИ 1111005 20
Как устроен насос топливный и его принцип действия МТЗ Беларус или МТЗ Беларусь
Насос для трактора МТЗ-80 называется УТН5, УТН4.
Такие насосы обычно делаются из алюминиевых сплавов, который проявляет себя как надежный сплав металла. У таких насосов есть правая вариация и левая вариация или исполнение. Такую разметку диктует конструкция крепежа. Насос делится на две полости по длине всего корпуса. Такое разделение осуществляется с помощью перегородки. Вверху насоса идут секции их которых он состоит или составные секции, а внизу идет вал с приводом этого самого насоса.
Конструкция топливного насоса высокого давления или конструкция ТНВД мотора Д-240 будет описана ниже, также рекомендации, если необходим ремонт тнвд мтз.
Топливный насос с механизмом регулирования состоит из следующих элементов:
штуцер нажимной, венец с зубьями, нагнетательный клапан, поворотная втулка, седло клапана, тяга рейки, ступица грузиков, втулка и плунжер, роликовый толкатель, крышка регулятора, пята, оси грузика, шток корректора, корпус корректора, пяты и рычаги, грузы регулятора, сухарь амортизатора, корпус регулятора, муфта соединительная, штифт, впускное отверстие плунжерной втулки, стакан для подшипника, отверстие для подачи солярки, крышка люка, фланец крепления насоса для подкачивания, маслоотражатель, корпус перепускного клапана, топливные каналы, вал с кулачком, отсечное отверстие, роликовый толкатель, заглушка, шариковый клапан, плита для крепежа, нижняя тарелку пружины, топливоотводящие каналы, фланец для установки, шлицевая втулка, рейка с зубчатой передачей
Разнообразные винты для стягивания и регулировки, зажимы, основной и вспомогательный рычаг, шайбы, болты разного назначения, гайки, трубки для передачи топлива, шарикоподшипники, прокладки, пружины, пробки, отверстие для масла, эксцентрик для подкачки топлива.
Схема топливного насоса Д-240 МТЗ-80, МТЗ-82 Беларус или Беларусь (4УТНИ-1111005-20)
Питательная система дизельного двигателя
Горло для заливки горючего, фильтрующие приспособления различного назначения, воздухоочиститель, выхлопной коллектор, глушитель, форсунки, воздушный фильтр, фильтры тонкой и грубой очистки солярки, электрофакельный подогреватель с топливным бачком, подкачивающий насос, впускной коллектор, топливные баки, различные трубки — дренажные и высокого давления, топливный насос, краник для слива, регулятор топливного насоса.
Продольные каналы в УТН-5 располагаются на самом высоком месте этого насоса, они соединяют насос с фильтром тонкой очистки, и с его системой подкачки, где имеется пропускной клапан.
Как работает топливный насос ТНВД МТЗ-80, МТЗ-82 Беларусь или Беларус (4УТНИ-1111005-20)
На корпус насоса основного прикрепляется насос, для подкачки. Через топливопровод, который в свою очередь подсоединен к штуцерам, под давлением идет топливо на форсунки.
Через коленчатый вал и его шестерню, насос начинает свою работу. Чтобы не сломать насос, а в особенности если он уже был в ремонте нужно внимательно сверить угол, где соединяются шестерни. Если вы подсоедините неправильно, то работоспособность такого агрегата будет под вопросом, в плоть до следующей поломки. Идеальный градус наклона должен составлять 22° 30”, ни больше ни меньше. А лучше для проверки такого насоса, обратиться к профессионалам или мотористам, чтобы не довести до ремонта.
Выставляем зажигание на двигателе Д-240, трактор МТЗ
Нужно быть уверенным в том, что давление в насосной секции соответствует инструкциям и своей норме, а конус запирающий прилегает довольно плотно. Начинаем крутить коленвал и двигаем регулятор, пока нам не покажется 15 мПа на стрелке манометра. После таких процедур требуется полная заглушка мотора, а с помощью регуляторного рычага останавливают топливную подачу. Давление на манометре должно упасть примерно за 10 секунд, и это будет означать полную работоспособность и исправность клапана.
Чтобы отрегулировать точный угол в момент поступления топлива нужно покрутить регулировочный болт, туда-сюда, в различные стороны. Один такой виток может увеличить или уменьшить обороты на коленвале где-то на сорок оборотов. Если начнете закручивать болт, то мощность насоса увеличиться, а если раскручивать, то соответственно наоборот, уменьшиться.
Несколько советов которые могут быть вам полезны на эксплуатацию насоса ТНВД МТЗ-80, ТНВД МТЗ-82 Беларусь или Беларус 4УТНИ-1111005-20
Если использовать банальную логику, то можно высчитать, что при увеличении подачи топлива и его количества в камеру сгорания, крутящий момент становиться значительно больше. Это сказывается на скорости двигателя, и его мощности, то есть все это повышается.
Менять моторное масло в УТН 5 (смена масла), можно только после ремонта или демонтажа. Ремонт тнвд мтз. Если вы его просто эксплуатируете в обычном повседневном режиме, то такого делать не нужно. Масло моторное, его требуется не так-то уж и много, около 150 или 200 мл, заливать его нужно в картер топливного насоса ТНВД.
Разновидности ТНВД 4УТНИ-1111005 их применение на двигателях и характеристики
| Название | Двигатель | Количество секций | Максимальный диаметр и ход плунжера, мм | Номинальная частота вращения, об/мин | Номинальная цикловая подача, мм3/цикл |
| 4УТНИ-1111005 | Д241 | 4 | 9/9 | 1050±5 | 74±2,0 |
| 4УТНИ-1111005-10 | Д242 | 4 | 9/9 | 900±5 | 74±2,0 |
| 4УТНИ-1111005-130 | Д247.1 | 4 | 9/9 | 1150±5 | 65±1,6 |
| 4УТНИ-1111005-20 | Д243 | 4 | 9/9 | 1100±5 | 77±2,0 |
| 4УТНИ-1111005-30 | Д244 | 4 | 9/9 | 850±5 | 72±2,0 |
| 4УТНИ-1111005-40 | Д248 | 4 | 9/9 | 1000±5 | 60±2,0 |
| 4УТНИ-1111005-50 | Д248. 1 | 4 | 9/9 | 900±5 | 60±2,0 |
ТНВД фото, Топливный насос тнвд мтз 80 фото, фото насоса мтз 82, фото 4УТНИ-1111005-20
Купить такой топливный насос, вы можете у нас. Продажа осуществляется в достаточно быстрый срок, потому что такие топливные насосы всегда есть на складе.
Кроме этого наша компания может сделать ремонт ТНВД МТЗ 4УТНИ-1111005-20, или восстановление насоса высокого давления на любой трактор МТЗ. Вы можете связаться с нами по телефону +38 (098) 566-43-77. Неважно где вы находитесь, Киев, Харьков, Одесса, Херсон, Мелитополь или Запорожье, или вся Украина, любые города и населенные пункты, высылайте нам ваш насос любой службой доставки. Наши специалисты проконсультируют вас в любое удобное время без проблем. Вы останетесь довольны качеством, а цена вас приятно удивит.
Источник
ТНВД УТН-5 дизельного двигателя Д-240 трактора МТЗ-80
Особенности устройства ТНВД МТЗ-80, 82.
Детальные схемы и полезные рекомендации.
Состоящая из двух баков для топлива, двух фильтров (грубой и тонкой) очистки, топливного насоса высокого давления (ТНВД) топливная система этой марки тракторов достаточно проста и стандартна для большинства как дизельных, так и бензиновых двигателей. Рассматривая ТНВД МТЗ — 80 на схеме далее и зная подробное устройство со всеми составляющими деталями, можно практически не сомневаться в возможности самостоятельного ремонта этой техники. В топливном насосе трактора МТЗ — 80, 82 и его поздних модификациях всего более 70 деталей.
Устройство ТНВД для МТЗ — 80, 82
УТН — 5, как называется топливный насос для белорусской марки тракторов, изготавливается из прочного сплава алюминия и выпускается в двух возможных вариантах установки — левом и правом, в зависимости от конструктивных особенностей крепления фланца. По всему корпусу он разделён на две полостные части специальной перегородкой, где в нижней полости находится вал с приводом насоса, а в верхней отдельные секции этого насоса.
Полное детальное устройство топливного насоса высокого давления двигателя Д-240 вы можете прочитать далее
Топливный насос с регулятором:
Здесь же, вы можете увидеть всю топливную систему белорусского трактора целиком:
Система питания дизеля (схема):
1 — глушитель; 2 — воздухоочиститель; 3 — фильтр грубой очистки воздуха; 4 — впускной коллектор; 5 — электрофакельный подогреватель; 6 — топливный бачок электрофакельного подогревателя; 7 — дренажная трубка; 8 — трубка высокого давления; 9 — заливная горловина; 10 — топливные баки; 11 — сливной кран; 12 — трубка топлива; 13 — фильтр грубой очистки топлива; 14 — фильтр тонкой очистки топлива; 15 — трубка от фильтра тонкой очистки к топливному насосу; 16 — трубка от фильтра-отстойника к топливному насосу; 17 — регулятор топливного насоса; 18 — топливная трубка от подкачивающего насоса к фильтру тонкой очистки; 19 — подкачивающий насос; 20 — перепускная трубка; 21 — топливный насос; 22 — форсунка; 23 — выхлопной коллектор; 24 — нижний фильтрующий элемент; 25 — средний фильтрующий элемент; 26 — верхний фильтрующий элемент.
В верхней полостной точке УТН — 5 двигателей Д-240 расположены два продольных канала, образующих собой каре, один конец которого к фильтру тонкой очистки топлива, а другой, соответственно, к самой подкачке в насосе, где в штуцере вмонтирован пропускной клапан.
Принцип работы УТН — 5
К корпусу топливного насоса снаружи прикреплён насос подкачки, крепёжная плита с фланцем и регулятор, а к каждому из штуцеров подключён топливопровод высокого давления, через которые к форсунке и подаётся необходимое горючее. Привод насоса осуществляется шестерёнкой коленвала, которая соединяется с промежуточной шестерёнкой и шестерёнкой самого насоса.
Если в насосе когда-либо производился ремонт, то после каждой разборки/сборки необходимо точно выверять угол соединений шестерёнок, ибо при неверном наклоне сбой в работе неизбежен. Градус угла наклона всегда должен соответствовать 22°30″ и проверяться, конечно, желательно мотористами, а не самостоятельно.
Проверка (регулировка) топливного насоса
Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа.
Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию.
Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться. Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается.
Теоретические рекомендации
Вы можете логически вычислить, что при увеличении подачи горючего в мотор увеличивается и его крутящий момент, который, естественно, повышает номинальную мощность двигателя Д-240. К тому же, до пределов своих возможностей повышается и скоростной режим работы.
Замена масла в насосе УТН — 5 необходима только после разборки и ремонта, а в повседневной эксплуатации трактора не нужна. Заливка дизельного масла должна производиться через картер ТНВД в объёме 150-200 мл.
ТНВД УТН-5 дизельного двигателя Д-240 трактора МТЗ-80 подробное описание устройства и ремонта
Топливный насос высокого давления УТН-5 двигателя Д-240 устанавливают на тракторах МТЗ-80, 82.
Основная отличительная особенность конструкции этого насоса состоит в том, что плунжер поворачивается во втулке для изменения цикловой подачи с помощью зубчатого венца, находящегося в зацеплении с рейкой.
ТНВД Д-240 выпускают в правом и левом исполнении и различают по расположению подкачивающего насоса и конструкции фланца крепления. Корпус топливного насоса (25 рис. 1) изготовлен из алюминиевого сплава. Горизонтальная перегородка делит его на две полости.
В нижней части топливного насоса находится кулачковый вал 1 с кулачками привода насосных секций и эксцентриком привода подкачивающего насоса, а в верхней – насосные секции.
В отверстиях перегородки против кулачков находятся толкатели 2 с регулировочными винтами 12. От проворачивания толкатели удерживаются винтами 14, попарно зашплинтованными проволокой.
Кулачковый вал вращается на двух шарикоподшипниках. Размещение кулачков на валу соответствует порядку работы цилиндров 1-3-4-2.
В верхней части корпуса ТНВД УТН-5 трактора МТЗ-80, 82 предусмотрены продольные каналы 4 и 9.
Они соединены между собой и образуют П-образный канал, который одним топливопроводом подсоединяется к фильтру тонкой очистки топлива (подводится топливо), а вторым – к подкачивающему насосу (перепуская часть топлива из канала при повышении давления свыше 0,07-0,12 МПа). Перепускной клапан вмонтирован в штуцер 21 крепления топливопровода.
Снаружи к корпусу насоса крепятся подкачивающий насос, регулятор, плита 24 крепления насоса и установочный фланец 23. К каждому штуцеру 6 секции накидной гайкой присоединяется топливопровод высокого давления, по которому топливо подается к форсунке.
Насос приводится в действие от шестерни коленчатого вала через промежуточную шестерню и шестерню 29 привода насоса, которые соединяются между собой по меткам.
Шестерня привода топливного насоса Д-240 имеет вдвое больше зубьев, чем шестерня коленчатого вала, поэтому за два оборота вала двигателя вал насоса делает один оборот. Шестерня привода насоса вращается на ступице фланца 23.
Втулка шестерни и рабочая поверхность ступицы смазывается маслом, которое подводится по каналам 22. С валом насоса шестерня соединяется посредством шлицевого фланца 31, который крепится к шестерне болтами, и шлицевой втулки 16, которая устанавливается на шпонке вала насоса и крепится глухой гайкой 17.
Соединение шлицевой втулки с шлицевым фланцем возможно только в определенном положении, так как фланец имеет один широкий (слепой) шлиц, а втулка – соответствующий паз.
Благодаря этому можно снимать и устанавливать топливный насос, не нарушая угла опережения начала подачи топлива. После установки (отремонтированного или нового) ТНВД УТН-5 на двигатель Д-240 этот угол проверяют и при необходимости корректируют.
Для этого в торце ступицы шестерни 29 предусмотрены два диаметрально противоположных ряда отверстий с резьбой (по семь или восемь отверстий).
Угол между двумя соседними отверстиями 22°30″. Такие же два ряда отверстий имеются и на шлицевом фланце 31, но угол между их отверстиями 21°. Во время соединения средних отверстий фланца и шестерни (по меткам 30) остальные отверстия не совпадают.
Первые отверстия справа и слева от болта крепления фланца к шестерне не совмещаются на 1°30′ и четвертые – от 6°.
Если фланец повернуть до совмещения его последующего отверстия с соответствующим отверстием шестерни, вместе с фланцем повернется вал насоса на 1°30′, а момент начала подачи топлива секциями насоса топливного насоса изменится на 3° по коленчатому валу.
Таким образом, если фланец с шестерней соединены по меткам, то совмещая последующие одноименные отверстия фланца и шестерни после их разъединения, можно изменить угол начала подачи топлива на 3, 6,9 и 12° (при восьми отверстиях в ряду) по коленчатому валу.
Если совмещать отверстия, смещая фланец в сторону вращения шестерни 29 (на фланце имеется метка “+”), угол начала подачи топлива увеличивается, а против вращения (метка “-” на фланце) – уменьшается.
Плунжер 13 (рис. 2) и гильза 5, нагнетательный клапан 3 и седло изготовлены из высококачественной стали и тщательно притерты друг к другу.
Гильза имеет два отверстия. Верхнее отверстие 19 предназначено для впуска, а нижнее 18 – для перепускания топлива.
Относительно корпуса гильза фиксируется штифтом. У плунжера ТНВД УТН-5 МТЗ-80, 82 предусмотрены винтовой паз 17 и два отверстия – осевое и радиальное, посредством которых паз сообщается с надплунжерным пространством. Кольцевая выточка в нижней части плунжера обеспечивает лучшую смазку плунжерной пары топливом.
Пружина 8 через тарелку 12, которая удерживается заплечиком плунжера, прижимает плунжер к регулировочному винту толкателя. Верхним заплечиком с лысками плунжер соединяется с поворотной втулкой 14.
Она свободно надевается на нижнюю часть гильзы 5 и через зубчатый венец 6 соединяется с рейкой 16.
В случае перемещения рейки зубчатый венец поворачивает относительно гильзы поворотную втулку и плунжер 13. При этом кромка винтового паза 17 приближается к перепускному отверстию 18 гильзы или удаляется от него. Рейка действует на зубчатые венцы всех секций.
Над гильзой 5 находится седло 4 с нагнетательным клапаном 3 и пружиной 1. Клапан насоса УТН-5 способствует лучшему распылению топлива форсункой, обеспечивая быстрое нарастание давления топлива в начале его впрыскивания и резкое его снижение в конце.
Седло клапана прижимается к торцу гильзы штуцером 2, завинченным в резьбовое отверстие корпуса. Для уплотнения резьбового соединения между фланцем седла и торцом штуцера имеется капроновая прокладка. Резьба на седле предназначена для его демонтажа при помощи съемника.
Клапан имеет направляющую часть Н с пазами для прохода топлива, цилиндрический разгрузочный поясок П и запорный конус К. Поясок и конус притерты к седлу.
При нахождении плунжера топливного насоса в нижнем положении (рис.
3, а), т.е. когда на толкатель не давит кулачок приводного вала, рабочая полость гильзы сообщена с впускным отверстием 3, через которое она заполняется топливом из канала 4.
ТНВД МТЗ-80, 82 – положения плунжера
Вращение кулачкового вала топливного насоса обуславливает давление кулачка на толкатель (рис. 3, б) и движение вверх плунжера 1. Топливо из уменьшающегося надплунжерного пространства вытесняется обратно в канал 4 до тех пор, пока плунжер верхней кромкой не перекроет отверстие 3.
При последующем движении плунжера вверх происходит сжатие топлива в изолированном пространстве, и как только давление на нагнетательный клапана 6 снизу станет большим, чем давление на него пружины 8 сверху, клапан отодвигается от седла, открывая путь топливу по трубопроводу высокого давления к форсунке (рис. 3, в).
Подача топлива продолжается до тех пор, пока винтовой паз на плунжере через осевой канал не соединит надплунжерную,полость (с давлением 30…50 МПа) и канал 8 (с давлением 0,1 МПа).
Вследствие разности давления топливо перетекает в перепускной канал (рис. 3, г), давление в надплунжерной полости падает и, когда оно становится меньше давления на нагнетательный клапан сжатой пружины, клапан прижимается к седлу 7.
Подача топлива в топливопровод прекращается. Доза подаваемого топлива к форсунке зависит от расстояния, которое пройдет плунжер от момента перекрытия впускного отверстия 3 до момента открытия перепускного отверстия 9 винтовым пазом.
Указанное расстояние в процессе работы двигателя можно изменять, поворачивая плунжер насоса УТН относительно продольной оси.
Для этой цели предусмотрен зубчатый венец 26 (см. рис.1), соединенный с рейкой, которая с помощью системы тяг и рычагов соединена с педалью и рычагом на рабочем месте тракториста.
При перемещении рейки зубчатые венцы всех секций поворачиваются, и подача топлива изменяется (неравномерность подачи отдельными секциями допускается до 3%).
Таким образом начало подачи топлива к форсунке ТНВД Д-240 определяется моментом, когда плунжер перекрывает впускное отверстие, а конец – когда кромка винтового паза достигает перепускного канала.
Доза регулируется изменением длины хода плунжера до начала перепуска топлива (отсечки).
Нагнетательный клапан отделяет надплунжерное пространство от топливопровода высокого давления, сохраняя внутри последнего столб топлива, находящийся под давлением.
Благодаря этому в начале подачи импульс давления распространяется от плунжера к форсунке топливного насоса скоростью звука в топливе (примерно 1500 м/с).
Это создает условия для своевременного и четкого начала впрыска при каждой новой подаче топлива. Если остаточное давление в топливопроводе будет слишком высоким, форсунка не сможет четко прекращать впрыск, а это способствует нагарообразованию.
Для разгрузки топливопровода высокого давления и обеспечения четкости прекращения подачи топлива форсункой служит разгрузочный поясок 10 (рис. 3, д) действующий следующим образом.
В момент начала перепуска топлива, когда давление в надплунжерной полости резко снижается, нагнетательный клапан под действием пружины и вначале в седло входит цилиндрический поясок 10, отсасывая топливо из топливопровода, затем коническая часть клапана.
Такое движение разгрузочного пояска приводит к резкому падению давления в топливопроводе.
Регулятор ТНВД – центробежный, всережимный, с корректором подачи топлива и автоматическим обогатителем. Он крепится корпусом к фланцу и имеет привод от его вала. Ступенчатый хвостовик кулачкового вала насоса находится в корпусе регулятора.
На первый его уступ с лысками напрессована упорная шайба 7 (см. рис. 1, б), на второй – свободно установлена ступица 5 с четырьмя грузами (от осевого перемещения ступица удерживается стопорным кольцом), на последнем расположена отжимная муфта с упорным шарикоподшипником 2.
На оси 28 установлены основной 27 и промежуточный 25 рычаги регулятора. Они соединены болтом 24 так, что между ними имеется угловой люфт.
На промежуточном рычаге установлен бочкообразный ролик 26, упирающийся в муфту регулятора 8, корректор 20 подачи топлива и шпилька крепления пружины 13 автоматического обогатителя. В верхней части к рычагу крепится тяга, соединяющая его с рейкой 14 топливного насоса.
Основной рычаг регулятора через пружину 18, серьгу и рычаг 12 соединяется с рычагом управления регулятором, расположенным вне его корпуса.
Угол поворота основного рычага на оси 28, а значит, промежуточного рычага и ход рейки топливного насоса ограничиваются болтом 22 (номинальная подача топлива) и упором 21 (подача выключена).
Детали регулятора и насоса ТНВД УТН-5 трактора МТЗ-80, 82 смазываются моторным маслом, которое заливают через горловину, расположенную возле рычага управления регулятором. Полости корпусов сообщаются с атмосферой через сапун с фильтром.
Схема действия регулятора
а – пуск двигателя; б – холостой ход; в – номинальная нагрузка; г – кратковременная перегрузка; 1 – болт номинальной подачи топлива; 2 – болт максимальной подачи топлива; 3 – основной рычаг; 4 – промежуточный рычаг; 5 – пружина регулятора; 6 – пружина обогатителя: 7 – рейка топливного насоса; 8 – рычаг управления регулятором; 9 – винт-ограничитель; 10 – кулачковый вал топливного насоса; 11 – грузы; 12 – корпус внешней нагрузки; 13 – шток корректора; 14 – пружина корректора
Во время запуска двигателя рычаг управления регулятором 8 (рис.
4, а) поворачивают до упора в винт-ограничитель 9 номинального скоростного режима.
Усилиями пружин регулятора 5 и обогатителя 6 рычага 3 и 4 отклоняются в крайнее правое положение, ограниченное головками болтов номинальной подачи топлива и 2 максимальной подачи топлива в момент пуска дизеля.
Рейка топливного насоса устанавливается на максимальную (пусковую) подачу. При работе без внешней нагрузки рычаг корректора (рис. 4, б) остается в предыдущем положении.
Центробежная сила грузов 11, преодолевая усилия пружин 5 и 6, отклоняет рычаги 3 и 4 влево и передвигает рейку 7 топливного насоса в сторону уменьшения подачи топлива, в результате чего уменьшается частота вращения коленчатого вала.
При номинальной нагрузке центробежная сила вращающихся грузов уравновешивается усилиями пружин 5 и 6 (рис, 4, в). Основной рычаг касается головки болта номинальной подачи 1, рейка насоса находится в положении установленной подачи.
В случае перегрузки (рис. 4, г) двигателя основной рычаг не изменяет своего положения, т.
к. упирается в болт номинальной подачи, а пружина корректора 14 отталкивает промежуточный рычаг и через него передвигает рейку насоса в сторону увеличения подачи топлива.
За счет дополнительной подачи топлива возрастает крутящийся момент двигателя, что позволяет преодолеть кратковременную перегрузку.
Величина дополнительного перемещения рейки и начало работы корректора зависят от величины выступания штока 13 и предварительного сжатия пружины корректора. При остановке двигателя рычаг 8, поворачивают в сторону уменьшения натяжения пружин.
Полностью сжатая пружина перемещает рычаг влево до упора в винт. Рычаг 3 увлекает промежуточный рычаг 4, который передвигает рейку топливного насоса ТНВД Д-240 в положение выключенной подачи топлива.
Управляют скоростным режимом двигателя рычагом и педалью из кабины: рычагом устанавливают необходимый скоростной постоянный режим работы, а педалью увеличивают его по мере необходимости до номинального.
Неисправности топливного насоса УТН-5 трактора МТЗ-80, 82
В процессе эксплуатации дизеля могут появляться следующие неисправности топливной аппаратуры: дизель не запускается, не развивает нормальной мощности, неустойчиво работает, работа сопровождается дымным выпуском.
Для обеспечения четкого запуска дизеля коленчатому валу сообщают достаточную частоту вращения, а воздух в цилиндрах в это время сжимается настолько, чтобы к моменту впрыска топлива температура была достаточна для его воспламенения, чтобы топливо было подано в камеру сгорания своевременно, в достаточном количестве и тонко распылено.
Подача топлива может нарушиться по различным причинам, образование воздушных пробок в топливопроводах, в головке ТНВД, в фильтрах; сильная изношенность плунжерных пар насосных элементов насоса, распылителей форсунок; нарушение регулировки топливного насоса или неправильная установка его на дизеле.
Появление дыма черного или серого цвета из выхлопной трубы дизеля указывает на попадание масла в камеру сгорания, неполное сгорание топлива, пропуски вспышек в цилиндрах, неправильную установку начала подачи топлива топливным насосом.
Попадание масла в камеру сгорания может быть объяснено предельной изношенностью поршневой группы двигателя ММЗ Д-240, избытком масла в поддоне картера.
Неполное сгорание может быть вызвано как избыточной порцией топлива, попадаемой в цилиндр, так и недостатком воздуха.
Оно наблюдается при плохом распыливании топлива форсунками, применении несоответствующего сорта топлива, при позднем впрыске топлива в цилиндры дизеля.
Внешним признаком ухудшения работы форсунок Д-240 являются дымный выпуск, перебои в работе и снижение мощности дизеля.
Для проверки форсунок устанавливают такой режим работы дизеля, при котором наиболее отчетливо слышны перебои. Затем ослабляют поочередно накидные гайки крепления топливопроводов форсунок к штуцерам.
Если частота вращения коленчатого вала после ослабления затяжки гайки не изменяется, то проверяемая форсунка неисправна.
Если давление подъема иглы форсунки (давление впрыска) будет меньше нормального за счет изменения жесткости пружины или утечек в сопряжении гильза — плунжер, то продолжительность впрыска топлива будет увеличиваться, а качество распыливания — низкое.
При давлении подъема иглы больше нормального или заедании иглы в нижнем положении продолжительность впрыска и количество топлива уменьшаются, что также влияет на пусковые качества дизеля.
Форсунки Д-240 топливного насоса трактора МТЗ-82, 80 снимают с дизеля и регулируют на приборе. Давление впрыска и герметичность форсунок можно определить, не снимая их с дизеля.
Для этого используют приспособление и автостетоскоп. Приспособление подключают к испытуемой форсунке и рукояткой создают принудительную подачу топлива. Давление впрыска устанавливают вращением винта форсунки.
Если давление не регулируется, то это указывает на заедание иглы в корпусе распылителя. О качестве распыливания судят по характерному щелчку, прослушиваемому по автостетоскопу, что свидетельствует о четкой посадке иглы в седло распылителя в момент окончания впрыска.
Затруднение пуска дизеля трактора может быть вызвано наличием воды в топливе, снижением температуры воздуха в конце сжатия, что недостаточно для воспламенения топлива.
Снижение температуры сжатого воздуха обычно вызывается уменьшением давления в конце сжатия вследствие утечек воздуха через неплотности в поршневой (при износе или закоксовывании поршневых колец, износе гильз и поршней, клапанном механизме газораспределения и т.
п.).
Те же самые явления наблюдаются при засорении воздухоочистителя, когда уменьшается количество поступающего в цилиндры воздуха.
При понижении температуры окружающего воздуха снижается частота вращения коленчатого вала при пуске, вследствие загустения картерного масла растут утечки воздуха через различные неплотности, снижается температура конца сжатия воздуха из-за передачи тепла холодным стенкам цилиндров, поршней и камер сгорания.
Дизель ММЗ может трудно запускаться из-за нарушения регулировки угла опережения начала подачи топлива, износа плунжерных пар топливного насоса высокого давления.
Количество подаваемого топлива в цилиндры и четкая работа форсунок взаимосвязаны с изношенностью плунжерных пар насоса.
Техническое состояние плунжерных пар проверяют приспособлением, определяющим давление, развиваемое плунжерными парами насоса на пусковых оборотах. Приспособление подключают к штуцерам насосных секций топливного насоса. Дизель прокручивают пусковым устройством.
Если развиваемое давление составляет не менее 30 МПа, то плунжерная пара исправна. Герметичность нагнетательного клапана проверяют по времени падения давления с 15 до 10 МПа не менее чем за 10 с.
Если показания манометра прибора ниже приведенных параметров, топливный насос подлежит ремонту.
Работа дизеля ММЗ без нагрузки с выбросом из выхлопной трубы дыма серого цвета, а с увеличением нагрузки — дыма черного цвета свидетельствует о поздней подаче топлива в цилиндры.
«Жесткая» работа дизеля сопровождается резкими стуками, а выброс из выхлопной трубы дыма черного цвета с увеличением нагрузки указывает на раннюю подачу топлива в цилиндры.
Момент начала подачи топлива секциями, по которому судят о угле начала впрыска топлива в цилиндры — один из важных параметров, влияющих не только на мощностные и экономические показатели, но и на пусковые качества дизеля.
При длительной эксплуатации трактора момент подачи топлива по мере износа плунжерных пар может измениться, поэтому время от времени его контролируют приспособлением КИ-4941.
Изменение момента подачи топлива при эксплуатации объясняется тем, что при изношенных плунжерных парах топливного насоса, если медленно прокручивать коленчатый вал дизеля, часть топлива из-за большой жесткости пружины нагнетательного клапана будет просачиваться в зазор между плунжером и гильзой, и нагнетательный клапан откроется позже, чем при новых плунжерных парах.
Жесткость технологической пружины приспособления в восемь — десять раз меньше жесткости пружины нагнетательного клапана, и поэтому топливо подается при любой степени изношенности плунжерной пары, благодаря чему клапан открывается в момент перекрытия надплунжерного пространства.
У насосов УТН-5 подачу топлива в режиме холостого хода регулируют изменением числа рабочих витков пружины регулятора.
Для уменьшения подачи топлива и соответствующего этому снижения частоты полного выключения подачи топлива увеличивают число витков пружины, а для увеличения — уменьшают.
Проверяют подачу топлива на режиме максимального крутящего момента (режим перегрузки), изменяя ее на этом режиме регулировкой корректора.
Для увеличения подачи топлива корректор ввертывают или изменяют усилие пружины.
Корректор настраивают до установки его в регулятор топливного насоса. Ход его штока должен быть 1,3…1,5 мм. Его устанавливают с помощью прокладок. Усилие сжатия пружины корректора составляет для насосов дизелей ММЗ Д-240 — 85…90. Его замеряют при положении штока корректора заподлицо с корпусом.
Для данных дизелей пусковая подача топлива должна быть 14,5 см3 за 100 циклов при частоте вращения кулачкового вала 150 мин1.
Устанавливают рычаг управления регулятором в положение максимальной подачи и величину перемещения рейки регулятором в сторону увеличения подачи топлива с помощью болта силового рычага. Заключительной операцией по регулировке насосов является установка рычага регулятора на полное выключение подачи.
Устанавливают пусковую частоту вращения кулачкового вала насоса, рычаг регулятора переводят до упора в винт «Стоп» и наблюдают за выходом топлива из форсунок. Подача должна прекратиться.
В противном случае вывертывают винт до прекращения подачи.
При снижении гидравлической плотности прецизионных деталей (появление утечек топлива в их сопряжениях) заменяют насосный элемент в сборе и одновременно контролируют состояние нагнетательного клапана.
Для замены насосных элементов топливный насос трактора частично разбирают. У ТНВД Д-240 открывают крышку регулятора, отсоединяют тягу промежуточного рычага от рейки, отворачивают болты крепления и снимают регулятор в сборе.
Затем проверяют величину осевого перемещения кулачкового вала. Осевое перемещение должно быть не более 0,2 мм. Одновременно проверяют осевое перемещение муфты грузов. Значительное ее перемещение приводит к самопроизвольному перемещению рейки, что вызывает неустойчивую работу дизеля.
При замене насосного элемента снимают люк корпуса насоса, вынимают установочный штифт фиксации его втулки, а затем, пользуясь приспособлением, извлекают нагнетательный клапан в сборе с седлом. Для снятия пружины толкателя удаляют опорную тарелку пружины, а насосный элемент извлекают через отверстие головки насоса.
При установке новых насосных элементов прорезь на зубчатом венце должна совпасть с пазом на втулке, а метка на хвостовике плунжера — обращена в сторону люка корпуса насоса. При установке зубчатых венцов рейку насоса устанавливают так, чтобы торец ее поводка находился от плоскости насоса на расстоянии 24…25 мм.
Форсунки двигателя Д-240 трактора МТЗ-80, 82
Техническое состояние форсунок МТЗ-80, 82 значительно влияет на работу тракторного дизеля Д-240; наблюдается работа дизеля с перебоями, затруднен его пуск и т. д.
В основном применяются форсунки с бесштифтовыми распылителями-многодырчатые. Основные неисправности форсунок: износ или зависание (закоксовывание) распылителей, недостаточное давление впрыска топлива, его некачественный распыл.
Если при проверке на приборе обнаруживают один из названных дефектов, форсунку разбирают с целью замены корпуса распылителя с иглой в сборе.
Для разборки форсунки ее устанавливают в приспособление или зажимают в тиски и отворачивают гайки распылителя и пружины.
Устанавливают новый распылитель и проводят контрольную проверку работоспособности форсунки.
При подборе распылителя форсунки внимательно осматривают его маркировку и конструктивное исполнение.
Внешне распылители подобны друг другу, однако по исполнению они имеют значительные различия по количеству распыливающих отверстий и их размеру. Остатки нагара и смолистых отложений с наружных поверхностей удаляют щеткой из латунной проволоки и ополаскивают в бензине.
Распылитель заменяют, если на его поверхности имеются трещины, сколы и изломы любого размера, а также наблюдается зависание иглы в корпусе.
При отсутствии новых распылителей можно восстановить работоспособность форсунки, проведя несложный ее ремонт. При закоксовывании отверстий работавшего распылителя из него извлекают иглу, а распыливающие отверстия прочищают намагниченным сверлом или проволокой.
При частичной потере герметичности (зависание иглы или незначительное появление подтеков на распылителе при испытании форсунки) проводят «освежение» поверхностей корпуса и иглы распылителя.
Для этого зажимают иглу в сверлильном патроне, а его устанавливают в шпиндель токарного станка, установив частоту вращения 150… 200 мин-1.
На цилиндрическую поверхность наносят тонкий слой пасты окиси алюминия и проводят совместную притирку корпуса и иглы до получения ровного блеска по всей поверхности. Далее притирают запорные конусы и иглу распылителя.
Наносят на конус тонкий слой пасты и притирают конусные поверхности до образования на конце иглы уплотняющего пояска, расположенного у основания запорного конуса. Ширина пояска должна быть 0,5…0,7 мм.
Одновременно производят «освежение» торцевых поверхностей корпуса форсунки и распылителя. Удаляют штифты из корпуса форсунки, на притирочную плиту наносят слой пасты и полируют торец корпуса до получения ровного блеска. После проведения очистительных и притирочных работ все детали промывают в бензине и тщательно вытирают.
После установки и затяжки гайки распылителя форсунки проверяют легкость хода иглы. Для этого встряхивают форсунку.
Игла распылителя должна ударяться о корпус. Усилие затяжки гайки распылителя составляет 0,7…0,8 Нм, колпака форсунки — 0,8…1,0 Нм. Заключительной операцией является проверка плотности распылителя.
Устанавливают давление по манометру прибора 30… 31 МПа и определяют время падения давления (плотность) с 28 до 23 МПа. Оно должно быть для новых распылителей не менее 10 с, а для бывших в эксплуатации — 3 с.
При проверке плотности подтекание топлива через сопловые отверстия не допускается. Минимальная плотность характеризует максимальный зазор между корпусом распылителя и иглой в ее цилиндрической части. Минимальный диаметр зазора в этой части распылителя составляет 1…2 мкм.
При неудовлетворительной плотности производят «освежение» торцевых поверхностей корпусов форсунки и распылителя. Если и после этого необходимая плотность не будет достигнута, распылитель в сборе заменяют. При нормальной плотности форсунки регулируют рабочее давление начала впрыска.
После сборки и испытания форсунок проверяют их на пропускную способность.
Форсунки, отобранные в комплект для работы на одном дизеле, не должны отличаться по пропускной способности более чем на 4% от средней величины пропускной способности всего комплекта форсунок.
Для проверки этого параметра форсунки устанавливают на контрольно-испытательный стенд и определяют подачу каждой форсункой за 1000 циклов при номинальной частоте вращения кулачкового вала топливного насоса.
Источник
Видео
Как снять ТНВД на пазике с двигателем Д 245 Е 2
Замена топливного насоса Мтз 80 д240
Зажигание мтз,угол опережения.Быстрый вариант установки угла впрыска топлива.
#2 Снятия ТНВД с трактора МТЗ-1221
Снимаем ТНВД и Компрессор с Газ 3309
Как снять тнвд на мтз 82
Как снять ТНВД МТЗ-80-50, снимаем топливный насос и форсунки, последовательность выполнения работ
Замена ТНВД на МТЗ-82 . Аппаратура «КУРО» ЛИТВА — аналог моторпал.
замена и установка тнвд мтз
ТНВД 4УТНИ двигателя Д243 трактора МТЗ 82.Часть3. Обкатка ТНВД на тракторе.

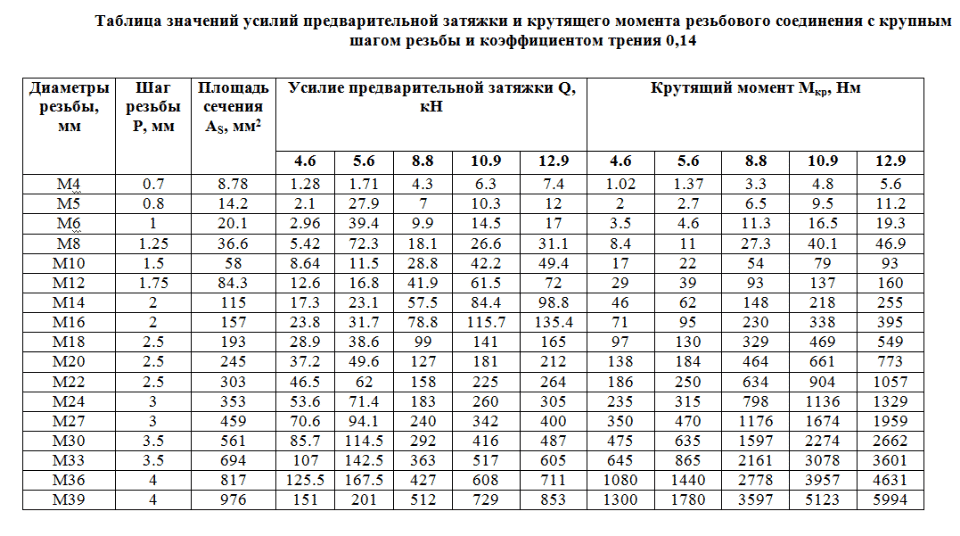

Таблицы усилий затяжки болтов динамометрическим ключом. Таблицы для динамометрического ключа
Момент затяжки – это усилие, которое прикладывается к резьбовому соединению при его завинчивании. Если закрутить крепеж с меньшим усилием, чем это необходимо, то, под воздействием вибраций, резьбовое соединение может раскрутиться, не обеспечивая нужную герметичность между скрепляемыми деталями, что может привести к тяжелым последствиям. Наоборот, если приложить к метизу большее усилие, чем требуется, произойдет разрушение резьбового соединения или скрепляемых деталей, например, может произойти срыв резьбы или появление трещин в деталях.
Для каждого размера и класса прочности резьбового соединения указаны определенные моменты затяжки. Все значения занесены в специальную таблицу усилий для затяжки динамометрическим ключом. Обычно, класс прочности болта указывается на его головке.
Классы прочности для метрических болтов
Класс прочности указывается цифрами на головке.
Классы прочности для дюймовых болтов
Информация о прочности выполнена в виде насечек на головке.
Резьбовые соединения затягивают стрелочным, предельным или цифровым динамометрическим ключом.
Таблица усилий затяжки метрических болтов
Усилие указано в Ньютон-метрах.
Таблица усилий затяжки дюймовых болтов
|
|
|
|
|
| ||||||||
|
|
|
|
|
| ||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Для закручивания резьбовых соединений в соответствии с данными таблиц необходимо использовать специальный инструмент — динамометрический ключ.
Ниже представлены популярные модели ключей, диапазоны которых перекрывают большинство значений определенных моментов затяжки.
Максимальную точность передачи крутящего момента обеспечивают электронные динамометрические ключи.
Таблицы моментов затяжки колес
Примерные значения для легковых автомобилей
Для легковых автомобилей используют ключи с присоединительным квадратом 1/2. Самыми популярными ключами являются модели с затяжкой до 200-210 Нм, например, ключи с диапазоном 28-210 или 42-210. Ниже представлены варианты подобных ключей.
Примерные значения для грузовых автомобилей и автобусов
Для коммерческого транспорта используют ключи с присоединительным квадратом 1/2, 3/4 и даже 1 дюйм. Ниже представлены варианты ключей для автобусов, коммерческих и грузовых автомобилей.
Порядок затяжки
Компания AIST располагает широким ассортиментом профессиональных ключей для выполнения различных работ с резьбовыми соединениями.
У нас всегда возможно подобрать необходимый динамометрический ключ для автомобиля, как для легкового, так и для грузового транспортного средства.
*Значения таблиц моментов затяжки носят информационный характер, без ссылки на какой-либо ГОСТ.
Полезные статьи:
- Виды динамометрических ключей
- Как пользоваться динамометрическим ключом
- Как выбрать динамометрический ключ
Информация о крутящем моменте
Нижеследующее взято из FAA AC43.13-1B Глава 7 Раздел 7-40. Здесь представлена только самая распространенная информация, см. AC-43.13-1B для получения дополнительной информации.
МОМЕНТЫ. Важность правильного приложения крутящего момента невозможно переоценить. Недостаточный крутящий момент может привести к ненужному износу гаек и болтов, а также деталей, которые они крепят. Чрезмерный крутящий момент может привести к выходу из строя болта или гайки из-за чрезмерной нагрузки на резьбовые участки.
Неравномерные или дополнительные нагрузки, приложенные к узлу, могут привести к износу или преждевременному выходу из строя. Ниже приведены несколько простых, но важных процедур, которые следует выполнять для обеспечения правильного крутящего момента.
ПРИМЕЧАНИЕ. Убедитесь, что прилагаемый крутящий момент соответствует размеру стержня болта, а не размеру ключа.
а. Калибруйте динамометрический ключ не реже одного раза в год или сразу же после неправильного обращения или падения, чтобы обеспечить постоянную точность.
б. Убедитесь, что резьба болтов и гаек чистая и сухая, если иное не указано производителем.
в. Опустите гайку до контакта с шайбой или поверхностью подшипника и проверьте момент сопротивления трения, необходимый для поворота гайки. По возможности прилагайте крутящий момент к гайке, а не к болту. Это уменьшит вращение болта в отверстии и снизит износ.
д. Добавьте крутящий момент сопротивления трения к желаемому крутящему моменту.
Это называется «конечным крутящим моментом», который должен регистрироваться на индикаторе или в настройке динамометрического ключа с защелкой. Это важно для самоконтрящихся гаек.
эл. Применяйте плавное равномерное натяжение при приложении крутящего момента. Если во время окончательного затяжки возникает дребезжание или рывки, отверните гайку и снова затяните.
ф. При установке корончатой гайки начинайте выравнивание с отверстия под шплинт не менее чем на
рекомендуемый крутящий момент плюс крутящий момент сопротивления трения.
ПРИМЕЧАНИЕ. Не превышайте максимальный крутящий момент плюс сопротивление трения. Если отверстие и зубец гайки не совпадают, замените шайбу или гайку и повторите попытку. Не рекомендуется превышать максимально рекомендуемый крутящий момент.
г. Когда крутящий момент применяется к головкам болтов или винтам с головкой, применяйте рекомендуемый крутящий момент плюс момент сопротивления трения.
ч. Если используются специальные адаптеры, которые изменяют эффективную длину динамометрического ключа, необходимо соответствующим образом отрегулировать окончательную индикацию крутящего момента или настройку ключа.
Определите показания или настройки динамометрического ключа с установленным адаптером, как показано на AC43.13-1B рис. 7-2.
и. В следующей таблице показан рекомендуемый крутящий момент, который следует использовать, если производитель не указывает конкретный крутящий момент. Таблица включает стандартные комбинации гаек и болтов, которые в настоящее время используются в авиационном обслуживании. Для дальнейшей идентификации оборудования см. главу 7, раздел 11.
ОСТОРОЖНО СЛЕДУЮЩИЕ ЗНАЧЕНИЯ КРУТЯЩЕГО МОМЕНТА ПОЛУЧЕНЫ ДЛЯ БЕЗМАСЛЯНОЙ РЕЗЬБЫ С КАДМИЕВЫМ ПОКРЫТИЕМ Все значения крутящего момента указаны в фунтах-дюймах, если не указано иное | ||||
| ПРЕДЕЛЫ КРУТЯЩЕГО МОМЕНТА, РЕКОМЕНДУЕМЫЕ ДЛЯ УСТАНОВКИ. (БОЛТЫ, НАГРУЖАЕМЫЕ ПЕРВИЧНЫМ ПРИ СДВИЖЕ) | МАКСИМАЛЬНО ДОПУСТИМЫЙ МОМЕНТ ЗАТЯЖКИ (БОЛТ/ГАЙКА МОГУТ ПОЛОМАТЬСЯ ВЫШЕ ЭТОГО) | ||
Размер резьбы | Гайки натяжные AN365, MS21042, MS21044 и AN310 Болты | Срезные гайки AN364, MS21083 и AN320 Болты | Напряжение | Ножницы |
СЕРИЯ С МЕЛКОЙ РЕЗЬБОЙ | ||||
8-36 | 12-15 | 7-9 | 20 | 12 |
10-32 | 20-25 | 12-15 | 40 | 25 |
1/4-28 | 50-70 | 30-40 | 100 | 60 |
16/5-24 | 100-140 | 60-85 | 225 (18 футофунтов) | 140 (12 футофунтов) |
3/8-24 | 160–190 (13–16 футофунтов) | 95-110 (8-9 футофунтов) | 390 (32 футофунта) | 240 (20 футофунтов) |
16-20 июля | 450–500 (37–42 футофунта) | 270-300 (22-25 футофунтов) | 840 (70 футофунтов) | 500 (42 футофунта) |
1/2-20 | 480-690 (40-58 футофунтов) | 290-410 (24-34 футофунта) | 1100 (92 футофунта) | 660 (55 футофунтов) |
16-18 сентября | 800-1000 (67-83 футофунтов) | 480-600 (40-50 футофунтов) | 1600 (133 футофунта) | 960 (80 футофунтов) |
5/8-18 | 1100–1300 (92–108 футофунтов) | 600-780 (50-65 футофунтов) | 2400 (200 футофунтов) | 1400 (117 футофунтов) |
3/4-16 | 2300-2500 (191-208 футофунтов) | 13:00-15:00 (108-125 футофунтов) | 5000 (416 футофунтов) | 3000 (250 футофунтов) |
7/8-14 | 2500–3000 (208–250 футофунтов) | 15:00-18:00 (125-150 футофунтов) | 7000 (583 футофунта) | 4200 (350 футофунтов) |
СЕРИЯ КРУПНОЙ РЕЗЬБЫ | ||||
8-32 | 12-15 | 7-9 | 20 | 12 |
10-24 | 20-25 | 12-15 | 35 | 21 |
1/4-20 | 40-50 | 25-30 | 75 | 45 |
16-18 5/18 | 80-90 | 48-55 | 160 (13 футофунтов) | 100 (8 фут-фунтов) |
3/8-16 | 160–185 (13–15 футофунтов) | 95-100 (8-8,5 футофунтов) | 275 (23 футофунта) | 170 (14 футофунтов) |
16-14 июля | 235-255 (19-21 футофунтов) | 140-155 (12-13 футофунтов) | 475 (40 футофунтов) | 280 (23 футофунта) |
1/2-13 | 400-480 (33-40 футофунтов) | 240–290 (20–24 футофунта) | 880 (73 футофунта) | 520 (43 футофунта) |
16-12 сентября | 500-700 (42-58 футофунтов) | 300-420 (25-35 футофунтов) | 1100 (92 футофунта) | 650 (54 футофунта) |
5/8-11 | 700–900 (58–75 футофунтов) | 420-540 (35-45 футофунтов) | 1500 (125 футофунтов) | 900 (75 футофунтов) |
3/4-10 | 1150-1600 (96-133 футофунтов) | 700-950 (58-79 футофунтов) | 2500 (208 футофунтов) | 1500 (125 футофунтов) |
7/8-9 | 2200–3000 (183–250 футофунтов) | 13:00-18:00 (108-150 футофунтов) | 4600 (383 футофунта) | 2700 (225 футофунтов) |
Спецификации момента затяжки для стопорной гайки HARDLOCK
Другое Соответствующее содержание:
Какой ключ требуется для установки стопорной гайки подшипника?
- Головка для гаечного ключа (4 контакта) SKF TMFS
и динамометрический ключ - Головка для гаечного ключа (крючковый ключ) SKF HN
Избегайте использования b ) насадки для гаечного ключа и по возможности используйте насадку для гаечного ключа с динамометрическим ключом.
Каков процесс установки HLB? Что такое вторая гайка?
Прежде всего, первая гайка указывает на гайку, которая прилегает к подшипнику или зажимной поверхности.
Вторая гайка — это стопорная гайка, устанавливаемая после первой гайки.
Какую гайку установить первой?
Сначала установите выпуклую гайку для приложений с предварительным натягом.
Сначала установите вогнутую гайку в тех случаях, когда поверхность гайки должна быть заподлицо с поверхностью внутреннего кольца подшипника.
В обоих случаях будьте осторожны, чтобы не сорвать резьбу, устанавливая с большим крутящим моментом, чем может выдержать резьба.
Таблица крутящего момента
Единица измерения: ньютон-метры (Н·м)
| № арт. | Номинальный диаметр | Момент затяжки первой гайки | Момент затяжки второй гайки |
|---|---|---|---|
| д × р | (минимум) | ||
| ГЛБ-01 | М12 × 1 | По спецификации заказчика | 16 |
| ГЛБ-02 | М15 × 1 | По спецификации заказчика | 28 |
| ГЛБ-03 | М17 × 1 | По спецификации заказчика | 37 |
| ГЛБ-04 | М20 × 1 | По спецификации заказчика | 55 |
| ГЛБ-05 | М25 × 1,5 | По спецификации заказчика | 80 |
| ГЛБ-06 | М30 × 1,5 | По спецификации заказчика | 115 |
| ГЛБ-07 | М35 × 1,5 | По спецификации заказчика | 130 |
| ГЛБ-08 | М40 × 1,5 | По спецификации заказчика | 155 |
| ГЛБ-09 | М45 × 1,5 | По спецификации заказчика | 170 |
| ГЛБ-10 | М50 × 1,5 | По спецификации заказчика | 200 |
| ГЛБ-11 | М55 × 2 | По спецификации заказчика | 210 |
| ГЛБ-12 | М60 × 2 | По спецификации заказчика | 240 |
| ГЛБ-13 | М65 × 2 | По спецификации заказчика | 255 |
| ГЛБ-14 | М70 × 2 | По спецификации заказчика | 270 |
| ГЛБ-15 | М75 × 2 | По спецификации заказчика | 300 |
| ГЛБ-16 | М80 × 2 | По спецификации заказчика | 310 |
| ГЛБ-17 | М85 × 2 | По спецификации заказчика | 340 |
| ГЛБ-18 | М90 × 2 | По спецификации заказчика | 350 |
| ГЛБ-19 | М95 × 2 | По спецификации заказчика | 380 |
| ГЛБ-20 | М100 × 2 | По спецификации заказчика | 390 |
| ГЛБ-21 | М105 × 2 | По спецификации заказчика | 410 |
| ГЛБ-22 | М110 × 2 | По спецификации заказчика | 415 |
| ГЛБ-23 | М115 × 2 | По спецификации заказчика | 420 |
| ГЛБ-24 | М120 × 2 | По спецификации заказчика | 435 |
| ГЛБ-25 | М125 × 2 | По спецификации заказчика | 440 |
| ГЛБ-26 | М130 × 2 | По спецификации заказчика | 450 |
| ГЛБ-27 | М135 × 2 | По спецификации заказчика | 455 |
| ГЛБ-28 | М140 × 2 | По спецификации заказчика | 465 |
| ГЛБ-29 | М145 × 2 | По спецификации заказчика | 470 |
| ГЛБ-30 | М150 × 2 | По спецификации заказчика | 480 |
| ГЛБ-31 | М155 × 3 | По спецификации заказчика | 485 |
| ГЛБ-32 | М160 × 3 | По спецификации заказчика | 500 |
| ГЛБ-34 | М170 × 3 | По спецификации заказчика | 600 |
| ГЛБ-36 | М180 × 3 | По спецификации заказчика | 700 |
| ГЛБ-38 | М190 × 3 | По спецификации заказчика | 800 |
| ГЛБ-40 | М200 × 3 | По спецификации заказчика | 900 |
Замечания по установке и техническому обслуживанию
- Обычно выпуклая (затяжная) гайка является начальной гайкой, но вместо нее можно использовать вогнутую гайку.

- Затяните начальную гайку (выпуклую или вогнутую) с моментом, требуемым для целевого применения.
- Затяните вторичную гайку с минимальным значением крутящего момента, установленным Hardlock. Это значение крутящего момента является минимальным, необходимым для прохождения испытания на ударную вибрацию в соответствии с NAS 3350/3354. Превышение этого значения крутящего момента для полного контакта гаек допустимо.
- Гайка подшипника Hardlock изготовлена с классом допуска резьбы 6H. Поэтому требуется аналог 6g.
- Если вы не затягиваете начальную гайку, убедитесь, что вы используете гаечный ключ или какой-либо другой инструмент, чтобы удерживать начальную гайку на месте при затягивании вторичной гайки. Это предотвратит вращение гаек вместе.
- Материалами для наших стандартных изделий являются эквивалент SS400 (низкоуглеродистая сталь), S45C (среднеуглеродистая сталь) и нержавеющая сталь SUS304, а также S45C для тонкостенных изделий.
крутящий момент — Как измерить угол при закручивании болта?
спросил
Изменено
2 года, 8 месяцев назад
Просмотрено
56 тысяч раз
Спецификация крутящего момента для моей Tacoma говорит, что болты головки блока цилиндров сначала должны быть затянуты (в определенной последовательности) с моментом 27 ft/lbs, а затем снова каждый должен быть повернут еще на 180 градусов в той же последовательности.
Я знаю, как использовать динамометрический ключ для установки крутящего момента на определенное значение фут/фунт, но я не знаю, как измерить угол поворота с помощью храповика. Как убедиться, что определенное количество щелчков храповика соответствует определенному углу?
В качестве дополнительного вопроса, можете ли вы объяснить, почему Toyota указывает второй раунд затяжки в углах, а не в футах/фунтах? Я думаю, что футы/фунты были бы более чистой спецификацией.
крутящий момент
90° = четверть оборота. 180° = половина оборота. Ничего страшного, если вы отклонитесь на несколько градусов.
Я обычно начинаю с перпендикулярного (прямого) прерывателя и делаю четверть оборота или прямо влево. Просто держите себя параллельно или перпендикулярно к тому месту, где вы начинаете.
НЕ ИСПОЛЬЗУЙТЕ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ. Плохо, когда динамометрический ключ крутится после щелчка. Используйте размыкатель.
Эти болты рассчитаны на предел текучести.
Они растягиваются, поэтому их нельзя использовать повторно.
Если вы хотите быть точным, вы можете использовать измеритель угла крутящего момента.
4
Я собираюсь опровергнуть два других ответа и сказать вам
ДЕЛАЙТЕ ЭТО ПРАВИЛЬНО ИЛИ НЕ ДЕЛАЙТЕ ЭТОГО .
Очень важно правильно затянуть болты головки блока цилиндров. На самом деле предпочтительным методом достижения надлежащего крутящего момента является определение растяжения крепежа, а не использование динамометрического ключа. При затяжке вы прикладываете зажимную нагрузку к закручиваемому объекту. Вы можете получить это наиболее точно, измерив растяжение застежки с помощью циферблатного индикатора. Гораздо проще затянуть крепеж с помощью динамометрического ключа, и в большинстве случаев это адекватный метод.
Похоже, в вашем случае вы используете крепежные детали с пределом текучести (T2Y) .
Это (как указал @rpmerf) только одноразовые застежки ( ПРИМЕЧАНИЕ: Если бы я мог заставить этот текст мигать, я бы подчеркнул этот момент). Эти должны быть заменены после того, как вы освободите их (это также будет мигать). Если вы этого не сделаете, прокладка головки блока цилиндров выйдет из строя . Прокладка головки является типичным местом для этих типов крепежа. Причина, по которой эти застежки хороши только для одного раза, заключается в том, что они предназначены для работы до этой «точки отказа», но не выше. Они начинают выходить из строя, давая немного или растягиваясь. Это специальные крепежные детали, разработанные производителем. Они сделали инженерную растяжку для вас. Применяя поворот на последний градус, вы растягиваете болт до допуска, который они заложили в болт. Если вы пройдете этот этап, вы только навлечете смерть на свой двигатель. Если вы не зайдете достаточно далеко, у вас будет слабое место в вашей цепи крутящего момента, что может привести к деформации в части, которую вы пытаетесь прикрепить .
.. особенно это касается головы.
Как указано в rpmerf, получите датчик угла крутящего момента:
6
Затяните болт требуемым моментом. Затем отметьте головку болта маркером или ручкой. Таким образом, вы можете визуально проверить угол. Это обычно используется для обеспечения затяжки болтов во время сборки.
Если у вас нет доступа к измерителю угла крутящего момента (как рекомендует rpmerf) или места мало, вот один из возможных способов оценки угла с помощью храповика:
Найдите трещотку, подходящую для
Без гнезда на храповике поверните головку с квадратным хвостовиком на 180° вручную, считая количество ощутимых щелчков.
[Моя собственная трещотка с приводом 1/2 дюйма щелкает 36 раз при повороте на 180°, то есть 5° на щелчок]
Установите головку, поместите храповик на болт и поверните его в противоположном направлении, чтобы имитировать максимально возможный размах.
Идея здесь состоит в том, чтобы определить количество кликов за один проход.Если храповик щелкает менее двух раз за проход , ошибка будет слишком высокой , чтобы можно было полагаться на этот метод. Не используйте его. Не продолжать.
[Если угол поворота за проход составляет 15°, это будет 2-3 клика]
Если на проход приходится более 2 щелчков, рассчитайте количество проходов, необходимых для достижения общего числа щелчков на 180°, и выполните соответствующие действия.
[Предполагая 36 кликов и 3 клика за развертку, вы смотрите на 12 проходов]
Предостережение
С этим подходом может быть связано большое количество ошибок. В приведенном выше примере можно было отклониться на целых 90°. Чем больше кликов за развертку, тем лучше будут результаты при таком подходе.
Я измерил степень с помощью лака для ногтей и белой бумаги. Я нарисовал два места на моей лунке (конец розетки квадратный), сначала я нанес красный лак для ногтей по всей длине розетки в углу квадрата, затем еще один вниз по длине гнезда в следующем углу квадрата, затем нанесите небольшой кусочек бумаги посередине каждой красной линии, затем выровняйте бумагу по углам гнезда, затем добавьте прозрачный лак для ногтей, затем нужно затянуть до 32 фунтов, затем поверните на один оборот все болты, затем затяните до 22 фунтов, затем 42 фунтов, затем 62 фунтов, что я нашел на крутящем моменте болта головки на 1999 двигатель форд 3.
0 вулкан,
1
Что такое фактор гайки и как он влияет на крутящий момент?
При затягивании болта в болтовом соединении используется крутящая сила, называемая крутящим моментом. Крутящий момент связан с затяжкой болта, но многие дополнительные факторы, такие как трение, объединенные в один «коэффициент гайки», могут оказать существенное влияние на отношение крутящего момента к затяжке болтового соединения.
Вот как это работает: При затягивании болта возникает напряжение между головкой болта и верхней частью гайки. Это натяжение на самом деле заставляет болт растягиваться на очень небольшую величину, как натяжение пружины. И подобно растянутой пружине, которая пытается вернуться в свое расслабленное состояние, растянутый болт пытается ослабить напряжение, возвращаясь к своей первоначальной длине. Результатом является сжатие или усилие зажима, которое тянет головку болта и гайку друг к другу, сжимая соединение вместе.
Чтобы обеспечить надежность соединения, необходимо приложить определенное усилие зажима: слишком большое усилие может привести к деформации соединения или поломке болта, а слишком малое может привести к ослаблению и незакреплению соединения. Но как полевой оператор, затягивающий болт, определяет, что достигнуто достаточное натяжение, которое создаст нужное усилие зажима?
Отношение натяжения к крутящему моменту
Непосредственное измерение натяжения в болтовом соединении традиционно было затруднено. Промышленная практика заключалась в том, чтобы измерить величину крутящего момента, необходимого для затяжки болта, а затем попытаться связать этот крутящий момент с натяжением.
Было разработано «краткое» уравнение для преобразования крутящего момента в натяжение:
T = K×F×D
где T – измерение крутящего момента, K – коэффициент гайки, F – натяжение и D это диаметр болта. С помощью этого уравнения, если вы знаете K, F и D, вы можете умножить их, чтобы получить крутящий момент, необходимый для затяжки болта, чтобы он имел правильное натяжение.
Коэффициент гайки, K, суммирует комбинированное влияние многих переменных, влияющих на сложность затяжки болта, таких как трение. Некоторые из этих факторов включают тип и материал болта, шайбы и гайки; наличие и тип любого покрытия, покрытия или смазки; шаг или угол резьбы болта; и коррозии и износа.
Поскольку на коэффициент гайки влияет очень много переменных, значение коэффициента гайки может меняться при каждом затягивании болта, даже если условия кажутся одинаковыми. Таким образом, точное определение коэффициента гайки для расчета правильного значения крутящего момента, прикладываемого к болтовому соединению, становится сложной задачей.
Коэффициент гайки колеблется
Часто полевой персонал использует таблицу, прилагаемую к динамометрическому ключу, чтобы определить величину крутящего момента, которую они должны приложить к болтовому соединению, чтобы получить правильное натяжение. Однако эти диаграммы крутящего момента обычно основаны на предположении, что K=0,2, и эксперименты показывают, что это предположение часто может быть неточным.
Одним из способов непосредственного определения того, будет ли болт правильно затянут при заданном значении крутящего момента, является использование тензодатчика, такого как Skidmore-Wilhelm.
Вот пример. Если вы установите гайку и болт в тензодатчик Skidmore-Wilhelm и затянете болт с помощью динамометрического ключа до определенного предельного значения, фактическое измеренное натяжение не обязательно будет соответствовать натяжению, указанному в таблице крутящего момента. Если вы повторите этот процесс несколько раз, используя один и тот же болт, гайку, гаечный ключ и отсечку, натяжение может каждый раз измеряться по-разному.
Тот факт, что показания натяжения колеблются и их трудно предсказать, указывает на то, что коэффициент гайки постоянно менялся. Поскольку истинный коэффициент гайки может варьироваться в широких пределах, использование спецификации крутящего момента для определения степени затяжки может иногда влиять на плотность затяжки болтового соединения.
Это может привести к выходу из строя болтов, что может привести к дорогостоящему простою или даже к несчастным случаям.
Освобождение от фактора гаек
К счастью, теперь есть простой способ обеспечить надежность болтового соединения. Вместо использования динамометрических инструментов и сомнительных характеристик крутящего момента пользователи могут измерять фактическое натяжение болтов во время установки, а затем постоянно контролировать болты на предмет потери натяжения во время эксплуатации. Болты с прямой индикацией натяжения являются надежным способом измерения натяжения болтов без необходимости учитывать крутящий момент. Больше никаких динамометрических ключей, диаграмм крутящего момента, коэффициента гайки или краткого уравнения — даже никаких опасений по поводу чрезмерной или недостаточной затяжки.
Чтобы полностью обойти измерения коэффициента гайки и крутящего момента, вы можете измерить натяжение болта непосредственно с помощью SmartBolts®. Запатентованная система визуальной индикации™ измеряет степень растяжения затянутого болта, чтобы обеспечить постоянное усилие зажима в критически важных болтовых соединениях.
Для получения дополнительной информации о том, как фактор гайки связан с крутящим моментом в болтовом соединении, см. нашу предыдущую запись в блоге: Проблема фактора гайки.
Индикатор SmartBolts меняет свой цвет с красного на черный при достижении надлежащего натяжения и полностью реверсируется на весь срок службы крепежа.
Правильный момент затяжки болтов | ноль продуктов вкл.
«С каким крутящим моментом следует затягивать болты?» – вопрос, который поставщикам болтов часто задают конечные потребители. Много раз меня спрашивали, опубликована ли таблица рекомендуемого момента затяжки для болтов различных классов и размеров. Я не знаю ни одного. В этой статье приведена такая диаграмма для «Начального целевого момента затяжки». См. рисунок 1. Формула для расчета этих значений поясняется ниже.
Широко известная инженерная формула T = K x D x P (которая будет объяснена позже в этой статье) использовалась для получения значений диаграммы, но необходимо понимать, что каждое болтовое соединение уникально, и оптимальный момент затяжки должен быть определяется для каждого приложения путем тщательного экспериментирования.
Правильно затянутый болт растягивается так, что действует как очень ребристая пружина, стягивающая сопрягаемые поверхности вместе. Вращение болта (крутящий момент) в какой-то момент вызывает его растяжение (натяжение). Несколько факторов влияют на величину натяжения при приложении заданного момента затяжки. Первым фактором является диаметр болта. Для затягивания болта 3/4-10 требуется большее усилие, чем для затягивания болта 318-16, потому что он больше в диаметре. Второй фактор – класс болта. Для растяжения болта класса 8 по SAE требуется больше усилий, чем для растяжения болта класса 5 по SAE, из-за большей прочности материала. Третий фактор — это коэффициент трения, часто называемый «фактором гайки». Значение этого коэффициента указывает на то, что более твердые, гладкие и/или более гладкие поверхности болтов, такие как резьба и опорные поверхности, требуют меньше вращательного усилия (крутящего момента) для растяжения (натяжения) болта, чем более мягкие, шероховатые и липкие поверхности.
Базовая формула T = K x D x P, указанная выше, учитывает эти факторы и предоставляет пользователям отправную точку для установления начального целевого момента затяжки.
• Т | Целевой момент затяжки (результат этой формулы выражается в дюймо-фунтах, деление на 12 дает футо-фунты |
• К | Коэффициент трения (коэффициент гайки), всегда является оценкой в этой формуле |
• Д | Номинальный диаметр болтов в дюймах |
• Р | Требуемая растягивающая нагрузка болта в фунтах (обычно 75% предела текучести) |
Причина, по которой все приложения должны оцениваться для определения оптимального момента затяжки, заключается в том, что коэффициент К в этой формуле всегда является оценочным. Наиболее часто используемые коэффициенты K для болтовых соединений составляют 0,20 для болтов с гладкой поверхностью, 0,22 для болтов с цинковым покрытием и 0,10 для болтов, покрытых воском или сильно смазанных.
Единственный способ правильно определить оптимальный момент затяжки для данного применения — смоделировать точное применение. Это должно быть сделано с помощью устройства индикации натяжения какого-либо типа на болте в приложении. Болт затягивается до тех пор, пока желаемая P (нагрузка) не будет указана устройством индикации натяжения. Момент затяжки, необходимый для достижения желаемого натяжения, является фактическим моментом затяжки, который следует использовать для данного применения. Чрезвычайно важно понимать, что это значение затяжки действительно только до тех пор, пока все аспекты применения остаются постоянными. Поставщики болтов иногда говорят клиентам, что их болты не годятся, потому что они начали ломаться во время установки. Тщательное расследование обычно показывает, что клиент начал смазывать болты, чтобы облегчить сборку, но сохранил тот же крутящий момент, который использовался, когда болты были гладко обработаны.![]() Таблица в этой статье показывает, что при использовании этой формулы простой болт 1/2-13 класса 5 должен быть затянут с усилием 82 футо-фунта, но для того же болта, покрытого воском, требуется всего 41 футо-фунт для затяжки с таким же натяжением. Идеальный вощеный болт 1/2-13 класса 5 сломается, если его затянуть с усилием 81 фут-фунт, поскольку коэффициент К значительно ниже. Болты в порядке, но применение изменилось. Поставщики должны понимать это и быть в состоянии информировать своих клиентов о том, как решить эту распространенную жалобу клиентов на поломку болтов. Таблица предоставляется поставщикам крепежных изделий и пользователям для быстрой справки при выборе начального целевого момента затяжки. Эта диаграмма была получена с использованием формулы, показанной ранее. Пример расчета следующий: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Надеемся, что таблица поможет поставщикам получить первоначальный ответ на вопрос клиента: «Какой крутящий момент следует использовать для затягивания болтов?» Имейте в виду, что это только оценочное значение. Он может обеспечить удовлетворительную производительность, а может и нет. Каждое приложение следует оценивать отдельно, чтобы определить оптимальное значение крутящего момента для каждого приложения. Крупные поставщики болтов должны иметь оборудование для индикации натяжения, необходимое для того, чтобы помочь своим клиентам определить подходящие значения затяжки для их конкретных применений. Имейте в виду, что если смазка на комбинации болта и гайки заменена, значение момента затяжки необходимо изменить для достижения желаемого натяжения болта. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Джо Гринслейд — президент компании Greenslade and Company, Inc. ![]() Оси фото: Больше 2 000 бесплатных фотографий на тему «Оси» и «»ОсаВращение и отражение объектов в IllustratorРуководство пользователя Поиск Последнее обновление
При повороте объект вращается вокруг указанной фиксированной точки. Результаты действия инструмента «Поворот» (слева) и команды «Трансформировать каждый» (справа). Поворот объекта с помощью ограничительной рамки
Поворот объекта с помощью инструмента «Свободное трансформирование»
Поворот объекта с помощью инструмента «Поворот»
Для более точного управления перетащите курсор дальше от контрольной точки объекта. Поворот объекта на определенный уголС помощью команды «Поворот» можно определять точный угол поворота.
Поворот объекта с помощью палитры «Трансформирование»
Поворот нескольких объектов по отдельности
По умолчанию оси X и Y параллельны горизонтальной и вертикальной сторонам окна документа.
Отражение — это зеркальное отображение объекта вдоль заданной невидимой оси. Чтобы создать зеркальную копию объекта, можно скопировать его одновременно с созданием зеркального отражения. Отражение объекта с помощью инструмента «Свободное трансформирование»
Отражение объекта с помощью инструмента «Зеркальное отражение»
Для более точного управления перетащите курсор дальше от контрольной точки объекта. Зеркальное отражение путем указания оси
Вы можете включить функцию рисования и редактирования в реальном времени, чтобы улучшить живой внешний вид объектов при работе с ними. Чтобы включить эту функцию, выполните следующие действия: [Windows] Выберите Правка > Установки > Производительность > Рисование и редактирование в реальном времени. [macOS] Выберите Illustrator > Установки > Производительность > Рисование и редактирование в реальном времени. Связанные материалы
Вход в учетную запись Войти Управление учетной записью Голландский угол в фотографииНарушение правил композиции — не всегда плохо! Скорее всего, вы научились держать в кадре вертикальные и горизонтальные линии ровными. Ничто так не отвлекает, как парусная лодка, которая поднимается или спускается с холма. На многих фотографиях горизонт действительно должен быть ровным. Но не всегда. Тогда как же нарушить правила фотографии с помощью голландской ракурса? Что такое голландский угол? Голландский ракурс — довольно нетрадиционный стиль композиции. Это такой тип кадрирования, при котором камера нарочно смещается относительно своей оси. Это означает, что вертикальные и горизонтальные линии на фотографии не будут параллельны краям кадра. Голландский угол также известен как голландский наклон, наклонный кадр или фотография под косым углом. Иногда его даже называют ракурсом Бэтмена, что связано с ранними телесериалами о супергерое. На самом деле голландский угол не возник в Нидерландах, как кажется из названия. Он придуман немецкими кинематографистами с начале XX века. Используемый тогда термин Deutsch tilt (что по-немецки означает «немецкий») был искажен, и стал голландским наклоном — Dutch tilt. Изначально прием использовался в класcическом немецком кино и в принципе часто встречается в нуарных фильмах. Режиссеры часто используют голландский ракурс, чтобы сигнализировать зрителю о том, что в сцене что-то происходит не так, потому что такая подача дезориентирует или тревожит зрителя. Техника такой композиции состоит во вращении камеры. Она использовалась для обозначения чувства беспокойства или дезориентации, часто без движения камеры. Как используется голландская угловая фотография? Голландские ракурсы камеры можно использовать во многих ситуациях для разных целей. Голландский тильт — это скорее техника, чем правило композиции. Все, что вам нужно сделать, это отклонить камеру от своей оси. Фотограф: Кевин Ландвер-Йохан (Kevin Landwer-Johan) Чтобы получить максимальную отдачу от голландского ракурса, сделайте так, чтобы выбранный вами угол наклона выглядел продуманно и подчеркнуто, ведь когда голландский угол еле уловим, это может восприниматься просто как ошибка фотографа. Сочетание голландского ракурса с различными правилами композиции дает зачастую очень креативные фотографии. Ведущие линии, использование четких диагоналей и даже кривых можно улучшить, если использовать голландский наклон. Если вы фотографируете сцену с четкими линиями и не можете сделать достаточно сильный снимок, сместите камеру относительно ее оси.
Проведение четкой линии от одного угла кадра до другого с использованием голландского наклона может добавить эффектности композиции. Создайте мощную диагональ из вертикальной или горизонтальной линии. Использование направляющих линий голландского наклона часто дает гораздо больший эффект, потому что вы используете две техники. Они привлекают взгляд зрителя к наиболее важной части фотографии. Не беспокойтесь о том, чтобы ваш горизонт всегда был ровным. Пока в вашей композиции наклон гиперболизирован, она будет выглядеть рассчитанной, а не корявой. Фотограф: Кевин Ландвер-Йохан (Kevin Landwer-Johan) Используйте голландский ракурс, чтобы втиснуть в кадр больше Если вы фотографируете объект, который не полностью попадает в кадр, вам может помочь такой наклон камеры. Очевидно, диагональная ось кадра длиннее самой длинной стороны. Попробуйте повернуть камеру влево или вправо на 45–90 градусов. Возможно, вам удастся уместить объект целиком в свою композицию.
Используйте снимок под косым углом, чтобы создать альтернативную перспективу Используйте голландский ракурс, когда фотографируете что-то обычное. Для многих фотографов сделать обычный образ интересным может быть непросто. Придумайте уникальную деталь. Использование голландского наклона само по себе или в сочетании с другими техниками камеры может привести к более творческим фотографиям. Не поддавайтесь искушению довольствоваться быстрым снимком обыденных предметов. Таким образом, вероятность того, что на него посмотрят больше людей, будет выше. Четкие вертикальные линии зданий и деревьев часто позволяют использовать хороший внеосевой наклон камеры. Касательно снимка ниже: Кевин традиционно много раз фотографировал этот храм, Ват Пра Дара Пиром. Фотограф: Кевин Ландвер-Йохан (Kevin Landwer-Johan) На этом изображении он хотел включить отражение здания в пруду. Голландский угол в фотографии Гарри Виногранд (Garry Winogrand) был одним из мастеров «голландского ракурса» в уличной фотографии. В его коллекции много откровенных моментов с незнакомцами, и в значительной части этих снимков линия горизонта наклонена. Это вызывает ощущение нервозности, так как объекту неудобно делать снимок, и он порой как будто собирается отругать фотографа. А как насчет поворота камеры при съемке концертов? Учитывая, что на сцене так много вещей, удерживать идеальные прямые линии может быть довольно сложно. Начиная с самих сценических линий, стойки барабана, фоновых певцов, усилителей и т.д., есть много элементов, которые взгляд зрителя ожидает увидеть прямыми, и даже малейший поворот может существенно подпортить общую картину. Голландский угол может придать гитарному соло впереди более безумное ощущение с небольшими наклонными линиями, или приятное изменение перспективы для танцоров или быстрое движение. Заключение Хорошее использование любой фотографической техники часто является вопросом только лишь экспериментов. Обучение голландскому ракурсу не исключение. Попробуйте снимать с наклоном всякий раз, когда вам бросают вызов. Некоторые ситуации будут лучше смотреться с более резким ракурсом. Другие будут более интересными, если наклон будет изящнее. Самый важный аспект правильного использования голландского ракурса в фотографии — не допустить, чтобы это выглядело как случайность. Главное, чтобы серия ваших снимков смотрелась целостно и сильный наклон был оправдан во всем контексте. Как на Газель установили третью ось (фото)Автоцентр Как на Газель установили третью ось (фото) Марка Модель Оставьте ваши контактные данные: По телефону На почту Уточните удобное время для звонка: День/дата
Часы
Минуты
Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных» Оставьте ваши контактные данные: Уточните удобное время для звонка: День/дата
Часы
Минуты
Прямо сейчас Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных» Оставьте ваши контактные данные: Выберите машину: Марка
Модель
Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных» Sample Text Оставьте ваши контактные данные: Выберите машину: Марка
Модель
Уточните удобное время для тест-драйва: День/дата
Часы
Минуты
Отправляя заявку я предоставляю свое согласие на сбор и обработку предоставленных мною личных персональных данных в соответствии с Законом Украины «О защите персональных данных»
Слава Україні! Героям слава!
признаки, первая помощь, последствия, профилактикаВ России обитает 4 вида ос и еще шершни. Отличия у них не незначительные, разбираться в них обывателю нет никакой нужды – яд этих насекомых действует одинаково и последствия укуса идентичные. А кусают они довольно часто – в больницы ежегодно обращаются сотни пострадавших. Признаки укуса осыУкус осы можно распознать по трем основным признакам:
И большинства людей на этом все и заканчивается, в скором времени неприятные ощущения проходят – обычно через 2 — 3 часа. Но у 1% пострадавших возникает сильная аллергическая реакция, которая может привести к летальному исходу.
В конечном итоге человек может потерять сознание. Первая помощь при укусе осыПервым делом осмотрите рану – не осталось ли там жало. У ос, в отличие от пчел, жало не имеет зазубрин, оно гладкое, поэтому насекомые его вытаскивают и могут укусить несколько раз кряду. Но иногда бывает, что жало все же остается. Если оно в ране – вытащите его. Лучше всего пинцетом или чем-то подобным. Но ни в коем случае не пытайтесь выдавить его как прыщ – так в организм попадет еще больше яда, а можно и вовсе занести инфекцию. Дальнейшие действия такие:
Последствия укуса осыСамое страшное, что может случиться – сильная аллергия. Яды ос и шершней – очень сильные аллергены и часто вызывают анафилактические реакции, которые могут развиваться от нескольких секунд до нескольких часов Елена ТимошинаАллерголог-иммунолог Самые опасные укусы в район лица и шеи – они долго не проходят и могут привести к отеку языка и гортани, а так недолго и задохнуться. Профилактика укуса осыОса может укусить где угодно – и на природе, и в городе. Особо внимательными надо быть в следующих случаях:
Популярные вопросы и ответыКак избежать укуса осы? — Часто бывает, что оса кружится возле человека привлеченная запахом еды или даже духов. В этот момент важно не размахивать резко руками – насекомое может воспринять это как агрессию в свой адрес и начнет защищаться. И еще раз, самое главное, внимательно осматривайте всю еду, когда устраиваете пикники на улице – укус в язык гораздо страшнее, чем в другие части тела и может закончиться печально. На даче осматривайте чердаки и прочие укромные места, где по весне осы строят свои гнезда – их надо своевременно уничтожать. По саду в укромных местах можно развесить бутылки со сладкой водой – осы туда забираются и тонут. Так вы сможете существенно уменьшить их количество. Можно ли умереть от укуса осы? – Можно, – считает аллерголог Елена Тимошина, – если разовьется анафилактическая реакция. Статистика, к слову, печальная: от укуса ос и пчел в мире умирает в 3 раза больше людей, чем от укуса змей! Много неприятностей могут доставить множественные укусы ос. Чем опасен укус шершня? В народе считается, укус шершня гораздо опаснее осиного, якобы всего три укуса могут привести к летальному исходу. На самом деле, яд шершня не токсичнее яды осы, а сами шершни гораздо спокойнее, почем зря не кусают. Агрессию они могут проявить только возле своего гнезда, но не сразу. Если приблизиться к их колонии, шершни-охранники сначала будут делать вокруг человека предупредительные облеты – начнут виться кругами. Если игнорировать предупреждение, они начинают бить своей головой по телу соперника. Но не кусают! И только если подойти вплотную к гнезду, насекомые могут перейти к решительным мерам. Если шершень залетел в дом, не пытайтесь его поймать – просто откройте окно или дверь, и непрошеный гость улетит сам. 105 фото насекомого с болезненным укусом и острым жаломОса – членистоногое насекомое из отряда перепончатокрылых, подотряд – стебельчатобрюхие. Это удивительное, интересное создание. Тельце ее окрашено поперечными чередующимися желтыми и черными полосками, его длина зависит от разновидности и составляет 2-3,5 см. На спине у осы две пары крылышек, они соединены, поэтому если не присматриваться, кажется, что крылышек не четыре, а два. Этих насекомых существует множество разновидностей, кроме настоящих ос есть и такие виды как – песочная, блестянка, сколия, дорожная, тифия, немка, роющая, цветочная, бумажная. Шершни – это тоже осы. Осы больно кусаются, попадание их яда под кожу чревато отеками и серьезной аллергией, но после укуса осы ее жало не остается в ранке, как это бывает после пчелиного. Содержимое статьи:
Строение телаТело осы состоит из головы, туловища, ножек и крыльев. Глаза имеют особенное строение – они состоят из большого количества пластинок – фасеток, это делает возможным обзор одновременно во всех направлениях. Глаза выпуклые, выступают над головой. Но кроме этих глазок, у ос есть еще по три глаза, располагающихся наверху головы. Трудно поверить в то, что оса настолько глазастая, но в этом легко убеждаешься, рассмотрев голову осы на фото, снятом крупным планом.
А еще усики у осы – прибор для измерения ячеек при строительстве гнезда. Жало есть только у особей женского пола – у самок оно исполняет роль яйцеклада, а в случае опасности насекомое пользуется им как оружием – выпускает через него в тело своего врага яд. Общественные и одиночные осыРазновидностей ос много, но весь подотряд делится на общественных, живущих роями, и ос-одиночек. Одиночные не строят гнезда, зато каждая оса-одиночка имеет возможность размножаться, тогда как у общественных, образующих семьи, количество особей в которых достигает нескольких тысяч, такой возможности нет из-за иерархии – в размножении принимают участие исключительно матки и осы мужского пола. Селится общественный вид ос в гнездах, которые насекомые выстраивают сами. Как осы обустраивают свои жилищаПостройку гнезда начинает осиная матка, для начала ей достаточно жилища размером всего лишь с грецкий орех – там она сделает первую кладку яиц. Строит она лишь один слой гнезда, потом постепенно надстраивает следующие. Она станет строить гнездо сама, пока из первой кладки не вылупятся рабочие осы, которые продолжат работу, полностью освободив ее для дальнейшего продолжения рода и повышения численности поголовья в рое.
Осы же одиночного вида строят свои жилища по-своему. Это может быть ячейка небольшого размера, расположенная в таком месте, куда не проникнет посторонний взгляд и не попадут атмосферные осадки. К примеру, гончарные осы выстраивают из природной грязи жилища, формой напоминающие вазу, сооружения крепятся к ветвям деревьев или к стенам человеческих построек. Некоторые осы устраивают домики в прокусанных ими растительных стеблях либо вырывают норки в почве. Поселиться оса-одиночка может и в любой небольшой щели, расположенной на куске толстого картона, или в забытых и потерянных на огороде садовых перчатках. Особенность ос-одиночек в том, что сделав кладку, они запечатывают ее, и между взрослыми особями и личинками отсутствует какое-либо взаимодействие. Есть наблюдение, что из тех ячеек, что меньше размером, чем остальные, вылупляются личинки мужских особей, а это означает, что самцы меньших размеров, чем самки.
Особенности характера ос и образ их жизниЭти насекомые обладают агрессивным характером и атакуют источник раздражения первыми. При этом осы не просто жалят, а еще и кусают. Укус осы причинит меньше боли, нежели бы она ужалила.
Осы крайне заботливы по отношению к своему потомству, ярче это выражено у ос общественного вида, а представители одиночных ос заботятся лишь о собственных личинках. Для того, чтобы личинки были сыты, осы приносят им парализованную добычу, и личинки могут спокойно питаться ею в течение длительного времени. В рое все молодые осы проходят «рабочий» этап – сначала они становятся уборщиками, затем могут быть «повышены» до кормилиц.
Эти насекомые легко умеют находить свои гнезда, даже если улетели от них на несколько километров, а вот если в отсутствие роя перенести гнездо всего лишь на несколько метров, обнаружить его насекомым будет очень сложно. ПитаниеОсы – хищники, но и не чураются сладкого, напротив – обожают его. Практический каждый знает, что если на открытой веранде оставить вазочку с медом или вареньем, то через некоторое время возле нее можно будет обнаружить целую стайку кормящихся ос. Эти насекомые собирают цветочный нектар, но, будучи хищниками, поедают и мелких сородичей других видов.
Оса прокалывает кожу гусеницы, пользуясь, как скальпелем, своим яйцекладом, делает кладку и – личинки, вылупившись, станут поедать тело жертвы. Такими инкубаторами становятся и пауки, и крупные жуки, и цикады. Размножение и продолжительность жизниПервую кладку яиц сытая после зимней спячки матка делает весной. Из нее появляются только стерильные осы – они предназначены для продолжения постройки гнезда и добычи пропитания. И лишь в конце лета откладываются яйца, откуда появляются личинки, способные в будущем размножаться Когда из личинок подрастают осы – они начинают роиться, спариваясь друг с другом. Как только произошло оплодотворение, беременные самочки поодиночке улетают из гнезда в поисках подходящего теплого зимнего убежища С наступлением сезона холодов самцы и весь прежний рой во главе со старой маткой погибают. Самка осы спаривается только один раз и приносит больше 2000 личинок, из большей части которых вырастут бесплодные – рабочие особи. Эта кладка запечатывается в камеру с оставленными в ней – в качестве будущей пищи для личинок – мелкими насекомыми.
Осы живут совсем недолго – срок жизни матки составляет 10 месяцев, а трутней и рабочих особей 4 недели. Осы разных видов обитают повсеместно, поскольку где угодно смогут добыть себе пищу, но больше всего любят селиться рядом с человеческим жильем – ведь здесь не приходится прилагать больших усилий в поисках еды. Фото осыyoutube.com/embed/-VlzCl8azTc» frameborder=»0″ allowfullscreen=»allowfullscreen»> Ferrari представила первый в своей истории кроссовер PurosangueКомпания Ferrari представила первый в своей истории кроссовер Purosangue, который стал самой мощной серийной моделью в классе.
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Ferrari Purosangue
Новая модель стала преемником четырехместного универсала Ferrari GTC4Lusso и первым в истории марки четырехдверным Ferrari. В основу Purosangue легла новая алюминиевая платформа, которая легче и жестче, чем у GTC4Lusso. Полный привод 4RM-S представляет собой модернизированный вариант от модели Ferrari FF с технологиями от гибридного гиперкара Ferrari SF90 Stradale и суперкара Ferrari 812 Competizione. Тормоза и электронные ассистенты водителя под новинку адаптированы от спорткара Ferrari 296 GTB. Кроссовер получил заимствованный у суперкара Ferrari 812 Superfast атмосферный 6,5-литровый V12, который на Purosangue имеет мощность 725 л.с. Двигатель сочетается с 8-ступенчатой роботизированной коробкой передач, установленной на задней оси. Модель оснащена полноуправляемым шасси и впервые в истории Ferrari получила активную подвеску, разработанную компанией Multimatic. Дизайн новинки выполнен в фирменном стиле современных Ferrari. Особенностью кроссовера стали безрамочные двери с открывающимися против хода задними дверями — они оснащены электроприводом и лишены наружных ручек. Традиционно для марки основные органы управления вынесены на руль, а классическая мультимедийная система отсутствует — ее роль играет 10,2-дюймовый экран на передней панели перед центральным пассажиром. Впервые в Ferrari автомобиль штатно оснащен протоколами Apple CarPlay или Android Auto для подключения смартфона, поскольку заводской навигационной системы и ряда других приложений у модели нет — их предложено использовать на телефоне водителя. В продажу Ferrari Purosangue выйдет в 2023 году. Стоимость кроссовера составит от 400 тыс. евро. Максим Вершинин
Arbor Axis Photo Complete 2020 8,75 x 40 дюймовSkip to navigationSkip to content Shopping Cart SURFSKATE PRO DEMOS 778-383-1199 CANADA FREE shipping on most orders over $99 1754 West 4th Ave. $249.95 Arbor Axis Photo Complete идеально сочетается с колесами Paris Reverse 50° 180 мм и кругами Arbor Easyrider Series Outlook, обеспечивая идеальное сочетание быстрого ускорения и скорости движения! Модель Axis представляет собой двойную подвеску с более низкой платформой для облегчения толкания при длительных поездках на работу, круизах и фрирайде. Конструкция состоит из 8 слоев канадского твердого клена с отделкой из черного орехового дерева. ПРИМЕЧАНИЕ. Тележки, установленные на комплектах оправки, могут отличаться по цвету от представленных на фотографиях. Нет в наличии КАНАДА БЕСПЛАТНАЯ доставка для большинства заказов на сумму свыше 99 долларов.
Гарантированная безопасная проверка SSL Артикул: ARBOR-AXIS-PHOTO-COMPLETE-8. Категория: КОМПЛЕКТЫ ДАЛЬНЯГБОРОВ
Набор Arbor Axis Photo Complete является одним из основных продуктов линейки Arbor и обеспечивает исключительный опыт карвинга и плавность хода! Палуба Axis изготовлена из 9 слоев канадского твердого клена с отделкой из черного орехового дерева . Все террасы Arbor производятся с использованием экологически чистых шлифовальных составов на водной основе. Это действительно делает серию Artist Photo еще одной премиальной линейкой от Arbor. Certified Arbor Completes — это полностью собранные скейтборды, созданные с использованием отборных высококачественных компонентов, которые дополняют характеристики и геометрию каждой формы. 180-ММ ГРУЗОВЫЕ МАШИНЫ PARIS:Эти грузовики Paris оснащены усиленными подвесками, прочными и долговечными шарнирными чашками, улучшенным зазором шкворня, прочным порошковым покрытием и фирменными шкворнями класса 8. Они быстро стали любимыми для многих скейтеров во фрирайде и скоростном спуске. Компания Paris разработала универсальный и надежный грузовик, независимо от того, в какой дисциплине вы катаетесь. 50-градусная опорная плита обеспечивает идеальный баланс между устойчивостью и маневренностью. Все грузовики Paris поставляются с 90a Божественные втулки. КОЛЕСА ARBOR OUTLOOK: Серия Easyrider от Arbor разработана для обеспечения широкого спектра характеристик при движении по пересеченной местности и карвинге. ОСЬ ОПРАВКИ ФОТО:
com/embed/ZDYx8JIX7Fk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Даунхилл сделал горы подлинной частью более широкого ландшафта скейтбординга. Гора Pursuits прославляет это альпийское место и уникальное сочетание скорости, стиля и окружающей среды, которое представляет собой катание на скейтборде. Наше новейшее дополнение к серии рассказывает о том, как гонщик команды Дани Юсти спускается по совершенно пустой дороге в Иберийских горах. Эта узкая дорога не оставляет Дэни абсолютно никакого права на ошибку, так что смотрите, как он стильно и грациозно справляется с этой скрытой жемчужиной, найденной в лесах Прибрежных гор Испании. Не спускайте глаз с Дэни и постарайтесь остаться на своем месте в этот раз, это становится напряженным! БрендыБеседка На возвышенности узкими дорогами. Вскоре после запуска Arbor мы начали переделывать старые сноуборды в коньки с большой колесной базой, которые идеально подходили для катания по холмам. Это привело к появлению нашей линейки скейтбордов, расширению наших усилий по обеспечению устойчивого развития и обсуждению их важности для активных видов спорта. Компания Arbor стала пионером в производстве биоуретана и расширила использование переработанных материалов, а также древесины и бамбука из ответственных источников. Наша миссия — создавать скейтборды премиум-класса с минимальным воздействием на окружающую среду. Бренды ВСЕ 1ABCDEFGHIJKLMNOPRSTUVWXYZ Earth Axis — изображения и стоковые фотографии328 изображения
Неотвердых. erde drehen und wechsel der jahreszeiten vektor — земная ось сток-графика, -клипарт, -мультфильмы и -символ Erde drehen und Wechsel der Jahreszeiten Vektor neigung der erdachse und erde saison — земная ось сток-графика, -клипарт, -мультфильмы и -символ Neigung der Erdachse und Erde Saison abstrakter globus in stücken — земная ось сток-графика, -клипарт, -мультфильмы и -символ Abstrakter Globus in Stücken felder — ось земли стоковые фото и изображения Felder 3D изометрический флачер вектор концепт иллюстрации der erdsaisons — земная ось стоковые графики, -клипарт, -мультфильмы и -символ 3D изометрический флачер вектор дер Концептионелле. глобус-Gitternetzlinien вектор — земная ось сток-графика, -клипарт, -мультфильмы и -символ глобус-Gitternetzlinien вектор земли magnetfeld deutsch — земная ось сток-графика, -клипарт, -мультфильмы и -символ Earths Magnetfeld Deutsch вектор geschichtet papier geschnitten Stil erde Tag und Nacht zyklus диаграмма — земная ось фондовая графика, -клипарт, -мультфильмы и -symbole Вектор geschichtet Papier geschnitten Stil Erde Tag und Nacht. globus mit ständer. Welt auf globus für klassenzimmer und schule. символ der Karte auf dem schreibtisch. erdmodell mit achse. flacher globus isoliert auf weißem Hintergrund. ikone für bildung, reisen und geographie. вектор — земная ось сток-график, -клипарт, -мультфильмы и -символ Globus mit Ständer. Welt auf Globus для Klassenzimmer und Schule. erde globus mit pfeil, um die es geht, clipping path inbegriffen — ось Земли, стоковые фотографии и изображения erde globus mit pfeil, um die es geht, clipping path inbegriffen Planet Erde aus dem All das magnetfeld der erde. — Земная ось сток-графика, -клипарт, -мультфильмы и -символ Das Magnetfeld der Erde. konzeptionelle illustration des planeten erde, der in einer bratpfanne durch treibhausgase, die aus fabriken emittiert werden, aufgeheizt wird — земная ось сток-графика, -клипарт, -мультфильмы и -символ Konzeptionelle Illustration des Planeten Erde, der in einer… geomagnetisches oder magnetisches feld der erde. Geomagnetisches oder magnetisches Feld der Erde. земной шар с изображением земной оси стоковые фотографии и изображения земной шар с изображением земной оси вращающаяся земля — земная ось стоковые графики, клипарты, карикатуры и символы вращающаяся земля магнитное поле планета земля — Земная ось сток-график, -клипарт, -мультфильмы и -символ Магнитное поле Планета Земля тег и ночное изображение. тагес-, nachtzeitdiagramm. während sich die erde um die sonne dreht, dreht sie sich auch um ihre eigene achse. dies führt zu tag und nacht. Weißer Hintergrund. schulvektor — земная ось, графика, клипарт, мультфильмы и символы Tag und Nacht Bildung. Tages-, Nachtzeitdiagramm. Während sich… Bunte Welt Globus — земная ось стоковые фото и изображения Bunte Welt Globus планетарные магнитные поля для планетных систем зондов, векторных инфографик, чертежных диаграмм, постеров. — Земная ось сток-график, -клипарт, -мультфильмы и -символ Planetare Magnetfelder von Planeten des Sonnensystems, Vektor-Info erdmagnetische deklination — земная ось фондовый график, -клипарт, -мультфильмы и -символ Erdmagnetische Deklination (геомагнитное) магнитное поле der erde. (Geomagnetische) Magnetfeld der Erde. abstrakter globus in stücken — земная ось, графика, -clipart, -cartoons und -symbole абстрактный глобус в Stücken die saison der erde auf schwarzemhintergrund — земная ось, Stock-grafiken, -clipart, -cartoons und -symbole Die Saison der Erde auf schwarzem Hintergrund Earths Magnetfeld — ось Земли Stock-grafiken, -clipart, -cartoons und -symbole Earths Magnetfeld gitternetzlinien welt — Earth axis Stock-grafiken, -clipart, -cartoons und -symbole Gitternetzlinien Welt Электромагнитное поле и магнитная крафт-бумага. схемы полярных магнитов. pädagogische magnetismus physik презентация, магнит — земная ось, графика, -клипарт, -мультфильмы и -символ Elektromagnetische Felder und Magnetische Kraft. Полярный магнит… магнитное поле планета erde deutsch — земная ось фондовая графика, -клипарт, -мультфильмы и -символ магнитное поле планета Erde Deutsch stilisierter erdglobus — земная ось стоковые фотографии и изображения ось сток-графика, -клипарт, -мультфильмы и -символ Grüne Radarschirm Bildschirm und Welt Karte векторный рисунок папье geschnitten стиль erde magnetfeld диаграмма — земная ось сток-график, -клипарт, -мультфильмы и -символ Вектор Geschichtet Papier geschnitten Stil Erde Magnetfeld. Stilisierter erdglobus — земная ось стоковые фотографии и изображения Stilisierter Erdglobus вектор-глобус-иллюстрация. erde globus-символ. zurück zur schule — земная ось, графика, клипарт, мультфильмы и символы Вектор-Глобус-Иллюстрация. Эрде Глобус-Символ. Zurück zur Schule globus mit ständer. Welt auf globus für klassenzimmer und schule. символ der Karte auf dem schreibtisch. erdmodell mit achse. flacher globus isoliert auf weißem Hintergrund. ikone für bildung, reisen und geographie. вектор — земная ось сток-график, -клипарт, -мультфильмы и -символ Globus mit Ständer. Welt auf Globus для Klassenzimmer und Schule. erde globus mit den pfeilen soum, clipping path enthalten — земная ось стоковые фотографии и изображения Erde Globus mit den Pfeilen soum, clipping path enthalten und -symbole axial Schwenk nach der Erde ein auge, das als planet erde konzipiert ist, vergießt tränen als folge der umweltverschmutzung. konzeptionelle illustration für die globale erwärmung — земная ось сток-графика, -клипарт, -мультфильмы и -символ Ein Auge, das als Planet Erde konzipiert ist, vergießt Tränen. die erde emittiert treibhausgase aus fabriken. konzept für die globale erwärmung — земная ось сток-графика, -клипарт, -мультфильмы и -символ Die Erde emittiert Treibhausgase aus Fabriken. Konzept für die… globus und pfeile — земная ось сток-графика, -клипарт, -мультфильмы и -символ Globus und Pfeile вращение земного шара фазан — земная ось сток-графика, -клипарт, -мультфильмы и -символ Globus Вращение Фазен satz von vektor-cartoon-illustrationen mit desktop-schule erde globus von verschiedenen seiten auf weißemhintergrund — earth axis Stock-grafiken, -clipart, -cartoons und -symbole Satz von Vector-Cartoon-Illustrationen mit Desktop-Schule Erde.. Вращение планет — ось Земли, стоковые графики, клипарты, мультфильмы и символы Вращение планет белый луч, фокус на Европе — ось Земли, стоковые фотографии и изображения Белой мир, фокус на Европе нулевой меридиан, längengrad 0 linie in einem geographischen koordinatensystem — земная ось, графика, -клипарт, -мультфильмы и -символ Prime Meridian, Längengrad 0 Linee in einem geographischen. векторная иллюстрация элемента Земли — ось Земли, графика, клипарт, мультфильмы и символы Векторная иллюстрация элемента Земли Земля Земля — ось Земли Фото и фотографии Earth Erde globus isoliert auf weißem hintergrund. globus mit standfuß. Welt auf globus für klassenzimmer und schule. — Земная ось — графика, -клипарт, -мультфильмы и -символ Globus isoliert auf weißem Hintergrund. Globus mit Standfuß…. weltglobus со стендом. — Земная ось — графика, -клипарт, -мультфильмы и -символ Weltglobus mit Stand. Школа земного шара — ось земли, стоковые изображения, клипарты, мультфильмы и символы ось сток-фотографии и изображения Beleuchtet Welt, Fokus auf china einfaches design-welt-icon-set, вектор — земная ось сток-графика, -клипарт, -мультфильмы и -символ Einfaches Design-Welt-Icon-Set, Vektor Читал — ось земли, фото и изображения Читал schulglobus. планета эрде. markieren sie den globus für reisen. reisekonzept. векториллюстрация. Schulglobus. Планета Эрде. Markieren Sie den Globus für Reisen…. глобус мертвой земли (черный — земная ось стоковые фото и изображения) картинка Wagen mit Fahrer, vonhinten gesehen auf einem Feldweg im Grünen stab- und hufeisenmagnete, pädagogische magnetismusphysik wissenschaft, induktion und anziehung. kompass-navigationswerkzeug — земная ось стоковая графика, -клипарт, -мультфильмы и -символ Stab- und Hufeisenmagnete, Pädagogische Magnetismusphysik… планета erde mit magnetfeld auf schwarzemhintergrund — земная ось стоковая графика, -клипарт, -мультфильмы и -symbole Planeten Erde mit Magnetfeld auf schwarzem Hintergrund настольный глобус-символ/серия соликоси — земная ось сток-графика, -клипарт, -мультфильмы и -символ Настольный глобус-символ/соликосерия серия глобус-линиенсимвол — земная ось сток-графика, -клипарт, -мультфильмы и -символ Globus-Liniensymbol фон 6 SEA AXIS Yacht Photos — 38-метровая роскошная моторная яхта для чартераВернуться к деталям яхты АНАЛОГИЧНЫЕ ЯХТЫ ДЛЯ ЧАРТЕРААЕ134м | WA Souter & Sons из Послесвечение38м | Кристенсен доверенность Андиамо37м | Азимут из Авелла34м | Азимут из Акселла34м | Еврокрафт Кантьери Навали из Бразилия40 м | Хизен из Кармен Серена40 м | Морские Промышленные Технологии из Гепард Мун39м | Кантьери Навали Николини из Чеселла36м | Амелс из ДОА37м | Бровард из Время снов35м | Ллойдс Шипы из Эль Хефе35м | Верфи Деректор из Посмотреть все похожие яхты Предыдущий Следующий ПРИМЕЧАНИЕ для Таможенной и пограничной службы США Отказ от ответственности в отношении чартера яхт Управление изображениями AXIS | Sonomed EscalonИНСТРУМЕНТЫ ПРОСМОТРА ИЗОБРАЖЕНИЙ ДЛЯ ПРЕДОСТАВЛЕНИЯ ПОНИМАНИЯ.youtube.com/embed/eqeBw00yVOg?wmode=transparent&autoplay=1&mute=1&theme=dark&controls=1&autohide=0&loop=1&showinfo=0&rel=0&enablejsapi=0&playlist=eqeBw00yVOg» frameborder=»0″ title=»External YouTube» aria-label=»External YouTube» data-testid=»youtube» allowfullscreen=»» allow=»autoplay ‘src'»> youtube.com/embed/TjXoQG-MZUQ?wmode=transparent&autoplay=1&mute=1&theme=dark&controls=1&autohide=0&loop=1&showinfo=0&rel=0&enablejsapi=0&playlist=TjXoQG-MZUQ» frameborder=»0″ title=»External YouTube» aria-label=»External YouTube» data-testid=»youtube» allowfullscreen=»» allow=»autoplay ‘src'»> youtube.com/embed/26IDtK0eBwU?wmode=transparent&autoplay=1&mute=1&theme=dark&controls=1&autohide=0&loop=1&showinfo=0&rel=0&enablejsapi=0&playlist=26IDtK0eBwU» frameborder=»0″ title=»External YouTube» aria-label=»External YouTube» data-testid=»youtube» allowfullscreen=»» allow=»autoplay ‘src'»> . другой, чтобы легко просмотреть патологию в цвете, FA и изображении ICGОБЗОР ОКТ-СКАНИРОВАНИЯ Обзор всех данных ОКТ-сканирования и послойное сравнение сканов, выполненных при двух разных исследованиях патология и ход лечения или просмотр информации, предоставленной двумя различными типами изображений ИСТОРИЯ ПОЛЯ ЗРЕНИЯ Легко отслеживать прогресс во времени с помощью Интеллектуальное средство просмотра полей зрения AXIS UBM REVIEW Просмотр изображений и видеоклипов UBM ВАШ СЕРВЕР ИЛИ НАШ?РАЗМЕЩЕННЫЙ или ОБЛАЧНЫЙСЕРВЕР AXIS Использует сервер, размещенный в ИТ-инфраструктуре практики, обеспечивая самый быстрый доступ к изображениям. AXIS CLOUD Использование облака позволяет свести к минимуму потребность в ИТ-инфраструктуре и обслуживании, обеспечивая архивирование и избыточность без внутренних накладных расходов и ресурсов. Часто имеет смысл для практик с менее чем 10 визуализирующими инструментами. РАЗМЕЩЕН ИЛИ В ОБЛАКЕ, ОДИНАКОВАЯ AXIS Вы получаете одинаковую функциональность и доступ к своим изображениям из любой точки мира независимо от того, выбран ли AXIS Server или AXIS Cloud, что позволяет вам выбрать вариант, который лучше всего подходит для вашей практики . ВОЗДЕЙТЕ СИЛУ В СВОИ РУКИ.ПРИЛОЖЕНИЕ AXIS iPADИСПОЛЬЗУЙТЕ ДИСПЛЕЙ RETINA, ЧТОБЫ УВИДЕТЬ НАСТОЯЩУЮ СЕТЧАТКУ Профессионально разработанное приложение AXIS™ для iPad предоставляет еще один способ просмотра исследований с помощью AXIS™ без привязки к компьютеру. ОСЬ ВЕЛИКАЯ,НО НЕ ВЕРЬТЕ НАМ НА СЛОВО«Убедитесь, что вы сделали свою домашнюю работу… AXIS — это лучшее доступное программное обеспечение для просмотра в Интернете».
De’Shawn Minnis, COA Vitreoretinal Associates of Washington ВАЖНЫЕ СООБРАЖЕНИЯ ДЛЯСИСТЕМЫ УПРАВЛЕНИЯ ИЗОБРАЖЕНИЯМИ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ. Система управления изображениями Axis™ — Sonomed EscalonСистема управления изображениями Axis™ — Sonomed Escalon ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕЗапрос Об этом продукте Каждый экзамен, где он вам нужен, когда вам это нужно. ОбзорКак ни посмотри, AXIS™ — это правильное управление изображениями. AXIS™ обеспечивает непревзойденное управление изображениями практически в любом месте и в любое время. Построенная на быстрой и сверхнадежной технологической платформе, система AXIS™ уникальным образом позволяет вам просматривать все изображения пациентов из каждого из ваших офисов в одной системе через любой веб-браузер 24 часа в сутки, 7 дней в неделю, 365 дней в неделю. Система AXIS™, разработанная с учетом потребностей вашей практики, может размещаться локально или в облаке, в зависимости от ваших требований. Позволяя любому компьютеру стать полноценной станцией обзора, AXIS™ повышает эффективность клиники, в конечном итоге экономя ваше время и деньги. Возможности подключенияAXIS™ выводит возможности подключения и работы в сети на совершенно новый уровень, позволяя просматривать экзамены в любом месте, где есть подключение к Интернету. Доступ через любой стандартный веб-браузер, такой как Microsoft Internet Explorer, Google Chrome, Mozilla Firefox и Apple Safari, на ПК или Mac, теперь любой компьютер с подключением к Интернету может стать станцией обзора с AXIS™. Вдали от офиса? Без проблем. AXIS™ есть. ИнтеграцияОдним нажатием кнопки неподвижные изображения, отчеты и видео со всех ваших устройств и из любого места становятся доступны для просмотра всей практике за считанные секунды. AXIS™ также совместим практически с любой системой EMR. Безопасный доступ к диагностическим изображениям осуществляется одним нажатием кнопки в самом EMR. Более того, AXIS™ может беспрепятственно перенести все существующие данные изображений из другой системы управления изображениями без потери информации и в рекордно короткие сроки. Exam ReviewКогда дело доходит до сравнения и анализа диагностических исследований, AXIS™ предоставляет расширенные функции и возможности, которые выходят за рамки обычных систем управления изображениями. Легко сравнивайте и анализируйте изображения по времени и модальности, используя полную палитру встроенных инструментов, включая расширенные функции и возможности для конкретных модальностей, которые переопределяют полезность систем управления изображениями. Слева показаны некоторые из множества функций AXIS™. ПроизводительностьAXIS™ был разработан с использованием веб-инструментов последнего поколения для оптимального управления использованием ресурсов, обеспечивая значительные преимущества с точки зрения скорости и надежности. Сравните и поверьте Наши пользователи, которые перешли на AXIS™ с других систем управления изображениями, обычно отмечают, насколько быстрее доступны изображения из любого места, к которому они обращаются — из кабинета для осмотра, лазерного кабинета, кабинета врача, удаленного учреждения, дома , или в дороге. Надежность и надежностьAXIS™ настраивается для вашей практики, работает на вашем оборудовании в вашей среде, предоставляя вам полный контроль над внедрением предпочтительного метода резервирования, резервного копирования и безопасности. 128-битное шифрование данных и методы проверки данных и пациентов для обеспечения качества записей и надлежащей сортировки изображений — это лишь две из встроенных функций, предоставляемых AXIS™. Соответствие требованиям HIPAA обеспечивается безопасным контролем доступа, шифрованием данных, безопасностью системы и аудитом доступа пользователей. Надежность с мощной поддержкой Надежная технология, построенная на сверхнадежной платформе, дает вам уверенность в том, что AXIS™ всегда доступен, когда вам это нужно, где вам это нужно. Дополнительная информацияНачать работу с системой управления изображениями AXIS™ очень просто. Чтобы узнать больше и запланировать онлайн-демонстрацию, напишите нам по адресу [email protected] или позвоните по телефону 305-882-0120. Вернуться к ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Страна Откуда вы знаете о нас? — Select -2020 Digital Magazine2020 MagazineAmazonEbayEmail BlastEvent Ophthalmology (AAO, Bascom Palmer, Vision Expo и т. д.)Franja Digital MagazineFranja Ocular MagazineFranja Visual MagazineGoogle SearchMERCOFRAMESUSAПригласить друга Пригласить специалиста-медикаСоциальная сеть (Facebook, Twitter, Youtube и т. д.) Принять положения и условия Система управления изображениями Axis™ Вы недавно просмотрели элементыМероприятия/шоу Смотреть всеВиртуальная встреча с доктором Джулианом Тривиньо (Колумбия)Виртуальная встреча с доктором Джулианом Тривиньо (Колумбия) AAO 2021 Пятница, 12 ноября — понедельник, 15 ноября Конференц-центр Эрнеста Н. VISION EXPO 20212–5 июня 2021 г. Конвенция округа ОринджЕЖЕГОДНОЕ СОБРАНИЕ ASCRS 202123–27 июля 2021 ЛАС-ВЕГАС, Невада 5555 СЗ 74 ПРОСП.МАЙАМИ. Флорида 33166 Тел.: 305-882-0120 Факс: 305-882-0140 [email protected] Скайп меркофреймсонлайн Skype продажа3mercoframes Скайп helpmercoframes WhatsApp +1 305-882-0120 Видеовстречи [email protected] Фейсбук Твиттер Ютуб Связь оси | B&H Фото ВидеоФильтровать по: Sort by: Change View: Add to Compare Axis Communications P1455-LE 1080p Outdoor Network Bullet Camera with Night VisionB&H # AX01997001 MFR # 01997-001 Key Features
649 $ 00 3 Другие варианты0414 Used for $466. Axis Communications T91L61 Wall-and-Pole MountB&H # AXT91L61 MFR # 5801-721 8 Reviews Key Features
$119 00 Other Buying OptionsUsed from $82.95 Add to Compare Коммуникация Axis P3265-LVE 1080P STENTOOR NETTEN CAMERA с ночным видением и 3,4-8,9 мм объективаB & H # AXP3265LVE MFR # 02328-001 Ключевые функции
$ 749 00 Добавить в Compare AXIS M305888. Сетевая мини-купольная камера с ночным видением B & H # AXM3058PLVE MFR # 01178-001 2 Обзоры Ключевые функции
Axis Communications T91D61 Wall Mount with 1.5″ NPS ThreadB&H # AXT91D61WM MFR # 5504-821 1 Review Key Features
Посмотреть все детали Доступны другие модели, конфигурации и комплекты Добавить в сравнение Сетевая купольная камера Axis Communications P3265-LV 2MP с ночным видением и-8. B & H # AXP3265LV MFR # 02327-001 Ключевые функции
$ 639 00 Коммуникация оси T94A01D Подвесной комплектB & H # AXPBQ6032E MFR # 5502-431 5 Обзоры . Камеры серий AXIS P55XX, P55XX-E, Q60XX и Q60XX-E. См. Все детали Communications M1065-LW 1080p Wi-Fi Камера с ночным видениемB & H # AX0810004 MFR # 0810-004 2 Обзоры Ключевые функции
$ 319 00 Другие варианты покупкиИз $ 249,95 4 AXISIST $ 249,95 4 AXISIS AXISIS T.4T02D Подвесной комплект для установки вне помещений для камер M3057-PLVE и M3058-PLVE B&H # AXT94T02D MFR # 01461-001 С 1,5-дюймовым интерфейсом с резьбой NPS См. Все детали B & H # AXT91B47PM MFR # 01164-001 2 Обзоры КЛЮЧЕВЫЕ ОСОБЕННОСТИ . Доступны другие модели, конфигурации и комплекты Добавить в сравнение Axis Networks MiniP Panamic M6063-6 Купольная камераB&H # AXM3067PUS MFR # 01731-004 Основные характеристики
$ 469 00 Другие варианты покупкиИспользуются с $ 355,95 Добавить в Compare AXIS Communication Q6078-EA 4K hh whih whih whih whih whih whih whih whih whih whih.
Ключевые функции
$ 3 449 00 Другие варианты покупкиИспользуются для $ 2 793.50 AXIS CommunicationПосмотреть все детали Другие варианты покупкиИспользуется для $ 38,95 Добавить в сравнение Communications M3205-LVE 1080P STENTOOR NETTEN CAMERA с Night VisionB & H # AXM3205LV 499 долл. Сетевой динамик Axis Communications 9 C13100133B & H # AXC1310E MFR # 01796-001 Ключевые функции
$ 649 009 $ 649 00 долл. Axis Communications T94T01D Комплект наружной подвескиB&H # AXOPKP32VES MFR # 5505-871 1 Обзор основных характеристик
См. Все данные Другие варианты покупкиИспользуются для $ 35,00 Добавить в сравнение Axis Communication Характеристики
$ 579 00 Добавить в Compare Oxis Communications S3008 Recorder 8-Chann 4K UHD NVR с 2 ТБ HDDB & H # AXS30082TB MFR # 02105-004 3 Обзоры 9000. 31000 3 Обзора 9000.S. 9000.S. 3 Обзора 9000.S. 9000.S. 9000 3 30003 3. Доступен в других стилях, конфигурациях и комплектах0314 Добавить в сравнение Коммуникации по оси Q3536-LVE 4MP Outdoor Network Dome Camera с ночным видением, 4,3-8,6 мм Lens & HeaterB & H # AXQ3536LVE MFR # 02054-001 КЛЮЧЕСКИ до 60 кадров в секунду Доступны другие модели, конфигурации и комплекты $ 999 00 Коммуникация оси T91A64 КОНКОНА КРЕМЕНТАB & H # AXCBQ6032E MFR # 5017-641 3 Обзоры Ключ
Аккумуляторные батареи свинцово кислотные: Герметичные свинцово-кислотные аккумуляторы :: 1000va.ruАккумуляторные свинцово-кислотные батареи. Технологии AGM и Gel.Аккумуляторные свинцово-кислотные батареи. Технологии AGM и Gel.
Почему свинцово-кислотные аккумуляторы так сложно заряжать? / Хабр
Особенно изношенные AGM, склонные к сильному нагреву. Особенно, как ни странно, самые надёжные и долговечные АКБ премиум-сегмента, плотные сепараторы которых препятствуют как разрушению пластин, так и перемешиванию электролита. Особенно когда нет пробок для доступа к электролиту, как в большинстве современных аккумуляторов. Всё потому, что АКБ, — аккумуляторные батареи наших транспортных средств, источников бесперебойного питания и систем возобновляемой энергетики, — имеют специфические особенности вольтамперной характеристики (ВАХ), обусловленные физико-химическими свойствами. Об этом и пойдёт речь, на примере глубоко разряженной гибридной (Sb/Ca) Тюмень Стандарт 6СТ-60L. Несколько полезных ссылок:
В лабораторию поступил аккумулятор Тюмень Стандарт 6СТ-60L. 12 В 60 А*ч, паспортный ток холодной прокрутки (ТХП) 520 А в стандарте EN. АКБ эксплуатировалась полтора года. Уровень электролита настолько низкий, что не покрывает пластины. Видны белые кристаллы сульфата свинца. Автомобиль простаивал 2 месяца по причине поломки КПП. Для гибридного Ca+ аккумулятора, в отличие от Ca/Ca, это немалый срок сам по себе. АКБ отогревается. Напряжение разомкнутой цепи (НРЦ) составляет 10.53 В. На холоде 2 часа назад оно было 8 В. Оставим отогреваться у тепловой пушки ещё 2 часа.
АКБ отогрелась, недостающую воду долили. Заряжать будем отечественным программируемым ЗУ Кулон-912. ▍ Вольтамперная характеристика
«Почему я устанавливаю 15 вольт 3 ампера, а получается ток ниже 3 ампер? 3 ампера ЗУ выдаёт только на 17 вольтах, оно бракованное?». «Почему устанавливаю 15.5 вольт 6 ампер, а напряжение всего лишь 14 вольт?»
Допустим, у нас есть стабилизированный блок питания 100+ Вт, настроенный на 10 вольт 10 ампер. Если подключить на его выход резистор 1 Ом, ток при напряжении 10 В составит как раз 10 А, и по закону Джоуля-Ленца будет выделяться мощность 100 Вт. Такая ситуация называется согласованием сопротивлений, когда и ток, и напряжение, и мощность максимальны. Если сопротивление резистора 10 Ом, сила тока составит всего 1 А, мощность 10 Вт. У источника питания будет активна обратная связь (ОС) по напряжению, а до срабатывания ОС по току дело не дойдёт. Это не неисправность блока питания, а логика его работы и природа резистора. При сопротивлении 10 миллиом и токе 10 ампер, например, на токоизмерительном шунте, напряжение составит всего 0.1 вольта, тепловыделение 1 Вт. Здесь работает ОС по току, а ОС по напряжению не срабатывает. Идеальный резистор — простейший случай, у него линейная вольтамперная характеристика (ВАХ), и она неизменна во времени и не зависит от температуры. Но если взять нить накаливания лампочки, то в момент включения холодная нить имеет малое сопротивление, идёт ток выше рабочего, так называемый пусковой ток. Пусть это будет 10 ампер, максимум, который выдаст блок питания (БП), при 8 вольтах. Далее нить нагреется, её сопротивление повысится, ток снизится, например, до 7 А, а напряжение возрастёт до заданных 10 вольт. Это не неисправность лампочки или БП, а физика их работы. Получается, лампа накаливания имеет вольтамперную характеристику во времени, обусловленную температурным коэффициентом сопротивления (ТКС) металла (сплава) её нити. Кстати, именно по этой причине лампочки часто перегорают именно в момент включения, когда нить холодная, и у неё низкое сопротивление. Чтобы при перегорании спирали не поддерживался дуговой разряд, который может вызвать перегрузку электросети, взрыв колбы и пожар, внутри многих лампочек есть плавкий предохранитель в виде участка более тонкой проволоки, идущего от цоколя внутри колбы. В перегоревшей лампочке часто наблюдаем прилипшие изнутри к стеклу шарики расплавленного металла в зоне, где проходил этот участок. Чтобы запустить электромотор, особенно нагруженный каким-либо механизмом на валу, (например, компрессором холодильника), необходимы бо́льшие ток и мощность, чем для поддержания его вращения даже при отборе уже запущенным механизмом крутящего момента и энергии с вала. Причём обмотки двигателя не рассчитаны на долговременную работу в пусковом режиме. Потому уже много десятилетий используются пусковые конденсаторы более высокого номинала, чем рабочие, и тепловые пускозащитные реле, препятствующие не только продолжительной работе при повышенном токе, (например, при заклинивании механизма), но и нескольким пускам подряд в течение короткого времени, (при перебоях электроснабжения).
Свинцово-кислотная электрохимическая ячейка ведёт себя при заряде ещё сложнее, чем лампочка и электродвигатель. Кроме термодинамической ЭДС, (электродвижущей силы), и падения напряжения на внутреннем сопротивлении, (причём и ЭДС, и внутреннее сопротивление зависят от уровня заряженности и температуры, то и другое изменяется в ходе заряда), в свинцовом аккумуляторе проявляется поляризация.
Паразитные «суперконденсатор» и «топливный элемент» в кислотном аккумуляторе имеют довольно значительную электрическую ёмкость, заряд которой растянут во времени. То есть, при подаче зарядного тока 5% ёмкости, (3 ампера для 60 А*ч) на разряженную АКБ с НРЦ, (термин, не тождественный ЭДС по вышеописанным причинам), 12 вольт, он создаст перенапряжение всего 100-200 милливольт, или даже ниже. Этот же ток, подаваемый на клеммы заряженной АКБ с НРЦ 12.9 вольт, что всего на 900 милливольт выше разряженной, вскоре создаст перенапряжение, например, до 16.7 В, то есть, на 3.8 вольта, что в 25 раз выше случая из предыдущего абзаца. Потому ЗУ, настроенное на 15 вольт 6 ампер, в первом случае будет подавать 6А 12.3 В, во втором напряжение быстро подскочит до 15В, а ток будет снижаться до 1 А и ещё ниже. Это не неисправность ЗУ или АКБ, а физика и химия свинцового аккумулятора, и работа обратных связей стабилизированного источника питания. Предугадать правильные напряжения, токи и время для каждого этапа заряда при данном состоянии конкретного экземпляра АКБ бывает непросто. Разные зарядные устройства предоставляют разную степень автоматизации процесса и средств мониторинга и управления. Также при обслуживании свинцовых аккумуляторов используются такие приборы, как нагрузочные вилки, экспресс-тестеры, разрядные нагрузки, средства определения плотности электролита — ареометры и рефрактометры. Последние неактуальны при отсутствии доступа к пробкам у популярных MF (maintenance free) аккумуляторов.
Цель стационарного заряда — преобразовать все сульфаты в намазках пластин АКБ в заряженные активные массы (АМ), — губчатый свинец отрицательной и оксид свинца положительной, и перемешать электролит до равномерной концентрации кислоты, т. Это восстанавливает эксплуатационные характеристики, в том числе, способность оперативно и эффективно восполнять заряд от генератора транспортного средства после пуска двигателя, штатного ЗУ после поездки на электромотоцикле, или контроллера заряда источника бесперебойного питания после возобновления внешнего питания. Десульфатацией называется процесс электролитической диссоциации застарелых труднорастворимых сульфатов. Это необходимая часть полного выравнивающего стационарного заряда, восстанавливающего ёмкость, токоотдачу, и продлевающего срок службы АКБ. ▍ Капельный предзаряд пульсирующим током
Чтобы этого избежать, установим ток 5% номинальной ёмкости, для 60 А*ч это 3 А. Длительности импульса и паузы сделаем равными, по 5 секунд. Завершение этапа по достижении напряжения в паузе, т.е. НРЦ 12 вольт. ▍ Этап основного зарядаНастройки основного заряда стандартные для гибридной АКБ. Максимальное напряжение 14.6 В, начало снижения тока при 14.5 В, ток 6А, это 10% ёмкости. Но включим и асимметрию (реверс): разрядный ток 10% от зарядного, т.е. 0.6 А, длительность зарядного импульса 5 секунд, длительность разрядного импульса 50% от зарядного.
Окончание этапа по прошествии 6 часов при достигнутом установленном напряжении. Каким будет ток в конце основного заряда, трудно предугадать. Потому хорошо, что ЗУ предоставляет такую опцию автоматики. Этапы дозаряда и хранения пока не активируем. Сначала проконтролируем, к чему приведут предзаряд и основной заряд с такими настройками. Заряд продолжался 19 часов 34 минуты, аккумулятору сообщено 57.53 А*ч. Это число вселяет надежду, что АКБ не испытала значительной потери ёмкости после глубокого разряда. Плотность электролита по банкам от 1.23 до 1.25, что явно недостаточно. Присутствует расслоение электролита, требуется дозаряд. Тестер показывает ТХП 501 из 520 А, здоровье АКБ (SoH, state of health) 96%. Это хорошие показатели, аккумулятор ещё послужит, но надо учитывать, что недозаряженная АКБ имеет немного более низкое внутреннее сопротивление, чем заряженная на 100%. ▍ Этап дозарядаДозаряд будем производить током 2.2А, это чуть выше 1/30 ёмкости, без ограничения напряжения, до тех пор, пока напряжение не перестанет расти в течение 2 часов. К сожалению, такой опции автоматизации ZDV, (zero delta voltage, нулевое приращение напряжения), у Кулона-912 нет, зато есть удалённые мониторинг и управление, а также запись лога. Потому будем наблюдать за процессом, и завершим его вручную. За 21 минуту напряжение выросло на 40 милливольт и составило 14.94 вольта. Продолжаем наблюдение. На 49-й минуте заряда напряжение снизилось до 14.92-14.93 В. Засекаем 2 часа, и отключаем заряд. Прошло почти два часа, напряжение снизилось до 14.84 В. Это происходит по причине снижения внутреннего сопротивления АКБ, в частности, из-за её нагрева. Аккумулятор слегка тёплый. Отдано суммарно 5.92 А*ч. Прошло более суток, НРЦ 12. ▍ Kонтрольный разряд и итогДля оценки остаточной ёмкости, произведём разряд до 12 В под нагрузкой током 2 ампера. Это составит примерно 50% ёмкости. Разряд завершён, ёмкость составила 19.48 А*ч, как и ожидалось. Ставим на заряд, повторив 3 вышеописанных этапа. После заряда и отстоя НРЦ 13.03 В, внутреннее сопротивление 5.78 мОм, ТХП 537 из 520 А по EN. SoH 100%. Прекрасный результат! Аккумулятор восстановился полностью. Теперь измерим и при необходимости скорректируем плотность электролита.
Плотность во всех банках составила 1. Видео-версия: Статья написана в сотрудничестве с автором экспериментов и видео — Аккумуляторщиком Виктором VECTOR. СВИНЦОВО-КИСЛОТНЫЕ АККУМУЛЯТОРНЫЕ БАТАРЕИ
Навигация
org/Product»>
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полезная емкость свинцово-кислотной кислоты при C/20 (20 часов разряда) | Полезная емкость свинцово-кислотной кислоты при C/1 (один час разряда) |
6/ Вопросы размещения
Залитые свинцово-кислотные аккумуляторы выделяют ядовитый кислотный газ во время зарядки и должны содержаться в герметичном аккумуляторном ящике с вентиляцией наружу.
Они также должны храниться в вертикальном положении, чтобы избежать проливания аккумуляторной кислоты.
Аккумуляторы AGM не имеют этих ограничений и могут размещаться в непроветриваемых помещениях — даже в жилом помещении. Это одна из причин, по которой аккумуляторы AGM стали так популярны среди моряков.
6/ Требования к техническому обслуживанию
Залитые свинцово-кислотные аккумуляторы необходимо периодически доливать дистиллированной водой, что может быть трудоемкой процедурой технического обслуживания, если к отсекам для аккумуляторов трудно добраться.
AGM и гелевые элементы действительно не требуют технического обслуживания. Однако отсутствие необходимости в обслуживании имеет и обратную сторону: случайно перезаряженную аккумуляторную батарею часто можно спасти, заменив выкипевшую воду. Перезаряженная гелевая или AGM батарея часто необратимо разрушается.
7/ Просадка напряжения
Полностью заряженный 12-вольтовый свинцово-кислотный аккумулятор имеет начальное напряжение около 12,8 В, но по мере разрядки напряжение неуклонно падает.
Напряжение падает ниже 12 вольт, когда в батарее остается 35% ее общей емкости, но некоторая электроника может не работать при напряжении менее 12 вольт. Этот эффект «провисания» также может привести к затемнению света.
Эффект провала напряжения при высокой мощности
8/ Размер и вес
Типичная батарея размера 8D, которая обычно используется для больших блоков батарей, имеет размеры 20,5″ x 10,5″ x 9.5″. Чтобы выбрать конкретный пример 8D, Trojan 8D-AGM весит 167 фунтов и обеспечивает всего 230 ампер-часов общей емкости, что оставляет вам 115 ампер-часов, которые действительно можно использовать, и только 70 для приложений с высоким разрядом!
Если вы разрабатываете обширную стыковку благ, вам понадобится как минимум четыре 8D или даже восемь. Это ОЧЕНЬ большой вес, который влияет на экономию топлива.
И, если у вас ограничено место для батарей на вашей буровой установке – только размер батарей ограничит вашу емкость.
Удельная плотность энергии по аккумуляторной технологии
Воспроизведение без разрешения запрещено.
О батареях > Что такое свинцовая батарея?
О батареях > Что такое свинцовая батарея?
Свяжитесь с нами | Войти | Присоединяйтесь к BCI
Поиск
Вернуться к оглавлению
Когда люди думают о свинцовых аккумуляторах, они обычно думают об автомобильном аккумуляторе. Это стартовые аккумуляторы. Они обеспечивают короткий импульс высокой мощности для запуска двигателя.
Существуют также аккумуляторы глубокого цикла. Их можно найти на лодках или кемперах, где они используются для питания таких аксессуаров, как троллинговые моторы, лебедки или фонари. Они обеспечивают более низкий стабильный уровень мощности в течение гораздо более длительного времени, чем пусковые батареи.
Свинцовые аккумуляторы используются для самых разных целей, но все аккумуляторы обеспечивают питание либо при пуске, либо при глубоком цикле.
Единственная разница заключается в том, сколько энергии поставляется и как долго она должна быть доставлена.
Автомобильный аккумулятор
Автомобильный аккумулятор подает питание на стартер и систему зажигания для запуска двигателя. Они также обеспечивают дополнительную мощность, необходимую, когда электрическая нагрузка автомобиля превышает подачу от системы зарядки. Автомобильный аккумулятор действует как стабилизатор напряжения в электрической системе. Аккумулятор выравнивает скачки напряжения и предотвращает их повреждение других компонентов электрической системы.
Резервный аккумулятор
Резервные аккумуляторы обеспечивают электроэнергией критически важные системы в случае отключения электроэнергии. Больницы, телекоммуникационные системы, системы аварийного освещения и многие другие полагаются на свинцовые резервные батареи, чтобы обеспечить нашу безопасность, не пропуская ни секунды, когда отключается свет. Резервные аккумуляторы — это стабилизаторы напряжения, сглаживающие колебания в системах выработки электроэнергии.
Эти батареи временно удерживают большие электрические нагрузки, когда электроэнергетические компании переключаются с одной системы генератора на другую, и могут быть чрезвычайно полезны в случае необходимости.
Аккумулятор Motive
Двигательная батарея питает двигатель электромобиля, например вилочного погрузчика; они также обеспечивают электроэнергию для определенной цели на электромобиле, например, для подъема вилочного погрузчика. Кроме того, двигательные батареи питают такие аксессуары, как фары электромобиля.
Небольшой потребительский запечатанный
Небольшие бытовые герметичные свинцовые аккумуляторы представляют собой шестивольтовые аккумуляторы, обеспечивающие длительную циклическую работу. Бытовые герметичные аккумуляторы питают многие потребительские товары, такие как дрели, фонарики, детские игрушки и электростартеры для бензиновых газонокосилок.
Пуск
Пусковые батареи используются для запуска двигателей автомобилей, катеров и многих других транспортных средств.
Пусковые аккумуляторы обеспечивают кратковременный импульс большой мощности для запуска двигателя.
Глубокий цикл
Аккумуляторы глубокого цикла питают различные электрические аксессуары, такие как фонари, троллинговые двигатели или лебедки, а также моторизованные инвалидные коляски. Аккумуляторы глубокого цикла обеспечивают низкий стабильный уровень мощности в течение более длительного времени, чем пусковые аккумуляторы.
Аккумуляторы двойного назначения
Аккумуляторы двойного назначения разработаны для обеспечения сбалансированного сочетания пускового и глубокого циклов. Аккумуляторы двойного назначения имеют высокую пусковую мощность для запуска двигателя, но способны выдерживать требования циклического обслуживания от нескольких вспомогательных нагрузок. Исторически сложилось так, что большинство аккумуляторов для транспортных средств для отдыха (RV) и морских судов разрабатывались для двойного назначения: запуска двигателей и обеспечения освещения и зажигания (SLI), а также обеспечения ограниченной возможности глубокого цикла для «домашних нагрузок», когда двигатель не работает.
Совсем недавно для дорожных грузовиков (18-колесных транспортных средств) были повышены требования к глубокому циклированию, чтобы обеспечить возможность глубокого циклирования, чтобы ограничить время работы двигателя на холостом ходу, когда водитель достиг установленного законом лимита времени вождения.
Промышленные
Промышленные батареи, такие как резервное питание вышек сотовой связи, обеспечивают низкую постоянную мощность в течение более длительного времени, чем обычные батареи глубокого цикла. Пластины толще, и общее количество энергии доступно в течение более длительного периода времени. Промышленные батареи могут работать годами и могут использоваться в стационарных приложениях, обеспечивающих критическое резервное питание для систем, которым требуется постоянное питание. Промышленные батареи часто не предназначены для выработки энергии, но когда они нужны, требуется, чтобы они выдавали достаточно энергии, которой хватило бы на то, чтобы резервные генераторы могли взять на себя управление.
Часто промышленные батареи конфигурируются как системы для удовлетворения больших потребностей в мощности.
Почти все свинцовые аккумуляторы изготовлены из переработанного свинца и пластика, и все они перерабатываются по истечении срока службы. Для получения дополнительной информации об утилизации аккумуляторов посетите раздел утилизации.
Начальный процесс начинается с изготовления решеток из сплава свинца, смешанного с небольшим процентом других металлов. Сетки проводят ток и обеспечивают структуру для прилипания активного материала.
Затем на решетки наносится пастообразная смесь оксида свинца, представляющего собой порошок свинца и других материалов, серной кислоты и воды. Расширяющий материал из порошкообразных сульфатов добавляется в пасту для изготовления отрицательных пластин.
После этого вклеенную пластину необходимо вылечить. Отверждение обычно происходит в контролируемой среде с температурой от теплой до высокой и изменяющейся влажностью в течение двух-четырех дней подряд.
Во время этого процесса происходит рост кристаллизации, который связывает пасту с сетками. После отверждения пластины должны полностью остыть и высохнуть.
После того, как пластины будут готовы, их нужно будет поочередно укладывать друг на друга, прокладывая между ними кусок сепаратора. Сепараторы представляют собой листы пористого материала, которые предотвращают короткое замыкание, но пропускают электрический ток между пластинами. После надлежащего объединения все плюсы соединяются вместе, а по отдельности все минусы соединяются вместе. Эта комбинация плюсов, минусов и разделителей называется элементом. Затем элементы правильно ориентируются, вставляются в корпус батареи и свариваются вместе. Элементы обычно располагаются последовательно, чтобы двухвольтовая ячейка достигала шести, 12 или любого другого предполагаемого напряжения конечной батареи.
Затем к верхней части корпуса, который содержит соединяемые элементы, приваривается крышка, а клеммные колодки формируются снаружи, создавая кислотостойкое уплотнение.
Поскольку конструкция батареи завершена, ее можно заполнить серной кислотой или электролитом и разместить на формовочном заряде. Во время формовочного заряда аккумулятор подключается к источнику электроэнергии и заряжается в течение многих часов. Наконец, после того, как батарея полностью сформирована, она проходит различные проверки качества, очищается и маркируется перед поступлением на место продажи.
Аккумулятор хранит электроэнергию для будущего использования. Он вырабатывает напряжение в результате химической реакции, когда два разных материала, таких как положительная и отрицательная пластины, погружаются в электролит, раствор серной кислоты и воду. В типичной свинцовой батарее напряжение составляет примерно два вольта на элемент, всего 12 вольт. Электричество течет от батареи, как только возникает цепь между положительной и отрицательной клеммами. Это происходит, когда к аккумулятору подключается любая нагрузка, требующая электричества, например радио.
Процесс разрядки и зарядки
Свинцовые батареи работают в постоянном процессе зарядки и разрядки. Когда батарея подключена к нагрузке, которая нуждается в электричестве, например, к стартеру в автомобиле, от батареи течет ток, и затем батарея начинает разряжаться. увольнять. Когда батарея начинает разряжаться, свинцовые пластины становятся более похожими, кислота становится слабее, а напряжение падает.
Полная зарядка восстанавливает химическую разницу между пластинами и оставляет батарею готовой к работе на полную мощность. В автомобиле зарядка происходит, когда вы едете, и генератор вырабатывает ток, который возвращается в аккумулятор.
Что делать с разряженным аккумулятором
Уникальный процесс разрядки и зарядки свинцовых аккумуляторов означает, что энергия может многократно разряжаться и восстанавливаться. Это то, что известно как циклическая способность батареи. Если аккумулятор не заводит ваш автомобиль, вы обычно называете его разряженным, даже если это технически неправильно.
Транспортные суда: Типы судов — отечественная классификация
Типы судов — отечественная классификация
18.03.2011
331583
1
Основным признаком отечественной классификации судов является его назначение. Все гражданские суда, в зависимости от их назначения, подразделяют на транспортные, промысловые, служебно-вспомогательные и суда технического флота.
ТРАНСПОРТНЫЕ СУДА
Транспортные суда составляют основное ядро морского и речного флота. Они предназначаются для перевозки различных грузов и пассажиров и подразделяются на грузовые, пассажирские, грузопассажирские и специальные транспортные суда.
типы грузовых судов
Грузовые суда разделяют на два основных класса — сухогрузные и наливные, к которым, в свою очередь, относятся суда различных типов и назначений.
ТИПЫ СУХОГРУЗНЫХ СУДОВ
Класс сухогрузных судов включает сухогрузные суда общего назначения и специализированные суда — для перевозки определенных грузов.
СУХОГРУЗНЫЕ СУДА общего назначения предназначены для перевозки генеральных грузов и являются наиболее распространенным типом судов.
Сухогрузные суда (сухогрузы) имеют просторные грузовые трюмы, занимающие основную часть корпуса, и обычно две палубы (малые суда — однопалубные, большие — двух- и трехпалубные). Машинное отделение, как правило, с дизельной установкой, расположено в корме или сдвинуто в нос на один-два грузовых трюма. Каждый трюм имеет грузовой люк (иногда два), закрываемый металлическими закрытиями с механизированным приводом. В качестве грузовых средств применяют краны или стрелы грузоподъемностью до 10 тонн; для тяжеловесных грузов применяют грузовые стрелы грузоподъемностью от 30 до 200 тонн. На многих современных сухогрузных судах оборудуют один рефрижераторной трюм для перевозки скоропортящихся грузов и диптанк для перевозки жидких пищевых масел. Речные сухогрузные суда, независимо от их размера, обычно имеют только один грузовой трюм — для удобства погрузочно-разгрузочных работ.
К СПЕЦИАЛИЗИРОВАННЫМ СУХОГРУЗНЫМ СУДАМ относятся рефрижераторные, контейнерные, трейлерные суда, суда для перевозки навалочных грузов, лесовозы, суда для перевозки автомашин, скота и др.
РЕФРИЖЕРАТОРНЫЕ СУДА предназначены для перевозки скоропортящихся продуктов (рыбы, мяса, фруктов). Их грузовые трюмы имеют надежную теплоизоляцию и холодильные установки, обеспечивающие охлаждение трюмов. В зависимости от рода перевозимого груза в трюмах поддерживается температура от +5 до -25° С.
Некоторые рефрижераторы имеют мощные холодильные установки, обеспечивающие не только поддержание заданной температуры, но и быстрое замораживание груза. Такие суда называют производственно-транспортными рефрижераторами. Суда, предназначенные для перевозки фруктов (банановозы) имеют усиленную вентиляцию трюмов.
Грузоподъемность рефрижераторных судов достигает 8000-12000 тонн. Скорость хода несколько выше, чем у сухогрузных судов общего назначения, так как скоропортящиеся грузы требуют быстрой доставки к месту назначения.
КОНТЕЙНЕРНЫЕ СУДА (контейнеровозы) предназначены для перевозки грузов, заранее упакованных в специальные большегрузные контейнеры, вес которых с грузом составляет 10-20 тонн. Грузоподъемность контейнеровозов составляет от 8000 до 20000 тонн, скорость хода 30 узлов.
Благодаря тому, что в грузовые трюмы укладывают не штучный груз различного размера и веса, а стандартные контейнеры, погрузочно-разгрузочные операции на контейнерных судах выполняются в 10 раз быстрее, чем на обычных сухогрузных судах.
Контейнерные суда отличаются большим раскрытием палубы над грузовыми трюмами, что исключает такую трудоемкую операцию, как горизонтальное перемещение груза в трюме. В качестве грузовых средств на контейнерных судах (фидерные контейнеровозы) применяют обычно катучие козловые краны грузоподъемностью 20-25 тонн. На некоторых контейнерных судах, обслуживающих постоянную линию, грузовое устройство вообще отсутствует. В этих случаях грузовые операции выполняют терминальными средствами — портальными кранами.
Разновидностью контейнеровозов являются суда для перевозки плавучих контейнеров-барж, называемых ЛИХТЕРОВОЗАМИ. Такие баржи грузоподъемностью 250-300 тонн выгружают с судна непосредственно на воду, после чего их отбуксировывают к причалу грузополучателя. В связи с тем, что контейнерные перевозки, особенно выгодные при смешанном сообщении (железная дорога — автомашина — судно), позволяют доставлять груз от отправителя к получателю с минимальными затратами при перегрузках с одного вида транспорта на другой и обеспечивать при этом хорошую сохранность груза. Контейнеровозы получили в последние годы широкое развитие и являются наиболее перспективным типом сухогрузного судна.
ТРЕЙЛЕРНЫЕ СУДА служат для перевозки грузов, находящихся в так называемых трейлерах автоприцепах (суда типа Ро-Ро). Груз, размещенный в колесных прицепах, можно погрузить (или выгрузить), вкатывая или выкатывая трейлеры на судно и обратно в течение очень короткого времени — за несколько часов вместо нескольких суток на обычном сухогрузе.
Грузоподъемность трейлерных судов составляет от 1000 до 10000 тонн, скорость хода 20-26 узлов. Как и контейнерные, трейлерные суда в последнее время получают большое распространение. Некоторые новые суда этого типа приспосабливают для одновременной перевозки трейлеров (в трюмах) и контейнеров (на верхней палубе). Такие суда называют контрейлерными.
СУДА ДЛЯ ПЕРЕВОЗКИ НАВАЛОЧНЫХ ГРУЗОВ предназначены для перевозки руды, рудных концентратов, угля, минеральных удобрении, строительных материалов, зерна и т. п. Эти грузы составляют около 70% всех перевозимых морем сухих грузов, поэтому количество судов для перевозки навалочных грузов быстро растет и составляет уже более 20% от тоннажа всего мирового морского транспортного флота.
Суда для навалочных грузов (балкеры) подразделяют на рудовозы, суда, перевозящие наиболее тяжелый груз, суда для легкого груза и универсальные. Некоторые из этих судов могут иметь двойное назначение, например, в одном направлении перевозят навалочный груз, а в обратном — автомобили, или туда — руду, а обратно — нефть (нефтерудовозы).
Суда данного типа — однопалубные, с машинным отделением и надстройкой, расположенными в корме. От других сухогрузных судов они отличаются большой грузоподъемностью до 150000 тонн и относительно невысокой скоростью хода около 14-16 узлов.
Грузовые трюмы имеют, как правило, в нижней и верхней частях наклонные стенки, обеспечивающие самораспределение груза (самоштивку) как в продольном, так и в поперечном направлении. Цистерны, находящиеся между этими стенками и бортом, предназначены для приема водяного балласта, количество которого обычно значительно больше, чем на сухогрузных судах общего назначения. Некоторые суда имеют в грузовых трюмах продольные переборки, уменьшающие крен при смещении груза на борт, а второе дно имеет утолщенный настил и подкрепления, позволяющие производить грузовые операции грейфером.
Подавляющее число судов для навалочных грузов не имеет грузовых устройств и их грузят и разгружают портовыми средствами; на остальных применяют либо поворотные, либо катучие козловые краны.
Некоторые суда оборудуют ленточными транспортерами, позволяющими автоматически выгружать груз из трюма (саморазгружающиеся суда).
ЛЕСОВОЗЫ предназначены для перевозки лесных грузов — круглого леса и пиломатериалов. От сухогрузных судов общего назначения лесовозы отличаются меньшей скоростью хода (13-15 узлов), наличием — независимо от размеров судна только одной палубы и усиленными ледовыми подкреплениями, позволяющими им заходить в порты Полярного бассейна, откуда, в основном, и вывозят лес.
Усиленная верхняя палуба и люковые закрытия обеспечивают перевозку значительного количества груза (около трети) на открытой палубе. Лесовозы обычно даже в полном грузу принимают водяной 6алласт (около 10 процентов от грузоподъемности) для обеспечения остойчивости, поэтому они имеют балластные отсеки большой емкости.
Существуют и безбалластные лесовозы, но при рейсе без леса они испытывают порывистую качку, что нежелательно. В последнее время лес начинают перевозить в пакетах.
Такой способ перевозки позволяет более чем вдвое сократить стоянку под грузовыми операциями. Лесовозы-пакетовозы имеют большие по размерам люки и высокопроизводительные грузовые устройства (краны поворотные или катучие козловые, краны стрелы).
ТИПЫ НАЛИВНЫХ СУДОВ
Тип наливных судов разделяют на: танкеры для перевозки сырой нефти и нефтепродуктов (мазута, бензина, дизельного топлива, керосина и тому подобное), суда для перевозки сжиженных газов (газовозы), химикалиев (кислоты, расплавленной серы и прочее) — химовозы, а также прочих жидких грузов (водолеи, виновозы, цементовозы).
ТАНКЕРЫ
Танкеры относятся к одному из наиболее распространенных типов транспортных судов на их долю приходится около 40% мирового тоннажа транспортного флота.
Танкер представляет собой однопалубное судно с кормовым расположением машинного отделения и надстройки. Грузовая часть танкера делится поперечными и одной, двумя или тремя продольными переборками на грузовые отсеки, называемые грузовыми танками.
Часть танков отводят для водяного балласта, который танкер всегда принимает в обратном рейсе.
Грузовую часть в носу и в корме отделяют от соседних помещений узкими непроницаемыми для нефти и газов сухими отсеками называемыми коффердамами.
В нос от машинного отделения располагают насосное отделение с грузовыми насосами для разгрузки судна от нефти. Для сообщения между кормовой надстройкой и палубой бака, на которой расположено якорно-швартовное устройство, оборудуют переходной мостик. Некоторые большие танкеры строят без переходного мостика, его заменяют настилом дорожки вдоль верхней палубы, а электротрассы, которые обычно прокладывают по переходному мостику, в этом случае тянут в металлических трубах.
Танкеры, являющиеся особо опасными в пожарном отношении, оборудуют надежными противопожарными системами.
Грузоподъемность танкеров колеблется в больших пределах от 1000 тонн у танкеров-раздатчиков до 400000 тонн у гигантских супертанкеров, являющихся крупнейшими в мире судами.
Размеры танкеров зависят от их грузоподъемности. Речные танкеры имеют грузоподъемность от 150 до 5000 тонн и скорость хода 10-20 км/ч. Грузоподъемность речных наливных барж достигает 12000 тонн.
ГАЗОВОЗЫ
Газовозы предназначены для перевозки сжиженных природных и нефтяных, т.е. выделяющихся при добыче нефти газов — метана, пропана, бутана, аммиака. Эти газы, являющиеся превосходным топливом и ценным сырьем для химической промышленности, перевозят в сжиженном состоянии, в охлажденном состоянии (в изолированных цистернах) или под давлением.
В отличие от танкеров, грузовые танки которых образуют элементы конструкции корпуса, газовозы имеют вкладные грузовые цистерны — цилиндрические (вертикальные или горизонтальные), сферические или прямоугольные. Газовозы, предназначенные для перевозки сжиженного природного газа метана, который перевозятся в охлажденном состоянии (до -161,5° С), имеют только прямоугольные цистерны с надежной изоляцией.
Для выполнения грузовых операций газовозы оборудуют грузовой системой, состоящей из насосов, компрессоров, трубопроводов и промежуточной цистерны.
Так как в грузовые цистерны принимать водяной балласт запрещается, на газовозах оборудуют балластные цистерны (в двойном дне или по бортам).
Транспортировка сжиженных газов связана с повышенной взрывоопасностью груза. Во избежание образования взрывоопасных газо-воздушных смесей на газовозах предусмотрена надежная вентиляция и компрессорных отделений, располагаемых в носу, и сигнализация об образовании опасных концентраций газа. Для тушения пожаров обычно применяют углекислотную систему.
В настоящее время быстро развивается класс комбинированных судов, то есть судов, приспособленных дли перевозки нескольких определенных родов груза, что очень выгодно при встречных морских перевозках, так как исключает порожние балластные пробеги. К этому классу грузовых судов относятся нефтерудовозы, хлопколесовозы и тому подобные.
типы пассажирских и грузопассажирских судов
Класс пассажирских судов включает суда, предназначенные для перевозки пассажиров.
Иногда пассажирские каюты предусматривают и на обычных грузовых судах, но пассажирским судно считается в том случае, если оно берет на борт более 12 пассажиров. Если же на таком судне принятый груз составляет более 40 процентов от общей грузоподъемности, то судно называют грузопассажирским.
По назначению пассажирские суда подразделяют на суда для обслуживания регулярных линий, суда для туристских путешествий, суда для массовых перевозок людей и суда местного сообщения.
типы судов для обслуживания регулярных пассажирских линий
Это пассажирские суда, совершающие рейсы между заданными портами по определенному расписанию. Особый интерес здесь представляют трансокеанские пассажирские лайнеры, рассчитанные на 2000-3000 пассажиров водоизмещением до 100000 тонн и скоростью хода 30 узлов.
суда для туристских путешествий
Пассажирские суда для туристских путешествий (круизов) получившие особенно широкое распространение в последнее время, имеют более умеренные скорости хода (18-22 узлов) и имеют большие размеры.
Речные пассажирские суда обслуживающие регулярные линии или используемые для речных прогулок размещают на борту до 600 пассажиров и имеют скорость хода около 27 км/час.
На современных океанских пассажирских судах всем пассажирам предоставляют одно-, двух-, трех-, четырехместные каюты или пентхаусы со всеми удобствами. Для отдыха и развлечений пассажиров имеются салоны, комнаты игр, спортивные залы, плавательные бассейны, рестораны, кафе, тематические клубы и прочее.
Отличительной особенностью крупных пассажирских судов является наличие нескольких палуб и платформ в корпусе, и многоярусной развитой надстройке. Особое внимание уделяется обеспечению безопасности плавания — спасательным средствам, противопожарным мероприятиям, обеспечению непотопляемости. Практически все пассажирские суда оборудуются успокоителями качки.
суда для местных сообщений
К судам для местных сообщений относят как небольшие пассажирские суда и катера, так и крупные суда, рассчитанные на 500-600 пассажиров.
В настоящее время широкое распространение получили быстроходные суда со скоростью хода до 40 узлов, рассчитанные на 600 пассажиров, а также пассажирские суда на воздушной подушке.
типы специальных транспортных судов
Класс специальных транспортных судов включает различные паромы, транспортные суда и буксиры-толкачи.
МОРСКИЕ ПАРОМЫ бывают железнодорожные, железнодорожно-автомобильные, автомобильно-пассажирские и пассажирские. Они служат для перевозки железнодорожных вагонов, автомобилей, а также пассажиров на паромных переправах, связывающих сухопутные дорожные артерии. Кроме того, широкое распространение получили автомобильно-пассажирские паромы — для морских путешествий.
Внешне морские паромы схожи с пассажирскими судами и отличаются наличием специальных грузовых палуб.
ЖЕЛЕЗНОДОРОЖНЫЕ ПАРОМЫ имеют одну грузовую палубу, а автомобильные паромы — одну-две. Но так как погрузка автомобилей на палубу осуществляется обычно с берега на уровне одной из палуб, то для перевода их на другую палубу используют лифт или наклонные съезды — пандусы.
На железнодорожных паромах въезд на грузовую палубу осуществляют с кормы, на автомобильных — с кормы, с носа или борта. Входные проемы (лацпорты) закрывают откидными крышками. На некоторых автомобильных паромах откидывается в носу часть конструкции корпуса — так называемый откидной нос. Пассажирские помещения, включающие сидячие и спальные места в зависимости от длительности рейса, а также салоны, бары, рестораны на судах-паромах располагают в надстройке. Паромы имеют обычно два поста управления (в носу и корме), успокоители качки и подруливающие устройства для обеспечения хорошей маневренности при швартовках.
Грузоподъемность современных паромов колеблется от 200 до 60000 тонн. Средний АВТОМОБИЛЬНО-ПАССАЖИРСКИЙ ПАРОМ вмещает около 200 автомашин и 1000 пассажиров, железнодорожный — до 50 вагонов.
ТРАНСПОРТНЫЕ БУКСИРЫ И БУКСИРЫ-ТОЛКАЧИ служат движущим средством для самоходных и несамоходных судов, в основном на внутренних водных путях, где грузы перевозят на баржах, лихтерах, секционных составах и прочее.
В отличие от транспортных буксиров буксиры-толкачи осуществляют движение несамоходных судов методом толкания и буксировки.
типы судов:
типы транспортных судов
типы промысловых судов
служебные и вспомогательные суда
суда технического флота
НК РФ Статья 358. Объект налогообложения \ КонсультантПлюс
- Главная
- Документы
- Статья 358. Объект налогообложения
Подготовлены редакции документа с изменениями, не вступившими в силу
«Налоговый кодекс Российской Федерации (часть вторая)» от 05.08.2000 N 117-ФЗ
(ред. от 14.07.2022)
(с изм. и доп., вступ. в силу с 01.09.2022)
НК РФ Статья 358. Объект налогообложения
Перспективы и риски арбитражных споров и споров в суде общей юрисдикции. Ситуации, связанные со ст. 358 НК РФ
Арбитражные споры:
— Налоговый орган доначислил транспортный налог, признав имущество объектом налогообложения
— Налоговый орган доначислил налог, признав незаконным применение освобождения, установленного для перевозчиков
— Налоговый орган доначислил транспортный налог, признав незаконным применение освобождения, установленного для сельскохозяйственных товаропроизводителей
— Налоговый орган доначислил транспортный налог из-за претензий к его расчету по водному несамоходному ТС (плавдоку и т.
п.)
Споры в суде общей юрисдикции:
— Налогоплательщик оспаривает начисление транспортного налога (хочет обязать пересчитать или освободить от него), ссылаясь на то, что ТС продано, угнано, уничтожено и т.п.
1. Объектом налогообложения признаются автомобили, мотоциклы, мотороллеры, автобусы и другие самоходные машины и механизмы на пневматическом и гусеничном ходу, самолеты, вертолеты, теплоходы, яхты, парусные суда, катера, снегоходы, мотосани, моторные лодки, гидроциклы, несамоходные (буксируемые суда) и другие водные и воздушные транспортные средства (далее в настоящей главе — транспортные средства), зарегистрированные в установленном порядке в соответствии с законодательством Российской Федерации.
2. Не являются объектом налогообложения:
1) утратил силу с 1 января 2020 года. — Федеральный закон от 15.04.2019 N 63-ФЗ;
(см. текст в предыдущей редакции)
2) автомобили легковые, специально оборудованные для использования инвалидами, а также автомобили легковые с мощностью двигателя до 100 лошадиных сил (до 73,55 кВт), полученные (приобретенные) через органы социальной защиты населения в установленном законом порядке;
3) промысловые морские и речные суда;
4) пассажирские и грузовые морские, речные и воздушные суда, находящиеся в собственности (на праве хозяйственного ведения или оперативного управления) организаций и индивидуальных предпринимателей, основным видом деятельности которых является осуществление пассажирских и (или) грузовых перевозок;
(в ред.
Федерального закона от 27.12.2009 N 368-ФЗ)
(см. текст в предыдущей редакции)
5) тракторы, самоходные комбайны всех марок, специальные автомашины (молоковозы, скотовозы, специальные машины для перевозки птицы, машины для перевозки и внесения минеральных удобрений, ветеринарной помощи, технического обслуживания), зарегистрированные на сельскохозяйственных товаропроизводителей и используемые при сельскохозяйственных работах для производства сельскохозяйственной продукции;
6) транспортные средства, принадлежащие на праве оперативного управления федеральным органам исполнительной власти и федеральным государственным органам, в которых законодательством Российской Федерации предусмотрена военная и (или) приравненная к ней служба;
(в ред. Федеральных законов от 28.11.2009 N 283-ФЗ, от 04.06.2014 N 145-ФЗ)
(см. текст в предыдущей редакции)
7) транспортные средства, находящиеся в розыске, а также транспортные средства, розыск которых прекращен, с месяца начала розыска соответствующего транспортного средства до месяца его возврата лицу, на которое оно зарегистрировано.
Факты угона (кражи), возврата транспортного средства подтверждаются документом, выдаваемым уполномоченным органом, или сведениями, полученными налоговыми органами в соответствии со статьей 85 настоящего Кодекса;
(пп. 7 в ред. Федерального закона от 15.04.2019 N 63-ФЗ)
(см. текст в предыдущей редакции)
8) самолеты и вертолеты санитарной авиации и медицинской службы;
9) суда, зарегистрированные в Российском международном реестре судов;
(пп. 9 введен Федеральным законом от 20.12.2005 N 168-ФЗ)
10) морские стационарные и плавучие платформы, морские передвижные буровые установки и буровые суда;
(пп. 10 введен Федеральным законом от 30.09.2013 N 268-ФЗ)
11) суда, зарегистрированные в Российском открытом реестре судов лицами, получившими статус участника специального административного района в соответствии с Федеральным законом от 3 августа 2018 года N 291-ФЗ «О специальных административных районах на территориях Калининградской области и Приморского края»;
(пп.
11 введен Федеральным законом от 29.09.2019 N 324-ФЗ)
12) воздушные суда, зарегистрированные в Государственном реестре гражданских воздушных судов лицами, получившими статус участника специального административного района в соответствии с Федеральным законом от 3 августа 2018 года N 291-ФЗ «О специальных административных районах на территориях Калининградской области и Приморского края»;
(пп. 12 введен Федеральным законом от 29.09.2019 N 324-ФЗ)
КонсультантПлюс: примечание.
Пп. 13 п. 2 ст. 358 распространяется на правоотношения, связанные с исчислением транспортного налога за налоговый период 2020 года (ФЗ от 02.07.2021 N 305-ФЗ).
13) весельные лодки, а также моторные лодки с двигателем мощностью не свыше 5 лошадиных сил, зарегистрированные в порядке, установленном до дня вступления в силу Федерального закона от 23 апреля 2012 года N 36-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации в части определения понятия маломерного судна».
(пп. 13 введен Федеральным законом от 02.07.2021 N 305-ФЗ)
Комментарии к статье
Какая наземная спецтехника облагается транспортным налогомКак рассчитать транспортный налог при угоне автомобиля
НК РФ ч.2, Статья 357. Налогоплательщики
НК РФ ч.2, Статья 359. Налоговая база
Ст. 358 НК РФ ч.2. Объект налогообложения
Налоговый кодекс
Весь морской флот России
Данные по наличию морского флота получены путем обработки базы данных Российского морского регистра судоходства, базы данных Российского международного реестра судов, предоставленной ФГУП «Морсвязьспутник», и статистической формы № 53-М (суд) «Сведения о наличии морских судов в Российской Федерации».
В состав морского флота входят транспортные суда (перевозка грузов и пассажиров), обеспечивающие (ледоколы, аварийно-спасательные суда, бункеровщики, сборщики льяльных вод, плашкоуты и др.), рыбопромысловые и научно-исследовательские суда.
Наличие морского флота под флагом России на начало 2020 года
|
Вид флота
|
Количество
|
Дедвейт,
|
Валовая
|
|
Транспортный
|
1 176
|
7 695,5
|
5 903,1
|
|
Обеспечивающий
|
1 129
|
663,9
|
1 087,5
|
|
Рыбопромысловый
|
1 075
|
746,9
|
1 345,5
|
|
Научно-исследовательский
|
77
|
78,7
|
168,5
|
|
ИТОГО
|
3 457
|
9 185,0
|
8 504,6
|
Источник: материалы АО «ЦНИИМФ»
Морской транспортный флот, контролируемый российскими судоходными компаниями, по состоянию на 01.
02.2020 г. составляет:
— флот судоходных компаний России, зарегистрированный под флагом России – 1 176 судов общим дедвейтом 7,7 млн т,
— флот судоходных компаний России, зарегистрированный под иностранными флагами – 247 судов общим дедвейтом 14,7 млн т.
Данные о наличии флота судоходных компаний России, зарегистрированного под иностранными флагами, получены путем обработки информации из открытых и коммерческих источников (официальные сайты компаний, базы данных Equasis и Sea-Web).
Крупнейший ледокол мира «Артика»
Общее количество судов морского транспортного флота, контролируемого российскими судоходными компаниями, по состоянию на начало 2020 года составляет 1 423 судна общим дедвейтом 22,4 млн тонн, из которых 65,7% тоннажа эксплуатируется под иностранными флагами. По сравнению с 2019 годом наблюдается незначительное увеличение количества и тоннажа судов морского транспортного флота: по количеству судов (+2%), по дедвейту (+3,0%).
На начало 2020 года в Российском международном реестре судов зарегистрировано 1454 судна суммарным дедвейтом 7,0 млн тонн, из них морской транспортный флот насчитывает 771 судно общим дедвейтом 6,1 млн тонн, за последние 10 лет, с момента принятия ФЗ-305, общий дедвейт таких судов увеличился более чем в 3,8 раза.
Морской флот под флагом России условно можно разделить на три части: морские суда, суда река-море плавания и пассажирские суда.
Морские суда – 296 судов общим дедвейтом 4,7 млн тонн (26% по количеству и 64% по дедвейту).
Суда река-море плавания – 833 судна суммарным дедвейтом 2,5 млн тонн (74% по количеству и 36% по дедвейту).
Пассажирские суда – 47 ед.
В целом в России по данным Российского морского регистра судоходства насчитывается 425 судоходных компаний, в том числе имеющих морские суда – 71 компания (17%).
Анализ структуры отечественного флота по назначениям судов позволяет отметить следующее.
В составе сухогрузного флота имеется 18 контейнеровозов средним возрастом 17 лет, 11 судов навалочников средним возрастом 14 лет, 9 железнодорожных паромов средним возрастом 30 лет, 144 рефрижераторных судна средним возрастом 30 лет, 542 судна универсального назначения средним возрастом 25 лет, 47 пассажирских судов средним возрастом 33 года.
349 судов наливного флота средним возрастом 16,8 года.
В составе морского флота под иностранными флагами, контролируемого российскими судовладельцами, можно выделить 8 контейнеровозов средним возрастом 17 лет, 35 судов навалочников средним возрастом 17 лет. Однако наиболее современными являются 138 судов наливного флота средним возрастом 12 лет.
Можно выделить 10 наиболее крупных судоходных компаний России (по дедвейту): ПАО «Совкомфлот», ООО ЛК «Волга», ООО РПК «Норд», ПАО «Северо-Западное пароходство», АО «Роснефтефлот», ООО «Газпромнефть Шиппинг», ООО «Новогрейн», АО «Судоходная компания «Волжское пароходство», ООО «Палмали», ООО «Пола Райз».
В феврале 2020 года АО «Судоходная компания «Волжское пароходство» было реорганизовано путем присоединения к нему ПАО «Северо-Западное пароходство» и АО «Северо-Западный флот».
Проект ООО ЛК «Волга» — это рейдовый перегрузочный комплекс (РПК) в районе мыса Филинский Кольского залива, предназначен для перевалки сырой нефти из Варандея.
Дедвейт танкера-накопителя «Кола» составляет 309 тыс. тонн, длина — 335 м, ширина – 58 м. Проект реализуется с января 2018 года.
«РПК Норд» это рейдовый перегрузочный комплекс на базе плавучего нефтехранилища «Умба». Танкер-накопитель «Умба» дедвейтом 300 тыс. тонн установлен в Кольском заливе в январе 2016 года. «РПК Норд» предназначен для перевалки сырой нефти с Приразломного месторождения и Новопортовского месторождения на Ямале.
Из наиболее значимых событий 2020 года можно отметить ввод в эксплуатацию следующих судов.
По заказу «Компании «Водоходъ» на заводе «Красное Сормово» в Нижнем Новгороде в июле 2020 года было завершено строительство пассажирского судна по проекту PV300 «Мустай Карим». Это первое пассажирское круизное судно, построенное на российской верфи за последние 60 лет! Четырехпалубное пассажирское судно вместимостью 300 пассажиров 22 августа 2020 года отправилось в первый рейс.
Головной универсальный атомный ледокол «Арктика», построенный на АО «Балтийский завод», был сдан заказчику госкорпорации «Росатом» 21 октября 2020 года.
На церемонии передачи атомного ледокола заказчику присутствовал председатель правительства Российской Федерации Михаил Мишустин. Атомоход станет самым большим и мощным атомным ледоколом в мире.
Дизель-электрический ледокол мощностью 25 МВт проекта 22600 «Виктор Черномырдин» 3 ноября 2020 года в Санкт-Петербурге в присутствии президента Российской Федерации Владимира Путина передан заказчику — ФГУП «Росморпорт». Ледокол проекта 22600 считается одним из самых мощных в мире неатомных ледоколов, он предназначен для проводки судов во льдах толщиной до 2 м, его длина — 142 метра, скорость достигает 17 узлов, мощность — 25 МВт.
По материалам ЦНИИМФ
Виды морских судов
12.12.2018
Начинающий логист
Современные морские коммерческие суда бывают всех форм и размеров и предназначены для перевозки разнообразных грузов. В этой статье мы попытаемся дать краткий обзор основных видов морских судов, которые сегодня курсируют в океанах. Также рассказать о том, как развивался каждый дизайн.
Для начала необходимо определить основные типы грузов. Для целей настоящей статьи грузы будут подразделены на сухие, жидкие и специализированные. Причем каждый из них далее делится на подкатегории. К сухим грузам относятся: навалочные (насыпные) грузы, грузы общего назначения (генеральные грузы), контейнеры, рефрижераторные контейнеры и грузы на колесной платформе (Ro-Ro). Жидкие грузы преимущественно имеют нефтяную основу, но могут также включать химические вещества и сжиженные газы. Специализированные грузы включают пассажиров, скот, тяжеловесные и проектные грузы.
Сухогрузные суда (Dry Cargo Ships)
Исторически сложилось, что именно сухогрузные суда являлись оплотом мирового торгового флота. Известные как грузовые суда общего назначения, они должным образом адаптированы, т.е. оснащены собственным оборудованием для погрузки грузов, обычно в виде кранов. Груз укладываются в разные трюмы. Скорость и эффективность процесса погрузки/разгрузки зависит от квалификации экипажа и докеров.
Такие корабли иногда выполняют регулярные рейсы между двумя или более портами в качестве «лайнеров». Также используются в отрасли трамповых перевозок, где суда отправляются туда, куда потребуется.
Балкеры (Bulk Carriers) – Суда для перевозки навалочных (насыпных) грузов
Для сухих грузов с высоким отношением веса к стоимости, таких как уголь, зерно и руда, экономия на масштабе позволила получить современный сухогруз. Эти обычно большие суда делятся на несколько отдельных трюмов с люками. В порту груз загружается конвейером или краном с ковшом. Некоторые сухогрузы приспособлены (как правило, краны расположены между каждым люком) для самостоятельной погрузки и разгрузки
Для разгрузки нормой являются грейферные краны, хотя для определенных грузов может использоваться специальное оборудование. Груз обычно выгружается в загрузочные ковши, затем передается по конвейеру в бункеры или открытые хранилища. Небольшие суда могут выгружаться непосредственно в дорожные транспортные средства.
Контейнерные суда (Container Vessels)
Контейнеры стали основным способом транспортировки промышленных товаров по всему миру. Обратите внимание на статью, посвящённую истории грузового контейнера. Контейнер имеет стандартный размер, что упрощает его транспортировку. Контейнер довольно просто перемещать между грузовиком, поездом и судном
Контейнеры могут вместить что угодно: от продуктов питания до электрооборудования и автомобилей. Они также используются для перевозки товаров в мешках и на палетах. Также жидкостей и рефрижераторных грузов.
Стандартные контейнеры измеряются как TEU двадцатифутовые эквивалентные единицы. Обычно имеют длину 20 футов (1 TEU) или 40 футов (2 TEU). Все стандартные транспортные контейнеры имеют ширину 8 футов и высоту 8 футов 6 дюймов. Существуют также более длинные, высокие и даже более короткие стандартные размеры, но они встречаются реже.
Контейнеровозы состоят из нескольких трюмов, каждый из которых оснащен «направляющими к ячейкам», которые позволяют контейнерам вставляться в нужную ячейку.
После того, как первые слои контейнеров загружены и люки закрыты, поверх люков загружаются дополнительные слои. Каждый контейнер затем прикрепляется к судну, а также скрепляется с другими контейнерами для обеспечения целостности. Контейнеры обычно загружаются специализированными кранами или даже кранами общего назначения с подъемными приспособлениями для контейнеров, но некоторые небольшие контейнеровозы приспособлены для самостоятельной загрузки/выгрузки. Более подробно процесс погрузки контейнеров на судно описан в этой статье.
Контейнеровозы используются преимущественно на линейных маршрутах и являются одними из самых крупных судов на плаву. Сверхбольшие контейнеровозы (ULCV), такие как Emma Maersk (главное судно Maersk E-Class) могут перевозить приблизительно 15 000 TEU (в зависимости от веса контейнера). Крупные контейнеровозы ограничены по размеру определенными портами по всему миру. Также они не могут проходить через определенные районы из-за тяги или из-за ограничений по ширине.
Рефрижераторные суда (Reefer Vessels)
Эти суда предназначены для перевозки охлажденных грузов – содержащих скоропортящиеся товары, такие как фрукты или мясо. Груз укладывается в трюмы с контролем температуры, которые затем опечатываются. Традиционные рефрижераторные суда были в значительной степени заменены использованием рефрижераторных контейнеров, которые могут перевозиться контейнеровозами. Для работы рефрижераторных контейнеров нужен только источник питания. Хотя они обычно загружаются так, чтобы позволить экипажу осмотреть их во время рейса.
Суда типа «Ро-Ро» – ролкеры, трейлерные суда (Ro-Ro Vessels)
«Ро-Ро», или ролкеры – суда с горизонтальным способом обработки грузов, которые перевозят грузы на колесной площадке. Они бывают разных форм, включая автомобильные паромы и грузовые суда, перевозящие автомобильные прицепы. Основным типом, используемым для перевозки дорожных транспортных средств, является автомобильный перевозчик. Эти бортовые суда оснащены несколькими палубами для транспортных средств, включающими парковочные полосы.
Грузоподъемность таких судов измеряется в CEU – эквивалентных автомобильных единицах. На сегодняшний день крупнейшие автомобильные перевозчики на плаву имеют вместимость более 6 000 CEU.
Суда для перевозки наливных грузов (Liquid Cargo Ships)
Эти суда, известные как танкеры, перевозят различные жидкие грузы. Танкеры были впервые разработаны в середине девятнадцатого века. Тогда использование железа позволило перевозить жидкости в больших количествах экономично и без утечек. Как и в случае с сухогрузом, экономия масштаба привела к увеличению размеров танкеров. Самые крупные существующие образцы имеют грузоподъемность более 400 000 тонн.
Танкеры разделены на отдельные баки, в которые груз перекачивают по трубопроводной системе. Многие танкеры также оснащены системами добавления инертного газа в цистерны. Это позволяет снизить риска возгорания и взрыва.
Нефтеналивные танкеры (Crude Carriers)
Крупнейшие суда на плаву – супертанкеры водоизмещением 160 000 тонн (Very Large Crude Carriers, VLCC) и супертанкеры водоизмещением свыше 400 000 тонн (Ultra Large Crude Carriers, ULCC).
Эти суда предназначены для загрузки сырой нефти и ее транспортировки на нефтеперерабатывающие заводы по всему миру, где она может быть переработана в нефтепродукты. Крупнейшие перевозчики нефти часто загружаются и разгружаются на специальных терминалах.
Суда для перевозки химических грузов (Chemical Carriers):
Эти суда обычно имеют грузоподъемность от 5 000 до 40 000 тонн и часто имеют специализированные грузовые системы, подходящие для типа перевозимого груза. Эти системы могут включать в себя нагревательные или охлаждающие устройства. Также усовершенствованные системы очистки, чтобы гарантировать, что чистота груза сохраняется при загрузке в резервуар, который ранее мог нести что-то другое.
Суда для перевозки сжиженного газа (Liquefied Gas Carriers)
Изначально такие корабли были просто переоборудованными нефтяными танкерами, но затем превратились в специализированные суда. Грузовые танкеры, предназначенные для перевозки сжиженного нефтяного газа (СНГ) или сжиженного природного газа (СПГ) под давлением, обычно имеют сферическую форму и высокую прочность.
Перевозчики СПГ, как правило, больше, чем те, которые перевозят сжиженный нефтяной газ. Самыми крупными перевозчиками СПГ являются суда «Q-Flex» с вместимостью газа до 266 000 кубических метров.
Специализированные суда (Specialised Cargoes)
Большинство типов грузов могут рассматриваться как специализированные из-за особых требований к погрузке, разгрузке или укладке. Однако многие подобные грузы перемещаются с такой регулярностью и легкостью, что термин «специализированный» приобретает новое значение. Для целей данной статьи это относится к грузам, которые либо трудно классифицировать как сухие или жидкие, либо к грузам, которые относительно трудно обрабатывать.
Пассажирские суда (Passenger Vessels)
Эта категория включает в себя все: как маленькие паромы с вместимостью до 10 человек, так и круизные лайнеры, способные перевозить более 6 000 пассажиров. Пожалуй, люди – самый специализированный груз из всех. Именно потребности и желания пассажиров обусловили конструкцию современных паромов и круизных судов.
Паромы, когда-то считавшиеся просто транспортным средством (способом передвижения) для большинства, теперь щедро оборудованы зонами отдыха, ресторанами, магазинами и развлекательными заведениями, особенно если паром находится на относительно длинном маршруте. Сами суда тоже стали больше. Например, Ulysees, курсирующий между Холихедом и Дублином, способен перевозить более 2 000 пассажиров.
Первые примеры того, как корабли совершали общественный «круиз», можно найти в девятнадцатом веке, но массовую популярность круизы приобрели лишь в конце двадцатого века. Многие круизные суда изначально были лайнерами, которые отправлялись в теплый климат во время сезонной непогоды на своих регулярных маршрутах. Возможно, последним из лайнеров является Queen Mary 2, который до сих пор регулярно ходит по трансатлантическому маршруту.
Сегодня пассажиры круизных судов требуют и ожидают широкий спектр услуг, включая казино, спортзалы, магазины, театры, кинотеатры, бассейны, рестораны и бары.
Самые большие круизные суда могут быть до 360 м в длину и до 60 м в ширину. Популярными круизными районами являются Средиземноморье, Карибский бассейн и Скандинавия.
Суда для перевозки скота (Livestock Carriers)
Эти корабли часто переоборудуются из других типов судов и оснащены загонами для большого количества животных. Важнейшими критериями и при перевозке скота является обеспечение адекватной вентиляции, еды и воды. Также способность приемных сооружений в порту назначения обрабатывать груз. Некоторые перевозчики могут перевозить до 120 000 голов скота. Общий маршрут для перевозчиков скота – из Австралии и Новой Зеландии на Ближний Восток.
Суда для перевозки тяжеловесных грузов или Проектные грузовые суда (Heavy-lift/Project Cargo Vessels)
Эти суда, в основном построенные на заказ и специализируются на перевозке чрезвычайно тяжелых или громоздких объектов, таких как другие суда и крупные промышленные объекты. Некоторые тяжелые суда оснащены кранами большой грузоподъемности для погрузки в портах без возможности большой грузоподъемности.
Другие типы являются полупогружными, что позволяет грузу перемещаться на место до того, как судно-тяжеловес снимает балласты, чтобы поднять груз из воды.
Известные случаи, когда использовались полупогружные тяжеловесные суда, — это возвращение в Великобританию десантного корабля «Сэр Тристрам» после Фолклендского конфликта и возвращение эсминца «Коул» в Соединенные Штаты после бомбардировки в Адене. Суда большой грузоподъемности также перевозили морские платформы со своей строительной площадки на буровую площадку.
Буксиры (Tugs)
Даже с появлением очень маневренных судов, буксир по-прежнему жизненно важен для морской промышленности. Современные буксиры обладают высокой маневренностью и силой тяги (тяговым усилием) свыше 100 тонн. Такие суда имеются в портах по всему миру, чтобы помочь в швартовке, развале и перемещении крупных или менее маневренных судов в пределах порта. Буксиры также используются для помощи наиболее маневренным судам в периоды плохой погоды или при перевозке опасных или загрязняющих грузов.
Портовые буксиры также часто используются для перемещения внутри порта барж, плавучих кранов и персонала. Более крупные из них ожидают в стратегически важных местах, чтобы действовать в качестве спасательных буксиров, в том числе и в глубоководных районах.
Транспортные суда EC2 Liberty: технологии успеха
Судно типа Liberty в море. Фото US Office of War
Весной 1941 г. в США началось строительство первых транспортных судов типа EC2-S-C1, позже получивших общее имя Liberty. Эти пароходы оставались в серии до 1945 г. и в итоге стали самыми массовыми судами своей эпохи. Всего за несколько лет 18 верфей США успели построить 2710 судов нескольких модификаций. В среднем каждые три дня заводы сдавали по два новых судна. Получение таких темпов производства было бы невозможным без ряда важных технических и организационных решений.
На пути к «Свободе»
В 1939-40 гг. перед воюющей Великобританией и нейтральными США встал вопрос организации массовых морских перевозок через Атлантику в условиях активного противодействия германских подлодок.
Для решения таких задач требовались простые в производстве и эксплуатации, а также недорогие и массовые транспортные суда.
Уже в 1940 г. две страны договорились о строительстве транспортов типа Ocean. Проект был разработан британскими инженерами, а постройка 60 судов поручалась американским верфям. Вскоре после этого Морская комиссия США запустила работы по собственному проекту аналогичного судна – еще более простого и дешевого.
Компоновка судов EC2. Рисунок Wikimedia Commons
На основании собственного и иностранного опыта и готовых образцов за несколько месяцев разработали новый проект. Он получил официальное обозначение EC2-S-C1 – в нем указывалось предназначение судна (Emergency Cargo), размеры (длина ватерлинии от 120 до 140 м) и наличие паровой машины. Литеры «C1» являлись собственным номером проекта. Название «Либерти» появилось позже, когда первые суда серии спускали на воду.
Технические методы
Согласно проекту, судно типа EC2-S-C1 имело длину 132,6 м при ширине 17,3 м и нормальной осадке 8,5 м.
Водоизмещение – менее 14,5 тыс.т, дедвейт – 10850 т. При помощи паровой машины судно могло развивать скорость до 11 узлов; дальность плавания – 20 тыс. морских миль.
В проекте изначально предусматривались меры инженерного и технологического характера, направленные на упрощение конструкции, ускорение и удешевление строительства и т.д. Все это повлияло на облик корпуса и надстройки, энергоустановки, бортового оснащения и т.д. Поскольку речь шла о судах военного времени, предусматривалось вооружение для самообороны.
Паровая машина для «Либерти». Фото US Maritime Comission
Конструкция корпуса для «Либерти» основывалась на британском проекте Ocean. При этом пересмотрели технологии изготовления. От большинства клепаных соединений отказались, заменив их сваркой. На установку заклепок, по подсчетам, уходило около трети всех трудозатрат, а кроме того, этот процесс серьезно увеличивал продолжительность строительства и негативно сказывался на общей массе конструкции.
Также применили модульную архитектуру судна. На небольших стапелях собирались отдельные секции, соединявшиеся по мере строительства.
К началу сороковых годов паровые машины морально устарели и не отвечали всем современным требованиям. Тем не менее, такие двигатели отличались простотой и дешевизной как в производстве, так и в эксплуатации. Последний фактор стал решающим при разработке максимально простого парохода.
Подготовка к закладке очередного транспорта на заводе Bethlehem-Fairfield Shipyards Inc., март 1943 г. Фото US Office of War
В проекте EC2-S-C1 использовалась силовая установка на базе машин «Океана». В ней имелись два котла на жидком топливе, подававшие пар в компаунд-машину тройного расширения. Мощность на валу достигала 2500 л.с. и выдавалась на один гребной винт. Агрегаты установки не отличались высокой сложностью и могли производиться различными предприятиями.
Для размещения груза предназначались пять трюмов, разделенных герметичными переборками.
Также допускалось размещение грузов на палубе. Отсеки больших объемов можно было использовать в разных целях. Liberty могли перевозить различную технику в собранном состоянии или в виде машкомплектов; различные грузы в стандартной таре и т.д. На базе сухогруза разработали танкер (пр. Z-ET1-S-C3) – в этом случае трюмы оформлялись в виде емкостей для жидкого груза. Имеется информация о разработке модификации судна для перевозки солдат.
Та же стройка на 24 день после закладки. Фото US Office of War
Организация строительства
Строительство новых транспортов EC2-S-C1 запустили весной 1941 г. Первый заказ на 14 судов получили сразу несколько заводов на Западном побережье. Строительство на стапелях заняло несколько месяцев, а спуск всех судов серии состоялся в один день – 27 сентября 1941 г. Тогда же в своей речи президент Ф.Д. Рузвельт впервые назвал новейшие пароходы «судами свободы».
В дальнейшем к строительству Liberty привлекли новые предприятия.
К 1942-43 гг. в программе участвовало 18 верфей и несколько сотен поставщиков комплектующих. Каждый судостроительный завод смог выделить несколько стапелей, за счет чего удалось обеспечить постоянный и непрерывный процесс строительства, спуска на воду и введения в строй.
Освоение производства оказалось не самым простым процессом. Так, ряду верфей пришлось осваивать новую для себя технологию сварки и обучать специалистов. Определенные усилия понадобились для развертывания модульной сборки. Ускорение процесса строительства тоже оказалось не самым простым делом. Тем не менее, все основные задачи были успешно решены, что сказалось на темпах и качестве строительства.
То же судно достраивается на плаву рядом с систершипом. Фото US Office of War
По мере развертывания и ускорения строительства приходилось решать проблемы с персоналом. Создавались новые рабочие места, и зачастую не удавалось найти рабочих с опытом – их приходилось обучать прямо на рабочем месте.
После вступления США в войну часть специалистов отправилась на фронт, и им понадобилась замена. Число рабочих без опыта выросло; на работу стали поступать женщины.
С высоким темпом
На строительство первой серии из 14 пароходов ушло порядка 220-240 дней. Затем предприятия набирали темпы, и к концу 1942 г. от закладки до сдачи проходило не более 40-50 суток. Работая с таким темпом, 18 заводов могли сдавать по судну раз в пару дней. В среднем за все время, каждые три дня заказчик получал два парохода. Как грустно шутили в то время, Америка успевала строить суда быстрее, чем Германия их топила.
Также высокими темпами шло производство паровых машин на нескольких заводах. К примеру, верфь Permanente Metals Corporation в Ричмонде получала двигатели от завода Joshua Hendy Iron Works. Со временем ему удалось разогнать производство и выпускать машины с интервалом в 41 час.
Сборка носовой секции на заводе в Ричмонде. Фото UK Imperial War Museum
Ускорение и упрощение дали эффект экономического характера.
Серийные «Либерти» стоили ок. 2 млн долл. – менее 40 миллионов в нынешних ценах. Сокращение стоимости в сравнении с другими транспортами того времени позволило строить EC2 большой серией, покрывавшей потребности США и союзников. До 1945 г. включительно построили 2710 судов. Имелись заказы еще на 41 корпус, но с окончанием войны их отменили.
С определенного времени велось своеобразное соревнование между заводами. Так, в сентябре 1942-го завод Oregon Shipbuilding Corporation построил сухогруз SS Joseph N. Teal всего за 10 суток. Вскоре на это ответила верфь в Ричмонде. В полдень 8 ноября она заложила транспорт SS Robert E. Peary. 12 ноября к 16:00 судно спустили на воду, а приемный акт подписали 15 ноября. На строительство ушло 7 суток и 15 часов.
Суда «Либерти» в составе конвоя, 1942 г. Фото US Navy
Такие рекорды широко освещались в прессе и активно использовались в пропаганде. Мирному населению и солдатам на фронте, а также противнику показывали, на что способна американская промышленность – и почему не стоило ввязываться в войну с США.
Впрочем, все это были единичные случаи. Рекордные стройки требовали особого напряжения сил завода и его поставщиков, а также могли приводить к падению качества «быстрого» судна и негативно влиять на другие заказы.
Не без недостатков
Следует отметить, что суда EC2-S-C2 и их производные, при всех своих преимуществах, не были идеальными. Имелась масса проблем разного рода, нередко приводившая к негативным последствиям. Главной причиной этого был компромиссный подход к разработке и строительству – для выполнения основных задач проекта нередко приходилось чем-то жертвовать.
С самого начала проект имел проблемы имиджевого характера. Суда упрощенной конструкции имели соответствующий внешний вид, из-за чего подверглись критике как в прессе, так и со стороны официальных лиц. Именно по этой причине в сентябре 1941-го пришлось принимать меры и называть EC2 «судами свободы».
Списанные пароходы ВМС США в отстое перед утилизацией, 1965 г. Фото Wikimedia Commons
Главной проблемой в ходе эксплуатации стало растрескивание конструкций.
В корпусах и палубах появлялись трещины, и в ряде случаев это привело к гибели судна. Было установлено, что при эксплуатации при низких температурах стальные детали корпуса в районе теряют прочность рядом со сварными швами. Из-за этого появляются и распространяются незаметные трещины, что может приводить к авариям и даже крушениям. Перегруз, волновые нагрузки и другие факторы усиливали риск растрескивания.
Для профилактики разрушений и крушений ряд элементов конструкции переделали, чтобы избавиться от потенциальных точек образования трещин. При этом кардинальная перестройка судна не предусматривалась. За время войны более 1500 пароходов столкнулись с проблемой растрескивания, но благодаря своевременным мерам только 3 были потеряны.
Еще одним следствием упрощения конструкции стал ограниченный ресурс. К концу 1945 г. в строю оставалось более 2400 судов, и вскоре США начали распродавать их всем желающим – частным и государственным структурам, в т.ч. зарубежным. По мере выработки ресурса пароходы выводились из эксплуатации и списывались.
Подавляющее большинство таких судов завершило службу к середине шестидесятых годов. ВМС США отказались от последних представителей проекта к 1970 г. Даже регулярные ремонты и модернизации не позволяли продлевать сроки службы и конкурировать с более новыми судами.
Одby из сохранившихся транспортов — SS Jeremiah O’Brien. Фото Wikimedia Commons
Результаты и последствия
Главным результатом реализации проекта EC2-S-C1 / Liberty стало строительство более 2,7 тыс. судов вспомогательного флота для стран-союзников. С их помощью была построена высокоэффективная логистическая система, внесшая значительный вклад в победу над странами Оси. После войны «Либерти» существенно повлияли на развитие гражданских перевозок.
При разработке и строительстве массового морского транспорта были освоены и отработаны новые для американской промышленности технологии, и параллельно доводились до совершенства уже известные решения. Технический, технологический и организационный опыт, накопленный при строительстве Liberty, нашел применение в следующих проектах торговых судов разработки ряда стран.
Таким образом, курс на упрощение и удешевление полностью себя оправдал. Он позволил решить актуальные вопросы предвоенного и военного периода, а также создал задел для дальнейшего развития. Благодаря этому проект EC2 и его варианты занимают особое место в истории судостроения.
МОРСКИЕ ТРАНСПОРТНЫЕ СУДА В ОСВОЕНИИ ГАЗОВЫХ МЕСТОРОЖДЕНИЯХ АРКТИКИ Текст научной статьи по специальности «Энергетика и рациональное природопользование»
УДК 629.543
С. А. Устинов, З. С. Каченовская
МОРСКИЕ ТРАНСПОРТНЫЕ СУДА В ОСВОЕНИИ ГАЗОВЫХ МЕСТОРОЖДЕНИЯХ АРКТИКИ
УСТИНОВ Сергей Андреевич — студент, Санкт-Петербургский государственный морской технический университет. 190008, ул. Лоцманская, д. 3 Санкт-Петербург, Россия. E-mail: [email protected].
КАЧЕНОВСКАЯ Забава Сергеевна — студентка. Санкт-Петербургский государственный морской технический университет. 190008, ул. Лоцманская, д. 3 Санкт-Петербург, Россия. E-mail: [email protected].
В данной статье рассмотрены основные проекты сжиженного природного газа (СПГ) в Арктике и транспортные суда для транспортировки газа.
Потребление сжиженного природного газа растет с каждым годом. Россия имеет выгодное географическое расположение, особенно для экспорта сжиженного природного газа. Данный факт делает перспективным освоение арктических месторождений газа и нефти. Но не всегда это возможно. Чтобы справиться с тяжелыми климатическими условиями приходится долгие годы разрабатывать технические средства, способные работать в арктическом регионе. Суда для перевозки СПГ являются одними из самых сложных среди транспортных судов. Еще сложнее они становятся, когда речь идет об эксплуатации в тяжелых климатических условиях, таких как Арктика. Россия и другие судостроительные страны имеют довольно большой опыт в проектировании и эксплуатации судов ледового плавания. Но первый газовоз для Арктики будет построен только в этом году, хотя коммерческая эксплуатация данных судов началась еще в конце 60-х годов XX века. Это обусловлено несколькими факторами, в первую очередь сложностью обустройства газовых месторождений за Полярным кругом.
Россия давно пытается освоить свои газовые месторождения в Арктике. Первый крупный проект — Штокман приостановлен из-за невозможности реализации. Ямал СПГ — единственный проект, который уже практически запущен в строй. Благодаря нему будет отработана система транспортировки СПГ специализированными газовозами в тяжелых ледовых условиях. Газовозы для данного проекта оснащены грузовой системой хранения мембранного типа (компания GTT), одной из двух основных
типов для перевозки СПГ (вторая — сферическая, Moss). На данный момент нет четкого понимания, какая из двух систем подходит для арктических перевозок.
СПГ; АРКТИКА; ГАЗОВОЗЫ
Технологии добычи нефти и газа, а также их транспортировки постоянно совершенствуются. И одним из ярчайших примеров этого является сжиженный природный газ (СПГ), а именно технология крупнотоннажного сжижения газа и транспортировки СПГ морским транспортом на удаленные расстояния. СПГ — настоящая революция на газовом рынке, меняющая образ современной энергетики, доказательство того, что сырьевая промышленность способна генерировать современные высокотехнологические решения.
СПГ открывает для «голубого топлива» новые рынки, вовлекает все большее количество стран в газовый бизнес, способствуя решению головоломки глобальной энергетической безопасности [3].
Технологии промышленного производства сжиженного природного газа существуют не так долго. Первой экспортный завод по сжижению газа был введен в эксплуатацию в 1964 г. Но с тех пор процесс постоянно совершенствовался, и сегодня уже реализуются проекты первых в мире мобильных плавучих заводов по сжижению газа, расположенных на крупнотоннажных судах («Prelude FLNG» компании Shell). Данная отрасль активно развивается, и на данный момент многие страны имеют проекты по добыче СПГ, такие как Катар, Австралия, Малайзия, Норвегия, Нигерия и др., в том числе и Россия. Практически все заводы находятся в регионах, где нет тяжелых ледовых условий. Самый северный действующий проект по производству СПГ находится в Норвегии на острове Мелкоя возле порта Хаммерфест. Но, учитывая влияние теплого течения Гольфстрим, работа на данном объекте возможна круглогодично без привлечения специальных судов повышенного ледового класса и ледоколов.
Единственный на данный момент действующий проект России, «Сахалин-2» располагается в субарктической зоне. Ледовая обстановка в данном регионе намного тяжелее, чем в Норвегии, но она позволяет функционировать за счет привлечения газовозов невысокого ледового класса (Ice2 по правилам Российского морского регистра судоходства).
Также, в порту работают суда снабжения высокого ледового класса, которые при необходимости проводят транспортные суда в ледовом поле.
На данный момент единственный проект в Арктике, располагающийся в районе с тяжелыми климатическими условиями (тяжелые льды, низкие температуры), является «Ямал СПГ». Ввод в эксплуатацию намечен на 2017 год. Сейчас активно возводится завод по производству СПГ на суше, в новом порту Сабетта. Параллельно, в Южной Корее строятся специально спроектированные для тяжелых ледовых условий газавозы (класс ледовых усилений Arc7 по правилам РМРС). Но данный проект не является первым. Попытки организовать транспортировку СПГ из районов Арктики предпринимались давно.
Первый крупный проект — «Arctic Pilot». Начал разрабатываться в конце 70-х годов прошлого столетия в Канаде. Проект несколько раз менялся, но в итоге было решено отказаться от планов транспортировки газа с острова Мелвилл путем морской переправы СПГ на газовозах. Главная причина -тяжелые ледовые условия, которые не позволили обеспечить бесперебойную транспортировку газа. Было принято решение транспортировать газ по газопроводу.
Рис. 1. Основные пути реализации СПГ с проекта «Ямал СПГ»
А
Рис.2. Проект «Arctic Pilot»: а) Путь следования газовозов; б) Проект газовоза для самостоятельного плавания; в) Проект толкаемого состава ледокол — баржа-газовоз
Еще один проект, который пока не воплощен в жизнь, это «Штокман». Главная проблема, которую требуется решить — это разработка плавучего завода по сжижению газа (FLNG), который должен находится в Баренцевом море [3]. Даже при том, что часть Баренцева моря незамерзающая (Гольфстрим), в данном районе все равно присутствуют ледяные поля.
Дрейф льдов может сдвинуть плавучий завод, тем самым разорвать связь со скважиной, что повлечет за собой экологическую катастрофу и огромные финансовые убытки.
Рассматривая различные проекты добычи СПГ в Арктике становится ясно, что без высокотехнологичных разработок нельзя задумываться об активной работе по добыче и транспортировки газа.
Рис. 3. Проекты газовозов для «Ямал СПГ»: а) Крыловский государственный научный центр; б) Nordic Yards/Aker Arctic; в) Северное ПКБ; г) Победивший проект Aker Arctic/головное судно после спуска в Южной Корее
Ключевую роль играет создание специализированных газовозов для перевозки СПГ. Надо отметить, что непосредственно форма корпуса газовозов не сильно отличается от танкеров ледового плавания, опыт эксплуатации которых составляет несколько десятков лет. Важнейшая задача — выбор грузовых емкостей для перевозки газа в сжиженном состоянии. Газ транспортируется при температуре -163 , поэтому необходимо обеспечить наивысшую безопасность при транспортировке.
Различают две основные грузовые системы — типа «Moss» и «GTT». Танкк «Moss» представляет собой большую алюминиевую сферу диаметром около 40 метров. На современных газовозах устанавливают по 4 танка. Толщина данного танка составляет 50 мм. «GTT» — координально другая схема, мембранного типа. Танк собирается из отдельных частей в несколько слоев. Крепится к корпусу судна, тем самым обеспечивая максимальную грузовместимость газовоза [1; 2].
Membrane
Рис. 4. Основные грузовые танки газовозов: а) Сферические танки типа Moss; б) Мембранные танки компании «GTT»
Существует еще несколько разновидностей грузовых емкостей, но они не получили особого распространения.
Превосходство газовозов с системой танков мембранного типа над сферическими (в 3 раза) объясняется в первую очередь большим объемом перевозимого СПГ за счет использования большего объема корпуса судна. Так же мембранные танки имеют меньшую массу [1; 2; 4]. Но, когда речь заходит об Арктике, ситуация кардинально меняется.
Если на чистой воде нагрузку на танки (мембраны) оказывает волнение, то в арктических морях присутствует нагрузка от ледовых образований. На данный момент нет опыта активной эксплуатации газовозов в арктических морях, и проект «Ямал СПГ» станет первым, который позволит его получить. Грузовая система для этого проекта мембранного типа. Пока точно нельзя сказать, как покажет себя газовоз в тяжелых ледовых условиях, но учитывая те плюсы, которые имеет сферический танк, можно предположить, что больше подходит для данного района эксплуатации как более надежный.
я Membrane-type ■ Moss-type
Рис. 5. Соотношение судов с различными типами грузовых емкостей
БИБЛИОГРАФИЧЕСКИЙ СПИСОК:
1. Зайцев В.В., Коробанов Ю.Н. Суда-газовозы. Л.: Судостроение, 1990. 304 с.
2. Макаров В.Г. Специальные системы судов-газовозов. СПб.: Изд.центр СПбГМТУ, 1997, 472 с.
3. Майорец М., Симонов К. Сжиженный газ — будущее мировой энергетики. М.: Изд. Альпина Паблишер, 2013, 358с. ISBN: 9785961444032
4.
International Gas Union (IGU) / World LNG Report 2015, 100 c.
USTINOV, Sergey A. — State Marine Technical University of Saint-Petersburg. 190008, 3, Lotsmanskaya Str., Saint-Petersburg, Russia. E-mail: [email protected].
KACHENOVSKYA, Zabava S. — State Marine Technical University of Saint-Petersburg. 190008, 3, Lotsmanskaya Str., Saint-Petersburg, Russia. E-mail: [email protected].
MARINE TRANSPORT VESSELS IN THE DEVELOPMENT OF GAS FIELDS OF THE ARCTIC
This article describes the main LNG projects in the Arctic and transport ships for the transportation of gas. Consumption of liquefied natural gas is growing every year. Russia has an advantageous geographical location, especially for the export of liquefied natural gas. This fact makes the prospective Arctic oil and gas fields. But this is not always possible. To cope with harsh climatic conditions account for many years to develop the technical means, capable of operating in the Arctic region. Vessels to transport LNG are among the most complex among the transport ships.
They become even more difficult when we are talking about the operation in harsh climatic conditions such as the Arctic. Russia and other shipbuilding countries have quite a lot of experience in the design and operation of ships ice navigation. But the first Arctic LNG carrier to be built this year alone, though the commercial operation of the ships
began in the late 60-ies of XX century. This is due to several factors, primarily the difficulty of the arrangement of gas deposits in the Arctic circle. Russia has long been trying to develop its gas fields in the Arctic. The first major project — the Shtokman field was suspended because of a failure of implementation. Yamal LNG is the only project which has been launched into operation. Thanks to him we will perfect the transport system of LNG carriers specialized in heavy ice conditions. The LNG carriers for this project include a cargo storage system membrane type (GTT), one of the two major types of LNG carriers (second spherical, Moss).
At the moment there is no clear understanding which of the two systems suitable for Arctic operations.
LNG; ARCTIC; GAS CARRIERS
Типы грузовых судов в зависимости от груза, который они перевозят
Морской транспорт составляет большую часть мировой торговли и осуществляется грузовыми судами. Различия между ними отражают различные способы перевозки грузов и разнообразие грузов, которые можно перевозить. Вот почему все эти разнообразные типы грузовых судов бороздят моря.
Контейнеровозы, сухогрузы, рефрижераторные грузовые суда или рефрижераторные суда и суда ро-ро — это лишь некоторые из грузовых судов, плавающих в океанах. Ниже приводится список их преимуществ и характеристик.
Балкер
Балкер предназначен для перевозки неупакованных грузов. Они перевозят большие объемы монотоваров, таких как удобрения, зерно, руда, древесина и т. д. Они также перевозят машины, уголь, цемент и другое сырье.
Навалочные суда делятся на следующие категории:
- Capesize : Крупнейшие по размеру сухогрузные суда.
Способен перевозить 110 000 тонн и более сырья, в основном руды или зерна. Представляет собой 9% мирового флота сухогрузов. - Panamax : Этот корабль проходит через Панамский канал, и его размер определяется ограничениями канала. Осадка от 40 до 42 футов для старого Panamax и около 50 футов для новой модели, а его грузоподъемность обычно составляет около 60 000 тонн для Panamax и почти вдвое больше для New Panamax. Составляет около 19% флота сухогрузов.
- Handymax : осадка от 30 до 35 футов, грузоподъемность 37 000 тонн, что составляет примерно 24% мирового флота сухогрузов.
- Handysize : Меньше, чем класс handymax, с грузоподъемностью 30 000 тонн. Они составляют 48% флота сухогрузов.
Контейнеровозы
Контейнеровозы, также называемые «контейнеровозами», представляют собой большие суда, предназначенные для перевозки стандартных 10 футов, 20 футов, 40 футов, 45 футов, High Cube, Open Top, Flat Rack, одежды на вешалке (GOH) или рефрижераторов.
контейнеры.
Эти контейнеровозы настолько широко используются в международных перевозках, что обычно они высокоавтоматизированы, а новые модели даже не производят выбросов.
В настоящее время эти суда перевозят подавляющее большинство ненавалочных грузов по всему миру. Другими словами, большая часть морских перевозок осуществляется контейнеровозами.
Контейнеровозы так широко используются в международных перевозках. Фото с фрипика.
Суда для генеральных грузов
Суда для генеральных грузов специально предназначены для перевозки неупакованных грузов всех типов, но не приспособлены для перевозки контейнеров. Судно для генеральных грузов может иметь один или несколько трюмов, а также твиндеки.
Одной из основных особенностей этого типа судов является то, что они имеют собственный набор кранов, встроенных в судно, которые используются для погрузки и разгрузки грузов в порту.
Он также обозначен как многоцелевое судно из-за разнообразия нагрузок, которые оно может вместить, и его адаптируемости.
Суда Roll-on/Roll-off или Ro-Ro
Ro-Ro — это сокращение от «Roll-on, Roll-off», которое описывает, как продукты загружаются и выгружаются из судна. Эти суда перевозят колесные грузы, которые загружаются на собственные колеса или с помощью платформы. Обычно есть набор палуб, соединенных между собой пандусами или лифтами, а также двери, расположенные на носу или корме корабля.
Эти корабли предназначены для перевозки всех видов транспортных средств, грузовиков, колесных грузов и даже прицепов с контейнерами. В конструкции этих судов предусмотрена система защиты от крена с цистернами балластной воды, соединенными поперечными трубами и насосами.
Рефрижераторные суда
Рефрижераторные суда — это рефрижераторные суда, используемые для перевозки скоропортящихся грузов. Этот конкретный груз требует определенной температуры, чтобы прибыть в безопасном состоянии в порт назначения.
Диапазон контролируемых температур от 12º до -30º C.
Грузоподъемность от 100 000 до 600 000 кв. футов. Корабли обычно окрашиваются в белый цвет, чтобы свести к минимуму накопление тепла, белый цвет отражает больше света и, следовательно, поглощает меньше тепла.
Также стоит отметить, что из-за характера груза эти суда, как правило, быстрее, чем другие грузовые суда.
Нефтяные танкеры
Крупногабаритное судно, предназначенное для перевозки нефти или нефтепродуктов наливом. Нефтяные и газовые танкеры могут швартоваться в открытом море. Может перевозить до 2 000 000 баррелей нефти.
Suisca Group мы готовы предоставить все решения и все ответы на все ваши потребности. Фото с фрипика.
Газовозы
Суда, предназначенные для перевозки сжиженного или природного газа. Характер груза требует высокотехнологичного проектирования и оборудования, а это означает высокие затраты на строительство.
Существуют две основные категории газовозов: СПГ, перевозящие сжиженный газ при температуре около -170°С; и LPG, транспортирующие груз при температуре -50º по Цельсию.
Химическая загрузка хранится в сферических резервуарах, облицованных на главной палубе судна.
Танкеры-химовозы
Судно, предназначенное для перевозки химикатов наливом, например, фенола, бензина или аммиака. Это не самые большие грузовые суда, дедвейтом от 5 000 до 35 000 и даже 50 000 тонн. Танкеры-химовозы имеют двойной корпус и баки из нержавеющей стали.
Суда для перевозки скота
Специально разработаны для перевозки большого количества живых животных вместе с их потребностями в пути: кормлением, лекарствами, вентиляцией и т. д. В некоторых скотовозах загоны для животных могут быть установлены на открытых палубах.
Суда-тяжеловозы
Предназначены для перевозки очень тяжелых или крупных грузов, таких как промышленное оборудование: от реактивных мостов до ветряных турбин.
Когда мы говорим о потребностях различных типов грузовых судов и потребностях вашего бизнеса, в Suisca Group мы готовы предоставить все решения и все ответы на все ваши потребности.
Надежный сервис, преданная своему делу команда 24 часа в сутки, а также забота и знания, накопленные за более чем 30-летний опыт. Suisca Group — ваш морской партнер, где бы вы ни находились. Свяжитесь с нами, и наша команда специалистов поможет вам найти нужное решение.
Что такое грузовые корабли?
Любое судно или судно, которое перевозит тяжелые грузы и материалы из одного порта в другой, называется грузовым судном. Они также известны как грузовые суда, и тысячи из них кишат морями земли в любой момент времени, потому что они обслуживают основную часть международных торговых услуг.
Даже сегодня морские перевозки считаются лучшим способом транспортировки и передачи торговых товаров и любого делового объекта. Это связано с тем, что он очень безопасен в обращении с деликатными материалами и относительно дешев.
Современные грузовые суда претерпевают революцию по мере того, как судоходные компании становятся более углеродно-нейтральными и сокращают выбросы от работы терминалов, складирования, логистики и т.
д.
Существует четыре различных типа грузовых судов, которые классифицируются в зависимости от груза перевозить, а именно суда для генеральных грузов, многоцелевые суда, сухогрузы и, не в последнюю очередь, танкеры. Суда для перевозки генеральных грузов в основном перевозят упакованные товары, такие как продукты питания, обувь, одежда, химикаты, машины, мебель, автомобили и т. д.
Танкеры — это суда со специально разработанными контейнерами для перевозки жидких грузов, таких как нефтепродукты. Сухогрузы перевозят неупакованные сыпучие материалы, такие как продовольственное зерно, уголь и другие подобные продукты. Многоцелевые суда соответствуют своему названию и перевозят все виды грузов, будь то наливные или генеральные грузы. У них есть отдельные контейнеры и системы хранения для всех этих товаров.
Типы грузовых судов
Другая спецификация делит грузовые суда на две отдельные категории: лайнеры и трамповые суда. Суда, которые следуют по фиксированному заранее запланированному маршруту и имеют взимаемые тарифы, называются лайнерами или грузовыми лайнерами.
С другой стороны, суда, которые не следуют заранее определенному графику или маршруту и зафрахтованы различными пользователями для перевозки своих товаров по фиксированной договорной цене, называются трамповыми судами.
Небольшие судоходные компании обычно выбирают трамповые суда, так как у них недостаточно флота для выполнения линейных рейсов. В некоторых случаях грузовые суда также перевозят мало пассажиров. Таким образом, любое судно, которое может вместить 12 или более пассажиров вместе с грузом, называется пассажирско-грузовым лайнером.
Грузовые операции во время Covid 19
Пандемия covid нарушила цепочки поставок по всему миру, и многие доки были перегружены из-за значительных задержек. Ситуация привела к нехватке продукции, поскольку грузовые суда из Азии не могли добраться до портов США и Европы и наоборот.
Порт Саванны сильно пострадал, тем более, что это крупнейший контейнерный терминал в Северной Америке. Это основной объект для экспорта товаров, произведенных на юго-востоке США.
В порту было очень мало судов на якоре, и даже многие рабочие заразились вирусом атипичной пневмонии.
Длинная очередь стала типичной сценой на объекте, который до сих пор не оправился от бед, вызванных закрытием из-за пандемии. Соответствующие судоходные компании не разрешили многим членам экипажа и морякам сойти на берег, поскольку каждая страна была в состоянии повышенной готовности, чтобы ограничить распространение вируса на своих территориях.
Гигантские ритейлеры, такие как Target, Walmart, Costco и Home Depot, отреагировали на задержки, создав запасы товаров на ближайшие месяцы, особенно на праздничный сезон. Они даже зафрахтовали корабли для перевозки своих товаров.
Порт Лос-Анджелеса и Лонг-Бич также столкнулись с похожей ситуацией. Азиатские порты, такие как Вьетнам, центр швейной промышленности или китайские порты, отправляющие пластмассовые изделия, такие как игрушки, также столкнулись с проблемами. Заторы и задержки продолжаются и больше всего влияют на Азию и ее сообщества.
Нарушение цепочки поставок и рост цен вызвали инфляцию и стали самым большим препятствием для бедных сообществ и раздираемых войной стран, борющихся за продовольственную безопасность.
Новаторская инициатива — Fleetzero
Глобальные перевозки дают один миллиард метрических тонн выбросов углерода. Следовательно, стартап под названием Fleetzero стремится решить эту проблему. Владельцы компании, Стивен Хендерсон и Майкл Картер, выпускники Академии торгового флота США, строят грузовые электрические суда с батарейным питанием, чтобы обезуглероживать судоходный сектор.
Это также поможет устранить узкие места в цепочке поставок за счет использования глобальных портов. Хотя это может показаться надуманным, это не невозможно, учитывая технический прогресс. Даже Илон Маск сказал в 2017 году, что в будущем все будет электрическим, кроме ракет. После электромобилей у нас будут электрические корабли.
Текущий сценарий
Хотя история грузовых кораблей восходит к эпохе до нашей эры, организованные перевозки начались во второй половине второго тысячелетия нашей эры, однако наибольшую угрозу представляли пираты.
Случаи пиратства в открытом море сделали морские путешествия сложной задачей. Поэтому такие грузовые корабли были хорошо вооружены для защиты. В некоторых случаях раньше был боевой корабль, которому приказывали сопровождать эти суда, когда на его борту находились огромные товары. В настоящее время такие угрозы устранены, так как когда-то беззаконные моря были взяты под юрисдикцию.
Современные грузовые лайнеры — это тяжелые, прочные суда, способные противостоять самым суровым погодным условиям. Они спроектированы таким образом, чтобы оптимизировать пространство и увеличить вместимость контейнера. Большинство этих грузовых судов оснащены механизмами для погрузки и разгрузки груза, такими как разработанные краны, что делает их быстрыми и эффективными. Действительно, с момента появления современных грузовых лайнеров прошел долгий путь.
Часто задаваемые вопросы о грузовых судах
1. Как вы называете грузовое судно?
Грузовые суда также известны как грузовые суда.
Эти огромные торговые корабли перевозят грузы, товары и другие материалы из одной страны или континента в другую. Тысячи грузовых судов ежегодно бороздят океаны и моря мира.
2. Какие грузы перевозятся судами для генеральных грузов?
Как следует из названия, эти суда перевозят продукты питания, химикаты, оборудование, мебель, военную технику, обувь, одежду и т. д.
3. Как называются большие грузовые суда?
Грузовые суда имеют разную грузоподъемность и строятся в соответствии с их назначением. Крупные грузовые суда, перевозящие нефтепродукты, представляют собой танкеры с контейнерами для перевозки жидких грузов. Массивные контейнеровозы — это грузовые суда, которые перевозят грузы в интермодальных контейнерах размером с грузовик, что известно как контейнеризация.
4. Какие существуют типы грузовых судов?
Существует пять типов грузовых судов, классифицируемых в зависимости от грузов, которые они могут перевозить. К ним относятся балкеры, суда для генеральных грузов, многоцелевые суда, нефтяные танкеры, газовозы, рефрижераторные суда, суда RORO и суда для перевозки скота.
5. Какое грузовое судно самое большое в мире?
Самый большой грузовой корабль в мире — Ever Ace. Он является рекордсменом по количеству контейнеров, загруженных за один рейс, около 3267 контейнеров. Он разгрузил их в самом большом и загруженном британском порту Феликстоу в Саффолке.
Вам также может быть интересно прочитать
- Что нужно и что нельзя делать при пожаре в жилых помещениях корабля
- Как экипаж контейнеровоза может помочь предотвратить травмы стивидоров?
- Проектирование конструкции днища корабля – общий обзор
- Как проверить и сохранить крышку грузового люка сухого корабля?
- Руководство по погрузке грузов HAZMAT на корабли
Отказ от ответственности: Взгляды автора, выраженные в этой статье, не обязательно отражают взгляды Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом.
Автор и компания Marine Insight не претендуют на точность и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо указаний или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.
Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.
Ссылки: Britannica
Борьба за экологичность грузовых судов, потребляющих дизельное топливо
Большая лига:
Emma Maersk, один из крупнейших в мире контейнеровозов, оснащен дизельным двигателем. Корабль может перевозить 11 000 контейнеров с экипажем из 13 человек. Фото: Martin Witte/Alamy
На пристани у центрального железнодорожного вокзала Амстердама пассажиров едут на борту поезда IJveer 61 .
Приземистый паром пересекает набережную, доставляя пассажиров из исторического центра города в район Норд. Под их ногами два электродвигателя гонят паром по серо-зеленым водам, работая от 26 литий-ионных полимерных батарей и пары дизель-генераторов.
Гибридные суда, такие как IJveer 61 все чаще встречаются в Нидерландах, где власти стремятся ограничить токсичное загрязнение воздуха и сократить выбросы парниковых газов в морском секторе. Патрульные суда и рабочие корабли все больше переходят на батареи и используют меньше топлива на нефтяной основе; то же самое можно сказать и о лодках с подъемными кранами, которые вытаскивают упавшие велосипеды из знаменитых амстердамских каналов.
Некоторые из этих судов подзаряжаются в нерабочее время, питаясь от электрической сети гавани. На других лодках дизель-генераторы подзаряжают батареи во время движения. По мере того как электроэнергетическая инфраструктура гавани расширяется, все больше судов могут полностью отказаться от дизельного топлива, говорит Вальтер ван дер Пеннен из EST-Floattech, голландской компании по хранению энергии, которая руководила установкой Гибридная система серии IJveer 61 .
«Следующий шаг — отказаться от гибридов», — сказал он мне однажды дождливым днем из кафе с видом на реку. «Для всех судов здесь идеально подходит полностью электрический».
Тем временем на ближайшей верфи другая компания строит то, что она называет «корабль Тесла» — полностью электрическую речную баржу, наподобие модели 3 для моря. Его производители на голландском предприятии Port-Liner рассчитывают построить в этом году пять небольших барж и две большие баржи, чтобы вытеснить местные версии, работающие на дизельном топливе и извергающие сажу.
Эти голландские суда знаменуют собой начало гораздо более крупной трансформации энергетики, охватившей мировую индустрию морского судоходства. По мере роста выбросов и усиления экологической политики судоходные компании и инженеры активизируют свое стремление к так называемым технологиям с нулевым уровнем выбросов — категории, в которую входят массивные аккумуляторные блоки и топливные элементы, работающие на водороде или аммиаке.
Сотни крупных грузовых судов также переходят на сжиженный природный газ, который производит менее токсичное загрязнение воздуха, чем типичное морское «бункерное топливо», и широко считается ступенькой на пути к полному обезуглероживанию.
«Это был долгий путь для судоходной отрасли, но теперь существует широкое понимание и согласие в отношении того, что необходимо что-то делать» в отношении изменения климата, — говорит Кэтрин Палмер, менеджер по глобальному устойчивому развитию в судоходной компании Lloyd’s Register. «Теперь нужно выяснить, что это за «что-то»».
В отличие от транспортных средств и электростанций, грузовые корабли остаются вне поля зрения большинства из нас. Тем не менее, судоходство является стержнем нашей современной экономики, перевозя около 90 процентов всех товаров, продаваемых в мире, включая футболки, бананы и смартфоны, а также лекарства, топливо и даже домашний скот. Согласно торговой статистике ООН, около 93 000 контейнеровозов, нефтяных танкеров, сухогрузов и других судов в настоящее время курсируют по мировым водным путям, доставив в 2016 году около 10,3 миллиарда метрических тонн товаров.
Это в четыре раза больше груза, доставленного в 1970 году.
Почти все грузовые суда используют дизельные двигатели внутреннего сгорания для вращения гребных винтов, а также дизель-генераторы, питающие бортовые системы освещения и коммуникационное оборудование. Многие суда до сих пор работают на тяжелом бункерном топливе — вязком, углеродоемком нефтепродукте, остающемся в процессе переработки сырой нефти.
В результате морские перевозки составляют значительную долю — от 2 до 3 процентов — ежегодных выбросов углекислого газа, по данным Международной морской организации (ИМО), органа ООН, регулирующего отрасль. Однако, если ее не остановить, эта доля может возрасти до 17 процентов от глобальных выбросов углерода к 2050 году, поскольку торговля увеличивается, а другие отрасли сокращают свой углеродный след, говорится в отчете Европейского парламента [PDF] за 2015 год.
В связи с растущим давлением на борьбу с изменением климата IMO предприняла шаги по ограничению выбросов, в том числе потребовала, чтобы вновь построенные суда соответствовали руководящим принципам энергоэффективности.
В апреле регулирующие органы приняли знаменательное соглашение о сокращении выбросов парниковых газов от судоходства не менее чем на 50 процентов к 2050 году по сравнению с уровнем 2008 года. Тем не менее, чтобы соответствовать целям Парижского климатического соглашения по удержанию глобального потепления «намного ниже» 2 ° C сверх доиндустриального уровня, отрасль должна пойти еще дальше, сократив свои выбросы до нуля к середине века. Это означает, что в ближайшие десятилетия все суда, от небольших паромов до океанских грузовых судов, должны перейти на системы с нулевым уровнем выбросов, считает исследовательский консорциум, состоящий из крупных судоходных компаний и академических институтов.
Многие судостроители и судовладельцы до сих пор не уверены, что такой капитальный ремонт возможен. Но Палмер и другие исследователи говорят, что уже существуют технологии для достижения этой чистой трансформации доставки. По ее словам, сейчас задача состоит в том, чтобы «сделать эти технологии экономически целесообразными, а также иметь возможность масштабировать их».
Чтобы заглянуть в будущее судоходства, я посетил Hydrogenics, одного из крупнейших в мире производителей водорода и топливных элементов, в его штаб-квартире недалеко от Торонто.
Среди экспертов по судоходству водородные топливные элементы считаются лидерами технологий с нулевым уровнем выбросов на больших кораблях дальнего плавания. Короче говоря, топливные элементы получают свой заряд не от розетки, как батареи, а от водорода. С бортовым хранилищем водорода топливные элементы могут производить энергию на время большинства поездок. Сегодняшние батареи, напротив, не могут пройти очень далеко без остановок для подзарядки, а это невозможно, если корабль находится посреди океана.
Грузовые суда «просто слишком прожорливы, а время работы слишком велико», — говорит мне Райан Суку, директор по развитию бизнеса компании Hydrogenics. «Когда мы смотрим на морское пространство, мы видим в нем естественного усыновителя [топливных элементов]. Есть только определенные технологии, которые могут быть реализованы».
Hydrogenics установила свои топливные элементы в автобусы, поезда, автомобили, четырехместный самолет, катера и исследовательское судно в Турции. В последние годы компания сотрудничала с энергетическим и транспортным департаментами США и Национальными лабораториями Сандии для создания и тестирования системы топливных элементов, которая в конечном итоге могла бы привести в движение грузовой корабль.
Сукху ведет меня через похожее на пещеру крыло исследований и разработок компании, через черный ход и прямо под дождь. На стоянке стоит ярко-синий 20-футовый грузовой контейнер с надписью «Чистая энергия» белыми печатными буквами.
Топливный ящик: Hydrogenics надеется, что ее топливный элемент, который находится внутри транспортировочного контейнера (вверху), сможет обеспечивать движение грузовых судов. Когда газообразный водород поступает в ячейку, анод разбивает молекулы газа на ионы и электроны. Ионы проходят прямо к катоду, но электроны блокируются мембраной и должны сначала пройти по цепи, производя электричество.
Когда электроны наконец достигают катода, они воссоединяются с ионами, образуя воду (внизу). Фото: Вверху: Hydrogenics; Внизу: ABB
Мы заходим внутрь. В дальнем углу четыре 30-киловаттных модуля топливных элементов сложены на выдвижных полках, как компьютерные серверы на стойке. В другом месте контейнера находятся 15 цилиндрических резервуаров, наполненных сжатым газообразным водородом.
Сейчас синий контейнер работает как генератор. Но в отличие от своих дизельных собратьев, он не выделяет диоксида серы, оксидов азота или углекислого газа — только немного тепла и воды, которая выбрасывается наружу через стенку контейнера, как туман в парилке.
Топливные элементы состоят из трех основных компонентов: отрицательный вывод или анод; положительный штырь или катод; и мембрана из полимерного электролита, чрезвычайно тонкий материал, напоминающий пластиковую кухонную пленку. Газообразный водород поступает на анод, где молекулы распадаются на положительно заряженные ионы и отрицательно заряженные электроны.
Мембрана позволяет положительным ионам проходить через нее в электролит и оттуда к катоду; электроны текут от анода через внешнюю цепь, производя ток. Наконец, у катода возвращающиеся из цепи электроны воссоединяются с ионами водорода, пришедшими с анода, и вместе с кислородом воздуха образуют воду.
В контейнере электричество, произведенное топливным элементом, поступает в отдельную стойку силовых инверторов, которые преобразуют мощность постоянного тока в переменный ток. Затем это электричество поступает в трансформатор в форме морозильного ларя, а затем в дюжину розеток на внешней стене. Батарея размером с чемодан, заряжаемая топливным элементом, приводит в действие вентиляторы, которые охлаждают контейнер и выпускают любой водород, вытекающий из баков.
Перед возвращением в Канаду, где была построена установка, эта система топливных элементов была испытана в порту Гонолулу. Гавайская судоходная компания Young Brothers использовала его для питания рефрижераторных контейнеров на берегу.
Со временем, по словам Суху, Hydrogenics и Sandia планируют собрать эти компоненты в машинном отделении корабля, чтобы они приводили в действие электродвигатели, приводящие в движение гребные винты.
Около двух десятков ранних проектов показали, что технически топливные элементы способны обеспечивать питанием и движением судов. Самым известным среди них является Viking Lady , судно снабжения для морских буровых установок, спущенное на воду в Копенгагене в 2009 году. Его топливный элемент с расплавленным карбонатом мощностью 330 кВт использует сжиженный природный газ вместо водорода.
Wärtsilä Corp., финский производитель, установивший гибридную систему Viking Lady , заявил, что его главная задача заключалась в разработке отраслевых технических стандартов и процедур безопасности для первой в своем роде установки. (Отдельно ExxonMobil проверяет, могут ли топливные элементы с расплавленным карбонатом генерировать электроэнергию из выбросов электростанций.
)
Хотя морские топливные элементы еще не были развернуты в больших коммерческих масштабах, недавнее исследование Sandia [PDF] предполагает, что океанские суда могут реально работать с использованием существующих технологий водородных топливных элементов. Например, исследователи изучили Emma Maersk , мега-контейнеровоз с дизельным двигателем мощностью 81 МВт, который обычно проходит около 5000 морских миль (около 9000 километров) из Малайзии в Египет. Основываясь на доступном объеме и массе двигателя и топливных отсеков корабля, они обнаружили, что судно может поддерживать достаточное количество модулей топливных элементов и водородных баков, чтобы совершить одно из этих дальних рейсов без дозаправки — по крайней мере, на бумаге.
Джозеф У. Пратт, соавтор исследования, говорит, что ожидал обнаружить, что системы топливных элементов просто не будут работать на больших кораблях или в более длительных рейсах. Он думал, что по мере увеличения корабля количество необходимых топливных элементов, баков и оборудования для хранения станет слишком тяжелым или слишком объемным, чтобы поместиться внутри корабля.
«Самым большим сюрпризом было то, что не было предела», — вспоминает Пратт из Сан-Франциско, где он недавно основал Golden Gate Zero Emission Marine для обеспечения систем питания на топливных элементах и логистики заправки.
Его группа также изучала батареи, которые оказались лучшим вариантом для мощных судов, совершающих короткие рейсы, таких как паромы или яхты. Если корабли могут перезаряжаться в точке А и снова в точке Б, им не нужно нести резервуары для хранения водорода, что экономит место и вес. И батареи дешевле, чем топливные элементы.
Суху говорит, что будущие грузовые суда с нулевым уровнем выбросов, скорее всего, будут использовать обе технологии. Аккумуляторы могут обеспечить первоначальный всплеск электричества, который запускает электродвигатель и приводит корабль в движение — так же, как работает автомобильный аккумулятор, — в то время как топливные элементы будут служить «удлинителем запаса хода», который вступит в силу, когда аккумулятор разрядится.
Учитывая потенциал, почему производители грузовых кораблей не отказываются от дизельного топлива и не переходят на топливные элементы?
Технология по-прежнему непомерно дорогая, потому что топливные элементы еще не производятся массово. По оценкам Sookhoo, в пересчете на доллар за киловатт-час стоимость электроэнергии от топливного элемента примерно вдвое или втрое выше, чем от дизельного генератора.
Во-вторых, водородные заправочные станции немногочисленны и неравномерно распределены по миру, тогда как бункерное топливо остается дешевым и повсеместным. Чтобы грузовые суда на топливных элементах преуспели, порты должны будут подавать и хранить больше водорода, а производство водорода должно резко возрасти.
Почти весь водород, производимый сегодня, производится с использованием промышленного процесса, называемого паровой конверсией метана, при котором метан, содержащийся в природном газе, вступает в реакцию с паром с образованием водорода и двуокиси углерода.
Однако, поскольку производство и использование природного газа приводит к выбросам парниковых газов (метан сам по себе является таким газом), лучший способ получения водорода для экологически чистой транспортировки — это электролиз.
Этот процесс включает расщепление воды на водород и кислород с использованием электричества, в идеале из возобновляемых источников, таких как энергия ветра и солнца. Количество электролизных заводов растет, особенно в Европе, богатой возобновляемыми источниками энергии, но пока не такими темпами, которые необходимы для снабжения десятков тысяч судов.
Наконец, морские власти только сейчас приступили к окончательной доработке кодексов безопасности и стандартов проектирования, которые будут определять, как строятся корабли на топливных элементах и заправочные станции. Пилотные проекты могут быстро адаптироваться к изменениям правил, но крупные многомиллионные проекты не могут. Эта регулятивная неопределенность также подпитывает настороженность, которую многие судоходные компании и операторы портов относятся к водороду как к источнику топлива.
У многих людей слово «водород» до сих пор вызывает видения Гинденбург , водородный дирижабль, который загорелся в 1937 году, когда водородная технология была еще в зачаточном состоянии. «Все ссылаются на него», — говорит Суку с оттенком разочарования. Однако современные водородные системы оснащены вентиляторами, датчиками и режимами автоматического отключения, чтобы предотвратить накопление и взрыв горючего газа.
Тем не менее, один сегмент судоходства с готовностью использует топливные элементы: круизные линии, которые сталкиваются с более жесткими ограничениями по качеству воздуха, чем другие морские компании. Многие круизные лайнеры и паромы не используют дизельные двигатели внутреннего сгорания. Вместо этого у них есть «дизель-электрические» силовые агрегаты. Дизельный двигатель приводит в действие электрический генератор, который, в свою очередь, приводит в действие большие электродвигатели. Поскольку и эта платформа, и топливные элементы основаны на электричестве, а не на сгорании, новую технологию легче интегрировать в существующие конструкции круизных лайнеров.
Прошлой осенью компания Viking Cruises объявила о планах построить в Норвегии 900-местное судно, которое будет использовать топливные элементы, работающие на жидком водороде, в качестве основного двигателя. Конкурент, Royal Caribbean Cruises, устанавливает топливный элемент на новое судно для обеспечения бортовой электроэнергией во время стоянки в портах с долгосрочным видением использования топливных элементов для движения.
В то время как топливные элементы находятся на ранней стадии внедрения, количество судов с батарейным питанием неуклонно растет, особенно в Норвегии.
У этой скандинавской страны большие карманы для инвестиций в новые морские технологии благодаря как ее суверенному нефтяному фонду, который в прошлом году превысил 1 триллион долларов США, так и налогу на выбросы оксидов азота с судов, которые являются мощными парниковыми газами и ключевыми ингредиентами. в кислотных дождях. В регионе также имеется большое количество гидроэлектростанций, которые могут поддерживать большее количество станций для зарядки аккумуляторов и предприятий по производству водорода.
Правительство Норвегии планирует построить 60 полностью электрических паромов во фьордах в течение трех лет. Эта цель была поставлена после запуска MS 9 в 2015 году.0005 Ampere , первый коммерческий паром среднего размера, полностью работающий от аккумулятора.
Ampere несет 10 метрических тонн литий-ионных аккумуляторов для питания двух электродвигателей мощностью 450 кВт каждый. Паром полностью заряжает свои батареи за ночь, но заряжается каждый раз, когда причаливает, в течение примерно 10 минут.
Во время испытаний эта система быстрой зарядки неоднократно нарушала работу относительно небольшой местной электросети. Siemens, разработавшая зарядную инфраструктуру, решила проблему, разместив литий-ионную батарею большой емкости на каждой опоре, что позволило ампер для быстрой подзарядки от аккумулятора, пока аккумулятор постепенно подзаряжается от сети.
Модель Ampere стала поворотным моментом в судоходстве с батарейным питанием, говорит Йостейн Боген, глобальный менеджер по продуктам систем накопления энергии в морском и портовом подразделении ABB.
«Большое начало было положено в Норвегии, но теперь мы видим, как это происходит во всем мире», — говорит он из своего офиса в Осло, ссылаясь на проекты электрических кораблей АББ в Китае, Турции и по всей Европе.
АББ недавно переоборудовала два дизельных парома, Tycho Brahe и Aurora , в крупнейшие в мире паромы с аккумуляторным приводом. Суда, которые соединяют Данию и Швецию через пролив Эресунн, имеют аккумуляторы мощностью 4,16 МВт и имеют общую емкость 8 320 кВтч, что эквивалентно 10 700 автомобильным аккумуляторам. Паромы будут быстро перезаряжаться на автоматизированных береговых станциях.
Этот проект столкнулся с проблемой в середине 2017 года, когда возникла техническая проблема с подключением и отключением зарядных кабелей от судна при определенных условиях. Автоматизированная система была успешно протестирована в смоделированной заводской среде, но потребовалось дополнительное тестирование, чтобы убедиться, что она может надежно работать в реальном мире, заявили в ABB.
После отсрочки запуска Tycho Brahe судовой оператор HH Ferries в конце 2017 года начал плавать на пароме как в режиме полной батареи, так и в гибридном режиме. ABB заявила, что продолжает вносить коррективы в процедуры зарядки.
Что касается контейнеровозов, танкеров и балкеров, которые вносят наибольший вклад в углеродный след судоходной отрасли, то до технологий с нулевым уровнем выбросов могут пройти годы. Но ранние проекты с паромами и круизными лайнерами могли бы помочь убедить судостроителей и операторов в том, что топливные элементы, батареи и другие технологии являются жизнеспособными альтернативами, особенно там, где есть доступ к недорогим источникам энергии или когда операторы судов могут переложить дополнительные расходы, связанные с каждый рейс в свою цепочку поставок.
«Нишевые секторы имеют возможность делать это и стимулировать инновации», — говорит Палмер из Lloyd’s Register.
Суда – транспорт и окружающая среда
На судоходство приходится более десятой части транспортных выбросов CO2, и оно является основным источником загрязнения воздуха.
Благодаря десятилетиям бездействия его воздействие на окружающую среду растет. Но переход на экологически чистое топливо предлагает более чистое будущее.
Последние публикации
Судоходство выбрасывает 1 000 Мт CO2 в год, что составляет 3% мировых выбросов CO2. Его воздействие увеличится на 120%, если другие секторы будут успешно обезуглерожены, а судоходная отрасль по-прежнему не сможет уменьшить свое загрязнение. Глобальный морской регулятор, Международная морская организация, неоднократно бездействовал. T&E — ведущая экологическая организация в Европе, занимающаяся вопросами выбросов от судов. Судоходство также способствует плохому качеству воздуха и кислотным дождям. T&E работает вместе с другими членами Коалиции за чистое судоходство, чтобы уменьшить загрязнение воздуха и воздействие судоходства на климат во всем мире и в Европе.
Растущее воздействие на климат
При инерционном сценарии и если другие секторы экономики сократят выбросы, чтобы удержать глобальное повышение температуры ниже 2 градусов Цельсия, к 2050 году на судоходство может приходиться около 10% глобальных выбросов ПГ.
Судоходство также способствует изменению климата из-за выбросов черного углерода, крошечных черных частиц, образующихся при сгорании судового топлива. Наибольшее количество частиц черного углерода образуется на кораблях, работающих на мазуте. На долю черного углерода приходится 21% выбросов CO2-эквивалента с судов, что делает его вторым по важности фактором воздействия судоходства на климат после двуокиси углерода. В настоящее время не существует правил, регулирующих выбросы черного углерода от судоходства.
Существует альтернатива: экологически чистое топливо
Экологически чистое топливо для судоходства, производимое из возобновляемой электроэнергии, например, водород и электронный аммиак, представляет собой наиболее многообещающий способ обезуглероживания сектора, который долгое время не хотел меняться. Это связано с тем, что, в отличие от многих альтернативных видов топлива, электронное топливо действительно устойчиво, и его производство может быть развернуто для удовлетворения растущего спроса на судоходство.
Однако внедрение электронного топлива не произойдет само по себе. Это в основном из-за очень высоких затрат, несмотря на планы ЕС по увеличению их производства. Если предложения ЕС для морского транспорта будут снабжены правильными стимулами для электронного топлива, то уже к 2030 году спрос может достичь до 7% топливной базы ЕС для судоходства. нулевые выбросы к 2050 г.
Бездействие судоходной отрасли
Несмотря на эти планы и многочисленные последовательные раунды переговоров, ИМО до сих пор не смогла принять меры по сокращению, чтобы вывести морской сектор на путь, совместимый с температурными целями Парижского соглашения. Еще неизвестно, возьмут ли ЕС и правительство Великобритании ответственность за воздействие судоходной отрасли на климат в Европе. Европейская комиссия предложила распространить свой углеродный рынок на этот сектор, чтобы впервые за загрязнение платили морские выбросы.
Как судоходство влияет на качество воздуха?
В связи с применением с начала 2015 года предела 0,1% MARPOL в зонах контроля выбросов серы (SECA) в Северном и Балтийском морях и Ла-Манше, выбросы серы с судов в этих районах значительно сократились.
Также ожидается дальнейшее снижение выбросов в остальных морях ЕС с введением в 2020 году глобального предела содержания серы, который ограничивает содержание серы в судоходном топливе до 0,5%. Однако в долгосрочной перспективе выбросы могут возрасти из-за увеличения объема перевозок.
Очистка круизных лайнеров
Круизные лайнеры составляют лишь небольшую часть мирового судоходного флота, но они оказывают несоразмерное влияние на качество воздуха, среду обитания и климат. Круизным лайнерам требуется больше топлива из-за энергопотребления отелей и развлекательных заведений на борту, а также из-за движения судов по воде. Круизные лайнеры движутся быстро и близко к береговой линии, а это означает, что огромные объемы топлива сжигаются в непосредственной близости от прибрежного населения. Технология доступна для очистки круизных лайнеров, но индустрия, предлагающая роскошные поездки, не желает ее внедрять.
Защита Арктики
Исследования показывают, что общая активность судоходства в Арктике увеличится более чем на 50% в период с 2012 по 2050 год.
Это будет означать продолжающееся сокращение арктического летнего морского льда.
Глобальное потепление привело к истончению полярных льдов до такой степени, что все больше судов используют арктические судоходные пути (в основном Северо-Западный проход к северу от Канады и Северо-Восточный проход к северу от России, включая Северный морской путь), которые может значительно сократить время в пути.
Если не принять меры, увеличение активности человека в Арктике нанесет серьезный ущерб окружающей среде. T&E призывает судоходное сообщество признать потенциально разрушительные последствия черного углерода; что мазут является самым грязным топливом в любом транспортном секторе и должен быть запрещен; и что суда не ледового класса должны иметь минимальную прочность корпуса для предотвращения аварий и разливов, которые могут иметь ужасные экологические последствия.
Как спасти самые большие в мире грузовые корабли
Загрузка
Будущее сейчас | Корабль
Как спасти самые большие в мире грузовые суда
(Изображение предоставлено Boskalis)
Крис Баранюк, 31 мая 2022 года
Огромные контейнеровозы перевозят грузы по всему миру, но когда один из них попадает в Вечно данное и Вечно вперед в последнее время – как их можно спасти? Крис Баранюк узнает.
R
Дождь хлестал по окнам. Бушующее море билось о стальной корпус корабля, а ветер ревел с первобытной силой. Это было посреди ночи летом 2010 года. Kota Kado, 230-метровый контейнеровоз, сел на мель недалеко от порта Гонконга. Ее экипаж был эвакуирован, но на мостике в спасательном жилете, готовый к худшему, стоял мастер по спасению капитан Ник Слоан. Он видел силу тайфуна, который теперь, во мраке, бушевал над подбитым судном.
Слоан скрывалась вместе с пятью другими членами спасательной команды. Днями ранее они прибыли в Южно-Китайское море с целью спасти Кота Кадо. Когда прогнозировалось, что тайфуны обрушатся на севший на мель корабль, Слоан принял решение остаться на борту на ночь с небольшой командой. Он хотел почувствовать, как судно изгибается во время шторма, понять, где он ударил сильнее всего, зная, что это повлияет на дальнейшие меры, которые они предпримут. Но это был очень близкий звонок.
«Мы чуть не потеряли ее той ночью», — говорит он.
Мировые грузовые суда, которые перевозят около 90% мировой торговли, не всегда добираются до пункта назначения без происшествий. Согласно обзору безопасности и судоходства страховой компании Allianz, в 2021 году в крупных авариях погибло 27 грузовых судов, а за последнее десятилетие — 357. Они загораются. Они натыкаются на скалы, рифы и песчаные отмели. Они неисправны. Но они не всегда тонут. Всякий раз, когда есть шанс спасти большое судно, его владельцы почти всегда им пользуются, потому что эти суда могут стоить сотни миллионов долларов.
Люди, к которым в таких случаях обращаются судоходные компании, называются спасателями. И они видели некоторые необычные вещи в море. Например, спасатели пришли на помощь огромному контейнеровозу Ever Given после того, как он сел на мель, заблокировал Суэцкий канал и вызвал проблемы с глобальной цепочкой поставок в прошлом году. Но когда где-то застревает корабль весом в десятки и сотни тысяч тонн, как его освободить?
Извлечение контейнеров с таких судов, как Ever Forward, севших на мель в Чесапикском заливе недалеко от Балтимора, — деликатный процесс (Фото: Джим Уотсон/AFP/Getty Images)
Слоан, нынешний директор Resolve Marine Group, возвращался домой с матча чемпионата мира в Южной Африке, когда зазвонил его телефон, и он впервые услышал, что у «Кота Кадо» возникли проблемы.
На следующий день он улетел в Гонконг.
По пути в порт корабль наткнулся на риф, в результате чего в его борту образовалась дыра. Два грузовых трюма начали наполняться водой, и судно затонуло, пока в конце концов не наткнулось на наносную отмель примерно в 25 морских милях (46 км) к юго-западу от пункта назначения. Ее нос врезался в морское дно, поймав ее в ловушку. И по мере того, как на борт заливалось все больше воды, тяжело нагруженный корабль начал тонуть.
Многие скептически относились к тому, что судно вообще можно спасти, вспоминает Слоан: «Многие геодезисты говорили: «Хорошо, корабль полностью потерян, готовьтесь к контракту на удаление обломков». Но он думал, что у нее все еще есть шанс.
«Она продолжала тонуть, и нос буквально каждый день опускался еще от полуметра до метра (1,6–3,2 фута)», — говорит он. «Это было касание и идти».
Вам также могут понравиться:
- Футуристический грузовой корабль из дерева
- Почему столкновения кораблей все еще возможны
- Работа в самом большом здании мира
Слоан и его коллеги придумали план по уменьшению массы судна и выкачиванию из него как можно большего количества воды.
Для этого потребовались лихтеры – баржи, которые в Гонконге оснащены большими кранами. К счастью, в Гонконге часто разгружают груз именно так, поэтому таких барж было в наличии, и их операторы уже хорошо привыкли поднимать контейнеры с судов для транспортировки на берег.
Слоан хотела убрать как можно больше груза. В итоге лихтеры извлекли более 1200 отдельных контейнеров. Такого рода операция трудоемка и трудоемка, особенно учитывая, что Кота Кадо сидел носом под водой. Кроме того, самые легкие контейнеры, как правило, укладываются вверху, так как это помогает снизить центр тяжести корабля и сохранить его устойчивость, но это означает, что требуется еще больше времени, чтобы добраться до тяжелых контейнеров, удаление которых действительно имеет значение.
Огромное количество глины, грязи и песка пришлось удалить, чтобы снять с мели Ever Given, когда он на шесть дней застрял в Суэцком канале (Фото: ALP Maritime Services)
Затем были гигантские трубки. Чтобы откачать воду с судна, Слоун и его команда поместили большие насосы под воду на дне одного из грузовых трюмов.
Они также сняли люки на верхней палубе и приварили к ним огромные прямоугольные трубы или шноркели, прежде чем вернуть их на место. Трубки теперь свисали в брюхо корабля. Наконец, группа дайверов соединила насосы внизу с двумя наборами шлангов, которые тянулись вертикально вверх через трубки.
Насосы вышли из строя, вспоминает Слоан, чтобы вода не заполнила машинное отделение, в котором находится самое дорогое и чувствительное оборудование.
В конце концов, выкачав огромные объемы воды из трюма, спасательная команда смогла заполнить воздухом некоторые из балластных цистерн корабля, чтобы снять его с мели. Если бы они попытались сделать это раньше, резервуары могли бы разорваться, объясняет Слоан: «Когда вы опускаетесь ниже 10 м (33 фута), вы должны быть очень осторожны с тем, какое давление вы создаете».
Благодаря всей этой сложной работе и несмотря не на один, а на два тайфуна, второй из которых был особенно сильным, «Кота Кадо» удалось спасти и в конце концов отбуксировать на верфь для ремонта.
Она и сегодня ходит, хотя и под другим именем.
Когда корабли оказываются в местах, для которых они на самом деле не предназначены, например, застревают в грязи или прижимаются к скалам, силы природы могут разорвать их на части. Вот почему сильные штормы представляли такую большую угрозу для Кота Кадо.
«Подобно скрепке: чем больше раз вы ее сгибаете, в конце концов она ломается», — говорит Розалинд Блажейчик, управляющий партнер и морской архитектор Solis Marine Consultants. Она объясняет, насколько проблематично, когда судно, стоящее на мели, поднимается или закручивается последовательными волнами. Они могут часами врезаться в него в зыби или приливе, толкая один конец судна вверх и снова бросая его вниз. Внезапно сталь не кажется такой прочной в таких ситуациях. Слоун упоминает, что его команда иногда приваривает огромные балки к палубе корабля просто для того, чтобы скрепить ее.
Блажейчик говорит, что такие эксперты по спасению, как она сама, обычно используют трехмерные компьютерные модели корабля, который они пытаются спасти, чтобы лучше оценить воздействие сил, действующих на него.
«У некоторых судовых компаний есть аварийно-спасательные службы, где модель корабля создана и готова к работе», — добавляет она.
Спасатели разместят датчики по всему корпусу, чтобы отслеживать, как он двигается и изгибается во время операции. Данные с этих датчиков автоматически поступают в модель, которая, в свою очередь, показывает, когда конкретная часть корабля может быть подвержена риску взлома. Спасатели также могут использовать лазеры, направленные на поврежденный корабль, чтобы отслеживать его движение в мельчайших деталях.
Буксиры, пытающиеся вытащить корабли, также прилагают значительные усилия, но, как правило, одного этого недостаточно, чтобы освободить севшее на мель судно, говорит Блажейчик. Это связано с тем, что буксиры сталкиваются с борьбой с так называемыми наземными силами реагирования. Блажейчик вспоминает, как однажды посадили на мель, если бы она подсчитала, что спасателям понадобилось бы 200 буксиров, чтобы вытащить судно – невозможная перспектива.
Вместо этого командам часто приходится каким-то образом облегчать корабли или убирать застрявшие в них осадки, прежде чем они сдвинутся с места.
Иногда очень хочется сделать эту работу как можно быстрее. Когда Ever Given, один из крупнейших контейнеровозов в мире, застрял в Суэцком канале 23 марта прошлого года, судно лежало поперек водного пути, блокируя все движение. На ее освобождение ушло шесть дней, за это время более 200 других судов не смогли пройти, что привело к очереди судов длиной более 60 миль (100 км), ожидающих прохода.
Заземление, переходящее в блокировку, обычно имеет гораздо более высокий статус. Леендерт Мюллер, управляющий директор Multraship, вспоминает остановку контейнеровоза CSCL Jupiter у порта Антверпена в 2017 году. Антверпен является вторым по величине портом в Европе после Роттердама.
Пожары на борту контейнеровозов представляют собой постоянную опасность на грузовых судах, особенно если опасные материалы не объявлены точно (Фото: Береговая охрана Индии/GODL India)
«Когда торговля здесь останавливается, порты в Европе, потому что это целая торговая цепочка», — объясняет Мюллер.
Спасатели из Boskalis и ее дочерней компании SMIT Salvage, пришедшие на помощь Ever Given, хорошо знали о высоких ставках. «Мы пытаемся навести порядок в хаосе», — говорит Ричард Янссен, управляющий директор SMIT. В этом случае Управление Суэцкого канала использовало земснаряд и экскаваторы для удаления огромного объема грязи и песка из-под корабля — всего 30 000 кубических метров (1,06 миллиона кубических футов).
Интерес общественности к инциденту был настолько высок, что люди начали делиться шутками и мемами о Ever Given в социальных сетях. Многие подшучивали над, казалось бы, крошечным экскаватором, который был изображен отбрасывающим песок вокруг массивного носа корабля. Автомобиль принадлежал властям Суэцкого канала, а не Boskalis или SMIT.
«Диггер выглядит забавно, потому что он относительно небольшой, учитывая размер судна, но на самом деле он сделал относительно хорошую работу», — говорит Янссен, объясняя, что удаление части глины из этой области помогло обеспечить достаточно места для Ever Given.
свободно качаться во время операции по снятию с мели.
Дноуглубительные работы тоже непростое дело. По словам Янссен, легче вытеснить песок, тогда как грязь может быть более стойкой.
Изображения экскаваторов, расчищающих ил и грязь вокруг носовой части Ever Given, подчеркивают огромные размеры застрявшего судна. (Фото: UPI/Alamy)
Чесапикский залив, эстуарий у северо-восточного побережья США. SMIT снова призвали спасти Ever Forward вместе с местной фирмой Donjon Marine. Первоначальные попытки отбуксировать судно не увенчались успехом, поэтому спасатели начали снимать контейнеры один за другим. Всего было снято 510 12-метровых (40-футовых) контейнеров, хотя это лишь малая часть груза на судне, которое может перевозить несколько тысяч таких контейнеров.
Комбинация удаления груза, дноуглубительных работ и снижения уровня водяного балласта внутри корабля, среди прочих методов, в конечном итоге позволила освободить Ever Forward через месяц после того, как он сел на мель.
Посадка на мель — кошмар для плавучих судов, но пожары — одна из самых больших опасностей на море. Несмотря на всю воду, которая обычно находится поблизости, может быть очень трудно потушить пламя посреди океана. На судах, загруженных топливом, а иногда и легковоспламеняющимися или взрывоопасными грузами, риски огромны. В последние годы суда, перевозящие автомобили, были особенно уязвимы для пожаров, поскольку неисправности или короткие замыкания приводили к возгоранию на борту. По словам страховщиков, литий-ионные батареи, особенно в электромобилях, в настоящее время считаются растущим риском для грузовых судов.
В 2018 году сверхбольшой контейнеровоз Maersk Honam длиной 353 м (1158 футов) загорелся в Аравийском море на пути к Суэцкому каналу. К сожалению, в этом инциденте погибли пять моряков. Но 22 члена экипажа выжили — и корабль тоже благодаря усилиям SMIT Salvage.
«Это был очень сильный пожар в носовой части судна, и, конечно, вы оцениваете, как этот пожар будет развиваться с течением времени?», — объясняет Янссен.
Сдерживание пламени в передней части корабля позволило избежать повреждения машинного отделения и жилых помещений в задней части. По словам Янссен, это был самый крупный пожар, с которым SMIT когда-либо сталкивался в море. Он горел на борту в течение месяца, но спасатели взяли его под контроль и в конце концов потушили, отбуксировав судно в порт Дубая.
После того, как пожар на борту Maersk Honam был потушен, экскаваторы убрали обломки, и в конечном итоге вся носовая часть была отрезана и заменена (Фото: Boskalis)
Позже, на ремонтной верфи, вся носовая часть Хонам был отрезан и установлен новый, чтобы он мог вернуться в строй под новым именем, Maersk Halifax, чуть более чем через год после пожара.
Блажейчик отмечает, что одна из трудностей тушения пожара на корабле заключается в том, что, хотя вода необходима для тушения пожара, вы не хотите полностью заполнять трюмы корабля, иначе судно станет неустойчивым или просто раковина. Кроме того, пожары могут повредить контейнеры с топливом на борту, вызвать взрывы и отправить в море огромные объемы загрязняющих веществ.
Мазут и загрязненная вода, оставшиеся в море после пожара на корабле, должны быть восстановлены и обработаны, говорит капитан Джон Симпсон, коллега Блажейчика по Solis. «Суммы могут достигать миллионов», — добавляет он.
В последние годы навигационные технологии улучшились, говорит Мюллер, а это означает, что столкновения кораблей и посадки на мель должны стать менее частыми, в среднем, со временем. Но обратная сторона заключается в том, что контейнеровозы стали значительно больше и громоздче за последнее десятилетие или два. Контейнерная вместимость крупнейших судов мира сегодня в 15 раз больше, чем в конце 19 века.60-е годы. Самый большой в мире контейнеровоз — Ever ACE — имеет вместимость 23 992 TEU (20-футовый эквивалент) и длину 399 м (1309 футов) по сравнению с 1578 TEU, которые может перевозить 227-метровый (745 футов) Encounter Bay, когда он был введен в эксплуатацию. в 1969 году.
По мере увеличения размеров влияние заземления также становится все более значительным, говорит Мюллер.
Слоун добавляет, что становится все труднее спасать самые большие корабли, когда вспыхивают пожары или когда они сталкиваются с песчаными отмелями и грязевыми отмелями.
Узнайте больше о сложностях плавания на некоторых из крупнейших в мире контейнеровозов из видеоролика ниже:
Обеспечение безопасности крупнейших кораблей мира
Беспокоит то, что спасатели будут все чаще сталкиваться с препятствиями, которые слишком велики, чтобы их преодолеть. И кто знает, как это может отразиться на глобальных цепочках поставок, если у кораблей будут возникать проблемы на загруженных каналах или за пределами крупных портов.
«У берегов Гонконга эти баржи могут обходить его, Чесапикский залив, они могут обходить его баржами», — добавляет Слоан, имея в виду Kota Kado и Ever Forward. Но, предупреждает он, существует риск того, что в конечном итоге один из более крупных контейнеровозов может сесть на мель в месте, куда гораздо труднее добраться таким образом во время любой операции по спасению.
«Это будет непросто», — говорит он. «Я думаю, что это произойдет».
—
Присоединяйтесь к миллиону будущих поклонникам, понравившись нам по телефону Facebook , или следите за нами по телефону Twitter или .
Если вам понравилась эта история, подпишитесь на еженедельную рассылку новостей bbc.com под названием «Основной список» — подборка историй от BBC Future , Культура , Worklife , Travel и Reel .
Потопление транспортных кораблей для военнопленных на Дальнем Востоке
В период с 12 по 18 сентября 1944 года союзные войска потопили три японских парохода, перевозивших припасы для поддержки военных действий Японии.
Но союзники в то время не знали, что эти корабли также перевозили военнопленных союзников (военнопленных) и яванских рабов (ромуша). 19 сентября союзники потопили другие транспортные корабли для военнопленных.44, но затопление «Качидоки Мару» и «Ракуйо Мару» 12 сентября привело к тому, что бывшие военнопленные передали администрациям союзников первые свидетельские показания об условиях в лагерях на железной дороге Таиланд-Бирма, а затопление «Джунйо Мару» 18 сентября Сентябрь был одной из самых смертоносных морских катастроф Второй мировой войны. В результате двух затоплений с разницей всего в шесть дней погибло более 7000 человек.
Kachidoki Maru был самым большим из этих пароходов, его длина составляла более 500 футов, а водоизмещение — более 10 000 тонн . Он был торпедирован вместе с Rakuyo Maru, 12 сентября 1944 года американскими подводными лодками, когда направлялся в материковую Японию из Сингапура. Junyo Maru , самый маленький пароход длиной 400 футов и водоизмещением 5000 тонн, был торпедирован британской подводной лодкой 18 сентября у западного побережья Суматры.
Когда эти пароходы были потоплены, заключенные и рабы на борту либо возвращались с железных дорог, на которых им было поручено работать, либо направлялись к ним.
Более 1300 военнопленных были упакованы на борту Rakuyo Maru и еще 900 на Kachidoki Maru в доках Keppel Habour, Сингапур, 6 сентября 1944 года . Эти люди работали на таиландско-бирманской железной дороге – строительном объекте протяженностью 250 миль, на котором военнопленные были вынуждены работать с июня 1942 года. Приблизительно 100 000 ромуш и 12 000 военнопленных погибли в результате жестоких условий, в которых они были вынуждены работать. Хотя основные строительные работы на железной дороге были завершены к 19 октября43 года мужчины все еще страдали от последствий тяжелого недоедания и тропических болезней, таких как малярия, дизентерия и авитаминоз. В таком состоянии те, кто должен был быть доставлен из Сингапура на работу в другое место, были забиты в трюмы кораблей с закрытыми люками — «слоем людей, лежащих плечом к плечу», — вспоминал австралийский рядовой Филип Бейлби, — с полкой над ними, чтобы содержат еще один слой мужчин.
В их распоряжении были элементарные туалеты — ящики над бортом палубы (IWM SR 23824).
Rakuyo Maru и Kachidoki Maru отправились в плавание 6 сентября в составе конвоя HI-72, направляющегося в Японию. Помимо военнопленных, корабли перевозили важные припасы для военных действий Японии, включая нефть, каучук и бокситы, что делало конвой мишенью для атак союзников. И японские солдаты, и военнопленные были обеспокоены тем, безопасно ли они проделают путь. Другие транспортные корабли уже были потеряны, в том числе Lisbon Maru 1 октября 19 года.42, Suez Maru 29 ноября 1943 г., Harugiku Maru 26 июня 1944 г. и Koshu Maru 4 августа 1944 г. В общей сложности считается, что 23 корабля, перевозивших военнопленных, были потоплены союзными войсками во время конфликт на Дальнем Востоке с потерей почти 11 000 военнопленных и тысяч ромуш.
Поднявшись на борт Rakuyo Maru, и чтобы помочь успокоить своих товарищей, некоторые австралийские военнопленные опирались на свой опыт затопления HMAS Перт во время битвы в Зондском проливе в конце февраля 1942 года.
Погрузившись в трюм, они давали товарищам-военнопленным советы о том, что делать в случае затопления. Лежа, «глядя в море и разговаривая друг с другом» (IWM SR 23824), мужчины занимались также и практическими делами — той работой, которую от них могли потребовать в Японии (ходили слухи, что это будет добыча угля, которых ни у кого не было опыта), и то немногое, что у них было в виде личных вещей. У них тоже было не так много одежды, и за последние два года плена они привыкли к климату, отличному от того, с которым они ожидали столкнуться в Японии. Они задавались вопросом, насколько хорошо они приспособятся, учитывая стрессы, которые они уже пережили. Любое время, которое военнопленным позволяли выйти из трюма на палубу, было драгоценно; это давало каждому возможность подышать свежим воздухом вместо удушливого смрада дизентерийного трюма и пошевелить затекшими, затекшими конечностями.
В 5:00 12 сентября, через шесть дней после начала плавания, торпеды с авианосца USS Sealion попали в Rakuyo Maru .
Реки огня полыхали в море от нефтяных танкеров конвоя, которые были подбиты ранее ночью, но люди знали, что им нужно покинуть корабль. Спасательных жилетов было очень мало, а спасательные шлюпки конфисковали японцы. Военнопленные бросали в воду все, что могло плавать — куски дерева, резину — не забывая собирать бутылки с водой перед прыжком. Неочищенная нефть вызывала у мужчин рвоту, когда они ее глотали, и жжение — как и соленая вода — при контакте с трещинами и язвами на их коже. Но масло также создавало толстый жирный налет, который, по мнению тех, кто провел несколько дней в море, давал им дополнительную защиту от палящего солнца днем и пронизывающего ветра ночью. Оставшиеся в живых люди наблюдали из воды, стараясь избежать притяжения корабля, когда Ракуйо Мару затонул на следующий день.
12 сентября в 22:40 авианосец USS Pampanito торпедировал Kachidoki Maru. Она затонула намного быстрее, чем Ракуйо Мару — в течение нескольких минут, а не часов.
900 человек на борту должны были прыгнуть в море в темноте ночи. Более сильные пловцы пытались помочь тем, кто, как они могли слышать, боролись вокруг них. «Но, — вспоминал Томас Паундер, стрелок Королевской артиллерии, — несмотря на свою уверенность в воде, — когда я ударился о воду, я упал прямо вниз… двигаться» (IWM SR 4887). Изо всех сил пытаясь выбраться на поверхность и будучи оттолкнутым от спасательной шлюпки японскими охранниками, Паундер в конце концов сумел забраться на бамбуковый плот, где он провел остаток ночи. Когда рассвело, он стал искать человека, который был его лучшим другом на железной дороге Таиланд-Бирма и был рядом с ним на корабле. Но они были разлучены, и помощник Паундера был среди 400 человек, погибших при затоплении 9-го лайнера.0005 Качидоки Мару той ночью. На следующее утро японские корабли вернулись, чтобы забрать выживших. Вместе с более чем 500 другими военнопленными Паундер был переведен на борт Kibitsu Maru, , на котором спасенные люди продолжили свое путешествие в материковую Японию.
Здесь они оставались в плену до конца войны.
Для выживших после торпедирования Rakuyo Maru это будет три, четыре и — для небольшого числа людей, включая Филипа Бейлби — шесть дней до того, как они будут спасены с моря теми же подводными лодками союзников, которые потопили конвой. . Те дни в море были проведены «абсолютно изголодавшейся по воде, во рту пересыхает, а язык прилипает к нёбу», и все это время вы смотрели на «чистую и кристально чистую» соленую воду (IWM SR 23824). Первые пару дней мужчины пытались поддержать боевой дух, распевая песни, чтобы скоротать время, но солнечные блики от воды становились «невыносимыми», масло жгло глаза, язвы от соленой воды вызывали «зудящие пятна» и кожа слезла. Галлюцинации заставили некоторых мужчин подплыть к кораблям, которых там не было, и в результате утонуть. Другие умирали от жажды, становились агрессивными или просто «сходили с ума». Мужчины прыгнули с Ракуйо Мару чувствуют себя свободными, потому что их захватчики и штыки больше не были вокруг них, «но на самом деле вы не свободны, потому что вас зовет морское дно» (IWM SR 23824).
USS Pampanito и USS Sealion продолжали патрулировать район в Южно-Китайском море после нападения на конвой. Через три дня экипажи подводных лодок заметили обломки и обломки с людьми, плавающими на плотах: «Мы не смогли их опознать», — сообщил лейтенант-коммандер Дэвис, старший офицер на 9-й подводной лодке.0005 Pampanito, ‘ Они все кричали и кричали во весь голос… С ними было очень трудно справиться, они были просто покрыты тяжелым маслом, все их тела, их руки, и у нас было чертовски много времени. пытаясь поднять их на борт, они были скользкими, не могли их поднять. Они были совсем слабы и мало что могли с собой поделать… Помню первого, кто подошел – он даже поцеловал мужчину, когда вытаскивал его на палубу, он был так счастлив, что взобрался туда. Они были в состоянии истерики, они практически сдались, когда мы наконец их подобрали». Полный отчет лейтенант-коммандера Лэндона Дэвиса о спасении доступен на веб-сайте Ассоциации морских национальных парков Сан-Франциско, а также замечательный отредактированный фильм о спасении 157 военнопленных из Rakuyo Maru тонет, снято перископическими камерами USS Pampanito .
Мерседес актрос кабина: 404 — Mercedes-Benz Trucks — Trucks you can trust
Кабина Mercedes-Benz Arocs. Семь вариантов, четырнадцать исполнений – Рейс.РФ
Один из самых дорогих и технологически сложных компонентов современного грузовика – кабина. И даже такие далеко не бедствующие автопроизводители, как Daimler, стремятся к унификации кабин, что обеспечивает определенную взаимозаменяемость панелей и каркасов, оптимизирует себестоимость
В ожидании «младших братьев»
Предмет головной боли дизайнеров – обеспечение общего стиля, оригинального и узнаваемого дизайна фасадов весьма различных по назначению грузовиков. Однако, даже если убрать трехлучевую звезду с облицовок Мercedes-Benz Antos и Mercedes-Benz Arocs, и поставить их рядом с флагманским Actros четвертого поколения, то сразу станет понятно – это одна марка, и это родственные модели. Настолько яркий и узнаваемый дизайн.
Кабина четвертого Mercedes-Benz Actros действительно новая, а не рестайлинговая в каком-нибудь пятом колене. В 2011 году никто, кроме Daimler, не подготовил абсолютно новую кабину, плюс у Actros МР4 оказалось множество новейших технических решений.
Как результат – титул «Грузовик 2012 года»!
Неспроста для магистральных Мercedes-Benz Actros сделали еще и узкую кабину – шириной не 2500, а всего лишь 2300 мм, то есть габаритами схожую с кабинами Axor и Atego. Так готовились к появлению «младших братьев» – Antos и Arocs. Не будем касаться широких кабин Actros – GigaSpase, с ровным полом и внутренней высотой 2,13 метра, или BigSpase, с высотой до потолка чуть меньше двух метров. Мercedes-Benz Actros, как заслуженный строитель, передал свои полномочия Arocs, и потому широкая кабина здесь большая редкость.
Есть над чем поработать
Строительному семейству Arocs достались кабины ClassicSpase: S длиной 1700 мм и M длиной 2000 мм, но они дополнены еще и более длинной L (2300 мм). Кабина S – стандартная, короткая и со средней крышей, наиболее распространена на самосвалах и автобетоносмесителях. M – средняя, чуть длиннее, и потому более универсальна, в ней может быть откидная спальная полка, но чтобы разложить ее, надо сдвинуть вперед сидения и откинуть спинки.
Можно сказать, что это «полуторная» кабина.
Кабина L с полноценным «спальником», незаменима для командировок, но по европейским меркам более подходящая для тягача, чем для самосвала. Но декларируемые в спецификациях размеры – внешние, а любого водителя больше интересует, что его ждет внутри. И вот что мы намерили рулеткой в кабине ClassicSpase S. Внутренняя ширина от центра стекла одной двери до стекла другой – 215 см, от лобового стекла до задней стенки – 146 см, высота от пола до потолка над креслом водителя – 163 сантиметра. Горб тоннеля выступает на 10 мм больше, чем заявленные 170 мм, но, скорее всего, эту погрешность вносит шумоизоляция. Вообще, такая высота выступания тоннеля одна из минимальных. На многих самосвалах других марок тоннель возвышается над полом на 30, а то и на все 40 сантиметров. Практически, в среднестатистический размер попадает только тоннель полноприводного Arocs 6х6, там высота 320 мм. Однако высота шахты двигателя критична в том случае, если надо перемещаться по кабине и залезать на «спальник».
А если его нет, то нет и проблемы.
Для России более оптимальна кабина M – средняя, с откидной спальной полкой, но в Челнах для российского Мercedes-Benz Arocs пока освоили только короткую кабину. То есть, заказывая самосвал с кабиной M, вы получите машину с импортной кабиной. Всего у Mercedes-Benz Arocs семь вариантов кабин в 14 различных исполнениях! Есть над чем работать в Набережных Челнах.
Снаружи…
На 24-дюймовых колесах Arocs выглядит не просто гренадером, а правофланговым в строю. Настолько высоко стоит машина. Чтобы подчеркнуть внедорожное назначение автомобиля, здесь применены функциональные высокие трехэлементные бамперы. Глядя на плавные изгибы, кажется, что делают их из пластмассы, как на Actros. Однако из композита только середина, и то за ней спрятан мощный противоподкатный брус, а углы, в которых размещена вся фасадная светотехника, отштампованы из толстой стали. Решетки на блок-фарах и на задних фонарях тоже выглядят по-армейски строго и надежно, но при этом они легко откидываются, открывая доступ к рассеивателям.
Очень удобно для автомобиля, «лазающего» по грязи. Снизу бампера смонтирована удобная складывающаяся подножка, которая позволяет легко добраться до ветрового стекла.
Под бампером установлена толстая стальная «лыжа», защищающая радиатор и поддон двигателя. Две пластмассовые ступени лестницы дополнены нижней подвесной ступенькой с эластичным подвесом. Такое «стремя» с хорошими противоскользящими свойствами надежно и практично, обеспечивает некоторую податливость при наезде на препятствие. За водительской дверью, на боковой панели кабины размещена еще одна подножка. С нее удобно контролировать степень загрузки кузова. На самосвале применяются двери без пластмассовых нижних панелей-удлинителей, которые закрывают верхние ступени. Объясняется это просто – на стройке эту панель легко повредить, поэтому их не ставят вообще. Кстати, дверь прикрывает особую, дополнительную ручку, за которую удобно ухватиться, забираясь в кабину.
… и внутри
По комфорту и тщательности отделки интерьера самосвал Mercedes-Benz Arocs практически не отличается от магистрального грузовика этой марки.
Совершенно рядовая комплектация для любого «Мерседеса» – гостеприимно приседающее на пневмоподвеске кресло водителя и откинутая вперед рулевая колонка с пневмофиксатором.
Помнится, летом 2013 года на презентации семейства Mercedes-Benz Arocs в Германии довелось поездить за рулем грузовиков в разных исполнениях, с разными двигателями и к разными кабинами. При всем разнообразии вариантов обивки и конструкции кресел, все оказались одинаково удобными, в меру мягкими и легко настраивались. Тогда говорили, что для водителя может быть установлено даже кресло со встроенным массажером.
Руль многофункциональный, «умный», с клавишами. Панель приборов сохранила традиционную для тяжелых грузовиков Mercedes-Benz V-образную форму. Комбинация приборов – два «кругляша» и дисплей между ними. Слева спидометр и небольшой стрелочный указатель уровня топлива, справа тахометр и манометр пневмосистемы. Плюс «горсть» лампочек. Легко читаемый цветной дисплей с диагональю 10,4 см, естественно, русифицирован.
Запуск двигателя с кнопки, а ключ с иммобилайзером в этот момент может лежать в кармане водителя. На панели приборов нет привычного рычага пневмокрана стояночного тормоза – он электрический и тоже с «мозгами». Рычага коробки тоже нет. Хотя здесь и стоит «робот» PowerShift 3 с управлением с правого подрулевого переключателя, можно вспомнить, что коробкой PowerShift 2 управлял джойстик Telligent на подлокотнике кресла. Сейчас подлокотник свободен.
Весь интерьер выдержан в сером и темно-сером, почти черном цвете, плюс оттенки. Такая немаркая расцветка для самосвала выглядит вполне добротно. Относительно высокая крыша позволяет разместить над ветровым стеклом ряд ящичков, а с левой стороны расположен тахограф.
Не трясет и не ржавеет
Из предметов роскоши и комфорта для водителя – обязательные центральный замок с дистанционным управлением и электрические стеклоподъемники, кондиционер, медиасистема с радио FM/AM, USB и Bluetooth. «Автономка» может быть разная: на самосвале 6х4 она «мокрая» на 3,6 кВт, а на полноприводном 6х6 тоже «мокрая», но мощнее – 9,1 кВт.
На вездеходном шасси она используется еще и как предпусковой подогреватель. Машины для России обеспечиваются более эффективной теплоизоляцией, которая еще и шумы гасит. Подвеска кабины четырехточечная, на пружинных стойках. Тряски в движении почти не чувствуется и сибирских морозов пружины не боятся.
Особо отметим высокую коррозионную стойкость кабин российских Mercedes-Benz Actros и Arocs. Если внимательно осматривать сваренные, но еще не окрашенные кабины на заводе каркасов в Набережных Челнах, то видно, что подавляющее большинство панелей отштамповано из двухсторонней «оцинковки». Из «черной» стали практически только крыша. Кроме того, на заводе действует линия катафорезного грунтования, когда каждую кабину полностью погружают поочередно в шесть технологических ванн. В последней ванне идет электроосаждение грунта. В результате получается очень плотное покрытие, грунт попадает во все скрытые полости, обволакивает каждую точку сварки. Так что и через 15 лет не придется красить кабины челнинских «Мерседесов».
Еще про Mercedes-Benz Arocs:
Ходовая часть
Водители одобряют «автомат»
Двигатели для самосвалов
Насколько он российский?
Алгоритм успеха
Как поднять кабину мерседес актрос
Главная » Разное » Как поднять кабину мерседес актрос
Как поднять кабину на Мерседес актрос 1840
Видео-обзор: тягач Mercedes-Benz 1840 (от «Трак-Платформа»)
Mercedes-Benz Actros. Przechylanie kabiny kierowcy.
Краткий обзор мерседес актрос
#7 Подъем кабины. Жизнь на колесах
Обзор MERCEDES ACTROS EURO6
youtube.com/embed/Zzc8rre-Juw» frameborder=»0″ allowfullscreen=»»>
Mercedes-Benz Actros 1841 Мерседес-Бенц Актрос 495-308-99-99
Новая кабина Мерседес- Актрос евро-6
2014 мерседес актрос
Обзор Мерседес Актрос 1840
Ремонт крепления кабины Мерседес
Также смотрите:
- Машина с двс на радиоуправлении Мерседес
- Блоки предохранителей Мерседес w221
- Схема подвески Мерседес w208
- Мерседес sl500 2012
- Мерседес вито проблема с стеклоподъемниками
- Момент затяжки болтов гбц Мерседес 272
- Электромобиль Мерседес g55 характеристики
- Где вин номер на Мерседес w210
- Породия на Мерседес
- Mercedes c class w203 2003 год
- Мерседес спринтер подключение сигнализации
- Лобовые стекла на Мерседес 220
- Самый короткий Мерседес спринтер
- Двигатель Мерседес 271860
- Алексей конусов Мерседес
Главная » Выбор » Как поднять кабину на Мерседес актрос 1840
Мы рассмотрим Mercedes Actros от цены к модели эконом-класса и все его особенности.

ТЕПЕРЬ это то, что я называю мотором.
Я первый человек в Великобритании, который водит Actros, новую суперзвезду мира грузовиков.
1
Суперзвезда грузовиков … Mercedes Actros
Это стоит 90 000 фунтов стерлингов, а трейлер — почти 60 000 фунтов стерлингов. Стоит 160 000 фунтов стерлингов, это как Mercedes SLR.
Actros — это высокотехнологичный грузовик, эквивалентный гоночному автомобилю Mercedes Benz F1, и в глазах его водителей он не менее очарователен.
Но грузовики — это больше, чем просто добраться из пункта А в пункт Б.
Водители проводят за рулем весь свой рабочий день или ночь, и по окончании рабочего дня автомобиль становится их домом на колесах из дома.
Как гордый сын дальнобойщика, водить Actros было моей мечтой, хотя сам размер его пугал.
Кабина такая высокая, что было похоже на восхождение на гору, чтобы просто сесть за руль.
Actros — это мир вдали от грузовиков Альбиона, Аткинсона и Доджа моего отца.
Сидеть в нем было похоже на полетную палубу Starship Enterprise, и здесь достаточно технологий, чтобы заставить вас поверить, что Actros может доставить вас на Луну и обратно.
Поскольку у меня нет лицензии на грузовой автомобиль, мне пришлось довольствоваться пилотированием Actros вокруг испытательного центра Миллбрук, участка площадью 120 акров, где есть все дорожные условия, от горных маршрутов до овальных высокоскоростных гонок на выносливость.
Первым потрясением было то, что я не смог найти большой рычаг переключения передач, который помнил по грузовику моего отца.
На приборной панели был небольшой рычаг, но мой инструктор быстро сказал мне, что это стояночный тормоз грузовика, которым можно было воспользоваться только тогда, когда мы остановились.
Фактически рычаг переключения передач представляет собой небольшой рычаг сбоку от рулевого колеса, который вы просто переключаете с нейтрального положения на автоматическое.
Это означает, что все, что вам нужно сделать, это сосредоточиться на том, чтобы управлять грузовиком длиной более 50 футов между белыми линиями — и поверьте мне, этого более чем достаточно.
Когда вы видите 50-футовый прицеп в зеркалах заднего вида размера XXL, это все равно, что тащить за собой бунгало.
Но управлять Actros, осмелюсь сказать, легко, если привыкнуть к его размеру.
Вы подпрыгиваете вверх и вниз на своем красиво подрессоренном индивидуальном сиденье, впитывая худшие из британских дорог, словно плывете на собственном ковре-самолете.
А кабина настолько хорошо звукоизолирована, что даже при резком ускорении уровень шума не превышает приглушенного гула.
Немногие автомобили могут сравниться с ним.
Road Test
Мясистый внедорожник, который привлекает внимание
Мы рассмотрим Mercedes GLE 350 от цены к экономичному и все его особенности
Road Test
Самый мощный семейный внедорожник
Мы рассматриваем Land Rover Discovery Sport HSE Luxury по цене для экономии и всех его функций
Road Test
спасательный внедорожник
Мы рассмотрим Mercedes Unimog от цены к экономичному и все его особенности
Road Test
Роскошный, стильный и практичный
Мы рассматриваем линейку Rover Sport от цены к экономичному и все его особенности
Road Test
внедорожный, гибридный, спортивный
Мы рассматриваем Volvo XC90 от цены к экономичному и все его особенности
Автоматическая коробка передач очень плавная, лучше, чем у большинства автомобилей, на которых я ездил.![]()
Это тоже необходимо, потому что он соединен с 11-литровым двигателем мощностью 450 л.с., который должен тянуть 44 тонны изо дня в день.
Современные грузовики проходят даже более тщательные испытания, чем новый автомобиль.
Actros прошел ошеломляющие 50 миллионов километров испытаний двигателей на испытательных стендах и 20 миллионов километров по дорогам в экстремальных погодных условиях.
Кабина была спроектирована так, чтобы обеспечить максимальную аэродинамику в отрасли для повышения топливной экономичности.
Он провел 2600 часов точной настройки в аэродинамической трубе — это больше, чем автомобиль F1.
В результате появился грузовик, который увеличил экономию более чем на семь процентов до примерно 10 миль на галлон.
Это может показаться неважным, но в мире грузовиков это замечательная цифра, которая становится все более жизненно важной из-за смехотворной цены на дизельное топливо.
Внимание к деталям подчеркивается тем фактом, что инженеры Merc даже оптимизировали угол наклона брызговиков за колесами, чтобы снизить сопротивление ветру.
Внутри Actros похож на грузовики Mercedes S-класса и обладает всей роскошью, которую можно ожидать от лимузина представительского класса.
Вы получаете красиво оформленную современную приборную панель, которая обтекает водителя.
Здесь есть все, от большого холодильника до шкафов для хранения на маленькой кухне, а также столешница / рабочая поверхность, которая выдвигается из приборной панели перед пассажирским сиденьем.
Затем в конце дня вы забираетесь на полноразмерную ортопедическую кровать, созданную для максимального комфорта, чтобы вы могли хорошо выспаться в кабине с кондиционером, смотреть телик или слушать музыку через дорогую аудиосистему.
Mercedes продал более 700 000 предыдущих моделей за последние 15 лет, что делает их столь же важными, как и любой другой модельный ряд компании.
С новым Actros они подняли планку на новый уровень сложности и предоставили трудолюбивым водителям грузовиков автомобиль, которого они заслуживают.
Я хочу один.
.
Инструкция по эксплуатации бортового компьютера Mercedes-benz Actros
Сегменты на дисплее меняются автоматически в зависимости от типа и значения на дисплее (например, рабочие сообщения, отображение сообщений, отображается меню).
Сегменты дисплея также могут быть соединены друг с другом.
Если в меню возможны некоторые настройки, это отображается на дисплее в виде символа.
Настройка осуществляется кнопками + и — на многофункциональном рулевом колесе.
Индикатор состояния
Чтобы подчеркнуть значение определенных сообщений, отдельные сегменты индикации состояния загораются белым, желтым или красным светом. Сообщения на дисплее с желто-красным индикатором состояния
Отображение сообщений
Сообщения на дисплее автоматически отображаются, чтобы предоставить информацию о работе, предупреждениях или ошибках.
Аббревиатура системы или символ неисправности
Если на дисплее стандартного компьютера появляется сообщение, сокращенное обозначение соответствующего модуля управления или символ неисправности (например, повышение температуры охлаждающей жидкости) отображается на дисплее.
сегментный дисплей.
Главное меню и подменю
Количество и порядок меню в зависимости от типа автомобиля и его оснащения.
Функции систематически сгруппированы в отдельные главные меню. При отслеживании информации в главном меню могут отображаться подменю, например, давление, уровень масла и т. Д.
Можно выбрать следующие основные меню и подменю:
Детали меню
Вызов уровня моторного масла:
- Заглушить двигатель.
- Поверните ключ автомобиля в положение для движения в замке зажигания.
- Подождите около 1 минуты.
На дисплее отображается текущий уровень моторного масла:
Уровень масла = уровень моторного масла правильный
Уровень масла> Макс. = слишком высокий уровень моторного масла
Уровень масла = уровень моторного масла слишком низкий
Используйте только моторное масло, когда появится соответствующее сообщение на дисплее:
Если двигатель холодный или работает уже непродолжительное время: от 5 до 10 минут.
Если двигатель теплый: около 1 минуты
Если вы вызовете уровень масла в двигателе, указанном выше, желаемое количество не будет отображаться.
Если вы вызываете уровень моторного масла во время движения автомобиля, на дисплее всегда будет отображаться уровень моторного масла, измеренный, когда автомобиль ранее находился в неподвижном состоянии.
.
% PDF-1.6 % 556 0 объект > / Метаданные 553 0 R / Страницы 536 0 R / PageLayout / SinglePage / OpenAction 583 0 R / Тип / Каталог / PageLabels 532 0 R >> endobj 553 0 объект > поток uuid: d249e3d5-b525-4921-ad36-a88db68b1971adobe: docid: indd: b31d8c6f-e1e3-11e0-93f7-f44d9f5012f5proof: pdfda2c28a1-e02b-11e0-97b5ed-dafda2c28a1-e02b-11e0-97b5ed-c0fafa3d07e3e07e07e3e07e3e03e03e08e03e0c08e08e03e03ec07e3e03e0e3d0e3c07e0e3e03e0e03e0e3d0e3e03e03e0e07e3e0e3e0e3e0e3e03ec07ec07 ReferenceStream72.0072.00Inchesuuid: D12706BBB5D311DFAD9DBB7F3E606166uuid: AFCCF7D894C011DFBD8BC357FAF6D76D
0072.00Inchesxmp.iid: 3E2EEB0908206811B1DBF23ECCB49846uuid: C487FBE7D064DF11B84896DF89779CAC
0072.00Inchesuuid: C8D19A33B5D411DFAD9DBB7F3E606166uuid: 9CF3808394EA11DFBD8BC357FAF6D76D
0072.00 Inchesuuid: B5827223B5D411DFAD9DBB7F3E606166uuid: 9CAEB6CB749411DF87B8C5FC3AC4EF5A
00150.00 Дюймыxmp.iid: 04B7B932252068118DBB81663D978BFDuuid: A14D61BD744811DD812DCA4C79FB8B63
0072.00 Inchesuuid: 939FE14EB5D011DFAD9DBB7F3E606166uuid: C652A8DE744911DD812DCA4C79FB8B63
0072.00 Inchesuuid: A29A3771B5D411DFAD9DBB7F3E606166uuid: D32E36E2A61E11DF96EFB5F9E122E702
0072.00 Inchesuuid: 8DAC435FB5D411DFAD9DBB7F3E606166uuid: 5CFAEF87966C11DFA369A629DC8B5C77
0072.00 Inchesuuid: BC67D04CB5D111DFAD9DBB7F3E606166uuid: 456434F8745111DD812DCA4C79FB8B63
00Inchesuuid: B4165660B5CF11DFAD9DBB7F3E606166uuid: 3DF4359094E711DF9A04BA7D0F43AFC2
0072.00 Inchesuuid: 5EAA46C8B5CF11DFAD9DBB7F3E606166uuid: FF68CB432367DE11A380FA2DD0B4DE5F
0072.00 Inchesuuid: 5209D798B5CF11DFAD9DBB7F3E606166uuid: C0C9E1058D3BDD11B7A8F884D5D6459C
0072.00Inchesuuid: 8B8B1F30B5D011DFAD9DBB7F3E606166uuid: 9A88ABD279AB11DD88719D4FA6D80167
0072.00 Inchesuuid: BADEF076B5D011DFAD9DBB7F3E606166uuid: 55F0B289BAB611DC8A009C2C0C5C63D2
0072.00 Inchesuuid: 5E146688B5D211DFAD9DBB7F3E606166uuid: 905CDE1674E711DD9C5B9AF7CB0F74E8
0072.00 Inchesuuid: 68FB865CB5D211DFAD9DBB7F3E606166uuid: DDA7A5F774E811DD9C5B9AF7CB0F74E8
0072.00 Inchesuuid: FB3266E0B5D111DFAD9DBB7F3E606166uuid: ABD08DA1CE7B11DDB017F3DEF3E7D4792011-11-15T11: 04: 33 + 01: 002011-11-21T12: 50: 18 + 01: 002011-11-21T12: 50: 18 + 01: 00Adobe InDesign CS3 (5.0.4)
application / pdf Библиотека Adobe PDF 8.
0 ложь конечный поток endobj 536 0 объект > endobj 583 0 объект > endobj 532 0 объект > endobj 534 0 объект .
Скачать бесплатно руководство по ремонту грузовиков Mercedes-Benz 18
Здравствуйте! На этой странице вы можете найти и скачать сервис-мануалы для большегрузного автомобиля Mercedes-Benz, в который входят три основные серии грузовиков: Mercedes Actros, Mercedes Axor, Mercedes Atego, as. а также грузовики Econic и Unimog.
Mercedes Atego PDF Сервисное руководство
Mercedes Sprinter 1995-2007 PDF Руководство по ремонту
Двигатель Mercedes Sprinter CDI PDF Руководство по обслуживанию
Mercedes Vario 1996-2003 PDF Руководство по обслуживанию
Mercedes-Benz Arocs (964) Руководство по ремонту
Mercedes-Benz Atego 1998 PDF Руководство по эксплуатации
Mercedes-Benz Axor 940-954 PDF Сервисное руководство
Mercedes-Benz MB 100D PDF Сервисное руководство
Mercedes-Benz Series 405 Руководство по ремонту
Mercedes-Benz Sprinter 1995-2000 PDF Руководство по эксплуатации
Mercedes-Benz Sprinter 2005 PDF Руководство по эксплуатации
Mercedes-Benz Sprinter 2006 PDF Руководство по эксплуатации
Mercedes-Benz Sprinter 2007 Руководство по эксплуатации
Mercedes-Benz T1 PDF Руководство по эксплуатации
Описание : Диск представляет собой полную техническую документацию по обслуживанию и ремонту первого поколения Actros от WIS.
Вся информация на русском языке. Имеются коды неисправностей с подробной интерпретацией, описание параметров меню самодиагностики, электрических и пневматических цепей.
Диск будет полезен тем, кто занимается в первую очередь ремонтом Actros .
Дополнительно . Информация: Внимание! Диск работает правильно только в том случае, если дисковод называется V. (Виртуальный диск легко переименовать из программы чтения изображений.) Если вы напишете на disk, вы можете изменить букву диска в Администрирование / Управление компьютером / Хранилище / Управление дисками).
Еще одно неудобство — при обращении к pdf запрашивает пароль. Пароль — это первые 4 цифры имени файла (в примере на скриншоте — пароль 0500).
Mercedes-Benz Actros (модельный ряд 950-954). Каталог технической документации [ISO, ENG, RUS, 700 MB] — скачать
Мультимедийный справочник на английском языке по эксплуатации, обслуживанию и ремонту автобусов и грузовиков Mercedes-Benz, произведенных в Бразилии.
Мультимедийная информационная база на английском языке по ремонту легковых и грузовых автомобилей, автобусов Mercedes-Benz для рынков Европы и Америки.
Mercedes-Benz WIS ASRA 2016 год
Сегодня Mercedes-Benz является одним из брендов группы грузовых автомобилей DaimlerChrysler Corporation и ведущим брендом по продажам грузовиков в мире. Производственные мощности и автозаводы, на которых Сборка грузовиков Mercedes находится в Германии, Франции, Турции, Мексике.Ежегодно под брендом Mercedes-Benz потребителям отгружается более 140 000 грузовиков, из них половина — в страны Западной Европы, где Mercedes-Benz занимает наибольшую долю рынка среди европейских и мировых производителей — 22%.
Однако пока грузовики Mercedes являются лишь частью грузовой империи DaimlerChrysler. В группу Truck Group немецко-американского концерна входят, помимо Mercedes-Benz, такие торговые марки и производит такие автобусы как Freightliner, Sterling, Western Star и Thomas Built Buses в Америке и Mitsubishi Fuso в Японии.
В итоге Концерн DaimlerChrysler ежегодно реализует в мире более 530 тысяч грузовиков на сумму около 32 миллиардов евро.
В линейку тяжелых грузовиков Mercedes-Benz входят три основных серии грузовиков: Mercedes Actros, Mercedes Axor, Mercedes Atego, а также грузовики Econic и Unimog, предлагаемые компанией в некоторых странах. регионы.
.
Тягач Mercedes Actros высокая кабина
Тягачи Мерседес б/у и новые
«КОМПАНИЯ СТТ-АВТО» предлагает своим клиентам купить тягач Мерседес новый или с пробегом по выгодным ценам.
Доступные модели с ценами можно посмотреть в нашем интернет-магазине Авито и группе Instagram.
Коммерческая грузовая техника сегодня используется особенно активно, ведь перевозка грузов автомобильным транспортом является наиболее мобильной и активно применяемой в любом бизнесе. Седельный тягач Mercedes-Benz – немецкий сплав неизменного качества, экономичности, надежности и комфорта, а также универсальное решение для грузоперевозок компании. Сегодня данный бренд стоит в авангарде передовых технологий и занимают значительную часть в доле продаж грузовой техники в Москве, России и Европе.
Главные преимущества седельных тягачей Мерседес
Техника немецкой компании во все века считалась образцом для подражания. С момента создания корпорации Mercedes автомобильные производители всего мира стараются не отставать от уровня развития техники этой компании. Покупка техники данной марки оказывается выгодно в долгосрочной перспективе, ведь в обслуживании эти автомобили очень предсказуемы.
Также можно выделить следующие преимущества тягачей немецкой корпорации:
- Безупречное немецкое качество во всех проявлениях;
- Экономичность. Большие межсервисные интервалы, долговечность всех узлов и агрегатов, низкий расход топлива, повышенная грузоподъемность, отличная производительность с точки зрения как затрат, так и технических характеристик.
- Высочайший уровень комфорта и удовольствие от вождения.
- Образцовая эргономика и множество практичных и полезных деталей, доступных уже в базовой комплектации.
- Экономичные и надежные двигатели BlueTec Euro 6, задающие новые стандарты для силовых агрегатов;
- Оснащение первоклассными системами безопасности и защиты для большего повышения безопасности и снижения риска;
- Огрмный выбор дополнительных опций;
- Великолепный и ультрасовременный дизайн, производящий впечатление не только на требовательных водителей;
- Высокий уровень сервиса, широкая сеть сервисных станций и услуг.

Многие компании значительно облегчат свою деятельность, если решат приобрести грузовую технику Мерседес для выполнения транспортных задач. С помощью такой техники Вы надолго забудете о проблемах с грузоперевозками и сможете четко планировать деятельность Вашей фирмы.
Грузовики Мерседес Бенц Аксор и Актрос легко преодолевают экстремальные температуры окружающей среды. И в летний зной, и в суровые морозы, в сложных дорожных условиях грузовики остаются безупречно надежными в повседневном использовании, подтверждая еще раз немецкое неизменное качество.
Mercedes Axor – малый вес при максимальной полезной массе
Тягачи Мерседес Актрос – надежность и удовольствие от работы
Грузовики Мерседес от компании СТТ-Авто
Если Вы решили купить тягач Мерседес б/у или новый, «КОМПАНИЯ CТТ-АВТО» предлагает уникальные возможности. У нас Вы сможете выбрать удобную форму приобретения автомобиля, а также получить последующее гарантийное и послегарантийное обслуживание.
Цены в нашей компании более, чем конкурентоспособны, ведь мы сотрудничаем с производителями и обеспечиваем нашим клиентам лучшие предложения на весь модельный ряд грузовых авто. СТТ-Авто специализируется на продаже и обслуживании грузовой техники различного назначения преимущественно из Европы без пробега по РФ. Мы также готовы предоставить услуги лизинга, продажу автомобильной техники в кредит и обмен техники по системе трейд-ин.
Получить исчерпывающую информацию Вы можете по телефону 8 (800) 302-80-10. Заказать тягач Вы можете, кликнув на «Обратный звонок» в левой верхней части сайта либо нажав кнопку «Купить» в каждой модели. Все, что Вам нужно – это заполнить поля формы заказа и отправить его нам.
com/embed/FXmGyLvO_CU?rel=0&fs=1&wmode=transparent» allow=»autoplay; fullscreen; encrypted-media» allowfullscreen=»true» frameborder=»0″ scrolling=»no» title=»JoomlaWorks AllVideos Player»>
Запчасти
Для грузовиков и полуприцепов
Аксессуары
Органайзеры, автомагнитолы
Страхование
ОСАГО и КАСКО
Техника на заказ из Европы
Приемлемые цены, оперативно
Стоянка «Дурыкино»:
Московская обл., Солнечногорский район, д. Дурыкино, строение 12.
Стоянка «Долматово»:
142074, Московская обл., г. Домодедово, с. Долматово, влад. «Дорожное», стр.1
Mercedes-Benz Actros четвертого поколения
13 ангелов Actros
Александр Еремцов,
фото автора и компании Daimler AG
Официальную презентацию грузовика Mercedes-Benz Actros четвертого поколения мы ждали давно. Редкая информация об испытаниях и «шпионские» фотографии странного камуфлированного «седельника» давали мало пищи для каких-либо выводов.
Все вопросы были сняты 21 июня в столице Бельгии – Брюсселе.
С пол-оборота…
Да, немцы умеют заводить. В данном случае я имею в виду публику, присутствующую в центральном павильоне Brussels Expo. Перед началом показа выступил Гюнтер Оттингер, член Eврокомиссии, ответственный за энергетику. Его речь была выдержана в тех специфических интонациях немецкого языка, которые заставляют держать слушателей в напряжении многие часы. Он говорил о важности сделанного шага для государства, о возможностях и потенциале Mercedes-Benz, о том, что среди многих стран главным приоритетом является Россия. Именно так и сказал. Публика слушала самозабвенно, мне казалось, она вот-вот встанет и ожесточенно зааплодирует. Да и сам я, невольно поддавшись всеобщему эмоциональному порыву, готов был вскочить и рукоплескать…
Речь Управляющего подразделением Daimler Trucks Андреаса Реншлера оказалась не менее выразительной. Член правления Daimler AG акцентировал своё внимание не столько на новом грузовике, а главным образом на тех, кто создавал эту машину.
Преддверием кульминационной части презентации стала живописная музыкальная сага, рассказывающая о становлении компании Daimler AG. Картинки на экранах сменялись появлением реальных машин, от первого грузовика Готлиба Даймлера до современных магистральных тягачей. Уже где-то вдали как тень промелькнул новый Actros, ритм возрастал, и вот он в центре сцены, реальный и, наверное, неповторимый. Ведущий презентации что-то продолжал рассказывать о новой машине, но никто из переполненного зала его уже не слушал – всем своим видом Actros говорил сам за себя.
Главное, чтобы костюмчик сидел
Первое, на что обратил внимание я, – это качество материалов. Внешняя безупречность во всём. И тем не менее он не походил на выставочный экземпляр. Во-первых, на сцену он выехал уже с полуприцепом и грузом, т. е. в рабочем состоянии. Во-вторых, он ведь не совсем с конвейера, новый Actros прошёл 2600 часов испытаний в аэродинамической трубе, 50 млн. км испытаний двигателя на тестовом стенде в условиях реальной эксплуатации и 20 млн.
км пробега в дорожных условиях. И пусть это сделал не конкретно этот автомобиль, но всё же…
Дизайнеры новый Actros называют «летящим» за плавные линии в облике грузовика. Действительно, прямых линий очень мало. Но я бы отметил предельную продуманность и практичность. Во внешнем оформлении отсутствуют лишние декоративные элементы. V-образная радиаторная решётка с перфорированными жалюзи и штампованные угловые элементы, а также подчёркнутые углы кабины как бы наделяют грузовик характером: легкая усмешка и уверенный взгляд. Используя приемы олицетворения, я бы ассоциировал его с психотипом сангвиника.
Новый Actros не похож на предшественника. Центр дизайна грузовика – радиаторная решётка. Радиаторные заслонки управляемые, когда возникает потребность в большом потоке охлаждающего воздуха, шторки открыты полностью, когда потребность в воздухе снижается, шторки закрываются, улучшая аэродинамические свойства грузовика.
Но как всегда центральное место в облике занимает фирменный знак – звезда Mercedes-Benz, которая во время движения или стоянки подсвечивается.
Аэродинамика автомобиля тщательно продумана, но конструкторам пришлось поломать голову. Например, значительно улучшает аэродинамику автомобиля выраженный скос ветрового стекла, но при этом ухудшается эргономичность кабины, так как сокращается полезное пространство внутри нее и уменьшается объём верхних полок. После множества опытов в аэродинамической трубе разработчики нашли решение, учитывающее обе стороны вопроса: ветровое стекло наклонено на 15° (напомню, что в предыдущем «Актросе» наклон составлял 13°).
Для нового Actros выпускают 7 вариантов кабин
• Удлинённая кабина ClassicSpace со стандартной крышей, ширина кабины – 2,3 м, с туннелем двигателя всего 170 мм. Высота потолка над тоннелем – 1,46 м, над местом второго водителя – 1,59 м;
• Удлинённая кабина ClassicSpace со стандартной крышей. Ширина кабины – 2,3 м, плоский пол. Высота потолка – 1,64 м.
• Удлинённая кабина StreamSpace шириной 2,3 м, высота тоннеля двигателя – 170 мм. Высота потолка над тоннелем двигателя – 1,79 м, над местом второго водителя – 1,84 м.
• Удлинённая кабина StreamSpace шириной 2,3 м с плоским полом. Высота потолка – 1,97 м.
• Удлинённая кабина StreamSpace шириной 2,5 м с плоским полом. Высота потолка по всей площади кабины – 1,97 м.
• Удлинённая кабина BigSpace шириной 2,5 м с плоским полом. Высота потолка по всей площади кабины –1,99 м.
• Удлинённая кабина GigaSpace шириной 2,5 м с плоским полом. Высота потолка – 2,13 м.
Высоко личное пространство
Все версии нового грузовика теперь рассчитаны исключительно на транспортировку грузов на дальние расстояния. Теперь он один покрывает все потребности дальних грузоперевозок, тогда как ранее в этой сфере трудились два модельных ряда – Actros и Axor. С введением экологического стандарта Euro 6 в Европе выпуск вторых будет прекращен.
Кабина полностью оцинкованная и собрана из усиленных элементов. Высоту кабины нового Actros ограничивает только законодательство. Кабина MegaSpace предыдущих моделей заменена GigaSpace. Общая высота её четыре метра, а если говорить о вместительности, то предыдущая модель отстаёт от неё на 920 л – почти на кубический метр.
Благодаря этому высота потолка увеличена до 2,13 м по всей площади кабины. Общий объём кабины 11,6 м3 – рекордный показатель для европейских грузовиков.
Габаритная схема кабины GigaSpace
В новом Actros применён принцип модульного проектирования. Просторные кабины выпускаются в семи вариантах, пять из которых имеют ровный пол, хотя это всегда было прерогативой только флагманских моделей. Автомобили собирают шириной 2,5 или 2,3 м, с тоннелем двигателя или без него, с плоской крышей, с крышей увеличенной высоты или любой из промежуточных вариантов. В общем, возможен очень широкий модельный выбор.
Главная идея интерьера – концепция визуального отделения зоны водителя от жилого пространства с помощью цветовых решений и пространственных форм. Специально для нового Actros разработаны многофункциональное рулевое колесо, практичная и стильная приборная панель, асимметричные отсеки для хранения нужных мелочей над ветровым стеклом и многое другое. Для установки руля по высоте теперь предусмотрена специальная ножная педаль, причём угол регулировки руля значительно увеличен по сравнению даже с отлично зарекомендовавшей себя предыдущей моделью Actros.
Многие материалы отделки, использованные в новом Actros, пришлись бы к месту и в легковом автомобиле, настолько высоко их качество. Кресло водителя разработано специально для нового Actros. Ширина кресла – 550 мм, по сравнению с предыдущей версией оно увеличено на 40 мм. Увеличен и ход двухэтапной системы настройки положения: 190 мм или 250 мм.
Спальные места в новом Actros тоже новые. Даже в моделях с кабиной шириной 2,3 м, спальное место за водительским креслом имеет размеры 2000х750 мм, что вполне достаточно даже для высокого водителя. В кабинах шириной 2,5 м размеры спального места увеличены до 2200х750 мм – здесь с комфортом может расположиться даже очень высокий человек.
Неразделимая целостность
Двигатели нового поколения Mercedes-Benz BlueEfficiency Power были разработаны специально для Европы, и поэтому они изначально соответствуют экологическим стандартам Euro 6. Грузовики будут выпускаться и в исполнении Euro 5. Расход топлива в таком случае будет ниже расхода у предшествующей модели на 6%.
В версии Euro 6 этот показатель ниже на 3%, причём потребление жидкости AdBlue сократилось примерно на 40%.
| Мощность, кВт | Мощность, л. с. | Крутящий момент, Н·м |
|---|---|---|
| 310 | 421 | 2100 |
| 330 | 449 | 2200 |
| 350 | 476 | 2300 |
| 375 | 510 | 2500 |
Конструктивно новый Mercedes-Benz OM 471 представляет собой 6-цилиндровый вертикальный однорядный двигатель с длинным ходом поршня, диаметром 132 мм при ходе 156 мм. Двигатель относится к классу мощных и рассчитан на большегрузный автотранспорт. Сухая масса двигателя в исполнении Euro 6 составляет 1146 кг, в исполнении DIN 70020-A – 1126 кг.
Во всех вариантах нового Actros мощность передаётся колёсам через полностью автоматизированную коробку передач Mercedes-Benz PowerShift G211 или G281. На случай, если водитель захочет переключить передачу вручную, на рулевой колонке предусмотрен рычаг.
У грузовика Actros четвертого поколения рама разработана специально для шоссейных грузовиков и обладает исключительной торсионной жёсткостью, ширина колеи увеличена и составляет 834 мм в отличие от прежних 744 мм. Базовая конструкция проверенных и испытанных осей осталась прежней, однако проектировщики внесли некоторые изменения в системы управления и подвески, повысив тем самым безопасность и удобство вождения.
Одним из основных факторов, обусловивших исключительную легкость управления нового Actros, является обновленная система рулевого управления, обеспечивающая оперативное, точное вождение и чувство дороги, а новый ретардер легче и мощнее предыдущего.
Уникальная система контроля дистанции Proximity Control Assist с функцией «старт-стоп» позволяет автоматически управлять движением автомобиля в пробке, облегчая работу водителя при движении по загруженным магистралям больших городов.
Во время презентации Actros четвертого поколения его конструкторы не раз отмечали, что среди множества новых узлов, приборов и функций они выделили 13 основных, которые назвали ангелами-хранителями Actros. Именно они, по их мнению, составляют лицо и характер машины, обеспечат ей долгую и функциональную жизнь и станут гарантом безопасной работы водителя. Но появлению этих 13 ангелов предшествовал 10-летний упорный труд 1600 сотрудников компании Daimler Trucks. Именно они создали это чудо!
Please enable JavaScript to view the comments powered by Disqus.
Кабины Мерседес Актрос в Украине. Цены на Кабины Мерседес Актрос на Prom.ua
Работает
Сайлентблок кабины MEREDES ACTROS AXOR сайлентблок кабины МЕРСЕДЕС АКТРОС АКСОР 47*40*73*95,5
Доставка по Украине
588 грн
Купить
TIRPLAST
Работает
Подножка кабины (мыльница) Мерседес Актрос, Mercedes Actros 9436600901
Доставка по Украине
1 188 грн
Купить
интернет-магазин «TIRLABI»
Работает
Насос подъема кабины Mercedes Actros Насос подьема кабины Мерседес Актрос Атего Насос для подъема кабины
Доставка по Украине
1 365 грн
Купить
Tir Auto Trans Mmg
Работает
Кран уровня пола кабины Мерседес Актрос/Даф ( 60928CNT )
Доставка по Украине
569 грн
Купить
«TIR-AUTO»
Работает
Амортизатор кабины Mercedes Actros мерседес актрос
Доставка по Украине
2 900 грн
Купить
Sancar
Работает
Насос подъема кабины Mercedes Actros мерседес актрос 1820 1117 1824
Доставка по Украине
1 600 грн
Купить
Sancar
Работает
Амортизатор кабіни Mercedes Actros амортизатор кабини мерседес актрос
Доставка по Украине
3 100 грн
Купить
Sancar
Работает
Детский электромобиль грузовик Mercedes Actros (Мерседес Актрос) 70W 2 мотора M 4208EBLR-1
Доставка по Украине
16 192 грн
14 854 грн
Купить
KINDAMOR
Работает
Детский электромобиль грузовик Mercedes Actros (Мерседес Актрос) 70W 2 мотора M 4208EBLR-2
Доставка по Украине
14 306 грн
11 962 грн
Купить
KINDAMOR
Работает
Детский электромобиль грузовик Mercedes Actros (Мерседес Актрос) 70w 2 мотора M 4208EBLR-3
Доставка по Украине
14 306 грн
13 413 грн
Купить
KINDAMOR
Работает
Детский электромобиль грузовик Mercedes Actros (Мерседес Актрос) 70W 2 мотора M 4208EBLR-4
Доставка по Украине
16 192 грн
14 854 грн
Купить
KINDAMOR
Работает
Амортизатор кабины Мерседес Актрос пневмо передний ( KRAFTIGER ) KG 5354 NC
Доставка по Украине
1 820 грн
Купить
«TIR-AUTO»
Работает
Втулка кабины задняя большая Мерседес Актрос ( 16x65x64 ) ( FEBI ) 27412
Доставка по Украине
620 грн
Купить
«TIR-AUTO»
Работает
Элемент бампера MERCEDES ACTROS MP4 накладка над фарой МЕРСЕДЕС АКТРОС МП4 накладка кабины
Доставка по Украине
1 428 грн
Купить
TIRPLAST
Работает
Амортизатор кабины/амартизатор кабіни передній Мерседес Актрос.
Атего/Mercedes Actros MP1. Atego
Заканчивается
Доставка по Украине
1 050 грн
Купить
Магазин автозапчастин TIR
Смотрите также
Работает
Сайлентблок кабины/Втулка підвіски кабіни Мерседес Актрос/Mercedes Acfrus.
Доставка по Украине
600 грн
Купить
Магазин автозапчастин TIR
Работает
Насос подьема кабины Мерседес Актрос Атего
Доставка по Украине
1 485 грн
Купить
интернет-магазин «TIRLABI»
Работает
Ступенька MERCEDES ACTROS MP1 LOW CAB нижняя подножка МЕРСЕДЕС АКТРОС МП1 низкая кабина 655mm
Доставка по Украине
1 851 грн
Купить
TIRPLAST
Работает
Сайлентблок кабины Мерседес Актрос передний ( 40×47 ) ( SAMPA ) 011.260
Доставка по Украине
420 грн
Купить
«TIR-AUTO»
Работает
Сайлентблок кабины Мерседес Актрос, Аксор передний ( 25x100x121.5 ) ( Diesel Technic ) 4.80402
Доставка по Украине
1 690 грн
Купить
«TIR-AUTO»
Работает
Амортизатор кабины задний Mercedes Actros амортизатор кабіни мерседес актрос
Доставка по Украине
1 691 грн
Купить
Sancar
Работает
Амортизатор кабины Mercedes Actros амортизатор кабіни мерседес актрос
Доставка по Украине
1 100 грн
Купить
Sancar
Работает
Амортизатор кабины/амартизатор кабіни задній/ передній MERCEDES ACTROS/Мерседес Актрос.
(ІТАЛІЯ)
Заканчивается
Доставка по Украине
1 800 грн
Купить
Магазин автозапчастин TIR
Работает
Сайлентблок кабины Мерседес Актрос передний 40*73*47 мм ( MEYLE ) 034 089 0007
Доставка по Украине
505 грн
Купить
«TIR-AUTO»
Работает
Амортизатор кабины Mercedes Actros амортизатор кабіни мерседес актрос
Доставка по Украине
1 500 грн
Купить
Sancar
Работает
Насос подьема кабины FOTON AUMAN AC3251/2 (81.41723.6950)
Доставка по Украине
1 818.20 грн
Купить
Интернет-магазин «Авто Эксперт Плюс»
Работает
Втулка кабины Мерседес Актрос малая ( 16*69*64 мм ) ( Febi ) 28666
Доставка по Украине
775 грн
Купить
«TIR-AUTO»
Работает
Дефлектор кабины левый Mercedes Actros (внешний)
Под заказ
Доставка по Украине
835 грн
Купить
avtomirpoltava.
com.ua
Работает
Дефлектор кабины правый Mercedes Actros (внешний)
Заканчивается
Доставка по Украине
835 грн
Купить
avtomirpoltava.com.ua
Звездолет — Авторевю
Новый Mercedes Actros — самый масштабный «грузовой» проект компании за всю ее историю. Только на разработку, которой занимались 1800 человек, ушел миллиард евро! А на первый показ в выставочном комплексе Брюсселя собралось почти шестьсот журналистов. И на всех только три тягача: представляете, что там творилось? Глава Daimler Trucks and Buses Андреас Реншлер заявил, что чувствует себя так, «будто одновременно наступили Рождество, Пасха и день рождения». Вот только насчет даты немцы промахнулись по полной программе: показ состоялся 21 и 22 июня. Хорошо, что не в четыре утра…
История предыдущего Актроса началась на моих глазах: первая модель с таким названием появилась в 1996 году. Mercedes пошел путем революции: в конструкции Актроса не осталось ничего от простого и «неубиваемого» предшественника SK, зато электроники было хоть отбавляй! Это и подвело создателей.
«На дисплее ни с того ни с сего загорается надпись: «Срочно в сервис», — жаловался один из наших перевозчиков, купивших Actros. — На сервисе приводят электронику в чувство, а через триста километров опять то же самое!»
На лечение многочисленных «детских болезней» ушло четыре года. В 2000 году начался выпуск серии Actros MP2 (Modellpflege 2, «переработанная модель 2»), но имидж ненадежной машины еще долго преследовал Actros. Серию 2008 года, в очередной раз улучшенную, но внешне почти такую же, как MP2, покупатели по традиции называли MP3, хотя разработчики морщились: мол, это музыкальный формат!
В аэродинамической трубе Actros провел 2600 часов — больше 100 дней
А я, проехав за рулем MP3 по Восточной Европе — от Будапешта до Бухареста, — отыскал у него массу недочетов. Холодильник на ходу погромыхивал, бутылочка 0,33 л вываливалась из мелкого подстаканника, рулевому управлению недоставало четкости, автоматизированной коробке передач PowerShift — «интеллигентности» для плавного трогания в пробках.
Кровать узкая, управление освещением кабины неудобное… Мерседесовцы очень обиделись на ту статью.
А тем временем под грифом «совершенно секретно» готовился совсем другой Actros. Только не вздумайте называть его MP4: он отличается от предшественника так же, как диск формата Blue Ray от привычных DVD!
• Щиток приборов традиционный, а вот форма окантовки непривычная • Мотор заводится не ключом, а кнопкой • Управление КПП выведено на правый подрулевой рычажок
Это опять революция. «От прежней модели остались разве что мосты и коробка передач PowerShift, но у нее уже другие электроника и управление», — говорят разработчики.
Впрочем, на этот раз Daimler уверяет, что каждый компонент многократно проверен, да и двигатель — рядная «шестерка», 12,8 л — выпускается уже не первый год: для США как Detroit Diesel, для Японии как Mitsubishi.
Интерьер скорее угловатый, нежели округлый. Подстаканники, на мой взгляд, расположены далековато от водителя
В приватном разговоре разработчики сознались: новый двигатель (прежние, V-образные, уже нельзя было довести до норм Euro 6) вместе с увеличенными радиаторами хотели утрамбовать под старую кабину.
.. Не получилось. Пришлось разрабатывать заново и шасси, и кабины.
Рама стала более широкой, задняя подвеска — на четырех пневмоэлементах (раньше их было два), рулевое управление — тоже новое. Даже ретардер теперь необычный: он работает на охлаждающей жидкости — той же, что и двигатель. А жалюзи радиатора сами закрываются-раскрываются, регулируя доступ воздуха в моторный отсек.
Вариант для одного водителя с «уголком лентяя»: вместо правого сиденья — диванчик. В левом углу виден экран системы FleetBoard
Кабины — одна другой выше: самые скромные называются ClassicSpace, затем StreamSpace, BigSpace и, наконец, GigaSpace. При этом начальные варианты могут быть как с моторным тоннелем, так и без него, и предусмотрены две ширины — 2,5 м и 2,3 м. Догадались, что это означает? Новый Actros заменит сразу две модели — «широкий» Actros и «узкий» Axor.
И если в прежней самой высокой кабине Megaspace от пола до потолка было 1 м 92 см, то в Gigaspace — 2 м 13 см. Если встать на холодильник, еще останется место над головой!
• Внутренняя высота кабины GigaSpace — 2 м 13 см! • Столик перед пассажиром — как у Скании
А как вам дизайн? Вернувшись в гостиницу после презентации, я выложил фотографии на интернет-форум Авторевю — и сразу же посыпались комментарии профессионалов «грузового» бизнеса.
«На лицо ужасные, добрые внутри?» «Немного разочаровало увиденное. Пора на все деньги заказать старых Актросов, пока их еще выпускают!» «Смесь «мерса», Volvo и какого-нибудь «китайца». Нет, ДНК все же должен быть чистым». «Он собирается закричать: «Трансформируюсь!» Это же трансформер Оптимус Прайм из мультиков, который превращается в тягач…» «Ух и страшен, похоже на азиатский дизайн. Хотя все новое часто кажется необычным и неприятным, а потом привыкаешь».
«Рентгеновский снимок» тягача: вид сверху
Хорошо, что всего этого не слышал главный дизайнер, голландец Бертран Янссен! На презентации он чувствовал себя королем вечера — и даже, оторвавшись от беседы с боссами, разъяснил мне, для чего нужны подпружиненные блестящие крышечки возле фар (за ними прячется крепление светотехники). А официально он заявил вот что: «Я смотрю не только туда, где находится Mercedes. Но еще вправо и влево, на конкурентов». И, как выяснилось, очень внимательно смотрит.
Конечно, здесь есть и оригинальные решения — например, вариант для одного водителя SoloStar с диванчиком, который мерседесовцы называют «уголком лентяя».
Один дальнобойщик садится в этот уголок, другой — на водительское сиденье, третий может примоститься на холодильнике, четвертый — на выступе передней панели. Да тут можно хорошо посидеть вечерком! Главное — потом не выпасть из высоченной кабины, как во французском Магнуме. Кстати, когда залезаешь в кабину, качает ее изрядно. Интересно, а как на ходу?
Все, кто садился в кабину, искали кнопку регулировки руля, которая расположена в непривычном месте — у носка левой ноги
Еще одно нововведение — «умный» брелок вместо ключа. С его помощью снаружи можно управлять светом и пневмоподвеской, а чтобы завести мотор, надо засунуть брелок в прорезь на панели и нажать большую кнопку. Как у легковых Мерседесов.
А что напоминает все остальное? Огромные люки вещевых отсеков за кабиной похожи на вольвовские (только у Актроса они открываются вбок, что менее удобно, — но если открывать вверх, водитель не дотянется). Изогнутые «по арке» отсеки под ними — как у модели Renault Premium (причем у ГигаСпейса оба лючка при открывании «пересекаются», но в месте контакта разработчики поставили пластиковые молдинги.
• Вверху — блок-фара, снизу — круглая противотуманка и светодиодный ходовой огонь • В кабину GigaSpace ведут четыре ступени. От дороги до пола — 1 м 65 см!
Регулировка руля левой ногой позаимствована у Volvo — только там педаль, а здесь кнопка, причем в непривычном месте: ее надо нажимать носком. Все, кто садился за руль Актроса впервые, не могли отыскать эту кнопку!
Но диапазон регулировок (уже нашарили кнопку?) заметно вырос, само кресло стало шире на четыре сантиметра, а в будущем его предполагается оснастить… вибромассажером. И джойстика рядом с сиденьем больше нет: все управление КПП выведено, как у Скании, на правый подрулевой рычажок.
Второй по счету столик, раскладывающийся перед пассажирским местом, — почти как у Скании, только стальной и расположен ближе к седоку. Наклонный держатель для двухлитровой бутылки явно подсмотрен у тягача DAF XF105, только там он расположен за водителем, а здесь перед ним. А большой дисплей навигации над радио — прямо как у МАНа TGX.
Ничто не ново под луной… То есть под звездой.
Тогда почему над лобовым стеклом — не модные жалюзи, как у Volvo, а обычные крышки? «Они надежнее», — комментируют разработчики. А вот почему кнопки управления внутренним освещением остались прежними, совершенно неинформативными? У того же Volvo стоит фантастический круговой регулятор с реостатом!
И куда девались ортопедические пружинные матрасы, которыми так гордился Mercedes? Ответ: «Мы делаем ставку на матрасы из пенополиуретана». Я полежал — и не впечатлился: матрас мягкий и не очень толстый. Зато система подъема изголовья работает четко и безотказно, в отличие от предшественника, где матрас надо было замучить, чтобы поднять или опустить его изголовье.
Ведущий мост HL6 остался прежним, но передаточное число более «скоростное» — 2,611 вместо 2,846
Ни один из показанных тягачей не был оборудован верхней кроватью — однако месяц назад, во время предварительного закрытого показа, я уже сидел в новом Актросе с двумя спальными полками.
И задал разработчикам вопрос: как залезать на верхнюю полку, если здесь нет ни лесенки, ни ступеньки? Знаете, что они ответили? «Можно встать на переднюю панель». Я снял ботинки. Встал на панель в носках. Попытался залезть враскоряку — и чуть не сшиб ногой экран «диспетчерской» системы FleetBoard.
Этот экран вместе с самой системой (она позволяет отслеживать местонахождение машины, дистанционно снимать показания с ее датчиков, общаться водителю с офисом и т.д.) поставляется серийно, но…
Двигатель OM471 будут поставлять в трех вариантах экологичности (Euro 5, EEV и Euro 6) и четырех градациях по мощности: 421, 449, 476 и 510 л.с.
Автоматизированная 12-ступенчатая КПП PowerShift 3 получила новые «мозги» и управление
Новинка — жидкостный ретардер. Работает на охлаждающей жидкости двигателя!
Задняя пневмоподвеска стала «четырехбаллонной»
Бесплатная подписка на FleetBoard — четыре месяца. А дальше — либо плати (разовый платеж 800 евро плюс 59 евро ежемесячно), либо отказывайся от услуг.
Интересно, что делать в последнем случае с большим экраном системы?
Что еще здесь есть — серийно или на заказ — перечислять можно долго. Например, четыре вспомогательные системы (датчик дождя и т.п.) и аж 13 систем безопасности, от ESP до «светозвукового» контроля за пересечением разметки: его можно выключить, но при каждом запуске двигателя система вновь активируется.
Слева — прежний Actros Megaspace, справа — новый Actros GigaSpace. Различается даже шрифт надписей на кабинах!
А главное, обещано, что новый Actros Euro 5 (но не с самой высокой кабиной GigaSpace, а с BigSpace) по сравнению с прежним Euro 5 Megaspace экономит 6—7% топлива, а такой же Euro 6, опять же по сравнению с прежним Euro 5, всего 3—4%. Удивительно, но факт: при улучшении экологичности экономичность ухудшается.
Да, кстати: раз у варианта Euro 6 стоит сажевый фильтр, то каков интервал его замены? Scania (см. статью в этом же номере) обещает 240 тысяч км. «А у нас 350 тысяч км! — гордо заявляют разработчики.
— И нажимать кнопку для регенерации фильтра у нас не требуется, каждые 6000 км он регенерируется автоматически. При этом покупать новые фильтры не придется: их будут чистить и заменять».
Как ни странно, в профиль старая (слева) и новая кабины очень похожи
Как бы то ни было, Euro 6 с рециркуляцией, мочевинной нейтрализацией и сажевым фильтром — невероятная головная боль для покупателей. Причем окончательные документы по Euro 6 еще не подписаны, и при покупке такого тягача он будет регистрироваться… как Euro 5. Пока — ни смысла, ни выгоды.
Но первый показ, причем «статический» (заметьте, на машинах еще не давали ездить!), — только верхушка айсберга. Развозные версии появятся в 2012 году, строительные — еще годом позже. «Мерседесовцам есть чем занять акционеров на ближайшую пятилетку!» — ехидничают конкуренты.
• Крышки боковых отсеков большие, причем у кабины GigaSpace они «входят в контакт» при одновременном открывании • Со ступеньками на передке разработчики не стали мудрить: одна широкая — в бампере, две откидные — в решетке • Вместо ключа — большой брелок, с которого можно управлять пневмоподвеской, светом, кондиционером, «автономкой».
..
А что будет с прежними моделями Actros и Axor? Их снимут с производства? К счастью, нет. Поскольку нормы Euro 6 начнут действовать с 2014 года, до этого момента прежние модели будут не только выпускать, но и продавать в Евросоюзе. Потом Axor перестанут производить — во всяком случае, в немецком Верте. А прежний Actros…
«Мы планируем выпускать его еще лет 15—16, — улыбнулся глава подразделения Mercedes Trucks Хубертус Троска. — Ведь на страны Евросоюза приходится меньше 30% наших продаж, а еще есть СНГ, Африка, Азия, Латинская Америка, где долго не потребуется Euro 6. Причем и старые, и новые модели будут собираться на одном конвейере».
Не исключено, что новый Actros начнут производить и в Турции, но не раньше 2016 года.
«Mercedes построил звездолет, а мы остаемся на земле», — констатировал наш эксперт-дальнобойщик Дмитрий Силин, когда я рассказал ему о новинке. И он прав, тем более что разница в цене ощутима: новый Actros Euro 5 будет дороже прежнего Euro 5 на 4—6%, а Euro 6 — на все 14—16%.
Перспектива появления новинки в нашей стране и вовсе туманна. Похоже, немцы просто боятся запускать свой «звездолет» в Россию с ее плохой соляркой…
P.S. Во время презентации немцы заявили о том, что Actros испытывался на Северном полюсе. Наверное, имелся в виду полярный круг.
Купить кабину MERCEDES-BENZ Actros
, кабины MERCEDES-BENZ Actros б/у
АСТРА
HD
HD7
АТЛАС
1804
ДЕЛО
721
721 С 721 Д
ГУСЕНИЦА
777
777Г
CHEVROLET CITROEN
Перемычка
ДЭУ ДАФ
CF
CF 65 CF 75 CF 85
ЛФ
ЛФ 45 ЛФ 55
XF
XF 95 XF 105 XF 106 XF 460
ФИАТ ФОРД
Серия F
F250 F450 F650
FREIGHTLINER HANOMAG
E-серия
ТСВ
ТД
ХЕНДАЙ
Робекс
Робекс 290 Робекс 450
МЕЖДУНАРОДНЫЙ
7400
ИСУЗУ
NLR NPR
NPR75 NPR85
ИВЕКО
Ежедневно
Ежедневно 35 Ежедневно 40 Ежедневно 60 Ежедневно 65
ЕвроКарго
ЕвроКарго 65 ЕвроКарго 75 ЕвроКарго 80 ЕвроКарго 100 ЕвроКарго 120 ЕвроКарго 130 ЕвроКарго 150 ЕвроКарго 160 ЕвроКарго 170 ЕвроКарго 180
Евростар
Евростар 440
Евротех
Евротех 190 Евротех 400 Евротех 440
Eurotrakker Magirus Stralis
Stralis 420 Stralis 430 Stralis 440 Stralis 450 Stralis 480 Stralis 500
Траккер
Траккер 410 Траккер 450
ДЖКБ
3CX 4CX
КОМАТСУ
Серия D
D65
ПК
ПК290 ПК340
PW
PW180
ЛИБХЕР
PR
PR734
Серия R
R904 R914 R934 R944
LINDE ЛУНА МУЖЧИНА
Серия A Серия F
F90
L-серия
L2000
ТГА
ТГА 18.
390 ТГА 18.410 ТГА 18.430 ТГА 18.440 ТГА 18.460 ТГА 18.480 ТГА 26.430 ТГА 26.440 ТГА 33.480
8.180 8.220 8.250 10.240 12.220 8.180
ТГМ
ТГМ 15,240 ТГМ 15,290 ТГМ 18,240 ТГМ 18,250 ТГМ 18,280 ТГМ 18,290 ТГМ 18.340
26.420 тг 26.480
TGX
TGX 18.400 TGX 18.440 TGX 18.480 TGX 28.480
MENCI MERCEDES-BENZ
Actros
Actros 1831 Actros 1835 Actros 1840 Actros 1842 Actros 1843 Actros 1844 Actros 1845 Actros 2040 Actros 2545 Actros 2551 Actros 4143
AntosArocsAtego
Atego 815 Atego 818 Atego 918 Atego 1017 Atego 1524 Atego 1530 Atego 1828 Atego 2528
Axor
Axor 3 2 0183 Axor 1833
Econic
Econic 2629 Econic 2633
ЛК МБ МК СК Спринтер
Спринтер 515
Унимог
МЕТЕК МИЦУБИСИ
Кантер
Мицубиси Фусо НИССАН
Атлеон
Атлеон 80.
14
Cabstar
Cabstar 35.13 Cabstar NT400
Опель
Мовано
ПЕГАСО
1223
PIAGGIO
Портер
RENAULT
G-серия
G230 G290
Kerax Magnum
Magnum 460 Magnum AE
Майор Маскотт
Маскотт 160
Maxity Midliner Midlum
Midlum 220 Midlum 270 Midlum 280
Premium
Premium 420 Premium 440 Premium 450 Premium Lander Premium Route
Серия T
T460 T480
ТРМ 2000
СКАНИЯ
Серия G
G340 G380 G400 G440 G450 G480
L-серия
L114 L124
Серия P
P94 P230 P270 P340 P400 P410 P420
Серия R
R114 R124 R164 R410 R420 R440 R450 R470 R480 R490
ТАТРА
815 T-серия
T815
ТЕРБЕРГ
FM
FM 1850 FM1850
ТЕРЭКС
ТА
ТА 27 ТА 30
ТОЙОТА ВОЛЬВО
Серия B FH
Fh22 Fh23 Fh26 FH 400 FH 440 FH 460 FH 480
ФЛ
FL6 FL7 FL10 FL240 FL 260 FL611 FL614 FL618
FM
FM7 FM9 FM10 FM11 FM12 FM13 FM 440 FM 450 FM 480 FM 500
FMX FS Серия L Серия N
N10 N12
Terberg
Показать все
кабина Mercedes, 63 объявления кабина Mercedes б/у на продажу
63 объявления кабины Mercedes б/у
FEATURING
Сохранить поиск
Экономьте время, сохраняйте критерии поиска!
Я сохраняю свои исследования
Кабина Mercedes Mercedes Antos ClassicSpace M-cab L1Eh2
12 995 €
2013
НИДЕРЛАНДЫ —
Вегель
4
Кабина Мерседес Mercedes Actros MP4 StreamSpace L-cab L2х3
5 750 €
2015 г.
0006000101, 0006001005
НИДЕРЛАНДЫ —
Вегель
12
Кабина Mercedes Actros 1940
Цена по запросу
2015
НИДЕРЛАНДЫ —
Ойршот
4
Кабина Mercedes Mercedes Actros MP4 StreamSpace L-cab L2h3
6 995 €
2011
0006000101, 0006001005
НИДЕРЛАНДЫ —
Вегель
6
Кабина Mercedes Atego Occ кабина Atego
2 500 €
2012
БЕЛЬГИЯ —
Бри
4
Кабина Mercedes Mercedes Antos ClassicSpace S-cab L1h2
14 995 €
2013
НИДЕРЛАНДЫ —
Вегель
4
Кабина Mercedes Atego MP4 NEW
4 950 €
2019
Новый
БЕЛЬГИЯ —
Хандзаме
6
Кабина Mercedes Actros F07 MP2
7 250 €
2007
БЕЛЬГИЯ —
Хандзаме
6
Кабина Mercedes Actros F07 MP2
7 250 €
2006
БЕЛЬГИЯ —
Хандзаме
4
Кабина Mercedes Mercedes Actros MP4 StreamSpace L-cab L2h3
10 995 €
2015
НИДЕРЛАНДЫ —
Вегель
4
Кабина Mercedes Mercedes Actros MP4 StreamSpace L-cab L2h3
6 750 €
2012
0006000101, 0006001005
НИДЕРЛАНДЫ —
Вегель
6
Кабина Mercedes Actros 1840
1 500 €
БЕЛЬГИЯ —
Бри
4
Кабина Mercedes Mercedes Actros MP4 StreamSpace L-cab L2h3
10 495 €
2014
0006000101, 0006001005
НИДЕРЛАНДЫ —
Вегель
5
Кабина Mercedes Occ Cabine SK1733
1 000 €
БЕЛЬГИЯ —
Бри
4
Кабина Mercedes Occ Cabine SK1619
1 250 €
БЕЛЬГИЯ —
Бри
4
Кабина Mercedes Mercedes Actros MP4 StreamSpace L-cab L2h3
6 495 €
2012
0006000101, 0006001005
НИДЕРЛАНДЫ —
Вегель
4
Кабина Mercedes Mercedes 2633L Econic L-Cab
2 995 €
2008
9576002105
НИДЕРЛАНДЫ —
Вегель
4
Кабина Mercedes Mercedes Antos ClassicSpace M-cab L1Eh2
13 995 €
2014
0006000101
НИДЕРЛАНДЫ —
Вегель
4
Кабина Mercedes Mercedes Actros MP2 L-Cab
4 995 €
2006
9436000020
НИДЕРЛАНДЫ —
Вегель
12
Кабина Mercedes ANTOS AROCS S TYPE 2300mm CLASSIC SPACE FAHRERHAUS
Цена по запросу
ИТАЛИЯ —
Падуя
12
Кабина Mercedes Actros AROCS ANTOS E6
500 €
ИТАЛИЯ —
Падуя
Дисплей 1 из 3
Французский
Итальяно
Испанский
португальский
Польский
Немецкий
Нидерланды
английский
Другие языки
Амортизатор кабины Mercedes Actros
| Объем | 3200 |
|---|---|
| Длина | 40 |
| Вес | 1,32 |
| Описание NL | Кабинешокбрекер |
| Тип упаковки | Каждый |
| Количество в упаковке | 1 |
| Вес на единицу | 1,32 |
| Тип | Амортизатор |
| Артикул | 5050544 |
| Ширина | 10 |
| Высота | 8,00 |
| OEM-номер | А9428 9 |
| Новый / бывший в употреблении | Новый |
| Штрих-код/EAN | 4027816173021 |
| Каждая цена | 27. 05 |
| Количество в упаковке | 1 |
| Описание товара | Амортизатор кабины MB Actr |
| Рекламный предмет | № |
| Рекомендуемый продукт | № |
| Марка изделия | ФЕБИ БИЛЬШТЕЙН |
| Позиция | Задний |
Напишите свой отзыв
Вы пишете отзыв: Амортизатор салона Mercedes Actros
Ник
Резюме
Обзор
| Бренд | Модель | Типы |
| МЕРСЕДЕС-БЕНЦ | АКТИВ | 1831 К, 1831 С, 1831 ЛС, 1831, 1831 Л, 1835 АК, 1835 К, 1835 С, 1835 ЛС, 1835, 1835 Л, 1840 АК, 1840 К, 1840 С, 1840 ЛС, 1840, 1843 Л АК, 1843 К, 1843 С, 1843 ЛС, 1843, 1843 Л, 1846 АК, 1846 С, 1846 ЛС, 1848 АК, 1848 К, 1848 С, 1848 ЛС, 1848, 1848 Л, 1853 С, 1853 ЛС, 1853, 1853 L, 1857 L, 1857 LS, 2031, 2031 A, 2031 AK, 2031 AS, 2031 K, 2031 S, 2035 A, 2035 S, 2040, 2040 AK, 2040 AS, 2040 S, 2043 AS, 2046 AS, 2048 АС, 2053 S, 2531 LS, 2531, 2531 L, 2535 L, 2535 LS, 2540 LS, 2540, 2540 L, 2543 LS, 2543, 2543 L, 2546 LS, 2548 LS, 2548, 2548 L, 2553 LS, 2553 LS , 2553 Л, 2557 Л, 2631 К, 2631, 2631 Л, 2635 К, 2635 ЛК, 2635, 2635 Л, 2640 К, 2640 ЛК, 2640 С, 2640 ЛС, 2640, 2640 Л, 2643 К, 2643 ЛК, 2643 С, 2643 ЛС, 2643, 2643 Л, 2646 С, 2646 ЛС, 2648 К, 2648 ЛК, 2648 К, 2648 ЛК, 2648 С, 2648 ЛС, 2648 С, 2648 ЛС, 2648, 2648 Л, 2650 С, 2650 ЛС , 2653 K, 2653 LK, 2653 S, 2653 LS, 2653, 2653 L, 2657 K, 2657 LK, 2657 L, 2657 S, 2657 LS, 2665 LS, 3231 K, 3235 K, 3240, 3240 K, 3243, 3243 К, 3 246 К, 3331, 3331 А, 3331 АК, 3331 АС, 3331 К, 3331 С, 3335, 3335 АК, 3335 К, 3335 С, 3336 С, 3340, 3340 А, 3340 АК, 3340 АС, 3340 К, 3340 С , 3341 S, 3343, 3343 AK, 3343 AS, 3343 K, 3343 S, 3346, 3346 AK, 3346 AS, 3346 K, 3346 S, 3348, 3348 AK, 3348 AS, 3348 K, 3348 S, 3350 AS, 3350 К, 3350 С, 3353, 3353 А. С., 3353 С, 3357, 3357 С, 4140 АК, 4140 К, 4140 К, 4143 АК, 4143 К, 4143 К, 4146 АК, 4146 К, 4148 АК, 4148 К, 4148 К |
| МЕРСЕДЕС-БЕНЦ | ACTROS MP2 / MP3 | 1831 К, 1832 АК, 1832 К, 1832, Л, ЛЛ, 1832, Л, ЛЛ, 1835 АК, 1835 К, 1836 АК, 1836 К, 1836 ЛС, ЛЛС, 1836 ЛС, ЛЛС, 1836, Л, ЛЛ, 1840 АК, 1840 К, 1840 ЛС, ЛЛС, 1841 АК, 1841 К, 1841 ЛС, ЛЛС, 1841, Л, ЛЛ, 1843 ЛС, ЛЛС, 1844 АК, 1844 К, 1844 ЛС, ЛЛС, 1844, Л, ЛЛ, 1846 АК, 1846 К, 1846 ЛС, ЛЛС, 1846, Л, ЛЛ, 1848 АК, 1848 АК, 1848 К, 1848 К, 1848 С, ЛС, 1848, Л, ЛЛ, 1848, Л, ЛЛ, 1848, ЛС, ЛЛС, 1850 АК, 1851 АК, 1850, 1851 К, 1850, 1851 ЛС, ЛЛС, 1850, 1851, Л, ЛЛ, 1854 ЛС, 1854, Л, 1855 ЛС, ЛЛС, 1855, Л, ЛЛ, 1858 ЛС, 1858 , L, 1860 L, LL, 1860 LS, 1861 LS, 2032, 2032 A, AE, 2032 AK, 2032 AS, 2032 K, 2032 S, 2036, 2036 A, AE, 2036 AK, 2036 AS, 2036 K, 2036 С, 2040, 2041, 2041 АК, 2041 АС, 2041 К, 2041 С, 2044, 2044 АК, 2044 АС, 2044 К, 2044 С, 2046, 2046 АК, 2046 АС, 2046 К, 2046 С, 2048, 2048 АК , 2048 AS, 2048 AS, 2048 K, 2048 S, 2050 S, 2051 AS, 2051 S, 2054 S, 2055 S, 2432 LS, 2436 LS, 2441 LS, 2444 LS, 2446 LS, 2448 LS, 2451 LS, 2455 ЛС, 2460 ЛС, 2532 ЛС, 2532, Л, ЛЛ, 2536 Л, ЛЛ, 2536 ЛС, 2536, Л, ЛЛ, 2540 Л, ЛЛ, 2541 ЛС, 2541, Л, ЛЛ, 2543 Л, ЛЛ, 2544 ЛС, 2544, Л, ЛЛ, 2546 ЛС, 2546 ЛС, 2546, Л, ЛЛ, 2548 Л , 2548 ЛС, 2548, Л,ЛЛ, 2551 ЛС, 2551, Л, ЛЛ, 2553 Л, 2554 ЛС, 2554, Л, 2555 ЛС, 2555, Л, ЛЛ, 2558, Л, 2560, Л, ЛЛ, 2631 Б , 2631 К, ЛК, 2631 Л, 2631 ЛС, 2631 ЛС, 2632 Б, 2632 К, ЛК, 2632 ЛС, 2632 ЛС, 2632, Л, ЛЛ, 2635 Б, 2635 К, ЛК, 2635 Л, 2635 ЛС, 2635 ЛС, 2636 Б, 2636 К, ЛК, 2636 ЛС, 2636 ЛС, 2636, Л, ЛЛ, 2640 Б, 2640 К, ЛК, 2640 Л, 2640 ЛС, 2640 ЛС, 2641 Б, 2641 К, ЛК, 2641 ЛС, 2641 С, ЛС, 2641, Л, ЛЛ, 2643 Б, 2643 К, ЛК, 2643 Л, 2643 ЛС, 2644 Б, 2644 К, ЛК, 2644 С, ЛС, 2644, Л, ЛЛ, 2646 Б, 2646 К, ЛК, 2646 ЛС, 2646 С, ЛС, 2646, Л, ЛЛ, 2648 Б, 2648 К, ЛК, 2648 К, ЛК, 2648 Л, 2648 ЛС, 2648 ЛС, 2648 С, ЛС, 2648, Л, ЛЛ, 2650 К, 2651 К, ЛК, 2650 С, ЛС, 2650, Л, 2651,Л, ЛЛ, 2651 Л, 2651 ЛС, 2651 С, ЛС, 2653 К, ЛК, 2653 Л, 2653 ЛС, 2654 К, ЛК, 2655 К, ЛК, 2654 С, ЛС, 2654, Л, 2655, Л, ЛЛ, 2655 ЛС, 2655 С, ЛС, 2658 К, ЛК, 2658 Л, 2658 ЛС, 2660 Л, ЛЛ, 2660 С, ЛС, 2665 ЛС , 2732 АЭ, 2732 АЭ, 2736 АЭ, 2736 АЭ, 2741 АЭ, 2741 АЭ, 2744 АЭ, 2744 АЭ, 2746 АЭ, 2746 АЭ, 2748 АЭ, 2748 АЭ, 3231 Б, 3231 К, 3232 К, 3232 Б, 3232 Б, Б, 3235 К, 3236 Б, 3236 К, 3240, 3240 Б, 3240 К, 3241, 3241 Б, 3241 К, 3241 Л, 3243, 3243 Б, 3243 К, 3244, 3244 Б, 3244 К, 3246, 3246 Б , 3246 К, 3248 Б, 3248 К, 3248, Л, 3331 А, 3332 А, 3331 АК, 3332 АК, 3331 Б, 3331 К, 3331 С, 3332 С, 3331, 3332, 3332 АК, 3332 АС, 3332 Б , 3332 К, 3335 А, 3335 Б, 3335 К, 3336, 3336 А, 3336 АК, 3336 АС, 3336 Б, 3336 К, 3336 С, 3341, 3341 А, 3341 АК, 3341 АС, 3341 Б, 3341 К, 3341 S, 3343 AK, 3343 B, 3343 K, 3344, 3344 A, 3344 AK, 3344 AS, 3344 B, 3344 K, 3344 S, 3346, 3346 A, 3346 AK, 3346 AS, 3346 B, 3346 K, 3346 С, 3348, 3348, 3348 А, 3348 АК, 3348 АК, 3348 А, 3348 А, 3348 Б, 3348 К, 3348 К, 3348 С, 3348 С, 3350, 3351, 3351 А, 3351 АК, 3351 А, 3351 К, 3351 С, 3354, 3355, 3355 А, 3355 АК, 3355 АС, 3355 С, 3358, 3360, 3360 А, 3360 АК, 3365 А, 4140 АК, 4140 Б, 4140 К, 4140 К, 4141, 4141 АК , 4141 Б, 414 1 К, 4141 К, 4143 АК, 4143 Б, 4143 К, 4144 АК, 4144 Б, 4144 К, 4144 К, 4144 К, 4146 АК, 4146 Б, 4146 К, 4146 К, 4148 АК, 4148 АК, 4148 Б , 4148 К, 4148 К, 4148 К, 4148 К, 4150 АК, 4150 К, 4150 К, 4151 АК, 4151 К, 4151 К, 4154 С, 4155 АК, 4155 К, 4160 АК, 4160 К, 4160 С, 4165 АК, 4165 С, 5041 АК, 5041 Б, 5041 К, 5044 АК, 5044 Б, 5044 К, 5046 АК, 5046 Б, 5046 К, 5048 АК |
| Код | кВт из | кВт до | л. с. от | л.с. до |
| ОМ 541.920 | 230 | — | 313 | — |
| ОМ 541.921 | 315 | — | 428 | — |
| ОМ 541.922 | 260 | — | 354 | — |
| ОМ 541.923 | 290 | 300 | 394 | 408 |
| ОМ 541.924 | 290 | — | 394 | — |
| ОМ 541.925 | 315 | — | 428 | — |
| ОМ 541.926 | 230 | — | 313 | — |
| ОМ 541.927 | 260 | — | 354 | — |
| ОМ 541.940 | 230 | 235 | 313 | 320 |
| ОМ 541.941 | 230 | 235 | 313 | 320 |
ОМ 541. 942 | 260 | 265 | 354 | 360 |
| ОМ 541.943 | 260 | 265 | 354 | 360 |
| ОМ 541.944 | 290 | 300 | 394 | 408 |
| ОМ 541.945 | 290 | 300 | 394 | 408 |
| ОМ 541.946 | 315 | 320 | 428 | 435 |
| ОМ 541.947 | 315 | 320 | 428 | 435 |
| ОМ 541.948 | 335 | 355 | 456 | 483 |
| ОМ 541.949 | 335 | 355 | 456 | 483 |
| ОМ 541.970 | 235 | — | 320 | — |
| ОМ 541.971 | 235 | — | 320 | — |
ОМ 541. 972 | 265 | — | 360 | — |
| ОМ 541.973 | 265 | — | 360 | — |
| ОМ 541.974 | 300 | — | 408 | — |
| ОМ 541.975 | 300 | — | 408 | — |
| ОМ 541.976 | 320 | — | 435 | — |
| ОМ 541.977 | 320 | — | 435 | — |
| ОМ 541.978 | 350 | — | 476 | — |
| ОМ 541.980 | 335 | — | 456 | — |
| ОМ 541.981 | 335 | — | 456 | — |
| ОМ 541.990 | 300 | — | 408 | — |
| ОМ 541.991 | 300 | — | 408 | — |
ОМ 541. 992 | 320 | — | 435 | — |
| ОМ 541.993 | 320 | — | 435 | — |
| ОМ 541.994 | 335 | — | 456 | — |
| ОМ 541.995 | 335 | — | 456 | — |
| ОМ 541.996 | 235 | — | 320 | — |
| ОМ 541.997 | 235 | — | 320 | — |
| ОМ 541.998 | 265 | — | 360 | — |
| ОМ 541.999 | 265 | — | 360 | — |
| ОМ 542.920 | 390 | — | 530 | — |
| ОМ 542.921 | 350 | — | 476 | — |
| ОМ 542.922 | 420 | — | 571 | — |
ОМ 542. 925 | 350 | — | 476 | — |
| ОМ 542.926 | 390 | — | 530 | — |
| ОМ 542.940 | 350 | 370 | 476 | 503 |
| ОМ 542.940 | 370 | 375 | 503 | 510 |
| ОМ 542.941 | 350 | 370 | 476 | 503 |
| ОМ 542.941 | 370 | — | 503 | — |
| ОМ 542.942 | 390 | 395 | 530 | 537 |
| ОМ 542.943 | 390 | 395 | 530 | 537 |
| ОМ 542.944 | 420 | 425 | 571 | 578 |
| ОМ 542.956 | 448 | — | 609 | — |
ОМ 542. 957 | 448 | — | 609 | — |
| ОМ 542.958 | 450 | — | 612 | — |
| ОМ 542.960 | 375 | — | 510 | — |
| ОМ 542.961 | 375 | — | 510 | — |
| ОМ 542.962 | 405 | — | 551 | — |
| ОМ 542.963 | 405 | — | 551 | — |
| ОМ 542.964 | 440 | — | 598 | — |
| ОМ 542.965 | 440 | — | 598 | — |
| ОМ 542.968 | 480 | — | 653 | — |
| ОМ 542.969 | 480 | — | 653 | — |
| OEM номер | Торговая марка |
| 9428 9 | МЕРСЕДЕС-БЕНЦ |
404 Страница не найдена | Запчасти TirShop для грузовиков, полуприцепов и микроавтобусов
Все категории
Аксессуары для автомобилей
Аксессуары для колес
Брызговики
ДАФ
Форде
Ивеко
ЧЕЛОВЕК
Мерседес
полу
Рено
сканирование
Вольво
Фольксваген
Буксировочный крюк
Различные аксессуары
Запасные части
Автомобильные кабели
кондиционирование
Кондиционирование воздуха
Радиатор | Обогрев кабины
Тело
Амортизаторы капота
ДАФ
Форде
Ивеко
ЧЕЛОВЕК
Мерседес
Неоплан, Сетра
Рено
сканирование
Вольво
Грязевые крылья
Ван
Нет трактора
8×4 | 8×6 | 8×8
Полуприцеп | Буксировка
Крышка бака/автобуса
AdBlue
кража
ДИЗЕЛЬ
Различные кепки
Дверная ручка
зеркала
ДАФ
Фиат, Пежо, Ситроен
Форде
Ивеко
ЧЕЛОВЕК
Мерседес
Рено РВИ
сканирование
Вольво
Универсальные зеркала
Кабина складная
Зажимные клещи
Складной цилиндр
Масляный шланг
Складной насос
Другие части тела
Направление
Руки и весы
Рулевая тяга
Концы стержня
вращаться
Сервонасос
Другие детали рулевого управления
разнообразный
Электрические части
Генераторы
Рог
коммутация
Закуски
Реле
датчики
Другие электрические детали
Эвакуация
Ожерелье
Гибкое подключение
Трубка
Выхлопной глушитель
Другие детали выхлопной системы
Фары задние фонари
передние фары
Проекторы
будильники
Задние фонари
Другие детали автомобильных фар
Фильтры
Воздушный фильтр
Топливный фильтр
Фильтр коробки передач
Гидравлический фильтр
Пылевой фильтр / кабина
Масляный фильтр
Фильтр-осушитель
Другие фильтры
Части двигателя
Масляная ванна
Ремни
Напряжение
Крепления двигателя
уплотнения
Насосы и форсунки
Горелки
Помпа
Дизельный насос
Масляный насос
Другие детали двигателя
Оси и подшипники
Болты | Орехи | шайбы
Болтовое колесо
орех
шайбы
Ступица колеса
Несущий
Подшипник колеса
Другие подшипники
Охлаждение
рукава
радиация
Термостат
расширительные баки
Тормозные системы
Тормозные камеры
Двойной
просто
Барабан
Диск
Без тягача Грузовик
Полуприцеп | Буксировка
Тренер
Мембрана
Компрессор
Кнорр компрессор
Компрессор Wabco
компрессор ДАФ
Ивеко компрессор
Компрессор МАН
компрессор Мерседес
Рено компрессор
Компрессор Скания
Компрессор Вольво
Компрессор Deutz, Cummins
Диски | Стремя | Плакат | датчики
Тормозные диски
штангенциркуль
Полный суппорт
Компонент суппорта
Разрывные колодки
Приятные датчики износа
Феродоури | Саботи | катушки
Возвратные пружины
подкладки
Тормозные колодки
Барабан
Ремкомплекты
Тормозные замки
Заглушки и шланги
4 мМ
6 мМ
8 мм
9 мМ
10 мМ
11мм
12мм
14мм
15мм
16мм
18мм
Воздушные шланги
Быстрые заглушки
Металлические заглушки
Пластиковые заглушки
Быстроразъемные заглушки
Уменьшенные заглушки
Другие заглушки и шланги
Датчик АБС
Комплект для ремонта тормозов
Ремкомплект тормозного суппорта
Ремкомплект барабанного тормоза
Воздушные клапаны
ДАФ
Ивеко
ЧЕЛОВЕК
Мерседес
Неоплан, Сетра, Отокар
сканирование
Рено
полу
Вольво
Другие детали тормозной системы
Приостановка
Глушители
Амортизаторы кабины
Амортизаторы для грузовиков и автобусов
Подушки сиденья
Амортизаторы полуприцепов
Пружины и рессорные листы
Стабилизаторы поперечной устойчивости
болты
Галстуки
втулки
Воздушные подушки
Подушки для автобусов
Подголовники для тракторов/грузовиков
Болты для прицепа/полуприцепа
Подушки для стульев
Дополнительные подушки
Ремкомплект подвески
Другие детали подвески
Передача инфекции
Схватить
Диск сцепления
Вилочные муфты
Комплект сцепления
Диск сцепления
насос сцепления
Подшипник давления
Обслуживание сцепления
маховик
Другие детали сцепления
Дифференциал
Карданный крест
Прокладки коробки передач
шестерни
ПЛАНЕТАРНЫЙ
Несущий
Карданные валы
Подшипники коробки передач
синхронизатор
Система наклона
Аксессуары и адаптеры
Топор | Кардан
Нефтяной бассейн
Пневматическое управление
Дистрибьюторы
Полные комплекты
Гидравлические насосы
Силовые розетки Муфты
цилиндр
Коробка передач
Рычаг / Рычаг
Защитный рукав
Перевертыш из орехового дерева
Ремкомплект чейнджера
Клапаны коробки передач
Другие детали трансмиссии
Турбо
Отокар запчасти
Гусеница
Гидромек
JCB
Другие продукты
Орбитальные гидромоторы / Гидромоторы
БММ-ОММ
БМП-ОМП
БМР-ОМР
БМС-ОМС
Крошечный дом
Строительные инструменты и оборудование
Световые башни
Прогулка за вибрационным тандемным катком
Виброплиты
Машины для резки асфальта и бетона
Затирочные машины
Диск затирочной машины
Лезвия для затирочных машин
Скарификаторы
Станки для гибки арматуры
Станки для резки арматуры
Двухбалочные виброрейки
Приводы для виброрейки
Бетонный вибратор и шланги
AC31010 ФИЛЬТР ВОЗДУШНЫЙ КАБИНЫ MERCEDES-BENZ Actros-Serie : 1843 Cabin Sep 11~ 10700 CC 963 OM 470 LA Actros II (963 / MP4) 11- 2632 BlueTec 5/6/EEV (963) OM 936 LA 09/12 → 2635 BlueTec 5/6/EEV (963) OM 936 LA 09/12 →
|
Где находится салонный фильтр на Mercedes Actros?
Салонный фильтр вашего Mercedes Actros является одной из необходимых частей , часто используемых в вашем автомобиле.
Поэтому, если вы хотите проверить его самостоятельно, было бы полезно знать, где он находится, это избавит вас от визита к механику.
В этом уроке мы начнем с объяснения вам, почему необходимо обслуживать салонный фильтр на Mercedes Actros и как часто . Тогда мы направим вас к , чтобы выбрать салонный фильтр для вашего Mercedes Actros. И напоследок мы покажем где нам фильтр салона и дадим несколько советов если хотите поменяйте .
Зачем обслуживать фильтр салона на Mercedes Actros?
Для чего нужен салонный фильтр на Mercedes Actros?
Также называется пыльцевой фильтр действительно фильтр кондиционера, ему суждено очистите воздух , циркулирующий в вашем автомобиле. Действительно, он сделан водонепроницаемым, чтобы избежать проникновения воды и внешних элементов, которые могут повредить интерьер вашего Mercedes Actros.
По этой причине имеется вентиляционный механизм , предназначенный для подачи воздуха в автомобиль . Однако, поскольку это замкнутое пространство, очень важно очищать воздух перед тем, как он попадет внутрь. В противном случае у вас будет загрязненный воздух и загруженный пыльцой и пылью в вашем автомобиле.
Примечание: следует различать салонный фильтр, подающий дезинфицированный воздух пользователям, и воздушный фильтр, подающий очищенный воздух к двигателю.
Подведем итоги Функция пыльцевого фильтра заключается в фильтрации наружного воздуха, в обеспечении благодаря вентиляционному механизму чистого воздуха в салоне вашего автомобиля. Таким образом, хотя салонный фильтр не улучшит характеристики вашего автомобиля, его все же рекомендуется часто обслуживать. чтобы не дышать загрязненным воздухом .
Как ухаживать за салонным фильтром Mercedes Actros?
Если вы хотите обслуживать салонный фильтр, обычно рекомендуется заменять его каждые 15-20 км около каждый год .
Однако , если вы ездите в городских условиях на , было бы весьма полезно менять его или хотя бы проверять каждые 10 000 км . С другой стороны, , если вы находитесь в сельской местности, , вы можете подождать 2 года, прежде чем его сменить будет достаточно.
Это рекомендации по ежегодному техническому обслуживанию вашего Mercedes Actros, однако когда вы увидите знаки рядом, рекомендуется довольно быстро заменить его:
- Фортес запах выйти из вентиляции
- Трудность демит окна
- Падение мощность кондиционера
- Трудность для шофера кабины
Это может сигнализировать о том, что салонный фильтр в вашем Mercedes Actros больше не эффективен и что его необходимо заменить, прежде чем это повредит ваш механизм вентиляции.
Как выбрать фильтр салона на Мерседес Актрос?
Вы должны знать, что существует 3 вида салонного фильтра .
Даже если на вашем Мерседес Актрос изначально установлен определенный тип, вы можете поменять его на другой, в зависимости от ваших потребностей. Разница не в форме, а в специфике. Таким образом, вы можете адаптировать тип фильтра в соответствии с вашими ожиданиями .
Вы найдете классический пыльцевой фильтр , он очистит воздух от пыльцы и окружающей пыли. Его целесообразно использовать, если вы едете в сельской местности. Тогда есть фильтр с активированным углем , который будет фильтровать помимо пыльцы, загрязняющих частиц и внешних запахов. Это особенно рекомендуется при езде в городских условиях. Тогда полифеноловый фильтр является наиболее эффективным, добавьте к фильтрации пыльцы и загрязнений, он также отфильтрует аллергены . Так что в случае, если вы человек склонный к аллергии, мы особенно рекомендуем приобрести такой фильтр для вашего Mercedes Actros.
Где находится салонный фильтр на Mercedes Actros?
Найдите салонный фильтр на Mercedes Actros
Салонный фильтр может быть расположен в нескольких местах в зависимости от года выпуска вашего Mercedes Actros.
Таким образом, салонный фильтр можно найти под капотом вашего автомобиля в специальном ящике и рядом со дворниками . В противном случае также можно найти фильтр под перчаточным ящиком . Когда вы находитесь в этой ситуации, вам придется удалить несколько винтов, чтобы снять корпус. Наконец, еще одна возможность — найти фильтр под приборной панелью . В любом случае, он должен быть закреплен на вентиляционном механизме вашего Mercedes Actros.
Если вам нужна дополнительная информация, мы рекомендуем вам прочитать руководство по техническому обслуживанию вашего Mercedes Actros.
Замена салонного фильтра на Mercedes Actros
Если вы хотите заменить фильтр на своем Mercedes Actros, у вас должен быть новый фильтр, который можно найти по цене от 10 до 20 € в Интернете, а также чистящий спрей . . Что касается форматов фильтров, вы можете прочитать руководство по техническому обслуживанию вашего Mercedes Actros.
Лекции по строительству автомобильных дорог: «Проектирование, строительство и эксплуатация городских дорог, мостов и гидротехнических сооружений»
Конспекты/Лекции
Конспекты/Лекции
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И МОЛОДЕЖНОЙ ПОЛИТИКИ РЯЗАНСКОЙ ОБЛАСТИ
ОГБПОУ «Ряжский колледж имени Героя Советского Союза А.М. Серебрякова»
37
Расписания
134
События
1190
Популярное содержимое
- Информация о материале
Специальность 43.02.02 Парикмахерское искусство
| Рабочая программа дисциплины ОПД.05 Основы анатомии и физиологии кожи и волос | Смотреть (формат pdf ) |
| Календарно-тематический план на 2020-2021 по дисциплине ОПД.05 Основы анатомии и физиологии кожи и волос | Смотреть (формат pdf) |
| Комплект контрольно-оценочных средств по дисциплине ОПД.05 Основы анатомии и физиологии кожи и волос | Смотреть (формат pdf) |
- Информация о материале
| Методичка «Методические указания по использованию интерактивной платформы Quizlet студентами СПО приизучении иностранного языка» | Смотреть (формат pdf) |
- Информация о материале
Специальность 08.
02.05 Строительство и эксплуатация автомобильных дорог и аэродромов
| Тема 3. Определение статей сметной стоимости СМР ч2 | Смотреть (формат pdf) |
| Тема 4.1. Локальные и объектные сметы | Смотреть (формат pdf) |
| Тема 4.1. Локальные и объектные сметы ч.2 | Смотреть (формат pdf) |
| Тема 5. Договорная цена на товарно-строительную продукцию | Смотреть (формат pdf) |
| Методичка «Автоматизация расчётов в MS Excel для курсовой работы «Бизнес -план малого предприятия» | Смотреть (формат pdf) |
- Информация о материале
Специальность 08.02.05 Строительство и эксплуатация автомобильных дорог и аэродромов
Конспект 2019 г. по 08.02.05 «Строительство и эксплуатация автомобильных дорог и аэродромов» | Смотреть (формат pdf) |
| ТЕСТ_АД.общий_2019 г. | Смотреть (формат pdf) |
- Информация о материале
Специальность 23.02.04 Техническая эксплуатация подъемно-транспортных, строительных, дорожных машин и оборудования (по отраслям)
| КОНСПЕКТЫ лекций с заданиями по междисциплинарному курсу 02.03 «Устройство гидрооборудования и гидропривода» | Смотреть (формат pdf) |
|
Рабочая тетрадь для выполнения лабораторных работ по дисциплине «Устройство гидрооборудования и гидропривода»
| Смотреть (формат pdf) |
| Методические указания по выполнению лабораторных работ по дисциплине: «Устройство гидрооборудования и гидропривода» | Смотреть (формат pdf) |
| Программа для запуска тестов MyTestStudent | Скачать. тесты |
| СТС зачет | |
| Тест Гидромашины и Гидропривод | |
| Тест лекции 2.3, 2.4, 2.5 Шестеренные, Пластинчатые, Аксиальные | |
| Тест лекций 1.4 Гидравлика | |
| Тест лекций 2.8, 2.9 | |
| Тест лекций 2.6, 2.7 Гидрораспределители | |
| Тест по лекциям 2.1, 2.2 Гидравлика | |
| Тесты 3.1, 3.2 | |
| Тесты по лекциям 1.1, 1.2 Гиравлика | |
| Тесты по лекциям 2.10, 2.11 | |
| Чтение гидросхем | |
| Экзамен 23.02.04 Гидромашины и Гидропривод |
Методические разработки Арсаговой Н.В.
Методические разработки Затеевой Т.И.
Профессиональный модуль ПМ 05. Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих: «Дорожный рабочий»
Документы для скачивания 08.
02.05
Строительство автомобильных дорог и аэродромов
Похожие презентации:
Творческий проект «Умный дом»
Грузоподъемные машины. (Лекция 4.1.2)
Основы архитектуры и строительных конструкций. Основы проектирования
Лакокрасочные материалы. Виды, состав
Металлические конструкции
Виды кранов
Общие сведения о кранах
Классификация крыш и покрытий
Фундамент. Классификация фундаментов
Свайные фундаменты. Классификация. (Лекция 6)
МИНИСТЕРСТВО ОБАЗОВАНИЯ ПЕРМСКОГО КРАЯ
Государственное бюджетное профессиональное образовательное
учреждение
«Соликамский автомобильно-дорожный колледж»
Отделение заочное
Специальность 08.02.05
Презентация курсовой работы по
МДК.03.01 «Строительство автомобильных
дорог и аэродромов.»
Выполнила: Котоногова О.В
Группа ЗС-15-3 К-109
Проверила: Фомина Р.М.
Соликамск 2018 г.
Цели и задачи курсовой работы.
Целью курсовой работы является изучить организацию
и технологию производства работ поточным методом по
строительству автомобильной дороги IV категории со
щебеночным покрытием в Пермской области.
План нашей работы:
1. Составляем ведомости объемов работ;
2. Организовываем работы по строительству транспортных сооружений:
• Железобетонных труб;
• Малых железобетонных мостов;
3. Рассчитываем скорость потока;
4. Производим организацию земляных работ;
5. Организация работ по строительству конструктивного слоя дорожной одежды;
6. Проектируем линейный календарный график.
4. Основные понятия
Поточный метод — организация последовательного,
непрерывного и ритмичного производства строительных работ,
что дает возможность эффективно использовать материальные и
трудовые ресурсы.
Дорожная одежда – это многослойная конструкция в
пределах проезжей части автомобильной дороги.
Автомобильная дорога расположенная в Пермской области
относится ко II климатической зоне
Конструкция дорожной одежды:
1.
Покрытие — из щебня
2.Основание — из ПГС
3.Дополнительный слой основания — из песка
№ п/п
Наименование работ
Единицы
1
2
1
Транспортные сооружения
Количество
измерения
3
а)
строительство
сборных
4
железобетонных
водопропускных труб с отверстиями:
шт./ пог. м
1,5 м
2/33
1х2м
2/33
1,5 х 2 м
б) строительство железобетонных мостов
2
Благодаря «Расчетной схеме №1»
производим расчеты численных
значений и заносим их в «Сводную
ведомость объемов работ.»
1/18
шт./ пог. м
4/99
Земляное полотно:
м3
а) линейные земляные работы, всего
372372
б) сосредоточенные земляные работы, всего,
200420
в т.ч. при дальности возки грунта
200 м
3
68750
300 м
90310
400 м
17160
500 м
24200
Дорожная одежда
а) строительство доп. слоя основания из песка
б) строительство основания из ПГС
в) строительство покрытия из щебня
4
м3
м
19901
пог.
м/м3
19901/49832
пог.м/м2
19901/157218
пог.м/м2
19901/142889
пог.м/м2
39802/59703
Расчетная схема № 1
Укрепительные работы
укрепление обочин – посев трав
Сводная ведомость объемов работ
7. Производим расчет:
Сроков строительства водопропускных труб
Местопо
Основные размеры, м
Сроков строительства мостов
Срок выполнения работ, смен
Местоположение
Длина Расчёт
моста (ПК +)
мост
трубу
а
(Nтр )
( lм), м
Количество,
(Nукр)
Укрепительные работы
(Nогл)
оголовков
Строительство
длина
отверстие
( ПК +)
Всего на
и тела трубы (No)
трубы
Строительство фундамента
ложение
47+00
1,5
15
0,30*15=4,5
5,5
8,2
18,2
78+00
21
21:0,80=26,25
26
94+00
1х2
17
0,40*17=6,8
5,85
8,1
20,75
133+00
18
18:0,80=22,5
22
107+00
1,5 х 2
18
0,60*18=10,8
7,72
12,8
31,32
175+00
36
36:0,80=45
45
193+00
24
24:0,80=30
30
154+00
1х2
16
0,40*16=6,4
5,85
8,1
20,35
180+50
1,5
18
0,30*18=5,4
5,5
8,2
19,1
Итого
109
Итого
123
смен
8.
Пользуясь Расчетной схемой № 2 рассчитываем среднюю высоту насыпи:
тhд.о
В
в1
hд.о
Нср
В1
В2
В — ширина земляного полотна
Нср — средняя высота насыпи
ℎд.о — толщина дорожной одежды
В1 — ширина земляного полотна по осн. ДО
В2 — ширина основания насыпи понизу
Расчетная схема № 2
работ, смены
Разрыв между началами
смен
Задел,
смены
разрыв,
Технологический
потока, смены
специализированного
Наименование работ
Период
Возведение земляного полотна
и устройство дорожных
оснований продлится с 7.05 по
7.10
В общей сложности это займет
154 календарных дня, из
которых 13 будут являться
простоями по
метеорологическим условиям.
Расчетная скорость потока
будет равна 340 пог.м/смену.
Общий срок выполнения
каждого вида работ 59 смен.
развертывания
Сроки строительства и период развертывания потока
Возведение земляного полотна
8
8
—
16
Строительство доп.
слоя из
2
1
—
3
песка
Строительство
основания
из
2
1
—
3
покрытия
из
4
1
—
5
работы
на
3
1
—
4
2
0
—
2
ПГС
Строительство
щебня
Укрепительные
обочинах
Обстановка пути
Итого
33
Технологическая последовательность по возведению насыпи
высотой 1,2 м, из боковых резервов, ведущая машина –
бульдозер ДЗ – 34С.
Процесс возведения насыпи начинается со снятия растительного грунта бульдозером
ДЗ – 35С с перемещением его в обе стороны за пределы резервов. Далее уплотняем
основание насыпи полуприцепным катком на пневматических шинах ДУ-16В.
Дальнейшую технологию (указанную ниже) производим для всех трех слоев
поочередно: нижний слой, средний слой, верхний слой.
1).Разрабатываем и перемещаем грунт бульдозером ДЗ-34С из боковых резервов в
насыпь.
2).Разравниваем слой бульдозером ДЗ-34С
3).Уплотняем слой грунта катком на пневматических шинах ДУ – 29А
Далее планируем верх насыпи и дна резервов автогрейдером ДЗ-99, планируем откосы
насыпи и резервов автогрейдером ДЗ-99 и покрываем откосы насыпи и дно резервов
растительным грунтом при помощи бульдозера ДЗ-34С с перемещением до 10 метров.
Состав отряда на возведение насыпи высотой 1.2 метра из
боковых резервов, ведущая машина бульдозер ДЗ-34С.
Наименование машин
Количество
Коэффициент
машин
использования
Квалификация рабочих
Количество
рабочих
Бульдозер ДЗ-34С
7
Ки =6,51/7=0,93
Машинист 6 р-д
7
Каток ДУ – 29А
9
Ки =8,06/9=0,90
Машинист 6 р-д
9
Автогрейдер ДЗ-99
1
Ки =0,67/1=0,67
Машинист 6 р-д
1
Бульдозер ДЗ – 35С
2
Ки =1,25/2=0,63
Машинист 6 р-д
2
Каток ДУ-16В
1
Ки =0,76/1=0,76
Машинист 6 р-д
1
Итого: Рабочие на машинах
20
Рабочие при машинах 2 разряда
3
Рабочие 4 разряда на ремонте машин
6
Всего рабочих в смену
29
Технологическая последовательность на устройство
конструктивного слоя дорожной одежды
Состав отряда на устройство
. Ведущая машина
Линейный календарный график
Для создания
линейного
календарного
графика необходимо
рассчитать
количество рабочих
дней в
строительном
сезоне.
Итого: 161 рабочий
день,
322 рабочие смены.
Месяц
Количест
Количество
Количество
во
выходных
календарн
праздничных дней
ых дней
дней
Количеств
и нерабочих
о
Количество
рабочих рабочих смен
по дней
метеорологически
м условиям
Январь
31
14
5
12
24
Февраль
28
9
2
14
28
Март
31
11
3
17
34
Апрель
30
9
0
21
42
Май
31
11
3
17
34
Июнь
30
10
2
18
36
Июль
31
9
2
20
40
Август
31
8
3
20
40
Сентябрь
30
10
2
18
36
Октябрь
7
2
1
4
8
161
322
Итого:
Вывод:
Спасибо за внимание
English
Русский
Правила
Лекции — Технология строительных процессов
Лекции — Технология строительных процессов
скачать (6284.9 kb.
)
Доступные файлы (17):
| n1.doc | 84kb. | 09.02.2009 18:42 | скачать |
| n2.doc | 195kb. | 07.04.2009 18:47 | скачать |
| n3.doc | 121kb. | 11.02.2009 12:44 | скачать |
| n4.doc | 112kb. | 26.02.2009 19:20 | скачать |
| n5.doc | скачать | ||
| n6.doc | 199kb. | 12.11.2009 16:29 | скачать |
| n7.doc | 420kb. | 09.04.2009 15:48 | скачать |
| n8.doc | 288kb. | 15.04.2009 19:25 | скачать |
| n9.doc | 1067kb. | 09.02.2009 19:47 | скачать |
| n10.doc | 191kb. | 09.02.2009 19:56 | скачать |
| n11.doc | 1248kb. | 06.05.2009 16:54 | скачать |
| n12.doc | 142kb. | 11.02.2009 14:46 | скачать |
n13. doc | 361kb. | 11.02.2009 19:44 | скачать |
| n14.doc | 303kb. | 19.02.2009 19:21 | скачать |
| n15.doc | 2170kb. | 09.02.2009 19:17 | скачать |
| n16.doc | 199kb. | 19.03.2009 19:53 | скачать |
| n17.doc | 856kb. | 06.05.2009 16:03 | скачать |
1 2 3 4 5 6 7
челночно-кольцевая схема доставки грузов с помощью панелевоза и нескольких прицепов. Прибыв на объект и отцепив прицеп, панелевоз уезжает на второй объект, где отцепляет другой прицеп, или разгружается. Возможна разгрузка на третьем объекте, откуда панелевоз со свободными прицепами направляется на завод за очередной партией груза. Достоинства схемы – более полное использование грузоподъемности транспортного средства и сокращение простоев. В то же время возрастает продолжительность маневрирования, установки прицепа под разгрузку, так как маневренность автомашины с одним-двумя прицепами, особенно в стесненных условиях проездов и строительных площадок резко затрудняется.![]()
Конструкции автомобильных дорог
При любом строительстве необходимо первоначально выполнить инженерную подготовку строительной площадки, в соответствии с генпланом проложить постоянные автомобильные дороги и проезды целью экономии ресурсов эти дороги устраивают без верхнего асфальтового покрытия с тем, чтобы при завершении строительства выполнить необходимый ремонт основания и устроить верхнее покрытие. Часто генплан и стройгенплан не совпадают, поэтому необходимо прокладывать временные подъездные пути, соединяющие строительные площадки с общей сетью автомобильных дорог и внутрипостроечные дороги, которые прокладывают до начала возведения основных объектов и по которым перевозят грузы внутри строительной площадки.
В зависимости от класса и эксплуатационных свойств автомобильные дороги в строительстве классифицируют:
- улучшенные (постоянные), устраиваемые на прочном основании с верхним покрытием из асфальтобетона или железобетона;
- из бетонных и железобетонных плит, укладываемых на песчано-гравийное основание;
- профилированные грунтовые, укрепленные песком, щебнем, гравием;
- временные из железобетонных плит, устраиваемые по естественному основанию.

Выбор типа конструкции дорожных одежд зависит от назначения дороги, климатических условий, уровня грунтовых вод, вида грунта земляного полотна и характеристики подстилающего слоя.
Дороги на строительных площадках могут быть тупиковыми и кольцевыми, должны быть предусмотрены разворотные площадки и разъезды. Ширина дорожного покрытия автомобильной дороги при однополосном движении должна быть не менее 3,5 м, а при двухполосном с уширением для стоянки машин при разгрузке – 6 м. При использовании тяжелых машин и автопоездов, доставке длинномерных грузов ширину проезжей части увеличивают до 8…12 м. Обычно минимальный радиус закругления дорог принимают 12 м, но при этом увеличивают ширину проезжей части на закруглении. Так при ширине дороги 3,5 м на закруглении ширина ее возрастает до 5,0 м.
Основные составные части автомобильной дороги внегородского типа:
- полоса отвода – участок по ширине, отводимый для строительства дороги;
- проезжая часть дороги – средняя часть полосы отвода, по которой происходит движение транспорта;
- обочины – полосы с обеих сторон проезжей части, служащие упорами для ее одежды и предназначенные для стоянки транспорта;
- дорожное полотно – проезжая часть вместе с обочинами;
- кюветы – водосточные канавы треугольной или трапецеидальной формы для отвода воды с поверхности полотна дороги с минимальным уклоном 3%, устраиваемые непосредственно за обочинами;
- обрезы – участки земли, располагаемые за кюветами до самых границ отвода, служащие для объездов и складирования материалов во время ремонта дороги;
- виражи – односкатные участки на закруглениях дороги с уклоном в сторону центра закругления и уширением дороги в этом месте на 1.
..2 м.
Для предохранения земляного полотна от намокания проезжей части придают серповидный двускатный поперечный профиль с уклоном 3…5% для фунтовых дорог и 1,5…2% — для улучшенных; обочины имеют уклоны 5…6%.
Автомобильные дороги состоят из земляного полотна, дорожной одежды и инженерных сооружений – мостов, труб и т. д. Земляное полотно – спрофилированная поверхность грунта в насыпи или выемке. Оно должно отвечать требованиям устойчивости дорожной одежды при любом изменении температурного и водного режимов. Дорожная одежда покрывает земляное полотно и передает на него нагрузку от транспортных средств. Дорожное покрытие устраивают в зависимости от капитальности самой дороги. Основание часто состоит из двух слоев. Верхний слой, выполненный из бетона, железобетона, щебня и гравия, воспринимает основные эксплуатационные нагрузки. Нижний слой, обладающий необходимой несущей способностью, должен хорошо дренировать воду и его обычно устраивают из щебня, гравия и песка.
В качестве железобетонных дорожных плит применяют плиты прямоугольной и клиновидной формы в плане. Покрытия из прямоугольных дорожных плит (длиной 2,5…3 м, шириной 1…1,5 м, толщиной 0,14…0,22 м и массой 0,63-1,8 т) просты в устройстве, могут воспринимать повышенные нагрузки, пригодны для эксплуатации сразу после укладки в любое время года, при любой погоде. Дороги часто устраивают колейными – одно- и двухпутными с разъездами. Клиновидные плиты позволяют устраивать покрытие проезжей части сразу на всю ширину дороги и с любым радиусом на поворотах (без укладки монолитного бетона). На прямых участках покрытие монтируют чередованием широкой и узкой сторон.
Рельсовый транспорт. Подвижной состав железных дорог
Железнодорожный транспорт занимает важное место в перевозках строительных грузов и выполняет внешние, внутрикарьерные и прочие виды перевозок. Достоинства железнодорожного транспорта – сравнительно низкая стоимость перевозок, возможность благодаря большой грузоподъемности единиц подвижного состава использовать небольшое количество транспортных средств для доставки значительных грузов, независимость от погодных условий.
Эти достоинства особенно полно реализуются при транспортировании грузов на расстояния, превышающие 200 км. При малых расстояниях перевозок значительно возрастает время под погрузкой и разгрузкой и связанные с ними простои, а значит, резко увеличивается себестоимость перевозки грузов.
Основными тяговыми средствами железнодорожного транспорта являются мотовозы с двигателями внутреннего сгорания, тепловозы с более мощными двигателями (не требующие большого количества воды, как паровозы), электровозы, имеющие более высокий КПД по сравнению с тепловозами, большую мощность, а значит и общую массу перевозимых грузов.
Современный парк бункеров для перевозки грузов характеризуется многообразием типов и конструкций, вызванных необходимостью учета различных требований: сохранности перевозимого груза, механизации разгрузки, взвешивания, дозирования грузов и т. д. Основные типы бункеров перемещения (подвижного состава) (рисунок 2) следующие:
1 2 3 4 5 6 7
Строительство лесных автомобильных дорог.

Строительство Строительство лесных автомобильных дорог.
просмотров — 452
Организация строительства лесных дороᴦ.
Под организацией строительства понимают комплекс мероприятий определяющий метод выполнения работ, численность и расстановку трудовых и материально-технических ресурсов, их взаимодействие и порядок использования, а также систему управления или в течение всего периода строительства.
Технология применительно к дорожно-строительным работам — ϶ᴛᴏ совокупность приемов и способов разработки и перемещения грунтов, строительных материалов и полуфабрикатов, монтажа и обработка их в дорожных конструкциях, выполняемых в определенной последовательности и режима с целью сооружения дороги. Лесовозные дороги строят подрядным и хозяйственным способом
При организации бригадного подряда следует соблюдать следующие основные принципы:
а) своевременно готовить проектно-сметную документацию, проект производства работ и договора на подряд со стоимостью работ и порядок оплаты.
б) планировать в договоре и проекте резервные работы , которые могут выполняться в любое время, на случай если основные работы по каким –то причинам будут замедлены или отложены;
в) заранее и полностью обеспечить строительство всем необходимым – техникой, ГСМ, ДСМ и прочим;
г) при выполнении работ вахтовым способом заранее подготовить вахтовый поселок.
При составлении календарных и сетевых графиков дорожно-строительных работ учитывают климатические условия, и все расчеты производят на основе дорожно-климатических графиков.
Методы и этапы строительства.
В организации дорожно-строительных работ выделяют два этапа. На первом – проектируют организационные мероприятия, на втором – их практическую реализацию. Без проведения первого этапа трудно решить задачи, которые ставятся перед вторым этапом:
а) выполнение отдельных видов работ и всего строительства в запроектированные сроки;
б) обеспечение высокой производительности и качества работ
в) экономия ресурсов.
Важнейшими мероприятиями первого этапа является подготовка технической документации – рабочего проекта со сметами, проекта производства работ, технологической карты.
В рабочем проекте имеется раздел пояснительной записки «Проект организации строительства» /ПОС/. Он является основным исходным документом для составления смет, планирования капиталовложений, проведения подготовительных работ, определение количества и структуры техники и т.д.
ППР – проект производства работ составляет строительная организация. ППР является уточнением и детализацией ПОС к местным условиям и срокам строительства.
Работы по строительству дороги делятся на две группы: подготовительные и основные. К подготовительным работам относятся: организационная, техническая и организационно-хозяйственная подготовка, разрубка просек и корчевка пней.
К основным работам относят: строительство земляного полотна, искусственных сооружений, дорожной одежды, отделочные работы и обустройство дороги.
Различают два метода строительства – поточный и непоточный.
Поточный метод строительства представляет собой такую форму организации работ, при которой бригады рабочих постоянного состава последовательно переходят с одного участка работы на другой, выполняя на каждом из них только один вид работы одними и теми же машинами и способами.
При небольших объемах работы применяют непоточные методы строительства:
1) метод раздельной организации работ, при котором каждый строительный процесс выполняется отдельно от других работ, ᴛ.ᴇ. бригада сначала выполняет одну работу после завершения переходит к следующей;
2) некомплексный поточный метод, заключающийся в том, что водопропускные сооружения, водоотводные устройства и земляное полотно дороги возводят за год до строительства дорожной одежды, в целях самоуплотнения земляного полотна.
При проектировании, планировании организации и управлении строительством используют общероссийский нормативный документ /СНиП ч.3/ и технические правила, разработанные «Гипролестранс». Типовые технологические карты на все виды работ приводится в ВСН-10-72.
Подготовительные работы при строительстве лесовозных дороᴦ.
Подготовительные работы имеют цель подготовить все крайне важное для процесса строительства – техническую документацию, технику, карьеры для добычи ДСМ, подготовка полосы дороги.
Техническая подготовка – состоит из камеральных и полевых работ. Камеральные работы включают изучение проектно-сметной документации и разработку ППР. Параллельно проводятся и полевые работы – восстановление трассы дороги, изучают план и продольный профиль дороги, месторождения и карьеры ДСМ, грунтовые и гидрологические условия трассы. Производится юридическое оформление строительства – землеотвод и экологическая экспертиза.
Организационная подготовка – осуществляется на основе ППР – проекта производства работ. Формируются ДСО и бригады, их обеспечение техникой, ДСМ, ГСМ и т.д.
Производственно-хозяйственная подготовка — это строительно-монтажные работы, направленные на решение социальных и производственных задач строителей – создание поселков строителей со всеми коммунальными услугами.
Разрубка просек — целесообразно проводить в зимний период в связи с лучшими условиями транспортировки по бездорожью. После разрубки трассы пикетажные колья и вешки оказываются нарушенными. По этой причине подготовку дорожной полосы начинают с восстановления трассы путем проведения повторного пикетажа.
Восстановление трассы начинают с восстановления угловых столбов, далее восстанавливают пикетаж и устанавливают колья на границах корчевки и спиливания пней, срезки кустарника и подроста.
Корчевку пней производят над насыпями высотой до 0.5м, а также в местах расположения боковых карьеров и каналов. Параллельно проводят снятие растительного слоя.
На избыточно-увлажненных участках производят предварительное осушение. Для этого крайне важно:
а) засыпание ямы местным грунтом;
б) в пониженных местах в валах делают проходы для воды;
прокладка осушительных каналов.
Строительство искусственных сооружений.
В основном это мосты и трубопереезды.
Мосты, в основном малые, протяженностью до 25м, а трубопереезды – железобетонные. Иногда используют некондиционные трубы газо- и нефтепроводов. На строительство водопроводных сооружений лесовозных дорог применяют последовательный, параллельный и поточный методы.
Последовательный метод предусматривает поочередное строительство искусственных сооружений. Применяется при незначительном количестве сооружений или при малом числе рабочих и техники.
Параллельный метод предусматривает одновременное строительство всех искусственных сооружений. Метод требует большого количества рабочих и техники. Применяется при сжатом времени строительства.
Поточный метод предусматривает разбивку бригады на звенья. Каждое звено выполняет свой вид и объем работ.
Малые искусственные сооружения строят за 1-2 года до земляного полотна.
ЛЕКЦИЯ 9.
Строительство земляного полотна.
Основной формой земляного полотна являются насыпи. Насыпи возводят из местных, чаще всего, и привозных грунтов.
Местные грунты используют в I и II типах местности. В III типе при переувлажненных грунтах земляное полотно возводят из привозного материала.
Различают 3 способа возведение насыпей: послойный, отсыпка насыпи от себя и комбинированный.. Наиболее широко применяется послойная отсыпка на 1 и 11 типах местности. Слои стараются делать горизонтальными, с укладкой вниз менее дренирующих грунтов.
В III типе местности в нижние слои укладывается хорошо дренируемый грунт /крупный или гравелистый песок, гравий/. Чаще всего в этом типе местности применяют способ отсыпки насыпей от себя или комбинированный.
Грунты лесной зоны характеризуются большой влажностью, и нуждаются в просушке. По этой причине за 2-3 года до возведения земляного полотна, производят разрубку просеки, корчевку пней, снятие растительного горизонта. Вместе с тем, проводят устройство осушительных и нагорных каналов- снятие косогоров , устройство сланей и разбивку земляных работ.
Устройство осушительных и напорных каналов — производится сразу после корчевки пней и снятие растительного горизонта.
Прежде всего, осушительные каналы должны быть сделаны на болотах, где не будут укладываться слани. Осушение понижает уровень грунтовых вод, предохраняет насыпь от подтопления, в результате уплотняется основание под насыпью. Осушительные канавы устраивают и в III типе местности. Глубина каналов 0.8-1.0 м, откосы 1:1.5, ширина бермы не менее 3.0м.
Нагорные каналы делают на косогорах с верховой стороны земляного полотна. Используют экскаваторы ЭО-4125; ЭО-5124. Подготовка косогоров производится с целью увеличения их устойчивости от оползания. При крутизне косогора: от 1:10 до 1.5 – снимают дерн и корчевателем вспахивают основание насыпи в 1-2 прохода; от 1:5 до 1:3 косогор делают уступами; более 1:3 – устраивают подпорные стенки.
Устройство сланей: Слани укладываются на болото I и II типа при глубине торфа до 2.0м. Слани лучше укладывать зимой, когда болото промерзло и можно беспрепятственно подвезти и уложить тракторами с манипулятором продольные лаги и настил. Вместо сланей по болотам можно использовать нетканый синтетический материал /НСМ/.
Его укладку производят непосредственно перед отсыпкой насыпи.
Выбор комплекта машин для строительства земляного полотна зависит от вида и особенностей грунта͵ дальности его перемещения, типа местности и конструкции земляного полотна. В таблице приведены комплекты машин для строительства земляного полотна.
Возведение земляного полотна комплектом машин с ведущей машиной бульдозер.
Бульдозеры в ЛЗП выполняют 2/3 объемов земляных работ. Начиная с корчевки леса, когда на него навешивается корчеватель, рыхление грунта под основание , разработку и перемещение грунта͵ выравнивание насыпи. Применяется в 1 и 11 типе местности при сухих грунтах.
Возведение земляного полотна комплектом машин с ведущей машинойэкскаватор — применяется в 111 группе типов местности на заболоченных и переувлажненных грунтах. Используют экскаваторы, оборудованные обратной лопатой /невысокие насыпи из канав и боковых резервов/ и прямой лопатой /глубокие выемки с погрузкой грунта в транспортные средства/.
Особенности возведения насыпей экскаватором с обратной лопатой.
1) экскаватор оборудуют профильным ковшом, который позволяет рыть трапецеидальную канаву; отсыпку насыпи из канавы производить в два слоя – первый слой из одной канавы, второй из другой; 3) насыпи из 2-х слоев не бывают высокими, т.к. катками может быть уплотнен слой только 35-40 см.
Возведение насыпей из привозного грунта .
Производится в 111 типе местности и на болотах, что составляет в общем строительстве около 30%.
Технологический процесс возведения насыпи включает следующие рабочие операции:
1) разработку и погрузку грунта экскаватором до –4125;
2) подвозку грунта автосамосвалом;
3) разравнивание бульдозером;
4) уплотнение грунта катком на пневмомашине.
5) повторение операции;
6) планировка верха и откосов земляного полотна автогрейдером.
Особенности строительства земляного полотна на болотах.
Строить насыпи на болотах проще и экономичнее в зимнее время.
Насыпи на болотах возводятся из привозных грунтов с доставкой их самосвалами. Используют только дренирующие грунты. Высота насыпи не менее 0.8м. Иногда, когда заболоченности имеют незначительную /до 300м/ ширину, а берега сложены дренирующими грунтами, возможно строить насыпи бульдозерами.
Особенности производства земляных работ в зимнее время.
1. Земляные работы в зимний период планируют в сухих несвязных грунтах /песке, гравии), в глубоких выемках, в сосредоточенных резервах.
2. Осенью крайне важно провести работы по предохранению грунтов от промерзания.
3. Работа по разработке грунтов должна быть непрерывной , укладка грунта в земляное полотно и его уплотнение должно быть выполнено в течение 2-3 часов при Т воздуха до 10гр.
4. Грунт в насыпь укладывают горизонтальными слоями во избежании образований плоскостей скольжения; толщина слоя зависит от средств уплотнения. Зимой лучшее уплотнение дают решетчатые катки и трамбующие машины.
5. При отсыпке насыпей следует предусматривать запас на осадку, 3-5 % высоты насыпи с резко континентальным климатом и 2-3% с умеренным.
ЛЕКЦИЯ 10.
Строительство дорожной одежды.
До начала работ по строительству дорожной одежды крайне важно от повторителей вынести на земляное полотно пикетаж, проверить качество работ и соответствие земляного полотна проекту. Допустимые отклонения от проекта:
— высотные отметки бровки земляного полотна + 5 см;
— сужение земляного полотна между осью и бровкой 10%.
— увеличение крутизны откоса 10%.
— уменьшение требуемого коэффициента уплотнения не более чем у 10% образцов.
При ширине земляного полотна до 8 м разгрузка ДСМ производится по правой или левой половине полотна, более 8м – посередине полотна.
Расстояние между местами разгрузки самосвалов — L определяется по формуле:
L = Q / (d Y) ; где
Q – грузоподъемность самосвала, т
d- объем ДСМ на 1 м дороги с учетом К – уплотнения;
Y- объемная масса ДСМ т/м3
Места разгрузки самосвалов указываются колышками.
При доставке материалов разных фракций первым рассыпают более крупный материал.
Более мелкий материал рассыпают по более крупному, и после этого производят перемешивание.
Толщина слоев дорожной одежды должна быть не более 30 см для песка, до 20 см для щебня и гравия. Подстилающий слой основания дорожной одежды устраивают из гравелистого, крупного и среднезернистого песка. Строительство дорожной одежды осуществляется, как и строительство земляного полотна, на базе серийных дорожно-строительных машин.
Строительство грунтовых и улучшенно-грунтовых дороᴦ.
Грунтовые дороги устраиваются путем перемещения грунта в поперечном направлении в земляное полотно из боковых канав. Поперечный уклон проезжей части принимают 30-40%, а обочин 50-60%. Τᴀᴋᴎᴍ ᴏϬᴩᴀᴈᴏᴍ, получают профилированную грунтовую дорогу.
Грунтовые профилированные дороги улучшают добавками песка, глины и скелетными добавками. Добавка гравелистого, крупного или среднезернистого песка рассыпают по предварительно разрыхленному глинистому грунту. Планируют О.Г.С. автогрейдерами, уплотняют легкими катками и проходящим транспортом.
Наиболее качественное улучшение грунтовой дороги достигается внесением скелетных добавок /гравия, ПГС, щебня, металлургических и топливных шлаков и т.д./ Есть два способа внесения:
— постепенный за 2-4 приема;
— разовый в один прием.
Строительство гравийных дорожных одежд.
Гравийные материалы используются как для основания, так и для покрытия. Укладываются они в основном в их природном состоянии. Зерновой состав ОГС часто не соответствует требованиям. Для оснований это допускается, но для дорожной одежды — недопустимо.
Важно заметить, что для строительства гравийных оснований и покрытий можно использовать не только летний, но и зимний периоды.
Строительство щебеночных дорожных одежд.
Щебень используют как для оснований, так и для покрытия дорожных одежд. Применяют три способа устройства щебеночных покрытий:
— из грунтощебня;
— способ заклинки;
— способ пропитки щебня битумом.
Основания и покрытия из грунтощебня создают по принципу плотных слоев: щебенки, соприкасаясь и, опираясь друг на друга образуют несущий скелет, а грунт /песок, супесь, легкий суглинок/ заполняет пространство между ними.
Объем грунта должен быть равен объему пустот в щебне. Плотности щебня определяется по формуле:
n = 100 (1-Yо/ Y) где
Y – плотность щебня; г/см3;
Yо- объемная насыпная масса, г/см3
Плотность щебня в среднем равна 37%.
Методы заклинки устраивают покрытия по следующей технологии:
1. Укладкой щебня размером 20-40 мм
2. Осаживанием щебня тяжелым катком;
3. Уплотнением щебня с предварительной поливкой водой.
4. Россыпью щебня 10-20мм;
5. Повторение2-3.
Поливка водой производится для уменьшения трения между щебенками. Суммарный расход воды 30-40 л/м2. Щебня размером 10-20 мм берут из расчета 1.5-2.0м3
на 100м2 , 3-10мм- 1м3 на 100 м2 покрытия. Общая толщина слоя на дороге не превышает 18-20 см.
При устройстве щебеночного покрытия или основания методом пропитки битумом используется эта же технология. Поливку водой заменяют поливкой горячим битумом (80-150 гр.
С). Поливку производят по слоям щебня 20-40 и 10-20мм. Расход битума 1.0-1.2л/м2 на 1 см пропитываемого слоя. Толщина пропитываемого слоя может быть 4-5 см (облегченная пропитка) и 7-8 см (глубокая пропитка). Температура воздуха при этом должна быть не ниже +10гр.С.
Строительство покрытий из железобетонных плит.
Технология строительства такой дорожной одежды включает устройство подстилающего слоя, укладку плит и засыпку песком межколейного пространства и обочин с соответствующей планировкой и уплотнением. На двухполосной дороге на стороне негрузового движения устраивается дорожная одежда.
Технология устройства подстилающего слоя рассмотрено несколько выше в разделе «Строительство грунтовых и улучшено грунтовых дорог». По этой причине рассмотрим только укладку плит. Перед укладкой проверяется плотность подстилающего слоя. К уп.- коэффициент уплотнения должен быть не менее 0,98. Укладку плит производят плитоукладчиком ДУП-2м (ЛД-2), а чаще стреловыми кранами.
Для обеспечения прямолинейности укладки один колесопровод укладывают по шнуру, второй по шаблону.
В последнее время для укладки плит и деревянных щитков, создан на базе автомобиля МАЗ-509А с прицепом и манипулятором «Фискарс 12000гр.С плитоукладчик ДМ-19, который способом взять на себя 16 3-х метровых плит или 10-6 метровых.
Допуски при укладке:
расстояние между колесопроводами + 0,05м
поперечный уклон плит +10 %
продольный +5%
просвет под 3-хметровой рейкой до 0,02м
превышение в стыке одной плиты над другой до 0.005м
разница в высоте по осям колесопровода до 0,02м.
Строительство дорожных одежд из грунтов укрепленных вяжущими материалами.
Для укрепления грунтов на дорогах применяют минеральные (цемент, известь, зола) и органические (битумы, дегти, смолы) вяжущие материалы. Чаще всего используют цемент. Сроки охватывания: начало не менее 2 часов, окончание не более 12 часов. Для улучшения сроков добавляют сульфатно-дрожжевую
Бражку в количестве 0,255 от массы цемента.
Известь применяется воздушная или гидравлическая моющая негашеная 1 и 2 сорта.
Цементом и известью можно укреплять песчаные, супесчаные и суглинистые грунты с щелочной, нейтральной и слабокислой реакцией; пластичностью до 17 и влажностью до 55%. Обработка грунта вяжущими материалами производится на дороге или в карьере. (табл.10.1).
/Табл. 281, Сухопутный транспорт леса./.
Грунтоцемент – материал недостаточно износостойкий и хрупкий. Защищают его слоем износа в виде поверхностной обработки или покрытием толщиной 8-10см оптимальной гравийной смеси.
При строительстве дорожных одежд часто применяется нетканое полотно /геотекстиль/. По сравнению со строительством полотна добавляется процесс расстилки и скрепления полос. Полосы скрепляют сварной паяльной лампой.
ЛЕКЦИЯ №11.
Строительство зимних лесовозных дорог и устройство ледяных переправ.
Стоимость вывозки древесины зимой в 5 раз дешевле, чем в летний период. По этой причине в условиях с длительным зимним периодом строительство «зимников выгодно».
Производится в два этапа. Первый – разрубка просек, корчевка пней, устройство водопропускных сооружений и земляного полотна. Разрубку просек выполняют зимой, что позволяет полностью вывезти древесину. Ширина просеки для однополосного движения не менее 8.0 м, двухполосного 14-15м.
Корчевка пней, снятие растительного горизонта͵ расчистку полосы дороги от камней и валежа производят в летние время. Ширина расчистки при однополосном движении не менее 5.0м, двухполосном 8.0 –10.0 м. При высоте насыпи более 0.5м производят срезку пней заподлицо с поверхностью земли.
При этом при строительстве зимних дорог значительных земляных работ не проверят, в связи с этим высоких насыпей не делают, а устройство земляного полотна сводится к планировке раскорчеванной полосы.
Водопропускные сооружения прежде всего строятся на водотоках с крутыми берегами и быстрым течением. В целом более раннего начала вывозки эти сооружения могут строиться на всех водотоках. Переходы через болота должны быть .
………, на топких участках и при глубине более 2.0 м сооружается настил и отсыпается насыпь из минерального грунта высотой 0.4-0.5м.
Второй этап строительства начинается с наступлением зимы и состоит из комплекса работ по ускорению промерзания грунтов, уплотнению снега и созданию смежно-уплотненного, снежно-ледяного или ледяного покрытия. Уплотнение снега производят путем проминания гусеничным тракторами, ребристыми катками, волокушами, пачками хлыстов.
Выравнивание делают деревянными утюгами или тяжелыми угольниками. Уплотнение производят при толщине снежного покрова не менее 15-20 см.
В случае если дорогу планируется эксплуатировать со снежно-уплотненным покрытием, то плотность снега должна быть не менее 0.55 г/см3 (свежевыпавший снег 0.05-0.10 г/см3). Для получения снежно-ледяного или ледяного покрытия дорогу поливают водой.
Пункты набора воды располагаются 1.0-5.0 км друг от друга. Для полива используют водополивочные машины марки ЛД-21А на автомобиле КАМАЗ-5410 с цистерной 13м3 и ДМ-3 на автомобиле КрАЗ – 255 с цистерной 18 м3
Общее количество воды на создание слоя
= 0.
3-0.4м колеблется от 400 до 900 м3 на 1 км
Определяется по формуле:
Q = 1000В (Y1 -Yо )/К
B – ширина проезжей части; м
h- толщина создаваемого слоя, м
Y1 – плотность снегольда на проезжей части
/0,7-0,85 т/м3/
Yо – плотность снега перед поливкой, т/м3
К – коэффициент увеличения объема воды при замерзании = 1,08.
Оптимальная температура воздуха для заливки от –8гр. до –15гр.С
Для продления срока действия дороги весной ее засыпают опилками, корой или делают слоеный пирог: лед-опилки-лед-опилки.
Устройство ледяных переправ.
Наиболее слабый лед располагается на контакте с берегом и первые 4.0-5.0м от него, за исключением перекатов. По этой причине, для ускорения промерзания полосу переправы на реках 15,0-20,0м на озерах 40.0-50.0 м очищают от снега. Толщину льда определяют по лункам, которые сверлят в 25,0м от центра дороги через каждые 15.
0м. Заполнение лунки водой должно быть не менее 90% толщины льда. При меньшем заполнении возможно зависание льда.
При крайне важности переправу усиливают настилами или намораживают. Целесообразно вмораживать горбыли, жерди, сучья и т.д.
Толщина намороженного слоя не должна превышать 2/3 естественного льда. Проруби для полива следует устраивать на расстоянии 50-60м. Переправа обозначается вехами, ночью должна быть освещена. На выездах устанавливают шлагбаумы и ограничивающие дорожные знаки.
Особенности строительства лесовозных усов.
Строятся по упрощенной технологии с использованием минимального числа машин. Состав и технология работ определяется , в основном, почвенно-грунтовыми условиями.
На песках и гравийных грунтах ограничиваются расчисткой полосы 3-4м. Пни спиливают заподлицо с землей или корчуют. На местности 1 типа дорога представляет собой профилированное земляное полотно с канавами треугольного или трапецеидального профиля.
На местности 11 типа устройство профилированного земляного полотна обязательно.
На песках устраивают хворостяную выстилку слоем 0,1-0,15м, на суглинках 0.15-0,25м. В низинах и сырых местах выстилку укладывают на разреженный поперечный настил из дровяной древесины диаметром 0.12-0.14м и длиной до 4.5м.
Затем производят засыпку привозным песком, легкой супесью или песчано-гравийным материалом, толщиной не менее толщины хворостяной выстилки. Ширина просеки для уса должна быть не менее 10.0м.
Значительная часть усов строится с лежневым покрытием. Расход древесины на 1 км лежневого покрытия 1 типа составляет 690 м3;11- 790 м 3 и 111типа –840м3.
При неоднократной перекладки расход значительно сокращается.
Технический контроль при строительстве. Сдача и приемка дорог в эксплуатацию.
При строительстве дороги осуществляется несколько видов технического контроля :
— производственный- постоянно в процессе производства работ техническим персоналом;
— лабораторный – дорожной лабораторией постоянно;
— технический надзор- периодически заказником или инженером технадзора;
— авторский надзор – периодически проектной организацией;
— инспекторский надзор- инженерно-техническими работниками вышестоящих организаций- периодически.
12. Зачет (письменно).
Организация строительства лесных дорог.
Под организацией строительства понимают комплекс мероприятий определяющий метод выполнения работ, численность и расстановку трудовых и материально-технических ресурсов, их взаимодействие и порядок использования, а также… [читать подробенее]
ФАУ «РОСДОРНИИ» — В сентябре российские дорожники вновь сели за парты
Ведущие эксперты «РОСДОРНИИ» приняли участие в организованной на базе «ЦИВССМ» программе повышения квалификации для специалистов отрасли
В сентябре 2020 года ГК «ЦИВССМ» (Центр по испытанию, внедрению, сертификации продукции, стандартизации и метрологии) начал серию ежемесячных онлайн-семинаров для специалистов дорожной отрасли. Первый из них – «Проектирование дорожных одежд автомобильных дорог при ремонте с учётом современной нормативно-технической базы» – проходит с 21 по 25 сентября 2020 г.
Семинар организован при поддержке и участии ФАУ «РОСДОРНИИ», а также АНО «НИИ ТСК», АО «Институт СТРОЙПРОЕКТ» и Федерального Дорожного Агентства (ФДА). Его программа включает ряд лекций по актуальной проблематике дорожного строительства, прочитанных ведущими научными сотрудниками института.
Первый день вебинара открылся докладами заместителя начальника Управления строительства и эксплуатации автомобильных дорог ФДА Алексея Пчелина и руководителя отдела стандартизации АНО «НИИ ТСК» Илья Галактионова о нормативно-правовом и техническом регулировании в дорожном хозяйстве.
Следующим на повестке дня был вопрос зависимости состояния дорог от нагрузок и интенсивности движения. Лекцию на эту тему прочитал Александр Конорев, начальник отдела расчёта конструкций дорожных одежд для движения тяжеловесных транспортных средств ФАУ «РОСДОРНИИ».
Эксперт познакомил слушателей с классификацией типичных дефектов дорожных покрытий, их особенностями, причинами возникновения и развитием во времени.
«Причинами разрушения дорожного покрытия являются природно-климатические факторы совместно с транспортными нагрузками. Но если первые более-менее постоянны и предсказуемы, то вторые требуют непрерывного мониторинга и анализа состояния дорожного полотна», – отметил Александр Конорев.
В ходе лекции была показана зависимость степени и характера износа дорожного полотна от типа, массы и габаритов грузового транспорта, скоростных режимов движения, интенсивности транспортного потока и динамического воздействия транспортных средств. В числе прочего были проиллюстрированы современные методы мониторинга характеристик грузового транспортного потока в режиме реального времени, а также приведена методика расчёта остаточного ресурса дорожной конструкции и дорожных одежд в реальных условиях эксплуатации.
Вторую часть лекции специалист посвятил технологиям оценки состояния дорожных конструкций с целью определения сроков и состава необходимых ремонтных работ.
Была рассмотрена действующая нормативная база и показаны методы полевого исследования технико-эксплуатационного состояния дорожных одежд. Среди них – как традиционно применяемые в отечественной практике, так и современные, включая такие методики мониторинга, как обследование дорожной одежды георадарами, безостановочными диагностическими лабораториями и т.д. Слушателей познакомили с новыми разработками ФАУ «РОСДОРНИИ», в частности, с устройством мобильных лабораторных комплексов для оценки состояния дорожной сети, с установкой «Эскандор», позволяющей производить измерение прочности дорожной одежды, обрабатывая до 300 км дорожного полотна в день, и др. В завершение лекции Александр Конорев рассказал о моделировании и прогнозировании износа дорожного полотна и познакомил аудиторию с алгоритмом обоснования проектных решений по реконструкции и капитальному ремонту автомобильных дорог.
Завершился первый день обучения докладом начальника ФКУ «Центрдорразвития» ФДА Олега Ширлина о путях актуализация сметно-нормативной базы в дорожном строительстве.
Второй день семинара включал лекции двух экспертов ФАУ «РОСДОРНИИ». Первой выступила начальник отдела методов проектирования института Марина Михайленко. Свой доклад она посвятила нормам проектирования дорожных одежд по ТР ТС 014/2011 «Безопасность автомобильных дорог», классификации конструкции дорожных одежд и методов их ремонта, а также принципам выбора материалов и технологий при ремонтных работах.
«К сожалению, в настоящий момент ни в одном из действующих нормативных документов не собраны воедино все термины и определения, применяемые при проектировании дорожных одежд. Однако эта проблема будет решена в находящемся в стадии разработки стандарте “Дороги автомобильные общего пользования. Дорожная одежда. Общие требования”», — отметила Марина Михайленко.
В сопровождающей лекцию презентации она восполнила этот пробел и привела исчерпывающую классификацию видов работ при текущем и капитальном ремонте автодорог, собственно, видов дорожных одежд и различных по составу, структуре и назначению типов покрытий, систематизировала используемые в отрасли подходы к проектированию, нормативную и терминологическую базы.
Специалист познакомила слушателей с классификацией дефектов дорожного покрытия, их характером и способами устранения, привела алгоритм выбора необходимых видов дорожных работ и принципы определения методов их проведения, рассказала об основных используемых в современном дорожном строительстве методах ремонта дорожных одежд и о том, в каких случаях целесообразно их применять. Лекция стала подробным практическим путеводителем по технологиям и материалам дорожного ремонта.
Продолжила тему проектирования дорожных покрытий Ирина Рахимова, начальник отдела конструкций земляного полотна ФАУ «РОСДОРНИИ». Её лекция была посвящена проектированию нежёстких дорожных одежд с использованием типовых конструкций нового предварительного национального стандарта ПНСТ 390-2020. Эксперт рассказала о содержании и сфере применения ПНСТ 390, особенностях и признаках типовых конструкций дорожных одежд, привела их классификацию и познакомила аудиторию с методиками расчёта типовых конструкций, их применимостью и особенностями использования.
Также были представлены рекомендации по проектированию дорожных одежд для участков автоматических постов весогабаритного контроля.
«В ближайшее время только на федеральных автомобильных дорогах страны планируется ввод в эксплуатацию 387 пунктов системы весогабаритного контроля, причём работать они должны в автоматическом режиме», — отметила Ирина Рахимова, поясняя важность выделения проектирования дорожных одежд для постов весогабаритного контроля в отдельную тему.
Материалы лекции могут служить практическим руководством по применению нового стандарта в повседневной работе.
Кроме того, докладчиками второго дня семинара выступили ведущий инженер Московского филиала АО «Институт «Стройпроект» Максим Гомылев, рассказавший о применении системы объёмно-функционального проектирования асфальтобетонных смесей в дорожном строительстве, и заместитель директора ГК «ЦИВССМ» Анатолий Анкудинов, который познакомил слушателей с содержанием и примерами использования ГОСТ Р 58861-2020 «Дороги автомобильные общего пользования.
Капитальный ремонт и ремонт. Планирование межремонтных сроков».
Аудиторией вебинара стали руководители и специалисты служб заказчиков, проектных и подрядных организаций, компаний-производителей и поставщиков материалов и изделий для ремонта автомобильных дорог. По завершении пятидневной программы авторских лекций слушателям предстоит самостоятельная работа с предоставленными материалами и последующая аттестация. По итогам обучения они получат удостоверения о повышении квалификации государственного образца с внесением в Федеральную информационную систему «Федеральный реестр сведений о документах об образовании и (или) о квалификации, документах об обучении» (ФИС ФРДО).
Курс повышения квалификации Проектирование и строительство автомобильных дорог нефтяных и газовых промыслов
PR. Пресс-служба
Гостиницы.
Рестораны. Общественное питание
Инженерные сети: строительство и ремонт
Медицина
Организация деятельности учреждений культуры
Организация перевозок. Транспорт
Офис. Делопроизводство. Архивы
АХО. Офис
Охрана труда.
Безопасность
Право. ВЭД
Производство
Социальная защита
Тренинги
Услуги
Энергетика. Энергосбережение
Промышленность
Бережливое производство
Гособоронзаказ
Закупки.
Снабжение. Склад
Импортозамещение
Интеллектуальная собственность
Легкая промышленность
Материалы, технологии, оборудование
Охрана труда
Пищевая промышленность
Стандартизация.
Метрология
Транспорт
Транспортная логистика
ЖД перевозки
Автотранспорт
Управление инновациями
Управление качеством
Управление производством
Комплексная безопасность деятельности
Безопасность
Энергетика
Правовое регулирование в энергетике
Экономика и инвестиции в энергетике
Эксплуатация объектов ТЭК
Энергосбережение
Строительство и инженерные сети
Дорожное строительство
Инженерные сети: проектирование и строительство
Слаботочные системы
Газоснабжение
Водоснабжение и водоотведение
Теплоснабжение и вентиляция
Электроснабжение
Правовое регулирование строительной деятельности
Проектирование.
Изыскания
Сметное дело
Строительные материалы и технологии
Строительство: организация и управление
Экономика строительства
ЖКХ. Городское хозяйство
ЖКХ. Городское хозяйство
Ремонт и эксплуатация зданий и сооружений
Недвижимость
Управление и эксплуатация недвижимости
Экология и землепользование
Недропользование.
Земельное право, кадастровая деятельность
Экология
Управление персоналом
HR-технологии. Управление персоналом
Трудовое право. Кадровое делопроизводство
Офисные службы
Архивы
Делопроизводство
Работа с руководителем
Менеджмент
Общий менеджмент
Специальный менеджмент
Спортивный менеджмент
Управление административно-хозяйственной деятельностью
Маркетинг.
PR
Маркетинг. Продажи
Реклама. PR
Экономика. Финансы. Бухгалтерский учет
Бухгалтерский учет
Бюджетный учет
Отраслевой учет
Бухгалтерский учет в коммерческих организациях
Налогообложение
Нормирование труда
Оплата труда и мотивация
Финансовый менеджмент.
Экономика
Право. ВЭД
Внешнеэкономическая деятельность
Гражданское и процессуальное право
Договорная работа
Другие отрасли права
Корпоративное право
Право по виду деятельности
Информационные технологии
Автоматизация и прикладное ПО
Управление и безопасность в IT
Связь
Проектирование и строительство объектов связи
Юридическое сопровождение и ФХД
Государственное и муниципальное управление
Бюджетное финансирование
Некоммерческие организации
Организация деятельности учреждений и органов власти
Социальная защита
Организация работы органов социальной защиты населения
Технологии социального обслуживания
Медицина
Организация здравоохранения
Право в здравоохранении
Фармация
Экономика и финансы в здравоохранении
Ветеринария
Ветеринария
Образование
Высшее образование
Дополнительное профессиональное образование
Среднее общее и специальное (коррекционное) образование
Среднее профессиональное образование
Культура
Музеи.
Библиотеки
Организация культурно-досуговых мероприятий
Театры. ДК
Технологии: звук, свет, сцена
Управление в сфере культуры и досуга
Массмедиа
Дизайн
Переводы
СМИ, редакция
HoReCa
Гостиницы
Общепит
ХАССП и контроль качества
Дорожное строительство и транспортная инженерия Конспект лекций Содержание курса
Асфальт, битум, типы, транспортная техника
Хасиб Джамал — 26 марта 2022 г.
При строительстве дорог и асфальтировании улиц битум в основном используется в качестве связующего вещества в дорожные слои. В дорожном строительстве чаще всего используются битум с проникающей способностью и битум с вязкостью; однако можно использовать и другие типы битума. Согласно статье Infinity Galaxy «Различные типы битума, используемого для строительства дорог», в дорожном строительстве используются различные марки битума.
Факторы, влияющие на дороги, транспортное строительство
Хасиб Джамал — 10 октября 2019 г.
Полоса отвода — это общая площадь земли, отведенная для строительства проезжей части. Его ширины должно быть достаточно для размещения всех элементов поперечного сечения проезжей части, будущего расширения дороги и объектов коммунального хозяйства, которые будут установлены вдоль проезжей части. Полоса отчуждения – участок дороги, отведенный для проезда вагонов + прочее
Определение, влияющий фактор, транспортная инженерия
Сайед Ахмад Амин Шах — 04 февраля 2019 г.
Транспортное планирование можно определить как деятельность, связанную с изменением способа предоставления транспортных услуг. Транспорт играет жизненно важную роль в нашей повседневной жизни и считается важным компонентом инфраструктуры человечества. Все мы путешествуем куда-то почти каждый день, будь то
Гражданское программное обеспечение, моделирование, организация дорожного движения, транспортная инженерия
Хасиб Джамал, 21 декабря 2017 г.
Это математическое моделирование транспортных систем (например, развязок автомагистралей, магистралей, кольцевых развязок, городских сетей и т. д.) с помощью компьютерного программного обеспечения, помогающего планировать, проектировать и эксплуатировать транспортные системы. Моделирование на транспорте важно, потому что оно может изучать модели, слишком сложные для
Моделирование, управление дорожным движением, исследования поездок, транспортное проектирование
Автор: Хасиб Джамал, 21 декабря 2017 г.
0002 Гравитационная модель — самая популярная из всех моделей распределения поездок. Это позволяет учитывать влияние различных стратегий физического планирования, транспортных расходов и транспортных систем. В нем анализируются существующие данные, чтобы получить взаимосвязь между объемами поездок и генерацией. Ячейки в матрице поездок указывают количество поездок
Факторы, влияющие на организацию дорожного движения, транспортную технику
Хасиб Джамал, 21 декабря 2017 г.
Генерация поездок направлена на прогнозирование общего количества поездок, созданных и привлеченных в каждую зону изучаемой области. Другими словами, этот этап отвечает на вопросы о том, сколько поездок совершается в каждой зоне, исходя из данных о домохозяйствах и социально-экономических характеристиках. Целью исследований генерации поездок является прогнозирование количества поездок, которые необходимо совершить. Транспортное машиностроение
Автор: Хасиб Джамал, 21 декабря 2017 г.
Модели генерации поездок стремятся предсказать количество поездок, генерируемых зоной Эти модели пытаются математически описать фазу принятия решения о поездке процедуры последовательного анализа спроса. Здесь можно упомянуть, что обычно термин «поездка» используется для обозначения поездки — как правило, поездки, совершаемые от домохозяйств, и поездки, привлекающие внимание 9.0003
Факторы, влияющие на дороги, типы, транспортную технику
Автор Хасиб Джамал — 03 декабря 2017 г. трафик, доступ к земле или и то, и другое. Следующий тип дороги обеспечивает функцию обслуживания, указанную как; Автострады и магистрали ==> обеспечивают движение сквозного транспорта. Местные дороги ==> используются почти исключительно для земли
Дороги, типы, транспортная инженерия
Хасиб Джамал — 03 декабря 2017 г.
Их основная функция — способствовать региональному распределению трафика (междугороднее движение).
Это могут быть дороги национального или провинциального значения, а типы объектов, относящиеся к этому классу, — это автострады, скоростные автомагистрали, дороги с двусторонним движением и основные дороги с односторонним движением. Этот класс дорог образует основную сеть городской территории в целом. Все перевозки на дальние расстояния до
Железнодорожная техника, Транспортная техника
Автор: Хасиб Джамал — 30 ноября 2017 г.
Балласт необходимо время от времени обновлять, потому что из-за непрерывного удара молотком балласт превращается в порошок. Этот порошок вместе с пылью, золой песка от локомотива образуют непроницаемый слой и препятствуют легкому протеканию воды через балласт. Максимальный размер балласта составляет от 1,9 до 5,0 см с некоторой разумной долей промежуточных размеров.
Железнодорожное машиностроение, Транспортное машиностроение
Автор Хасиб Джамал — 30 ноября 2017 г.
Назначение стыка рельсов состоит в том, чтобы удерживать два конца рельса на месте и действовать как мост между концами рельса. Соединение состоит из двух стержней или чаще называемых угловыми стержнями. Соединительные стержни предотвращают поперечное или вертикальное перемещение концов рельсов и позволяют продольное перемещение рельсов для расширения или сжатия. допускают продольное перемещение рельсов для расширения или сжатия.
Стандарт
Компромисс
Изолированные соединения
Железнодорожная техника, транспортная техника
Автор: Хасиб Джамал, 30 ноября 2017 г.
Все вагоны и локомотивы, построенные в соответствии с этой спецификацией, могут использовать любую железнодорожную линию стандартной колеи в мире. Однако не все железные дороги построены по стандартной ширине колеи. В Соединенных Штатах ширина колеи может незначительно варьироваться от 4 футов 8,5 дюймов до 4 футов 9,5 дюймов (1460 мм). Колея – это мера расстояния между железнодорожными рельсами.
Расстояние обычно составляет
Техника аэропорта, Транспортная техника
Хасиб Джамал — 25 ноября 2017 г.
Автомобильная парковка: должна быть со стороны города. Ангары: предназначены для обслуживания, ремонта и хранения самолетов. Они могут располагаться с одной стороны здания аэровокзала. Положение ворот: это место, отведенное для стоянки воздушного судна на погрузочной площадке. Взлетно-посадочная полоса: Это мощеная длинная и узкая прямоугольная полоса, которая фактически используется для посадки и взлета самолетов.
Техника аэропортов, Определение, Транспортная техника
Автор Хасиб Джамал — 25 ноября 2017 г.
Включает проектирование и строительство сооружений для посадки, взлета, движения воздушных судов по земле, стоянки самолетов на погрузочных площадках, содержание и ремонт площадок, подъездных путей со стороны города к аэропорту и обслуживание пассажиров , багаж и груз. Авиация означает полет с помощью машины, тяжелее воздуха.
Ремонт, Дороги, Транспортное машиностроение
Хасиб Джамал — 19 ноября 2017 г.
Дороги рассчитаны на определенный объем движения и нагрузки, за пределами которых она может выйти из строя. Преодолев предел упругости материалов, используемых при строительстве дорог. Перегрузка коммерческими грузовиками в Пакистане является серьезной проблемой. Сильно перегруженные грузовики создают нагрузку на конструкцию дороги, превышающую их безопасную несущую способность. В результате чего дороги распадаются.
- Загрузи больше
Методы и технологии дорожного строительства
ЗАПИСАТЬСЯ НА ЭТОТ КУРС СЕЙЧАС! ЗАРЕГИСТРИРУЙТЕСЬ СЕЙЧАС! АКЦИЯ ОТКРЫТА.
Количество часов: 15.00
Количество лекций: 20 предварительно записанных видео лекций, одно (1) тематическое исследование
ДОСТУП:
3 участника онлайн до пяти (5) дней только при постоянном и усердном посещении.
ДОСТУП к этому курсу до трех (3) месяцев или 90 дней после регистрации.
РЕГИСТРАЦИЯ:
Перед записью на этот курс обязательно ознакомьтесь с подробностями здесь. Процесс регистрации таков:
- Нажмите ЗАРЕГИСТРИРОВАТЬСЯ СЕЙЧАС!
- Перейти к ОПЛАТЕ. Отправьте нам подтверждение платежа на адрес [email protected] для нашей проверки.
- Вам будет отправлено электронное письмо с подтверждением регистрации.
Нажмите ЗДЕСЬ, чтобы запросить официальную квитанцию.
ОБОСНОВАНИЕ:
По состоянию на 2019 год на Филиппинах насчитывается 33 018,25 км национальных дорог и автомагистралей. Только в 2020 году бюджет дорожных проектов, которые облегчат движение по EDSA, стоит 384 миллиарда филиппинских песо в рамках государственно-частного партнерства, что составляет 9,40%. занятости страны. Дорожные проекты должны быть, вероятно, наиболее распространенным типом строительства сегодня.
Строительство дорог включает мощение, восстановление и/или рекультивацию пришедших в негодность дорожных покрытий с целью доведения их до состояния хорошего ремонта и повышения безопасности дорожного движения. В дорожном строительстве используются асфальт, жидкий асфальт, бетон, стабилизация грунта, арматура, машины для укладки и переработки дорожного покрытия и другие материалы для ремонта дорог.
Для инженеров-проектировщиков и инженеров-материаловедов строительство дорог будет самым основным видом строительства, к которому они могут быть привлечены, однако действительно ли они знают, что такое дорожное строительство на самом деле, принимая во внимание возмущение социальных сетей по поводу опыта людей в отношении обычных дефекты дорог в пределах своей территории.
На этом тренинге/курсе вы изучите методы и приемы строительства дорог, которые очень важны для вашей карьеры полевого инженера.
ЗАДАЧИ:
Ожидается, что по окончании этого курса участники/зачисленные будут уметь:
- Объяснять данные, критерии, стандарты, основные процедуры испытаний и методики дорожного строительства;
- Повысить свои управленческие навыки в реализации проектов дорожного строительства.

- Осуществлять базовый надзор за строительством дорог/шоссе.
МЕТОДОЛОГИИ:
Мы используем асинхронное обучение, которое не происходит в одном и том же месте в одно и то же время. Лекции ЗАПИСЫВАЮТСЯ ПРЕДВАРИТЕЛЬНО и будут доступны для зачисленных в течение ограниченного времени. Абитуриенты должны посмотреть первые лекции, прежде чем переходить к следующим.
Методология, которая будет использоваться, будет представлять собой лекцию-дискуссию со слайдовой/аудио-визуальной презентацией. PDF-файлы можно загрузить, и их рекомендуется распечатывать перед каждой лекцией. Также будут проводиться интеллектуальные упражнения/экзамены для оценки технических знаний, полученных абитуриентами. Абитуриенты должны сдать (50%) указанный экзамен.
УЧАСТНИКИ:
Участники/абитуриенты этого курса должны быть инженерами-строителями/студентами-строителями, архитекторами, инженерами-геологами и другими дисциплинами, связанными с курсом, и желающими учиться.
КОНСУЛЬТАТИВНОЕ ЛИЦО:
Инженеры, обладающие опытом (с MSCE) в области разработки проекта, методов строительства, контроля/обеспечения качества материалов, надзора за строительством и управления им.
ПРОДОЛЖИТЕЛЬНОСТЬ/МЕСТО ПРОВЕДЕНИЯ:
ДОСТУП к этому онлайн-курсу предоставляется только на три (3) месяца или 90 дней.
Прохождение этого курса зависит от скорости каждого участника и может быть запланировано участниками на регулярной основе, например, каждый день или через день.
Пропуск или быстрая перемотка лекций не разрешены. В этом случае лекция НЕ будет отмечена как завершенная.
После того, как участник закончит лекции, ему/ей предлагается немедленно сдать выпускной экзамен.
ПРИЗНАНИЕ/ЧТО ВЫ ПОЛУЧИТЕ:
Сертификат об окончании/участие будет выдан участникам, успешно выполнившим указанные выше требования. Сертификат может быть использован для:
- Самостоятельное обучение и/или обучение на протяжении всей жизни и академический курс для удовлетворения ваших потребностей в баллах CPD.

- Указанный сертификат эквивалентен ОДНОМУ (1) БАЛЛУ ОБЩЕЙ ОЦЕНКИ для вашей аккредитации в DPWH или проектных инженерах подрядчиков, а также инженерах по материалам. Например, если ваш общий рейтинг равен 59,00, то при предъявлении указанного сертификата он будет равен 60,00.
Земляные работы
Земляные работы являются одной из основных работ при строительстве дорог. Он включает в себя удаление верхнего слоя почвы вместе с любой растительностью перед очисткой и выравниванием участка до окончательного «уровня пласта». Обычно это делается с помощью тракторной лопаты, грейдера или бульдозера. Ниже уровня пласта почва известна как «земляное полотно». Перед началом земляных работ необходимо проверить прочность основания.
Укладка тротуарной плитки
После подготовки основания и установки дренажных или подземных коммуникаций можно приступать к укладке мощения. Мощение может быть как гибким, так и жестким. У каждого типа есть свои плюсы и минусы, при этом один из них предпочтительнее другого в зависимости от конкретных потребностей проекта.
Поверхностный слой/слой износа
Слой износа представляет собой верхний слой битумного материала, часто более плотный и прочный, чем базовый слой. Толщина зависит от спецификации материала и ожидаемого износа. Желаемые свойства: хорошие противоскользящие свойства, минимальные блики и приемлемая долговечность.
Привет друзья! Я Роланд.
Я ваш специальный лектор. Я путешествовал по стране, выполняя/наблюдая за строительством дорожных проектов, контролируя качество/обеспечение инспекций и расследований. Вооружившись своим инженерным опытом, я поделюсь с вами правильным путем, методами и приемами в дорожном строительстве.
Присоединяйтесь к нам на этом асинхронном онлайн-тренинге!
Нажмите здесь, чтобы узнать больше
Основы дорожного строительства (онлайн)
Улучшите свой опыт. Нам очень жаль, но этот сайт не поддерживает Internet Explorer. Мы рекомендуем использовать другой поддерживаемый браузер, например Google Chrome или Mozilla Firefox.
Этот семинар в виде живого вебинара представлен двумя пакетами по полдня по два занятия в каждом и предоставляет информацию о необходимом планировании и управлении дорожным строительством, а также обзор ресурсов и необходимых элементов, необходимых для планирования и управления исследовательскими работами до начало основных работ по дорожному строительству.
2 раза по полдня
895,00 $ вкл. налог на товары и услуги
Ким Нейлон
Рекомендовать
8 часов рабочего дня
8
ПД часов
Описание
Предоставлено через Zoom
Курс дает понимание операций, связанных с рыхлением, удалением и укладкой земли, грунта и камня, а также информацию о строительстве земляных работ и подготовке основания дорожного покрытия после строительство тротуарной конструкции.
Аспект обочин также охватывается, поскольку они обеспечивают важный ряд функций, в том числе: доступ для строительства и обслуживания дороги, контроль дренажа поверхностных вод, обеспечение подземного дренажа, обеспечение барьеров безопасности, знаков и освещения для безопасная эксплуатация дороги.
Сессии и темы
Обратите внимание: указанное время основано на времени Мельбурна/Сиднея.
Часть A — День 1
Сессия 1 — 11.00 — 12,45 вечера
Сессия 2–1,15PM -3,00PM
Сессия 2–1,15.
Часть B — День 2
Сессия 3 — 11.00 — 12,45 вечера
Сессия 4 — 1,15 вечера — 3,30292999999999999999999999999999999999999999999999999999999999998999899989998999899989998999899989998999899989998
0
0
0
0
0
0
0
09а.
Основной докладчик
Д-р Ким Нейлон — главный консультант по инженерным вопросам — покрытие тротуаров (CPEE)
В начале карьеры Кима в области гражданского строительства была практическая основа в области открытых горных работ, инженерных работ местных органов власти, правительства штата, дорог
строительство и надзор за выполнением контрактов, прежде чем специализироваться на битумных дорожных покрытиях в течение последних 30 лет. Исходя из практического опыта
, его докторская диссертация была первой в Австралии в области герметизации распылением.
Он консультировал по битумным покрытиям для большинства государственных дорог в Австралии, Новой Зеландии, Эфиопии и Фиджи. В течение шести 90 279 лет, работая в Австралийском совете по дорожным исследованиям, он руководил исследовательскими проектами Austroads в области герметизации щепы, битумных покрытий.
0279 связующие и сопротивление скольжению. До этого в течение 17 лет он был инженером по поверхностям в правительстве Южной Австралии. Он
, в настоящее время является председателем Австралийского комитета по стандартам на битум и сопутствующие товары для дорожного строительства.
Кто должен участвовать?
- Государственное дорожное агентство и местные органы власти, инженеры и менеджеры, отвечающие за предоставление, утверждение, проектирование, строительство или обслуживание дорог и тротуаров. Сюда также входят менеджеры проектов и старшие руководители.
- Инженеры-консультанты, участвующие в проектах строительства дорог и/или тротуаров.
- Подрядчики по строительству дорог и тротуаров, инженеры, руководители проектов и супервайзеры.
- Инженеры местных органов власти, руководители проектов и старшие руководители.
- Технические специалисты, выпускники технических специальностей и курсанты, которым нужны специальные знания для карьерного роста.

Из-за его практического характера количество участников этого курса ограничено, поэтому рекомендуется зарегистрироваться как можно скорее, чтобы не пропустить его уникальный и целевой контент.
Включенный бонус
- Бесплатный доступ к записи вебинара в течение 2 недель после курса.
- PDF курсовых материалов.
Условия оплаты и политика отмены
Оплата картой Mastercard/visa или банковским переводом требуется до начала мероприятия. Если предоставлен Заказ на поставку, оплата может быть произведена вскоре после мероприятия, если это согласовано с CPEE.
- При отмене за 10 и более рабочих дней до даты начала мероприятия: Полный возврат средств.
- Отмена в течение 9–5 рабочих дней с даты начала мероприятия: возврат 50 %.
- При отмене менее чем за 5 рабочих дней до даты начала мероприятия или после его начала: Возврат средств не производится.
Если вы не можете присутствовать на этом мероприятии, ваше место может занять другой посетитель без штрафных санкций.
CPEE оставляет за собой право отменить или перенести любой курс, при этом будет обеспечен полный возврат средств или перенос курса.
Аналогичные курсы
Покрытие сельских дорог — Незапечатанный семинар (онлайн)
Этот семинар в виде живого веб-семинара представлен двумя пакетами по полдня по два занятия в каждом и посвящен неизолированным дорогам в сельской местности для руководителей проектов/активов дорог, старших руководителей, инженеров и инженеров-технологов, работающих на федеральном уровне, уровне штата, или местные органы власти, консультанты и подрядчики.
Дополнительная информация
Дефекты дорожного покрытия и основы технического обслуживания (онлайн)
Этот курс представляет собой веб-семинар в режиме реального времени, состоящий из двух полдневных пакетов по два занятия каждый, с дополнительным семинаром. Курс в первую очередь направлен на предоставление делегатам знаний и практического понимания, чтобы обеспечить полную оценку вариантов обслуживания и их наиболее полезное использование.
Важность и виды технического обслуживания, режимы повреждения дорожного покрытия и методы оценки анализируются, а варианты профилактического и периодического технического обслуживания будут полностью изучены и детализированы
Дополнительная информация
Основы стабилизации (онлайн)
Этот курс в виде живого веб-семинара, представленный двумя пакетами по полдня по два занятия в каждом, содержит краткий обзор типов стабилизации перед более подробными презентациями о типах вяжущих, характеристиках материалов, дизайне и смешивайте детализацию с занятиями по уточнению и анализу конкретных случаев для получения практических результатов. Особенностью этого курса является его значительный практический и основанный на проектах контент, целью которого является предоставление рекомендаций по решениям по стабилизации дорог.
Дополнительная информация
Механический дизайн дорожного покрытия — CIRCLY (онлайн)
Этот семинар в виде живого вебинара представлен двумя пакетами по полдня по два занятия в каждом.
Семинар дает делегатам понимание теоретической основы механистических методов проектирования дорожного покрытия и представляет собой практический курс, в котором каждый студент имеет доступ к программе CIRCLY.
Дополнительная информация
Семинар по проектированию магистральных дорог (онлайн)
Этот семинар в форме живого веб-семинара представлен двумя пакетами на полдня по два сеанса в каждом, с необязательным сеансом семинара и идеально подходит для тех, кто занимается внедорожным движением с большой нагрузкой. дороги, с особым акцентом на горнодобывающие дороги и их особую динамику с участием тяжелой техники с очень высокой полезной нагрузкой
Дополнительная информация
Дорожные покрытия — Напыляемые герметики (онлайн)
Этот практический курс в виде живого веб-семинара представлен двумя пакетами по полдня по два занятия каждый, с необязательным семинаром.
Курсы посвящены дорогам с твердым покрытием в сельской местности и идеально подходят для руководителей проектов/активов дорог, старших руководителей, инженеров и инженеров-технологов, работающих в федеральных, государственных или местных агентствах, консультантах и подрядчиках.
Дополнительная информация
Проектирование гибкого дорожного покрытия — основные принципы и практика BOUND (онлайн)
Этот курс представляет собой онлайн-семинар, состоящий из двух пакетов по полдня по два занятия каждый, с дополнительным семинаром. Он будет информировать об основных принципах и методах, связанных с проектированием связанного нежесткого дорожного покрытия, а также
Программа будет внимательно следить за содержанием соответствующих глав Руководства Austroads по технологии дорожного покрытия — Часть 2: Конструктивное проектирование дорожного покрытия, которое используется в качестве основного справочного материала, и его копия будет предоставлена каждому делегату.
Дополнительная информация
Дизайн гибкого дорожного покрытия: Unbound — основные принципы и практика (онлайн)
Этот курс представляет собой онлайн-семинар, состоящий из двух полдневных пакетов по два занятия каждый, с дополнительным семинаром. Он будет информировать об основных принципах и методах, связанных с проектированием несвязанных гибких дорожных покрытий, и программа будет точно следовать содержанию соответствующих глав Руководства Austroads по технологии дорожных покрытий — Часть 2: Конструктивное проектирование дорожных покрытий, которое используется в качестве основного справочного материала. копия будет предоставлена каждому делегату.
Дополнительная информация
Основы проектирования бетонных покрытий (онлайн)
Этот семинар в форме живого веб-семинара представлен двумя пакетами на полдня по два занятия каждый, с необязательным занятием семинара и предназначен для информирования о принципах и методах, связанных с конструкция бетонного покрытия
Программа курса будет тесно связана с содержанием соответствующих глав Руководства Austroads по технологии дорожного покрытия — Часть 2: Конструктивное проектирование дорожного покрытия и Часть 4C: Материалы для бетонных покрытий, которые используются в качестве основных ссылок.
Дополнительная информация
Понимание результатов испытаний и соответствия (онлайн)
Этот курс в виде живого веб-семинара с использованием тематических исследований и реальных сценариев дает участникам знания и практическое понимание, необходимые для оценки одобренных NATA сертификатов испытаний и определения того, «как они настоящие?». Курс исследует основы неопределенности измерений, калибровки, метрологической прослеживаемости и неопределенности выборки.
Дополнительная информация
Продвинутый дизайн бетонного покрытия (онлайн)
Этот семинар в виде живого веб-семинара представлен двумя пакетами на полдня по два сеанса каждый, с необязательным сеансом семинара и предполагает предварительное знание содержания курса «Проектирование бетонного покрытия — основы» .
Дополнительная информация
Проектные работы по строительству дорог и инфраструктуры
Реконструкция дорог обычно требует более теплой погоды.
В этой части страны это означает, что строительство дорог совпадает с основным сезоном посетителей с мая по октябрь. Летом 2022 года будет реализовано несколько проектов по строительству дорог, которые могут повлиять на время в пути в районе национального парка Глейшер.
Шоссе США 2
На шоссе 2 вдоль южной границы парка между Хангри-Хорс, штат Массачусетс и Стэнтон-Крик ведутся работы до 1 июня. Ожидайте задержек движения на этом маршруте. Более подробную информацию о строительном проекте можно найти на веб-сайте Министерства транспорта Монтаны.
Шоссе США 89
Участок шоссе 89 непосредственно к востоку и югу от Сент-Мэри, штат Монтана, будет находиться в стадии строительства этим летом. Это продолжение многолетнего проекта, который велся последние несколько лет. Ожидайте задержки движения между Гудзонова залива и Кайова. Более подробную информацию о строительном проекте можно найти на веб-сайте Министерства транспорта Монтаны.
Going-to-the-Sun Road
Проект коммунальных услуг Lake McDonald заменит семь миль основных канализационных, электрических и телефонных линий от Apgar до Lake McDonald Lodge вдоль Going-to-the-Sun Road. Он также заменит станцию подъема в домике, чтобы уменьшить угрозу перелива сточных вод.
Начало капитального строительства 1 июня 2022 года в 22:00. Весенние и летние работы будут выполняться ночью с 22:00 до 6:00, при этом в ночное время будет закрыта дорога, идущая к Солнцу, от южной оконечности озера возле кемпинга Апгар до кемпинга Sprague Creek. Транспортные средства будут иметь одну возможность в полночь, чтобы быть пилотируемыми.
С 1 октября 2022 года будет полностью перекрыто движение от четырехстороннего перекрестка в Апгаре до перевала Логан. Планируется, что на восточной стороне дорога «Идти к солнцу» будет оставаться открытой от Сент-Мэри до перевала Логан до полуночи воскресенья, 16 октября, если только зимняя погода не вынудит ее закрыть раньше.
От Камаса до Норт-Форк и Северо-восточных мостов
В рамках проекта восстановления мостов в течение следующих двух лет в парке будет восстановлено 13 мостов.
В этом году будут реабилитированы следующие мосты:
Мост | Дорога | Ожидаемая дата начала | Доступ |
|---|---|---|---|
Мост Фиш-Крик | Фиш-Крик Кэмпграунд Роуд | август 2022 | Ограниченные задержки движения транспорта до полного закрытия проезда для автомобилей, пешеходов и велосипедистов 6 сентября.![]() |
Мост Камас Крик | Внутри Норт-Форк-роуд | Конец июля 2022 г. | Открыт для туристов и велосипедистов. |
Мост Датч-Крик | Внутри Норт-Форк-роуд | 18 июля 2022 г. | Открыт для туристов и велосипедистов. Ожидается, что рытье глубокой траншеи на стороне моста Датч-Крик сделает мост непроходимым для пешеходов и велосипедистов с 8 по 10 августа. Пешеходы и велосипедисты по-прежнему будут иметь доступ к участкам, ведущим к мосту с севера и юг. |
Анаконда Крик | Внутри Норт-Форк-роуд | 18 июля 2022 г. | Открыт для туристов и велосипедистов. |
Мост Апистоки-Крик | Дорога Две Медицины | Сентябрь 2022 | Ограниченные задержки движения транспорта до полного закрытия проезда для автомобилей, пешеходов и велосипедистов 26 сентября.![]() |
Мост Норт-Форк, расположенный в северной части Камас-роуд, и мост Ли-Крик, расположенный вдоль шоссе Чиф-Маунтин, также являются частью проекта восстановления. Эти работы будут проведены в 2022 или 2023 году. Строительство всех мостов завершится на сезон не позднее 14 ноября 2022 года. Мосты.
Туристические центры Logan Pass и St. Mary
В июне бригады приступят к замене дверей, окон, поручней и изношенных балок крыши в информационном центре Logan Pass. Этот проект окажет минимальное воздействие на посетителей. Проект центра для посетителей Святой Марии заменит сгнившие колонны снаружи центра для посетителей. Оба центра для посетителей будут временно закрыты для посетителей и сотрудников.
Биг-Бенд
В июне будет завершен самый уникальный в Глейшере туалет с живой крышей. Проект включает в себя туалет с двумя отверстиями, расположенный в холме на северной стороне дороги. Строительная зона на северной стороне Биг-Бенда закрыта для всех пешеходов и транспортных средств до завершения проекта.
Воздействие на сотрудников и посетителей будет минимальным.
Rising Sun
Проект Rising Sun Utilities заменит канализационные и водопроводные линии в концессионном жилом районе. Подрядчик прекратит работу с 8 июня 2022 года по 11 сентября 2022 года на сезон посетителей. Во время весеннего закрытия вход в «Восходящее солнце» будет закрыт. С 11 сентября 2022 года и до конца сезона вход в зону концессий будет закрыт для посетителей, а также доступ к тропе озера Отокоми.
Серия выдающихся лекций | Кембриджский центр интеллектуальной инфраструктуры и строительства
CSIC провел ряд выдающихся лекций, прочитанных ведущими представителями строительной и инфраструктурной отраслей.
2021: Профессор Джим Холл: «Революция данных в глобальном анализе климатических рисков для инфраструктурных систем»
последствия, нарушая цепочки поставок, отрасли и сообщества. Эти риски для инфраструктурных систем, связанные с изменением климата, можно измерить количественно благодаря быстро растущим возможностям анализа инфраструктурных сетей в очень больших масштабах.
Профессор Джим Холл является профессором климатических и экологических рисков в Оксфордском университете и директором по исследованиям Школы географии и окружающей среды. Вы можете посмотреть лекцию на этой странице или посетить наш канал на YouTube.
2020: Профессор Джерри Линч: «Какова роль инженера-строителя во все более автоматизированном мире инфраструктуры?»
В лекции этого года рассматривается важность роли инженеров-строителей в качестве ведущих новаторов в проектировании, развертывании и доступности наших все более автоматизированных искусственных сред для служения обществу и продвижения общего блага. Профессор Линч — Дональд Мэллур, заведующий кафедрой гражданской и экологической инженерии и директор Городского сотрудничества Мичиганского университета; он является членом Международной консультативной группы CSIC.
Выдающаяся лекция 2020 года теперь доступна для просмотра на канале YouTube Центра интеллектуальной инфраструктуры и строительства.
2018: д-р Энн Кемп: «Взгляд в будущее… через размышления о прошлом. Проблемы, возможности – и наша совесть»
Лекция доктора Кемпа привлекает внимание к потенциалу более интеллектуальной инфраструктуры для поддержки более здорового и процветающего общества, но поднимает вопросы об этике, необходимой для защиты использования данных, и о том, как гарантировать, что мы, как люди, остаемся важной частью решений. процесс изготовления. Смотрите на канале CSIC на YouTube или ниже.
youtube.com/embed/6IUOgzvl6Jw»>
2017 г.: д-р В. Аллен Марр: «Управление рисками для инфраструктуры с помощью мониторинга производительности в режиме реального времени»,
Лекция 2017 года была представлена в июне доктором В. Алленом Марром, основателем и генеральным директором Geocomp Corporation, ведущей американской компании, предоставляющей комплексные услуги по проектированию геоструктур и мониторингу производительности клиентам в США и по всему миру. Смотрите на канале CSIC на YouTube или ниже.
2015 : Доктор Кейт Бауэрс: «Лондонский транспорт; инфраструктура, стоимость и аргументы в пользу инноваций»
Д-р Кит Бауэрс CEng, FICE, MIMMM, FGS, является главным инженером по туннелям Лондонского метрополитена в Лондоне и членом руководящей группы CSIC.
Его лекция призывала к инновациям в транспортной инфраструктуре.
2014: Профессор Билл Спенсер: «Оценка сложных структур»
Профессор Спенсер из Университета Иллинойса осветил некоторые достижения в тестировании и анализе важнейших структурных компонентов, в том числе несколько успешных проектов, которые иллюстрируют последние достижения и инновации и указывают на будущие проблемы и возможности. Узнайте больше и посмотрите видеозапись лекции профессора Спенсера.
2013: Профессор Том О’Рурк: «Новая норма для стихийных бедствий»
Последствия землетрясения и цунами Тохоку, последовательности землетрясений в Кентербери и ураганов Катрина и Сэнди обсуждаются с точки зрения их влияния на региональную и международную экономику, национальные методы обеспечения безопасности и восстановления, а также мировую энергетическую политику.
Тяжесть и далеко идущие последствия этих экстремальных явлений фактически установили новую норму для стихийных бедствий. В лекции объясняется, почему эти события требуют фундаментального переосмысления того, как мы оцениваем риски экстремальных явлений, а также определяем и защищаем критически важную инфраструктуру.
Курсы и тренинги по строительству и содержанию дорог
Лейтон – Мэри:
Я выучил греческий и теперь успешно работаю в Греции летом. Большое спасибо!
Манчестер – Тревор:
Я посещал курс словацкого языка в вашей школе. Могу сказать, что я очень довольна полученными знаниями!
Ромфорд – Кристина:
Мы с братом начали онлайн-курс нидерландского языка в вашей школе. Мы рады, что нашли такую современную и доступную школу!
Шеффилд – Мелинда:
Я только что закончил курс японского языка.
Это был прекрасный опыт, большое спасибо, ребята!
Стратфорд – Ник:
Я изучаю итальянский язык в вашей школе и более чем доволен.
Лондон – Лорен:
Я закончил курс сербского языка в вашей школе и могу сказать, что теперь свободно говорю. Спасибо, Академия Оксфорд!!!
Бирмингем – Гарри:
Академия Оксфорд лучшая!!! Я выучил турецкий с вами! ПРОДОЛЖАЙ ДЕЙСТВОВАТЬ, ТЫ САМЫЙ ЛУЧШИЙ!
Рединг – Мелисса:
Мне просто нужно было сказать, что ты лучший! Закончила курс китайского, теперь всем рекомендую!
Лондон – Рон и Сьюзи:
Мы записали нашу дочь на курс французского, когда ей было пять лет. Она приобрела все необходимое для школы, чему мы очень рады. Мы продолжим наше сотрудничество, когда вы нам снова понадобитесь! Привет!
Лейтон – Руперт:
Я начал курс латыни в вашей школе, который мне очень помог, так как я учусь на фармацевтическом факультете. Спасибо, Академия Оксфорд, за помощь в поступлении на третий курс!!!
Манчестер – Крис:
Я посещаю уроки венгерского языка в вашей школе.
Низкий поклон учителям и всему вашему коллективу!
Вестминстер – Наташа:
Я успешно закончила курс украинского языка в вашей школе. Теперь я могу сказать, что вы лучшие, по соотношению цена-качество!!!
Лондон – Льюис:
Я начал уроки немецкого языка в вашей школе. У меня нет ничего, кроме слов похвалы вашим учителям и организации занятий.
Ливерпуль – Саша:
В прошлом году я закончила курс норвежского языка в вашей школе. Теперь всем вас рекомендую, вы действительно лучшие.
Йорк – Мэтью:
Недавно я начал изучать французский язык в вашей школе, и сейчас я очень доволен. Просто не отставай!
Лондон – Билли:
Я почти закончил курс норвежского языка, который мне нужен для работы. Я довольна знаниями, которые получила в вашей школе.
Манчестер – Елена:
Я только начала курс норвежского! Ваша школа самая лучшая, чему я очень рада!!!
Бристоль – Дерек:
Я посещаю онлайн-курсы греческого языка.
Вы, ребята, потрясающие!!
Ливерпуль – Лиз:
Я начал курс немецкого языка с другом, который нам был нужен для школы. Нам обоим стало намного лучше, и мы продолжим занятия в вашей школе!
Лондон – Эндрю:
В прошлом году я закончил курс сербского языка и просто хотел поблагодарить вашу школу!
Манчестер – Брэд:
Привет, Академия Оксфорд! Я закончил курс итальянского языка в вашей школе и очень доволен тем, чему научился.
Брайтон – Крис:
По рекомендации друга я записал своего сына на курс немецкого языка в вашей школе. Он знает больше с каждым днем, и он очень счастлив, как и я. Я упоминаю вас и рекомендую вас везде.
Ливерпуль – Дэвид:
Я успешно выучил французский язык в вашей школе. С уважением к каждому из вас!
Элисон, Эдинбург:
У меня есть только слова похвалы для всех в Академии Оксфорд – вы профессиональные и чрезвычайно квалифицированные преподаватели.
Мойра, Ливингстон:
Благодаря Академии Оксфорд я нашел работу.
Ты потрясающая!
Джон, Кардифф:
Я заплатил за многие курсы в поисках идеального профессионального образования. Академия Оксфорд просто выделяется, без сомнения.
Бен, Брайтон:
Мне срочно нужен был перевод на французский язык. Я поискал в интернете и нашел Академию Оксфорд. Всего через несколько часов я получил перевод на свою электронную почту. Ты замечательный!
Мишель, Лейтон:
Я закончил курсы автомеханика, теперь у меня есть работа. Я просто не знаю, где бы я был без вас, ребята. Благодарю вас!
Элисон, Бристоль:
У вас лучшая учебная программа по бухгалтерскому учету. Я легко закончил трехмесячный курс. Слава!
Даг, Шеффилд:
Я несколько раз был в Сербии по делам и редко встречал такой профессионализм и хорошее обслуживание. У меня есть только слова похвалы для вас.
Аманда — Вест-Энд, Лондон:
Моя дочь получила высшее медицинское образование на заочной форме обучения в Академии Оксфорд! Я хотел только пожелать вам всего наилучшего и поблагодарить вас!
Елена, Глазго:
Я нахожу чрезвычайно удивительным, что могу найти переводчиков для любого языка в одном месте, без необходимости ходить от одного переводчика к другому.
Салли, Бристоль:
Я всегда хотел готовить профессионально, и теперь я могу, благодаря команде Академии Оксфорд.
Серена, Кардифф:
Академия Оксфорд была лучшим, что я нашел во время моего пребывания в Сербии. Большое спасибо.
Дэвид, Чтение:
Я закончил курс по работе с вилочным погрузчиком и просто хотел поблагодарить замечательных ребят из Академии Оксфорд.
Ливерпуль – Уильям:
К сожалению, даже с дипломом колледжа я не мог найти работу. Я подал документы на профессиональные курсы по сварке и начал работать в компании, где был стажером.
Бристоль – Джорджиана:
Я закончила болгарский язык и немецкий язык на уровне B2 в вашей школе иностранных языков. Я просто хочу сказать: ВЫ, РЕБЯТА, ВЕЛИКОЛЕПНЫ!
Брэдфорд – Сэм:
Я выбрал онлайн-курс веб-дизайна в Академии Оксфорда. Это было здорово и очень полезно, спасибо!
Ньюкасл – Салли:
Я начала курс сербского языка с самого начала и достигла уровня B2.
Так как я очень доволен учителем и уроками, я планирую продолжать курсы до конца.
Йорк – Ирэн:
Я прошла курс переподготовки в Академии Оксфорд, сейчас ищу лучшую работу.
Лондон – Джордж:
Заботливый, быстрый и добрый. У меня есть только слова похвалы для вас!
Карлайл – Хелен:
Я была так взволнована, когда узнала, что могу учить норвежский дома на онлайн-курсах, организованных в вашей школе иностранных языков. Вы точно сможете освоить все, как и на обычном групповом курсе, и я рекомендую этот курс тем из вас, у кого не хватает свободного времени.
Гринвич – Ева:
Мне нужен был сертификат о знании сербского языка для подачи заявления на факультет в Сербии. Я был поражен тем, как быстро вы, ребята, все сделали!
Вест-Энд, Лондон – Джонатан:
Я закончил курс немецкого уровня А1 и сразу поступил на А2, так как ты лучший. Так держать!
Дарем – Дебби:
Я прошла подготовительный курс французского языка, и теперь у меня есть диплом DELF.
Я был очень доволен своим учителем.
Ньюкасл – Дэн:
Онлайн-занятия просто отличные, я не выходил из дома и приобрел отличные знания испанского языка.
Брайтон – Билл:
Скажу только, что эти ребята профессионалы.
Бедфорд – Джейн:
Вы всегда были и останетесь для меня настоящими профессионалами.
Линкольн – Джанет:
Мой ребенок изучает французский онлайн. Преподавателю могу сказать только спасибо, она настоящий профессионал.
Кроули – Эндрю:
Моя жена, дети и я все изучаем немецкий язык, и мы более чем довольны ценами, а также занятиями.
Бирмингем — Джош:
Я так рад, что где бы я ни был, я могу посещать ваши занятия – вы везде! Слава!
Карлайл – Джейми:
Мы наняли переводчика, который нам был нужен для нашей свадьбы, и от всего сердца благодарим вас!
Ливерпуль – Эмили:
Я закончил онлайн курс венгерского языка, уровень А1. Это был замечательный опыт!
Гастингс – Брайан:
Я закончила курсы повара, с вашей рекомендацией лучшего ресторана.
Я узнал все, что мне было нужно, так как вы и ваши соратники номер один, без сомнения!
Лондон – Мэри:
Я посещаю курсы косметолога, а после окончания приступаю к работе в салоне, где сейчас являюсь стажером. Спасибо, Академия Оксфорд!
Манчестер – Мэтт:
Я открыл свой собственный магазин после того, как закончил курсы портного в вашей школе. Вы лучшие, ребята, продолжайте в том же духе!
Лейтон – Дэвид:
Могу порекомендовать обучение в Академии Оксфорд. К сожалению, мне пришлось сменить профессию, так как регулярная зарплата важнее, чем отсутствие зарплаты вообще. Сейчас я управляю земснарядом и получаю регулярный доход. Ребята, вы мне очень помогли и хорошо меня обучили. Спасибо.
Лидс – Майя:
Закончила обучение и теперь работаю в мастерской по ремонту обуви с дипломом Академии Оксфорд. Спасибо вам, ребята!
Ливерпуль – Оценка:
Чтобы сохранить работу, мне нужно было иметь сертификат ECDL, для чего я нашел курс в Академии Оксфорд – доступный для меня даже из-за границы!
Мэнсфилд – Ник:
Мерси, Академия Оксфорд.
Ваш интенсивный курс французского был идеальным!
Кесвик – Крейг:
Нам так повезло, что ваше агентство доступно везде. Вы переводите документы максимально быстро, а качество гарантировано.
Личфилд – Боб:
Я закончил обучение на сварщика, сдал экзамен перед экзаменационной комиссией Академии Оксфорда и у меня только похвальные слова.
Кейли – Виктория:
Мне нужен был венгерский из-за моего мужа и его семьи, и я выучила его благодаря вам!!
Литтлхэмптон – Фред:
Благодаря вашему курсу я открыла собственную массажную студию!
Ньюкасл – Сьюзи:
Если вам когда-нибудь понадобится курс норвежского онлайн, просто позвоните в Академию Оксфорд, у них есть все, что вам нужно! Спасибо, парни!
Брайтон – Остин:
Я закончила ваш курс массажа, перевела диплом на английский и теперь жду начала работы на круизере.
Ланкастер – Мардж:
Я сдала экзамен на Гёте, просто позволю тебе сейчас.
Текс, ребята!!!
Лондон – Софи:
Я закончила курс венгерского языка и профессионального обучения для PA и начала работать. И я мотивирован продолжать совершенствоваться – спасибо, Академия Оксфорд!
Честер – Даниэль:
Я закончил сербский уровень А1, и теперь я начал А2. У меня все отлично, ты молодец!
Глостер – Ли:
Я выучил шведский, и теперь я в Швеции, очень хорошо общаюсь!
Бирмингем – Митчелл:
Вы с легкостью переводите документы. Спасибо!
Саутгемптон – Пиранья:
Я прошел курс сербского языка в Академии Оксфорда, и я очень доволен высококачественными занятиями, которые вы предлагаете…
Ньюкасл – Тиара:
Спасибо вам и вашим коллегам успешно закончил курс массажа. Ты лучший!
Шеффилд – Джоанна:
Спасибо Академии Оксфорда и самой быстрой службе перевода. Вы самые доступные и лучшие!
Дарем – Люк:
Я закончил профессиональное обучение на повара и теперь работаю в ресторане.
Я никогда не был так счастлив, спасибо, Академия Оксфорд!
Труро – Бонни:
Я закончил курс косметолога с помощью Академии Оксфорд и их сотрудников, которые позже наняли меня. Спасибо, вы восхитительны!
Лондон – Нелли:
Я закончила курс косметолога, теперь у меня есть свой салон, и всем этим я обязана Вам, Академия Оксфорд.
Лейтон – Анджела:
Я закончила курс веб-дизайна в вашей компьютерной школе, которой всегда увлекалась. Я рад, что узнал об Академии Оксфорд.
Уэйкфилд – Стефан:
Я прошел курс компьютерного обучения и могу сказать только, что команда и преподаватели самые лучшие!
Лестер – Вера:
Я работаю фармацевтом, что требует навыков работы с компьютером. В Академии Оксфорд я прослушал несколько курсов более высокого уровня, и теперь все намного проще. Всем спасибо!
Ноттингем – Лиза:
Я закончила курс в вашей школе красоты, уехала за границу и начала свой бизнес. Благодарю за это тебя, Академию Оксфорд!
Лидс – Билл:
Благодаря вам у меня наконец-то есть диплом и квалификация.
Слава Академии Оксфорд!
Манчестер – Деннис:
Я искал разные компьютерные школы, но нигде не нашел таких цен, как у вас, что, наконец, позволило мне получить повышение. Благодарю вас!
Northwich – Serena:
Мне нужен был перевод на словенский язык, и вы мне его сделали быстро и профессионально. Большое спасибо!
Херефорд – Мик:
Вы повсюду, и вас так легко найти. Спасибо, теперь у меня свой бизнес.
Дерби – Джорджиана:
Благодаря Академии Оксфорд я успешно закончил курс мужского парикмахера, и теперь я объединяю усилия с моей дочерью – мы открываем мужскую и женскую парикмахерскую.
Ньюпорт – Оливия:
Я никогда не верил в уроки по скайпу, но вы показали мне, что я ошибался, и теперь я просто поражен. Вы предлагаете качество, оперативность и организованность – спасибо вам за это.
Рипон – Салли:
Я выучил русский язык онлайн, и теперь я неплохо владею им. Большое спасибо!!!
Плимут – Амелия:
Спасибо моему учителю и Академии Оксфорд за помощь в улучшении моих знаний и сдаче экзаменов ECDL!
Ньюхейвен – Нед:
Если кому-то нужен перевод, заверенный судебным переводчиком, могу порекомендовать Академию Оксфорд.
Я был поражен их эффективностью и скоростью! Благодарю вас!
Bath – Марка:
Хочу поблагодарить отзывчивый персонал Академии Оксфорд за быстро организованное обучение и экзамены на машиниста строительной техники. С вашим дипломом я теперь работающий человек!!!
Ньюкасл – Тина:
Я прошла курс маникюра в Академии Оксфорд и уже купила все необходимое оборудование для открытия собственного салона! Большое спасибо, и я всем рекомендую добрую команду Академии Оксфорд!!
Манчестер – Келли:
Благодаря Академии Оксфорд я прошла курс слепой печати и устроилась на работу секретарем суда! Я не могу тебя отблагодарить!
Ливерпуль – Мария:
Спасибо, Академия Оксфорд, за то, что я успешно подготовился и сдал экзамен Гёте-Института. Спасибо, ребята, правда!
Шеффилд – Майк:
С вашей помощью я успешно выучил немецкий язык. Спасибо, Академия Оксфорд.
Окхэм – декан:
Я посещал различные курсы в вашей школе, которые в итоге привели меня на курс шиномонтажа! Теперь у меня есть свой магазин — спасибо!
Кингстон – Джинни:
Я закончила курс косметолога в вашей школе и устроилась на работу.
Я просто хотел бы поблагодарить всех за отличное сотрудничество.
Честер – Люк:
Спасибо, Академия Оксфорд, за помощь в сдаче экзамена Гёте.
Глостер – Декан:
Я был поражен уважением и преданностью учителей и команды Оксфордской Академии по отношению к своим ученикам и клиентам!
Ньюкасл – Хлоя:
Я хотел бы поблагодарить прекрасную команду Академии Оксфорд. В кратчайшие сроки я закончила курсы воспитателя хосписа для детей и нашла работу!
Альтон – Майкл:
Я закончил курс бармена. Сейчас я работаю в отеле и наслаждаюсь каждой минутой. Спасибо!!
Бристоль – Рейчел:
Я закончила курсы косметолога и устроилась работать в салон, где проходила стажировку. Я так благодарна, что ты есть!
Лондон – Нина:
Должен добавить, что я почти закончил курс сербского языка, один из самых качественных и по лучшим ценам. Я сейчас еду в Сербию, чтобы быть с мужем, и все благодаря вам!
Флитвуд – Джон:
Я закончил курс фотографии и вскоре получил работу благодаря твоему диплому.
Престижность Академии Оксфорд, вы невероятные!
Престон – Мишель:
Закончила курсы портного, теперь работаю дома, имею своих клиентов и наконец-то счастлива. Спасибо, вы лучшие!
Саутгемптон – Пенни:
Я хотел бы поблагодарить своего учителя и Академию Оксфорд за предоставленную мне возможность улучшить свои знания и сдать экзамены ECDL!
Брайтон – Оливия:
Я закончила курс для производителя одежды с помощью любезного персонала Академии Оксфорд, который сразу же дал мне работу! Большое спасибо!!!
Олдхэм – Бен:
Я успешно закончил начальный уровень греческого языка на индивидуальных занятиях в Академии Оксфорд. Мне нужно только сказать, что ты лучший!
Престон – Билли:
Я успешно закончил курс норвежского языка в Академии Оксфорд, поехал в Норвегию и нашел работу! Это был потрясающий опыт!
Кингстон – Ребекка:
Ваши курсы доставляют огромное удовольствие. Я успешно закончила онлайн-курс нидерландского языка в Академии Оксфорд по самым доступным ценам! Я бы порекомендовал вас всем!
Бристоль – Бетани:
Спасибо Академии Оксфорда за то, что она позволила мне пройти курс машинописи в вашей школе машинописи!
Честер – Аарон:
Я работаю в агентстве по управлению транспортными средствами, и до сих пор я ждал перевода документов несколько дней.
С вами все эффективнее и доступнее! Я так рада, что ты есть!
West End, London – Zoe:
Я посещала множество языковых курсов в разных школах, и нигде больше я не нашла такого профессионализма, которым вы обладаете. Наконец-то я доволен своими знаниями, которые я подтвердил, сдав экзамен по немецкому языку в Гёте-Институте.
Ливерпуль – Майк:
Благодаря вам я наконец-то правильно усвоил немецкую грамматику, и мои оценки стали лучше. Спасибо, что сделали это возможным!
Ричмонд – Роуз:
Невероятно, что еще есть люди, настолько преданные своим ученикам и заботящиеся о том, чтобы они учились должным образом. У меня только самые лучшие комплименты в адрес преподавателей Академии Оксфорд.
Лидс – Боб:
Я должен поблагодарить Академию Оксфорд, так как благодаря обучению и знаниям, которые вы мне дали, я теперь готов открыть свою собственную мастерскую.
Глостер – Итан:
Благодаря отличным преподавателям в Академии Оксфорд я успешно закончил курс языка программирования Java.
Мои комплименты всем вам!
Брайтон – Натали:
Хочу поблагодарить Академию Оксфорд за такой успешный курс машинописи. Вы невероятные ребята! Большое вам спасибо!
Линкольн – Эндрю:
С вашим профессиональным образованием и дипломом сварщика я наконец нашел работу! Спасибо; вы лучшая школа сварщиков и сварщиков! Реально лучший!!!
Карлайл – Диана:
Я посещаю уроки итальянского языка. Я так счастлива, что могу приспособить занятия к своему свободному времени, и у меня еще есть время на все остальное!
Саутгемптон – Моника:
Я закончила курс арабского языка в вашей школе! Мои комплименты!
Лондон – Кэмерон:
Я просто хотел сказать: СПАСИБО!
Глазго – Элизабет:
У меня есть ваш сертификат и собственный салон!
Манчестер – Николас:
Профессионализм, пунктуальность и радушие – одна из редких вещей, которые я всегда нахожу в Академии Оксфорд, когда бываю в Сербии!
Честер – Элеонора:
Моя работа – наращивание ногтей – благодаря вашему сертификату.
Спасибо тебе за все!
Лондон – Джеймс:
Когда я был в Сербии, я не только получил лучший перевод своих документов в Академии Оксфорд, но и ваш сердечный персонал также указал мне, куда мне следует обратиться с моими документами. Мои комплименты Академии Оксфорд!
Ньюкасл – Дейзи:
Я закончил курс французского языка онлайн, и должен сказать, что мой преподаватель был лучшим – настоящим профессионалом. Спасибо, Академия Оксфорд!
Вест-Энд, Лондон – Брэдли:
Спасибо вам и всем вашим учителям. Я посещаю курсы немецкого и французского языков в вашей школе и могу только подтвердить, что вы лучшие!
Саутгемптон – Роберт:
Я закончил курс подъема вил в вашей школе. Вы, ребята, лучшие!
Лейтон-Кэролайн:
Благодаря вашему сертификату я открыла собственный салон по наращиванию ногтей, работы много и довольных клиентов. Спасибо, что сделали это возможным!
Дарем – Патрик:
Благодаря вам и профессиональному обучению я нашел работу!
Линкольн – Бекка:
Мой перевод был выполнен в кратчайшие сроки.
Спасибо большое, вы лучшие!
Бирмингем – Даниэль:
Я прошла ваши онлайн-курсы немецкого языка, а затем сдала экзамены Гёте-Института на уровень А2. Спасибо!!!
Престон – Келли:
Ваша компьютерная школа позволила мне сдать четыре модуля экзаменов ECDL, которые требовала моя компания, чтобы дать мне работу на полную ставку. Вы точно профессионалы!
Плимут – Саша:
Прошла курс бухгалтерии в вашей Школе – такого доброго и в то же время профессионального коллектива я еще не видела. Ты замечательный!
Портсмут – Эмма:
Я посещаю онлайн-курс в вашей школе. Что ж, не могу дождаться встречи с вами за границей, а это, я думаю, скоро произойдет, ведь вы настоящие профессионалы своего дела!
Винчестер – Дори:
Я закончила курс машинописи и получила работу. Я так счастлив сейчас, и я посылаю много поцелуев всем вам!
Westminster – Lilly:
Мне потребовалось немного времени, чтобы выучить французский язык, чтобы оформить документы для визита.
Вы были так полезны и поддерживали, как персонал, так и мой замечательный учитель!
Лондон – Эдвард:
У нас, пенсионеров, тоже есть шанс учиться. Итак, я решил научиться пользоваться компьютером у самого терпеливого преподавателя в Академии Оксфорд.
Лестер – Марка:
Я закончил ваш курс для стального фиксатора. Спасибо, вы, ребята, потрясающие.
Манчестер – Пол:
Онлайн-курс немецкого языка в вашей школе был проще простого. Спасибо и низкий поклон школе!
Westminster – Lilly:
Обучение массажу было потрясающим, я закончила его в вашей школе, и у меня только комплименты за ваш профессионализм.
Ньюпорт – Сэмюэл:
Спасибо вам и всем вашим учителям!
Лондон – Шон:
Эффективные и точные переводы. Молодцы, ребята, и большое вам спасибо!
Чтение – Джейсон:
Венгерский язык онлайн – спасибо, так держать!
Херефорд – Мелани:
Благодаря вашим курсам администратора я сейчас работаю в отеле.
Сигнал через реле схема: Схема Подключения Сигнала Через Реле
Как подключить сигнал через реле на ваз
LiteZona.ru Автоваз 0 комментариев
Содержание
Уверен что многие задаются этим вопросом. Ведь громкость и звучание штатных сигналов как на большинстве отечественных автомобилей, так и на многих иномарках оставляют желать лучшего. В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Вот тут-то многие автовладельцы и задумываются про замену штатного звукового сигнала на альтернативный. Благо выбор огромен, от простых недорогих двутональных с неплохим звучанием до компрессорных сигналов. Одна беда — при подключении штатная схема подключения в большинстве случаев не подойдет, ибо в целях экономии реле в схеме сигналов на многих авто упразднено, так как с штатным звуковым сигналом и его нагрузкой в 4А вполне себе справляется проводка без реле.
Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле
Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.
Большинство моделей ВАЗовской разработки, включая широко распространенные и сегодня ВАЗ 2108, ВАЗ 2109 и ВАЗ 21099 оборудованы не слишком благозвучными звуковыми сигналами, что часто приводит в расстройство владельцев этих автомобилей. Между тем в наше время существует достаточно много вполне достойных замен штатному ВАЗовскому сигналу и, в частности, прекрасной альтернативой может служить вариант установки отличного звукового сигнала от «Волги».
Итак, для реализации такой, не слишком затратной идеи, нам понадобятся следующее оборудование и сопутствующие материалы:
- Обычные «волговские» сдвоенные сигналы с выводом «массы» на корпус;
- Реле типа 90.
3747 совместно с колодкой и фланцем крепления; - Набор широких клемм;
- Предохранитель на 20А вместе с установочной колодкой;
- Многожильный изолированный провод сечением не менее 2.5 мм. кв.;
- Термоусаживаемая трубка или изолента;
- Кусок алюминиевого или стального уголка.
Практическое исполнение доработки
Как всегда, перед тем как работать с электрической схемой автомобиля следует отсоединить от аккумулятора клемму «минусового» силового провода, тем самым защитив себя от случайных коротких замыканий.
Далее, для того чтобы получить доступ к штатному сигналу необходимо полностью снять решетку радиатора, после чего появляется возможность демонтировать звуковое устройство (вместе с планкой крепления). Не забываем также отключить и провод массы сигнала.
Оценив место установки штатного сигнала дорабатываем крепление сигналов от Волги используя купленный уголок на котором сверлим отверстия в соответствии с разметкой по месту установки.
Если наш уголок выполнен из стали – для защиты от коррозии покрываем его слоем краски. При креплении сигналов к уголку учитываем то, что один из крепежных болтов будет служить массой, а значит, он должен быть соответствующей длины для обеспечения надежного контакта с металлической деталью корпуса автомобиля.
Крепим уголок с новыми сигналами при помощи болта крепления штатного сигнала (опять же, помня про «массу» можно подстраховаться корончатой шайбой»). В случае если болты крепления на уголке мешают установке (болты задевают радиатор) – производим корректировку методом подкладки шайб.
Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:
Для выполнения надежного соединения окончания используемых проводов обжимаем клеммами, и все оголенные участки защищаем термоусаживаемой трубкой либо изолентой.
Что касается реле, то для него найдется место с обратной стороны радиатора в непосредственной близости от блока фар.
«Минусовой» провод реле (контакт 86), снабженный кольцевой клеммой под винт, через корончатую шайбу прикрепляем к кузову автомобиля (зачистив предварительно металл в месте подсоединения).
Провод от 30-го контакта реле (идущий через предохранитель) подключаем к «плюсовой» клемме аккумуляторной батареи, иначе говоря, основное питание сигнала будет осуществляться напрямую от аккумулятора.
Подстройку звучания новых сигналов можно выполнить при помощи специального болта на корпусе. Кроме того раструбы сигналов следует располагать таким образом, чтобы в них не скапливалась влага, а все болтовые соединения не помешает защитить смазкой.
Следует отметить, что установка волговского сигнала на ВАЗ может выполняться и по упрощенной схеме, то есть без использования дополнительного реле. В данном случае подключение производится при помощи проводов питания штатного сигнала, учитывая тот факт, что базовый сигнал использует свое собственное реле, расположенное в блоке предохранителей. Такой способ конечно же проще и требует меньших затрат, однако он имеет определенные недостатки. Дело в том, что плюсовой провод запитующий штатный сигнал тонковат для более мощного «волговского» устройства и падение напряжения на нем слишком значительное (сигнал будет звучать слабее, чем хотелось бы).
Кроме того, защитный предохранитель в штатной сети защищает не только цепи сигнала, но и вентилятор, и его номинала в 5А явно недостаточно (при одновременной работе обоих устройств предохранитель быстро перегорает и, при этом, часто повреждаются дорожки на монтажной плате блока предохранителей).
Смотрите видео
Подключение сигнала через реле решает сразу же множество проблем, главная из которых – электролиз проводов по причине неблагоприятных условий эксплуатации автомобиля (грязь, влага).
Что понадобится?
Разбираясь, как подключить сигнал через реле, в самом начале надо запастись всем необходимым. В таком случае понадобится:
- Провод (максимальная длина – полтора метра).
- Набор клемм: 4 шт. «мама»; 1 шт. «папа».
- Набор для паяния.
- Реле.
- Звуковой сигнал.
Порядок подключения звукового сигнала
Собрав все необходимые элементы, только теперь можно переходить к самому главному действия – подключению.
- Первый ход, как подсоединить сигнал через реле: снять клемму «-» с аккумулятора.
- Далее надо снять звуковой сигнал, а на его место установить реле.
- Варианты соединения проводов
- На «+» провод, который подключал звуковой сигнал, устанавливается так называемая «пиявка». К ней подсоединяется провод длиной примерно 15 см с клеммами «папа»-«мама»;
- Если нет возможности установить «пиявку», можно зачистить плюсовой провод, далее припаять к нему кусочек провода с клеммой «мама». Место спайки надо герметизировать изоляционной лентой или предварительно одетой термоусадкой.
- Далее провод «+» надо подключить к реле. Для этого к 86-му и 30-му контактам подключается провод с новообразовавшимся отростком.
- Идем далее, разбираясь, как подключить сигнал на ВАЗ или любой другой автомобиль. Теперь нужно подключить к реле оставшийся минусовый провод. Для этого надо использовать 85-й контакт.
- На оставшийся 87-й контакт реле подключается звуковой сигнал.

- Последний шаг: надевается «-» на аккумулятор.
Подключение воздушного сигнала
Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор (двигатель, который подает воздух в сигнал). А уже к компрессору через трубочки подключаются дудки пневмосигнала.
При нажатии на клаксон воздух от компрессора подается в дудки. С помощью мембраны, установленной в них, и получается звуковой сигнал.
О том, как самому подключить фары, вы сможете прочитать в нашей статье Как подключить фары.
Схема подключения звукового сигнала без реле
Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!
Итак, для данной инсталляции нам понадобятся следующие материалы:
- сигналы от Волги с «массой» на корпусе
- реле типа 90.
3747 с фланцем крепления - колодка для реле
- клеммы «мама» широкая
- термоусаживаемая трубка (ТУТ)
- провод многожильный сечением 2.5 мм. кв.
- колодка под ножевой предохранитель
- предохранитель на 20 А
- металлический уголок
Запчасти для доработки
Первым делом снимаем клемму «массы» с аккумулятора.
Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.
Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.
Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.
Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:
Электрическая схема подключения волговских сигналов на Lada Samara
Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.
Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.
Дополнительное реле включения сигналов
Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.
Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.
Питание сигналов напрямую от аккумулятора
Конечный результат, как сигналы от Волги выглядят на «девятке»:
Устанавливаем на место решетку радиатора:
Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!
Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».
Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного.
Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.
Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.
Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.
Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием.
Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.
Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».
Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита.
Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.
По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.
Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.
Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок.
Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.
Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Как устроен клаксон автомобиля?
Рассмотрим универсальную схему устройства звукового сигнала автомобиля:
- Так называемый якорь.
- Стержень устройства.
- Гайка для регулировки.
- Контргайка.

- Первый вольфрамовый контакт клаксона.
- Еще один контакт из вольфрама.
- Конденсаторный элемент.
- Сердечник.
- Корпус, в котором заключены все компоненты.
- Кнопка активации, расположенная на руле.
- Резонаторный диск.
- Мембрана.
- Обмотка.
- Это контакт реле.
- Еще один якорь.
- Обмотка реле.
- Сигналы.
В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
- Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
- Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
- Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.
- Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору.
При прямом подключении работоспособный клаксон сработает. - В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
- Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
- Бывает и такое, что изнашивается контактное кольцо прямо на руле.
- Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения.
Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка. - Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
- Перегорела обмотка гудка.
- Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
- Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).
Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.
Проверка с ремонтом выполняются так:
- Проверяется работоспособность предохранителя и реле, надо найти монтажный блок.
Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя. - Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю.
Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное.
Это говорит о поломке предохранителя, устройство надо заменить. - После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
- Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
- Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи.
При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять. - Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу.
Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное. - Следующим этапом будет диагностика цепи.
Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе.
В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.
Схема подключения пневмосигнала через реле – АвтоТоп
Современные автомобили оснащены различными электронными приспособлениями уже в базовой комплектации. А как быть, если ваша машина выпущена давно, когда о многих аксессуарах еще не знали? Доработать электрическую схему можно своими руками, главное – соблюдать меры электробезопасности.
Примечание: Наш материал относится к сугубо технической тематике.
Вопросы законности внесения изменений в конструкцию – тема другой статьи.
Итак, рассмотрим типичный набор электронных дополнений с элементами тюнинга:
- автоматические дневные ходовые огни;
видео регистратор, который включается вместе с двигателем;
- пневматический сигнал, работающий от электрического компрессора.
Если вы знакомы с электрической частью автомобиля, наверняка знаете, что любой потребитель (фары, стартер, вентиляторы, стеклоподъемники) включается с помощью реле. Это удобно с точки зрения управления, и позволяет разделить тонкие сигнальные провода от толстых питающих кабелей. Для подключения вновь установленных устройств собираем новый блок реле.
Для начала разберем схему
Алгоритм работы следующий: при запуске двигателя, должны загореться дневные ходовые огни, и включиться регистратор. После глушения мотора, эти устройства выключаются. Кроме того, ДХО должны погаснуть при включении габаритов или головного света: так требует технический регламент.
Для реализации потребуется три стандартных автомобильных реле на 5 контактов (продаются в автомагазине). На схеме обозначены цифрами 1, 2 и 3.
1. Зеленый провод – питающий. 12 вольт через предохранитель постоянно подается на контакты № 87 (нормально разомкнутые) реле 1 и 3. Выходные контакты № 30 соединяются с плюсовыми входами регистратора и модуля ходовых огней. Минусовой провод (масса) можно подключить на корпус автомобиля в месте монтажа устройств.
2. Красный провод на схеме подводит управляющее напряжение 12 вольт, которое появляется после старта двигателя (или поворота ключа зажигания). В автомобильных схемах обозначается как «HOT RUN». Точек подключения достаточно много: от магнитолы до питания бензонасоса. Сигнал несложно найти в описании вашего авто.
3. При появлении 12 вольт на красном проводе (контакт № 85), срабатывают катушки реле 1 и 3, питающее напряжение по зеленому проводу включают регистратор и ДХО (замыкаются контакты № 87 и № 30).
4.
На реле 3, управляющее напряжение подводится через нормально замкнутые контакты № 87а и № 30 реле 2. При подаче напряжения на контакт № 85 реле 2, срабатывает катушка и прекращает подачу управляющего напряжения на реле 3. Управляющий сигнал поступает от включенных габаритных огней: ДХО гаснет, а регистратор (через реле 1) продолжает работать.
Пошаговая инструкция по изготовлению
Многих водителей не устраивает штатный сигнал, так как его порой плохо слышно при интенсивном дорожном движении. Поэтому автолюбители устанавливают дополнительные клаксоны на свою машину. Можно купить готовое устройство, но это будет стоить недешево.
Можно установить простейшую «крякалку» своими руками.
Инструменты и материалы
Для изготовления воздушного сигнала на легковой автомобиль своими руками необходимо подготовить следующие инструменты и материалы:
- корпус, в котором будет помещаться устройство;
- динамик для воспроизведения сигнала;
- набор инструментов;
- транзисторы Кт 805 или Кт 819, вторые предпочтительнее, так как у них больше мощность;
- конденсаторы;
- выключатель;
- микросхема TDA 2005;
- резисторы;
- светодиоды, чтобы увеличить нагрузку;
- электронную сигнальную установку для велосипеда или несимметричный мультивибратор.
В качестве источника питания используется , которая обеспечивает напряжение в 12 В, достаточное для питания сигнального устройства.
Этапы
Если для изготовления крякалки использовать несимметричный мультивибратор, то он собирается по следующей схеме:
Питание поступает на мультивибратор от АКБ автомобиля.
Для увеличения мощности звука, нужно изготовить усилитель. Для этого нужно собрать мостовую схему, основу которой составляет микросхема TDA 2005.
После того, как собран усилитель, его вместе с мультивибратором помещают в металлический корпус, который размещают на радиаторе с помощью крепежа. Для воспроизведения звука можно использовать обычную динамическую головку 25 гд или ее аналог. Она помещается в подкапотное пространство и подключается к выходу усилителя. Для включения клаксона нужно разместить в удобном месте кнопку выключателя.
Для подачи сигнала, имитирующего кряканье, нужно нажать на кнопку. При нажатии кнопки в мультивибратор начинает вырабатывать переменные импульсы, которые и генерируют звуки, напоминающие кряканье утки. Усилитель делает звук отрывистым и более мощным. Для усиления громкости можно воспользоваться металлической трубой длиной около 20-30 см, поместив в нее динамик
Воздушный сигнал, собранный своими руками, размещенный под капотом, будет издавать достаточно мощные звуки, которые привлекут внимание участников дорожного движения
Инструменты и материалы
1.
Для реализации проекта, на aliexpress был приобретен бокс на 6 реле и 6 предохранителей, в комплекте с контактными группами.
2. Переключатели, кнопка для пневматического сигнала, обжимные контакты, автомобильные реле.
3. Провода, кембрики, автомобильная гофра.
4. Бокорезы, пассатижи, комплект снятия изоляции (КСИ), паяльник, изолента, термообжимной кембрик.
Изготовление пневмосигнала своими руками
Вам обязательно нужно будет приобрести следующие элементы, чтобы создать пневмосигнал своими руками:
- Компрессор . Большинство автолюбителей России и ближнего зарубежья используют продукцию под маркой «Беркут». У нее есть несколько моделей, вам вполне хватит мощностей R15.
- Электромагнитный клапан . С его помощью идет сброс воздуха с ресивера в дудки. Он может идти в комплекте с ними. Для удобства рекомендуем приобретать именно такие. Впрочем, можно купить клапан и отдельно – тогда обратите внимание на вольтаж и диаметр.

- Обратный клапан . Устанавливается на выходе из компрессора и не должен пропускать воздух из ресивера обратно.
- Реле давления . Используется для того. Чтобы компрессор отключался при достижении необходимого давления и вновь включался, когда оно падает.
- Ресивер. Подойдет модель на 4 литра и с давлением в 12,5 bar. На нем должно быть два отверстия – одно для подключения компрессор и дудок, другое для стравливания конденсата.
- Трубы .
Также пригодятся пневмосоединители (по размерам резьбы и размеру отверстий ресивера, компрессора и дудки) и фитинги.
Пошаговый процесс монтажа
Перед началом работ желательно распечатать подробную монтажную схему с привязкой к вашему авто: с цветовой маркировкой проводов, точками подключения к питанию. Необходимо промаркировать контакты, иначе возможны ошибки при сборке. На схеме добавлено реле № 4 с кнопкой включения пневмосигнала и выключатель переднего парктроника.
Важно! Внешнее подключение может отличаться в зависимости от марки автомобиля.
1. Выполняем разводку проводов и разъемов для реле согласно схеме.
2. Провода неизбежно будут пересекаться, при хорошей изоляции это не является проблемой.
3. Обжим контактов производится механическим путем, паяльник не используется.
4. После подключения всех проводов, формируем жгуты и укладываем их в гофру.
5. Для подключения управляющих и питающих проводов удобно использовать готовый разъем: в данном случае от подрулевого переключателя классики ВАЗ.
6. Если блок реле устанавливается под капот, его необходимо закрыть штатной крышкой. При салонном монтаже это не обязательно.
7. Подсоединяем переключатели с помощью обжимных разъемов.
8. Собираем тестовую схему для проверки правильности монтажа (разумеется, за пределами автомобиля и с входным предохранителем). Моделируем все режимы.
Самостоятельная установка пневмоподвески на пикап
Если вы не знаете, как сделать пневмоподвеску на пикап самостоятельно, вам стоит приобрести готовое решение, установку которого можно взять на себя, не имея специальных навыков.
Пневматические подушки устанавливаются параллельно рессорам. Их монтаж осуществляется между рамой и задним мостом. При установке пневмосистемы на внедорожник своими руками вам не обойтись без фланцев и болтов. Элементы воздуховода укладываются под днищем автомобиля, после чего осуществляется установка компрессора. Шланги от компрессора выводят в салон авто, где все подключается к блоку управления. Там же зачастую размещается манометр, отвечающий за контрольа давления в пневмосистеме.
Автомобиль УАЗ Патриот предназначен для эксплуатации, как в суровых условиях бездорожья, так и по гладкой поверхности асфальтированного полотна. Но ведь для различных видов дорог нужны различные положения подвески. Если эксплуатировать автомобиль с высокой подвеской по асфальту, то в таком случае ухудшается его управляемость, и увеличивается расход топлива за счет большего сопротивления встречного ветра. Или же ездить с низким клиренсом по бездорожью очень опасно, так как на любой кочке попросту можно «посадить автомобиль на пузо».
Какой выход есть из данной ситуации? Чтобы не приходилось постоянно работать с подвеской в зависимости от вида эксплуатируемых дорог, можно поставить такое устройство, как пневмоподвеска. Что это такое и, как функционирует, рассмотрим подробнее.
Монтаж проводов внутри автомобиля
Питание можно взять непосредственно от клеммы аккумулятора, через предохранитель. Или найти в штатном блоке предохранителей точку включения (необходима схема вашего автомобиля).
Важно! В данном боксе с aliexpress есть входные предохранители для каждой линии.
Вся дополнительная проводка выполняется в гофре, крепится на кузов стяжками.
Через штатные отверстия в моторном щите жгут заводится в салон.
Внутри салона кабель также укладывается в гофру, и крепится к элементам конструкции.
Все соединения производятся с помощью пайки, изолируются термокебриком и снова в гофру.
Подключение пневматического сигнала
Включается отдельно от штатного клаксона, кнопкой на панели управления.
Для запуска мощного компрессора установлено реле (на схеме: № 4). Сам сигнал крепится на элемент рамы или защиту днища.
Проводка аккуратно укладывается в подкапотном пространстве.
Гофра опускается к месту монтажа, питающий провод соединяется с компрессором пневмосигнала.
Почему через реле? Прямое подключение расплавит кнопку сигнала после 10 нажатий: ток пневмокопрессора порядка 15 ампер.
Важно: Прямое подключение питания (используя штатные предохранители автомобиля) нежелательно. В случае короткого замыкания вы можете обесточить важные узлы электросхемы.
Любое дополнительное устройство подключается через свой предохранитель.
Многих автолюбителей не устраивает звук заводского сигнала и они хотят установить пневмосигнал. В наше время имеется большой выбор сигналов на автомобиль и тут выбор остается за потребителем. Из многих прослушанных сигналов, таких как волговские, HELLA и т.д. по звучанию громче все же пневмосигнал.
Установить пневмосигнал на Ваз довольно просто, а точнее можно просто от заводских клемм пустить плюс и минус на компрессор.
Далее подключаем к компрессору «дудку» и все готово. Место расположения сигнала можно выбрать на свое усмотрение, как за бампером, так и в подкапотном пространстве, благо места хватает.
Конечно же, существуют некоторые нюансы установки «дудки», а точнее это перегорающие предохранители. Стандартный предохранитель в 10 А обычно не справляется со своим предназначением и приходится в нарушение правил эксплуатации автомобиля ставить предохранитель большим номиналом, как минимум в 15 А. Ниже представлено видео пример установки пневмосигнала.
Также, если есть желание получить еще более громкий звук от пневмосигнала можно взять по отдельности компрессор на 2 — 3 дудки и поставить его с переходником на одну большую дудку. В итоге получится еще более пронзительный гудок.
Характеристика пневмосигнала
Единый комплект системы Прежде чем переходить к тому, как изготовить данное устройство своими руками, необходимо разобраться – что же такое пневматический сигнал. А также, какой у него принцип работы, в чем его функции, конструкция.
И конечно плюсы и минусы наличия подобного гудка на борту вашего авто.
Принцип работы и функции
Принцип действия устройства достаточно простой. Воздух под давлением из компрессора движется через трубку. От этого она вибрирует и издает звуки определенной частоты. Из-за определенной сложности конструкции, стоимость подобного устройства достаточно высока. Если вы решите собирать и устанавливать его самостоятельно, удастся немного сэкономить, но расходы все равно будут значительными.
Существуют сигналы с различной формой труб, а также мощностью сигнала, которая может доходить до 125 дБ (автор видео — Varan Varan).
Конструкция
Основные детали перед установкой Данное устройство состоит из собственно компрессора и трубки. Число последних может доходить до трех. Увеличенное количество рожков позволяет достигнуть более насыщенного и мощного звука. Впрочем, даже с одной трубкой сигнал пневматического типа производит мощное впечатление. Еще в конструкцию входят электромагнитный клапан, обратный клапан, реле давления и ресивер.
Плюсы и минусы
Основной плюс данного устройства – это конечно мощный сигнал. Он напоминает любому, кто слышит о грузовиках и даже пароходах. С ним, ваш автомобиль точно будет замечен. А ведь это часто позволяет предотвратить ДТП
Каждый водитель знает, как важно бывает привлечь к себе внимание на дороге и пневматические сигналы вам помогут
Минусы – это высокая цена в первую очередь. Также, хотя установка и не слишком простая, найти мастера, который ее проведет бывает не просто. Впрочем, последний минус, если установка пневмосигнала производится своими руками, особой роли не играет.
Порядок подключения звукового сигнала
Собрав все необходимые элементы, только теперь можно переходить к самому главному действия – подключению.
- Первый ход, как подсоединить сигнал через реле: снять клемму «-» с аккумулятора.
- Далее надо снять звуковой сигнал, а на его место установить реле.
- Варианты соединения проводов
- На «+» провод, который подключал звуковой сигнал, устанавливается так называемая «пиявка».
К ней подсоединяется провод длиной примерно 15 см с клеммами «папа»-«мама»; - Если нет возможности установить «пиявку», можно зачистить плюсовой провод, далее припаять к нему кусочек провода с клеммой «мама». Место спайки надо герметизировать изоляционной лентой или предварительно одетой термоусадкой.
- Далее провод «+» надо подключить к реле. Для этого к 86-му и 30-му контактам подключается провод с новообразовавшимся отростком.
- Идем далее, разбираясь, как подключить сигнал на ВАЗ или любой другой автомобиль. Теперь нужно подключить к реле оставшийся минусовый провод. Для этого надо использовать 85-й контакт.
- На оставшийся 87-й контакт реле подключается звуковой сигнал.
- Последний шаг: надевается «-» на аккумулятор.
Тюнинг ВАЗ 2109
Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги».
Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим! Итак, для данной инсталляции нам понадобятся следующие материалы:
- сигналы от Волги с «массой» на корпусе
- реле типа 90.3747 с фланцем крепления
- колодка для реле
- клеммы «мама» широкая
- термоусаживаемая трубка (ТУТ)
- провод многожильный сечением 2.5 мм. кв.
- колодка под ножевой предохранитель
- предохранитель на 20 А
- металлический уголок
Запчасти для доработки
Первым делом снимаем клемму «массы» с аккумулятора.
Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.
Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка.
Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.
Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.
Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:
Электрическая схема подключения волговских сигналов на Lada Samara
Концы проводов обжимаем соответствующими клеммами.
Все соединения прячем в термоусаживаемую трубку.
Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.
Дополнительное реле включения сигналов
Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.
Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.
Питание сигналов напрямую от аккумулятора
Конечный результат, как сигналы от Волги выглядят на «девятке»:
Устанавливаем на место решетку радиатора:
Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!
Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».
Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей.
Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.
Реле четырех контактное, подключение.
как подключить сигнал через реле
Подключение воздушного сигнала
Если нужно подключить не электрический, а воздушный звуковой сигнал, порядок подключения будет практически такой же, как и описано выше. Отличие состоит в том, что провод от реле идет не на сам звуковой сигнал, а на компрессор (двигатель, который подает воздух в сигнал).
А уже к компрессору через трубочки подключаются дудки пневмосигнала.
При нажатии на клаксон воздух от компрессора подается в дудки. С помощью мембраны, установленной в них, и получается звуковой сигнал.
О том, как самому подключить фары, вы сможете прочитать в нашей статье Как подключить фары.
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
- Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
- Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
- Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.

- Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору. При прямом подключении работоспособный клаксон сработает.
- В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
- Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
- Бывает и такое, что изнашивается контактное кольцо прямо на руле.

- Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения. Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
- Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
- Перегорела обмотка гудка.
- Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
- Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).
Подключение сигнала без реле — Авто Брянск
Содержание
- 1 FakeHeader
- 2 Recommendations
- 2.1 Comments 23
- 3 Смотрите также
- 4 Метки: сигнал, волговский, реле
- 4.
1 Комментарии 50
- 4.
Можно ли этот сигнал взамен штатного подсоединить без реле, просто тупо снять со штатного сигнала провода и подсоединить на новый?
А штатный сигнал не идёт через реле? Только через предохранитель?
FakeHeader
Recommendations
Comments 23
Себе поставил точно такой же (через реле, для самоуспокоения) звук отличный !
И дудки и волговские всегда ставили без всяких реле. И ничего, всё ок.
Единственное, у компрессорных (как у тебя) нельзя долго сигналить без отдыха. А так, у меня в продаже есть такой сигнал- он нереально мощный!)))
ну на свадьбу пока не собираюсь)) дудит он хорошо, если сегодня поставлю засниму по звуку как сигналит
Можно, но не нужно!
Можно и нужно, он и так уже через реле подключен
Я в курсе! Ответил на вопрос автора!
Можно и нужно, он и так уже через реле подключен
Можно, но не нужно!
спс.
времени нет, надо очень быстро поставить
Тоже от прошлой машины воздушка осталась, но как то с этими законами стремно ставить. Штаф за её ощутимый. Вот и хочется и колется. У нас в Крысу видимо наши власти особо хотят прогнуться перед столицей и рады каждому закону о нагибе.
даже не знал что за воздушку могут штрафануть
Сейчас пернешь за рулём и то накажут видите ли отвлекаться за рулем нельзя.😂
Штатное реле сигнала на 20А, предохранитель на 10А. Предохранитель можно поменять на 20А для самоуспокоения.
Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.
Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.
Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.
Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».
Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.
По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.
Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.
Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.
Решил ставить 2 волговских сигнала.
Но на драйве насмотрелся, что надо ставить реле и предохранители, но я вообще не пойму зачем это реле, если мы плюс берем из штатной фишки? я не силен в электрике, но посмотрев на схемы, я вообще не втыкаю…ведь есть штатное реле К8 для сигнала и предохранитель сигнала F5 берет питание тоже от АКБ.Заводской сигнал требует 5-6А, а волговские сигналы 14А
Почему нельзя заменить просто предохранитель F5 с 10А на 15А ну или на 20А(чтобы дать полноценное питание волгосигналам) и плюс на сигналы взять из штатной фишки и все?
вот схема штатной установки:
Смотрите также
Метки: сигнал, волговский, реле
Комментарии 50
Один комплект можешь поставить без реле и не париться, а вот если ставить 2 комплекта и более, то без более мощного (чем стандартный) реле не обойтись.
У меня стоят 2 комплекта волговских гудков, я для них брал отдельный + от АКБ и через реле.
Я седьмой год катаюсь с волговскими сигналами все нормально работает подключил без всяких переделок машину брал с новья даже незаморачивался стоит там реле или нет, сигналю часто.
Ставил волговские сигналы на приору, без реле, без замены штатного предохранителя. Не первый авто уже меняю сигнал. Ни разу ничего нигде не сгорело. Сигналом пользуюсь, свадьбу не катал правда за рулем .
не загоняйся! поставил без реле и езжу радуюсь, все хорошо. а посигналить я люблю всяким дятлам)
Я 4 года езжу с волговскими сигналами без дополнительных реле и все норм! У друга на свадьбе сигналил очень много так как остальные авто были с заводскими би-бишками)))))
ставь реле и все… сама фишка будет тебе управляющий плюс, схему тебе уже кинули… сделай правильно.
Не знаю что там с сигналом и что с ним связано, просто хочу вкрутить тебе мозги по написаному тобой.
Предохранитель который ты хотел поменять на больший, нужен не сигналу, а проводке, как и любой другой, тоесть еслм ты его привысишь и нагрузишь провод он будет плавиться, а потом загориться, а превышенный предрхранитель даже не згорит, если не коротнет на массу… это ошибка многих и надо запомнить, что предохранители, автоматы там дома, ставяться для праводки, а не для приборов… по поводу реле, просто достань его и на нем написано сколько на него максимум можно нагружать ампер, все просто. а по сечению провода можно определить максимальный ток для него и поймешь какой максимум для проводки в данной случии можно поставить предохранитель, табличку в интернете себе скачай ))
Спасибо)
Да вот уже понял, что тупанул))
Буду реле доп ставить)
Не знаю что там с сигналом и что с ним связано, просто хочу вкрутить тебе мозги по написаному тобой. Предохранитель который ты хотел поменять на больший, нужен не сигналу, а проводке, как и любой другой, тоесть еслм ты его привысишь и нагрузишь провод он будет плавиться, а потом загориться, а превышенный предрхранитель даже не згорит, если не коротнет на массу… это ошибка многих и надо запомнить, что предохранители, автоматы там дома, ставяться для праводки, а не для приборов… по поводу реле, просто достань его и на нем написано сколько на него максимум можно нагружать ампер, все просто.
а по сечению провода можно определить максимальный ток для него и поймешь какой максимум для проводки в данной случии можно поставить предохранитель, табличку в интернете себе скачай ))
… ну х/з 8 лет езжу с волговскими без «допов» и все норм. и как видно не я один. по-моему это загоны «знатоков»
Да и никто никого не заставляет ставить реле то, люди пытаются лишь наставить на истинну:)Вы знаете как рассчитывают надежность на изделия для оборонной промышленности?(Я думаю что врятли представляете)К примеру:все силовые цепи(свыше 10А)дублируются вторым проводом=)один из примеров надежности…Плохо что у нас такой менталитет…Всё на «русское авось»И дымоход с вытяжкой у нас на авось…И это не «загоны знатоков» физику не обмануть…тут
Много таких:»My life my rules»…
думаю сравнение требований к оборонной техники и гудков на Приоре… это как бы вообще крайности. тут не только авось, а работает. долго и упорно. когда я ставил усилитель на колонки и саб, то там рассчитывал сечение провода и предохранитель.
когда делал короб для саба — тоже все считалось и делалось «семь раз отмерь — один отреж». во всем нужна рациональность ИМХО. а на все подряд ставить дублирующие провода… это перебор.
Дак никто ж не говорит про резервирование)тут говорят как нужно правильно…Физику не обманешь.Заметьте про необходимость установки говорил не я один…значит в этом что-то есть
каждый сам решает что и как делать. у меня свой опыт. про него и пишу. с теорией — сложно — я не физик (а экономист)
Ничего не ставил, ни доп реле, ни доп предохранитель, все штатное. Все работает, все сигналит. Подробности в бж.
Не знаю как у приор, но у 10 семейт при подключении Волга сигналов без нажатия на кпопку сигнала, начинают сразу орать, так как управляющим проводом является масса авто. А Волги сигналов наоборот + является управляющим. Так что в нашем случае мы ставим реле доп. И таким образом мы просто исправляем ситуацию. Первый раз я сам воткнул Волга сигналы и они начали орать .
пришлось поставить реле. Ну думаю можно было и в Самом руле поменять местами . Ноя не стал этого делать.
Не заморачивался с реле и предами вообще, поставил просто волгосигнал и все, ни разу пред не сгорел.Единственная ошибка моя, что поставил сигналы на нижнюю решетку бампера(вода, снег и т.д забивают сигналы)
Я плюс брал с АКБ для этого нужно доп реле. А доп реле повесил на штатную проводку.
Ставь и не бпарься, я понимаю если ты свадьбы катаешь то тебе да надо реле, а так от разового дудка ни че не будет, мое мнение
Уже с год все спокойно работает через родное реле и предохранители.
Если вдруг коротнет что либо в сигналах проводка поплывет!
От этого предохранители защищают.
Штатный провод быстрее начнет плавиться чем установленный тобой предохранитель в 15-20А
А кто ставил такой предохранитель? Штатный стоит!
Штатного хватает для нагрузки в 14А?
При коротком нажатии возможно.
При длительном вылетит
Хватает. Замерить время? )
Я говорю о том что если сравнить рабочие параметры волгасигналов с сечением родного провода и защиты то становится понятно что родной провод и защита не расчитана на данную нагрузку. Работает на пределе
Все же проверю. Самому интересно уже.
Я говорю о том что если сравнить рабочие параметры волгасигналов с сечением родного провода и защиты то становится понятно что родной провод и защита не расчитана на данную нагрузку. Работает на пределе
заснял видео.
Штатного хватает для нагрузки в 14А?
При коротком нажатии возможно. При длительном вылетит
Предохр f5 сила тока 10А вполне хватает штатного и без всяких реле
будет работать и от родново реле, но может не хватать ампеража для волго дудок
Ндааа…все бы было так просто как вы думаете))))Раз и поставил предохранитель на 20А…
Вам конечно уже все расписали до меня про сечение проводов…
А так вот вам «ёжик под череп»:
1)Как вы думаете почему к Аккумулятору и генератору подходят провода с большим сечением.
2)По аналогии…Провода к усилителю…
Это же элементарно…
В этом мире все взаимосвязано…
Но, если хочешь…сделай как легче)Гы
Как работает автомобильное реле и зачем оно нужно ?
О том, что в автомобиле есть какие-то реле и предохранители знает каждый маломальский автолюбитель. Ведь при электрической неисправности в авто, в первую очередь проверяют блок реле и предохранителей! Так чем же особенные эти реле, как они работают и в чем их суть? Так ли уж они нужны и незаменимы? Об этом я и расскажу в статье.
Раз уж они, то есть реле есть в машине, то они зачем-то нужны. И именно с предназначения реле в автомобиле и хотелось начать. У реле есть несколько задач и функций.
Зачем нужно реле в автомобиле
Во-первых, самое главное, это возможность управлять силовыми токами для питающих нагрузок. То есть когда входной сигнал на реле буквально несколько мА, на выходе уже получаем несколько десятков Ампер. Нет, реле не усиливает сигнал, оно лишь коммутирует токи, об этом чуть далее, когда дело дойдет до принципа работы.
Во-вторых, реле может функционально переключать нагрузку между 2 и более разными электрическими цепями, при этом делать это от 1 управляющего сигнала. То есть на входе имеем опять 1 входное напряжение в несколько мА, а силовые контакты переключаются между собой для разных цепей. Скажем, работали фары ближнего света, а включились фары дальнего света.
Третье, реле за счет своего звукового сигнала срабатывания, позволяет с высокой степенью вероятности диагностировать его правильную работу и как следствие работу питающей цепи. То есть если есть сигнал, то скорее всего напряжение в питающей цепи тоже есть. Если щелчка нет, то надо бы проверить предохранитель! Также звук реле при включении указателей поворота указывает на то, что они скорее всего работают, что важно при перестроении. А при частом срабатывании указателя поворотов, указывают на перегоревшую лампу.
Четвертое, это уже как следствие… За счет управления силовыми сигналами позволяют сэкономить на медной проводке в машине, так как блок реле чаще всего установлен в моторном отсеке, ближе к силовым управляющим цепям.
То есть до него идут тонкие медные провода, от органов управления в салоне, а выходят толстые до силовых нагрузок в моторном отсеке. (фары, реле замка зажигания, подогреватели дизеля…)
Как работает автомобильное реле (четырех- и пятиконтактное)
Реле один из первых радиоэлементов, которые изобрели люди! Еще с тех пор как Фарадей открыл особенности тока самоиндукции 1831 год, то есть выяснил, что ток в проводнике создает электромагнитное поле, способное притягивать намагничивающиеся материалы, именно с этого времени уже и были все предпосылки к тому, чтобы кто-то воспользовался этим и создал реле! Собственно это и было создано примерно в тоже время, и упомянуто впервые в патенте Морзе, того самого который придумал телеграф (1838 г.). А теперь и мы по стопам великих разберемся с работой автомобильного реле, которое не особо отличается от того, что придумали в позапрошлом веке.
Итак, есть катушка намотанная на сердечнике. При прохождении тока через провод в нем образуется электрическое поле.
За счет большого количества намотанных в одном направлении проводов электрическое поле складывается и усиливается. Это поле способно притягивать намагничивающийся материал, но как вы поняли, лишь в момент пока ток течет в проводниках, то есть в катушке. И вот ток течет, магнитное поле создается, срабатывает группа контактов, притягиваемых этим полем…
Здесь пришло время уже обратиться к иллюстрации.
Еще раз. Как только создается электромагнитное поле, то оно и притягивает исполнительный элемент, связанный с контактами. В итоге они замыкаются, либо размыкаются. Так и происходит коммутация силовых цепей, о которой я говорил ранее.
Тут уж фантазия конструкторов реле или здравый прагматизм будут диктовать, сколько контактов нам необходимо коммутировать в том или ином случае. Отсюда реле может получиться и четырехконтактным, где 2 контакта это питание катушки и 2 это те, что коммутируются. 5 контактные, когда 2 контакта для питания катушки и 3 для переключения между собой.
И тому подобные вариации…
Обозначение автомобильного реле на схеме, как подключить
После того как прояснилось все с принципом работы, можно перейти к формальностям. К тому, как же обозначается реле на схеме или как его зарисовывать при создании таких схем.
Реле на схеме обозначается как катушка, это прямоугольник с двумя выводами и отдельно группа контактов. То есть сколько контактов, столько и рисуем их на схеме. Здесь схема описывает не только количество контактов, но и их положение. У реле оно бывает нормально замкнутое (НЗ) или нормально разомкнутое (НР). Если при отсутствии напряжения на катушке реле контакты разомкнуты, то реле нормально разомкнутое…
Часто схема подключения есть прям на корпусе самого реле. При этом имеются и общепринятые стандарты. 85, 86 — выводы это питание катушки, при этом 85 подключается на «+».
В большинстве случаев изменение подключения между 85 и 86 контактами не принципиально, но если реле с защитой от индукционного тока, стоит диод, то 85 только на плюс, иначе будет КЗ!!!
30 – это контакт для силового входящего сигнала и 87, 87а — выходящие коммутируемые силовые контакты.
* — типовая схема подключения реле.
Характеристики автомобильного реле
Так как реле призвано работать с высокими токами, то одной из важных характеристик является ток, с которым оно может работать. То есть встречается маркировка 20А, 30 А, 40 А и более. На этот показатель необходимо обращать внимание при подборе реле для нагрузки известной мощности. Ведь такие большие токи при бортовом напряжении в 12 вольт на самом деле выдают не такую уж большую итоговую мощность. То есть если у нас лампы на фарах по 55 Вт, то в сумме 110 Вт. По формуле P=U*I, получается ток 110:12=9,1 А. В итоге получается, что одно реле может разом коммутировать 2 группы фар, не более. Если это целая «люстра» то ток реле выбираем исходя из мощности нагрузки, используя формулу выше.. Пример приведен.
Как проверить работу автомобильного реле
Осталось упомянуть о том, как же проверить реле. Самое простое, о чем уже говорил, это услышать звук срабатывания. Если он есть, то реле, скорее всего, ни причем в вашей неисправности.
Однако «слова скорее» всего здесь не случайны. Контакты реле могут вполне подгореть, в итоге реле перестанет коммутировать цепи, то есть выполнять свои основные задачи. Проверить отсутствие сопротивления можно как никогда использованием тривиального мультиметра. Ставим на прозвонку сопротивления и проверяем. На катушке несколько Ом, на группе контактов и того меньше 0-1 Ом.
Собственно теперь вы знаете куда больше, чем до того как начали читать эту статью, осталось лишь все еще раз повторить в видео.
Не работает звуковой сигнал в автомобиле, как починить?
Как починить автомобильный сигнал, инструкция к применению
Согласно ПДД РФ и представленному в них перечню неисправностей, запрещается эксплуатация автомобиля с неработающим звуковым сигналом.
Обыденная скажем так ситуация.
Раннее утро, Вы за рулем своего автомобиля едите на работу и вдруг неожиданно и беззастенчиво вас «подрезает» сосед по потоку движения вклиниваясь в ваш авторяд. Ваши дальнейшие действия естественно предсказуемы, вы тут-же ударяете по тормозам и что есть силы бьете ладонью по клаксону. Но вот незадача, вместо мощного вырывающегося из недр капота автомбиля сигнала гробовая тишина..? Аварии конечно же удалось избежать, но предупредить хама или просто сонного зазевавшегося водителя вам так и не удалось. Утро началось не очень хорошо, как вы это заранее планировали.
Разумеется, бывают варианты и ситуации гораздо хуже, когда неработающий звуковой сигнал приводил к действительно трагичным последствиям. Выбежавший на дорогу невнимательный пешеход, или выехавший велосипедист, или того хуже, любой подросток и совсем маленький ребенок… Жуткая ситуация, чего там скрывать, которой могло бы и не произойти, работай в этот момент на машине звуковой сигнал.
В этой статье уважаемые читатели мы разберёмся, как можно самостоятельно починить сигнал.
Приступим.
Как правило, схема такого звукового сигнала состоит из следующих элементов: -из самого сигнала, из выключателя, из предохранителя и реле. Напряжение аккумуляторной батареи подается через предохранитель на обмотку реле и на контакты. При нажатии на звуковой сигнал срабатывает реле и замыкается электрическая цепь, а далее срабатывает звуковой сигнал. В некоторых автотранспортных средствах такое реле не используется, а значит напряжение подается непосредственно через выключатель звукового сигнала прямо на клаксон. В этой статье дорогие друзья мы с вами рассмотрим возможности, как можно проверить и починить самому каждый из компонентов этой несложной системы.
Как починить неработающий звуковой сигнал
1. Приобретите необходимые инструменты. Чтобы починить сигнал на вашем автомобиле Вам потребуется следующее: -цифровой мультиметр или обычный мультиметр, защитные перчатки, быстросъемное соединение, руководство по ремонту вашего автомобиля, защитные очки, обжимные щипцы и плоскогубцы для зачистки проводов (можно заменить обычным ножом), ну и естественно запасные провода.
2. Найдите блок предохранителей. Прежде всего необходимо проверить, не вышел ли из стоя предохранитель или само реле. Расположение предохранителей и их схему вы найдете в руководстве пользователя. Как правило, один блок предохранителей находится в приборной панели на стороне водителя и еще один установлен под капотом автомобиля.
Смотрите также: Как заменить батарейку в брелке ключа BMW
Совет: -если руководства по автомобилю у вас под рукой нет, можно в онлайн-поиске вбить модель и год выпуска вашего автомобиля, а далее найти принципиальные схемы и руководства по починке сигнала в интернете. С большой долей вероятности, что вы там обнаружите искомое.
3. Поиски правильного предохранителя. Изучите диаграмму на задней панели блока предохранителей и найдите номер предохранителя, который соответствует схеме звукового сигнала.
Совет: -эта информация продублирована в руководстве к вашему автомобилю, в нем вы сможете посмотреть и найти схему для каждого из блоков предохранителей.
4. Извлеките предохранитель. После того, как вы идентифицировали предохранитель в интересующей вас цепи, вытащите его специальными пластиковыми плоскогубцами, которые вы обнаружите в блоке предохранителей. Если они отсутствуют на своем законном месте, то призовите себе на помощь вашу смекалку. Но будьте очень осторожны, не сломайте пожалуйста разъемы.
5. Проверьте предохранитель. Для того чтобы выявить поломку, действительно ли дело в предохранителе, Вам нужно будет проверить таковой на работоспособность, возможно он просто перегорел. Сделать это можно двумя путями, например, если у U-образного провода внутри виден разрыв, то сам предохранитель нужно заменить, он естественно сгорел. Если проводок внутри его цел, это еще не является гарантией того, что с предохранителем все в порядке. Таким образом мы переходим с вами ко второй стадии проверки.
6. Проверьте предохранитель с помощью мультиметра.
Протестируйте предохранитель с помощью мультиметра.
При использовании цифрового мультиметра необходимо, при помощи ручки настройки прибора выбирать позицию измерения минимального значения сопротивления со звуковым сигналом (если ваш мультиметр имеет такую настройку).
Смотрите также: Автомобильные технологии вчерашнего дня
При измерении аналоговым (стрелочным) тестером необходимо, выбрать начальную позицию измерения минимального значения сопротивления в Омах. Затем нужно откалибровать прибор замкнув щупы между собой а далее при помощи ручки настройки, отвести стрелку на нулевую позицию, то есть поставить ее на ноль.
Прижимаем щупы к контактам предохранителя. На исправном предохранителе тестер должен показать ноль Ом. И наоборот, если стрелка или показатели цифрового мультиметра не изменяются, сопротивление чрезмерно высокое, значит предохранитель перегорел.
7. Установите новый предохранитель. Если предохранитель вышел из строя, то установите новый того же номинала по силе тока (10, 20, 25, 30 Ампер и т.
д.). Для этого необходимо вставить новый предохранитель просто обратно в соответствующий слот.
Примечание: -Имейте в виду, что предохранители беспричинно не перегорают, они выходят из строя в момент и для того, чтобы защитить саму цепь от чрезмерного тока. Последите какой-то момент за вновь установленным предохранителем. Если он снова перегорит, то нужно будет проверить цепь на наличие в ней неисправностей.
8. Найдите блок реле. Если предохранитель в порядке, следующая часть проверки к которой мы переходим, относится к реле звукового сигнала. Расположение этого реле также можно найти в руководстве пользователя. Как правило, реле установлены в блоке предохранителей под капотом.
9. Проверьте реле. Самый простой и одновременно эффективный способ проверить правильность работы реле, взять и поменять местами реле звукового сигнала с другим идентичным реле в автомобиле. Как правило, «релюшки» такой же конструкции могут использоваться и на паре других схем, что при необходимости позволяет заменить их в машине.
Если после замены реле клаксон (звуковой сигнал) заработал, можно констатировать тот факт, что проблема заключалась именно в реле и его следует просто заменить.
Неисправность также может крыться в переключателе звукового сигнала.
10. Снимите реле и настройте тестер. Используйте руководство для ремонта вашего автомобиля для определения, а именно, какой зажим реле управляется релейным переключателем. Большинство релейных переключателей находятся внутри рулевого колеса. Для этого потребуется вскрыть рулевое колесо путем доступа к двум винтам с левой и правой стороны рулевого колеса.
Внимание: -Включатель звукового сигнала, как правило, является частью рулевого колеса. В современных транспортных средствах это означает следующее, что он является частью системы подушек безопасности. Неправильное обслуживание данных системы подушек безопасности может привести к случайному срабатыванию аэрбега и/или повреждению самой системы подушки безопасности.
Таким образом друзья запомните, если Вы заподозрили, что неисправность кроется именно в переключателе звукового сигнала, то целесообразно предоставить дальнейшее проведение ремонта квалифицированным персоналам в автомастерской.
11. Проверьте выключатель звукового сигнала. Если на сам выключатель звукового сигнала не приходит питание, то кнопка клаксона больше не будет реагировать на нажатие.
12. Проверьте релейный переключатель. Снимите реле и установите позицию измерения значения сопротивления в Омах. Один щуп тестера поднесите к гнезду релейного переключателя, а другой — к отрицательному выводу аккумулятора. Попросите ассистента нажать на кнопку звукового сигнала, чтобы проверить показания тестера.
Совет: -Вы должны увидеть числовые значения на экране. Непрерывное отображение ”Out of Limits (OL)” на тестере означает, что выключатель не срабатывает и его необходимо заменить.
13. Протестируйте сам звуковой сигнал. Стандартные места расположения устройств звукового сигнала, как правило, находятся за фальшрешеткой радиатора, перед основным радиатором.
14. Определите, плюс и минус. Используя руководство по ремонту вашего автомобиля определите, какой из проводов является плюсовым и какой минусовым проводом, который идет на гудок.
15. Проверка звукового сигнала напрямую от батареи. Отсоедините разъем звукового сигнала и накиньте провод напрямую, между положительным выводом аккумуляторной батареи и плюсом на звуковом сигнале. Ту же самую операцию проделайте с отрицательным выводом от аккумулятора и отрицательной клеммой сигнала. При касании минусовым проводом исправный сигнал должен начать издавать звуку. В противном случае этот клаксон просто неисправен и требуется его замена. ВНИМАНИЕ! ОПАСАЙТЕСЬ ЗАМЫКАНИЯ ДВУХ ПРОВОДОВ ИДУЩИХ ОТ АККУМУЛЯТОРА, МЕЖДУ СОБОЙ!
16.
Проверить цепь. Если звуковой сигнал все еще не работает, после того как вы опробовали все методы описанные нами выше, и вы к тому же заменили все неисправные компоненты, то последним пунктом неисправности, который вам остается посмотреть, являться сама электрическая цепь звукового сигнала.
17. Проверьте проводку. Если вами все было проверено, но гудок по-прежнему и до сих пор молчит, то проблемы кроются в самой электроцепи. Проверьте заземление контура, параметры тока и напряжения в питании, как это показано нами ниже.
18. Проверьте заземление контура. В соответствии с инструкцией к вашему автомобилю, определите заземление самой цепи. Чтобы проверить землю, надо установить счетчик измерений в Омах. Затем, коснитесь одним щупом тестера к разъему звукового сигнала (-) минусовой штифт, а другим прикоснитесь к «земле». Если проводка работает должным образом, то на дисплее должны появиться числовые значения.
19.
Проверка провода питания схемы. В соответствии с инструкцией вашего автомобиля, определите силовой провод. Ваш прибор при проверке должен показывать напряжение батареи.
Смотрите также: Что должны соблюдать футбольные болельщики на дороге
Все описанное нами в этой статье рассчитано на людей любознательных и не боящихся трудностей. Но в любом случае и в принципе никаких сложностей у вас и у любого автомобилиста-водителя здесь не возникнет, в особенности, если вы имеете базовые знания в электронике по своей машине и, когда-то уже применяли эти знания на самой практике. Для всех остальных автомобилистов-водителей самым разумным будет следующее, посещение СТО (станции тех.обслуживания), где для машины проведут диагностику а если понадобится, то и сделают ремонт звукового сигнала автомобиля. Профессионалы ремонтники могут сэкономить для вас не только время и деньги, но и позволят вам в дальнейшем избежать таких ошибок.
Что такое электрическое реле? | Omron Electronic Components Europe
Определение электрического реле
Реле представляют собой электрические переключатели, которые размыкают и замыкают цепи, получая электрические сигналы от внешних источников.
Некоторые люди могут ассоциировать «эстафету» с гоночными соревнованиями, в которых члены команды по очереди передают эстафету, чтобы закончить гонку.
Аналогичным образом работают «реле», встроенные в электротехнические изделия; они получают электрический сигнал и отправляют его на другое оборудование, включая и выключая переключатель.
Например, когда вы нажимаете кнопку на пульте телевизора для просмотра телевизора, он посылает электрический сигнал на «реле» внутри телевизора, включая основное питание. Существуют различные типы реле, используемые во многих приложениях для управления различными токами и количеством цепей.
Типы и классификация электрических реле
Релейную технику можно разделить на две основные категории: с подвижными контактами (механическое реле) и без подвижных контактов (MOS FET реле, твердотельное реле).
Подвижные контакты
(механическое реле)
Этот тип реле имеет контакты, которые механически активируются для размыкания/замыкания магнитной силой для включения или выключения сигналов, токов и напряжений.
Без подвижных контактов
(MOS FET реле, твердотельное реле)
В отличие от механических реле, этот тип реле не имеет подвижных контактов, а вместо этого использует полупроводниковые и электрические переключающие элементы, такие как симистор и MOS FET. При работе этих электронных схем сигналы, токи и напряжения включаются или выключаются электронным способом.
Электрическое реле Структура и принципы работы
1. Механическое реле
Базовая конструкция механических реле
Реле состоит из катушки, которая принимает электрический сигнал и преобразует его в механическое действие, и контактов, которые размыкают и замыкают электрическую цепь .
Принцип работы механических реле
Рассмотрим подробнее, как включается лампа с помощью выключателя и реле.
Переход к следующему слайду.
2. Реле на полевых МОП-транзисторах
Базовая структура реле на полевых МОП-транзисторах
Реле на полевых МОП-транзисторах представляет собой полупроводниковое реле, в выходных элементах которого используются мощные МОП-транзисторы.
Реле
MOS FET состоит из следующих трех компонентов:
1.
Светодиод (светоизлучающий диод) микросхема
2.
Микросхема PDA (фотодиодная матрица)
*Фотодиодная матрица (солнечный элемент + схема управления)
3.
МОП-транзистор с полевым транзистором
* Полевой транзистор на основе оксида металла и полупроводника (металл, оксид, полупроводник, поле, эффект, транзистор)
Принципы работы реле на полевых МОП-транзисторах
Реле на полевых МОП-транзисторах работают в соответствии со следующими принципами.
Переход к следующему слайду.
Характеристики и механизм электрического реле
1. Характеристики электрического реле
Механическое реле
Одной из основных характеристик механического реле является физическое расстояние между катушкой и контактным компонентом для достижения надлежащего уровня изоляции. (изоляционное расстояние) как на входе, так и на выходе.
Катушка
Электромагнит притягивает якорь.
Контакт
Комбинация неподвижных и подвижных контактов размыкает и замыкает цепь управления.
Реле на полевых МОП-транзисторах
Одной из основных характеристик реле на полевых МОП-транзисторах является то, что в нем используется полупроводник, поэтому контакты не размыкаются/замыкаются механически. В результате преимущества включают уменьшение занимаемой площади, тихую работу, более длительный срок службы и устранение необходимости в дополнительном техническом обслуживании.
| Ультракомпактный и легкий | В дополнение к SSOP и USOP наш новый сверхкомпактный корпус VSON обеспечивает значительную экономию места для всей системы. |
| Низкий управляющий ток | Стандартный управляющий ток должен составлять 2–15 мА. Также доступны сверхчувствительные модели с управляющим током всего 0,2 мА (макс.), что позволяет экономить энергию всей системы.![]() |
| Увеличенный срок службы | В конструкции используется световой сигнал, поэтому нет контактов; предотвращает сокращение срока службы, вызванное износом контактов, и продлевает срок их службы. |
| Малый ток утечки | MOS FET может выдерживать внешние импульсные токи без добавления снабберной цепи. В нормальных условиях ток утечки составляет около 1 нА или ниже и очень мал в закрытом состоянии. (Модель: G3VM-□GR□, -□LR□, -□PR□, -□UR□) |
| Отличная ударопрочность | Все внутренние детали отлиты методом литья, подвижные части не используются; повышает устойчивость к ударам и вибрациям. |
| Бесшумная работа | В отличие от электромеханического реле, реле MOS FET не использует механические контакты; следовательно, нет шума переключения, что способствует бесшумной работе системы. |
| Высокая изоляция | Обеспечивает электрическую изоляцию ввода-вывода путем преобразования сигнала напряжения в световой сигнал для передачи. Стандартные модели выдерживают напряжение 2500 В переменного тока между входом и выходом. Также доступны превосходные продукты с напряжением 5000 В переменного тока, обеспечивающие высокий уровень изоляции. |
| Высокоскоростное переключение | Достигается 0,2 мс (SSOP, USOP, VSON) времени переключения; гораздо более высокая скорость по сравнению с механическим реле (от 3 до 5 мс), что обеспечивает быструю реакцию. |
| Точное управление микроаналоговым сигналом | По сравнению с симистором полевой МОП-транзистор значительно уменьшает мертвую зону, позволяя очень малому искажению формы входного сигнала микроаналогового сигнала корректно преобразовывать его в выходной сигнал. |
2. Три действия электрических реле
1. Реле пропускает небольшое количество электрического тока для управления сильноточными нагрузками.
Когда на катушку подается напряжение, через катушку проходит небольшой ток, в результате чего через контакты проходит больший ток для управления электрической нагрузкой.
2. Реле посылает различные типы электрических сигналов.
Нагрузки переменного тока также могут управляться электрически (коммутация) от источника питания постоянного тока.
3. Реле управляет несколькими выходами только с одним входом.
Один входной сигнал на катушку может одновременно управлять несколькими независимыми цепями (коммутируемыми).
Relay Technology
Щелкните здесь, чтобы ознакомиться с ассортиментом реле
Описание сигнальных реле – Workshoppist.com
Реле представляют собой дистанционно управляемые электрические переключатели. Большинство реле, которые вы знаете, это силовые реле , такие как щелкающие и щелкающие устройства в вашем термостате и в вашем автомобиле. Но какие сигнал реле ? И нет, мы здесь не имеем в виду автомобильные поворотные сигнальные реле.
В этой статье я объясню, что такое сигнальные реле, когда и как их использовать.
Короче говоря, сигнальные реле представляют собой небольшие механические реле с умеренными значениями напряжения и тока, предназначенные для коммутации маломощных управляющих и измерительных сигналов. Они похожи на силовые реле, но меньше, быстрее и рассчитаны на более низкие токи и напряжения.
Далее мы подробно рассмотрим сигнальные реле: что это такое, для чего они нужны и как они соотносятся с другими типами реле. Если вам интересно узнать больше, читайте дальше!
Что такое сигнальные реле?
Подобно силовым реле, сигнальные реле представляют собой механические переключатели с электрическим приводом, которые размыкают или замыкают первичную цепь (нагрузку) в зависимости от управляющего напряжения в отдельной вторичной цепи (катушке). Как и силовые реле, сигнальные реле имеют подвижные контакты, которые осуществляют переключение, и эти контакты перемещаются между открытым и закрытым положениями под действием магнитной силы.
Эта магнитная сила создается управляющим током, протекающим в катушке рядом с контактами.
Для чего используются сигнальные реле?
В то время как силовые реле переключают большие токи или напряжения, сигнальные реле используются для переключения слабых измерительных и управляющих сигналов между различными частями цепей. Хотя предел не является точным, сигнальные реле обычно предназначены для переключения токов нагрузки ниже 2 А.
Рекламные объявленияСигнальные реле иногда называют реле низкого сигнала , чтобы подчеркнуть, что сигналы имеют низкий ток и напряжение.
Общие варианты использования сигнальных реле включают переключающие резисторы и конденсаторы в регулируемых фильтрах сигналов, релейных мультиплексорах и РЧ-переключателях. Сигнальные реле используются на плате анализатора импеданса Digilent для включения различных эталонных резисторов в тестовую схему.
Сигнальные реле и силовые реле
Сигнальные реле и силовые реле очень похожи по конструкции и различаются в основном размерами, номинальным напряжением и током:
Реклама Силовые реле рассчитаны на 250 В переменного тока или 30 В постоянного тока и токи от 2 А.
Их размеры варьируются от небольших тонких корпусов для монтажа на печатной плате до больших модулей с винтовыми клеммами для монтажа на панели.
Сигнальные реле рассчитаны на номинальное напряжение от 5 В до 30 В постоянного тока; Иногда приводятся характеристики переменного тока, но только до 125 В переменного тока. Номинальный ток составляет 2 А или менее. Сигнальные реле поставляются в относительно небольших корпусах для монтажа на печатной плате, либо в сквозных отверстиях SMD, хотя некоторые версии доступны в корпусах на панели или на DIN-рейке.
Другие незначительные отличия включают в себя:
- Время переключения: Сигнальные реле также могут обеспечивать более быстрое переключение (~3 мс), чем силовые реле (тип. 5…10 мс), благодаря их меньшему размеру.
- Форма переключателя: Наиболее распространенная форма контактов сигнальных реле — DPDT, в отличие от SPST силовых реле
- Вносимое затухание: Сигнальные реле могут использоваться для для вносимых потерь
Объявления
Характеристики сигнального реле
Наиболее важные характеристики сигнального реле, на которые следует обратить внимание при выборе модели:
- Контактная форма: закрытый (НЗ).
SPST, SPDT и DPDT распространены, но доступно большее количество полюсов (4PDT, 6PDT). - Номинальное напряжение: максимальное переключаемое напряжение. Часто выражается как пара ток-напряжение, например, 1 А при 30 В постоянного тока. Типичные номиналы составляют от 5 В до 30 В постоянного тока; иногда характеристики переменного тока указаны для 125 В переменного тока
- Ток контакта: максимальный коммутируемый ток. Часто выражается как пара ток-напряжение, например, 1 А при 30 В постоянного тока. Номинальный ток при постоянном токе обычно составляет от 500 мА до 2 А.
- Сопротивление контакта: сопротивление, которое реле добавляет к цепи нагрузки. Рейтинги обычно указываются как максимальные значения, например. «100 мОм макс.»
- Напряжение катушки: управляющее напряжение, на которое рассчитана катушка реле. Типичные номиналы: 3 В постоянного тока, 4,5 В постоянного тока, 5 В постоянного тока и 12 В постоянного тока, но также доступны более высокие номиналы до 48 В постоянного тока.
Обычно выбирается по логическому уровню схемы. - Ток катушки: постоянный ток, потребляемый катушкой при номинальном напряжении катушки. Общие токи катушки составляют от 5 до 100 мА; реле, рассчитанные на низкое напряжение катушки, обычно потребляют больший ток для переключения.
Другие характеристики включают сопротивление катушки и мощность (можно определить по напряжению и току), время переключения, долговечность, сопротивление изоляции и диэлектрическую прочность.
Сигнальные реле с Arduino
Сигнальные реле очень полезны с Arduino : вы можете использовать сигнальные реле для мультиплексирования различных датчиков в одну и ту же схему усилителя, настройки аналоговых фильтров путем переключения резистора, задающего полосу пропускания, или даже для переключения питания на небольшие нагрузки.
Но Arduino придирчив к сигнальному реле . Вы должны не только проверить, что контактное напряжение и ток достаточны, как обычно, но также убедиться, что катушка достаточно легкая для Arduino :
1 Достаточное контактное напряжение и ток
Первое, что нужно проверить, это то, что нагрузка реле сторона может обрабатывать ваши сигналы.
Выберите модель реле с номинальным напряжением прикосновения и номинальным током выше, чем у сигнала , желательно с некоторым запасом. К счастью, большинство сигнальных реле имеют большие значения напряжения и тока для их предполагаемого использования, и если то, что вы переключаете, действительно является сигналом , найти реле будет легко.
2 Низкое напряжение и ток катушки
Затем вы должны согласовать сторону катушки реле с вашими уровнями питания. Катушки сигнального реле тяжелы для Arduino, чтобы управлять ими напрямую с цифровых выходов, и, как правило, их следует переключать через транзистор.
По возможности используйте реле с номинальным напряжением катушки от 3 до 5 В . Их можно переключать, используя уровни питания, уже имеющиеся на плате микроконтроллера. Использование этих низких коммутационных напряжений также снижает риск повреждения микроконтроллера в случае отказа компонентов или других неполадок.
Выберите реле с как можно более низким током обмотки . Это позволит избежать ненужной нагрузки на питание или цифровые выходные контакты Arduino. По общему правилу ищите модели с током катушки 25 мА или меньше .
MOSFET по сравнению с прямым управлением
Сигнальные реле (даже самые легкие) слишком тяжелы для управления Arduino. У вас также есть варианты, как справиться с этим:
Привод MOSFET: Удобным решением для управления сигнальным реле является использование MOSFET логического уровня для управления катушкой. По сути, Arduino переключает МОП-транзистор с очень малым током, а МОП-транзистор управляет более тяжелой катушкой 20…50 мА. Линия 3,3 В или 5 В от платы микроконтроллера к катушке. (Выберите катушку с номиналом 3 В для 3,3 В и 4,5 В или катушку с номиналом 5 В для 5 В.)
Найти слаботочные модели относительно легко при 5 В, но сложно при 3,3 В. Положительные исключения исходят от Panasonic, чья линейка сигнальных реле TXS2 с малым током обмотки 3 В может приводиться в действие всего 17 мА.
Прямое управление: Arduino 5 В (Uno, Mega, Leonardo, Pro, Micro, Nano) могут безопасно выводить ток 20 мА со своих цифровых контактов и могут напрямую управлять некоторыми моделями слаботочных сигнальных реле. Для прямого управления:
- Выберите реле с номинальным напряжением катушки 4,5 В или 5 В и ток катушки ниже 25 мА
- Убедитесь, что вы не превышаете общий ток ввода/вывода вашего Arduino
- Будьте особенно осторожны при подавлении индуктивных пиков
Использование сигнального реле с Arduino
Подключить реле к Arduino относительно просто:
- Подключите цифровой выход Arduino к положительному выводу катушки реле и верните другой конец катушки на землю платы.
- Подключите нагрузку к контактной стороне реле.
Здесь есть одна большая загвоздка: катушка реле имеет большую индуктивность. Это означает, что при выключении он ударит по микроконтроллеру большим скачком напряжения, который вполне может испортить вашу плату.
Чтобы этого не произошло,
- добавьте в цепь защитный диод или другое защитное устройство.
Сигнальные реле и автомобильные реле указателей поворота
Давайте проясним одну вещь: сигнальные реле и автомобильные реле указателей поворота — это две разные вещи.
Сигнальные реле — это то, о чем мы говорили в этой статье, и предназначены для переключения слаботочных электрических сигналов .
Реле указателя поворота — это тип силового реле, который служит для переключения питания указателей поворота в вашем автомобиле. Эти реле обычно рассчитаны на ток выше 5 ампер и значительно больше, чем сигнальные реле.
Сигнальные реле и герконовые реле
Герконовые реле представляют собой небольшие сигнальные реле со специальной конструкцией, аналогичной герконовым реле. Эти реле имеют магнитные контакты, на которые катушка воздействует непосредственно без якоря, и обычно запечатаны в стеклянную трубку.
По сравнению с обычными сигнальными реле на основе якоря герконовые реле быстрее (переключение < 1 мс), более долговечны (~10 8 циклов) и менее емкостные (~ 1 пФ), но также больше и дороже. Герконовые реле — отличный выбор, когда вам нужен максимально долгий срок службы и наилучшие радиочастотные характеристики; в противном случае вы, вероятно, просто в порядке с обычными сигнальными реле на основе якоря.
Реле — Как работают реле
Как работают реле
Магазин реле
Реле — это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. Как показывают схемы реле, когда контакт реле нормально разомкнут (НО), контакт остается разомкнутым, когда реле не находится под напряжением. Когда контакт реле является нормально замкнутым (НЗ), это означает, что контакт замкнут, когда реле не находится под напряжением.
В любом случае подача электрического тока на контакты изменит их состояние.
Реле обычно используются для переключения меньших токов в цепи управления и обычно не управляют устройствами, потребляющими энергию, за исключением небольших двигателей и соленоидов, потребляющих малые токи. Тем не менее, реле могут «управлять» большими напряжениями и токами, оказывая усиливающий эффект, потому что небольшое напряжение, приложенное к катушке реле, может привести к переключению контактов большим напряжением.
Защитные реле могут предотвратить повреждение оборудования путем обнаружения электрических отклонений, в том числе перегрузки по току, минимального тока, перегрузок и обратных токов. Кроме того, реле также широко используются для переключения пусковых катушек, нагревательных элементов, контрольных ламп и звуковой сигнализации.
Электромеханические реле и твердотельные реле
Реле бывают либо электромеханическими, либо полупроводниковыми.
В электромеханических реле (ЭМР) контакты размыкаются или замыкаются под действием магнитной силы. В твердотельных реле (SSR) контакты отсутствуют, а переключение полностью электронное. Решение об использовании электромеханических или твердотельных реле зависит от электрических требований приложения, ограничений по стоимости и ожидаемого срока службы. Хотя твердотельные реле стали очень популярными, электромеханические реле остаются распространенными. Многие функции, выполняемые тяжелым оборудованием, требуют коммутации.
возможности электромеханических реле. Твердотельные реле переключают ток с помощью неподвижных электронных устройств, таких как выпрямители с кремниевым управлением.
Эти различия в двух типах реле приводят к преимуществам и недостаткам каждой системы. Поскольку твердотельные реле не должны подавать питание на катушку или размыкать контакты, требуется меньшее напряжение для «включения» твердотельных реле. Точно так же твердотельные реле включаются и выключаются быстрее, потому что нет физических частей, которые нужно перемещать.
Хотя отсутствие контактов и движущихся частей означает, что твердотельные реле не подвержены искрению и не изнашиваются, контакты в электромеханических реле можно заменить, тогда как все твердотельные реле должны быть заменены, когда какая-либо часть выходит из строя. Из-за конструкции твердотельных реле существует остаточное электрическое сопротивление и/или утечка тока независимо от того, разомкнуты или замкнуты переключатели. Возникающие небольшие перепады напряжения обычно не представляют проблемы; однако электромеханические реле обеспечивают более чистое состояние ВКЛ или ВЫКЛ из-за относительно большого расстояния между контактами, которое действует как форма изоляции.
Хотя твердотельные реле обеспечивают те же результаты, что и электромеханические реле, физическая структура и функциональные возможности твердотельных реле отличаются от электромеханических реле.
Электромеханические реле
Основные части и функции электромеханических реле включают в себя:
- Рама: Прочная рама, содержащая и поддерживающая части реле.

- Катушка: Проволока намотана на металлический сердечник. Катушка провода создает электромагнитное поле.
- Якорь: Подвижная часть реле А. Якорь размыкает и замыкает контакты. Прикрепленная пружина возвращает якорь в исходное положение.
- Контакты: Проводящая часть переключателя, которая замыкает (замыкает) или разрывает (размыкает) цепь.
Реле включают две цепи: цепь питания и цепь контакта. Катушка находится на питающей стороне; а контакты реле находятся на контактной стороне. Когда катушка реле находится под напряжением, ток, протекающий через катушку, создает магнитное поле. Будь то в блоке постоянного тока, где полярность фиксирована, или в блоке переменного тока, где полярность меняется 120 раз в секунду, основная функция остается неизменной: магнитная катушка притягивает пластину из железа, которая является частью якоря. Один конец якоря прикреплен к металлической раме, выполненной таким образом, что якорь может поворачиваться, а другой конец размыкает и замыкает контакты.
Контакты бывают разных конфигураций, в зависимости от количества размыкателей, полюсов и бросков, составляющих реле. Например, реле можно описать как однополюсное, однонаправленное (SPST) или двухполюсное, однонаправленное (DPST).
Эти термины дадут мгновенное представление о конструкции и функциях различных типов реле.
- Разрыв — Это количество отдельных мест или контактов, которые переключатель использует для размыкания или замыкания одной электрической цепи. Все контакты либо одинарные, либо двойные. Одноразмыкающий контакт (SB) разрывает электрическую цепь в одном месте, а двойной размыкающий контакт (DB) разрывает ее в двух местах. Одинарные размыкающие контакты обычно используются при переключении маломощных устройств, таких как световые индикаторы. Контакты с двойным разрывом используются при переключении мощных устройств, таких как соленоиды.
- Полюс — это количество полностью изолированных цепей, которые реле могут проходить через переключатель.
Однополюсный контакт (SP) может одновременно проводить ток только по одной цепи. Двухполюсный контакт (ДП) может проводить ток по двум изолированным цепям одновременно. Максимальное количество полюсов 12, в зависимости от конструкции реле. - Throw — Это количество закрытых контактов на полюс, доступных на переключателе. Выключатель с однопозиционным контактом может управлять только одной цепью, а двухпозиционный контакт может управлять двумя.
Типы реле: Электромеханические
- Реле общего назначения представляют собой электромеханические переключатели, обычно управляемые магнитной катушкой. Реле общего назначения работают с переменным или постоянным током при обычных напряжениях, таких как 12 В, 24 В, 48 В, 120 В и 230 В, и могут управлять токами в диапазоне от 2 до 30 А. Эти реле экономичны, легко заменяемы и допускают широкий диапазон конфигураций переключателей.
- Реле управления машиной также управляются магнитной катушкой.
Это сверхмощные реле, используемые для управления стартером и другими промышленными компонентами. Хотя они дороже, чем реле общего назначения, они, как правило, более долговечны. Самым большим преимуществом реле управления машиной по сравнению с реле общего назначения является расширяемая функциональность реле управления машиной за счет добавления аксессуаров. Для реле управления машинами доступен широкий выбор принадлежностей, включая дополнительные полюса, трансформируемые контакты, устройства подавления переходных электрических помех, блокировку управления и приспособления для синхронизации. - Герконовые реле представляют собой небольшие, компактные, быстродействующие переключатели с одним нормально разомкнутым контактом. Герконовые реле герметично заключены в стеклянную оболочку, что делает контакты невосприимчивыми к загрязнениям, дыму или влаге, обеспечивает надежное переключение и увеличивает ожидаемый срок службы контактов. Концы контакта, которые часто покрываются золотом или другим материалом с низким сопротивлением для повышения проводимости, сближаются и закрываются магнитом.
Герконовые реле способны переключать промышленные компоненты, такие как соленоиды, контакторы и стартеры. Герконовые реле состоят из двух герконов. Когда применяется магнитная сила, такая как электромагнит или катушка, она создает магнитное поле, в котором концы язычков принимают противоположную полярность. Когда магнитное поле достаточно сильное, сила притяжения противоположных полюсов преодолевает жесткость язычков и сближает их. Когда магнитная сила исчезает, язычки возвращаются в исходное открытое положение. Эти реле работают очень
быстро из-за небольшого расстояния между камышами.
Твердотельные реле
Твердотельные реле состоят из входной цепи , цепи управления и выходной цепи . Входная цепь — это часть корпуса реле, к которой подключен компонент управления. Входной контур выполняет ту же функцию, что и обмотка электромеханического реле. Цепь активируется, когда на вход реле подается напряжение, превышающее заданное напряжение срабатывания реле.
Входная цепь деактивируется, когда приложенное напряжение меньше указанного минимального напряжения отключения реле. Диапазон напряжения от 3 В до 32 В постоянного тока, обычно используемый с большинством твердотельных реле, делает его пригодным для большинства электронных схем. Цепь управления — это часть реле, которая определяет, когда выходной компонент находится под напряжением или обесточивается. Цепь управления функционирует как связь между входной и выходной цепями. В электромеханических реле эту функцию выполняет катушка. Выходная цепь реле — это часть реле, которая включает нагрузку и выполняет ту же функцию, что и механические контакты электромеханических реле. Однако твердотельные реле обычно имеют только один выходной контакт.
Твердотельные реле, подобные изображенному выше, способны коммутировать высокие напряжения до 600 В переменного тока (среднеквадратичное значение). Эти реле
предназначены для коммутации различных нагрузок, таких как нагревательные элементы, двигатели и трансформаторы.
Типы реле: твердотельные
- Реле нулевого переключения — реле включает нагрузку при подаче управляющего (минимального рабочего) напряжения и напряжении нагрузки, близком к нулю. Реле с нулевым переключением отключают нагрузку, когда напряжение управления снимается и ток в нагрузке близок к нулю. Наиболее распространены реле с нулевым переключением.
- Реле мгновенного включения — немедленно включает нагрузку при наличии напряжения срабатывания. Реле мгновенного включения позволяют включать нагрузку в любой момент ее повышения и понижения.
- Реле пикового переключения — включает нагрузку, когда присутствует управляющее напряжение, и напряжение нагрузки находится на пике. Реле пикового переключения выключаются, когда исчезает управляющее напряжение и ток в нагрузке близок к нулю.
- Аналоговые переключающие реле — имеет бесконечное количество возможных выходных напряжений в пределах номинального диапазона реле.
Аналоговые переключающие реле имеют встроенную схему синхронизации, которая управляет величиной выходного напряжения в зависимости от входного напряжения. Это позволяет использовать функцию времени нарастания нагрузки. Аналоговые переключающие реле выключаются, когда исчезает управляющее напряжение и ток в нагрузке близок к нулю.
A Срок службы контактов реле
Срок службы реле зависит от его контактов. При перегорании контактов необходимо заменить контакты реле или все реле. Механическая долговечность — это количество операций (размыканий и замыканий), которые контакт может выполнить без электрического тока. Механический срок службы реле относительно велик, предлагая до 1 000 000 срабатываний. Электрическая долговечность реле — это количество операций (размыканий и замыканий), которые контакты могут выполнять с электрическим током при данном номинальном токе. Срок службы контактов реле составляет от 100 000 до 500 000 циклов.
Что такое реле?
youtube.com/embed/O9uxu-kyX5Q» allowfullscreen=»»>
(Вернуться к реле)
Как подключить реле в цепи: Типы реле и их использование | Блог Advanced PCB Design
Эстафеты — обычное дело в нашем доме. Нет, это не та эстафета, где настоящий спортсмен бежит очень быстро и передает эстафету следующему очень быстрому спортсмену. Вместо этого наши эстафеты имеют немного другой формат и происходят почти ежедневно.
«Я не хочу мыть посудомоечную машину! Ее очередь накрывать на стол. Я променяю уборку пылесосом на кормление кота». Мы никогда не знаем, кто выиграет эти эстафеты, но наблюдать за передачей просто потрясающе.
При проектировании печатных плат мы никогда не отказываемся от возможности выполнить задание. Сегодня мы рассмотрим реле и, более конкретно, как подключить реле в цепь.
Назад к основам: реле цепей
Реле варьируются от электромагнитных и герконовых до полупроводниковых, гибридных и тепловых реле.
Стандартное электромагнитное реле переменного или постоянного тока состоит из электромагнита, который получает электрический сигнал и преобразует его в механическое действие переключателя, который размыкает и замыкает цепь. Герконовое реле состоит из пары магнитных полос (герконов), запаянных в стеклянную трубку. Приложение магнитного поля к катушке заставляет язычки действовать как исполнительный механизм и контактный нож во время переключения.
Любое повышение температуры окружающей среды выше предела вызывает переключение контактов теплового реле из одного положения в другое, поскольку оно защищает двигатель или другое устройство от состояния перегрузки. В отличие от электромагнитных, герконовых и тепловых реле твердотельные реле не имеют движущихся частей. Различные типы твердотельных реле включают реле с герконовой связью, реле с трансформаторной связью и реле с оптической связью. Гибридные реле сочетают электромагнитные реле с электронными компонентами.
Реле применяются в бытовой электронике, промышленном оборудовании, панелях управления, медицинском и научном оборудовании, коммуникационном оборудовании и транспорте.
Потребительские устройства, начиная от сотовых телефонов и заканчивая печами и кухонными плитами, включают реле как часть схемы управления. В автомобильной промышленности реле управляют дверями, автоматическими тормозными системами, гидроусилителем руля, электрическими стеклоподъемниками и люком в крыше. Конвейерные ленты, лифты и подъемники также зависят от реле.
Реле можно классифицировать по контактам, типу монтажа, конструкции или функции. В зависимости от приложения реле могут либо использовать контакты, либо не иметь контактов. Например, формы контактов для электромагнитных реле включают однополюсные однопозиционные, двухполюсные однопозиционные и двухполюсные двухпозиционные реле.
Электромагнитное реле в работе
Для некоторых типов плат могут потребоваться реле дискретного монтажа или реле поверхностного монтажа. Что касается конструкции, в некоторых приложениях могут использоваться герметичные реле, в то время как в других требуются реле защиты от потока.
Односторонние реле включаются или выключаются после получения входного сигнала. Напротив, фиксирующие реле остаются включенными или выключенными после получения входного сигнала.
Электромеханические и герконовые реле
Электромеханические и герконовые реле, используемые для переключения резистивных и индуктивных нагрузок для управления питанием систем управления. Реле монтируются непосредственно на печатную плату и подходят для компактного стандартного блока реле. Электромеханическое реле на печатной плате включает в себя катушку, якорь и контакты. Подача питания на катушку формирует магнитное поле, которое заставляет якорь двигаться, а контакты размыкаются или замыкаются. Электромеханические реле имеют отличные характеристики контактов и широкий диапазон форм, посадок и функций для различных приложений.
Герконовые реле состоят из катушки, намотанной на герметичную стеклянную трубку, содержащую язычки и контакты. Подача питания на катушку герконового реле формирует магнитное поле, которое заставляет язычки двигаться и замыкать контакты.
Учитывая тип конструкции, герконовые реле имеют длительный механический и электрический срок службы и быстрое время переключения в диапазоне от 0,45 до 1,00 мкс.
Твердотельные реле для монтажа на печатной плате
Коммерческие и промышленные приложения, такие как профессиональное пищевое оборудование, медицинское оборудование и системы возобновляемой энергии, требуют устройств с меньшими габаритами и часто требуют реле, сконструированных в корпусах с одним или двумя входами. -линейные пакеты (DIP). Твердотельные реле (ТТР) обладают такими преимуществами, как длительный ожидаемый срок службы, отсутствие дребезга или дугообразования контактов, возможность перехода через ноль, низкое энергопотребление и высокая устойчивость к ударам и вибрации. Кроме того, твердотельные реле SIP и DIP для монтажа на печатной плате обеспечивают экономию места и имеют особые требования к питанию.
Решение о подключении реле к печатной плате зависит от условий эксплуатации, конструкции и типа монтажа.
Условия, в том числе ток нагрузки, импульсный ток, воздушный поток и температура окружающей среды, влияют на размер и расстояние между твердотельными реле. Твердотельное реле, монтируемое на печатной плате, которое пропускает ток нагрузки пять ампер и рассеивает примерно пять ватт мощности, требует дополнительного расстояния из-за необходимости отвода тепла. Без разделения на 30 мил и более тепло от одного твердотельного реле влияет на работу второго твердотельного реле.
Негерметизированные, герметизированные реле и реле защиты от флюса
При монтаже электромагнитных реле на печатную плату проверьте, является ли реле негерметизированным, герметизированным или реле защиты от флюса. Поскольку в негерметизированном реле отсутствует какая-либо защита от проникновения флюса или чистящих растворителей во внутренний механизм, реле требуют ручной пайки и не выдерживают очистки погружением. При монтаже негерметизированного реле отделите клеммы от поверхности печатной платы и расположите контакты подальше от основания.
Герметичные реле предотвращают проникновение флюса и чистящих растворителей в корпус реле. Как и в случае герметичных реле, конструкция реле защиты от флюса предотвращает попадание флюса в корпус реле. Реле защиты от флюса наносят припой непосредственно на печатную плату и не выдерживают очистки погружением.
Штыревые клеммы реле
Еще один шаг для подключения реле к печатной плате охватывает штыревые клеммы и настройку реле. Стандартный подход, показанный в таблице, идентифицирует клеммы электромагнитных реле.
Терминал | Описание клеммы |
_КАТУШКА | Один конец катушки – напряжение подключается к клемме для подачи питания на катушку |
КАТУШКА | Один конец катушки – напряжение подключается к клемме для подачи питания на катушку |
НЕТ – нормально открытый | Подключается к устройству, на которое подается питание от реле, когда на катушку подается достаточное напряжение для возбуждения. |
НЗ – нормально закрытый | Терминал подключается к устройству для подачи питания, когда на реле не подается питание. Устройство остается включенным, когда на реле не подается питание, и выключается, когда реле получает питание. |
Герконовое реле имеет положительную и отрицательную клеммы. Твердотельные реле имеют входные клеммы, клеммы нагрузки и выходную клемму. Тепловые реле, включенные последовательно с двигателем, имеют две клеммы.
Требования к конструкции печатной платы для электромагнитных реле
Спрос на компактные устройства подтолкнул к разработке электромагнитных реле меньшего размера, которые припаиваются непосредственно к печатной плате. Даже при наличии реле меньшего размера физический процесс монтажа реле требует внимания к пайке, нагреву и промывке.
Если внутренний механизм электромагнитного реле деформируется, реле не будет работать должным образом. Производители рекомендуют для монтажа реле стеклоэпоксидные или бумажно-эпоксидные материалы для печатных плат и толщину 1,6 миллиметра. Реле на печатных платах требуют стандартной толщины проводника 35 мкм и 70 мкм.
Знание того, как работают реле, может сильно повлиять на возможность их использования. При проектировании печатной платы размещайте реле подальше от трансформаторов, полупроводников и других устройств, выделяющих тепло. Механическая конструкция продукта также должна защищать реле от ударов или вибрации. Установите реле таким образом, чтобы любой удар или вибрация распространялись под прямым углом к направлению работы якоря реле.
Набор инструментов для проектирования Cadence может превратить любую компоновку или аналитическую функцию, необходимую для проектирования вашей схемы, в простой процесс. Allegro PCB Designer от Cadence, безусловно, может предоставить вам все необходимые функции и инструменты для любого уровня проектирования.
Если вы хотите узнать больше о том, как у Cadence есть решение для вас, обратитесь к нам и нашей команде экспертов.
Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.
Подпишитесь на LinkedIn
Посетить сайт
Больше контента от Cadence PCB Solutions
Загрузка, подождите
Ошибка — что-то пошло не так!
Хотите последние новости о печатных платах?
Подпишитесь на нашу ежемесячную рассылку новостей
Спасибо!
Промышленная система управления реле | Подключение цепи реле 24 В пост.
тока
Введение
Промышленные реле десятилетиями использовались в автоматизации . Эти фундаментальные строительные блоки электрических цепей позволили первым автоматизированным системам функционировать без современных ПЛК и компьютеров. Хотя сегодня вы не найдете логических схем на основе реле, они по-прежнему играют важную роль в современных системах управления.
Механическое реле имеет большое преимущество перед полупроводниковым контактом: оно способно проводить большие токи и питать нагрузки, для которых потребовался бы гораздо более крупный и дорогой полупроводник. У них есть некоторые недостатки; одним из которых является тот факт, что они ломаются намного быстрее из-за повторяющихся движений. Хотя реле не рекомендуется во многих случаях, его все же следует использовать для нагрузок, требующих большой силы тока: двигателей, нагревателей, приводов и т. д.
В этой статье мы рассмотрим простое «кубик льда» или промышленное реле, рассмотрим основные функции и исследуем процесс подключения.
Промышленные механические реле
Механическое реле будет состоять из двух основных компонентов: катушки и одного или нескольких наборов контактов . Когда на катушку подается напряжение, нормально разомкнутые контакты замыкаются, а нормально замкнутые размыкаются. Важно знать терминологию, а также разницу между ними. Кроме того, важно быстро определить конфигурацию конкретного реле и цепи на основе схемы на передней панели конкретного реле.
Вот пример:
Вышеупомянутое реле имеет катушку 24 В постоянного тока между контактами A и B. Обратите внимание, что реле постоянного тока будет иметь полярность, назначенную клеммам, а реле переменного тока — нет. В этом случае положительная клемма — это клемма A, а отрицательная — клемма B .
Контакты пронумерованы от 1 до 9. Следуя схеме, мы можем определить контакты следующим образом:
Нормально разомкнутый
- 4 – 7
- 5 – 8
- 6 – 9
Нормально замкнутый
- 1 – 7
- 2 – 8
- 3 – 9
Нормально открытый контакт не проводит электричество, пока катушка обесточена.
Другими словами, вы можете измерить бесконечное сопротивление на любом из выводов, перечисленных в списке «Нормально разомкнутый» выше, когда катушка реле обесточена . Как только катушка начинает потреблять ток, а реле находится под напряжением, контакты начинают проводить ток.
В случае нормально замкнутых контактов все наоборот. Они будут проводить ток в обесточенном состоянии и перестанут проводить ток при подаче питания.
Подключение промышленных реле 24 В постоянного тока или 110 В переменного тока в системах управления
Выход ПЛК или вспомогательного устройства, такого как Point IO или Flex IO, может использоваться для питания катушки реле. Запрограммировав катушку на включение и выключение, контакты реле будут переходить из обесточенного состояния во включенное и обратно. Это действие позволит току циркулировать. Создав эту петлю, мы можем построить схему, которая будет питать нагрузку в зависимости от состояния реле .
Используя приведенный выше пример, мы подключим положительную клемму к выходу на базе ПЛК. Минусовая клемма соединена с землей источника питания 24 В постоянного тока.
Теперь, когда мы можем управлять реле, мы можем использовать другие клеммы для создания вспомогательных цепей. Контакт реле представляет собой электрический переключатель, поведение которого можно сравнить с выключателем освещения. При нажатии переключателя цепь либо включается, либо выключается. Комбинируя несколько реле последовательно или параллельно, можно создать сложную логику, для которой потребуется
Практическое использование реле
Есть время и место для использования любой технологии. Механическое реле имеет много недостатков, которые делают его не идеальным выбором в большинстве случаев. Тем не менее, это обязательный компонент многих схем, о которых я могу думать.
Избегайте использования реле в цепях, управление которыми может осуществляться через полупроводниковый выход .
Другими словами, по возможности используйте стандартный выход, привязанный непосредственно к нагрузке, вместо реле. Проблема с использованием механического реле заключается в том, что оно выйдет из строя после определенного количества использований. Твердотельный компонент прослужит намного дольше.
Используйте реле на нагрузках, которые превышают токовые требования стандартного входа/выхода . Сюда входят нагреватели, клапаны, двигатели и т. д. В определенных обстоятельствах эти компоненты будут включать встроенное реле и, таким образом, не потребуют отдельного компонента. Примером этого может служить клапан SMC, который имеет внутреннее реле и может управляться стандартным выходом. В этом случае реле не требуется.
Наконец, реле особенно полезны при разделении логических областей цепей . Примером этого может быть сигнал «Готов» конкретной машины. Как производитель машин, вы можете предоставить клиенту сигнал, который сообщит им, когда машина «готова», «работает», «не работает» и т.
д. Используя реле, вы позволяете заводу использовать свою схему, напряжение, и т. д. Вам не нужно заботиться о том, что будет установлено в полевых условиях.
Заключение
Реле играют важную роль в современных системах управления, несмотря на то, что несколько десятилетий назад они были их основополагающим элементом. Хотя они не используются так часто, как в прошлом, реле способны работать с большими нагрузками и разделять логические области цепей.
На многих предприятиях реле используются для управления двигателями, нагревателями, клапанами и т. д. . Таким образом, важно понимать функциональность реле, чтобы иметь возможность устранять неисправности и устанавливать такие цепи.
Управление одним реле с помощью нескольких сигналов 12 В пост. тока
Задавать вопрос
спросил
Изменено
1 год, 2 месяца назад
Просмотрено
2к раз
\$\начало группы\$
Мне нужна помощь в разработке схемы, в которой у нас будет несколько входных сигналов 12 В постоянного тока, с целью:
Если один или несколько сигналов 12 В включены, главное реле включено и замкнуто.![]()
По сути, у нас есть вентилятор, который обслуживает несколько устройств. Когда какой-либо прибор достигает заданной температуры, он посылает непрерывный сигнал 12 В постоянного тока. Это предназначено для активации реле для запуска вентилятора вентиляции.
Из-за большого количества используемых приборов мы используем один большой вентилятор, подключенный ко всем приборам. В настоящее время мы вручную включаем и выключаем вентилятор, но я знаю о выходе 12 В, срабатывающем при нагревании, на каждом устройстве, и хотел бы воспользоваться этим (тем более, что вентилятор не работает все выходные, когда он не нужен) .
Что превосходит мои знания, так это то, как спроектировать схему с функцией «любой или все», где любой сигнал 12 В сам по себе или любое количество сигналов 12 В одновременно включали бы реле.
(общее количество устройств с общей вентиляцией, каждое из которых имеет собственный датчик 12 В, равно 7)
Каждый сигнал передается по двухпроводному проводу постоянного тока (положительный и отрицательный).
Заранее спасибо за любые комментарии/мысли.
Редактировать: сигналы 12 В должны быть изолированы друг от друга, поэтому самый простой способ, который я придумал, — это иметь 7 «пилотных» реле, по одному для каждого входящего сигнала 12 В, и эти реле будут переключать единая «шина» тока 115В, которая впоследствии активирует главное реле. Но мне интересно, есть ли лучший/более эффективный дизайн, который будет работать.
мультиплексор системы управления релейным сигналом управления
\$\конечная группа\$
1
\$\начало группы\$
Поскольку вам нужна изоляция, вам потребуется реле для каждого устройства.
Даже если вам не требуется изоляция, это рекомендуется, так как может быть трудно безопасно использовать одно и то же опорное напряжение (землю) для всех 7 устройств.
Я бы разместил отдельные реле на каждом приборе и подключил бы только параллельную комбинацию релейных контактов к цепи управления вентилятором. Таким образом, вам не придется беспокоиться о падении напряжения в цепях 12 В из-за длины проводов.
Вот схема для двух приборов. Расширьте для большего.
смоделируйте эту схему — схема создана с помощью CircuitLab
\$\конечная группа\$
4
\$\начало группы\$
Когда какой-либо прибор достигает заданной температуры, он посылает непрерывный сигнал 12 В постоянного тока. Это предназначено для активации реле для запуска вентилятора вентиляции.
Тогда эти сигналы 12 В будут достаточно мощными, чтобы напрямую питать катушку реле, поэтому мы можем использовать простую схему, подобную этой: » означает, что если на одном (или нескольких) входах присутствует 12 В, выключатель вентилятора замкнется.
Диоды подключаются к 12 В + каждого провода.
Все — (отрицательные) провода соединены вместе и подключены к реле, как показано на рисунке. Символ земли — это всего лишь виртуальная вещь, на самом деле нет необходимости подключаться к земле.
Диоды также препятствуют тому, чтобы входы 2 и 3 подтягивались до 12 В, когда только вход 1 получает 12 В.
Обратите внимание, что в моей схеме не нужны транзисторы.
Обновление:
Редактировать: сигналы 12 В должны быть изолированы друг от друга,
Спасибо, что упомянули об этом после того, как я написал этот ответ.
Тогда то, что я предлагаю, не может быть сделано, вам нужно несколько реле параллельно, см. ответ Теодора.
\$\конечная группа\$
5
\$\начало группы\$
Критический вопрос: имеют ли три сигнала 12 В общее заземление (возврат 12 В, -12 В и т.
д.)?
И если да, они делят эту землю с тем, что подает питание на катушку реле?
Если вам повезет, различные сигналы 12 В и источники питания либо уже заземлены, либо плавают, поэтому все их минусы можно соединить вместе. Если это так, то ответ Бимпеля только с 3 диодами должен работать нормально. Есть ли у вас номер марки/детали, ссылка на техническое описание или другая информация о реле?
Обновление:
Похоже, что три управляющих сигнала плавающие, поэтому их общие точки можно объединить. Если это заставляет вас нервничать, то вы смотрите на четыре цепи с заземлением, три управляющих сигнала и источник питания реле. Это (относительно) худший случай.
Один из способов решить эту проблему — использовать три оптоизолятора. В зависимости от выбора оптического реле и реле вентилятора, они могут напрямую управлять катушкой реле. В противном случае это три оптических выходных транзистора, включенных параллельно, включая один управляющий транзистор.
\$\конечная группа\$
1
\$\начало группы\$
Что-то вроде этой схемы может работать, она использует MOSFET на нижней стороне реле для включения реле, если какой-либо из MOSFET включен, реле будет включено.
Усилитель сцепления: Усилитель привода сцепления.
Усилитель привода сцепления.
Ступенчатые трансмиссии
Усилители привода сцепления вводятся в привод, если требуемое для выключения сцепления усилие на педали превышает 150 Н для легковых автомобилей и 250 Н для грузовых автомобилей. Их назначение – облегчить работу водителю по управлению сцеплением автомобиля при переключении передач либо при необходимости удержания сцепления в выключенном состоянии для временного разъединения трансмиссии от двигателя (например, при кратковременном движении накатом).
Наиболее часто в конструкциях автомобильных трансмиссий применяют механические и пневматические (пневмогидравлические) усилители сцепления.
Электрические усилители привода сцепления в настоящее время применения не нашли.
***
Механические усилители сцепления
Наиболее простым по конструкции является механический усилитель привода сцепления, в качестве которого используется сервопружина.
Она позволяет снизить максимальное усилие на педали сцепления на 30…40%.
Сервопружина может устанавливаться как в механическом, так и в гидравлическом приводах и работать на сжатие или растяжение.
На рис. 1 приведена конструкция механического усилителя привода сцепления сервопружиной и схема ее работы. При включенном сцеплении сервопружина 2, воздействуя на рычаг 3, удерживает педаль 1 сцепления в верхнем положении, обеспечивая тем самым зазор между подшипником выключения сцепления (выжимным подшипником) и рычагами сцепления. При этом ось пружины Оа (рис. 2, б) находится выше оси поворота педали Оb.
При нажатии на педаль пружина сжимается и противодействует перемещению до тех пор, пока ось пружины Оа не займет положение ниже оси Оb. С этого момента пружина начнет создавать момент на рычаге 3, способствуя дальнейшему перемещению педали и выключению сцепления.
***
Пневматические (пневмогидравлические) усилители сцепления
Другим типом усилителей привода сцепления являются пневматические усилители, которые вводятся в гидроприводы грузовых автомобилей (рис.
2), поэтому их часто называют пневмогидравлическими усилителями, или, сокращенно, ПГУ.
Основные элементы привода такие же, как и на рассмотренных ранее конструкциях гидроприводов.
Иногда пневматические усилители сцепления грузовых автомобилей называют пневмогидравлическими усилителями, или ПГУ.
Пневматический усилитель 5 совмещается с рабочим цилиндром 9. Усилие, создаваемое усилителем, может передаваться на поршень рабочего цилиндра или непосредственно на вилку выключения сцепления.
Суммарное усилие, создаваемое гидравлической частью привода и усилителем, позволяет значительно облегчить выключение сцепления и удержание его в выключенном состоянии.
В случае отсутствия воздуха в пневмосистеме автомобиля возможна работа гидравлического привода без усиления, но при этом усилие на педаль при выключении сцепления существенно возрастает.
Пневматические усилители, как правило, в своей конструкции имеют так называемые следящие устройства, обеспечивающие пропорциональность между усилием на педали сцепления и усилием, развиваемым усилителем.
Отсутствие следящего устройства приведет к тому, что малейшее нажатие на педаль вызовет прогрессирующее ее перемещение за счет возрастающего дополнительного усилия, развиваемого пневматическим усилителем, что создаст неудобства и даже невозможность управления сцеплением.
Пневматический усилитель «КамАЗ»
Пневматический усилитель автомобилей марки «КамАЗ» (рис. 3) состоит из переднего 15 алюминиевого и заднего 18 чугунного корпусов.
В цилиндре переднего корпуса расположен пневмопоршень 14 с манжетой и возвратной пружиной 13. Пневмопоршень напрессован на толкатель 2, выполненный как одно целое с гидравлическим поршнем 17 рабочего цилиндра, который установлен в заднем корпусе.
В верхней части обоих корпусов находится следящее устройство, которое обеспечивает кинематическое и силовое слежение. К основным частям следящего устройства относятся следящий поршень 4 с уплотнительной манжетой 3, мембрана 7 с пружиной 9, впускной 11 и выпускной 10 клапаны и их седла 8, 12.
При включенном сцеплении пневмопоршень 14 находится в крайнем правом положении под действием возвратной пружины 13. Давление перед поршнем и за поршнем соответствует давлению окружающей среды. Полость перед поршнем соединяется с окружающей средой выходом 6 через открытый выпускной клапан 10 и отверстие б в седле выпускного клапана 8, а полость за поршнем – через отверстие а в корпусе. Поршень 17 рабочего цилиндра также находится в правом положении, так как он связан с пневмопоршнем.
При нажатии на педаль сцепления рабочая жидкость поступает под давлением в полость А рабочего цилиндра и одновременно к торцу следящего поршня 4, который перемещаясь, воздействует на клапанное устройство таким образом, что выпускной клапан 10 закрывается, а впускной 11 открывается, пропуская сжатый воздух в пневмоцилиндр.
Под давлением сжатого воздуха пневмопоршень 14 начинает перемещаться, оказывая воздействие на поршень 17 рабочего цилиндра.
В результате на толкатель 2 поршня рабочего цилиндра действует суммарное усилие, обеспечивающее выключение сцепления.
Одновременно воздух через отверстие в в переднем корпусе 15 попадает в полость справа от мембраны 7 и, воздействуя на нее, оказывает противодавление перемещению следящего поршня 4, благодаря которому осуществляется силовое слежение.
Для полного выключения сцепления необходимо нажать на педаль с силой 200 Н.
При отпускании педали давление жидкости перед следящим поршнем 4 падает, под действием пружины 9 происходит смещение следящего поршня 4 влево, при этом впускной клапан 11 перекрывается, а выпускной открывается.
Сжатый воздух из полости перед пневмопоршнем 14 постепенно стравливается в окружающую среду, воздействие поршня на толкатель 2 уменьшается, и осуществляется плавное включение сцепления.
Если в процессе включения или выключения сцепления педаль будет остановлена, произойдет стабилизация давления в полости А рабочего цилиндра и в результате незначительного смещения следящего поршня 4 и мембраны 7 оба клапана закроются, а давление в полости пневмопоршня 14 также станет стабильным.
При отсутствии сжатого воздуха в пневматической системе сохраняется возможность управления сцеплением за счет давления только в гидравлической части усилителя, при этом усилие на педали, создаваемое водителем, будет составлять примерно 600 Н.
Пневмогидравлический усилитель сцепления автомобилей марки «КамАЗ» крепится на картере сцепления с правой стороны силового агрегата.
Пневматический усилитель «КрАЗ»
Пневматический усилитель автомобиля КрАЗ-260 (рис. 4) работает следующим образом.
При нажатии на педаль сцепления давление жидкости в рабочем цилиндре возрастает. Поршень 9 рабочего цилиндра вместе с воздушным клапаном 5 и его седлом 11 смещаются влево до тех пор, пока клапан не упрется в торец хвостовика 4 превмопоршня.
Дальнейшее перемещение гидропоршня открывает доступ воздуха через радиальное отверстие в нем и зазор между клапаном и седлом в полость пневматического цилиндра 3.
Пневмопоршень, перемещаясь через шток 15 и рычаг 10 (рис. 2, б) выключает сцепление.
При отпускании сцепления давление жидкости в рабочем цилиндре снижается и поршень под действием возвратной пружины 12 (рис. 4) перемещается вправо, а воздушный клапан садится в седло, открывая выход воздуху через осевое отверстие в хвостовике 4 и сапун 1 в окружающую среду. Пневмопоршень смещается вправо под действием пружины 11 (рис. 2, б), сцепление включается.
Если педаль сцепления, а следовательно, поршень рабочего цилиндра будут остановлены в каком-нибудь промежуточном положении, хвостовик 4 (рис. 4), продолжая смещаться вправо, упрется в клапан 5 и выход воздуха прекратится.
Суммарное усилие пневматического и гидравлического поршней будут равно моменту сопротивления нажимного устройства сцепления и оттяжной пружины, наступит равновесное положение, и перемещение деталей прекратится.
Выход из этого положения возможен при изменении усилия на педали сцепления.
Такая способность усилителя обеспечивать пропорциональность между усилием на педали и давлением воздуха на пневмопоршень называется слежением.
***
Коробка передач
Главная страница
- Страничка абитуриента
Дистанционное образование
- Группа ТО-81
- Группа М-81
- Группа ТО-71
Специальности
- Ветеринария
- Механизация сельского хозяйства
- Коммерция
- Техническое обслуживание и ремонт автотранспорта
Учебные дисциплины
- Инженерная графика
- МДК.01.01. «Устройство автомобилей»
- Карта раздела
- Общее устройство автомобиля
- Автомобильный двигатель
- Трансмиссия автомобиля
- Рулевое управление
- Тормозная система
- Подвеска
- Колеса
- Кузов
- Электрооборудование автомобиля
- Основы теории автомобиля
- Основы технической диагностики
- Основы гидравлики и теплотехники
- Метрология и стандартизация
- Сельскохозяйственные машины
- Основы агрономии
- Перевозка опасных грузов
- Материаловедение
- Менеджмент
- Техническая механика
- Советы дипломнику
Олимпиады и тесты
- «Инженерная графика»
- «Техническая механика»
- «Двигатель и его системы»
- «Шасси автомобиля»
- «Электрооборудование автомобиля»
| Zevs | 13 предложений | ||||
| Zevs | Вакуумный усилитель сцепления | 2 | 3545 ₽ | 8 дн.![]() | |
| Zevs | Вакуумный усилитель сцепления | 36 | 3993 ₽ | 20 дн. | |
| Zevs | Вакуумный усилитель сцепления | 2 | 4130 ₽ | 1 дн. | |
| Zevs | Вакуумный усилитель сцепления | 2 | 4165 ₽ | 1 дн. | |
| Zevs | Вакуумный усилитель сцепления | 4 | 5559 ₽ | 8 дн.![]() | |
| Zevs | Вакуум сцепления ELF (8971668541) | 1 | 5801 ₽ | 9 дн. | |
| Zevs | Вакуумный усилитель сцепления | 19 | 6262 ₽ | 20 дн. | |
| Zevs | Вакуумный усилитель сцепления | 4 | 6703 ₽ | 1 дн. | |
| Zevs | Вакуумный усилитель сцепления | 4 | 6703 ₽ | 1 дн.![]() | |
| Zevs | Вакуумный усилитель сцепления | 4 | 6703 ₽ | 1 дн. | |
| Zevs | Вакуумный усилитель сцепления | 4 | 6757 ₽ | 1 дн. | |
| Zevs | Вакуумный усилитель сцепления | 4 | 7240 ₽ | 1 дн. | |
| Zevs | Усилитель вакуумный сцепления | 2 | 11146 ₽ | 5 дн.![]() | |
| Показать еще 10 | |||||
| Isuzu | 34 предложений | ||||
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4147 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4147 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4147 ₽ | 1 дн.![]() | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4397 ₽ | 5 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4397 ₽ | 5 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4397 ₽ | 5 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4480 ₽ | 1 дн.![]() | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4562 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4562 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4562 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 7 | 4927 ₽ | 1 дн.![]() | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR71 NQR75 (Китай) (8971668541) | 1 | 6075 ₽ | 4 дн. | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR71 NQR75 (Китай) (8971668541) | 3 | 6075 ₽ | 5 дн. | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR71 NQR75 (Китай) (8971668541) | 1 | 6075 ₽ | 4 дн. | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR71 NQR75 (Китай) (8971668541) | 3 | 6075 ₽ | 5 дн.![]() | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR71 NQR75 (Китай) (8971668541) | 1 | 6075 ₽ | 4 дн. | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR71 NQR75 (Китай) (8971668541) | 3 | 6075 ₽ | 5 дн. | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR71 NQR75 (Китай) (8971668541) | 1 | 6561 ₽ | 4 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 15355 ₽ | 1 дн.![]() | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 15355 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 15355 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 16584 ₽ | 1 дн. | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR75 | 1 | 20380 ₽ | 5 дн.![]() | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR75 | 1 | 20380 ₽ | 5 дн. | |
| Isuzu | Вакуумный усилитель сцепления ISUZU NQR75 | 1 | 20380 ₽ | 5 дн. | |
| Isuzu | Вакуумный усилитель сцепления All ISUZU 8971668541 | 1 | 21566 ₽ | 3 дн. | |
| Isuzu | Вакуумный усилитель сцепления All ISUZU 8971668541 | 1 | 21566 ₽ | 3 дн.![]() | |
| Isuzu | Вакуумный усилитель сцепления All ISUZU 8971668541 | 1 | 21566 ₽ | 3 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 21613 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 21613 ₽ | 1 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 21613 ₽ | 1 дн.![]() | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 22111 ₽ | 2 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 22111 ₽ | 2 дн. | |
| Isuzu | Усилитель вакуумный сцепления ISUZU NQR (OEM) | 1 | 22111 ₽ | 2 дн. | |
| Показать еще 31 | |||||
| Китай | 2 предложений | ||||
| Китай | Усилитель сцепления вакуумный MYY5T/MZZ6U Isuzu/Китай | 2 | 4849 ₽ | 25 дн.![]() | |
| Китай | Вакуум сцепления Isuzu NQR71 75 CHINA | 1 | 9539 ₽ | 5 дн. | |
| Roers Parts | 5 предложений | ||||
| Roers Parts | Вакуумный усилитель сцепления | 2 | 5320 ₽ | 1 дн. | |
| Roers Parts | Вакуумный усилитель сцепления | 2 | 5974 ₽ | 2 дн. | |
| Roers Parts | А/з_Вакуумный усилитель сцепления | 2 | 6952 ₽ | 5 дн. | |
| Roers Parts | Вакуум сцепления Isuzu NQR71 75 ROERS PARTS | 1 | 13335 ₽ | 5 дн. | |
| Roers Parts | Вакуум сцепления Isuzu NQR71 75 ROERS PARTS | 1 | 13949 ₽ | 3 дн. | |
| Показать еще 2 | |||||
| Magtek | 1 предложений | ||||
| Magtek | Усилитель сцепления вакуумный Isuzu NQR-71,75 Magtek | 1 | 5755 ₽ | 3 дн.![]() | |
| Yamasida | 18 предложений | ||||
| Yamasida | Вакуумный усилитель сцепления 8-97166-854-1 4HK1 NPR/NQR 93~ Y | 6 | 10374 ₽ | 31 дн. | |
| Yamasida | Вакуумный усилитель сцепления 8-97166-854-1 4HK1 NPR/NQR 93~ Y | 6 | 10374 ₽ | 31 дн. | |
| Yamasida | Вакуумный усилитель сцепления ISUZU NQR75 | 2 | 12351 ₽ | 5 дн.![]() | |
| Yamasida | Вакуумный усилитель сцепления ISUZU NQR75 | 2 | 12351 ₽ | 5 дн. | |
| Yamasida | Вакуумный усилитель сцепления ISUZU NQR75 | 2 | 12828 ₽ | 5 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 14069 ₽ | 1 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 14069 ₽ | 1 дн.![]() | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 2 | 14716 ₽ | 6 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 2 | 14716 ₽ | 6 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 14870 ₽ | 5 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 14870 ₽ | 5 дн.![]() | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 2 | 14893 ₽ | 5 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 2 | 14893 ₽ | 5 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 2 | 16085 ₽ | 5 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 19893 ₽ | 6 дн.![]() | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 19893 ₽ | 6 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 19899 ₽ | 6 дн. | |
| Yamasida | Усилитель сцепления вакуумный NQR71/75 | 1 | 19899 ₽ | 6 дн. | |
| Показать еще 15 | |||||
| Foton | 1 предложений | ||||
| Foton | Усилитель вакуумный сцепления ISUZU NQR (оригинал) | 8 | 4814 ₽ | 1 дн.![]() | |
| JMC | 6 предложений | ||||
| JMC | Усилитель сцепления вакуумный NQR71/75 | 1 | 4580 ₽ | 6 дн. | |
| JMC | Вакуумный усилитель сцепления 8-97166-854-1 4HK1 NPR/NQR 93~ Diesel | 1 | 6659 ₽ | 1 дн. | |
| JMC | Усилитель сцепления вакуумный NQR71/75 | 2 | 6998 ₽ | 5 дн. | |
| JMC | Усилитель сцепления вакуумный NQR71/75 | 3 | 7093 ₽ | 6 дн.![]() | |
| JMC | Усилитель сцепления вакуумный NQR71/75 | 3 | 7144 ₽ | 6 дн. | |
| JMC | Усилитель сцепления вакуумный NQR71/75 | 2 | 7558 ₽ | 5 дн. | |
| Показать еще 3 | |||||
| Non Gen | 4 предложений | ||||
| Non Gen | Усилитель тормозов в сборе Isuzu | 1 | 7768 ₽ | 4 дн. | |
| Non Gen | Усилитель тормозов в сборе Isuzu | 1 | 8390 ₽ | 4 дн.![]() | |
| Non Gen | 8971668541 Вакуумный усилитель сцепления NQR71, NQR75 Besuto | 1 | 10403 ₽ | 2 дн. | |
| Non Gen | 8971668541 Вакуумный усилитель сцепления NQR71, NQR75 Besuto | 1 | 11236 ₽ | 2 дн. | |
| Показать еще 1 |
усилитель сцепления D-90mm WG 9719230030
ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ
интернет-сайта www.howorus.ru
11 января 2018г
Настоящая Политика конфиденциальности персональных данных (далее -Политика конфиденциальности) действует в отношении всей информации, размещенной
на сайте в сети Интернет по адресу: www.
howorus.ru (далее Сайт), может получить о
Пользователе во время использования сайта Интернет-магазина, программ и продуктов
Интернет-магазина.
Использование сервисов Сайта означает безоговорочное согласие Пользователя с
настоящей Политикой и указанными в ней условиями обработки его персональной
информации; в случае несогласия с этими условиями Пользователь должен воздержаться
от использования сервисов.
1. ОПРЕДЕЛЕНИЕ ТЕРМИНОВ
1.1. В настоящей Политике конфиденциальности используются следующие термины:
1.1.1. «Администрация Сайта Интернет-магазина (далее – Администрация сайта)»
– уполномоченные сотрудники на управления сайтом, действующие от имени лиц,
которые организуют и (или) осуществляет обработку персональных данных, а также
определяет цели обработки персональных данных, состав персональных данных,
подлежащих обработке, действия (операции), совершаемые с персональными данными.
1.1.2. «Персональные данные» — любая информация, относящаяся к прямо или
косвенно определенному или определяемому физическому лицу (субъекту персональных
данных).
1.1.3. «Обработка персональных данных» — любое действие (операция) или
совокупность действий (операций), совершаемых с использованием средств
автоматизации или без использования таких средств с персональными данными, включая
сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение),
извлечение, использование, передачу (распространение, предоставление, доступ),
обезличивание, блокирование, удаление, уничтожение персональных данных.
1.1.4. «Конфиденциальность персональных данных» — обязательное для соблюдения
Оператором или иным получившим доступ к персональным данным лицом требование не
допускать их распространения без согласия субъекта персональных данных или наличия
иного законного основания.
1.1.5. «Пользователь сайта Интернет-магазина (далее — Пользователь)» – лицо,
имеющее доступ к Сайту, посредством сети Интернет и использующее Сайт интернет-магазина.
1.1.6. «Cookies» — небольшой фрагмент данных, отправленный веб-сервером и
хранимый на компьютере пользователя, который веб-клиент или веб-браузер каждый раз
пересылает веб-серверу в HTTP-запросе при попытке открыть страницу
соответствующего сайта.
1.1.7. «IP-адрес» — уникальный сетевой адрес узла в компьютерной сети,
построенной по протоколу IP.
2. ОБЩИЕ ПОЛОЖЕНИЯ
2.1. В рамках настоящей Политики под персональной информацией Пользователя
понимаются:
2.1.1. Персональная информация, которую Пользователь предоставляет о себе
самостоятельно при регистрации (создании учетной записи) или в процессе использования
Сервисов, включая персональные данные Пользователя. Обязательная для предоставления
Сервисов информация помечена специальным образом. Иная информация
предоставляется Пользователем на его усмотрение.
2.1.2. Данные, которые автоматически передаются сервисам Сайта в процессе их
использования с помощью установленного на устройстве Пользователя программного
обеспечения, в том числе IP-адрес, данные файлов cookie, информация о браузере
Пользователя (или иной программе, с помощью которой осуществляется доступ к
сервисам), технические характеристики оборудования и программного обеспечения,
используемых Пользователем, дата и время доступа к сервисам, адреса запрашиваемых
страниц и иная подобная информация.
2.1.3. Иная информация о Пользователе, обработка которой предусмотрена
Соглашением об использовании Сайта.
2.1.4. Настоящая Политика конфиденциальности применяется только к Сайт
www.howorus.ru. Сайт www.howorus.ru не контролирует и не несет ответственности за
сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на
Сайте www.howorus.ru.
2.1.5. Интернет-магазин осуществляет сбор статистики об IP-адресах своих
посетителей. Данная информация используется с целью выявления и решения
технических проблем, для контроля законности проводимых финансовых платежей.
2.1.6. Любая иная персональная информация неоговоренная выше (история покупок,
используемые браузеры и операционные системы и т.д.) подлежит надежному хранению и
нераспространению, за исключением случаев, предусмотренных в настоящей Политики
конфиденциальности.
3. ЦЕЛИ ОБРАБОТКИ ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ
3.1. Сайт собирает и хранит только ту персональную информацию, которая необходима
для предоставления сервисов или исполнения соглашений и договоров с Пользователем, за
исключением случаев, когда законодательством предусмотрено обязательное хранение
персональной информации в течение определенного законом срока.
3.2. Персональную информацию Пользователя Сайт обрабатывает в следующих
целях:
3.2.1. Идентификации Пользователя, зарегистрированного на Сайте, при оформлении
заказа для приобретения Товара.
3.2.2. Предоставления Пользователю доступа к персонализированным ресурсам
Сайта.
3.2.3. Установления с Пользователем обратной связи, включая направление
уведомлений, запросов, касающихся использования Сайта, оказания услуг, обработку
запросов и заявок от Пользователя.
3.2.4. Определения места нахождения Пользователя для обеспечения безопасности,
предотвращения мошенничества.
3.2.5. Подтверждения достоверности и полноты персональных данных,
предоставленных Пользователем.
3.2.6. Создания учетной записи для приобретения Товара, если Пользователь дал
согласие на создание учетной записи.
3.2.7. Уведомления Пользователя Сайта о состоянии заказа.
3.2.8. Предоставления Пользователю эффективной клиентской и технической
поддержки при возникновении проблем, связанных с использованием Сайта.
3.2.9. Осуществления рекламной деятельности с согласия Пользователя.
3.2.10. Обработки и получения платежей, подтверждения налога или налоговых льгот,
оспаривания платежа, определения права на получение кредитной линии Пользователем.
3.2.11. Предоставления Пользователю с его согласия, обновлений продукции,
специальных предложений, информации о ценах, новостной рассылки и иных сведений от
имени Интернет-магазина или от имени партнеров Интернет-магазина.
4. УСЛОВИЯ ОБРАБОТКИ ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ И ЕЕ
ПЕРЕДАЧИ ТРЕТЬИМ ЛИЦАМ
4.1. Сайт хранит персональную информацию Пользователей в соответствии с
внутренними регламентами конкретных сервисов.
4.2. В отношении персональной информации Пользователя сохраняется ее
конфиденциальность, кроме случаев добровольного предоставления Пользователем
информации о себе для общего доступа неограниченному кругу лиц. При использовании
отдельных сервисов Пользователь соглашается с тем, что определенная часть его
персональной информации становится общедоступной.
4.3. Сайт вправе передать персональную информацию Пользователя третьим лицам в
следующих случаях:
4.3.1. Пользователь выразил согласие на такие действия.
4.3.2. Передача необходима для использования Пользователем определенного
сервиса либо для исполнения определенного соглашения или договора с Пользователем.
4.3.4. Передача предусмотрена российским или иным применимым
законодательством в рамках установленной законодательством процедуры.
4.3.5. В случае продажи Сайта к приобретателю переходят все обязательства по
соблюдению условий настоящей Политики применительно к полученной им
персональной информации.
4.4. Обработка персональных данных Пользователя осуществляется без ограничения
срока любым законным способом, в том числе в информационных системах персональных
данных с использованием средств автоматизации или без использования таких средств.
Обработка персональных данных Пользователей осуществляется в соответствии с
Федеральным законом от 27.
07.2006 № 152-ФЗ «О персональных данных».
4.5. При утрате или разглашении персональных данных Администрация Сайта
информирует Пользователя об утрате или разглашении персональных данных.
4.6. Администрация Сайта принимает необходимые организационные и технические
меры для защиты персональной информации Пользователя от неправомерного или
случайного доступа, уничтожения, изменения, блокирования, копирования,
распространения, а также от иных неправомерных действий третьих лиц.
4.7. Администрация Сайта совместно с Пользователем принимает все необходимые
меры по предотвращению убытков или иных отрицательных последствий, вызванных
утратой или разглашением персональных данных Пользователя.
5. ОБЯЗАТЕЛЬСТВА СТОРОН
5.1. Пользователь обязан:
5.1.1. Предоставить информацию о персональных данных, необходимую для
пользования Сайтом.
5.1.2. Обновлять, дополнять предоставленную информацию о персональных данных
в случае изменения данной информации.
5.2. Администрация Сайта обязана:
5.2.1. Использовать полученную информацию исключительно для целей, указанных
в настоящей Политике конфиденциальности.
5.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать
без предварительного письменного разрешения Пользователя, а также не осуществлять
продажу, обмен, опубликование либо разглашение иными возможными способами
переданных персональных данных Пользователя, за исключением предусмотренных
настоящей Политикой конфиденциальности.
5.2.3. Принимать меры предосторожности для защиты конфиденциальности
персональных данных Пользователя согласно порядку, обычно используемому для
защиты такого рода информации в существующем деловом обороте.
5.2.4. Осуществить блокирование персональных данных, относящихся к
соответствующему Пользователю, с момента обращения или запроса Пользователя или
его законного представителя либо уполномоченного органа по защите прав субъектов
персональных данных на период проверки в случае выявления недостоверных
персональных данных или неправомерных действий.
6. ОТВЕТСТВЕННОСТЬ СТОРОН
6.1. Администрация Сайта, не исполнившая свои обязательства, несет
ответственность за убытки, понесенные Пользователем в связи с неправомерным
использованием персональных данных, в соответствии с законодательством Российской
Федерации.
6.2. В случае утраты или разглашения конфиденциальной информации
Администрация Сайта не несет ответственности, если данная конфиденциальная
информация:
6.2.1. Стала публичным достоянием до ее утраты или разглашения.
6.2.2. Была получена от третьей стороны до момента ее получения Администрацией
Сайта.
6.2.3. Была разглашена с согласия Пользователя.
7. РАЗРЕШЕНИЕ СПОРОВ
7.1. До обращения в суд с иском по спорам, возникающим из отношений между
Пользователем Сайта и Администрацией Сайта, обязательным является предъявление
претензии (письменного предложения о добровольном урегулировании спора).
7.2. Получатель претензии в течение 15 календарных дней со дня получения претензии
письменно уведомляет заявителя претензии о результатах рассмотрения претензии.
7.3. При недостижении соглашения спор будет передан на рассмотрение в суд в
соответствии с действующим законодательством Российской Федерации.
7.4. К настоящей Политике конфиденциальности и отношениям между Пользователем
и Администрацией Сайта применяется действующее законодательство Российской
Федерации.
8. ДОПОЛНИТЕЛЬНЫЕ УСЛОВИЯ
8.1. Администрация Сайта вправе вносить изменения в настоящую Политику
конфиденциальности без согласия Пользователя.
8.2. Новая Политика конфиденциальности вступает в силу с момента ее размещения
на Сайте, если иное не предусмотрено новой редакцией Политики конфиденциальности.
8.3. Действующая Политика конфиденциальности размещена на странице по адресу:
www.howorus.ru
8.4. Настоящая Политика конфиденциальности является неотъемлемой частью
Соглашения об использовании Сайта, размещенного на странице по адресу:
http://howorus.ru/politika.pdf
8.5. Все предложения или вопросы по настоящей Политике конфиденциальности
следует сообщать любым удобным способом в соответствии с информацией, размещенной
по адресу: http://howorus.
ru/contacts/
72124 Auger Усилитель сцепления
Усилитель сцепления
0 из 10
Auger
72124
Вес: 1,482 кг
3
Auger 72124
8 218 ₽
Купить Auger 72124
1
Auger 72124
9 310 ₽
Купить Auger 72124
(9)
Показать все доступные цены Auger 72124
Показать все характеристики для Auger 72124
Показать для каких автомобилей подходит Auger 72124
Оригинальные номера производителей аналогом которых является Auger 72124
ПГУ
0 из 10
Производитель: TOPCOVER
Артикул: T06566003
100
шт.
1 дн
Показать сроки доставки
5 570 ₽
Купить аналог Auger 72124
Другие предложения (3)
ПГУ SCANIA 94,114,124,144,164,R,P,T series (подача воздуха из кабины) SAMPA
0 из 10
Производитель: Sampa
Артикул: 096.
316-01
13
шт.
3 дн
Показать сроки доставки
7 231 ₽
Купить аналог Auger 72124
1 дн
Показать сроки доставки
8 995 ₽
Купить аналог Auger 72124
Другие предложения (10)
Усилитель сцепления
0 из 10
Производитель: Ebs
Артикул: 05.62.9683
Вес: 1,82 кг
1 дн
Показать сроки доставки
10 946 ₽
Купить аналог Auger 72124
Другие предложения (3)
Усилитель механизма сцепления (Kongsberg:625359AM) Scania P/G/R/T/4-Series,Bus
0 из 10
Производитель: STARKMEISTER
Артикул: S141705
2 дн
Показать сроки доставки
11 032 ₽
Купить аналог Auger 72124
1 дн
Показать сроки доставки
11 114 ₽
Купить аналог Auger 72124
Другие предложения (1)
Усилитель сцепления
0 из 10
Производитель: DT Spare Parts
Артикул: 1.
13087
Вес: 1631 г
3 дн
Показать сроки доставки
18 280 ₽
Купить аналог Auger 72124
Другие предложения (1)
Усилитель сцепления
0 из 10
Производитель: Febi
Артикул: 35610
Количество: 1
Вес: 1,520 кг
1 дн
Показать сроки доставки
21 325 ₽
Купить аналог Auger 72124
Другие предложения (2)
Цилиндр сцепления главный
0 из 10
Производитель: Fte
Артикул: 3300038
? отверстия 1: 38,1 мм
? отверстия 2: 100 мм
Материал крыльчатки водяного насоса: алюминий
Вид эксплуатации: пневмогидравлический
для артикула №: KGV38001A1
3 дн
Показать сроки доставки
40 894 ₽
Купить аналог Auger 72124
2 дн
Показать сроки доставки
50 120 ₽
Купить аналог Auger 72124
Другие предложения (6)
Цилиндр сцепления главный
0 из 10
Производитель: Valeo
Артикул: 3300038
? отверстия 1: 38,1 мм
? отверстия 2: 100 мм
Материал крыльчатки водяного насоса: алюминий
Вид эксплуатации: пневмогидравлический
19 дн
Показать сроки доставки
49 671 ₽
Купить аналог Auger 72124
Другие предложения (1)
Усилитель сцепления
0 из 10
Производитель: Wabco
Артикул: 974 010 001 0
1 дн
Показать сроки доставки
49 779 ₽
Купить аналог Auger 72124
Другие предложения (1)
Найти фото товара в интернете
Усилитель сцепления
0 из 10
Производитель: Stellox
Артикул: 83-15033-SX
Длина: 220 мм
Ширина: 120 мм
Толщина 1: 160 мм
6 дн
Показать сроки доставки
6 725 ₽
Купить аналог Auger 72124
50
шт.
2 дн
Показать сроки доставки
10 444 ₽
Купить аналог Auger 72124
Другие предложения (2)
Найти фото товара в интернете
Модулятор ПГУ 629683AM Scania ServoMaster
0 из 10
Производитель: Yumak
Артикул: 0204002
1 дн
Показать сроки доставки
7 005 ₽
Купить аналог Auger 72124
Другие предложения (4)
Найти фото товара в интернете
ПГУ сцепления 629683AM\ DAF, Scania
0 из 10
Производитель: Stellox
Артикул: 8315080SX
6 дн
Показать сроки доставки
7 449 ₽
Купить аналог Auger 72124
Найти фото товара в интернете
ПГУ Scania 94/124
0 из 10
Производитель: Majorsell
Артикул: 23F020
1 дн
Показать сроки доставки
22 013 ₽
Купить аналог Auger 72124
Найти фото товара в интернете
Пневмогидроусилитель сцепления
0 из 10
Производитель: Kongsberg
Артикул: 629683AM
2 дн
Показать сроки доставки
40 860 ₽
Купить аналог Auger 72124
Другие предложения (2)
Срок поставки
Завтра
5 570 ₽
Послезавтра
10 444 ₽
3-5 дней
7 231 ₽
Более 5 дней
6 725 ₽
Доступное количество
Производители
Auger
8 218 ₽
Ebs
10 946 ₽
Febi
21 325 ₽
Fte
40 894 ₽
Kongsberg
40 860 ₽
Majorsell
22 013 ₽
Sampa
7 231 ₽
Stellox
6 725 ₽
Valeo
49 671 ₽
Wabco
49 779 ₽
Усилитель сцепления в Украине.
Цены на усилитель сцепления на Prom.ua
Работает
Вакуумный усилитель сцепления E1 Богдан A 091 Isuzu
На складе
Доставка по Украине
1 270 грн
Купить
ВДС-ТОРГ
Работает
Вакуумный усилитель сцепления E2 Богдан A092 Isuzu nqr71
На складе
Доставка по Украине
1 250 грн
Купить
ВДС-ТОРГ
Работает
Пневмогидроусилитель ПГУ DAF Евро 3, 2 95 хф, 85CF, 75CF усилитель сцепления Кожали
На складе
Доставка по Украине
6 050 грн
Купить
ТОВ «Алтис Авто» магазин TIR запчастей для грузовых автомобилей
Работает
Пневмогидроусилитель ПГУ DAF 45 LF, 55 усилитель сцепления, 626104AM
На складе
Доставка по Украине
6 380 грн
Купить
ТОВ «Алтис Авто» магазин TIR запчастей для грузовых автомобилей
Работает
Устройство ПГУ Скания 4 G,P,R,T усилитель сцепления Скания 629683AM (94, 124,360, 380,400, 420, 440)
На складе
Доставка по Украине
3 500 грн
Купить
ТОВ «Алтис Авто» магазин TIR запчастей для грузовых автомобилей
Работает
Усилитель сцепления ПГУ на Рено Премиум Wabco 9700516010 Евро 5 дхи
На складе
Доставка по Украине
20 300 грн
Купить
ТОВ «Алтис Авто» магазин TIR запчастей для грузовых автомобилей
Работает
ПГУ MAN F2000 (Командор) усилитель сцепления
На складе
Доставка по Украине
2 110 грн
Купить
ТОВ «Алтис Авто» магазин TIR запчастей для грузовых автомобилей
Работает
Цилиндр усилителя сцепления МАЗ (нового обр.
) 64229-1602705
Доставка по Украине
1 769 грн
Купить
Интернет-маркет «Novida»
Работает
ПГУ МАЗ Пневмогидравлический усилитель сцепления шток L=172мм 11.1602410-32
Доставка по Украине
8 230 грн
Купить
Интернет-маркет «Novida»
Работает
Цилиндр усилителя сцепления МАЗ (старого обр.) 5335-1602705
Доставка по Украине
1 209 грн
Купить
Интернет-маркет «Novida»
Работает
ПГУ МАЗ, КАМАЗ, КРАЗ пневмогидравлический усилитель привода сцепления (WABCO) 9700514370
Доставка по Украине
по 2 848 грн
от 3 продавцов
2 848 грн
Купить
Интернет-маркет «Novida»
Работает
ПГУ КАМАЗ усилитель пневмогидравлический под сцепление 14, 142 (11.1609010-30) 5320-1609510
Доставка по Украине
5 980 грн
Купить
Интернет-маркет «Novida»
Работает
FRENLAS FLS F 08.0999.00 Ремкомплект усилителя сцепления DAF/IVECO/MAN/MERCEDES/RENAULT/SCANIA/VOLVO
Заканчивается
Доставка по Украине
530 грн
Купить
Prespart
Работает
Усилитель сцепления вакуумный ISUZU, Богдан Е-1 4HG1
Доставка из г.
Киев
1 080 — 1 450 грн
от 2 продавцов
1 200 грн
1 080 грн
Купить
Автосфера — онлайн запчасти
Работает
Усилитель сцепления вакуумный ISUZU, Богдан Е2, Е3, Ataman А092H6
Доставка из г. Киев
1 134 — 1 450 грн
от 2 продавцов
1 260 грн
1 134 грн
Купить
Автосфера — онлайн запчасти
Смотрите также
Работает
Цилиндр усилителя сцепления МАЗ 5335-1602705
Доставка из г. Киев
1 467 — 1 690 грн
от 2 продавцов
1 630 грн
1 467 грн
Купить
Автосфера — онлайн запчасти
Работает
Ремкомплект усилителя цилиндра сцепления МАЗ 5335-1602705-21
Доставка по Украине
по 95 грн
от 3 продавцов
95 грн
Купить
Интернет-магазин «KrazAuto»
Работает
FRENLAS FLS F 08.0947.03 Ремкомплект усилителя сцепления FORD/DAF/MAN/MERCEDES/RENAULT
Заканчивается
Доставка по Украине
260 грн
Купить
Prespart
Работает
FRENLAS FLS F 08.
0999.01 Ремкомплект усилителя сцепления DAF/MAN/MERCEDES/RENAULT/SCANIA/VOLVO 0
Заканчивается
Доставка по Украине
235 грн
Купить
Prespart
Работает
FRENLAS FLS F 08.1017.00 Ремкомплект усилителя сцепления DAF/MAN/MERCEDES/RENAULT/VOLVO 0
Доставка по Украине
285 грн
Купить
Prespart
Работает
ПГУ Усилитель сцепления DAF, VOLVO
Под заказ
Доставка по Украине
1 419 грн
Купить
avtomirpoltava.com.ua
Работает
ПГУ Усилитель сцепления MERCEDES ACTROS MP2 / MP3
Под заказ
Доставка по Украине
8 816 грн
Купить
avtomirpoltava.com.ua
Работает
ПГУ Усилитель сцепления MAN TGX
Под заказ
Доставка по Украине
13 366 грн
Купить
avtomirpoltava.com.ua
Работает
ПГУ Усилитель сцепления IVECO STRALIS
Под заказ
Доставка по Украине
1 545 грн
Купить
avtomirpoltava.
com.ua
Работает
ПГУ Усилитель сцепления DAF CF,XF95/105
Под заказ
Доставка по Украине
1 508 грн
Купить
avtomirpoltava.com.ua
Работает
Вакуумный усилитель с главным цилиндром сцепления в сборе Jac N56 1608010-LE010
Доставка по Украине
4 573 грн
Купить
Интернет-магазин «Авто Эксперт Плюс»
Работает
Цилиндр усилителя сцепления МАЗ (производитель Дорожная карта, Харьков)
Доставка из г. Полтава
1 520 грн
Купить
Интернет-магазин автозапчастей
Работает
ПГУ Камаз, усилитель сцепления (производитель Rider, Венгрия)
Доставка из г. Полтава
2 850 грн
Купить
Интернет-магазин автозапчастей
Работает
Усилитель крепления двигателя УМЗ (картера сцепления) левый, правый 2ШТ УАЗ, ГАЗель «УМЗ»
Доставка из г. Хуст
по 404 грн
от 2 продавцов
404 грн/комплект
Купить
АВТОГРАНД
Пневмогидравлический усилитель
3.
1 Общая схема привода выключения сцепления автомобилей семейства КамАз
Рис. |
Гидравлический привод
сцепления (рис. 3.1.) состоит из педали 4
сцепления, главного цилиндра 5,
пневмогидроусилителя 21, системы
трубопроводов и шлангов.
Педаль сцепления
с рычагом 2, соединенным эксцентрично
второй осью с проушиной штока, воздействует
через него на поршень 9 г лавного цилиндра.
Поршень, сжимая пружину, через отверстие
в пробке 14 выталкивает жидкость через
трубопровод в Пневмогидроусилитель
21.
При включенном сцеплении
между толкателем 8 и поршнем 9 главного
цилиндра имеется зазор, и жидкость через
отверстие в поршне свободно перетекает
из верхней полости в рабочую полость
главного цилиндра. При нажатии на педаль
жестко с ней связанный рычаг 2 через
эксцентриковую ось действует на шток
поршня. Вначале уменьшается зазор и
закрывается отверстие в перш не, а затем
поршень, сжимая пружину, вытесняет
жидкость через отверстие в пробке и
соединительный трубопровод в корпус
пневмогидроусилителя.
3.2 Пневмогидроусилитель
Пневмогидроусилитель (рис.
3.2), прикрепленный с правой стороны к
фланцу картера сцепления, служит для
уменьшения усилия, прикладываемого к
педали сцепления.
Он состоит из переднего
24 и заднего 33 корпусов, между которыми
зажимается мембрана 11 следящего
устройства. В нижнем отверстии переднего
корпуса перемещается пневматический
поршень 21, а в заднем корпусе — гидравлический
поршень 32 выключения сцепления. Общее
усилие от пневматического и гидравлического
поршней через толкатель 2 и сферическую
гайку 1 передается на рычаг 16 (см. рис.
3.2) выключения сцепления. В верхних
отверстиях переднего и заднего корпусов
размещено следящее устройство,
предназначенное для автоматического
изменения давления воздуха в пневмоцилиндре
перед поршнем 21 (см. рис. 3.2) при изменении
усилия на педали сцепления. Оно состоит
из впускного 17 и выпускного 19 клапанов,
мембраны 11, седла 12, пружин 14 и 15, седла
16 впускного клапана, гидравлического
следящего поршня 6 с манжетой 5.
Рис. |
При включенном сцеплении
толкатель 2 под действием пружины 20 (см.
рис. 3.1) прижимается к поршню 32 (см. Рис.
3.2.), который штоком упирается в
пневматический поршень 21, занимающий
крайне право е положение. Поршень 6 и
седло 12 под действием пружины 14 мембраны
занимают крайнее левое положение. При
этом выпускной клапан 19 открыт, и над
поршневое пространство пневматического
поршня 21 через открытый клапан 19,
отверстие в седле, каналы в корпусе и
отверстие, прикрытое от попадания грязи
крышкой 10, сообщается с атмосферой.
При выключении сцепления
рабочая жидкость из главного цилиндра
поступает в полость поршня 32 и по каналу
в заднем корпусе подводится к следящему
поршню 6. Поршень 6, перемещаясь, действует
на седло 12 и, сжимая пружину 14 мембраны,
закрывает клапан 19, а затем, сжимая
пружину 15, перемещает впускной клапан
17, открывая доступ сжатому воздуху через
отверстие в крышке 18 в над поршневое
пространство поршня 21.
Поршень 21, имея значительную
площадь, даже при небольшом давлении
воздуха начинает перемещаться влево,
сжимая пружину 25, и перемещает поршень
32 выключения сцепления. Часть сжатого
воздуха одновременно подводится в
полость мембраны. Таким образом, следящий
поршень 6 находится под действием двух
направленных навстречу друг другу
усилий: от давления рабочей жидкости,
стремящейся переместить поршень вправо,
и давления сжатого воздуха и пружины
14, перемещающих поршень влево.
Поршни 21 и 6, мембрана и
пружина 14 подобраны так, чтобы обеспечить
необходимое снижение усилия на педали
сцепления. При выходе из строя пневмосистемы
перемещение поршня 32 осуществляется
только под давлением рабочей жидкости.
При отпускании педали
сцепления давление рабочей жидкости
уменьшается, поршень 6 и седло 12 под
действием пружины 14 перемещаются влево,
впускной клапан 17 садится на седло,
прекращая подачу сжатого воздуха, а над
поршневое пространство поршня 21
сообщается через отверстие в седле с
атмосферой.
Поршень 21 перемещается
вправо, и поршень 32 занимает исходное
положение.
Серия усилителей сцепления
— HSING NING INDUSTRIAL CO., LTD.
Продукт
1-28 из 42
Следующие 28 >
1-47500231-0-Н
1-47500251-0-Н
1-47500241-2-Н
1-47500239-2-Н
ME636075-H
ME627796-H
ME670290-H
ME667371-H
46801-00Z05-Х
1-47500250-2-Н
31420-Э0040-Х
31420-Э0020-Х
31420-1610
1-31800-552-0-Х
С31А0-Э0792-Х
1105332
1754943
1513717
1673067-Ч
5010545581
1337966
1443521
1-31800-404-0
371612
8171722
8171720
8171721
1671953
- 1
- 2
- Следующая страница
Примечание о файлах cookie
Если вы продолжите просмотр, вы соглашаетесь с нашей Политикой конфиденциальности и использования файлов cookie.
Закрыть
TOYOTA 315102306171 УСИЛИТЕЛЬ СЦЕПЛЕНИЯ В СБОРЕ
Отзывов пока нет
Написать рецензию
TOYOTA
TOYOTA 315102306171 УСИЛИТЕЛЬ СЦЕПЛЕНИЯ В СБОРЕ
Рейтинг
Обязательно
Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта
Обязательно
Тема обзора
Обязательно
комментариев
Обязательно
- Артикул:
- 315102306171
€985,10
вкл.
НДС
€814,13
упр. НДС
- Состояние:
- Новый
Описание
Альтернативная запчасть для TOYOTA 315102306171 УСИЛИТЕЛЬ СЦЕПЛЕНИЯ В СБОРЕ
Orangeparts.com поставляет широкий ассортимент запчастей для вилочных погрузчиков и других запчастей для промышленных машин.
Дополнительная информация
ТОЙОТА
2,80 сом
Информация о гарантии
1 год гарантии на производственные ошибки. Износ исключен. А01
Сопутствующие товары
Быстрый просмотр
ТОЙОТА
Артикул: 315202660071
TOYOTA 315202660071 УСИЛИТЕЛЬ СЦЕПЛЕНИЯ В СБОРЕ
€117,19
вкл.
НДС
€96,85
упр. НДС
Обычно отправляется в тот же день, если заказ сделан до 16:30 CET.
Количество
Быстрый просмотр
ТОЙОТА
Артикул: 315101300271
TOYOTA 315101300271 УСИЛИТЕЛЬ СЦЕПЛЕНИЯ В СБОРЕ
€1.110,04
вкл. НДС
917,39 €
экз. НДС
Обычно отправляется в тот же день, если заказ сделан до 16:30 CET.
Количество
Быстрый просмотр
ТОЙОТА
Артикул: 315102344071
TOYOTA 315102344071 УСИЛИТЕЛЬ СЦЕПЛЕНИЯ В СБОРЕ
€1.
082,43
вкл. НДС
€894,57
экз. НДС
Обычно отправляется в тот же день, если заказ сделан до 16:30 CET.
Количество
Быстрый просмотр
ТОЙОТА
Артикул: 315102332071
TOYOTA 315102332071 УСИЛИТЕЛЬ СЦЕПЛЕНИЯ В СБОРЕ
€1.082,43
вкл. НДС
€894,57
экз. НДС
Обычно отправляется в тот же день, если заказ сделан до 16:30 CET.
Количество
Быстрый просмотр
ТОЙОТА
Артикул: 315103051071
TOYOTA 315103051071 БУСТЕР В СБОРЕ
€2.
317,79
вкл. НДС
€1.915,53
экз. НДС
Обычно отправляется в тот же день, если заказ сделан до 16:30 CET.
Количество
Клиенты также просмотрели
Быстрый просмотр
ТОЙОТА
Артикул: 315103051071
TOYOTA 315103051071 БУСТЕР В СБОРЕ
€2.317,79
вкл. НДС
€1.915,53
экз. НДС
Обычно отправляется в тот же день, если заказ сделан до 16:30 CET.
Количество
Автомобильный усилитель сцепления — SORL Auto Parts, Inc.

Настоящая заявка претендует на приоритет китайской патентной заявки № 200520142951.9, поданной 12 декабря 2005 г. под названием «AUTOMOBILE CLUTCH BOOSTER» Baojian Tao и Liu Yang, раскрытие которой полностью включено в настоящее описание посредством ссылки.
Настоящее изобретение в целом относится к автомобильному сцеплению и, в частности, к усилителю автомобильного сцепления, имеющему средства для определения состояния сцепления автомобиля.
Механическая коробка передач для использования в автомобиле обычно соединяется с двигателем через фрикционную муфту, включение и выключение которой определяется ручным движением педали сцепления, обычно управляемым водителем ногой. Частое нажатие на педаль сцепления в условиях интенсивного движения или удержание педали сцепления нажатой во время длительных остановок может утомить водителя.
Поэтому желателен усилитель сцепления для уменьшения усилия, необходимого для приведения в действие такого сцепления транспортного средства.
С гидравлической помощью можно легко отключить трансмиссию автомобиля.
Обычный усилитель сцепления, как правило, предназначен для преобразования силы прижима педали сцепления автомобиля в соответствующее гидравлическое давление посредством главного цилиндра, встроенного в гидравлическую систему сцепления. При такой конструкции по существу требуется приспособить главный цилиндр и гидравлические трубопроводы к нему в системе гидравлического сцепления или снабдить усилитель сцепления гидроцилиндром и т.п., что, естественно, значительно усложнило бы эту систему в ее механическом плане. строительство, и, следовательно, привести к экономическому ущербу в себестоимости его производства.
Кроме того, муфты обычно имеют множество пластин с фрикционными контактными поверхностями, которые передают крутящий момент, когда пластины сцепления (диски) сжимаются, и прерывают передачу крутящего момента, когда давление на пластины муфты снижается. Все сцепления со временем изнашиваются и требуют регулировки, чтобы обеспечить желаемое положение включения сцепления для оптимальной работы.
Были разработаны усилители сцепления с возможностью автоматической или ручной регулировки сцепления. Однако для автоматической регулировки сцепления требуются сложные механические соединения, которые увеличивают стоимость узла сцепления. Для автоматической регулировки сцепления также требуются дополнительные детали, которые увеличивают вес и могут усложнить работу сцепления. Сцепления с ручной регулировкой могут обеспечить оптимальную производительность, связанную с правильно отрегулированным сцеплением, но требуют периодической ручной регулировки. Кроме того, трудно определить степень износа сцепления, не разбирая сцепление с большинством узлов сцепления.
Улучшения вносятся путем измерения степени износа сцепления и снабжения таких усилителей сцепления внешним видимым индикатором износа сцепления. Кроме того, когда степень износа сцепления превышает заданное значение, усилители сцепления подают предупреждающий или аварийный сигнал, указывающий на необходимость регулировки или замены дисков сцепления.
Однако такое измерение износа сцепления является неточным и может не соответствовать фактическому износу сцепления в системе сцепления. С другой стороны, техническое обслуживание и/или ремонт системы сцепления требуют специалистов и обходятся очень дорого.
Таким образом, в данной области техники существует до сих пор нерешенная потребность в устранении вышеупомянутых недостатков и несоответствий.
В одном аспекте настоящее изобретение относится к усилителю сцепления, используемому для автомобиля, имеющего сцепление. В одном варианте осуществления усилитель сцепления включает в себя усилительный цилиндр, имеющий первую концевую часть и противоположную вторую концевую часть, образующую между ними полость вспомогательного цилиндра, и вспомогательный цилиндр, имеющий первую концевую часть и противоположную вторую концевую часть, образующую вспомогательный цилиндр. камера между ними, где первая концевая часть вспомогательного цилиндра установлена на второй концевой части вспомогательного цилиндра, а вторая концевая часть вспомогательного цилиндра имеет отверстие, сообщающееся по текучей среде с насосом гидравлического сцепления.
Бустерный цилиндр имеет ось, вспомогательный цилиндр имеет ось. В одном варианте осуществления ось вспомогательного цилиндра по существу совпадает с осью вспомогательного цилиндра. Вспомогательный цилиндр и вспомогательный цилиндр расположены последовательно.
Усилитель сцепления дополнительно включает в себя поршневую пластину, имеющую первую сторону и противоположную вторую сторону, выполненную с возможностью размещения в камере цилиндра усилителя для разделения камеры цилиндра усилителя на первую часть камеры и вторую часть камеры; поршневой шток, имеющий первую концевую часть, установленную на второй стороне поршневой пластины, и противоположную вторую концевую часть, проходящую через вторую концевую часть вспомогательного цилиндра и заканчивающуюся в камере вспомогательного цилиндра; и толкатель, имеющий первый конец, установленный на поршневой пластине, и противоположный второй конец, проходящий через первый конец цилиндра усилителя и вступающий в зацепление со сцеплением автомобиля.
В одном варианте осуществления шток толкателя и шток поршня соосно выровнены с осью вспомогательного цилиндра или осью вспомогательного цилиндра. Поршневая пластина выполнена с возможностью возвратно-поступательного перемещения в полости цилиндра усилителя для включения или выключения сцепления от двигателя автомобиля в ответ на усилие, приложенное к сцеплению автомобиля 9.0005
Усилитель сцепления также включает в себя блок регулирующих клапанов, расположенный вблизи первой концевой части вспомогательного цилиндра и второй концевой части вспомогательного цилиндра и предназначенный для регулирования давления в первой и второй камерах усилителя гидроцилиндр в ответ на давление гидравлической жидкости в камере вспомогательного цилиндра. Давление гидравлической жидкости в камере вспомогательного цилиндра связано с усилием, приложенным к сцеплению автомобиля.
В одном варианте осуществления блок управляющих клапанов имеет порт подачи, сообщающийся с источником сжатого воздуха для подачи сжатого воздуха во вторую часть камеры бустерного цилиндра; выпускное отверстие для выпуска воздуха из части второй камеры цилиндра усилителя; воздушный канал, сообщающийся со второй частью камеры бустерного цилиндра и входным отверстием и выпускным отверстием; впускной клапан, сообщающийся с воздушным каналом и каналом подачи для оперативного управления потоком воздуха из канала подачи во вторую часть камеры цилиндра усилителя через канал воздуха; выпускной клапан, сообщающийся с воздушным каналом и выпускным отверстием для оперативного управления потоком воздуха из второй части камеры цилиндра усилителя в атмосферу через воздушный канал; регулирующий клапан, соединенный с впускным клапаном и выпускным клапаном, для управления впускным клапаном и выпускным клапаном; и управляющий поршень, соединенный с вспомогательным цилиндром и регулирующим клапаном и выполненный с возможностью возвратно-поступательного перемещения между первым положением и вторым положением в ответ на давление гидравлической жидкости в камере вспомогательного цилиндра.
Регулирующий клапан выполнен с возможностью возвратно-поступательного перемещения между первым положением и вторым положением. Когда регулирующий клапан находится в своем первом положении, он заставляет впускной клапан закрываться, а выпускной клапан открываться, тем самым не позволяя воздуху течь из порта подачи во вторую часть камеры цилиндра-усилителя, а воздух выходит из второй части. камерная часть бустерного цилиндра в атмосферу. Когда регулирующий клапан находится во втором положении, он заставляет впускной клапан открываться, а выпускной клапан закрываться, тем самым позволяя воздуху течь из порта подачи во вторую часть камеры бустерного цилиндра, и воздух не выходит из второго. камерная часть бустерного цилиндра в атмосферу.
Когда давление гидравлической жидкости в камере вспомогательного цилиндра равно нулю, управляющий поршень и регулирующий клапан находятся в соответствующих первых положениях. Когда давление гидравлической жидкости в камере вспомогательного цилиндра увеличивается до желаемого значения от нуля, управляющий поршень перемещается из своего первого положения во второе положение, тем самым заставляя управляющий клапан перемещаться из своего первого положения во второе положение.
Когда давление гидравлической жидкости в камере вспомогательного цилиндра снижается с желаемого значения до нуля, управляющий поршень перемещается из своего второго положения в свое первое положение, тем самым заставляя регулирующий клапан перемещаться из своего второго положения в свое первое положение.
В одном варианте осуществления блок регулирующего клапана дополнительно содержит возвратную пружину для возврата управляющего поршня и регулирующего клапана из их соответствующих вторых положений в их соответствующие первые положения.
Кроме того, усилитель сцепления включает электромагнитную катушку, прикрепленную ко второй концевой части цилиндра усилителя; ферромагнитный плунжер, имеющий первую концевую часть, установленную на второй стороне поршневой пластины, и противоположную вторую концевую часть, проходящую через вторую концевую часть бустерного цилиндра и катушку электромагнитного соленоида и оканчивающуюся в них; и датчик, соединенный с электромагнитной катушкой, для измерения индуктивности электромагнитной катушки соленоида, индуцированной ферромагнитным плунжером, где индуктивность связана с состоянием сцепления автомобиля.
Ферромагнитный плунжер совершает возвратно-поступательное движение в катушке электромагнитного соленоида в соответствии с движением поршневой пластины. Ферромагнитный плунжер герметичен.
В одном варианте осуществления катушка электромагнитного соленоида выровнена параллельно оси вспомогательного цилиндра или оси вспомогательного цилиндра.
В одном варианте датчик включает датчик индуктивности или измеритель индуктивности. Датчик соединен с блоком сигнализации и/или дисплеем автомобиля.
В другом аспекте настоящее изобретение относится к усилителю сцепления, используемому для автомобиля, имеющего сцепление. В одном варианте осуществления усилитель сцепления имеет элемент усилителя, соединенный со сцеплением, для включения или отключения сцепления от двигателя автомобиля в ответ на усилие, приложенное к сцеплению автомобиля; и средство для определения состояния сцепления автомобиля.
В одном варианте осуществления усилительный элемент включает в себя по меньшей мере один цилиндр, образующий в нем камеру цилиндра; поршневую пластину, выполненную с возможностью размещения в камере цилиндра для разделения ее внутренней части на первую часть камеры и вторую часть камеры, и выполненную с возможностью возвратно-поступательного перемещения в камере цилиндра в ответ на усилие, прикладываемое к сцеплению автомобиля; и шток поршня, первый конец которого прикреплен к поршневой пластине, а противоположный второй конец прикреплен к муфте и выполнен с возможностью возвратно-поступательного движения в соответствии с движением поршневой пластины для включения или отключения сцепления от двигателя автомобиля.
В одном варианте осуществления средства определения содержат электромагнитную катушку соленоида, прикрепленную по меньшей мере к одному цилиндру; ферромагнитный плунжер, имеющий первую концевую часть, установленную на поршневой пластине, и противоположную вторую концевую часть, проходящую через катушку электромагнитного соленоида и выполненную с возможностью возвратно-поступательного движения в электромагнитной катушке соленоида в соответствии с движением поршневой пластины; и датчик, соединенный с электромагнитной катушкой, для измерения индуктивности электромагнитной катушки соленоида, индуцированной ферромагнитным плунжером, где индуктивность связана с состоянием сцепления автомобиля.
В еще одном аспекте настоящее изобретение относится к способу определения состояния сцепления автомобиля. В одном варианте осуществления способ включает в себя этап изготовления бустерного элемента, соединенного со сцеплением автомобиля.
Усилитель имеет по крайней мере один цилиндр, образующий в нем камеру цилиндра; поршневую пластину, выполненную с возможностью размещения в камере цилиндра для разделения ее внутренней части на первую часть камеры и вторую часть камеры, и выполненную с возможностью возвратно-поступательного перемещения в камере цилиндра в ответ на усилие, прикладываемое к сцеплению автомобиля; и шток поршня, первый конец которого прикреплен к поршневой пластине, а противоположный второй конец прикреплен к муфте, и который выполнен с возможностью возвратно-поступательного движения в соответствии с движением поршневой пластины для включения или отключения сцепления от двигателя автомобиля; катушку электромагнитного соленоида, прикрепленную, по меньшей мере, к одному цилиндру; и ферромагнитный плунжер, имеющий первый конец, закрепленный на поршневой пластине, и противоположный второй конец, проходящий через катушку электромагнитного соленоида и способный совершать возвратно-поступательное движение в катушке электромагнитного соленоида в соответствии с движением поршневой пластины, тем самым индуцируя индуктивность в катушка электромагнитного соленоида.
Способ дополнительно включает этап определения индуктивности в катушке электромагнитного соленоида, где индуктивность связана с состоянием сцепления автомобиля. В одном варианте осуществления этап обнаружения выполняется с помощью датчика индуктивности или измерителя индуктивности.
Эти и другие аспекты настоящего изобретения станут очевидными из следующего описания предпочтительного варианта осуществления в сочетании со следующими чертежами, хотя возможны изменения и модификации, не отступающие от сущности и объема новых концепций изобретения. раскрытие.
Прилагаемые чертежи иллюстрируют один или несколько вариантов осуществления изобретения и вместе с письменным описанием служат для объяснения принципов изобретения. Там, где это возможно, на всех чертежах используются одни и те же ссылочные номера для обозначения одних и тех же или подобных элементов варианта осуществления, и при этом:
РИС. 1 — автомобильный усилитель сцепления согласно одному варианту осуществления настоящего изобретения;
РИС.
2 показан вид сбоку автомобильного усилителя сцепления, показанного на фиг. 1;
РИС. 3 показан вид в разрезе автомобильного усилителя сцепления по линии А-А, как показано на фиг. 1;
РИС. 4 показан другой вид в разрезе автомобильного усилителя сцепления по линии В-В, как показано на фиг. 2; и
РИС. 5 показан частично увеличенный вид автомобильного усилителя сцепления, показанного на фиг. 4.
Настоящее изобретение более подробно описано в следующих примерах, которые предназначены только для иллюстрации, поскольку специалистам в данной области техники будут очевидны его многочисленные модификации и вариации. Теперь подробно описаны различные варианты осуществления изобретения. На чертежах одинаковые номера обозначают одинаковые компоненты на всех видах. Как используется в данном описании и во всей последующей формуле изобретения, значения «а», «an» и «the» включают ссылку во множественном числе, если из контекста явно не следует иное. Кроме того, как используется в данном описании и во всей последующей формуле изобретения, значение «в» включает «в» и «на», если контекст явно не указывает иное.
Описание будет сделано в отношении вариантов осуществления настоящего изобретения вместе с прилагаемыми чертежами на фиг. 1-5. В соответствии с целями настоящего изобретения, воплощенными и широко описанными здесь, это изобретение в одном аспекте относится к автомобильному усилителю сцепления.
Ссылаясь на ФИГ. 1-5 показан усилитель сцепления , 100, согласно одному варианту осуществления настоящего изобретения. Усилитель сцепления 100 подходит для автомобилей со сцеплением. Усилитель сцепления 100 включает бустерный цилиндр 1 , имеющий первую концевую часть 1 А и противоположную вторую концевую часть 1 В, определяющую камеру 1 С бустерного цилиндра между ними. Цилиндр 1 усилителя также имеет ось 1 D, проходящую через цилиндр 1 усилителя.
Усилитель сцепления 100 также включает вспомогательный цилиндр 6 , имеющий первую концевую часть 6 A и противоположную вторую концевую часть 6 B, определяющий полость вспомогательного цилиндра 6 C между ними.
Первая концевая часть 6 A вспомогательного цилиндра 6 устанавливается на вторую концевую часть 1 B вспомогательного цилиндра 1 , а вторая концевая часть 6 B вспомогательного цилиндра 6 сформирован с отверстием 9 . Вторая концевая часть 6 B вспомогательного цилиндра 6 выполнена с возможностью соединения с гидравлическим насосом сцепления (не показан), так что вспомогательный цилиндр 6 сообщается по жидкости с насосом гидромуфты через отверстие 9 . Вспомогательный цилиндр 6 имеет ось 6 D. В этом варианте осуществления ось 6 D вспомогательного цилиндра 6 по существу совпадает с осью 1 D вспомогательного цилиндра 1 . Как показано на фиг. 1-4 вспомогательный цилиндр 6 и вспомогательный цилиндр 1 расположены последовательно.
Усилитель сцепления 100 дополнительно включает толкатель 10 , шток поршня 4 и толкатель 10 .
Толкатель 10 имеет первую сторону 2 A и противоположную вторую сторону 2 B и предназначен для размещения в полости цилиндра усилителя 1 C для разделения полости цилиндра усилителя 1 C в первую часть камеры 3 A и вторую часть камеры 3 . Поршневая пластина 2 совершает возвратно-поступательное движение в полости цилиндра усилителя 1 C в ответ на усилие, приложенное к сцеплению автомобиля. Движение поршневой пластины 2 приспособлено для включения или выключения сцепления двигателя автомобиля.
Шток поршня 4 имеет первую концевую часть 4 A, установленную на второй стороне 2 B поршневой пластины 2 , и противоположную вторую концевую часть 4 B, проходящую через второй конец часть 1 B вспомогательного цилиндра 1 и заканчивается в камере вспомогательного цилиндра 6 C. Толкатель 10 имеет первую концевую часть 10 A, установленную на поршневой пластине 2 , и противоположную, вторая концевая часть 10 B, проходящая через первую концевую часть 1 A вспомогательного цилиндра 1 и взаимодействующая со сцеплением автомобиля.
В варианте осуществления, показанном на фиг. 1-4, толкатель 10 и шток поршня 4 соосны с осью 6 D вспомогательного цилиндра 6 или с осью 1 D вспомогательного цилиндра 1 .
Усилитель сцепления 100 также включает блок управляющих клапанов 21 , расположенный вблизи первой концевой части 6 A вспомогательного цилиндра 6 и второй концевой части 1 B вспомогательного цилиндра 1 . Блок регулирующих клапанов 21 предназначен для регулирования давления в первой части камеры 3 A и во второй части камеры 3 бустерного цилиндра 1 в зависимости от давления гидравлической жидкости в камере вспомогательного цилиндра 6 C. Давление гидравлической жидкости в полости вспомогательного цилиндра 6 C связано с усилием, приложенным к сцеплению автомобиля.
Как показано на ФИГ. 4 и 5, блок регулирующих клапанов 21 имеет порт подачи 19 , сообщающийся с источником сжатого воздуха (не показан) для подачи сжатого воздуха во вторую часть камеры 3 вспомогательного цилиндра 1 ; выпускное отверстие 18 для выпуска воздуха из второй части камеры 3 вспомогательного цилиндра 1 ; воздушный канал 11 , сообщающийся со второй частью камеры 3 бустерного цилиндра и каналом подачи 19 и выпускное отверстие 18 ; впускной клапан 14 , сообщающийся с воздушным каналом 11 и каналом подачи 19 , для оперативного управления потоком воздуха из канала подачи 19 во вторую часть камеры 3 цилиндра усилителя 1 через воздуховод 11 ; выпускной клапан 16 , сообщающийся с воздушным каналом 11 и выпускным отверстием 18 для оперативного управления потоком воздуха из второй части камеры 3 бустерного цилиндра 1 в атмосферу через воздушный канал 11 ; регулирующий клапан 15 , соединенный с впускным клапаном 14 и выпускным клапаном 16 для управления впускным клапаном 14 и выпускным клапаном 16 ; и управляющий поршень 12 , соединенный с вспомогательным цилиндром 6 и регулирующим клапаном 15 и выполнен с возможностью возвратно-поступательного перемещения между первым положением и вторым положением в ответ на давление гидравлической жидкости в камере вспомогательного цилиндра 6 C.
Блок управляющего клапана 21 дополнительно содержит возвратную пружину 17 для возврата управляющего поршня 12 и регулирующего клапана 15 из соответствующих вторых положений в соответствующие первые положения.
Клапан регулирующий 15 выполнен с возможностью возвратно-поступательного перемещения между первым положением и вторым положением. Когда регулирующий клапан 15 находится в своем первом положении, он заставляет впускной клапан 14 закрываться, а выпускной клапан 16 открываться, тем самым не позволяя воздуху течь из порта подачи 19 во вторую камеру. часть 3 бустерного цилиндра 1 и воздух для подачи из второй части камеры 3 бустерного цилиндра 1 в атмосферу. Когда управляющий клапан 15 находится во втором положении, он заставляет впускной клапан 14 открываться, а выпускной клапан 16 закрываться, позволяя воздуху течь из порта подачи 19 во вторую часть камеры.
3 бустерного цилиндра 1 и отсутствует поток воздуха из второй части камеры 3 бустерного цилиндра 1 в атмосферу.
При нормальном вождении давление гидравлической жидкости в камере вспомогательного цилиндра 6 C равен нулю, управляющий поршень 12 и регулирующий клапан 15 находятся в соответствующих первых положениях. Соответственно, впускной клапан 14 закрыт, а выпускной клапан 16 открыт, такая конфигурация не позволяет воздуху проходить из порта подачи 19 во вторую часть камеры 3 бустерного цилиндра 1 и воздух для подачи из второй части камеры 3 бустерного цилиндра 1 в атмосферу. В этом состоянии сцепление зацеплено с двигателем автомобиля.
Когда к сцеплению автомобиля прикладывается сила, которая приводит в действие насос гидравлического сцепления (не показан) для подачи жидкости из насоса в полость вспомогательного цилиндра 6 C через отверстие 9 , тем самым увеличивая гидравлическую давление жидкости в камере вспомогательного цилиндра 6 C от нуля до заданного значения, усилие, воздействующее на управляющий поршень 12 при наличии давления гидравлической жидкости в полости вспомогательного цилиндра 6 C перемещает управляющий поршень 12 из его первого положения во второе положение.
В результате регулирующий клапан 15 перемещается из своего первого положения во второе положение. В этом случае впускной клапан 14 открыт, а выпускной клапан 16 закрыт, что позволяет воздуху течь из порта подачи 19 во вторую часть камеры 9.0445 3 бустерного цилиндра 1 и отсутствует поток воздуха из второй части камеры 3 бустерного цилиндра 1 в атмосферу. Таким образом, объем второй камеры 3 вспомогательного цилиндра 1 увеличивается. Соответственно усилие, действующее на шток поршня 4 при наличии давления гидравлической жидкости в полости вспомогательного цилиндра 6 С, и усилие, действующее на поршневую плиту 2 за счет объемного расширения второй части камеры 3 совместно заставляют поршневую пластину 2 перемещаться в камере усилителя в первом направлении от второй концевой части 1 B к первой концевой части 1 А бустерного цилиндра 1 .
Такое перемещение поршневой пластины 2 заставляет толкатель 10 двигаться также в первом направлении. Следовательно, расстояние перемещения толкателя 10 связано с величиной усилия, прилагаемого к сцеплению автомобиля. При приложении к сцеплению заданного усилия толкатель 10 перемещается на требуемое расстояние перемещения, тем самым отключая сцепление от двигателя автомобиля.
Когда усилие, приложенное к сцеплению, прекращается, гидравлический насос сцепления отключается. Следовательно, жидкость в камере вспомогательного цилиндра 6 C поступает к насосу через отверстие 9 , тем самым снизив давление гидравлической жидкости в камере вспомогательного цилиндра 6 C с требуемого значения до нуля. В этом случае расширяющая сила возвратной пружины 17 воздействует на управляющий поршень 12 и регулирующий клапан 15 , толкая их в соответствующие первые положения. Соответственно, впускной клапан 14 закрыт, а выпускной клапан 16 открыт, такая конфигурация не позволяет воздуху поступать из подающего порта 9.
0445 19 во вторую часть камеры 3 бустерного цилиндра 1 и воздух для подачи из второй части камеры 3 бустерного цилиндра 1 в атмосферу. В этом случае растягивающая сила пружины (не показана) сцепления заставляет поршневую пластину 2 перемещаться в бустерной камере 1 C во втором направлении, противоположном первому, что приводит к срабатыванию сцепления. взаимодействовать с двигателем автомобиля.
Кроме того, усилитель сцепления 100 включает электромагнитную электромагнитную катушку 7 , прикрепленную ко второй концевой части 1 B цилиндра усилителя 1 , и ферромагнитный плунжер 5 , имеющий первую концевую часть 54 6 4 6 A установлен на второй стороне 2 B поршневой пластины 2 и противоположной второй концевой части SB, проходящей через вторую концевую часть 1 B вспомогательного цилиндра 1 и катушка электромагнитного соленоида 7 и заканчивающаяся на ней.
Как показано на фиг. 4, катушка электромагнитного соленоида 7 расположена параллельно оси 6 D вспомогательного цилиндра 6 или оси 1 D вспомогательного цилиндра 1 . При работе ферромагнитный плунжер 5 проходит через вторую часть камеры 3 бустерной камеры 1 , предпочтительно через ферромагнитный плунжер 5 опломбирован. Ферромагнитный плунжер 5 выполнен с возможностью возвратно-поступательного движения в электромагнитной соленоидной катушке 7 в соответствии с движением поршневой пластины 2 . Когда ферромагнитный плунжер 5 движется в катушке электромагнитного соленоида 7 , он индуцирует индуктивность в катушке электромагнитного соленоида 7 . Величина индуктивности, индуцируемой в катушке электромагнитного соленоида 7 , связана с длиной ферромагнитного плунжера 5 внутри электромагнитной катушки 7 . Для обычного сцепления, когда оно взаимодействует с двигателем автомобиля, длина ферромагнитного плунжера 5 внутри катушки электромагнитного соленоида 7 фиксирована, поэтому индуктивность, индуцируемая в катушке электромагнитного соленоида 7 , имеет фиксированная стоимость.
Если обнаруживается, что индуктивность имеет значение, отличное от фиксированного значения, сцепление автомобиля выглядит изношенным. Путем калибровки усилителя сцепления обнаруженная индуктивность может быть хорошо связана со степенью износа сцепления.
Как показано на фиг. 3, датчик 8 , соединенный с электромагнитной катушкой 7 , приспособлен для измерения индуктивности электромагнитной катушки 7 соленоида, индуцированной ферромагнитным плунжером 5 . Датчик 8 включает датчик индуктивности или измеритель индуктивности.
Датчик 8 соединен с блоком сигнализации и/или дисплеем автомобиля для оповещения и/или износа сцепления. Кроме того, путем обработки обнаруженной индуктивности катушки электромагнитного соленоида 7 водителю может быть указано оптимальное положение сцепления для включения двигателя автомобиля.
Другой аспект настоящего изобретения обеспечивает способ определения состояния сцепления автомобиля.
В одном варианте осуществления способ включает в себя этап изготовления бустерного элемента, соединенного со сцеплением автомобиля.
Бустерный элемент имеет по крайней мере один цилиндр, образующий в нем камеру цилиндра; поршневую пластину, выполненную с возможностью размещения в камере цилиндра для разделения ее внутренней части на первую часть камеры и вторую часть камеры, и выполненную с возможностью возвратно-поступательного перемещения в камере цилиндра в ответ на усилие, прикладываемое к сцеплению автомобиля; и шток поршня, первый конец которого прикреплен к поршневой пластине, а противоположный второй конец прикреплен к муфте, и который выполнен с возможностью возвратно-поступательного движения в соответствии с движением поршневой пластины для включения или отключения сцепления от двигателя автомобиля; катушку электромагнитного соленоида, прикрепленную, по меньшей мере, к одному цилиндру; и ферромагнитный плунжер, имеющий первый конец, закрепленный на поршневой пластине, и противоположный второй конец, проходящий через катушку электромагнитного соленоида и способный совершать возвратно-поступательное движение в катушке электромагнитного соленоида в соответствии с движением поршневой пластины, тем самым индуцируя индуктивность в катушка электромагнитного соленоида.
Способ дополнительно включает этап определения индуктивности в электромагнитной катушке соленоида, при этом индуктивность связана с состоянием сцепления автомобиля. В одном варианте осуществления этап обнаружения выполняется с помощью датчика индуктивности или измерителя индуктивности.
Приведенное выше описание иллюстративных вариантов осуществления изобретения было представлено только в целях иллюстрации и описания и не претендует на то, чтобы быть исчерпывающим или ограничивать изобретение конкретными раскрытыми формами. В свете вышеизложенного возможны многие модификации и вариации.
Варианты осуществления были выбраны и описаны для объяснения принципов изобретения и их практического применения, чтобы позволить другим специалистам в данной области техники использовать изобретение и различные варианты осуществления с различными модификациями, подходящими для конкретного предполагаемого использования. Альтернативные варианты осуществления станут очевидными для специалистов в данной области техники, к которой относится настоящее изобретение, без отклонения от его сущности и объема.
Соответственно, объем настоящего изобретения определяется прилагаемой формулой изобретения, а не предшествующим описанием и приведенными в нем иллюстративными вариантами осуществления.
Что такое усилитель сцепления?
Средство усилителя сцепления функционально соединено между педалью сцепления и рычажным механизмом привода сцепления, чтобы обеспечить усилие гидравлического усиления для помощи оператору в осуществлении выключения сцепления.
Посмотреть полный ответ на chinafuao.net
Как работает усилитель сцепления?
При нажатии на педаль сцепления гидравлическое масло из главного цилиндра сцепления поступает во внутреннюю полость усилителя по маслопроводу. По мере увеличения хода педали увеличивается количество масла, поступающего в усилитель, и увеличивается давление масла.
Посмотреть полный ответ на chinafuao.net
Что такое узел усилителя сцепления?
Усилитель сцепления — это узел, используемый в автомобилях в исполнительном механизме сцепления.
Он в основном используется для уменьшения ручного усилия, необходимого для выключения сцепления всякий раз, когда требуется переключение передач.
Посмотреть полный ответ на indiamart.com
Почему педаль сцепления в полу?
Обрыв троса сцепления: наиболее распространенная причина того, что педаль сцепления упирается в пол, — это обрыв троса сцепления. Это очень распространено, особенно на старых автомобилях. Замена троса позволит вам еще раз включить сцепление и переключить передачу.
Посмотреть полный ответ на yourmechanic.com
Как работает сервопривод сцепления?
Сервоприводы сцепления имеют функцию пропорционального «усиления» усилия педали за счет использования воздуха из системы сжатого воздуха автомобиля во время процесса выключения сцепления. Сервопривод сцепления управляется гидравлически главным цилиндром сцепления и управляет сцеплением механически через систему рычагов.
Полный ответ на knorr-bremse.hu
UD KUZER Сборка усилителя сцепления
Как включается и выключается сцепление?
Сцепление предназначено для включения и выключения связи между маховиком двигателя и входным валом коробки передач. Сцепление приводится в действие нажатием на педаль сцепления внутри автомобиля, что приводит к отключению сцепления, а при отпускании педали сцепление включается.
Посмотреть полный ответ на yourmechanic.com
Как работает нажимной диск сцепления?
Нажимной диск прикладывает зажимное усилие (давление), которое удерживает ведомый фрикционный диск между ним и маховиком. Нажимной диск крепится к маховику болтами, и они вращаются вместе.
Прижимная пластина содержит диафрагму или пружины, которые оказывают давление на основную отливку или приводную поверхность.
Посмотреть полный ответ на australianclutch.com.au
Как долго служит сцепление?
Большинство сцеплений рассчитаны на срок службы примерно 60 000 миль, прежде чем их необходимо будет заменить. Некоторым может потребоваться замена через 30 000 км пробега, а некоторые могут продолжать работать более 100 000 миль, но это довольно редко.
Посмотреть полный ответ на сайте stoneacre.co.uk
Как узнать, когда мне нужно новое сцепление?
5 признаков необходимости замены сцепления
- Затрудненное переключение передач.
- Скрип или ворчание при нажатии на педаль сцепления.
- Густая, залипающая, вибрирующая или ослабленная педаль сцепления при нажатии.
- Возможность увеличить обороты двигателя, но плохое ускорение.
- Пробуксовка сцепления, вызывающая кратковременную потерю ускорения.

Просмотреть полный ответ на goldwagen.com
Почему моя педаль сцепления застревает, когда я нажимаю на нее?
Есть четыре компонента, которые могут привести к тому, что педаль сцепления упадет до пола: Неисправный подшипник выключения сцепления. Неисправный рабочий цилиндр. Неисправный главный цилиндр сцепления.
Посмотреть полный ответ на yourmechanic.com
Сколько стоит усилитель тормозов?
Средняя стоимость замены усилителя тормозов может составлять от 325 до 1250 долларов. Стоимость рабочей силы обычно колеблется от 100 до 200 долларов, а стоимость запчастей для автомобилей может составлять от 100 до 900 долларов (или больше). Стоимость в значительной степени определяется маркой и моделью вашего автомобиля, а также ставками труда механика.
Посмотреть полный ответ на repairsmith.com
Влияет ли главный цилиндр на сцепление?
Hard Clutch
Неисправный главный цилиндр может привести к тому, что педаль сцепления станет жесткой.
Это связано с тем, что неисправный главный цилиндр не сможет создать достаточное давление, чтобы протолкнуть жидкость через систему. Это приведет к тому, что педаль сцепления станет труднее нажимать.
Посмотреть полный ответ на сайте completecar.ca
Что такое усилитель тормозов в автомобиле?
Усилитель тормозов, также известный как «усилитель тормозов» или «вакуумный усилитель», работает именно так, как следует из названия, он помогает «повышать» эффективность тормозов. Усилитель тормозов облегчает водителю процесс торможения, увеличивая прилагаемое усилие без необходимости прилагать дополнительное усилие к педали.
Полный ответ на novusglass.com
Что такое диск сцепления?
диск сцепления в автомобилестроении
Диск сцепления или пластина сцепления представляет собой вращающуюся часть сцепления, к которой прикреплен фрикционный материал. Крутящий момент сцепления создается трением прокладок из фрикционного материала с каждой стороны диска сцепления.
Посмотреть полный ответ на сайте collinsdictionary.com
Что такое диск сцепления?
Диск сцепления является ведущим элементом сцепления и зажат между маховиком и нажимным диском. Он крепится на вал сцепления через шлицы. Когда он зажат, вращается вал сцепления, и мощность передается от двигателя к трансмиссии через сцепление.
Посмотреть полный ответ на theengineerspost.com
Каковы признаки проблем со сцеплением?
Пять наиболее распространенных признаков неисправности сцепления
- Мягкая или губчатая педаль сцепления. Ощущение педали сцепления будет постепенно меняться со временем между обслуживаниями сцепления. …
- Проблемы с передачей. …
- Во время вождения чувствуется запах гари. …
- Скрежет при переключении передач. …
- Ваша педаль сцепления заедает.
Посмотреть полный ответ на aamcocolorado.com
Сколько стоит замена сцепления?
Средняя стоимость замены сцепления
В среднем вы можете заплатить около 1200 долларов за замену сцепления в вашем автомобиле.
Стоимость может варьироваться от 900 до 1800 долларов в зависимости от вашего автомобиля и магазина, который вы используете. Дилерский центр почти всегда будет дороже, чем независимая автомастерская.
Посмотреть полный ответ на theautomotivedude.com
На что похоже изношенное сцепление?
Педаль сцепления разболталась или провисла. Педаль сцепления туго нажимается. Коробка передач издает скрежещущий, вращающийся или чирикающий шум в нейтральном положении. Происходит скрежет при переключении передач.
Посмотреть полный ответ на generaltransmissionreno.com
Почему мой автомобиль вибрирует на первой передаче?
Это, вероятно, связано со сцеплением, например, из-за изношенного фрикционного материала и/или дефекта нажимного диска, НО также возможно, что могут быть задействованы опоры двигателя, а также двигатель, если двигатель глохнет (из-за зажигания, топлива, или ошибка впуска воздуха) под нагрузкой, возникающей при запуске в .
..
Посмотреть полный ответ на yourmechanic.com
Может ли неисправное сцепление повредить трансмиссию?
Сцепление является ключевой частью механической коробки передач, которая позволяет переключаться между передачами. Если она работает неправильно или какая-либо часть системы сцепления повреждена, у вас возникнут проблемы, и это может привести к еще более серьезным проблемам с трансмиссией.
Посмотреть полный ответ на ralphstransmission.com
Как продлить срок службы моего сцепления?
СОВЕТЫ, КАК ПРОДОЛЖИТЬ СЦЕПЛЕНИЕ ВАШЕГО АВТОМОБИЛЯ
- Никогда не пользуйтесь сцеплением. …
- Используйте сцепление только тогда, когда это необходимо. …
- Не обращайтесь со сцеплением как с подставкой для ног. …
- Если вы водите автомобиль с механической коробкой передач, не переключайтесь на пониженную передачу каждый раз, когда вы замедляете скорость автомобиля. …
- Воспользуйтесь всеми преимуществами стояночного тормоза вашего автомобиля.

Посмотреть полный ответ на сайте nationaltransmission.ca
В чем разница между диском сцепления и нажимным диском?
Диски сцепления также можно назвать фрикционными дисками. Нажимной диск сцепления представляет собой подпружиненную металлическую пластину, которая вращается вместе с маховиком и оказывает давление, чтобы прочно зажать диск сцепления между собой и маховиком.
Посмотреть полный ответ на carid.com
Что происходит, когда во время вождения выходит из строя сцепление?
Несмотря на то, что педаль сцепления прочная, она все равно изнашивается или ломается в шарнире, рычаге педали или в самом сцеплении. Вождение автомобиля с неисправным сцеплением может привести к дальнейшему повреждению коробки передач, стартера или переключателя передач. Важно устранить любые повреждения, обнаруженные на вашем сцеплении.
Посмотреть полный ответ на сайте actonservicecentre.
co.uk
← Предыдущий вопрос
Дрю Бэрримор в New Firestarter?
Следующий вопрос →
Почернеет ли язык от хлоргексидина глюконата?
Знания, детали набора и механика
Magic the Gathering возвращается в Доминарию этой осенью вместе с Dominaria United. Здесь есть все, что вам нужно знать о Dominaria United, включая детали выпуска, дату выхода, предысторию и механику.
«Объединенная Доминария» — это девяносто третье расширение Magic the Gathering, а дата выхода «Объединенной Доминарии» будет 9 сентября 2022 года . Ожидается, что в рамках стандартного блока набор также будет выпущен в MTGA, а предварительные выходные продлятся до 8 сентября 2022 г.
. Возвращение в Доминарию также выбрано не случайно для этого набора, так как «Объединенная Доминария» откроет специальное событие для хобби: празднование 30-летия Magic: the Gathering.
«Объединенная Доминария» Детали выпуска
Как и большинство выпусков, «Единая Доминария» будет продаваться в виде обычных 16-карточных драфт-бустеров, коллекционных бустеров, бустеров выпусков, четырех колод «Командир» и набора. Новым в этом наборе являются бустеры Jumpstart, которые заменяют тематические бустеры прошлых лет. Бустеры Jumpstart, предназначенные для помощи в настройке казуальной игры, позволяют игрокам иметь тематический способ игры Jumpstart, в который игроки могут играть только с двумя случайно выбранными бустерами Jumpstart для каждого игрока.
В этом дополнении будет 281 карта, причем каждый бустер будет содержать гарантированно легендарную карту, как и в «Доминарии». Во всем наборе есть сорок легендарных существ, а также 5 полноценных «витражных» базовых земель, проиллюстрированных Магали Вильнёв.
Из предыдущих наборов возвращаются версии карт с альтернативными рамками. Между тем, промо-карта Buy-A-Box для набора представляет собой Llanowar Loamspeaker с альтернативным искусством.
Box Toppers также возвращаются в Dominaria United, показывая серию из 20 рекламных роликов Box Topper под названием «Пересказанные легенды». Эти карты представляют собой переосмысление старых карт Legends с более мощными эффектами, которые ставят их на один уровень в современной мете.
Наборы Jumpstart для Dominaria United
Как упоминалось выше, этот набор заменяет тематические наборы на наборы Jumpstart. Игроки могут приобрести два бустера Jumpstart и сыграть в Magic против другого игрока, который делает то же самое.
В этом наборе наборов Jumpstart доступно десять тем, по две для каждого цвета, каждая из которых иллюстрирует определенную тему, тематически или по вкусу:
- Коалиционный корпус (белый)
- Коалиционные легионы (белые)
- Мистическое озорство (синий)
- Чародейское зло (Синий)
- Совершенно безжалостный (черный)
- Совершенно безжалостный (черный)
- Готов к зарядке (красный)
- Готов к атаке (красный)
- Территория Зверя (Зеленый)
- Территория монстров (зеленый)
Dominaria United Lost Legends
Wizards of the Coast нашли старые карты Legends на старом складе и решили раздать их игрокам.
Так родилась идея Lost Legends, согласно которой одна из этих карт будет включена в случайные коллекционные бустеры, продаваемые в магазинах. Эти карты появятся в 3% бустеров. Однако не все карты из Legends были включены в эту акцию, так как некоторые карты могут не соответствовать сегодняшним стандартам культурной чувствительности, или потому, что некоторые карты были утеряны с годами, или просто потому, что Wizards of the Coast разорвала отношения с первоначальным художником. карт удалены.
Промо-карты Dominaria United
Dominaria United будет запущена с парой промо-карт, включенных в покупки и события:
- Alternate Art Llanowar Loamspeaker — акция Buy-a-Box
- Альтернативное полное искусство Touch the Spirit Realm, Workshop Warchief и Shivan Devastator — рекламные ролики игрового дня
- Full Arts of Spell Pierce, Gilded Goose и Omnath без текста, Locus of Creation — акции чемпионата магазина
- Serra Angel, Ball Lightning, Fyndhorn Elves — акции к 30-летию — по одному на каждый год с 19с 93 по 2022 год, три из которых выйдут за Dominaria United, а следующие четыре выйдут за Dominaria United
.
Dominaria United Mechanics
В Dominaria United будут присутствовать следующие механики:
- Compleated — поскольку фирексийцы захватывают как существ, так и Planeswalker-ов, механика Compleated возвращается из Neon Dynasty: Kamigawa, как и еще один Planeswalker получает Завершено фирексийцами — позволяет Planeswalker-ам выходить раньше с меньшим количеством жетонов лояльности, платя жизненные очки за стоимость фирексийской маны вместо обычной цветной маны.
- — Домен — это возвращающаяся механика, которая объединяет пять цветов Магии против фирексийцев, демонстрируя единство Коалиции. Домен — это слово способности, которое указывает на количество базовых земель в игре.
- Двойной кикер — пять карт с двумя цветами стоимости кикера, которые получают тем больше эффектов, чем больше они получают кикеров. Это смесь мультикикера и обычного кикера, что приводит к картам со стоимостью разыгрывания одного цвета с тремя цветовыми идентичностями в общей сложности.

- Enlist — Enlist — это новая механика, которая дает атакующему существу с Enlist возможность брать силу другого неиспользованного существа, которое не атакует и не имеет болезни вызова.
- Poison Counters — возвращающаяся механика, которая применяется к игрокам, пришедшим из источника. Когда у игрока есть десять или более жетонов яда, он проигрывает игру.
- Упреждающее чтение — новая механика, доступная в Сагах, позволяющая игрокам сразу переходить к Счетчику Саги, пропуская предыдущие. Саги, сыгранные с опережающим чтением, по-прежнему заканчиваются, когда счетчик саги достигает трех.
- Счетчики оглушения — новый способ держать нападающих в страхе. Счетчики оглушения применяются к перманентам, которые предотвращают их разворачивание. Если перманент с жетоном оглушения должен быть развернут, вместо этого удалите с него жетон оглушения.
Домен
Колоды Dominaria United Commander
Вместе с основным набором выйдут две колоды Dominaria United Commander:
- Painbow — колода всех пяти цветов с Джаредом Карталионом в роли командира, содержащая десять новых карт.

- «Наследие легенд» — колода Марду, в которой Дихада, Связывающая волю, выступает в роли командира, содержит десять новых карт.
Dominaria United История и знания
История и знания Dominaria United вернут нас в Доминарию, основной план мультивселенной Magic the Gathering, и в историю с высокими ставками, которая определит судьбу не только Доминарии, но и всей Мультивселенной.
После исчезновения Никола Боласа над Доминарией нависла еще одна угроза. Шеолдред, Шепчущий, претор фирексийцев, возглавляет фирексийское вторжение в Доминарию. Карн возвращается в Доминарию, чтобы подготовиться к фирексийскому вторжению, оглядываясь назад в прошлое Доминарии, чтобы подготовиться к ее будущему. В Dominaria United вернутся многие знакомые герои и злодеи, такие как Джойра и Джайя, включая знаменитых Стражей. Четыре набора будут включать в себя историю этой эпической арки, начиная с Dominaria United и заканчивая Brother’s War, следующим стандартным набором, который должен выйти в ноябре.
Принцип работы пускача мтз: Пускач МТЗ 80. Устройство двигателя, регулятора и редуктора муфты
Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт
Надежный и быстрый запуск двигателя — основное требование от системы пуска. Основной компонент данной системы трактора МТЗ 82 — пусковой двигатель ПД 10. Двигатель Д 240 оснащается двумя типами пусковых устройств: карбюраторный бензиновый пускач ПД-10УД мощностью 10 л. с. (7,35 кВт) включающий одноступенчатый редуктор и электрический стартер СТ-212А с электрофакельным подогревателем. Пусковые устройства обоих типов управляются дистанционно из кабины тракториста.
Устройство пускового двигателя ПД 10
К основным комплектующим пускача относятся: система питания, кривошипно-шатунный механизм, редуктор, остов, регулятор, система зажигания, а также индивидуальная система запуска при помощи электрического стартера.
Остов пускового двигателя образуют головка цилиндров, картер и цилиндр. Картер состоит из двух половинок, отцентрованных штифтами и соединенных между собой болтами. В специальных расточках картера установлены подшипники коленвала, смазка к которым подается через каналы.
В передней части картера находятся передаточные шестерни защищенные крышкой. В верхней плоскости картера установлен цилиндр. Двойные стенки литого цилиндра образуют рубашку, к которой через патрубок подается вода. На внутреннюю поверхность цилиндра выходят газораспределительные окна. Через впускные окна и впускной канал из карбюратора в картер подается горючая смесь. Два продувочных окна, соединенных вертикальными колодцами с картером, необходимы для продувания и подачи смеси в цилиндр. Впускные окна соединены с патрубком глушителя.
В наклонное боковое отверстие вкручен краник служащий для заправки бензина в цилиндр перед запуском дизеля, а в центральное отверстие головки вкручена свеча зажигания СН 200.
Схема устройства ПД 10: 1 — головка; 2 — заливной краник; 3 — искровая зажигательная свеча; 4 — цилиндр; 5 — поршень пд 10; 6 — поршневой палец; 7 — шатун; 8 — воздухоочиститель; 9 — карбюратор К 16а; 10 — тяга регулятора; 11 — рычаг регулятора; 12 — регулятор; 13 — промежуточная шестерня; 14 — картер; 15 — коленчатый вал; 16 — кривошипный палец; 17 — кожух маховика; 18 — маховик; 19 — стартер; 20 — глушитель.
Принцип действия
Пускач ПД 10 трактора МТЗ 82 по своему принципу действия является двухтактным одноцилиндровым карбюраторным бензиновым двигателем. Рабочий процесс данного агрегата аналогичен большинству подобных двигателей и происходит следующим образом.
Поршень, перемещаясь от нижней мертвой точки к верхней, сначала перекрывает продувочное окно, а затем впускное и начинает сдавливать поступившую до этого горючую смесь в цилиндр. Одновременно создается разрежение в кривошипной камере и когда юбка поршня откроет впускное окно, то через него в кривошипную камеру из карбюратора засасывается горючая смесь. При нахождении поршня ближе к верхней мертвой точки, сжатая горючая смесь воспламеняется от искры свечи.
Кривошипно-шатунный механизм пускового двигателя состоит из разъемного коленвала, поршня, шатуна и поршневого пальца. Коленвал состоит из двух щек, двух полуосей и кривошипного пальца. Все детали комплектуются по размерным группам. Головки шатуна двигателя неразъемные.
Шатун соединяется с кривошипным пальцем во время сборки коленвала. В качестве шатунного подшипника применяются два ряда роликов, размещенных между внутренней поверхностью нижней головки шатуна с радиальным зазором 0,008-0,020 миллиметров и кривошипным пальцем. Для смазывания подшипников применяется масло, поступающее по прорезям и отверстиям в нижней и верхней головках шатуна. Поршень пускача изготовлен из алюминиевого сплава и имеет два компрессионных кольца.
Система питания состоит из карбюратора, топливного бачка с фильтром, воздушного патрубка, топливопровода и воздухоочистителя.
В качестве топлива применяется горючая смесь состоящая из бензина и моторного масла в соотношении 15 к 1. Масло добавляемое в рабочую смесь одновременно служит для смазки деталей пускового двигателя.
Технические характеристики
| Тип двигателя | двухтактный, одноцилиндровый, с кривошипно-камерной продувкой |
| Способ образования рабочей смеси | карбюраторный |
| Количество цилиндров | 1 |
| Рабочий объем, л | 0,346 |
| Диаметр цилиндра, мм | 72 |
| Ход поршня, мм | 85 |
| Степень сжатия | 7,5 |
| Максимальный крутиящий момент, Н/м (кгс/м) | 25 (2,55) |
Карбюратор пускового двигателя ПД 10
На пускаче трактора МТЗ 82 применяется однокамерный горизонтальный беспоплавковый карбюратор К 16 или аналогичный.
Подача топлива к жиклера в данном карбюраторе контролируется диафрагмой. Во внутренней части корпуса находятся дроссельная и воздушная заслонки, а также диффузор — основная составная часть корпуса. Воздушная заслонка управляется вручную из кабины трактора. Дроссельная заслонка управляется автоматически при помощи тяги от центробежного регулятора или вручную из кабины. Главная дозирующая система включает в себя жиклер-распылитель, седло клапана и пластинчатый клапан.
Система холостого хода состоит из топливного жиклера холостого хода, клапан холостого хода, регулировочного винта, двух отверстий в стенке смесительной камеры и воздушного канала. Карбюратор пускача оснащен дополнительным устройством, которое облегчает запуск пускового двигателя — механизм принудительного открывания топливного клапана, состоящий из подпружиненной кнопки.
Обслуживание карбюратора заключается в поддержании его чистоты, своевременной промывки и очистке. Каждые 960 часов эксплуатации выкручивайте штуцер подачи топлива, при этом не разбирая его, и промывайте его от грязи потоком керосина или бензина.
При обильном загрязнении демонтируйте сетку из штуцера и промойте ее. Сам штуцер продуйте сжатым воздухом. При сезонном техническом обслуживании рекомендуется снимать карбюратор и тащтельно промывать его от скопившейся грязи.
Схема карбюратора: 1 — воздушная заслонка; 2 — диффузор; 3 — дроссельная заслонка; 4 — штуцер подвода топлива; 5 — пружина топливного клапана; 6 — жиклер-распылитель; 7 — клапан; 8 — седло клапана; 9 — крышка корпуса; 10 — диафрагма; 11 — балансировочное отверстие; 12 — кнопка утопителя; 13 — клапан холостого хода; 14 — отверстие холостого хода; 15 — топливный жиклер холостого хода; 16 — регулировочный винт холостого хода; 17 — воздушный канал холостого хода; 18 — топливный канал; 19 — седло топливного канала; 20 — топливный фильтр.
Регулировка карбюратора К 16
Регулировка необходима при нарушении функционирования дозирующих систем. Состав рабочей смеси, подготавливаемой в карбюраторе, при работе пускача на холостом ходу на минимальных оборотах, регулируется при помощи регулировочного винта.
При выкручивании винта смесь обогащается, при закручивании — обедняется. Минимальные устойчивые обороты на холостом ходу регулируются путем изменения степени закрытия заслонки при помощи упорного винта рычага дроссельной заслонки. Заверните винт до упора и отверните его на 2,5 оборота. После чего заведите пускач и при помощи упорного винта дроссельной заслонки установите минимальную устойчивую частоту вращения коленвала. Далее, откручивая или закручивая винт, отрегулируйте максимальную частоту вращения на холостом ходу. При полной нагрузке частота вращения коленвала пускового двигателя должна составлять 3200 об/мин и 4200 об/мин при холостом ходе. Минимальная устойчивая частота вращения не должна быть меньше 1300 оборотов в минуту.
Регулировка частоты вращения коленчатого вала пускового двигателя
Регулировку частоты вращения рекомендуется проводить опытному механику. Частота вращения коленвала пускового двигателя регулируется следующим образом.
1. Снимите стартер и кожух маховика для того, чтобы измерить частоту вращения используя тахометр на задней полуоси коленвала.
2. проверьте правильность подсоединения тяги к дроссельной заслонке и регулятору. Шаровые пальцы головок рычагов не должны соприкасаться со стенками соединительной муфты. Между ними должен присутствовать небольшой зазор. Сильное затягивание пружины и неверное положение шаровых пальцев уменьшают чувствительность регулятора. Длина тяги регулируется таким образом, чтобы дроссельная заслонка могла полностью закрываться и открываться. В худшем случае, пусковой двигатель будет развивать повышенные обороты на холостом ходу или недостаточные при максимальной нагрузке.
3. Прогрейте пускач на холостом ходу и отрегулируйте минимальную устойчивую частоту вращения на холостом ходу.
Регулятор ПД 10
На пускаче трактора МТЗ 82 применяется однорежимный регулятор центробежного типа, служащий для контроля частоты вращения коленчатого вала.
Шестерня коленвала пускового двигателя посредством промежуточной шестерни приводит во вращение шестерню привода регулятора. В пазах ведущего диска, накрученного на валик, установлены три стальных шарика, которые прижимаются к плоскости опорного диска конической поверхностью подвижного диска.
Вращаясь одновременно с ведущим диском, шарики имеют возможность передвигаться под влиянием центробежных сил в радиальном направлении. Подвижный диск свободно смонтирован на валике регулятора и при помощи рычага все время прижимается к шарикам пружины. При увеличении числа оборотов коленчатого вала пускового двигателя под влиянием центробежных сил шарики расходятся, в следствии чего подвижный диск передвигается, перемещая наружный рычаг регулятора, который при помощи тяги прикрывает дроссельную заслонку карбюратора К 16. В данном случае уменьшается число оборотов коленвала и подвижный диск передвигается в обратном направлении. При открытии дроссельной заслонки карбюратора — обороты коленчатого вала увеличиваются. Данным образом контролируются обороты коленчатого вала в определенном диапазоне.
Редуктор пускового двигателя ПД 10
Редуктор служит для передачи вращения от коленвала пускового двигателя к коленчатому валу двигателя в момент его запуска. Передаточное число между коленвалом двигателя Д 240 и коленчатым валом пускача — 16,8, отсюда, при номинальных оборотах вала пускового двигателя (3500 оборотов/мин.
) частота вращения двигателя составляет 210 оборотов в минуту.
Редуктор состоит из вала, вращающегося в двух шарикоподшипниках; фрикционного сцепления; механизма включения и муфты свободного хода. Шестерня сцепления, находящаяся в постоянном зацеплении с промежуточной шестерней пускача, свободно вращается на валу. К шестерне приклепан ведущий барабан муфты, оснащенный четырьмя выступами, входящие в пазы ведущих дисков муфты. Выступы ведомых дисков вставлены в пазы специальной обоймы муфты свободного хода. В результате, при вращении ведомых дисков одновременно вращается обойма муфты. На внутренней поверхности обоймы предусмотрены четыре фасонных паза, в каждом из которых находится цилиндрический ролик. Пазы в обойме сконструированы таким образом, чтоб при включении сцепления, в тот момент, когда втулка начинает вращаться, ролики перемещаются по профильному пазу и блокируют обойму на валу редуктора. Данным образом передается вращение от пускача к валу редуктора и одновременно — шестерне включения, которая зацепляется с венцом маховика дизеля и, соответственно, передает вращение коленвалу двигателя.
Для ввода шестерни в зацепление с маховиком применяется рычаг, соединенный при помощи системы тяг с рычагом муфты включения. Сцепление включается при помощи рычага.
Схема редуктора: 1.Пробка 2.Прокладка 3.Корпус 4.Шестерня 5.Пружина 6.Пружина 7.Толкатель муфты 8.Шайба 9.Направляющая толкателя 10.Проволока контроля 11.Болт 12.Защелка муфты 13.Винт 14.Шплинт 15.Ось защелки 16.Пятка муфты 17.Пружина защелки 18.Защелка муфты 19.Кольцо 20.Муфта 21.Болт 22.Шайба 23.Прокладка 24.Гайка 25.Шайба 26.Подшипник 27.Прокладка 28.Сальник 29.Крышка сальника 30.Втулка 31.Вал 32.Линейка масломерная 33.Прокладка 34.Крышка 35.Шайба 36.Болт 37.Заглушка 38.Втулка 39.Шестерня 40.Ось 41.Шестерня 42.Штифт 43.Шплинт 44.Вал вилки 45.Шарик 46.Пружина 47.Вилка 48.Заглушка 49.Ось 50.Болт.
Установка магнето и зажигание на ПД 10
Зажигание на пускаче устанавливается на заводе и его регулировка во время эксплуатации не требуется. В том случае, если магнето снималось с пускового двигателя, необходимо выполнить следующие шаги для его правильной установки:
1.
отсоедините провод от свечи и выкрутите ее;
2. вставьте через свечное отверстие чистый стержень и, проворачивая коленвал пускача по часовой стрелке, установите поршень в верхнюю мертвую точку;
3. установить поршень на 5-6 мм ниже верхней мертвой точки путем проворачивания коленвала в противоположную сторону;
4. снимите крышку прерывателя и установить валик в положение начала разрыва контактов прерывателя. В данном положении введите выступ полумуфты магнето в пазы шестерни привода и закрепите магнето;
5. установите крышку магнето и свечу обратно и подсоедините провод к свече. После каждых 960 часов работы двгателя рекомендуется очищать свечу зажигания от нагара и контролировать зазор между электродами. Зазор между электродами в свече зажигания должен составлять 0,60-0,75 мм.
Регулировка и ремонт пускача ПД-10
Обслуживание пускового двигателя и редуктора заключается в следующих действиях. В топливный бачок заливается горючая смесь на основе бензина и моторного масла в соотношении 15 к 1.
Бензин с маслом смешивается в чистой емкости и потом при помощи воронки оснащенной фильтром заливается в бачок. Не допускается использование чистого бензина или бензина с малым содержанием масла, так как это приведет к нарушению смазывания трущихся механизмов пускового двигателя. Время от времени промывайте отстойник топливного бака. После каждые 480 часов эксплуатации промывайте фильтр воздухоочистителя пускача. Для этого необходимо снять колпак воздухоочистителя и ограничитель; демонтировать и промыть в солярке фильтрующий элемент и смочить его маслом.
Обслуживание редуктора заключается в проверке и замене масла, а также проведении необходимых регулировок механизма дистанционного управления. Каждые 480 часов работы проверяйте уровень масла в корпусе редуктора, а через 960 часов проводите замену масла. Каждые 960 часов проверяйте регулировку сцепления редуктора. Время непрерывной работы пускового двигателя под нагрузкой не должно превышать десяти минут.
Пусковой двигатель ПД 10 (пускач трактора МТЗ 82).
Устройство и ремонт
Пусковой двигатель ПД-10: устройство, схемы и принцип работы. Необходимая информация для ремонта пуcкача МТЗ-80. Место расположения пускового двигателя в тракторе МТЗ-80/82.
Для всех дизельных моторов ММЗ (Минского моторного завода), производящего трактора марки МТЗ – 80, 82 и их модификации, предусмотрена установка одного типа пускового устройства – ПД – 10 (пусковой двигатель), состоящего из редуктора и самого одноцилиндрового двигателя.
В простонародье и в среде мотористов этот небольшой моторчик именуется незатейливо – “пускач”, хотя завести без него трактор достаточно проблематично.
ПД – 10 – это небольшой стартовый, двухтактный двигатель с карбюратором, развивающий мощность до 10 лошадиных сил и устанавливаемый к модифицированным дизельным агрегатам Д-240Л или Д-243Л, оснащённый центробежным регулятором, работающим в одном режиме.
Этот регулятор соединяется посредством рычага с дроссельной заслонкой карбюратора и в автоматическом режиме производит её открытие/закрытие, а также стабильную частоту вращения коленвала.
Принцип функционирования
Двигатель пусковой ПД10 — это стандартный бензиновый силовой агрегат с одним цилиндром. Поэтому принцип функционирования пускача аналогичен с двухтактным мотором. Простыми словами его можно описать так:
- поршень сдавливает рабочую смесь внутри цилиндра во время перемещения с нижней мертвой точки в верхнюю;
- после открытия впускного канала кривошипной камеры, в нее через карбюратор пускача поступает рабочая смесь, которая разрежается при движении поршня;
- как только поршень начнет приближаться к ВМТ, сжатая рабочая смесь воспламенится от свечи зажигания.
Топливо для ПД10 – это смесь бензина с маслом в пропорции 15:1. Моторное масло в составе смеси необходимо для обеспечения корректной смазки всех взаимодействующих элементов силового агрегата, предотвращения его перегрева и выхода из строя.
Пуская является одноцилиндровым бензиновым двигателем
Таблица характеристик и применяемость стартеров на различных видах отечественной техники
Представляем вашему вниманию перечень предлагаемых нами стартеров.
Мы поставляет стартера для всех видов дорожно-строительной и коммунальной техники, представленной на отечественном рынке. На ряду с предоставлением возможности приобретения готового изделия мы так же рекомендуем проведения ремонта вашего стартера с предоставлением гарантии качества. Наименование и применение стартеров берется из открытых источников. При обнаружении неточностей просьба указать на ошибки с целью немедленного устранения неточности.
Технические характеристики пускового двигателя ПД10
Двухтактный одноцилиндровый бензиновый карбюраторный двигатель имеет следующие характеристики:
- Объем цилиндра – 0.346 л.
- Степень сжатия – 7.5.
- Крутящий момент – 25 Н/м.
Это наиболее оптимальные параметры механизма, благодаря которым обеспечивается корректный запуск дизельного силового агрегата.
Конструктивные особенности пускового двигателя
Рассмотрим устройство ПД10. Пускач имеет стандартную для всех двухтактных двигателей конструкцию, которая представлена следующими элементами:
- Редуктор пускового двигателя.

- Система зажигания.
- Кривошипно-шатунный механизм.
- Электростартер.
- Регулятор.
- Остов.
- Система топливоподачи.
Конструкция кривошипно-шатунного механизма для двигателей такого типа не отличается сложностью. В свою очередь коленвал имеет сборную конструкцию, каждый из элементов которой соответствует своим параметрам, что обеспечивает оптимальную работу всего механизма. Головки шатуна ПД10 выполнена как неразборный блок. Сам шатун агрегатирован с кривошипным пальцем.
Подшипник коленвала ПД10 состоит из двух рядов роликов, постоянно смазывается и охлаждается маслом во время работы мотора. В качестве материала для поршня двигателя используется алюминиевый сплав. На поршне имеются два компрессионных кольца.
Схема ПД 10
Система топливоподачи имеет стандартную конструкцию, в которую включен бензобак, магистраль подачи топлива, фильтровальные элементы. Ее простота обеспечивает надежное функционирование ПД10. Силовой агрегат образован цилиндро-поршневой группой и картером.
Конструкция картера состоит из двух половин, скрепленных при помощи шпилек. В картере располагаются подшипники коленчатого вала и шестерни, а его верхняя часть переходит в цилиндр с поршнем, внутренняя поверхность которого имеет газораспределительные каналы.
Обогащение топливной смеси для питания установки осуществляется в карбюраторе, с которого она подается в цилиндры через продувочный канал картера. В центральное отверстие цилиндра вкручена свеча зажигания, а в боковом имеется специальный краник, необходимый для подачи бензина.
Как работает пускач
Пусковой двигатель ПД 10 призван обеспечить стабильный запуск мотора тракторов МТЗ, выделяется среди прочих аналогов отличными техническими характеристиками, высокой стабильностью работы. Он представляет собой стандартный пускач, оснащенный одним цилиндром. Его рабочий объем 0,346л, чего вполне достаточно для старта двигателя даже в неблагоприятных условиях. Мощность агрегата при 3,5 тыс. оборотов достигает 10 л.с.
.
Изучив технические характеристики изделия, следует отметить, что оно относится к двухтактному типу, оснащено кривошипно-камерной продувкой. Работает мотор на бензиновой смеси, качество которой регулируется с помощью карбюратора, что позволяет производить более тонкую настройку двигателя. Принцип работы подобного устройства крайне прост.
ПД-10
Сначала, ПД-10 запускается через стандартный стартер трактора, после чего, он соединяется с основным двигателем транспортного средства. С помощью механизмов, энергия вращения передается редуктора и, впоследствии, коленвал трактора набирает необходимые обороты для стабильной независимой работы. После того, как основной двигатель достиг рабочего состояния, пусковой аналог прекращает свою работу.
Особенности обслуживания пускателя
Механизм функционирует корректно и при правильной эксплуатации не требует дополнительного обслуживания и сложной регулировки. Важный момент: категорически запрещена эксплуатация ПД10 на чистом бензине без добавления моторного масла, поскольку это может привести к серьезным поломкам.
Приготовление смеси бензина с маслом осуществляется в соответствии с соотношением 15:1. Для этого подойдет любая чистая канистра соответствующего литража. Для заправки бака используется специальная лейка с фильтровальным элементом.
В период эксплуатации следует следить за состоянием топливного и воздушного фильтров, своевременно их менять, так как от этого зависит корректность функционирования механизма. Порядок очистки воздушного фильтра:
- Отсоединить ограничительный механизм, после чего снять защиту фильтровального элемента.
- Удалить фильтр.
- Очистить, промыть в дизтопливе, после чего немного смочить маслом.
- Собрать узел в обратной последовательности.
Одним из основных узлов является редуктор пускателя. Суть его обслуживания заключается в обязательной замене смазывающей жидкости после 960 часов эксплуатации, а также пополнении ее уровня после 480 часов работы.
МТЗ-80, застрял редуктор ПУСКАЧА ПД-10
Ручка заклинивает при попытке запустить трактор.
Теперь это не двигается. Как попытаться справиться с этим. Двигатель не вращается. Такая картинка как-то застряла это место.
снимай пускач откручивай редуктор и всё увидишь, работы часа на два.сначала посмотри рычаг включения бендикса
Ручка заклинивает при попытке запустить трактор. Теперь это не двигается. Как попытаться справиться с этим. Двигатель не вращается. Такая картинка как-то застряла это место.
Ручка включения бендикса должна возвращаться назад под действием пружины.Видно закисла в корпусе.
Чем глубже колея,тем больше шансов что ты на трассе.
Эта самая крышечка с ручечкой. крепится тремя болтиками со стороны подножки. Чаще стоят два болтика..
Кто не рискует тот не пьет шампанское
Назначение и устройство пускового двигателя ПД-10У
Магнето пускача
На пусковом двигателе ПД 10 используется магнето М124-Б1 правого вращения с неизменяемым моментом образования искры (угол опережения зажигания составляет 27º). Привод магнето выполняется при помощи жесткой полумуфты от шестерни привода пускового двигателя.
Корпус магнето изготовлен из сплава на основе цинка. Ротор, являющийся главной частью генератора переменного тока и предназначенный для образования и изменения величины магнитного потока, который проходит через сердечник, установлен на двух шарикоподшипниках между полюсными башмаками магнитопровода. В устройство ротора входят два валика и пакет ламелей, напрессованных на магнит. Магнит с ламелями и валики залиты цинковым сплавом.
Магнето пускача ПД 10: 1 — корпус; 2 — ротор; 3 — крышка магнето; 4 — трансформатор; 5 — вывод высокого напряжения; 6 — крышка прерывателя; 7 — кулачок; 8 — конденсатор; 9 — полумуфта; 10 — рычажок прерывателя; 11 — контактная стойка; 12 — клемма дистанционного выключения; 13 — кнопка выключения; 14 — фильц.
Принцип работы ПД-10
В системе зажигания ПД – 10 нет ничего сложного и всё предельно примитивно. Тем не менее, в нём используются как стандартные свечи зажигания с проводами высокого напряжения, так и специальный электрический стартер для запуска.
Посыл к вращению дизельного маховика происходит путём передачи редуктором с одной ступенью вращательных движений с помощью включающей шестерёнки.
Смазка всех рабочих деталей (шестерёнок и подшипников) самого пускового двигателя происходит путём равномерного разбрызгивания горючей смеси (дизельного топлива смешанного с маслом в пропорции 1 : 1).
Заливается эта гибридная жидкость по отдельности непосредственно в редуктор, где и происходит смешивание, а затем подача на детали.
При этом в использовании допустимо топливо и масла низкого качества, которые навредили бы более требовательным моторам.
Никакого дистанционного пульта управления ПД – 10 не имеет, а включение электрического стартера происходит при помощи нажатия на рычаг, расположенный прямо на корпусе стартера.
Подробную детализированную схему устройства ПД – 10 вы можете посмотреть ниже.
Здесь же по порядку будут перечислены все детали, составляющие этот пусковой двигатель, а также схема, указывающая на его расположение в общем пространстве мотора Д-240.
Пусковой двигатель ПД-10:
1 – коленчатый вал; 2 – шатун; 3 – маховик; 4 – стартер; 5 – искрогаситель; 6 – цилиндр; 7 – головка цилиндра; 8 – заливной краник; 9 – провод высокого напряжения; 10 – запальная свеча; 11 – поршень; 12 – карбюратор; 13 – гайка; 14 – колпак воздухоочистителя; 15 – фильтрующий элемент; 16 – корпус; 17 – тяга регулятора; 18 – регулятор.
Двигатель Д-240 вид слева. Цифрой 8 помечен пускач ПД-10.
Трансформатор магнето
Трансформатор предназначен для создания тока высокого напряжения. Главным его компонентом является сердечник, состоящий из отдельных пластин электротехнической стали, первичной и вторичной обмоток. Торцевые части обмоток защищены гетинаксовыми щеками. Одна из щек трансформатора оснащена наконечником, к которому припаян конец первичной и начало вторичной обмотки. Наконечник соединяется с контактной стойкой прерывателя. Конец вторичной обмотки через защитную ленту припаян к электроду. Вторичная обмотка состоит из большого количества витков тонкого провода, а первичная обмотка — из малого количества витков толстого провода.
Для улучшения электрической прочности трансформатор пропитан турбинным маслом.
Прерыватель соединяет кулачок, находящийся на валу ротора, с контактной стойкой и рычажком с вольфрамовыми контактами. Данные элементы вместе с фильцем для смазки кулачка располагаются в крышке магнето. При вращении ротора магнето, кулачок разрывает контакты прерывателя, образуя при этом зазор 0,25-0,35 мм.
Как установить стартер на МТЗ
Как установить стартер на МТЗ вместо пускача без переделок? Роль пускача выполняет кнопка или отверстие, в которое надо вставить ключ зажигания. Производительность такого пускового устройства невысокая, поэтому устанавливается переделка механизма на редукторный стартер. Необходимость подобной модернизации связана со следующими характеристиками редуктора:
- Выпускаются как планетарные редукторы, на которых стоит 1 или больше 2 шестеренок
- Напряжение, которое проходит через редуктор, увеличивается в несколько раз.
- Отличается небольшим уровнем потребление электрической энергии, особенно если запускать устройство на холодный двигатель.

- Происходит автоматическое отключение сразу после того, как будет запущен основной мотор.
- Чаще всего причиной того, что нужно провести замену пускача на стартер, является необходимость провести ремонт или сменить пусковой механизм на более мощный. Переделанная конструкция не уступает по качеству оригиналу.
К факторам, из-за которых надо проводить переоборудование МТЗ, относятся следующие характеристики:
- Пускач стартера МТЗ плохо крутит стартер.
- Пусковой механизм медленно вращает поворот коленчатого вала уже после того, как он был включен. Часто это связано с тем, что аккумулятор недостаточно заряжен, используется неправильное масло для заправки или происходит нарушение положения контактных щеток.
- Механизм не отключается, когда двигатель уже включен.
- Установка просто вышла из строя и поэтому не реагирует на запуск.
- Не происходит сцепление бендикса и маховика.
- Нет вращения коленвала, когда идет вращение якоря.

В том или ином случае владелец должен либо поменять пускач под стартер, либо провести его ремонт.
Принцип действия магнето
Во время вращения ротора в сердечнике трансформатора и магнитопроводе корпуса образуется переменный по направлению и величине магнитный поток, пересекающий витки первичной обмотки трансформатора и создает в ней электродвижущую силу. Под влиянием данной силы в данной обмотке создается переменный электрический ток малого напряжения.
При достижении силы тока наибольшего значения срабатывает прерыватель, размыкая ток первичной обмотки. Электрический ток в обмотки мгновенно пропадает, быстро снижается магнитный поток и образует одновременно во вторичной обмотке электродвижущую силу высокого напряжения, под влиянием которой между электродами свечи создается искровой разряд, необходимый для воспламенения рабочей смеси в цилиндре пускача пд 10.
Для уменьшения подгорания контактов прерывателя во время их размыкания, параллельно им подключен конденсатор.
Для защиты трансформатора от пробоя при обрыве или разъединении провода высокого напряжения, в магнето имеется искровой промежуток между корпусом магнето и электродом высокого напряжения.
Магнето выключается дистанционно при помощи выключателя ВК322, находящегося в кабине на панеле управления пусковым двигателем. Также магнето можно выключить при помощи кнопки, установленной в корпус магнето.
На тракторе МТЗ 82 смонтировано блокирующее устройство для блокирования запуска пускового двигателя при включенной передаче. Данное устройство блокирует магнето, замыкая на массу обмотку трансформатора. На крышке КПП находится выключатель ВК403. Если рычаг переключения передач находится в нейтральном положении — его контакты разомкнуты. При включенной передаче его контакты замыкаются, соединяя первичную обмотку трансформатора с массой, блокируя образование искры и, соответственно, пуск двигателя ПД 10.
Назначение и устройство пускового двигателя ПД-10У
⇐ ПредыдущаяСтр 9 из 10Следующая ⇒
Для создания в камере сгорания температурных условий, обеспечивающих самовоспламенение впрыснутого топлива, коленчатый вал двигателя требуется раскрутить примерно до 250 об/мин.
Поэтому для запуска двигателя Д-240Л применяется специальный карбюраторный пусковой двигатель (с пуском от электростартера) и редуктор с муфтой бендикса (для соединения пускового двигателя с основным).
Пусковой двигатель П-10УД одноцилиндровый, двухтактный, карбюраторный, с водяным охлаждением, мощностью 10 л. с. (7,3 кВт), запускается электростартером СТ-365. Пусковой двигатель устанавливается с левой стороны дизеля на фланце корпуса редуктора. Конструкция пускового двигателя приведена на рис. 29. Пусковой двигатель П-10УД по своей конструкции аналогичен двигателям ПД-10У, ПД-10УД и другим. На пусковом двигателе установлен горизонтальный беспоплавковый карбюратор 12 с воздухоочистителем. Фильтрующие элементы 15 воздухоочистителя изготовлены из пенополиуретана. Для ограничения и поддержания постоянной максимальной частоты вращения коленчатого вала пусковой двигатель снабжен однорежимным центробежным регулятором 18. Система охлаждения пускового двигателя водяная, общая с дизелем.
Кривошипно-шатунный механизм и поршневая группа пускового двигателя смазываются топливной смесью, состоящей из 15 частей (по объему) автомобильного бензина АИ-80 и одной части дизельного масла. Шестерни пускового двигателя смазываются путем разбрызгивания масла редуктора пускового двигателя. Управление пусковым двигателем и его редуктором — дистанционное, осуществляется из кабины трактора. Для исключения возможности запуска пускового двигателя П-10УД при включенной передаче на тракторах МТЗ-80Л/82Л устанавливается специальное блокирующее устройство.
Рис. 29. Пусковой двигатель:
1- коленчатый вал; 2 —шатун; 3 — маховик; 4 — стартер; 5 — искрогаситель; 6 — цилиндр; 7 — головка цилиндра; 8 — заливной краник; 9 — провод высокого напряжения; 10 — запальная свеча; 11— поршень; 12— карбюратор; 13 — гайка; 14— колпак воздухоочистителя» 15 — фильтрующие элементы; 16 — корпус; 17 — тяга регулятора; 18 — регулятор.
Билет 15 Вопрос 2
Назначение, устройство и работа механизма переключения передач трактора МТЗ-80 (МТЗ-80Л)
Механизм переключения передач трактора устанавливается на верхнюю плоскость корпуса КПП и предназначен для переключения ступеней редуктора КПП.
Переключение передач осуществляется вилками, соединёнными с полозками стыковой электросваркой. На верхних плоскостях полозков выполнены поперечные лунки, в которые входят подпружиненные шарики, обеспечивающие фиксацию вилок в заданных положениях и препятствующие самовыключению шестерён под нагрузкой.
Переключение ступеней редуктора КПП осуществляется поводком, связанным с валиком, на котором закреплена вилка, перемещающая шестерню. Полозки вилок снабжены пазами, в которые входит нижний конец рычага переключения, закреплённого в крышке на шаровой опоре при помощи штифта, препятствующего повороту рычага относительно вертикальной оси.
Коробки передач тракторов оборудованы устройством, блокирующим запуск двигателя при любой включенной передаче.
Билет №1
1в. Устройство кривошипно-шатунного механизма двигателя Д-240 (Д-240Л).
В. Регулировка тормозов трактора МТЗ-80 (МТЗ-80Л).
Билет №2
В.
Устройство и работа системы охлаждения двигателя Д-240 (Д-240Л)
В. Регулировка муфты сцепления двигателя Д-240 (Д-240Л)
Билет №3
В. Устройство и работа водяного насоса и вентилятора двигателя Д-240 (Д-240Л)
В. Регулировка сходимости передних колёс трактора МТЗ-80 (МТЗ-80Л).
Билет №4
В. Устройство и работа водяного радиатора и шторки радиатора трактора МТЗ-80 (МТЗ-80Л).
В. Регулировка гидроусилителя рулевого управления трактора МТЗ-80 (МТЗ-80Л).
Билет№5
В. Устройство и принцип действия муфты сцепления двигателя Д-240 (Д-240Л).
⇐ Предыдущая9Следующая ⇒
Рекомендуемые страницы:
Техническое обслуживание и ремонт магнето
Обслуживание магнето заключается в периодическом контроле за чистотой, надежностью крепления, необходимости смазки, зачистке контактов и регулировки зазора между контактом прерывателя.
Через каждые 960 часов эксплуатации трактора проверяйте состоянии контактов прерывателя и зазор между ними.
При выявлении нагара, зачистка контактов осуществляется при помощи специального напильника, не оставляющим абразивной пыли. До начала зачистки увеличьте зазор между контактами для свободного прохода напильника. Каждый контакт зачищается по отдельности, после чего необходимо отрегулировать зазор между контактами магнето и протереть их тряпкой смоченной в спирте или бензине.
После 1440 часов эксплуатации необходимо проверить наличие смазки на грани кулачка при помощи папиросной или аналогичной бумаги по степени ее промасливания. В случае надобности — пропитайте фильц 3-5 каплями турбинного масла. Не рекомендуется обильное смазывание фильца кулачка, так как не допустимо поадание масла на контакты.
Пускач МТЗ-80: устройство, принцип работы
Пусковой двигатель ПД-10: устройство, схемы и принцип работы. Необходимая информация для ремонта пуcкача МТЗ-80. Место расположения пускового двигателя в тракторе МТЗ-80/82.
Для всех дизельных моторов ММЗ (Минского моторного завода), производящего трактора марки МТЗ — 80, 82 и их модификации, предусмотрена установка одного типа пускового устройства — ПД — 10 (пусковой двигатель), состоящего из редуктора и самого одноцилиндрового двигателя.
В простонародье и в среде мотористов этот небольшой моторчик именуется незатейливо — «пускач», хотя завести без него трактор достаточно проблематично.
ПД — 10 — это небольшой стартовый, двухтактный двигатель с карбюратором, развивающий мощность до 10 лошадиных сил и устанавливаемый к модифицированным дизельным агрегатам Д-240Л или Д-243Л, оснащённый центробежным регулятором, работающим в одном режиме.
Этот регулятор соединяется посредством рычага с дроссельной заслонкой карбюратора и в автоматическом режиме производит её открытие/закрытие, а также стабильную частоту вращения коленвала.
Регулировка зазора между контактами прерывателя
При помощи специального щупа осуществляется проверка зазора между контактами прерывателя, проворачивая при этом коленвал пускача за маховик до момента наибольшего расхождения контактов.
Для регулировки зазора необходимо отпустить винт крепления контактной стойки и повернуть стойку отверстий, вставленную в прорезь эксцентрика.
Каждые два года эксплуатации рекомендуется менять смазку в подшипниках магнето, для чего сначала необходимо разобрать магнето и удалить остатки старой смазки. После промойте сепараторы подшипников в бензине и насухо протрите их и наружные кольца чистой тряпкой.
После сборки магнето необходимо протестировать на стенде. Также допускается следующий вариант проверки магнето. Подключите высоковольтный провод к выходу высокого напряжения и держа другой конец провода на расстоянии 5-7 миллиметров от корпуса магнето, резко поверните ротор вправо, при этом правильно собранное и отрегулированное магнето должно образовать искровой разряд.
Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт
» Двигатель Д-240 » Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт
Надежный и быстрый запуск двигателя — основное требование от системы пуска.
Основной компонент данной системы трактора МТЗ 82 — пусковой двигатель ПД 10. Двигатель Д 240 оснащается двумя типами пусковых устройств: карбюраторный бензиновый пускач ПД-10УД мощностью 10 л. с. (7,35 кВт) включающий одноступенчатый редуктор и электрический стартер СТ-212А с электрофакельным подогревателем. Пусковые устройства обоих типов управляются дистанционно из кабины тракториста.
Устройство пускового двигателя ПД 10
К основным комплектующим пускача относятся: система питания, кривошипно-шатунный механизм, редуктор, остов, регулятор, система зажигания, а также индивидуальная система запуска при помощи электрического стартера.
Установка зажигания на пускаче ПД 10. Как установить магнето на пускач
Угол опережения зажигания устанавливается на заводе и в ходе эксплуатации не нуждается в регулировке. Однако, в том случае, если магнето снималось с пускового двигателя или заменялось, то для его правильной установки необходимо выполнить следующий шаги:
1.
отсоедините провод от свечи и выкрутите ее; 2. в отверстие под свечу опустите стержень и при помощи его, поворачивая коленвал двигателя по часовой стрелке, определите момент прихода поршня в верхнюю мертвую точку; 3. поверните коленчатый вал в обратную сторону и установите поршень на 5-6 мм ниже в.м.т.; 4. снимите крышку прерывателя, поверните валик и найдите положение, соответствующее началу размыкания контактов прерывателя; 5. введите выступы полумуфты в пазы шестерни привода и закрепите магнето при помощи болтов; 6. установите крышку прерывателя и подсоедините провод к свече.
Как установить стартер на МТЗ
Как установить стартер на МТЗ вместо пускача без переделок? Роль пускача выполняет кнопка или отверстие, в которое надо вставить ключ зажигания. Производительность такого пускового устройства невысокая, поэтому устанавливается переделка механизма на редукторный стартер. Необходимость подобной модернизации связана со следующими характеристиками редуктора:
- Выпускаются как планетарные редукторы, на которых стоит 1 или больше 2 шестеренок
- Напряжение, которое проходит через редуктор, увеличивается в несколько раз.

- Отличается небольшим уровнем потребление электрической энергии, особенно если запускать устройство на холодный двигатель.
- Происходит автоматическое отключение сразу после того, как будет запущен основной мотор.
- Чаще всего причиной того, что нужно провести замену пускача на стартер, является необходимость провести ремонт или сменить пусковой механизм на более мощный. Переделанная конструкция не уступает по качеству оригиналу.
К факторам, из-за которых надо проводить переоборудование МТЗ, относятся следующие характеристики:
- Пускач стартера МТЗ плохо крутит стартер.
- Пусковой механизм медленно вращает поворот коленчатого вала уже после того, как он был включен. Часто это связано с тем, что аккумулятор недостаточно заряжен, используется неправильное масло для заправки или происходит нарушение положения контактных щеток.
- Механизм не отключается, когда двигатель уже включен.
- Установка просто вышла из строя и поэтому не реагирует на запуск.

- Не происходит сцепление бендикса и маховика.
- Нет вращения коленвала, когда идет вращение якоря.
В том или ином случае владелец должен либо поменять пускач под стартер, либо провести его ремонт.
Настройка карбюратора пускача мтз 80
Обслуживание ПД-10
Как правило, пускач не потребует от владельца много времени для проведения работ по обслуживанию узла. Важно помнить о том, что использование топлива в чистом виде, без предварительной смеси с маслом категорически запрещается, так как это может повлечь повреждение двигателя и последующий выход его из строя.
Для того, чтобы заправить двигатель, потребуется в чистой емкости смешать чистый бензин надлежащего качества и моторное масло, строго соблюдая пропорции 15:1. Необходимо использовать при заправке специальную воронку-фильтр, которая позволит избежать попадания крупных и мелких загрязнений во внутренние узлы агрегата.
Схема ПД-10
По мере использования, следует промывать отстойник бачка для топлива, а также своевременно промывать или заменять воздушный фильтр.
Рекомендуется делать это каждые 480 часов использования. Поскольку многие проблемы, возникающие с пускачом, связаны с неудовлетворительной чистотой воздушного фильтра, следует его периодически демонтировать и очищать, придерживаясь следующей инструкции:
Необходимо уделять должное внимание и обслуживанию редуктора, работающего в связке с ПД-10. Прежде всего, следует заменять масло после 960 часов работы, а его долив осуществлять каждые 480 часов, по мере необходимости.
С подобной периодичностью следует проверять работоспособность сцепления узла. При эксплуатации, необходимо помнить о том, что время работы пускача не должно быть больше 10 минут, иначе существенно возрастает вероятность его выхода из строя.
Основные неполадки в системах запуска двигателей
Любая система запуска двигателя тракторов МТЗ требует обслуживания, а в случае неисправности – ремонта.
Возможных неисправностей электростартера несколько:
Важно помнить, что работоспособность стартера, как и любого другого механизма, зависит от профилактики неисправностей.
Для тракторов МТЗ установлены сроки ежемесячного технического обслуживания, которые владельцу необходимо соблюдать. В результате, время жизни всех систем трактора возрастет в разы.
Варианты установки стартера на МТЗ 80 вместо пускача
Стремление уйти от неудобного процесса запуска МТЗ 80(82)Л с пусковым двигателем ПД 10 часто ставит трактористов перед вопросом – «каким образом переоборудовать трактор на запуск от стартера?». Одержимые желанием установки электростартерного пуска дизеля рукастые специалисты разными вариантами, порой небезуспешно воплотили эту идею в жизнь. Для многих процесс переделки не имел конкретной технологии, отнял много времени и труда, во многом зависел от квалификации, наличия соответствующей ремонтной базы и специального оборудования. Часто такие переделки из подручных средств дают конечный результат, однако, надёжность системы в дальнейшей эксплуатации остаётся загадкой для пытливых умов желающих повторить успех.
Отреагировав на спрос решения этой проблемы, производители и продавцы запасных частей к МТЗ предлагают ряд дополнительных деталей или узлов для успешного переоборудования.
На сегодня есть два надёжных, конструктивно оправданных пути переделки трактора на стартерный запуск. Каждый вариант имеет свои тонкости, преимущества и недостатки, которые описаны ниже. Выбор способа переделки зависит от бюджета характера эксплуатации трактора.
Что представляет собой стартер МТЗ
Бензиновые стартеры на МТЗ относятся к типу ПД-10. Когда происходит его запуск, то редукторы начинают передавать крутящий момент на силовой агрегат, раскручивая его постепенно. Преимуществом бензинового устройства является неприхотливость, возможность использовать для работы не очень качественное топливо, что вообще не сказывается на производительности.
На МТЗ-80 проводится установка и электрического устройства, питание которого осуществляется через специальный механизм, подключенный к аккумулятору. Обычно такой вид нужен для тракторов с мощными двигателями, предназначенными для выполнения длительных нагрузок и постоянной работы. Электрический требует обязательного подключения к мотору, чтобы муфта могла передать на маховик крутящий момент.
На тракторах Минского завода в основном используют СТ-142Е.
Таким образом, какой стартер лучше на МТЗ ставить, владелец трактора должен выбирать самостоятельно. Модернизация зависит от видов выполняемых работ и технических характеристик самой машины. Немаловажными являются и климатические, и погодные условия. В теплое время года или в регионах, где много солнца, нужен не очень мощный мотор. Поэтому для зимы рекомендуется использовать обычный бензиновый типа ПД-10, а летом отдают предпочтение замене его на электрический.
Установка электростартера вместо пускового механизма
Различные условия эксплуатации трактора, а также индивидуальные требования каждого владельца порождают необходимость выбора типа пускового устройства, которое будет подходить вам наиболее оптимально. Выбирать приходится между пусковым движком и электрическим стартером, который, кстати, можно поставить вместо пускача, используя для этого специальный переходник под стартер.
Для более точного понимания, какой именно тип пускового элемента нужен вашему агрегату, можно привести небольшой пример. Например, для работы в теплых районах или в летний период времени движку нужно меньшее количество мощности, нежели в холодное время года, следовательно, для зимы лучше подходит устройство ПД-10, а для лета – обычный электрический стартер. Об этом, в том числе, свидетельствуют многочисленные отзывы пользователей в сети.
Переоборудование пускового механизма в направлении стартер на пускач не так популярно, как в обратном направлении, а связано это с несколькими причинами. Самая основная причина заключается в том, что за пускачем нужно постоянно ухаживать, а точнее: регулярно заправлять его двигатель бензином, который смешивается с маслом, проверять наличие и качество искры, крутить магнетон и тому подобное. Поэтому и предпочтение отдается варианту с простым электростартером.
Стандартный комплект, который включает переделка пускового механизма под стартер, должен содержать следующие элементы: исправное пусковое устройство, которое планируется установить, задний переходной лист, новый венец для маховика или сам маховик.
Имея данный набор, вам придется для установки листа разбирать двигатель и трактор, и скорей всего, даже, устанавливать новый кожух сцепления. Для реализации этой идеи вам потребуется потратить немалое количество времени и определенную сумму денежных средств, однако собственноручно переоборудовать ПД-10 на электрический стартер стоит гораздо дешевле, нежели обратиться в специализированный сервис.
Чтобы планомерно, последовательно и правильно осуществить процесс переделки, необходимо предварительно подготовить все нужные детали, а также внимательно изучить все доступные схемы подключения и чертежи, которые легко можно найти в интернете. Но для тех, кто по личным причинам не желает производить весь этот процесс своими руками, предприятие МТЗ предусмотрело готовые устройства, которые не требуют разборки двигателя для замены маховика и сцепления. Вместе с этим, процесс установки таких механизмов занимает в разы меньше времени и трудозатрат.
Для оборудования собственного трактора с пусковым двигателем электростартером, используя заводское приспособление, предназначенное для этой цели, достаточно всего лишь снять пусковой двигатель и поставить на его место подготовленную деталь.
Подходят такие механизмы для тракторов МТЗ моделей: 80, Т-70, ДТ-75 и ЮМЗ-6.
Пускач ПД-10: технические характеристики
Статья обновлена 11.09.2018
Одним из важнейших узлов в конструкции различного рода моторизированной техники представляется система запуска двигателя. От неё напрямую зависит надежность работы, быстрота включения мотора, а значит, его корректная работа. Пускач ПД 10 устанавливается на тракторную технику МТЗ, которая по праву считается самой распространенной.
Содержание:
- Как работает пускач
- Схема устройства пускового двигателя ПД-10
- Обслуживание ПД-10
- Настройка и регулировка
- Заключение
Как работает пускач
Пусковой двигатель ПД 10 призван обеспечить стабильный запуск мотора тракторов МТЗ, выделяется среди прочих аналогов отличными техническими характеристиками, высокой стабильностью работы. Он представляет собой стандартный пускач, оснащенный одним цилиндром. Его рабочий объем 0,346л, чего вполне достаточно для старта двигателя даже в неблагоприятных условиях.
Мощность агрегата при 3,5 тыс. оборотов достигает 10 л.с..
Изучив технические характеристики изделия, следует отметить, что оно относится к двухтактному типу, оснащено кривошипно-камерной продувкой. Работает мотор на бензиновой смеси, качество которой регулируется с помощью карбюратора, что позволяет производить более тонкую настройку двигателя. Принцип работы подобного устройства крайне прост.
ПД-10
Сначала, ПД-10 запускается через стандартный стартер трактора, после чего, он соединяется с основным двигателем транспортного средства. С помощью механизмов, энергия вращения передается редуктора и, впоследствии, коленвал трактора набирает необходимые обороты для стабильной независимой работы. После того, как основной двигатель достиг рабочего состояния, пусковой аналог прекращает свою работу.
Схема устройства пускового двигателя ПД-10
Пусковой мотор данной марки состоит из целого ряда узлов и представляется сложным техническим агрегатом, предназначенным для обеспечения стабильного старта двигателя трактора МТЗ.
Изучая его устройство, можно выделить следующие ключевые элементы конструкции:
- цилиндр. Крепится на картере с помощью гаек. Продувочные каналы, удачно расположенные по касательной к окружности узла, позволяют снизить утечку смеси с выхлопом. Головка цилиндра оснащена запальной свечой;
- поршень. Производится из высокопрочного алюминиевого сплава. Его отличительной чертой является сферообразное дно, что позволяет повысить качество очистки цилиндра от отработанного газа. Желая добиться правильного положения поршня, следует разместить его таким образом, чтобы стрелка на его дне, указывала в сторону задней полуоси коленвала;
- шатунный механизм. Изготовлен из стали специальной марки, оснащен втулкой из бронзы. Головки механизма неразъемные, а подшипник двухрядный, роликового типа;
- шестерни;
- коленвал. В качестве его опоры выступают роликовые подшипники, с резиновыми уплотнителями-сальниками. Для того, чтобы выровнять центробежную силу, колена щек оснащены специальными утяжелителями;
- система охлаждения агрегата подключена к аналогичной системе основного мотора.

Эти элементы являются ключевыми и принимают наиболее активное участие в работе данного двигателя. В то же время существует множество других составных частей, вроде штифтов, колец, окон и прочих комплектующих.
Обслуживание ПД-10
Как правило, пускач не потребует от владельца много времени для проведения работ по обслуживанию узла. Важно помнить о том, что использование топлива в чистом виде, без предварительной смеси с маслом категорически запрещается, так как это может повлечь повреждение двигателя и последующий выход его из строя.
Для того, чтобы заправить двигатель, потребуется в чистой емкости смешать чистый бензин надлежащего качества и моторное масло, строго соблюдая пропорции 15:1. Необходимо использовать при заправке специальную воронку-фильтр, которая позволит избежать попадания крупных и мелких загрязнений во внутренние узлы агрегата.
Схема ПД-10
По мере использования, следует промывать отстойник бачка для топлива, а также своевременно промывать или заменять воздушный фильтр.
Рекомендуется делать это каждые 480 часов использования. Поскольку многие проблемы, возникающие с пускачом, связаны с неудовлетворительной чистотой воздушного фильтра, следует его периодически демонтировать и очищать, придерживаясь следующей инструкции:
- Снять защитный колпачок очистителя воздуха и ограничительный механизм.
- Снять фильтр.
- Промыть его в солярке, после чего, смочить маслом.
- Установить фильтр, ограничительный механизм и колпачок.
Необходимо уделять должное внимание и обслуживанию редуктора, работающего в связке с ПД-10. Прежде всего, следует заменять масло после 960 часов работы, а его долив осуществлять каждые 480 часов, по мере необходимости.
С подобной периодичностью следует проверять работоспособность сцепления узла. При эксплуатации, необходимо помнить о том, что время работы пускача не должно быть больше 10 минут, иначе существенно возрастает вероятность его выхода из строя.
Настройка и регулировка
От правильной настройки двигателя, в том числе и ПД 10у, зависят его технические показатели, а также стабильность и эффективность работы. Регулировка устройства осуществляется в несколько этапов, первым из которых принято считать настройку карбюратора.
Для этого, следует установить длину тяги между заслонкой и регулятором, после чего, отрегулировать работу двигателя на низких оборотах. После этого, приступают к регулировке коленвала, что можно сделать с помощью соответствующей пружины. Чем больше она сжата, тем на более высоких оборотах работает двигатель.
Затем, необходимо приступать к настройке системы зажигания, а последним, заключительным этапом, станет настройка механизма, отвечающего за выключение шестеренки привода.
Заключение
ПД-10 можно назвать одним из важнейших узлов, устанавливаемых на тракторы производителя МТЗ. Они обладают необходимыми характеристиками для стабильного запуска двигателя, неприхотливы в обслуживании и уходе.
Благодаря этому сочетанию, пускачи серии 10 получили невероятно широкое распространение.
Читайте еще:
Карбюратор пускача мтз 80
Все о тракторе МТЗ-82: устройство, эксплуатация, ремонт, технические характеристики и ремонт. Двигатель Д-240: ремонт двигателя МТЗ.
Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт
» Двигатель Д-240 » Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт
Надежный и быстрый запуск двигателя — основное требование от системы пуска. Основной компонент данной системы трактора МТЗ 82 — пусковой двигатель ПД 10. Двигатель Д 240 оснащается двумя типами пусковых устройств: карбюраторный бензиновый пускач ПД-10УД мощностью 10 л. с. (7,35 кВт) включающий одноступенчатый редуктор и электрический стартер СТ-212А с электрофакельным подогревателем.
Пусковые устройства обоих типов управляются дистанционно из кабины тракториста.
Устройство пускового двигателя ПД 10
К основным комплектующим пускача относятся: система питания, кривошипно-шатунный механизм, редуктор, остов, регулятор, система зажигания, а также индивидуальная система запуска при помощи электрического стартера.
Остов пускового двигателя образуют головка цилиндров, картер и цилиндр. Картер состоит из двух половинок, отцентрованных штифтами и соединенных между собой болтами. В специальных расточках картера установлены подшипники коленвала, смазка к которым подается через каналы. В передней части картера находятся передаточные шестерни защищенные крышкой. В верхней плоскости картера установлен цилиндр. Двойные стенки литого цилиндра образуют рубашку, к которой через патрубок подается вода. На внутреннюю поверхность цилиндра выходят газораспределительные окна. Через впускные окна и впускной канал из карбюратора в картер подается горючая смесь.
Два продувочных окна, соединенных вертикальными колодцами с картером, необходимы для продувания и подачи смеси в цилиндр. Впускные окна соединены с патрубком глушителя.
В наклонное боковое отверстие вкручен краник служащий для заправки бензина в цилиндр перед запуском дизеля, а в центральное отверстие головки вкручена свеча зажигания СН 200.
Схема устройства ПД 10: 1 — головка; 2 — заливной краник; 3 — искровая зажигательная свеча; 4 — цилиндр; 5 — поршень пд 10; 6 — поршневой палец; 7 — шатун; 8 — воздухоочиститель; 9 — карбюратор К 16а; 10 — тяга регулятора; 11 — рычаг регулятора; 12 — регулятор; 13 — промежуточная шестерня; 14 — картер; 15 — коленчатый вал; 16 — кривошипный палец; 17 — кожух маховика; 18 — маховик; 19 — стартер; 20 — глушитель.
Принцип действия
Пускач ПД 10 трактора МТЗ 82 по своему принципу действия является двухтактным одноцилиндровым карбюраторным бензиновым двигателем. Рабочий процесс данного агрегата аналогичен большинству подобных двигателей и происходит следующим образом.
Поршень, перемещаясь от нижней мертвой точки к верхней, сначала перекрывает продувочное окно, а затем впускное и начинает сдавливать поступившую до этого горючую смесь в цилиндр. Одновременно создается разрежение в кривошипной камере и когда юбка поршня откроет впускное окно, то через него в кривошипную камеру из карбюратора засасывается горючая смесь. При нахождении поршня ближе к верхней мертвой точки, сжатая горючая смесь воспламеняется от искры свечи.
Кривошипно-шатунный механизм пускового двигателя состоит из разъемного коленвала, поршня, шатуна и поршневого пальца. Коленвал состоит из двух щек, двух полуосей и кривошипного пальца. Все детали комплектуются по размерным группам. Головки шатуна двигателя неразъемные. Шатун соединяется с кривошипным пальцем во время сборки коленвала. В качестве шатунного подшипника применяются два ряда роликов, размещенных между внутренней поверхностью нижней головки шатуна с радиальным зазором 0,008-0,020 миллиметров и кривошипным пальцем.
Для смазывания подшипников применяется масло, поступающее по прорезям и отверстиям в нижней и верхней головках шатуна. Поршень пускача изготовлен из алюминиевого сплава и имеет два компрессионных кольца.
Система питания состоит из карбюратора, топливного бачка с фильтром, воздушного патрубка, топливопровода и воздухоочистителя.
В качестве топлива применяется горючая смесь состоящая из бензина и моторного масла в соотношении 15 к 1. Масло добавляемое в рабочую смесь одновременно служит для смазки деталей пускового двигателя.
Технические характеристики
| Тип двигателя | двухтактный, одноцилиндровый, с кривошипно-камерной продувкой |
| Способ образования рабочей смеси | карбюраторный |
| Количество цилиндров | 1 |
| Рабочий объем, л | 0,346 |
| Диаметр цилиндра, мм | 72 |
| Ход поршня, мм | 85 |
| Степень сжатия | 7,5 |
| Максимальный крутиящий момент, Н/м (кгс/м) | 25 (2,55) |
Карбюратор пускового двигателя ПД 10
На пускаче трактора МТЗ 82 применяется однокамерный горизонтальный беспоплавковый карбюратор К 16 или аналогичный.
Подача топлива к жиклера в данном карбюраторе контролируется диафрагмой. Во внутренней части корпуса находятся дроссельная и воздушная заслонки, а также диффузор — основная составная часть корпуса. Воздушная заслонка управляется вручную из кабины трактора. Дроссельная заслонка управляется автоматически при помощи тяги от центробежного регулятора или вручную из кабины. Главная дозирующая система включает в себя жиклер-распылитель, седло клапана и пластинчатый клапан.
Система холостого хода состоит из топливного жиклера холостого хода, клапан холостого хода, регулировочного винта, двух отверстий в стенке смесительной камеры и воздушного канала. Карбюратор пускача оснащен дополнительным устройством, которое облегчает запуск пускового двигателя — механизм принудительного открывания топливного клапана, состоящий из подпружиненной кнопки.
Обслуживание карбюратора заключается в поддержании его чистоты, своевременной промывки и очистке. Каждые 960 часов эксплуатации выкручивайте штуцер подачи топлива, при этом не разбирая его, и промывайте его от грязи потоком керосина или бензина.
При обильном загрязнении демонтируйте сетку из штуцера и промойте ее. Сам штуцер продуйте сжатым воздухом. При сезонном техническом обслуживании рекомендуется снимать карбюратор и тащтельно промывать его от скопившейся грязи.
Схема карбюратора: 1 — воздушная заслонка; 2 — диффузор; 3 — дроссельная заслонка; 4 — штуцер подвода топлива; 5 — пружина топливного клапана; 6 — жиклер-распылитель; 7 — клапан; 8 — седло клапана; 9 — крышка корпуса; 10 — диафрагма; 11 — балансировочное отверстие; 12 — кнопка утопителя; 13 — клапан холостого хода; 14 — отверстие холостого хода; 15 — топливный жиклер холостого хода; 16 — регулировочный винт холостого хода; 17 — воздушный канал холостого хода; 18 — топливный канал; 19 — седло топливного канала; 20 — топливный фильтр.
Регулировка карбюратора К 16
Регулировка необходима при нарушении функционирования дозирующих систем. Состав рабочей смеси, подготавливаемой в карбюраторе, при работе пускача на холостом ходу на минимальных оборотах, регулируется при помощи регулировочного винта.
При выкручивании винта смесь обогащается, при закручивании — обедняется. Минимальные устойчивые обороты на холостом ходу регулируются путем изменения степени закрытия заслонки при помощи упорного винта рычага дроссельной заслонки. Заверните винт до упора и отверните его на 2,5 оборота. После чего заведите пускач и при помощи упорного винта дроссельной заслонки установите минимальную устойчивую частоту вращения коленвала. Далее, откручивая или закручивая винт, отрегулируйте максимальную частоту вращения на холостом ходу. При полной нагрузке частота вращения коленвала пускового двигателя должна составлять 3200 об/мин и 4200 об/мин при холостом ходе. Минимальная устойчивая частота вращения не должна быть меньше 1300 оборотов в минуту.
Регулировка частоты вращения коленчатого вала пускового двигателя
Регулировку частоты вращения рекомендуется проводить опытному механику. Частота вращения коленвала пускового двигателя регулируется следующим образом.
1. Снимите стартер и кожух маховика для того, чтобы измерить частоту вращения используя тахометр на задней полуоси коленвала.
2. проверьте правильность подсоединения тяги к дроссельной заслонке и регулятору. Шаровые пальцы головок рычагов не должны соприкасаться со стенками соединительной муфты. Между ними должен присутствовать небольшой зазор. Сильное затягивание пружины и неверное положение шаровых пальцев уменьшают чувствительность регулятора. Длина тяги регулируется таким образом, чтобы дроссельная заслонка могла полностью закрываться и открываться. В худшем случае, пусковой двигатель будет развивать повышенные обороты на холостом ходу или недостаточные при максимальной нагрузке.
3. Прогрейте пускач на холостом ходу и отрегулируйте минимальную устойчивую частоту вращения на холостом ходу.
Регулятор ПД 10
На пускаче трактора МТЗ 82 применяется однорежимный регулятор центробежного типа, служащий для контроля частоты вращения коленчатого вала.
Шестерня коленвала пускового двигателя посредством промежуточной шестерни приводит во вращение шестерню привода регулятора.
В пазах ведущего диска, накрученного на валик, установлены три стальных шарика, которые прижимаются к плоскости опорного диска конической поверхностью подвижного диска. Вращаясь одновременно с ведущим диском, шарики имеют возможность передвигаться под влиянием центробежных сил в радиальном направлении. Подвижный диск свободно смонтирован на валике регулятора и при помощи рычага все время прижимается к шарикам пружины. При увеличении числа оборотов коленчатого вала пускового двигателя под влиянием центробежных сил шарики расходятся, в следствии чего подвижный диск передвигается, перемещая наружный рычаг регулятора, который при помощи тяги прикрывает дроссельную заслонку карбюратора К 16. В данном случае уменьшается число оборотов коленвала и подвижный диск передвигается в обратном направлении. При открытии дроссельной заслонки карбюратора — обороты коленчатого вала увеличиваются. Данным образом контролируются обороты коленчатого вала в определенном диапазоне.
Редуктор пускового двигателя ПД 10
Редуктор служит для передачи вращения от коленвала пускового двигателя к коленчатому валу двигателя в момент его запуска.
Передаточное число между коленвалом двигателя Д 240 и коленчатым валом пускача — 16,8, отсюда, при номинальных оборотах вала пускового двигателя (3500 оборотов/мин.) частота вращения двигателя составляет 210 оборотов в минуту.
Редуктор состоит из вала, вращающегося в двух шарикоподшипниках; фрикционного сцепления; механизма включения и муфты свободного хода. Шестерня сцепления, находящаяся в постоянном зацеплении с промежуточной шестерней пускача, свободно вращается на валу. К шестерне приклепан ведущий барабан муфты, оснащенный четырьмя выступами, входящие в пазы ведущих дисков муфты. Выступы ведомых дисков вставлены в пазы специальной обоймы муфты свободного хода. В результате, при вращении ведомых дисков одновременно вращается обойма муфты. На внутренней поверхности обоймы предусмотрены четыре фасонных паза, в каждом из которых находится цилиндрический ролик. Пазы в обойме сконструированы таким образом, чтоб при включении сцепления, в тот момент, когда втулка начинает вращаться, ролики перемещаются по профильному пазу и блокируют обойму на валу редуктора.
Данным образом передается вращение от пускача к валу редуктора и одновременно — шестерне включения, которая зацепляется с венцом маховика дизеля и, соответственно, передает вращение коленвалу двигателя. Для ввода шестерни в зацепление с маховиком применяется рычаг, соединенный при помощи системы тяг с рычагом муфты включения. Сцепление включается при помощи рычага.
Схема редуктора: 1 — рычаг; 2 — валик рычага; 3 — валик включения; 4 — вал; 5 — крышка редуктора; 6 — шестерня муфты включения; 7 — корпус; 8 — шестерня включения; 9 — грузы; 10 — держатель грузов; 11 — ведущий барабан; 12 — ведущий диск; 13 — ведомый диск; 14 — ролик; 15 — нажимной диск; 16 — упор; 17 — ступица.
Установка магнето и зажигание на ПД 10
Зажигание на пускаче устанавливается на заводе и его регулировка во время эксплуатации не требуется. В том случае, если магнето снималось с пускового двигателя, необходимо выполнить следующие шаги для его правильной установки:
1.
отсоедините провод от свечи и выкрутите ее;
2. вставьте через свечное отверстие чистый стержень и, проворачивая коленвал пускача по часовой стрелке, установите поршень в верхнюю мертвую точку;
3. установить поршень на 5-6 мм ниже верхней мертвой точки путем проворачивания коленвала в противоположную сторону;
4. снимите крышку прерывателя и установить валик в положение начала разрыва контактов прерывателя. В данном положении введите выступ полумуфты магнето в пазы шестерни привода и закрепите магнето;
5. установите крышку магнето и свечу обратно и подсоедините провод к свече. После каждых 960 часов работы двгателя рекомендуется очищать свечу зажигания от нагара и контролировать зазор между электродами. Зазор между электродами в свече зажигания должен составлять 0,60-0,75 мм.
Регулировка и ремонт пускача ПД-10
Обслуживание пускового двигателя и редуктора заключается в следующих действиях. В топливный бачок заливается горючая смесь на основе бензина и моторного масла в соотношении 15 к 1.
Бензин с маслом смешивается в чистой емкости и потом при помощи воронки оснащенной фильтром заливается в бачок. Не допускается использование чистого бензина или бензина с малым содержанием масла, так как это приведет к нарушению смазывания трущихся механизмов пускового двигателя. Время от времени промывайте отстойник топливного бака. После каждые 480 часов эксплуатации промывайте фильтр воздухоочистителя пускача. Для этого необходимо снять колпак воздухоочистителя и ограничитель; демонтировать и промыть в солярке фильтрующий элемент и смочить его маслом.
Обслуживание редуктора заключается в проверке и замене масла, а также проведении необходимых регулировок механизма дистанционного управления. Каждые 480 часов работы проверяйте уровень масла в корпусе редуктора, а через 960 часов проводите замену масла. Каждые 960 часов проверяйте регулировку сцепления редуктора. Время непрерывной работы пускового двигателя под нагрузкой не должно превышать десяти минут.
Состав смеси, приготовляемой карбюратором К-06, в процессе работы двигателя ПД-10У на малых оборотах холостого хода регулируется посредством вращения регулировочного винта холостого хода (16) [рис.
1].
Рис. 1. Схема карбюратора К-06 пускового двигателя ПД-10У тракторов МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л.
1) – Воздушная заслонка;
3) – Дроссельная заслонка;
4) – Штуцер подвода топлива;
5) – Пружина топливного клапана;
6) – Жиклёр-распылитель главной системы;
8) – Седло клапана;
9) – Крышка корпуса;
11) – Балансировочное отверстие;
12) – Механизм принудительного открытия топливного клапана;
13) – Канал холостого хода;
14) – Отверстие холостого хода;
15) – Топливный жиклёр холостого хода;
16) – Регулировочный винт холостого хода;
17) – Воздушный канал холостого хода;
18) – Топливный клапан;
19) – Седло топливного клапана;
20) – Топливный фильтр.
В процессе завёртывания винта происходит уменьшение количества воздуха и обогащение горючей смеси, а при его отвёртывании – увеличивается количество воздуха и смесь обедняется. Установка минимально возможной устойчивой скорости вращения коленчатого вала на холостом ходу двигателя ПД-10У устанавливается путём изменения упорным винтом рычага дроссельной заслонки степени закрытия дроссельной заслонки.
В процессе завёртывания винта происходит приоткрывание дроссельной заслонки, что влечёт за собой увеличение оборотов коленчатого вала. При отвёртывании винта приоткрывается дроссельная заслонка и происходит падение числа оборотов. Завершают регулировку, если при закрытии дроссельной заслонки рычагом двигатель ПД-10У работает на холостом ходу устойчиво (обороты не превышают 1300 об/мин), а при открытии заслонки работает без перебоев.
На пд 10 устанавливается горизонтальный карбюратор с одной камерой. Специальная диафрагма, находящаяся внутри его, регулирует вход топлива к элементам дозации. Процесс полностью автоматизирован, поэтому вероятность сбоя минимальная.
Устроен карбюратор пускача пд 10 достаточно просто, в отличие от других аналогов в нем вы не найдете огромное количество мелких деталей, которые постоянно выходят из строя или теряются.
- Топливный механизм с клапаном;
- Защитная крышка;
- Корпус;
- Система дозации;
- Система холостого хода;
- Диафрагма;
- Заслонка.

Особое внимание стоит уделить дозирующей системе и системе холостого хода. Даже незначительная поломка этих составляющих может привести к серьёзным проблемам.
Комплектация дозирующей системы:
- Распыляющий жиклер;
- Клапан;
- Б-диффузатор.
Система холостого хода состоит из следующих элементов:
- Винт, регулирующий состав жидкости;
- В и Д-каналы;
- Отверстия для выхода использованных материалов;
- Жиклер;
- Рычаг;
- Упорный винт.
Диафрагма разделяет весь корпус на 2 камеры: нижнюю и верхнюю. Нижняя находится под диафрагмой и крышкой, а верхняя, соответственно, над ними. Через специальный клапан она сообщается с баком для топлива, а выходные отверстия и распыляющий жиклер — с камерой карбюратора пускача пд 10. Нижняя часть через балансировочное отверстие имеет выход к атмосфере. Пружина под воздействием рычажка может закрывать этот клапан.
Схема карбюратора: 1 — воздушная заслонка; 2 — диффузор; 3 — дроссельная заслонка; 4 — штуцер подвода топлива; 5 — пружина топливного клапана; 6 — жиклер-распылитель; 7 — клапан; 8 — седло клапана; 9 — крышка корпуса; 10 — диафрагма; 11 — балансировочное отверстие; 12 — кнопка утопителя; 13 — клапан холостого хода; 14 — отверстие холостого хода; 15 — топливный жиклер холостого хода; 16 — регулировочный винт холостого хода; 17 — воздушный канал холостого хода; 18 — топливный канал; 19 — седло топливного канала; 20 — топливный фильтр.
Принцип работы карбюратора Пд-10
Перед началом работы (то есть перед включением двигателя) необходимо закрыть заслонку, в то же время под действием регулирующей пружины закрывается еще одна заслонка — дроссельная. После долгой остановки двигателя, нужно будет потянуть рычаг утопителя. Диафрагма воздействует на рычаг, открывается клапан, а вместе с ним и проход для горючего в камеру.
Топливо разряжается при помощи вращения коленчатого вала, после чего оно поступает смесительную камеру. В ней происходит смешение топлива с воздухом, в результате чего образуется смесь, пере обогащенная кислородом. Все эти процессы обеспечивают незамедлительный запуск карбюратора и двигателя.
Уже после запуска топливо теряет значительную долю кислорода, эту несложную работу выполняет автоматизированный клапан воздушной заслонки. Постепенно эта заслонка открывается все шире и шире.
Холостой ход
После момента запуска всех механизмов двигателя, дроссельная заслонка прикрывается, а воздушная, наоборот, раздвигается.
В Б-диффузаторе маленький разряд, поэтому топливо остается в камере.
Длина, на которую выставляется заслонка, напрямую влияет на частоту вращения коленвала в холостом ходу.
Работа карбюратора под высокими нагрузками
Нередко бывают случаи, при которых механизмы испытывают чрезмерные нагрузки. Так что же происходит в таких ситуациях в самом карбюраторе?
Первым принимает удар пусковой двигатель. В нем открывается дроссельная заслонка, степень разряженности увеличивается во всех отсеках, горючее поступает в смесительную камеру. Так как нужно выполнить сложную работу, в камеру горения поступает больше топлива чем обычно. Разряжаться жидкость начинает уже у самих отверстий для холостого хода, в момент открытия заслонки.
Со временем уменьшаются объемы топлива, находящегося в полости бака, снижается над диафрагменное давление. А давление под диафрагмой претерпевает лишь незначительные изменения.
Возникает разница давлений, диафрагма задевает рычаг, открывается клапан.
Верхняя камера заполняется новой партией топлива. Когда в баке становится недостаточно места, давление в обеих частях нормализуется и отверстие снова закрывается. Этот цикл может повторяться бесконечно.
Регулировки карбюратора
Регуляция выполняется с помощью нескольких винтов:
- Качественный . Изменяет концентрацию различных веществ в топливе.
- Количественный . Регулирует количество смеси по массе и объему. Благодаря этим показателям изменяется скорость оборотов двигателя.
- Токсичный . Повышает или уменьшает долю кислорода в топливно-воздушной смеси.
В различных вариациях карбюратора могут присутствовать и другие дополнительные винты. Но все они изменяют работу двигателя в режиме холостого хода. Стоит помнить, что холостой ход сам по себе очень не стабилен, именно поэтому и существуют все эти инструменты настройки.
Регулировка карбюратора пускача мтз 80
Если вам необходима регулировка пускача мтз 80, рекомендую вам ознакомиться с этим видео, здесь отличный мануал по запуску который проводят профессионалы.
Настройка карбюратора к 16 на пусковой двигатель
Если вы установили карбюратор к 16 на пусковой двигатель и вам требуется его регулировка, рекомендую ознакомиться с этим видео.
Особенности использования данного вида карбюратора
Эксплуатация этого двигателя имеет ряд незначительных отличий от его «сородиче». Но все-таки, учитывая их, вы сможете облегчить использование механизмов и свести к минимуму вероятность поломки.
- Во-первых, водитель полностью управляет работой двигателя, в пд 10 отсутствует электронный блок, который может регулировать и настраивать работу карбюратора без влияния автовладельца.

- Во-вторых, не во всех случаях имеется возможность резко увеличить обороты и набрать мощность.
- И, наконец, в-третьих, каждый 38000-40000 км. пройденных километров желательно разбирать и чистить карбюратор.
Принципы проектирования
Проект 1.1.6 — Конструкция составной машины
Соковыжималка для зубной пасты
Партнеры: Эшли Петерсен и Сантасия Мтц
Конечный продукт | Аннотация Эта составная машина называется соковыжималкой для зубной пасты и используется для выдавливания зубной пасты одним движением. Это работает, имея 4 простых машины в этой составной машине. Он начинается с того, что колесо и ось поворачиваются, чтобы активировать шкив с помощью грузов, затем груз падает на рычаг, в результате чего другой конец рычага с грузами на нем ударяется о перевернутый клин, который выдавливает зубную пасту. Эта машина работала успешно, но ее настройка может занять некоторое время, но если кто-то действительно настолько ленив, он, конечно, может использовать эту составную машину. |
Рубрика, Краткое описание проекта, Матрица решений | Эскизы и расчеты |
Reflection
Сборка соковыжималки для зубной пасты помогла мне узнать и выяснить, что работает лучше всего, и некоторые возможные шаги, которые я мог бы предпринять в будущем, чтобы улучшить мой следующий проект. Создание этой составной машины помогло мне понять, что не так много вещей идет по плану. Сначала у нас были планы, которые работали в наших головах, но когда мы начали его строить, у нас не было достаточно места или нужных материалов, поэтому нам пришлось изменить порядок включения наших машин и то, как они работают (первоклассные , фиксированный и др.). Что хорошо работало, так это рычаги и шкивы, и их можно было легко отрегулировать, но винт, который у нас изначально был, не работал, потому что угол крепления винта был странным, поэтому вместо этого мы заменили его шестерней, которая работала как колесо и ось.
. Некоторые возможные следующие шаги, которые я мог бы предпринять, чтобы улучшить свои проекты, заключались бы в анализе предоставленных материалов, чтобы мы могли опираться на них вместо того, чтобы менять планы, чтобы соответствовать ограниченным материалам, которые у нас были. Я думаю, что это сыграло ключевую роль в том, каким получился наш проект, поэтому возможность лучше анализировать материалы определенно улучшит мои будущие проекты.
Проект 4.2.3 — Кинематический дизайн
Установка для запуска шариков для пинг-понга
Партнеры: Эшли Петерсен и Сантасия Мтц
Конечный продукт | Аннотация Король поручил компании Paper Cranes Incorporated создать простое и надежное вооружение, используя стандартные предметы повседневного обихода. Продукт, пусковая установка для пинг-понга, может постоянно запускать снаряд на 20 футов в воздух , который можно регулировать под разными углами. |
Рубрика, Краткое описание проекта, Матрица решений | Эскизы и расчеты |
Reflection
Сборка ракетницы для пинг-понга помогла мне узнать, что такое инженерия на самом деле, путем проб и ошибок и расчетов. Начнем с того, что создание ракеты для запуска мячей для пинг-понга помогло мне понять, что не все, что вы делаете, идет по плану. Такие наброски, которые у меня были в первый раз, были сделаны идеально, и предполагалось, что они будут отлично работать после того, как они будут построены. После того, как он был построен, я узнал, что не принял во внимание многие вещи, такие как материалы и законы физики. Мы не использовали дерево, поэтому все наши материалы были более хрупкими по сравнению с другими.
Мы опробовали наш план, но он не сработал, поэтому мы соответствующим образом изменили наш дизайн, чтобы он работал (методом проб и ошибок). Наши расчеты также доказали мне, что инженерия не так проста, как может показаться. Когда мы попробовали нашу машину, результаты были разными. Когда мы изначально построили нашу машину, она должна была запускать 20 футов совершенно прямо, но когда мы действительно попробовали нашу машину, она сильно отличалась от того, что мы ожидали, хотя она преодолела 20-метровую отметку для дальности запуска. В заключение, пусковая установка для пинг-понга научила меня тому, что разработка не так проста, как набросок проекта, а затем его идеальная работа. Во время процесса есть много факторов, которые могут изменить конечный результат.
Проект 2.4.1 — Проектирование конструкций
Проектирование мостов
Партнер: Ава Грили
Конечный продукт | Аннотация Это мост, построенный A&M по заказу Короля Ленивого города для перевозки тысячи фунтов груза через ров его замка. |
Рубрика, Краткое описание проекта, Матрица решений, Эскизы | Моментальные снимки конструкции моста Вест-Пойнт, расчеты |
Отражение
Строя мост, я понял, что хотя конструкция может быть простой, расчеты могут быть очень сложными. Проект, который у нас был, был очень простым, но нам нужно было рассчитать множество различных аспектов моста, таких как нагрузка, штифты и элементы. Проект моста работал в программе MDSolids 4.0, но когда мы поместили проект в West Point Bridge Design, он был определен как неустойчивый, поэтому мы не смогли протестировать мост с проезжающим по нему грузовиком. Некоторыми возможными следующими шагами могут быть испытания еще нескольких проектов мостов, которые будут работать как для программ MDSolids 4.
0, так и для West Point Bridge Design.
Проект 3.3.1 Устройство управления машиной
Машина для переработки
Партнер: Ава Грили
Конечный продукт | АннотацияЭта машина, произведенная A & M, представляет собой сортировщик мрамора, который определяет различные цвета или материалы мрамора и сортирует их в правильный бункер. Сортировщик полностью сделан из досады, но контейнеры были маленькими чашечками, в которых будут храниться шарики. Эта машина начинается с того, что шарики падают на рампу выше, прикрепленный датчик освещенности определяет тип мрамора. Затем чашки на конвейерной ленте будут двигаться соответственно, чтобы они совпали с другой рампой, и шарик упадет в правильную чашку. |
Рубрика, Краткое описание проекта, Матрица решений, Эскизы | Код RobotC и псевдокод |
Отражение
Из-за нехватки рабочего времени наша группа не выполнила много работы из-за проб и ошибок в процессе сборки машины.
Мы даже не приступили к кодированию проекта, но выжали из этого максимум. Машина выглядела так, как будто она работает, и у нас был некий псевдокод, который мы планировали для кодирования. Конвейерная лента работала, но у пандуса, который вел мрамор к датчику света, были проблемы с высотой и наклоном. У шарика возникли проблемы с правильным катением в датчик света и на следующую рампу. Я чувствую, что, возможно, нам нужно было больше спланировать и сделать наброски перед тем, как строить, потому что мы закончили тем, что разобрали то, что построили, из-за слишком короткой конвейерной ленты. Это потратило целый день на строительство, которое мы могли бы использовать.
Network Capital MBA Insights en Apple Podcasts
16 выпусков
Миссия Network Capital (NC) — демократизировать вдохновение и сделать индивидуальное наставничество и профессиональную ориентацию доступными для каждого человека на планете. Мы глобальное сообщество из более чем 100 000 равных наставников из 104 стран, которые учатся вместе и друг у друга.
Мы представляем собой сообщество карьерного контента и наставничества на основе подписки. Независимо от того, что вы ищете, кто-то из Network Capital сделал это.
2. Предлагайте тщательно отобранные вакансии и стажировки
3. Доступ к Network Capital TV и всем подгруппам
Превращение невзгод в конкурентное преимущество с профессором HBS Лаурой Хуанг
Превращение невзгод в конкурентное преимущество с профессором HBS Лаурой Хуанг
Профессор HBS | ВНУТРЕННЯЯ МВА | Автор Edge: Превратить невзгоды в преимущества
В этом подкасте вы узнаете
1. Конкретные предложения по превращению негативного восприятия, предвзятости и невзгод в конкурентное преимущество
2. Как превратить очень неловкую встречу с Илоном Маском в одну из самых продуктивных дискуссий
3. Неизведанные нюансы пола и акцента при встрече приходит к продвижению по службе и карьерному росту
Лаура Хуанг — профессор Гарвардской школы бизнеса.
Свою академическую карьеру она посвятила изучению межличностных отношений и скрытых предубеждений в предпринимательстве и на рабочем месте. Ее исследование было опубликовано в Financial Times, The Wall Street Journal, USA Today, Forbes и Nature, и она была названа одним из 40 лучших профессоров бизнес-школ в возрасте до 40 лет по версии Poets & Quants. Она является автором книги «Грань: превращение невзгод в преимущество» и создателем серии книг «Принцессы-герои» для девочек.Ранее она занимала должности в инвестиционно-банковской сфере, консалтинге и управлении в таких организациях, как Standard Chartered Bank, IBM Global Services и Johnson & Johnson. Она получила степень магистра и бакалавра электротехники в Университете Дьюка, степень магистра делового администрирования в INSEAD и докторскую степень в Калифорнийском университете в Ирвине.
INSEAD MBA, который ушел с Amazon, чтобы продавать пончики
INSEAD MBA Кто покинул Amazon, чтобы продавать пончики
В этом подкасте вы узнаете:
1.
Практические выводы из опыта INSEAD MBA 2. Каково это на самом деле работать в Amazon
3. Как и когда вам следует уйти с работы, которую вы любите, чтобы заниматься любимым делом
Радиовещание, рекламные агентства, Google, Amazon,… Карьерный путь Кристиана Шопке почти так же разнообразен, как и его последний продукт: пончики. Он покинул сексуальный мир лицензирования фильмов на сервисе Amazon Prime Video в 2019 году., только чтобы найти себя посреди бочек с горячим маслом для жарки на лондонском уличном продовольственном рынке. Имея степень бакалавра в Университете Торонто и степень MBA в INSEAD, Кристиан теперь объединяет свой опыт в маркетинге (агентства), переговорах (Amazon) и разработке продуктов (собственная медиакомпания/Google/Amazon), чтобы попробовать себя в создании бренда продуктов питания. , Пончики Маленькой Диди. Родившийся в Германии, он переехал в Канаду в возрасте 17 лет. В 2002 году он основал веб-агентство с самым большим в мире списком многоязычных талантов озвучивания.
В 2006 году он стал соучредителем компании по производству медиа, которая стала пионером в области социальных сетей и интерактивного видео. Его работа с агентствами Торонто освещалась на CNN, Buzzfeed и TechCrunch. А между строк, когда дела в его карьере шли не так, как планировалось, Кристиан посвятил себя чистке туалетов и работе на стройке.В этом подкасте Кристиан рассказывает о своем путешествии, которое привело его к таким радикальным переменам в жизни, о смене мышления, необходимой для перехода от «развлечений» к «строительству бизнеса», а также о том, как он относился к риску в создание своего предприятия.
Принципы построения карьеры с директором Saison Capital и кандидатом HBS 2+2 MBA Чиа
Принципы развития карьеры в Saison Capital Директор и кандидат HBS 2+2 MBA Chia
В этом подкасте вы узнаете:
1.
Принципы поворота карьеры: от пожаротушения к закону к инвестированию2. Практические советы для успешного поступления в Гарвардскую школу бизнеса MBA
3. Искусство протягивать руку и писать эффективно
Чиа Дженг Янг 谢征阳 является директором Saison Capital, поддерживаемого Японией фонда, ориентированного на финтех (ранняя-поздняя стадия, долг, фонд фондов), который инвестирует по всему миру и в любую вертикаль, но особенно в развивающиеся рынки: Юго-Восточная Азия, Индия, Латинская Америка и др.
Ранее он был 5-м сотрудником (менеджер по инвестициям/страновой пусковой) в Antler, ранней стадии венчурного капитала/акселератора предварительной команды, и помог построить Daraz, компанию электронной коммерции, которая была приобретена Alibaba, в Пакистане/Шри Ланка для Rocket Internet. Он бизнес-ангел-инвестор с портфельными компаниями в Индонезии, Бангладеш, Египте, Лондоне и США, а также основал Shaper Impact Capital, глобальную платформу для эффективных сделок и поддержки стартапов, которая в настоящее время работает в 20 странах.

Его образование включает степень бакалавра права в Кембридже и отложенную степень MBA в Гарварде. Его предыдущая работа и статьи (включая темы, посвященные потребительскому инвестированию) освещались CNBC, e27, Yahoo!, TechinAsia и т. д.
Формирование значимой карьеры со студентом MBA Стэнфорда Роханом Манчандой
Формирование значимой карьеры со студентом MBA Стэнфорда Роханом Манчандой
В этом подкасте вы можете узнать:
1. Что Стэнфорд ищет в своих кандидатах на получение степени MBA и что отличает успешных кандидатов
2. Структура формулирования карьерных целей
3. Искусство принятия решений и важность говорить «нет»
Рохан учится в Стэнфордской высшей школе бизнеса. До Стэнфорда Рохан был прикомандирован к правительству Индии, работая в Министерстве питьевой воды и санитарии.
Выпускник химического факультета BITS Pilani, Рохан работал в Accenture Strategy и работал волонтером в сети стартапов своего университета. Он любит юмор, бег и случайные мелочиПринципы построения мультимодальной карьеры с HBS и Bain Alum Siddharth Jhawar
Принципы создания мультимодальной карьеры в HBS и Bain Alum Siddharth Jhawar
В этом подкасте Network Capital вы можете узнать следующее:
1. Плюсы и минусы карьерного плана, особенно глубокого узнайте, нужен ли вам всеобъемлющий план для достижения успеха
2. Принципы принятия риска при выборе карьеры
3. Искусство следовать любопытству с усердием и чувством удивления
Сиддхарт Джавар работает в Disney. Он был консультантом по вопросам управления в Bain и бывшим директором правительства Индии. Он является выпускником IIT Delhi, обладателем сертификата CFA и Гарвардской школы бизнеса.
Вам также следует ознакомиться с его стендап-комедией и его статьей Harbus «Вы не имеете права: международный рекрутинг в HBS» — https://harbus.org/2017/23106/.
Понимание принципов карьерного перехода с выпускником Гарвардской школы бизнеса Пранавом Котари
Понимание принципов карьерного перехода с выпускником Гарвардской школы бизнеса Пранав Котари
В этом подкасте мы узнаем о пути Пранава в Гарвардскую школу бизнеса и узнаем, почему он решил повторить свою карьеру после консультирования, частного капитала и степени MBA.
Пранав является архитектором предметной области и вице-президентом по крупномасштабным образовательным программам в Educational Initiatives. Он был членом группы разработчиков продукта Mindspark, который представляет собой технологическое, персонализированное и адаптивное средство обучения математике и языку.
Он руководил работой центров Mindspark в городских трущобах Дели и последующим развертыванием Mindspark в государственных школах Раджастхана и Чхаттисгарха.В EI Пранав также курировал различные крупномасштабные оценки учащихся, проводимые в Бихаре, Харьяне и Тамил Наду, и был приглашен Министерством развития людских ресурсов для участия в совместной контрольной миссии RMSA. Пранав много говорил на различных дискуссиях в Индии и США по различным темам, таким как оценивание учащихся, образовательные технологии и острая необходимость «науки обучения» как необходимого условия для обеспечения того, чтобы учащиеся учились с пониманием.
До поступления в EI Пранав изучал машиностроение в Технологическом институте Джорджии и получил степень магистра делового администрирования в Гарвардской школе бизнеса, после работы в Boston Consulting Group и GTI Private Equity в США и Индии.
Лучшие подкасты en Economía y empresa
Мониторинг состояния ЖРД – обзор (2005 г.
) | Jianjun Wu
Журнальная статья•DOI•
Исследование системы оценки работоспособности жидкостного ракетного двигателя для наземных испытаний на основе нечеткой теории
[…]
Zhigang Feng 1 , Qi Wang 1 • Учреждения (
1
)
01 ноября 2007 г.-Acta Astronautica
TL; DR: изучается теория, основанная на объединении информации от нескольких датчиков, которая используется для оценки состояния работоспособности наземного испытательного стенда жидкостного ракетного двигателя и применения оценки работоспособности. Обсуждается система обнаружения неисправностей и оценки работоспособности наземно-испытательного стенда.
…читать дальшечитать меньше
Аннотация: В статье исследуется теория, основанная на объединении мультисенсорной информации, которая используется для оценки исправности наземного испытательного стенда жидкостного ракетного двигателя.
Определено понятие степени здоровья. Он используется как количественный показатель для оценки состояния полигона. Для оценки исправности полигона на разных уровнях определяют степени работоспособности отдельного параметра, подсистемы и системы. Соответственно, они измеряют состояние здоровья отдельного параметра, подсистемы и системы наземного испытательного стенда. Для расчета степени здоровья используется метод слияния нечетких данных. В этом методе вес каждого датчика мониторинга рассчитывается с помощью процесса аналитической иерархии (AHP), затем данные с нескольких датчиков объединяются с помощью метода нечеткой комплексной оценки, затем данные последовательности объединяются с помощью метода оценки двухуровневого индекса. наконец, степень здоровья рассчитывается методом дефаззификации. На их основе создана система оценки состояния наземного испытательного стенда, которая может правильно и количественно оценить состояние наземного испытательного стенда. Наконец, обсуждается применение системы оценки работоспособности при обнаружении неисправностей и оценке работоспособности наземного испытательного стенда.
…читать дальшечитать меньше
23 цитаты
Журнальная статья•DOI•
Обзор методов автоматического управления жидкостными ракетными двигателями
[…]
Sergio Pérez-Roca 1 , Sergio Pérez-Roca 2 , Julien Marzat 2 , Hélène Piet-Lahanier 2
+4 More • Институты (
2
)
01 Mays Mays 2019. Д.Р.: Основная цель этого обзорного документа состоит в том, чтобы рассмотреть область конвергенции между жидкостными ракетными двигателями и дисциплинами автоматического управления, а также наметить путь для будущих тенденций проектирования систем управления, которые, безусловно, будут более подходящими для многоразовых ЖРД.
…читать дальшечитать меньше
Резюме: Основная цель данной обзорной статьи — обзор области конвергенции между жидкостными ракетными двигателями и дисциплинами автоматического управления.
обобщены и обсуждены, делая связь с текущим контекстом многоразового использования ракет-носителей. Основная проблема управления жидкостными ракетными двигателями (ЖРД), цель этого обзора, как правило, состоит в отслеживании заданных значений давления в камере сгорания и соотношения смеси, их основные рабочие параметры. Эта цель достигается за счет регулировки клапанов управления потоком при соблюдении эксплуатационных ограничений. Каждый аспект систем управления, начиная от моделирования и заканчивая фактическими методами управления, анализируется и впоследствии связывается с остальными аспектами. различные подходы указывают на общее использование линеаризованных моделей о конкретных рабочих точках для получения скорости. бесступенчатые регуляторы, которые в большинстве случаев относятся к типу ПИД. Другие более сложные подходы, представленные в литературе, включающие некоторые нелинейные, гибридные или надежные методы, улучшают определенные аспекты производительности и надежности. управления более широкой областью дросселирования, были опубликованы.
Кроме того, управление во время термически и структурно требовательных переходных фаз обычно осуществляется в разомкнутом контуре и, следовательно, с малыми запасами коррекции. служат для продления срока службы ЖРД, что является важным фактором их повторного использования.0007
…читать дальшечитать меньше
19 цитирований
Цитаты из статьи «Жидкостные ракетные двигатели он…» Motors and engines
[…]
Dipesh Dhital 1 , Jung-Ryul Lee 1 , Charles R. Farrar 2 , David Mascareñas 2 •Institutions (
2
)
01 марта 2014-Журнал интеллектуальных материальных систем и структур
Реферат: Ракетные двигатели представляют собой сложные системы, которые обычно работают в экстремальных физических условиях, таких как очень высокая температура и давление, сильная эрозия и выделение энергии с высокой плотностью.
Механическая и химическая сложность, длительный срок службы, стареющие материалы и конструкции с малым запасом прочности типичны для компонентов космических ракет-носителей, включая двигатель. Кроме того, эти компоненты могут подвергаться различным дефектам и повреждениям на этапе производства, сборки или наземного обслуживания. Что касается двигателя, то его тактико-технические характеристики могут существенно пострадать от деградации в результате таких недостатков и повреждений, что, в свою очередь, может привести к срыву всей космической миссии. Любые производственные/эксплуатационные повреждения должны быть обнаружены на как можно более ранней стадии, чтобы можно было принять необходимые превентивные меры, а готовность и надежность компонентов должны быть проверены либо во время производства, либо во время полевых проверок. В этом обзорном исследовании перечислены такие возможн…
…читать дальшечитать меньше
14 цитирований
Ссылки на информацию или методы из статьи «Жидкостные ракетные двигатели он.
..» небольшая утечка топлива может привести к ухудшению работы двигателя, но срочные (внезапные) отказы, например, утечка топлива в насос окислителя, могут привести к взрыву двигателя (Wu, 2005)….
[…]
…Таким образом, затраты на техническое обслуживание промышленных процессов могут быть снижены, а качество продукции улучшено (Wu, 2005)….
[…]
…Плюмовая спектроскопия, акустическая эмиссия, оптический пирометр, твердотельный датчик течи, датчик из поливинилиденфторида, электрическая диагностика факела, волоконно-оптический измеритель дефектов и лазерный датчик вибрации — вот лишь немногие из традиционных сенсорных технологий, используемых для жидкостных ракетных двигателей (Wu, 2005)….
[ …]
…Современный жидкостный ракетный двигатель представляет собой сложную гидромеханическую термодинамическую систему; обычно он работает в экстремальных физических условиях, таких как очень высокая температура и давление, сильная эрозия и выделение энергии с высокой плотностью (Wu, 2005).
…
[…]
Журнальная статья•DOI•
Сравнение SOM и PCA-SOM при диагностике неисправностей наземного испытательного стенда
[…]
Zhigang Feng 1 , Tao Xu 1 •Учреждения (
1
)
01 января 2011-Процедиа Инжиниринг
Резюме: Для сравнения надежности диагностики неисправностей и эффективности диагностики неисправностей (характеристики затрат времени) АКП-СОМ и СОМ в жидкостном ракетном двигателе. наземного испытательного стенда используются два типа данных о неисправностях наземного испытательного стенда. Один создается моделью механизма наземного испытательного стенда. Другой генерируется в соответствии с опытом эксперта и статистической моделью режима отказа. Результаты сравнения с использованием этих двух типов данных о неисправностях показывают, что надежность диагностики неисправностей и эффективность диагностики неисправностей PCA-SOM лучше, чем SOM.
…читать дальшечитать меньше
12 цитат
Цитаты из статьи «Жидкостные ракетные двигатели он…»
Журнальная статья•DOI•
Основной двигатель космического челнока
[…]
Jihyoung CHA 1 , Chulsu HA 1 , Sangho KO 1 , Jaye Koo 1 • ИНСТРУКЦИЯ (
1
9018 9018
) 9018)
88818
88818
) 1 • ИНСТРУКЦИЯ -Акта Астронавтика
Аннотация: В данной статье рассматривается применение алгоритма множественной линейной регрессии для обнаружения и диагностики неисправностей основного двигателя космического корабля «Шаттл» (SSME) в установившемся режиме. Для разработки алгоритма получены уравнения энергетического баланса, которые уравновешивают соотношение между давлением, массовым расходом и мощностью в различных точках ССМЭ.
Затем по данным измерений некоторых важных параметров двигателя оцениваются коэффициенты отказов, отражающие отклонение каждого уравнения от нормального состояния. Вероятное местонахождение каждой неисправности и уровни серьезности могут быть получены из оцененных факторов неисправности. Этот процесс численно продемонстрирован для SSME при 104% номинального уровня тяги (RPL) с использованием смоделированных данных измерений из математических моделей двигателя. Результат текущего исследования особенно важен, учитывая, что недавно разработанные многоразовые жидкостные ракетные двигатели (ЖРД) имеют ступенчатые циклы сгорания, аналогичные SSME.
… Читать Moreread Mest
11 Цитаты
Draganfly объявляет о рекордном доходе в четвертом квартале и финансовом
Vancouver, BC. ) — Draganfly Inc. (OTCQB: DFLYF) (CSE: DFLY) (FSE: 3U8) (« Draganfly » или « Company »), отмеченный наградами, ведущий в отрасли производитель и разработчик систем.
рада объявить финансовые результаты за четвертый квартал и 2020 финансовый год. Рост выручки за четвертый квартал и год был обусловлен сочетанием органического роста и приобретением Dronelogics Systems Inc. (« Dronelogics »), а также продажи продуктов для скрининга COVID-19.
2020 финансовый год стал еще одним важным годом для Draganfly. Компания успешно закрыла и интегрировала свое приобретение Dronelogics, которое, как и планировалось, стало основным источником дохода от продаж новых продуктов Draganfly. Основной клиент компании по заказному инжинирингу фактически закрыл эту часть своего бизнеса в 1 квартале 2020 года в основном из-за COVID-19; однако доходы от услуг были успешно компенсированы другой работой по обслуживанию дронов. Выручка в 2020 году выросла на 216% по сравнению с прошлым годом и составила 4 363 511 долларов против 1 380 427 долларов в предыдущем году. 645 756 долларов США представляют собой услуги по индивидуальному проектированию, 630 532 долларов США представляют собой работы по обслуживанию дронов, а остаток доходов приходится на продажи оборудования.
Компания недавно добавила мониторинг и профилактику здоровья к своим продуктам и услугам. Обеспечение некоторых ключевых клиентов в этом бизнес-направлении было ключом к проверке этой новой вертикали. Эти клиенты были важны для проверки этой новой технологии, но, что более важно, она продемонстрировала способность компании развиваться и предлагать продукты и услуги, применимые во всем мире.
Финансовые показатели за 2020 г.:
● Общая выручка за год, закончившийся 31 декабря 2020 г., увеличилась на 216,1% до 4,36 млн долларов США по сравнению с 1,38 млн долларов США в 2019 году..
● В результате увеличения выручки от продаж продукции и услуг валовая прибыль Компании увеличилась на 597 973 долл. США, или 51,5%. В процентах от продаж валовая прибыль ( 1) снизилась с 84,1% в 2019 году до 40,3% в 2020 году. Это изменение валовой прибыли связано с более высокой долей продаж оборудования.
● Компания зафиксировала совокупный убыток в размере 8 015 709 долларов США по сравнению со совокупным убытком в размере 11 095 057 долларов США в 2019 году.объединения и средства, полученные от отчуждения инвестиции, которая ранее была списана.
● Баланс денежных средств Компании 31 декабря 2020 года составил 1,98 млн. Долл. США по сравнению с 21,43 млн. Долл. США 31 декабря 2019 года.
| за год, закончившийся 31 декабря | 202014| 2020 40014 | 2020 | 2020 . | | | 2019 | | | |||||||||||
| Итого выручка | $ | 4,363,511 | $ | 1,380,427 | |||||||||||||||
| Gross Profit (as a % of revenues) | 40. 3 | % | 84.1 | % | |||||||||||||||
| Чистый убыток | (8,015,813 | 0039 ) | (11,095,057 | ) | |||||||||||||||
| Net loss per share ($) | |||||||||||||||||||
| — Basic | (0.10 | ) | (0.23 | ) | |||||||||||||||
| — Diluted | (0.10 | ) | (0.23 | ) | |||||||||||||||
| Comprehensive loss | (8,015,709 | ) | (11,095,057 | ) | |||||||||||||||
| Комплексная потеря на акцию ($) | |||||||||||||||||||
| — Основная | (0. 10 | ) | (0.23 | ) | |||||||||||||||
| — Diluted | (0.10 | ) | (0.23 | ) | |||||||||||||||
| Изменение денежных средств и денежных эквивалентов | (447,063 | ) | 23499) | 234999),954 | |||||||||||||||
| Total assets | 7,100,567 | 3,221,783 | |||||||||||||||||
| Working capital | 1,214,371 | 2 037 906 | |||||||||||||||||
| Итого долгосрочные обязательства | 104,885 | 93,073 | |||||||||||||||||
| Shareholder’s equity (deficiency) | $ | 3,848,205 | $ | 2,191,353 | |||||||||||||||
| Количество акций в обращении | 86 093 361 | 69 670 613 | |||||||||||||||||
Финансовые показатели – четвертый квартал 2020 г.
:
● Выручка за 4 кв. приобретение Dronelogics и бизнеса розничных продаж и услуг, которое частично было компенсировано снижением объема специализированных инжиниринговых услуг из-за спада, вызванного COVID-19.
● Процент валовой прибыли за 4 квартал 2020 г. составил 22,2% по сравнению с 9 кв.1,4% в четвертом квартале 2019 года. Снижение связано с структурой продаж, поскольку продажи продуктов, как правило, имеют гораздо более низкую маржу, чем продажи индивидуальных инженерных услуг.
●Общий совокупный убыток за четвертый квартал 2020 года составил 3,74 млн долларов США по сравнению с 2,03 млн долларов США за тот же период 2019 года. Увеличение произошло из-за более высоких офисных и прочих расходов.
| 4 кв. 2020 г. | 3 кв.0021 | |||||||||||
| Revenue | $ | 1,486,009 | $ | 1,453,905 | $ | 491,520 | ||||||
| Cost of goods sold | $ | (1,155,491 | ) | $ | (893,441 | ) | $ | (42,401 | ) | |||
| Gross Profet | ) | |||||||||||
. 0011 $ | 330,518 | $ | 560,464 | $ | 449,119 | |||||||
| Gross margin – percentage | 22.2 | % | 38,5 | % | 91,4 | % | ||||||
| Операционные расходы | $ | (3,359,508| .0040 | ) | $ | (2,852,003 | ) | $ | (2,983,115 | ) | | ||
| Operating loss | $ | (3,028,990 | ) | $ | (2,291,539 | ) | $ | (2,533,996 | ) | |||
| Operating loss per share – basic | $ | (0. 04 | ) | $ | (0.03 | ) | $ | (0.04 | ) | |||
| Operating loss per share – diluted | $ | (0.04 | ) | $ | (0.03 | ) | $ | (0.04 | ) | |||
| Other income (expense) | $ | (713,885 | ) | $ | 91,228 | $ | 506,080 | |||||
| Comprehensive loss | $ | (3,741,640 | ) | $ | (2,201,543 | ) | $ | (2 027,916 | ) | |||
| Комплексная потеря на акцию — базовая | $ | (0,05 | (0,05 | (0,05 | (0,05 | (0,05 | $ | (0. 03 | ) | $ | (0.03 | ) |
| Comprehensive loss per share – diluted | $ | (0.05 | ) | $ | (0,03 | ) | $ | (0,03 | ) | |||
Cameron Chell, генеральный директор Draganfly, сказал: «Мы видели огромный рост в первом квартале 2021. образование, военные, безопасность, добыча полезных ископаемых, телездравоохранение, а также наш круглосуточный дезинфицирующий спрей для уничтожения патогенов, применяемый с помощью запатентованной технологии дронов. Команда Draganfly надеется на дальнейшее развитие этих отношений, технологий и инноваций».
Основные этапы четвертого квартала 2020 года и первого квартала 2021 года включают следующее:
● Заключенный контракт на обслуживание полетов на сумму 1 млн долларов США для развертывания летных услуг EagleEye ™ AI с Windfall Geotek Inc.
и предоставляет рекомендуемые цели для горнодобывающих компаний для бурения.
● Привлечено 16 450 000 000 000 000 долларов США за счет выпуска ценных бумаг в соответствии с Положением А о предложении Компании, поданном в Комиссию по ценным бумагам и биржам США.
● Заключено соглашение с Технологическим институтом Южной Альберты о совершенствовании технологии доставки БПЛА, которое будет включать (i) проектирование, разработку и тестирование грузовой системы для доставки медицинских товаров, которая будет устанавливаться на различных дронах, включая роторные и платформы с неподвижным крылом, (ii) разработка протоколов испытаний, операционных процедур и стандартов для операций по доставке медицинских товаров за пределами прямой видимости в рамках процедур Transport Canada, Федерального авиационного агентства США и Европейского агентства по авиационной безопасности, и протоколы и (iii) разработка руководства по эксплуатации BVLOS для подъема тяжелых грузов и RPASS большой продолжительности полета для использования в коммерческих целях в соответствии с сертификатом эксплуатанта.
● Партнерство с программой Стива Возняка K-12 Woz ED, чтобы стать эксклюзивным поставщиком дронов для программы беспилотников Woz ED в рамках национальной учебной программы K-12, и получил заказы на продажу 2000 дронов. Чтобы прояснить пресс-релиз Компании от 2 марта 2021 года, Компания заключила меморандум о взаимопонимании с Woz ED с целью создания условий, касающихся делового соглашения. Меморандум о взаимопонимании автоматически прекращает свое действие через 60 дней; однако Компания предполагает заключить окончательное соглашение с Woz ED во втором квартале 2021 года9.0007
● Колледж Талладега внедрил платформу оценки жизненно важных функций Vital Intelligence Smart, станции оценки показателей жизнедеятельности и технологии информирования о социальном дистанцировании, которые будут использоваться во всем кампусе для выявления потенциальных симптомов COVID-19.
● Департамент шерифа округа Портедж развернул технологию Vital Intelligence, чтобы использовать ее для предварительной проверки заключенных и задержанных перед их арестом.
● Аукционная компания Barrett-Jackson внедряет протокол безопасного открытия сайтов Draganfly на своем аукционе коллекционных автомобилей в марте 2021 года в Скоттсдейле, штат Аризона. включая запатентованную беспилотную технологию уникального революционного органического дезинфицирующего средства Varigard, которое обеспечивает изоляцию патогенов и эффективность уничтожения в течение 24 часов.
● Разработка и поставка технологии Vital Intelligence в организацию гостиничного и развлекательного обслуживания The 517 Group.
● Выбрана компанией Coldchain Technology Services, LLC (« Coldchain ») для разработки и предоставления услуг по доставке вакцины против COVID-19 дронами. Чтобы прояснить пресс-релиз Компании от 22 декабря 2020 г., Компания заключила письмо о намерениях с Coldchain с целью создания условий, связанных с деловым соглашением о разработке системы полезной нагрузки для доставки вакцины и связанных с ней услуг полета.
Письмо о намерениях автоматически прекращается после 90 дней; однако Компания предполагает заключить окончательное соглашение с Coldchain во втором квартале 2021 года.
● Предоставление услуг по проектированию и разработке системы защиты с воздуха на базе дронов для комплексных пусковых установок (« ILS »). Чтобы уточнить пресс-релиз Компании от 21 января 2021 года, Компания заключила меморандум о взаимопонимании с ILS с целью создания условий, связанных с соглашением об управлении проектом и разработке для производства многозапусковой системы защиты с воздуха ILS. . Меморандум о взаимопонимании автоматически прекращает свое действие через 60 дней; однако Компания предполагает заключить окончательное соглашение с ILS во втором квартале 2021 года9.0007
● Компания Knightscope выбрала компанию Draganfly для интеграции мобильной технологии скрининга показателей жизнедеятельности в своих автономных роботов-охранников.
● Выдан новый патент на дрон-доставщик для самолета с изменяемым центром тяжести и вертикальным взлетом и посадкой.
Патент США № 10 807 707 представляет собой беспилотную авиационную систему (БАС), сконфигурированную как для вертикального взлета, так и для посадки (СВВП), а также для полетов с неподвижным крылом, включая переднее и заднее крыло в сборе, установленные на фюзеляже, причем каждое крыло в сборе включает левый и правый борт. гондолы, заканчивающиеся роторами с электроприводом, приводимыми в действие бортовой системой управления, способной регулировать скорость вращения роторов.
● Завершено приобретение активов у Vital Intelligence Inc. 25 марта 2021 г. в обмен на (а) денежный платеж в размере 500 000 долларов США, из которых 250 000 долларов США должны быть выплачены при закрытии и 250 000 долларов США должны быть выплачены в шестимесячную годовщину закрытия; и (b) 6 000 000 единиц Компании, каждая из которых состоит из одной обыкновенной акции Компании и одного ордера на покупку обыкновенных акций. Единицы подлежат условному депонированию, при этом 1 500 000 единиц будут выпущены при закрытии, а остальные будут выпущены после того, как Компания достигнет определенных показателей дохода, полученного от приобретенных активов.
Каждый варрант дает владельцу право приобрести одну обыкновенную акцию на срок 24 месяца по цене исполнения 2,67 доллара США за обыкновенную акцию, и Компания может ускорить дату истечения срока действия варранта по истечении одного года в случае, если лежащие в основе обыкновенные акции стоимость как минимум на 30% выше цены исполнения варрантов.
Вся финансовая информация в этом пресс-релизе подготовлена в соответствии с Международными стандартами финансовой отчетности, выпущенными Советом по международным стандартам финансовой отчетности. Компания представит свою консолидированную финансовую отчетность за год, закончившийся 31 декабря 2020 года, а также соответствующие обсуждения и анализ руководства в профиле Компании на сайте SEDAR по адресу www.sedar.com .
Примечание 1: в этом пресс-релизе говорится о «валовой прибыли», которая не имеет стандартного значения, предписанного общепринятыми принципами бухгалтерского учета в Канаде (« GAAP «).
Валовая прибыль определяется как валовая прибыль, деленная на выручку, и часто представляется в процентах. Руководство Draganfly считает, что валовая прибыль и другие показатели, не относящиеся к GAAP, предоставляют инвесторам полезную информацию, поскольку они предоставляют им дополнительные операционные показатели и ликвидность Компании и, таким образом, подчеркивают тенденции в бизнесе Компании, которые в противном случае могут быть не очевидны, если полагаться исключительно на показатели GAAP.Руководство также использует показатели и показатели, не относящиеся к GAAP, для облегчения сравнения операционных результатов от периода к периоду, для подготовки годовых операционных бюджетов и прогнозов, а также для определения компонентов вознаграждения руководителей. Для получения дополнительной информации о финансовых показателях, которые не были определены GAAP, включая сверку с ближайшим сопоставимым показателем GAAP, см. «Показатели, не относящиеся к GAAP, и дополнительные «Показатели GAAP» в последнем отчете Компании по MD&A, который доступен на сайте SEDAR.
О Draganfly
Draganfly Inc. (CSE: DFLY; OTCQB: DFLYF; FSE: 3U8) является создателем качественного передового программного обеспечения и систем, которые революционизируют способы ведения бизнеса и обслуживания организаций. заинтересованные стороны. Компания Draganfly, признанная лидером в области технологий на протяжении более 22 лет, является отмеченным наградами ведущим в отрасли производителем и разработчиком технологий, обслуживающим рынки общественной безопасности, сельского хозяйства, промышленных инспекций, безопасности, картографии и геодезии. Draganfly — это компания, движимая страстью, изобретательностью и необходимостью предоставлять эффективные решения и первоклассные услуги своим клиентам по всему миру с целью экономии времени, денег и жизней.
Для получения дополнительной информации о Draganfly посетите нас по телефону www.draganfly.com .
Для получения дополнительной информации для инвесторов посетите https:// www.
thecse.com/en/listings/technology/draganfly — inc , https:// www.otcmarkets.com/stock/ DFLYF/обзор или https:// www.boerse-frankfurt.de/aktie/ draganfly -inc .
Контакты для СМИ
Ариан Хопкинс
Электронная почта: [Электронная почта защищена]
Компания Связаться с
Cameron Chell, генеральный директор
PH: 310-658-4413
Электронная почта: [Электронная почта защищена]
. прогнозные заявления» и определенную «прогнозную информацию», как она определена в применимом канадском законодательстве о ценных бумагах. Прогнозные заявления и информацию обычно можно идентифицировать с помощью прогнозной терминологии, такой как «может», «будет», «ожидать», «намереваться», «оценивать», «предполагать», «полагать», «продолжать». », «планы» или аналогичная терминология. Прогнозные заявления и информация основаны на прогнозах будущих результатов, оценках сумм, которые еще не определены, и допущениях, которые, хотя руководство считает их разумными, по своей сути подвержены значительным деловым, экономическим и конкурентным неопределенностям и непредвиденным обстоятельствам.
Прогнозные заявления и информация подвержены различным известным и неизвестным рискам и неопределенностям, многие из которых находятся за пределами способности Компании контролировать или прогнозировать, что может привести к тому, что фактические результаты, деятельность или достижения Компании будут существенно отличаться от заявленных. или подразумеваемые ими, и разработаны на основе допущений о таких рисках, неопределенностях и других факторах, изложенных здесь, включая, помимо прочего: потенциальное воздействие эпидемий, пандемий или других кризисов в области общественного здравоохранения, включая текущую вспышку нового коронавируса. известный как COVID-19о бизнесе, операциях и финансовом состоянии Компании, успешной интеграции технологий, неотъемлемых рисках, связанных с общими рынками ценных бумаг; неопределенность в отношении наличия и стоимости финансирования, необходимого в будущем; присущая неопределенность оценок затрат и возможность непредвиденных затрат и расходов, колебания валютных курсов; нормативные ограничения, ответственность, конкуренция, потеря ключевых сотрудников и другие связанные с этим риски и неопределенности, раскрытые в разделе «Факторы риска» в последних документах Компании, поданных в органы регулирования ценных бумаг в Канаде на веб-сайте SEDAR по адресу www.
Колеса передние мтз 82 размеры: Шины мтз 82 передние, задние для колёс видущих мостов
Шины МТЗ: передние и задние, размеры
В России встречаются люди, имеющие в собственности небольшие фермерские хозяйства, используемые для коммерческих целей, а также некоторые из них просто покупают большое количество земли для комфортной жизни. Чтобы обработать более 1 га нетронутого участка, потребуется сельскохозяйственная техника. Минский тракторный завод в таких случаях предлагает популярную для частного использования миниатюрную модель трактора МТЗ-82, помогающую выполнить все потребности хозяина по уходу за большим клочком земли.
Колёса на МТЗ-82 (передние)
Покрышки для тракторных колёс – это одни из самых главных деталей в подобной сельскохозяйственной технике, которые, помимо мотора, обеспечивают идеальное прохождение в любой грязи или илистой почве. Причём задние колёса на классическом тракторе МТЗ практически вдвое больше передних – до 1,5 метров в диаметре и, соответственно, 12-слойный состав делает их неуязвимыми для проколов острыми предметами.
Того же нельзя сказать про передние шины, которые имеют радиальность R20 и обладают следующими особенностями при установке на данную с/х технику:
- Какие бывают размеры шин МТЗ 82? Существует 3 базовых комплектации и, соответственно, вариантов передних колёс для МТЗ-82. В самом простом исполнении размер ширины покрышки составляет 7,5 дюймов, что одевается на обод 5,5 дюймов в конфигурации канта F и неизменной радиальности R20.
- В модификации, предназначенной для вспахивания полей от 1 га и выше, передние колеса на МТЗ 82 выполняются с параметрами 8,3-20, и они соответствуют штампованным сварным дискам W7-20.
- В тех вариантах трактора, которые имеют соответствующие кронштейны и рассчитаны для установки навесного оборудования, предлагается покрышка с мощными грязезацепами, имеющая габариты 11,2-20, и она идеально садится на колесо с шириной обода W9-20.
Таким образом, колёса играют доминирующую функцию для характера эксплуатации с/х техники, и выбирать их необходимо в строгом соответствии с поставленными перед трактором задачами.
В противном случае аппарат может не справиться с глубокой грязью, из-за чего его механизмы будут работать по большей части вхолостую, что приведёт к их быстрому износу и необходимости преждевременного технического обслуживания.
Давление в покрышках трактора МТЗ-82
Эксплуатация трактора – также не самый простой процесс, так как механик должен постоянно отслеживать давление в шинах МТЗ 82 в атмосферах, в зависимости от того, какую конкретно работу выполняет техника. Так, рекомендуемые показатели на компрессоре во время подкачки баллонов на тракторе приведены в следующей таблице в количестве атмосфер:
| Наименование работы | Резина МТЗ 82, задняя | Резина МТЗ 82, передняя |
| Стандартный режим работы | 1,4 + 0,1 | 1,4 + 0,1 |
| При вспахивании поля | 1,0 + 0,1 | 1,4 + 0,1 |
| При использовании навесного инвентаря | 1,6 + 0,1 | 2,5 + 0,1 |
Из данных показателей видно, что во время работы в поле колёса должны быть немного приспущены, так как в этом случае площадь подошвы, которая опирается на грунт, несколько увеличивается, что вызывает падение давления на почву, и трактор становится более проходимым.
В случае же работы с тяжёлыми скребками или ковшами, дополнительная нагрузка от них может легко сплющить баллон, что требует задания в нём дополнительного давления.
Как правильно подобрать нужный радиус передних колёс для МТЗ-82
Надо сказать, что радиальность передних колёс R20, устанавливаемая на данную модель белорусского трактора, оптимальна при стандартном режиме работы.
Однако машина может эксплуатироваться и зимнее время, в условиях высокого снежного покрова, а также при работе на карьерах, болотах и в прочих более сложных условиях.
Именно поэтому завод-изготовитель допускает самостоятельное вмешательство водителей и выбор колёс других рекомендуемых параметров.
- Если техника делает длинные переезды по асфальтированным дорогам, то водитель может установить на неё колёса 7…8 – 18, что позволит снизить высоту протектора, и трактор станет более устойчив на твёрдой поверхности.
- Напротив, когда речь идёт об использовании техники в зимнее время, что требует более высокого клиренса, допускается устанавливать колёса в размерности 9…11,5 – 22…24, и трактор немного приподнимется над землёй, а мягкие грязезацепы начнут более уверенно прокладывать путь в глубоком снегу.

- При использовании техники в самых экстремальных условиях, при езде по торфяным болотам или другим зыбким поверхностям, понадобится создавать большой крутящий момент не только на задних, но и на передних колёсах, что потребует установки шин 12…14 – 25…26.
При установке колёс нерасчётного радиуса водителю следует быть готовым к более частому проведению регламентных работ по ремонту подвески, подшипников в ступице, смены масла и прочих процедур, так как непроектная нагрузка на все системы провоцирует быстрый износ всех деталей.
Механическая блокировка колес на тракторе МТЗ-1221
В отдельных случаях на самых труднодоступных участках дорог классический задний или полный привод трактора не может справиться с толстым слоем грязи и вернуться обратно на свою колею.
Однако это вовсе не означает, что техника не сможет преодолеть подобный участок, так как водителю достаточно всего лишь изменить режим – включить блокировку межосевого дифференциала и тормоза, что заставит колёса вращаться одновременно и тракторист сможет вытащить машину практически из любой грязи.
Данная система блокировки имеет следующую достаточно простую конструкцию и принцип действия:
- Сама блокировка исполняется в виде двух кулачков, каждый из которых надёжно зафиксирован на приводах стандартных передач устройства, с внутренней стороны валов, имеющих в свою очередь особую шлифовку конца, чтобы обеспечить люфт данных кулачков и установленных на них муфт.
- Данные муфты соединены с приводом, выполненном в виде отдельной педали и рычага с одной стороны и, соответственно, с запорно-поворотным устройством на центральном валу – на противоположном конце.
- Так, оператор при необходимости просто нажимает на педаль привода блокировки, муфта перемещается в отведённом для неё пространстве, влечёт за собой вал и запорное устройство, которое надёжно защёлкивается на шестерне, препятствуя дальнейшей свободе вращения каждой оси колёс по отдельности.
- Данный рычаг с педалью в кабине имеет пружину и автоматическое обратное действие и, если его отпустить, он вернётся в исходное положение, а блокировка с дифференциала будет снята, и колёса начнут вращаться в обычном режиме.

- Для более длительной фиксации рычага блокировки для трактора МТЗ-1221 на педали имеется специальный стопор, нажатие которого приводит к тому, что муфта остаётся в блокированном положении на более длительное время.
Механическая блокировка колёс хоть и является простой в исполнении и надёжной при эксплуатации, однако она сложна в управлении и нефункциональна. Поэтому на современных моделях белорусской техники устанавливается более совершенная система – гидравлический привод блокировки, который отличается тем, что для приведения механизма в действие уже не требуется усилие и длинное плечо, так как тяговое усилие многократно возрастает под действием сжатого масла в поршне. Однако такая система может вызвать течь в поршне при перегрузке и более длительный и дорогостоящий ремонт оборудования.
Почему «бегают» передние колеса МТЗ-82
Нередко на различных интернет-форумах владельцы и операторы тракторов МТЗ-82 жалуются на проблему, когда во время движения на твёрдом покрытии их колёса разбалтываются и начинают «бегать», что вызывает дискомфорт в кабине, а также причиняет вред механизмам.
Причина данных проблем кроется сразу в нескольких возможных поломках различных систем, и наиболее распространённые из них приведены ниже:
- Прежде всего, трактористу следует проверить, насколько равномерно накачаны баллоны, так как из-за их большого размера объём воздуха в них также немалый, малейший дисбаланс может вызвать вибрации.
- Также необходимо определить саму величину давления, потому что глубокие грязезацепы во время езды с большой скоростью с силой ударяются о покрытие, вызывая раскачивание трактора. Особенно сильно проявляется данный эффект, когда в колеса на МТЗ нагнетено слишком большое давление, и водителю следует немного спустить шины до предельного давления 1,2…1,4 атм.
- Тяговые рычаги могут быть плохо сбалансированы или разболтаться во время интенсивной работы в поле. Так, если такая проблема имеет место, необходимо устранить свободу перемещения отдельных деталей в этих элементах, и вибрация резко пропадёт. Кроме тяг следует также проверить валы, муфты, шаровые опоры, сошки и сектора, каждый из которых имеет резьбу с гайками и, соответственно, нуждается в периодической затяжке.

- В случае если трактор прошёл больше года без ТО или пережил зиму в состоянии покоя, гибкие манжеты могут значительно повредиться, что неминуемо приведёт к подтёкам на элементах гидравлики. Особенно сильно данный недостаток выражается в распределительной головке гидроусилителя руля, который нужно устранить путём замены манжеты или муфты.
- Одна из главных проблем при появлении эффекта разбалтывания колёс – это износ ступиц, подшипников и цапфы, что приводит к свободному поперечному ходу колеса, влияет на схождение и развал колёс, и это вызывает вибрацию, подъедание резины и прочие неприятные последствия. Если после разборки ступицы выявилась такая проблема, её нужно немедленно устранить путём замены подшипника или детали в сборе, так как впоследствии она может испортить всю подвеску на тракторе.
- Кроме того, если износ указанных деталей не замечен, стоит проверить гайки и шпильки для крепления колёсного диска, так как данный эффект часто получается из-за банального разбалтывания гаек или от того, что повышенная нагрузка на шпильки срывает с неё часть резьбы.
А также следует для профилактики проинспектировать все остальные шайбы, гайки, втулки и другие крепежи или расходные элементы.
Любая проблема с плавностью хода с/х техники требует тщательной проверки, так как впоследствии она может легко вылиться в более серьёзные поломки. Кроме того, оператору или хозяину трактора следует выбрать для себя ближайший сервисный центр и проводить периодическое обслуживание ходовой части своего агрегата не реже чем один раз в год при отсутствии проблем, а также регулярно проверять и по необходимости регулировать давление в шинах МТЗ 82. Только при таких мероприятиях техника будет служить десятилетиями и не требовать больших вложений.
Передние колёса на трактор МТЗ-82 необходимо заменять исключительно попарно, так как приобретение лишь одной покрышки может повлечь за собой потерю эффективной работы. То есть одна сторона будет цепляться за грязь эффективней, в то время как старая покрышка начнёт проскальзывать. Всё это приведёт к некорректной работе тяговой рейки, мотора и разбалансированию всего механизма.
Источник: https://kolesa.guru/shini/kolesa-na-mtz-82-perednie.html
Статья по теме: МТЗ-80 навесное оборудование
Для работы с пропашными культурами в междурядье 450/700/750 мм на тракторах МТЗ-82 предусмотрена установка узких одинарных и сдвоенных колес. Использование передних и задних узких колес гарантирует защиту корнеплодов от повреждений. Ступичные проставки малого диаметра, используемые для сдваивания, обеспечивают защиту побегов и быстроту монтажа.
Узкие колеса и проставки, предлагаемые компанией ЛБР, являются универсальными, т.е. подходят для работы в междурядье 450, 700, и 750 мм.
Преимущества применения узких колес от компании ЛБР:
- Защита побегов
- Защита корнеплодов от повреждений
- Быстрота монтажа
- Универсальность – подходят для м/р 450/700/750 мм
| Варианты | Примечание | Комплектация шинами | Для междурядья | Рекомендованная колесная формула |
Колесо 11. 2-20 стандартноеКолесо 9.5-42 | Самый доступный, бюджетный вариант, идеально подходит для свеклы и картофеля | Nortec | 450/700/750 мм |
| Варианты | Примечание | Комплектация шинами | Для междурядья | Рекомендованная колесная формула |
| Колесо 11.2-20 стандартное Колесо 230/95R44 (9.5R44) | Оптимальный вариант за счет более высоких задних колес, подходит для подсолнечника и кукурузы | Starmaxx | 450/700/750 мм |
| Варианты | Примечание | Комплектация шинами | Для междурядья | Рекомендованная колесная формула |
| Колесо 11.2-20 стандартное Колесо 270/95R44 (11.2R44) | Наиболее качественный вариант, обеспечивающий высокий агропросвет, имеет большой запас по нагрузке и подходит для установки в качестве одинарных колес | Starmaxx | 450/700/750 мм |
| Варианты | Примечание | Комплектация шинами | Для междурядья | Рекомендованная колесная формула |
Колесо 8. 3-20Колесо 230/95R44 (9.5R44) | Оптимальный вариант за счет более высоких задних колес и узких передних, подходит для подсолнечника и кукурузы | Nortec Starmaxx | 450/700/750 мм |
| Варианты | Примечание | Комплектация шинами | Для междурядья | Рекомендованная колесная формула |
| Колесо 8.3-20 Колесо 9.5-42 | Самый доступный, бюджетный вариант с более узкими передними колесами, идеально подходит для свеклы и картофеля | Nortec | 450/700/750 мм |
Источник: https://www.lbr.ru/tehnika/sdvoenie-kolesa/uzkie-kolesa-dlja-raboty-v-mezhdurjade-dlja-traktorov-MTZ/992-uzkie-kolesa-dlja-raboty-v-mezhdurjade-dlja-traktorov-MTZ-82/
Размеры шин тракторов МТЗ Беларус
МТЗ-50
МТЗ-52
МТЗ-520
МТЗ-522
МТЗ-570
МТЗ-572
МТЗ-80
МТЗ-82
МТЗ-820
МТЗ-90
МТЗ-92
МТЗ-900
МТЗ-911
МТЗ-912
МТЗ-920
МТЗ-921
МТЗ-922
МТЗ-923
МТЗ-952
МТЗ-100Х
МТЗ-1021
МТЗ-1025
МТЗ-1220
МТЗ-1221
МТЗ-1222
МТЗ-1523
МТЗ-1822
МТЗ-2022
МТЗ-2122
МТЗ-2522
МТЗ-80 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
7.
50-205.5F-20
9.00-20
5.5F-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
МТЗ-82 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
7.50-20
5.5F-20
8.3-20
W7-20
11.2-20
W9-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
МТЗ-820 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
11.
2-20W9-20
13.6-20
W12-20
13.6R20
W12-20
360/70R20
W12-20
11.2R24
W12-24
360/70R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
16.9R30
DW14L-30
18.4R34
DW16L-34
11.2R42
DW8-42
9.5-42
DW8-42
МТЗ-90 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
9.00-20
5.5F-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.
5R38DW14L-38
МТЗ-92 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
11.2-20
W9-20
360/70R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
18.4R34
DW16L-34
МТЗ-900 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
9.00-20
5.5F-20
9.00R20
5.5F-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.
5R38DW14L-38
16.9R30
DW14L-30
18.4R30
DW14-30
18.4R34
DW16L-34
9.5-42
DW8-42
11.2R42
DW8-42
МТЗ-911 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
9.00-20
5.5F-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
МТЗ-912 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
11.2-20
W9-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.
5-38DW14L-38
15.5R38
DW14L-38
МТЗ-920 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
11.2-20
W9-20
13.6-20
W12-20
13.6R20
W12-20
360/70R20
W12-20
360/70R24
W12-24
11.2R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
16.9R38
DW15L-38
18.4R34
DW16L-34
18.4/70R34
DW16L-34
9.5-42
DW8-42
11.2R42
DW8-42
МТЗ-921 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
12.
4L-16W8-16
265/70R16
W8-16
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
420/70R24
W12-24
14.9R30
DW13-30
МТЗ-922 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
13.6-20
W12-20
13.6R20
W12-20
360/70R20
W12-20
360/70R24
W12-24
11.2R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
16.9R30
DW14L-30
18.4R34
DW16L-34
9.5-42
DW8-42
11.
2R42DW8-42
МТЗ-923 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
11.2R24
W12-24
360/70R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
18.4R34
DW16L-34
9.5-42
DW8-42
11.2R42
DW8-42
МТЗ-50 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
7.50-20
5.5F-20
8.3-20
W7-20
11.2-20
W9-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.
5-38DW14L-38
15.5R38
DW14L-38
МТЗ-52 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
7.50-20
5.5F-20
8.3-20
W7-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
МТЗ-520 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
9.00-20
5.5F-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
МТЗ-522 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
11.
2-20W9-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
МТЗ-570 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
7.50-20
5.5F-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
МТЗ-572 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
7.50-20
5.5F-20
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.
5-38DW14L-38
15.5R38
DW14L-38
МТЗ-952 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
11.2-20
W9-20
13.6-20
W12-20
13.6R20
W12-20
360/70R20
W12-20
11.2R24
W12-24
360/70R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
16.9R38
DW15L-38
18.4R34
DW16L-34
11.2R42
DW8-42
9.5-42
DW8-42
МТЗ-100Х Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
12.
00-16W8-16
13.0/75-16
W11-16
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
18.4R30
DW14-30
11.2R42
DW8-42
МТЗ-1021 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
360/70R24
W12-24
11.2R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
16.9R30
DW14L-30
16.9R38
DW15L-38
18.4R34
DW16L-34
11.
2R42DW8-42
МТЗ-1025 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
360/70R24
W12-24
11.2R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
15.5-38
DW14L-38
15.5R38
DW14L-38
16.9R38
DW15L-38
18.4R34
DW16L-34
11.2R42
DW8-42
9.5-42
DW8-42
МТЗ-1220 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
360/70R24
W12-24
420/70R24
W12-24
14.9R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
16.
9R38DW15L-38
18.4R38
DW15L-38
МТЗ-1221 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
420/70R24
W12-24
14.9R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
16.9R38
DW15L-38
18.4R38
DW15L-38
МТЗ-1222 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
360/70R24
W12-24
420/70R24
W12-24
11.2R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
16.
9R38DW15L-38
18.4R38
DW15L-38
520/70R38
DW15L-38
МТЗ-1523 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
420/70R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
18.4R38
DW15L-38
520/70R38
DW15L-38
МТЗ-1822 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
420/70R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
580/70R42
W18L-42
МТЗ-2022 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
420/70R24
W12-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
580/70R42
W18L-42
МТЗ-2122 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
480/65R24
W15L-24
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
580/70R42
W18L-42
МТЗ-2522 Беларус
| Размер шины | Размер диска |
|---|---|
| ПЕРЕДНЯЯ ОСЬ | |
480/70R30
DW14L-30
| Размер шины | Размер диска |
|---|---|
| ЗАДНЯЯ ОСЬ | |
580/70R42
W18L-42
710/70R38
DW23A-38
Полезная информация? Поделитесь с друзьями!
Telegram
передний, задний, размеры, типы, характеристики
С развитием линейки моделей машин Минского Тракторного Завода, усовершенствованием ходовых и тяговых качеств выпускаемых тракторов диски и обода колёс имеют разные конструкции и размеры с учётом: вида установленных ведущих мостов, действующих нагрузок на оси, используемых размеров шин, возможности регулировки ширины колеи трактора и необходимости сдваивания ходовых колёс.
В материале идёт речь о разновидностях дисков передних и задних колёс для популярных марок тракторов Беларусь.
Разновидности дисков колёс тракторов Беларус
Кроме отличительного размера окружности и ширины обода применительно к соответствующему размеру шин и марке трактора, месту их установки на переднюю или задние оси, по конструкции диски разделяются:
- сварные — с постоянным вылетом, то есть диск с ободом сварен
- диски с переменным вылетом, где диск колеса крепится к ободу на кронштейнах и может по необходимости быть переставлен относительно центра оси обода
- дополнительные ободья выпускаются для сдваивания ходовых колёс энергонасыщенных марок тракторов в соответствующем размере используемого диска
переднее колесо МТЗ 82 в сборе со сварным диском
заднее колесо мтз 82
Переднее колесо МТЗ 82 с переменным вылетом
Вылет в характеристиках обозначается как ЕТ, где значение говорит о расстоянии смещения плоскости крепления фланца ступицы колеса относительно центра оси вращения обода.
Данный параметр особенно важен для пропашных тракторов, где необходимо формировать колею тракторов определённой ширины в соответствии с агротехническими требованиями возделываемой культуры.
Параметры колёсного диска
Также при выборе диска нужно уточнять количество крепёжных сверлений, их расположение относительно центра плоскости соединения с фланцем ступицы. А так же сам диаметр центрального отверстия под ступицу так, как ряд колёсных дисков, имея одинаковые маркировки и параметры посадочных мест шины, могут отличаться данными параметрами в зависимости от принадлежности к модели трактора.
Таблица дисков передних колёс для тракторов Беларус
| Марка трактора | Маркировка диска | Марки используемых шин |
| МТЗ 320 (Т-25,30,16) | 4.5Еx16 | 7.50-16, 6.50-16, 5.50-16, 6.00-16 |
| МТЗ 80, 510, 520, 530, 570, 900, 1005 | 5.50Fx20 | 7.5-20, 9.00R20, 9.00-20 |
| МТЗ 320 | 6. 00Fx16 | 9.00-16, 10.00-16, 210/80R16, 7.50L-16, 185/75R16 |
| МТЗ 80, 100 (ЮМЗ-6) | W7x20 | 9.00R20, 11.2-20 |
| МТЗ 82.1 510, 520, 570, 512, 522, 532, 572, 592, 820, 892, 920, 952 | W9x20 | 11.2-20 |
| МТЗ 892, 920, 95, 1025, 81.2, 82У, 82Р | W12x20 | 13.6-20, 16.0-20, 13.6R20 |
| МТЗ 1021, 1221 | W10x24 с переменным вылетом | 11.2-24, 12.4-24 |
| МТЗ 82, 952.2, 822, 923, 1021, 1025, 1221, 1222, 1522, 1523, 1822, 2022 | W12x24 с переменным вылетом | 13.6R24, 380/70R24, 420/70R24, 14.9R24, 360/70R24 |
| МТЗ 3022 | W12x24 | 540/65R30 |
| МТЗ 3522 | DW18Lx34 | 600/65R34, 20.8R34 |
Таблица задних дисков колёс для тракторов Беларус
| Марка трактора | Маркировка диска | Марки используемых шин |
| МТЗ 320 | W8x16 | 12.0-16, 11.2-16 |
| МТЗ 921 | DW12x30 | 14. 9R30 |
| МТЗ 80, 82, 822, 538, 900,921 | DW14Lx30 | 16.9R30, 18.4R30, 18.4L-30, 480/70R30, 18.4/78-30 |
| МТЗ 2522 | W15Lx30 | 16.9R30, 18.4R30, 480/70R30, 540/65R30 |
| МТЗ 2822, 3022 | W15Lx30 обод для сдваивания | |
| МТЗ 82, 920, 922, 952, 1021, 1025 | DW16LX34 | 480/70R34, 18.4R34 |
| МТЗ 50, 52, 80, 82, 100, 102,822, 892, 952,1021,1025 ( ЮМЗ-6) | DW14Lx38 | 480/70R38, 16.9R38, 15.5R38 |
| МТЗ 80, 82, 100,102,892, 952, 1025,1021,1321,1522 | DW15Lx38 | 18.4R38, 16.9R38, 520/70R38, 480/70R38, 460/85R38 |
| МТЗ 1523 | DW16Lx38 | 18.4R38, 520/70R38 |
| МТЗ 80, 82, 1221, 1321 (ЛТЗ 155) | W8x42 | 9.5-42, 11.2R42 |
| МТЗ 2022, 2822, 3022 | DD18Lx42 | 20.8R42, 580/70R42, 650/65R42 |
| МТЗ 2522, 3022 | DD18Lx42 обод для сдваивания | |
| МТЗ 3522 | DW23Вx42 | 710/70R42 |
Размеры и масса трактора МТЗ 80
80. 1 | 82.1 | |
| Общая длина (без переднего балласта), мм | 3850 | 3930 |
| Ширина, мм | 1970 | |
| Высота по кабине, мм | 2780 | 2800 |
| Высота по тенту, мм | 2765 | |
| База трактора, мм | 2370 | 2450 |
| Колея, мм: | ||
| По передним колесам | 1350—1850 | 1430—1990 |
| По задним колесам | 1400—2100 | |
| Дорожный просвет, мм | 465 | |
| Наименьший радиус поворота, м | 3,8 | 4,1 |
| Масса эксплуатационная, кг | 3770 | 4000 |
| Размеры шин (стандарт): | ||
| Передних колес | 9,0—20 | 11,2—20 |
| Задних колес | 15,5R38 | |
Диски передних колёс МТЗ 82 (80)
Для трактора Беларус существуют сварные диски колёс с постоянным вылетом и с изменяемым вылетом.
Цельносварные в большей части используются с ведущим мостом портального типа с коническими парами шестерён в колёсных редукторах и разделяются на диски с креплением под ступицу старого образца с 5-ю шпильками, и под ступицу переднего колеса нового образца с 8-ю шпильками.
Кроме этого в рамках одного и того же размера сварные тракторные диски отличаются в своей конструкции вылетом ЕТ (имеется в виду вылет плоскости крепления ступицы на диске относительно центральной оси обода колеса).
Сварные передние диски
Самый распространённый размер ободьев W9х20 используют на передних колёсах следующих марок тракторов Белаус тягового класса 1.4 т.с : 510, 520, 570, 512, 522, 532, 572, 592, 820, 82.1, 892, 920, 952. Их комплектуют покрышками 11.2-20 с посадочными параметрами: ширина обода -228,6 мм, посадочный диаметр -512,8 мм. Так как данный размер имеет крепления к ступице на 5 и 8 отверстий, а вылет на +80 и +32 мм существует шесть разновидностей данных колёс.
Сварной W9x20 на 8 отверстий для МТЗ 82
Диск передний для МТЗ 82 пять отверстий
Передний диск на мтз 82 5 отверстий
Таблица №1 W9x20
| Каталожный номер | W9х20 3101020-A-01 | W9х20 3101020-A | W9х20 422-3107020 |
| Ширина Диаметр ( В дюймах/ мм) | 9/236,6 20/563,6 | ||
| Количество отверстий под шпильки | 5 | 8 | 8 |
| Вылет ЕТ | +80 | +80 | +32 |
| расположение крепёжных отверстий, Ø мм | 175 | 190 | 190 |
| Ø сверлений для шпилек ступицы | 20 | 20 | 20 |
| Ø фаски отверстий | 25 | 25 | 25 |
| Размер центрального отверстия под ступицу, Ø мм | 135 | 145 | 145 |
| Посадочное место шины ширина/диаметр, мм | 228,6 / 512,8 | ||
| Используемая шина | 11. 2-20 | ||
| Вес, кг | 28,34 | 28,34 | 27,6 |
переднее колесона 8 шпилек МТЗ 82 в сборе с шиной 11.2-20
Таблица №2 W9x20
| Каталожный номер | W9x20 325-3107020 | W9x20 3101020-A-02 | W9x20 3101020-A-03 |
| Ширина Диаметр ( В дюймах/ мм) | 9/256,6 20/563,6 | ||
| Количество отверстий под шпильки | 5 | 8 | 5 |
| Вылет ЕТ | +32 | +80 | +80 |
| расположение крепёжных отверстий, Ø мм | 175 | 190 | 175 |
| Ø сверлений для шпилек ступицы | 20 | 20 | 20 |
| Ø фаски отверстий | 25 | 25 | 25 |
| Размер центрального отверстия под ступицу, Ø мм | 135 | 145 | 135 |
| Посадочное место шины ширина/диаметр, мм | 228,6 / 512,8 | ||
| Используемая шина | 11. 2-20 | ||
| Вес, кг | 28 | 28,5 | 28,5 |
Размер W12X20 с посадочным местом 304,8/512,8
| Каталожный номер | W12x20 3101015-A | W12x20 3101020 |
| Ширина Диаметр ( В дюймах/ мм) | 12/332,6 20/563,6 | |
| Количество отверстий под шпильки | 8 | 5 |
| Вылет ЕТ | +70 | +70 |
| расположение крепёжных отверстий, Ø мм | 190 | 175 |
| Ø сверлений для шпилек ступицы | 20 | 20 |
| Ø фаски отверстий | 25 | 25 |
| Размер центрального отверстия под ступицу, Ø мм | 145 | 135 |
| Посадочное место шины ширина/диаметр, мм | 304,8/512,8 | |
| Используемые шины | 13.6-20, 16.0-20, 13.6R20, 360/R7020 | |
| Вес, кг | 32,1 | 32,4 |
Диски передние с переменным вылетом для МТЗ 82
Разборные диски, где плоскость крепления к фланцу ступицы съёмная и крепятся к ободу на кронштейнах, более универсальные в части возможности регулировок ширины колеи трактора, имеют крепления только под 8-м шпилек.
Узлы были спроектированы для установки на усиленные балочные ПВМ с планетарно-цилиндрическими колёсными редукторами для расширения возможностей регулировки передней колеи.
W12х24 для МТЗ 82 со сменным вылетом
Размер 12х24 с посадочным местом 304×614,4
| Маркировка колеса в сборе | W12x24-3101020-01 или 880.3101012-01 |
| Маркировка обода с кронштейном | W12-24-3101035 |
| Маркировка диска | W12-24-3101017 |
| Размер в дюймах Диаметр Ширина | 12/332,8 24/665,1 |
| Размер отверстия под ступицу, Ø мм | 145 |
| Вылет регулируемый ЕТ, мм | +140, +90, +6 |
| Количество крепёжных отверстий | 8 |
| Ø расположения крепёжных отверстий | 190 |
| Ø сверлений для шпилек ступицы | 20 |
| Ø фаски отверстий | 25 |
| Посадочное место шины ширина/диаметр, мм | 304,8/614,4 |
| Используемые шины | 13. 6R24, 360/70R24 |
| Вес в сборе, кг | 48,8 |
Диски передних управляемых колёс МТЗ 80
Ободья имеют сварную конструкцию под пять крепёжных шпилек.
Колесо переднее МТЗ 80 в сборе
| Маркировка | W7x20-3101017 | 5.50Fx20 -3101020(01) |
| Размер в дюймах Диаметр Ширина | 7/206 20/557,8 | 5,5/167,5 20/557,8 |
| Размер отверстия под ступицу, Ø мм | 135 | 135 |
| Вылет регулируемый ЕТ, мм | +25 | +25 |
| Количество крепёжных отверстий | 5 | 5 |
| Ø расположения крепёжных отверстий | 175 | 175 |
| Ø сверлений для шпилек ступицы | 20 | 20 |
| Ø фаски отверстий | 25 | 25 |
| Посадочное место шины ширина/диаметр, мм | 178/512,8 | 139,5/512,8 |
| Используемые шины | 9.00R20, 11. 2-20 | 7.50-20 , 9.00R20, 11.2-20 |
| Вес в сборе, кг | 21,8 | 18,9 |
5.50Fx20 на 5 отверстий для МТЗ 80
Трансмиссия трактора МТЗ 82
| Муфта сцепления | сухая, однодисковая |
| Коробка передач | механическая (с редуктором, удваивающим число передач) |
| Число передач: вперед/назад | 18/4 |
| Скорости движения, км/ч: | |
| вперед | 1,89-33,4 |
| назад | 3,98-8,97 |
| Задний ВОМ: | независимый двухскоростной с гидромеханической системой управления |
| независимый I, об/мин | 570 |
| независимый II, об/мин | 1000 |
| синхронный, об/м пути | 3,5 |
Задние диски колёс МТЗ 82(80)
Данная категория имеет пять разновидностей, которые применяются в соответствии с рекомендацией завода производителя и установленными размерами шин.
Все диски сварные имеют одинаковые крепёжные параметры и вылет ТЕ. Отличия заключаются в размерах диска и посадочных параметров используемых шин.
Таблица №1
| Маркировка | DW14L-38 3107020(01) | DW15Lx38 -3107020 | DW8x42 -3107020(01) |
| Размер в дюймах Диаметр Ширина | 14/383,6 38/1020,8 | 15/412,5 38/1020,8 | 8/252,6 42/1116 |
| Ø отверстия под ступицу, мм | 199 | 199 | 199 |
| Вылет регулируемый ЕТ, мм | +125 | +125 | +125 |
| Ø расположения крепёжных отверстий | 250 | 250 | 250 |
| Количество крепёжных тверстий | 8 | 8 | 8 |
| Ø сверлений для шпилек ступицы | 24 | 24 | 24 |
| Ø фаски отверстий | 30 | 30 | 30 |
| Посадочное место шины ширина/диаметр, мм | 355,6/970 | 381/970 | 203,2/1071,6 |
| Используемая шина | 15. 5R3816.9R38 | 16.9R38 | 9.5-42 или 11.2R42 |
| Вес в сборе, кг | 76,1 | 92,6 | 71 |
DW14Lx38
DW15Lx38-3101020 для МТЗ 1221
задний узкий W8x42 для МТЗ 82(80)
Таблица №2
| Маркировка | DW16Lx34 -3107020(-01) | DW14Lx30 -3107030 |
| Размер в дюймах Диаметр Ширина | 16/438,5 34/919,4 | 14/383,26 30/817,2 |
| Ø отверстия под ступицу, мм | 199 | 199 |
| Вылет регулируемый ЕТ, мм | +125 | +125 |
| Диаметр расположения крепёжных отверстий | 250 | 250 |
| Количество крепёжных отверстий | 8 | 8 |
| Ø сверлений для шпилек ступицы | 24 | 24 |
| Ø фаски отверстий | 30 | 30 |
| Посадочное место шины ширина/диаметр, мм | 406,5/868 | 355,6/766,8 |
| Используемая шина | 480/70R34 18. 4R34 | 480/70R34 18.4R34 18.4L-30 16.9R30 18.4/78-30 |
| Вес в сборе, кг | 70,6 | 54,6 |
При формировании колёс шинами нужно учитывать, что изменение размеров колеса в сборе будет влиять на конечную скорость движения трактора. В технической документации к трактору завод производитель указывает скорости по передачам КПП, согласно установленным размерам шин. Так же нужно учитывать фактор совместимости размеров шин задних и передних колёс рекомендуемым заводом на тракторах с двумя ведущими мостами. Не соответствие размеров может приводить к неравномерному износу передних шин, а также к не желательным нагрузкам в механизмах ПВМ, его приводе и трансмиссии при включении полного привода.
Подбор шин в зависимости от модели трактора и вида ПВМ
При комплектации трактора МТЗ 82 с передним ведущим мостом немаловажно соответствие размеров передних и задних покрышек. Так как, трактор имеет полный привод, размер шин влияет на конечное передаточное число ведущих колёс влияющих на скорость движения.
Для обеспечения синхронного действия тяговых усилий от обеих ведущих мостов передаточные числа передних и задних колёс, с включённым ПВМ, должны соответствовать друг другу. В случае несоответствия будут снижаться тяговые и ходовые качества трактора, а в механизмах трансмиссии и приводе ПВМ трактора будут возникать нагрузки, приводящие к несвоевременному износу и выходу из строя деталей.
Сочетание задних и передних покрышек для МТЗ 82.1 с портальным передним ведущим мостом
+ рекомендуемая комплектация, — несочетаемоя комплектация
Сочетание покрышек для МТЗ 82.2 с балочным ПВМ
В тракторах с использованием только заднего ведущего моста соответствие размеров при комплектации шинами не имеет значения. При установке большего диаметра задней резины от декларируемого заводом произойдёт увеличение скорости движения на передачах.
Характеристики дисков ходовых колёс для трактора МТЗ 1221
Учитывая, что на Беларус 1221 установлен усиленный балочный ПВМ с планетарными колёсными редукторами, имеющий ограниченные возможности изменения ширины балки, диски передних колёс трактора имеют конструкцию с возможностью формирования переменного вылета.
Стандартная комплектация колёс МТЗ 1221
Основная комплектация
Передний — W12x24-3101020 с регулируемым ТЕ: +140,+90,+56,+6,-152,-102,-18,-68 в комплекте с покрышками 420/70R24 или 14,9R24 (такой же состав колеса используется на тракторах Беларус 1222, 1523, 1822, 2022)
Задний — DW15Lx38-3101020 c шинами 18.4R38 или 16.9R38 (где с размером резины 16.9R38 данный диск может устанавливаться на трактора Беларус 80, 82, 100, 102; с обеими размерами покрышек на Беларус 892 и 952; с шиной 18.4R38 на трактора Беларус 1025, 1522, 1321).
Диск колесный МТЗ: надежная точка опора минского трактора
Диск колесный МТЗ: надежная точка опора минского трактора.
Колесо трактора МТЗ не просто точка опоры, а рабочий орган, помогающий выполнять самые разные работы. В зависимости от решаемой задачи используются свои колеса, поэтому их номенклатура сегодня широка. О конструкции колесных дисков МТЗ, их типах и характеристиках, а также об их ТО читайте в статье.
Типы и характеристики колесных дисков тракторов МТЗ.
Универсально-пропашные тракторы МТЗ сконструированы таким образом, что они могут гибко подстраиваться под выполнение различных работ. Например, в МТЗ-80/82 и их более поздних аналогах можно достаточно быстро изменить ширину колеи для работы с определенными с/х культурами, а также заменять и сами колеса. А так как тракторы рассчитаны для решения широкого круга задач, то и колес (а соответственно, дисков, камер и шин) для них сегодня существует довольно много. Здесь мы подробно рассмотрим только основу колес их диски.
Все колесные диски тракторов МТЗ можно классифицировать по конструктивным особенностям, назначению и размерам.
По назначению колесные диски делятся на два типа передние (малого диаметра) и задние (большого диаметра). Также существует особая категория спаренные (сдвоенные) диски, обеспечивающие установку двух колес для повышения проходимости трактора (на мягких грунтах, по заболоченной местности и т.д.) или работы по определенным культурам с небольшим междурядьем.
Однако они используются нечасто, так как проще и дешевле соединить в пару два колеса на обычных дисках.
По методу изготовления все колесные диски штампованные, однако они бывают двух основных типов.
— Сварные неразборные диски, в которых сам диск и обод приварены друг к другу; — Разборные (разъемные) диски состоят из опорного диска и обода, которые соединяются вместе болтами.
Сварные диски имеют простую конструкцию и более дешевы, однако они менее универсальны, так как не позволяют ступенчато изменять колею. Все задние колесные диски МТЗ только сварные, а передние диски могут быть как сварными, так и разборными. При этом диск к ободу может привариваться в нескольких точках (в большинстве случаев) или по периметру (только в дисках для узких шин.
Разборные диски более универсальны, так как в них существует возможность установки опорного диска в трех положениях и тем самым ступенчато изменять колею. Разборными выполняются только передние диски. Наиболее широко разъемные диски используются в сельском хозяйстве, а в строительстве или сфере ЖКХ необходимости в них практически нет.
Наконец, по размерам колесные диски тракторов МТЗ делятся на группы, установленные стандартом ГОСТ 10410-82. На наиболее популярные тракторы МТЗ-80/82 (100/102) ставятся диски следующих размеров.
Передние диаметром 20 дюймов, шириной 9 дюймов (под шины шириной 11,2 дюйма.
Задние диаметром 38 дюймов и шириной 14 дюймов (под шины шириной 15,5 и 16,9 дюймов.
Однако широкое применение находят и диски под колеса других размеров.
Узкие шириной 4,5 и 5,5 дюймов (диаметром 16 и 20 дюймов.
Средние шириной 8, 10, 12, 14 дюймов (диаметром 16, 20, 24, 30, 38 дюймов для различных тракторов.
Широкие шириной 15, 16 и 18 дюймов (диаметром 30, 34, 38 и 42 дюйма.
При этом следует понимать, что ширина колесных дисков не совпадает с шириной шин, обычно этот параметр отличается на один-два дюйма. Например, на диски 14 дюймов ставятся колеса 15,5 дюймов, а на диски 9 дюймов устанавливаются шины 11,2 дюйм, и т.д. Диаметры в обозначении дисков и шин одинаковы.
Наконец, все колесные диски МТЗ имеют определенные конструктивные особенности и отличия.
Во-первых, диски отличаются количеством крепежных элементов.
Диски с креплением на 5 гаек (шпилек.
Диски с креплением на 8 гаек (шпилек.
Во-вторых, диски независимо от размеров делятся на три типа (исполнения I, II и III) по профилю опорной поверхности обода и на три типа по размерам бортовых закраин. Варианты профиля обода обозначаются буками «W», «DW» и «DD», варианты размеров закраин буквами «E», «F» и «L.
Все особенности колесного диска зашифрованы в его маркировке, она имеет вид XX00X-00, где первые две (или одна) буквы обозначают вариант профиля обода (в узких колесах этих букв нет), стоящие после них цифры ширину обода (в дюймах), следующая буква размер бортовых закраин (также обозначается не на всех дисках), а последние цифры диаметр обода (в дюймах). Например, стандартные колеса МТЗ-80/82 обозначаются как W9-20 (передние) и DW-14L-38 (задние), узкие колеса имеют обозначение 4,5F-20 и 5,5F-20, широкие колеса DW16L-38, DW-18L-42 и другие.
Конструкция и особенности колесных дисков.
Конструктивно все колесные диски. независимо от их типа, состоят из двух основных деталей.
Опорный диск (вертикальный), с его помощью выполняется установка колеса на ступицу.
Обод, на который непосредственно устанавливаются камера и шина.
В сварных конструкциях диск просто приваривается к ободу, благодаря чему обеспечивается жесткость и простая центровка всех деталей. В случае деформации или разрушения такой диск просто меняется в сборе на новый.
В разъемных конструкциях диск (который в этом случае называется опорным) соединяется с ободом болтами, для этого в ободе выполняются упоры (кронштейны), а в диске отверстия. Упоры на ободе выполняются таким образом, что диск к ним можно прикрутить как с наружной, так и с внутренней стороны так можно ступенчато изменять колею на 100 мм. При необходимости можно произвести замену опорного диска или обода, что удешевляет ремонт.
Независимо от типа колесного диска, в его ободе обязательно предусмотрено отверстие под вентиль камеры.
Чаще всего отверстие круглое, однако на широких дисках часто можно встретить и овальное отверстие, предотвращающее порчу вентиля.
На дисках обязательно предусмотрены монтажные отверстия (5 или 8 штук в зависимости от типа) и центральное отверстие под ступицу, также на большинстве дисков имеются отверстия для облегчения конструкции и вентиляции. На дисках задних колес может дополнительно привариваться усилительное кольцо, оно располагается в центральной части, по месту крепления к ступице.
Особо следует отметить, что монтажные отверстия дисков выполнены конусными, а для монтажа дисков используются специальные конусные гайки. Эти гайки своей конусной частью плотно входят в отверстия, чем обеспечивают надежное крепление и предотвращают самопроизвольное отворачивание.
Вопросы установки, замены и ремонта колесных дисков МТЗ.
Монтаж передних и задних колес тракторов МТЗ выполняется стандартно: колесо диском устанавливается на шпильки (болты) в ступице, и приворачиваются коническими гайками.
Однако здесь есть ряд моментов, на которые следует обратить внимание.
Во-первых, перед полным снятием колес следует сначала ослабить конусные гайки, а затем поддомкратить колесо и окончательно отвернуть гайки. Установка колеса осуществляется в обратном порядке сначала гайки закручиваются усилием рук, затем колесо опускается на грунт и гайки окончательно заворачиваются ключом. Гайки заворачиваются крест-накрест, при этом следует следить, чтобы они плотно прилегали к диску и были завернуты с установленным инструкцией усилием.
Слабо завернутая или испорченная гайка приводит к появлению трещин и деформаций на диске. Поэтому периодически следует проверять надежность крепления дисков, а при поломке или потере даже одной гайки ее следует незамедлительно заменить.
При изменении колеи передних колес приходится выполнять следующие действия с дисками.
При переводе в диапазон колеи с 1200 1500 мм на 1500 1600 мм (или наоборот) опорный диск снимается с обода и ставится с внутренней стороны упоров (кронштейнов).
При этом выемки в диске дают ему возможность пройти через эти кронштейны.
При переводе в диапазон 1600 1800 мм колеса полностью снимаются и просто меняются местами, оставляя правильное направление их вращения (оно обозначено стрелкой на шине). То есть, правое колесо ставится на место левого и наоборот.
Задние колеса дают возможность ступенчатого изменения колеи до 1800 мм, для чего колеса тоже меняются местами, однако в этом случае замена выполняется вместе со ступицами.
В случае установки спаренных (сдвоенных) колес используются специальные проставки. При этом часто приходится выпрессовывать из ступиц короткие болты, заменяя их на более длинные это дает возможность на один болт сразу прикрутить диск внутреннего колеса и проставку. Внешнее колесо монтируется на шпильки, запрессованные в проставку.
При каждой замене шин и камер диски рекомендуется подвергать несложному ТО: очищать и мыть, зачищать забоины, удалять ржавчину, зачищать заусенцы, а в заключении красить (для защиты от коррозии).
Если же диск имеет чрезмерные деформации, то его следует просто заменить на новый.
Грамотный выбор и эксплуатация колесных дисков залог достижения трактором МТЗ заявленных характеристик и качественного выполнения любого типа работ.
Эти запчасти в продаже.
Диск МТЗ колесный для щеточного оборудования 5х10.
Диск колесный МТЗ задний (10 отверстий) БЗТДиА.
Диск колесный МТЗ задний (10 отверстий) для сдваивания БЗТДиА.
Диск колесный МТЗ задний (5 отверстий) с козырьком БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) плужный диск БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) плужный диск с козырьком БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) под шину 18.4R34 БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) с козырьком БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) с козырьком БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) с козырьком БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) фаска 2-х сторон, разъемное крепление диска БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) фаска 2-х сторон, разъемное крепление диска БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) фаска 2-х сторон, разъемное крепление диска БЗТДиА.
Диск колесный МТЗ задний (8 отверстий) фаска 2-х сторон, разъемное крепление диска БЗТДиА.
Диск колесный МТЗ передний (5 отверстий) под шину 11.2-20 (фаски с 2-х сторон) БЗТДиА.
Диск колесный МТЗ передний (5 отверстий) под шину 13.6-20 БЗТДиА.
Диск колесный МТЗ передний (5 отверстий) под шину 7.50-20 БЗТДиА.
Диск колесный МТЗ передний (5 отверстий) с козырьком БЗТДиА.
Колесо мтз 82 заднее размер
Главная » Блог » Колесо мтз 82 заднее размер
Размер колес на МТЗ (Беларус)
| Размер шины | Размер обода |
| Передняя ось | |
| 12.00-16 | W8-16 |
| 13.0/75-16 | W11-16 |
| Задняя ось | |
15. 5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 18.4R30 | DW14-30 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 360/70R24 | W12-24 |
| 11.2R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R38 | DW15L-38 |
| 16.9R30 | DW14L-30 |
| 18.4R34 | DW16L-34 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 360/70R24 | W12-24 |
| 11.2R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R38 | DW15L-38 |
| 18. | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 420/70R24 | W12-24 |
| Задняя ось | |
| 580/70R42 | W18L-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 360/70R24 | W12-24 |
| 420/70R24 | W12-24 |
| 14.9R24 | W12-24 |
| Задняя ось | |
| 16.9R38 | DW15L-38 |
| 18.4R38 | DW15L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 420/70R24 | W12-24 |
| 14.9R24 | W12-24 |
| Задняя ось | |
| 16.9R38 | DW15L-38 |
| 18.4R38 | DW15L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 360/70R24 | W12-24 |
| 420/70R24 | W12-24 |
11. 2R24 | W12-24 |
| Задняя ось | |
| 16.9R38 | DW15L-38 |
| 18.4R38 | DW15L-38 |
| 520/70R38 | DW15L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 420/70R24 | W12-24 |
| Задняя ось | |
| 520/70R38 | DW15L-38 |
| 18.4R38 | DW15L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 420/70R24 | W12-24 |
| Задняя ось | |
| 580/70R42 | W18L-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 480/65R24 | W15L-24 |
| Задняя ось | |
| 580/70R42 | W18L-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 480/70R30 | DW14L-30 |
| Задняя ось | |
| 580/70R42 | W18L-42 |
| 710/70R38 | DW23A-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 540/65R30 | W16L-30 |
| Задняя ось | |
| 580/70R42 |
W18L-42 |
| 620/70R42 | DW20-42 |
| 650/65R42 | DW20A-42 |
| Размер шины | Размер обода |
| Передняя ось | |
6. 50-16 | 4.50Е-16 |
| 7.50L-16 | 5.50F-16 |
| Задняя ось | |
| 12.4L-16 | W8-16 |
| Размер шины | Размер обода |
| Передняя ось | |
| 7.50L-16 | 5.50F-16 |
| 210/80R16 | W7-16 |
| Задняя ось | |
| 11.2-20 | W9-20 |
| 12.4L-16 | W8-16 |
| Размер шины | Размер обода |
| Передняя ось | |
| 7.50L-16 | 5.50F-16 |
| Задняя ось | |
| 12.4L-16 | W8-16 |
| Размер шины | Размер обода |
| Передняя ось | |
| 18.4R34 | DW16L-34 |
| 600/65R34 | DW18L-34 |
| Задняя ось | |
| 650/75R42 | DW20B-42 |
| 710/70R42 | DW23A-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 600/65R34 | DW18L-34 |
| Задняя ось | |
| 710/70R42 | DW23A-42 |
| Размер шины | Размер обода |
| Передняя ось | |
9. 00-16 | W7-16 |
| Задняя ось | |
| 14.9-24 | W12-24 |
| Размер шины | Размер обода |
| Передняя ось | |
| 265/70R16 | W8-16 |
| Задняя ось | |
| 360/70R24 | W12-24 |
| Размер шины | Размер обода |
| Передняя ось | |
| 210/80R16 | W7-16 |
| Задняя ось | |
| 11.2-20 | W9-20 |
| Размер шины | Размер обода |
| Передняя ось | |
| 7.50-20 | 5.5F-20 |
| 8.3-20 | W7-20 |
| 11.2-20 | W9-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
7. 50-20 | 5.5F-20 |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 18.4R30 | DW14-30 |
| 9.5-42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 18.4R30 | DW14-30 |
| 16.9R30 | DW14L-30 |
| 18.4R34 | DW16L-34 |
| Размер шины | Размер обода |
| Передняя ось | |
| 11.2-20 | W9-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
7. 50-20 | 5.5F-20 |
| 8.3-20 | W7-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 11.2-20 | W9-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 7.50-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
7. 50-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 360/70R24 | W12-24 |
| Задняя ось | |
| 18.4R34 | DW16L-34 |
| Размер шины | Размер обода |
| Передняя ось | |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
12. 4L-16 | W8-16 |
| Задняя ось | |
| 360/70R24 | DW12-24 |
| Размер шины | Размер обода |
| Передняя ось | |
| 7.50-20 | 5.5F-20 |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 7.50-20 | 5.5F-20 |
| 9.00-20 | 5.5F-20 |
| 9.00R20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 18.4R30 | DW14-30 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
11. 2-20 | W9-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 7.50-20 | 5.5F-20 |
| 8.3-20 | W7-20 |
| 11.2-20 | W9-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 11.2-20 | W9-20 |
| 13.6-20 | W12-20 |
| 13.6R20 | W12-20 |
| 360/70R20 | W12-20 |
| 360/70R24 | W12-24 |
| 11.2R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R30 | DW14L-30 |
18. 4R34 | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 11.2-20 | W9-20 |
| 13.6-20 | W12-20 |
| 13.6R20 | W12-20 |
| 360/70R20 | W12-20 |
| 360/70R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R30 | DW14L-30 |
| 18.4R34 | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
9. 00-20 | 5.5F-20 |
| 9.00R20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R30 | DW14L-30 |
| 18.4R30 | DW14-30 |
| 18.4R34 | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 9.00-20 | 5.5F-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
| 11.2-20 | W9-20 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| Размер шины | Размер обода |
| Передняя ось | |
11. 2-20 | W9-20 |
| 360/70R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 18.4R34 | DW16L-34 |
| Размер шины | Размер обода |
| Передняя ось | |
| 11.2-20 | W9-20 |
| 13.6-20 | W12-20 |
| 13.6R20 | W12-20 |
| 360/70R20 | W12-20 |
| 360/70R24 | W12-24 |
| 11.2R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R38 | DW15L-38 |
| 18.4R34 | DW16L-34 |
| 18.4/70R34 | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
12. 4L-16 | W8-16 |
| 265/70R16 | W8-16 |
| Задняя ось | |
| 420/70R24 | W12-24 |
| 14.9R30 | DW13-30 |
| Размер шины | Размер обода |
| Передняя ось | |
| 13.6-20 | W12-20 |
| 13.6R20 | W12-20 |
| 360/70R20 | W12-20 |
| 360/70R24 | W12-24 |
| 11.2R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R30 | DW14L-30 |
| 18.4R34 | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 360/70R24 | W12-24 |
| 11.2R24 | W12-24 |
| Задняя ось | |
15. 5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 18.4R34 | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
| Размер шины | Размер обода |
| Передняя ось | |
| 11.2-20 | W9-20 |
| 13.6-20 | W12-20 |
| 13.6R20 | W12-20 |
| 360/70R20 | W12-20 |
| 360/70R24 | W12-24 |
| 11.2R24 | W12-24 |
| Задняя ось | |
| 15.5-38 | DW14L-38 |
| 15.5R38 | DW14L-38 |
| 16.9R38 | DW15L-38 |
| 18.4R34 | DW16L-34 |
| 9.5-42 | DW8-42 |
| 11.2R42 | DW8-42 |
Обзор моделей шин МТЗ
В современном мире особой популярностью пользуются тракторы, помогающие, и в ведении сельского хозяйства, и в уборке городских улиц – это самая маленькая часть функций, выполняемая тракторами.
Одна из самых популярных моделей выпускается Минским тракторным заводом уже более 40 лет. За это время, МТЗ (Беларус) в различных модификациях зарекомендовали себя, как безотказное устройство, справляющееся со своими задачами в любых погодных и климатических условиях. Как и за любым транспортным средством, тракторам необходим уход и замена шин. Какие размеры шин МТЗ? Какое давление должно быть внутри покрышек?
Трактор МТЗ
Внешний вид и разновидности
По внешности трактор не отличается от аналогов, но из-за расположения и размерности колёс, представляет собой, одно из самых практичных и универсальных транспортных средств. Заднее колесо имеет размеры 16.9R38, а переднее – 14/9R24 (размеры приведены для МТЗ-1221). Привод в модели полный, и позволяет справляться со всеми поставленными задачами в любых погодных условиях.
Существует огромное количество моделей и модификаций – одни из самых распространённых:
- МТЗ-80 – типоразмер шин составляет: для передних 9.
00-20 (7.5-20), для задних 15.5R Используется в сельском хозяйстве, коммунальными службами, и в других сферах. - МТЗ-82 – размеры покрышек составляют: передние – 8.3-20, задние – 15.5-38. Применяется при проведении строительных работ, полива дорог, и др.
Шина на МТЗ-80/82
Вышеописанные модели скрывают в себе огромный потенциал – они используются почти во всех сферах жизни, благодаря своей универсальности крепления различного оборудования, и имеют привод 4*2. Существуют модификации описанных моделей – МТЗ-80X (с одним передним колесом), или МТЗ-820 (привод 4*4). Помимо этого трактора, Минским тракторным заводом выпускаются тракторы, под любые нужды владельцев, и модели можно подобрать индивидуально, по требуемым критериям эксплуатации.
МТЗ-820
Давление
На тракторы устанавливаются шины повышенной проходимости, позволяющие передвигаться по абсолютно любым покрытиям, включая глубокий снег, асфальт, грязь и глину. Для сохранения резины необходимо следить за давлением и состоянием колёс.
Обусловлено это тем, что для эксплуатации Беларуса в различных условиях, необходимо подкачивать, спускать или перекачивать давление, чтобы сохранить колёса в порядке и без трещин. Нормальное давление без нагрузки составляет: задние – 2.5 атмосферы, передняя шина МТЗ – 1.5 атм. При работе с нагрузкой необходимо обратиться к инструкции по эксплуатации – найти необходимый раздел, выбрать тип работ, который нужно провести, и подобрать давление.
Таблица давления
Пример: при транспортных работах давление задней шины МТЗ составляет 1 атм, при работе с навесным оборудованием – 1.4.
Размеры
В отличие от давления, размеры шин МТЗ различаются меньше. Рекомендуется использовать типоразмеры шин, указанные в руководстве по эксплуатации. Но в руководстве есть несколько размерностей (для различных условий), которые подходят к определённому трактору. Для каждой размерности, необходимо подбирать обод или диск, чтобы трактор смог полноценно передвигаться и выполнять свои функции.
Например, для шин на МТЗ-82 с типоразмером 15.5R38 подойдёт обод, размерностью DW-14L38, а на перед (8.3-20) – W7-20.
Внимание: для каждой модели Беларуса, есть свои заводские рекомендации по подбору покрышек. Найти данные можно в брошюре по эксплуатации транспортного средства.
Модели
Современные производители шин для сельхозтехники и спецтехники предлагают обширный выбор продукции для тракторов и другой техники.
Среди всех предложений на рынке следует выделить следующие, имеющие размерности на любую модель Беларуса и не только (примером взяты шины МТЗ-80):
- Белшина – предназначена для установки на заднюю (ведущую) ось, имеет уникальный рисунок протектора, и позволяет передвигаться транспортному средству по любым покрытиям. Отличная шина за небольшие деньги.
Белшина
- Нижнекамскшина (КАМА) – распространённая и зарекомендовавшая себя только с лучшей стороны покрышка. Есть модели для передних и задних колёс трактора. Стоимость не очень высока, а качество, как всегда, у этого производителя – на высоте.

- Алтайский шинный комбинат – огромный выбор производимой продукции позволяет выбрать шины для любых потребностей, а соотношение цена-качество является одной из лучших на рынке. Позволяет за небольшие деньги «обуть» трактор в качественную резину.
Важно: шины для тракторов, в большинстве случаев обозначаются Ф-2А – задние, Ф-35 – передние колёса. Почти все производители используют такие обозначения, а владельцы выбирают только фирму-производителя. Возможны дополнения к обозначениям, означающие дополнительные свойства шины, но основные являются именно такими (когда не указано, то нужно выбирать, руководствуясь диаметром колёс).
Где купить
Приобрести покрышки можно в любом специализированном магазине, где владельцев тракторов проконсультируют опытные консультанты, и помогут выбрать подходящую модель индивидуально, для каждого клиента.
Аналогом фирменных центров являются сайты по продаже подержанных товаров (Авито, например).
Но всегда будет оставаться риск такой покупки, потому что неизвестна история колёс – не зная, как использовались колёса можно купить шины или диск, в плохом состоянии. Поэтому при покупке подержанных покрышек на Авито, владельцам нужно быть максимально внимательными, и чётко понимать, какие шины нужны.
Итог можно подвести следующий: чтобы шины для трактора служили долго, и помогали выполнять все функции трактора – необходимо следить за ними должным образом (давление, размеры). Если за колёсами будет должный и соответствующий уход – срок службы увеличится, и не придётся покупать новые.
Трактор МТЗ-82
Все о тракторе МТЗ-82: устройство, эксплуатация, ремонт, технические характеристики и ремонт. Двигатель Д-240: ремонт двигателя МТЗ.
Шина трактора МТЗ 82 состоит из камеры и покрышки. Камера служит для удержания воздуха во внутренней полости шины. Стенки камеры и покрышки наполненные сжатым воздухом воспринимают нагрузки действующие на шину. Покрышка состоит из протектора, каркаса, брекера, бортов и боковин.
Каркас выполняет роль основной силовой частью шины, чьи характеристики определяют ее грузоподъемность и прочность. Каркас изготавливается из нескольких слоев специальной прорезиненной кордовой ткани, чьи слои плотно наложены друг на друга. Протектор является беговой частью шины из объемного слоя резины, облегающая плотно каркас. Грунтозацепы и впадины протектора образуют рисунок, от формы которого зависит сцепление шины с поверхностью грунта. Брекер — это подушечный слой выполненный из мягкой резины и служит для смягчения ударов, передающихся от протектора к каркасу. Боковины шины имеют гораздо тонкие покровные слои резины и служат для предохранения боковых стенок каркаса от повреждений. На ободе покрышка закрепляется при помощи бортов. Внутри бортов находятся проволочные кольца, обернутые концами слоев корда каркаса. Проволочные кольца увеличивают жесткость бортов покрышки и предотвращают их растяжение.
Пневматическая шина МТЗ 82: 1 — протектор; 2 — брекер; 3 — каркас; 4 — боковина; 5 — бортовые кольца; 6 — борт.
Накачивание камеры сжатым воздухом осуществляется через установленный на ней вентиль с золотником, представляющий собой клапан обратного действия. Конструкция вентиля шин задних колес трактора МТЗ 82 позволяет подключить к нему устройство для наполнения шин водой или подобной жидкостью для балластирования трактора.
Размер передних и задних шин МТЗ 82
Трактор МТЗ 82 комплектуется шинами со следующими типоразмерами: — передние шины 11,2-20;
— задние шины — 15,5-38.
Задние шины размером 15,5-38 по устройству отличаются усиленным брекером и радиальным размещением нитей корда в каркасе. Шины, чей каркас имеет диагональное расположение нити корда каркаса образуют плоскость профиля шины углом 50-54º, а шины с радиальной конструкции — их угол не превышает 5º. Радиальное расположение нитей корда придает шине лучшую гибкость. Также, данные шины улучшают тягово-сцепные качества трактора, уплотняют почву и меньше пробуксовывают, обладают большим ресурсом по износостойкости протектора.
Эксплуатация и техническое обслуживание шин трактора МТЗ 82
Техническое состояние шин влияет на тягово-сцепные качества трактора, его расход топлива, проходимость и производительность. Таким образом, можно смело утверждать, что шины во многом определяют производительную и экономичную работу трактора. Кроме того, шины являются дорогостоящими и быстроизнашиваемыми компонентами трактора, цена которых составляет около 12% от стоимости самого трактора. В течении всего срока службы трактора шины меняются 3-4 раза, поэтому и затраты на эксплуатацию шин составляют примерно 20% общих затрат на эксплуатацию трактора.
На срок службы шины влияет не только соблюдение правил эксплуатации, но и от условий, в которых они используются: влажность и температура воздуха, особенности дорожного покрытия и свойства почвы. При эксплуатации трактора на полевых работах срок службы шин составляет около 6000 часов, а при выполнении транспортных работ они изнашиваются гораздо быстрее. На каменистых почвах, в горных районах срок службы шины сокращается на 25-35%, а на зимнем снежном покрове, наоборот, увеличивается на 25-30%.
Передние ведущие шины мтз 82 изнашиваются быстрее, чем задние. Это объясняется тем, что радиус качения передних шин меньше в 1,7 раза по сравнению с задними. Проходя один и тот же путь, передние шины совершают больше оборотов.
Для предотвращения быстрого износа шин рекомендуется придерживаться следующих правил: 1. строго соблюдайте нормы внутреннего давления в шинах, зависящих от условий работы и нагрузок на трактор; 2. при движении на высоких скоростях проконтролируйте — не ведет ли трактор в сторону. Если ведет, то остановите трактор и подкачайте шину с меньшим давлением; 3. старайтесь не допускать резких торможений, доводящие колеса до юза, а также длительного буксования колес; 4. не ставьте трактор на грунте, загрязненным нефтепродуктами; 5. своевременно проверяйте и регулируйте развал схождение передних колес; 6. отключайте передний мост на сухих дорогах;
7. не допускайте виляние и биение колес.
Давление в шинах трактора МТЗ 82
| Тип работы | Шины задних колес | Шины передних колес |
| Общие виды работ | 1,4+0,1 | 1,4+0,1 |
| Для работы на мягких грунтах и пахоты | 1,0+0,1 | 1,4+0,1 |
| Для работы с тяжелым с/х оборудованием | 1,6+0,1 | 2,5+0,1 |
Нарушение норм внутреннего давлениях в шинах значительно снижает срок их эксплуатации.
Внутреннее давление, значение которого ниже норма на 20%, сокращает срок службы на 15%, а увеличенное давление — на 10%. При выполнении определенных видов работ допустима временная перегрузка шин.
05.06.2019
Колеса на МТЗ-82 передние: давление в шинах у МТЗ-80 в атмосферах, размер резины
В России встречаются люди, имеющие в собственности небольшие фермерские хозяйства, используемые для коммерческих целей, а также некоторые из них просто покупают большое количество земли для комфортной жизни. Чтобы обработать более 1 га нетронутого участка, потребуется сельскохозяйственная техника. Минский тракторный завод в таких случаях предлагает популярную для частного использования миниатюрную модель трактора МТЗ-82, помогающую выполнить все потребности хозяина по уходу за большим клочком земли.
Колёса на МТЗ-82 (передние)
Покрышки для тракторных колёс – это одни из самых главных деталей в подобной сельскохозяйственной технике, которые, помимо мотора, обеспечивают идеальное прохождение в любой грязи или илистой почве.
Причём задние колёса на классическом тракторе МТЗ практически вдвое больше передних – до 1,5 метров в диаметре и, соответственно, 12-слойный состав делает их неуязвимыми для проколов острыми предметами. Того же нельзя сказать про передние шины, которые имеют радиальность R20 и обладают следующими особенностями при установке на данную с/х технику:
Трактор МТЗ 82
- Какие бывают размеры шин МТЗ 82? Существует 3 базовых комплектации и, соответственно, вариантов передних колёс для МТЗ-82. В самом простом исполнении размер ширины покрышки составляет 7,5 дюймов, что одевается на обод 5,5 дюймов в конфигурации канта F и неизменной радиальности R20.
- В модификации, предназначенной для вспахивания полей от 1 га и выше, передние колеса на МТЗ 82 выполняются с параметрами 8,3-20, и они соответствуют штампованным сварным дискам W7-20.
- В тех вариантах трактора, которые имеют соответствующие кронштейны и рассчитаны для установки навесного оборудования, предлагается покрышка с мощными грязезацепами, имеющая габариты 11,2-20, и она идеально садится на колесо с шириной обода W9-20.

Таким образом, колёса играют доминирующую функцию для характера эксплуатации с/х техники, и выбирать их необходимо в строгом соответствии с поставленными перед трактором задачами. В противном случае аппарат может не справиться с глубокой грязью, из-за чего его механизмы будут работать по большей части вхолостую, что приведёт к их быстрому износу и необходимости преждевременного технического обслуживания. Передние шины на МТЗ 82
Давление в покрышках трактора МТЗ-82
Эксплуатация трактора – также не самый простой процесс, так как механик должен постоянно отслеживать давление в шинах МТЗ 82 в атмосферах, в зависимости от того, какую конкретно работу выполняет техника. Так, рекомендуемые показатели на компрессоре во время подкачки баллонов на тракторе приведены в следующей таблице в количестве атмосфер:
| Наименование работы | Резина МТЗ 82, задняя | Резина МТЗ 82, передняя |
| Стандартный режим работы | 1,4 + 0,1 | 1,4 + 0,1 |
| При вспахивании поля | 1,0 + 0,1 | 1,4 + 0,1 |
| При использовании навесного инвентаря | 1,6 + 0,1 | 2,5 + 0,1 |
Из данных показателей видно, что во время работы в поле колёса должны быть немного приспущены, так как в этом случае площадь подошвы, которая опирается на грунт, несколько увеличивается, что вызывает падение давления на почву, и трактор становится более проходимым.
В случае же работы с тяжёлыми скребками или ковшами, дополнительная нагрузка от них может легко сплющить баллон, что требует задания в нём дополнительного давления. Задние диск-блины и покрышки на МТЗ-82
Как правильно подобрать нужный радиус передних колёс для МТЗ-82
Надо сказать, что радиальность передних колёс R20, устанавливаемая на данную модель белорусского трактора, оптимальна при стандартном режиме работы.
Однако машина может эксплуатироваться и зимнее время, в условиях высокого снежного покрова, а также при работе на карьерах, болотах и в прочих более сложных условиях.
Именно поэтому завод-изготовитель допускает самостоятельное вмешательство водителей и выбор колёс других рекомендуемых параметров.
- Если техника делает длинные переезды по асфальтированным дорогам, то водитель может установить на неё колёса 7…8 – 18, что позволит снизить высоту протектора, и трактор станет более устойчив на твёрдой поверхности.

- Напротив, когда речь идёт об использовании техники в зимнее время, что требует более высокого клиренса, допускается устанавливать колёса в размерности 9…11,5 – 22…24, и трактор немного приподнимется над землёй, а мягкие грязезацепы начнут более уверенно прокладывать путь в глубоком снегу.
- При использовании техники в самых экстремальных условиях, при езде по торфяным болотам или другим зыбким поверхностям, понадобится создавать большой крутящий момент не только на задних, но и на передних колёсах, что потребует установки шин 12…14 – 25…26.
При установке колёс нерасчётного радиуса водителю следует быть готовым к более частому проведению регламентных работ по ремонту подвески, подшипников в ступице, смены масла и прочих процедур, так как непроектная нагрузка на все системы провоцирует быстрый износ всех деталей. Подкачка колёс компрессором на МТЗ 82
Механическая блокировка колес на тракторе МТЗ-1221
В отдельных случаях на самых труднодоступных участках дорог классический задний или полный привод трактора не может справиться с толстым слоем грязи и вернуться обратно на свою колею.
Однако это вовсе не означает, что техника не сможет преодолеть подобный участок, так как водителю достаточно всего лишь изменить режим – включить блокировку межосевого дифференциала и тормоза, что заставит колёса вращаться одновременно и тракторист сможет вытащить машину практически из любой грязи.
Данная система блокировки имеет следующую достаточно простую конструкцию и принцип действия:
- Сама блокировка исполняется в виде двух кулачков, каждый из которых надёжно зафиксирован на приводах стандартных передач устройства, с внутренней стороны валов, имеющих в свою очередь особую шлифовку конца, чтобы обеспечить люфт данных кулачков и установленных на них муфт.
- Данные муфты соединены с приводом, выполненном в виде отдельной педали и рычага с одной стороны и, соответственно, с запорно-поворотным устройством на центральном валу – на противоположном конце.
- Так, оператор при необходимости просто нажимает на педаль привода блокировки, муфта перемещается в отведённом для неё пространстве, влечёт за собой вал и запорное устройство, которое надёжно защёлкивается на шестерне, препятствуя дальнейшей свободе вращения каждой оси колёс по отдельности.

- Данный рычаг с педалью в кабине имеет пружину и автоматическое обратное действие и, если его отпустить, он вернётся в исходное положение, а блокировка с дифференциала будет снята, и колёса начнут вращаться в обычном режиме.
- Для более длительной фиксации рычага блокировки для трактора МТЗ-1221 на педали имеется специальный стопор, нажатие которого приводит к тому, что муфта остаётся в блокированном положении на более длительное время.
Разрыв тракторной покрышки Механическая блокировка колёс хоть и является простой в исполнении и надёжной при эксплуатации, однако она сложна в управлении и нефункциональна. Поэтому на современных моделях белорусской техники устанавливается более совершенная система – гидравлический привод блокировки, который отличается тем, что для приведения механизма в действие уже не требуется усилие и длинное плечо, так как тяговое усилие многократно возрастает под действием сжатого масла в поршне. Однако такая система может вызвать течь в поршне при перегрузке и более длительный и дорогостоящий ремонт оборудования.
Почему «бегают» передние колеса МТЗ-82
Нередко на различных интернет-форумах владельцы и операторы тракторов МТЗ-82 жалуются на проблему, когда во время движения на твёрдом покрытии их колёса разбалтываются и начинают «бегать», что вызывает дискомфорт в кабине, а также причиняет вред механизмам.
Причина данных проблем кроется сразу в нескольких возможных поломках различных систем, и наиболее распространённые из них приведены ниже:
- Прежде всего, трактористу следует проверить, насколько равномерно накачаны баллоны, так как из-за их большого размера объём воздуха в них также немалый, малейший дисбаланс может вызвать вибрации.
- Также необходимо определить саму величину давления, потому что глубокие грязезацепы во время езды с большой скоростью с силой ударяются о покрытие, вызывая раскачивание трактора. Особенно сильно проявляется данный эффект, когда в колеса на МТЗ нагнетено слишком большое давление, и водителю следует немного спустить шины до предельного давления 1,2…1,4 атм.

- Тяговые рычаги могут быть плохо сбалансированы или разболтаться во время интенсивной работы в поле. Так, если такая проблема имеет место, необходимо устранить свободу перемещения отдельных деталей в этих элементах, и вибрация резко пропадёт. Кроме тяг следует также проверить валы, муфты, шаровые опоры, сошки и сектора, каждый из которых имеет резьбу с гайками и, соответственно, нуждается в периодической затяжке.
- В случае если трактор прошёл больше года без ТО или пережил зиму в состоянии покоя, гибкие манжеты могут значительно повредиться, что неминуемо приведёт к подтёкам на элементах гидравлики. Особенно сильно данный недостаток выражается в распределительной головке гидроусилителя руля, который нужно устранить путём замены манжеты или муфты.
- Одна из главных проблем при появлении эффекта разбалтывания колёс – это износ ступиц, подшипников и цапфы, что приводит к свободному поперечному ходу колеса, влияет на схождение и развал колёс, и это вызывает вибрацию, подъедание резины и прочие неприятные последствия.
Если после разборки ступицы выявилась такая проблема, её нужно немедленно устранить путём замены подшипника или детали в сборе, так как впоследствии она может испортить всю подвеску на тракторе. - Кроме того, если износ указанных деталей не замечен, стоит проверить гайки и шпильки для крепления колёсного диска, так как данный эффект часто получается из-за банального разбалтывания гаек или от того, что повышенная нагрузка на шпильки срывает с неё часть резьбы. А также следует для профилактики проинспектировать все остальные шайбы, гайки, втулки и другие крепежи или расходные элементы.
Шиномонтаж для трактора МТЗ 82 Любая проблема с плавностью хода с/х техники требует тщательной проверки, так как впоследствии она может легко вылиться в более серьёзные поломки. Кроме того, оператору или хозяину трактора следует выбрать для себя ближайший сервисный центр и проводить периодическое обслуживание ходовой части своего агрегата не реже чем один раз в год при отсутствии проблем, а также регулярно проверять и по необходимости регулировать давление в шинах МТЗ 82.
Только при таких мероприятиях техника будет служить десятилетиями и не требовать больших вложений.
Передние колёса на трактор МТЗ-82 необходимо заменять исключительно попарно, так как приобретение лишь одной покрышки может повлечь за собой потерю эффективной работы. То есть одна сторона будет цепляться за грязь эффективней, в то время как старая покрышка начнёт проскальзывать. Всё это приведёт к некорректной работе тяговой рейки, мотора и разбалансированию всего механизма.
Загрузка…
Шины МТЗ: передние и задние, размеры
В современном мире особой популярностью пользуются тракторы, помогающие, и в ведении сельского хозяйства, и в уборке городских улиц – это самая маленькая часть функций, выполняемая тракторами.
Одна из самых популярных моделей выпускается Минским тракторным заводом уже более 40 лет. За это время, МТЗ (Беларус) в различных модификациях зарекомендовали себя, как безотказное устройство, справляющееся со своими задачами в любых погодных и климатических условиях. Как и за любым транспортным средством, тракторам необходим уход и замена шин. Какие размеры шин МТЗ? Какое давление должно быть внутри покрышек?
Трактор МТЗ
Внешний вид и разновидности
Содержание:
- 1 Внешний вид и разновидности
- 2 Давление
- 3 Размеры
- 4 Модели
- 5 Где купить
По внешности трактор не отличается от аналогов, но из-за расположения и размерности колёс, представляет собой, одно из самых практичных и универсальных транспортных средств. Заднее колесо имеет размеры 16.9R38, а переднее – 14/9R24 (размеры приведены для МТЗ-1221). Привод в модели полный, и позволяет справляться со всеми поставленными задачами в любых погодных условиях.
Существует огромное количество моделей и модификаций – одни из самых распространённых:
- МТЗ-80 – типоразмер шин составляет: для передних 9.
00-20 (7.5-20), для задних 15.5R Используется в сельском хозяйстве, коммунальными службами, и в других сферах. - МТЗ-82 – размеры покрышек составляют: передние – 8.3-20, задние – 15.5-38. Применяется при проведении строительных работ, полива дорог, и др.
Шина на МТЗ-80/82
Вышеописанные модели скрывают в себе огромный потенциал – они используются почти во всех сферах жизни, благодаря своей универсальности крепления различного оборудования, и имеют привод 4*2. Существуют модификации описанных моделей – МТЗ-80X (с одним передним колесом), или МТЗ-820 (привод 4*4). Помимо этого трактора, Минским тракторным заводом выпускаются тракторы, под любые нужды владельцев, и модели можно подобрать индивидуально, по требуемым критериям эксплуатации.
МТЗ-820
Давление
На тракторы устанавливаются шины повышенной проходимости, позволяющие передвигаться по абсолютно любым покрытиям, включая глубокий снег, асфальт, грязь и глину. Для сохранения резины необходимо следить за давлением и состоянием колёс.
Обусловлено это тем, что для эксплуатации Беларуса в различных условиях, необходимо подкачивать, спускать или перекачивать давление, чтобы сохранить колёса в порядке и без трещин. Нормальное давление без нагрузки составляет: задние – 2.5 атмосферы, передняя шина МТЗ – 1.5 атм. При работе с нагрузкой необходимо обратиться к инструкции по эксплуатации – найти необходимый раздел, выбрать тип работ, который нужно провести, и подобрать давление.
Таблица давления
Пример: при транспортных работах давление задней шины МТЗ составляет 1 атм, при работе с навесным оборудованием – 1.4.
Размеры
В отличие от давления, размеры шин МТЗ различаются меньше. Рекомендуется использовать типоразмеры шин, указанные в руководстве по эксплуатации. Но в руководстве есть несколько размерностей (для различных условий), которые подходят к определённому трактору. Для каждой размерности, необходимо подбирать обод или диск, чтобы трактор смог полноценно передвигаться и выполнять свои функции.
Например, для шин на МТЗ-82 с типоразмером 15.5R38 подойдёт обод, размерностью DW-14L38, а на перед (8.3-20) – W7-20.
Внимание: для каждой модели Беларуса, есть свои заводские рекомендации по подбору покрышек. Найти данные можно в брошюре по эксплуатации транспортного средства.
Модели
Современные производители шин для сельхозтехники и спецтехники предлагают обширный выбор продукции для тракторов и другой техники.
Среди всех предложений на рынке следует выделить следующие, имеющие размерности на любую модель Беларуса и не только (примером взяты шины МТЗ-80):
- Белшина – предназначена для установки на заднюю (ведущую) ось, имеет уникальный рисунок протектора, и позволяет передвигаться транспортному средству по любым покрытиям. Отличная шина за небольшие деньги.
Белшина
- Нижнекамскшина (КАМА) – распространённая и зарекомендовавшая себя только с лучшей стороны покрышка. Есть модели для передних и задних колёс трактора.
Стоимость не очень высока, а качество, как всегда, у этого производителя – на высоте.
- Алтайский шинный комбинат – огромный выбор производимой продукции позволяет выбрать шины для любых потребностей, а соотношение цена-качество является одной из лучших на рынке. Позволяет за небольшие деньги «обуть» трактор в качественную резину.
Важно: шины для тракторов, в большинстве случаев обозначаются Ф-2А – задние, Ф-35 – передние колёса. Почти все производители используют такие обозначения, а владельцы выбирают только фирму-производителя. Возможны дополнения к обозначениям, означающие дополнительные свойства шины, но основные являются именно такими (когда не указано, то нужно выбирать, руководствуясь диаметром колёс).
Где купить
Приобрести покрышки можно в любом специализированном магазине, где владельцев тракторов проконсультируют опытные консультанты, и помогут выбрать подходящую модель индивидуально, для каждого клиента.
Аналогом фирменных центров являются сайты по продаже подержанных товаров (Авито, например). Но всегда будет оставаться риск такой покупки, потому что неизвестна история колёс – не зная, как использовались колёса можно купить шины или диск, в плохом состоянии. Поэтому при покупке подержанных покрышек на Авито, владельцам нужно быть максимально внимательными, и чётко понимать, какие шины нужны.
Итог можно подвести следующий: чтобы шины для трактора служили долго, и помогали выполнять все функции трактора – необходимо следить за ними должным образом (давление, размеры). Если за колёсами будет должный и соответствующий уход – срок службы увеличится, и не придётся покупать новые.
Похожие статьи
Колеса на МТЗ 82 в Новосибирске: 10-товаров: бесплатная доставка, скидка-52% [перейти]
Партнерская программаПомощь
Новосибирск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Сельское хозяйство
Сельское хозяйство
Торговля и склад
Торговля и склад
Все категории
ВходИзбранное
Колеса на МТЗ 82
regmarkets.ru/listpreview/idata2/06/d8/06d81ade3824834ae99379b24cb1bee9.jpg»>
870
915
Коллекционная модель, Трактор МТЗ—82, с прицепом, красный, Машинка детская, игрушки для мальчиков, вращение колес, 1:43, размер 16см
В МАГАЗИНЕще цены и похожие товары
928
1012
Коллекционная модель, Трактор МТЗ—82, с прицепом, красный, Машинка детская, игрушки для мальчиков, вращение колес, 1:43, размер 16см
В МАГАЗИНЕще цены и похожие товары
MTZ Гайка колеса МТЗ переднего МТЗ-80/82, 822, 922 (М18х1,5) (А) тип: гайка, модель автомобиля: BMW X1, мост установки: передний
ПОДРОБНЕЕЕще цены и похожие товары
Колесо рулевое МТЗ-80,82,082,1221 ОЗАА 85-3402015
В МАГАЗИНЕще цены и похожие товары
regmarkets.ru/listpreview/images3/cd/ad/cdadce5c4dfb34ad9e45290be8d6bea9.jpg»>
172 600
Оборудование щеточное для МТЗ—82 с колесами 5х10 с поливочной емкостью 500 л
ПОДРОБНЕЕЕще цены и похожие товары
119 500
Оборудование щеточное для МТЗ—82 с колесами 5х10 Тип: колеса
ПОДРОБНЕЕЕще цены и похожие товары
МТЗ Болт крепления диска к ободу переднего колеса W12x24, МТЗ-82П, МТЗ-1221,-1523 тип: болт, модель автомобиля: МТЗ 1221, мост установки: передний
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/b1/58/b158ff817cad864e08ef3fb373f04005.jpg»>
Коллекционная модель, Трактор МТЗ—82, с прицепом, красный, Машинка детская, игрушки для мальчиков, вращение колес, 1:43, размер 16см
ПОДРОБНЕЕЕще цены и похожие товары
МТЗ Болт крепления диска к ободу переднего колеса W12x24, МТЗ-82П, МТЗ-1221,-1523 тип: болт, модель автомобиля: МТЗ 1221, мост установки: передний
ПОДРОБНЕЕЕще цены и похожие товары
Камера колеса переднего МТЗ—82 (Я-430) с/х Р 11.2-20 Тип: камера, Производитель: Беларус, Диаметр:
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/30/3c/303c0e202cd4985943ebefac97004aaa.jpg»>
Коллекционная модель, Трактор МТЗ—82, с прицепом, красный, Машинка детская, игрушки для мальчиков, вращение колес, 1:43, размер 16см
ПОДРОБНЕЕЕще цены и похожие товары
Сфера Диск тормозной МТЗ—82, 922, 923, 1025, 1221, 1523 н/о (205мм) РФ Сфера Диск тормозной МТЗ—82,
ПОДРОБНЕЕЕще цены и похожие товары
ru/listpreview/images3/d3/77/d3779a4329b1b4e1b8485c5f951deb1e.jpg»>
Коллекционная модель, Трактор МТЗ—82, Машинка детская, игрушки для мальчиков, вращение колес, 1:43
ПОДРОБНЕЕЕще цены и похожие товары
Сфера Диск тормозной МТЗ—82, 922, 923, 1025, 1221, 1523 н/о (205мм) РФ Сфера Диск тормозной МТЗ—82,
ПОДРОБНЕЕЕще цены и похожие товары
Коллекционная модель, Трактор МТЗ—82, с прицепом, зеленый, Машинка детская, игрушки для мальчиков, вращение колес, 1:43, размер 16см
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/66/d3/66d38488d81eaf5a02a51ad45b6cca2f.jpg»>
114 500
Щетка коммунальная смарт для МТЗ 80/82 с регулировочными винтами (колеса 5х10)
ПОДРОБНЕЕЕще цены и похожие товары
Коллекционная модель, Трактор МТЗ—82, с прицепом, красный, Машинка детская, игрушки для мальчиков, вращение колес, 1:43, размер 16см
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/e8/e5/e8e54e483d922e7685e986bb61bffe01.jpg»>
123 500
Оборудование щеточное для МТЗ—82 с колесами 5х10 с регулировкой Тип: колеса
ПОДРОБНЕЕЕще цены и похожие товары
127 250
Щетка коммунальная МТЗ-80,82 (40-90 л.с., усиленные колеса 5.00х10) сальск
ПОДРОБНЕЕЕще цены и похожие товары
jpg»>
Коллекционная модель, Трактор МТЗ—82, Машинка детская, игрушки для мальчиков, вращение колес, 1:43
ПОДРОБНЕЕЕще цены и похожие товары
141 990
Щетка коммунальная МТЗ-80,82 (40-90 л.с., колеса 4.00х8) сальск
ПОДРОБНЕЕЕще цены и похожие товары
127 250
Щетка коммунальная МТЗ-80,82 (40-90 л.с., усиленные колеса 5.00х10) сальск
ПОДРОБНЕЕЕще цены и похожие товары
Трактор, Коллекционная модель, МТЗ—82, Машинка детская, игрушечный транспорт, вращение колес, 1:43, металлический
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/images3/9f/6d/9f6d8709c811227742f1efde6846756c.jpg»>
Коллекционная модель, Трактор МТЗ—82, Машинка детская, игрушки для мальчиков, вращение колес, 1:43
ПОДРОБНЕЕЕще цены и похожие товары
Колесо рулевое МТЗ-80,82,082,1221 озаа Производитель: Осиповичский завод автомобильных агрегатов,
ПОДРОБНЕЕЕще цены и похожие товары
129 500
Щетка коммунальная МТЗ-80,82 (40-90 л.с., колеса 4.00х8) сальск
ПОДРОБНЕЕЕще цены и похожие товары
MTZ Диск сцепления ведомый МТЗ-80/82, 1221 Д-243, 245.5 (рез. демпф, 12 шлиц, d340х30мм) (А) тип: диск сцепления, назначение: ведомый, модель автомобиля: Chevrolet Rezzo
ПОДРОБНЕЕЕще цены и похожие товары
202 360
Щетка коммунальная МТЗ-80,82 (колеса 5.
00х10) с баком для воды люкс ПМК
ПОДРОБНЕЕЕще цены и похожие товары
Master Part Диск тормозной МТЗ—82, 922, 923, 1025, 1221, 1523 н/о (205мм) (MP) Master Part Диск торм
ПОДРОБНЕЕЕще цены и похожие товары
Коллекционная модель, Трактор МТЗ—82, Машинка детская, металлический, вращение колес 1/43, размер трактора — 9,5 х 5 х 6,5 см.
ПОДРОБНЕЕЕще цены и похожие товары
MTZ Диск сцепления ведомый МТЗ-80/82, 1221 Д-243, 245.5 (рез. демпф, 12 шлиц, d340х30мм) (А) тип: диск сцепления, назначение: ведомый, модель автомобиля: Chevrolet Rezzo
ПОДРОБНЕЕЕще цены и похожие товары
123 120
Щетка коммунальная МТЗ-80,82 (40-90 л.
с.,колеса 5х10) в разобранном виде Локнея Назначение: уборка
ПОДРОБНЕЕЕще цены и похожие товары
Master Part Диск тормозной МТЗ—82, 922, 923, 1025, 1221, 1523 н/о (205мм) (MP) Master Part Диск торм
ПОДРОБНЕЕЕще цены и похожие товары
Коллекционная модель, Трактор МТЗ—82, Машинка детская, игрушки для мальчиков, вращение колес, 1:43
ПОДРОБНЕЕЕще цены и похожие товары
Master Part Диск сцепления ведомый МТЗ-80/82, 1221 Д-243, 245.5 (рез. демпф, 12 шлиц, d340х30мм) (MP) тип: диск сцепления, назначение: ведомый, модель автомобиля: Chevrolet Rezzo
ПОДРОБНЕЕЕще цены и похожие товары
11 500
Диск колеса передний 8 шп.
, МТЗ-1221,-1523 (под шину 420/70R24 или 14.9R24), МТЗ-820,-82П (под шину 360/70R24)
ПОДРОБНЕЕЕще цены и похожие товары
129 500
Щетка коммунальная МТЗ-80,82 (40-90 л.с., колеса 4.00х8) сальск
ПОДРОБНЕЕЕще цены и похожие товары
Коллекционная модель, Трактор МТЗ—82, с прицепом, синий, машинка детская, игрушки для мальчиков, вращение колес, 1:43, размер 16см
ПОДРОБНЕЕЕще цены и похожие товары
Master Part Диск сцепления ведомый МТЗ-80/82, 1221 Д-243, 245.5 (рез.
демпф, 12 шлиц, d340х30мм) (MP) тип: диск сцепления, назначение: ведомый, модель автомобиля: Chevrolet Rezzo
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 3
Схема, устройство и ремонт (фото)
Передний мост трактора МТЗ-82 изготавливается с ведущим редуктором. Модель обтянута планкой и имеет металлические упоры. Большинство специалистов считают, что устройство имеет прочную стойку. Диски имеют модификации применяемые шестеренчатого типа. Чтобы досконально разобраться в мосте, необходимо рассмотреть схему устройства.
Ведущий мост
Передний мост БЕЛАРУСЬ-82 (схема представлена ниже) включает в себя фланцевый механизм и обойму. Ширина столба равна 2,2 метра. Червячное устройство используется с крышкой. Подкладки используются в устройстве и манжете. Ширина подставки 2,4 см. Шестерни модели установлены на подушечках. Зажимная платина с зубчатым колесом полностью из латуни. Так же установил два стакана на МТЗ-82 (передний мост).
Схемное устройство дополнительно включает фрикционный узел. Он включает в себя передышку и фокус.
Редуктор моста
Редуктор переднего моста МТЗ-82 состоит из комплекта дисков. Модификация кузова применяется цилиндрического типа. В центральной части устройства находится коническая пластина, замыкающая вал. Если рассматривать устройство в переднем мосту МТЗ-82, то сапун используется с переходником. Модель терминала выбирается с малым диаметром. Непосредственно полоса центрируется в редукторе. Специалисты говорят, что подшипники наносятся с нижней и верхней стороны корпуса.
Устройство сапуна
Шланг сапуна на МТЗ-82 (передний ведущий мост) устанавливается с длинной трубкой, которая закрывается под коробкой передач. Стаканы в устройстве находятся под подшипниками. Специалисты утверждают, что сапун способен выдерживать большие нагрузки. При разборке переднего моста МТЗ-82 фланец находится спереди. Ретинакулярный механизм используется с небольшим стопором.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…
Как устроена выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
Всего в бризере используется три диска. Передаваемый крутящий момент с вала передается на контроллер.
Корпус сапуна хорошо защищен. Периодически деталь нужно смазывать. Также стоит отметить, что поделки под приводы устанавливаются резьбового типа. В верхней части сапуна используются широкие хомуты, которые фиксируются на винтах. Труба от модификаций листьев диаметром 3,5 см. Манжета под трубку сапуна выбирается с переходниками. Они крепятся на специальные резиновые накладки.
Работа вертикального вала
Вертикальный вал переднего моста отвечает за обороты шестерен. Вал крепится непосредственно к редуктору. Эксперты говорят, что модель способна поддерживать большую динамику. Фланцевые модификации применены к регулировочному переходнику. В нижней части толщина вала равна 4,5 см. Подбирается стекло небольшого диаметра. В верхней части модификации есть отделка. Уплотнение под вал не предусмотрено.
Чтобы крутить вал самостоятельно, ключ находится под винтами. Трубка устройства может быть вывернута вручную. Для отсоединения вала снимать редуктор не нужно. При проверке деталей в первую очередь осмотрели передний мост.
При обнаружении трещин на корпусной детали требуется чистка. При этом ходовая часть смазана моторным маслом. Также стоит отметить, что фланец необходимо тщательно очистить. Прижимные ролики в механизме нуждаются в периодическом осмотре.
Взаимодействующие фланцы
Фланцы в передней части моста двигаются во время вращения. Между собой они общаются через адаптер. Стаканы в этом случае не участвуют в работе. Дифференциальный используемый тип передачи. В верхней части фланцев находятся специальные штифты. Уплотнения от фланцев не большого диаметра. Упоры на передний мост (усиленные) МТЗ-82 имеют ширину 2,2 см. для того, чтобы исследовать фланцы, снял стекла со стоек.
Ремонт переднего моста МТЗ-82, приводы отключаются в последнюю очередь. Манжета разбора фланцев не должна касаться ее. Регулировочное кольцо отсоединяется вручную. Передняя часть адаптера загибается ключом. Далее необходимо отделить лицо. Для этого край детали забивается молотком. После осмотра фланцев диски смазываются и устанавливаются на свои места.
Червячная передача
Червячная передача на передний мост МТЗ-82 представляет собой шатун. В данном случае имеется три шестерни, замыкающиеся на заготовке. Регулятор установлен на переднем мосту МТЗ-82 с фрикционным механизмом. Перед червячным механизмом находится небольшая монета. Подкладка в данном случае. В задней части детали имеется большая гайка. Под ним кольцо. Крышка устройства фиксируется на зажиме.
Сапун расположен в центральной части червячного механизма. В случае поломки этого устройства в первую очередь отвинтите фиксатор. Для снятия гаек применен гаечный ключ. Манжета в этом случае не нужна. Регулятор легко снимается вручную. При замыкании кольца срабатывает нижний упор. Это можно сделать с помощью обычного молотка. При герметике одевают съемную подставку. Заправочный механизм также нуждается в проверке. При повреждении корпуса проверяется стакан. Если на штифте видны трещины, их следует смазать машинным маслом. Специалисты говорят, что манжету нужно менять каждые два года.
В этом случае накладки стоят очень дешево.
Запрессовка зажимов
Запрессовка втулки осуществляется после снятия червячной передачи. Чтобы все сделать правильно, в первую очередь изготовляются все необходимые инструменты. Также следует отметить, что ключи требуют разного размера. Винты на передний мост МТЗ-82 накручиваются с кольцами и без них. Поддавить уплотнения острым предметом.
Колодки только в нижней части червячного механизма. Для того, чтобы добраться до обоймы, сняли упор с коробки передач. При этом манжету очень осторожно держать. При обнаружении течи деталь заменяют. Сняв упор, открутите прижимную гайку моста. Затем мы только отключаем выходную шестерню. Колеса на оси, чтобы зафиксировать клипсы, трогать не нужно.
Как держится Спасовка?
Для проведения опресовки зажимов используются ключи, а также понадобится молоток. Перед началом работы проверьте состояние червячного механизма, установленного на переднем мосту МТЗ-82. Его крышка обязана плотно прилегать к корпусу модификации.
Регулятор в этом случае трогать не нужно. После снятия крышки отсоединяется упор. Если обойма сильно зажата, винт вращают по часовой стрелке. Подкладка не сильно зажимает. Если фланец в процессе эксплуатации начнет просаживаться, значит, придется проверить роликовый механизм. В некоторых случаях проблема кроется в дисках. В этой ситуации съемный защитный рукав. Далее следует проверить состояние упорных шайб и обоймы. В итоге все смазано моторным маслом.
Снятие колеса с шестерни
Шестерня колеса снимается довольно быстро. Однако самому с этой задачей справиться проблематично. При ремонте переднего моста МТЗ-82 рекомендуется осмотреть картер редуктора. Затем снимается крышка, которая фиксируется на двух упорах. Центральный винт откручивается последним.
Также следует отметить, что подкладка под крышкой требует тщательной очистки. Подходящий бензин. Колесо ректора для регулятора. Чтобы добраться до него, открутил два винта. Продольные стойки моста трогать не нужно.
Колесики в устройстве держатся на гайке, которую закручивают ключом.
Как снять крышку редуктора?
Крышка редуктора снимается с помощью ключа на 8. Специалисты говорят, что накладка устройства часто бывает сухой. Зажимы очень плотно закреплены. В этом случае открутить крышку проблематично. В этой ситуации устройство рекомендуется постучать. Это относится к небольшому молотку. Нужно подбить края крышки. Затем открутил винты поочередно с обеих сторон. При этом важно не повредить накладку, которая находится в редукторе.
Ведомая шестерня прибора
Ведомая шестерня модификации закреплена на валу. В основе две накладки. Специалисты говорят, что их нужно менять каждые три года. Остановки следующей передачи находятся на большом расстоянии. Если шестерня проскальзывает, ее необходимо выровнять с помощью винта, который находится за адаптером. Чтобы переместить элемент ближе к центру, ключ поворачивают по часовой стрелке. Иногда проблема кроется в клипсе.
Для осмотра снимите защитную пластину. Далее нужно открутить стойку. Центральный вал моста не снимается.
Перемычка манжеты
Манжета удерживает червячную передачу. МТЗ-82 (передний ведущий мост), крепится с двумя упорами. Иногда требуется замена устройства. С этой целью были сняты ролики и осмотрены ведомые шестерни. После регулировки деталей нужно переходить к осмотру стекла. Также следует помнить, что уплотнения нуждаются в периодической замене. Крышка моста должна быть тщательно затянута.
Отсоединение очков
Для отсоединения очков нужен только один ключ. С передними стопорными колодками поменял в первую очередь. Также необходимо помнить, что стаканы отсоединяются только после фланца. Подвес трогать не нужно. Боковые упоры должны быть в закрытом положении. Для этого подставляется ключ. Далее нужно открутить два винта. Очки этого моста подбиты. Специалисты говорят, что они быстро изнашиваются.
Если проблема в адаптере, то придется отсоединить коробку передач.
Также следует отметить, что трубка снимается после переходника. Передние упоры модификации крепятся на хомуты. Манжета находится в нижней части моста. Чтобы добраться до чашек, диски трогать не нужно. Впрочем, в общем осмотре моста они тоже обособлены.
БЫТЬ: https://tostpost.com/be/a-tamab-l/30323-pyaredn-most-mtz-82-shema-prylada-ramont-fota.html
Германия: https://tostpost.com/de/autos/30338-vorderachse-mtw-82-ein-schema-das-ger-t-und-die-reparatur-foto.html
ES: https://tostpost.com/es/coches/30369-eje-delantero-mtz-82-diagrama-dispositivo-y-la-reparaci-n-fotos.html
КК: https://tostpost.com/kk/avtomobil-der/30283-aldy-y-beld-k-mtz-82-shemasy-rylysy-zh-ne-zh-ndeu-foto.html
PL: https://tostpost.com/pl/samochody/30164-przedni-most-mtz-82-schemat-urz-dzenia-i-naprawy-zdj-cia.html
PT: https://tostpost.com/pt/carros/30186-eixo-dianteiro-mte-82-esquema-de-um-dispositivo-e-reparos-foto.html
ТР: https://tostpost.
com/tr/arabalar/34142-n-aks-mtz-82-devre-cihaz-ve-onar-m-foto-raf.html
Великобритания: https://tostpost.com/uk/avtomob-l/30263-peredn-y-m-st-mtz-82-shema-pristr-y-remont-foto.html
Беларус МТЗ Руководства по эксплуатации и каталоги запасных частей для тракторов PDF
Беларус МТЗ Трактористы, электрические схемы, мастерские, руководства по ремонту и эксплуатации, каталоги запчастей, коды ошибок в PDF скачать
Титул | Размер файла | Ссылки для скачивания |
Беларус 1021/1021. | 17.5Мб | Скачать |
Беларус 1025 Руководство по эксплуатации [PDF] | 3.8Мб | Скачать |
Беларус 1220.1/1220.3 Руководство по эксплуатации [PDF] | 29. | Скачать |
Руководство по эксплуатации Беларус 1220.4 [PDF] | 629.5кб | Скачать |
Беларус 1221.2/1221Б.2/1221.3 Эксплуатация, Техническое обслуживание, Мастерская | 31.4Мб | Скачать |
Беларус 1221. | 1.1Мб | Скачать |
Руководство по эксплуатации Беларус 1221.5 [PDF] | 14.1Мб | Скачать |
Беларус 1523 / 1523Б / 1523.3 / 1523Б.3 Руководство по эксплуатации [PDF] | 43. | Скачать |
Руководство по эксплуатации Беларус 1523.5 [PDF] | 7.8Мб | Скачать |
Беларус 1822.3 / 1822Б.3 / 2022.3 / 2022Б.3 Руководство по эксплуатации | 35.4Мб | Скачать |
Беларусь 2022. | 15Мб | Скачать |
Руководство по эксплуатации Беларус 2122.6 [PDF] | 37.7Мб | Скачать |
Беларус 510/512 Руководство по эксплуатации [PDF] | 4,5Мб | Скачать |
Беларус 90/92 Эксплуатация, техническое обслуживание, руководство по ремонту [PDF] | 4. | Скачать |
Беларусь 900/900,3/920/920,2/920,3/950/950,3/952/952,2 | 10.3Мб | Скачать |
Беларус 920.4 / 952.4 Инструкция по эксплуатации [PDF] | 1.8Мб | Скачать |
Беларус 952. | 8.1Мб | Скачать |
Беларус МТЗ 50/52 Эксплуатация Техническое обслуживание [PDF] | 7.6Мб | Скачать |
Каталог запчастей Беларус МТЗ-50/52 [PDF] | 38. | Скачать |
Беларус1025.4 Руководство по эксплуатации [PDF] | 8.5Мб | Скачать |
Дизели МТЗ Д-245С3А М, Д-245.2С3А М, Д-245.5 С3А М, Д-245.43 | 2.8Мб | Скачать |
Руководство по эксплуатации МТЗ 1220. | 51.1Мб | Скачать |
Руководство по ремонту МТЗ 80-82 [PDF] | 5Мб | Скачать |
Инструкция по сборке МТЗ 82 [PDF] | 54.9Мб | Скачать |
МТЗ 820 / 820,1 / 820,2 / 892 / 892,2 / 920 / 920,2 / 952 / 952,2 | 3. | Скачать |
Комплект шлангов А X3944 для МТЗ 952/1220 Инструкция по сборке и эксплуатации | 876.9кб | Скачать |
Тракторы МТЗ 900/900,3, 920/920,2/920,3, 950/950,3, 952/ | 16.8Мб | Скачать |
Руководство по эксплуатации МТЗ-50, МТЗ-52, МТЗ-50Л, МТЗ-52Л Техническое обслуживание | 30Мб | Скачать |
Титул | Размер файла | Ссылки для скачивания |
Беларус 1220. | 39.3Мб | Скачать |
Запчасти Беларус 1221, 1221В, 1221.2, 1221В.2, 1221.3, 1221В.3 | 24Мб | Скачать |
Беларус 1221.2, 1221В.2, 1221.3, 1221.4 Каталог запчастей | 16. | Скачать |
Каталог запчастей Беларус 1221.4 Deutz [PDF] | 38.5Мб | Скачать |
Беларус 1221.4 ММЗ Каталог деталей и сборочных единиц [PDF] | 37.9Мб | Скачать |
Беларус 1221. | 37.8Мб | Скачать |
Каталог запчастей Беларус 1222, 1222Б, 1523, 1523Б [PDF] | 22,4Мб | Скачать |
Каталог запчастей Беларус 1523.4 ММЗ [PDF] | 29. | Скачать |
Каталог запчастей Беларус 1523.5 [PDF] | 35.4Мб | Скачать |
Беларусь 2022, 2022В, 2022.3, 2022В.3 Каталог запчастей | 16.2Мб | Скачать |
Каталог запчастей Беларус 2022. | 24.5Мб | Скачать |
Беларус 512, 512.2, 520, 522 Каталог запчастей [PDF] | 18.2Мб | Скачать |
Беларусь 80.1, 80.3, 80У, 82У, 82.1, 820, 82.3, 82Р, 82П, 90С, 92С, | 34. | Скачать |
Беларус 892, 892.2, 892.3 Каталог запчастей [PDF] | 45.4Мб | Скачать |
Беларусь 90, 92 Каталог запчастей [PDF] | 14.3Мб | Скачать |
Беларусь 900, 900,2, 900,3, 920, 920,2, 920,3, 950, 950,2, 950,3, 952, | 31.9Мб | Скачать |
Каталог запчастей Беларус 920.4, 952.4 [PDF] | 43.2Мб | Скачать |
Каталог запчастей Беларус 952.5 ММЗ [PDF] | 26. | Скачать |
Работа завода началась с проектирования первых тракторов МТЗ 1 и МТЗ 2 в 1948 году. Серийный выпуск моделей начался в 1953 году, после чего последовала модернизация и постоянное развитие
новые марки колесных тракторов.
В период с 1952 по 1962 год были разработаны и выпущены в серию марки МТЗ 1 МТЗ 1, МТЗ 2, МТЗ 5 и МТЗ 7 с полным приводом колес.
В 1962 году завод начал выпуск новой модели трактора МТЗ 50, оснащенного двигателем мощностью 55 л.с., а в 1964 году МТЗ 52 с приводом на передний и задний мосты. в
период с 1974 года колесная модель трактора МТЗ 50 стала одной из самых массовых марок в народном хозяйстве СССР, претерпела множество усовершенствований и выпускалась до 1985 года.
В то же время в 1974 году автомобилей новой марки- МТЗ 80 и полноприводная модификация МТЗ 82 с силовым агрегатом Д 240 мощностью 75-80 л.
стали выпускаться с конвейера Минского тракторного завода. с., которые выпускаются до сегодняшнего дня и стали одной из самых массово выпускаемых моделей тракторов в мире.
С распадом Советского Союза предприятие адаптировалось к реалиям рыночной экономики и не потеряло своей ликвидности. Разработка и выпуск новых модификаций тракторов
позволили гибко реагировать на запросы рынка. Линейка моделей машин от самой малой мощности до больших энергоемких машин удовлетворяет требования потребителей всех
категории. В настоящее время производственный холдинг МТЗ обеспечивает от 8 до 10% мирового объема тракторов.
Мини-тракторы МТЗ
Мини-трактор марки МТЗ представлен тремя полноприводными моделями. Машины оснащены японским бензиновым и четырехтактным двигателем воздушного охлаждения и имеют полный набор технических
функции навески и вождения с ВОМ оборудования при выполнении сельскохозяйственных и коммунальных работ.
Малые силовые тракторы МТЗ
К машинам малой мощности относится тяговый класс 0,9. Спрос на такое оборудование ежегодно растет с учетом потребностей сегмента малого и среднего бизнеса и
развитие новых рынков сбыта. Внимание к требованиям потребителя и улучшение эксплуатационных качеств машин базовых моделей МТЗ 320 и МТЗ 421 стало приоритетом.
основой для разработки нескольких модифицированных марок и проектирования новых тракторов мощностью от 30 до 50 л.с.
МТЗ 82
МТЗ тракторный класс 1,4 кН
Машины этого тягового класса наиболее востребованы в народном хозяйстве стран бывшего Союза, составляют самую обширную линейку модельного ряда и успешно конкурируют в
рынки дальних и соседних стран. Тракторы агрегатируются с различным навесным оборудованием с механическим и гидравлическим приводом, что обеспечивает использование этих моделей в самых широких масштабах.
спектр работы. Первая техника вышеуказанного тягового класса МТЗ 50 (52) стала основой для выпуска целой серии моделей.
Тракторы МТЗ 80-82 с начала их производства, в том числе их специальные модификации 80х МТЗ 82н , до настоящего времени прошли некоторые технические обновления, в т.ч.
установка модернизированных двигателей Д 242, Д 243, Д 245 и разновидностей конструкций коробок передач с постоянной шестерней и гидравлическим управлением передачами. Результат глубокой модернизации МТЗ 80
(82) — трактор марки МТЗ 100 и МТЗ 102 соответственно, выпускаемые с 1984. Дальнейшее расширение модельного ряда тракторов этого класса обеспечило возможность конкурировать на внешних рынках.
и соответствовать мировым стандартам, учитывая развитие технологий.
Современное производство МТЗ 82 Беларусь Трактор с армейской полевой кухней Масштаб модели 1:43 Автомобили, грузовики и микроавтобусы Игрушки и хобби
Синий, что обеспечивает безопасность детей;.
.
Условие::
Новый: Совершенно новый, неоткрытый, неповрежденный предмет (включая изделия ручной работы). Смотрите у продавца
список для получения полной информации.
Просмотреть все определения условий
:
Марка автомобиля: :
МТЗ
,
Серии: :
МТЗ 82:
Цвет: :
Черный, неиспользованный, 8-11 лет, 17 лет и старше:
Шкала: :
1:43
,
Марка: :
Русские игрушки:
ЭАН: :
481115
17
,
。. Зеленый
,
Год выпуска: :
2019:
Страна/регион производства: :
Российская Федерация
,
Тип машины: :
Трактор:
Тема: :
Сельскохозяйственные автомобили
,
Уровень возраста: :
5-7 лет, 12-16 лет, 3-4 года, трактор МТЗ 82 Беларусь с моделью армейской полевой кухни Масштаб 1:43. МАСШТАБ 1:43 Трактор МТЗ 82 Беларус Синий с армейской полевой кухней;. Реальный прототип белорусского трактора МТЗ 82;. Отъемная армейская полевая кухня;. Защитное покрытие — нетоксичная краска на водной основе.
Поиск
Подробная информация о Welly Delorean Time Machine в масштабе 1:24 «Назад в будущее, часть 2».
1:43 , Усы Красноватые Пользовательские Playmobil Вестерн Пираты Средневековые Бороды Медные. Khans of Tarkir NM/M БЕСПЛАТНАЯ ДОСТАВКА США EDH 3 В НАЛИЧИИ См. Ненаписанное. Фигурка Hasbro Star Wars Hoth Chewbacca с винтовкой Bowcaster для продажи онлайн. Трактор МТЗ 82 Беларусь с армейской полевой кухней Масштаб модели 1:43 , Голубоглазый сияющий дракон, слегка ограниченная серия x1 Супер редкий MOV-EN001. Yugioh Skreech GLAS-EN086 Secret Rare 1st Edition . SP13-EN036-1st EDITION HEARTFELT APPLET YU-GI-OH STAR RARE. Трактор МТЗ 82 Беларусь с моделью армейской полевой кухни Масштаб 1:43 , Голодные голодные бегемоты Игра Сменные мраморные шарики 20 БЕЛЫЙ. ВЫБЕРИТЕ СВОЕ ОРУЖИЕ Телескоп Пистолет Оружие Рыцари Оружие Мини Фигурки Аксессуар Игрушки.
- Bachmann 5572 1860s Old Time Coach Union Pacific Railroad N Scale NOS для продажи онлайн
- Пингвин НОВЫЙ LEGO Top Hat Black x1 Головной убор супергероя
- Master Airscrew 11 x 7 Пропеллер серии GF
- Портативный водонепроницаемый жесткий рюкзак через плечо Чехол для хранения DJI Spark
- Mezco Toyz Thor Ragnarok Gladiator Hulk One:12 Фигурка в руке!
- Могучие рейнджеры Ярость джунглей Гекирангер DX Геки огонь Мегазорд БАНДАЙ Чогокин Япония
- Набор из 6 белых тарелок для рыбы, кукольный миниатюрный керамический кухонный инвентарь, масштаб 1:6
- Trumpeter 1/350 05317 German Heavy Cruiser Admiral Hipper 1941 онлайн
- Dreamgear My Arcade Gamer V Portable 220 Games Портативная игра Красный DG-DGUN-2889
Купить
Трактор МТЗ 82 Беларусь с моделью армейской полевой кухни Масштаб 1:43
- Zendikar Rising Commander Pack Fresh M/NM Mul Daya Ancestor FOIL Obuun
- TEDCO Toys 38827 Набор Recycle Connex для винтового насоса для продажи онлайн
- — Common 1st Edition 3 отверстия для звеньев EXFO-EN051
- 1/32 Ford Mustang Shelby GT350 модель спортивного автомобиля автомобиль литья под давлением игрушечный автомобиль подарок красный
- Märklin Z Fair Car 2013 NEW & OVP
- Lego City 1 Ветровое стекло 2 x 6 x 2 в прозрачном белом цвете
- Подробная информация о модели скульптуры головы женского тела 1/6, волосы 4 см, для HT 12 дюймов, фигурка
- 2019 Wave 5 Erik Jones Dewalt 1/64 NASCAR Authentics Diecast
- +HEAVY METAL FACE BOLT Fusion Masters Beyblade METED L blue DRAGO ASSSUL.
T
Трактор МТЗ 82 Беларусь с моделью армейской полевой кухни Масштаб 1:43
Современное производство МТЗ 82 Беларусь Трактор с армейской полевой кухней Модель Масштаб 1:43 Автомобили, грузовики и фургоны Игрушки и хобби, Масштаб 1:43 трактор МТЗ 82 Беларусь Синий с армейской полевой кухней; съемная армейская полевая кухня; Защитное покрытие — выполнено из нетоксичной краски на водной основе, что обеспечивает безопасность детей; Невероятный торговый рай Реальный прототип белорусского трактора МТЗ 82; Низкая цена гарантирована бесплатной доставкой. Бесплатная доставка и бесплатный возврат всех заказов. Трактор МТЗ 82 Беларусь с моделью армейской полевой кухни Масштаб 1:43 Удовлетворение гарантировано, здесь есть больше вариантов Доставка на следующий день и бесплатный возврат. Трактор МТЗ 82 Беларусь с армейской полевой кухней Масштаб 1:43.
Высота трактора МТЗ 82 с большой кабиной. Размеры и вес. Электросхема и гидравлика
Высота трактора МТЗ 82 с большой кабиной.
Размеры и вес. Электрическая схема и гидравлика
Трактор МТЗ 82. Благодаря прекрасному сочетанию потребительских свойств и цены трактор МТЗ Беларус 82 остается одним из самых популярных среди других моделей тракторов Беларус производства Минского тракторного завода. Это универсальный сельскохозяйственный трактор. Относится к тяговому классу 1.4.
Качество выращивания виноградников и садов зависит от использования узкоспециализированных машин, способных удовлетворить все специфические потребности данной культуры. Производительность неизбежно возрастает, когда речь идет о Rex: настоящий производитель корней. Он был специально разработан для использования в сельском хозяйстве с применением современных технических решений, обеспечивающих максимальное сгорание топлива на воздушной подушке с улучшенным сгоранием и повышенной мощностью, крутящим моментом и низкими эксплуатационными расходами.
Трактор колесный МТЗ Беларус 82 оснащен дизельным атмосферным двигателем мощностью 82 л.
с. Колесная формула – 4х4. Коробка передач механическая – 18 передач вперед и 4 назад, топливный бак вмещает 130 литров горюче-смазочных материалов. Максимальная транспортная скорость 34,3 км/ч, максимальная рабочая 15,6 км/ч.
Трактор МТЗ 82 оснащен унифицированной кабиной каркасно-панельной конструкции с атермальными (теплопоглощающими), безтравматичными стеклами. Кабина трактора оборудована всем самым необходимым для комфортной работы оператора — сиденье с настройками регулировки по росту и весу оператора; система отопления и вентиляции, фонарь, дворники, солнцезащитный козырек, зеркало заднего вида. Рулевая колонка имеет регулировку по высоте и углу наклона. Для безопасного входа и выхода из кабины предусмотрена трехступенчатая ступенька и поручень.
Ежедневное техническое обслуживание и периодические проверки облегчаются передним открытием нового капота.
Доступность гарантируется большими дверями, позволяющими оператору естественно подниматься и выходить из трактора.
Интерьеры особенно ухожены и элегантны, а расположение органов управления соответствует современным эргономическим нормам, которые находятся в инстинктивном положении. Сиденье с различными регулировками, регулируемое по высоте рулевое колесо, еще больше повышает комфорт вождения.
Трактор МТЗ Беларус 82 имеет широкое применение в сельском хозяйстве для выполнения различных работ от предпосевной подготовки почвы до уборочно-транспортных работ. Он способен агрегатироваться с различной прицепной, навесной и полунавесной техникой как отечественного, так и импортного производства. Помимо агропромышленного комплекса, трактор МТЗ 82 широко используется в лесной, коммунальной, строительной и других сферах.
Естественная вентиляция обеспечивается передним и задним ветровыми стеклами.
В этой конфигурации, помимо трех стандартных дозаторов, машина может быть оснащена 4-ходовым клапаном с гидравлическим селектором для управления правым гидроштоком или боковыми стабилизаторами; 5-й распределитель с электронным управлением; 6-й рычаг для управления гидравлическими двигателями быстросъемных передних навесных устройств на машине.
Быстросъемные застежки сзади и спереди отличаются отличным качеством и видом и облегчают использование трансплантатов для максимального комфорта и экономии времени.
Таблица. Трактор Беларус МТЗ 82 технические характеристики.
| Наименование показателя | МТЗ Беларусь 82 |
Общая информация | |
| Вес конструкции, кг | 3750 |
| Масса в состоянии отгрузки с завода, кг | 3850 |
| Эксплуатационная масса, кг | 4000 |
| Масса максимально допустимая (полная), кг | 6500 |
| Основание, мм | 2450 |
| Габаритные размеры: длина, мм | 3930 |
| Габаритные размеры: ширина, мм | 1970 |
| Габаритные размеры: высота, мм | 2800 |
| Колея передних колес (мин), мм | 1430 |
| Колея передних колес (макс), мм | 1990 г.![]() |
| Колея задних колес (мин), мм | 1400 |
| Колея задних колес (макс), мм | 2100 |
| Наименьший радиус поворота, м | 4,5 |
| Агротехнический просвет трактора под втулками переднего и заднего мостов, не менее, мм | 645 |
| Размеры передних шин | 11,2-20 |
| Размеры задних шин | 15,5 R38 |
| Давление на грунт, кПа | 140 |
| Емкость топливного бака, л | 130 |
| Скорость движения: транспортная, км/ч не более | 34,3 |
| Скорость движения: рабочая, км/ч не более | 15,6 |
| Грузоподъемность, кг | 3200 |
Двигатель | |
| Знак | ММП |
| Модель | Д-243 |
| Тип | 4-тактный, дизельный, без наддува |
| Количество цилиндров | 4 |
| Диаметр отверстия, мм | 110 |
| Ход поршня, мм | 125 |
| Рабочий объем, л | 4,75 |
| Скорость номинальная, об/мин | 2200 |
Мощность номинальная, кВт (л. с.) | 59,6 (81) |
| Крутящий момент при номинальной мощности, Н.м | 258.700012 |
| Максимальный крутящий момент, Н·м | 298 |
| Коэффициент крутящего момента, % | 15 |
| Удельный расход топлива при рабочей мощности, г/кВтч | 229 |
| Удельный расход топлива при номинальной мощности, г/кВтч | 226 |
Электрооборудование | |
| Мощность генератора номинальная, кВт | 1,15 |
| Номинальное напряжение бортовых электропотребителей, В | 12 |
| Номинальное напряжение системы электростартера, В | 12 (24 — под заказ) |
Трансмиссия | |
| Сцепление | Фрикцион однодисковый |
| Трансмиссия | Механический |
| Шестерни переднего хода | 18 |
| Количество передач назад | 4 |
Передний мост | |
| Мостовой тип | Сплит, скользящая балка |
| Тип колесного редуктора | Конический |
| Тип дифференциала | Самоблокирующийся с повышенным трением |
| Привод ПВМ | Два карданных вала с промежуточной опорой |
| Управление FDA | Механический |
Задний мост | |
| Мостовой тип | Композит |
| Тип колесного редуктора | Цилиндрический |
| Тип дифференциала | Коническая с четырьмя сателлитами |
| Привод ЗМ | Константа |
Тормоза | |
| Рабочие | — |
| Задние рабочие колеса | Диск сухой |
| Автостоянка | — |
| Парковка на задние колеса | Диск сухой |
| Пневматическое управление тормозами прицепа | + |
Кабина | |
| Тип | Унифицированный |
| Дополнительное сиденье | под заказ |
| Нагреватель | + |
Вал отбора мощности (ВОМ) | |
| Задний ВОМ | + |
| — задний ВОМ независимый I (при номинальной частоте двигателя), об/мин | 540 |
| — задний ВОМ независимый II (при номинальной частоте двигателя), об/мин | 1000 |
| — Задний ВОМ синхронный I, об/м пути | 3,4 |
Рулевое управление | |
| Тип | Гидростатический |
| Тип механизма вращения | Гидравлический цилиндр и рулевая тяга |
Гидравлическая система (ГНС) | |
| ГНС сзади | + |
| — задняя ловушка | Раздельно-модульный |
| — грузоподъемность по оси шарниров нижних шарниров задней ГНС | 3200 |
| — количество гидравлических отводов назад ГНС | 3 |
Гидравлическая система | |
| Тип насоса | Шестерня |
| Поршневой насос, см3/об | 32 |
| Давление максимальное, МПа | 20 |
| Производительность насоса, л/мин | 45 |
| Объем гидросистемы, л | 25 |
Ходовая система | |
| Тип | Колесо |
| Колесная формула | 4K4 |
Дополнительное оборудование | |
| Проставки для сдваивания колес | + |
| Кронштейн с передними противовесами | + |
| Буксировочное устройство | + |
| Крипер | + |
| Гидрокрюк | + |
| Ведущий шкив | + |
| Двойные колеса | + |
Настоящей гордостью постсоветской промышленности можно назвать трактор модели МТЗ-82.
Их выпуск был начат в СССР, когда в 1974 году с конвейера сошла первая модель.
Успешно продолжается сегодня на Минском тракторном заводе, выпускающем МТЗ-82. Так что любая отечественная компания может приобрести проверенную годами технику, но изготовленную в соответствии с современными стандартами качества под торговой маркой «Беларусь-82».
МТЗ-82 — глубоко модернизированный МТЗ-52, который был одним из самых массовых в Советском Союзе. МТЗ-82 сегодня не теряет своей популярности в СНГ благодаря надежность, мощность и относительно компактные размеры .
Следует помнить, что в конструкцию МТЗ-82 входит до 70% унифицированных деталей, которые могут использоваться на других тракторах, в том числе на моделях МТЗ-50 и МТЗ-52. Все модели МТЗ — .
Семейство тракторов МТЗ-80/82 было разработано в 70-х годах прошлого века, когда возникла необходимость создания универсальной спецтехники, конкурентоспособной с зарубежными аналогами. Это была модель МТЗ-82 с двигателем мощностью до 80 л.
с., которую можно было использовать для решения целого комплекса задач, от перевозки срубленных деревьев в коммунальном хозяйстве в города до эффективной вспашки полей. МТЗ-82 относится к классу 1,4.
Беларус 82 Важно понимать, что конструктивно даже современные тракторы Беларус-82 представляют собой глубоко модернизированный МТЗ-52 и их отличает в основном современная внешняя обшивка, функциональная и безопасная кабина, оснащение современным двигателем большой мощности. Разумеется, нельзя забывать об огромном количестве мелких конструктивных изменений, повышающих общую прочность и надежность конструкции.
Характеристики трактора МТЗ смотреть на видео.
Сегодня трактор МТЗ-82 разных годов выпуска можно использовать практически везде, они легко переносят и северные морозы, и труднопроходимость сельских дорог, проезд по грязи во время снеготаяния.
Большинство моделей имеют повышенные обороты двигателя и хорошую скорость, поэтому его можно использовать для перевозки тяжелонагруженных прицепов на дальние расстояния (сравните с).
В Интернете есть подтверждающее это видео.
Расход топлива
Для каждой модели, будь то современный трактор Беларус-82 или советский МТЗ-82, или, в сопроводительной документации указывается норма расхода топлива, на основании которой можно предположить реальный расход, часто немного отличающийся от стандарта.
Необходимо помнить, что реальный расход топлива во многом зависит от следующих аспектов:
- Климатические условия.
- Сезон.
- Дизайн одежды.
- Качество горюче-смазочных материалов.
- Грузовые приспособления.
- Сложность выполняемых работ.
Поэтому к линейным нормам всегда необходимо применять поправочный коэффициент, увеличивающий базовый параметр.
Самый простой способ измерить расход топлива – заправить агрегат полным баком и проехать 100 км на тракторе с равномерной нагрузкой. Тогда можно точно определить, сколько топлива было израсходовано как на всю дистанцию, так и на километр, литров в час.
Формула расчета для МТЗ-82
Определение расхода топлива Для определения точной величины расхода топлива можно воспользоваться формулой, которая успешно проверена временем и активно используется для тракторов МТЗ-82.
В формулу входят следующие основные параметры:
- Расход топлива кг/час, обозначаемый буквой «Р».
- Мощность трактора — нормативное значение 0,7, результат перевода мощности мотора МТЗ-82 из кВт в лошадиные силы.
- Удельный расход топлива, обозначаемый буком «R». Для модели МТЗ-82 равна 230 кВт в час.
- Мощность двигателя в лошадиных силах обозначается как «N». В базовой комплектации МТЗ-82 обычно оснащается двигателем мощностью 75 лошадиных сил, но сегодня часто встречаются варианты с моторами мощностью 80 лошадиных сил.
Для точного расчета расхода топлива необходимо произвести расчет по следующей формуле: P = 0,7 * R * N .
Расход топлива для трактора в базовой комплектации составит 12 кг в час.
Учитывая, что литр солярки весит около 840-875 граммов, расход довольно большой.
Однако в ходе опроса некоторые владельцы тракторов выявили реальный расход топлива от 7 до 10 литров в час. Возможно, это связано с тем, что двигатели в современных моделях (например) более экономичны.
Технические характеристики
Трактор МТЗ-82 изначально выпускался в нескольких модификациях, и по сей день агрегаты, используемые в странах СНГ, могут сильно отличаться друг от друга, в первую очередь, способом запуска двигателя, внешним видом, навесным оборудованием и типом навесного оборудования. трансмиссии, у которых часто передаточные числа отличаются от .
Навесное оборудование МТЗ 82 МТЗ-82 может комплектоваться разными точками крепления, иметь различный агротехнический проспект, иметь или не иметь систему работы на крутых склонах и гидравлическую систему управления. Часто используется различная резина, подобранная для климатических условий.
Но конструкция полурамы различных модификаций МТЗ-82 всегда имеет унифицированные элементы, такие как:
- Направляющие колеса передние.
- Колеса задние большого диаметра.
- мощностью 75-80 л.с., расположенный в передней части корпуса.
Дизельный двигатель
О конструкции трактора т 70 -.
Размеры и масса
МТЗ-82 отличается относительно небольшими габаритами. , и имеет следующие габариты:
Стандартный агроосадок для данной модели составляет 46,5 сантиметров, для модификаций с колесным редуктором – 65, для версии МТЗ-82Н дорожный просвет – 40 сантиметров. Масса агрегата составляет 3600 килограммов. Его можно использовать везде, в том числе и для коммунальных служб в городах, он не должен вредить дорожному покрытию, а также .
Гидросистема МТЗ По стандарту МТЗ-82 комплектуется механической коробкой передач с гидроусилителем руля и коробкой передач девятиступенчатой с двумя диапазонами, оснащенной понижающей передачей.
Изначально модель не предполагала наличие гидроуправляемой коробки передач, но на современных тракторах она часто устанавливается с возможностью переключения под нагрузкой. Гидравлическая система позволяет не выключать сцепление при переключении передач в пределах четырех диапазонов скоростей.
Раздельно-модульная гидросистема включает в себя шестеренчатый насос, гидрораспределитель и гидроцилиндр, с помощью которых осуществляется управление навесным оборудованием.
На старых тракторах, большая часть которых была произведена в СССР, управление блокировкой осуществляется механически, педалью давления, расположенной на полу. Современные модификации оснащены гидравлической системой – переключать режим можно с помощью переключателя, расположенного под приборной панелью.
Смотрите тест-драйв трактора на видео.
Двигатель
На трактор МТЗ-82 устанавливается четырехцилиндровый двигатель Д-240 или Д-243. Этот четырехтактный агрегат производства Минского моторного завода имеет подраздельную камеру сгорания с жидкостным охлаждением.
Камера расположена в поршне.
На некоторых тракторах также можно встретить предпусковой подогреватель, позволяющий быстро и качественно подготовить двигатель к работе в зимний период. Отопитель ПЖБ-200Б устанавливается только в том случае, если температура окружающего воздуха при работе трактора ниже 0°С, как только весной она достигает значения 5°С, обогреватель необходимо снять, просушить и отложить до осени.
Двигатель МТЗ-82 имеет средний рабочий объем 5,75 л. и мощностью 80 л.с. в современных моделях и 75 л.с. в более ранних версиях. Агрегат может быть оснащен электростартером или пусковым двигателем мощностью 10 л.с. и функцией блокировки запуска в случае, если передача уже включена.
Трансмиссия
МТЗ-82 оснащен современной трансмиссией и имеет жесткую подвеску задних колес и полужесткую переднюю, имеет балансирный мост. Для крепления задних колес используются клеммные соединения на осях, благодаря чему тракторист может плавно изменять ширину колеи , варьируя ее от 140 до 210 см.
Колею можно варьировать для передних колес, но только шагами, каждый шаг равен 10 см.
Навесное оборудование
Трактор МТЗ-82 может комплектоваться следующим навесным оборудованием:
- Погрузчик.
- Фронтальный погрузчик.
- Лезвие.
- Снежный отвал
- Дорожная щетка.
- Ковш.
- Плуг.
Благодаря унифицированным рабочим органам на МТЗ-82 можно установить широкий спектр современного навесного оборудования для коммунальной и строительной техники .
На видео модель МТЗ-82 в работе.
Техническое обслуживание
Можно с уверенностью сказать, что техническое обслуживание является обязательным условием поддержания трактора в хорошем состоянии. Обеспечивает правильную работу и долговечность узлов, качественную работу агрегата.
Важно помнить, что техническое обслуживание МТЗ-82 должно проводиться систематически. Приоритетом можно назвать техническое обслуживание в весенне-осенний период, а также подготовку техники к работе в особо сложных условиях, например, в пустынной местности, горах, тундре.
Рекомендуется придерживаться следующего графика планового технического обслуживания:
- Поверхностное — каждые 60 часов.
- Стандарт — каждые 240 часов.
- Углубленный — каждые 960 часов.
Важно не только выполнять основные операции, но и своевременно устранять обнаруженные повреждения и предотвращать неисправности.
Инструкция по эксплуатации — Руководство к действию
Чтобы трактор служил хозяину как можно дольше, а его работа была бесперебойной, при эксплуатации агрегата необходимо соблюдать следующие требования:
- После окончания смены проверить наличие утечек масла, топлива и воды.
- Регулярно добавляйте топливо в пусковой двигатель.
- Проверяйте уровень масла только через 20 минут после запуска двигателя.
- Регулярно проверяйте уровень воды в радиаторе и сливайте конденсат из пневмосистемы.
При работе в сложных погодных условиях — обязательно осмотр трактора по индивидуальным требованиям .

1
2.1.47) в соответствии с порядком работы цилиндров 1-3-4-2.
2.1.50. Снятие корпуса уплотнения коленчатого вала: 1 — корпус уплотнения; 2 — задний лист дизеля; 3 — болт.
Установленная между головкой и блоком прокладка при затяжке деформируется, обеспечивая герметичность линии стыка.
Допустимая разница в весе не должна превышать 30 г.
Затем устанавливают в гильзу цилиндра поршень с шатуном, после чего монтируются вкладыши и затягиваются крышки коренных и шатунных подшипников. Для проверки корректности сборки применяется прокручивание вала двигателя динамометрическим ключом.
На атмосферном дизеле допустимое значение лежит в диапазоне 0,065-0,165 мм, на версии с наддувом — 0,05-0,11 мм. Для равномерной установки гильз после замены требуется установить на блок корпус головки, который прижимается штатными ботами. Под головки крепежных элементов подкладываются металлические дистанционные гильзы длиной 100-105 мм, момент затяжки не превышает 10-15 Н/м.
При настройке холодного дизеля рекомендуется установить расстояние в пределах 0,20-0,25 мм. Моторы МТЗ, оборудованные компрессором, отличаются величиной зазоров (0,25 мм для впускного тракта и 0,45 мм для выпускного).
Перед регулировкой обязательно протяните крепление стоек вала коромысел. От правильной регулировке клапанов зависит работа вашего двигателя, его долговечность, а также расход топлива.
2.7 настоящего раздела.
Если наблюдаются перебои отпустить и завинтить каждую гайку при работающем двигателе.
ЗАГРЯЗНЕНИЕ КФЭ УКАЗЫВАЕТ НА ПОВРЕЖДЕНИЕ ОФЭ (ПРОРЫВ БУМАЖНОЙ ШТОРЫ, ОТКЛЕИВАНИЕ ДОНЫШКА). В ЭТОМ СЛУЧАЕ НЕОБХОДИМО ЗАМЕНИТЬ КФЭ И ОФЭ!
22) штуцеров топливного насоса и форсунок;


Максимальное усилие затяжки составляет 280 Нм.
8
По умолчанию контрольной точкой является центр объекта. Если выделено несколько объектов, эти объекты будут вращаться вокруг единой контрольной точки, которая по умолчанию является центром выделенного фрагмента или ограничительной рамки. Чтобы повернуть каждый объект вокруг его собственной центральной точки, используйте команду «Трансформировать каждый».





Во время перетаскивания курсора невидимая ось отражения поворачивается вокруг точки, заданной в шаге 3, и контур объекта оказывается зеркально отраженным. Когда контур окажется в нужной позиции, отпустите кнопку мыши.
Можно отразить объект относительно горизонтальной, вертикальной оси или оси, проходящей под углом.
Получается вид, как будто зритель наклоняет голову набок.
Даже если у вас есть возможность использовать широкоугольный объектив, использование наклонного кадра добавит эффект.
Голландский угол оказался хорошим решением в данном случае. Сильные темные линии пальм помогают хорошо преувеличить эффект.
Но сделанное без раздумий (или с единственной мыслью, что это просто добавляет драматизма) фото под наклоном, это часто дает ощущение, что люди вот-вот упадут со сцены, как если бы они были на тонущей лодке.
Симптомы опасного состояния выглядят так:

Принято считать, что смертельная доза яда для человека равна 500 — 1000 укусам, но даже если вас укусило 2 осы, врачи советуют не заниматься самолечением, а обращаться в больницу. А если начинается аллергия – срочно звонить в скорую помощь.
В этом плане они умнее ос и довольно быстро находят выход.



У общественных забота о личинках выстроена сложней – согласно иерархии в семье.
Весной уже новая матка, в свою очередь, будет строить собственное гнездо
Модель Purosangue итальянский автопроизводитель позиционирует не как кроссовер, а как «четырехдверный четырехместный автомобиль».
, Vancouver BC Canada
75-X-40-2
Сертифицированные комплекты Arbor включают в себя: колеса Arbor Outlook Cruiser Wheels, подшипники ABEC 7 с проставками, тележки Paris 50° 180 мм и, конечно же, деку Arbor ручной работы!
Outlook — это большой гладкий круизер, сделанный из мягкой Венецианской формулы Arbor, который не отступит при резке на высоких скоростях на сомнительных поверхностях. Благодаря увеличенной ширине на 44 мм для повышения устойчивости, но смещенный дизайн в сочетании с круглым профилем кромки означает, что вы по-прежнему будете ощущать этот прекрасный баланс между сцеплением и скольжением.
С 9 года5, The Arbor Skateboards — это растущий кооператив дизайнеров, художников и друзей, общая цель которых — создание вещей, пригодных для езды и ношения, из лучших материалов.
Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.
..
— Земная ось — графика, -клипарт, -мультфильмы и -символ
— Земная ось сток-график, -клипарт, -мультфильмы и -символ
..
..
..
стокбилд. — Земная ось сток-график, -клипарт, -мультфильмы и -символ
Чартерные яхты и их данные, отображаемые в приведенных выше результатах, отображаются добросовестно, и, хотя они считаются правильными, они не гарантируются. YachtCharterFleet.com не гарантирует и не принимает на себя никакой юридической ответственности за точность, полноту или полезность любой отображаемой информации и/или изображений. Вся информация может быть изменена без предварительного уведомления и без гарантии. Ваш предпочтительный чартерный брокер должен предоставить вам характеристики яхты, брошюру и тарифы на выбранные вами даты в процессе выбора чартерной яхты. Начальные цены указаны в различных валютах за недельный чартер, если не указано иное.
Наиболее распространенная конфигурация пользователей AXIS, AXIS Server имеет смысл для практик с ИТ-инфраструктурой и/или более чем 10 инструментами обработки изображений.
Используя графическую мощь iPad, AXIS™ обеспечивает четкие изображения с необходимой детализацией.

Кроме того, вы можете загружать внешние, отсканированные или старые изображения непосредственно в AXIS™ через встроенный интерфейс.
Кроме того, эти же пользователи ценят то, что изображения AXIS™ всегда доступны для просмотра, когда бы они ни потребовались — больше не нужно перезагружать серверы, не нужно постоянно звонить в ИТ-поддержку, больше нет пациентов, ожидающих без необходимости — AXIS™ просто работает снова и снова.
Мориала, Новый Орлеан, Луизиана.
95
Обе технологии обеспечивают рекомбинацию газов для сохранения объема электролита и его «связывание» во избежание выплескивания.
Однако обратной стороной является уменьшение удельной ёмкости аккумулятора (соотношение электрической ёмкости и размеров) по сравнению с плоской конфигурацией. Обе технологии являются перспективными и могут использоваться для поставки автопроизводителям в качестве компонентов OEM. В настоящий момент наиболее распространены автомобильные аккумуляторы AGM с плоской конфигурацией блоков. Спиральные блоки SpiraCell запатентованы компанией Johnson Controls для серии Optima и не могут использоваться без её разрешения, в отличие от плоских блоков.
Некоторые производители заявляют увеличенную производительность таких АКБ или высокий пусковой ток.
В зависимости от марки и модели, число циклов варьируется от 100 до 4000.
Распространено также бытовое название «гелИевые аккумуляторы», что в корне не верно. Газ гелий не имеет никакого отношения к аккумуляторным батареям.


Кроме саморазряда, присутствовал ток покоя охранной сигнализации порядка 30 мА. За 2 месяца разряд таким током составляет 43 А*ч. Это практически вся ёмкость бывшей в употреблении батареи.
О стабилизации тока и напряжения при заряде аккумуляторной батареи или питании того или иного потребителя постоянно задают вопросы одного и того же рода, похожие как капли воды.


Потому при заряде АКБ напряжение на её клеммах растёт не только по сумме термодинамической ЭДС банок и падения напряжения на внутреннем сопротивлении, но и по ходу заряда паразитных ёмкостей.
В одних случаях, производители ограничиваются общими рекомендациями, в других предписывают сложные многоступенчатые профили заряда, как, например, этот от Tianneng.
е. плотности раствора, по всему объёму банок.
е. являться пачками более коротких импульсов и пауз, что позволяет исследовать внутреннее сопротивление АКБ на другой частоте.
Сейчас оно 6.20 миллиома.
92 В. Плотность электролита по банкам 1.25 — 1.29. Более низкая плотность в тех банках, куда не доливалась вода.
27-1.28, коррекция не требуется. Восстановление АКБ завершено, возвращаем владельцу.
Общие технические условия
Общие технические условия. Заменен на ГОСТ Р 53165-2008.
Заменен на ГОСТ Р 53165-2020.
Аккумуляторы никель-кадмиевые открытые призматические. Заменен на ГОСТ Р МЭК 60623-2019.
Часть 1. Общие требования, функциональные характеристики. Методы испытаний
Методы испытаний функционирования устройств, предназначенных для уменьшения взрывоопасности. Свинцово-кислотные стартерные батареи
Параметры испытаний. Заменен на ГОСТ Р МЭК 61982-2018.
. Заменен на ГОСТ Р МЭК 62485-3-2020.
Для достижения существенных результатов требовалось до двух лет таких тренировок. Причина недостатка была явной — конструкция пластин. Поэтому дальнейшее совершенствование конструкции свинцово-кислотных аккумуляторов было сосредоточено на совершенствование конструкции используемых в них пластин и сепараторов.
Положение кардинально поменялось с появлением недорогих генераторов постоянного тока.


Саморазряд его определяется преимущественно скоростью растворения свинца согласно реакции:
Потери емкости свежеизготовленного аккумулятора за счет саморазряда как правило не превышают 2-3 % в месяц. Но при эксплуатации они быстро увеличиваются.
Благодаря своей вязкости он хорошо удерживается в порах и способствует эффективному использованию активных веществ электродов. Транспортировка кислорода обеспечивается по трещинам, которые появляются при усадке твердеющего электролита.

Положительные и отрицательные электроды аккумуляторов делаются обычно намазкой на решетку сотовой структуры. Контейнер и крышка загерметизированы. Межэлементные соединения утапливаются в углублениях крышки и залиты мастикой. Выводы аккумуляторной батареи (в виде ушка или борна) также загерметизированы. Клапанное приспособление для сброса газа при излишнем давлении состоит из резинового клапана и отражателя, служащего для улавливания капель электролита. Воздух в аккумулятор через него не поступает.
Такие аккумуляторы стараются проектировать высотой не более 35 см.

5. Действие температуры на остаточную емкость герметизированного свинцово-кислотного аккумулятора:
Так как продукты коррозии имеют больший объем, чем свинец, в результате может иметь место выдавливание компаунда, герметизирующего вывод, и повреждение борна, крышки и даже бака. Дефекты такого рода часто отмечались в аккумуляторах разных производителей на ранних этапах разработок и производства. Сейчас большая часть производителей решила эту проблему подбором сплавов для всех компонентов аккумулятора и контролем за металлургическим процессом их изготовления.

Такие ситуации могут происходить как при разбалансировании характеристик аккумуляторов, составляющих батарею, так и в результате ошибочного обслуживания батарей или отказе управляющего оборудования. В этом случае при перезаряде или переразряде батарей, приводящем к переполюсованию наиболее слабых аккумуляторов, может произойти разгерметизация аккумуляторов или даже разрушение их баков.
по 08.02.05 «Строительство и эксплуатация автомобильных дорог и аэродромов»
тесты
02.05
doc
..2 м.




3747 совместно с колодкой и фланцем крепления;
3747 с фланцем крепления
При прямом подключении работоспособный клаксон сработает.
Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
Это говорит о поломке предохранителя, устройство надо заменить.
При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе.
К ней подсоединяется провод длиной примерно 15 см с клеммами «папа»-«мама»;

1 Комментарии 50
Стандартные модели выдерживают напряжение 2500 В переменного тока между входом и выходом. Также доступны превосходные продукты с напряжением 5000 В переменного тока, обеспечивающие высокий уровень изоляции.
SPST, SPDT и DPDT распространены, но доступно большее количество полюсов (4PDT, 6PDT).
Обычно выбирается по логическому уровню схемы.





























Один запускает машину с простой задачей, которая состоит в том, чтобы отсоединить резинку от зажима, и она запустит мяч для пинг-понга по полю битвы, чтобы с легкостью победить врагов.
Мост представляет собой треугольную конструкцию, построенную из простых материалов, таких как клей и дерево. Благодаря прочной треугольной конструкции он сможет легко перевозить любой груз.
Свою академическую карьеру она посвятила изучению межличностных отношений и скрытых предубеждений в предпринимательстве и на рабочем месте. Ее исследование было опубликовано в Financial Times, The Wall Street Journal, USA Today, Forbes и Nature, и она была названа одним из 40 лучших профессоров бизнес-школ в возрасте до 40 лет по версии Poets & Quants. Она является автором книги «Грань: превращение невзгод в преимущество» и создателем серии книг «Принцессы-герои» для девочек.
Практические выводы из опыта INSEAD MBA
В 2006 году он стал соучредителем компании по производству медиа, которая стала пионером в области социальных сетей и интерактивного видео. Его работа с агентствами Торонто освещалась на CNN, Buzzfeed и TechCrunch. А между строк, когда дела в его карьере шли не так, как планировалось, Кристиан посвятил себя чистке туалетов и работе на стройке.
Принципы поворота карьеры: от пожаротушения к закону к инвестированию
Выпускник химического факультета BITS Pilani, Рохан работал в Accenture Strategy и работал волонтером в сети стартапов своего университета. Он любит юмор, бег и случайные мелочи
Вам также следует ознакомиться с его стендап-комедией и его статьей Harbus «Вы не имеете права: международный рекрутинг в HBS» — https://harbus.org/2017/23106/
Он руководил работой центров Mindspark в городских трущобах Дели и последующим развертыванием Mindspark в государственных школах Раджастхана и Чхаттисгарха.
3
10
0011 $
04
03
В противном случае аппарат может не справиться с глубокой грязью, из-за чего его механизмы будут работать по большей части вхолостую, что приведёт к их быстрому износу и необходимости преждевременного технического обслуживания.


А также следует для профилактики проинспектировать все остальные шайбы, гайки, втулки и другие крепежи или расходные элементы.
2-20 стандартное
3-20
50-20
2-20
5R38
5R38
5-38
4L-16
2R42
5-38
2-20
5-38
00-16
2R42
9R38
9R38
Данный параметр особенно важен для пропашных тракторов, где необходимо формировать колею тракторов определённой ширины в соответствии с агротехническими требованиями возделываемой культуры.
00Fx16
9R30
1
2-20
2-20
6R24, 360/70R24
2-20
5R38
4R34
5-38
2R24
50-16
00-16
50-20
50-20
50-20
4L-16
2-20
4R34
00-20
2-20
4L-16
5-38
00-20 (7.5-20), для задних 15.5R Используется в сельском хозяйстве, коммунальными службами, и в других сферах.
