Контрольный осмотр двигателя, диагностика и методы прослушивания



Практическая работа №1

Тема: Контрольный осмотр двигателя, диагностика
и методы прослушивания.

Цель работы:

1.Осмотр и диагностика двигателя.

2.Изучить способы и методы прослушивания.

3.Применение диагностирования.

4.Оформить отчёт и ответить
на контрольные вопросы.



Осмотр и диагностика двигателя:

Во время эксплуатации двигатель изнашивается,
при этом снижаются мощность и надежность
его работы, а также его экономичность.
При значительном изнашивании появляются
стуки во время работы двигателя, он дымит, возможны поломки
деталей и авария. В связи с этим необходимо
систематически контролировать техническое
состояние двигателя, а в целях повышения
экономичности его работы и продления
срока службы — своевременно проводить
регулировки или замену изношенных деталей.
В то же время опыт показал, что преждевременная
разборка двигателя с целью проверки технического
состояния или замены отдельных деталей
вредна. При этом нарушается приработка
деталей, что сокращает срок службы двигателя
в целом, без достаточного основания расходуются
дорогостоящие запасные части, непроизводительно
затрачивается труд и увеличиваются простои
автомобилей. Технически исправный двигатель
должен устойчиво работать на холостом
ходу, при полном открытии дросселя развивать
полную мощность, не перегреваться, не
дымить и не пропускать масло через уплотнения.
Наибольшему износу в двигателе подвергаются
цилиндры, поршневые кольца, поршни, коленчатый
вал и подшипники. По техническому состоянию
этих деталей и определяется возможность
дальнейшей эксплуатации двигателя или
потребность в ремонте.

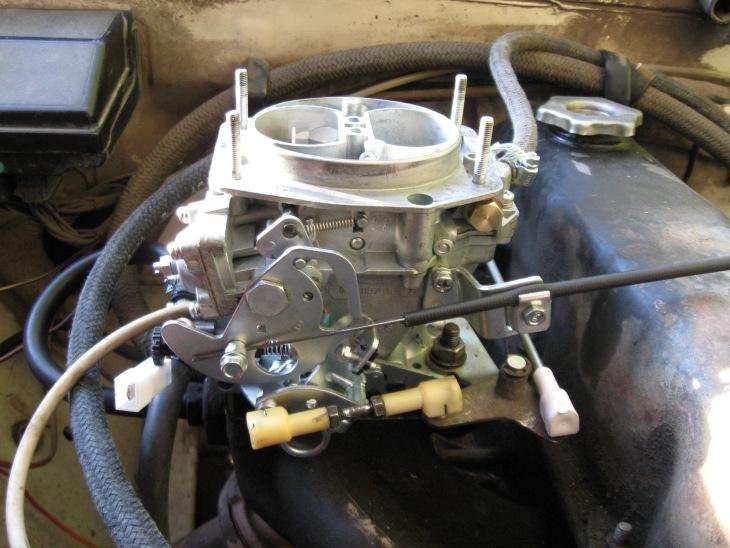

К примеру диагностики можно
отнести проверку компрессии в цилиндрах
двигателя:

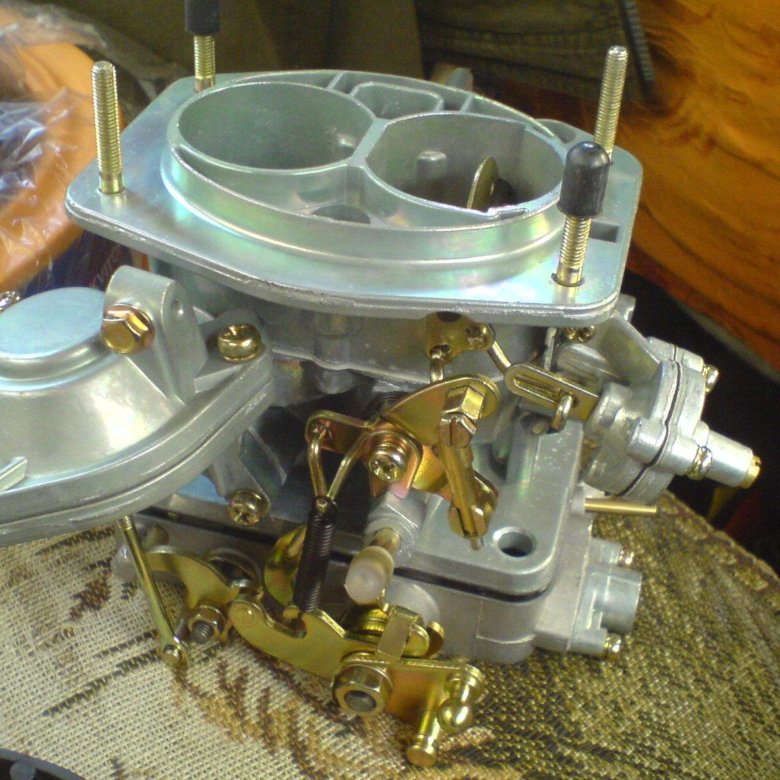

Обычно компрессия в цилиндрах
двигателя проверяется при ТО-2. Перед
проверкой компрессии двигатель прогревают,
а затем вывертывают зажигательные свечи
из всех цилиндров. Резиновый конусный
наконечник  компрессометра плотно
вставляют в свечное отверстие головки
блока проверяемого цилиндра. Компрессия
замеряется во время провертывания коленчагого
вала стартером при полностью открытом
дросселе карбюратора.

Проверка компрессии в цилиндрах
двигателя: 1 — камера сгорания; 2 — головка
цилиндров; 3 — резиновый нако нечник компрессометра;
4 — золотник; 5 — шланг; 6 — клапан выпуска
воздуха; 7 – манометр. При вращении коленчатого вала 10 — 12 оборотов
при скорости вращения (180 — 200 об/мин ) o рад/сек сжатый
воздух из цилиндра открывает клапан золотника
4 резинового наконечника компрессометра
и поступает по резиновому шлангу 5 к его
манометру 7. Воздух из компрессометра
(после испытания) выпускают отвертыванием
клапана 6.









Для того чтобы принимать какие-либо
решения по поводу серьезного ремонта
ДВС, необходимо поставить правильный диагноз,
желательно без крупной разборки двигателя.
Безразборная диагностика деталей и механизмов
двигателя предусматривает в основном
несколько различных способов: 1. Диагностика
с помощью приборов. 2. Диагностика методом
анализа акустических шумов. 3. Диагностика
по состоянию выхлопа. 4. Диагностика по
состоянию свечей зажигания. Как правило,
наиболее точная картина неисправностей
двигателя получается при одновременном
применении всех способов диагностики
с последующим «перекрестным» анализом
полученных результатов.

Определение и устранение
неисправностей сложных электронных устройств
непростая задача, тем более что их функционирование
в системе электрооборудования автомобиля
взаимосвязано. Объективная диагностика
электронной автоматики возможна только
с использованием специальных инструментов,
приборов и оборудования. Она включает
в себя комплекс действий, в обиходе называемый
«компьютерная диагностика». В процессе
ее проведения осуществляется измерение
и сравнение с эталонными значениями различных
рабочих параметров двигателя и автомобиля.
Технология проведения
диагностики предполагает обязательную
проверку данных, полученных от системы
самодиагностики, путем измерения соответствующих
физических параметров. Например, если
на дисплее сканера (см. ниже) появился
код ошибки, расшифровываемый как «Нет
сигнала датчика температуры охлаждающей
жидкости», это не означает, что отказал
в работе сам датчик. Неисправность может
быть в проводах, соединяющих датчик и
блок управления, в разъемах, в самом блоке
управления и т. д. Для обнаружения неисправности
необходимо произвести определенное количество
измерений напряжений, токов, сопротивлений
и установить место повреждения. На основе
полученных результатов выявляются неисправности
отдельных систем, узлов, агрегатов, затем
с учетом косвенных показателей работоспособности
анализируется их техническое состояние.
В конечном итоге появляется возможность
достоверно оценить техническое состояние
автомобиля, обнаружить и устранить причины
отклонения от нормы.
Оборудование, необходимое
для диагностики, можно разделить на две группы:
— инструменты, предназначенные
для измерения физических величин – амперметры,
вольтметры, омметры, манометры и т. д.;
— приборы, позволяющие отобразить
в цифровой или графической форме процессы,
происходящие во время работы, – сканеры
и мотортестеры.
Основные требования к таким
приборам заключаются в следующем:
— полнота и точность получаемой
информации, простота эксплуатации, универсальность;
— наличие базы эталонных данных
для наибольшего количества марок и моделей
автомобилей.

Применяются различные
методы диагностирования такие как диагностика
стартеров, диагностика двигателей
стеклоочистителей, моторов системы ABS
а также отдельных узлов и агрегатов двигателя
внутреннего сгорания.



1.6. Лабораторая работа № 2 контрольный осмотр дизельного двигателя

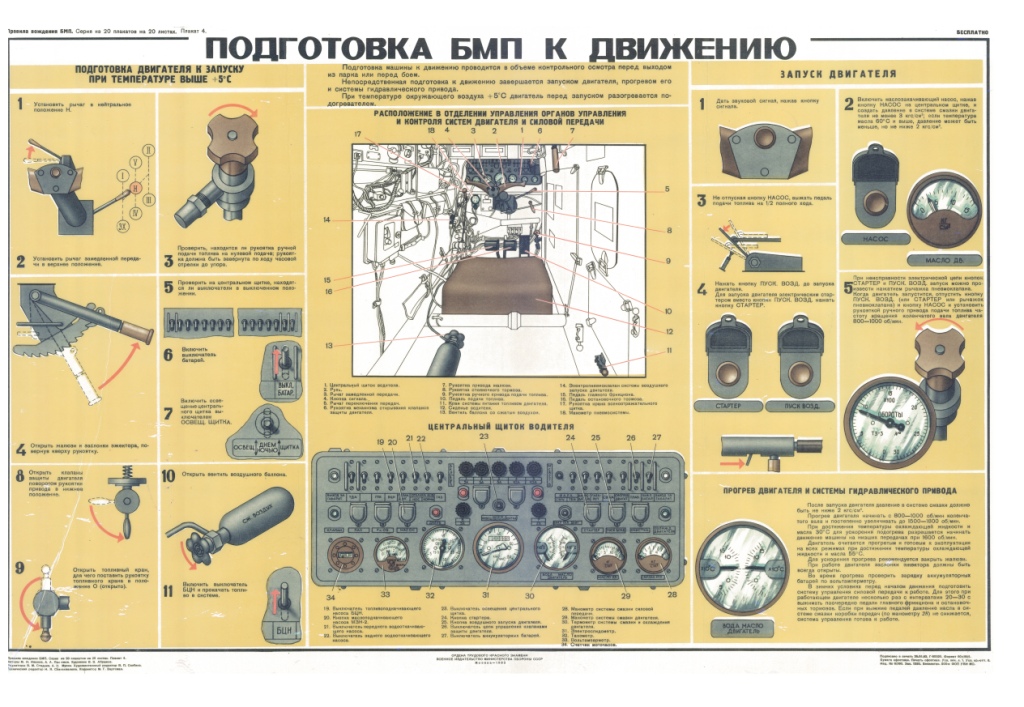

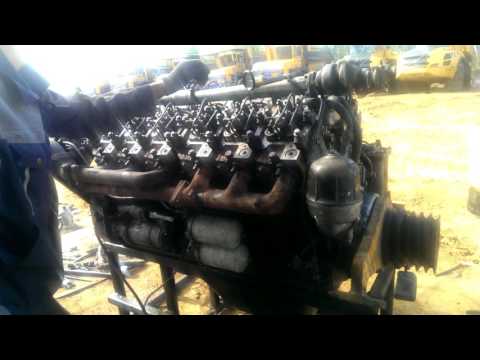

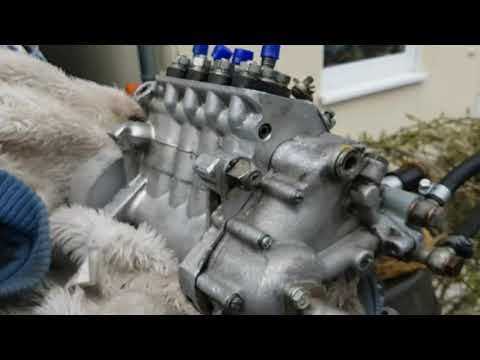

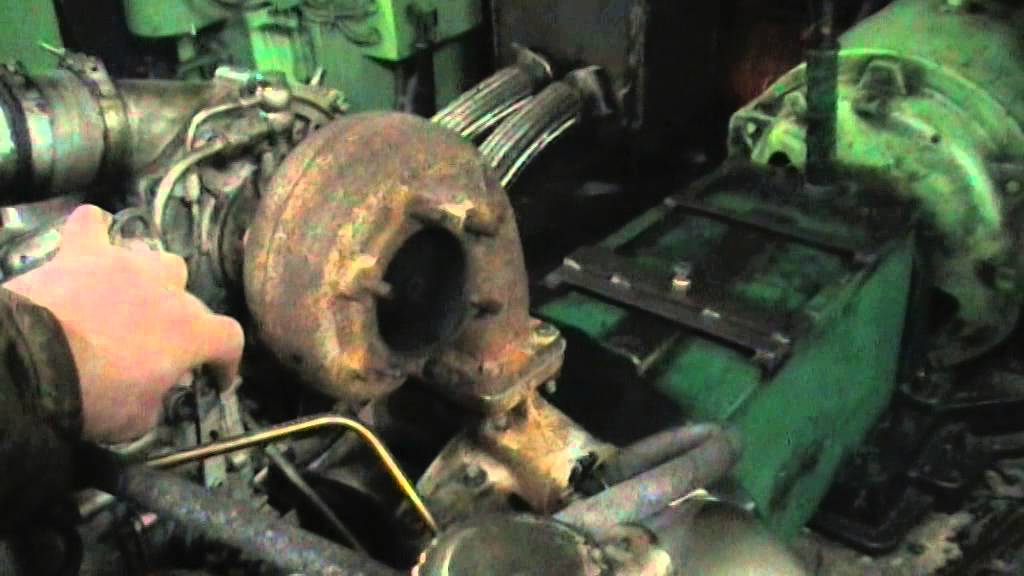

Контрольный осмотр
дизельного двигателя. В отработавших
газах дизельных двигателей концентрация
сажи и токсичных элементов во многом
зависит от геометрических и гидравлических
параметров, регулировочных факторов,
технического состояния насоса высокого
давления и форсунок, оказывающих
непосредственное влияние на характер
впрыска топлива, процессы смесеобразования,
сгорание и догорание топлива. Поэтому
техническое состояние дизельного
двигателя определяется диагностическими
параметрами, существенно отличающимися
от бензиновых двигателей.

Цель
и содержание работы
.
Учащиеся должны иметь практические
умения и навыки производить осмотр
двигателя, определять и устранять
неисправности и отказы, выполнять
регулировочные работы, проверять
дымность отработавших газов и работу
двигателя на всех-режимах.

В содержание работы
должны входить следующие операции:

проверка герметичности
в соединениях приборов топливной системы
и всасывающего тракта, наличия охлаждающей
жидкости, масла и топлива в заправочных
емкостях;

изучение и опробование
управления работой двигателя, для чего
запустить двигатель, проверить
герметичность его систем, прослушать
работу двигателя на всех режимах и снять
показания КИП;

измерение дымности
отработавших газов и вынесение
технического заключения.

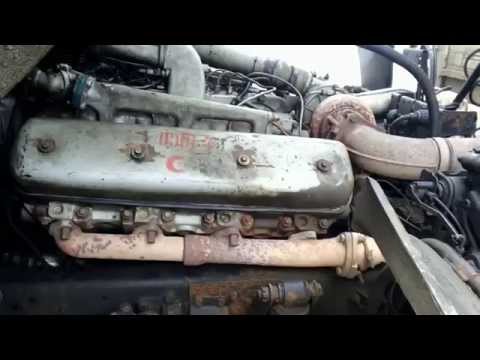

Контрольно-диагностическое
оборудование
.
Работа выполняется на рабочих местах,
оборудованных стендами с действующими
дизельными двигателями моделей ЯМЗ,
оснащенных современным
контрольно-диагностическим оборудованием
(см. табл. 1.2) и исправным инструментом
и приспособлениями.

Стробоскоп
К269—электронный переносной прибор
(рис. 13) предназначен для проверки
технического состояния топливной
аппаратуры дизельных двигателей
непосредственно на автомобиле. Стробоскоп
позволяет определять частоту вращения
коленчатого вала двигателя, угол
опережения впрыска топлива, качество
работы регулятора частоты вращения и
автоматической муфты
опережения впрыска топлива. Функциональная
схема прибора приведена
на рис. 14, где ПД — преобразователь
давления (см. рис.
13) встраивается в топливопровод высокого
давления через специальный адаптер. За
счет пьезокварцевого элемента и
транзистора вырабатывается импульсное
напряжение И1,
пропорциональное
изменению давления топлива, которое
затем подается на
формирователь Ф1, дифференцирующую цепь
ДЦ, ждущий мультивибратор
ЖМВ
и формирователь Ф2. Они вырабатывают
импульсы
постоянной длительности и пропорциональной
частоты вращения
коленчатого вала двигателя, которые
регистрируются измерительным
прибором Р1. Импульсная лампа ИЛ получает
питание
от преобразователя напряжения ПН при
нажатой кнопке
S1.1.
При этом короткие положительные импульсы
И5
через формирователь ФЗ и схему поджига
СП также поступают на
импульсную лампу ИЛ, что и определяет
момент впрыска топлива.

Угол опережения
впрыска определяется синхронным
подсвечиванием метки на шкиве и
контрольных меток на картере двигателя
в результате стробоскопического эффекта.
При этом метка на шкиве будет казаться
неподвижной.

Для проверки
давления и герметичности топливопроводящей
системы низкого давления используется
приспособление (рис. 15), которое
присоединяется параллельно
топливоподкачивающему насосу или
топливным фильтрам и при работающем
двигателе определяет герметичность
соединений и работоспособность приборов
по перепаду давлений.

Дымомер НС 112
«МОТОРПАЛ» ЧССР (рис. 16) —переносной
прибор, позволяет визуально определять
дымность отработавших газов дизельных
двигателей методом сравнения
пробноотпечатанных на бумажном фильтре
продуктов горения, со шкалой–эталоном.

Стенд СИДА-107 «АТЛАС»
(рис. 17)-электронно-оптический измеритель
дымности дизельных автомобильных
двигателей.

Конструктивно
дымомер состоит из первичного 4 и
измерительного / преобразователей,
соединенных между собой кабелем, блока
пробоподготовки 5, шасси 2 и отстойника
5. Первичный преобразователь представляет
собой оптический блок, помещенный в
каркасе, и состоит из трех основных
узлов: осветителя, измерительной камеры.и
светоприемника. В измерительном
преобразователе собрана электрическая
схема прибора.

Работа дымомера
основана на турбодинамическом методе
контроля аэрозолей, где высокочувствительные
электрооптические элементы считывают
количество продуктов горения (сажи) в
единице объема отработавших газов и
передают данные на электронно-регистрирующие
устройства.

Что влечет за собой проверка двигателя?

Что влечет за собой осмотр двигателя? | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

×

ЗАПРОСИТЬ ЦЕНУ

Сэкономьте на ремонте автомобилей Получить предложение

Большинство профессиональных механиков сходятся во мнении, что лучший способ начать диагностику автомобиля — это провести тщательный осмотр. Независимо от того, включает ли это физический осмотр двигателя, тест-драйв или сканирование кодов неисправностей OBD-II, процесс, связанный с диагностическим осмотром двигателя, подробно описан и обычно предназначен для поиска источника определенного симптома, такого как двигатель. это раскряжевка или стук ситуации. Тем не менее, общий осмотр двигателя гораздо шире и предназначен для изучения общего состояния двигателя, независимо от того, проявляются ли в настоящее время симптомы. Цель общего осмотра двигателя — проверить важные компоненты на предмет износа, чтобы технический специалист знал, какие элементы требуют замены во время настройки.

Базовая проверка для настройки двигателя

Общая проверка двигателя может выявить потенциальные проблемы до их возникновения или текущие проблемы до того, как они превратятся в крупные расходы. Во время этого типа проверки тщательно исследуются 75 конкретных точек на автомобиле, включая механические компоненты, жидкости, ремни и шланги, которые должны работать вместе, чтобы двигатель работал плавно и эффективно. Вся система проверяется, и технический специалист дает рекомендации на основе результатов.

Когда вы заказываете тюнинг вашего автомобиля, техник проверит следующие компоненты:

  • Свечи зажигания и провода для проверки износа и исправности
  • Все прокладки и сальники двигателя на наличие грязи, копоти или вытекающих жидкостей
  • Момент зажигания
  • Клапан PCV
  • Скорость холостого хода
  • Ремни и шланги

Механик также:

  • Откройте воздухозаборник и осмотрите воздушный фильтр
  • Измерить уровни масла и охлаждающей жидкости
  • Провести осмотр системы выбросов

Проверка выбросов — отличный способ быть в курсе распространенных проблем с системой выбросов, которые не только не позволят автомобилю пройти испытания на выбросы, но также снизят расход топлива и ускорение. Эта проверка также позволит измерить эффективность каталитического нейтрализатора, что позволит вам спланировать и сэкономить на этой замене.

Несмотря на то, что для большинства смазочных материалов, фильтров и шлангов рекомендуется регулярное техническое обслуживание и техническое обслуживание в зависимости от пробега или времени, другие компоненты, такие как датчики и электрические соединения, не имеют рекомендуемых планов замены или обслуживания. Осмотр позволит механику проверить эти системы и порекомендовать замену, чтобы избежать отключения системы или срабатывания сигнальных ламп.

Рассмотрите возможность проведения осмотра автомобиля перед покупкой

Если вы рассматриваете возможность покупки подержанного автомобиля или если есть нерешенные проблемы, которые не могут быть обнаружены при базовом осмотре, вам может потребоваться более детальный осмотр двигателя. Многие из этих компонентов проверяются перед тем, как сертифицированный подержанный автомобиль выставляется на продажу, что делает его хорошей процедурой для вашей собственной покупки. В большинстве случаев, когда дилерский центр покупает подержанный автомобиль или соглашается на обмен, дилерский центр или сторонний механик выполняет предварительную проверку перед покупкой.

Осмотр перед покупкой включает осмотр по 150 пунктам, который может быть выполнен мобильным механиком по месту нахождения автомобиля. Это рекомендуется для тех, кто рассматривает возможность покупки подержанного автомобиля у частного владельца. В дилерском центре, прежде чем автомобиль будет выставлен на продажу, детальная проверка двигателя будет состоять из нескольких этапов, в том числе перечисленных ниже:

  • Проверка наличия шлама в масле
  • Прислушайтесь к холодному пуску двигателя и холостому ходу, чтобы убедиться в отсутствии посторонних звуков
  • Убедитесь, что двигатель прогрелся до нормальной рабочей температуры
  • Убедитесь, что автомобиль может двигаться во время прогрева и при рабочей температуре
  • Проверить правильность работы вентиляторов двигателя
  • Прислушайтесь к необычным вибрациям
  • Осмотр опор двигателя на наличие износа

Независимо от того, какой тип автомобиля у вас есть, лучший способ решить любую проблему — сначала обратиться к профессиональному механику для проведения осмотра. Это исключает работу наугад и гарантирует, что правильный ремонт будет выполнен с первого раза, или избежать механических поломок в будущем. Это сэкономит ваше время, деньги и нервы, если вы будете активно заниматься обслуживанием и ремонтом, заставив техника осмотреть автомобиль до того, как возникнут проблемы.


двигатели

Осмотр

диагностика

осмотр перед покупкой

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш
Условия использования
для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Механик со стажем?

Зарабатывайте до

$70/час

Подать заявку

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как снять болты крепления головки блока цилиндров

Снятие Снятие головки — это основной этап снятия головки блока цилиндров (https://www.yourmechanic.com/article/how-to-buy-a-good-quality-cylinder). -голова). Эти болты крепят головку блока цилиндров к блоку цилиндров. Болты крепления головки представляют собой длинные болты, которые проходят через головку блока цилиндров и прокладку головки. ..

Как устранить проблемы с выхлопной системой автомобиля или шумом двигателя

Автомобильные выхлопные системы и двигатели издают жужжание, щелчки или шипение при неисправном ремне, генераторе переменного тока, водяном насосе или натяжном шкиве.

Разница между двигателем спортивного автомобиля и обычным двигателем

Несмотря на то, что они похожи в современном дизайне, большинство двигателей повседневных автомобилей оптимизированы для экономии топлива, а двигатели спортивных автомобилей — для скорости и производительности.

Похожие вопросы

Утечка охлаждающей жидкости в передней части двигателя

Утечка охлаждающей жидкости может происходить из различных мест. Единственный способ быть уверенным — это точно увидеть, откуда он исходит. Большие утечки довольно легко найти. Для обнаружения небольших утечек могут потребоваться специальные инструменты. Некоторые утечки…

Автомобиль глохнет во время движения

Возможно, это проблема датчика массового расхода воздуха (https://www.yourmechanic.com/services/mass-airflow-sensor-replacement). Датчик массового расхода воздуха контролирует поток воздуха в двигатель, и, когда он неисправен, может вызвать реакции, очень похожие на то, что вы описываете. Я бы посоветовал…

Обороты не запускаются. 1972 Chevrolet Chevelle

Привет. Возможно, проблема с проводкой или карбюратор действительно пропускает топливо в двигатель, который его заливает. Я обычно сначала выкручиваю свечи зажигания, чтобы посмотреть, не залиты ли они топливом. Если…

Просмотрите другой контент

Смета

Города

Услуги

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ


Что входит в осмотр двигателя? осмотр двигателей…

Что входит в осмотр двигателя? осмотр двигателей…

Задайте вопрос, получите ответ как можно скорее!

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Ханна М

на
02 декабря 2015 г.

Что входит в осмотр двигателя?

Осмотр автомобиля перед покупкой Получить предложение
Проверка утечки масла/жидкости $94,99 — $114,99 Получить предложение
Утечка охлаждающей жидкости Осмотр $94,99 — $114,99 Получить предложение
Или для любого другого авторемонта Получить предложение

Джей Саффорд

Автомеханик

16 лет опыта

Осмотр двигателя является неотъемлемой частью любого ремонта или диагностики двигателя. Это также может быть отдельный визит, чтобы узнать общее состояние двигателя, например, при осмотре перед покупкой или проверке безопасности. Проверка будет включать проверку на наличие утечек масла и охлаждающей жидкости, состояние масла, состояние охлаждающей жидкости, состояние ремней и герметичность. Воздушный фильтр и корпус проверяются на чистоту и рабочее состояние. Система принудительной вентиляции картера (PCV) проверяется на засорение и исправность. Вентилятор охлаждения и муфта проверяются на наличие повреждений и работоспособность. Жидкость системы охлаждения проверяется на чистоту, герметичность и защиту от замерзания/антикипения. Ремни проверяются на наличие разрывов, трещин или недостающих частей. Двигатель работает, и отмечаются любые шумы или ненормальные условия работы. После всех проверок отмечаются необходимые ремонтные работы. Любые конкретные проблемы с двигателем, обнаруженные во время осмотра и не относящиеся к рабочему заданию, могут потребовать дополнительного времени диагностики по усмотрению механика.

После завершения проверки двигателя любая работа, отмеченная в ходе проверки, будет рекомендована и оценена. Транспортное средство будет оставлено в том же состоянии, что и до осмотра, если дополнительные работы не были разрешены по заказу на ремонт и не завершены.

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш
Условия использования
подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до
$70/час

Подать заявку

Что спрашивают другие

Как мне настроить радио?

Поисковая настройка будет искать доступные радиостанции и переходить к следующей доступной. Чтобы использовать эту функцию, нажмите кнопки поиска. Если вы нажмете кнопку Seek Up или Right (в зависимости от вашей модели), вы будете…

Масло не попадает в двигатель

Здравствуйте. Если масло попадет в камеру сгорания, оно покроет свечу зажигания и вызовет пропуски зажигания. Масло может сделать это, если есть выход из строя маслосъемного колпачка или поршневого кольца….

Автомобиль медленно работает на холостом ходу и теряет мощность

Здравствуйте. Из того, что вы описываете, может показаться, что у вашего автомобиля могут быть серьезные проблемы с работой трансмиссии или двигателя. Если трансмиссионная жидкость не менялась в течение длительного времени, возможно,…

Не заводится утром при холодном двигателе. В чем проблема? 2000 Dodge Van Ram 2500

Привет. Это может быть вызвано рядом причин. В большинстве случаев необходимо проверить наличие топлива и искры, когда это происходит. Это даст мне знать, с чего начать диагностику. Большая часть…

Можно ли поставить двигатель 3.8 v6 от мустанга?

Привет! Поскольку двигатель Mustang меньше, чем двигатель V6 Ford Explorer, я бы не рекомендовал пытаться заменить этот тип двигателя. Хотя в теории он должен нормально совпадать с креплениями двигателя, вам придется…

моя машина стояла на светофоре, начала пыхтеть, как будто бензин кончился, потом заглохла и не заводилась.

Могло произойти что угодно. С другой стороны, это может быть еще один неисправный топливный насос. Необычно, но это случилось. Если он не получает топливо, это может быть связано с такими компонентами, как неисправный регулятор давления топлива или…

Щелчки при отпускании педали газа.

Дифференциал внутри трансмиссии может быть изношен или иметь проблемы с подшипниками, которые вызывают щелкающий звук при нагрузке со стороны, противоположной нагрузке при движении. Попробуйте посмотреть, возникает ли шум…

Недавно я заменил все свои шины, как только я разогнался до 50 миль в час, моя машина трясется, и руль сильно трясется. что это может быть.

сом

Если все проблемы начались после замены шин, то возможно у вас слетел груз или шины неправильно отбалансированы. Поручите установщику перепроверить шины, чтобы убедиться, что они в порядке, и…

Главный сигнализатор Prius загорается

Чтобы решить эту проблему наиболее эффективно, вы должны начать с восстановленного OEM-аккумулятора Toyota, поставленного дилером. Это единственный способ исключить «возможность» какой-либо неисправности в аккумуляторной батарее. Как только вы…

Статьи по Теме

Нужна ли замена масла автомобилям чаще или реже по мере их старения?

Двигатели автомобилей изнашиваются по мере увеличения пробега. Старые двигатели и двигатели с большим пробегом имеют более низкие допуски, что требует более частой замены масла.

Движение транспортных средств по загородным и сельским дорогам: Проезжая по сельским дорогам. Практические советы автошколы ХайВэй

Проезжая по сельским дорогам. Практические советы автошколы ХайВэй

  Многие водители для собственного передвижения любят использовать не крупные автомагистрали, а небольшие сельские дороги, проходящие рядом с населенными пунктами. Это дает определенные преимущества – там обычно невысокая интенсивность движения, а максимальные разрешенные скорости довольно высокие, чтобы чувствовать себя комфортно. Но, тем не менее, следует помнить, что на сельские дороги приходится около трех четвертей всех ДТП со смертельным исходом. Автошколы Москвы, опираясь на собственную статистику, раскрывают ряд причин, по которым вождение по таким шоссе может быть достаточно опасным и требующим умелого управления транспортным средством, а также предвидения определенных ситуаций:

Ограничения скорости.

  Как правило, максимальная разрешенная скорость на таких дорогах составляет 60 км/ч для автомобилей и мотоциклов. Это значит, что Вы имеете право двигаться на такой скорости, если это безопасно. Но золотое правило каждого автолюбителя заключается в том, что он всегда должен быть в состоянии остановить свое транспортное средство в пределах зоны видимости. На извилистых дорогах и дорогах в холмистой местности, где видимость на отдельных участках, очевидно, ограничена, следует подумать о снижении скорости движения, с целью успеть остановиться в непредвиденной ситуации.

  В плохую погоду, в сумерки или ночью, по мнению специалистов автошколы на Войковской, также необходимо снижать скорость в соответствии с обстановкой.

Как поделить дорогу с сельскохозяйственными машинами.

  Зачастую, сельские дороги имеют всего по две полосы для движения (по одной в попутном и во встречном направлении). Давайте теперь подумаем о том, как поделить дорожное пространство с сельскохозяйственной техникой. Обычно водители таких транспортных средств берут правее, вплоть до съезда на обочину, чтобы не затруднять движение другим его участникам. Но бывают случаи, когда водители тракторов, комбайнов и прочей техники не имеют зеркал заднего вида и носят защитные наушники, поэтому они нас не видят и не слышат. В других ситуациях такие транспортные средства не имеют возможности съехать на обочину из-за ее отсутствия или вследствие своих габаритов. Но это не значит, что нужно плестись у них в хвосте с минимальной скоростью-следует заранее обдумать план обгона. Завидя такое тихоходное транспортное средство, постарайтесь подать ему сигнал переключением света фар с ближнего на дальний (подача звукового сигнала в населенных пунктах запрещена), тем самым привлекая внимание водителя сельскохозяйственной техники. Если Ваши действия не возымели успеха-попытайтесь совершить обгон, отдалившись на некоторое расстояние от данного транспортного средства с целью добиться лучшей видимости и возможности для обратного маневра, ведь, как правило, за такими машинами ничего не видно. Никогда не пытайтесь совершить обгон при наличии сплошной линии разметки слева или ограниченной видимости перед вашим и обгоняемым авто (конец подъема или крутой поворот). Кроме того, перед началом данного опасного маневра проверьте зеркала заднего вида и убедитесь, что никто уже не обгоняет Ваш автомобиль.

Животные на дороге.

  Всегда ожидайте увидеть собак, лошадей, овец, коров, домашнюю птицу и другую живность непосредственно перед Вашим транспортным средством. Они могут оказаться на дороге потому, что их куда-то перегоняли, или просто гуляя сами по себе-в любом случае, их поведение совершенно непредсказуемо.

  Также, в подобных местах всегда ожидаемо появление диких животных. Олени или лоси, например, тяжелые животные, способные развивать довольно высокие скорости передвижения и, вследствие этого, столкновение с ними всегда очень опасно. В большинстве случаев взаимодействие с такими животными заканчивается фатально и для водителя, и для оленя. Наша автошкола на Водном стадионе напоминает-если Вы видите знаки, предупреждающие о появлении диких животных на дороге, отнеситесь к ним серьезно и просто снизьте скорость движения, а также будьте начеку.

Взаимодействие с велосипедистами и пешеходами.

   Велосипедисты, туристы, семьи, прогуливающиеся с детьми, как правило, не проявляют особой бдительности при движении по проезжей части дороги или обочине. Возьмите за привычку снижать скорость в ожидании появления подобных путешественников, особенно вблизи зон с ограниченной видимостью-перед изгибами дороги, крутыми поворотами, выступами, холмами.  В любом случае, завидев издали пешехода, будьте осторожны и ожидайте, что он, возможно, будет перебегать дорогу. Кроме того, всегда неожиданным бывает появление людей из-за припаркованных автомобилей.

  Велосипедисты, как правило, движутся по краю проезжей части и, в большинстве случаев, не имеют зеркал заднего вида. Именно поэтому их маневрирование почти всегда является непредсказуемым, а подача сигналов поворота многими из них просто игнорируется. При поворотах направо обязательно займите крайнее положение на проезжей части, посмотрите в правое зеркало заднего вида и поворотом головы направо проверьте наличие там велосипедистов и водителей мопедов-наиболее неприятной ситуацией будет задеть кого-то из этих участников дорожного движения в процессе маневрирования.

Совместное использование дороги с другими транспортными средствами.

  Многие водители, путешествующие по сельским дорогам-отдыхают и любуются красотами окружающей природы. Вследствие этого, они никуда не спешат, а зачастую едут очень медленно. Будьте готовы следовать за машиной с прицепом на колесах на довольно малых скоростях, особенно летом. Не раздражайтесь и не сигнальте, не портите жизнь себе и окружающим-правильно спланируйте обгон и завершите маневрирование наиболее безопасным способом.

Встреча с мотоциклистами.

  Спросите у любого байкера, по какой дороге он любит путешествовать? Без сомнения, ответ будет однозначен-в сельской местности, по шоссе со сложными изгибами и великолепными видами. Если мотоциклист появился позади Вашего авто-не пытайтесь намеренно воспрепятствовать его движению, если он идет на обгон. Не пугайтесь, если байкер вдруг переместился на середину дороги, а потом резко пропал сзади- таким образом он получает лучший обзор перед своим транспортным средством. Наконец, если Вы видите приближение мотоциклиста в зеркалах заднего вида, ожидайте увидеть и его спутников, как правило, байкеры редко путешествуют в одиночку.

Собственное поведение на дороге.

  Мы уже говорили о множестве опасностей и рисков на сельских дорогах, но не учли один важный момент-собственное поведение среди других участников дорожного движения. Вполне возможно возникновение ситуации, когда мы движемся довольно медленно, любуясь красотами окружающей природы, при этом не думая о других водителях, которые, возможно, желают двигаться с более высокой скоростью, раздражаются и вовлекаются в конфликт, который, в свою очередь, спровоцировали именно мы. Поэтому, в процессе получения удовольствия от окружающих видов, проверяйте свои зеркала как можно чаще, чтобы быть в курсе намерений других участников дорожного движения и не стать эпицентром опасного конфликта.

Некоторые особенности сельских дорог.

  В некоторых случаях, передвижение по сельским дорогам может быть довольно опасным предприятием вследствие особенностей деревенского быта. Довольно часто на проезжей части можно увидеть кучки навоза или грязи, которые могут напрямую повлиять на безопасные условия управления транспортным средством. Действительно, попадая на такой грязный участок, автомобиль легко может пойти в занос и вообще потерять управление или перевернуться.

  Кроме того, дорожное покрытие может быть очень плохим-в ямах, рытвинах, с довольно глубокими лужами. Поэтому, в подобных условиях необходимо проявлять бдительность и собственные умения, необходимые, чтобы вовремя отреагировать на опасность.

  Планируя путешествие по сельским дорогам, не расслабляйтесь и не теряйте бдительности, ведь именно в подобных условиях движения водителя поджидает множество непредвиденных неожиданностей. Наша автошкола на Речном вокзале желает своим читателям приятной осенней погоды и хорошего настроения.

ПДД РФ, 10. Скорость движения \ КонсультантПлюс

ПДД РФ, 10. Скорость движения

10.1. Водитель должен вести транспортное средство со скоростью, не превышающей установленного ограничения, учитывая при этом интенсивность движения, особенности и состояние транспортного средства и груза, дорожные и метеорологические условия, в частности видимость в направлении движения. Скорость должна обеспечивать водителю возможность постоянного контроля за движением транспортного средства для выполнения требований Правил.

При возникновении опасности для движения, которую водитель в состоянии обнаружить, он должен принять возможные меры к снижению скорости вплоть до остановки транспортного средства.

10.2. В населенных пунктах разрешается движение транспортных средств со скоростью не более 60 км/ч, а в жилых зонах, велосипедных зонах и на дворовых территориях не более 20 км/ч.

(в ред. Постановлений Правительства РФ от 24.01.2001 N 67, от 04.12.2018 N 1478)

(см. текст в предыдущей редакции)

Примечание. По решению органов исполнительной власти субъектов Российской Федерации может разрешаться повышение скорости (с установкой соответствующих знаков) на участках дорог или полосах движения для отдельных видов транспортных средств, если дорожные условия обеспечивают безопасное движение с большей скоростью. В этом случае величина разрешенной скорости не должна превышать значения, установленные для соответствующих видов транспортных средств на автомагистралях.

(примечание в ред. Постановления Правительства РФ от 14.12.2005 N 767)

(см. текст в предыдущей редакции)

10.3. Вне населенных пунктов разрешается движение:

мотоциклам, легковым автомобилям и грузовым автомобилям с разрешенной максимальной массой не более 3,5 т на автомагистралях — со скоростью не более 110 км/ч, на остальных дорогах — не более 90 км/ч;

(в ред. Постановления Правительства РФ от 24.03.2017 N 333)

(см. текст в предыдущей редакции)

автобусам, в которых места для сидения пассажиров оборудованы ремнями безопасности, предназначенным для перевозки исключительно сидящих пассажиров, — не более 90 км/ч, другим автобусам — не более 70 км/ч;

(в ред. Постановления Правительства РФ от 06.10.2022 N 1769)

(см. текст в предыдущей редакции)

легковым автомобилям при буксировке прицепа, грузовым автомобилям с разрешенной максимальной массой более 3,5 т на автомагистралях — не более 90 км/ч, на остальных дорогах — не более 70 км/ч;

(в ред. Постановления Правительства РФ от 06.10.2022 N 1769)

(см. текст в предыдущей редакции)

грузовым автомобилям, перевозящим людей в кузове, — не более 60 км/ч;

автобусам, осуществляющим организованные перевозки групп детей, — не более 60 км/ч;

(в ред. Постановлений Правительства РФ от 24.01.2001 N 67, от 06.10.2022 N 1769)

(см. текст в предыдущей редакции)

абзац исключен. — Постановление Правительства РФ от 24.01.2001 N 67.

(см. текст в предыдущей редакции)

Примечание. По решению собственников или владельцев автомобильных дорог может разрешаться повышение скорости на участках дорог для отдельных видов транспортных средств, если дорожные условия обеспечивают безопасное движение с большей скоростью. В этом случае величина разрешенной скорости не должна превышать значения 130 км/ч на дорогах, обозначенных знаком 5.1, и 110 км/ч на дорогах, обозначенных знаком 5.3.

(примечание введено Постановлением Правительства РФ от 23.07.2013 N 621)

10. 4. Транспортным средствам, буксирующим механические транспортные средства, разрешается движение со скоростью не более 50 км/ч.

Тяжеловесным транспортным средствам, крупногабаритным транспортным средствам и транспортным средствам, осуществляющим перевозки опасных грузов, разрешается движение со скоростью, не превышающей скорости, указанной в специальном разрешении, при наличии которого в соответствии с законодательством об автомобильных дорогах и о дорожной деятельности допускается движение по автомобильным дорогам таких транспортных средств.

(в ред. Постановления Правительства РФ от 26.03.2020 N 341)

(см. текст в предыдущей редакции)

(п. 10.4 введен Постановлением Правительства РФ от 24.01.2001 N 67)

10.5. Водителю запрещается:

превышать максимальную скорость, определенную технической характеристикой транспортного средства;

превышать скорость, указанную на опознавательном знаке «Ограничение скорости», установленном на транспортном средстве;

(в ред. Постановления Правительства РФ от 16.02.2008 N 84)

(см. текст в предыдущей редакции)

создавать помехи другим транспортным средствам, двигаясь без необходимости со слишком малой скоростью;

резко тормозить, если это не требуется для предотвращения дорожно-транспортного происшествия.

———————————

<*> Сноска исключена с 1 июля 2008 года. — Постановление Правительства РФ от 16.02.2008 N 84.

(см. текст в предыдущей редакции)

Создание активных сообществ: движение The Complete Streets

Вперёд! Журнал

опубликован 14 октября 2015 г.

Эта серия посвящена «движениям», которые определяются как люди, работающие вместе для продвижения общей политической, социальной или художественной идеи. В этой серии мы обсудим несколько социальных движений, которые сосредоточены на альтернативах транспорта.

Вам может быть интересно, что такое «полная улица»? И почему это важно? Полная улица доступна как для велосипедистов, пешеходов, так и для автомобилей. Другими словами, она обеспечивает доступность для всех участников дорожного движения.

Полные улицы позволяют легко переходить улицу, ходить в магазины пешком и ездить на работу на велосипеде. Но самое главное, это способствует безопасности пассажиров.

Участки без тротуаров заставляют пешеходов переходить через траву.

Подумайте о Хьюстоне, в котором проживает почти три миллиона человек (см. «Город за городом: жизнь в пригороде»). И кроме того, учтите, что общая численность населения составляет 6,3 миллиона человек, включая стариков, детей и инвалидов, которые также ежедневно оказываются на дорогах. Все эти люди подвергаются опасности, путешествуя по улице, на которой разрешено движение только автомобилей. Улицы с тротуарами, пешеходными переходами, наклонными бордюрами (см. «Как вы ездите?»), велосипедные дорожки и автобусная инфраструктура имеют то преимущество, что делают город в целом лучшим местом для жизни.

Автоцентричный образ жизни

Автомобиль является обычным домашним имуществом в Америке 21-го века. Фактически, по состоянию на 2011 год в Соединенных Штатах зарегистрировано 253 миллиона транспортных средств — это 1,95 автомобиля на семью!

После Второй мировой войны экономика переживала бум, как и внутренний автомобильный рынок. Это способствовало резкому росту числа владельцев автомобилей из-за появления на рынке более доступных автомобилей в сочетании с более высокой заработной платой. Американцы перешли от владения примерно 8 миллионами автомобилей в 1920-х годов до почти 61 миллиона в 1960-х годах. Учитывая этот огромный рост числа владельцев автомобилей, возникла потребность в дополнительной инфраструктуре. Чтобы ответить на этот призыв, тогдашний президент Дуайт Д. Эйзенхауэр в 1956 году выступил за разрешение системы автомагистралей между штатами. Эта система, известная как «Величайший проект общественных работ в истории», обеспечивает жизненно важную связь между товарами и рынками. в США и во всем мире и объединяя людей из городов страны, поселков и сельских общин.

Устаревающая инфраструктура

Сейчас, почти 60 лет спустя, Соединенные Штаты стоят перед переходным периодом с их устаревающей и устаревшей инфраструктурой. Автомобильный бум закончился. Сейчас век мультимодальных перевозок, а это значит, что под «пользователями дорог» подразумеваются не только водители автомобилей. В связи с изменением климата, возросшей заботой об общественном здоровье и тем фактом, что один из самых больших процентов водителей на дорогах в настоящее время составляют миллениалы (т. См. «Сериал о разрастании пригородов: молодые люди меньше водят автомобили»), только растет. Другими словами, миллениалы могут изменить способ, которым американцы обычно добираются до работы, и, следовательно, политику, которая касается наших транспортных приоритетов.

Времена меняются, но с устаревающей инфраструктурой и сменой транспортных приоритетов наблюдается заметное снижение тенденций вождения. С 1970-х годов число водителей ежегодно росло экспоненциально, с небольшими сбоями. Сейчас, после Великой рецессии, миллениалы вызывают упадок.

Несмотря на ожидаемый 21-процентный рост населения к 2040 году, ожидается, что пробег транспортных средств не превысит уровень вождения по сравнению с 2007 годом. люди выбирают «менее проторенные дороги», в данном случае это велосипедные и пешеходные дорожки.

Как выглядит полная улица (в городе)?

Полная улица может варьироваться от места к месту, потому что на самом деле все зависит от существующей инфраструктуры, дорожных условий и целей проекта. Это может быть так же просто, как перестроить существующую дорогу, чтобы сделать тротуар шире и добавить велосипедную дорожку.

Велосипедная дорожка на улице, подвергшейся дорожной диете.

В Орландо, штат Флорида, городское управление общественных работ ввело так называемую «дорожную диету». Этот метод, также называемый сокращением полос движения или перенаправлением дорог, уменьшает количество полос движения на улице, чтобы снизить скорость и включить инфраструктуру для немоторизованных пассажиров.

Результат во Флориде? Дорога была преобразована из существующего четырехполосного неразделенного сегмента проезжей части в трехполосный сегмент, состоящий из двух сквозных полос и центральной двусторонней полосы для левого поворота. Дополнительное пространство также позволило добавить велосипедную дорожку, а также немного украсить улицу (см. «Зачем мне беспокоиться: ливневая вода»). Дорожная диета увеличила ходьбу и езду на велосипеде примерно на 23 и 30 процентов соответственно через три года после строительства. Кроме того, это снизило количество аварий на улице примерно на 35 процентов, и мы все согласны с тем, что это важно!

Как выглядит Полная улица (в деревне)?

Однако в сельской местности Полная улица может выглядеть совсем иначе. Это может означать установку более широкой обочины на сельской дороге и снижение скоростного режима. Это также может означать сокращение парковки на улице, что позволит использовать дорогу большему количеству велосипедистов и пешеходов, но при этом будет обслуживать водителей автомобилей.

Сельская дорога с широкой обочиной.

Зачем использовать Полную улицу?

Полная улица не требует определенного внешнего вида, а, скорее, основная цель состоит в том, чтобы принять изменения для повышения безопасности пассажиров, использующих другие виды транспорта.

Поощрение активных сообществ всегда приносит пользу общественному здравоохранению. Кроме того, безмоторное движение и общественный транспорт могут сократить выбросы в атмосферу и уменьшить выбросы парниковых газов, что является большим общественным благом. Кроме того, альтернативный транспорт может помочь сократить расходы домохозяйства за счет сокращения расходов, например, на ремонт личного автомобиля и бензин. В конечном счете, сообщество может решить для себя, каковы приоритеты (например, больше пешеходных переходов, лучшая инфраструктура общественного транспорта, велосипедные дорожки и т. д.), и поставить цели в соответствии с этими приоритетами. Стоимость улучшений может сильно различаться в зависимости от текущей инфраструктуры и новых целей. Тем не менее, если какое-либо из улучшений приведет к повышению безопасности дорог для всех пользователей, это может окупить первоначальные затраты.

Ссылки по теме

Rural lane, unpainted

http://usatoday30. usatoday.com/news/nation/2007-07-29-complete-streets_N. htm

https://www.pipta.org/

https://smartgrowthamerica.org/search/iowa/

Джеки Нестер, вперед! Штатный писатель

Вперёд! Указатель журнальных статей

DriveOhio развертывает автоматизированные транспортные средства на дорогах Огайо

17 января 2023 г.

КОЛУМБУС, Огайо. Вскоре водители могут увидеть автоматизированные транспортные средства на сельских дорогах в центральном и юго-восточном штате Огайо, так как проект DriveOhio Rural Automated Driving Systems (ADS) начинает два развертывания для сбора данных, которые помогут определить будущие технологические потребности.

Технологии автоматизированных транспортных средств революционизируют транспортную отрасль, в том числе способ перемещения товаров и передвижения людей. Хотя большинство автоматизированных систем вождения были протестированы в городских районах, еще многое предстоит узнать о том, как автоматизированные транспортные средства работают в сельской местности при движении по поворотам, по холмам, а также в затененных районах и за их пределами.

«Ожидается, что автоматизированные системы вождения изменят безопасность дорожного движения в будущем, и данные, собранные в рамках этого проекта, будут использоваться для усовершенствования технологии, чтобы максимально использовать ее потенциал», — сказала исполнительный директор DriveOhio Прити Чоудхари. «Эта важная работа предоставит ценную информацию, которая поможет продвинуть безопасную интеграцию технологий автоматизированных транспортных средств в Огайо и по всей стране».

Эти усовершенствованные транспортные средства уже прошли испытания на испытательном полигоне Transportation Research Center Inc. (TRC) площадью 4500 акров в Ист-Либерти, штат Огайо, — самом передовом в стране независимом испытательно-исследовательском комплексе. Это обеспечило проведение закрытых дорожных испытаний в полном диапазоне навигационных ситуаций, с которыми приходится сталкиваться при повседневном вождении, до того, как автомобили, оборудованные системой автоматизации вождения, выезжают на дороги общего пользования и автомагистрали.

Частично финансируемый за счет гранта Министерства транспорта США в размере 7,5 млн долларов США, этот проект направлен на демонстрацию того, как подключенные и автоматизированные полуприцепы и пассажирские транспортные средства могут повысить безопасность водителей, пассажиров и других путешественников в сельской местности. Проект, который сосредоточен в 32 округах сельского региона Аппалачей штата Огайо, является наиболее комплексным испытанием, которое еще предстоит провести на сельских дорогах в Соединенных Штатах.

«Этот проект открывает большие перспективы для будущего транспорта и экономического благосостояния сельских сообществ, укрепляя историческую репутацию штата Огайо как мирового лидера в области безопасности и инноваций на транспорте», — сказал Бретт Рубинек, президент и главный исполнительный директор TRC Inc.

Автоматизированные транспортные средства в юго-восточном Огайо
Первое из двух развертываний включает три пассажирских автомобиля, оснащенных технологией AutomouStuff, которые передвигаются по разделенным шоссе и сельским двухполосным дорогам в округах Афины и Винтон. Их будут тестировать в различных условиях эксплуатации и окружающей среды, в том числе в периоды ограниченной видимости и в рабочих зонах. Когда автоматизированная система вождения задействована, технология будет управлять рулевым управлением, ускорением и торможением. В течение всего года эксплуатации профессиональный водитель всегда будет находиться за рулем, держа руки на руле, готовый взять на себя управление в случае необходимости.

«Сегодня многие транспортные средства на дорогах уже в той или иной степени оснащены технологиями автоматизированных систем вождения, такими как адаптивный круиз-контроль, помощь в удержании полосы движения или экстренное торможение. Эти системы предназначены для повышения безопасности, но они, безусловно, не заменяют водителя-человека», — сказал Чоудхари.

В дополнение к тщательному тестированию в TRC, развертывание основывается на отображении конкретных маршрутов в высоком разрешении, которое затем проверяется профессиональными водителями, прежде чем задействовать автоматизированную технологию. Эти карты предоставляют передовой системе вождения точную информацию об окружающей среде, включая подробные характеристики проезжей части, такие как ширина полосы и расположение светофоров, пешеходных переходов и близлежащих зданий. По мере развития этой технологии автоматизированных транспортных средств она станет иметь решающее значение для повышения мобильности людей в сельских общинах, которые исторически были недостаточно обслуживаемыми.

«Сельская местность в Аппалачах, окружающая Университет Огайо, получит большую пользу от использования автономных транспортных средств для доставки товаров и перевозки людей, но дорожные условия сильно отличаются от городских и пригородных регионов», — сказал доктор Джей Вильгельм, доцент кафедры машиностроения в Огайо. Университет. «Этот проект дает нам невероятную возможность протестировать автоматизированные транспортные средства в сельской местности и собрать данные, чтобы продемонстрировать уникальные проблемы и найти решения. Наша цель — преодолеть технологический разрыв в сельских общинах Аппалачей, чтобы автоматизированные транспортные средства могли улучшить качество жизни во всем регионе».

Взвод грузовиков в Центральном Огайо
Во втором развертывании будет задействована пара 53-футовых тягачей с прицепами, соединенных технологией, которая позволяет им двигаться близко друг к другу на скоростях шоссе. Когда грузовики соединены, ведущее транспортное средство контролирует скорость, а следующее за ним транспортное средство будет иметь точно согласованные торможение и ускорение, чтобы реагировать на движение ведущего транспортного средства.

Грузовики, используемые в этом проекте, оснащены радаром для обнаружения других транспортных средств. Эта технология позволяет грузовикам отслеживать окружающую среду и реагировать на нее определенным образом, например, следовать за ведущим транспортным средством и реагировать на более медленно движущийся транспорт; однако участие человека в вождении имеет решающее значение.

Изучение моделей поведения пешеходов: Модели поведения при организации дорожного движения пешехода, пассажира и водителя

Изучение моделей поведения пешеходов, велосипедистов, пассажиров и водителей транспортных средств при организации дорожного движения

Похожие презентации:

Информационная безопасность. Методы защиты информации

Оказание первой доврачебной помощи

Контрацепция. Методы контрацепции

Коронавирус Covid-19

Электробезопасность

Основы здорового образа жизни студента. Физическая культура в обеспечении здоровья

Первая помощь при ожогах

Безопасное проведение работ на высоте

Электротравма

Интерактивная игра «Безопасное лето»

Тема занятия : Изучение
моделей поведения
пешеходов,
велосипедистов,
пассажиров и водителей
транспортных средств при
организации дорожного
движения.
СОДЕРЖАНИЕ:
1. Модели поведения пешеходов при организации
дорожного движения.
1. Модели поведения велосипедистов при организации
дорожного движения.
1. Модели поведения пассажиров при организации
дорожного движения.
1. Модели поведения водителей транспортных средств
при организации дорожного движения.

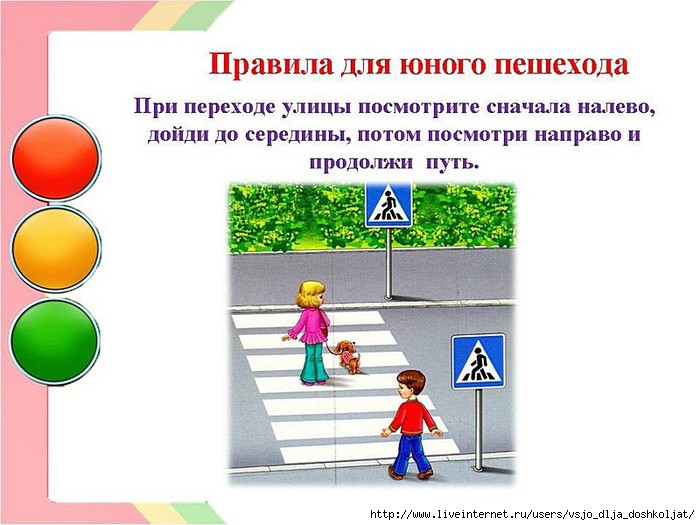

1.Модели поведения пешеходов
при организации дорожного движения.
Пешеходы должны двигаться по тротуарам, пешеходным
дорожкам, велопешеходным дорожкам, а при их
отсутствии — по обочинам. Пешеходы, перевозящие или
переносящие громоздкие предметы, а также лица,
передвигающиеся в инвалидных колясках без двигателя,
могут двигаться по краю проезжей части, если их
движение по тротуарам или обочинам создает помехи для
других пешеходов. 4.1.
При отсутствии тротуаров, пешеходных дорожек,
велопешеходных дорожек или обочин, а также в
случае невозможности двигаться по ним пешеходы
могут двигаться по велосипедной дорожке или идти в
один ряд по краю проезжей части (на дорогах с
разделительной полосой — по внешнему краю
проезжей части). 4.1.
При движении по краю проезжей части пешеходы должны
идти навстречу движению транспортных средств. Лица,
передвигающиеся в инвалидных колясках без двигателя,
ведущие мотоцикл, мопед, велосипед, в этих случаях
должны следовать по ходу движения транспортных
средств. 4.1.
Группы детей разрешается водить только по тротуарам
и пешеходным дорожкам, а при их отсутствии — и по
обочинам, но лишь в светлое время суток и только в
сопровождении взрослых. 4.2.
В местах, где движение регулируется, пешеходы
должны руководствоваться сигналами
регулировщика или пешеходного светофора, а
при его отсутствии — транспортного светофора. 4.4.
Выйдя на проезжую часть, пешеходы не должны
задерживаться или останавливаться, если это не связано с
обеспечением безопасности движения. Пешеходы, не
успевшие закончить переход, должны остановиться на
линии, разделяющей транспортные потоки
противоположных направлений. Продолжать переход можно
лишь убедившись в безопасности дальнейшего движения и
с учетом сигнала светофора (регулировщика). 4. 6.
При приближении транспортных средств с включенным
проблесковым маячком синего цвета (синего и красного
цветов) и специальным звуковым сигналом пешеходы
обязаны воздержаться от перехода проезжей части, а
пешеходы, находящиеся на ней, должны незамедлительно
освободить проезжую часть. 4.7.
Ожидать маршрутное транспортное средство и такси
разрешается только на приподнятых над проезжей
частью посадочных площадках, а при их отсутствии на тротуаре или обочине. В местах остановок
маршрутных транспортных средств, не оборудованных
приподнятыми посадочными площадками,
разрешается выходить на проезжую часть для посадки
в транспортное средство лишь после его остановки.
После высадки необходимо, не задерживаясь,
освободить проезжую часть. 4.8.
При движении через проезжую
часть к месту остановки
маршрутного транспортного
средства или от него
пешеходы должны
руководствоваться
требованиями пунктов 4.4 — 4.7
Правил.
2. Модели поведения велосипедистов при
организации дорожного движения.
Обязанности
велосипедистов.
24.1. Движение
велосипедистов в возрасте
старше 14 лет должно
осуществляться по
велосипедной,
велопешеходной дорожкам
или полосе для
велосипедистов.
24.2. Допускается движение велосипедистов в возрасте
старше 14 лет:
• по правому краю проезжей части — в следующих случаях:
o отсутствуют велосипедная и велопешеходная дорожки,
полоса для велосипедистов либо отсутствует
возможность двигаться по ним;
o габаритная ширина велосипеда, прицепа к нему либо
перевозимого груза превышает 1 м;
o движение велосипедистов осуществляется в колоннах;
• по обочине — в случае, если отсутствуют велосипедная и
велопешеходная дорожки, полоса для велосипедистов
либо отсутствует возможность двигаться по ним или по
правому краю проезжей части;

English
Русский
Правила

ОУД.07.»ОБЖ». ЛПЗ№2.Тема. Изучение моделей поведения пешеходов, велосипедистов, пассажиров и водителей транспортных средств при организации дорожного движения.

| Презентация к уроку по ОБЖ:

Слайд 1

Тема занятия : Изучение моделей поведения пешеходов, велосипедистов, пассажиров и водителей транспортных средств при организации дорожного движения.

Слайд 2

СОДЕРЖАНИЕ: Модели поведения пешеходов при организации дорожного движения. Модели поведения велосипедистов при организации дорожного движения. Модели поведения пассажиров при организации дорожного движения. Модели поведения водителей транспортных средств при организации дорожного движения.

Слайд 3

Модели поведения пешеходов при организации дорожного движения.

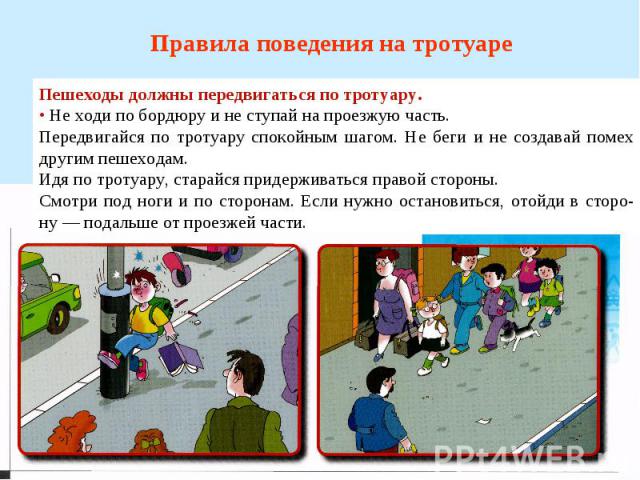

Слайд 4

Пешеходы должны двигаться по тротуарам, пешеходным дорожкам, велопешеходным дорожкам, а при их отсутствии — по обочинам. Пешеходы, перевозящие или переносящие громоздкие предметы, а также лица, передвигающиеся в инвалидных колясках без двигателя, могут двигаться по краю проезжей части, если их движение по тротуарам или обочинам создает помехи для других пешеходов. 4.1.

Слайд 7

При отсутствии тротуаров, пешеходных дорожек, велопешеходных дорожек или обочин, а также в случае невозможности двигаться по ним пешеходы могут двигаться по велосипедной дорожке или идти в один ряд по краю проезжей части (на дорогах с разделительной полосой — по внешнему краю проезжей части). 4.1.

Слайд 8

При движении по краю проезжей части пешеходы должны идти навстречу движению транспортных средств. Лица, передвигающиеся в инвалидных колясках без двигателя, ведущие мотоцикл, мопед, велосипед, в этих случаях должны следовать по ходу движения транспортных средств. 4.1.

Слайд 9

При движении по обочинам или краю проезжей части в темное время суток или в условиях недостаточной видимости пешеходам рекомендуется иметь при себе предметы со световозвращающими элементами и обеспечивать видимость этих предметов водителями транспортных средств. 4.1.

Слайд 10

Движение организованных пеших колонн по проезжей части разрешается только по направлению движения транспортных средств по правой стороне не более чем по четыре человека в ряд. Спереди и сзади колонны с левой стороны должны находиться сопровождающие с красными флажками, а в темное время суток и в условиях недостаточной видимости — с включенными фонарями: спереди — белого цвета, сзади — красного. 4.2.

Слайд 11

Группы детей разрешается водить только по тротуарам и пешеходным дорожкам, а при их отсутствии — и по обочинам, но лишь в светлое время суток и только в сопровождении взрослых. 4.2.

Слайд 12

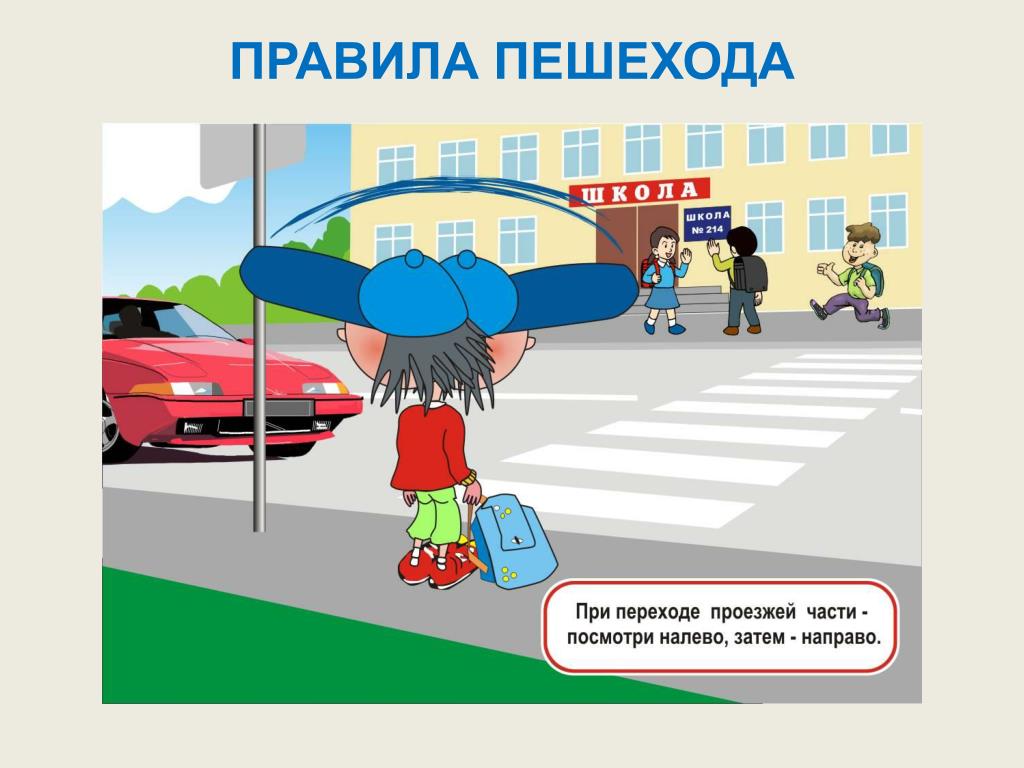

Пешеходы должны пересекать проезжую часть по пешеходным переходам, в том числе по подземным и надземным, а при их отсутствии — на перекрестках по линии тротуаров или обочин. 4.3. При отсутствии в зоне видимости перехода или перекрестка разрешается переходить дорогу под прямым углом к краю проезжей части на участках без разделительной полосы и ограждений там, где она хорошо просматривается в обе стороны. 4.3 .

Слайд 13

В местах, где движение регулируется, пешеходы должны руководствоваться сигналами регулировщика или пешеходного светофора, а при его отсутствии — транспортного светофора. 4.4.

Слайд 14

На нерегулируемых пешеходных переходах пешеходы могут выходить на проезжую часть после того, как оценят расстояние до приближающихся транспортных средств, их скорость и убедятся, что переход будет для них безопасен. При пересечении проезжей части вне пешеходного перехода пешеходы, кроме того, не должны создавать помех для движения транспортных средств и выходить из-за стоящего транспортного средства или иного препятствия, ограничивающего обзорность, не убедившись в отсутствии приближающихся транспортных средств. 4.5.

Слайд 15

Выйдя на проезжую часть, пешеходы не должны задерживаться или останавливаться, если это не связано с обеспечением безопасности движения. Пешеходы, не успевшие закончить переход, должны остановиться на линии, разделяющей транспортные потоки противоположных направлений. Продолжать переход можно лишь убедившись в безопасности дальнейшего движения и с учетом сигнала светофора (регулировщика). 4.6.

Слайд 16

При приближении транспортных средств с включенным проблесковым маячком синего цвета (синего и красного цветов) и специальным звуковым сигналом пешеходы обязаны воздержаться от перехода проезжей части, а пешеходы, находящиеся на ней, должны незамедлительно освободить проезжую часть. 4.7.

Слайд 17

Ожидать маршрутное транспортное средство и такси разрешается только на приподнятых над проезжей частью посадочных площадках, а при их отсутствии — на тротуаре или обочине. В местах остановок маршрутных транспортных средств, не оборудованных приподнятыми посадочными площадками, разрешается выходить на проезжую часть для посадки в транспортное средство лишь после его остановки. После высадки необходимо, не задерживаясь, освободить проезжую часть. 4.8.

Слайд 18

При движении через проезжую часть к месту остановки маршрутного транспортного средства или от него пешеходы должны руководствоваться требованиями пунктов 4.4 — 4.7 Правил.

Слайд 19

Обязанности велосипедистов. 24.1. Движение велосипедистов в возрасте старше 14 лет должно осуществляться по велосипедной, велопешеходной дорожкам или полосе для велосипедистов. 2. Модели поведения велосипедистов при организации дорожного движения.

Слайд 20

24.2. Допускается движение велосипедистов в возрасте старше 14 лет: по правому краю проезжей части — в следующих случаях: отсутствуют велосипедная и велопешеходная дорожки, полоса для велосипедистов либо отсутствует возможность двигаться по ним; габаритная ширина велосипеда, прицепа к нему либо перевозимого груза превышает 1 м; движение велосипедистов осуществляется в колоннах;

Слайд 21

по обочине — в случае, если отсутствуют велосипедная и велопешеходная дорожки, полоса для велосипедистов либо отсутствует возможность двигаться по ним или по правому краю проезжей части;

Слайд 23

по тротуару или пешеходной дорожке — в следующих случаях: отсутствуют велосипедная и велопешеходная дорожки, полоса для велосипедистов либо отсутствует возможность двигаться по ним, а также по правому краю проезжей части или обочине; велосипедист сопровождает велосипедиста в возрасте до 7 лет либо перевозит ребенка в возрасте до 7 лет на дополнительном сиденье, в велоколяске или в прицепе, предназначенном для эксплуатации с велосипедом. Однако если вы просто катите свой велосипед рядом, то автоматически приравниваетесь к пешеходу, а значит, идти по тротуару можете. То же самое относится к пересечению нерегулируемого пешеходного перехода: спешившись, вы можете пользоваться привилегиями пешеходов и переходить дорогу с велосипедом, обладая преимуществом перед автотранспортом

Слайд 24

24.3. Движение велосипедистов в возрасте от 7 до 14 лет должно осуществляться только по тротуарам, пешеходным, велосипедным и велопешеходным дорожкам, а также в пределах пешеходных зон. 24.4. Движение велосипедистов в возрасте младше 7 лет должно осуществляться только по тротуарам, пешеходным и велопешеходным дорожкам (на стороне для движения пешеходов), а также в пределах пешеходных зон. 24.5. При движении велосипедистов по правому краю проезжей части в случаях, предусмотренных настоящими Правилами, велосипедисты должны двигаться только в один ряд.

Слайд 25

Допускается движение колонны велосипедистов в два ряда в случае, если габаритная ширина велосипедов не превышает 0,75 м. Колонна велосипедистов должна быть разделена на группы по 10 велосипедистов в случае однорядного движения либо на группы по 10 пар в случае двухрядного движения. Для облегчения обгона расстояние между группами должно составлять 80 — 100 м.

Слайд 26

24.6. Если движение велосипедиста по тротуару, пешеходной дорожке, обочине или в пределах пешеходных зон подвергает опасности или создает помехи для движения иных лиц, велосипедист должен спешиться и руководствоваться требованиями, предусмотренными настоящими Правилами для движения пешеходов.

Слайд 27

24.8. Велосипедистам запрещается: управлять велосипедом не держась за руль хотя бы одной рукой; перевозить груз, который выступает более чем на 0,5 м по длине или ширине за габариты, или груз, мешающий управлению; перевозить пассажиров, если это не предусмотрено конструкцией транспортного средства; перевозить детей до 7 лет при отсутствии специально оборудованных для них мест; поворачивать налево или разворачиваться на дорогах с трамвайным движением и на дорогах, имеющих более одной полосы для движения в данном направлении; пересекать дорогу по пешеходным переходам.

Слайд 28

24.9. Запрещается буксировка велосипедов, а также буксировка велосипедами и мопедами, кроме буксировки прицепа, предназначенного для эксплуатации с велосипедом или мопедом. 24.10. При движении в темное время суток или в условиях недостаточной видимости велосипедистам рекомендуется иметь при себе предметы со световозвращающими элементами и обеспечивать видимость этих предметов водителями других транспортных средств.

Слайд 29

3. Модели поведения пассажиров при организации дорожного движения

Анализ поведения пешеходов в городских районах – IJERT

Анализ поведения пешеходов в городских районах

Д-р Пран Натх Дадхич, Вишну Шарма, Винай Бхардвадж, Тарун Гоял, Шьям Лал Сайни, Шекх Ариф Али, Сонал Мина

Департамент Гражданское строительство Poornima Group of Institutions Jaipur (Rajasthan),

India

Резюме: — Поведение пешеходных переходов анализируется для обеспечения надлежащих условий для пешеходов в желаемых местах, а также для повышения их безопасности при переходе дороги. В этой статье представлен анализ поведения пешеходов на переходах из исследования, проведенного в городе Джайпур (штат Раджастхан в Индии). Было проанализировано влияние характеристик пешеходов, таких как возраст, пол, провоз багажа и багажа, а также схемы их пересечения, на характеристики пешеходного потока, такие как скорость перехода и время ожидания. Также была проанализирована безопасность пешеходов в отношении промежутков, допускаемых пешеходами в транспортном потоке. Время пересечения фиксировалось для разных возрастных групп и пола.

Ключевые слова-Поведение на пешеходном переходе, схема перехода, время ожидания, время перехода и разрешенные промежутки.

  1. ВВЕДЕНИЕ

    Из-за увеличения экономического роста в стране произошла быстрая урбанизация и увеличение трафика на индийских дорогах. Это привело к увеличению городского распространения и дальнейшему увеличению использования общественного транспорта. Общественный транспорт обычно связан с пешеходными поездками либо в пункт отправления, либо в пункт назначения, либо в оба, а иногда и в пункты пересадки. Пешеходу может понадобиться перейти дорогу по многим причинам.

    Движение на дорогах индийских городов весьма разнообразно по своей природе, включая транспортные средства с широким диапазоном статических и влияющих характеристик. На основных дорогах индийских городов присутствует более десяти различных типов транспортных средств. Все эти различные типы транспортных средств движутся по одному и тому же дорожному пространству, занимая любое положение на дороге в зависимости от наличия свободного места в данный момент времени, не подчиняясь каким-либо правилам полосы движения. Это разнообразие в дорожном движении и поведении пешеходов при переходе улицы приводит к серьезным конфликтам с моторизованными транспортными средствами и приводит к снижению безопасности пешеходов. Эта путаница взаимодействий между пешеходным и автомобильным движением увеличивается в основном на регулируемых перекрестках.

    Город Джайпур продолжает оставаться лидером по количеству дорожно-транспортных происшествий и смертей в штате, а несчастные случаи также регистрируются в других городах, таких как Кота и Джодхпур Исследование Министерства городского развития (MOUD) показало, что доля пешеходов в дорожно-транспортных происшествиях составляет 12,8% в Джайпуре. (МОУД, 2015). Другое недавнее индийское исследование показало, что 54% ​​несчастных случаев связаны с пересечением дорог[1]. Все статистические данные этих исследований ясно показывают, что безопасность пешеходов является основным вопросом для транспортных планировщиков, инженеров-дорожников и политиков. Следовательно, это

    стоит изучить поведение пешеходов при пересечении дорог в условиях смешанного движения на нерегулируемом перекрестке.

  2. ФОН

Дополнительные исследования содержат важные факты о демографических характеристиках пешеходов, таких как (возраст, пол), и эти характеристики влияют на поведение пешеходов при переходе через дорогу. Такие исследования были сосредоточены на подробных экспериментах, чтобы выяснить влияние возраста на решения о пересечении дороги с учетом расстояния или скорости транспортного средства. Большинство этих исследований было проведено в эффективной среде. Поведение при пересечении дорог в зависимости от пола также наблюдалось в различных исследованиях. Мужчины имеют тенденцию проявлять более опасное поведение при переходе через дорогу, чем женщины, из-за меньшего времени ожидания. В нескольких исследованиях также изучалась важность скорости пешеходов в различных местах, таких как пешеходные переходы и сигнальные перекрестки. Эти исследования показывают, что мужчины ходят значительно быстрее, чем женщины, когда пересекают дороги. как тип объекта перехода, интенсивность движения и геометрия дорожного покрытия на поведение при пересечении дорог. В некоторых исследованиях также изучалось поведение пешеходных переходов до и после строительства транспортных средств. Разрыв можно определить как разницу во времени между ведущим транспортным средством и отстающим транспортным средством, и это важный термин в поведении пешеходов, пересекающих дорогу. В некоторых исследованиях также изучалось поведение пешеходов, принимающих промежутки, с помощью поведенческого и статистического анализа. Многочисленные исследования изучали вопросы безопасности пешеходов в разных местах. Исследования были сосредоточены на влиянии обозначенных и немаркированных пешеходных переходов на безопасность пешеходов и водителей в сельских районах и зонах отдыха. В некоторых исследованиях изучалось поведение пешеходов при пересечении дорог и вопросы безопасности в немаркированных местах. В исследованиях также изучалось поведение пешеходов на узких городских дорогах со смешанным движением, и была разработана новая концепция стандартов уровня обслуживания. Исследователи также изучили поведение пешеходов при пересечении дорог с учетом демографических характеристик пешеходов, а также критериев приемлемости пробелов. Тем не менее, отсутствуют исследования поведенческих характеристик пешеходов, которые более важны, чем демографические, а также другие характеристики окружающей среды в условиях смешанного движения. Исследования взаимодействия пешеходов с транспортными средствами и поведения пешеходов при пересечении проезжей части на нерегулируемых перекрестках в городских условиях более важны для выявления опасных мест для пешеходов. В этой статье основной целью данного исследования является описание

поведение пешехода при переходе дороги на нерегулируемом перекрестке.

    1. Потребности для моделирования пешехода:

      Несмотря на недавние тенденции в городском планировании, ориентированные на пешеходов, методы, используемые в процессах планирования, неадекватны и недостаточны для прогнозирования моделей пространственного перемещения пешеходов. В управлении транспортом пренебрегали исследованиями или подробными исследованиями поведения пешеходов. Это связано с тем, что большинство транспортных моделей до недавнего времени были сосредоточены исключительно на автомобильном транспорте, поскольку городская транспортная система сильно зависела от автомобильного движения. Градостроителям, которые хотят внедрить схемы городской среды, удобной для пешеходов, нужны новые инструменты, которые помогут им понять текущее положение пешеходов в центрах городов путем измерения потоков, анализа их моделей и определения функционирования систем движения. Одним из ключевых требований к этим инструментам является предоставление точных оценок воздействия предлагаемых планов на поведение пешеходов.

      1. Пересечение ворот Индии

      2. Перекресток Санганер

      3. МЕТОДОЛОГИЯ

        Основными этапами этого исследования являются выбор подходящего места для полевого исследования, сбор и извлечение полевых данных и анализ характеристик пешеходов и аспектов поведения пешеходов.

          1. Выбор подходящей площадки для полевых исследований:

            Выбранный участок представляет собой нерегулируемый перекресток и две полосы движения в каждом направлении на дороге с двусторонним движением в Джайпуре, Индия. Он имеет достаточное количество пешеходов, а также движение транспортных средств, чтобы обеспечить сбор логических поведенческих данных с использованием метода видеографического исследования / прямого наблюдения.

            Рис. 1. Перекресток Санганер

          2. Сбор и извлечение полевых данных:

            ТАБЛИЦА-1. СХЕМА ПЕШЕХОДНОГО ПЕРЕХОДА

            Представляет процент схем пешеходных переходов, наблюдаются две основные схемы перехода, классифицированные как одноступенчатые или двухступенчатые, перпендикулярные или наклонные. Процент общего пересечения одной ступени больше пересечения двух ступеней

            Время ожидания и время пересечения записываются в соответствии с оценками на пересечении ворот Индии и Санганер Тана 9.0005

            Время ожидания и время Cossing записываются относительно оцениваются на пересечении ворот Индии и sanganer thana

            ТАБЛИЦА 2 ВАРИАЦИЯ В ОТНОШЕНИИ ПЕШЕХОДНОГО ПЕРЕХОДА

            Схема пересечения классифицируется как одноступенчатая или двухступенчатая, перпендикулярная или косая в таблице №2. Перпендикулярное пересечение и косое пересечение по схеме пересечения

            Перекресток

            . В этой таблице также показано общее время ожидания и время пересечения границы.

            ТАБЛИЦА-3. СРЕДНЯЯ СКОРОСТЬ ПЕШЕХОДОВ В МЕСТО ИССЛЕДОВАНИЯ

            Эти данные записываются в двух разных местах, чтобы определить среднюю скорость пешеходного перехода для различных схем пересечения в таблице 3. Перпендикулярная средняя скорость пешеходного перехода

            , а также оценивается средняя скорость пешеходного перехода по наклонной плоскости в двух разных местах. Также найдите скорость пересечения при одношаговом и двухшаговом пересечении.

            ТАБЛИЦА-4 ИЗМЕНЕНИЕ ВРЕМЕНИ В ОТНОШЕНИИ ПОЛА ПЕШЕХОДА

            Данные показывают различия во времени ожидания и времени перехода в зависимости от пола пешехода в разных исследованных местах. Время ожидания и время пересечения самца и самки

            ориентировочно. Было обнаружено, что у самцов время пересечения меньше, чем у самок.

            ТАБЛИЦА 5 ВАРИАНТ С ПЕРЕДАЧЕЙ ИЛИ БЕЗ ПЕРЕДАЧИ БАГАЖА

            Различия во времени ожидания и времени пересечения с учетом сдаваемого и не сдаваемого багажа пешеходам записывают в таблицу № 5 время ожидания и время пересечения с багажом оценивают, а также время ожидания и время пересечения без учета

            багажа оцениваются в двух разных местах. Установлено, что с багажом пешеходу требуется больше времени на переход и ожидание

            ТАБЛИЦА-6 ИЗМЕНЕНИЕ ВРЕМЕНИ В ОТНОШЕНИИ ВОЗРАСТА ПЕШЕХОДА

            Различия во времени ожидания и времени перехода в зависимости от возрастной группы, классифицированной как взрослые, пожилые люди и дети, указаны в таблице №6. Оцениваются время ожидания и время пересечения границы для взрослых, стариков и детей.

            Непосредственное наблюдение проводилось в выбранном месте сигнального перекрестка в течение

            Рабочий день в нормальных условиях от прямого наблюдения Были собраны демографические данные о пешеходах, которые включают пол пешехода, возраст, схему перехода, время перехода и время ожидания на бордюре и т. д. Средняя наблюдаемая интенсивность автомобильного движения (при смешанном движении) во время обследования на месте исследования составил 2546 автомобилей в час.

          3. Анализ характеристик пешеходов и аспектов поведения пешеходов:

            Характеристики пешеходов включают пол, возрастные группы (например, < 18 лет — дети, 18–35 лет — молодые, 35–50 лет — люди среднего возраста и > 50 лет — пожилые люди) по внешнему виду. Кроме того, данные, собранные в результате визуального наблюдения, содержат время ожидания и условия приема пропусков. Извлечено данных о поведении пешеходов и водителей

            по внешнему виду [3]. В этом исследовании расстояние между пешеходами и пешеходами является одним из важных параметров, влияющих на поведение пешеходов. На местах было замечено, что водители с меньшей вероятностью уступят дорогу пешеходам, ожидающим у бордюров. Таким образом, в этом исследовании уступчивое поведение водителей рассматривается как то, останавливаются ли они, или снижают скорость, или меняют маршрут транспортного средства, когда пешеход находится в середине перехода. Подъехав к бордюру, большинство пешеходов могут посмотреть на движение, чтобы проверить подходящий промежуток для перехода через дорогу. Продолжительность и количество раз, когда они проверяют доступные промежутки в движении, влияют на поведение пешеходов при приеме промежутков. Итак, по внешнему виду наблюдались следующие аспекты поведения пешеходов: продолжительность наблюдения на бордюре или посередине (продолжительность времени, проведенного пешеходом на бордюре или посередине во время движения транспорта для приемлемого приема пробела), количество наблюдений на бордюре или посередине ( количество наблюдений, сделанных пешеходом на обочине или посередине во время транспортного потока для принятия подходящего промежутка), продолжительность наблюдения при этом

            переход (время нахождения пешехода при переходе в транспортном потоке для приема промежутка), количество наблюдений при переходе (количество наблюдений пешехода при переходе в потоке транспорта для приема промежутка).

            Схема перехода пешеходов

            100

            65,75

            44,66

            50 20,6

            0

            34,25

            21.0913.65

            Перпендикулярно косая комбинезон One Step Two Step

            Рис. 2. Схема перехода пешеходов

          4. Факторы, влияющие на

        Поведение пешеходов на пешеходных переходах обычно зависит от различных факторов, связанных с характеристиками пешеходов, движениями пешеходов, условиями движения, состоянием дорог и окружающей средой. Розенблюм и др. (2008) наблюдали небезопасное поведение детей при переходе, например, они не останавливались у бордюра, не смотрели перед переходом, пытались перейти дорогу, когда приближающийся автомобиль перебегал дорогу. Наблюдается, что пешеходы-женщины допускают больше промежутков и меньший риск по сравнению с пешеходами-мужчинами. Оксли и др. (2005) провели экспериментальные исследования влияния возраста пешехода на выбор промежутка. Они сообщили, что для всех возрастных групп выбор промежутка в первую очередь основан на расстоянии и скорости транспортного средства [2].

        Ситуационные факторы, такие как присутствие других пешеходов и их поведение по отношению к знакам «Иди» и «Не ходи», влияют на поведение пешеходов-женщин, а интенсивность движения влияет на поведение пешеходов-мужчин на регулируемых перекрестках.

      4. РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

        Основными выводами этого исследования являются два типа движения по пешеходным переходам, а именно: перпендикулярные движения и наклонные движения, наблюдаемые в выбранных местах исследования в Джайпуре. Пешеходы-женщины и пожилые люди имеют более высокие допустимые временные интервалы и время перехода. Средняя скорость пешеходного перехода составляет расчетная скорость составляет 1,204 м/с для условий перпендикулярного движения и 1,08 м/с для условий наклонного движения. Скорость пересечения для самцов составляет 1,287 м/с, а для самок –

          1. м/сек.

            На рис. 2 показаны процентные данные для различных моделей перехода пешеходов, таких как один шаг/два шага.

            На рис. 3 показано изменение скорости перехода в зависимости от возрастной группы пешеходов и пола пешеходов.

            Рисунок-3: Изменение скорости

      5. ЗАКЛЮЧЕНИЕ

Поведение пешеходного перехода с удобством, надежностью и скоростью с использованием данных внешнего вида.

      • Три возрастные группы составили сбалансированную выборку:

      • В утренние часы пик ходит больше мужчин:

        72% (мужчины)

        • 38% (женщины)

      • Пешеходы в основном нелегально переходят дорогу там, где транспортный поток и скорость ниже.

      • Пожилые пешеходы переходят дорогу с меньшей скоростью:

        • V=1,323 м/сек (взрослые)

        • V=1,254 м/с (дети)

        • V=1,004 м/с (старее)

          Мужчины переходят улицу быстрее женщин:

        • V=1,377 м/с (папа)

        • V=1,3 м/с (гнездо)

      • Пешеходы быстрее переходят улицу на красный сигнал светофора:

      • V=1,35 м/с (красный)

      • V=1,26 м/с (зеленый)

      Пешеходы обычно соблюдают указания светофора, когда они переходят дорогу, только когда они считают, что существует безопасный промежуток движения. Поведение пешеходов при переходе влияет на их физические навыки и обучение правилам дорожного движения. Лучшее понимание поведения пешеходов на городских пешеходных переходах. Выполнение целенаправленных корректирующих действий в соответствии с процедурой аудита безопасности пешеходных дорог

      СПРАВКА

      1. Анализ поведения пешеходов на перекрестках, Международный журнал дорожного и транспортного машиностроения, 2014 г., 4(1): 103 116 Акаш Джейн, Анкит Гупта, Раджат Растоги

      2. Моделирование поведения пешеходов при пересечении дорог в условиях смешанного движения, European Transport \ Trasporti Europei (2013), выпуск 55, статья № 3, ISSN 1825-3997 Авторы: Б. Рагурам Кадали, П. Ведагири.

      3. Анализ поведения пешеходов во время пересечения дорог, Материалы Международной конференции по достижениям в области архитектуры и гражданского строительства (AARCV 2012), 21–23 июня 2012 г., документ ID TRA106, Vol. 1 Б. Рагурам Кадали, доктор П. Ведагири

      Роль контекста в понимании и прогнозировании поведения пешеходов в условиях городского движения

      Показать запись простого элемента

      dc.contributor.advisor Цоцос Джон К.
      dc.contributor.author Расули, Амир
      dc.date.accessioned 2020-08-11T12:50:13Z
      dc.дата.доступно 2020-08-11T12:50:13Z
      dc.date.copyright 2020-05
      dc.date.issued 2020-08-11
      dc.identifier.uri http://hdl.handle.net/10315/37753
      dc.description.abstract Сегодня одной из основных проблем, с которыми сталкиваются автономные транспортные средства (AV), является способность управлять автомобилем в городских условиях. Такая задача требует взаимодействия между автономными транспортными средствами и другими участниками дорожного движения, в частности пешеходами, для устранения различных неопределенностей дорожного движения. Чтобы взаимодействовать с пешеходами, AV должен уметь понимать цели пешеходов и предсказывать их предстоящие действия.
      В этой диссертации мы исследуем роль контекста в понимании и прогнозировании поведения пешеходов в условиях городского движения. Для достижения этой цели мы начнем с объяснения того, почему предсказание поведения необходимо для социальных взаимодействий. Затем мы проводим метаанализ большого объема поведенческой литературы и определяем факторы, которые потенциально влияют на поведение пешеходов, и то, как эти факторы взаимосвязаны. Мы расширяем прошлые выводы, проводя два поведенческих исследования пешеходов. Первое исследование показывает, что пешеходы часто участвуют в различных формах общения, в основном неявно, при этом изменения в их моделях движения и частоте общения варьируются в зависимости от структуры дороги, социальных факторов и динамики сцены. Второе исследование определяет разнообразие моделей поведения пешеходов во время перехода и то, как на них влияют такие факторы, как ширина дороги, демографические данные, разметка пешеходного перехода и поведение водителя.
      В рамках поведенческих исследований мы собрали два новых крупномасштабных набора данных о поведении пешеходов на переходах. Используя данные, мы эмпирически оцениваем различные современные и классические алгоритмы обнаружения пешеходов и показываем, как разнообразие обучающих данных с точки зрения визуальных свойств, таких как условия освещения и атрибуты пешеходов, повышает обобщаемость таких алгоритмов. Кроме того, мы предлагаем новый алгоритм прогнозирования траектории пешехода, который обеспечивает современную производительность. Мы показываем, что учет намерения пешеходов перейти дорогу помогает улучшить рассуждения о будущих траекториях движения. Кроме того, мы предлагаем новый алгоритм прогнозирования действий пешеходов на переходе и показываем, что, включая контекстную информацию, такую ​​как внешний вид пешехода, поза пешехода и скорость, мы можем повысить точность прогнозирования действий пешехода. Мы также показываем, что путем объединения различных модальностей контекстных данных в иерархическом порядке можно добиться более высокой производительности по сравнению с альтернативными подходами.
      dc.language en
      dc.rights Авторские права принадлежат автору, если не указано иное. Пожалуйста, свяжитесь с автором напрямую с запросами на лицензирование.
      dc.subject Робототехника
      dc.title Роль контекста в понимании и прогнозировании поведения пешеходов в условиях городского движения
      тип постоянного тока Электронная диссертация или диссертация
      Высшее образование Информатика
      dc.degree.name PhD — Доктор философии
      dc.grade.level Докторантура
      dc.date.updated 2020-08-11T12:50:12Z
      dc.subject.keywords Автономное вождение
      dc.subject.keywords Понимание поведения пешеходов
      dc. subject.keywords Прогноз действий пешеходов
      dc.subject.keywords Предсказание траектории
      dc.subject.keywords Взаимодействие транспортных средств и пешеходов
      dc.subject.keywords Набор данных прогнозирования действий
      dc.subject.keywords Предсказание на основе зрения
      dc.subject.keywords Интеллектуальные системы вождения



      Файлы в этом элементе

      Имя:
      Расули_Амир_2020_PhD.pdf
      Размер:
      19.33Мб
      Формат:
      ПДФ

      Посмотреть/ Открыть

      Этот товар появляется в следующих Коллекциях

      • Информатика и инженерия

      Показать запись простого элемента


      Все элементы в институциональном репозитории YorkSpace защищены авторским правом, все права защищены, за исключением случаев, когда это явно указано.

    Уаз буханка переключение раздатки: Раздаточная коробка автомобиля УАЗ-452

    Кулиса РК УАЗ 452 (джойстик) нов.образца тросовая 4 ст. КПП

    Кулиса РК УАЗ 452 (джойстик) нового образца тросовая для 4 ступенчатой КПП

    Служит для управления раздаточной коробкой автомобиля марки УАЗ.
    Применяемость
    Автомобили марки УАЗ моделей 452, 3303, 3909, 3741, 39625, 3909, 2206 и других модификаций вагонной компоновки. Устанавливается в автомобили с 4 ст. КПП (с 5-и ст. КПП другой кронштейн + удленнители).

    Установка
    Данный механизм устанавливается на машины на которые ранее был установлен комплект тросовой кулисы КПП, крепящийся на капот. Механизм устанавливается взамен кулисы КПП стандартного образца. Крепится на специальных кронштейнах к имеющимся отверстиям. Имеет хороший диапазон регулировок.

    Технические характеристики
    Усилия передаются через тросы двойного действия.
    Длина тросов 1529 мм и 1879 мм

    Отличительные особенности от стандартной кулисы КПП УАЗ:
    Управление разными функциями производиться одним рычагом.

    Принцип работы
    Управление происходит посредством передвижения рукоятки кулисного механизма:

    При продольном (относительно линии движения автомобиля) передвижении рукоятки происходит переключение режимов работы РК, а именно включение/выключение повышенной передачи, пониженной передачи, и нейтрального положения.
    При поперечном передвижении рукоятки происходит подключение/отключение переднего моста.

    Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

    Когда оформляете «Быстрый заказ» и «Купить в 1 клик», напишите ФИО, телефон. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС.

    Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать важную для Вас информацию: время звонков по Москве, удобную транспортную компанию, вопросы о товаре, и т.д. Нажмите кнопку «Оформить заказ».

    Благодарим Вас за интерес к нашему магазину!

    Деятельность нашего интернет-магазина осуществляется в полном соответствии с законодательством Российской Федерации. Продукция, подлежащая обязательной сертификации, имеет все необходимые сертификаты.
    Для получения консультации Вы можете позвонить по телефонам +7(861) 221-63-633, +7(918)24-999-23, или задать интересующий Вас вопрос, воспользовавшись формой обратной связи на этом сайте, либо посетить наш магазин, расположенный по адресу: г. Краснодар, ул. Красных Партизан, дом 28

    Оплатить выбранный товар Вы можете следующими способами:

    Физическое лицо:
    1. Счет на оплату.
    После окончательного утверждения Вашего заказа мы выставим Вам счет (высылается на электронную почту, указанную при оформлении заказа). Оплатить счет Вы можете в любом удобном для Вас отделении банка, в онлайн приложении банка, выпустившего Вашу карту, выбрав оплату юридическому лицу (организации), либо рассчитаться наличными или платежной картой в нашем магазине.После оплаты заказа обязательно сообщите нам о факте оплаты, для запуска заказа в работу.
    2. Оплата банковскими картами.
    После согласования заказа мы отправим Вам ссылку (счет на оплату), перейдя по которой Вы сможете оплатить заказ своей банковской картой.

    Правила оплаты и безопасность платежей, конфиденциальность информации
    Оплата банковскими картами осуществляется через АО «АЛЬФА-БАНК».

    К оплате принимаются карты VISA, MasterCard, МИР.

    Услуга оплаты через интернет осуществляется в соответствии с Правилами международных платежных систем Visa, MasterCard и Платежной системы МИР на принципах соблюдения конфиденциальности и безопасности совершения платежа, для чего используются самые современные методы проверки, шифрования и передачи данных по закрытым каналам связи. Ввод данных банковской карты осуществляется на защищенной платежной странице АО «АЛЬФА-БАНК».

    На странице для ввода данных банковской карты потребуется ввести данные банковской карты: номер карты, имя владельца карты, срок действия карты, трёхзначный код безопасности (CVV2 для VISA, CVC2 для MasterCard, Код Дополнительной Идентификации для МИР). Все необходимые данные пропечатаны на самой карте. Трёхзначный код безопасности — это три цифры, находящиеся на обратной стороне карты.

    Далее вы будете перенаправлены на страницу Вашего банка для ввода кода безопасности, который придет к Вам в СМС. Если код безопасности к Вам не пришел, то следует обратиться в банк выдавший Вам карту.

    Случаи отказа в совершении платежа:
    — банковская карта не предназначена для совершения платежей через интернет, о чем можно узнать, обратившись в Ваш Банк;
    — недостаточно средств для оплаты на банковской карте. Подробнее о наличии средств на банковской карте Вы можете узнать, обратившись в банк, выпустивший банковскую карту;
    — данные банковской карты введены неверно;
    — истек срок действия банковской карты. Срок действия карты, как правило, указан на лицевой стороне карты (это месяц и год, до которого действительна карта). Подробнее о сроке действия карты Вы можете узнать, обратившись в банк, выпустивший банковскую карту;

    По вопросам оплаты с помощью банковской карты и иным вопросам, связанным с работой сайта, Вы можете обращаться по следующим телефонам: +7(861) 221-63-633, +7(918)24-999-23

    Предоставляемая вами персональная информация (имя, адрес, телефон, e-mail, номер банковской карты) является конфиденциальной и не подлежит разглашению. Данные вашей кредитной карты передаются только в зашифрованном виде и не сохраняются на нашем Web-сервере.

    Юридическое лицо:
    При оформлении заказа выберите способ оплаты как юридическое лицо. После окончательного утверждения Вашего заказа, Вам необходимо предоставить нам реквизиты Вашей компании. Мы выставим Вам счет (высылается на электронную почту, указанную при оформлении заказа). Оплата счета должна быть произведена в течение 3-х банковских дней. Если в течение этого времени вы не направили средства в оплату счета, он считается недействительным и товар снимается с резерва. После оплаты заказа обязательно сообщите нам о факте оплаты. Обращаем Ваше внимание, что мы работаем без НДС!

    Реквизиты для оплаты:
    ООО «АктивЗон»
    ИНН: 2311096789
    КПП: 230801001
    ОГРН: 1072311001388
    Р\С: 40702810226060003565, в ФИЛИАЛ «РОСТОВСКИЙ» АО «АЛЬФА-БАНК»
    БИК: 046015207
    К\С: 30101810500000000207

      Доставка по регионам Российской Федерации осуществляется транспортными компаниями:
      «Энергия» расчет стоимости доставки https://nrg-tk.ru/client/calculator/ (доставляем до терминала за счёт магазина)
      «СДЭК» расчет стоимости доставки https://www.cdek.ru/ru/calculate (доставляем до терминала за счёт магазина товары весом < 7кг.)
      «Деловые Линии» расчет стоимости доставки www.dellin.ru/ (вызов курьера)
      «ПЭК» расчет стоимости доставки www.pecom. ru/ru/services/pricelist/calc.php (вызов курьера)
      «Автотрейдинг» расчет стоимости доставки www.autotrading.ru/ (вызов курьера)

      ПОЖАЛУЙСТА, УКАЖИТЕ В КОММЕНТАРИИ К ЗАКАЗУ НАИБОЛЕЕ УДОБНУЮ ДЛЯ ВАС ТК!

      Возможность, сроки и стоимость доставки из Краснодара до Вашего города можно уточнить на сайтах этих транспортных компаний. Оплата доставки осуществляется при получении товара в Вашем городе.
      Отгрузка товара в транспортную компанию осуществляется в течение 3-х рабочих дней после поступления оплаты за товар
      Транспортные компании требуют предоставления следующих данных о получателе: Фамилию И. О., город и телефон для частных лиц ; полное название организации и ИНН для юридических лиц.
      Транспортная компания «Деловые Линии» кроме этого требует предоставлять паспортные данные получателя.

      Отправка товара Почтой России и наложенным платежом не предусмотрена!

        РАЗДАТОЧНАЯ КОРОБКА УАЗ КОСОЗУБАЯ, ПРИМЕНЯЕМОСТЬ, МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ, ОСОБЕННОСТИ.

        Раздаточная коробка прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиком. Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач. На задней части картера коробки установлен механизм стояночного тормоза. Косозубая раздаточная коробка состоит из чугунного картера с крышкой в котором на подшипниках установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с шестернями. Ведущим валом для раздаточной коробки служит шлицевый конец вторичного вала коробки передач, он установлен в ведущую шестерню раздаточной коробки. Соосно с ведущим валом на двух подшипниках установлен вал привода заднего моста. Между подшипниками установлена червячная шестерня привода спидометра. Промежуточный вал выполнен вместе с промежуточной шестерней понижающей передачи. Вал привода переднего моста изготовлен вместе с шестерней и установлен в нижней части картера раздаточной коробки.

        Общая схема работы косозубой раздаточной коробки Уаз.

        Принцип действия

        Для того чтобы понять и представить, как происходит процесс смены скоростных режимов работы двигателя и соответствующего показателя допустимого числа оборотов, обратимся к небольшому пояснению. Низшие ступени, обеспечивающие трогание автомобиля с места, включаются самой мощной шестерней, которая продвигается по специальным полозьям, расположенным на ведомом вале. Такое действие позволяет передать тяжелой машине силу, достаточную для того, чтобы авто начало движение.

        Как только автомобиль тронулся с места, можно переходить на вторую передачу, за счет чего машина не останавливается и поддерживается не очень быстрое ее движение. Однако второй скоростной ступени будет недостаточно, если необходимо набрать скорость порядка 40-50 км/ч. В данном случае потребуется использование более высоких передач.

        Что касается 3 и 4 скоростных режимов и соответствующих шестерен, которые обеспечивают высокое количество оборотов в секунду, то они управляются муфтой синхронизатора. Выпускались некоторые модификации КПП на УАЗ 452, где переключение 1 и 2 скоростного режима работы трансмиссии также осуществлялись с помощью дополнительной муфты синхронизатора. Однако в данном случае мы рассматриваем вариант трансмиссии с одной муфтой синхронизатора.

        Коробка передач УАЗ имеет синхронизатор, который предназначен для плавного включения режимов путем выравнивания скоростей вращения между промежуточным и ведомым валами. Такая особенность устройства обеспечивает не только более комфортное управление автомобилем, но и бережет ведущие механизмы сцепления от повреждений и быстрого износа.

        Особенность работы косозубой раздаточной коробки Уаз.

        Косозубая раздаточная коробка обладает еще одной особенностью, которая состоит в том, что промежуточная шестерня установленная на промежуточном валу и шестерня привода переднего моста вращаются в ней постоянно. Вне зависимости от того, включен или отключен передний мост, включены или отключены хабы — колесные муфты подключения переднего моста. Поэтому в повседневной эксплуатации, в определенные моменты времени и особенно в условиях жаркой погоды, это создает хорошо различимый в салоне автомобиля дополнительный шум от раздаточной коробки, даже не смотря на то, что обе этих шестерни косозубые. Механизм переключения передач косозубой раздаточной коробки Уаз. Механизм переключения на автомобилях семейства Уаз-3162, Уаз Патриот и Уаз Хантер однорычажный. Один рычаг поочередно включает передний мост, затем нейтральную и понижающую передачу. Механизм состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки. Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами. В автомобилях с четырех и пятиступенчатой коробкой передач сам рычаг управления переключением раздатки и его рукоять отличаются.

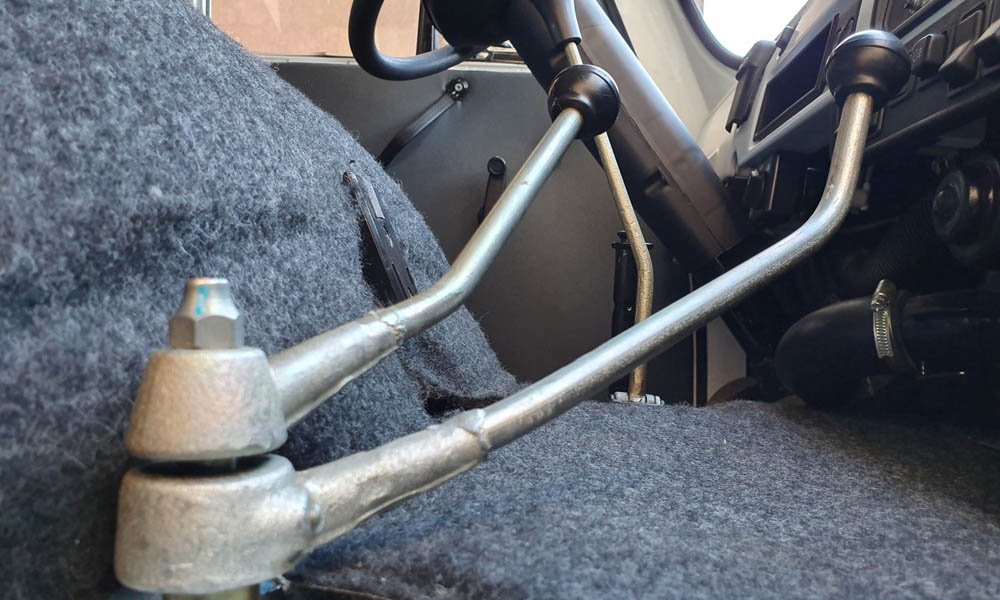

        На грузопассажирских автомобилях вагонной компоновки семейства Уаз-3741 косозубая раздаточная коробка по прежнему комплектуется двухрычажным механизмом переключения — один рычаг для включения переднего моста, второй — для включения нейтральной и пониженной передачи.

        В однорычажной схеме рычаг управления установлен непосредственно на раздатке, а в двухрычажной — соединяются с ней при помощи механизма дистанционного управления. На двухрычажном механизме присутствует встроенная блокировка которая не позволяет включить пониженную передачу до тех пор, пока не включен передний мост, и не дает выключить передний мост, пока включена пониженная передача.

        Механизм управления раздаточной коробкой автомобилей семейства УАЗ 31741- рычаг включения переднего моста; 2- рычаг включения прямой и понижающей передачи; 3- регулировочные вилки; 4- контргайки; 5- передние тяги; 6- втулки; 7- стопорный винт; 8- шпонки; 9- кронштейн; 10,11 — промежуточный рачаг; 12- гайка; 13- шарнирный подшипник; 14- корпус подшипника; 15- валы переключения; 16- задние тяги.

        Советы для автомобилистов

        Автомобили УАЗ относятся к классу внедорожников и в большинстве случаев их владельцами становятся те люди, которым по каким-то причинам приходится ездить по бездорожью. К сожалению, качество сборки этих автомобилей на Ульяновском автозаводе явно хромает. Поэтому проблемы с включением передач могут появиться даже в гарантийный период эксплуатации этого автомобиля.

        Причин, по которым перестают включаться передачи на «уазике», несколько. Причём виновником такой неисправности будет не только коробка перемены передач, но и сцепление, если его ведомый диск, при выключении сцепления, останется зажатым между маховиком и нажимным диском. Происходит это, в следующих случаях:

        • не герметичность гидравлического привода сцепления, в результате чего в него попадает воздух; — неравномерный износ регулировочных винтов оттяжного рычага;
        • закусывание выжимного подшипника из-за отсутствия смазки на той части поверхности стакана, по которому он должен перемещаться;
        • погнулась вилка выключения сцепления;

        Наибольшее количество неисправностей, приводящих к отказу включения какой либо скорости на автомобиле УАЗ, находится в механизме переключения передач, расположенного в крышке КПП. В процессе эксплуатации автомобиля происходит износ нижнего конца кулисы рычага переключения передач, и пазов вилок, при помощи которых перемещаются муфты синхронизаторов.

        Это приводит к выскакиванию кулисы из паза вилки и невозможности включить передачу. Для нормальной работы допустимый размер паза вилки не должен быть больше 13,8 мм, а сферическая поверхность конца рычага переключения передач не должна быть меньше 12,5 мм. В противном случае их необходимо либо заменить, либо отремонтировать путём наплавки при помощи сварки с последующей механической обработкой до требуемых значений размеров.

        Если не включается только одна пара передач, например, третья и четвёртая или первая и вторая, то возможной причиной этой неисправности может стать небольшая погнутость штока, на котором располагаются вилки включения III и IV передачи. К аналогичной неисправности может привести износ фиксаторов штоков, в результате чего, шток под действием вибрации может слегка сместится из нейтрально положения, так как фиксатор его не может удержать в этом положении. И тогда кулиса рычага переключения передач, при попытке включения одной из передач, находящихся на этом штоке, не может попасть в паз вилки, ведь он тоже сместился вместе со штоком.

        Применяемость косозубых раздаточных коробок на автомобилях Уаз капотной компоновки.

        Для автомобилей с главной передачей 4.111 в мостах.

        — 3162-1800021 : привод спидометра 624 оборота/километр, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 29 мм, или с коробкой передач АМЗ, город Арзамас — 31627-1800020 : привод спидометра 624 оборота/километр, механизм переключения из двух рычагов, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 35 мм — 3163-1800021 : привод спидометра 624 оборота/километр, совместно с коробкой передач Dymos, Корея — 3162-1800021-10 : привод спидометра 1000 оборотов/километр, совместно с коробкой передач АМЗ, город Арзамас — 3163-1800021-10 : привод спидометра 1000 оборотов/километр, изменен картер, совместно с коробкой передач Dymos, Корея — 31631-1800021 : привод спидометра 1000 оборотов/километр, изменен картер и в конструкцию добавлен датчик включения переднего моста, совместно с коробкой передач Dymos, Корея

        Для автомобилей с главной передачей 4.

        625 в мостах.

        — 3162-1800020 : привод спидометра 624 оборота/километр, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 29 мм, или с коробкой передач АМЗ, город Арзамас — 31627-1800020-10 : привод спидометра 624 оборота/километр, механизм переключения из двух рычагов, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 35 мм — 3163-1800020 : привод спидометра 624 оборота/километр, совместно с коробкой передач Dymos, Корея — 3162-1800020-10 : привод спидометра 1000 оборотов/километр, совместно с коробкой передач АМЗ, город Арзамас — 3163-1800020-10 : привод спидометра 1000 оборотов/километр, изменен картер, совместно с коробкой передач Dymos, Корея — 31631-1800020 : привод спидометра 1000 оборотов/километр, изменен картер и в конструкцию добавлен датчик включения переднего моста, совместно с коробкой передач Dymos, Корея

        Для автомобилей с главной передачей 5.38 в мостах.

        — 3162-1800022 : привод спидометра 624 оборота/километр, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 29 мм, или с коробкой передач АМЗ, город Арзамас — 31627-1800022 : привод спидометра 624 оборота/километр, механизм переключения из двух рычагов, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 35 мм — 3163-1800022 : привод спидометра 624 оборота/километр, совместно с коробкой передач Dymos, Корея.

        Самоотключение понижающей передачи в косозубой раздаточной коробке под нагрузкой.

        Так как принципиально схема подключения понижающей передачи не поменялась, то этот конструктивный недостаток перешел к косозубой раздатке по наследству от прямозубой, более подробно о нем в этом материале. И только в 2008 году, почти через три года после начала выпуска Уаз Патриот, автозавод несколько модернизировал сам механизм переключения передач раздаточной коробки. Плюс добавил в его конструкцию пластину с пружиной которые гасили колебания рычага переключения и подтягивали его к корпусу коробки. После этих доработок ситуация с самопроизвольным отключением пониженной передачи несколько улучшилась, но сама проблема полностью не исчезла. Инфрмация: auto.kombat На нашем сайте доступны для заказа косозубые раздаточные коробки с стандартным и увеличенным числом понижающей передачи: Раздаточная коробка (РК) косозубая УАЗ PATRIOT Раздаточная коробка (РК) косозубая УАЗ 469, HUNTER Раздаточная коробка (РК) косозубая УАЗ-452

        Установка РК УАЗ, с увеличенным числом понижающей передачи позволяет

        1. уверенно преодолевать маршруты, требующие повышенной проходимости, на малых оборотах;
        2. исключает момент пробуксовки при езде по бездорожью, сохраняя ресурс сцепления.

        Качество деталей РК

        • каждая РК УАЗ собирается с применением новых заводских деталей ОАО «УАЗ»
        • качественная сборка и установка деталей РК , исключает «вылетание» пониженной передачи;
        • каждая пара проходит обкатку по шуму и пятну контакта на шумо-контрольном станке, поэтому комплект понижающих шестерней абсолютно бесшумен;
        • раздаточные коробки сделаны на основе заводских РК с применением комплектов понижающих шестерен РК УАЗ «Автогур73», изготовленых из конструкционной легированной стали, 18ХГТ.

        Данная марка стали используется для изготовления деталей, работающих под действием ударных нагрузок, от которых требуется повышенная прочность, высокая поверхностная твердость и вязкость сердцевины. Применение данной марки стали даёт высокие показатели изгибной и контактной выносливости зубьев. Простыми словами: детали из данной марки стали, пройдя определённый процесс обработки, прочны, выносливы и тверды, но при этом способны поглощать механическую энергию в процессе деформации и разрушения под действием ударной нагрузки, т. е. не разрушаться.
        Также мы можем доработать вашу РК комплектом понижающих шестерен. Стоимость работы 5 000 руб + расходы на пересылку. Статья: Техническое обслуживание. Разборка раздаточной коробки

        Никаких признаков плана нападения в точке конфликта между Грузией и Россией

        Нико Мчедлишвили

        Чтение за 4 минуты напасть на сепаратистскую Абхазию, но это не похоже на место, готовящееся к битве.

        Дежурный милиционер Розман Лоладзе и его напарник планировали в пятницу охотиться на горных козлов из автоматов Калашникова. Они передумали и вместо этого остановились в доме друга, чтобы выпить несколько рюмок водки и сырного хлеба хачапури.

        Уединенное Кодорское ущелье стало очагом резкой эскалации напряженности в отношениях между Россией и Грузией, что заставило западных дипломатов опасаться, что достаточно небольшой искры, чтобы разжечь новый вооруженный конфликт.

        Россия заявила, что Тбилиси перебросил дополнительные войска, в том числе силы Министерства обороны, 122-мм полевые орудия, минометы и припасы для проведения операции против поддерживаемых Москвой сепаратистов в Абхазии.

        Москва назвала это причиной направления в регион сотен дополнительных миротворческих контингентов, что вызвало обеспокоенность союзников Грузии в Европейском союзе, НАТО и США.

        На этой неделе корреспондент агентства Рейтер и фотограф провели два дня в верхней части Кодорского ущелья, единственном районе Абхазии, контролируемом Тбилиси. Чиновники не пытались наложить ограничения на их передвижение.

        Единственными силами, которые они видели, были регулярная полиция, войска МВД и спецназ МВД. Эти подразделения действуют в регионе уже два года в рамках того, что, по словам Тбилиси, является частью усилий правоохранительных органов.

        Войска МВД и спецназа были одеты в камуфляжную форму с инициалами министерства и вооружены автоматами Калашникова.

        Единственными уликами были полицейские патрульные машины, несколько грузовиков КамАЗ, несколько внедорожников УАЗ советской конструкции и пикапов Toyota Hilux.

        Все были отмечены знаками отличия Министерства внутренних дел, и ни у одного из них не было черно-белых номерных знаков, которые являются стандартными для автомобилей министерства обороны Грузии.

        Москва сообщает, что в этом районе находится более 1500 вооруженных людей. Сосо Карчаидзе, начальник местной полиции, сказал, что их было 450.

        «Количество мужчин не изменилось», — сказал он Рейтер. «Здесь вообще нет вооруженных сил (приданных Минобороны)».

        Верхняя часть Кодорского ущелья находится на переднем крае напряженного противостояния между Грузией и Россией с момента окончания сепаратистского конфликта, в ходе которого сепаратисты потеряли контроль Тбилиси над всем регионом, кроме этого уголка.

        Абхазия признана на международном уровне частью Грузии, но занимается своими делами при поддержке Москвы. До 19 лет94 года прекращения огня при посредничестве ООН, российские миротворцы патрулируют зону конфликта.

        Протянувшись на 50 км (30 миль) в длину и на 3 км в ширину в самом широком месте, в верхней части ущелья проживает не более 3000 постоянных жителей, разбросанных по 12 деревням.

        Это пейзаж гор со снежными вершинами и густых лесов.

    Регулировка зажигания ямз 236 видео: двигатель ямз 236 установка зажигания

    ЗАЖИГАНИЕ НА МТЗ-320 — nashikolesa.ru

    Как включить щетку?

    При отжатии кнопки внутри ее загора ется контрольная лампа и мигает од новременно с мигающим светом сиг нализации.

    Гидронавесная система обеспечивает агрегатирование и работу трактора с на весными и полунавесными машинами и орудиями.

    Давление в системе смазки МТЗ поддерживается предохранительным клапаном 2. На моем автомобиле как показано на видео, необходимо убрать компрессор, снять плиту компрессора и только тогда можно добраться до .

    Подводим такт впрыска, наблюдая по входу топлива из первого плунжера.

    Несмотря на свои размеры и вес, он достойно справляется с вскапыванием земли. Не курите в местах стоянки трак тора и во время работы.

    Система охлаждения трактора МТЗ включает: насос 8 охлаждающей жидкости, радиатор 1, который закрывается крышкой с паровоздушным клапаном, вентилятор 2, термостат 3, датчик 4 сигнализатора аварийной температуры, расширительный бачок 6, а также соединительные шланги и водяную рубашку дизеля. Если сопротивление равно 0 Ом — заменить короткозамкнутую свечу.

    При этом на свечи подаётся напряжение 24В то же, что и на стартер.
    Устраняем «гавканье» на тракторе

    Читайте также: двс д 240

    Посмотреть аналоги:

    Рукоятка останова двигателя 8 При перемещении рукоятки назад по ходу трактора двигатель глохнет.
    МТЗ Длинна — мм.

    Указатель уровня топлива

    При включенных фарах установкой рычага в нижнее фиксированное положение вдоль оси рулевой колонки включается «дальний» свет, в верхнее фиксированное положение — «ближний» свет.

    Индикатор поворота прицепа.

    Радиатор отопителя медный, трехрядный, для отопления и вентиляции кабины. В корпусе воздухоочистителя имеется отводной канал с резиновым наконечником для удаления средних и крупных частиц пыли.

    Перегоревшие заменить, предварительно устранив КЗ цепи питания свечей. Общие сведения об устройстве трактора 2.

    Выключатель аварийной сигнали зации
    как сделать момент впрыска (зажигание) на МТЗ раньше или позднее

    Еще по теме: Тормозная система МТЗ-82

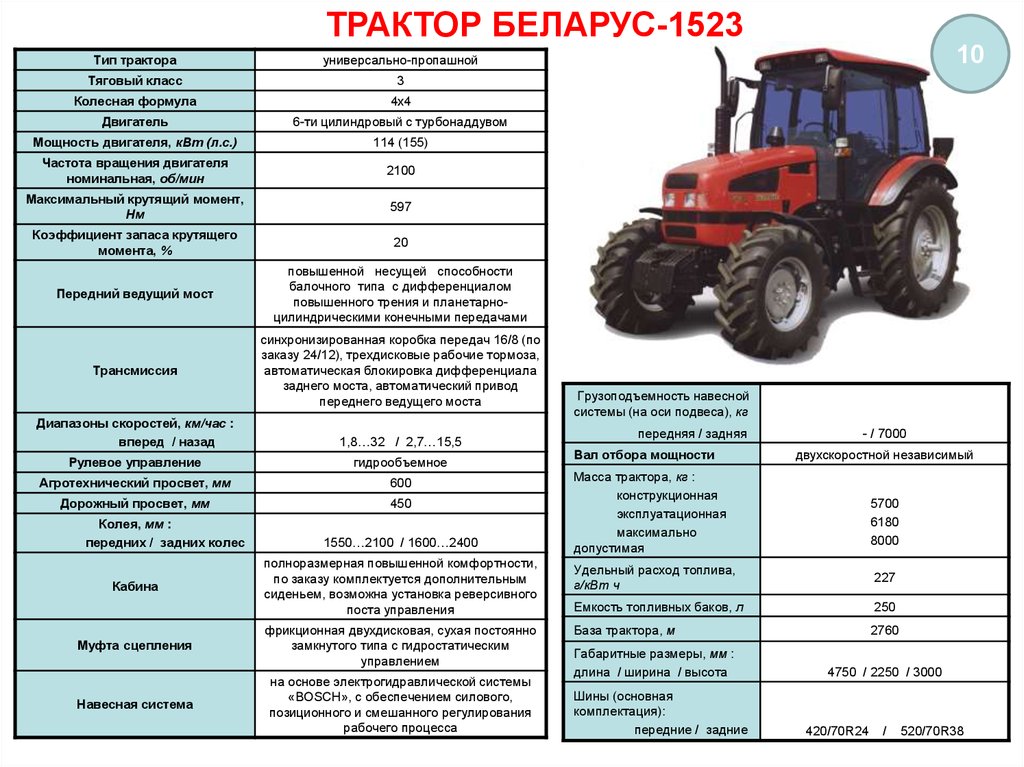

    Технические характеристики МТЗ 320 .4

    Какой размер резины?

    Косилка — измельчитель — для покоса травы и одновременного ее измельчения. Перед подъемом и опусканием на навесную машину и состояние весного оборудования, а также при сцепки. Перед запуском в работу трактор места, предупредите сигналом ок должен быть обкатан.

    Контрольно-измерительные приборы МТЗ

    Указатель уровня топлива Насос под действием пружин плунжеров начинает менять угол впрыска топлива и получается гавканье двигателя. При наличии отклонений разберите форсунку, промойте и прочистите распылитель латунной щеткой, при необходимости замените распылитель. МПУ — погрузочно-уборочная машина, укомплектована спереди навесным погрузочным и задним щеточным спецоборудованием, предназначена для использования на уборочных, погрузоразгрузочных и земляных работах, а также при планировке территории, засыпки траншей и ям.

    Сработало блокирующее устройство запуска двигателя или неисправен его выключатель — Установите рычаг КПП в нейтральное положение, проверьте работу выключателя блокировки. Рукоятка управления подачей топлива 9 — При перемещении рычага вперед по ходу трактора подача топлива увеличивается, назад — уменьшается. Система смазки двигателя МТЗ 1 — маслоприемник; 2 — предохранительный клапан; 3 — масляный насос; 4 — датчик давления масла в магистрали; 5 — распределительный вал; 6 — сапун; 7 — крышка маслозаливной горловины; 8 — втулка коромысла; 9 — фильтр; 10 — коренные вкладыши; 11 — шатунные вкладыши; 12 — мас-ломерный щуп; 13 — сливная пробка. Загорается при давлении масла ниже допустимого, горит также при неработающем двигателе, когда ключ зажигания находится в положении I.

    Алгоритм установки угла

    Система охлаждения дизеля МТЗ 1 — радиатор; 2 — вентилятор; 3 — термостат; 4 — датчик сигнализатора; 5 — крышка заливной горловины; 6 — расширительный бачок; 7 — блок цилиндров; 8 — насос охлаждающей жидкости. При отсутствии напряжения устранить обрыв. Для информации:.

    Рычаг переключения диапазонов и заднего хода 13 — Схема переключения показана на рис. Индикатор засоренности воз- не загорается и запуск двигателя душного фильтра.

    Все недостатки предыдущих, связанных с мощностью и надежностью, были ликвидированы. Схема переключения передач.
    Начальный угол опережения зажигания

    Еще по теме: раздатка МТЗ

    (495) 226-86-42

    Топливный фильтр — диаметр — 83 мм, длина — 81,5 мм.

    При движении рычага из положения «ближний» свет дальше вверх кратковременно включается «дальний» свет положение нефиксированное.

    Загорается при максимальном засорении фильтра и необходимости его очистки.

    Каждый защищает цепь питания трёх свечей. Датчиками контрольно-измерительных приборов и индикаторов аварийных режимов или работоспособности узлов и систем трактора МТЗ При враще нии рукоятки по часовой стрелке сиденье регулируется на большую массу, вращением рукоятки против часовой стрелки — на меньшую мас су.

    См. также: ремонт нш 32

    Устранение плавающих оборотов.

    Выключатель аварийной сигнали зации Топливный фильтр — диаметр — 83 мм, длина — 81,5 мм. Педаль управления правым тормозом 12 — При нажатии на педаль происходит затормаживание правого тормоза. Если восстановить не удалось — заменить реле К1.

    Индикатор включения средств тимого, горит также при нерабо- облегчения запуска двигателя. Тахоспидометр Включатель стартера и приборов Напряжение в бортовой сети либо меньше 12,4В, либо больше 15,6В. Установка зажигания МТЗ Тут смотрим с переди автомобиля на двигатель, по часовой ели переместим то будет раннее, если против часовой то позднее. Модификация Удачная конструкция, хорошие технические характеристики позволили производителю создать на базе трактора, следующие специализированные модификации: МТЗ

    «регулировка зажигание двигателя д 243»

    Полнопоточный масляный фильтр 9 обеспечивает качественную очистку масла при своевременной замене. Электронная система имеет множество явных преимуществ, а также позволяет легче запускать двигатель в зимнее время. Насос высокого давления Тем самм уберем плавающие обороты.

    Батарея GB2 питает потребители электроэнергии на тракторе до запуска двигателя. Источником электроэнергии на тракторе являются см. Указатель уровня топлива Разрядилась аккумуляторная батарея ниже допустимого предела — Зарядите или замените аккумуляторную батарею.
    момент впрыска топлива на мтз и не только

    Настройка карбюратора: сначала зажигание | Клуб реставрации классических автомобилей

    Автор Сэм Логан и подано в раздел «Статьи о классических автомобилях».

    Рассказ и фотографии предоставлены Moore Good Ink

    Существует основное правило настройки карбюратора: «Сначала зажигание». После того, как статическая установка зажигания и механизм опережения зажигания в распределителе установлены правильно, топливно-воздушная смесь может быть настроена на полную мощность и эффективность использования топлива.

    Высокопроизводительные карбюраторы, впускные коллекторы, головки цилиндров, распределительные валы и другие компоненты настройки зависят от правильного опережения зажигания; если искра не подается в камеру сгорания в нужное время, стремление к оптимальной мощности или экономичности нарушается.

    Но раздатчик пропал! Тюнинг современных хот-родов включает в себя электронику и компьютерное программное обеспечение. Датчиков предостаточно. Они измеряют абсолютное давление во впускном коллекторе, массовый расход воздуха, положение коленчатого вала и так далее. Они сообщают ЭБУ (блоку управления двигателем), который постоянно проверяет все переменные и сообщает каждой свече зажигания, когда зажигать. Там, где когда-то был распределитель, теперь существует несколько катушек, часто по одной на каждую свечу зажигания.

    Все-таки какое это удовольствие понимать психологию хот-роддера, жаждущего карбюратора и трамблёра. И, по иронии судьбы, старые автомобили тюнинговать проще. Для них не требуется сложного оборудования или компьютерных знаний, часто достаточно лишь хронометра, отвертки и нескольких гаечных ключей.

    справочная информация по стрелочному зажиганию

    До того, как появились сложные электронные системы управления, мы использовали систему зажигания с точками и катушкой, которая впервые появилась на 19-й модели.10 Кадиллак. Был использован распределитель, чтобы определить, когда каждая свеча зажигания должна загореться. Механический кулачок с приводом от двигателя в распределителе, вращающийся со скоростью распределительного вала, приводил в действие набор точек прерывания. Точки переключали электрический ток на катушку, которая преобразовывала его в высокое напряжение, необходимое для зажигания свечей зажигания.

    Высокое напряжение подавалось от катушки к центру крышки трамблера по высоковольтному проводу. Внутри колпачка есть маленькие металлические выступы, по одному на каждую свечу зажигания. Ротор, установленный на верхнем конце механического кулачка и функционирующий внутри крышки распределителя, направляет высоковольтные импульсы на нужную свечу зажигания. Конденсатор выполняет двойную функцию: продлевает срок службы точек за счет гашения дуги в точках и формирования резонансного контура с катушкой, повышающей пиковое напряжение.

    Ротор соединен через высоковольтную катушку с аккумулятором, а небольшие металлические выступы в крышке трамблера соединены проводами свечей зажигания со свечами зажигания. Когда ротор вращается, ток проходит через крошечный зазор к каждому из маленьких металлических выступов, замыкая электрическую цепь и вовремя посылая кратковременные высоковольтные токи на каждую свечу зажигания.

    Момент зажигания

    На опережение зажигания влияет множество факторов, включая тип топлива, состав смеси, форму камеры сгорания, степень сжатия, температуру и влажность. Кроме того, зажигание всегда рассчитано на зажигание свечи зажигания до того, как поршень достигнет верхней мертвой точки (ВМТ) в цилиндре. Зажигание до ВМТ необходимо из-за времени, необходимого фронту пламени для воспламенения воздушно-топливной смеси в цилиндре.

    Два элемента опережения зажигания: статическое или начальное опережение и прогрессивное опережение

    При объединении статического или начального хронометража с прогрессивным хронометражем получается общий хронометраж. Статическая синхронизация может варьироваться от 8 градусов до ВМТ до более 40 градусов в зависимости от двигателя. Настройка статической или начальной синхронизации достигается простым поворотом корпуса распределителя относительно ротора. Следовательно, либо точки, либо электронный датчик сработают раньше или позже.

    Постепенное опережение искры осуществляется либо механическими средствами, либо вакуумом, либо обоими способами. Его функция состоит в том, чтобы увеличить угол опережения зажигания по сравнению со статической настройкой. По мере увеличения оборотов двигателя требуется, чтобы искра воспламенялась раньше, потому что у топливовоздушной смеси меньше времени для сгорания.

    Механические механизмы опережения зажигания состоят из грузов на пружинах, которые отбрасываются наружу под действием центробежной силы внутри распределителя. По мере увеличения скорости двигателя грузы постепенно вращаются по большему радиусу, продвигая ротор относительно крышки и, следовательно, опережая момент зажигания. Вакуумное продвижение, с другой стороны, ускоряет момент зажигания, реагируя на низкое давление во впускном коллекторе. Таким образом, задача тюнера двигателя состоит в том, чтобы воспламенить искру точно в нужное время во всем диапазоне оборотов.

    Настройка механизма подачи вакуума достигается за счет использования регулируемого механизма подачи вакуума или изменения положения датчика вакуума во впускном коллекторе. Настройка механического механизма продвижения осуществляется путем замены пружин или грузов или того и другого.

    Наиболее распространенный признак неправильного опережения зажигания

    Часто тщательно настроенные двигатели с высокопроизводительными распределительными валами, головками цилиндров и впускными коллекторами проявляют ленивую реакцию или, что еще хуже, колеблются при ускорении или глохнут на холостом ходу. Решение состоит в том, чтобы увеличить статическое время и уменьшить прогрессивное время (механическое или вакуумное), тем самым ограничивая чрезмерное общее время на высоких оборотах двигателя. Настройщики карбюраторов считают это своей самой серьезной проблемой, но она легко решается модификациями распределителя.

    Источник:

    Демон карбюрации

    Используя стандартную лампу времени (типа без обратного набора), подключенную к цилиндру номер 1 и к обеим клеммам аккумулятора, и при работе двигателя на холостом ходу, этот двигатель работает примерно на 20 градусов до ВМТ. Это событие момента зажигания известно как статическое или начальное время зажигания и является хорошей отправной точкой для высокопроизводительных двигателей, особенно с агрессивными распределительными валами.

    Зажигание при 10 градусах до ВМТ является хорошей начальной настройкой зажигания для слегка модифицированного двигателя.

    Зажигание при 5 градусах до ВМТ является типичной начальной установкой зажигания для стандартного двигателя.

    Включение в ВМТ или сразу после нее, как показано здесь, вероятно, приведет к остановке двигателя. Двигатели, особенно высокопроизводительные, имеют аллергию на задержку зажигания. Из-за времени, необходимого для воспламенения воздушно-топливной смеси в цилиндре, для правильной работы им требуется правильно опережающее опережение зажигания.

    Как проверить статический и общий угол опережения зажигания с помощью индикатора времени с обратным циферблатом

    Используя индикатор времени с циферблатом, вы регулируете циферблат до тех пор, пока линия балансира коленчатого вала не совпадет с меткой ВМТ на выступе. Таким образом, на холостом ходу число на циферблате будет представлять ваше начальное время. Общее время определяется аналогичным образом, за исключением того, что скорость двигателя увеличивается, обычно до 2500-3000 об / мин, при которой грузы и пружины перемещаются в положение максимального опережения.

    Преимущество индикатора времени обратного набора становится очевидным при определении общего времени. В этом примере общее время записывается при 38 градусах до ВМТ. Со стандартным индикатором времени без обратного набора 38 градусов будет большим расстоянием от язычка и потребует некоторой формы измерения.

    Когда вы проверили угол опережения зажигания вашего двигателя?

    Именно тогда, когда искра искрит, зажигает огонь в камере сгорания и производит некоторую мощность и шум, важно, потому что это требует времени. Точное время возникновения этой искры важно для работы двигателя, его производительности, расхода топлива и, что особенно важно, для его благополучия.

    На современных классических автомобилях с электронной системой зажигания без распределителя датчик коленвала обычно контролирует момент зажигания, отправляя сигнал на ЭБУ двигателя (электронный блок управления). Зная точный угол поворота коленчатого вала в градусах, программное обеспечение ECU может дать искру для каждого цилиндра в нужное время. Это означает, что нет необходимости устанавливать момент зажигания, поскольку он контролируется программным обеспечением ECU (известным как карта зажигания).

    На более старых классических моделях с дистрибьютором синхронизация должна быть установлена ​​и периодически проверяться, чтобы убедиться, что она по-прежнему верна. Напоминаем, что искра возникает для каждого цилиндра, когда кулачок в нем вращается с половиной частоты вращения коленчатого вала. Лепестки на кулачке размыкают и замыкают точки контакта прерывателя, и каждый раз, когда они размыкаются, катушка зажигания вызывает искру. Чтобы получить дополнительную информацию о дистрибьюторах и о том, как они работают, ознакомьтесь с предыдущей колонкой здесь.

    Rob Siegel

    Точки прерывания контактов могут быть заменены оптическими датчиками или датчиками Холла, но синхронизация по-прежнему контролируется их положением по отношению к кулачку распределителя. На данный момент, однако, мы будем придерживаться олдскульных точек разрыва контактов, потому что, если они неправильно установлены, они тоже могут в некоторой степени повлиять на синхронизацию. Но прежде чем перейти к мелочам времени зажигания, почему это важно?

    Когда топливо и воздух воспламеняются в бензиновом двигателе, они горят, и, как костер, этому пламени требуется время, чтобы распространиться. Конечно, не так много времени, всего миллисекунды, но это все же прогрессивный процесс. Поскольку события происходят в двигателе очень быстро, как колоссальная скорость движения поршней вверх и вниз по каналам, может не хватить времени для сгорания топлива и высвобождения энергии в нужный момент цикла двигателя.

    По этой причине топливо обычно воспламеняется раньше, чтобы дать ему время полностью сгореть к моменту, когда поршень достигает верхней мертвой точки или ВМТ и начинает рабочий ход вниз. Вот что подразумевается под опережением зажигания, точной точкой относительно положения поршня в отверстии, когда воспламеняется топливо.

    Положение поршня относится к углу поворота коленчатого вала относительно ВМТ, равному 0°. По мере увеличения оборотов двигателя увеличивается скорость поршней, и время, отведенное на сгорание топлива, уменьшается. Чтобы преодолеть это, смесь должна быть воспламенена раньше, чем быстрее работает двигатель. Говоря языком двигателя, угол опережения зажигания должен быть «опережен» по мере увеличения оборотов и нагрузки на двигатель.

    Обычно на шкиве коленчатого вала двигателя имеется установочная метка. Филиппо Карлот/EyeEm через Getty Images

    По этой причине угол опережения зажигания на двигателях с трамблерной синхронизацией можно проверять как статически при выключенном двигателе, так и при его работающем двигателе. Однако отправной точкой является статическое время. Настройки опережения зажигания, указанные в руководстве по ремонту, обычно дают статическое опережение (до верхней мертвой точки, ВМТ) при работающем зажигании. Таким образом, руководство Haynes Mini дает раннюю настройку седана 998 Mini как 5 ° до ВМТ в статике и 8 ° до ВМТ при 600 об / мин с отсоединенной вакуумной трубкой.

    Автоматическое опережение времени управляется двумя вещами. Первый — это пара грузиков в распределителе, которые вращают кулачок распределителя по мере увеличения скорости двигателя, быстрее встречаясь с пяткой точек и опережая зажигание. Вторая представляет собой вакуумную систему опережения, состоящую из вакуумной трубы, соединяющей распределитель с впускным коллектором. По мере открытия дроссельной заслонки и увеличения нагрузки на двигатель (он работает сильнее), давление во впускном коллекторе падает, что, в свою очередь, опережает угол опережения зажигания на трамблере.

    Чтобы проверить угол опережения зажигания, сначала начните с книжной полки, обратившись к правильной настройке и любым специальным процедурам проверки и регулировки в заводском руководстве по обслуживанию. Спецификации, найденные там, являются лучшей отправной точкой для начала. Вооружившись знаниями, снимите свечи зажигания, чтобы двигатель можно было легко вращать, и проворачивайте двигатель небольшими порциями либо путем разумного толкания автомобиля на второй или третьей передаче, либо на нейтральной передаче с помощью гнезда на шкиве кривошипа. Цель состоит в том, чтобы совместить установочную метку на шкиве коленчатого вала с соответствующим числом в градусах, которое часто выбито на крышке двигателя рядом с ним. В редких случаях следы могут быть в другом месте. На ранних Mini метки выбиты на маховике за небольшой контрольной пластиной. Убедитесь, что окончательное совмещение меток выполнено в направлении вращения двигателя, чтобы убедиться, что весь зазор между коленчатым валом и распределителем устранен.

    В этот момент прерыватели контактов должны быть на пороге размыкания или уже разомкнуты для свечи зажигания номер один. Снимите зажим, крепящий распределитель к блоку цилиндров, и поверните корпус распределителя в том же направлении, что и кулачок, чтобы убедиться, что точки полностью закрыты, затем снова поверните его, пока они не откроются. Это момент, когда будет генерироваться искра.

    Использование стробоскопического индикатора времени для проверки угла опережения зажигания. Getty Images

    Чтобы быть точным, при включенном зажигании мультиметр, подключенный параллельно к точкам, соединенным между землей и отрицательным выводом катушки, даст показания в момент их размыкания. Если у вас его нет, 12-вольтовая лампочка, подключенная к точкам, загорится в тот же момент. Еще один быстрый и простой способ — вращать трамблер при включенном зажигании до тех пор, пока искра не проскочит по точкам.

    Для тестирования при работающем двигателе вам понадобится стробоскопический индикатор времени. Подключенный через высоковольтный провод и свечу зажигания к цилиндру номер один, индикатор будет мигать каждый раз, когда свеча искрит. Направление света от стробоскопа на временные метки, используемые для статического измерения времени, покажет опережение времени по мере увеличения оборотов. Индикаторы времени со встроенными тахометрами облегчают проверку оборотов, указанных в руководстве.

    Назначение подшипников: Подшипники — назначение и классификация, виды подшипников и описания

    Виды и назначение подшипников GMN — Статьи

    Виды и назначение подшипников GMN — Статьи

    Новости
    Статьи
    Галерея
    Наши работы
    Отзывы

    КУПИТЬ ПОДШИПНИКИ

    8 (495) 902 78 78

    [email protected]

    0
    0

    1. Ремонт и обслуживание шпинделей токарных станков ЧПУ
    2. Статьи
    3. Виды и назначение подшипников GMN

    15.01.2019

    Высокоточные подшипники GMN, производства Германии, выполняются по европейским стандартам, относятся к P2-P4 классам точности и используются в современном роторном оборудовании, за счет повышенных эксплуатационных характеристик сокращая амортизационные расходы, и увеличивая прибыль предприятий.

    Виды

    Предлагаются следующие варианты изделий:

    1. Шпиндельные подшипники. Рассчитаны на постоянные повышенные нагрузки, в том числе осевые, но только в одном направлении. Работают широком диапазоне температур, выпускаются открытого и закрытого типа.
    2. Подшипники радиальные. Занимают мало места, работаю в обоих направлениях вращения, выдерживают не только осевые, но и радиальные нагрузки. Комплектуются смазкой, уплотнителями и разделителями по требованию заказчика.
    3. Шариковые подшипники. Универсальное классическое решение, для установки в узлы со средней нагрузкой, оптимальное в ценовом соотношении, с уменьшенным сроком замены.
    4. Подшипники гибридные. Внутри установлены керамические шарики, вместо стальных, что позволяет увеличить прочность и коррозионную устойчивость изделий. Выдерживают повышенные обороты и нагрузки.
    5. Подшипники специальные. Нестандартные по размерам и исполнению варианты, например: магнитные, вакуумные, высокоточные, авиационные и другие, выполняемые с строго в соответствии с требованиями конкретного места установки.

    Устройство

    Не зависимо от назначения, каждое изделие состоит из следующих компонентов: два кольца из нержавеющей стали, внешнее и внутреннее, фиксируют в продольных проточках шарики из металла или керамики, по боковинам могут быть размещены уплотнители, между шариками могут находиться разделители-сепараторы, а в самих кольцах могут располагаться каналы для дополнительной смазки.

    Преимущества

    Продукция завода GMN проходит сертификацию в Европе и России, она полностью соответствует регламентам и требованиям, предъявляемым к этому виду изделий, и отличается увеличенной прочностью и повышенным ресурсом изделий:

    • повышенная грузоподъемность;
    • большой ассортимент;
    • увеличенный запас прочности;
    • высокая точность;
    • вариативность исполнения.

    Завод предлагает, как классические, так и инновационные шарикоподшипники, подводящие к большинству видов современного оборудования и для оборудования прошлых поколений.

    назначение и виды используемых деталей

    Насосное оборудование используется для перекачки жидкостей, а вращение в этих агрегатах осуществляется при помощи подшипников. Независимо от того, в каких условиях применяется данная техника, подшипники для насоса должны обладать надежностью и долговечностью.

    Зачем нужны подшипники в насосах

    На ротор насосного оборудования воздействуют осевые и радиальные нагрузки, и для их восприятия необходимы подшипники. Они являются одними из важнейших деталей устройства. Поэтому ответ на вопрос для чего подшипники в насосе будет следующим. Данный элемент конструкции выполняет функции опоры или упора и поддержки вала или другого подвижного компонента в нужной плоскости с необходимой степенью жесткости.

     В процессе работы на насос воздействуют разные силы. Для их компенсации производитель оборудования решает, какие именно подшипники должны быть установлены на агрегате в каждой конкретной модели.

    Обычно выделяют две категории деталей, используемых в насосах – радиальные и упорные, воспринимающие радиальные и осевые нагрузки соответственно. Для установки в насосных агрегатах применяют подшипники качения и скольжения.

    Выбор подходящей модели обусловлен разными факторами, среди которых скорость вращения вала, необходимый ресурс непрерывной работы устройства и нагрузка на вал.

    Какие подшипники используются в разных типах насосов

    Центробежные насосные агрегаты обычно используются для перекачки воды, в том числе загрязненной (дренажные и сточные воды). Они применяются в системах водоснабжения и теплофикации как жилых зданий, так и производственных помещений. Скважинные и погружные насосы также работают на основе центробежной силы.

    Подшипники, установленные в таком оборудовании, подвергаются повышенным осевым и умеренным радиальным нагрузкам. При этом скорость вращения вала довольно большая. Для установки в нижней опоре насоса этого типа подходят радиально-упорные шарикоподшипники. Количество рядов подбирается, исходя из расчетной нагрузки. Для верхней опоры стоит выбирать радиальные шариковые подшипники. Детали должны быть в закрытом исполнении с заводской смазкой.

    Шнековые насосы эксплуатируются для перекачивания вязких продуктов. Обычно их можно встретить в пищевой и химической промышленности. На подшипники воздействуют существенные нагрузки по радиусу и оси при средних и малых скоростях вращения. Идеальным вариантом станут конические детали, а также цилиндрические роликоподшипники, чтобы усилить радиальную жесткость вала.

    Аксиально-плунжерные модели насосов необходимы для подачи масла и гидравлических жидкостей под большим давлением. При этом на вал агрегата действуют сильные радиальные и осевые нагрузки, а скорость вращения будет малой или средней. В этом случае потребуется установка конических и цилиндрических либо игольчатых роликоподшипников.

    Поршневые кривошипные насосы применяются в металлургии, горной и нефтедобывающей промышленности. В основном на коленчатый вал воздействуют большие радиальные и незначительные осевые нагрузки при средней и низкой скорости вращения. В таких условиях лучше всего себя покажут цилиндрические и двухрядные сферические роликоподшипники.

    Главное – это подобрать нужные детали для конкретной модели насосного оборудования. В этом случае оно прослужит длительное время и будет работать эффективно и бесперебойно. В случае затруднения с выбором подшипников для насосов стоит обратиться к специалистам, которые ответят на все вопросы и помогут определить подходящее изделие.

    Понимание механических подшипников — урок для студентов

    В мире производства и машиностроения, где машины широко используются, подшипник является механическим компонентом, который почти неизбежен. Термин образован от глагола «нести». Подшипники можно найти во всех видах машин, но в основном они выполняют свою работу под землей.

    Как идентифицировать подшипник по номеру подшипника…

    Пожалуйста, включите JavaScript

    Как идентифицировать подшипник по номеру подшипника — расчет и номенклатура

    Механический компонент ограничивает относительное движение между двумя частями до требуемого движения. подшипники могут быть спроектированы так, чтобы обеспечивать свободное линейное перемещение подвижных частей или свободное вращение вокруг неподвижной оси. Он может предотвратить движение, контролируя векторы нормальных сил, действующих на движущиеся части.

    Читать Все, что вам нужно знать о механической пружине

    Основная функция подшипника — способствовать вращению объектов и уменьшать механическое трение между ними. Сегодня мы рассмотрим определение, функции, детали, классификацию, типы, принцип работы и схему подшипников, используемых в механике.

    Содержание

    44444444444. What Bearing?

    Подшипник — это механическая деталь, обеспечивающая линейное или вращательное движение и уменьшающая трение между двумя объектами. Это облегчает движение, снижает усталость и повышает скорость и эффективность между частями.

    Поскольку валы, которые должны вращаться, используются в различных типах машин, подшипники должны быть элементом, обеспечивающим их большие преимущества. Механическая часть широко используется в автомобилях, самолетах, электрогенераторах, холодильниках, кондиционерах, пылесосах, а также в бытовой технике. Судя по списку применений этого подшипника, мы, люди, не можем без них обойтись.

    Каковы функции подшипников?

    Ниже приведены функции подшипников, поскольку они служат для различных целей:

    Помимо обеспечения бесперебойной работы машин, подшипники выполняют следующие две основные функции.

    • Уменьшение трения и обеспечение легкости вращения

    Поскольку трение является наиболее частым явлением между двумя вращающимися валами, особенно при отсутствии смазки. Между деталями используются подшипники, чтобы сделать вращение более плавным. Обратите внимание, что некоторые подшипники допускают смазку. Потребление энергии сокращается, так как трение уменьшается.

    • Подшипник защищает часть, поддерживающую вращение, и поддерживает положение вала t

    Еще одна основная задача механического компонента — выдерживать большое усилие между вращающимся валом и частью, поддерживающей вращение . Подшипники поддерживают точное положение вращающегося вала.

    Читать: Техническое обслуживание

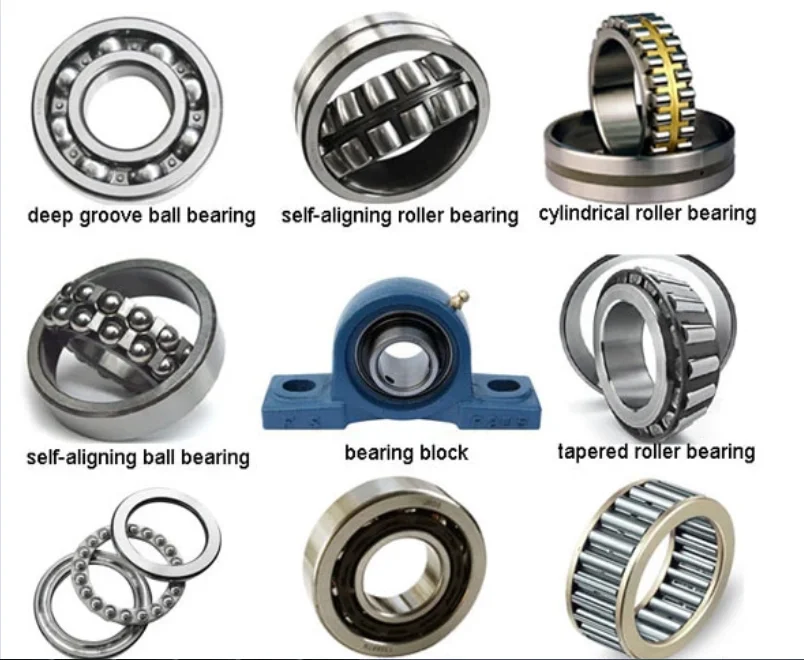

    Какие бывают типы подшипников?

    Различные типы подшипников подразделяются на два: радиальные подшипники (кронштейн вращающегося вала) и упорные подшипники (поддерживающие осевую нагрузку).

    Эти типы подшипников работают с различными осевыми и радиальными нагрузками. Однако их отличие в том, что перпендикулярная опора намного прочнее других типов. Ниже приведены различные типы подшипников, предназначенных для восприятия осевых или радиальных нагрузок:

    Шариковые подшипники:

    Шариковые подшипники рассчитаны на то, чтобы выдерживать как радиальные, так и осевые нагрузки. Они используются в различных приложениях различных размеров, поскольку подшипники получают номенклатуру, основанную на телах качения, и имеют равные доли с шарикоподшипниками.

    Эти типы подшипников широко используются в автомобильной промышленности для таких деталей, как рулевое управление, силовая передача, карданный вал и т. д. Их также можно увидеть в бытовой технике и других промышленных машинах.

    Шариковые подшипники могут выдерживать меньший вес, а также имеют уникальную конструкцию, способную выдерживать нагрузки, и имеют уникальную структуру. Части шарикоподшипника включают внутреннюю обойму, внешнюю обойму, шарик качения и сепаратор.

    Внутреннее кольцо входит в состав вращающегося вала, который стремится вращать ось, а внешнее кольцо установлено на корпусе. Шарик качения передает нагрузку через ось, а сепаратор предотвращает столкновение шариков с другими.

    Конические роликоподшипники:

    Конические роликоподшипники рассчитаны на большие осевые и радиальные нагрузки. Они широко используются в автомобилестроении благодаря тому, что на них можно поднимать тяжелые грузы, не разрушая колеса. Эти типы подшипников обычно начинаются с серийного номера «3».

    Части конического роликоподшипника включают внутреннее и наружное кольца, между которыми расположены конические ролики. Внутреннее кольцо с телом качения образует узел, который индивидуально насаживается на наружное кольцо.

    Коническая поверхность расширяется, чтобы обеспечить зацепление в одной точке на валу подшипника. Это указывает на то, что условия качения тел качения оптимизированы.

    Осевая грузоподъемность этого подшипника определяется углом контакта, который соответствует углу внешней поверхности дорожки качения.

    Присоединяйтесь к нашему информационному бюллетеню

    Шариковые упорные подшипники:

    Шариковые упорные подшипники могут выдерживать осевые нагрузки при низких скоростях и малом весе. На барных стульях принято удерживать сиденье, так как оно содержит элементы качения. Слово «толчок» указывает на передачу осевых нагрузок или осевых нагрузок. Шариковый упорный подшипник обычно начинается с серии «5».

    Упорный роликовый подшипник:

    Упорный роликовый подшипник может выдерживать большие осевые нагрузки, которые часто используются в трансмиссии автомобиля для поддержки косозубых шестерен. Осевая нагрузка воспринимается подшипником.

    Как работает подшипник?

    Работа подшипника довольно проста и понятна. Он состоит из шарика и внутренней части на внешней гладкой поверхности, по которой катится. Шарик имеет тот же вес, что и груз, и сила груза позволяет подшипнику вращаться.

    Посмотрите видео, чтобы получить полное представление о том, как работает подшипник:

    В заключение, подшипник является отличным компонентом, назначение которого состоит в обеспечении легкого как рационального, так и линейного перемещения между двумя объектами. Мы рассмотрели различные типы подшипников, которые, как мы говорим, делятся на два типа; радиальный и упорный подшипник.

    Это все для этой статьи. Надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

    Назначение колесных подшипников · Инспекции BlueStar

    Подшипники появились еще со времен строительства пирамид древними египтянами. Концепция ступичного подшипника проста: вещи лучше катятся, чем скользят. Когда предметы скользят, трение между ними замедляет их движение. Если две поверхности могут катиться друг по другу, трение значительно уменьшается. Древние египтяне помещали круглые бревна под тяжелые камни, чтобы их можно было катить на строительную площадку, тем самым уменьшая трение, вызванное волочением камней по земле.

    Несмотря на то, что подшипники значительно снижают трение, автомобильные ступичные подшипники по-прежнему часто подвергаются неправильному обращению. Мало того, что они должны поддерживать вес вашего автомобиля при движении по выбоинам, разным типам дорог и случайным бордюрам, они также должны выдерживать боковые силы поворотов, которые вы проходите, и должны делать все это, позволяя вашим колесам вращаться. с минимальным трением при тысячах оборотов в минуту. Они также должны быть самодостаточными и плотно закрытыми, чтобы предотвратить попадание пыли и воды. Современные колесные подшипники достаточно долговечны, чтобы выполнить все это. Это впечатляет!

    Большинство автомобилей, продаваемых сегодня, оснащены ступичными подшипниками, которые запечатаны внутри узла ступицы и не требуют обслуживания. Герметичные подшипники можно найти на большинстве новых автомобилей, а также на передних колесах грузовиков и внедорожников с независимой передней подвеской. Герметичные ступичные подшипники рассчитаны на срок службы более 100 000 миль, и многие из них способны проехать в два раза больше. Несмотря на это, средний срок службы подшипников может варьироваться от 80 000 до 120 000 миль в зависимости от того, как эксплуатируется автомобиль и каким воздействиям подвергаются подшипники.

    Типичная ступица содержит внутренний и внешний подшипник колеса. Подшипники бывают роликовыми или шариковыми. Конические роликовые подшипники являются лучшей альтернативой, поскольку они более эффективно воспринимают как горизонтальные, так и боковые нагрузки и могут выдерживать экстремальные удары, такие как попадание в выбоины. Конические подшипники имеют опорные поверхности, расположенные под углом. Конические роликовые подшипники обычно устанавливаются попарно с углом, обращенным в противоположные стороны, чтобы они могли воспринимать осевое усилие в обоих направлениях. Стальные роликовые подшипники представляют собой крошечные барабаны, поддерживающие нагрузку. Конус или угол поддерживает горизонтальную и боковую нагрузку.

    Колесные подшипники изготовлены из высококачественной стали с высокими техническими характеристиками. Внутреннее и внешнее кольца, кольца с канавкой, в которую опираются шарики или ролики, а также тела качения, ролики или шарики, подвергаются термообработке. Закаленная поверхность значительно повышает износостойкость подшипника.

    Средний автомобиль весит около 4000 фунтов. Это большой вес, который необходимо поддерживать на протяжении тысяч миль. Чтобы работать в соответствии с требованиями, подшипники колес должны быть в почти идеальном состоянии, иметь достаточную смазку и быть герметизированными, чтобы не допустить проникновения смазки и загрязнения. Хотя колесные подшипники рассчитаны на длительный срок службы, постоянная нагрузка и вращение негативно сказываются на подшипниках, смазке и уплотнениях. Преждевременный выход из строя ступичного подшипника происходит в результате повреждения, вызванного ударом, загрязнением, потерей смазки или их сочетанием.

    Как только сальник ступичного подшипника начинает протекать, подшипник начинает разрушаться. Поврежденное смазочное уплотнение приведет к утечке смазки из подшипников, а грязь и вода попадут в полость подшипника. Вода – худшее средство для подшипников, так как она вызывает ржавчину и загрязняет смазку. Поскольку во время вождения и прохождения поворотов на ступичные подшипники приходится так много веса, даже малейшее повреждение гонок и подшипников будет создавать шум.

    В случае выхода из строя уплотнений в узле подшипников с уплотнениями их нельзя заменить отдельно. Требуется замена всей ступицы в сборе. Ступичные подшипники без заводской герметизации, которые сегодня редкость, требуют периодического обслуживания. Их следует очищать, осматривать, заполнять новой смазкой и устанавливать новые уплотнения примерно каждые 30 000 миль или в соответствии с рекомендациями производителя.

    Первым признаком неисправности ступичного подшипника является шум в районе колес. Начинается обычно с едва слышного рычания, жужжания, гудения или какого-то циклического шума. Шум, как правило, усиливается по мере движения автомобиля. Другим симптомом является отклонение рулевого управления из-за чрезмерного люфта ступичного подшипника.

    Шум ступичного подшипника не изменяется при ускорении или торможении, но может изменяться при повороте. Он может стать громче или даже исчезнуть на определенных скоростях. Важно не путать шум ступичного подшипника с шумом шин или с шумом плохого шарнира равных угловых скоростей (ШРУС). Неисправные ШРУСы обычно издают щелкающий звук при повороте.

    Диагностика шума ступичного подшипника не всегда проста. Определить, какой из ступичных подшипников вашего автомобиля издает шум, также может быть сложно даже для опытного техника. Поэтому многие механики часто рекомендуют заменять несколько ступичных подшипников одновременно, поскольку они могут не знать, какой из них вышел из строя.

    Обычный способ проверки колесных подшипников — это поднять колеса над землей и провернуть каждое колесо вручную, прислушиваясь и ощущая шероховатость или люфт в ступице. На автомобилях с закрытыми подшипниками люфта почти не должно быть (максимум менее 0,004 дюйма) или никакого люфта, а также абсолютно никаких шероховатостей или шума. Проверить наличие люфта можно, удерживая шину в положениях «12 часов» и «6 часов» и покачивая шину вперед и назад. Если есть какой-либо заметный люфт, значит, ступичные подшипники разболтались и нуждаются в замене или обслуживании.

    Неисправные ступичные подшипники также могут повлиять на работу антиблокировочной тормозной системы (ABS) вашего автомобиля. Чрезмерный люфт, износ или ослабление ступицы часто приводят к раскачиванию кольца датчика при вращении. Датчики скорости вращения колеса очень чувствительны к изменениям воздушного зазора между наконечником датчика и кольцом датчика. Следовательно, изношенный подшипник колеса может вызвать неустойчивый сигнал, который установит код неисправности датчика скорости вращения колеса и приведет к включению сигнальной лампы ABS.

    Выход из строя ступичного подшипника может иметь серьезные последствия, особенно если это происходит во время движения на высокой скорости, когда автомобиль теряет колесо.

    Регулятор напряжения для чего нужен: Что такое реле-регуляторы напряжения и зачем они нужны

    Трехуровневый регулятор напряжения (функции, установка, достоинства)

    Автор Павел Александрович Белоусов На чтение 5 мин. Просмотров 559

    Содержание

    1. Проблема выходного напряжения автомобильного генератора
    2. Режимы работы трехуровневого реле — регулятора
    3. Преимущества применения трехуровневого реле и особенности его установки
    4. Заключение

    Современный автомобиль плотно насыщен многочисленными приборами и устройствами, работоспособность которых определяется получением питания от бортовой сети постоянного тока. При заведенном двигателе источником тока служит электрический генератор, ротор которого вращается за счет наличия механической связи с валом. Частота вращения вала двигателя меняется в широких пределах, в результате чего выходное напряжение генератора испытывает колебания. Для уменьшения вариаций напряжения до требуемого значения на выходе выпрямителя устанавливается стабилизатор, который  выполнен в виде реле-регулятора.

    Проблема выходного напряжения автомобильного генератора

    В перечень функций генератора обязательно входит подзаряд бортовой аккумуляторной батареи, который для обеспечения длительного срока службы осуществляется определенным током. Наиболее простым способом задания его значения является некоторое превышение напряжения, снимаемого с выхода реле-регулятора, над текущим значением напряжения аккумулятора. При этом немедленно возникает серьезная проблема, которая обусловлена тем, что в зависимости от температуры окружающей среды значение этого превышения должно быть различным.

    Очевидное и достаточно просто реализуемое решение по получению заданного выходного напряжения применением температурной коррекции порога срабатывания регулятора за счет установки соответствующего датчика обладает малой эффективностью. Причина этого заключается в том, что температура в подкапотном пространстве из-за соседства с нагретым двигателем  отличается от температуры воздуха, причем определить степень этого отличия простыми средствами не получается.

    Еще одна проблема определения заданного значения зарядного тока обусловлена тем, что даже при постоянной температуре окружающей среды нагрузка на бортовую сеть меняется в широких пределах. Это приводит к “провалу” уровня зарядки аккумулятора и сложностям запуска остывшего двигателя после стоянки.

    Хорошее средство решения обозначенных задач — переход на реле-регулятор, которое выполняет нужные регулировки дискретным изменением  напряжения, которое создаёт генератор. Заданное значение порога срабатывания этого устройства устанавливается водителем самостоятельно с помощью трехпозиционного тумблера. Некоторые регуляторы подключаются автоматически и содержат внутренний датчик, который контролирует величину мгновенного значения напряжения бортовой сети. В обоих случаях выбор порога отсечки осуществляется с учетом внешних факторов, в первую очередь текущей температуры и условий эксплуатации автомобиля.

    Режимы работы трехуровневого реле — регулятора

    Уровень или режим “Минимум”, который соответствует выходному напряжению генератора 13,6 В, используется для работы при температуре воздуха свыше 20°С и применяется при высокой нагрузке на двигатель (пробки, горная местность).

    Уровень “Норма” предполагает выходное напряжение 14,2 В, соответствует средней нагрузке на двигатель, используется весной и осенью при окружающих температурах 0– 20 °С.

    В режим “Максимум” регулятор рекомендуется переводить при отрицательных температурах воздуха. В теплое время года он активизируется на короткое время для зарядки аккумулятора, сильно “посаженного” после длительной стоянки, например, акустической системой или по иным причинам.

    Потребительские качества некоторых моделей трехуровневых реле улучшаются введением в состав схемы дополнительного полупроводникового ключа, который обеспечивает безопасный запуск двигателя. Данный узел блокирует подачу тока на обмотки генератора, если отсутствует у него стабильное выходное напряжение.

    Ещё кое-что полезное для Вас:

    • Втягивающее реле стартера: устройство, неисправности, проверка
    • Машина завелась и заглохла — в чём причины?
    • Как самостоятельно проверить генератор на работоспособность

    Преимущества применения трехуровневого реле и особенности его установки

    На практике распространение получили трехуровневые регуляторы, предназначенные для 9-й и более старшей моделей ВАЗ. Это обусловлено тем, что замена штатного реле на трехуровневое даёт такие преимущества:

    • стабилизацию работы сигнализации при сильных морозах;
    • увеличение яркости свечения фар и ламп салонного освещения;
    • резкое наращивание эффективности функционирования обогревателя;
    • увеличение скорости работы стеклоподъемников.

    Довольно распространены комплекты для вазовских “десяток” и 14-й модели, встречаются и устройства для “Волг” и “Газелей”. Их применение на этих автомашинах дает аналогичный эффект.

    Трехуровневый реле-регулятор приобретается в форме готового к установке комплекта, в состав которого включена подробная иллюстрированная инструкция. Основные элементы комплекта — контактная группа, собственно реле с переключателем движкового типа для выбора напряжения стабилизации и соединительные провода.

    Перед началом работ по замене целесообразно зарядить аккумулятор и затем отключить его минусовую клемму.

    Контактная группа нового устройства монтируется непосредственно на посадочные места предварительно демонтированной старой, установка не требует применения переходников и прочих вспомогательных элементов. Соединительный провод протягивается через крышку генератора (может потребоваться пропилить в ней отверстие требуемого размера), а само реле крепится на свободную крепежную шпильку с ориентацией клеммами вниз. При установке дополнительно проконтролируйте наличие надежного контакта на массу. После монтажа и сборки генератора проверяем его.

    Заключение

    Переход на трехуровневое реле-регулятор автомобильного генератора улучшает функционирование электрооборудования автомобиля и увеличивает срок службы аккумулятора. Положительный эффект от его установки проявляется во время сильных морозов. Рекомендуется заменять штатное реле трехпозиционным на машинах производства ВАЗ моделей 9 и старше.

    Необходимые компоненты предлагаются в виде сравнительно дешевого готового к монтажу и удобного в работе комплекта. Замена старого реле с последующей проверкой качества монтажа не составляет проблем и выполняется автолюбителем даже с начальным уровнем квалификации в области электротехники. Регулятор отличается высокой эксплуатационной надежностью и оправдывает установку.

    Печать

    Регуляторы напряжения.





    Для чего генератору нужен регулятор?

    Генераторная установка предназначена для обеспечения питанием потребителей, входящих в систему электрооборудования автомобиля, и зарядки аккумуляторной батареи при работающем двигателе. Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля и работы двигателя не происходил прогрессивный разряд аккумуляторной батареи или ее перезаряд, а питание потребителей осуществлялось напряжением и током требуемой величины.

    Кроме того, напряжение в бортовой сети автомобиля, питаемой генераторной установкой, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.

    ЭДС индукции в соответствии с законом Фарадея, зависит от скорости перемещения проводника в магнитном поле и величины магнитного потока:

    Е = с×Ф×ω,

    где с — постоянный коэффициент, зависящий от конструкции генератора;

    ω — угловая скорость ротора (якоря) генератора:

    Ф — магнитный поток возбуждения.

    Поэтому напряжение, вырабатываемое генератором, зависит от частоты вращения его ротора и интенсивности магнитного потока, создаваемого обмоткой возбуждения. В свою очередь мощность магнитного потока зависит от величины тока возбуждения, который изменяется пропорционально частоте вращения ротора, поскольку ротор выполнен в виде вращающегося электромагнита.

    Кроме того, ток, поступающий в обмотку возбуждения, зависит от величины нагрузки, отдаваемой в данный момент потребителям бортовой сети автомобиля. Чем больше частота вращения ротора и ток возбуждения, тем большее напряжение вырабатывает генератор, чем больше ток нагрузки, тем меньше генерируемое напряжение.

    Пульсация напряжения на выходе из генератора недопустима, поскольку это может привести к выходу из строя потребителей бортовой электрической сети, а также перезаряду или недозаряду аккумулятора. Поэтому использование на автомобилях в качестве источника электроэнергии генераторных установок обусловило использование специальных устройств, поддерживающих генерируемое напряжение в приемлемом для работы потребителей диапазоне. Такие устройства называются реле-регуляторы напряжения.

    Функцией регулятора напряжения является стабилизация вырабатываемого генератором напряжения при изменении частоты вращения коленчатого вала двигателя и нагрузки в бортовой электросети.

    Наиболее просто контролировать величину вырабатываемого генератором напряжения изменением величины тока в обмотке возбуждения, регулируя тем самым мощность создаваемого обмоткой магнитного поля. Можно было бы использовать в качестве ротора постоянный магнит, но управлять магнитным полем такого магнита сложно, поэтому в генераторных установках современных автомобилей применяются роторы с электромагнитами в виде обмотки возбуждения.

    На автомобилях для регулирования напряжения генератора применяются регуляторы напряжения дискретного типа, в основу работы которых положен принцип действия различного рода реле. По мере развития электротехники и электроники, регуляторы генерируемого напряжения претерпели существенную эволюцию, от простых электромеханических реле, называемых вибрационными регуляторами напряжения, до бесконтактных интегральных регуляторов, в которых полностью отсутствуют подвижные механические элементы.

    ***





    Вибрационный регулятор напряжения

    Рассмотрим работу регулятора на примере простейшего вибрационного (электромагнитного) регулятора напряжения.

    Вибрационный регулятор напряжения (рис. 1) имеет добавочный резистор Rо, который включается последовательно в обмотку возбуждения ОВ. Величина сопротивления резистора рассчитана так, чтобы обеспечить необходимое напряжение генератора при максимальной частоте вращения. Обмотка регулятора ОР, намотанная на сердечнике 4, включена на полное напряжение генератора.

    При неработающем генераторе пружина 1 оттягивает якорь 2 вверх, удерживая контакты 3 в замкнутом состоянии. При этом обмотка возбуждения ОВ через контакты 3 и якорь 2 подключена к генератору, минуя резистор Rо.

    С увеличением частоты вращения ток возбуждения работающего генератора и его напряжение растут. При этом увеличивается сила тока в обмотке регулятора и намагничивание сердечника. Пока напряжение генератора меньше установленного значения, силы магнитного притяжения якоря 2 к сердечнику 4 недостаточно для преодоления силы натяжения пружины 1 и контакты 3 регулятора остаются замкнутыми, а ток в обмотку возбуждения проходит, минуя добавочный резистор.

    При достижении напряжения генератора значения размыкания Uр сила магнитноо притяжения якорька к сердечнику преодолевает силу натяжения пружины и контакты регулятора напряжения размыкаются. При этом в цепь обмотки возбуждения включится добавочный резистор, и ток возбуждения, достигший к моменту срабатывания реле значения Iр, начнет падать.

    Уменьшение тока возбуждения влечет за собой уменьшение напряжения генератора, а это, в свою очередь, приводит к уменьшению тока в обмотке ОР. Когда напряжение уменьшится до значения замыкания Uз, сила натяжения пружины преодолеет силу магнитного притяжения якоря к сердечнику, контакты вновь замкнутся, и ток возбуждения увеличится. При работающем двигателе и генераторе этот процесс периодически повторяется с большой частотой.

    В результате происходит пульсация напряжения генератора и тока возбуждения. Среднее значение напряжения Uср определяет напряжение генератора. Очевидно, что это напряжение зависит от силы натяжения пружины реле, поэтому изменяя натяжение пружины можно регулировать напряжение генератора.

    В конструкцию вибрационных регуляторов (рис. 1, а) входит ряд дополнительных узлов и элементов, назначение которых — обеспечить повышение частоты колебания якоря с целью уменьшения пульсации напряжения (ускоряющие обмотки или резисторы), уменьшение влияния температуры на величину регулируемого напряжения (добавочные резисторы из тугоплавких металлов, биметаллические пластины, магнитные шунты), стабилизацию напряжения (выравнивающие обмотки).



    Недостатком вибрационных регуляторов напряжения является наличие подвижных элементов, вибрирующих контактов, которые подвержены износу, и пружины, характеристики которой в процессе эксплуатации меняются.

    Особенно сильно эти недостатки проявились в генераторах переменного тока, у которых ток возбуждения почти в два раза больше, чем в генераторах постоянного тока. Использование раздельных ветвей питания обмотки возбуждения и двухступенчатых регуляторов напряжения с двумя парами контактов не решали проблему полностью и приводили к усложнению конструкции регулятора, поэтому дальнейшее совершенствование шло, прежде всего, по пути широкого использования полупроводниковых приборов.

    Сначала появились контактно-транзисторные конструкции, а затем и бесконтактные.

    Контактно-транзисторные регуляторы напряжения являются переходной конструкцией от механических регуляторов к полупроводниковым. При этом транзистор выполнял функцию элемента, прерывающего ток в обмотку возбуждения, а электромеханическое реле с контактами управляло работой транзистора. В таких регуляторах напряжения сохранялись электромагнитные реле с подвижными контактами, однако, благодаря использованию транзистора ток, протекающий через эти контакты, удалось значительно уменьшить, увеличив тем самым срок службы контактов и надежность работы регулятора.

    В полупроводниковых регуляторах ток возбуждения регулируется с помощью транзистора, эмиттерно-коллекторная цепь которого включена последовательно в обмотку возбуждения.

    Транзистор работает аналогично контактам вибрационного регулятора. При повышении напряжения генератора выше заданного уровня транзистор запирает цепь обмотки возбуждения, а при снижении уровня регулируемого напряжения транзистор переключается в открытое состояние.

    Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов).

    С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается.

    Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения.

    Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора.

    Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незначительны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

    Конструктивно регуляторы напряжения могут выполняться в виде отдельного прибора, устанавливаемого раздельно с генератором, или интегральными (интегрированными), устанавливаемыми в корпусе генератора. Интегральные регуляторы напряжения обычно объединяются с щеточным узлом генератора.

    Ниже приведены принципиальные схемы подключения и работы полупроводниковых регуляторов напряжения различных типов и конструкций.

    ***

    Определение неисправностей генератора и регулятора напряжения





    Главная страница

    • Страничка абитуриента

    Дистанционное образование
    • Группа ТО-81
    • Группа М-81
    • Группа ТО-71

    Специальности
    • Ветеринария
    • Механизация сельского хозяйства
    • Коммерция
    • Техническое обслуживание и ремонт автотранспорта

    Учебные дисциплины
    • Инженерная графика
    • МДК. 01.01. «Устройство автомобилей»
    •    Карта раздела
    •       Общее устройство автомобиля
    •       Автомобильный двигатель
    •       Трансмиссия автомобиля
    •       Рулевое управление
    •       Тормозная система
    •       Подвеска
    •       Колеса
    •       Кузов
    •       Электрооборудование автомобиля
    •       Основы теории автомобиля
    •       Основы технической диагностики

    • Основы гидравлики и теплотехники
    • Метрология и стандартизация
    • Сельскохозяйственные машины
    • Основы агрономии
    • Перевозка опасных грузов
    • Материаловедение
    • Менеджмент
    • Техническая механика
    • Советы дипломнику

    Олимпиады и тесты
    • «Инженерная графика»
    • «Техническая механика»
    • «Двигатель и его системы»
    • «Шасси автомобиля»
    • «Электрооборудование автомобиля»

    Как работают регуляторы напряжения, различные типы и области применения

    Как работают регуляторы напряжения – пошаговое объяснение



    Что такое регулятор напряжения постоянное выходное напряжение. Он обеспечивает желаемое выходное напряжение независимо от любого изменения входного напряжения или условий нагрузки. Электронные схемы зависят от регуляторов напряжения, поскольку им требуется стабильное напряжение, чтобы избежать повреждения.



    Как это работает?

    В регуляторе напряжения используется принцип системы управления с обратной связью. Он основан на контурах управления с отрицательной обратной связью.





    Как видите, сигнал опорного напряжения подается на схему компаратора вместе с сигналом обратной связи от контроллера. Схема компаратора сравнивает оба значения и отправляет сигнал ошибки контроллеру. Контроллер регулирует выходное напряжение, используя сигнал ошибки компаратора.



    Типы регуляторов напряжения

    Во всем мире регуляторы напряжения являются наиболее распространенным электрическим компонентом любой машины или устройства. Существует два основных типа регуляторов напряжения:

    • Линейный регулятор напряжения
    • Импульсный регулятор напряжения



    Линейные регуляторы

    Линейный регулятор напряжения работает как делитель напряжения. Сопротивление линейного регулятора зависит от подключенной нагрузки и входного напряжения. Следовательно, он может подавать сигнал постоянного напряжения.



    Преимущества и недостатки

    Линейные регуляторы имеют много преимуществ, например, они обеспечивают низкое напряжение пульсаций, что означает меньшие колебания сигнала выходного напряжения. Он имеет быстрое время отклика. Кроме того, он имеет низкий уровень электромагнитных помех и меньше шума.

    Эффективность линейного регулятора напряжения низкая, он рассеивает много тепла, поэтому необходим радиатор. Также требуется больше места. Одним из основных недостатков является то, что выходное напряжение не может превышать входное напряжение.



    Типы линейных регуляторов напряжения

    • Шунт
    • Серия



    Шунтовые регуляторы

    Шунтовой регулятор используется для маломощных цепей. Он работает, направляя ток от нагрузки и посылая его в землю. Он обеспечивает путь от входного напряжения к переменному резистору, который подключен к земле. Он имеет очень низкий КПД, но поскольку потерянный ток имеет очень низкое значение, им пренебрегают.



    Применение

    • Используется для поглощения тока (цепи стока)
    • Усилители
    • Источники питания напряжения
    • Электронные схемы, требующие точного опорного напряжения



    Серийные регуляторы

    Работа последовательного регулятора напряжения зависит от переменной составляющей, которая связана с нагрузкой. При изменении сопротивления переменной составляющей изменяется и падение напряжения на ней. При использовании этого метода напряжение на нагрузке остается неизменным.

    Одним из основных преимуществ является то, что поскольку переменная составляющая и нагрузка соединены последовательно, ток, протекающий через них, одинаков. Таким образом, нагрузка эффективно использует ток. Что делает его более эффективным, чем шунтирующий регулятор.



    Импульсные регуляторы напряжения

    Импульсные регуляторы напряжения состоят из последовательного устройства, которое многократно включается и выключается с высокой частотой. Рабочий цикл используется для управления количеством заряда, подаваемого на нагрузку. Рабочий цикл управляется системой обратной связи, очень похожей на систему линейного регулятора. Импульсные регуляторы имеют высокий КПД, потому что нагрузка либо включена, либо выключена, что означает, что она не рассеивает энергию, когда она выключена.

    Импульсный стабилизатор превосходит линейный регулятор по выходному напряжению. Потому что он может подавать сигнал выходного напряжения, который может быть больше, чем входное напряжение. Кроме того, он может даже генерировать сигнал напряжения противоположной полярности.



    Типы импульсных регуляторов

    • Повышающий (Boost)
    • Шаг вниз (бак)
    • Шаг вверх/вниз (Boost/Buck)



    Повышающие регуляторы

    Повышающие регуляторы, также известные как повышающие стабилизаторы, генерируют сигнал более высокого выходного напряжения за счет увеличения сигнала входного напряжения. Этот тип регулятора чаще всего используется для питания нескольких светодиодов.

    Понижающие регуляторы

    Понижающие регуляторы также называются понижающими регуляторами. Они подают сигнал более низкого регулируемого выходного напряжения из более высокого нестабилизированного входного сигнала напряжения.

    Повышающие/понижающие регуляторы

    Этот регулятор предназначен для увеличения, уменьшения или инвертирования сигнала напряжения. Более того, ее еще называют схемой инвертора напряжения. Противоположная полярность достигается прямым и обратным смещением диода. В нерабочее время схема заряжает конденсатор, а когда конденсатор полностью заряжен, он подает на выход противоположную полярность. Эффективность этого типа регулятора напряжения очень высока.

    Транзисторные регуляторы напряжения

    Стабилитроны имеют режим, благодаря которому они могут работать как регулятор напряжения. Этот режим известен как работа с обратным напряжением пробоя. В этом режиме стабилитрон поддерживает постоянный сигнал выходного постоянного напряжения, в то время как сигнал пульсаций переменного напряжения полностью блокируется.

    Применение регуляторов напряжения

    Существует множество применений регуляторов напряжения. Одним из наиболее распространенных примеров является мобильное зарядное устройство. Адаптер поставляется с сигналом переменного тока. Однако сигнал выходного напряжения представляет собой регулируемый сигнал постоянного тока.

    В каждом источнике питания в мире используется стабилизатор напряжения для обеспечения желаемого выходного напряжения. Компьютеры, телевизоры, ноутбуки и всевозможные устройства питаются с использованием этой концепции.

    Работа небольших электронных схем зависит от регуляторов. Даже малейшее колебание сигнала напряжения может повредить компоненты схемы, такие как микросхемы.

    Регуляторы напряжения играют важную роль в системах производства электроэнергии. Солнечная электростанция вырабатывает электроэнергию в зависимости от интенсивности солнечного света. Он нуждается в регуляторе для обеспечения регулируемого постоянного выходного сигнала.

    Узнайте и читайте больше из нашего блога

    Что является функцией регенератора Voltage??

    ••• silverjohn/iStock/GettyImages

    Обновлено 13 марта 2018 г.

    Автор: Allan Robinson

    Целью регулятора напряжения является поддержание напряжения в цепи относительно близким к желаемому значению. Регуляторы напряжения являются одним из наиболее распространенных электронных компонентов, поскольку источник питания часто вырабатывает необработанный ток, который в противном случае мог бы повредить один из компонентов в цепи. Регуляторы напряжения имеют множество конкретных функций, в зависимости от их конкретного применения.

    Пассивное регулирование напряжения

    Пассивный регулятор напряжения можно использовать, если источник питания постоянно вырабатывает напряжение, превышающее то, которое требуется компонентам в цепи. Этот тип регулятора напряжения по существу состоит из резистора с определенным набором рабочих характеристик. Пассивный регулятор напряжения снижает входное напряжение до желаемого выходного уровня и сбрасывает избыточную энергию в виде тепла. Пассивным регуляторам часто требуется радиатор для рассеивания этого ненужного тепла.

    Активное регулирование напряжения

    Для цепей, требующих повышения напряжения, потребуется активный регулятор напряжения. Такие регуляторы напряжения обычно используют некоторый тип цепи отрицательной обратной связи для управления напряжением. Это означает, что выход напряжения за пределы желаемого диапазона приводит к тому, что регулятор напряжения возвращает напряжение в указанный диапазон. В свою очередь, это действие заставляет регулятор напряжения перестать изменять напряжение в цепи.

    Регулятор сети

    Регуляторы напряжения на основной линии электропередачи переменного тока для управления очень большими изменениями напряжения в этих типах цепей. Трансформатор в сети имеет несколько отводов, которые регулируют напряжение в цепи. Когда выходное напряжение сетевого регулятора падает ниже минимального значения, регулятор подключается к отводу с более высоким напряжением. Точно так же, когда выходное напряжение превышает максимальное значение, регулятор подключается к отводу с более низким напряжением.

    Стабилизация напряжения переменного тока

    Стабилизация напряжения переменного тока относится к регулированию относительно небольших колебаний напряжения переменного тока. Эти регуляторы напряжения обычно используются в домашних условиях, чтобы поддерживать напряжение в диапазоне, необходимом для бытовых приборов. В регуляторах напряжения переменного тока используется сервомеханизм, который постоянно реагирует на незначительные изменения напряжения трансформатора, чтобы удерживать напряжение дома в узком диапазоне.

    Стабилизация напряжения постоянного тока

    Стабилизаторы напряжения постоянного тока контролируют напряжение в цепи, в которой используется батарея.

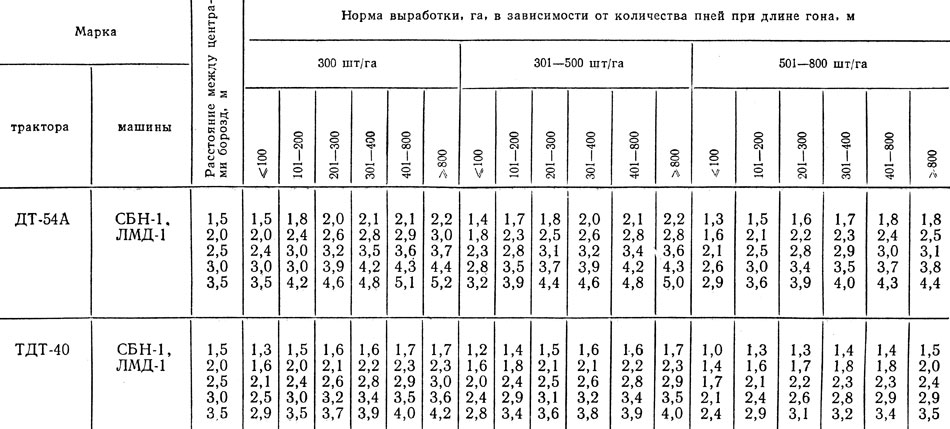

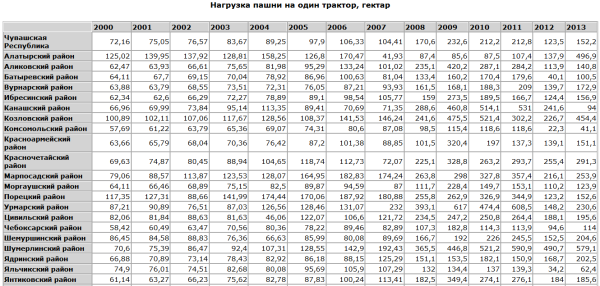

    Единые нормы выработки и расхода топлива на механизированные полевые работы в сельском хозяйстве: Единые нормы выработки и расхода топлива на механизированные полевые работы в сельском хозяйстве

    Единые нормы выработки и расхода топлива на механизированные полевые работы в сельском хозяйстве (утв. Минсельхозом СССР 03.11.1981)

    Единые нормы выработки и расхода топлива на механизированные полевые работы в сельском хозяйстве (утв. Минсельхозом СССР 03.11.1981)

    Ссылка откроется в вашей учетной записи. Если у вас еще нет доступа в систему, вы сможете бесплатно оформить его на 2 дня

    Проверить в КонсультантПлюс
    Проверить в КонсультантПлюс

    Проверить в КонсультантПлюс
    Проверить в КонсультантПлюс

    Этот документ слишком большой (свыше 1 Мб). Для получения документа используйте системы КонсультантПлюс.

    Еще документы:

    «Нормы бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам государственных природных заповедников Министерства экологии и природных ресурсов Российской Федерации»

    (утв. Минэкологии РФ 20.04.1992)

    «МР 2.3.1.2432-08. Нормы физиологических потребностей в энергии и пищевых веществах для различных групп населения Российской Федерации. Методические рекомендации»

    (утв. Роспотребнадзором 18.12.2008)

    «Санитарные нормы шума при работе в водолазном вентилируемом снаряжении и требования по ограничению его вредного воздействия на водолаза»

    (утв. Главным государственным санитарным врачом СССР 28.02.1983 N 2671а-83)

    «Межотраслевые нормы выработки, времени и нормативы численности на подготовительные и вспомогательные работы в лесозаготовительном производстве»

    (утв. Постановлением Минтруда РФ от 21.04.1993 N 90)

    Публикации:

    Рубрикатор

    • Бухгалтеру
    • Юристу
    • Кадровику
    • Физическому лицу
      • Формы и отчеты
      • Налоги и взносы
      • Учет и платежи
      • Расчеты с работниками
      • Документы
      • Суд
      • Корпоративное право
      • Кадровые документы
      • Трудовые отношения
      • Отчеты и контроль
      • Общие вопросы
      • Охрана труда
      • ИП и самозанятость
      • Работа. Служба
      • Здоровье
      • Семья
      • Имущество. Жилье
      • Документы
      • Льготы. Пенсии
    • 2-НДФЛ
    • СЗВ-К
    • СЗВ-М
    • 4-ФСС
    • Авансовый отчет
    • Товарно-транспортная накладная
    • КУДИР
    • Декларация (статьи, образцы)
    • Отчетность (статьи, образцы)
    • Статистика (статьи, образцы)
    • Налоги (статьи, образцы)
    • НДС (статьи, образцы)
    • НДФЛ (статьи, образцы)
    • УСН (статьи, образцы)
    • ЕСХН
    • Страховые взносы
    • Патент
    • Взносы
    • Коэффициент-дефлятор
    • ПФР (статьи, образцы)
    • ФСС (статьи, образцы)
    • ЕНВД
    • Бухучет (статьи, образцы)
    • БСО
    • Инвентаризация
    • Учетная политика (статьи, образцы)
    • Учет (статьи, образцы)
    • Подотчет (статьи, образцы)
    • КБК
    • Товарно-материальные ценности (статьи, образцы)
    • РКО
    • ПБУ
    • Проводки
    • Касса (статьи, образцы)
    • План счетов
    • Амортизация
    • Оплата
    • Неустойка
    • Расчетный счет (статьи, образцы)
    • Платежи
    • Платежка (статьи, образцы)
    • Долги
    • Расчетный счет ООО
    • ККТ (статьи, образцы)
    • Онлайн-касса
    • Акты
    • Банк
    • Накладная
    • Реквизиты
    • Поставщик
    • Деньги
    • Журнал
    • Банк
    • Путевой лист
    • Импорт
    • Сделки
    • Склад (статьи, образцы)
    • Товар
    • Финансы
    • ЭЦП
    • Зарплата (статьи, образцы)
    • Расчетные листки
    • Пособия
    • Премия (статьи, образцы)
    • Алименты
    • Оплата труда
    • Матпомощь (статьи, образцы)
    • Выплаты
    • Вычет
    • Матответственность (статьи, образцы)
    • Льготы
    • Компенсация
    • Беременность
    • Больничный
    • Договор (статьи, образцы)
    • Документооборот
    • Документы (статьи, образцы)
    • Записки
    • Заполнение
    • Запрос
    • Агент
    • Доверенность (статьи, образцы)
    • Соглашение
    • Протокол
    • КП
    • Лицензии
    • Делопроизводство
    • Письмо
    • Подпись
    • Приказ
    • Приложение
    • Заявление (статьи, образцы)
    • Жалоба
    • Удостоверение
    • Формы и образцы
    • Характеристика
    • Претензия
    • Транзит
    • Транспорт
    • Перевозки
    • Почта
    • Нотариус
    • Таможня
    • Иски (статьи, образцы)
    • Ходатайство
    • Жалоба
    • Суд (статьи, образцы)
    • Судебный приказ
    • ФАС
    • Коммерческая тайна
    • Ликвидация
    • Ликвидация компании
    • НКО
    • Обособленное подразделение
    • ООО (статьи, образцы)
    • Директор
    • Аренда
    • Акционер
    • Банкротство (статьи, образцы)
    • Регистрация
    • Реестр
    • Кадастр
    • КНД
    • Безопасность
    • Проверки
    • Инвестиции
    • Строительство (статьи, образцы)
    • Ремонт
    • Эффективный контракт
    • Трудовой договор
    • Трудовые книжки
    • Трудовая книжка
    • Должностные инструкции
    • Должностные обязанности
    • Больничный
    • Медкнижка
    • Трудовой кодекс
    • ТК РФ
    • Прием на работу (статьи, образцы)
    • Увольнение (статьи, образцы)
    • Сокращение
    • Командировка (статьи, образцы)
    • Отпуск (статьи, образцы)
    • Отгул
    • Дисциплина
    • Рабочее время
    • Обучение
    • Собрание
    • Гражданская служба
    • Центр занятости
    • Персональные данные (статьи, образцы)
    • Видеонаблюдение
    • ГИТ
    • Кадры (статьи, образцы)
    • Аттестация
    • Эвакуация
    • Электробезопасность
    • Техника безопасности
    • СОУТ (статьи, образцы)
    • Спецодежда
    • Охрана труда (статьи, образцы)
    • Травматизм
    • Пожарная безопасность
    • СЭС
    • Медосмотр (статьи, образцы)
    • ИП (статьи, образцы)
    • Расчетный счет ИП
    • Самозанятые
    • Стаж
    • Резюме
    • Работа (статьи, образцы)
    • Судимость
    • Армия
    • Военные
    • ДМС
    • Карантин
    • Коронавирус
    • Медицина (статьи, образцы)
    • Наследство (статьи, образцы)
    • Супружество
    • Школа
    • Автомобили
    • Земля (статьи, образцы)
    • Недвижимость (статьи, образцы)
    • Страхование (статьи, образцы)
    • ОСАГО
    • ЖКХ
    • ИНН
    • Паспорт
    • Водительские права
    • Загранпаспорт
    • Пенсии (статьи, образцы)
    • Ветеран труда

    Нормы и нормативы в сельском хозяйстве (по состоянию

    25. 01.2016

                         НОРМЫ И НОРМАТИВЫ В СЕЛЬСКОМ ХОЗЯЙСТВЕ                    (ПО СОСТОЯНИЮ НА 1 ЯНВАРЯ 2005 Г.)                     Работы, выполняемые в растениеводстве          Типовые  нормы  выработки и расхода топлива на механизированные  полевые  работы  в  сельском  хозяйстве. В 2 т. - М.: Агропромиздат,  1990.       Типовые нормы выработки и расхода топлива на механизированные и  транспортные   работы  в  сельском  хозяйстве.  -  Барановичи:  РУПП  «Барановичская укрупненная типография», 2005.       Типовые     нормы    выработки    и    расхода    топлива    на  сельскохозяйственные    механизированные    работы.   Ч.1.   -   М.:  Роснисагропром, 2000.       Типовые   нормы   выработки   и   нормы   времени   на   ручные  сельскохозяйственные работы. - М.: Нива России, 1992.       Типовые    нормы    выработки    на   стационарные   работы   в  растениеводстве. - М.: Росагропромиздат, 1989.       Типовые     нормы    выработки    и    расхода    топлива    на  тракторно-транспортные работы.  Ч.1. - М.: Роснисагропром, 2000.       Типовые  нормы  выработки и расхода топлива на механизированные  полевые работы в сельском хозяйстве: в 4 ч. - М.; Л.: Колос, 1973.       Ч.I: Основная и предпосевная обработка почвы. - 1973.       Ч.II:  Посев,  посадка  сельскохозяйственных  культур,  уход за  посевами. - 1976.       Ч.III: Уборка сельскохозяйственных культур. - 1976.       Ч.IV:  Работы  по  химической  защите  растений от вредителей и  болезней. - 1976.       Типовые    нормы   выработки   и   расценки   на   конно-ручные  сельскохозяйственные работы. - М.: МСХ РСФСР, 1982.                    Работы, выполняемые в животноводстве          Нормы   i   нарматывы   часу  на  абслугоўванне  (выпрацоўку  i  вытворчасць прадукцыi для работнiкаў жывёлагадоўлi). - Mн., 1996.       Нормативы численности работников свиноводческих ферм, нормативы  времени   на   обслуживание   свиней   и  методика  разработки  норм  производства  (выработки)  продукции  для  работников, обслуживающих  свиноводство.  - Мн., 1990.       Типовые     нормы    обслуживания    свиней    для    подсобных  сельскохозяйственных предпрятий. - М.: Экономика, 1987.       Типовые  нормы  обслуживания  крупного  рогатого  скота.  - М.:  Колос, 1981.       Типовые  нормы  и  нормативы  времени  на обслуживание крупного  рогатого скота на нагуле и откорме. - М.: Колос, 1989.       Типовые  нормы  и нормативы времени на обслуживание овец. - М.:  ВО Агропромиздат, 1989.       Типовые нормы обслуживания птицы. - М.: Экономика, 1987.       Типовые  нормы  и  нормативы  времени  на обслуживание крупного  рогатого  скота  в мясном скотоводстве. - М.: Колос ЦНИС Минсельхоза  Казахской ССР, 1979.       Типовые  нормы выработки и нормативы времени на стрижку овец. -  М.: Колос МСХ СССР, 1977.             Работы, выполняемые по ремонту машин и оборудования          Типовые  нормы  времени  на  ремонт  машин  и  оборудования для  растениеводства. Ч.1. - М.: Росагропромиздат, 1991.       Типовые  нормы  времени  на  ремонт  машин  и  оборудования для  растениеводства:       Ч. IV:  Машины  для внесения удобрений. - М.: Информагропромтех,  1994.       Ч.V: Машины для защиты растений. - М.: Информагробизнес, 1993.       Ч.VI: Машины для уборки зерновых культур и кукурузы на зерно. -  М.: Информагротех, 1994.       Ч.VII:   Машины  для  послеуборочной  обработки  зерна.  -  М.:  Информагротех, 1993.       Ч.VIII:  Машины  для  уборки  кормовых  культур  и производства  кормов. - М.: Информагробизнес, 1993.       Ч.X:   Машины   для   уборки   и  обработки  картофеля.  -  М.:  Информагротех, 1994.       Ч.XI:   Машины   для   уборки   и   обработки   овощей.  -  М.:  Информагротех, 1994.       Ч.XII:  Дождевальные  машины  и установки. - М.: Информагротех,  1994.       Ч.XIII:  Погрузочно-разгрузочные  машины,  тракторные прицепы и  полуприцепы. - М.: Информагротех, 1994.       Типовые    нормы    времени    на    техническое   обслуживание  сельскохозяйственных  машин  при  хранении.  -  М.: Россельхозиздат,  1986.       Типовые  нормы  времени  на текущий ремонт машин и оборудования  животноводческих  ферм,  комплексов  и  других  сельскохозяйственных  объектов.  - Мн., 1992.       Укрупненные  нормативы  времени  на ремонт сельскохозяйственной  техники. - Мн.: Информагробизнес, 1993.       Типовые  нормы  времени  на текущий ремонт машин и оборудования  для животноводства. - Мн.: ВНИИТИМЖ, 1991.       Типовые  нормы  времени  на  восстановление  деталей двигателей  тракторов и комбайнов. - Киев: Урожай, 1989.                                Станочные работы          Типовые  нормативы времени на станочные, слесарные, сварочные и  кузнечные работы в сельском хозяйстве. - М.: Колос, 1977.            Погрузочно-разгрузочные, транспортные и упаковочные работы          Нормативы    времени    на    погрузочно-разгрузочные   работы,  выполняемые на железнодорожном, водном и автомобильном транспорте: в  2 ч. - М.: Экономика, 1987.       Типовые     нормы    выработки    и    расхода    топлива    на  тракторно-транспортные работы. - М.: Роснисагропром, 1988.       Типовые  нормы  выработки и расхода топлива на механизированные  погрузочные работы.  - М., 1992.       Единые   нормы   времени   на  перевозку  грузов  автомобильным  транспортом. - М.: Роснисагропром Экономика, 1990.                           Прочие работы и нормативы          Нормативы    численности    рабочих,    занятых   обслуживанием  отопительных     котельных     жилищного    хозяйства    и    других  непроизводственных отраслей. - М., 1976.       Типовые нормы выработки на изготовление ручным способом товаров  народного  потребления  и  изделий  производственного  назначения из  древесины и древесных отходов. - М., 1986.       Справочник  нормативов  трудовых  и материальных затрат. - Мн.:  Учреждение «БелНИИ аграрной экономики», 2002.       Нормативы   времени  на  работы,  выполняемые  экономистами  по  финансовой работе. - М.: Экономика, 1990.       Часовой  расход  топлива на механизированных работах в сельском  хозяйстве: Метод. пособие. - Мн.: РНИС по труду, 1997.       Методические    рекомендации    по    определению   нормативной  численности специалистов сельского хозяйства.  - Мн.: РНИЦ, 2004.       Типовые  нормы  времени  и  выработки  на  работы  в  подсобных  производствах и промыслах колхозов и совхозов. - М.; Киев, 1974.       Технология  нормирования  труда  и  производства  продукции  на  предприятиях сельского хозяйства. - Мн.: Ураджай, 1994.     19.07.2005 г.     Ирина Власенко, начальник управления методологии   бухгалтерского учета и отчетности Министерства сельского   хозяйства и продовольствия Республики Беларусь     Журнал «Главный Бухгалтер. Сельское хозяйство» № 7, 2005 г.
    About The Author
    admin

    областей миссий | USDA

    Фермерское производство и сохранение

    Фермерское производство и сохранение (FPAC) является координационным центром Министерства для национальных фермеров и владельцев ранчо и других управляющих частными сельскохозяйственными землями и непромышленными частными лесными угодьями. Агентства FPAC реализуют программы, направленные на снижение значительных рисков ведения сельского хозяйства с помощью страхования урожая, программ сохранения, программ социальной защиты фермерских хозяйств, кредитования и программ на случай стихийных бедствий.

    • Агентство сельскохозяйственных услуг (FSA)
    • Бизнес-центр FPAC
    • Служба охраны природных ресурсов (NRCS)
    • Агентство по управлению рисками (RMA)

    Food, Nutrition, and Consumer Services

    Food, Nutrition, and Consumer Services работает над тем, чтобы использовать изобилие сельского хозяйства в стране для снижения уровня продовольственной безопасности и повышения безопасности питания в Соединенных Штатах. Его операционное агентство, Служба продовольствия и питания, управляет федеральными внутренними программами помощи в области питания и включает Центр политики и продвижения питания, который увязывает научные исследования с потребностями потребителей в питании посредством научно обоснованных рекомендаций по питанию, координации политики в области питания и образования в области питания. .

    • Служба продовольствия и питания (FNS)

    Безопасность пищевых продуктов

    Служба безопасности и инспекции пищевых продуктов — это агентство общественного здравоохранения Министерства сельского хозяйства США, ответственное за защиту здоровья населения путем обеспечения безопасности продуктов из мяса, птицы и яиц. FSIS обеспечивает безопасность пищевых продуктов на основании Федерального закона об инспекции мяса, Закона об инспекции продуктов из птицы и Закона об инспекции яичных продуктов, а также гуманного обращения с животными в соответствии с Законом о гуманных методах убоя.

    • Служба безопасности и инспекции пищевых продуктов (FSIS)

    Маркетинговые и нормативные программы

    Маркетинговые и нормативные программы (MRP) содействуют внутреннему и международному маркетингу сельскохозяйственной продукции США, защищают здоровье растений и животных США, регулируют генно-инженерные организмы, применяют Закон о защите животных и осуществляют мероприятия по управлению ущербом, причиняемым дикой природе. . Агентства MRP являются активными участниками разработки национальных и международных стандартов.

    • Служба сельскохозяйственного маркетинга (AMS)
    • Служба инспекции здоровья животных и растений (APHIS)

    Природные ресурсы и окружающая среда

    Миссия отдела природных ресурсов и окружающей среды состоит в том, чтобы поддерживать здоровье, разнообразие и продуктивность национальных лесов и пастбищ для удовлетворения потребностей настоящего и будущих поколений. Мы выполняем нашу миссию в партнерстве со штатами, племенами и общинами по всей стране, которые охраняют леса и луга нашей страны.

    • Лесная служба (FS)

    Исследования, образование и экономика

    Исследования, образование и экономика посвящены созданию безопасной, устойчивой, конкурентоспособной системы производства продуктов питания и клетчатки в США, а также сильных сообществ, семей и молодежи посредством комплексных исследований, анализа и образования. .

    • Служба сельскохозяйственных исследований (ARS)
    • Служба экономических исследований (ERS)
    • Национальная служба сельскохозяйственной статистики (НСС)
    • Национальный институт продовольствия и сельского хозяйства (NIFA)
    • Кабинет главного научного сотрудника

    Rural Development

    Rural Development способствует расширению возможностей и экономической безопасности людей и сообществ в сельских районах Америки посредством широкого спектра инвестиций. Эти инвестиции открывают двери для лучших рабочих мест, создают доступ к инновациям и технологиям, одновременно способствуя перспективам процветания сельских районов, справедливости и устойчивости к изменению климата. Район миссии является катализатором местных стратегий экономического развития, основанных на разнообразных активах и потребностях сельских районов, включая улучшение высокоскоростного доступа в Интернет; обеспечение доступным сельским жильем; подключение сельских навыков к рабочим местам будущего; модернизация дорог, мостов и систем водоснабжения; и обеспечение доступа сообществ к медицинскому обслуживанию. Rural Development предоставляет инструменты и ресурсы, такие как кредиты, гранты и прочные общественные партнерства, которые обеспечивают процветание сельских семей, предприятий и сообществ сегодня и в будущем.

    • Служба сельского бизнеса
    • Сельское коммунальное хозяйство

    • Служба сельского жилищного строительства

    Торговля и зарубежная сельскохозяйственная деятельность

    Роль Торговой и зарубежной сельскохозяйственной деятельности (TFAA) заключается в том, чтобы предоставить нашим фермерам и владельцам ранчо возможность конкурировать на мировом рынке. TFAA возглавляет Департамент торговой политики и несет основную ответственность за то, чтобы Министерство сельского хозяйства США выступало единым голосом по международным сельскохозяйственным вопросам внутри страны и за рубежом. В рамках TFAA Иностранная сельскохозяйственная служба является ведущим агентством США, которому поручено продвигать экспорт сельскохозяйственной продукции США посредством изучения рынка, торговой политики, наращивания торгового потенциала и программ продвижения торговли. Эта работа выполняется персоналом в Вашингтоне, округ Колумбия, а также глобальной сетью из 95 офисов в 177 странах. Кроме того, в рамках TFAA Управление Кодекса США координирует участие США в Комиссии Codex Alimentarius, органе Организации Объединенных Наций, который устанавливает международные стандарты пищевых продуктов, защищая при этом здоровье потребителей и обеспечивая добросовестную торговлю.

    • Зарубежная сельскохозяйственная служба
    • Офис Кодекса США

    Будущее продовольствия и сельского хозяйства – тенденции и вызовы

    %PDF-1.

    Для чего карбюратор в машине: назначение, типы, как работает, из чего состоит, как выглядит, где находится

    его назначение, устройство и обслуживание

    Сейчас все современные бензиновые двигатели комплектуются инжекторной системой питания.  За счет того, что инжектор является более совершенным, то он практически вытеснил карбюратор на автотранспорте. Но по дорогам колесит еще большое количество автомобилей, двигатель которых оборудован карбюраторной системой.

    Карбюратор — это основной узел такой системы, и главная его задача – приготовление топливовоздушной смеси в необходимой пропорции для последующей её подачи в камеры сгорания двигателя.

    Всего имеется три вида карбюраторных систем, одна из которых – барботажная вовсе не используется, а две другие, включающие в конструкцию игольчато-мембранный и поплавковый карбюраторы вполне еще применимы и встретить их можно на самой разнообразной технике.

    Из двух последних, на автотранспорте использовался только карбюратор поплавкового типа. Игольчато-мембранный же тип можно встретить на бензопилах, мотокосах и даже на авиатехнике.

    Устройство и принцип работы карбюратора

    Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

    Что такое карбюратор? Простейший поплавковый карбюратор состоит из двух камер:

    1. поплавковой камеры;
    2. и смесительной.

    В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

    Конструктивно она очень проста. Внутри устройства имеется поплавковая камера с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

    Видео: Устройство карбюратора (Специально для АВТОмладенцев)

    Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

    Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена топливным жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

    Работает все так: на такте впуска в цилиндре двигателя поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

    Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

    Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

    Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

    Что еще входит в конструкцию?

    Но это упрощенная схема карбюратора. На деле же выясняется, что карбюратор состоит из большого числа деталей и все значительно сложнее, ведь двигатель во время эксплуатации работает в разных режимах, при этом для каждого из них необходима смесь соответствующего состава.

    Поэтому современный карбюратор поплавкового типа имеет сложное устройство со значительным количеством каналов, вспомогательных систем и дополнительного оборудования. Все это позволяет карбюратору обеспечивать смесеобразование на любых режимах работы.

    Поэтому в конструкции карбюратора, помимо двух камер, имеется:

    • система пуска;
    • главная дозирующая система;
    • система холостого хода;
    • насос ускорительный;
    • экономайзер;
    • эконостат;

    Каждая из этих составляющих имеет свое назначение в устройстве карбюратора и обеспечивают подачу оптимальной по количеству и качеству смеси на любых режимах функционирования силового агрегата.

    1. Система пуска

    Система пуска обеспечивает подачу обогащенной смеси в цилиндры двигателя во время запуска мотора. Основным элементом этой системы является воздушная заслонка. В отечественных карбюраторах она имеет ручное управление (рукоятка подсоса, выведенная в салон). В зарубежных аналогах часто встречается автоматическая система пуска, которая самостоятельно регулирует степень открытия воздушной заслонки.

    При этом система пуска конструктивно сделана так, чтобы предотвратить подачу переобогащенной смеси в цилиндры сразу после пуска мотора. Для этого привод заслонки сделан так, чтобы она имела возможность самостоятельно приоткрываться, обеспечивая обеднение смеси. К тому же она связана посредством системы тяг с дроссельной заслонкой, что позволяет карбюратору во время запуска и прогрева регулировать степень открытия этих заслонок.

    2. Главная дозирующая система

    Главная система дозировки обеспечивает основную подачу смеси в цилиндр при всех режимах работы мотора. Единственное, она не задействуется при работе двигателя в режиме холостого хода. Основная ее задача – подача необходимого количества смеси (несколько обедненной) в цилиндры двигателя. Для того, чтобы исключить переобогащение смеси в переходных режимах эта система осуществляет компенсацию недостающего количества воздуха путем подачи из распылителя не чистого бензина, а эмульсии, в которую уже подмешана часть воздуха. Для этого на большинстве карбюраторов топливо, перед попаданием в распылитель, проходит через специально проделанные эмульсионные колодца, где и осуществляется предварительное смешивание.

    3. Система ХХ

    Система холостого хода обеспечивает устойчивую работу силовой установки на малых оборотах, когда дроссельная заслонка полностью закрыта. Представляет она собой систему каналов по которым подается воздух и топливо под дроссельную заслонку. То есть, смесительная камера при таком режиме не задействуется, поскольку система ХХ изготавливает необходимое количество смеси и подает во впускной коллектор в обход ее. Дополнительно эта система включает в себя еще один канал – переходной, в задачу которого входит обеспечение поддержания стабильной работы мотора во время смены режима от ХХ до средних оборотов.

    Ещё кое-что полезное для Вас:

    • Как проверить  датчик распредвала в автомобиле?
    • Что такое инжектор: принцип работы и устройство инжекторных систем
    • Что такое поршень двигателя внутреннего сгорания автомобиля?
    Видео: Карбюратор ОЗОН. Диагностика и Ремонт

    4. Ускорительный насос

    Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дроссельной заслонки. В задачу этого насоса входит кратковременное обогащение смеси, что позволяет избежать «провала» при ускорении. Для этого имеется специальный канал, перекрытый шариковыми клапанами и оснащенный мембраной, привод которой осуществляется от дросселя. При резком нажатии на акселератор, шарики приоткрывают канал, а мембрана выдавливает порцию эмульсии в специальный распылитель, установленный перед диффузором.

    Экономайзер и эконостат

    Экономайзер обеспечивает максимальный выход мощности от мотора, когда это необходимо. Достигается это подачей обогащенной смеси за счет подачи дополнительной порции эмульсии в основной распылитель в обход главной системы дозировки.

    Эконостат позволяет двигателю выдавать максимальную мощность при высоких оборотах. Для этого данный элемент обеспечивает подачу и бензина непосредственно из поплавковой полости и распыление его перед диффузором.

    Это основные элементы и системы карбюратора. Также в его конструкции используется поплавковая камера сбалансированного типа. Чтобы бензин в ней поддерживался на заданном уровне, в камере не должно образовываться разрежение и для этого ее соединяют с атмосферой. Сбалансированная же камера подразумевает объединение ее с горловиной карбюратора, что предотвращает попадание в нее загрязняющих веществ вместе с воздухом.

    Обслуживание карбюратора

    При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

    Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дроссельной заслонки для поступления через зазор между ним и стенкой воздуха для создания смеси.

    Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

    Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

    Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

    Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

    10 фактов, о которых ты не знал

    29.01.2019

    Карбюратор ВАЗ 2106

    Вопрос 1: Карбюратор или инжектор

    Если честно, самым частым аргументом в пользу карбюраторов является убеждение (скорее, миф), что ремонт карбюратора производить намного проще, всегда есть необходимые запчасти и т.п. Однако, профессиональных механиков инжектор напрягает ничем не больше, чем карбюратор. В нем, на самом деле, нет ничего сверхсложного. Тем более, что инжекторный двигатель, это далеко не то, что многие думают. Считается, что вместо карбюратора можно поставить нечто другое – магическое и непонятное, что тоже способно подавать топливовоздушную смесь в камеру сгорания.

    Инжектор — это форсунка, а система форсуночного двигателя имеет много узлов и деталей, которые делают своё дело, и выход её из строя можно определить при компьютерном диагностировании, индикаторами на панели и т.д. Инжекторные двигателя часто оборудуют турбинами, это позволяет выжать максимум мощности даже из малолитражного мотора. К примеру, инжекторный двигатель с надувом в 400 сил потребляет 16 литров бензина, а карбюраторный при такой мощности перерабатывает порядка 25 литров.

    Инжектор даёт прибавку к мощности около 8-10 процентов. Причина такого «топливного чуда» кроется в самой структуре. При форсуночной подаче топлива отсутствует сопротивление потоку воздуха, которое имеет место быть в узкой горловине карбюратора. Кроме того, инжекторная система позволяет точно дозировать топливную смесь, без переливов и недоливов. Предпочтительнее поэтому инжектор.

    Собственно, само сравнение карбюраторов и инжекторов – не корректно. Куда более правильным было бы сравнивать бензиновые машины и дизельные. Все дело в том, что инжектор – это просто новая стадия эволюции карбюратора.

    Вопрос 2: Если два карбюратора синхронных между собой в Жигули 1,2л поставить, то пошустрее будет?

    Этот вопрос можно отнести к категории, так называемых, карбюраторных игр. Попытки поставить один общий карбюратор на мотоцикл Днепр, два карбюратора на жигули, москвич и т.д. – это не закончится никогда. Автомеханика любит, конечно, ответы конкретные, но мы все же ответим на этот вопрос несколькими вопросами.

    А как вы планируете сделать их синхронными? Где вы подберете такие карбюраторы? Почему один карбюратор для 4 цилиндров – это так плохо, а один карбюратор для двух – спасение?

    При замене вы столкнетесь с первой проблемой — у них даже геометрические размеры проточных частей отличаются на десятки, не на сотые доли, а именно на десятые доли миллиметра.

    Если хотите изменить количество карбюраторов, ставьте по одному на каждый цилиндр, однако работа по их настройке – настоящий страх и ужас. И, если один вдруг засорится, то всю систему вновь придется перенастраивать. Если у вас проблемы с производительностью, лучше подумайте над заменой карбюратора, однако не над заменой их количества. Поверьте, если автопроизводитель предпочел ставить один карбюратор, значит он знал, что делал.

    Вопрос 3: Зачем карбюратору зимой нужен тёплый воздух от выпускного коллектора?

    Само поддержание приемлемой температуры в выпускном коллекторе, т.е. обогрев, позволяет избежать обледенения. Двигатель всасывает воздух через карбюратор. Воздух, проходя через зауженный диффузор карбюратора, расширяется, и охлаждается. Соответственно, пары воды могут конденсироваться и намерзать на диффузоре.

    Если мотор заглох, то через несколько минут, когда лёд растает, двигатель опять заведётся. Следует помнить, что теплый воздух в холодных условиях внешней среды положительно действует на испаряемость бензина в системе питания авто.

    Лед в выпускном коллекторе

    Понять это физическое явление достаточно просто. Намочите руку в бензине. Чувствуете, как охлаждается кожа? Это – испаряется топливо, при этом оно значительно охлаждает поверхность. Что-то похожее происходит, когда мы выходим из душа – капли влаги испаряются и охлаждают поверхность нашего тела. Так вот, в карбюраторе бензин тоже испаряется. И без подвода тепла карбюратор может попросту обледенеть изнутри.

    Вопрос 4: Можно прочистить карбюратор поменяв местами провода на свечи?

    Мы знаем, что многие пользуются этим методом. Не обижайтесь, но можно и рукав куртки чистить, вывернув карманы. Иными словами, подобные способы указывают на незнание и непонимание теории устройства автомобиля.

    При замене проводов местами происходит по сути сбой в зажигании (искра бьет не тогда, когда нужно) и возникают хлопки в карбюратор. Хлопок воздуха направлен по прямой в воздушный фильтр. Однако, следует помнить, что этот ускоренный фронт воздуха минует жиклеры. Поэтому их состояние невозможно изменить этим способом, ведь они находятся в стороне от центрального канала диффузора.

    Ответ: Так можно прочистить центральный канал, но даже будь он засоренным, это ни на что бы не повлияло. Жиклеры вы не сможете прочистить таким способом. Данный метод абсолютно бестолков.

    Вопрос 5: Диафрагма карбюратора вышла из строя, как запустить мотор?

    Проблема разрывов диафрагм и выхода из строя пусковых систем чаще всего наблюдается в Ладах, Жигулях и автомобилях марки ВАЗ. Однако практически все карбюраторные автомобили страдают рано или поздно этой проблемой. Если на автомобиле ВАЗ прохудилась диафрагма пускового устройства карбюратора и двигатель стал плохо пускаться после длительной стоянки, то до замены диафрагмы можно поступить следующим образом. Один конец кусочка алюминиевой проволоки диаметром 3 мм надо согнуть в петлю и закрепить под гайкой на шпильке в том месте, где корпус воздушного фильтра крепится к карбюратору.

    Диафрагма пускового устройства карбюратора 2107

    Второй конец проволоки надо изогнуть и опустить в первичную камеру вдоль стенки, к которой прижимается верхняя часть воздушной заслонки. В результате при полностью вытянутом рычажке воздушной заслонки между заслонкой и стенкой первичной камеры образуется щель 3-3,5 мм, обеспечивающая пуск двигателя.

    Вопрос 6: Двигатель глохнет, смесь бедная, почему так?

    Чрезмерно богатая или обедненная смесь – причина многих бед большинства карбюраторов. Если богатая смесь может указывать на перестроенный карбюратор или забитый воздушный фильтр, то причины образования бедной рабочей смеси следующие:

    • засорение жиклеров и каналов в карбюраторе, загрязнение топливопроводов, замерзание воды в системе питания. При этом надо продуть жиклеры, каналы и загрязненные топливопроводы, используя насос для накачивания шин колес, а если необходимо, то прочистить их медной проволокой, разобрав карбюратор;
    • заедание клапанов топливного насоса, засорение сетчатого фильтра или небольшой прорыв диафрагмы. В этом случае сначала устраняют заедание клапанов топливного насоса, промывают сетчатый фильтр, а прорванную дифрагму заменяют или временно восстанавливают;
      Белый электрод – признак обедненной смеси
    • подсос воздуха в местах соединения частей карбюратора, фланца карбюратора с впускным трубопроводом, фланцев впускной трубы с блоком цилиндров из-за ослабления креплений, а также при повреждении прокладок. Место подсоса можно обнаружить при помощи мыльной пены. В предполагаемом месте подсоса в мыльной пене образуется окно. Устраняется подсос воздуха подтяжкой гаек или болтов, а также заменой соответствующих уплотнительных прокладок;
    • износ рычага привода топливного насоса, засорение воздушного отверстия, сообщающего топливный бак с атмосферой, заедание воздушной заслонки. Устраняют эти неисправлости так: заменяют неисправные детали топливного насоса на новые, прочищают воздушное отверстие пробки, проверяют и при необходимости регулируют длину троса управления воздушной заслонки карбюратора.

    Вопрос 7: Как настроить карбюратор?

    Прежде, чем описывать общую процедуру по настройке карбюратора, хотелось бы задать несколько вопросов. Во-первых, вы уверены, что вы нуждаетесь именно в настройке карбюратора? Во-вторых, уверены ли вы, что проблема не в свечах (слабая искра дает те же симптомы, что и обогащенная смесь). В-третьих, вы уверены, что зажигание выставлено и настроено правильно? Если искра бьет не тогда, когда нужно, свечки может заливать, однако проблема тогда вовсе не в карбюраторах.

    Иными словами, регулировку карбюратора следует производить тогда, когда вы уверены в свечах, системе зажигания и исправной подаче топлива.

    Регулировку минимально устойчивой частоты вращения коленчатого вала двигателя на холостом ходу выполняют двумя винтами. Винтом, ограничивающим открытие дроссельной заслонки, регулируют количество смеси, а другим винтом — качество (состав) смеси.

    Настройка карбюратора в процессе

    Перед началом регулировки прогревают двигатель до температуры охлаждающей жидкости не менее 80±С по указателю на щитке приборов и полностью открывают воздушную заслонку карбюратора. Регулировочные винты устанавливают определенным образом: винт 2 качества завертывают до отказа, а затем отвертывают на 2-2,5 оборота, а винт количества смеси ввертывают на 1,5-2 оборота от положения, при котором он начинает поворачивать рычаг, закрепленный на оси дроссельной заслонкой.

    При произвольном положении винта качества смеси, вывертывая винт, устанавливают возможную минимальную частоту вращения коленчатого вала двигателя. Вращая в ту или иную сторону винт качества смеси, без изменения положения дроссельной заслонки добиваются максимальной частоты вращения коленчатого вала. Затем вращением упорного винта дроссельной заслонки вновь устанавливают самую минимальную и устойчивую частоту вращения коленчатого вала двигателя. Как правило, после двух-трех таких операций находится правильное положение регулировочных винтов, что и обеспечивает необходимое количество и качество смеси и, естественно, экономичную работу двигателя автомобиля.

    Проверяют правильность указанной регулировки резким открытием и закрытием дроссельной заслонки. Если двигатель продолжает работу, то регулировка выполнена правильно.

    Указанную операцию, если нет достаточного практического опыта, рекомендуется выполнять на станции техобслуживании или специализированных карбюраторных сервисах, особенно на автомобилях с карбюраторами ОЗОН, чтобы не допустить повышенного содержания СО в отработавших газах. Под специализированным сервисом подразумевается такая станция, в оснащении которой присутствует стенд, а не «старый дедушка», который умеет и знает, как выполнить регулировку на глаз.

    Советуем ознакомиться с видеоинструкцией по самостоятельной настройке карбюратора ВАЗ 2107:

    При эксплуатации в случае необходимости (перебои в работе двигателя) следует осторожно повернуть до упора винт регулировки качества смеси, сломав пластмассовую ограничительную заглушку, а затем винтом регулировки количества смеси установить необходимую минимальную устойчивую частоту вращения описанным выше способом. После регулировки рекомендуется установить новую заглушку.

    При правильной регулировке системы холостого хода частота вращения коленчатого вала двигателя должна соответствовать требованиям заводской инструкции по эксплуатации.

    Вопрос 8: Как проверить состояние топливного фильтра

    Приблизительно все топливные фильтры диагностируются по одному и тому же алгоритму:

    • выворачиваем пробку фильтра;
    • снимаем сетчатый фильтр и промываем его бензином либо уайтспиритом;
    • продуваем все содержимое воздухом из компрессора;
    • заменяем все сломанные компоненты топливного фильтра (если таковые имеются).

    Вопрос 9. Как проверить уровень топлива в поплавковой камере

    Уровень топлива в поплавковой камере карбюратора может быть ниже нормы или нормальным. Причинами не правильного уровня топлива может быть засорение игольчатого клапана. Если клапан загрязнен, его необходимо промыть и продуть, чтобы он свободно перемещался.

    После этого необходимо произвести регулировку поплавка в поплавковой камере. Поплавок тоже необходимо осмотреть, он не должен быть поврежден и не должен задевать стенки поплавковой камеры карбюратора, чтобы свободно перемещаться как вверх, так и вниз. Если вы обнаружили поврежденные детали, их необходимо заменить.

    Проверка уровня поплавковой камеры

    Двигатель работает с перебоями и рывками, плохой переход при нагрузке, большой расход топлива, уровень топлива в поплавковой камере не соответствует норме. Скорее в этом случае не правильно установлен поплавок поплавковой камеры. Необходимо отрегулировать уровень топлива с помощью язычка регулировки.

    Вопрос 10. В чем суть ремонта пускового устройства карбюратора?

    Пусковое устройство карбюратора предназначено для обеспечения уверенного пуска холодного двигателя автомобиля. Происходит это путем сильного принудительного обогащения топливной смеси (в 2-3 раза более богатой, чем при пуске прогретого двигателя), поступающей в цилиндры двигателя, на режиме пуска.

    Автомобиль исправно заводится, но через несколько секунд сразу же глохнет? Такие неприятные симптомы (как будто автомобиль работает «через силу») могут свидетельствовать о неисправном пусковом устройстве. Точнее, где-то в систему просачивается воздух, то есть не держит мембрана. В таком случае нужно проверить плотность посадки пускового и возможно что-то где-то заменить.

    Ремонт пускового устройства зачастую заключается в промывке бензином и продувке сжатым воздухом. Однако, есть более комплексный способ: разобрать устройство, прочистить каждый компонент сжатым воздухом и почистить щеткой. Если обнаружены следы коррозии – необходимо заменить компонент полностью, либо поместить его в сосуд с ортофосфорной кислотой.

    Как работает карбюратор вашего автомобиля

    Карбюраторы отвечают за смешивание воздуха с топливом для получения правильного соотношения для двигателя автомобиля, работающего на горючих газах. Карбюратор также помогает контролировать обороты двигателя при нажатии на педаль газа. Однако в наши дни вы не слишком много слышите о карбюраторах в автомобилях с появлением двигателей с впрыском топлива. Но это не значит, что они полностью исчезли. Вы по-прежнему найдете карбюраторы на машинах с небольшими двигателями, таких как газонокосилки, культиваторы и другое подобное оборудование. Это приводит нас к вопросу, какова функция карбюратора и в чем отличие от впрыска топлива?

    Как работают карбюраторы

    Карбюратор представляет собой трубу над цилиндрами двигателя с подсоединенными к ней воздухопроводом и топливопроводом. Воздушная труба подает наружный воздух сначала через воздушный фильтр для удаления грязи и другого мусора, а затем в карбюратор. Карбюратор, также известный как карбюратор, имеет два клапана, которые улучшают соотношение воздуха и топлива. Первый клапан, известный как воздушная заслонка, регулирует подачу воздуха в карбюратор для смешивания с топливом и используется только при холодном двигателе. Второй клапан открывается и закрывается, когда вы нажимаете на педаль газа, и регулирует, сколько смеси выходит из карбюратора и поступает в двигатель. Когда клапан открывается, он всасывает воздух через трубку Вентури и втягивает топливо для смешивания с воздухом. Топливо подается через небольшой топливный бак, называемый поплавковой камерой или поплавковой камерой. По мере того, как топливо в этом баке уменьшается, поплавок опускается, что открывает клапан на впускном топливопроводе для пополнения или поддержания уровня топлива в баке.

    Обогащенная или обедненная смесь

    Если вы когда-нибудь слышали о том, что автомобиль работает слишком богато или бедно, это происходит из-за несбалансированного соотношения воздуха и топлива. Когда в топливе слишком много воздуха, двигатель будет работать на обедненной смеси. Наоборот, когда соотношение топлива и воздуха выключено, двигатель работает на богатой смеси. Когда двигатель работает на обедненной смеси, автомобиль достигает большей экономии топлива, а на богатой смеси улучшается производительность. Хотя любая из этих ситуаций может показаться идеальной, слишком мало или слишком много воздуха вредно для двигателя. Обогащенная смесь допустима только тогда, когда автомобиль заводится с холодного пуска. Нажатие на педаль газа позволяет клапану открыться, чтобы впустить больше воздуха, позволяя смешивать больше газа, увеличивая скорость автомобиля. Как только автомобиль достигает крейсерской скорости, смесь может вернуться в более обедненное и экономичное состояние.

    Ушли, но не забыты

    Еще в 1888 году, когда Карл Бенц, основатель Mercedes, изобрел первый карбюратор, это было блестящей разработкой для автомобильной промышленности, и этот процесс использовался почти столетие. Тем не менее, по мере появления более совершенных технологий карбюраторы были заменены системами впрыска топлива в современных автомобилях.

    The New Kid

    Хотя двигатели с впрыском топлива были представлены в начале 1900-х годов, автомобильная промышленность не применяла эту технологию до начала 19-го века.80-х, когда компьютер двигателя приобрел популярность. Ранние системы впрыска топлива назывались впрыском через дроссельную заслонку, центральным впрыском топлива, системами PGM-CARB или EGI.

    Системы впрыска топлива оснащены компьютером, который управляет топливными форсунками, прежние системы распыляли топливо непосредственно в воздух, поступающий в область впускного коллектора двигателя, новый способ заключается в распылении топлива непосредственно в цилиндры. Чтобы получить правильное соотношение воздуха и топлива, требуется массовый расход воздуха (MAF), датчик положения дроссельной заслонки, датчик температуры охлаждающей жидкости, датчик абсолютного давления во впускном коллекторе и датчик кислорода. Топливо поступает непосредственно из топливного бака с помощью топливного насоса, а давление регулируется регулятором давления топлива.

    Работа топливного инжектора в его названии! Используя давление, он впрыскивает топливную смесь в камеру сгорания в определенный момент рабочего цикла поршня. Наряду с датчиками и компьютером система впрыска топлива обеспечивает наилучший и наиболее точный контроль топливно-воздушной смеси. Кроме того, впрыск топлива обеспечивает более плавную и последовательную реакцию дроссельной заслонки, облегчая холодный пуск и улучшая топливную экономичность и снижая колебания температуры окружающей среды.

    Готлиб Даймлер | Немецкий инженер и изобретатель

    • Развлечения и поп-культура
    • География и путешествия
    • Здоровье и медицина
    • Образ жизни и социальные вопросы
    • Литература
    • Философия и религия
    • Политика, право и правительство
    • Наука
    • Спорт и отдых
    • Технология
    • Изобразительное искусство
    • Всемирная история
    • В этот день в истории
    • Викторины
    • Подкасты
    • Словарь
    • Биографии
    • Резюме
    • Популярные вопросы
    • Обзор недели
    • Инфографика
    • Демистификация
    • Списки
    • #WTFact
    • Товарищи
    • Галереи изображений
    • Прожектор
    • Форум
    • Один хороший факт
    • Развлечения и поп-культура
    • География и путешествия
    • Здоровье и медицина
    • Образ жизни и социальные вопросы
    • Литература
    • Философия и религия
    • Политика, право и правительство
    • Наука
    • Спорт и отдых
    • Технология
    • Изобразительное искусство
    • Всемирная история
    • Britannica объясняет
      В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
    • Britannica Classics
      Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
    • #WTFact Видео
      В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
    • На этот раз в истории
      В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
    • Demystified Videos
      В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
    • Студенческий портал
      Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
    • Портал COVID-19
      Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
    • 100 женщин
      Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.

    Установка пожарного автомобиля на гидрант пожарный и открытый водоем: Установка пожарного автомобиля на водоисточник

    Норматив № 7.1 Установка автоцистерны на пожарный гидрант — ПОЖАРНЫЕ РЕБЯТА


    Норматив № 7.1

    «Установка автоцистерны на пожарный гидрант»



    Требования охраны труда при проведении боевого развертывания

    • все нормативы выполняются в боевой одежде и снаряжении пожарного;
    • к эксплуатации автоцистерн могут быть допущены только лица, прошедшие курс обучения по соответствующей программе и получившие свидетельство установленного образца;
    • запрещается использование неисправного пожарного оборудования;
    • запрещается работать на автоцистерне, находящейся в неисправном состоянии;
    • запрещается работать в темное время суток или в условиях недостаточной видимости на неосвещенной площадке;
    • запрещается работать, не включив стояночную тормозную систему;
    • в зимнее время необходимо следить за состоянием подножек, ступенек, трапов и поручней, своевременно очищать их от снега и льда;
    • избегать резких перегибов напорно-всасывающих рукавов;
    • при извлечении напорно-всасывающих рукавов из пеналов избегать их падения и ударения соединительных полугаек.


    Правила техники безопасности при установке пожарной колонки на гидрант:

    • обязательное использование краг или перчаток;
    • крышку люка колодца открывать при помощи лома или крюка;
    • не допускается перекос колонки. Для этого следует тщательно контролировать процесс установки на резьбовое соединение. Перекос может привести к срыву резьбы;
    • подача воды осуществляется при перекрытых напорных патрубках;
    • кран гидранта открывают только плавно. В противном случае возможен гидравлический удар и срыв колонки с резьбы;
    • при открывании крана пожарный должен стоять в стороне. Обязательно следует отклонить голову, чтобы она не находилась над колонкой;
    • снимать колонку с гидранта необходимо после проверки закрытия кранов и отсутствия воды.


    Проведение разминки


    Разминочный бег

    • бег по кругу в колонне по одному трусцой и боком с приставным шагом – 2 мин.


    Суставная разминка (л/с построен в одну шеренгу на интервал вытянутых рук)

    • поворачивание головы вправо-вперед-влево-вперед, стараясь не делать резких движений. Вращение головы полумесяцем. Назад голову не запрокидывать. – по 10 раз;
    • вращательные движения плечами по кругу в разные стороны (руки опущены вдоль туловища) – по 10 раз;
    • вращательные движения предплечьями по и против часовой стрелки (руки вытянуты в стороны параллельно полу) – по 10 раз;
    • круговые вращения руками в разные стороны и махи руками в бок и вверх попеременно (разминка плечевых суставов) — по 10 раз;
    • вращение запястьями рук по кругу в разные стороны (руки согнуты в локте) – по 10 раз;
    • вращение тазом по кругу в разные стороны (руки на талии, ноги на ширине плеч, стопы не отрываются от пола) – по 10 раз;
    • вращение ногами по и против часовой стрелки, отрывая по одной от земли, разминая тазобедренный сустав (руки на талии, ноги ближе друг к другу, туловище остается стабильным) — по 10 раз;
    • вращение коленями по и против часовой стрелки (корпус наклонен, колени слегка согнуты, ладони на коленях, пятки не отрываются от пола) – по 10 раз;
    • вращение стопой по и против часовой стрелки попеременно каждой ногой (втать прямо, руки на талии, колено приподнято вверх, голень и бедро неподвижны) – по 10 раз;
    • приседания на месте с вытягиванием рук вперед – 10 раз.


    Восстановление дыхания

    • поднятие прямых рук над головой с глубоким вдохом и опускание корпуса и рук вниз с глубоким выдохом – 10 раз.


    Условия выполнения норматива № 7.1
    «Установка автоцистерны на пожарный гидрант»


    1. Начальное положение:

    Автоцистерна установлена у гидранта.


    2. Окончание:

    Колонка навернута до отказа на стояк гидранта, всасывающие рукава присоединены. В скобках указано время с пуском воды из напорного патрубка.


    Время выполнения норматива № 7.1
    «Установка автоцистерны на пожарный гидрант»










    Вид норматива

    Боевой расчет
    (чел. )

    Оценка

    Отл.

    Хор.

    Удовл.

    Установка автоцистерны на пожарный гидрант:

    АЦ 40 (130) 63Б-ЗИЛ

    2

    26(40)

    29(43)

    32(46)

    Для других АЦ на шасси автомобиля ЗИЛ

    2

    28(42)

    31(45)

    34(48)

    Для АЦ на шасси автомобиля Камаз

    2

    48(62)

    51(65)

    54(68)

    Для АЦ на шасси автомобиля Урал

    2

    32(36)

    35(39)

    38(42)

    Для АЦ на шасси автомобилей иностранного производства

    2

    32(36)

    35(39)

    38(42)

    *В скобках указано время с пуском воды из напорного патрубк


    Порядок выполнения норматива № 7. 1
    «
    Установка автоцистерны на пожарный гидрант»

    Рис. 1. Схема норматива №7.1


    При установке автоцистерны на водоисточник задняя рукавная катушка (при ее наличии) при необходимости предварительно снимается и убирается в сторону. Всасывающий патрубок насосной установки находится на расстоянии 3 м от пожарного гидранта, крышка гидранта открыта, колпачок стояка закрыт.


    Перед выполнением норматива исполнители выстраиваются у автоцистерны с любой стороны в сторону передних колес (направляющий против оси заднего колеса), пожарное оборудование закреплено на своих местах, пожарные рукава уложены в скатках, дверцы отсеков закрыты (рис. 2).

    Рис. 2. Начальное положение при установке АЦ на ПГ


    Установка автоцистерны (АЦ) на пожарный гидрант (ПГ) производится расчетом из двух исполнителей (водитель и пожарный) по команде руководителя занятий «Автоцистерну на гидрант (с пуском воды) — ставь!».


    Вариант без пуска воды


    По этой команде исполнители открывают отсеки АЦ с пожарным оборудованием. Действия исполнителей выполняются одновременно, но таким образом чтобы не мешать друг другу.


    Водитель открепляет и достает водосборник рукавный, отсоединяет от всасывающего патрубка насоса заглушку и присоединяет водосборник к всасывающему патрубку насоса (рис. 3).

    Рис. 3. Подключение водосборника к всасывающему патрубку АЦ


    Далее достает из пеналов поочередно два напорно-всасывающих рукава протягивая их в сторону колонки и присоединяет к водосборнику (рис. 4).

    Рис. 4. Снятие напорно-всасывающих рукавов


    После чего помогает пожарному присоединять рукава к патрубкам пожарной колонки.


    Пожарный открепляет и достает пожарную колонку, кладет ее на левое или правое предплечье, переносит к гидранту и кладет ее на землю. После этого опускается на колено, снимает колпачок стояка гидранта, берет колонку за напорные патрубки ставит на стояк так, чтобы гнездо рукоятки попало на квадрат клапана гидранта, и вращает ее по часовой стрелке до отказа (5,5-6 полуоборотов) (рис. 5).

    Рис. 5 Установка колонки на ПГ


    Далее принимает от водителя рукава, присоединяет их к напорным патрубкам колонки.

    Рис. 6. Окончание норматива


    Вариант с пуском воды


    Водитель открепляет и достает водосборник рукавный, отсоединяет от всасывающего патрубка насоса заглушку и присоединяет водосборник к всасывающему патрубку насоса.


    Далее достает из пеналов поочередно два напорно-всасывающих рукава протягивая их в сторону колонки и присоединяет к водосборнику.


    После чего помогает пожарному присоединять рукава к патрубкам пожарной колонки.


    Пожарный открепляет и достает пожарную колонку, кладет ее на левое или правое предплечье, переносит к гидранту и кладет ее на землю. После этого опускается на колено, снимает колпачок стояка гидранта, берет колонку за напорные патрубки ставит на стояк так, чтобы гнездо рукоятки попало на квадрат клапана гидранта, и вращает ее по часовой стрелке до отказа (5,5-6 полуоборотов).


    Далее принимает от водителя рукава, присоединяет их к напорным патрубкам колонки.


    После этого берется обеими руками за рукоятку колонки и плавно вращает ее против часовой стрелки до упора (18-20 полуоборотов). Вода в колонку начинает поступать после 5-6 полуоборотов рукоятки.


    Далее пожарный вращает против часовой стрелки до упора (15-16 полуоборотов) маховики (маховик), расположенные на напорных патрубках колонки.


    Скачать скачан 638 раз

    Просмотр содержимого документа

    методические планы, псп, он

    Внимание!!! Если документ не открылся, обновите страницу, возможно несколько раз.
    Для удобного чтения разверните документ кликнув на иконку в правом верхнем углу.

    Установка пожарного автомобиля на гидрант

    Когда на пульт диспетчера МЧС поступает сигнал о возгорании, в точку происшествия для гашения пламени отправляются пожарные автоцистерны (АЦ), предназначенные для тушения огня.

    Подача огнетушащего состава осуществляется из емкости АЦ или путем подключения пожарного автомобиля к источнику воды. Источником может являться гидрант пожарный, естественный, искусственный открытый водоем.

    Рассмотрим, что из себя представляет гидрант, для чего используется, как устроен и действует. Расчет их количества.

    Разберем правила подъезда АЦ к источникам водоснабжения, схемы подключения, меры безопасности. Нормативные документы, регламентирующие этот процесс.

    Содержание

    1. Что такое гидрант
    2. Назначение и область применения
    3. Устройство и принцип действия
    4. Виды гидрантов
    5. Подземные
    6. Надземные
    7. Гидрант-пистолет
    8. Гидрант Дорошевского
    9. Требования к месту и расположению
    10. Расчет количества
    11. Правила установки АЦ на гидрант
    12. Требования к подъезду автомобиля
    13. Схема подключения
    14. Забор воды
    15. Меры безопасности
    16. Нормативные документы
    17. Выводы

    Что такое гидрант

    Так называется узел на водоснабжающей сети, к которому подсоединяются пожарные устройства, подающие воду для гашения возгораний.

    Назначение и область применения

    Пожарные гидранты размещаются на водопроводных сетях, применяемых для противопожарных целей, и используются:

    • для наполнения цистерны автомобиля;
    • в качестве водопитателя насоса АЦ;
    • для прямого тушения пожаров через рукава.

    Устройство и принцип действия

    В конструкцию гидранта входят:

    • стояк (корпус устройства) с рукояткой;
    • соединительные ниппели, к которым прикрепляются шланги;
    • штанга, объединенная с клапаном шаровым посредством муфты;
    • фланец для крепления стояка к выходу водопроводной сети.

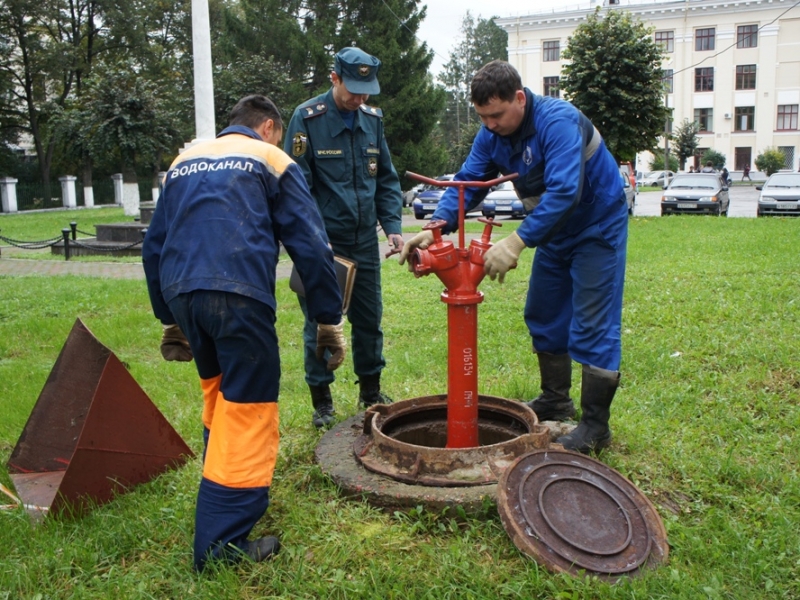

    Подземный пожарный гидрант

    Для пуска воды у колонки предусмотрена рукоятка, которую требуется поворачивать против часовой стрелки. Полное открытие крана происходит после 15–20 оборотов.

    Рукоятка вращает штангу, которая опускается на клапан. Он открывает отверстие для доступа жидкости. Жидкость поступает в гидрант, а из него – в рукава.

    Регулировка напора производится основным вентилем.

    При вращении рукоятки в другую сторону доступ воды прекращается.

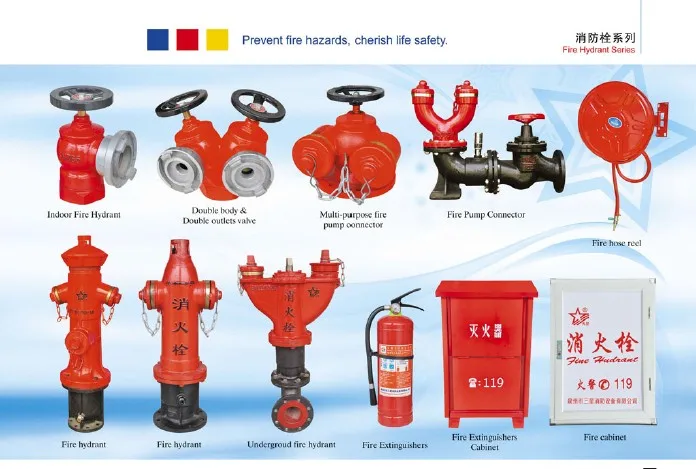

    Виды гидрантов

    В зависимости от точки расположения устройства, его конструкции выделяют 4 типа пожарных гидрантов.

    Подземные

    Они применяются, если требуется установить колонку без нарушения архитектурной концепции территории, на проезжей части. Преимущество подземного размещения водоподающих устройств в том, что в них не замерзает вода при отрицательных температурах окружающей среды.

    Подземный пожарный гидрант

    Они состоят из стояка, клапанной коробки и головки для присоединения колонки. Место размещения такого крана закрывается люком.

    Надземные

    Это водоснабжающие краны, верхняя часть которых располагается над поверхностью земли. Такие гидранты не требуют дополнительной установки колонки для подключения к водоснабжению, т. к. на них уже размещены головки для крепления рукавов.

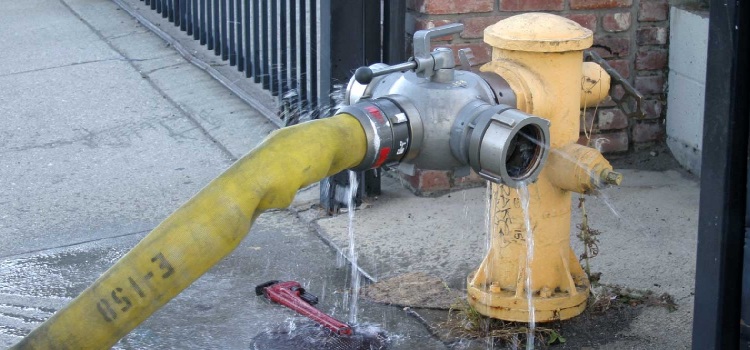

    Надземный пожарный гидрант

    Надземные устройства противопожарного снабжения водой могут быть водозаполненные или с отсечением водяного столба, что позволяет эксплуатировать их при температурах ниже нуля градусов.

    Гидрант-пистолет

    Используется в случаях, когда отсутствуют стандартные водоподающие устройства для забора жидкости, но есть металлический трубопровод.

    Схема устройства гидранта-пистолета

    Гидрант-пистолет предназначен для пробивки отверстия в трубе с целью забора воды. Это устройство может применяться даже в сетях, находящихся под высоким давлением. В конструкцию пистолета входит приспособление для установки заглушки на пробитое отверстие.

    Гидрант Дорошевского

    Это водоподающая наземная колонка, с помощью которой можно подсоединяться к магистральным водопитающим сетям.

    Схема и общий вид гидранта Дорошевского

    Как и у других типов гидрантов, у него предусмотрены две головки, к которым присоединяются пожарные рукава.

    Требования к месту и расположению

    Условия размещения источников противопожарного водоснабжения регламентируются 123-ФЗ.

    Конкретные правила установки гидрантов прописаны в СП 8.13130.2009, где указано, что водоподающие колонки должны располагаться:

    1. В свободном доступе. Их нельзя загораживать сооружениями, транспортными средствами. Крышка, закрывающая колодцы с подземными кранами, должна быть очищена от снега, ее нельзя перекрывать колесами машин.
    2. На дублирующих линиях при ширине автодороги 20 м.
    3. На обеих сторонах шоссе шириной 60 м и больше. Промежуток от края трассы до колонки должен быть не более 2,5 м.
    4. При отсутствии других мест для размещения гидранта допускается его монтаж на дороге.
    5. На тупиковых ветках кольцевых сетей водопровода, если их длина не превышает 200 м.

    Также регламентируется минимальное расстояние от водоподающей колонки до сооружений, оно должно быть больше 5 м.

    Расчет количества

    Производится на основании пункта 8.6 СП 8.13130.2009, в котором прописано:

    • один гидрант требуется, если на тушение участка надо тратить воды менее 15 л/с;
    • два и более водопитающих устройств размещается, если необходим расход 15 л/с и более.

    Определение расстояния между колонками выполняется по ГОСТ 8220. При этом учитывается пропускная способность механизмов источника, общий расход жидкости на гашение возгорания и потери напора жидкости в рукаве. Последний параметр рассчитывается с помощью выражения:

    H= q2*0,00385, где символы обозначают:

    H – снижение напора воды на погонном метре;

    q2 – производительность потока, измеряемая в л/с.

    Правила установки АЦ на гидрант

    Прописаны в пункте 11 Методических указаний по пожарно-строевой подготовке МЧС, утвержденных 30.06.2005 г.

    Требования к подъезду автомобиля

    АЦ устанавливается в трех метрах от гидранта. Машина ставится бортом, где расположен насос, к источнику водоснабжения.

    До начала действий личного состава подразделения водитель должен активировать стояночный тормоз и световую сигнализацию.

    Схема подключения

    Установка пожарного автомобиля на гидрант производится по следующему алгоритму:

    • один человек достает из кузова транспортного средства крюк для поднятия крышки колодца, колонку;
    • относит их к гидранту, размещая на левом предплечье колонку, а в правой руке крюк;
    • по достижении места расположения пожарного водоисточника сотрудник опускает колонку на поверхность земли, поднимает крышку и отбрасывает ее в сторону;
    • освобождает гидрант от защитного колпачка;
    • располагает колонку на стояке, держась за патрубки напорные, и ориентирует ее корпус до совмещения клапана гидранта и гнезда рукоятки;
    • затем выполняет вращение корпуса колонки за рукоятку, прокручивая ее против часовой стрелки;
    • после 6–7 оборотов начнет поступать вода, до полного открытия клапана необходимо выполнить 15–20 оборотов.

    На видео в конце статьи демонстрируется процесс, как правильно устанавливать колонку.

    Забор воды

    Чтобы начать подачу жидкости в рукава, надо взять торцовый ключ, накинуть его на винт шибера и начать вращение против часовой стрелки.

    Для полного открытия шибера колонки требуется сделать около 15 оборотов.

    Заполнения цистерны водой из пожарного гидранта

    Меры безопасности

    При проведении работ необходимо соблюдать требования техники безопасности, согласно которым запрещено:

    • устанавливать оборудование и производить другие работы до остановки автомобиля;
    • применять открытый огонь для отогрева или освещения колодцев с коммуникациями;
    • спускаться под землю без спасательной веревки и средств защиты;
    • стоять под грузом во время его спуска или подъема;
    • надевать лямку рукава во время подъема вверх или высотных работ;
    • осуществлять подачу воды до полного закрепления рукавов, выхода ствольщиков на рабочие позиции;
    • перемещать ножовки, пилы в незачехленном виде, другой режуще-колющий инструмент острой поверхностью, направленной по ходу движения.

    Нормативные документы

    Общие положения о гидрантах изложены в 123-ФЗ.

    Технические условия на подземные устройства определяются ГОСТ 8220-85.

    Испытания водораздающих колонок регламентируются ГОСТ Р 53961-2010.

    Правила установки гидрантов можно узнать из СП 8.13130.2009.

    Установка автомобиля на пожарный гидрант, правила и алгоритм действий при подключении АЦ к колонкам изложены в Методических указаниях МЧС по ПСП от 30.06.2005 г.

    Правила безопасности при проведении работ изложены в 630 Приказе Министерства по чрезвычайным ситуациям.

    Выводы

    Пожарный гидрант – непременный элемент противопожарного оборудования, который должен отвечать нормативным требованиям по конструктивным, техническим параметрам.

    Водоснабжающие устройства устанавливаются строго на основании расчетных показателей.

    К гидрантам могут присоединяться пожарные рукава, автомобили, АЦ. Порядок действий при этом строго регламентирован.

    При выполнении работ необходимо соблюдать меры безопасности, изложенные в 630 Приказе МЧС.

    Глава 9.20 ПОЖАРНЫЕ ГИДРАНТЫ

    Разделы:

    9.20.010    Определения.

    9.20.020    Соответствие.

    9.20.030    Установка — требуется.

    9.20.040    Установка. Требования.

    9.20.050    Запрещена установка.

    9.20.060    Максимальное расстояние между гидрантами.

    9.20.070    Особые требования.

    9.20.080    Требования стандартов.

    9.20.090    Доступность и видимость гидрантов.

    9.20.100    Сеть тупиковая.

    9.20.110    Требование к противопожарному потоку.

    9.20.120    Нарушение – Штраф.

    9.20.010 Определения.

    Для целей настоящего стандарта следующие слова, термины, фразы и их производные имеют значение, данное в этом разделе, если в контексте не указано иное. Если это не противоречит контексту, слова, используемые в настоящем времени, включают единственное число, а слова в единственном числе включают множественное число. Слово «должен» всегда обязательно.

    (1) «Утверждающим органом» является начальник пожарной охраны города или назначенное им лицо.

    (2) «Пожарный поток» – это мера постоянного расхода доступной воды для тушения пожара в конкретном здании или на определенной территории при остаточном давлении 20 фунтов на квадратный дюйм.

    (3) «Гидрант смывного типа» — это гидрант, установленный полностью ниже уровня земли.

    (4) «Муниципалитет» или «квазимуниципалитет» – любой округ, город, поселок, водохозяйственный район, канализационный район, коммунальный район или другое государственное подразделение штата.

    (5) «Частный гидрант» – это пожарный гидрант, расположенный и обслуживаемый для подачи воды в целях пожаротушения с ограничениями в отношении использования. Местоположение может быть таким, что оно не может быть легко доступно для немедленного использования пожарной службой, кроме как для определенной частной собственности.

    (6) «Общественный гидрант» — это пожарный гидрант, расположенный и обслуживаемый для подачи воды для пожаротушения без ограничений в отношении использования для этой цели. Расположение таково, что оно доступно для немедленного использования пожарной службой в любое время.

    (7) «UBC» – это Единый строительный кодекс, принятый городом с поправками.

    (8) «Управление водного хозяйства» – это Washington Water Power или любая другая муниципальная или квазимуниципальная организация, распределяющая воду между пожарными гидрантами в пределах города. [Заказ. 795 § 1, 1977.]

    9.20.020 Соответствие.

    Общественные здания, здания, доступные для общественного пользования, или здания, открытые для публики по приглашению, классифицированные в UBC, должны соответствовать требованиям и стандартам, содержащимся в настоящей главе, для зданий или сооружений в зонах коммерческого, промышленного и жилого использования. [Заказ. 795 § 4, 1977.]

    9.20.030 Установка – требуется.

    Все здания, построенные в черте города, должны обслуживаться пожарными гидрантами, установленными в соответствии с требованиями настоящей главы. Кроме того, существующие в настоящее время пожарные краны, не соответствующие требованиям и нормам настоящей главы, при замене должны быть заменены на гидранты, соответствующие нормам и требованиям настоящей главы. Все пожарные гидранты должны обслуживаться муниципальной или квазимуниципальной системой водоснабжения или иным образом, утвержденным начальником пожарной охраны. Все гидранты подлежат испытаниям, осмотру и утверждению пожарной службой. [Заказ. 795 § 2, 1977.]

    9.20.040 Установка – Требования.

    Установка всех пожарных гидрантов должна производиться в соответствии с передовой инженерной практикой. Кроме того, ко всем строительным проектам должны применяться следующие требования:

    (1) Два экземпляра подробных планов или чертежей с точным указанием расположения всех клапанов и пожарных гидрантов, подлежащих установке, должны быть представлены начальнику пожарной охраны до начало любого строительства.

    (2) Вся конструкция установки пожарного гидранта и связанного с ним подключения к системе водоснабжения должна соответствовать стандартам проектирования и спецификациям, опубликованным соответствующим органом водоснабжения и пожарной службой.

    (3) Размещение пожарного гидранта должно быть надлежащим образом защищено от повреждения транспортным средством и спроектировано таким образом, чтобы обеспечить свободное движение пешеходов. Конкретные требования к размещению и отступу для каждой установки гидранта должны быть определены начальником пожарной охраны. Начальник пожарной охраны может потребовать перемещения установленного гидранта, если его расположение не соответствует требованиям настоящего раздела. Если начальник пожарной охраны приказывает переместить пожарный гидрант, установленный после даты вступления в силу постановления, кодифицированного в этом разделе, владелец прилегающей собственности несет ответственность за расходы по перемещению.

    (4) Вспомогательная задвижка должна быть установлена ​​на тройнике главной линии, чтобы обеспечить возможность ремонта и замены гидранта без нарушения подачи воды.

    (5) Все гидранты должны стоять отвесно, устанавливаться на окончательный уклон с самым нижним выпускным отверстием гидранта не менее чем на 18 дюймов над уровнем земли и иметь не менее 36 дюймов в диаметре свободной зоны вокруг гидранта для зазор гидрантных ключей на обоих выходах и на регулирующем клапане.

    (6) Отверстие насоса должно быть обращено к улице. Если улица не может быть четко определена или распознана, порт должен быть обращен к наиболее вероятному маршруту подхода и местонахождению пожарной машины во время откачки, как определено начальником пожарной охраны.

    (7) Диаметр кабеля от магистрального трубопровода к гидранту должен быть не менее шести дюймов. Любой гидрант, ведущий от водопровода к гидранту длиной более 50 футов, должен иметь диаметр не менее восьми дюймов.

    (8) Все гидранты, недавно установленные в жилых районах на одну семью, должны питаться от сети диаметром не менее восьми дюймов и должны обеспечивать пожарный поток на 1000 галлонов в минуту сверх средних максимальных требований в самой дальней точке установки. Провода гидрантов длиной до 50 футов могут иметь диаметр шесть дюймов.

    (9) Все гидранты должны соответствовать требованиям городских пожарных гидрантов.

    (10) Максимальное расстояние между пожарными гидрантами в зонах коммерческого, промышленного и квартирного (в том числе двухквартирного) использования должно составлять 400 футов.

    (11) Боковое расстояние между пожарными гидрантами должно быть одобрено начальником пожарной охраны и основано на расположении гидрантов на перекрестках улиц.

    (12) Соответствующая служба водоснабжения и пожарная служба должны быть уведомлены в письменной форме о дате ввода в эксплуатацию пожарного гидранта и сопутствующей системы водоснабжения.

    (13) Начальник пожарной охраны должен быть уведомлен, когда все вновь установленные гидранты или магистрали введены в эксплуатацию.

    (14) После установки пожарного гидранта и с одобрения начальника пожарной охраны строительный департамент выдает разрешение на ввод в эксплуатацию здания. [Заказ. 1258 § 1.0, 1997 г.; Орд. 822 §§ 1, 4, 1978 г.; Орд. 795 § 5, 1977.]

    9.20.050 Установка запрещена.

    Установка гидрантов смывного типа запрещена без разрешения начальника пожарной охраны. [Заказ. 795 § 3, 1977.]

    9.20.060 Максимальное расстояние между гидрантами.

    (1) Максимальное расстояние между пожарными гидрантами в зонах коммерческого, промышленного и жилого (в том числе двухквартирного) использования должно составлять 400 футов.

    (2) Любая часть указанного здания, выходящая за пределы 400 футов автомобильного движения от ближайшего пожарного гидранта, требует установки пожарного гидранта. Место размещения должно быть согласовано с начальником пожарной охраны.

    (3) В зданиях, требующих пожарного расхода менее 2500 галлонов в минуту, пожарные гидранты могут быть установлены только с одной стороны здания. [Заказ. 822 § 2, 1978; Орд. 795 § 11, 1977.]

    9.20.070 Особые требования.

    Требования данного раздела применяются ко всем строительным проектам, в которых здания расположены или должны быть расположены таким образом, что любая часть находится на расстоянии более 200 футов от границы уличной собственности, за исключением отдельных жилых домов на одну семью:

    (1) В зданиях, для которых требуется пожарный поток более 2500 галлонов в минуту, пожарные гидранты должны быть установлены более чем с одной стороны. Установка должна соответствовать требуемому противопожарному потоку. Место установки гидранта должно быть согласовано с начальником пожарной охраны.

    (2) Если требуемый пожарный расход превышает 2500 галлонов в минуту, пожарные гидранты должны обслуживаться магистралью, которая огибает здание в комплексе зданий и снова соединяется с распределительной магистралью.

    (3) Количество пожарных гидрантов должно определяться на среднем расстоянии 330 футов, рассчитанном по воображаемой линии, параллельной конструкции и не менее 50 футов от нее. Все гидранты должны быть доступны для пожарных насосов на дорогах, способных поддерживать такие пожарные машины. Начальник пожарной охраны должен определить местоположение гидрантов на основе определения полезности, топографии и местоположения здания. Гидранты должны находиться на расстоянии не менее 50 футов от зданий или сооружений; незначительные отклонения могут быть разрешены после утверждения пожарной службой письменных запросов. [Заказ. 822 § 3, 1978; Орд. 795 § 7, 1977.]

    9.20.080 Стандарты технических условий.

    (1) Технические характеристики пожарного гидранта.

    (a) Гидранты должны быть компрессионного типа с размером отверстия главного клапана не менее пяти и одной четверти дюйма и пятиугольной рабочей гайкой размером одна и одна четырнадцатая дюйма.

    (b) Направление открытия будет против часовой стрелки.

    (c) Крышка с сухим верхом должна иметь полностью герметичную конструкцию с сухим верхом и масляным резервуаром для постоянной смазки.

    (d) Секция крышки должна иметь не менее двух уплотнительных колец.

    (e) Гидранты должны быть оборудованы одним паровым портом на четыре с половиной дюйма и двумя портами на два с половиной дюйма.

    (f) Резьба должна соответствовать национальному стандарту.

    (g) Насосные и шланговые насадки должны быть насадками с затвором.

    (h) Резьбовые патрубки не допускаются.

    (i) Все гидранты должны выдерживать давление 300 фунтов на квадратный дюйм и должны быть механически соединены.

    (j) Гидранты должны иметь разъемную конструкцию.

    (k) Соединение башмака должно быть шестидюймовым фланцем и иметь как минимум два дренажных отверстия с бронзовым покрытием.

    (l) Гидрант должен быть заглублен на пять футов ноль дюймов.

    (m) Все гидранты должны соответствовать текущим гидрантам и соответствовать последним спецификациям AWWA.

    (n) Крышка гидранта должна иметь отверстие в виде пятиугольника без цепей.

    (2) Утвержденные материалы и оборудование. В тех случаях, когда в этих спецификациях требуются материалы или изготовленные продукты с определенными названиями, такие названия указываются для установления стандарта качества, и будет предполагаться, если специально не оговорено, что установка включает в себя материалы или изделия, названные так. Однако целью этих спецификаций не является устранение других материалов или изготовленных изделий, соответствующих указанному стандарту.

    (3) Задвижка. Задвижки должны быть шестидюймовыми фланцевыми: См. Разделы 13.301(a) Единых правил пожарной безопасности, 1976 г. [Код. 795 § 12, 1977.]

    9.20.090 Доступность и видимость гидрантов.

    Гидранты не должны быть загромождены какой-либо структурой или растительностью, а видимость гидранта не должна ухудшаться на расстоянии 150 футов в любом направлении приближения транспортных средств к гидранту. [Заказ. 795 § 8, 1977.]

    9.20.100 Сеть тупиковая.

    По мере необходимости в любом проекте должны быть предусмотрены положения для закольцовывания всех тупиковых или временно тупиковых сетей. Необходим сервитут не менее 10 футов. Планы строительства должны быть утверждены соответствующим органом водного хозяйства до начала строительства. [Заказ. 795 § 9, 1977.]

    9.20.110 Требования к противопожарному потоку.

    Требования к противопожарному расходу, применяемые начальником пожарной охраны в соответствии с положениями настоящей главы, должны основываться на критериях, установленных в «Руководстве по определению требуемого противопожарного расхода», опубликованном Управлением страховых услуг Муниципальной сюрвейерской службы, 160 Water Street. , Нью-Йорк, Нью-Йорк 10038. [Орд. 795 § 10, 1977.]

    9.20.120 Нарушение – Штраф.

    Нарушение любого раздела или положения этой главы является правонарушением, наказуемым штрафом в размере не более 500 долларов США за каждое правонарушение. Каждый день, в который происходит или продолжается нарушение, является отдельным правонарушением. [Заказ. 795 § 14, 1977.]

    Подъездные пути для пожарных машин | NFPA

    NFPA Today — 08 января 2021 г.

    Вернуться на целевую страницу блогов

    Пожарные службы предоставляют услуги противопожарной защиты в своих юрисдикциях, а также реагируют на различные другие чрезвычайные ситуации, такие как неотложная медицинская помощь, автомобильные аварии, разливы опасных материалов, электрические стихийные бедствия, наводнения и строительные аварии. Для того чтобы эти лица, оказывающие первую помощь, могли эффективно выполнять свою работу, они должны иметь доступ к местам, где могут произойти инциденты, и именно здесь вступают в действие требования к доступу к пожарным и подъездным дорогам. Требования для этой темы взяты из главы 18 НФПА 1, Код пожарной безопасности .

    Когда мы говорим о подъездных путях к пожарным машинам, это включает в себя не только пожарные полосы за пределами здания, но и дороги и парковки, по которым необходимо проехать, чтобы обеспечить доступ и оперативную установку для пожарных и аварийно-спасательных служб.

    Пожарные машины должны не только иметь возможность добраться до места назначения, но и, когда они туда доберутся, они должны иметь возможность подобраться достаточно близко к любому зданию, чтобы эффективно развернуть шлангопроводы, получить доступ к пожарным гидрантам и доступ к соединениям пожарной части. Тележки с лестницей также нуждаются в достаточном пространстве для организации спасательных операций и подъема по лестнице.

    Требования к расположению подъездной дороги

    Должны быть обеспечены подъездные дороги для пожарных, чтобы пожарная техника могла проехать в пределах 50 футов (15 м) от наружной двери, которая обеспечивает доступ внутрь здания. Это расстояние в 50 футов (15 м) может быть увеличено до 150 футов (46 м) для жилых домов на одну или две семьи или таунхаусов, защищенных автоматической спринклерной системой.

    Подъездные пути пожарных частей также должны быть расположены таким образом, чтобы любая часть здания или сооружения находилась на расстоянии не более 150 футов (46 м) от подъездных дорог пожарных частей, если измерять по внешней стороне здания или сооружения. Это требование гарантирует, что службы экстренного реагирования могут добраться до большинства частей здания с помощью своих шлангопроводов. Это расстояние в 150 футов (46 м) может быть увеличено до 450 футов в зданиях, защищенных автоматической спринклерной системой, поскольку правильно установленная спринклерная система снижает риск возникновения пожара для людей и пожарных.

    Если AHJ определит, что одна подъездная дорога пожарной части может быть затруднена из-за дорожного движения, рельефа местности, климатических условий или чего-то еще, может потребоваться несколько подъездных дорог.

    Технические характеристики подъездных дорог

    Подъездные дороги должны обеспечивать адекватный доступ к зданию и помещению для установки и выполнения операций ручного подавления. Для подъездных дорог пожарной охраны требуется 20 футов (6,1 м) беспрепятственной ширины, 13,5 футов (4,1 м) свободного вертикального просвета и соответствующего радиуса для поворотов на дорогах и тупиков, чтобы транспортное средство могло развернуться. Минимальная ширина 20 футов (6,1 м) обеспечивает двустороннее движение транспортных средств и проезд одного пожарного автомобиля, когда другой работает на пожарном гидранте или выполняет воздушные операции, а вертикальный зазор 13,5 футов (4,1 м) гарантирует, что пожарная машина безопасно проходить под линиями электропередач, мостами и другими препятствиями. Мосты должны быть спроектированы таким образом, чтобы выдерживать нагрузку, достаточную для перевозки полностью загруженного пожарного оборудования, а пределы нагрузки транспортных средств должны быть предусмотрены на обоих въездах на мост. Уклон дороги также не должен превышать 1 фут (0,3 м) перепада высот через каждые 20 футов (6,1 м) или в соответствии с проектными ограничениями местной пожарной техники. Согласно решению AHJ, определенные части подъездной дороги к пожарным частям должны быть отмечены, эти отмеченные части подъездных дорог к пожарным частям называются пожарными полосами.

    Препятствия

    Следующее требование знакомо большинству людей, потому что оно обычно пишется большими буквами перед зданиями, но я повторю его здесь. Если территория обозначена как пожарная полоса, парковать автомобили на ней запрещено. Кроме того, ширина остальной части подъездной дороги пожарных частей должна быть сохранена и не загромождена. Это означает, что припаркованные транспортные средства необходимо учитывать на дорогах или участках, где они обычно паркуются.

    Другие препятствия могут включать в себя ворота, двери или любые другие элементы безопасности. В случае чрезвычайной ситуации лица, оказывающие первую помощь, должны иметь доступ к этим зонам. Доступ можно предоставить, установив ящик доступа, который представляет собой ящик из списка, который обычно содержит такие предметы, как ключи, коды доступа, ключи-карты или устройство дистанционного открытия для служб быстрого реагирования.

    Пожарные службы должны иметь достаточный беспрепятственный доступ к зданиям, где могут произойти инциденты, чтобы они могли должным образом выполнять свою работу. Предоставление пожарным службам легкого доступа выгодно всем, и требования главы 18 NFPA 1 помогают обеспечить это.

    Есть ли у вас опыт решения уникальных проблем с доступом к пожарным? Если это так, сообщите нам о них в комментариях ниже.

    Важное замечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

    ТЕМЫ:

    • Безопасность строительства и жизни,
    • Соблюдение кодекса

    Подпишитесь на информационный бюллетень сети NFPA

    Зарегистрироваться

    Брайан О’Коннор

    Инженер технической службы

    Подробнее Брайан О’Коннор

    Связанные статьи

    19 ДЕКАБРЯ 2022 ГОДА

    Как обеспечить доступ к зданию и оборудованию для дежурной пожарной части

    09 ДЕКАБРЯ 2022

    Расследование штаб-квартиры Twitter подчеркивает важность отслеживания изменений занятости

    14 ОКТЯБРЯ 2022 ГОДА

    Уровень безопасности – Экосистема пожарной безопасности и безопасности жизнедеятельности NFPA

    16 СЕНТЯБРЯ 2022 ГОДА

    Более пристальный взгляд на некоторые требования к размещению сборки

    27 мая 2022 г.
