Нестандартные двускатные варианты лесовозных КрАЗов. Краз 214

история создания армейского грузовика, технические характеристики

Как правило, в автомобилестроении Советского Союза большинство появляющихся моделей представляли собой конструкцию, собранную из нескольких ранее выпущенных отечественных моделей, или же за основу брались машины импортных производителей. Так и инженеры Ярославского автозавода, под общим руководством главного конструктора В. В. Осепчугова, при создании нового армейского грузовика повышенной проходимости решили идти уже проторенными дорожками.

КрАЗ-214: начало пути

Работа над проектом нового грузового тягача началась в 1950 году. Машине присвоили индекс ЯАЗ-214, который в 1959 году, после перевода производства грузовой техники из Ярославля в г. Кременчуг, был изменен на КрАЗ-214. От конструкторов требовалось создать автомобиль, способный перевозить грузы различных категорий и направленностей, а также личный состав в любых условиях, независимо от качества дороги и степени пересеченности местности. Кроме того, в возможности машины должна была входить способность буксирования тяжелых прицепов. В общем, армии нужен был универсальный и надежный транспорт.

Рождение грузовика

В годы Великой Отечественной американцы по ленд-лизу поставляли в СССР свою технику. Одной из таких машин был 12-тонный грузовик Diamond T 980. Именно он стал прототипом разрабатываемой советской машины ЯАЗ-214.

От американца ему достались: рама, трансмиссия и элементы ходовой части. Двигатель, несмотря на то что имел маркировку ЯАЗ-206, являлся копией GMC 71-6, лицензия на который была куплена СССР опять же у американского General Motors. Он представлял собой двухтактный дизель с шестью цилиндрами.

ЯАЗ-210Г, кстати, также собранный по образцам американской техники, «подарил» отечественному грузовику заднюю тележку, межосевой дифференциал и раздаточную коробку.

На опытный образец установили кабину и колеса от того же ЯАЗ-210, и в 1951 году его представили для прохождения испытаний. С успехом пройдя их, новый грузовик был рекомендован для массового производства. Однако «до ума» машина доводилась еще 6 лет. Серийный выпуск грузовиков был организован только в 1957 году, а спустя два года все производство забрали у ЯАЗ и передали на конвейер Кременчугского автозавода.

Описание машины

Новый автомобиль КрАЗ-214 отличался высокой прочностью и хорошей проходимостью.

Прокатный швеллер стал материалом для изготовления рамы грузовика. Пять штампованных, клепаных поперечников усиливали конструкцию. Передняя и задняя часть рамы оборудована буфером, сзади установлен тягово-сцепной механизм.

Кабина выполнена из дерева, обшитого металлом. В сравнении с кабиной ЯАЗ-210 новая модель была более широкой и комфортабельной. Для зимнего периода эксплуатации в ней предусматривался обогрев салона и обдув теплым воздухом переднего стекла. Капотная конструкция дополнялась откидными боковинами, облегчавшими обслуживание двигателя.

Кузов грузовика КрАЗ-214 был выполнен из листового металла и представлял собой модель стандартного типа с откидывающимся задним бортом. От непогоды кузов закрывался тентом.

Двигатели на новые автомобили КрАЗ, после перевода на конвейер в Кременчуг, стали устанавливать форсированные – ЯМЗ-206Б, которые являлись модификацией ЯАЗ-206.

Под платформой машины предусматривалась лебедка механического типа, с горизонтальным расположением барабана.

Проведенные испытания показали, что автомобили КрАЗ-214 при езде без прицепа способны передвигаться по рыхлому грунту с глубиной колеи до 60 см, без особого труда преодолевая канавы глубиной до 85 см.

КрАЗ-214: технические характеристики

Основные технические характеристики машины:

• Вес грузовика составил 11 тонн 325 кг.
• Грузоподъемность машины с учетом эксплуатации в условиях бездорожья – 7 тонн.
• Вес буксируемого прицепа зависит от плотности грунта под колесами и может варьироваться от 5 до 50 тонн.
• Габариты машины – 8,53 х 2,7 х 3,17 м (длина, ширина, высота по тенту), высота по кабине составляет 2,88 м.
• Длина кузова – 4,565 м, ширина – 2,49 м.
• Межколесная колея – 2,03 м.
• Радиус поворота грузовика без прицепа – 14 м.
• Мощность дизеля – 205 л. с.
• Запас топлива – 2 бака по 255 литров.
• Предельная скорость без прицепа – 55 км/ч, с прицепом – до 40 км/ч.
• Расход топлива, в зависимости от условий эксплуатации, варьируется от 70 до 135 литров на сотню километров.
• Кабина рассчитана на 3 человек, кузов – на 18 человек, для этого предусматривались откидные деревянные скамьи вдоль его бортов.

КрАЗ-214 стал базовым автомобилем для производства последующих моделей грузовиков, выпускаемых в Кременчуге.

fb.ru

КрАЗ-214 (1959-1967 гг.). Автомобили Советской Армии 1946-1991

КрАЗ-214

(1959-1967 гг.)

Первые полноприводные 7-тонные армейские автомобили КрАЗ-214 (6x6) сошли с конвейера Кременчугского автозавода в декабре 1959 года и представляли собой переименованные грузовики ЯАЗ-214, уже хорошо зарекомендовавшие себя на военной службе. На шасси кременчугского производства было продолжено формирование обширной гаммы специальной тяжелой военной автотехники, в которой особое место заняли мощные инженерные машины и системы вооружения, получившие дальнейшее развитие на последующих машинах КрАЗ.

Как и предшественник ЯАЗ-214, новый КрАЗ-214 был оборудован форсированным двухтактным 6-цилиндровым двигателем ЯАЗ-М206Б (6,97 л, 205 л.с), сухим однодисковым сцеплением, 5-ступенчатой коробкой передач и двухступенчатой раздаточной, отключаемым передним мостом с двойной главной передачей от ЗИЛ-164 и рычажными гидроамортизаторами, раздельным приводом среднего и заднего мостов, пневматическим усилителем рулевого механизма, механической лебедкой под металлической грузовой платформой, 3-местной деревометаллической кабиной, электрооборудованием напряжением 12 В и всеми односкатными бездисковыми колесами с 18-слойными шинами размером 15,00 – 20. В стандартную комплектацию входили два топливных бака вместимостью по 225 л. Одновременно КрАЗ-214 получил усиленную лонжеронную раму с пятью штампованными поперечинами, передние и задние сцепные приспособления. В 1963 – 1967 годах выпускался наиболее распространенный военный вариант 214Б с 24-вольтовой системой электрооборудования и усиленным передним мостом с телескопическими гидроамортизаторами и главной передачей, унифицированной с обоими задними мостами. Исполнение 214М имело экранированное электрооборудование.

Новый армейский грузовик КрАЗ-214 – переименованный автомобиль ЯАЗ-214. 1959 год.

Габаритные размеры грузовика КрАЗ-214 с тентом составляли 8530x2700x3170 мм (по кабине – 2880 мм). Дорожный просвет под мостами – 360 – 380 мм. При эксплуатации на грунтовых дорогах или на бездорожье автомобили 214-й серии с полной массой 19 570 кг имели грузоподъемность 7,0 т и могли буксировать прицепы массой 5 – 10 т, на дорогах с твердым покрытием – до 50 т. При этом максимальная скорость одиночного полностью груженого автомобиля по шоссе составляла 55 км/ч, с прицепом – 40 км/ч. Средний расход топлива в разных условиях находился в пределах от 70 до 135 л на 100 км, запас хода – до 650 км. Грузовики КрАЗ-214 преодолевали подъемы крутизной до 30°, броды глубиной 1 м и снежную целину толщиной 0,6 м.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

ЯАЗ-214 - история создания модели грузового автомобиля, применение | КрАЗ-214

ЯАЗ-214 – это многоцелевой дизельный грузовик с колесной формулой 6х6, который использовался преимущественно в советской армии. Опытный образец машины появился в 1951 году – на нем стоял двигатель мощностью в 205 л.с., кабина от ЯАЗ-210 и двускатные колеса.

Технические характеристики ЯАЗ-214

• Мощность – 215 л.с.
• Объем двигателя – 6927 см3.
• Максимальная скорость – 55 км/ч.
• Грузоподъемность – 7 000 кг.
• Длина – 8 530 мм.
• Ширина – 2 730 мм.
• Высота – 3 175 мм.

Авто для своего времени было технически сложным, поэтому работа над ним продолжалась несколько лет. Кроме того, выпуск несколько раз откладывали, так как конструкторов постоянно прерывали, привлекая к работе над сельскохозяйственной техникой, в которой страна нуждалась наиболее остро. В серию машина попала только в 1956 году, заменив устаревшие ЯАЗ-200 и ЯАЗ-210, став основным тягачом Советских войск.

Разработка авто началась на Ярославском автозаводе, но в 1959 году производство перенесли на Кременчугский завод (КрАЗ). Тогда же производитель переименовал грузовик в КрАЗ-214, но, кроме имени, ничего не изменил, сохранив начальные характеристики до конца выпуска.

Особенности грузовика

Рама автомобиля – стандартная клепаная с поперечными лонжеронами из толстого швеллера. Для усиления каркас оборудовали пятью поперечинами. Сзади и спереди на раме установили буферы и уключины для сцепок.

Кабину, по сравнению с ЯАЗ-210, расширили на 355 мм, оборудовали обогреватель и обдув лобового стекла, а рычаги для управления КПП, раздаткой и ручным тормозом поместили между водителем и пассажиром так, чтобы они были под рукой. Позади кабины установили стандартный кузов из стальных листов с откидной задней стенкой.

Пятиступенчатая КПП передавала усилие на колеса при помощи сухого однодискового сцепления и двухступенчатой раздатки с межосевым дифференциалом. Передний мост можно было подключать по необходимости, а между задними осями дифференциала не было. Тормоза стояли пневматические.

Передняя подвеска ЯАЗа – это 13 утолщенных рессор, работавших в связке с двумя гидравлическими стойками, а задняя – балансирная, с улучшенной системой отработки неровностей на дороге. Один конец рессоры свободно скользил по стальной накладке, что снижало импульс от ухабов. Толкающие усилия распределялись между шестью реактивными тягами.

Применение

От выпуска и до списания ЯАЗ-214 служил в армии. Изначально машину создавали под ракетный комплекс 2К5 «Коршун», но этим использование проходимого грузовика не ограничивалось. Помимо ракет, машина использовалась для перевозки грузов, транспортировки солдат, а так же служила в качестве тягача. И это далеко не все. Однажды, на шасси ЯАЗ-214 даже поставили экскаватор, который использовали для строительства военных объектов.

Несмотря на высокую проходимость, ЯАЗу-214 не хватало мощности, да и скорость в 55 км/ч для военной машины была не достаточной. Поэтому сегодня ЯАЗ-214 можно встретить лишь в музее, а на смену ему пришел более мощный и быстрый тягач МАЗ-535.

stoneforest.ru

Е. Кочнев - "Автомобили Советской Армии 1946-1991". Ч.26

Военное оборудование на шасси ЯАЗ-214

    Несмотря на очень короткий срок изготовления автомобиля ЯАЗ-214, на его шасси устанавливали первые советские специальные армейские машины среднего и тяжелого классов, типовые обитаемые кузова-фургоны, элементы тяжелого понтонного парка, мостовых переправ и перспективные системы мощного вооружения. В 1959 году подмосковный завод № 38 построил на этом шасси колесный эвакуационный транспортер ТК-1 среднего класса, представлявший собой автопоезд. Он состоял из седельного тягача на шасси ЯАЗ-214 с 12-тонной барабанной лебедкой и специального двухосного полуприцепа ПС-1 – доработанного варианта прицепа МАЗ-5203. В комплект эвакуатора входил комплект ремонтного и грузоподъемного оборудования для мелкого ремонта и буксировки поврежденной техники массой до 20 т. В 1957 – 1958 годах Калининский экскаваторный завод на автомобилях ЯАЗ-214 построил свои первые войсковые экскаваторы Э-305 с ковшом емкостью 0,3 кубометра. В начале следующего года их приняли на вооружение, но затем машины этой серии базировались уже на шасси КрАЗ.

Боевая машина БМД-25 (2П5) комплекса 2К5 "Коршун" на шасси ЯАЗ-214. 1959 год.

    Наиболее известной стала самая мощная на то время советская система залпового огня БМД-25 на шасси ЯАЗ-214 или пусковая установка 2П5тактического ракетного комплекса 2К5 "Коршун", выпущенная небольшой партией в 1957 – 1960 годах. Она разрабатывалась с 1952 года, а артиллерийская часть СМ-44 с шестью спиральными направляющими была создана в апреле 1955 года в ленинградском ЦКБ-32. Боевая машина снабжалась шестью неуправляемыми ракетами ЗР-7 калибра 250 мм длиной 5535 мм и стартовой массой по 375 кг с жидкостными реактивными двигателями. Дальность стрельбы достигала 55 км. Боевая масса пусковой установки – 18,1 т. Машины комплекса "Коршун" впервые были показаны 9 ноября 1957 года на военном параде в Москве. С окончанием производства ЯАЗ-214 последние выпуски до 1960 года базировались на шасси КрАЗ-214.

    Точные данные по другим ракетным системам на базе ЯАЗ-214 до сих пор остаются малоизвестными. Сохранились сведения, что в 1955 – 1957 годах на этом шасси была создана и испытана опытная пусковая установка тактического ракетного комплекса с двумя баллистическими ракетами модели "034", запускавшимися со спиральных направляющих и имевших дальность стрельбы до 60 км. В 1957 – 1958 годах ОКБ завода "Баррикады" разрабатывало пусковую установку Бр-215 тактического ракетного комплекса "Вихрь" с шестью спиральными направляющими для запуска неуправляемых ракет "036" диаметром 364 мм и длиной 6,1 м со стартовой массой 450 кг и дальностью полета 90 км. Установка боевой массой 18 т развивала скорость 55 км/ч и имела запас хода 850 км. Ее испытания проводились в 1958 году на полигоне Капустин Яр. В марте 1959 года в рамках работ по модернизации гусеничного зенитного ракетного комплекса 2К6 "Луна" на базе танка ПТ-76 завод "Баррикады" приступил к разработке трех вариантов колесных комплексов "Луна", в том числе пусковой установки Бр-226-I на грузовике ЯАЗ-214. С созданием более совершенных пусковых систем на четырехосных шасси ЗИЛ-135Б и ЗИЛ-135Л работа над ней была прекращена. Во второй половине 1950-х годов грузовик ЯАЗ-214 служил для перевозки четырехбалочной пусковой установки 5П73 (СМ-106) без газоотражателей и ходовой части, входившей в состав зенитного ракетного комплекса С-125.

    Бортовой ЯАЗ-214 применялся также как штатный тягач специального четырехосного прицепа с пусковой установкой СТ-10 межконтинентального беспилотного ударного самолета-снаряда Ту-121 средней дальности (до 4 тыс. км), который с 1957 года разрабатывало ОКБ А. А. Туполева. Пусковую установку разработали и построили в 1958 году на Новокраматорском машиностроительном заводе. Она снабжалась балочной направляющей длиной до 20 м, установленной под углом 12 – 15°, на которой осуществлялась перевозка неснаряженного самолета и его сборка на месте с последующим запуском. Для питания электрооборудования и пуска ракетного двигателя служил генератор в несколько десятков киловатт, смонтированный на тягаче. Масса установки без ракеты составляла 21,25 т, с полностью снаряженной ракетой – 53,9 т. Скорость движения автопоезда по шоссе не превышала 40 км/ч, по грунту – 20 км/ч. Пять запусков самолета-ракеты были осуществлены летом 1959 года, а в дальнейшем ЯАЗ-214 заменили на более мощный тягач МАЗ-535.

    На тяжелых полуприцепах с седельными тягачами ЯАЗ-214 были построены также мобильные заправочные и установочные системы. В 1958 году на основе аэродромного топливозаправщика ТЗ-16 появился заправщик окислителем ракет Р-12, базировавшийся на 25-тонном полуприцепе ЧМЗАП-5224. Еще в 1956 году был создан один из первых советских мобильных ракетных установщиков 8У211, смонтированный на специальном полуприцепе с тягачом ЯАЗ-214. Он служил для установки ракет Р-5 и Р-5М с транспортной тележки на наземную пусковую установку. Формирование более широкого шлейфа надстроек продолжилось в 1959 году с использованием автомобилей КрАЗ-214 и КрАЗ-255Б.

    В 1961 году, то есть уже после прекращения выпуска автомобиля ЯАЗ-214, по проекту 21 НИИИ военный завод № 38 построил армейский автопоезд КТ-214-40П для доставки длинномерных грузов и крупногабаритного оборудования. Он состоял из седельного тягача на шасси 214 и специального двухосного полуприцепа "40П" с пространственной несущей сварной трубчатой рамой из алюминиевого сплава. Его главной особенностью являлись четыре колеса с односкатной ошиновкой (1200x500 – 508) на независимой торсионной подвеске и гидромеханической системой индивидуального синхронного управления ими, работавшей от гидронасоса НШ-40, установленного на тягаче. Полная масса автопоезда длиной 17,9 м составляла 25 363 кг.

Автопоезд КТ-214-40П с тягачом ЯАЗ-214 и полуприцепом с управляемыми колесами. 1961 год.

КРЕМЕНЧУГСКИЙ АВТОМОБИЛЬНЫЙ ЗАВОД (КрАЗ)

    В апреле 1958 года Советское правительство приняло решение о перепрофилировании Ярославского автомобильного завода под серийное изготовление мощных дизельных двигателей и трансмиссий. Производство тяжелых трехосных грузовиков ЯАЗ решили перенести в украинский город Кременчуг Полтавской области, где для этой цели был реконструирован завод кукурузоуборочных комбайнов, основанный еще в августе 1945 году как завод мостовых конструкций Наркомата путей сообщения. Перевод производства из Ярославля начался в мае 1958 года, а рождение Кременчугского автомобильного завода состоялось 10 апреля 1959 года, когда из привозных деталей там были собраны первые два самосвала ЯАЗ-222, переименованные в КрАЗ-222. В мае того же года вступил в строй главный конвейер, и в конце 1959 года начался выпуск 12-тонного бортового грузовика КрАЗ-219 (6x4) и 7-тонного армейского автомобиля КрАЗ-214 (6x6). На все оставшееся время существования Советского Союза эти дизельные машины и их наследники стали главными тяжелыми многоцелевыми транспортными средствами повышенной проходимости Вооруженных Сил СССР и социалистических стран, представлявшими достаточно высокий технический уровень. Основная доля выпускавшейся продукции поступала для военных нужд, поэтому в закрытых документах предприятие носило индекс п/я М-5572.

КрАЗ-219(1959-1965 гг.)

    При переименовании прежнего грузовика ЯАЗ-219 в КрАЗ-219 никаких существенных изменений в его конструкции и параметрах не произошло. Он также снабжался 6-цилиндровым двухтактным 180-сильным дизельным двигателем ЯАЗ-206А, 5-ступенчатой коробкой передач, пневматическим усилителем рулевого механизма, более просторной и удобной кабиной и плоской облицовкой радиатора. Он также весил в снаряженном состоянии 11,3 т и на шоссе развивал скорость 55 км/ч. Первый базовый бортовой вариант КрАЗ-219 оставался в производстве до 1964 года, когда с конвейера сошло 12 780 таких машин. В 1963 – 1965 годах завод выпускал модернизированный грузовик 219Б с обновленным дизелем ЯАЗ-206Б и 24-вольтовым электрооборудованием. На их базе были созданы седельные тягачи 221 и 221Б для буксировки полуприцепов массой до 30 т, а также 10-тонные инженерно-строительные самосвалы 222 и 11-тонные 222Б. На ряде машин серии 219Б монтировали опытные четырехтактные дизельные двигатели ЯМЗ-238 V8. Все эти автомобили служили в основном в народном хозяйстве, но также поступили на вооружение Советской Армии, ВВС, РВСН и инженерных войск, где их применяли на дальних транспортных операциях, для перевозки труб, монтажа тяжелых надстроек и буксировки специального прицепного состава. В 1960 – 1962 годах на грузовике КрАЗ-219 и автокранах на его базе осуществлялись разработки опытных комбинированных движителей с двумя парами направляющих колес небольшого диаметра для передвижения по железнодорожным рельсам.

Дизель-электрический автокран К-162 на шасси КрАЗ-219 для перегрузки ракет.

    С 1959 года на шасси КрАЗ-219 монтировали 10-тонный дизель-электрический кран К-104 Одесского завода имени Январского восстания, которого вскоре сменил 16-тонный вариант К-162 Камышинского кранового завода. На первых порах оба служили в РВСН для перегрузки тяжелого ракетного оборудования на стартовых позициях. С начала 1960-х годов на шасси КрАЗ-219П монтировали автомобильную кислорододобывающую станцию АКДС, размещенную в унифицированном герметизированном каркасно-металлическом кузове московского завода п/я 4111 (будущий завод специализированных автомобилей МЗСА). Наибольшее распространение получили аэродромные топливозаправщики ТЗ-16 и ТЗ-22 вместимостью 16 и 22 тыс. л соответственно с автономными насосными установками и задними кабинами управления. Их оборудование монтировалось на двухосных 19,5-тонных полуприцепах МАЗ-5204 или ЧМЗАП-5204М, которые буксировали седельные тягачи КрАЗ-221. Они служили для хранения и перевозки фильтрованного авиационного керосина, его перекачивания и механизированной заправки различных военных и гражданских летательных аппаратов. Заправщик ТЗ-16 (ТЗ-16000 или ТЗ-16-221) выпускался с 1952 года Ждановским заводом тяжелого машиностроения, и первоначально его буксировал тягач ЯАЗ-210Д. Он был оснащен рамной стальной эллиптической цистерной с двумя отсеками на 8500 и 7500 л топлива, автономным двигателем ГАЗ М-20 с коробкой передач для привода двух центробежных насосов СЦЛ-20-24 и комплектом технологического оборудования (фильтры, счетчики, трубопроводы, арматура, рукава, контрольно-измерительные приборы и др.). Полная масса автопоезда достигала 33,4 т, габаритная длина – около 15 м. Топливозаправщик ТЗ-22на полуприцепе ЧМЗАП-5204М был разработан на Челябинском машиностроительном заводе и затем выпускался на предприятии тяжелого машиностроения в Жданове. Впоследствии для буксировки обоих заправщиков применялись тягачи КрАЗ-258. С 1963 года для установки баллистических ракет Р-12У в шахтную пусковую установку на полуприцепе с тягачом КрАЗ-221 монтировали оснащение установщика 8Ó237.

Автономный аэродромный топливозаправщик ТЗ-16 с седельным тягачом КрАЗ-221.

КрАЗ-214(1959-1967 гг.)

    Первые полноприводные 7-тонные армейские автомобили КрАЗ-214 (6x6) сошли с конвейера Кременчугского автозавода в декабре 1959 года и представляли собой переименованные грузовики ЯАЗ-214, уже хорошо зарекомендовавшие себя на военной службе. На шасси кременчугского производства было продолжено формирование обширной гаммы специальной тяжелой военной автотехники, в которой особое место заняли мощные инженерные машины и системы вооружения, получившие дальнейшее развитие на последующих машинах КрАЗ.

    Как и предшественник ЯАЗ-214, новый КрАЗ-214 был оборудован форсированным двухтактным 6-цилиндровым двигателем ЯАЗ-М206Б (6,97 л, 205 л.с), сухим однодисковым сцеплением, 5-ступенчатой коробкой передач и двухступенчатой раздаточной, отключаемым передним мостом с двойной главной передачей от ЗИЛ-164 и рычажными гидроамортизаторами, раздельным приводом среднего и заднего мостов, пневматическим усилителем рулевого механизма, механической лебедкой под металлической грузовой платформой, 3-местной деревометаллической кабиной, электрооборудованием напряжением 12 В и всеми односкатными бездисковыми колесами с 18-слойными шинами размером 15,00 – 20. В стандартную комплектацию входили два топливных бака вместимостью по 225 л. Одновременно КрАЗ-214 получил усиленную лонжеронную раму с пятью штампованными поперечинами, передние и задние сцепные приспособления. В 1963 – 1967 годах выпускался наиболее распространенный военный вариант 214Б с 24-вольтовой системой электрооборудования и усиленным передним мостом с телескопическими гидроамортизаторами и главной передачей, унифицированной с обоими задними мостами. Исполнение 214М имело экранированное электрооборудование.

Новый армейский грузовик КрАЗ-214 – переименованный автомобиль ЯАЗ-214. 1959 год.

Габаритные размеры грузовика КрАЗ-214 с тентом составляли 8530x2700x3170 мм (по кабине – 2880 мм). Дорожный просвет под мостами – 360 – 380 мм. При эксплуатации на грунтовых дорогах или на бездорожье автомобили 214-й серии с полной массой 19 570 кг имели грузоподъемность 7,0 т и могли буксировать прицепы массой 5 – 10 т, на дорогах с твердым покрытием – до 50 т. При этом максимальная скорость одиночного полностью груженого автомобиля по шоссе составляла 55 км/ч, с прицепом – 40 км/ч. Средний расход топлива в разных условиях находился в пределах от 70 до 135 л на 100 км, запас хода – до 650 км. Грузовики КрАЗ-214 преодолевали подъемы крутизной до 30°, броды глубиной 1 м и снежную целину толщиной 0,6 м.

Военное оснащение на шасси КрАЗ-214

В войсках бортовые автомобили КрАЗ-214 использовались для перевозки грузов и личного состава, для буксировки прицепов или артиллерийских орудий и монтажа военного оборудования. Базовый армейский вариант комплектовался сварной стальной грузовой платформой длиной 4565 мм с откидным задним бортом, тентом и двумя продольными откидными скамейками на 18 солдат. Многоцелевой грузовой вариант снабжался надставными деревянными решетчатыми бортами высотой 935 мм. Специально для шасси КрАЗ-214 были созданы и внедрены в производство новые войсковые экскаваторы, тяжелые инженерные мосты ТММ и уникальный понтонно-мостовой парк ПМП. В войсках применялись также седельные тягачи на бортовом шасси КрАЗ-214, хотя в официальной программе завода они отсутствовали. Армейские автомобили 214-й серии были сняты с вооружения лишь в 1998 году.

Средства обеспечения ракетных комплексов

    На автомобилях КрАЗ-214 впервые было налажено изготовление наиболее мощных и тяжелых машин для наземного обслуживания различных ракетных комплексов стационарного базирования. Для хранения и доставки ракетного топлива (кислотного меланжа) служила специальная автоцистерна АКЦ-4-214М на шасси КрАЗ-214М. В ее комплект входили стальная цистерна вместимостью 4000 л, два ручных перекачивающих насоса, арматура, пульт управления, пластиковые и металлические рукава, укладывавшиеся в продольных боковых ящиках. Полная масса машины – 19,5 т. Для доставки больших количеств топлива для ракет Р-12 применялись доработанные типовые топливозаправщики ТЗ-16 на полуприцепах ЧМЗАП-5224, буксировавшиеся седельными тягачами КрАЗ-214. Для снабжения таких комплексов сжатым воздухом служила мощная мобильная компрессорная станция 8Г315А, размещавшаяся в кузове КрАЗ-214. Она состояла из оригинального дизель-компрессорного агрегата, совмещавшего в себе автономный дизельный двигатель и четырехступенчатый поршневой компрессор, создававший давление воздуха до 400 атмосфер.

Автоцистерна АКЦ-4-214М на шасси КрАЗ-214М для доставки и раздачи ракетного топлива.

sibnarkomat.livejournal.com

Первый, но не последний: КрАЗ-214Б (Наш автопром): diecast43

КрАЗ-214Б - последний полноприводный бортовой грузовик из "первой партии" КрАЗов, за ним уже выстроились в очередь гражданские бортовые машины всех видов и самосвалы со всеми типами кабин. Одно из самых заметных отличий 214Б от уже имеющегося 255Б - колёса, остальные признаки раннего КрАЗа тоже присутствуют - в меру допустимого унификацией недорогих машинок. Собирателям всего грузового наследия страны советов - модель в радость, остальным - факультативно. Благо цена невелика.

Модель КрАЗ-214Б не лучше и не хуже остальных масштабных грузовиков семейства: более-менее аккуратно собрано и окрашено, мелкие дефекты сборки присутствуют - на этой машине, к примеру, неправильно смонтирована одна покрышка:

Китайский маляр промахнулся серебрянкой и не попал на дверную ручку - выглядит забавно:

Отлично проработанный и реалистично выглядящий тент - но дело портит линия разъёма формы:

Первый и последний - но продолжение неминуемо следует:

Модель автомобиля: 1963 КрАЗ-214БНаименование модели: КрАЗ-214БПроизводитель: HongwellДата выпуска: 17 февраля 2015 годаКаталожный номер: h387Серия: "Наш автопром"Тираж: нет данныхКраткое мнение: достойная модель родоначальникаСубъективная оценка: 9/10

Резервная копия записи находится здесь: http://diecast43.dreamwidth.org/402624.html Навигатор по журналу

diecast43.livejournal.com

Нестандартные двускатные варианты лесовозных КрАЗов

«Лаптёжники» без лаптей

Михаил Соколов, фото из архива автора, ХК «АвтоКрАЗ», ООО «ТМЗ», В. Дмитриева, В. Ткаченко и с сайта rcforum.ru

Эти нестандартные варианты хорошо известных полноприводных КрАЗов официально никогда не выпускались серийно, но жизнь часто вносила в номенклатуру советских грузовиков свои коррективы…

Создание в СССР первого тяжёлого полноприводного трёхосного грузовика-тягача ЯАЗ-214 началось в 1951 г. с постройки опытных образцов двух вариантов – с односкатной и двускатной ошиновкой дисковых колёс с шинами 12,00-20 дюймов. В ходе работы над машиной к середине 1950-х основной заказчик (Министерство обороны СССР) предпочёл наиболее подходящий для армейского применения односкатный вариант с шинами увеличенного профиля размерности 15,00-20. К тому же на подступах к серийному производству машины дисковые колеса заменили бездисковыми, унифицированными с колесами созданного в это же время в Минске двухосного тяжёлого армейского полноприводного МАЗ-502.

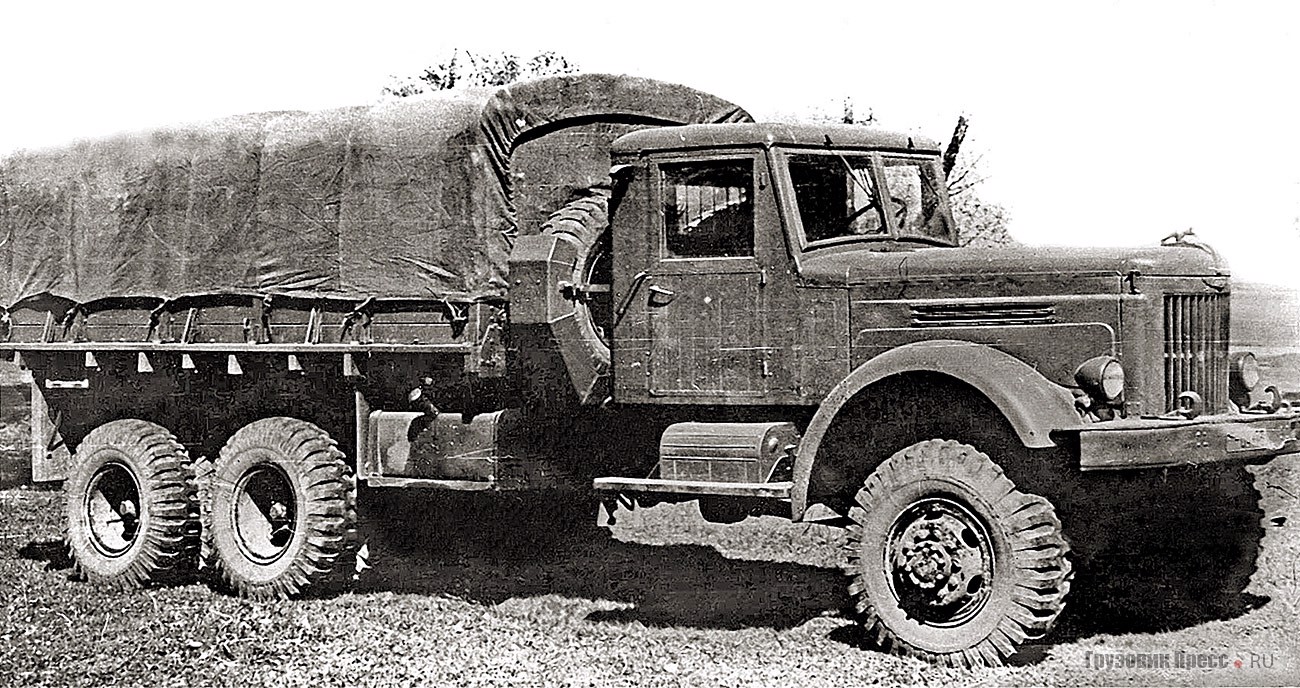

Хотя серийные ЯАЗ-214 с 1956 г. шли лишь в армию, минимум две машины из 1265 экземпляров для своих разработок получил и Центральный научно-исследовательский институт механизации и электрификации (ЦНИИМЭ) Минлеспрома СССР. Так одной из очень немногих гражданских профессий ЯАЗ-214 стала специальность лесовоза. На них устанавливали коники (отразив это в индексе «214ЛК») и другое лесовозное оборудование (саморазгрузчик конструкции ЦНИИМЭ, полуприцеп 2-ПП-18 с роспуском 2-Р-12 и др.).

На рубеже 1950–1960-х эти ЯАЗы испытывали в Белозёрском леспромхозе (ЛПХ) Вологодской области. За один приём «214-й» с навесным оборудованием грузил пачку объёмом 25–27 м3, затрачивая на это 20 мин, и мог вывезти за один рейс до 30 м3 деревьев с кронами, т. е. был в 2 раза производительнее двухосного МАЗ-501, а седельный тягач ЯАЗ-214 с полуприцепом 2-ПП-18 с роспуском 2-Р-12 брал до 40 м3 леса.

Пока шли испытания этих опытных машин, Ярославский автозавод стал моторным, а производство его моделей передали в Кременчуг. Но и здесь выпуск КрАЗ-214 не стал крупносерийным и едва покрывал потребности армии. И все же разработки лесовозов 6х6, проводимые ЦНИИМЭ теперь уже совместно с КрАЗом, были продолжены. Этому способствовало постановление ЦК КПСС и Совмина СССР о развитии лесозаготовительной промышленности, предусматривавшее «…коренные изменения технического уровня лесовозного автопарка» всей страны.

Нестандартные 214ЛК2

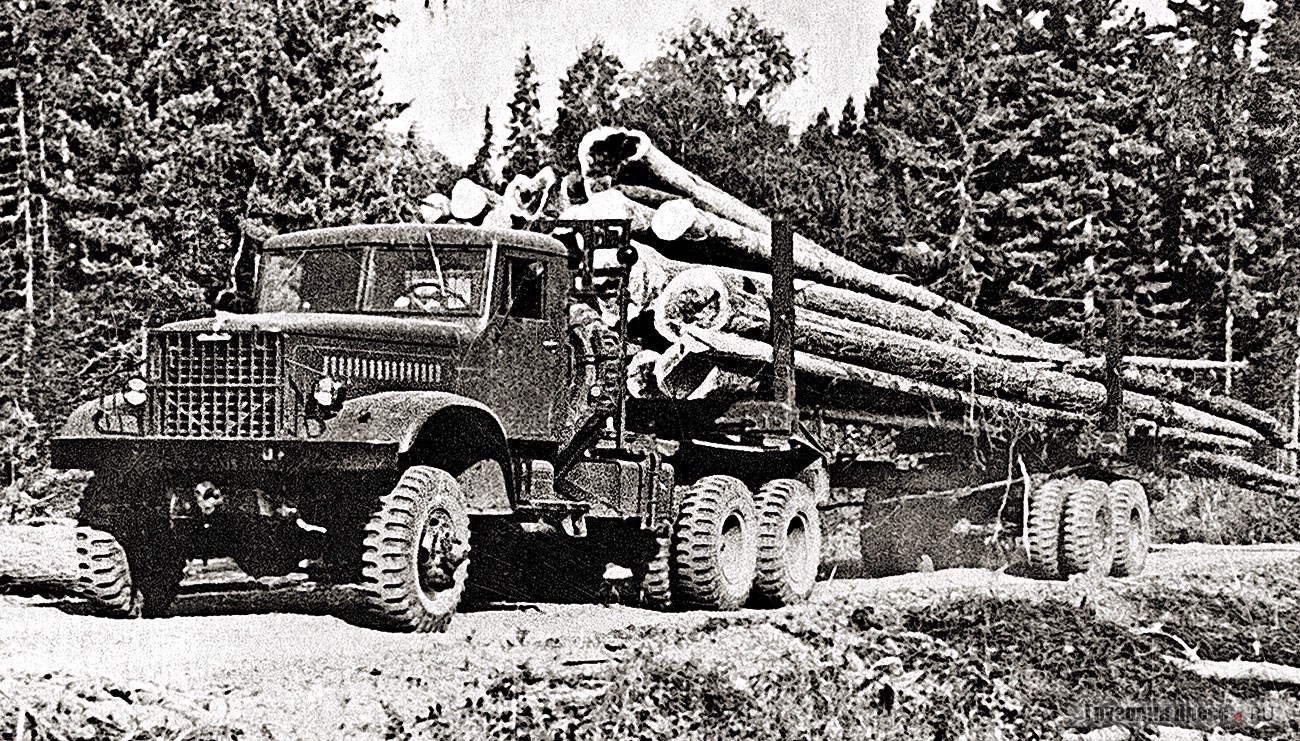

Разработка лесовозов по техусловиям ЦНИИМЭ началась на КрАЗе в 1964 г. с изготовления опытных модификаций ЛК2 на базе КрАЗ-214, предназначенных для перевозки леса в хлыстах по гравийным и грунтовым дорогам.

Погрузка роспуска на КрАЗ-214ЛК2 производилась лебедкой, расположенной за ограждением. Металлическое дышло (коробчатого сечения) предусматривало два варианта длины в зависимости от размера перевозимого леса, от 10 до 13 м.

Первые опытные образцы КрАЗ-214ЛК были изготовлены Радомышльским машиностроительным заводом для сравнения как с традиционной для «214-го» односкатной ошиновкой, так и со сдвоенными шинами задних мостов под стандартные колесные диски 200-3101015А и шины 12,00-20. Казалось бы, хорошо известные достоинства односкатных колёс должны были проявиться в полной мере, однако уже в ходе первых испытаний лесовозов выявились преимущества их двухскатной ошиновки.

1. Только двускатные лесовозы могут достаточно долго ходить по накатанным грунтовым дорогам и подъездным путям, не выводя их из строя. Односкатные же машины, ориентированные на полное бездорожье, очень быстро «режут» там глубокие колеи, делая их непроезжими для других машин, а потом и для себя.

2. При двускатной ошиновке понижается центр тяжести машины, увеличиваются ее поперечная устойчивость и средняя скорость, что тоже немаловажно, поскольку лесоразработки ведутся и на косогорах, да и путь до нижнего склада не всегда можно проложить без уклонов, порой значительных.

3. Уменьшается погрузочная высота и соответственно улучшаются условия погрузки-разгрузки автопоезда.

4. Опорно-сцепная поверхность 10 ведущих колес с универсальными шинами гораздо больше той же поверхности 6 скатов с «вездеходным» протектором, поэтому часто обледенелые подъёмы, спокойно и уверенно преодолеваемые с места даже обычными КрАЗами 6х4, становятся проблемой для односкатных вездеходов 6х6 (этот парадокс знаком эксплуатационникам).

5. И, пожалуй, главное – наличие 10 колес вместо 6 позволяет в полной мере использовать удельную мощность машины и даёт существенную прибавку грузоподъёмности. В частности, применение сдвоенных шин задних мостов на КрАЗ-214ЛК2 позволило повысить массу перевозимого тягачом груза с 8 до 11 т, общая грузоподъёмность автопоезда возросла с роспуском 2-Р-15 до 27 т, а в сцепке с полуприцепом типа 2-ПП-25 и 2-Р-15 – до 40 т. Такие параметры на обычном 214-м были недостижимы.

Естественно, что лесозаготовители предпочитали более грузоподъёмный и скоростной двускатный вариант. И это не было открытием, ведь именно по такой схеме создавался выпускавшийся с 1955 г. первый отечественный лесовоз МАЗ-501. Разумеется, двускатная ошиновка несколько снижала проходимость по вязким грунтам, но экономические расчеты показывали: объёмный и стабильный вывоз леса наименее затратен как раз на накатанных грунтовых дорогах (включая расходы на их подготовку и содержание), а транспортировка леса по сплошному бездорожью в любом случае является невыгодной.

Поэтому по настоянию лесозаготовителей все последующие КрАЗ-214ЛК2 из опытно-промышленной партии выпустили двускатными. Для компенсации некоторого снижения скорости, вызываемого уменьшением диаметра шин с 15.00-20 на 12.00-20, в раздаточных коробках КрАЗ-214ЛК2 устанавливали шестерни от КрАЗ-219.

Производственные испытания КрАЗ-214ЛК2 проводились в 1965–1966 гг. в Оленинском ЛПХ ЦНИИМЭ и Ново-Козульском ЛПХ Красноярсклеспрома под наблюдением межведомственной комиссии. Операции погрузки-выгрузки роспуска были успешно освоены водителями испытуемых образцов. В сравнении с МАЗ-501Б лесовозы КрАЗ-214ЛК2 показали намного лучшие результаты. Сменная производительность КрАЗ-214ЛК оказалась выше показателя 501Б на 23%. Она могла быть еще больше, если бы не лучшая энерговооруженность МАЗ-501Б с дизелем ЯМЗ-236. Да и погрузочно-разгрузочная техника была пока что ориентирована на обслуживание МАЗов. Было отмечено, что воздействие односкатных шин 15,00-20 (контрольного образца КрАЗ-214ЛК1) на лесовозную дорогу повышенное, а мощность двигателя 205 л.с. обоих КрАЗов недостаточная.

Актуальность же серийного производства лесовозов КрАЗ не вызывала сомнений. Она основывалась и на других исследованиях, проведенных в ЦНИИМЭ и показавших, что широкое применение на вывозе леса автопоездов большой грузоподъёмности позволяет даже на больших расстояниях иметь высокие технико-экономические показатели. Производительность лесовозов КрАЗ (6x6) оказалась в 2,5 раза, а на базе МАЗ (4х4) – в 1,7 раза выше, чем производительность лесовозов ЗИЛ-157 и ЗИС-151. При вывозе леса по гравийным дорогам на расстоянии 50 км стоимость единицы транспортной работы, выполненной автопоездами КрАЗ (6х6), была на 40%, а автопоездами МАЗ (4x4) – на 27% ниже, чем стоимость у автопоездов ЗИЛ (6x6).

Кроме того, опыт эксплуатации лесовозных автопоездов на базе КрАЗ-214Б подтвердил необходимость переднего ведущего моста. В периоды снежных заносов и оттепелей устойчиво работали в условиях пересеченного рельефа только автопоезда на базе КрАЗ-214Б. Приобретенный для сравнения канадский большегрузный трёхосный автомобиль Hayes (6х4) в этих условиях работать уже не мог. Все эти соображения и легли в основу выбора в качестве тягача для лесовозного автопоезда именно автомобиля КрАЗ (6x6).

«Лаптёжники» 255 и их конверсии

Сначала предполагалось наладить серийный выпуск КрАЗ-214ЛК2 в 1967 г. Но поскольку базовый 214Б в скором времени должны были снять с производства, то на совместном совещании руководства Минавтопрома, Минлеспрома и ЦНИИМЭ было принято решение применить в качестве основы для лесовоза новую модель КрАЗ-255.

Состоявшееся в 1966 г. заседание координационного совета ЦНИИМЭ утвердило разработку лесовоза на базе «255-го» с технологическим оборудованием под груз массой 23 т. Применение на нём специальных широкопрофильных шин размерности 1300х530-533, казалось, позволяло решить проблему проходимости при уменьшении воздействия на грунт. Из этого понятно, почему лесовозы КрАЗ-214 серийно не выпускались, и лишь незначительное их количество осело в ЛПХ после переоборудования поставленных из Кременчуга шасси собственными силами. Однако и заводская лесовозная модификация КрАЗ-255 (тоже весьма малочисленная) появилась лишь в 1969 г.

КрАЗ-255Л имел ряд преимуществ по сравнению с лесовозными КрАЗ-214: масса перевозимого груза была увеличена на 0,5 т; за счет применения дизеля ЯМЗ-238 мощность тягача повысилась до 240 л.с.; максимальная скорость автопоезда возросла до 60 км/ч; на 27 л снизился контрольный расход топлива (на 100 км пути). Гидравлический усилитель руля, установленный вместо пневматического, позволил значительно снизить усилие на рулевом колесе; погасить обратные удары, передаваемые на руль при наезде на препятствия; улучшить стабилизацию управляемых колес. Задняя подвеска улучшенной конструкции снижала скольжение и износ коренных листов рессор и увеличивала их ресурс.

Хотя выпуск лесовозных тягачей КрАЗ-255Л в 1970-х по-прежнему был невелик и основным транспортом лесного хозяйства оставались минские МАЗ-501 и МАЗ-509, опыт эксплуатации 255Л показал, что эти автопоезда работают достаточно надёжно в тяжёлых дорожных условиях с перегрузками, доходившими до 50%. В числе основных недостатков КрАЗ-255Л отмечались недостаточная грузоподъёмность (всего 23 т) при излишнем весе тары, все еще малая удельная мощность (6,1 л.с./т при оптимальной 8,0), далеко не оптимальные параметры шин, при многократном прохождении все равно прорезавших колеи, а воздействие односкатного роспуска на грунт было еще выше, чем самого тягача.

Необходимость устранения этих недостатков стала основной причиной для разработки ЦНИИМЭ новых лесовозных автопоездов. Собственно, эти работы не прекращались даже с появлением в ЛПХ серийных КрАЗ-255Л, однако довести до конвейера успешно выдержавших все испытания, модернизированных и более грузоподъёмных «лаптёжников» с двускатной ошиновкой колес 12,00-20 не получалось.

Не очень-то желанной была модификация и для самого КрАЗа. Заводчане считали: увеличение грузоподъёмности на двускатных модификациях неизбежно повлечет за собой более напряжённую работу рамы, мостов и подвески и как следствие – более частые их поломки. А значит, нужна дополнительная работа по повышению надёжности и прочности данных узлов, что невыгодно для предприятия при достаточно небольших объёмах планируемого производства этих машин. В тогдашней системе плановой экономики было выгодно в первую очередь наращивать объёмы выпуска, перевыполняя план по валовой продукции, а хлопотное создание модификаций неизбежно отходило на второй план (вспомним хотя бы созданное еще в 1960-х перспективное семейство «250», до начала 1980-х все еще остававшееся опытным).

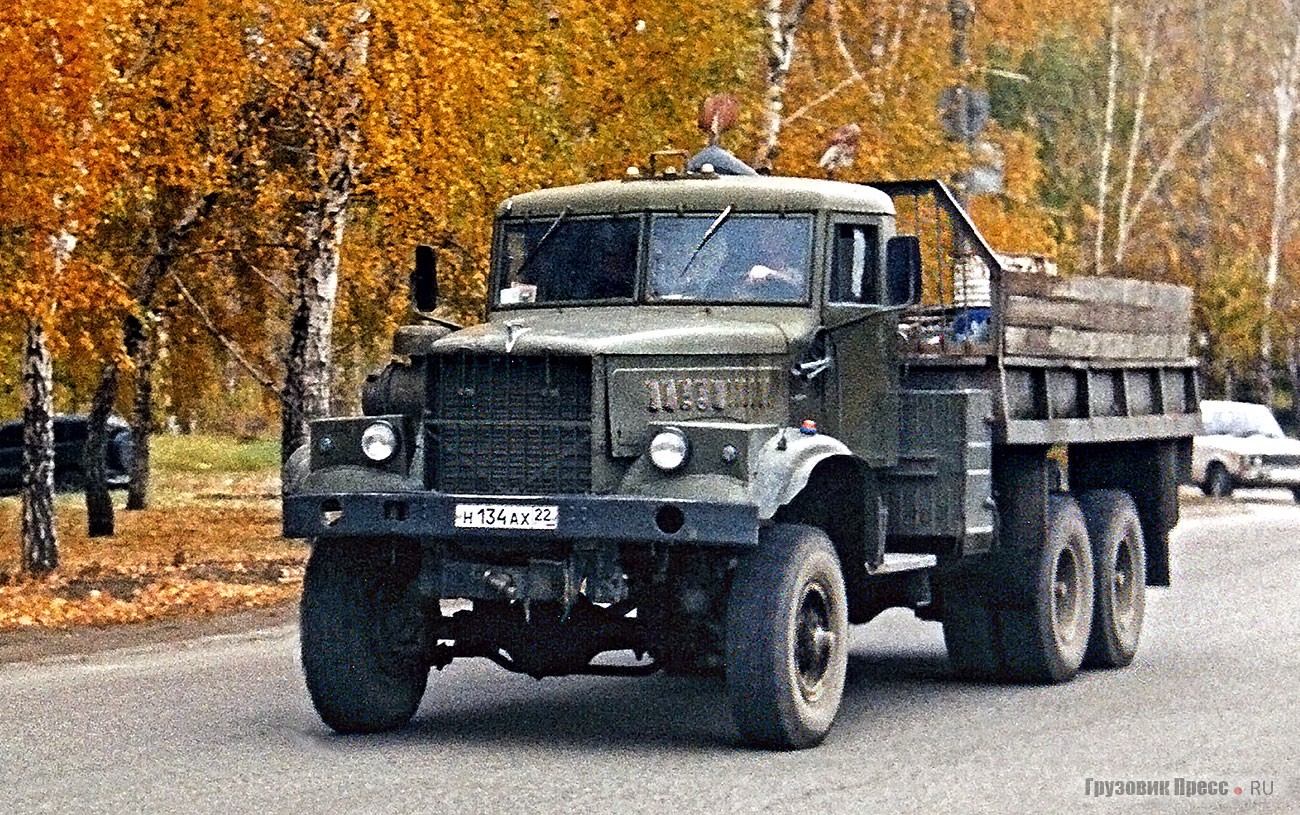

И все же двускатные варианты КрАЗ-255, -255Б и -255Б1 (теперь уже чаще бездисковые) появлялись как в лесодобывающей, так и во многих других отраслях народного хозяйства и конечно же в автотранспортных предприятиях по всему Союзу. Переделать обычный «лаптёжник» под резину 320–508 мм (т. е. те же 12,00-20”) с двускатной ошиновкой задней тележки особого труда не составляло несмотря на разные колесные ободы «лаптёжника» и обычного КрАЗа. Всё дело в том, что у 533-миллиметрового «лаптёжного» обода там, где происходила его посадка на ступицу, вваривалось кольцо, тем самым уменьшая его внутренний диаметр. За счёт этого посадочного кольца, кстати, появлялся и «негабаритный» вынос «лаптей», так как оно располагалось почти в середине обода и значительно расширяло, таким образом, колею моста. Так что стандартные колёсные ободья R-508 без всяких переделок подходят на любую ступицу полноприводных КрАЗов, лишь несколько сужая переднюю колею. И это закономерно, ведь на КрАЗ-214 изначально стояла резина 15,00-20, т. е. 20-дюймовая, а ступицы с той поры так и не претерпели серьёзных изменений. Для этих же целей применяли и похожие элементы от МАЗ-509. Впрочем, и для передней колеи тоже были варианты – иные умельцы успешно переделывали колеса таким образом, чтобы колея оставалось такой же либо уменьшалась незначительно.

Кроме бездисковых колес «255-го» другим существенным внешним отличием этих самостоятельно переоборудованных КрАЗов от опытно-промышленных 214ЛК2 стали новые фары ФГ122 с подфарниками ПФ101, устанавливаемые с 1972 г. на КрАЗы в специальных коробах на крыльях вместо кронштейнов вкупе со старой зарешеченной облицовкой.

Наряду с такими двускатными лесовозами на основе 255Б, увеличенной грузоподъёмности и значительно улучшенных сцепных качеств на гладких скользких поверхностях получили распространение и аналогичные седельные и балластные тягачи, для которых такая двускатная схема тоже имела немалые выгоды. Причем, как показал опыт работы таких машин, вопреки опасениям специалистов КрАЗа в процессе их эксплуатации не было замечено повышенного износа или поломок рам, элементов ходовой части и подвески.

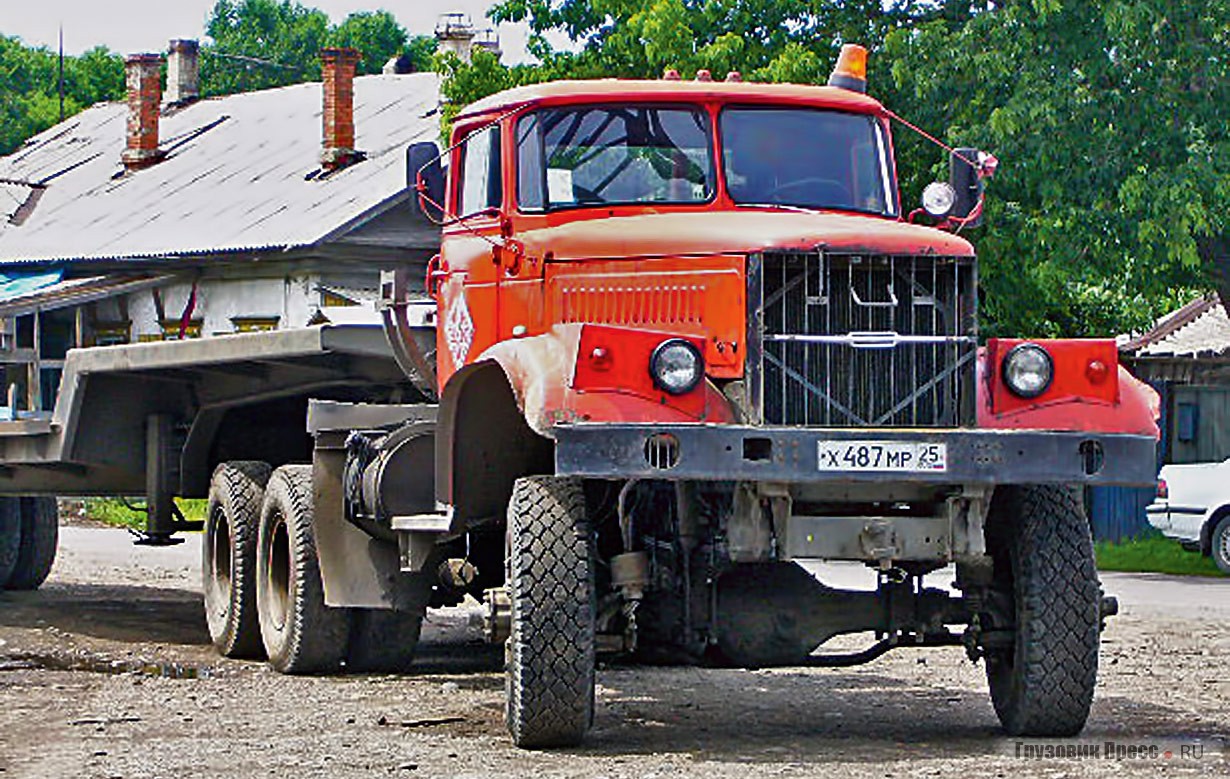

Кстати, донорами для них совсем не обязательно выступали «255-е», это мог быть и любой неполноприводный КрАЗ-258, -256, -257 или более ранние -219 и -221. По документам грузовик продолжал числиться под тем же индексом, но передний ведущий мост от «255-го» с карданной передачей и раздаточной коробкой превращал его в полноприводный тягач, лесовоз, самосвал или иную спецтехнику, необходимую в данном случае.

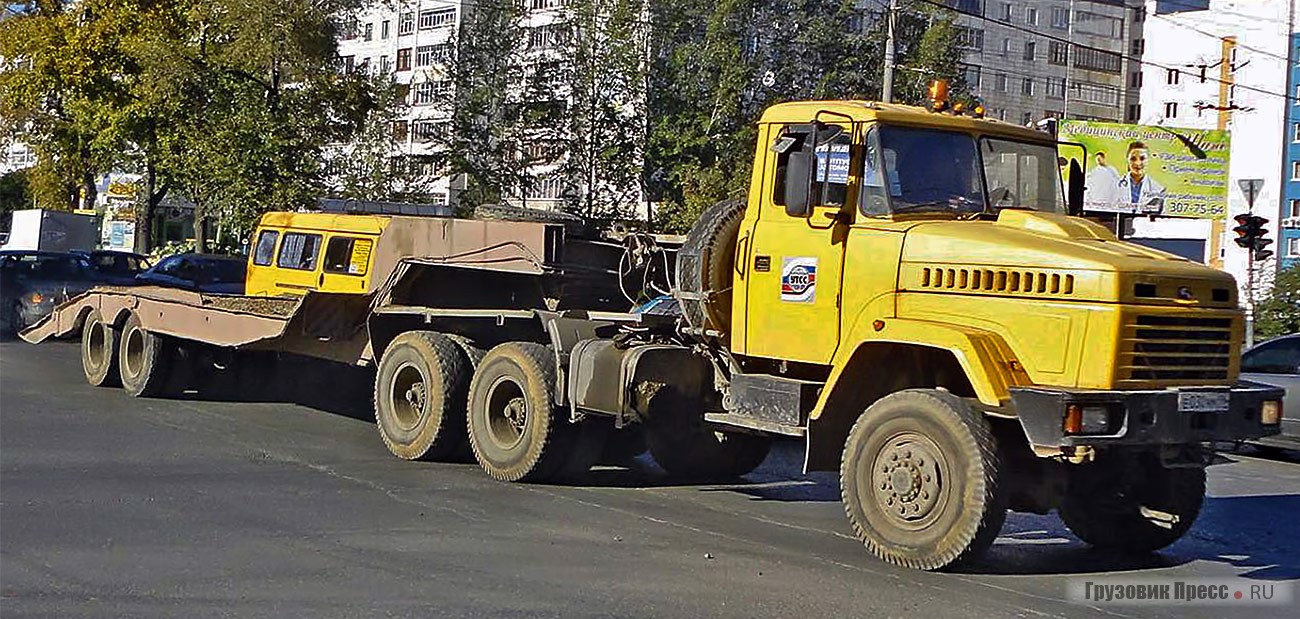

Наибольший всплеск таких переделок пришелся на рубеж 1980–1990-х, когда в ходе сокращения Вооруженных Сил из армейской консервации на «гражданку» хлынул поток практически новых «255-х». Многие ремонтные и сервисные предприятия по всей стране брались за переоборудование «лаптёжников» в двускатные машины. Все эти 10-колесные КрАЗы 6х6 никогда не сходили с заводского конвейера, тем не менее существовали во множестве переоборудованных на местах образцов, активно работая во всех регионах СССР.

Новые поколения

Эксплуатация КрАЗ-256Б на БАМе красноречиво показала, что в условиях бездорожья потенциал самосвала 6х4 реализуется далеко не полностью. И НАМИ, и автотранспортники настаивали на полноприводной версии.

Поэтому в августе 1976 г. начались утвержденные Минавтопромом работы по текущей модернизации самосвалов КрАЗ, включавшие в себя не только разработку самосвала 6х6, но и доведение всех параметров до тогдашних мировых стандартов.

В рамках темы были созданы самосвал КрАЗ-6504 (6х4), его экспортный вариант КрАЗ-650406 и полноприводный КрАЗ-6506. Два опытных образца последнего (точнее КрАЗ-650601 в северном исполнении) появились уже в начале 1977 г. Эти первые самосвалы КрАЗ 6х6 получили новую систему очистки воздуха дизеля ЯМЗ-238 и более совершенную топливную, мощный электрогенератор, доработанные тормозную систему, раму (с термоупрочнёнными лонжеронами), ходовую часть, кабину и т. д. На КрАЗ-650601 применили РК от «255-го» с измененным передаточным отношением 1-й ступени и его же передний мост, но с новыми ступицами. Габаритную ширину подвели к стандартным 2500 мм, изменив для этого оперение и 6-кубовый самосвальный кузов (для прочности сваренный сплошным швом) и применив новые шины И-68А размером 11,00-20. Фары и подфарники согласно стандарту установили в бампере, оставив на крыльях лишь «поворотники» и их повторители.

С февраля по июнь образцы успешно прошли заводские испытания (в т. ч. по 17 000 км каждый с грузом до 15 т), а для приёмочных приказом Минавтопрома к зиме их отправили на БАМ. До конца мая 1978 г. оба КрАЗ-650601 намотали на спидометры уже по 34 000 км, перевозя в районе Тынды материалы для насыпи ж/д полотна. Полный привод показал явные преимущества, поскольку даже «Магирусы» с их блокировкой межколесных дифференциалов, но с неведущим передним мостом по проходимости уступали опытным КрАЗам, бравшим в среднем по 13 т груза (при 12 расчетных) и подъёмы до 29°. Весьма положительная оценка по итогам испытаний и большой экономический эффект, который ожидался от их применения на Севере и в Сибири, казалось бы, давали КрАЗ-6506 «зелёную улицу» для массового производства, но увы… Средств на их освоение опять не нашлось.

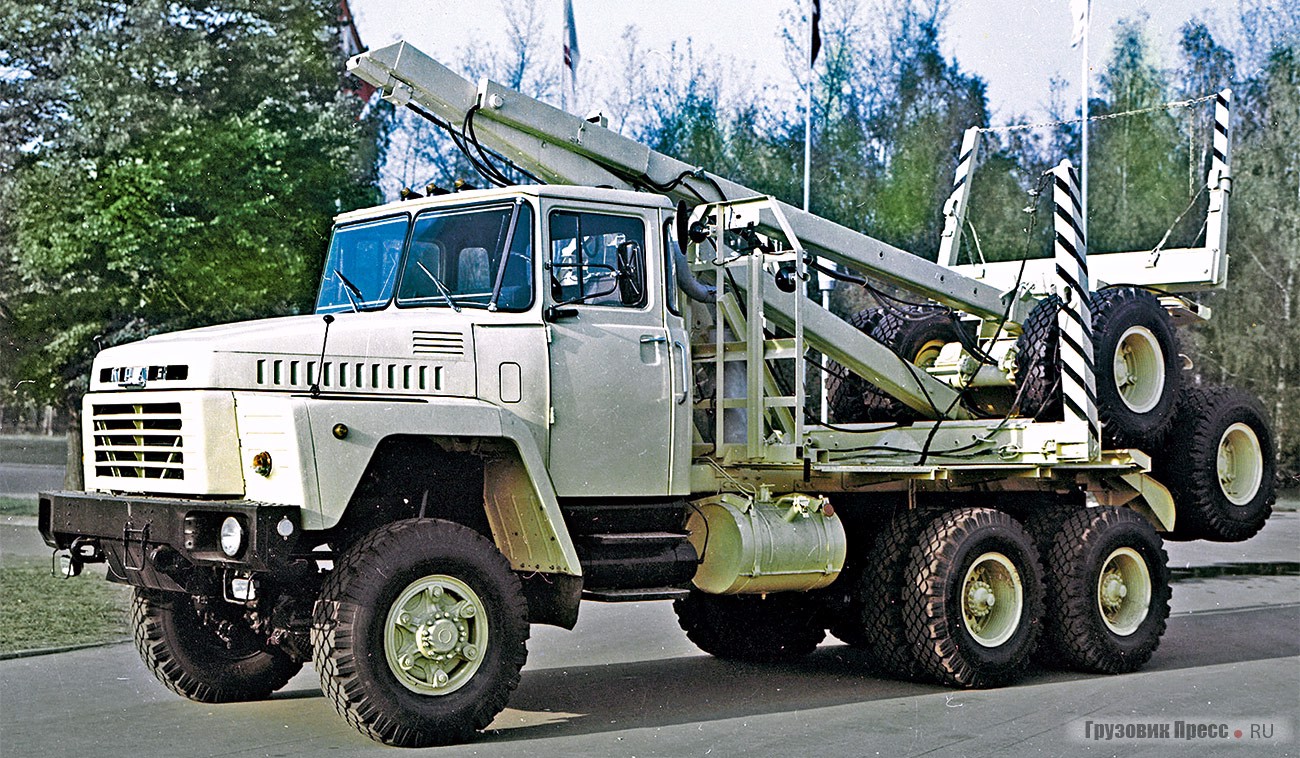

Между тем не прекращались работы и по созданию новых лесовозов: модернизировались элементы конструкции и лесовозное оборудование; внедрялись технические новшества в трансмиссию и подвеску; вновь анализировались схемы ошиновки мостов и типы шин. Всё это нашло свое воплощение в новых лесовозах КрАЗ-260ЛС и КрАЗ-6437, разработанных на рубеже 1970–1980-х. Если КрАЗ-260ЛС представлял собой дальнейшее развитие «лаптёжника» с мощным двигателем и новой внешностью, то модель 6437 (уже в новой индексации) являлась прямым продолжением двускатной схемы и на этот раз все-таки сумела пробить себе дорогу на конвейер.

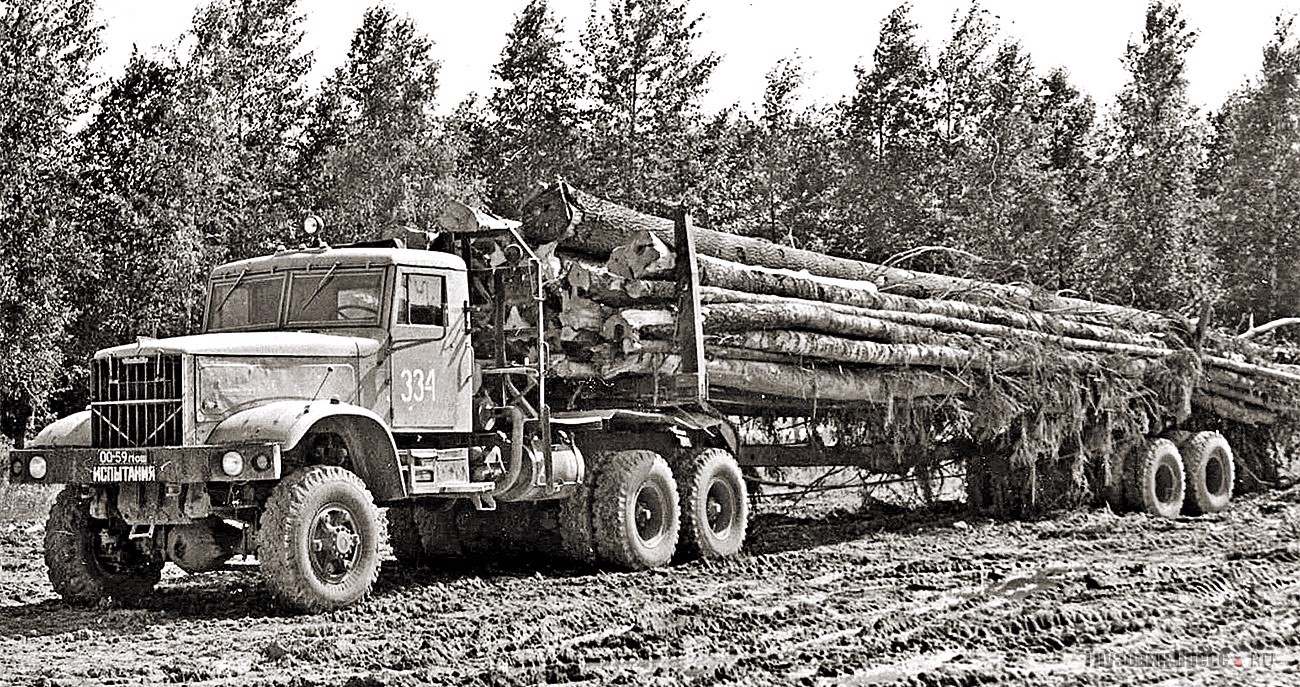

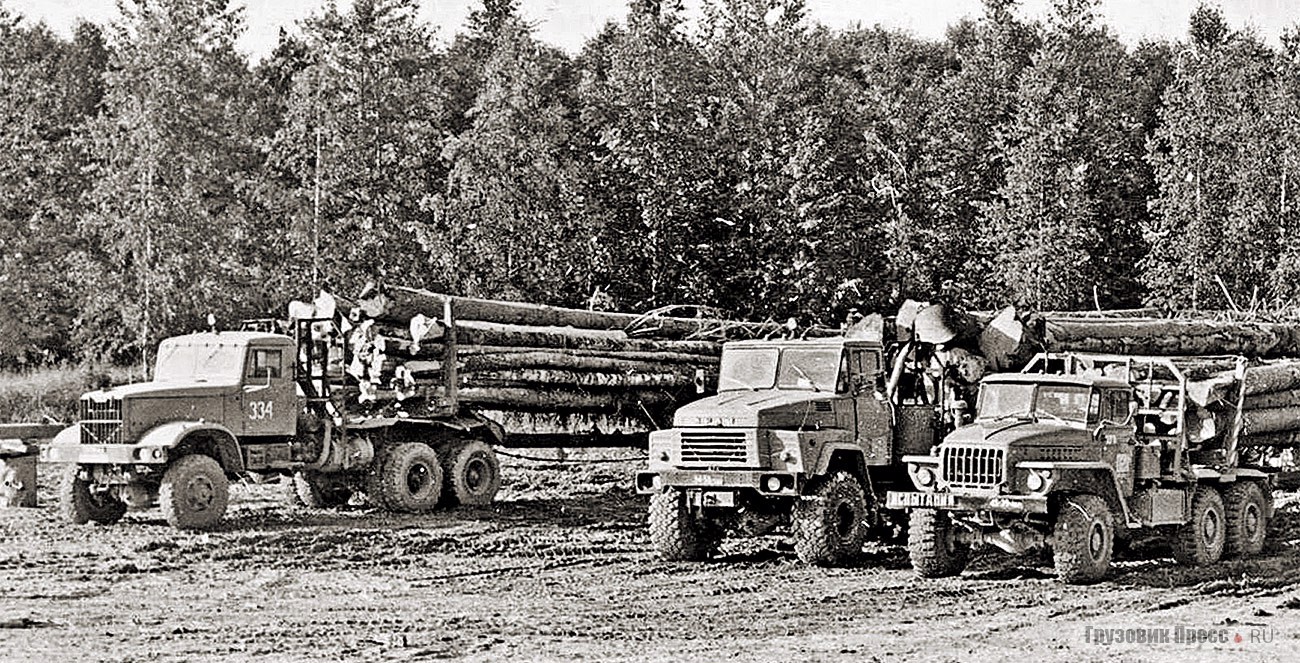

В 1981–1982 гг. в Свердловской области состоялись сравнительные испытания сразу нескольких марок и моделей лесовозных автопоездов, проводимые НИПКИ механизации и энергетики леспрома. Среди них вполне оправданно главенствовали КрАЗы 6х6: стандартный 255Л, его же экспериментальный двускатный вариант на шинах 370-508 с «вездеходным» протектором, перспективный 260ЛС и еще один двускатный КрАЗ-6439, являвшийся лесовозной модификацией описанного самосвала 6506.

Испытания лесовозов в 1981–1982 гг. показали, что экспериментальный двускатный 255Л на шинах 370-508 по проходимости почти не отличался от стандартного «лаптёжника» и превышал показатели КрАЗа-6439 на шинах 320-508. Максимальное значение силы тяги на грунте у двускатного 255Л на шинах 370-508 тоже оказалось наилучшим (на 44 и 26% больше, чем у КрАЗ-6439 и стандартного 255Л соответственно). Правда, на гравии с точностью до наоборот наибольшую тягу зафиксировали у обычного «лаптёжника», а у «6439-го» и двускатного КрАЗ-255Л на шинах 370-508 – поменьше.

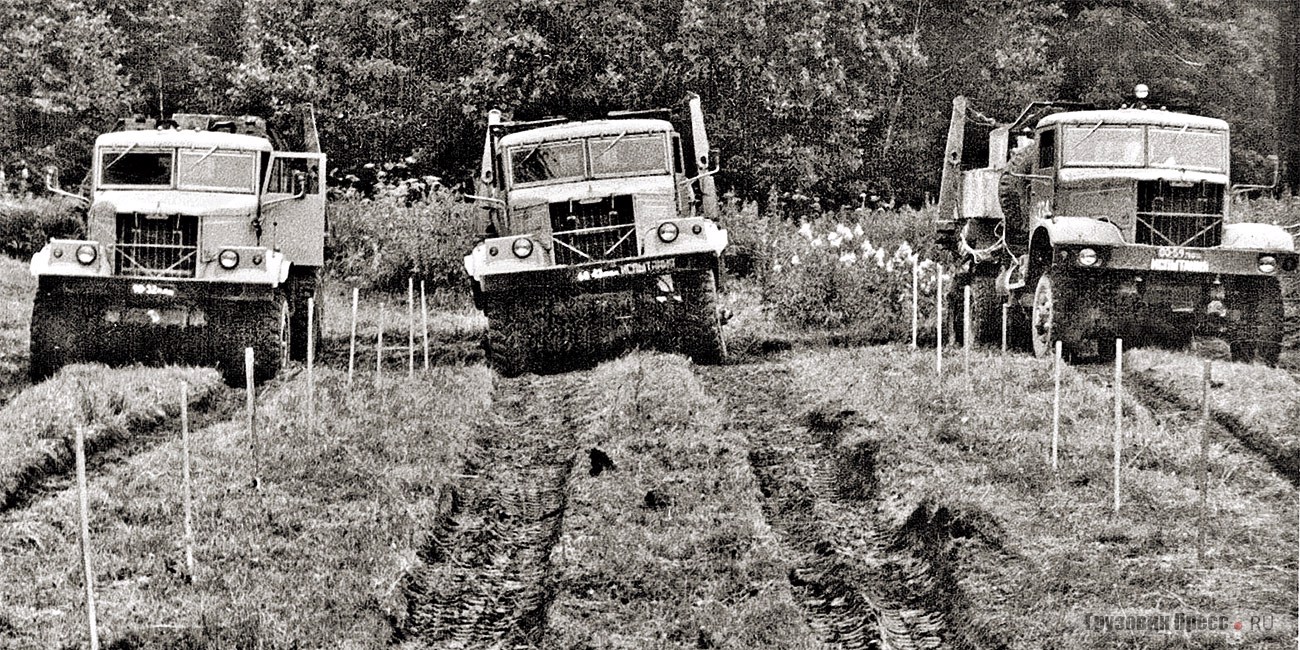

При сравнительных заездах на луговине наибольшую глубину колеи «пробурил» стандартный 255Л, а у двускатных КрАЗов результаты были намного лучше (наилучший – на шинах 370-508). Причем было отмечено, что шины 370-508 накатывают трассу, а арочные 1300х530-533 прорезают, т. е. портят дорогу. Напряжения в земляном полотне тоже были минимальны у двускатного КрАЗа с шинами 370-508 и чуть больше – у «6439-го».

В выводах комиссии говорилось, что если серийные КрАЗ-255Л оборудовать шинами низкого давления 370-508, то такие лесовозы могут стать основными автопоездами тяжёлого типа на вывозе леса в СССР. Однако такие шины в СССР не производили, и потому они могли стать большим дефицитом. С другой стороны, по основным показателям двускатный КрАЗ-6439 на обычных шинах 12,00-20 уступал «255-му» на шинах 370-508 совсем немного, а такие покрышки для обычных МАЗов и КрАЗов выпускались массово. Видимо, это обстоятельство среди прочих тоже сыграло свою роль, и по совокупности показателей к серийному производству была рекомендована машина с двускатной ошиновкой универсальных шин 320-508, т. е. тех же 12,00-20.

В ходе доводки развитие перспективного семейства 250 унифицировали с «6439-м», и уже в 1984 г. с конвейера завода сошли первые промышленные партии лесовозов КрАЗ-6437 с новыми кабиной и оперением, начавшие весьма успешно конкурировать с «лаптёжниками». Чуть позже к ним добавились аналогичные седельные тягачи КрАЗ-6443, самосвалы 6503 и др. Выпуск их обновленных версий, а также бортовых КрАЗ-6424С4, сортиментовозов 6133М6 и 6233М6, шасси для спецтехники 63221 и других модификаций, выполненных по такой же двускатной схеме, продолжается и ныне. Кстати, в последнее время они вновь получили дисковые колеса, так как бездисковые перестали соответствовать ужесточившимся современным требованиям колесной геометрии. Ну а что касается прежних «255-х», переоборудованных в двускатные за несколько последних десятилетий, то многие из них успешно трудятся еще и сейчас в России и странах СНГ.

www.gruzovikpress.ru

КрАЗ-214

Разработка армейского грузового автомобиля повышенной проходимости ЯАЗ-214 на Ярославском автомобильном заводе началась в 1950 году под руководством главного конструктора В.В.Осепчугова. Автомобиль получил раму, сваренную из прокатных швеллеров. Раздаточная коробка, и задняя тележка с межосевым дифференциалом взяты от ЯАЗ-210Г. Раздаточная коробка была снабжена приставкой с отключаемым приводом на передний ведущий мост. При этом дифференциал между первым и вторым ведущими мостами отсутствовал. Такое решение было вызвано желанием сохранить освоенный в производстве такой сложный узел "раздаточная коробка - межосевой дифференциал". Автомобиль получился довольно прочным, но за это пришлось заплатить избыточной массой. Первые опытные образцы с кабиной и колёсами от ЯАЗ-210 были изготовлены в 1951 году. ЯАЗ-214 прошёл всесторонние испытания и был рекомендован в производство. Серийное производство организовано в 1957 году. Автомобиль ЯАЗ(КрАЗ)-214 предназначался для перевозки различных грузов и личного состава по дорогам всех категорий и бездорожью. Использовался главным образом для буксировки тяжёлых прицепов. На аэродромах он применялся для буксировки самолётов. На базе КрАЗ-214 был разработан ряд специализированных автомобилей для различных родов войск. КрАЗ-214 имеет капотную компоновку. Грузовая платформа металлическая с задним открывающимся бортом, снабжена откидными скамейками, дугами и тентом. Трёхместная кабина имела деревянный каркас с металлической облицовкой. Силовая установка состояла из двухтактного 6-цилиндрового рядного дизеля жидкостного охлаждения ЯМЗ-206В. Сцепление однодисковое сухое. Коробка передач механическая пятиступенчатая. Раздаточная коробка двухступенчатая с межосевым дифференциалом. Передний мост выполнен отключаемым. Подвеска колёс на продольных полуэллиптических рессорах с реактивными штангами. На КрАЗ-214Б передняя подвеска снабжена гидравлическими телескопическими амортизаторами. Привод тормозов пневматический. Рулевое управление снабжено пневматическим усилителем. В 1958 году серийное производство ЯАЗ-214 передано на Кременчугский автозавод. В 1963 году он был модернизирован и получил обозначение КрАЗ-214Б. Его производство продолжалось до 1967 года, когда на конвейере его сменил более совершенный КрАЗ-255Б. В настоящее время бортовые КрАЗ-214 экспонируются в музеях КрАЗа и Мосавтотранса, несколько автомобилей с инженерным оборудованием и ракетными установками имеются в экспозиции Артиллерийского музея в Петербурге. Модификации автомобиля: ЯАЗ-214 - базовый. В 1957-1959 годах в Ярославле изготовлено 1265 автомобилей. ЯАЗ-214Ш7 - тягач специальный. Отличался коробкой отбора мощности, закрытым кузовом, специальными агрегатами. Разработан в 1956 году. КрАЗ-214 - вариант Кременчугского автозавода. Отличался отсутствием медведя на капоте. Выпускался в 1959-1963 годах. КрАЗ-214Б - модернизированный. Отличался электрооборудованием с напряжением 24 В, гидравлическими телескопическими амортизаторами в подвеске передних колёс. Выпускался в 1963-1967 годах. Технические харктеристики Габариты, мм: длина ширина высота по кабине 8530 2700 2880 База, мм 4600+1400 Колея, мм 2030 Дорожный просвет, мм 380/360 Радиус поворота, м 13 Масса, кг: в снаряженном состоянии полная 12300 19570 Грузоподъёмность, кг 7500 Допустимая масса буксируемого прицепа, кг: по шоссе по грунту 50000 10000 Двигатель: тип число цилиндров рабочий объём, см2степень сжатия мощность, л.с. ЯАЗ-206Б6 6970 17 205 Число передач 5x2 Колёсная формула 6x6 Размер шин 15,00-20" Запас топлива, л 2x225 Скорость максимальная, км/ч 55 Запас хода, км 850 Глубина преодалеваемого брода, м 1,0 Максимальный преодалеваемый подъём 30° Контрольный расход топлива при скорости 40 км/ч, л/100 км 55 Литература Гоголев Л.Д. Автомобили-солдаты. - М.: "Патриот", 1990. - С. 93. Шугуров Л.М. Автомобили России и СССР. - Т. 1. - М.: "Илби", "Прострэкс", 1993. - С. 234-235. Шугуров Л.М. Автомобили России и СССР. - Т. 2. - М.: "Илби", "Прострэкс", 1994. - С. 117. Энциклопедия грузовых автомобилей. - М.: "За рулём", 2001. - С. 211.
