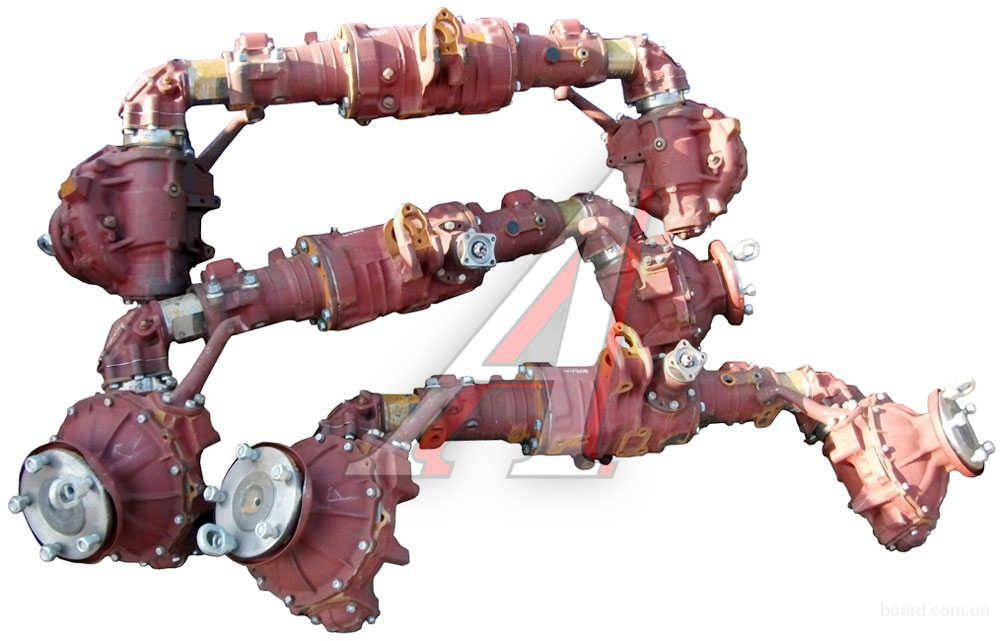

Передний ведущий мост трактора МТЗ-82
Передний ведущий мост трактора МТЗ-82
Передний ведущий мост передает крутящий момент от привода силовой передачи к передним ведущим и управляемым колесам, а также служит опорой передней части трактора.
Конструкция переднего ведущего моста трактора портальноуниверсального типа. При таком мосте на тракторе с ведущими колесами полностью сохраняются все параметры универсальности базовой модели: дорожный и агротехнический просвет, пределы регулировки колеи, радиусы поворота и др.
Передний мост состоит из главной передачи, дифференциала и колесных редукторов.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Корпус и крышка моста, соединенные по фланцам болтами, образуют разрезную балку, на которую опирается передняя часть остова трактора. В корпусе моста размещены главная передача и дифференциал.
В рукавах корпуса и крышки подвижно установлены кожухи полуосей колесных редукторов. При помощи винтовых механизмов кожухи полуосей вместе с колесами могут перемещаться относительно корпуса моста при изменении колеи трактора. Фиксируется положение кожуха полуосей с помощью клиньев.
Передний ведущий мост устанавливается в проем переднего бруса полурамы на то же место, где монтируется передний неведущий мост трактора МТЗ-80. Корпус переднего моста соединен с брусом шарнирно двумя полыми осями, что позволяет переднему мосту качаться относительно полурамы в поперечной плоскости (угол 8—93). Угол качания ограничивается упором выступов на корпусе и крышке моста в приливы переднего бруса.
Передние ведущие мосты тракторов МТЗ-82 и МТЗ-52 взаимозаменяемы.
Главная передача представляет собой пару конических шестерен со спиральным зубом. Передаточное число главной передачи—2,18 (24 : 1).
Ведущая шестерня, выполненная как одно целое с шлицевым валом, консольно монтируется в стакане на двух подшипниках.
Передний подшипник напрессован на вал, задний подшипник может перемещаться по валу при регулировке.
На шлицевом конце ведущей шестерни установлен фланец для подсоединения карданного вала. Фланец закреплен гайкой, служащей одновременно для затяжки подшипников.
Стакан с ведущей шестерней и подшипниками размещается в расточке корпуса моста и крепится к его фланцу, болтами. Стакан в расточке корпуса уплотняется резиновым кольцом, а вал ведущей шестерни — самоподжимным сальником, запрессованным вместе с обоймой в расточку стакана. Для предотвращения подпора масла перед сальником установлено маслоотражательное кольцо с винтовыми канавками, нарезанными по его наружному диаметру.

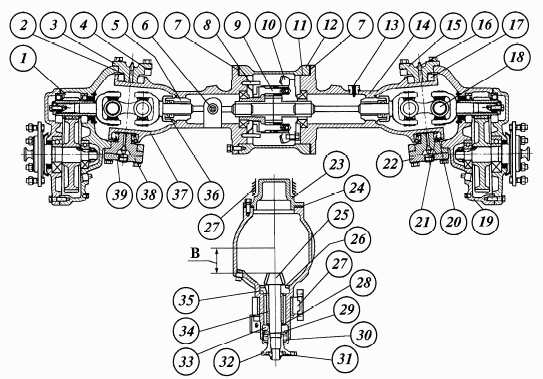

Рис. 1 Передний ведущий мост:
1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус сальника; 4 — прокладки регулировочные; 5 — стакан; 6, и 21— подшипник; 7 — обойма сальника; 8 — соединительный фланец; 10, — гайки; 11 —маслоотгонное кольцо; 12 — регулировочные шайбы; 13 — ведущая шестерня; 14 — ведомая шестерня; 15 — корпуса дифференциала; 16 — ось сателлитов; 17—чашка нажимная; 18 — сапун; 19 — диск ведомый; 20 — диск ведущий; 22 — корпус моста; 23 — болт дифференциала; 24 — сателлит; 25 — заглушка; 27 — прокладки регулировочные; 28 — полуосевая шестерня; 29 — прокладки регулировочные; 30 — клин; 32 — стопорная планка; 33 — передний брус; 34 — ось качания; 35 — втулка бруса.
Ведомая шестерня закреплена на центрирующем пояске и шлицах корпуса дифференциала и от осевых перемещений удерживается гайкой. Вместе с дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках, один из которых расположен в корпусе, а другой — в крышке моста.
Самоблокирующийся дифференциал повышенного трения состоит из двух корпусов, в которых размещено четыре сателлита на двух осях, две полуосевые шестерни и две нажимные чашки, а также пакеты фрикционных дисков.
Корпуса дифференциала скреплены болтами и гайками, зафиксированными попарно отгибными шайбами. Полуосевые шестерни своими торцевыми поверхностями опираются на торцы нажимных чашек. На концах осей, расположенных крестообразно, установлено по два сателлита, находящихся в постоянном зацеплении с полуосевыми шестернями, как и в обычном дифференциале. Опорные поверхности сателлитов и нажимных чашек выполнены сферическими, что улучшает центрирование сателлитов и их зацепление с полуосевыми шестернями.
Нажимные чашки центрируются по наружному диаметру в расточках корпусов дифференциала. Полуосевые шестерни имеют удлиненные ступицы и внутренними шлицами соединены с полуосями колесных редукторов. Для предотвращения подтекания смазки в ступицы полуосевых шестерен запрессованы сферические заглушки с уплотнительными прокладками.
В пакет фрикционных дисков входят три ведомых и три ведущих диска. Ведущие диски наружным зубчатым венцом соединены с внутренними зубьями корпусов дифференциала; ведомые диски и нажимные чашки внутренними шлицами соединены с полуосевыми шестернями. Две сопряженные поверхности дисков — ведущего и ведомого — образуют пару трения. Каждая сторона дифференциала имеет по три пары трения.
Особенность дифференциала заключается также и в том, что крестовина заменена двумя отдельными плавающими осями, на концах которых сделаны скосы. Соответственно форме концов осей сателлитов выполняются гнезда-пазы в корпусах дифференциала.
При равном сопротивлении движению колес сателлиты неподвижны относительно крестовины, состоящей из осей, и частота вращения обоих колес одинакова.
При возрастании сопротивления движения одного из колес сателлиты начинают вращаться на осях. При этом концевые скосы осей сдвигаются в пазах корпусов дифференциала и усилие, передаваемое цилиндрическими поверхностями сателлитов через чашку на фрикционные диски, будет увеличиваться для отстающей полуоси и уменьшаться для обгоняющей.
Когда дифференциал заблокирован, подводимый к нему крутящий момент передается на полуосевые шестерни не только за счет сил трения фрикционных дисков, но и через зубья сателлитов. При этом моменты, передаваемые зубьям сателлитов на левую и правую стороны, как и в случае простого дифференциала, одинаковы по величине, а моменты, передаваемые за счет сил трения на полуосевые шестерни, могут отличаться в зависимости от условий сцепления колес с грунтом.
Исправный дифференциал с тремя парами трения имеет коэффициент блокировки в пределах 2—3. Этот коэффициент определяется как максимальное отношение крутящих моментов или тяговых усилий на левом и правом колесах, когда они находятся в различных условиях по сцеплению и одно из колес при этом остановилось, а второе — буксует, вращаясь с удвоенной частотой.
Таким образом, дифференциал переднего моста позволяет колесу, находящемуся в лучших условиях по сцеплению, обеспечивать тяговое усилие в 2—3 раза большее по сравнению с колесом, которое в это же время находится в худших условиях. Этого вполне достаточно, чтобы использовать эффект блокировки на основных видах полевых работ для повышения тягово-сцепных качеств, проходимости и производительности трактора.
Рис. 2. Схема перемещений осей сателлитов дифференциала:
а — дифференциал разблокирован; б — дифференциал заблокирован: 1 — коробка дифференциала правая; 2 — ось сателлитов; 3 — нажимная чашка; 4 — коробка дифференциала левая; 5 — сателлит
Техническое обслуживание главной передачи и дифференциала заключается в поддержании определенного уровня масла в корпусе переднего моста и регулярной его замене, периодической проверке осевых зазоров в подшипниках ведущей шестерни и дифференциала, проверке и подтяжке ослабевших креплений и устранении выявленных неисправностей.
Регулировка подшипников ведущей шестерни. При работе главной передачи под нагрузкой в зубьях шестерен возникают значительные осевые силы, под действием которых шестерни смещаются относительно друг друга в пределах имеющихся в подшипниках зазоров и упругих деформаций. Это увеличивает зазор и нарушает контакт зубьев зацепления. Поэтому роликовые конические подшипники главной передачи устанавливают таким образом, чтобы осевой зазор в них совершенно отсутствовал. Допускается даже установка подшипников с небольшим предварительным натягом.
Предварительный натяг устраняет начальный зазор и вызывает упругие деформации в подшипниках заранее, до приложения нагрузки. Поэтому осевое смещение шестерен при работе произойдет лишь тогда, когда осевая сила в зубьях больше силы предварительного натяга. Следовательно, в результате предварительного набора осевые перемещения шестерен снижаются до минимума, а увеличение зазоров в зубьях, возникающее при износе подшипников, проявляется значительно позднее.
Правильно отрегулированный натяг подшипников остается длительное время неизменным и в эксплуатации не требует регулировки до износа подшипников.
Нарушение регулировки подшипников ведущей шестерни вызывается ослаблением затяжки гайки соединительного фланца кардана. При недостаточно затянутой гайке возможно проворачивание и износы торца внутренней обоймы подшипника и проворачивание регулировочных шайб, что увеличивает зазоры в подшипниках. Кроме опасной для зацепления осевой «игры» ведущей шестерни, ослабление затяжки гайки вызывает повышенное биение соединительного фланца кардана и как следствие подтекание смазки через сальник ведущей шестерни и вибрацию карданного вала.
Осевой зазор в подшипниках ведущей шестерни проверяют покачиванием от руки соединительного фланца кардана. Если фланец покачивается на шлицах, то гайку надо обязательно подтянуть до конца. Нельзя даже незначительно ее отворачивать для того, чтобы добиться совпадения отверстия под шплинт в валу с прорезью гайки.
После затяжки гайки нужно вновь проверить осевое перемещение ведущей шестерни — его не должно быть.
Если осевое перемещение ведущей шестерни ощущается при затянутой до отказа гайке, необходимо отрегулировать подшипники — уменьшить осевой зазор. Осевое перемещение ведущей шестерни замеряют с помощью индикатора, установленного на стакане 5. Если например, перемещение составляет 0,25 мм, то толщину регулировочных шайб нужно уменьшить на 0,25—30 мм.
Порядок регулировки следующий:
— слить масло из корпуса переднего моста и отъединить передний конец карданного вала от соединительного фланца;
— расшплинтовать и отвернуть гайку, снять соединительный фланец кардана;
— отвернуть болты крепления стакана и выпрессовать его из расточки корпуса моста с помощью демонтажных болтов;
— с помощью выколотки и молотка легкими ударами по хвостовику ведущей шестерни выбить ее из стакана;
— прошлифовать одну или обе шайбы на требуемую величину и установить шайбу и ведущую шестерню на прежнее место;
— затянуть гайку.
При затяжке проворачивать шестерню, чтобы ролики подшипников заняли правильное положение.
После регулировки необходимо проследить за нагревом подшипников на транспортных передачах. Небольшой нагрев допускается, но при повышении температуры до 60 °С (рука не выдерживает длительного прикосновения) натяг в подшипниках следует уменьшить.
Регулировка подшипников дифференциала. Проверять осевой зазор в подшипниках дифференциала следует после 3000 ч работы при очередном техническом обслуживании. Проверка проводится перемещением дифференциала с помощью монтажной лопатки или рукой. Перед проверкой следует подтянуть болты фланцев корпуса и крышки переднего моста. Если перемещение дифференциала ощутимо от руки, то подшипники надо регулировать. Например, осевой зазор составляет 0,25 мм, тогда толщину пакета прокладок между фланцами корпуса и крышки моста надо уменьшить, изъяв прокладку толщиной 0,2 мм. Если осевое перемещение равно 0,3—0,4 мм, следует убрать по две прокладки толщиной 0,2 мм.
Предварительный натяг в подшипниках дифференциала не должен превышать 0,1 мм.
После регулировки нужно проследить за нагреванием корпусов на транспортных передачах (температура более 60°С свидетельствует о перетяжке подшипников).
Регулировка зацепления главной передачи. Зацепление шестерен главной передачи при эксплуатации регулировать даже при весьма ощутимых износах зубьев пе рекомендуется, так как их износ практически не нарушает нормальной работы передачи. Объясняется это тем, что удовлетворительный контакт зубьев получается только в одном взаимном положении ведущей и ведомой шестерен, когда образующая начальных конусов является общей для обеих шестерен.
Попытка уменьшить боковой зазор в изношенных передачах может привести к поломкам из-за нарушения контакта п зубьях. Однако если повышенный боковой зазор (1,2—1,5 мм) обнаружен в новой передаче, то это свидетельствует о ее неправильной сборке и зазор следует отрегулировать до нормальных пределов. Регулировка зацепления необходима также в случаях замены подшипников, корпуса моста, корпусов дифференциала, стакана ведущей шестерни.
Положение ведомой шестерни регулируется прокладками, которые ставят между торцами шестерни и корпуса дифференциала. Регулировку проводят в соответствии с инструкцией.
Положение ведущей шестерни и боковой зазор в зацеплении регулируют прокладками, устанавливаемыми между фланцами стакана ведущей шестерни и корпуса моста.
Боковой зазор в зубьях зависит от осевого зазора подшипников ведущей шестерни и дифференциала, поэтому проверкой зацепления следует убедиться в отсутствии зазоров в подшипниках.
После регулировки бокового зазора проверяют пятно контакта зубьев. При правильном контакте в работе под нагрузкой участвует вся длина зуба. Несколько зубьев ведомой шестерни покрывают тонким слоем густоразведенной краски (сурик) и после установки стакана с ведущей шестерней в расточку корпуса моста проворачивают ведущую шестерню несколько раз в обе стороны. Затем выпрессовывают стакан с ведущей шестерней из корпуса моста. При правильном контакте пятно должно занимать не менее 50% длины зуба, иметь ширину не менее 50% рабочей высоты зуба и располагаться ближе к узкому концу зуба (к вершине делительного конуса).
При неправильном контакте необходимо изменить положение ведущей или ведомой шестерни: если контакт на вершине зуба, то ведущую шестерню следует приблизить к ведомой, уменьшив толщину прокладок; при контакте у основания зуба ведущую шестерню надо отодвинуть от ведомой, увеличив толщину прокладок; если пятно расположено ближе к узкому концу зуба, отодвинуть ведомую шестерню от ведущей, уменьшив количество прокладок между торцами коробки дифференциала и ведомой шестерни; при расположении пятна контакта на широком конце зуба ведомую шестерню приблизить к ведущей, увеличив количество прокладок.
Колесный редуктор служит для увеличения крутящего момента, передаваемого от главной передачи к колесам, и для осуществления поворота передних направляющих и ведущих колес. Редуктор состоит из двух пар конических шестерен — верхней и нижней. Передаточное число верхней пары 1,27 (14:11), нижней— 4,83 (58:14). Общее передаточное число редуктора 6,15. Верхнюю пару образуют зубчатые венцы полуоси и вертикального вала, выполненные как одно целое со шлицевыми хвостовиками.
Полуось шлицевым концом соединена с полуосевой шестерней дифференциала, а вертикальный вал ведущей шестерней нижней пары. Ведущая шестерня входит в зацепление с ведомой шестерней, которая установлена на шлицевой части фланца, выполняющего роль ступицы переднего колеса.
Корпуса верхних конических пар (кожухи полуосей) могут перемещаться в рукавах переднего моста с помощью винтов, входящих в зацепление с рейкой, нарезанной на выдвигающейся части корпусов. Это позволяет бесступенчато регулировать колею передних колес. От проворачивания и осевых перемещений в рукавах переднего моста корпуса стопорятся клиньями.
Полуось установлена в расточке корпуса на двух конических роликовых подшипниках, вертикальный вал — на таких же подшипниках в расточке шкворневой трубы. Между наружными обоймами подшипников помещено распорное кольцо. От осевых перемещений подшипник с полуосью удерживается стопорным болтом, ввернутым в корпус, а подшипник вертикального вала — стопорным разрезным кольцом.
Рис. 3. Пятно контакта зубьев конических шестерен главной передачи:
а — правильное пятно контакта; б — контакт на вершине зуба; в — контакт у основания зуба; г — контакт на узком конце зуба; д — контакт на широком конце зуба.
Рис. 4. Колесный редуктор:
1 — стакан подшипников; 2 — крышка редуктора; 3 — ведомая шестерня; 4 — стакан уплотнения; 5, — стопорные кольца; 6, 34 — регулировочные прокладки; 7 — стопорное кольцо подшипника; 8 — вертикальный вал; 9 — крышка; 10, 11 — подшипники; 11 — распорное кольцо; 12 — гайка подшипника; 13 — сальник; 14 — корпус верхней конической пары; 15 — полуось; 16 — обойма сальника; 17 — уплотнительное кольцо; 18 — гильза шкворня; 19 — труба шкворня; 20 — штифт; 21 — шайба; 22 — пружина подвески; 23 — корпус редуктора; 24 — ведущая шестерня; 26 — крышка подшипника; 27 — шайба опорная; 28 — болт; 29 — регулировочные кольца; 32 — фланец диска; 33 — корпус сальника.
При повороте трактора рычаги, прикрепленные к корпусам редукторов, поворачивают нижнюю часть редукторов вместе с колесами вокруг шкворневой трубы.
Шкворневая труба представляет собой собственно трубу, на верхнюю часть которой напрессован и приварен стакан. Верхняя часть стакана запрессована в расточку корпуса и крепится к его фланцу болтами. Уплотняется стакан резиновым кольцом.
Шкворневая часть трубы сопрягается с гильзой, запрессованной в корпус редуктора. Внутри шкворневой трубы расположена витая цилиндрическая пружина подвески. Нижний торец пружины опирается на подшипник, установленный в корпусе редуктора, верхний — в обойму сальника вертикального вала. При изменении нагрузки пружина подвески сжимается-разжимается и шкворневая труба перемещается вместе с вертикальным валом и подрессоренной частью переднего моста относительно гильзы и ведущей шестерни. Перемещение вниз ограничивается. упором торца шкворневой трубы в корпус редуктора, вверх шкворневая труба может перемещаться до упора бурта стакана уплотнения в стопорные кольца, закрепленные на гильзе.
Ведущая шестерня нижней конической пары смонтирована в расточке корпуса редуктора на двух шариковых подшипниках и фиксируется снизу крышкой.
Ведомая шестерня установлена на шлицевой части фланца — ступицы переднего колеса. Фланец вращается в коническом и цилиндрическом роликовых подшипниках. Наружные обоймы конических подшипников запрессованы в монтажный стакан, установленный в крышке редуктора, а наружная обойма подшипника — в расточку корпуса редуктора. Между внутренними обоймами конических подшипников установлено два регулировочных кольца.
Техническое обслуживание колесного редуктора заключается в поддержании определенного уровня масла и периодической смене его, проверке и подтяжке крепежных соединений, устранении выявленных неисправностей. Зубчатые зацепления верхних и нижних конических пар и роликовые конические подшипники колесных редукторов при эксплуатации регулировать не требуется.
Необходимость в регулировках возникает лишь при ремонтах или замене деталей.
Уровень смазки в верхней конической паре должен находиться у кромки контрольного отверстия, которое одновременно является и заливным. Нижняя часть колесного редуктора заполняется маслом также вровень с нижней кромкой заливного отверстия.
Из корпуса редуктора масло сливается через отверстие в нижней крышке. Смазку из масляной ванны верхней конической пары удаляют шприцем. Сначала шприц вставляют в заливное отверстие и отсасывают часть масла. После этого снимают верхнюю крышку, вставляют шприц в сверление вертикального вала и полностью удаляют смазку из верхней конической пары.
Если при проверке обнаружено значительное снижение уровня масла в верхней конической паре, нужно обязательно установить причины утечки и без промедления их устранить. Дело в том, что подтекания смазки из верхней конической пары по сальникам полуоси и вертикального вала снаружи не видны, поэтому масло может вытечь незамеченным.
Регулировка подшипников верхней конической пары. Осевой зазор в подшипниках вертикального вала и полуоси регулируют затяжкой гайки. Сначала гайку затягивают до тугого вращения наружных обойм подшипников, при этом проворачивают их наружные обоймы, чтобы ролики заняли правильное положение. Затем гайку отворачивают настолько, чтобы наружные обоймы подшипников могли свободно проворачиваться и осевой зазор не превышал 0,1 мм.
После регулировки гайку стопорят кернением.
При затяжке гайки следует обратить внимание на то, чтобы распорное кольцо не выступало за габариты наружных обойм подшипников и не препятствовало последующей запрессовке валов.
Регулировка зацепления верхней конической пары. Боковой зазор в зацеплении зубчатых венцов вертикального вала и полуоси должен находиться в пределах 0,1—0,45 мм. Он регулируется перемещением вертикального вала с помощью разрезных прокладок 6, установленных между фланцами стакана шкворневой трубы и корпуса верхней конической пары. Положение полуоси не регулируется.
Рис. 5. Удаление масла из верхней конической пары колесного редуктора.
Проверку зацепления проводят в следующем порядке: удаляют смазку из корпуса верхней пары шестерни, закрепляют на фланце корпуса индикатор и, проворачивая фланец кардана ведущей шестерни главной передачи, замеряют индикатором перемещение зуба полуоси при застопоренном вертикальном вале. Если нет индикатора, боковой зазор можно определить с помощью свинцовой пластины, вставленной между зубьев.
После регулировки бокового зазора проверяют пятно контакта в зубьях.
Регулировка подшипников колес. Осевой зазор в конических роликовых подшипниках и ведомой шестерни нижней конической пары регулируется кольцами, установленными между внутренними обоймами подшипников. Кольца подбирают по толщине такими, чтобы после затяжки подшипников осевой зазор не превышал 0,2 мм и подшипники могли свободно проворачиваться.
При правильной первоначальной регулировке и нормальной эксплуатации трактора осевой зазор в подшипниках в пределах 0,2—0,4 мм появляется после 5000—6000 ч работы. Поэтому, как правило, подшипники требуется регулировать лишь при ремонте трактора. Однако, если обнаружен повышенный осевой зазор, его следует устранить. Для этого надо снять колесо, слить смазку из редуктора, отъединить от корпуса крышку редуктора вместе с ведомой шестерней и подшипниковым узлом. Подтянуть до отказа болты. Если болты поддаются подтяжке, это значит, что причина повышенного зазора в недостаточной затяжке болтов.
Подтянув болты, повторно проверяют осевой зазор в подшипниках. Если он находится в допустимых пределах, узел устанавливают на прежнее место, предварительно зафиксировав болты отгибной пластиной. Если же после проверки и затяжки болтов осевой .зазор подшипников превышает 0,2 мм, уменьшают общую толщину регулировочных колец подшлифовкой торца одного из них.
Регулировка зацепления шестерен нижней конической пары осуществляется перемещением ведомой шестерни с помощью разрезных регулировочных прокладок, расположенных между фланцами стакана подшипников и крышкой редуктора. Положение ведущей шестерни не регулируется. Боковой зазор в зубьях новой пары шестерен устанавливается в пределах 0,25— 0,64 мм. Это соответствует угловому перемещению фланца на радиусе (87,5 мм) расположения болтов крепления диска колеса соответственно 0,16—0,40 мм. При замере бокового зазора ведущую шестерню стопорят от проворачивания.

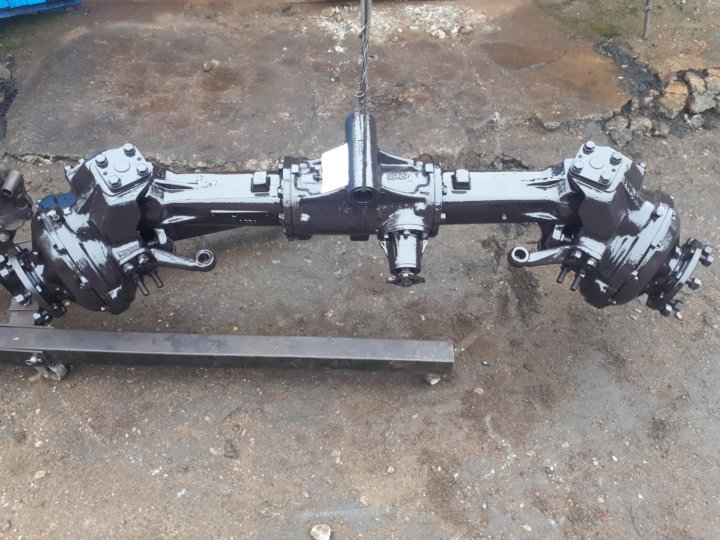

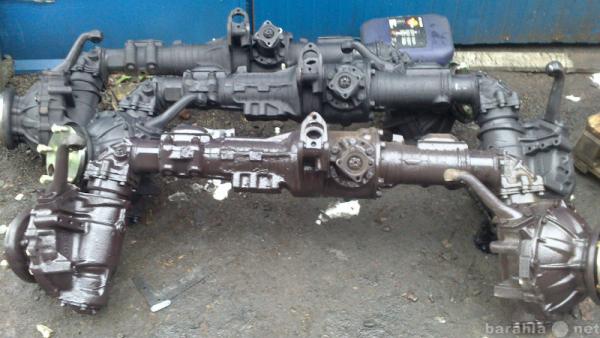

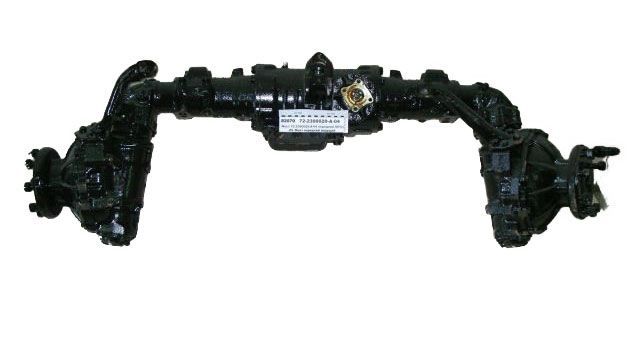

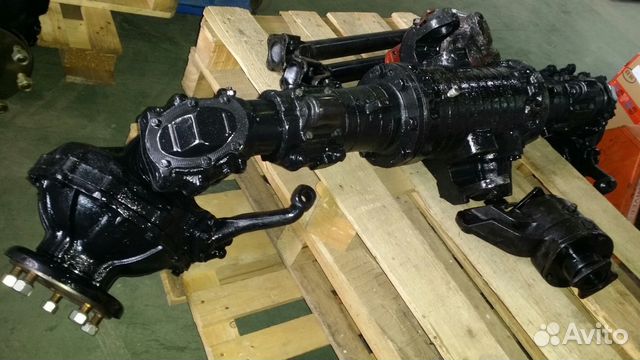

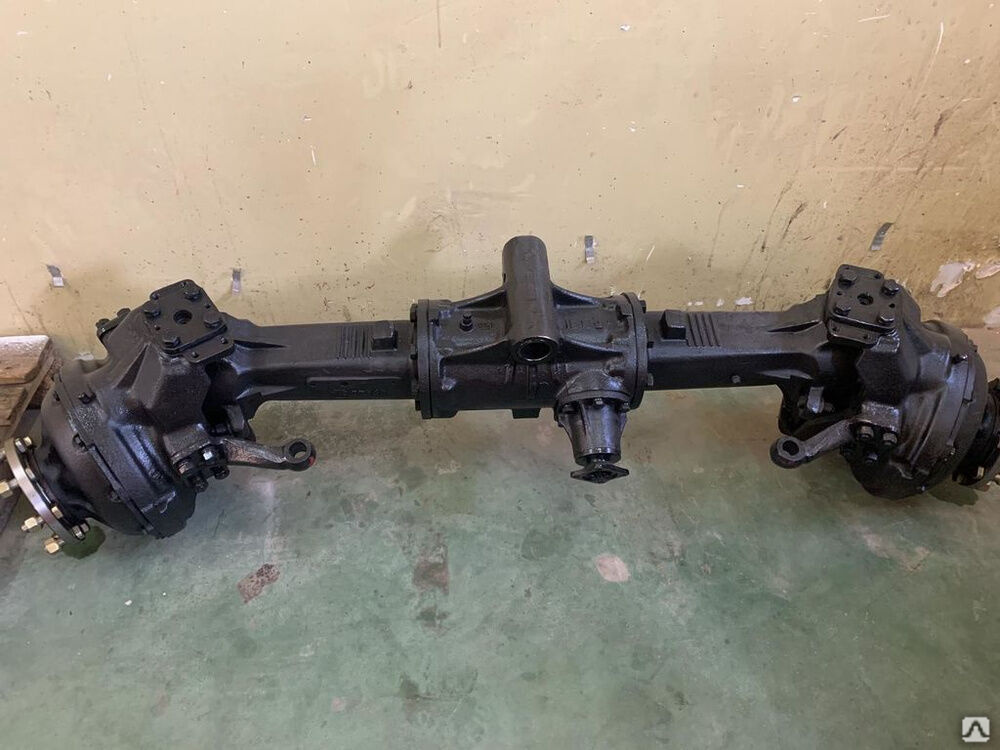

Мост передний ведущий МТЗ-82 под ГОРу (8 шпилек) 72-2300020-А-04
Предыдущий
Следующий
Артикул: 72-2300020-А-04
- Описание
№ поз.
№ узла или детали Кол-во Наименование
72-2300020-А-04 1 Передний ведущий мост в сборе
А 52-2302010 1 Главная передача ПВМ
Б 52-2303010-Б 1 Дифференциал
В 72-2308005-08 1 Редуктор левый конечной передачи ПВМ(левый)
Г 72-2308010-07 1 Редуктор правый конечной передачи ПВМ(правый)
52-2301040-Б1 2 Обойма с манжетами (11, 12)
1 82-2301051 2 Крышка
2 6-7212А 2 Подшипник
3 52-2302019 1 Шестерня ведомая
4 52-2302038-A1 1 Гайка
5 TSS0G-1/8″ 1 Сапун
6 72-2301055 1 Корпус
7 ПК КГ 3/4″ 2 Пробка
8 Д01-015 6 Штифт
9 52-2303027 16(mах) Прокладка регулировочная В=0,5 мм
10 52-2303028 16(mах) Прокладка регулировочная В=0,2 мм
11 52-2301062-Б1 2 Обойма
12 2.
2-45х65-1 4 Манжета
13 150-155-36-1-4 2 Кольцо
14 M8х16 8 Болт
15 ШП 8 8 Шайба
16 50-3104051 2 Крышка
17 52-2301052 2 Винт
18 ШП 16 21 Шайба
19 M16x45 14 Болт
20 52-2301054-А 2 Ось
21 52-2301067 2 Заглушка
22 82-2301069 2 Штифт
23 5х45 2 Шплинт
24 82-2301074 2 Пробка
25 102-2301023-01 1 Кронштейн гидроцилиндра
26 M16x40 3 Болт
27 М12х30 6 Болт
28 ШП 12 10 Шайба
29 52-2302021 6(mах) Прокладка регулировочная В=0,5 мм
30 52-2302022 10(mах) Прокладка регулировочная В=0,2 мм
31 089-095-36-1-4 1 Кольцо
32 М12х25 4 Болт
33 72-2301059-А1 2 Планка
34 52-2301058-А4 2 Ось
35 52-2301056 4 Клин
36 52-2301065 4 Шайба
37 М16 х1,5 4 Гайка
Запчасти МТЗ
Назад
Оформить заказ
Корзина
пусто
Сравнение
Втулка шестерни ведущего моста переднего корпуса 52-2308025 для запасных частей МТЗ Китайский производитель и поставщик
Обзор
Rapid Details
- Соответствующие отрасли:
Производственное предприятие
- Место происхождения: Чжэцзян, Китай
- Имя производителя:
ОЕМ
- Название решения:
втулка шестерни корпуса
- Программное обеспечение:
Трактор МТЗ
- Качество:
Высококачественный
- Материал:
Твердое железо
- Упаковка:
Картонная коробка
- Измерение:
сорок три*одиннадцать*14см
- Вес тела:
12 кг
- ОЭМ нет:
52-2308025
- Сертификация:
ИСО9001:2008
- Минимальный заказ:
2 шт.

Обеспечение возможностей
- Возможности предложения:
- пятьсот штук/предметов за 7 дней
Упаковка и поставки
- Особенности упаковки
- 2 шт. картонной упаковки
- Порт
- порт Чжэцзян синган, порт Ляньюньган. Порт Иу, Чжэцзян
- Время выполнения
: Количество (Багаж) один – 50 пятьдесят один – сто >100 Приблиз. Время (дни) 7 15 По договоренности
В Интернете Персонализация
Описание решения
идентификатор изделия | Втулка 52-2308025 оборудования корпуса ведущего моста для МТЗ ЗИП |
Ever-energy Team Эксперт в производстве всех видов механических и гидравлических трансмиссий, таких как: планетарные редукторы
, червячные редукторы, линейные редукторы с косозубой передачей, редукторы с параллельным валом с косозубым оборудованием, конические редукторы,
Редукторы для винтового червячного оборудования, редукторы для сельскохозяйственных машин, редукторы для тракторов, коробки передач для транспортных средств, карданные валы, отдельные компоненты редукторов и сопутствующего оборудования и другие сопутствующие товары, звездочки, гидравлический метод, вакуумные насосы, гидромуфты, зубчатые рейки, цепи, зубчатые шкивы, скорость udl вариаторы, v-образные шкивы, гидроцилиндры, шестеренчатые насосы, винтовые воздушные компрессоры, хомуты валов, нижние люфты, червячные редукторы и так далее.
кроме того, мы можем изготовить индивидуальные вариаторы, мотор-редукторы, электродвигатели и другие гидравлические изделия по чертежам заказчика.
Мы предоставляем надежного грантополучателя за высокое качество продукции с помощью передового контрольно-испытательного оборудования. профессиональная специализированная команда, красивая технология обработки и жесткая программа управления. В последние несколько лет компания быстро развивалась благодаря своему богатому опыту в производстве, передовым методам администрирования, стандартизированным методам администрирования, надежному специализированному приводу. Мы постоянно придерживаемся концепции выживания за счет высшего качества и совершенствования за счет инноваций в науке и технике. Наша группа готова работать с вами рука об руку и творить вместе!
Сопутствующие товары
Информация о компании
Контакты
Втулка переднего корпуса ведущего моста 52-2308025 для запчастей МТЗ Китай производитель и поставщик
Обзор
900
Краткие сведения
Применимые отрасли:
Завод-производитель
- Область происхождения: Чжэцзян, Китай
- Название производителя:
ОЕМ
- Название решения:
втулка оболочкового оборудования
- Программное обеспечение:
Трактор МТЗ
- Хорошее качество:
Высшее хорошее качество
- Материалы:
Твердое железо
- Упаковка:
Картонная коробка
- Размеры:
43*одиннадцать*14см
- Вес тела:
12 кг
- ОЭМ нет:
52-2308025
- Сертификация:
ИСО9001:2008
- Минимальный заказ:
2 шт.

Обеспечение возможности
- Обеспечить способность:
- пятьсот штук/предметов каждую неделю
Упаковка и доставка
- Особенности упаковки
- 2 шт. картонной упаковки
- Порт
- порт Чжэцзян синган, порт Ляньюньган. Порт Иу, Чжэцзян
- Руководство Время
: Количество (мешки) один – 50 пятьдесят один – 100 >100 Приблиз. Время (раз) 7 15 По договоренности
Индивидуальная настройка в Интернете
Описание продукта
название позиции | Втулка обшивки ведущего моста Втулка пятьдесят вторая-2308025 на запчасти МТЗ |
Ever-electricity Team Эксперт в создании всех видов механических и гидравлических трансмиссий, таких как: планетарные редукторы
, червячные редукторы, линейные редукторы с косозубыми передачами, редукторы с параллельными валами, косозубые редукторы,
редукторы для винтового червячного оборудования, сельскохозяйственные редукторы, редукторы для тракторов, автомобильные редукторы, карданные валы, уникальные редукторы и связанные компоненты зубчатых передач и другие сопутствующие элементы, звездочки, гидравлическая система, вакуумные насосы, гидравлическая муфта, стойки для оборудования, цепи, зубчатые шкивы, скорость udl вариаторы, V-образные шкивы, гидроцилиндры, насосы для оборудования, винтовые воздушные компрессоры, хомуты валов, нижние люфты, червячные редукторы и так далее.

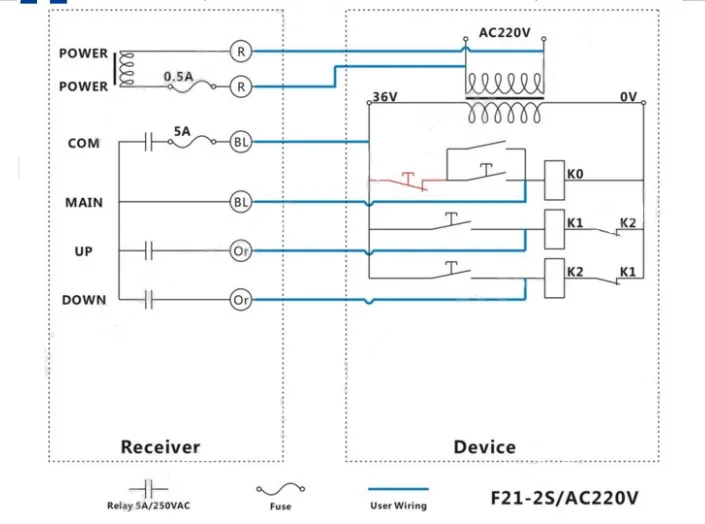

Приёмник радиосигнала подключается к электрической цепи кранового механизма, передатчик интегрируется в пульт, находящийся в руках у оператора. Благодаря такой схеме подключения, оператор находится за пределами погрузочной площадки, что полностью соответствует требованиям безопасности и нормам охраны труда.
Встроенные предохранители защищают данный блок от резких скачков напряжения в сети. Включается система посредством ключ-марки поста управления.
Устройство предназначено для управления кран-балками, установленными в помещениях с потенциально взрывоопасной атмосферой. Пост выпускается в корпусе из алюминиево-кремневого сплава, устойчив к солевому туману и агрессивной среде.

применяются двухскоростные электродвигатели единой серии АО в закрытом исполнении (фланцевые).
98 Regular Price $768.00
Благодаря радиоуправлению ваши операторы могут свободно отходить от оборудования, что повышает их безопасность и возможность следить за различными аспектами производства. Hoosier Crane имеет несколько вариантов радиоуправления.
Операторы могут преодолевать препятствия на полу объекта и не ограничены расстоянием кабеля или зацепками на кнопочной подвесной станции.






П., Морчиладзе И.Г., Соколов М.М. Трансформация инженерного образования (монография). — М.: ВИНИТИ РАН, 2012.
Николашина, А. С. Синицыной. — Москва: УМЦ ЖДТ, 2013. – 426 с.
– М.: ФГБУ ДПО «Учебно-методический центр по образованию на железнодорожном транспорте», 2021. – 272 с.
International journal of engineering and technology(UAE). Science Publishing Corporation Inc. DOI: https:// 10.14419/ijet.v7i2.28.13216 (SCOPUS).
Коммуникации. Выпуск 22 № 4 (2020). — C. 28-34. DOI: https://doi.org/10.26552/com.C.2020.4.28-34 (SCOPUS).
В зависимости от выполнения погрузочно-транспортных операций каждый автопогрузчик выступает либо технологически самостоятельной подъемно-транспортной машиной, либо входит в комплект средств механизации погрузочно-разгрузочных работ объекта применения.
При поступлении на эти пункты грузопереработки пакетированных грузов автопогрузчик подъезжает к грузовому месту, поднимает вилы на данный уровень, заводит их в просветы между настилами поддона, наклоняет раму грузоподъемника назад, поднимает пакет на 100-200 мм, задним ходом въезжает на свободную площадку, разворачивается и вместе с поддоном направляется на склад или к штабелю. При укладке груза в штабель подъезжают к нему, поднимают груз и, медленно продвигая автопогрузчик и наклоняя грузоподъемник вперед, помещают груз над штабелем, затем опускают его на место. Чтобы снять груз со штабеля автопогрузчиком, подъезжают к штабелю и, подняв на ходу вилы на высоту, необходимую для подхвата груза, медленно продвигают автопогрузчик в сторону груза и одновременно, наклоняя грузоподъемник вперед, подводят вилы под груз таки образом, чтобы он оказался у передней стенки вил. Затем наклоняют грузоподъемник до отказа, отъезжают от штабеля, автопогрузчик останавливается, опуская груз до транстпортно-го положения.
При поступлении на складскую территорию грузов в контейнерах схема комплексной механизации погрузочных работ с применением автопогрузчика (рис.218) практически остается неизменной.
Высота штабелей, грузы которых перерабатываются автопогрузчиками, не должна превышать: 2,3 м — для строительных изделий, деталей, конструкций; 1,4 м – для поддонов с кирпичом; 2,5 м – для плит; 1,2 м – для труб; 1,5 м – для листовой продукции. Укладка грузов в штабель на высоту более 0,4 м от твердого покрытия допускается только на горизонтальных площадках.

В Amazon Transportation Services (ATS) мы определяем самый быстрый и удобный способ перемещения посылок в конечный пункт назначения. С заботой о людях, инновациях, устойчивом развитии и безопасности мы объединяем сортировочные центры, автомобильный транспорт, воздушный транспорт и обратную логистику, работающие в режиме реального времени с использованием новейших технологий, чтобы дарить клиентам улыбки.
Мы верим в активный набор и создание команд, где всем рады и у них есть право голоса, чтобы развивать лидеров сегодня и завтра.
Наша работа состоит в том, чтобы сделать ваш опыт менее напряженным и более экономичным.





Механизм приводится в действие электрическим двигателем. Техника неприхотлива в эксплуатации, но все же требует своевременного обслуживания подшипников ротора, приводных ремней и контроль износа рабочих элементов.
Цена зависит от выбранной модели.

В дробилке «СМД-10 ВЕЙДЕР» осуществляется сразу три стадии кинетического дробления. Первая стадия начинается в тот момент, когда билы ротора ударяют по дробимому материалу. Вторая стадия дробления осуществляется при столкновении кусков с отражательными плитами. Третья стадия обеспечивается за счет соударений частиц дробимого материала.
д.


each(imageUrls, функция(imageUrl){}}
Ronix tools поставляет широкий ассортимент качественных и недорогих инструментов для мастеров и пользователей через 180 субсидеров по всему миру.
Встроенные компоненты, такие как ударные стержни, разделительные стержни (траектория измельчения) и различные решетки, легко заменяются и могут использоваться различными способами для достижения заданного размера гранул.
Все соответствующие сигналы (с обеих сторон) ) доступны как беспотенциальные контакты для подключения к системе управления клиента.

Ну а чтобы лопата не занимала много места, выберите модель с телескопической ручкой.
Желательно вывезти его за пределы двора либо складировать на ограниченной площадке, которую вы не планируете использовать под огород или клумбу.
Здесь нет мелочей: скребок должен эффективно подрезать слой снега и снимать его с поверхности покрытия, а ручка — удобно лежать в руках. Кроме того, черенок лопаты должен быть достаточно длинным, чтобы не приходилось работать в полусогнутом состоянии, перенапрягая мышцы спины. Поза во время сгребания снега должна быть свободной, естественной и не приносящей дискомфорт.
В таких ситуациях можно применить самый обычный способ – уборку снега с помощью лопаты. Важное условие – не создавать опасности для водосточных элементов. Выполнить подобное требование можно лишь в одном случае – делать двойную работу: бросать снег на край, а впоследствии прямо вниз. Риск падения с высоты и непосредственная опасность для жизни в этом случае слишком высоки. Для осуществления необходимо иметь надёжную страховочную систему, включающую следующие компоненты:
А также важно использовать средства индивидуальной защиты в виде современных страховочных привязей, удерживающих тело человека за плечи, пояс и ноги, исключающих опасность травмирования позвоночника и центральной нервной системы.
Если не получилось найти подходящий экземпляр, можно применить альтернативу – стандартный электродвигатель на 220 вольт. Однако при его подключении, необходимо строго соблюдать технику безопасности. На вал двигателя крепится эксцентричный элемент (например, хоккейная шайба со смещённым отверстием для фиксации). Сделанный прибор крепится с чердака к внутренней стороне одного из стропил. Начать лучше от края, отступив приблизительно 1.5-2 метра. После включения, как только услышите шум от съезжающего пласта, можете переходить к участкам, где снег остался нетронутым.
Если основа – железобетонная плита, можно воспользоваться лёгкой снегоуборочной техникой со шнековым механизмом.
Нельзя допускать наращивание льда свыше 25-30 см. По этой причине, распиливание наледи – обязательная процедура, если вы заметили подобные утолщения. Для выполнения потребуется электро- или бензопила и трап для передвижения. Алгоритм работы выглядит следующим образом:
ЭБУ контролирует количество топлива, поступающего в насосные камеры высокого давления, открывая и закрывая дизельный привод в зависимости от требуемого давления топлива.
Оборудование приводится в действие с помощью энергии, высвобождающейся в процессе сгорания дизельного горючего. Ключевым фактором считается возможность применения установки в местах даже с экстремальными климатическими условиями.
Основными сферами применения силовых агрегатов является их использование в качестве приводного устройства для насосов различных типов. Таким образом дизельные приводы ООО ПКФ Энергодизельцентр могут применяться в сельском хозяйстве для орошения полей, для ликвидации последствий чрезвычайных ситуаций и др.
ООО ПКФ «Энергодизельцентр» предлагает следующие варианты размещения: открытый, защищенный от непогоды с помощью капота или кожуха и блок-контейнерные электростанции.
с.
Это правило применимо ко всем типам двигателей. С дизелем принципиально важно не только вовремя обнаружить недостаточный уровень. Кроме этого, необходимо выявить причину снижения уровня масла. Масляная система может быть загрязнена или негерметична, вследствие чего происходит утечка масла. После устранения проблемы масло необходимо заменить, уделив особое внимание его уровню.
Таким образом можно избежать избыточной нагрузки на турбину.
Соблюдая вышеперечисленные правила и вовремя проводя диагностику, водитель может избежать многих возможных неприятностей, а значит, не потратит целое состояние в случае поломки.
96
…2008 on
БЛОК/ДЕТАЛИ
ТРАНС. ТОРМ.
0053
И ЗАДН.0053
В конструкции (д) крышки, закрывающей угловую полость, допущены две ошибки. Во-первых, невозможно уплотнить торцовые стенки полости на входящем углу α, во-вторых, нельзя правильно затянуть крышку (затяжка одного ряда болтов мешает затяжке другого ряда). Вторая из этих ошибок устранена в конструкции (е), где крышка притянута одним рядом диагональных болтов. Такой способ нередко применяют для крепления щитков над полостями, не нуждающимися в герметичности, или для закрытия сквозных туннелей. Если требуется герметичность, то единственно правильным решением является сопряжение крышки по плоской поверхности (рис 327, ж).
Наиболее частыми повреждениями, при которых применяется данная обработка, являются забоины и царапины. В случае с обработкой головок блоков цилиндров, самих блоков, плоскостей коллекторов (материал – алюминий или чугун) используется фрезерование или шлифовка. Как правило, для данных методов обработки привалочной плоскости применяется специализированное оборудование.
Работа двигателя становится жесткой, может происходить нежелательная детонация.
Кроме того, обработка привалочной плоскости методом перешлифовки сказывается и на коллекторах.
Самцы будут преследовать золотого или зеленого цвета. Обычно только бронзовые летали с золотыми, но любой мужчина мог и будет летать с зелеными.
Считалось, что мясо замедляет золото. Также известно, что бронзовые драконы убивают кровью для получения энергии до брачного полета золотого дракона. Удовлетворившись, золотая подпрыгивала в воздухе, а за ней следовали те мужчины, которые могли или хотели следовать за ней. Как правило, в золотых стаях участвовали только бронзы, так как более мелкие самцы не обладали выносливостью, чтобы не отставать от золота. Таким образом, коричневые и синие самцы обычно спариваются с зелеными драконами. Полеты спаривания зеленых часто были короче, чем у золотых, из-за меньшего размера зеленых, хотя было отмечено, что зеленые спариваются чаще, чем золотые.
Спаривание происходило в воздухе, что могло представлять опасность, если пара не знала, как близко к земле они упали. Пернезе считал, что более высокие и длинные полеты приводят к большей кладке. Поскольку зеленые драконы обычно были бесплодны, это касалось только золотых драконов, поэтому женщину Вейра учили, что она должна контролировать свое золото, чтобы не переедать.
Однако, поскольку брачные полеты происходят на большие расстояния, проецируемые эмоции дракона могут влиять и на тех, кто не является наездником. Инстинкт спаривания также может вызывать течку у других самок, поэтому традиция Вейра гласит, что все невовлеченные королевы удаляются из Вейра, когда начинается брачный полет. Это предназначено для предотвращения смертельных боев, которые в противном случае произошли бы между золотыми во время брачных полетов. Это также правило Вейра, согласно которому женщина-дракон, близкая к восхождению, не удалялась из их Вейра.
Золотые огненные ящерицы также могут проявлять агрессивный темперамент непосредственно перед полетом.
Две дамы боролись, и обе пошли между . Кайлара сошла с ума, а Брекке выжила только благодаря своей способности слышать всех драконов.


Производитель может гарантировать, что: мотор будет работать долго и безотказно; сохранять все свои мощностные показатели на протяжении всего срока службы; отличаться высокой экономичностью; только в том случае, если будет обеспечено необходимое техническое обслуживание, прописанное в инструкции.


Такі двигуни використовують на електростанціях. Запас обертаючого моменту — до 30%, до того ж вони відрізняються хорошою динамікою.

с. (кВт) / об/хв
144
144
Перша модель була оснащена турбокомпресором і поршнем з поперечником 125мм. Друга модель — нетурбированная, а поперечник поршня дорівнював 128мм. У цій лінійці присутні двигуни з 10 і 12 циліндрами, робочим об’ємом до 20 літрів і потужністю до 525 кінських сил. Моделями цієї групи оснащувалися спеціалізовані машини, розраховані на роботу з великими навантаженнями у важких умовах. Рядні механізми Deutz BF6L513R з турбонагнітачем, поперечником поршня 125мм і продуктивністю до 220 кінських сил, беруть для установки на аграрну техніку. Серія 513 вперше була випущена в 1985 році.
с. (34 кВт) до 111 к. с. (82 кВт). Моделі W оснащені системою двоступінчастого згоряння палива.
Двигуни невеликі в розмірах.
Також можна додати систему навісу. Деталі мотора розташовані таким чином, щоб при ремонті не довелося витрачати багато часу.
У випадку перестановки зверніться, будь ласка, представництво нашої сервісної служби.
Двигуни Дойц 912 серії мають наступні конструктивні особливості: двоступеневе спалювання палива для мінімізації викидів, чавунний картер, інтегрований осьовий вентилятор охолодження, модульна система циліндрів зручна для роздільного обслуговування потрібного циліндра, алюмінієві головки циліндрів.
с. (44 кВт) до 191 к. с. (141 кВт).
Додатково можна доукомплектувати їх системою електронного регулювання.
Двигуни Дойц BF4L913 і BF6L913 мають наступні конструктивні особливості: чавунний картер, інтегрований осьовий вентилятор охолодження, модульна система циліндрів зручна для роздільного обслуговування потрібного циліндра, алюмінієві головки циліндрів.
с. (44 кВт) до 189 к. с. (141 кВт).
с. (44 кВт) до 189 к. с. (141 кВт). Моделі двигунів Deutz серії 914 випускаються з турбокомпресором і системою охолодження повітря наддуву і без.
с. (14 кВт) до 97.9 л. с. (73 кВт). Випускаються з механічним регулятором подачі палива або електронним (опція).
Компания заявила, что работает над водородным двигателем для автомобилей примерно пять лет.

В конце концов: никаких водородных автомобилей не предвидится». 9Подробнее… Du kannst deinesuchsprache in den Einstellungen ändern.
torquecars.com › Nissan › GA Tuning

Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере
.[1][2] Наиболее распространенным типом переключателя является электромеханическое устройство, состоящее из одного или нескольких наборов подвижных электрических контактов, подключенных к внешним цепям. Когда пара контактов соприкасается, между ними может проходить ток, а когда контакты разъединены, ток течь не может.
Выключатели в цепях большой мощности должны иметь специальную конструкцию для предотвращения разрушительного искрения при их размыкании.
Запасные части каждой системы, в том числе: система питания, преобразователь крутящего момента и система трансмиссии, силовая передача, гидравлическая система, тормозная система, система листового металла, кабина и аксессуары, система кондиционирования, электрическая система, нефтепродукты и т. д. Колесный погрузчик Многофункциональные вспомогательные устройства : Захват для дерева, захват для труб, захват для хлопка, захват для травы, подметальная машина, мраморная вилка, лопата для снега, снегоочиститель, открыватель канав и т. Д. Кроме того, мы также занимаемся деталями двигателя. Продукция высокого качества, достаточный запас, 19многолетний опыт экспорта, мы можем предложить вам профессиональное обслуживание и конкурентоспособные цены. Shandong Tianfu с нетерпением ждет сотрудничества с вами!


Собран тысячный автомобиль семейства МАЗ-6422 и четырехтысячный прицеп МАЗ-93971
Состоялся пробный пробег первого опытного образца 40-тонного самосвала МАЗ-530

27 февраля 2018 г. (Канада)
85 : 1
Пол Маз идет на встречу с этим неизвестным, скрытым в середине каждого из его творений, и дает его увидеть, оставляя свободный ход для любой интерпретации.
Когда вы просматриваете и покупаете на Artsper, вы пользуетесь нашей гарантированной защитой.

Эти сборы находятся вне нашего контроля, и вы будете нести ответственность за их оплату (это указано на первом этапе «оформить заказ»).
