Тест-драйв ЗиЛ-157КД: 800 тысяч километров для пяти карданов. Труман машина

ЗИЛ-157: технические характеристики и фото

"ЗИЛ 157" (фото автомобиля представлены на странице), мощный грузовик, который выпускался в советское время на заводе имени Лихачева, с 1958 по 1991 год. Машина обладала характеристиками полноприводного вездехода, и поэтому серийный выпуск был ориентирован на обеспечение автотранспортом Вооруженных сил Советского Союза. При этом какое-то количество "ЗИЛ 157" использовалось в народном хозяйстве.

Усовершенствования

В 1961 году модель была модифицирована и получила индекс "ЗИЛ 157К". В новой версии автомобиль выпускался до 1978 года, затем его производство перенесли на Уральский автозавод (УАМЗ), но уже под маркой "ЗИЛ 157КД". Новая машина отличалась от прежней более совершенной коробкой передач, надежным однодисковым сцеплением, хорошей осевой балансировкой с равномерным распределением нагрузки, а также телескопическими амортизаторами. Ходовые качества модифицированной модели также улучшились, скорость возросла с 60 до 65 километров в час. Обновленная версия некоторое время была недоступна для ознакомления, "ЗИЛ 157", фото которого нигде не публиковались, был засекречен, как и любая военная техника того времени.

Кузов автомобиля представлял собой деревянную платформу, покрытую продольными металлическими ребрами, предохраняющими от истирания. Борта собирались из деревянных пластин, толщиной 20 и шириной 80 миллиметров. Для прочности продольная конструкция усиливалась поперечными брусками с металлическими кронштейнами. Передний борт крепился неподвижно, а боковые и задний откидывались, тем самым полностью открывая платформу кузова. Таким образом, загрузка и выгрузка военного и любого другого имущества проводилась легко и быстро.

Из армии в народное хозяйство

Автомобиль "ЗИЛ 157КД" выпускался до 1991 года, при этом характеристики автомобиля не менялись, все технические параметры полностью отвечали требованиям эксплуатации. А поскольку в 1966 году на заводе имени Лихачева началось производство армейского вездехода "ЗИЛ 131", то поставки "ЗИЛ 157КД" в Вооруженные силы СССР частично прекратились. Машина все больше использовалась в гражданском строительстве, в колхозах, совхозах и лесном хозяйстве. Надежный, неприхотливый автомобиль повышенной проходимости стал незаменимым помощником в самых различных сферах.

Модель "ЗИЛ 157В", седельный тягач без кузова, был особенно удобным транспортом на лесозаготовках. Мощные тяговые характеристики позволяли использовать машину для перевозки длинномерных бревен.

Технические характеристики

Параметры основных узлов и агрегатов "ЗИЛ 157" отвечали самым высоким требованиям того времени. Поскольку машина выпускалась для Советской Армии, для ее производства не жалели средств. Таким образом, "ЗИЛ 157", характеристики которого не нуждались в усовершенствованиях, собирали на конвейере по классической схеме, годами не меняя технологии.

Автомобиль оснащался двигателем средней мощности и трансмиссией с пятью карданными валами, один из которых соединял раздаточный агрегат с коробкой передач, еще два передавали вращение на передний и средний мосты. Четвертый и пятый карданные валы соединяли средний мост с задним, через промежуточный подшипниковый узел.

Шины

Колеса "ЗИЛ 157" имели глубокий протектор направленного действия, практически исключающий пробуксовку. Впервые в отечественном автомобилестроении на грузовик была установлена система подкачки, регулирующая давление в шинах. Проколы и небольшие пробоины в колесах уже не влияли на ход машины, компрессор автоматически закачивал необходимое количество воздуха, компенсируя недостаток давления. С водительского места также можно было включать механизм подкачки.

Шины "ЗИЛ 157", кроме всего прочего, были рассчитаны на движение по снежной целине или заболоченной местности. Для этого нужно было снизить давление до 0,7 атмосфер. Колеса оседали, их поверхность становилась шире. После прохождения сложного участка, шины вновь накачивались до нормального давления в 2,8 атмосфер.

Система охлаждения

Блок цилиндров "Зил 157" с "рубашкой" закрытого типа. По контуру циркулировала охлаждающая жидкость. Радиатор был трубчатой конструкции, оснащенный вертикальными жалюзями. Шестилопастная крыльчатка вентилятора обеспечивает дополнительное охлаждение.

К конструктивным недостаткам системы охлаждения автомобиля "ЗИЛ 157" можно отнести чувствительность двигателя к низкой температуре. При минус 10 градусах приходилось применять специальные утепляющие кожухи для моторного отсека, поскольку система охлаждения не поддерживала нужную температуру. Впоследствии термостат был доработан, но термокожухи по-прежнему входили в комплектацию машины.

Двигатель "ЗИЛ 157"

• рабочий объем цилиндров - 5 559 см/3;
• тип - бензиновый, карбюраторный;
• максимальная мощность - 109 л.с.;
• число цилиндров - 6, расположение рядное;
• диаметр цилиндра - 101,6 мм;
• степень сжатия - 6,2;
• охлаждение - антифриз;
• материал - блок цилиндров чугунный, головка блока цилиндров алюминиевая;
• режим работы - четырехтактный;
• порядок работы цилиндров 1-5-3-6-2-4;
• топливо А-66, А-72.

Трансмиссия

Механическая коробка передач, пятиступенчатая:

• модель 151;
• переключение – напольное рычажное.

Передаточные числа:

• пятая передача (прямая) – 0,81;
• четвертая передача – 1,00;
• третья передача – 1,89;
• вторая передача – 3,32;
• первая передача – 6,24;
• задний ход – 6,70.

Коробка раздаточная, двухступенчатая:

Передаточные числа:

• первая передача – 2,44;
• вторая передача – 1,24;
• главная передача ведущих мостов – одинарная, 6,67.

Габаритно-весовые характеристики

• полный вес 10 190 кг;
• длина 6 684 мм;
• высота: полная, с тентом 2 915 мм, без тента 2 360 мм;
• ширина 2 315 мм;
• передняя колея 1 755 мм;
• задняя колея 1 750 мм;
• база колесная 3 665 + 1 120 мм;
• дорожный просвет (клиренс) - 310 мм.

Модификации

За время производства "ЗИЛ 157" было создано одинадцать базовых модификаций, которые выполняли определенные задачи. Кроме того, существовали автомобили специального назначения:

• пожарная машина с танком для воды, емкостью 4,5 тонны, выдвижной лестницей и двойной кабиной для личного состава;
• автомобиль с аварийно-генераторной установкой для снабжения электроэнергией временно обесточенных объектов.
• модели с усиленным передним бампером для буксировки методом толкания;
• автомобили, оснащенные лебедкой, предназначенные для вытаскивания застрявшей колесной и гусеничной техники;
• базовая модель "ЗИЛ 157", выпуск 1958 года;
• седельный тягач "157В";
• базовая модель с 1961 года, "157К";

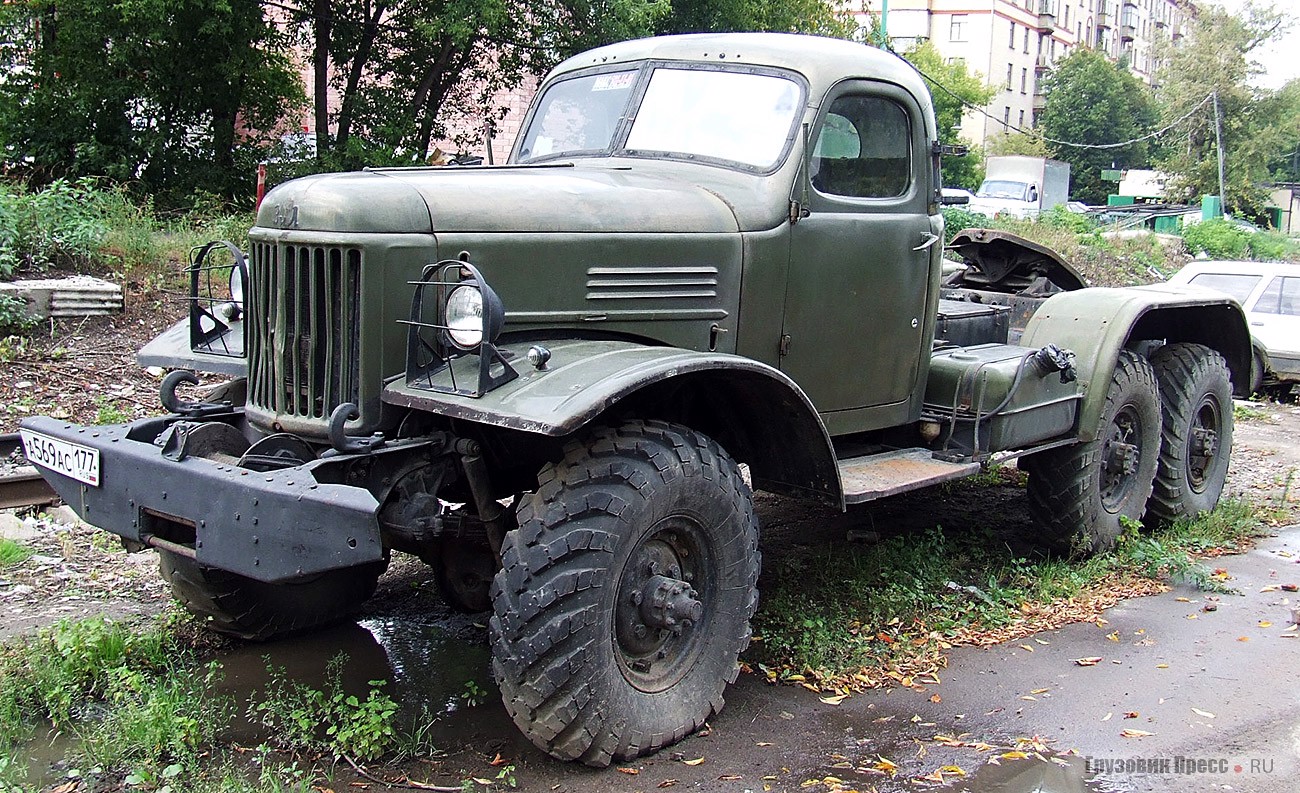

• седельный тягач с 1961 года, "157КВ";
• базовая модель с 1978 года, "157КД";
• седельный тягач с 1978 года, "157КДВ";
• тропический вариант с расширенной системой охлаждения и объемным радиатором, "157Ю";
• экспортная модель "157Э";
• модель с защищенным оборудованием, экранированная - "157Г";
• модель с экранированным, защищенным оборудованием с 1961 года - "157КГ";
• модель специализированная с двойными топливными баками, общим объемом 300 литров - "ЗИЛ 157Е".

Всего было выпущено 797 934 автомобиля всех модификаций "короля бездорожья", как в народе называли "ЗИЛ 157".

Новый двигатель

Базовая модель 1978 года "157КД" оснащалась двигателем, унифицированным с мотором автомобиля "ЗИЛ 130". Была повышена степень сжатия с 6,2 до 6,5. Поршневую группу - гильзы цилиндров, поршни, комплект компрессионых колец, пальцы шатунные полностью позаимствовали у двигателя "130". Систему смазки кардинально изменили, масло теперь очищалось в центробежном фильтре.

Мощность водяного насоса была значительно повышена, установлен принципиально новый генератор переменного тока, малогабаритный, эффективный агрегат. Штатный стартер заменили на высокооборотистый, повышенной мощности. Обычный трамблер уступил место контактно-транзисторной системе зажигания. Обновленный двигатель устанавливался на "ЗИЛ 157КД" в Уральском филиале ЗИЛа.

"ЗИЛ 157", дизель

В период производства вездехода, дизельных силовых установок, которые выпускались бы в промышленном масштабе, не существовало. Поэтому в СССР все грузовики оснащались только бензиновыми моторами. Однако на "ЗИЛ 157" в принципе можно установить дизельный двигатель марки Д245-12С, для этого не нужно ничего переделывать, все крепления по стыковке мотора и коробки предач легко адаптируются. Необходимо только срезать задние штатные опоры и наварить кронштейны от "ЗИЛ 130" или "ЗИЛ 131". Однако при установке дизеля нужно быть готовым к ощутимой тряске всей машины, это единственный минус от такой модернизации.

Мосты

Автомобиль "ЗИЛ 157", независимо от модификации, оснащается тремя однотипными ходовыми агрегатами. Это планетарные, полуосевые мосты, с дифференциалами. Передаточные числа шестерен идентичные для всех трех балок. Кронштейны крепления рассчитаны на элиптические рессоры, хотя подвеска может быть и маятниковой с пружинами и гидравлическими амортизаторами.

Достаточно жесткие условия эксплуатации "ЗИЛ 157", мосты которого испытывают основную нагрузку, заставили конструкторов искать решения, повышаюшие надежность подвесок автомобиля. Была разработана схема, достаточно простая и надежная, которая предусматривала установку гидравлических амортизаторов.

Все полуоси автомобиля стыкуются с чугунными барабанами, которые являются частью достаточно эффективной тормозной системы "157". Колодки из универсального материала "фередо" работали безупречно. Машина практически никогда не оставляла следы от протектора на дороге, остановка была плавной и без рывков, которые обычно сопровождают торможение большегрузных автомобилей.

Ремонт автомобиля

Несмотря на простоту конструкции и высокий ресурс, "король бездорожья" иногда ломается. Однако нынешним владельцам вездехода волноваться не стоит, запчасти "ЗИЛ 157"есть в продаже в достаточном количестве. В советский период, параллельно с производством автомобилей, особенно грузовых, работали заводы по выпуску ремонтных комплектов. И, как правило, запасные части производились в огромных количествах, намного превышающих потребность. Это были издержки планового хозяйства, но именно благодаря им сегодня можно купить практически все, что нужно для ремонта автомобиля.

fb.ru

Тест-драйв ЗиЛ-157КД - Колеса.ру

Треть века на конвейере

Судьба благоволила этому автомобилю: тяжёлый грузовик в конце пятидесятых был востребован и на стройках Советского Союза, и, конечно, в армии. К тому времени на дорогах ещё вовсю встречались американские Студебеккеры, которые всеми правдами и неправдами удалось спасти от обязательного возврата в Америку по договору ленд-лиза, были и ЗиС-151. «Студер» был хорош почти во всём, но вот в армии их использовать было нельзя. ЗиС-151 был не то чтобы уж совсем плохим, но некоторые недостатки имел. Он не показал себя хорошим тягачом: мотор оказался слабоватым, любил греться, хотя при этом не имел даже отопителя кабины. Но он позволил избежать многих ошибок при проектировании ЗиЛа-157.

В 1958 году появились первые «колуны». Кабины на них стояли как раз от ЗиСа (в 1956 году ЗиС-151 был переименован в ЗиЛ-151, но суть дела от этого не меняется). А вот практически всё остальное было почти новым, а самое интересное, что специально для 157-го были разработаны новые… покрышки. Проходимость ЗиСа была очень небольшой, поэтому министерство обороны особо уделяло внимание внедорожным свойствам нового автомобиля. В итоге были разработаны шины с применением мягкой резины на внутренней поверхности покрышек. ЗиЛ-157 планировалось оснащать системой централизованной подкачки для возможности снижения давления для преодоления участков бездорожья с мягким грунтом. Новые покрышки получились эластичными и вполне годились для того, чтобы снижать давление до 0,5 кгс/см². Обратной стороной медали стала низкая износостойкость такой резины: при пониженном давлении она могла проехать до 150 км, а в нормальных условиях – до 10 000. На деле, конечно, всё не так печально, но всё же резину приходится менять каждые 12-15 тысяч километров. Первая система подкачки была внешняя, и только потом её убрали с глаз (как на ЗиЛе-131). Об остальной «начинке» 157-го расскажем чуть ниже.

ЗиЛ-157 выпускался с некоторыми изменениями с 1958 по 1991 год. Можно отметить три основные версии этого грузовика: ЗиЛ-157 (1958–1961 гг.), ЗиЛ-157К (1961–1978 гг.) и ЗиЛ-157КД, сборка которого производилась на Уральском автомоторном заводе после прекращения выпуска ЗиЛа в Москве. Все три машины имеют и свои конструктивные особенности. Последние «колуны» во многом унифицированы с ЗиЛом-131, который стал впоследствии приемником ЗиЛа-157 в армии. Более всего на машинах в течение тридцати трёх лет производства менялась трансмиссия, «фишкой» которой на протяжении всех лет оставалось наличие пяти карданов: на передний мост, на средний мост, два кардана – на задний (кардан разделялся на среднем мосту промежуточным узлом) и кардан между «раздаткой» и коробкой передач. Неизменным оставалось одно: отсутствие гидроусилителя рулевого управления, что, как мы увидим в ходе тест-драйва, является серьёзным недостатком. Тем не менее ходят разговоры, что на некоторых партиях ГУР всё-таки есть. Возможно, в силу унификации с ЗиЛом-131 его и смогли туда каким-то образом воткнуть, но документального тому подтверждения найти не удалось.

Сегодня в нашем распоряжении ЗиЛ-157КД 1982 года выпуска. Есть, конечно, у него некоторые «излишества», которых от природы у него не было. Например, стеклоомыватель или кнопка «аварийки». Но в остальном – ЗиЛ как ЗиЛ. Поехали!

«Утюг» как он есть

Для человека, далёкого от истории отечественного автопрома, ЗиЛ-157 может показаться чем-то очень старым и, возможно, не приспособленным к самостоятельному передвижению. Но те, кто ездил на этой машине, подтвердят – это вполне рабочий и надёжный грузовик. Картинку портит его кабина, которую как перетащили со старого ЗиСа, так толком и не поменяли. Отсюда и вид машины прошлого. Выглядит, конечно, интересно, но у такого простого решения есть и некоторые недостатки. Основным бы я назвал ширину крыльев. Красиво, конечно, но добраться до мотора довольно тяжело: крышки капота откидываются по бокам, и доступу к силовому агрегату как раз крылья и мешают. Выход есть: крылья и боковины можно снять. Такое решение не новое: на американских «Студерах» они вообще крепились «барашками», но на ЗиЛе придётся поработать ключами.

Выгнутая решётка радиатора – это не дизайнерский изыск, а техническая необходимость. Дело в том, что прямо за ней установлен масляный радиатор. А уже за ним – жалюзи и радиатор системы охлаждения. Впрочем, у мотора осталась склонность остывать на холостом ходу и перегреваться на повышенных оборотах. Причём эти обороты способны убить мотор достаточно быстро, поэтому «крутить» его нельзя. По трассе грузовик вполне может идти и 80 км/ч, но по факту превышать рекомендованную заводом скорость в 65 км/ч не стоит – так мотор прослужит гораздо дольше.

Ещё одно интересное решение – расположение бензобаков. Их два, причём основной, объёмом 160 литров, расположен в привычном месте, слева, под бортом за кабиной, а вот второй, дополнительный, разместили сзади под кузовом. Его объём – 60 литров. Насколько же хватает такого количества бензина?

Мотор «съест» его за 600 километров по шоссе. Это, по большому счёту, не так много для советского мотора того времени. Расход по трассе составляет более 30 литров, а на бездорожье и вовсе хорошо за 40. При этом рядная «шестёрка» объёма 5,5 л выдаёт 109 л.с. Первые моторы были чуть слабее – 104 л.с., но в течение срока производства ДВС дважды подвергался модернизации. Первый раз в 1961 году, когда заодно поменяли и сцепление с двух- на однодисковое, и затем – в 1978-м, при этом его во многом унифицировали с двигателем ЗиЛ-131. В частности, поршневая группа нашего ЗиЛа стоит именно от 131-го.

Ещё стоя рядом с машиной, я оценил чрезвычайно ровную работу мотора. И это несмотря на то, что последние 12 лет машина ездит именно с этим агрегатом. Нельзя не отметить и то, что мотор очень просто запускается с помощью «кривого стартера» – пусковой рукоятки. Конечно, при условии его исправности.

За рулём «мормона»

У кабины ЗиЛа-157 есть одно несомненное преимущество по сравнению с его предшественником ЗиСом: она отапливается. Но в остальном – всё то же царство металла. Усаживаемся на сиденье и начинаем рассматривать.

Центральный прибор – спидометр, слева от него – указатели температуры охлаждающей жидкости и уровня топлива. Справа – амперметр и указатель давления масла. Несмотря на то, что тормозная система здесь традиционно для грузовиков пневматическая, и тормоза не работают при критическом падении давления в системе, манометр расположили справа вне основной панели. Чтобы следить за показаниями этого прибора, приходится поворачивать голову. Конечно, если привыкнуть, то это не кажется недостатком, но хотелось бы, чтобы показания манометров (их два – давление в системе и в колёсах) можно было бы захватывать без отвлечений от дороги. Подсветка приборов сделана отдельными плафонами, что, в общем, было вполне в духе времени. В целом ничего новаторского «приборка» 157-го ЗиЛа предложить не может.

В нашей машине стартер приводится в действие ключом, но раньше на ЗиЛах была педаль стартера. Запускаем двигатель, слегка нажимая на педаль акселератора.

Как раз к педальному узлу есть существенные претензии. Если педали сцепления и тормоза стоят как положено, то педаль тормоза сильно выбивается из общего ряда. Она выдвигается ближе к водителю, и для того, чтобы надавить на неё, приходится перетаскивать ногу с педали газа на приличное расстояние. На это уходит время. С одной стороны, на машине, которая не ездит быстрее 60-65 км/ч это не так уж страшно, но с другой стороны – не важно это ЗиЛу, а вот, например, Жигулям, которые решили внезапно затормозить перед носом грузовика, может быть очень важно. Тем более что пневматические тормоза в любом случае имеют некоторую задержку реакции на нажатие педали. Почему нельзя было сдвинуть педаль чуть вперёд – загадка.

Повернуть руль на месте – задача сложная. Почти невыполнимая, я бы сказал. Но в движении руль кажется вполне лёгким, и рулить было бы совсем прекрасно, если бы не одно но – неожиданно сильная реакция на руле от передних колёс. Впрочем, владелец автомобиля Александр подтверждает: такое поведение рулевого управления – особенность 157-го. Более того, с этим фактом связана ещё одна особенность, и это выбор резины на переднюю ось. Самую лучшую следует всегда ставить вперёд, а что там стоит на среднем и заднем мосту – ЗиЛу наплевать. Зато чуть «квадратная» покрышка на переднем колесе нормально ездить не даст – руль будет сильно «бить».

Трогаемся сразу со второй передачи: первую включаем только при сильной загрузке или в тяжёлых дорожных условиях. Не забываем, что есть ещё и «раздатка» с пониженной передачей, но у нас не было подходящего случая загнать машину в такую грязь, чтобы воспользоваться этой возможностью.

Тянет «зиловский» мотор уверенно, на третью передачу переходим почти сразу. Всего же передач пять, а с учётом максимальной скорости длинными их назвать никак нельзя.

Во время движения появляется ещё одно замечание к машине: правого крыла не видно вообще, а «нос» моторного отсека закрывает всё, что творится на противоположенной от водителя стороне. При этом габариты спереди можно оценить по защитной решётке левой фары, что довольно удобно. Нам повезло, что боковые зеркала у нас не штатные: «родные» зеркала очень маленькие, в них практически ничего не видно.

На небольших скоростях ехать даже комфортно. Да, ЗиЛ разгоняется медленно, как и подобает грузовику, к тому же старому. Но тяге литражного бензинового мотора с самых низов могут позавидовать многие дизели. Неожиданно приятно удивляет работа КПП: свойственной ЗиЛу «разболтанности» рычага нет, все передачи включаются легко, ход рычага для советского грузовика достаточно скромный. Да и отсутствие необходимости топтать педали «двойным выжимом» тоже оказалось приятным сюрпризом.

«Что день грядущий нам готовит?..»

Приходится признать: большинство «колунов» свою жизнь уже окончило. Тем не менее они до сих пор встречаются в районах, где к машине предъявляется не так много требований: нагрузить как можно больше, проехать как можно дальше, при необходимости – отремонтировать «на коленке». Таких мест в России много.

Наш ЗиЛ ведёт совсем другую жизнь. Он вполне рабочая машина и занимается грузоперевозками, причём на достаточно большие расстояния. Из Петербурга он ездит и в Москву, и в Карелию. На первый взгляд – фантастика какая-то. Но почему бы и нет? Он уже прошёл 800 тысяч километров, и при уходе, который ему обеспечил заботливый и умелый нынешний владелец, проедет ещё столько же. Главное – знать, как этот грузовик эксплуатировать правильно.

Об одной особенности мы уже говорили: нельзя «крутить» мотор слишком сильно, он этого не любит. А вот современные моторные масла ЗиЛ оценил, и хозяин отметил этот факт. Если раньше при вскрытии моторов (два из них были «убиты» по неопытности «гонками» на шоссе) были видны следы износа, то на современной «минералке» мотор ходит гораздо дольше. Был, правда, не слишком успешный опыт использования присадки в масло: центробежный фильтр её просто выкинул. Ну, значит, и не очень надо было.

Мы уже говорили, что есть на машине несколько неоригинальных деталей. Потребовалась установка стеклоомывателя, организация работы указателей поворотов в режиме «аварийки», более крупные зеркала. Всё это – для успешного занятия грузоперевозками. Поэтому тут появилась и магнитола: мотора-то в кабине почти не слышно, и музыка в дороге не помешает. Заменил Александр и радиатор «печки»: у родных периодически отваливались патрубки, поэтому удалось воткнуть теплообменник от «восьмёрки». С ним проблема исчезла.

По хорошей дороге в машину можно загрузить до пяти тонн. Это так инженеры думали, на самом деле ЗиЛ без особого труда тащит восемь. И самое главное – он не подводит своего хозяина. Работает, даже не подозревая, что многие его считают уже стариком.

Жаль только, что работы в кризис не хватает. Приходится сниматься в кино, а душа требует дороги. И настоящей работы, достойной надёжного грузовика.

Читайте также:

www.kolesa.ru

АвтоКлуб ЗИЛ 157 | Тюнинг | Фото | Видео

Было бы несправедливо оставить без должного внимания такой выдающийся грузовик советского производства, как ЗИЛ-157. Проходимости этого грузовика, оставившего свой след в истории отечественной автомобильной промышленности, и по сегодняшний день может позавидовать немалое количество авто, эксплуатируемых в настоящее время. Впрочем, ЗИЛ-157 успешно преодолевал не только трудные условия той или иной местности, но и многочисленные преграды и помехи, которые, то и дело возникали в процессе создания этих вездеходов. Как бы то ни было – конструкторы успешно достигли своей цели.

Старт производству новой грузовой машин ЗИЛ-157 был дан в далёком 1958 году – первоначально этот вездеход, как в принципе и многие другие советские научно-технические разработки предназначался для нужд вооружённых сил Советского Союза. Под этим названием машина выпускалась вплоть до наступления 1961 года. В период с 1961 по 1978 год грузовой автомобиль, выпускаемый Заводом имени Лихачёва, был под индексом ЗИЛ-157К: эта модификация отличалась от своего предшественника изменённым распределением нагрузки по осям, а также были установлены новая коробка передач, 1-дисковое сцепление и амортизаторы телескопического типа. В 1978 году выпуск этих грузовых машин был перенесён на Уральский автомоторный завод (УАМЗ), который в то время являлся одним из филиалов Завода имени Лихачёва. Здесь, грузовик выпускался вплоть до 1992 год под индексом ЗИЛ-157КД. Последний экземпляр этого легендарного советского авто сошёл с заводского конвейера в 1994 году.

Помимо армейских целей, ЗИЛ-157 нашёл своё применение в колхозах и лесхозах, что объясняется присущими для авто высокими свойствами проходимости, объёме кузова и неприхотливости в обслуживании. Помимо всего прочего, данный грузовик был весьма удобен в процессе погрузки – в отличие, к примеру, от грузовика ГАЗ-63, борта его кузова безо всяких проблем можно было свесить с 3-х сторон.

Грузовик ЗИЛ-157 отличался высокой скоростью и проходимостью по каменистой, заснеженной, болотистой местностям – поэтому эти грузовики массово использовались в условиях Средней Азии, на бескрайних просторах Сибири и условиях вечной мерзлоты. Кроме того, не стоит забывать, что Советский Союз осуществлял поставки машин ЗИЛ-157 для нужд вооружённых сил стран, принадлежащих к социалистическому лагерю.

В отличие от многих других машин, этот грузовик был оснащён относительно плоской рамой, благодаря наличию которой в условиях трудной местности он ничуть не терял способности к отталкиванию колёсами, не увязал в почву и продолжал своё движение. Двигатель ЗИЛ-157 запросто заводится даже после продолжительного по времени простоя или хранения в гараже. Стоит также отметить, что, невзирая на достаточно внушительные для такого автомобиля габариты, водитель без особого труда справлялся с ними. В холодное время года (поздняя осень-зима) грузовик нуждался в особо тщательном уходе за системой охлаждения, а в случае возникновения необходимости подобного рода, на радиатор авто надевались специальные кожухи-утеплители.

Советский народ практически сразу оценил все преимущества нового грузового автомобиля с повышенной проходимостью и солидными габаритами. Вскоре фольклор придумал великое множество прозвищ этой машине, исходя его размеров и внешнего вида: так, на европейской территории России ЗИЛ-157 в народе называли не иначе, как «Бабай», «Захар», «Колун», «Крокодил», «Ступа». В условиях крайнего Севера и Чукотки ЗИЛ-157 называли «Краб».

zil157.ru

Зил-157КД (6X6)

Технические характеристики автомобиля Зил-157КД Выпускался автомобильным заводом имени Лихачева: ЗИЛ-157КД с 1978 г. (с 1958 до 1961 г. выпускался автомобиль ЗИЛ-157, а с 1961 до 1978 — автомобиль ЗИЛ-157К). Кузов автомобиля — деревянная платформа с задним открывающимся бортом, боковые борта снабжены надставными решетчатыми бортами и откидными скамейками. Борта имеют гнезда для установки дуг тента. Кабина — трехместная, цельнометаллическая. Грузоподъемность, кг: #i по дорогам с твердым покрытием - 5000 #i по грунту - 3000 Допустимая масса прицепа, кг: #i по дорогам с твердым покрытием - 5000 #i по грунту - 3600 Собственная масса, кг - 5540 (5800)* #i В том числе на переднюю ось - 2400 #i В том числе на тележку - 3140 Полная масса, кг** - 8690 #i В том числе на переднюю ось - 2680 #i В том числе на тележку - 6010 Дорожные просветы под осью, мм: #i передней - 310 #i средней и задней - 355 Радиус поворота, м: #i по оси следа внешнего переднего колеса - 11,2 #i наружный габаритный - 12 Максимальная скорость, км/ч - 60 Тормозной путь со скорости 50 км/ч, м - 29 Контрольный расход топлива при скорости 30—40 км/ч, л/100 км - 38,5 Двигатель ЗИЛ-157КД, карбюраторный, четырехтактный, шестицилиндровый, нижнеклапанный Диаметр цилиндра и ход поршня, мм - 100X114,3 Рабочий объем, л - 5,38 Степень сжатия - 6,5 Порядок работы цилиндров - 1—5—3—6—2—4 Максимальная мощность, л. с. (кВт) - 110 (80,9) при 2800 об/мин Максимальный крутящий момент, кгс-м (Н-м) - 35 (343,2)при 1100-1400 об/мин Карбюратор - К-88АЖ Напряжение электрооборудования - 12B Аккумуляторная батарея - 6СТ-90 Прерыватель-распределитель - Р21-10 Катушка зажигания - Б114 Свечи зажигания - А10 Генератор - 17.3701 Реле-регулятор - Я112А Стартер - СТ230-4 Сцепление однодисковое сухое Коробка передач пятиступенчатая с синхронизаторами на II, III, IV и V передачах Раздаточная коробка двухступенчатая Главная передача одинарная, коническая со спиральными зубьями Передаточные числа: #i коробки передач - 1—7,44; II—4,10; III-2,29; IV—1,47; V—1,00; З.Х.—7,09 #i раздаточной коробки - 2,27 и 1,16 #i главной передачи - 6,67 Рулевой механизм глобоидальный червяк с трехгребневым роликом, передаточное число - 23,5 Подвеска: #i передняя на продольных полуэллиптических рессорах, амортизаторы гидравлические телескопические #i задняя балансирная на продольных полуэллиптических рессорах Тормоза: #i рабочий барабанный на все колеса с пневматическим приводом #i стояночный барабанный на трансмиссию с механическим приводом. Число колес - 6+1 Размер шин - 12,00—18 Давление воздуха в шинах передних и задних колес, кгс/см2 - 3,5* Допускается снижение давления до 0,5 кгс/см2, при этом скорости движения должны быть при 1,5 кгс/см2 не более 20 км/ч и при 05 — не более 10 км/ч. Заправочные объемы, л, и рекомендуемые эксплуатационные материалы: #i топливный бак основной - 150, #i дополнительный - 65, бензин А-72 (В скобках приведены данные для автомобиля с лебедкой). Габаритные размеры Контрольно-измерительные приборы и органы управления 1 — термометр системы охлаждения двигателя; 2 — лампы освещения щитка приборов; 3 — амперметр; 4 — головка управления жалюзи радиатора; 5 — головка вентиля стеклоочистителей; б — переключатель указателей поворота; 7 — манометр давления воздуха в шинах; 8 — замок зажигания; 9 — рычаг крана управления давлением воздуха в шинах; 10 — кнопка ручного управления дроссельной заслонкой карбюратора; 11 — переключатель указателя уровня топлива; 12 — переключатель освещения щитка приборов и плафона кабины; 13 — кнопка управления воздушной заслонкой карбюратора; 14 — переключатель электродвигателя отопителя и вентилятора; 15 — ручка центрального переключателя света фар; 16 - манометр системы пневматического привода тормозов; 17 — контрольная лампа указателей поворота; 18 — манометр системы смазки двигателя; 19 — спидометр; 20 — указатель уровня топлива; 21 — контрольная лампа дальнего света фар. Расположение рычагов и педалей управления 1 — педаль тормоза; 2 — рычаг переключения коробки передач; 3 — ножной переключатель света фар; 4 — педаль сцепления; 5 — педаль включения стартера; 6 — отопнтель кабины; 7 — рычаг крышки вентиляционного люка; 8 — блок шинных кранов; 9 — рычаг ручного тормоза; 10 — педаль управления дроссельной заслонкой; 11 — рычаг включения лебедки; 12— рычаг включения переднего моста; 13 — рычаг переключения передач раздаточной коробки Схема пневматического привода тормозов и системы регулирования давления воздуха в шинах Источники информации #i Краткий автомобильный справочник. Москва "ТРАНСПОРТ" 1982 Издание девятое. Государственный Научно-Исследовательский Институт Автомобильного Транспорта НИИАТ. #i Инструкция по эксплуатации Зил-157К ЦБТИ Москва 1965. Фотографии [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] ПМЗ 27// Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут [ x] // Взято тут

www.airbase.ru

157 - история, технические характеристики, фото и видео

Грузовик ЗИЛ-157, ставший символом эпохи и выпускавшийся на протяжении тридцати лет, ведет свою историю с начала пятидесятых годов прошлого века.

История создания Колеса повышенной проходимостиСиловая установкаТрансмиссияКабина и эргономикаНа службе армииПолные технические характеристикиВидео тест-трайв ЗИЛ-157

Именно тогда на заводе имени Сталина в Москве велись работы по созданию трехосного грузового автомобиля с полным приводом, предназначенного для армии. Главным конструктором проекта был А. М. Кригер.

История появления

Толчком к началу работ над новинкой послужили выявившиеся недостатки основного на тот момент автомобиля подобного класса ЗИС-151. Этот образец и послужил базовой платформой, воплотившей в себе все конструкторские замыслы, которые ранее не находили применения.

ЗИС-151 прародитель ЗИЛ-157

В первую очередь это коснулось применения всех мостов с одинаковой колеей и односкатными колесами, что существенно повысило проходимость машины и привело к сокращению механических потерь. Кроме этого, снижение количества колес позволило обойтись наличием всего одной запаски (располагалась под платформой) и сделать машину легче и компактнее.

Новые колеса

При разработке новой модели от шинной промышленности потребовалось разработать новые шины, которые допускали бы движение автомобиля при пониженном давлении. Задание было выполнено, и появилась шина, обладающая повышенной эластичностью, полученной снижением числа слоев корда, увеличением ширины профиля и использованием внутренних слоев из мягких сортов резины.

Конечно, новые шины при низком давлении имели ограничение по скорости (до 10 км/час) и пониженную износостойкость, но снижение давления на грунт давало ощутимое повышение проходимости автомобиля.

Централизованная система изменения давления в шинах управлялась с водительского места и допускала управление давлением во время движения автомобиля.

Опытный образец ЗИС-Э157 с установленной внешней системой контроля давления шин

Еще одним плюсом данной системы явилось то, что она позволяла продолжать движение грузовика с поврежденной отдельной шиной, компенсируя потери воздуха в ней непрерывной подкачкой. Через некоторое время после запуска ЗИЛ-157 в серийное производство, система подкачки была изменена с внешней схемы на схему с внутренней стороны колеса, тем самым увеличилась надежность автомобиля в целом.

Двигатель ЗИЛ-157

При эксплуатации грузовиков ЗИС-151 проявились недостаточные для буксировки прицепа тяговые характеристики, двигатели страдали перегревом, расход топлива был повышен. Кроме этого мотор не обладал удовлетворяющей потребителей надежностью. Это было учтено при разработке нового автомобиля, и грузовик получил усовершенствованную силовую установку.

Новая головка из алюминиевого сплава, которую установили на рядный шестицилиндровый блок с рабочим объемом 5,55 литра, позволила увеличить степень сжатия на 0,2 единицы. Установка в комплекте с новой головкой измененного карбюратора позволила получить от обновленного мотора при 2600 оборотов в минуту 104 лошадиные силы и крутящий момент 334 Н/м.

Двигатель ЗИЛ 157

В системе охлаждения появился новый радиатор, воздух через который прогонялся шестилопастным вентилятором, таким образом, проблема перегрева была решена. Система смазки была улучшена путем введения в конструкцию нового масляного насоса и сальников коленвала новой конструкции.

Кроме этого были изменены уплотнения в водяном насосе и устроена схема вентиляции картера замкнутого цикла, силовой агрегат был установлен на новой подвеске. Проделанные работы способствовали увеличению надежности автомобиля, и расход топлива ЗИЛ-157 снизился в зависимости от условий движения на 7 – 22%.

За все время выпуска автомобиля, его двигатель модернизировался еще два раза. Так в 1961 году была увеличена до 109 лошадиных сил мощность и установлено однодисковое сцепление взамен двухдискового узла. В 1978 году в серию пошел автомобиль с унифицированным по некоторым агрегатам с двигателем ЗИЛ-130 мотором.

Трансмиссия

На автомобиль изначально устанавливалась пятиступенчатая коробка передач, где пятая передача была повышающей, но после 1961 года ее убрали. Взятая за основу раздаточная коробка от зис-151 получила износостойкие шестерни, новые сальники и принудительное включение. Карданная передача подверглась полной переделке, на среднем мосту была закреплена промежуточная опора для кардана заднего моста. Кожухи полуосей ведущих мостов были значительно усилены, были установлены ступицы колес и тормоза новой конструкции, колеса стали крепиться на восьми шпильках.

Кабина и эргономика

В кабине предыдущей модели водитель не мог рассчитывать на комфортную работу, посадка была неудобной, отопитель отсутствовал, вентиляция была плохая. Кроме этого руки водителя были подвержены ощутимым ударам, передающимся от колес. На новом грузовике конструкторы постарались если не избавиться от недостатков полностью, то хотя бы частично повысить эргономику кабины и рулевого управления.

По официальным данным машина выпускалась без гидроусилителя, тем не менее, есть очевидцы, которые утверждают, что в середине 80-х годов в войска была отгружена партия машин с установленным усилителем в заводском исполнении.

Для этого, оказалось, достаточно установить радиатор отопителя с крыльчаткой и дополнительным выводом подогретого воздуха на лобовое стекло, сделать качественные уплотнения и снабдить кабину регулируемым сиденьем.

Справа видны рычаги контроля давления шин

Для улучшения работы рулевого управления укоротили сошки и ввели в конструкцию телескопические амортизаторы.

Краткие технические характеристики ЗИЛ-157

Автомобиль мог перевозить до 5 тонн груза по дорогам, имеющим твердое покрытие, и вдвое меньше при езде по грунтовым дорогам.  Полная масса машины достигала 10,23 тонны, а масса прицепа 3,6 т. Длина автомобиля равнялась 6684, ширина 2090 и высота 2360 миллиметров, при этом размер грузовой платформы был 3570х2090 мм.

Колесная база составляла 4225, а клиренс 310 миллиметров. Колея передних колес была 1775 мм, а задних 1750 мм. Автомобиль мог разгоняться до 65 километров в час и расходовать при этом 42 литра бензина на 100 километров (запаса горючего хватало на 510 км).

Глубина преодолеваемого брода составляла 85 сантиметров, а максимальный для движения уклон 28 градусов.

Грузовик на службе в армии

Существовала масса вариантов армейского исполнения машины, предназначенных для разных родов войск. Самыми известными из них можно назвать модификации ЗИЛа для установок залпового огня серии  ”БМ” (БМ -13НМ, БМ-14М и  БМ-24), имевшие между собой несущественные различия.

Инженерные службы снабжались передвижными буровыми установками ПБУ-50 и БГМ, которые использовались войсковыми пунктами водоснабжения для поиска воды и бурения скважин или колодцев глубиной около пятнадцати метров. Кроме того установки использовались и при выполнении других работ по инженерному обеспечению войск. Установки на базе ЗИЛ отличались малым временем приведения в рабочее положение и высокой надежностью.

Кроме буровых установок, инженерно-саперные подразделения снабжались комплектом мостостроительных средств, так же расположенным на шасси ЗИЛ-157, и системой малого автодорожного моста МАРМ. Грузоподъемность такого моста составляла 50 тонн, а располагался он на прицепе, буксируемом седельным тягачом. Помимо этого в распоряжении саперов имелось еще несколько комплектов для наведения мостов и понтонных переправ, транспортировавшихся на ЗИЛе.

БМ-13М (Катюша) на базе ЗИЛ-157

Вообще 157й был очень востребованной у военных машиной и кое-где используется и по наши дни, а сколько их еще стоит на складах Минобороны – трудно сосчитать. Это говорит о том, насколько удачной  и надежной была конструкция машины. Недаром ее считают легендой отечественного автопрома.

Технические характеристики ЗИЛ-157

gredx.ru

ЗИЛ-157 – король бездорожья

П. Алёшин

Проходимость этого грузовика, продержавшегося на производстве свыше 30 лет, и сейчас можно назвать выдающейся. Путь к его созданию был долгим и трудным, однако все, кто работал за рулем этих вездеходов, вспоминают их добрым словом. Многочисленные версии модели ЗИЛ-157 можно было встретить и на Крайнем Севере, и на стройках Сибири, и на прокладке трубопроводов в Средней Азии, и, конечно, в армиях многих стран мира. Бесспорно, это была одна из достойных отечественных разработок, и она заслуживает, чтобы о ней помнили.

В конце 1930 годов, когда неизбежность Второй мировой войны не вызывала сомнений, конструкторы европейских заводов, выпускающих армейские машины, ломали голову над тем, как повысить проходимость автомобилей. Их старания не остались незамеченными и в СССР, ведь вопросам повышения обороноспособности уделяли серьезное внимание. Наибольшие успехи в этом деле были достигнуты на Горьковском автозаводе, где впервые были освоены в производстве шарниры равных угловых скоростей, превращавшие передний мост автомобиля в ведущий. Заслуга коллектива конструкторов под руководством Андрея Александровича Липгарта состоит и в том, что, испытав различные двухосные и трехосные грузовики, они доказали, что полноприводные машины должны иметь односкатную ошиновку, шины со специальным протектором для различных условий движения по местности, особую развесовку по осям и т. д. Жаль, что война помешала реализации планов по выпуску семейства вездеходов, а после войны страна получила лишь один двухосный полноприводный грузовик ГАЗ-63, правда, обладавший уникальной проходимостью.

На Московском автозаводе им. Сталина до войны успели выпустить небольшую партию двухосных грузовиков повышенной проходимости ЗИС-32. В конце 1940 годов конструкторы стремились создать советский «Студебеккер US 6х6», взяв за основу его технические особенности и базируясь на агрегатах нового 4-тонного грузовика ЗИС-150. Как известно, эти легендарные вездеходы с двускатными задними колесами отлично зарекомендовали себя в боях с фашистами, в том числе и в качестве носителя знаменитых пусковых установок «Катюша».

Трехосный ЗИС-151, к великому огорчению его создателей, оказался много хуже «Студебеккера». Поставленный на производство в апреле 1948-го он через год во время длительного пробега по весеннему бездорожью значительно уступал по проходимости и лендлизовскому прототипу, и вездеходам ГАЗ-63, которым не раз приходилось вытаскивать ЗИСы из грязи и снежного плена. Тяжелые машины (масса ЗИС-151 превышала массу «Студебеккера» на тонну) с небольшими по размеру колесами и недостаточным дорожным просветом, маломощными двигателями и задними мостами с двускатной ошиновкой в среде испытателей получили прозвище «утюгов», заставлявших водителей снимать вторые скаты и толкать застрявшую машину другим автомобилем, благо конструкция специальных задних бамперов это позволяла. В воспоминаниях испытателей можно прочесть, что густая жидкая грязь легко залепляла задние колеса, превращая их в четыре бочки, беспомощно вращавшиеся в грязевой массе. Снимать залепленные грязью внешние скаты, отковыривая ломом грязь, было сущим мучением, однако это было необходимо для повышения проходимости. Двухскатные колеса требовали больше мощности от двигателя, так как они прокладывали дополнительные колеи, в то время как у ГАЗ-63 задние колеса шли точно по колее передних.

Грузовик с советским ноу-хау

Ошибки необходимо было исправить в кратчайшее время, тем более что грузовики ЗИС-151 поступали в армию, а пути решения проблем не выглядели туманными. В 1950 г. началось производство бронетранспортера БТР-152 на базе модифицированных агрегатов ЗИС-151, но уже с односкатной ошиновкой всех колес с шинами большей размерности. На заводе были созданы экспериментальные образцы грузовиков ЗИС-151 с односкатными колесами и единой колеей мостов, развернулась работа по повышению мощности двигателя, увеличению надежности других агрегатов, конструированию лебедок. Но основные надежды, связанные с кардинальным повышением проходимости, возлагались на создаваемую (впервые в мировой практике) систему централизованного регулирования давления воздуха в шинах. Шинникам было поручено разработать конструкцию и освоить выпуск специальных шин, допускающих движение автомобиля при временно сниженном давлении воздуха в них. В итоге была разработана шина размером 12.0018 (диапазон давления воздуха 3,0…0,5 кгс/см2), допускающая возможность работы при переменной величине радиальной деформации до 35% высоты профиля, тогда как у обычных шин радиальная деформация составляет не более 13%. Шина отличалась повышенной эластичностью, достигнутой за счет увеличения на 25% ширины профиля, сниженным до восьми слоев корда в каркасе и применением специальных прослоек из очень мягкой резины.

При уменьшении давления воздуха в шинах увеличивается деформация и снижается удельное давление на грунт. Вследствие этого уменьшается глубина колеи и соответственно снижаются затраты энергии на образование колеи или снижается сопротивление грунта качению колес. Правда, двигаться при давлении воздуха 0,5 кгс/см2 можно было только на скорости не более 10 км/ч.

Изменение давления в шинах осуществлялось водителем с помощью централизованной системы, позволявшей регулировать и доводить при необходимости давление до нормы во всех шинах во время движения машины. Применение подобной системы особенно понравилось военным. Дело в том, что с этой системой живучесть автомобиля была выше. Движение грузовика можно было продолжить и в случае повреждения отдельной шины, так как система подкачки компенсировала падение в ней давления воздуха.

Испытания новой системы полностью подтвердили теоретические изыскания, и при разработке нового автомобиля ЗИЛ-157, сменившего в 1958 г. на конвейере вездеход ЗИС-151, выбор был сделан в пользу новой шины размером 12.0018. Как следствие, конструкторам пришлось кардинально пересмотреть компоновку вездехода. Уменьшение числа колес с 10 до 6 позволило избежать установки двух запасных, которые крепились на ЗИС-151 вертикально за кабиной. Данное решение привело к ликвидации за кабиной колесодержателей и дало возможность придвинуть платформу к кабине, а сзади укоротить раму на 250 мм, из-за чего уменьшилась габаритная длина грузовика на 330 мм при прежней величине колесной базы. Единственному запасному колесу нашлось место под платформой.

Оптимизация компоновки грузовика ЗИЛ-157 улучшила распределение массы по осям, при этом масса машины снизилась на 100 кг.

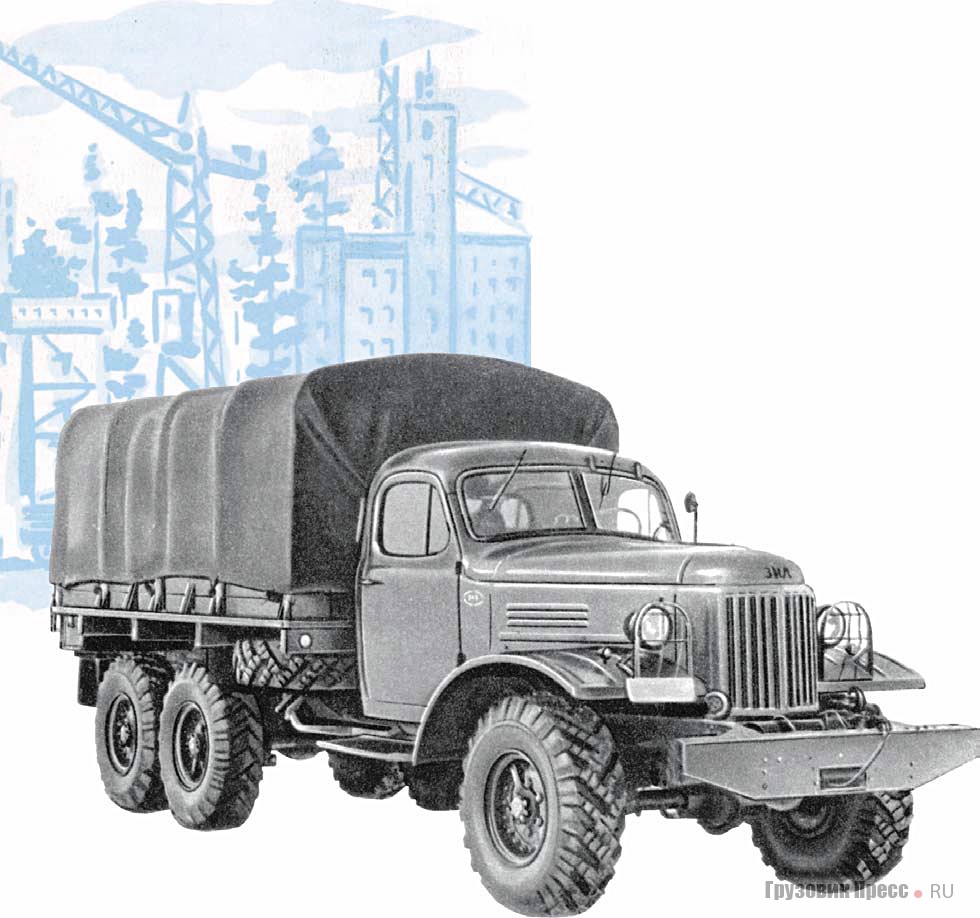

Сначала на автомобилях применяли систему регулирования давления воздуха в шинах с внешней подводкой воздуха трубочками с шарнирными соединениями, но очень скоро проявились серьезные недостатки этой конструкции. Во время движения вездехода по бездорожью выступающие наружные трубки повреждались, уплотнение ступицы в узле подвода воздуха оказалось плохо защищенным от грязи, а монтаж и демонтаж колес вызывал большие затруднения. В результате почти сразу после начала выпуска автомобиля узел подвода воздуха к шине был переработан в пользу подачи воздуха с внутренней стороны колеса.

Модернизация силового агрегата

Опыт эксплуатации автомобилей ЗИС-151 выявил их низкие тяговодинамические качества, особенно при буксировке прицепа, моторы часто перегревались, грузовик расходовал много топлива, имел низкие средние скорости движения на дорогах с твердым покрытием, при этом надежность работы узлов совершенно не устраивала эксплуатационников. Все это необходимо было исправить при создании ЗИЛ-157. Использование алюминиевой головки блока на рядном нижнеклапанном 6-цилиндровом двигателе рабочим объемом 5,55 л позволило повысить степень сжатия с 6,0 до 6,2, что вместе с установкой нового карбюратора дало повышение мощности с 92 до 104 л.с. при 2600 об/мин и максимального крутящего момента с 304 до 334 Н·м. Значительному изменению подверглась и система охлаждения, которая получила шестилопастный вентилятор и новый радиатор. В конструкцию мотора были внедрены новый масляный насос, новые уплотнения коленвала, уплотнения водяного насоса, замкнутая система вентиляции картера, была модернизирована подвеска силового агрегата и др., что повысило его эксплуатационные свойства. Конструктивные мероприятия привели к снижению расхода топлива автомобиля ЗИЛ-157 на 7…22% в зависимости от дорожных условий.

В процессе производства двигатель автомобиля подвергался модернизации еще дважды. В 1961 г. его мощность увеличили до 109 л.с. (модель ЗИЛ-157К), заменили двухдисковое сцепление на однодисковое, а с 1978 г. грузовик начали выпускать с двигателем, в котором ряд узлов был унифицирован с мотором автомобиля ЗИЛ-130 (эту версию называли ЗИЛ-157КД). Коробка передач с 5 передачами вперед и одной назад была также усилена, причем до 1961 г. выпускалась с пятой, повышающей передачей, от которой в дальнейшем отказались. Двухступенчатая раздаточная коробка с принудительным включением переднего моста по сравнению с ЗИС-151 выпускалась с износостойкими шестернями и новыми уплотнениями, а карданная передача была спроектирована заново. Передача момента к заднему мосту осуществлялась с помощью промопоры, закрепленной на среднем мосту. Ведущие мосты получили существенно усиленные кожухи полуосей, новые ступицы и тормоза. Число шпилек крепления колес увеличилось с 6 до 8.

Водителю стало удобнее

Среди замечаний по модели ЗИС-151 были и претензии к кабине: неудобство посадки водителя на нерегулируемом сиденье, отсутствие отопителя, плохая ее пылезащищенность, неудовлетворительная вентиляция воздуха, а также неэффективная работа амортизаторов и большие силы, передаваемые на руки водителя от колес. Все перечисленное затрудняло работу шофера, превращая ее, особенно в зимнее время, в откровенную муку. Оказалось, что устранить недостатки было не так уж и трудно. В рулевом управлении конструкторы установили укороченные сошки, которые привели к значительному снижению сил ударов, передаваемых рукам, телескопические амортизаторы повысили плавность хода, водяной радиатор с электромотором, установленный в кабине, дополненный системой обдува ветрового стекла, позволил не замерзать зимой, новые сиденья с регулировкой и введение качественных уплотнений в кабине облегчили жизнь водителю. Жаль только, что в течение 30 лет выпуска машины не удалось снабдить ее гидроусилителем руля.

Долгожитель-призер

Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км. При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием. При снижении давления до 1,5…2,0 кгс/см2 легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2 преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги. Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.

За высокие эксплуатационные параметры автомобиль получил Гранпри на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им. Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».

www.gruzovikpress.ru

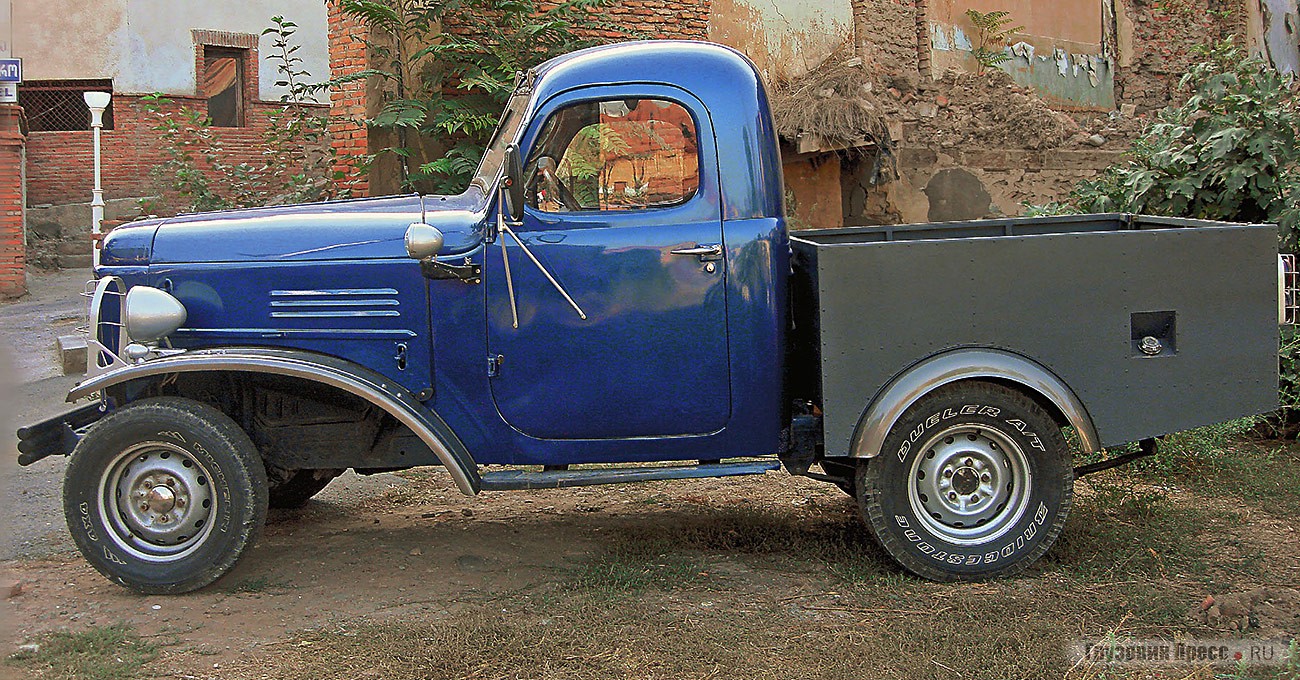

Пикап из ка­бины ЗИЛ-157 и рамы от УАЗ-452

Андрей Михайлов, фото Ноя Сируняна (Тбилиси)

Появлению этого пикапа не способствовал ни советский дефицит, ни стремление рационализировать перевозки. Ведь основная миссия хот-рода не возить что-то, а привлекать, удивлять, шокировать своей ВНЕШНОСТЬЮ!

Жителю Тбилиси Ною Сируняну всегда нравились ЗИЛы семейства -157/-164.

Но он осознавал, что эта машина непрактична – расход топлива трехосного «трумэна» превышает 40 л/100 км, да и в городской эксплуатации машина показывает себя просто ужасно (если вы, конечно, живете не на танковом полигоне).

Охота пуще неволи. Однажды ему по случаю удалось приобрести кабину от пожилого ЗИЛ-157, списанного с автобазы и сданную в лом раму от УАЗ-452. Он докупил двигатель, КП и задний мост от ГАЗ-24. И начал творить!

Через три года кропотливого труда перед нами предстала совершенно другая машина – блестящий лаком шоу-кар, на котором не грех появиться на любой автовыставке! Сначала «зиловскую» кабину доукомплектовали недостающими деталями на военной базе – именно так на машине появились практически новые стекла, капот и облицовка.

После того как кабина была более-менее собрана и стала пригодной для установки на шасси, закипела работа над базой. Сначала Ной имплантировал в «буханкину» раму подвеску и передние лонжероны от «Нивы». Рулевое управление тоже почти полностью взято от ВАЗ-2121, но телескопический элемент был заимствован от КамАЗа, а рулевая колонка и гидроусилитель руля взяты от пожилого «Опеля».

После этого к шасси были пристроены двигатель ЗМЗ-4021, задний мост и четырехступенчатая КП от «Волги» ГАЗ-24. В задней подвеске появилось по листу рессор.

В тормозной системе Сирунян не стал «изобретать велосипед» – впереди тормоза дисковые от «Нивы», а сзади – «волговские». Но при этом в систему включен вакуумный усилитель от ГАЗ-53.

Колеса хот-рода заимствованы от «Нивы 2121», но это временная мера. Ной планирует приобрести хромированные диски в американском стиле, которые будут больше соответствовать стилю машины.

После этого за кабиной появился простенький кузовок, сделанный на трубчатом каркасе из жестяного листа и частично обшитый рифленым алюминием. Глядя на заднюю оптику, размещенную рядом с задним бортом, и не скажешь, что она имеет советское происхождение – задние фонари от раннего ГАЗ-53 установлены на манер Nissan Skyline, а небольшие «капли» подсветки номеров когда-то украшали задний бампер «Москвича-412». В правом борту кузова предусмотрена горловина для бензобака, который был размещен прямо под полом между лонжеронами. Бензобак пластиковый, похожий на тот, что в далекие времена ставили на ЗАЗ-965.

В кабине же не осталось и воспоминания об аскетичном интерьере военного ЗИЛа. Панель приборов изготовлена из лакированного шпона, в который врезаны приборы от ГАЗ-53 и ГАЗ-12 ЗИМ. Несколько чужеродный здесь руль и удобные сиденья взяты от старого Opel Vectra. На потолке же появилась верхняя консоль с тумблерами управления освещением, отоплением и вентилятором. Кстати, сами тумблеры были взяты из кабины… самолета.

Итак, несколько лет работы прошли, и перед нами сверкающий металликом пикап, который даст 100 очков вперед большинству чудес местного «тюнинга»*. Создавая внешность машины, Ной придерживался простого принципа «Красота хороша в меру». Поэтому внешне кабина изменилась мало – лишь появился новый передний бампер с небольшими противотуманками, да были переделаны передние крылья. Очень удачно подобрано сочетание цветов – кабина в синем металлике и серебристый кузов отлично сочетаются между собой и уравновешивают друг друга.

Как оказалось, даже такой автомобиль не утратил функциональности! С таким солидным клиренсом можно не волноваться, выезжая в лес на охоту или за грибами, а в небольшом кузове можно перевезти добычу. Сравнительно небольшая масса машины обеспечивает скромный расход топлива (он не превышает 11–12 л/100 км).

Автор конструкции планирует продолжать работать над машиной. Во-первых, Ной заменит неказистые колеса от «Нивы» на солидные и стильные. В перспективе хочет установить «смотрящие в небо» выхлопные трубы, как у классических американских полстелларов, и провести небольшие доработки по электрической части – вроде установки дополнительного освещения и охранной системы.

Похожие машины делались и раньше. Например, сам ЗИЛ испытывал агрегаты легковых моделей, строя так называемые «Чебурашки» – грузовики на шасси легковушек, редко покидавшие заводскую территорию. Естественно, никто не мог догадаться, что в скором времени такой «Чебурашка» превратится в новый правительственный ЗИЛ. А несколько московских мастерских, поддавшись моде, тоже изготовили похожие машины – Mad Cabin с кабиной от 157-го и похожий пикап на базе ГАЗ-51 и Cadillac Escalade. Да и «ГП» рассказывал о похожей машине, сделанной из кабины пожарного «Урал-375».

Культура хот-роддинга родилась в послевоенной Америке – у вернувшихся с войны солдат не было денег, но было желание иметь быструю и красивую машину. Для создания хот-родов они стали покупать старые автомобили и устанавливать в них новые агрегаты, модифицировать внешний вид, в большинстве случаев сохраняя только внешнюю схожесть с первоисточником. В Россию и страны бывшего СССР волна моды на хот-роды докатилась совсем недавно – в конце 1990-х годов. Этим и объясняется малое количество действительно удачных и общеизвестных проектов.

По грузинскому законодательству для регистрации машины необходимо пройти лабораторные испытания. Специалисты измеряют почти все параметры самодельного автомобиля – габариты, тормозной путь, максимальную скорость, массу, радиус поворота, проверяют, как и из чего собрана машина, после чего выдают владельцу госномера и так называемый «экзаменационный лист», в котором все это задокументировано. На этих тестах «трумен» набрал 27,5 баллов из 30 – на такое способна не каждая новая серийная машина!

Подумать только, за три года куча лома превратилась в шикарный еуе-стоппер…

www.gruzovikpress.ru

•
  Контрольно измерительные машины
•
  Слесарное дело резка металла
•
  Грм типы
•
  Пропашной культиватор
•
  Система охлаждения маз
•
  Марки дизельного топлива
•
  Виды коррозии металлов и сплавов
•
  Регулировка форсунок
•
  Периодичность то автомобилей
•
  Строение металлов свойства металлов
•
  Характеристики электродвигателей
