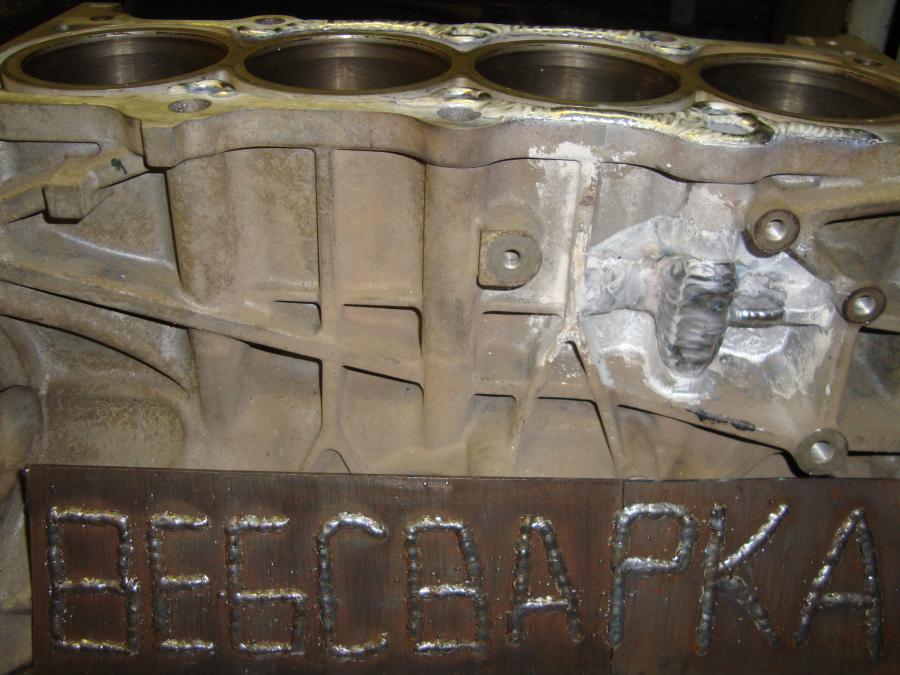

В статье мы можем увидеть несколько повреждений блока цилиндров из алюминиевых сплавов в автомобиле. Из них можно увидеть, как в отдельных случаях производятся восстановительные работы цилиндрического блока.
Повреждение блока цилиндров двигателя ЗМЗ-24
Повреждение заключается в трещине наружной рубашки охлаждения на углу блока. Одним концом она выходит к отверстию резьбы под шпильку крепления головки.
Техническими требованиями к свариванию является обеспечение прочности и герметичности сварочного соединения.
Наиболее целесообразным решением будет устранение повреждения с помощью аргонодуговой сварки. Вдоль трещины требуется разделать канавку и зачистить поверхность металла до полного снятия оксидной пленки, то есть перед свариванием должен появиться полностью чистый металл. Непосредственно перед началом сваривания вокруг трещины требуется произвести ее подогрев до температуры 250 – 280 градусов по Цельсию. Данную операцию можно осуществить с использованием пламени газовой горелки, на которой установлен наконечник номер 4 или номер 5. До требуемой температуры металл можно разогреть за 1,5 – 2 минуты. Чтобы предупредить возможное коробление металла под гильзу цилиндра в отверстие вставляется технологическая гильза.
Для сваривания применяется горелка номер 2, в которой установлен вольфрамовый электрод диаметром 5 – 6 миллиметров. Процесс сваривания ведется при силе тока 240 – 280 Ампер. Трещину можно заварить с любого конца, но лучше всего начинать сваривание от резьбового отверстия и после этого перейти на боковую поверхность блока.
Возможное образование пор в металле шва является следствием попадания в сварочную ванну накипей засасываемых с внутренней полости блока. Шов, в составе которого присутствуют поры, требуется переплавить без добавки присадочного материала. При этом горелке придаются серповидные движения поперек шва или петлеобразные движения перпендикулярно плоскости.
Окончив сваривание блока цилиндров, место проведения сварочных работ требуется накрыть асбестом для медленного охлаждения металла, таким образом, избегая резкого перепада температур. Для того чтобы полностью убедиться в герметичности сварочного соединения, блок цилиндров следует опрессовывать на гидравлическом стенде, воздействуя на него под давлением 0,3 — ,4 МПа.
В данном случае было произведено восстановление блока цилиндров до возобновления всех его рабочих функций. Для работы потребовалось использование аргонодуговой сварки, а также умение и опыт сварщика, которые являются незаменимым инструментом при проведении любых сварочных работ. Из данного примера можно увидеть, что сваривание блока цилиндров является не столь сложной работой, однако она требует внимательности и старания, благодаря чему сварочный шов станет прочным и долговечным.
Ремонт трещин блока цилиндров двигателя

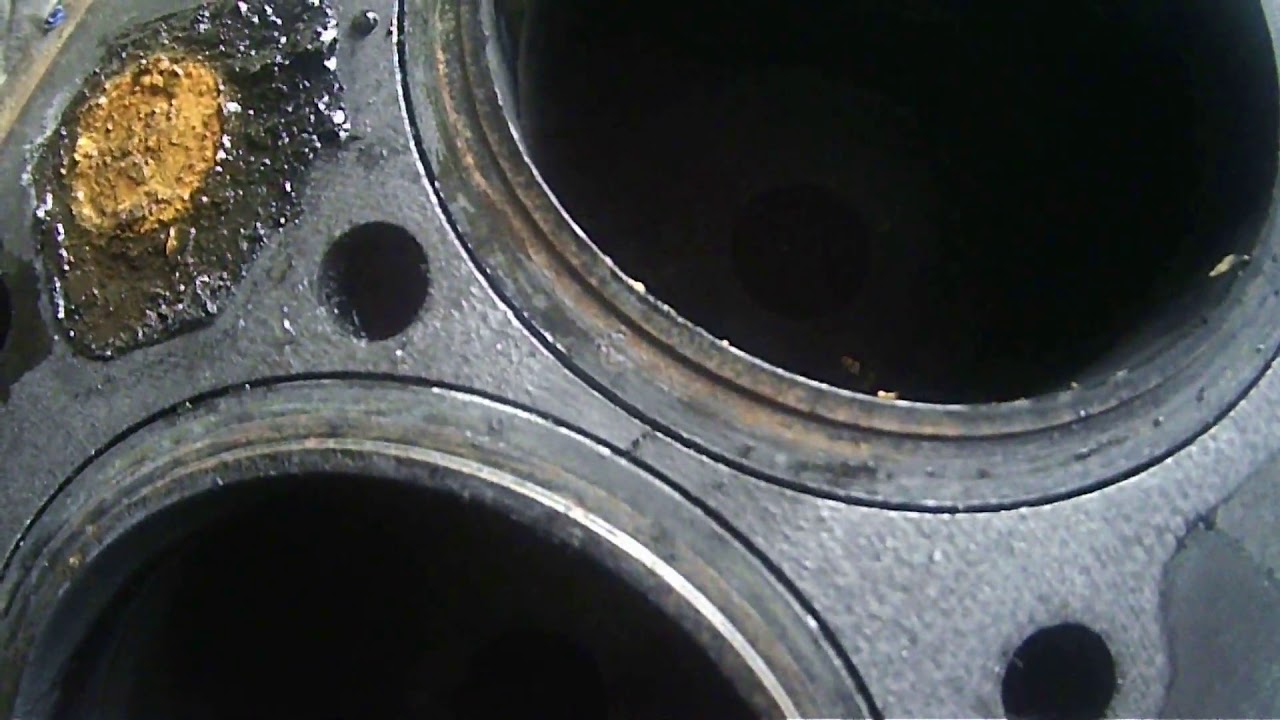

Возникшие трещины на стенках блока цилиндров двигателя, как правило, ремонтируются способом заделки эпоксидкой или завариваются. Заварка трещин производится двумя способами с подогревом и без подогрева. Перед ремонтом трещин блока цилиндров двигателя засверливаются специальным сверлом концы трещин, для того чтобы трещины не начали увеличиваться во время работы. Сверло выбирают размером 5 мм. После засверливания концов трещины необходимо разделать трещину по всей длине, такие работы проводят с помощью шлифовальной машинки.

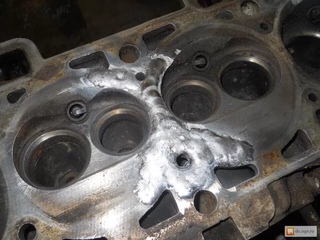

Ремонт головки блока цилиндров
Комплектование деталей для
ремонта головки блока цилиндров.
Как ремонтировать головку блока
цилиндров самому.
а) сверление концов трещины, б) зачистка вокруг трещины, заделывание и обезжиривание, в) заполнение эпоксидкой, г) укрепление эпоксидки, д) наложение верхнего слоя эпоксидки, L – длина трещины, 1) деталь, 2) трещина в блоке, 3, 5) засверливание концов трещины, 4) зачистка, 6) слой эпоксидки, 7) заготовка, 8) укрепление эпоксидки, 9 – верхний слой эпоксидки.
Ремонт трещин чугунного блока цилиндров двигателя
Заделка трещин в корпусных
деталях двигателя
Как правило трещины
в блоке цилиндров,
головке блока являются
показателем к замене детали,
но существует способ ремонта
трещин блока цилиндров двигателя

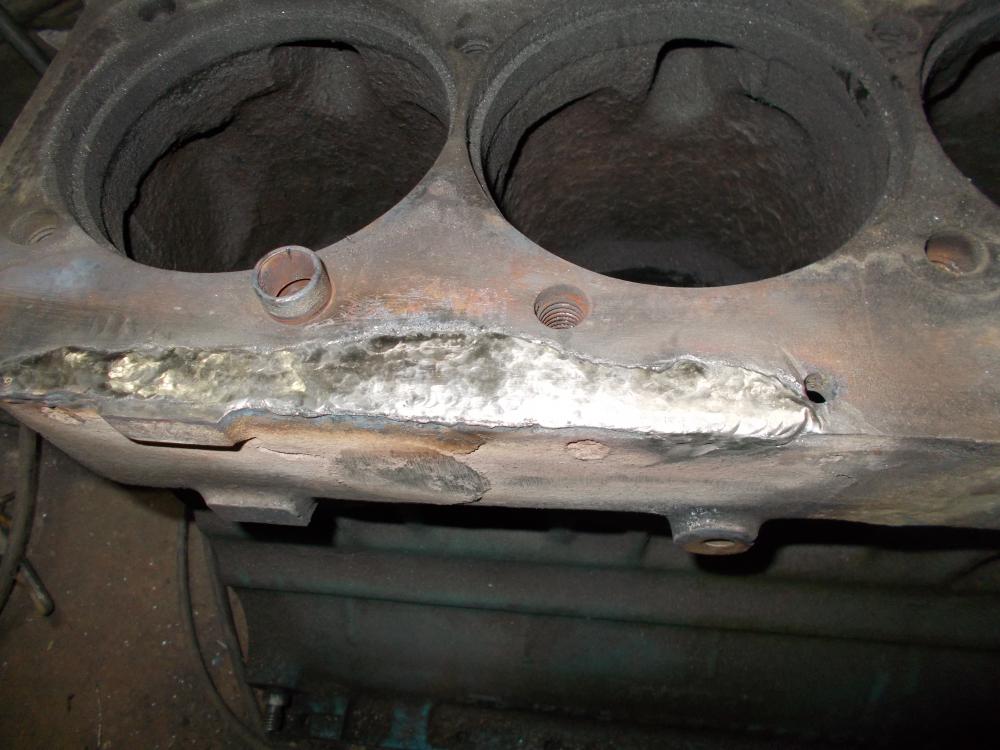

Заварка трещин чугунного блока двигателя имеет свои нюансы. Если ремонт трещин чугунного блока цилиндров двигателя производится с подогревом, то такие работы выполняются при температуре 600-640 градусов Цельсия с использованием горелки с ацетиленокислородным пламенем. Присадочным материалом выступают прутки с диаметром 5 мм. Шов предохраняют от окисления с помощью буры. Нельзя проводить заварку чугунного блока цилиндров при температуре, которая меньше 600 градусов Цельсия.
Если ремонт трещин чугунного блока цилиндров двигателя производят без подогрева, то в таком случае обычно применяется электродуговая сварка, а в качестве присадочного материала выступает электродная проволока диаметром 1,2 мм. Сварка производится в среде аргона. Во время сварки блока электродуговой сваркой не допускается перегрев больше чем 60 градусов Цельсия.
Во время заварки трещин блока цилиндров необходимо придерживаться режимов работы:
Сила тока 130-150 А, напряжение 25-30 В, давление аргона 0,3-0,5 Мпа.
Электроды, которые применяются при сварке чугунного блока: ПАНЧ11, МНЧ1, ОЗЧ1, АНЧ1, ЦЧ3, ЦЧ4.
Во время сварки: сила тока 130 А, напряжение 36 В, твердость НВ 170.
Ремонт трещин блока цилиндров двигателя эпоксидкой
Ремонт трещин блока цилиндров с помощью эпоксидки производится в следующей последовательности:
1) Трещина разделывается шлифовальной машинкой на ¾ части толщины стенки
2) Засверливаются концы трещин диаметров сверла 5 мм
3) Отверстия забивают медными заглушками
4) Вокруг трещин искусственно создаем шероховатость насейчкой
5) Проводим очистку и обезжиривание поверхности (ацетон)
6) В несколько слоев покрываем эпоксидкой трещину, первый слой 1 мм, второй слой 2 мм, в конце концов все слои должны быть в пределах 3-4 мм
7) Отверждаем нанесенный слой эпоксидки с помощью сушильной камеры при температуре 90 градусов Цельсия.
Crack Repair Головка цилиндра и блок Fusion Weld Weld Repair: MA, CT, RI, VT, NH, ME, NY, NJ
Ларри Карли
Спросите любого моторостроителя, который поздно снял головку цилиндра модели двигателя, и он или она согласится: трещины сегодня являются серьезной проблемой.
Кажется, что многие головки блока цилиндров обречены на растрескивание с самого начала из-за их легкой конструкции и конструкции. В частности, алюминиевые головки верхних распредвалов (OHC) часто деформируются, а также трескаются. Но то же самое можно сказать и о многих чугунных головках с толкателями.
Одной из причин растрескивания чугунных головок является напряжение, возникающее при индукционной закалке седел клапанов. Концентрированный процесс нагрева, который упрочняет седла клапанов, также создает остаточные напряжения в головке, которые могут привести к ее растрескиванию позже, даже если двигатель никогда не перегревался. Трещины обычно образуются там, где напряжения самые высокие, часто между седлами клапанов.
Некоторые головки, такие как головки Ford 2,9 л V6 и Escort 1,6 л, печально известны трещинами. Другие известные проблемы с растрескиванием включают чугунные головки Ford 2,3 л и 2,5 л «HSC» (с высоким вихревым сгоранием), головки General Motor 2,5 л «Iron Duke», шестицилиндровую головку GM 250 со встроенным выпускным коллектором и 1987 и более поздние модели Chevy с малым блоком V8 «Vortex» с головками.
У Dodge также были проблемы с растрескиванием чугунных головок на двигателях последней модели 318 Magnum. Почти у всех этих головок обнаруживаются трещины между седлами клапанов при переборке двигателей.

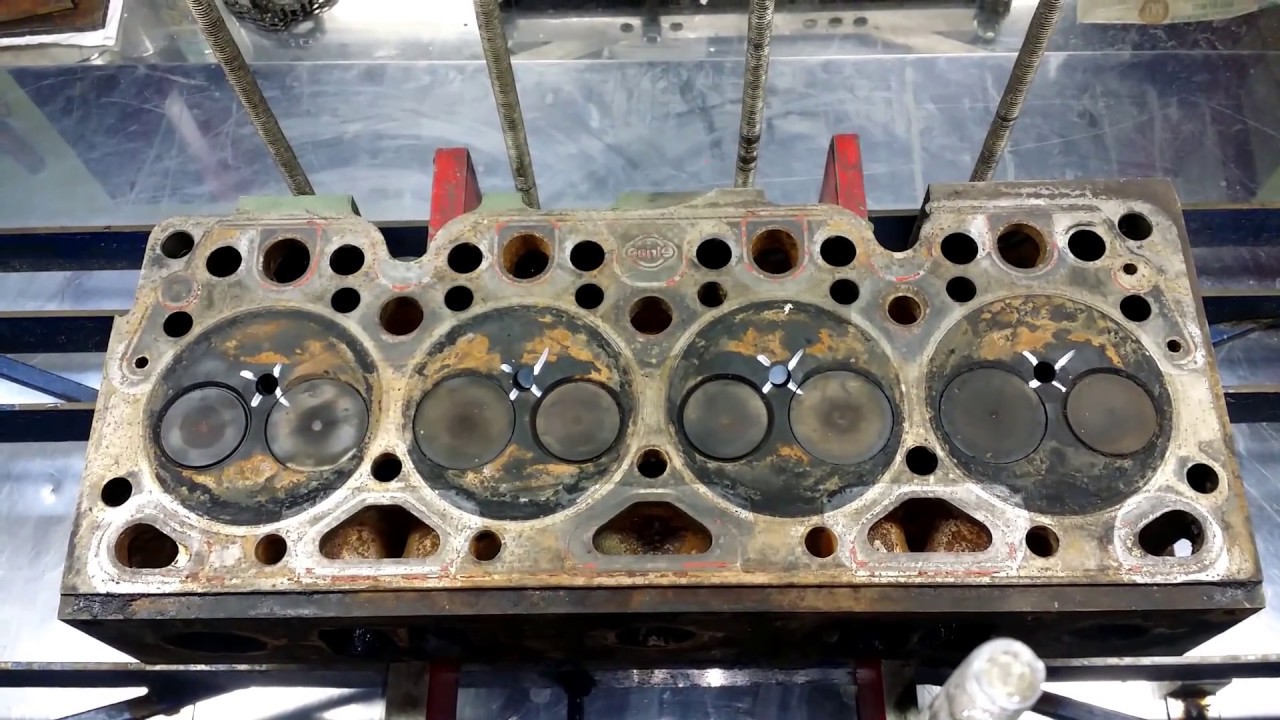

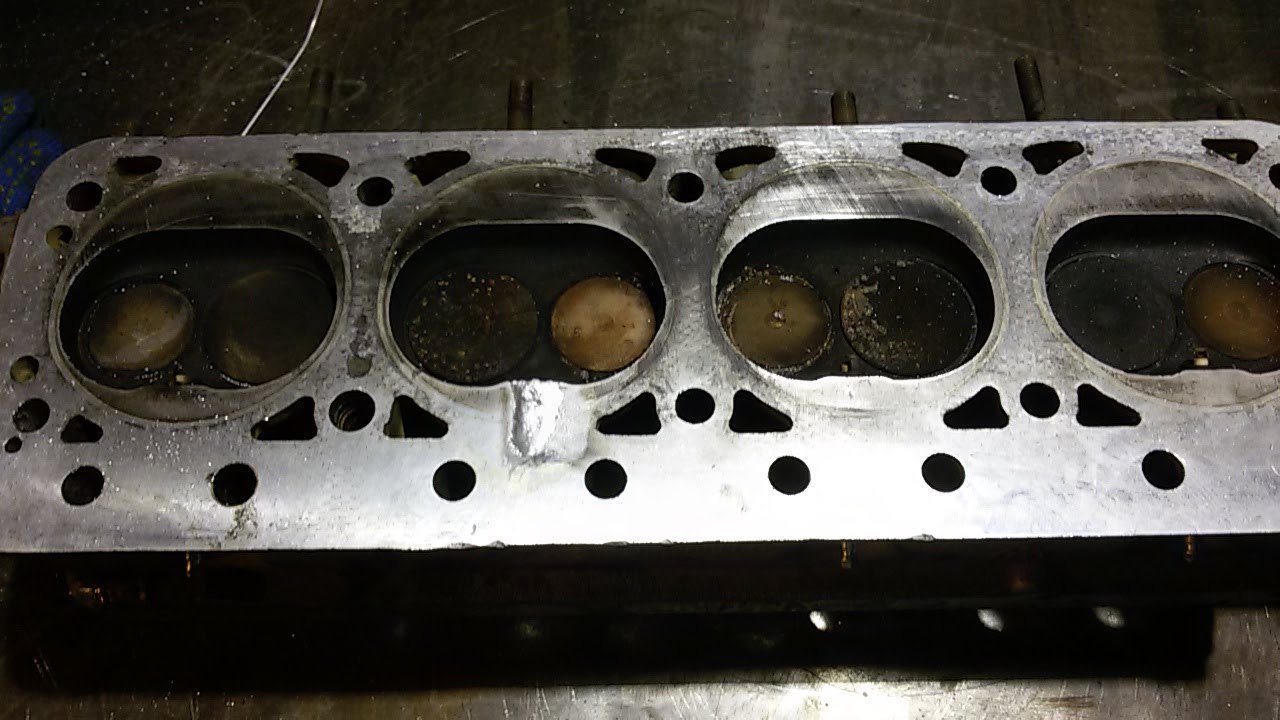

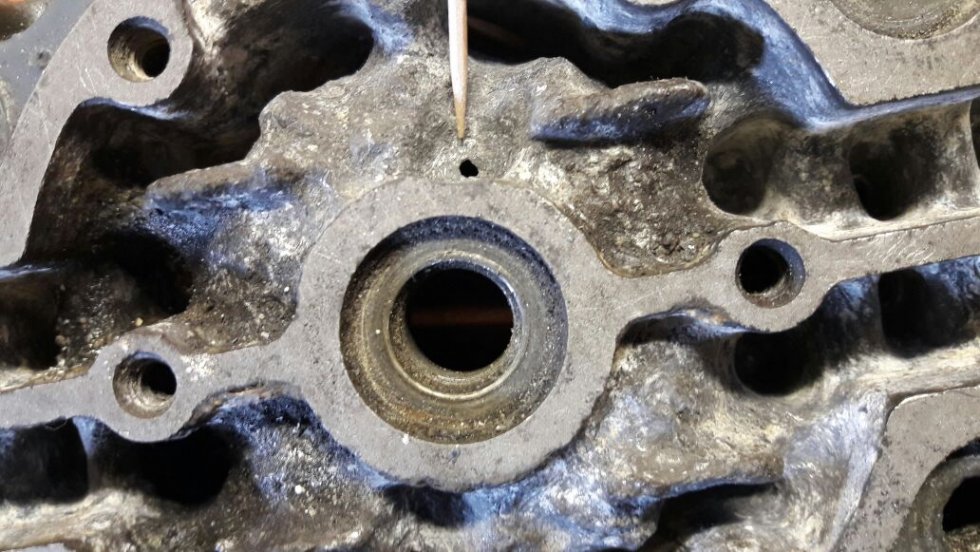

Независимо от двигателя трещины часто встречаются между седлами клапанов, в выпускных каналах, между отверстием свечи зажигания и седлами клапанов, вокруг направляющих клапанов, между камерами сгорания и даже на верхней части головки.
Их часто называют причиной поломки головы. Но во многих случаях трещины не являются причиной отказа, а являются признаком другой основной проблемы, такой как перегрев, детонация или неправильная установка (неправильный момент затяжки болтов головки блока цилиндров, грязная резьба болтов и т. д.).
Почему головки цилиндров трескаются
Трещины обычно образуются, когда головка блока цилиндров подвергается слишком большой тепловой нагрузке. Потеря охлаждающей жидкости, сильный перегрев, а также внезапные перепады рабочей температуры с горячей на холодную могут создать условия, которые могут привести к образованию трещин.
Проще говоря, при нагревании металл расширяется. Алюминий расширяется почти в два раза быстрее, чем чугун, что создает несоответствие скорости расширения биметаллических двигателей с алюминиевыми головками и чугунными блоками. Хотя головки рассчитаны на определенное нормальное расширение, повышенные рабочие температуры могут привести к тому, что головка выйдет за эти проектные пределы, что приведет к деформации металла. Это, в свою очередь, может привести к образованию трещин при охлаждении и сжатии металла.
Когда головки верхних кулачков нагреваются, они часто набухают и изгибаются посередине. Это может привести к заклиниванию или поломке распределительного вала OHC, а также к образованию трещин на нижней стороне головки. Головки толкателей не такие толстые, как головки OHC, поэтому они менее уязвимы для такого рода нагрузок и деформации. Но даже головки толкателей имеют свой предел, и при слишком сильном нажатии они также деформируются и трескаются.
Поиск трещин
Если между рубашкой охлаждения и камерой сгорания, портом или любой другой внешней поверхностью головки образуется трещина, это может привести к утечке охлаждающей жидкости. Если утечка находится в камере сгорания, она может оставаться незамеченной до тех пор, пока двигатель не перегреется из-за потери охлаждающей жидкости. Охлаждающая жидкость в камере сгорания может ускорить износ колец и цилиндров и нанести вред подшипникам. Если утечка достаточно велика, это может даже привести к гидроблокировке цилиндра.
Выхлопные газы, попадающие в систему охлаждения через трещину, также могут ускорить разрушение охлаждающей жидкости и коррозию. Испытание блока и головок под давлением, чтобы увидеть, держат ли они давление, является хорошим методом для обнаружения таких «скрытых» трещин, а также утечек пористости в алюминиевых отливках.
Утечка охлаждающей жидкости в выхлопную систему через трещину в выпускном канале может привести к загрязнению силиконом каталитического нейтрализатора и кислородного датчика. Силикон оказывает такое же обволакивающее действие на эти компоненты, как и свинец, и в конечном итоге испортит датчик и преобразователь кислорода.
Внешние утечки охлаждающей жидкости из-за трещин встречаются не так часто, поскольку внешняя поверхность головки намного холоднее, чем поверхность камеры сгорания и выпускного отверстия. Тем не менее, в этих местах иногда образуются трещины, через которые протекает охлаждающая жидкость.
«Сухие» трещины, через которые не протекает охлаждающая жидкость, могут вызывать или не вызывать проблемы в зависимости от места их образования. Трещины между седлами клапанов или вокруг них в алюминиевой головке могут привести к ослаблению седла и их выпадению. Трещины вокруг направляющих клапанов могут привести к ослаблению направляющих клапанов и повреждению клапанов.
Даже если трещина не вызывает явных проблем, ее не следует игнорировать, поскольку большинство трещин имеет тенденцию распространяться и расширяться со временем. Другими словами, маленькие безобидные трещины могут превратиться в большие неприятные трещины, и невозможно предсказать, когда это может произойти или как далеко зарастет трещина.
Многие трещины видны невооруженным глазом, но другие приходится выискивать различными способами. Магнитопорошковая дефектоскопия уже давно является популярным методом выявления трещин в чугунных головках. Но этот метод не работает с алюминием, потому что алюминий немагнитен. Алюминиевые головки должны быть испытаны под давлением и/или покрыты проникающей краской для обнаружения трещин и утечек пористости. Чугунные головки также должны быть испытаны под давлением, чтобы проверить наличие скрытых трещин в охлаждающих рубашках и портах, которые не видны снаружи.
Важным моментом здесь является то, что все головки должны быть тщательно проверены на наличие трещин перед выполнением каких-либо машинных работ. Лучше узнать, что головка треснула, прежде чем переделывать направляющие и седла клапанов, чем потом. Думайте об обнаружении трещин как о своей первой линии защиты от камбэков.
Прогноз
Наличие трещин не обязательно означает необходимость замены головки блока цилиндров. На самом деле, многие треснувшие головки, которые когда-то считались «неремонтопригодными», сейчас чинят. Ремонт треснутой головки блока цилиндров всегда сопряжен с определенным риском, но при правильном выполнении обычно намного дешевле, чем замена треснутой головки на новую или бывшую в употреблении отливку. Большинство мелких трещин в чугунных, а также алюминиевых головках можно устранить с помощью штифтов. Более крупные трещины в алюминиевых головках обычно требуют сварки TIG (вольфрам в среде инертного газа). Более крупные трещины в чугунных головках часто можно устранить с помощью сварки в печи или сварки пламенем.
Сварка в печи большой чугунной головки дизельного двигателя часто стоит затраченных усилий из-за высокой стоимости отливки, но она также имеет экономический смысл для многих чугунных головок легковых автомобилей последних моделей, если головку можно отремонтировать менее чем за стоимость нового или б/у литья. Многие головки последних моделей довольно дороги и их трудно найти, поэтому некоторые головки, которые были бы утилизированы из-за трещин, теперь ремонтируются и возвращаются в эксплуатацию. Все зависит от рыночной стоимости головки и стоимости ее замены на новую или бывшую в употреблении отливку. Чем выше стоимость головки и чем выше стоимость ее замены, тем больше смысла ремонтировать головку, а не заменять ее.
Сварка трещин в чугуне в печи
Сварка в печи чугуна часто называется «черным искусством» ремонта трещин, потому что она требует большого количества тепла и навыков оператора. Научиться сваривать чугун в печи — это не то, что неопытный сварщик может быстро освоить. Те, кто освоил этот процесс, говорят, что для его освоения требуется от шести месяцев до года постоянной практики. Если бы это было так просто, все бы этим занимались. Это не так, и поэтому некоторые мастерские создали для себя успешную нишу, специализируясь на печной сварке чугунных головок.
Чтобы сварить в печи чугунную головку, ее сначала предварительно нагревают до 1300° F (вишнево-красный) в печи. Этот шаг абсолютно необходим, чтобы свести к минимуму тепловой удар и расслабить металл, чтобы он не деформировался при воздействии горелки на отливку.
Когда температура предварительного нагрева головки стабилизируется (это занимает около часа), кислородно-ацетиленовая горелка с нейтральным пламенем, в которой ацетилена немного больше, чем кислорода, используется для плавления чугуна (который плавится при температуре от 2400° до 2600°F). Затем трещину можно заполнить с помощью чугунного присадочного стержня диаметром 1/4 дюйма и флюса из буры. Хитрость здесь заключается в том, чтобы поддерживать чистоту сварного шва, добавляя немного флюса, чтобы примеси поднялись наверх. Затем примеси можно выплыть. ремонтной зоны с факелом.

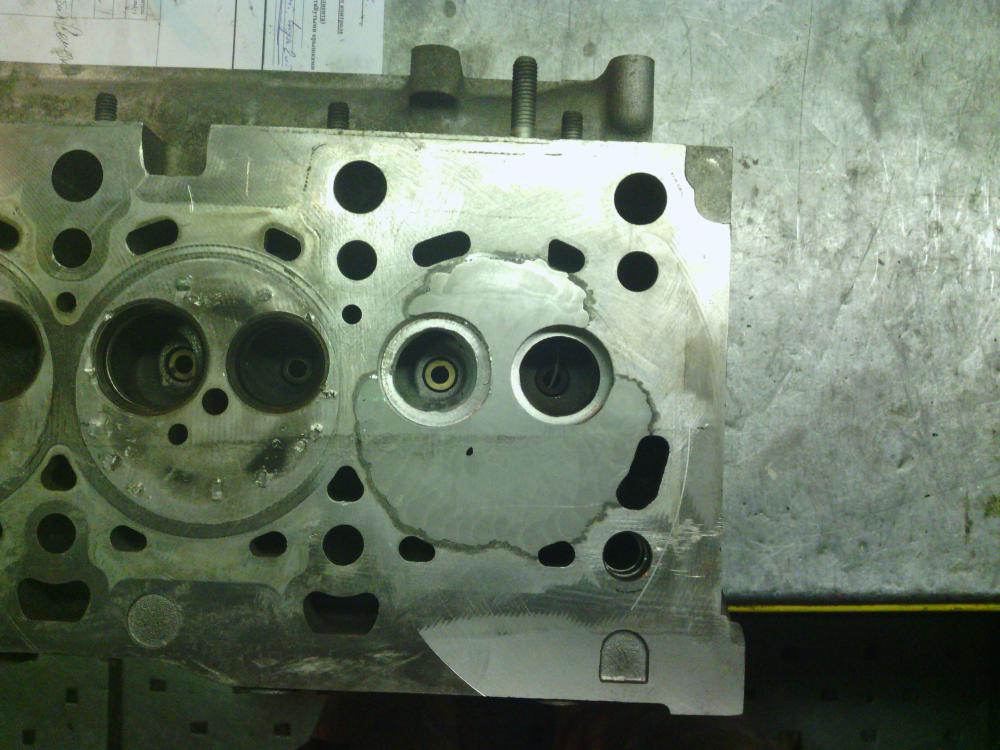

При наращивании изношенного или поврежденного седла клапана в чугунной головке можно использовать угольно-графитовую пробку для заполнения отверстия. Затем вокруг пробки создается сварной шов. Лужа будет примерно полдюйма в глубину и, возможно, два дюйма в диаметре. Для этого требуется много тепла, около 5000°F.
После заполнения трещины наступает долгое и медленное охлаждение. Этот шаг также важен для предотвращения повторного растрескивания головки. Если чугун остывает слишком быстро, окружающий металл может сжиматься от сварного шва, вызывая появление новых трещин. Углерод в железе также может превращаться в карбид, что делает металл слишком твердым и хрупким для обработки. Поэтому отливку необходимо охлаждать очень медленно, чтобы предотвратить эти нежелательные металлургические изменения. Медленное охлаждение можно обеспечить, завернув голову в изолирующее одеяло и поместив голову в термобокс, чтобы она охлаждалась со скоростью не более 200°F в час. При такой скорости медленное охлаждение до комнатной температуры может занять от 8 до 12 часов. После того, как головка остынет, ее можно очистить от накипи, подвергнуть механической обработке и повторно испытать под давлением для повторной проверки на наличие утечек. Если утечек не обнаружено, можно приступить к окончательной обработке и сборке машины. Некоторые мастерские даже испытывают давление в головке в третий раз, если в ней запрессованы седла клапанов, чтобы убедиться, что после установки седел не образовались трещины.
Из-за высоких температур при сварке в печи индукционная закалка цельных седел клапанов обычно разрушается. Это может потребовать замены седла выхлопной трубы, чтобы седла не вылетали, когда головка возвращается в эксплуатацию. По этой причине некоторые мастерские предпочитают пропаивать трещины в сварных швах, а не печной шов. При сварке пайкой работа может выполняться при температуре от 800° до 900°F, поэтому головка не нагревается так сильно.
Газовая сварка трещин
Другим способом ремонта трещин в чугунных головках и блоках является газопламенная (порошковая) сварка. Этот процесс похож на пайку, но для высокопрочного ремонта используется никелевый порошок и специальная горелка.
Основной метод газопламенной сварки чугуна существует уже 40 лет, но только недавно он был адаптирован для применения в автомобилях. Основными преимуществами этого метода является то, что он проще и быстрее, чем печная сварка.
Сварка пламенем может обеспечить прочный и долговечный ремонт, такой же, как сварка в печи, но без такого большого количества тепла. Голову все еще нужно предварительно и догревать, но не так сильно и не так долго. Для сварки распылением требуется предварительный нагрев от 1000° до 1400°F. Только область сварки нагревается, поэтому риск деформации минимален.
Для сварки газопламенным распылением используются порошки на основе никеля и требуется специальная горелка. Сварочная горелка с кислородно-ацетиленовым распылением оснащена бункером с триггерным управлением, который подает никелевый порошок в пламя. Когда порошок подвергается воздействию пламени, он плавится и прилипает к краям трещины, заполняя область ремонта. Этот процесс похож на пайку, но приводит к гораздо более прочному ремонту. Порошок можно использовать для заполнения отверстий и трещин, а также для восстановления изношенных или поврежденных седел клапанов.
Процесс идет очень быстро и может заполнить трехдюймовую дыру менее чем за минуту. При печной сварке может потребоваться в три раза больше времени, чтобы заполнить отверстие того же размера, а затем деталь должна медленно охлаждаться в течение нескольких часов, чтобы она не растрескалась.
Сварке пламенем легче научиться, чем сварке в печи, но все же требуется обучение и время для обучения. Трещины должны быть надлежащим образом подготовлены путем стачивания поврежденных участков V-образной фаской. Обе стороны зоны ремонта должны быть чистыми. Ключом к успеху является правильное нагревание области ремонта. Нужна тускло-вишнево-красная температура от 1300° до 1400°F; в противном случае никелевый порошок может не прилипнуть должным образом.
ВИГ-сварка Трещины в алюминии

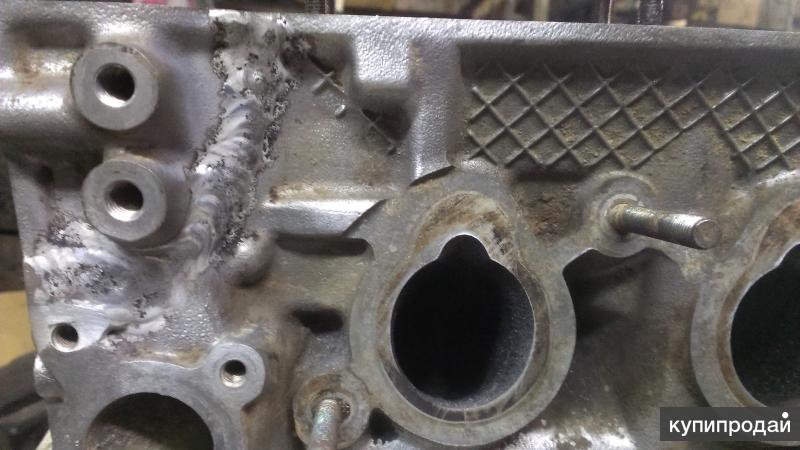

Трещины в алюминиевых головках чаще всего ремонтируются с помощью ВИГ-сварки (хотя штифты также работают с небольшими доступными трещинами). Первым этапом сварки алюминия является подготовка трещины. Головка должна быть чистой, обезжиренной и сухой перед тем, как зашлифовать трещину. Трещина должна быть зашлифована до конца. Простая шлифовка поверхности и сварка трещины, скорее всего, будут временным решением проблемы, потому что основная трещина все еще существует и будет продолжать расти. После шлифовки поверхность металла следует очистить проволочной щеткой из нержавеющей стали.
При контакте с воздухом алюминий образует оксидное покрытие, которое загрязняет сварной шов и препятствует плавлению. Сварщик TIG предотвращает образование оксидного слоя, промывая сварной шов постоянной подачей инертного газа (обычно аргона). Переменный ток используется для поочередного нагревания металла и выжигания образующегося оксида.
Поскольку алюминий может треснуть при воздействии слишком сильного тепла в концентрированной области, головку необходимо предварительно нагреть в печи до 450–550°F, чтобы устранить тепловое напряжение. Дополнительное тепло также облегчает сварку головки, поскольку алюминий быстро отводит тепло от зоны сварки. Поддержание головки в горячем состоянии — один из способов успешной сварки алюминия, который требует работы в месте, защищенном от сквозняков, и периодического повторного нагрева головки.
Методы сварки различаются, но основная идея заключается в расплавлении окружающего металла и заполнении трещины расплавленным металлом и присадочной проволокой. Опытный сварщик может даже «переделать» сильно поврежденный участок, сохранив головку, которая в противном случае превратилась бы в хлам. Самые прочные сварные швы получаются при использовании присадочной проволоки из того же сплава, что и головка, или очень близкого к нему. Хорошо работают два присадочных стержня: № 4043 и № 5356 с 5-процентным содержанием магния. Тип электрода, который используется в сварочном аппарате, также может иметь значение. Вольфрамовые ториевые электроды хорошо работают с алюминием, но лучшими считаются циркониевые вольфрамовые электроды (которые намного дороже).
После сварки необходимо дать головке медленно остыть. Это делается путем помещения головы обратно в духовку или заворачивания ее в изолирующее одеяло. Длительное медленное охлаждение снимает напряжение в металле, которое, если его не снять, может привести к растрескиванию.
Штифтование трещин
Штифтование является наиболее часто используемым методом ремонта трещин в чугунных головках, потому что это быстро, надежно и дешево. Его также можно использовать для ремонта алюминиевых отливок. Штифтование — это относительно простой метод для изучения и использования, он не требует каких-либо специальных инструментов, кроме сверла, направляющего приспособления и метчика, и не использует тепло.
Техника включает в себя просверливание отверстий в обоих концах трещины, чтобы предотвратить ее распространение, затем просверливание отверстий с различными интервалами по длине трещины, установку штифтов внахлест для заполнения трещины, а затем проковку штифтов с помощью пневматического молота. для уплотнения и выравнивания поверхности. Можно использовать конические штифты или прямые штифты.
Конические штифты втягиваются в щель при затягивании для обеспечения герметичности по всей длине штифта. Это происходит из-за того, что резьба как на коническом штифте, так и на отверстии имеет посадку с натягом. Герметик действительно не обязателен, но может быть использован для дополнительной страховки. Отверстия для конических штифтов должны быть тщательно нарезаны вручную коническим метчиком, а штифты затянуты вручную.
Прямые штифты, для сравнения, могут быть установлены с помощью обычного прямого метчика и электродрели. Прямые штифты, однако, должны быть герметизированы коническим заплечиком на одном конце штифта и/или герметиком.
Если трещина расположена вдоль внешней кромки или угла, которые требуют поддержки для удержания сторон трещины вместе, или если трещина находится в области, которая может открыться или разорваться, когда отливка находится под нагрузкой или нагревается, обычные булавки не подойдут. Одним из решений является использование «замков» для скрепления двух сторон трещины и/или использование специальных штифтов с рисунком резьбы «спиральный крючок» или «обратный шаг». Эти штифты могут на самом деле скрепить трещину, а не просто заполнить ее.
Трещины в тонких участках отливки (тоньше 1/8 дюйма) трудно ремонтировать, поскольку толщина металла недостаточна для поддержки резьбы на стандартном штифте. В этих случаях необходимо использовать очень маленькие штифты. для заполнения трещины.
В некоторых случаях, например в головках Dodge 318 Magnum, трещину между седлами клапанов часто можно устранить с помощью одного штифта из мягкой стали с потайным заплечиком. В этом случае лучше всего подходит стальной штифт. потому что он может выдерживать нагрев лучше, чем чугунный штифт.После того, как трещина была устранена, седла могут быть
Ремонт блока двигателя с помощью сварки
Ремонт блока двигателя с помощью сварки: полное руководство
Сварка блока двигателя может показаться сложной задачей, но при правильном сварочном процессе и методах ее можно легко выполнить.
Сварка блока цилиндров включает ремонт (например, при наличии трещин или сломанных деталей) или усиление металлического корпуса, в котором размещены цилиндры двигателя, являющегося важным компонентом двигателя.
Перед началом процесса сварки необходимо ознакомиться с материалами и техническими характеристиками блока цилиндров.
Из каких материалов изготавливаются блоки цилиндров?
Блоки двигателей обычно изготавливаются из чугуна, литой стали, алюминия и магния, а технология сварки может различаться в зависимости от материала. Важно отметить, что сварка чугуна требует другого подхода, чем сварка алюминия.
Блоки цилиндров являются основным конструктивным элементом двигателя и отвечают за размещение цилиндров, коленчатого вала и других компонентов двигателя.
Материал, используемый для блоков цилиндров, зависит от различных факторов, таких как предполагаемое применение, размер двигателя и технология производства.
Наиболее распространенными материалами, используемыми для блоков цилиндров, являются:
Чугун Материал для блока цилиндров
Чугун — прочный и долговечный материал, способный выдерживать высокие уровни сжатия и тепловых нагрузок. Он обычно используется для высокопроизводительных и тяжелых двигателей из-за его прочности и долговечности.
Алюминиевый материал для блока цилиндров
Алюминий — это легкий материал, который обычно используется в современных двигателях. Он обладает хорошей теплопроводностью и способен быстро рассеивать тепло, что помогает предотвратить перегрев. Алюминий также легче обрабатывать, чем чугун, что позволяет создавать более сложные конструкции.
Магниевый материал для блока цилиндров
Магний — это легкий материал, который часто используется в гоночных двигателях из-за его высокого отношения прочности к весу. Он также легко воспламеняется, что затрудняет работу с ним.
Композитные материалы
В некоторых высокопроизводительных двигателях используются композитные материалы, такие как углеродное волокно, которое отличается легкостью и высокой прочностью. Однако композиционные материалы дороги и сложны в производстве, что ограничивает их использование в двигателях массового производства.
Следует ли ремонтировать треснувший или поврежденный блок цилиндров?
Решение о ремонте треснувшего или поврежденного блока цилиндров зависит от степени и места повреждения, а также от стоимости и наличия запасных частей.
Как правило, небольшие трещины или повреждения, не влияющие на структурную целостность блока цилиндров, можно отремонтировать с помощью различных методов, таких как сварка, пайка или эпоксидная смола (например, JB Weld ).
Если повреждение обширное и влияет на структурную целостность блока цилиндров, рекомендуется заменить блок целиком. Попытка отремонтировать сильно поврежденный блок двигателя может привести к угрозе безопасности и дальнейшему повреждению двигателя, ремонт которого может быть дорогостоящим.
Кроме того, важно учитывать возраст и состояние двигателя. Если двигатель старый или имеет большой пробег, то ремонт или замена блока цилиндров может быть экономически невыгодным, так как другие части двигателя также могут потребовать внимания.
Таким образом, незначительные повреждения блока цилиндров можно отремонтировать, но рекомендуется заменить блок цилиндров, если повреждение серьезное или влияет на структурную целостность двигателя. Также важно учитывать возраст и состояние двигателя, прежде чем принимать решение.
Какая сварочная проволока лучше всего подходит для сварки блока цилиндров?
Выбор сварочной проволоки для сварки блока цилиндров зависит от материала блока и требуемого вида ремонта.
Лучший сварочный стержень для чугунного блока двигателя
Для чугунных блоков двигателя обычно используются сварочные стержни на основе никеля (например, никель 55 и никель 99 ).
Эти стержни с высоким содержанием никеля предназначены для обеспечения прочного и долговечного сварного шва, способного выдерживать высокие температуры и термические нагрузки.
Стержни на основе никеля также хорошо поддаются механической обработке, что облегчает шлифовку и придание сварному шву формы, соответствующей контуру блока цилиндров.
Лучший сварочный стержень для алюминиевого блока двигателя
Для алюминиевых блоков двигателя можно использовать различные методы сварки, включая сварку вольфрамовым электродом в среде инертного газа (TIG), металлическим электродом в среде защитного газа (MIG) и дуговую сварку вольфрамовым электродом в среде защитного газа (GTAW).
Выбор сварочной проволоки зависит от конкретного сплава, используемого в блоке цилиндров. Как правило, алюминиевые сварочные стержни изготавливаются из сплава, соответствующего составу блока цилиндров, что позволяет обеспечить прочный и долговечный сварной шов.
Наиболее распространенными алюминиевыми сварочными прутьями являются ER4043 и ER5356 типов . Эти катанки доступны как для сварки алюминия TIG, так и для сварки алюминия MIG.
ER5356 X 3/32″ X 36″ X 1 фунт Трубка высокой прочности Алюминиевый сварочный пруток TIG
Для сварки блока цилиндров из литой стали, нажмите здесь.
Лучший сварочный стержень для магниевого блока цилиндров.
Важно отметить, что сварку блоков двигателя должны выполнять только опытные и квалифицированные сварщики, имеющие необходимое оборудование и опыт для безопасного и эффективного выполнения ремонта.
Неправильная сварка может привести к дальнейшему повреждению блока цилиндров и поставить под угрозу безопасность автомобиля.
Материалы и инструменты, необходимые для ремонта блока цилиндров?
Для сварки блока цилиндров вам потребуются следующие материалы и инструменты:
Сварочный аппарат: TIG, MIG или аппарат для сварки электродами
Сварочные электроды и присадочные металлы
Шлифовальные и шлифовальные инструменты
Сварочный шлем и перчатки
Металлическая щетка
Термостойкие перчатки
Ремонтный комплект блока цилиндров (при необходимости)
Пошаговое руководство по сварке блока цилиндров:
Этап 1: Подготовка блока цилиндров
Перед сваркой блока цилиндров необходимо тщательно очистить зону сварки.
Блок двигателя следует разобрать до голого металла и удалить всю грязь, масло и мусор. Место сварки необходимо отшлифовать и очистить металлической щеткой.
Шаг 2: Определите тип сварки для использования
Тип используемой сварки зависит от типа материала блока цилиндров. Чугунные блоки двигателей требуют температуры предварительного нагрева около 500°F, а алюминиевые блоки двигателей требуют температуры предварительного нагрева около 300°F.
Для сварки алюминия требуется сварочный аппарат TIG с переменным током, а сварку MIG можно использовать для чугуна.
Этап 3: Сварка блока цилиндров
После очистки и предварительного нагрева блока цилиндров можно приступать к сварке. Сварщик должен убедиться, что у него есть подходящий сварочный электрод и присадочный металл для материала блока цилиндров. Сварщик также должен носить защитное снаряжение, такое как сварочный шлем и перчатки.
Этап 4: Процесс после сварки
После завершения процесса сварки блоку двигателя следует дать остыть до комнатной температуры. Затем сварщик должен использовать шлифовальный инструмент, чтобы сгладить любые шероховатости или неровности на поверхности блока цилиндров.
Шаг 5. Осмотр сварного шва
После шлифовки следует осмотреть сварной шов, чтобы убедиться в отсутствии трещин или дефектов. При обнаружении каких-либо дефектов сварщик должен повторно заварить участок или использовать ремонтный комплект блока цилиндров.
Ремонт чугунных блоков цилиндров сваркой и эпоксидной замазкой
Блоки цилиндров из чугуна можно отремонтировать с помощью сварки или эпоксидной замазки, но способ ремонта зависит от степени и места повреждения.
Сварка является распространенным методом ремонта чугунных блоков цилиндров. Он включает в себя использование сварочного стержня с высоким содержанием никеля для повторного соединения поврежденного участка.
Процесс сварки может быть сложным, так как чугун склонен к растрескиванию и требует медленного охлаждения для предотвращения дальнейшего повреждения. Важно отметить, что сварку должен выполнять только квалифицированный и опытный сварщик.
Эпоксидная замазка также может использоваться для ремонта небольших трещин или отверстий в чугунных блоках цилиндров. Замазка представляет собой двухкомпонентный клей, который смешивают и наносят на поврежденный участок.
Со временем затвердевает и создает прочную связь, способную выдерживать высокие температуры и давление. Эпоксидная шпатлевка может быть хорошим временным решением для небольших трещин, но не рекомендуется для более значительных повреждений.
Важно отметить, что как сварка, так и эпоксидная шпатлевка являются временными решениями и могут не обеспечить долгосрочного ремонта поврежденного блока двигателя.
Поврежденный блок двигателя может поставить под угрозу безопасность и надежность автомобиля и должен быть устранен как можно скорее. В некоторых случаях может оказаться более рентабельным полностью заменить блок цилиндров, чем пытаться его отремонтировать.
Как заделать трещину в кожухе блока цилиндров?
Ремонт трещины в кожухе блока цилиндров может быть сложной задачей, и выполнять ее должны только опытные и квалифицированные механики. Способ ремонта зависит от размера и расположения трещины, а также материала корпуса блока цилиндров.
Вот несколько общих шагов, которые можно выполнить для ремонта трещины в корпусе блока цилиндров:
Определите место и размер трещины: Это поможет определить наилучший метод ремонта и материалы, необходимые для ремонта. работа.
Очистите область вокруг трещины: Используйте обезжириватель или растворитель, чтобы удалить масло, жир или грязь с поверхности вокруг трещины. Это обеспечит правильное прилегание ремонтного материала.
Просверлите небольшое отверстие в конце трещины, чтобы остановить трещину: Это поможет предотвратить дальнейшее распространение трещины.
Заделайте трещину подходящим материалом: Материал, используемый для ремонта, зависит от размера и расположения трещины, а также от материала корпуса блока цилиндров. Например, для небольших трещин можно использовать эпоксидную замазку или сварку, а при более серьезных повреждениях может потребоваться замена корпуса или более сложный процесс ремонта.
Дайте ремонтному материалу высохнуть и отвердеть: Следуйте инструкциям производителя относительно времени высыхания и отверждения ремонтного материала.
Установите на место кожух блока цилиндров: После завершения ремонта установите на место кожух блока цилиндров и проверьте двигатель, чтобы убедиться в отсутствии утечек или других проблем.
Осмотр блока двигателя после сварки
После ремонта блока двигателя сваркой важно провести тщательный осмотр, чтобы убедиться, что ремонт прошел успешно и двигатель безопасен в эксплуатации. Вот несколько шагов, которые можно выполнить во время осмотра:
Визуальный осмотр: Осмотрите зону сварки на наличие признаков растрескивания, обесцвечивания или других дефектов. Ищите любые признаки коробления или деформации, которые могли произойти в процессе сварки.
Испытание под давлением: Выполните испытание под давлением на блоке цилиндров, чтобы проверить наличие утечек или ослабления сварных швов. Этот тест включает подачу давления в систему охлаждения блока цилиндров и проверку на наличие утечек или потери давления.
Механическая обработка: После сварки может потребоваться механическая обработка поверхности блока цилиндров, чтобы она была плоской и ровной. Убедитесь, что обработанная поверхность соответствует спецификациям производителя.
Окончательная сборка: После завершения проверки снова соберите двигатель и дайте ему поработать некоторое время, чтобы убедиться, что он работает плавно и нет признаков утечек или других проблем.
Важно отметить, что ремонт блока цилиндров сваркой – это сложный процесс, который должен выполняться только квалифицированными и опытными специалистами.
Эта история произошла весной. Припекало майское солнце, на разные голоса щебетали птицы. Просто отличный день для прогулки! Весело тарахтя, Тракторок катил по дороге. Он доехал почти до самого города, когда увидел странную машину. Вместо передних колёс у неё была большая-пребольшая бочка.
— Привет, а ты кто? И зачем тебе эта бочка?- поинтересовался Тракторок.
-Я — каток,- гордо ответила машина. Этой бочкой я ровняю асфальт на новой дороге.
-Ух, ты! А куда она ведет? — спросил Тракторок.
— На большую стройку, — ответил каток.
Тракторок быстро попрощался и свернул на новую дорогу.
Скоро асфальт закончился, и наш герой выехал на дорогу из песка и глины, по которой тянулась две широкие и глубокие колеи — следы от огромных колёс. «Интересно, какая машина могла оставить такие следа?»- недоумевал на ходу Тракторок.
Наконец впереди показались дома. Тракторок так и замер от удивления — дома были очень высокие. Тут и там, словно шеи жирафов, поднимались башенные краны. Тракторок стоял и с изумлением смотрел на стройку.
И тут позади кто-то громко загудел: Бууууу!!!
Тракторок так и подпрыгнул с испугу! Он быстро развернулся и увидел перед собой колёса … Нет, это были не просто колёса. Это были КОЛЁСИЩА! Тракторок поднял взгляд и посмотрел на нависшую над ним кабину грузовика.
— Ну, что встал посреди дороги, малец?! Самосвал на стройку едет. Пропускай! — прогудел грузовик.
Тракторок отскочил в сторону. Грузовик фыркнул, взревел и тронулся в путь. Тракторок — за ним. Они приехали в очень шумное место — всё тут лязгало, тарахтело и стучало. В воздухе летала пыль. Кузов грузовика опрокинулся, и из него высыпался песок. «Вот почему он назвался Самосвалом: поднял кузов да сам и свалил весь груз,-догадался Тракторок.
Тут за горой песка Тракторок заметил кабину трактора. Он обрадовался и решил расспросить родственника про стройку. Но когда Тракторок подъехал ближе, оказалось, что это был совсем не трактор.
-Я — бульдозер, — проворчал новый знакомый, не прекращая работы. Железным ковшом он сгребал с земли камни.
Бульдозер был очень занят и не стал разговаривать с Тракторком. Поэтому наш герой решил разведать все сам. Каких только машин не встретил он на стройке! Одна удивительнее другой! Например, у некоторых вместо кузова была крутящаяся бочка.
А ещё Тракторок познакомился с замечательным трактором. Ковш у него был на длинной-предлинной железной ручке. Он загребал этим ковшом песок и грузил в тележки строителей.
-Я — экскаватор, — представился трактор и добавил: -Смотри не зевай, парень, на стройке опасно. Но Тракторок уже не слышал его: он весело катил вперёд и глазел по сторонам. И конечно, не заметил на пути большую яму …
БАХ! Тракторок свалился в яму и ударился носом о самое дно. Он тут же попробовал выбраться, но не смог. Яма была слишком глубокой, и он опять скатился вниз. Высоко в небе сияло весеннее солнце, а в яме было сыро и темно. Тракторок испугался и принялся гудеть и пускать дым из трубы, чтобы кто-нибудь услышал и вытащил его.
Но никто не спешил к Тракторку на помощь, ведь его голос заглушал шум стройки.
Прошел час. Тракторок совсем отчаялся. И тут в яму спустился крюк, подцепил нашего героя и потащил наверх. Тракторок увидел башенный кран. Он то и спас малыша.
С тех пор Тракторок почтительно здоровался с удивительными машинами, которых повстречал на стройке. А на саму стройку больше никогда не заезжал.
Сказка Два трактора | Сказки для детей
Автор: Ольга Салькова
В одном большом городе шло строительство огромного торгового центра. На стройке было много рабочих и техники, там сутки напролёт трудились экскаваторы, бетономешалки, бульдозеры, тракторы, и конечно, огромный башенный кран. Мимо стройки бесконечным потоком проносились машины, по вечерам зажигались красивые фонари, играла приятная музыка. Жизнь била ключом: то и дело слышался смех прохожих, лай собак, звонки мобильных телефонов. Каждую минуту со стройки выезжали машины и заезжали новые, работа не останавливалась ни на секунду.
Но вскоре строительство было окончено. В центре города вырос величественный торговый центр, вокруг него проложили зеркальные асфальтовые дороги, а строителям и машинам пришлось разъехаться в поисках новой работы.
Два трактора отправились в деревню; синему трактору дали прицеп для перевозки урожая и других грузов, а красный трактор оборудовали плугом, чтобы пахать на нём землю. Дорога в этих местах была неровная, вся в ямах и ухабах, часть дороги шла прямо через лес.
Каждый день по пути на работу красный трактор ворчал и ругался. Он ругался на палящее солнце, от которого вот-вот закипит мотор, на ямы, на пни, торчавшие здесь и там, на свой тяжеленный плуг, на глупых животных, бросавшихся ему прямо под колеса.
Синий трактор ехал молча. Он прислушивался к непривычной тишине вокруг, трелям кузнечиков, пению птиц, такому звонкому и прекрасному. Вскоре синий трактор подружился со многими рабочими, домашними и дикими зверюшками. Он сигналил в знак приветствия курочкам и цыплятам, и те радостно кудахтали ему в ответ. Проезжая мимо коровы на лугу, он всегда спрашивал, как у неё дела, и корова приветливо мычала. В лесу он с удовольствием катал зайчат и медвежат в своем прицепе, и они весело смеялись, подпрыгивая на кочках. Однажды бельчонок вывалился из дупла и сломал себе лапку, и тогда синий трактор отвёз его в больницу. Помог он и семье бобров – привёз целый прицеп брёвен для их новой плотины. А однажды он вёз яблоки с огорода и угостил всех лесных обитателей. Яблок было так много, что хватило на всех, и зверюшки устроили себе настоящий пир. Красный трактор смотрел на всё это и с презрительным фырканьем пускал дым из своей трубы. Он хотел строить торговые центры, а не дружить с коровами и помогать бобрам. Звери его тоже невзлюбили. И красному трактору было часто грустно и одиноко.
Однажды над маленькой деревней нависли огромные свинцовые тучи, начался ливень. Люди поспешили по домам, зверюшки попрятались в свои норки и домики. Красный трактор возвращался с поля домой. Дорогу размыло, его большие колёса вязли в грязи. С трудом проехав ещё немного, он застрял в огромной яме. Колеса буксовали, крутились вхолостую, разбрызгивая грязь во все стороны. Красный трактор стоял посреди поля совсем один и не мог сдвинуться с места.
Синий трактор ехал сразу за красным трактором, но немного отстал в пути. Догнав наконец красный трактор, он увидел, что с ним случилась беда, и бросился ему на помощь. Недолго думая, он подъехал к красному трактору и привязал его на буксир. Синий трактор стал тащить своего товарища, но и его колеса тоже плотно увязли в грязи. Отчаявшись, синий трактор жалобно посигналил «Ту-тууу!». Его призыв о помощи услышала пролетающая мимо ворона, и тут же разнесла по всему лесу весть о том, что синий трактор попал в беду. Вскоре один за другим начали приходить на помощь животные и, несмотря на проливной дождь, пытались вытащить синий трактор из грязи. Зайцы и бобры тащили за бампер, медведь толкал кабину, а лось навалился на прицеп. Белочки таскали ветки с деревьев и подкладывали их под колеса трактора. Лошадь привезла небольшие камни, и их тоже насыпали под колеса. Ворона летала и командовала: «Раз, два, три – тащи!»
Зверюшки совсем забыли о том, что кто-то из них хищник, и что кого-то могут съесть. Они работали так слаженно и дружно, что уже со второй попытки сдвинули с места синий трактор, а тот уже вытащил из ямы своего красного товарища. Так были счастливы оба трактора и так благодарны своим новым четвероногим друзьям!
Красному трактору стало очень стыдно за то, что раньше он был так неприветлив. Он извинился и пообещал, что, когда его опять вызовут на стройку большого торгового центра в городе, он попросит разрешения показать стройку своим новым друзьям: огромные котлованы, высокий кран, бетономешалки и прочие бульдозеры. Зверюшки пришли в неподдельный восторг. А белочки сказали, что они непременно заберутся на самый верх крана и будут оттуда всем махать. Тем временем дождик совсем закончился. Ворона улетела, лягушки пошлёпали по лужам домой, синий трактор прокатил уставших, промокших, но счастливых лесных обитателей. А красный трактор разрешил всем забраться в его кабину порулить и даже дал посигналить.
Колыбелька – Сказки бесплатно
Мощные тракторы для строительных работ — Пресс-релизы
Пресса / Корпоративные коммуникации
…
пресс-релизы
Назад к обзору
Пресс-релиз
Компания CLAAS, один из ведущих мировых производителей сельскохозяйственной техники, снова примет участие в Мюнхенской выставке Bauma со своим собственным стендом.
На ведущей мировой выставке строительной техники, которая проходит с 11 по 17 апреля, компания CLAAS представит ряд мощных тракторов мощностью до 530 л.с. с различными насадками и моделями для профессиональных работ на стройплощадке.
Традиционные тракторы большой мощности часто требуются в секторе гражданского строительства для транспортировки земли и материалов по труднопроходимой местности. Большие тракторы, такие как CLAAS XERION, также используются для стабилизации грунта и фрезерования, для гомогенизации смесей материалов, которые трудно уплотнить. Чтобы удовлетворить эти требования, CLAAS предлагает свою серию мощных тракторов строительным компаниям и поставщикам инженерных услуг, например, подрядчикам, выполняющим сельскохозяйственные и гражданские работы.
Требования, предъявляемые к тракторной технике на строительных площадках, особенно высоки: например, грунтовые дороги при строительстве дорог. CLAAS учитывает это при разработке своей продукции. По этой причине тракторы CLAAS отличаются широким выбором шин, высоким тяговым усилием и грузоподъемностью, большой грузоподъемностью, эффективными ВОМ с высоким крутящим моментом, а также профессиональной конструкцией кабины водителя, адаптированной к потребностям строительных компаний и подрядчиков.
Транспортный универсал – серия AXION 800
Серия AXION 800 – идеальный универсал для транспортных работ с самосвалами и прицепами-самосвалами. При небольшой общей массе всего 10,5 т AXION 800 может выдерживать большую дополнительную нагрузку. Даже при буксировке 40-тонного прицепа по пересеченной местности эти тягачи просты в обращении. Это связано с их высокой мощностью двигателя, до 295 л.с. и бесступенчатая трансмиссия CMATIC в сочетании с интуитивно понятными элементами управления, которым водители могут быстро научиться пользоваться, даже при переключении передач. AXION 870 CMATIC будет представлен на выставке Bauma вместе с Tridem Halfpipe HP от Krampe и системой контроля давления в шинах от R&M Landtechniksysteme GmbH.
Максимальная мощность для буксировки тяжелых грузов – серия AXION
Мощность до 410 л.с. AXION 900 был разработан как профессиональная машина для буксировки тяжелых грузов. Благодаря очень высокой мощности ВОМ и максимальной грузоподъемности 11,5 т модели AXION 900 в первую очередь предназначены для комбинированных буксировок, например, для использования буксируемых стабилизаторов. Несмотря на высокую мощность двигателя и ВОМ, AXION 900 отличается впечатляюще низким расходом топлива. Как и в AXION 800, бесступенчатая трансмиссия CMATIC и интуитивно понятный дизайн органов управления предотвращают ошибки оператора и облегчают смену водителей. CLAAS представляет AXION 950 CMATIC на выставке Bauma.
Для экстремальных задач – XERION
Экстремальные тяговые характеристики от CLAAS с концепцией XERION 4×4. Оснащен двигателями мощностью до 530 л.с. и высокая тяга от 4-х равновеликих колес диаметром до 2,2 м и шириной 90 см. Благодаря высокой тяговой способности XERION подходит для комбинаций с большими фрезами или стабилизаторами. XERION также имеет очень высокую производительность ВОМ, что делает его идеальным, например, для мобильных хакеров или шредеров. Особенностью XERION является вращающаяся на 180° кабина, что означает, что водитель всегда имеет прекрасный обзор своей рабочей зоны. XERION также оснащен бесступенчатой трансмиссией CMATIC и может использовать всю свою мощность как для тягового усилия, так и для прямой тяги. CLAAS представляет XERION 4000 TRAC VC с вращающейся кабиной, а также лесной культиватор/мульчер от seppi.m.
Полезные опции оборудования
AXION 800, AXION 900 и XERION оснащены модулем телеметрии, который можно использовать для регистрации рабочего времени и выполнения передачи данных в целях диагностики и обслуживания. Наряду с практичным базовым набором функций, CLAAS предлагает дополнительные пакеты оборудования и опции, отвечающие индивидуальным требованиям. Например, есть системы контроля давления в шинах для экстремальных условий работы, камеры, системы управления гусеницами и многое другое. Другие расширения, такие как монтажные кронштейны, опорные плиты, гидравлические комплекты и опоры осей или интерфейсы между трактором и муниципальным оборудованием, реализованы в сотрудничестве с признанными партнерами, такими как Hans Sauter GmbH в Штеттене.
Обширная сервисная сеть
Важным преимуществом для всех клиентов является обширная сеть продаж и обслуживания CLAAS по всему миру. Таким образом, компаниям, работающим в национальном или международном масштабе, гарантируется быстрый ремонт и поставка запасных частей.
Посетите нас на bauma!
Вы можете найти нас на открытой выставочной площадке FN 724/1. Мы будем рады предоставить вам техническую информацию и ответить на другие вопросы, например, о курсах обучения водителей, контрактах на техническое обслуживание, возможностях финансирования или лизинга.
Группа компаний CLAAS, корпоративные коммуникацииПо всем вопросам обращайтесь по адресу [email protected]
Поделиться контентом:
О CLAAS
Более подробная информация о CLAAS доступна в…
Подробнее…
Применение тракторов в гражданском строительстве
Махмуда Ханам
class=»eliadunit»>
С тех пор как началась эра модернизации, большую часть ее сыграли тракторы. Тракторы служат людям наилучшим образом, выполняя различные жизненные функции. В основном тракторы заботятся обо всех зеленых существах этой планеты, чтобы мы могли жить лучше. И этого мало, есть еще такие как подъем, перетяжка и еще больше применений, о которых вы еще не знаете. Следовательно, чтобы рассказать вам о большем использовании трактора, была написана эта статья. Вы познакомитесь с каждой деталью использования трактора, а также с тем, как тракторы выполняют эти функции.
1. Мощная щетка для кошения
Тракторы
— одна из самых удобных и лучших технологий для обрезки. Следовательно, чтобы газон вашего дома или поле гольф-клуба выглядели аккуратно и аккуратно, вам понадобится трактор с насадкой-косилкой. Для такой работы вам не понадобятся огромные и громоздкие тракторы! Трактор средней грузоподъемности шириной от 5 до 6 футов с соответствующей насадкой-косилкой вполне подходит для такой обрезки и обслуживания.
2. Расчистка земель
Если вы любите, чтобы окружающая среда была аккуратной и чистой, а также свободной от грязи и ненужного мусора, то иметь трактор так же важно, как иметь лучшего друга. Для перемещения препятствий, таких как камни, тяжелые кусты, мертвые деревья и другая грязь, чтобы земля оставалась чистой для выращивания сельскохозяйственных культур, требуется трактор. Тракторы могут помочь в таких случаях, единственное, что вам нужно сделать, это прикрепить к трактору качественный щеткосъемник. Затем трактор будет отрывать траву от корней своей мускульной силой.
3. Перемещение сверхтяжелых вещей
Вы точно знаете, что ваши две руки не смогут носить и перекладывать тяжелые бревна с одного места на другое. Для таких задач вам понадобится трактор. Фронтальный погрузчик, установленный на тракторе, был специально создан для выполнения таких задач, как толкание, подъем и перенос щеток и бревен.
4. Выращивание и земледелие
Выращивайте и культивируйте различные растения в поле, используя плуги, диски, сеялки и культиваторы, которые можно использовать вместе с тракторами любого размера. Выращивайте свои любимые деревья на своем фермерском поле, чтобы поедать вкусные сочные фрукты с помощью авгура, который упрощает посадку.
5. Простое управление животноводством:
В эпоху модернизации, когда инновации привели к внедрению новых методов, управление животноводством также стало простым и управляемым только благодаря тракторам. Когда погода портится, наличие трактора в этот момент кажется спасением. Вы можете легко кормить свой скот, принося корм снаружи в их убежище. Кроме того, вы можете быстро переместить свой скот в убежище.
6. Экстренная помощь при стихийных бедствиях
Дороги блокируются из-за стихийных бедствий, таких как торнадо или наводнения, — это обычная проблема, с которой сталкивается каждая страна на земле. В такой ситуации транспорт блокируется из-за размера колес. Большая часть транспорта не может проехать по дорогам из-за маленьких колес, которые застревают в грязи, мусоре и грязной воде. В таких ситуациях отлично помогает трактор. Благодаря большим колесам вы сможете преодолевать все препятствия и добираться до людей, нуждающихся в экстренной помощи. Вы также можете поставлять еду в больших количествах, так как трактор может выдержать такой большой груз.
7. Ландшафтный дизайн
Все мы знаем, насколько важным для нас стало сажать деревья, а также создавать пруды, чтобы уменьшить последствия глобального потепления. И если вы тот, кто хочет внести свой вклад в благополучие планеты, вам обязательно понадобится трактор, чтобы помочь себе. Используя передний каток, вы можете выполнять работу по подъему, а также лепке земли, выравниванию холмов, прямому дренажу и строительству небольших прудов с помощью отвала. Каменный каток трактора помогает вдавливать камни в землю, создавая твердую и прочную поверхность без необходимости мощения.
8. Строительные проекты
Вы никогда не увидите, чтобы какой-либо строительный проект работал без привлечения трактора. С помощью авгура вы можете просверливать отверстия самым быстрым способом по сравнению с любым другим известным методом. Неважно, для каких целей вы будете использовать трактор. Это может быть сарай для столбов или какая-то другая цель, которую вам нужно выполнить. Вам просто понадобится экскаватор для строительных работ. И тогда вы полностью готовы копать фундаменты, электрические линии, водопроводы и другие вещи, связанные с этой областью, такие как перемещение песка и гравия.
класс = «элиадунит»>
Кроме того, вы можете оборудовать свой трактор вилкой, чтобы легко выполнять работу по подъему груза. Все мы знаем, что перемещение мешков с цементом, разгрузка строительных материалов, подъем и кровельные работы являются неотъемлемой частью строительных работ. Вы, конечно, не можете представить выполнение всех этих работ без помощи трактора.
9. Обеспечивает превосходное аварийное резервное копирование
Работать с пилами, дрелями, фонарями, компьютерами и средствами связи можно и с помощью трактора. Как вы спрашиваете? Просто подключите инвертор 110 к аккумулятору вашего трактора, и ваш трактор готов служить вам.
10. Очистка дороги от снега
Блокирование дорог из-за сильного снегопада является препятствием, с которым сталкиваются почти все страны с холодным климатом. Для таких случаев трактор будет самой удобной вещью, которую вы найдете. Фронтальный погрузчик и отвал трактора могут выкапывать и убирать снег с дороги, после чего вы снова можете свободно пользоваться своими дорогами!
Подводя итог, можно сказать, что после прочтения этой статьи вы наверняка узнали обо всех областях применения тракторов и обо всех проблемах, которые с их помощью можно решить.
Главная / Запчасти для тракторов / Т-150 / Первичный вал КПП (Т-150)
Характеристики
Отзывы (0)
Производитель:
ООО «ТАРА»
Доставка
На трактор
Т-150
Каталожный код
150. 37.104-4
Вес, кг
7.47
Заполните обязательные поля *.
* Имя:
* E-mail:
* Комментарий:
* Оценка:
Назад
Перезвонить Вам
Телефон: *
Комментарий:
Купить в один клик
Телефон: *
Комментраий:
Высокоскоростные редукторы Cotta для применения на испытательных стендах
Оцените надежность и высокую производительность высокоскоростных редукторов Cotta
Высокоскоростные редукторы Cotta
рассчитаны на долгие годы службы и предлагаются в различных стандартных и индивидуальных исполнениях.
На протяжении более 50 лет компания Cotta разрабатывает и производит разнообразную линейку высокоскоростных коробок передач, которые используются некоторыми из крупнейших OEM-компаний в мире для многочисленных научно-исследовательских и производственных испытательных стендов для автомобильных, аэрокосмических и промышленных компонентов. Наши высокоскоростные редукторы также применимы для управления скоростью в неавиационных, промышленных применениях — от редукторов турбин до центробежных осушителей и во многих других случаях, когда требуется узкоспециализированное, мощное и надежное решение.
У Cotta есть возможность начать с «проектирования с чистого листа», что позволяет нам продемонстрировать вам нашу универсальность и опыт в разработке индивидуального решения редуктора, которое соответствует вашим личным требованиям и потребностям. Будь то стандартная сборка или нестандартная конфигурация, Cotta найдет для вас правильную рекомендацию. Показанные здесь модели высокоскоростных редукторов предназначены для обобщения наших возможностей и генерации идей — это не абсолютный список продуктов.
ПОПУЛЯРНЫЕ БЫСТРОДЕЙСТВУЮЩИЕ РЕДУКТОРЫ КАТАЛОГ БЫСТРОДЕЙСТВУЮЩИХ РЕДУКТОРОВ ПОЛНАЯ БИБЛИОТЕКА СПЕЦИФИКАЦИИ ПРОДУКЦИИ ВЫСОКОСКОРОСТНЫЕ КОРОБКИ ПЕРЕДАЧ ФОРМА ЗАПРОСА
Некоторые из наших самых популярных высокоскоростных редукторов показаны ниже и перечислены в этой таблице, но, пожалуйста, свяжитесь с Cotta для получения информации о ваших конкретных потребностях.
СКАЧАТЬ PDF
СКАЧАТЬ PDF
Редукторы Cotta Engineered — самые надежные и мощные продукты, доступные в нашей отрасли. Мы гордимся тем, что разрабатываем каждую уникальную коробку передач с использованием новейших технологий. Мы поставляем наилучшие из возможных высокоскоростные коробки передач, повышающие или понижающие передачи, насосные приводы, раздаточные коробки или тип продукта, который требуется в вашей ситуации.
Предложение по высокоскоростному редуктору Предложение по промышленному редуктору Другие запросы предложений 034
Мы можем запросить установку файлов cookie на вашем устройстве. Мы используем файлы cookie, чтобы сообщать нам, когда вы посещаете наши веб-сайты, как вы взаимодействуете с нами, чтобы сделать ваш пользовательский интерфейс более удобным и настроить ваши отношения с нашим веб-сайтом.
Нажмите на заголовки различных категорий, чтобы узнать больше. Вы также можете изменить некоторые из ваших предпочтений. Обратите внимание, что блокировка некоторых типов файлов cookie может повлиять на вашу работу с нашими веб-сайтами и на услуги, которые мы можем предложить.
Основные файлы cookie веб-сайта
Эти файлы cookie необходимы для предоставления вам услуг, доступных на нашем веб-сайте, и для использования некоторых его функций.
Поскольку эти файлы cookie необходимы для работы веб-сайта, отказ от них повлияет на работу нашего сайта. Вы всегда можете заблокировать или удалить файлы cookie, изменив настройки браузера и принудительно заблокировав все файлы cookie на этом веб-сайте. Но это всегда будет предлагать вам принять/отказаться от файлов cookie при повторном посещении нашего сайта.
Мы полностью уважаем, если вы хотите отказаться от файлов cookie, но, чтобы не спрашивать вас снова и снова, разрешите нам сохранить файл cookie для этого. Вы можете отказаться в любое время или выбрать другие файлы cookie, чтобы получить лучший опыт. Если вы откажетесь от файлов cookie, мы удалим все установленные файлы cookie в нашем домене.
Мы предоставляем вам список файлов cookie, сохраненных на вашем компьютере в нашем домене, чтобы вы могли проверить, что мы сохранили. Из соображений безопасности мы не можем отображать или изменять файлы cookie с других доменов. Вы можете проверить это в настройках безопасности вашего браузера.
Установите этот флажок, чтобы включить постоянное скрытие панели сообщений и отказаться от всех файлов cookie, если вы не дадите согласие на это. Нам нужно 2 файла cookie, чтобы сохранить этот параметр. В противном случае вам будет предложено снова открыть новое окно браузера или новую вкладку.
Нажмите, чтобы включить/отключить основные файлы cookie сайта.
Другие внешние службы
Мы также используем различные внешние службы, такие как Google Webfonts, Google Maps и внешние поставщики видео. Поскольку эти провайдеры могут собирать личные данные, такие как ваш IP-адрес, мы разрешаем вам заблокировать их здесь. Имейте в виду, что это может значительно снизить функциональность и внешний вид нашего сайта. Изменения вступят в силу после перезагрузки страницы.
Настройки веб-шрифтов Google:
Нажмите, чтобы включить/отключить веб-шрифты Google.
Настройки карты Google:
Нажмите, чтобы включить/отключить карты Google.
Настройки Google reCaptcha:
Нажмите, чтобы включить/отключить Google reCaptcha.
Встраивание видео в Vimeo и Youtube:
Нажмите, чтобы включить/отключить встраивание видео.
Политика конфиденциальности
Вы можете подробно прочитать о наших файлах cookie и настройках конфиденциальности на странице Политики конфиденциальности.
Политика конфиденциальности
Принять настройки
BorgWarner T-18 Технические характеристики и коэффициенты передачи
Borg-Warner T-18 — это сверхмощная трансмиссия с верхней нагрузкой, используемая в ряде автомобилей Ford, Jeep и International Harvester. Пикапы Ford с трансмиссией Т-18 имели первую передачу 6,32:1, тогда как более тяжелые грузовики с 1967 по 1972 год использовали модель Т18Б, имевшую более высокое (и редкое) передаточное число 4,32:1 (версия пикап гораздо более распространена и популярна). Автомобили Jeep получали либо 6,32, либо 4,02: 1 первую передачу. Шестерни со второй по четвертую косозубые и полностью синхронизированы, а первая и задняя — цилиндрические и не синхронизированы. Схема переключения изменилась в 1979, поскольку была представлена переработанная вилка переключения передач.
Передаточные числа коробки передач Т-18
Версия
1
2
3
4
Р
Обычный Ford/Jeep
6.32 : 1
3,09 : 1
1,69 : 1
1,00 : 1
7,44 : 1
T18B (редкий)
4,32 : 1
2,26 : 1
1,51 : 1
1,00 : 1
7,44 : 1
Джип/IH
4. 02 : 1
2,41 : 1
1,41 : 1
1,00 : 1
4,73 : 1
Технические характеристики трансмиссии BorgWarner T-18
Трансмиссия:
БоргВарнер Т-18
Тип:
4-ступенчатая механическая коробка передач с верхней загрузкой
Код Ford Trans:
Ф
Предшественник:
БоргВарнер Т98
Приложения:
1965 — 1985 Грузовики Форд 1965–1991, различные грузовики Ford, Jeep и IH.
Якщо метод вистукування з технічних причин неможливий, підшипники зі сферичним зовнішнім кільцем знімаються за допомогою знімача.
Майстрами застосовуються знімачі:
з реверсивними важелями;
з гідравлічним шпинделем;
трьохважільного типу.
Кожна модель по-своєму унікальна, але як вибрати відповідну? Ми розповіли, як зняти підшипник без знімачів, використовуючи молоток. Тепер розберемося з більш складними ситуаціями, для вирішення яких потрібен спеціальний інструмент. І почнемо, мабуть, з критеріїв вибору знімача.
Як вибрати потрібний знімач?
Для підбору правильного інструменту керуємося такими критеріями, як наявність вільного простору, розмір і діаметр деталі, необхідне зусилля. Також важливо визначити тип захоплення, яке буде доречним при виконанні демонтажу: внутрішнє, зовнішнє або комбіноване.
Існує ряд вузькоспеціалізованих інструментів. Наприклад так звані чашкові моделі, дозволяють вирішити дилему: як зняти підшипник з ротора, не пошкодивши його.
Особливості чашкових знімачів: внутрішні оправлення мають діаметр від 34 до 80 мм, Зовнішні – від 43 до 90 мм. Процес запресовування/випресування виконується однією дією.
Трьохзахватні, вони ж трьохважільні моделі ефективні в умовах обмеженого простору. Якщо не знаєте, як зняти запресований підшипник, або прикипілий вузол, використовуйте трьохважільні знімачі. Завдяки широкому діапазону захоплення – 20-230 мм і зусиллю в 4,5 тонни, ці інструменти справляються з самими тугими кулькопідшипниками, і навіть будуть корисні при роботі з упорними роликопідшипниками, іншими щільно надітими вузлами.
Найпотужнішими вважаються гідравлічні моделі, що докладають зусилля у 20 тонн. Знижують частку фізичних витрат при використанні, але мають складний механізм, що вимагає постійного контролю за станом штоку і шарнірів.
Цей розділ огляду буде корисний тим, хто стурбований питанням, як зняти підшипник з валу без знімача, використовуючи тільки закони фізики.
Ми знаємо, що при нагріванні метал розширюється, тому існує гіпотетична ймовірність, що, якщо метал як слід розігріти, при мінімальному впливі вузол самостійно покине посадочне гніздо. Спосіб дієвий, але зі своїми нюансами. Важливо не перегріти метал, щоб не утворилася окалина. Якщо її не прибрати вчасно, оплавлений метал застопорить вальницю.
При капітальному ремонті осьових вузлів для зняття звертаються до термокілець. Вони складаються з прогумованого алюмінію, мають ізольовані ручки. Розмір кільця налаштовується в залежності від типу підшипника: роликові підшипники, підшипники із зовнішнім циліндричним кільцем, а також діаметру доріжки кочення.
Через те, що звичайні термокільця не мають власного джерела тепла, їх розігрівають ззовні за допомогою плити або інших джерел теплової енергії.
Більш ефективно вирішити дилему – як зняти підшипник без знімача допоможуть термокільця з нагрівальним елементом. Змащуємо інструмент машинним мастилом, надягаємо і щільно фіксуємо на підшипниковому вузлу, розігріваємо. Як тільки метал розшириться, і ми відчуємо рух, можна проводити демонтаж.
Съёмник для подшипников своими руками
Во время ремонта часто бывают ситуации, когда какого-то нужного инструмента нет «под рукой». В этом случае есть три выхода из положения: купить этот инструмент, взять у знакомых или сделать его своими руками. Все 3 способа имеют право на существование и используются от случая к случаю. Например, в моей истории срочно понадобился съёмник для снятия подшипника с ротора электродвигателя пылесоса Samsung. В этой статье рассмотрим, как можно выйти из этой ситуации.
Предыстория такова: двигатель пылесоса внезапно начал работать с посторонними шумами. Разобрав корпус и осмотрев его, стало понятно, что развалился верхний подшипник ротора. Снять его без специального съёмника, не повредив при этом ротор, не представляется возможным, поэтому были предприняты попытки найти съёмник у знакомых, которые не увенчались успехом. Покупать этот инструмент в магазине из-за разовой работы я посчитал излишней тратой денег. В дальнейшем так оно и вышло – сделать простой съёмник своими руками оказалось очень легко. На это ушло 20 минут времени и минимум деталей. Единственное условие – наличие сварочного аппарата и умение хотя бы немного им пользоваться.
Итак, по порядку. Есть ротор двигателя с подшипниками, один из которых необходимо заменить.
Чтобы снять подшипник с вала, под него надо подвести какой-нибудь упор. Причём этот упор должен быть определённой прочности и минимальной толщины, так как расстояние между подшипником и якорем составляет несколько миллиметров. Для этого подошла обычная металлическая шайба. Чтобы её можно было завести под подшипник, сделаем в ней вырез. Для этого зажмём шайбу в тисках и болгаркой вырежем четверть от её окружности.
Проверяем на роторе – подходит.
Теперь подумаем, из чего сделать корпус съёмника. В сарае нашёлся кусок профильной трубы. Отрежем от неё 5-ти сантиметровую часть. Чтобы съёмник можно было подвести под подшипник, необходимо в трубе прорезать одну стенку, причём ширина выреза должна быть больше диаметра подшипника. Зажимаем трубу в тиски и болгаркой вырезаем полосу.
Дальше ставим трубу на торец, кладём на неё подготовленную шайбу и привариваем электросваркой. Соединение должно быть прочным, чтобы во время работы шайба не отвалилась.
Переворачиваем корпус съёмника, установив его шайбой вниз. Сверху надо приварить гайку, в которую будет вкручен болт, чтобы выдавить подшипник. Гайка диаметром меньше размера трубы, поэтому под неё нужно установить какую-нибудь опору. Подойдёт всё, что угодно: шайба, любая пластина, отрезанная стенка трубы. В моём случае шайбы подходящего диаметра не нашлось, поэтому под шайбу меньшего диаметра подложил 2 гвоздя и сваркой приварил их к корпусу съёмника. Сверху уложил гайку и всё тщательно обварил. Съёмник для подшипника готов.
Осталось установить съёмник на роторе, закрепить его в тисках, ввернуть в гайку болт и, закручивая болт ключом, выдавить подшипник. На валу ротора, в которую упирается болт, нарезана резьба. Чтобы её не повредить, перед съёмом надо накрутить на неё гайку, и уже в гайку упереть болт.
На изготовление съёмника у меня ушло всего 20 минут, и за пару минут был снят подшипник с ротора.
В завершении покажу, как можно быстро и просто запрессовать новый подшипник на вал. Для этого понадобятся тиски, кусок трубы и шайба.
Устанавливаем на вал подшипник, следом к нему прижимаем шайбу, потом кусок трубы и зажимаем эту конструкцию в тисках.
Когда сжимаются тиски, труба давит на шайбу, та — на подшипник. Под действием силы сжатия деталь насаживается на вал ротора. Здесь главное – установить конструкцию ровно, следить за тем, чтобы вал ротора попал в отверстие шайбы и трубы, а не упирался в их стенки, и не согнуть ротор чрезмерным усилием.
Вот так быстро можно сделать съёмник для подшипника своими руками, использовав минимум материалов, практически бесплатно. Конструкция простая, надёжная, главное – рабочая. Недостатком данного устройства является то, что этот съёмник можно применять только для маленьких подшипников. Для больших необходимо изготовить более мощную конструкцию.
4 способа снятия подшипника электродвигателя без съемника – ElectricMotorRewindingSolutions
Подшипники электродвигателя обычно снимаются с помощью съемника подшипников. Он имеет губки для захвата задней части подшипника и резьбовой стержень съемника, установленный на конце вала. При затяжке подшипник вырвался из шейки подшипника
Бывают случаи, когда перед вами стоит задача снять и поменять подшипник двигателя, а съемник либо не подходит, либо его просто нет.
Есть и другие способы сделать это, и вот некоторые из них.
1. Использование тисков и монтировки
2.. Разрезание наружного кольца и последующее нагревание внутреннего кольца подшипника
3. Использование разделителя подшипников его охлаждающая жидкость
I. Снятие подшипника ротора с помощью тисков и пары монтировок
Этот метод снятия подшипника является быстрым, но необходимо, чтобы тиски были надежно закреплены на верстаке. .
а) Зажмите ротор в тисках. Совместите край губки тисков с подшипником ротора.
Выравнивание подшипника ротора на губках тисков
b) Для небольших подшипников размеров 6203, 6202, 6201 или меньше можно использовать пару более длинных отверток с плоским наконечником, по возможности одинаковой длины. Для больших размеров подшипников 6204 и 6206 подходит пара монтировок.
c) Если вал заржавел, сначала отполируйте его наждачной бумагой, а затем распылите смазку.
d) Подденьте подшипник.
Некоторые роторы имеют внутренний вентилятор из алюминия, а сразу за ним находится подшипник. Закрепите ротор на тисках таким образом, чтобы ребра вентилятора упирались в губки тисков, чтобы не повредить вентилятор. Поддеть подшипник
Поддеть подшипник ротора, закрепленного в тисках
II. Снятие подшипника путем разрезания внешней обоймы с последующим нагревом внутренней обоймы.
Бывают случаи, когда снять подшипник с помощью съемника невозможно, например, когда нет места для зажима съемника, или когда подшипник находится рядом с хлипким вентилятором, это может быть затруднительно. Нагрев подшипника будет вашим вариантом
Подшипники имеют внутреннюю обойму, плотно прилегающую к валу, и внешнюю обойму, которая вращается. Сталь расширяется при нагревании, поэтому, если внутреннее кольцо подшипника горячее, а вал холодный, оно просто выскользнет.
Процесс нагрева должен быть быстрым, иначе вал тоже нагреется и они оба расширятся. В этом случае подшипник все еще будет плотно удерживаться на месте на валу.
В этом случае необходимо повторить процесс, сначала охладив весь ротор, а затем снова нагрев подшипник.
Процедура снятия подшипника с использованием тепла.
а) Закрепите ротор в тисках
б) С помощью тонкого дискового шлифовального станка срежьте наружное кольцо подшипника в двух местах, пока оно не выпадет вместе с шариками. Для меньших подшипников вы можете использовать инструмент Dremel.
Для больших подшипников можно использовать газовый резак, но не забудьте отрезать его сбоку, чтобы расплавленный металл не попал на вал.
c) Дайте ротору и внутреннему кольцу подшипника остыть. Ставь вентилятор.
d) С помощью горелки нагрейте внутреннюю обойму подшипника. Вы можете использовать либо кислородно-ацетиленовую горелку, либо переносную горелку MAPP.
e) Наденьте термостойкие перчатки из кевлара и вытащите подшипник. В противном случае используйте небольшой кусок металла, чтобы аккуратно вытащить внутреннюю обойму подшипника из вала.
f) Если на больших подшипниках перевернуть ротор, внутреннее кольцо подшипника, вероятно, просто выпадет.
III. Снятие подшипника с вала с помощью разделительной пластины подшипника.
Одним из преимуществ съемника подшипников является то, что вы можете быстро снимать подшипники. Я могу сказать вам это, потому что я использую оправочный пресс вместо съемника, который иногда идет в комплекте с сплиттером.
Если у вас есть оправочный пресс и пластина для разделения подшипников, вы можете буквально снять подшипник менее чем за 10 секунд. Что быстро.
Вторым преимуществом является то, что если подшипник находится слишком близко к вентилятору, то даже съемник не подойдет.
Разделительная пластина может быть достаточно тонкой, чтобы поместиться за этими подшипниками.
Третье преимущество, когда снимаемый подшипник довольно новый и его нужно использовать повторно.
Например, новый подшипник был установлен только для того, чтобы понять, что за ним должно стоять стопорное кольцо. Его необходимо снять и установить стопорное кольцо перед подшипником.
Обычно, поскольку подшипник дешевый, мы просто заменяем его новым. Кроме того, при использовании съемника повреждается уплотнение.
Не так с разделителем подшипников. Его плоская поверхность оказывает равномерное давление на внутреннюю и внешнюю обойму подшипника. Хотя замена его все же идеальна.
Процедура использования съемника подшипников и пресса для снятия подшипников ротора
a. Ослабляйте гайки болта делителя до тех пор, пока пластина делителя не выйдет за пределы диаметра подшипника.
б. Установите разделитель подшипников плоской стороной вверх на основание оправочного пресса.
в. Установите подшипник на делитель
d. Удерживая одной рукой рычаг оправочного пресса, а другой удерживая ротор, выдавите подшипник из вала.
Процесс также можно ускорить, оставив гайки незатянутыми. Таким образом, вы можете легко установить подшипник на разветвитель, сомкнуть две пластины вместе и выдавить подшипник.
Еще одно предложение: установить прокладку между валом ротора и валом прижимного оправки, чтобы положение рычага оправочного пресса было в идеальном месте, где можно получить хороший рычаг
Недостаток в том, что вам нужны два человека удалить подшипники на большем роторе из-за его веса.
Кроме того, некоторые конструкции оправочных прессов не подходят для этой цели. Основание должно иметь отверстие, соответствующее диаметру ротора.
Выпрессовка подшипника с помощью съемника подшипников, установленного на оправочном прессе
Если ремонтная мастерская часто заменяет подшипники ротора, модификация основания оправочного пресса может быть функциональной и продуктивной.
Для домашних мастеров, у которых нет оправочного пресса, можно также установить рассекатель на два деревянных бруска и постучать по валу резиновым молотком, чтобы снять подшипник.
IV. Снятие подшипника с вала с помощью тепла и охлаждающей жидкости.
Извлечение подшипника, застрявшего в валу ротора, с помощью съемника и кислородно-ацетиленовой горелки может оказаться сложной задачей, если шейка подшипника уже повреждена, корродирована или слишком велика.
Шарики подшипников также могут разрушиться, что сделает съемник бесполезным, или в случаях, когда внешняя обойма роликового подшипника отрывается, оставляя внутреннюю обойму на валу.
Равномерный нагрев внутренней обоймы подшипника до белого цвета с использованием охлаждающей жидкости токарного станка является одним из вариантов.
Кроме того, когда вам нужно установить ротор на токарном станке, чтобы измерить биение вала, можно также удалить там подшипник.
Процедура снятия упорного подшипника с вала ротора
a. Отрежьте наружное кольцо подшипника с помощью отрезного дискового шлифовального станка или кислородно-ацетиленового резака, если это еще не сделано.
б. Установите ротор на токарный станок.
в. Установите скорость токарного станка примерно на 45 об/мин и дайте ему поработать.
д. Включите охлаждающую жидкость токарного станка и направьте конец шланга на вал ротора примерно на полтора дюйма (3,8 см) от внутреннего кольца подшипника.
эл. Нагрейте внутреннюю обойму подшипника с помощью розеточного наконечника кислородно-ацетиленовой горелки.
ф. Когда подшипник нагреется, его можно просто вытащить.
Снятие внутреннего кольца подшипника с использованием охлаждающей жидкости для токарного станка и кислородно-ацетиленовой горелки
Существуют и другие практические способы снятия подшипников без съемника, которые используют другие автомеханики Я буду рад опубликовать его для вас.
Если у вас есть другие идеи, поделитесь ими ниже в разделе комментариев, чтобы другие могли извлечь из этого пользу. Я уверен, что помимо съемника есть еще много способов снять подшипник с вала.
Как снять застрявшую направляющую втулку или подшипник
Три верных способа снять застрявшую направляющую втулку или направляющий подшипник механической коробки передач.
Видео по теме
Замена сцепления в домашних условиях — это не совсем работа для новичков. Вы должны бросить карданные валы, снять тройник, открутить колокол и аккуратно снять коробку передач. После отправки маховика на шлифовку, последним шагом перед повторной сборкой с новым диском сцепления и нажимным диском является проверка направляющего наконечника трансмиссии и замена направляющей втулки трансмиссии (или направляющего подшипника), которая запрессована сзади. коленчатого вала двигателя.
В некоторых случаях используется пропитанная маслом бронзовая втулка, а в некоторых — роликовый подшипник, но в любом случае есть вероятность, что он не захочет выходить из коленчатого вала так легко, как вы думаете. Нечасто у нас есть тот, который выходит с угловым инструментом для снятия, поэтому вот три надежных метода, которые мы использовали в прошлом, чтобы удалить застрявшую направляющую втулку или направляющий подшипник.
Вариант 1: Используйте инструмент для снятия направляющего подшипника
Можно подумать, что использование специального инструмента для снятия направляющего подшипника будет самым надежным методом, но мы здесь, чтобы сообщить вам, что они часто не работают, поскольку ну как вы и ожидали. Съемник вставляется во внутренний диаметр направляющей втулки или подшипника и расширяется по мере затягивания инструмента, теоретически обеспечивая хороший захват втулки/подшипника от его центра. Затем вал затягивают, выталкивая втулку/подшипник из отверстия коленчатого вала. Это в теории, по крайней мере. В то время как они работают лучше со стальными направляющими подшипниками, чаще всего с бронзовыми втулками инструмент просто выскальзывает, оставляя вас с умеренно искривленной втулкой, которая все еще плотно сидит на месте.
Вариант 2: Гидравлическое усилие
Чаще всего это наш немедленный способ удаления либо застрявшей направляющей втулки, либо застрявшего направляющего подшипника. Во-первых, возьмите деревянный штифт, стальной стержень или то, что мы обычно используем, инструмент для выравнивания направляющей втулки/подшипника, который плотно входит во внутренний диаметр направляющей втулки/подшипника. Затем полностью заполните смазкой полость за втулкой/подшипником.
Все, что вам нужно сделать, это вставить штифт, стержень или инструмент в отверстие направляющей втулки/подшипника и сильно ударить по нему молотком. Гидравлическое действие вытолкнет подшипник легче, чем вы ожидаете. В экстремальных случаях, когда втулка/вкладыш подшипника глубокая, а допуск на запрессовку слишком мал, вам может потребоваться повторно заполнить полость смазкой один или два раза, прежде чем она выйдет полностью.
Вариант 3: Вырезать и долото
Мы считаем этот метод последним средством, когда все остальные методы не помогли. Причина – возможность повреждения коленчатого вала двигателя. Этот метод одинаково хорошо работает как с бронзовой направляющей втулкой, так и со стальным направляющим подшипником, но вам нужно быть особенно осторожным с подшипником, чтобы не врезаться слишком глубоко и не повредить коленчатый вал.
Проще всего использовать вращающийся отрезной диск. Аккуратно прорежьте глубокую бороздку почти до конца. Однако нет необходимости прорезать полностью, так как это увеличивает вероятность повреждения коленчатого вала.
С помощью острого плоского долота сильно ударьте по втулке или вкладышу подшипника. Если вы врезали достаточно глубоко, втулка или вкладыш подшипника треснет, ослабив запрессовку в отверстии коленчатого вала.
Тогда достаточно снять направляющую втулку или подшипник руками и установить новую.
Популярные страницы
Hyundai N Vision 74 2026 года: мы хотим, чтобы его построили. Плохой.
2024 Chevrolet Traverse Обзор первого взгляда: у него красные буксировочные крюки!
Электрический пикап Ford F-150 Lightning 2024 года стал намного дешевле T Первый тест: два шага вперед…
Рекомендуемые статьи MotorTrend
Как заменить жидкость в дифференциале на цельном мосту
Шон П. Холман |
Ремонт двигателя Ford 400M
Ричард Холденер |
Как собрать двигатель Ford 351W мощностью 505 л.с.
Сотрудники MotorTrend|
Как снять подшипник заднего моста с помощью молотка
Кристиан Хейзел |
10 лучших статей о бойне на грузовиках на TruckTrend.com
Дизельный силовой персонал |
Грузовики с наилучшей стоимостью при перепродаже: эти пикапы хорошо сохраняют свою стоимость
Автомобиль УАЗ 469 оборудован механическим рулевым управлением. Оно состоит из рулевой колонки, редуктора и привода. Воздействие на механизм осуществляется из кабины автомобиля с помощью рулевого колеса. В процессе эксплуатации могут возникать различные неисправности рулевого редуктора. Для восстановления его работоспособности необходим ремонт или регулировка.
Рулевой редуктор автомобили УАЗ 469 представляет собой узел, служащий для поворота передних колес автомобиля. Устройство рулевого редуктора УАЗ предусматривает снижение усилий, прилагаемых водителем к рулевому колесу при движении автомобиля.
Картер рулевого редуктора УАЗ устанавливается на раме автомобиля. Узел фиксируется с левой стороны по ходу движения. Крутящий момент от рулевой колонки к редуктору передаётся с помощью карданного вала.
Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из глобоидального червяка и ролика двухгребневого типа. Червяк связан с валом, на который передаётся усилие рулевого колеса. Ролик устанавливается на одном валу с сошкой рулевого механизма. Таким образом, при вращении червяка ролик вместе с сошкой смещаются в определенную сторону. Для предотвращения проскальзывания вала, сошка установлена на мелкие шлицы.
При положении колёс для движения по прямой ролик должен находиться по центру червяка. Для правильности установки сошки шлицевое соединение оснащено сдвоенными единицами. Это исключает вероятность неправильной установки детали.
В некоторых случаях может потребоваться ремонт рулевого редуктора. Для того чтобы выполнить работы по ремонту, не обязательно наличие профильного образования. С задачей справится человек, имеющий минимальные технические знания. Разборка рулевого редуктора осуществляется в следующей последовательности.
Демонтировать редуктор с посадочного места. Для этого необходимо открутить и выбить болт, фиксирующий вал червяка в проушине крестовины. После этого открутить три болта, крепящих рулевой редуктор к раме автомобиля.
Слить масло. Смазка деталей рулевого редуктора осуществляется маслом. Оно заливается в картер. Во избежание вытекания масла в корпусе установлены сальники. Для слива отработавшей жидкости необходимо выкрутить специализированную заглушку, расположенную на картере.
Демонтировать сошку. Деталь жестко установлена на валу и зафиксирована гайкой. Для снятия можно использовать специализированный съемник. При его отсутствии можно сбить сошку с вала молотком. Важно не повредить резьбу вала.
Открутить боковую крышку. Для этого необходимо открутить 4 болта, служащие для крепления крышки к корпусу.
Демонтировать вал сошки. Деталь вынимается из корпуса редуктора вместе с роликом. Для того чтобы демонтировать вал, следует нанести по нему несколько ударов молотком из мягкого металла. Применение обычного молотка возможно только в совокупности с наставкой из алюминия или меди. Некоторые автомобилисты используют деревянную дощечку. Ее наставляют на вал и наносят удары. Таким образом, удается защитить резьбу от повреждений.
Открутить болты крепления нижней крышки и демонтировать деталь. Под крышкой установлены регулировочные прокладки. Необходимо аккуратно демонтировать их.
Демонтировать червячный вал.
После разборки все детали очищают от смазочного материала и металлической стружки, образовавшейся в результате трения. Проводится деффектовка деталей. Вышедшие из строя части необходимо заменить новыми. Сборка и установка узла осуществляется в обратной последовательности. После сборки необходимо провести регулировку рулевого редуктора.
Регулировка рулевого редуктора УАЗ 469
При наличии люфта в рулевом управлении, превышающего норму, необходимо в первую очередь проверить работоспособность крестовины рулевого карданного вала и шарниров рулевых тяг. Сильный износ деталей рулевого управления может привести к возникновению люфта. Если шарниры рулевых тяг и крестовина не изношены, потребуется регулировка узла.
Регулировка момента затяжки подшипников червяка
Чтобы отрегулировать момент затяжки подшипников червяка, необходимо демонтировать узел с автомобиля. После снятия рулевого редуктора необходимо неподвижно зафиксировать его. Для этого используют тиски. После этого регулировка осуществляется в следующей последовательности:
С помощью специализированного съемника снять сошку с вала. При снятии детали без приспособления может понадобиться ее нагрев.
Открутить болты крепления боковой крышки.
Легкими ударами молотка из мягкого металла выбить сошку.
Демонтировать нижнюю крышку.
Удалить тонкую прокладку, установленную в месте крепления крышки.
Установить нижнюю крышку рулевого редуктора.
При наличии смещения червяка по своей оси следует демонтировать крышку и удалить вторую прокладку, а на ее место установить первую. Таким образом, уменьшится зазор между нижней крышкой и корпусом редуктора.
После регулировки момента затяжки подшипников необходимо провести сборку и установку узла на автомобиль.
Регулировка зацепления червяка с роликом
При износе ролика или червяка появляется люфт в рулевом управлении. Для его устранения не требуется снятие узла с автомобиля. Регулировка осуществляется при установленном на автомобиль редукторе. Для устранения люфта необходимо:
Установить колеса в положение, при котором транспортное средство будет двигаться по прямой.
Демонтировать палец рулевой тяги из отверстия сошки. Для облегчения процесса демонтажа можно использовать специализированный съемник.
Выкрутить гайку блокирующую доступ к регулировочному винту.
Снять стопорную шайбу.
Закрутить регулировочный винт до тех пор, пока не исчезнет люфт в зацеплении червяка и ролика.
Установить стопорную шайбу на посадочное место.
Установить гайку, закрывающую регулировочный винт.
После регулировки зазора в зацеплении червяка с роликом следует проверить усилие, прилагаемое к рулевому колесу. Слишком сильно закрученный регулировочный винт приведет к повышенному трению деталей рулевого редуктора и к быстрому их износу.
Перед разборкой и регулировкой редуктора следует проверить работоспособность других частей рулевого управления. Разборку и сборку узла можно провести без использования специализированного оборудования.
После правильной регулировки рулевого редуктора на автомобиле УАЗ 469 допустимый максимальный люфт должен составлять не более 10о. Превышение этого показателя свидетельствует о нарушениях в работе других частей рулевого управления.
Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.
,
Уплотнение передней крышки на рулевой колонке УАЗ-469 469-5301112-01 на автомобиль ГАЗ 69 2 # 76-5107040 Кольцевые зажимные герметики корпуса пола под рычагом коробки передач
$ 8,02
1
# 76-5107048 Панель корпуса пола в сборе
5
# 76-5107074 Прокладка крышки переднего пола над раздаточной коробкой для центральных тормозов
7
# 76-5101102-А Крышка отверстия в напольной крышке
6
# 76-5107066-Б Крышка переднего пола над раздаточной коробкой и центральным тормозом с уплотнением
3
# 240820-П8 Винт 4х18
4
# 201454-П8 Болт М8-6gх16
19 # 76-5107038 Уплотнение кожуха пола под рычагом переключения передач
$ 23,66
18
# 76-5107033 Накладка верхней панели корпуса пола боковая левая
8
# 77-5107066-Б Крышка переднего пола над раздаточной коробкой и центральным тормозом с уплотнением
9
# 290377-П8 Болт М5х0,8х9
14
# 76-5101240 Перекладина разборная переднего пола в сборе
15
# 76-5107028 Прокладка верхней панели корпуса пола
16 # 81Д-5101102 Заглушка отверстия для доступа к полу
$ 13,02
11
# 77-5101136 Крышка люка пола над реостатом указателя уровня бензина
10
# 32-5101368 Прокладка, крышка
12
# 77-5107074 Прокладка крышки переднего пола над раздаточной коробкой и центральным тормозом
.
469 — Википедия, la eniclopedia libre
Википедия todavía no tiene una página llamada «Uaz-469».
Busca Uaz-469 en otros proyectos hermanos de Wikipedia:
Wikcionario (diccionario)
Wikilibros (учебные пособия / учебные пособия)
Wikiquote (citas)
Викитека (библиотека)
Wikinoticias (noticias)
Wikiversidad (contenido académico)
Commons (imágenes y multimedia)
Wikiviajes (viajes)
Wikidata (дато)
Викивиды (виды)
Comprueba si имеет специальную правовую форму, в том числе Википедию, посвященную праву общения, с информацией об этом. Си-э-э-э-э-э-э-э-э, правильно и правильно, Викимедиа donde quizás podrías encontrarla.
Busca «Uaz-469» и текстовые сообщения из Википедии.
Консультационный лист художественных работ «Uaz-469».
Busca las páginas de Wikipedia que tienen включает в себя «Uaz-469».
Si ya habías creado la página con este nombre, limpia la caché de tu navegador.
También Puede Que La Pagina Que Buscas Haya Sido Borrada.
Si el artículo incluso así no existe:
Crea el artículo utilizando nuestro asistente o solicita su creación.
Puedes traducir este artículo de otras Wikipedias.
En Wikipedia совместимые с текстовые документы, совместимые с лицензией Creative Commons Compartir-Igual 3.0. Нет информации о том, что у кого нет никаких условий для кумплан-альгуна-де-эсас.
Ten en cuenta también que:
Статьи об информации и информации serán borrados — версия «Википедия: Эсбосо» -.
Искусство публикации и автопроизводство serán borrados — версия «Wikipedia: Lo que Wikipedia no es» -.
,
Смотрите также
Схема звукового сигнала
Когда выйдет новый дастер 2019
Права международного образца
Устройство трансмиссии ваз 2115
Принцип работы расширительного бачка
Передаточное число редуктора заднего моста ваз 2106
Проведение предрейсового технического осмотра транспортных средств
Таблица размерности шин и дисков
Промывка печки без снятия
О назначении лица ответственного за выпуск автомобилей на линию
Карты тахографа что это
Ремонт рулевого управления УАЗ в Одинцово
Подбор ближайшего автосервиса
Собственный склад запчастей
Выполняем работы в срок
Гарантия качества работ
Услуги автосервиса для УАЗ
Замена датчика ГУР УАЗ
Ремонт электрических рулевых реек УАЗ
Ремонт гидравлической рулевой рейки УАЗ
Регулировка рулевой рейки УАЗ
Прокачка ГУР УАЗ
Замена сальника рулевой рейки УАЗ
Замена сальника УАЗ
Замена рулевой тяги УАЗ
Замена рулевой рейки УАЗ
Замена рулевой колонки УАЗ
Замена рулевого редуктора УАЗ
Замена рулевого наконечника УАЗ
Замена рулевого вала УАЗ
Замена ремня гидроусилителя УАЗ
Замена пыльника рулевой рейки УАЗ
Замена пыльника наружного ШРУСа УАЗ
Замена пыльника ШРУСа УАЗ
Замена насоса гидроусилителя УАЗ
Замена наружного ШРУСа УАЗ
Замена крестовины рулевого вала УАЗ
Замена гидроусилителя УАЗ
Замена внутреннего ШРУСа УАЗ
Сеть автосервисов «Вилгуд» выполняет ремонт рулевого управления УАЗ качественно и оперативно. В каждом филиале в Одинцово работают профессиональные автомеханики, которые прошли обучение и имеют опыт ремонта УАЗ .
Преимущества «Вилгуд»
Команда специалистов. В филиалах нашей сети в Одинцово работают сотрудники, прошедшие профессиональную подготовку. Особый подход компании к найму и обучению персонала позволяет гарантировать, что ремонт УАЗ будет выполнен идеально.
Специализированное оснащение. Наши техцентры оснащены профессиональной аппаратурой и необходимым инструментарием. Современное оснащение обеспечивает качество и скорость работ, помогает решать нетипичные проблемы.
Низкие цены. Автоматизация рутинных процессов позволяет устанавливать минимальные цены на ремонт рулевого управления.
Гарантия качества. Мы даем гарантию на все материалы, запчасти УАЗ и выполненные работы.
Особое отношение к клиентам. Мы дорожим вашим доверием, поэтому стараемся учитывать все требования и пожелания. Сотни отзывов с благодарностями – подтверждение качества и надежности всех проводимых нашими специалистами работ!
Скидки. Система скидок и акционных предложений делает услугу по ремонту рулевого управления выгодной. Вы можете оформить клубную карту VIP-клиента.
Чтобы записаться в техцентр «Вилгуд» в Одинцово, оставьте заявку по телефону или закажите обратный звонок на сайте. Менеджеры автосервиса свяжутся с вами, уточнят детали необходимых работ, запишут вас на удобное время.
Вовремя проведенная диагностика УАЗ позволит своевременно выявить проблему, а также не допустить появления новых неисправностей. Сеть технических центров «Вилгуд» гарантирует качество проведенных ремонтных работ.
9 0004 Apple iPhone 11 — Разблокирован — 64 ГБ, 128 ГБ, 256 ГБ — Все цвета — CA — В хорошем состоянии
C $398,00
1 POKEMON BOOSTERS FACTORY SEALED RANDOM ВСЕ НАБОРЫ | 12 УПАКОВОК | МЕЖДУНАРОДНЫЙ
C $49,99
C $72,99 | скидка до 32% — Предыдущая цена: C $72,99 скидка до 32% скидка до 54% — Предыдущая цена: 23,99 канадских долларов, скидка до 54% 5
10 pro 128 ГБ Серый Разблокирован Полностью функциональный 8/10 Косметическое состояние!
C $115,00
C $149,99 | скидка до 23% — Предыдущая цена: 149,99 канадских долларов скидка до 23% C $ 44,43 | — скидка до 20 % — Предыдущая цена: 44,43 канадских доллара, скидка до 20 %
Apple iPhone 11 — разблокированный — 64 ГБ, 128 ГБ, 256 ГБ — все цвета — CA — в отличном состоянии Хороший
C 789,00 $
Apple iPhone 11 Pro Max — разблокированный — 64 ГБ / 256 ГБ / 512 ГБ — CA — Good
C 419,00 $
Apple iPhone 12 — разблокирована — 64 ГБ, 128 ГБ, 256 ГБ — все цвета — CA — хорошее
C $429,00
Apple iPhone 11 Pro Max — разблокированный — 64 ГБ / 256 ГБ / 512 ГБ — CA — в отличном состоянии
C $469,00
Dyson Official Outlet — беспроводной пылесос V8B Next Gen, цвет может отличаться,
C $299,9 9
C 424,99 $ | скидка до 29% — Предыдущая цена: 424,99 канадских долларов скидка до 29% iPhone 12 Pro — разблокированный — 128 ГБ, 256 ГБ, 512 ГБ, все цвета — CA — 9 в хорошем состоянии0005
C $559. 00
1 MAGIC THE GATHERING BOOSTER FACTORY SEALED RANDOM ВСЕ НАБОРЫ | УПАКОВКА из 12 шт.
C 49,99 $
C 72,99 $ | со скидкой до 32% — Предыдущая цена: C $72,99 со скидкой до 32%
C 219,99 $
C 239,99 $ | скидка до 8% — Предыдущая цена: C $239,99 скидка до 8%
Apple iPhone XR — (разблокированный) A1984 (GSM) (CA) 64 ГБ/128 ГБ/256 ГБ — в отличном состоянии
C $289,00
Домашний кинотеатр Bose Solo Soundbar II, сертифицированный восстановленный
Назначение трансмиссии автомобиля заключается в преобразовании, передаче и распределении по ведущим колесам момента вращения от маховика автодвигателя, таким образом, указанный агрегат выступает промежуточным устройством, позволяющим снизить момент вращения до нужных оборотов, а также перераспределить их на ведущие колеса авто.
Содержание
1 Основные понятия
2 Основные узлы
3 Заключение
Основные понятия
Переднеприводная машина.
Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:
смена направленности, а также величины момента вращения;
перераспределение момента вращения от мотора к колесам;
распределение момента вращения на ведущие колеса.
Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:
Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.
Конструктивно автомобили разделяются по типу привода:
Передний привод. Основными есть передние колеса машины.
Задний привод. Основными становятся задние колеса авто.
Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).
Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.
Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:
Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.
Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:
Основные узлы
Заднеприводная машина.

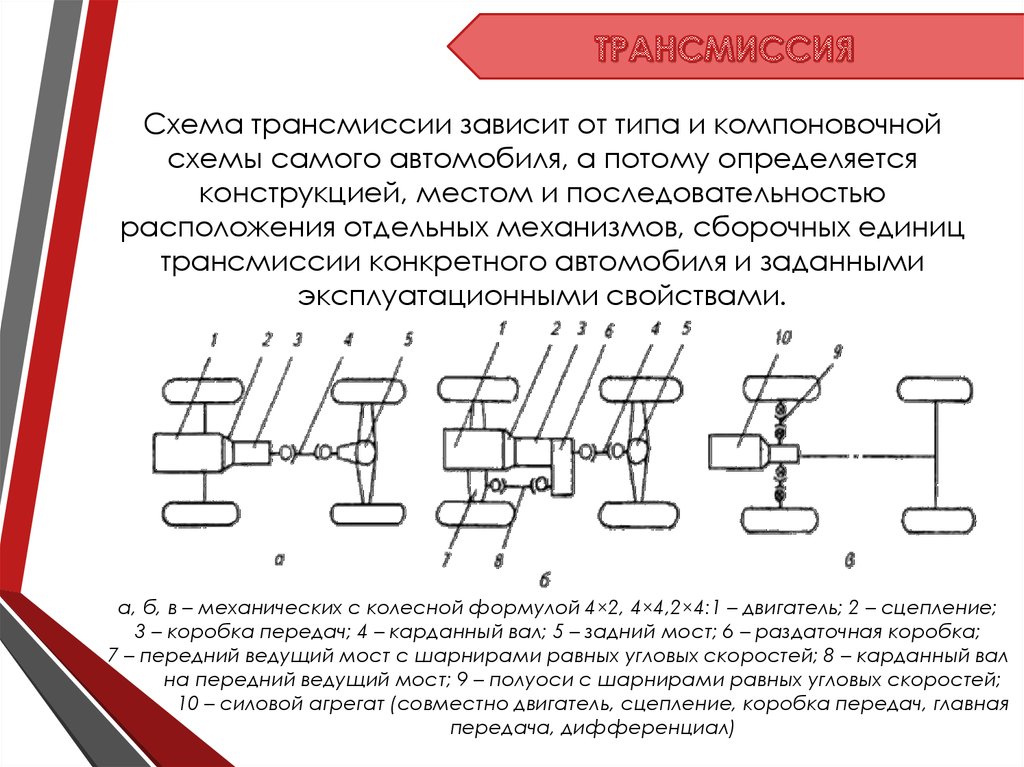

Из чего состоит трансмиссия? К основным узлам указанного устройства относят:
Сцепление. Служит для передачи момента вращения от автодвигателя к КПП, а также кратковременного отсоединения движка от КПП и плавного их последующего присоединения после включения передачи. Используется для предохранения элементов автодвигателя, а также коробки от перенагрузок и преждевременного износа, которые возникают во время резкого торможения либо несвоевременного переключения передач. Механизм начинает действовать при помощи троса, закрепленного к педели сцепления. В состав указанного агрегата входят такие основные элементы: ведомый диск, размещенный на ведущем колесе КПП и нажимной диск, жестко установленный на маховике коленвала.
Коробку передач. Предназначено это устройство для смены величины силы тяги и момента вращения, передаваемого от коленчатого вала движка на основные колеса машины при выезде на подъем, рушении с места, разгоне либо езде машины задним ходом. Также КПП позволяет отключить мотор и сцепление от остальных элементов трансмиссии путем включения «нейтралки».

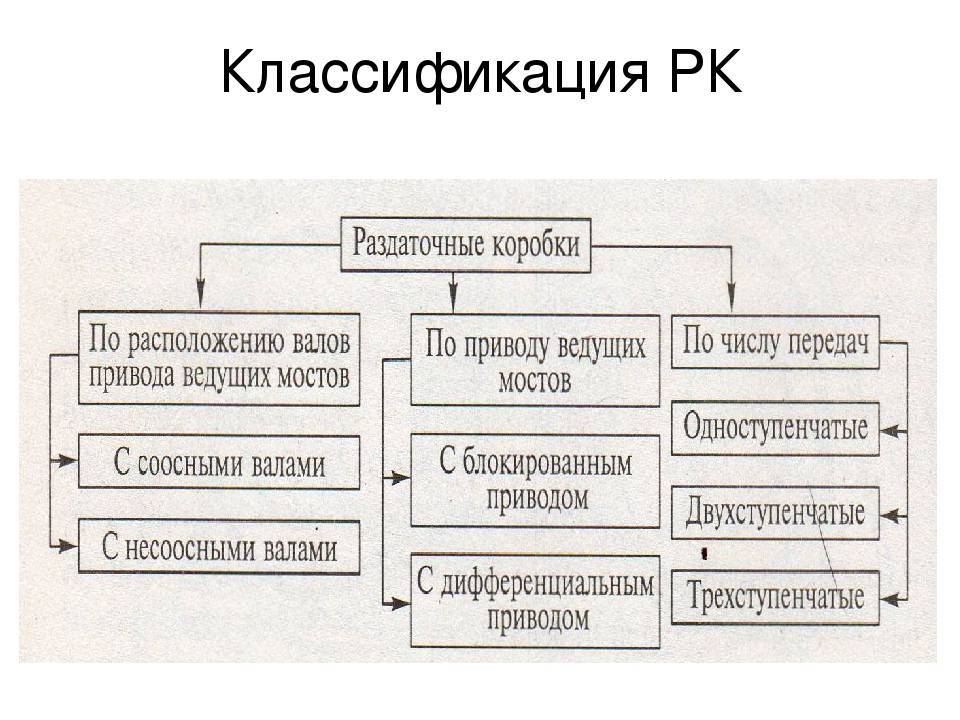

Раздаточную коробку. Это устройство применяется на автотранспорте с увеличенной проходимостью. Используется для передавания момента вращения к основным мостам, позволяет подключать и выключать полный привод. Размещается за КПП и подсоединяется к коробке карданным валом. В конструкции коробки может присутствовать дополнительная понижающая передача. Более сложные типы раздаточных устройств могут включать в себя межосевой дифференциал, позволяющий валам приводов переднего и заднего моста выполнять вращения с различными угловыми скоростями. Это способствует увеличению мощности машины и топливной экономичности, поскольку отсутствует проскальзывание основных колес при вхождении в поворот.
Карданную передачу. Механизм применяют для передачи момента вращения от вторичного вала КПП на вал основной передачи, расположенные несоосно один к другому либо под определенным углом. К ее основным составляющим относят: карданные шарниры, основной и промежуточный карданные валы, промежуточную опору.
Главную передачу. Устанавливается для наращивания величины момента вращения и передачи его на полуоси основных колес. Различают одинарные и двойные устройства. В первом варианте механизм включает одну пару шестерен, используется на легковушках либо грузовиках с малой и средней грузоподъемностью. Во втором случае устройство состоит из пары цилиндрических и конических шестерен, применяются такие конструкции на транспортных средствах с большой грузоподъемностью.
Дифференциал. Основное назначение устройства — это распределение момента вращения от основной передачи к полуосям, что позволяет им вращаться в различной скоростью при повороте машины или езде на неровном дорожном покрытии.
Шарниры равных угловых скоростей (ШРУС) используются чтобы передавать момент вращения от дифференциала к основным колесам авто. Различают внешние и внутренние шарниры. Первые используются для подсоединения с колесам, вторые для подсоединения с дифференциалом.
Заключение
Трансмиссия — это совокупность механизмов транспортного средства, служащих для перенесения и преобразования момента вращения от автодвигателя к ведущим колесам. Без указанного устройства движение машины невозможно. Мощность ДВС не позволяет за доли секунд разогнать колеса авто до рабочих оборотов мотора, препятствует этому вес машины, а также сила трения образовываемая при соприкосновении покрышек с полотном дороги. С помощью трансмиссии достигается нужное количество оборотов за нужное время. Передаваемый момент вращения зависит от передаточного числа устройства, определяющегося параметрами автодвигателя, динамическими характеристиками и назначением транспортного средства.
Автор Сергей ПолищукОпубликовано Рубрики ТрансмиссияМетки трансмиссия
Что такое трансмиссия автомобиля и ее виды
Трансмиссия автомобиля — составной элемент общей цепочки агрегатов, передающих вращательный момент от мотора к полуосям. От технических характеристик, конструкции зависит функциональность, мощность, передаточное число КПП. Трансмиссии для автомобиля легкового класса и внедорожника существенно отличаются друг от друга. Это очевидно, ведь для джипа требуется большая мощность, передача большего крутящего момента, прочие параметры.
Какие существуют виды трансмиссий
Малоопытные автовладельцы зачастую воспринимают желаемое за действительное. Речь идет о внедорожниках. На тыльной части многих джипов установлен шильдик с обозначением «4WD». Считают, что автомобиль с полным приводом на все четыре колеса. На практике это далеко не так.
Среди внедорожников, паркетников также имеются различия в конструкции, характеристиках, параметрах. Различают следующие виды полноприводных КПП:
полный привод на постоянной основе;
автоматический тип подключения полного привода;
полный привод с механическим типом подключения.

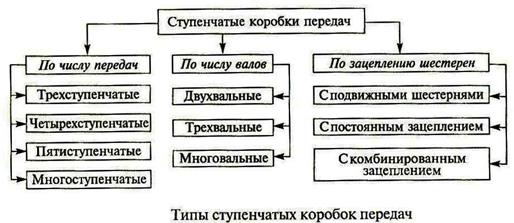

Классификация трансмиссий
Механические;

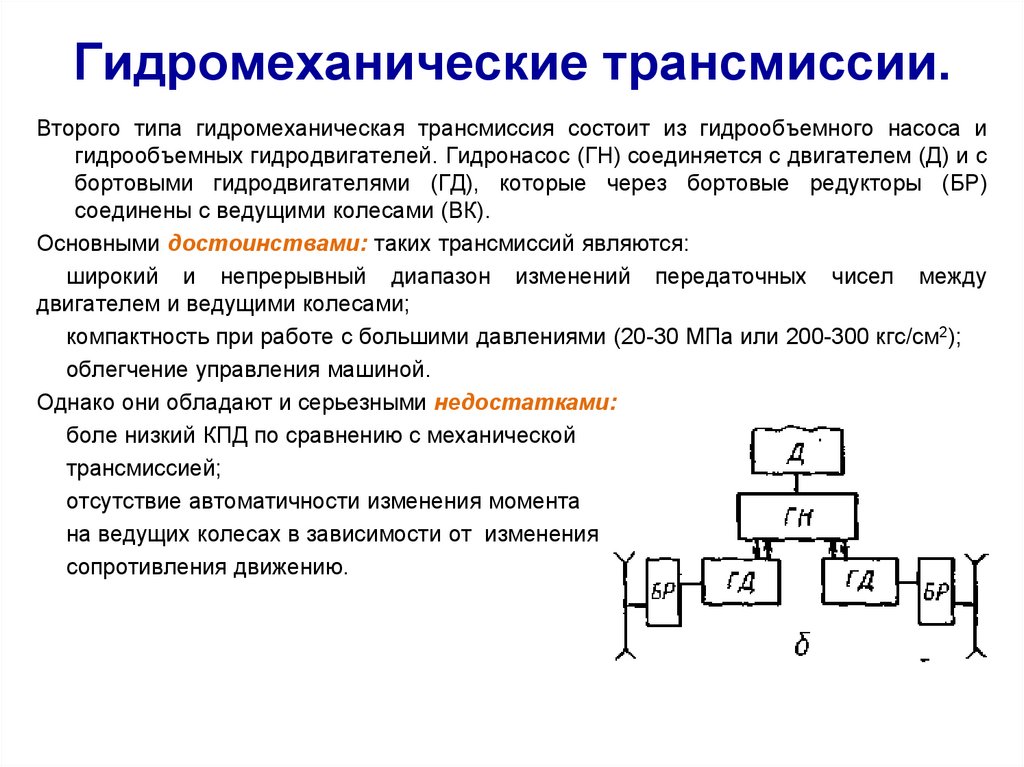

Гидромеханические;
Гидравлические;
Гидростатические;
Электромеханические.
Постоянный полный привод
Момент вращения передается от силового агрегата к полуосям внедорожника. Цепочка выглядит так: мотор — сцепление — коробка передач — раздаточная коробка (при наличии) — межосевой блокиратор — карданный вал (один или несколько) — дифференциалы моста.
Принцип работы: как только одна из полуосей попадает в яму, начинает пробуксовывать автоматически / механически активируется межосевой блокиратор. Крутящий момент передается на все колеса внедорожника. Блокировки ARB являются одними из самых качественных на рынке Украины. О самоболокирующемся дифференциале, его назначении, типах и принцыпах работы читайте в статье в блоге bezdor 4×4.
Полный привод автоматического типа
В обычном транспортном положении на джипе активен один мост (передний или задний), но как только колеса полуосей начинают проскальзывать, автоматически активируется вторая ось. В этом ей помогает вискомуфта.
Величина крутящего момента распределяется в каждом случае индивидуально. Пропорциональное соотношение зависит от тонкости настройки электронного блока управления автомобилем.
Трансмиссия автомобиля с автоматическим типом активации блокиратора считается наиболее перспективной. При условии соблюдения умеренного стиля вождения можно сэкономить на расходе горючего, увеличить динамику разгона, повысить приемистость. Последнее время данный тип активно устанавливается на кроссоверы – паркетники.
Полный привод с механическим активатором
Единственный тип, в котором нет межосевого блокиратора. Нередко замечается проскальзывание колес при вхождении в повороты. Активация второго моста происходит либо с помощью рычага на раздаточной коробке, либо непосредственно на ступице каждого колеса. На современных внедорожниках данный тип трансмиссии применяется все реже и реже.
Но, только данный тип «сцепки» способен пропорционально передать передаточное число на все полуоси. Автомобиль становится настоящим внедорожником.
Какой тип КПП выбрать при покупке
Для объективности ответа необходимо разграничить внедорожники и паркетники (кроссоверы). Очевидно, что в первом случае выбор сделать в пользу коробки передач механического типа. Настоящие «джипы» поставляются в продажу именно на механике. В случае с кроссовером, КПП может быть установлено как механического, так и автоматического типа. Для данного класса авто это не принципиально, чего нельзя сказать про внедорожники. Автомат не предназначен для систематических больших нагрузок. Перегревы, низкие обороты способствуют скорому износу расходных материалов. В конечном итоге, капитальный ремонт с полной заменой АКПП.
Мудрых вам решений, широкой дороги!
Объяснение 6 основных типов трансмиссии автомобиля
Слово «трансмиссия» или «коробка передач» является одним из тех терминов, с которыми многие знакомы, но большинство людей не знакомы с различиями между многими типами трансмиссии, используемыми сегодня. Коробка передач является одним из жизненно важных компонентов любого автомобиля с двигателем внутреннего сгорания. В этом руководстве объясняются некоторые из наиболее популярных типов автомобильных трансмиссий, используемых сегодня, и принципы их работы.
Что такое передача?
Трансмиссия — это устройство, предназначенное для изменения скорости двигателя в зависимости от необходимой мощности. Трансмиссия помогает оптимально передавать мощность от двигателя к колесам.
Попробуйте представить автомобиль без трансмиссии. При каждом обороте коленчатого вала ведущие колеса поворачивались одинаковое количество раз. Такое транспортное средство было бы неуправляемым, поскольку всегда крутило бы ведущие колеса; остановка означала бы выключение двигателя, а запуск означал бы, что машина внезапно подпрыгнет, как только вы повернете ключ. Его производительность будет плохой, и он будет потреблять много топлива. Наличие трансмиссии гарантирует, что обороты двигателя вашего автомобиля будут использоваться оптимально, производительность улучшится, и вы сможете перевести его в нейтральное положение. Нейтральная передача использует механизм сцепления, который отключает обороты двигателя от ведущих колес. Трансмиссия просто незаменимая составляющая любого автомобиля.
На протяжении всей истории автомобильные инженеры разрабатывали и внедряли множество типов трансмиссий. Мы можем разделить их на две характерные группы: автоматические и ручные. Автоматические коробки передач претерпели гораздо больше изменений, чем механические, особенно за последние несколько десятилетий. В этом руководстве объясняется, что вы должны знать о автомобильных трансмиссиях и как определить разницу между различными типами.
Сечение 6-ступенчатой поперечной механической коробки передач на Международном автосалоне 2017 во Франкфурте, Германия
1. Механическая коробка передач
Механическая коробка передач существует с самого начала автомобильной эры. Чтобы правильно управлять автомобилем, водитель должен нажать на педаль сцепления, отключив коробку передач от двигателя, вручную выбрать нужную передачу и нажать на педаль сцепления, чтобы включить трансмиссию. Использование механической коробки передач требует определенного уровня навыков и координации левой ноги (сцепление), правой ноги (газ) и правой руки (рычаг переключения передач). Переключение требует скоординированных движений, чтобы управлять автомобилем плавно, чему часто довольно сложно научиться.
Преимущества механических коробок передач заключаются в аналоговом ощущении, высоком уровне вовлеченности водителя и ощущении контроля. Вот почему механическая коробка передач до сих пор широко используется в автомобилях для энтузиастов и некоторых спортивных автомобилях. Хотя механические передачи имеют меньшую производительность и более медленное время переключения, они по-прежнему высоко ценятся некоторыми пуристами вождения как надлежащая трансмиссия. Однако с технологическими улучшениями автоматических коробок передач механические коробки передач становятся менее распространенными.
Коробка передач АКПП в разрезе, вид спереди и сбоку.
2. Автоматические коробки передач
Большинство современных автомобилей оснащены автоматической коробкой передач, технология, которая существует с 1940-х годов. Концепция автоматической коробки передач проста. Водитель переводит автомобиль в положение «D» (для движения), и коробка передач переключается автоматически. Педали сцепления нет, только тормоз и акселератор, что значительно упрощает управление автомобилем с автоматической коробкой передач.
Автоматическая коробка передач гораздо более сложное устройство, чем механическая, особенно современные коробки передач со сложной электроникой. Классическая автоматическая коробка передач имеет преобразователь крутящего момента, который заменяет механизм сцепления механической коробки передач и плавно переключает передачи без участия водителя. Преимущества автоматической коробки передач заключаются в более спокойном вождении, эффективности и практичности.
Автоматические коробки передач начинались как 2-х или 3-х ступенчатые, а современные АКПП имеют 8-ступенчатые и даже 10-ступенчатые коробки. Чем больше передач имеет трансмиссия, тем лучше она может использовать мощность двигателя для повышения эффективности и производительности. Современные достижения улучшили время переключения в автоматическом режиме и сделали его намного быстрее, чем когда-либо могли бы быть механические. Это одна из причин, по которой автоматическая коробка передач сейчас доминирует в отрасли, и она незаменима для некоторых типов транспортных средств, таких как внедорожники или пикапы. Многие современные автоматические коробки передач также имеют «ручной режим» или функцию, которая позволяет водителям управлять коробкой передач, самостоятельно выбирая нужную передачу.
Поперечное сечение бесступенчатой трансмиссии на 67-м Международном автосалоне во Франкфурте, Германия, в 2017 году. Существует несколько типов трансмиссий CVT, но наиболее распространенным является вариатор на основе шкива, в котором используется V-образный ремень или цепь для соединения двух конусов, один из которых приводится в действие двигателем, а другой — ведущими колесами. При перемещении конусов навстречу и друг другу вариаторная трансмиссия создает разное передаточное число, что приводит к различному числу оборотов ведущих колес. Именно поэтому вариатор часто называют «безредукторной трансмиссией». У него нет предварительно разработанного набора механических передаточных чисел, а непрерывный набор передаточных чисел, используемый в диапазоне оборотов.
Преимущества бесступенчатой трансмиссии заключаются в оптимальном использовании мощности и крутящего момента двигателя (поскольку коробка передач всегда находится в правильном передаточном числе), компактных размерах и меньшем весе. Однако трансмиссия CVT редко используется в легковых автомобилях, поскольку она не выдерживает интенсивного использования и буксировки, а также не идеальна для движения по шоссе. Вариаторы обычно используются в скутерах, некоторых машинах и Toyota Prius.
4. Коробка передач с двойным сцеплением
Одной из самых интересных автоматических трансмиссий, используемых в современных автомобилях, является DCT или трансмиссия с двойным сцеплением. Эта конструкция наиболее известна своими компактными размерами и молниеносными переключениями, что сделало ее популярной в спортивных автомобилях и высокопроизводительных автомобилях. DCT — это автоматическая коробка передач, но она имеет два сцепления, одно для четных передач, а другое для нечетных. DCT не имеет гидротрансформатора, как обычный автомат. Он может очень быстро переключать передачи, поскольку система может быстро использовать тот или иной пакет сцепления, связанный с 1-3-5 или 2-4-6 передачами.
Компания Volkswagen успешно представила DCT в 2003 году на модели Golf MK4 R32, и впоследствии она использовалась во многих других автомобилях. DCT легче автоматической коробки передач, что облегчает ее установку в переднеприводных моделях с поперечно расположенными двигателями. Он также доказал свою надежность даже при высокопроизводительном использовании и непревзойденное время переключения, что сделало его фаворитом среди поклонников спортивных автомобилей. В большинстве случаев автомобили, оснащенные коробкой передач типа DCT, имеют подрулевые лепестки.
5. Последовательная механическая коробка передач
Последовательная механическая коробка передач редко используется в легковых автомобилях, но это лучший выбор для гонщиков. Этот очень сложный агрегат использует ощущение и контроль механической коробки передач с быстротой и точностью автоматической коробки передач. Он предназначен для экстремального использования на гоночной трассе. В секвентальных механических коробках передач есть сцепление, но оно используется только для трогания с места и выбора первой передачи. После этого водитель выбирает передачи рычагом переключения передач или подрулевыми лепестками. Водитель может сосредоточиться на вождении, в то время как передачи быстро переключаются без необходимости каждый раз выжимать сцепление.
Несмотря на преимущества, этот тип трансмиссии не используется в потребительских автомобилях из-за высокой стоимости. Кроме того, нет переключения передач или функции «кик-даун». Последовательная механическая коробка передач может переключаться только на следующую передачу вверх или вниз, а не пропускать две или три передачи, как обычная автоматическая коробка передач.
6. Полуавтоматические трансмиссии
На протяжении многих лет многочисленные компании экспериментировали с гибридами механической и автоматической коробок передач и создавали полуавтоматические трансмиссии. Основная идея заключалась в том, чтобы объединить эффективность и управляемость ручного управления с комфортом автоматического. До сих пор полуавтоматика имела неоднозначный успех и обычно не использовалась в потребительских автомобилях.
Полуавтомат может использовать сцепление для запуска автомобиля, но остальные переключения передач выполняются автоматически без контроля водителя. Другой способ — иметь конструкцию без сцепления (например, Porsche Sportmatic), которая запускается так же, как любая автоматическая коробка передач, а затем переключается как механическая. Несмотря на то, что основная концепция верна, полуавтоматическая коробка передач оказалась проблематичной и не обладала такими же характеристиками или реакцией, как автоматическая или механическая коробка передач.
Типы коробок передач и принципы их работы
В то время как механические трансмиссии оставались относительно неизменными на протяжении многих лет, автоматические, полуавтоматические и бесступенчатые трансмиссии (CVT) с электронным управлением становились все более сложными, но и более простыми в использовании, чем когда-либо прежде. Однако современные трансмиссии всех типов стали более подвержены отказам, в первую очередь из-за более высокого уровня сложности.
Нужна замена коробки передач? Получите смету на замену трансмиссии и местную установку. Найдите модель трансмиссии по марке и модели автомобиля.
Какая у меня коробка передач?
В следующем руководстве описывается внутреннее устройство и различия между наиболее распространенными типами трансмиссий, а также перечислены основные преимущества и недостатки каждой из них.
Механические коробки передач
Как следует из названия, выбор передаточного числа на механических коробках передач осуществляется путем ручного переключения механизма выбора передач, который отключает одну передачу и выбирает другую. Большинство современных типов этой трансмиссии имеют пять или шесть передних (и одну заднюю) передач.
Трансмиссия этого типа соединена с двигателем через сцепление, которое при отключении (нажатием педали или ручного рычага) снимает крутящий момент с системы. При включенном сцеплении мощность передается на трансмиссию через первичный вал, который отделен от первичного блока и может вращаться с другой скоростью относительно блока. Блок состоит из шестерен, которые можно перемещать для включения или отключения от фиксированных шестерен на вторичном валу, который обычно расположен под блоком шестерен и поддерживается роликовыми подшипниками в своем корпусе.
Выбор шестерни
Первичный вал имеет только одну шестерню, которая входит в зацепление с шестерней вторичного вала. Когда он работает и сцепление включено, считается, что коробка передач находится в нейтральном положении. Никакие шестерни на первичном валу не входят в зацепление с шестернями на вторичном валу.
При переключении на первую передачу (например) шестерня на первичном валу замедляется механизмом синхронизации и совмещается с шестерней на вторичном валу. Текущая передача всегда выключается до включения следующей. При повторном включении сцепления энергия вращения передается от трансмиссии к оси (осям) посредством трансмиссии.
Используя постепенно уменьшающиеся передаточные отношения, скорость автомобиля можно поддерживать или увеличивать, используя меньшую мощность двигателя.
Преимущества
Чрезвычайно прочный и может выдерживать нагрузки с высоким крутящим моментом.
Очень надежен и относительно прост в обслуживании и ремонте.
Прочная связь между ведущими колесами и двигателем, обеспечиваемая этой трансмиссией, обеспечивает водителям ценную помощь при вождении в условиях бездорожья, позволяя использовать торможение двигателем при спуске со скользких склонов, где использование тормозов с АБС может быть опасным.
Самый дешевый ремонт
Недостатки
Кривая обучения – водители, привыкшие к автомату, могут испытывать трудности в управлении
Полностью автоматические трансмиссии
В автоматической трансмиссии системы управления с гидравлическим приводом управляются электронным способом компьютером автомобиля, а не сцеплением и рычагом переключения передач. Все, что нужно сделать водителю, — это переключить селектор из положения «Парковка» (P) или «Нейтраль» (N) в положение «Движение» (D), и переключение передач будет происходить автоматически и плавно, без каких-либо дополнительных действий со стороны водителя в нормальных условиях движения.
Выбор передачи
Выбор передачи в автоматической коробке передач зависит от многих условий эксплуатации, таких как скорость автомобиля, частота вращения двигателя, выбранный режим производительности (если установлен), а также системы помощи водителю, такие как контроль тяги, контроль устойчивости, автоматическое/автономное торможение и круиз-контроль.
При соблюдении всех необходимых условий и согласовании между системами управления двигателем и коробкой передач трансмиссионная жидкость под давлением автоматически направляется к механизмам, приводящим в движение наборы планетарных шестерен и муфт, которые примерно аналогичны передаточным числам в трансмиссиях этого типа.

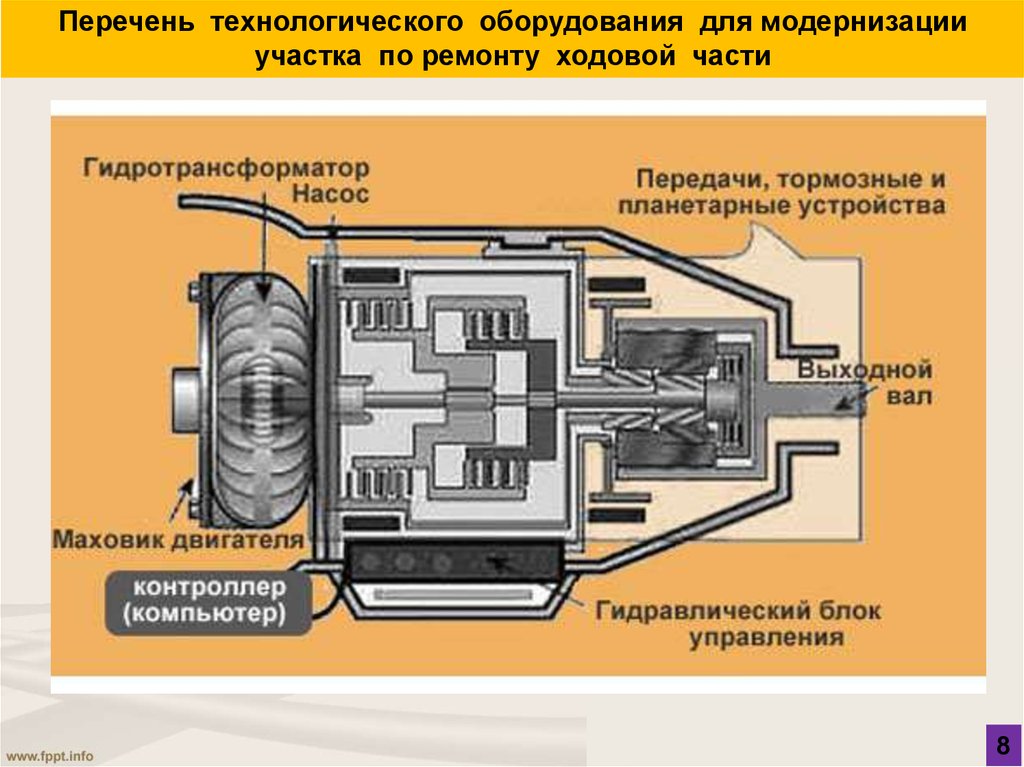

Энергия вращения обеспечивается гидротрансформатором, механизмом, состоящим из двух свободно вращающихся частей. Одна половина прикреплена к двигателю, а другая к входному валу коробки передач. Две половины преобразователя расположены очень близко друг к другу. На жидкость, циркулирующую между ними, влияет энергия вращения двигателя, которая, в свою очередь, воздействует на трансмиссионную сторону гидротрансформатора. Крутящий момент передается от двигателя к трансмиссии благодаря силе сдвига жидкости.
В старых автоматических коробках передач переключение передач осуществлялось за счет внутреннего давления жидкости, преодолевающего напряжение пружины — замыкание одной цепи перед размыканием другой. Эта система управления приводила к резкому и резкому переключению передач. Современные системы смягчают действие челноков управляющего клапана, обеспечивая почти плавное переключение.
Преимущества
Очень прост в использовании
Обеспечивает комфортное вождение
Современные автоматические коробки передач не уступают механическим коробкам передач по производительности и топливной экономичности
Недостатки
Сложный и подверженный сбоям, неисправностям и неудовлетворительной работе из-за множества возможных проблем, некоторые из которых не связаны с самим собой
Дороже, чем механическая коробка передач, в обслуживании на протяжении всего срока службы автомобиля
Дорогой в ремонте. Замена часто является более экономичным вариантом
Полуавтоматические трансмиссии
Также известные как «автоматическая ручная» или «безмуфтовая ручная» трансмиссия, самый простой способ описать этот тип — назвать его гибридом между полностью автоматической и механической трансмиссией.
Подобно механической коробке передач, передачи переключаются с помощью простого переключателя или подрулевых лепестков, расположенных за рулевым колесом. Тем не менее, нет необходимости использовать педаль сцепления. Процессоры, датчики, пневматика и приводы используются для «автоматического» переключения передач после того, как привод подаст сигнал об изменении.
Основные принципы полуавтоматического переключения механических передач уже много лет используются на тяжелых коммерческих автомобилях. Новейшие и лучшие конструкции обеспечивают молниеносное, почти незаметное переключение передач.
Конструкция этих систем различается, но все полуавтоматические трансмиссии полагаются на микропроцессоры для управления изменением передаточных чисел механических передач с помощью приводов с электрическим приводом и сервоприводов. Сначала эти трансмиссии были ограничены суперкарами высокого класса из-за их высокой стоимости, но все больше производителей устанавливают их на автомобили среднего класса.
В системах с двойным сцеплением используются два сцепления, одно из которых управляет переключением передач на четных передачах, а другое — нечетными передачами и задним ходом. Такое расположение не прерывает поток мощности от двигателя. Водитель по-прежнему должен инициировать переключение передач с помощью рычага переключения передач или подрулевых лепестков, расположенных за рулевым колесом, но водителю не нужно управлять сцеплением.
Преимущества
Более плавное переключение передач/вождение
Отсутствие потерь энергии из-за проскальзывания в гидротрансформаторах или во время задержки ручного переключения передач
Недостатки
Сложный и подверженный отказам, неисправностям и неудовлетворительной работе из-за множества возможных проблем, некоторые из которых не связаны с самой коробкой передач
Более дорогая в обслуживании, чем механическая коробка передач
Очень дорогой ремонт. Замена часто является более экономичным вариантом
Бесступенчатая трансмиссия (CVT)
В отличие от других на этой странице, эта трансмиссия не использует шестерни в качестве средства создания различных скоростей автомобиля при разных оборотах двигателя. Вместо зубчатых колес в системе используется резиновый или металлический ремень, надетый на шкивы, диаметр которых может изменяться. Чтобы поддерживать оптимальное натяжение ремня, один шкив увеличивает его эффективный диаметр, а другой уменьшает его эффективный диаметр точно на такую же величину. Это действие в точности аналогично эффекту, возникающему при зацеплении шестерен разного диаметра.
Выбор «Шестерни»
Так как один шкив приводится в движение двигателем, а другой соединен с приводным валом, можно создать бесконечное число передаточных чисел. Это позволяет ему всегда работать с наиболее эффективной скоростью, независимо от нагрузки на него. Датчики, управляемые микропроцессором, измеряют изменения нагрузки, и, регулируя оба шкива, можно поддерживать оптимальную рабочую скорость двигателя без какого-либо участия водителя.
ЗАО «СММ» поставило Мурманскому МТП новый портальный перегрузочный кран «Витязь» грузоподъемностью 124 тонны
Новый «Витязь» полностью отвечает максимально возможным потребностям российских портов — СММ
ЗАО «СММ» в рамках государственной программы по импортозамещению поставило свой самый высокопроизводительный портальный кран «Витязь» грузоподъемностью 124 тонны на территорию АО «Мурманский морской торговый порт». Об этом сообщает пресс-служба ЗАО «СММ».
Новый «Витязь» полностью отвечает максимально возможным потребностям российских портов.
Торжественный старт работы крана дали губернатор Мурманской области Андрей Чибис, глава инициативной группы «Наш Мурманск» Евгений Никора, генеральный директор АО «ММТП» Алексей Рыкованов и директор по продажам ЗАО «СММ» Эдуард Айвазьян.
Портальный кран «Витязь» с шарнирно-сочленённой системой, как рассказали в ЗАО «СММ», является самым высокопроизводительным в своем классе из ранее изготовленных компанией кранов, относится к последнему поколению перегрузочной техники и полностью соответствует специфике грузопотока, обрабатываемого в АО «Мурманский морской торговый порт».
«Данная поставка является символичной: первый портальный кран мы поставили в Мурманский порт в 2005 году. Сегодня в 2021-м ЗАО «СММ» при участии Министерства промышленности и торговли Российской Федерации поставляет именно в Мурманский порт свой самый высокопроизводительный кран с грузоподъемностью 124 тонны, в котором воплотились наши лучшие конструкторские наработки, использован уже имеющийся опыт поставок перегрузочного оборудования, а также применены все действующие стандарты безопасности, эргономики, средств доступа и обслуживания», — подчеркнул генеральный директор ЗАО «СММ» Олег Титберия.
Грузовой момент крана составляет 2700 тонн х метров, что в сочетании с грейферным режимом 52 тонны на всем диапазоне вылетов от 10 до 45 м определяет его флагманскую позицию в линейке портальных перегрузочных кранов ЗАО «СММ». Указанные характеристики достигнуты при сохранении всех допустимых нагрузок причальной зоны предприятия-заказчика. Максимальная грузоподъемность «Витязя» в крюковом режиме — 124 тонны. Кран дополнительно комплектуется траверсой грузоподъёмностью 90 тонн для подъема железнодорожных вагонов и грейфером для перевалки ЖРК. Поставляемый портальный кран «Витязь» обладает наибольшей грузоподъемностью из всех кранов с шарнирно-сочленённый системой ранее выпущенных и эксплуатируемых в России и СССР.
«Активное использование российской крановой продукции в наших портах показывает ее востребованность и конкурентоспособность. За последние пять лет объем производства портальных кранов в России вырос более чем на 45%, при этом мы добились снижения общей доли импорта с 80% до 50%, в том числе благодаря проводимой работы по импортозамещению и поддержке наших производителей. Так, например, доля ЗАО «СММ» среди российского грузоподъемного оборудования, в частности в сегменте портальных кранов, составляет порядка 80%, что позволяет обрабатывать более 25% всего грузооборота универсальных российских портов.
Дальнейшая реализация программ модернизации парка портальных кранов позволит обеспечить стабильный спрос на российскую продукцию и развивать наши компетенции» — отметил директор Департамента станкостроения и тяжелого машиностроения Минпромторга России Валерий Пивень.
Портальный кран транспортировался на место постоянной эксплуатации в собранном виде с частично загруженными противовесами с территории промышленно-логистического комплекса ЗАО «СММ», расположенном в морском порту «Усть-Луга». Вес «Витязя» на момент транспортировки составил 680 тонн (вес с загруженными противовесами 820 тонн), высота – 68 м. После подъема на специализированное судно кран был закреплен с помощью стальных тросов с более чем 200 точками крепления. Всего инженерами использовано 4 тыс. м стальных тросов диаметром 18 мм.
Новый «Витязь» дополнил 45 действующих кранов Мурманского порта, 21 из которых произведены ЗАО «СММ».
«Техника позволит предприятию увеличить производительность труда, сократить время погрузки и выгрузки и повысит интенсивность обработки грузов», — уверены в ЗАО «СММ».
ЗАО «СММ» — ведущий отечественный производитель тяжелого грузоподъемного оборудования для портов, транспортных терминалов, верфей и промышленных предприятий.
3 Портальные краны.
Описание. Характеристики
3.1 Перегрузочные портальные краны.
Портальный кран – сложная подъёмно-транспортная машина, сложность конструкции которой определяется сложностью технологических операций и повышенных требований к точности исполнения и работы крана.
Рисунок 3.1 – Кран портальный. Общий вид.
1-ходовая тележка;
2-портал;
3-опорно поворотное устройство;
4-неподвижный противовес;
5-кабина управления;
6-кабина для механизмов;
7-механизм изменения вылета;
8-подвижный противовес;
9-стрела;
10-жёсткая оттяжка;
11-хобот;
12-сменное рабочее оборудование;
3.2 Классификация портальных кранов по их назначению
Рисунок 3.2 – Блок-схема классификации портальных кранов
3.3 Перегрузочные портальные краны
Портовые краны. Грузоподъемность кранов, используемых в портах при погрузке массовых грузов, колеблется в пределах от 1,5 до 20 тонн. При грузоподъемности свыше 3 т. они обычно снабжаются сменным оборудованием — грейферами для работы с насыпными грузами и крюками для работы со штучными грузами. Для кранов грузоподъемностью до 3 т., включительно применение грейферов весьма ограничено, в основном они используются для снабжения углем каботажных и речных судов. Поэтому для упрощения подъемного механизма такие краны обычно изготовляются только с крюками. Для специализированных морских причалов при больших количествах насыпных грузов целесообразно применение грейферных кранов грузоподъемностью до25 т.
Портовые краны обычно имеют постоянную грузоподъемность на всех вылетах. В зависимости от ширины прикордонных складов и обслуживаемых судов портовые краны имеют максимальный вылет от 15 до 40 м (и 30 м обычно 25). Минимальный вылет принимается из конструктивных соображений. В целях обслуживания наибольшей площади с одной установки крана следует стремиться иметь этот вылет наименьшим. Ширина колеи портала (расстояние между осями подкрановых рельс зависит от количества железнодорожных путей, перекрываемых порталом. Обычно порталы выполняются однопутными, трехпутными двухпутными и. В некоторых случаях порталы заменяются Г-образными полупорталами, в которых горизонтальная рама металлоконструкции одной стороной опирается непосредственно на ходовые тележки, катающиеся по подкрановым рельсам, уложенным на несущих конструкциях зданий прикордонных складов (рис. 3.3) или на специальных эстакадах. В речных портах, имеющих откосные набережные, иногда применяются полупорталы специальной конструкции, которые перемещаются по рельсам, уложенным
Рисунок 3.3 – Полупортальный кран
на разных уровнях (рис. 3.4). Это позволяет приблизить ось вращения крана к разгружаемому судну, не прибегая к возведению дорогостоящих массивных стенок набережных. При больших колебаниях уровня воды в реке во время паводков ходовые тележки, идущие по нижнему рельсу, и часть металлической конструкции полупортала часто работают под водой.
Поворотная часть крана на однопутном портале устанавливается на середине его пролета, на двухпутном она иногда смещается к одному из подкрановых рельсов в зависимости от условий работы крана. Поворотная часть крана на трехпутном портале иногда выполняется передвижной, что увеличивает обслуживаемую площадь, но усложняет конструкцию крана.
Ввиду высокой стоимости сооружения подкрановых путей и набережных давление на ходовые колеса кранов обычно ограничивается 20-30 т. В зависимости от этого давления определяется число ходовых колес.
Рисунок 3.4 – Перегрузочный портальный крана на полупортале специальной конструкции
Возможности применения портальных кранов для выполнения широкого спектра операций:
▬ перевалки штучных грузов при помощи грузового крюка;
▬ работы с тяжелыми грузами;
▬ обработки навалочных грузов при помощи грейфера;
▬ работы с магнитом;
▬ перегрузки металлолома при помощи прямоугольного грейфера;
▬ обработки контейнеров при помощи спредера.
Краны с бункером (краны типа «кенгуру») на портале (рис. 5) применяют для выгрузки сыпучих грузов из судов при устойчивом грузопотоке.
Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъема и изменения вылета. Из грейфера
(а) (б)
Рисунок 3.5 – Портальные краны с бункером (типа «кенгуру»)
груз высыпается в бункер и доставляется на склад транспортерами, один или два из которых установлены на кране. Размеры бункера в плане, с учетом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. В кране завода ПТО им. С. М. Кирова (рис. 3.5, а) бункер выполнен поворотным. При выгрузке груза из судна бункер устанавливают горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна. В кране фирмы «Кампнагель» из тех же соображений бункер выполнен передвижным (рис. 5, б). Это позволяет уменьшить длину перемещения грейфера и массу стреловой системы.
Козловые краны — переносные, регулируемые и стационарные
Сравнить
ВЕСТИЛЬ
Стальной козловой кран 15’x14′ Железо 8K
Производитель # AHS-8-15-14-VG
4 389,00 $
Сравнить
ВЕСТИЛЬ
СИСТЕМА ФЕСТОН ДЛЯ КОЗЛОВОГО КРАНА 22 FT
№ производителя FES-KIT
162,44 $
Сравнить
ЗОРО ВЫБЕРИТЕ
Прил. Козловой кран, 4 дюйма, фланец двутавровой балки W
Регулируемый козловой кран из алюминия, 4K 10 x 12
Производитель # AHA-4-10-12
4,9 $67,76
Сравнить
ВЕСТИЛЬ
Алюминиевый козловой кран с регулируемой высотой
Производитель # AHA-6-15-10
7 116,94 $
О козловых кранах
Козловые краны — это тип мостового крана, используемый для подъема и перемещения тяжелых грузов. Они обычно используются в промышленных приложениях, таких как производство, строительство, судостроение и электростанции.
Типы козловых кранов
Существует несколько типов козловых кранов, включая однобалочные козловые краны, двухбалочные козловые краны, ферменные козловые краны, козловые краны с регулируемой высотой и переносные козловые краны. Однобалочные козловые краны являются наиболее распространенным типом и имеют одну балку для подъема материалов. Двухбалочные козловые краны имеют две балки, которые обеспечивают большую устойчивость и грузоподъемность, чем их однобалочные аналоги.
Материалы, используемые для козловых кранов
Козловые краны могут быть изготовлены из различных материалов, включая сталь, алюминий, бетон и даже дерево. Сталь является наиболее распространенным материалом, используемым из-за его прочности и долговечности, в то время как алюминий часто используется в более легких устройствах, где вес является проблемой.
Отрасли, в которых используются козловые краны
Козловые краны обычно используются во многих отраслях, включая автомобилестроение, аэрокосмическую промышленность, предприятия пищевой промышленности и склады пиломатериалов. Профессионалы, использующие эти машины, должны пройти необходимую подготовку для безопасной работы с ними, поскольку они могут быть опасны при неправильном обращении.
Найдите необходимые козловые краны в Zoro
Ищете конкретный предмет? Используйте наш надежный инструмент поиска, чтобы найти его по имени или ключевому слову, или используйте наши удобные фильтры, чтобы сузить наш полный ассортимент. Вы также можете ознакомиться со всем нашим ассортиментом погрузочно-разгрузочного оборудования, а также с другими инструментами или расходными материалами, чтобы убедиться, что у вас есть все необходимое для работы, особенно если вы впервые беретесь за проект «сделай сам». Кроме того, делая покупки в Zoro, вы всегда будете наслаждаться конкурентоспособными ценами на множество отличных брендов, которые вы знаете и которым доверяете. Мы делаем покупки максимально быстрыми и удобными благодаря бесплатной доставке заказов на сумму более 50 долларов США для зарегистрированных пользователей, условиям оплаты Net 30 для соответствующих клиентов и непревзойденному качеству обслуживания клиентов.
Часто задаваемые вопросы
Козловые краны каких марок перевозит Zoro?
У нас представлены товары многих ведущих брендов и производителей, включая VESTIL, CALDWELL, ZORO SELECT и многих других.
Какие позиции доступны для козловых кранов?
В Zoro мы предлагаем широкий ассортимент, включая некоторые из наиболее распространенных предметов, таких как переносной козловой кран, регулируемый козловой кран и козловой кран.
Какие функции наиболее характерны для козловых кранов?
Некоторыми общими характеристиками козловых кранов являются артикул, грузоподъемность и пролет козлового крана.
Кран Hoosier | Выбор массивных козловых кранов
Запросить предложение
Новое оборудование
Козловые краны обеспечивают большую гибкость
Козловой кран представляет собой металлический каркас, который охватывает заданное расстояние с опорами, достигающими земли по обеим сторонам рамы. В отличие от стреловых кранов, рама имеет опорную конструкцию с обеих сторон пролета для обеспечения максимальной устойчивости и максимального веса. Они опираются на пол, что означает, что большинство из них не требуют крепления над головой, а более мелкие можно перемещать по мере необходимости. Существует три основных типа стреловых кранов:
Ручной кран
Моторный кран
Полукозловой кран
Запросить предложение
Козловые краны с ручным толканием идеально подходят для изменения рабочей среды
Эти краны грузоподъемностью от ½ до 10 тонн оснащены тяжелыми самоустанавливающимися колесами для перемещения. Они доступны по цене, занимают мало места и могут поднимать материалы, которые слишком тяжелы для ручной обработки. Они также очень безопасны, так как сидят на поднятом предмете.
Ручные козловые краны
Для более крупных козловых кранов требуются двигатели
Большие грузы непрактичны и небезопасны для ручных кранов. Моторизованные краны значительно повышают производительность и могут использовать напольные гусеницы для обеспечения устойчивости.
У нас есть много готовых моторизованных кранов. Моторизованный козловой кран часто не требует постоянных изменений. Как и другие наши продукты, мы можем адаптировать козловой кран в соответствии с вашими потребностями.
Моторизованные козловые краны
Полукозловые краны Преодоление разрыва
Полукозловой и полукозловой кран, полукозловой кран, одна сторона которого опирается на пол, а другая перемещается по эстакаде. Это сочетает в себе стабильность и компактность подвесного потолка, но при этом не требует установки подвесного потолка с другой стороны.
Они также могут быть установлены под мостовым краном для повышения производительности и охвата. Они всегда моторизованы и используют подвеску или радиоуправление. Они должны быть изготовлены по индивидуальному заказу, но могут использовать некоторые предварительно спроектированные компоненты.
Устройство энергоаккумулятора КАМАЗ | ГРУЗОВИК.БИЗ
Тормозная система автомобилей КАМАЗ
Автомобили этого производителя, помимо тормозной системы, оснащённой пневматическим приводом, имеют также стояночную и запасную тормозные системы, оборудованные пружинными энергоаккумуляторами, которые устанавливаются на заднем ведущем мосту, а также на среднем ведущем мосту. Также на них установлена вспомогательная система тормозов.
Энергоаккумулятор удерживает машину заторможенной на стоянке, играя роль стояночной системы тормозов, в автоматическом режиме затормаживая движущееся авто при повреждении трубопроводов, входящих в состав пневматического привода тормозов, либо отказе компрессора.
Как работает энергоаккумулятор на КАМАЗе
Схема энергоаккумулятора КАМАЗ подразумевает его крепление к тормозной камере заднего ведущего моста и среднего ведущего моста с образованием общего тормозного устройства, которое включает тормозную камеру и цилиндр энергоаккумулятора. Тормозная камера имеет корпус, состоящий из 2-х половин. Между этими половинами находится прорезиненная диафрагма. Ниже диафрагмы размещён опорный диск из металла, который соединяется со штоком. Под этим диском расположена пружина конической формы.
Шток соединён с рычагом, входящим в разжимной кулак тормозных колодок, будучи закрыт чехлом из резины, который предотвращает проникновение грязи и пыли. Цилиндр энергоаккумулятора содержит установленный герметично поршень из стали с уплотнением. Поршень испытывает воздействие мощной силовой пружины, которая стремится к удержанию его в самой нижней позиции, что отвечает заторможенному состоянию авто. Внизу в поршень установлена опорная шайба, а также запрессована труба из стали, в которую, в свою очередь, вставлен толкатель, имеющий уплотнитель. Верхняя часть тормозной камеры трубы имеет кольцевое уплотнение.
В трубе установлено устройство, которое осуществляет механическое растормаживание колёс для отведения машины к безопасному месту либо её буксирования в случае неисправности тормозного привода. Устройство включает винт из стали, который ввёрнут в бобышку, которая приварена к верху цилиндра, а также упорное стопорное кольцо, которое запирает подшипник с кольцом из резины и обоймами на винтовом хвостовике. Находящаяся сверху полость цилиндра посредством трубы соединяется с полостью камеры под диафрагмой, сообщающейся с атмосферой.
Принцип работы энергоаккумулятора КАМАЗ
Во время движения авто при условии исправности привода сжатый воздух идёт из баллонов через трубопроводы и штуцер внутрь цилиндра энергоаккумулятора, действуя на поршень, который вследствие этого поднимается, сжимая пружину.
Поршень при подъёме уводит трубу с толкателем. Пружина тормозной камеры действует на диафрагму, а также на диск, поднимая их.
С диском происходит подъём также штока, что приводит к прекращению действия на разжимной кулак, а также на рычаг, позволяя стяжным пружинам стягивать колодки таким образом, чтобы между тормозным барабаном и колодками появился зазор. Благодаря этому колёса осуществляют свободное вращение.
Во время торможения машины, осуществляемого тормозной системой, воздух в сжатом состоянии идёт через трубопровод в полость тормозной камеры над диафрагмой, прогибая последнюю и действуя посредством диска на шток, выдвигающийся и поворачивающий рычаг с разжимным кулаком, прижимающим тормозные колодки к барабанам.
В этот момент между колодками и барабанами появляется сила трения, что ведёт к остановке авто. После отпускания тормозной педали происходит выход воздуха в наружную атмосферу, диафрагма со штоком принимают первоначальное положение, происходит растормаживание колёс, машина может двигаться дальше.
Энергоаккумулятор КАМАЗ: для чего нужен
Устройство энергоаккумулятора КАМАЗ в разборе предусматривает, что во время движения машины и использования рабочей тормозной системы происходит непрерывное поступление сжатого воздуха внутрь цилиндра энергоаккумулятора, пружина удерживается в сжатом положении, накапливая кинетическую энергию. Если тормозной пневматический привод либо компрессор неисправен и это повлекло утечку воздуха, последний не будет идти внутрь цилиндра энергоаккумулятора, тогда как присутствующий в нём воздух покинет его, благодаря чему пружина распрямится и будет действовать на поршень и опускать его.
Поршень, в свою очередь, будет воздействовать торцом на разжимной кулак и шток. Этот кулак в ходе поворачивания прижмёт тормозные колодки заднего моста и среднего моста к барабанам. Между барабаном и колодками появится сила трения, удерживающая авто в заторможенном положении. Поскольку энергоаккумулятор срабатывает весьма оперативно, машина может остановиться прямо на проезжей части и перекрыть движение на ней. Потому имеется аварийная система растормаживания, наполняющая цилиндры энергоаккумуляторов воздухом, идущим в сжатом состоянии из баллона.
Энергоаккумулятор КАМАЗ: надежность и эффективность тормозов грузовика
В грузовиках Камского автозавода используется тормозная система с пневматическим приводом. Исполнительным элементом в этой системе выступает тормозная камера, соединенная с энергоаккумулятором. Об энергоаккумуляторах, их конструкции существующих типах, работе, обслуживании и ремонте читайте в статье.
Функции и роль энергоаккумуляторов
Грузовые автомобили КАМАЗ, как и большинство транспортных средств этого класса, оснащаются тормозной системой с пневмоприводом. Исполнительным механизмом здесь выступает тормозная камера (ТК) — именно в ней создается усилие, необходимое для разжима колодок внутри тормозного барабана колеса. Однако использованием одной тормозной камеры можно реализовать только рабочую тормозную систему, используемую во время движения автомобиля при запущенном силовом агрегате. Остальные системы — запасную и стояночную — данным механизмом привести в действие уже невозможно, для этой цели используется дополнительный узел — пружинный энергоаккумулятор (ЭА).
Энергоаккумулятор — устройство, обеспечивающее запасание энергии, необходимой для работы тормозов автомобиля без постоянного источника сжатого воздуха (при остановленном силовом агрегате и компрессоре). Энергия в данном устройстве накапливается в сжатой пружине, которая при необходимости разжимается и приводит в действие установленные в колесах тормозные механизмы. Предварительное сжатие пружины для запасания энергии осуществляется силой сжатого воздуха, который поставляется пневмосистемой автомобиля.
ЭА входит в состав стояночной и запасной тормозных систем. При использовании «ручника» пружина создает необходимое усилие для постоянного удерживания колодок на тормозном барабане. А в случае поломок или неправильной регулировке привода тормозов ЭА обеспечивает аварийное торможение.
Энергоаккумулятор играет важную роль в управляемости и безопасности, но при этом имеет простую конструкцию.
Классификация и устройство энегоаккумуляторов КАМАЗ
На всех камских грузовиках используются тормозные камеры, объединенные в единую конструкцию с пневматическими ЭА (за исключением передних осей, где обычно устанавливаются одиночные камеры). Такая конструкция делает привод колесных тормозных механизмов более простым и надежным, а также сокращает стоимость узлов.
На автомобилях Камского автозавода используются энергоаккумуляторы и тормозные камеры нескольких типов: 20/20, 20/24, 24/20, 30/24 и 30/30. Цифры в дроби указывают на округленное значение эффективной (используемой при работе устройства) площади мембраны тормозной камеры (первая цифра) и площади поршня энергоаккумулятора (вторая цифра), измеренное в квадратных дюймах.
Конструкция узлов, независимо от типа, марки и применимости, принципиально одинакова. В состав узла входит две детали — тормозная камера и смонтированный на его задней стенке энергоаккумулятор. Камера — мембранного (диафрагменного) типа, эластичная мембрана делит камеру на две полости: герметичную нижнюю и открытую верхнюю. В верхней камере располагается шток привода колесного тормозного механизма, соединенный с опорным диском, который, в свою очередь, опирается на диафрагму. Прижим опорного диска к мембране и возврат мембраны в начальное положение осуществляется пружиной. В верхней и в нижней полостях камеры предусмотрены штуцеры: в нижней камере для подачи сжатого воздуха, в верхней — для соединения с энергоаккумулятором. В задней стенке ТК выполнено отверстие для связи с толкателем энергоаккумулятора.
Энергоаккумулятор — пружинно-пневматический, он состоит из металлического корпуса цилиндрической формы, в нижней части которого установлена мощная витая пружина, несущая на себе цилиндрический поршень. На поршне установлен толкатель, в котором с обратной стороны (в задней стенке энергоаккумулятора) ввернут винт аварийного растормаживания и его упорная гайка. Данный винт помогает снять транспортное средство со стояночного тормоза при отсутствии подачи сжатого воздуха — винт при выворачивании стягивает пружину и растормаживает колесный тормозной механизм. В обеих камерах ЭА (надпоршневой и подпоршневой) предусмотрены штуцеры.
Энергоаккумулятор с помощью болтов или переходного фланца смонтирован на тормозной камере так, что толкатель поршня располагается напротив отверстия в задней стенке камеры. Также дренажной трубкой между собой соединены штуцеры в верхней полости ТК и подпоршневой полости ЭА. Через данную трубку осуществляется выпуск воздуха в атмосферу при сжатии пружины.
По типу соединения энергоаккумулятора и тормозной камеры узлы условно делятся на два типа:
— Стандартные цилиндрические — соединение осуществляется болтами, пропущенными через отверстия во фланцах на корпусах тормозной камеры и энергоаккумулятора;
— Современные «матрешки» — соединение осуществляется с помощью переходного фланца, который соединен с деталями с помощью хомутов.
Независимо от конструкции функционируют энергоаккумуляторы с тормозными камерами одинаково. Механизм работы отличается в зависимости от того, какая тормозная система автомобиля работает в данный момент.
В функционировании рабочей (основной) тормозной системы участвует только тормозная камера. В случае необходимости выполнить торможение в нижней полости ТК повышается давление, вследствие чего диафрагма поднимается и выталкивает шток, приводящий в действие тормозной механизм на колесе. При растормаживании воздух стравливается и шток вместе с диафрагмой вследствие усилия пружины возвращается в первоначальное состояние.
В функционировании «ручника» участвуют оба узла. Во время движения авто сжатый воздух подается в энергоаккумулятор, стягивая пружину. При постановке грузовика на стояночный тормоз давление в ЭА понижается, пружина освобождается и связанный с ней толкатель приводит в действие тормозную камеру, выталкивая ее шток — колодки разжимаются и автомобиль теряет возможность двигаться. При выключении «ручника» в ЭА вновь повышается давление, воздух сжимает пружину и возвращает толкатель и детали ТК в первоначальное положение.
Иногда могут возникать ситуации, когда шток тормозной камеры выдвигается недостаточно для надежного прижима тормозных колодок (такое может быть при неправильной регулировке или в случае поломки). В этом случае включается запасная тормозная система — из энергоаккумулятора стравливается некоторое количество воздуха, пружина поднимается и толкателем дополнительно выталкивает шток тормозной камеры. Таким образом, ЭА помогает нормально управлять автомобилем до устранения неисправности.
Также энергоаккумуляторы автоматически осуществляют аварийное торможение автомобиля при потере герметичности пневмосистемы и невозможности нормального управления тормозами.
Вопросы обслуживания и ремонта энергоаккумуляторов
Энергоаккумуляторы требуют минимального внимания при ТО — достаточно осматривать их на предмет наличия повреждений и проверять их работу. Также необходимо периодически осуществлять регулировку привода колесных тормозных механизмов в соответствии с указаниями инструкции по эксплуатации и обслуживанию автомобиля.
При износе деталей камеры и энергоаккумулятора — мембраны, прокладок, уплотнителя поршня и т.д. — необходимо выполнить их замену (данные детали продаются в составе ремкомплектов). О необходимости ремонта могут свидетельствовать ухудшение работы тормозов и наличие утечек сжатого воздуха. Для ремонта узел необходимо демонтировать с автомобиля и разобрать, при этом следует соблюдать осторожность, так как сжатая пружина в ЭА может нанести серьезные травмы.
Ремонт и сборка узла выполняются в соответствии с рекомендациями производителя по порядку работ, по применяемым смазочным материалам и т.д. Для сборки необходимо использовать специальное приспособление, обеспечивающее безопасное сжатие пружины энергоаккумулятора, выполнить ремонт без такого приспособления невозможно.
При своевременном обслуживании и ремонте энергоаккумулятор и тормозная камера будут работать долго и надежно, обеспечивая безопасность и комфорт тяжелого грузовика.
Другие статьи
#Рассухариватель клапанов
Рассухариватель клапанов: простая работа с клапанами
21.06.2023 | Статьи о запасных частях
Замена клапанов двигателя внутреннего сгорания затрудняется необходимостью съема сухарей — для этой операции используются специальные рассухариватели клапанов. Все об этом инструменте, его существующих типах, конструкции и принципе действия, а также о его выборе и применении читайте в данной статье.
#Переключатель света с регулировкой шкалы
Переключатель света с регулировкой шкалы
14.06.2023 | Статьи о запасных частях
Во многих отечественных автомобилях ранних выпусков широко использовались центральные переключатели света с реостатом, позволяющим регулировать яркость подсветки приборов. Все о данных устройствах, их существующих типах, конструкции, работе, а также об их правильном выборе и замене читайте в статье.
#Пластина распределителя зажигания
Пластина распределителя зажигания: основа прерывателя контактного зажигания
07. 06.2023 | Статьи о запасных частях
Одной из основных деталей распределителя зажигания является опорная пластина, отвечающая за функционирование прерывателя. Все о пластинах прерывателя, их существующих типах и конструктивных особенностях, а также о подборе, замене и регулировках данных компонентов подробно рассказано в данной статье.
#Планка генератора
Планка генератора: фиксация и регулировка генератора автомобиля
14.09.2022 | Статьи о запасных частях
В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.
Вернуться к списку статей
Электрические аккумуляторы: что это такое, для чего они нужны и типы
Un Электрические аккумуляторы Это устройство, работающее по тому же принципу, что и элемент или батарея. Как следует из названия, это элемент, способный накапливать и хранить энергию, которую впоследствии можно использовать в течение более или менее продолжительного времени. Это зависит от того, как энергия хранится и используется. Это означает, что бывают не только аккумуляторы, они могут быть и тепловыми, то есть электрическими аккумуляторами тепла, пневматическими, гидравлическими или электрическими или механическими гидроаккумуляторами.
В этой статье мы расскажем, что такое аккумулятор электроэнергии, каковы его характеристики и для чего он нужен.
Содержание
1 Основные характеристики
2 Типы аккумуляторов электроэнергии
3 Для чего нужен аккумулятор электроэнергии?
4 Работы по техническому обслуживанию
Основные характеристики
Аккумулятор электричества — это устройство, которое работает как элемент или батарея. Он предназначен для хранения и накопления энергии, которая может быть использована в дальнейшем. Можно использовать больше или меньше времени в зависимости от режима хранения и того, как используется накопленная энергия. Имейте в виду, что существуют разные типы батарей, поэтому в каждой ситуации может понадобиться тот или иной тип.
Его основная функция заключается в том, чтобы заставить другое устройство работать за счет накопленной энергии, поэтому он имеет очень широкий спектр применения. Например, на объектах компании чаще всего используются большие батареи, которые хранят и распределяют электроэнергию по разным цепям.
Каждый тип аккумулятора электроэнергии работает по-разному в зависимости от типа энергии, в которую будет преобразована накопленная электрическая энергия, , но все они имеют некоторое сходство. Дело в том, что аккумулятор накапливает энергию, а затем преобразует ее в другой вид энергии для использования. Например, электрические теплоаккумуляторы используются для обеспечения электрообогрева помещений через электрические радиаторы.
Типы аккумуляторов электроэнергии
Существует несколько типов аккумуляторов электроэнергии. Давайте посмотрим, какие они:
Фотоэлектрический аккумулятор: Солнечная панель собирает энергию солнечных лучей и хранит ее в специально предназначенном для этого резервуаре. Эту энергию можно использовать в любое время дня и ночи без необходимости доступа к внешней сети для питания вашей коммерческой установки.
Аккумуляторы тепла электрические: Применяются для обогрева зданий с помощью электрических радиаторов. Тепловые аккумуляторы используют электричество для выработки тепла, которое затем распределяется по всем помещениям. Одним из его самых выдающихся преимуществ является то, что он нагревается быстрее, чем другие устройства.
Электрический аккумулятор: Нагреватель, использующий электричество для повышения температуры воды в баке. Таким образом, горячая вода попадает в водопроводный контур и достигает всех кранов в доме.
Для чего нужен аккумулятор электроэнергии?
Аккумуляторы для хранения электроэнергии предназначены для того, чтобы заставить другой прибор или устройство работать с накопленной энергией, а это означает, что они имеют множество функций и применений. Аккумуляторы меньшего размера могут питать небольшие устройства, такие как сотовые телефоны. Но более крупные могут обрабатывать автомобили и другие крупные предметы.
Домашнее использование батареек также разнообразно. В данном случае речь идет о крупных бытовых приборах, предназначенных для хранения и распределения электроэнергии по разным цепям в доме.
Работа аккумулятора в основном зависит от его типа. Каждый из них следует своим принципам, исходя из вида энергии, в которую будет преобразовываться электрическая энергия. Однако, помимо своей функции, все они выполняют несколько шагов.
Ключом к аккумулятору электроэнергии является именно его способность накапливать энергию. Он сохраняет ее для последующего преобразования в другой тип энергии. Таким образом, электричество преобразуется в химическую энергию, которая сохраняется до тех пор, пока она не понадобится, а затем преобразуется обратно в электрическую энергию для использования.
На примере этой операции мы можем подойти к наиболее распространенному в быту типу аккумуляторов тепла – электрическому аккумулятору. Поэтому гораздо проще понять, как работает батарея. В этом случае для электрообогрева дома часто используют электрические радиаторы.
Таким образом, электрический аккумуляторный радиатор использует аккумулированную электрическую энергию для нагревания куска керамики или алюминия , а оттуда достигает всех комнат дома. Материал может накапливать тепло, поэтому энергию можно использовать в течение длительного времени. Ключом к точному знанию того, какой аккумулятор лучше всего подходит для вашего бизнеса, является понимание его точного назначения.
Задачи технического обслуживания
Батарея редко выходит из строя, но эти устройства не являются надежными. В случае неисправности электроаккумулятора или любого другого типа первое, что нужно проверить, это внешний механизм на наличие видимых утечек. Хотя подавляющее большинство отказов в этих элементах обнаруживается внутри. Помимо внутренних утечек, существуют и другие распространенные неисправности, такие как сломанные резисторы или поврежденная схема.
Все эти неисправности настолько серьезны, что единственный способ их исправить — вызвать профессионального техника. Никогда не пытайтесь использовать хитрости для ремонта самодельного аккумулятора, так как вы, скорее всего, усугубите неисправность, а результат может быть катастрофическим.
Эти устройства можно рекомендовать всем. Самое главное, для тех, кто хочет максимизировать свою ежедневную экономию энергии. Таким образом, батарея используется для дополнения почасовой скорости дискриминации. Используйте время наименьшей стоимости электроэнергии для батареи, чтобы зарядить ее резервы. Для высвобождения накопленной энергии в течение дня. Батареи — это элементы, которые имеют много преимуществ в бытовых установках. Это зависит от типа, который вам нужен, и от того, чего вы хотите достичь с его помощью.
Установить их может любой, в любом доме. Все это позволит нам по-своему экономить электроэнергию и уменьшать счета за электроэнергию или газ в конце месяца. Например, если у нас есть газовое или масляное отопление, мы можем установить водонагреватель или электрический радиатор, мы можем использовать электричество для нагрева воды или радиатора, вместо использования газового котла эти аккумуляторы не являются обязательными. Кто-то держит их дома, а кто-то против, предпочитая использовать для нагрева воды и радиаторов газовые или дизельные котлы. Все совершенно справедливо.
Однако, если у нас дома есть устройство для выработки солнечной энергии, рекомендуется установить фотогальванические батареи. Этот позволит нам хранить энергию, как батарея , и когда мы создадим резервную копию, мы сможем использовать ее без солнца, например, ночью. Или когда у нас очень требовательное потребление и не хочется зависеть от сети.
Надеюсь, что благодаря этой информации вы сможете больше узнать о том, что такое аккумулятор электроэнергии и для чего он нужен.
В чем разница между батареей и аккумулятором?
Новости
Аккумуляторы незаменимы как в промышленности, так и в домашнем хозяйстве. Но что такое батарея? Вот краткий обзор одного из самых важных поставщиков энергии.
Термин «батарея» используется как общий термин для хранения энергии, так и для неперезаряжаемого накопителя энергии (первичная батарея). Использование в устройстве неперезаряжаемой основной батареи (например, для длительного использования в часах) или аккумулятора (например, в смартфонах) зависит от использования.
Где используются батареи и аккумуляторы?
На практике различают два разных типа накопителей энергии: первичные и вторичные батареи. Первичные батареи можно разряжать только один раз, после чего их нельзя заряжать. Вторичные батареи, обычно известные как аккумуляторы, являются перезаряжаемыми.
По применению различают аккумуляторы для устройств, стартерные аккумуляторы и промышленные аккумуляторы. В то время как портативные батареи в основном используются в наручных часах, смартфонах, ноутбуках или фонариках, стартерные батареи в основном используются в автомобилях. Промышленные батареи устанавливаются в стационарных устройствах, таких как источники бесперебойного питания, базовые станции мобильных телефонов или вилочные погрузчики.
Что такое батарея и как она работает?
Аккумулятор представляет собой электрохимический накопитель энергии. Обычно он состоит из комбинации электрохимических элементов, так называемых гальванических элементов. Эти элементы содержат два электрода, разделенных ионопроводящим, жидким или твердым электролитом. Они состоят из различных материалов (например, лития, щелочного марганца, свинца). В зависимости от используемой химической системы аккумуляторные системы имеют разные уровни напряжения и плотности энергии. Материал, используемый для электродов, определяет, насколько велико номинальное напряжение. Энергия, которая может быть сохранена, зависит от природы и количества материала, используемого в батарее.
Во время разряда энергия, хранящаяся в химической форме, преобразуется в электрическую энергию посредством электрохимической реакции и электрического тока.
Что такое клетка?
Ячейка представляет собой основную функциональную единицу батареи, состоящую из набора электродов с активными материалами, электролита, контейнеров, соединений и, как правило, сепараторов. Емкость ячейки определяется размером или весом, внутренней структурой и комбинацией материалов электродов.
Кристаллизация и аллотропические превращения металлов
Категория:
Автомобильные эксплуатационные материалы
Публикация:
Кристаллизация и аллотропические превращения металлов
Читать далее:
Основы теории металлических сплавов
Кристаллизация и аллотропические превращения металлов
В чистых металлах и сплавах при определенных температурах происходит изменение агрегатного состояния: твердое состояние сменяется жидким при температуре плавления. При обратном переходе из жидкого состояния в твердое образуется кристаллическая решетка и возникают кристаллы. Этот процесс называется кристаллизацией.
Основы кристаллизации разработаны русским ученым Д. К. Черновым, который установил два составных процесса кристаллизации: зарождение мельчайших частиц кристаллов (зародышей или центров кристаллизации) и рост из них кристаллов.
Процесс кристаллизации схематично представлен на рис. 1. Здесь на площади, ограниченной окружностями, показаны последовательные этапы зарождения из атомов первичных центров кристаллизации, их роста и возникновения новых зародышей, дальнейшего Роста кристаллов до соприкосновения их граней и окончания процесса кристаллизации. В результате образуется структура зерен кристаллов с неправильной геометрической формой.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Рис. 1. Схема процесса кристаллизации
Величина верен зависит от количества зародышей кристаллизации и скорости их роста. На рис. 4 схематично показано влияние скорости охлаждения на возникновение центров кристаллизации и величину зерен. Если скорость охлаждения мала, то возникает небольшое число зародышей и в конце кристаллизации образуются крупные зерна. При большой скорости охлаждения количество зерен возрастает, но они становятся мельче. Это можно наблюдать на практике — в тонких сечениях литых деталей, где структура стали мелкозернистая, так как происходит быстрое охлаждение. Чтобы сделать зерно мелким, в металл вводят специальные вещества — модификаторы. Процесс искусственного регулирования величины зерел получил название модифицирования.
Рис. 2. Влияние скорости охлаждения на процесс кристаллизации: а — медленное охлаждение; б — ускоренное охлаждение; в — быстрое охлаждение
Рис. 3. Схема дендритной кристаллизации
Рис. 4. Кривые охлаждения при кристаллизации: 1 — теоретическая кривая; 2 — кривая реального процесса
Рис. 5. Кривая охлаждения железа
Процесс образования кристаллов носит дендритный (древовидный) характер, на что впервые обратил внимание Д. К. Чернов. Сущность его состоит в том, что после образования зародышей рост их идет по направлениям кристаллической решетки, где имеется меньшая плотность упаковки атомов. Поэтому образуются оси первого порядка, затем от них под определенными углами начинают формироваться оси второго порядка, от них растут оси третьего порядка и т. д. В результате заполняется все пространство и образуется структура (дендрит), внешне напоминающая строение дерева. Если условия кристаллизации благоприятны, то могут возникнуть огромные дендриты, достигающие в длину нескольких десятков сантиметров. Нормальные дендриты в литых металлах имеют длину, равную всего нескольким миллиметрам. После горячей механической обработки (ковки, прокатки и прессовки) дендриты вытягиваются вдоль направления течения металла и образуют волокна, которые при наилучшем расположении распределяются вдоль контура изделия. Это оказывает положительное влияние на его механические свойства.
Для определения температуры кристаллизации металла термическим методом используют термоэлектрический пирометр, состоящий из термопары и гальванометра. Термопару помещают в расплав металла и по величине термоэдс измеряют температуру охлаждения через определенные промежутки времени, получая кривую охлаждения
Теоретически кривая охлаждения имеет вид, показанный на рис. 4 (кривая 1). Здесь при охлаждении начало кристаллизации (точка А) совпадает с равновесной температурой кристаллиэа-ции Тк. Далее процесс кристаллизации до ее окончания (точка Б) проходит при постоянной температуре, так как отвод тепла компенсируется выделяющейся скрытой теплотой кристаллизации. По окончании этого процесса температура вновь начинает понижаться.
В реальных условиях затвердение металла не может происходить при равновесной температуре Тк, а начинается при более низкой температуре Тф (кривая 2), которая называется фактической температурой кристаллизации или температурой переохлаждения. Для большинства металлов температура переохлаждения очень незначительно отличается от равновесной (теоретической) температуры кристаллизации. Однако при увеличении скорости охлаждения температура Тф понижается.
Аллотропические превращения возникают в структуре кристаллической решетки некоторых металлов при изменении температуры. Они представляют собой перегруппировку атомов и переход одного вида кристаллической решетки в другой, Существование одного металла в нескольких кристаллических формах называется аллотропией, или полиморфизмом, а процесс перехода из одной кристаллической формы в другую — аллотропическим превращением.
Различные кристаллические формы металла называются аллотропическими, или полиморфными, модификациями и обозначаются начальными буквами греческого алфавита а, р, у и т. д. Буква ос обозначает модификацию металла, существующего при самой низкой температуре. Следующие буквы относятся к модификациям с более высокой температурой.
Процесс аллотропического превращения происходит при постоянной температуре и сопровождается выделением скрытой теплоты кристаллизации при охлаждении (или поглощением при нагреве). Вследствие этого аллотропическое превращение отмечается на кривой охлаждения горизонтальной линией.
Например, железо может существовать в нескольких модификациях (рис. 5). До температуры 911 °С железо имеет объемно-центрированную кубическую решетку. При 768 °С на кривой охлаждения получается ступенька, связанная не с перестройкой решетки, а с потерей магнитных свойств До этой температуры телезо магнитно и называется а-железо, а выше указанной температуры желе-80 теряет магнитные свойства и до температуры 911 °С называется железо.
В интервале температур 911—1392 °С железо образует гране-центрированную кубическую решетку и называется v-железо. Высокотемпературная модификация железа устойчивая, при температурах от 1392 °С до 1539 °С, имеет объемно-центрированную кубическую решетку а-железа и в отличие от него называется 3-железо.
Аллотропические превращения различных металлов имеют свои особенности. Знание их необходимо для практического использования при получении сплавов, а также для проведения термической пли химико-термической обработки.
Аллотропические превращения в металлах — Инструмент, проверенный временем
Некоторые металлы (железо, олово, титан, цирконий, кобальт и др.) способны испытывать превращения в твердом состоянии при изменении температуры, т. е. подвергаться так называемой вторичной кристаллизации. Существование одного и того же металла в нескольких кристаллических формах с различным расположением атомов в элементарной ячейке решетки называется аллотропией, а процесс
изменения кристаллической решетки — аллотропическим, или полиморфным превращением. Аллотропические формы металла называют модификациями и обозначают начальными буквами греческого алфавита [а., Р, — у, 6 и т. д.). Модификацию, устойчивую при низких температурах, обозначают буквой а, при более высоких — (3, следующие (по температурной шкале) модификации — у, б и т. д. При вторичной кристаллизации происходит перестройка
кристаллической решетки из кристаллов прежней формации и образование новых кристаллов.
Железо может существовать в различных модификации х. Аллотропические превращения железа можно проследить по кривым охлаждения и нагревания (рис. 20). На кривой охлаждения при температуре 1539° С появляется первая горизонтальная площадка ‘ (остановка), отмечающая переход железа из жидкого состояния (ж) в твердое Fee с выделением значительного количества тепла. Об — железа разующиеся кристаллыРее
имеют кубическую объем — ноцентрированную кристаллическую решетку со стороной а = 2,93 А.
Вторая остановка наблюдается при ]401 °С (точка Ак). При этом Fee переходит в Fey с более плотной кубической гранецентрированной кристаллической решеткой. Третья остановка происходит при 898е С (точка Аг3, на рис. 20 от,), во время которой Fev переходит в Fep и имеет кубическую объемноцентрированную кристаллическую решетку.
Последняя остановка наблюдается при 768° С (точка Л2), что соответствует переходу из состояния Fep в Fea без изменения кристаллической решетки.
Выделение тепла при переходе Fep в Fea связано с внутриатомными изменениями, в результате которых у Fea появляются резко выраженные магнитные свойства. Таким образом, фактически имеются две модификации железа с разными кристаллическими решетками.
Превращения, происходящие при нагревании железа, сопровождаются поглощением тепла. Остановки чаще всего происходят при тех же или несколько более высоких температурах, чем при охлаждении. Критические температуры, при которых происходят аллотропические превращения железа, обозначаются А с соответствующими ин-
дексами (при нагревании применяют индекс с с цифрой, при охлаждении — гс цифрой).
Реальная кристаллическая решетка отличается от идеальной схемы, приведенной на рис. 20, наличием кристаллических несовершенств.
Updated: 17.02.2016 — 00:52
← Previous Post
Next Post →
Инструмент, проверенный временем
Frontier Theme
аллотропных превращений в титане | Природа
Аллотропные превращения в титане
Скачать PDF
Скачать PDF
Опубликовано:
А. Д. МАКВИЛЛАН 1
Природа том 164 , страница 24 (1949)Цитировать эту статью
1002 доступа
7 цитирований
Сведения о показателях
Abstract
Сообщалось 1,2 , что чистый металлический титан, полученный диссоциацией тетраиодида титана 3 , претерпевает аллотропное изменение в интервале температур 860–900°C. Титан имеет гексагональную плотноупакованную форму структура ниже 860°С и объемно-центрированная кубическая структура выше 900°С. Было проведено тщательное исследование этого диапазона превращения в титане. Теперь оказывается, что есть два различных превращения, одно при 864°С и другое при 900°С, и что третья аллотропная модификация титана стабильна между этими температурами.
Ссылки
de Boer, Burgers and Fast, Proc. акад. Влажный. Амст. , 39 , 515 (1936).
van Arkel and de Boer, Z. anorg, allgem. хим. , 148 , 345 (1925).
Артикул КАС
Google Scholar
Ссылки для скачивания
Информация об авторе
Авторы и организации
Секция физической металлургии, Совет по научным и промышленным исследованиям, Лаборатория Байе, Мельбурнский университет,
А. Д. МАКВИЛЛАН
Авторы
А. Д. МАКВИЛЛАН
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Права и разрешения
Перепечатка и разрешения
Об этой статье
Эта статья цитируется
Влияние скорости охлаждения на альфа-бета-превращение в титане и титаномолибденовых сплавах
Пол Дувез
JOM (1951)
Комментарии
Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и Правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.
аллотропных превращений плутония | Природа
Опубликовано:
Джей Ди Хил 1
Природа том 186 , страницы 304–305 (1960)Цитировать эту статью
Abstract
ИНФОРМАЦИЯ об аллотропии плутония имеется в нескольких лабораториях 1,2 . Существует общее согласие в отношении поведения образцов, подвергающихся изменениям теплосодержания при обычно используемых скоростях, и существует общее и молчаливое согласие игнорировать большой гистерезис между эффектами нагрева и охлаждения, используя температуры нагрева только в диаграмме равновесия сплава. То, что равновесие невозможно даже в чистом плутонии при этих температурах, ясно из опубликованной работы по кинетике превращения 3,4 .
Это предварительный просмотр содержимого подписки, доступ через ваше учреждение
Варианты доступа
Подпишитесь на этот журнал
Получите 51 печатный выпуск и онлайн-доступ
199,00 € в год
всего 3,90 € за выпуск
Узнать больше
Аренда или купить этот артикул
Цены зависит от типа товара
от 1,95
до 39,95
Узнать больше
Цены могут облагаться местными налогами, которые рассчитываются при оформлении заказа
Ссылки
Second United Nations Международная конференция по мирному использованию атомной энергии, Абрамсон и др. , бумага P /327; Конобеевский С. Т., и др. , бумага P/2230; Уолдрон, М.Б., и др. , бумага P /71.
Коффинберри, А. С., и др. , «Прогресс в атомной энергетике» , 1 , сер. В, гл. 4 (Пергамон Пресс, 1956).
Google Scholar
Нельсон, Р. Д., «Кинетика превращения плутония», часть 1, «Исследование β → α и α → β Преобразования», U.S. Atom. Energy Comm., Report HW 55778.
Нельсон, Р. Д., «Кинетика превращения плутония», часть 2, «Исследование γ → β → α 9 0022 и α → β → γ Transformations», U.S. Atomic Energy Comm., Report HW 56843 (1958).
Ссылки на скачивание
Информация об авторе
Авторы и филиалы
Металлургический отдел, Центр исследований атомной энергии, Харвелл
J. D. HILL
Авторы
J. D. HILL
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Права и разрешения
Перепечатка и разрешения
Об этой статье
Комментарии
Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и правила сообщества.
Данную операцию можно осуществить с использованием пламени газовой горелки, на которой установлен наконечник номер 4 или номер 5. До требуемой температуры металл можно разогреть за 1,5 – 2 минуты. Чтобы предупредить возможное коробление металла под гильзу цилиндра в отверстие вставляется технологическая гильза.
Заварка трещин производится двумя способами с подогревом и без подогрева. Перед ремонтом трещин блока цилиндров двигателя засверливаются специальным сверлом концы трещин, для того чтобы трещины не начали увеличиваться во время работы. Сверло выбирают размером 5 мм. После засверливания концов трещины необходимо разделать трещину по всей длине, такие работы проводят с помощью шлифовальной машинки.
д.).
Это может привести к заклиниванию или поломке распределительного вала OHC, а также к образованию трещин на нижней стороне головки. Головки толкателей не такие толстые, как головки OHC, поэтому они менее уязвимы для такого рода нагрузок и деформации. Но даже головки толкателей имеют свой предел, и при слишком сильном нажатии они также деформируются и трескаются.
Испытание блока и головок под давлением, чтобы увидеть, держат ли они давление, является хорошим методом для обнаружения таких «скрытых» трещин, а также утечек пористости в алюминиевых отливках.
Трещины вокруг направляющих клапанов могут привести к ослаблению направляющих клапанов и повреждению клапанов.
Те, кто освоил этот процесс, говорят, что для его освоения требуется от шести месяцев до года постоянной практики. Если бы это было так просто, все бы этим занимались. Это не так, и поэтому некоторые мастерские создали для себя успешную нишу, специализируясь на печной сварке чугунных головок.
Затем примеси можно выплыть. ремонтной зоны с факелом.
При такой скорости медленное охлаждение до комнатной температуры может занять от 8 до 12 часов. После того, как головка остынет, ее можно очистить от накипи, подвергнуть механической обработке и повторно испытать под давлением для повторной проверки на наличие утечек. Если утечек не обнаружено, можно приступить к окончательной обработке и сборке машины. Некоторые мастерские даже испытывают давление в головке в третий раз, если в ней запрессованы седла клапанов, чтобы убедиться, что после установки седел не образовались трещины.
Этот процесс похож на пайку, но для высокопрочного ремонта используется никелевый порошок и специальная горелка.
Этот процесс похож на пайку, но приводит к гораздо более прочному ремонту. Порошок можно использовать для заполнения отверстий и трещин, а также для восстановления изношенных или поврежденных седел клапанов.
Первым этапом сварки алюминия является подготовка трещины. Головка должна быть чистой, обезжиренной и сухой перед тем, как зашлифовать трещину. Трещина должна быть зашлифована до конца. Простая шлифовка поверхности и сварка трещины, скорее всего, будут временным решением проблемы, потому что основная трещина все еще существует и будет продолжать расти. После шлифовки поверхность металла следует очистить проволочной щеткой из нержавеющей стали.
Дополнительное тепло также облегчает сварку головки, поскольку алюминий быстро отводит тепло от зоны сварки. Поддержание головки в горячем состоянии — один из способов успешной сварки алюминия, который требует работы в месте, защищенном от сквозняков, и периодического повторного нагрева головки.
для уплотнения и выравнивания поверхности. Можно использовать конические штифты или прямые штифты.
Одним из решений является использование «замков» для скрепления двух сторон трещины и/или использование специальных штифтов с рисунком резьбы «спиральный крючок» или «обратный шаг». Эти штифты могут на самом деле скрепить трещину, а не просто заполнить ее.
Он обычно используется для высокопроизводительных и тяжелых двигателей из-за его прочности и долговечности.
Затем сварщик должен использовать шлифовальный инструмент, чтобы сгладить любые шероховатости или неровности на поверхности блока цилиндров.
Важно отметить, что сварку должен выполнять только квалифицированный и опытный сварщик.
Например, для небольших трещин можно использовать эпоксидную замазку или сварку, а при более серьезных повреждениях может потребоваться замена корпуса или более сложный процесс ремонта.
Ищите любые признаки коробления или деформации, которые могли произойти в процессе сварки.
Высоко в небе сияло весеннее солнце, а в яме было сыро и темно. Тракторок испугался и принялся гудеть и пускать дым из трубы, чтобы кто-нибудь услышал и вытащил его.
Жизнь била ключом: то и дело слышался смех прохожих, лай собак, звонки мобильных телефонов. Каждую минуту со стройки выезжали машины и заезжали новые, работа не останавливалась ни на секунду.
Вскоре синий трактор подружился со многими рабочими, домашними и дикими зверюшками. Он сигналил в знак приветствия курочкам и цыплятам, и те радостно кудахтали ему в ответ. Проезжая мимо коровы на лугу, он всегда спрашивал, как у неё дела, и корова приветливо мычала. В лесу он с удовольствием катал зайчат и медвежат в своем прицепе, и они весело смеялись, подпрыгивая на кочках. Однажды бельчонок вывалился из дупла и сломал себе лапку, и тогда синий трактор отвёз его в больницу. Помог он и семье бобров – привёз целый прицеп брёвен для их новой плотины. А однажды он вёз яблоки с огорода и угостил всех лесных обитателей. Яблок было так много, что хватило на всех, и зверюшки устроили себе настоящий пир. Красный трактор смотрел на всё это и с презрительным фырканьем пускал дым из своей трубы. Он хотел строить торговые центры, а не дружить с коровами и помогать бобрам. Звери его тоже невзлюбили. И красному трактору было часто грустно и одиноко.
Люди поспешили по домам, зверюшки попрятались в свои норки и домики. Красный трактор возвращался с поля домой. Дорогу размыло, его большие колёса вязли в грязи. С трудом проехав ещё немного, он застрял в огромной яме. Колеса буксовали, крутились вхолостую, разбрызгивая грязь во все стороны. Красный трактор стоял посреди поля совсем один и не мог сдвинуться с места.
Зайцы и бобры тащили за бампер, медведь толкал кабину, а лось навалился на прицеп. Белочки таскали ветки с деревьев и подкладывали их под колеса трактора. Лошадь привезла небольшие камни, и их тоже насыпали под колеса. Ворона летала и командовала: «Раз, два, три – тащи!»
Тем временем дождик совсем закончился. Ворона улетела, лягушки пошлёпали по лужам домой, синий трактор прокатил уставших, промокших, но счастливых лесных обитателей. А красный трактор разрешил всем забраться в его кабину порулить и даже дал посигналить.
с различными насадками и моделями для профессиональных работ на стройплощадке.
Благодаря очень высокой мощности ВОМ и максимальной грузоподъемности 11,5 т модели AXION 900 в первую очередь предназначены для комбинированных буксировок, например, для использования буксируемых стабилизаторов. Несмотря на высокую мощность двигателя и ВОМ, AXION 900 отличается впечатляюще низким расходом топлива. Как и в AXION 800, бесступенчатая трансмиссия CMATIC и интуитивно понятный дизайн органов управления предотвращают ошибки оператора и облегчают смену водителей. CLAAS представляет AXION 950 CMATIC на выставке Bauma.
Особенностью XERION является вращающаяся на 180° кабина, что означает, что водитель всегда имеет прекрасный обзор своей рабочей зоны. XERION также оснащен бесступенчатой трансмиссией CMATIC и может использовать всю свою мощность как для тягового усилия, так и для прямой тяги. CLAAS представляет XERION 4000 TRAC VC с вращающейся кабиной, а также лесной культиватор/мульчер от seppi.m.
Вы познакомитесь с каждой деталью использования трактора, а также с тем, как тракторы выполняют эти функции.
Затем трактор будет отрывать траву от корней своей мускульной силой.
Вы можете легко кормить свой скот, принося корм снаружи в их убежище. Кроме того, вы можете быстро переместить свой скот в убежище.
Используя передний каток, вы можете выполнять работу по подъему, а также лепке земли, выравниванию холмов, прямому дренажу и строительству небольших прудов с помощью отвала. Каменный каток трактора помогает вдавливать камни в землю, создавая твердую и прочную поверхность без необходимости мощения.
Все мы знаем, что перемещение мешков с цементом, разгрузка строительных материалов, подъем и кровельные работы являются неотъемлемой частью строительных работ. Вы, конечно, не можете представить выполнение всех этих работ без помощи трактора.
37.101-2, коробки перемены передач, без гидроаккумулятора, трактора ХТЗ Т-150 колёсный.
3, БДН-2.6
37.104-4
Все права защищены. Сайт разработан fortytwoeightynine.com.
Вы всегда можете заблокировать или удалить файлы cookie, изменив настройки браузера и принудительно заблокировав все файлы cookie на этом веб-сайте. Но это всегда будет предлагать вам принять/отказаться от файлов cookie при повторном посещении нашего сайта.
Нам нужно 2 файла cookie, чтобы сохранить этот параметр. В противном случае вам будет предложено снова открыть новое окно браузера или новую вкладку.
02 : 1
Як тільки метал розшириться, і ми відчуємо рух, можна проводити демонтаж.
В дальнейшем так оно и вышло – сделать простой съёмник своими руками оказалось очень легко. На это ушло 20 минут времени и минимум деталей. Единственное условие – наличие сварочного аппарата и умение хотя бы немного им пользоваться.
Чтобы съёмник можно было подвести под подшипник, необходимо в трубе прорезать одну стенку, причём ширина выреза должна быть больше диаметра подшипника. Зажимаем трубу в тиски и болгаркой вырезаем полосу.
На валу ротора, в которую упирается болт, нарезана резьба. Чтобы её не повредить, перед съёмом надо накрутить на неё гайку, и уже в гайку упереть болт.
Его необходимо снять и установить стопорное кольцо перед подшипником.
Вы должны бросить карданные валы, снять тройник, открутить колокол и аккуратно снять коробку передач. После отправки маховика на шлифовку, последним шагом перед повторной сборкой с новым диском сцепления и нажимным диском является проверка направляющего наконечника трансмиссии и замена направляющей втулки трансмиссии (или направляющего подшипника), которая запрессована сзади. коленчатого вала двигателя.
Съемник вставляется во внутренний диаметр направляющей втулки или подшипника и расширяется по мере затягивания инструмента, теоретически обеспечивая хороший захват втулки/подшипника от его центра. Затем вал затягивают, выталкивая втулку/подшипник из отверстия коленчатого вала. Это в теории, по крайней мере. В то время как они работают лучше со стальными направляющими подшипниками, чаще всего с бронзовыми втулками инструмент просто выскальзывает, оставляя вас с умеренно искривленной втулкой, которая все еще плотно сидит на месте.
Аккуратно прорежьте глубокую бороздку почти до конца. Однако нет необходимости прорезать полностью, так как это увеличивает вероятность повреждения коленчатого вала.
Холман |
Разборка рулевого редуктора осуществляется в следующей последовательности.
Для того чтобы демонтировать вал, следует нанести по нему несколько ударов молотком из мягкого металла. Применение обычного молотка возможно только в совокупности с наставкой из алюминия или меди. Некоторые автомобилисты используют деревянную дощечку. Ее наставляют на вал и наносят удары. Таким образом, удается защитить резьбу от повреждений.
Сильный износ деталей рулевого управления может привести к возникновению люфта. Если шарниры рулевых тяг и крестовина не изношены, потребуется регулировка узла.
5
Си-э-э-э-э-э-э-э-э, правильно и правильно, Викимедиа donde quizás podrías encontrarla.
В каждом филиале в Одинцово работают профессиональные автомеханики, которые прошли обучение и имеют опыт ремонта УАЗ .
Мы дорожим вашим доверием, поэтому стараемся учитывать все требования и пожелания. Сотни отзывов с благодарностями – подтверждение качества и надежности всех проводимых нашими специалистами работ!
00
00
Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.
Предназначено это устройство для смены величины силы тяги и момента вращения, передаваемого от коленчатого вала движка на основные колеса машины при выезде на подъем, рушении с места, разгоне либо езде машины задним ходом. Также КПП позволяет отключить мотор и сцепление от остальных элементов трансмиссии путем включения «нейтралки».
В этом ей помогает вискомуфта.
Автомобиль становится настоящим внедорожником.
Коробка передач является одним из жизненно важных компонентов любого автомобиля с двигателем внутреннего сгорания. В этом руководстве объясняются некоторые из наиболее популярных типов автомобильных трансмиссий, используемых сегодня, и принципы их работы.
Нейтральная передача использует механизм сцепления, который отключает обороты двигателя от ведущих колес. Трансмиссия просто незаменимая составляющая любого автомобиля.
Использование механической коробки передач требует определенного уровня навыков и координации левой ноги (сцепление), правой ноги (газ) и правой руки (рычаг переключения передач). Переключение требует скоординированных движений, чтобы управлять автомобилем плавно, чему часто довольно сложно научиться.
Концепция автоматической коробки передач проста. Водитель переводит автомобиль в положение «D» (для движения), и коробка передач переключается автоматически. Педали сцепления нет, только тормоз и акселератор, что значительно упрощает управление автомобилем с автоматической коробкой передач.
Современные достижения улучшили время переключения в автоматическом режиме и сделали его намного быстрее, чем когда-либо могли бы быть механические. Это одна из причин, по которой автоматическая коробка передач сейчас доминирует в отрасли, и она незаменима для некоторых типов транспортных средств, таких как внедорожники или пикапы. Многие современные автоматические коробки передач также имеют «ручной режим» или функцию, которая позволяет водителям управлять коробкой передач, самостоятельно выбирая нужную передачу.
Именно поэтому вариатор часто называют «безредукторной трансмиссией». У него нет предварительно разработанного набора механических передаточных чисел, а непрерывный набор передаточных чисел, используемый в диапазоне оборотов.
DCT — это автоматическая коробка передач, но она имеет два сцепления, одно для четных передач, а другое для нечетных. DCT не имеет гидротрансформатора, как обычный автомат. Он может очень быстро переключать передачи, поскольку система может быстро использовать тот или иной пакет сцепления, связанный с 1-3-5 или 2-4-6 передачами.
Этот очень сложный агрегат использует ощущение и контроль механической коробки передач с быстротой и точностью автоматической коробки передач. Он предназначен для экстремального использования на гоночной трассе. В секвентальных механических коробках передач есть сцепление, но оно используется только для трогания с места и выбора первой передачи. После этого водитель выбирает передачи рычагом переключения передач или подрулевыми лепестками. Водитель может сосредоточиться на вождении, в то время как передачи быстро переключаются без необходимости каждый раз выжимать сцепление.
Основная идея заключалась в том, чтобы объединить эффективность и управляемость ручного управления с комфортом автоматического. До сих пор полуавтоматика имела неоднозначный успех и обычно не использовалась в потребительских автомобилях.
Однако современные трансмиссии всех типов стали более подвержены отказам, в первую очередь из-за более высокого уровня сложности.
При включенном сцеплении мощность передается на трансмиссию через первичный вал, который отделен от первичного блока и может вращаться с другой скоростью относительно блока. Блок состоит из шестерен, которые можно перемещать для включения или отключения от фиксированных шестерен на вторичном валу, который обычно расположен под блоком шестерен и поддерживается роликовыми подшипниками в своем корпусе.
Все, что нужно сделать водителю, — это переключить селектор из положения «Парковка» (P) или «Нейтраль» (N) в положение «Движение» (D), и переключение передач будет происходить автоматически и плавно, без каких-либо дополнительных действий со стороны водителя в нормальных условиях движения.
Одна половина прикреплена к двигателю, а другая к входному валу коробки передач. Две половины преобразователя расположены очень близко друг к другу. На жидкость, циркулирующую между ними, влияет энергия вращения двигателя, которая, в свою очередь, воздействует на трансмиссионную сторону гидротрансформатора. Крутящий момент передается от двигателя к трансмиссии благодаря силе сдвига жидкости.
Замена часто является более экономичным вариантом
Сначала эти трансмиссии были ограничены суперкарами высокого класса из-за их высокой стоимости, но все больше производителей устанавливают их на автомобили среднего класса.
Замена часто является более экономичным вариантом
Кран дополнительно комплектуется траверсой грузоподъёмностью 90 тонн для подъема железнодорожных вагонов и грейфером для перевалки ЖРК. Поставляемый портальный кран «Витязь» обладает наибольшей грузоподъемностью из всех кранов с шарнирно-сочленённый системой ранее выпущенных и эксплуатируемых в России и СССР.
Описание. Характеристики
Минимальный вылет
При больших колебаниях
При выгрузке груза
, 71,40 $/шт.
Козловой кран, серый, алюминий, 2000 фунтов
Они обычно используются в промышленных приложениях, таких как производство, строительство, судостроение и электростанции.
Профессионалы, использующие эти машины, должны пройти необходимую подготовку для безопасной работы с ними, поскольку они могут быть опасны при неправильном обращении.
В отличие от стреловых кранов, рама имеет опорную конструкцию с обеих сторон пролета для обеспечения максимальной устойчивости и максимального веса. Они опираются на пол, что означает, что большинство из них не требуют крепления над головой, а более мелкие можно перемещать по мере необходимости. Существует три основных типа стреловых кранов:
Моторизованные краны значительно повышают производительность и могут использовать напольные гусеницы для обеспечения устойчивости.
Устройство включает винт из стали, который ввёрнут в бобышку, которая приварена к верху цилиндра, а также упорное стопорное кольцо, которое запирает подшипник с кольцом из резины и обоймами на винтовом хвостовике. Находящаяся сверху полость цилиндра посредством трубы соединяется с полостью камеры под диафрагмой, сообщающейся с атмосферой.
Благодаря этому колёса осуществляют свободное вращение.
Если тормозной пневматический привод либо компрессор неисправен и это повлекло утечку воздуха, последний не будет идти внутрь цилиндра энергоаккумулятора, тогда как присутствующий в нём воздух покинет его, благодаря чему пружина распрямится и будет действовать на поршень и опускать его.
06.2016
Однако использованием одной тормозной камеры можно реализовать только рабочую тормозную систему, используемую во время движения автомобиля при запущенном силовом агрегате. Остальные системы — запасную и стояночную — данным механизмом привести в действие уже невозможно, для этой цели используется дополнительный узел — пружинный энергоаккумулятор (ЭА).
А в случае поломок или неправильной регулировке привода тормозов ЭА обеспечивает аварийное торможение.
В состав узла входит две детали — тормозная камера и смонтированный на его задней стенке энергоаккумулятор. Камера — мембранного (диафрагменного) типа, эластичная мембрана делит камеру на две полости: герметичную нижнюю и открытую верхнюю. В верхней камере располагается шток привода колесного тормозного механизма, соединенный с опорным диском, который, в свою очередь, опирается на диафрагму. Прижим опорного диска к мембране и возврат мембраны в начальное положение осуществляется пружиной. В верхней и в нижней полостях камеры предусмотрены штуцеры: в нижней камере для подачи сжатого воздуха, в верхней — для соединения с энергоаккумулятором. В задней стенке ТК выполнено отверстие для связи с толкателем энергоаккумулятора.
Данный винт помогает снять транспортное средство со стояночного тормоза при отсутствии подачи сжатого воздуха — винт при выворачивании стягивает пружину и растормаживает колесный тормозной механизм. В обеих камерах ЭА (надпоршневой и подпоршневой) предусмотрены штуцеры.
При выключении «ручника» в ЭА вновь повышается давление, воздух сжимает пружину и возвращает толкатель и детали ТК в первоначальное положение.
Также необходимо периодически осуществлять регулировку привода колесных тормозных механизмов в соответствии с указаниями инструкции по эксплуатации и обслуживанию автомобиля.
06.2023 | Статьи о запасных частях
Как следует из названия, это элемент, способный накапливать и хранить энергию, которую впоследствии можно использовать в течение более или менее продолжительного времени. Это зависит от того, как энергия хранится и используется. Это означает, что бывают не только аккумуляторы, они могут быть и тепловыми, то есть электрическими аккумуляторами тепла, пневматическими, гидравлическими или электрическими или механическими гидроаккумуляторами.
Можно использовать больше или меньше времени в зависимости от режима хранения и того, как используется накопленная энергия. Имейте в виду, что существуют разные типы батарей, поэтому в каждой ситуации может понадобиться тот или иной тип.
Он сохраняет ее для последующего преобразования в другой тип энергии. Таким образом, электричество преобразуется в химическую энергию, которая сохраняется до тех пор, пока она не понадобится, а затем преобразуется обратно в электрическую энергию для использования.
В случае неисправности электроаккумулятора или любого другого типа первое, что нужно проверить, это внешний механизм на наличие видимых утечек. Хотя подавляющее большинство отказов в этих элементах обнаруживается внутри. Помимо внутренних утечек, существуют и другие распространенные неисправности, такие как сломанные резисторы или поврежденная схема.
Батареи — это элементы, которые имеют много преимуществ в бытовых установках. Это зависит от типа, который вам нужен, и от того, чего вы хотите достичь с его помощью.
Или когда у нас очень требовательное потребление и не хочется зависеть от сети.
Эти элементы содержат два электрода, разделенных ионопроводящим, жидким или твердым электролитом. Они состоят из различных материалов (например, лития, щелочного марганца, свинца). В зависимости от используемой химической системы аккумуляторные системы имеют разные уровни напряжения и плотности энергии. Материал, используемый для электродов, определяет, насколько велико номинальное напряжение. Энергия, которая может быть сохранена, зависит от природы и количества материала, используемого в батарее.
Чтобы сделать зерно мелким, в металл вводят специальные вещества — модификаторы. Процесс искусственного регулирования величины зерел получил название модифицирования.
Если условия кристаллизации благоприятны, то могут возникнуть огромные дендриты, достигающие в длину нескольких десятков сантиметров. Нормальные дендриты в литых металлах имеют длину, равную всего нескольким миллиметрам. После горячей механической обработки (ковки, прокатки и прессовки) дендриты вытягиваются вдоль направления течения металла и образуют волокна, которые при наилучшем расположении распределяются вдоль контура изделия. Это оказывает положительное влияние на его механические свойства.
Далее процесс кристаллизации до ее окончания (точка Б) проходит при постоянной температуре, так как отвод тепла компенсируется выделяющейся скрытой теплотой кристаллизации. По окончании этого процесса температура вновь начинает понижаться.
Аллотропические формы металла называют модификациями и обозначают начальными буквами греческого алфавита [а., Р, — у, 6 и т. д.). Модификацию, устойчивую при низких температурах, обозначают буквой а, при более высоких — (3, следующие (по температурной шкале) модификации — у, б и т. д. При вторичной кристаллизации происходит перестройка
При этом Fee переходит в Fey с более плотной кубической гранецентрированной кристаллической решеткой. Третья остановка происходит при 898е С (точка Аг3, на рис. 20 от,), во время которой Fev переходит в Fep и имеет кубическую объемноцентрированную кристаллическую решетку.
Титан имеет гексагональную плотноупакованную форму структура ниже 860°С и объемно-центрированная кубическая структура выше 900°С. Было проведено тщательное исследование этого диапазона превращения в титане. Теперь оказывается, что есть два различных превращения, одно при 864°С и другое при 900°С, и что третья аллотропная модификация титана стабильна между этими температурами.
Д. МАКВИЛЛАН
Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.
То, что равновесие невозможно даже в чистом плутонии при этих температурах, ясно из опубликованной работы по кинетике превращения 3,4 .
