Монтаж арматуры на трубопроводы: Монтаж трубопроводной арматуры — Транспортировка и хранение

Особенности монтажа трубопроводной арматуры различных типов

Монтаж трубопроводов и арматуры, а также приемка-сдача проводятся на основании заранее разработанной и надлежащим образом утвержденной технической документации с учетом требований технических регламентов и Госгортехнадзора, правил техники безопасности и охраны труда, производственных инструкций и технических условий.



 Основные правила монтажа распространяются на всю трубопроводную арматуру, но необходимо учитывать и особенности различных типов арматуры, их назначение и предъявляемые к ним требования.



Монтаж клапанов. Перед монтажом с клапанов снимают транспортные заглушки, установленные на патрубках. Для обеспечения гарантированного герметичного перекрывания трубопровода устанавливают последовательно два запорных клапана. Поскольку клапаны можно устанавливать в любом рабочем положении, рекомендуется их устанавливать с разворотом. Такая компоновка позволяет сократить монтажную длину комплекта и обеспечивает возможность размещения достаточно больших маховиков, создает удобства при управлении клапанами и возможность приложения достаточной силы при закрывании или открывании арматуры.



К монтажу допускаются клапаны, прошедшие входной контроль. После завершения монтажных работ проверяется подвижность шпинделя двукратным перемещением его на всю длину хода вращением маховика. При заеданиях или чрезмерно больших усилиях на маховике должны быть проверены ходовая резьба и поверхность шпинделя под сальник на отсутствие забоин, коррозии и других дефектов. Клапаны с электроприводом проверяются на безотказную работу электропривода.



На АЭС устанавливается много запорных клапанов малого диаметра, предусмотренных Правилами Госгортехнадзора для опорожнения или продувки трубопроводов. В нижних точках каждого отключаемого задвижками участка трубопровода должны предусматриваться спускные штуцеры, снабженные запорной арматурой. Для отвода воздуха в верхних точках трубопроводов должны быть установлены воздушники. Трубопроводы или штуцеры для отвода воздуха из первого контура и его вспомогательных систем должны быть снабжены двумя клапанами — дроссельным и запорным. Допускается объединение штуцеров отвода воздуха в общий трубопровод после дроссельных клапанов с установкой на нем запорного клапана.



Все участки паропроводов, которые могут быть отключены запорными органами, для возможности прогрева и продувки их должны быть снабжены в концевых точках штуцером с клапаном, а на паропроводах, работающих при давлении свыше 2,2 МПа или входящих в первый контур (независимо от давления), — штуцером с двумя последовательно расположенными клапанами — запорным и дроссельным.



Паропроводы, рассчитанные на условное давление 20 МПа и выше, должны обеспечиваться штуцерами с последовательно расположенными запорным и регулирующим клапанами и дроссельной шайбой. В случае прогрева участка паропровода в обоих направлениях продувка должна быть предусмотрена с обоих концов участка. Устройство дренажных линий трубопровода должно предусматривать возможность контроля за их работой во время прогрева трубопровода.



Дренажные устройства используются как основные средства обеспечения безопасной работы при ремонте трубопровода. Прежде чем приступить к ремонту участка трубопровода, открывают все дренажные устройства, что обеспечивает отсутствие среды и давления в проверяемом участке. В случае недостаточно герметичного отключения участка дренажные устройства дают возможность определить поступление среды по ее стоку или по нагреву дренажного трубопровода, если среда имеет высокую температуру. На паропроводах низкого и среднего давления для отделения конденсата устанавливают водоотделители, в которых конденсат (вода) отделяется от пара и направляется в конденсатоотводчик, а затем в дренажную систему. Водоотделители представляют собой устройства с резкими поворотами в проточной части, в которых в результате действия центробежной силы, силы тяжести и ударов частиц воды о стенки из пароводной смеси выделяется вода.



На верхних точках участков трубопроводов для воды устанавливают воздушники — запорные клапаны малых диаметров прохода для выпуска воздуха и газов. Управление воздушником может осуществляться вручную — вращением маховика, с помощью электропривода или электромагнитного привода (электромагнитные клапаны).

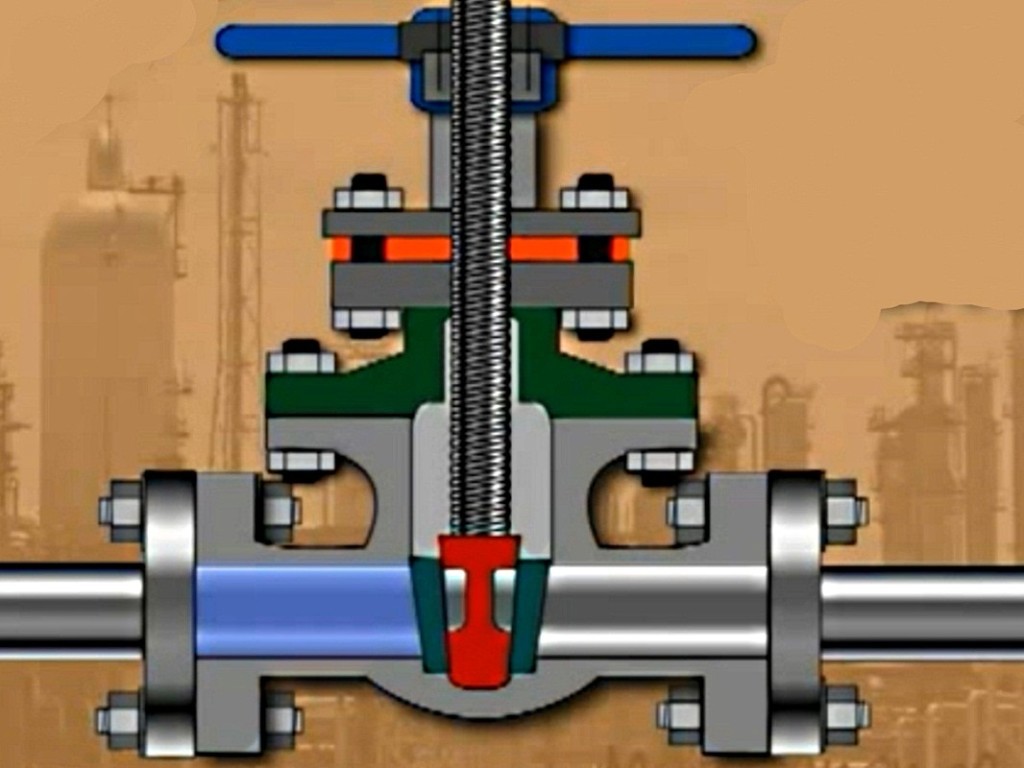

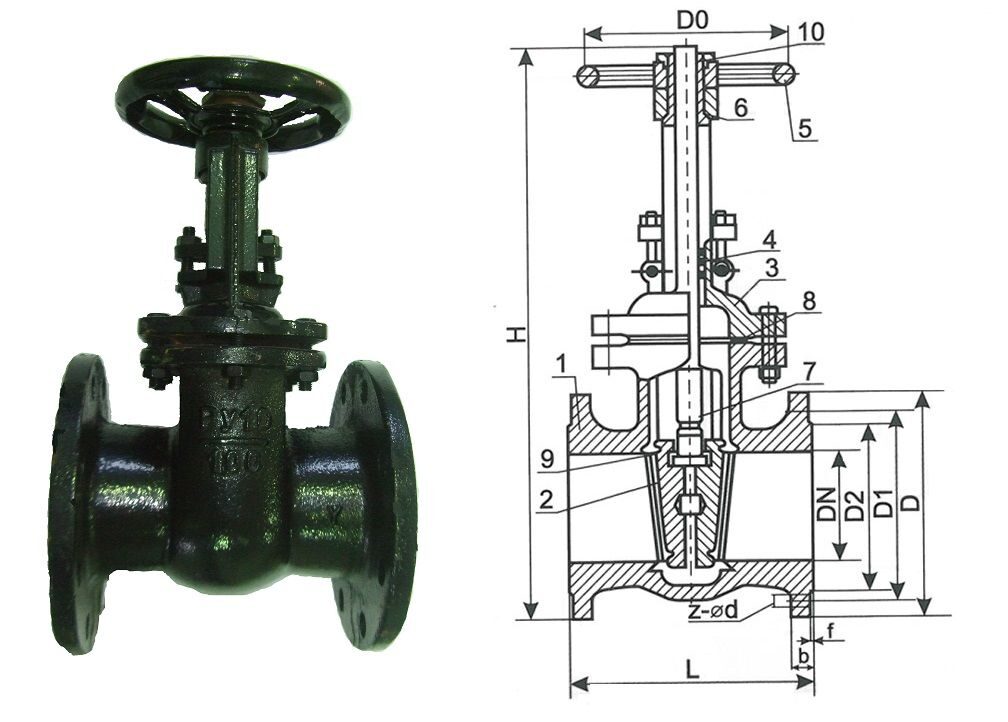

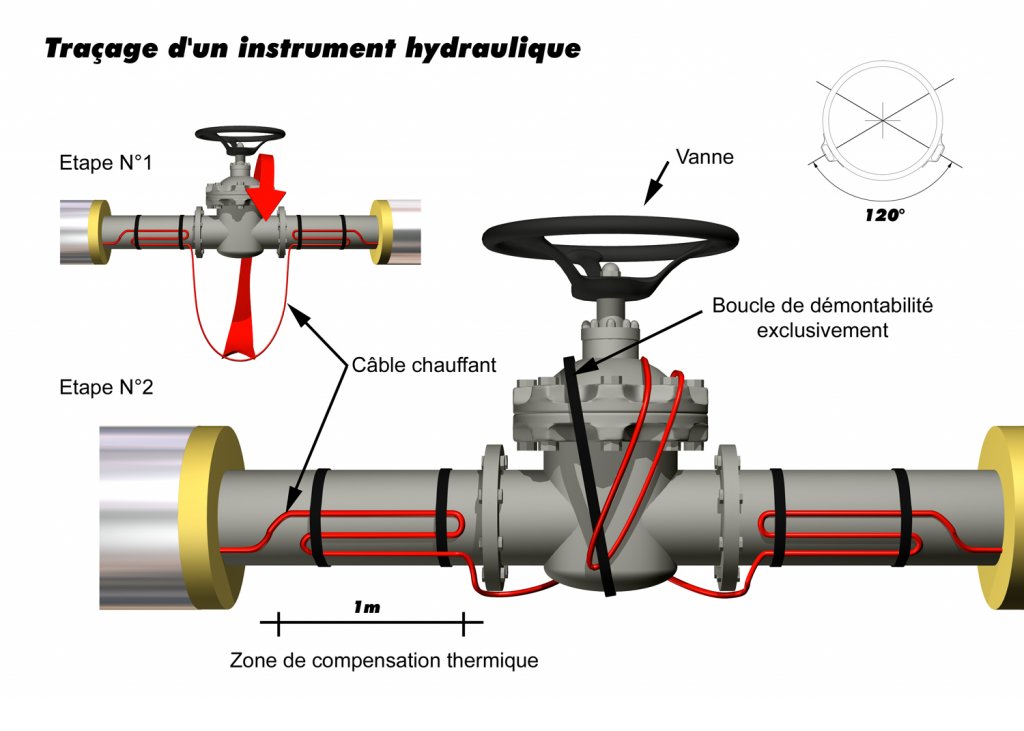

Монтаж задвижек. К монтажу допускаются только те изделия, качество которых соответствует назначению. Перед монтажом удаляются транспортные заглушки. Положение задвижек на трубопроводе должно строго соответствовать предусмотренному проектом, в котором необходимо учитывать особенности конструкции арматуры.



Корпус задвижки, особенно большого диаметра прохода для малых давлений, не обладает значительной жесткостью и деформируется под действием внешних сил и внутреннего давления. Чтобы не произошло чрезмерной деформации корпуса при монтаже (без применения сварки), фланцевые задвижки монтируются в закрытом положении. Этим арматура предохраняется и от попадания загрязнений на уплотнительные кольца, и от возможности того, что клин при закрывании не дойдет до установленного положения. У задвижек на линии трубопровода устанавливают тепловые компенсаторы, а концы трубопровода, между которыми устанавливается задвижка, должны иметь опоры.



После окончания монтажа проверяют подвижность шпинделя двукратным подъемом и опусканием затвора на полный ход. Задвижки с электроприводом проверяют на управляемость с помощью электропривода и на срабатывание муфты ограничения крутящего момента. Проверяют также работу пульта управления и сигнализационных ламп.



Монтаж регулирующих клапанов. После удаления транспортных заглушек проверяют соответствие типа и размер регулирующего клапана данным проекта, его подготовленность к монтажу — подвижность штока, комплектность, наличие дополнительных блоков, которыми должен быть оснащен регулирующий клапан. Наиболее часто регулирующие клапаны устанавливают на трубопроводе узлом управления вверх, но многие конструкции допускают установку в любом рабочем положении.



Направление подачи рабочей среды должно строго соответствовать стрелке на корпусе или указаниям в технической документации, так как в противном случае могут значительно изменяться гидравлическая пропускная характеристика и пропускная способность клапанов. В случае неправильной подачи среды к регуляторам они могут потерять работоспособность. Перед монтажом с магистральных фланцев снимают транспортные заглушки и уплотнительные поверхности фланцев очищают от консервационной смазки. Внутренние полости регулирующего клапана продувают сжатым воздухом.



Регулирующую арматуру, как правило, монтируют на участках трубопроводов с установившемся режимом, т.е. не рекомендуется устанавливать ее непосредственно перед или за запорной арматурой, отводами, тройниками, распределителями, насосами, а также непосредственно перед местом потребления. В качестве запорной арматуры регулирующую использовать не рекомендуется, за исключением запорно-регулирующих клапанов. В случае необходимости герметичного отсечения системы со стороны входа следует устанавливать запорную арматуру. Если условный проход трубопровода не совпадает с условным проходом арматуры, то регулирующая арматура должна соединяться с трубопроводами коническими переходниками с максимально допустимым углом конусности‚ но не более 30°.



Длина прямых участков до регулирующей арматуры и после нее должна составлять не менее 5 Dy на входе и (10 …15) Dy на выходе из клапана. Чем меньшую долю составляет гидравлическое сопротивление трубопроводов от гидравлического сопротивления клапана, тем 6ольшая точность поддержания регулируемого параметра достигается клапаном. Клапаны должны устанавливаться на местах, доступных для осмотра, технического ухода и регулировки. По окончании основных монтажных работ полностью собранный регулирующий клапан должен быть приведен в рабочее состояние и проверен на легкость и плавность хода штока.



Монтаж предохранительных клапанов. Предохранительные клапаны, как правило, устанавливают вертикально, узлом подрыва вверх (за исключением случаев, специально оговоренных в технической документации), возможно ближе к защищаемому ими объекту на прямом участке трубопровода. При этом максимально допустимое расстояние от места их размещения до защищаемого объекта определяется гидродинамическим расчетом. Особенно важно это выполнять на трубопроводах длиной более 1 м.



Не допускается установка запорных органов между предохранительным клапаном и защищаемым им сосудом или трубопроводом. Допускается установка трехходового переключающего устройства между предохранительными клапанами и сосудами при условии, что в любом положении этого переключающего устройства один или оба предохранительных клапана будут соединены с сосудом, при этом каждый из предохранительных клапанов должен иметь пропускную способность, предусмотренную Правилами Госгортехнадзора.



При установке на одном трубопроводе нескольких предохранительных клапанов площадь поперечного сечения этого трубопровода должна быть не менее 1,25 суммарной площади сечения входных патрубков всех установленных на нем клапанов. Отбор рабочей среды на участках трубопровода от защищаемого объекта до предохранительного клапана не допускается.



Клапаны прямого действия с дублирующим ручным подрывом устанавливают в местах, где обеспечивается доступ к узлу ручного подрыва.



На компенсаторах объема, барабанах-сепараторах и других сосудах первого контура АЭС устанавливают только импульсно-предохранительные устройства прямого действия диаметром не менее 15 мм, снабженные электромагнитным приводом на открывание и закрывание. В остальных случаях допускается применение предохранительных клапанов прямого действия диаметром не менее 20 мм.



Главные предохранительные клапаны устанавливают в строгом соответствии с указаниями в технической документации. При вертикальной установке отклонение оси клапана от вертикали допускается в пределах не более 0,3 мм на 100 мм высоты клапана. Импульсные клапаны с электромагнитами устанавливают на специальных каркасах, крепящихся к фундаментам, их шток должен располагаться строго вертикально. Электромагниты устанавливаются на каркасе вертикально, при этом их оси должны находиться в одной плоскости с осью штока и рычага, Движение сердечников должно быть свободным и плавным. Не допускаются перекосы в вертикальной и горизонтальной плоскостях рычага с подвешенным грузом. Соединение сердечников магнитов с рычагом должно исключать перекосы при перемещении рычага включением магнитов, Не допускается установка электромагнитов в местах, где он может подвергаться вибрации и толчкам.



Параметры окружающего воздуха в зоне электромагнита по температуре и влажности не должны выходить за пределы, указанные в технической документации на импульсные клапаны. В случае превышения допускаемой температуры в зоне электромагнитов предусматривают обдув, исключающий перегрев обмотки магнита.



В электрическую схему управления импульсно-предохранительными устройствами (ИПУ) входят электроконтактные манометры (ЭКМ). Импульсы на ЭКМ отбирают непосредственно с того объекта, который предохраняет главный предохранительный клапан, при этом точки взятия импульса на ЭКМ и импульсный клапан должны быть выбраны таким образом, чтобы при срабатывании главного клапана возмущение среды не сказывалось на работе ЭКМ и импульсного клапана. Температура в зоне установки ЭКМ не должна превышать 60 °С. Между трубопроводом и ЭКМ, как правило, устанавливают запорный клапан, который в процессе работы должен быть открыт и опломбирован.



Трубопроводы, соединяющие импульсный клапан с защищаемым объектом и с главным клапаном, должны быть минимальной длины и иметь минимальное гидравлическое сопротивление. Увеличение длины импульсных линий и их гидравлического сопротивления приводят к увеличению времени срабатывания ИПУ, а также повышению давления срабатывания вследствие потери давления в линии до импульсного клапана. В целях уменьшения времени срабатывания ИПУ импульсные линии, а также поршневая `полость главного клапана должны быть теплоизолированы, чтобы исключить процесс конденсации пара в поршневой полости главного клапана при срабатывании импульсного клапана.



Серьезное внимание следует уделять монтажу главных клапанов. При срабатывании клапана в связи со значительной массой и высокими (критическими) скоростями истечения сбрасываемой среды возникают большие реактивные силы, действующие на клапан, поэтому его корпус необходимо надежно крепить к специальной опоре, воспринимающей реактивные силы при сбросе. При монтаже главного клапана запрещается подтяжка концов трубопроводов к патрубкам клапана. Концы трубопроводов должны быть зафиксированы и отцентрированы с патрубками клапана.



Учитывая высокие требования к герметичности и незначительные контактные давления в затворах предохранительных клапанов, при сварке патрубков с трубопроводами необходимы меры, исключающие попадание окалины и сварочного грата внутрь трубопровода и клапана.



К выхлопной трубе, установленной за главным клапаном, также предъявляется целый ряд требований: надежное крепление к опоре с учетом действия реактивных сил, отсутствие внутренних напряжений в соединении выхлопной трубы с выхлопным патрубком, недопустимость установки запорной арматуры на всей выхлопной линии, наличие устройств для удаления скапливающегося конденсата и влаги.



Рабочую среду, сбрасываемую предохранительным клапаном, отводят в безопасное место. Выхлопные трубы для сброса среды должны иметь сечение не меньше сечения соответствующего патрубка клапана и минимальное гидравлическое сопротивление. Гидравлическое сопротивление выхлопной трубы и постоянное противодавление за клапаном учитывают в расчете пропускной способности при выборе клапана.



В местах установки главных клапанов необходимо предусматривать площадки для настройки, обслуживания и ремонта.



Системы должны быть тщательно промыты и продуты после окончания монтажа, при этом золотники клапанов демонтируют. Затем устанавливают золотники, клапаны настраивают на заданные давления срабатывания, проверяют их работоспособность. Работоспособность импульсно-предохранительных устройств проверяют как в автоматическом режиме, так и от электромагнитов по сигналам от электроконтактных манометров.



Отрегулированные и настроенные предохранительные клапаны должны быть опломбированы.



Монтаж электроприводов. Рабочее положение электропривода может быть различным — вертикальным или горизонтальным. Он может быть установлен непосредственно на арматуре или смонтирован отдельно и соединен передачей с арматурой, в последнем случае его устанавливают на полу, колонке или кронштейне. При дистанционном (с помощью штоков) управлении арматурой, расположенной над электроприводом, устанавливают дополнительный редуктор. Корпус электропривода надежно заземляют. Следует также учитывать, что температура при эксплуатации электроприводов не должна превышать 40 °С, а специальных приводов, рассчитанных для работы в герметичной зоне, 60 °С. Перед пуском в эксплуатацию необходимо проверить наличие смазки в редукторе и на всех трущихся поверхностях. До монтажа электроприводы должны храниться в упаковке завода-изготовителя в помещении складского типа.

Монтаж запорной арматуры: требования и места установки

Главная » Фитинги » Арматура







На чтение 5 мин

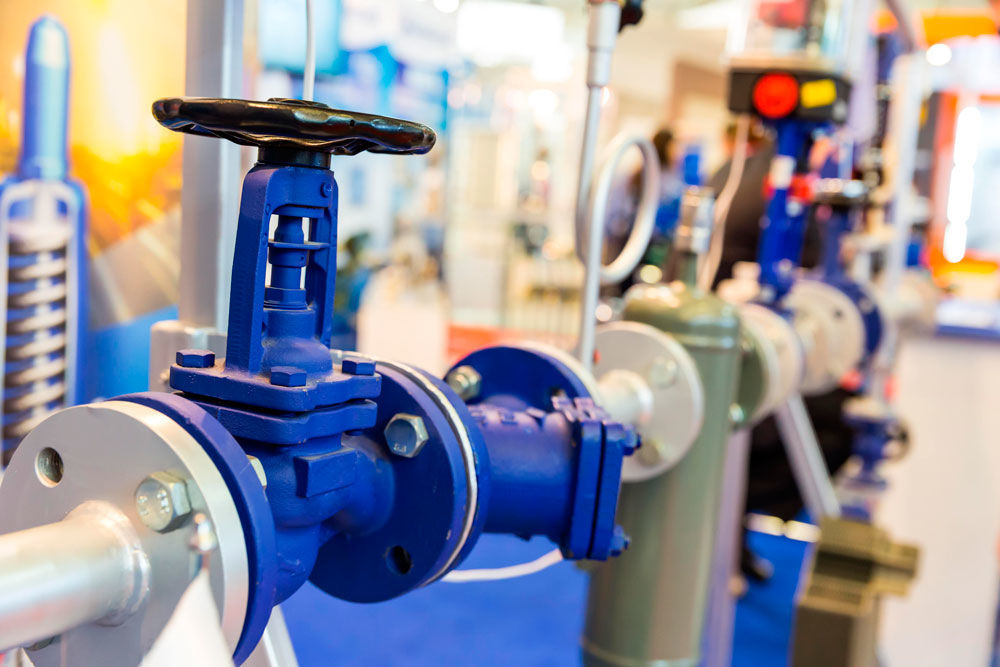

Любая запорная арматура служит для перекрывания потока среды, циркулирующей по трубопроводу. Без нее обойтись практически невозможно ни на одном трубопроводе.

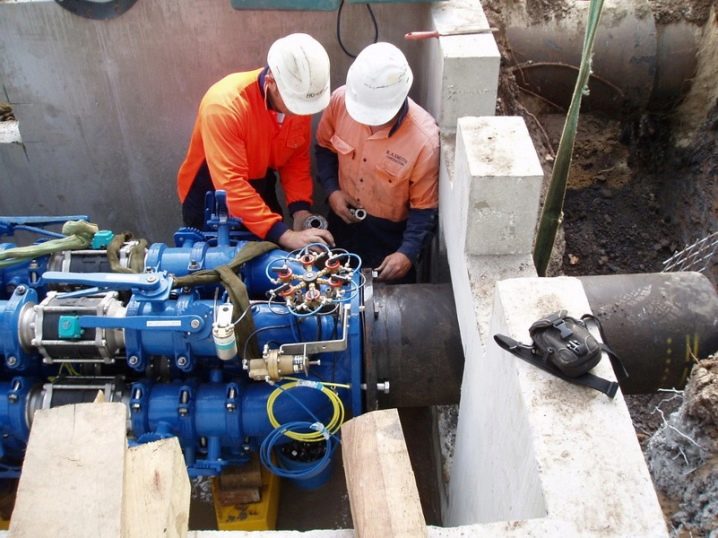

При прокладке коммуникаций монтаж запорной арматуры является одним из важнейших этапов строительных работ. Существует множество разновидностей запорной арматуры, поэтому установка какого-то определенного ее вида может значительно отличаться от монтажа других устройств.

Установка запорной арматуры должна осуществляться только специалистами, имеющими соответствующие допуски и необходимые инструменты. От качества монтажа зависит работоспособность всего трубопровода, его долговечность и безопасность.

Правила хранения запорной арматуры

Правила монтажа запорной арматуры

Можно долго перечислять требования по установке запорной арматуры, но мы остановимся на самых важных требованиях, без которых обойтись просто невозможно:

  • Непосредственно перед процессом монтажа необходимо произвести чистку трубопровода и самой арматуры, если они находились на хранении. Чистку можно провести вручную, используя специальные щетки, а можно использовать для этой цели напор воды или пара.
  • Устанавливаемую арматуру, в частности задвижки недопустимо перемещать за шток, так как это может привести к его поломке.
  • Вся арматура должна устанавливаться только на прямолинейных участках трубопровода. Недопустимо выполнять монтаж запорной арматуры на неровных участках, так как в местах изгибов трубопровода постоянно возникают перепады давления. А это быстро сказывается на герметичности соединений арматуры с трубопроводом.

При монтаже арматуру следует беречь от ударов, падений, повреждений внешнего покрытия. Все эти действия могут привести к частичной или полной потере арматурой своих качеств, проявлению коррозии.

  • Если устанавливаемые запорные элементы имеют большой вес, необходимо обеспечить для них дополнительные опоры. Это обезопасит их от разрушения прокладок или элементов крепежа.
  • Перед установкой фланцевых приборов необходимо проверить состояние фланцев на предмет отсутствия дефектов.
  • Если на корпусе арматуры имеются стрелки, показывающие направление движения рабочего потока, то установка арматуры выполняется с учетом этих указаний. Это свойственно, например, шиберам или обратным клапанам.
  • Затяжка болтов и других элементов крепежа не должна быть очень сильной. При излишних усилиях могут образоваться трещины на корпусах запорных элементов, сократится их срок использования. Кроме того, прокладки очень быстро придут в негодность.
  • Сварка должна производиться только в открытом положении арматуры.

Перечислим условия, которые следует соблюдать, выполняя монтаж различных видов запорной арматуры.

Перед выполнением работы необходимо убедиться, что из системы стравлено давление, отключено питание электрических приводов.

Обратные клапаны:

  1. Следует соблюдать указанные в нормативах монтажные расстояния.
  2. Направление потока должно соответствовать указателю на корпусе.
  3. Учитывается режим пульсации.
  4. Размеры клапана и трубопровода должны быть идентичными.

Дисковые поворотные затворы:

  1. В процессе монтажа диск затвора должен быть немного приоткрыт.
  2. При закручивании болтов на фланцевом соединении очень легко повредить прокладку, поэтому затяжку не доводить до конца.
  3. Диаметры фланцевых соединений затвора и трубопровода должны быть строго идентичны.

Шаровой кран:

  1. При установке шарового крана используется только рожковый или разводной ключ. Газовый трубный ключ или щипцы использовать не рекомендуется, так как они могут повредить корпус крана.
  2. Корпус крана запрещено зажимать в тиски.
  3. Вес труб, особенно металлических, не должен восприниматься корпусом крана.
  4. Не прикладывайте очень большие усилия для прикручивания крана к трубе. Это может повредить кран.
  5. Для обеспечения герметичности соединения крана с трубопроводом используйте специальные герметизирующие ленты, которые наматываются на место резьбового соединения. Поверх ленты накручивается кран. Плюсом такой ленты является возможность легкого снятия крана в случае необходимости его замены.

Шиберные ножевые задвижки:

  1. Необходимо учитывать направление потока рабочей среды.
  2. После установки нужно убедиться в том, что виден индикатор положения задвижки.
  3. Гайки не закручивать до конца во избежание повреждения прокладки. После пуска по трубопроводу потока, следует убедиться в герметичности соединения. В случае протечки гайки подтягиваются до устранения протекания.

Одностворчатый обратный клапан:

  1. При установке клапана нужно воспользоваться крючком для того, чтобы опустить клапан между фланцами.
  2. Если монтаж осуществляется в горизонтальном положении, то данный крючок располагается вертикально относительно трубопровода.

Двухстворчатый обратный клапан:

  1. Для ДУ более 150 монтаж клапана при нисходящем потоке строго запрещен во избежание поломки клапана.
  2. В документах указывается необходимость проверки работоспособности пружин клапана до его установки на трубопровод.

Шаровой обратный клапан:

  1. Повышенное внимание уделяется монтажу шарового клапана в горизонтальном положении и при небольших давлениях. Проверяется полное перекрытие шаром потока жидкости в трубопроводе.
  2. С целью смягчения гидроударов при возвращении металлического шара для ДУ более 250, установка шарового клапана может быть выполнена с перекосом.

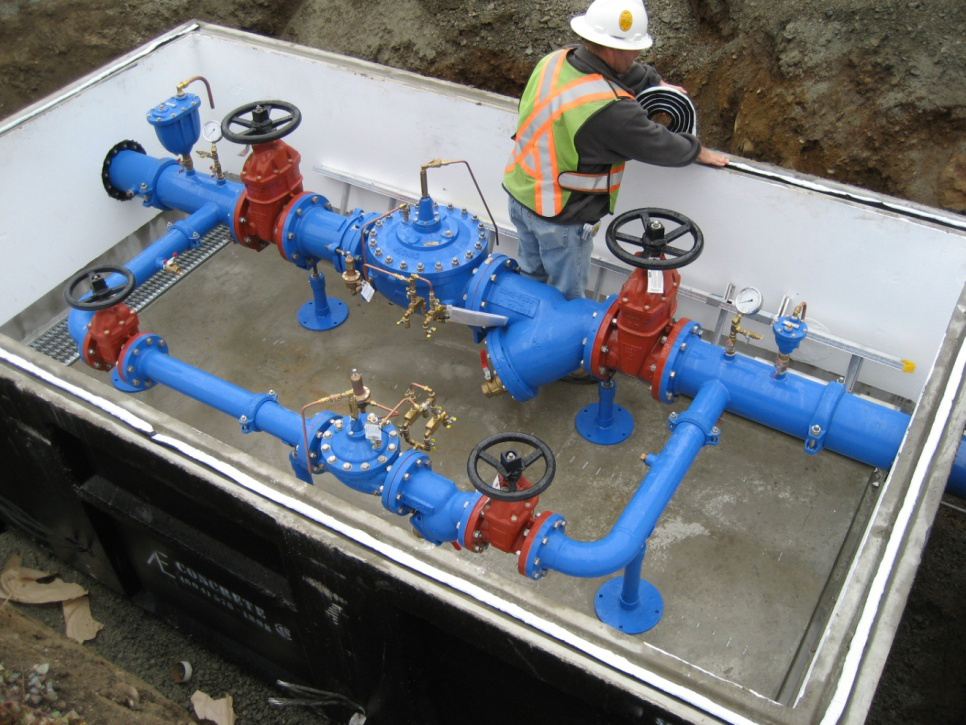

Места установки запорной арматуры выбираются с таким расчетом, чтобы обеспечить надежное функционирование трубопровода. При этом используется минимальное ее число, которое необходимо для нормальной работы.















Инструменты и задачи обслуживания (интерактивные)

Перейти к содержимому

Установка, техническое обслуживание и устранение неполадок сантехнических систем требует специальных знаний о стандартных измерениях, строительных нормах и специальных компонентах сантехнических систем. Несмотря на то, что к этим системам и компонентам применяются местные правила сантехники, необходимо следовать инструкциям производителя по установке и использованию. Многие распространенные сантехнические детали и материалы, такие как трубы и фитинги, не поставляются с инструкциями и должны быть рассчитаны и установлены в соответствии с местными сантехническими и строительными нормами.

Способность трубы или фитинга выдерживать давление, выдерживать высокие или низкие температуры и выдерживать природные условия ограничена их химическим составом, прочностью стенки и целостностью метода уплотнения, используемого для соединения отдельных компонентов. Спецификация — это термин, используемый для обозначения толщины стенки «пластиковой» (ПВХ, АБС, ХПВХ) трубы, при этом меньшие числа соответствуют трубам с более тонкими стенками. Наиболее распространенными размерами, используемыми в жилищном строительстве, являются График 40 (более тонкие стенки, используемые в дренажных, канализационных и вентиляционных системах) и График 80 (более толстые стенки, используемые в системах подачи воды под давлением). Несколько типов материалов одобрены для использования в системе трубопроводов, которые служат различным целям в полной водопроводной системе, включая водоснабжение, а также слив, слив и вентиляцию (DWV). В следующей таблице указаны типы водопроводных систем, которые обычно разрешены в жилых и легких коммерческих зданиях:

Общие типы материалов Поставка Отходы Слив Вент
Медь Да
РЕХ Да
ПВХ Да* Да Да Да
ХПВХ Да**
АБС Да Да Да
Чугун Да Да Да
Без втулки Да Да Да
Оцинкованная труба Да
Черная железная труба***

Фитинги

используются для соединения и перенаправления труб и компонентов в полные водопроводные системы. Из-за разнообразия конструкций компонентов водопроводной системы фитинги также облегчают адаптацию одного диаметра трубы или фитинга к другому. В то время как многие стили фитингов используются практически во всех типах систем, правила сантехники разрешают использовать только некоторые фитинги в водопроводной системе определенного типа (подача или DWV) и предъявляют строгие требования к тому, как они должны быть включены в систему ( пример: компрессионные фитинги и соединения никогда не должны использоваться внутри стен).

Терминология фитингов

Резьба американского стандарта

Для шлицевых фитингов

Муфты

Колена

Заглушки

Крышки

Муфты

Тройники-тройники

Сантехнические тройники

Национальная трубная резьба (NPT) , используемая в водопроводных и трубопроводных системах. Он также может называться MPT или MNPT для наружной резьбы и FPT или FNPT для внутренней внутренней резьбы. Всегда следует использовать резьбовой герметик того или иного типа для обеспечения герметичности уплотнения (за исключением NPTF).
Размер железной трубы (IPS) Старая система размеров труб все еще используется в некоторых отраслях, включая производителей труб из ПВХ.
Скользящие фитинги требуется, чтобы охватываемый компонент с определенным внешним диаметром был соединен с охватываемым компонентом с таким же внутренним диаметром либо с помощью растворителя, клея, либо, при использовании медных компонентов, с помощью пайки.
Муфты предназначены для соединения двух труб одинакового диаметра. Муфты могут быть скользящими или с внутренней резьбой.
Втулки Этот фитинг позволяет уменьшить размер трубы или фитинга и предназначен для вставки в трубу, внутренней прокладки или внутренней резьбы. Наружный диаметр втулок может быть с наружной резьбой или с наружной резьбой, а внутренний диаметр должен быть того же типа (накладка или резьба), что и внешний, что определяет размер, до которого уменьшается трубопроводная система.
Адаптеры Подобно втулкам, переходники используются для преобразования труб и фитингов одного размера в другой. В отличие от втулок, переходники позволяют переходить от шлицевых соединений к резьбовым, а в некоторых случаях — с одного типа материала трубопровода на другой.
Колена обычно создают изменение направления трубопроводной системы на 90° или 45°. Для некоторых систем трубопроводов также доступны фитинги 22-1/2°. В зависимости от материала отводы бывают с внутренней накладкой на внутреннюю накладку, внутренней накладкой на внутреннюю накладку, накладной на внутреннюю резьбу, накладной на наружную резьбу. Отводы из ПВХ и меди, соединяемые с наружной и наружной резьбой, называются уличными отводами и используются для узких поворотов и поворотных соединений.
Тройники Тройники, соединяющие трубы под углом 90 градусов, делят поток одной линии на две или более. Тройники также можно использовать для уменьшения размера ответвления от основной линии. Тройники обычно имеют внутреннюю резьбу в каждом направлении.
Заглушки имеют наружную резьбу или наружную накладку и предназначены для герметизации неиспользуемых ответвлений водопроводной системы или выходов неиспользуемых компонентов.
Крышки , как и заглушки, предназначены для герметизации неиспользуемых ответвлений водопроводной системы или неиспользуемых выпускных отверстий для компонентов, но имеют скользящие фитинги или резьбу с внутренней резьбой.
Штуцеры облегчают демонтаж и ремонт компонентов системы и состоят из одного фитинга с накидной гайкой, которая крепится к другому фитингу с переходником с наружной резьбой с фланцем или компрессионным уплотнением.
Компрессионные фитинги Компрессионные фитинги иногда используются для установки компонентов водопроводной системы и быстрого ремонта труб с гладким наружным диаметром, таких как ПВХ и медь. Компрессионные фитинги требуют, чтобы втулка из мягкого латунного металла в медных применениях и тефлоновая или гибкая шайба в применениях из ПВХ были сжаты вокруг материала трубопровода с помощью регулировочной гайки для герметизации фитинга.
Уайес Wyes — это Y-образные фитинги, которые позволяют соединять одну трубу с другой под углом 45 градусов. Звездочки не используются в системах водоснабжения, но распространены в системах DWV, где резкие повороты замедляют поток отходов.
Тройник-Wyes аналогичны стандартным тройникам, но имеют дополнительное ответвление под углом 45 градусов.
Гигиенические тройники следует использовать при соединении горизонтального участка, например, сточной трубы с вентиляционной трубой или вертикальным стояком. Они используются только для перехода из горизонтальной плоскости в вертикальную.
Очистка Clean-Outs представляют собой точки доступа с резьбовыми заглушками в системе DWV, используемые для очистки забитых линий с помощью шнеков и осмотра систем DWV с помощью камер. Коды сантехнических систем определяют, сколько очисток должно быть в системе отходов, в зависимости от длины пробега и количества поворотов в системе.

Фитинги от Clifford Rutherford, Rosemary Rutherford & Gwen Arkin лицензированы согласно CC BY 4.0



Фитинг Поставка Отходы Слив Вент
Муфта Да Да Да Да
Колено 90 градусов или смещение Да Да Да
Угол поворота 90 градусов Да Да Да
Колено 45 градусов или смещение Да Да Да
Угол поворота 45 градусов Да Да Да
Тройник Да Да
Тройник-тройник Да Да Да
Тройник санитарный Да Да Да
Переходник Да Да Да Да
Втулка Да Да Да Да
Без втулки Да Да Да



Номинальный размер трубы Внешний диаметр Толстая стенка. (сч 40) Вт. За фут. (сч 40) Толстая стенка. (сч 80) Вт. За фут. (сч 80)
1/8 0,405 0,068 0,245 0,095 0,315
1/4 0,540 0,088 0,425 0,119 0,535
3/8 0,675 0,091 0,568 0,126 0,739
1/2 0,840 0,109 0,851 0,147 1,088
3/4 1.050 0,113 1.131 0,154 1,474
1 1,315 0,133 1,679 0,179 2,172
1-1/4 1,660 0,140 2,273 0,191 2,997
1-1/2 1.900 0,145 2,718 0,200 3,631
2 2,375 0,154 3,653 0,218 5. 022
2-1/2 2,875 0,203 5,793 0,275 7,661
3 3.500 0,216 7,576 0,300 10.250
3-1/2 4.000 0,226 9.109 0,318 12.510
4 4.500 0,237 10.790 0,337 14.980
5 5,563 0,258 14.620 0,375 20.780
6 6,625 0,280 18.970 0,432 28.570
8 8,625 0,322 28.550 0,500 43.390
10 10.750 0,365 40.480 0,500 54.740
12 12.750 0,375 49. 560 0,500 65.420

Клеи и грунтовки для труб от Gwen Arkin лицензированы в соответствии с CC BY 4.0



Использование очистителей, грунтовок и клеев зависит от применения шлицевых фитингов и химического состава используемых «пластиковых» труб. При использовании этих химических клеев следует надевать химически стойкие перчатки, поскольку длительный контакт с кожей может привести к раздражению или химическому ожогу. Латексные и виниловые перчатки не обладают химической стойкостью при использовании с некоторыми растворителями, грунтовками и клеями.

Всегда консультируйтесь с инструкциями производителя относительно времени схватывания цемента и клея, прежде чем герметизировать любой склеенный узел сантехники. При сборке фитингов и труб очистители, праймеры и клеи следует наносить на всю поверхность соединения как охватываемого, так и охватывающего шлицевого фитинга. Хотя инструкции производителя могут различаться, в большинстве случаев следует использовать очиститель, затем грунтовку, а затем клей на основе растворителя. Кроме того, после нанесения грунтовки растворяющий клей следует наносить непосредственно перед тем, как грунтовка высохнет. Прежде чем клей начнет схватываться, охватываемая труба или фитинг полностью вставляется в охватывающую муфту легким вращательным движением. Важно надежно удерживать соединение до тех пор, пока не будет достигнуто начальное схватывание клея, поскольку склеенные фитинги имеют тенденцию раздвигаться при нагревании и расширении химического вещества.

Цвет и материал

Большинство производителей этих химически активных продуктов используют в своих продуктах цвета, определяющие состав материала, с которым они будут использоваться.

Грунтовки и очистители (прозрачные или фиолетовые) Предназначен для удаления загрязнений и химического травления пластиковых труб. В то время как некоторые чистящие средства являются прозрачными, грунтовка с пурпурным оттенком окрашивает белый ПВХ, что позволяет пользователю убедиться, что все поверхности, требующие клея, должным образом очищены и протравлены.
Универсальный цемент (прозрачный) Используется с ПВХ, АБС и ХПВХ, но никогда не должен использоваться для соединения двух разных типов вместе.
Влажный или сухой (Rain-or-Shine™) цемент (синий) Для ПВХ во влажных помещениях. Однако следует соблюдать осторожность, чтобы фитинги оставались как можно более сухими, поскольку эти типы клея не всегда хорошо схватываются, если сборка погружена в воду.
Переходный цемент (зеленый) Используется для соединения АБС и ПВХ. Хотя это и не является обычной практикой, в некоторых особых случаях и при ремонте может потребоваться соединение этих двух материалов.
ХПВХ Цемент (оранжевый) Специально разработан для использования только с продуктами из ХПВХ. Трубы и фитинги из ХПВХ следует соединять с другими типами изделий только с помощью резьбовых фитингов.
АБС-цемент (черный) Только для трубопроводных систем ABS. Обратите внимание, что грунтовка НЕ ​​должна использоваться для труб из АБС-пластика, а вместо нее следует использовать чистящее средство.

Color Blocks by Jonathan Kevan находится под лицензией CC BY 4.0



Разница между типами ПВХ-цемента и грунтовкой
Различия между CPVC, DWV PVC, Schedule 40 PVC и Schedule 80 PVC

Самой по себе трубной резьбы недостаточно для создания полной герметизации в системах трубопроводов под давлением.

Резьбовая лента

Тефлоновые ленты от Gwen Arkin лицензированы в соответствии с CC BY 4.0 9029.6



Для трубной резьбы

IPS и NPT требуется лента из политетрафторэтилена (ПТФЭ) (Teflon™ от Chemours), которая наносится на наружную резьбу фитингов для обеспечения полного уплотнения. Лента из ПТФЭ доступна шириной 1/2″, 3/4″ и 1″, а также разного веса и толщины (белая — стандартная, розовая — высокой плотности). Стандартная рабочая лента должна быть полностью и равномерно обернута вокруг наружной резьбы примерно три-четыре раза в направлении вращения резьбы для затягивания фитинга. Самый простой способ сделать это — поместить рулон ленты в левую руку так, чтобы лента пошла вправо снизу. Удерживая правой рукой фитинг с наружной резьбой, поместите конец ленты на верхнюю часть фитинга и поверните фитинг по часовой стрелке. После закрепления первых 1–1–1/2 витков аккуратно натяните ленту, продолжая поворачивать, перекрывая слои вверх и вниз по виткам, пока не будет выполнено от 3 до 4 полных витков, равномерно по всей длине охватываемой резьбы. Сильно потяните ленту, чтобы разорвать ее, и вкрутите штуцер в штуцер, закрепив его подходящим ключом.

Труба с резьбой из ПТФЭ со стандартной или высокой плотностью согласно кодам не может использоваться для работы с природным газом и пропаном. Для этих систем горючих газов используется химически стойкая желтая версия.

Смазка для труб

Pipe Dope by Gwen Arkin находится под лицензией CC BY 4. 0



Как и лента для резьбы, присадка для труб выпускается из ПТФЭ и других составов, предназначенных для водопроводных и газовых линий. В то время как некоторые люди используют смазку для труб поверх ленты с резьбой, многие производители утверждают, что польза от одновременного использования обоих продуктов минимальна или отсутствует. Некоторые присадки для труб нельзя использовать на пластиковых трубах, обязательно ознакомьтесь с инструкциями производителя перед использованием. Смазка для труб наносится кистью на наружную резьбу соединения трубопровода, после чего труба затягивается в охватывающий фитинг и закрепляется соответствующим ключом.

Из-за постоянно растущей стоимости медного материала пайка медных труб и фитингов в жилищном строительстве быстро устаревает, поскольку гибкие трубы для водоснабжения PEX и аналогичные изделия без пайки, в которых используются технологии обжимных систем, признаны и одобрены для установки в промышленности. коды. Тем не менее, сантехники и специалисты по обслуживанию зданий всегда должны быть готовы использовать методы пайки для установки и ремонта медных линий электроснабжения всех размеров в коммерческих и старых жилых системах.

Простые шаги для пайки

  1. Тщательно очистите трубу.
  2. Тщательно очистите фитинг.
  3. Нанесите ровный слой флюса.
  4. Не допускайте перегрева фитинга.



Как паять трубы

Лицензия

Поделиться этой книгой

Поделиться в Твиттере

Руководство по трубным фитингам и их использованию

Если вы занимаетесь монтажом или ремонтом сантехники, вам необходимо купить трубы и фитинги. Вот некоторая помощь в выяснении того, какие фитинги вам нужны.

Сомневаюсь, что найдется сантехник-сделай сам, который не испытывал разочарования, совершая многочисленные поездки в хозяйственный магазин, чтобы завершить ремонт. Я знаю, что у меня есть.

Собрать сеть из труб разного диаметра и из различных материалов можно так же, как собрать пазл. Иногда вы не знаете точно, какой фитинг купить, пока не дойдете до той части головоломки, где он вам нужен.

Сантехника различается по размеру, назначению и материалу. Вам часто приходится связывать трубы из разных материалов с помощью переходных фитингов. Широко используемые сегодня материалы — медь, ПВХ и ХПВХ, PEX, АБС, оцинкованная сталь и чугун — практически все можно соединить друг с другом с помощью соответствующих фитингов.

При всем разнообразии размеров труб и материалов можно запутаться. Фитинги для водопроводных линий отличаются от фитингов для дренажных и канализационных линий. Неудивительно, что профессиональные сантехники никуда не уезжают без грузовика с фитингами. Это их волшебный шкаф, позволяющий выполнять установку и ремонт намного эффективнее, чем такие любители, как я.

На этой странице

Фитинги для водопровода

PEX быстро становится предпочтительным материалом для водопроводов. Но ПВХ, ХПВХ и медь по-прежнему широко используются, как и оцинкованная сталь на открытом воздухе.

Популярность PEX обусловлена ​​тремя причинами: его гибкостью (он может огибать углы), долговечностью и простотой сборки. Вы просто соединяете трубы и фитинги PEX вместе, а не склеиваете (ПВХ и ХПВХ), паяете (медь) или скручиваете их (оцинкованная сталь).

Вот фитинги, которые вам, скорее всего, потребуются при сборке или ремонте водопроводных линий:

  • Муфта: Соединяет два отрезка трубы по прямой линии. Всякий раз, когда вы разрезаете трубу во время ремонта, вам понадобится муфта, чтобы собрать ее обратно.
  • Колено: Для изменения направления трубы. Наиболее распространенными углами изгиба являются 90 градусов (иначе локти) и 45 градусов. Отводы обычно изготавливаются из того же материала, что и труба, за исключением отводов PEX, которые изготавливаются из латуни или твердого пластика.
  • Тройник: В форме буквы «Т» с двумя параллельными портами и одним перпендикулярным. Используется для добавления ответвления. Когда ответвление отличается по размеру от основного, можно выполнить соединение с помощью переходного тройника.
  • Переходник: Еще один способ соединения труб разного диаметра. Он может иметь форму раструба (обычно для медных и оцинкованных труб) или входить в большую трубу (чаще для пластика). Первый тип представляет собой раструбный переходник, а второй — переходную втулку.
  • Соединение: Тип соединителя, который можно разобрать. Его большая резьбовая гайка скрепляет две половины соединенной трубы. Вы можете использовать его вместо муфты в любой ситуации, когда вы временно разбираете трубы.
  • Резьбовой переходник: Чтобы соединить трубу с помощью клея или пайки с резьбовым соединением, вам понадобится резьбовой переходник. Он может иметь мужские или женские резьбы. Резьбовые переходники соединяют пластиковые трубы друг с другом, или медные сами с собой или с латунными.
  • Компрессионный фитинг: Позволяет соединять пластиковые или медные трубы без клея или пайки. Большинство из них имеют кольцо, которое надевается на трубу, и гайку, которая затягивается на фитинге, заклинивая кольцо в зазоре между трубой и фитингом. Компрессионные фитинги позволяют легко ремонтировать трубы. Большинство современных запорных клапанов для кранов и унитазов имеют компрессионные фитинги.

Семейный мастер на все руки

Канализационная и дренажная арматура

Чугун был распространенным материалом для дренажных труб в первой половине 20-го века. Обычно они соединяются с помощью муфт с резиновыми прокладками, окруженными оболочкой из нержавеющей стали.

В настоящее время большинство трапов изготавливается из ПВХ или АБС-пластика. Пластиковые сливные фитинги обычно приклеиваются, но те, которые вам, возможно, придется временно снять, например заглушки для очистки, имеют резьбу.

Вот самые распространенные сливные фитинги. В список не включены муфты и обычные отводы, потому что они аналогичны тем, которые используются для водопроводных труб и служат тем же целям.

  • Удлиненный отвод: Делает изгиб на 90 градусов по более длинной дуге, чем у обычного отвода, что позволяет воде течь более плавно. Используется для соединения вертикальных дренажных линий с горизонтальными.
  • Прямой тройник: Выполняет ту же функцию, что и тройник для водопровода, но редко используется для дренажа. Они в основном предназначены для вентиляционных отверстий, связывая горизонтальные трубы с вертикальными трубами.
  • Гигиенический тройник: Также известный как санти, он имеет патрубок на перпендикулярном порту, чтобы вода текла в направлении патрубка. Используйте его, чтобы соединить горизонтальную сливную линию с вертикальной, но не вертикальную с горизонтальной. Это работа следующей примерки.
  • Звездочка: Звездочка в форме буквы «Y» выполняет ту же функцию, что и санитарный тройник, но с меньшей вероятностью обратного потока. Это фитинг, необходимый для подключения вертикального слива от раковины или унитаза к канализации. Вы также можете использовать его для соединения горизонтальной канализационной трубы с вертикальной.
  • Двойная звезда: Как и следовало ожидать, здесь два впускных порта вместо одного. Он обычно используется для подключения раковины с двумя раковинами к одинарному P-сифону.

Семейный мастер на все руки

Переходные фитинги

Если вы соединяете трубы из ПВХ или ХПВХ с медью, чугунные трубы с АБС или оцинкованные трубы с медью, вам понадобится переходной фитинг. В некоторых случаях можно сделать это, взяв два резьбовых переходника из разных материалов и скрутив их между собой. Но часто проще использовать адаптер, специально предназначенный для их соединения, если вы можете его найти.

  • Переходник для соединения пластмассы с медью: Этот фитинг имеет наружную медную резьбу на одном конце и шлицевое соединение из ПВХ или ХПВХ на другом. Припаяв адаптер с внутренней резьбой к медной трубе, вы ввинчиваете адаптер и приклеиваете пластиковую трубу к скользящему соединению.
  • Диэлектрическое соединение: Используется для соединения меди или латуни с оцинкованной сталью, его изолирующая шайба обеспечивает электростатическое разделение труб для предотвращения коррозии. Диэлектрические соединения обычно используются при установке водонагревателей.
  • Соединение чугун-пластик: Они широко известны как соединения Fernco по имени компании, которая производит большинство из них. Они состоят из резинового цилиндра, окруженного оболочкой из нержавеющей стали, и двух или более трубных хомутов с резьбой, затягиваемых отверткой.

Семейный мастер на все руки

Крис Дезиел

Крис Дезиел работает в сфере строительства более 30 лет. Он помог построить небольшой город в пустыне Орегона с нуля и помог основать две компании по ландшафтному дизайну. Работал плотником, сантехником, мебельщиком. Дезиэль пишет статьи о «сделай сам» с 2010 года и работал онлайн-консультантом, в последнее время — в службе Pro Referral компании Home Depot.

Работа подвижная: Помогите подобрать несидячую работу!

Какой тип карьеры вам подходит?

Например, вы работаете бухгалтером или юристом, чувствуете разочарование в своей профессии и завидуете свободным художникам. Это не значит, что нужно бросать привычное дело и срочно учиться живописи. Если проанализировать ситуацию и свои склонности, может оказаться, что на самом деле вас привлекает не мольберт с кисточками, а независимость и возможность управлять своим временем. Или шанс ярко заявить о себе. Значит, чтобы избавиться от недовольства, достаточно организовать работу по своей же профессии так, чтобы удовлетворить эти потребности. Кому-то подойдет фриланс, а кто-то сможет по-настоящему раскрыться только в собственном бизнесе.

Это и есть тип карьеры. Речь не про категории «технический персонал», «специалист», «руководитель среднего звена» и «топ-менеджер». Точнее, не только про них. Понятие типа карьеры гораздо глубже.

Все мы разные. Для кого-то работа — всего лишь источник заработка, потому что главные ценности и интересы — в семье, путешествиях, хобби. А для кого-то работа — смысл и главный интерес жизни. Люди первого типа с облегчением «выключают» все мысли о работе, как только время на часах показывает окончание рабочего дня. Людей второго типа мысли о работе не отпускают никогда.

Кто-то обладает изрядной долей честолюбия и считает важным добиваться руководящих должностей или создавать что-то принципиально новое. А кому-то хочется просто спокойно заниматься своим участком работ и чтобы «никто не трогал». Для кого-то трудные задачи и риск — стресс, для кого-то — бодрящий вызов.

Кому-то нужны четкие указания, как поступать в том или ином случае, и, если их нет, это кажется нервной задачей из серии «пойди туда — не знаю куда, принеси то — не знаю что». А кого-то, наоборот, убивает необходимость действовать по инструкции, достаточно задачи, а способ решения человек найдет сам.

Из таких кусочков складывается единый пазл наиболее подходящего стиля и формата работы, при которых человек лучше всего раскроет свой потенциал и не испытывает сильного дискомфорта. Это и будет тип карьеры. В рамках одной и той же профессии возможны разные типы карьеры. Посмотрим, какими они бывают.

Кому подходит: практичным и осторожным людям, готовым на компромиссы, но не лишенным амбиций.

Главные ожидания от работы: стабильность, доход, комфортные условия, престиж.

Что пугает: риски, туманные перспективы.

Казалось бы, такие ожидания — основные для всех людей. На самом деле нет. Не случайно здесь на первом месте стабильность. Люди такого типа ценят ее выше ярких, но рискованных перспектив. А еще им трудно терпеть тяжелые и неравномерные нагрузки «здесь и сейчас» ради зыбких шансов на блестящее будущее.

Поэтому предпринимательская деятельность им не очень подходит, даже если сулит гораздо более высокие доходы по сравнению с зарплатой. Напряженная работа в стартапе с маленькими доходами тоже не для них: «А вдруг проект не взлетит, и я зря трачу время?».

Люди такого типа готовы подчиняться жестким правилам и жертвовать живым интересом к работе ради хорошей зарплаты. И наоборот, даже самая интересная и творческая работа на свете им не подойдет, если за нее мало платят. Они могут поменять профессию, о которой мечтали с детства, на более высокооплачиваемую и не пожалеть об этом.

Что подходит: востребованные высокооплачиваемые профессии и работа в крупных, стабильных компаниях с хорошим уровнем зарплат и понятной перспективой карьерного роста.

Кому подходит: неамбициозным людям, для которых работа и деньги — точно не главное в жизни.

Главные ожидания от работы: стабильность, полная ясность задач и функций, психологический комфорт.

Что пугает: размытые задачи или многозадачность, высокая нагрузка, ответственность.

Люди такого типа могут неплохо справляться с возложенными на них рутинными задачами, главное, чтобы им бесконечно не подкидывали всё новые и новые, не усложняли, не ставили размытых целей, не требовали инициативности и переработок. Работа, которая требует серьезной вовлеченности или творческого подхода, принятия ответственных решений, не позволяет забыть о себе даже в отпуске и в выходные, им не подходит. Она может стать причиной серьезного стресса, который перевесит преимущества от высокой зарплаты. Престиж и карьерный рост их не прельщают, достаточно комфорта.

Что подходит: исполнительская работа с четко очерченными функциями, без многозадачности, с нормированным режимом или режимом, который можно регулировать самостоятельно.

Кому подходит: практичным, но в то же время увлеченным людям, для которых важны не только доход и комфорт, но и самореализация в любимом деле.

Главные ожидания от работы: профессиональный рост и саморазвитие, интересное и важное содержание работы, но при условии комфортных и стабильных условий, хорошей зарплаты.

Что пугает: скука, застой, маленькая зарплата.

Для таких людей работа — больше, чем источник дохода. На работе со скучными обязанностями и отсутствием профессионального развития даже высокая зарплата не спасает их от тоски и чувства неудовлетворенности жизнью. Но и работать только «за идею» они не готовы.

Найти идеальный вариант, совмещающий и то и другое, непросто, главная беда таких людей — перекос либо в одну, либо в другую сторону.

Что подходит: экспертные должности с интересным функционалом и хорошей зарплатой, частное консультирование.

Кому подходит: сильно увлеченным людям, для которых важнее всего призвание.

Главные ожидания от работы: интересное и важное дело, самореализация, шанс создать что-то новое, выдающееся.

Что пугает: рутинные задачи, работа по инструкции.

Это редкий тип людей, готовых с горящими глазами работать «за идею», не слишком задумываясь о деньгах и комфорте. Не то что бы материальная сторона жизни их совсем не волновала, просто потребность заниматься любимым делом важнее.

Если такие люди вынужденно оказываются на неинтересной для них работе, никакая зарплата не избавляет их от ощущения сильной неудовлетворенности жизнью — и рано или поздно наступает кризис.

Что подходит: работа с креативными задачами, разработка новых продуктов и услуг.

Кому подходит: активным, амбициозным и азартным людям.

Главные ожидания от работы: рост дохода и жизненного статуса, независимость, возможность проявить себя, сделать нечто, что вызовет уважение и восхищение.

Что пугает: роль простого винтика в механизме, рутина.

Люди такого типа получают удовольствие от развития новых проектов, не боятся брать на себя ответственность за решения, готовы рисковать ради ярких перспектив и способны работать на износ. Чем труднее задача, тем больше азарта. То, что для других людей — огромный стресс, для них — драйв. Их можно сравнить с любителями экстремальных видов спорта.

На такой работе, где приходится быть просто исполнителями, особенно если нужно выполнять чужие решения, которые кажутся неудачными, им очень некомфортно.

Что подходит: проектный менеджмент, создание новых направлений деятельности внутри компании, предпринимательство.

Склонность к тому или иному типу карьеры может меняться в течение жизни. На одном этапе для нас важнее одно, на другом — другое.

Например, многие (хотя, конечно, не все) женщины, пока у них маленькие дети, ориентированы на статический тип карьеры, но потом появляется огромное желание проявить себя, и рутинная работа на рядовой должности начинает тяготить.
И наоборот, бывшие карьеристы, отдавшие много лет работе на топовой должности в крупной корпорации, однажды могут испытать острую потребность поменять все это на простую, ненапряженную работу на фрилансе, чтобы иметь возможность «дышать» и просто жить.

Многие из нас ошибаются в выборе типа карьеры. Типичный пример: талантливый специалист, склонный к профессиональному типу карьеры, ради денег бросается в предпринимательство или соглашается возглавить проект, где у него будут менеджерские, а не экспертные функции. Но оказывается, что предпринимательский тип карьеры ему не подходит, он в постоянном стрессе и скучает по экспертной работе.

Или человек скрепя сердце предает любимое дело ради стабильного дохода, а в итоге расплачивается за это тяжелой депрессией.

Один из способов — пройти онлайн-тест «Профориентация». Он разработан учеными-психологами МГУ им. М. В. Ломоносова и позволяет выявить склонность не только к конкретным профессиям, но и к определенному типу карьеры. Здесь можно увидеть пример, как выглядит результат теста.

Начать тестирование

И не бойтесь решительных шагов! Сменить профессию или подправить вектор развития карьеры никогда не поздно. А вот ждать «заслуженного отдыха», не получая никакого удовольствия от работы — не лучший выбор. Ведь профессиональная деятельность составляет значительную часть нашей жизни. Так пусть она будет приятной!

Найти работу

🚩 Материал был полезен? Поделитесь им с друзьями в соцсетях!
Кнопка репоста — в «шапке» статьи

Практическая работа — Подвижная карта звездного неба

Практическая работа №1 Подвижная карта звездного неба

Определить экваториальные координаты светил и, наоборот, по данным координатам найти светило.

Вариант 1.

1. Определите координаты звезд:

  1. Льва

А) = 5ч13м, = 45° Г) = 10ч, = 12°

  1. Возничего

Б) = 7ч37м, = 5° Д) = 5ч12мин, = –8°

  1. Малого Пса

В) = 19ч50мин, = 8° Е) = 7ч42мин, = 28°

  1. Орла

2. По приблизительным координатам определите, какие это звезды:

  1. = 5ч 12мин, = –8°

А) Возничего Г) Малого Пса

  1. = 7ч 31мин, =32°

Б) Ориона Д) Ориона

  1. = 5ч 52мин, =7°

В) Близнецов Е) Тельца

  1. = 4ч 32мин, =16°

3. Определите экваториальные координаты и в каких созвездиях находятся:

1) точка осеннего равноденствия

А) = 6ч, = 23°, Близнецы

2) точка зимнего солнцестояния.

Б) = 18ч, = –23°, Стрелец

В) = 12ч, = 0°, Дева

Г) = 24ч, = 0°, Рыбы

Чтобы выполнить следующие задания, нужно уметь определять положение Солнца. Солнце всегда находится на линии эклиптики. Для определения положение Солнца в полдень нужно соединить календарную дату прямой линией с центром карты, точка пересечения этой линии с эклиптикой покажет положение Солнца.

4. Экваториальные координаты Солнца  = 15 ч,  = –15°. Определите календарную дату и созвездие, в котором находится Солнце.

А) 21 ноября, Скорпион

Б) 6 ноября, Весы

В) 22 октября, Дева

5. Определите экваториальные координаты Солнца 5 февраля

А) = 21 ч, = 0°

Б) = –15°, = 21 ч

В) = 21 ч, = –15°

6. Прямое восхождение Солнца  = 10ч 4мин. Какая яркая звезда находится в этот день недалеко от Солнца?

А) Секстанта Б) Гидры В) Льва

Чтобы определить, какие светила находятся над горизонтом в данное время, надо на карту наложить подвижный круг. Совместить время, указанное на краю подвижного круга с календарной датой, обозначенной на краю карты, и созвездия, которые вы видите в «окошке», вы увидите над горизонтом в это время.

В течение суток небесная сфера совершает полный оборот с востока на запад, а горизонт не изменяет своего положения относительно наблюдателя. Если вращать накладной круг по часовой стрелке, имитируя суточное вращение небесной сферы, то мы заметим, что одни светила восходят над горизонтом, а другие заходят. Вращая накладной круг по часовой стрелке, заметьте положение круга, когда Альдебаран только появился над горизонтом. Посмотрите, какое время, отмеченное на накладном круге, соответствует нужной дате, это и будет искомое время восхода. Определите, в какой стороне горизонта восходит Альдебаран. Аналогично определите время и место захода звезды и вычислите продолжительность пребывания светила над горизонтом.

  1. Какие из созвездий, которые пересекает эклиптика, находятся над горизонтом в наших широтах в 22 часа 25 июня?

А) Орел Б) Змееносец В) Лев

  1. Определите время восхода и захода Солнца, продолжительность дня 21. 03.

9. Определите время восхода и захода Солнца, продолжительность дня 22. 12.

Практическая работа №1 Подвижная карта звездного неба

Определить экваториальные координаты светил и, наоборот, по данным координатам найти светило.

Вариант 2.

1. Определите координаты звезд:

  1. Близнецов

А) =18ч 30 мин, =38° Г) =7ч 31 мин, = 32°

  1. Лиры

Б) =6ч 42 мин, = –16° Д) =7ч 36 мин, = 5°

  1. Южной Рыбы

В) =22ч 55 мин, = –30° Е) =7ч 42 мин, =28°

  1. Большого Пса

2. По приблизительным координатам определите, какие это звезды:

  1. =4 ч 35 мин, = 16°

А) Волопаса Г) Льва

  1. =14 ч 15 мин, = 20°

Б) Возничего Д) Девы

  1. =13 ч 27 мин, = –10°

В) Ориона Е) Тельца

  1. =5 ч 12 мин, = 46°

3. Определите экваториальные координаты и укажите в каких созвездиях находятся

  1. точка весеннего равноденствия

А) = 6ч, = 23°, Телец

  1. точка летнего солнцестояния.

Б) = 18ч, = –23°, Стрелец

В) = 12ч, = 0°, Дева

Г) = 24ч, = 0°, Рыбы

Чтобы выполнить следующие задания, нужно уметь определять положение Солнца. Солнце всегда находится на линии эклиптики. Для определения положение Солнца в полдень нужно соединить календарную дату прямой линией с центром карты, точка пересечения этой линии с эклиптикой покажет положение Солнца.

4. Экваториальные координаты Солнца  = 21 ч,  = –15°. Определите календарную дату и созвездие, в котором находится Солнце.

А) 20 февраля, Водолей

Б) 5 февраля, Козерог

В) 21 января, Стрелец

5. Какая яркая звезда находится вблизи Солнца 12 октября?

А) Девы (Спика)

Б) Волопаса (Арктур)

В) Льва (Регул)

6. Прямое восхождение Солнца  = 7ч 50мин. Какая яркая звезда находится в этот день недалеко от Солнца?

А) Близнецов Б) Близнецов В) Малого Пса

Чтобы определить, какие светила находятся над горизонтом в данное время, надо на карту наложить подвижный круг. Совместить время, указанное на краю подвижного круга с календарной датой, обозначенной на краю карты, и созвездия, которые вы видите в «окошке», вы увидите над горизонтом в это время.

В течение суток небесная сфера совершает полный оборот с востока на запад, а горизонт не изменяет своего положения относительно наблюдателя. Если вращать накладной круг по часовой стрелке, имитируя суточное вращение небесной сферы, то мы заметим, что одни светила восходят над горизонтом, а другие заходят. Вращая накладной круг по часовой стрелке, заметьте положение круга, когда Альдебаран только появился над горизонтом. Посмотрите, какое время, отмеченное на накладном круге, соответствует нужной дате, это и будет искомое время восхода. Определите, в какой стороне горизонта восходит Альдебаран. Аналогично определите время и место захода звезды и вычислите продолжительность пребывания светила над горизонтом.

7. Какие из созвездий, которые пересекает экватор, находятся над горизонтом в наших широтах в 22 часа 25 января?

А) Секстант Б) Близнецы В) Орион Г) Овен

8. Определите время восхода и захода Солнца, продолжительность дня 21 сентября?

9. Определите время восхода и захода Солнца, продолжительность дня 22 июня?

‎App Store: Work Mobile

Описание

Примечание. Work Mobile предназначен для клиентов, использующих Verizon Connect Work. Если вы являетесь клиентом Verizon Connect Workforce, загрузите вместо этого приложение WorkPlan.

Мобильное приложение Verizon Connect Work позволяет техническим специалистам получать информацию о работе и делиться заметками, фотографиями и подписями с администраторами в офисе.

Приложение Work Mobile позволяет:

• Просмотр сведений о вакансии, контактной информации и специальных инструкций.
• Получайте мгновенные обновления через push-уведомления.
• Быстрое заполнение контрольного списка в начале и в конце работы, запись использованных деталей и отслеживание времени начала и окончания работы.
• Записывайте результаты и работу, выполненную на объекте, делайте фотографии и загружайте несколько фотографий сайта, а также получайте подписи клиентов для подтверждения обслуживания.
• Отправляйте счета и отслеживайте платежи прямо с поля.

Загрузите приложение Mobile Work сегодня и наслаждайтесь опытом управления работой, разработанным с учетом отзывов реальных полевых работников.

Версия 1.6.0

Обновлена ​​политика конфиденциальности.

Рейтинги и обзоры

37 оценок

Бросьте немного денег на это

Я предполагаю, что это приложение было создано для замены того, что сейчас называется Work Classic. Однако я совершенно уверен, что разработчики отказались от исправления ошибок, доработки интерфейса и добавления полезных функций. В напряженный день я выхожу из экрана, над которым я работаю, 40 раз, когда получаю уведомление о том, что «эта работа больше недоступна». Вы вообще управляетесь Verizon, который имеет сеть № 1 в США? Verizon Work, Fleetmatics и т. д. не на высоте.

становится лучше, я думаю

теперь немного лучше, так как обновление, наконец, все еще имеет несколько проблем, иногда задания не подтягиваются, когда вы нажимаете на них, а иногда это будет немного странно, но в остальном теперь все лучше

НУЖНО АДМИНИСТРАТИВНОЕ ПРИЛОЖЕНИЕ

Чтобы сделать эту программу полезной, необходимо приложение администратора. Должен быть способ защитить или скрыть определенные документы или фотографии от работников, но в пределах деталей выбранной работы. Пожалуйста, сделайте это возможным. Будь то совершенно новое приложение администратора или способ скрыть определенные документы, поместив их в какой-то защитный режим.

Привет и спасибо за отзыв. Отправьте более подробную информацию, нажав кнопку «Отзыв» на рабочем веб-сайте администратора. Мы хотели бы связаться с вами, чтобы узнать больше о ваших потребностях в том, что вы описали выше.

Джон, команда разработчиков.

Разработчик, Verizon Connect Inc., указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Данные, связанные с вами

Следующие данные могут быть собраны и связаны с вашей личностью:

  • Расположение

  • Пользовательский контент

  • Идентификаторы

  • Данные об использовании

Данные, не связанные с вами

Могут быть собраны следующие данные, но они не связаны с вашей личностью:

Методы обеспечения конфиденциальности могут различаться, например, в зависимости от используемых вами функций или вашего возраста. Узнать больше

Информация

Продавец
Веризон Коннект Инк.

Размер
141 МБ

Категория

Бизнес

Возрастной рейтинг
4+

Авторское право
Copyright © 2005-2022. Веризон Коннект Ирландия Лимитед. Все права защищены

Цена
Бесплатно

  • Сайт разработчика

  • Тех. поддержка

  • политика конфиденциальности

Еще от этого разработчика

Вам также может понравиться

Сбор мобильных данных | www.

workmobileforms.com

Набор инструментов Workmobile Toolkit позволяет создавать собственные решения для мобильных полевых работ для конкретного бизнеса.

См. демонстрацию

Просто перетащите то, что вам нужно, туда, куда вам нужно.

Создавайте свои решения

Публикуйте для своих сотрудников

Интегрируйте

Используйте простые готовые облачные инструменты WorkMobileSolutions с помощью конструктора мобильных форм с функцией перетаскивания, чтобы создать свое мобильное решение. Нажмите кнопку и выполните развертывание на нескольких платформах.

После развертывания для ваших сотрудников вы можете начать отправлять и получать бизнес-данные в режиме реального времени. Может использоваться в нескольких вариантах использования и в нескольких отделах без капитальных затрат.

Сделайте еще один шаг и интегрируйте платформу WorkMobile в существующие системы и инфраструктуру, чтобы создать бесшовные рабочие процессы и распространить текущие возможности бэк-офиса на мобильных специалистов на местах.

Anchor 1

См. демонстрацию

FORM BUILDER

Преобразование любых бумажных форм и отчетов в приложение. Вы можете сделать это либо с помощью нашего простого в использовании конструктора форм, либо с помощью нашей команды специалистов для создания мобильных форм от вашего имени.

Вы можете добавить раскрывающиеся списки, чтобы сделать ввод данных более быстрым, простым и последовательным. Создавайте связанные списки, которые позволяют фильтровать данные.

ФОТО И ВИДЕО

WorkMobile дает вам возможность вставлять фотографии в ваши мобильные формы прямо с камеры вашего телефона (или планшета) или фотопленки для быстрого и надежного захвата изображений в реальном времени.

Более того, после того, как вы сделаете снимок, WorkMobile позволит вам комментировать фотографии, выделяя и указывая на ключевые фрагменты информации.

ЭЛЕКТРОННЫЕ ПОДПИСИ

Создавайте цифровые подписи с помощью смартфона или планшета. От подтверждения доставки до аудита — используйте WorkMobile для захвата подписей и сбора жизненно важной информации в режиме реального времени!

В отличие от бумажных документов, вы можете сделать подписи обязательными, чтобы гарантировать, что формы не могут быть заполнены без этого крайне важного каракуля.

GPS-ЛОКАТОР

Приложение для сбора данных может автоматически записывать местоположение GPS, дату и время заполнения формы или местоположение

конкретных активов.

Данные можно просматривать либо в виде набора координат (широта и долгота), либо в виде почтового адреса, либо даже в виде карт Google.

УВЕДОМЛЕНИЯ

С помощью приложения для сбора данных WorkMobile сотрудники могут подтвердить, что мобильная форма была заполнена с помощью функции автоматического уведомления.

Это позволяет вашей полевой группе использовать уведомления для мгновенного информирования головного офиса или руководителя объекта о достигнутом прогрессе.

РАСПРЕДЕЛЕНИЕ ЗАДАНИЙ

Организовывайте работу и сообщайте о ней более эффективно, используя нашу функцию отправки заданий в режиме реального времени.

WorkMobile может оптимизировать процессы, создавая и планируя работу и отправляя информацию в папку «Входящие» каждого работника WorkMobile.

ОБМЕН ДОКУМЕНТАМИ

Приложение для сбора данных WorkMobiles имеет функцию библиотеки документов, которая дает вам возможность загружать цифровые документы (PDF, документы Word, электронные таблицы и т. д.) в центральный репозиторий.

Оказавшись в библиотеке, документы передаются и автоматически распространяются среди полевых сотрудников через приложение WorkMobile, что позволяет просматривать их в любое время, даже если они не в сети.

ШТРИХ-КОДЫ/QR-КОДЫ

Легко добавьте сканирование штрих-кода или QR-кода в свое решение WorkMobile и сделайте свои процессы еще более удобными.

Использование камеры смартфона или планшета в качестве сканера повышает скорость и точность сбора необходимых данных.

Вы также можете связать штрих-коды и QR-коды с собственными списками баз данных для поиска информации о продуктах или активах.

ИНТЕЛЛЕКТ

Приложение для сбора данных Workmobiles может передавать собранные данные в такие инструменты, как Microsoft Power BI, QlikView и другие инструменты бизнес-аналитики для создания мощных информационных панелей в режиме реального времени. Все это может быть создано для вас.

​Используйте эти информационные панели, чтобы получить представление о своем бизнесе и помочь вам принимать более обоснованные решения.

Объясняющие видеоролики Workmobile

1. Как создать форму

В этом видеоролике мы покажем вам, как перетаскивать функции из инструментария в конструктор форм. Также будет показано, как создать простую форму с нуля.

2. Добавление мобильного пользователя

Теперь, когда вы создали форму, в этом видеоролике показано, как добавить мобильного пользователя в свою учетную запись.

3. Заполнение формы

Теперь, когда ваша форма находится на мобильном устройстве, в этом видео показано, как вы можете заполнить форму с помощью полученных данных.

4. Просмотр завершенных данных

Теперь, когда данные собраны, в этом видеоролике показано, как их можно просмотреть.

Включается при регистрации БЕСПЛАТНОЙ учетной записи WorkMobile:

WorkMobile — отмеченное наградами мобильное приложение для сбора данных, позволяющее сотрудникам, работающим удаленно, записывать в цифровом виде все важные бизнес-данные. Это может включать в себя любые формы, которые у вас есть, с возможностью выполнять сложные вычисления, вставлять фотографии, видео, аудио, подписи, местоположения GPS, штрих-коды, карты, даты и временные метки. Он также имеет функцию диспетчера заданий и функции обмена документами, что позволяет вам эффективно общаться с вашим удаленным персоналом.

Балансир пружинный для инструмента: Пружинный балансир подвес для инструмента: GarTools

Пружинные балансиры для инструмента — помогают подвешивать и удерживать груз на весу

  • НПП «ПОСТАЧА»
  • Каталог
  • Балансиры пружинные для инструмента

вернуться

Балансиры пружинные

К моделям


Балансир — полезное техническое приспособление, необходимое для подвешивания и удержания груза на весу для большей комфортности при выполнении производственных задач. Этот вид устройств нужен для балансировки и компенсации веса подвешиваемого груза. Так, если вы подвесите оборудование при помощи этого приспособления, то оно не будет под своей тяжестью опускаться на пол или другую поверхность, а будет удерживаться на удобном для вас уровне. Благодаря этому вы легко и быстро достанете нужное устройство, что очень удобно для работы.

Отмечается, что пружинный балансир для инструмента дает возможность работникам передвигать оборудование с незначительным усилием. В зависимости от настройки пружинной балансировки подвешиваемый объект может оставаться в неизменном положении или же подтягиваться вверх, когда им не пользуются. Выбирая модель, следует рассчитать полный вес оборудования, в который входит масса инструмента, троса и дополнительных принадлежностей. После определения веса настраивается напряжение пружины.

Дополнительный комфорт и оперативность в работе придает удобная рукоятка, предназначенная для регулировки силы натяжения пружины и рычажок сброса натяжения в исходное положение.

Применение.

Балансир широко применяется в производствах различного направления, например, он незаменим на сборочных конвейерах — с его помощью подвешивают ручной инструмент, такой как машины для зашивания мешков, сварочные клещи, пульты управления, измерительные приборы и т.п.

Преимущества.

Балансир пружинный — подвес для инструмента, который разрабатывался для снижения физической нагрузки на операторов, работающих с ручным оборудованием. Если вес устройств рассчитан правильно и, соответственно, правильно отрегулировано натяжение пружины, то любое устройство станет практически невесомым и для выполнения действий с ним придется затрачивать минимум усилий. Как видим, пружинный балансир для инструмента обладает рядом достоинств:

  • способствует снижению утомляемости работников за счет компенсации веса оборудования, которое приходится держать в руках всю смену;
  • снижает затраты времени. Балансир позволяет держать под рукой необходимое оборудование и, благодаря этому, не тратиться рабочее время на то, чтобы положить и взять нужное устройство;
  • улучшает качество работы за счет повышения точности выполнения операций. Инструмент направляется более точно, так как не только удерживается в руках, но и имеет дополнительную точку фиксации;
  • повышает безопасность труда. Риск возникновения травм снижается в разы, так как инструмент надежно удерживается балансиром, в результате чего он не попадает в опасные зоны, не падает, не задевает персонал и т. п.;
  • универсален в использовании. Балансир промышленный эффективно используется как на конвейерных линиях, так и на стационарных рабочих местах

Ассортимент балансиров, представленных в нашем каталоге, достаточно богат, чтобы вы подобрали и заказали наиболее подходящие модификации.

За более подробной информацией о характеристиках оборудования Вы можете обратиться к  специалистам ООО «НПП ПОСТАЧА» по телефонным номерам, указанным на сайте.

Поставки прецизионных сборочных машин и инструментов более 46 лет

Автоматическая подача ниппелей для велосипедных дисков

Без проблем с ручным обращением с ниппелями, ниппель быстро и стабильно направляется к наконечнику водителя. Сборочные работы могут быть выполнены совершенно простым легким нажатием.
Специальный набор отверток подходит для вогнутой среды вокруг просверленного отверстия в ободе мотоцикла.
Он обеспечивает более высокую эффективность производства при производительности 40 дисков в час. Компактная механическая конструкция упрощает техническое обслуживание, обеспечивая при этом более низкие затраты на техническое обслуживание и меньший срок окупаемости инвестиций.
Пружинный балансир оборудован для быстрой и гибкой работы пневматической отвертки без нагрузки.
Бит снабжен штифтом 3 мм для достижения соответствующей глубины ввинчивания ниппеля, чтобы избежать несбалансированного крепления обода.
Он поставляется со столом для сборки колес CM-T2 и подходит для дисков различных типов и размеров. Кроме того, положение «высокий-низкий» также регулируется в соответствии с соответствующими привычками применения. Кроме того, режим удержания концентратора также можно заменить в соответствии с другим шаблоном концентратора.
Он снабжен станочным столом CM-T3 для достижения аккуратного и эстетичного вида производственной линии. Кроме того, рычаг подвески также предназначен для установки пружинного балансира.

Больше
Автоматический податчик ниппелей для мотоциклетных дисков

Без проблем с ручным обращением с ниппелями, ниппель быстро и стабильно направляется к наконечнику водителя. Сборочные работы могут быть выполнены совершенно простым легким нажатием.
Специальный набор отверток подходит для вогнутой среды вокруг просверленного отверстия в ободе мотоцикла.
Он обеспечивает более высокую эффективность производства при производительности 40 дисков в час. Компактная механическая конструкция упрощает техническое обслуживание, обеспечивая при этом более низкие затраты на техническое обслуживание и меньший срок окупаемости инвестиций.
Пружинный балансир оборудован для быстрой и гибкой работы пневматической отвертки без нагрузки.
Бит снабжен штифтом 3 мм для достижения соответствующей глубины ввинчивания ниппеля, чтобы избежать несбалансированного крепления обода.
Он поставляется со столом для сборки колес CM-T2 и подходит для дисков различных типов и размеров. Кроме того, положение «высокий-низкий» также регулируется в соответствии с соответствующими привычками применения. Кроме того, режим удержания концентратора также можно заменить в соответствии с другим шаблоном концентратора.
Он снабжен станочным столом CM-T3 для достижения аккуратного и эстетичного вида производственной линии. Кроме того, рычаг подвески также предназначен для установки пружинного балансира.

Больше
Стенд для строительства колес напольного типа

Подходит для обода диаметром от 8 до 30 дюймов.
Подходит для велосипедных и мотоциклетных дисков.
Диапазон регулировки высоты: В64 ~ В74 см.
Режим загрузки концентратора FRP можно заменить на другой тип.

Больше
Пружинный балансир подвески инструмента, 0,5–1,5 кг, в невесомости

Вместимость: 0,5 — 1,5 кг
Вес: 0,73 кг
Ход: 1,3 м
Вариант веревки: кабель
Диаметр веревки: 2 мм
Кол-во/коробка: 20 шт.
Вес/коробка: 15,6 кг
КАФТ: 1,9

Больше
Пружинный балансир подвески инструмента, 1,5–3 кг, в невесомости

Вместимость: 1,5 — 3,0 кг
Вес: 1,73 кг
Ход: 1,3 м
Вариант веревки: кабель
Диаметр веревки: 3,2 мм
Кол-во/коробка: 10 шт.
Вес/коробка: 18,3 кг
ОБЪЕМ: 1,7

Больше
Инструмент Suspend Spring Balancer, 3 кг ~ 5 кг, в невесомости

Вместимость: 3 — 5 кг
Вес: 1,82 кг
Ход: 1,3 м
Вариант веревки: кабель
Диаметр веревки: 3,2 мм
Кол-во/коробка: 10 шт.
Вес/коробка: 19,2 кг
ОБЪЕМ: 1,7

Больше
Инструмент Suspend Spring Balancer, 5 кг ~ 7 кг, в невесомости

Вместимость: 5 — 7 кг
Вес: 1,85 кг
Ход: 1,3 м
Вариант веревки: кабель
Диаметр веревки: 3,2 мм
Кол-во/коробка: 10 шт.
Вес/коробка: 19,5 кг
ОБЪЕМ: 1,7

Больше
Инструмент Suspend Spring Balancer, 5 кг ~ 9 кг, в невесомости

Вместимость: 5 — 9 кг
Вес: 3,59 кг
Ход: 1,3 м
Вариант веревки: кабель
Диаметр веревки: 4 мм
Кол-во/коробка: 4 шт.
Вес/коробка: 15,4 кг
КАФТ: 1,9

Больше
Инструмент Suspend Spring Balancer, 9~15 кг, в невесомости

Вместимость: 9 — 15 кг
Вес: 3,61 кг
Ход: 1,3 м
Вариант веревки: кабель
Диаметр веревки: 4 мм
Кол-во/коробка: 4 шт.
Вес/коробка: 15,6 кг
КАФТ: 1,9

Больше
Инструмент Suspend Spring Balancer, 15–22 кг, в невесомости

Вместимость: 15 — 22 кг
Вес: 7,7 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 2 шт.
Вес/коробка: 17,5 кг
ОБЪЕМ: 1,7

Больше
Инструмент Suspend Spring Balancer, 22–30 кг, в невесомости

Вместимость: 22 — 30 кг
Вес: 8,3 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 2 шт.
Вес/коробка: 19,5 кг
ОБЪЕМ: 1,7

Больше
Пружинный балансир, 30–40 кг, в невесомости

Вместимость: 30 — 40 кг
Вес: 9,7 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 1 шт.
Вес/коробка: 11 кг
КУФТ: 0,9

Больше
Пружинный балансир, 40–50 кг, в невесомости

Вместимость: 40 — 50 кг
Вес: 10,1 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 1 шт.
Вес/коробка: 11,4 кг
КУФТ: 0,9

Больше
Пружинный балансир, 50 кг ~ 60 кг, без гравитации

Вместимость: 50 — 60 кг
Вес: 11,1 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 1 шт.
Вес/коробка: 12,4 кг
КУФТ: 0,9

Больше
Пружинный балансир, 60–70 кг, без гравитации

Вместимость: 60 — 70 кг
Вес: 11,4 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 1 шт.
Вес/коробка: 12,7 кг
КУФТ: 0,9

Больше
Пружинный балансир, 70–90 кг, в невесомости

Вместимость: 70 — 90 кг
Вес: 22,2 кг
Ход: 2 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 1 шт.
Вес/коробка: 25,4 кг
КАФТ: 2,1

Больше
Пружинный балансир, 90 кг ~ 105 кг, без гравитации

Вместимость: 90 — 105 кг
Вес: 23,75 кг
Ход: 2 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 1 шт.
Вес/коробка: 27,0 кг
КАФТ: 2,1

Больше
Пружинный балансир, 105 кг ~ 120 кг, без гравитации

Вместимость: 105 — 120 кг
Вес: 27,4 кг
Ход: 2 м
Вариант веревки: кабель
Диаметр веревки: 4,8 мм
Кол-во/коробка: 1 шт.
Вес/коробка: 30,6 кг
КАФТ: 2,1

Больше
Балансировщик инструментов, 0,3 кг ~ 0,8 кг

Вместимость: 0,3–0,8 кг
Вес: 0,49 кг
Ход: 1,4 м
Вариант веревки: нейлон/кабель
Диаметр веревки: 4 мм/2,5 мм
Кол-во/коробка: 40 шт.
Вес/коробка: 19,8 кг
ОБЪЕМ: 1,7

Больше
Балансировщик инструментов, 0,6–1,5 кг

Вместимость: 0,6–1,5 кг
Вес: 0,52 кг
Ход: 1,4 м
Вариант веревки: нейлон/кабель
Диаметр веревки: 4 мм/2,5 мм
Кол-во/коробка: 40 шт.
Вес/коробка: 21 кг
ОБЪЕМ: 1,7

Больше
Балансировочный станок, 1,0–2,0 кг

Вместимость: 1,0–2,0 кг
Вес: 0,53 кг
Ход: 1,4 м
Вариант веревки: нейлон/кабель
Диаметр веревки: 4 мм/2,5 мм
Кол-во/коробка: 40 шт.
Вес/коробка: 21 кг
ОБЪЕМ: 1,7

Больше
Балансировщик инструментов, 1,5–3 кг

Вместимость: 1,5 — 3,0 кг
Вес: 0,76 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 3,2 мм
Кол-во/коробка: 30 шт.
Вес в коробке: 22,75 кг
ОБЪЕМ: 1,6

Больше
Балансировочный станок, 3 кг~5 кг

Вместимость: 3,0–5,0 кг
Вес: 0,81 кг
Ход: 1,5 м
Вариант веревки: кабель
Диаметр веревки: 3,2 мм
Кол-во/коробка: 30 шт.
Вес в коробке: 24,1 кг
ОБЪЕМ: 1,6

Больше
Балансир инструмента, 0,3~1,2 кг, нейлоновая веревка

Вместимость: 0,3–1,2 кг
Вес: 0,57 кг
Ход: 1,6 м
Вариант веревки: нейлон
Диаметр веревки: 4 мм
Кол-во/коробка: 30 шт.
Вес/коробка: 18,7 кг
ОБЪЕМ: 1,6

Больше

Балансир инструментальной пружины 1-3 фунта

ПГС

(пока отзывов нет)

Написать обзор

ASG
ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (1-3 ФУНТА)

Рейтинг
Требуется

Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта
Требуется

Тема обзора
Требуется

Комментарии
Требуется

Артикул:
64021
Стиль:
Пружинный балансир
Грузоподъемность — Британские единицы:
1,0–3,0 фунта
Грузоподъемность — метрическая система:
0,45–1,36 кг
Длина кабеля — дюймовые единицы:
4,6 фута
Длина кабеля — метрическая система:
1,4 м
Гарантия:
6 месяцев

ВЫРАЖАТЬ

Сейчас:

$30,56

ДОБАВИТЬ УСЛУГУ:

  • Описание
  • 0 отзывов

Описание

  • Снижение утомляемости оператора
  • Инструменты становятся невесомыми
  • Плавная работа
  • Инструмент поднимается в верхнее положение при отпускании

Просмотреть всеЗакрыть

0 Отзывов

Просмотреть всеЗакрыть

  • сопутствующие товары
  • Клиенты также просмотрели

Сопутствующие товары

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (3-6 ФУНТОВ)

ПГС #64022

Сейчас:

30,56 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Инструмент поднимается в верхнее положение при отпускании

ЭКСПРЕСС

Добавить в корзину

БАЛАНСИРОВЩИК С КОНИЧЕСКИМ БАРАБАНОМ (1,1–3,3 ФУНТА)

ПГС #64023

Сейчас:

64,11 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Доступны два типа: втягивание и позиционирование

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (1,8-4,4 ФУНТА)

ПГС #64020

Сейчас:

$58,29

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент поднимается в верхнее положение при отпускании

ЭКСПРЕСС

Добавить в корзину

БАЛАНСИРОВЩИК С КОНИЧЕСКИМ БАРАБАНОМ (3,3–6,6 ФУНТА)

ПГС #64025

Сейчас:

95,07 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Доступны два типа: втягивание и позиционирование

Клиенты также просмотрели

Оформить предзаказ

ПРЕДУСТАНОВЛЕННЫЙ КРУТЯЩИЙ МОМЕНТ

Сейчас:

$60,00

Высококачественные предустановленные калибровки крутящего момента от сервисного отдела ASG.

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (3-6 ФУНТОВ)

ПГС #64022

Сейчас:

30,56 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Инструмент поднимается в верхнее положение при отпускании

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (1,8-4,4 ФУНТА)

ПГС #64020

Сейчас:

$58,29

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент поднимается в верхнее положение при отпускании

ЭКСПРЕСС

Добавить в корзину

БАЛАНСИРОВЩИК С КОНИЧЕСКИМ БАРАБАНОМ (1,1–3,3 ФУНТА)

ПГС #64023

Сейчас:

64,11 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Доступны два типа: втягивание и позиционирование

Экспресс

Выберите параметры

TL-6500-ESD ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА 1/4″

ПГС #65606

Сейчас:

$504,61

Защита от электростатического разряда
Двигатель щеточного типа обеспечивает проверенную производительность
Автоматически останавливается при достижении заданного крутящего момента
Внешняя регулировка крутящего момента
Сбалансированный эргономичный дизайн
Легкий
Снижение вибрации и. ..

ЭКСПРЕСС

Добавить в корзину

ПОЗИЦИОНЕР ИНСТРУМЕНТА (5 ФУНТОВ)

ПГС #64313

Сейчас:

$73,76

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент остается в любом положении, в котором он был отпущен.

ЭКСПРЕСС

Выберите параметры

CL-7000 1/4″ ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА

HIOS #64126

Сейчас:

1066,70 долл. США

Двигатель щеточного типа обеспечивает проверенную производительность
Внешняя регулировка крутящего момента
Низкая скорость не рекомендуется
Винты от №1 до №10 (от 2,0 мм до 5,0 мм)
съемный шнур 6 футов

СПЕЦИФИКАЦИИ

Императорский

фунт силы. ..

ЭКСПРЕСС

Добавить в корзину

РЕГУЛИРУЕМАЯ ПОДДЕРЖКА ИНСТРУМЕНТА — МАКС. ВЫСОТА: 36 ДЮЙМОВ.

ПГС #65003

Сейчас:

260,06 $

Универсальная подставка для инструментов Регулируется как по вертикали, так и по горизонтали в любом направлении (полный поворот на 360°) Высота и поворот могут быть зафиксированы в нескольких положениях Изготовлен из закаленной анодированной алюминиевой трубки…

ЭКСПРЕСС

Добавить в корзину

ИСТОЧНИК ПИТАНИЯ CLT-60

HIOS #65520

Сейчас:

397,12 $

Используется с сериями A, CL, SS и SSCR. Свяжитесь с ASG с любыми вопросами. Импульсный блок питания имеет меньшие габариты и более эффективную работу Входное напряжение с предохранителем, защита с помощью автоматического выключателя. ..

Пружинный балансир инструмента 3-6 фунтов

ПГС

(пока отзывов нет)

Написать обзор

ASG
ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (3-6 фунтов)

Рейтинг
Требуется

Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта
Требуется

Тема обзора
Требуется

комментариев
Требуется

Артикул:
64022
Стиль:
Пружинный балансир
Грузоподъемность — Британские единицы:
3,0–6,0 фунтов
Грузоподъемность — метрическая система:
1,36–2,72 кг
Длина кабеля — Британские единицы:
4,6 фута
Длина кабеля — метрическая система:
1,4 м
Гарантия:
6 месяцев

ВЫРАЖАТЬ

Сейчас:

$30,56

ДОБАВИТЬ УСЛУГУ:

  • Описание
  • 0 отзывов

Описание

  • Снижение утомляемости оператора
  • Инструменты становятся невесомыми
  • Плавная работа
  • Инструмент поднимается вверх при отпускании

View AllClose

0 Reviews

View AllClose

  • сопутствующие товары
  • Клиенты также просмотрели

Сопутствующие товары

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (1-3 ФУНТА)

ПГС № 64021

Сейчас:

$30,56

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент поднимается в верхнее положение при отпускании

ЭКСПРЕСС

Добавить в корзину

БАЛАНСИРОВЩИК С КОНИЧЕСКИМ БАРАБАНОМ (1,1–3,3 ФУНТА)

ПГС #64023

Сейчас:

64,11 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Доступны два типа: втягивание и позиционирование

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (1,8-4,4 ФУНТА)

ПГС #64020

Сейчас:

$58,29

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент поднимается в верхнее положение при отпускании

ЭКСПРЕСС

Добавить в корзину

БАЛАНСИРОВЩИК С КОНИЧЕСКИМ БАРАБАНОМ (3,3–6,6 ФУНТА)

ПГС #64025

Сейчас:

95,07 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Доступны два типа: втягивание и позиционирование

Клиенты также просмотрели

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (1-3 ФУНТА)

ПГС #64021

Сейчас:

$30,56

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент поднимается в верхнее положение при отпускании

Оформить предзаказ

ПРЕДУСТАНОВЛЕННЫЙ КРУТЯЩИЙ МОМЕНТ

Сейчас:

$60,00

Высококачественные предустановленные калибровки крутящего момента от сервисного отдела ASG.

ЭКСПРЕСС

Добавить в корзину

ИНСТРУМЕНТ ПРУЖИННЫЙ БАЛАНСИРОВЩИК (1,8-4,4 ФУНТА)

ПГС #64020

Сейчас:

$58,29

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент поднимается в верхнее положение при отпускании

ЭКСПРЕСС

Добавить в корзину

БАЛАНСИРОВЩИК С КОНИЧЕСКИМ БАРАБАНОМ (1,1–3,3 ФУНТА)

ПГС #64023

Сейчас:

64,11 $

Снижение утомляемости оператора Инструменты становятся невесомыми Плавная работа Доступны два типа: втягивание и позиционирование

ЭКСПРЕСС

Добавить в корзину

ПОЗИЦИОНЕР ИНСТРУМЕНТА (5 ФУНТОВ)

ПГС #64313

Сейчас:

$73,76

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Инструмент остается в любом положении, в котором он был отпущен.

Экспресс

Добавить в корзину

БАЛАНСИРОВЩИК С КОНИЧЕСКИМ БАРАБАНОМ (6,6–11 ФУНТОВ)

ПГС #64036

Сейчас:

$106,62

Снизить утомляемость оператора
Инструменты становятся невесомыми
Гладкая операция
Доступны два типа: втягивание и позиционирование

ЭКСПРЕСС

Выберите параметры

CL-6500 1/4″ ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА

HIOS #64121

Сейчас:

$938,99

Двигатель щеточного типа обеспечивает проверенную производительность
Внешняя регулировка крутящего момента
Винты от №1 до №10 (от 2,0 мм до 5,0 мм)
съемный шнур 6 футов

СПЕЦИФИКАЦИИ

Императорский

фунт-сила на дюйм

Модель…

ЭКСПРЕСС

Выберите параметры

CL-7000 1/4″ ШЕСТИГРАННАЯ ЭЛЕКТРИЧЕСКАЯ ОТВЕРТКА

HIOS #64126

Сейчас:

1066,70 долл.

4Э буровая установка: Буровая установка Уралмат-4Э

Буровая установка УРБ-2А2 на шасси ТТ-4

  1. Буровое оборудование

22174

Алтай

₽9 750 000

144

25 июля 2022 в 10:17 (до 07. 10.2027)

СпецТехника

  • Цена:

    ₽9 750 000
  • Адрес: г. Барнаул

Написать автору

Телефон

Добавить в блокнот

Изготавливаем на двухместном шасси ТТ-4, буровую установку УРБ-2А2, УРБ-4Т. Двигатель А-01, мощность 130 л.с. Предпусковой подогрев двигателя, дополнительный обогрев кабины. Дополнительное сидение. Толкатель. При производстве используются исключительно новые детали по ГОСТ, сталь 42. Гусеницы с высоким грунтозацепом.

Характеристики буровой установки

Глубина бурения:
— структурно-поисковых скважин с промывкой 300 метров.
— геофизических скважин с промывкой 100 метров.
— геофизических скважин с продувкой 50 метров.
— шнеками 50 метров
Начальный диаметр бурения с промывкой 190 мм.
Конечный диаметр бурения с промывкой:
— в структурно поисковых скважин 93 мм.
— геофизических скважин 112 мм.
Диаметр бурения шнеками:
— начальный 135 мм.
— конечный 112 мм.
Макс. крутящий момент на шпинделе 2010 Нм
Ход вращателя 5200 мм.

Ускорить продажу

РежимВид сигнализацииСветовая сигнализацияЗвуковая сигнализацияКлапан (40В; 230В)Замыкание релеСигнализация на БД
Сигнализатор выключен
Сигнализатор включен с установленной перемычкой «В/О» от 5 до 6 ГцИмпульсы на клапане 40ВПОРОГ-СН

ПОРОГ1-СО

ПОРОГ2-СО
Сигнализатор включен без перемычки «В/О». Режим прогрева Напряжение

переменного

тока на клапане 230В
Содержание горючих газов на БД ниже порога срабатывания сигнализации ПОРОГ-СН и содержание оксида углерода на БКС ниже порога срабатывания сигнализации ПОРОГ1-СО Напряжение

переменного

тока на клапане 230В
Содержание горючих газов на БД достигло порога срабатывания сигнализации ПОРОГ-СНАВАРИЙНАЯ-СНот 5 до 6 ГцИмпульсы на клапане 40ВПОРОГ-СН
Внешнее устройство замыкает контакты «ВНЕШНЯЯ АВАРИЯ»ВНЕШНЯЯ АВАРИЯДвойной с

периодом 5 с
Импульсы на клапане 40ВПОРОГ-СН

ПОРОГ1-СО

ПОРОГ2-СО
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ1-СОПРЕДУПРЕД-

ИТЕЛЬНАЯ-СО
Напряжение

переменного

тока на клапане 230В
ПОРОГ1-СО
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ2-СОАВАРИЙНАЯ-СОот 0,5 до 1 ГцИмпульсы на клапане 40ВПОРОГ1-СО

ПОРОГ2-СО
Неисправность измерительного канала оксида углерода на БКС или обрыв в кабеле связи БКС и БДОТКАЗОдиночный с

периодом 9 — 10 с
Напряжение

переменного

тока на клапане 230В
Неисправность измерительной схемы по каналу горючих газов на БД или выход из строя ТХДОТКАЗОдиночный с

периодом 9 — 10 с
Напряжение

переменного

тока на клапане 230В

Вид сигнализацииИндикацияСостояние
Сигнализатор включенГорит индикатор зеленого цвета на блоке контроля и сигнализации и на БДНапряжение подано на сигнализатор СТГ-1-2, сигнализатор работает
Предупредительная COПо каналу СО индикатор красного цвета мигает с частотой 0,5 — 1 ГцКонцентрация CO достигла значения ПОРОГ 1. Срабатывают контакты реле «Порог 1 CO». Автоматически отключается при снижении концентрации СО ниже порогового значения
Аварийная COГорит индикатор красного цвета, прерывистые звуковые сигналыКонцентрация CO достигла значения ПОРОГ 2. Срабатывают контакты реле «Порог 2 CO». Блокирующееся состояние, отключается при условии снижения концентрации CO и после нажатия кнопки «Сброс»
Аварийная CHИндикатор красного цвета мигает с частотой 5 — 6 Гц на БКС и БД. Звуковые сигналы на БКСКонцентрация горючих газов достигла порога срабатывания ПОРОГ CH. Срабатывают контакты реле «Порог CH». Блокирующееся состояние, отключается при условии снижения концентрации горючих газов и после нажатия кнопки «Сброс». Сигнализация имеет приоритет над сигнализациями Порог 1 CO и Порог 2 CO.
ОтказГорит индикатор желтого цвета на БКСНеисправна измерительная схема по каналу CO, короткое замыкание или обрыв кабеля.
Горит индикатор желтого цвета на БКС и БДНеисправна измерительная схема по каналу горючих газов или выход из строя термохимического датчика.
Внешняя аварияДвойная вспышка индикатора красного цвета с интервалом 5с и звуковая сигнализацияВозникает при поступлении сигнала «АВАРИЯ». Контакты реле «Порог 1 CO», «Порог 2 CO» и «Порог CH» переключаются в положение, аналогичное активированной предупредительной и аварийной сигнализации.
 Прерывистые вспышки желтого индикатора на БДАвтоматическая корректировка нуля по каналу горючих газов.

ПараметрЗначение
Принцип измеренияэлектрохимический (по каналу оксида углерода)

термохимический (по каналам горючих газов)
Способ отбора пробыдиффузионный
Рабочее положениевертикальное, угол наклона в любом

направлении не более 20°
Режим работыНепрерывный
Количество датчиков:

Выносные по горючему газу

Встроенный по оксиду углерода

2

1
Диапазон измерений по оксиду углерода (CO)от 0 до 200
Предустановка регулируемых порогов:

По горючему газу (метан), % НКПР

По оксиду углерода (СО) Порог 1, мг/м3

По оксиду углерода (СО) Порог 2, мг/м3

10±5 или 20±5

20±5

100±25
Срабатывание релейных выходов:

Порог 1

Порог 2

220В; 2,5А (одна группа)

220В; 1А (одна группа)
Оперативность срабатывания сигнализации, с, не более

Горючий газ

По оксиду углерода(СО)

15

45
Прогрев сигнализатора, мин, не более

По каналу оксида углерода

По каналу горючих газов

60

5
Мощность, потребляемая сигнализаторами, В·А, не более10
Степень защиты по ГОСТ 14254-96IP30
Устройчивость к воздействию температуры и влажности по ГОСТ Р 52931—2008В3
Устойчивость к воздействию климатических факторов по ГОСТ 15150-69УХЛ категории 4
Устойчивость к воздействию атмосферного давления по ГОСТ Р 52931-2008Р1
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008N2
Диапазон рабочих температур, °С0 — +50
Максимальное удаление сигнализатора и датчика, м, не более200
Сечение жилы кабеля связи между сигнализатором и датчиком, мм0,75
Габариты, мм

БД

БКС

110х50х70

195х60х120
Масса, кг

БВ

БКС

0,5

1,0
Питание от сети, ВПеременное 130 — 253, 50Гц
Средний срок службы, лет, не менее

Датчик СО

Датчик СН4
10

3

5

РежимВид сигнализацииСветовая сигнализацияЗвуковая сигнализацияКлапан (40В; 230В)Замыкание релеСигнализация на БД
Сигнализатор выключен
Сигнализатор включен с установленной перемычкой «В/О» от 5 до 6 ГцИмпульсы на клапане 40ВПОРОГ-СН

ПОРОГ1-СО

ПОРОГ2-СО
Сигнализатор включен без перемычки «В/О». Режим прогрева Напряжение

переменного

тока на клапане 230В
Содержание горючих газов на БД ниже порога срабатывания сигнализации ПОРОГ-СН и содержание оксида углерода на БКС ниже порога срабатывания сигнализации ПОРОГ1-СО Напряжение

переменного

тока на клапане 230В
Содержание горючих газов на БД достигло порога срабатывания сигнализации ПОРОГ-СНАВАРИЙНАЯ-СНот 5 до 6 ГцИмпульсы на клапане 40ВПОРОГ-СН
Внешнее устройство замыкает контакты «ВНЕШНЯЯ АВАРИЯ»ВНЕШНЯЯ АВАРИЯДвойной с

периодом 5 с
Импульсы на клапане 40ВПОРОГ-СН

ПОРОГ1-СО

ПОРОГ2-СО
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ1-СОПРЕДУПРЕД-

ИТЕЛЬНАЯ-СО
Напряжение

переменного

тока на клапане 230В
ПОРОГ1-СО
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ2-СОАВАРИЙНАЯ-СОот 0,5 до 1 ГцИмпульсы на клапане 40ВПОРОГ1-СО

ПОРОГ2-СО
Неисправность измерительного канала оксида углерода на БКС или обрыв в кабеле связи БКС и БДОТКАЗОдиночный с

периодом 9 — 10 с
Напряжение

переменного

тока на клапане 230В
Неисправность измерительной схемы по каналу горючих газов на БД или выход из строя ТХДОТКАЗОдиночный с

периодом 9 — 10 с
Напряжение

переменного

тока на клапане 230В

Вид сигнализацииИндикацияСостояние
Сигнализатор включенГорит индикатор зеленого цвета на блоке контроля и сигнализации и на БДНапряжение подано на сигнализатор СТГ-1-2, сигнализатор работает
Предупредительная COПо каналу СО индикатор красного цвета мигает с частотой 0,5 — 1 ГцКонцентрация CO достигла значения ПОРОГ 1. Срабатывают контакты реле «Порог 1 CO». Автоматически отключается при снижении концентрации СО ниже порогового значения
Аварийная COГорит индикатор красного цвета, прерывистые звуковые сигналыКонцентрация CO достигла значения ПОРОГ 2. Срабатывают контакты реле «Порог 2 CO». Блокирующееся состояние, отключается при условии снижения концентрации CO и после нажатия кнопки «Сброс»
Аварийная CHИндикатор красного цвета мигает с частотой 5 — 6 Гц на БКС и БД. Звуковые сигналы на БКСКонцентрация горючих газов достигла порога срабатывания ПОРОГ CH. Срабатывают контакты реле «Порог CH». Блокирующееся состояние, отключается при условии снижения концентрации горючих газов и после нажатия кнопки «Сброс». Сигнализация имеет приоритет над сигнализациями Порог 1 CO и Порог 2 CO.
ОтказГорит индикатор желтого цвета на БКСНеисправна измерительная схема по каналу CO, короткое замыкание или обрыв кабеля.
Горит индикатор желтого цвета на БКС и БДНеисправна измерительная схема по каналу горючих газов или выход из строя термохимического датчика.
Внешняя аварияДвойная вспышка индикатора красного цвета с интервалом 5с и звуковая сигнализацияВозникает при поступлении сигнала «АВАРИЯ». Контакты реле «Порог 1 CO», «Порог 2 CO» и «Порог CH» переключаются в положение, аналогичное активированной предупредительной и аварийной сигнализации.
 Прерывистые вспышки желтого индикатора на БДАвтоматическая корректировка нуля по каналу горючих газов.

ПараметрЗначение
Принцип измеренияэлектрохимический (по каналу оксида углерода)

термохимический (по каналам горючих газов)
Способ отбора пробыдиффузионный
Рабочее положениевертикальное, угол наклона в любом

направлении не более 20°
Режим работыНепрерывный
Количество датчиков:

Выносные по горючему газу

Встроенный по оксиду углерода

2

1
Диапазон измерений по оксиду углерода (CO)от 0 до 200
Предустановка регулируемых порогов:

По горючему газу (метан), % НКПР

По оксиду углерода (СО) Порог 1, мг/м3

По оксиду углерода (СО) Порог 2, мг/м3

10±5 или 20±5

20±5

100±25
Срабатывание релейных выходов:

Порог 1

Порог 2

220В; 2,5А (одна группа)

220В; 1А (одна группа)
Оперативность срабатывания сигнализации, с, не более

Горючий газ

По оксиду углерода(СО)

15

45
Прогрев сигнализатора, мин, не более

По каналу оксида углерода

По каналу горючих газов

60

5
Мощность, потребляемая сигнализаторами, В·А, не более10
Степень защиты по ГОСТ 14254-96IP30
Устройчивость к воздействию температуры и влажности по ГОСТ Р 52931—2008В3
Устойчивость к воздействию климатических факторов по ГОСТ 15150-69УХЛ категории 4
Устойчивость к воздействию атмосферного давления по ГОСТ Р 52931-2008Р1
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008N2
Диапазон рабочих температур, °С0 — +50
Максимальное удаление сигнализатора и датчика, м, не более200
Сечение жилы кабеля связи между сигнализатором и датчиком, мм0,75
Габариты, мм

БД

БКС

110х50х70

195х60х120
Масса, кг

БВ

БКС

0,5

1,0
Питание от сети, ВПеременное 130 — 253, 50Гц
Средний срок службы, лет, не менее

Датчик СО

Датчик СН4
10

3

5

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотреть авторов).

Код: CG-AA32502
Статус: Распродано — Снято с производства
К сожалению, этот товар больше не продается. Пожалуйста, смотрите описание продукта для ссылок на аналогичные товары, которые у нас все еще есть в наличии.
Limited Edition
5500
Pieces Worldwide
1:72 Scale     Length     Width
Junkers Ju 87R Штука     6,25 дюйма     7,5 дюйма

Хотя камуфляж часто занимал видное место, камуфляж имел второстепенное значение, когда выполнялась эта поразительная и уникальная покраска. В результате появилась одна из самых запоминающихся ливрей Stuka для пустыни. Известно, что змеиный мотив украшал как минимум два разных самолета, которыми мог управлять один и тот же пилот Хьюберт Польц. Летая здесь на самолете 6.Staffel 2 Stukageschwader в 1941 году, индивидуализм Полца сослужил ему хорошую службу, когда он выиграл Рыцарский крест и Дубовые листья на Восточном фронте. Польц закончил войну командиром 1./sg 151.

Junkers Ju 87R Stuka

Разработанный для использования в качестве самолета непосредственной поддержки, Ju 87 впервые поднялся в воздух 17 сентября 1935 года. Ju 87 имел инновационную конструкцию, которая включала автоматические тормоза пикирования под каждым крылом — функция, которая защищала от последствия отключения пилота за счет обеспечения выхода из атакующего пикирования. Экипаж Ju 87 состоял из пилота и заднего стрелка. Он имел две 37-мм пушки и бомбу, которая откидывалась от винта на удлиненном U-образном костыле. Его перевернутые крылья типа «чайка» улучшали обзор пилота с земли, уменьшали высоту шасси и делали Ju 87 мгновенно узнаваемым для врагов.

© Авторское право 2003-2022 The Flying Mule, Inc.

Штуки Corgi в масштабе 1:72 точно воспроизводят форму крыла чайки или «кривошипное» крыло, которое с разбрызганным основным шасси было одной из самых примечательных и необычных особенностей этого самолет. Под каждым крылом можно увидеть искусно собранные пикировочные тормоза. 250-килограммовая бомба крепится к U-образному костылю под фюзеляжем. Верхнюю крышку двигателя можно снять, чтобы открыть перевернутый двигатель Junkers Jumo 211D с правильными опорными рамами главного двигателя. Дополнительные функции включают цельнометаллические рули высоты, детали радиатора двигателя, щелевые элероны и закрылки, а также обращенного назад пулеметчика с пулеметом M15.

Copyright 2003-2013 The Flying Mule, Inc.

Серия Corgi Aviation Archive Collector

Линейка Corgi «Aviation Archive» представляет высокодетализированные, готовые отлитые под давлением модели военных и гражданских самолетов. Обширный модельный ряд авиационных архивов стал стандартом, по которому оцениваются все другие линейки литых под давлением самолетов. Каждая модель Corgi основана на конкретном самолете важной исторической или современной эпохи полетов и достоверно детализирована на основе оригинальных документов и материалов архивной библиотеки. Награждены известные самолеты и летчики как военной, так и коммерческой авиации.

Литые под давлением самолеты Corgi «Aviation Archive»:

  • Литая металлическая конструкция с некоторыми пластиковыми компонентами.
  • Реалистичные линии панелей, антенны, панели доступа и детали поверхности.
  • Тампопечатные маркировки и таблички, которые не выцветают и не отслаиваются, как наклейки.
  • Сменное выдвинутое/убранное шасси с вращающимися колесами.
  • Подвижный презентационный стенд для демонстрации самолета в полете.
  • Многие ограниченные серии с пронумерованным сертификатом подлинности.
  • Подробные, раскрашенные вручную фигурки пилота и члена экипажа.
  • Аутентичные съемные боеприпасы с табличками.
  • Избранные взаимозаменяемые функции, такие как скоростные тормоза, открытые навесы и панели доступа.
  • Отдельные движущиеся части, такие как орудийные башни, поверхности управления и качающиеся крылья.

    На что влияет низкий уровень топлива в карбюраторе к88: Признаки слишком низкого уровня топлива в карбюраторе

    Признаки слишком низкого уровня топлива в карбюраторе

    Слишком низкий уровень топлива в поплавковой камере карбюратора напрямую влияет на снижение основных показателей в работе двигателя — мощности, приемистости, оборотов холостого хода, отсутствия перебоев в работе и четкого запуска.

    Вот несколько признаков (симптомов) слишком низкого уровня топлива в поплавковой камере карбюратора, обнаружив которые, не будет лишним снять его «крышку» и измерить расстояние до поплавка. На примере карбюратора 21083 Солекс, что ставится на двигатель 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099.

    Попутно рассмотрим причины снижения уровня и способы самостоятельного устранения неисправности.

    Признаки (симптомы) низкого уровня топлива в поплавковой камере карбюратора

    Низкий уровень топлива в поплавковой камере карбюратора всегда приводит к обеднению топливной смеси так как в эмульсионные колодцы ГДС попадает меньше бензина. При смешивании этого бензина и воздуха, в эмульсионных трубках получается топливная эмульсия с намного большим содержанием воздуха чем требуется. Далее эта бедная эмульсия, через распылители ГДС, попадает в смесительные камеры карбюратора, где смешивается с еще большим количеством воздуха. В результате двигатель попадает сильно обедненная топливная смесь, он не может с полной отдачей работать на таком неполноценном заряде, ему просто не хватает энергии чтобы вращать коленчатый вал, он начинает работать с перебоями и теряет мощность.

    1. Двигатель плохо запускается.

    Если для запуска холодного двигателя автомобиля топливную смесь можно худо-бедно обогатить, закрыв воздушную заслонку, то с запуском прогретого двигателя могут возникнуть проблемы, либо придется так же немного прикрывать воздушную заслонку или подгазовывать педалью газа.

    2. Двигатель троит на холостых и иногда пытается заглохнуть.

    Для работы двигателя на холостом ходу необходима немного обогащенная топливная смесь. При низком уровне топлива добиться нужной пропорции бензин/воздух в СХХ не получится. Придется немного прикрыть воздушную заслонку карбюратора и тем самым подключить ГДС первой камеры или добавлять дополнительное топливо через УН, работая педалью газа. Можно еще покрутить винт количества, добавив смеси. И первый и второй, и третий вариант по сути не правильные так как на холостом ходу должна работать только СХХ без дополнительного обогащения топливной смеси или увеличения ее количества.

    3. Провал при нажатии на педаль газа.

    При торогании с места или при переходе от режима холостого хода к режиму средних нагрузок водитель нажимает на педаль газа, количество воздуха проходящего через карбюратор в двигатель резко возрастает. Так же должно вырасти количество топливной эмульсии проходящей через ГДС первой камеры. Если уровень топлива в поплавковой камере низкий, то эта эмульсия будет обедненной (мало бензина/много воздуха). Топливная смесь, попадающая в двигатель получится обедненной. Двигатель запнется, случится провал в его работе.

    Аналогичный провал по причине обеднения топливной смеси случится и при переходе от режима средних нагрузок к мощностному режиму. Когда начнет открываться дроссельная заслонка второй камеры и вступит в работу вторая ГДС.

    4. Недостаточная мощность и приемистость двигателя.

    Так как топливная смесь, поступающая в двигатель, при низком уровне топлива, обедненная, ни о каком «подхвате» с низов или разгоне с вдавливанием водителя в сиденье во время движения автомобиля и речи быть не может. Энергии бедного топливного заряда в смесительных камерах хватит лишь на то, чтобы вяло «тошнить» по трассе.

    Почему уровень топлива может стать низким?

    Уровень топлива в поплавковой камере может стать низким после неправильной регулировки и при нарушении подачи топлива через систему питания двигателя. Например если повреждены ее трубки и шланги или неисправен бензонасос, или засорены топливные фильтры. Наполняемость бензином поплавковой камеры в таком случае снижается.

    Что значит низкий уровень топлива?

    Низкий уровень — больше 26 мм от края поплавковой камеры до «зеркала» бензина. Либо более 2 мм от края поплавков до картонной прокладки «крышки» карбюратора.

    Штатный уровень топлива в поплавковой камере карбюратора Солекс, измеренный от края камеры до «зеркала» бензина

    Что делать если налицо признаки низкого уровня топлива?

    В первую очередь необходимо проверить подачу топлива через систему питания двигателя понажимав на рычаг ручной подкачки бензонасоса при снятом с карбюратора шланге.

    Если все в порядке, проверяем и при необходимости регулируем уровень топлива при помощи щупа или сверла в 2 мм. См. «Регулировка уровня топлива в поплавковой камере карбюратора Солекс».

    Проверка уровня топлива при помощи штангенциркуля

    Примечания и дополнения

    — Что такое уровень топлива в поплавковой камере карбюратора?

    Определенный уровень топлива (бензина) в поплавковой камере и эмульсионных колодцах позволяет дозировать подачу бензина через главные дозирующие системы карбюратора (ГДС) в цилиндры двигателя на всех режимах его работы кроме холостого хода.

    Еще статьи по карбюраторам Солекс 2108, 21081, 21083

    — Признаки (симптомы) высокого уровня топлива в карбюраторе

    — Как устранить провал при плавном трогании автомобиля с места?

    — Провал при резком нажатии на педаль газа

    — Карбюратор Солекс льет во вторую камеру, почему?

    — «Стреляет» в глушитель

    — «Стреляет» в карбюратор

    Подписывайтесь на нас!

    Регулировка карбюратора К-88

    При правильно отрегулированном приводе необходимо, чтобы дроссели и воздушная заслонка открывались и закрывались в соответствии с положениями педали и ручных кнопок управления

    Неполное открытие дросселей приводит к снижению мощности двигателя, а недостаточное прикрытие дросселей является причиной повышенных оборотов коленчатого вала двигателя при работе на холостом ходу и увеличенного расхода топлива.

    Если воздушная заслонка полностью не открывается, то происходит обогащение горючей смеси, что вызывает перерасход топлива, а при неполном ее закрытии затрудняется пуск холодного двигателя.

    Вначале регулируют ножной и ручной приводы дросселей, а затем привод воздушной заслонки.

    Ножной привод регулируют при помощи резьбовой вилки на тяге карбюратора и резьбовой тяги педали управления дросселями с таким расчетом, чтобы при полном открытии дросселей педаль не доходила до пола на 3—5 мм.

    Ход педали управления дросселями при этом должен быть не менее 160 мм.

    По окончании регулировки тяги закрепляют контргайками.

    Ручной привод дросселей регулируют зажимом, который устанавливают на конце троса привода так, чтобы при полностью вдвинутой ручке привода был зазор 2,0—-3,0 мм между зажимом и кронштейном, укрепленным на тяге.

    Зазор этот необходим для того, чтобы при вдвинутой ручке ручного управления дросселями возвратная пружина обеспечивала прикрытие дросселей.

    Дроссели в закрытом положении должны плотно прикрывать каналы смесительной камеры; между стенкой канала и кромкой дросселей допускается зазор не более 0,05 мм.

    При регулировке привода воздушной заслонки надо установить ручку ручного управления так, чтобы она не доходила до упора щита кабины на 2,0—3,0 мм.

    В этом положении при полностью открытой воздушной заслонке соединяют трос привода с рычагом заслонки и зажимают его винтом, затем закрепляют оболочку троса в другом зажиме.

    В закрытом положении, т. е. при полностью выдвинутой ручке воздушная заслонка должна целиком закрывать канал горловины для прохода воздуха; между стенкой канала и кромкой заслонки допускается зазор не более 0,15 мм.

    Регулировка малых оборотов холостого хода двигателя. Регулировка холостого хода должна обеспечить устойчивую работу двигателя на холостом ходу при наименьшем расходе топлива.

    Регулировку осуществляют на работающем двигателе, прогретом до нормальной температуры (80—95°С) охлаждающей жидкости, при нормальных зазорах в клапанах и между электродами свечей зажигания и при полностью открытой воздушной заслонке.

    На рис. 1 показана схема, по которой можно проследить работу системы холостого хода карбюратора К — 88А и процесс регулировки карбюратора. Схема карбюратора К-88 является аналогичной.

    При малых оборотах на холостом ходу двигателя разрежение из впускного трубопровода передается через отверстие 43 системы холостого хода и прямоугольное отверстие 42 в канал 44.

    Под действием разрежения топливо из поплавковой камеры карбюратора, пройдя главный жиклер 47, направляется к жиклеру 6 холостого хода.

    Для получения необходимого состава смеси к топливу подмешивается воздух, поступающий через вырез 7.

    Образовавшаяся при этом эмульсия поступает через отверстия 43 и 42 в смесительную камеру.

    При выходе из отверстий эмульсия смешивается с основным потоком воздуха, проходящим в камеру через щель, образованную кромкой дросселя 45 и стенкой смесительной камеры.

    При регулировке следует учитывать, что карбюратор К-88А двухкамерный и что качественный состав горючей смеси в каждой камере регулируется своим регулировочным винтом 41 независимо от другой камеры. При этом надо помнить, что при завертывании регулировочных винтов смесь обедняется, а при их отвертывании — обогащается.

    На рис. 2 показан способ регулировки карбюратора К-88А на автомобиле ЗИЛ-1З0.

    Перед пуском двигателя и началом регулировки надо завернуть винты 1 качественной регулировки холостого хода до отказа, но не слишком туго, а затем отвернуть каждый на три оборота.

    После этого пустить двигатель и выполнить количественную регулировку, т. е. установить упорным винтом 2 такое наименьшее открытие дросселей, при котором двигатель должен работать вполне устойчиво.

    Затем следует постепенно завертывать один из винтов 1 при каждой пробе на 1/4 оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за большого обеднения смеси в цилиндрах. После этого обогатить смесь, отвернув винт 1 на 1/2 оборота.

    Проделать те же операции со вторым регулировочным винтом 1.

    Отрегулировав состав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт 2 дросселей, после чего снова попытаться обеднить состав смеси обоими винтами 1 поочередно, как указано выше.

    Обычно после двух попыток удается найти правильное положение для всех трех регулировочных винтов и тем самым закончить качественную и количественную регулировку малых оборотов холостого хода двигателя.

    Для проверки регулировки следует нажать на педаль управления дросселями и сразу отпустить ее. Если двигатель остановится, то число оборотов холостого хода надо увеличить.

    При правильно отрегулированном карбюраторе двигатель должен устойчиво работать при 400-500 об/мин коленчатого вала.

    Способ регулировки карбюратора на автомобиле ЗИЛ-1З1 такой же, как на автомобиле ЗИЛ-130.

    Контроль и регулировку карбюраторов К-88 и К-88А можно выполнить на простейших установках и при помощи шаблонов, которые могут быть изготовлены в автотранспортном предприятии.

    Проверка уровня топлива в поплавковой камере

    Основные причины повышенного или пониженного уровня топлива в поплавковой камере карбюратора могут быть следующие: негерметичность поплавка, неправильный его вес (нормальный вес 18,7-19,8 г), заклинивание или негерметичность клапана 2 подачи топлива  (рис. 1).

    Одной из причин повышенного или пониженного уровня топлива в поплавковой камере может быть также неправильная установка игольчатого клапана подачи топлива при сборке его на корпусе воздушной горловины карбюратора.

    Поэтому прежде чем приступить к регулировке уровня топлива, необходимо убедиться в исправности всех узлов я деталей, входящих в поплавковый механизм.

    Герметичность собранного игольчатого клапана подачи топлива проверяют на вакуумной установке (рис. 3, а). Узел 4 игольчатого клапана с прокладкой 5 устанавливают в корпус 6, трубка которого ввернута в тройник 7.

    Работа установки заключается в следующем.

    При открытом кране 8 и перемещении поршня 9 при помощи штока 10 в направлении, указанном стрелкой, в цилиндре создается разрежение, под действием которого игольчатый клапан прижимается к своему седлу, и вода в стеклянной трубке 2 поднимается вверх.

    Уровень водяного столба равен величине разрежения в цилиндре.

    Поршень необходимо перемещать до тех пор, пока вода в стеклянной трубке достигнет высоты 100 см по шкале 3 от уровня воды в баке 1, после чего следует закрыть кран 8.

    Если игольчатый клапан герметичен, то вода, находящаяся в стеклянной трубке, не будет опускаться вниз, при отсутствии герметичности вода опустится вниз.

    Допустимая величина падения столба воды за 0,5 мин может быть не более 10 мм по шкале 3.

    Для получения герметичности допускается притирка игольчатого клапана к седлу. Если после этого герметичность не будет получена, то игольчатый клапан надо заменить новым.

    При установке узла 12 игольчатого клапана (рис. 3,6) на корпус 11 воздушной горловины необходимо правильно выдержать расстояние от верхней точки сферы игольчатого клапана до плоскости корпуса горловины. Этот размер регулируют прокладками 14, и он должен быть равен 13,5—13,8 мм по шаблону 13.

    Уровень топлива в поплавковой камере карбюратора при давлении перед игольчатым клапаном в пределах 125-170 мм рт. ст. должен быть 18—19 мм от верхней разъемной плоскости корпуса поплавковой камеры.

    Проверить уровень топлива можно двумя способами

    Первый способ заключается в том, что при работе двигателя на режиме малых оборотов холостого хода следует отвернуть контрольную пробку (рис. 4, а) и через контрольное отверстие, располагаемое на уровне глаза (рис. 4, б), наблюдать за уровнем топлива.

    При правильно отрегулированном уровне топливо будет видно, но оно не должно вытекать из отверстия.

    Второй способ проверки заключается в том, что надо отвернуть пробку, закрывающую канал клапана механического экономайзера, и на ее место ввернуть переходник 1 (рис. 5), заканчивающийся стеклянной трубкой 2 с нанесенными на ней рисками, указывающими пределы колебания уровня топлива в поплавковой камере.

    Уровень топлива в поплавковой камере должен быть до верхней или нижней метки, т. е. на расстоянии 18-19 мм от разъемной плоскости поплавковой камеры.

    Для получения правильного уровня топлива в поплавковой камере (при правильной установке игольчатого клапана) допускается подгибка кронштейна поплавка: при высоком уровне поплавок надо отогнуть вниз, при низком — вверх.

    Проверка пропускной способности дозирующих элементов карбюратора

    Уход за жиклерами карбюратора включает в себя не только промывку и продувку их калиброванных отверстий, но и проверку их пропускной способности на истечение.

    Экономичность работы карбюратора, следовательно, и работы двигателя зависит от нормальной пропускной способности жиклеров, проверку которой осуществляют один раз в год.

    Пропускную способность жиклеров проверяют на приборах двух типов: для проверки жиклеров на истечение воды с абсолютным определением расхода и для проверки жиклеров с относительным замером расхода воды.

    Приборы с абсолютным определением пропускной способности жиклеров дают большую точность и стабильность показаний по сравнению с приборами с относительным определением. Поэтому лучше пользоваться прибором с абсолютным определением (рис. 6).

    Пропускная способность жиклера выражается в кубических сантиметрах воды, вытекающей через проверяемый жиклер за 1 мин, при высоте столба воды 1000 ± 2 мм (считая от опорной поверхности жиклера) при температуре 20 ± 1°С, которая определяется термометром 4.

    При проверке пропускной способности — жиклеры надо устанавливать в приборах так, чтобы жидкость протекала через них в том же направлении, что и в карбюраторе.

    Все жиклеры перед проверкой на истечение должны быть очищены от заусенцев, грязи и масла, промыты в чистом бензине и продуты сжатым воздухом.

    При калибровке размеры отверстий жиклеров доводят до требуемой величины постепенным их развертыванием.

    Чеканка или пайка отверстий для уменьшения их пропускной способности не допускается.

    Если диаметр калиброванного отверстия жиклера больше нормы, то жиклер должен быть заменен новым.

    Дозирующие элементы проверяют в следующем порядке. Вода из верхнего бака 1 (см. рис. 6) через кран 2 по трубке попадает в поплавковую камеру 16, в которой поплавковый механизм поддерживает постоянный уровень воды, равный 1000 мм от опорной поверхности проверяемого жиклера.

    Из поплавковой камеры вода через кран 15 и трубку 13 попадает в корпус 12, поднимается по стеклянной трубке 3 и одновременно вытекает через проверяемый жиклер 5, ввернутый в держатель 11.

    Вода, вытекающая через проверяемый жиклер, поступает в мерительную мензурку 6 или лоток 7, откуда через кран 9 поступает в нижний бак 10.

    Из нижнего бака вода по мере надобности может сжатым воздухом от компрессора или ручного насоса подаваться в верхний бак 1 по трубке 14; краны 8 и 9 при этом должны быть закрыты.

    После наполнения верхнего бака сначала открывают кран 8, а потом кран 9 для избежания переполнения водой лотка 7.

    Для определения пропускной способности жиклера надо поставить под вытекающую струю воды мерительную мензурку 6 и определить по секундомеру время наполнения ее водой.

    Пропускная способность жиклера определяется как частное от деления количества воды в мензурке в кубических сантиметрах на время ее наполнения в минутах.

    Если истечение воды прекратить ровно через 1 мин, то объем ее в мензурке укажет пропускную способность жиклеров в кубических сантиметрах в минуту.

    Для нормальной работы карбюратора также необходимо проверять герметичность клапана 34 (см. рис.1) экономайзера с механическим приводом; проверку можно проводить на вакуумной установке (см. рис. 3, а) тем же способом, каким проверяют игольчатый клапан подачи топлива.

    Следует также проверять осмотром прилегание к своим седлам шарикового 29 (см. рис. 1) и игольчатого 40 клапанов ускорительного насоса, а также их свободу перемещения.

    Так же надо проверять правильность работы подвижных механизмов клапана экономайзера с механическим и пневматическим приводом, ускорительного насоса, воздушной заслонки 15 и дросселей 45, зависание и заклинивание которых не допускается.

    При проверке игольчатого клапана 40 надо отвернуть полый винт 14 и вынуть клапан, помня при этом, что клапан в своем гнезде не закреплен, а поэтому может самопроизвольно выпасть и затеряться.

    Контрольный список карбюратора

    : 9 проблем с производительностью, которые могут быть связаны с вашим карбюратором

    Почтенный карбюратор , пожалуй, самая узнаваемая часть хот-рода.

    Это потому, что карбюратор был жемчужиной некоторых из самых почитаемых малых блоков, больших блоков, HEMI и шестицилиндровых двигателей, которые когда-либо украшали наши дорожные удилища, маслкары и винтажные самосвалы. Карбюратор, центральный элемент топливных систем старого образца, который использовался в большинстве двигателей до середины 1980-х годов, играет неотъемлемую роль в том, насколько хорошо или плохо работают эти двигатели.

    Карбюратор влияет на все: от расхода топлива до холостого хода, ускорения и вождения на высокой скорости. Если у вас есть проблемы в любой из этих областей (и во многих других), проблема может быть в вашем карбюраторе. Вооружившись нашим удобным руководством по ремонту, мы составили список распространенных проблем с двигателем и контрольный список, чтобы помочь вам отследить потенциальные причины, связанные с карбюратором. Другие условия также могут вызывать некоторые из этих проблем, но вы можете использовать этот список, чтобы найти или устранить возможные источники проблем с двигателем.

    Что вызывает чрезмерный расход топлива?

    Контрольный список: Что касается карбюратора, то существует любое количество потенциальных виновников, в том числе:

    • Поплавок: высокий уровень поплавка или тяжелый, пропитанный топливом поплавок
    • Липкие или грязные игла клапаны
    • Износ форсунок или форсунок
    • Настройка обогащения смеси или повышенный холостой ход
    • Заклинило Ускорительный насос Клапан
    • Высокое давление топливного насоса
    • Дроссель: либо заедает, либо неправильно отрегулирован
    • Утечка вакуума

    Почему мне не хватает ускорения или мощности двигателя?

    Контрольный список: Опять же, существует множество возможных причин, но сначала сосредоточьтесь на этих областях:

    • Ступень мощности на дозирующей штанге Не очищает жиклер
    • Засорение топливной форсунки
    • Заклинило силовой клапан или поршень
    • Низкий уровень поплавка
    • Грязный Воздушный фильтр
    • Заклинивший или неработающий дроссель
    • Утечки воздуха во впускном коллекторе
    • Неправильно работающий дроссельный клапан
    • Коллекторный клапан управления подогревом заедает в закрытом положении

    Почему у моего двигателя такой неровный холостой ход?

    Контрольный список

    • Негерметичный вакуумный шланг
    • Заедание клапана PCV
    • Запаздывание опережения зажигания
    • Засорение системы холостого хода
    • Любые предметы, перечисленные из-за отсутствия ускорения

    Почему мой двигатель с трудом заводится, даже когда он еще теплый?

    Контрольный список: Возможные причины, связанные с карбюратором, включают:

    • Неисправная воздушная заслонка или закрытая воздушная заслонка
    • Клапан управления подогревом коллектора (где применимо) заедает

    Почему мой двигатель долго не прогревается?

    Контрольный список

    • Неисправен дроссель
    • Коллекторный клапан управления подогревом заедает в открытом положении

    Почему выхлопные газы моего автомобиля дымчато-черного цвета?

    Контрольный список:  Это часто явный признак чрезмерно богатого состояния. Неудивительно, что наш контрольный список причин, связанных с карбюратором, содержит многие из тех же потенциальных причин, что и причины чрезмерного расхода топлива:

    • Поплавок: высокий уровень поплавка или тяжелый, пропитанный топливом поплавок
    • Залипшие или грязные игольчатые клапаны
    • Изношенные форсунки или форсунки
    • Настройка обогащения смеси или повышенный холостой ход
    • Заклинило Клапан ускорительного насоса
    • Высокое давление топливного насоса
    • Дроссель: либо заедает, либо неправильно отрегулирован
    • Утечка вакуума

    Почему мой двигатель глохнет во время прогрева?

    Контрольный список: Если ваш двигатель хочет заглохнуть во время прогрева, часто причиной являются следующие области:

    • Дроссельная заслонка: неправильно настроен
    • Дефект дроссельной заслонки
    • Высокая скорость холостого хода слишком низкая
    • Низкая производительность топливного насоса
    • Низкий уровень поплавка

    Почему мой двигатель дает обратный эффект?

    Контрольный список: Это может быть вызвано как чрезмерно худым, так и чрезмерно богатым состоянием, в зависимости от симптомов. Если во время торможения в выхлопе появляется неприятный ожог, то причина в богатой смеси. Бедные смеси чаще всего проявляют себя в виде «хлопков» через карбюратор. Обратный огонь также может быть вызван проблемами с клапанами двигателя.

    Почему мой двигатель не работает?

    Контрольный список: Это часто вызвано ослабленным или негерметичным вакуумным шлангом или протекающей прокладкой впускного коллектора . Сначала осмотрите эти области, а затем, при необходимости, перейдите к самому карбюратору. Иногда изношенный жиклер или неправильный уровень топлива в поплавковой камере приводят к неправильному соотношению воздух/топливо или неправильному объему воздуха/топлива. Это может вызвать ярко выраженный промах.

    Опять же, это просто контрольный список, который поможет вам отследить потенциальные проблемы внутри или вокруг вашего карбюратора. Некоторые условия можно исправить, просто отрегулировав карбюратор; другие требуют, чтобы вы сняли и разобрали карбюратор.

    Вот несколько быстрых проверок, которые вы можете выполнить, чтобы убедиться, что многие аспекты вашего карбюратора работают правильно:

    Быстрые проверки

    1. Регулировка поплавкового уровня: При работе двигателя на холостом ходу снимите воздушный фильтр и внимательно посмотрите вниз горловину карбюратора к основному жиклеру. Если он влажный или с него капает бензин, вероятно, уровень поплавка слишком высок, что приводит к сливу топлива при работе двигателя на холостом ходу.
    2. Система ожидания: Если после прогрева двигатель работает на холостом ходу, проверьте систему холостого хода. Медленно открывайте дроссельную заслонку, пока скорость двигателя не достигнет 3000 об/мин. Если двигатель работает примерно в этом диапазоне, система холостого хода и основного дозатора могут быть неисправны.
    3. Система ускорительного насоса: Проверьте эту систему при НЕРАБОТАЮЩЕМ двигателе. С полным поплавком и выключенным воздухоочистителем загляните в горловину карбюратора, резко открывая дроссельную заслонку. Система ускорительного насоса должна выпускать порцию топлива в каждый первичный ствол в течение нескольких секунд после того, как дроссельная заслонка полностью откроется. В противном случае неисправна система ускорительного насоса.
    4. Основная дозирующая система: При прогретом двигателе, работающем со скоростью около 2000 об/мин, медленно накройте часть воздушного рожка куском картона. Двигатель должен немного увеличить скорость, так как ограничение приводит к тому, что главная дозирующая система подает больше топлива.

    Используя эту информацию в качестве отправной точки, вы сможете отследить хронические проблемы с карбюратором и стать настоящим доктором карбюратора!

    ИСТОЧНИК: Automotive Mechanics, десятое издание.

    Наконечники карбюратора Four Wheeler

    | Особенности

    Заправка Около

    Сок динозавра. Бензин. Go-сок. Газ. Как бы вы это ни называли, топливо — это то, что приводит в движение ваш грузовик. Мы все знаем, что горючие вещества — это круто, но иногда детали топливной системы полноприводного автомобиля могут стать источником проблем на трассе, особенно карбюратор. Дыхание при подъеме по крутому склону, остановка в ситуации с развалом и выброс черного дыма из выхлопной трубы после короткой остановки — все это распространенные проблемы при «рулении карбюраторной установки». Многие люди принимают эти проблемы как факт жизни без наддува и живут с ними, но есть несколько способов устранить или свести к минимуму последствия «вращения на карбюраторе».

    Шон Мерфи из компании Jones Performance Fuel Systems показал нам множество советов и приемов для карбюраторов Carter, Holley и Quadrajet, позволяющих свести к минимуму последствия езды на четырех колесах. Некоторые части и детали требуют наличных денег, но выполнение большинства из этих советов стоит всего копейки. Выполнение этих простых исправлений повысит надежность работы вашей трейловой установки.

    Загрязненные поплавки

    Большинство проблем с карбюратором, возникающих во время вращения, связаны с чувствительностью карбюратора к углам отклонения от горизонтали. Все углеводы имеют небольшую чашу (или чаши), которая наполняется топливом и действует как резервуар. Поплавок в баке регулирует уровень топлива, открывая и закрывая игольчатый клапан. На улице ваш грузовик видит постепенные уклоны и очень мало подпрыгивает, поэтому карбюратор остается близко к уровню, а поплавок точно регулирует количество топлива, поступающего в поплавковую камеру. Но, как мы хорошо знаем, «руление заставляет ваш грузовик сильно наклоняться и подпрыгивать». Когда ваш 4×4 наклоняется, то же самое происходит и с топливом внутри поплавковой камеры. Если ваш 4×4 подпрыгивает, поплавок тоже. Это приводит к тому, что поплавок дает неточные показания уровня топлива в баке. Слишком высокий уровень вызывает переполнение, из-за чего топливо выливается из вентиляционных трубок. Слишком малое количество в поплавковой камере приводит к истощению форсунок и обеднению смеси, что приводит к нестабильной работе.

    Нижний уровень

    Часто снижение уровня топлива в поплавковой камере может принести вам массу улучшений при использовании на бездорожье. Как мы уже говорили, поплавковая чаша действует как резервуар для струй. Когда вы нажимаете на педаль акселератора, топливо проходит через форсунки быстрее, чем топливный насос может его подать. Кроме того, все топливо выплескивается на заднюю часть чаши. Форсунки питаются топливом в поплавковой камере до тех пор, пока насос не догонит его. Когда поплавковая чаша заполнена во время серьезного бездорожья, сырое топливо плещется внутри чаши и часто вытекает через вентиляционные трубки и просачивается в трубку Вентури. Кроме того, за исключением Quadrajet, поплавковые камеры не полностью изолированы от трубки Вентури. Снижение уровня топлива снижает вероятность того, что резервный газ попадет туда, куда не следует. Однако в этой настройке есть одна загвоздка. Если вы слишком сильно понизите уровень топлива в поплавковой камере, камера может высосаться досуха во время ускорения, что приведет к колебаниям и потере мощности. При ползании по скалам редко бывает ситуация, когда вам нужен полный газ, поэтому обычно уровень топлива можно уменьшить без каких-либо негативных последствий для работы двигателя.

    Регламент последней инстанции

    Некоторые приложения достаточно упрямы, чтобы отказываться от помощи во всех формах, которые мы упоминали до сих пор. Когда это происходит, многим гонщикам нужны топливные регуляторы. Правильно работающий механический топливный насос должен подавать на карбюратор от 3 до 8 фунтов на квадратный дюйм. В большинстве ситуаций при ползании по скалам двигатель работает на холостом ходу или почти на холостом ходу, поэтому насос может нагнетать в карбюратор больше топлива, чем необходимо, и заливать его. Установка регулируемого топливного регулятора между насосом и карбюратором может решить эту проблему и позволит вам поддерживать производительность на шоссе без настройки карбюратора. Регулятор топлива позволяет контролировать количество давления, подаваемого на карбюратор. В начале трейла регулятор можно выключить, чтобы на карбюратор поступал всего 3 фунта на квадратный дюйм. После того, как вы закончите маршрут, регулятор можно вернуть к нормальному давлению для поездки домой.

    Пароизоляция

    Чрезмерный нагрев и пароизоляция часто являются проблемой для прицепных грузовиков. На низких скоростях через моторный отсек проходит недостаточно воздуха для охлаждения. Паровая пробка возникает, когда топливо достигает определенной температуры и переходит из жидкого состояния в газообразное. Как только топливо становится газообразным, его больше нельзя закачивать в карбюратор или распылять в трубке Вентури. Паровая пробка также возникает, когда топливо находится в очень горячем шланге. Наиболее распространенным источником паровых пробок являются неправильно проложенные топливопроводы. Просто проложить шланги дальше от источника тепла двигателя или использовать изоляцию над топливной магистралью — хорошее решение. Карбюраторы Carter и Edelbrock более чувствительны к паровым пробкам, потому что они изготовлены из алюминия, который хорошо проводит тепло.

    Hose Tech

    Иногда проблемы с топливной системой вызваны не конкретными компонентами, а шлангами, которые проходят между ними. Большинство людей упускают из виду топливный шланг, если он не протекает, но есть несколько важных факторов. Прежде всего, диаметр шланга должен быть достаточно большим, чтобы подавать в двигатель достаточный объем топлива. В некоторых крайних случаях шланг малого диаметра может привести к тому, что к карбюратору будет поступать недостаточное количество жидкости. Стальной шланг более надежен, чем резиновый, но стальной шланг может передавать тепло, а резиновый шланг действует как изолятор. Сталь может упрочняться и ломаться под воздействием длительной вибрации, а резина со временем может растрескиваться и разрушаться. Помните об этом, когда будете прокладывать топливопроводы.

    В следующей таблице приведены некоторые общие рекомендации по правильному диаметру шланга и объему топливного насоса в зависимости от мощности двигателя.

    Трендовые страницы
    • Подтверждено: Acura Integra Type S будет иметь большую мощность, чем Honda Civic Type R
    • Более широкий, быстрее, и Meaner: ATSUN 240Z, на который стоит его вес. Первый взгляд на SRT Demon 170: чертовски быстрый, 1025 л.с.
    • Смотрите повтор показа Dodge Last Call прямо здесь!
    • Меньший Jeep Cherokee официально мертв после закрытия растений
    Трена -страницы
    • Утверждено: Acura Integra Type S будет иметь более лошадиную мощность, чем Honda Civic Type r

      3636362363. FIVER -ASTER 3.

    Производство земляных работ в зимнее время: Производство земляных работ в зимних условиях

    Производство земляных работ в зимнее время






    Навигация:
    Главная → Все категории → Земляные работы

    Производство земляных работ в зимнее время

    Производство земляных работ в зимнее время

    Разработка мерзлых грунтов является наиболее трудоемким процессом зимних строительных работ. Она требует учета особенностей мерзлых грунтов, осуществления подготовительных мероприятий и применения наиболее совершенных механизмов и приспособлений, а также способов работ, обеспечивающих техническую и экономическую целесообразность производства земляных работ в зимних условиях.

    Грунт становится устойчиво мерзлым через 5—20 дн. по наступлению зимнего периода и сохраняет это состояние в течение 30—15 дн. после его окончания. Эти ориентировочные сроки относятся соответственно к северным и южным районам Советского Союза. При производстве земляных работ глубина промерзания устанавливается замером ее в натуре.

    Мерзлый грунт обладает значительной вязкостью, благодоря чему осложняется его разработка ударными инструментами. Вязкость мерзлого грунта увеличивается при повышении процента содержания в нем незамерзшей воды.

    В целях снижения трудоемкости разработки грунта в зимних условиях осуществляются различные мероприятия: предохранение грунтов от промерзания, рыхление и оттаивание мерзлых грунтов.

    От промерзания грунты могут быть предохранены устройством водоотводов, пропашкой плугами в теплое время года на глубину до 35 см, с последующим рыхлением механическими рыхлителями на глубину до 20 см, задерживанием снега на площадях, предназначенных для разработки при малосвязных грунтах, — покрытием поверхности грунта торфом, опилками, шлаком и другими дешевыми теплоизоляционными материалами. Большую эффективность показало утепление пеной на основе дешевых смол — отходов химического производства. Толщина этого слоя зависит от теплоизоляционных свойств утеплителя, характеристики утепляемого грунта, а также периода зимы, в котором намечено производить земляные работы.

    Разработка грунта экскаватором с ковшом вместимостью 0,5 м3 при толщине мерзлого грунта 0,35 и экскаватором с ковшом вместимостью 1—2 м3 при толщине мерзлого грунта до 0,4 м может производиться рыхлением.

    При большей глубине промерзания производится предварительное рыхление грунта ударными приспособлениями или взрывным способом.

    Механическое рыхление мерзлого грунта при глубине промерзания до 0,25 м ведется тяжелыми рыхлителями, а до 0,6—0,7 м и небольших объемах работ — с помощью ударных приспособлений — тяжелого шара или клин-молота, подвешиваемых на стреле экскаватора. Для рыхления грунта при большей глубине промерзания (до 1,3 м) необходимо использовать дизель-молот с клином, выпускаемый промышленностью в качестве сменного оборудования к экскаваторам и тракторам.

    Оттаивание грунта осуществляется при помощи горячей воды, пара, электрического тока или огневым способом. Отогрев грунта паром или горячей водой производится паровыми или водяными циркуляционными иглами.

    Прогрев грунта электрическим током осуществляется при помощи электродов, электроигл и электропечей. Поверхностный прогрев электродами малоэффективен и поэтому применяется в крайних случаях.

    Оттаивание и рыхление мерзлого грунта производится отдельными участками, площадь которых определяется с учетом производительности землеройных машин, применяемых на данном участке строительства.

    В каждом случае выбирается такой способ разработки мерзлого грунта, который был бы наиболее эффективным и экономически целесообразным.

    Похожие статьи:
    Техника безопасности и охрана труда при производстве земляных работ

    Навигация:
    Главная → Все категории → Земляные работы

    • Техника безопасности и охрана труда при производстве земляных работ
    • Комплексная механизация производства земляных работ
    • Возведение и уплотнение насыпей
    • Основные способы разработки грунта
    • Методы подсчета земляных работ

    Главная → Справочник → Статьи → Блог → Форум





    Проведение земельных работ в зимнее время

    Зима считается неподходящим временем для выполнения земляных работ. В этот период происходит сильное смерзание грунта, существенно осложняется его выемка. Поэтому специалисты рекомендуют перенести их на теплое время года, чтобы исключить дефекты и дополнительные затраты для заказчика.

    В случае выполнения этих манипуляций в зимнее время, только строительная лаборатория и экспертная организация смогут обеспечить полноценный контроль за результатами. По действующим правилам, отслеживать их и принимать этапы должен заказчик и исполнитель.

    Но на деле все намного сложнее. Заказчики вынуждены сокращать штат, и не могут постоянно содержать квалифицированных сотрудников для отслеживания технологического процесса. Фирмы доверяют эту обязанность исполнителю, но не всегда он справляется со своими обязанностями, подрядчик может скрыть возможные нарушения.

    Оптимальное решение этой проблемы ― привлечение сторонней компании. Они смогут провести лабораторные испытания, отследят все процессы, предотвратят возможность нарушений.

    Вам следует обратиться в «Центр независимых строительных экспертиз». Наша компания давно работает на рынке, смогла накопить огромный опыт. Эксперты предоставят требующуюся поддержку клиентам, проконтролируют процесс, смогут выполнить предварительную подготовку и изучение грунта для подбора способов его разработки.

    Некоторые особенности

    Зима считается не самым подходящим временем для выполнения земляных работ. Земля быстро промерзает с наступлением холодов, в результате существенно снижается ее пластичность. Проводить выемку при помощи ручных средств становится невозможно, приходится привлекать дополнительную технику.

    Даже при работе экскаваторов возникают определенные сложности, существенно увеличивается время проведения всех манипуляций. В результате повышается итоговая стоимость, поэтому в смету придется заложить дополнительные затраты.

    Нельзя забывать и о низких температурах зимой. При аномальных морозах лучше всего приостановить все технологические операции, это может негативно сказаться на сроках. Необходимо учитывать множество факторов, влияющих на результаты, и дополнительные сложности.

    В каких случаях предпочтительно выполнять земляные работы зимой:

    • Очень редко это необходимо для достижения определенного результата. Как показывает опыт профессионалов, такие случаи единичны, и только иногда перенос на зимнее время является обоснованным.
    • Ограниченные сроки. В некоторых случаях у компании нет возможности дождаться летнего сезона, приходится выполнять все технологические операции зимой, это приводит к дополнительным затратам.

    Типы грунта

    Особенное внимание уделяется почве, ее типу, составу и основным характеристикам. Строительная лаборатория сможет определить эти параметры и предоставить требующиеся результаты.

    Предпочтительно выбирать для разработки песчаные и гравийные земли, грунты с низкой связывающей способностью. Они остаются пластичным в зимний период, существенно облегчается их непосредственная выемка.

    Куда сложнее приходится с глиной и влажными землями. При низких температурах они быстро смерзаются, имеют высокую твердость, а данный факт существенно осложняет процесс дальнейшей выемки. Для них потребуется продолжительная подготовка, придется потратить существенные средства и множество времени.

    Обычные почвы сложны для разработки зимой, но она занимает меньше времени, можно провести предварительную подготовку и добиться поставленного результата. Рекомендуется выполнить предварительные лабораторные испытания почвы, определить ее основные параметры, состав и физические свойства. На основании полученных параметров можно подготовить комплекс технологических операций, облегчить процесс и исключить возможность ошибок.

    Как исключить промерзание?

    Чтобы облегчить выполнение работ, следует заранее исключить возможность промерзания почвы. Для этого можно воспользоваться несколькими способами, которые активно применяются компаниями в нашей стране.

    Самый простой вариант ― предварительное рыхление. Грунт вспахивается и боронуется еще осенью, в нем скапливается большое количество воздуха. Он плохо проводит тепло, предотвращает быстрое промерзание земли. Основное преимущество этого метода ― достаточно невысокие затраты и эффективность.

    Промерзание разрыхленного грунта происходит намного медленнее, чем окружающих участков. Скопление большого количества снега позволяет усилить утепляющий эффект, облегчить обработку экскаваторами и бульдозерами.

    Еще один вариант ― утепление при помощи соломы, матов и торфа. Эти материалы тоже обладают низкой теплопроводностью и защищают почву от сильных морозов. Но их необходимо уложить еще до наступления холодов, чтобы сохранить тепло и снизить скорость замерзания земли.

    Химическая обработка ― другой популярный способ. Приготавливаются растворы из солей, они не подвергаются кристаллизации даже при отрицательных температурах. Жидкость выливается на участок и впитывается в структуру. Основное преимущество этого варианта ― простота и сравнительно невысокая стоимость.

    Если не была проведена предварительная подготовка и невозможно полноценно выполнять выемку почвы на участке, то для него применяется дополнительное оттаивание. Для этого используется электрический ток, горячая вода, пар или огонь. Происходит разогрев слоев, они проще поддаются обработке. Но этот вариант требует существенных расходов, поэтому применять его можно только в тех случаях, когда сроки ограничены и требуется срочно приступить к земельным работам.

    Основной этап

    Для подготовки участка к дальнейшей разработке может использоваться несколько способов, в том числе:

    • Стандартный метод с применением специализированного оборудования.
    • Резка на комья с их последующей выемкой.
    • В отдельных случаях не проводится подготовительных операций.

    Для рыхления почвы используются экскаваторы, трактора, ручные инструменты, в том числе отбойные молотки. Важно учитывать максимальную глубину и возможности применяемой техники, в этом случае можно обеспечить полноценный результат.

    Взрывные способы рыхления применяются ограничено, В землю закладывают заряды, при взрыве происходит дробление на пласты и комья. Важно точно рассчитать мощность, чтобы добиться необходимого результата.

    Проведение земляных работ зимой требует дополнительной подготовки, большого опыта рабочих и всего комплекса необходимой техники.

    Обратитесь в нашу компанию!

    «Центр независимых строительных экспертиз» предлагает провести контроль за выполнением, лабораторные испытания на подготовительном этапе для разработки технологии. Специалисты будут осуществлять надзор, оценят результат, своевременно выявят нарушения и добьются их устранения.

    Наша фирма давно известна на рынке, в составе компании действует собственная строительная лаборатория. Профессионалы отлично знакомы со всеми технологиями, проследят за их соблюдением на объекте. Поручение контроля экспертам – это гарантия высокого качества и соответствия требованиям!

    Зимние раскопки: что нужно знать

    Ведутся ли земляные работы зимой? Доступны ли раскопки зимой? За пробитие мерзлой земли стоимость выше? У вас может возникнуть несколько вопросов о зимних земляных работах. Хотя зима кажется прекрасным временем для найма строительной бригады для проекта, который вы хотели бы завершить к весне, вы должны быть уверены в его осуществимости.

    Подходит ли зима для начала раскопок?

    Многие землеройные компании могут работать медленно в зимние месяцы. Люди предполагают, что земля слишком промерзла, чтобы начинать зимние стройки. Это может быть верно для некоторых частей страны, но в Mikula Contracting зимние земляные работы легко доступны. Наша команда может сосредоточиться на вашем проекте раскопок и, используя инструменты для промерзания грунта и подогрев почвы, может в некоторых случаях выполнить работу еще быстрее.

    Приближается бессчетное количество сроков строительства весной, почему бы не начать земляные работы сейчас? Когда у вас есть опытная команда, готовая к работе, нет причин откладывать. Оставьте это на усмотрение экспертов, чтобы найти лучшие методы зимних раскопок в Нью-Джерси.

    Как холодная погода влияет на строительные проекты

    Температура должна быть ниже нуля в течение нескольких недель, чтобы верхний слой земли замерз. Если вы копаете фундамент дома, то не исключено, что земля большую часть зимы не промерзла. Проект зимних раскопок можно выполнять в течение большей части года. Когда температура опускается ниже нуля и появляются лед и снег, это может повлиять на земляные работы.

    • Снег и лед: Возможны опасности, когда вы смешиваете снег и лед при земляных работах. Команда более подвержена травмам на работе, если они поскользнутся и упадут. Смешивание воды с электрическим оборудованием также может вызывать беспокойство. Но с опытной командой есть способы обойти это, используя брезент, чтобы накрыть строительную площадку во время метели. И у каждой компании есть процедуры для правильного выполнения работы во время зимнего шторма в Нью-Джерси.
    • Постоянные температуры ниже точки замерзания: При отрицательных температурах земля может стать твердой, как камень, и ее будет трудно выкопать. Нечасто бывает, что температура остается ниже нуля в любое время дня в течение нескольких недель. Земля может быть мягкой и податливой, если светит солнце и согревает ее.

    Конечно, низкие температуры меняют способ проведения земляных работ зимой. Но с опытной командой корректировка проекта с учетом холодной погоды — это обычный рабочий день. С надежной командой вам не нужно беспокоиться о том, как они будут выполнять проект. Вы можете просто наслаждаться полным вниманием команды зимних раскопок в Нью-Джерси.

    Плюсы и минусы копания земли зимой

    Как и в любом проекте раскопок, есть плюсы и минусы копания земли зимой. В зависимости от проекта плюсы могут перевешивать минусы, и вы можете получить множество преимуществ. Если у вас есть вопросы по конкретной идее, свяжитесь с Mikula Contracting, чтобы определить, готова ли их команда к работе.

    Плюсы зимних раскопок

    Может показаться невозможным заниматься коммерческим строительством зимой. Оставьте это на усмотрение экспертов, чтобы определить, возможны ли зимние раскопки или нет. Вот несколько полезных советов о том, как копать землю зимой:

    • Нерабочий период: Зимой у многих строительных компаний наблюдается затишье. Когда вы нанимаете бригаду для зимних земляных работ, они смогут полностью уделить внимание вашему проекту. Вместо того, чтобы балансировать несколько проектов одновременно, ваш проект будет иметь наивысший приоритет.
    • Больше рабочей силы: Часто в зимние месяцы для одного конкретного проекта доступно больше рабочих. Поскольку строительные компании не завалены контрактами всю зиму, они смогут направить на ваш объект больше рабочих. Это сведет к минимуму сроки реализации проекта.
    • Нет ожидания: Зима — это долгое время, чтобы переждать срочный строительный проект. Время — деньги, и если вы владеете собственностью, и она просто стоит без движения, все эти деньги потеряны. Строительные проекты зимой могут быть сопряжены с некоторыми дополнительными расходами, но они могут того стоить, если посмотреть на картину в целом.

    Предположим, вы, наконец, только что продали свой дом, и теперь вам нужно ждать до весны, чтобы начать строительство нового дома? Эти месяцы ожидания могут быть мучительными, увеличивая время между домами, в которых ваша семья выселена с корнем. Зимние раскопки могут иметь большое значение для тех, кто ждет начала нового строительного проекта.

    Минусы зимних раскопок

    Есть причина, по которой вы не видите строителей, выстроившихся вдоль шоссе в течение всей зимы. Зимнее строительство может быть сложным, особенно со снегом и льдом. Вот что вам нужно знать о сложных участках зимних земляных работ:

    • Мерзлый грунт: Если это холодная зима с отрицательными температурами в течение нескольких недель подряд, то даже проекты неглубоких земляных работ могут быть сложными для раскопок. Мерзлый грунт представляет собой большую проблему, требующую специальных инструментов. И много раз мягкая почва может ощущаться как твердый бетон, когда она полностью промерзла.
    • Дискомфорт для сотрудников: Работа в холодных условиях не идеальна для рабочих. Но и не 100-градусная погода. При правильной верхней одежде этот недостаток можно быстро устранить. А с трейлером или обогревательной палаткой на месте у рабочих будет возможность согреться между задачами и чувствовать себя относительно комфортно.

    Очень важно знать о недостатках начала проекта зимних земляных работ до начала проекта. Поговорите с подрядчиком по раскопкам в Нью-Джерси о том, как они обходят недостатки и стоит ли начинать строительство зимой. Эти недостатки не являются решающими. Чтобы начать строительный проект зимой, может потребоваться некоторая изобретательность.

    Консультации по раскопкам и земляным работам в зимний период

    Для получения рекомендаций по заключению контрактов на земляные работы важно знать, что большую часть зимы почва не такая твердая, как скала. Даже если температура падает каждую ночь, днем ​​выходит солнце и прогревает верхний слой почвы. Не думайте, что проект будет слишком сложным для выполнения зимой.

    Еще один совет — использовать воду для обогрева и копания почвы. Вода под высоким давлением может быть эффективным способом копания в мерзлой земле. И это не так дорого, как некоторые другие инструменты или методы прогрева почвы.

    И, наконец, если вы теряете деньги, ожидая начала строительства, заплатите дополнительные деньги, чтобы начать зимние раскопки сегодня. Вы завершите свой проект раньше, чем обычно, и вложите деньги, которые вы теряете, в то, чтобы выполнить работу.

    Советы по зимним коммерческим земляным работам

    Сейчас, когда рынок недвижимости находится на подъеме, нет времени ждать окончания зимы, чтобы начать коммерческую земляную работу. Вы хотите максимизировать свои инвестиции и сразу же начать работу над проектом.

    Если дополнительные расходы удерживают вас от участия в зимних земляных работах, найдите способы сократить расходы по ходу дела. Проект ждет вас. Все, что вам нужно сделать, это связаться с Mikula Contracting и получить консультацию по вашему проекту. Наша команда экспертов готова заняться вашим зимним проектом.

    Советы по земляным работам в жилом доме зимой

    Зима — прекрасное время для строительства нового бассейна. Представьте, что вы ждете проекта по строительству бассейна, когда на улице 100 градусов, и умираете, пока проект не будет завершен. Когда вы нанимаете подрядчика на земляные работы зимой, вы можете гарантировать, что ваш новый бассейн будет готов, когда он вам понадобится. Ознакомьтесь с некоторыми советами по раскопкам жилых домов зимой:

    • Будьте готовы к утеплению земли: Если ваш проект не может ждать, то будьте готовы оплатить расходы на прогрев земли. Нагреватели грунта, теплоизоляционные покрытия и очистка территории от любых затененных участков подготовят вашу площадку к раскопкам в холодную погоду.
    • Воспользуйтесь преимуществами теплых дней: Не теряйте ни минуты в теплые дни, когда ярко светит солнце и согревает землю. Соберите всю команду в эти дни и сделайте как можно больше работы.
    • Воспользуйтесь скидками на внутренние работы: Если есть возможность отложить земляные работы, поищите зимой предложения строительных компаний на внутренние работы. В зимнее время очень популярен ремонт подвалов, кухонь и ванных комнат. Эти строительные проекты устраняют любые проблемы с работой на строительных объектах в холодные месяцы года.

    Ваш проект раскопок жилого дома может быть реализован в зимние месяцы. Жизненно важно не сидеть на жилом участке, ожидая начала строительства, потому что вы предполагаете, что минусы перевешивают плюсы проекта зимних раскопок. Свяжитесь с профессионалами, прежде чем что-либо предполагать.

    Служба экспертных раскопок в Нью-Джерси

    На все ваши вопросы о зимних земляных работах можно ответить всего одним телефонным звонком. Если вы испытываете стресс из-за задержки строительства из-за зимы, примите меры сегодня. Не верьте на слово вашим друзьям о том, что они делали, когда строили на своей территории. Обратитесь за советом к профессионалам своего дела с 75-летним опытом работы в Нью-Джерси.

    Вы можете столкнуться с некоторыми препятствиями на пути к зимним раскопкам, но это не значит, что это невозможно. Означает ли это получение более высокой цены, чем это может быть весной, это число можно свести на нет, сэкономив деньги вовремя. Проект может быть завершен быстрее, если к вашему заданию будет привлечена вся команда. И вы можете сэкономить на содержании недвижимости, не достраивая ее всю зиму.

    Для вашего следующего проекта зимних земляных работ вам стоит позвонить в Mikula Contracting. Наши специалисты обладают необходимыми знаниями и оборудованием для эффективной работы. Для наших проектов нет слишком мерзлой земли. А если вы воспользуетесь преимуществом менее загруженного времени, сроки могут быть сокращены, а ваша работа может быть в центре внимания команды. Позвоните сегодня для консультации с лучшей компанией по раскопкам в Нью-Джерси.

    Почему холодная зима может принести пользу вашим растениям

    Холодная и влажная зимняя погода часто имеет плохую репутацию из-за разрушения растений. Хотя верно то, что некоторые растения более чувствительны к низким температурам и подвержены большему риску шока, зимняя погода может принести вашим растениям пользу.

    Мягкие зимы считаются хорошим предзнаменованием для ваших растений, давая им больше шансов быть здоровыми весной. Эти зимы, однако, могут включать в себя более серьезные весенние и летние проблемы с сорняками и насекомыми. С другой стороны, суровые зимы с затяжными холодами уменьшат риск того, что сорняки, болезни, грибки и насекомые повредят ваши растения.

    Бактерии, насекомые и некоторые сорняки впадают в спячку при более низких температурах. Если температура становится достаточно низкой, бактерии и насекомые могут погибнуть. Чем дольше они находятся в состоянии покоя или неактивны, тем больше времени у ваших растений есть, чтобы прижиться и подготовиться к полной функциональности, когда наступит весна.

    Содержание страницы

    • 1 Что делают насекомые зимой
    • 2 Могут ли низкие температуры убить насекомых и сорняки?
    • 3 Позвольте EarthWorks сдержать разрушительные сорняки и насекомых в страхе

    Что насекомые делают зимой

    Зимой многие насекомые впадают в режим гибернации, называемый диапаузой. В это время покоя рост, активность и развитие временно приостанавливаются. Скорость их метаболизма достаточно высока, чтобы поддерживать жизнь насекомого. Насекомые переживают холод различными способами, в том числе полагаясь на тепло тела и сухие укрытия в окружающей среде, например, под землей, на деревьях, под камнями и в бревнах. Даже снег может помочь изолировать насекомых.

    Может ли низкая температура убить насекомых и сорняки?

    Насекомые могут переносить диапазон температур от 50 до 97 градусов по Фаренгейту. Их режим гибернации колеблется между 55-75 градусами и 91-96 градусами. Температура ниже 50 и выше 97 градусов по Фаренгейту может быть смертельной для насекомых. Насекомые также чаще погибают при резких колебаниях температуры. При экстремально низких и высоких температурах насекомые перестают развиваться и питаться.

    Большинство насекомых впадают в «режим гибернации» при температуре 40 градусов по Фаренгейту или ниже, хотя некоторые насекомые испытывают это при 50 градусах по Фаренгейту.

    Сорняки, напротив, могут не пострадать от холода. Сорняки проходят полный жизненный цикл от созревания до воспроизводства новых семян за один сезон. Некоторые сорняки цветут весной и созревают летом. Эти сорняки включают травяные боры, росички и даллисграсс. Они дадут новые семена и погибнут осенью. Другие сорняки созревают зимой и отмирают летом. Сюда входят рожь, спасательная трава, одуванчики, белокрылка и мятлик однолетний. Если у вас первый тип сорняков, холодная зимняя погода может отсрочить прорастание семян, что облегчит их уничтожение.

    Не всегда результат ошибок в ландшафтном дизайне является причиной болезней и гибели растений. Заражение насекомыми и болезни весной и летом не всегда являются следствием плохой подготовки к зиме. Ущерб, который вы видите весной и летом, может быть следствием мягкой зимы, благоприятной для сорняков, насекомых и болезней.

    Позвольте EarthWorks защитить вас от разрушительных сорняков и насекомых

    Мать-природа может поставить вас в тупик мягкой или суровой зимой. В EarthWorks наш двухэтапный процесс борьбы с сорняками воздействует на сорняки до того, как они выйдут из состояния покоя весной, и подрезает их летом и осенью.

    Рулевое управление автомобиля устройство: БГАК — Учебные материалы — Д.В.Фокин — Современные автомобильные технологии — Теория — Рулевое управление

    Назначение и устройство рулевого управления

    Назначение и устройство рулевого управления

    Назначение рулевого управления. Рулевое управление предназначено для обеспечения движения автомобиля по заданному водителем направлению. Оно состоит из рулевого механизма и рулевого привода. Конструкция рулевого механизма и рулевого привода должна обеспечить точность управления автомобилем, надежность работы всех узлов и деталей* не требовать от водителя затраты больших усилий и не передавать на рулевое колесо толчки, воспринимаемые колесами автомобиля.

    Чтобы автомобиль двигался на повороте без бокового скольжения колес, все колеса должны совершать качение по дугам, описанным из одного центра, лежащего на продолжении задней оси автомобиля. При этом передние управляемые колеса автомобиля необходимо поворачивать на разные углы. Внутреннее (по отношению к центру поворота) колесо должно быть повернуто на больший угол, наружное колесо — на меньший угол. Такая схема поворота достигается применением в рулевом приводе трапеции с шарнирными соединениями.

    Рулевой механизм. Существует несколько типов рулевого механизма. Наиболее распространенными из них являются червяк — ролик, червяк — сектор и винт — шариковая гайка.

    Рекламные предложения на основе ваших интересов:

    Дополнительные материалы по теме:

    Рулевой механизм типа червяк — ролик применяется на большинстве легковых автомобилей и многих грузовых автомобилях. На рис. 1 показано устройство рулевого механизма этого типа автомобиля ГАЗ-53А. В картере рулевого механизма на двух конических роликовых подшипниках вращается глобоидальный червяк, установленный на конце вала руля.

    Рис. 1. Схема поворота управляемых колес автомобиля:
    а — угол поворота внешнего колеса, Р — угол поворота внутреннего колеса; 1 — поперечная рулевая тяга, 2 — передний мост, 3 — рычаги поворотных цапф

    В зацепление с червяком входит трехгребневый ролик, вращающийся на двух игольчатых подшипниках. Между подшипниками установлена распорная втулка. Ось ролика закреплена в головке вала рулевой сошки. Опорами вала рулевой сошки служат с одной стороны роликовый подшипник, а с другой — бронзовая втулка. Рулевая сошка соединена со своим валом мелкими шлицами и закреплена гайкой 15. Конец вала рулевой сошки уплотнен сальником. Для регулировки затяжки подшипников рулевого вала под нижней крышкой картера установлены прокладки.

    Зацепление рабочей пары рулевого механизма выполнено таким образом, что при положении, соответствующем прямолинейному движению автомобиля, свободный ход рулевого колеса должен отсутствовать. По мере поворота руля в ту или иную сторону зазор между червяком и роликом и свободный ход I рулевого колеса возрастают. Регулировку зацепления червяка с роликом осуществляют смещением вала рулевой сошки в осевом на- I правлении при помощи регулировочного винта. Винт установлен в боковой крышке ! картера рулевого механизма, снаружи закрыт колпачковой гайкой 8 и фиксируется стопорной шайбой, закрепленной штифтом.

    Рулевой механизм типа червяк — ролик обеспечивает наименьшие потери на трение. Благодаря этому требуется меньшее усилие водителя на управление автомобилем и снижается износ деталей.

    У автомобилей большой грузоподъемности рулевой механизм имеет большее передаточное число для облегчения управления, при этом не допускается возникновения значительных удельных давлений между поверхностями рабочей пары.

    В связи с этим на таких автомобилях применяют рулевой механизм типа червяк — сектор с большой поверхностью зацепления или механизм с двумя рабочими парами типа винт — гайка и рейка — сектор.

    Рулевой механизм типа червяк — сектор наиболее прост по конструкции. В зацепление с глобоидальным червяком входит боковой сектор в виде части шестерни со спиральными зубьями, выполненный заодно целое с валом сошки. Зазор в зацеплении червяка с сектором не является постоянным. Наименьшее значение зазора соответствует среднему положению рулевого колеса.

    Рис. 2. Рулевой механизм типа червяк—ролик:
    1 — картер механизма, 2 — вал сошки, 3 —- трехгребневый ролик, 4 — прокладка. 5 — червяк, б — пробка, 7 — стопорная шайба, 8 — колпачковая гайка, 9 —- ось ролика, 10 — вал руля, 11 — регулировочный винт, 12 — стопорный штифт, 13 — сальник, 14 — рулевая сошка, 15 — гайка, 16 — бронзовая втулка

    При повороте рулевого колеса в ту или другую сторону величина зазора увеличивается в зависимости от угла поворота, достигая максимального значения в крайних положениях. Такое распределение зазора облегчает маневрирование с большими углами поворота руля и достигается постепенным понижением высоты зубьев сектора от середины к крайним точкам. При сборке правильность установки механизма проверяют по меткам, имеющимся на червяке и секторе.

    Сошка посажена на вал, вращающийся в двух игольчатых подшипниках, между которыми установлена распорная втулка. При этом зазор в зацеплении червяк — сектор легко регулируется изменением толщины упорной шайбы, расположенной между боковой поверхностью сектора и крышкой картера рулевого механизма.

    Рис. 3. Рулевой механизм со встроенным гидроусилителем:
    1 — шкив привода насоса, 2 — насос гидроусилителя, 3 — бачок насоса, 4 — фильтр, 5 — предохранительный клапан фильтра, б—линия слива, перепускной клапан, 8 предохранительный клапан, 9 – трубопровод высокого давления, 10 — поршень-рейка. 11 — картер рулевого механизма. 12 — винт, 13 — шарик, 14 — шариковая гайка, 15 — упорный шарикоподшипник, 16 — корпус клапана управления, 17 — обратный клапан, 18 —золотник, 19 — регулировочная гайка, 20 – пружинная шайба, 21 — пружина реактивного плунжера, 22 — реактивный плунжер, 23 — зубчатый сектор, 4 — сошка, 25 — статор насоса, 26 — ротор насоса, 27 — полость всасывания, 28 — полость нагнетания, 29 — лопасти

    Рулевой механизм типа винт — гайка и рейка — сектор применяется на многих грузовых автомобилях (ЗИЛ-130, КамАЗ всех моделей и др.), устройство его показано на рис. 3.

    Вал рулевого механизма, установленный в шариковых подшипниках, имеет на конце винт. На винте закреплена шариковая гайка, входящая в поршень-рейку. При повороте рулевого вала рейка-поршень перемещается вдоль его оси. Осевое перемещение рейки-поршня, имеющей на наружной поверхности зубья, вызывает поворот зубчатого сектора, установленного на валу сошки. Сошка через рулевой привод осуществляет поворот передних колес.

    В гайке и винте выполнены полукруглые винтовые канавки. В них свободно перекатываются шарики. Чтобы шарики не выпадали из винтовых канавок, в пазы гаики вставлены штампованные направляющие, представляющие собой замкнутый желоб. Поворот винта вызывает перекатывание шариков по желобу. При этом они выходят с одной стороны гайки и возвращаются в нее с противоположной стороны. Наличие шариков значительно облегчает поворачивание вала рулевого механизма.

    Рулевой механизм соединен с валом рулевой колонки при помощи карданного вала с двумя шарнирами. Это вызвано трудностью размещения рулевого управления обычной конструкции на автомобиле, имеющем V-образный двигатель и максимально приближенную к нему кабину.

    Травмобезопасная рулевая колонка. При фронтальных ударах автомобиля, в случае аварии, водитель может быть травмирован рулевым колесом. Чтобы максимально уменьшить опасность удара водителя о рулевое колесо, на легковых автомобилях последних моделей устанавливают трав-мобезопасную рулевую колонку. Так, на автомобиле «Москвич-1500» рулевая колонка телескопического типа состоит из трубчатых частей, которые могут входить одна в другую.

    При ударе о рулевое колесо нижняя часть рулевого вала получает осевое перемещение в упругой с прорезями шлицевой втулке, а верхняя и нижняя части трубы рулевой колонки входят в среднюю часть трубы. Энергия удара поглощается трением между перемещающимися деталями.

    Само рулевое колесо с утопленной ступицей и мягкой накладкой снижает опасность удара о него.

    Водитель, наблюдая за дорогой, управляет автомобилем при помощи рулевого управления. Назначение рулевого управления — изменять направление движения автомобиля так, чтобы при повороте автомобиля качение его колес по дороге происходило по возможности без проскальзывания. Последнее очень важно, так как боковое скольжение шин вызывает их повышенный износ и ухудшает устойчивость движения автомобиля.

    Рулевое управление состоит из рулевого механизма и рулевого привода. Иногда в рулевое управление включен усилитель.

    Рулевым механизмом называют замедляющую передачу, преобразующую вращение вала рулевого колеса во Вращение вала сошки. Этот механизм увеличивает приложенное к рулевому колесу усилие водителя и облегчает его работу.

    Рулевым приводом называют систему тяг и рычагов, осуществляющую в совокупности с рулевым механизмом поворот автомобиля. Рулевой привод (или рулевая трапеция) служит для поворота управляемых колес автомобиля на разные углы, что необходимо для качения колес без бокового проскальзывания. Рулевая трапеция представляет собой шарнирный четырехугольник, образуемый центральной частью передней оси, поперечной рулевой тягой и поворотными рычагами. Последние соединены с поворотными цапфами, на которых насажены управляемые колеса.

    Рис. 4. Схема поворота автомобиля и рулевая трапеция:
    а — схема поворота; б — схема рулевой трапеции; R — радиусы поворота колес; 1 к 8 — поворотные цапфы; 2 и 6 — поворотные рычаги; 3 — передняя ось; 4 — поперечная рулевая тяга; 5 — рычаг

    Рулевой механизм соединен с левой поворотной цапфой, продольной рулевой тягой и рычагом. Сошкой рулевого механизма перемещают продольную рулевую тягу вперед или назад, вызывая этим поворот управляемых колес влево или вправо.

    Благодаря наличию рулевой трапеции управляемые колеса повертываются на разные углы: внутреннее (ближайшее к центру поворота) колесо на больший угол, чем внешнее. Разница в углах поворота определяется величиной угла наклона поворотных рычагов трапеции.

    Схема рулевого привода передних управляемых колес, показанная на рис. 4, соответствует принятому на отечественных автомобилях расположению рулевого колеса при правостороннем движении.

    Рулевое управление автомобиля — устройство и принцип работы

    Рулевое управление предназначено для изменения направления движения автомобиля посредством поворота передних колес. Рассмотрим принцип работы современных типов рулевого управления машины.

    Типы рулевого механизма

    Самые распространенный на легковых автомобилях считается тип рулевого механизма — «шестерня-рейка» или реечный. Он легче и технологичнее, идеально подходит для переднеприводной компоновки машины и подвески McPherson, обеспечивая большую легкость и точность управления.

    Рулевой механизм представляет собой расположенную горизонтально трубу, в которой перемещается рулевая рейка — стержень с нарезанными с одной стороны зубьями. Руль соединяется с рейкой при помощи карданных шарниров и ведущей шестерни. Вращательное движение руля приводит к перемещению рейки, которая через тяги поворачивает управляемые колёса.

    Для удобства водителя на современных машинах применяются различные усилители рулевого управления — ЭУР и ГУР. Усилители руля предназначены для комфортного управления автомобилем, чтобы уменьшить усилие на рулевом колесе и удержать машину после резкого маневра.

    Преимущество рулевого усилителя — облегчение работы рук при парковке, когда приходится совершать много оборотов баранки при максимальном усилии. Но усилитель обладает еще одним полезным свойством — он ослабляет передачу на руль ударов от неровностей дороги.

    Недостатки — нехватка реактивного усилия на руле. Виноват усилитель руля — он слишком активно помогает водителю, убирая часть возвращающего усилия, которая обеспечивает «чувство автомобиля».

    Еще одна проблема — чтобы на маленькой скорости руль был легким, а на ходу становился упругим и информативным. Для этих целей используется рейка с переменным профилем: в около нулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что помогает изменить передаточное отношение.

    Дополнительный комфорт и безопасность привнесли системы, регулирующие усилие на руле в зависимости от скорости.

    Активное рулевое управление

    Главное преимущество — возможность изменять передаточное отношение между рулем и колесами авто. На пути от баранки к рулевому механизму с гидроусилителем встроена планетарная передача с электромотором.

    Когда отъезжаете от тротуара, передаточное отношение минимально, а количество полных оборотов руля не более двух. С ростом скорости машины управление становится менее чувствительным, а стоит выехать на загородную трассу — электромотор, подкручивая водило планетарного редуктора, увеличит передаточное отношение.

    Активное рулевое управление способно помочь в сложных ситуациях. Например, машину занесло. Компьютер, опросив датчики угла поворота руля и скорости вращения колес, включит электромотор. Тот уменьшит передаточное отношение, чтобы водителю было легче удержать автомобиль на нужной траектории. Активный руль полезен при экстренном торможении с системой АБС: если остановиться вовремя не удается, будет проще уйти от столкновения.

    Вероятно, системы активного рулевого управления пропишутся на многих автомобилях, пока на смену не придет так называемое управление авто по проводам.

    Управление по проводам

    Будущее не за хитрой механикой или гидравликой. Инженеры работают над системами без механической связи между рулем и колесами — управление по проводам. Вращение руля отслеживает специальный датчик. Электронный блок, получая информацию о скорости, боковых и вертикальных ускорениях, посылает сигнал на актуаторы — электромоторы, поворачивающие колеса.

    Преимущества очевидны. В критической ситуации автомобиль сможет самостоятельно (быстрее человека) повернуть колеса на нужный угол. Допустим, системе стабилизации не удалось предотвратить занос, и машина закрутилась. Быстродействующая электроника, опросив датчики, повернет руль на сколько нужно, и притормозит одно или пару колес.

    Первой в мире серийной моделью с рулевым управлением «по проводам» стал Infiniti Q50. У данной машины в штатных режимах движения нет жесткой связи между баранкой и управляемыми колесами. А на случай неисправности электроники предусмотрена аварийная кулачковая муфта, встроенная в разрез рулевого вала.

    Самостоятельность автомобиля упростит жизнь водителю: например, компьютер ловко припаркуется. А когда машины научат хорошо «видеть», то смогут объезжать препятствия.

    Протянуть провода проще, чем вал с шарнирами. Рулевая трапеция получает отставку — разные углы поворота колес задают электромоторы. С точки зрения пассивной безопасности такая конструкция лучше.

    ZF выводит рулевое колесо на новый уровень

    Мин. время чтения

    Ахим Нойвирт пишет для ZF с 2011 года. Он специализируется на написании текстов на самые разные темы, связанные с автомобилями: от автомобилей до технологий, стоящих за ними. их, к вождению и трафику.

    ведешь машину, обычно хватаешься за руль, потом садишься на свое место. Во время вождения ваши руки не касаются ничего дальше руля. Рулевое колесо является первым внутренним контактом и одним из центральных человеко-машинных интерфейсов (HMI): вы «садитесь за руль» и с его помощью держите свой автомобиль «под контролем». «Некоторые пользователи оценивают качество всего автомобиля только по рулевому колесу, — говорит Марк Шледорн, старший менеджер по передовым разработкам систем рулевого управления в ZF.

    Даже если доля автономных шаттлов и такси увеличится в ближайшее десятилетие, неавтоматические или полуавтоматические легковые и коммерческие автомобили будут существовать еще долго, как и рулевое колесо. Однако его форма и функции меняются. Рулевое колесо должно будет соответствовать новым требованиям производителей автомобилей и клиентов. Эти изменения в основном касаются дизайна интерьера, автоматизированного вождения и безопасности, а также требований законодательства и рынка.

    Как это будет выглядеть?

    Как это будет выглядеть?

    Будь то больше места (например, в электромобилях), более четкий обзор дисплеев или и то, и другое, диаметр рулевого колеса продолжает уменьшаться. С 1950-х годов поддержка систем рулевого управления с усилителем в спортивных автомобилях позволила сделать рулевые колеса еще меньше. Электронное управление, аналогичное тому, что используется в самолетах (fly-by-wire), даст гораздо больше возможностей. При управлении по проводам колеса автомобиля и рулевое колесо больше не связаны механически, поэтому рулевое колесо не двигается, пока автопилот находится под управлением. Вместо этого приводы с электронным управлением заботятся об угле поворота руля. В результате форма рулевого колеса больше не должна повторять традиционную функцию рулевого управления. По крайней мере, теоретически.

    На практике рули ZF в обозримом будущем останутся круглыми до прямоугольных, со всеми промежуточными вариантами — от частично сплющенных до восьмиугольных. Эти закрытые формы обода рулевого колеса доказали свою эффективность в прошлом; они привычны водителю и эргономичны. Пространство между ободом значительно изменится; однако с различными элементами управления.

    Этапы эволюции рулевого колеса легкового автомобиля для ручного, автоматизированного и автоматизированного вождения.

    Какова будет его функция?

    Какова будет его функция?

    На этом центральном элементе управления можно сымитировать знакомые кнопки на рулевом колесе практически любой функции, формы и цвета. «Производитель автомобиля принимает решение о точной функции. Тем не менее, ZF предлагает значительную гибкость конструкции», — говорит разработчик ZF. В результате одной системы рулевого колеса вскоре может быть достаточно для OEM-производителей, чтобы придать автомобилям на разных платформах бренд и уникальные характеристики, которые отличают OEM-модели.

    Новые варианты дисплея и подсветки также можно найти на поверхности обода. В целом, они могут способствовать обеспечению безопасности и четкой связи между автомобилем и водителем: например, отправляя дополнительные предупреждающие сигналы, когда электронные помощники обнаруживают опасность. Или сигнализируя красной подсветкой во время автоматизированного вождения о том, что водитель-человек должен восстановить контроль над транспортным средством. Действительно ли водитель держится за руль, определяется ободом рулевого колеса с помощью функции обнаружения включения/выключения рук (HOD). В легковых автомобилях это уже ультрасовременно; в грузовиках, это будет скоро.

    Подсветка рулевого колеса важна как для дизайна салона, так и для безопасности. Эти функции особенно популярны на азиатских рынках. «Цифровые автомобили являются решающим фактором имиджа и престижа», — говорит Шледорн.

    Каково это будет?

    Каково это будет?

    Осязаемые швы, выступающие поворотные и нажимные кнопки, резкий запах кожи — эти особенности не будут столь заметными в следующих поколениях рулей. Общий тренд — «бесшовный дизайн», и его нужно понимать буквально. Обод образует замкнутый блок, который сливается в гладкий центральный элемент управления с виртуальными кнопками.

    Что за этим стоит?

    Что за этим стоит?

    Программное обеспечение является основой для индивидуальной настройки кнопок и дисплеев – будь то производитель автомобиля или сами водители. Каждое будущее рулевое колесо ZF должно быть предварительно запрограммировано таким образом. Он также обеспечивает основу для отображения так называемых функций по запросу с помощью рулевого колеса. «Примером могут служить помощники в пробках на арендованных автомобилях», — объясняет Шледорн. Интегрированное программное обеспечение предназначено для обеспечения бесперебойной связи между рулевым колесом и другими системами HMI в автомобиле.

    Сенсорные коврики под крышкой включают функцию HOD. Усовершенствованные рулевые колеса делают это в нескольких зонах. Они не только распознают, схватился ли водитель за руль, но и где. Электронные блоки управления (ЭБУ) обрабатывают информацию и отправляют команды. Сокращение также является девизом здесь: «До сих пор использовалось до трех ЭБУ. В автомобилях следующего поколения может быть достаточно только одного блока управления, который соответственно более мощный и органично интегрирован в вышестоящую электронную архитектуру автомобиля. поддерживают передовую электронику рулевого колеса», — говорит Марк Шледорн.

    И после этого?

    И после этого?

    Так называемые кинематические рули складываются и буквально уходят в приборную панель. Авиационные гудки или руль с одной рукояткой слева и справа напоминают Формулу 1. Однако такой дизайн рулевого колеса связан с далеким видением: высокоавтоматизированные системы вождения или рулевого управления с технологией электронного управления обеспечивают новую свободу дизайна. Таким образом, руль еще некоторое время будет находиться в автомобиле.

    Краткая история рулевых колес

    Добавлено 16 июня 2021 г.
     Морган Притчетт  автомобильная история, автомобильная история

    Комментариев нет

    Уменьшить размер шрифта
    Увеличить размер шрифта
    Размер текста
    Распечатай эту страницу

    Отправить по электронной почте

    Фото: Chevrolet

    Хотите верьте, хотите нет, но самые первые автомобили приводились в движение не рулевым колесом, а чем-то, что называлось «румпель». Первое рулевое колесо не использовалось примерно через десять лет после того, как был запатентован первый автомобиль. Какой бы сухой тема ни казалась на первый взгляд, история рулевых колес на самом деле довольно интересна.


    Взгляд в будущее: Все, что мы знаем об электрификации Silverado EV -лошадиных сил Panhard для участия в гонке Париж-Руан. Но только в 1898 году рулевые колеса стали стандартом для некоторых автомобилей. Как только они были введены, стало ясно, что они необходимы и останутся в транспортных средствах, движущихся вперед. К 1904, все модели Rambler — одна из немногих массовых машин того времени — поставлялись с рулевым колесом, а румпель был практически уничтожен в течение десяти лет.

    Необходимые изменения

    В течение примерно двух десятилетий после этого рулевые колеса были невероятно простыми: деревянные круги, напрямую связанные с осью колеса. Они не выполняли никакой другой задачи, и их было очень трудно поворачивать, особенно на низких скоростях или в неподвижном состоянии.

    Несмотря на то, что патенты на рулевое управление с усилителем циркулировали еще в самом рулевом колесе, прошло довольно много времени, прежде чем эти системы стали использоваться. В 19В 20-х годах инженер по имени Фрэнсис В. Дэвис хотел немного облегчить управление грузовиком и изобрел первую систему рулевого управления с усилителем, которая должна была быть установлена ​​на транспортном средстве.

    В 1926 году Дэвис подписал контракт, по которому его технология должна была применяться к будущим моделям Cadillac. К сожалению, экономический кризис, вызванный Великой депрессией, привел к расторжению контракта в 1934 году.

    1956 Chevrolet Bel Air Convertible, интерьер
    Фото: Рэнди фон Лиски через CC

    Возрождение гидроусилителя руля

    Что, наконец, привело к взрывоопасному использованию гидроусилителя руля во время Второй мировой войны. Военным нужны были легкоуправляемые боевые машины, и в 1940 году они начали устанавливать системы рулевого управления с усилителем на автомобили Chevrolet, бронированные для британской армии. К концу войны примерно 10 000 автомобилей подверглись аналогичной обработке, и после этого производители автомобилей начали разрабатывать технологии рулевого управления с усилителем. Некоторые из них были гидравлическими, некоторые электрическими, а третьи — смесью двух.

    Дополнения к рулевому колесу

    В течение примерно 60 лет у рулевого колеса не было другой цели, кроме поворота автомобиля и обеспечения поверхности, по которой можно было стучать клаксоном. Но в 1960 году некоторые автопроизводители начали устанавливать переключатели управления круиз-контролем на руль. Только в 1990 году начали появляться новые гаджеты и инновации на рулевом колесе.


    Безопасность превыше всего: Подключенные услуги OnStar доступны одним нажатием кнопки


    По мере развития автомобильных технологий росла и потребность в кнопках и переключателях. Некоторые из них были перенесены на рулевое колесо, например элементы управления аудиосистемой, автомобильным компьютером и другими изящными функциями, такими как голосовое управление, — и, по сути, это то, где мы находимся сегодня.

    Грузовой фургон фиат дукато: Фургон Fiat Ducato Merci 2019-2022 — купить цельнометаллический грузовой Фиат Дукато

    Фургон Ducato VAN LWB h3 3510 : Восточный Ветер


























































































































    Условные обозначения


    S и Т — базовая комплектация


    О — опционно


    NA- не устанавливается

    Антиблокировочная системаS
    ПодстаканникS
    Стандартный неокрашенный бамперS
    Подушка безопасности водителяS
    Задние неостекленные распашные двери, открывающиеся на 180 град.S
    Фронтальный поглотитель удараS
    Дневные ходовые огни DRL (стандартные лампы)S
    Тканевая отделка сиденийS
    Решетка радиатора серебристого цветаS
    Генератор увеличенной мощности (180 А)S
    Аккумулятор увеличенной емкости (110 А/ч)S
    Подогреватель топливного фильтраS
    Датчик уровня масла двигателяT
    Догреватель Webasto Termo Top ZT
    Защита картера двигателяT
    Двухместное пассажирское сиденье с ремнями безопасностиT
    Пакет адаптации автомобиля для РоссииT
    Лебедка запасного колесаT
    Полочка над сиденьем водителяT
    Полноразмерное запасное колесоT
    УВЭОС (ЭРА-ГЛОНАСС)T
    Дополнительное усиление подвески и кузова NA
    Боковые габаритные огниNA
    Опции
    Сигнал для предупреждения пешеходов при движении задним ходом (входит в 508)O
    Сервотроник (гидроусилитель с изменяемым коэфициентом усилия)O
    КондиционерO
    Электропривод и подогрев зеркал заднего видаO
    Датчик дождя и освещенностиO
    Вторая сдвижная дверь (левая)O
    Дополнительная блокировка замковO
    Усиленная задняя подвеска (двухлистовые рессоры)O
    Разъем для установки доп. оборудования, необходимого для трансформации автомобиляO
    Аудиоподготовка, включающая в себя проводку, антенну и динамикиO
    Противотуманные фарыO
    Омыватель фарO
    Водительское сиденье с поддержкой поясницы и подлокотникомO
    Автоматический климат-контрольO
    Зимние шиныNA
    Шины увеличенной размерностиO
    Всесезонные шиныO
    Сплошная перегородка грузового отсекаO
    Мягкий подголовник с логотипом «Ducato»O
    Задние брызговикиO
    Сплошная перегородка грузового отсека с окномO
    Дополнительный обогреватель кабины автомобиляO
    Программируемый предпусковой подогреватель WebastoO
    Легкосплавные колесные диски 16″   «Диамант» (серебро, для х295)NA
    Окраска металликO
    Охранная система с датчиком периметраO
    Управление аудиосистемой на рулевом колесеO
    Одинарное пассажирское сиденье с ремнем безопасностиO
    Камера заднего вида O
    Отделка руля и ручки КПП кожейO
    Внутренние облицовочные панели грузового отсека во всю высоту кузова (пластик)O
    Электропривод складывания боковых зеркал заднего видаO
    Внутренние облицовочные панели грузового отсека до половины высоты кузова (пластик)O
    Система мониторинга давления в шинах (TPMS)O
    Защита пола грузового отсека (фанера с нескользящим и непромокаемым покрытием)O
    Электронная система курсовой устойчивости (ESC) c антиблокировочной тормозной системой(ABS) , системой распределения тормозных усилий (EBD), адаптивной управлением в зависимости от загрузки (LAC), гидравлическим усилителем экстренного тормоения (HBA), системой предотвращения опрокидывания и системой помощи при трогании на подъеме (Hill Holder)O
    Система контроля полосы движения (LDWS) / Система распознавания дорожных знаков (TSR) / Система автоматического управления дальним светом (HBR) / улучшенная система торможения AEBSNA
    Легкосплавные диски 15″ (для версии Х295)NA
    Легкосплавные диски 15″ (5 широких спиц, матово-черные, для версии Х290)O
    Легкосплавные диски 15″ Диамант (5 широких спиц, темно-серые, для версии Х290)O
    Подогрев пассажирского сиденья O
    Подогрев водительского сиденья O
    Одинарное пассажирское сиденье, регулируемое по высотеO
    Окрашенный бампер (цвет — 611)O
    Защита колесных арок (снаружи)NA
    Увеличенные тормозные дискиNA
    Атермальное ветровое стеклоO
    Топливный бак увеличенного объема 125 лO
    Инструментальная панель High LevelO
    Отказ от окраски ручек дверей в цвет кузоваO
    Отказ от перегородки за спиной водителя (только для версий под конверсии)O
    Отсутствие тахографаNA
    Окрашенный бампер (цвет — 453)O
    Окрашенный бампер (цвет — 506)O
    Отказ от ограничителя скоростиNA
    Фронтальная подушка безопасности пассажировO
    Задние датчики парковкиO
    Третий ключ зажигания (механическая часть)O
    Накладка сиденьяO
    Съемный плафон освещения на потолкеO
    Темная окантовка фар головного цвета (только в комбинации с темной решеткой радиатора)O
    Открывание задних распашных  дверей  на 270 град.O
    Ручки дверей, окрашенные в цвет кузоваO
    Комплект для замены колеса (запасное колесо, домкрат, ключ, Fix&Go)O
    ТахографO
    Приборная панель TechnoO
    Модуль трансляции данных CAN-шины в формат FMSO
    Окрашенный бампер (цвет — 691)O
    Мультимедийная система c голосовым управлением, дистанционным управлением на руле и сенсорным экраном 5″O
    Дополнительная адаптация топливной системы под топливо с высоким содержанием серыO
    Окрашенный бампер (цвет — 632)O
    Запираемый ящик в центральной консолиO
    Велюровая отделка сиденийO
    Такелажные петли на середине высоты кузоваO
    Передние брызговикиO
    Подготовка для установки дневных ходовых огней DRL LEDO
    Многофункциональный держатель для смартфонов и планшетовO
    Снижение полной массы (полная масса 2495 кг)S
    Радиоприемник AM  / FM / USB / AUX / Bluetooth (поддерживает дист. управление на руле, опция 245)O
    Защитная пластина бампера черного цветаO
    Лоток для мелких вещей под сиденьем водителяO
    Окрашенный бампер (цвет — 549)O
    Электророзетка 12В в грузовом отсекеO
    Бамперы, окрашенные в цвет кузоваO
    Колесные колпакиO
    Комплексная система контроля безопасности в движении Traction +O
    ПрикуривательO
    Защитная пластина бампера серебристого цветаO
    Одинарная фронтальная подушка безопасности пассажираO
    Дневные ходовые огни DRL (LED лампы)O
    Решетка радиатора черного цвета с серебристыми продольными вставкамиO
    Ограничитель скорости + Круиз-контрольO
    Разъем USB для зарядки переносных устройствO

     S и Т — базовая комплектация


    О — опционно



    Фиат Дукато фургон — АВТОСАМИТ

    Независимо от места назначения и требований пассажиров, Ducato всегда готов предложить эффективное транспортное решение. Если надо купить фиат дукато новый, то вы всегда можете это сделать у официального дилера Автосамит. А ремонт Фиат Дукато и сервисное обслуживание можно сделать у нас с гарантией и с использованием оригинальных запчастей.

    Основные характеристики

    Вот уже на протяжении 35 лет мы оправдываем ваше доверие высочайшей надежностью и комфортом наших автомобилей. Ваше путешествие становится нашим путешествием, не зависимо от того, насколько долог путь и насколько требовательны ваши пассажиры.

    Интерьер

    КОЛИЧЕСТВО МЕСТ

    До 9 мест

    КОНФИГУРАЦИЯ КРЕСЕЛ

    ОБЬЕМ ПРОСТРАНСТВА ДЛЯ БАГАЖА (м3)

    Безопасность

    Ducato ассоциируется с оптимальным уровнем безопасности и надежной эксплуатацией. Он имеет в списке оборудования самые современные системы безопасности и контроля.

    • Круиз контроль
    • Система контроля давления в шинах (TPMS)
    • Система защиты от опрокидывания (ROM)
    • Ассистент начала движения на подьеме

    Круиз-контроль позволяет Вам поддерживать заданную скорость движения. Ограничитель скорости позволяет задавать и оперативно изменять максимальную скорость автомобиля, тем самым повышая безопасность движения и помогая избежать возможных штрафов за превышение скорости. Тем не менее, если нажать педаль газа до упора, система моментально отменит ограничение и разгонит автомобиль.

    Система постоянно контролирует давление в шинах и в случае потери давления выводит на передней панели соответствующее предупреждение.

    Система защиты от опрокидывания это новая вспомогательная система, входящая в состав ESC. Она снижает риск опрокидывания при выполнении маневров на высокой скорости и уменьшат крены кузова на низкой.

    Удерживает автомобиль на месте при начале движения, с помощью штатной тормозной системы, предотвращая откат автомобиля назад. Когда автомобиль начинает двигаться вперед, система «отпускает» тормоз автоматически.

    • Активный контроль загрузки (LAC)
    • Traction+ (Трекшн плюс)
    • Ассистент спуска с горы
    • Датчик дождя и освещенности
    • ESC

    Работая вместе с ESC, система определяет массу груза, его расположение в грузовом отсеке и рассчитывает изменение расположения центра масс автомобиля. Исходя из этих параметров, система LAC изменяет настройки всех связанных систем (ABS, ASR, ESC и ROM) таким образом, чтобы они могли работать максимально эффективно.

    Traction+ это инновационная система контроля тяги, которая помогает улучшить сцепные свойства на скользкой поверхности. С помощью системы ESC она контролирует сцепление колес с опорной поверхностью и, в случае пробуксовки одного из колес, немедленно перераспределяет крутящий момент на соседнее колесо. Это улучшает управляемость и проходимость, а так же делает автомобиль более стабильным при движении.

    Позволяет Вам съезжать под уклон до 50% с постоянной скоростью и без использования педали тормоза. Таким образом вы можете полностью сосредоточиться на управлении автомобилем.

    Датчик дождя включает стеклоочиститель автоматически. Он так же самостоятельно регулирует скорость стеклоочистителя, в зависимости от интенсивности дождя. Датчик света автоматически включает ближний свет фар, когда освещения на улице не достаточно.

    Электронная система система стабилизации траектории движения ESC помогает в экстренных ситуациях — например, если вам нужно резко сманеврировать, чтобы объехать неожиданно возникшее препятствие. Система анализирует уровень боковых ускорений, скорость, степень сцепления колес с поверхностью и угол поворота руля. Обрабатывая данные, она при необходимости, корректирует тягу двигателя и выборочно задействует тормоза колес, стабилизируя автомобиль и удерживая его на заданной траектории.

    Двигатель Фиат Дукато

    Фиат дукато дизель — это двигатель для любых задач, мощный и экономичный, приемистый и экологичный. Двигатель MultiJet с индикацией оптимального момента переключения передач оснащается 6-ступенчатой механической КПП, которая имеет различные передаточные отношения для стандартного автомобиля и для «тяжелой» версии Maxi.

    АКСЕССУАРЫ

    Придайте индивидуальный стиль Вашему автомобилю с аксессуарами Mopar®

    Задние брызговики

    С логотипом DUCATO , комплект 2шт.

    Комплект из 4х легкосплавных дисков

    Сигнализация

    Модульная сигнализация с радиоуправлением.Обеспечивает защиту от проникновения в салон и грузовой отсек автомобиля . Для а\м произведенных после 2010 года.

    РЕЗИНОВЫЙ КОВЕР САЛОНА

    Ковер первого ряда сидений.

    Звоните: +7(495) 150-28-75

    Купить грузовой фургон FIAT Ducato

    , купить грузовой фургон FIAT Ducato б/у

    БАЙК

    EV5

    ШЕВРОЛЕ КРАЙСЛЕР СИТРОЕН

    Берлинго

    Берлинго 1,5 Берлинго 1,6 Берлинго 1,9

    C-серия

    C15

    HY Перемычка

    Перемычка 2.0 Перемычка 2.2 Перемычка 2.8 Перемычка 3.0

    Прыгающий

    Попрыгунчик 1.6 Попрыгунчик 2.0

    Немо

    Немо 1. 3 Немо 1.4

    Реле

    ДЭУ Дачия

    Доккер

    ФИАТ

    ФОРД

    1025 Courier Fiesta Focus L-серии Ranger Tourneo

    Tourneo Connect

    Транзит

    Транзит 1.8 Транзит 2.0 Транзит 2.2 Транзит 2.4 Транзит 90 Транзит 100 Транзит 115 Транзит 125 Транзит 130 Транзит 140 Транзит 170 Транзит 300 Транзит 310 Транзит 340 Транзит 350 Транзит Connect Транзит Пользовательский Транзит Джамбо Транзит Коффер Транзит Фургон Транзит 310

    ФОТОН

    ФУТОВ

    ГАЗ

    27057

    ГМС

    G-серия

    G3500

    ХЕНДАЙ

    H-серия

    h300 h400 h450

    IVECO

    Ежедневно

    Ежедневно 29 Ежедневно 35 Ежедневно 40 Ежедневно 50 Ежедневно 65 Ежедневно 70

    Джип JAC

    ГРАНД ЧЕРОКИ

    КИА ЛЭНД РОВЕР

    Дискавери

    ЧЕЛОВЕК

    F-серия L-серия

    Серия Льва

    Серия NL TGE

    TGE 2. 140 TGE 3.100 TGE 3.140 TGE 3.180 TGE 5.180 TGE 6.180

    ТГЛ

    МЕРСЕДЕС-БЕНЦ

    Актрос

    Актрос 1824

    Атего

    Атего 818

    Ситан

    Ситан 108 Ситан 109 Ситан 111

    МЛ

    МЛ 320

    Sprinter

    Sprinter 208 Sprinter 210 Sprinter 211 Sprinter 213 Sprinter 214 Sprinter 215 Sprinter 310 Sprinter 311 Sprinter 313 Sprinter 314 Sprinter 315 Sprinter 316 Sprinter 317 Sprinter 318 Sprinter 319 Sprinter 411 Sprinter 413 Sprinter 414 Sprinter 416 Sprinter 513 Sprinter 514 Sprinter 515 Sprinter 516 Sprinter 518 Спринтер 519Спринтер 906

    Unimog Vario

    Vario 612 Vario 614 Vario 813 Vario 814 Vario 816

    Виано

    Виано 3. 0

    Vito

    Vito 109 Vito 110 Vito 111 Vito 113 Vito 114 Vito 115 Vito 116 Vito 119 Vito 120 Vito 122 Vito Tourer

    МИЦУБИСИ

    Кантер

    Кантер 3C

    Серия D

    Maxus NISSAN

    Cabstar Interstar Kubistar NV200 NV300 NV400 Primastar

    Опель

    Блиц Комбо

    Комбо 1.3 Комбо 1.5 Комбо 1.6 Комбо 1.7

    Мовано

    Мовано 2,2 Мовано 2,3 Мовано 2,5

    Виваро

    Виваро 1.6 Виваро 1.9 Виваро 2.0 Виваро 2.5

    ПЕЖО

    Биппер

    Биппер 1.3 Биппер 1.4

    Боксер

    Боксер 2. 0 Боксер 2.2 Боксер 3.0

    Эксперт

    Эксперт 1.6 Эксперт 1.9 Эксперт 2.0

    Партнер

    Партнер 1.5 Партнер 1.6 Партнер 2.0

    ПЬЯДЖИО

    Обезьяна

    Обезьяна 50

    Портер

    РЕНО

    Kangoo серии G

    Kangoo 1.5 Kangoo Express

    Логан Маскотт

    Маскотт 150 Маскотт 160

    Мастер

    Мастер 2.2 Мастер 2.3 Мастер 2.5 Мастер 2.8 Мастер T28 Мастер T33 Мастер T35

    Меган Мидлум

    Мидлум 220

    Серия T Trafic

    Trafic 1.6 Trafic 1.9 Trafic 2.0 Trafic 2. 5

    Ram SEAT

    Инка

    ШКОДА ССАНГ ЁН СУЗУКИ ТОЙОТА

    Дайна

    Дайна 150

    Хайс Ленд Крузер

    VAUXHALL

    КОМБО ВИВАРО

    ФОЛЬКСВАГЕН

    Caddy

    Caddy 1.2 Caddy 1.4 Caddy 1.6 Caddy 1.9 Caddy 2.0 Caddy Maxi

    Caravelle Crafter

    Crafter 2.0 TDI Crafter 2.5 Crafter 28 Crafter 30 Crafter 32 Crafter 35 Crafter 46 Crafter 50

    LT

    LT 28 LT 35 LT 46

    Туран

    Туран 2.0

    Транспортер

    Транспортер T5 Транспортер T6

    ВОЛЬВО

    Показать все

    Прокат микроавтобусов Fiat Ducato 2.

    3 Multijet (L3h3) — 2019

    Аренда микроавтобуса, аренда микроавтобуса Fiat Ducato 2.3 Multijet (L3h3), 2018 г.в. Новое поколение грузовых микроавтобусов. Автомобиль имеет сильный и мощный двигатель, поэтому подходит для дальних поездок. Поскольку топливо также входит в стоимость аренды фургона, важно, чтобы расход топлива составлял около 10 л на 100 км, несмотря на мощный двигатель. При оптимальной езде на дальние расстояния до 110 км/ч расход еще меньше. В случае, если средняя скорость выше, расход увеличивается. Ниже вы найдете некоторую техническую информацию, которая будет полезна при выборе фургона для аренды.

    • Дизельный двигатель (мощный и экономичный)
    • Круизный контур
    • Механическая коробка передач
    • Рядом с водителем место для 2 пассажиров
    • Двустворчатая задняя дверь
    • Сдвижная боковая дверь
    • Вес груза 1200 — 1500 кг
    • аренда погрузочной рампы
    • аренда устройства GPS
    • аренда багажника на крышу
    • аренда бокса на крышу (МОНТАНА)
    Автомобиль Задняя дверь Боковая дверь
    Длина 5998 мм
    Ширина 2050 мм 1562 мм 1250 мм
    Высота 2522 мм 1765 мм 1755 мм
    Том 13 м 3
    Длина 3700 мм
    Ширина 1850 мм
    Ширина по рулевой рубке 1420 мм
    Высота 1900 мм
    Высота погрузочной платформы 550 мм
    Количество дней аренды 1 день 2-3 дня 4-6 дней более длительный период

    Ось автомобиля это: Передняя и задняя оси автомобиля

    Передняя и задняя оси автомобиля

    Передняя и задняя оси автомобиля

    Передняя ось бывает двух типов: цельная и разрезная. Цельную переднюю ось применяют на всех грузовых автомобилях. Разрезную переднюю ось применяют при независимой подвеске колес на легковых автомобилях.

    Цельная передняя ось (неведущая) состоит из балки, поворотных кулаков с цапфами и шкворней.

    Стальная балка двутаврового сечения при помощи рессор соединена с рамой. На концах передней оси установлены вильчатые поворотные кулаки с цапфами, соединенные с осью шарнирно при помощи стальных пальцев — шкворней. Каждый шкворень закреплен в отверстии оси наглухо, а в поворотном кулаке установлен свободно на втулках. Вследствие этого поворотный кулак с цапфой может поворачиваться вокруг шкворня в горизонтальной плоскости, чем обеспечивается поворот передних управляемых колес и всего автомобиля.

    Рекламные предложения на основе ваших интересов:

    Дополнительные материалы по теме:

    Для облегчения поворота цапф с колесами между осью и нижней частью вилки поворотного кулака на шкворне установлен упорный подшипник.

    Рис. 1. Схема передней осп грузового автомобиля

    На цапфе на двух конических роликоподшипниках установлена ступица. К фланцу ступицы прикреплено колесо, на ободе которого монтируется пневматическая шина. Подшипники регулируют и закрепляют на цапфе гайкой, которую надежно стопорят. Снаружи гайка закрыта колпаком. В ступицу закладывают смазку. Чтобы смазка не вытекала, в ступице поставлен сальник.

    У автомобилей высокой проходимости передней осью является балка переднего ведущего моста, к полуосевым пукавам котопого на шкворнях присоединяются корпусы с поворотными цапфами. На цапфах устанавливаются на подшипниках передние колеса, являющиеся ведущими и управляемыми.

    Задней осью у двухосных автомобилей служит балка заднего ведущего моста. У грузовых автомобилей на концах полуосевых рукавов балки заднего моста на подшипниках установлены ступицы с колесами, соединенные с полуосями. У легковых автомобилей подшипники установлены внутри полуосевых рукавов и колеса крепятся к полуосям.

    У трехосных автомобилей рама в задней части опирается через рессоры на тележку, состоящую из двух ведущих мостов, балки которых являются осями для установки ведущих колес.

    Оси автомобиля поддерживают раму или несущий кузов вместе с подрессоренными частями, воспринимая от них вертикальные нагрузки, и передают на раму или кузов продольные, боковые нагрузки и моменты от колес. Передняя ось всегда представляет собой управляемый мост, который может быть ведущим и неведущим. Задняя ось — это почти всегда ведущий мост, по конструкции сходный с передним ведущим мостом.

    Передняя ось, имеющая тип неведущего моста, может быть цельной и составной.

    Передняя цельная ось состоит из балки, упруго связанной с рамой через рессоры, и двух поворотных цапф, шарнирно соединенных с концами балки с помощью шкворней (рис. 2).

    Балка штампуется из стали и для повышения прочности и жесткости имеет в сечении двутавровый профиль. На ее верхней плоскости расположены площадки для установки и крепления рессор. Балка изогнута так, что ее средняя часть позволяет установить двигатель ниже, тем самым снизить центр тяжести автомобиля и улучшить обзор с места водителя. Концы балки имеют цилиндрическую форму со сквозным отверстием для шкворней.

    Поворотная цапфа, штампованная из стали, имеет ось с фланцем и вилку. На две цилиндрические шейки оси устанавливаются подшипники ступицы переднего колеса, к фланцу привертывается тормозной щит колеса. В соосные отверстия верхней и нижней частей вилки запрессовываются бронзовые втулки, на которых цапфа поворачивается около шкворня. Поворот цапф и колес осуществляется посредством рычагов, закрепленных в боковых отверстиях вилки. Левая цапфа получает усилие поворота от рулевого механизма через продольную рулевую тягу и рычаг. Это усилие передается рычагом через поперечную рулевую тягу правой цапфе.

    Рис. 2. Цельная передняя ось:
    1 — поворотные рычаги; 2 — ось цапфы; 3 — вилка цапфы; 5 — втулки-шкворня; 6‘— шкворень; 7 — гайка штифта; 8 — отверстие для шкворня; 9 — клиновой штифт; 10 — площадка для рессоры; 11 — балка оси

    Шкворень изготовляется из стального прутка и после установки в отверстия вилки и конца балки стопорится от перемещения в отверстии балки клиновым штифтом с гайкой, Штифт и шкворень имеют лыски на цилиндрической поверхности, благодаря чему шкворень заклинивается.

    Балка и ось цапфы испытывают вертикальную нагрузку силы веса автомобиля, горизонтальную нагрузку сил инерции при торможении и повороте, кроме этого балка получает скручивающую нагрузку от тормозного момента. В связи с этим балка и ось цапфы рассчитываются на прочность при изгибе, а балка — еще и при кручении. Материалом балки и цапфы служат среднеуглеродистые малолегированные стали, содержащие небольшое количество хрома.

    Шкворень подвергается действию нагрузки того же характера, что и балка оси, в нем возникают напряжения, требующие расчета на прочность при изгибе, смятии и срезе. Чтобы обеспечить высокую прочность и износостойкость, шкворень изготовляется из среднеуглеродистых сталей с последующей поверхностной закалкой или из малоуглеродистых низколегированных сталей, требующих цементации и закалки.

    Передняя ось автомобиля ГАЭ-53А включает в себя балку, к которой шкворнями присоединены поворотные цапфы (рис. 3).

    Балка двутаврового сечения имеет две площадки с четырьмя сквозными отверстиями для стремянок крепления рессоры и глухим отверстием для головки центрального стяжного болта рессоры. На боковой поверхности балки расположены два отверстия для стопорных штифтов шкворня и два отверстия для пальцев телескопических амортизаторов.

    Поворотная цапфа имеет ось для подшипников ступицы колеса. К ее фланцу шестью болтами крепится тормозной щит, в отверстия вилки цапфы запрессованы две бронзовые втулки шкворня.

    Шкворень снабжен упорным подшипником, который воспринимает вертикальную нагрузку от веса автомобиля, приходящуюся на переднюю ось. Подшипник состоит из металлокера-мической (средней) шайбы и двух стальных шайб, заключенных в обойму.

    Втулки шкворня смазываются солидолом через масленки, ввернутые в боковые отверстия верхней и нижней частей вилки. От нижней втулки смазка поступает по специальной канавке на шкворне к его упорному подшипнику.

    После установки шкворня отверстия вилки закрываются крышками, которые ставятся на картонные уплотнительные прокладки и привертываются двумя болтами.

    Между верхним торцом цилиндрического конца балки и торцом верхней части вилки должен быть зазор не более 0,15 мм. — цапфа; 8 — ступица; 9 — гайка диска колеса; 10 — болт ступицы; 11 — тормозной барабан; 12 — колесный тормозной цилиндр; 13 — тормозной щит; 14 — сальник ступицы; 15 — крышка шкворня; 16 — втулка шкворня; 11 — шкворень; 18 — по. воротный рычаг продольной рулевой тяги; 19 — регулировочная шайба; 20 — стопорный штифт; 21, 22 — шайбы упорного подшипника шкворня; 23 — отверстие для пальца амортизатора; 24 — обойма подшипника шкворня; 25 — масленки; 26 — балка; 27 — регулировочный болт; 28 — поворотный рычаг поперечной рулевой тяги; 29 — наконечник, поперечной рулевой тяги; 30 — поперечная рулевая тяга

    Тормозной барабан ставится на болты ступицы и кре-ягатся к ней тремя винтами. Диск колеса надевается на эти же болты и крепится вместе с тормозным барабаном к ступице гайками.

    Передняя ось автомобиля ЗИЛ-130 не имеет принципиальных отличий от оси автомобиля ГАЭ-53А, обладая некоторыми конструктивными особенностями (рис. 4).

    Рис. 4. Передняя ось автомобиля ЗИЛ-130:
    1 — подшипники ступицы; 2 — гайка подшипников; 3 — контргайка; 4 — крышка; 5 —цапфа; 6 —винт крышки; 7 — ступица; « — болт; 9 — разжимной кулак тормоза; 10— регулировочные шайбы; 11 — шкворень; 12 — поворотный рычаг продольной рулевой тяги; 13 — поворотный рычаг поперечной рулевой тяги; 14 — балка; 15 — поперечная рулевая тяга; 16 — наконечник поперечной рулевой тяги; П — упорный подшипник шкворня; 18 — тормозной щит; 19 — тормозной барабан

    Упорный подшипник шкворня включает в себя две шайбы: нижнюю металлокерамическую и верхнюю стальную с кольцевой прорезью для двух уплотнительных полуколец. Зазор между верхним торцом цилиндрического конца балки и торцом верхней части вилки регулируется подбором толщины двух анайб.

    Подшипники ступицы закрепляются и регулируются упорней гайкой, которая стопорится замочным кольцом, замочной шайбой и контргайкой. Полость подшипников с наружной стороны закрыта через прокладку крышкой, привернутой винтами.

    Тормозной барабан соединен со ступицей запрессованными болтами, обрабатываются они в сборе, поэтому разъединять их надо только при замене болтов.

    ᐉ Оси автомобиля

    Рама со всеми укрепленными на ней агрегатами и механизмами опирается через рессоры на оси автомобиля. Оси автомобиля через рессоры воспринимают и передают на колеса вес самого автомобиля и вес нагрузки в его кузове, а от колес на раму — толкающие и тормозные усилия.

    Передними осями автомобилей со всеми ведущими колесами служат балки ведущих мостов, на цапфах поворотных кулаков которых устанавливаются на подшипниках ступицы колес.

    У автомобилей, не имеющих ведущего моста, передняя ось представляет собой стальную балку 7 двутаврового сечения.

    Рис. Передняя ось автомобиля КрАЗ-219: 1 — контргайка; 2 — стопорное кольцо; 3 — замочное кольцо; 4 — гайка затяжки переднего подшипника ступицы; 5 — сальник; 6 — поворотный кулак; 7 — балка оси; 8 — площадка для крепления рессоры; 9 и 13 — бронзовые втулки; 10 и 15 — масленки; 11 — гайка шкворня; 12 — шкворень; 14 — упорный шарикоподшипник; 16 и 17 — роликоподшипники ступицы; 18 — ступица колеса; 19 — шип поворотной цапфы; 20 — крышка

    К балке жестко крепятся рессоры, при помощи которых она соединена с рамой. Концы балки обрабатываются, и на них при помощи стальных шкворней 12 устанавливаются вильчатые поворотные кулаки 6, которые могут свободно поворачиваться вокруг шкворней в горизонтальной плоскости. Шкворни в обработанных концах оси в большинстве случаев крепятся клиньями с гайками. В некоторых конструкциях средняя часть шкворня и отверстие для шкворня в балке делаются конусными, а шкворень, имеющий на одном конце резьбу, при помощи гайки 11 наглухо затягивается. При этом в верхнее ушко вилки поворотного кулака устанавливается распорная втулка, обеспечивающая свободное вращение поворотного кулака на шкворне. Для уменьшения трения шкворня в ушки вилки поворотного кулака запрессовываются латунные или бронзовые втулки 9 и 13, к которым через масленки 10 и 15 подводится смазка.

    Для облегчения поворота колес между осью и нижней вилкой кулака на шкворне ставится упорный шарикоподшипник 14.

    Поворотный кулак имеет шип 19, на конце которого нарезана резьба. На этот шип на двух роликоподшипниках 16 и 17 устанавливается и крепится гайкой 4 ступица 18 колеса. Гайка надежно стрцорится шплинтом или замочным кольцом 3 и контргайкой 1 со стрпорным кольцом 2. Во внутреннюю полость ступицы закладывается смазка для подшипников. Вытекание смазки из ступицы при ее нагреве предотвращается сальником 5 и защитным колпаком или крышкой 20.

    На автомобилях со всеми ведущими колесами передней осью служит балка переднего ведущего моста. Поворотные кулаки колес в этом случае соединяются шкворнями 12 с шаровой опорой 9, которая своим фланцем при помощи болтов крепится к фланцу кожуха полуоси. Поворотный кулак с закрепленными на нем шкворнями поворачивается во втулках 25.

    Внутренняя полость корпуса поворотного кулака заполняется маслом до уровня контрольного отверстия, закрываемого пробкой на резьбе или масленкой. Для предотвращения вытекания масла на корпусе поворотного кулака установлен сальник 11. К корпусу поворотного кулака крепятся поворотные рычаги.

    Задней осью всех автомобилей является балка заднего моста, на кожухах полуосей которой устанавлцраются на конических роликоподшипниках ступицы с колесами.

    Posted in Подвеска автомобиляTagged Подвеска

    Что это такое, как понять, что у вас сломана ось, и как ее починить

    Вы когда-нибудь водили машину и чувствовали странную вибрацию на определенных скоростях? Если да, то это может быть шина, колесо или, чаще всего, ось. Но как узнать, сломана ли ось? Вот несколько советов, объясняющих, что такое ось, как определить, что она сломана, и как ее починить.

    Что такое ось автомобиля?

    Передний мост автомобиля. | Amazon

    Ось — один из самых важных компонентов вашего автомобиля, так как это центральный вал, который соединяет трансмиссию или дифференциал с колесами. По сути, оси являются причиной того, что ваш автомобиль движется вперед и назад, поэтому вы можете видеть, насколько они важны.

    Однако не все оси одинаковы. JD Power отмечает, что существует два разных класса осей: ведущие оси и мертвые оси. Ведущие оси помогают транспортному средству двигаться, в то время как мертвые оси поддерживают вес поездки, но не несут ответственности за движение транспортного средства.

    Тип используемой оси также зависит от того, где она установлена ​​на автомобиле. Например:

    • Передняя ось: Передняя ось может быть активной или неподвижной, поскольку она облегчает управление и поглощает удары от неровностей дороги.
    • Задний мост: Задний мост расположен между задним колесом и дифференциалом для вращения задних колес.
    • Поворотный кулак: Эти типы осей несут переднюю часть автомобиля.

    Как определить, что мост вашего автомобиля нуждается в замене

    Как мы видим, мосты вашего автомобиля имеют жизненно важное значение, когда дело доходит до движения автомобиля по дороге. Поскольку они используются так часто, оси со временем изнашиваются. Вот общие симптомы неисправной или сломанной оси:

    • При включении передачи слышен громкий стук
    • При движении автомобиля ощущаются вибрации
    • Во время движения слышны щелчки
    • Автомобиль не движется вперед или назад во время движения
    • Течь смазки под автомобилем

    Сколько стоит ремонт оси?

    Механик работает с осью автомобиля. | Getty Images

    Несмотря на то, что вы можете заменить ось самостоятельно с помощью простых инструментов, домкратов и свободного места на подъездной дорожке, лучше доверить это квалифицированному механику, если вы не можете взяться за эту работу самостоятельно. Если автомобиль не может двигаться из-за сломанной оси, вы можете отбуксировать автомобиль в автомастерскую.

    После диагностики проблемы механик сможет оценить общую стоимость ремонта. По оценкам JD Power, полуось может стоить в среднем от 880 до 949 долларов. Тем не менее, ваша фактическая стоимость может варьироваться в зависимости от марки и модели вашего автомобиля.

    Можно ли водить машину со сломанной осью?

    Да, но это зависит от того, насколько сломана ось. Например, Ваш механик заметил, что если ось щелкает или издает скрежет, значит, она еще не полностью сломана, но это лишь вопрос времени. В этом случае, скорее всего, это неисправный ШРУС, который можно отремонтировать или заменить.

    Хотя вы можете водить машину, следует отметить, что делать это в течение длительного периода времени не совсем безопасно, поскольку она может выйти из строя в любой момент. Однако, если ось полностью сломана, автомобиль не будет двигаться. В конечном счете, если ось вашего автомобиля выходит из строя, замените или отремонтируйте ее как можно скорее.

    Сколько стоит ремонт оси?

    В среднем ремонт переднего моста составляет 550 долларов долларов. Стоимость ремонта заднего моста немного выше и составляет в среднем около 9 0014 $799  долларов. Стоимость ремонта моста будет зависеть от типа транспортного средства, марки и модели транспортного средства, которым вы управляете.

    Стоимость ремонта погнутой или сломанной оси

    В большинстве случаев, когда вы получаете погнутую ось, единственный способ отремонтировать ее — это заменить ее. В эти расходы входят как запчасти, так и работа, но не включают сборы и налоги, связанные со штатом или округом, в котором вы проживаете. Стоимость ремонта передней оси отличается от стоимости ремонта задней оси. О стоимости ремонта каждого читайте ниже.

    Расходы на ремонт переднего моста

    Стоимость ремонта моста составляет примерно от до 600 долларов США до вычета налогов и сборов. Стоимость варьируется в зависимости от типа автомобиля, марки, марки и модели. Стоимость рабочей силы варьируется от 50 долларов до 140 долларов в зависимости от того, сколько времени занимает работа для модели транспортного средства.

    Затраты на ремонт заднего моста

    Стоимость запчастей для ремонта моста составляет большую часть стоимости и составляет примерно  430 долларов  до 480 долларов  долларов. Стоимость ремонта заднего моста обычно составляет от 50 до 70 долларов.

    Можно ли отремонтировать погнутую ось?

    В большинстве случаев погнутая ось не подлежит ремонту и подлежит замене. Плохая ось приведет к другим повреждениям вашего автомобиля в будущем. Поэтому очень важно, чтобы ось была в отличном состоянии, чтобы избежать других дорогостоящих ремонтов.

    Симптомы погнутой оси

    Автомобили с исправными осями работают бесшумно и плавно. Когда транспортное средство с погнутой или сломанной осью будет неустойчивым, шумным, протечет и вызовет вибрацию в автомобиле и рулевом колесе. Каждый из этих симптомов является поводом для проверки автомобиля.

    Неустойчивая езда

    Если ваша полуось погнута, это нарушит выравнивание вашего автомобиля. Когда это произойдет, ваш автомобиль будет тянуть в одну сторону и/или раскачивать. Во время вождения может быть трудно обнаружить неправильный развал-схождение колес. Чтобы проверить это, полезно, чтобы друг ехал позади вас и искал раскачивание колес или то, как движется ваша машина.

    Шум при вождении

    Слышимый шум, такой как лязг или щелканье во время вождения, является признаком того, что у вас могут быть проблемы с осями. Это происходит из-за трения с другими частями автомобиля, и на это следует обратить внимание и проверить его у профессионала.

    Утечки смазки

    Если вы обнаружите признаки утечки смазки вокруг шин, возможно, вышел из строя ШРУС. ШРУСы находятся на концах рядом с колесами, и если они треснут, смазка будет течь вокруг колес. Это явный признак того, что вашему автомобилю требуется обслуживание и ремонт.

    Вибрация во время вождения

    Если вы чувствуете вибрацию в автомобиле или особенно в рулевом колесе, это хороший признак того, что у вас погнута ось, колесо или нарушена развал-схождение. Вибрация может показаться незначительным неудобством, но может привести к дополнительным повреждениям и более дорогостоящему ремонту вашего автомобиля. Если вы попали в аварию или попали в глубокую выбоину, и теперь ваш автомобиль вибрирует во время вождения, обратитесь в сервисный центр.

    Безопасно ли ездить с погнутой осью?

    Оси вашего автомобиля, как передние, так и задние, абсолютно необходимы для правильного функционирования вашего автомобиля. Они вместе с трансмиссией берут мощность от двигателя и передают ее на колеса. Они рассчитаны на долгий срок службы, но их можно погнуть или сломать, если вы наедете на бордюр, попадете в выбоину на высокой скорости или попадете в автомобильную аварию. Можно ли ехать с погнутой осью, зависит от следующего.

    Сильно изогнутые оси

    Вы не можете ездить на оси, которая изогнута более чем на четверть дюйма.
