1-2 — Сигнализатор горючих и токсичных газов: Описание, цена, заказ
Стационарный сигнализатор СТГ-1-2 предназначен для непрерывного автоматического контроля концентрации горючих газов и оксида углерода в воздухе. Забор пробы осуществляется диффузионно.
СТГ-1-2 представляет собой стационарный автоматический трехканальный прибор непрерывного действия.

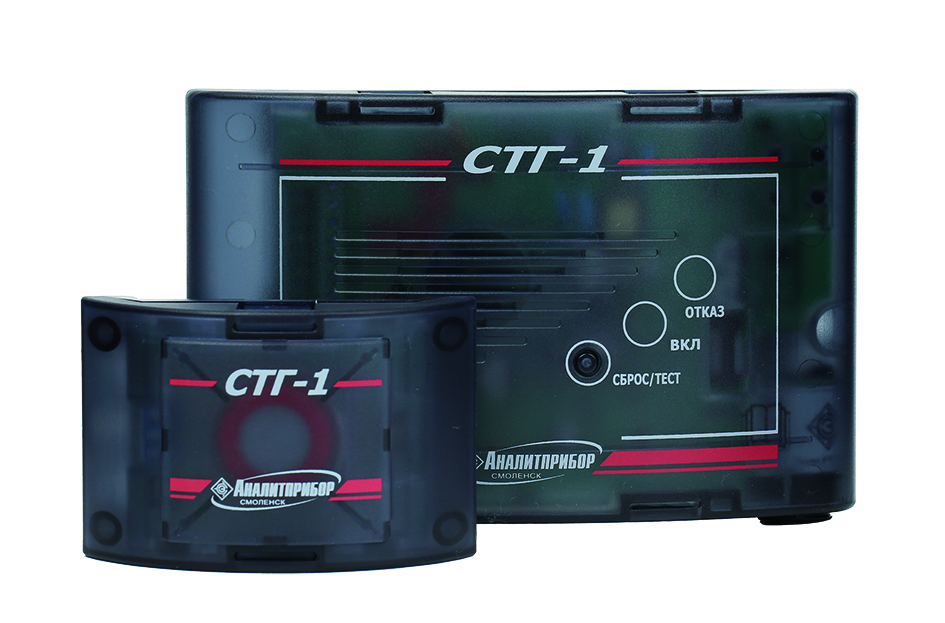

Сигнализаторы состоят из блока контроля и сигнализации (БКС) со встроенным электрохимическим датчиком СО и двух выносных блоков термохимического датчика СН (БД). Связь между компонентами сигнализатора осуществляется по трехпроводному кабелю.
БД и БКС выполнены, в пластмассовом корпусе. На передней панели БД и БКС расположены индикатор зеленого цвета свечения «ВКЛ», индикаторы красного цвета свечения «ГАЗ», индикатор желтого цвета свечения «ОТКАЗ»; на передней панели БКС расположена кнопка отключения исполнительных устройств «СБРОС».
Под передней панелью БКС расположены защитная крышка, опломбированная наклейкой предприятия-изготовителя, индикаторы единичные зеленого цвета К1 и К2, кнопки для градуировки сигнализатора, порт управления «В/О» и группы клеммных контактов — «230V, 50 Hz», «ВНЕШНЯЯ АВАРИЯ», «КЛАПАН 230В», «КЛАПАН 40В», «ПОРОГ1-СО», «ПОРОГ2-СО», «ПОРОГ-CH», «КОНТРОЛЬ».
Под передней панелью БД расположены защитная крышка, опломбированная наклейкой предприятия-изготовителя, группа клеммных контактов для подключения электропитания и выдачи сигнала о включении сигнализации АВАРИЯ-CH, разъем «УПРАВЛ.», для установки значения порога аварийной сигнализации.
- Выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, для контроля метрологических характеристик по каналу оксида углерода, клеммная группа «КОНТРОЛЬ»;
- Релейный выходной сигнал типа «сухой контакт» (два уровня срабатывания), клеммные группы «ПОРОГ 1-СО», «ПОРОГ2-СО»;
- Релейный выходной сигнал типа «сухой контакт» (один уровень срабатывания), клеммные группы «ПОРОГ-СН»
Режимы работы
Режим | Вид сигнализации | Световая сигнализация | Звуковая сигнализация | Клапан (40В; 230В) | Замыкание реле | Сигнализация на БД |
---|---|---|---|---|---|---|
Сигнализатор выключен | — | — | — | — | — | |
Сигнализатор включен с установленной перемычкой «В/О» | от 5 до 6 Гц | Импульсы на клапане 40В | ПОРОГ-СН ПОРОГ1-СО ПОРОГ2-СО | — | ||
Сигнализатор включен без перемычки «В/О». Режим прогрева | — | Напряжение переменного тока на клапане 230В | — | |||
Содержание горючих газов на БД ниже порога срабатывания сигнализации ПОРОГ-СН и содержание оксида углерода на БКС ниже порога срабатывания сигнализации ПОРОГ1-СО | — | — | Напряжение переменного тока на клапане 230В | — | — | |
Содержание горючих газов на БД достигло порога срабатывания сигнализации ПОРОГ-СН | АВАРИЙНАЯ-СН | от 5 до 6 Гц | Импульсы на клапане 40В | ПОРОГ-СН | ||
Внешнее устройство замыкает контакты «ВНЕШНЯЯ АВАРИЯ» | ВНЕШНЯЯ АВАРИЯ | Двойной с периодом 5 с | Импульсы на клапане 40В | ПОРОГ-СН ПОРОГ1-СО ПОРОГ2-СО | — | |
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ1-СО | ПРЕДУПРЕД- ИТЕЛЬНАЯ-СО | — | Напряжение переменного тока на клапане 230В | ПОРОГ1-СО | — | |
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ2-СО | АВАРИЙНАЯ-СО | от 0,5 до 1 Гц | Импульсы на клапане 40В | ПОРОГ1-СО ПОРОГ2-СО | — | |
Неисправность измерительного канала оксида углерода на БКС или обрыв в кабеле связи БКС и БД | ОТКАЗ | Одиночный с периодом 9 — 10 с | Напряжение переменного тока на клапане 230В | — | — | |
Неисправность измерительной схемы по каналу горючих газов на БД или выход из строя ТХД | ОТКАЗ | Одиночный с периодом 9 — 10 с | Напряжение переменного тока на клапане 230В | — |
Виды сигнализации
Вид сигнализации | Индикация | Состояние |
---|---|---|
Сигнализатор включен | Горит индикатор зеленого цвета на блоке контроля и сигнализации и на БД | Напряжение подано на сигнализатор СТГ-1-2, сигнализатор работает |
Предупредительная CO | По каналу СО индикатор красного цвета мигает с частотой 0,5 — 1 Гц | Концентрация CO достигла значения ПОРОГ 1. Срабатывают контакты реле «Порог 1 CO». Автоматически отключается при снижении концентрации СО ниже порогового значения |
Аварийная CO | Горит индикатор красного цвета, прерывистые звуковые сигналы | Концентрация CO достигла значения ПОРОГ 2. Срабатывают контакты реле «Порог 2 CO». Блокирующееся состояние, отключается при условии снижения концентрации CO и после нажатия кнопки «Сброс» |
Аварийная CH | Индикатор красного цвета мигает с частотой 5 — 6 Гц на БКС и БД. Звуковые сигналы на БКС | Концентрация горючих газов достигла порога срабатывания ПОРОГ CH. Срабатывают контакты реле «Порог CH». Блокирующееся состояние, отключается при условии снижения концентрации горючих газов и после нажатия кнопки «Сброс». Сигнализация имеет приоритет над сигнализациями Порог 1 CO и Порог 2 CO. |
Отказ | Горит индикатор желтого цвета на БКС | Неисправна измерительная схема по каналу CO, короткое замыкание или обрыв кабеля. |
Горит индикатор желтого цвета на БКС и БД | Неисправна измерительная схема по каналу горючих газов или выход из строя термохимического датчика. | |
Внешняя авария | Двойная вспышка индикатора красного цвета с интервалом 5с и звуковая сигнализация | Возникает при поступлении сигнала «АВАРИЯ». Контакты реле «Порог 1 CO», «Порог 2 CO» и «Порог CH» переключаются в положение, аналогичное активированной предупредительной и аварийной сигнализации. |
Прерывистые вспышки желтого индикатора на БД | Автоматическая корректировка нуля по каналу горючих газов. |
«Порог CH» устанавливается перемычкой на порте управления блока датчика.
Установленное по умолчанию состояние сигнализации «Аварийная CH» (включена, выключена) после включения сигнализатор устанавливается перемычкой на порте управления блока контроля и сигнализации.
Корректировка нуля и чувствительности происходит при подаче установленных сигналов на порт управления блока контроля и сигнализации.
Технические характеристики
Параметр | Значение |
---|---|
Принцип измерения | электрохимический (по каналу оксида углерода) термохимический (по каналам горючих газов) |
Способ отбора пробы | диффузионный |
Рабочее положение | вертикальное, угол наклона в любом направлении не более 20° |
Режим работы | Непрерывный |
Количество датчиков: Выносные по горючему газу Встроенный по оксиду углерода |
2 1 |
Диапазон измерений по оксиду углерода (CO) | от 0 до 200 |
Предустановка регулируемых порогов: По горючему газу (метан), % НКПР По оксиду углерода (СО) Порог 1, мг/м3 По оксиду углерода (СО) Порог 2, мг/м3 |
10±5 или 20±5 20±5 100±25 |
Срабатывание релейных выходов: Порог 1 Порог 2 |
220В; 2,5А (одна группа) 220В; 1А (одна группа) |
Оперативность срабатывания сигнализации, с, не более Горючий газ По оксиду углерода(СО) |
15 45 |
Прогрев сигнализатора, мин, не более По каналу оксида углерода По каналу горючих газов |
60 5 |
Мощность, потребляемая сигнализаторами, В·А, не более | 10 |
Степень защиты по ГОСТ 14254-96 | IP30 |
Устройчивость к воздействию температуры и влажности по ГОСТ Р 52931—2008 | В3 |
Устойчивость к воздействию климатических факторов по ГОСТ 15150-69 | УХЛ категории 4 |
Устойчивость к воздействию атмосферного давления по ГОСТ Р 52931-2008 | Р1 |
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N2 |
Диапазон рабочих температур, °С | 0 — +50 |
Максимальное удаление сигнализатора и датчика, м, не более | 200 |
Сечение жилы кабеля связи между сигнализатором и датчиком, мм | 0,75 |
Габариты, мм БД БКС |
110х50х70 195х60х120 |
Масса, кг БВ БКС |
0,5 1,0 |
Питание от сети, В | Переменное 130 — 253, 50Гц |
Средний срок службы, лет, не менее Датчик СО Датчик СН4 | 10 3 5 |

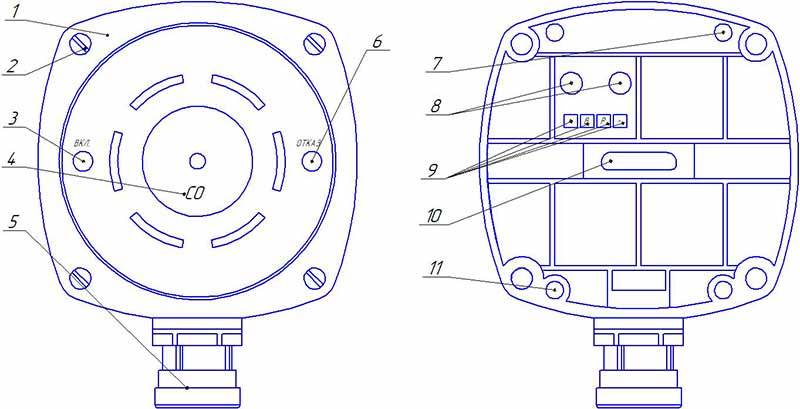

Габаритные размеры
Блок контроля и сигнализации БКС:
Блок датчик БД:
Схема соединения сигнализаторов СТГ-1-2 в шлейф
Комплект поставки
В комплект поставки сигнализатора СТГ-1-2 входит:
- Сигнализатор;
- Принадлежности и запасные части;
- Техническая и эксплуатационная документация.
За отдельную плату поставляется
- Электромагнитные клапаны КЭГ-9720
- Ду20 мм, диаметр прохода G 1+3/4-В 40В;
- Ду25 мм, диаметр прохода G 1-В 40В;
- Ду40 мм, диаметр прохода G 1-1/2-В 220В;
- Ду50 мм, диаметр прохода G 2-В 220В;
- Ду32 мм, диаметр прохода G 1+1/4-В 220В;
- Ду20 мм, диаметр прохода G 3/4-В 220В;
- Ду25 мм, диаметр прохода G 1-В 220В;
- Ду32 мм, диаметр прохода G 1+1/4-В 40В;
- Термохимический датчик ИБЯЛ.413923.031-03; (Просмотреть в формате 3D)
- Электрохимический датчик ИБЯЛ.305649.035-54;
- Баллоны с поверочными газовыми смесями;
- Вентиль точной регулировки ВТР ИБЯЛ.306577.002;
- Индикатор расхода ИР ИБЯЛ.418622.003-01;
- Для приема сигнала «АВАРИЯ» и выдачи световой, звуковой сигнализации: диспетчерский пульт ДИСП ИБЯЛ. 465213.003.

1-2 — Сигнализатор горючих и токсичных газов: Описание, цена, заказ
Стационарный сигнализатор СТГ-1-2 предназначен для непрерывного автоматического контроля концентрации горючих газов и оксида углерода в воздухе. Забор пробы осуществляется диффузионно.
СТГ-1-2 представляет собой стационарный автоматический трехканальный прибор непрерывного действия.
Сигнализаторы состоят из блока контроля и сигнализации (БКС) со встроенным электрохимическим датчиком СО и двух выносных блоков термохимического датчика СН (БД). Связь между компонентами сигнализатора осуществляется по трехпроводному кабелю.
БД и БКС выполнены, в пластмассовом корпусе. На передней панели БД и БКС расположены индикатор зеленого цвета свечения «ВКЛ», индикаторы красного цвета свечения «ГАЗ», индикатор желтого цвета свечения «ОТКАЗ»; на передней панели БКС расположена кнопка отключения исполнительных устройств «СБРОС».
Под передней панелью БКС расположены защитная крышка, опломбированная наклейкой предприятия-изготовителя, индикаторы единичные зеленого цвета К1 и К2, кнопки для градуировки сигнализатора, порт управления «В/О» и группы клеммных контактов — «230V, 50 Hz», «ВНЕШНЯЯ АВАРИЯ», «КЛАПАН 230В», «КЛАПАН 40В», «ПОРОГ1-СО», «ПОРОГ2-СО», «ПОРОГ-CH», «КОНТРОЛЬ».
Под передней панелью БД расположены защитная крышка, опломбированная наклейкой предприятия-изготовителя, группа клеммных контактов для подключения электропитания и выдачи сигнала о включении сигнализации АВАРИЯ-CH, разъем «УПРАВЛ.», для установки значения порога аварийной сигнализации.
- Выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, для контроля метрологических характеристик по каналу оксида углерода, клеммная группа «КОНТРОЛЬ»;
- Релейный выходной сигнал типа «сухой контакт» (два уровня срабатывания), клеммные группы «ПОРОГ 1-СО», «ПОРОГ2-СО»;
- Релейный выходной сигнал типа «сухой контакт» (один уровень срабатывания), клеммные группы «ПОРОГ-СН»
Режимы работы
Режим | Вид сигнализации | Световая сигнализация | Звуковая сигнализация | Клапан (40В; 230В) | Замыкание реле | Сигнализация на БД |
---|---|---|---|---|---|---|
Сигнализатор выключен | — | — | — | — | — | |
Сигнализатор включен с установленной перемычкой «В/О» | от 5 до 6 Гц | Импульсы на клапане 40В | ПОРОГ-СН ПОРОГ1-СО ПОРОГ2-СО | — | ||
Сигнализатор включен без перемычки «В/О». Режим прогрева | — | Напряжение переменного тока на клапане 230В | — | |||
Содержание горючих газов на БД ниже порога срабатывания сигнализации ПОРОГ-СН и содержание оксида углерода на БКС ниже порога срабатывания сигнализации ПОРОГ1-СО | — | — | Напряжение переменного тока на клапане 230В | — | — | |
Содержание горючих газов на БД достигло порога срабатывания сигнализации ПОРОГ-СН | АВАРИЙНАЯ-СН | от 5 до 6 Гц | Импульсы на клапане 40В | ПОРОГ-СН | ||
Внешнее устройство замыкает контакты «ВНЕШНЯЯ АВАРИЯ» | ВНЕШНЯЯ АВАРИЯ | Двойной с периодом 5 с | Импульсы на клапане 40В | ПОРОГ-СН ПОРОГ1-СО ПОРОГ2-СО | — | |
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ1-СО | ПРЕДУПРЕД- ИТЕЛЬНАЯ-СО | — | Напряжение переменного тока на клапане 230В | ПОРОГ1-СО | — | |
Содержание оксида углерода на БКС достигло порога срабатывания сигнализации ПОРОГ2-СО | АВАРИЙНАЯ-СО | от 0,5 до 1 Гц | Импульсы на клапане 40В | ПОРОГ1-СО ПОРОГ2-СО | — | |
Неисправность измерительного канала оксида углерода на БКС или обрыв в кабеле связи БКС и БД | ОТКАЗ | Одиночный с периодом 9 — 10 с | Напряжение переменного тока на клапане 230В | — | — | |
Неисправность измерительной схемы по каналу горючих газов на БД или выход из строя ТХД | ОТКАЗ | Одиночный с периодом 9 — 10 с | Напряжение переменного тока на клапане 230В | — |
Виды сигнализации
Вид сигнализации | Индикация | Состояние |
---|---|---|
Сигнализатор включен | Горит индикатор зеленого цвета на блоке контроля и сигнализации и на БД | Напряжение подано на сигнализатор СТГ-1-2, сигнализатор работает |
Предупредительная CO | По каналу СО индикатор красного цвета мигает с частотой 0,5 — 1 Гц | Концентрация CO достигла значения ПОРОГ 1. Срабатывают контакты реле «Порог 1 CO». Автоматически отключается при снижении концентрации СО ниже порогового значения |
Аварийная CO | Горит индикатор красного цвета, прерывистые звуковые сигналы | Концентрация CO достигла значения ПОРОГ 2. Срабатывают контакты реле «Порог 2 CO». Блокирующееся состояние, отключается при условии снижения концентрации CO и после нажатия кнопки «Сброс» |
Аварийная CH | Индикатор красного цвета мигает с частотой 5 — 6 Гц на БКС и БД. Звуковые сигналы на БКС | Концентрация горючих газов достигла порога срабатывания ПОРОГ CH. Срабатывают контакты реле «Порог CH». Блокирующееся состояние, отключается при условии снижения концентрации горючих газов и после нажатия кнопки «Сброс». Сигнализация имеет приоритет над сигнализациями Порог 1 CO и Порог 2 CO. |
Отказ | Горит индикатор желтого цвета на БКС | Неисправна измерительная схема по каналу CO, короткое замыкание или обрыв кабеля. |
Горит индикатор желтого цвета на БКС и БД | Неисправна измерительная схема по каналу горючих газов или выход из строя термохимического датчика. | |
Внешняя авария | Двойная вспышка индикатора красного цвета с интервалом 5с и звуковая сигнализация | Возникает при поступлении сигнала «АВАРИЯ». Контакты реле «Порог 1 CO», «Порог 2 CO» и «Порог CH» переключаются в положение, аналогичное активированной предупредительной и аварийной сигнализации. |
Прерывистые вспышки желтого индикатора на БД | Автоматическая корректировка нуля по каналу горючих газов. |
«Порог CH» устанавливается перемычкой на порте управления блока датчика.
Установленное по умолчанию состояние сигнализации «Аварийная CH» (включена, выключена) после включения сигнализатор устанавливается перемычкой на порте управления блока контроля и сигнализации.
Корректировка нуля и чувствительности происходит при подаче установленных сигналов на порт управления блока контроля и сигнализации.
Технические характеристики
Параметр | Значение |
---|---|
Принцип измерения | электрохимический (по каналу оксида углерода) термохимический (по каналам горючих газов) |
Способ отбора пробы | диффузионный |
Рабочее положение | вертикальное, угол наклона в любом направлении не более 20° |
Режим работы | Непрерывный |
Количество датчиков: Выносные по горючему газу Встроенный по оксиду углерода |
2 1 |
Диапазон измерений по оксиду углерода (CO) | от 0 до 200 |
Предустановка регулируемых порогов: По горючему газу (метан), % НКПР По оксиду углерода (СО) Порог 1, мг/м3 По оксиду углерода (СО) Порог 2, мг/м3 |
10±5 или 20±5 20±5 100±25 |
Срабатывание релейных выходов: Порог 1 Порог 2 |
220В; 2,5А (одна группа) 220В; 1А (одна группа) |
Оперативность срабатывания сигнализации, с, не более Горючий газ По оксиду углерода(СО) |
15 45 |
Прогрев сигнализатора, мин, не более По каналу оксида углерода По каналу горючих газов |
60 5 |
Мощность, потребляемая сигнализаторами, В·А, не более | 10 |
Степень защиты по ГОСТ 14254-96 | IP30 |
Устройчивость к воздействию температуры и влажности по ГОСТ Р 52931—2008 | В3 |
Устойчивость к воздействию климатических факторов по ГОСТ 15150-69 | УХЛ категории 4 |
Устойчивость к воздействию атмосферного давления по ГОСТ Р 52931-2008 | Р1 |
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N2 |
Диапазон рабочих температур, °С | 0 — +50 |
Максимальное удаление сигнализатора и датчика, м, не более | 200 |
Сечение жилы кабеля связи между сигнализатором и датчиком, мм | 0,75 |
Габариты, мм БД БКС |
110х50х70 195х60х120 |
Масса, кг БВ БКС |
0,5 1,0 |
Питание от сети, В | Переменное 130 — 253, 50Гц |
Средний срок службы, лет, не менее Датчик СО Датчик СН4 | 10 3 5 |
Габаритные размеры
Блок контроля и сигнализации БКС:
Блок датчик БД:
Схема соединения сигнализаторов СТГ-1-2 в шлейф
Комплект поставки
В комплект поставки сигнализатора СТГ-1-2 входит:
- Сигнализатор;
- Принадлежности и запасные части;
- Техническая и эксплуатационная документация.
За отдельную плату поставляется
- Электромагнитные клапаны КЭГ-9720
- Ду20 мм, диаметр прохода G 1+3/4-В 40В;
- Ду25 мм, диаметр прохода G 1-В 40В;
- Ду40 мм, диаметр прохода G 1-1/2-В 220В;
- Ду50 мм, диаметр прохода G 2-В 220В;
- Ду32 мм, диаметр прохода G 1+1/4-В 220В;
- Ду20 мм, диаметр прохода G 3/4-В 220В;
- Ду25 мм, диаметр прохода G 1-В 220В;
- Ду32 мм, диаметр прохода G 1+1/4-В 40В;
- Термохимический датчик ИБЯЛ.413923.031-03; (Просмотреть в формате 3D)
- Электрохимический датчик ИБЯЛ.305649.035-54;
- Баллоны с поверочными газовыми смесями;
- Вентиль точной регулировки ВТР ИБЯЛ.306577.002;
- Индикатор расхода ИР ИБЯЛ.418622.003-01;
- Для приема сигнала «АВАРИЯ» и выдачи световой, звуковой сигнализации: диспетчерский пульт ДИСП ИБЯЛ. 465213.003.
