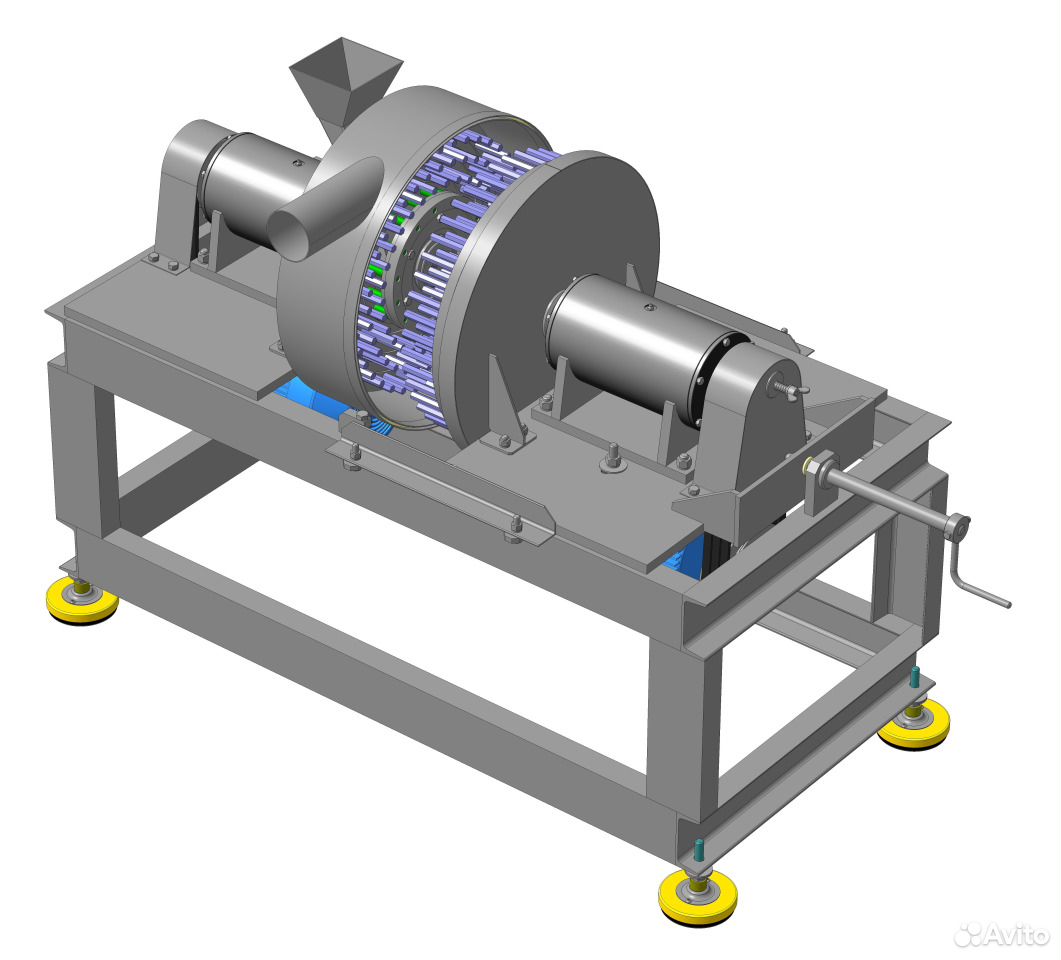

Стержневая дробилка: особенности конструкции и принцип работы

Стержневая мельница проектирование и производство — МашПром-Эксперт (Санкт-Петербург)

Категория: Статьи Автор: Виталий Заикин Дата: 22.08.2012 Просмотров: 15858

Стержневые мельницы и шаровые цилиндрические мельницы с центральной разгрузкой по своему устройству аналогичны. Длина стержневых мельниц обычно в полтора-два раза больше диаметра, чем шаровых аналогичного типа. По технологии разгрузки стержневых мельницы от измельченного продукта различают с центральной и периферической разгрузкой (для сухого измельчения неметаллических полезных ископаемых).

«Машпро-Оборудование» проектирует и изготавливает узлы и механизмы для работы стержневых мельниц. Для ознакомления с оборудованием изготавливаемое для мельниц перейдите в раздел Список выпускаемого оборудования. В этом разделе вы найдете такие машины и механизмы для стержневых мельниц как скруббера, бутары, футеровочную машину для замены металлической футеровки, механизм для загрузки стержней в мельницу, кюбеля для загрузки шаров в шаровые мельницы, зумпф и многое другое оборудование для предприятий горной промышленности. Ознакомьтесь с Референциями наших заказчиков на спроектированное и изготовленное нами оборудование для горно-обогатительных предприятий.

Большим достоинством стержневых мельниц является меньший износ футеровки что приводит к уменьшению затрат на перефутеровку мельницы и замене стержней и более низкая стоимость последних по сравнению с шарами. Стержневые мельницы применяют для мелкого дробления руды до 1—2 мм перед гравитационными и электромагнитными процессами обогащения или перед шаровыми мельницами.

Футеровочная машина нашего производства позволяет механизировать процесс замены футеровки и тем самым уменьшить время простоя мельницы. Автомат замены стержней, выпускаемый нами, производит дозагрузку стержней в мельницу, что позволяет также сократить время простоя оборудования.

Конструктивно стержневая мельница с центральной разгрузкой отличается от шаровой мельнице аналогичного типа размером диаметра разгрузочной горловины. Чтобы снизить уровень пульпы и увеличить скорость прохождения материала, горловину делают значительно больше, чем у шаровых мельниц такого же диаметра. При внутреннем диаметре разгрузочной горловины 1200 мм и более исключается необходимость устройства люка в корпусе мельницы, так как в нее можно проникнуть через горловину. Конструкция загрузочной горловины стержневых мельниц рассчитана на прохождение в единицу времени большого количества материала, особенно при работе мельницы в открытом цикле при малой степени измельчения.

Для установки футеровки в барабаны мельниц с горловинами меньшего диаметра, не имеющих лаза, необходимо снимать одну из торцевых крышек. Торцевые крышки барабана стержневой мельницы защищают футеровкой, образующей плоские торцовые поверхности, ограничивающие продольное перемещение стержней. Торцовые крышки стержневых мельниц имеют меньшую конусность, чем крышки шаровых мельниц. Применяют также и слегка конические торцевые стенки для облегчения загрузки в мельницу измельчаемого материала.

Футеровка мельницы при использовании нашей перефутеровочной машины позволяет механизировать процесс загрузки и выгрузки футеровки при минимальных размерах цапфы диаметром 1100мм.

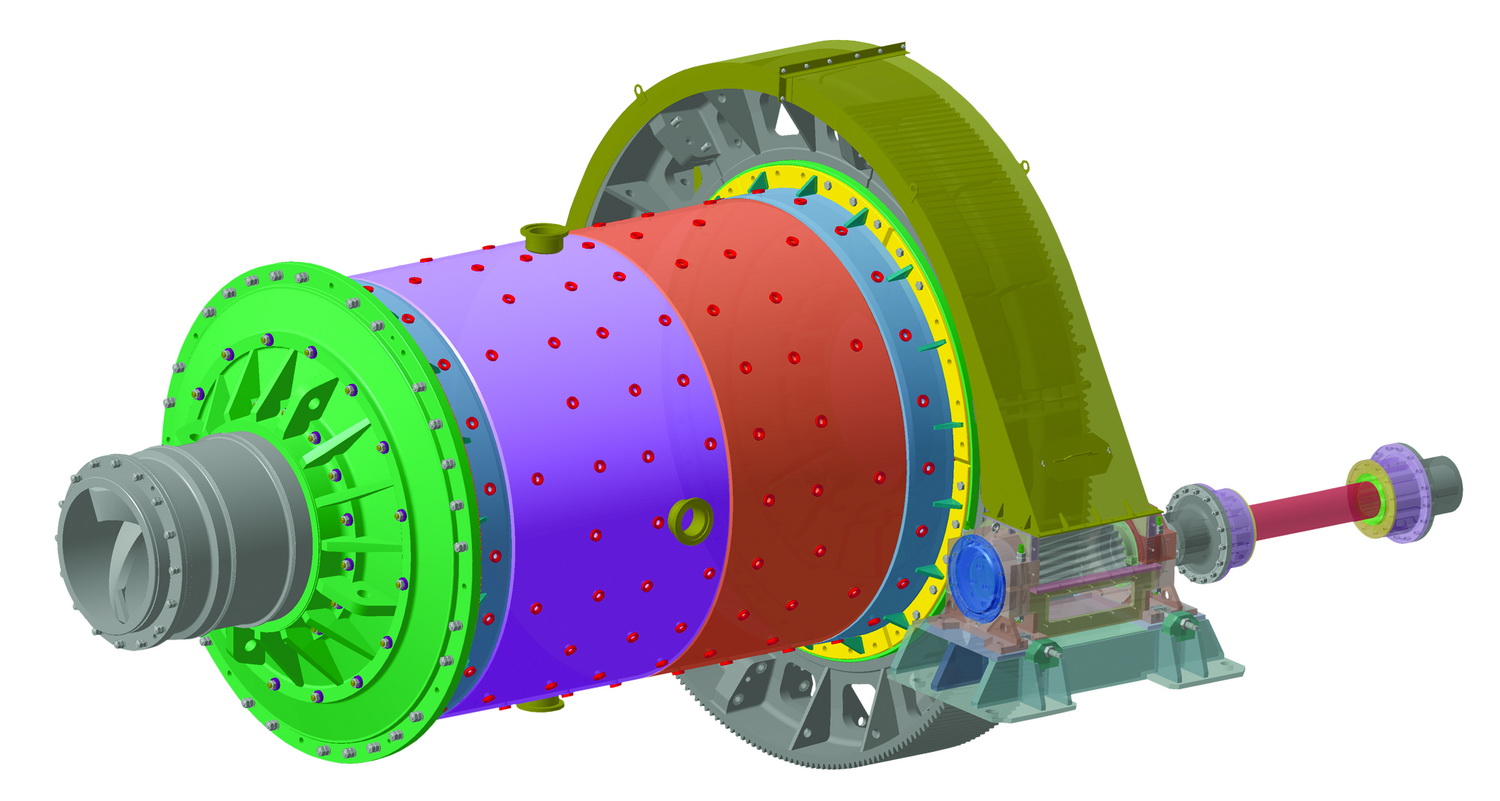

1 — барабан; 2 — улитковый питатель; 3 — загрузочная втулка;

4 — подшипник; 5 — футеровка барабана;

6 — венцовая шестерня; 7 — разгрузочная горловина

Основные части мельницы — цилиндрический корпус, изготовляемый из листовой стали, и литые торцевые крышки с пустотелыми цапфами. Мельница вращается в подшипниках и приводится во вращение либо прямым соединением ведущего вала с тихоходным электродвигателем, либо, при электродвигателе с нормальным числом оборотов, через редуктор. Для питания мельницы материалом служит улитковый питатель, установленный на загрузочной цапфе. Корпус мельницы и торцевые крышки выложены броневыми плитами, закрепляемыми болтами.

Особенностью помола в стержневых мельницах является меньшее содержание в готовом продукте наиболее мелких фракций, что для многих случаев (например, если продукт измельчения подвергается последующей фильтрации) представляется желательным. Такой эффект работы стержневых мельниц достигается благодаря тому, что стержни разъединены один от другого более крупными кусками материала, которые измельчаются в первую очередь.

Работа стержневых мельниц имеет специфические особенности, измельчение в ней происходит в результате ударов и трения по линейному контакту вдоль образующей соприкасающихся стержней, поэтому к их футеровкам предъявляются определенные требования. Для стержневых мельниц применяется два вида футеровки — волнистая или ступенчатая футеровка барабана внахлестку. Применение гладкой футеровки не целесообразно из-за сильного скольжения стержней данная футеровка быстро изнашивается. Стержневые мельницы в зависимости от назначения снабжаются улитковыми, барабанными или комбинированными питателями.

Отношение длины барабана к диаметру для стержневых мельниц обычно составляет 1,4–2. Считается, что нельзя изготовлять стержневые мельницы длиной менее 1,25D по условиям спутывания стержней; обычно это отношение составляет (1,4¸ 1,6)D.

В связи с тем, что при увеличением длины мельницы падает ее пропускная способность из-за недостаточного уклона потока пульпы не удается использовать в полной мере увеличение производительности мельницы за счет расширения ее диаметра; в настоящее время предельным диаметром стержневой мельницы считается 4,5 м.

Вследствие большой массы стержней на единицу объема мельницы производительность стержневых мельниц выше производительности шаровых. Скорость вращения стержневых мельниц несколько ниже, чем шаровых, и составляет 60—80% критической. С повышением частоты вращения мельницы в известных пределах увеличивается производительность. Наличие широкой разгрузочной цапфы у стержневых мельниц позволяет производить сухое измельчение. В этом случае производительность их уменьшается примерно на 30% при увеличении расхода энергии на 1 т измельченного продукта.

Дробящими телами в мельнице являются стержни, изготовленные из высокоуглеродистой стали. Диаметр стержней колеблется от 40 до 100 мм, а длина обычно на 25—50 мм меньше внутренней длины мельниц. Мельница наполняется стержнями на 100—200 мм ниже оси мельницы, т. е. стержни занимают 35—45% внутреннего объема мельницы. Объемная масса стержней равна 6,25—7,0 т/м3. Смесь стержней разного диаметра имеет объемную массу на 15— 20% больше по сравнению со стержневой загрузкой из стержней одного диаметра.

Для нормальной работы стержневой мельницы необходимо, чтобы стержни, изношенные до некоторого предельного диаметра, не гнулись в мельнице, а ломались на короткие прямые куски и выходили из мельницы вместе с пульпой. Чем больше длина стержней и мельницы, тем больше диаметр изношенных стержней, которые ломаются в мельнице. При длине стержней 6 м средний диаметр изношенных стержней достигает 50 мм. Если сделать стержни из недостаточно хрупкой стали, то более длинные, изношенные до малого диаметра, опутают остальные, как проволокой. В настоящее время предельной считается длина стержневой мельницы 6 м, этот предел определяется трудностями изготовления стержней большей длины.

В практике рудообогатительных фабрик применяют стержни и шары. Стержни изготовляют прокаткой из углеродистой стали. Они должны разламываться на короткие куски (а не скручиваться) после изнашивания до некоторого диаметра. При измельчении руды в стержневой мельнице контакт между стержнями осуществляется по длине стержня, а не в отдельных точках, как при измельчении шарами. При свободном падении стержня сила удара в каждой точке получается меньшей, чем удар шара, так как этот удар воспринимается большой площадью. Поэтому стержневые мельницы дают более равномерный по крупности измельченный продукт, чем шаровые. Для компенсации износа мелющих тел в мельницах на практике используются два способа догрузки: регулярная — догрузка одноразмерными наиболее крупными измельчающими телами (шары, стержни) и рационная — догрузка разноразмерными измельчающими телами при определенном соотношении тел различных размеров. Стержни в мельницу могут подаваться также с помощью мостового крана или стержнепогрузочной машины, перефутировочной машины, но при полной остановке мельнице.

Коррозионный износ при мокром измельчении является главной составляющей общего износа, благодаря чему расходные коэффициенты на порядок выше, чем при сухом измельчении. В практике износ шаров и стержней колеблется в широких пределах. При измельчении магнетитовых кварцитов Кривого Рога расход по нескольким фабрикам за длительный период работы составил, кг/т: стержней 0,4–0,5; шаров 1,2–2,2; футеровок 0,14–0,2. По медным флотационным фабрикам средний расход шаров составил 1,5 кг/т, футеровки 0,1 кг/т;

«Машинопромышленное объединение» проектирует и изготавливает нестандартное оборудование, механизированные комплексы, запасные части как к стержневым, так и шаровым мельницам. Мы имеем возможность изготовить различное нестандартное оборудование для мельницы по техническому заданию заказчика. Мы изготавливаем и поставляем оборудование для предприятий горно-обогатительной промышленности и имеем положительную деловую репутацию. Более подробно ознакомится с нашей продукцией вы сможете на нашем сайте.

Приглашаем к сотрудничеству

+7(812) 987 9110 +7(812) 322 8737 Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Завод «Машпромобъединение»

Стержневая Мельница — ООО Хунцзи Хэнань-Главная страница

Обзор продукта

Обзор продукта

Описание

Стержневая мельница есть два типа– сухая и мокрая, обычно мокрая ширино используется. Допускается использовать различный абразив в соответствии с различными типами материала. Традиционный контакт поверхности изменяется линейным контактом. Эта конструкция позволяет стержневой мельнице в значительной степени увеличить производственную мощность и производить порошковые материалы с равномерной тонкостью.

Стержневая мельница широко применяется для измельчения металлических и неметаллических руд, а также в водяном хозяйстве, на стекольном промышленности и промышленности строительных материалов, в главным образом для измельчения различных руд, горных пород, искуственных песков и т.д.. Стержная мельница выпускаемая Hongji Group(ООО Хунцзи Хэнань) принимает опору подшипников качения. Таким образом, она имеет преимущества как размер выпуска равномерный и высокая производительность.

Мельница для производства песка, имеет широкий диапазон применения. Представляет надежное оборудование для дробления камней, также применяется для перетирания песка в строительных целях.

1.Для разрушения полевого шпата, кварцита, и руды.

2.Для мелкого и среднего дробления материалов с большой прочностью, таких как: стальная дробь, медная руда, железная руда, заполнитель бетона и т.д.

3.Особенно подходит для изготовления песка из гравия.

Наша мельница для производства песка еще с преимуществом экономии энергии.

Применение

Принцип работы

Внутри барабана мельницы находится абразивный материал, вращение барабана создает центробежную силу, под действием центробежной силы и силы фракции. Песок, получается, путем удара и измельчения.

Наш завод

Отгрузка

Успешный проект

1.Помольная станция в провинции Юньнань

2.2200*7000 стержневая дробилка для доломита и известняка гружена в Россию

3. Стержневая дробилка для обогащения железняка и свинцовоцинковой руды отправлена в обогатительную фабрику в Шаньдун(КНР)

4.Стержневая дробилка для кварцевого песка и доломита отправлена в компанию строительного материала Нанькин(КНР)

5.Стержневая дробилка для корунда и боксита отправлена в компанию износостойкого материала в Гуандун(КНР)

Часто задаваемые вопросы

Отзывы от покупателей

Технические параметры

Модель	Скорость вращения цилиндра (об / мин)	Вес шаров (т)	Входной размер (мм)	Выходной размер(мм)	Производительность (т/ч)	Мощность (кВт)	Вес (т)
Ф900×1800	39	1.5	≤20	0.075-0.89	0.8-2	18.5	4.6
Ф900×3000	39	2.7	≤20	0. 075-0.89	1-4	22	5.6
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	32	5	≤25	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	27	7.5	≤25	0.074-0.4	2-5	75	15.6
Ф1500×5700	28	12	≤25	0.074-0.4	3.5-6	130	24.7
Ф1830×3000	25	11	≤25	0.074-0.4	4-10	130	28
Ф1830×6400	24	21	≤25	0.074-0.4	7-16	210	34
Ф1830×7000	24	23	≤25	0.074-0.4	8-18	245	36
Ф2100×3600	23	19	≤25	0. 074-0.4	10-36	210	46
Ф2200×4500	21	27	≤25	0.074-0.4	12-23	280	48.5
Ф2200×6500	21	35	≤25	0.074-0.4	14-26	380	52.8
Ф2200×7000	21	35	≤25	0.074-0.4	15-28	380	54
Ф2200×7500	21	35	≤25	0.074-0.4	15-30	380	56
Ф2400×4500	21	30	≤25	0.074-0.4	18-45	320	65
Ф2400×8000	20	36	≤25	0.074-0.4	20-48	410	81
Ф2700×3600	21	39	≤25	0.074-0.4	19-75	400	83
Ф2700×4000	20	40	≤25	0. 074-0.4	20-78	400	85
Ф2700×4500	20	48	≤25	0.074-0.4	22-85	430	89
Ф3200×4500	18	65	≤25	0.074-0.4	29-140	800	137
Ф3200×5400	18	81.6	≤25	0.074-0.4	30-180	800-1000	146
Ф3600×4500	17	88	≤25	0.074-0.4	35-210	1000	190
Ф3600×6000	17	117	≤25	0.074-0.4	38-240	1250-1500	220
Ф3600×8500	17	144	≤25	0.074-0.4	45-260	1800	260
