«Краткая справка: Советский полугусеничный грузовик ЗИС-42 времен Великой Отечественной войны. История создания, характеристики и опыт эксплуатации»

Характеристики полугусеничного грузовика ЗИС-42

Страна:	СССР
Тип:	Грузовой автомобиль
Дата выпуска:	1942 год
Длинна:	6097 мм
Ширина:	2360 мм
Высота:	2175 мм (с тентом 2950 мм)
Броня, лоб:	Нет
Броня, борт:	Нет
Броня, башня:	Нет
Экипаж:	1 человек (мест в кабине - 2 в кузове для сидения - 14)
Двигатель:	76 л.с. при 2400 об./мин
Дальность хода:	390 км (с прицепом)
Максимальная скорость:	35,9 км/ч по шоссе
Масса:	5252 кг + до 1500 тонн при движении с прицепом (2250 без него) + прицеп массой до 4750 (2750 кг норма).
Вооружение:

В 1940 году автозаводом ЗИС была выпущена небольшая партия полугусеничных грузовиков ЗИС-22. В связи с началом войны и эвакуацией автозавода работы в этом направлении были приостановлены, однако уже осенью 1942 года, когда ЗИС снова начал выпускать автомобили, в серийное производство был запущен и полугусеничный грузовой автомобиль ЗИС-42, представлявший собой усовершенствованный вариант ЗИС-22.

В принципе ЗИС-42 представлял собой обычный грузовик ЗИС-5В, у которого вместо задних ведущих колес были установлены тележки гусеничной ходовой части. Рамка каждой гусеничной тележки состояла из штампованных боковин, жестко связанных опорной ступицей и поперечинами.

зис-42, полугусеничный грузовой вездеход. Сходство с ЗИС-5В очевидно

На концах тележки между боковинами спереди размещалось ведущее колесо, а сзади – направляющее (ленивец). Между ними была балансирно подвешена система из четырех катков, закрытая кожухом. Весь движитель был подвешен балансирно на полуосях заднего моста. Привод ведущего колеса осуществлялся цепью Галля от звездочки на полуоси. Гусеничный ход был снабжен резинотканевой лентой с резиновыми башмаками и металлическими накладками для зацепления со звездочкой ведущего колеса.

зис-42, полугусеничный грузовой вездеход

По сравнению с грузовиком ЗИС-5В тягач имел более мощный двигатель ЗИС-5М, усиленный радиатор и три дополнительных бензобака общей емкостью 240 л. Для повышения проходимости тягача по снегу была предусмотрена установка лыж на его передние колеса. С лыжами на передних колесах тягача и на колесах буксируемого артиллерийского орудия обеспечивалась возможность движения по снегу глубиной до 1 м. При движении по пересеченной местности тягач мог преодолеть ров шириной 6,8 м и глубиной 1 м, подъем до 28° и брод глубиной до 0,6 м.

Автомобиль ЗИС-42 и его улучшенная модификация ЗИС-42М находились в производстве до 1944 года.

Всего был изготовлен 5931 автомобиль этого типа.

Источник: полугусеничный грузовик ЗИС-42

armedman.ru

Полугусеничный вездеход ЗИС-42

В 1942 году дальнейшим развитием полугусеничного вездехода ЗИС-22 стал грузовой автомобиль повышенной проходимости ЗИС-42, который предназначался для работы в условиях бездорожья и в качестве артиллерийского тягача. Новый вездеход в отличие от своего предшественника ЗИС-42 производился серийно. В начале 1942 года было произведено несколько опытных партий вездеходов ЗИС-42, а с конца того же года началось производство улучшенной модификации под индексом ЗИС-42М.

В годы войны ЗИС-42 использовали как транспортные машины и артиллерийские тягачи, эти вездеходы внесли свой вклад в ход военных баталий. Собранные в механизированный кулак в январе 1944 года, они обеспечили подвоз артиллерии под стены Великого Новгорода. Залпы тяжелых орудий оказались для врага неожиданными, и город был освобожден.

В 1943 – 1944 годах был проведен сравнительный пробег вездеходов с участием трофейных автомобилей и техники союзников. ЗИС-42 доказал, что обладает во многом уникальным движителем. Многолетний труд специалистов «НАТИ»: ученых, конструкторов, инженеров, испытателей, техников, водителей, рабочих, позволил создать движитель, по совокупности вездеходных свойств превосходивший зарубежные аналоги, в особенности при движении по различным снежным покровам. Тысячи километров испытательных пробегов, часы и дни, проведенные за испытательным стендом, не были напрасными.

По результатам применения этих автомобилей на фронтах, докладывавшихся на заседаниях Технического Комитета ГАВТУ КА, было сделано заключение о том, что ЗИС-42 может быть использован как транспортная машина, но не как тягач. Для боевой же обстановки она неприменима вследствие ненадежности и плохой маневренности.

ЗИС-42 производили до 1946 года, за все время производства было выпущено 6 372 автомобиля ЗИС-42 и ЗИС-42М.

russoauto.ru

ЗИС-42

Идеей резко повысить проходимость обычного грузового автомобиля, превратив его в полугусеничный, занимались с 1928 года инженеры НАТИ А.С. Кузин и Г.А. Сонкин. Вместо ведущих колес на заднюю ось были установлены две специальные, многокатковые тележки с ре-зинокордными гусеницами. В результате удельное давление, к тому же распределенное равномерно, снижалось до требуемых 0,2 кгс/см2, что обеспечивало уверенное движение по тяжелому бездорожью: снегу, болоту и песку. К тому же у балансирная подвеска хорошо приспосабливалась к неровностям грунта — машина не срезала, а перебиралась через них.

Подобная техника заинтересовала военных, рассчитывавших использовать ее в качестве быстроходных тягачей для буксировки орудий дивизионной и зенитной артиллерии. Упрощалась и проблема насыщения армии вездеходами, при изготовлении которых задействовались большие производственные мощности новых автозаводов.

Уже в 1936 году на базе относительно прочного и надежного 3-тонного грузовика ЗИС-5 по этой схеме построили полугусеничный НАТИ-ВЗ. После испытаний и доработок (правда, не завершенных) его с 1939 года стали выпускать на 1-м Ленинградском авторемонтном заводе (JIAP3), а с 1940 года — и в Москве, под маркой ЗИС-22. Некоторые машины участвовали в боях на Карельском перешейке, но показали себя плохо из-за «врожденного» недостатка — усилие на гусеницу передавалось от обоих пневматических ведущих колес тележки за счет трения, чего часто недоставало при езде по снегу и грязи. Низкой оказалась и прочность движителя. Зимой 1940 года в присутствии начальника Главного автобронетанкового управления генерала Д.Г. Павлова провели сравнительные испытания разных вездеходов на снегу глубиной 0,5 м. ЗИС-22 ходили намного лучше других, но тоже ненадежно — ведущие колеса пробуксовывали в обледеневших гусеницах. Тогда по предложению конструктора НАТИ А.Ф. Андронова решили применить принудительное (зубчатое) зацепление ведущих колес с плицами гусениц. В создании новой полугусеничной машины участвовали сотрудники НАТИ Г.Б. Арманд, A.M. Бобков, Ю.К. Головин, С.И. Кот-ляр, Д.Д. Мельман, Г.И. Праль, В.Ф. Родионов и Б.В. Шишкин и др.

Два образца НАТИ В32-52 (или ЗИС-22-52) с более мощным двигателем ЗИС-16 (86 л.с.) изготовили весной 1940 года. Осенью и зимой на армейском полигоне провели сравнительные испытания, правда, не выявившие всех дефектов. Вездеход показал удовлетворительную надежность и... заворожившую всех невиданную ранее проходимость — уверенно буксировал дивизионную 76-мм пушку и 122-мм гаубицу с грузом в 2 т на платформе по снегу глубиной 0,6 м (с лыжами на колесах тягача и орудия — до 1 м, без прицепа —2 м). ЗИС-22-52 преодолевал нетронутое болото, заполненный грязью ров шириной 6,8 м и глубиной 1 м, брод глубиной в 0,6 м, подъем до 28 и развивал тягу на гравийном шоссе в 2940 кгс. Средняя скорость по проселку достигала 14 км/ч, по шоссе — 25 км/ч, максимальная — 39,8 км/ч. Отметив определенные недоработки, военные сделали вывод: «Требованиям Красной Армии удовлетворяет ЗИС-22-52 как средний автомобиль высокой проходимости для перевозки грузов по бездорожью и как быстроходный арттягач противотанковой и полковой артиллерии... При устранении указанных недостатков ЗИС-22-52 может быть рекомендован для производства...» Поломки и отдельные дефекты отнесли к вполне устранимым при начатом в 1941 году освоении производства новой машины, названной ЗИС-42. Для этого на ЗИС перевели большую группу конструкторов НАТИ во главе с Г.А. Сонкиным. До лета выпустили три тягача, причем один — с укороченной базой (для ожидаемого улучшения маневренности, которая на деле только ухудшилась) — как буксировщик противотанковой и полковой артиллерии, с сиденьями и снарядными ящиками в кузове. Осенью подготовили проект установки на ЗИС-42 реактивных минометов БМ-13 (кстати, через год на полубронированном варианте ЗИС-41 смонтировали 57-мм противотанковую пушку). К октябрю, перед самой эвакуацией завода, ЗИС-42 был почти готов к производству. Вернулись к нему уже весной 1942 года. Артиллеристы настаивали на выпуске именно ЗИС-42, а не более надежного полноприводного ЗИС-32, хотя специалистам было ясно, что на базе малопригодного к работе с перегрузками ЗИС-5В полноценного тягача не получится. Однако в апреле 1942 года Сонкин получил за создание ЗИС-42 Сталинскую премию...

В сентябре первую партию из девяти ЗИС-42 отправили под Сталинград, где их использовали как тягачи в отдельных зенитных дивизионах при создании противотанковой обороны вдоль передовой. Вскоре выпуск их достиг 7 машин в день.

Рамка каждой гусеничной тележки тягача состояла из штампованных боковин, жестко связанных опорной ступицей и поперечинами. На ее переднем конце — ведущее колесо с зубчатым венцом, зажатым между двумя обрезиненными колесами. Сзади — такое же направляющее — ленивец (но без зубчатого венца), с помощью которого натягивалась гусеница. Между ними к рамке балансирно подвешивалась каретка с 4 двойными опорными обрезиненными катками, попарно связанными траверсами с рычагами подвески и ее рессорой. Это позволяло гусенице хорошо приспосабливаться к рельефу пути. На первых ЗИС-42 каретка опорных катков — неразрезная, без рессоры.

Гусеницу составляли две ленты из обрезиненной бельтинг-ткани, связанные поперечными стальными накладками для зацепления со звездочкой. Штампованные шлицы с гребнями удерживали полотно гусеницы от сброса. Накладки покрыли резиновыми башмаками удачно выбранной замкнутой формы. Они служили грунтозацепами, а зимой прессовали снег, что улучшало сцепление с ним. Часть башмаков заменялась противобук-сировочными шпорами. Для стабилизации шага гусеницы ее предварительно вытягивали. Сверху на рамке устанавливался поддерживающий ролик типа опорного. Каждый движитель балан-сирно подвешивали на удлиненных цапфах заднего моста ЗИС-5В, вращение на ведущее колесо передавалось от его полуоси понижающей цепной передачей, закрытой кожухом. Внутри ведущих колес стояли открытые колодочные тормоза с ножным механическим приводом, ручной тормоз был центральным, дисковым — от ЗИС-6. Для уменьшения потерь при езде по снегу и болотам на передние колеса надевали лыжи, которые заодно уплотняли снег перед гусеницей. Этой же цели служил поддон под балкой передней оси.

Отличие от стандартного ЗИС-5В заключалось в установке двигателя ЗИС-5М (впоследствии — с ограничителем оборотов), усиленного радиатора и трех дополнительных бензобаков (на 240 л). Коробка передач имела блокировку от самовыключения наиболее употребительной 3-й ступени.

Платформу площадью 6,43 м2 подняли на 130 мм и снабдили боковыми сиденьями и тентом; на последующих сериях радиатор и фары прикрыли решетками, на раме предусмотрели место для лебедки.

Хорошо задуманный и рассчитанный гусеничный движитель, с высокими сцепными и тяговыми характеристиками, при движении по снегу обеспечивал тягу в 2250 кгс, ограниченную двигателем. При более мощном 84-сильном (на ЗИС-42М), не выпускавшемся серийно, и особенно при опытной установке американского «Уайта» (147 л.с.) тяга по снегу возрастала до 3710 кгс, а предельный угол подъема по твердому грунту — до 30°. Явно недостаточен был силовой диапазон в трансмиссии (всего 6,59), но расширить его, например, за счет демультипликатора вряд ли представлялось возможным: не выдержали бы стандартные узлы. И так у ЗИС-42 нередко случались обрывы цепей и гусениц, деформация рамок тележек, поломки руля и заднего моста. Добавим плохую маневренность на укатанной дороге (радиус поворота — до 15 м), малую скорость и большой расход топлива. В начале 1943 года на полубронированном ЗИС-43 с 37-мм зениткой попробовали заменить тяговые цепи тележек карданными валами, но и это мало повысило надежность. И все же, только собрав по фронту все тягачи и усадив в них пехоту, в январе 1944 года удалось внезапно прорваться к окруженному глубокими снегами Новгороду и освободить его. Да и командование Южного фронта признавало, что в весеннюю распутицу того же года, остановившую колесную технику, лишь ЗИС-42 обеспечивали военные перевозки...



Евгений ПРОЧКО, инженер

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АРТИЛЛЕРИЙСКОГО ТЯГАЧА ЗИС-42

Масса в снаряженном состоянии без груза, кг 5252 Грузоподъемность платформы, кг:

при движении без прицепа 2250при движении с прицепом 1500при движении по снежной целине 1750

Масса буксируемого прицепа, кг 2750с перегрузкой 4750

Мест в кабине 2Мест в кузове для сидения 14Габариты, мм:

длина без лыж 6097длина с лыжами на передних колесах 6745ширина 2360высота по кабине (с нагрузкой) 2175с тентом 2950База опорных катков задней тележки, мм 2165 База, мм:от оси передних колес до оси качания задней тележки 3810до оси каретки опорных катков 3685Колея, мм:передних колес 1546задней тележки (по серединам гусениц) 1705

Ширина гусениц, мм: полная 415рабочая 360

Дорожный просвет под передним мостом, мм318 Среднее удельное давление с грузом на платформе (при погружении в грунт на 100 мм), кгс/см 2:

гусеничного движителя на грунте 0,287гусеничного движителя на снежной целине 0,266лыж передних колес 0,12

Максимальная мощность двигателя, л.с. 76при частоте вращения мин 2400

Максимальная скорость с нагрузкой по шоссе, км/ч 35,9Запас хода по шоссе с прицепом, км 390 Предельный преодолеваемый подъем по твердому грунту с нагрузкой без прицепа, град. 22Количество выпущенных машин (1942 — 1946 гг.) 6372



Техника-молодёжи Историческая серия.

techno-story.ru

ЗИС-42 ЗИС-33 гусеничный грузовик

Полугусеничный тягач ЗИС-33

фотография ЗИС-33 полугусеничный

ЗИС-33 представлял собой модификацию грузовика ЗИС-5 со съемными гусеничными движителями, устанавливаемых на задние мосты для лучшей проходимости в заснеженных условиях советско-финской войны (1939—1940). Трансформируемый грузовик-вездеход имел лишь военное назначение, в гражданской эксплуатации гусеницы снимали, и автомобиль превращался в обычный ЗИС-5. Особой надежностью и практичностью грузовик со съемными гусеничными комплектами не отличался, однако, его идея легла в основу разработки универсальной гусеницы для создания более полноценных быстроходных вездеходов на полугусеничном ходу.

На испытания, проходившие с 3 по 30 сентября, были представлены опытные полноприводные автомобили ЗИС-32, новые опытные варианты полугусеничного ЗИС-22, автомобили с приспособлением повышения проходимости ЗИС-35. Параллельно для сравнения по проходимости и экономике испытывались серийные ЗИС-22, ЗИС-5 с цепями Гаянт и ЗИС-6 с цепями Оверрол. В ходе испытаний общий километраж пробега устанавливался в 2000 км, из них 1000 км по проселку, 600 км по шоссе смешанного типа, 350 км по бездорожью, 50 км по болотам и топким грунтам. Предполагалось первоначально загрузить автомобиль 2500 кг груза, но фактически ЗИСы были нагружены 2000 кг, а именно «чугунными чушками с равномерной укладкой их по всей площади грузовой платформы». В процессе испытаний «буксировка аварийных машин, а также вытаскивание засевших в грязи, производились испытуемыми автомобилями и главным образом полугусеничным ЗИС-22-50».

Полугусеничный тягач ЗИС-42 1942-1946 гг.

фотография ЗИС-42 полугусеничный

ЗиС-42 и ЗиС-42М — советский полугусеничный вездеход. Предназначался для работы в условиях бездорожья и в качестве артиллерийского тягача. Представлял собой дальнейшее развитие полугусеничного грузовика ЗиС-22. ЗиС-42/ -42М серийно производился на заводе ЗиС на базе обычного грузовика ЗиС-5В в 1942—1944 гг. Образцы испытывались в 1940 году. Начало ВОВ и эвакуация завода прервали подготовку к запуску в производство. Ранний ЗиС-42 был произведён в нескольких опытных партиях в 1942, а с конца того же года выпускалась его улучшенная модификация ЗиС-42М, находившаяся в производстве до 1944 года. Произведено 6 372 автомобиля ЗИС-42 и ЗИС-42М.

фотография ЗИС-42 полугусеничный

От базового ЗИС-5В полугусеничный ЗИС-42 отличался наличием гусеничной ходовой части с двумя качающимися тележками вместо задних ведущих колес. Рамка каждой гусеничной тележки состояла из штампованных боковин, жестко связанных опорной ступицей и поперечинами. На концах тележки между боковинами спереди размещалось ведущее колесо, а сзади — направляющее (ленивец). Между ними была балансирно подвешена система из четырех катков, закрытая кожухом. Весь движитель был подвешен балансирно на полуосях заднего моста. ЗИС-42 имел поддон и кожух на передней оси. Для предохранения от ударов движителей при езде по сильнопересеченной местности с нижней стороны платформы на специальных кронштейнах устанавливались четыре ограничительных ролика. Гусеничная лента (общая ширина — 415 мм) представляла собой резино-тканевую ленту с металлическими накладками. При езде по глубокому снегу, болоту использовались лыжи, устанавливаемые на передние колёса. Модернизированный автомобиль (ЗИС-42М) имел двигатель типа ЗИС-16 (84 л.с.). Радиатор и фары прикрывались решёткой для защиты от повреждений. На фото ЗСУ ЗиС-43 (зенитная самоходная установка).

фотография ЗИС-42 артилерийский транспортер

Принципиально новой была конструкция движителя. Все предыдущие варианты базировались на схеме – резиновая лента одевается на ведущие колеса и передает движение за счет трения. Кажущаяся простота этой схемы в сочетании с возможностью движения автомобиля без гусениц были заманчивыми, но предполагаемые преимущества оборачивались явными недостатками. Лента гусеницы могла проскальзывать по колесу. Для предотвращения проскальзывания требовалось значительное натяжение гусеничной ленты, что приводило к ее растяжению. Гусеницы соскакивали или рвались в самый неподходящий момент. В новой конструкции возможность всякой пробуксовки резинометаллической гусеницы относительно ведущих колес устранялась, так как теперь она приводилась в движение звездочкой. Движитель состоял из рамки, на переднем конце которой между боковин помещалось зубчатое ведущее колесо, а на заднем – ленивец. Между ведущим колесом и ленивцем подвешивалась на оси рычажно-балансирная система катков, называемых бегунами. Она включала четыре двойных нажимных бегуна, попарно соединенных траверсами. Передача крутящего момента от ведущей звездочки полуоси заднего моста на звездочку ведущего колеса движителя осуществлялось цепью Галля.

фотография ЗИС-42 пожарный автомобиль

фотография ЗИС-42 артилерийский тягач

фотография ЗИС-42 грузовик

Ведущее колесо движителя имело зубчатый венец, входящий в зацепление с накладками гусеницы: на резинотканевом основании гусеницы крепились металлические плицы с резинотканевыми беговыми башмаками. Сверху, посредине рамки, установлен поддерживающий ролик, служащий для поддержания верхней ветви гусеницы. Передаточное отношение цепной передачи составляло 1,7. Натяжение цепи Галля осуществлялось винтовым механизмом, воздействующим на ось ведущего колеса. Подобный механизм натягивал гусеницу, перемещая ленивец. В новом вездеходе двигатель ЗИС-5 предполагалось заменить более мощным двигателем ЗИС-16. (Позже на ЗИС-42 стали устанавливать моторы, развивающие мощность 84 л.с. при 2650 об/мин, выпускаемые на Миасском заводе, куда была эвакуирована часть производственных мощностей Московского завода). Также ставился усиленный радиатор автомобиля ЗИС-16 и дополнительное оборудование в виде передней защитной решетки и переднего поддона.

Механизм натяжения гусеницы ЗИС-42

Весной 1942 года, когда часть эвакуированного оборудования автозавода имени Сталина вернулась в московские цеха, началась подготовка к серийному выпуску вездехода, т.к тяжелейшее положение с транспортом в период ВОВ заставило военных вспомнить о ЗИС-22М. Программа испытаний была утверждена заместителем НКО генерал-полковник Вороновым 26 апреля 1942 г. Сами испытания прошли на следующий день.. На испытания автомобиль поступил под наименованием ЗИС-42. Это был тот самый автомобиль, что проходил полигонные испытания летом 1941 г. под обозначением ЗИС-22М. Автомобиль имел двигатель ЗИС-16 (в данной связи надо отметить некорректность утверждения некоторых авторов о том, что на ЗИС-42 никогда не ставился мотор ЗИС-16), развивший мощность 80 л/с.

Вездеходу предстояло буксировать гаубицу образца 1938 г., весившую 2360 кг, а с передком все 2900 кг. Кроме того в кузов нагрузили 0,5 боекомплекта и 8 человек орудийного расчета общим весом около 2 т. В процессе испытаний орудие буксировалось 40 км с передком, а остальной путь без передка. Всего с орудием на прицепе было пройдено по асфальтированному шоссе 78 км, по булыжному шоссе 18 км. Еще 30 км вездеход прошел по проселочной дороге с выбоинами заполненными водой и целине (колесо погружается в грунт на 1/4 — 1/3 диаметра). На протяжении пройденного пути были сделаны выезды для занятия предполагаемых огневых позиций через канавы, по пахоте и по мокрому лугу.

Комиссия отметила, что за время испытаний агрегаты машины работали нормально. «Перегрева не наблюдалось». «Канавы шириной до 1,5 м и глубиной около 0,6 м, рытвины, воронки, мокрый луг и подъем около 10° машина с орудием на крюке преодолевает свободно». Заключение по результатам испытаний гласило, что ЗИС-42 может быть использован в качестве тягача для буксировки 122-мм гаубицы обр.1938 г.

В 1943 – 1944 годах был проведен сравнительный пробег вездеходов с участием трофейных автомобилей и техники союзников. ЗИС-42 доказал, что обладает во многом уникальным движителем. Многолетний труд специалистов НАТИ: ученых, конструкторов, инженеров, испытателей, техников, водителей, рабочих, позволил создать движитель, по совокупности вездеходных свойств превосходивший зарубежные аналоги, в особенности при движении по различным снежным покровам. Тысячи километров испытательных пробегов, часы и дни, проведенные за испытательным стендом, не были напрасными.

По результатам применения этих автомобилей на фронтах, докладывавшихся на заседаниях Технического Комитета ГАВТУ КА, было сделано заключение о том, что ЗИС-42 может быть использован как транспортная машина, но не как тягач. Для боевой же обстановки она неприменима вследствие ненадежности и плохой маневренности. ЗИС-42 использовались в армии как транспортные машины и артиллерийские тягачи до начала 50-х гг.

Произведено ЗИС-42 по годам
1942 г.	752 шт.
1943 г.	2115 шт.
1944 г.	2334 шт.
1945 г.	1102 шт.
1946 г.	69 шт.

dar-web.ru

42 - это... Что такое ЗИС-42?

ЗИС-42

Общие данные

ЗИС-5

Производитель:	ЗИС
Марка:	ЗИС-5
Тип:	Бензиновый
Объём:	5560 см3
Максимальная мощность:	73 л.с., при 2300 об/мин
Максимальный крутящий момент:	280 Н·м, при 1200 об/мин
Конфигурация:	рядный, 6-цилиндр.
Цилиндров:	6
Клапанов:	12
Диаметр цилиндра:	101,6 мм
Ход поршня:	114,3 мм
Cтепень сжатия:	4,7
Система питания:	карбюратор двухкамерный МААЗ-5
Охлаждение:	жидкостное
Клапанной механизм:	нижнеклапанный
Материал блока цилиндров:	чугун
Материал ГБЦ (англ.)русск.:	чугун
Ресурс:	70-100 тыс.км тыс. км.
Тактность (число тактов):	4
Порядок работы цилиндров:	1-5-3-6-2-4
Рекомендованное топливо:	А-66

механическая 4-ступ.

Производитель:	ЗИС
Модель:	ЗИС-5
Тип:	механическая
Число ступеней:	4-ступ.
Передаточные отношения:
1 передача:	6,59
2 передача:	3,75
3 передача:	1,84
4 передача:	1,00
Задняя передача:	7,64
Тип шестерней:	прямозубые, скользящие
Синхронизаторы:	нет
Механизм управления:	напольный рычаг
Переключение:	ручное

Главная передача — двойная, цилиндро-коническая. Передаточное число — 6,41 Бортовая передача — цепная. Передаточное число — 1,769.

Характеристики

Массово-габаритные

Длина:

6097 мм(с лыжами - 6745 мм)

Высота:

2170 мм(с тентом - 2900 мм)

Колея задняя:

1705 мм

Колея передняя:

1546 мм

Динамические

Макс. скорость:

33 км/ч

На рынке

Предшественник Предшественник ЗИС-22

Другое

Грузоподъёмность:

2250 кг

Расход топлива:

50-100 л/100 км

Объём бака:

300 литров

Модификации

  ЗИС-42М Производитель: Годы производства: Предшественник: Двигатель: КПП: Высота: Масса: Макс. скорость:

ЗИС

1944—1946

ЗИС-42

ЗИС-5М Марка: ЗИС-5М Тип: Бензиновый Объём: 5560 см3 Максимальная мощность: 77 л.с., при 2400 об/мин Конфигурация: рядный, 6-цилиндр. Цилиндров: 6 Клапанов: 12 Диаметр цилиндра: 101,6 мм Ход поршня: 114,3 мм Cтепень сжатия: 5,3 Система питания: карбюратор двухкамерный МКЗ-10 Охлаждение: жидкостное Клапанной механизм: нижнеклапанный Материал блока цилиндров: чугун Материал ГБЦ (англ.)русск.: чугун Тактность (число тактов): 4 Порядок работы цилиндров: 1-5-3-6-2-4 Рекомендованное топливо: А-66

механическая 4-ступ. Производитель: ЗИС Модель: ЗИС-5 Тип: механическая Число ступеней: 4-ступ. Передаточные отношения:   1 передача: 6,59 2 передача: 3,75 3 передача: 1,84 4 передача: 1,00 Задняя передача: 7,64 Тип шестерней: прямозубые, скользящие Синхронизаторы: нет Механизм управления: напольный рычаг Переключение: ручное

2162 мм(с тентом - 2944 мм)

5495 кг

35 км/ч

ЗИС-42 и ЗИС-42М — советский полугусеничный вездеход. Предназначался для работы в условиях бездорожья и в качестве артиллерийского тягача. Представлял собой дальнейшее развитие полугусеничного грузовика ЗИС-22. ЗИС-42/ −42М серийно производился на заводе ЗИС на базе обычного грузовика ЗИС-5В в 1942—1946 гг. Ранний ЗИС-42 был произведён в нескольких опытных партиях в 1942 году, а с конца того же года выпускалась его улучшенная модификация ЗИС-42М, находившаяся в производстве до 1946 года. Всего произведено 6 372 автомобиля ЗИС-42 и ЗИС-42М.

История создания

Дефекты предшественников

Зимняя война 1939-1940 годов показала, что РККА не имеет работоспособных и надёжных вездеходов. Состоявшие на вооружении полугусеничные тягачи ЗИС-22 продемонстрировали целый «букет» недостатков. Применявшиеся на них резинотканевые гусеничные ленты быстро вытягивались, часто спадали на поворотах и рвались. При обрыве цепей, приводивших ведущие колёса, машина оставалась практически без тормозов (передние тормоза не держали, а наиболее эффективный ручной тормоз действовал на карданный вал) — особенно опасно это было на спусках. Машина очень плохо маневрировала: особенно трудно приходилось при необходимости выйти из колеи — передние неведущие управляемые колёса просто шли юзом. Из-за больших механических потерь в гусеничном движителе, мощности двигателя оказалось недостаточно — основным режимом движения оказались 1-я и 2-я передачи. Редко удавалось выйти на 3-ю передачу, а 4-я практически не использовалась.

Но самым неприятным оказалось то, что машина не показала ожидавшейся от неё проходимости по снегу и слабым грунтам. Снег и грязь набивались в гусеничную тележку и увеличивали сопротивление движению. При этом ведущие колёса начинали буксовать внутри обледенелых гусеничных лент. Этот дефект ещё больше усиливался за счёт дифференциалов, стоявших между передним и задним ведущими колёсами в каждой из гусеничных тележек (их поставили, опасаясь циркуляции мощности внутри гусеничного обвода) — в результате, стоило забуксовать одному из четырёх ведущему колесу, и машина останавливалась. В полной мере это было продемонстрировано на показе, который проводился в конце января 1940-го года на опытном поле НАТИ в присутствии начальника ГАБТУ РККА командарма II ранга Д.Г.Павлова. В показе участвовали полноприводные автомобили ЗИС-К-1 (6×6), ЗИС-К-2 (4×4), полугусеничные ГАЗ-60, НАТИ-ВЗ и ЗИС-22. Все они увязли в снегу.

После такого фиаско конструкторы НАТИ под руководством создателя ЗИС-22 Г.А.Сонкина основательно переработали машину — прежде всего, введя принудительное зацепление ведущих колёс с гусеничной лентой.

ЗИС-22-Н

Весной 1940 года был построен опытный образец ЗИС-22-Н («новый»). Он также имел по два ведущих колеса на борт с дифференциалом между ними, но его ведущие колёса вместо сдвоенных пневматических шин получили по паре сплошных грузошин (резиновых бандажей), между которыми устанавливались звёздочки для принудительного зацепления с гусеницей. Слабую резинокордную гусеницу заменили на металлическую с импортными резино-металлическими шарнирами «Джонсон». Каждый трак получил по два наружных резиновых башмака. Была усилена рамка движителя, повышена её жесткость. В результате этих усовершенствований снаряжённая масса машины выросла на 545 кг и составила 5205 кг. Практически весь рост массы пришёлся на гусеничные тележки, которые теперь весили 1973 кг — 38% от массы всей машины.

ЗИС-22-50

На следующем образце машины, получившем обозначение ЗИС-22-50, конструкцию гусеничного движителя существенно упростили — в каждой гусеничной тележке оставили только одно ведущее колесо (переднее). Это позволило не только отказаться от бортовых дифференциалов в тележке, но и упростить натяжение гусениц — эксцентриковые опоры поддерживающих роликов устранили и натяжение осуществлялось за счёт продольного перемещения ленивца, в который превратилось теперь заднее (бывшее ведущее) колесо. Кроме того, ведущие колёса оснастили колодочными тормозами действующими (совместно с передними тормозами) от педалей. При этом на выходе из КПП сохранялся центральный дисковый тормоз (от ЗИС-6) с ручным управлением. Безопасность и надёжность машины возросли, но с ними возросла и масса тележек — теперь они весили 2070 кг. Кроме того, на 160 литров увеличили ёмкость бензобаков. Вместо двигателя ЗИС-5 (73 л.с.) на машину установили более мощный мотор ЗИС-16 (85-88 л.с.), благодаря чему в цепной передаче (от заднего моста к ведущим колёсам) стало возможным понизить передаточное число на 10,6% — теперь оно равнялось 1,6. Чтобы устранить перегрев двигателя, на машину поставили увеличенный радиатор, заимствованный от ЗИС-6. Всё это позволило поднять максимальную скорость машины до 38 км/ч, но снаряжённая масса достигла 5845 кг (без груза).

ЗИС-22-52

С целью снижения массы на следующем варианте машины, получившем обозначение ЗИС-22-52, металлические гусеничные ленты заменили на более лёгкие, каждая из которых состояла из двух резинотканевых лент, соединённых между собой кованными накладками (траками), расположенными с шагом 100 мм. С этими накладками зацеплялись зубья ведущего колеса, а от соскакивания ленты удерживались штампованными плицами, которые крепились к лентам с внутренней стороны. С наружной стороны на лентах закреплялись резиновые башмаки, привулканизированные к стальным основаниям. Для движения по гололёду на гусеницу устанавливалось по 5 шпор. Общая ширина такой сдвоенной гусеничной ленты составляла 400 мм. При этом среднее удельное давление на грунт равнялось 0,433 кг/см². ЗИС-22-52 построили в двух экземплярах и в сентябре 1940 года и в феврале-марте 1941 года испытывали в Кубинке совместно с полугусеничным тягачом «Краусс-Маффей». По итогам испытаний ЗИС-22-52 рекомендовалось усилить гусеничные тележки (в особенности опорные катки), снизить массу и предотвратить спадание гусениц. Однако, в целом ЗИС-22-52 был признан удовлетворяющим требованиям Красной Армии. Было принято решение внедрить ЗИС-22-52 в производство на московском автозаводе ЗИС с выпуском 2000 машин в 1941 году.

ЗИС-22М — он же ЗИС-42

При внедрении конструкции ЗИС-22-52 на заводе, машина получила заводское обозначение ЗИС-22М. В её конструкцию были внесены следующие изменения: ширину гусениц увеличили с 400 до 414 мм, связывающие их накладки усилили и стали выполнять прецезионной ковкой. Увеличили прочность штампованных плиц, ввели в них рёбра жёсткости. Чтобы снизить вероятность спадания гусениц в повороте — расстояние между плицами сократили до 35 мм. Для повышения проходимости по снегу и слабым грунтам опустили оси ведущих и направляющих колёс — при этом длина опрной поверхности увеличилась до 2100 мм (при погружении движителя на 100 мм), но несколько ухудшилась маневренность. Дефицитный и недостаточно надёжный двигатель ЗИС-16 был заменён на серийный ЗИС-5 мощностью 73 л.с.

Учитывая большое количество конструктивных изменений, накопившихся по сравнению с исходным ЗИС-22, ЗИС-22М был перемаркирован в ЗИС-42. До лета 1941 года успели изготовить три машины в качестве эталонов для серии. Одна из них получила укороченную базу с целью улучшения манёвренности (впрочем, опыт оказался неудачным). В июле 1941 года эти машины проходили полигонные испытания, которые были признаны успешными. Машина готовилась к производству, но планы по её выпуску были сорваны в октябре 1941 года, когда началась эвакуация завода[1].

Описание конструкции

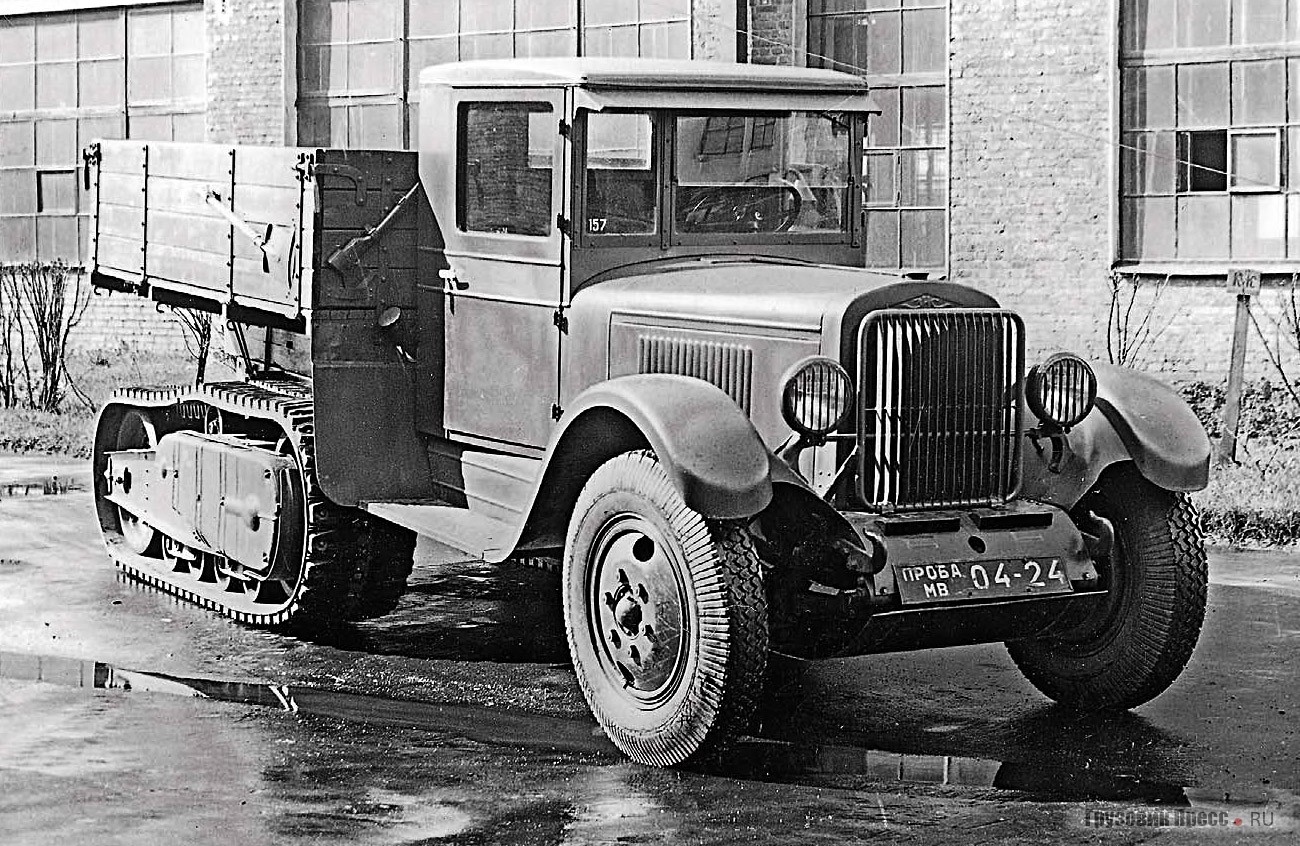

Испытания опытного образца ЗИС-42, 27 апреля 1942 г.

От базового ЗИС-5В полугусеничный ЗИС-42 отличался наличием гусеничной ходовой части с двумя качающимися тележками вместо задних ведущих колес. Рамка каждой гусеничной тележки состояла из штампованных боковин, жестко связанных опорной ступицей и поперечинами. На концах тележки между боковинами спереди размещалось ведущее колесо, а сзади — направляющее (ленивец). Между ними была балансирно подвешена система из четырех катков, закрытая кожухом. Весь движитель был подвешен балансирно на полуосях заднего моста. ЗИС-42 имел поддон и кожух на передней оси. Для предохранения от ударов движителей при езде по сильнопересеченной местности с нижней стороны платформы на специальных кронштейнах устанавливались четыре ограничительных ролика.

Гусеничная лента (общей шириной 414 мм) представляла собой две резинотканевых ленты толщиной 21 мм и шириной 178 мм каждая, соединённых между собой металлическими накладками. С этими накладками зацеплялись зубья ведущего колеса, а от соскакивания ленты удерживались штампованными плицами, которые крепились к лентам с внутренней стороны. С наружной стороны на лентах закреплялись резиновые башмаки, привулканизированные к стальным основаниям.

При езде по глубокому снегу, болоту использовались лыжи, устанавливаемые на передние колёса.

Модернизированный автомобиль (ЗИС-42М) имел двигатель типа ЗИС-5M (76 л.с.)[2];[3]. Радиатор и фары прикрывались решёткой для защиты от повреждений.

Технические характеристики ЗИС-42 (ЗИС-42М)

• Двигатель:
  • марка — ЗИС-5 (ЗИС-5М)
  • максимальная мощность — 73 (76) л.с.
    • при частоте вращения — 2300 (2400) об/мин
• Масса в снаряжённом состоянии (без груза) — 5268 (5495) кг
• Грузоподъёмность:
  • при движении без прицепа — 2250 кг
  • при движении с прицепом — 1500 кг
  • при движении по снежной целине — 1750 кг
• Масса буксируемого прицепа — 2750 кг
  • с перегрузкой — 4750 кг
• Количество мест:
  • в кабине — 2
  • в кузове — 9 (12-16)
• Габаритные размеры:
  • длина — 6097 мм
    • длина с лыжами на передних колёсах — 6745 мм
  • ширина — 2360 мм
  • высота по кабине (с нагрузкой) — 2170 (2162) мм
    • высота по тенту (с нагрузкой) — 2900 (2944) мм
• База:
  • от оси передних колёс до оси качания гусеничной тележки — 3810 мм
  • от оси передних колёс до оси каретки опорных катков — 3685 мм
  • от оси передних колёс до оси передней звёздочки — 2550 мм
  • опорных катков гусеничной тележки — 1135 мм
• Колея:
  • передних колёс — 1546 мм
  • гусеничного движителя (по серединам гусениц) — 1705 мм
• Ширина гусениц:
  • полная — 414 мм
  • рабочая — 356 мм
• Дорожный просвет:
  • под передним мостом — 318 мм
  • под задним мостом — 375 (390) мм
• Среднее удельное давление с грузом на платформе:
  • гусеничного движителя на твёрдом грунте — 0,299 (0,304) кг/см²
  • гусеничного движителя на снежной целине при погружении на 100 мм — 0,266 (0,277) кг/см²
  • лыж под передними колёсами — 0,12 кг/см²
• Емкость бензобаков: 180 литров
• Расход топлива:
  • по шоссе — 47,5 л/100 км
  • по сухому просёлку — 73,4 л/100 км
  • по грязному просёлку — 90,2 л/100 км
• Запас хода:
  • по шоссе с прицепом — 390 км
  • по лесным и просёлочным дорогам с прицепом — 197 км
• Максимальная скорость:
  •  расчётная — 35,9 (41,8) км/ч
  • полученная на серийных машинах — 33 (35) км/ч
• Преодолеваемые препятствия:
  • максимальный подъём по грунту с прицепом — 17°
  • максимальная высота вертикальной стенки — 0,32 (0,47) м

Машины на базе ЗИС-42

Пожарный автомобиль на шасси ЗиС-42

На базе ЗИС-22М и ЗИС-42 были созданы два экспериментальных образца самоходных установок, которые не пошли в серию:

Здесь необходимо отметить, что совпадение в обозначении носит случайный характер — в отличие от зенитной ЗИС-43, ЗИС-41 создавалась не на московском автомобильном заводе имени Сталина, а в КБ артиллерийского завода №92 в г. Горький, который также носил имя Сталина[4] (его продукция - артиллерийские орудия ЗИС-2, ЗИС-3 и другие).

Примечания

1. ↑ Прочко Е. Артиллерийские тягачи Красной Армии // Бронеколлекция : журнал. — 2005. — № 2.
2. ↑ Матвеенко В.И. История конструирования и производства грузовых автомобилей повышенной проходимости в СССР в период с конца 20-х до середины 40-х годов XX века: Дис. ... канд. истор. наук. — СПб., 2004. — 278 с.
3. ↑ Поликарпов Н. Грузовой автомобиль ЗИС-5. — М.: ООО Издательство «Цейхгауз», 2007. — 48 с. — 2 000 экз. — ISBN 5-9771-0021-3
4. ↑ 1 2 Кириндас А. Полугусеничные вездеходы Красной Армии. — М.: Изд.центр «Экспринт», 2004. — 48 с. — 3 000 экз. — ISBN 5-94038-056-5
5. ↑ Коломиец М. В. Броня на колесах. История советского бронеавтомобиля 1925–1945 гг. — М.: Яуза, Стратегия КМ, Эксмо, 2007. — 384 с. — (Советские танки). — 3 000 экз. — ISBN 978-5-699-21870-7

Литература

• Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — 100 000 экз. — ISBN 5-7030-0226-5
• Кириндас А. Полугусеничные вездеходы Красной Армии. — М.: Изд.центр «Экспринт», 2004. — 48 с. — 3 000 экз. — ISBN 5-94038-056-5
• Коломиец М. В. Броня на колесах. История советского бронеавтомобиля 1925–1945 гг. — М.: Яуза, Стратегия КМ, Эксмо, 2007. — 384 с. — (Советские танки). — 3 000 экз. — ISBN 978-5-699-21870-7
• Крючков Г. Полугусеничные вездеходы НАТИ (рус.) // Грузовик Пресс : журнал. — 2005. — № 4.
• Матвеенко В.И. История конструирования и производства грузовых автомобилей повышенной проходимости в СССР в период с конца 20-х до середины 40-х годов XX века: Дис. ... канд. истор. наук. — СПб., 2004. — 278 с.
• Поликарпов Н. Грузовой автомобиль ЗИС-5. — М.: ООО Издательство «Цейхгауз», 2007. — 48 с. — 2 000 экз. — ISBN 5-9771-0021-3
• Поликарпов Н. ЗИС-42 // М-Хобби : журнал. — 1999. — № 2. — С. 28-31.
• Прочко Е. Артиллерийские тягачи Красной Армии // Бронеколлекция : журнал. — 2005. — № 2.
• Шунков В. Н. . — Минск: Харвест, 1999.
• Суславичус Л. По обе стороны фронта (рус.) // За Рулём : журнал. — 1990. — № 4. — С. 34.
• Из коллекции «За рулём» — ЗИС-42М (рус.) // За Рулём : журнал. — 1981. — № 9. — С. 34.

dic.academic.ru

Полугусеничный тягач ЗИС-42

Полугусеничный тягач ЗИС-42ЗИС-42М обр.1942 г. с кузовом упрощённого типа. (рис. А.Захаров)

Пока ЗИС набирал темп, во все большем объеме направляя из заводских ворот вездеходы ЗИС-22, пока они добирались до заказчика, началась финская кампания. Военные события вскрыли самые неожиданные недостатки, отраженные в многочисленных рекламациях. Таких как, направленное 3 марта 1940 г. письмом № 047 начальнику УВТС ЛВО штабом 17-го танкового полка:

«Доношу, что согласно наряда АБТВ ЛВО №307 от 31-го марта 1939 г. полученные 17 танковым полком вездеходы ЗИС в количестве 2 штук за номерами 285634 и 285713 были испытаны в самых разнообразных условиях (в дождливую и сухую погоду, на пересеченной и болотистой местности). При работе указанных машин установлено, что последние по проходимости не только не отвечают своему наименованию, но и даже во всех отношениях гораздо стоят ниже обыкновенной грузовой машины ЗИС-5. Основной причиной их низкой проходимости является отсутствие достаточного трения между ведущими колесами и гусеничной лентой, что приводит к чрезмерно большой буксовке и преждевременному износу двигателя. В боевом расчете машин полка указанные вездеходы включены как транспортные средства, однако они не могут обеспечить нормальную перевозку грузов. В силу этого прошу Вашего разрешения переделать указанные вездеходы ЗИС на машину ЗИС-5, что значительно повысит боевую готовность полка. Всем необходимым для указанной переделки полк располагает. Командир 17 ТП капитан. (Лукашин), Комиссар 17 ТП ст.лейтенант. (Абрамов), Помощник командира по техчасти военинженер 3-го ранга (Белов)». По рассмотрении претенциозно поданных документов аналогичных по содержанию приведенной выше рекламации у партийного и государственного руководства возник соблазн свернуть производство полугусеничных автомобилей вообще. Количественный недостаток ЗИС-22 и ГАЗ-60 в рамках удовлетворения сиюминутной потребности армии в технике решили компенсировать постройкой эрзац-вездеходов ЗИС-33 и ГАЗ-65. Но ЗИС-33 не оправдал возложенных на него надежд, а ЗИС-32 еще только предполагался к выпуску, и военные затребовали возобновить производство ЗИС-22. В связи с чем, 19 апреля состоялось совещание работников автомобильной отрасли и военных заказчиков, на котором приняли решение возобновить производство вездехода. 11 мая был утвержден порядок модернизации на 1940 г.:    1. Установка модернизированного натяжного приспособления гусеницы.    2. Установка крепления шанцевого инструмента.    3. Введение болта гусеницы и накладок с квадратом.    4. Переход на левую резьбу у болта и оси стяжки левого бокового дифференциала.    5. Установка крепления запасного колеса.    6. Установка ящиков для укладки специнструмента и возимых запчастей. 4 июля вышло постановление Экономсовета при СНК № 396 об изготовлении на ЗИСе 250 шт. модернизированных вездеходов. Завод начал изготовление партии, но изменения вносить категорически отказался. Дело в том, что 20 мая замнаркома НКСМ Елисеев писал директору ЗИСа Волкову и директору НАТИ Толкунову:

«В целях создания новых типов автомобилей высокой проходимости для удовлетворения нужд Красной Армии предлагаю изготовить к 1 августа и представить на полигон АБТУ КА вездеход ЗИС-22 с принудительной передачей и металлической гусеницей. В 5-дневный срок представить мне на утверждение соображения о кооперации ЗИС и НАТИ по изготовлению указанных образцов». Работы по ЗИС-22 модели 1940 г. распыляли творческие силы инженерно-конструкторских кадров, что не способствовало быстрому разрешению задачи проведения глубокой модернизации машины. Поэтому нарком Лихачев письмом № 1 7284 испросил у государственного руководства разрешения на прекращение производства ЗИС-22 модели 1940 г., и о замене их на обычные ЗИС-5. Тем более, выпуск трудоемкого ЗИС-22 слабо сочетался с необходимостью массово производить грузовики. Замначальника АБТУ Лебедев 28 сентября 1940 г. писал Тимошенко:

«С предложением Наркома Среднего Машиностроения т. Лихачева об изготовлении для НКО 250 машин ЗИС-5, вместо машин ЗИС-22 (типа ВЗ) можно согласиться, так как машина ЗИС-22 имеет ряд крупных недостатков. В данное время подготовлены образцы усовершенствованного типа автомашины ЗИС повышенной проходимости, которые проходят полигонные испытания».

Полугусеничные автомобили ЗИС-42М с 85-мм зенитными пушками на буксире проходят по Крещатику. Киев, 7 ноября 1945 г.

Дальнейшая судьба полугусеничного ЗИС зависела от того как покажет себя на испытаниях «усовершенствованный тип»... На испытания, проходившие с 3 по 30 сентября, были представлены опытные полноприводные автомобили ЗИС-32, новые опытные варианты полугусеничного ЗИС-22, автомобили с приспособлением повышения проходимости ЗИС-35. Параллельно для сравнения по проходимости и экономике испытывались серийные ЗИС-22, ЗИС-5 с цепями Гаянт и ЗИС-6 с цепями Оверрол. В ходе испытаний общий километраж пробега устанавливался в 2000 км, из них 1000 км по проселку, 600 км по шоссе смешанного типа, 350 км по бездорожью, 50 км по болотам и топким грунтам. Предполагалось первоначально загрузить автомобиль 2500 кг груза, но фактически ЗИСы были нагружены 2000 кг, а именно «чугунными чушками с равномерной укладкой их по всей площади грузовой платформы». В процессе испытаний «буксировка аварийных машин, а также вытаскивание засевших в грязи, производились испытуемыми автомобилями и главным образом полугусеничным ЗИС-22-50». Испытания опытных образцов полигоном ГАБТУ КА дали весьма неплохие результаты и показали, что создан транспортный полугусеничный автомобиль с хорошими ходовыми качествами, достаточно прочный и способный ходить в условиях тяжелого бездорожья. С подведением под передние колеса лыж машина получала возможность передвигаться по любому снежному покрову. В 1941 году конструкция этой машины была переработана специалистами НАТИ согласно намеченным изменениям для приведения ее в соответствие с технологией серийного производства на автозаводе им. Сталина; автомобиль вначале получил индекс ЗИС-22-52. Конструкция ЗИС-22-52 отличалась от ЗИС-22-50 только устройством гусеницы. Движитель и все остальные агрегаты одинаковые. Как и его предшественники, полугусеничный автомобиль ЗИС-22-52 по своей конструкции представлял собою стандартный грузовой автомобиль ЗИС-5, у которого задние колеса заменены двумя гусеничными движителями. Они связаны с задним мостом так, что могут качаться вокруг его оси, что при движении машины дает хорошую приспособляемость к неровностям дороги и не перегружает раму. Установка такого движителя не сопряжена с какой-либо существенной переделкой шасси обычного грузовика. В случае необходимости любое количество стандартных автомобилей ЗИС-5 могло быть превращено в полугусеничные автомобили.

Крепление 122-мм гаубицы на буксирном приборе автомобиля ЗИС-42		Крепление артиллерийского передка 122-мм гаубицы на буксирном приборе автомобиля ЗИС-42

Принципиально новой была конструкция движителя. Все предыдущие варианты базировались на схеме – резиновая лента одевается на ведущие колеса и передает движение за счет трения. Кажущаяся простота этой схемы в сочетании с возможностью движения автомобиля без гусениц были заманчивыми, но предполагаемые преимущества оборачивались явными недостатками. Лента гусеницы могла проскальзывать по колесу. Для предотвращения проскальзывания требовалось значительное натяжение гусеничной ленты, что приводило к ее растяжению. Гусеницы соскакивали или рвались в самый неподходящий момент. В новой конструкции возможность всякой пробуксовки резинометаллической гусеницы относительно ведущих колес устранялась, так как теперь она приводилась в движение звездочкой. Движитель состоял из рамки, на переднем конце которой между боковин помещалось зубчатое ведущее колесо, а на заднем – ленивец. Между ведущим колесом и ленивцем подвешивалась на оси рычажно-балансирная система катков, называемых бегунами. Она включала четыре двойных нажимных бегуна, попарно соединенных траверсами. Передача крутящего момента от ведущей звездочки полуоси заднего моста на звездочку ведущего колеса движителя осуществлялось цепью Галля. Ведущее колесо движителя имело зубчатый венец, входящий в зацепление с накладками гусеницы: на резинотканевом основании гусеницы крепились металлические плицы с резинотканевыми беговыми башмаками. Сверху, посредине рамки, установлен поддерживающий ролик, служащий для поддержания верхней ветви гусеницы. Передаточное отношение цепной передачи составляло 1,7. Натяжение цепи Галля осуществлялось винтовым механизмом, воздействующим на ось ведущего колеса. Подобный механизм натягивал гусеницу, перемещая ленивец. В новом вездеходе двигатель ЗИС-5 предполагалось заменить более мощным двигателем ЗИС-16. (Позже на ЗИС-42 стали устанавливать моторы, развивающие мощность 84 л.с. при 2650 об/мин, выпускаемые на Миасском заводе, куда была эвакуирована часть производственных мощностей Московского завода). Также ставился усиленный радиатор автомобиля ЗИС-16 и дополнительное оборудование в виде передней защитной решетки и переднего поддона. Следует заметить, что потребность в резине для полугусеничного автомобиля ЗИС-22-52 составляла (по подсчетам НИИРП’а) 335 кг. синтетической резины и 10 кг. натурального каучука, в то время как трехосный автомобиль ЗИС-6, по тем же данным, требовал 205 кг. синтетической резины и 43 кг. натурального каучука. В эти цифры не включена резина, идущая на передние колеса автомобилей, так как в обоих случаях спереди ставятся одинаковые покрышки. Экономия дефицитного сырья достигалась за счет отказа от надувных колес в системе движителя. В новой конструкции их заменили обрезиненные металлические.

Механизм натяжения гусеницы ЗИС-42

Имея полезную нагрузку в 2,5 тонны, машина ЗИС-22-52 развивала скорость по дорогам свыше 40 км/ч, по бездорожью и снежной целине (в зависимости от их характера) от 8 до 20 км/чс. Конструкция движителя была вполне оригинальной, испытанной специалистами НАТИ в самых разнообразных условиях бездорожья. Тесты показали наибольшую скорость движения автомобиля на шоссе – 42 км/ч; среднюю скорость с полной нагрузкой по грунту и снежным дорогам – 16-20 км/ч; а по тяжелому бездорожью и снежной целине – 12 км/ч. Общий вес буксируемых автомобилем прицепов или систем по грунтовым дорогам и сухому бездорожью составил 5,0 т. Вездеход мог преодолевать подъемы на местности крутизной до 30 градусов, броды глубиной до 0,6 метра. Общий вес автомобиля с номинальной полезной нагрузкой составил 7200 кг, а собственный – 4850. При этом удельное давление гусениц на грунт при полной нагрузке и погружении на 100 мм составляло 0,3 кг/см2. При этом опорная длина гусеницы равнялась 263 см. Общая ширина гусеницы была 415 мм, а рабочая – 360 мм. Расход топлива был не менее впечатляющий. При движении по грунтовой дороге с полной нагрузкой без прицепа вездеход потреблял 58-60 литров топлива на 100 км. На целине расход возрастал до 70-80 литров. При движении по тяжелому бездорожью он составлял 80-95 литров. При таком аппетите емкости бака в 80 литров надолго не хватало. Серийный автомобиль имел запас топлива в 295 литров, для чего он дооснащался тремя дополнительными баками, расположенными под грузовой платформой. Из-за них грузоподъемность автомобиля уменьшилась до 2,25 тонн по всем видам бездорожья и до 1,75 тонн при движении по снежной целине. Вместе с бензином полугусеничный ЗИС возил с собой соответствующий запас масла. Он размещался в трех баках. Две десятилитровые емкости для моторного масла располагались на подножках и одна, объемом 4,5 литра, предназначенная для густой смазки, находилась под капотом с левой стороны двигателя. Еще одной отличительной особенностью серийного автомобиля был тент над грузовой платформой. Автомобиль имел длину 6097 мм (с лыжами 6745), ширину 2360 мм и высоту 2175 мм. На автомобилях последних выпусков ставился двигатель ЗИС-42, более мощный, чем ЗИС-5. Из-за специального радиатора, имеющего большую толщину, вентилятор системы охлаждения был с укороченной ступицей и валиком. Аккумулятор устанавливался с левой стороны под кабиной водителя. В отличие от предшественников, на ведущих колесах движителя устанавливались двухколодочные тормоза с ножным приводом. При этом на своем месте остался установленный за коробкой перемены передач еще на ЗИС-22 центральный дисковой тормоз ЗИС-6 с двумя колодками, действующий от рычага на карданный вал. Как и предшественник, ЗИС-42 имел поддон и кожух на передней оси. Для предохранения от ударов движителей при езде по сильнопересеченной местности с нижней стороны платформы на специальных кронштейнах устанавливались четыре ограничительных ролика. ЗИС-22-52 военным пришелся по душе, и они решили заказать в 1941 г. 2000 шт. Доработанный вездеход назвали ЗИС-22М. В июле 1941 г. прошли повторные полигонные испытания эталона для серии. Его производство к лету 1941 г. было практически освоено, однако выполнить данную программу в сколь-нибудь значительном объеме не представилось возможным из-за трудностей и неразберихи начального периода войны. Тактико-технические характеристики полугусеничного грузовика ЗИС-42 Год выпуска Мест: в кабине в кузове Масса, кг Грузоподъёмность, кг:     без прицепа     с прицепом     по снежной целине Масса прицепа, кг Среднее удельноедавление на грунт, кг/см2Габаритные размеры:     длина, м     ширина, м     высота, м     высота по тенту, м Клиренс, м Двигатель Емкость бензобаков, л Расход топлива на 100 км, л по шоссе по сухому просёлку по грязному просёлку Запас хода, км Макс. скорость, км/ч Выпущено, шт

1942
2     14
5250
2250     1500     1750
2750     4750 (с перегрузкой)
0,287
6,097     2,36     2,175     2,95
0,318
карбюраторный,     "ЗИС-5" (ЗИС-42),         73 (84) л.с.
180
47,5     73,4    90,2
по шоссе - 390
39,8
5931

Весной 1942 года, когда часть эвакуированного оборудования автозавода имени Сталина вернулась в московские цеха, началась подготовка к серийному выпуску вездехода, т.к тяжелейшее положение с транспортом в период ВОВ заставило военных вспомнить о ЗИС-22М. Программа испытаний была утверждена заместителем НКО генерал-полковник Вороновым 26 апреля 1942 г. Сами испытания прошли на следующий день.. На испытания автомобиль поступил под наименованием ЗИС-42. Это был тот самый автомобиль, что проходил полигонные испытания летом 1941 г. под обозначением ЗИС-22М. Автомобиль имел двигатель ЗИС-16 (в данной связи надо отметить некорректность утверждения некоторых авторов о том, что на ЗИС-42 никогда не ставился мотор ЗИС-16), развивший мощность 80 л/с. Вездеходу предстояло буксировать гаубицу образца 1938 г., весившую 2360 кг, а с передком все 2900 кг. Кроме того в кузов нагрузили 0,5 боекомплекта и 8 человек орудийного расчета общим весом около 2 т. В процессе испытаний орудие буксировалось 40 км с передком, а остальной путь без передка. Всего с орудием на прицепе было пройдено по асфальтированному шоссе 78 км, по булыжному шоссе 18 км. Еще 30 км вездеход прошел по проселочной дороге с выбоинами заполненными водой и целине (колесо погружается в грунт на 1/4 — 1/3 диаметра). На протяжении пройденного пути были сделаны выезды для занятия предполагаемых огневых позиций через канавы, по пахоте и по мокрому лугу. Комиссия отметила, что за время испытаний агрегаты машины работали нормально. «Перегрева не наблюдалось». «Канавы шириной до 1,5 м и глубиной около 0,6 м, рытвины, воронки, мокрый луг и подъем около 10° машина с орудием на крюке преодолевает свободно». Заключение по результатам испытаний гласило, что ЗИС-42 может быть использован в качестве тягача для буксировки 122-мм гаубицы обр.1938 г. Для помощи в организации производства, заводчанам из НАТИ был откомандирован инженер, и через четыре месяца начался выпуск автомобилей. Всего был изготовлен 5931 экземпляр. Конструкцию машины несколько упростили применительно к требованиям военного времени. Внешне это проявилось в появлении угловатых крыльев и применении цельно-деревянной кабины. Серийное производство ЗИС-42 велось по 1946 г. и выражалось следующими цифрами:    1942 г. — 752 шт.    1943 г. — 2115 шт.    1944 г. — 2334 шт.    1945 г. — 1102 шт.    1946 г.— 69 шт. Немного, но свой вклад в ход военных баталий они внесли. Собранные в механизированный кулак в январе 1944 года, они обеспечили подвоз артиллерии под стены Великого Новгорода. Залпы тяжелых орудий оказались для врага неожиданными, и город был освобожден. В 1943 – 1944 годах был проведен сравнительный пробег вездеходов с участием трофейных автомобилей и техники союзников. ЗИС-42 доказал, что обладает во многом уникальным движителем. Многолетний труд специалистов НАТИ: ученых, конструкторов, инженеров, испытателей, техников, водителей, рабочих, позволил создать движитель, по совокупности вездеходных свойств превосходивший зарубежные аналоги, в особенности при движении по различным снежным покровам. Тысячи километров испытательных пробегов, часы и дни, проведенные за испытательным стендом, не были напрасными. Но оставался основной бич отечественной техники – надежность. Что касается надежности, то на 1000 км пробега Студебекер колесной формулы 6х6 имел 3,5 поломки, из них вызвали длительные остановки 0,43, а ЗИС-42 имел 24 поломки, 12,7 из которых вызвали длительные остановки. Число сходов гусеницы составило 7,7 на 1000 км пути, а сходов с ведущей зубчатки зафиксировано 46. Время, затраченное на ремонт, в процентном отношении ко времени в движении, для Студебекера составило 5,2%, а для ЗИС-42 – 33,2%. Несмотря на то, что Студебекер обладал явно худшей проходимостью, он, в конечном счете, двигался увереннее, так как если он где-то и застревал, то на его вытаскивание тратилось меньше времени, чем на ремонт ЗИС-42. Правда, вытаскивали Студебекер при помощи ЗИС-42. Кроме неисправностей в движителе, ЗИС-42 имел серьезные дефекты и в других механизмах, что сводило на нет хорошие качества грузовика по проходимости. Так, стандартное рулевое управление не выдерживало движения по пересеченной местности. Случались поломки в редукторе заднего моста и обрыв ведущих цепей. По результатам применения этих автомобилей на фронтах, докладывавшихся на заседаниях Технического Комитета ГАВТУ КА, было сделано заключение о том, что ЗИС-42 может быть использован как транспортная машина, но не как тягач. Для боевой же обстановки она неприменима вследствие ненадежности и плохой маневренности. ЗИС-42 использовались в армии как транспортные машины и артиллерийские тягачи до начала 50-х гг.

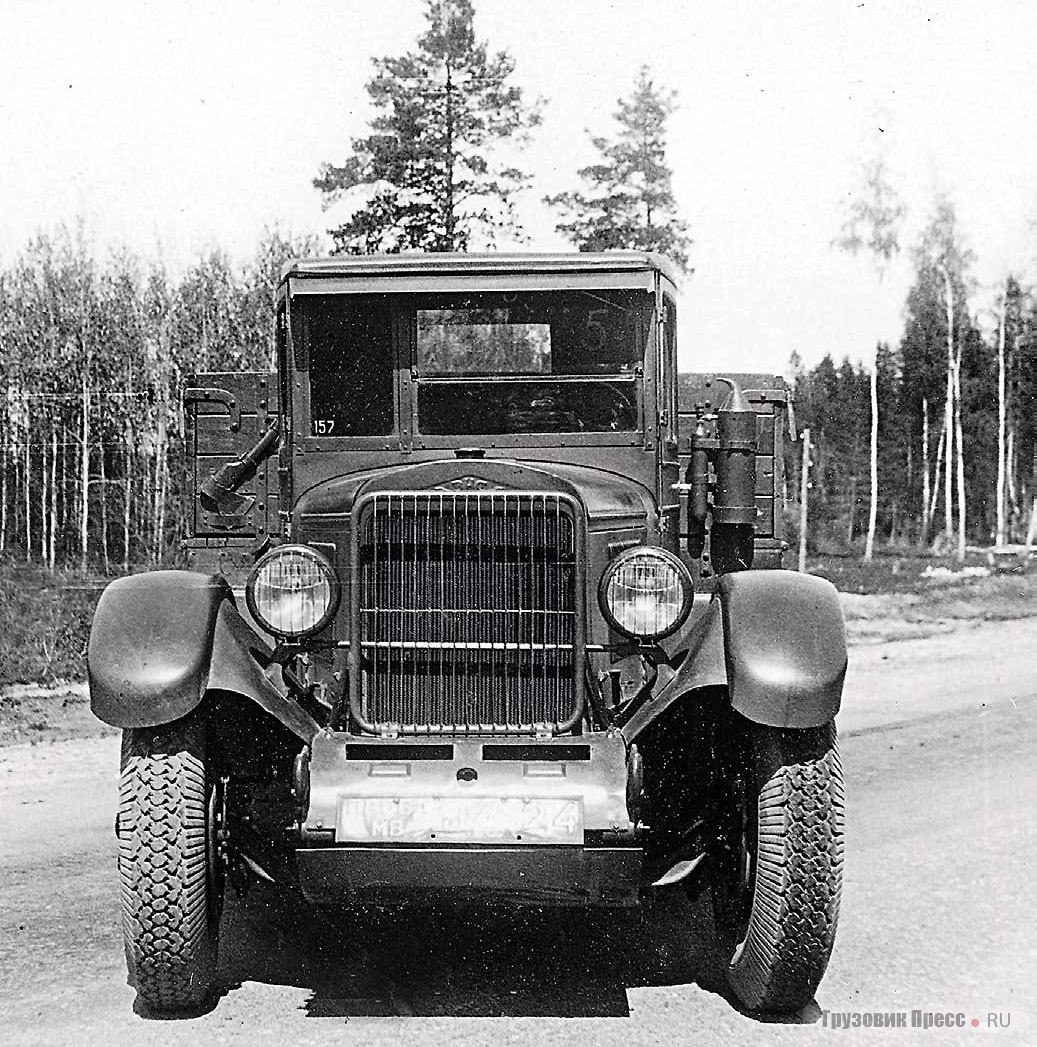

Фотографии арттягача ЗИС-42

            Чертежи арттягача ЗИС-42:                    - боковые проекции ЗИС-42М обр.1944 г.                    - компоновка шасси ЗИС-42М обр.1944 г.

Источники:А.Кириндас "Полугусеничные вездеходы Красной Армии". Изд.центр "Экспринт". 2004 г. Г. Крючков "Полугусеничные вездеходы НАТИ", «Грузовик Пресс» №4,2005 г. В.Н.Шунков "Оружие Красной Армии". Харвест, 1999 г. "Артиллерийские тягачи Красной Армии". (Бронеколлекция №3, 2002 г.) "За рулём". №9,1981 г;   №4,1990 г.



bronetehnika.narod.ru

История разработки НАТИ-52 (ЗИС-42)

Г. Крючков

Разработанные в конце 20-ых годов отечественные автомобили в предвоенное время выглядели архаично. Тем не менее, они подходили для эксплуатации в суровых условиях иногда лучше, чем новейшие зарубежные грузовики тех лет. Вместе с тем организованный в 1933 году Каракумский автопробег выявил полную неприспособленность выпускаемых в СССР автомобилей к движению в условиях бездорожья.

В периоды весенней и осенней распутицы грунтовые дороги, на которых в обычное время полуторки и трехтонки хорошо себя чувствовали, становились трудно проходимыми для любых видов автотранспорта. Кроме того, снежные заносы часто делали совершенно невозможным движение автотранспорта обычного типа. К тому же, в условиях военного времени движение даже по заранее подготовленным дорогам сопряжено с необходимостью объездов разрушенных участков дорог по пересеченной местности. Автомобильный транспорт мотомеханизированных соединений не всегда имеет возможность пользоваться даже грунтовыми дорогами удовлетворительного качества. Военная обстановка часто вынуждает использовать автотранспорт для движения по бездорожью и целине.

Колесные автомобили высокой проходимости со всеми ведущими колесами пригодны главным образом для преодоления всех видов сухого бездорожья. Тяжелое же бездорожье (глубокая снежная целина, заболоченная местность, размытая длительными дождями пашня и грунтовые дороги, а также глубокий песок), делает эту технику практически беспомощной.

Как известно, для езды по полному бездорожью пригодны только транспортные средства с низким удельным давлением на грунт. Многоосные колесные вездеходы обладают хорошей проходимостью, но сложность трансмиссии является большим минусом таких машин.

Из всех наземных транспортных средств самой высокой проходимостью обладает гусеничная техника. Тягачи и транспортные трактора разрабатывались в 30-е годы Союзным государственным научно-исследовательским и экспериментальным автотракторным институтом (НАТИ) на базе обычных сельскохозяйственных тракторов, которые проектировались также в его стенах. Идея кардинального повышения проходимости серийно выпускаемых автомобилей за счет создания гусеничного движителя была заманчивой и казалась очень перспективной.

Первый экземпляр полугусеничного движителя был построен в 1909 г. механиком царского гаража французом Адольфом Кегрессом, предложившим движитель с бесконечной резиновой лентой для легкового автомобиля «Непир». Затем более совершенные образцы механизма были установлены на легковых «Паккардах» и «Руссо-Балтах», причем за последние Кегресс получил золотую медаль на международной Автомобильной выставке 1913 г. в Петербурге. После этого в 1916 г. инженер А. Крживицкий сумел провести заказ на 300 экземпляров движителей Кегресса для бронированных и грузовых автомобилей. Последовавшие революции помешали выполнению заказа (было сделано только 30 комплектов) и вынудили француза уехать на родину. Там он усовершенствовал конструкцию, внеся в нее установленные с одинаковым шагом металлические накладки с резиновыми башмаками. На внутренней стороне ленты были укреплены три ряда резиновотканных накладок, из которых средние служили направляющими, а крайние входили в зацепление с ведущим колесом.

В Советской России над полугусеничными автомобилями, начиная с 1931 года, работал Автомобильный отдел НАТИ. Для этого была создана специальная группа, которую возглавил Г. А. Сонкин. После первых опытов с поставленным на полугусеничный ход легковым автомобилем НАМИ-2 и автомобилем «Форд-АА», имевших движитель по типу «Кегресс», в 1932 году был создан грузовой автомобиль НАТИ-3 (еще был построен легковой НАТИ-3 и «Форд НАТИ-5», имеющий оригинальную систему движителя). Вездеход НАТИ создавался на базе грузовика ГАЗ-АА, производство которого было налажено на Нижегородском автомобильном заводе в том же 1932 году.

В трансмиссию стандартного автомобиля был добавлен мультипликатор, имеющий прямую и повышающую передачу с передаточным отношением 0,7:1. Гусеничные движители, в отличие от конструкции на базе «Форд-АА», монтировались на удлиненных чулках полуосей заднего моста. Крутящий момент от полуосей передавался цепями Галля на ведущие колеса с передаточным отношением 1,77:1. (Сейчас понятие «цепь Галля» не используется, в отличие от самих цепей, которые можно встретить на различной технике, начиная с велосипеда). Резинометаллическая гусеница отличалась от применяемой ранее. Она несла 68 металлических башмаков, половина из которых имела реборды, служившие для направления ленты. Гусеница одевалась на колеса и приводилась в движение за счет фрикционного зацепления с ведущими колесами или, попросту говоря, трения. Ее натяжение обеспечивалось специальным механизмом. В движителе использовались не имевшие протектора колеса особого профиля, накачанные до давления 2,75 атм. Специальный механизм обеспечивал натяжение цепей Галля, а между двумя рычагами закреплялась резиновая подушка.

В конструкции подвески использовались стандартные рессоры, карданная труба и разгружающие штанги.

Передняя ось машины оставалась стандартной, но предусматривала установку двойного ската. В дальнейшем все полугусеничные автомобили на ГАЗовских шасси будут иметь такую конструкцию.

В 1933 году появился опытный полугусеничный автомобиль НАТИ-В, который в следующем году пошел в серию. Как и на предшественнике, на нем стоял стандартный двигатель, только это был уже мотор М-1, а не ГАЗ-АА. Он также развивал мощность 50 л.с. при 2800 об/мин. Количество бензобаков возросло до двух. Верхний бак имел объем 40 литров, и топливо из него шло самотеком. Нижний бак вмещал 65 литров горючего, которое подавалось в двигатель диафрагменным бензонасосом. Бак был установлен под полом грузовой платформы в средней ее части. Запас топлива обеспечивал 200-километровый радиус действия автомобиля.

Система охлаждения полугусеничной машины была изменена. Вместо стандартного четырехрядного радиатора ГАЗ-АА на ней был установлен шестирядный радиатор ГАЗ-ААА. Эта модернизация увеличила общую емкость системы охлаждения до 14,7 литров. Несомненно, применение большего радиатора способствовало улучшению температурного режима двигателя, работающего с большей нагрузкой при малых скоростях движения автомобиля.

Для предохранения от возможных ударов при преодолении препятствий аккумулятор перенесли и подвесили на специальном кронштейне к левому продольному брусу платформы.

Изменилась передняя ось автомобиля и ее подвеска. Для улучшения проходимости балка моста подвешивалась шарнирно на специальном кронштейне и имела удлиненный упорный угольник. Это привело к изменению конструкции рамы автомобиля. Вместо ее второй поперечины была поставлена поперечина крепления упорного треугольника передней оси. Была также изменена третья поперечина рамы. Ее повернули полками к заднему мосту, и к ней приклепали траверс центрального тормоза. Установили поперечину за картером маховика для крепления шаровой опоры упорной вилки.

Как и его предшественник, новый вездеход имел мультипликатор, уменьшающий передаточное отношение. Для его крепления на раму установили специальную поперечину. Мультипликатор представлял собой демультипликатор ГАЗ-ААА, повернутый первичным валом к заднему мосту. Конструктивно изменялись только первичный и вторичный валы, передняя и задняя крышки агрегата.

В трансмиссию грузовика к карданному шарниру типа «Спайсер» добавлялся мягкий кардан с трехлапчатой вилкой. Крутящий момент двигателя теперь передавался через полуоси на боковые дифференциалы.

Изменилась конструкция гусеницы. К ее натяжному механизму добавился перемещающийся поддерживающий каток. Появилась каретка бегунка.

Грузовую платформу установили на 160 мм выше. Это позволило лучше работать балансирной подвеске движителей. Для этого же укоротили передний поперечный брус платформы на ширину гусениц и усилили его металлическим угольником. При собственной массе 2800 кг автомобиль мог перевозить 1200 кг груза.

В феврале – марте 1935 года вездеход участвовал в пробеге Москва – Архангельск. Техническая комиссия пришла к выводу, что вездеход НАТИ-3 имеет хорошую проходимость по различным видам снежного бездорожья. Недостаточная скорость движения автомобиля объяснялась малой мощностью двигателя ГАЗ-АА. К тому же при установке более мощного двигателя можно было ожидать и меньшего расхода топлива. Конструкция признавалась безотказной и надежной. Вместе с тем отмечалась недостаточная жесткость рамы, которую следовало усилить. Отмечались преимущества превращения стандартного автомобиля в вездеход.

В 1938 году, когда автозавод имени Молотова в городе Горьком, как тогда назывался Нижний Новгород, перешел на модель ГАЗ-ММ, был изготовлен опытный образец полугусеничного автомобиля НАТИ-ГАЗ 60, который в том же году был поставлен на конвейер. Это был модернизированный вариант вездехода «В».

Изменения коснулись рулевого управления. Измененные рулевые тяги изготовлялись по типу М-1. Кронштейн передней рессоры заменен более жестким, выполненным в виде отливки. Взамен удлиненной устанавливалась стандартная упорная вилка переднего моста, в связи с чем дополнительный траверс рамы перенесли под картер маховика. С автомобиля сняли мультипликатор и вместо него поставили промежуточный вал.

Автомобиль лишился также тормозов передних колес. Вместо них на центральном дисковом тормозе кроме двух колодок, действующих от ручного управления, дополнительно поставили еще две колодки с чугунными накладками, действующими от ножного управления.

Применяемые на вездеходе модели «В» полуоси заднего моста и их кожухи от стандартного автомобиля ГАЗ-АА с добавленными к ним надставками заменили специальными удлиненными полуосями и кожухами с приваренными концами.

Модернизация коснулась конструкции движителя. Чугунные разъемные кронштейны рамки движителя уступили место цельной чугунной ступице. Для увеличения жесткости рамок движителя средние накладки боковин выполнили с отбортовкой. Эксцентриковое приспособление поддерживающего катка, служащее для натяжения гусеницы, сменили на механизм с винтом и гайкой. Роликовые ограничители гусеницы заменили коробчатыми, в связи с этим изменению подверглось крепление платформы к раме.

Были произведены другие изменения. Дополнительный бензобак переместили изпод середины кузова к передней его части. Металлическая коробка аккумулятора заняла место между вторым и третьим брусьями платформы.

В том же году строились опытные образцы полугусеничных автомобилей на базе легкового автомобиля «Эмка» ГАЗ-М1. Была увеличена колея передних колес, причем оригинальную переднюю ось заменили на трубчатую. В трансмиссию автомобиля добавили демультипликатор ГАЗ-30. Установка гусеничного движителя потребовала замены заднего моста на переконструированный задний мост ГАЗ-АА.

Позднее, в 1939 году, резино-металлический гусеничный движитель установили на ГАЗ-11. Автомобиль получил индекс В-11.

В 1936 году увидел свет опытный автомобиль НАТИ-В 3. Разработанный коллективом Группы полугусеничных автомобилей НАТИ движитель нашел свое место на автомобилях московского автозавода имени Сталина: ЗИС-5 обладал более мощным двигателем, развивавшим 73 л.с. при 2300 об/мин, и лучше подходил для роли вездехода. Конструкция движителя принципиальных изменений не претерпела. Как и раньше, он состоял из стальной рамки, по концам которой в направляющих устанавливались двойные скаты передних и задних ведущих колес. В средней части рамки на оси устанавливалась балансирная каретка, состоящая из двух траверс с двумя опорными катками. Наверху, посередине рамки движителя, в кронштейне с эксцентриками крепился двойной поддерживающий натяжной каток.

Вся эта часть движителя в сборе монтировалась на специальный кожух чулка заднего моста автомобиля. На наружный конец специальной ведущей оси устанавливался боковой дифференциал. На шестерни дифференциала и соответствующие шестерни ведущих колес ставились цепи Галля. Передаточное отношение цепной передачи составляло 1,77:1. Для предохранения цепей и шестерен от загрязнения рамка движителя закрывалась кожухом. Удельное давление гусеничного движителя при погружении на 100 мм составляло 0,272 кг/см2. На передние колеса автомобиля для езды по снегу могли устанавливаться лыжи. Удельное давление лыжи при таком же погружении составляло 0,085 кг/см2.

Для системы охлаждения вездехода «В 3» был позаимствован радиатор автомобиля ЗИС-6, что увеличило общую емкость системы охлаждения на 7 литров. Под передней частью грузовой платформы установили дополнительный бензобак. На машинах первых выпусков емкость дополнительного бака была, как и у полугусеничных ГАЗов, 60 литров, но на машинах последующих выпусков емкость увеличили до 120 л.

Изменилась установка аккумулятора. Его подвесили на специальном кронштейне за грязевиком левой подножки. Для доступа к аккумулятору в грязевике имелся люк.

Для предохранения передней оси и рулевых тяг от повреждений при движении по пересеченной местности и для повышения проходимости на переднюю предохранительную трубу и ось был установлен поддон и кожух, предотвращающий попадание грязи.

Тормозная система получила центральный тормоз ЗИС-6, который приводился в действие ручным рычагом. Педаль тормоза приводила в действие только стандартные передние тормоза ЗИС-5.

В передней и задней части грузовой платформы установили отбойники для ограничения перемещения гусеничного движителя при езде по сильно пересеченной местности и преодолении разного рода препятствий. Сама платформа устанавливалась на 135 мм выше, чем у базового автомобиля.

В 1938 году появилась и пошла в серию модель ЗИС-22, прототипом которой был «В 3».

В 1940 г. были изготовлены опытные образцы полугусеничного автомобиля, получившего индекс ЗИС-33. Для повышения проходимости стандартного автомобиля ЗИС-5 на него устанавливалось специальное приспособление для снижения удельного давления и увеличения сцепления с грунтом. Это приспособление представляло собой гусеничный движитель, состоящий из трех добавочных мостиков: переднего, служившего для установки ленивцев, промежуточного, к которому крепились рычаги, несущие каретки опорных роликов, и заднего – с ведущими колесами гусеничного хода. Мостики с помощью стремянок крепились к лонжеронам рамы.

Гусеничная лента движителя состояла из 50 плоских плиц с небольшим ребром жесткости по всему периметру, выполнявшего также функции грунтозацепа. Плицы соединялись между собой плавающими пальцами, зафиксированными шплинтами.

Привод ведущих колес осуществлялся цепью Галля от звездочек, расположенных между дисками двойных скатов задних колес машины. Изза этого устанавливались удлиненные шпильки крепления колес. На автомобиль ставилась главная передача от газогенераторного автомобиля ЗИС-21, имевшая передаточное отношение 7,67, в отличие от 6,41 у ЗИС-5.

С автомобиля был снят кронштейн крепления запасного колеса. Само колесо размещалось в передней части кузова. На ЗИС-33 был установлен радиатор автомобиля ЗИС-6. Кроме этого, устанавливался специальный глушитель упрощенной конструкции, уменьшенный по диаметру. Был увеличен комплект запчастей и инструмента.

Движитель получился очень тяжелым и ненадежным. Суммарный вес конструкции составлял 1322 кг. Для сравнения: вес движителя автомобиля ЗИС-22 840 кг. Среднее удельное давление без нагрузки было 0,265 кг/см2, а с нагрузкой в 2 тонны – 0,462 кг/см2.

В течение 1940-41 гг. Автомобильный отдел НАТИ спроектировал и построил на базе грузового автомобиля ЗИС-5 новый тип полугусеничной машины грузоподъемностью 2,5 т НАТИ-52. Машина предназначалась для использования в качестве артиллерийского тягача и транспортной машины для особых условий эксплуатации (снежная целина, заболоченная местность, размытое дождями бездорожье и т. п.). Новая конструкция движителя, установленная на автомобиле ЗИС-22, прошла опытный пробег протяженностью 5 тыс. км. Впрочем, автомобили «В» и ГАЗ-60 совершали испытательные пробеги по 12 тыс. км.

Испытания опытных образцов полигоном ГАБТУ КА дали весьма неплохие результаты и показали, что создан транспортный полугусеничный автомобиль с хорошими ходовыми качествами, достаточно прочный и способный ходить в условиях тяжелого бездорожья. С подведением под передние колеса лыж машина получала возможность передвигаться по любому снежному покрову.

В 1941 году конструкция этой машины была переработана специалистами НАТИ для приведения ее в соответствие с технологией серийного производства на автозаводе им. Сталина; автомобиль получил индекс ЗИС-42.

Вторичная проверка новых образцов на полигоне ГАБТУ КА вновь подтвердила высокие вездеходные качества этих машин и большую ценность их для армии.

Как и его предшественники, полугусеничный автомобиль НАТИ-52 (ЗИС-42) по своей конструкции представлял собою стандартный грузовой автомобиль ЗИС-5, у которого задние колеса заменены двумя гусеничными движителями. Они связаны с задним мостом так, что могут качаться вокруг его оси, что при движении машины дает хорошую приспособляемость к неровностям дороги и не перегружает раму. Установка такого движителя не сопряжена с какойлибо существенной переделкой шасси обычного грузовика. В случае необходимости любое количество стандартных автомобилей ЗИС-5 могло быть превращено в полугусеничные автомобили.

Принципиально новой была конструкция движителя. Все предыдущие варианты базировались на схеме – резиновая лента одевается на ведущие колеса и передает движение за счет трения. Кажущаяся простота этой схемы в сочетании с возможностью движения автомобиля без гусениц были заманчивыми, но предполагаемые преимущества оборачивались явными недостатками. Лента гусеницы могла проскальзывать по колесу. Для предотвращения проскальзывания требовалось значительное натяжение гусеничной ленты, что приводило к ее растяжению. Гусеницы соскакивали или рвались в самый неподходящий момент. В новой конструкции возможность всякой пробуксовки резинометаллической гусеницы относительно ведущих колес устранялась, так как теперь она приводилась в движение звездочкой.

Движитель состоял из рамки, на переднем конце которой между боковин помещалось зубчатое ведущее колесо, а на заднем – ленивец. Между ведущим колесом и ленивцем подвешивалась на оси рычажнобалансирная система катков, называемых бегунами. Она включала четыре двойных нажимных бегуна, попарно соединенных траверсами. Передача крутящего момента от ведущей звездочки полуоси заднего моста на звездочку ведущего колеса движителя осуществлялось цепью Галля. Ведущее колесо движителя имело зубчатый венец, входящий в зацепление с накладками гусеницы: на резинотканевом основании гусеницы крепились металлические плицы с резинотканевыми беговыми башмаками. Сверху, посредине рамки, установлен поддерживающий ролик, служащий для поддержания верхней ветви гусеницы. Передаточное отношение цепной передачи составляло 1,7. Натяжение цепи Галля осуществлялось винтовым механизмом, воздействующим на ось ведущего колеса. Подобный механизм натягивал гусеницу, перемещая ленивец.

В новом вездеходе двигатель ЗИС-5 предполагалось заменить более мощным двигателем ЗИС-16. (Позже на ЗИС-42 стали устанавливать моторы, развивающие мощность 84 л.с. при 2650 об/мин, выпускаемые на Миасском заводе, куда была эвакуирована часть производственных мощностей Московского завода). Также ставился усиленный радиатор автомобиля ЗИС-16 и дополнительное оборудование в виде передней защитной решетки и переднего поддона.

Следует заметить, что потребность в резине для полугусеничного автомобиля НАТИ-52 (ЗИС-42) составляла (по подсчетам НИИРП’а) 335 кг. синтетической резины и 10 кг. натурального каучука, в то время как трехосный автомобиль ЗИС-6, по тем же данным, требовал 205 кг. синтетической резины и 43 кг. натурального каучука. В эти цифры не включена резина, идущая на передние колеса автомобилей, так как в обоих случаях спереди ставятся одинаковые покрышки. Экономия дефицитного сырья достигалась за счет отказа от надувных колес в системе движителя. В новой конструкции их заменили обрезиненные металлические.

Имея полезную нагрузку в 2,5 тонны, машина ЗИС-52 (НАТИ 42) развивала скорость по дорогам свыше 40 км/чс, по бездорожью и снежной целине (в зависимости от их характера) от 8 до 20 км/чс. Конструкция движителя была вполне оригинальной, испытанной специалистами НАТИ в самых разнообразных условиях бездорожья. Тесты показали наибольшую скорость движения автомобиля на шоссе - 42 км/ч; среднюю скорость с полной нагрузкой по грунту и снежным дорогам - 16-20 км/ч; а по тяжелому бездорожью и снежной целине - 12 км/ч. Общий вес буксируемых автомобилем прицепов или систем по грунтовым дорогам и сухому бездорожью составил 5,0 т. Вездеход мог преодолевать подъемы на местности крутизной до 30 градусов, броды глубиной до 0,6 метра. Общий вес автомобиля с номинальной полезной нагрузкой составил 7200 кг, а собственный – 4850. При этом удельное давление гусениц на грунт при полной нагрузке и погружении на 100 мм составляло 0,3 кг/см2. При этом опорная длина гусеницы равнялась 263 см. Общая ширина гусеницы была 415 мм, а рабочая 360 мм.

Расход топлива был не менее впечатляющий. При движении по грунтовой дороге с полной нагрузкой без прицепа вездеход потреблял 58-60 литров топлива на 100 км. На целине расход возрастал до 70-80 литров. При движении по тяжелому бездорожью он составлял 80-95 литров.

При таком аппетите емкости бака в 80 литров надолго не хватало. Серийный автомобиль имел запас топлива в 295 литров, для чего он дооснащался тремя дополнительными баками, расположенными под грузовой платформой. Изза них грузоподъемность автомобиля уменьшилась до 2,25 тонн по всем видам бездорожья и до 1,75 тонн при движении по снежной целине.

Вместе с бензином полугусеничный ЗИС возил с собой соответствующий запас масла. Он размещался в трех баках. Две десятилитровые емкости для моторного масла располагались на подножках и одна, объемом 4,5 литра, предназначенная для густой смазки, находилась под капотом с левой стороны двигателя.

Еще одной отличительной особенностью серийного автомобиля был тент над грузовой платформой. Автомобиль имел длину 6097 мм (с лыжами 6745), ширину 2360 мм и высоту 2175 мм. На автомобилях последних выпусков ставился двигатель ЗИС-42, более мощный, чем ЗИС-5.

Из-за специального радиатора, имеющего большую толщину, вентилятор системы охлаждения был с укороченной ступицей и валиком. Аккумулятор устанавливался с левой стороны под кабиной водителя.

В отличие от предшественников, на ведущих колесах движителя устанавливались двухколодочные тормоза с ножным приводом. При этом на своем месте остался установленный за коробкой перемены передач еще на ЗИС-22 центральный дисковой тормоз ЗИС-6 с двумя колодками, действующий от рычага на карданный вал.

Как и предшественник, ЗИС-42 имел поддон и кожух на передней оси. Для предохранения от ударов движителей при езде по сильнопересеченной местности с нижней стороны платформы на специальных кронштейнах устанавливались четыре ограничительных ролика.

Весной 1942 года, когда часть эвакуированного оборудования автозавода имени Сталина вернулась в московские цеха, началась подготовка к серийному выпуску вездехода. Для помощи заводчанам из НАТИ был откомандирован инженер, и через четыре месяца начался выпуск автомобилей. Всего был изготовлен 5931 экземпляр. Немного, но свой вклад в ход военных баталий они внесли. Собранные в механизированный кулак в январе 1944 года, они обеспечили подвоз артиллерии под стены Великого Новгорода. Залпы тяжелых орудий оказались для врага неожиданными, и город был освобожден.

Григорий Абрамович Сонкин за создания автомобиля ЗИС-42 стал Лауреатом Сталинской премии.

В 1943 - 1944 годах был проведен сравнительный пробег вездеходов с участием трофейных автомобилей и техники союзников. ЗИС-42 доказал, что обладает во многом уникальным движителем. Многолетний труд специалистов НАТИ: ученых, конструкторов, инженеров, испытателей, техников, водителей, рабочих, позволил создать движитель, по совокупности вездеходных свойств превосходивший зарубежные аналоги, в особенности при движении по различным снежным покровам. Тысячи километров испытательных пробегов, часы и дни, проведенные за испытательным стендом, не были напрасными.

Но оставался основной бич отечественной техники – надежность. Что касается надежности, то на 1000 км пробега Студебекер колесной формулы 6х6 имел 3,5 поломки, из них вызвали длительные остановки 0,43, а ЗИС-42 имел 24 поломки, 12,7 из которых вызвали длительные остановки. Число сходов гусеницы составило 7,7 на 1000 км пути, а сходов с ведущей зубчатки зафиксировано 46. Время, затраченное на ремонт, в процентном отношении ко времени в движении, для Студебекера составило 5,2%, а для ЗИС-42 33,2%. Несмотря на то, что Студебекер обладал явно худшей проходимостью, он, в конечном счете, двигался увереннее, так как если он где-то и застревал, то на его вытаскивание тратилось меньше времени, чем на ремонт ЗИС-42. Правда, вытаскивали Студебекер при помощи ЗИС-42.

Кроме неисправностей в движителе, ЗИС-42 имел серьезные дефекты и в других механизмах, что сводило на нет хорошие качества грузовика по проходимости. Так, стандартное рулевое управление не выдерживало движения по пересеченной местности. Случались поломки в редукторе заднего моста и обрыв ведущих цепей.

По результатам применения этих автомобилей на фронтах, докладывавшихся на заседаниях Технического Комитета ГАВТУ КА, было сделано заключение о том, что ЗИС-42 может быть использован как транспортная машина, но не как тягач. Для боевой же обстановки она неприменима вследствие ненадежности и плохой маневренности.

Стремление обратить стандартный автомобиль в вездеходный путем замены ведущих колес гусеничным ходом, как показал опыт, приводит к появлению весьма несовершенных машин. Особенно наглядно это подтверждается на примере ЗИС-42. Хорошо рассчитанный гусеничный движитель, установленный на стандартный грузовик, терял все свои преимущества изза недостаточной мощности двигателя, отсутствия демульпликатора и слабости серийных автомобильных узлов, совершенно не отвечающих требованиям вездехода. Вместе с тем надо понимать, что отечественная промышленность была не в силах наладить производство полноприводных автомобилей, таких как разработанный в НАТИ К-2, а также самоблокирующихся дифференциалов СВ-1000 и других подобных узлов. ЗИС-42 был всетаки специальным вездеходом, а не универсальным транспортным средством, каким являются полноприводные автомобили. В условиях российского климата, тем более в начальный период войны, когда вездеходной техники союзников не имелось в достаточном количестве, альтернативы ему не было. Прямо из заводских цехов автомобили уходили на Сталинградский фронт, где в заснеженных степях разворачивалась величайшая битва на Волге.

Редакция благодарит сотрудника архива НАМИ Е.Е. Зудилову за помощь в подготовке материала.

www.gruzovikpress.ru

---

•
  Эжектор водоструйный
•
  Устройство акб
•
  Водоструйный эжектор
•
  Механизация внесения органических удобрений
•
  Слесарное дело рубка металла
•
  Слесарное дело опиливание металла
•
  Электросхемы автомобилей
•
  Раздатка что такое
•
  Крюки грузовые
•
  Что является определением понятия эксплуатация
•
  Чугун состав
