6.2 Организация очистки путей на станции и описание снегоуборочной машины. При какой глубине снега работа роторного снегоочистителя за два прохода

Очистка пути от снега на перегонах — КиберПедия



5.1. Очистка пути от снега на перегонах должна производиться, как правило, снегоочистителями. Ручная очистка допускается в тех местах, где нельзя пропустить снегоочиститель в рабочем состоянии (настилы переездов и подходы к ним, стрелки примыкания, участки пути на подходах к мостам, тоннелям, между платформами и у других препятствий), а также во всех случаях, когда пропуск снегоочистителя задерживается.

5.2. Снегоочиститель направляют на работу по требованию начальника дистанции пути, его заместителя, ответственного дежурного дистанции, старшего дорожного мастера или дорожного мастера. Дежурный по отделению, получив извещение, принимает меры к срочному отправлению снегоочистителя на участок.

5.3. Начало работы снегоочистителей и снегоуборочных поездов устанавливается приказом начальника отделения дороги в адреса начальников отделов движения, локомотивного хозяйства и пути, начальников дистанции пути, локомотивного депо и всех начальников станций по маршрутам работы снегоочистителей и снегоуборочных поездов.

5.4. Очистка снега толщиной до 1 м производится плужными снегоочистителями СДП или СДП-М с последующей планировкой снежного вала, который может возникнуть вдоль пути при его расчистке. Снежные заносы высотой более 1 м ликвидируются с помощью роторных снегоочистителей.

Техническая характеристика снегоочистителей приведена в приложении 5.

5.5.В период сильных снегопадов и метелей в первую очередь снегоочистителем производится очистка от снега главных путей по всему участку обслуживания, после чего очищаются приемо-отправочные и другие станционные пути на разъездах, обгонных пунктах и промежуточных станциях. При отсутствии срочной необходимости в очистке от снега путей на закрепленном за снегоочистителем участке расчистка от снега боковых путей на разъездах, обгонных пунктах и промежуточных станциях производится после очистки главных путей в пределах данного раздельного пункта.

5.6. Снегоочистители сопровождаются руководителем работ от дистанции пути по должности не ниже дорожного мастера.

При следовании со снегоочистителем в рабочем состоянии руководитель обязан постоянно следить за свободностью впереди лежащего пути, показаниями сигналов, подаваемых с пути, и подавать имеющимися средствами связи соответствующие сигналы для машиниста.

5.7. Новые цельнометаллические снегоочистители СДП и СДП-М, имеющие удлиненную базу и дальний отброс снега за пределы пути, могут работать по схеме снегоочиститель - электровоз или снегоочиститель - тепловоз без прикрытия.

Эффективным способом очистки пути от снега является работа снегоочистителей "челноком". В этом случае формируется сплотка из двух снегоочистителей и установленного между ними локомотива. При таком способе работы исключается потеря времени на перестановку локомотива.

5.8. Очистку путей на трехпутных участках с нормальными междупутьями (первым 4,1 и последующим 5,0 м) целесообразно производить двумя двухпутными снегоочистителями. При проходе в одну сторону оба снегоочистителя должны идти в рабочем состоянии: один впереди по среднему пути, сбрасывая снег в сторону крайнего пути, а другой за ним вслед на расстоянии не менее 1,0 км по крайнему пути, сбрасывая снег под откос насыпи или на откос выемки.

На обратном пути снегоочистители возвращаются так же: один по среднему, другой по другому крайнему пути, очищая полностью все пути от снега.

5.9. Очистку путей от снега на четырехпутных участках с нормальными междупутьями целесообразно выполнять двумя двухпутными снегоочистителями. При первом проходе снегоочистители идут вслед в рабочем состоянии и очищают способом перевалки снега два пути с одной стороны. При возвращении снегоочистители очищают два пути с другой стороны (рис. 10).

Рис. 10. Схема очистки путей от снега на четырехпутном участке



5.10. При образовании заносов на перегоне в полувыемке, расположенной на косогоре, в прямом или кривом участке пути расчисткуих необходимо вести в следующем порядке:

на однопутном участке - двухпутным снегоочистителем, направляя его с той стороны перегона, с которой снег может быть выброшен под откос косогора;

на двухпутном участке - двумя двухпутными снегоочистителями, движущимися по обоим путям последовательно один за другим, расстояние между ними должно быть не менее 1,0 км.

Снегоочистители направляются с той стороны перегона, с которой снег может быть переброшен за один заезд с одного на другой путь, а затем под откос косогора (рис. 11).



Рис. 11. Схема очистки путей на перегоне в полувыемке, расположенной на косогоре



5.11. Во всех случаях отправление снегоочистителей на перегон осуществляется в соответствии с требованиями Инструкции по движению поездов и маневровой работе на железных дорогах Союза ССР (М., Транспорт, 1987 г. 256 с.).

5.12. При работе плужных снегоочистителей на электрифицированных участках напряжение с контактного провода не снимается. Если расстояние от оси пути до внутреннего края опор контактной сети меньше 3,1 м, то необходимо соблюдать особую осторожность. При наличии таких опор работать с открытыми крыльями запрещается, так как в момент открытия или закрытия крыльев они могут задеть за опоры. В этих случаях крылья должны быть закрыты и зафиксированы транспортными запорами.

Участки пути, где имеются такие опоры, должны быть указаны в перечне опасных мест участка, закрепленного за снегоочистителем, и ограждены.

Кроме того, работать с раскрытым угловым крылом разрешается только на тех участках, где расстояние от внутреннего края опор до оси пути со стороны углового крыла не менее 3300 мм.

Если на участках пути, обслуживаемых снегоочистителем, имеются опоры, расположенные на расстоянии менее 3300мм от оси пути, то для возможности работы угловым крылом снегоочистителей СДП и СДП-М необходимо на этих снегоочистителях произвести обрезку подъемных подкрылков и козырьков по чертежам, приложенным к Инструкции по эксплуатации снегоочистителей двухпутных плужных СДП и СДП-М (ПТКБ ЦП МПС, 1976. 90 с).

При работе плужного снегоочистителя или струга с закрытыми крыльями на двух- или многопутном участке со стороны междупутья смежный путь сигналами не ограждается, но поездам, проходящим по соседнему пути, выдаются предупреждения в установленном порядке. В этих случаях крыло, находящееся со стороны междупутья, должно быть зафиксировано транспортными запорами. В случае нарушения при работе габарита подвижного состава со стороны междупутья необходимо перед скрещением на перегоне с поездами работу снегоочистителей или стругов прекращать и крыло снегоочистителя или струга со стороны междупутья заблаговременно закрывать. При необходимости работы снегоочистителя или струга с открытым крылом со стороны междупутья соседний путь для движения поездов закрывается.

5.13. После прохода плужного снегоочистителя для разделки откосов снежной траншеи и планировки валов снега применяется струг или бульдозер, а при их отсутствии путевые бригады должны своевременно выполнять развалку валов снега вручную с пологим отводом их в сторону от пути, особенно тщательно следует производить планировку снега на нулевых местах.

5.14. Работой по очистке путей роторным электроснегоочистителем руководит старший дорожный мастер или дорожный мастер.

Направление на работу роторного снегоочистителя производится начальником отделения дорога по заявке начальника дистанции пути, на участке которого имеется надобность в расчистке образовавшихся глубоких снежных заносов или в разделке откосов снежной траншеи.

При очистке пути роторным снегоочистителем на двухпутном участке, когда второй путь расчищен, поезда, следующие по этому расчищенному пути, пропускаются со скоростью, устанавливаемой руководителем работ, в необходимых случаях с проводником. Об этом должно быть указано в предупреждении, выдаваемом машинисту поезда. Место работ роторного снегоочистителя ограждается по соседнему пути сигналами остановки. К проходу поезда работа снегоочистителя прекращается и крылья закрываются. При работе на электрифицированном участке напряжение с контактного провода должно быть снято. В зависимости от глубины и плотности снега работа электроснегоочистителя по расчистке снежного заноса может происходить за один или два прохода. При глубине снега до 1 м и незначительной плотности расчистку снега производят за один проход, т.е. с раскрытыми крыльями. При глубине снега более 1 м расчистку осуществляют за два прохода: первый проход с раскрытыми вертикальными подкрылками и закрытыми крыльями, второй проход - по разделке траншеи - с открытыми крыльями.

5.15. На наиболее заносимых и трудных по профилю участках пути, где в период метели предусматривается круглосуточное дежурство рабочих бригад для расчистки снежных переметов, должна быть установлена временная телефонная связь с дорожным мастером или бригадиром пути. Для дежурных рабочих бригад должен быть установлен график работ и предоставлено помещение для обогрева и принятия пищи.

5.16. В случае остановки поезда на перегоне из-за снега и невозможности выехать на свободный от снега участок пути машинист должен затребовать помощь и действовать в соответствии с требованиями Инструкции по движению поездов и маневровой работе на железных дорогах Союза ССР (М., Транспорт, 1987. 256 с.).

5.17. При образовании глубоких заносов очистку пути, на котором находится состав, следует производить по частям и по мере его очистки вагоны выводить на очищенное от снега место. Освобожденный от заноса состав по частям или полностью выводится на раздельный пункт для формирования и дальнейшего следования по назначению.

После уборки состава с занесенного участка пути необходимо немедленно закончить разделку стенок снежной траншеи с таким расчетом, чтобы следование поездов и работа снегоочистителя при последующей очистке пути могли выполняться беспрепятственно.



cyberpedia.su

Механизация работ по снегоборьбе на перегонах. — КиберПедия

Очистка пути от снега на перегонах осуществляется, как прави­ло, снегоочистителями. Ручная очистка допускается в местах пре­пятствий для прохода снегоочистителя в рабочем состоянии (настилы переездов и подходы к ним, стрелки примыкания, участки пути на подходах к мостам, тоннелям, между платформами и др.)

Очистка снега высотой до 1 м производится:

-плужными (типов СДП, СДПМ, ЦУМЗ) двухпутными или однопутными снего­очистителями, представляющими собой прицепные к локомотивам машины вагонного типа, оборудованные отвальными снегоочис­тительными устройствами в виде плуга;

-щёточными

-пневматическими (ПОМ -1М)

Снежные заносы высотой более 1 м расчищаются электрическими роторными снегоочисти­телями (типов ЭСО и ФРЭС).

Универсальными являются струги-снегоочистители, используемые для уборки снега с путей и на пе­регонах, на станциях, а также для очистки кюветов от снега и удаления его из выемок, околки льда на станционных путях и отвалки снега в местах его выгрузки.

Тяговыми единицами, перемещающими снегоочистители, яв­ляются локомотивы, которые обеспечивают сжатым воздухом пневматическую систему управления рабочими органами плуж­ных снегоочистителей и стругов. Локомотивы (тепловозы), обеспечивающие работу роторных снегоочистителей, одновременно являются энергетическими еди­ницами с переоборудованной электрической схемой для работы в «поездном» и «снеговом» режимах движения.

Положительным явился опыт оборудования снегоуборочных и снегоочистительных машин вентиляторными установками.

В период сильных снегопадов и метелей в первую очередь сне­гоочистителем производится очистка от снега главных путей по всему участку обслуживания, а затем очищаются приемоотправочные и другие станционные пути на разъездах, обгонных пунктах и промежуточных станциях.

На сильнозаносимых участках для повышения эффективности очистки и избежания потерь времени на перестановку локомотива используется способ работы сплотки из двух снегоочистителей «чел­ноком» по схеме: снегоочиститель - локомотив-снегоочиститель.



Таблица 5. Характеристики машин для очистки пути от снега на перегонах

Показатель	Двухпутный участок	Однопутный участок	Струги- Снего- очистители
СДП (СДП-М) СДП-2М	ЦУМЗ	ЦУМЗ	ТГМ-40С	ЭСО-3 (3-х роторный)	ЭСО-Щ (2-х ро­торный)	ФРЭС-2 (3-х роторный)	СС-1, СС-1М
Высота очищаемого снега (м)	до 1,0	до 0,6	до 0,6	до 1,0	4,5	3,0	4.5	До 1,0
Ширина полосы очищаемого снега, м, крылья:
раскрытых	4,95	5,1	4,5	5,0				5,0
закрытых	3,18	3,2	3,2	3,25				3,25
поверху					6,0	6,0	5,1
понизу					5,0	5,1	4.6
без крыльев					3,425	3.425	3,6
Рабочая скорость, км/ч					0.50	0.50	0,8-1,0	До 40
Транспортная скорость, км/ч
То же по прямому пути стрелочных переводов
То же по боковому пути

При работе плужных снегоочистителей на электрифицирован­ных участках напряжение с контактного провода не снимается. При нахождении опор контактной сети от оси пути менее 3,1 м работа снегоочистителя должна проводиться с закрытыми крыльями, за­фиксированными транспортными запорами.

На многопутных участках с нормальными междупутьями и на косогорных участках двухпутных линий целесообразно произво­дить очистку путей двумя двухпутными снегоочистителями, сле­дующими друг за другом по соседним путям на расстоянии 1 км.

При этом первый снегоочиститель сбрасывает снег в сторону откоса выемки крайнего пути, а следующий за ним - с крайнего пути под откос насы­пи.

При работе плужного снегоочистителя или струга с закрыты­ми крыльями на двух или многопутном участке со стороны меж­дупутья смежный путь сигналами не ограждается, но поездам, про­ходящим по соседнему пути, выдаются предупреждения в установ­ленном порядке. При необходимости работы снегоочистителя или струга с открытым крылом со стороны междупутья соседний путь для движения поездов закрывается.

При работе плужных снегоочистителей на электрифицированных участках напряжение с контактного провода не снимается. При нахождении опор контактной сети от оси пути менее 3,1 м работа снегоочистителя должна проводиться с закрытыми крыльями, зафиксированными транспортными запорами.



Рис. 9. Струг-снегоочиститель СС-1М

При очистке пути роторным снегоочистителем место его рабо­ты ограждается по соседнему пути сигналами остановки, на элек­трифицированных участках напряжение с контактного провода должно быть снято.

При невысокой плотности снега и высоте его до 1 м расчистку производят за один проход электроснегоочистителем с раскры­тыми крыльями. При глубине снега более 1 м расчистку осуще­ствляют за два прохода: первый - с раскрытыми вертикальными подкрылками, но закрытыми крыльями, второй (по разделке траншеи) - с открытыми крыльями.

При очистке пути роторным снегоочистителем место его работы ограждается по соседнему пути сигналами остановки, на электрифицированных участках напряжение с контактного провода должно быть снято.

Рис. 10. Роторный снегоочиститель

Рис. 15. Снегоуборочный поезд с головной машиной СМ-2.

Позднее были созданы другие модификации машины СМ-2: СМ-2М, СМ-4, СМ-5 и СМ-6.



Самоходная машина СМ-6 предназначена для очистки от снега и засорителей станционных путей, стрелочных переводов и горловин ж.д. пути, с погрузкой в кузов и механизированной выгрузкой в определенных местах. Выгрузка может производиться непосредственно при работе машины, не загружая кузова, через 2-3 пути в обе стороны от оси пути.

В настоящее время для очистки путей от снега применяются и несамоходные снегоочистители, которые используются на железных дорогах колеи 1520 мм в районах с умеренным климатом. Например, пневмоочистительная машина ПОМ-1М (рис. 16). Машины оснащаются вентиляторами высокого давления (ВДН-17, ВДН-18, ВМ-18А и т.д.). К достоинствам машины можно отнести её применение в условиях обильных снегопадов.



Места выгрузки снега определяются комиссионно с учетом санитарных и экологических требований и участием представителей дистанции пути, начальников станций, Центра охраны окружающей среды железной дороги.

По результатам работы комиссии должен быть составлен акт с указанием возможных мест выгрузки снега.

Места выгрузки снега должны быть удалены от водных объектов, с целью невозможности попадания неочищенных талых вод.



Рис. 16. Пневмоочистительная машина ПОМ-1М.



Поезд ПСС-1, который предназначен для очистки снега, льда и засорителей в том числе стрелочных переводов и горловин, осуществляет погрузку в собственный кузов с последующей механизированной выгрузкой в отведенных местах или в процессе работы на сторону. Изготавливается в трех вариантах исполнения: 3-х, 4-х и 5- вагонный.

Рис. 16. Подвижной снегоочистительный состав ПСС-1.

cyberpedia.su

15.4. Очистка дорог от снега

Снег на поверхность дорог неизбежно попадает при снегопадах, верховых метелях, сходах лавин. Поэтому составной частью зимнего содержания является снегоочистка, стоимость которой составляет 40-50 % от общих затрат на зимнее содержание. Различают следующие виды снегоочистительных работ: патрульная снегоочистка; удаление валов; расчистка снегопадных отложений и снежных заносов небольшой толщины; расчистка снежных заносов значительной толщины; расчистка лавинных завалов.

Очистку автомобильных дорог от снега производят специальными снегоочистительными машинами, условия применения которых приведены в табл. 15.8. Основной вид очистки дорог от снега - патрульная снегоочистка, которая производится периодическими проходами плужных и плужно-щеточных снегоочистителей по закрепленному участку в течение всей метели или снегопада. Патрульная снегоочистка производится одиночными снегоочистителями или отрядом плужно-щеточных снегоочистителей, движущихся уступом с интервалом 30-60 м с перемещением снега от оси дороги к обочине с перекрытием следа на 0,3-0,5 м.

Таблица 15.8

Машина	Предельная плотность снега, г/см3	Предельная толщина слоя снега, м		Целесообразная область применения
		при полной ширине захвата	при неполной ширине захвата	Основная область применения	Возможная область применения
Одноотвальный плужный снегоочиститель	0,3	0,3	0,7	Патрульная снегоочистка	Уширение полосы расчистки
То же, с боковым отвалом	0,3	0,3	-	Уширение полосы расчистки при патрульной снегоочистке	Патрульная снегоочистка
То же, со средним ножом	0,5	0,1	0,3	Ликвидация снежного наката в начальной стадии его образования	Патрульная снегоочистка
Двухотвальный плужный снегоочиститель на автомобильном шасси	0.4	0,4	0,8	Расчистка снежных заносов до 0,5 м	Уширение полосы расчистки
Двухотвальный снегоочиститель на шасси трактора	0,6	1,0	1,2	Прокладка снегозащитных траншей. Устройство автозимников	Расчистка заносов. Прокладка колонных путей
Шнекороторные и фрезернороторные снегоочистители	0.6	1,5		Расчистка снежных заносов или снегопадных отложений большой толщины. Удаление снежных валов. Расчистка лавинных завалов
Автогрейдеры	0,6	0,5	0,6	Расчистка снежных завалов и снегопадных отложений средней толщины
Бульдозеры	0,7	1,0		Расчистка снежных отложений большой толщины	Прокладка снежных траншей
Валоразбрасыватели	0,6	1,5		Удаление снежных валов

Очистку необходимо начинать сразу же с момента снегопада или метели. При задержке с началом работ рыхлый снег колесами автомобилей превращается в накатный слой, практически не снимаемый при патрульной снегоочистке.

Снегоочистительные машины должны работать на скорости не менее 30-35 км/ч с целью повышения производительности и дальности отбрасывания снега за пределы дорожного полотна, которая зависит от скорости движения:

Скорость движения снегоочистителя, км/ч    30    35      40       45      50      60

Дальность отбрасывания снега, м                   6,7    9,2   10,2    12,1    12,8   17

С увеличением толщины снега на проезжей части от 10 до 30 см скорость движения снегоочистительных машин снижается с 50 до 35 км/ч.

На участках дорог, проходящих по косогорам (в полунасыпи или в полунасыпи-полувыемке), снегоочистку рекомендуется начинать со стороны верхового откоса и перемещать снег последовательными проходами в сторону низового откоса.

Технологическая схема работы патрульных машин зависит от ширины очищаемой поверхности дороги, направления и скорости ветра. Звено снегоочистительных машин подбирают так, чтобы за один проход в одном направлении снег убирался с половины очищаемой поверхности дороги без образования валов на обочине более допустимой толщины. Требуемое количество снегоочистителей определяется по формуле (15.2) (см. раздел 15.1).

Расчистка двухполосных дорог при отсутствии сильного бокового ветра производится от оси к обочинам (рис. 15.23) последовательными круговыми проходами звена одноотвальных плужных снегоочистителей с отбрасыванием снега за пределы земляного полотна.

Рис. 15.23. Технологические схемы очистки дорог от снега: а - от оси к обочинам; б - от одной обочины к другой по направлению ветра; 1 - направление движения снегоочистительных машин; 2 - направление отбрасывания снега; 3 - направление ветра

При очищаемой поверхности до 8-9 м расчистка может быть выполнена одним мощным скоростным снегоочистителем с дополнительным боковым отвалом. При наличии бокового ветра со скоростью 6-10 м/с расчистка выполняется проходами плужных одноотвальных снегоочистителей с перемещением снега от наветренной обочины к подветренной. В этой технологии необходимо менять положение отвала в конце очищаемой захватки или применять снегоочистители с поворотными отвалами.

Следует иметь в виду, что при одностороннем перемещении снега по всей ширине очищаемой полосы после последнего прохода плужного снегоочистителя на обочине может образовываться снежный вал. Для его удаления в состав звена очистительных машин необходимо включать валоразбрасыватель.

Усиленная снегоочистка или расчистка снегозаносов небольшой толщины. Во время сильных метелей и снегопадов, когда на отдельных участках дорог образуются снежные косы и переметы, или накопились снежные отложения толщиной более 20-30 см, в состав звена по очистке дорог включают плужный двухотвальный снегоочиститель, который движется по оси дороги и пробивает косы и переметы, а идущие за ним одноотвальные снегоочистители сдвигают снег к обочинам, расчищая дорогу на полную ширину.

Снежные валы удаляют с помощью роторных снегоочистителей. Если валы сдвинуты на кюветы, то для их удаления применяют роторные снегоочистители на гусеничном ходу или валоразбрасыватели с выносным рабочим органом. При отсутствии таких машин для удаления валов, расположенных над кюветами, применяют автогрейдеры или универсальные бульдозеры в комплексе с роторными снегоочистителями на колесном ходу. Автогрейдер сдвигает снег из вала на дорожное полотно, а роторный снегоочиститель отбрасывает его в сторону.

Существенные помехи возникают при очистке дорог от снега на участках, где установлены ограждения, направляющие столбики, а также на путепроводах и мостах, с которых нельзя сбрасывать снег вниз.

С целью обеспечения высокой скорости снегоочистки и обеспечения очистки и обеспечения очистки верхней части насыпи на всю её ширину, особенно в районах с интенсивной метелевой деятельностью, рекомендуется производить демонтаж съёмных конструкций ограждений безопасности (за исключением участков подходов к мостам и путепроводам) с одновременной установкой направляющих вешек на расстоянии 30-50 м одна от другой по бровке земляного полотна.

Направляющие вешки должны быть установлены в створе размещения труб (над оголовками с каждой стороны дороги) и в начале и в конце мостовых переходов (у начала и окончания ограждений безопасности с каждой стороны дороги). Для беспрепятственного движения снегоочистительных машин при уборке снега с обочин необходимо устанавливать сигнальные столбики с отгибами (см. гл. 13).

На участках с ограждениями, за которые можно выбросить снег, эта задача решается путём включения в состав звена автогрейдера и роторного снегоочистителя или валоразбрасывателя. Плужные снегоочистители сдвигают снег к ограждению, автогрейдер перемещает его на обочину и формирует вал, а роторный снегоочиститель выбрасывает его за пределы земляного полотна. Окончательная уборка снега из-под ограждений должна производиться после завершения патрульной снегоочистки средствами малой механизации или вручную.

При очистке от снежных отложений путепроводов, эстакад и мостов может быть два варианта:

снег может быть сдвинут к боковым ограждениям или бордюрам и затем бульдозерами перемещен вдоль моста за его пределы;

снег плужными снегоочистителями может быть сдвинут к боковым ограждениям, затем автогрейдером отодвинут от него и сформирован в виде вала, после чего шнекороторным снегоочистителем погружен в транспортные средства и вывезен.

Аналогичная технология применима и на участках насыпи с ограждениями, или глубоких выемок, где снег не может быть выброшен за пределы земляного полотна.

Расчистка снежных заносов большой толщины. При расчистке заносов толщиной до 1 м применяют двухотвальные и роторные снегоочистители. Первый проход осуществляет двухотвальный плужный тракторный снегоочиститель. За один проход он расчищает полосу шириной 3,5-4 м, обеспечивая проезд автомобилей в одну сторону, затем по кольцевой схеме он расширяет полосу очистки. Вслед за плужными движется роторный снегоочиститель, который убирает снег из образовавшегося вала и расширяет полосу проезда до необходимой величины (рис. 15.24).

Рис. 15.24. Пробивка глубоких заносов на дорогах двухотвальным плужным и плужно-роторным снегоочистителем: 1-3 - последовательность движения машин

Расчистку заносов толщиной более 1 м выполняют с использованием всей имеющейся техники. Наиболее эффективно применение бульдозера с поворотным ножом, который последовательными проходами перемещает снег к обочине, откуда снег роторными снегоочистителями перебрасывается за пределы полотна. При отсутствии снегоочистителей применяют бульдозеры с неповоротным отвалом, которые расчищают снежные отложения поочередными проходами в одну и другую сторону от дороги под острым углом к её оси. Снег сдвигают на расстояние 15-20 м от бровки земляного полотна.

При очень больших заносах, когда участок дороги полностью занесен снегом толщиной 2-3 м и более, для расчистки можно применять лишь фрезерно-роторные снегоочистители на тракторах с гусеничным ходом. Они могут последовательными проходами расчищать траншею по ярусам высотою до 1,2 м. В начале расчищают траншею для однопутного движения и примерно через каждые 500 м устраивают объезды. Далее траншею уширяют до двухпутного движения. Для очистки пересечений в одном и разных уровнях необходимо разрабатывать специальные схемы движения снегоочистительных машин.

Занесенные выемки при большой толщине отложений (более 2 м) должны расчищаться роторными снегоочистителями на гусеничном ходу. Снег удаляют послойно последовательными проходами вдоль выемки (рис. 15.25).

Рис. 15.25. Схема расчистки выемки роторным снегоочистителем на гусеничном ходу: 1 - направление отбрасывания снега; 2 - предохранительный слой снега толщиной 10 см, убираемый автогрейдером

При отсутствии роторных снегоочистителей на гусеничном ходу снежные отложения в выемке разрабатывают бульдозерами совместно с роторными снегоочистителями на колёсном ходу. Потребность в машинах для выполнения объемных работ по очистке дорог от снежных заносов определяют по формуле

где                                                                                                                    (15.23)

Nw - потребное количество машин для объёмных работ по снегоочистке, шт.;

W - объём снега, подлежащего уборке за один цикл, м3;

Рэ - производительность одной машины, м3/ч;

tп - нормативный срок расчистки дорог, час.

Если нет фактических данных об объемах снегоотложений, их можно ориентировочно определить по формуле

где                                                                                                         (15.24)

п - число участков с сильными заносами;

Wсд - снегопринос к дороге, м3/пог. м;

f - коэффициент задержания снега, который принимают равным 0,9 для выемок и 0,4 для нулевых отметок, низких насыпей, участков с ограждениями;

Li - длина каждого участка, м.

Ориентировочные затраты машинного времени и труда на снегоочистку приведены в табл. 15.9.

Таблица 15.9

Укрупненные показатели затрат машинного времени и труда на снегоочистку (на 1 км дороги с проезжей частью шириной 7 м)

Вид работы	Операция	Машина / машинист 4-го разряда
		Наименование	маш.-ч чел.-ч
Патрульная снегоочистка	Очистка с отбрасыванием за бровку дорожного полотна	Плужный одноотвальный автомобильный снегоочиститель на КДМ-130Б	0,24
		То же, с боковым крылом ЭД-207	0,24
	Очистка с оставлением снежных валов	Плужный одноотвальный снегоочиститель на КДМ -130 Б	0,35
	(при толщине снега 10 см и более)	Автогрейдер ДЗ- 31 -1	1,8
	Уборка снежных валов	Роторный снегоочиститель ДЭ-210А	1,17
Расчистка снежных заносов	Пробивка снежных заносов (при толщине снега 0,3-0,5 м)	Двухотвальный плужный снегоочиститель на колесном тракторе К-701	0,12
	Уширение полосы расчистки	Двухотвальный плужный снегоочиститель на колесном тракторе К-701	1,4
		Автогрейдер ДЗ-31-1	4,4
	Удаление снежных валов	Роторный снегоочиститель ДЭ-210 А	2,92
	Окончательная очистка с удалением снега с покрытия	Плужный одноотвальный автомобильный снегоочиститель со щеткой на КДМ-130 Б	0,23
Удаление уплотнённого снега	Скалывание уплотненного слоя снега	Бульдозер ДЗ-18 или автогрейдер ДЗ-99-1-4 с зубчатым ножом на отвале	12,5
	Отбрасывание сколотого снега	Роторный снегоочиститель ДЭ-210 А	1,91

Возможность расчистки дорог во время сильной метели зависит от интенсивности переноса снега, которая может быть столь велика, что полностью отсутствует видимость. Если видимость позволяет вести работы, а количества имеющихся машин достаточно для быстрого удаления снега с дороги, расчистку дорог с высокой интенсивностью движения во время сильных метелей нужно производить обязательно. Соотношение роторных и плужных снегоочистителей должно быть в пределах от 2:10 до 4:10.

При недостаточном количестве снегоочистительных машин отбрасывающего типа, чтобы своевременно и полностью удалять валы, срезать отвесные стенки, образующиеся при снегоочистке, работы во время метели могут привести к резкому увеличению снегонакопления и ускорению образования снежных заносов (рис. 15.26).

Рис. 15.26. Последствия неполной очистки во время сильной метели: 1 - снежный вал после первой очистки; 2 - снежный занос; 3 - снежный вал после второй очистки: 4 - новый снежный занос; 5 - направление ветра

В этих условиях может оказаться нецелесообразным выполнять работы во время метели, а привести расчистку сразу после ее окончания. В любом случае дорожно-эксплуатационная служба должна принять все меры к предупреждению несчастных случаев с водителями и пассажирами автомобилей, попавших в снежные заносы на дорогах.

Сложно очищать снег на развязках в разных уровнях, особенно на левоповоротных съездах, имеющих малые радиусы поворота. На внутренней части кривых таких съездов в районах с частыми метелями целесообразно устанавливать съемные ограждения и направляющие столбики, которые перед наступлением зимы убирают. Снег с проезжей части убирают внутрь кривой проходами плужных снегоочистителей или автогрейдеров.

Снегоочистку пунктов весового контроля, пунктов учета интенсивности движения, тротуаров и пешеходных дорожек осуществляют средствами малой механизации или вручную после завершения работ по снегоочистке проезжей части. При этом удаление снега с отдельных элементов весов и датчиков, вмонтированных в покрытие проезжей части, целесообразно производить сжатым воздухом, используя для этой цели передвижные компрессорные установки.

Особенности очистки от снега автомобильных магистралей. Особенности зимнего содержания автомагистралей состоят в том, что значительная ширина земляного полотна, наличие разделительной полосы, большого количества различных видов обустройств дороги и плотный многорядный транспортный поток создают помехи для переноса снега, способствуют его отложениям на дороге и усложняют организацию работ по очистке автомагистрали от снега и ликвидации гололёда. Существенные трудности возникают при зимнем содержании многополосных автомагистралей, имеющих несколько разделительных полос, которые являются препятствием для снегопереноса и способствуют отложению снега на проезжей части. Снег с разделительной полосы нужно убирать, так как его наличие приводит к увеличению снегозаносимости проезжей части и переувлажнению земляного полотна в период снеготаяния. Однако эту работу можно производить после окончания метели. Более того, если разделительная полоса имеет значительную ширину и вогнутый поперечный профиль, можно допустить накопление слоя снега толщиной до 1,0 м на этой полосе. В начале весеннего снеготаяния необходимо прорыть продольную траншею по середине разделительной полосы для обеспечения быстрого стока воды. На разделительной полосе с выпуклой и горизонтальной поверхностью накопившийся снег должен быть обязательно убран перед началом таяния.

Особенности зимнего содержания автомагистралей изучены ещё недостаточно. Установлено, что даже на снегонезаносимых по высоте насыпях, где установлены барьеры безопасности, происходит интенсивный занос снега во время метелей. Поэтому автомобильные магистрали рекомендуется защищать от снежных заносов на всем протяжении, где возможен снегоперенос.

К зимнему содержанию автомагистралей применимо большинство мероприятий по зимнему содержанию дорог, но с учетом более жёстких требований к уровню содержания и срокам ликвидации снежных и ледяных отложений.

Патрульную снегоочистку проезжей части автомагистралей целесообразно производить отрядом скоростных плужно-щёточных снегоочистителей с дополнительным боковым отвалом, которые движутся на расстоянии 100-150 м один за другим на максимально возможной скорости, при которой снег отбрасывается далеко за бровку земляного полотна (рис. 15.27).

Рис. 15.27. Схемы патрульной снегоочистки автомагистралей: а - скоростными плужными снегоочистителями боковыми отвалами с возможностью их обгона автомобилями; b - то же, с машиной сопровождения; с - обычными плужными снегоочистителями; 1, 2, 3, 4 - последовательность движения машин; Р - машина сопровождения

Большое расстояние между снегоочистителями обеспечивает возможность обгона их отдельными автомобилями транспортного потока. Однако при высокой интенсивности движения эти обгоны становятся опасными. В этом случае интервал между снегоочистителями сокращают до 40-60 м и при высокой интенсивности движения организуют их сопровождение машиной службы безопасности движения.

В случае интенсивного снегопада или метели или при невозможности движения снегоочистителя с высокой скоростью на обочине автомагистрали образуется вал. Для его удаления в состав звена включают валоразбрасыватель или шнекороторный снегоочиститель.

Технология очистки от снега многополосных автомагистралей. Опыт зимнего содержания Московской кольцевой автомобильной дороги (МКАД) с высокой интенсивностью транспортного потока показывает, что необходимо обеспечить минимальные помехи движению автомобилей при выполнении технологических операций и выполнять их со скоростью, близкой к средней скорости транспортного потока, за возможно короткий срок и минимальное количество проходов. В противном случае на автомагистрали очень быстро образуются многокилометровые заторы.

Во избежание задержек движения при очистке снега применяют мощную снегоочистительную технику, в том числе фронтальные снегоочистители, оснащённые секционным плугом и боковым отвалом на базе машин МБ 2638, МАЗ-5516 («Супер-МАЗ») и подобные им. Это позволяет уменьшить количество снегоочистителей в колонне, обеспечить сгребание снега за один проход при рабочей скорости снегоочистителей в 45-55 км/ч.

Технология работ по очистке от снега отличается от традиционной тем, что при скоростной уборке в начале снегопада или метели производится распределение химических реагентов распределителями типа ШМИДТ на базе МБ 2638 или МАЗ 5551 (КУМ) с шириной обрабатываемой полосы до 10 м. В зависимости от интенсивности снегопада задается плотность распределения реагентов в диапазоне 5-40 г/м2. Распределители двигаются уступом, последующий (второй) водитель контролирует распределение по границе первого. В зависимости от интенсивности снегопада и температуры воздуха определяется время выхода снегоочистителей, т.е. выдержка, в течение которой реагент растворяет часть выпавшего снега, а увлажнённый снег колёсами проезжающих автомобилей перемешивается, в результате чего на покрытии образуется увлажнённая масса снега.

Эта операция необходима для того, чтобы избежать уплотнения снега колесами автомобилей. Продолжительность выдержки колеблется от 15 до 30 минут в зависимости от температуры воздуха и интенсивности снегопада или метели. После этого начинается собственно операция по сгребанию и удалению снега с дороги. При сгребании снега колонна широкозахватных снегоочистителей, оснащённых фронтальными плутами и боковыми отвалами (плугами), обеспечивает однопроходную качественную очистку магистрали. Убираемая ширина МБ 2638 (первого в колонне) составляет 5,4-5,5 м, последующих несколько меньше за счет перекрытия следа.

Колонна снегоочистителей после выхода на магистраль выстраивается с дистанцией между снегоочистителями в 15-20 м (рис. 15.28, а). Это расстояние считается оптимальным с точки зрения качества уборки, при котором контролируется перекрытие очищаемой полосы последующим водителем, а также предупреждается обгон колонны попутными транспортными средствами. Колонна снегоочистителей, как правило, сопровождается машиной дорожно-патрульной службы.

Рис. 15.28. Технологическая карта зимней очистки широких магистралей: а - сгребание снега с проезжей части широкозахватными снегоочистителями; б - подметание (промёт) проезжей части

При увеличении дистанции и отсутствии сопровождения патрульной машины ГИБДД возрастает чисто водителей, стремящихся обогнать колонну путём проезда между снегоочистителями, что приводит к аварийным ситуациям. В случае наличия в колонне снегоочистителя меньшей мощности, не выдерживающего скорости, его целесообразно ставить в колонне последним справа. При этом попытка обгонов снижается из-за значительного снежного вала, собранного с трёх-четырёх полос. С целью снижения нагрузки на снегоочиститель целесообразно его проход осуществлять с боковым отвалом в транспортном положении. Такая организация обеспечивает большую безопасность работ, так как на крайней полосе возможна кратковременная остановка транспортных средств, для объезда которых необходимо убирать боковой отвал, что снижает безопасность движения и вместе с тем качество работ. Движение колонны осуществляется со скоростью 45-55 км/ч, при этом снежная масса откидывается после прохода снегоочистителя на 1-1,5 м от бокового отвала.

После прохода снегоочистителей на поверхности покрытия остается снежная масса толщиной около 2 см. По окончании сгребания практически следом идут распределители реагентов (на рис. 15.28 не показаны) с плотностью распределения при окончании снегопада 5-10 г/м2, а при его продолжении - 15-25 г/м2.

Подметание (промёт) производится сразу после распределения реагентов, если снегопад закончился. В случае если снегопад продолжается, подметание производится после того, как на поверхности покрытия накопятся отложения снега толщиной 2-2,5 см (рис. 15.28, б). Для этого применяют те же МБ 2638 с рабочим оборудованием - фронтальной щёткой и использованием бокового отвала. Фронтальная щётка широкозахватного снегоочистителя отбрасывает снежную массу справа по ходу движения в валик шириной 1-1,3 м, который разравнивается боковым отвалом и отбрасывается еще на 1,5-2 м. По ширине прохода щетки на покрытии остается чистая «черная» поверхность покрытия, а выровненная боковым отвалом снежная масса толщиной 2-3 см попадает под фронтальную щётку следующего в колонне снегоочистителя. После прохода колонны в зависимости от погодных условий проводится последующая обработка проезжей части противогололёдными реагентами.

studfiles.net

6.2 Организация очистки путей на станции и описание снегоуборочной машины

Организация и технология очистки и уборки снега на станциях являются составной частью технологического процесса работы станции. Графики работы снегоуборочных поездов и снегоочистителей увязываются с графиком движения поездов и учитывают:

— перегонное время хода снегоочистителя;

— время выдачи локомотивов под снегоочиститель или снегоуборочный поезд;

— последовательность работ на станциях и продолжительность каждой из них;

— место и порядок смены локомотивных бригад, бригад снегоочистителей и снегоуборочной техники;

— место и продолжительность экипировки локомотивов и снегоуборочных поездов.

Для организации работ по уборке снега со станции каждый парк станции разбивают на отдельные зоны - на стрелочные горловины и станционные пути. Для этого на схему станции наносят границы горловин и парковых путей, указывают места выгрузки снега и ' их емкость, места отстоя снегоуборочных поездов и снегоочистителей в зимний период.

Уборка снега на сортировочных, участковых и крупных пассажирских станциях осуществляется снегоуборочными поездами. При особо сильных снегопадах возможно комплексное использование снегоуборочных поездов, снегоочистителей и стругов. Очистка путей от снега на промежуточных станциях также производится снегоочистителями и стругами.

Время, необходимое для уборки снега в целом на станции и по паркам, количество рейсов снегоуборочных поездов, рассчитывают в зависимости от:

— количества выпавшего снега;

— высоты снегоотложения на пути;

— плотности снега;

— коэффициента уплотнения снега при загрузке;

— производительности машин;

— вместимости полувагонов и степени их заполнения.

При этом необходимо учесть затраты времени на:

— погрузку;

— перестановку снегоуборочного поезда с одного пути на другой;

— проезд к месту выгрузки;

— выгрузку снега из кузова;

— согласование маршрута;

— следование снегоуборочного поезда обратно к месту работы;

— скорость движения снегоуборочного поезда.

Итоговые данные для каждой расчетной толщины снежного покрова по каждому парку станции сводят в ведомость. Пример ведомости приведен в таблице 6.3.

В сортировочном парке в первую очередь очищают и убирают снег с горочной горловины и сортировочных путей на расстоянии 150 - 200 м от башмакосбрасывателей вглубь парка.

Такую уборку снега наиболее эффективно выполнять, двумя снегоуборочными поездами.

Первый снегоуборочный поезд направляется в сторону горки, а его локомотив находится со стороны парка приема. При таком расположении уменьшается число заездов на путь и улучшаются условия производства маневровой работы на подгорочных путях.

Второй снегоуборочный поезд приступает к работе по окончании уборки снега с участков тормозных позиций и убирает снег на путях сортировочного парка за пределами тормозных позиций.

Если на пути имеются отдельно стоящие вагоны, то по указанию маневрового диспетчера или дежурного по горке их прицепляют к локомотиву и осаживают на горку до тех пор, пока головная снегоуборочная машина не достигнет начала очистки пути в сторону парка. Затем снегоуборочный поезд в рабочем состоянии движется в сторону горловины парка формирования и осуществляет очистку пути от снега. Вагоны подтягивают к предельному столбику этой горловины и отцепляют. При большой группе вагонов на сортировочном пути в помощь локомотиву снегоуборочного поезда выделяют горочный локомотив.

После очистки одного или нескольких путей парка до полной загрузки снегом поезд отправляется под выгрузку, а затем возвращается к фронту уборки снега.

Цикл повторяется до полной уборки снега с путей парка.

В парках приема и отправления поездов во время снегоуборочных работ пути должны заниматься поездами и составами в соответствии с технологическим процессом механизированной очистки и уборки снега с путей станции с таким расчетом, чтобы была возможность организовать работу снегоочистителей и снегоуборочных поездов без дополнительных маневров по перестановке составов.

Условные обозначения: а – машина СМ-2; б, в – промежуточный и концевой (разгрузочный) полувагон; 1 – боковое крыло; 2, 23 – электродвигатели привода ротора и щеток; 3, 24 – пневмоцилиндры крыльев; 4 – краны управления; 5 – машинное отделение; 6 – привод кон¬вейера; 7 – дизель; 8 – генератор; 9 – аккумуляторная батарея; 10 – боковые льдоскалыватели; 1 – цилиндр управления боковыми льдоскалывателями; 12 – рама машины; 13 – средний льдоскалыватель; 4, 17 – пневмоцилиндры подъема: среднего льдоскалывателя; роторного питателя; 15 – конвейер; 16 – тележ¬ка; 18 – подрезной нож; 19 – питатель; 20 – защитный козырек; 21 – цилиндр управления козырьком; 22 – боковые щетки; 23 – электродвигатель привода боковых щеток; 25,28 – привод конвейера; 26, 27, 30 – конвейеры: пластинчатый, накопитель поворотный; 29 – поворотный круг; 31 – рыхлитель

Рисунок 6.2- Схема машины СМ-2

Снегоуборочный поезд СМ-2 ( рисунок 6.2) состоит из головной машины СМ-2 (СМ-2А, СМ-2Б, СМ-2М), одного или двух промежуточных и концевого полувагонов. Головная машина является уборочным агрегатом, а полувагоны - тарой для погрузки снега. Концевой полувагон, кроме того, имеет разгрузочное устройство.

Несамоходные снегоуборочные поезда перемещаются локомотивом. Для снабжения электроэнергией приводов рабочих органов на головной машине имеется дизель электростанция.

В зимнее время снегоуборочный поезд применяют для очистки станционных путей и стрелочных переводов от снега высотой до 0,8 м. При профилактической очистке станционных путей высота снега может быть небольшой (до 100 мм). Ширина полосы, очищаемой от снега, при работе без крыльев составляет 2,45 м, а при работе с крыльями - 5,1 м. Рабочая скорость машины зависит от толщины и состояния снега (плотности, твердости и др.) и составляет 5-10 км/ч.

При глубоком снеге машина, при необходимости, может очищать путь и междупутья подрезным ножом и боковыми крыльями за один-два прохода. При этом щеточный барабан-питатель поднимают в верхнее положение и включают в работу, когда необходимо подталкивать снег на погрузочный транспортер При уборке снегa щеточным барабаном-питателем очистка междупутий производится боковыми крыльями или боковыми щетками. Машины, у которых боковые щетки смонтированы на боковых крыльях (впереди машины), обеспечивают очистку междупутья за один проход машины. Если боковые щетки смонтированы в базе головной машины СМ-2, очистка за один проход возможна лишь при обратном движении машины локомотивом вперед.

Снегоуборочные поезда СМ-2 всех модификаций могут также очищать путь из уплотненного снега и льда. Для этого необходимо два-три прохода снегоуборочного поезда по пути. При первом проходе производится сколка уплотненного снега или льда, при последующих - очистка междупутий и забор материала щеточным барабаном-питателем.

После заполнения полувагонов снегоуборочный поезд транспортируется на место разгрузки. Разгрузочные устройства концевого полувагона позволяют выгружать материал в любую сторону от оси пути на стоянке или при движении снегоуборочного поезда.

Обслуживающий персонал снегоуборочного поезда СМ-2 следующий: машинист снегоуборочной и уборочной путевой машины шестого разряда - один человек, помощник машиниста снегоуборочной и уборочной путевой, машины пятого разряда - два человека.

Снегоуборочные поезда СМ-2 всех модификаций при пересылке следует ставить с прицепкой на заднюю автосцепку в хвост грузового поезда, который не подталкивается. Перед транспортированием снегоуборочный поезд должен быть приведен в транспортное положение. Снегоуборочные поезда модификации СМ-2М при транспортировании разрешается прицеплять за переднюю и заднюю автосцепки. Снегоуборочные поезда ранее выпущенных модификаций (СМ-2А, СМ-2Б) разрешается прицеплять только за заднюю автосцепку. В каждом конкретном случае необходимо руководствоваться технической эксплуатационной документацией снегоуборочного поезда, а также Указаниями МПС России.

В таблице 6.3 приведена техническая характеристика снегоуборочных машин.

Таблица 6.3 – Техническая характеристика снегоуборочных машин

Параметр	СМ-2	СМ-3	СМ-4	СМ-5	СМ-6
Производительность, т/ч	750	750	750
Толщина очищаемого слоя снега, м	0,8	0,9	0,8	0,8	0,8
Ширина полосы, очищаемой, м: питателем крыльями	2,145 5,1	2,6 5,1	2,6 5,1	— —	— —
Ширина захвата льдоскалывателя, м	3,66	4,0	—	—	—

Продолжение таблицы 6.3

Заглубление льдоскалывателя, мм	80	80	—	—	—
Транспортная скорость, км/ч	70	70	70	80	80
Часовая сила тяги, кН	—	150	150	—	—
Вместимость промежуточного полувагона, м3	80	125	—	—	—
Вместимость головного и концевого полувагонов, м3	—	60	100	—	185
Масса, т: машины промежуточного полувагона концевого полувагона	80 36,5 39	71,2 36,8 39	118 — —	— — —	— — —

studfiles.net

Снегоочистительные и снегоуборочные машины — МегаЛекции

Из всех сооружений и конструкций пути централизованные стрелочные переводы требуют первоочередной очистки их от снега. При снегопадах даже в безветренную погоду снег, попадая между рамным рельсом и остряком, препятствует плотному прилеганию остряка.

Применяются два способа очистки стрелочных переводов от снега: пневматический и тепловой (электрообогрев и газообогрев).

Устройство пневматической очистки стрелочных переводов, разработанное институтом Гипротранссигналсвязь (ГТСС) имеет арматуру, состоящую из труб, оканчивающихся соплами. Сопла размещают между рамным рельсом и остряком в направлении от корня к острию. Сопла в правом или левом желобе включает электропневматический клапан. Сжатый воздух подводится к стрелочному. переводу от компрессорной установки по трубопроводу. Продувка желоба между остряком и рамным рельсом производится в течение 4 с через каждые 6 мин. Управляют устройством очистки стрелок работники, производящие перевод стрелок.

Ручные переносные воздуходувки состоят из металлической трубы диаметром 25 мм с наконечником в виде лопаточки для того, чтобы можно было очистить напрессованный на подушках стрелочных башмаков снег и лед. Сечение отверстия у наконечника 30 мм². Подключение воздуходувки к воздухоразборным колонкам производится резиновым шлангом длиной 12 - 20 м.

В районах, где преобладает выпадение мокрого снега и возможен гололед, более целесообразно применять обогрев стрелок.

Стрелочный электрический обогреватель состоит из стальной трубки диаметром 16 мм, в которой помещается спираль накала. Внутренняя поверхность трубки покрыта окисью магния. Это покрытие обеспечивает электрическую изоляцию и в то- же время обладает хорошей теплопроводностью. Трубки обогревателя укладывают между остряком и рамным рельсом. Питание электрических обогревателей осуществляется электрическим током напряжением 220 В. Обогреватели включают в действие из помещения дежурного по станции или посту.

При газообогреве стрелок излучателем тепла служит специальная газовая горелка. Она помещается в камере, расположенной в шпальном ящике под рамным рельсом и остряком. Газ к горелке подводится по газопроводящей сети. Зажигание газа в горелке осуществляется, как правило, из помещения дежурного по станции или посту, но может быть и ручное зажигание.

Обогреватели не только обеспечивают таяние снега, но и испарение почти всей воды, образовавшейся при таянии.

Для очистки пути от снега при высоте слоя до 1,5 м применяются плуговые снегоочистители СДП и СДПМ (рис. 16.4). Скорость следования таких снегоочистителей до 70 км/ч, а снег отбрасывается ими на расстояние до 25 м. Это надо учитывать при нахождении вблизи от пути, по которому проходит снегоочиститель. Снегоочиститель имеет пневматическую систему управления.

При работе снегоочистителя на двухпутном участке крыло, расположенное со стороны междупутья, входит в пределы габарита подвижного состава соседнего пути и поэтому при проходе поезда по этому пути крыло снегоочистителя закрывают. Поездам, следующим по соседнему пути, выдается соответствующее предупреждение.

Если высота слоя снега достигает 2 - 3 м, то применяется снегоочиститель «Таран» (рис, 16.5). Очертания головной части снегоочистителя позволяют поднять снег, а затем уже рассечь его и отбросить в сторону.

При заносах пути высотой до 4,5 м применяются электрические двух- и трехроторные снегоочистители (рис. 16.6). Обычно при первом проходе этого снегоочистителя его крылья не открывают, а второй проход делают с открытыми крыльями. Рабочая скорость снегоочистителя при плотном снеге 500 м/ч.



Струг-снегоочиститель используется для очистки пути его носовой частью и для отвалки снега от пути боковыми крыльями. В первом случае локомотив ставят за стругом, а скорость работы достигает 60 км/ч, во втором струг прицепляется к локомотиву сзади и передвигается со скоростью 3 - 15 км/ч.

Для связи руководителя работ с машинистом локомотива на снегоочистителях используют световую и звуковую сигнализацию, а также радиосвязь.

Подрезные устройства и крылья снегоочистителя в рабочем положении выходят за пределы очертаний габарита подвижного состава. Поэтому места препятствий, где рабочие органы снегоочистителей требуется приводить в транспортное, нерабочее положение, ограждают сигналами (рис. 16.7).



Из снегоуборочных машин наибольшее распространение получили машины СМ-2. Они используются в зимнее время для уборки снега, околки и погрузки льда, а в летнее время для уборки мусора. Заборно-очистительное устройство машины состоит из щеточного барабана-питателя, благодаря чему машины могут быть использованы для очистки не только путей, но и стрелочных переводов. Машины СМ-2 очищают путь при высоте снежного покрова до 0,8 м, имея рабочую скорость от 0,6 до 10 км/ч. При работе вслед за головной машиной ставят два промежуточных полувагона вместимостью до 125 м³ каждый. В эти полувагоны снег поступает с головной машины по транспортерам. В хвосте состава находится концевой полувагон, оборудованный для выгрузки снега выбросным ротором или поворотным транспортером. Машина передвигается отдельным локомотивом.

Снегоуборочная машина СМ-2

Выпускаться снегопоезд (сокращенно его называют именно так) стал с 1958 года. Основное предприятие-изготовитель – это ОАО «Трансмаш», расположенное в городе Энгельсе Саратовской области и созданное еще в 1893 году. До 1984 года в числе производителей был также завод тяжелых путевых машин из Тихорецка.

Устройство состоит из четырех вагонов, которые сами двигаться не могут – требуется локомотив (с которым можно связаться по внутреннему телефону). Первый вагон является головным, на нем располагаются все приспособления для уборки снега и скалывания льда. Здесь же начинается транспортер, передающий снежную массу на конвейеры, которыми оснащены все вагоны. Конец последнего транспортера оснащен специальным механизмом для боковой разгрузки снега. Он разбрасывает массу до 6 метров



Головной вагон оснащен дизельной электростанцией, дающей энергию нескольким двигателям. Еще в нем имеется компрессор, питающий пневматические цилиндры рабочих механизмов. Также в первом и последних вагонах размещаются органы управления. Обслуживать поезд, согласно правилам, должна бригада из трех человек. Это механик, дорожный мастер и дизелист.



Зимой машину используют для уборки от снежной массы и льда рельсов, стрелочных стыков и станционных путей. Это необходимо для нормального функционирования железнодорожного транспорта, а также для возможности работать монтерам пути, проверяющим крепления и устраняющим неполадки.



Однако и в летнее время снегоуборочный поезд тоже не стоит без работы. С его помощью можно очистить железную дорогу от мусора и образовавшейся грязи. Во время передвижения снегопоезда его скорость зависит от толщины убираемой массы – она может колебаться от 0,6 до 10 километров в час.



Фото снегоуборочной машины СМ-2

Устройство

Начнем с головного вагона. Его основой является крепкая рама на двух тележках с двумя осями каждая. Раму эту специально сделали удлиненной, чтобы поместить спереди уборочные механизмы. Это боковые крылья на шарнирах и питающий щеточный ротор, управляемые отдельными воздушными цилиндрами подъема и поворота, а также подрезной нож. В центральной передней части рамы располагаются три устройства для скалывания льда (боковые и центральное). Они тоже управляются с помощью отдельных цилиндров.

Также на переднем вагоне имеется транспортер, оснащенный электродвигателем и устройством для подъема носовой части (для чего служит особый цилиндр). По бокам рамы закреплены две щетки, которые сметают мусор или снег с поверхности между путями. Когда машина идет обратным ходом, они забрасывают эту массу на путь. В рабочем положении они опущены и повернуты на 45 градусов относительно хода движения. Поднимаются и опускаются они пневмоцилиндром, а держатся на цепях.

В состав пневмооборудования входят: краны, воздушная магистраль, обратный клапан, запорные устройства резервуаров с воздухом, а также контрольные приборы (манометры). Кроме того, имеются воздушные цилиндры – для каждого рабочего органа свой.

В комплект дизельной электростанции входят ДВС мощностью 300 лошадиных сил, а также генератор на 200 кВт.



Промежуточные вагоны устроены просто. Внутри них движутся транспортеры (управляемые отдельными электромоторами), передающие снег дальше. В конечном вагоне имеются принимающий транспортер разгрузочного типа, а также накопительный и питающий конвейеры, отличающиеся разной скоростью движения. Все они оснащены отдельными электродвигателями.Схема снегопоезда СМ-2



1 —крыло с ротационной щеткой; 2—рама ходовая; 3—питатель с механизмом подъема; 4—конвейер; 5—кабина управления; 6—электрооборудование; 7—пневматическое обо­рудование; 8—ручной тормоз; 9—кабина электростанции; 10—электростанция; 11—льдоскалывающее устройство.



Принцип работыВо время передвижения снегоуборочной машины СМ 2 начинает крутиться барабан щеточного типа, имеющий поперечное положение по отношению к рельсам. Он забрасывает снег на загрузочный транспортер, откуда масса движется дальше, отправляясь на накопительный пластинчатый конвейер, движение которого вдесятеро медленнее, чем загрузочного. За счет такой разницы средние вагоны постепенно наполняются снегом на большую высоту – до двух метров.



Если снег плотный или его чересчур много, то барабан поднимают, опустив подрезной нож. Вновь опускают питающий ротор лишь тогда, когда надо забросить срезанную массу на конвейер. Ото льда избавляются за два или три прохода – во время первого из них пользуются скалывателем, подняв ротор. Затем опять работает щеточный барабан



Боковые крылья, оснащенные подкрылками, увеличивают убираемое пространство с 2,45 до 5,1 метра. При транспортировке они поднимаются и укладываются параллельно раме. Также их складывают, чтобы случайно не повредить, когда кончается перегон и вблизи видна станция.

Снежная или мусорная масса, накопившаяся в промежуточных вагонов, в конце концов разгружается в определенном месте. При этом начинает работать механизм разгрузочного конвейера, который можно настроить для выбрасывания снега в левую или правую сторону. К слову, это возможно делать не только на стоянке, но и во время хода поезда.

megalektsii.ru

Механизация снегоочистительных работ на перегонах — ЖД cправочник

Очистка снега толщиной до 1 м производится плужными двух- и однопутными снегоочистителями, представляющими собой прицепные к локомотивам машины вагонного типа, оборудованные отвальными снегоочистительными устройствами в виде плуга. После прохода плужного снегоочистителя для планировки валов снега применяется путевой струг (или бульдозер). Снежные заносы высотой более 1 м обычно расчищаются электрическими роторными снегоочистителями. Положительные результаты дал опыт применения снегоуборочных и снегоочистительных машин, оборудованных вентиляторными установками.В период сильных снегопадов и метелей снегоочистителем в первую очередь производится очистка от снега главных путей по всему участку обслуживания, затем очищаются при-емо-отправочные и другие станционные пути на разъездах, обгонных пунктах и промежуточных станциях. На сильнозаносимых участках для повышения эффективности очистки и избежания потерь времени на перестановку локомотива используется способ работы «челноком» сплотки из двух снегоочистителей по схеме: снегоочиститель-локомотив-снегоочиститель. На многопутных участках с нормальными междупутьями и на косогорных участках двухпутных линий очистку путей целесообразно производить двумя двухпутными снегоочистителями, следующими друг за другом по соседним путям на расстоянии 1 км. При этом первый снегоочиститель сбрасывает снег в сторону крайнего пути, а следующий за ним – с крайнего пути под откос насыпи или на откос выемки.При работе плужных снегоочистителей на электрифицированных участках напряжение с контактного провода не снимается. При расположении опор контактной сети от оси пути не менее 3,1 м работа снегоочистителя должна проводиться с закрытыми крыльями, зафиксированными транспортными запорами. При работе плужного снегоочистителя или струга с закрытыми крыльями на двух (или многопутном) участках со стороны междупутья смежный путь сигналами не ограждается, но поездам, проходящим по соседнему пути, выдаются предупреждения в установленном порядке. При необходимости работы снегоочистителя или струга с открытым крылом со стороны междупутья соседний путь для движения поездов закрывается. При очистке пути роторным снегоочистителем место его работы ограждается по соседнему пути сигналами остановки, на электрифицированных участках напряжение с контактного провода должно быть снято.При глубине снега до 1 м невысокой плотности снега его расчистку производят с раскрытыми крыльями за один проход. При глубине снега более 1 м расчистку осуществляют за два прохода: первый – с раскрытыми вертикальными подкрылками, но закрытыми крыльями, второй (по разделке траншеи) – с открытыми крыльями.

xn--b1amah.xn--d1ad.xn--p1ai

Навесное оборудование для уборки снега – Основные средства

В этой статье мы рассмотрим различные виды навесного оборудования для уборки снега

Снегоочистительные отвалы

Снегоочистительный отвал – одно из самых распространенных снегоочистительных навесных орудий. Чтобы снег легко скользил по поверхности отвала в нужном направлении, важно, чтобы рабочая поверхность отвала была очень гладкой. В противном случае снег будет налипать на отвал и накапливаться перед ним, увеличивая массу перемещаемого машиной снега. Рекомендуется облить стальной отвал водой при отрицательной температуре, чтобы на нем образовался слой гладкого льда.

Самой формой и наклоном отвала создается в вертикальной плоскости угол резания снега, а также угол в горизонтальной плоскости, обеспечивающий перемещение в сторону собираемого снега. При этом возникает сила, стремящаяся сдвинуть машину в противоположном направлении. Для противодействия этой силе у грейдера существует возможность наклонять колеса. Когда углы подобраны правильно и соответствуют скорости движения машины, снег эффективно поднимается и отбрасывается отвалом машины, движущейся на высокой рабочей скорости.

Совет автомобилистам: обгонять движущуюсяся по дороге машину, счищающую снег отвалом, следует очень осторожно – от отвала разлетается снег, ухудшающий видимость, а на проезжей части могут оставаться валики снега, на которых автомобиль рискует поскользнуться.

Снежные отвалы от «Профессионала»

Компания «Профессио­нал» из г. Иваново изготавливает снегоуборочные отвалы на любые модели экскаваторов-погрузчиков и фронтальных погрузчиков. В сферу производства компании входят снегоуборочные отвалы с гидравлическим и механическим поворотом. На отвале с механическим поворотом угол поворота можно регулировать «вручную» с помощью тяги. На отвалах с гидравлическим приводом угол поворота меняется с помощью гидроцилиндров. Главным условием для установки отвала с гидравлическим поворотом является наличие дополнительной гидроразводки. Отвал легко присоединяется к базовой машине (есть вариант установки на быстросъемное соединение – квик-каплер).

Современные высокотехнологичные снегоочистительные машины с отвалами оснащаются системами навигации на основе GPS/ГЛОНАСС, которые помогают оператору выполнять уборку снега, а также дисплеями и инфракрасными камерами.

V-образный снежный отвал (бабочка) борется с самыми глубокими сугробами, сгребает большие объемы снега и может использоваться для уборки магистралей и больших площадей. Современные V-образные отвалы оборудуются гидроприводом с сенсорным управлением, которое позволяет изменять его положение и угол, под которым сходятся секции отвала.

Сравнение прямых и V-об­раз­ных отвалов. Коротко говоря, отвалы обоих типов обладают достаточной прочностью для уборки снега. Прямые отвалы популярны у потребителей вследствие более низкой стоимости по сравнению с V-образными. Однако благодаря широким возможностям регулировок положения V-образных отвалов они способны отбрасывать снег под намного бóльшим количеством различных направлений по сравнению с прямыми отвалами. В положении «ковш» V-образный отвал может сгребать снег так, как никогда не сможет прямой отвал. Разрыхлять смерзшийся за ночь снег также намного проще V-образным отвалом. Установив V-образный отвал «углом вперед», внедряться в твердый снег легче, чем плоским прямым отвалом, не требуется очень высокого тягового усилия от машины и большого напряжения от оператора.

Коробчатый отвал, или пушер – высокопроизводительное навесное оборудование. Отвал может оснащаться резиновой нижней кромкой и эластичной подвеской, позволяющей ему перемещаться в вертикальном направлении, например, на 60 мм и наклоняться в вертикальной плоскости примерно на 12±4,5°. Боковые стенки снизу оборудуются опорными полозьями, за счет чего отвалом удобно убирать большие объемы снега с неровных поверхностей: исключается возможность повреждения отвалом выступающих элементов проезжей части и тротуара. Резиновую кромку сзади поддерживает опорная планка, усиливающая также все полотно отвала. Может использоваться также жесткая зафиксированная кромка для сгребания твердого слежавшегося снега и льда. Перпендикулярные боковые стенки удерживают снег перед отвалом, не давая ему просыпаться в стороны и обеспечивая чистоту уборки. Коробчатые отвалы могут иметь очень большую ширину.

Они особенно удобны для быстрого перемещения больших объемов снега по прямой линии, то есть для уборки больших открытых площадей.

Снегоуборочный отвал Ростсельмаш

Плужный навесной снегоуборочный отвал ОКС-2500 предназначен для очистки от снега проезжей части улиц, дорог и тротуаров с твердым покрытием. Удобная навеска позволяет легко агрегатировать оборудование с популярными марками тракторов. Ширина рабочей зоны отвала достигает 2,5 м, а угол поворота – 35°, при этом управление опусканием, подъемом и поворотом устройства производится из кабины с помощью гидросистемы трактора. Надежная сварная конструкция, усиленная ребрами жесткости и продольными уголками, обеспечивает бесперебойную работу техники. А защиту от повреждений обеспечивают ножи-амортизаторы из твердой резины, которые смягчают удары о невидимые в снегу предметы или о лед и легко заменяются в случае износа или повреждения.

Например, линейка коробчатых отвалов Avalanche от одно­именной канадской компании разработана специально для очистки проезжей части в крупных городах. При установке боковой стенки только с одной стороны отвал позволяет эффективно убирать снег на обочины городских улиц. Режущая кромка двусторонняя, ее можно переворачивать противоположной стороной. Возможна также установка резиновой кромки.

В стандартном исполнении отвал имеет ширину 3,7 м, глубину 1,8 м и вмещает 16,8 м3 снега. Вариант шириной 4,9 м и глубиной 1,8 м вмещает 24,5 м3 снега. При ширине 2,4 м вместимость – 6,9 м3.

Мод. Avalanche GIANT выполнена из стали толщиной 32 мм, оснащается боковыми стенками глубиной 1,9 м, опорные полозья отвала расширены до 150 мм для повышения устойчивости и увеличения срока службы. Этот отвал позволяет убирать снег в узких проходах между рядами припаркованных автомобилей или фур на автостоянках.

Отвалы Avalanche предназначены для установки на фронтальные погрузчики.

Шнекороторные снегоочистители серии Snegir

Под брендом Ростсельмаш выпускается 6 моделей роторных снегоочистителей с шириной захвата от 1300 до 2700 мм под потребляемую мощность трактора от 15 до 180 л.с. Машины различаются производительностью, количеством шнеков и способом агрегатирования с энергосредством. Например, Snegir 1300, 1500, 2400, 2700 устанавливаются сзади трактора с помощью трехточечной навески. Модификация с шириной захвата 2100 мм может комплектоваться передним ВОМ и монтироваться фронтально. Snegir 2100G оснащен современной евронавеской, что позволяет использовать снегоочиститель в работе с мини-погрузчиком.

В зависимости от высоты снежного покрова рекомендуется выбирать модель соответствующей ширины захвата с одним или двумя шнеками. Так, например, для расчистки сугробов высотой не более 600 мм подойдут одношнековые снегоочистители Snegir 1300 и Snegir 1500, способные переработать снежные пласты массой около 200 кг. Устранить последствия обильных снегопадов с высотой снежного покрова до 1050 мм позволит снегоочиститель с шириной захвата 2700 мм, оборудованный двумя шнеками, способный перераспределить снежную массу весом до 1 т.

Принцип работы шнекороторных снегоочистителей основан на разбрасывании снега. При этом угол и направление выброса можно регулировать вручную или с помощью гидросистемы трактора. За счет дополнительной опции – удлиненного снегоотбрасывателя высотой до 3 м – Snegir 2700 может осуществлять загрузку снега в грузовую машину или прицеп.

Материалы, из которых выполняются отвалы. Современные отвалы изготавливаются из пластмассы, малоуглеродистой или нержавеющей стали. Чтобы защитить отвал от повреждений при ударах о препятствия, скрытые под снегом, и дорожное покрытие от повреждений отвалом, часто устанавливают накладки и кромки из других материалов – на стальные отвалы, например, устанавливают накладки из полиуретана и твердой резины, а на пластмассовые отвалы, наоборот, стальные режущие кромки. С другой стороны применяют режущие кромки из чугуна, чтобы утяжелить отвал и препятствовать его стремлению подниматься при сгребании снега, либо из стали, чтобы обеспечить износоустойчивость при работе со льдом и твердым снегом.

Для коммерческой уборки снега подходят отвалы из всех трех материалов, однако у каждого имеются достоинства и недостатки.

Пластмассовые отвалы самые гладкие. Снег не прилипает к поверхности отвала, быстрее и проще соскальзывает в сторону. Пластмасса исключительно устойчива к возникновению царапин, забоин и коррозии. В результате все больше уборочных компаний переходят на использование пластмассовых отвалов. Однако следует рассеять одно распространенное ложное мнение об отвалах из пластмассы, что они якобы существенно легче стальных. Это не так. На самом деле некоторые пластмассовые отвалы оказываются даже тяжелее стальных за счет усиливающей пластмассовое полотно стальной рамы. Впрочем, другие модели отвалов из пластмассы действительно легче металлических и за счет этого могут устанавливаться на машины меньшего типоразмера, чем стальные отвалы аналогичных размеров.

Компактные помощники коммунальщика

Задачи по устранению снега и наледи зимой стоят не только перед дорожными службами, но и перед сотнями и тысячами управляющих компаний и предприятий, отвечающих за содержание дворов, пешеходных зон, открытых складских площадей, крупных парковочных пространств и других территорий. В данной сфере вопросы оперативного удаления снега и наледи зачастую даже более значимы, чем при содержании дорог. Вызвано это тем, что спецтехнике и оборудованию приходится лавировать между припаркованными машинами, соблюдать безопасность пешеходов, минимально вмешиваться в движение транспорта.

Именно в этой связи Компания «Традиция-К» разработала и выпустила на рынок целый спектр компактных навесных устройств как на отечественную технику – мини-погрузчики МКСМ, АНТ, так и на весь ряд компактной зарубежной специализированной спецтехники – MultiOne, Kramer Allrad, Wille и мини-погрузчики. Весь спектр устройств – шнекороторы с адаптивным механизмом дефлектора, пескоразбрасыватели с функцией самозагрузки и контроля рабочей зоны, отвалы с несколькими вариантами зачистных кромок, дисковые льдоскалыватели, – отличает заводское качество исполнения, долговечность и возможность целого ряда габаритных типоразмеров (рабочей ширины) от 1400 до 3000 мм.

А тот факт, что все оборудование производится в Москве с учетом многолетнего опыта продаж зарубежных аналогов данного оборудования, использования только высококачественных компонентов и новейших разработок собственного конструкторского бюро, позволяет сотрудникам Компании «Традиция-К» с гордостью заявлять, что на сегодняшний момент это лучшее сочетание цена–качество на рынке компактных решений.

Нержавеющая сталь устойчива к коррозии и имеет некоторое преимущество перед малоуглеродистой сталью по «гладкости». Кроме того, этот материал красив на вид, а также наиболее устойчив к механическим повреждениям – возникновению забоин и царапин. При ударах о твердые препятствия полотно отвала гнется. Со временем отвал может приобрести некрасивый вид из-за многочисленных следов ударов, а также из-за повреждений рабочие качества отвала могут ухудшиться.

Несомненно, самый распространенный материал для снежных отвалов – это мало­углеродистая сталь. Она используется для изготовления отвалов десятки лет. Стальное полотно обрабатывается для защиты от коррозии цинковым порошковым покрытием, но с течением времени ржавчина все же появляется. Тем не менее отвалы из малоуглеродистой стали – надежные, жесткие, прочные и рентабельные орудия.

Приборы освещения и системы управления. Хорошая видимость – важное условие при уборке снега. При сильном снегопаде с метелью или уборке в темное время суток невозможно работать без хорошего освещения. Надежная и эффективная система освещения –это один из важнейших компонентов снегоуборочной машины. Следует также внимательно проверить, каким образом установлены фары. Многие производители используют конструкцию с креплением фары на двух шпильках. Во время уборки снега эти шпильки часто обламываются.

Важным преимуществом отвала может быть наличие в конструкции малогабаритного электрогидронасоса, обеспечивающего энергией привод отвала, то есть при выборе машины-носителя отпадает одно важное ограничение – необходимость наличия у машины-носителя гидросистемы со свободными выходами для подключения навесного оборудования. Питание электрогидронасоса осуществляется от электрооборудования машины-носителя.

Пульт управления тоже важнейший компонент снегоуборочного отвала. Он обеспечивает взаимодействие оператора с отвалом, и поэтому очень важно, насколько эффективным будет управление и насколько легко его использовать. Производители предлагают традиционное управление джойстиком или с помощью сенсорного экрана с клавиатурой, позволяющее быстро изменять положение отвала. Некоторые пульты управления имеют до восьми кнопок, что затрудняет работу для малоопытных операторов или операторов с толстыми пальцами. Простота в эксплуатации тоже важный фактор, поэтому рекомендуется выбирать такие модели отвалов, у которых на пульте управления немного кнопок, такой пульт будет проще освоить и использовать.

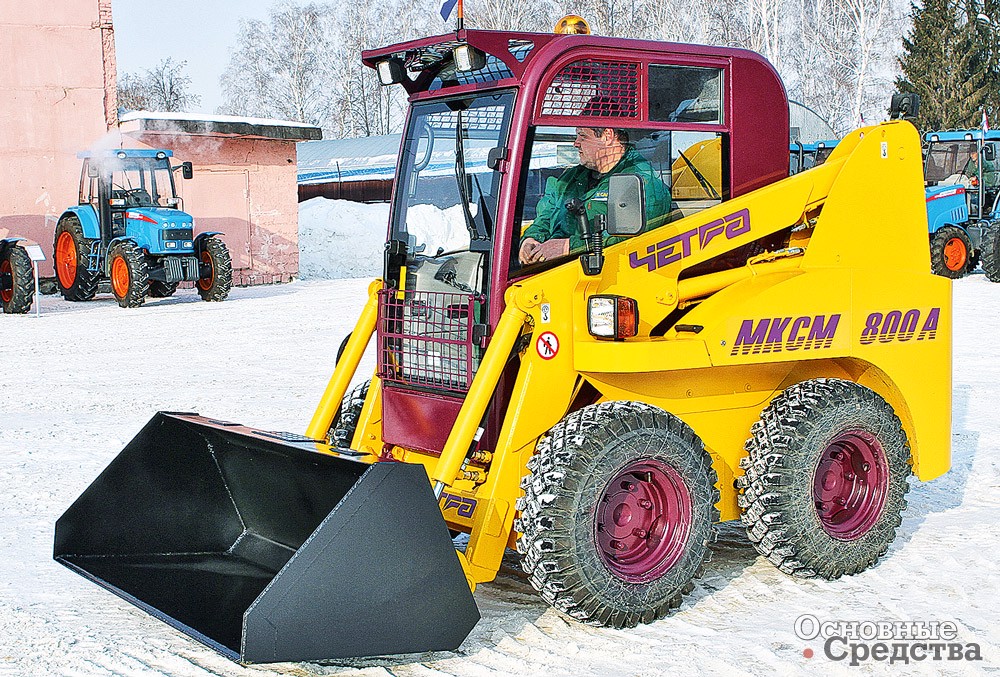

Компания «ЧЕТРА-Промышленные машины» предлагает покупателям мини-погрузчиков ЧЕТРА МКСМ более тридцати видов сменного навесного оборудования, которое позволяет машинам по праву называться универсальными помощниками в самых разных сферах, в том числе в коммунальном хозяйстве. Так, для работы в зимний период, безусловно самый сложный для коммунальщиков, ЧЕТРА представляет для своих мини-погрузчиков следующие виды навесного оборудования, выпущенного на мощностях «Курганмашзавода», как и «ЧЕТРА-ПМ», входящего в машиностроительный холдинг «Концерн «Тракторные заводы».

Основной ковш. Этот тип «навески» универсален и наиболее распространен в коммунальной сфере: с помощью основного ковша можно грузить и перемещать не только снег, сыпучие материалы (опилки, стружку), но и различные виды грунта. Кроме того, ковш можно использовать в качестве отвала для перемещения и разравнивания земли или снега.

Снегоочиститель. Как видно из названия, этот тип навесного оборудования применяется для уборки свежевыпавшего и слежавшегося снега, например, на автомобильных дорогах, тротуарах и других городских территориях. Производительность снегоочистителя для ЧЕТРА МКСМ – 80 т/ч.

Разбрасыватель противогололедных материалов. Это навесное оборудование предназначено для посыпания дорог, улиц, аэродромов и любых других площадок противогололедными материалами.

Поворотный отвал. Его можно использовать не только для уборки снега, но и для перемещения (сгребания и распределения) различных материалов при планировке территорий, для засыпки траншей, а также для очистки дорог от мусора.

Комплект гусениц. Колесный мини-погрузчик ЧЕТРА МКСМ можно «перевести» на гусеничный ход для повышения тягово-сцепных свойств машины на грунтах с низкой несущей способностью. Гусеницы позволят улучшить проходимость и устойчивость техники, в том числе за счет уменьшения удельного давления на грунт (более чем вдвое) и улучшения сцепных свойств движителя с грунтом, например, на льду.

«Cкрепер», или «скребок»

Оригинальное навесное снегоуборочное оборудование предлагает компания Bobcat – «скрепер», или «скребок», который представляет собой вогнутый или плоский диск с ровным или зубчатым краем. Быстро вращаясь и раскачиваясь, диск врезается в лед и снег, разрушает твердую структуру и отбрасывает куски в стороны. Режущая кромка диска самостоятельно затачивается в процессе работы. Опыт эксплуатации показывает, что инструмент отлично справляется с утрамбованным снегом и льдом. Предлагаются диски диаметром 914 и 1143 мм.

Дорожные подметальные щетки

Дорожные подметальные щетки идеально подходят для уборки свежевыпавшего снега небольшой высоты с тротуаров, проездов, рабочих площадок, придомовых территорий и т. п. Подметальные щетки используются для удаления снега, оставшегося после уборки отвалом или роторным снегоочистителем, на территориях, где наличие остатков снега не допускается, например в аэропортах и т. п.

Считается, что подметальные щетки эффективны при уборке слоя снега высотой до 10 см. При уборке более высокого слоя снег может забиться в щетку, поэтому большинство подметальных щеток не могут убирать снег глубже 15 см. Они могут иметь ширину захвата до 2500 мм и даже более. Существенное преимущество – щетки не повреждают твердые покрытия.

Более совершенная версия подметальной техники – подметально-продувочная машина, в конструкцию которой входит воздуходувная установка, расположенная позади щеток. Воздуходувка сдувает сметенный щетками снег и предотвращает его утаптывание на данной поверхности. В современной аэродромной уборочной технике используются отвалы увеличенных размеров, дополненные подметальной щеткой и воздуходувной установкой позади отвала. Подобные машины также могут комплектоваться магнитной плитой, захватывающей металлический мусор.

Снежные ковши

Специальные снежные ковши, облегченные и имеющие большую вместимость, оснащаются высокой задней стенкой для сгребания снега и прямыми боковыми стенками, которые позволяют ковшу врезаться в большие сугробы. Они используются для погрузки снега в самосвалы или укладки в штабеля, очистки от снега площадок и сдвигания больших объемов снега на обочины дорог, могут иметь ширину более 2,5 м.

Роторные снегоочистители

Навесной роторный снегоочиститель может применяться для удаления снега, сдвинутого отвалом. Он собирает снег даже из больших сугробов с помощью шнека и отбрасывает его через поворотный желоб далеко от дороги, некоторые модели оснащаются желобом для погрузки снега в самосвал. Это компактное оборудование, удобное для работы в ограниченном пространстве.

Выпускаются роторные снегоочистители различных типоразмеров – от очень маленьких, способных убирать лишь легкий снег толщиной в несколько сантиметров на полосе в 460–510 мм, и до очень больших, устанавливаемых только на снегоуборочные машины повышенной проходимости, способных убирать плотный снег толщиной до 1,8 м с шириной захвата в 6 м и более.

Навесные распределители противогололедных материалов

Назначение навесных распределителей противогололедных материалов понятно из названия. Они помогают улучшить качество уборки, выполненной другим снегоуборочным оборудованием. Подбор пескоразбрасывателя осуществляется в зависимости от цели применения. Важные факторы, с которыми стоит определиться перед покупкой, – это производительность, плотность посыпки противогололедными материалами и реагентами, ширина полосы обработки, стационарный или съемный тип крепления.

os1.ru

---

•
  Грм назначение устройство принцип действия
•
  Фольксваген транспортер т3 синхро
•
  Система питания дизеля
•
  Грузовик машина
•
  Скорость техническая
•
  Монтаж крана
•
  Понятие об электрическом токе
•
  Хранение аккумуляторных батарей
•
  Принцип действия генератора переменного тока
•
  Расстояние между шпалами
•
  Принцип работы реле регулятора генератора
