Виды и классификационные основы подъёмных башенных кранов. Краны башенные

Башенный кран: назначение, принцип работы, классификация

Это поворотная грузоподъемная машина стрелкового типа, доля которой в парке современного передвижного оборудования достигает 18%. Согласно истории, первый башенный кран спроектировал инженер Юлиус Вольф, в 1913 году. Предложенная им модель в 1928-м была оснащена балочной стрелой, позже доработана и в 1952-м — еще и поворотной.Конструкция этих машин постоянно улучшалась в соответствии с предъявляемыми к ним требованиями.Назначение башенного крана — обеспечивать производительность погрузочно-разгрузочных операций на полигонах и строительных площадках, складах различной площади. И со временем эти задачи нужно было решать быстрее и безопаснее, при все увеличивающихся весах.

Вот устройство башенных кранов и улучшалось: например, в СССР к 1960 году их надежность была повышена на 50% (по сравнению с первой советской моделью, появившейся в 1936 году). И если до Второй Мировой они выпускались неспециализированно, то после их стали производить отдельные заводы. К 1960 году таких предприятий стало 28. А к 1980 году машины V-VI размерных групп, например, КБ-504 или КБ-675 уже отличались рабочей высотой до 150-180 м и максимально возможной грузоподъемностью до 40-50 т (по сравнению с 30 м и 1,5 т первых моделей).

Устройство башенного крана и принцип его работы

У любой современной модели есть пятерка ключевых составных частей:

• Башня — верхне- или нижнеповоротная телескопическая или решетчатая трубчатая конструкция. В современных моделях может быть наращиваемого или подращиваемого типа, складываться (демонтаж производится прямо на объекте) или не разбираться.
• Рабочая стрела — конструкция подъемного, балочного или шарнирно-сочлененного типа, оснащенная грузовой тележкой, сделанная из труб, либо уголков, либо профилей. Выделяют два ее типа — молотовидный и подвесной.
• Опорная часть — несущая на себе все вертикальные и опрокидывающие нагрузки, поэтому к ее надежности предъявляются повышенные требования.
• Ходовое устройство — механизм, обеспечивающий перемещение и повороты башенного крана. На практике это рельсовая или, реже, шагающая конструкция.
• Кабина управления — рабочее пространство для оператора, отдающего команды.

С помощью 3 типов механизмов — можно выделить блоки, лебедки, полиспасты — выполняются основные операции: в общем случае они сводятся к передвижению и поворотам башенного крана, к вертикальной работе, то есть к подъему и опусканию стрелы, а также к горизонтальной — изменению ее вылета, либо перемещению грузовой тележки. Оператор из кабины отдает соответствующие команды.

Так, для поворота ОПУ (опорно-поворотное устройство) передает на ходовую раму (неподвижная часть) определенные вертикальные и опрокидывающие нагрузки. Груз захватывает крюковая обойма, закрепленная на канате, и при помощи лебедки выполняется его перемещение вверх-вниз, до рабочей высоты. Вылет стрелы тоже просто регулируется — ее опусканием и подъемом, а также перемещением грузовой тележки вдоль нее.

Классификация башенных кранов

Все многообразие современных моделей разделяют на 3 группы.

По назначению:

• Общего назначения — для решения гражданских и общепромышленных задач, чаще всего, строительства;
• Специальные — для эффективного проведения работ повышенной сложности;
• Высотные (самоподъемные, ползучие, приставные) — для задач, решаемых на большой высоте;
• Погрузчики — востребованы при высокопроизводительной работе, обычно актуальны на крупных складах.

По возможности перемещения:

• Стационарные — могут быть универсальными или приставными;
• Передвижные — могут быть прицепными или самоходными;
• Самоподъемные — монтируемые прямо сверху возводимого объекта.

По типу ходового устройства:

• На гусеницах
• На пневмоколесах
• На рельсах
• На шасси
• Шагающие
• Автомобильные

Также нужно отметить, что по своим конструктивным особенностям актуальные сегодня линейки башенных кранов могут быть классическими, безоголовочными и быстромонтируемыми.

Классификация достаточно обширна, поэтому в отношении всех моделей проводится индексация. Башенные краны, в зависимости от их роли и исполнения, маркируются по группам. Причем с таким расчетом, что внутри каждой — похожие сборочные единицы, общие принципиальные схемы, унифицированные или даже аналогичные блок-модули. Таким образом почти каждая характеристика башенного крана, независимо от его производителя, заранее определена, что облегчает его выбор, эксплуатацию и ремонт.

o-cranes.ru

технические характеристики видео, цена, марки, фото, устройство (высота и параметры)

Строительство гражданских и промышленный зданий, возведение жилых многоэтажных домов, погрузочно-разгрузочные работы на складах, площадках и полигонах нельзя представить без применения кранов башенного типа. Они перемещают грузы, элементы конструкций в требуемую точку строительного объекта.

Давайте попробуем разобраться, что собой представляет башенный кран, и узнаем его техническими характеристиками. Статья позволит нам выяснить параметры башенных кранов, их виды и понять где, в какой области их применение будет наиболее эффективным. А также выяснить цену «однорукого помощника».

Технические характеристики башенного крана

Скорость работ определяется мощностью и производительностью башенного крана. От его скорости передвижения и веса, который он может поднять, зависят общие темпы строительства и возведения зданий. Башенный кран видео, которого можно посмотреть в ниже – это механизм цикличного типа.

Что входит в понятие цикл работы механизма:

1. Это захват груза.
2. Перемещение захваченного объекта.
3. Выгрузку на планируемом месте.
4. Обратный пробег.

Башенные краны характеристики, которых мы рассматриваем, бывают нескольких типов:

1. С поворотной башней.
2. И неповоротной конструкцией.

Сборный вариант конструкций позволяет в короткие сроки провести монтаж и демонтаж крана. Перевести его в нужное место. Говоря о башенных кранах как разновидности подъёмных механизмов, добавим, что неповоротная башня делится на три вида:

• телескопический вариант;
• наращиваемая конструкция;
• подращиваемая.

Автокран КС: модельный ряд, характеристики, цена, фото, видео.

Все о HOWO самосвале тут.

Способ передвижения

Для перемещения по строительной площадке устанавливают рельсы. По ним, кран может перемещаться вперёд и назад, поднимая и доставляя конструкции зданий или грузы в нужную точку строительной площадки.

Существует категория кранов, которая опирается на внешнюю сторону строящегося объекта. Это классифицируется как конструкция приставного типа. В ряде случаев используют самоподъёмные механизмы. С увеличением высоты строящегося объекта они поднимаются вверх.

Существуют кроме рассматриваемых кранов механизмы на пневмоколесном ходу. Краны, которые перемещаются на гусеницах и установленные на автомобили.

Устройство башенного крана

В конструкцию входят:

• опорная часть;
• кабина управления;
• опорно-поворотные устройства;
• башня;
• стрела;
• ходовые рамы;
• устройство для перемещения по кривым;
• поворотные платформы;
• лестницы и площадки.

Марки башенных кранов

Сегодня производится и находится на строительных объектах множество кранов разных марок. Фото башенные краны, которые представлены в конце статьи, наиболее востребованы. Речь идёт о серии «КБ». Считается, что эта серия с поворотной кабиной наиболее часто встречается на стройплощадках. Именно на них мы остановимся.

Т 130 бульдозер: технические характеристики, расход топлива, цена, фото, видео.Узнать какие самые большие автокраны в мире можно здесь.

Модельный ряд автокранов Liebherr тут.

Технические характеристики башенных кранов КБ

КБ-100 используется при строительстве зданий, высота которых составляет 5 – 9 этажей. Передвигается по рельсовому полотну. КБ-100 – это установка с наклонной стрелой и поворотной башней. Высота подъёма от 21 до 33 метров. Скорость подъёма 43 м/сек.

КБ-402 кран на рельсовом ходу и поворотной башней. Может поднимать грузы до 8000 кг. Вылет стрелы составляет 25 метров. Используется при возведении пятиэтажных зданий.

Сколько стоит башенный кран?

Башенный кран, цена которого, зависит от его производительности, грузоподъёмных возможностей, года выпуска и технического состояния можно купить за счёт кредитных средств. Возможна покупка в лизинг или приобретение техники бывшей в употреблении. Разбежка составляет от 13897000,00 до 1287000,00 р. Средняя цена кранов в РФ составляет 670000,00 р. практикуется аренда крана на определённый срок.

Достаточно сказать, что любые краны независимо от грузоподъёмности, скорости передвижения востребованный инструмент, без которого невозможно строительство высотных сооружений. Их использование только ускоряет процесс возведения зданий.

Больше информации на сайте

spectechzone.com

Сравнение башенных кранов различных типов – Основные средства

Одним из главных этапов при возведении зданий и сооружений является монтаж технологического оборудования и конструкций. Главными критериями выбора монтажных механизмов являются максимальное соответствие параметров выбранного оборудования и конкретных условий выполнения строительно-монтажных работ на возводимом объекте и в конечном итоге обеспечение эффективной деятельности строительной фирмы.

Почему именно башенные?

Сегодня, учитывая сложную экономическую ситуацию в стране, как никогда, возрастает значение рационального выбора монтажной техники из всего диапазона оборудования, предлагаемой рынком. И лучше башенных кранов с задачами монтажа не сможет справиться, пожалуй, ни один вид стройтехники.

В гражданском и промышленном строительстве башенные краны задействованы при строительстве как малоэтажных, так и высотных зданий. Строительные башенные краны отличаются тем, что могут обслуживать огромные подкрановые пространства. Высота подъема груза может значительно превышать 100-метровые отметки, среди лидеров в высотных работах – башенный кран Liebherr 4000 HC 100, который в свободном положении способен поднимать груз массой до 100 т на высоту в 67,6 м, а при максимальном вылете стрелы, а это 96 м, перемещает грузы массой до 22,5 т. Башенные краны монтируются в непосредственной близости от строящегося объекта, и приближение ограничивается лишь габаритами основания крана.

Нижнеповоротная «классическая» схема

Одним из аспектов, который необходимо учитывать покупателю при выборе башенного крана, является конструкция крана с точки зрения расположения механизма вращения стрелы в горизонтальной плоскости. Если опорно-поворотное устройство размещено внизу, непосредственно на портале или на ходовой части крана, то в этом случае поворотная часть объединяет стрелу, башню с оголовком и распоркой, поворотную платформу, на которой размещаются грузовая и стреловая лебедки, механизм поворота и плиты противовеса. Кран с подобной схемой расположения поворотного механизма называют нижнеповоротным, или краном с поворотной башней.

Нижнеповоротные краны широко используются в строительной практике, прежде всего благодаря повышенной устойчивости: центр тяжести в кранах этого типа находится очень низко, поскольку большинство механизмов крана, а также балласт размещаются у основания крана. Машины с поворотной башней также легко монтируются либо демонтируются, так как низкое расположение центра тяжести позволяет делать конструкции стрелы максимально облегченными. К преимуществам нижнеповоротных кранов можно отнести и то, что их относительно просто монтировать, опять же благодаря облегченным конструкциям этих машин. В связи с поворотной башней кранов отсутствует возможность пристегивания к зданию и дальнейшего их наращивания в процессе увеличения высоты возводимых сооружений – то есть в данном случае высота подъема башенных кранов с нижним поворотным устройством ограничена показателем высоты свободного стояния.

При этом с ростом грузоподъемности, увеличением высоты подъема груза, удлинением стрел возрастает нагрузка на нижнее опорно-поворотное устройство, и производство массивных кранов с поворотной башней является экономически неоправданным. Поэтому сегодня многие ведущие производители используют принцип нижнего расположения поворотного устройства при создании легких быстромонтируемых башенных кранов.

Значительных успехов в области выпуска таких кранов достигла упомянутая ранее компания Liebherr. Краны мод. L1-24 с высотой подъема крюка в 19 м и вылетом стрелы в 25 м с максимальной грузоподъемностью (г/п) 2,5 т предназначены для выполнения крановых работ в очень стесненных условиях. При этом оператор управляет краном с пульта дистанционного управления (ДУ). Пульт ДУ также используют операторы быстромонтируемых кранов Liebherr 32 H. Максимальный вылет стрелы этой модели составляет 30 м, максимальная высота под крюком – 22 м, а максимальная г/п – 4 т. При этом на конце стрелы кран 32 H может работать с грузами весом до 1,1 т.

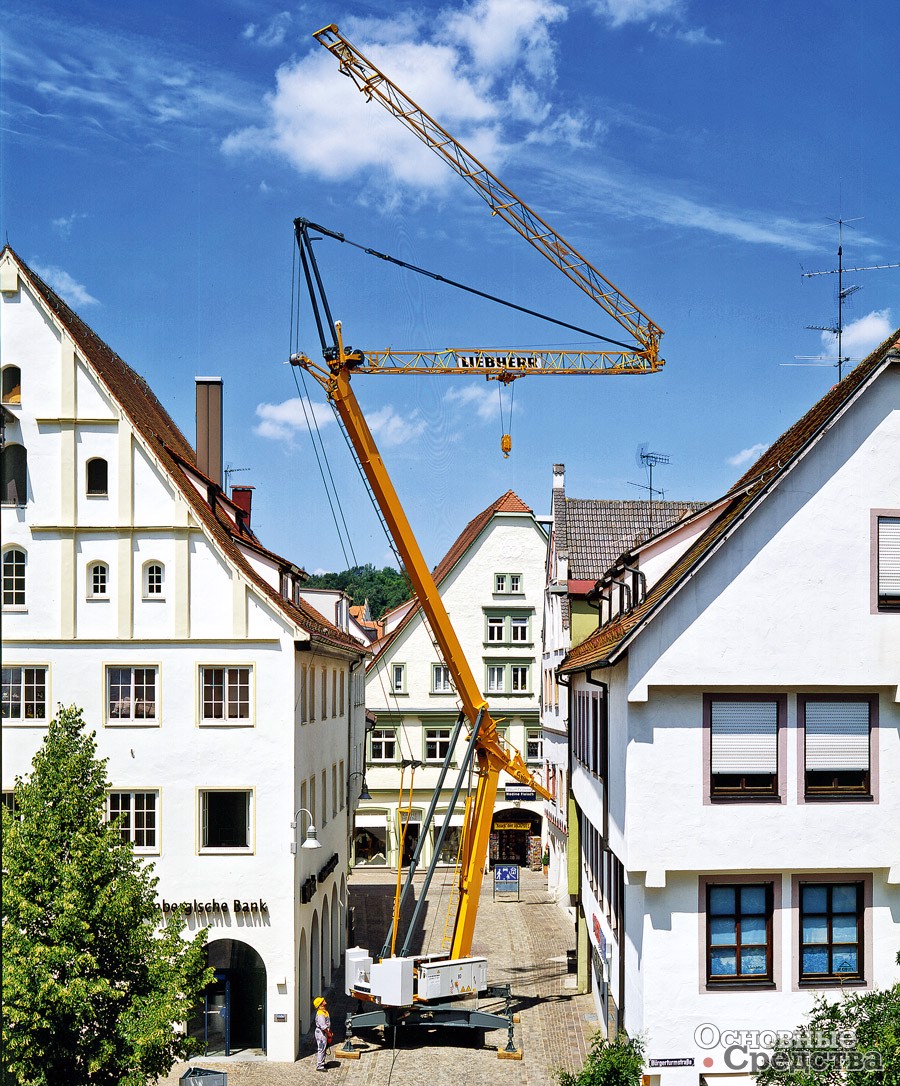

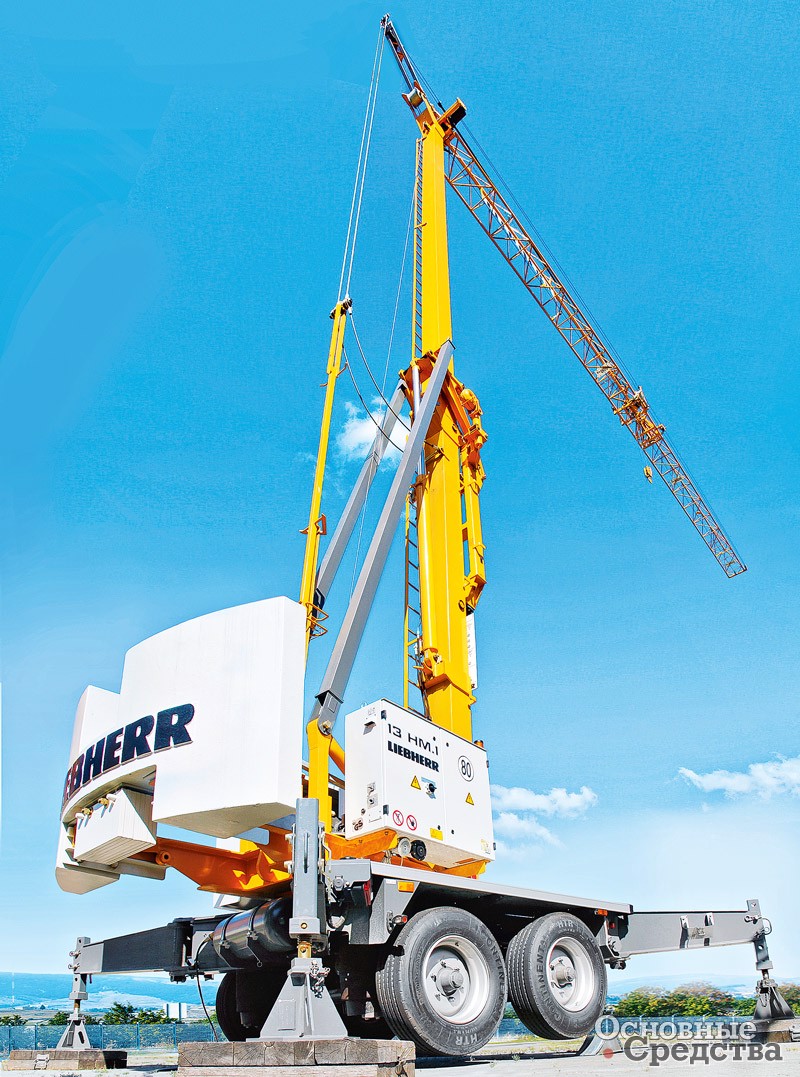

Нижнеповоротная башня также была предусмотрена инженерами Liebherr в моделях 13 HM.1 и 22 HM, относящихся к линейке мобильных быстромонтируемых кранов. Модельный ряд HM дополняет линейку кранов H. При этом они монтируются на колесные оси и могут перемещаться по дорогам общего пользования в виде прицепа. Модель 13 HM.1 обеспечивает максимальную г/п 1,5 т, а модель 22 HM – 2 т. Максимальная высота подъема этих кранов составляет 16 м и 19 м соответственно.

В нижнеповоротных быстромонтируемых кранах Liebherr серии К предусмотрено изменение рабочей высоты подъема за счет регулировки угла наклона стрелы и изменения длины решетчатой башни за счет телескопирования и наращивания дополнительных секций. Вместе с тем регулировка угла подъема стрелы позволяет более гибко использовать эти краны в условиях ограниченного пространства. Серия К охватывает шесть моделей. В результате заказчики могут выбрать кран с максимальной высотой подъ­ема крюка от 26 до 54,8 м и максимальным вылетом стрелы от 33 до 50 м. Управление кранами серии К осуществляется либо с помощью пульта ДУ, либо из кабины оператора, устанавливаемой на башне.

Официальный представитель компании SÁEZ в России компания SÁEZ Rus предлагает строительным компаниям 5 моделей самомонтируемых кранов. Наиболее компактная модель – H 24 с максимальной г/п 1,6 т, вылетом стрелы в 24 м и высотой подъема крюка 18 м при горизонтальной и 23,7 м при наклонной стреле. Более габаритной моделью является быстромонтируемый кран SÁEZ H 40, который в свою очередь отличается увеличенным до 40 м рабочим вылетом стрелы и максимально возможной высотой подъема в 27,7 м. Наилучшими же показателями грузовысотных характеристик в линейке самомонтируемых кранов SÁEZ обладает модель HT 4213, которая помимо вылета в 42 м может подавать груз весом 1,3 т на высоту 35,5 м, а при наклонной 36-метровой стреле – груз весом 900 кг на высоту до 49 м. Краны этого вида от SÁEZ собираются в рабочее состояние и складываются в транспортное положение с помощью гидравлики буквально после нескольких команд оператора. В кранах применяются подъемные 3-скоростные двигатели либо двигатели с инвертором, 2-скоростные двигатели передвижения или также двигатели с инвертором, сам поворотный механизм оснащен также двигателем с инвертором.

Неповоротная башня набирает популярность

В верхнеповоротных кранах, или кранах с неповоротной башней, поворот стрелы над стройплощадкой производится опорно-поворотным устройством, размещенным на вершине башни, в месте установки кабины. Поворотная часть крана при этой схеме вращения – это стрела с оголовком или без него, а также противовесная консоль с закрепленными на ней лебедками, механизмом поворота и противовесом, который нужен для уравновешивания крана при эксплуатации.

Недостатком верхнеповоротного крана по сравнению с нижнеповоротным является, как уже отмечалось, большая металлоемкость: башня верхнеповоротной машины испытывает намного более мощные деформирующие усилия, чем те, что действуют на башню в нижнеповоротном варианте, и для прочности конструкции, а также для уменьшения раскачивания груза при выполнении крановых работ башню приходится дополнительно усиливать.

Недостатком верхнеповоротных кранов можно посчитать и необходимость использования при монтаже мобильного крана. При монтаже нижнеповоротного крана привлекать другие краны не требуется.

К достоинствам этого вида подъемного оборудования относятся высокая грузоподъемность и возможность работы с грузами на большой высоте. Более того, кран с неповоротной башней легко может превращаться в приставной путем пристегивания к зданию, что позволяет наращивать высоту башни вместе с ростом строящегося объекта. Башня приставного крана фиксируется в вертикальном положении либо с помощью жестких тяг, закрепленных на перекрытиях возводимого строения и на башне крана, либо в очень редких случаях с помощью гибких тросовых растяжек, один конец которых крепится к площадке, на которой кран установлен, а другой конец закреплен на башне крана.

Верхнеповоротные краны универсальны, они могут выступать в качестве и самоподъемных, и передвижных. Там, где работы ведутся на небольшой высоте, верхнеповоротные краны выступают в роли передвижных, а при выполнении строительных заданий на значительной высоте верхнеповоротные краны могут применяться в качестве приставных стационарных. Высота башни приставного крана увеличивается путем добавления дополнительных секций (длиной от 1,2 до 6 м) в верхней части башни крана.

Верхнеповоротные краны выпускают практически все ведущие производители кранов, в качестве примера продукции действительно высокого качества можно привести башенные краны компании Terex.

Верхнеповортные краны Terex представлены в трех сериях. Это прежде всего серия SK, в которую включены башенные краны с «классической» конструкцией уравновешенной стрелы с максимальной г/п 16–32 т и длиной стрелы до 80 м. Краны этой серии эффективны на строительстве высотных объектов, где требуется повышенная г/п.

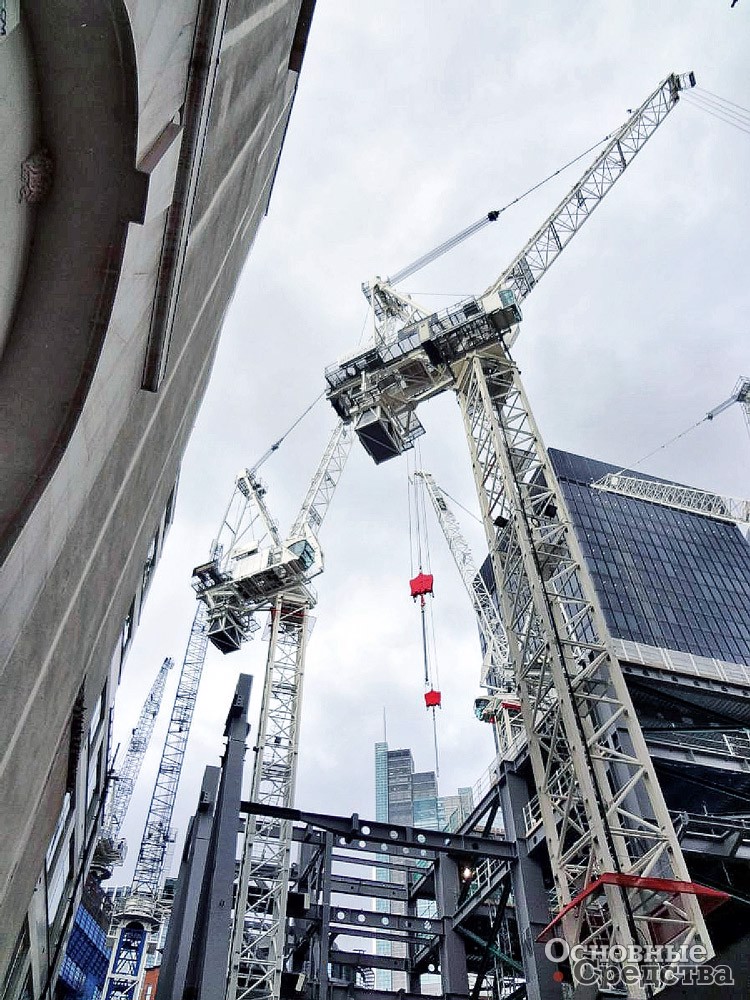

Серия верхнеповоротных кранов Terex CTL объединяет краны с подъемной, или маховой, стрелой. Краны CTL могут работать там, где моделям других конструкций не хватает места для разворота. В серии около 15 моделей, рассчитанных на подъем грузов массой от 8 т (мод. CTL 140-8 TS) до 45 т (мод. CTL 650L). Для повышения производительности краны линейки могут иметь фиксированный или подвижный противовес.

В серию СТТ вошли набирающие все большую популярность краны без оголовка (flat-top). В серии более 30 моделей, модельный ряд охватывает диапазон максимальной г/п от 1,5 т в мод. FC 6.24H до 40 т в мод. CTT 721-40. Вылет стрелы в кранах серии СТТ – от 24 до 84 м.

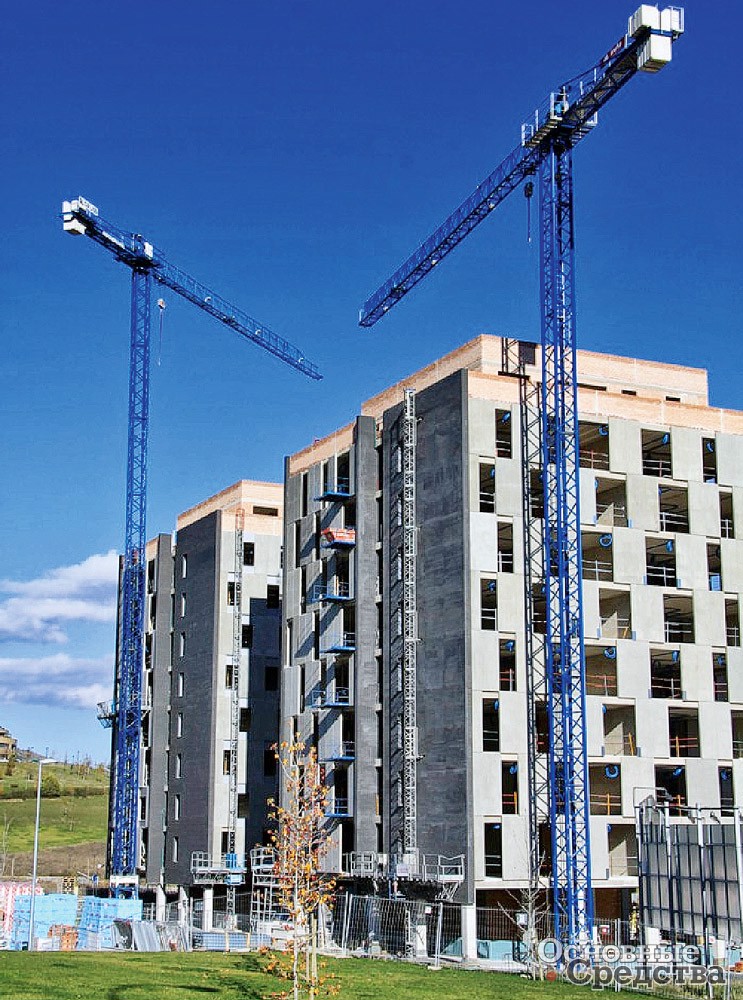

Схожие по конструкции безоголовочные верхнеповоротные башенные краны марки Sàez производятся испанской промышленной группой компаний GrÚas SÁEZ на протяжении уже 50  лет, присутствуют более чем в 30 странах мира и в настоящее время набирают широкую популярность в России. Причиной высокого спроса на краны SÁEZ в нашей стране являются их высокие показатели грузовысотных характеристик, малые габариты конструкции стрел и башни, низкое энергопотребление и высокая скорость работы, что в совокупности с прочным болтовым соединением башни из высокопрочной легированной стали и механизмами крупнейших европейских производителей (Leroy Somer, Schneider, Telemecanique) позволяет им конкурировать наравне с такими зарекомендовавшими себя на рынке крановой техники заводами, как Liebherr и Potain.

Итальянская компания Rai­mondi Cranes также успешно поставляет в Россию верхнеповоротные краны. Raimondi предлагает нашим строителям широкий ассортимент крановой техники, кроме кранов без оголовка в арсенале компании верхнеповоротные башенные приставные модели с высотой башни до 280 м и вылетом стрелы в 76 м.

Большое внимание выпуску верхнеповоротных кранов без оголовка уделяет и испанская компания Linden Comansa, хорошо знакомая российским строителям. Компания поставляет на отечественный рынок более 40 моделей безоголовочных кранов серии LC и больше 14 моделей верхнеповоротных кранов с маховой стрелой серии LCL.

Качество исполнения кабины – важный фактор при выборе крана

Эволюционные процессы в башенном краностроении происходят как с основными конструкциями, так и со всеми иными компонентами, включая кабину. Ведь кабина – это основное место нахождения оператора крана, предназначенное не только для создания комфорта при работе, но также оснащенное панелью управления, которая позволяет управлять рабочими механизмами крана и системами безопасности машины.

В башенных кранах используется два типа кабин. Первый – это кабины, интегрированные в конструкцию башни, их еще называют закрытыми кабинами. Установка таких кабин процесс довольно трудоемкий. Корпус кабины, сваренный из листов, помещается внутри башни и приваривается к угловым стойкам и диагональным и горизонтальным соединениям. Главной проблемой при проектировании подобных кабин является обеспечение их продолжительной эксплуатации вопреки динамическим воздействиям, передающимся на детали кабины от несущей конструкции башни.

В сварных соединениях кабины с башней могут возникать трещины, чувствительными к деформациям являются и элементы остекления кабины. В современных закрытых кабинах стекла крепятся в рамах с помощью резиновых уплотнителей, компенсирующих деформации. Положительным фактором использования резиновых уплотнений является и простота замены поврежденных стекол в условиях стройки.

Вход в кабину, как правило, происходит через люк в полу. При этом кресло оператора обычно располагается над люком-входом и поэтому отодвигается, освобождая вход. Недостатком такого конструкторского решения могут стать проблемы при необходимости эвакуации крановщика, ведь в этом случае вход в кабину затруднен, особенно учитывая высотное расположение кабины. Помощь могут оказать только службы МЧС со спецтехникой, предназначенной для работы на высоте.

Еще один недостаток «встроенной» схемы расположения кабины – это повышенный шумовой фон, изолировать кабину в условиях тесного контакта с деталями башни и стрелы практически невозможно. Однако этот недостаток имеет и положительную составляющую: крановщик оперативно может отреагировать на изменяющийся тон или громкость рабочего шума, свое­временно принять меры по поиску и устранению дефектов, вызывающих, например, скрежет или удары.

Доступ к приводам крана возможен только через крышу кабины, что, конечно, затрудняет ежедневный осмотр и обслуживание механизмов крана. Впрочем, размеры большей части кабин и способ доступа в них зависят от размеров и модели крана.

Второй тип кабин – навесные, или открытые, используется в большинстве современных кранов. Эти кабины различаются между собой внешней формой, но все являются самонесущими конструкциями, расположение кабины зависит от типа и габаритов крана. Бóльшая часть производителей кранов монтирует кабины с правой стороны, если смотреть в направлении стрелы. Серьезным недостатком открытых кабин является необходимость их демонтажа при транспортировке крана с объекта на объект. «Минусом» навесной конструкции также можно считать то, что в основном закрытые кабины имеют бóльшую площадь, чем открытые.

Вход в открытые кабины происходит через дверь, вырезанную в задней стенке кабины. Доступ через двери удобен в случае оказания помощи оператору крана, а также для обслуживания агрегатов машины.

Надо отметить, что условия работы крановщиков в кабинах постоянно улучшаются. В 1970-х гг. оснащение кабины было довольно примитивным, нередко встречались деревянные сиденья в роли кресла оператора. Отопление, если и было, представляло собой нерегулируемый нагреватель, вентиляция же вообще была редкостью. Рычаги управления перемещались с ощутимым сопротивлением, и это приводило к быстрой утомляемости крановщика.

Кардинальное улучшение условий труда связано с меняющимися тенденциями на рынке труда: все труднее найти квалифицированных работников, согласных работать в примитивных условиях. В настоящее время оснащение кабин у различных производителей примерно одинаково. Кресла крановщиков имеют амортизаторы, используют и другие приемы повышения эргономичности. Управление механизмами крана с помощью джойстиков и кнопок очень простое и легкое. Кабины оборудуют жалюзи и солнцезащитными шторами. Обогрев значительно усилен по сравнению с моделями прошлых лет, используются тепловентиляторы, работает приточно-вытяжная вентиляция. По желанию покупателя в кабине может быть установлен кондиционер. Кстати, выпуском кабин занимаются сегодня в основном специализированные предприятия, а краностроители выступают в роли заказчиков и покупателей кабин.

Одной из наиболее актуальных проблем является сохранение нормального температурного режима в кабине. В зимний период работать крановщикам приходится при –40 °С, а летом тоже при 40 °С, только со знаком плюс.

Ведущие производители кранов оснащают открытые кабины двойными и тройными слоями стекол, вклеиваемыми в вырезанные оконные проемы кабины. И это отлично регулирует тепловой баланс кабины, сохраняя постоянство температуры внутри. В качественных кабинах, изготовленных для работы на Севере, комфортные условия работы машинисту обеспечиваются даже при температуре наружного воздуха –60 °С.

К важнейшим эргономическим требованиям, предъявляемым к кабине, относятся ее обзорность и виброзащита крановщика. Требования обзорности решает остекление кабины, расположение и количество окон в кабине, а вот степень виброзащиты крановщика в основном зависит от конструкции и материала сиденья крановщика.

Одними из лучших кабин в мире по уровню комфорта, эргономики и функциональности являются кабины Ultra View, которыми комплектует свои краны компания Potain. Блок управления, установленный в Ultra View, оснащен информационной системой CSS, которая позволяет достигать высоких характеристик г/п и работать с максимальной скоростью перемещения рабочих органов.

Дополнительная функция Potain Plus в сочетании с работой CSS повышает точность выполнения перемещений, ограничивая воздействие динамических эффектов путем автоматической подстройки скорости и учета внешних погодных явлений. Кроме использования революционной системы CSS, выполняющей самоконтроль и гарантирующей нормальную работу крана, а также блокирующей работу крана при отсутствии крановщика в кресле, в системе управления действует программа диагностики, которая облегчает контроль настроек крана, операций и сервисного обслуживания, и это заметно сокращает затраты на обслуживание крана, уменьшает время простоя при ТО. Использование стандартизированной кабины ускоряет в случае необходимости приобретение запасных частей.

Инновационные кабины устанавливаются на все краны Potain линеек MDT, MD и MR, что, безусловно, упрощает эксплуатацию и обслуживание кранов Potain, позволяет сэкономить время и упростить обучение крановщиков.

Итак, рациональное использование кранов при сооружении различных объектов возможно лишь при правильном выборе крана той конструкции и с теми характеристиками, которые оптимально соответствовали бы характеру выполняемых работ. Расположение поворотного узла и комфорт в кабине – это важные характеристики, но далеко не последние. О других аспектах выбора башенных кранов поговорим в следующих статьях.

os1.ru

с неповоротной башней и поворотной платформой, приставные, стационарные, самоподъемные, передвижные

Основными сферами использования башенных кранов являются строительство жилых домов, возведение промышленных сооружений, гидротехнических дамб, судостроение. Существует множество видов башенных кранов. В основу классификации положены различные характеристики.

Виды башенных кранов по типу платформы

В зависимости от того, поворачивается ли у башенного крана платформа, устройства бывают:

• С поворотной платформой. Она состоит из цельносварной рамы и трёх балок. На двух балках закреплены фермы. Именно эти элементы воспринимают нагрузку во время работы крана. На платформе имеются кронштейны, которые служат для фиксации грузовой и стреловой лебёдок. Тут же размещены электрические приборы. Основанием для башни служит нижний противовес.

Такие краны применяют в строительстве невысоких зданий, когда работы непродолжительны по времени. Это связано с тем, что краны с поворотной платформой можно быстро транспортировать и собирать.

• С неповоротной башенй. Несмотря на то, что сама платформа у крана не поворачивается, здесь присутствует поворотный элемент. Это оголовок, который размещен в верхней части башни. С одной стороны к оголовку крепится противовес, а с другой – стрела. Эти элементы уравновешивают друг друга. Краны с неповоротной платформой используют при строительстве высотных зданий и конструкций.
Схема башенных кранов с поворотной платформой и не поворотной башнейТехнические характеристики

Параметры	Краны с поворотной платформой	Краны с неповоротной башней
Грузоподъемность	до 25	до 75
Высота подъема груза, м	до 90	до 220
Вылет стрелы, м	до 40	до 80

Разновидности стрел

Стрелы башенных кранов могут классифицироваться по способу вылета:

• Подъёмные. Они используются для подъёма груза, но не могут перемещать его по горизонтали. В основе работы такой стрелы лежит механизм, который изменяет угол подъёма.
• Балочные. Эта стрела установлена статично в горизонтальном положении. Она не способна изменять высоту подъема груза. На стреле установлен подвижный механизм, который захватывает и перемещает груз по полозьям.

В основе следующей классификации стрел лежит конструктивная особенность:

• подвесные;
• подвесные с балансиром;
• подвесные с гуськом;
• подвесные со стойками;
• молотовидные.

По виду сечения стрелы бывают:

• квадратные;
• прямоугольные;
• треугольные.

Монтаж стрел башенных кранов может осуществляться несколькими способами.

Самый малозатратный и быстрый способ сборки состоит в том, что стрела и лебёдка присоединяются к башне в лежачем положении на земле.

Подъём конструкции осуществляется собственными же лебёдками. Второй способ — сборка конструктора. То есть элементы краны собираются поочередно в вертикальном положении сразу, а стрела поднимается в последнюю очередь перед подключением электрического тока.

Виды кранов по типу башни

Исходя из конструктивных особенностей башен, краны бывают:

• Решётчатые. Башня представляет собой конструкцию, которая монтируется из углов и узких трубок. Основными элементами решётчатой башни являются боковые стороны с верхними и нижними ребрами, перпендикулярные и наклонные стержни. Решётчатая конструкция является одновременно прочной и лёгкой. Она надёжно противостоит порывистым ветрам.
• Сплошностенчатые. Такие башни обладают очень простой конструкцией, но имеют большой вес. Башни способны поднимать тяжёлые грузы. Они незаменимы при работе в условиях низкой температуры воздуха.

Классификация кранов в зависимости от опоры

Достаточно часто при выделении различных видов башенных кранов применяется такая особенность, как опора:

• Передвижные. Данный вид башенных кранов характеризуется возможностью установки под раму передвижной оси с колесами или рельсовым ходом. Во время транспортировки кран не разбирается, достаточно снять противовесы.
• Приставные. Ходовая у таких башенных кранов полностью отсутствует. Они монтируются на фундамент возводимого здания, а башня фиксируется по вертикали к несущим конструкциям здания.
• Самоподъёмные. Такие краны устанавливаются в середине строения. Они имеют подъёмную обойму, которая опирается на перекрытия конструкции. Лебёдка помогает двигать башню вверх.
• Cтационарные. Краны крепятся к фундаменту, но башня не фиксируется по вертикали.
Передвижные, стационарные, приставные и самоподъемные башенные краны

Типы кабин

По типу установки кабины башенных кранов бывают:

• Закрытые. Они устанавливаются внутри башни, обеспечивают комфортную работу оператора. Минусом данного вида кабин является неудобство починки.
• Открытые. Такие кабины располагаются за пределами башни. Обычно их монтируют внизу, что существенно сокращает обзор для водителя.

По степени наружного обзора:

• Обычные. Данные кабины имеют фронтальное и боковые окна.
• Панорамные. Кабины имеют все стены из ударопрочного стекла.
На фото панорамная кабина башенного крана

allspectech.com

Устройство башенных кранов

Оглавление

Введение

Устройство башенных кранов

Механизм передвижения

Механизм поворота

Механизм изменения вылета и выдвижения башни

Механизм подъема

Металлоконструкция башенного крана

Приборы безопасности башенного крана

Заключение

Список литературы

Введение

Башенные краны, являясь универсальными монтажными машинами, применяются для монтажа высоких и протяженных сооружений там, где могут быть использованы стреловые самоходные гусеничные и пневмоколесные краны.

Основные преимущества башенных кранов:

1) стрела высоко крепится к башне крана, обычно выше отметки монтируемых конструкций, что позволяет подавать их в любую точку обслуживаемой территории в любой последовательности;

2) большая грузоподъемность при больших вылетах стрелы;

3) простота перемещения крана;

4) четкая организация монтажной площадки.

Недостатками башенных кранов являются длительность и трудоемкость монтажа и демонтажа, сложность транспортирования их с площадки на площадку и высокая стоимость путей. Все это значительно повышает стоимость эксплуатации крана и сокращает полезное время его работы. Современные модели башенных кранов предусматривают перевозку кранов при наименьшем демонтаже узлов и возможность быстрого монтажа и демонтажа без применения дополнительных механизмов.

Большое разнообразие типов кранов затрудняет их эксплуатацию. Для устранения разнотипности утвержден типаж башенных кранов единого ряда типа КБ. В основу типажа положен грузовой момент. Типаж включает краны КБ-4; КБ-16; КБ-25; КБ-40; КБ-60; КБ-100;’КБ-160 и КБ-250 (где цифрой обозначен грузовой момент, т. е. произведение максимального веса поднимаемого груза на вылет, ему соответствующий, в тс-м).

Краны типа КБ изготовляют из унифицированных узлов, выпускаемых специализированными заводами. В настоящее время выпускают краны КБ-60, КБ-100 и КБ-160.

По грузоподъемности башенные краны подразделяются на три группы: – для подъема легких грузов — менее 5 т, с грузовым моментом до 60 тс-м; – для подъема средних грузов — от 5 до 25 т, с грузовым моментом до 300 тс-м; – для подъема тяжелых грузов — более 25 т, с грузовым моментом более 300 тс-м.

Башенные краны получили массовое распространение в строительстве.

По назначению башенные краны делят на:

а) краны малой мощности грузоподъемностью до 5 т для обслуживания малоэтажного гражданского строительства;

б) краны средней мощности грузоподъемностью от 5 до 25 г для обслуживания многоэтажного гражданского и промышленного строительства;

в) краны большой мощности грузоподъемностью 25—75 т, а иногда и до 100 т для монтажа сборных элементов конструкции в гидростроительстве и промышленном строительстве.

В гидротехническом строительстве башенные краны малой мощности применяют для обслуживания вспомогательных работ; краны средней мощности используют преимущественно как краны-бетоноукладчики для подачи бетонной смеси бадьями в блоки бетонирования при возведении монолитных бетонных сооружений; краны большой мощности используют в качестве монтажных кранов при возведении сооружений из сборного железобетона.

Монтажные большегрузные башенные краны особенно эффективны для обслуживания строительства низконапорных гидроузлов с весом сборных элементов до 70—80 т и даже 100 т; они перемещаются с обеих сторон сооружения.

Устройство башенных кранов

Башенный кран – поворотный кран со стрелой, закрепленной в верхней части вертикально расположенной башни (рис. 1). Основные параметры башенного крана: грузоподъемность, вылет, высота подъема груза, глубина опускания груза, скорость подъема (опускания) груза, скорость поворота башни, скорость перемещения крана.

Существует множество типов башенных кранов. Они нашли широкое применение при строительстве зданий и сооружений в производстве погрузочно-разгрузочных работ. Башенный кран состоит из следующих основных узлов: башня, ходовая рама с колесами, опорно-поворотное устройство, поворотная платформа с грузовой и стреловой лебедкой, с противовесом; механизм поворота и электрооборудования, механизм подъема груза, механизм для изменения вылета, механизм передвижения крана и т.д.

Рис. 1. Башенные краны

а – быстромонтируемый кран на винтовых опорах РБК-2-20; б – кран на рельсовом ходу КБ-504А: 1 - ходовая рама; 2 - опорно-поворотное устройство; 3 - поворотная платформа; 4 - механизм поворота; 5 - грузовая лебедка; 6 - стреловая лебедка; 7- противовес; 8 - башня; 9 - кабина; 10 - стреловой расчал; 11 - тележечная лебедка; 12 - стрела; 13 - грузовая тележка; 14 - крюковая подвеска.

Все башенные краны имеют башню, что подразумевается уже самим их названием, и стрелу; эти башни и стрелы бывают самыми разнообразными. Башня крана – как бы его остов, который служит для поддержания стрелы на определенной высоте, а также для передачи нагрузок со стрелы на ходовую раму и крановые пути. Башню изготовляют из металлических уголков или труб, иногда бывают башни, выполненные в виде сплошной трубы. В вертикальном положении башни крепятся на портал или шарнирно с помощью подкосов.

У ряда кранов высота башни при необходимости может меняться с помощью выдвижных секций (телескопические и наращиваемые башни). Существуют краны с башней, которая складывается в боковом направлении с помощью монтажного полиспаста. Такой тип башни особенно удобен при транспортировке крана с одного объекта на другой. Если башня крана – его корпус, то стрела – его рука, с помощью которой кран дотягивается до нужного предмета, находящегося от него на определенном расстоянии. Стрелы крепят к верхней части башни. Они бывают подъемными или балочными.

Преимущество подъемных стрел заключается в сравнительно малом их весе и размерах, меньшей трудоемкости монтажа и перевозки. Краны с подъемными стрелами наиболее распространены в строительстве. Недостатком подъемных стрел является то, что для изменения вылета крюка нельзя горизонтально переместить груз, поэтому необходимо производить поворот и передвижение крана: Стрелы бывают подвесные, подвесные с гуськом, подвесные со стойками, молотовидные. Больше всего из них распространены подвесные подъемные стрелы. Так же, как и башни, стрелы изготовляют из уголков или труб большого диаметра. Решетчатые конструкции из труб легки, прочны, способны выдерживать большие ветровые нагрузки. Балочные стрелы бывают подвесные и молотовидные. Последние менее распространены из-за довольно значительного веса и больших габаритов. Нижний пояс подвесной балочной стрелы представляет собой двутавровую балку, по которой перемещаются катки грузовой тележки, необходимой для подвешивания и перемещения грузов.

Важный элемент башенного крана – ходовая рама для передачи действующих нагрузок на крановые пути. У кранов с неповоротными башнями ходовые рамы выполнены в виде закрытого шатрового или открытого П-образного портала. У большинства кранов, имеющих неповоротную башню, ходовая рама – шатровая, выполненная в форме усеченной пирамиды. В кранах с поворотными башнями действующие на кран нагрузки передаются на ходовую раму через опорно-поворотное устройство, размещенное в верхней части рамы, и с нее – на крановые пути. Через опорно-поворотное устройство у мобильных кранов башня соединена с ходовой рамой. Само по себе опорно-поворотное устройство необходимо для обеспечения вращения поворотной части башенного крана относительно неповоротной части и для передачи нагрузок с поворотной части на неповоротную. Это устройство расположено на поворотной платформе крана.

В верхней части башни находится оголовок, который жестко соединен с башней или связан с нею с помощью опорно-поворотного устройства. На противовесной консоли, расположенной со стороны, противоположной стреле, размещены противовесы, а также грузовая, стреловая и тележечная лебедки. На башенных кранах с поворотной башней вместо противовесной консоли устанавливают более простые по конструкции распорки, предназначенные для отвода от башни ветвей стреловых канатов. На распорках крепят только блоки стрелового расчалю и грузового каната. Железобетонные блоки балласта и блоки противовеса нужны для повышения устойчивости крана как в рабочем, так и в нерабочем состоянии. В кранах с неповоротной башней противовес располагают на конце противовесной консоли, а в кранах с поворотной башней — на поворотной платформе.

Механизм передвижения

Механизмы передвижения различных кранов существенно отличаются друг от друга; их компоновка во многом зависит от типа и характера ходового оборудования. Ходовое оборудование бывает автомобильное, пневмоколесное, гусеничное, шагающее и рельсовое. Передвижные башенные краны выпускаются на рельсовом и автомобильном ходу. Приставные краны не имеют механизма передвижения. Башенный кран на автомобильном ходу (например, АБКС-5) во время работы вывешивается на опорах и передвигаться не может.

Как правило, башенные краны опираются на рельс четырьмя, восемью, двенадцатью, а тяжелые – 32 колесами. При наличии восьми или большего числа колес их объединяют в ходовые балансирные (рычажные) тележки. Это делают для того, чтобы равномерно распределить нагрузку от крана на все колеса.

При жестком креплении ходовых колес (рис.2 а) за счет допустимых продольных и поперечных уклонов путей и неодинаковой жесткости основания кранового пути и самих рельсов может произойти перегрузка отдельных колес. При объединении колес в балансирные тележки (рис.2 б,в) нагрузка воспринимается всеми колесами. Для равномерного распределения этой нагрузки соотношение плеч рычагов-балансиров выбирают: для двухколесной тележки 1:2, для трехколесной 1:3 и т.п..

Рис.2 Схемы ходовой части рельсовых кранов.

mirznanii.com

«Башенный кран»

Федеральное агентство по образованию

Российской Федерации

Санкт-Петербургский Государственный Архитектурно-Строительный Университет

Дисциплина «Строительные машины»

Расчетно-пояснительная записка

к курсовому проекту

Выполнила ст. группы 8-П-III

Зарочинцев С.В.

Проверил преподаватель

Тихомиров В.В.

Курсовой проект защищен с оценкой:

Санкт-Петербург

2013 Оглавление

Задание на проектирование.

Описание башенного крана и принцип его работы.

Построение грузовой характеристики стрелового крана.

Выбор каната грузоподъемного механизма крана.

Выбор двигателя грузоподъемного механизма крана.

Описание техники безопасности при эксплуатации крана.

Заключение.

Список литературы.

Задание на проектирование

Вариант 77.

Расчетные массы конструкции крана, т:

• Стрелы Gc 3

• Башни Gб 6

• Поворотной платформы Gпл 7

• Противовеса Gпр 30

• Неповоротной части крана Gн 25,5

Расстояние от плоскости, проходящей через ось вращения крана, параллельно ребру опрокидывания, до центра тяжести элементов конструкции крана, м:

• Башни Lб 1,8

• Поворотной платформы Lпл 1,5

• Противовеса Lпр 5

• Неповоротной части крана Lнч 0

Расстояние от оси вращения до корневого шарнира стрелы r, м: 2,4

Расстояние от плоскости опорного контура до корневого шарнира стрелы hr, м: 19

Расстояние от центров тяжести отдельных элементов крана до плоскости опорного контура, м:

• Башни hб 10

• Поворотной платформы hпл 1

• Противовеса hпр 2,5

• Неповоротной части крана hнч 0,5

Площадь наветренной поверхности элементов конструкции крана, м2:

• Стрелы Fc 4

• Башни Fб 14

• Поворотной платформы Fпл 5

• Противовеса Fп 4

• Неповоротной части крана Fнч 3

• Груза Fr 3

Длина стрелы Lстр, м: 33

Высота подъема груза Нгр, м: 43

Максимальная скорость подъема груза, м/с: 0,3

Кратность грузового полиспаста m, шт.: 4

Количество обводных блоков nбд, шт.: 3

Расстояние от оси вращения крана до ребра опрокидывания, м:

• Вперед b 2

• Назад b1 1,5

Описание башенного крана и принцип его работы

Башенный кран – это грузоподъемная машина со стрелой, закрепленной в верхней части башни, выполняющей работу по перемещению и монтажу конструкции благодаря сочетанию 3-х движений, а именно: подъема и опускания груза, поворота груза и перемещения самого крана.

Башенный кран является основной грузоподъемной машиной в выполнении монтажных работ в строительстве. Они предназначены обслуживать территорию строительных площадок зданий и сооружений, складов, полигонов, погрузка и разгрузка материалов с транспорта — при выполнении строительно-монтажных и погрузочно-разгрузочных работ.

Любой башенный кран состоит из следующих частей:

-Башня.

-Рабочая стрела.

-Опорная часть.

-Опорно-поворотное устройство.

-Кабина управления.

По виду применения башенные краны бывают: 1) передвижные по рельсовому пути; 2) стационарные; 3) самоподъемные.

По способу изменения вылета стрелы: 1) с подъемной стрелой; 2) с горизонтально закрепленной стрелой.

По типу башни: 1) поворотная целиком; 2) поворотная только верхняя часть.

По способу поворота, башня крана может быть верхнеповоротной (с неповоротной башней и поворотным оголовком) и нижнеповоротной (с поворотной платформой или с поворотной башней).

По способу сборки, башни кранов могут выполняться неразбираемыми, разбираемыми на земле (телескопические и складывающиеся), подращиваемыми снизу и наращиваемыми сверху.

Работа башенного крана осуществляется посредством выполнения краном таких рабочих движений, как подъем стрелы, изменение ее вылета, поворот и передвижение крана на территории строительной площадки. Вылет стрелы, в зависимости от модели и вида крана, регулируется при помощи подъема или спуска стрелы, либо регулировка осуществляется при помощи грузовой тележки, расположенной вдоль стрелы.

Подъем груза производится с помощью применения грузовой лебедки. Крюковой обоймы и грузового каната. При этом поворотная платформа крана может осуществлять повороты относительно неповоротной части машины. Движение поворотной части проводится при помощи специального поворотного механизма. Обе части крана (поворотная и неповоротная) соединены между собой опорно-поворотным устройством. При помощи данного устройства вертикальные и опрокидывающие нагрузки, действующие на поворотную платформу крана, передаются на неповоротную часть. Неповоротная часть является ходовой рамой крана.

Для безопасной работы на башенном кране установлены различные устройства, следящие за выполнением работы машины. К ним относятся ограничители поворота крана, механизма подъема груза, подъема стрелы и передвижения грузовой тележки. Управление всеми рабочими механизмами производятся крановщиком, сидящим в кабине управления. Кабина управления устанавливается в башне в верхней ее части.

К основным параметрам башенных крановотносятся:

• вылет (это расстояние по горизонтали от оси вращения поворотной части крана до вертикальной оси грузозахватного органа (крюковой подвески) при установке крана на горизонтальной площадке).

Вылетом крюка определяется зона обслуживания строящегося сооружения, склада.

• грузоподъемность (характеризуется максимально допустимой массой рабочего груза, на подъем которого рассчитан кран).

Грузоподъемность крана меняется в зависимости от вылета крюка и является главным параметром башенного крана.

• грузовой момент (представляет собой произведение грузоподъемности на соответствующий вылет).

• высота подъема (расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в верхнем рабочем положении).

• глубина опускания (расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в нижнем рабочем положении).

• скорости рабочих движений (скорость подъема, поворота, передвижения крана, передвижения тележки, изменения вылета).

• задний габарит (наибольший радиус поворотной части крана (поворотной платформы или противовесной консоли) со стороны, противоположной стреле).

От величины заднего габарита у кранов с поворотной башней зависит выбор величины удаления кранового пути от стены возводимого здания.

• масса крана (полная масса крана с балластом, противовесом и в полностью заправленном состоянии).

• мощность крана (суммарная мощность всех электродвигателей, установленных на кране).

studfiles.net

Башенные краны

zinref.ru

•
  Эмульсия битумная
•
  Аккумуляторы щелочные
•
  Измерительные инструменты
•
  Перевозка плит жби
•
  Ямз 240
•
  Экскаватор драглайн
•
  Щелочные аккумуляторы
•
  Монтаж металлических конструкций
•
  Картер двигателя
•
  Транспортировка мтз
•
  Барабанные тормоза
