Рулевое МАЗ | новости СпецМаш

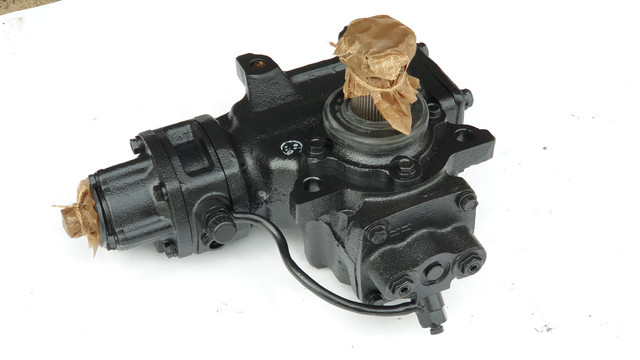

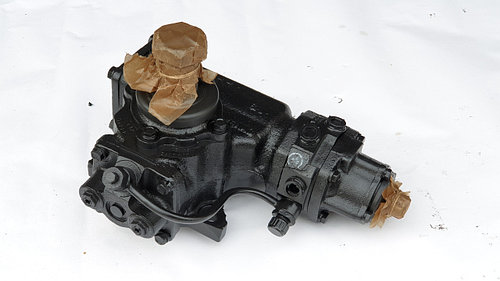

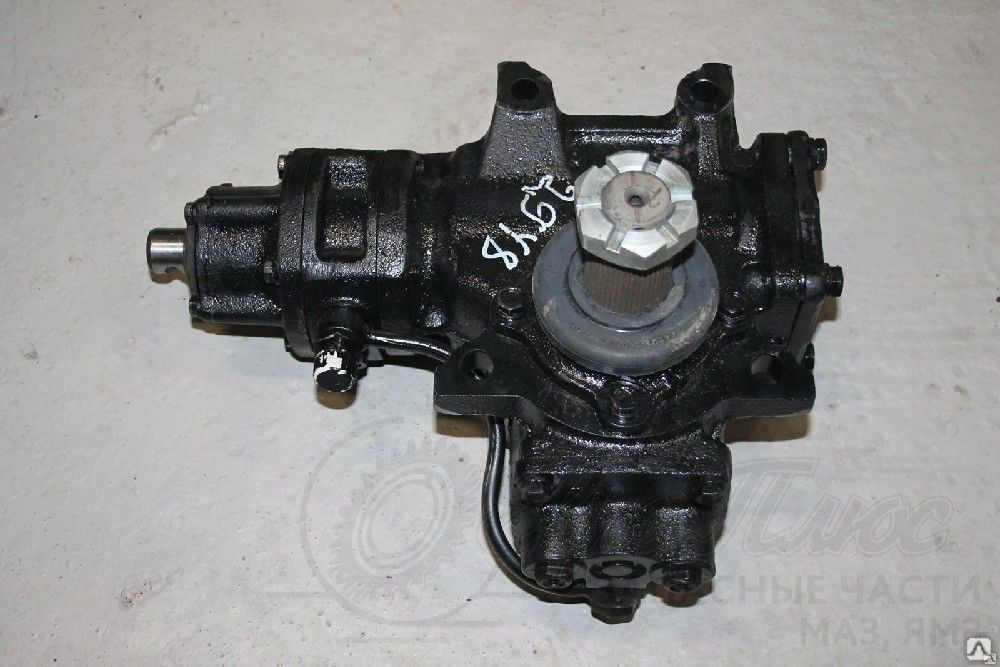

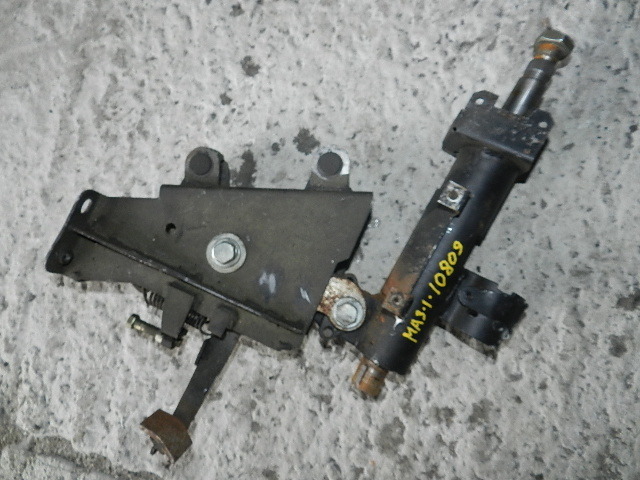

  В стандартном исполнении колонка рулевая МАЗ состоит рулевого колеса и шлицевого полого вала. Также в перечень составляющих входит корпус рулевой колонки с особым креплением, которое гарантирует стабильность и надежность использования рулевого привода, как в движении, так и при опрокидывании кабины на стоянке.

 Связь колонки с рулевым приводом обеспечивается за счет кардана, при этом, крестовины на таком кардане практически идентичны тем, что используются на автомобилях «Москвич».


 Смазка игольчатых подшипников крестовины проводится при помощи угловой масленки, которая вворачивается в крестовину. Нагнетание смазки выполняется до момента ее появления из сапуна, что находится в центре крестовины. Вилки шарнира устанавливаются на шпонке и стягиваются ввернутым в тело вилки болтом.

 Телескопическая конструкция, которой отличается колонка рулевая МАЗ и ее шлицевое соединение с валом гарантируют практически неизменное положение рулевого колеса по отношению к водительскому месту даже тогда, когда кабина поднимается для осмотра или обслуживания.


 Но следует помнить, что скользящее шлицевое соединение нуждается в регулярной смазке по сезону, кроме этого, смазка требуется и во время сбора колонки.

 Плавность вращения вала рулевой колонки целиком зависит от втулок, в которых он устанавливается. Их сразу две – бронзовая, которую тоже обязательно нужно смазывать, и фторопластовая, причем последняя в смазке вообще не нуждается. Осевой зазор вала должен находиться в пределах 0.5 мм и регулируется отдельной гайкой.


  После выставления необходимого зазора сама гайка стопориться втулкой. Колесо на валу также крепиться гайкой, и она всегда должна быть затянутой до отказа.

 Выход из строя элементов рулевого управления в движении сразу превращает кузов МАЗ в многотонное ядро, летящее с достаточной скоростью, чтобы натворить немало бед на дороге.


  Поэтому, уход за элементами рулевого управления, в том числе и за рулевой колонкой, а также соблюдение правил эксплуатации, должны быть обязательными для любого водителя МАЗа. Ведь даже идеальное умение водить в случае поломки рулевого управления ничем помочь не сможет.


 Так что к уже упомянутым «обязательствам» стоит добавить еще одно – как только заметили следы серьезного износа на элементах колонки и управления, сразу замените их. Причем запчасти используйте только качественные, приобретенные у надежного продавца .

1     5440-3403166     Кронштейн


2     201456     Болт


2     201456     Болт


2     201456     Болт


3     252135     Шайба 8Т


3     252135     Шайба 8Т


3     252135     Шайба 8Т


4     250510     Гайка М8


5     5440-3403010     Кронштейн


6     400349     Кольцо


7     5440-3403097     Палец


8     5440-3403051     Сектор — рычаг


9     5440-3403060     Рейка


10     5440-3403046     Рейка-педаль


11     252136     Шайба 10 ОТ


11     252136     Шайба 10 ОТ


12     250512     Гайка М10х1-6Н


13     260069     Палец 10х65


14     252006     Шайба


15     258039     Шплинт 3,2х20


16     5440-3403078     Втулка


17     5440-3403077     Втулка


18     205188     Болт М14х1. 5-6gх75


19     252016     Шайба 14


20     250870     Гайка М14х1,5-5Н6Н


21     250978     Гайка М14х1.5-6Н


22     258040     Шплинт 3,2х25


23     374242     Гайка М10х1-6Н


24     371678     Болт М10х1-6gх38


25     5440-3444010     Колонка в сборе


26     5440-3444020     Корпус


27     5440-3444014     Вал в сборе


28     5440-3444016     Вал


29     400356     Кольцо стопорное


29     400356     Кольцо стопорное


29     400356     Кольцо стопорное


29     400356     Кольцо стопорное


30     378057     Шпонка


30     378057     Шпонка


31     5440-3444018     Втулка


32     7690906     Подшипник колонки руля


32     7690906     Подшипник колонки руля


33     400413     Кольцо Б57


33     400413     Кольцо Б57


34     5440-3444146     Манжета


34     5440-3444146     Манжета


35     5440-3402015     Колесо рулевое


36     250659     Гайка М22х1,5-6Н


37     5440-3444050     Кардан колонки в сборе


38     6430-3444052-001     Шарнир в сборе


39     6430-3444054-001     Шарнир в сборе


40     5440-3444058     Вал


41     5440-3444056     Переходник


42     6430-3444063     Крестовина


43     6430-3444070     Вилка


44     6430-3444066     Вилка


44     6430-3444066     Вилка


45     010-015-30-2-3     Кольцо


46     904700У     Подшипник


47     400341-01     Кольцо Б19


48     200315     Болт М10-6gх40


49     5440-3403059     Пружина


50     50-3401063     Обойма


50     50-3401063     Обойма


50     6430-3444071     Обойма


51     5440-34444117     Прокладка


52     5440-34444118     Прокладка


53     5440-34444119     Прокладка


54     5440-3444122     Прокладка


55     5440-3444122     Прокладка


56     2. 58657     Штифт 8х25


57     5440-3444021     Сектор


58     5440-3444022     Корпус


59     64221-3709214     Кронштейн


60     5440-3444280     Кронштейн


61     64221-3444038     Кронштейн


62     6430-3444068     Вилка
