"Ушастый" запорожец ЗАЗ-968: описание, технические характеристики. Запорожец двигатель

характеристики, модели, история и отзывы

Автомобиль «Запорожец» представляет собой легковую машину, которая выпускалась Запорожским заводом «Коммунар», больше известным как ЗАЗ. Известное на весь мир название объединило выпуск двух поколений транспортных средств, которые были схожи между собой некоторыми техническими характеристиками. При этом определенный промежуток времени они собирались одновременно. Чуть позже производство начальных моделей было остановлено.

История автомобиля «Запорожец» начинается с 1960 года. Первое поколение датировано 1960-1969 годами. В этот промежуток выпускались модели ЗАЗ-365 и ЗАЗ-365А. Второе поколение представлено линией ЗАЗ-368 и 368М. Производилось оно с 1966 по 1994 год.

Основным отличием автомобилей «Запорожец» является наличие особенной конструкции. Все они были двухдверными седанами, двигатель был представлен карбюраторным типом, а подвеска, установленная на колесных осях, была независимая во всех случаях.

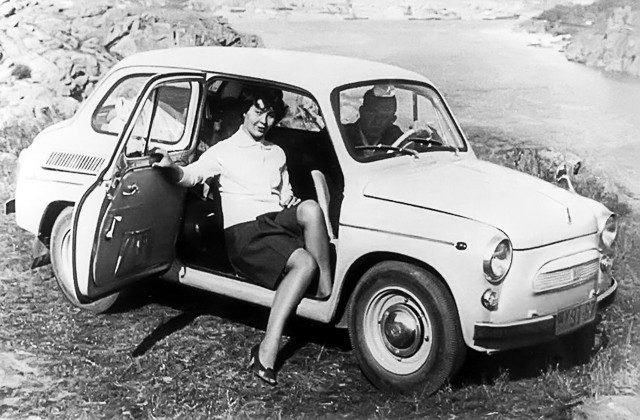

ЗАЗ-965/965А

Основная модификация под названием ЗАЗ-965 выпускалась девять лет с 1960 года. Данный автомобиль «Запорожец» имеет прототип, с которого был взят основной дизайн кузова, а также некоторые технические аспекты (речь идет о руле, подвеске, коробке передач). Однако в отличие от первоначальной модели, которая является прародителем, основная конструкция была переделана, а двигатель – собран с нуля.

Автомобиль имеет 4 места, включая водительское сиденье. Переднее и заднее стекла способны взаимозаменять друг друга. Двери имеют отличный механизм, который позволяет открывать створки назад. Силовой агрегат, который получил данный автомобиль «Запорожец», для мирового автопрома был в новинку, так как использовался достаточно редко. Он представляет собой двигатель, работающий на 4 цилиндрах, имеющий специальное воздушное охлаждение. Следует отметить, что находится он сзади, а не спереди. Ведущими колесами стали задние. Описываемая модель ЗАЗ-365 производилась для экспорта и инвалидов.

Следующая модель ЗАЗ-965А отличалась своим двигателем: его объем составлял 887 м³, а мощность – 27 л. с. Вместо двух глушителей автомобиль получил лишь один, а молдинги на боковинах были убраны.

ЗАЗ-966/968/968А

После того как выпуск первого поколения был полностью отлажен, началась разработка следующей модификации. Произошло это в 1961 году. Прототип, с которого создавалась новая модель, появился осенью того же периода. Однако сказочным планам завода помешала экономическая ситуация предприятия (финансов не хватало), и сильное влияние оказало то, что у работающего коллектива было мало опыта. При этом все элементы, которые были добавлены в модель, стали заимствованными у других экземпляров, в частности у иностранных.

Серийное производство ЗАЗ-966 продолжалось с 1966 по 1972 год. При этом первое время с конвейера сходила лишь так называемая переходная модель, которая получила название 966В. Ее минусом стало то, что двигатель был рассчитан на 1,2 литра, а его мощность составляла 30 л. с.

Автомобиль «Запорожец» 968 ничем практически не отличался от 966 модели. Его главной особенностью среди всех имеющихся является улучшенный вариант двигателя и слегка измененная панель управления. Производитель постоянно выпускал модернизированный вариант машины. Изменения были минимальными, однако за несколько лет (уже к 1978) машина приобрела совершенно новый вид. Автомобиль ЗАЗ-968А был представителем данных экземпляров. В нем были усовершенствованы система безопасности, тормоза, панель приборов. Последняя также использовалась и в таком транспортном средстве, как автомобиль ЗАЗ-968М.

«Запорожец» 968М

Модель с индексом «М» пошла на выпуск в 1979 году. Именно она и закрыла ведущую эру «Запорожцев». На данный автомобиль ставились двигатели мощностью в 28, 41, 45 и 50 лошадиных сил. Наиболее часто встречался второй вариант.

От основной модели «М» отличилась экстерьером и интерьером. Дизайн был совершенно иным. Количество хромированных деталей сократилось, пластика, наоборот, стало больше. Из-за того, что была изменена система охлаждения силового агрегата, «уши» больше не устанавливались на кузов. Эта модель стала той, которую отечественный производитель так долго ждал – она не перегревалась. Однако с устранением такого минуса добавился другой. Стала засоряться коробка воздуховода, а его герметичность слишком быстро нарушалась.

Именно этот автомобиль «Запорожец» стал наиболее популярным. Именно его можно было встретить в свое время чаще всего на дорогах. Данная модель также выпускалась в варианте для инвалидов.

«Запорожец» для экспорта

Вместе с моделями для внутреннего рынка Запорожский завод выпускал экземпляры на экспорт. В зависимости от того, на какой рынок отправлялась та или иная машина, менялось название. Существовала «Ялта» (Jalta, Yalta) и «Элиетт» (Eliette). Такие наименования были придуманы потому, что для европейских людей слово «Запорожец» является сложным и для восприятия, и для произношения. Экспортные варианты отличались от аутентичных экземпляров улучшенным уровнем шумоизоляции. Также были установлены зеркала заднего вида, радио, накладки.

Продажи осуществлялись посредством финской и бельгийской компаний. В год продавалось не более 5 тысяч экземпляров.

Шутки о «Запорожце»

Двигатель автомобиля «Запорожец» часто приходил в негодность. Однако это было связано не с заводским браком, что так яро доказывали владельцы машины. Все проблемы возникали из-за неправильного ухода за средством передвижения. Также шутки появлялись из-за мотора под задним капотом и небольших размеров.

Однако нужно заметить, что на то время «Запорожец» представлял собой автомобиль, который ничем не отличался от импортных моделей своей категории в технических характеристиках. И поэтому постоянные издевательства над ним, по сути, были неуместны. При этом следует отметить, такие же машины марки «Фиат», «Рено», «Фольксваген» стали для своего народа достоянием и символом соответствующей эпохи.

Наиболее распространенная шутка заключалась в том, что автомобиль «Запорожец» − «горбатый». Речь идет о модели ЗАЗ-965, у которой был специфический кузов. Ее также прозвали «броневиком». Другие модели с индексами 966 и 968 получили в народе прозвище «ушастый» и «чебурашка» соответственно. Их наименования появились из-за системы охлаждения. «Мыльница» является моделью 968М. Люди отмечали ее сходство с этим предметом из-за отсутствия воздухозаборников. После развала Советского Союза появилась масса анекдотов, которые повествовали об авариях с участием «Запорожца» и «Мерседеса».

Двигатель

В различных модификациях двигатель имел мощность от 41 до 50 л. с. При этом он издавал достаточно громкий грохот во время работы. Агрегат способен работать около 40-50 км, однако здесь больше виноваты потребители, которые не следят за тем, какое топливо «поглощает» их автомобиль. Однако в этом состоит и основной плюс двигателя. Если импортные варианты способны умереть в таких условиях через маленьких промежуток времени, то «Запорожец» послужит верой и правдой еще очень долго. Устанавливаемые «воздушники» были рассчитаны на объем в 1,2 литра.

Коробка передач

Первое время новая трансмиссия работает хорошо, но со временем разбалтываются тяги и 4-ступенчатая коробка передач начинает давать сбои. Частой проблемой является затруднительное переключение между скоростями, что уже ведет к созданию аварийной ситуации на дороге. При покупке каждый покупатель должен был обсудить данный нюанс с продавцом.

Отзывы

Первый автомобиль «Запорожец» получил мало положительных отзывов, хотя и заинтересовал публику своим появлением. Основные плюсы, которые можно выделить, это:

• простота в эксплуатации;
• 100% гарантия того, что автомобиль не угонят;
• низкая стоимость;
• малое потребление топлива;
• быстрая замена двигателя;
• хорошая проходимость;
• вместительность.

Однако вместе с этими преимуществами можно выделить огромное количество минусов. Водители часто жаловались на перегрев мотора и ужасную шумоизоляцию. А также на то, что при наборе высокой скорости передок начинает подниматься, что ухудшает условия езды. С хорошей проходимостью нужно отметить плохую устойчивость. В принципе, данный автомобиль подойдет тем, кто любит раритет или хочет проехаться на нем недалеко всего несколько раз. Для постоянной езды, особенно на большие расстояния, автомобиль не подходит и вызывает массу неудобств. Многие отмечают недостаток оконных проемов сзади – они не открываются.

Итоги

Несмотря на многие недостатки этого автомобиля, которые вызвали создание огромного количества шуток и анекдотов, «Запорожец» полностью оправдывает свою стоимость. Мало того что запчасти на него дешевые и меняются достаточно быстро, так на машину никто не обращает внимания – ни угонщики, ни представители ДПС. Средство передвижения ЗАЗ способно как перевести груз, так и просто отвезти куда-то человека. При этом стоит выделить проходимость автомобиля, особенно на льду.

fb.ru

968М - последний представитель семейства "Запорожцев" :: SYL.ru

В 1980 году широкой публике была представлена последняя модель из семейства "Запорожцев", компактный ЗАЗ-968М. Автомобиль выпускался в течение 14 лет, последняя машина сошла с конвейера осенью 1994 года.

ЗАЗ-968М, технические характеристики

Отличие модели 968М от своего предшественника заключалось во внешнем оформлении. Исчезли выступающие воздухозаборники на задних крыльях, на их месте появились вентиляционные прорези. Аналогичные продольные отверстия на крышке моторного отделения пропускали поток воздуха к работающему двигателю. Круглые задние фонари уступили место более современным прямоугольным комбинированным, включающим в себя стоп-сигнал, стояночный свет и поворотники.

Передок также стал более изящным, фары получили ободки из черной матовой резины, сигналы поворота разместились на некотором расстоянии от главной оптики, а между ними протянулась черная декоративная полоска. Достаточно примитивные бамперы предыдущей модели заменили на комбинированные.

Габаритно-весовые параметры ЗАЗ-968М:

• чистый вес автомобиля - 840 кг;
• масса с полной загрузкой - 1160 кг;
• длина машины - 3730 мм;
• высота - 1400 мм;
• ширина - 1570 мм;
• дорожный просвет, или клиренс - 190 мм;
• колея передняя - 1220 мм;
• задняя колея - 1200 мм.

Двигатель ЗАЗ-968М

Мощность силового агрегата "Запорожца" последней модели составляет 40 л.с. при объеме цилиндров в 1197 куб./см, что вполне отвечает потребностям компактной машины малого класса. В ходе производства модели ЗАЗ-968М на автомобиль поочередно устанавливались три мотора: МеМЗ-968Э, МеМЗ-968БЭ и МеМЗ-968ГЭ. Базовым двигателем является МеМЗ-968Э мощностью 41 л.с., который в итоге и стал серийным агрегатом на конвейерной сборке.

Мотор марки 968ГЭ отличается тягой в 45 л.с. и двухкамерным карбюратором 2101-20. Еще более мощный двигатель МеМЗ-968БЭ мощностью 50 л.с. с минимизированными камерами сгорания и повышенной степенью сжатия считался перспективным силовым агрегатом, но его тяга была излишней для маленького "Запорожца", и мотор оставили для других разработок.

Двигатель "ЗАЗ-968М" характеристики имеет следующие:

• марка мотора - МеМЗ 968/968Н;
• производство - Мелитопольский моторный завод;
• тип - бензиновый;
• количество цилиндров - 4;
• расположение - V-образное;
• диаметр цилиндра - 76 мм;
• ход поршня, мм - 66 ;
• степень компрессии - 7,2;
• топливный расход - 8 л в смешанном режиме;
• питание - карбюратор К-125;
• охлаждение - принудительное воздушное.

Отопление

Моторы с воздушным охлаждением не оснащаются устройствами для отбора тепла, поэтому автомобиль ЗАЗ-968М нуждается в автономном отопителе. Такой отопительный агрегат установлен на панели, разделяющей салон и багажник. Печка представляет собой теплообменник сложной конструкции, работающий на бензине, со своей карбюраторной системой, жиклерами и поплавковой камерой. Запуск отопителя осуществляется с помощью свечи накаливания, а горячий воздух подается в салон посредством электромотора с двойной крыльчаткой.

Интерьер

Внутреннее пространство модели "ЗАЗ-968М" выглядит просторным, несмотря на скромные габариты автомобиля. Водителю и пассажирам удается разместиться с относительным комфортом. Спинки передних сидений слегка откинуты назад, что позволяет занять полулежачую позу. Такому расположению способствуют и глубокие ниши в ногах, уходящие далеко вперед под багажник. Эргономические данные сидений и салона ЗАЗ-968М намного превосходят аналогичные параметры многих легковых автомобилей.

Рулевое управление не имеет гидроусилителя, поскольку поворотный механизм рассчитан на среднестатистическую силу вращения, и его сопротивляемость незначительна.

Ходовая часть

Передняя подвеска автомобиля полностью независимая, рычажная с шаровыми опорами и стабилизатором поперечной устойчивости, который включается только в момент особо интенсивной раскачки. Стальные пружины, совмещенные с гидравлическими амортизаторами, принимают на себя все нагрузки при движении машины.

Задняя подвеска независимая, активная. Вращение от двигателя передается на колеса посредством редуктора, от которого отходят две полуоси с механизмами ШРУС на внешних концах. Конструкция задней подвески - рычажно-маятниковая, оснащенная балкой-балансиром. Усиленные спирали с амортизаторами играют роль гасителей колебаний.

Вся задняя часть машины достаточно тяжелая, в первую очередь за счет двигателя, коробки передач и редуктора. Благодаря заднемоторной компоновке ЗАЗ-968М обладает высокой проходимостью. Автомобиль легко преодолевает снежные заносы и размытые дороги при условии, что в багажнике нет груза, и передние колеса вращаются свободно.

Тормозная система

Автомобиль оснащается стандартными колесами R16, в которых поддерживается рабочее давление 1,8 атмосферы. Тормоза на всех колесах барабанного типа, с автоматической регулировкой зазоров. Схема подачи тормозной жидкости двухконтурная, диагонального действия. Переднее левое колесо сообщается с задним правым, а левое заднее - с передним правым.

www.syl.ru

Почему двигатель ЗАЗ-966/968 так часто берут для трайков

Сделать трайк своими руками в наше время уже мало кого удивляет. Что у нас, что за границей самодельные трайки с автомоторами вполне нормальная альтернатива купленным с завода. Хотя, кстати, в этом сегменте производителей не так много, некоторые так же могут работать с автомоторами для своих агрегатов. Примером можно назвать знаменитый «Boss Hoss» с агрегатом «Chevrolet V8»; немецкий «Мамонт» / «Munch Mammut» на агрегате «НСУ»; выпущенный большой серией бразильский «Амазонас» на агрегатах «Фольксваген-Жук», и некоторые другие.

Что касается нашей доблестной Украины, то тут зачастую становится мотор из «Запорожца». Бывают варианты с силовыми агрегатами «ОКИ», и «Таврии». Но чаще всего именно ЗАЗ рулит. Это неисчерпаемый ресурс для самодельщиков и кастомайзеров. Делают с ними не только трайки, а и обычные моты. Получаются довольно прикольные.

Почему же именно ЗАЗ больше всего подходит и берут именно его, в большинстве случаев?

По этому поводу и рассмотрим преимущества и недостатки (тоже надо) агрегатов ЗАЗ (ЗАЗ-966 / 968):

Во-первых – это дешевизна. Во-вторых, эти двигатели легко компонуются с популярной коробкой передач от мотоцикла «Днепр». В-третьих – это очень легкие агрегаты, т.к. картер двигателя изготовлен из магниевого сплава, который в 1,5 раза легче алюминия. Блок-картеры «ОКИ», «Таврии» и «ВАЗа» отлиты из чугуна и поэтому моторы имеют очень большой вес. В-четвертых – высокая ремонтная технологичность двигателей ЗАЗ на мотоцикле (доступность цилиндров для замены и т.д.). И, наконец, двигатели ЗАЗ-966 / 968 смотрятся на мотоцикле естественно, как и родные мотоциклетные двигатели, чего нельзя сказать, например, о двигателях от «Таври» или «ОКИ», у которых агрегаты приходится прятать за фальшпанелями.

Также к преимуществам можно отнести высокую топливную экономичность и возможность использования дешевого 76-го бензина. Так, скажем, мотоцикл с «30-кой» (ЗАЗ 966) берет в среднем по городу 4-4,5 литра 76-го бензина, а на трассе от 3,5 литра, конечно, при условии спокойной езды и непереутяжеленной конструкции мотоцикла. У «40-ки» (ЗАЗ-968) эти показатели примерно на 1 литр бензина выше.

Но ничего идеального в нашем мире не бывает и потому у двигателя тоже есть недостатки (как и у всех отечественных агрегатах))))))):

Это прежде всего то, что кажущейся дешевизне, это конструктивно сложные и достаточно дорогие в ремонте моторы. Особенно это касается ЗАЗ-966 (30 л.с.). Чтобы удостовериться в этом, можно спросить о цене ремонта у знакомого моториста. Скорее всего, он скажет: «Да лучше я отремонтирую десять двигателей ВАЗ, чем один двигатель ЗАЗ». Еще в советские времена считалось, что если хорошо отремонтировал мотор «Запорожца», то ты стал настоящим мотористом.

Еще негативным элементом является звук выхлопа — на мотоцикле достаточно сложно настроить «приятный звук» выхлопа и уйти от характерного звука «Запорожца». Это связано с порядком работы 4-х цилиндров V-образного двигателя. Но если сделать правильный глушитель (подобрать будет сложнее), то можно добиться нормального выхлопа.

Теперь поговорим о некоторых различиях в самих двигателях: ЗАЗ-966 (30 л.с.) и ЗАЗ-968 (40 л.с.).Мотоцикл с «сороковкой» – это некий аналог украинского «Boss Hoss». Такой же огромный и внушительный. Построить с этим мотором что-то ажурное пока никому не удавалось. С тридцаткой же получаются весьма элегантные кастомы. Это связано со значительно меньшими размерами самого двигателя.

Так же из-за значительной ширины «сороковки» возникают некоторые проблемы с размещением ног водителя на мотоцикле. Двигатель «сороковки» легче и проще установить в раму, так как на его картере имеются специальные приливы. А «тридцатку» приходится крепить через самодельные кронштейны с резиновыми подушками.

Но какие бы они не имели недостатки —  двигатели ЗАЗ народные «кастомайзеры» зачастую берут именно их. Они лучшие из отечественных для установки на самодельные мотоциклы и кастомы. Хотя их плохо ремонтировать, но это не мешает никому…..

mmoto.tk

Заз 968м — технические характеристики

Автомобильная промышленность одной шестой континента никогда не баловала своих граждан такими преимуществами развитого социализма, как богатый выбор. Не было выбора. Брали то, что успели, пока другие не забрали. В полной мере это относится и к автомобильной промышленности.

Содержание:

1. Подарок Родине из Запорожья
2. ЗАЗ 968М — технические характеристики
3. Кузов автомобиля ЗАЗ 968М
4. Двигатель нового Запорожца
5. Как он ездил

Подарок Родине из Запорожья

Автомобильная промышленность чувствовала себя беспомощной не от отсутствия мозгов у ее работников, а от отсутствия совести, иногда ума, и чести у партийных лидеров. Все автомобильные заводы были знаковыми. Они не были предназначены для того, чтобы выпускать качественные автомобили, а для того, чтобы быть символом чего-то там. Ленинского комсомола, дружбы с итальянским коммунистом Тольятти. Только на символы и выделялись бюджетные средства, а все разработки — чистой воды энтузиазм. Тем не менее, четыре основных автомобильных ниши с горем пополам заполнить удалось не без шпионажа и лицензионных копий, но были представители и маленьких автомобилей, и средних. Большие, само собой, были.

Самым маленьким и обиженным в этом плане был Запорожский автомобильный завод Коммунар. Ему шагу не давали ступить без директив, о чем красноречиво молчит автомобиль Таврия, который был готов к серийному выпуску на шесть лет раньше, чем восьмерка. Но партия решила, что все средства нужно направлять на главный завод автомобилей для народа в Тольятти. Обидно было вдвойне, поскольку при готовом современном автомобиле ЗАЗ 1102, заводу приходилось выпускать ЗАЗ 968М, устаревший, как сам коммунизм.

ЗАЗ 968М — технические характеристики

Чтобы хоть как-то освежить конструкцию 968-й модели, завод предпринял отчаянную попытку модернизации. Она удалась только к 1979 году. В автомобиле произошли не кардинальные изменения, но они были. Запорожец не стал другой моделью, но изменился значительно как внешне, так, частично, и внутренне. Вот его технические характеристики, которые мы детальнее рассмотрим далее.

Кузов автомобиля ЗАЗ 968М

Новый Запорожец не поражал новизной, но все же нотки современности проскакивали даже в кузове автомобиля. Полностью изменилась передняя панель, и теперь Запорожец стал очень похож на чехословацкую Шкоду 120/110. очень похожее решение панели, но в Запорожье решили внести разнообразие, пустили алюминиевую пластину с надписью 968М между фарами, а по краям пристроились указатели поворотов.

Новый автомобиль получил новые бампера с травмобезопасными пластиковыми полосками и накладными пластиковыми боковинами. С автомобиля убрали лишний хром, по возможности заменив его на черный пластик. Задняя часть кузова тоже изменилась до неузнаваемости. Запорожцу отрезали фирменные уши, установив вместо них решетки-жабры. Изменилась и задняя оптика.



Теперь автомобиль козырял комбинированными плафонами со встроенным огнем заднего хода, которого не было на 968-й модели. Запаска теперь размещалась под капотом, то есть сзади, что освободило немного места в багажнике, в котором традиционно царствовала вечно неработающая печка.

Двигатель нового Запорожца

Инженеры неплохо поработали над двигателем МеМЗ 968. По сравнению с прошлой версией была переработана система обдува. Нельзя сказать, что охлаждение Запорожца стало значительно лучше, поскольку практически все владельцы устанавливали на капот хлебницы для улучшения забора воздуха. Летом он часто перегревался. Вентилятор стал менее шумным, хотя и до этого двигатель Запорожца не шумел при надлежащем уходе.

Характерный звук V-образной четверки даже бодрил, а глушители в исправном состоянии неплохо выполняли свою работу. 40 лошадей автомобилю хватало за глаза, а при необходимости увеличить мощность до 56 лошадиных сил, достаточно было просто установить поршни от мотоцикла К750 и немного расточить гильзы. Динамика у мотора и так была неплохая, а с таким тюнингом он рвал под собой асфальт.

Как он ездил

Как он ездил! Отлично ездил, только очень плохо управлялся. В паспорте написано, что максималка у 968М — 120 км/ч. Это подлая ложь. Быстрее, чем 140 на нем нельзя было ехать просто потому, что передние колеса отрывались от земли, и управлять было просто невозможно. Передняя подвеска была исчадием ада. Поперечная торсионная конструкция не была предназначена для перевозки людей в принципе, а управляемость от чрезмерной жесткости очень страдала.

В конструкции автомобиля очень много промахов, но все они связаны не с неспособностью инженеров придумать, к примеру, человеческий отопитель, а к тому, что на это просто не выделяли средств. Поэтому и приходилось пользоваться практически неуправляемой коптящей кочегаркой, которая грела, правда, хорошо.

Маленьких обижать нельзя, тем более, что автомобиль был спасательным кругом для большинства советских инженеров и пенсионеров, которым купить Жигули в этой жизни не светило. Посигнальте ему фарами, если встретите, и счастливой дороги!

Читайте также:

avtoshef.com

Техническая характеристика двигателя ЗАЗ-968М "Запорожец"

Модели МеМЗ-968Э, МеМЗ-968ГЭ, МеМЗ-968БЭ Тип Четырехконтактный, карбюраторный с верхним расположением клапанов, воздушного охлаждения Число и расположение цилиндров 4 (V-образное)

Диаметр цилиндра, мм 76

Рабочий объем цилиндров, л 1,197

Степень сжатия (номинальная) 7,2 - 8,4

Мощность номинальная, 41 л. с 45 - 50

Частота вращения коленчатого вала при номинальной мощности, об/мин 4400 - 4500

Крутящий момент максимальный (при об/мин), кгс-м 7,8 (3500) - 8,3 (3600)

Минимальная частота вращения коленчатого вала при работе на холостом ходу, об/мин.. 1000

Порядок работы цилиндров 1-3-4-2

Удельный расход топлива (минимальный), г/л-с-ч 260 - 245 - 238

Силовой агрегат представляет собой компактную конструкцию и крепится к автомобилю на трех опорах (рис. 4). Передняя опора представляет собой сварную фигурную поперечину, прикрепленную к картеру сцепления.

1 — двигатель; 2 — сцепление; 3 — главная передача; 4 — коробка передач; 5 — поперечина передняя; 6 — болт крепления верхней подушки; 7 — подушка верхняя; 8 — болт крепления задней поперечины с подушками; 9 — кронштейн; 10 — подушка верхняя; 11 — поперечина задняя; 12 — подушка нижняя; 13 — втулка; 14 — шайба и гайка крепления задней поперечины

Поперечина с помощью двух кронштейнов и амортизирующих резиновых подушек крепится к стенке моторного отсека автомобиля. Эти опоры несут основную статическую и динамическую нагрузки, передаваемые им силовым агрегатом.

Поперечина задней опоры размещена под кузовом, и на ней с помощью кронштейна с амортизирующими подушками силовой агрегат крепится за заднюю крышку коробки передач. Задняя опора силового агрегата воспринимает незначительную нагрузку, но при разгоне и торможении автомобиля фиксирует силовой агрегат в продольном направлении.

Для уменьшения шума от угловых и продольных перемещений силового агрегата в салоне автомобиля опоры конструктивно выполнены так, что исключается возможность контакта их с металлическими деталями кузова.

slavuta.com.ua

Экспортные модификации «Запорожца» / Назад в СССР / Back in USSR

Запорожец (экспортные обозначения для стран Западной Европы — Yalta, Eliette и ZAZ) — марка советских и украинских заднемоторных легковых автомобилей особо малого класса, выпускавшихся заводом «Коммунар» в городе Запорожье. (позднее — Запорожский автомобильный завод, в 1960—1994 годах входивший в производственное объединение «АвтоЗАЗ»). Под маркой «Запорожец» производили фактически два разных поколения моделей автомобилей, связанные технической преемственностью и некоторое время сходившие с конвейера параллельно: — в 1960—1969 годах — первое поколение, ЗАЗ-965 и с 1962 года — ЗАЗ- 965А; — в 1966—1994 годах — второе поколение, ЗАЗ-966, ЗАЗ-966В, ЗАЗ-968, ЗАЗ-968А и ЗАЗ-968М. Все автомобили «Запорожец» имели ряд характерных особенностей конструкции: заднемоторная компоновка с продольным расположением консольно вывешенного двигателя за задней осью и коробки передач в пределах колёсной базы; кузов типа «двухдверный седан»; V-образный четырёхцилиндровый карбюраторный двигатель с воздушным охлаждением; независимая подвеска всех колёс; автономный бензиновый отопитель салона. Все варианты «Запорожцев» отличались максимальной степенью унификации по узлам и агрегатам с армейским вездеходом ТПК (санитарный колёсный транспортёр переднего края, ЛуАЗ-967). К этому же семейству относились и «гражданские» вездеходы марки «ЛуАЗ» — различные модификации ЛуАЗ-969.

ЗАЗ-965/965A.

Модель ЗАЗ-965 производилась с 1960 по 1969 год. Основным прототипом ЗАЗ-965 в отношении общего дизайна кузова, частично — независимой пружинной задней подвески, рулевого механизма, трансмиссии был Фиат 600; тем не менее, уже на уровне первого опытного образца — Москвич-444, — конструкция автомобиля была существенно переработана относительно «Фиата», а силовой агрегат был разработан полностью с нуля. Кузов — четырёхместный, со взаимозаменяемыми лобовым и задним стёклами, приваренными передними крыльями. Двери (их две) открываются назад, а не вперёд. Двигатель — редкого в мировом автостроении типа, четырёхцилиндровый V-образный, воздушного охлаждения, расположен сзади. Картер двигателя и трансмиссии из магниевого сплава. Ведущие колёса — задние. Автомобиль так же изготавливался в экспортном и инвалидном исполнении. Модель ЗАЗ-965А отличается двигателем увеличенного рабочего объёма (887 см3) и мощностью (27 л. с.), одним глушителем (вместо двух) и отсутствием декоративного молдинга на боковинах.

ЗАЗ-966/968/968А/968М.

Разработка следующего поколения «Запорожцев» началась практически сразу после освоения в производстве первого — в 1961 году, и прототипы появились уже к осени того же года. Однако, вследствии отсутствия у коллектива завода опыта («965-ю» модель разрабатывали на МЗМА в сотрудничестве с НАМИ) и также недостатка финансирования — постановка в производство растянулась на долгие годы, а дизайн итогового варианта представлял собой собрание элементов, позаимствованных у различных моделей тех лет. Модель ЗАЗ-966 находилась в серийном производстве с 1966 по 1972 год, причём первый год выпускалась лишь переходная модификация 966В с устаревшим 30-сильным двигателем — производство 1,2-литрового 40-сильного мотора МеМЗ-968 было готово лишь на следующий год. ЗАЗ-968 выпускался с 1972 года. Изначально он не имел внешних отличий от «966-го», и главной его особенностью был несколько модернизированный двигатель МеМЗ-968 (другой карбюратор) и видоизменённая передняя панель (вместо отштампованной как одно целое — новая панель приборов была собрана из отдельных элементов). Модель постоянно модернизировалась, и к концу выпуска, в 1978 году — была практически неотличима от выпускавшегося параллельно и пошедшего в серию в 1973 году (по другим данным — на самом деле производство началось лишь в конце 1974-го) ЗАЗ-968А, который имел обновлённый внешний вид и ряд конструктивных изменений, улучшивших безопасность: двухконтурные тормоза, ремни безопасности и мягкую панель приборов, которую впоследствии устанавливали на ЗАЗ-968М. Следующей модификацией был ЗАЗ-968М, который выпускался с 1979 по 1994 год — эта машина завершила модельную линейку «Запорожцев». На неё также ставились различные силовые агрегаты рабочим объёмом 890 см³ с мощностью 28 л. с. и 1,2 л. с мощностью 41 (основная масса машин), 45 или 50 л. с… От модели ЗАЗ-968 она прежде всего отличалась внешним видамом и салоном, стало меньше хромированных деталей и, в свою очередь — появилось больше пластика. «Уши» на боковинах кузова исчезли, так как была радикально изменена система охлаждения — это практически окончательно избавило автомобиль от проблем с перегревом при штатной эксплуатации, но добавило новые — с герметичностью воздуховода и засорением его коробки. Эта версия «Запорожца» является наиболее массовой. До ЗАЗ-968М от головок и цилиндров воздух отсасывался вентилятором, а затем горячий воздух «охлаждал» автомобильный генератор.

Экспортные варианты: Yalta / Jalta, Eliette.

Наряду с базовыми модификациями автомобилей «Запорожцев», выпускались также их экспортные варианты (в том числе и с рулем справа) — ЗАЗ-965Э, ЗАЗ-965АЭ, ЗАЗ-966Э, ЗАЗ-968Э и ЗАЗ-968АЭ. В зависимости от целевого рынка, они имели торговое обозначение Yalta/Jalta («Ялта») или Eliette («Элиетт»), так как фонетика и транслителация слова «Запорожец» весьма сложна для европейских языков. Имели по сравнению с базовыми моделями улучшенные потребительские качества. Например, модели «965Э» и «965АЭ» отличались от «965» и «965А» улучшенной шумоизоляцией, наличием слева наружного зеркала заднего вида, пепельницей, радиоприёмником, накладками по бокам автомобиля и нижней кромке багажника. ЗАЗ-968Э и ЗАЗ-968АЭ в количествах до 5000 штук в год продавались в Европе через финскую компанию Konela и бельгийскую Scaldia-Volga.

Шутки о «Запорожце».

Из-за плохого технического состояния большинства «Запорожцев», вызванного, в основном, несоблюдением владельцами правил технического обслуживания, непривычной заднемоторной компоновки и малых габаритов — автомобили ЗАЗ довольно часто были объектом шуток и анекдотов. Стоит также признать, что на самом деле «Запорожцы» по большинству эксплуатационных качеств не уступали зарубежным аналогам своего времени, и в данном случае молва была к ним несправедлива. Более того, в Европе аналогичные по классу автомобили «Volkswagen Beetle», «Renault 4CV», «Fiat 500» и др. считаются национальным достоянием и символами своей эпохи, производятся их многочисленные реплики. Так, ЗАЗ-965 был прозван «горбатым» за характерную форму кузова, а также «еврейским броневичком», ЗАЗ-966 и ЗАЗ-968 — «ушастым» или «чебурашкой» за форму боковых воздухозаборников системы охлаждения, а ЗАЗ-968М «мыльницей» за сходство формы потерявшего боковые воздухозаборники («уши») кузова с этим предметом и наличия щелей охлаждения на капоте. В постсоветские времена появилось множество анекдотов о различных ДТП с участием водителя «Запорожца» и «новым русским» на «600-м Мерседесе», а так же этот автомобиль воспет известным российским исполнителем — Богданом Титомиром, с песне «А „Запорожец“ — машина класс»))

ЗАЗ-965 Запорожец, 1962–69 г. в.

ЗАЗ-965A Запорожец, 1962–65 г. в.

Торпедо ЗАЗ-965A Запорожец, 1965–69 г. в.

ЗАЗ-965АЭ Jalta, 1965–69 г. в.

ЗАЗ-966 Запорожец, 1967–71 г. в.

ЗАЗ-966 Запорожец, 1971–72 г. в.

ЗАЗ-966В Запорожец, 1966–72 г. в.

ЗАЗ-966Э Eliette, 1967–71 г. в.

ЗАЗ-968 Запорожец, 1971–79 г. в.

Салон ЗАЗ-968А Запорожец, 1974–79 г. в.

ЗАЗ-968АЭ Запорожец, 1974–79 г. в.

ЗАЗ-968М Запорожец, 1979–94 г. в.

ЗАЗ-968М Запорожец, 1979–94 г. в.

Ну, и по праву в этом посте — нужно показать и этот хороший автомобиль, его модификации:

ЛуАЗ-969M, 1979–88 г. в.

ЛуАЗ-967М, 1975–89 г. в.

ЛуАЗ-967М, 1975–89 г. в.

back-in-ussr.com

"Ушастый" запорожец ЗАЗ-968: описание, технические характеристики

Завод «Коммунар» в Запорожье с момента создания выпускал малолитражные автомобили оригинальной конструкции. Вплоть до середины 80-х годов продукция ЗАЗ оснащалась двигателями воздушного охлаждения с расположением сзади и торсионной подвеской. Первая модель - ЗАЗ-965 - имела массу нареканий со стороны покупателей. Однако машина была доступной по цене и обладала хорошей проходимостью.

«Запорожец» с новым кузовом

К выпуску более комфортабельных автомобилей завод приступил в 1967 году, когда с конвейера стал сходить ЗАЗ-966 с кузовом седан. Характерной внешней чертой новой модели стали воздухозаборники по бокам задней части кузова, прозванные в народе ушами. Соответственно, и сама машина стала именоваться «ушастым» запорожцем.

Ранние выпуски имели длинное «ухо» с дефлектором на входе. От такого решения быстро отказались, и на абсолютном большинстве «ушастых» запорожцев применялись укороченные воздухозаборники охлаждения. Однако некоторое количество ЗАЗ-968 оснастили с завода воздухозаборниками старого типа.

Поскольку ЗАЗ-968 является развитием 966-й модели, то эти машины имеют много общих черт. Кроме того, в течение трёх лет завод вел параллельный выпуск обеих моделей.

Особенность системы охлаждения

В ходе эксплуатации ЗАЗ-965 выявилась недостаточная эффективность его системы охлаждения. Поэтому на новой машине 966-й модели она была значительно модернизирована. Конструкция воздухозаборников была получена в результате продувок моделей машины в аэродинамической трубе.

Принцип работы системы остался неизменным – осевой насос протягивал воздух через ребра на цилиндрах и головках. Но забор воздуха осуществлялся через «уши», выброс – через решетки на задней панели кузова. Благодаря форме воздухозаборников удалось получить необходимое давление подпора воздуха.

Обновление конструкции

После ряда модернизаций в 1971 году обозначение базовой модели сменилось на ЗАЗ-968. Машина мало отличалась от предшественницы. Ее основными отличиями были:

• несколько иное оформление интерьера и экстерьера;
• более современная светотехника;
• передняя тормозная система.

До 1974 года шел параллельный выпуск обеих моделей.

Внешне такие машины отличить очень сложно. Основным признаком чистой 966-й модели может служить отсутствие белых светофильтров передних габаритных огней, установленных по углам кузова над бампером. Но в 1971-1974 гг. выпускалась версия 966В, оснащенная светотехникой от 968-й модели. Отличить автомобили можно по отделке салона и двигателям разных моделей.

Разным было и назначение машин. Технические характеристики ЗАЗ-968 позволяли считать его «люксовой» моделью завода, в то время как модели 966В отводилась роль упрощенной версии, которая часто шла на изготовление машин для инвалидов.

Отличия ранней версии

В первых выпусках «ушастого» запорожца имелся всего один тормозной цилиндр, диаметром 22 мм на колесо. Модернизированная машина получила два цилиндра - нижний, с диаметром 19, и верхний, с диаметром 22 мм. Часть машин 966-й модели также оснащалась таким приводом тормозов.

Комбинация приборов на автомобилях «Запорожец» ЗАЗ-968 ранних выпусков была аналогичной предыдущей модели, но сама панель приборов имела пластмассовые накладки на поверхности. На таких машинах по центру панели имелась стилизованная надпись "ЗАЗ 968".

На 966-й модели до 1971 г. габаритные огни на решетке параллельно служили указателями поворота. На крыльях стояли повторители от ЗАЗ-965. С появлением 968-й модели в углу кузова над бампером стала выполняться выемка, в которую позднее ставили угловой указатель поворотов с белым светофильтром. При этом был упразднен боковой повторитель поворотов. Для экспортной версии «Запорожца» применялись оранжевые светофильтры указателей поворота.

Изменения в интерьере ЗАЗ-968 коснулись введения комбинированного блока переключателей под рулем, который управлял светом фар и работой указателей поворота. На ранних версиях ЗАЗ-968 оформление передней части кузова было идентичным 966-й модели - так называемая волговская решетка. Фото такой машины ниже.

Механизм открывания дверей на 968-й модели был заимствован от ВАЗ-2101, в то время как на 966-х применялись узлы от легкового автомобиля «Москвич-408». Данное отличие часто служит одним из способов идентификации машины, но следует знать, что некоторое число ранних ЗАЗ-968 имело механизмы старого образца.

На машинах до 1973 г. за спинкой заднего сидения имелось небольшое багажное отделение. Позднее из-за изменившейся конструкции топливного бака от отделения отказались.

Двигатель ранней версии

Отличительной особенностью ранних машин был 41-сильный мотор с рабочим объемом 1,197 л, оснащенный карбюратором К-125 Б. Конструктивно двигатель ЗАЗ-968 не отличался от предшественников. Система охлаждения принудительная, от осевого вентилятора, установленного в развале блоков цилиндров. Забор воздуха осуществлялся через «уши».

Заявленный ресурс двигателя ЗАЗ-968 составлял до 125 тыс. км. Но многие двигатели шли в капитальный ремонт намного раньше – на 50-60-й тысяче. Основной причиной было невнимательное отношение владельцев. Двигатель воздушного охлаждения ЗАЗ-968 чрезвычайно чувствителен к загрязнению рёбер охлаждения маслом и грязью. Но многие владельцы годами не очищали мотор, который был вынужден работать на повышенном температурном режиме и преждевременно выходил из строя.

С двигателем стыковалась четырехскоростная коробка передач. Вплоть до 1972 г. на 968-х «ушастых» запорожцах отсутствовали датчик и сигнальная лампа включения передачи заднего хода. На месте датчика в коробке передач стояла заглушка.

С 1971 г. на задней панели кузова ЗАЗ-968 появилась подштамповка под фонарь заднего хода, но сам фонарь установили позднее. Двумя годами позднее панель начала оснащаться расширенной площадкой под номерной знак. Версия 966В с завода такой панелью не оснащалась.

Следует отметить, что 30-сильные версии «Запорожца» не имели датчика заднего хода до 1980 года. Поэтому на таких машинах отверстие фонаря было закрыто заглушкой, окрашенной в цвет кузова.

Повышение безопасности

В 1974 г. завод прекратил производство 966-й модели и еще раз модернизировал основную модель автомобиля. Новая машина стала называться ЗАЗ-968А. В новой производственной программе она стала играть роль «люксовой».

Однако в производстве осталась и модель ЗАЗ-968, которая производилась до 1978 года. Но доля такой модели в производственной программе постоянно уменьшалась. Внешне же машины были одинаковы.

Все они оснащались новой двухконтурной системой привода тормозов, соответствовавшей современным требованиям. Справедливости ради нужно отметить, что такую систему ставили с 1973 г. на экспортные версии автомобилей. В случае выхода из строя любого из контуров, на комбинации приборов зажигалась сигнальная лампа.

В дополнение к тормозам автомобили получили рулевую колонку со складывающейся при ударе конструкцией и безынерционные ремни безопасности. На рулевой колонке стал применяться замок зажигания от ВАЗ, оснащенный противоугонным фиксатором. На передних крыльях вновь стали ставить повторитель поворотов, но конструктивно он был идентичен детали от автомобиля «Москвич-412».

Новый двигатель и салон

ЗАЗ-968А получил модернизированный 40-сильный мелитопольский мотор МеМЗ-968Э. Основными новшествами стали система рециркуляции картерных газов, карбюратор К-127 и более производительный масляный фильтр. Из-за своей мощности мотор получил прозвище «сороковка». Новый силовой агрегат позволил улучшить технические характеристики ЗАЗ-968. Расход топлива при постоянной скорости 80 км/час не превышал 7,5 литра.

Изменений по салону было заметно больше. Автомобиль «Запорожец» получил полностью новую панель приборов из мягкого пластика и совершенно иную по дизайну комбинацию приборов. На крышке перчаточного ящика имелась табличка с надписью «968А». Рукоятки управления системой отопления и вентиляции получили измененные пиктограммы. Дверные карты - иной рисунок тиснения.

Кардинально изменилась форма передних сидений, конструкция которых была скопирована с ВАЗ-2101. Сиденья регулировались в двух направлениях, при этом спинка могла раскладываться для устройства спального места. В конструкции сидений был стопор, блокировавший откидывание спинки при закрытых дверях.

Для обогрева салона по-прежнему использовался автономный отопитель, работавший на бензине. Отопитель вызывал нарекания у всех владельцев автомобилей ЗАЗ с двигателем воздушного охлаждения.

Обновленный внешний вид

Изменения внешнего вида оказались самыми незначительными. Вместо решетки в стиле 966-й модели стала применяться узкая хромированная накладка. Передние указатели поворота со светофильтром оранжевого цвета разместились около фар.

Угловые фонари сохранились, но теперь они выступали в роли габаритных огней. На задних крыльях стали ставить габаритные огни с красно-белым светофильтром. Общий вид передней части модернизированного автомобиля представлен на фото ниже.

Модификации для инвалидов

В СССР для инвалидов производилась мотоколяска СеАЗ и версии серийных автомобилей с ручным управлением. ЗАЗ выпускал следующие специализированные автомобили для инвалидов таких категорий:

• ЗАЗ-968Б (АБ) поставлялся для инвалидов без ног, но со здоровыми руками;
• ЗАЗ-968Б2 (АБ2) - для инвалидов без правой ноги, но со здоровыми руками;
• ЗАЗ-968АБ4 - без левой ноги, но со здоровыми руками;
• ЗАЗ-968Р - с одной рукой и ногой.

Внешних отличий от ЗАЗ-968А машины не имели (кроме лампы заднего хода). Все версии оснащались мотором с уменьшенным до 0,887 л рабочим объемом. Он развивал мощность в 27 л. с., которой вполне хватало для инвалидной версии. По аналогии с более мощным собратом двигатель прозвали «тридцатка». Машины версий «Б» и «Р» комплектовались автоматическим сцеплением с приводом от электромагнита.

Дальнейшее развитие

Завод постоянно работал над улучшением характеристик и устройства ЗАЗ-968, внедряя на автомобиль многие системы с машин более высокого класса. Так, здесь поэтапно внедрили аварийную сигнализацию (в 1976 г.) и омыватель лобового стекла с электрическим насосом. В самом начале 1977 г. были упразднены фонари стояночного света.

С конца 1979 года ЗАЗ начал выпуск новой модели ЗАЗ-968М, который получил заметно измененное оформление экстерьера кузова.

968-й сегодня

С момента прекращения выпуска машины прошло уже почти 40 лет, поэтому "Запорожец" понемногу становится редкостью. Все больше людей покупают машины под восстановление. Особенно ценятся экземпляры первых лет выпуска.

Многие автомобильные издания периодически проводят тесты ЗАЗ-968 различных модификаций. Машины в разном состоянии являются неизменными участниками различных автомобильных выставок и шоу.

В СССР в Саратове выпускалась малыми сериями модель описываемого автомобиля в масштабе 1:43. В 2009 году модель более высокого качества вышла в журнальной серии «Автолегенды СССР». Обе они станут прекрасным подарком для коллекционеров и просто любителей классических «ушастых» запорожцев.

fb.ru

---

•
  Уаз тормозная система
•
  Защита от поражения электрическим током
•
  Каток дорожный вибрационный
•
  Ссбт расшифровка аббревиатуры
•
  Коэффициент сцепления шин с дорогой
•
  Маз 5516 расход топлива на 100 км
•
  Температура горения древесного угля
•
  Фото маз 5516
•
  Нагнетательный клапан
•
  Магнето ремонт
•
  Тнвд ямз 238 регулировка
