Особенности уплотнения грунтов вибрационными катками. Вибрационный каток


Особенности уплотнения грунтов вибрационными катками – Основные средства

Для начала немного теории. Как известно, грунт – это многокомпонентная и многообразная геологическая система, включающая горные породы, почвы, техногенные образования и т. д. В отличие от асфальтобетонных смесей, которые имеют более или менее стабильные компоненты, состав грунтов может быть очень разным.

Единой системы классификации грунтов в мире не существует. В России действует ГОСТ 25100–2011, в котором грунты подразделяются на три основных класса: скальные, дисперсные и мерзлые. Каждый класс включает множество типов и десятки подвидов. Там же приводятся основные показатели свойств грунтов и их разновидности. В США для целей дорожного строительства применяется система, разработанная Американской ассоциацией служащих государственных автодорог и транспорта (AASHTO). Группы и подгруппы в ней объединены в две основные категории: зернистые и пылевато-глинистые материалы. Французская система классификации делит грунты на классы и подклассы на основе механических свойств, включая гранулометрический состав и пластичность. Основное влияние на свойства большинства грунтов оказывает количество содержащейся в них влаги. В практических целях важно знать, как реагирует грунт на действие внешних сил. Для этой цели профессионалы выделяют связные, полусвязные и несвязные грунты.

При строительстве дорожных оснований уплотнение грунта играет важнейшую роль. От качества работ по уплотнению зависит способность конструкции дорожной одежды сохранять прочность в течение всего срока службы. В грунтах, обладающих низкой плотностью, под воздействием транспортных нагрузок накапливаются остаточные деформации и возникают просадки, что со временем приводит к нарушению ровности проезжей части дорог. Чем плотнее грунт, тем меньше вероятность морозного пучения из-за изменения влажности грунта под воздействием осадков. То же самое касается и строительных объектов. Если на стадии строительства не удается обеспечить качественное уплотнение, расходы на ремонт за время эксплуатации объекта могут превысить первоначальные расходы на его сооружение. По сути своей, процесс уплотнения состоит в вытеснении воздуха из пор грунта, отжатия свободной воды и уменьшения слоя связанной воды, что достигается механическим воздействием уплотняющей техники. Для каждого вида грунта существует своя оптимальная влажность, при которой можно достичь максимальной степени уплотнения. Для песчаных грунтов оптимальная влажность составляет 4–12%, а для глинистых – 9–22%.

Вибрационное уплотнение грунтов – это очень сложный процесс. Общее уплотняющее усилие находится под влиянием более чем 30-ти факторов. Необходимо учитывать такие характеристики грунта, как размер и твердость частиц, текстура, начальная плотность, содержание влаги, толщина слоя, степень уплотнения подстилающего слоя. Конструкция катка также важна для динамики уплотнения. Влияние оказывают размер рамы, рабочий вес, колесная база, распределение массы на передний и задний вальцы. Производители должны также правильно подобрать диаметр и ширину вальца, амортизаторы, массу эксцентриков и их расположение относительно оси вальца. Оператору во время работы необходимо контролировать амплитуду, частоту и скорость движения катка. Использование систем автоматического регулирования скорости для обеспечения баланса между скоростью и частотой может помочь в достижении равномерного уплотнения. Цель вибрационного уплотнения состоит в том, чтобы обеспечить максимальное действие сил на материал. Это возможно при условии, что все составляющие «работают» с полной отдачей.

При вибрационном уплотнении достигаются более высокая плотность и больший глубинный эффект, чем при статическом уплотнении, а заданное уплотнение достигается за меньшее число проходов. При работе виброкатка грунт уплотняется неравномерно – степень уплотнения изменяется в зависимости от глубины. Обычно прилегающий к поверхности грунт уплотняется в меньшей степени, средний слой имеет максимальную степень уплотнения, а грунт, лежащий ниже, также уплотняется меньше. Путем изменения рабочих параметров можно изменять глубину зоны максимального уплотнения, но все равно грунт будет уплотняться не в равной степени. Для уплотнения связных глинистых грунтов применяются вальцы с кулачками прямоугольной или овальной формы. Чтобы использовать кулачки только по необходимости (на каменных грунтах они не нужны), на гладкий валец надевается кулачковый бандаж, монтаж которого можно провести в полевых условиях – он займет не более двух часов.

Процедура определения значения коэффициента уплотнения грунта, с помощью которого происходит контроль качества работ, занимает до двух суток, а результаты носят точечный характер. Поэтому в реальной ситуации, в условиях дефицита времени, выполнение работ по уплотнению происходит зачастую с применением другого метода – метода проб и ошибок. Машинисты катков полагаются на свой опыт и субъективные ощущения, чтобы понять, достаточно или недостаточно уплотнен грунт. Критерий отсутствия следа и волны перед вальцом при контрольном проходе катка также не всегда позволяет получить объективную картину. Кроме того, связь между модулями упругости материалов слоев при проектировании и значениями коэффициентов уплотнения при строительстве отсутствует. В итоге заказчик не имеет возможности проконтролировать соблюдение заложенных требований, а при работе на каменной отсыпке вообще не может определить, насколько она уплотнена.

Установленные на современные катки электронные системы измерения в корне меняют эту ситуацию. Они в реальном времени снабжают операторов данными о степени уплотнения. Такая система может предупредить о наличии под землей скрытых объектов, способных повлиять на качество уплотнения. При наличии на катке системы глобальной навигации (ГЛОНАСС, GPS) можно также получить карту распределения плотности по всему участку, что дает возможность провести не точечный, а сплошной контроль качества уплотнения каждого слоя.

Рассмотрим некоторые модели катков, которые обладают всеми возможностями для качественного уплотнения грунта.

Немецкая компания Bomag не нуждается в представлении. Линейка этого производителя включает около шестидесяти моделей самоходных грунтовых виброкатков. Нечасто производители включают в свои линейки грунтовые катки массой 3–5 т. У Bomag такие машины есть. Суперкомпактный дизайн позволяет использовать грунтовые катки BW 124 и BW 145 на небольших строительных площадках, где особенно важными являются высокая маневренность и мобильность. Несмотря на небольшие размеры катки обладают хорошими рабочими характеристиками. В машины заложена способность преодолевать крутые подъемы, что позволяет использовать их на рельефных поверхностях. Высокая сила тяги позволяет дополнительно оборудовать их специальным отвалом, с помощью которого грунт равномерно распределяется по поверхности. Помимо стандартных функций поднятия и опускания отвал может поворачиваться и наклоняться под определенным углом. Поднятие и опускание отвала осуществляется с помощью ножной педали, поворот и наклон – посредством ручного рычага.

Для средних и крупных объектов подойдут машины BW 211, BW 212, BW 213 и BW 215 массой 10–15 т. Их герметичный корпус предохраняет рабочие узлы и агрегаты от повреждений и образования загрязнений. Четырехступенчатые топливные фильтры не допускают попадания в двигатель неочищенного топлива. Катки оборудованы системой Bomag Evib Meter (BEM), которая обеспечивает непрерывное определение и отображение значения динамической жесткости грунта Evib (МН/м2) и информируют оператора о данном параметре. Более высокое значение Evib означает более высокий параметр жесткости грунта и соответственно более качественное уплотнение. Система состоит из двух акселерометров, контроллера и дисплея. При достижении максимального уровня уплотнения оператор оповещается специальным значком на дисплее.

Bomag BW 332 (масса 33 т, ширина уплотняемой полосы 2,4 м) с полигональным вальцом – самый мощный не только в линейке, но и в мире. Толщина эффективного уплотнения у него доходит до 4 м. Полигональный валец представляет собой три аксиально смежных восьмиугольных элемента равной ширины, которые расположены в шахматном порядке. По бокам приварены два кольца, которые облегчают движение катка по твердой поверхности и предотвращают его заваливание, в случае когда средний элемент попадает на острую грань. Особенность уплотняющего эффекта при работе полигонального вальца заключается в постоянном изменении направления действующих сил благодаря его специфической форме. Регулировка амплитуды производится с помощью системы Variocontrol бесступенчато от 0 до 3,3 мм при частоте 26 Гц.

Широкая линейка грунтовых катков Hamm новой серии 3000 (включает около сорока моделей) выпускается с единой кабиной для всех машин массой от 5 до 25 т и обеспечивает возможность подбора машины для любых задач. Сиденье с подлокотниками и двумя джойстиками превращает процесс управления катком в увлекательное занятие. Панель приборов очень информативна и отображает обороты двигателя, уровень топлива, температуру и уровень масла гидравлики, уровень охлаждающей жидкости, давление масла в двигателе, состояние воздушного фильтра, частоту, скорость движения, работу системы орошения и, конечно, циферблат системы контроля уплотнения HCM. Грунтовые катки с технологией VIO совмещают в одном вальце системы вибрации и осцилляции. При этом оператор вручную может выбрать предпочтительный тип уплотнения даже во время движения катка. Наиболее часто применяют подобные катки в городских условиях, вблизи зданий, в сложных условиях на песчаных грунтах. Система микропроцессорного управления Hammtronic оптимизирует функции машины и обеспечивает экономичное использование ее ресурсов. Работа системы незаметна со стороны, но при этом она значительно увеличивает производительность, снижает потребление дизельного топлива на 30–50% и в то же время продлевает жизненный цикл машины. Hammtronic управляет приводом хода, предотвращая проскальзывание колес, и дает возможность преодолевать подъем до 70%. Система вибрации и скорость движения катка регулируются электронной системой управления оборотами двигателя для улучшения результатов уплотнения и меньшего расхода топлива. Параметры выводятся на дисплей оператора. Специально разработанный трехточечный шарнир обеспечивает курсовую устойчивость и комфорт при вождении.

Пятое поколение грунтовых катков Atlas Copco (Dynapac) включает около двадцати моделей и отличается повышенным вниманием к рабочему месту оператора. Гнутая форма стекол кабины обеспечивает снижение шума. Кабина катка очень просторна внутри, а рабочее место, наоборот, предельно компактно. Кресло с подлокотниками совмещено с рукояткой хода и кнопочными переключателями. Весь модуль управления с рулевой колонкой и сиденьем оператора свободно вращается внутри кабины на 180°, что полезно при движении задним ходом. Обзор из кабины позволяет оператору видеть любой предмет выше 1 м на расстоянии не более 1 м от катка. Плотномер с функцией активного управления системой вибрации автоматически уменьшает амплитуду, когда степень уплотнения близка к заданной, а при достижении полного уплотнения отключает вибратор и посылает сигнал на дисплей. Таким образом, предотвращается «двойной отскок» или пере­уплотнение, которые могут привести к разрушению машины.

Работа системы оптимизации уплотнения Atlas Copco (Dynapac) основана на показаниях датчика жесткости грунта, который установлен на вальце. Сигнал от датчика идет на процессор, который регулирует амплитуду вверх или вниз в зависимости от состояния уплотняемой поверхности. Система CompBase позволяет правильно подобрать машины и составить технологическую карту работ по уплотнению. При пробуксовке катка оператор может изменять скорость движения буксующего модуля (вальца или заднего моста). При выборе в качестве опции системы с автоматической блокировкой дифференциала при пробуксовке подключается электронная система межмостовой блокировки. За счет увеличения массы переднего модуля (у современных машин она может составлять до двух третей от общей массы катка) повышается уплотняющий потенциал машины. Валец катков Atlas Copco (Dynapac) изготавливается из износостойкой стали большой толщины. В зависимости от модели грунтовые катки Atlas Copco (Dynapac) создают линейную нагрузку от 25 и до 65 кг/см. Такие параметры в комбинации с высоким значением амплитуды, составляющей от 1,8 до 2,1 мм, позволяют добиться уплотнения каменной отсыпки на глубине до 2 м.

Серия ASC от Ammann состоит из семи машин массой от 5 до 25 т. На первом месте, как и у других производителей, стоит комфорт оператора. Через зад­нее стекло кабины открывается широкий обзор благодаря низкому капоту. Такая конфигурация стала возможной с применением конструкции без заднего моста. Задние колеса приводятся в действие с помощью двух гидромоторов, размещение которых позволяет опустить двигатель. Таким образом, центр тяжести также смещается вниз. Система измерения и контроля ACE автоматически бесступенчато регулирует амплитуду и частоту в соответствии с характером грунта. По мере уплотнения уменьшается амплитуда и увеличивается частота. Заранее установленные рабочие скорости обеспечивают оптимальное соотношение с частотой вибрации. Передний и зад­ний модули катка статически и динамически сбалансированы. Технику Ammann можно приобрести в компании «Универсал-Спецтехника» (Москва), которая имеет 40 филиалов по всей России.

Катки для уплотнения грунта Atlas Weycor включают пять моделей массой от 7100 до 13 800 кг и отличаются просторной кабиной ROPS с панорамным обзором и низкой посадкой для снижения общей высоты машины. Управление производится одним джойстиком с пятью кнопками для маневрирования, изменения направления движения и управления виброузлом. Кабина установлена на специальных подшипниках, которые гасят вибрацию. Особая форма стекол способствует снижению уровня шума, а заднее стекло оборудовано еще и подогревом. Активация функции ECO Speed обеспечивает уплотняющее действие вальца одновременно с понижением расхода топлива. Гидравлическая система при этом работает в обычном режиме, а обороты двигателя понижаются.

В стандартную комплектацию входит задний мост с автоматической блокировкой дифференциала, 4-ступенчатый гидростатический привод, который автоматически обеспечивает максимальное непрерывное тяговое усилие на различных типах грунтов, и отопитель кабины. Режим сверхмодуляции гидромотора хода позволяет преодолевать уклон до 48%. В качестве опций производитель предлагает кондиционер, кулачковый бандаж, плотномер с дисплеем или выводом на принтер. Датчик ускорения плотномера устанавливается на недемпфированной части вальца. Вся информация наглядно отображается на съемном жидкокристаллическом дисплее, который можно при необходимости переносить на соседние машины. Датчик фиксирует колебания вальца, на основании которых рассчитывается величина текущего относительного уплотнения. Таким образом, оператор постоянно обладает информацией о степени уплотнения, амплитуде, частоте и скорости. Одновременно устройство отображает среднюю величину уплотнения, увеличение степени уплотнения после каждого прохода, кривую уплотнения текущего прохода и точку нахождения машины на уплотняемом участке. В России авторизированным дистрибьютором Atlas Weyhausen GmbH, которая производит данную продукцию, является ООО «ДСТ-Маркет» (Москва).

В последние годы растет импорт в Россию китайских грунтовых катков массой до 14 т. В основном это катки с механической коробкой передач и непривод­ным вальцом. Такие машины достаточно эффективны на сухих и малосвязных грунтах, для которых они и создавались, но их использование на влажных связных материалах может вызывать значительную пробуксовку зад­него модуля. В силу конструктивных особенностей ни ручная, ни автоматическая блокировка дифференциала на них не предусмотрена, а механическая передача не выдерживает повышенных нагрузок, возникающих при пробуксовке, и шестерни бортового редуктора быстро разрушаются.

К чести китайской компании XGMA (эксклюзивный дистрибьютор в России – «НТК Форклифт», Москва), в Россию под этой маркой поставляются полноценные машины с полным приводом для уплотнения грунта – семь моделей массой от 10 до 20 т. Они комплектуются двигателями Dongfeng Cummins с турбонаддувом, гидронасосоми Bosch Rexroth и гидромотором Sauer Danfoss для системы привода хода. Привод вибратора осуществляется с помощью гидронасоса и гидромотора Permco, для вибровала используются подшипники SKF.

Крупнейший российский производитель ЗАО «Раскат» предлагает шесть моделей грунтовых катков новой серии RV от 11 до 21 т, которые изготавливаются с применением импортных комплектующих ведущих мировых производителей: двигатель Deutz, гидравлика Sauer-Danfoss, планетарные редукторы Bonfiglioli и Bondioli Pavesi, а также старую модель ДУ-85. На катках RV применена высокоэффективная амортизация вальца и кабины. Безопасность работы обеспечивается встроенной системой защиты при опрокидывании (ROPS), блокировкой запуска двигателя при включенных гидроприводах, тремя функционирующими независимо друг от друга тормозными системами: рабочей, стояночной и резервной. Катки оборудованы пневматическими шинами с протектором, который обеспечивает повышенную проходимость.

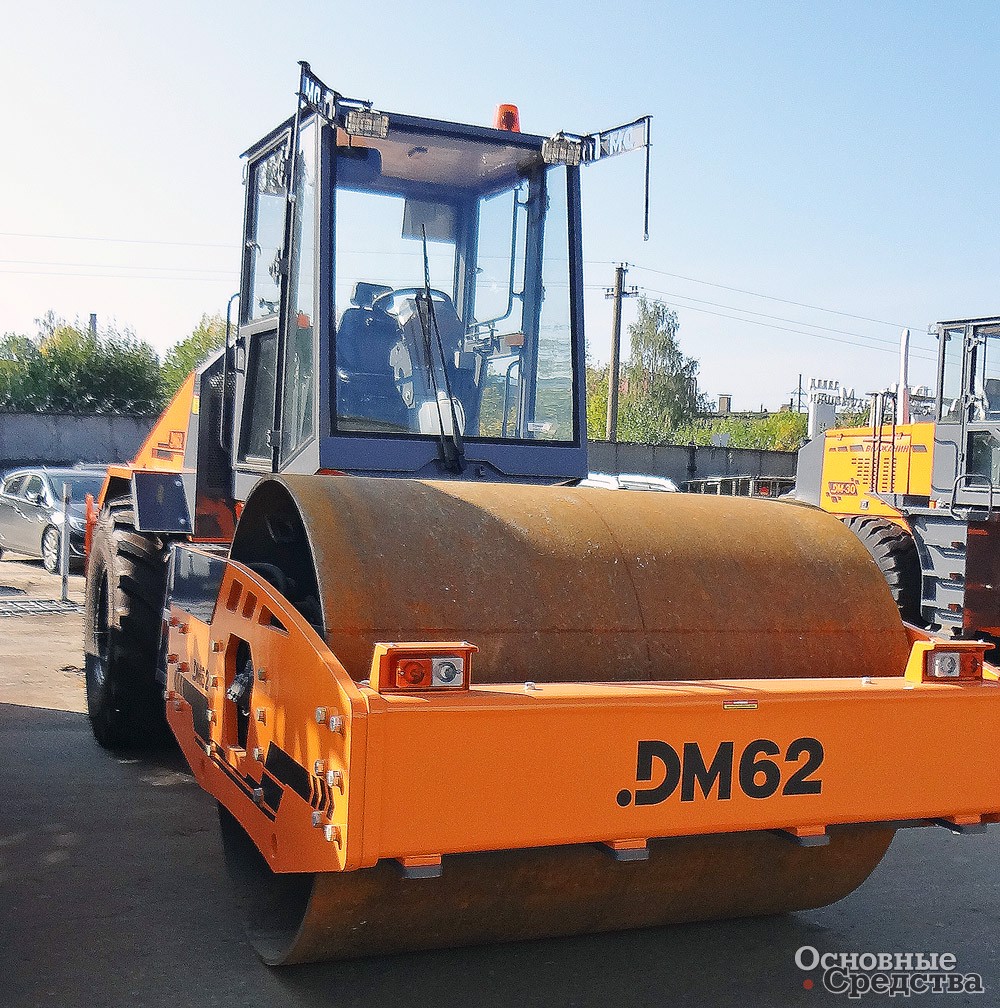

Другой ведущий российский производитель с 15-летним опытом работы – Завод «Дорожных машин» (г. Рыбинск) предлагает новую серию дорожных катков для уплотнения грунта весом 12, 14 и 16 т. Главным отличием данных моделей является использование на колесной оси привода хода мостов Carraro (Италия), адаптированных под установку гидромотора, как импортного, так и отечественного производства. Данный мост, разработанный специально для дорожных катков, за счет использования функции блокировки дифференциала исключает пробуксовывание при работе на склоне и рыхлом грунте, а использование кулачкового бандажа или делителя потока между приводом вальца и приводом моста позволяет этой серии грунтовых катков работать практически «на болоте». Вторым отличием является 4-опорный виброузел, в котором используются подшипники немецкого или японского производства, а также новая система смазки. Рабочее место оператора спроектировано в соответствии со стандартами по эргономике, кабина комплектуется системой кондиционирования и отопления. Чтобы каток мог работать даже в суровых зимних условиях, предусмотрена установка предпускового подогревателя и системы подогрева гидропривода. По желанию потребителя в качестве опции может быть установлена система контроля степени уплотнения грунта, а также система дистанционного контроля режимов работы катка (Глонасс/ GPS).

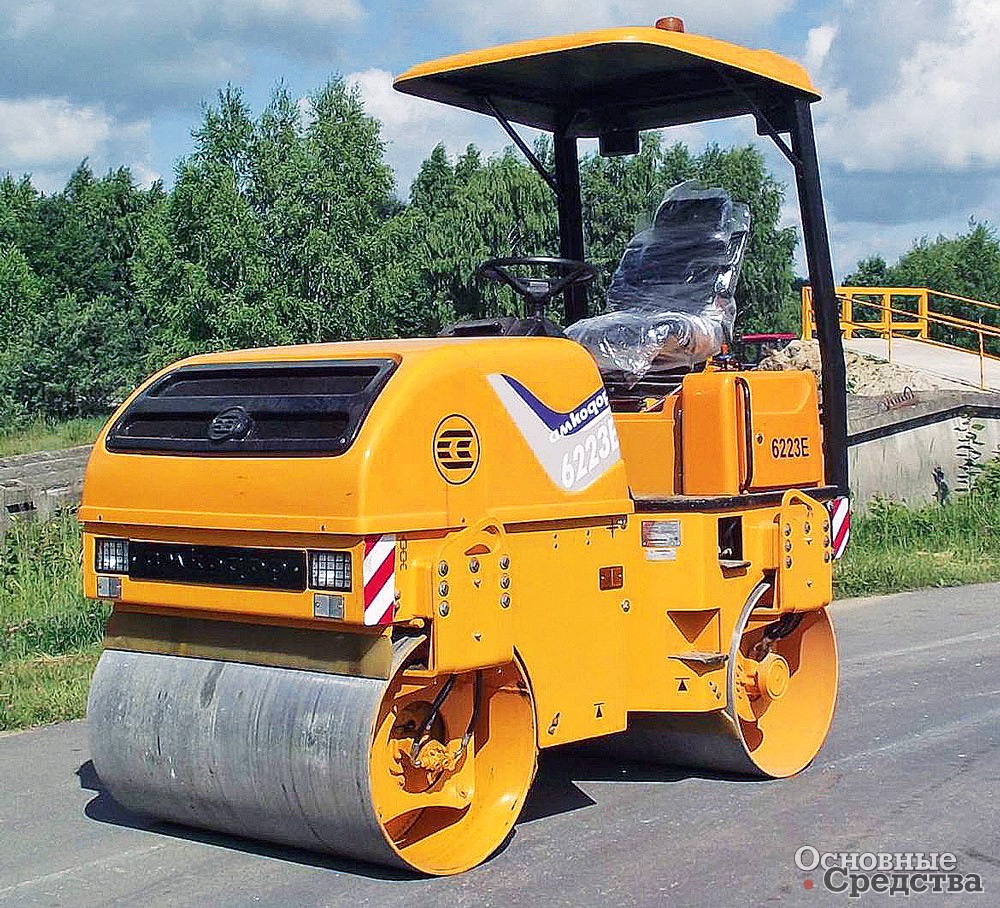

Белорусский холдинг «АМКОДОР» предлагает 12-тонную грунтовую модель 6712, которая выпускается уже давно. Из новинок «АМКОДОРа» можно отметить 16-тонный грунтовый каток 6811 с электронным табло, которое отображает скорость движения, частоту колебаний вибратора, степень уплотнения грунта. В конструкции виброузла грунтовых катков «АМКОДОР» применяются два эксцентрика, что способствует равномерному распределению усилия по всей рабочей поверхности вальца. Грунтовые катки нового поколения – 6710 и 6620 с современным дизайном и компоновкой узлов находятся в разработке и готовятся к выпуску.

Запланированное к 2020 г. удвоение объемов строительства дорог в России потребует значительного количества новой современной техники. Грунтовые катки будут играть важнейшую роль в этом проекте, ведь от их работы зависит качество основания будущих дорог. Отечественные производители имеют хорошую возможность усилить свои позиции за счет действующего приоритета для отечественной продукции и потеснить мировых лидеров на нашем рынке. Для этого им придется как минимум наращивать объемы производства и следовать в русле современных технологий, а значит, без импортных комплектующих все равно не обойтись.

os1.ru

Дорожный вибрационный каток



14.8. Самоходный вибрационный катокДУ-58 комбинированного действия

/ — силовой модуль; 2 — вибровалец; 3 — гидромотор привода вибровозбудителя; 4 — бак смачи­вающей системы; 5 — полурама вибровальца; в — шарнирное сочленение полурам; 7 — гидроци­линдр поворота катка; 5 — пневмоколесо

ДУ-57 предназначен для послойного уплотнения несвязных, связных и крупнообломочных грунтов при воз­ведении насыпей, дамб, плотин и дру­гих земляных сооружений в различ­ных областях строительства.

Виброкаток (рис. 14.7) состоит из силового модуля — одноосного пнев-моколесного тягача и шарнирно-со-члененного с ним вибровальца. На си­ловом модуле в обшей полураме смонтированы двигатель с оборудова­нием, топливный и масляный баки, раздаточный редуктор с насосной станцией гидросистемы катка, мост с двумя пневмоколесами и кабина с си­деньем для оператора, в которой со­средоточены контрольные приборы и органы управления катком. Мост при­водится от двух гидромоторов через обший редуктор.

Вибровалец состоит из жесткой металлической обечайки со ступица­ми, в которых на четырех подшипни­ковых опорах размещен дебалансный вибровозбудитель, приводимый от ус­тановленного соосно гидродвигателя. Привод вальца «на ход» осуществлен

от двух гидромоторов через планетар­ный редуктор, причем крутящий мо­мент от редуктора на валец переда­ется через резинометаллические. а_мо]> тизаторы, что позволяет изолировать полураму вальца от действия вибра­ции, создаваемой вибровозбудителем. Вибровалец со стороны привода виб­ровозбудителя установлен в полураме вальца также при помощи резиноме-таллических амортизаторов. На катке применена гидрообъемная трансмис­сия.

Самоходный вибрационный каток ДУ-58 комбинированного действия предназначен для уплотнения насып­ных и предварительно спланирован­ных слоев грунта, нижних слоев ас­фальтобетонных покрытий и материа­лов дорожных оснований.

Высокий уплотняющий эффект кат­ка этого типа обусловливается сов­местным воздействием металлическо­го вибровальца и ряда пригруженных пневмоколес.

Каток ДУ-58 (рис. 14.8) состоит из силового модуля и шарнирно-со-члененного с ним вибровальца с полу-



14.9. Принципиальная кинематическая схема виброкаткаДУ-58

/ — колесный редуктор левый; 2 — гшевмоколесо; 3 — двигатель; 4 — раздаточный редуктор; 5 — гидронасос привода моторов хода внбровальца и колесных редукторов; 6 — гидромотор привода вальца «на ход»; 7 — угловой редуктор привода вальца; 8 — вибровозбудитель; 9 — резинометал-лический амортизатор; 10.— гидромотор привода вибровозбудителя; И — гидроруль; 12— гидро­насос привода вибровозбудитсля; 13 — насос подпитки гидросистемы; 14 — насос гидроруля; 15 — колесный редуктор правый; '16 — гидравлический тормоз; 17 — гидромотор привода колесного редуктора

рамой. Силовой модуль включает дви­гатель внутреннего сгорания с обору­дованием, раздаточный редуктор с на­сосной станцией, кабину оператора с органами управления катком и ходо­вую пневмоколееную часть. Каток ДУ-58 имеет гидрообъемную транс­миссию, которая включает насосную станцию и исполнительные гидромо­торы привода вибровозбудителя и при­вода хода катка.

Насосная станция имеет два гидро­насоса переменной производительно­сти, один из которых питает гидро­мотор привода вибровозбудителя вальца, а другой — питает гидромото­ры балансирных редукторов колесного хода катка и привода вибровальца «на ход». Кроме этого, в насосную

станцию входят также гидронасос подпитки гидросистемы и насос приво­да гидроруля.

Шарнирное сочленение обеспечи­вает возможность поворота полурам силового модуля и вибровальца в го­ризонтальной плоскости и относитель­но продольной оси. Поворот катка в горизонтальной плоскости выполня­ется за счет шарнирного сочленения при помощи гидроцилиндров. На катке имеется смачивающая система для смачивания вальцев с целью устране­ния возможности налипания на валец уплотняемого материала. Пневмоко-л^еса катка оснащены системой изме­нения давления в шинах, позволяю­щей изменять удельные нагрузки на уплотняемый материал. Принципиаль-

ная кинематическая схема катка ДУ-58 представлена на рис. 14.9.

Самоходный виброкаток У6710.01 предназначен для послойного уплот­нения грунтов в различных областях строительства. Виброкаток представ­ляет собой агрегат, состоящий из си­лового модуля трактора Т-150К, вме­сто заднего моста которого шарнирно закреплена рама с унифицированным вибровальцем, заимствованным от виброкатков ДУ-58 и ДУ-62. На ба­зовом тракторе Т-150К заменен серий­ный гидробак навесного оборудования трактора на гидробак большей вме­стимости и установлен дополнительно аксиально-поршневой насос, от кото­рого питается гидромотор привода вибровозбудителя и гидромотор при­вода на ход вальца. Внутри вибро­вальца катка вмонтирован дебаланс-ный вибровозбудитель, состоящий из дебалансного вала, установленного в корпусе при .помощи подшипников и получающего вращательное движение от гидромотора, расположенного соос-но с валом вибровозбудителя. Кру­тящий момент на валец от гидромото­ра привода «на ход» передается при
