Зубренок маз задний мост: Мост задний. Картер моста 4370-2401010 МАЗ-437043 (Зубренок)

Редуктор заднего моста МАЗ-437130 (Зубренок) схема и установка

  1. Установка и применение
  2. МАЗ
  3. МАЗ-437130 (Зубренок)
  4. Редуктор заднего моста

Данные каталоги размещены на сайте исключительно в информационных целях

zoom-inzoom-outenlargeshrinkcircle-rightcircle-leftfile-text2infocart

1

2

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

27

28

28

28

28

28

28

28

Позиция на иллюстрацииЗаводской номер деталиНазвание детали
14370-2402015Картер редуктора

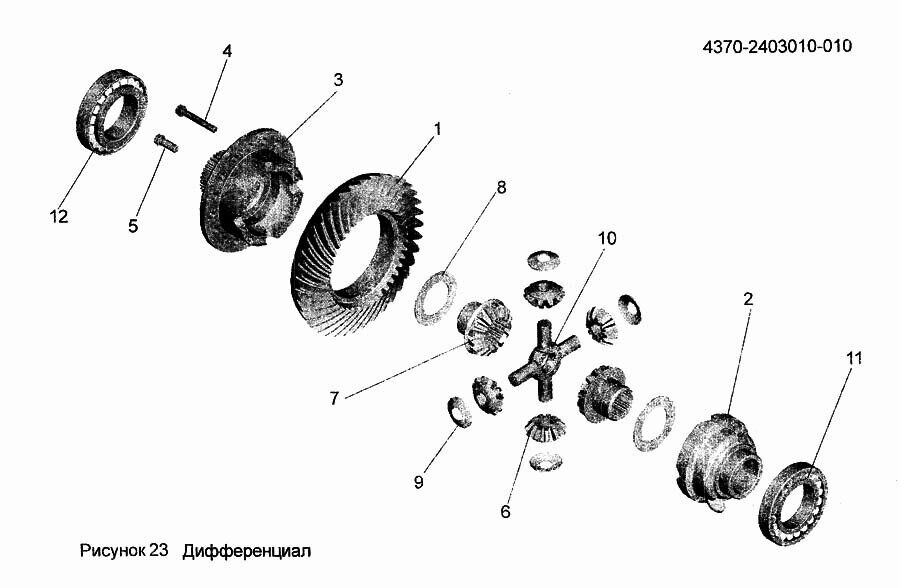

24370-2403010-010Дифференциал (U=3. 9)
24370-2403010-020Дифференциал U=4.44
354321-2409012-020Цилиндр
44370-2409022Муфта
5103-2409024Ступица муфты
65440-2409027Ось
7400469-01Кольцо В 80
854326-2409032-10Вилка
954321-2409042-001Поршень
954321-2409042Поршень
106303-2509017Прокладка
11500-3512108Пружина
12242577Винт М12х1,25-6gх30
13250615Гайка М12х1,25-6Н
14050-060-58-2-3Кольцо
15200271Болт М8-6gх60
16252135Шайба 8Т
174370-2402018Картер редуктора
18103-2402022Крышка
19500-2402024Втулка
20103-2402058Ограничитель
21103-2403040Гайка
22103-2403044Стопор гайки
23103-2403088Стопор болта
24103-2403023Болт
25201454Болт М8-6gх16
26372798Болт М18х1,5-6gх100
274370-2402021-010Шестерня ведущая(U=3. 9)
274370-2402021-020Шестерня ведущая U=4.44
284370-2402080Прокладка регулировочная
284370-2402081Прокладка регулировочная
284370-2402082Прокладка регулировочная
284370-2402083Прокладка регулировочная
284370-2402085Прокладка регулировочная
284370-2402086Прокладка регулировочная
284370-2402087Прокладка регулировочная
