28 июня 2019

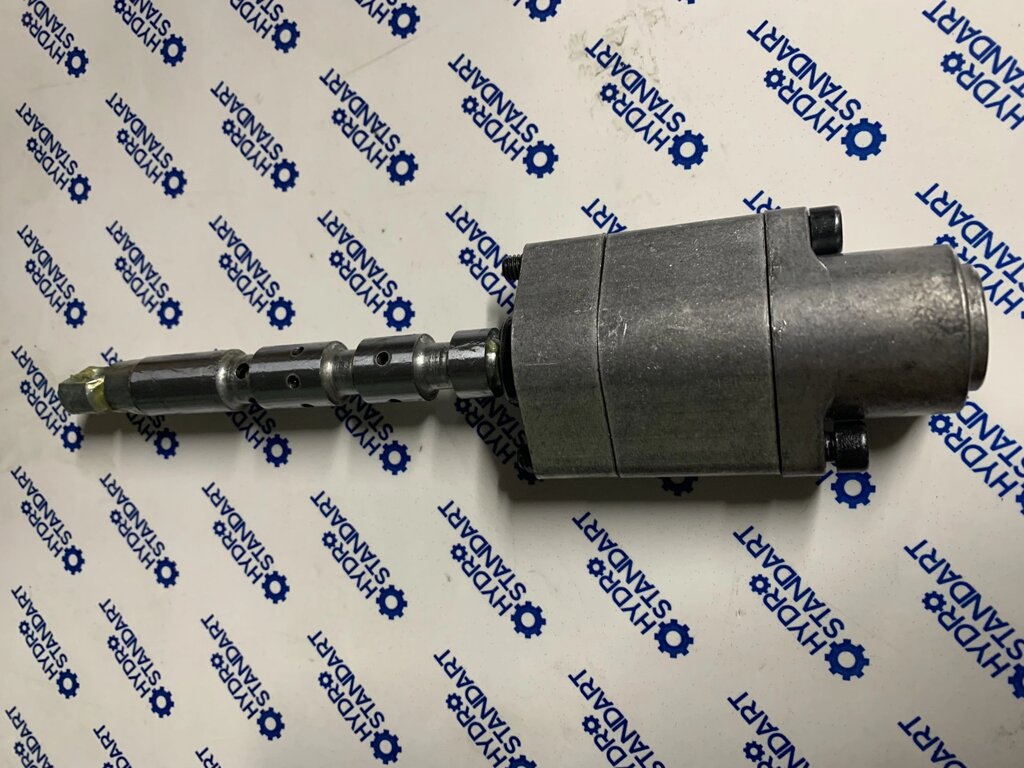

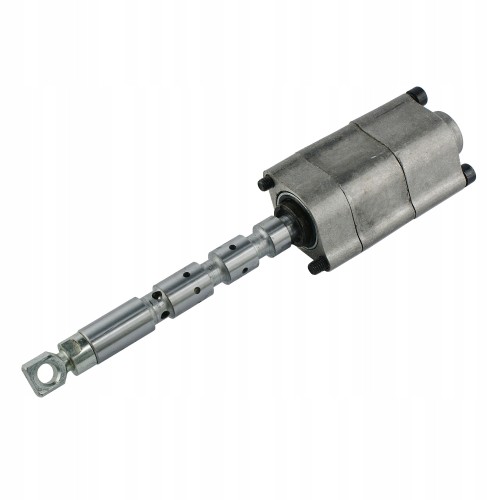

Золотник 1 цилиндрического типа выступает запорно-регулирующим элементом золотниковых гидравлических распределителей и по числу подводов 3 в корпусе 2 может иметь 1, 2 и более поясков (см. рис.).

Схематично распределитель обозначается в виде подвижного элемента с указанием линий связи, проходов и элементов управления. Рабочая позиция подвижного элемента показывают квадратом. При этом число позиций соразмерно количеству квадратов.

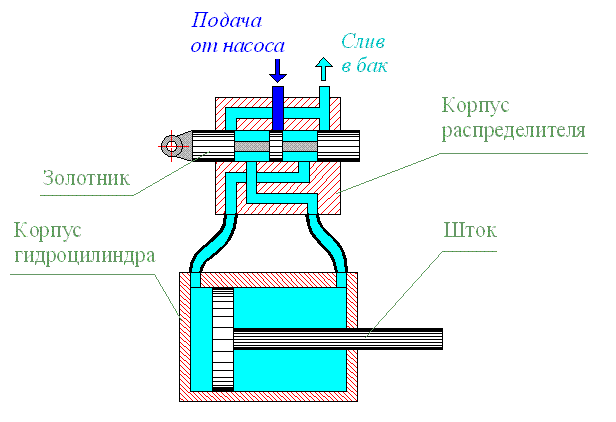

Схема работы

В исходной позиции подходящие к гидравлическому распределителю линии А, В , Р и T перекрыты (разобщены). Перемещение влево золотника переводит гидрораспределитель во 2-ю позицию с попарно соединенными линиями В и Т, Р и А; вправо — в 3-ю, где сходятся линии А и Т, Р и В .

Распределитель останавливает и изменяет направленность движения исполнительных органов, отсюда и название – реверсивный.

                          Схемы работ золотникового распределителя

По числу подводов гидрораспределители различают 2-ух, 3-х,4-ех линейные и многоходовые.

Сообразно этому первая цифра в обозначении обозначает число подводов, вторая — число позиций.

Например, «5/2» — 5 подводов (пятиходовой или пятилинейный) 2-ух позиционный. Смотрите примеры ниже

По положению золотника распределители выпускают нескольких типов.

Виды управления распределителями

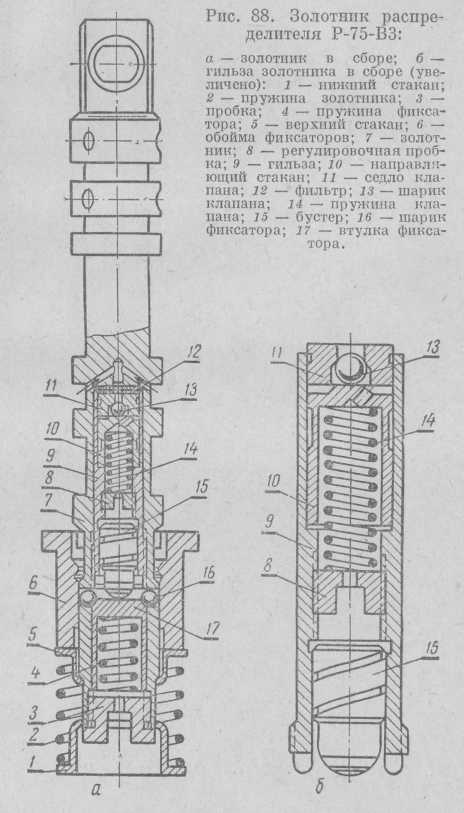

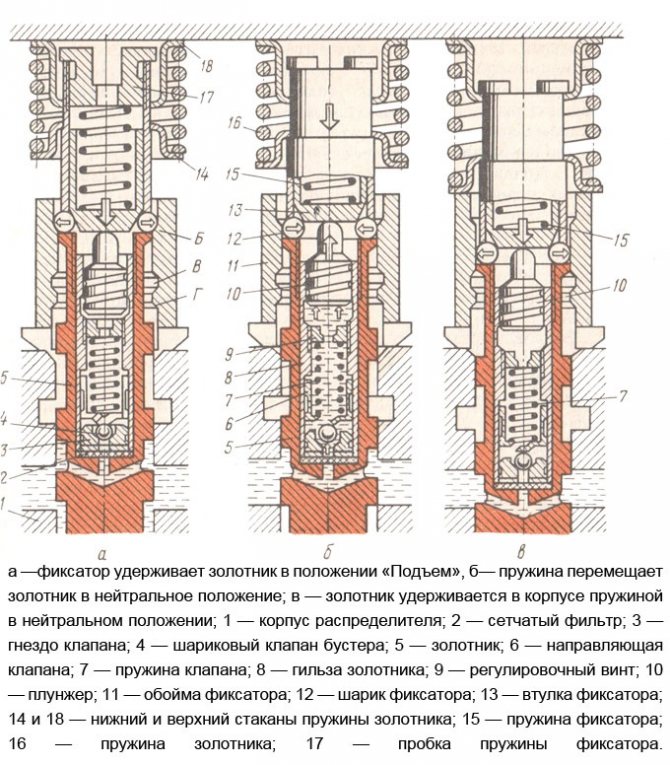

Устройство и условное обозначение ручного распределителя 4/3 показано ниже.

Переключение позиций производится рукояткой 1 через серьгу 2, шарнирно соединенную к золотником 10. С корпусом 6 рукоятка через шарнир соединена с ушком 11.

Фиксируется каждое положение золотника шариковым фиксатором 9, размещенным в задней крышке 8. манжетное уплотнение препятствует утечке жидкости по золотнику со стороны передней крышки 3.

Рабочая жидкость подходит к отверстию 5, отводится через 4-ое по дренажному каналу 7.

Золотниковый распределитель с электрогидравлическим управлением

      Распределитель с электрогидравлическим управлением. Условное обозначение.

Компоненты: основной гидрораспределитель 2 с гидравлическим и вспомогательный 1 с электромагнитным управлением. На первый возложена функция управления потоком рабочей жидкости в гидросистеме, на второй-регулирование потока управления.

Такие гидрораспределители используют в гидроприводах с дистанционным и автоматическим управлением при высоком давлении и больших расходах в гидросистеме при невозможности использования гидрораспределителей на электромагнитном управлении.

Выпускают золотниковые гидравлические распределители с 1-им и несколькими золотниками. Последние бывают моноблочными или секционными.

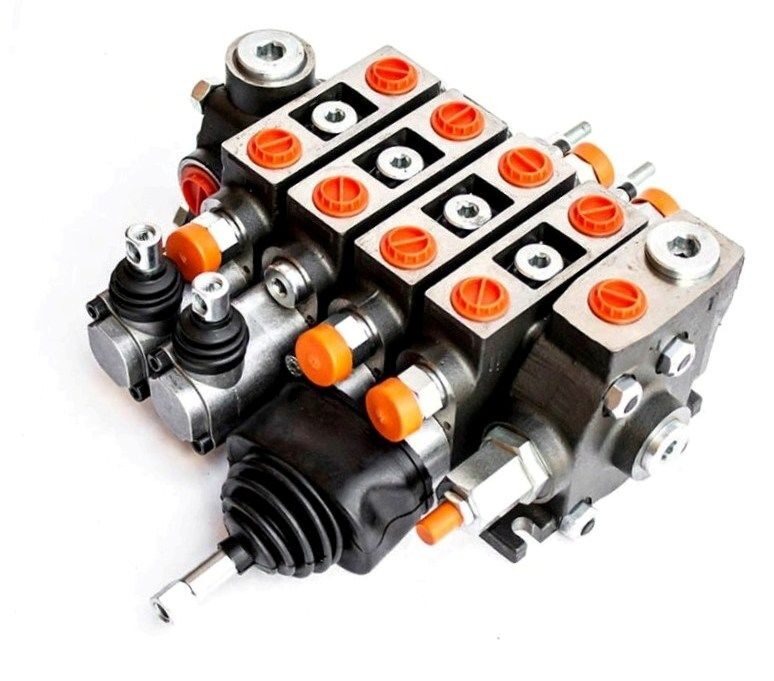

                     Моноблочный четырехзолотниковый гидрораспределитель

Возврат к списку

Изучаем спецмашины изнутри. Гидрораспределители направляющие

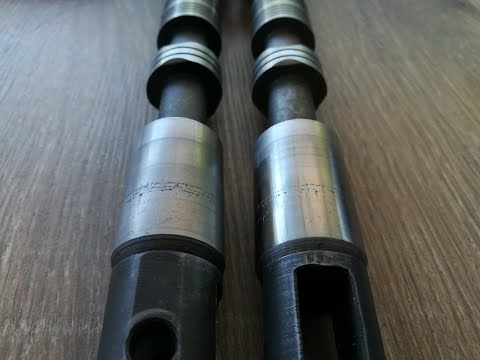

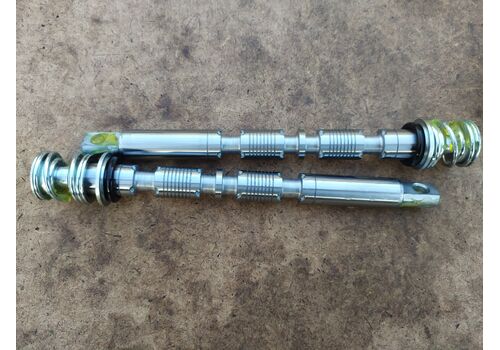

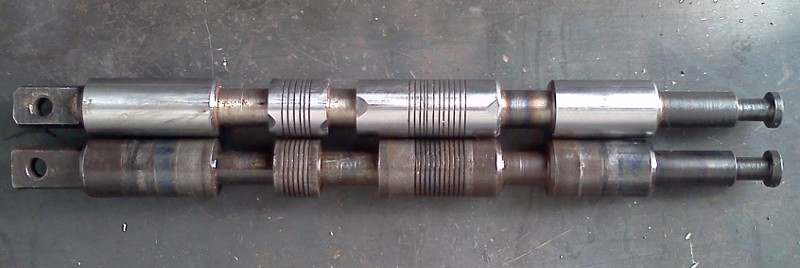

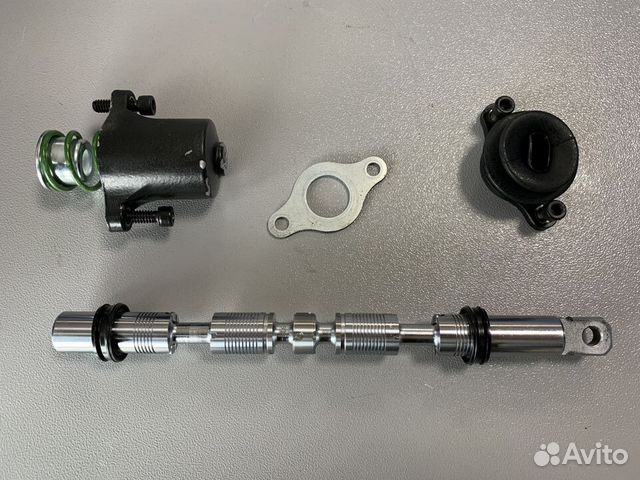

Рабочим органом гидрораспределителей золотникового типа (именно данный тип преимущественно используется в спецтехнике) является перемещающийся в осевом направлении в корпусе цилиндрический плунжер (золотник), на котором выполнено несколько кольцевых проточек и осевых дросселирующих канавок. Подвод и отвод рабочей жидкости производится через окна питания в корпусе и соответствующие проточки плунжера.

Золотниковые гидрораспределители уравновешены от действия статического давления жидкости в радиальном и осевом направлениях. Они наиболее технологичны, компактны и позволяют регулировать расход рабочей жидкости. В их конструкции предусмотрена возможность управления перемещением золотников вручную (или с помощью системы рычагов и тяг), дистационно-механическими (гибкими тросиками) и дистационно-гидравлическими или электрогидравлическими устройствами. С помощью многопозиционных золотниковых гидрораспределителей можно поочередно или одновременно управлять несколькими исполнительными механизмами, совмещая операции в рабочем цикле машины.

В зависимости от числа рабочих позиций, то есть фиксированных положений золотника относительно корпуса, выделяют следующие виды:

— двухпозиционные,

— трехпозиционные,

— четырехпозиционные.

А в зависимости от числа присоединений к исполнительным механизмам:

— двухлинейные,

— трехлинейные,

— четырехлинейне.

Обычно на схемах гидрораспределитель обозначают в исходной позиции из отдельных элементов и их комбинаций: подвижного элемента — золотника, каналов и устройств управления. В распределителе дискретного (прерывистого) действия рабочую позицию подвижного элемента изображают квадратом (прямоугольником), число позиций соответствует числу квадратов (см. рис. 1). В первой (исходной) позиции все каналы, подводящие к золотнику, разобщены, то есть перекрыты.

Во второй позиции попарно соединены гидролинии Р и А, В и Т, а в третьей — Р и В, А и Т. Такой гидрораспределитель часто называют реверсивным, так как он используется для остановки и изменения направления движения или вращения гидродвигателей (гидроцилиндров или гидромоторов).

Рис. 1. Схемы направления потока рабочей жидкости четырехлинейного трехпозиционного гидрораспределителя с ручным управлением в различных позициях золотника

1 позиция — исходная (нейтральная)	2 позиция — рабочая	3 позиция — рабочая
Условные обозначения: А и В — каналы для подвода гидродвигателя; Т — канал для отвода рабочей жидкости в бак (сливной).

Рис.2. Схемы исполнений и соединения каналов в промежуточных (переходных) положениях:.

а — двухпозиционного двухлинейного гидрораспределителя,
б — двухпозиционного трехлинейного,
в — двухпозиционного четырехлинейного,
г — трехпозиционного четырехлинейного,
д — четырехпозиционного четырехлинейного.

На рис.2 приведены схемы различных исполнений гидрораспределителей.

Двухлинейные гидрораспределители (рис. 2-а), соединенные с двумя внешними гидролиниями (напорной и управления), служат для пропуска или перекрытия потока рабочей жидкости только в одной гидролинии управления. Ими можно изменять расход и скорость потока, т.е. мощность, подводимую к гидродвигателю от насоса, но нельзя изменять направление потока.

Трехлинейные (рис. 2-6), соединенные с тремя внешними гидролиниями (напорной, сливной и управления), предназначены в основном для управления гидродвигателями одностороннего действия, например, гидроцилиндрами с возвратом штока пружиной или плунжерного гидроцилиндра с противодействующей силой от внешней нагрузки.

Четырехлинейные (рис. 2-в), соединенные с четырьмя внешними гидролиниями (напорной, сливной, с двумя линиями управления) используют для управления потоком жидкости в двух полостях, например, в двух полостях гидроцилиндра двустороннего действия.

У двухпозиционных гидрораспределителей только две фиксированные позиции, у трехпозиционных (рис. 2-г) — три (например, две рабочие и одна нейтральная), у четырехпозиционных (рис. 2-д) — четыре (например, две рабочие, одна нейтральная и одна плавающая). При плавающей позиции обе полости гидродвигателя соединены между собой и со сливной линией.

Для управления исполнительными механизмами машины гидрораспределители могут иметь различные схемы соединения каналов (рис. 3):

— параллельную,
— последовательную,
— индивидуальную.

Рис. 3. Параллельная (а), последовательная (б) и индивидуальная (в) схемы соединения каналов:

При параллельной схеме (рис. З-а) напорный канал Н позволяет соединять с насосом несколько гидродвигателей. Отводящие линии гидродвигателей С1 и С2 соединены между собой и со сливной линией гидрораспределителя Г. При этом расход рабочей жидкости, поступающей в гидрораспределитель, делится между включенными гидродвигателями обратно пропорционально их внешним нагрузкам. Давление регулируется во всем диапозоне, включая максимальное значение.

При последовательной схеме (рис. 3-6) соединения каналов устанавливают промежуточную секцию, которая позволяет совмещать выполнение операций двумя гидродвигателями от одного потока. В этом случае отверстие канала соединяется с отверстием А и В первого гидродвигателя, а сливная гидролиния этого гидродвигателя — с напорной гидролинией второго гидродвигателя.

Отводящая гидролиния последнего из включенных гидродвигателей соединяется со сливной гидролинией (отверстие Т). Расход рабочей жидкости для каждого гидродвигателя является почти одинаковым, что обеспечивает одновременную работу нескольких гидродвигателей с одинаковой скоростью.

При такой схеме рабочее давление в каждом последующем гидродвигателе равно давлению на выходе из предыдущего, а давление в подводящей гидролинии определяется внешней нагрузкой на гидродвигатель. Последовательная схема может реализоваться без промежуточной секции по специальному заказу исполнения корпуса распределителя.

При индивидуальной схеме (рис. З-в) соединения каналов гидрораспределитель обеспечивает подвод всего потока рабочей жидкости только к одному гидродвигателю, включенному от золотника, расположенного ближе других к напорной гидролинии. Подвод рабочей жидкости к следующим гидродвигателям перекрыт. Чтобы включить последующий гидродвигатель, необходимо отключить предыдущий гидродвигатель. Такая схема (тандем) предназначена для гидросистем с поочередным включением исполнительных механизмов и находит широкое применение в гидроприводах самоходных машин.

По перекрытию проходных каналов золотником в его исходной позиции различают гидрораспределители:

— с положительным (рис. 4а),
— отрицательным (рис. 46) и
— нулевым (рис. 4в) перекрытием.

В гидрораспределителях с положительным перекрытием длина h рабочего пояска золотника больше длины расточки t в корпусе, поэтому поясок золотника при симметричном положении по отношению расточки перекрывает проходной канал на длине (h-t)/2.

Рис. 4. Схемы расположения золотников в расточке:

В гидрораспределителях с отрицательным перекрытием с открытым центром длина h рабочего пояска золотника меньше длины расточки t в корпусе, в результате в нейтральной позиции золотника по обеим сторонам его пояска образуется зазор, равный величине (t -h)/2.

В гидрораспределителе с нулевым перекрытием t=h.

Регулировочная характеристика, приведенная на рис. 5а, определяет зависимость расхода рабочей жидкости Q от перемещения золотника I; Q=f(I). Обычно ее строят для нескольких перепадов давления на кромках золотника и крутизну наклона оценивают коэффицентом усиления по расходу, который характеризует быстродействие распределительного устройства.

Коэффициент усиления по расходу:

Рис. 5. Регулировочная (а) и гидравлическая (б) характеристики двухлинейного гидрораспределителя:

Гидравлическая характеристика, приведенная на рис. 5-6, определяет величину потерь давления р при прохождении жидкости через гидрораспределитель в зависимости от расхода Q при различных позициях золотника.

Величина характеризует зону нечувствительности двухлинейного гидрораспределителя при перемещении золотника из исходной позиции. Гидрораспределитель с положительным перекрытием проходного канала имеет регулировочную характеристику (линия 1 на рис. 5-а) с зоной нечувствительности, равной перекрытию . Такой компонент широко применяют в гидросистемах самоходных машин и в автоматических системах регулирования с высокой динамической устойчивостью, особенно в тех случаях, когда утечки в нейтральной позиции или в начале хода золотника должны быть минимальными, а жесткость (чувствительность к нагрузке) должна быть высокой.

Гидрораспределитель с отрицательным перекрытием проходного канала имеет наибольшую зону нечувствительности (рис. 5-6). Регулировочная характеристика при постоянном давлении на входе и нулевом на выходе имеет излом на длине хода, равном отрицательному перекрытию (линия 3 на рис. 5-а). Эти гидрораспределители рекомендуется применять в гидросистемах, для которых максимальные утечки не являются определяющими факторами, например, для обеспечения разгрузки насоса и свободного («плавающего») перемещения исполнительного механизма под действием внешней нагрузки, для дифференциального питания гидроцилиндра с односторонним штоком или плунжерного гидроцилиндра типа размыкателя тормоза в грузоподъемных лебедках.

Недостатком гидрораспределителей с отрицательным перекрытием является потеря расхода и дросселирование потока рабочей жидкости при нейтральной или близкой к нейтральной позиции золотника.

Гидрораспределитель с нулевым перекрытием рабочего окна (линия 2 рис. 5-а) не имеет зоны нечувствительности, он обладает высоким быстродействием, имеет линейную зависимость расхода жидкости Q через проходной канал от перемещения золотника. Следовательно, это идеальный гидрораспределитель, имеющий оптимальную регулировочную характеристику для следящих гидросистем. Однако, следует иметь в виду, что обеспечить выполнение нулевых перекрытий в гидрораспределителях с цилиндрическими золотниками при серийном производстве очень трудно из-за высоких требований к точности и стабильности размеров. В необходимых случаях для этих целей применяют плоские золотники.

Перемещение золотников осуществляется:

— механическим,
— гидравлическим,
— электрическим или
— электрогидравлическим способом.

Механическим способом управляются гидрораспределители до типоразмеров .

Наиболее распространенный тип механического управления — рычажный, с помощью рукояток.

Это наиболее простой и надежный тип управления, однако он требует установки гидрораспределителя непосредственно перед оператором, что не всегда удобно при компоновке машины и безопастности оператора.

В последнее время находит все более широкое применение дистационно — механическое управление с помощью механических джойстиков и гибких тросиков, длина которых может достигать 7-8 метров и более.

Дистационно-механическое управление позволяет удобно компоновать гидрораспределители на машинах.

При увеличении потока, а следовательно, диаметра золотника существенно возрастают силы трения и осевые гидродинамические силы, направленные на закрытие золотника при его движении. При усилия на рычагах управления гидрораспределителями превышают установленные эргономические нормы.

Чтобы снизить усилия на органах управления применяют гидравлические и электрогидравлические системы управления.

Многозолотниковый гидрораспределитель по конструктивному исполнению может быть секционным или моноблочным.

Что такое золотниковый клапан и как он работает?

Золотниковый клапан можно найти почти в каждой отрасли, которую вы можете себе представить, выполняя широкий спектр задач, но что такое золотниковый клапан и как он работает?

Золотниковые клапаны могут использоваться как в гидравлике (где источником энергии является масло), так и в пневматике (где источником энергии является воздух), и их задача заключается в управлении направлением потока источника энергии путем объединения или переключения путей через которые могут перемещаться масло или воздух.

Что такое золотниковый клапан?

Золотниковый клапан представляет собой цилиндр внутри герметичного внешнего корпуса.

В корпусе с одной стороны до другой просверлено несколько камер, широко известных как «порты».

Функция катушки состоит в том, чтобы перемещаться внутри герметичного корпуса и обеспечивать функцию блокировки или открытия этих портов в зависимости от положения катушки.

Что такое приводы золотникового клапана?

Катушку можно перемещать разными способами;

– вручную с помощью кнопки или рычага

– как часть более крупной системы управления с использованием электромагнитного привода корпуса, и тем самым мы разрешаем или блокируем путь между портами.

В некоторых случаях на каждом конце клапана может быть соленоид, тогда как в других случаях используется пружинный возврат, поэтому, когда соленоид больше не давит на привод, пружина возвращает золотник в его «нормальное» состояние или состояние покоя позиция.

Как работает золотниковый клапан?

Представьте себе пример расширения пневматического цилиндра с помощью золотникового клапана.

Пневматическая подача воздуха подключена к впускному порту 1.

Порт 2 подключен к расширенному соединению пневматического цилиндра.

Порт 3 не подключен, так как это выпускной порт.

В нормальном состоянии без задействования привода ничего не произойдет, так как золотник физически блокирует поток воздуха на порте 1, а цилиндр отводится назад, поскольку порты 2 и 3 соединены из-за положения золотника.

Таким образом, любой воздух, уже находящийся в системе, выйдет в атмосферу через выпускное отверстие.

Будем считать это «нормальным» или «положением покоя».

Теперь представьте, что мы управляем приводом.

Мы увидим изменение положения золотника и выдвижение цилиндра.

Это связано с тем, что золотник переместился в положение, разблокировав порт 1 и одновременно заблокировав порт 3, в результате чего поток воздуха из порта 1 в порт 2 заблокировался.

Это известно как наше «рабочее положение».

Цилиндр останется выдвинутым до тех пор, пока золотник не вернется в нормальное положение либо с помощью другого привода на противоположном конце клапана, либо с помощью внутренней пружины.

В нашем примере этот тип клапана будет известен как клапан 3/2 (три на два), потому что у нас есть 3 порта и 2 положения золотника.

Какие существуют типы золотниковых клапанов?

Золотниковые клапаны бывают самых разных типов и конфигураций, некоторые из них имеют больше портов и могут управлять несколькими элементами оборудования одновременно.

Представьте, как можно использовать золотниковый клапан 4/2 (четыре на два) или даже 5/3 (пять на три).

Также вполне возможно иметь стандартный внешний корпус с портами одинаковой конфигурации и устанавливать внутри него катушки с разными профилями.

Блокирующие части катушки, известные как «площадки», возвышаются над сердечником катушки; если они сделаны разными в конфигурациях, они могут изменить способ соединения путей портов.

Летний

В этой статье мы узнали, что золотниковые клапаны являются распространенным способом управления гидравлическими или пневматическими компонентами, позволяя, ограничивая или блокируя поток источника энергии с помощью простого золотника, установленного внутри внешнего корпуса.

Мы узнали, что источники энергии и компоненты подключаются к золотниковому клапану через порты, которые представляют собой камеры, просверленные во внешнем корпусе клапана.

Золотниковый клапан может работать несколькими способами; мы могли бы использовать:

– Кнопка

– Рычаг

– Соленоид

Золотниковые клапаны обычно обозначаются номенклатурой 3/2 или 5/3 и т. д., где первая цифра относится к количеству портов, а вторая к количеству различные положения шпули.

Мы надеемся, что вам понравился этот краткий обзор пневматических и гидравлических золотниковых клапанов.

Наша команда экспертов RealPars готова ответить на ваши вопросы и ответить на ваши отзывы. Мы будем рады услышать ваши предложения по темам, которые вы хотите, чтобы наша команда осветила.
