Механические характеристики электропривода и рабочего механизма
Важнейшим параметром,
определяющим режим работы двигателя,
является развиваемый им момент М.
Момент двигателя зависит от его скорости,
в то же время скорость двигателя
изменяется с изменением нагрузки
(момента сопротивления МС)
на его валу. Взаимосвязь момента двигателя
и его скорости определяет механические
характеристики электродвигателя
(электропривода)
или.
Для электродвигателя поступательного
движения механическая характеристика
выражает зависимость линейной скорости
от усилия.
Момент сопротивления
МС,
создаваемый на рабочем органе машины,
также может являться функцией скорости.
Зависимость момента сопротивления,
приведенного к скорости вала двигателя,
является механической характеристикой
рабочего механизма. Для поступательного
движения эта зависимость имеет вид:.
Механические
характеристики изображаются в поле
осей координат ω
и М.
Оси координат
разделяют поле на 4 квадранта (рис.3.2). В
первом квадранте изображаются механические
характеристики двигателя при работе в
двигательном режиме; во втором – при
работе в тормозных режимах. В третьем
квадранте будут размещаться механические
характеристики двигателя при работе в
двигательном режиме с противоположным
(-ω)
направлением скорости вращения. В
четвертом квадранте – механические
характеристики двигателя при работе в
тормозном режиме с отрицательным
направлением скорости вращения (в том
числе и в режиме противовключения с
протягивающим грузом). Обычно пользуются
представлением механических характеристик
в первых
двух квадрантах.
Основным параметром,
определяющим вид механической
характеристики, является ее жесткость
(рис.3.3)
.
(3.1)
Если
механическая характеристика прямо-линейна,
то ее жесткость постоянна и равна
тангенсу угла наклона характеристи-ки
к оси ординат; если характеристика
криво-линейна, то жесткость определяется
танген-сом угла наклона касательной к
механической характерис-тике в данной
точке.
Как правило, жесткость механической
харак-теристики двигателей отрицательна.
Жесткость характеризует способность
двигателя воспринимать приложение
нагрузки (момента) на его валу. Из (3.1)
следует, что
.
Если при приложении
нагрузки
скоростьуменьшается незначительно, то механическая
характеристика считается жесткой. Если
при том же значении прикладываемой
нагрузки скорость изменяется значительно,
то такую характеристику называют мягкой.

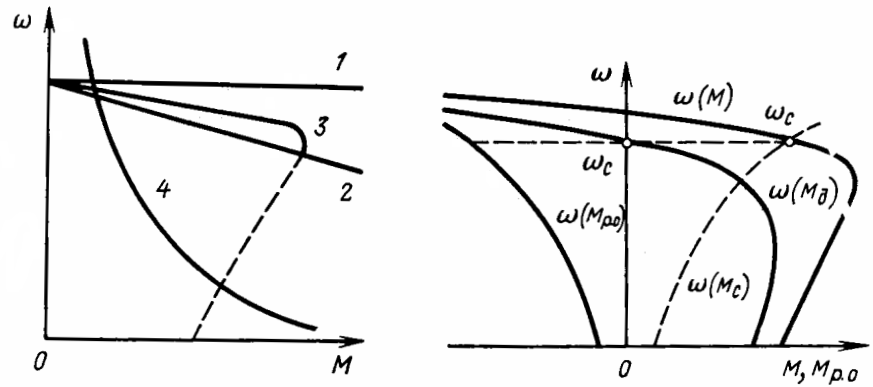

На рис.3.4 показаны
естественные механические характеристики
основных видов электродвигателей
вращательного движения:
1 – двигателя
постоянного тока независимого возбуждения;
его механическая характеристика имеет
высокую жесткость, постоянную во всех
точках;
2 – двигателя
постоянного тока последовательного
возбуждения; жесткость его механической
характеристики не постоянна, она мала
при малых нагрузках и повышается по
мере возрастания момента;
3 – асинхронного
двигателя; его механическая характеристика
имеет две явно выраженные части: рабочую
— с высокой постоянной отрицательной
жесткостью и криволинейную часть с
переменной положительной жесткостью;
вторая часть характеристики используется
только во время пуска двигателя;
4 – синхронного
двигателя; он имеет абсолютно жесткую
механическую характеристику, параллельную
оси абсцисс.
Приведенные на
рис.3.4 характеристики называют
естественными механическими
характеристиками. Такие характеристики
соответствуют типовой схеме их включения,
номинальному напряжению и частоте
питания и отсутствию в цепях обмоток
двигателя дополнительных элементов.
Искусственные
(или регулировочные) механические
характеристики получаются, когда с
целью регулирования изменяются параметры
питающего напряжения или в цепи обмоток
вводятся дополнительные элементы
(активные или индуктивные сопротивления,
полупроводниковые вентили и др.).
Зависимость момента
сопротивления на валу рабочей машины
от скорости
(Мс
и ω
приведены к скорости вала двигателя)
называют механической характеристикой
рабочей машины. Ее отображают обычно в
I
квадранте координатного поля М-ω.
На
рис.3.5 показаны меха-нические характеристики
не-которых рабочих машин. Характеристика
1 соответ-ствует машинам с рабочим
органом резания; если тол-щина снимаемого
резцом слоя постоянна, то момент
сопротивления такой маши-ны не зависит
от скорости.
Характеристика 2 отвечает
условиям работы машин, где момент
сопротивления опре-деляется, главным
образом, силами трения (транспорте-ры,
конвейеры и др. ма-шины). В этом случае
момент сопротивления также не зависит
от скорости механизма, однако, при пуске
механизма момент, создаваемый силами
трения покоя может существенно превышать
момент сил трения при движении.
Характеристика 3
относится к грузоподъемным механизмам,
где момент сопротивления движению
создается, главным образом, силой
тяжести. Особенностью данной характеристики
является то, что момент при подъеме
груза несколько превышает момент
сопротивления при спуске груза
(характеристика 3), что связано с учетом
механических потерь в передачах.
Для турбомеханизмов
(центробежных и осевых насосов,
вентиляторов и компрессоров) момент на
валу механизма существенно зависит от
скорости – характеристика 4. Для
вентиляторов эта зависимость носит
квадратичный характер
;
в общем случае для турбомеханизмов эта
зависимость аппроксимируется выражением.
Характеристикой,
близкой к гиперболе
,
обладают намоточные устройства и другие
машины, для которых технологически
необходима работа с постоянством
мощности.
Отметим, что моменты
на валу рабочей машины, определяемые
ее механической характеристикой, не
учитывают динамической составляющей
момента, которая возникает при изменении
скорости двигателя
.
Механические характеристики электродвигателей
Дата Автор Electrician2 комментарияПросмотров: 16 772
Правильный выбор электродвигателя для производственного механизма – залог его нормальной и экономичной работы. Если электродвигатель подобран правильно, это упростит систему управления электроприводом и возможно удешевит стоимость электропривода. Как известно электропривод должен обеспечивать не только постоянство установившихся значений (скорость, момент), но и динамических (переходных процессов, таких как ускорение, тормозной момент, пусковой момент и т.
д.).
Основным критерием для подбора электродвигателей используют зависимость, на которой отображают значение момента М электродвигателя и скорости вращения вала n при действии этого момента. Такая зависимость имеет название механическая характеристика n=f(M). По механическим характеристикам производят анализ электромеханических свойств двигателя, а также оценивают целесообразность применения его для различного рода механизмов и устройств. Они могут быть двух видов: естественные и искусственные.
Естественные механические характеристики: они снимаются при влиянии на двигатель номинальных параметров (номинальный ток, сопротивление обмоток, напряжение, момент сопротивления и т.д.). То есть двигатель подключается к источнику питания без каких-либо преобразовательных устройств – прямым включением.
Искусственные механические характеристики: их снимают при введении в цепь двигателя дополнительных элементов (резистор добавочный) или при пониженном напряжении питания, частоте (если двигатель переменного напряжения) и т.
д. То есть на механическую характеристику двигателя производят искусственное влияние.
Также различают механические характеристики по изменению скорости вращения вала в зависимости от увеличения момента. Они оцениваются по жесткости:
и крутизне наклона:
Чтоб определить жесткость механической характеристики необходимо знать изменение скорости и момента на заданном участке зависимости n=f(M). Соответственно все расчеты жесткости ведутся либо в процентах, либо в относительных единицах.
Также механические характеристики можно отсортировать по группам:
- Абсолютно жесткая – при изменении момента нагрузки, скорость вращения вала остается неизменной. Как пример – характеристика синхронной машины.
- Жесткая – когда скорость уменьшается немного при увеличении момента нагрузки. Как пример, двигатели постоянного тока независимого возбуждения ДПТ НВ или линейная часть характеристики асинхронного двигателя.
- Мягкая – при увеличении момента нагрузки изменения в скорости вращения довольно существенные.
К таким относят двигатели постоянного тока последовательного возбуждения ДПТ ПВ.
К таким относят двигатели постоянного тока последовательного возбуждения ДПТ ПВ.Ниже приведен график различных механических характеристик электродвигателей:
- – это абсолютно жесткая синхронной машины
- – жесткая ДПТ НВ
- — мягкая ДПТ ПВ
- – мягкая ДПТ смешанного возбуждения
- – асинхронного двигателя
Подбор электродвигателя определяется требованиями производственных механизмов. В таком производстве как прокатка металла, изготовление бумаги или картона, требуется четкое поддержание постоянства скорости, а такие механизмы, как подъемные и транспортные, не требуют жестких характеристик (в тяговых электроприводах используется ДПТ ПВ, также он применяется в некоторых крановых механизмах).
