Заземление башенного крана на стройплощадке: Заземление башенного крана на стройплощадке |

Содержание

Заземление подкрановых путей козлового крана

Заземление крана и крановых путей

Для передвижения башенных и козловых кранов по строительной площадке укладывают наземный рельсовый путь.

В современном строительстве для ускорения укладки крановых путей применяют инвентарные готовые звенья.

Рекламные предложения на основе ваших интересов:

Крановые пути на железобетонных балках рассчитаны на грузоподъемные краны с нагрузкой на ходовое колесо до 280 кН. Крановый путь состоит из железобетонных балок длиной 6250 мм с прикрепленными к ним с помощью инвентарных приспособлений рельсами. Железобетонные балки изготавливаются из бетона класса В22,5 и маркируются несмываемой краской. Маркировка содержит марку балки, номер паспорта, дату изготовления и порядковый номер балки.

Крановые пути из деревометаллических секций также выполняются из звеньев длиной 6250 мм. Для создания наибольшей жесткости концы шпал связывают швеллерами или уголками. Рельс укладывают на верхние подкладки, установленные на шпильках каждой полушпалы, и крепят к полушпалам с обеих сторон с помощью прижимов.

Крановые пути на деревянных полушпалах изготавливают длиной 12500 мм с рельсами Р43 или Р50. Изготовленные секции комплектуются стыковыми накладками, стяжами и деталями крепления. Укладывать секции на балластную призму рекомендуется с транспортных средств самоходными стреловыми или башенными кранами.

Для обеспечения безопасности работы на крановый путь, кроме тупиковых упоров, устанавливают выключающие линейки для концевых выключателей механизма передвижения. Место для установки линеек выбирают таким образом, чтобы в момент отключения двигателя механизма передвижение при наезде на линейку расстояние от крана до тупиков было не менее 1,5 м. Длину выключающей линейки следует выбирать в зависимости от пути торможения крана, но не менее 1,2 м. Выключающие линейки крепятся к полушпалам или железобетонным балкам крановых путей и окрашиваются в хорошо различимый цвет.

Искусственные заземлители применяют в виде вертикально забитых стальных труб диаметром 50…75 мм, стальных стержней диаметром 10…20 мм, уголковой стали с размерами полок 50 х 50, 60 х 60 мм, длиной 2,5…3 м. Эти заземлители забивают в предварительно вырытую траншею глубиной 600…700 мм таким образом, чтобы оставались концы длиной 100…200 мм, к которым привариваются соединительные проводники.

Заземляемые части электроустановок должны быть соединены с заземлителями при помощи проводников в виде стальных полос и круглых стальных стержней, медных или алюминиевых проволок. Проводники с заземлителями и заземляемыми частями электроустановок должны надежно соединяться при помощи электросварки. Открытая часть заземляющих проводников, а также все конструкции, провода и полосы, используемые в сети заземления, окрашивают в черный цвет.

Для заземления кранов, передвигающихся по рельсовым путям и питающихся от четырехпроводной сети с глухозаземленной нейтралью (рис. 9), необходимо прежде всего приварить электросваркой перемычки между всеми нитками рельсов, а также между двумя нитками рельсов в начале и в конце пути. Затем необходимо соединить рельсы крановых путей с заземлителями не менее чем двумя проводниками и с помощью электросварки проложить соединительныи проводник между подключательным пунктом и рельсовыми путями, причем один конец соединительного проводника надо соединить с корпусом рубильника на подключательном пункте, а другой — приварить к рельсу. В заключение необходимо соединить корпус рубильника на подключательном пункте с нейтральным проводом питающей электрической линии. Корпуса электрооборудования, расположенные на кране, в свою очередь надежно соединяют с металлоконструкциями крана, обеспечивая необходимую связь их с заземленной нейтралью. В четырехпроводной сети с глухим заземлением нейтрали кранового путл является повторным заземлением нейтрального провода.

При изолированной нейтрали заземление осуществляют либо путем присоединения рельсовых путей к заземленному контуру подстанции, либо путем выполнения местного РМага заземления с сопротивлением не более 4 Ом, к которому сваркой присоединяют рельсовые пути.

Защитному заземлению не подлежат передвижные грузоподъемные краны, имеющие собственный автономный источник питания (генератор), расположенный на общей металлической раме машины и не питающий другие электроустановки. Так, автомобильный электрический кран может работать как от собственной электростанции, так и от внешней сети напряжением 380 В. В первом случае он не- заземляется, а во втором заземляется.

Металлоконструции кранов с электрическим приводом при питании электродвигателей от внешней сети, а также все металлическое электрооборудование (корпуса электродвигателей, кожухи аппаратов, металлические оболочки проводов и кабелей, защитные трубы и т. п. ), которое не входит в электрическую цепь, но может оказаться под напряжением вследствие повреждения изоляции, должно быть заземлено в соответствии с требованиями гл. 1—7 Правил устройства электроустановок.

Заземление подкранового пути башенных строительных кранов должно выполняться в соответствии с «Инструкцией по заземлению передвижных строительных механизмов и электрофицированного инструмента СН 38-58»(изд. 2-е, испр.).

Заземление кранов, передвигающихся по наземным рельсовым путям (башенных, козловых), выполняется в зависимости от системы энергоснабжающей сети — с глухо заземленной или изолированной нейтралью трансформаторов (генераторов). При глухо заземленной нейтрали (глухое заземление нейтрали является обязательным в четырехпроводной сети переменного тока) заземление осуществляется путем соединения металлоконструкций крана и крановых путей с заземленной нетралью через нулевой провод линии, питающей кран.

Для этой цели необходимо:
а) заземляющую жилу четырехжильного кабеля, подающего питание на кран, одним концом присоединить к заземляющему зажиму (болту) подключательного пункта (например, распределительного силового шкафа, пускового ящика или щитка с рубильником и предохранителями и т. п. ), а другим концом — к заземляющему зажиму (болту) крана; таким присоединением осуществляется требуемая ПУЭ (1-7-19) металлическая связь корпусов электрооборудования с заземленной нейтралью установки;
б) проложить соединительный проводник между подключательным пунктом и рельсовыми путями крана; концы проводника приварить к корпусу подключательного пункта и ближайшему рельсу; корпус подключательного пункта должен быть присоединен к нулевому проводу питающей линии;
12* в) приварить электродуговой сваркой перемычки между всеми стыками рельсов, а также между двумя нитками рельсов в начале и конце пути; для перемычек между стыками рельсов, а также в качестве соединительных проводников следует применять круглую сталь диаметром 6—9 мм или полосовую сталь толщиной не менее 4 мм и сечением не менее 48 мм2; приварка перемычек производится по нейтральной оси рельсов на расстоянии 500 мм от их концов; запрещается приваривать перемычки и соединительные проводники к подошве рельсов;
г) соединить рельсы в разных местах с повторными заземлителями (естественными или искусственными) не менее чем двумя проводниками; соединение рельсов с заземлителями выполнить сваркой.

В качестве естественного повторного заземлителя в первую очередь следует использовать проложенную в земле водопроводную сеть или металлические конструкции зданий и сооружений, имеющие соединение с землей. При отсутствии естественных заземлителей применяются искусственные заземлители (забитые в землю стальные трубы, угловая сталь, металлические стержни и т. п. ). Таким соединением рельсов с заземлителями выполняется требование ПУЭ (1-7-39) об обязательном повторном заземлении нулевого провода.

Схемы присоединения крановых путей к искусственным очагам заземления приведены на рис. 7. 7 и 7, 8.

Рис. 7. 7. Схема заземления крановых путей:
а — расположение очагов заземления у торцов путей; б— расположение очагов заземления вдоль путей; 1 — очаг заземления: 2—крановый путь; 3 — распределительный щит; 4 — четырехжильный кабель: 5 — перемычка; 6 — соединительный проводник; 7 — башенный кран Заземляющий контур выполняется в виде очага заземления, состоящего из трех соединенных между собой стержней длиной 2—3 м, вертикально расположенных в земле по треугольнику или в ряд па расстоянии 3 м друг от друга. Допускается также горизонтальное расположение стержней.

В качестве заземлителей следует применять некондиционные стальные трубы, сталь угловую 50X50 и 60X60 мм или стальные стержни диаметром 16—20 мм. Вертикальные заземлители забивают в предварительно вырытую траншею глубиной 600—700 мм таким образом, чтобы оставались концы длиной 100—200 мм, к которым приваривают соединительные проводники (см. рис. 7. 8, а, б). Соединение рельсов с очагом заземления необходимо выполнять двумя проводниками.

Повторное заземление должно иметь сопротивление растеканию тока не более 10 Ом. Сопротивление заземляющего устройства, к которому присоединены нейтрали генераторов и трансформаторов, не должно быть более 4 Ом (1-7-38 ПУЭ).

Рис . 7.8. Соединение вертикальных заземлителей между собой и крановыми путями:
а — в токопроводящем грунте; б — в истоко доводящем грунте; 1 — заземлитесь; 2 — соединительный проводник; 3— слой земли; 4 — слой соли

Применение: в электроустановках напряжением до 1000 В с глухо заземленной нейтралью местного заземляющего устройства (например, выполнять заземление башенного, козлового кранов только через подкрановый путь), не связанного с нулевым проводом сети, запрещается, так как оно не обеспечивает безопасности людей.

При изолированной нейтрали заземление осуществляется либо путем присоединения подкрановых путей к заземляющему контуру, либо путем выполнения местного очага заземления (с сопротивлением не более 4 Ом), к которому присоединяются с помощью сварки рельсы кранового пути. В этом случае также целесообразно использовать проложенную в земле водопроводную сеть. Соединение рельсов в стыках перемычками и обеих ниток путей между собой выполняется, как и в предыдущем случае.

Заземление металлоконструкций мостовых кранов и установленного на них электрооборудования можно выполнять через подкрановые пути. Заземление тележек на кранах и поворотных частей крана обеспечивается контактом через рельсы и ходовые колеса или опорно-поворотные устройства.

Присоединение заземляющего провода к рельсовым путям крана должно выполняться при помощи сварки, а присоединение к корпусам электродвигателей, аппаратов и т. п. — при помощи болтовых соединений, обеспечивающих надежность контакта (контргайки, контрящие шайбы).

В тех случаях, когда электрооборудование крана установлено на его заземленной металлоконструкции и между ними имеется надежный контакт, при котором замеренное сопротивление заземления не превышает установленной нормы, присоединение добавочных заземляющих проводников не обязательно. При управлении краном (электроталью) с пола корпуса кнопочных аппаратов управления, выполненные не нз изоляционного материала, должны быть заземлены не менее чем двумя проводниками: жилой гибкого кабеля и тросиком, прикрепленным с наружной стороны гибкого кабеля.

Если стреловой самоходный крап (автомобильный, пневмоколесный и т. п. ) имеет собственную электростанцию, расположенную на его раме, то устройство заземления для такого крана не требуется.

В электролизных установках мостовые краны обслуживают серию электролизеров (ванн), работающих под напряжением 500 В и выше. На этих кранах Правилами по кранам предусматривается устройство трехступенчатой изоляции грузозахватного органа от «земли». Необходимость такой изоляции вызывается рядом причин, одной из которых является возможность поражения током обслуживающего персонала при одновременном прикосновении к крюку крана и электролизеру во время работы. Изоляция также предохраняет от возникновения токов короткого замыкания, которые могут быть очень большими, что может привести к несчастным случаям и вызвать повреждение оборудования. Изоляция производится текстолитовыми пластинами, прокладками, втулками.

Обычно в мостовых кранах пути изолируют от железобетонных балок и колонн здания, подтележечные пути от крана, а механизм подъема от тележки. Изоляция осуществляется путем подкладывания под рельсы текстолитовых подкладок. Крепежные болты и шпильки изолируются текстолитовыми втулками и шайбами.

Сопротивление каждой ступени изоляции должно быть не менее 10 МОм. Изоляция электрооборудования, проводов и кабелей должна быть рассчитана на случай приложения к ним напряжения от груза при повреждении или перекрытии ступеней защитной изоляции.

Испытание заземляющих устройств по нормам и в объеме, предусмотренном Правилами устройства электроустановок, производится при сдаче устройства в эксплуатации и периодически не реже одного раза в год. Результаты измерения сопротивления должны оформляться протоколом.

В электроустановках напряжением до 1000 В с глухо заземленной нейтралью при приемке в эксплуатацию, а также периодически в процессе эксплуатации 1 раз в 5 лет должно производиться измерение полного сопротивления петли «фаза-нуль» для наиболее удаленных, а также наиболее мощных электроприемников, но не менее 10% от их общего количества.

Внеплановые проверки производятся при капитальных ремонтах и реконструкции сети (ЭП-13-28 ПТЭ).

Выполнение дополнительных контуров заземления подкрановых путей иногда вызывает определенные трудности в достижении нормируемого сопротивления току растекания. Трестом «Киевэлектромонтаж» разработано устройство для автоматического отключения башенных кранов при обрыве нулевого провода, пробоев изоляции, исчезновения одной фазы электропитания. Госгортехнадзором СССР (письмо №06-13-15г/531 от 29 апреля 1971 г. ) разрешена установка такого автомата безопасности на башенных кранах взамен заземления крановых путей.

Все без исключения оборудование с электрическим приводом (в т.ч. и мостовые краны) обязательно должно заземляться. Заземление выполняется для того, чтобы обезопасить работников производства от поражения электрическим током.

Это может произойти в случае прикосновения к металлическим частям крана, которые не являются деталями электрооборудования, но случайным образом оказавшимися под напряжением в результате повреждения изоляции электроцепей.

Для заземления отлично подойдет провод ПуВ — медная жила с изоляцией из поливинилхлорида

Заземление – это специализированная система электрического соединения частей крана с землей с помощью различных заземляющих устройств.

Обязательно заземляться должны:

Металлические оболочки;
Крановые металлоконструкции;
Защитные трубы электропроводки и кабелей;
Корпуса электроаппаратов.

В зависимости от того, какое напряжение и система энергоснабжения питающей сети, используют разные схемы заземления.

Заземление двигателей и корпусов крановой электроаппаратуры совершают надежным электрическим соединением (контактом) с металлоконструкцией крана. Потому для этого на поверхностях, которые контактируют, оставляют неокрашенные зачищенные места.

В свою очередь, металлоконструкции кранов заземляются через крановый путь, а стыки рельсов между собой прочно соединяют приваркой соединительных перемычек, сваркой или приваркой к стальным подкрановым балкам для того, чтобы обеспечить надежную непрерывную электрическую цепь.

Заземление крановых путей, которые находятся в промышленных зданиях, совершают соединением их с главным контуром заземления частей строительной конструкции. Находящиеся на открытом воздухе крановые пути должны заземляться со специальными заземлителями.

Четырехжильный кабель обычно заземляется путем нулевого провода линии, а это значительно надежнее и проще. Начиная с 1976 года стали выпускать грузовые электромагниты, которые получают питание благодаря трехжильного кабеля, одна жила которого используется с целью заземления устройства.

Наблюдение состояния цепи заземления должно производиться одновременно с совершением работ, которые относятся к ремонту кранового электрооборудования, и не меньше, чем раз в год.

Подлежит ли заземлению металлоконструкция башенного крана

Главная » Разное » Подлежит ли заземлению металлоконструкция башенного крана

7.12. Заземление | septilos.ru

Для этой цели необходимо:
а) заземляющую жилу четырехжильного кабеля, подающего питание на кран, одним концом присоединить к заземляющему зажиму (болту) подключательного пункта (например, распределительного силового шкафа, пускового ящика или щитка с рубильником и предохранителями и т. п. ), а другим концом — к заземляющему зажиму (болту) крана; таким присоединением осуществляется требуемая ПУЭ (1-7-19) металлическая связь корпусов электрооборудования с заземленной нейтралью установки;
б) проложить соединительный проводник между подключательным пунктом и рельсовыми путями крана; концы проводника приварить к корпусу подключательного пункта и ближайшему рельсу; корпус подключательного пункта должен быть присоединен к нулевому проводу питающей линии;
12*
в) приварить электродуговой сваркой перемычки между всеми стыками рельсов, а также между двумя нитками рельсов в начале и конце пути; для перемычек между стыками рельсов, а также в качестве соединительных проводников следует применять круглую сталь диаметром 6—9 мм или полосовую сталь толщиной не менее 4 мм и сечением не менее 48 мм2; приварка перемычек производится по нейтральной оси рельсов на расстоянии 500 мм от их концов; запрещается приваривать перемычки и соединительные проводники к подошве рельсов;

г) соединить рельсы в разных местах с повторными заземлителями (естественными или искусственными) не менее чем двумя проводниками; соединение рельсов с заземлителями выполнить сваркой.

Схемы присоединения крановых путей к искусственным очагам заземления приведены на рис. 7. 7 и 7, 8.

Рис . 7.8. Соединение вертикальных заземлителей между собой и крановыми путями:
а — в токопроводящем грунте; б — в истоко доводящем грунте;
1 — заземлитесь; 2 — соединительный проводник; 3— слой земли; 4 — слой соли

Применение: в
электроустановках напряжением до 1000 В с глухо заземленной нейтралью местного заземляющего устройства (например, выполнять заземление башенного, козлового кранов только через подкрановый путь), не связанного с нулевым проводом сети, запрещается, так как оно не обеспечивает безопасности людей.

Внеплановые проверки производятся при капитальных ремонтах и реконструкции сети (ЭП-13-28 ПТЭ).

ВИДЫ БАШЕННЫХ КРАНОВ ▷ кран строительный — мобильный — стационарный

Вдалеке вы можете увидеть эти огромные погрузочные машины, очень похожие друг на друга и выполняющие одну и ту же функцию; Можно комбинировать вертикальное и горизонтальное транспортное оборудование, однако, если внимательно присмотреться к ним, можно убедиться, что на самом деле типы башенных кранов сильно отличаются друг от друга.

Типы башенных кранов

Типы строительных кранов

Классификация башенных кранов: сколько существует типов башенных кранов и какие они? Благодаря размеру и высоте они могут развиваться, их часто используют при возведении высоких сооружений.Башенные краны можно классифицировать по:

Способ сборки

Кран автоматический

Автоматический кран (GA): Это тот кран, который поставляется со сложенной башней и стрелой, с отдельными кабелями и обычно размещенными противовесами. Вам просто нужно выровнять его, развернуть, и когда он будет вооружен, его можно будет откалибровать.

Кран башенный

Башенный кран: Это тот кран, который собирается по частям, в первую очередь с помощью мотоциклетного крана.Затем мы продолжаем добавлять ткани посредством операции сборки.

Мобильный башенный кран

Это комбинация двух предыдущих и, кроме того, вы можете добавить несколько разделов. Использование этого типа кранов при строительстве небольшой высоты и открытых пространств уже стало очень популярным.

Как правило, использовались модели малой емкости. Однако в настоящее время существует широкий ассортимент кранов грузоподъемностью до 140 м / т.

Эти краны легко переносить, так как они могут быть отправлены в виде компактных единиц в прицепе с противовесами, даже крупногабаритными.

Этот тип кранов включает возможность подъема для достижения большей высоты работы, так что к преимуществам быстрого перемещения с одного места на другое добавляется возможность их использования в более высоких конструкциях.

Тенденции развития этих кранов были направлены на достижение более широких возможностей установки и сборки, которые можно резюмировать следующим образом:

С легкостью избавьтесь от препятствий, таких как антенны, дымоходы и соседние здания, с помощью крана, подняв стрелу на угол 45º.
Уменьшите радиус вращения основания, изменив конструкцию основания и противовесов.
Позволяет производить сборку стрелы во все более ограниченных пространствах посредством соединения и складывания.
Поднимитесь на большую высоту с помощью простых и быстрых процессов подъема.

Для формы опоры крана

Роликовая башня

Модель крана, наиболее используемая при строительстве многоквартирных домов и в зданиях с изолированными башнями, позволяет перемещать кран с грузом по предварительно изученной и проложенной на месте дороге.Учитывая важность маршрутов перевода для хорошей работы этих команд, удобно соблюдать все меры безопасности, которые принимаются в этих случаях.

Стационарный башенный кран

В этой версии кран расположен неподвижно в точке на шасси и распределен по окружности, охватываемой стрелой. Монтаж этого подъемного оборудования на месте можно выполнить с помощью следующих процедур:

Заливка бетонного блока с размерами, соответствующими сопротивлению грунта и весу балласта.Обычно это решение используется на тех работах, где шасси крана невозможно собрать из-за недостатка места. В целом высота его автономии уменьшается.

На базовом шасси, без колес, на прочной плите, с удобным базовым балластом.

Прикрутил базовое шасси к плите или балкам достаточной прочности. В случае подъемных кранов подъемного исполнения, их рамы или кольца удобно крепятся к полу.

Кран подъемный

Это система крепления, которая позволяет башенному крану увеличиваться в высоте, перемещаясь внутри здания по мере его увеличения.Все его горизонтальные и вертикальные нагрузочные усилия передаются на здание через несущие конструкции.

Этот тип системы имеет недостаток в том, что ее разборка выполняется медленнее, поскольку она выполняется на террасе здания, которая, как правило, имеет изменяемую геометрию. В этой области необходимо закрепить оборудование, необходимое для разборки, которое необходимо рассчитать. и разработан заранее. В настоящее время этот тип стационарных башенных кранов мало используется.

Кран стационарный

Башня крана, закрепленная на здании или связанная:

Когда башенный кран превышает высоту качения, определяемую его устойчивостью в работе и в нерабочем состоянии, подвержен чрезмерной скорости ветра, необходимо закрепить его, закрепив его на якоре, если кран находится близко к зданию, и затормозить средство ветра, если кран находится в чистой работе.

Автокран с башенным краном

Этот тип крана, представляющий собой комбинацию автомобильного крана и башенного крана, представляет собой практическую альтернативу обычному автомобильному крану, поскольку преимущество большей начальной высоты стрелы добавляется к одинаковой скорости перемещения между различными рабочими точками. который имеет включение крана.

По форме стрелы крана

Башня с горизонтальной стрелой

В настоящее время доступны башенные краны грузоподъемностью 4000 м / т, которые могут работать на высоте до 300 м.Кран такого размера может поднять 37 тонн на вылет 80 м, а его максимальная нагрузка составляет 80 тонн. Даже современная техника позволяет установить второй вспомогательный кран на контр стреле этих гигантских кранов.

Кран башенный с шарнирно-сочлененной стрелой

Этот тип кранов позволяет варьировать геометрию использования стрелы, возможность использования в горизонтальном положении, под тупым углом и прямо.

Эта характеристика делает их особенно подходящими для определенных конструкций, таких как градирни и телебашни.Его конструкция обеспечивает максимальную высоту и меньшее количество распорок для подобных башен.

Кран башенный со складывающейся стрелой

Этот тип крана особенно подходит для использования в узких местах и в местах, где не может быть помех между установленными кранами. Возможность перемещения стрелы между углами от 15 ° до 70 ° позволяет очень просто устранять препятствия радиуса действия.

Башни бетонирования

Как вариант использования, представляющий интерес, можно указать это приложение, так как за счет исключения стрелы и контр-пера из стандартных моделей в ее верхней части остается вращающаяся мобильная вышка.Приспособив к этому набору бетононасос, можно объединить для распределения бетона преимущества, которые совпадают с двумя используемыми средствами. Даже этот вариант использования возможен при использовании крана в двойном применении, как башенный кран и как опора для бетононасоса.

Городской кран

Городской кран «Городской кран»:

Этот тип кранов используется специально для строительных работ в уже построенных местах, например, при ремонте зданий в старых районах городов, прилегающих друг к другу кварталах, реставрации фасадов, деревянных исторических зданий.

Требуются краны с технологией, способной решить специфические проблемы этого типа строительства, например: небольшое пространство между зданием и улицей с очень маленьким тротуаром, очень узкие улицы, крепления во дворах, шахты лифтов. или на противоположной стороне улицы, и это связано с дополнительными трудностями, такими как невозможность закрытия движения полностью или на очень короткое время, этажи с низкой способностью выдерживать нагрузки и т. д.

Эти краны специально разработаны для сборки с очень небольшим количеством последовательностей и должны обладать следующими основными характеристиками:

Основание, занимающее небольшое пространство и способное выдерживать нагрузки на каждый угол, которому они должны подвергаться.Эти основания обычно имеют крестообразную форму и должны легко трансформироваться в тележку для установки на рельсы.
Башни уменьшенного и компактного сечения, что позволяет устанавливать их в очень маленькие отверстия и экономить пространство для транспортировки

По Giro

Кран Башня базального поворота

Это тот, у которого поворот происходит в нижней части. Его высота ограничена.

Буксирный кран Верхняя часть башни

Наиболее часто используется, его вращение происходит вверху и позволяет добиться большей высоты.

Постоянный спрос на этот тип кранов привел к значительному прогрессу в технике привода и управления. Применение систем отображения в электронных функциональных пакетах и системных решениях принесло новые измерения производительности и безопасности.

Как краны попадают на вершины небоскребов?

Как краны добираются до вершины небоскребов?

Хотя это наиболее распространенный метод, на самом деле существует три способа:

1) метод внешнего подъема, при котором кран — стрела плюс ее башня — расширяется вверх вдоль внешней стороны здания.
2) метод внутреннего лазания, при котором кран строит несколько этажей изнутри за раз, а затем «прыгает» на более высокую точку.
3) «небесный кран», способ подъема краном на вертолете. (Инженеры 1 ЦМТ используют оба первых метода.)

В чем разница между краном и вышкой?

Краны и вышки — это подъемные машины, используемые для подъема и перемещения тяжелых грузов на заводах, верфях и строительных площадках. Большинство буровых вышек неподвижны, в то время как большинство кранов могут перемещаться с места на место своим ходом.Однако инженеры иногда используют любое имя для описания одной и той же машины.

какие бывают типы башенных кранов?

-Кран башенный с подъемной стрелой.
-Кран башенный с А-образной рамой.
-Кран башенный с плоским верхом.
-Кран башенный самомонтирующийся.
-Портальный башенный кран.
-Пульт дистанционного управления краном.

Кто изобрел башенный кран?

Ганс Либхерр. Они изобрели самый первый мобильный башенный кран, который, как следует из названия, был краном, который строительные компании могли перемещать, при этом пользуясь преимуществами башенного крана.Ханс Либхерр помогал разработать мобильный башенный кран в конце 1940-х годов с помощью группы инженеров-конструкторов.

Какой высоты у крановой машины?

Башенный кран, подъемная машина для подъема тяжелых грузов и их перемещения с одного места на другое, обычно на расстояние не более 200 футов (60 м). Краны имеют большой вылет и могут поднимать грузы на большую высоту.

Сколько может поднять кран?

Максимальная нагрузка, которую может поднять кран, составляет 18 метрических тонн (39 690 фунтов), но кран не может поднять такой вес, если груз расположен на конце стрелы.Чем ближе груз расположен к мачте, тем больший вес может безопасно поднять кран. Рейтинг 300 тонных метров говорит вам об отношениях.

Какой рост у крана?

Обычно, когда башенный кран закреплен на земле, его высота не может превышать 265 футов. Они могут быть намного выше, если прикреплены к зданию по мере подъема здания. Максимальный вылет стрелы составляет примерно 230 футов, а максимальный вес, который он может поднять, составляет 19,8 тонны или 18 метрических тонн.

Фотографии башенного крана

Самые читаемые

Кабина

отличается улучшенным расположением сиденья и доступом, портом USB и опциональным Bluetooth. Удобный в использовании многофункциональный сенсорный экран излучает сигнальные огни и звуки, а также регулирует температуру в салоне, внутреннее и внешнее освещение и другие функции.

Радиоуправление теперь входит в стандартную комплектацию большинства самонаводящихся башенных кранов и даже становится обычным явлением в некоторых частях Европы для башенных кранов с плоским верхом.

Подробнее об этой истории

Как они растут? — Как работают башенные краны

Башенные краны прибывают на строительную площадку от 10 до 12 тягачей. Бригада использует мобильный кран для сборки стрелы и секции машинного оборудования и помещает эти горизонтальные элементы на мачту длиной 40 футов (12 м), состоящую из двух секций мачты. Затем мобильный кран добавляет противовес .

Мачта поднимается из этого прочного основания. Мачта представляет собой большую триангулированную решетчатую конструкцию , обычно 10 футов (3. 2 метра) кв. Триангулированная структура дает мачте возможность оставаться в вертикальном положении.

Объявление

Чтобы подняться на максимальную высоту, кран вырастает сам по одной секции мачты за раз! Экипаж использует подъемную раму или подъемную раму , которая устанавливается между поворотным устройством и вершиной мачты. Вот процесс:

Экипаж подвешивает груз на стрелу, чтобы уравновесить противовес.
Экипаж снимает поворотное устройство с верхней части мачты. Большие гидроцилиндры в верхнем подъемнике поднимают поворотный механизм на 20 футов (6 м).
Крановщик использует кран, чтобы поднять еще одну 20-футовую секцию мачты в щель, открытую подъемной рамой. После установки на место кран становится на 20 футов выше!

Когда строительство закончено и пора спускать кран, процесс меняется в обратном — кран разбирает свою собственную мачту, а затем более мелкие краны разбирают остальное.

Типы кранов, используемых в строительстве

Существуют различные типы кранов, используемых в строительных проектах. Кран — это машина, способная поднимать, опускать и перемещать тяжелые материалы с помощью шкивов и тросов.

Краны являются ценным активом для строительной отрасли, потому что они упрощают строительство любого типа. Они полезны при строительстве многоэтажных домов, а также в труднодоступных местах.

Типы кранов, используемых в строительстве

Кран-манипулятор
Башенный кран
Кран повышенной проходимости
Гусеничный кран
Вседорожный кран
Кран железнодорожный
Кран-манипулятор с телескопической стрелой
Портовые краны
Плавкран
Автокран
Телескопический кран
Краны с подъемной стрелой

1.Автомобильный кран

Краны требуются только при строительстве в качестве временных сооружений. Таким образом, они установлены на транспортных средствах для облегчения передвижения. В основном краны монтируются на грузовиках, за исключением некоторых тяжелых кранов. Колеса автомобильных кранов изготовлены из резины.

Эти колесные транспортные средства могут двигаться быстрее, чем грузовики, но недоступны для неровностей. К основанию автомобиля прилагаются выносные опоры для обеспечения устойчивости крана во время работы.

2.Башенный кран

Башенные краны широко используются для строительства высоких зданий, поскольку они могут работать на высоте до 265 футов, а также на высоте до 230 футов. Они имеют грузоподъемность примерно 20 тонн и закрепляются на земле во время строительства.

Эти краны закреплены на прочном бетонном основании и закреплены большими болтами, которые легко снимаются после строительства.

3. Кран повышенной проходимости

Кран повышенной проходимости — это особый тип автомобильного крана.Этот кран используется для строительных работ на бездорожье или на пересеченной местности, где обычный автомобильный кран не подходит.

Для этого крана используются специально разработанные резиновые шины, а в основании транспортного средства предусмотрены выносные опоры для обеспечения устойчивости во время работы.

4. Гусеничный кран

Это передвижной кран, но движение транспортного средства осуществляется по гусеницам, поэтому для устойчивости не требуются опоры. Их грузоподъемность очень велика (от 40 до 3500 тонн).

Благодаря гусеничной системе может перемещаться на любую площадку даже по мягким грунтам. Он может перемещаться с грузом и используется для перевозки тяжелых грузов на строительной площадке.

5. Вседорожный кран

Это также мобильный кран, который может двигаться с одинаковой скоростью как по асфальтированной дороге, так и по пересеченной местности. У него больше колес, чем у обычного автомобиля, и они уравновешивают автомобиль без опрокидывания на пересеченной местности. Таким образом, мы можем использовать этот кран вместо автомобильного крана и крана для пересеченной местности для двойного назначения.

6. Кран железнодорожный

Краны железнодорожные используются для строительства железнодорожных путей, ремонта и содержания железных дорог. Внизу у них есть фланцевые колеса, которые можно перемещать только по рельсовым путям.

7. Кран-манипулятор с телескопической стрелой

Телескопические краны используются для перемещения поддонов с кирпичами, для установки стальных ферм наверху и т. Д. И имеют часть вилочного типа на конце стрелы. У них также есть аутригеры в основании.Крановая часть вращается на 360 ^o.

8. Портовые краны

Портовые краны предусмотрены в портовых зонах для погрузки и разгрузки судов.

9. Плавкран

Плавкие краны необходимы для строительства мостов, портов. Они также используются для загрузки и разгрузки кораблей. Они имеют грузоподъемность до 9000 тонн. Так что они также полезны для подъема затонувших кораблей из воды.

10.Автокран

Их еще называют небесными журавлями. Он похож на вертолет и используется, когда цель трудно достичь по суше. Тросы используются для подъема материала.

11. Телескопический кран

Телескопический кран имеет большую стрелу, в которой ряд труб встроены одна в другую. Эти трубы выходят наружу с помощью гидравлического механизма. Применяется для строительства сигнальных вышек, спасательных работ, подъема лодок с воды и т. Д.

12.Краны с подъемной стрелой

Кран с горизонтальной стрелой

имеет шарнирную стрелу, которая перемещается вверх и вниз, позволяя стреле крана перемещаться внутрь и наружу. Он используется на верфях для размещения контейнеров или для разгрузки судов.

23 увлекательных факта об Эйфелевой башне, о которых мало кто знает

Кто построил Эйфелеву башню? Сколько ступенек нужно подняться, чтобы подняться на башню? Здесь мы собрали 23 факта о самом посещаемом памятнике в мире.

С момента своего открытия в 1889, Эйфелева башня стала свидетелем некоторых из самых поворотных моментов в истории Европы.

Вот 23 интересных факта об Эйфелевой башне, о которых вы могли не знать.

1. Кто построил Эйфелеву башню?

Эйфелева башня, как следует из названия, была спроектирована и построена инженерной компанией Густава Эйфеля, Compagnie des Établissements Eiffel .

Однако, вопреки распространенному мнению, сам Эйфель имеет очень мало общего с дизайном башни и ее фактическим строительством.

Башня была спроектирована двумя старшими инженерами Eiffel, Морисом Коечлином и Эмилем Нугье.

Дизайн башни возник после обсуждения подходящего центрального элемента для Парижской выставки 1889 г. .

Эта экспозиция была приурочена к 100-летию Французской революции.

Эйфель позже признал, что дизайн башни был вдохновлен обсерваторией Латтинга, построенной в Нью-Йорке, 1853 .

Эйфелева башня была вдохновлена обсерваторией Латтинга в Нью-Йорке. Источник: Cmholm / Wikimedia Commons

2. Эйфелева башня должна была быть снесена в 1909 г.

Эйфелева башня была первоначально построена для парижской выставки 1889 .

Он был специально задуман как парадный вход на выставку и не должен был быть постоянным элементом парижского горизонта.

После официального открытия марта 1889 года башня должна была простоять 20 лет и быть демонтирована в 1909 .

Это был общий срок, предоставленный Эйфелю за разрешение на его строительство.

После того, как собственность вернулась к городу Парижу, первоначальный план заключался в его демонтаже.

Фактически, часть первоначальных правил соревнований заключалась в том, чтобы победившая конструкция легко демонтировалась. Но поскольку в нем была отличная радиоантенна, ей разрешили оставаться стоять после истечения срока разрешения.

Источник: Kuxu76 / Wikimedia Commons

3. Более 250 миллионов человек посетили Эйфелеву башню

В 2019 Эйфелева башня была одним из самых популярных платных памятников в мире.

По статистике, ежегодно знаменитую башню посещают около 7 миллионов туристов.

Другие подсчитали, что почти 300 миллионов человек посетили Эйфелеву башню с момента ее официального открытия в 1889 .

Также подсчитано, что около 25000 посетителей поднимаются на башню каждый день.

Такой наплыв туристов неизбежно приводит к длинным очередям. Вы можете купить билеты онлайн, чтобы избежать длительного ожидания.

Источник: Paris 16 / Wikimedia Commons

4. Эйфелева башня так и не капитулировала.

В июне 1940 года нацистская военная машина триумфально вышла на улицы Парижа, чтобы начать свое правление городом железной рукой.

До прибытия танков и солдат почти 2 миллиона парижан успели бежать.

Оставшимся предстояло начать свой долгий период подземного сопротивления с одного небольшого, но значительного акта неповиновения.

Кабели, ведущие к лифту Эйфелевой башни, были оборваны, так что Гитлеру пришлось подниматься по ступеням, чтобы добраться до вершины башни.

Но конфуз для нацистов на этом не закончился.

Немецкие солдаты тоже должны были подняться на башню, чтобы поставить над ней свастику. Он был очень большим и улетел через несколько часов.

Позднее он был заменен на гораздо меньший.

Башня оставалась закрытой во время оккупации, а лифт был окончательно отремонтирован в 1946 .

Источник: Paris 16 / Wikimedia Commons

5. Эйфелева башня была «продана» аферистом

Эйфелева башня на самом деле когда-то была «продана» аферистом торговцу металлоломом.

Рассматриваемым аферистом был некто Виктор Люстиг, и его действия навсегда заклеймили его как «человека, который продал Эйфелеву башню».

Идея аферы ему пришла в голову, когда читал статью об обветшании Эйфелевой башни в 1925 .

В то время обслуживание башни стало очень дорогим и неприятным для города.

Увидев возможность, он подделал некоторые официальные данные, встретился с несколькими торговцами металлоломом и обманом вытащил у них большую сумму денег.

Ему даже удалось это сделать второй раз перед тем, как сбежать в США, чтобы избежать ареста.

Источник : Postcrosser / Wikimedia Commons

6. Эйфелева башня должна была стоять в Барселоне

Эйфелева башня изначально предназначалась для строительства в Барселоне, а не в Париже.

Конструкция башни была отвергнута испанцами, к большому успеху у французов.

Конечно, задним числом эта ошибка оказалась очень дорогостоящей для Испании.

Было бы действительно интересно увидеть Барселону как дом для этого ставшего культовым памятником.

Эйфелева башня оценивается примерно в 400 миллиардов евро .

Похоже, это примерно в шесть раз больше, чем у Колизея в Риме и больше, чем у Лондонского Тауэра.

Барселона была почти домом для Эйфелевой башни. Источник: SergiL / Пользователь: Willtron / Wikimedia Commons

7. Эйфелева башня растет летом

Знаете ли вы, что высота Эйфелевой башни на самом деле изменяется примерно на 15 см в течение года в зависимости от температуры?

Это, вероятно, неудивительно, учитывая, что башня почти полностью сделана из металла.

Так как средняя температура колеблется в течение года, то меняется и высота башни, поскольку металл расширяется и сжимается.

Не только это, но и вершина башни может также отклониться от солнца на 18 см из-за теплового расширения на обращенной к ней стороне.

Эйфелева башня снизу. Источник: Jebulon / Wikimedia Commons

8. Эйфелева башня и воздушные шары несовместимы.

Изобретатель Франц Райхельт покончил с собой, пытаясь проверить свою конструкцию парашюта.

Он был торговцем из Австрии, который жил во Франции на рубеже веков.

В 1890-х и 1900-х годах эра авиации началась с того, что воздушные шары и дирижабли стали все более популярными.

Франц, как и многие другие начинающие изобретатели, был захвачен истерией, окружающей эту захватывающую область разработки технологии.

Примерно к 1910 росла озабоченность по поводу безопасности авиаперелетов, и многие стремились повысить выживаемость как пилотов, так и пассажиров.

Функциональный парашют с фиксированным куполом уже существовал к тому времени, и были доказаны другие примеры его работы с большой высоты.

Нужна была конструкция для малой высоты. Полковник Лаланс из Аэроклуба Франции предложил награду в размере 10 000 франков каждому, кто сможет разработать парашют, который весит менее 25 кг .

Райхельт подумал, что он прибил его своим дизайном, и решил испытать его на одном из самых знаковых памятников мира. ..

9. Вы подниметесь на 1 665 ступеней до третьего уровня

Если, как и нацисты, во время Второй мировой войны парижане решили перерезать кабели, ведущие к лифту, подняться на башню придется довольно долго.

Всего около 1665 ступенек , по которым нужно подняться, чтобы добраться до самой вершины Эйфелевой башни.

Но эта официальная цифра позволит вам подняться только с первого этажа на третий.

Официально разрешено подняться на Эйфелеву башню только пешком до второго этажа.

Подъем по лестнице на второй этаж занимает около получаса, конечно, в зависимости от вашего возраста и уровня физической подготовки.

Конечно, вы можете отвлечься на виды или величие самой башни.

Источник: Guilhem Vellut / Wikimedia Commons

10. Эйфелева башня замужем

Итак, мальчики и девочки Эйфелевой башни нет на рынке.

Это может показаться очевидным, в конце концов, это металлическая башня, но это не помешало одной Эрике Ла Тур начать с ней отношения.

Она даже вышла замуж за башню в 2007 .

Она называет себя «сексуальным объектом», и ее сердце было украдено знаменитой парижской достопримечательностью.

Однако Эйфелева башня — не первая ее романтическая привязанность к объекту.

Ранее она влюбилась в Лэнса (который на самом деле был луком), с помощью которого она фактически стала чемпионом по стрельбе из лука.

11. Эйфелева башня использует 20 000 лампочек в ночное время.

Каждый, кто видел башню ночью, может засвидетельствовать, насколько впечатляюще она выглядит освещенной.

Но вы когда-нибудь задумывались, сколько лампочек нужно, чтобы осветить башню?

Согласно официальной статистике, в Эйфелевой башне используется около 20 000 лампочек .

Также незаконно публиковать любые фотографии Башни, когда она освещена ночью.

Это потому, что в соответствии с Законом ЕС об авторском праве дизайн освещения сам по себе является произведением искусства.

Таким образом, любой, кто публикует фотографии, должен будет получить разрешение Société Nouvelle d’Exploitation de la Tour Eiffel .

Конечно, это будет очень сложно добиться.

Источник: Donna & Keith / Flickr

12. Краска на Эйфелевой башне весит как 10 слонов

Слон, как всем известно, является единственным мировым стандартом для измерения веса краски.

Так сколько же слонов нарисовано на Эйфелевой башне?

Вы можете быть удивлены, узнав, что вся краска на башне весит около 10 слонов .

Лакокрасочное покрытие также необходимо регулярно повторно наносить, чтобы поддерживать его в хорошем состоянии и предотвращать окисление металлической конструкции.

Вся башня была перекрашена примерно 18 раз за весь срок ее службы, в среднем один раз каждые 7 лет или около того.

За этот период он также несколько раз менял цвет с красно-коричневого на бронзовый, каким является сегодня,

Источник: TourEiffel

13. Вы обнаружите, что пентхаус Гюстава находится наверху.

У Гюстава Эйфеля был свой личный дом. квартира на верхнем этаже башни.

При проектировании Эйфель потребовал, чтобы у него было небольшое жилое пространство наверху.

Теперь это могут посетить представители общественности, но при его жизни никому бы не разрешили это увидеть.

Интересно, что на протяжении всей своей жизни Гюставу постоянно предлагали небольшие состояния, чтобы сдать его в аренду на одну ночь.

Он постоянно отказывался, но время от времени принимал гостей по своему выбору.

Известный гость — некто Томас Эдисон.

Манекены Томаса Эдисона и Гюстава Эйфеля в его частной квартире на вершине башни. Источник: Serge Melki / Wikimedia Commons

14. Лондон попытался получить свою собственную Эйфелеву башню и потерпел неудачу

В то время как многие праздновали открытие башни в 1889 , другие завидовали работе Эйфеля и поклялись превзойти его как можно быстрее.

И вот в 1891 железнодорожный предприниматель Эдвард Уоткин решил построить аналогичное сооружение, чтобы превзойти его по высоте в Лондоне.

В конце концов, Бриттания не могла превзойти своего старейшего соперника, Франции.

Башня позиционировалась как «Великий Лондонский Тауэр», но также была известна как Башня Уоткин. Но башня оказалась очень неустойчивой и так и не была достроена.

То, что было построено, было окончательно снесено в 1907 . Место, на котором он стоял, теперь занимает стадион Уэмбли.

Историческое представление парка Уэмбли с башней Уоткинса. Источник: Alabasterstein / Wikimedia Commons

15.

Изнурительный проект: 300 рабочих за 2 года

Строительство Эйфелевой башни было непростым делом. Потребовалось около 300 рабочих , чтобы собрать 18 038 штук кованого железа и 2,5 миллиона заклепок .

На сборку ушло 2 года, 2 месяца и 5 дней , что является истинным свидетельством французской инженерии того времени.

Каждая из 18 000 или около того деталей была специально разработана и прослежена с точностью до десятых долей мм.Все детали удерживаются на месте с помощью заклепок, каждая из которых требует установки команды из четырех человек.

Один нагрел его, другой держал на месте, третий сделал форму головы, а четвертый бил кувалдой.

На Эйфелевой башне используется около 2,5 миллионов заклепок. Источник: BerlinSight / Wikimedia Commons

16. Эйфелева башня была описана как «бесполезная и чудовищная»

Это может показаться странным, поскольку это довольно элегантное сооружение, но на протяжении веков оно было критиками.

Романист Ги де Мопассан был ярким примером.

Он часто называл это «бесполезным и чудовищным». Он часто обедал в ресторане на базе башни, поэтому ему не приходилось смотреть на него.

Ги де Мопассан презирал Эйфелеву башню. Источник: Phrood ~ commonswiki / Wikimedia Commons

17. Эйфелева башня делит свой день рождения с Nintendo и Гитлером

Когда Эйфелева башня была открыта в 1889 , произошли еще две важные вещи.

Это был тот же год, когда была основана Nintendo и родился Адольф Гитлер. Действительно интересный год.

Nintendo ведет свое происхождение от 1889 , когда компания производила карты Ханафуда вручную.

Карты Ханафуда — японские игральные карты, которые сделали небольшую компанию довольно прибыльной организацией в то время.

Nintendo позже перешла в индустрию игрушек в 1960-х и начала разрабатывать компьютеры в 1970-х, а остальное уже история.

Башня Тендо Источник: Liftarn / Wikimedia Commons

18. Эйфелева башня почти переехала в Монреаль

По секретной сделке между Шарлем де Голлем и мэром Монреаля Эйфелева башня была почти перенесена в Канаду в 1960 .

Планировалось перенести культовый памятник в Монреаль для Всемирной выставки 1967 .

К счастью для Парижа и Франции, владельцы башни наложили вето на это решение и отменили решение де Голля.

Переезд, конечно, должен был быть временным, и Эйфелева башня, как и почти 80 лет назад, должна была служить ориентиром для выставки.

Операционная компания наложила вето на это решение, опасаясь, что французское правительство откажет в разрешении восстановить башню на ее первоначальном месте.

Шарль де Голль во время Второй мировой войны. Источник: Rama / Wikimedia Commons

19. Лифты Эйфелевой башни проходят 103 000 км каждый год

Будучи самым посещаемым платным памятником в мире, подъемники на вершину работают круглый год. Фактически, по оценкам, общее расстояние подъемников составляет 103 000 км в год.

Это в два с половиной раза больше окружности Земли.

Интересно, что два оригинальных лифта до сих пор работают на Эйфелевой башне. Они бережно хранятся по сей день.

Поскольку подъемники башни используются в тяжелых условиях, их постоянно проверяют технические специалисты.

Эти парни заводят их рано утром, до прихода публики, и держат их под пристальным наблюдением, когда Башня открыта для публики.

Операторы лифтов Эйфелевой башни справляются с плавным потоком посетителей.

Источник: TourEiffel

20. Эйфелева башня помогла союзникам во время Первой мировой войны

Во время Первой мировой войны Эйфелева башня использовалась, чтобы помочь союзным войскам заглушить немецкие коммуникации.

Он играл ключевую роль во время битвы за Марну 1914 как беспроводной телеграфный передатчик.

В этой битве он помог переломить ход битвы в пользу союзников.

В ближайшие 5 лет башня также станет коммуникационным узлом для прослушивания немецких передач.

Он также использовался, чтобы помочь отправить экстренное подкрепление и запутать немецких цеппелинов, которые пытались отточить его сигнал.

Источник: Helt / Wikimedia Commons

21. Гитлер хотел отомстить за лифты

Каким бы забавным ни был акт неповиновения во время 1940 перерезания лифтовых тросов, он почти стоил Франции башни в последние дни войны.

Когда союзники подошли к Парижу летом 1944 года, Адольф Гитлер фактически приказал его уничтожить.

Он приказал генералу Дитриху фон Хольтицу снести Эйфелеву башню вместе с остальной частью города.

К счастью, генерал ослушался, решив, что сошел с ума.

Дитрих фон Хольтиц. Источник: PawełMM / Wikimedia Commons

22.

Эйфелева башня и ее многочисленные копии

Сегодня во всем мире существует более 30 копий Эйфелевой башни.

От Лондона до Лас-Вегаса, даже в Лахоре, Пакистан, вы можете найти масштабные копии этого культового памятника.

Полумасштабная модель башни, которая стоит в отеле Paris Las Vegas, изначально задумывалась как полноразмерная копия — она просто оказалась слишком близко к аэропорту для удобства.

Еще одну интересную копию можно найти в Токио, Япония.

Токийская башня, как ее называют, является вторым по высоте строением в Японии. Строительство началось в 1957 и было завершено в течение года.

Его легко заметить не только из-за его размера, но и из-за его яркой красно-белой окраски.

Paris Hotel and Casino, Лас-Вегас. Источник: Jim G / Wikimedia Commons

23. Строительство Эйфелевой башни было безопаснее, чем вы думаете

В индустриальную эпоху профессиональные риски были фатальными. Смертельные случаи на крупных проектах были обычным явлением.

По этой причине Гюстав Эйфель поставил безопасность в качестве главного приоритета при строительстве башни.

С этой целью его компания смонтировала деревянные леса вокруг строения во время строительства.

Они также хорошо использовали гусеничные краны, которые поднимались по башне по мере строительства.

Другие принятые меры безопасности включали ограждения и экраны. В результате при строительстве Эйфелевой башни погиб всего один человек.

Эти меры, вероятно, спасли многих из 300 экипажа от гибели.

Довольно замечательно, учитывая время и масштаб проекта.

1888 год постройки. Источник: Ras67 / Wikimedia Commons

Теперь вы сможете удивить своих друзей и семью своими новообретенными фактами об Эйфелевой башне.

Мы рассмотрели такие темы, как кто построил Эйфелеву башню, кто женился на ней. Мы что-нибудь пропустили?

Смотрите также

Почему такие материалы как вата и кирпич обладают хорошими
Как правильно сложить мангал из кирпича своими руками
Как выложить из кирпича
Как утеплить брусовой дом изнутри чтобы не было конденсата
Заземление нефтяных резервуаров
Заземление мачты антенны
Как утеплить стены в парилке
Как утеплить дом из профилированного бруса углы и швы
Как утеплить дом пенополиуретаном
Требования к заземлению электроустановок до 1000 в
Чем утеплить пол деревянного дома чтобы не заводились мыши

Как монтируют башенный кран на стройке?

монтаж, установка на стройке, подъемный строительный, промышленные, опорных

На строительных площадках используются механизмы разной высоты и грузоподъемности. Техника дает возможность возводить здания в короткие сроки, перед началом работы специалисты собирают башенный кран.

Подготовка

Башенные краны привозят на строительную площадку в разобранном виде, затем рабочие монтируют их на месте. Конструкции тяжелые, поэтому перед началом установки необходимо подготовить площадку.

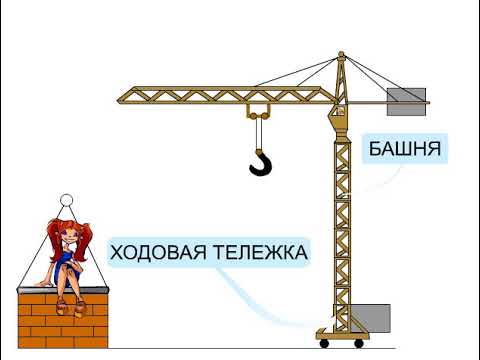

Механизм состоит из следующих частей:

Башня.
Кабина, предназначенная для машиниста.
Консоль. Она необходима для противовеса.
Стрела. Грузоподъемный механизм.

Сначала место, на котором будет стоять агрегат, выравнивают. Чтобы конструкция была более устойчивой, поверхность заливают бетоном. Обязательно делают заземление, к площадке проводят электричество.

Монтировать строительный кран можно с помощью автокрана, но его нужно доставить на место. Следует заранее определить удобные пути подъезда к стройплощадке.

Как устанавливают краны

Монтаж кранов представляет собой достаточно простое дело, которое не требует больших затрат времени и сил. Сначала рабочие сооружают постамент, он необходим для установки механизма. На него устанавливают башенную конструкцию и надежно ее закрепляют.

Вспомогательным краном переносят на место опорно-поворотный механизм, фиксируют его на месте. После этого рабочие переходят к наращиванию остальных частей конструкции. Это башня, поворотная платформа, устройство подъема и опускания груза, механизм изменения вылета стрелы.

Отдельные секции подъемника перемещают и собирают при помощи собственной стрелы механизма. Это позволяет быстро увеличить высоту устройства.

В работе используют монтажное устройство, представляющее собой единую рамную конструкцию. Она отличается тем, что обладает съемной передней частью. Монтажное устройство необходимо как для сборки, так и дальнейшей работы механизма.

Сборка башенного крана осуществляется с помощью пульта монтажной конструкции, также в работе используется вспомогательный выносной пульт. Вместе со сборкой устройства рабочие могут выполнить монтаж опорных кранов.

Промышленные грузоподъемные устройства на строительной площадке позволяют сократить сроки выполнения работ. Строящийся дом будет завершен всего за несколько недель.

Проверка правильности монтажа

Регулярные проверки и профилактическое обслуживание являются залогом бесперебойной работы механизма. Износ и ухудшение технических характеристик можно наблюдать на механизмах, которые эксплуатировались в течение многих лет. При экстремальных нагрузках такое оборудование выходит из строя.

Внеочередная техническая проверка необходима после установки грузоподъемного устройства на новое рабочее место. Во время технического осмотра проверяется работа механического и электрического оборудования, защитных приборов, тормозной системы и агрегатов управления, а также сигнализации.

Во время полного осмотра проверяют следующее:

В каком состоянии находится металлическая конструкция. Учитывается состояние ее сварных соединений. Специалисты ищут разрывы, деформации, ржавчину и другие повреждения. Они проверяют, в каком состоянии находятся кабины, лестницы, платформы и ограждения.
Техническое состояние крюка и деталей подвески, при этом учитывается степень их износа.
Как закреплены грузовые канаты, их состояние.
Внешний вид блоков и элементов крепления. Проверке подлежат компоненты подвески.
Заземление электрического крана, питающегося от внешней сети.
Соотношение между массой противовеса и балластами башенного крана. Полученные значения сравнивают с теми цифрами, которые указаны в паспорте.

Выполняя монтаж кранов и осуществляя проверку, ориентируются на информацию, указанную в инструкции. Документ составляет производитель башенного механизма.

specmahina.ru

Как собирают башенный кран — Блог о строительстве

Сегодня подъемные краны, использующиеся в строительстве современных небоскребов, невозможно транспортировать в собранном виде. Их доставляют на стройплощадку разобранными (элементы оборудования перевозят при помощи тягачей).

Чтобы собрать эту машину, для начала подготавливают место, удобное для монтажа, и приводят его в порядок. Затем устанавливают источник электроэнергии (или прокладывают от него кабеля), ведут рельсы, обеспечивающие передвижение крана в ходе его работы (требуются, если радиус строительства превышает длину стрелы).

Введение

В древние времена единственными подъемными средствами были веревка и физическая сила людей, наверное, именно поэтому строители не могли похвастаться возведением высотных строений.

В наше время на стройках используется современная техника, которая позволяет проводить строительство в короткие строки и возводить постройки любой высоты. Без башенного крана трудно себе представить хоть одну строительную работу, такие краны различаются между собой грузоподъемностью, высотой и многими другими показателями.

Сегодня многие производители кранов представляют потребителю свои подъемные приспособления. Среди них довольно популярными считаются краны potain, которые активно применяются многими строительными компаниями.

Этапы сборки и меры предосторожности

Обычно работы начинают, используя выносной пульт управления элеткросхемами, чтобы защитить команду строителей от непредвиденных происшествий. Когда башня установлена на монтажной стойке, слегка поднимают распорки и монтируют ограждающие элементы каждого блока.

Далее приводят монтажную стойку в действие, и лишь затем по рельсам везут тележку, закрепляющую на путях ходовую раму. Рама оснащается противовесом на платформе, потом при помощи грузового каната подвешивают «голову» стрелы. Осталось поднять крановую башню и соединить «голову стрелы с ее «телом».

Когда кран уже установлен, стрелу поднимают и подключают питание к панели управления в кабине. Затем подключают освещение, необходимое для эксплуатации крана в темное время суток, и проверяют работу всех систем оборудования. Кроме того, повторно проверяют собранный кран на предмет соответствия техническим нормам и законодательству.

По завершении проверок и тестировочной эксплуатации крана с ним разрешают работать монтажникам.

Подготовка к установке

Башенные краны представляют собой довольно объемные конструкции, по этой причине подъемники доставляют на место использования в разобранном виде и уже там их собирают и устанавливают.

Для того чтобы установить кран, в первую очередь следует подготовить территорию, то есть, выравнивают место, где планируют поставить подъемное устройство, многие строительные компании даже делают бетонный постамент для большей надежности и устойчивости конструкции.

Дополнительно делают заземление и проводят электричество, определяют пути подъезда и доставляют вспомогательный автокран, который будет принимать участие сборке башенного крана.

Личные наблюдения

Когда-то давно мне было интересно, как собирают башенные краны для строительства высоких зданий. В один прекрасный день, гуляя с фотоаппаратом вокруг одной стройки, случайно стал свидетелем этого процесса и немножко пофотографировал.

Оказалось, что кран собирает себя сам. С помощью сторонней техники устанавливается только фундамент крана и его верхушка. Остальное лучше смотреть на картинках, чем на словах.

1. Фундамент с нижней частью башни (на этом снимке к нему уже приделано 3 или 4 секции башни) временно соединён с верхней частью (с кабиной и стрелой) с помощью сборочного устройства. Здесь сборочном устройстве стоит очередная секция башни, готовая к монтажу, и ещё одну секцию кран держит на стреле в качестве противовета, пока его верхняя часть жёстко не зафиксирована с основанием.

2. Сборочное устройство оборудовано домкратами, оно немного шире башни крана и может перемещаться по ней вверх. На этом снимке по сравнению с предыдущим оно уже поднялось на высоту одной секции башни, образовав внутри себя место для монтажа этой секции.

3. Трое мужиков “с помощью кувалды и какой-то матери” заталкивают секцию башни на своё место и закрепляют её.

4. Теперь ту секцию, которая использовалась в качестве противовеса, можно поставить на сборочное устройство.

5. И взять следующую секцию, которая будет использоваться в качестве противовеса на следующем шаге.

6. А дальше начинается сказка про попа, у которого была собака. На этом снимке кран в точно таком же состоянии, как на первой фотографии, но на ещё одну секцию выше. И всё повторяется по тому же алгоритму.

7. Сборочное устройство опять поднимается по башне.

8. Опять трое мужиков “с помощью кувалды и какой-то матери” запихивают очередную секцию башни на своё место.

9. И кран стал ещё на одну секцию выше. Ещё одну итерацию цикла фотографировать не стал, надоело. ?

Принципы монтирования

Первым этапом монтирования башенного крана является установка башенной конструкции на подготовленном постаменте.

Дальше при помощи вспомогательного автокрана закрепляют опорно-поворотную конструкцию, а к ней присоединяют остальные составляющие.

Далее для наращивания высоты конструкции пользуются ее же стрелой, которая помогает перемещать и монтировать отдельные секции подъемника. Важным приспособлением при работе, как и при дальнейшем использовании считается монтажное устройство, которое представляет собой целостную рамную конструкцию, передняя часть которой съемная.

Монтирование башенного крана осуществляется с использованием пульта для монтажной конструкции и дополнительного выносного пульта.

В общем можно смело утверждать, что подъемные устройства монтируются довольно просто, при этом не затрачивается много времени, но значительно экономится и время и силовой ресурс при использовании таких кранов, которые позволяют возвести многоэтажку всего за несколько недель.

В ход идут лебедки, оборудованные прочными тросами. Умело манипулируя этими подъемными механизмами, рабочие осторожно поднимают конструкцию с платформы и переводят ее в вертикальное положение. Затем кран укрепляют и фиксируют, к нему подключают силовые кабели, без которых работа устройства невозможна. Если делом занимается дружная и слаженная команда профессионалов, осилить установку крана можно за часть рабочего дня.

Если на стройплощадке нужен не стандартный, а более высокий кран, работа строится несколько по-другому.

Вначале устанавливают бетонную плиту, которая становится надежным основанием. В плиту наглухо монтируется первая секция крана. Очередной секционный элемент, называемый монтажной рамой или «телескопом», поднимают автомобильным краном.

Эта вторая секция несколько больше по размерам, чем первая и последующие. К ней крепят стрелу и кабину оператора.

Теперь появляется возможность последовательно нарастить всю конструкцию в высоту. Управляя машиной, оператор сам собирает свой будущий кран. Очередную конструкцию рабочие ставят внутрь второй, вспомогательной секции.

После этого лебедками каждую новую секцию поднимают на нужную высоту и закрепляют. Это продолжается до тех пор, пока высота башенного крана не достигнет заданного значения. Если в дальнейшем кран понадобится еще чуть-чуть вырастить, весь процесс повторяется.

Видео как на башенный кран устанавливают новые секции

Источники:

https://www.122kran.by/stati/montazh-krana/

https://www.kakprosto.ru/kak-832503-kak-na-bashennyy-kran-ustanavlivayut-novye-sekcii

https://glavspec.ru/kak-sobirayut-bashennyiy-kran.html

https://one-in.livejournal.com/156914.html

blog-potolok.ru

Как происходит монтаж башенного крана и демонтаж: инструкция и специфика процессов – МГК Вирамакс

Грамотная установка башенного крана — залог не только его эффективной эксплуатации, но и безопасности для людей, находящихся на строительном, промышленном или другом объекте. Только соблюдая все правила по монтажу крупной подъемной техники, возможно обеспечить комфортные условия для работы. Установка кранов в соответствии с нормативами ПБ 10-382-00 осуществляет . Наш профессиональный подход к работе обеспечивает вам уверенность в безопасности и эффективности эксплуатации крупной техники. Мы выполняем комплексные услуги по монтажу и демонтажу, а также перевозке башенных кранов кранов в Москве по приятным ценам и в кратчайшие сроки.

Разновидности способов установки

Монтаж кранов может происходить такими способами:

подъем башни, противовеса и крановой стрелы с помощью собственного грузового каната и наращивание башни внизу;
при помощи стрелового полиспаста поднимается соединенная со стрелой башня;
постепенным наращиванием высоты башни по мере сборки крупных элементов;
комбинируя все вышеперечисленные способы.

Не только машины, но и люди

Для работы с современными башенными кранами требуются грамотные технические специалисты в этой области. Производители кранового оборудования стараются решать вопросы обучения технического персонала. В частности, компания Liebherr проводит обучение специалистов заказчика на территории своего ремонтно-складского комплекса в Московской области. В специально оборудованном учебном классе наглядно демонстрируются возможности и особенности работы системы управления Litronic и механизмов крана Liebherr.

Инновации и улучшения, которые вносятся в конструкцию башенных кранов, играют важную роль, но не этими факторами в конечном итоге определяется успешный ход проекта. Подъем груза башенным краном – это командная работа. Общая скорость выполнения операций в немалой степени зависит не только от действий крановщика, но и от профессионализма стропальщика, который должен давать четкие и точные команды по радиосвязи, особенно при работе в невидимой из кабины крана зоне.

Важнейшим фактором является также уровень подготовки машиниста крана и его способность «чувствовать» машину. Это люди особого сорта, которые не имеют права на ошибку. Они должны обладать мгновенной реакцией на изменяющуюся ситуацию, иметь хорошее зрение, быть физически выносливыми и стрессоустойчивыми, хорошо знать последовательность и технологию выполнения строительных операций.

Машинист проводит в кабине башенного крана всю смену. Если по каким-либо причинам ему необходимо покинуть рабочее место, то парализуется работа всей стройки. Для снижения времени простоя крана на время спуска крановщика из кабины и подъема в кабину компания Liebherr предлагает оборудовать свои модели лифтами LiUP, совместимыми с башенными системами EC и HC. Они перемещаются по специальным направляющим рельсам и работают от литий-ионного аккумулятора с подзарядкой от док-станции в основании башни и от системы рекуперации энергии. Кабина лифта может быть установлена на направляющие рельсы как внутри башни крана, так и снаружи.

Чтобы правильно подобрать наиболее подходящий кран, необходимо оценить условия его эксплуатации, высотность строящегося объекта. Иногда лучшим вариантом оказываются безоголовочные башенные краны, в другом случае лучше подойдет кран с маховой стрелой. Как утверждают опытные машинисты, каждый кран обладает своим характером. Процесс подбора крана упрощается при участии специалистов арендной компании, которые выезжают на площадку и оценивают условия на месте, а также полностью сопровождают эксплуатацию крана во время реализации строительного проекта.

Особенности установки крана

Монтаж и демонтаж башенных кранов происходит в соответствии с паспортом завода-изготовителя и инструкцией. Особое внимание стоит уделить проверке сопротивления изоляционного слоя проводки и заземляющих устройств.

Заезд крана на строительную площадку может быть торцевого или бокового типа. По нему определяется, каким будет устройство въезда на пути. При торцевом типе нужно сделать так, чтобы уровни подъездного пути и земляного полотна совпали.

Итак, рассмотрим, как монтируется башенный кран. Установка происходит стандартным способом – подъемом вперед сложенной башни. Отличается монтажный процесс в зависимости от конструктивных схем кранов, способов наращивания башни и транспортной длины крана при перевозке.

Изначально нужно обустроить площадку и обеспечить наличие всех элементов техники, инструментов. После этого пульт выносного типа с электросхемой управления краном подсоединяется к электросети. Башня устанавливается на монтажную стойку, после чего поднимаются распорки, и устанавливается блочное ограждение. Стойка монтируется в рабочем положении. Затем выкатывается подкатная тележка, устанавливается и закрепляется на подкрановом пути ходовая рама. В завершение процесс установки включает загрузку противовеса и его закрепление на платформе поворотного типа. Далее головная секция стрелы опускается и подвешивается на грузовом канате.

Стоит учесть, что наращивается башня посредством использования монтажного каната, который запасован на барабане лебедки.

Как монтируют башенный кран

Перед тем как подъемный механизм доставят на стройплощадку, необходимо провести ряд подготовительных мероприятий:

укладка подкрановых путей;
установка заземления;
подведение электрических проводов;
подготовка необходимого оборудования для монтажа;
наладка козлов и подготовка въезда модуля на рельсы.

Перед укладкой путей бульдозером выравнивают площадку и выдерживают привязку башенного крана к зданию — минимально безопасное расстояние между выступами модуля и ограждениями. Длина рельсов зависит от размера сооружения.

Перед началом работы осматривается монтажное оборудование и канаты, проверяется состояние домкратов и резьбовых соединений. Отверстия, пальцы и оси очищаются от загрязнений и ржавчины, затем смазываются. Неисправности устраняются.

Устанавливать башенные краны необходимо с учетом таких факторов, как:

модель подъемника;
условия строительного объекта;
высота устройства;
длина стрелового механизма.

С помощью телескопа

Монтаж грузоподъемных кранов данным способом заключается в наращивании секций по принципу телескопа.

Главным отличием является использование выдвижной обоймы, расположенной на внешней стороне колонны.

Сборка башенного модуля осуществляется следующим образом:

Устанавливается фундамент с опорами и ходовые тележки.
Фиксируется нижний противовес, поднимаются распорки.
Выставляются 3 секции конструкции автоподъемником. Крепление крана осуществляют с помощью монтажных пальцев.
Четвертая секция отличается от предыдущих элементов размерами и внешним видом и называется «телескоп». Ее надевают на конструкцию сверху, как чулок. В наружные секции вставляется необходимое число внутренних элементов с меньшим сечением.
Поднимают наверх кабину вместе с поворотным кругом, на котором расположена стрела.
Стрела монтируется на ровной поверхности земли, крепится на проушины основания автокраном. Затем ее отводят от колонны до полного выпрямления и включением кривошипа поднимают вверх.
Устанавливается стреловая тележка, которая будет перемещать груз в продольном направлении.
Прикрепляется механизм подъема груза.
Поднимается контрстрела с противовесами.
Управление процессом наращивания осуществляется из кабины, при этом поднесенную конструкцию фиксируют монтажными пальцами. Телескоп поднимают на 3 м и повторяют операцию до высоты подъема башни.

Как собирают башенный кран

Подготовка к установке

Сама конструкция состоит из нескольких составляющих, среди них:

башня, которая состоит из нескольких секций;
опорно-поворотное устройство;
кабина для машиниста;
консоль, обеспечивающая противовес;
стрела и монтажное приспособление.

Принципы монтирования

Твитнуть

glavspec.ru

Как собирают строительный башенный кран

Немного нетипичный для меня пост, но так случайно получилось. Хотел поделиться этими фотографями несколько лет назад, но совсем забыл про них. А сейчас, из-за полного отсутствия свободного времени, не успел подготовить очередной фоторассказ о фотопутешествиях, и в поисках подготовленных, но неопубликованных фотографий, случайно наткнулся на этот кран.

[← | →]1. Фундамент с нижней частью башни (на этом снимке к нему уже приделано 3 или 4 секции башни) временно соединён с верхней частью (с кабиной и стрелой) с помощью сборочного устройства. Здесь сборочном устройстве стоит очередная секция башни, готовая к монтажу, и ещё одну секцию кран держит на стреле в качестве противовета, пока его верхняя часть жёстко не зафиксирована с основанием. [← | →]2. Сборочное устройство оборудовано домкратами, оно немного шире башни крана и может перемещаться по ней вверх. На этом снимке по сравнению с предыдущим оно уже поднялось на высоту одной секции башни, образовав внутри себя место для монтажа этой секции. [← | →]3. Трое мужиков “с помощью кувалды и какой-то матери” заталкивают секцию башни на своё место и закрепляют её. [← | →]4. Теперь ту секцию, которая использовалась в качестве противовеса, можно поставить на сборочное устройство. [← | →]6. И взять следующую секцию, которая будет использоваться в качестве противовеса на следующем шаге. [← | →]7. А дальше начинается сказка про попа, у которого была собака. На этом снимке кран в точно таком же состоянии, как на первой фотографии, но на ещё одну секцию выше. И всё повторяется по тому же алгоритму. [← | →]8. Сборочное устройство опять поднимается по башне. [← | →]9. Опять трое мужиков “с помощью кувалды и какой-то матери” запихивают очередную секцию башни на своё место. [← | →]10. И кран стал ещё на одну секцию выше. Ещё одну итерацию цикла фотографировать не стал, надоело.

PS. Это старые фотографии, сейчас этого крана уже нет. На его месте стоит один из корпусов дома, в котором я живу.

one-in.livejournal.com

Как монтируют башенные краны?

Башенным краном называется специальное устройство, предназначенное для выполнения операций подъемно-транспортного назначения на объектах строительства средней и высокой этажности. Преимущества техники заключаются в том, что можно задать уровень подъема стрелы, изменить вылет и поворот крана, перемещать его по строительной площадке. Поэтому востребована продажа башенных кранов и их аренда. Но, в любом случае, важно знать, как происходит монтаж башенного крана и его разборка. Об этом мы расскажем далее.

Можно ли избежать аварий?

Да, можно. Главное, своевременно проводить техническое обслуживание оборудования, не превышать заявленных параметров грузоподъёмности и неукоснительно соблюдать должностные инструкции.

Сложнее, с внезапно налетевшими порывами ветра. Здесь многое зависит от наблюдательности крановщика. Обычно усиление ветра происходит постепенно: этому предшествует ряд слабых порывов. Если есть угроза сильного шквала, работы следует немедленно прекратить, зафиксировать кран тормозной системой.

Практика показывает, что даже при внезапно усилившемся ветре, крановщик успевает застопорить кран и спуститься вниз. Стрелу при этом нужно оставлять в разблокированном состоянии, чтобы не создавался эффект парусности.

Как я не поработал в Израиле крановщиком

У меня в журнале осталось несколько записей о том, как я поработал в Израиле тем и этим. Сегодня напишу о том, как я «не». Прочитал о том, что в Израиле требуются крановщики, и что зарплату им предлагают вдвое больше, чем у меня сейчас. Обучение за счет , за это человек обязуется в этом «коах-адаме» проработать два года, деньги за обучение для приобретения лицензии вычитаются. Я имею некоторое представление о работе на кране, даже приходилось им управлять, так что почему бы нет? Обратился в одну из рофе таасукати», и мы заключаем договор.

Но вначале поднимись на кран, посиди там день с крановщиком, проверь, как ты себя чувствуешь». Все нормально. Договорился с крановщиком. Крановщика зовут Эди. Взял для этого дела день. Приехал в один из небольших населенных пунктов Большого Тель-Авива к семи часам утра, нашел кран. Там строится 22-этажный, кажется, дом. Кабина крана, соответственно, на высоте 25-го этажа. Башня начинается с минус 3-го. Оттуда к кабине ведет, внимание, непрерывная вертикальная стремянка без единой промежуточной площадки.

Кольцевое ограждение есть, но такое широкое, больше метра в диаметре, что оно бы меня не задержало. Для справки — советский ГОСТ требовал устройства промежуточных площадок через каждые шесть метров, а стремянки должны были располагаться в шахматном порядке, чтобы человек в любом случае упал на площадку, а не вниз. Так оно там и было, во всяком случае должно было быть. Но тут вам не СССР. Поскольку поутру я испытывал энтузиазм, я перешагнул с нулевой отметки в башню крана и полез наверх. Наконец добрался до кабины, стараясь не думать о том, что сзади. Познакомился с Эди.

Эди, как оказалось, говорит по-русски. Ему 28 лет, привезли в Страну в трехлетнем возрасте. Хороший интересный парень. С ним я просидел в кабине весь день. Подергал за рычаги, управление достаточно простое. На вопрос о том, почему кран высотой в 28 этажей собран без промежуточных площадок, Эди ответил, что площадки все-таки есть, но они сложены. Он оказался прав. На пути вниз я насчитал целых три штуки. Последняя на отметке примерно 15-го этажа.

Они складывающиеся, их можно развернуть, и тогда они займут примерно половину площади сечения башни, но нисколько не помешают человеку, сорвавшемуся с отметки 22-го этажа, благополучно упасть на минус 3-й. На вопрос о том, как Эди каждый день поднимается и спускается по этой стремянке, он ответил, что не поднимается и не спускается, а «вон доска лежит. Правда, по ней рискую ходить только я». Действительно, на высоте 22-го этажа с башни на перекрытие переброшен брус (нижняя балка опалубки перекрытия) сечением 25 на 10 сантиметров, длина пролета примерно три метра. Вечером привезли бетон.

Эди работал до шести часов. Было уже темно. Прожектора не включили — зачем? Мы стали спускаться вниз — Эди бегом, я медленно. Эди прошел по брусу, я сказал, что лучше спущусь по стремянке. Постепенно спустился, фиксируя положение после каждого шага и отдыхая через каждые десять. Когда оказался на отметке нуля, обрадовался, что теперь точно буду жить. На следующий день позвонил в коах-адам и сказал, что выхожу из проекта. Тамошний начальник недовольно буркнул, но ни он остался мне ничем не обязан, ни я ему.

Все крановщики в Израиле работают в «коах-адамах», потому что их посылают на разные объекты по мере необходимости. Понятно, что никто не стал бы создавать для меня там тепличные условия, а второй такой подъем или спуск с вероятностью, близкой к 50 процентам, мог бы закончиться моей смертью. Поэтому спасибо, что живой. ЗЫ. Нормальные башенные краны, с наклонными лестницами и промежуточными площадками, в Израиле есть, сам видел, но их мало. По моим наблюдениям, каждый четвертый-пятый. И проблема отнюдь не в том, что «тут капитализм», и советские ГОСТы не действуют.

Вот картинка из Германии: Все вроде бы на месте. Кран у Эди производства Нидерландов, 1985 (!) года выпуска. На нем наверняка тоже когда-то все было, но со временем, после многократных сборок-разборок, исчезло. Техники периодически приходят, проверяют состояние крана, расписываются в журнале. Плоховато работает тормоз поворотного круга (!), но в пределах допустимого, а в остальном, прекрасная маркиза, все хорошо.

Как поднимается крановщик на башенный кран

Как устанавливают краны на стройке: монтаж, сборка и наращивание башенного крана

Вчера писал о том, что упал кран, а сегодня подумалось: а почему бы не рассказать о противоположном процессе — как их устанавливают. Ну и немного — об игрушечном кране на радиоуправлении, который я несколько лет назад купил детям.

Когда-то в детстве, мне еще даже 7 лет не было, я лежал в больнице, с одновременным удалением гланд и аденоидов. Напротив моего окна — шла стройка, и там как раз собирались устанавливать башенный кран. Но, к сожалению, в день, когда его уже должны были непосредственно наращивать — меня увезли на операцию. В общем, мягко говоря, прошла она не совсем удачно, после чего на пару дней я выпал из этой жизни. Потом приключилось еще много гадости, связанной с этим (после чего я ко всем врачам стал относиться очень настороженно) — но это уже другая история, а в тот момент было важно, что саму установку крана я так и не увидел, о чем потом очень долго сожалел. Проходили годы, но мне почему-то все равно с этим не везло — все краны вокруг меня вырастали сами собой, и я никак не мог поймать момент собственно сборки. И только уже закончив школу, я отыскал специальную литературу, в которой было подробно описано — как же он все-таки так сам собой растет. Под катом — расскажу и размещу несколько видео-роликов, как это все выглядит вживую.

В общем, все оказалось очень просто — с помощью внешней обхватывающей конструкции с автогидроподъемниками под названием «телескоп». Кран сам себя приподнимает, и загоняет себе в вертикальную сердцевину еще одну секцию-пролет высотой около 3 метров.

Ну и учитывая, что сейчас появился youtube, для того, чтобы пронаблюдать и представить весь процесс — теперь даже не надо специально подлавливать момент, и лезть в книжки. Появилась возможность увидеть даже анимацию процесса установки башенного крана:

Единственное, что хотелось бы отметить — что на кранах импортного производства типа San Marco или Liebherr — телескоп устанавливается в верхних секциях, а в случае с нашими кранами типа КБ-308 — телескоп находится наоборот, рядом с основанием.

Вот, например, собираем по кускам San Marco (анимация, практически то же самое, что предыдущее видео, но более широкий обзор):

Ну и аналогично — Liebherr (уже вживую):

А это — уже наш, КБ-308 — обратите внимание, откуда и куда подаются дополнительные секции

Ну, и весь процесс от начала и до конца с комментариями:

А теперь — к игрушкам. Детям давно, еще года три-четыре назад купил игрушечный мега-кран Dickie на радио-управлении ростом чуть ли не выше, чем они сами:

Штука — просто замечательная: 120 см высотой, 6 степеней свободы — может поднимать/опускать груз, площадка ездит вперед-назад по стреле, и в отличие от своего аналогичного 110 см собрата (и обновленной версии) — умеет поворачиваться вокруг своей оси на все 360 градусов. А. Еще стрелу можно фиксировать в нескольких положениях — как горизонтально, так и под углом к горизонту — немного приподнимать. Так что, разве что только без телескопа наращивания

В общем — если есть необходимость приобщить папу к игре с детьми — то эта штука — просто must have! По себе знаю — за уши не оттянешь. Надо только не забывать положить груз в коробочку-противовес, а то при поднятии груза может завалиться.

Единственный минус — поскольку он очень активно используется во многих играх, а сделан из пластика — то очень уж быстро ломается: уже через пол-года пластиковые сцепки, удерживающие стрелу в своих крючкообразных местах практически разогнулись (пришлось продублировать нормальным шнурком-веревкой), еще через три-четыре месяца от большой нагрузки — выломалось крепление в основании (просверлил и закрепил нейлоновыми стяжками), в ходе одного из поворотов — сломалась пластиковая ось шестерни поворотного механизма(просверлил и вставил стальной шурупчик, залив эпоксидкой), ну и сейчас, похоже, приходит трындец зубьям шестерни, наматывающей нитку-тросс (еще не смотрел, что там). Но если руки более-менее есть, то все чинится. Пока что совсем глобальных поломок не было.

Впрочем, нашим детям — хоть из титановых сплавов дай — все равно ушатают. Я еще удивляюсь, как велосипед держится

chewriter. ru

Как монтируют башенный кран на стройке

era_groupforestier
Вчера, 30 августа 2012 г.

ООО «Воин-В» установило башенный кран на строительной площадке между домами 15, корп. 4 и 3 по ул. Лёни Голикова у парка Александрино (объекта культурного наследия федерального значения). Установка крана. Фото Группа ЭРА, 30.VIII.2012 г.

Напомним, что речь идёт о квартале 2А и 2Г в Ульянке, который включён в программу развитие застроенных территорий, и реновацией которого занимается ООО «Воин-В». В настоящее время уже начато строительство 18-ти этажного жилого дома, для постройки которого были захвачены земельные участки домов 15, корп. 4 и 3 по ул. Лёни Голикова.

Жители квартала активно протестовали против строительства, писали письма во все инстанции, но продажные чиновники Петербурга глухи к их проблемам, они не обращают внимания на то, что квартал незаконно включён в программу развития застроенных территорий, очевидно, что здесь имеет место коррупционный фактор. В настоящее время жители дома 15, корп. 4 по ул.

Лёни Голикова судятся с Госстройнадзором и Комитетом по земельным ресурсам в Куйбышевском и Кировском районных суда, они оспаривают разрешение на строительство и незаконное включение их земельного участка в территорию для постройки нового дома, строительство которого ведётся в 30 м от их окон.

Установка оборудования для крана. Фото Группа ЭРА, 30.VIII.2012 г.Строительство этого дома ведётся с многочисленными нарушениями. Например, согласно положительному заключению государственной экспертизы работы могут вестись с 9 утра до 18 часов вечера, с ежечасными 15 минутными перерывами и перерывом в 1 час в середине дня с отключением всех механизмов. Этот порядок совершенно и нагло игнорируется застройщиком, техника и рабочие работают с 8 утра и до 20 часов вечера, никаких перерывов естественно никто не делает. Госстройнадзор, полиция и другие органы бездействуют.

Кроме как издевательством над жителями домов – это назвать нельзя. Также застройщик использует для проезда строительной техники территорию парка Алексадрино – объекта культурного наследия федерального значения. В положительном заключении госэкпертизы на проект сказано о том, что КГИОП неким письмом согласовал проезд по парку, но депутат ЗАКСа В.О. Нотяг смог выяснить, что письмо, упоминаемое в экспертизе, относиться к другому объекту – к реставрации дома на 2-м Муринском пр. Здесь налицо подлог документов, но чиновникам опять всё сошло с рук.

Строительная площадка из окон дома 15, корп. 3 по ул. Лёни Голикова. Фото Группа ЭРА, 30.VIII.2012 г.КГИОП уже выдал ООО «Воин-В» предписание о недопустимости использования территории парка для проезда строительной техники и обещал привлечь к административной ответственности. Но Воин-В систематически нарушает данное предписание и техника для стройки преспокойно разъезжает по территории парка, тем самым ещё и, создавая угрозу для художественной школы (которая расположена в усадьбе) и гуляющим в парке жителям. На лицо уголовное преступление, предусмотренное ст.

243 УК РФ «Уничтожение или повреждение памятников истории и культуры». Пока КГИОП не привлёк Воин-В к ответственности, жители квартала и общественные организации фиксируют нарушения предписания актами, и записывают номера автомашин, о чём сообщают в КГИОП и полицию. Но полиция ссылается на то, что у Воин-В имеет какое-то согласование третьего отдела автоинспекции ГУ МВД на проезд техники, тем не менее, ГУ МВД не имело права выдавать такого согласования, т. к. эта территория объекта культурного наследия.

Сегодня о ситуации с парком будет сообщено Группой ЭРА Минкультуре России и ГУ МВД.Установленный кран. Фото Группа ЭРА, 30.VIII.2012 г.И вот вчера был установлен башенный кран. По своим размерам этот кран, при повороте стрелы, будет проходить в нескольких сантиметрах от окон дома 15, корп. 4 по ул. Лёни Голикова, а также в метре от территории средней школы 654, в которой занятия начнутся с понедельника. Вылет стрелы крана выходит за пределы строительной площадки, что является нарушением.

Радиус падения грузов и самого крана в случае чрезвычайной ситуации значительно превышает территорию строительной площадки, в зону падения попадает школа 654, дома 15, корп. 4 и 3 по ул. Лёни Голикова, что также является нарушением. Строительной площадкой перекрыты пути эвакуации жителей и пожарный проезд к двум школам и жилым домам.Схема размещения крана. ООО «Воин-В», 2012 г.

Новый поворот в развитие этой стройки создал ещё одну угрозу для жизни жителей квартала и их детей.

Появление крана ещё больше уменьшает надежды на то, что эту уплотнительную застройку удастся остановить. Тем не менее, жители, при поддержке общественных организаций, среди которых Группа ЭРА, Митрофаниевский союз и Охтинская дуга, продолжают бороться за своё право на благоприятную окружающую среду.

Как собирают башенные краны — Berjek

Из за того, что моя деятельность не была связана со строительно монтажными работами, а связана к моему сожаления с теоретическими математическими хреновинами и компьютерами крайние несколько недель меня мучил вопрос о том, как же все таки собирают башенные краны, навеяный созерцанием башенного крана между жд станцией ленинский проспект и метро ленинский проспект. Гугл ответил на это большим количеством ссылок с текстовыми ответами:

ссылка раз»Монтаж первых трех секций башни осуществляется стреловым самоходным башенным краном грузоподъемностью не менее 16 т на вылете 7 м и с высотой подъема до 33 м. Дальнейшее наращивание башни, установка связей крепления их к зданию, а также демонтаж секций башни и связей осуществляется механизмами крана.»

Наращивание высоты башни осуществляется следующим образом:

1. Секция башни подвешивается на крюковой подвеске монтируемого крана на вылете, уравновешивающем выдвигаемую часть крана.

2. Монтажное устройство с выдвигаемой частью крана поднимается по башне до образования проема для заведения монтируемой секции башни.

3. При включении грузовой лебедки на подъем и перемещении грузовой тележки секция со смонтированными на ней катками устанавливается на направляющие монтажного устройства.

4. После снятия строп монтируемая секция задвигается в проём башни.

5. Грузовая тележка передвигается на монтажный вылет, и на крюковую обойму подвешивается очередная секция, подготовленная к монтажу.

6. Монтажное устройство снижается с упора—перехвата и затем опускается так, чтобы центрирующие штыри верхней секции башни зашли в посадочные отверстия монтируемой секции. Катки с монтируемой секции демонтируются. Стыкуются пояса верхней и монтируемой секции. Последующие секции монтируются аналогично. Башенный кран КБ-473 имеет исполнения, отличающиеся по высоте подъема и вылету стрелы. Базовая модель имеет исполнения со стрелами 45, 40, 35 и 30 м с максималь-ной высотой подъема 162,4 м. Башенный кран КБ-474 имеет исполнения, отличающиеся по вылету стрелы 55, 50, 45, 40 и 35 м с максимальной высотой подъема 222,4 м. «

Есть ещё вариант с гидравлическим подъёмником — верхушка крана со стрелой крепится к подъёмнику и поднимается на высоту секции, которая задвигается в образовавшийся проём. Далее нижняя часть секции крепится к верхней части предыдущей, после этого гидравлический подъёмник стопорится на свежеустановленной секции и начинает поднимать верхушку на следующий уровень и т. д.

Как ни странно на верх ..запихивают и поднимают ,другим подъемным краном.

Из этой ссылки я так и не понял, как в точности они собираются, поэтому стал искать где бы посмотреть как это делается, и так смотрим:

Так собирают кран неинтересно (просто поднимая автокраном части) но подробно и активно работая кувалдометрами: часть 1

часть 2

часть 3

часть 4

часть 5

Тут собирают интересно, коротко со вкусом, сам себя поднимает себя, новые секции вставляя внутрь.

А еще есть модель такой вот раскривушки:

А еще краны падают:

И не только в россии и не только башенные

вот такие пироги, проникся уважением к конструкторам этих хитроумных конструкций.

berjek.livejournal.com

Как собирают башенный кран на стройке, видео

Для выполнения широкого спектра строительных работ применяется специальная техника, которая характеризуется разной грузоподъемностью и высотой. Благодаря этому удается возводить здания различного уровня сложности в короткие сроки. В связи с этим, следует рассмотреть все нюансы, касающиеся того, как собирают на стройке кран башенного типа. Данный процесс включает в себя несколько последовательных этапов. Для лучшего понимания ситуации рекомендуется посмотреть видео, как собирают кран на стройке.

монтаж, установка на стройке, подъемный строительный, промышленные, опорных

Подготовка

Механизм состоит из следующих частей:

Башня.
Кабина, предназначенная для машиниста.
Консоль. Она необходима для противовеса.
Стрела. Грузоподъемный механизм.

Как устанавливают краны

Проверка правильности монтажа

Во время полного осмотра проверяют следующее:

В каком состоянии находится металлическая конструкция. Учитывается состояние ее сварных соединений. Специалисты ищут разрывы, деформации, ржавчину и другие повреждения. Они проверяют, в каком состоянии находятся кабины, лестницы, платформы и ограждения.
Техническое состояние крюка и деталей подвески, при этом учитывается степень их износа.
Как закреплены грузовые канаты, их состояние.
Внешний вид блоков и элементов крепления. Проверке подлежат компоненты подвески.
Заземление электрического крана, питающегося от внешней сети.
Соотношение между массой противовеса и балластами башенного крана. Полученные значения сравнивают с теми цифрами, которые указаны в паспорте.

specmahina.ru

Подготовка к установке

Установка любой тяжелой спецтехники возможна только на подготовленной площадке. Поэтому, прежде чем узнать, как собирают на стройке кран, следует рассмотреть подготовительные работы. Площадка должна быть выровнена и расчищена от строительного мусора и пр., а также огорожена в соответствии с правилами. Если речь идёт о рельсовой технике, то сначала на предварительно забетонированном участке прокладываются подкрановые пути (наземные или надземные в зависимости от размера крана и условий строительства). С обеих сторон рельсы снабжаются ограничителями движения.

Все манипуляции с деталями производят автокраном либо, при наличии в районе монтажа железнодорожных путей, железнодорожным краном. По окончании установки производят обкатку всех механизмов, после чего кран испытывают под нагрузкой. Только после этого можно вводить технику в эксплуатацию.

Обязательно почитайте: Технические характеристики крана КС 45717

Как собирают башенный кран — Блог о строительстве

Введение

Этапы сборки и меры предосторожности

По завершении проверок и тестировочной эксплуатации крана с ним разрешают работать монтажникам.

Подготовка к установке

Личные наблюдения

3. Трое мужиков “с помощью кувалды и какой-то матери” заталкивают секцию башни на своё место и закрепляют её.

4. Теперь ту секцию, которая использовалась в качестве противовеса, можно поставить на сборочное устройство.

5. И взять следующую секцию, которая будет использоваться в качестве противовеса на следующем шаге.

7. Сборочное устройство опять поднимается по башне.

8. Опять трое мужиков “с помощью кувалды и какой-то матери” запихивают очередную секцию башни на своё место.

9. И кран стал ещё на одну секцию выше. Ещё одну итерацию цикла фотографировать не стал, надоело. ?

Принципы монтирования

Если на стройплощадке нужен не стандартный, а более высокий кран, работа строится несколько по-другому.

Эта вторая секция несколько больше по размерам, чем первая и последующие. К ней крепят стрелу и кабину оператора.

Видео как на башенный кран устанавливают новые секции

Источники:

https://www. 122kran.by/stati/montazh-krana/

https://www.kakprosto.ru/kak-832503-kak-na-bashennyy-kran-ustanavlivayut-novye-sekcii

https://glavspec.ru/kak-sobirayut-bashennyiy-kran.html

https://one-in.livejournal.com/156914.html

blog-potolok.ru

Этапы сборки

Порядок сборки:

Монтаж поворотной платформы и ходовой рамы.
Монтаж портала с башней. Установка кабины.
Подъем крана и сборка стрелы.

Если посмотреть на видео, как собирают строительный кран, видно, что на первом этапе работы производятся с помощью двух автокранов. Это довольно компактная и мобильная техника, способная подъехать в любое место стройплощадки. Один кран подводит под крепления опор на рельсовых путях тележки, а второй устанавливает поворотную платформу. Также автокраном монтируются железобетонные блоки, представляющие собой противовесы. Если в непосредственной близости от площадки проходят железнодорожные пути, может оказаться целесообразнее использовать железнодорожный кран.

Портала и башня так же монтируются при помощи автокрана. Он же поднимает наверх кабину машиниста. Кабины делятся на два вида — для работы на высоте до 20 м и высотные, для работы на высоте выше 20 м. Башня собирается на несколько секций в высоту, после чего устанавливается специальная «телескопическая секция», за счет которой впоследствии будут смонтированы остальные.

Соединение и закрепление узлов фермы поворотной платформы и портала выполняется вручную, откидными болтами, для фиксации которых используется обычная кувалда. Также вручную происходит подключение и настройка электрооборудования и фиксация (запасовка) стальных канатов.

Параллельно происходит сборка стрелы. Она состоит из металлических решетчатых секций. Сборка происходит на земле, в горизонтальном положении. Устанавливают стрелу автокраном. После этого, на заключительном этапе работ можно видеть, как как башенный кран сам себя собирает. Стрела подцепляет одну секцию и подтягивает к башне, пока она не окажется внутри телескопической секции. После фиксации откидных болтов «телескоп» поднимают на высоту секции и цикл повторяется. Таким образом, высота башни наращивается до требуемой. Завершается процесс испытательными мероприятиями и официальным приемом оборудования в эксплуатацию.

Как собирают башенный кран

Подготовка к установке

Сама конструкция состоит из нескольких составляющих, среди них:

башня, которая состоит из нескольких секций;
опорно-поворотное устройство;
кабина для машиниста;
консоль, обеспечивающая противовес;
стрела и монтажное приспособление.

Принципы монтирования

Твитнуть

glavspec.ru

Процесс демонтажа крана

Видеоролики с записями, как разбирают подъемный кран, не так эффектны, как с процессом сборки. Выполнить демонтаж строительного крана в обратном порядке, разобрав секции с помощью стрелы, нельзя. Краны сами себя не разбирают. Для этой цели используются специальные стрелковые краны, более высокие, чем демонтируемые. Их подгоняют на площадку после окончания строительства специально для выполнения этой операции.

В целом разбор башенного крана сложнее и занимает больше времени, чем, например, козлового или мостового. Это связано как с особенностями его конструкции, так и с тем, что к концу работ участок вокруг застраивается и остается мало места для маневра техники. Обычно разборка крана занимает около недели.

При работе на небольших строительных площадках можно применять краны, которые можно демонтировать, не прибегая к дополнительному оборудованию. Это удобно и заметно сокращает расходы, однако доступно только в малоэтажном строительстве.

Как собирают строительный башенный кран

one-in.livejournal.com

Как устанавливают краны на стройке: монтаж, сборка и наращивание башенного крана

Ну и аналогично — Liebherr (уже вживую):

А это — уже наш, КБ-308 — обратите внимание, откуда и куда подаются дополнительные секции

Ну, и весь процесс от начала и до конца с комментариями:

chewriter. ru

Как собирают башенные краны — Berjek

Наращивание высоты башни осуществляется следующим образом:

4. После снятия строп монтируемая секция задвигается в проём башни.

Как ни странно на верх ..запихивают и поднимают ,другим подъемным краном.

часть 2

часть 3

часть 4

часть 5

Тут собирают интересно, коротко со вкусом, сам себя поднимает себя, новые секции вставляя внутрь.

А еще есть модель такой вот раскривушки:

А еще краны падают:

И не только в россии и не только башенные

вот такие пироги, проникся уважением к конструкторам этих хитроумных конструкций.

berjek.livejournal.com

✅ Как собирают подъемный кран

Подготовка

Механизм состоит из следующих частей:

Башня.
Кабина, предназначенная для машиниста.
Консоль. Она необходима для противовеса.
Стрела. Грузоподъемный механизм.

Как устанавливают краны

Проверка правильности монтажа

Во время полного осмотра проверяют следующее:

В каком состоянии находится металлическая конструкция. Учитывается состояние ее сварных соединений. Специалисты ищут разрывы, деформации, ржавчину и другие повреждения. Они проверяют, в каком состоянии находятся кабины, лестницы, платформы и ограждения.
Техническое состояние крюка и деталей подвески, при этом учитывается степень их износа.
Как закреплены грузовые канаты, их состояние.
Внешний вид блоков и элементов крепления. Проверке подлежат компоненты подвески.
Заземление электрического крана, питающегося от внешней сети.
Соотношение между массой противовеса и балластами башенного крана. Полученные значения сравнивают с теми цифрами, которые указаны в паспорте.

Как собирают подъемный кран?

Ни одно глобальное строительство не обходится без подъемного крана. И чаще всего на стройке работают сразу несколько “стальных гигантов” для поддержания непрерывности возведения сооружения. Некоторые краны возвышаются на высоту 200 метров, как же они попадают на стройплощадку? Рассмотрим сбор башенного крана.

Начало сбора начинается в возведения мощного монолитного фундамента. Иногда, если требуется перемещения крана по стройплощадке, устанавливаются крановые пути.

Устройство башенного крана

Основные элементы:

башня;
рабочая стрела;
опорная часть;
опорно-поворотное устройство;
кабина управления;
рабочие приспособления (лебёдки, блоки, канаты-полиспасты и пр.).

Опорная часть состоит из опор и противовеса, предотвращающего опрокидывание конструкции. Противовес представляет собой железобетонные блоки весом в 1 и более тонн. Опорно-поворотное устройство несет на себе электрокоммуникации, также на нем устанавливаются лебедки и грузовые тележки. Основная его функция – передача нагрузок на неповоротную часть и обеспечение вращения поворотной платформы. Башня и стрела — наиболее масштабные металлоконструкции, позволяющие поднимать и перемещать груз. Изготавливаются с таким расчетом, чтобы максимально снизить ветровую нагрузку и, следовательно, риск опрокидывания.

Кабина содержит все органы управления и обеспечивает оператору комфортные условия работы.

с неповоротной башней и поворотной платформой, приставные, стационарные, самоподъемные, передвижные

Основными сферами использования башенных кранов являются строительство жилых домов, возведение промышленных сооружений, гидротехнических дамб, судостроение. Существует множество видов башенных кранов. В основу классификации положены различные характеристики.

Виды башенных кранов по типу платформы

В зависимости от того, поворачивается ли у башенного крана платформа, устройства бывают:

С поворотной платформой. Она состоит из цельносварной рамы и трёх балок. На двух балках закреплены фермы. Именно эти элементы воспринимают нагрузку во время работы крана. На платформе имеются кронштейны, которые служат для фиксации грузовой и стреловой лебёдок. Тут же размещены электрические приборы. Основанием для башни служит нижний противовес.

Такие краны применяют в строительстве невысоких зданий, когда работы непродолжительны по времени. Это связано с тем, что краны с поворотной платформой можно быстро транспортировать и собирать.

С неповоротной башенй. Несмотря на то, что сама платформа у крана не поворачивается, здесь присутствует поворотный элемент. Это оголовок, который размещен в верхней части башни. С одной стороны к оголовку крепится противовес, а с другой – стрела. Эти элементы уравновешивают друг друга. Краны с неповоротной платформой используют при строительстве высотных зданий и конструкций.

Схема башенных кранов с поворотной платформой и не поворотной башней

Технические характеристики

Параметры	Краны с поворотной платформой	Краны с неповоротной башней
Грузоподъемность	до 25	до 75
Высота подъема груза, м	до 90	до 220
Вылет стрелы, м	до 40	до 80

Разновидности стрел

Стрелы башенных кранов могут классифицироваться по способу вылета:

Подъёмные. Они используются для подъёма груза, но не могут перемещать его по горизонтали. В основе работы такой стрелы лежит механизм, который изменяет угол подъёма.
Балочные. Эта стрела установлена статично в горизонтальном положении. Она не способна изменять высоту подъема груза. На стреле установлен подвижный механизм, который захватывает и перемещает груз по полозьям.

В основе следующей классификации стрел лежит конструктивная особенность:

подвесные;
подвесные с балансиром;
подвесные с гуськом;
подвесные со стойками;
молотовидные.

По виду сечения стрелы бывают:

квадратные;
прямоугольные;
треугольные.

Монтаж стрел башенных кранов может осуществляться несколькими способами.

Самый малозатратный и быстрый способ сборки состоит в том, что стрела и лебёдка присоединяются к башне в лежачем положении на земле.

Подъём конструкции осуществляется собственными же лебёдками. Второй способ — сборка конструктора. То есть элементы краны собираются поочередно в вертикальном положении сразу, а стрела поднимается в последнюю очередь перед подключением электрического тока.

Виды кранов по типу башни

Исходя из конструктивных особенностей башен, краны бывают:

Решётчатые. Башня представляет собой конструкцию, которая монтируется из углов и узких трубок. Основными элементами решётчатой башни являются боковые стороны с верхними и нижними ребрами, перпендикулярные и наклонные стержни. Решётчатая конструкция является одновременно прочной и лёгкой. Она надёжно противостоит порывистым ветрам.
Сплошностенчатые. Такие башни обладают очень простой конструкцией, но имеют большой вес. Башни способны поднимать тяжёлые грузы. Они незаменимы при работе в условиях низкой температуры воздуха.

Классификация кранов в зависимости от опоры

Достаточно часто при выделении различных видов башенных кранов применяется такая особенность, как опора:

Передвижные. Данный вид башенных кранов характеризуется возможностью установки под раму передвижной оси с колесами или рельсовым ходом. Во время транспортировки кран не разбирается, достаточно снять противовесы.
Приставные. Ходовая у таких башенных кранов полностью отсутствует. Они монтируются на фундамент возводимого здания, а башня фиксируется по вертикали к несущим конструкциям здания.
Самоподъёмные. Такие краны устанавливаются в середине строения. Они имеют подъёмную обойму, которая опирается на перекрытия конструкции. Лебёдка помогает двигать башню вверх.
Cтационарные. Краны крепятся к фундаменту, но башня не фиксируется по вертикали.

Передвижные, стационарные, приставные и самоподъемные башенные краны

Типы кабин

По типу установки кабины башенных кранов бывают:

Закрытые. Они устанавливаются внутри башни, обеспечивают комфортную работу оператора. Минусом данного вида кабин является неудобство починки.
Открытые. Такие кабины располагаются за пределами башни. Обычно их монтируют внизу, что существенно сокращает обзор для водителя.

По степени наружного обзора:

Обычные. Данные кабины имеют фронтальное и боковые окна.
Панорамные. Кабины имеют все стены из ударопрочного стекла.

На фото панорамная кабина башенного крана

Подготовка к установке

Лучшие ответы

Каинов Евгений:

У него механизм самовоздвижения.Части крана только подставляют, а он сам себя вверх толкает.

я:

могу рассказать прикол, который случился на Украине, в каком городе точно не знаю. Вообщем, установили кран и начали строительство дома, при чем дом должен быть, как бы сказать…. ну по периметру, а в ценре получается такая закрытая детска площадка, на которую можно попасть непосредственно только из дома или с вертолета))) .Так вот, что же замутили эти украинцы. Они дом построить то построили, а вот этот самый кран был как раз поставлен в середине этого дома.

ЗЫ: что они, дураки, дальше делали не знаю, а хотелось бы.

мышка Танюшка:

приезжай у нас строят новый микрорайон, можешь посмотреть.…хотя меня последнее время больше интересует почему они падают на соседние дома

BorodaQ:

Кран располагается в соответствии с установленным планом, определящим зоны действия крана. Сначала выравнивается площадка, устанавливаются рельсы при помощи автокрана, строительный кран на плошадку доставляется при помощи автотягоча на пневмоколёсах. Первая(самая нижняя) секция несколько шире всех остальных. При помощи собственной лебедки вторая секция внутри первой поднимается почти доверху последней и там фиксируется. В образовавшееся свободное место ставляется третья секция и крепиться при помощи болтов к низу второй и поднимается на её место. В такой последовательности собирается весь кран. Мне же поразила качка во время работы крана. Пришлось устанавливать дополнительный прожектор во время монтажа опалубки весом более 10 тон., амплитуда колебаний превышала 1 метр. Хотя со стороны это почти незаметно.

Виктор Битурин:

Могу сказать, что длину вылета стрелы крана выбирают в зависимости от грузоподъёмности!Чем больше грузоподъёмность,тем меньше вылет стрелы!

Андрей Лозовой:

Этапы сборки

Порядок сборки:

Монтаж поворотной платформы и ходовой рамы.
Монтаж портала с башней. Установка кабины.
Подъем крана и сборка стрелы.

Каким методом монтировать кран?

После того как подготовительные работы закончены начинается непосредственно установка башенного крана. Очень важным пунктом в процессе сборки является соблюдение всех нормативных актов и выдерживания технологического процесса, ведь именно от качества сборки зависит дальнейшая эксплуатация крана. Только качественно проведенные работы в процессе монтажа помогут избежать обрушения крана на строящийся объект или на прилегающую к нему территорию что, несомненно, приведет к промышленной катастрофе локального характера. Стоит отметить, что падение башенных кранов возможно и на этапе демонтажа, причем зачастую вызвано оно будет, также некачественными монтажными работами.

Итак, в настоящее время используется несколько вариантов монтажа крана, конечный выбор которого зависит от условий стройзоны, а также от модели самого крана. Как правило, специалисты при выборе метода сбора крана, в качестве определяющих параметров применяют соотношения между, номинальными значениями, длинны стрелы и необходимой высоты будущей башни крановой конструкции. Также во внимание принимают временной фактор, на техническом языке обозначенный как «длительность стоянки»

Наиболее быстрый и менее трудоемки метод — сборка башенного крана без разбора на отдельные части. К сожалению, этот метод требует наиболее подходящих условий и свободу действий в плане территории на строительной территории, так как кран со сложенной стрелой практически во всю свою длину ложиться на землю, а затем уже поднимается, посредством собственных монтажных лебедок. Такой метод позволяет не только уменьшить трудозатраты монтажной бригаде, но и значительно сократить сроки, отведенные на подготовительные работы. Более того, благодаря тому, что кран не приходится лишний раз разбирать и собирать уменьшается процент потери мелких деталей.

Башенный кран, который имеет поворотную колонну, монтируется относительно просто, так как позволяет монтировать башню крана со сложенной стрелой за счет собственных подъемных механизмов, который называется стреловой полиспаст. Подвоз и разгрузка для такого крана выполняется при помощи автокрана на гусеничном или колесном ходу.

Наиболее распространенный метод — монтаж башенного крана при установке стационарной мачты. В этом случаи после подготовки, все отдельные части конструкции размещаются на стройплощадке в нужной последовательности, а затем начинается сбор крана по типу конструктора. Одна из наиболее явных преимуществ в данном методе, это практически полное отсутствие специальных условий и требований к стройплощадке, да и места необходимое для сборки крана нужно мало. С другой стороны такой метод требует больших трудозатрат от людей, которые задействованы в монтаже башенного крана, так как работы зачастую ведутся на больших высотах, которые нередко превышают высоту самой башни. Также нередко приходится применять дополнительные механизмы и особые крепления башенного крана для того чтоб обеспечить надежность конструкции в целом. Наиболее высокие краны обычно монтируют, применяя сразу несколько различных методов, а также пользуясь дополнительной техникой.

Как правило монтаж башенного крана на первых этапах производится через выносной пульт управления элеткросхемами, такая сборка производится для того что избежать несчастных случаев на производстве. Установив башню на монтажную стойку, приподнимают распорки, а затем устанавливают и закрепляют ограждение блоков. Следующим этапом является установка в рабочее положение монтажной стойки, и только после этого на подкрановые пути выводится специальная тележка, которая способствует закреплению ходовой рамы на путях. На ходовую раму закрепляют противовес на платформе, а затем на специальном грузовом канате подвешивается головная часть стрелы крана. Затем производится подъем башни крана, а головная секция стрелы соединяется с основной.

На последнем этапе сборка башенного крана включает в себя поднятие стрел и подключения электропитания от выносного пульта к панели управление, которая находится в кабине крана. После этого подключаются, все необходимые осветительные приборы позволяющие работать в условиях ограниченной видимости, на этом монтаж крана завершается. После того как механическая часть сборки завершена начинается проверка всех систем и проверка на соблюдения стандартов монтажа установленных государством. Только после того как все испытания закончены башенный кран допускается монтажной бригадой к работе.

А так установка башенного крана выглядит на видео:

Процесс демонтажа крана

Гусеничный кран

Гусеничный кран — универсальный кран для самых разнообразных областей применения. Особенностью этого крана является, с одной стороны, исключительная проходимость по пересеченной местности: гусеничное шасси, мощный привод и большой дорожный просвет позволяют использовать его в любых условиях. С другой стороны, гусеничный кран выделяется своими компактными размерами и областью применения в условиях ограниченного пространства. Это облегчает работу в городских и в промышленных условиях, например, в производственных цехах.

Особенности монтажа и перевозки

Итак, как перевозят краны гусеничного типа:

Необходимо получить разрешение на перевозку негабарита по определенному маршруту.
Для перевозки гусеничного крана используются низкорамные платформы 0,6-0,9 погрузочной высотой с раздвижным механизмом. Они обеспечивают надежную фиксацию и безопасную перевозку.

Как перевозят башенные краны:

Перевозка осуществляется в собранном виде.
Для перевозки используются тягачи с многоосными тралами (прицепы-тяжеловозы).

Как перевозят подъемный кран:

конструкция разбирается;
задействуют гусеничные шасси;
разгружают с помощью автовышки.

Как собирается башенный кран

Монтаж башенного крана берет начало с формирования листов из стали, толщиной 8 мм. С помощью больших фасонно-фрезерных станков формируются главные элементы подъемного механизма.

Высота агрегата зависит от его башни. Этот элемент состоит из 4 стояков, которые соединяются между собой балками по диагонали.
То, на какой радиус работы будет рассчитан кран, зависит от длины его стрелы. Чтобы она была уравновешена, необходимо разместить с ее обратной стороны тяжелый груз.
По стреле в обе стороны двигается блок, позволяющий крановщику разворачивать кран в нужном направлении.

Вышеописанные элементы определяют схему и внешний вид агрегата. Но они не заработают, если не будет установлено зубчатое колесо, которое еще называют поворотным ободом. Именно эта деталь обеспечивает крану практически ювелирную точность во время поворотов на 360 градусов.

В краны монтируют поворотное колесо, которое является настоящим чудом инженерии. Это кольцо с 154 зубцами внутри, каждое из которых высечено с высочайшей точностью по специальному лекалу. Больше зубцов – кран более устойчивый, легче поддается управлению. Поворотный обод тоже требует тщательно обработки и сборки. Между его двумя частями укладывают как минимум 670 цилиндров. Это обеспечит ободу плавное движение. Чем плавнее будет ход, тем проще будет осуществляться контроль за краном и, следовательно, выше эксплуатационные характеристики крана.

Как собирают башенный кран | Любопытно знать

Чтобы построить дом, очень высокий дом, нужно рядом собрать башенный кран который будет выше этого дома. А чем смонтировать секции этого самого башенного крана? Более высоким краном? Бред. Собрать на земле, а потом поднять? Это не реально.

А ведь высота башенного крана может достигать двухсот метров. Перевозят такие громадины в разобранном виде. Рассмотрим, как собирается такой кран на примере модели Potain MDT 178. Эта модель с легкостью поднимает до восьми тонн зараз.

Корнями он уходит в бетонное основание из плит. Такое надежное крепление в дальнейшем позволяет ему без опасений расти вверх и не завалиться набок.

Немного «подрасти» бедущему великану помогает автомобильный кран. Подцепляя деталь за деталью, он с легкостью собирает своего дальнего родственника. Рабочим остается лишь скреплять секции между собой с помощью монтажных пальцев. Несколько ударов кувалдой и надежное крепление готово.

Но одна из секций отличается от своих собратьев по размеру и внешнему виду. Называется она телескоп и одевается на обычные секции словно чулок. Эта секция нужна будет позже, поэтому после её монтажа устанавливается кабина оператора вместе с поворотным кругом, на котором крепится стрела.

Стрела монтируется на земле и только потом поднимается на верхотуру. Поочередно скрепляются все секции между собой все теми же монтажными пальцами и болтами. Затем устанавливается стреловая тележка, которая будет перемещать груз взад-вперед. Когда она готова, подходит очередь механизма подъема грузов.После полной сборки можно поднимать стрелу наверх для монтажа. Сначала поднимается контр-стрела на которую впоследствии будут установлены противовесы. Затем поднимается сама стрела. Все эти манипуляции происходят с помощью автомобильного крана. Но высоты автокрана обычно хватает на три секции, кабину оператора и стрелу.

А вот дальше башенный кран собирает себя сам. Легким движением стрелы, кран подцепляет очередную секцию, поднимает её, подтягивает к себе и размещает внутри телескопической секции.

Новую секцию крепят уже к готовому основанию и поднимают выше на три метра по принципу одноименного оптического прибора. И так секция за секцией. После этого кран готов к работе, можно звать крановщика и приступать к работе. Правда для него специального подъемного устройства не предусмотрено, поэтому он покоряет высоту своим ходом.

Кабина оператора это островок комфорта, а так же мозговой центр всего механизма. Здесь есть все необходимое для управления этим сложным агрегатом и даже кондиционер, если работа будет жаркой.Чем сложна работа крановщика, так это тем, что в обеденный перерыв только вниз спустился, уже обратно пора. А есть когда? Или, например, в туалет захотел, пока спустился, забыл, зачем спустился.

liubopishka.ru

Особенности установки устройства

Перед тем, как устанавливать элементы крана, все секции башни тщательно окрашивают в цеху двумя слоями краски. После того, как все элементы будут готовы, можно переходить к следующему этапу. Ставят башенный кран всего за пару часов. Почему? Потому, что эти агрегаты способны практически складывать себя самостоятельно.

На начальном этапе на земле укладываются плиты из бетона, формируя своеобразный постамент, толщиной около полтора метра. Вес такого постамента может достигать больше ста тонн.
На этих бетонных плитах команде нужно сформировать первую секцию башенного крана. Кругом нее монтируют платформу, высотой 6 метров. Ее называют верхним подъемником.
Потом в ход идут большегрузные трейлеры. На них подвозят кабину и стрелу, которые собирают на земле.
Далее с помощью передвижного крана кабину и стрелу поднимают на высоту первой секции башни.

Применяя четыре гидравлические подъемника, стрелу и кабину очень медленно и плавно поднимают до тех пор, когда они не окажутся над башней. После этого сборщик крана поднимает еще одну секцию башни. Далее снова задействуются гидравлические подъемники, которые поднимают кабину и стрелу. В это время устанавливается следующая часть башни. Этот процесс продолжается, пока башня не станет нужной высоты.

Кран собран. Но теперь его нужно укрепить, чтобы он не упал от сильных порывов ветра. Также плохо на башню влияет дождь – вода может способствовать появлению ржи. Спасти кран от катастрофы может умелая команда сварщиков.

Особенности башенного крана

Главный секрет стойкости башни в способе ее сборки. Если швы качественно сварены, это значит, что ни сильные порывы ветра, ни дождь, ни другие неблагоприятные погодные условия не смогут навредить крану. Диагональные балки пересекаются с вертикальными в центральной части в каждой башенной секции, поэтому опорные точки расположены сверху к низу «скелета» крана. Благодаря этому башня приобретает свою прочность и устойчивость.

Если вам интересно, как разбирают башенный кран, тогда скажем, что процесс разбора башни происходит в обратной последовательности к сборке. Башня разбирается по одной секции, как и складывалась.

Краны используются на стройках уже около шестидесяти лет. За это время они совершенствуются, становятся более маневренными, простыми в установке и сборке. Тем не менее башенный кран сейчас, как и много лет назад, пользуется огромным спросом на стройках многоэтажных домов. Они облегчают доставку и подъем груза на любую высоту.

Как собирают строительный башенный кран

3. Трое мужиков “с помощью кувалды и какой-то матери” заталкивают секцию башни на своё место и закрепляют её.

4. Теперь ту секцию, которая использовалась в качестве противовеса, можно поставить на сборочное устройство.

6. И взять следующую секцию, которая будет использоваться в качестве противовеса на следующем шаге.

7. А дальше начинается сказка про попа, у которого была собака. На этом снимке кран в точно таком же состоянии, как на первой фотографии, но на ещё одну секцию выше. И всё повторяется по тому же алгоритму.

8. Сборочное устройство опять поднимается по башне.

9. Опять трое мужиков “с помощью кувалды и какой-то матери” запихивают очередную секцию башни на своё место.

10. И кран стал ещё на одну секцию выше. Ещё одну итерацию цикла фотографировать не стал, надоело.

one-in.livejournal.com

【Электробезопасность в строительстве. Заземление (зануление) 】

Металлические строительные леса, металлические ограждения места работ, полки и лотки для прокладки кабелей и проводов, рельсовые пути грузоподъемных кранов и транспортных средств с электрическим приводом, корпуса оборудования, машин и механизмов с электроприводом должны быть заземлены (занулены) согласно действующим нормам сразу после их установки на место до начала каких-либо работ (рис. 3.3).

Рис. 3.3. Защитное заземление башенного крана: 1 — перемычка между путями; 2 — перемычки между стыками рельсов; 3 — заземляющие проводники; 4 — коробка для подключения; 5 — сетевой шланговый кабель; 6 — вводный коммутатор; 7 — повторный заземлитель; 8 — естественный заземлитель; 9 — питающий сетевой кабель; 10 — трубчатый заземлитель

Для заземления электроустановок могут быть использованы естественные и искусственные заземлители. В качестве естественных заземлителей используют любые металлические конструкции зданий и сооружений, имеющие хорошее соединение с землей; проложенные под землей водопроводные и другие металлические трубопроводы, подкрановые пути, каркасы распределительных устройств. В качестве заземлителей нельзя использовать трубопроводы с горючими жидкостями или взрывоопасными газами, металлические баки с жидкостями или газами, а также временный водопровод на строительной площадке.

Эффективным средством защиты от поражения электрическим током является применение малых напряжений (12-42 В), что особенно важно для переносных электроприемников и для местного освещения в помещениях особо опасных, а также в наружных электроустановках (работы в котлованах и колодцах на строительстве и др. ).

Источниками малого напряжения могут быть аккумуляторные батареи, выпрямительные устройства (ВУ), однофазные трансформаторы небольшой мощности. При использовании выпрямительного устройства или однофазного трансформатора для подключения к сети напряжением 220-660 В необходимо, чтобы первичная питающая сеть более высокого напряжения была отделена надежной изоляцией от вторичной цепи малого напряжения и от кожуха трансформатора. Поэтому автотрансформатор, реостат для этой цели применять нельзя, так как в этом случае существует электрическая связь с сетью высокого напряжения. Кроме того, один вывод вторичной обмотки трансформатора и его сердечник и корпус должны быть надежно занулены или заземлены. В случае замыкания между первичной и вторичной обмотками (рис. 3.4) максимальное напряжение прикосновения (Uпрmax) на вторичной стороне будет равняться:

Uпр max = UП + UR3,

где UП — напряжение на вторичной обмотке; UR3-падение напряжения на сопротивлении заземления.

Рис. 3.4. Трансформаторы для питания ламп малого напряжения (12-42 В): а -стационарный, б- переносной

При выполнении строительно-монтажных работ широко применяется ручные электрические машины (электродрели, электрогайковерты, вибраторы и т. д.). При пользовании таким инструментом возникает опасность поражения электрическим током, обусловленная длительным соприкосновением с электроинструментом; нахождением вблизи металлических заземленных предметов; работой в сырых помещениях или на открытом воздухе.

По степени защиты от электропоражений электрические машины подразделяются на три класса: I класс — машины с изоляцией всех деталей, находящихся под напряжением, и штепсельными вилками, имеющими заземляющий контакт. Машины класса I могут иметь все находящиеся под напряжением детали с рабочей изоляцией и отдельные детали с двойной или с усиленной изоляцией; II класс — машины, у которых все детали, находящиеся под напряжением, имеют двойную или усиленную изоляцию; эти машины не имеют устройств для заземления;

III класс — машины на номинальное напряжение не выше 42 В, у которых ни внутренние, ни внешние цепи не находятся под другим, более высоким напряжением. Машины класса III предназначены для питания от автономного источника тока или от общей сети через изолирующие трансформатор или преобразователь, напряжение холостого хода которых не должно превышать 50 В, а вторичная электрическая цепь не должна быть соединена с землей.

Номинальное напряжение машин I и II классов не должно превышать 220 В для машин постоянного тока и 380 В для машин переменного тока, причем напряжение между землей и любым проводом питающей сети или источника питания их не должно быть более 250 В.

При работе машиной I класса следует применять индивидуальные защитные средства (диэлектрические перчатки, галоши, коврики), за исключением случаев, когда машина, и при том только одна, получает питание от разделительного трансформатора, или если машина получает питание, от автономной двигатель-генераторной установки, или от преобразователя частоты с раздельными обмотками, а также при наличии защитно-отключающего устройства в цепи питания. Машинами классов II и III разрешается работать без применения индивидуальных защитных средств.

Запрещается передавать другим лицам ручной электроинструмент, хотя бы во временное пользование, разбирать его и своими силами производить ремонт проводов и штепсельных розеток. При обнаружении замыкания на корпус или иной неисправности работа с электроинструментом должна быть прекращена.

При исчезновении напряжения во время работы с ручным электроинструментом, при перерыве в работе или при отлучке работающего с места работы ручной электроинструмент должен быть отсоединен от сети.

Работающему запрещается во время работы держать электроинструмент за провод или касаться вращающегося режущего инструмента; заменять режущий инструмент до полной его остановки; работать с ручным электроинструментом с приставных лестниц; привязывать к себе грудные упоры инструмента. Вносить переносной трансформатор внутрь металлических резервуаров и т. п. запрещается. При всех работах переносной трансформатор должен находиться снаружи.

Для обеспечения безопасности при эксплуатации электропотребителей широко используются изолирующие защитные средства, которые условно подразделяются на основные и дополнительные.

Основные изолирующие защитные средства способны длительное время выдерживать рабочее напряжение электроустановки, поэтому ими разрешается работать с токоведущими частями, находящимися под напряжением. К таким средствам относятся: в электроустановках до 1000 В — диэлектрические резиновые перчатки, инструмент с изолированными рукоятками и токоискателями; в электроустановках напряжением выше 1000 В — изолирующие штанги, изолирующие и токоизмерительные клещи, а также указатели высокого напряжения.

Дополнительные изолирующие защитные средства не могут самостоятельно защитить человека от поражения током. Их назначение — усилить защитное действие основных изолирующих средств, с которыми они применяются. К дополнительным изолирующим средствам относятся: в электроустановках напряжением до 1000 В — диэлектрические галоши, коврики и изолирующие подставки; в электроустановках напряжением выше 1000 В — диэлектрические перчатки, боты, коврики и изолирующие подставки. Нормы и сроки электрических испытаний некоторых защитных средств приведены в табл. 3.1.

Таблица 3.1. Нормы и сроки периодических электрических испытаний средств защиты

№ п.п.	Наименование средств защиты	Напряжение электроустановки, кВ	Испытательное напряжение, кВ	Срок периодических испытаний, мес
1	Перчатки резиновые диэлектрические	Все напряжения	6	6
2	Боты резиновые диэлектрические	Все напряжения	15	36
3	Галоши резиновые диэлектрические	До 1	3,5	12
4	Инструмент слесарно-монтажный	До 1	2	12

На строительной площадке необходимо применять диэлектрические перчатки, резиновые коврики, сапоги, изолирующие подставки. Перчатки должны использоваться при работе с ручным электроинструментом (о чем указано выше) и могут также применяться для повышения безопасности при эксплуатации бетономешалок. Каждый раз перед применением перчатки должны проверяться на герметичность путем заполнения их воздухом.

Непосредственно у электроустановок, установленных на проводящем грунте, необходимо устанавливать либо изолирующие подставки, либо расстилать резиновые коврики, либо работать в диэлектрической обуви. Все защитные средства должны иметь отметку о дате последнего электрического испытания. При работе вблизи от механизмов с электроприводами, электроустановок необходимо помнить о существовании опасных зон электропоражения, границы которых приведены в табл. 4.1.3.

Разводка временных электросетей напряжением до 1000 В, используемых при электроснабжении объектов строительства, должна быть выполнена изолированными проводами или кабелями на опорах или конструкциях, рассчитанных на механическую прочность при прокладке по ним проводов и кабелей, на высоте над уровнем земли, настила не менее: 3,5 м — над проходами; 6,0 м — над проездами; 2,5 м — над рабочими местами.

Светильники общего освещения напряжением 127 и 220 В должны устанавливаться на высоте не менее 2,5 м от уровня земли, пола, настила.

При высоте подвески менее 2,5 м необходимо применять светильники специальной конструкции или использовать напряжение не выше 42 В.

Электрическая дуга представляет опасность как источник тепла (температура дуги до 1800 °С) и ультрафиолетового излучения. В результате возможны ожоги кожных покровов и электроофтальмия, вызывающая болезненные ощущения в глазах. В качестве средств защиты применяются сварочные или защитные щитки, очки. Нельзя долго смотреть незащищенными глазами на электрическую дугу, например, при электросварке.

Читать далее по теме:

Требования к заземлению кранов и лебедок, изложенные в OSHA и ANSI

Удивительно, как много неправильно заземленных крановых систем все еще находятся в эксплуатации!

Вы когда-нибудь задумывались об установке высоковольтного оборудования без надлежащего заземления для защиты рабочих от потенциально смертельного поражения электрическим током? На КРАНЕ 1 мы никогда бы этого не допустили, но каждый божий день наши инспекторы и техники сталкиваются с элементарной проблемой электробезопасности с кранами и подъемниками в полевых условиях, которая была упущена в ходе предыдущих проверок безопасности / соответствия или сознательно проигнорирована назначенным лицом, ответственным за безопасность крана на площадке. Многие ошибочно думают, что неправильно установленная электрификация крана без выделенного заземления — это нормально, поскольку она «заземлена» на конструкции. или что небезопасные установки каким-то образом «унаследованы» OSHA. OSHA требует, чтобы заземление крана или подъемника было постоянным, непрерывным и эффективным.
Это ошибочное мышление подвергает рабочих, использующих кран и прикасающихся к крюку или другим токопроводящим частям крана или подъемника, потенциально смертельному удару в случае выхода из строя неправильного заземления из-за мусора на взлетно-посадочной полосе или по ряду других причин. Мы регулярно отвечаем клиентам, которые говорят, что их кран шокировал их рабочих, но обнаруживаем, что для них нет специальной площадки. Просто представьте, что эти системы без специального заземления полагаются на постоянное, непрерывное и эффективное заземление через подшипники колес тележки, через конструкцию крана, через подшипники колес крана и, вероятно, через грязную беговую поверхность пути, а затем в конструкцию пути, которая даже не прикреплен должным образом к основанию здания. Это большой потенциал для сбоев заземления.

OSHA требует, чтобы краны были должным образом заземлены десятилетиями, и NEC представила обновленные требования к заземлению в исправленном издании ANSI/NFPA 70 National Electric Code 2005 года в статье 610 , Краны и подъемники, Раздел 610.61 Заземление. В тексте раздела четко указано: «Рама тележки и рама моста не должны считаться электрически заземленными через мост и колеса тележки и их соответствующие пути. Должен быть обеспечен отдельный соединительный проводник». Условия « должны и не должны » явно делают обязательным использование выделенного четвертого проводника для заземления. Неважно, электрификация фестонным кабелем или изолированным токопроводящим стержнем.

Простое решение:

CRANE 1 Инспекторы, технические специалисты или консультанты на местах могут проверить вашу существующую систему, и в большинстве случаев мы можем просто добавить к вашему оборудованию четвертый стержень и дополнительные коллекторы. Удлинительные кронштейны для модернизации бесполезны, если кронштейн для электрификации слишком короткий, чтобы добавить четвертый стержень. Мы подключим заземление вашей распределительной коробки к существующему заземлению. Если в соединении отсутствует надлежащее заземление, заземление необходимо вытащить из разъединительной коробки.

Интерпретация OSHA относительно проводов заземления

Электрическое заземление мостовых кранов и подъемников.
S Стандартный номер: 1910.179 Стандартные интерпретации
https://www.osha.gov/laws-regs/standardinterpretations/2011-12-05

Вы задали вопросы об общих отраслевых требованиях OSHA к мостовым кранам и заземлению подъемники. Это письмо представляет собой интерпретацию OSHA только обсуждаемых требований и может быть неприменимым к какому-либо вопросу, не указанному в нашей первоначальной корреспонденции. Далее следуют ваши перефразированные сценарии и вопросы, а также наши ответы.

Вопрос 1: Что касается мостовых кранов и подъемников с электрическим приводом, требует ли OSHA, чтобы оборудование имело соединение с землей через отдельный заземляющий провод и запрещало путь к земле через смазку колесных подшипников и контактная поверхность рельса?

Ответ: Стандарт OSHA не определяет это требование. Однако крановое оборудование, которое вы указываете в своем запросе, передвигается на колесах, соприкасаясь с опорными рельсами. Если отдельный токопроводящий рельс не предусмотрен в качестве пути с низким импедансом для тока замыкания на землю, путь заземления кранового оборудования, будь то через колесные подшипники и смазку, через поверхность контакта колеса с рельсом или иным образом, должен соответствовать требованиям стандартов OSHA. OSHA требует, чтобы рамы и гусеницы кранов и подъемников с электрическим приводом были заземлены таким образом, чтобы «путь к земле от цепей, оборудования и ограждений был постоянным, непрерывным и эффективным». 29CFR 1910.304(g)(5) и (g)(7). ^[1]

Следовательно, если работодатель гарантирует, что путь к земле через колесо будет «постоянным, непрерывным и эффективным», работодатель может заземлить кран через колеса. Тем не менее, OSHA отмечает, что существует ряд веществ, которые могут изначально присутствовать или развиваться в результате использования, которые потенциально могут препятствовать тому, чтобы путь прохождения грунта через колеса был «постоянным, непрерывным и эффективным». Эти изоляционные материалы включают, помимо прочего, краску, ржавчину, накопление грязи и даже гнезда и трупы животных. OSHA также предупреждает работодателей о том, что самые последние издания Национального электротехнического кодекса (NEC) (2005, 2008 и 2011) включают общий запрет на прохождение оборудования через мост и колеса тележки. ^[2]

Вопрос 2: Есть ли в OSHA какие-либо общие исключения в отношении требований к заземлению мостовых кранов и подъемных механизмов?

Ответ: Нет. Несмотря на то, что в 29 CFR 1910.179(b)(2), ^[3] есть предыдущее положение, оно относится к конструкции мостового и козлового кранового оборудования, а не к тому, как это оборудование установлен и подключен на объекте. Согласно 29CFR 1910.179(g)(l)(i), все крановые установки должны соответствовать 29 CFR Part 1910 SubpartS, который содержит требования к заземлению в §§1910.304(g)(5) и (g)(7). Существующее крановое оборудование не освобождается от этих требований на дату проектирования или установки оборудования. См. § 1910.302(b)(1) («Ко всем электрическим установкам и эксплуатационному оборудованию применяются следующие требования, независимо от того, когда они были спроектированы или установлены:*** §1910.304(g)(5) — Заземление — Путь заземления.. § 191 0.3 04(g)(7)- Заземление неэлектрического оборудования».)

Вопрос 3: Может ли отдельный заземляющий проводник (нейтральный) или заземляющий проводник оборудования в кранах быть того же цвета, что и другие проводники (например, могут ли все проводники, включая заземляющий проводник и проводник заземления оборудования, быть красного цвета)?

Ответ: Нет. Как указывалось ранее, 29 CFR 1910.179(g)(1)(i) требует, чтобы крановые установки соответствовали 29CFR 1910. Подраздел S. В подразделе S OSHA есть два отдельных положения, 29 CFR 1910.304(a)(1)(i) и (a)(ii), которые требуют, чтобы заземляющий провод и заземляющий провод оборудования, соответственно, каждый из них должен быть идентифицируемым и отличимым от всех других проводников. ^[4] В целом, как указано в NEC 200.6 и 250.119, заземляющие проводники имеют белый или естественно-серый цвет или маркировку, а заземляющие проводники оборудования являются неизолированными (неизолированными) или имеют зеленый цвет или маркировку. Кроме того, в свете вашего запроса, указанного в вопросе 2, более старые установки не устаревают из требований CFR 19.10.304(а)(1)(i) и (а)(1)(ii).

Благодарим вас за интерес к охране труда. Мы надеемся, что вы найдете эту информацию полезной. Требования OSHA устанавливаются законом, стандартами и положениями.

Наши пояснительные письма объясняют требования, как они применяются к конкретным обстоятельствам, но они не могут создавать дополнительные обязательства работодателя. Это письмо представляет собой интерпретацию OSHA обсуждаемых требований. Обратите внимание, что на наше руководство по правоприменению могут повлиять изменения в правилах OSHA. Кроме того, время от времени мы обновляем наше руководство в ответ на новую информацию. Чтобы быть в курсе таких событий, вы можете посетить веб-сайт OSHA по адресу http://www.osha.gov. Если у вас есть какие-либо вопросы, пожалуйста, обращайтесь в Управление общего отраслевого правоприменения по телефону (202)69.3-1850.

С уважением,
Томас Галасси, директор
Управление программ правоприменения

^[1] 29 CFR 1910.304(g)(5) требует, чтобы «путь к земле от цепей, оборудования и корпусов был постоянным, непрерывным и эффективным». 29 CFR 1910.304(g)(7) ) включает следующее требование к кранам и тельферам: «Должны быть заземлены металлические части следующего неэлектрического оборудования: рамы и гусеницы кранов с электроприводом и тельферов».

^[2] Национальный электротехнический кодекс, NFPA 70, можно получить в Национальной ассоциации противопожарной защиты, One Batterymarch Park, Quincy, Massachusetts 02169-7471. Статья 610 «Краны и подъемники» в редакциях 2005, 2008 и 2011 годов содержит положение 610.61, которое, в частности, требует, чтобы «рама тележки и рама моста не считались электрически заземленными через мост и колеса тележки. и его соответствующие дорожки», и что «должен быть обеспечен отдельный соединительный проводник».

^[3] 29 CFR 1910.179 — это стандарт OSHA для мостовых и козловых кранов, включая встроенные подъемники. Параграф (b)(2) этого стандарта требует, чтобы все новое оборудование, изготовленное или установленное 31 августа 1971 г. или после этой даты, соответствовало проектным спецификациям Американского национального стандарта безопасности для мостовых и козловых кранов, ANSI B30.2.0-1967. . Несмотря на то, что это положение устаревшего типа, оно не будет применяться к требованию по установке ^[4] Параграф (a)(1)(i) из 29CFR 1910.304 требует, чтобы «проводник, используемый в качестве заземляющего проводника, был идентифицируемым и отличаемым от всех других проводников». Параграф (a)(1)(ii) требует, чтобы «проводник, используемый в качестве заземляющего проводника оборудования, был идентифицируемым и отличаемым от всех других проводников».

Требования к заземлению NEC

Требования к заземлению лучше всего изложены дословно в соответствии со статьей 610 NEC, часть VII. 610.61: Заземление. Все открытые нетоковедущие металлические части кранов, монорельсовых подъемников, лебедок и аксессуаров, включая подвесные органы управления, должны быть соединены либо механическими соединениями, либо соединительными перемычками, где это применимо, так, чтобы весь кран или подъемник был замыканием на землю. путь тока, как требуется или разрешено статьей 250 (заземление), части V и VII. Подвижные части, за исключением съемных принадлежностей или приспособлений, которые имеют опорные поверхности с металлическим контактом, должны считаться электрически соединенными друг с другом через опорные поверхности для целей заземления. Рама тележки и рама моста не должны считаться электрически заземленными через мост и колеса тележки и их соответствующие пути. Должен быть предусмотрен отдельный соединительный проводник. Требования 610.61 не предназначены для того, чтобы позволить тележке или раме моста служить заземляющим проводником для электрического оборудования (например, двигателей, контроллеров двигателей, осветительных приборов и трансформаторов) на кране или монорельсе. Металлические опорные поверхности движущихся частей считаются подходящим заземляющим и связующим соединением. (Как и в коллекторах на токопроводящих системах, проводных гирляндных заземлениях и т. д.) Контакт моста и колеса тележки с их гусеницами не допускается использовать в качестве надежного заземляющего и связующего соединения. Из-за грязи или других посторонних поверхностей, препятствующих эффективности контакта колеса с гусеницей в качестве надежного заземляющего и связующего соединения, рамы моста и тележки электрического крана теперь необходимо соединять с помощью отдельного проводника.

ХИТОП МАШИНЕРИ КО., ЛТД.

1. Техническое обслуживание и точки технического обслуживания

При ежедневном использовании башенного крана при отсутствии технического обслуживания в механической системе часто возникают такие явления, как сильный шум и перегрев; неисправность его электрической системы трудно наблюдать напрямую, и нет очевидного предшественника. Внезапный отказ башенного крана в основном связан с электрической системой, что требует от нас заранее проводить техническое обслуживание и ремонт электрической системы, чтобы предотвратить электрические сбои.

(1) Молниезащита

Удары молнии могут серьезно повредить электрическую систему башенного крана. Башенный кран К80 на строительной площадке не был полностью отключен из-за грозы, в результате чего сгорели работающий инвертор и основной блок ограничителя крутящего момента. Самое высокое положение А-образной рамы башни должно быть оборудовано молниеприемником (громоотводом), токоотводом и заземляющим телом. Нижняя часть башенного крана (пути шагающего башенного крана) должна быть заземлена в строгом соответствии с нормами. Когда происходит молния, вся машина должна быть отключена и не может продолжать работать.

(2) Защита от дождя

Опыт показывает, что после дождя башенный кран часто выходит из строя. Строительная площадка обычно не останавливает строительство, когда дождь не особенно велик, и башенный кран также требуется для работы в дождливые дни. Двигатели нескольких механизмов башенного крана установлены на открытом воздухе. Если дождевая вода попадает в двигатель, заземление слегка срабатывает, вызывая короткое замыкание и сжигание двигателя. Следовательно, при условии обеспечения бесперебойной вентиляции электрический шкаф и двигатель башенного крана должны принять меры по защите от дождя, такие как добавление дождевика.

(3) Предотвращение загрязнения окружающей среды

Как правило, на строительной площадке пыльно, и скопление пыли на электрических компонентах башенного крана может привести к ухудшению контакта. Поэтому, в соответствии с конкретными условиями объекта, основные электрические компоненты, такие как кабельные разъемы, контакторы и автоматические выключатели, следует периодически очищать от пыли после сбоя питания.

Трос управления смазочной частью башенной машины легко испачкать маслом. Если его не очищать в течение длительного времени, резина на внешней поверхности кабеля будет подвергаться коррозии, обнажая оголенный провод, что приведет к короткому замыканию и заземлению. Поэтому после смазки и технического обслуживания трос необходимо осмотреть на наличие масляных пятен. Если это так, его следует протереть хлопчатобумажной пряжей.

(4) Регулярная затяжка

Башенный кран сильно вибрирует во время работы, что может привести к ослаблению болтов и выпадению концов резьбы. Поэтому необходимо регулярно подтягивать кабельные соединения и соединительные болты в различных частях. Например, у башенного крана есть феномен подъема тяжелых предметов, но у инвертора нет сигнала тревоги, и все электрические компоненты работают нормально. После осмотра причина в том, что соединительный болт поворотного энкодера на двигателе подъема ослаблен, что вызывает отклонение в обратной связи по скорости.

2. Распространенные неисправности и методы их устранения

После возникновения электрической неисправности в первую очередь необходимо определить, какая часть проблемы присутствует. Проблема одного механизма не повлияет на работу других институтов. Если несколько организаций не могут работать одновременно, можно сделать вывод, что это основной источник питания, ПЛК или какие-то компоненты в таблице соединений. Что-то пошло не так.

Вращающаяся электрическая система большого башенного крана в основном представляет собой частотное регулирование, и его неисправность проявляется в коде неисправности на панели дисплея преобразователя частоты. Неисправности инвертора можно разделить на два типа, а именно внешние неисправности и внутренние неисправности. Наиболее распространенной является внешняя неисправность. Внешний конец инвертора подключен к двигателю и блоку сопротивления, а другой конец подключен к ПЛК системы управления.

Порядок устранения неполадок должен быть от простого к сложному. Сначала проверьте блок двигателя и резистора, затем проверьте ПЛК и соответствующие контакторы и автоматические выключатели.

Электрические неисправности скрыты, а обнаружение неисправностей и устранение неисправностей могут быть обратными. Распространенные неисправности и методы устранения неполадок описаны ниже.

(1) Возникновение искр при отключении силовой передачи или клемме основного источника питания инвертора

Отсоедините шнур питания и проверьте, не закорочен ли входной контакт инвертора. Не замкнуты ли накоротко клеммы P и N промежуточной цепи инвертора на стороне постоянного тока. В случае короткого замыкания причиной может быть повреждение выпрямителя или короткое замыкание в промежуточной цепи.

(2) Передача энергии без дисплея

Отсоедините шнур питания и проверьте, нет ли обрыва фазы или обрыва цепи в источнике питания. Если источник питания в норме, снова проверьте источник питания, чтобы проверить, есть ли напряжение на клеммах P и N стороны постоянного тока промежуточной цепи инвертора. Если приведенная выше проверка прошла нормально, проверьте внутренний выключатель питания инвертора. наносить ущерб.

(3) Нет выхода при пуске, двигатель не запускается

Отсоедините выходной провод двигателя, включите его снова, чтобы увидеть входную частоту, отображаемую на панели инвертора, и измерьте выходную клемму переменного тока. Если это нормально, причиной может быть настройка параметров запуска инвертора или ошибка проводки рабочей клеммы, или часть инвертора повреждена, или двигатель неправильно подключен к инвертору.

(4) Инвертор перестает выдавать

Чрезмерное напряжение двигателя, чрезмерный ток, перегрев и плохое заземление могут привести к остановке привода.

Если напряжение слишком высокое, проверьте, не слишком ли высокое напряжение сети и не слишком ли велика нагрузка двигателя. Если нагрузка двигателя слишком велика и может быть остановлена только за короткое время, вам необходимо приобрести инвертор с функцией торможения и настроить соответствующую систему. Динамическое сопротивление.

Если ток слишком велик, сначала проверьте, не слишком ли велика нагрузка двигателя, и соответствующим образом отрегулируйте параметры инвертора. Если регулировка не работает, возможно, инвертор устарел или поврежден.

Перегрев двигателя может быть вызван чрезмерной температурой окружающей среды, превышающей допустимый предел привода. В этом случае проверьте, работает ли охлаждающий вентилятор или проверьте, исправна ли защита двигателя от перегрева.

(5) Нет действия при вращении

Если нет действия, сначала проверьте внешнюю проводку. Если проводка в порядке, используйте мультиметр, чтобы проверить сопротивление блока резисторов и клеммы двигателя, чтобы определить, какая часть закорочена или заземлена.

Получить разрешение на башенный кран | Услуги

Обзор услуг

Вам необходимо разрешение на башенный кран, если ваш строительный проект требует использования башенного крана.

Департамент лицензий и инспекций (L&I) выдает это разрешение.

Кто

Владельцы собственности или их уполномоченные агенты могут подать заявку на это разрешение. Уполномоченными агентами могут быть:

Специалист по дизайну.
Адвокат.
Подрядчик.
Лицензированный экспедитор.

Требования

Заявка на получение разрешения

Подайте заявку на получение этого разрешения, используя заявку на получение разрешения на строительство. Заявка на получение разрешения должна включать полный объем работ и информацию о текущем владельце.

Если имущество было недавно продано, предоставьте копию расчетного листа или акта вместе с заявлением.
. Вы должны подать заявку на получение всех разрешений по юридическому адресу, установленному Управлением оценки имущества (OPA).

Вместе с заявкой укажите:

Возраст башенного крана, который будет использоваться в проекте.
Занимается ли в настоящее время производство башенных кранов.
Доступны ли для ремонта детали производителя оригинального оборудования.

Подрядчик

Лицензированный подрядчик должен выполнять все работы. Подрядчик должен:

Иметь действующую лицензию.
Будьте в курсе всех налогов города Филадельфии.
Зарегистрируйте действующую страховку в L&I.

Страхование

Страховой сертификат с минимальной суммой в 15 000 000 долларов США по общему комплексному страхованию ответственности, в котором город Филадельфия указан в качестве дополнительного застрахованного лица и держателя сертификата.

Требования оператора

Только лица, сертифицированные Национальной комиссией по сертификации крановщиков (NCCCO) или другой программой приложений Национальной комиссии по сертификации агентств (NCCA) или Американского национального института стандартов (ANSI), могут:

Возведение, подъем (прыжок), опускание или демонтаж башенного крана.
Подавайте сигналы руками или устно общайтесь с оператором башенного крана.
Выполнение такелажных работ, связанных с работой башенного крана.

Проверки

Инспектор башенных кранов, сертифицированный NCCCO или другой организацией, аккредитованной NCCA, должен проводить проверки:

Всего такелажного оборудования, когда оно прибывает на место установки и до начала эксплуатации.
После монтажа, подъема (прыжка) или спуска башенного крана.
Когда с момента предыдущего осмотра башенного крана прошло 180 дней.

Инспекционная документация должна быть представлена инспектору отдела в течение 10 дней.

Планы

Вы должны включить планы или чертежи с подробным описанием того, как башенный кран будет поддерживаться и крепиться к зданию.
- Эта документация должна быть проверена и опечатана профессиональным инженером, зарегистрированным в штате Пенсильвания и обладающим опытом проектирования конструкций.
Если вашему приложению требуются планы, они должны соответствовать требованиям плана.

Формы и другие документы

Заявление на ускоренное рассмотрение (необязательно)

Требуется преапповаль

для посягательств на правом пути

Подробнее +

Вам нужно утверждение от

Министерство улиц

. Что нужно

. Подробную информацию см. в требованиях к разрешению на закрытие улиц и применимых формах.

Подача документов лично

Прежде чем подавать заявление в Департамент лицензий и инспекций (L&I), вам потребуется разрешение Департамента улиц на закрытие улиц.

После утверждения отправьте разрешение на закрытие улиц в Центр разрешений и лицензий в зале MSB.

Онлайн-подача

Загрузите свое разрешение на перекрытие улиц при подаче онлайн-заявки в eCLIPSE.

Где и когда

Онлайн

Вы можете подать заявку онлайн с помощью eCLIPSE.

Если вам нужна помощь в подаче заявления через Интернет, вы можете назначить виртуальную встречу.

Лично

Для личного посещения Центра разрешений и лицензий необходима предварительная запись.

Центр разрешений и лицензий
1401 John F. Kennedy Blvd.
MSB, зал общественного обслуживания
Philadelphia, PA 19102

Часы работы: с 8:00 до 15:30, с понедельника по пятницу

Офисы закрываются в полдень в последнюю среду каждого месяца.

Стоимость

Типы пошлин, которые могут применяться

Пошлина за подачу заявки
Плата за разрешение
Дополнительные сборы
Плата за хранение записей
Плата за рассмотрение ускоренного плана (необязательно)

Регистрационный сбор

100 долларов США

Этот сбор не подлежит возврату и должен быть представлен вместе с вашим заявлением. Плата будет зачислена в счет окончательного сбора за разрешение.

Плата за разрешение

Башенный кран: 258 долларов

Дополнительные сборы

Городские сборы: 3 доллара США за разрешение
Государственная надбавка: 4,50 доллара США за разрешение

Плата за хранение записей

За страницу размером более 8,5 дюймов на 14 дюймов: 4 доллара США

Плата за ускоренное рассмотрение плана (необязательно)

Заявки на башенные краны, содержащие планы, подлежат ускоренному рассмотрению. Ускоренные заявки рассматриваются в течение 5 рабочих дней.

Плата: 2000 долларов США
- При подаче заявления необходимо уплатить 350 долларов. Вы должны оплатить оставшуюся часть после утверждения.

Чтобы подать заявку, заполните форму запроса на рассмотрение ускоренного плана и отправьте ее вместе с заявкой на получение разрешения. Плата за ускоренное рассмотрение не будет зачислена в счет окончательного сбора за разрешение.

Способы оплаты и реквизиты

Принятые способы оплаты

Где	Принят платеж
Онлайн через приложение eCLIPSE (Для онлайн-платежей существует лимит в 200 000 долларов США.)	Электронный чек Кредитная карта (доплата +2,25%)
Лично в Центре разрешений и лицензий в Доме коммунального хозяйства	Электронный чек Кредитная карта (доплата +2,25%)
Лично на кассе в Доме коммунального хозяйства (Товары, оплаченные в кассе, будут отправлены по почте в течение пяти рабочих дней.)	Чек Денежный перевод Кредитная карта (доплата +2,25%) Наличные

Где

Принят платеж

Онлайн через приложение eCLIPSE

(Для онлайн-платежей существует лимит в 200 000 долларов США.)

Электронный чек
Кредитная карта (доплата +2,25%)

Лично в Центре разрешений и лицензий в Доме коммунального хозяйства

Электронный чек
Кредитная карта (доплата +2,25%)

Лично на кассе в Доме коммунального хозяйства

(Товары, оплаченные в кассе, будут отправлены по почте в течение пяти рабочих дней.)

Чек
Денежный перевод
Кредитная карта (доплата +2,25%)
Наличные

Чеки и денежные переводы

Требования к чекам

Все чеки и денежные переводы должны быть выплачены «городу Филадельфия».
Лицо или компания, указанные в чеке, должны быть указаны в заявке.
Персональные чеки принимаются.
Чеки и платежные поручения должны иметь даты выдачи в течение 12 месяцев после транзакции.

Причины, по которым ваш чек может быть отклонен

L&I не будет принимать чеки, в которых отсутствует депозитарная информация или:

Неподписанные.
Срок действия истек.
Опубликовано.
Стартер проверяет без информации об учетной записи.

Политика возврата платежей

Если ваш чек возвращается неоплаченным из-за недостаточности или неполучения средств:

За инкассацию взимается комиссия в размере 20 долларов США.
Вы уполномочиваете город Филадельфию или его агента сделать одноразовый электронный перевод средств с вашего счета для непосредственного сбора этого сбора.
Город Филадельфия или его агент могут повторно предъявить ваш чек в электронном виде вашему депозитарному учреждению для оплаты.
Если городские власти не смогут получить оплату, лицензия, разрешение или заявление об апелляции будут считаться недействительными.
: Вы не можете предпринимать никаких дополнительных действий по разрешению, пока не оплатите все сборы.
Разрешение или лицензия будут отозваны, если неоплаченные сборы не будут уплачены в течение 30 дней.
Вы не можете подать или получить дополнительные разрешения, пока не погасите непогашенный долг.

Просроченная оплата лицензии

Если вы продлеваете лицензию более чем через 60 дней после установленной даты, с вас будет взиматься 1,5% лицензионного сбора за каждый месяц с момента истечения срока действия лицензии.

Как

. Вы можете подать заявку на получение этого разрешения лично в Центре разрешений и лицензий или через Интернет с помощью eCLIPSE.

Перед подачей заявления в L&I получите все необходимые предварительные утверждения.

Принесите заполненное заявление, материалы заявления и платеж в Центр разрешений и лицензий.

Заявки рассматриваются в течение 20 рабочих дней.
Заявитель может ускорить рассмотрение заявки за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.

В случае одобрения заявитель получит уведомление об оплате остатка.

L&I либо выдаст вам разрешение, либо запросит дополнительную информацию.

Перед выдачей разрешения необходимо определить подрядчика.

После утверждения запланируйте проверки.

Свяжитесь с местным инспекционным отделом, когда подрядчик будет готов приступить к работе. Контактная информация и необходимые проверки будут указаны в вашем разрешении.

Сертификат одобрения будет выдан после успешного завершения всех необходимых проверок.

Заявление будет отправлено в L&I и другие городские департаменты для рассмотрения и утверждения.

Перед выдачей разрешения необходимо определить подрядчика и подтвердить его участие в проекте.
Заявки с планами рассматриваются в течение 20 рабочих дней.
- Заявитель может ускорить рассмотрение заявки за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.

В случае одобрения заявитель получит уведомление об оплате остатка.

Если заявка не будет одобрена, заявитель получит электронное письмо с указанием того, что отсутствует или требуется.

После утверждения запланируйте осмотр.

Когда подрядчик будет готов приступить к работе, запросите инспекцию через eCLIPSE или по телефону (215) 255-4040.

Разрешительные документы будут выданы после успешного завершения всех необходимых проверок.

Формы и инструкции

Связанный контент

Код Филадельфии – Название 9-3300

Типы кранов — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последнее редактирование 28 декабря 2021

См.
вся история

1 Введение
2 Автокраны
- 2.1 Мобильные колесные краны
- 2.2 Автокраны
- 2.3 Гусеничные краны
- 2.4 Козловой кран
3 Стационарные краны
4 Башенные краны
- 4.1 Самонесущий статический башенный кран
- 4.2 Опорный статический башенный кран
- 4.3 Передвижной или рельсовый башенный кран
- 4.4 Подъемный башенный кран
5 Статьи по теме Проектирование зданий Wiki
6 Внешние ссылки

Широкий спектр кранов различных типов может использоваться на строительных объектах в качестве средства для подъема и перемещения материалов и других строительных элементов с места на место. Краны могут варьироваться от простого канатного шкива до башенного крана, закрепленного на вершине небоскреба. Выбор крана для конкретного объекта будет зависеть от ряда различных факторов, в том числе:

Тип груза, который необходимо поднять.
Высота и горизонтальные расстояния, которые необходимо преодолеть.
Радиус качания.
Время выполнения грузоподъемных работ.
Коэффициент использования (отношение времени, затраченного на использование, к общему времени, которое оно может использовать).
Требуемая степень подвижности.
Тип установки, которая будет использоваться вместе с краном, например, бетонный завод.

Краны можно разделить на:

Мобильный.
Статический.
Башня.

Мобильные краны можно перемещать в пределах площадки, что обеспечивает им большую гибкость. Они могут быть мобильными, колесными, автомобильными, гусеничными или портальными.

[править] Мобильные колесные краны

Мобильные колесные краны устанавливаются на колесное шасси со стабилизаторами, которые можно использовать при подъеме для предотвращения движения. Как правило, краном управляет оператор, находящийся в кабине. Поворотный круг под кабиной позволяет поворачиваться на 360 градусов, а стрела выдвигается вверх, опираясь на подвесные тросы.

Грузоподъемность: обычно варьируется от 3 до 50 тонн, но обычно составляет около 10 тонн.
Ограничения скорости применяются в зависимости от типа транспортного средства и дороги.

Мобильные колесные краны обычно используются для перемещения умеренно тяжелых грузов, оборудования и других объектов на товарных площадках или в складских помещениях.

[править] Автокраны

Автокраны устанавливаются на грузовик или грузовик, специально приспособленный для перевозки повышенной нагрузки. Грузовик может управляться из передней кабины как обычное транспортное средство, а также иметь дополнительные органы управления решетчатой мачтой или телескопической стрелой, которая выдвигается секциями. Для увеличения высоты подъема можно использовать навесные удлинители.

Грузоподъемность: Может варьироваться от 5 до 2000 тонн. Наиболее часто используется 35-100 тонн.
Ограничения скорости применяются в зависимости от типа транспортного средства и дороги.

Поскольку этот тип крана очень транспортабельный и требует короткого времени на подготовку площадки, он обычно используется для коротких периодов аренды.

[править] Гусеничные краны

Гусеничные краны монтируются на гусеничном ходу с дизельным двигателем вместе с решетчатой мачтой, которая может вмещать гусек с дополнительными подъемными канатами для лучшего охвата площадки. Они могут перемещаться с низкой скоростью по участкам, но их необходимо транспортировать и закреплять на участке.

Грузоподъемность: Обычно варьируется от 5 до 30 тонн.
Средняя скорость: Обычно не превышает 2 км/ч.

Гибкость этого крана является его главным преимуществом, поскольку его можно приспособить для работы в качестве драглайна с добавлением барабана лебедки спереди. Гусеницы позволяют ему работать на плохих грунтовых условиях.

[править] Козловой кран

Козловые краны, также известные как портальные краны, обычно состоят из двух А-образных рам, соединенных решетчатой поперечиной, охватывающей рабочую зону. Подъемный механизм подвешен к горизонтальной поперечине и может перемещаться по ней по рельсам. На небольших козловых кранах А-образная рама устанавливается на колеса, тогда как более крупные краны устанавливаются на механические тележки, движущиеся по рельсовым путям. У более крупных кранов, как правило, подъемный механизм устанавливается с кабиной на поперечине.

Грузоподъемность: Малые козловые краны имеют грузоподъемность 10 тонн, а более крупные версии могут поднимать до 100 тонн.

Эта форма крана обычно используется для повторяющихся работ на мало- и среднеэтажных застройках или на складских площадках для перемещения оборудования и материалов.

См. также Портал.

Несмотря на внешнее сходство с традиционными башенными кранами, статические краны отличаются тем, что решетчатая мачта установлена на поворотном кольце, что означает, что вся башня вращается из одного фиксированного положения.

Они оснащены подъемной стрелой, которая может подниматься на 90 градусов от горизонтали, тележкой и подъемным блоком, которые могут перемещаться по всей длине стрелы.

Грузоподъемность: зависит от длины стрелы, положения подъема стрелы и положения подъемного блока по длине.

Стационарные краны, как правило, используются для подъема грузов с малой грузоподъемностью, и их преимущества заключаются в том, что они обеспечивают более близкий подход к фасаду здания.

Башенные краны часто встречаются на большинстве строительных объектов. Обычно они собираются и устанавливаются на месте с помощью горизонтальной или подъемной стрелы. К общим характеристикам башенных кранов относятся:

Решетчатая секционная башня.
Стрела (длиной обычно 25 м), оснащенная сборными железобетонными противовесными блоками.
Лестница доступа, расположенная внутри башни или прикрепленная к внешней стороне.
Распорки и опорная рама.
Кабина наверху башни, в которой сидит оператор.
Поворотное кольцо, обеспечивающее вращение стрелы.
Тележка и подъемный блок, которые могут перемещаться по всей длине стрелы.

Операторы башенных кранов могут наблюдать за большинством подъемных операций из кабины, хотя на уровне земли требуется сторож на берегу как для наблюдения за погрузкой крана, так и для подачи сигналов и указаний оператору.

Башенные краны бывают разных форм:

Самонесущий статический.
Статическая опора.
Передвижной или на рельсах.
Альпинизм.

[править] Самонесущий статический башенный кран

Башня (обычно высотой 30 м) закреплена на уровне земли с помощью массивных или железобетонных оснований. Сваи могут потребоваться, если грунтовые условия плохие. Грузоподъемность варьируется от 2,5 тонны с тележкой на минимальном радиусе до 1 тонны на максимальном радиусе на конце стрелы. Этот тип башенного крана наиболее подходит для ограниченного пространства, где недостаточно места для мостового крана.

[править] Опора статического башенного крана

Похож на самонесущий башенный кран, но используется там, где требуется большой подъем. Чтобы получить дополнительную устойчивость, башня привязывается через соответствующие промежутки к лицевой стороне конструкции с минимального расстояния 2 метра. Это вызовет дополнительные напряжения в конструкции, которые должны быть учтены при проектировании, и это может привести к дополнительным затратам.

[править] Башенный кран передвижной или рельсовый

На площадках, где невозможно разместить стационарные краны, наиболее подходящим вариантом может быть передвижной или рельсовый башенный кран. Башня поддерживается в основании сборными железобетонными балластными блоками, расположенными равномерно по обеим сторонам. Затем он устанавливается на тележки с тяжелыми колесами, которые движутся по рельсовому пути, уложенному на шпалы и балласт. Обход углов возможен путем создания радиусных рельсов или поворотных кругов. Важно, чтобы дорожка не располагалась под уклоном более 1 к 200, а также чтобы она тщательно контролировалась и поддерживалась, поскольку любые дефекты или незначительное движение могут сделать мачту неустойчивой.

Типичная грузоподъемность составляет 1 тонну при максимальном вылете и 4 тонны при минимальном вылете.

[править] Подъемный башенный кран

Подъемный башенный кран подходит для особо высоких конструкций. Башня возводится внутри конструкции и поднимается по мере того, как сама конструкция становится выше в процессе строительства.

Обычно кран крепится к основанию и поднимает два этажа за один раз или после заливки и отверждения полов. После того, как первые четыре этажа установлены, к полу вокруг башни крепятся саморегулирующиеся клинья и хомуты, чтобы передать ее нагрузку на этажи, тем самым повышая устойчивость. После завершения работ кран разбирается по частям. Решение об использовании подъемного башенного крана должно быть принято тщательно, поскольку рамы или воротники должны быть спроектированы в соответствии с рассматриваемой конструкцией, а конструкция должна быть способна выдерживать требуемые нагрузки.

Здесь вы можете прочитать о различных правилах и правилах техники безопасности, касающихся использования кранов на строительных площадках.

Удивительные журавли.
Предотвращение обрушения крана.
Банковщик.
Установка для смешивания и укладки битума.
Сборщики черешни.
Компрессорная установка.
Бетонный завод.
Строительный завод.
Строительные инструменты.
Противовесы.
Крановые опоры.
Крановые правила.
Безопасное вождение и езда на работу.
Землеройная установка.
Электромагнитные мостовые краны.
Оборудование в зданиях.
Экскаваторная установка.
Вилочный погрузчик.
Портал.
Подъемники.
Подъемное устройство.
Шкив.
Мусоропровод.
Леса.
Ножничный подъемник.
Хранилище сайта.
Укладчик.
Временные работы.
Лебедка.
Работа на высоте.
Правила работы на высоте.

Введение в гражданское строительство (3-е изд.), ХОЛМС, Р., Колледж управления недвижимостью, (1995)
Темы совещаний по безопасности кранов
Справочник по строительству зданий (6-е изд.), ЧАДЛИ, Р., ГРИНО, Р., Баттерворт-Хайнеманн, (2007 г.)

Поделиться
Добавить комментарий
Отправьте нам отзыв

Посмотреть
история комментариев

Создать статью

Поделиться
Подписаться
Фейсбук
Твиттер
LinkedIn
Ютуб

Избранные статьи и новости

Ответ ECA на схему помощи в оплате счетов за электроэнергию

Долгожданное облегчение с суровым предупреждением.

Схемы оплаты счетов за электроэнергию в Великобритании

Гарантия цен на энергию, схема поддержки счетов и схемы облегчения счетов

Серия CIAT Film перезапускается с

Построение устойчивого будущего.

Экокурорты для экотуризма по БД

Как они определяются, оцениваются и сертифицируются ?

RIBA объявляет конкурс дизайна частного острова

‘устойчивое направление… сохранение… природной красоты острова.’

Первый в Великобритании стандарт зданий с нулевым выбросом углерода

Председателем станет Дэвид Партридж.

K-Briq из 90% строительного мусора

Строительство завтрашнего дня: кирпичик за кирпичиком.

Био-солнце на БД

Несколько значений этого относительно нового термина.

Коды дизайна: намерения и реальность

3/4 английских местных властей не нанимают консультантов по архитектуре.

Историк строительства

Действительно ли строители-ремесленники понимали, как работают конструкции?

Воздушный поток на DB

Типы, характеристики и категории.

Домашние вентиляционные системы с BSRIA

Руководство по измерению расхода воздуха — BG 46/2022.

Не только, женщина в управлении проектами

Личный кабинет профессии, которой нужны женщины.

Понимание ведомости объемов работ в строительстве

Статья от софтверной компании и пользователя БД.

Прейскурант Spon’s для архитекторов и строителей 2023

Можно приобрести в книжном магазине BSRIA.

Управление рисками событий состояния

В свете беспрецедентной смерти монарха.

Упреждающий дизайн, статья для пользователей

Бакминстер Фуллер «Всесторонняя упреждающая наука о дизайне».

SnakeGrid, определение пользователя

Проекционная система координат для крупномасштабных линейных проектов.

Счета за электроэнергию теперь определяющая проблема и возможность

‘Ужасно много из них уязвимы — фактически, все они’.

Стандарт домов будущего и проект 80

Программа исследований и разработок Бирмингема.

Сотрудничество, стандарты и их аббревиатуры.

С длинным списком стандартов устойчивого строительства.

Краткое объяснение видов металлургии

Пирометаллургия, гидрометаллургия и электрометаллургия.

Веб-семинар по командной работе от APM

ВОЗ и КАК создать высокоэффективную командную работу.

Требуются ответы на исследования – влияние на бизнес в Великобритании

Как правительство может наилучшим образом поддержать бизнес в трудные времена.

Коды дизайна и книги образцов

Формирование исторических мест и уроки сегодняшнего дня.

Ассоциация технологий консервации

Проекты по сохранению древесины.

Флаги на полумачте

Происхождение, смысл и руководство по смерти Королевы.

Обновлена версия The Construction Playbook 1.1 2022 г.

Основные корректировки темы, цели, структура и сквозная политика.

Другие новости.

Примечания к технической информации TCIG | Строительно-арендная ассоциация

Ниже приведены примечания с технической информацией (TIN) 001–052, подготовленные рабочими группами под руководством TCIG, и их можно загрузить ниже: Для удобства поиска и загрузки TIN перечислены партиями по 10 штук.

Листинги TCIG TIN

ИНН 001 — 010

001 — Доступ к башенным кранам после ввода в эксплуатацию
002 — Подъем и опускание мелкого материала
003 — Процедуры доступа к башенным кранам
004 — Установка тросов на барабаны лебедки и барабаны для хранения
005 — Уборка башенных кранов

006 — Лестницы для доступа к башенным кранам
007 — Дежурные доски
008 — Защита краев башенного крана
009 — Безопасность доступа к крановой базе
010 — Системы предотвращения столкновений башенных кранов

ТКИГ 001

Доступ к башенным кранам после ввода в эксплуатацию

ТКИГ 002

Подъем и опускание мелкого материала

ТКИГ 003

Процедуры доступа к башенным кранам

ТКИГ 004

Установка тросов на барабаны лебедки и барабаны для хранения

ТКИГ 005

Уборка башенных кранов

ТКИГ 006

Лестницы для доступа к башенным кранам

ТКИГ 007

Дежурные доски

ТКИГ 008

Защита краев башенного крана

ТКИГ 009

Безопасность доступа к крановой базе

ТКИГ 010

Системы предотвращения столкновений башенных кранов

ИНН 011 — 020

011 — Установка прожекторов, световых вывесок и елочных украшений
012 — Знак доступа к башенному крану
013 — Спасение персонала с высоты на башенных кранах (снято — см. ссылку ниже)
014 — Проверка компонентов перед монтажом
015 — Оценка рисков – общий доступ к башенным кранам (в том числе для технического обслуживания)

015 — Оценка рисков – общий доступ к башенным кранам (в том числе для технического обслуживания)
016 — Средства защиты от падения с высоты для машинистов башенных кранов (отозван — см. ссылку ниже)
017 — Радиосвязь для подъемных работ
018 — Срок службы башенного крана
019 — Подрядные работы по подъему и аренде кранов при монтаже, демонтаже и использовании башенных кранов на строительных площадках
020 — Влияние ветра на башенные краны в эксплуатации

ТИН 011

Крепление прожекторов, световых вывесок и рождественских украшений

ИНН 012

Знак доступа к башенному крану

TCIG TIN 013 теперь заменен и преобразован в Руководство по эффективной практике, TCIG 2101: Планирование аварийных действий и спасение с высоты на башенных кранах ; и может быть загружен с: https://www. cpa.uk.net/safety-and-technical-publications/tower-crane-guidance

ИНН 014

Проверка компонентов перед монтажом

ИНН 015

Оценка рисков – общий доступ к башенным кранам (включая техническое обслуживание)

TCIG TIN 016 — в настоящее время изъято, так как содержание заменено публикацией TCIG 2101 — Планирование действий в чрезвычайных ситуациях и спасение с высоты на башенных кранах и может быть загружено с: https://www.cpa.uk.net/safety- и-технические-публикации/управление башенным краном

ИНН 017

Радиосвязь для подъемных работ

ИНН 018

Срок службы башенного крана

ИНН 019

Подрядные работы по подъему и аренде кранов при монтаже, демонтаже и использовании башенных кранов на строительных площадках

ТИН 020

Влияние ветра на башенные краны в эксплуатации

ИНН 021 — 030

021 — Принципы технического обслуживания башенных кранов
022 — Использование строп с башенными кранами
023 — Башенные краны с подъемной стрелой — Информация и действия для владельцев/поставщиков
024 — Башенные краны с подъемной стрелой — Меры предосторожности для пользователей
025 — Башенные краны с подъемной стрелой — Меры предосторожности для операторов, работающих на минимальном радиусе или вблизи него при сильном ветре

026 — Подъем грузов с использованием тканевых мешков
027 — Скорость ветра, выведенная из строя башенным краном
028 — Подъем механического оборудования на поддонах
029 — Ремонт и перепрограммирование инверторов
030 — Состав бригады по монтажу башенных кранов

ИНН 021

Принципы технического обслуживания башенных кранов

ИНН 022 ТКИГ

Использование строп с башенными кранами

ИНН 023 ТКИГ

Башенные краны с подъемной стрелой – информация и действия для владельцев/поставщиков

ИНН 024 ТКИГ

Башенные краны с подъемной стрелой – меры предосторожности для пользователей

ТИН 025

Башенные краны с подъемной стрелой. Меры предосторожности для операторов, работающих на минимальном радиусе или вблизи него при сильном ветре

ИНН 026 ТКИГ

Подъем грузов с использованием тканевых мешков

ИНН 027 ТКИГ

Башенный кран, вышедший из строя Скорость ветра

ТИН 028

Подъем механического оборудования на поддонах

ИНН 029 ТКИГ

Ремонт и перепрограммирование инверторов

ТИН 030

Состав бригады монтажников башенных кранов

ИНН 031 — 040

031 — Управление проектированием, строительством и осмотром оснований, ростверков и связей башенных кранов
032 — Зоны отчуждения
033 — Устойчивость стрел башенных кранов при монтаже
034 — Обеспечение безопасного доступа операторов башенных кранов на объекте
035 — Спецификация и проверка запасных частей для башенных кранов

036 — Электроснабжение башенных кранов, устройства заземления и молниезащита
037 — Сведение к минимуму последствий отказа лебедки во время нагрузочных испытаний
038 — Оставление башенных кранов в нерабочем состоянии
039 — Эксплуатация башенных кранов вблизи аэродромов, оповещение и освещение препятствий на маршруте
040 — Подъем людей башенными кранами

ТИН 031

Управление проектированием, строительством и проверкой оснований башенных кранов, ростверков и связей

ИНН 032 ТКИГ

Зоны отчуждения

ИНН 033 ТКИГ

Устойчивость стрел башенных кранов во время монтажа

ИНН 034 ТКИГ

Обеспечение безопасного доступа операторов башенных кранов на объект

ТИН 035

Спецификация и проверка запасных частей для башенных кранов

ТИН 036

Электрооборудование для башенных кранов

ИНН 037 ТКИГ

Сведение к минимуму последствий отказа лебедки во время испытаний под нагрузкой

ИНН 038 ТКИГ

Оставление башенных кранов в нерабочем состоянии

ИНН 039

Управление башенными кранами вблизи аэродромов, оповещение и освещение препятствий на маршруте

ТИН 040

Подъем людей башенными кранами

ИНН 041 — 052

041 — Башенные передвижные краны на железнодорожных путях
042 — Выбор башенных кранов — предполагаемое использование
043 — Проектирование и проверка конструкции кронштейнов крепления для принадлежностей башенного крана
044 — Ответственность пользователя за техническое обслуживание, осмотр и тщательный осмотр
045 — Нагрузочные испытания башенных кранов
046 — Подъем внутри кривой нагрузки башенных кранов с маховой стрелой

047 — Пожароопасность, связанная с башенным краном
048 — Использование высокопрочных крепежных деталей на башенных кранах
049 — Подъем предварительно подвешенных грузов
050 — Предотвращение падения предметов с высоты
051 — Тщательный осмотр самомонтирующихся башенных кранов
052 - Подъем контейнеров средней грузоподъемности (КСГМГ)
053 — Подъем грузов с помощью встроенных точек подъема

ИНН 041

Передвижные башенные краны на железнодорожных путях

ИНН 042 ТКИГ

Выбор башенных кранов — предполагаемое использование

ИНН 043 ТКИГ

Проектирование и проверка конструкции кронштейнов крепления для принадлежностей башенного крана

ИНН 052

Подъем контейнеров средней грузоподъемности (КСГМГ)

ИНН 044 ТКИГ

Ответственность пользователя за техническое обслуживание, осмотр и тщательный осмотр

ТИН 045

Испытание под нагрузкой башенных кранов

ИНН 046 ТКИГ

Подъем внутри кривой нагрузки башенных кранов с маховой стрелой

ИНН 047 ТКИГ

Пожароопасность, связанная с башенным краном

ТИН 048

Использование высокопрочных крепежных деталей на башенных кранах

ИНН 049 ТКИГ

Подъем предварительно подвешенных грузов

ТИН 050

Предотвращение падения предметов с высоты

ИНН 051

Тщательный осмотр самомонтирующихся башенных кранов

ИНН 052

Подъем контейнеров средней грузоподъемности (КСГМГ)

ИНН 053

Подъем грузов с помощью встроенных точек подъема

Что нужно знать для сертификации башенных кранов

Башенные краны являются важной частью оборудования на большинстве крупных строительных площадок. Они экономят время и деньги, эффективно перемещая тяжелые грузы, такие как крупногабаритные инструменты и строительные материалы. Но из-за своего размера и мощности они могут представлять угрозу безопасности, поэтому Управление по охране труда и здоровья (OSHA) недавно приняло новые нормативные стандарты, требующие, чтобы только сертифицированные лица управляли башенными кранами на строительных площадках.

Сертификация башенного крана не только поднимет вашу карьеру в строительстве на новый уровень; это также подтвердит вашу квалификацию, возможность трудоустройства и официальное признание Национальной комиссией по сертификации крановщиков (NCCCO). Получение сертификата башенного крана показывает, что вы освоили работу машины и понимаете, как правильно ее использовать с соблюдением самых высоких стандартов безопасности.

NCCCO — некоммерческая организация, основанная в 1995 с целью разработки эффективных стандартов безопасной эксплуатации кранов во всех сегментах промышленности и строительства. Для получения сертификата NCCCO требуется два теста: письменный и практический. Обучение на Западном побережье является утвержденным испытательным центром NCCCO, и благодаря нашему 8-недельному курсу обучения крановщика/такелажника NCCCO студенты получают практический подход, который позволяет им преуспеть во время процесса экзамена.

Успешно завершив эту программу, вы не только получите сертификат башенного крана, но и восемь других сертификатов NCCCO, что обеспечит вам успех в строительной отрасли.

Если вы думаете о том, чтобы пройти сертификацию башенного крана, вот что вы можете узнать при подготовке к сертификации башенного крана:

Объект

Для безопасной и эффективной эксплуатации башенного крана это важно для вас. ознакомиться с анализом местоположения крана. Вы узнаете, как оценить опорную поверхность крана и как защитить фундамент крана.

Кроме того, вы должны уметь оценивать окрестности. Это включает в себя проверку площадки на наличие достаточного места для аутригеров и поворотного хвостового оперения, линий электропередач, воздушных прав и других систем, которые представляют риск для безопасности экипажа, широкой публики и вас самих.

Вы также изучите основы источников питания, предохранителей, отключений, молниезащиты и заземления. Изучение надлежащей оценки площадки позволит вам принимать обоснованные решения перед эксплуатацией башенного крана, а оценка площадки — это область знаний, которую вам необходимо знать для сертификации башенного крана.

Монтаж, подъем и демонтаж

Ключевой частью прохождения сертификации башенного крана является действительное знание и понимание конфигураций башенного крана. Вы научитесь правильно устанавливать все, начиная от болтовых соединений, внутренних подъемных хомутов, опорных балок, клиньев и приспособлений для подъема.

Также необходимо знать условия безопасности при монтаже, лазании, демонтаже и эксплуатации кранов. Это включает в себя знание максимальной скорости ветра, максимальной высоты автономной установки, а также минимального и максимального допустимого расстояния между врезками. Вы также изучите правильные процедуры восхождения, чтобы обезопасить себя и свою команду.

Эксплуатация

Всегда важно знать и соблюдать правила, установленные OSHA и ASME. Вы изучите надлежащие процедуры остановки крана без присмотра, проверки состояния башенного крана и ведения учета этих условий, работы в различных погодных условиях, работы в особых условиях и процедур реагирования на чрезвычайные ситуации.

Вы можете ожидать, что вы выучите стандартные сигналы руками, установленные OSHA, и когда нужно общаться со строительной бригадой, руководством и другими сигнальщиками.

Обучение основным операциям важно не только для безопасности, но и для обеспечения соответствия строительной площадки стандартам, установленным OSHA и ASME, организациями, которые регулируют вопросы охраны труда, техники безопасности и охраны труда.

Технические знания

Перед получением сертификата на башенный кран вам необходимо усвоить некоторые технические знания. Ключевые моменты, такие как основные процедуры безопасности, жаргон башенных кранов, метрические единицы и общепринятые единицы измерения США, необходимо знать и понимать для сертификации башенных кранов.

Вы также узнаете об основных системах передачи мощности машин, таких как механические, электрические, гидравлические и комбинированные. Если вы серьезно относитесь к получению сертификата башенного крана, вы должны ознакомиться с функциями, ограничениями и характеристиками башенных кранов, которые требуют общих технических знаний.

Практический опыт

Самое главное, когда вы пойдете в школу, вы получите реальный опыт использования башенного крана. Что касается практической части сертификации башенного крана, у вас есть выбор: использовать башенный кран с головкой-молотом, подъемной стрелой или самомонтирующийся башенный кран. К концу курса вы будете знать, как использовать эти типы кранов, и разовьете навыки перемещения тележки, подъема, поворота и комбинирования многофункциональных операций.

Общие правила NCCCO:

Кандидаты также должны соблюдать правила сертификации. К ним относятся:

Быть старше 18 лет
Соответствие стандартам, установленным физическими требованиями ASME B30
Соблюдайте политику и кодекс этики NCCCO в отношении злоупотребления психоактивными веществами

Эти правила более подробно изложены в Справочнике кандидата для операторов башенных кранов, и их полезно знать, когда вы начинаете искать лучшие учебные центры для посещения.
