Сцепление на УАЗ-469: как заменить узел

Трансмиссия любого внедорожника — узел, требующий особого внимания автовладельца, поскольку на его долю выпадает большая эксплуатационная нагрузка. Обсудим один из важных элементов трансмиссии на УАЗ-469 — сцепление: его основные неисправности и способ замены узла.

Содержание

Сцепление на УАЗ-469: что ломается и почему

Механизм сцепления не вечный, поэтому даже при своевременном ТО, замене изношенных запчастей, смазке и прочем должном уходе и внимательном отношении нередко даёт сбой. Большинство неисправностей и методов самостоятельной борьбы с ними можно обнаружить в мануале к любому уазику, но кто же его читает. Итак, производитель указывает несколько вариантов поломок с возможными причинами их возникновения, а также способами решения этих проблем без привлечения специалистов (для опытных автовладельцев).

Если нет свободного хода педали:

• Снижение усилия нажимных пружин исправляется их заменой.
• Если на поверхность дисков попало масло, требуется очистить деталь бензином, тщательно высушить.
• Перегрев, вызванный длительным буксованием, не требует особых действий, неисправность исчезнет самостоятельно, когда механизм остынет.

Рывки и вибрация при запуске:

• На диск попало масло. Решение — замена дисков сцепления УАЗ-469 или тщательная очистка детали от следов замасливания с выравниванием поверхности нажимного диска, маховика.
• Износ фрикционных вкладок решается только их полной заменой.
• Смещение оттяжных рычагов требует демонтажа сцепления с последующей регулировкой комплектующих.

Если при выжимании педали появляется посторонний шум, скорее всего, износился подшипник или в нём отсутствует смазка. Когда сцепление “ведёт”, возможно, в систему гидропровода попал воздух, проблема решается прокачкой механизма. Ещё одна причина того, что не происходит полного выключения сцепления, — повреждение ведомого диска. Здесь можно попытаться выровнять деформацию или полностью заменить элемент.

Популярный контент: замена сцепления уаз буханка

В случае увеличения зазоров в приводе, расхода топлива, масла, охлаждающей жидкости, постороннего шума или “постукивания” в механизме лучше заменить изношенные элементы.

Рекомендуем почитать здесь: замена сцепления уаз патриот

Как провести замену сцепления на УАЗ-469

Для правильной установки детали потребуется приобрести специальную оправку, с помощью которой ведомый диск будет центрироваться. Инструментов нужно немного, среди основных: ключи разных размеров, набор головок, гнуто-накидной ключ, отвёртки (крестовая и плоская), уплотнитель для резьбы.

Итак, последовательность действий следующая:

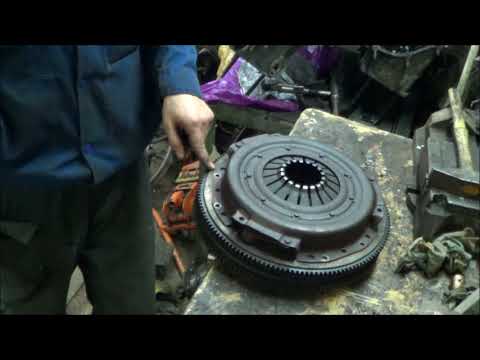

• Выкрутив 6 болтов М8х30, которые крепят кожух нажимного диска, аккуратно снимите нажимной и ведомый диски.
• Осмотрите узлы детали на возможный износ. Что смотрим: следы (протечку) масла на элементах, люфт подшипника первичного вала коробки передач, неровности, прижоги, заусенцы на рабочей поверхности маховика, повреждения или деформацию вилки сцепления. Если что-то нашли, исправляем / меняем на новое. Всё выглядит вполне себе хорошо, люфта нигде нет, переходим к новому сцеплению на УАЗ-469.
• Достав деталь из заводской упаковки, проверьте её. Перемещение диска должно проходить без заеданий.

Интересный материал тут: педаль сцепления уаз патриот

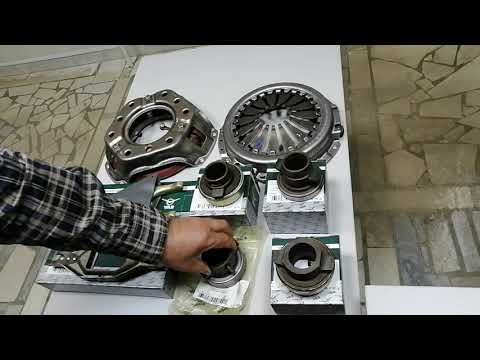

• Ознакомьтесь с инструкцией, прилагаемой к новому сцеплению, чтобы определить, какой стороной монтировать ведомый диск. Иногда производители ставят соответствующие маркировки на сам диск.
• Наденьте ведомый диск на маховик с помощью оправки, затем установите нажимной диск, прикрутите болты, равномерно их затягивая по ходу часовой стрелки. Снимайте оправку.

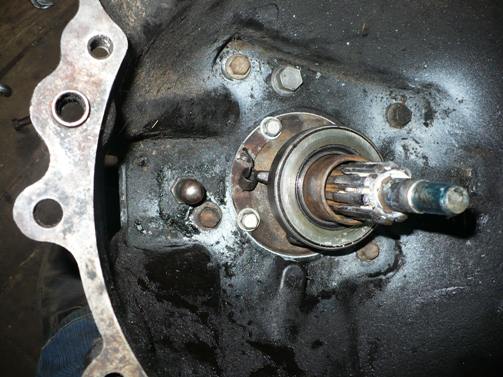

• Вместе с муфтой извлеките старый выжимной подшипник. Это легко сделать, если сдвинуть подшипник вместе с вилкой спереди от КПП. При снятии вилки, после того, как достанете муфту в сборе с подшипником, осмотрите деталь. Если на ней нет никаких повреждений, установите в неё новую муфту с подшипником, предварительно нанеся на узел смазку.
• Верните вилку на место.
• Смажьте шлицы первичного вала, затем, удерживая КПП, вставьте первичный вал коробки в маховик. Теперь надо постараться совместить установочные отверстия в картере сцепления со штифтами на моторе. Если ранее пользовались оправкой, эта процедура пройдёт без особых затруднений.
• Соберите элементы в обратном разборке порядке.

Вот, собственно, и всё. Обязательно промажьте герметиком все стыковочные поверхности, залейте масло в коробку передач. Проведите тестовый заезд, чтобы выявить возможную пробуксовку сцепления УАЗ-469, если необходимо, отрегулируйте длину штока рабочего цилиндра.

А как давно вы меняли сцепление на своём уазике и какое ставили?

Полезный материал тут: как прокачать сцепление на уаз 469

Вас может заинтересовать: крестовина карданного вала уаз патриот

Замена сцепления УАЗ Патриот

Выберите интересующий автомобиль!

УАЗ Патриот, Карго, Пикап

УАЗ Хантер, 469

УАЗ СГР Буханка

Замена сцепления УАЗ Патриот – очень трудоемкий процесс, требующий профессионального подхода. Мероприятие осуществляется в основном по плановому ТО, т.к. требует подготовительных процессов и занимает немало времени. Износ сцепления проявляется не равномерно и напрямую зависит от условий эксплуатации и износостойкости самого узла, поэтому не всегда можно точно запланировать ремонтные работы и спрогнозировать моторесурс узла.

Причины замены сцепления УАЗ Патриот

Возникновение внеочередных ремонтных ситуаций также вполне частая ситуация, поэтому многие автомобилисты готовятся к такому моменту. Можно выделить несколько причин для замены сцепления УАЗ Патриот:

• Перегрузка узла по условиям эксплуатации, которую часто автолюбители называют «спалить сцепление». Может возникнуть даже при очень больших разовых перегрузках, связанных с перевозкой или буксированием недопустимого по весу груза. «Сжигание» или лавинообразная выработка сцепления происходит из-за ограниченного усилия прижима между фрикционными элементами штатного узла, поэтому при перегрузке происходит проскальзывание элементов с активным нагревом.

• Неправильная или несвоевременная регулировка свободного хода выжимного подшипника, а также отказ от нормальной работы гидравлической системы по разным причинам. Могут возникнуть два противоположных по своим характеристикам аварийных режима: пробуксовка фрикционов из-за постоянного небольшого прижима выжимным подшипником или неполное выключение с ударными проявлениями из-за недостаточного прижима подшипника на корзину. Если виноватым оказывается гидравлика, то при ремонте также выполняется замена главного цилиндра сцепления Патриот.

• Агрессивная езда в различных дорожных условиях, которая приводит не только к активной выработке фрикционных элементов, а и к потере своих характеристик гасительных пружин. Явными проявлениями оказывается подергивание машины и усиленная вибрация по кузову при ускорении или торможении двигателем.

• Подбор некачественных запчастей при предыдущем ремонте. Рынок автозапчастей предлагает много вариантов от штатных до усиленных узлов от различных производителей. Комплекты сцепления УАЗ Патриот имеют отличительные характеристики в эксплуатации, поэтому не равнозначны при городской и внедорожной нагрузке. Так усиленные комплекты при малой загрузке машины могут приводить к сильным рывкам при переключении передач.

Это основные причины выхода из строя узла сцепления, но список можно расширить и специфическими ситуациями, как механическое разрушение деталей и узлов.

Краткие особенности замены сцепления УАЗ Патриот

Замена сцепление УАЗ Патриот своими руками – сложное, но выполнимое мероприятие, которое потребует не только покупки качественных запчастей, а и целого комплекса ремонтных работ:

• Чтобы добраться до сцепления потребуется демонтировать коробку передач, что весьма затратное по времени мероприятие с массой непредсказуемых моментов от замены расходников, метизов до установки новых деталей.

• Коробка передач довольно тяжелая, поэтому самому крайне сложно справиться, к тому же потребуются специальные подъемные и страхующие устройства и приспособления.

• Замена корзины сцепления также может преподнести свои сюрпризы. В разных двигателях устанавливаются разные корзины сцепления. Может быть обнаружена недопустимая выработка маховика или облом шлицевых соединений.

Вполне достаточно указанных факторов, чтобы обратиться за профессиональной помощью как при проведении ремонтных работ, так при подборе автозапчастей.
