Главная >> Резьбовые соединения >> Ремонт резьбовых соединений     Резьбовые соединения — один из самых быстрых и надежных способов соединить две детали с возможностью быстрого отделения. При частом использовании резьба может быстро прийти в негодность. Как правило при помощи такого вида соединения скрепляют довольно ответственные узлы поэтому следует довольно тщательно просматривать все возможные дефекты и осуществлять ремонт в кратчайшие сроки. Возможные дефекты и способы ремонта резьбовых соединений Непрямолинейность оси стержня болта, винта или шпильки. При таком дефекте может сильно возрасти нагрузка на чать резьбы, которая быстро разрушить часть несколько витков. Данный дефект можно довольно быстро устранить при помощи правки в тисках или с помощью винтового пресса. Забоины, вмятины на резьбе «Прогонка» резьбы резьбовыми инструментами Трещины в резьбовой части детали Заварка трещины с последующим повторным нарезанием резьбы Смятие граней, шлицев, отверстий для ключей и отверток 1. Запиливаиие. 2. Наплавка с последующей обработкой Заедание гайки по причине увеличения шага резьбы винта вследствие его растяжения Замена болта или ремонт вышеуказанными способами Выход из строя наружной резьбы вследствие износа, среза, смятия и изгиба витков 1. Протачивание резьбы до ближайшего меньшего стандартного диаметра и последующее нарезание резьбы меньшего размера. 2. При невозможности из условий прочности уменьшения размера резьбы ее восстанавливают наплавкой металлизацией и другими способами Выход из строя внутренней резьбы вследствие износа, среза, смятия и изгиба витков 1. Рассверливание отверстия до ближайшего большего стандартного диаметра и последующее нарезание резьбы большего размера. 2. Рассверливание отверстия для установки в него на резьбе или клее переходной втулки с внутренним диаметром резьбы нужного размера Степени точности и основные отклонения резьбы Наружная ГОСТ 16093-81 (СТ СЭВ 640-77) 3; 4; 5; 6; 7; 8; 9; 10 d; e; f; g; h М 12-6g Внутренняя ГОСТ 9000-81 (СТ СЭВ 837-78) 4; 5; 6; 7; 8; 9 E; F; G; H М 12-6H Наружная ГОСТ 9562-81 (СТ СЭВ 836-78) 4; 6; 7; 8; 9; 10 c; e; g Tr40x7-8е Внутренняя ГОСТ 24739-81 (СТ СЭВ 185-79) 4; 6; 7; 8; 9 Н Tr40x7-8H Наружная ГОСТ 25096-82 (СТ СЭВ 2058-79) 7; 8; 9 h Уп40×10-9h Внутренняя 7; 8; 9 AZ Уп40×10-9AZ Смотрите также: png»>      [email protected]   © 2013

Ремонт резьбовых соединений

Строительные машины и оборудование, справочник

Ремонт резьбовых соединений

Изношенную (выбракованную) резьбу в отверстиях корпусных и других чугунных деталей восстанавливают нарезанием новой резьбы увеличенного размера, постановкой дополнительной детали и нарезанием резьбы на новом месте.

В деталях из стали изношенные резьбовые отверстия, кроме того, восстанавливают завариванием электросваркой и нарезанием резьбы номинального размера. При восстановлении резьбовых отверстий в корпусных, а также крупных и громоздких деталях используют ручные пневматические резьбонарезные машины. Наружную резьбу на валах и осях восстанавливают нарезанием новой уменьшенного размера, а также наплавкой и нарезанием резьбы нормального размера.

Восстановление под увеличенный размер. Изношенное резьбовое отверстие рассверливают на сверлильном станке или электродрелью под очередной размер и нарезают новую резьбу. Несмотря на простоту и надежность восстановления, такой способ не всегда целесообразен, так как требуется рассверливание отверстия сопрягаемой детали и применение болта увеличенного размера. В результате нарушается взаимозаменяемость деталей и усложняется последующий ремонт.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Ремонт постановкой дополнительной детали. Изношенное резьбовое отверстие рассверливают и нарезают в нем неполную резьбу (двумя первыми метчиками) под заранее изготовленную пробку. Специальным ключом завертывают пробку до полного ее захода в отверстие, отрезают переходную часть пробки и зачищают ее заподлицо с плоскостью детали. Завернутую пробку крепят гладким штифтом диаметром 3 мм и длиной не менее 10 мм. Можно закреплять пробку постановкой ее на клей типа БФ-2 или на эпоксидной основе. В установленной пробке по сопрягаемой детали или лучше по кондуктору сверлят отверстие и нарезают резьбу нормального размера. Толщина стенок пробки после нарезания резьбы должна быть не менее 4 мм.

Рис. 1. Восстановление резьбы постановкой дополнительной детали: а — резьбовые пробки; б — ключ для завертывания пробок; в — завертывание пробки; г — крепление пробки штифтом; д — пружинная вставка.

Вместо резьбовой пробки сейчас успешно применяют пружинные вставки. Вставку изготавливают из пружинной проволоки ромбического сечения. Острые углы ромба равны 60°, то есть соответствуют профилю метрической резьбы. Пружинную вставку завертывают в подготовленное отверстие при помощи специального ключа, воздействующего на загнутый конец пружины, который после завертывания легко обламывается. Внутренний размер такой вставки после завертывания равен номинальному размеру резьбы.

При условии выпуска промышленностью пружинных вставок под соответствующие типоразмеры резьбовых отверстий — это наиболее простой и надежный способ восстановления внутренних резьб.

Восстановление нарезанием резьбы на новом месте заключается в том, что рядом с изношенным резьбовым отверстием сверлят новое, если позволяет конструкция детали, и нарезают резьбу нормального размера. Этот способ широко применяют при ремонте тракторов и автомобилей. Так восстанавливают резьбу под шпильки крепления полуоси в ступице колес автомобилей и в других деталях. При сверлении новых отверстий используют сопрягаемую деталь или специальные приспособления с кондукторами.

Восстановление под уменьшенный размер. Изношенную резьбу на валу (оси) протачивают, нарезают новую меньшего диаметра и по ней изготавливают новую гайку. Этот способ, как и при восстановлении внутренней резьбы, нарушает взаимозаменяемость, и, кроме того, с уменьшением диаметра снижается прочность резьбового соединения. Поэтому таким способом рекомендуется восстанавливать одну и ту же резьбу не более 1 раза.

Восстановление наплавкой. Этим способом лучше восстанавливать изношенную резьбу уменьшенного размера или номинальную на валу (оси). Успешно наплавляют изношенную резьбу плазменной струей с применением порошков и колебателя, обеспечивающего наплавку за один проход и один оборот детали. Перед наплавкой поврежденную резьбу зачищают стальной щеткой до блеска или протачивают. После наплавки деталь протачивают и нарезают резьбу номинального размера.

Резьбу на валах диаметром более 40 мм восстанавливают наплавкой под слоем флюса или плазменной струей.

Рекламные предложения:

Читать далее: Ремонт шлицевых и шпоночных соединений

Категория: —
Ремонт тракторов и автомобилей

Главная → Справочник → Статьи → Форум

Резьбовое соединение – Ремонт спирали

Подтверждение возраста

Нажимая ввод, вы подтверждаете, что 19+

Введите

США—АфганистанАландские островаАлбанияАлжирАндорраАнголаАнгильяАнтигуа и БарбудаАргентинаАрменияАрубаАвстралияАвстрияАзербайджанБагамыБахрейнБангладешБарбадосБеларусьБельгияБелизБенинБермудыБутанБоливияБосния и ГерцеговинаБотсванаОстров БувеБразилияБританская территория в Индийском океанеБританские Виргинские острова БрунейБолгарияБуркина-ФасоБурундиКамбоджаКамерунКанадаКанадаКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокосовые (Килинг) островаКолумбияКоморыКонго — БраззавильКонго — Киншаса Острова КукаКоста-РикаХорватияКубаКюрасаоКипрЧехияКот-д’ИвуарДанияДжибутиДоминикаДоминика Миниканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиHeard & McDon альд островаГондурасГонконг САР КитайВенгрияИсландияИндияИндонезияИранИракИрландияОстров МэнИзраильИталияЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКосовоКувейтКыргызстанЛаосЛатвияЛиванЛесотоЛиберияЛивияЛихтенштейнЛитваЛюксембургМакао САР КитайМакедонияМадагаскар МалавиМалайзияМальдивыМалиМальтаМартиникаМавританияМаврикийМайоттаМексикаМолдоваМонакоМонголияЧерногорияМонтсерратМароккоМозамбикМьянма (Бирма)НамибияНауруНепалНидерландыНидерландские Антильские островаНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэ Остров НорфолкСеверная КореяНорвегияОманПакистанПалестина ан ТерриторииПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияКатарРеюньонРумынияРоссияРуандаСент-МартинСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия и Южные Сандвичевы островаЮжная Корея Южный СуданИспанияШри-ЛанкаSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

AlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFederated States of MicronesiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyomingArmed Forces AmericasArmed Forces EuropeArmed Forces Pacific

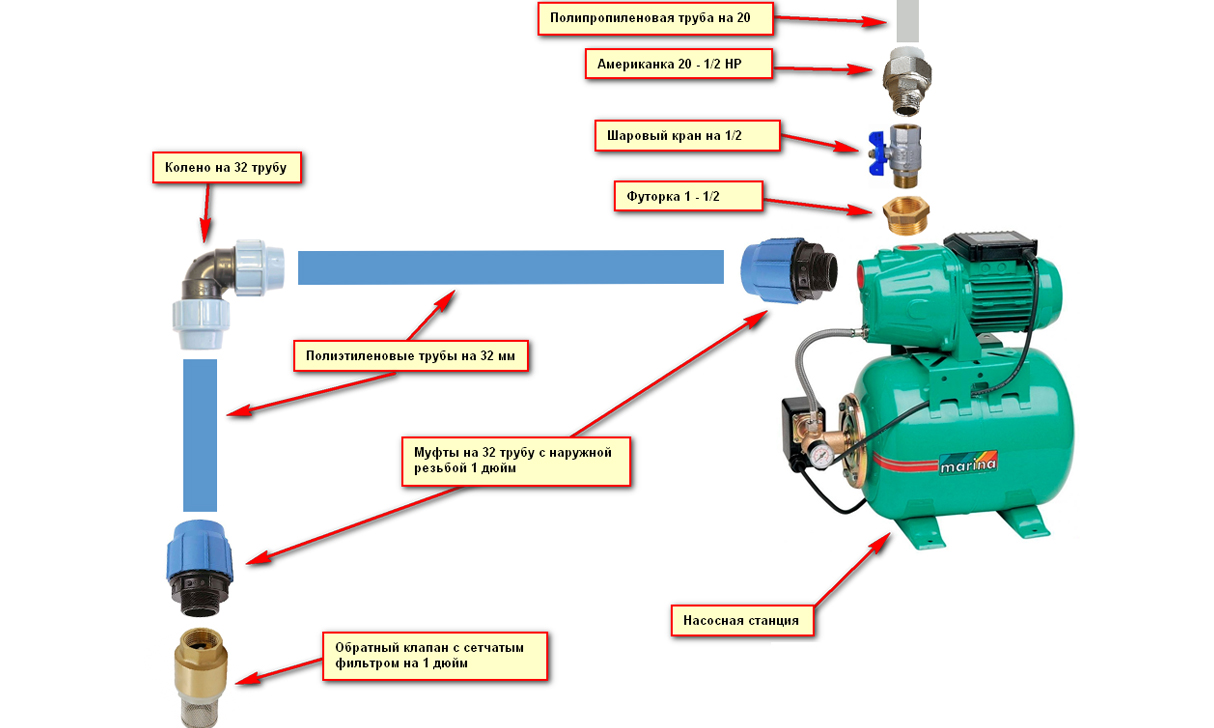

Как заменить секцию трубы с резьбой

Домашнее обслуживание для чайников

Исследовать Купить на Amazon

Оцинкованные трубы печально известны своей ржавчиной, коррозией и протечками. Когда это происходит, наиболее разумным решением для постоянного ремонта является удаление поврежденного участка и замена его новым участком трубы с резьбой.

Замена отрезка трубы с резьбой не так сложна, как вы можете себе представить, благодаря широкому ассортименту отрезков трубы с резьбой, которые теперь входят в стандартную комплектацию большинства хозяйственных магазинов и центров ремонта дома. Эти сборные секции бывают разного диаметра и длины. Многие магазины отрезают и нарезают отрезок трубы по индивидуальному заказу, если товар отсутствует на складе.

Перед тем, как начать процесс здесь, перекройте главный запорный вентиль воды, чтобы вода не попала в ваш дом. Затем откройте кран в самой нижней точке дома, чтобы линия опорожнялась.

1. Разрежьте поврежденный участок с помощью ножовки или сабельной пилы, чтобы две оставшиеся части можно было отвинтить от соседних фитингов.

   Вам понадобятся две секции запасной трубы и штуцер. Общая длина двух отрезков трубы и муфты в полностью собранном виде должна равняться длине поврежденной трубы.

   При расчете общей длины необходимого материала измерьте расстояние от поверхности одного фитинга до поверхности противоположного фитинга и добавьте 1 дюйм. Это составляет 1/2 дюйма резьбы на обоих концах, которые накладываются на фитинги.

2. Снимите существующую трубу, используя два средних трубных ключа, один из которых захватывает трубу, а другой – фитинг, а затем поддевают в противоположных направлениях.

   Снятие старой трубы с фитингов может оказаться затруднительным. Поддевание двух гаечных ключей в противоположных направлениях увеличивает усилие, необходимое для разрыва соединения. Если сначала вам не удастся ослабить соединение, распылите на место проникающее масло или смазку, например WD-40, чтобы разрушить ржавчину и коррозию, препятствующие смещению трубы.

3. Распылите на резьбу фитингов большее количество проникающего масла.

   Прежде чем продолжить, дайте маслу постоять примерно 15 минут.

4. Удалите все остатки, чтобы подготовить место для нового герметичного соединения.

   Маленькая проволочная щетка для бутылок идеально подходит для этой задачи.

5. Нанесите состав для соединения труб на резьбовые концы и резьбу фитингов, вдавливая состав в резьбу кончиком пальца.

6. Наденьте кольцевую гайку на одну из секций трубы.

   Муфта представляет собой фитинг, состоящий из трех компонентов: двух накидных гаек и кольцевой гайки. Накидные гайки прикрепляются к сменным секциям трубы в месте их соединения. Кольцевая гайка служит для соединения двух частей.

7. Вверните обе секции трубы в соответствующие фитинги.

8. Затяните обе секции трубы, а затем кольцевую гайку.

   Как и в случае с процессом демонтажа, использование двух трубных ключей делает повторную сборку проще и безопаснее.

После замены секции завершите процесс, включив подачу воды и проверив наличие утечек.

Эта статья взята из книги:

• Обслуживание дома для чайников,

Об авторах книги:

Джеймс Кэри и Моррис Кэри-младший делятся своим более чем 55-летним опытом работы в качестве отмеченных наградами лицензированных подрядчиков с миллионами людей по всей стране через еженедельную радиопрограмму и синдицированную газетную колонку под названием On The House.
