Концевые выключатели и датчики контактные

2. Главная
3. Библиотеки Visio
4. Схема электрическая принципиальная.
5. Состав
6. Концевые выключатели, датчики контактные.

Трафареты Visio:

Трафарет Visio Концевые выключатели, датчики контактные.

Фигура Visio	Условное обозначение
	Концевой выключатель замыкающий.
	Концевой выключатель размыкающий.
	Концевой выключатель переключающий.
	Концевой выключатель переключающий на 2 направления.
	Выключатель концевой с двумя отдельными цепями. Примечания: с механическим управлением в обоих направлениях.
	Выключатель концевой с двумя отдельными цепями. Примечания: с механическим управлением в обоих направлениях.
	Концевой выключатель замыкающий, с кулачковым приводом.
	Концевой выключатель размыкающий, с кулачковым приводом.
	Концевой выключатель переключающий, с кулачковым приводом.
	Концевой выключатель переключающий на 2 направления, с кулачковым приводом.
	Концевой выключатель замыкающий, с роликовым приводом.
	Концевой выключатель размыкающий, с роликовым приводом.
	Концевой выключатель переключающий, с роликовым приводом.
	Концевой выключатель переключающий на 2 направления, с роликовым приводом.
	Концевой выключатель замыкающий, с рычажным приводом.
	Концевой выключатель размыкающий, с рычажным приводом.
	Концевой выключатель переключающий, с рычажным приводом.
	Концевой выключатель переключающий на 2 направления, с рычажным приводом.
	Концевой выключатель замыкающий, с управлением по событиям.
	Концевой выключатель размыкающий, с управлением по событиям.
	Концевой выключатель переключающий, с управлением по событиям.
	Концевой выключатель переключающий на 2 направления, с управлением по событиям.
	Поплавковый выключатель (реле уровня), замыкающий.
	Поплавковый выключатель (реле уровня), размыкающий.
	Поплавковый выключатель (реле уровня), переключающий.
	Поплавковый выключатель (реле уровня), переключающий на 2 направления.
	Реле расхода, замыкающее, приводимое в действие потоком: газа, текучей среды.
	Реле расхода, размыкающее, приводимое в действие потоком: газа, текучей среды.
	Реле расхода, переключающее, приводимое в действие потоком: газа, текучей среды.
	Реле расхода, переключающее на 2 направления, приводимое в действие потоком: газа, текучей среды.
	Концевой выключатель замыкающий, приводимый в действие маховиком.
	Концевой выключатель размыкающий, приводимый в действие маховиком.
	Концевой выключатель переключающий, приводимый в действие маховиком.
	Концевой выключатель переключающий на 2 направления, приводимый в действие маховиком.
	Реле давления, замыкающее.
	Реле давления, размыкающее.
	Реле давления, переключающее.
	Реле давления, переключающее на 2 направления.
	Реле температуры, замыкающее.
	Реле температуры, размыкающее.
	Реле температуры, переключающее.
	Реле температуры, переключающее на 2 направления.
	Тепловой автоматический выключатель.

Дополнительные варианты условных обозначений для фигур трафарета Концевые выключатели, датчики контактные, можно выбрать в контекстном меню фигуры Visio.

Например, для символа Концевой выключатель переключающий, выбрать в контекстном меню пункт Управление в обоих направлениях (рис. 1).

Рис. 1. Контекстное меню фигуры Visio Концевой выключатель переключающий.

— получим условное обозначение Концевой выключатель переключающий, управляемый в двух направлениях (рис. 2)

Рис. 2. Концевой выключатель переключающий, управляемый в двух направлениях.

• Назад

• Вперед

Концевые выключатели ВК и ВКВ

Особенности

• Возможность выбора требуемого передаточного числа редуктора

Технические характеристики

Конструкция

Выключатель концевой ВК 2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутренний и наружный заземляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25 мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов. Вводное устройство с условным диаметром 14 мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропереключателя типа МПВ-1В2.Состав и конструкция концевого выключателя ВКВ-1 отличается от состава и конструкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25 мм. Для контроля положения шибера задвижки предусмотрено исполнение концевых выключателей ВК с резистором ППБ-3А 470 Ом ±5% с углом поворота 270°. При заказе выключателей с резистором, в шифре исполнения, после обозначения шифра передаточного отношения указывается буква “Р”, например ВКО-31Р-У1.

Комплектность

В комплект поставки входят:

• выключатель концевой (ВК) -1шт.
• руководство по эксплуатации -1экз.
• паспорт -1экз.

Структура условного обозначения

ВКХ1-Х2 Х3 –Х4

ВК — выключатель концевой

Х1 – исполнение выключателя:

В – взрывозащищенный

О — общего назначения (общепромышленный)

Х2 — исполнение по виду подсоединения кабеля: для концевых выключателей типа ВКВ:

1- с вводной коробкой для кабеля диаметром до 25мм;

2- без вводной коробки для кабеля диаметром до 18мм;

для ВКО:

3- без вводной коробки для кабеля диаметром до 14мм;

Х3 — исполнение выключателя по передаточному числу редуктора:

1 — 1:8;

2 — 1:44;

3 — 1:50;

4 — 1:100;

5 — 1:240;

Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1; У1; Т1

ПИНЮ.687153.002 ТУ

Дополнительные индексы для ВКО:

Р- для исполнения с резистором;

П- с микропереключателями

МП2101 с подсоединением проводов пайкой.

Пример записи условного обозначения выключателя концевого (ВК) взрывозащищенного (ВКВ) или общего назначения (ВКО) при его заказе: Взрывозащищенный выключатель с маркировкой взрывозащиты 2ExedIIВТ4, с вводной коробкой для кабелей передаточным числом редуктора 1:50:

«Выключатель концевой ВКВ-13УХЛ1»;

То же исполнение для поставки на экспорт:

«Выключатель ВКВ-13УХЛ1. Экспорт ТУ 16-94 ПИЖЦ.642236.004ТУ».

Общего назначения без маркировки взрывозащиты, с передаточным числом редуктора 1:44:

«Выключатель ВКО-32УХЛ1»

Габритные, монтажные и установочные размеры

Только зарегистрированные клиенты, купившие данный товар, могут публиковать отзывы.

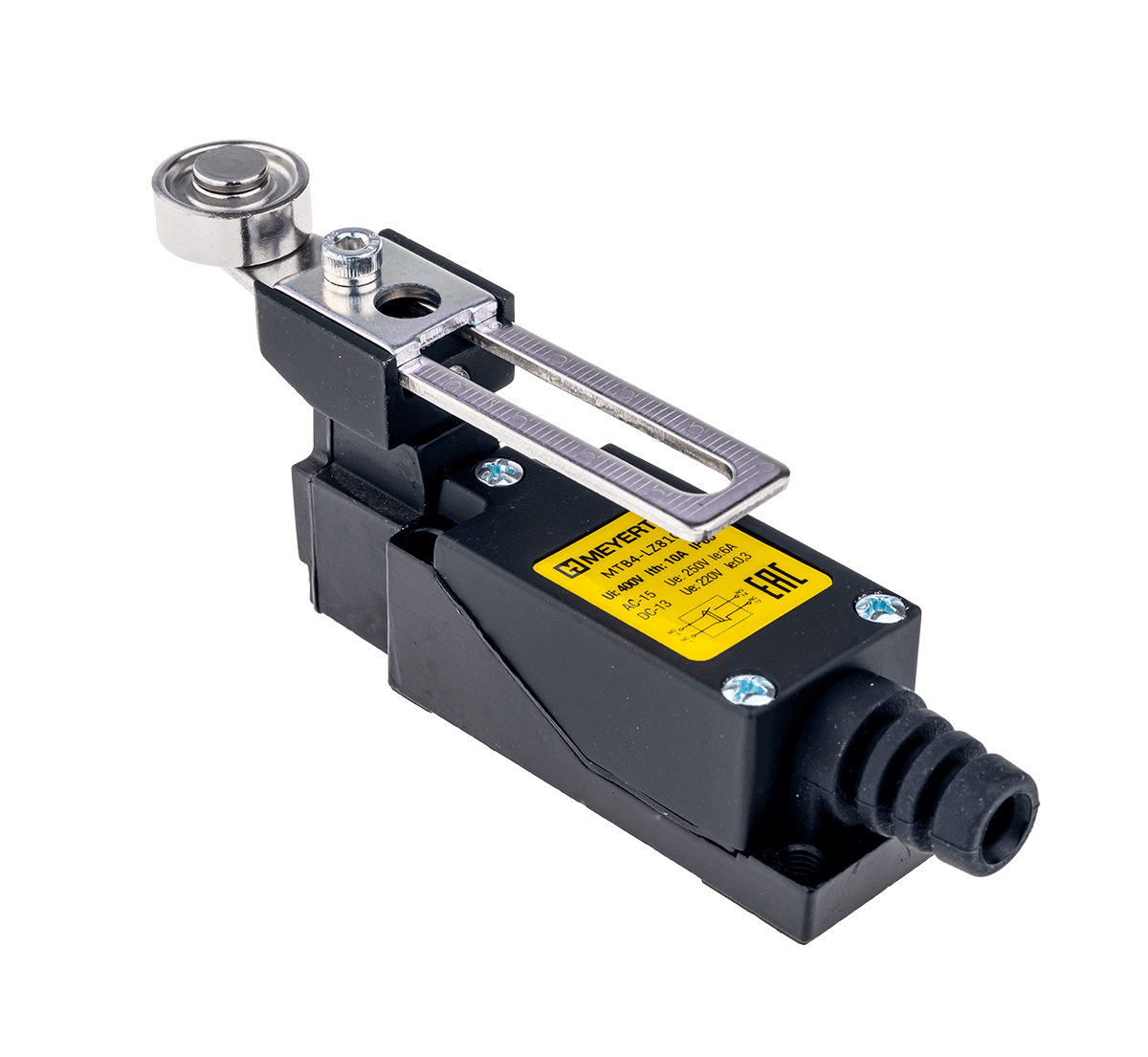

Достижение точности с помощью концевых выключателей

Существует множество вариантов обнаружения присутствия и положения в приложениях автоматизации машин, но концевые выключатели часто являются лучшим вариантом, когда требуется высокая точность.

Тим Уилер, инженер по техническим приложениям, AutomationDirect

Для обнаружения присутствия и положения в приложениях промышленной автоматизации доступно множество типов датчиков, от конечного до высокоточного. Обычно используются фотоглазки и индуктивные выключатели, но когда требуется высокая степень точности, прецизионные концевые выключатели часто являются лучшим вариантом, поскольку они обеспечивают воспроизводимую точность вплоть до субмикронного уровня.

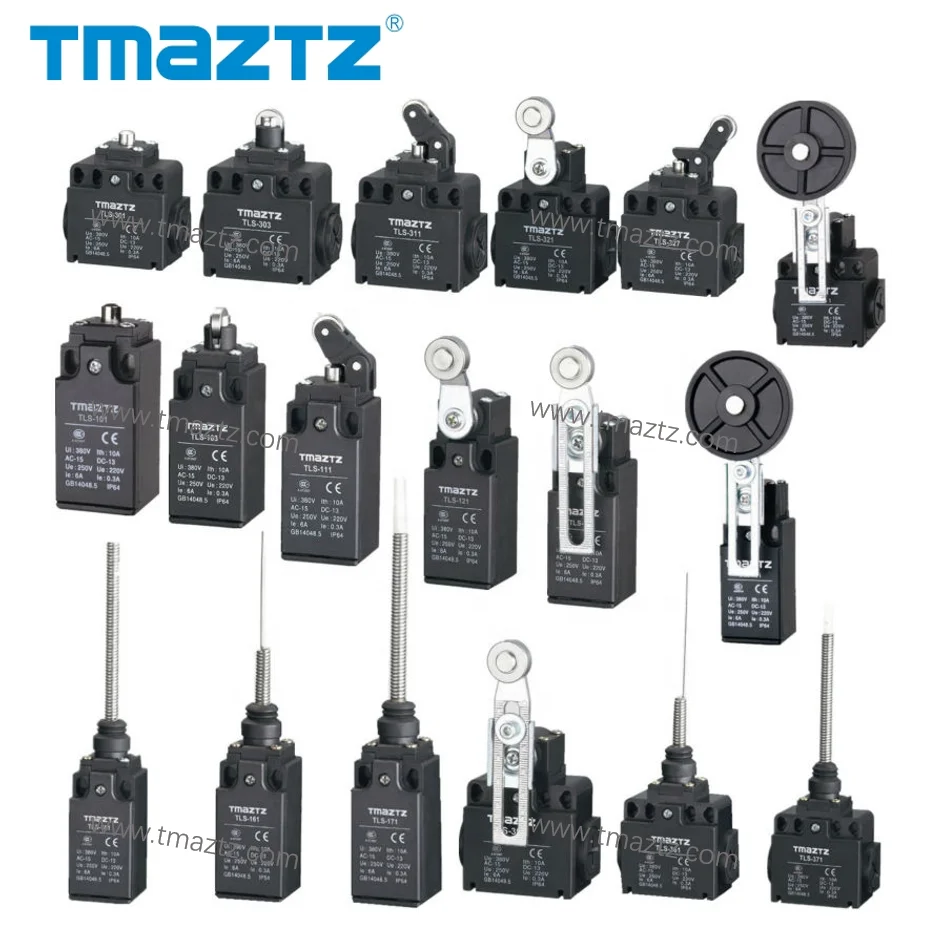

Рис. 1. Эти концевые выключатели доступны в различных формах и размерах для широкого спектра применений.

Промышленная рабочая лошадка
Промышленные концевые выключатели — это боевые корабли в мире датчиков, которые уже более 100 лет используются в ручных, полуавтоматических и автоматизированных машинах для обнаружения наличия и положения деталей и механизмов. Эти датчики выпускаются в нескольких конфигурациях, включая NEMA, IEC для тяжелых условий эксплуатации, IEC с двойной изоляцией, компактные, миниатюрные и прецизионные, рис. 1.9.0005

Основное различие между концевыми выключателями NEMA и IEC заключается в надежности, что является общим отличительным признаком в этих сравнениях. NEMA разработан для требовательных приложений, таких как тяжелое машиностроение, литейные заводы и горнодобывающая промышленность, и имеет тенденцию быть более дорогим. В таких приложениях, как погрузочно-разгрузочные работы и портальное оборудование, обычно подходит аналогичный, но более экономичный концевой выключатель IEC для тяжелых условий эксплуатации. Как NEMA, так и сверхпрочные корпуса IEC обычно изготавливаются из металла, литого под давлением сплава цинка или алюминия, в зависимости от устройства.

Концевые выключатели IEC с двойной изоляцией обычно изготавливаются из пластика, а компактные выключатели IEC изготавливаются из пластика или металла. Многие прецизионные сенсорные концевые выключатели изготовлены из нержавеющей стали. Прецизионные концевые выключатели имеют бочкообразную конструкцию, аналогичную очень маленькому (M5 x 0,5) бесконтактному выключателю. Эти плунжерные переключатели из нержавеющей стали обладают высокой повторяемостью.

Следует отметить, что предохранительные выключатели используются для защиты персонала и оборудования от опасностей путем контроля положения подвижного ограждения. Они часто используются на навесных защитных дверях, где ключ активатора входит в зацепление с корпусом выключателя, когда решетка закрыта. Выключатели безопасности с тросовым приводом также используются для активации аварийного останова при натяжении троса.

Рис. 2. Предварительно смонтированные концевые выключатели обеспечивают простую интеграцию в большинство промышленных сред. Рис. контактные приложения, вызывающие износ привода выключателя и электрических контактов, поэтому следует избегать более двух операций в секунду. При выборе концевого выключателя в первую очередь учитывайте его применение и способ срабатывания, так как часто они являются более четкими определяющими факторами.

Другие варианты датчиков включают в себя индуктивные датчики приближения и фотоглазки, оба из которых представляют собой бесконтактный метод определения местоположения и присутствия. Индуктивный бесконтактный переключатель обнаруживает черные и цветные металлы без необходимости механического контакта. Прокси-переключатель обычно имеет полупроводниковый выход вместо механических контактов, как у концевого выключателя. Его бесконтактный метод считывания и полупроводниковый выход делают его хорошим выбором для приложений с высокой частотой циклов, а также когда мусор может мешать срабатыванию концевых выключателей.

Однако существует множество качественных и долговечных концевых выключателей. Для правильно подобранного концевого выключателя механический срок службы составляет 30 миллионов срабатываний, а электрический срок службы — 5 миллионов срабатываний. Ограничивающим фактором часто является срок службы электрических контактов, но для некоторых концевых выключателей доступны сменные контактные блоки для быстрой замены по низкой цене. Концевые выключатели NEMA

и мощные концевые выключатели IEC подходят для использования в неблагоприятных условиях. Литейные заводы, судоходство и операции в доках являются обычными приложениями. Они также встречаются в машинах в таких отраслях, как автомобильная, пищевая, целлюлозно-бумажная и энергетическая. Эти переключатели также хорошо работают на больших конвейерах и сварочном оборудовании.

Рис. 3. Определение положения подъемных ворот конвейера — одно из многих применений промышленных концевых выключателей.

Концевые выключатели также используются в устройствах средней мощности, таких как землеройная техника, сельскохозяйственная техника, сельскохозяйственные и тракторные орудия. Другие приложения средней мощности включают станки с ЧПУ, подвесные подъемники, большие краны, а также текстильное и полиграфическое оборудование, рис. 3.

Концевые выключатели часто используются в машинах и оборудовании потребительского класса, таком как эскалаторы и лифты, промышленные автоматические двери, доступ к самолетам. платформы, торговые киоски, ножничные подъемники и игровые автоматы. При тщательном проектировании концевые выключатели хорошо работают в большинстве этих приложений и легко подключаются к программируемым логическим контроллерам.

Критерии выбора концевого выключателя
Критерии выбора ведущего концевого выключателя перечислены в Таблице 1 и пояснены ниже.

Таблица 1, Критерии выбора концевых выключателей

• Способ срабатывания
• Повторяемость
• Поездка для работы и сброса
• Принудительное управление
• Конфигурация контактов
• Требования к окружающей среде

Концевые выключатели приводятся в действие несколькими способами, включая боковое вращение, верхнее и боковое нажатие и качающуюся рукоятку. Эти приводы часто монтируются на 90° регулируемые головки. Путь для срабатывания контактов и необходимое усилие варьируются и должны быть определены с высокой степенью уверенности перед выбором переключателя.

Рычаги регулируются под любым углом на рабочем валу и требуют поворота примерно на 5° из общего хода 90° или более в любом направлении для управления контактами. Типичные типы приводов включают рычаги из нержавеющей стали различной длины с нейлоновыми или металлическими роликами. Также доступны пружинные стержни из нержавеющей стали (усы) и петли из нейлона или металлического троса.

Нажимные концевые выключатели (плунжерного типа) приводятся в действие сверху или сбоку в виде кнопки или ролика для управления контактами и требуют хода 2 мм или менее. Концевые выключатели с качающейся головкой обычно приводятся в действие сверху с использованием различных стержневых приводов, таких как нейлоновый стержень, стержень из нержавеющей стали или пружинная сталь, и будут срабатывать с углом срабатывания около 10 °, перпендикулярно стержню, в любом направлении.

Повторяемость собранного концевого выключателя определяется типом используемой рабочей головки. Переключатели с наилучшей воспроизводимостью представляют собой кнопочные или плунжерные переключатели прямого действия, обычно размером 0,003 дюйма. или менее воспроизводимая точность. Добавление роликов и рабочих рычагов увеличивает допуск на заедание из-за концентричности. Допуск может легко удвоиться при использовании роликов.

Работа концевого выключателя начинается с исходного нормального положения в состоянии покоя. При работе они проходят через диапазон предварительного хода до рабочей точки, где замыкаются электрические контакты, а затем в диапазон перебега. Путь до срабатывания и путь до сброса различны. Имеется гистерезис срабатывания концевого выключателя. Для срабатывания контактов концевого выключателя может потребоваться от 1 до 2 мм или от 5 ° до 10 ° предварительного хода, но только половина этого для сброса при возврате, но прецизионные концевые выключатели часто имеют нулевой предварительный ход.

Усилие срабатывания концевого выключателя сильно различается в зависимости от устройства. Для работы контактов многих сверхмощных переключателей требуется 4 фунта или более. Для работы небольших прецизионных концевых выключателей может потребоваться всего 0,1 фунта.

Многие концевые выключатели имеют однополюсные однонаправленные электрические контакты, нормально разомкнутые или замкнутые. Некоторые из них имеют больше конфигураций контактов. Доступны контакты мгновенного действия, где движение контакта не зависит от скорости привода. Контакты по-прежнему будут быстро замыкаться даже с очень медленными исполнительными механизмами. В качестве альтернативы доступны контакты с медленным замыканием/медленным размыканием, в которых движение контактов зависит от скорости привода.

Концевой выключатель будет надежно работать в экстремальных условиях; при высоких или низких температурах; и во влажных, мокрых или загрязненных местах. Степень защиты варьируется от IP40 до IP67/NEMA/UL. Общие типы корпусов: 1, 3, 3S, 4, 4X, 6 и 6P.

Особенности конструкции
Особенности конструкции концевых выключателей перечислены в Таблице 2 и могут повлиять на работу и надежность, но тщательная разработка может смягчить потенциальные проблемы.

Таблица 2. Особенности конструкции концевых выключателей

• Механическая износостойкость
• Датчик удара
• Частота переключения
• Максимальная скорость срабатывания

Механический срок службы концевого выключателя можно продлить, если соблюдать эти рекомендации. Важно ограничить серьезность воздействия материала мишени на привод концевого выключателя, а также максимально ограничить перебег выключателя во время работы. Для надежного срабатывания нет необходимости поворачивать или нажимать привод переключателя больше, чем это необходимо, а рычаги регулируются под любым углом на рабочем валу, чтобы свести к минимуму удары и перебег. Нажатие плунжера концевого выключателя до конца хода может привести к неисправности из-за удара, но это можно смягчить, установив жесткий упор.

Некоторые концевые выключатели допускают работу под прямым углом к ​​плунжеру с соответствующим углом опережения кулачка, часто 30°. Однако многие концевые выключатели требуют контакта с объектом под прямым углом или в пределах нескольких градусов. Действие ограничено между концом наконечника и краем внутреннего подшипника, но боковые нагрузки со временем могут привести к повреждению переключателя. Конец корпуса может деформироваться при ударе, что приведет к отказу возврата.

При проектировании следует тщательно учитывать характеристики ударов и вибрации. В тяжелых случаях это может привести к срабатыванию переключателя и вызвать неисправность. Следует избегать установки концевого выключателя на открытом воздухе, где он может быть случайно задет, боковой нагрузки на ось вращения или чрезмерного хода плунжера.

Как обсуждалось ранее, частота переключения должна быть менее 2 циклов в секунду, так как механические и электрические активации ограничены. Скорость срабатывания концевого выключателя может быть слишком быстрой или слишком медленной. Если активировать слишком быстро, переключатель может отскакивать или быстро изнашиваться. Медленная активация, менее 50 мм/мин, может привести к ошибкам воспроизводимости, особенно в прецизионных концевых выключателях.

Рис. 4. Прецизионные концевые выключатели могут использоваться для возврата в исходное положение ступеней перемещения, часто обеспечивая более высокую воспроизводимую точность, чем фотоэлектрические и индуктивные датчики.

Прецизионные концевые выключатели
Традиционные концевые выключатели, датчики приближения и фотоглазки несколько ограничены в плане точности и повторяемости, обычно в диапазоне от 25 до 100 мкм в зависимости от устройства. Однако существуют экономичные и сверхточные механические концевые выключатели с воспроизводимостью в диапазоне от 0,5 до 10 мкм, рис. 4. Учитывая, что диаметр человеческого волоса обычно составляет от 50 до 60 мкм, это точное определение.

Эти прецизионные концевые выключатели часто используются для замены волоконных датчиков, используемых для позиционирования деталей. При использовании фотоглазка неровные поверхности, капли воды и даже отпечатки пальцев на детали могут сделать точное определение положения менее точным. Однако, поскольку прецизионный концевой выключатель контактирует с деталью, он сводит к минимуму влияние неровной поверхности и может протолкнуть каплю воды или отпечаток пальца.

При измерении толщины листа, например при обнаружении двойной подачи этикетки, разработчики могут счесть концевые выключатели непригодными для обнаружения дополнительной этикетки из-за низкой повторяемости. Тем не менее, более новые высокоточные сенсорные датчики и переключатели для настройки инструмента обеспечивают повторяемость 0,5 мкм и могут надежно обнаруживать листы толщиной 50 мкм или тоньше. Приемный материал можно проверить, чтобы убедиться, что этикетка удалена.

Эти прецизионные концевые выключатели могут использоваться в суровых условиях, включая станки с ЧПУ со спреем охлаждающей жидкости и металлической стружкой, а также в управлении движением и роботизированной автоматизации. В этих приложениях переключатели обычно используются для поиска исходного положения, края инструмента или края детали. Приложения включают в себя поиск наконечника паяльного инструмента для регулировки оси Z на роботе, поиск столов x-y и обнаружение краев шлифовального круга в шлифовальном приложении с ЧПУ

На автоматизированных машинах и роботах установлено множество датчиков, таких как системы технического зрения, лазеры и фотоглаза. Поиск положения инструмента или детали часто имеет решающее значение для работы. Прецизионные концевые выключатели — отличный вариант для поиска воспроизводимого исходного или начального положения. Нахождение положения в пределах 0,5 микрона, 1/2000 миллиметра с помощью механического переключателя добавляет слово «точность» перед обработкой и сборкой.

Концевые выключатели хорошо зарекомендовали себя в приложениях для автоматизации машин, и вы, вероятно, использовали их раньше. Не запускайте переключатель слишком сильно или быстро и используйте правильный метод активации. И не забывайте о прецизионном концевом выключателе. С повторяемостью, начинающейся значительно ниже одной тысячной дюйма (10 мкм) и воспроизводимой точностью до субмикронной, определение точного положения никогда не было таким простым.

Automation Direct
Automationdirect.com

Все цифры предоставлены AutomationDirect

Датчики (положения + другие)

Предельные выключатели безопасности

Предельные значения безопасности ВыключателиКонцевые выключатели безопасности

Подготовить предложение

Чтобы получить доступ, войдите или
Создать учетную запись

{{эта.модель}}
{{ this.series_title }}

{{это.количество}}
Икс

$
{{#strip_cents this.list_price}}{{this.list_price}}{{/strip_cents}}

2. Продукты

3. Безопасность машины

4. Выключатели безопасности

5. Концевые выключатели безопасности серии SI

Концевые выключатели безопасности

Концевые выключатели безопасности серии SI сочетают в себе выключатель и привод в одном устройстве, которое монтируется непосредственно на машине. Переключатель срабатывает при наличии или перемещении механического защитного устройства и запускает выход, когда защитное устройство достигает заданной пользователем точки переключения.

• Доступны четыре типа привода: рычаг, рычаг на шпинделе, плунжер и ролик
• Приводы с механическим кодированием используют два независимых элемента управления, чтобы свести к минимуму преднамеренное вмешательство или сбой
• Вращающаяся головка и зацепление сверху или сбоку позволяют использовать привод в восьми различных положениях
• Цельный переключатель устраняет необходимость выравнивания, зацепления и риск поломки привод
• Конструкция соответствует требованиям к принудительному открыванию для предохранительных блокировок
• Корпус со степенью защиты IEC IP65
