Восстановление (напыление) распредвалов своими руками » АвтоНоватор

О том, что распредвал вашего двигателя требует ремонта или, как минимум диагностики, вы узнаете практически сразу. О неисправности вам подскажут: датчик распредвала и нарушение штатной работы двигателя. Ведь распредвал – это деталь, которая во многом влияет на фазы газораспределения, а значит за стабильную работу цилиндров и т.д.

Методы ремонта распредвала

И, прежде, чем сразу же бросаться в крайность и думать о замене распредвала, его нужно попробовать отремонтировать. Если, конечно, вы уже не задумывались о том, чтобы поменять свой штатный на тюнинговый спортивный распредвал.

Когда речь идёт о такой процедуре, как ремонт распредвала, то своими руками основную процедуру ремонта в гараже вы вряд ли сможете выполнить. Ваша задача, снять головку блока цилиндров и вместе с распредвалом приехать в мастерскую, где возможен ремонт или восстановление распредвалов.

Основные дефекты, при которых требуется восстановление распредвала: биение (деформация) вала, износ кулачков и износ шеек. Не забывайте, для чего мы привозим в мастерскую ГБЦ – дефектовка и, при необходимости ремонт постели распредвала, обязательная комплексная процедура.

Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.

Биение (изгиб) распредвала устраняют на призмах при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.

После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.

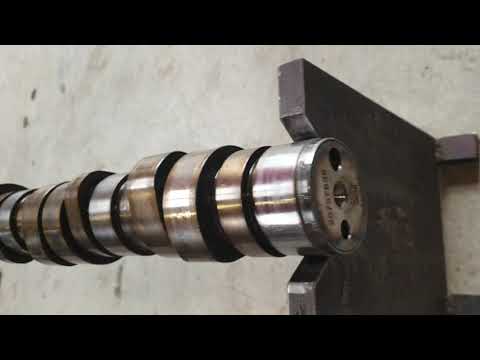

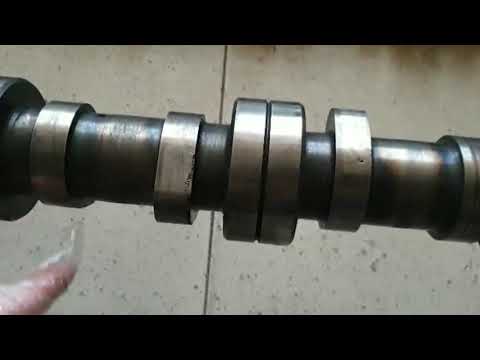

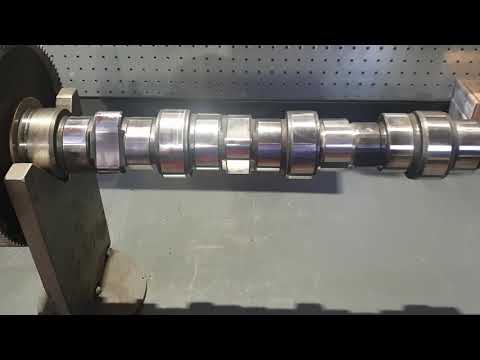

Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.

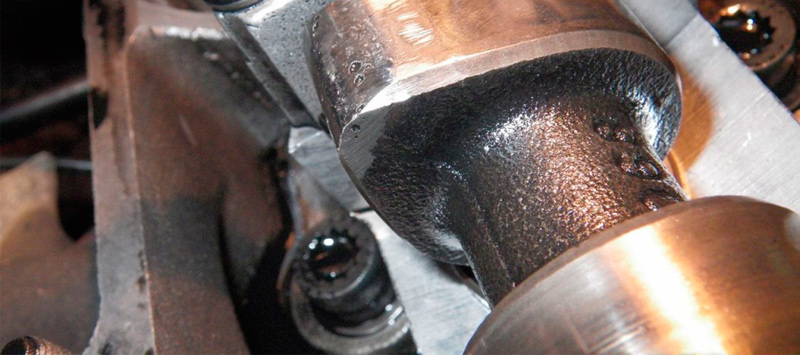

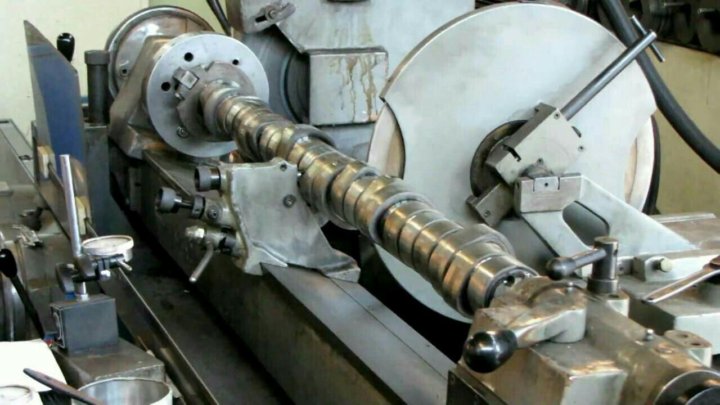

Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.

Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.

Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется осталивание либо хромирование шеек.

Необходимые параметры после ремонта распредвала

Реставрированный распредвал должен иметь следующие, обязательные параметры:

  • допустимая шероховатость поверхности изделия – не ниже 8 класса;
  • конусность и овальность элементов распредвала не более 0,01 мм;
  • отреставрированные поверхности должны иметь твёрдость НКС 54-62.

Ремонт распредвала сопровождается обязательной заменой на новые, изношенных: роликов, осей, подшипников, втулок толкателей.

Удачи вам при восстановлении распредвала. Не торопитесь покупать новый распредвал, если не собирались этого делать.

  • Автор: Михаил


Джимс
Домашняя страница автозапчастей

ПУРПУРНЫЙ
ВАЛ РАСПРЕДВАЛОВ
Разработанные инженерами, прошедшие динамометрию и испытанные на треке, эти кулачки рассчитаны на повышенную мощность и потенциальную частоту вращения, сохраняя при этом надежность и наилучшие низкоскоростные характеристики. Каждый комплект кулачка содержит кулачок, смазку для кулачка и толкатели.

ХЕМИ
ДВИГАТЕЛИ

P4529315 Гидравлический распределительный вал Hemi $
219,95
P4529316AC Механический распределительный вал Hemi $
199,95

Б/РБ
ДВИГАТЕЛИ

P4120235AC Б/РБ
Гидравлический распределительный вал двигателя		 $
189,95
P4120237AC Б/РБ
Гидравлический распределительный вал двигателя		 $
189,95
P4120659AC Б/РБ
Механический распределительный вал двигателя		 $
199,95
P4120661AC Б/РБ
Механический распределительный вал двигателя		 $
427,95
P4120663AD Б/РБ
Механический распределительный вал двигателя		 $
209,95
P4286677AC Б/РБ
Гидравлический распределительный вал двигателя		 $
209,95
P4349268AD Б/РБ
Механический распределительный вал двигателя		 $
219,95
P4452783AC Б/РБ
Гидравлический распределительный вал двигателя		 $
189,95
P4452993AC Б/РБ
Гидравлический распределительный вал двигателя		 $
189,95
P4529270AC Б/РБ
Гидравлический распределительный вал двигателя 440-6		 $
449,95
P5007697AB Б/РБ
Гидравлический распределительный вал двигателя		 $
219,95
P5007698AB Б/РБ
Гидравлический распределительный вал двигателя		 $
219,95

МАЛЕНЬКИЙ
БЛОК ДВИГАТЕЛЕЙ

P4120231AB Маленький
Блок гидравлического распредвала двигателя		 $
199,95
P4120233AC Маленький
Блок гидравлического распредвала двигателя		 $
199,95
P4120653  Маленький
Блок двигателя механический распределительный вал		 $
219,95
P4120655AB Маленький
Блок двигателя механический распределительный вал		 $
209,95
P4120657AC Маленький
Блок двигателя механический распределительный вал		 $
209,95
P4452757AC Маленький
Блок гидравлического распредвала двигателя		 $
209,95
P4452759AC Маленький
Блок гидравлического распредвала двигателя		 $
209,95
P4452761AE Маленький
Блок гидравлического распредвала двигателя		 $
219,95
P4452782AC Маленький
Блок гидравлического распредвала двигателя		 $
209,95
P4452992AC Маленький
Блок гидравлического распредвала двигателя		 $
209,95



ГОНКА
РОЛИК UGL РАСПРЕДВАЛА
Для R-блоков 48-дюймовых толкателей и алюминиевых блоков 48-дюймовых толкателей требуются специальные кулачки. Эти кулачки UGL (нешлифованные кулачки) могут быть предоставлены кулачковым шлифовальным станкам, чтобы они могли шлифовать свои специальные профили кулачков для создания готового кулачка.

P4876633 Race Roller UGL Распределительный вал — роликовые толкатели, для баббитовых подшипников P4876372 (блоки «R») $
209,95
P4876634 Гоночный ролик Распредвал UGL — плоские толкатели, для баббитовых подшипников P4876372 (блоки «R») $
199,95
P5007437 Race Roller UGL Распределительный вал – роликовые толкатели, для роликовых подшипников 60 мм P5007361 (блоки R) $
234,95
P5007932 Гоночный ролик UGL Распределительный вал — роликовые толкатели, роликовые подшипники 50 мм P4876707 (блоки R) $
269,95



РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
ПОДШИПНИКИ
Полный комплект подшипников распредвала двигателя.

P5249711  Баббитовые подшипники распределительных валов (426 Hemi и Big Block) $
59,95
P4876372 Подшипники распределительных валов 48, Баббит Применение Диск
P5007361 Подшипники распределительных валов Ø 48 дюймов, 60 мм Применение роликовых подшипников $
169,95



РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
БОЛТЫ ЗВЕЗДОЧКИ

P5007801 Комплект болтов звездочки распределительного вала — для крепления 3 болтами, включает 3 болта (426 Hemi�, большой блок) $
27,95
P6030269 Болт звездочки распределительного вала — продается отдельно (426 Hemi и большой блок) $ 2,95
P4529838  Оборудование для крепления звездочки распределительного вала малого блока
— Используйте приспособление для крепления звездочки распределительного вала, когда используется эксцентрик топливного насоса (включает шайбу)		 $
14,95



ГИДРАВЛИЧЕСКИЙ
ТОЛКАТЕЛИ
Этот гидравлический толкатель Mopar Performance продается отдельно.

P4006767 Гидравлический толкатель (полуторный и большой блок) $ 12,95
P3614321 Гидравлический толкатель
(маленький блок)		 $ 7,95



МЕХАНИЧЕСКИЙ
ТОЛКАТЕЛИ
Этот механический толкатель Mopar Performance продается отдельно.

P2843177 Механический толкатель с уменьшенным размером 0,005 дюйма (Hemi, большой блок, малый блок)

6,95 $



РОЛИК
ТОЛКАТЕЛИ
В набор роликовых толкателей входит согласованная пара с направляющей.

P4452920 Комплект роликовых толкателей (полушарнирный и большой блоки)  $
58.95
P4452919 Комплект роликовых толкателей
(маленький блок)		 $
66,95



КОМПЕНСИРОВАТЬ
КОМПЛЕКТ ВТУЛОК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Комплект втулок распределительного вала со смещением включает 5 втулок; 2, 4, 6, 8 смещения, плюс 1 центральная втулка.

P3690936 Комплект втулок распределительного вала со смещением (426 Hemi, Big Block, Slant Six)

$ 27,95



РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
ТАБЛИЦА
Упорная пластина распределительного вала предназначена для восприятия тяги кулачка.

МП-637 Пластина распределительного вала малого блока

$ 159,95



КОМПЕНСИРОВАТЬ
ШПОНКИ РАСПРЕДВАЛА
Для центровки распредвала эти закаленные шпонки имеют цветовую маркировку с шагом 1, 2, 3, 4 и 5. Производственный ключ используется для нулевого смещения.

P4286500 Шпонки распределительного вала со смещением

ДИСК

Нажмите здесь, чтобы найти альтернативу



ТОЛКАТЕЛИ
Разработан для установки в проекте восстановления двигателя Hemi. Эти толкатели диаметром 3/8″ продаются в комплекте с двигателем или по отдельности для обслуживания.

P4529547 Гидравлический толкатель 10,47 дюйма, впускной, продается поштучно $
18,95
P4529548 Гидравлический толкатель 11,45 дюйма, выхлоп, продается поштучно $
18,95
P4529549 Механический толкатель 10,65 дюйма, впускной, продается поштучно $
18,95
P4529561 Гидравлические толкатели 10,47 дюйма на входе 11,45 дюйма на выходе, набор из 16 шт.  $
119,95



ТОЛКАТЕЛИ
КОМПЛЕКТЫ
Разработан для установки в рамках вашего проекта по восстановлению двигателя. Эти толкатели диаметром 3/8″ продаются в комплекте с двигателем или по отдельности для обслуживания.

P4529545 Гидравлический толкатель длиной 9,31 дюйма, продается поштучно (двигатели «RB») $ 9,95
P4529546  Механический толкатель длиной 9,20 дюйма, шарообразный и чашеобразный, продается поштучно (двигатели «RB») $
18,95
МП-557 Гидравлические толкатели длиной 8,57 дюйма, набор из 16 шт. (двигатели «В») $
99,95
P4529559  Гидравлические толкатели длиной 9,31 дюйма, набор из 16 шт. (двигатели «RB») $
60,95
P4529560 Механические толкатели длиной 9,20 дюйма, шарообразные и чашеобразные, набор из 16 шт.
