Водоструйные эжекторы ВЭЖ
Отечественный производитель эжекторов ВЭЖ
Водоструйные эжекторы
Выпускаемые алюминиевые, медные, стальные детали обеспечивают высокие технические характеристики эжекторов ВЭЖ производства ООО «Кингисеппский машиностроительный завод». Производство основано на использовании отечественных материалов и сырья, что в совокупности с применением современных технологий обработки металлов позволяет делать высококачественные водоструйные эжекторы ВЭЖ. Применение компьютерного моделирования позволяет на стадии проектирования учитывать все индивидуальные условия эксплуатации создаваемых деталей, работающих в составе различных судовых энергетических установок и тепловых систем.
Водоструйные эжекторы ВЭЖ производства предприятия КМЗ
Судовые водоструйные эжекторы ВЭЖ являются гидравлическими устройствами, насосами, в основе работы которых лежит закон Бернулли. Работая, водоструйный эжектор будет создавать на участке сужения сечения область с низким давлением.
В итоге, понижается существующее давление потока, и вызывается подсос в поток другой среды. Другими словами, водоструйный эжектор выступает в качестве водоструйного насоса, который создаёт разрежение, благодаря которому вещество выкачивается. На всю продукцию выдается сертификат РРР и РМРС.
Водоструйный эжектор: 1 – приёмный патрубок; 2 – сопло; 3 – камера смешения; 4 – диффузор.
Конструктивная схема водоструйных эжекторов ВЭЖ
Устройство – ВЭЖ (водоструйный эжектор) используют на различных типах судов, где требуется откачать воду. Кроме того, он активно используется, когда необходимо очистить те или иные предметы, которые на протяжении длительного времени находились под водой. Водоструйным эжектором ВЭЖ принято также пользоваться для создания вакуума, а также тогда, когда требуется удалить неконденсирующиеся газы в технологическом оборудовании (термическая обработка воды, подающаяся в котельное оборудование).
Водоструйный эжектор ВЭЖ
|
Эжектор
|
Объёмная подача эжектора, м3/час
|
Объёмная подача рабочей жидкости VI3/ час
|
Давление на входе в эжектор, МПа t0.
|
Напор
Эжектора
м
|
КПД,
%
|
|
ВЭж 2.5
|
2.5
|
2.4
|
|
|
|
|
ВЭж 4
|
4.0
|
3.9
|
|
|
|
|
ВЭж 6.3
|
6.3
|
6.
|
|
|
|
|
ВЭж 10
|
10.0
|
9.7
|
|
|
|
|
ВЭж 16
|
16.0
|
15.4
|
|
|
|
|
ВЭж 25
|
25.0
|
24.0
|
|
|
|
|
ВЭж 40
|
40.
|
38.0
|
|
|
|
|
ВЭж 63
|
63.0
|
61.0
|
0.7
|
10
|
24.5
|
|
ВЭж 100
|
100.0
|
91.5
|
|
|
|
|
ВЭж 160
|
160.0
|
154.
|
|
|
|
|
ВЭж 250
|
250.0
|
240.0
|
|
|
|
|
ВЭж 400
|
400.0
|
385.0
|
|
|
|
05
1
0
0
Примечания:
-
При использовании стационарных водоотливных эжекторов (или зачистных) номинальная подача составляет 0.
8 от номинальной подачи по воде. -
Эжекторы предлагаемого ряда могут работать в различных режимах, в том числе при давлении на входе 0.3 — 0.4 МПа, при этом рабочие характеристики определяются дополнительно.
8 от номинальной подачи по воде.
Заготовки корпуса эжектора ВЭЖ водоструйного
Водоструйные эжекторы применяются для деаэраторов вакуумных, в качестве газоотсасывающих устройств. Эжектор включает в себя сопло, к которому подводится рабочая вода; в своё время парогазовая смесь поступает во входную камеру. В эжекторе имеется так называемая камера смешения. Парогазовая смесь конденсируется на начальном участке вытекающей из сопла рабочей воды, а оставшийся пар конденсируется в камере смешения и диффузоре. Именно здесь осуществляется смешение воды и воздуха, а также повышение общего давления. Водогазовая эмульсия отводится из эжектора в бак рабочей воды.
|
Индекс эжектора
|
L, мм
|
H, мм
|
Масса, кг
|
|
ВЭжП 6,3
|
493
|
165
|
2,7
|
|
ВЭжП 25
|
828
|
230
|
7,4
|
|
ВЭжП 63
|
1177
|
300
|
25,0
|
|
ВЭжП 100
|
1490
|
340
|
46,0
|
Процесс изготовления патрубка, сборки и сварки эжектора водоструйного ВЭЖ
Коллектив завода состоит из квалифицированных специалистов предприятий судостроительной отрасли и оборонной промышленности, что обеспечивает высокое качество продукции.
В структуру компании, помимо основного производства, входят конструкторский и технологический отделы. Цеха предприятия оснащены полным спектром металлообрабатывающего оборудования. Наяду с обрабатывающими центрами ЦПУ в эффективном взаимодействии задействовано универсальное токарное, фрезерное, шлифовальное, эрозионное, сварочное и термическое оборудование. Грамотный менеджмент позволяет максимально качественно и быстро производить замкнутый цикл работ по проектированию и изготовлению различных видов изделий, технологической оснастки, пресс-форм, штампов.
Водоструйные эжекторы ВЭЖ | Нева-дизель
Поставляем со склада и под заказ водоструйные эжекторы
Купить эжектор Вы можете Интернет-магазине или приcлав запрос на электронную почту [email protected]
Эжектор водоструйный ВЭЖ – это гидравлическое устройство, насос, работающий на основе закона Бернули.
При работе эжектора водоструйного, на участке сужение сечения создаётся область низкого давления, что приводит к понижению давления потока, тем самым вызывая подсос в поток другой среды. Эжектор водоструйный — водоструйный насос, создающий разрежение, за счет которого выкачивается вещество.
Эжектор водоструйный на судах применяют для откачивания воды, а также выбрасывания мусора за борт, для очистки предметов длительное время находившихся под водой. Эжектор водоструйный применяют для создания вакуума, для удаления в технологическом оборудовании (для термической обработки воды, подаваемой в котельное оборудование) неконденсирующихся газов. Эжектор используют для организации подпиточной воды в тепловых сетях. Водоструйные эжекторы могут быть использованы для перекачки забортной морской и пресной вод, воды после мойки танков, нефтесодержащих, сточных и хозяйственно-бытовых вод.
Особенности конструкции
Для эжектора важны характеристики входного материала. Маркировка содержит номинальный расход рабочей воды и тип эжектора.
Эжектор водоструйный может работать по замкнутой и открытой схеме, но для работы нужна подача силовой воды. В открытой системе подает среду нагнетающий насос, питаясь извне. После использования вода сливается в резервуар. В замкнутой системе циркулирует рабочая вода, температура которой регулируется, поддерживается дозированной подачей холодной воды и сливом лишней воды.

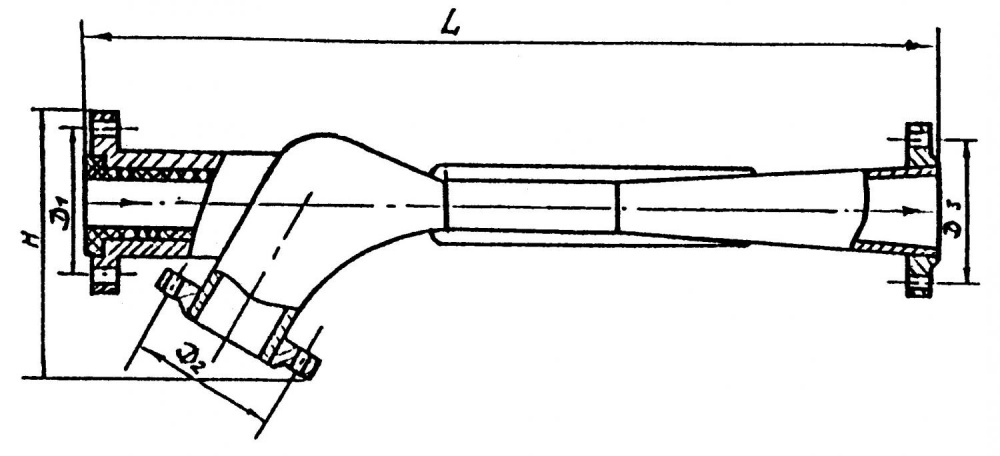

Эжекторы водоструйные, стационарные с фланцевыми соединениями, переносные с открытыми резьбовыми концами и переносные погружные с открытыми резьбовыми концами предназначены для использования на судах в качестве осушительных и водоотливных средств.
Эжекторы водоструйные переносные с открытыми резьбовыми концами
Индекс эжектора | L, мм | H, мм | Д1, мм | Д2, мм | Д3, мм | Масса, кг |
ВЭжП 6,3 | 493 | 165 | G2 | М72х3 | G 2 | 2,7 |
ВЭжП 21 | 10 | |||||
ВЭжП 25 | 828 | 230 | G3 | М72х3 | G21/2 | 7,4 |
ВЭжП 63 | 1177 | 300 | G21/2 | М125х4 | М125х4 | 25,0 |
ВЭжП 100 | 1490 | 340 | G3 | М125х4 | М175х4 | 46,0
|
Эжекторы водоструйные стационарные с фланцевыми соединениями
Индекс эжектора | L мм | H мм | Д1 мм | Д2 мм | Д3 мм | Масса кг |
ВЭж 2,5 | 384 | 200 | 83 | 83 | 83 | 3,5 |
ВЭж 4 | 370 | 190 | 83 | 83 | 83 | 3,5 |
ВЭж 6,3 | 458 | 175 | 83 | 83 | 93 | 4,0 |
ВЭж 10 | 565 | 185 | 83 | 93 | 103 | 5,0 |
ВЭж 16 | 660 | 200 | 93 | 103 | 123 | 5,8 |
ВЭж 25 | 845 | 230 | 103 | 123 | 138 | 7,0 |
ВЭж 40 | 1000 | 270 | 123 | 138 | 158 | 11,0 |
ВЭж 63 | 1272 | 320 | 138 | 158 | 183 | 24,0 |
ВЭж 75 | ||||||
ВЭж 100 | 1515 | 350 | 158 | 183 | 208 | 38,0 |
ВЭж 160 | 1900 | 400 | 183 | 208 | 264 | 54,0 |
ВЭж 250 | 2234 | 480 | 208 | 264 | 327 | 84,0 |
ВЭж 400 | 2618 | 580 | 264 | 327 | 386 | 171,0 |
Эжекторы фекальные
ВЭж 10Ф | 565 | 185 | 83 | 93 | 103 | 5,0 |
ВЭж 16Ф | 660 | 200 | 93 | 103 | 123 | 5,8 |
ВЭж 25Ф | 845 | 230 | 103 | 123 | 138 | 7,0 |
ВЭж 40Ф | 1000 | 270 | 123 | 138 | 158 | 11,0 |
Эжекторы водоструйные переносные погружные
Индекс эжектора | L, мм | H, мм | Д1, мм | Д2, мм | Д3, мм | Масса, кг |
ВЭжП 6,3П | 690 | 243 | G2 | М72х3 | G2 | 4,0 |
ВЭжП 25П | 1060 | 246 | G3 | М72х3 | G21/2 | 13,0 |
ВЭжП 63П | 1474 | 337 | G21/2 | М125х4 | М125х4 | 34,0 |
ВЭжП 100П | 1786 | 326 | G3 | М125х4 | М175х4 | 55,0 |
Основные параметры эжекторов
| Индекс эжектора | ВЭЖ-2,5 | ВЭЖ-4,0 | ВЭЖ-6,3 ВЭЖП-6,3 ВЭЖП-6,3П | ВЭЖ-10 ВЭЖ-10Ф | ВЭЖ-16 ВЭЖ-16Ф | ВЭЖ-25 ВЭЖ-25Ф ВЭЖП-25 ВЭЖП-25П | ВЭЖ-40 ВЭЖ-40Ф | ВЭЖ-63 ВЭЖП-63 ВЭЖП-63П | ВЭЖ-100 ВЭЖП-100 ВЭЖП-100П | ВЭЖ-160 | ВЭЖ-250 | ВЭЖ-400 |
Объемная подача эжектора, м3/ч | 2,5 | 4,0 | 6,3 | 10,0 | 16,0 | 25,0 | 40,0 | 63,0 | 100,0 | 160,0 | 250,0 | 400,0 |
Объемная подача рабочей жидкости, м3/ч | 2,4 | 3,9 | 6,1 | 9,7 | 15,4 | 24,0 | 38,5 | 61,0 | 91,0 | 154,0 | 240,0 | 385,0 |
Давление на входе в эжектор, МПа | 0,7 (+ -) 0,05 | |||||||||||
Вакууметрическая высота всасывания, м, не более | 4,0 | |||||||||||
Напор эжектора, м | 10,0 | |||||||||||
КПД, % | 24,5 | |||||||||||
| Модель | Тип эжектора | Чертеж | Материал | Масса |
| ВЭЖП-6,3П | Эжектор водоструйный переносной погружной с открытыми резьбовыми концами | 469-03. 023, БАЕИ.064543.001-16 | Латунь | 4кг |
| ВЭЖП-25П | Эжектор водоструйный переносной погружной с открытыми резьбовыми концами | 469-03.024, БАЕИ.064543.001-17 | Латунь | 13кг |
| ВЭЖП-63П | Эжектор водоструйный переносной погружной с открытыми резьбовыми концами | 469-03.025, БАЕИ.064543.001-18 | Латунь | 24кг |
| ВЭЖП-100П | Эжектор водоструйный переносной погружной с открытыми резьбовыми концами | 469-03.026, БАЕИ.064543.001-19 | Латунь | 55кг |
| ВЭЖП-6,3 | Эжектор водоструйный переносной с открытыми резьбовыми концами | 469-03.019, БАЕИ.064543.001-12 | Латунь | 2кг |
| ВЭЖП-25 | Эжектор водоструйный переносной с открытыми резьбовыми концами | 469-03.020, БАЕИ.064543.001-13 | Латунь | 7кг |
| ВЭЖП-63 | Эжектор водоструйный переносной с открытыми резьбовыми концами | 469-03. 021, БАЕИ.064543.001-14 | Латунь | 25кг |
| ВЭЖП-100 | Эжектор водоструйный переносной с открытыми резьбовыми концами | 469-03.022, БАЕИ.064543.001-15 | Латунь | 46кг |
| ВЭЖ-2,5 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.007, БАЕИ.064543.001 | Латунь | 3кг |
| ВЭЖ-4 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.008, БАЕИ.064543.001-01 | Латунь | 3кг |
| ВЭЖ-6,3 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.009, БАЕИ.064543.001-02 | Латунь | 4кг |
| ВЭЖ-10 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.010, БАЕИ.064543.001-03 | Латунь | 5кг |
| ВЭЖ-16 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03. 011, БАЕИ.064543.001-04 | Латунь | 5кг |
| ВЭЖ-25 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.012, БАЕИ.064543.001-05 | Латунь | 7кг |
| ВЭЖ-40 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.013, БАЕИ.064543.001-06 | Латунь | 11кг |
| ВЭЖ-63 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.014, БАЕИ.064543.001-07 | Латунь | 24кг |
| ВЭЖ-100 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.015, БАЕИ.064543.001-08 | Латунь | 38кг |
| ВЭЖ-160 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.016, БАЕИ.064543.001-09 | Латунь | 54кг |
| ВЭЖ-250 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03. 017, БАЕИ.064543.001-10 | Латунь | 84кг |
| ВЭЖ-400 | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.018, БАЕИ.064543.001-11 | Латунь | 171кг |
| ВЭЖ-10Ф | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.027, БАЕИ.064543.001-20 | Латунь | 5кг |
| ВЭЖ-16Ф | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.028, БАЕИ.064543.001-21 | Латунь | 5кг |
| ВЭЖ-25Ф | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.029, БАЕИ.064543.001-22 | Латунь | 7кг |
| ВЭЖ-40Ф | Эжектор водоструйный стационарный с фланцевыми соединениями | 469-03.030, БАЕИ.064543.001-23 | Латунь | 11кг |
Водоструйная эжекторная вакуумная система Производитель
Водоструйная эжекторная вакуумная система обычно предназначена для работы с водой под высоким давлением, растворителем или другими прозрачными жидкостями.
Эти устройства создают вакуум, соответствующий давлению паров воды или жидкости. Meekaj Vacuum Systems Pvt Ltd. является известным поставщиком водоструйных эжекторов . У нас есть клиенты со всего мира. Различные отрасли промышленности постоянно используют нашу эксклюзивную продукцию из-за ее высокой надежности и неприхотливости в обслуживании. Наши 9Вакуумная система с водяным эжектором 0003 отлично подходит для промышленных операций, таких как дистилляция и выпаривание.
Важные особенности нашей продукции
Водоструйные эжекторы в основном используются для перекачивания и смешивания жидкостей. Вода является движущей силой в этих устройствах. Кинетическая энергия используется для удержания газов и паров. Являясь известным производителем водоструйных эжекторов, наша продукция отличается такими характеристиками, как низкая стоимость обслуживания, простота в эксплуатации, простота установки и отсутствие дополнительных затрат на установку, а также простая и уникальная конструкция.
Наши 9Водоструйная вакуумная система 0003 надежна в эксплуатации в различных условиях. Нет звука и обеспечивает практически бесшумную работу. Наша продукция отлично подходит для тяжелых и опасных условий труда. Позвоните нам сегодня, и мы разработаем и изготовим вашу водоэжекторную вакуумную систему по индивидуальному заказу.
Являясь одним из известных производителей вакуумного оборудования, мы приобрели для себя уникальное имя среди ведущих мировых брендов. Вы находитесь в нужном месте, чтобы купить гидроабразивные редакторы, необходимые для вашей отрасли. Сообщите нам свои требования, и мы сможем удовлетворить их, обеспечив максимально возможное качество.
Водяные эжекторы представляют собой вакуумные насосы, приводимые в действие водой под высоким давлением (или аналогичной средой) или паром. Они используют кинетическую энергию рабочей среды для всасывания газов, паров или других жидкостей, а затем выбрасывают образовавшуюся смесь против противодавления.
Турбинный завод производит водоструйные эжекторы для промышленных и морских целей.
Эжекторы просты по конструкции и надежны в эксплуатации, так как не имеют подвижных частей, как стандартные насосы. Основными частями эжектора являются входной корпус, сопло, камера смешения и диффузор. Поскольку нет движущихся частей, смазка не требуется, а техническое обслуживание минимально. Эжекторы являются самовсасывающими и легко активируются простым включением потока движущей воды.
Водяные эжекторы в зависимости от применения могут быть изготовлены из различных материалов, включая бронзу, сталь, нержавеющую сталь, а сопла обычно изготавливаются из высококачественной нержавеющей стали или монеля.
ПАРАМЕТРЫ, ОПРЕДЕЛЯЮЩИЕ ЭЖЕКТОР:
Qs – Мощность всасывания
Hd – Напор
Hs – Высота всасывания
Qd – Расход рабочей среды
Pd – Давление рабочей среды на входе в эжектор
ЭЖЕКТОРЫ МОРСКОЙ ВОДЫ
Благодаря отличной всасывающей способности и надежности, водяные эжекторы часто используются в морской технике, например:
Эжектор для зачистки балласта
Эжектор для зачистки трюмов
Эжектор цепного рундука
Вакуумный отсос сточных вод (черный) 9000 9
Разное .
другие применения
Вышеупомянутое применение и размеры, которые могут варьироваться от 50 см до нескольких метров, делают их важной частью оборудования судовых машинных отделений.
Ниже приведена таблица со стандартными водяными эжекторами ТТК и их наиболее типичными рабочими параметрами. Пожалуйста, свяжитесь с нами для ваших точных требований.
Водоструйный эжектор | Schutte & Koerting
Принцип действия
Рис. 264, Рис. 266 и Рис. 265 Водоструйные эдукторы предназначены для перекачивания и смешивания жидкостей, а также для работы с некоторыми твердыми веществами. В рабочем режиме жидкость под давлением поступает в эжектор через напорное сопло и создает высокоскоростную струю. Это струйное действие создает вакуум в линии, который заставляет всасываемую жидкость течь вверх в корпус эжектора, где она увлекается жидкостью под давлением. Обе жидкости тщательно перемешиваются в горловине эдуктора и выводятся против противодавления. Обтекаемый корпус позволяет жидкости под давлением проходить прямо через эжектор и снижает вероятность скопления и засорения твердых частиц во всасываемом материале.
Рис. 2645 Автоматические водоструйные эдукторы используются для откачивания отстойников (ям, резервуаров и т. д.), где жидкость накапливается медленно, но должна быть удалена при достижении заданного уровня. Эксплуатация автоматического водоструйного эдуктора Fig. 2645 не требует никаких электрических соединений или внешнего источника питания, кроме движущей жидкости.
4 дюйма Рис. 266 Чугунный водоструйный эдуктор Корпус и хвостовик из чугуна, сопло и горловина из бронзы.
Входной патрубок: 2-1/2 дюйма, фланец 150#.
Соединения всасывания и нагнетания: 4″,
150 # фланцы.
Установка будет использовать 162 галлона в минуту воды под давлением 85 фунтов на квадратный дюйм для обработки 340 футов0069 3 твердых частиц в час при давлении нагнетания 5 фунтов на кв. дюйм и 270 футов 3 твердых частиц в час при давлении нагнетания 10 фунтов на кв. дюйм.
Преимущества
Рис. 264, Рис. 266 и Рис. 265 Водоструйные эдукторы имеют низкую начальную стоимость, являются самовсасывающими, не имеют движущихся частей, просты в установке, практически не требуют обслуживания, а также насос как смешанные жидкости.
Автоматический водоструйный эжектор Рис. 2645 работает самостоятельно и не требует электрических соединений. Клапан мгновенного действия и шаровой поплавок являются единственными движущимися частями. Специальные автоматические эдукторы могут быть изготовлены из любых других струйных эжекторов.
Применение
- Используется для опорожнения резервуаров.
- Насосно-смесительные работы.
- Ввести состав для обработки воды в питательную воду котла.
- Производство эмульсий.
- Контроль уровня воды при испарении при химической обработке.
- Контрольный уровень в резервуаре латекса при химической обработке.
- Контроль уровня отходов в фото- и стеклянных отстойниках при химической обработке.
Для получения более подробной информации о водоструйных эжекторах, бюллетень 2M и бюллетень 2M Supp. Литература.
Чтобы подать запрос на ценовое предложение (RFQ) для эдукторов с водяной струей, Adobe PDF или отправить интерактивную онлайн-форму запроса цен на эдукторы / сифоны.
Рис. 264 Эжектор
Используется для опорожнения резервуаров.
Водоструйные эдукторы часто используются для опорожнения резервуаров или для откачки отстойников, водоводов, подвалов и т.п. Линия нагнетания должна быть оснащена регулирующим запорным клапаном и манометром, а линия всасывания должна быть снабжена фильтром S&K. Нагнетательные линии должны быть герметизированы для надежного всасывания жидкости путем поворота нагнетательной линии вверх или погружения конца нагнетательной линии в воду. Рекомендуется устанавливать эжектор на небольшом расстоянии над перекачиваемой жидкостью и использовать короткие линии всасывания. Эжекторы будут работать с длинными всасывающими линиями, как показано на чертеже линии, однако при высоте всасывания более 15 футов производительность значительно снижается. При работе с горячей жидкостью эжектор должен быть расположен с короткой всасывающей линией или должен быть погружен в воду.
Рис. 264 Эдуктор, используемый при перекачивании и перемешивании.
На этом рисунке показано типичное расположение, используемое при смешивании жидкостей, таких как химикаты или удобрения, в пропорции для распыления. Наносимый раствор смешивают в контейнере примерно в удвоенной концентрации по сравнению с той, в которой он будет использоваться. Водоструйный дозатор приводится в действие струей воды под высоким давлением и управляется запорным клапаном 3/4 дюйма. 3-дюймовый манометр показывает давление. Под действием струи напорной воды раствор вытягивается из контейнера, вода и раствор смешиваются в горловине эжектора и выводятся через стандартный шланг 3/4 дюйма в распылительную насадку. Твердые вещества можно обрабатывать и распылять через распылительную насадку незасоряющегося типа.
Рис. 264 или Рис. 265 Водоструйные эдукторы, используемые для подачи состава для обработки воды
в питательную воду котла.
На этом рисунке показан эдуктор Рис. 264 или Рис. 265, используемый для захвата другой жидкости.
