Виды и типы стальных тросов, характеристики


Стальные тросы — крученые изделия из проволоки, состоящие из разного количества проволоки, прядей или стренгов. Используются в разных областях, особенно активно для буксировки, подъема груза, при такелажных работах. В процессе изготовления сталь проходит термическую обработку, это повышает ее свойства.

Конструкция

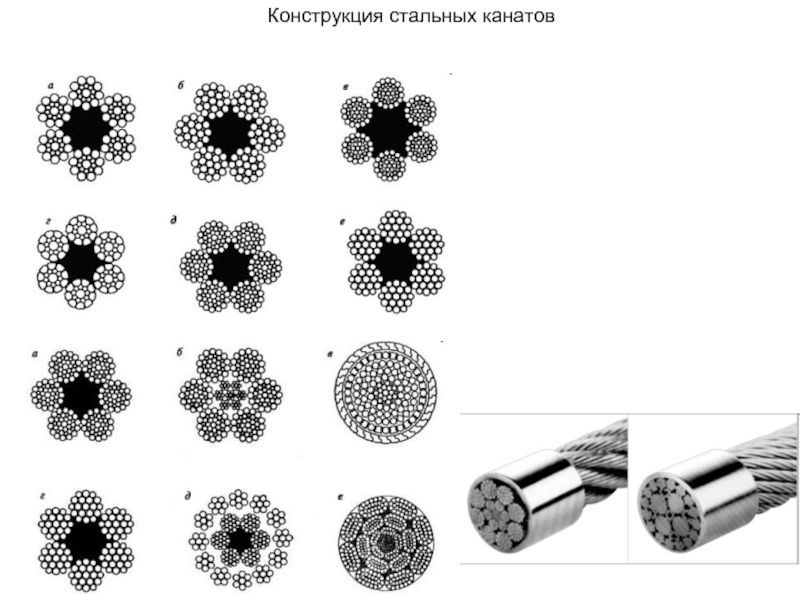

Металлические канаты могут иметь отличную друг от друга конструкцию, но основа у всех изделий одинаковая. В основе каната лежит сердечник, вокруг него переплетается проволока. Сердечник изготавливается не только из стали, но и из неметаллических материалов. Стальной сердечник необходим для моделирования будущего каната, для защиты его поверхности от прогибания. Чаще всего защищается антикоррозийным покрытием из цинка, реже для этих целей используют полимеры.


Если применяется сердцевина из органических материалов, это может быть, например, пенька или сизаль, то она пропитывается специальной смазкой. Это позволяет избежать ее преждевременного гниения, уменьшает трение между составными частями. Часто применяют сердечники из полиамидных нитей. Важное преимущество всех канатов с неорганическими сердечниками — малый вес и высокая гибкость.


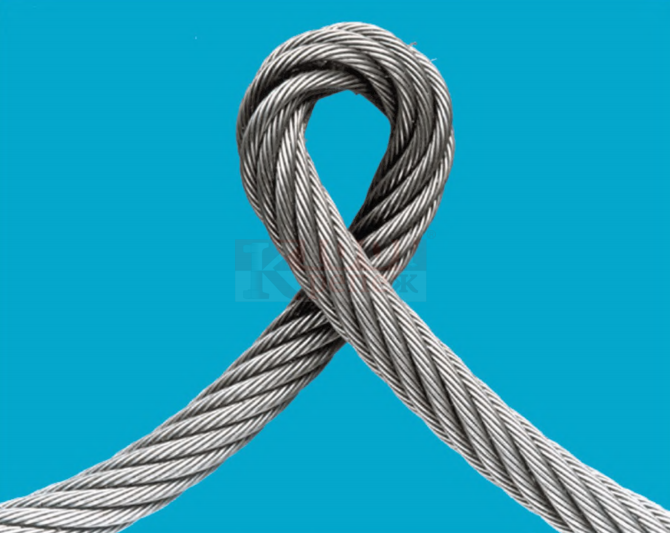

  • Вообще, по уровню гибкости различают такие виды стальных канатов:


  • С низкой степенью. Этому уровню соответствует изделие с 42 проволоками и пеньковым сердечником.


  • Со средней степенью. Такому типу соответствует канат с 72 проволоками, свитыми в пряди.


  • С высокой степенью. Этому уровню принадлежит трос с пеньковым сердечником и стальной проволокой в количестве 144 штук, свитыми в 6 прядей.


Перед выбором троса необходимо учитывать ряд его свойств. Основная характеристика стальных канатов, о которой мы уже упомянули — гибкость. От нее во многом зависит, в какой области будут использовать канат. Необходимо также учитывать прочность, предельную величину натяжения, грузоподъемность. Прочность на разрыв зависит от коэффициента запаса прочности и диаметра троса. Часто важным параметром является устойчивость к воздействию агрессивной среды, при повышенных требованиях изделие проходит дополнительную обработку. Иногда важно учитывать вес каната.

Разновидности


Существуют разные виды тросов. В первую очередь их квалифицируют по конструкции:


  • С одинарной свивкой. Это одно-, двух- и трехслойные изделия из проволоки. Они свиваются в концентрические спирали. Если трос используют для будущего плетения, то его называют прядью.


  • Со сдвоенной свивкой. При такой конструкции минимум шесть прядей скручиваются в один слой. Если выполняется дальнейшая свивка каната, то получаются стренги.


  • С тройной свивкой. Они состоят из стренг, которые скручиваются в один слой на специальном оборудовании.


Виды стальных тросов, отличающихся по касанию:


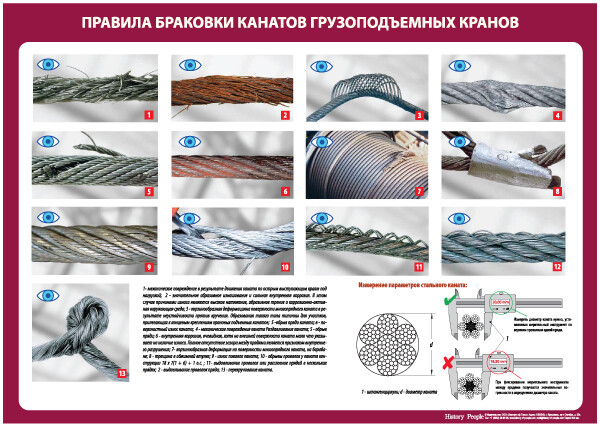

  • С касанием в точках. Маркируется как ТК. Расположение элементов в таких канатах приводит к достаточно серьезным проблемам: при сдвигах в период эксплуатации такой канат быстро изнашивается, в нем появляются усталостные трещины, другие дефекты.


  • С линейным касанием. Маркируется как ЛК. Износостойкость, длительность эксплуатации таких тросов выше, чем у канатной продукции ТК.


  • С точечно-линейным касанием. Эта конструкция каната предполагает получения изделия с повышенными некрутящими характеристиками.


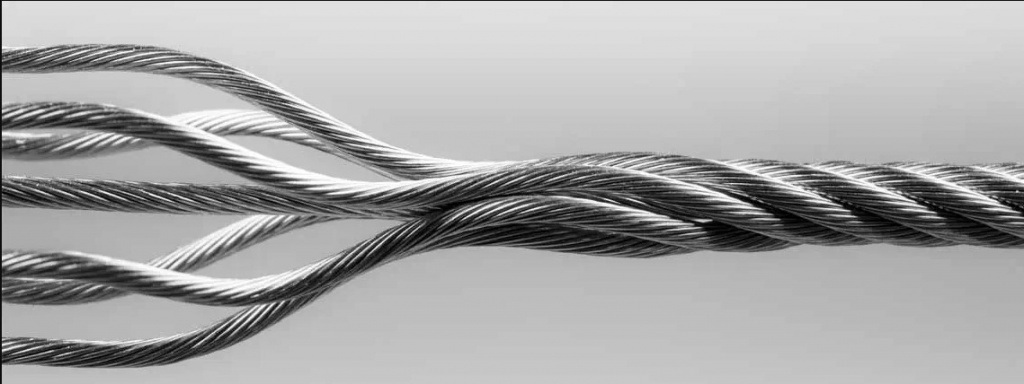

Кроме того, стальные канаты бывают раскручивающимися и нераскручивающимися. У первых проволоки после свивки не избавлены от внутренних напряжений, а после снятия перевязок они разматываются. Во втором случае напряжения снимаются посредством рихтовки, используют также предварительную деформацию. После этого они не только сохраняют свое положение при снятии перевязок, но и обладают другими достоинствами — становятся гибче, появляется более сильная сопротивляемость усталостным напряжениям.


Рихтованные тросы, находясь в свободном состоянии, не закручиваются в круг на конце, в то время как нерихтованные, за счет напряжения, стремятся к образованию окружности.


В зависимости от того, в каких условиях будет эксплуатироваться канат, подбирают его покрытие. Иногда он не обрабатывается антикоррозийными составами, но это снижает срок службы изделия, даже если он эксплуатируется в сухой среде. Чаще трос обрабатывают цинком, причем с разной степенью. Различают канаты для работы в:


  • Средней агрессивной среде, маркируется как «С».


  • Жесткой агрессивной среде, маркируется как «Ж».


  • Сверхжесткой агрессивной среде, маркируется как «ОЖ».


Достаточно часто тросы обрабатываются полимерами, тогда продукция обозначается буквой «П».

Область применения


Сфера использования зависит от разновидности каната. Максимально жесткий трос одинарной свивки эксплуатируется в местах, где действуют высокие растягивающие нагрузки. Это ограждения, различные растяжки, грозозащита для высоковольтных ЛЭП.


Тросы с двойной свивкой и маркировкой ЛК выдерживают длительные концевые нагрузки, используются в агрессивных средах или там, где необходимо применять изделия с минимальным отношением радиуса навивки и самого троса.


Рихтованные канаты с линейным касанием незаменимы при условиях работы с двухсторонним изгибом, они в основном используются для эксплуатации на свежем воздухе, активно применяются в крановых механизмах.


Изделия с тройной свивкой используются в случае, когда главным требованием является гибкость, а не прочность и площадь опорной поверхности. Буксировка, швартовка — это как раз такие направления.


Если говорить в общем, то канаты — неотъемлемая часть грузовых и пассажирских лифтов, подъемных кранов и бурового оборудования. С их помощью производят обвязку грузов при погружении их в воду или в другую жидкость, выполняют такелажные работы, монтируют антенны, линии электропередач, используют в других областях.

Трос. Виды и устройство. Применение и материал. Особенности

Трос – витой или крученый канат из стальной проволоки, синтетических или смешанных прядей. В отличие от веревки обладает более высокой механической устойчивостью и прочностными характеристиками. Широко используется для поднятия тяжелых грузов или как передающая тяговое усилие часть механизмов.

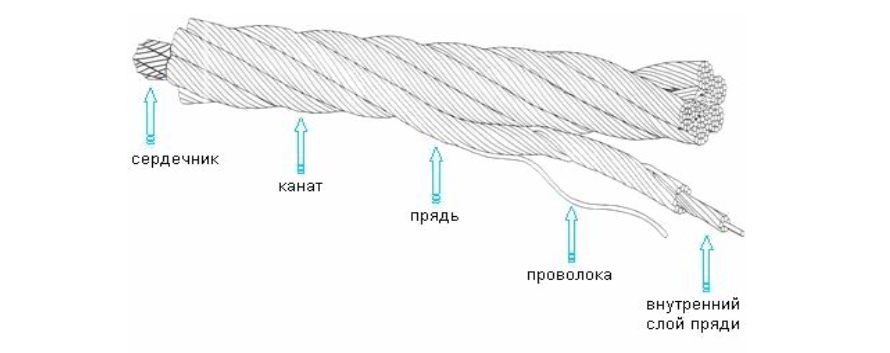

Для тросов характерно сложное плотное плетение. Он состоит из множества стальных проволок или синтетических волокон. Для повышения гибкости и увеличения толщины они могут переплетаться с тканевыми волокнами. Проволоки сплетаются или перекручиваются в пряди.

Затем определенное число прядей в свою очередь переплетаются в трос, также часто называемый стальным канатом.  Пряди могут укладываться вокруг внутреннего сердечника. Тот позволяет улучшить рабочие качества изделия, упростив его производство и увеличив прочность. Сердечник может изготавливаться из более толстой стальной проволоки, чем сплетаются пряди, или представлять собой веревку из синтетических, органических неподверженных гниению материалов.

Присутствующие в прядях волокна других материалов снижают трение между проволоками, что положительно влияет на срок службы троса. Без них канат постоянно поддается внутреннему трению за счет неравномерности растяжения во время нагрузки или скручивании.

Также поверхность троса может иметь защитную оболочку из синтетических материалов. Как правило, это ПВХ изоляция или подобные вещества. Оболочка препятствует коррозии проволоки, а также она препятствует травмированию о нее, при ухвате за поверхность троса незащищенной перчаткой рукой.

Сфера применения

Область использования тросов крайне обширна. Это обусловлено огромным разнообразием изделий по критериям прочности, диаметра, длины и стойкости к излому.

Трос применяют для выполнения многих работ:
  • Такелажных.
  • Буксировочных.
  • Грузоподъемных.

Гибкость и прочность тросов позволяют им выдерживать многократное скручивание, наматывание на барабаны, сворачивания в бухты. Тонкая проволока тросов делается из стали с высоким числом перегибов до момента слома. Благодаря этому тросами увязывают многотонные грузы при транспортировке. Их применяют в качестве растяжек для вышек, труб котельных. Тросы используются для поднятия грузов кранами. Именно они удерживают лифты.

Тросами буксируют технику. Они используются в велосипедах, мотоциклах и прочей техники для передачи усилия от рычага к сцеплению, тормозам и другим механизмам. Тросы удерживают подвесные мосты, они применяются в сотнях направлений бытовой жизни и промышленности.

Конструкции тросов

Способ свивки троса влияет на его рабочие качества, в частности гибкость. В связи с этим при выборе каната конструкция является важным параметром.

По способу свивки тросы бывают:
  • Одинарные.
  • Двойные.
  • Тройные.

Одинарная свивка имеет сердечник, вокруг которого накручивается одна прядь. Она может оборачиваться до четырех слоев по спирали. Такой способ свивки делает готовый канат весьма подверженным самовольному разматыванию, если его концы не имеют фиксации. Они постепенно обтрепываются и распускаются на множество торчащих острых проволок.

Двойная на порядок сложнее. Она состоит из сердечника, вокруг которого наматываются в несколько слоев по спирали две и более пряди. Такое плетение делает готовое изделие менее подверженным распусканию на отдельные проволоки по краям. Пряди окружают сердечник и дополнительно переплетаются между собой.

Тройное плетение состоит из нескольких тросов двойной свивки. То есть, пряди переплетаются между собой вокруг сердечника формируя еще более толстые пряди. Те в свою очередь аналогичным образом вьются по спирали над главным сердечником. Это толстые очень прочные тросы для работы с многотонными нагрузками.

Кроме конструкции свивки важным параметром является и ее способ. От него зависит, как поведет себя трос без нагрузки. По данному критерию они разделяются на 2 вида:
  1. Раскручивающиеся.
  2. Нераскручивающиеся.

Первые состоят из проволоки, которая после плетения имеет внутренне напряжение. Как следствие без нагрузки такие пряди норовят принять свое нормальное положение. Это сопровождается их раскручиванием после снятия перевязок с концов троса. Канат имеет эффект памяти, поэтому если его ровно уложить, а потом отпустить, то он постарается свернуться кольцами.

Вторые не сохраняют внутреннее напряжение в проволоке. Это достигается путем рихтовки и предварительной деформации. Как следствие после готовности троса освобождение его концов не сопровождается распусканием прядей на множество тонких проволок. Такие изделия являются более гибкими, чем предыдущие. Они устойчивы к усталости металла, то есть дольше сохраняют рабочие качества. При размотке такого троса он с большей вероятностью не свернется кольцами, а будет лежать прямо, как был растянут.

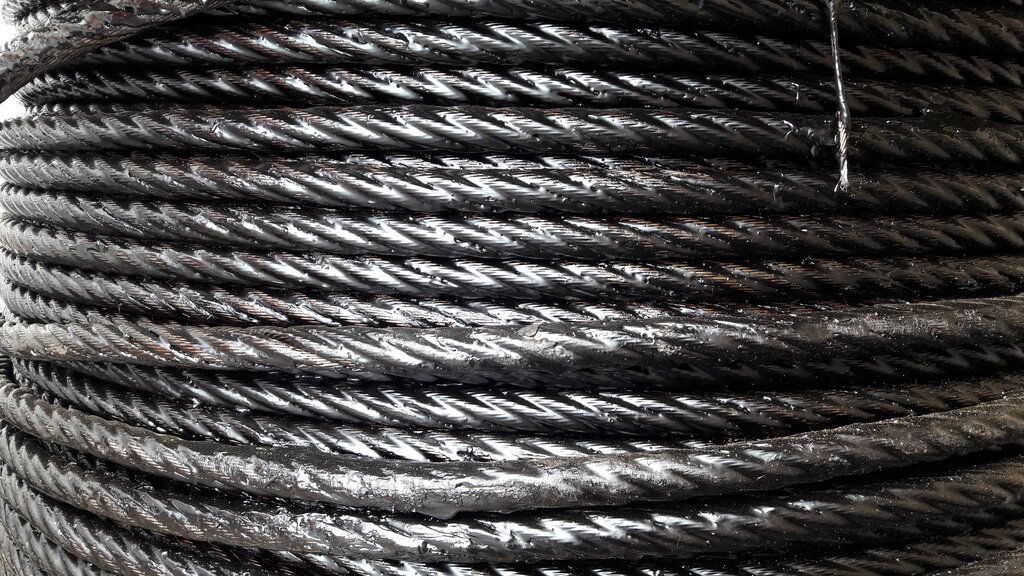

Зависимость рабочих качеств троса от материала его сердечника

Производство тросов с широким разнообразием материалов сердечников вызвано необходимостью придания готовому изделию конкретных рабочих характеристик.

Различают образцы с тремя группами материалов сердечников:
  1. Органическими волокнами.
  2. Синтетическими волокнами.
  3. Стальной проволокой.

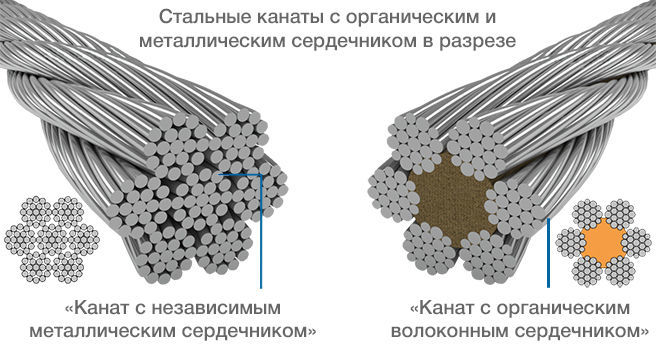

Трос с органическим сердечником имеет в центре между прядями, а иногда еще и в самих прядях веревку из пеньки, хлопчатобумажной пряжи и т.д. Поскольку данные материалы подвержены гниению, то для предотвращения этого они имеют специальную влагоотталкивающую пропитку. Наличие сердечника из органических волокон обеспечивает отличную гибкость готового изделия. Кроме этого такой сердечник существенно увеличивает толщину троса, делая его более ухватистым и удобным в работе.

Синтетические сердечники делаются из волокон полиэтилена, капрона, нейлона. Это практически их приравнивает к изделиям с органической веревкой. Однако данные материалы зачастую в большей мере склонны к перетиранию. Общее свойство для тросов обеих разновидностей выступает уменьшение толщины при натяжении. Под нагрузкой сердечник ужимается проволокой прядей. Как только растяжение спадает, упругая проволока принимает нормальное положение, и диаметр изделия восстанавливается. Все это сопровождается фактическим удлинением троса при нагрузке. Этот показатель проявляется меньше чем у веревок, но все же присутствует.

Наличие сердечника из металла делает изделие более жестким. Оно меньше растягивается под нагрузкой, его диаметр при воздействии не уменьшается. Все эти качества крайне важны для тросов, которые при нагрузке наматываются на катушку. Это позволяет их применять в конструкциях лифтов, погрузочной спецтехники.

Что крепче стальной трос или цепь, и что лучше

Конкурирующим тросу изделием является такелажная цепь с короткими звеньями из мягкого металла. Они оба во многих случаях могут использоваться для выполнения одинаковых видов работ. В связи с этим возникает вопрос – что прочнее цепь или трос.

Чтобы на него ответить, нужно сначала определиться с параметрами прочности троса. Определяющим для него показателем выступает разрывная крепость. Она определяется как максимальная нагрузка, которую может выдержать изделие, после чего разрывается. Кроме нее при оценке троса также применяется понятие рабочая крепость. Оно указывает на оптимальную нагрузку, при которой использование троса будет продолжаться максимально долго и безопасно. Это крайне важно, к примеру, если он применяется для подъема лифта. Принято считать, что рабочая крепость составляет 1/6 от разрывной.

Такелажная цепь примерно превосходит по прочности стальные тросы такой же толщины в 3 раза. Ее рабочая крепость составляет 1/4 от разрывной. Таким образом, она более прочная при поднятии грузов.

Однако для тороса характерно наличие ряда преимуществ, по которым он превосходит цепь:
  • Он сматывается в более компактную бухту.
  • При свертывании не звенит.
  • Менее опасный в случае разрыва.

При разрыве цепи ее оборванное звено вылетает в направлении растяжения с большим ускорением. В случае же с тросом подобное не возникает. Он компактно сворачивается, его переноска не сопровождается звоном. Однако в отличие от цепи он может перетираться, передавливаться тяжелыми грузами. Подобные недостатки делают его использование небезопасным в некоторых направлениях. К примеру, он не подходит для привязывания якоря больших судов, обвязки бетонных изделий при подъеме краном, где те могут перебить проволоку, упав на канат. В почти всех остальных сферах удобней пользоваться именно тросом.

Особенности работы с тросами

Жесткость тросов не позволяет их связывать между собой, делать на краю узелковую петлю как на обычной веревке. Это создает некоторые трудности. Чтобы срастить трос или сделать на нем петлю, требуется наличие умения и опыта. Сращивание выполняется вплетением концов разных тросов друг в друга. При растягивании пряди вжимаясь усиливают сцепку, что полностью исключает возможность разрыва в этом месте. Также плетение используется для формирования на конце троса петли.

В своем большинстве плетение троса является недоступным умением для большинства. В связи с этим было разработано ряд такелажных элементов, позволяющих выполнять сращивание и формирование петли более простым способом.

Широко применяются коуши. Это оправки армирующие проушину петли,  они препятствуют заломлению и перетиранию огона.

Для сращивания или соединения петли троса используются зажимы. Они могут быть резьбовыми или расклепываться. Резьбовые бывают в виде скобы, цилиндра, одинарными, двойными.
