Масляные насосы

Масляный насос представляет собой гидравлический агрегат,
который преобразует энергию от механического привода в энергию вязкой жидкости,
создающей поток, для перемещения ее по трубопроводам.

Насосы для перекачивания масел имеют свои конструктивные
особенности по сравнению с ними же для воды, пара или газа, поэтому они не
взаимозаменяемы.

По принципу действия различают насосы динамические и объемные:

Почти все, использующиеся в промышленности и в быту масляные
насосы – объемного типа. Они бывают шестеренчатыми, роторными, поршневыми, винтовыми,
коловратными. Также есть и центробежные, использующие динамический принцип
действия.

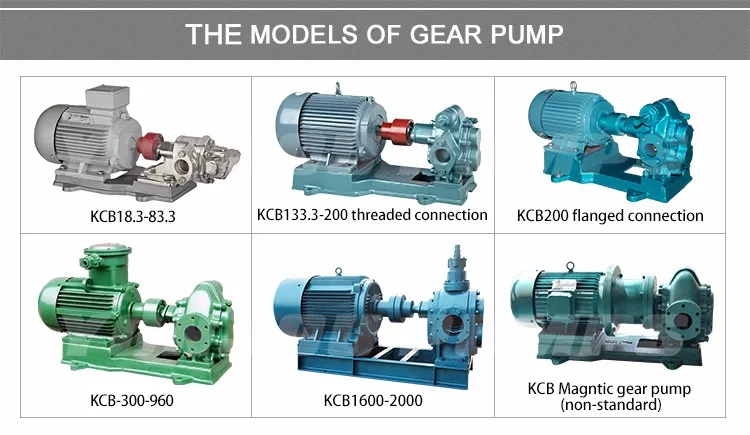

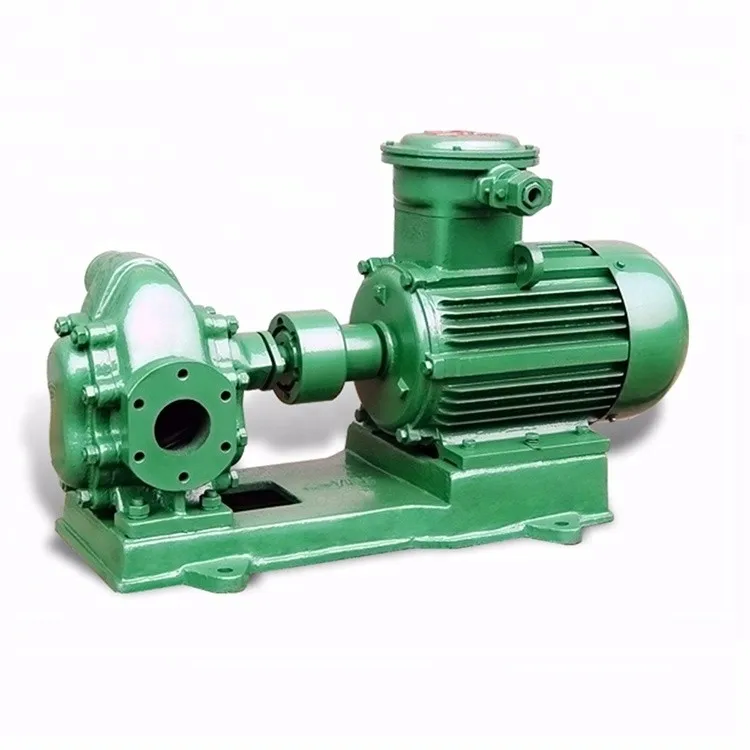

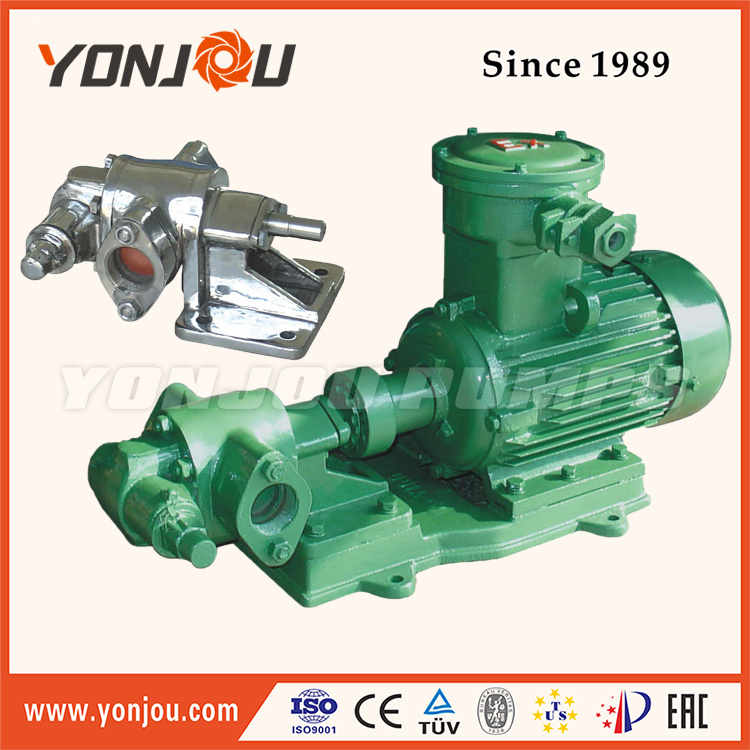

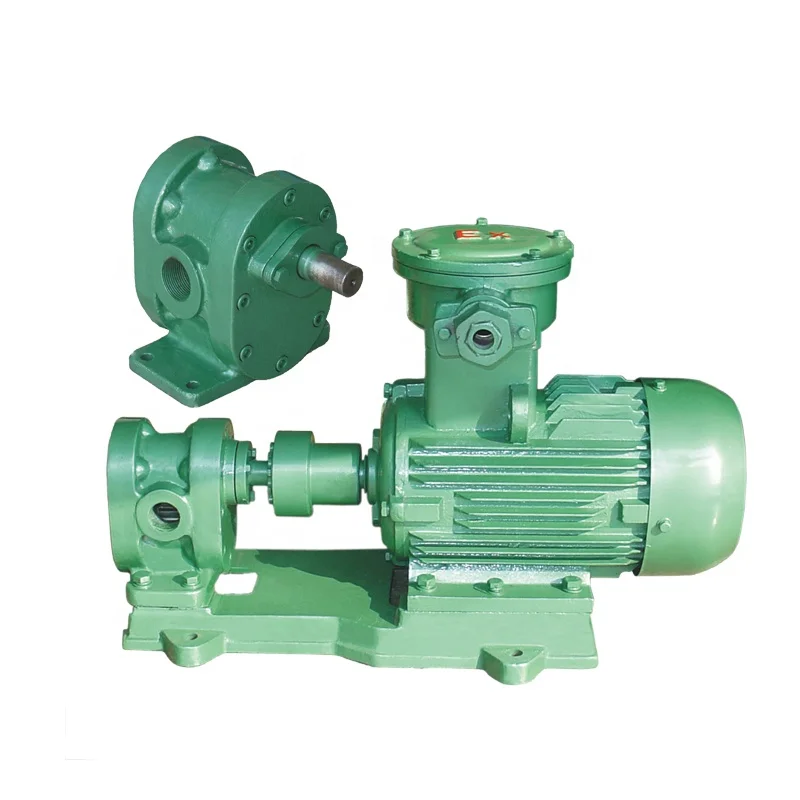

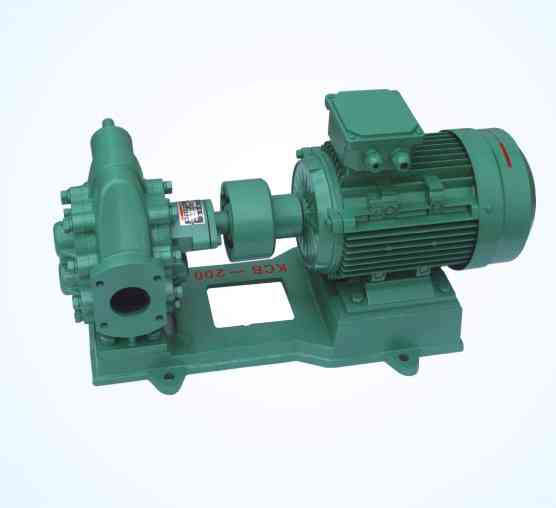

Имеют очень простую, и в то же время эффективную
конструкцию, что и обусловило их повсеместное широкое распространение для
перекачки масел, нефтепродуктов, красок и прочей химии с различной вязкостью.
Две шестерни в зацеплении, одна из которых ведущая, помещены в корпус, с одной
стороны подведен всасывающий трубопровод, с другой – нагнетательный. Такова
конструкция этого агрегата.

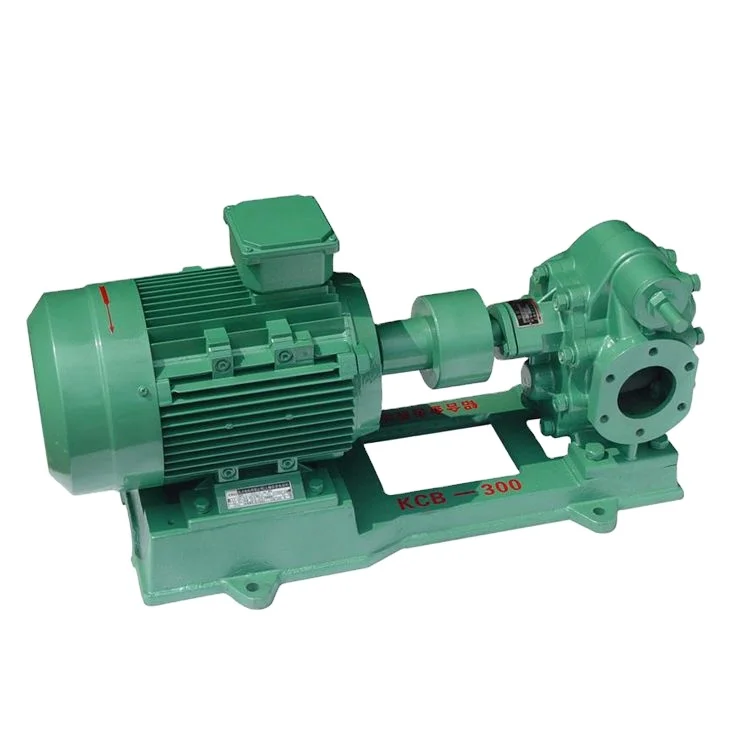

Принцип действия его простой – электродвигатель вращает
первую, ведущую шестерню, зубцы которой сцеплены с зубцами второй. Вращаясь,
они создают разрежение в корпусе со стороны всасывающей магистрали, за счет
чего туда поступает масло. Проходя между зубьями, оно поступает в другую,
нагнетательную полость и через трубопровод поступает к месту назначения.

Конструктивно шестеренчатые масляные насосы делятся на два
вида:

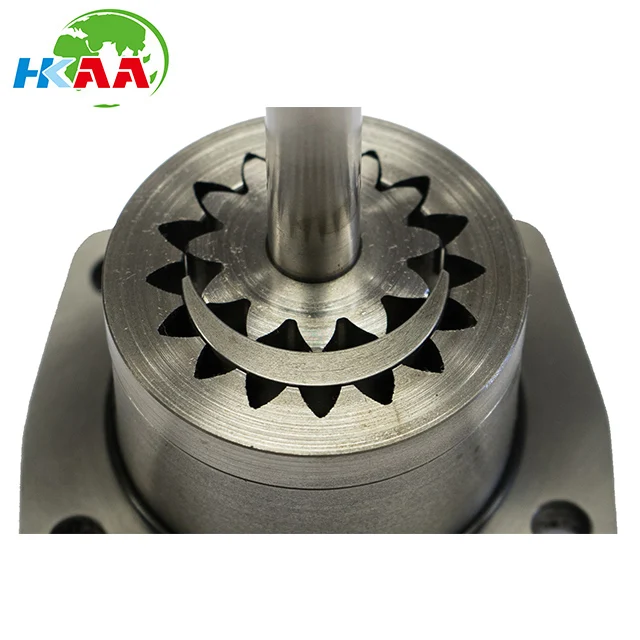

Рис. 1 – Шестеренчатый насос с внутренним зацеплением.

Насосы с внутренним зацеплением более компактны (иногда это
важно), но более сложные в производстве и обслуживании, кроме того, работают
при ограниченных до 14 МПа давлениях.

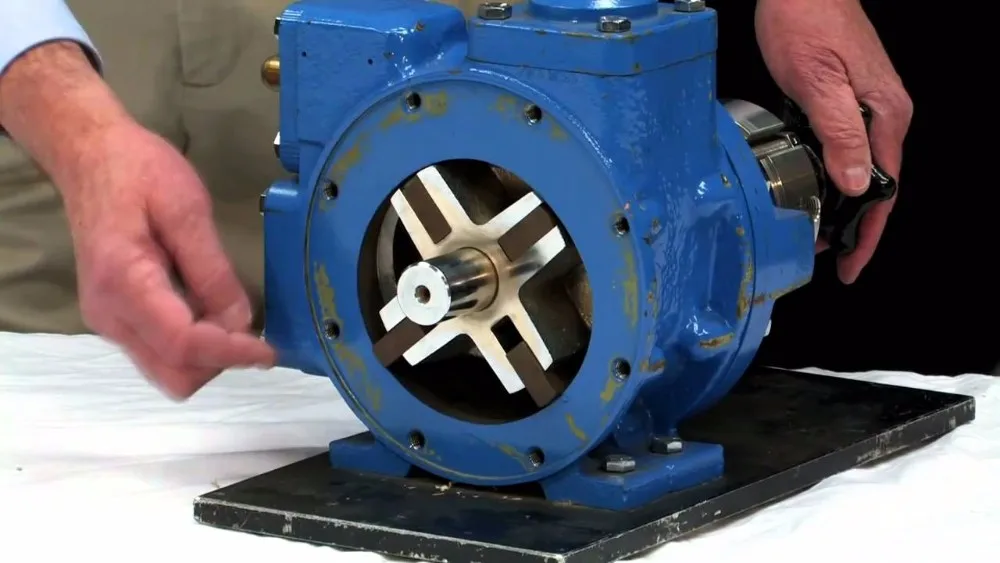

Роторные масляные
насосы

Являются более совершенными и сложными, чем выше
рассмотренные шестеренчатые, и представляют собой статор, внутри которого
эксцентрично закреплен ротор, имеющий по продольной оси от 2 до 14 – 16
пластин. При вращении ротора пластины прилегают к статору под действием пружин
или центробежной силы, создавая разрежение в районе подающего трубопровода и
перекачивая жидкость в район нагнетательного трубопровода.

 В процессе работы роторные
механизмы для перекачки зарекомендовали себя как надежные, простые в
обслуживании и ремонте.

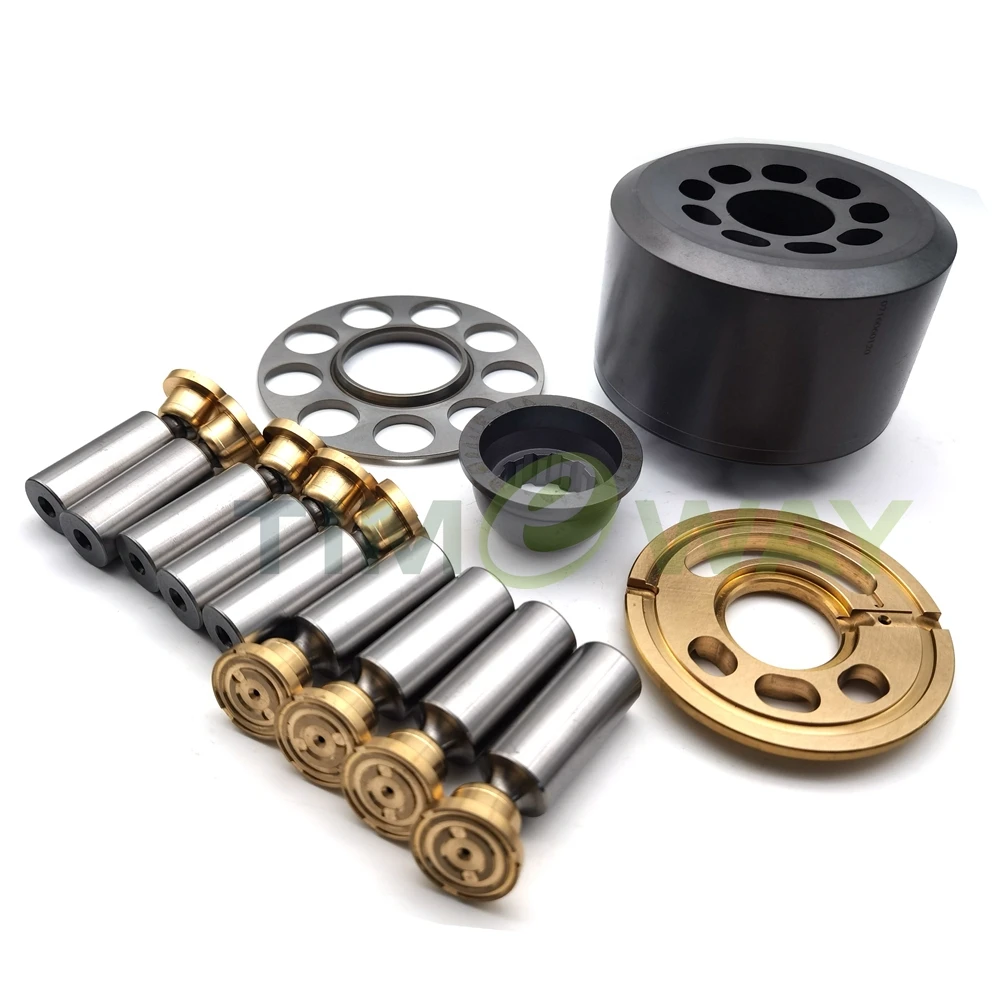

Поршневые масляные
насосы

Развивают намного более высокое давление по сравнению со
своими предшественниками. Как понятно из названия, в основе принципа действия
лежит поршень, который, двигаясь в одну сторону вдоль оси, всасывает масло в
цилиндр. Когда же поршень меняет направление, рабочая жидкость под давлением
поступает в нагнетательный трубопровод.

• По сложности конструкции и назначению бывают:

• Ручными – обычно это одно- или двух поршневой
  простейший механизм, который используют как резервный в различных
  гидросистемах.

•  Радиально-поршневыми. В их конструкции присутствует
  статор и эксцентрично закрепленный внутри его ротор, с расположенными по
  окружности поршнями. При вращении ротора цилиндры поочередно проходят
  всасывающую и нагнетательную полости, поршни производят возвратно-поступательные
  движения, всасывая или нагнетая масло. Данная конструкция способна создавать
  давления до 100 МПа.

Винтовые масляные
насосы

Одни из самых сложных в производстве и высоких по стоимости,
представляют собой сложный, часто фигурный статор, внутри которого вращается
один, два или три длинных винтообразных
ротора (шнека), перемещая жидкость вдоль канавок и стенкой статора (см. рис. 2).

Имеют высокий КПД – до 80%, низкий уровень шума при работе,
высокую абразивную износоустойчивость и создают ровную непульсирующую подачу
рабочей жидкости.

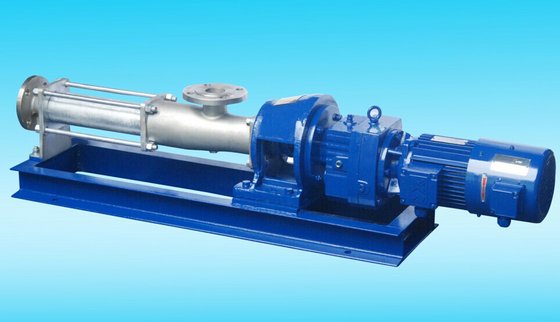

Рис. 2 – Винтовой (шнековый) масляный насос

Коловратные насосы

Их
еще называют кулачковыми, так как основаны на принципе вытеснения жидкости
специальной формы кулачковыми роторами (см. рис.3). Глядя на фото, может
создаться впечатление, что это тот же шестеренчатый насос, только имеющий
рабочим органом шестерни с крупными закругленными зубцами. Это не совсем так –
здесь зубья не несут нагрузку, которая передается специальными шестернями.
Таким образом, коловратный механизм намного сложнее шестеренчатого, но менее подвержен износу и более
долговечен.

Рис. 3 – Коловратный масляный насос

Кроме трехкулачковых форм роторов, встречаются
также двухкулачковые, четырехкулачковые, а также специальной формы –
сегментные.

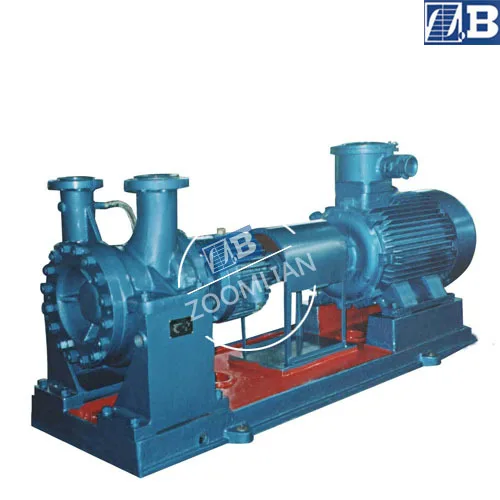

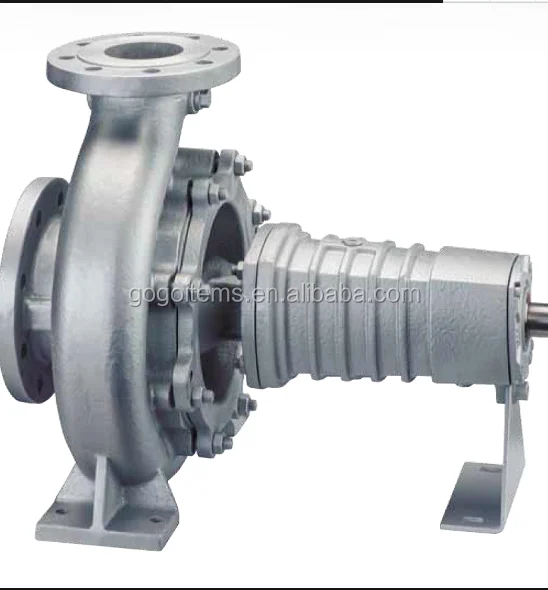

Центробежные
масляные насосы

Единственный агрегат для жидкостей с повышенной вязкостью,
основанный на динамическом принципе действия. Конструктивно представляет собой
корпус, внутри которого вращается колесо с лопатками специальной закругленной
формы.

Создают очень большую скорость потока и отличный напор
жидкости в системе, однако, давление едва достигает 20 – 30 МПа, что легко
компенсируется монтажом второй и третьей ступени на тот же приводной вал.

 Существенной особенностью большинства объемных масляных
насосов является повышенная чувствительность к загрязненной абразивными
частицами рабочей жидкости, которая приводит к их износу и выходу из строя.
Поэтому особое внимание обращают на установку разнообразных фильтрующих
элементов в систему и своевременную их очистку с рекомендуемой периодичностью.

Масляный насос: описание,виды,ремонт,замена,устройство,принцип работы.

Nevada 1976Масляный насос: описание,виды,ремонт,замена,устройство,принцип работы. 0 Comment

Содержание статьи

Масляный насос предназначен для создания оптимального давления в системе смазки двигателя внутреннего сгорания, нуждающейся в постоянной циркуляции масла. Устройство приводит в движение распределительный или коленчатый вал с помощью вала привода.

Виды маслонасосов двигателей внутреннего сгорания

Большое разнообразие моделей автомобилей с двигателями внутреннего сгорания, их рабочих параметров и типов моторов обуславливают отличия в конструкции масляных насосов. По типу управления все модификации разделяются на регулируемые и нерегулируемые.

• У регулируемых маслонасосов можно изменять производительность для получения оптимального давления масла в системе.
• При использовании нерегулируемых маслонасосов коррекция параметров осуществляется при помощи редукционных клапанов.

По типу конструкции масляные насосы двигателей внутреннего сгорания разделяются на шестеренные и роторные. Во втором случае транспортировка масла по системе и создание определенного давления осуществляется при помощи роторных лопастей, а в шестеренных конструкциях аналогичные функции выполняются шестеренками.

Шестеренные модели масляных насосов, в свою очередь, разделяются на конструкции с внешним и внутренним зацеплением.

• Шестеренные маслонасосы с внешним зацеплением имеет шестерни, расположенные рядом друг с другом.
• В моделях с внутренним зацеплением меньшая шестерня размещается внутри большей. Это позволяет уменьшить габариты конструкции без снижения эксплуатационных параметров.

Назначение масляного насоса

Для большинства деталей двигателя статичной смазки недостаточно – они требуют регулярного поступления свежих порций смазочного материала, предварительно охлажденных и отфильтрованных от продуктов износа. Поэтому важно обеспечить циркуляцию масла в системе, создав определенное давление в магистралях. Именно эта задача и возложена на масляный насос.

Маслонасос создает разрежение в системе, засасывая смазочный материал из поддона картера через маслоприемник. В процессе движения по этой линии масло фильтруется через последовательный полноточный фильтр, реже – через неполноточный элемент. Прошедшее через насос масло поступает в главную магистраль, а оттуда распределяется по каналам и подается к потребителям в соответствии с условиями их работы. Так, подшипники коленчатого и распределительного валов получают масло под максимальным давлением, шестерни ГРМ, клапанный механизм и часть зеркала цилиндров смазываются разбрызгиванием, а к штангам, толкателям, кулачкам масло поступает уже самотеком.

Устройство и принцип работы

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

1. всасывающая и нагнетательная полости;
2. внешний и внутренний роторы;
3. вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.

Достоинства регулируемых масляных насосов

Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

• примерно на треть меньшая отбираемая у двигателя мощность;
• меньший износ масла за счет снижения частоты и числа оборотов;
• масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.

Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

• снижение уровня масла в картере;
• поломка приборов, контролирующих давление;
• применение некачественного или неприспособленного для данного насоса масла;
• засорение масляного фильтра;
• поломка предохранительного или смазочного клапана;
• засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:

1. снижение давления масла;
2. увеличение его расхода.

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.

ОСНОВНЫЕ НЕИСПРАВНОСТИ

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов. Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

Преимущества масляных насосов с возможностью регулирования

Использование регулируемых маслонасосов более предпочтительно, поскольку такие модели дают ряд заметных преимуществ:

• снижение доли мощности, отбираемой у двигателя (примерно на 33%),
• снижение интенсивности отработки масла благодаря уменьшению количества оборотов, снижению частоты,
• снижение вспенивания масла.

Регулируемый масляный насос дает возможность получить равномерную циркуляцию масла в системе смазки и увеличить срок его службы (реже требуется замена), что дает заметную экономическую выгоду.

Особенности ремонта и замены

Ремонт масляного насоса может заключаться в замене рабочей пары (что не всегда целесообразно), замене редукционного клапана и РТИ, постановке втулок в изношенные посадочные отверстия. В ряде случаев возможно восстановление шестерен путем наплавки с последующей слесарной обработкой. Поддаются ремонту и нарушенные резьбовые соединения – их растачивают либо снабжают резьбовыми втулками.

Однако куда чаще масляный насос заменяется в сборе. Это связано с относительно невысокой стоимостью детали, а также большой трудоемкостью работ по восстановлению изношенных элементов. В таком случае процесс сводится к демонтажу изношенного маслонасоса и установке нового с герметичным подключением к прочим элементам системы смазки. Разумеется, при этом проводится замена моторного масла и фильтров, не будет лишней и последующая промывка системы.

Масляный насос

Авто схемы

admin

Send an email

02.11.2013

0 419 2 минут

Узнайте, что такое масляный насос в автомобиле и как он работает. Их виды, отличия, фотографии, видео и схемы.

Содержание статьи:

• Понятие и назначение масляного насоса
• Виды (по характеру управления)
• Виды масляных насосов (зависимо от конструкции)
• 1. Устройство масляного насоса шестеренного типа
• 2. Устройство роторного типа
• 3. Принцип работы регулируемого насоса роторного типа
• Схема масляного насоса ВАЗ 2115, 2114 (Лада Самара)

Понятие и назначение масляного насоса

«Масляным» является насос, оказывающий давление в системе на смазку, вследствие чего, все подвижные элементы двигателя внутреннего сгорания обеспечиваются смазкой. В сухом картере, помимо транспортировки смазки, эта деталь в автомобиле способствует так же перекачке масла с картера двигателя к масляному баку.

Приведение в действие масляного насоса осуществляется посредством коленчатого вала либо распределительного вала через приводной вал.

Виды (по характеру управления)

Их можно объединить в две группы, зависимо от особенностей управления:

1. Регулируемые.
2. Нерегулируемые.

Первые поддерживают неизменное давление в системе смазки благодаря регулированию производительности насоса. В нерегулируемых же давление не изменяется за счёт действия редукционного клапана.

Виды масляных насосов (зависимо от конструкции)

По конструкционным особенностям они могут быть:

1. Роторного типа (масло передаётся лопастями роторов).
2. Шестеренного типа (масло передаётся посредством шестерёнок).

Последние, в свою очередь, по конструкции делятся на два вида: с наружным зацеплением (две шестерни находятся около друг друга), и с внутренним зацеплением (одна шестерня находится в другой). Если производительность таких насосов одинаковая, габаритные размеры у шестерённого насоса внутреннего зацепления меньше, чем у насосов с наружным зацеплением шестерёнок, вследствие нахождения шестерёнок одной в другой.

1. Устройство масляного насоса шестеренного типа

1. ведомая шестерня
2. всасывающий канал
3. ведущая шестерня
4. приводной вал
5. нагнетательный канал
6. ось ведомой шестерни

В корпусе насоса размещены ведущая (первая) и ведомая (вторая) шестерни. Они передают масло от всасывающего канала через нагнетательный канал в систему. Зависимо от частоты вращения коленчатого вала, прямо пропорционально меняется производительность масляного шестеренного насоса. Если давление нагнетаемого масла выше допустимой величины, определённой для насоса, то часть масла переходит во всасывающую полость или прямо в картер двигателя при помощи редукционного клапана, срабатывающего с ростом давления автоматически.Масляные насосы шестеренного типа относятся к нерегулируемым видам.

2. Устройство роторного типа

1. всасывающая полость
2. масло
3. внешний ротор
4. нагнетательная полость
5. приводной вал
6. внутренний ротор

Конструкция масляного насоса роторного типа представляет собой ведущий (внутренний) и ведомый (внешний) роторы, помещённые в корпусе.

В нерегулируемом роторном насосе масло, всасываемое насосом, нагнетается в систему, переносясь через лопасти роторов. При превышении давления так же автоматически срабатывает редукционный клапан.

В отличие от нерегулируемого, в регулируемом насосе роторного типа присутствует подвижный статор, снабжённый регулировочной пружиной для обеспечения постоянного давления, независимо от частоты вращения коленчатого вала. Этот подвижный статор контролирует постоянство давления, изменяя объём полости между внутренним и внешним роторами, поворачивая статор в нужном направлении.

Преимуществами регулируемого масляного насоса перед нерегулируемым типом являются:

1. Снижение величины отбираемой мощности от двигателя (до 30%).
2. Дольше происходит износ масла вследствие уменьшения частоты оборотов, а следовательно и числа оборотов.
3. Масло вспенивается не так сильно как у нерегулируемого вида.

3. Принцип работы регулируемого насоса роторного типа

А — Сторона нагнетания
Б — Сторона всасывания

1. нагнетательная полость
2. внешний ротор
3. внутренний ротор
4. регулировочная пружина
5. всасывающая полость
6. приводной вал
7. подвижный статор

С ускорением частоты вращения коленчатого вала потребность в притоке масла растёт, вследствие чего в системе давление снижается. Регулировочная пружина, реагируя на снижение давления, приводит в движение статор, воздействующий после этого на прикасающийся к нему ведомый ротор. Вследствие этого объём всасывающей полости уменьшается и, соответственно, снижается производительность масляного насоса.

Схема масляного насоса ВАЗ 2115, 2114 (Лада Самара)

1. корпус насоса;
2. ведомая шестерня;
3. ведущая шестерня;
4. редукционный клапан;
5. пружина редукционного клапана;
6. пробка;
7. уплотнительное кольцо;
8. передний сальник коленчатого вала;
9. крышка насоса;
10. резиновое уплотнительное кольцо;
11. маслоприемник.

Видео

Honda Steed 400 Стук масляного насоса

Похожие

Масляный насос: описание, характеристики, виды, неисправности

Масляный насос предназначен для создания давления в системе смазки, и тем самым обеспечить смазку движущихся частей двигателя внутреннего сгорания. В системе смазки с сухим картером масляный насос дополнительно выполняет функцию перекачки масла из картера двигателя в масляный бак.

Описание

Система смазки двигателя имеет задачу обеспечивать конструктивным элементам двигателя достаточные количества смазывающего масла. Это представляет собой замкнутую систему, в которой масло должно брать на себя большое количество задач:

• Смазка всех скользящих деталей
• Охлаждение деталей двигателя — защита от перегрева
• Очищение от отложений, от остаточных продуктов сгорания и от износа
• Защита от коррозии
• Подавление шумов и гашение колебаний
• Уплотнение предельно высокого класса качества (например, поршневых колец)
• Передача силы и энергии
• Системы смазки двигателя
• В области масляной смазки двигателя различают следующие системы смазок:
• Циркуляционная смазка под давлением
• Смазка с сухим картером
• Циркуляционная смазка под давлением

В этом виде смазки, нашедшей свое применение почти во всех четырехтактных двигателях, масло при помощи насоса движется через провода или каналы по большому количеству мест смазки. Помимо различных опорных мест валов достаточным количеством масла обеспечиваются также и гидравлические компенсационные элементы (гидравлические толкатели) клапанов, клапанные коромысла, цепи приводов валов и их натяжные устройства, а также поршни.

Для очистки масла между масляным насосом и местами смазок вставлены различные виды фильтров грубой, тонкой и предельно-тонкой очистки. Для охлаждения масла часто применяются воздушные или водяные масляные радиаторы.

Образованию чрезмерно повышенного давления масла, которое может возникать преимущественно вовремя пуска холодного двигателя или при повышенных оборотах, препятствуется посредством соответствующего клапана ограничения давления. Он встроен близко к насосу со стороны нагнетания или непосредственно на корпусе насоса и дает выйти чрезмерно высокому давлению в масляный картер.

Смазка с сухим картером

Смазка с сухим картером представляет собой особый вид циркуляционной смазки под давлением. В этой системе масло, текущее из двигателя обратно, при помощи специального отсасывающего насоса закачивается в отдельный запасный масляный резервуар.

Отсюда при помощи насоса подачи под давлением масло двигателя движется дальше в соответствующие места смазки. Преимущество такой конструкции заключается в том, что несмотря на наклонное экстремальное положение или возникающие центробежные силы, всегда гарантируется достаточное обеспечение маслом. По этой причине такая конструкция часто находит свое применение в производстве вездеходов или в гоночном спорте.

Конструктивные типы и исполнения насосов

Масляные насосы по их конструкциям и внешнему виду очень разнообразны. Принцип насоса, вид привода, а также исполнение корпуса являются наиболее часто встречающимися отличиями.

В зависимости от цели применения, места встраивания и мощности используются масляные насосы, работающие по различным принципам.

Наиболее часто встречающиеся конструкции насосов следующие:

• Зубчатые насосы
• Шестеренные насосы
• Роторные насосы

Зубчатые насосы

В зубчатых насосах транспортировка масла осуществляется между зубьями и стенкой посредством вращательных движений двух зубчатых колес. Сцепление пары зубчатых колес препятствует вытеканию масла обратно в картер. Таким образом, с одной стороны образуется зона повышенного давления, в то время как со стороны впуска появляется зона пониженного давления.

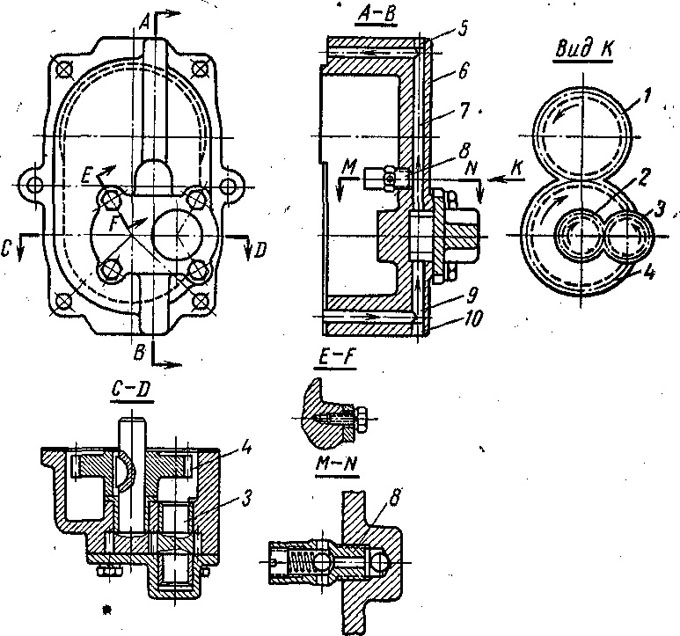

Шестеренный насос

В шестеренном насосе к внутреннему колесу эксцентрично расположено внешнее зубчатое колесо, находящееся в корпусе насоса. Как и в обыкновенном зубчатом насосе, масло транспортируется в промежуточные пространства между зубьями. При продолжающемся вращении насоса с одной стороны, в которой зубья движутся по направлению друг от друга, образуется зона пониженного давления. Это всасывающая сторона насоса. А в месте, где зубья снова сцепляются друг с другом, создается повышенное давление. Здесь имеет место выталкивание масла под давлением. Преимущество шестеренчатых насосов по отношению к обыкновенным зубчатым заключается в более высокой мощности насоса, особенно при малой частоте вращения.

1. Ось ведомой шестерни.
2. Шестерня ведомая нагнетающей секции.
3. Корпус нагнетающей секции.
4. Редукционный клапан.
5. Корпус редукционного клапана.
6. Пружина редукционного клапана»
7. Шайба регулировочная.
8. Заглушка.
9. Шплинт.
10. Шестерня ведомая масляного насоса.
11. Втулка ведущего вала.
12. Шпонка.
13. Фланец упорный.
14. Втулка промежуточной шестерни.
15. Промежуточная шестерня масляного насоса.
16. Болт упорного фланца.
17. Ось промежуточной шестерни.
18. Болт оси.
19. Прокладка регулировочная.
20. Шестерня ведущая нагнетающей секции.
21. Вал ведущий.
22. Шестерня ведущая радиаторной секции.
23. Шестерня ведомая радиаторной секции.
24. Корпус радиаторной секции.
25. Клапан предохранительный.
26. Корпус предохранительного клапана.
27. Пружина предохранительного клапана.
28. Болты.
29. Корпус фильтра.

Роторный насос

Роторный насос состоит из наружного ротора с внутренними зубьями и из внутреннего ротора с наружными зубьями. Наружный ротор обкатывается поверх зубьев внутреннего ротора и, таким образом, вращается в корпусе насоса. Внутренний ротор имеет на один зуб меньше, нежели наружный ротор, так что при вращении осуществляется транспортировка жидкости из одного промежутка между зубьями наружного ротора в следующий. При вращательном движении пространства со стороны всасывания увеличиваются, в то время как со стороны нагнетания они уменьшаются. Такая конструкция способна при большом потоке транспортируемого материала производить высокое давление.

Виды приводов масляных насосов

Как правило, масляные насосы приводятся в движение непосредственно от двигателя. Привод осуществляется либо напрямую через зубчатое зацепление, либо через штекерные соединения на коленчатом валу или через зубчатые колеса, приводные цепи или через зубчатые ремни.

Общие указания по монтажу

Для обеспечения правильной работы и долговечности насоса во время установки нового насоса необходимо всегда соблюдать предписания по монтажу производителя двигателя.

Все же всегда необходимо следовать так же следующим общим указаниям:

1. Выпустите залитое масло. Его необходимо проверить на возможное загрязнение. Прежде всего, металлические загрязняющие частицы часто являются причиной закупоривания и механического износа отдельных компонентов двигателя.
2. При установке насоса обязательно следите за чистотой. Труба всасывания масла, как правило, оснащена только одним фильтром грубой очистки. Металлические и загрязняющие частицы могут после ремонта беспрепятственно попасть вовнутрь нового насоса и в короткое время стать причиной повторного износа. Поэтому необходимо почистить по возможности все элементы конструкции, каналы и трубу всасывания масла, которые связаны с маслом.
3. При установке нового масляного насоса всегда необходимо менять так же масляный фильтр. Если система давления масла сильно загрязнена, ее так же необходимо подвергнуть дополнительной чистке.
4. Перед установкой нового масляного насоса его необходимо сравнить с геометрией старого насоса.
5. Привод насоса (зубчатые зацепления, цепные колеса, приводные цепи и ремни) необходимо проверить на возможные повреждения.

Перед установкой насоса необходимо смазать предписанным маслом все движущиеся части насоса (зубчатые колеса, валы). При установке необходимо обратить внимание на правильное положение насоса. При возникновении монтажных проблем (неправильное прилегание, косое положение) не привинчивайте его с силой по отношению к креплениям на корпусе. Это может послужить причиной повреждения насоса, функциональных неполадок и негерметичностей.

При монтаже масляного насоса и трубы всасывания масла необходимо всегда использовать новые уплотнения и уплотнительные кольца. Избегайте общего использования жидких средств уплотнения. Их разрешается использовать и встраивать только там, где это предписано изготовителем двигателя. Крепежные винты насоса должны при установке затягиваться с учетом моментов затяжек, предписанных изготовителем двигателя, и соответствующей последовательности затягивания винтов.

Если предусмотрены предохранительные шайбы против произвольного отвинчивания, то их необходимо использовать согласно предписанию изготовителя двигателя.

Перед запуском двигателя мы рекомендуем заполнить систему масла при помощи специального напорного резервуара для подачи под давлением (метод вдавливания). При этом сторона нагнетания системы масла оказывается полностью заполненной маслом, и в ней нет воздуха. Как правило, систему заполняют до тех пор, пока масло не попадет в места смазки двигателя, расположенные в самых высоких и в самых отдаленных от масляного насоса местах. При этом масло должно выступить на клапанных коромыслах или из опорных мест распределительного вала. Таким образом, исключаются повреждения, которые могут возникнуть при запуске двигателя с недостаточным давлением масла.

После «создания давления» в масляной системе двигатель заполняется до предписанного уровня масла. При пуске двигателя после смены масляного насоса двигателю необходимо несколько секунд, чтобы создать давление масла. Если давление масла не создается, тогда необходимо прервать процесс пуска, немедленно заглушите двигатель и устраните причину. В этом случае откажитесь от идеи работы двигателя на высоких оборотах с целью ускорения образования давления масла в системе. Пользуйтесь только теми маслами, которые предписывает и рекомендует производитель двигателя.

Выявление причин / Диагностика повреждений

Система смазки и также механика двигателя состоят из большого количества подвижных и неподвижных деталей. Каждый элемент конструкции участвует как специфически для себя, так и во взаимодействии с другими компонентами. Поэтому проблемы давления и подачи масла могут иметь различные причины. При выходе из строя одного из элементов конструкции страдает вся система смазки. Если проблему не увидеть своевременно или вообще проигнорировать, то от этого будут страдать все взаимосвязанные элементы конструкции. Часто, несмотря на небольшую по значимости причину, двигатель полностью выходит из строя. Перед тем, как ставить вопрос о замене масляного насоса, необходимо перепроверить следующие пункты и устранить возможные неполадки.

Причины низкого давления масла или его отсутствия:

• Слишком низкий уровень масла
• Слишком низкая вязкость масла (слишком жидкое)
• Образование масляной пены в кривошипной камере по причине слишком высокого уровня масла или неподходящего масла с неподходящими присадками или по причине загрязнения масла:
• Закупорено сито всасывания масла
• Неплотная труба всасывания масла (всасывается только воздух)
• Висячий (открытый) клапан регулировки давления масла
• Забитый масляный фильтр
• Закупоренные масляные каналы, шланги подачи масла и масляный радиатор
• Открытые или отломленные сопла впрыскивания масла (охлаждение поршней методом впрыска)
• Отсутствующие или выпавшие пробки закупоривания каналов, через которые подается давление, блока двигателя, головки цилиндров и коленчатого вала
• Изношенный подшипник скольжения коленчатого, распределительного, компенсационного вала и вала коромысла
• Изношенные или дефектные компоненты, такие как гидротолкатель, турбокомпрессор, впрыскивающие топливные насосы или топливные насосы высокого давления
• Неплотные уплотнительные поверхности в двигателе
• Причины слишком высокого давления масла (как правило, речь не идет о неисправности масляного насоса)
• Слишком высокая вязкость масла (слишком густое)
• Не работает клапан регулировки давления масла (остается закрытым)
• Забит масляный фильтр
• Закупорена проводка, по которой поступает масло под давлением
• По недоразумению был установлен слишком мощный насос.

Источник

Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!

Масляный насос двигателя: устройство, виды, неисправности

Содержание

• 1 Назначение и принцип действия масляного насоса
• 2 Типы масляных насосов
  • 2.1 Масляный насос шестеренчатый
  • 2.2 Роторный масляный насос
• 3 Неисправности масляного насоса
• 4 Диагностика и регулировка масляного насоса

Масляный насос двигателя является неотъемлемой частью автомобиля. Предназначен он для забора смазки из картера мотора и закачки ее под давлением в зону контакта трущихся элементов силового агрегата.

Назначение и принцип действия масляного насоса

Двигатель внутреннего сгорания – сложный механизм, состоящий из множества металлических деталей, которые в процессе работы взаимодействуют друг с другом. Результатом такого взаимодействия является сила трения, возникающая в местах контакта трущихся механизмов.

Для ее снижения в автомобиле предусмотрена система смазки, главным элементом которой и является масляный насос.

Насос состоит из кожуха, внутри которого установлена пара шестерен. Одна шестерня запрессована на приводном стержне, а вторая свободно крепится на центральной оси. Работа механизма осуществляется посредством зубчатой шестеренки, закрепленной на коленчатом валу двигателя.

При вращении приводного устройства соприкасающиеся зубья захватывают жидкость из маслоприемника, перемещают ее вдоль стенок корпуса и подают в масляный фильтр, откуда очищенная эмульсия поступает в каналы системы смазки автомобиля.

Масляный насос предназначен для осуществления бесперебойной циркуляции масляной жидкости и поддержания постоянного давления в системе.

Типы масляных насосов

По способу управления насосы бывают регулируемой и нерегулируемой конструкции. Нерегулируемые контролируют работу системы смазки при помощи редукционного клапана.

В регулируемых напор масляной жидкости регулируется посредством изменения продуктивности прибора. В зависимости от внутренней структуры, они делятся на насосы роторного и шестеренчатого типа.

Масляный насос шестеренчатый

Шестеренчатые насосы по принципу действия являются нерегулируемыми устройствами. По типу размещения шестерен и способу подачи масла они делятся на 2 вида:

1. С наружным зубчатым соединением.
2. С внутренним сцеплением.

Конструкция с наружным зацеплением состоит из корпуса, внутри которого размещаются ведомая и ведущая шестерни. Жидкость из поддона через всасывающий клапан подается в рабочую камеру устройства, откуда продавливается в фильтр и затем поступает в масляную магистраль.

Производительность механизма зависит от частоты вращения коленчатого вала. При увеличении числа оборотов выше установленного значения открывается редукционный клапан, который сбрасывает часть масла в картер двигателя. По такой схеме происходит регулирование давления смазки в системе.

Насос с внутренним сцеплением шестерен представляет собой механизм, состоящий из металлического кожуха, внутри которого вращается пара шестерен, расположенных друг над другом со смещением относительно центральной оси.

Диаметр ведомой шестерни меньше, чем у ведущей. За счет этого между ними образуется полость, внутри которой создается разряжение. Жидкость засасывается в рабочую камеру, и с помощью зубчатой передачи поднимается в масляные каналы.

Роторный масляный насос

Устройства роторного типа по своим конструктивным особенностям можно разделить на регулируемые и нерегулируемые механизмы. Принцип действия роторного нерегулируемого насоса напоминает работу шестеренчатого устройства, только вместо шестерен здесь установлены два ротора с небольшим количеством лопаток.

Жидкость закачивается в рабочую полость, захватывается лопастями и подается к выпускному отверстию. В нужный момент срабатывает редукционный клапан и регулирует давление в каналах блока цилиндров.

Наиболее совершенным механизмом считается регулируемый вид масляного насоса, который поддерживает постоянный напор при любой скорости вращения коленчатого вала. Такое преимущество роторный насос получил за счет добавления в конструкцию подвижного статора с изменяемой пружиной.

Контроль давления осуществляется посредством изменения размера свободного пространства между ведомым и ведущим элементом путем поворота подвижного ротора.

При повышении частоты вращения двигателя снижается давление масла в системе. Регулировочная пружина расправляется и уводит за собой статор. При этом размер рабочей полости увеличивается, и пропорционально возрастает количество захватываемой жидкости, а вместе с тем повышается производительность устройства.

При понижении скорости вращения двигателя давление в системе увеличивается, пружина сжимается и переводит статор в начальное положение, производительность маслонасоса восстанавливается.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

• снижение уровня жидкости в поддоне двигателя;
• выход из строя датчиков контроля давления;
• использование некондиционных смазочных материалов;
• отказ редукционного клапана;
• нарушение целостности уплотнительной прокладки корпуса прибора;
• засор маслоприемника в картере мотора;
• поломка или загрязнение масляного фильтра;
• износ рабочих деталей насоса.

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

После этого сигнала следует обязательно остановиться, заглушить двигатель, провести диагностику системы смазки и устранить неисправности.

Диагностика и регулировка масляного насоса

Первым признаком неисправностей перекачивающего механизма является снижение давления масла. Причины, вызывающие этот дефект можно определить только в случае проведения глубокой диагностики устройства.

Основные параметры насоса и последовательность выполнения работ:

1. Демонтировать маслонасос.
2. Проверить корпус насоса на наличие деформаций, сколов, трещин.
3. Осторожно снять крышку кожуха, осмотреть уплотнительную прокладку.
4. Визуально исследовать состояние шестерен, при обнаружении дефектов – заменить.
5. При помощи специального щупа замерить плотность касания зубьев вращающихся деталей. Средние значения должны находиться в границах 0,1–0,35 мм (сверить с технической инструкцией).
6. Зазор между стенками корпуса и наружной поверхностью шестерен не должен превышать 0,12–0,25 мм.
7. Промежуток между рабочим валом устройства и кожухом должен быть 0,15–0,05 мм.
8. По окончании проведения ремонтных работ установить насос, завести мотор и проверить герметичность соединений.

Для каждой модели масляного насоса существуют индивидуальные параметры, которые принято отражать в паспорте сервисного обслуживания автомобиля.

Масляный насос — цена | Мир гидравлики

Шестерёнчатые насосы работают за счет усилия, переданного от коленвала. При увеличении частоты вращения, происходит рост производительности. В то же время потребление рабочей жидкости изменяется минимально. Помимо этого, возрастает приводная мощность.

Для регулировки производительности, в зависимости от количества оборотов привода, был создан пластичный насос для масла. Он состоит из минимального количества элементов и дает возможность регулировать производительность за счет смещения статора, расположенного снаружи. Он смещается относительно центра оси вращения ротора. При предельной частоте вращения привода, насос для масла пластичный, нуждается лишь в половине мощности. Это приводит к снижению расходов энергии.

Наша фирма «Мир Гидравлики» специализируется на реализации механизмов и запчастей гидравлических систем различного производственного оборудования. Мы расположены в Ярославле, но мы готовы доставить нашу продукцию в любую точку России в кратчайшие сроки.

Следует отметить, что любой насос для масла стоит в нашей фирме гораздо дешевле, чем где-либо. Это также касается любой другой продукции. Низкие цены объясняются тем, что мы напрямую сотрудничаем с известными отечественными и зарубежными производителями запасных частей и комплектующих и для гидравлических систем.

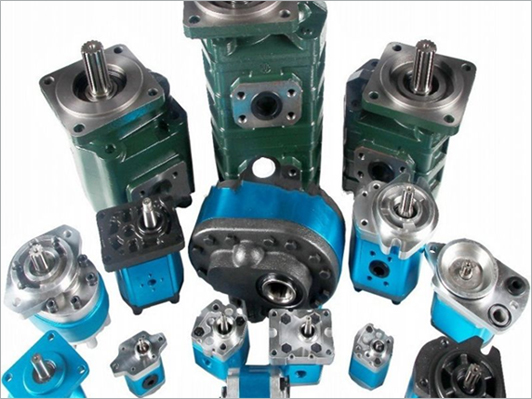

Виды реализуемых насосов

В нашем богатом ассортименте вы сможете найти пластичный масляный насос нескольких видов: регулируемый, радиально-поршневой и нерегулируемый. О каждом из них следует поговорить более детально.

Стоит отметить, что при необходимости, наши инженеры с готовностью ответят на все интересующие вас вопросы и помогут подобрать интересующее вас оборудование. Если в наших каталогах не найдется оригинальных товаров, то мы предложим вам высококачественные аналоги.

Регулируемые

Регулируемый пластичный масляный насос содержит в своем строении корпус, внутренняя полость которого имеет прямоугольную форму, пару боковых крышек, ротор и статор. Внутри торцевых полостей присутствуют ограничители перемещения статора и имеются возвратные пружины, дающие возможность устанавливать механизм в нулевом положении.

Взаимодействие рабочих поверхностей ротора и статора при максимальной производительности исключено. Это позволяет быстро перемещать статор и в значительной мере упрощает ремонт и техническое обслуживание.

Нерегулируемые

Подобные насосы могут быть как однопоточные, так и двухпоточные. У второго вида параметры каждого комплекта соответствуют характеристикам устройства первого. Мощность также больше в два раза.

Нерегулируемый масляный насос, цена которого в нашей компании находится на приемлемом уровне, может быть размещен, как вертикально, так и горизонтально, как выше уровня масла, так и быть погруженным в него.

Радиально-поршневые

Устройства подобного типа чаще всего предназначены для работы в системах, в которых возникает необходимость реверсирования и частого включения АДУ. В них в роли вытеснителя выступают поршни или плунжеры, расположенные радиально.

Пластичный радиально-поршневой масляный насос, цена которого в нашей фирме ниже, чем где-либо, содержит в своем строении ротор с плунжерами, вращающийся относительно корпуса. Следует отметить, что ротор установлен с эксцентриситетом, при этом, полости всасывания и нагнетания, размещены в центре. Они отделены перемычкой.

Достоинства

Если вы хотите купить насос в Ярославле, и при этом, он должен быть пластичным, вас наверняка заинтересуют его достоинства. К их числу следует отнести:

• Сниженный расход топлива.
• Плавность подачи рабочей жидкости.
• Низкий уровень шума.
• Наличие возможности регулировать производительность устройства и т. д.

Получить более подробную информацию, касательно продукции подобного типа, можно, связавшись с нашими специалистами.

Насосы пластинчатые регулируемые

Пластинчатые насосы могут быть представлены в двух вариантах в зависимости от того, имеется ли возможность контролировать поток или нет. Если насос имеет механическую настройку клапана, то он относится к регулируемому типу, а если поток жидкости константный, то тип насоса определяется как нерегулируемый.В случае если давление всей системы приравнивается к давлению настройки клапана, то с помощью пластинчатых регулируемых насосов значение подачи минерального масла меняется от номинального к нулю.

Насосы пластинчатые нерегулируемые

Нерегулируемые пластинчатые насосы имеют диапазон рабочих объемов V0=3,2…227 см3, давление p=6,3…30 МПа, частоту вращения n=600…3000 мин-1. Классифицируются на однопоточные и двухпоточные. В двухпоточных насосах параметры каждого комплекта аналогичны параметрам соответствующего однопоточного насоса, а номинальная мощность равна сумме мощностей однопоточных насосов. Такой тип насосов может быть установлен в вертикальном или горизонтальном положении выше уровня рабочей жидкости или же с погружением в нее.

Гидромотор радиально-поршневой (образец)

Предназначены для бесступенчатого регулирования скоростей, для работы в системах, где требуется реверсирование, частые включения, автоматическое и дистанционное управление, а так же для работы в следящих приводах.Предназначены для бесступенчатого регулирования скоростей, для работы в системах, где требуется реверсирование, частые включения, автоматическое и дистанционное управление, а так же для работы в следящих приводах. Предназначены для бесступенчатого регулирования скоростей, для работы в системах, где требуется реверсирование, частые включения, автоматическое и дистанц

Типы насосов в нефтяной и газовой промышленности

Переработка нефти и газа, добыча, хранение и измерение

25 июня 2019 г. Добро пожаловать

Промышленные насосы являются важными устройствами, необходимыми на каждом этапе нефтегазовых операций. По сути, они помогают перекачивать технологические жидкости из одной точки в другую.

Например, насос может использоваться для перекачки сырой нефти из резервуара для хранения в трубопровод, а буровые насосы используются для циркуляции бурового раствора в кольцевом пространстве бурового долота и обратно в резервуар для хранения для повторной очистки.

В нефтегазовых операциях технологические жидкости могут варьироваться от простых до сложных. В зависимости от характера вещества, которое вы хотите перекачивать, и требуемой скорости потока вам понадобится подходящий насос для ваших нужд.

Различные типы промышленных насосов используются для перекачки жидкости в нефтяной и газовой промышленности. Насосы, используемые в нефтегазовой отрасли, можно классифицировать в зависимости от их конструкции и конструкции, и они обычно делятся на 6 основных категорий:

• Центробежные насосы
• Насосы поршневые поршневые
• Винтовые насосы
• Шестеренчатые насосы
• Мембранные насосы
• Насосы-дозаторы

1. Центробежные насосы

Центробежные насосы являются наиболее распространенными типами насосов, используемых в нефтегазовой промышленности. Центробежные насосы используют центробежную силу за счет вращения крыльчатки насоса, чтобы всасывать жидкость во впускное отверстие насоса и проталкивать ее через секцию нагнетания под действием центробежной силы. Поток через насос контролируется регулирующими клапанами нагнетания.

Одноступенчатые центробежные насосы в основном используются для перекачивания жидкостей с низкой вязкостью, требующих высокой скорости потока. Обычно они используются как часть более крупной насосной сети, включающей другие центробежные насосы, такие как горизонтальные многоступенчатые насосные установки для транспортировки сырой нефти или насосы для закачки воды, используемые для вторичной добычи нефти и газа.

2. Плунжерные поршневые насосы

Плунжерные насосы

являются одними из самых распространенных промышленных насосов в нефтегазовой отрасли. Плунжерные насосы используют возвратно-поступательное движение плунжеров и поршней для нагнетания жидкости в закрытом цилиндре в систему трубопроводов. Плунжерные насосы считаются насосами с постоянным расходом, поскольку при заданной скорости расход остается постоянным, несмотря на давление в системе. Предохранительный клапан является неотъемлемой частью любой системы нагнетательного трубопровода плунжерного насоса для предотвращения избыточного давления в насосе и системе трубопроводов.

Плунжерные насосы требуют более частого обслуживания, чем центробежные насосы, из-за конструкции движущихся частей. Они также имеют более шумную работу, чем центробежные насосы.

3. Винтовые насосы

Эксцентриковый шнековый насос относится к типу поршневых насосов и также известен как эксцентриковый винтовой насос или винтовой насос. Он перекачивает жидкость посредством прохождения через насос последовательности небольших дискретных полостей фиксированной формы по мере вращения его ротора. Винтовые насосы с прогрессивной разверткой используются в системах с высокой вязкостью или если нежелательно смешивание перекачиваемой жидкости.

Винтовые насосы также считаются насосами с постоянным расходом, поскольку при заданной скорости расход относительно постоянен, несмотря на давление в системе. Проскальзывание потока является нормальным явлением при более высоком давлении. Предохранительный клапан является неотъемлемой частью любой системы нагнетательного трубопровода винтового насоса для предотвращения избыточного давления в насосе и системе трубопроводов.

4. Мембранные насосы

Мембранные насосы

являются одним из самых универсальных типов нефтяных и газовых насосов в отрасли и перекачивают жидкость за счет объемного вытеснения с клапаном и диафрагмой. Принцип работы этого насоса заключается в том, что уменьшение объема вызывает увеличение давления в вакууме и наоборот.

Мембранные насосы

подходят для перекачки больших объемов жидкости на нефтеперерабатывающих заводах. Они также требуют гораздо меньшего обслуживания, чем поршневые насосы, из-за меньшего количества движущихся частей и меньшего трения во время работы, а также доступны в компактных конструкциях.

С другой стороны, диафрагменные насосы подвержены «подмигиванию» — условиям низкого давления внутри системы, которые замедляют работу насосов. К счастью, подмигивания можно устранить с помощью регулятора обратного давления. По той же причине они не подходят для непрерывной перекачки или перекачки на большие расстояния, поскольку они обычно не соответствуют требуемым условиям высокого давления.

5. Шестеренчатые насосы

Шестеренчатый насос использует зацепление шестерен для перекачки жидкости за счет вытеснения. Шестеренчатые насосы являются одним из наиболее распространенных типов объемных насосов для перекачки промышленных жидкостей.

Шестеренчатые насосы

также широко используются для перекачки химикатов для жидкостей с высокой вязкостью. Существует два основных варианта: насосы с внешним зацеплением, в которых используются две внешние прямозубые шестерни, или зубчатые передачи, приводящие в движение внутреннюю шестерню. Внутренние шестерни не соприкасаются, поэтому несмазывающие жидкости можно перекачивать шестеренчатыми насосами с внешним зацеплением. Шестеренчатые насосы с внутренним зацеплением используют ведущую шестерню с приводом от вала для привода сопрягаемой внутренней шестерни. Шестеренчатые насосы являются поршневыми (или фиксированными), что означает, что они перекачивают постоянное количество жидкости за каждый оборот.

Поскольку перекачиваемая жидкость проходит между жесткими допусками шестерни, шестеренные насосы обычно используются для чистых жидкостей. Предохранительный клапан является важным компонентом системы нагнетательного трубопровода для защиты насоса и трубопровода от избыточного давления.

6. Дозирующие насосы

Насос-дозатор перемещает точный объем жидкости за определенный период времени, обеспечивая точную скорость потока. Подачу жидкостей с точным регулируемым расходом иногда называют дозированием. Термин «дозаторный насос» основан на применении или использовании, а не на точном типе используемого насоса. Большинство насосов-дозаторов представляют собой симплексные поршневые насосы с набивным плунжерным или диафрагменным блоком подачи. Блок подачи с диафрагмой предпочтительнее, поскольку перекачиваемая жидкость герметизируется внутри диафрагмы. Утечки перекачиваемой жидкости в атмосферу отсутствуют.

Доверьтесь технологическим салазкам IFS для удовлетворения ваших потребностей!

В IFS мы разрабатываем и производим модульные и индивидуальные технологические решения, подходящие для различных областей применения на нефтяных месторождениях. Наши опытные производители технологических блоков разработали ряд продуктов и решений для секторов добычи, переработки и переработки.

Свяжитесь с нами онлайн сегодня для получения дополнительной информации или запросить цитату.

« Что такое поточное смешивание? – Преимущества систем и процессов Процедуры и графики профилактического обслуживания центробежных насосов »

4 типа масляных насосов — определение, назначение, схема, принцип работы [Полное руководство]

Типы масляных насосов

Определение масляных насосов

Типы масляных насосов — определение, назначение, схема, принцип работы [ Полное руководство] :- Масляный сифон – это механическое устройство, которое, как оказалось, используется для двигателя, направляющего масло для движущихся частей. Например, обнаружено, что подшипники, распределительные валы и цилиндры имеют применение для предотвращения износа деталей. Это те типы, которые считаются одними из самых важных компонентов, которые должны быть в основе моторного масла, и она не должна быть повреждена или изношена. В противном случае произойдет поломка.

Элементы масляного сифона в автомобиле включают:

• Под воздействием нагрузки масло перемещается к важным компонентам двигателя.
• Простота разработки моторного масла вокруг двигателя.
• Координирует разработку нефти через показы в различных регионах.
• Способствует поступлению горячего масла к более холодному маслу подачи.
• Справляется с непрерывным распространением масла внутри двигателя.

Принцип работы масляного насоса

В двигателе для смазки масляный сифон неизбежен, поскольку может возникнуть необходимость смазывать его во время работы. Масляный сифон обычно представляет собой устройство, которое приводится в действие от приводного штока и начинает сифонировать масло, как только двигатель запускается. Масляными форсунками называются те, которые используются в некоторых двигателях, не использующих масло, например, в двухтактных.

Масло охлаждается перед тем, как пройти по галереям к рабочим органам двигателя, прежде чем вернуться в поддон. Масло, по-видимому, пропитано стенками всех различных камерных уплотнений, которое, как оказалось, сопровождает пространство внутри камеры, в котором разделитель вместе с камерами колеблется. Это удерживает сжатый воздух от движения через камеры, что увеличивает общую полезность двигателя.

В частности, на каждые 1000 оборотов в минуту (об/мин), которые могут примерно довести его до 55-65 фунтов на квадратный дюйм, давление масла в двигателе может достигать 10 фунтов на квадратный дюйм. Давление, определяемое на шейке коленчатого вала вместе с подшипником, значительно выше по сравнению с давлением предохранительного клапана на любом типе насосов, которое может варьироваться от настройки 50-60 фунтов на квадратный дюйм, а затем может достигать примерно сотен фунтов на квадратный дюйм при время.

Масляные пробки выбиты из-за высокого давления масла в переднем или основном двигателе. Когда двигатель холодный, высокое давление масла означает очень высокое давление, обусловленное конструкцией двигателя.

Вызывает шипение деталей двигателя, начиная с верхней части двигателя, направляющей кулачкового транспортера. В результате именно из-за них в верхних частях тела заканчивается масло. Низкое натяжение может привести к заклиниванию гильзы/цилиндра в случае, если цилиндры имеют выброс короны. Низкое давление масла также может привести к заклиниванию ведущей тяги и рукоятки.

Низкая деформация масла может быть достигнута следующим образом:

• Низкое давление масла может быть вызвано рваным или сломанным масляным сифоном или сломанной пружиной предохранительного клапана.
• Недостаточное количество масла в двигателе, либо его нет по какой-либо другой причине. Основные подшипники, которые истощены.
• Разрушение или сдерживание нефтяной выставки.

Типы масляного насоса

1. Роторный масляный насос : (Типы масляного насоса)

Роторный масляный насос

героторный сифон. Обнаружено, что он содержит вещество внутри, где он поворачивается изнутри наружу ротора. Внутренний ротор имеет на одну складку меньше, чем внешний, и установлен довольно наклонно относительно внешнего ротора. Это отвечает за питание внешнего ротора, чтобы вращать ротор примерно до 80% скорости внутреннего материала.

Обнаружен сильфонный насос с движением, созданным для втягивания масла, которое может принести входные порты, а также толкать его к выходному порту. Это известно как масляный насос роторного типа, который может показаться особенно жестким допуском, который необходимо соблюдать для обеспечения оптимальной постоянства перекачки. Этот тип насоса находится внутри картера.

2. Передняя крышка масляного насоса : (Типы масляного насоса)

Масляный насос передней крышки

Масляный насос на передней крышке также называется внутренним или внешним насосом. Сифон вращается с той же скоростью, что и двигатель. Следовательно, шестерня создает большее напряжение, чем распределительный вал или сифон с приводом от оптового торговца. Вводная страница называется своего рода масляными сифонами, которые можно использовать почти на всех двигателях с восходящим кулачком, которые также можно увидеть в двигателях с толкателем последних моделей.

Состояние такого типа возникает, когда двигатель холодный и запускается первым. Это отвечает за замедление потока масла.

3. Двойной шестеренчатый насос : (Типы масляных насосов)

Двойной шестеренчатый насос

Двойной шестеренчатый насос называется внешним насосом, который обычно называют насосом, который может быть известен под другим именем. как двухступенчатый насос. Этот тип насоса называется насосом, который находится внутри масляного поддона в нижней части двигателя. Он перекачивает масло с помощью двух зацепляющихся шестерен. Например, вы должны знать, что коленчатый вал, распределительный вал или распределительные валы, как известно, являются одними из наиболее часто связанных с валом, который отвечает за приведение в движение первой передачи.

Зубья наполнителя улавливают масло и протягивают его вокруг внешнего материала от канала всасывающей трубки к источнику питания.

4. Распространенная неисправность масляного насоса : ( Типы масляных насосов )

Основная функция такого типа насоса состоит в том, чтобы нарушить работу масляного сифона, который обычно наносит серьезный ущерб транспортному средству, что скорее всего, может быть в любой момент, когда водитель не подозревал о своем разочаровании и побочных эффектах. Известно, что у этих типов водителей обнаруживаются проблемы, которые могут возникнуть в двигателе в любой момент, горит индикатор уровня масла на приборной панели автомобиля, что свидетельствует о наличии проблемы. Ниже приведены побочные эффекты разочарования от масляного сифона:

Низкое давление масла: это называется неисправностью, которая может быть связана с изношенным масляным насосом, который не может эффективно перекачивать масло вместе с системой. Более низкое давление масла может привести к повреждению двигателя. Хотя, как указывалось ранее в этом посте, есть разные индикаторы низкого давления масла.

Двигатель будет иметь обычную температуру, когда сифон находится в отличном состоянии, так как поток масла стабилен. Всякий раз, когда движение моторного масла считается медленным или останавливается, детали продолжают смазываться горячим маслом, которое не может течь.

Использование различных типов промышленных насосов в нефтяной и газовой промышленности

В нефтяной и газовой промышленности для перекачки жидкости используются различные типы промышленных насосов. Насосы, используемые в нефтяной и газовой промышленности, можно разделить на шесть групп в зависимости от их конструкции и конструкции:

• Центробежные насосы
• Поршневые поршневые насосы
• Винтовые насосы
• Шестеренные насосы
• Мембранные насосы
• Дозирующие насосы

  8

1. Центробежные насосы

Наиболее распространенным типом насосов, используемых в нефтегазовом бизнесе, являются центробежные насосы. Центробежные насосы используют центробежную силу для втягивания жидкости во впускное отверстие насоса и проталкивания ее через выпускную часть. Клапаны регулирования расхода нагнетания регулируют расход насоса. Одноступенчатые излучающие сифоны в основном используются для перемещения жидкостей с низкой консистенцией, требующих высокой скорости потока. Эти насосы обычно используются как часть более крупного сифона, который есть в сети, а также в других излучающих сифонах.

2. Поршневые плунжерные насосы

Обычно известно, что плунжерные насосы используются в нефтяной и газовой промышленности, и поэтому они являются наиболее распространенными промышленными насосами. Плунжерные насосы нагнетают жидкость в закрытом цилиндре в систему трубопроводов, используя возвратно-поступательное движение плунжеров и поршней. Незасоряющиеся сифоны требуют более постоянной поддержки, чем диффузионные сифоны, из-за схемы движущихся частей. Они также имеют более шумную деятельность, чем внешние сифоны.

3. Прогрессивные винтовые насосы

Он направляет момент жидкости с помощью различных методов, таких как продвижение, сифон или расположение небольших дискретных ям фиксированной формы, как его ротор, который регулярно вращается. . Сифоны с умеренным отверстием — это те, которые широко используются в большинстве приложений с большой густотой или в случаях, когда смешивание перекачиваемой жидкости нежелательно.

Давление каркаса находится при скорости потока, которая остается в основном для поддержания постоянной заданной скорости. При более высоких напряжениях проскальзывание потока является нормальным явлением. Вспомогательный клапан является важным элементом любой постоянно развивающейся системы выпуска сифона из приямка, поскольку он предотвращает чрезмерное сжатие сифона и системы воронки.

4. Мембранные насосы

Мембранные насосы считаются одними из самых универсальных типов масляных и сифонных насосов в бизнесе и перемещают жидкость путем определенного удаления с клапаном и желудком. Существуют различные принципы работы такого типа сифона. Одним из них является то, что уменьшение объема вызывает расширение напряжения в вакууме, а также наоборот .

На нефтеперерабатывающих заводах можно встретить диафрагменные насосы, идеально подходящие для перекачивания больших объемов жидкости. Обнаружено, что они требуют очень меньшего обслуживания с точки зрения затрат, а также сравниваются с объемными насосами, поскольку они имеют меньше движений.

С другой стороны, желудочные сифоны подвержены «подмигиванию» — условиям низкого давления внутри каркаса, которые блокируют сифонную деятельность. Для этого может быть аналогичное объяснение, вы должны знать, что это те, которые не подходят для цели прекращения или для того, чтобы быть на значительном расстоянии для перекачивания задач, поскольку они по большей части и не соответствуют условия высокого давления в соответствии с требованиями.

5. Шестеренчатые насосы

Обнаружено, что шестеренчатый насос используется для перекачки жидкости с целью ее вытеснения за счет зацепления шестерен. Шестеренчатые насосы применяются для перекачки различных промышленных жидкостей, поскольку большинство шестеренчатых насосов имеют наиболее распространенные формы для принудительного вытеснения в насосах.

Насосы с внешним зацеплением, в которых используются два внешних прямозубых зубчатых колеса, и синхронизирующее зубчатое колесо, приводящее в движение внутреннюю шестерню, являются двумя основными разновидностями. Шестеренчатые насосы с внешним зацеплением относятся к насосам, перекачивающим все типы несмазывающих жидкостей, поскольку внутренние шестерни не соприкасаются. Внутреннее сопряженное зубчатое колесо приводится в действие шестерней с приводом от вала в насосах с внутренним зацеплением. Положительное смещение также называют фиксированным смещением, которое обнаруживается с прикрепленным к нему шестеренчатым насосом для одинакового количества жидкости каждый раз, когда они вращаются.

Шестеренчатые насосы обычно используются для чистых жидкостей, так как проталкиваемая жидкость проходит между жесткими допусками шестерни. Предохранительный клапан является важной частью системы нагнетательного трубопровода, поскольку он защищает насос и трубопровод от избыточного давления.

6. Насосы-дозаторы

Сифон-дозатор подает определенное количество жидкости в заданное время, обеспечивая точную скорость потока. Измерение — это транспортировка жидкостей с точными и контролируемыми расходами. Выражение «измерительный сифон» относится к применению или емкости сифона, а не к конкретному типу сифона. Симплексные реагирующие сифоны с нажатым очистителем или концом для желудочного сока составляют большую часть дозирующих сифонов. Поскольку перекачиваемая жидкость — это те, которые находятся в желудке, потому что жидкая отделка желудка нравится. Кажется, нет никаких разрывов перекачанной жидкости в воздух.

Источник изображения :- слайдплеер, vortexbuicks, северный, faiauto, hemmings

Масляные насосы

Дом,
Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты, руководства и книги, автомобильный БЛОГ, ссылки, индекс и другие движущиеся части смазываются. Это обеспечивается масляным насосом. Но масляный насос на самом деле не создает давление масла. Все, что делает насос, это вытесняет масло и проталкивает его в масляные камбузы, чтобы оно могло течь к подшипникам и верхнему клапанному механизму. Что на самом деле создает давление масла, так это сопротивление, с которым сталкивается масло при циркуляции в двигателе.

Какое давление должен создавать хороший масляный насос? Большинство производителей рекомендуют минимальное давление масла 10 фунтов на квадратный дюйм на каждые 1000 оборотов в минуту двигателя. Используя эти цифры, большинство стандартных масляных насосов создают давление масла от 50 до 60 фунтов на квадратный дюйм.

Существует три основных типа масляных насосов:

Сдвоенные шестеренчатые насосы (также называемые внешними насосами) устанавливаются внутри масляного поддона в нижней части двигателя и используют пару сцепляющихся шестерен для перекачки масла. Одна шестерня приводится в движение валом, а вторая шестерня приводится в движение первой шестерней. Насос обычно приводится в движение валом, который соединяется с коленчатым валом, распределительным валом или валом распределителя. Таким образом, насос работает на половине оборотов двигателя. Шестерни насоса вращаются в противоположных направлениях. Это захватывает масло между зубьями шестерен и переносит его по внешней стороне каждой шестерни от входа всасывающей трубки к выходу насоса. Плотные зазоры между шестернями не позволяют маслу течь назад к впускному отверстию.

Давление масла, развиваемое масляным насосом Twin Gear, зависит от зазоров между шестернями, шестернями и корпусом, а также концами шестерен и крышкой насоса.
На этом насосе небольшие углубления, просверленные в верхней части зубьев шестерни. Углубления действуют как резервуары для масла, улучшая внутреннюю смазку насоса и уменьшая износ между шестернями и крышкой насоса.

Роторные насосы (также называемые «героторными» насосами) имеют внутреннюю шестерню, которая вращается внутри внешнего ротора. У внутренней шестерни на один лепесток меньше, чем у внешнего ротора. Внутреннее зубчатое колесо также установлено немного смещенным от центра внешнего ротора, что заставляет внешний ротор вращаться примерно на 80% от скорости внутреннего зубчатого колеса. Это создает сильфонное насосное действие, которое вытягивает масло из впускного отверстия и толкает его к выпускному отверстию. Для хорошей эффективности перекачки требуются жесткие допуски. Этот тип насоса также может быть расположен в картере.

Масляный насос героторного типа. При вращении внутренней шестерни внешний корпус вращается вокруг нее.

Масляные насосы передней крышки (также называемые внутренними/внешними насосами) обычно расположены в передней крышке двигателя. Это также роторный насос с внутренней ведущей шестерней и внешним ротором, но внутренняя шестерня установлена ​​непосредственно на коленчатом валу. Подход с прямым приводом устраняет необходимость в отдельном приводном валу насоса. Этот тип насоса вращается с той же частотой вращения, что и двигатель, поэтому он создает большее давление на холостом ходу, чем насос с приводом от распределительного вала или распределителя (который вращается только на половинной частоте вращения двигателя). Этот тип насоса используется во многих двигателях с верхним расположением распредвала, а также во многих двигателях с толкателем последних моделей, таких как двигатели Chevy LS и модульные двигатели Ford V6 и V8.

Один из недостатков передних масляных насосов заключается в том, что масло должно проходить большее расстояние от масляного поддона до насоса. Это может замедлить поток масла при первом запуске холодного двигателя. Во многих таких случаях рекомендуется моторное масло с более низкой вязкостью (например, 5W-20 или 5W-30), чтобы масло быстрее достигало насоса в холодную погоду.

При износе насоса этого типа не всегда требуется замена всей передней крышки в сборе, при условии, что корпус насоса внутри крышки не изношен и не поврежден. На коленчатый вал можно установить новую ведущую шестерню, а в крышку установить новый ротор для омоложения насоса.

Еще одна вещь, о которой следует помнить при работе с передними насосами, это то, что выравнивание ротора насоса внутри корпуса имеет решающее значение. Он должен быть точно отцентрирован в корпусе до того, как будут затянуты крепежные болты корпуса, иначе насос может быть поврежден при первом прокручивании коленчатого вала и запуске двигателя. Следует использовать регулировочные прокладки или щупы, чтобы убедиться, что ротор насоса центрирован внутри корпуса. Если возможно, это следует делать с двигателем, вынутым из автомобиля, и с блоком, установленным вертикально на конце, чтобы коленчатый вал был вертикальным, а не горизонтальным. Это помогает обеспечить центрирование коленчатого вала в основных отверстиях. Если блок находится в автомобиле или блок установлен на стенде двигателя с коленчатым валом в горизонтальном положении, кривошип будет опираться на нижние коренные подшипники и не будет точно отцентрован в коренных отверстиях. Смещения от центра всего на пару тысячных дюйма может быть достаточно, чтобы повредить передний масляный насос.

Масляный насос на двигателях Chevy LS устанавливается спереди.

Износ масляного насоса

Износ и повреждение всех трех типов насосов являются серьезной проблемой. Износ, который увеличивает внутренние зазоры между шестернями, ротором и корпусом, уменьшает количество масла, вытесняемого насосом, и вызывает падение давления масла и объема подачи. По этой причине масляные насосы с большим пробегом, когда вы ремонтируете свой двигатель или если у вашего двигателя проблема с низким давлением масла.

Низкое давление масла указывает на неисправность и может быть вызвано низким уровнем масла, износом коренных и шатунных подшипников или износом масляного насоса. Низкое давление масла может привести к заклиниванию подшипников и отказу двигателя, поэтому его нельзя игнорировать. Иногда блок подачи плохого давления масла подает ложный сигнал тревоги. Но если давление масла действительно низкое, а картер полный, двигателю могут потребоваться подшипники и/или новый масляный насос.

Замените масляный насос, если он изношен и не создает нормального давления масла.
Новый насос рекомендуется, если вы ремонтируете двигатель или устанавливаете новые подшипники коленчатого вала.

Всасывающая сетка масляного насоса

При замене масляного насоса также следует заменить всасывающую трубку и сетку масляного насоса. Масляные фильтры трудно чистить, и они могут задерживать мусор, повреждающий двигатель, там, где вы его не видите. Если этот мусор разрыхляется и позже всасывается в двигатель, это может вызвать проблемы. Масляный фильтр не уловит его, потому что масло, поступающее в насос, не фильтруется, за исключением впускного фильтра (который только предотвращает всасывание больших кусков мусора в насос со дна масляного поддона).

С масляными насосами можно использовать различные типы всасывающих трубок и экранов.
Наименее ограничительными являются те, у которых есть сетчатая сетка (круглая) или те, у которых есть большая открытая сетка (та, что чуть выше круглой).
Датчики с просверленными впускными отверстиями обычно имеют меньшую площадь открытой поверхности и могут ограничивать поток масла при высоких оборотах.

Варианты замены масляного насоса

Для большинства двигателей штатный сменный масляный насос должен работать нормально. Но для некоторых высокопроизводительных применений вы можете рассмотреть масляный насос большого объема.

Насосы большого объема обычно имеют более длинные зубчатые передачи для вытеснения большего количества масла. Масляный насос большого объема может подавать на 20-25 процентов больше масла, чем стандартный насос, чтобы увеличить давление масла на холостом ходу и компенсировать увеличенные зазоры в подшипниках, если вы строите двигатель с меньшими зазорами в подшипниках (скажем, 0,002 или больше). Большинство производителей подшипников рекомендуют около 0,0015 дюйма зазора на коренных и шатунных подшипниках для дорожных двигателей и от 0,002 до 0,003 дюйма для двигателей с тормозом.

Масляный насос высокого давления, для сравнения, использует более жесткий предохранительный клапан, который не открывается, пока не будет достигнуто более высокое давление (75 фунтов на квадратный дюйм или выше). Этот тип насоса может обеспечить дополнительное давление масла при высоких оборотах, но не окажет никакого влияния на давление масла на холостом ходу, когда насос вращается медленно. Вопрос в том, действительно ли вам нужно больше давления? Давление увеличивает паразитное сопротивление, создаваемое насосом. Вот почему многие команды NASCAR работают с очень низким давлением масла (5 фунтов на квадратный дюйм на каждую 1000 об/мин), но с более узкими зазорами в подшипниках и синтетическими моторными маслами с низкой вязкостью (например, 0W-20). Меньшая мощность, вращающая насос, означает большую мощность на маховике.

Заливка нового масляного насоса

Никогда не устанавливайте новый масляный насос без предварительного добавления масла в корпус насоса. Это особенно важно для передних масляных насосов, которые приводятся в движение коленчатым валом.

Масляные насосы, установленные на картере, которые расположены внутри масляного поддона в нижней части двигателя, погружены в масло и очень быстро самовсасываются, когда двигатель прокручивается. Это НЕ относится к передним масляным насосам, потому что они установлены высоко и всухую и далеко от масляного поддона.

В передние масляные насосы необходимо добавить масло в корпус насоса до того, как насос будет закреплен болтами. Затем насос следует предварительно смазать, удалив ближайшую заглушку маслосборника и залив масло в канал через шланг и воронку, чтобы в насосе было немного масла ДО того, как двигатель будет запущен. Или вы можете использовать масленку под давлением, чтобы заполнить систему через заглушку масляного канала или фитинг блока подачи давления масла до запуска двигателя. Отсутствие заливки насоса может привести к пуску всухую и повреждению насоса и/или подшипников коленчатого вала, если насос не создает давления масла. 9

Поиск и устранение неисправностей масляного насоса Дополнительные технические статьи Carley Automotive

---

Mitchell 1 Руководства по ремонту автомобилей своими руками

---

Обязательно посетите другие наши веб-сайты:

Carley Automotive Software

OBD2HELP

Случайные пропуски зажигания

ScanToolCompanion

ScanToolHelp

КОДЫ НЕИСПРАВНОСТЕЙ

Насосы, используемые в нефтегазовой промышленности

Насосы являются важным компонентом нефтяной и газовой промышленности. От доставки нефти с земли на судно, нефтеперерабатывающий завод или хранилище до ускорения потока жидкости из одной точки в другую насосы используются в нефтегазовой промышленности по-разному.

Каждый тип насоса в системе нефтепереработки выполняет определенную работу и необходим для повседневной работы. Без насосов нефтеперерабатывающие заводы не смогли бы ежедневно работать на полную мощность.

В этой статье мы рассмотрим различные типы насосов, используемых в нефтяной и газовой промышленности, а также то, какие насосные приложения они выполняют в соответствующих ситуациях. Продолжайте читать ниже, чтобы узнать больше о том, какие типы насосов могут помочь улучшить повседневную работу вашей компании и как C&B Equipment может помочь вам сделать ваш бизнес более эффективным .

10 типов промышленных насосов, используемых в нефтяной и газовой промышленности

Насосы

применяются в различных отраслях нефтегазовой промышленности. Эти насосы не только перекачивают масло и другие жидкости в соответствующие пункты назначения, но и работают по одним и тем же основным принципам. Тем не менее, есть некоторые различия в зависимости от отрасли и области применения.

Выбор насоса, подходящего для вашего бизнеса, является важным решением. Давайте посмотрим на десять наиболее распространенных насосов, используемых в нефтегазовой промышленности, и на то, как каждый из них работает.

Центробежные насосы

Центробежные насосы являются наиболее распространенным типом промышленных насосов, используемых в нефтегазовой промышленности. Центробежные насосы содержат одну или несколько вращающихся крыльчаток, которые всасывают жидкость во всасывающую часть насоса, а затем вытесняют ее из нагнетательной части под действием центробежной силы.

Насосы этой конструкции могут использоваться в широком диапазоне насосных приложений и особенно хорошо подходят для перекачки грязных или маловязких жидкостей, если они не содержат воздуха, паров или большого количества частиц.

Рекомендуемое чтение Руководство оборудования C & B по многоступенчатой ​​ Центробежные насосы

Нефтяной насосы. выкачивает жидкость из нефтяной скважины. Насосы для перекачки нефти приводятся в действие двигателем, который создает вертикальное движение для привода вала насоса, называемого «шагающей балкой». не получить его, и, в зависимости от глубины и веса масла, эти насосы могут подавать от одного до десяти галлонов нефти с каждым ходом.

Объемный насос

Объемные насосы , в отличие от центробежных насосов , не требуют рабочих колес для перемещения жидкости. Вместо этого они используют вращающиеся или возвратно-поступательные элементы, чтобы направить жидкость в замкнутое пространство.

Эта конструкция создает давление, которое заставляет жидкость течь в нужное место, чтобы протолкнуть жидкость в замкнутый отсек с помощью вращающихся компонентов. Объемные насосы предназначены для перекачивания очень вязких жидкостей с меньшим расходом, но с гораздо более высоким давлением.

Мембранный насос

На этапах подготовки и переработки сырой нефти мембранный насос используется для подачи нефти в камеру нефтепереработки. В нем используется как клапан, так и диафрагма.

Когда объем камеры увеличивается, давление внутри камеры уменьшается, и жидкость вливается внутрь. Затем жидкость вытесняется при опускании диафрагмы. Диафрагма возвращается в исходное положение после того, как жидкость очистит камеру, позволяя новой жидкости войти.

Нефтехимический насос

Нефтехимические насосы работают при высоком давлении и высокой скорости потока в системе нефтеперерабатывающего завода для обработки или очистки соединений. Одним из преимуществ нефтехимических насосов является то, что они не допускают утечек, а значит, защищают окружающую среду. Простая конструкция, простота использования и компактность нефтехимического насоса обеспечивают его долговечность, необходимую для работы в суровых условиях бурения нефтяных скважин.

Рекомендуем прочитать Типы насосов, используемых в фармацевтической промышленности

Поршневые плунжерные насосы

Поршневые плунжерные насосы относятся к наиболее распространенным типам насосов, используемых в нефтегазовой промышленности. Плунжерные насосы нагнетают жидкость в закрытом цилиндре в систему трубопроводов, используя возвратно-поступательное действие плунжеров и поршней. Плунжерные насосы известны как насосы с постоянным расходом, потому что расход остается постоянным независимо от давления в системе при любой заданной скорости.

Винтовые насосы

Винтовой насос представляет собой тип насоса, который перемещает жидкость за счет вращения ротора, в результате чего через насос проходит ряд крошечных дискретных камер фиксированной формы. При любом давлении в системе расход остается практически постоянным при заданной скорости. Винтовые насосы прогрессивного типа используются в системах с высокой вязкостью или там, где нет необходимости смешивать прокачиваемую жидкость.

Рекомендуем прочитать Что такое винтовой насос прогрессивного действия?

Шестеренчатые насосы

Для перекачки промышленных жидкостей шестеренные насосы являются одним из наиболее распространенных типов объемных насосов . Шестеренчатый насос перекачивает жидкость за счет зацепления шестерен и часто используется для чистых жидкостей, поскольку проталкиваемая жидкость проходит между узкими допусками шестерни. Предохранительный клапан является неотъемлемой частью системы нагнетательного трубопровода, поскольку он защищает насос и трубопровод от избыточного давления.

Насосы-дозаторы

Фраза «насос-дозатор» относится к подаче жидкостей с точным, контролируемым расходом. Таким образом, насос-дозатор перекачивает определенное количество жидкости за заданный промежуток времени, обеспечивая точную скорость потока. Поршневые насосы с набивной плунжерной или диафрагменной проточной частью составляют большинство насосов-дозаторов.

Рекомендуется прочитать Руководство по выбору правильного дозирующего насоса для химикатов

Бустерные насосы

Наконец, бустерные насосы используются для различных применений в нефтегазовой промышленности, бывают разных типов и могут работать как с жидкостью, так и с газом. Конструкция бустерных насосов различается в зависимости от жидкости и использует одноступенчатый механизм сжатия, который также может использоваться для повышения давления газа, которое уже превышает давление окружающей среды.

Вы можете доверять C&B Equipment, чтобы удовлетворить потребности вашего бизнеса

Насосы представляют собой экономически эффективный способ перемещения химикатов, и каждый из описанных выше насосов играет определенную роль в нефтегазовой промышленности для перекачки или очистки различных жидкостей.

Хотите узнать больше о том, как конкретный насос может принести пользу вашему бизнесу? В C&B Equipment мы знаем, как работают разные типы насосов для различных применений в нефтегазовой отрасли.

Инженерные решения и надежные, эффективные продукты находятся в центре того, что мы делаем в C&B Equipment. Наши широкий выбор насосов дает вашему бизнесу наиболее экономичные и эффективные решения. Обладая обширными знаниями и многолетним опытом, мы гордимся тем, что можем предложить нашим клиентам первоклассное промышленное оборудование для их компаний.

Чтобы узнать больше о том, как C&B Equipment может помочь вашему бизнесу повысить эффективность и найти насос, который лучше всего подходит для ваших бизнес-операций, свяжитесь с нами сегодня, чтобы запросить консультацию у одного из наших квалифицированных представителей службы поддержки клиентов.

Взгляните на наш выбор промышленных насосов !

или

Обратите внимание на наши услуги по профилактическому обслуживанию, ремонту и установке!

ТИПЫ, ПРИВОДНОЙ МЕХАНИЗМ, ЭЛЕКТРОННЫЙ МАСЛЯНЫЙ НАСОС – FAHADH V HASSAN

МАСЛЯНЫЙ НАСОС: ТИПЫ, ПРИВОДНОЙ МЕХАНИЗМ, ЭЛЕКТРОННЫЙ МАСЛЯНЫЙ НАСОС

10 марта 2020 г.

Без комментариев

Машиностроение

ФАХАД В ХАССАН

Масляный насос является сердцем системы смазки. Он всасывает масло из масляного поддона и проталкивает его по масляным каналам в двигателе, прежде чем масло упадет обратно в поддон и рециркулирует. Масляный насос является очень важной частью двигателя: если масляный насос перестанет работать, это приведет к дорогостоящему отказу двигателя в 100% случаев. Это одна из причин, по которой масляный насос напрямую приводится в движение коленчатым валом.

Масляные насосы расположены в масляном поддоне или чаще в передней части двигателя.

ТИПЫ ПРИВОДА

1. Приводной коленчатый вал
Расположенный непосредственно на конце коленчатого вала, эта конструкция обычно включает крышку, которая находится непосредственно над поддоном.

2. Цепной привод
В связи с тем, что более современные автомобили оснащаются цепями привода ГРМ, масляный насос следует этой тенденции и приводится в действие цепной системой.

3. Ременный привод
Оснащенный шкивом, а не звездочкой, эта конструкция приводится в движение резиновым ремнем, подобно водяному или вакуумному насосу.

4. Промежуточный вал с приводом
Привод от вспомогательного источника, такого как блок Lanchester или уравновешивающий вал, компактная конструкция, наиболее часто используемая в автомобилях VW/Audi/Seat/Skoda

5. Насос с шестеренчатым приводом
Насосы с шестеренчатым приводом включают зацепляющую шестерню, которая преимущественно используется в дизельных двигателях большой мощности.

6. Насос с приводом от вала
Включая приводной вал, этот тип насоса обычно приводится в действие распределительным валом или промежуточным валом. Обычно они имеют шлицевое или шлицевое соединение на конце вала.

МАСЛОЗАБОРНАЯ ТРУБА

Масляный насос всасывает масло из поддона через трубу, называемую приемной трубой. Сопло трубы расположено ниже поверхности масла и закрыто марлевым фильтром, который предотвращает попадание крупных частиц в насос.
Если бы этот сетчатый фильтр был полностью заблокирован, то двигатель не мог бы собирать масло, и двигатель подвергался бы большому риску выхода из строя. Поэтому всасывающая труба может иметь перепускной клапан на случай блокировки сетки. В этой ситуации лучше, чтобы двигатель продолжал получать масло, и мы рискуем повредить масляный насос: масляный насос значительно дешевле, чем ремонт двигателя.

КЛАПАН СБРОСА ДАВЛЕНИЯ

Оба эти насосных механизма будут продолжать перекачивать масло до чрезвычайно высокого давления. Чтобы предотвратить повреждение двигателя, масляный насос включает в себя клапан сброса давления, который открывается, когда давление масла становится слишком высоким.
Клапан сброса давления находится на выходной стороне насоса. Масло на выходной стороне давит на поршень или шариковый подшипник. Этот поршень удерживается в закрытом состоянии калиброванной пружиной, и как только давление достигает определенного уровня, пружина сгибается, и поршень смещается, позволяя маслу вернуться либо на входную сторону насоса, либо прямо в поддон.

ЭЛЕКТРОННЫЙ МАСЛЯНЫЙ НАСОС

Электронный масляный насос будет более управляемым в зависимости от частоты вращения двигателя, и двигатели теперь начинают использовать электронные водяные насосы. Но вряд ли масляные насосы когда-нибудь будут электронными. Перекачивать холодное вязкое масло тяжело, и, что более важно, выход из строя масляного насоса губителен для двигателя. При использовании механического насоса гарантируется, что при работающем двигателе насос вращается. Тем не менее, некоторые огромные промышленные двигатели и гоночные двигатели предварительно смазываются с помощью электрического масляного насоса, который работает до запуска двигателя и после его остановки.

ТИПЫ МАСЛЯНЫХ НАСОСОВ

1. Шестеренчатый масляный насос

Наиболее распространенной формой масляного насоса был шестеренчатый. Он состоял из двух зацепляющихся шестерен, которые вращались внутри плотно прилегающего корпуса. Когда шестерни вращались, они несли масло вокруг корпуса. Зацепление зубьев шестерни вытолкнуло масло в насос. Этот шестеренчатый масляный насос создавал положительный поток масла к различным частям двигателя, на которые оно было направлено. Если поток был заблокирован, давление масла может увеличиться настолько, чтобы повредить насос. В качестве альтернативы, если моторное масло было особенно густым, давление, необходимое для проталкивания холодного масла через небольшие зазоры в подшипниках, может вызвать аналогичное повышение давления, что приведет к повреждению насоса. Чтобы исключить эти возможности, был установлен предохранительный клапан давления масла. Это возвращало масло в поддон или в масляный бак, если использовалась система с сухим картером, когда создаваемое давление превышало заданное значение.

2. Роторный масляный насос

Другой тип масляного насоса, более распространенный, чем шестеренчатый, представляет собой роторный вариант. Он состоял из ротора с четырьмя или пятью внешними кулачками, который вращался внутри внешнего кольца (называемого статором) с пятью или шестью внутренними кулачками. Ось внутреннего ротора была смещена относительно оси наружного кольца. Эффект заключался в том, что, хотя внешнее кольцо приводилось в движение внутренним ротором, объем между лопастями менялся по мере их вращения. Таким образом, масло было захвачено между кулачками и вытеснено в напорную трубу насоса. Действие этого типа масляного насоса можно в некотором роде уподобить работе Ванкеля или роторного двигателя. Масляный насос роторного типа также требовал предохранительного клапана.

3. Масляный насос с эксцентриковым ротором

Наиболее распространенным типом масляного насоса в современных автомобилях является насос с эксцентриковым ротором, изначально изготовленный Hobourn Eaton. Основными узлами являются внешний и внутренний роторы, установленные эксцентрично друг относительно друга. Каждый ротор имеет несколько лепестков, внутренний ротор имеет, скажем, четыре лепестка, установленных на внешней поверхности, а внешний ротор имеет пять лепестков, обращенных внутрь. Точная конфигурация отличается от насоса к насосу, но количество лепестков на внешнем роторе всегда на один больше, чем на внутреннем роторе. Оба ротора смонтированы внутри корпуса насоса, наиболее важной особенностью которого являются впускной и выпускной порты серповидной формы. Привод от распределительного вала вращает внутренний ротор, который, в свою очередь, вращает внешний ротор. Масло всасывается через впускное отверстие и задерживается между противоположными лопастями.

По мере того, как внешний ротор вращается быстрее, зазор между лопастями уменьшается, и давление нарастает до тех пор, пока не открывается выходное отверстие. Когда край ротора проходит через выходное отверстие, масло под давлением подается в систему смазки. Каждое пространство, образованное лопастями, повторяет процесс, и создается непрерывный поток масла. Из всех типов масляных насосов насос с эксцентриковым ротором является наиболее эффективным и устанавливается почти всеми основными производителями. Обычно это долговечно, но со временем между роторами возникает износ, что приводит к увеличению зазоров. Максимальный зазор обычно составляет около 006 дюймов. и когда это превышено, оба ротора должны быть заменены парой. Износ также может возникать на пиках корпуса насоса, и в этом случае требуется новый насос.

4. Роторно-плунжерный масляный насос

Менее распространенным типом масляного насоса является роторно-плунжерный насос. У него только одна движущаяся часть: червячная передача вращала поворотный плунжер. Штифт входит в профилированную канавку во вращающемся плунжере для обеспечения возвратно-поступательного движения, тем самым производя насосное действие. Также был необходим обратный клапан. Поток масла из этого типа насоса был прерывистым, а создаваемое давление, как правило, было ниже, чем давление, создаваемое шестеренчатыми или роторными масляными насосами. Поэтому он по своей сути не подходил для многих двигателей, но использовался в некоторых двигателях, в которых использовались роликовые или шариковые дорожки в качестве шатунных или коренных подшипников, и поэтому требовалось лишь минимальное смазывание.

В редких случаях плунжерный масляный насос приводился в движение эксцентриковым штифтом на конце вала, который входил в паз в плунжере. Особым недостатком как шестеренчатого, так и роторного масляных насосов было то, что после остановки двигателя масло могло стекать обратно через систему в поддон. Поэтому ни один из них не подходил полностью для системы смазки с сухим картером, в которой в качестве альтернативы мог использоваться плунжерный насос.

5. Пластинчатый масляный насос

Пластинчатый насос состоит из ротора, эксцентрично установленного в отверстии, проделанном в корпусе насоса. Этот ротор несет несколько скользящих лопастей, обычно четыре. Каждая лопасть расположена в канавке, и из-за эксцентричного расположения ротора контакт заставляет лопасти втягиваться. Внешний край лопасти поддерживает контакт с корпусом насоса, поэтому насос всегда разделен на три камеры непрерывно изменяющегося объема. Когда лопасти проходят через впускное отверстие, масло всасывается в пространство, и по мере уменьшения размера камеры захваченное масло становится под давлением. Поэтому, когда лопасти проходят через выпускное отверстие, масло под давлением нагнетается в двигатель. Этот тип насоса очень эффективен и имеет низкую скорость утечки, но сравнительно большое количество движущихся частей делает его подверженным износу.

В большинстве современных двигателей внутреннего сгорания используется система смазки с мокрым картером, а подшипники двигателя обычно изготовлены из белого металла. Эти подшипники требуют только подачи масла сравнительно низкого давления, порядка нескольких фунтов на квадратный дюйм, чтобы обеспечить достаточную смазку. Масло, подаваемое в подшипник в одной точке, вращается между двумя поверхностями подшипника. Таким образом образуется масляный клин, обладающий достаточной прочностью, чтобы выдержать полную нагрузку на подшипники. Высокое давление масла, создаваемое шестеренчатым, роторным или лопастным насосом, используется для обеспечения достаточно быстрого потока масла для поглощения и отвода тепла от поверхностей подшипников и других частей двигателя, таких как поршни, которые в противном случае перегревались бы. .

Двигатели с сухим картером обычно имеют сдвоенные масляные насосы. Один из них используется для обеспечения давления масла для смазки. Второй («откачивающий» насос) используется для перекачки масла из поддона в масляный бак. Для предотвращения накопления излишков масла в поддоне второй насос обычно имеет большую производительность, чем смазочный насос. Масляные насосы не требуют планового технического обслуживания, хотя, если они оснащены сетчатым фильтром, его следует периодически очищать. Эту работу необходимо выполнять нечасто, когда отстойник снят, и только при удалении шлама из отстойника.

Масляные насосы обычно приводятся от распределительного вала или коленчатого вала через соответствующую зубчатую передачу. Именно эта шестерня может быть повреждена, если выпускное отверстие масляного насоса было заблокировано, и насос пострадал от избыточного давления. Можно подумать, что масляные насосы, постоянно погруженные в масло, будут иметь почти неограниченный срок службы. На самом деле они имеют долгий срок службы, но со временем изнашиваются. В результате производительность масляного насоса со временем станет недостаточной для «требований двигателя». В большинстве руководств по обслуживанию указаны максимальные пределы износа между компонентами масляного насоса. Если эти пределы износа превышены, замена масляного насоса в сборе является обычной практикой. Такое обновление обычно проводится только в рамках капитального ремонта или восстановления двигателя.

6. Масляный насос с двойным зубчатым колесом

Насос с двойным зубчатым колесом редко используется в современных автомобилях, хотя, например, Audi 100 все еще использует его. Принцип работы этого типа насоса подобен насосу с эксцентриковым ротором, с той лишь разницей, что масло перекачивается не лопастными роторами, а зазорами, образованными между зубчатыми колесами. Два зубчатых колеса зацепились друг с другом. Одно приводится от распределительного вала, а другое, промежуточное колесо, вращается в свою очередь. Эти шестерни размещены в корпусе насоса с небольшим зазором между корпусом и шестернями. Впускной и выпускной патрубки расположены на противоположных сторонах насосов. Шестерни вращаются, образуя углубление над впускным отверстием и втягивая масло в насос.

Затем масло распространяется вокруг насоса в кольцевом пространстве между соседними зубьями шестерни. Зацепление зубчатых колес на другой стороне насоса выталкивает масло из промежутков между зубьями в нагнетательный порт и в систему смазки. В некоторых шестеренных насосах ведомая шестерня имеет на один зуб меньше, чем промежуточная, чтобы обеспечить равномерный износ шестерен. Этот тип насоса прост и надежен, за исключением тенденции к утечке при высоком давлении, хотя это можно преодолеть, установив насос низко в картере, где он погружен в масло. Но он на 25 процентов менее эффективен, чем роторный насос, и поэтому в значительной степени был вытеснен.

7. Масляные насосы с сухим картером

Для предотвращения выброса масла во время быстрой езды во многих гоночных и раллийных автомобилях используется смазка с сухим картером. В системе с сухим картером масло хранится в отдельном масляном баке, а не в картере, поэтому требуются два масляных насоса. Один, напорный насос, прокачивает масло по системе смазки, а другой, откачивающий насос, возвращает масло в масляный бак из поддона. Масляные насосы с сухим картером неизменно представляют собой эксцентриковые роторы, и обычной практикой является объединение двух насосов в одном блоке, чтобы они могли приводиться в движение одним и тем же валом.

Впускное отверстие продувочного насоса всасывает масло из поддона и нагнетает его через маслоохладитель в масляный бак. Масло выкачивается из бака нагнетательным насосом и нагнетается в систему смазки. В некоторых системах с сухим насосом требуется два продувочных насоса для возврата всего масла из поддона. В этом случае к масляному насосу добавляется третья пара роторов, а впускной патрубок забирается с другого конца поддона. Масляный насос с эксцентриковым ротором компактен и прост, и с одного вала можно приводить в движение несколько комплектов роторов. В некоторых специальных масляных насосах для гоночных автомобилей нагнетательный насос имеет пять комплектов роторов. Этот тип многоступенчатого насоса использует последовательные наборы роторов для создания чрезвычайно высокого давления.

Нравится:

Нравится Загрузка…

Моторное масло, насосы и фильтры

Лучший способ разобраться в этом вопросе — перейти прямо к сердцу системы смазки двигателя и начать с масла. насос. Работа масляного насоса заключается в том, чтобы всасывать масло из картера и проталкивать его через фильтр и масляные каналы к подшипникам коленчатого и распределительного валов. Постоянный поток масла поддерживает, смазывает и охлаждает подшипники. По мере того, как она движется вверх по остальной части двигателя, она также смазывает компоненты распределительного вала и клапанного механизма, а также заполняет гидрокомпенсаторы или толкатели кулачков, устраняя зазоры клапанов. Брызги масла из коленчатого вала также охлаждают и смазывают поршни и цилиндры.

Масляный насос сам по себе не создает давления масла. Он только толкает масло из одного места в другое. Это поршневой насос, который перемещает масло при вращении. Так что пока масло не встречает сопротивления, насос не создает давления. Но масло встречает сопротивление при прохождении через фильтр, узкие масляные каналы и подшипники. Масло является несжимаемой жидкостью, поэтому по мере увеличения сопротивления увеличивается и давление масла.

Температура также является фактором. Вязкость масла меняется в зависимости от температуры. Горячее масло намного жиже холодного. Следовательно, давление масла выше, когда масло холодное, потому что оно гуще и его труднее прокачивать через двигатель.

При работающем двигателе и интенсивной работе насоса для прокачки масла через систему необходимо использовать некоторые средства контроля давления, чтобы предотвратить создание слишком большого давления в трубопроводах и фильтре. Подпружиненный «клапан сброса давления» в масляном насосе (или рядом с насосом) открывается, когда давление превышает определенный предел (обычно от 50 до 60 фунтов на квадратный дюйм), и либо перенаправляет масло обратно во впускное отверстие насоса, либо в масляный поддон. Это предотвращает опасное повышение давления, которое может привести к разрыву масляного фильтра или выдуванию запрессованных масляных пробок.

На холостом ходу большинство масляных насосов не производят достаточного потока, чтобы принудительно открыть предохранительный клапан. Масляные насосы с приводом от распределительного вала вращаются только на половинной частоте вращения двигателя, поэтому производительность на холостом ходу и низких оборотах невелика. Даже насосы, которые приводятся в движение коленчатым валом и вращаются со скоростью двигателя (или в некоторых случаях удваивают скорость двигателя), не перекачивают достаточно масла, чтобы преодолеть пружину предохранительного клапана. Предохранительный клапан обычно вступает в действие только при более высоких оборотах, когда насос нагнетает в систему больше масла, чем он может выдержать. Затем открывается предохранительный клапан, чтобы стравить масло и ограничить максимальное давление масла до тех пор, пока двигатель не вернется в режим холостого хода или на более низкие обороты.

Производители транспортных средств традиционно рекомендуют минимальное давление масла в 10 фунтов на квадратный дюйм на каждые 1000 оборотов двигателя в минуту. Используя эти цифры, большинству стандартных двигателей не требуется давление масла более 50–60 фунтов на квадратный дюйм. При более узких зазорах в подшипниках давление повышается, что требует меньшего потока от насоса и меньших паразитных потерь мощности для привода масляного насоса.

В гонках старая школа мысли заключалась в том, что для поддержания смазанности двигателя требуется большее давление масла. Это верно, если зазоры подшипников увеличены по сравнению со стандартными. Но сегодня большинство производителей высокопроизводительных двигателей уменьшают зазоры в подшипниках, поэтому для поддержания надлежащего давления масла требуется меньший поток масла. Такой подход увеличивает выходную мощность, поскольку для привода насоса на высоких оборотах требуется меньшая мощность.

Согласно различным источникам, стандартного масляного насоса обычно более чем достаточно для двигателей с измененными рабочими характеристиками. Даже двигатели NASCAR обычно работают с давлением масла не более 50 фунтов на квадратный дюйм при 9000 об/мин.

СЛАБЫЕ НАСОСЫ И ПРОБЛЕМЫ С ДАВЛЕНИЕМ МАСЛА
Если по какой-либо причине масляный насос не может подавать обычную дозу масла, это плохие новости для двигателя. Отказ масляного насоса так же опасен, как и остановка сердца, потому что результаты почти всегда фатальны. Потеря давления масла означает потерю защитной масляной пленки между подшипниками и их шейками. Без масла, удерживающего поверхности друг от друга, подшипники изнашиваются и выходят из строя.

Изношенный масляный насос не может подавать такой же объем масла, как насос с нормальными зазорами. При меньшем расходе меньше давление масла, меньше масла для поддержания масляной пленки в подшипниках и меньше охлаждения подшипников. При большой нагрузке или на холостом ходу может быть недостаточно потока масла для надлежащей смазки подшипников. Результат – затертые подшипники и отказ двигателя.

Масляные насосы со временем изнашиваются, поскольку они являются единственным внутренним компонентом двигателя, работающим на нефильтрованном масле. Подумай об этом. Фильтр защищает подшипники и другие внутренние детали двигателя, задерживая частицы износа и мусор, попадающие в картер. Но фильтр не обеспечивает никакой защиты насоса, потому что фильтр расположен после насоса. Масляный насос просто всасывает все, что находится в картере, и проталкивает его к фильтру. Единственной защитой насоса является экран на конце всасывающей трубки. Экран может остановить большие куски мусора, но мало что еще. У некоторых пикапов даже есть прорези, которые позволяют холодному маслу обходить сетчатый фильтр при первом запуске двигателя, поэтому, если в масле есть какой-либо мусор, он будет всасываться прямо в насос.

Насос может выйти из строя, если в насос попадет что-то достаточно большое, чтобы заклинить шестерни или роторы. Это включает в себя металлический мусор от подшипников или отливок, остатки прокладок или уплотнений, остатки дробеструйной обработки, стеклянные шарики от дробеструйной очистки или все, что не должно находиться в картере.

В двухступенчатых насосах посторонний предмет, попавший в насос, может застрять между плотно прилегающими шестернями или шестернями и корпусом, что приведет к блокировке насоса. Как только шестерни перестают вращаться, что-то должно дать сбой. Обычно вал насоса скручивается или срезается. Иногда заклинивание насоса приводит к разрыву зубьев на шестернях привода распределительного вала или распределителя, в зависимости от того, как приводится в действие насос. В роторных насосах, установленных спереди, мусор обычно не блокирует насос, поскольку он приводится в движение непосредственно коленчатым валом, но может повредить или разрушить роторы.

Даже если насос не выходит из строя, он теряет эффективность по мере износа. Царапины и износ шестерен и корпуса насоса увеличивают зазоры и снижают эффективность перекачки. Результатом является постепенная потеря потока масла и давления масла.

НАСОСЫ БОЛЬШОГО ОБЪЕМА И ВЫСОКОГО ДАВЛЕНИЯ
В тех случаях, когда требуется больший поток масла либо для увеличения потока масла и давления для лучшей смазки и охлаждения подшипников, можно установить масляный насос с более длинными или большими шестернями. Физически большая площадь поверхности шестерен прокачивает больше масла через насос при тех же оборотах, чем стандартный насос. Масляный насос большого объема обычно пропускает на 20–25 % больше масла, чем стандартный насос. Увеличение потока масла приводит к увеличению давления масла на холостом ходу, что помогает компенсировать увеличенные зазоры в подшипниках. Следовательно, некоторые люди могут установить насос большого объема в двигатель с большим пробегом, пытаясь восстановить нормальное давление масла. Но единственным реальным лекарством от низкого давления масла является замена изношенных подшипников и восстановление нормальных зазоров.

Масляные насосы высокого давления — еще один вариант. Насос высокого давления содержит более жесткую пружину предохранительного клапана, которая не открывается до тех пор, пока не будет достигнуто более высокое давление (75 фунтов на квадратный дюйм или выше). Фактический расход насоса высокого давления может не отличаться от стандартного насоса или может быть выше, если используются более длинные шестерни. В любом случае насос будет увеличивать показания давления масла в системе на высоких оборотах, когда насос работает интенсивно, но это не окажет никакого влияния на давление холостого хода, когда насос вращается медленно.

Масляный насос большого объема или высокого давления может быть рекомендован в двигателях, в которых зазоры в подшипниках меньше нормы, в двигателях, в которых для улучшения охлаждения масла добавлен дополнительный внешний масляный радиатор, а также в гоночных двигателях, в которых установлен масляный аккумулятор. установлены.

ЗАМЕНА МАСЛЯНОГО НАСОСА
Очевидно, что изношенные насосы необходимо заменить. Но то же самое происходит и с масляными насосами в двигателях, в которых произошел отказ подшипника или любая другая внутренняя проблема, из-за которой мусор попал в картер.

Другим элементом, который всегда следует заменять (но часто не заменяют) при замене масляного насоса, является всасывающая трубка и сетчатый фильтр. Подборщики трудно чистить, они могут скрывать мусор, который может повредить новый насос или двигатель. Вы можете подумать, что почистили всасывающую трубку, но внутри все еще может скрываться достаточно грязи, которая впоследствии вызовет проблемы.

Всасывающая трубка должна быть установлена ​​так, чтобы она располагалась не менее чем на 3/8 дюйма над полом масляного поддона (чтобы обеспечить хороший всасывающий поток) и не более чем на 1/2 дюйма над полом, чтобы она не не кончается масло при резком повороте и не подсасывает воздух.

При установке нового масляного насоса заполните полость насоса маслом. Это подготовит его и уменьшит риск запуска всухую. Не используйте консистентную смазку или монтажную смазку. В случае передних масляных насосов внутри крышки ГРМ роторы насоса могут быть покрыты тяжелым маслом, например, 50W или даже трансмиссионным маслом, чтобы насос оставался в рабочем состоянии.

На старых двигателях с масляными насосами, приводимыми в действие распределителем, двигатель можно заправить, используя дрель, чтобы провернуть вал масляного насоса через отверстие распределителя. Но на двигателях без распределителя или с масляными насосами внутри передней крышки это невозможно. Подача масла под давлением в главную масляную магистраль через штуцер узла передачи давления масла направит масло ко всем критическим зонам внутри двигателя и устранит риск задира подшипников при первом запуске.

МОТОРНОЕ МАСЛО
Количество и качество масла, используемого для смазки двигателя, также имеют решающее значение для долговечности двигателя. Следуйте рекомендациям по вязкости в руководстве по эксплуатации автомобиля. Большинство современных автомобилей заправляется на заводе маслом 5W-30, потому что оно улучшает холодный пуск, экономит топливо и позволяет маслу быстрее достигать критических верхних компонентов клапанного механизма в двигателях с верхним расположением распредвала, чем масла с более высокой вязкостью.

Большинство производителей автомобилей также одобряют использование 10W-30 для круглогодичного вождения. К другим популярным вязкостям относятся 10W-40 и 20W-50, которые часто используются в старых двигателях с большим пробегом для обеспечения дополнительной защиты от высоких температур в жаркую погоду (однако вязкость 20W-50 не рекомендуется для холодной погоды, поскольку она слишком толстый).
