Какие существуют виды резьбы
Компания «Тандем»

Резьбовое соединение принято считать самым востребованным методом соединений конструктивных элементов в сфере монтажа, строительства, производственной сфере и ремонте. Данный вид резьбы является популярным за счет следующих достоинств:

• длительный срок эксплуатации;
• простота монтажа;
• широкий ассортимент типоразмеров;
• небольшие габариты и вес.

Резьбовое соединение необходимо для того, чтобы организовать надежную и крепкую стыковку нескольких деталей. Резьба помогает обеспечить определенную степень фиксации, а также поддерживать нужное расстояние между элементами.

В зависимости от того, в какой сфере планируется применять соединение, используются определенные крепежные элементы (винты, гайки, болты), либо дополнительные элементы не используются.

Существует ряд определенных параметров, которые определяют характерные виды резьбы: коническая или цилиндрическая (форма), внутренние и наружные (где расположена резьба), правая или левая (в какую сторону направлены витки).

Решающим аспектов для определения классификации является профиль нарезки. На основании данного критерия принято выделять следующие виды соединений:

• дюймовая;
• метрическая;
• цилиндрическая или трубная;
• в форме трапеции;
• круглая;
• с упором.

Каждый вид имеет свои характерные особенности.

Метрическая

Считается самым популярным видом крепежных элементов. Визуально профиль выглядит в качестве треугольника, где угол составляет 60 градусов. Производство осуществляется на основании ГОСТа- 9150-81. Внешний диаметр 1-600 мм, а шаг резьбы варьируется в диапазоне 0,25-6мм.

Резьба метрической форму нередко выполняется конусообразной формы, где конусность составляет 1:16. Это необходимо для того, чтобы создать герметичное соединение. Фиксирование крепежного элемента происходит без использования стопорной гайки.

Дюймовая

От метрической имеет немного различий. Единственное важно во внимание взять угол наклона гребня (55 градусов) и диаметр, который имеет значение в дюймах. Как правило, указывается в дробях, например, 1/4. В промышленной сфере самыми распространенными диаметрами являются 3/16 – 4 дюйма. Количество витков не превышает 28. Крепежи с дюймовой резьбой принято использовать в тех случаях, когда необходима максимальная герметичность без использования уплотнительных шайб, например, при монтаже трубопровода.

Трубная

Для производства данного вида резьбы используется государственный стандарт 6357-81 и выполняется в форме равнобедренного треугольника с углом наклона в 55 градусов. Выпускается в цилиндрической или конической форме. Наибольшая герметичность достигается за счет скругления верхних граней гребня. Количество витков составляет до 28 шт.

Трапецеидальная

Резьба получила такое название за счет визуального сходства с трапецией, где наклон граней составляет 30 градусов. Наибольшую популярность нашла в соединениях по типу «винт-гайка». В процессе производства учитывается государственный стандарт 9481-81. Подобные изделия имеют высокий уровень прочности и могут применяться там, где существуют динамические нагрузки.

Упорная

Имеет некоторые сходства с трапециевидным типом. Одна сторона гребня имеет угол наклона в 3 градуса, а другая – 30 градусов. Данный вид оптимально использовать для крепежных соединений 10-600 мм. Резьба выполняется с шагом в диапазоне 2-25 мм. Зачастую используется в соединениях, где нагрузка на ось присутствует в одном направлении.

Круглая (Эдисона)

Резьба с дуговым профилем изготавливается на основании гос.стандарта 6042-83. Угол наклона составляет 60 градусов. Характерная особенность – это стойкость к механическим повреждениям. Зачастую ее используют в механизмах, которые испытывают переменные нагрузки.

От того, насколько правильно будет выбран крепежный элемент, в первую очередь зависит безопасность эксплуатации и технические характеристики. Поэтому важно подойти к выбору резьбы с особой ответственностью.

Дата публикации: 06.08.2021

Виды резьб и резьбовых соединений

ФГОУ
ВПО Костромская ГСХА

Кафедра «Детали машин»

Реферат
на тему «Виды резьб и резьбовых

соединений»

Выполнил: студент 3 курса 4 группы
факультета механизации с/х

Крюков Е. В.

Принял: Фириченков В.Е.

Кострома
2009

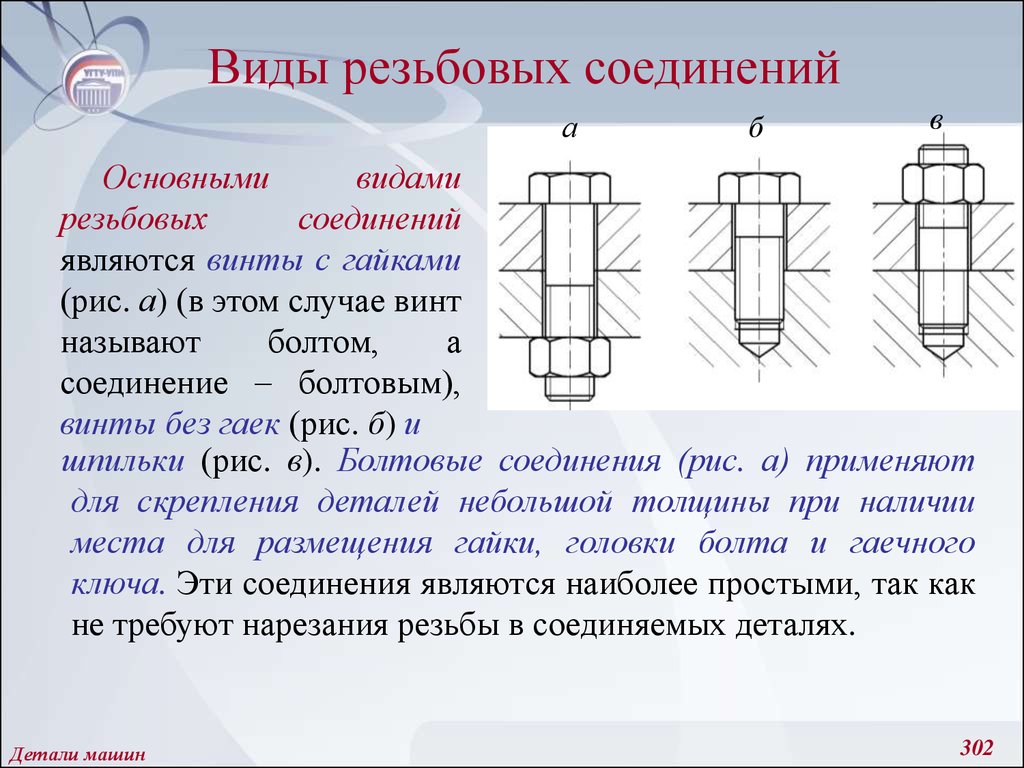

Основные виды

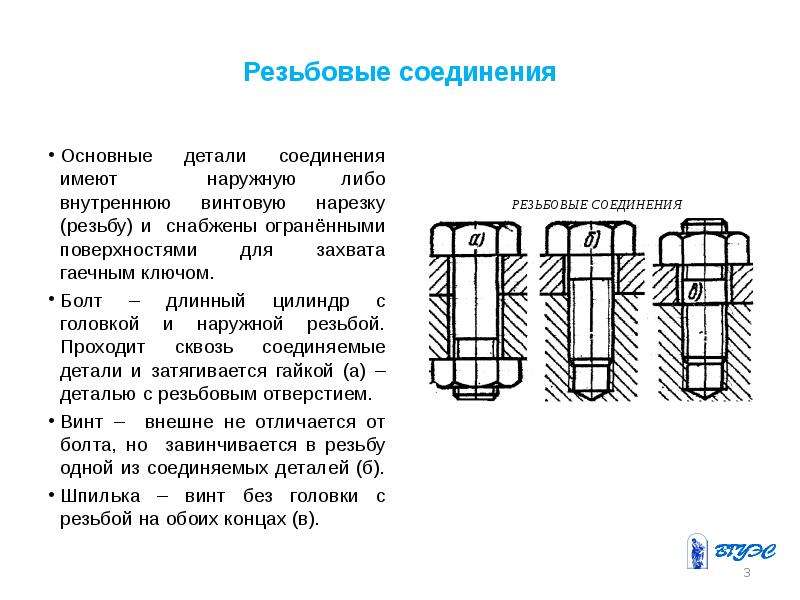

резьбовых соединений.

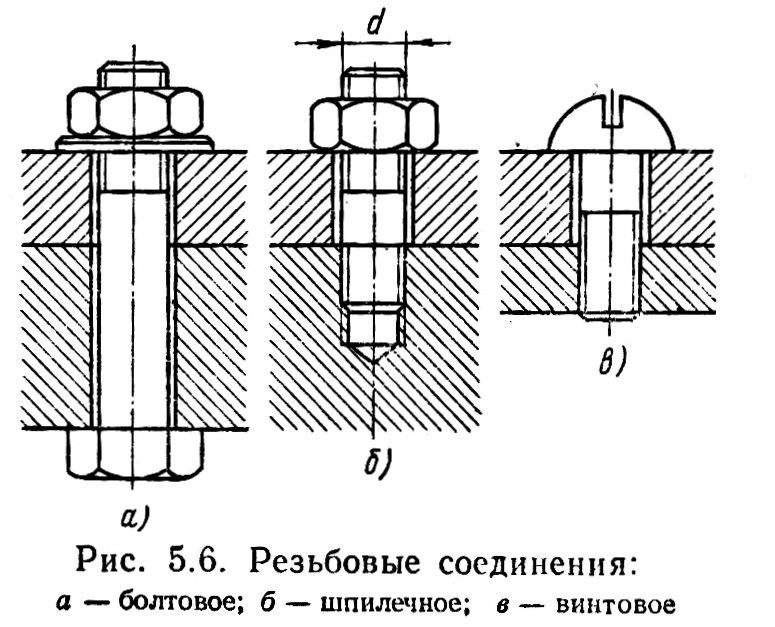

Рис. 1. Эскиз болтового
соединения

Рис.2. Эскиз винтового соединения

Рис.3. Эскиз шпилечного соединения

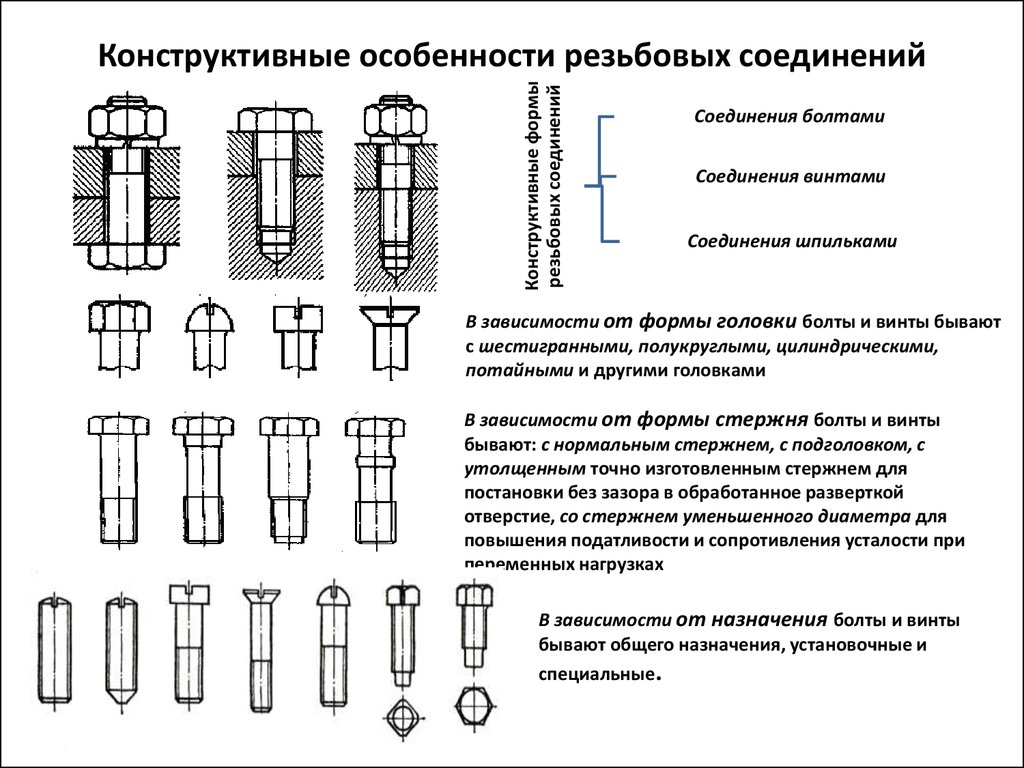

Болт представляет собой цилиндрический стержень
с головкой на одном конце и резьбой на
другом. На резьбовую часть болта навинчивается
гайка. В зависимости от условий работы
и назначения болта головка может иметь
шестигранную, полукруглую, и потайную
форму.

Гайка — резьбовое соединение, имеющее отверстие
с резьбой для навинчивания на болт или
шпильку. По форме поверхности различают
гайки шестигранные, округлые, гайки-барашки,
колпачковые.

Шпилька — крепежная деталь, представляющая собой
цилиндрический стержень, оба конца которого
имеют резьбу.

Винтовое движение,движение твёрдого тела, слагающееся
из прямолинейного поступательного движения
со скоростью v и вращательного движения
с угловой скоростью w вокруг оси aa1, параллельной
направлению скорости v (см. рис. ). Когда
направление оси aa1 остаётся неизменным,
тело, совершающее В. д., в механике называется
винтом, а ось aa1 — осью винта. Винт называется
правым, когда v и w направлены так, как
показано на рис., и левым, если направление
v или w изменить на прямо противоположное.
Расстояние, проходимое за один оборот
любой точкой тела, лежащей на оси винта,
называется шагом h винта, а величина р
= v/w — параметром винта.

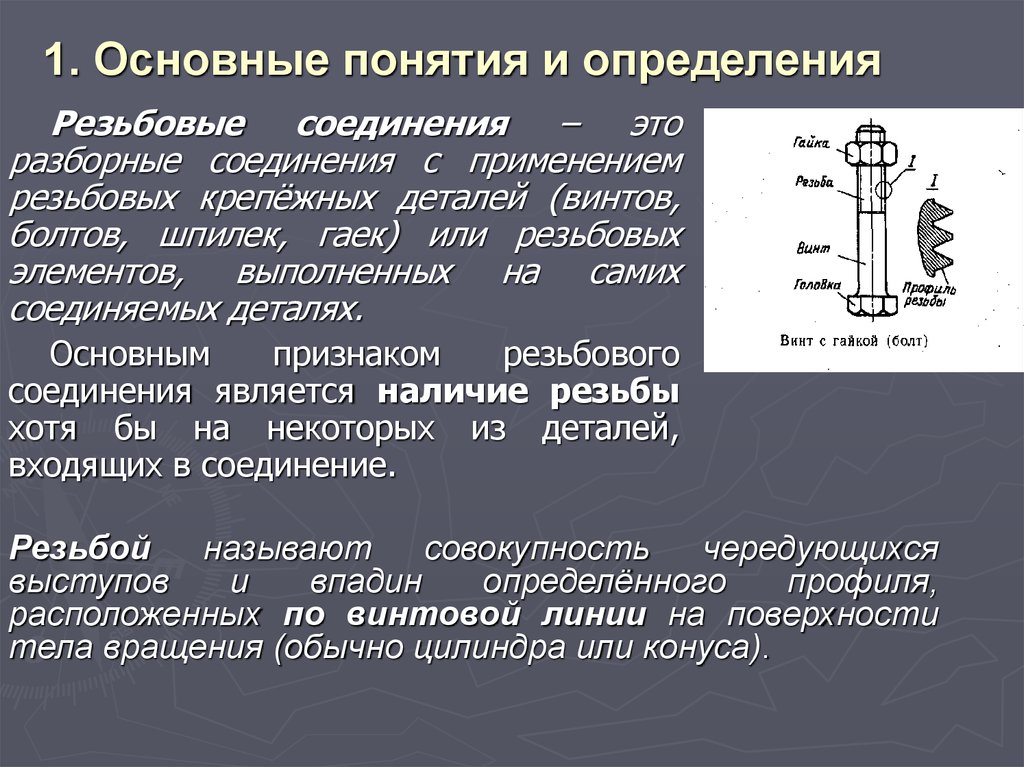

Резьба – поверхность, образованная на телах вращения
при винтовом движении плоского контура.
Различают Р цилиндрическую и коническую.
Выступы называют витками Р, углубления
– резьбовые (винтовые) канавки. Виток
за один оборот образует винтовую (резьбовую)
нитку.

Профиль Р – контур сечения Р в плоскости, проходящей
через ось.

Боковые стороны
профиля – прямолинейные участки профиля принадлежащие
винтовым поверхностям. Вершина профиля – участок
профиля, соединяющий боковые стороны
резьбового выступа (резьбовой нитки). Впадина профиля – участок
профиля, соединяющий боковые стороны
резьбовой канавки.

Высота профиля – расстояние между вершиной и впадиной
профиля в направлении, перпендикулярном
оси Р.Высота исходного профиля H – высота контура, полученного
путем продолжения боковых сторон до их
пересечения. Рабочая высота профиля h –высота соприкосновения
сторон профиля наружной и внутренней
Р.

Ось резьбы – прямая относительно которой происходит
винтовое движение плоского контура, образующего
резьбу.

Шаг резьбы – расстояние между соседними одноименными
боковыми сторонами профиля в направлении,
параллельном оси резьбы.

Ход резьбы – расстояние между ближайшими одноименными
боковыми сторонами вдоль оси Р, принадлежащей
одному и тому же резьбовому витку.

Профиль резьбы − контур сечения резьбы в плоскости,
проходящей через ось.

Цилиндрическая
резьба – резьба, образованная вращением плоского
контура вокруг цилиндрической образующей.

Коническая
резьба – резьба, образованная вращением плоского
контура вокруг конической образующей.

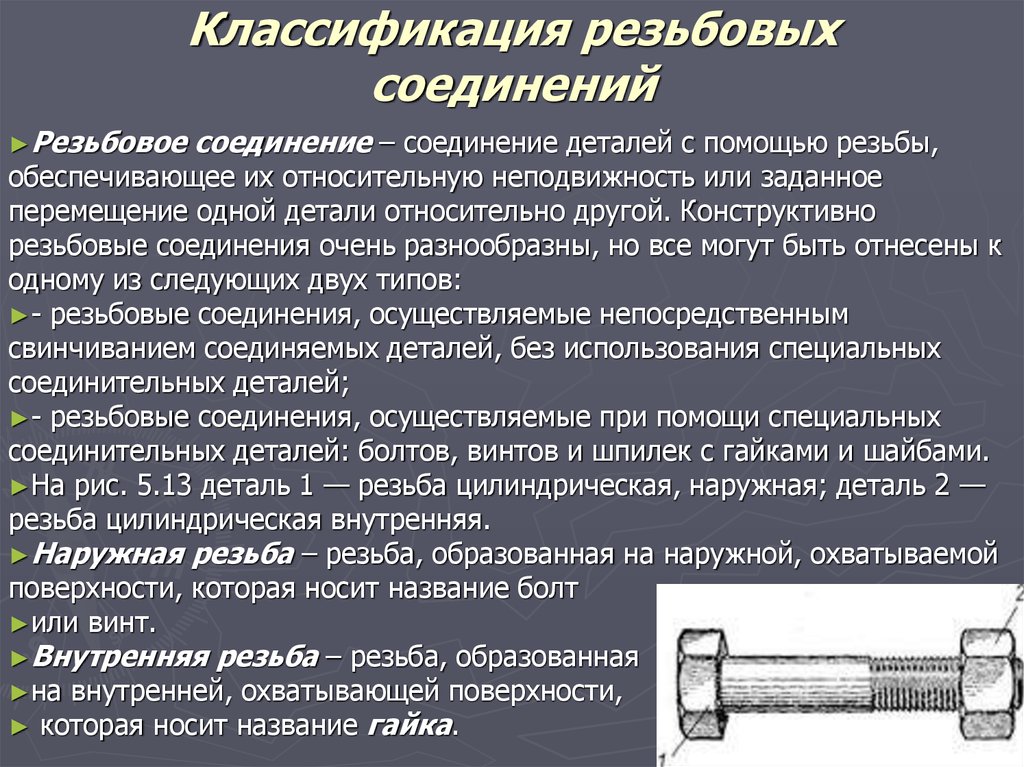

Наружная резьба – это резьба, образованная вращением
плоского контура на наружной поверхности
детали.

Внутренняя
резьба – это резьба, образованная вращением
плоского контура на внутренней поверхности
детали.

Правая и
левая резьбы – это резьба, образованная вращением
плоского контура вокруг образующей направленная
соответственно от и к наблюдателю в направлении
против и по часовой стрелке.

Однозаходная
резьба – это резьба образованная одним или
несколькими плоскими контурами вокруг
одной образующей.

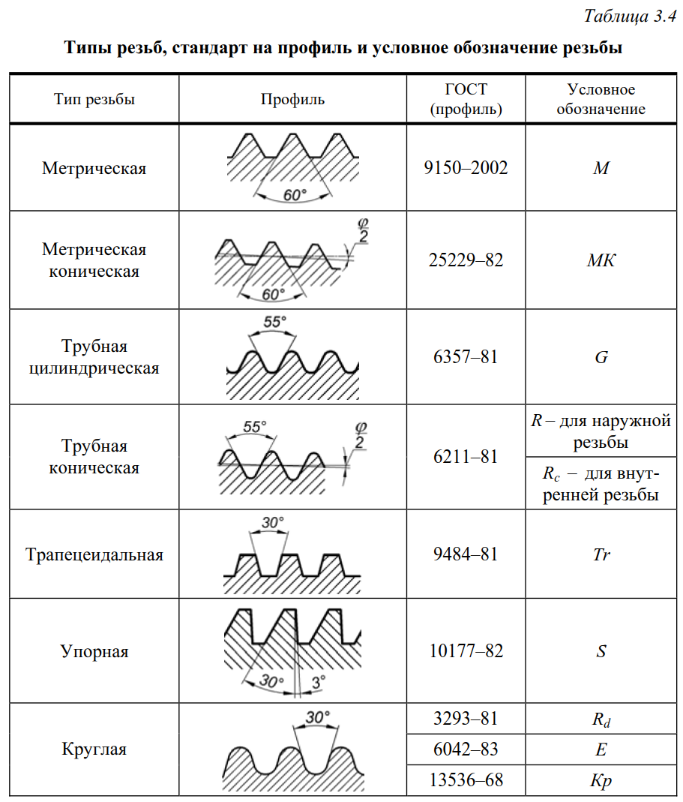

Профили резьбы
подразделяются:

Трапецеидальный
профиль резьбы

Треугольный
профиль резьбы

Прямоугольный
профиль резьбы

Конический
профиль резьбы

Канавки – углубления в резьбе.

Нитка – виток резьбы за один оборот.

Боковые стороны
профиля – прямолинейные участки профиля, принадлежащие
винтовым поверхностям.

Входящий профиль – участок профиля, соединяющий боковые
стороны резьбовой канавки.

Угол профиля – угол между боковыми сторонами профиля.

Угол наклона
стороны профиля – угол между боковыми сторонами профиля
и перпендикуляром к оси резьбы.

Высота исходного
контура − высота контура полученного
путём продолжения боковых сторон профиля
до их пересечения.

Высота профиля – расстояние между вершиной и впадиной
профиля в направлении перпендикулярном
от резьбы.

Рабочая высота
профиля – высота соприкосновения сторон профиля
наружной и внутренней резьбы.

Наружный диаметр
наружной резьбы – расстояние между серединами высот
профилей.

Средний диаметр
наружной резьбы – расстояние между серединами высот
профилей.

Внутренний
диаметр наружной резьбы – расстояние между впадинами резьбы.

Наружный диаметр
внутренней резьбы – расстояние между входящими канавами
резьбы.

Внутренний
диаметр внутренней резьбы – расстояние между вершинами резьбовых
ниток.

Средний диаметр
внутренней резьбы – расстояние между серединами высот
профилей.

Фаска – это притупление острых торцевых путем
их скоса.

Длина резьбы – это расстояние от начала резьбы до
конца длины стержня.

Сбег резьбы – это участок неполного профиля у фаски.

Недовод резьбы – это участок, на котором образуется
неполный профиль вследствие невозможности. Продолжить
движение резьбонарезающего инструмента.

Недорез резьбы – это участок неполного профиля, который
плавно соединяет резьбу и наружную поверхность
стержня болта.

Рис.4. Эскиз болта.

Рис.5.Эскиз гайки

Стандартные
резьбы.

1).M12-7g6g-40 – резьба метрическая d=12, поле
допуска болта 7g по d₂ и 6g по d.

2).M16×1 LH-7G – резьба метрическая D=16, поле
допуска гайки L по D₂ и H по D₁.

3).M24*3(p1,5)-7g6g – резьба метрическая d=12, 3-хзаходная
с шагом 1,5 поле допуска болта 7g по d₂
b 6g по d.

4).M10-4H6H/4js6g – резьба метрическая D=d=10,
поле допуска гайки 4H по D₂ и 6H по
D_1, болта 4 d₂ и 6g по d.

5).M36×2-2Р5С/2r6C – резьба метрическая D=d=36 2хзаходная.
Поле допуска гайки 2H по D₂ и 5С по
D_1,

6).M6 x 1,5 – 7H/6g  – резьба метрическая D
= d = 6, шаг – 1,5, поле допуска 7H по D и болта
6g по d.

7).MK20 x 1,5LH – резьба коническая метрическая
D = 20, шаг = 1,5, поле допуска L по D₂ и
H по D₁.

8).M/MK24 x 1,5 – сопряжение наружной цилиндрической
резьбы и внутренней конической метрической
D = d = 24, шаг = 1,5.

9).M/MK60 x 2 – сопряжение наружной цилиндрической
резьбы и внутренней конической метрической
D=d=60, 2−хзаходная.

10).K ³/₈ – резьба трубная коническая.

11).C 1 ¼
– A – резьба трубная с полем допуска A
по D.

12).R_D 1 – резьба трубная.

1).Шаг в метрической
резьбе измеряется в мм.

2).Угол подъема
винтовой линии одинаков на
всем диаметре.

3). За угол
подъема Р принимают угол винтовой линии на среднем диаметре.

4).Число оборотов гайки до самого
свинчивания с ростом угла конуса будет
уменьшаться.

5).Ось симметрии угла профиля
в конических резьбах преимущественно
расположена перпендикулярно оси резьбы.

6).Саморасклинивающаяся по длине
свинчивания является коническая резьба.

7).В ремонтных мастерских чаще
применяют нарезание резьбы планкой.

8).В ремонтных мастерских для
нарезки внутренней резьбы применяют
метчики.

типов трубной резьбы — Mega Depot

Важно определить несколько конкретных вариантов трубной резьбы, которые вам нужны в зависимости от оборудования,
работают идеально. Пневматические цилиндры, клапаны и блоки подготовки воздуха являются пневматическими компонентами, требующими особого внимания.
типы трубной резьбы, которые необходимо оснастить. Например, пневматическое оборудование должно быть оснащено NPT,
Трубная резьба PT или G. Выбор правильного типа трубной резьбы обеспечит вам надлежащую производительность вашего
оборудование.

Трубная резьба на первый взгляд может показаться похожей. Однако, если вы присмотритесь, то заметите несколько
различия между ними. Например, несколько трубных резьб могут отличаться друг от друга формой, типом
угла или шага резьбы. В статье приведены несколько типов наиболее распространенных трубных резьб, в том числе NPT/NPTF,
BSPP (или G), BSPT, PT, метрическая система (M) и SAE. Вам понадобятся всего два простых инструмента: штангенциркуль и измеритель шага.

Инструменты для определения трубной резьбы

Суппорт

Суппорт
это полезный инструмент, который определяет внешний диаметр наружной резьбы и внутренний диаметр
женская нить. Однако применение штангенциркуля обеспечит наиболее точные измерения, если вы
если у вас его нет, вы можете использовать прямую стальную линейку. Тем не менее, вы можете использовать инновационный цифровой
штангенциркуль для облегчения работы.

Шагомер

Измеритель шага – это
инструмент, который помогает определить резьбу трубы на дюйм. Этот инструмент определяет расстояние
между витками для метрической трубной резьбы.

Идентификация типов резьбы

Трубная резьба может быть наружной или внутренней, и это легко понять. Мужской означает, что нить
находится снаружи фитинга, он выглядит как болт. Внутренняя резьба выглядит как гайка и находится на
внутри арматуры.

Другой аспект, который вы должны знать, это поле. Шаг резьбы — это расстояние между витками. Чтобы его определить, вы
следует использовать калибровочный инструмент или штангенциркуль, чтобы определить расстояние между резьбами в соответствии с длиной резьбы.
примерка. Метрические резьбы идентифицируются по миллиметровому расстоянию между ними, в то время как другой шаг резьбы
резьба определяется количеством нитей на дюйм. Например, расстояние между потоками равно 1
миллиметра, поэтому шаг равен 1 миллиметру.

Применить штангенциркуль для определения наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы
нить. Обратите внимание, что небольшие различия между измерениями и таблицами размеров связаны с различной резьбой.
производители.

Конструкция каждой резьбы может быть конической или параллельной. Существует две основные классификации трубной резьбы:
параллельные и конусообразные. Параллельная резьба — это тип, в котором диаметр имеет ту же длину, что и резьба.
коническая резьба имеет большую длину диаметра, чем длина инструмента.

Боковой угол и конический угол являются единственными типами уголков, также создаются винты с конической конструкцией.
с углом конусности. Угол фланга относится к углу между флангом и поперечной линией к
ось резьбы. Конусный угол — это угол между конусом и центральной осью трубы.

Как определить трубную резьбу?

Возьмите информацию, которую вы недавно узнали, и выберите правильную трубную резьбу в соответствии с Номинальным
Таблица размеров стандартной резьбы. Например, по таблице ½-14 NPT определяет трубу
резьба с номинальным внутренним диаметром ½ дюйма и 14 резьб на дюйм.

Размер	Наружный диаметр трубы	Коническая резьба		Цилиндрическая резьба
		NPT	БСПТр	НПШ			НПСМ			НСТ (НГ)			БСПП
		Число шагов на дюйм	т/д	т/д	ОДМ (макс.)	ИДФ (мин)	т/д	ОДМ (макс.)	ИДФ (мин)	т/д	ОДМ (макс.)	ИДФ (мин)	т/д	ОДМ (макс. )	ИДФ (мин)
1⁄8 дюйма	.405	27,0	28				27,0	0,397	0,358					0,383	0,337
1⁄4 дюйма	.540	18,0	19				18,0	0,526	0,468					0,516	0,450
3⁄8 дюйма	. 675	18,0	19				18,0	0,662	0,603					0,656	0,588
1⁄2″	.840	14,0	14	14,0	0,8248	0,7395	14,0	0,823	0,747					0,825	0,733
3⁄4″	1.050	14,0	14	14,0	1. 0353	0,9500	14,0	1,034	0,958					1.041	0,950
1″	1,315	11,5	11	11,5	1.2951	1.1921	11,5	1,293	1.201	8,0	1,375	1.2246	11	1,309	1,193
1 1⁄4″	1,660	11,5	11	11,5	1,6399	1,5369	11,5	1,638	1,546				11	1. 650	1,534
1 1⁄2″	1.900	11,5	11	11,5	1,8788	1,7758	11,5	1,877	1,785	9,0	1,990	1,8577	11	1,882	1,766
2 дюйма	2,375	11,5	11	11,5	2,3528	2.2498	11,5	2,351	2,259				11	2,347	2,231
2 1/2 дюйма	2,875	8,0	11	8,0	2,8434	2,6930	8,0	2,841	2,708	7,5	3,068	2. 9104	11	2,960	2,844
3 дюйма	3.500	8,0	11				8,0	3,467	3,334	6,0	3,623	3,5306	11	3,460	3,344
4 дюйма	4.500	8,0	11				8,0	4,466	4,333	4,0	5.010	4.7111	11	4.450	4,334
4 1/2 дюйма										4,0	5,760	5. 4611
5 дюймов	5,563	8,0	11				8,0	5,528	5,395	4,0	6.260	5.9602	11	5.450	5,359
6 дюймов	6,625	8,0	11				8,0	6,585	6.452	4,0	7,025	6,7252	11	6.450	6,359
8 дюймов	8,625	8,0
10 дюймов	10. 750	8,0
12 дюймов	12.750	8,0

• ODM = наружный диаметр патрубка; • IDF = внутренний диаметр внутренней части; • TPI = количество потоков на
Дюйм; • GHT (3/4″) — 1,0625 ODM, 11-1/2 TPI; • Внутренняя резьба NPT (коническая труба) недоступна.
на гайках крепления шланга.

Определение совместимости трубной резьбы

Когда вы узнаете все детали, необходимые для определения правильной трубной резьбы, вы должны убедиться, что фитинг
обеспечивает совместимое соединение. Лучшее решение для идентификации фитингов с наружной и внутренней резьбой — использовать эту таблицу.

Общее название

Общее название

Общее название

Прямая резьба

Сокращение	Имя системы	Совместимость	Метод уплотнения
БСПП	B британский S стандартный P ип P Араллель	«папа» BSPP с «мама» BSPP	Шайба
		BSPP с внутренней резьбой и BSPP с наружной резьбой	Шайба
		BSPP с внутренней резьбой и BSPP с наружной резьбой	Шайба
БСПТр	B русский S стандартный P ип Т апер	штекер BSPTr с гнездом BSPTr	резьба
		наружная резьба BSPTr с внутренней резьбой BSPP	Шайба
		внутренний BSPTr с наружным BSPTr BSPTr с внутренней резьбой не совместим с BSPP с наружной резьбой	резьба
ШТ	Американская стандартная резьба для пожарных шлангов (национальная резьба для шлангов 1 дюйм) C hemical H ose T резьба, также известная как Booster Hose Резьба)	1-дюймовая наружная резьба NH (NST) с 1-дюймовой внутренней резьбой NH (NST)	Шайба
		1″ NH (NST) с 1″ NH (NST)	Шайба
		Резьба 1 дюйм используется как на шланге 3/4 дюйма, так и на шланге 1 дюйм	не совместим
ГТ	G арден H ось T резьба	«папа» GHT с «мама» GHT	Шайба
		внутренняя резьба GHT с наружной резьбой GHT	Шайба
		Резьба одинакова для шлангов всех размеров	не совместим
ИПС	I рон P ип S прямой T резьба	Общее название для прямой трубной резьбы см. NPSH для совместимости	Шайба
ИПТ	I рон P ипе T резьба	для всех трубных резьб	требуется дополнительная информация
JIC	J масло I промышленный C комитет	используется с другими ответными резьбами JIC	механический
NH или NST	Соединительная резьба пожарного шланга американского стандарта ( N национальная H узкая резьба также известная как N национальная S стандарт T резьба)	вилка NH (NST) с розеткой NG (NST)	Шайба
		«мама» NH (NST) с «папа» NG (NST) Шаг резьбы и диаметры противопожарных нитей могут различаться в соответствии с местными и муниципальными нормами. не совместим с другими системами	Шайба
NPT	Коническая трубная резьба по американскому стандарту ( N National P ип T апер.)	наружная резьба NPT с внутренней резьбой NPT	резьба
		наружная резьба NPT с внутренней резьбой NPTF	резьба
		наружная резьба NPT с внутренней резьбой NPSM	Шайба
		наружная резьба NPT с внутренней резьбой NPSH	Шайба
		внутренняя резьба NPT с наружной резьбой NPT	резьба
		внутренняя резьба NPT с наружной резьбой NPTF внутренняя резьба NPT несовместима с наружной резьбой NPSM или наружной резьбой NPSH	резьба
НПТФ	Коническая трубная резьба по американскому стандарту ( N National P ипе T аперед)	наружная резьба NPTF с внутренней резьбой NPTF	резьба
		наружная резьба NPTF с внутренней резьбой NPT	резьба
		наружная резьба NPTF с внутренней резьбой NPSM	Шайба
		наружная резьба NPTF с внутренней резьбой NPSH	Шайба
		внутренняя резьба NPTF с наружной резьбой NPTF	резьба
		внутренняя резьба NPTF с наружной резьбой NPT	резьба
		внутренняя резьба NPTF с наружной резьбой NPSM или NPSH NPTF с резьбой NPTF не требуют герметика при первом использовании, после этого герметик требуется	не совместим
НПШ	Прямая труба американского стандарта для шланговых муфт ( N национальная P ipe S прямая H ose)	наружный NPSH с внутр. NPSH	Шайба
		внутренний NPSH с наружной резьбой	Шайба
		внутренняя резьба NPSH с наружной резьбой NPT	Шайба
		внутренний NPSH с наружной резьбой NPTF	Шайба
		внутренний NPSH с наружной резьбой NPSM	Шайба
НПСМ	Прямые механические соединения американского стандарта ( N National P ipe S прямой M механический)	штекер NPSM с гнездом NPSM	Уплотнение может быть как механическим, так и шайбовым. Сопрягаемые фитинги должны быть одинаковыми тип.
		наружная резьба NPSM с внутренней резьбой NPSH
		NPSM с внутренней резьбой и NPSM с наружной резьбой
		наружная резьба NPSM с внутренней резьбой NPT
		NPSM с наружной резьбой и NPTF с внутренней резьбой
СИФТ	S прямая I рон P ipe T нить	для прямой трубной резьбы	Шайба
ТИПТ	T пер. I рон P ipe T нить	для конической трубной резьбы	резьба
NYFD	NYFD Пожарная служба	прямая резьба, используемая в Нью-Йорке	Шайба
Чикаго	Чикаго Пожарная служба	, используемая в Чикаго	Шайба

Заключение

Каждый рабочий знает, что это понимать и уметь определять каждый тип резьбы. Наиболее распространенные виды
резьбы применяются в сантехнической промышленности: UN/UNF.

Болты

с параллельной унифицированной резьбой (UN) представляют собой типы трубной резьбы, применяемые в водопроводных системах в США,
Канада и Великобритания. UN можно классифицировать по количеству витков резьбы на дюйм. Например, трубная резьба.
определяется, поскольку UNF имеет ту же длину, что и UNC, и единственная разница заключается в большем количестве витков на дюйм.
Более того, UNEF похож на UNF, но имеет большее количество витков на дюйм для каждого размера фитинга.

Также существует 6 типов трубной резьбы, которые вы должны различать между собой и их функциями. Когда ты
определились с типом необходимого вам устройства, необходимо правильно его закрепить для корректной работы.

Вопросы и ответы

Как определить тип резьбы фитинга?

15 октября 2020 г. By Mary Gannon Оставить комментарий

При выборе подходящих фитингов для вашего пневматического оборудования доступно несколько типов резьбы. Выбор правильного типа резьбы обеспечит оптимальную совместимость с вашим оборудованием и позволит избежать неисправностей. Вы обнаружите, что просматриваете бесконечное количество вариантов подгонки, так как же выбрать правильный?

Измерение шага и размера резьбы. Изображение предоставлено Swagelok

Это руководство поможет вам определить правильный тип резьбы за четыре простых шага. Для выполнения этого процесса вам понадобится штангенциркуль, измеритель шага и таблицы размеров.

Резьбы делятся на четыре основных основных типа: NPT, G/BSP, PT, метрические или UN/UNF. Большинство североамериканских гидравлических и пневматических компонентов совместимы с национальной трубной резьбой (NPT) или унифицированной резьбой (UN/UNF).

Идентификация типа резьбы
Шаг 1. Наружная резьба против внутренней резьбы. Первым шагом является определение вашей резьбы как наружной или внутренней. Наружная резьба имеет резьбу снаружи, а внутренняя резьба находится внутри. Пол не влияет на функциональность нити. Он просто служит классификацией между обоими соединениями.

Шаг 2 — Коническая и параллельная резьба — Коническую и параллельную резьбу легко отличить по их профилю. Конические резьбы выглядят более узкими, поскольку они выходят наружу, в то время как параллельные резьбы остаются того же диаметра прямо вниз. Если вы не можете определить различия на основе их профилей, здесь будет полезен штангенциркуль.

Используйте штангенциркуль для измерения внутреннего и внешнего диаметров резьбы.

Шаг 3. Измерьте размер шага — используйте калибр для измерения шага. Размер шага резьбы – это расстояние между витками. Они измеряются количеством витков на дюйм или расстоянием между витками метрической резьбы.

Этап 4. Измерение диаметра резьбы. С помощью штангенциркуля измерьте наружный диаметр наружной резьбы и внутренний диаметр внутренней резьбы. Вы можете увидеть небольшие расхождения между вашими измерениями и таблицами размеров. Это связано с разными производителями ниток.

Шаг 5. Определение стандарта типа резьбы. Последним шагом в определении типа резьбы является определение стандарта типа резьбы. Сравните свои мерки с таблицами размеров ниже.

Альтернативное решение: уплотнительная лента
Если вы не можете определить тип резьбы, ниже приведены быстрые обходные пути, которые помогут вам сэкономить время.
