ВИДЫ ДВИГАТЕЛЕЙ – Рассказываем о ВСЕХ видах двигателей

Автомобильный двигатель — это двигатель внутреннего сгорания. То есть сгорание топлива происходит внутри специальной области системы, называемой камерой сгорания. Именно таким образом ДВС превращают источник энергии в физическую работу, позволяя машине ездить. Но не все ДВС сделаны одинаковыми, и соответственно разные типы двигателей работают по-разному.

Критериями дифференциации двигателей внутреннего сгорания являются тип используемого топлива, количество цилиндров, расположение клапанов, тип зажигания, расположение цилиндров, число ходов, скорость, конструкция. Рассмотрим все эти классификации детально.

По типу используемого топлива ДВС классифицируется как:

1. Бензиновый – для своей работы использует бензин.
2. Дизельный – для работы использует дизель (соляра).
3. Газовый – двигатель, использующий для работы газовое топливо.

По типу зажигания

На основании воспламенения ДВС различают:

• с искровым зажиганием (Отто-мотор). В ДВС с искровым зажиганием есть свеча зажигания, которая установлена ​на его головке. Свеча зажигания производит искру после сжатия топлива и зажигает воздушно-топливную смесь для сгорания. Бензиновые двигатели являются двигателями с искровым зажиганием.
• с воспламенением от сжатия. В ДВС с воспламенением от сжатия на головке блока цилиндров нет свечи зажигания. Топливо воспламеняется от тепла сжатого воздуха. Пример – дизельные двигатели.

По конструкции

• Поршневой двигатель. В конструкции этого вида ДВС исходя из названия поршень и цилиндр. Поршень делает возвратно-поступательные движения внутри цилиндра. Пример поршневого ДВС – двухтактные и четырехтактные двигатели.
• Роторный ДВС – не имеет поршней, для выработки мощности работает ротор. Конструкция выполнена компактно, имеет изогнутую, продолговатую внутреннюю форму. Центральный ротор вращается только в одном направлении (без возвратно-поступательного движения), производя все 4 такта Oтто, включая впуск, сжатие, мощность и выхлоп при работе. На сегодняшний день существует ограниченное количество автомобилей, имеющих конструкцию роторного двигателя. Найти его можно, например, в Mazda RX-8. Не популярен такой вид ДВС, потому что он имеет конструктивное ограничение, вызывающее низкий уровень крутящего момента.
• Известный как двигатель Ванкеля, роторно-поршневой двигатель. Особенность его в том, что конструкция состоит из треугольного ротора, который вращается в камере 8-образной формы. В качестве топлива использует бензин, но возможно применение газа.

По количеству цилиндров

В зависимости от количества цилиндров двигателя, они могут быть соответственно 1, 2, 3, 4, 5, 6, 8, 10, 12 — цилиндровые.

Наибольшее распространение в автомобилестроении получили 4- и 6-цилиндровые ДВС.

Двигатель с четырьмя цилиндрами — самый распространенный тип двигателя, и для этого есть все основания. Четырехцилиндровые ДВС обеспечивают наилучшую топливную эффективность среди других видов. Некоторые модели популярных авто с четырехцилиндровыми двигателями – FIAT 124 Spider и Jeep Cherokee.

6-цилиндровый ДВС – двигатель среднего класса, идеально подходящий для увеличения мощности и ограниченной тягово-сцепной способности. Он встречается во внедорожниках и кроссоверах, таких как Dodge Journey, Dodge Durango и Jeep Grand Cherokee.

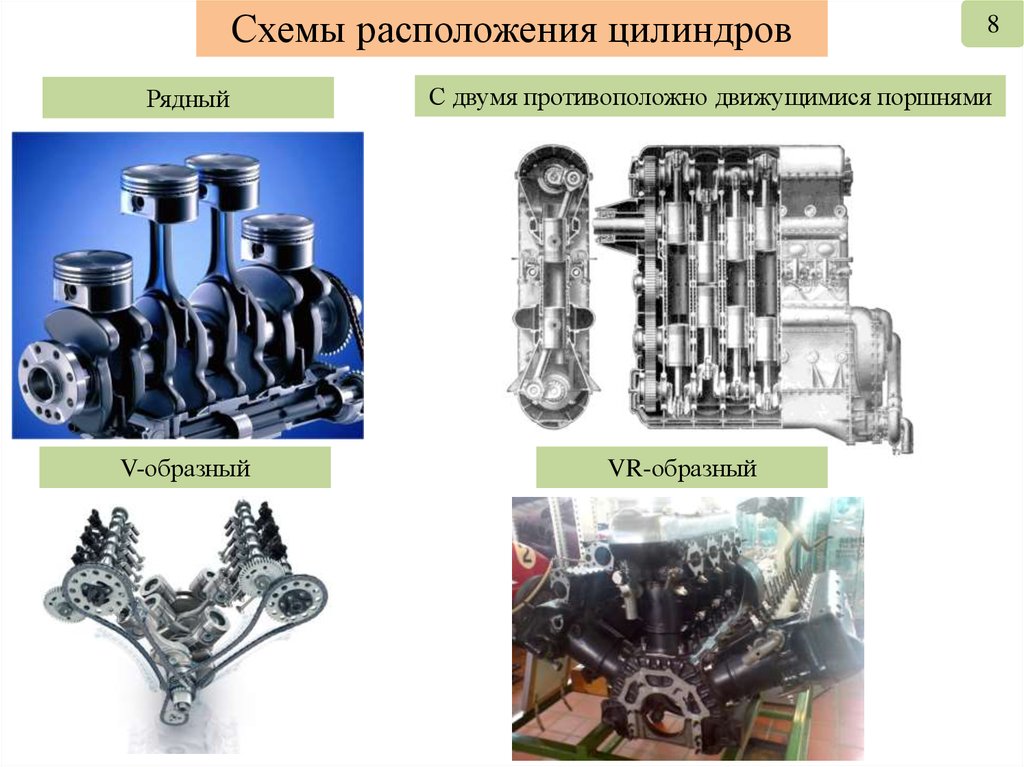

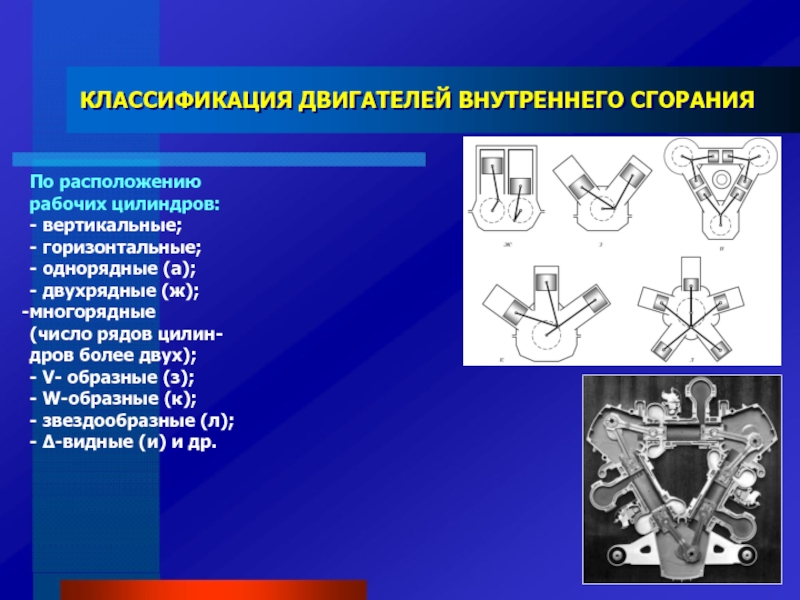

Какие виды ДВС автомобиля по расположению цилиндров

• Рядные – цилиндры механизма расположены в ряд. Бывают двух видов: горизонтальные и вертикальные. Вертикальные направлены вверх, обычно перпендикулярно автомобилю, горизонтальные – цилиндры располагаются в горизонтальном положении соответственно. Такую конфигурацию можно встретить в самых разных автомобилях.

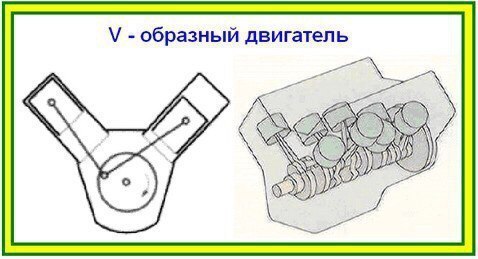

• V-образные – если смотреть на двигатель с передней стороны, это расположение будет похоже на букву «V». Каждый цилиндр будет обращен наружу и будет приводить в движение общий коленчатый вал в основании. Этот тип двигателя используется в большинстве премиальных и высокопроизводительных автомобилей, поскольку он позволяет втиснуть больше цилиндров. Кроме того, пространство, занимаемое цилиндрами, довольно компактно по сравнению с другими двигателями.

• Оппозитные – цилиндры расположены на одной линии; двигаются – противоположно друг другу. Практически все модели марки Subaru оснащены именно этим видом ДВС.

• W-тип – цилиндры расположены в три ряда, таким образом, что они образуют расположение W-типа; изготавливается при производстве 12-цилиндровых и 16-цилиндровых двигателей.

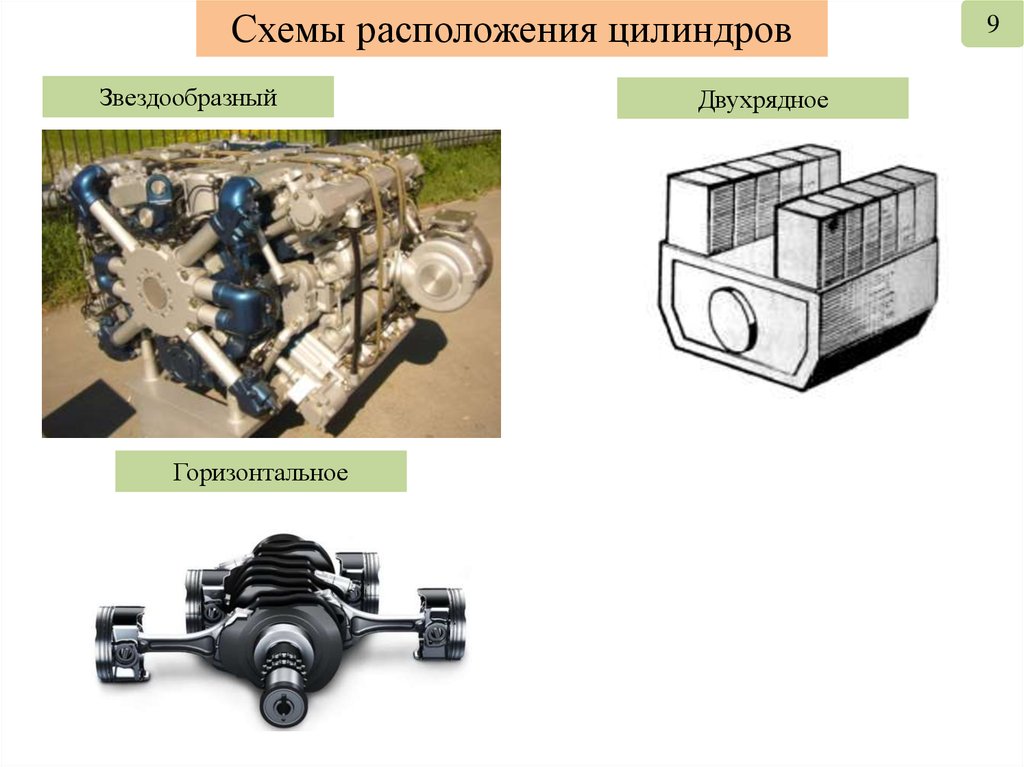

• Радиальный – имеет конфигурацию, в которой цилиндры направлены наружу из центрального картера, как спицы колеса. Если смотреть на него спереди, он напоминает звезду и поэтому еще называется «звездным» двигателем.

По количеству тактов

Исходя из числа ходов, основные типы двигателей:

• Четырехтактный – это двигатель, в котором поршень движется четыре раза за один цикл рабочего хода, и включает такт впуска (цилиндр заполняется воздухом и бензином), такт сжатия (поршень сжимает воздух и бензин), такт сгорания (свеча зажигания производит зажигание, происходит взрыв, поршень сбрасывается вниз) и такт выхлопа (выпускной клапан открывается).

•
  Двухтактный
  – двигатель, в котором поршень делает движение два раза, чтобы произвести рабочий ход.

По расположению клапанов

В зависимости от расположения впускного и выпускного клапанов в различных положениях в головке или блоке цилиндров автомобильные ДВС подразделяются на четыре категории. Эти маркеры обозначаются как «L», «I», «F» и «T». Легко запомнить слово “ЛИФТ”, чтобы вспомнить расположение четырех клапанов:

• С L-образной головкой – в этих типах ДВС впускной и выпускной клапаны расположены рядом и управляются одним распределительным валом. Цилиндр и камера сгорания образует и перевернутую L.
• С I-образной головкой – впускной и выпускной клапаны расположены в головке цилиндров. Один клапан приводит в действие все клапаны. Эти типы двигателей в основном и используются в автомобилях.
• С F-головкой – это комбинация двигателей с I-образной головкой и F-головки. При этом впускной клапан находится в головке, а выпускной – лежит в блоке цилиндров. Оба набора клапанов управляются одним распределительным валом.
• С Т-образной головкой – впускной клапан расположен с одной стороны, а выпускной — с другой стороны цилиндра. Здесь для работы требуются два распределительных вала, один для впускного клапана, а другой для выпускного.

По скорости:

• Низкоскоростной.
• Среднеоборотный.
• Высокоскоростной.

Виды ДВС

Всего на сайте моделей 3398   модификаций  8709

Виды ДВС

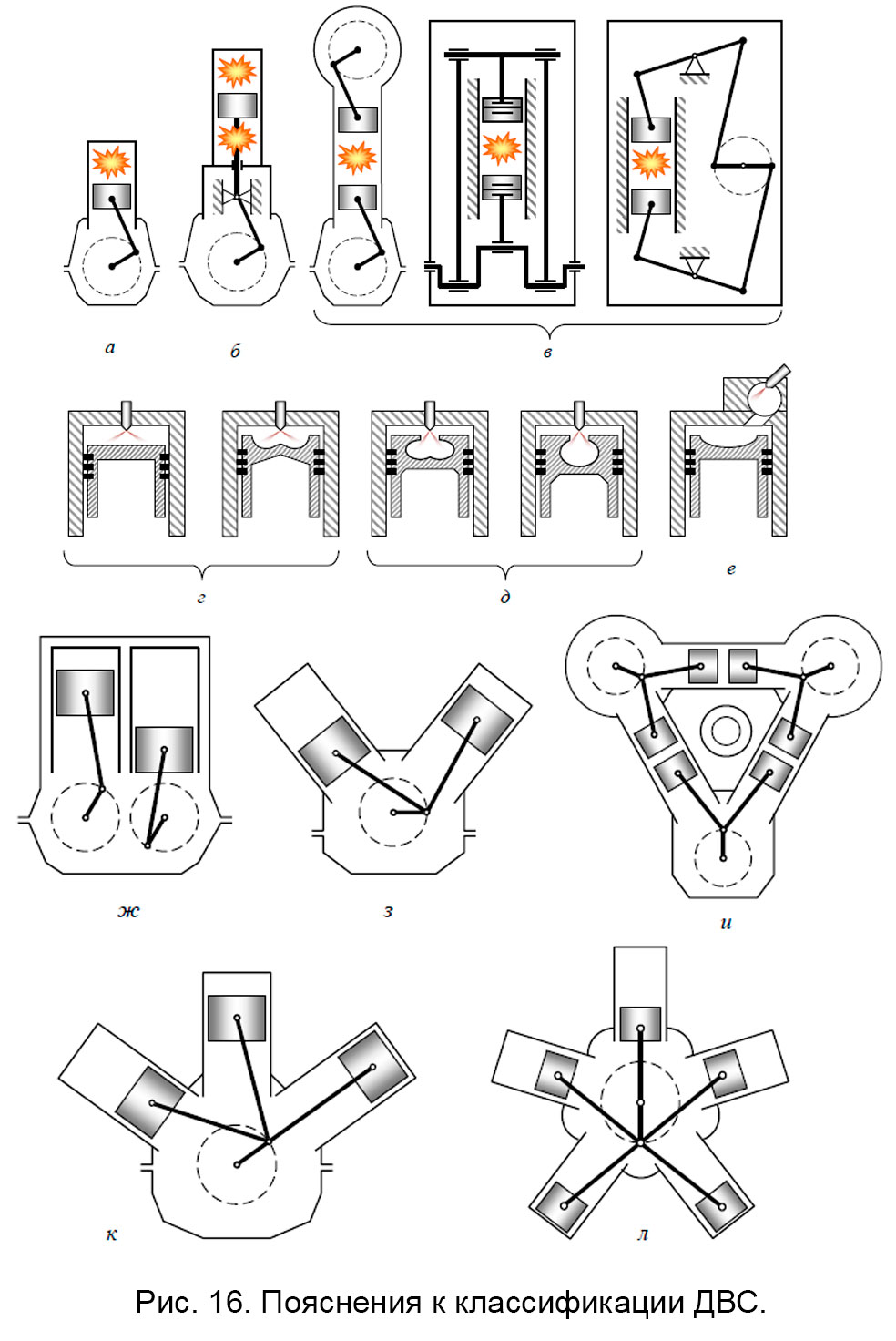

В зависимости от вида топлива и особенностей конструкции поршневые ДВС делятся на бензиновые и дизельные.



Бензиновый двигатель

Дизельный двигатель

На легковых автомобилях наибольшее распространение получил бензиновый ДВС. Он работает только на бензине с различным октановым числом. Предварительно сжатая в цилиндре топливно-воздушная смесь воспламеняется с помощью искры, подаваемой свечой зажигания. Управление мощностью осуществляется дроссельной заслонкой, регулирующей поток воздуха. КПД бензинового мотора составляет около 20-30%, но такой двигатель может работать на высоких оборотах и имеет большую удельную мощность. Показатели давления и температуры в цилиндрах у бензинового ДВС меньше, чем у дизельного, а в выхлопе содержится меньше серы, сажи и токсичных газов, но больше окиси углерода.

Дизельные двигатели стали массово использоваться на легковых автомобилях только в конце XX века. КПД у дизельного мотора выше, чем у бензинового (40-45%), при этом в качестве топлива могут выступать низкосортные продукты нефтепереработки или даже растительные масла. Принцип работы дизельного ДВС заключается в самовоспламенении топливной смеси в цилиндре от сжатия, при высоких давлении и температуре. Это требует более прочной конструкции и защиты от высоких температур, зато у дизельного силового агрегата отсутствуют свечи зажигания, а смесеобразование и сгорание проходят быстрее, чем в бензиновом. Мощность регулируется не дроссельной заслонкой, а непосредственно интенсивностью впрыска топлива в цилиндры. К недостаткам дизельного двигателя относятся дорогой ремонт, необходимость использования более мощного стартера, характерный стук при работе и застывание летнего дизельного топлива на морозе.

В зависимости от количества тактов в рабочем цикле различают двухтактные и четырёхтактные двигатели внутреннего сгорания. Особое место в этой классификации занимает роторно-поршневой двигатель Ванкеля, который не относится к поршневым ДВС, но по сути является четырёхтактным.



Тип двигателя	Характеристика
Двухтактный	Двигатель внутреннего сгорания, в котором рабочий цикл совершается за один оборот коленчатого вала, то есть за два хода поршня. Особенность такого мотора заключается в отсутствии клапанов: вместо них в цилиндре выполнены впускное и выпускное отверстия (продувочные окна), которые открывает и закрывает поршень при своём движении вверх-вниз. При первом такте (сжатия) поршень перемещается от нижней мёртвой точки к верхней, перекрывая нижнее и верхнее продувочные окна и сжимая поступившую ранее топливную смесь. Одновременно в кривошипную камеру, расположенную в нижней части цилиндра, вследствие её герметичности поступает новая топливная смесь. При втором такте (рабочего хода) сжатая горючая смесь воспламеняется искрой от свечи зажигания, в результате чего поршень под давлением движется к нижней мёртвой точки, вращая коленчатый вал и сжимая смесь в кривошипной камере. Из последней топливная смесь через открытое впускное окно заполняет цилиндр, вытесняя отработавшие газы через выпускное окно (продувка). Далее поршень снова поднимается вверх, и цикл повторяется. Преимущества двухтактного двигателя заключается в том, что он проще по конструкции, чем четырёхтактный, и даёт примерно в 1,5 раз больше мощности при том же рабочем объёме. Однако в наше время двухтактные ДВС практически не используются из-за низкой экономичности и плохих экологических показателей, связанных с неполным сгоранием топливно-воздушной смеси и попадании части её в выпускное окно при продувке.
Четырёхтактный	В четырёхтактном ДВС рабочий цикл проходит за два оборота коленчатого вала, то есть за четыре хода поршня. Отличается от двухтактного наличием головки цилиндра и клапанной системы, управляемой газораспределительным механизмом. Такая конструкция сложнее и требует дополнительных затрат энергии на работу клапанов, но зато КПД у четырёхтактного двигателя выше. Работа осуществляется только на одном такте, на остальных поршень движется по инерции. Рабочий цикл включает четыре такта: Впуск — по мере движения поршня к нижней мёртвой точке цилиндр наполняется топливно-воздушной смесью через открытый впускной клапан. Сжатие — впускной и выпускной клапаны закрыты; поршень поднимается вверх, сжимая топливную смесь, в результате чего в цилиндре повышаются температура и давление. Рабочий ход — при достижении поршнем верхней мёртвой точки топливо воспламеняется искрой от свечи зажигания (в бензиновом ДВС) или от давления (в дизельном ДВС) и образует большое количество насыщенных энергией газов, которые давят на поршень и заставляют его двигаться вниз. Выпуск — поршень снова поднимается вверх и через открытый выпускной клапан вытесняет выхлопные газы, которые и очищают цилиндр.
Двигатель Ванкеля	Роторно-поршневой двигатель Ванкеля является четырёхтактным, но не имеет цилиндров и не требует специальной системы газораспределения. Мотор состоит из треугольного ротора, вращающегося внутри полости сложной формы при помощи пары шестерен. Ротор соприкасается гранями с внутренней поверхностью камеры сгорания, в результате между его стенками и корпусом двигателя образуются три изолированные камеры; каждая из них по мере вращения ротора проходит четыре такта. В верхней части двигателя происходит впуск топливно-воздушной смеси, затем она перемещается в боковую полость и сжимается, при переходе вниз смесь воспламеняется от свечи зажигания и оказывает давление на ротор, который в следующем положении вытесняет отработавшие газы через выпускное отверстие. Роторно-поршневой мотор обладает рядом преимуществ перед традиционным, так как развивает больше мощности при меньшем объёме, имеет небольшие габариты и относительно простую конструкцию. К недостаткам двигателя Ванкеля относятся быстрый износ уплотнителей между ротором и камерой сгорания, требование высокой точности при сборке деталей, необходимость специальной системы смазки, склонность к перегреву и неэкономичность на низких оборотах.
Газотурбинный двигатель	Беспоршневый двигатель внутреннего сгорания, в котором энергия сжатого и нагретого газа преобразуется в механическую работу на валу газовой турбины. Принцип работы: компрессор нагнетает сжатый воздух в камеру сгорания, где он смешивается с топливом и воспламеняется при помощи свечи зажигания. Расширившиеся газы под высоким давлением поступают в газовую турбину и передают энергию лопаткам турбины, вращающим диск или вал, на котором они закреплены. Часть работы расходуется на сжатие воздуха в компрессоре, остальное преобразуется в крутящий момент. Газотурбинный двигатель (ГТД) может работать на любом топливе, от керосина до мазута, и всегда имеет бОльшую удельную мощность, чем поршневой ДВС, хотя КПД у него ниже. По компактности, весу, шуму и вибрациям ГТД значительно лучше поршневого ДВС, но из-за таких факторов, как высокая стоимость (объясняется необходимостью использования жаростойких материалов), большая частота оборотов (до 100000 об/мин), высокая температура выхлопа и задержка отклика на управление мощностью (невозможность снижения оборотов при отпущенной педали газа без торможения), он так и не нашёл применения на легковых автомобилях, за исключением нескольких концепт-каров.

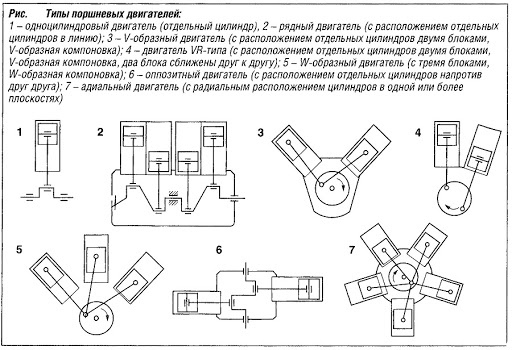

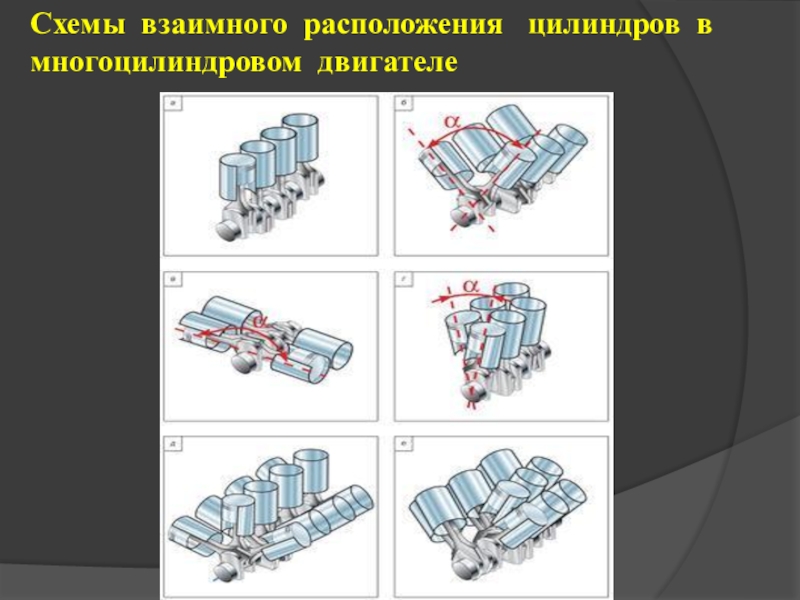

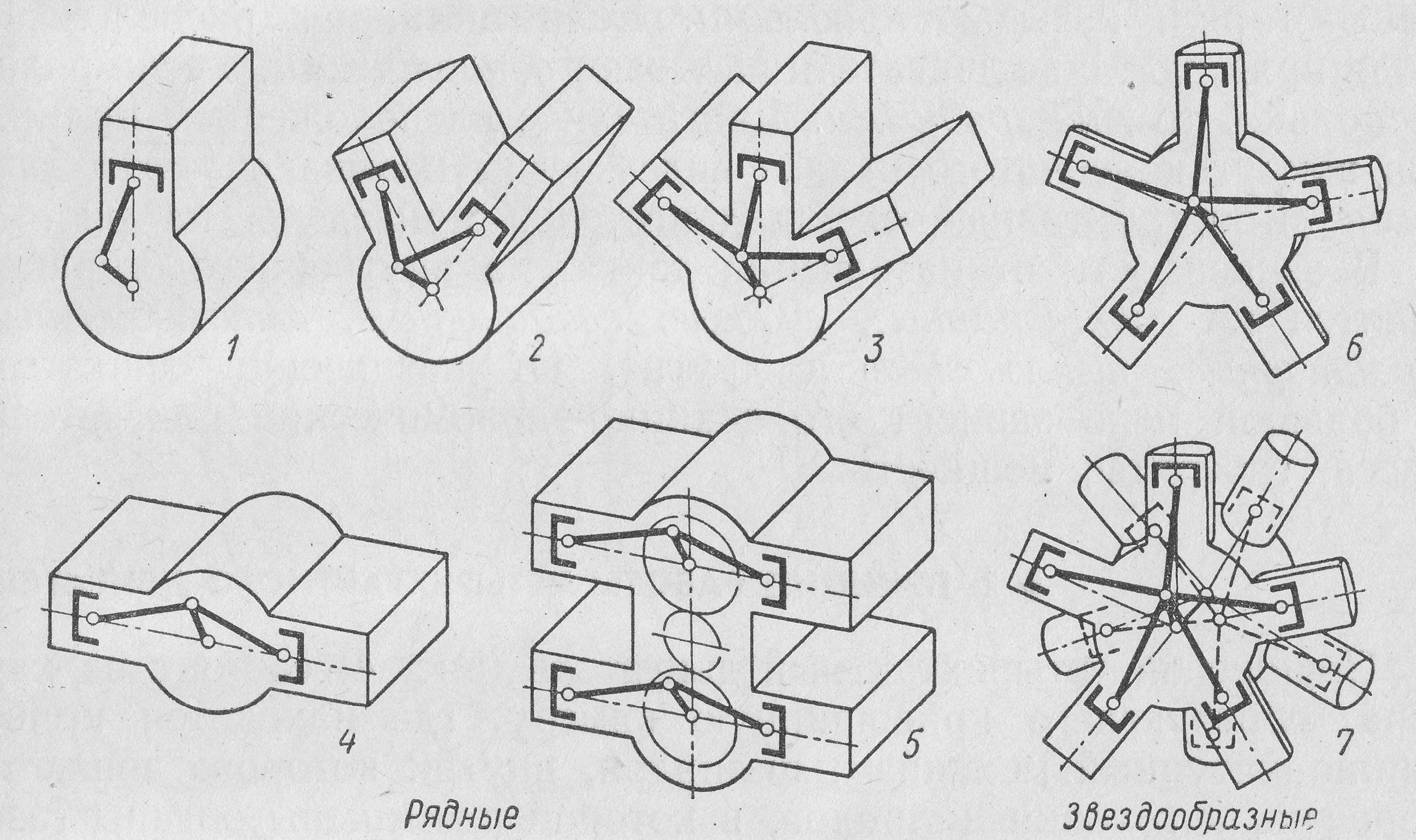

По конфигурации, то есть взаимному расположению цилиндров, автомобильные двигатели бывают:

• Рядные — цилиндры расположены на одной линии, а их поршни вращают один коленчатый вал. Такие двигатели более простые по конструкции, надёжные и удобные в обслуживании, чем V-образные. Могут иметь как чётное (2, 4, 6 или 8), так и нечётное (3 или 5) количество цилиндров. В наше время наиболее распространёнными являются рядные 4-цилиндровые моторы, а 6-цилиндровые постепенно выходят из употребления, подобно тому, как в послевоенные годы перестали использоваться рядные 8-цилиндровые двигатели. Это связано с большой длиной блока цилиндров и коленчатого вала, требующей много места под капотом, а также быстрым износом. Существует и такой вариант конфигурации, как U-образный двигатель, который состоит из двух установленных параллельно рядных блоков с отдельными коленчатыми валами, соединёнными цепью или шестерней.
• V-образные — цилиндры расположены один напротив другого под углом от 10° до 120°. Мотор состоит из двух блоков цилиндров, немного смещённых относительно друг друга и соединённых общим коленчатым валом. V-образные двигатели имеют только чётное количество цилиндров (2, 4, 6, 8, 10, 12 или 16). Как правило, такие двигатели более компактные и сбалансированные, чем рядные, и обеспечивают больше мощности. Разновидностью V-образной конфигурации являются моторы Volkswagen VR5 и VR6, состоящие из двух блоков цилиндров, установленных близко друг другу под углом 10°-15° и соединённых общей головкой. Такая конфигурация совмещает в себе преимущества рядных и V-образных двигателей.
• Оппозитные, или плоские, — цилиндры расположены в двух блоках с углом развала 180°, то есть горизонтально один напротив другого. Двигатель имеет плоскую форму и обычно применяется в заднемоторных автомобилях.
• W-образные — цилиндры расположены в трёх или четырёх параллельных блоках и соединены общим коленчатым валом. В наше время W-образные двигатели, полученные в результате соединения двух моторов конфигурации VR, использует только компания Volkswagen.
• Радиальные, или звездообразные, — цилиндры расположены радиальными лучами вокруг коленчатого вала через равные углы, обычно в один ряд. Такие двигатели широко применяются в авиации, а на автомобилях встречаются крайне редко.

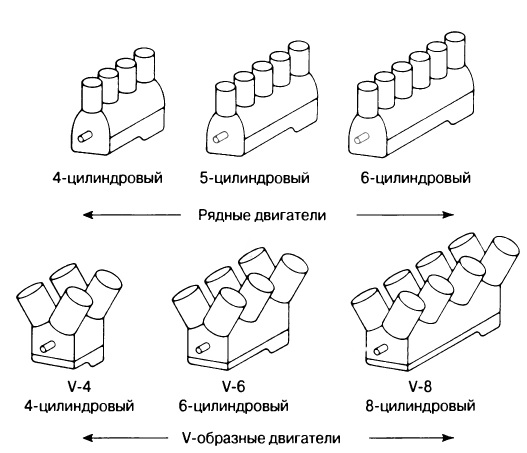

Двигатели также различаются по количеству цилиндров:

• 1-цилиндровый — простейшая разновидность поршневого ДВЗ, состоящая из одного цилиндра. Исторически самый первый, но несбалансированный и наименее эффективный вид силового агрегата. Применялся на ранних мотоколясках и на микроавтомобилях.
• 2-цилиндровый — как и 1-цилиндровый, встречается чаще в 2-тактном варианте, поскольку 4-тактные моторы такого типа не обеспечивают плавности хода. Бывает трёх конфигураций: рядный, V2 и F2. Устанавливался на микрокары и автомобили конца XIX — начала XX века.
• 3-цилиндровый — из-за нечётного количества цилиндров также является несбалансированным и бывает только рядным. 3-цилиндровые моторы небольшого объёма (до 1.2 л) ставятся на некоторые из современных малолитражек.
• 4-цилиндровый — самый распространённый и выгодный в производстве двигатель, подходящий для любого автомобиля относительно небольших размеров. Конструкция рядного 4-цилиндрового мотора несбалансированная, но при небольшом объёме не требует дополнительного балансировочного вала. Объём современных 4-цилиндровых двигателей составляет от 0.7 до 2.3 л, хотя раньше встречались и гораздо большие агрегаты. Относительно редкими являются конфигурации V4 и F4, которые применялись в некоторых заднемоторных автомобилях и отличались повышенной шумностью.
• 5-цилиндровый — впервые появился на Mercedes-Benz в середине 70-х гг., но до сих пор встречается нечасто. Несбалансированный и дорогой в производстве, поскольку не может быть унифицирован с 4-х или 6-цилиндровыми моторами. Бывает рядный или конфигурации VR.
• 6-цилиндровый — исторически наиболее распространённый в рядной конфигурации, которая отличается сбалансированностью и плавностью работы, на автомобилях среднего или высшего класса. Однако из-за большой длины и трудностью поперечной установки такие двигатели постепенно уходят в прошлое. Сейчас чаще используются моторы V6, несбалансированные, но более компактные и пригодные для переднеприводной компоновки. Оппозитные 6-цилиндровые двигатели ставятся на Porsche 911.
• 8-цилиндровый — в рядной конфигурации, несмотря на большую длину блока, является сбалансированным и создаёт минимум вибраций, но, как правило, ограничен в максимальных оборотах из-за риска деформации коленчатого вала. Использовался только в довоенные годы на люксовых автомобилях, в отличие от мотора V8, который применялся на машинах разных ценовых категорий, особенно в США, а сейчас чаще всего встречается на внедорожниках и спортивных моделях. Преимущества двигателя V8 заключаются в относительной компактности и высокой производительности, недостатки — в несбалансированности и высоких показателях расхода топлива при большом объёме.
• 10-цилиндровый — на автомобилях бывает только V-образным, получается в результате соединения двух рядных 5-цилиндровых моторов или добавления к V8 дополнительной пары цилиндров. Устанавливается на спорткары или полноразмерные пикапы.
• 12-цилиндровый — в V-образной конфигурации состоит из двух рядных 6-цилиндровых блоков или двух моторов V6, конструкция полностью сбалансированная. Двигатель V12 часто использовался на роскошных довоенных автомобилях, а сегодня встречается на многих суперкарах. Бывает и в варианте W12 из трёх 4-цилиндровых или четырёх 3-цилиндровых блоков, крайне редко — в оппозитной конфигурации.
• 16-цилиндровый — V-образный встречается на автомобилях в исключительных случаях: на довоенных моделях Cadillac, Marmon и Peerless, а также на некоторых гоночных болидах. Прекрасно сбалансированный и практически бесшумный, но слишком длинный и дорогой в производстве. Двигатель W16, состоящий из двух блоков VR6, имеет только один серийный автомобиль — Bugatti Veyron.
• 18-цилиндровый — в конфигурации W18 из трёх рядных 6-цилиндровых блоков под углом 60° использовался на нескольких прототипах Bugatti в конце 90-х гг.

В зависимости от типа ГРМ различают нижнеклапанные и верхнеклапанные двигатели внутреннего сгорания.



Нижнеклапанный	Верхнеклапанный
SV — Side Valve	OHV — Over Head Valve	SOHC — Single Over Head Camshaft	DOHC — Double Over Head Camshaft
В нижнеклапанном двигателе (в США известном как L-head или Flathead) клапаны расположены в блоке, по бокам цилиндров в один ряд, тарелками вверх. Распредвал тоже находится в блоке под клапанами, на одном уровне с коленчатым валом. Такая конструкция наиболее простая в изготовлении и обслуживании; двигатель достаточно надёжный, работает тихо и имеет легко съёмную головку блока. В то же время нижнеклапанный мотор из-за длинных подходов для топливной смеси и сложной формы камеры сгорания является низкооборотным и не может иметь высокой степени сжатия (следовательно, бывает только бензиновым). Это существенно снижает его мощность и экономичность в сравнении с верхнеклапанными силовыми агрегатами. Нижнеклапанные ДВС устанавливались на большинство довоенных автомобилей (кроме спортивных), а в 50-е гг. полностью исчезли в связи с появлением топлива с высоким октановым числом. Разновидностью нижнеклапанного типа ГРМ является схема T-head, когда впускные клапаны расположены с одной стороны блока цилиндров, а выпускные — с другой, при этом распределительных вала два. Также существовали двигатели со смешанным расположением клапанов (F-head), с верхними впускными, боковыми выпускными клапанами и одним распредвалом в блоке.	В верхнеклапанном двигателе типа OHV клапаны находятся в головке блока цилиндров, а распредвал — в самом блоке; привод клапанов осуществляется штангами-толкателями и коромыслами. Как правило, эта схема применяется только с двумя клапанами на цилиндр. В рядных двигателях распредвал установлен сбоку, в V-образных — в зазоре между блоками цилиндров. Преимущества такого ГРМ — в простоте конструкции, долговечности и компактных размерах, недостатки — в низких оборотах, крутящем моменте и мощности двигателя. Традиционно моторы OHV были распространены в США, где недостаток удельной мощности обычно компенсировался большим рабочим объёмом двигателя. В наше время механизм OHV уже практически не используется на легковых автомобилях.	В двигателях типа OHC (Overhead Camshaft) клапаны и распределительный вал расположены в головке блока цилиндров. В качестве привода клапанов используются цилиндрические толкатели, рычаги (рокеры) или коромысла. Из-за удалённости распредвала от коленчатого вала его привод (ременной или цепной) имеет ограниченный ресурс. Схема SOHC предполагает один верхний распределительный вал, который управляет как впускными, так и выпускными клапанами. Применяется на моторах с двумя клапанами на цилиндр. Если двигатель имеет V-образную или оппозитную конфигурацию, он комплектуется двумя распредвалами (по одному на каждый блок).	Разновидность верхнеклапанной системы OHC с двумя распределительными валами в головке блока цилиндров. Самая сложная и высокотехнологичная схема, обеспечивающая максимальную производительность. Существует несколько вариантов двигателей DOHC: с двумя клапанами на цилиндр, когда один распредвал действует на впускные клапаны, второй — на выпускные; или с тремя, четырьмя, пятью или шестью клапанами на цилиндр, когда каждый распредвал приводит в движение свой ряд клапанов. В V-образных и оппозитных двигателях система DOHC означает наличие четырёх распредвалов (по два на каждый блок), в W-образных — шести или восьми распредвалов. Сегодня большинство легковых автомобилей оснащаются двигателями DOHC с четырьмя клапанами на цилиндр.

Castagna Imperial Landaulet

Ford Galaxie Gen-2 ’63

Ford V8

Plymouth Road Runner Gen-1

О проекте |
Отзывы, обратная связь
|
[email protected]


|

Все права защищены © 2018-2023 automotive-heritage. com

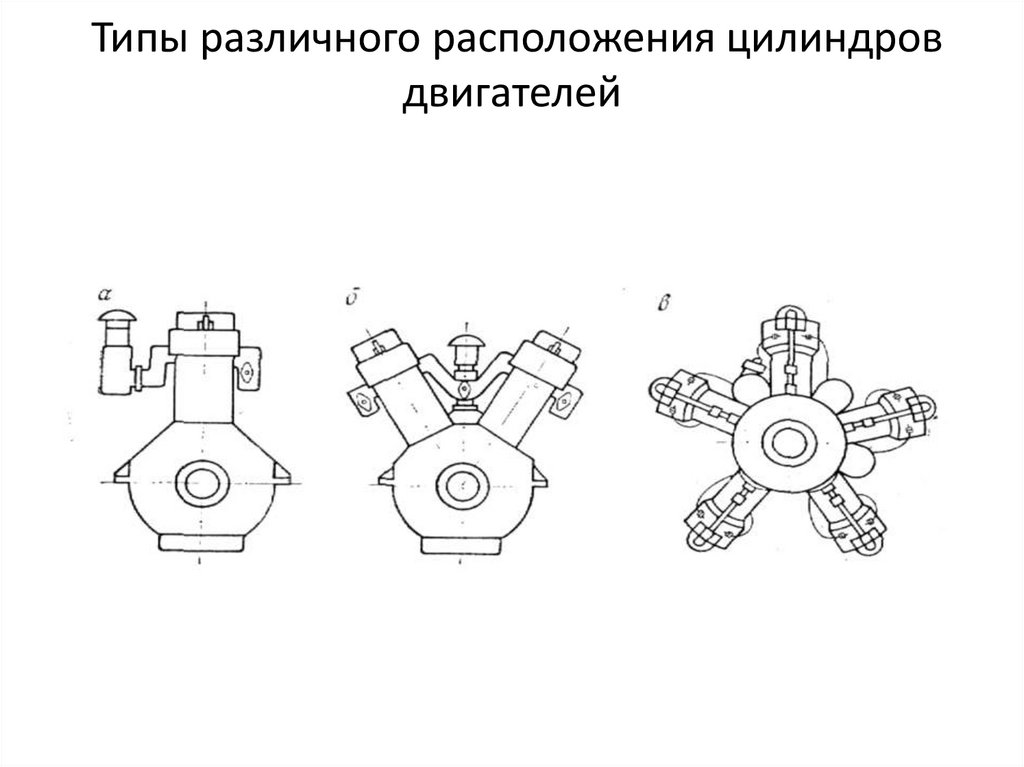

типов расположения цилиндров двигателя. Рядный двигатель, V-образный двигатель, радиальный двигатель, двигатель Delta, оппозитный поршень, оппозитный цилиндр

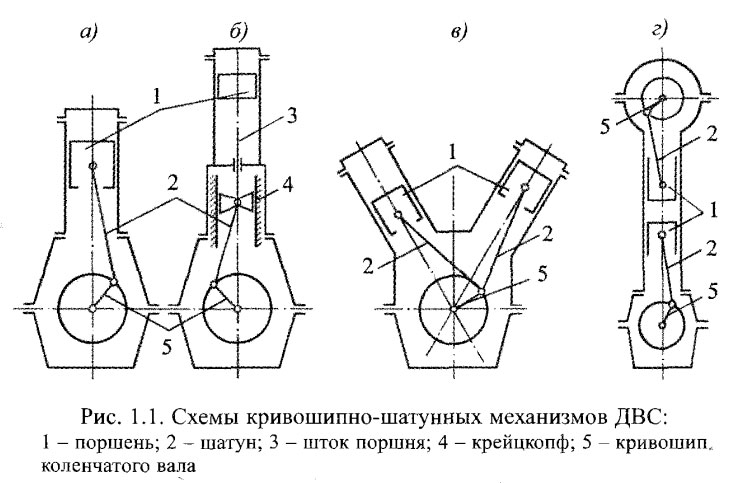

Поршневой двигатель можно классифицировать на основе расположения цилиндров (применимо только к многоцилиндровому двигателю). Популярные расположения цилиндров описаны ниже.

Прежде чем читать следующее описание, прочтите: Что такое ряд цилиндров и ряд цилиндров

Рядный двигатель

Это наиболее распространенный вариант в автомобильном двигателе. Этот тип компоновки двигателя имеет только один ряд цилиндров. т.е. все цилиндры двигателя расположены линейно, и все они передают мощность на один коленчатый вал. Рядный двигатель с четырьмя и шестью цилиндрами популярен в автомобильной промышленности.

Преимущества рядный двигатель

Конструкция блока цилиндров проста, дешевле.
Четырехцилиндровый рядный двигатель работает более плавно, чем одно- или двухцилиндровый двигатель.
Рядная конструкция двигателя не требует тяжелых противовесов.

Почему рядная компоновка двигателя не популярна для автомобилей большой мощности?

Из-за простоты рядный двигатель популярен в автомобилях эконом-класса. Однако он страдает вторичным дисбалансом и вызывает небольшую вибрацию в двигателе меньшего размера. Эта вибрация также увеличивается по мере увеличения размера и силы. По этой причине мощный двигатель не имеет рядной компоновки 9.0003

Двигатель V

Двигатели V имеют два ряда цилиндров и один коленчатый вал. Это буквально сборка двух рядных двигателей (кажутся V-образными). Такая компоновка уменьшает общую длину, высоту и вес двигателя по сравнению с эквивалентной рядной компоновкой. Два ряда цилиндров наклонены под углом друг к другу, а также каждый из них наклонен к коленчатому валу. Угол между двумя рядами цилиндров известен как угол крена. В V-образных двигателях с узким креном цилиндры объединены в единый блок цилиндров. Двигатель с более чем шестью цилиндрами обычно использует такое расположение цилиндров. В большинстве мощных автомобилей используется восьмицилиндровый V-образный двигатель (четыре двигателя расположены в ряд с каждой стороны V-образного двигателя).

Радиальный двигатель

В радиальном двигателе цилиндры расположены на одинаковом расстоянии вокруг одного коленчатого вала. Т.е. цилиндры расположены радиально по кругу. Поршни этих цилиндров соединены с одним коленчатым валом. Радиальная компоновка широко использовалась в крупных летательных аппаратах, пока не стали преобладать газотурбинные двигатели. В авиадвигателях воздушного охлаждения с 3, 5, 7 или 9 цилиндрами применяется радиальное расположение. Для большей мощности двигателя используется многорядный радиальный двигатель.

Двигатель с оппозитным расположением цилиндров/ Плоский двигатель/ Оппозитный двигатель

При таком расположении два блока цилиндров (или два рядных двигателя) находятся в одной плоскости, но с противоположной стороны от коленчатого вала. Одним из преимуществ двигателя с оппозитным расположением цилиндров является то, что он по своей природе хорошо сбалансирован. Такой тип расположения двигателей нашел применение в малой авиации.

Двигатель с оппозитным расположением поршней

В этом типе конструкции один цилиндр двигателя содержит два поршня и не имеет головки блока цилиндров. Каждый поршень приводит в движение два отдельных коленчатых вала. Движение поршня выполнено синхронизированным за счет сопряжения этих двух коленчатых валов. Тип двигателя обычно работает по принципу двухтактный двигатель . Преимущества оппозитного поршня включают в себя избавление от тяжелой головки блока цилиндров и хорошо сбалансированную конструкцию. Двигатель с оппозитными поршнями используется на крупных дизельных установках.

Двигатель типа Delta/двигатель Napier Deltic

Комбинация трех оппозитных поршневых двигателей. Поршень этого двигателя соединен с тремя взаимосвязанными коленчатыми валами.

Двигатель X

Это вариант V-образного двигателя с четырьмя рядами цилиндров, прикрепленными к одному коленчатому валу. Этот двигатель со сдвоенным V-образным блоком имеет четыре ряда и имеет форму буквы X. Расположение X-типа крайне редко из-за его сложности и веса.

H двигатель

В этом типе два оппозитных цилиндра соединены с двумя отдельными, но соединенными между собой коленчатыми валами. Он демонстрирует превосходный механический баланс.

Двигатель типа U

Двигатель типа U, два отдельных прямолинейных двигателя, соединенных шестернями или цепями. Он имеет форму буквы U. Такое расположение цилиндров необычно, поскольку оно тяжелее, чем аналогичный V-образный двигатель.

Двигатель W

Похож на двигатель V, но имеет три или четыре блока цилиндров.

сообщите об этом объявлении

Объяснение 12 типов цилиндровых двигателей ! – Engineerine

Знаете ли вы, что некоторые двигатели имеют до 48 цилиндров и до 12 компоновок двигателей? О некоторых из этих макетов вы даже не слышали раньше! Мы перечислим все компоновки цилиндровых двигателей и кратко опишем каждую из них.

Одноцилиндровые двигатели

Одноцилиндровые двигатели, часто называемые ударниками, имеют один поршень и один цилиндр. Их обычно можно увидеть на мотоциклах, скутерах, картингах, вездеходах, переносных инструментах, садовых машинах и некоторых других транспортных средствах.

Одноцилиндровые двигатели проще и компактнее многоцилиндровых. В одноцилиндровых двигателях воздушное охлаждение обычно более эффективно, чем в многоцилиндровых двигателях, из-за большей пропускной способности воздушного потока вокруг цилиндров со всех сторон.

Прямолинейные/рядные двигатели

Источник: torque.com.sg

В прямолинейных двигателях, также известных как рядные двигатели, все цилиндры выстроены по прямой линии вместе с коленчатым валом без смещения. Наклонный двигатель — это прямой двигатель, расположенный под углом.

Поскольку ряд цилиндров и коленчатый вал могут быть изготовлены из одной металлической отливки, прямолинейный двигатель построить проще, чем любой другой двигатель.

Прямолинейные двигатели имеют различные конфигурации:

• Прямой-2: известен как «параллельный сдвоенный» и используется в основном в мотоциклах
• Прямой-3: известен как «рядный-тройной».
• Straight-4: это наиболее часто используемый тип для автомобилей.
• Прямой-5
• Прямой-6
• Straight-8
• Straight-8
• Straight-10
• Straight-12
• Straight-14

V-образные двигатели

V-образные двигатели, часто называемые V-образными двигателями, имеют цилиндры, расположенные в двух параллельных плоскостях или рядах ,’ соединены с одним и тем же коленчатым валом. Поскольку ряды цилиндров расположены под углом друг к другу с передней стороны двигателя, они кажутся буквой «V».

Длина V-образного двигателя обычно меньше, чем у аналогичного рядного двигателя, но компромиссом является большая ширина.

Двигатели V бывают разных конфигураций:

• V2: известен как V-образный твин.
• V3
• V4
• V6
• V8
• V10
• V12
• V14
• V16
• V18
• V20
• V24
• VR5: имеют одинарную головку блока цилиндров с узким углом V.
• VR6: имеют одинарную головку блока цилиндров с узким углом V.

Плоские двигатели

Источник: Subaru

Двигатели с двумя рядами цилиндров по обе стороны от одного коленчатого вала называются «горизонтально-оппозитными» или «оппозитными».

Обязательно прочитайте эту статью, чтобы узнать разницу между оппозитными и оппозитными двигателями.

Плоские двигатели имеют преимущества компактности, низкого центра тяжести и пригодности для охлаждения воздухом. Плоские двигатели имеют лучшую первичную балансировку, чем прямые двигатели, что приводит к меньшей вибрации.

Плоские двигатели бывают разных конфигураций:

• Плоские два
• Плоские четыре
• Плоские шесть
• Плоские восемь
• Плоско-двенадцатицилиндровый двигатель

Двигатели с оппозитными поршнями

Источник: wiki commons пара поршней делит одну камеру сгорания.

В прошлом двигатели с оппозитными поршнями, работающие на бензине или дизельном топливе, в основном использовались на кораблях, военных танках и промышленных предприятиях.

Двигатели

Вт

Источник: Technical 3d Animation / YouTube

Как и у двигателей V, у двигателей W ряды цилиндров сконфигурированы так, что они выглядят как буква W. Три или четыре ряда цилиндров поршневого двигателя имеют один и тот же коленчатый вал. Двигатели W не так распространены, как двигатели V, они короче и шире, чем двигатели V.

Одним из самых популярных двигателей W является двигатель Bugatti W16. Подробнее об этом можно прочитать в этом блоге.

Двигатели W поставляются в различных конфигурациях:

• W3
• W6
• W8
• W12
• W16
• W18
• W24
• W30

X двигатели

Источник: oldmachinepress

Слышали ли вы раньше о движке X? Я не готовил эту статью.

Если смотреть спереди, цилиндры двигателя X образуют букву «X». Двигатель X имеет четыре ряда цилиндров, окружающих один коленчатый вал. Преимущество двигателей X в том, что они короче двигателей V с таким же количеством цилиндров, но они тяжелее и сложнее. В результате на протяжении многих лет эта договоренность практически не использовалась.

Комбинация двух двигателей V легла в основу нескольких конструкций двигателей X. Например, два двигателя V соединены общим коленчатым валом, образуя двигатель X. Было много двигателей В-12, которые переделали в Х-24.

Двигатели U

Источник: vcr-i.eu

Блок двигателя U выглядит как буква «U», если смотреть спереди.

В двигателе типа U есть два отдельных прямолинейных двигателя, каждый со своим коленчатым валом. Четырехцилиндровый двигатель U является наиболее распространенным, известным как четырехцилиндровый двигатель.

В период с 1915 по 1987 год было построено несколько двигателей U для использования в самолетах, гоночных автомобилях, гоночных и шоссейных мотоциклах, локомотивах и танках. Однако они были гораздо менее распространены, чем двигатели V. Двигатели

H

Источник: Майкл Фрей / wiki commons Двигатели

H, как и двигатели U, состоят из двух плоских двигателей, которые соединены вместе с помощью шестерен или цепей. При виде спереди блоки двигателя напоминают букву «Н». Были построены двигатели H от 4 до 24 цилиндров.

В 1930-х и 1940-х годах авиационные двигатели в основном использовали архитектуру двигателя H. 16-цилиндровый двигатель H использовался в автомобиле Lotus 43 Formula One 1966 года, а 8-цилиндровый двигатель H использовался в гонках на моторных лодках 1970-х годов.

Горизонтальный двигатель K

Источник: Glue-it

K!! Да, этот двигатель выглядит как буква «К», если смотреть спереди. В этой компоновке двигателя на шатунную шейку приходится четыре цилиндра в форме буквы «К», вертикальная сторона которой параллельна земле.

Эта конфигурация двигателя предложена и проанализирована Рушираджем Каджем. Это обеспечивает лучший баланс и меньшие потери на трение. Эта компоновка двигателя идеально подходит для морских судов, суперкаров и локомотивов, для которых требуется 8, 12 или даже 20 цилиндров.

Радиальные двигатели

Источник: Amazon

В радиальном двигателе всего один коленчатый вал, и все поршни расположены на одном месте на коленчатом валу. Этот тип двигателя использовался в основном для самолетов.

Одним из самых популярных радиальных двигателей является 28-цилиндровый двигатель Pratt & Whitney R-4360. Подробнее об этом можно прочитать в этом блоге.

Двигатели Delta Δ

Источник: Old Machine Press

Двигатели Delta имеют противоположные поршневые цилиндры, расположенные в трех различных плоскостях или «рядах», которые имеют форму буквы «Δ», если смотреть вдоль главной оси. Двигатель Napier Deltic является хорошо известным примером такой конструкции.

Этот дизельный двигатель используется в основном на кораблях и локомотивах. Цилиндры были расположены необычным треугольным расположением с коленчатым валом в каждом углу, что делало этот двигатель уникальным.
