При заливке бетона часто образуются воздушные пузыри или пазухи, неравномерно распределяются наполнители. Это ухудшает технические характеристики, снижает прочность конструкции. Решить проблему поможет вибратор для бетона – инструмент, для удаления пузырей воды и воздуха, уплотнения раствора и повышения его однородности.

Содержание

1. Назначение
2. Принцип работы
3. Виды и характеристики
4. Как выбрать?
5. Вибратор для бетона своими руками
6. Заключение

Назначение

Приготовленный бетонный раствор, несмотря на тщательное перемешивание, остается неоднородным, что снижает характеристики монолита. Кроме цементного молочка, щебня и песка, в нем содержится вода и пузырьки воздуха.

Если бетон просто залить в опалубку, получится неоднородная по структуре конструкция. Применение виброуплотнителя для бетона увеличивает текучесть смеси без дополнительных присадок, за счет движения ее компонентов. Воздушные включения выталкиваются на поверхность монолита, а наполнители равномерно распределяются по объему.

После виброуплотнения объем залитого в опалубку бетона уменьшается на 30%. Этот эффект возникает из-за избавления от пустот, заполненных воздухом и более плотной укладки песка и щебня. В результате прочность массивной конструкции достигает максимального значения и высокой плотности для заданной марки бетона.

Принцип работы

В частном и промышленном строительстве чаще применяют погружной вибратор, другие модели имеют схожие принципы работы. В основе конструкции лежит узел, создающий вибрационные колебания частоты, достаточной, чтобы выдавить пузырьки воздуха и посторонние включения, уплотнить наполнители.

В устройстве вибраторов главным узлом является вал с эксцентриком, который погружается в бетон. Вращается от привода, подключенного к бензиновому, дизельному, электрическому двигателю или пневматике. Вращение передается через прочный, но гибкий стальной трос. Сам вал расположен в вибронаконечнике или булаве — стальном цилиндре и крепится на конце вращающегося троса, закрытого оболочкой.

В качестве источника используется одно- или трехфазный электродвигатель 220 В или 42 В. Существуют портативные модели с аккумуляторными батареями. Для больших объемов бетона лучше работать инструментом с бензиновыми ДВС. Самые производительные устройства подключаются к дизелям, они предназначены для уплотнения большой массы бетона.

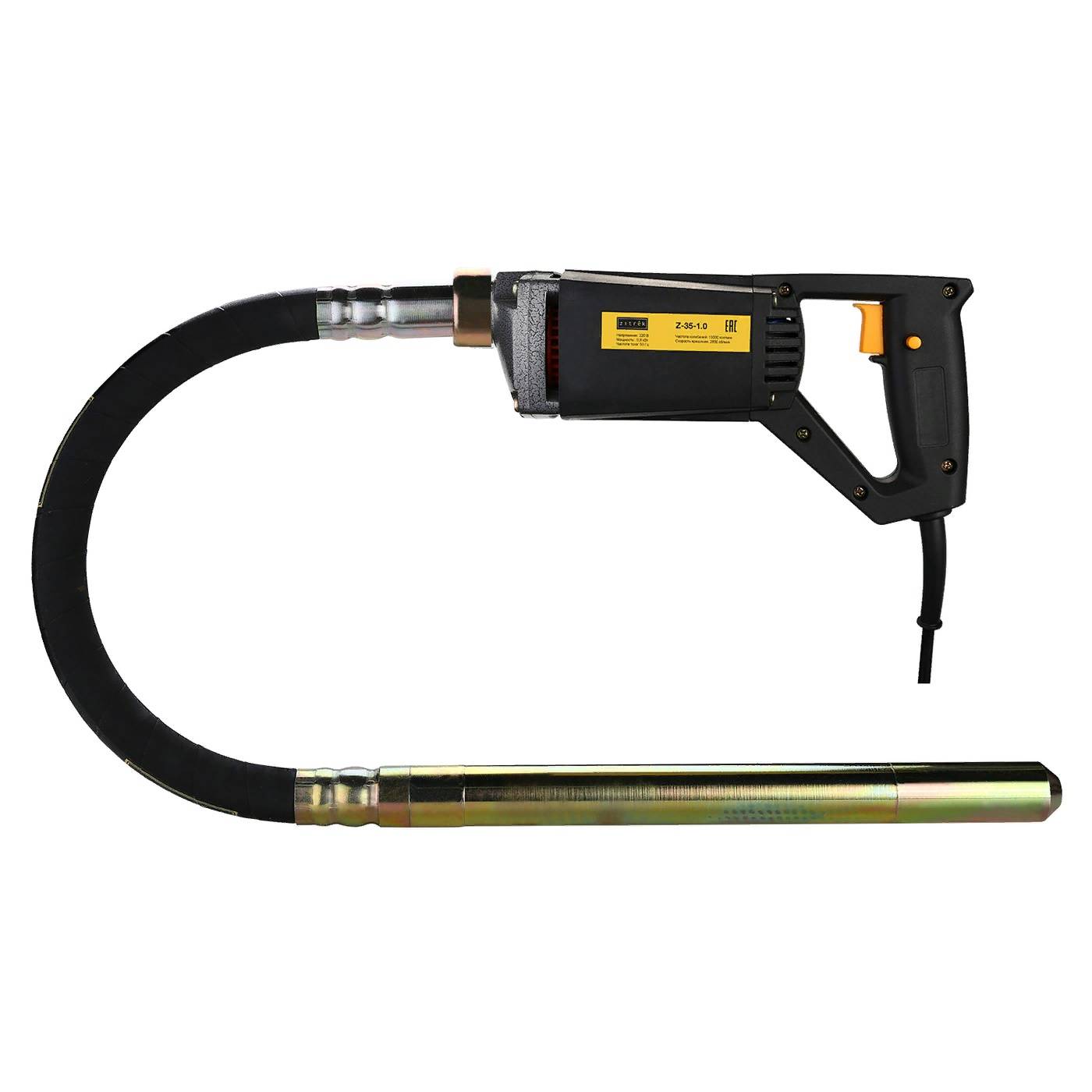

Устройство: 1 — булава (вибронаконечник), 2 — гибкий вал, 3 — привод

Виды и характеристики

Существует 3 вида бетонных вибраторов, отличающихся по конструкции:

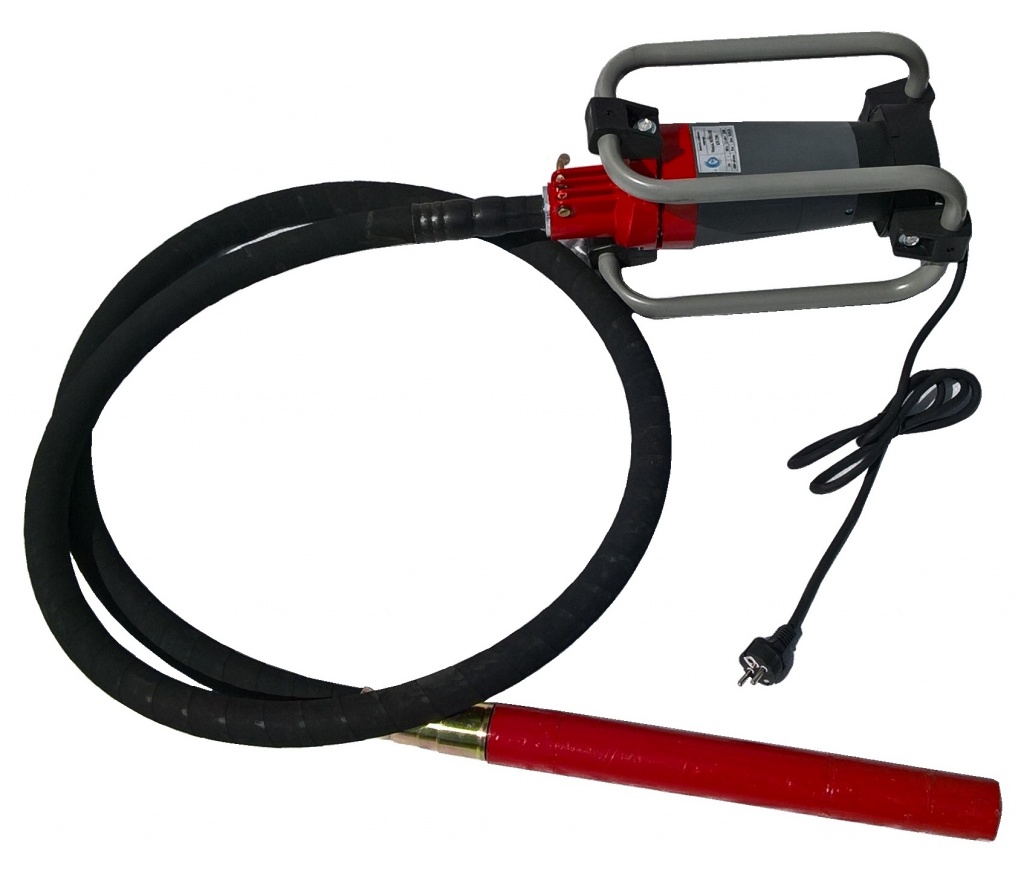

• Глубинный вибратор, погружаемый в свежезалитый раствор. Применяется в строительстве, при бетонировании крупных монолитов и фундаментов зданий и сооружений.
• Площадочный виброуплотнитель используются при заливке полов, дорог. Поверхностный вибратор представляет собой колеблющуюся плиту или полосу. Воздействуя на верхний слой, плита уплотняет весь монолит.
• Вибраторы наружного типа закрепляются на опалубке. Они часто применяются при возведении колонн с густым армированием.

По типу привода вибраторы различаются:

• Электрические – обладают сравнительно небольшой массой, работают в любых условиях. У вибраторов 220 вольт самая маленькая мощность, трехфазные варианты массивные, требуют специальных условий для обеспечения питания.
• С двигателями внутреннего сгорания — бензиновые и дизельные модели высокой мощности. Они достаточно громоздки и требуют профессионального обслуживания, но могут работать на объектах, без электричества. Их высокая мощность позволяет уплотнять крупные монолиты.
• Пневматические модели работают от компрессора, усилие передается по шлангу высокого давления, и применяются на заводах железобетонных изделий, в строительстве большого распространения они не получили.

По мощности различают портативные вибраторы с двигателями до 2 кВт. Они недороги, для работы не требуют профессиональной подготовки, подходят для частного строительства. Профессиональные вибраторы имеют мощность до 4 кВт, могут работать длительное время, применяются в промышленном строительстве, при возведении монолитов и производстве железобетонных конструкций.

Кроме того, вибраторы классифицируют по частоте вращения вала:

• Низкочастотные модели с оборотами вала до 3500 об/мин, обеспечивают большую амплитуду вибрирующего вала. Применяются для бетонов с крупнозернистыми наполнителями, имеющими малую подвижность.
• Среднечастотные устройства до 10000 об/мин, самый популярный вариант с универсальными характеристиками, используется для работы со смесями разной степени подвижности.
• Высокочастотный виброинструмент, частота более 10 тысяч оборотов в минуту, при малой амплитуде, подходят для подвижных смесях с мелким зерном наполнителей. Схожую область применения имеют и ультразвуковые модели.

Эти устройства различаются по длине вала, которая может изменяться от 0,5 до 20 метров. Что позволяет обрабатывать объемные монолиты, фундаменты колонн, ж/б конструкции. Погружные модели бывают с диаметром булавы от 25 до 110 мм.

Чем гуще армирование, тем меньший диаметр булавы применяется.

Как выбрать?

На первом этапе подбирается тип виброинструмента – для стяжек и других протяженных конструкций малой толщины выбирают устройство поверхностного типа. Глубинный вибратор широко применяется в строительных работах, при заливке фундаментов и других конструкций. Вибраторы наружного типа используют в производстве тротуарной плитки, также они необходимы для уплотнения стяжек, полов сравнительно малой толщины и большой площади.

Еще один критерий выбора – мощность оборудования, от которой зависит время его непрерывной работы. В частном строительстве наибольшая популярность у глубинных портативных вибраторов, мощностью от 0,8 до 1,5 кВт. На дачах и других объектах, где нет централизованного электроснабжения, можно использовать аккумуляторные модели. В промышленном строительстве, при производстве конструкций чаще применяют устройства для уплотнения железобетона от 3 до 4 кВт.

Для получения оптимального качества смеси, необходимо учитывать частоту вращения. Для бетонов с наполнителями крупных фракций применяются низкочастотный инструмент с большой амплитудой колебаний. Если применять другие модели, то состав расслоиться, качество снизится. Для частного строительства лучше выбрать среднечастотный виброуплотнитель с широким диапазоном настроек, подходящий для растворов с различными фракциями наполнителей. Высокочастотный инструмент имеет узкую специализацию, и применяется для мелкозернистых бетонов.

Важный параметр – масса оборудования. Для строительных работ на приусадебном участке чаще приобретают электроинструмент массой до 6 кг. Установки большей мощностью весят до 18-20 кг, это полупрофессиональное оборудование, применяемое частными бригадами. Мощный профессиональный инструмент весит 90-100 кг, для работы с ним требуется несколько человек со специальной подготовкой.

При подборе погружного вибратора обращают внимание на диаметр наконечника (булавы), приводящаяся в движение гибким валом. Густоармированные конструкции требуют вибронаконечников диаметром 15 мм, допускаются варианты до 50 мм. Для уплотнения обычного неармированного монолита применяются большие диаметры до 110 миллиметров.

Выбор зависит и от глубины опалубки. Чтобы эффективно использовать виброуплотнитель, длина трубки привода должна на 1 метр превышать эту глубину. Это оставит свободу маневра, что учитывается при изготовлении вибрационного оборудования.

Вибратор для бетона своими руками

Сделать своими руками надежный и функциональный вибратор просто, достаточно иметь подходящий электроинструмент с регулировкой частоты оборотов. Его привод должен быть надежен, чтобы подшипник выдерживал биение эксцентрика.

Из дрели

Для изготовления глубинного вибратора своими руками можно использовать обычную дрель. Наиболее простой способ – приобрести готовую насадку с булавой. Такие приводы, передающие усилие на вал можно найти в магазинах, где продается готовое оборудование.

В большинстве моделей на вале предусмотрен шестигранник. Если нет, делается переходник, который зажимается в патроне. Защитный кожух представляет собой трубку с несколькими отверстиями, куда вкручиваются болты. Они затягиваются, упираясь в корпус, чего вполне достаточно.

Булаву можно изготовить и самостоятельно. Для этого берется металлический цилиндр, на котором закрепляются подшипники. Через них пропускается стальной прут, на который в части, находящейся внутри цилиндра наварен груз, обеспечивающий эксцентрик. При работе с монолитами малой глубины гибкий привод, передающий усилие на вибронаконечник, можно заменить стальным стержнем.

Важно обеспечить герметичность конструкции.

Из перфоратора

Это самый простой способ сделать глубинный вибратор для бетона. К обычной пике доваривается несколько прутьев, чтобы увеличить площадь обработки, при этом он должен работать на удар, чтобы создать колебательные движения. Такой вибратор удобен в частном строительстве, но его сложно применять в армированных массивах.

Используя совок или кельму, можно сделать поверхностный вибратор для уплотнения бетона из обычного перфоратора. Достаточно поставить стержень на совок или кельму в режиме удара и поместить их на раствор. После включения верхний слой начнет утрамбовываться.

Поверхностный вибратор

Для самодельного вибратора для бетонных стяжек и других больших поверхностей, можно взять любой двигатель и прикрепить к выходной оси груз для эксцентрика. Эта конструкция монтируется на ровную планку, можно даже деревянную, куда прикрепляется ручка. Планка устанавливается на раствор, и вибратор включается, колебания передаются от верхних слоев ко дну конструкции.

Заключение

Чтобы повысить качество бетонного монолита, не увеличивая марку, нужно избавить его от раковин и равномерно распределить наполнитель, лучше всего подойдет глубинный вибратор. Для стяжек и полов используют поверхностные устройства, уплотняющие всю толщину и выгоняющие пузырьки воздуха.

Для частного строительства можно изготовить вибратор погружного или поверхностного типа своими руками. Для этого требуется обычный электроинструмент – дрель или перфоратор и привод.

Рейтинг

( 3 оценки, среднее 5 из 5 )

0 4 907 просмотров

Понравилась статья? Поделиться с друзьями:

Как устроен глубинный вибратор и принцип его действия

Что называется глубинным вибратором по бетону?

В строительной сфере этот агрегат имеет название «погружной». Это устройство, предназначенное для обработки бетонных смесей, чтобы тщательно устранить из нее воздух.

Глубинный погружной вибратор состоит из трех основных конструкционных элементов: вибробулавы, гибкого вала и мотора.

В основном устройство используется при работе с монолитами.

Это позволяет максимально сократить время на работы и добавит эффективности, если сравнивать с ручным трудом.

Принцип действия погружного вибратора

Глубинный вибратор внутренне очень просто устроен. В работу он приводится при помощи трехфазного электрического мотора, в основе которого лежит короткозамкнутый ротор.

Поступательное механическое вращение создается приводом и передается шлангу. Далее с гибкого вала поступательное механическое вращение передается к вибробулаве.

Руководствуясь определенной степенью тяжести монолитных работ, выбирается длина гибкого вала. Максимальная его длина составляет шесть метров.

Если необходимо работать с разным видом опалубки, то лучше запастить вибробулавами разных диаметров.

Переходим к основному принципу работы устройства. Погружной вибратор способен распространить волну вибрации в глубоких слоях бетонной смеси.

Без такого универсального оборудования невозможно обойтись в процессе строительства, особенно при монолитном возведении домов.

Если воспользоваться вибратором относительно небольшой мощности, то нужно понимать, что в глубоких слоях бетонной смеси вращение вибробулавы будет значительно снижено.

Это означает, что будет охвачена меньшая зона действия агрегата. Отсюда, как следствие, более затяжные работы, низкое качество и уменьшение производительности.

Для того чтобы достичь высокого качества в своих работах, необходимо погружать устройство в бетонный раствор на определенную глубину.

Только так можно достичь необходимого уплотнения бетона, и избавиться от воздуха.

Как правильно эксплуатировать глубинный вибратор?

Чтобы оборудование работало эффективно и продолжительно, рекомендуется следовать основным правилам:

— устройство погружается быстро, достигая нижних слоев бетонного основания;

— вибратор пребывает в спокойном состоянии некоторое время;

— устройство вынимается из бетонной смеси очень медленно, чтобы избежать проникновения воздушных масс в тот участок, который освободился от оборудования;

— нельзя повреждать обшивку опалубки. Чтобы этого избежать, нужно не допустить соприкосновения с ней вибратора. Лучше использовать для защиты колпак из резины;

— правильный выбор виброконечника для вибратора является залогом успеха рабочего процесса;

— выбирайте правильно зону действия вибратора;

— обращайте внимание на механические характеристики устройства, например, на частоту колебаний. Оптимальный вариант – 6000 оборотов за одну минуту.

Какими бывают глубинные вибраторы по бетону?

Все современное оборудование можно разделить условно на следующие виды групп: пневматические вибраторы, механические устройства, высокочастотное оборудование, электромеханические агрегаты.

Для классификации имеет значение и тип мотора вибратора: он может быть дизельным, электрическим, бензиновым.

Нужно уметь отличать работу высокочастотного и механического погружного вибратора.

В первом случае привод находится в шланге, во втором – привод может располагаться в отдаленности от гибкого вала.

Виброплиты и трамбовки: выбор перед заливкой бетона

Когда необработанный грунт или заполнитель необходимо уплотнить перед заливкой, что используют подрядчики по декоративному бетону для утрамбовки грунта?

Ролики слишком сложны для небольших работ. Как правило, выбор стоит между трамбовками и виброплитами.

Наиболее важным фактором при выборе является тип уплотняемой почвы. Трамбовка, в которой для создания усилия используется комплект поршней и пружины, лучше всего работает на связных грунтах, состоящих из глины и ила. Виброплиты, с другой стороны, представляют собой низкоамплитудные высокочастотные машины. Они наиболее эффективно уплотняют гранулированные грунты, состоящие из песка и гравия.

Частицы связного грунта мелкие и плотно упакованы. В сухом состоянии он твердый, а во влажном – пластичный и легко формуется. Мощные удары трамбовки идеально подходят для обработки такого грунта. «Глина слипается, и трамбовочное движение оборудования вытесняет воздух из почвы», — говорит Питер Кэннон, представитель Multiquip Inc.

. компактор отлично справляется со своей задачей. «Вибрация снижает силы трения на контактной поверхности, позволяя частицам свободно падать под собственным весом, — объясняет Джей Бодуин, менеджер по уплотнениям в корпорации Wacker. на мгновение отделены друг от друга, что позволяет им поворачиваться и извиваться, пока они не смогут найти положение, которое ограничивает их движение».

Виброплиты в три-четыре раза более производительны, чем вибротрамбовки, с точки зрения охвата площади поверхности за заданный период времени, говорит Франк Малтерер, президент MBW Inc. По его словам, у виброплиты будет значительно меньше проблем с техническим обслуживанием. «Трамбовщики просто более жестоки к себе, чем пластины».

Характеристики плотности — еще один фактор, который необходимо учитывать. «Если у машины недостаточно мощности, надлежащая плотность не будет достигнута», — говорит Бодуин. «Если у него слишком много мощности, может произойти переуплотнение».

Применение виброплит и трамбовочного оборудования

Обзор трамбовки
Подрядчики, желающие купить трамбовку, скорее всего, не будут перегружены. «Выбирая трамбовку, единственное, на что вы должны обращать внимание, — это размер трамбовки», — советует Мултерер.

Переменные параметры, отличающие трамбовки друг от друга, включают тип двигателя (двухтактный, четырехтактный или дизельный), размер башмака, рабочий вес, скорость движения и силу удара.

Вибротрамбовка XH670 Stomper производства Stone Construction Equipment Inc. может быть адаптирована под нужды заказчика. Эта трамбовка общего назначения является самой легкой в ​​семействе Stone. Его ударная сила не так велика, как у других трамбовок Stone, но для декоративных подрядчиков его портативность является хорошим компромиссом, говорит вице-президент Stone по проектированию Фрэнк Венцель. «Декоративные подрядчики будут больше заинтересованы в получении хорошего прочного фундамента. Им не нужно заботиться о характеристиках плотности, как если бы они прокладывали газопроводы».

Двухтактные трамбовки с впрыском масла компании Wacker Corp., оснащенные двигателем WM 80, менее сложны и легче, чем аналогичные четырехтактные трамбовки. Машины легко запускаются и оснащены уникальной системой фильтрации воздуха. Кроме того, системы амортизации Wacker снижают вибрацию рук.

Трамбовка серии R440 компании MBW Inc. — новейшая серия трамбовок этой компании. Инструменты имеют больший размер башмака, 11 на 13 дюймов, чем их собратья, трамбовки R420. Приводимые в действие четырехтактным двигателем Honda мощностью 3 лошадиных силы, они обеспечивают усилие уплотнения до 3800 фунтов и до 700 ударов в минуту.

Трамбовка MT-84F — самая мощная четырехтактная трамбовка Multiquip Inc. с ударной силой 3950 фунтов. Его бензиновый двигатель мощностью 3,5 л.с. делает его более экономичным и тихим, с более низким уровнем выбросов, чем двухтактные трамбовки. Эта трамбовка также предлагает более длительные интервалы между обслуживанием воздушного фильтра и большее количество ударов в минуту, чем ее предшественники Multiquip.

Multiquip также продвигает три новых бензиновых трамбовки: MT-65HA, MT-74FA и MT-84FA. Особенности включают контурные рукоятки для снижения вибрации, функциональные крышки топливных баков типа «утиный клюв» и диафрагменные карбюраторы, а также встроенные фиксаторы направляющих рукояток, предотвращающие чрезмерное растяжение. MT-65HA обеспечивает 2,900 фунтов ударной силы, MT-74FA создает 3100 фунтов центробежной силы, а MT-84F хорош для ударной силы 3500 фунтов.

Выбор виброплиты
При покупке виброплиты подрядчики будут учитывать такие параметры, как размер опорной плиты, скорость движения и вес. Центробежная сила важна, говорит Мултерер из MBW, но в меньшей степени, чем амплитуда или масса. «Возможно, это самая вводящая в заблуждение спецификация, которую мы даем людям. Это наименее важное из этих трех».

Виброплиты бывают моделей с реверсивной или передней пластиной. Машины с передней пластиной дешевле, проще в обслуживании и имеют меньше механических проблем. Но реверсивные виброплиты были разработаны для использования в местах, где у подрядчика нет места, чтобы развернуться, и в этих условиях они лучше.

Реверсивные катки имеют частоты, которые настроены иначе, чем модели с передними пластинами, говорит Венцель из Стоуна. Поскольку они достигают большей подъемной силы, они могут наносить больше ударов. «Их можно использовать для работы более общего назначения на почвах с более связным содержанием», — говорит он.

Стоун рекомендует подрядчикам по декоративному бетону три виброплиты. SFP2200 — это легкая модель общего назначения, которая идеально подходит для подрядчиков, которых больше заботит транспортировка машины, чем установка достаточного количества груза на землю. Если подрядчику требуется больше усилий для уплотнения крупного заполнителя, SFA3500 подойдет. Пластина немного более плоская и меньше, чем у некоторых, поэтому она будет подниматься по краям, а ее более низкий профиль помогает ей встать прямо рядом со зданиями. RP522 — это машина с реверсивными пластинами, которая бьет сильнее всех трех.

Виброплиты Wacker серии WP 1550 оснащены износостойкой опорной плитой из ковкого чугуна, которая обеспечивает высокую прочность и ударопрочность.

Компания Multiquip недавно начала продавать линейку Mikasa MVH-306, которая заменяет более раннюю серию. MVH-306 создает усилие уплотнения 10 125 фунтов, а его плита новой конструкции имеет размеры 18 на 34 дюйма. Другие улучшения включают переработанную герметичную нижнюю крышку ремня и гидравлику, расположенную на рукоятке. Он поставляется либо с 7-сильным дизелем, либо с 9-сильным двигателем.-бензиновый двигатель и позволяет операторам уплотнять до 9000 квадратных футов в час.

MBW рекомендует две формные машины: GP1800 и GP3000. GP1800 — это легкая и экономичная машина, предназначенная для обработки почвы малого и среднего размера. Он готов к использованию в ограниченном пространстве и может достигать высоты подъема до 12 дюймов. Серия GP3000 — это универсальные катки среднего веса, которые работают с гранулированными и смешанными грунтами глубиной до 18 дюймов. В материалах для прессы MBW отмечается, что многие 20-летние GP3000 все еще находятся в рабочем состоянии, что свидетельствует об их долговременной производительности.

«Я всегда советую людям использовать машину, которая немного больше, чем то, что им может понадобиться в идеальных условиях», — добавляет Мултерер. «Вы не можете контролировать влажность».
