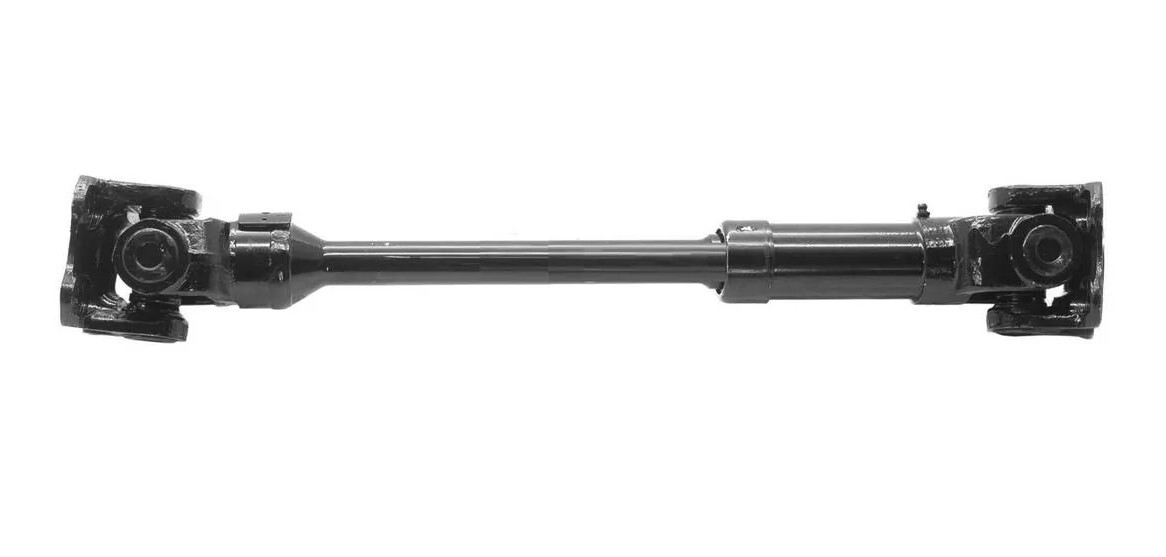

- Кардан УАЗ Патриот, Хантер, 3160, передний, 31601-2203010 АДС Expert
8 350,00
Нет в наличии
Количество на складе:
0
Производитель: Автодеталь Сервис ОАО (УАЗ)
Этот кардан, производства компании АДС под торговой маркой АДС Expert, имеет масленки как на обеих крестовинах, так и на шлицевом соединении.
Длина карданного вала может быть указана по фланцам или по осям крестовины кардана.
При этом указывается два числа — минимальная и максимальная длина. Иногда, в качестве длины кардана, указывается одно число, это некоторая средняя длина кардана, установленного на ровно стоящий и ненагруженный автомобиль. Особая сложность при поиске нужного кардана состоит в том, что в большинстве случаев, нет пояснений к указанным числам, нет расшифровки как производились замеры.
Поэтому, на сайте avtodetalonline.ru, представлены как размеры по осям крестовин, так и размеры по фланцам, особенно удобно и наглядно это показано на представленных фотографиях.
Фактически измеренные длины кардана:
— по осям крестовины Lmin = 509 мм, Lmax = 564 мм
— по краю фланцев Lmin = 600 мм, Lmax = 655 мм.
На упаковке карданного вала производитель указал:
42000.316010-2203010-00 (31601-2203010, 42000.3160-10-2203010-00) Вал карданный переднего моста для автомобилей легкового модельного ряда производства ООО «УАЗ» с 5-и ступенчатой КПП, с мостами Спайсер.
Карданные валы для автомобилей УАЗ относятся к деталям, размеры и применяемость которых вызывают много вопросов и трудностей в поиске замены.
Этому, в немалой степени, способствует производитель карданных валов. Так, например, представленный здесь кардан с номером 42000.316010-2203010-00 имеет все размеры одинаковые с валом 42000.316010-2203010-05.
Отличие, по всей видимости, заключаются в необслуживаемых крестовинах на втором валу и, возможно, технологией изготовления и качеством применяемых материалов. Однако, для первого карданного вала указано применение только с 5-и ступенчатой коробкой и мостами Спайсер, а для второго вала, указано применение только на 4-х ступенчатой КПП и мостами Тимкен или редукторными,
Скорее всего, оба карданных вала могут быль использованы в перечисленных случаях.
Возможное написание каталожных номеров: 31601-2203010, 31601-2203010-00, 3160-10-2203010, 3160-10-2203010-00, 42000.3160-10-2203010-00, 42000.316010-2203010
Встречающиеся наименования детали : —
Карданные валы УАЗ
| № | Номенклатурный номер | Применяемость | Lmin, мм |
| 1 | 2206-2201010-10 | Вал карданный заднего моста УАЗ-452 (5-ступ. КПП) | 679 |
| 2 | 2363-2200010-10 | Вал карданный УАЗ-2363 задний (3-х опорный) | 1495 |
| 3 | 2966-2201010 | Вал карданный заднего моста УАЗ-3159 «Барс» (длинная база) | 1296 |
| 4 | 3151-2201010 469-2201010-02 13-224.10.10 | Вал карданный заднего моста УАЗ-3151, 469 | 1007 |
| 5 | 3151-2203010-01 13-224.30.10 | Вал карданный переднего моста УАЗ-3151 | 573 |
| 6 | 31512-2201010 | Вал карданный заднего моста УАЗ-469 (4-ступ. КПП) | 1017 |
| 7 | 31512-2201010-20 | Вал карданный заднего моста УАЗ-31512 с мостами «Тимкен» (5-ступ. КПП ADS-BGW) | 939 |
| 8 | 31512-2201010-30 | Вал карданный заднего моста УАЗ «Hunter» (5-ступ. КПП) | 883 |
| 9 | 31512-2203010 | Вал карданный переднего моста УАЗ-31512 с мостами «Тимкен» (5-ступ. КПП ADS-BGW) | 651 |
| 10 | 3159-2203010 | Вал карданный переднего моста УАЗ-3159 «Барс» | 646 |
| 11 | 31601-2201010 | Вал карданный заднего моста УАЗ-3160 (5-ступ. КПП) | 901 |
| 12 | 31601-2203010 13-226.30.10 | Вал карданный переднего моста УАЗ «»Hunter (5-ступ. КПП) | 596 |
| 13 | 3160-2201010 | Вал карданный заднего моста УАЗ-3160 (4-ступ. КПП) | 980 |
| 14 | 3160-2203010 | Вал карданный переднего моста УАЗ-3160, «Hunter» (4-ступ. КПП) | 515 |
| 15 | 33036-2201010-10 | Вал карданный заднего моста УАЗ-31512 с редукторными мостами (для а/м с 5-ступ. КПП ADS-BGW) | 914 |
| 16 | 33036-2203010-10 | Вал карданный переднего моста УАЗ-452 (5-ступ. КПП) | 825 |
| 17 | 33153-2201010 | Вал карданный заднего моста УАЗ-3153 (длинная база) | 1392 |
| 18 | 3741-2201010 69-2203010-06 13-225.10.10 | Вал карданный заднего моста УАЗ-452 (4-ступ. КПП) | 775 |
| 19 | 3741-2201010-10 | Вал карданный заднего моста УАЗ-3741, 2206, 3303, 3909, 3809, 3962 «ЕВРО» с мостами «Спайсер» | 717 |
| 20 | 3741-2203010 452-2203010-04 13-225.  30.10 | Вал карданный переднего моста УАЗ-3741, 452 | 738 |
| 21 | 3741-2203010-10 13-226.10.10 | Вал карданный переднего моста УАЗ-3741, 2206, 3303, 3909, 3809, 3962 «ЕВРО» с мостами «Спайсер» | 680 |
| 22 | 37413-2201010-01 | Вал карданный УАЗ заднего моста | 764 |
| 23 | 451Д-2201010-15 | Вал карданный УАЗ заднего моста | 917 |
| 24 | 469-2203010-02 | Вал карданный переднего моста УАЗ-469 | 548 |
| 25 | 469Б-2201010-02 | Вал карданный заднего моста УАЗ-469Б | 1017 |
| 26 | 469Б-2203010-02 | Вал карданный переднего моста УАЗ-469Б | 558 |
| 27 | 69-2201010-06 | Вал карданный УАЗ заднего моста | 673 |
