Платформа для труб большого диаметра модели 13-1163 — Вагон.by

Вагон-платформа мод. 13-1163 предназначен для перевозки труб большого диаметра от 530 до 1420 мм и длиной от 10700 до 11800 мм и 24000 мм.

Технические характеристики вагона

982

Модель:	13-1163
Номер модели:	982
Наименование:	Платформа для труб большого диаметра
Особенность модели:	Платформа с 12-ю стойками, 2-мя торцевыми стенами для перевозки труб большого диаметра
Учётная специализация модели:	длинномерные грузы
Завод-изготовитель:	Открытое акционерное общество «Завод металлоконструкций» г.Энгельс (клеймо 1169)
Номер проекта:	1163.00.000
Технические условия:	ТУ 3182-063-01395963-06
Материал кузова:	09Г2С, 09Г2Д, 09Г2, 09Г2СД-12
Тележка:	18-100
Осность вагона:	4
Ширина колеи:	1520 мм
Наличие переходной площадки:	Нет
Наличие стояночного тормоза:	Есть
Возможность установки буферов:	Нет
Конструкционная скорость:	120 км/ч
Тара вагона (минимальная):	29. 1 т
Тара вагона (максимальная):	30.1 т
Грузоподъёмность:	63.3 т
Максимальная расчетная статическая нагрузка от колесной пары на рельсы:	230.0 кН
Максимальная расчетная погонная нагрузка:	35.2 кН/м
База вагона:	20000 мм
Количество стоек	12 шт
Количество торцевых стен	2 шт
Внутренние размеры вагона
Высота:	2630 мм
Ширина:	2880 мм
Длина:	24440 мм
Наружные размеры вагона
Высота от уровня головки рельса:	4040 мм
Максимальная ширина:	3200 мм
Габарит по ГОСТ 9238-2013:	1-Т
Длина по осям автосцепок:	26220 мм
Длина по раме:	25000 мм
Высота автосцепки от уровня головки рельса:	1040. .1080 мм
Год начала серийного производства:	2006
Нормативный срок службы:	32 года
Описание на сайте завода-изготовителя

Межремонтные пробеги и сроки проведения плановых ремонтов для вагона мод. 13-1163

Де­повс­кой ремонт (ДР) после	Постройки	3 года
	Деповского ремонта (ДР) до первого капитального ремонта (КР)	2 года
	Деповского ремонта (ДР) после первого капитального ремонта (КР)	1 год
	Капитального ремонта (КР)	2 года
Ка­пи­таль­ный ремонт (КР) после	Постройки	17 лет
Пробег после	Постройки	210 тыс. км
		3 года
	Деповского ремонта (ДР)	110 тыс. км
		3 года
	Капитального ремонта (КР)	160 тыс. км
		3 года
	Капитального ремонта с продлением срока службы (КРП)	210 тыс. км
		3 года

Фотографии вагона

Характеристики вагонов получены из открытых источников, при обнаружении ошибок и неточностей свяжитесь с нами для исправления.

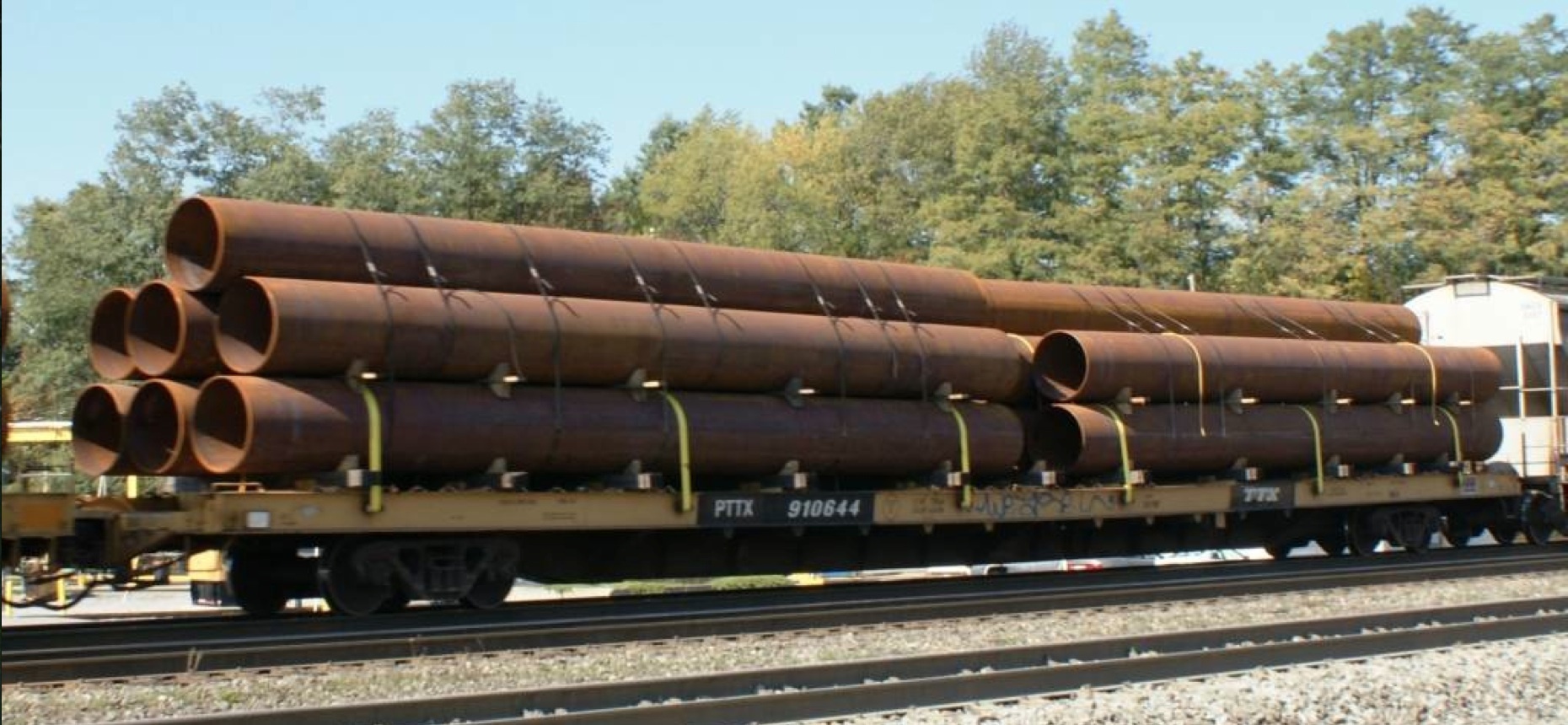

Транспортировка труб, нормы загрузки в вагоны, контейнеры, автотранспорт

Министерство путей сообщения установило определенные нормы погрузки для того, чтобы наиболее рационально использовать вместимость вагонов и их грузоподъемность. Эти правила установлены не только для работников ж/д  транспорта, но и для тех, кто отправляет грузы. Количество необходимого груза, которое загружается при оптимальном использовании вместимости и грузоподъемности – называется ТНП (технической нормой погрузки). Техническая норма – это своего рода весовая граница, которая устанавливает минимальную норму для загрузки, что говорит о том, — ниже данной границы вагон нагружать не стоит. Устав, в статье 47, определяет — эти нормы устанавливаются исходя из того, что необходимо максимальным образом использовать вместимость или грузоподъемность вагонов. Кроме этого, требуется обеспечивать сохранность груза, который будут перевозить, поэтому нужно экономически правильно размещать его в контейнере или вагоне.



Ниже приведены нормы погрузки в вагоны, а здесь можно узнать цены и наличие

Нормы погрузки используют размеры стандартного вагона:

При высоте: 2м 60см

При длине: 12м 187см

При ширине: 2м 878см

Существуют не только стандартные полувагоны, но и полувагоны повышенной погрузки. У них высота отличается от стандартной на 40 -50 см и это необходимо обязательно учитывать. При такого рода обстоятельствах не нужно забывать, что говорится в инструкции ТНП, а именно: грузить вагоны выше уровня весовой границы (образование «горки» на вагоне) категорически запрещено. Чтобы правильно уложить трубы в вагон, необходимо использовать прокладки меж горизонтальных рядов, из досок примерной толщиной 0,025м, а также использовать прокладки в виде бруса с разных торцов вагона.

При расчете, обычно, берут длину трубы, которая приравнивается к 11-11.5м. Затем нужно рассчитать точное количество труб, находящихся в горизонтальном положении, и труб, находящихся вертикально. В конце требуется сумму полученных труб умножить на средний метраж (исходя из размеров вагона), и впоследствии, полученное число умножить на вес погонного метра нужной позиции. Ниже приведена формула расчета:

V = (К_г • К_в ) • L_ср • М_пм

Где:

 Значение V — это требуемый объем;

 Значение К_г — это сумма труб, находящихся в горизонтальном положении;

Значение К_в — это сумма труб, находящихся в вертикальном положении;

Значение L_ср — это средняя длина трубы;

Значение М_пм — это масса погонного метра трубы.



530 — 27 труб           630 — 19 труб	820 — 11 труб            1020 — 6 труб
720 — 15 труб           720 — 17 труб	1220 — 5 труб           1420 — 4 трубы





Нормы загрузки в машину



1″ cellpadding=»0″ cellspacing=»0″>

без коников	с кониками
1420=> 1 труба	1420=>2 трубы
1220=>3 трубы	1220=>4 трубы
1020=>3 трубы	1020=>4 трубы
820=>6 труб	820=>8 труб
720=>6 труб	720=>8 труб
630=>9 труб	630=>13 труб
530=>12 труб	530=>14 труб
426=>12 труб	426=>16 труб
325=>16 тонн	325=>20 тонн
273=>16 тонн	273=>20 тонн
219=>16 тонн	219=>20 тонн





Необходимые нормы для погрузки труб в контейнеры



Нормы погрузки и габаритные размеры железнодорожных вагонов

Существует ряд случаев, когда при отправке в дальние регионы России, рациональнее всего использовать железнодорожный контейнер, в целях сохранности груза и экономии средств.

Наша компания, ООО «Трубпром», обеспечивает услуги по нарезанию труб под параметры контейнера и организацию погрузочно-разгрузочных работ. Сотрудники ООО «Трубпром» помогут вам, кроме дополнительных услуг, просчитать Железнодорожный Тариф по отправке контейнера, в нужный пункт назначения.

Технические характеристики железнодорожных контейнеров.

Тип контейнера	Размеры наружные, мм			Размеры внутренние, мм			Размеры дверного проема, мм
	Длина	Ширина	Высота	Длина	Ширина	Высота	Ширина	Высота
3тн	2100	1325	2400	1930	1225	2128	1225	2090
5тн	2650	2100	2400	2515	1950	2128	1950	2134
20тн	6058	2438	2438	5867	2330	2197	2286	2134
24тн	12192	2438	2382	11998	2330	2197	2286	2134



---
