Контактно-транзисторная система зажигания | Устройство автомобиля



Что входит в устройство контактно-транзисторной системы зажигания?

Контактно-транзисторная система зажигания (рис.93) состоит из аккумуляторной батареи 1 напряжением 1.2 В; зажима 2 стартера; включателя (замка) зажигания 3; добавочных резисторов 4, изготовленных из константа новой проволоки; транзисторного коммутатора ТК-102, включающего электролитический конденсатор 5; германиевого диода 8; транзистора 9; резисторов 6 и 10 сопротивлением 20 Ом, импульсного трансформатора с первичной 11 и вторичной 12 обмотками; стабилитрона 22; прерывателя с подвижным 14 и неподвижным 15 контактами и кулачковой муфтой 21; распределителя 16 с токоразносной пластиной 17; свечей зажигания 18; катушки зажигания 19 и помехоподавительного сопротивления 20.

Рис.93. Схема контактно-транзисторного зажигания.

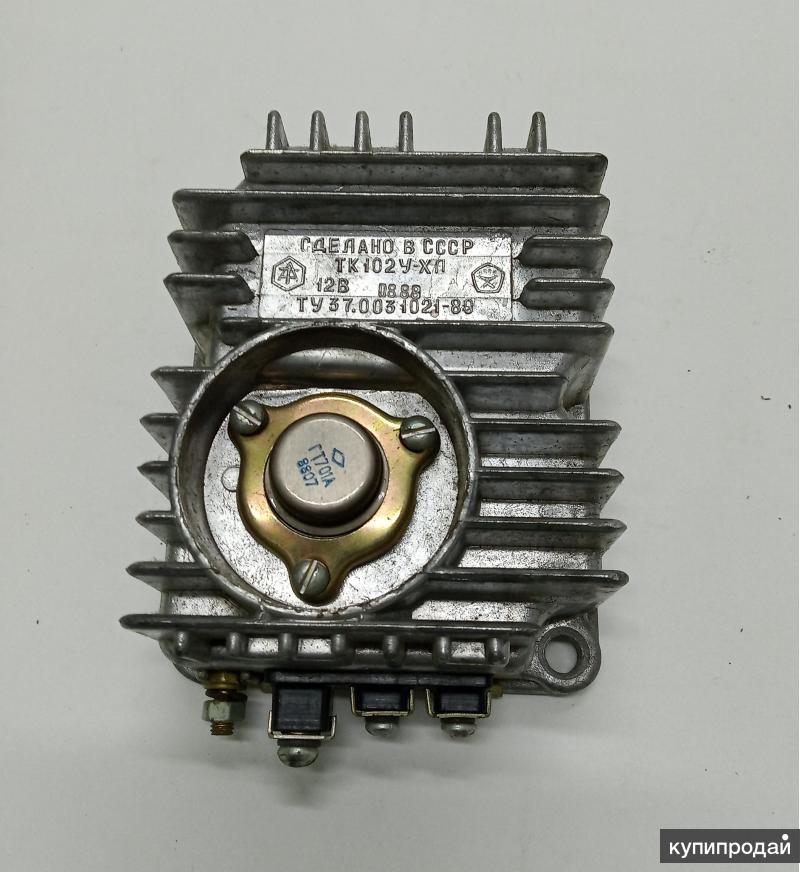

Транзисторный коммутатор смонтирован в алюминиевом ребристом корпусе, установленном в кабине автомобиля, и имеет четыре зажима «Р», «К», «М» и один зажим без обозначения. Зажим «М» надежно соединен с массой многожильным проводом; зажим «К» – с зажимом катушки зажигания; зажим без обозначения – с соответствующим зажимом этой же катушки зажигания и зажим «Р» – с подвижным контактом прерывателя.

Как работает контактно-транзисторная система зажигания?

Контактно-транзисторная система зажигания работает так. При выключенном зажигании или разомкнутых контактах прерывателя транзистор закрыт. С включением зажигания и при замкнутых контактах 14 и 15 (рис.93) прерывателя образуется цепь тока управления транзистором: «+» батареи – зажим стартера 2 – включатель зажигания 3 – резисторы 4 – первичная обмотка катушки зажигания – зажим без обозначения транзисторного коммутатора – вторичная 12 обмотка импульсного трансформатора – резистор 10 – эмиттер – база транзистора – зажим 13, к которому подключена первичная 11 обмотка импульсного трансформатора – подвижный 14 – неподвижный 15 контакты прерывателя –  «масса» – «–» аккумуляторной батареи.

В результате прохождения тока управления через переход эмиттер – база транзистора сопротивление перехода эмиттер – коллектор снижается и транзистор открывается. Образуется такая цепь рабочего тока низкого напряжения: «+» батареи – зажим стартера 2 – включатель зажигания 3 – резисторы 4 – первичная обмотка катушки зажигания – эмиттер – база – коллектор – зажим «М» транзисторного коммутатора – «масса» – «–» батареи. Благодаря небольшому сопротивлению транзистора в первичной обмотке катушки зажигания создается сильное магнитное поле, что способствует получению более высокого (до 30 тыс. В) напряжения во вторичной обмотке. При вращении коленчатого вала грань кулачковой муфты 21 воздействует на рычаг подвижного контакта 14, прерывая цепь тока управления, и транзистор закрывается, что ведет к прерыванию цепи рабочего тока низкого напряжения. В это же время во вторичной обмотке 12 импульсного трансформатора индуктируется ЭДС взаимоиндукции, действие которой противоположно направлению рабочего тока низкого напряжения. В результате этого ускоряется закрывание транзистора. При резком прерывании тока в первичной обмотке катушки зажигания ее магнитные силовые линии, исчезая, пересекают витки вторичной обмотки и в них индуктируется ток высокого напряжения (до 30 тыс. В). Этот ток проходит по проводу напряжения через помехоподавительное сопротивление 20 на центральную клемму распределителя 16. Далее токоразносной пластиной 17 подводится к боковому электроду и по проводу на свечи зажигания 18 воспламеняет горючую смесь и по «массе» на корпус 19 катушки зажигания и во вторичную обмотку катушки зажигания. Следовательно, ток высокого напряжения не проходит через транзистор, что предотвращает его пробой и повышает надежность работы системы зажигания.

Одновременно в первичной обмотке катушки зажигания теми же магнитными силовыми линиями индуктируется ток самоиндукции напряжением до 100 В, который может повредить (пробить) транзистор. Поэтому параллельно первичной обмотке катушки зажигания последовательно включены диод 8 и стабилитрон 22, со встречным направлением прямых проводимостей. Диод 8 препятствует протеканию тока через стабилитрон, минуя первичную обмотку катушки зажигания. Стабилитрон пропускает ток самоиндукции, если напряжение его превышает 100 В. В результате общее напряжение в цепи первичной обмотки катушки зажигания снижается.

В момент размыкания контактов прерывателя в первичной обмотке 11 импульсного трансформатора также индуктируется ЭДС самоиндукции. Она заряжает конденсатор 7, который затем разряжается на резистор 6, а он преобразует электрическую энергию в тепловую.

Электролитический конденсатор 5 включен параллельно генератору и аккумуляторной батарее и защищает транзистор от импульсных перенапряжений, возникающих в цепи генератор – батарея в случае выключения батареи, обрыва одной из фаз обмотки статора генератора переменного тока, обрыва провода, соединяющего корпуса генератора и регулятора напряжения. В этом случае конденсатор 5 будет заряжаться, что снизит напряжение в цепи приборов, предотвращая пробой транзистора.

Какие условия следует соблюдать при эксплуатации контактно-транзисторной системы зажигания?

Во время эксплуатации контактно-транзисторной системы зажигания необходимо тщательно контролировать чистоту контактов прерывателя, так как попадание масла на них или их окисление могут вызвать нарушение работы всей системы. Соединять с «массой» только «–» аккумуляторной батареи. Не менять местами провода, подсоединенные к транзисторному коммутатору или к резисторам. Не замыкать накоротко резисторы. Следить и своевременно регулировать зазор между контактами прерывателя и электродами свечей зажигания. Сразу же после остановки двигателя выключить зажигание. Разбирать транзисторный коммутатор только в специальной мастерской.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система электрического зажигания»

батарея, зажигание, зажим, катушка, контакт, напряжение, обмотка, ток, транзистор

Смотрите также:

ᐉ Контактно-транзисторная система зажигания автомобилей

Для увеличения долговечности контактов прерывателя и обеспечения бесперебойного зажигания в настоящее время на автомобилях ГАЗ-53А, ЗИЛ-130, ЗИЛ-131А устанавливают контактно-транзистор­ную систему зажигания. Она состоит из аккумуляторной батареи GВ, включателя зажигания ВЗ, блока добавочных резисто­ров С. Э-107, транзисторного коммутатора ТК-102, катушки зажигания Б-114, прерывателя-распределителя Р4-Д для автомобилей ЗИЛ или Р13-Д для ГАЗ-53А (без конденсатора) и свечей зажигания.

Блок добавочных резисторов ограничивает ток в катушке и со­стоит из двух резисторов R3 и R4 . Резистор 3 при пуске двигателя закорачивается.

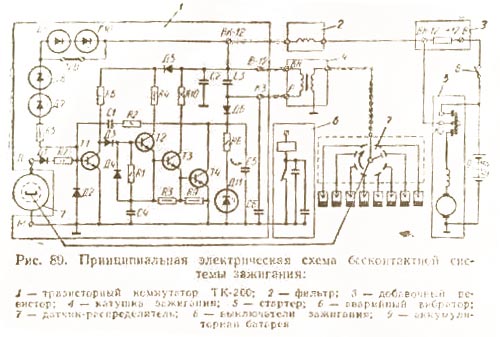

Рис. Схема контактно-транзисторной системы зажигания

Катушка зажигания маслонаполненная. Она имеет повышенный коэффициент трансформации и пониженную индуктивность первичной обмотки Один конец вторичной обмотки соединен с кор­пусом катушки.

Основное назначение транзисторного коммутатора — включение и выключение тока низкого напряжения в первичной обмотке индук­ционной катушки.

Контакты прерывателя Пр служат для управления транзистор­ным коммутатором (отпирания и запирания транзистора).

В транзи­сторном коммутаторе установлены:

  • мощный германиевый транзистор
  • первичная об­мотка W1 которого соединена с базой транзистора и прерывателем
  • вторичная обмотка W2, зашунтированная резистором R2, соединенная с эмит­тером транзистора
  • конденсатор С1 с резистором R1
  • кремниевый стабилитрон V3 с германиевым диодом V2
  • электролитический конденсатор С2

При включенном зажигании и замкнутых контактах прерывателя через транзистор текут два тока:

  • Ток управления течет по цепи: «+» аккумуля­торной батареи, выключатель зажигания, добавочные резисторы R3 и R4, первичная обмотка индукционной катушки, переход эмиттер — база транзистора, первичная обмотка импульсного трансформатора, контакты прерывателя, «масса» двигателя, минусовая клемма акку­муляторной батареи. Ток управления, проходя в прямом направлении через эмиттерный переход и базу, отпирает транзистор (резко умень­шает сопротивление коллекторного перехода) и открывает путь основному току первичной обмотки индукционной катушки.
  • Основной ток первичной обмотки течет от плю­совой клеммы аккумуляторной батареи через выключатель зажигания, добавочные резисторы, первичную обмотку катушки, эмиттерный и коллекторный переходы транзистора и далее на «массу» и «—» аккумуляторной батареи.

В момент размыкания контактов прерывателя ток в цепи управ­ления транзистором исчезает и сопротивления эмиттерного и коллек­торного переходов резко увеличиваются, при этом транзистор запи­рается и выключает ток первичной обмотки индукционной катушки. Исчезающее магнитное поле первичной обмотки индукционной ка­тушки создает во вторичной обмотке высокое напряжение, которое через распределитель подводится к свече зажигания.

Импульсный трансформатор ИТ служит для ускорения запирания транзистора при размыкании контактов прерывателя. В момент раз­мыкания контактов исчезающее магнитное поле первичной обмотки трансформатора ИТ пронизывает витки вторичной обмотки ИТ и ин­дуктирует в них ЭДС, которая создает на эмиттерном переходе транзистора обратное (отрицательное) напряжение, способствующее быстрейшему запиранию транзистора.

Для предохранения транзистора от нагревания и пробоя токами самоиндукции первичной обмотки индукционной катушки, возникаю­щими при запирании транзистора, предусмотрены цепи защиты. Цепь С1, R1 поглощает энергию самоиндукции и отводит ее в виде тепла через алюминиевые теплоотводы. Токи самоиндукции заряжают кон­денсатор, затем происходит затухающий колебательный разряд его через первичную обмотку индукционной катушки. Этим увеличивает­ся продолжительность искрового разряда между электродами свечей.

Цепь, состоящая из диода V2 и стабилитрона V3, предохраняет транзистор от перенапряжения и пробоя токами самоиндукции пер­вичной обмотки катушки.

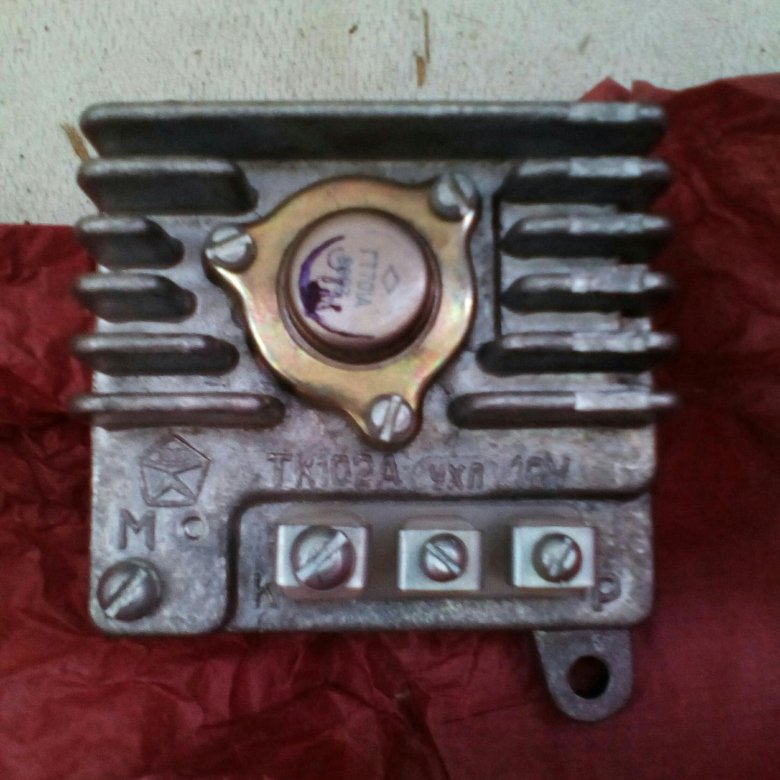

Для лучшего отвода тепла корпус прибора отлит из алюминие­вого сплава с ребристой поверхностью, а транзистор и элементы це­пей защиты (С1 R1, V2, V3) закреплены на теплоотводах, соеди­ненных с корпусом. Транзистор с элементами цепей защиты залиты эпоксидной смолой.

  • большие выходные напряжения за счёт увеличения силы тока в первичной обмотке и меньшая электрическая нагрузка на контакты прерывателя
  • зазор между электродами свечей увеличен до 0,85…1,0 мм, что даёт возможность работать на обеднён­ных рабочих смесях и за счёт этого уменьшить токсичность выхлоп­ных газов
  • облегчённый пуск и повышенная надёжность работы двигателя на малых и больших частотах вращения
  • большая долговечность контактов прерывателя
  • средние эксплуатационные расходы топлива ниже

Posted in Система зажиганияTagged Система зажигания

Работа транзистора в качестве переключателя

В этом уроке по транзистору мы узнаем о работе транзистора в качестве переключателя. Переключение и усиление — это две области применения транзисторов, а транзистор в качестве переключателя является основой для многих цифровых схем. Мы изучим различные режимы работы (активный, насыщение и отсечка) транзистора, как транзистор работает в качестве переключателя (как NPN, так и PNP) и некоторые схемы практического применения, использующие транзистор в качестве переключателя.

Краткое описание

Введение

Транзисторы представляют собой трехслойные полупроводниковые устройства с тремя выводами, которые часто используются в операциях усиления сигналов и коммутации. Как одно из важных электронных устройств, транзистор нашел применение в огромном диапазоне приложений, таких как встроенные системы, цифровые схемы и системы управления.

Вы можете найти транзисторы как в цифровых, так и в аналоговых доменах, поскольку они широко используются для различных применений, таких как схемы переключения, схемы усилителей, схемы питания, цифровые логические схемы, регуляторы напряжения, схемы генераторов и так далее.

Эта статья в основном посвящена переключающему действию транзистора и дает краткое описание транзистора как переключателя.

Краткая информация о BJT

Существует два основных семейства транзисторов: транзисторы с биполярным переходом (BJT) и полевые транзисторы (FET). Биполярный переходной транзистор или просто BJT представляет собой трехслойное полупроводниковое устройство с тремя выводами и двумя переходами. Он состоит из двух PN-переходов, соединенных встречно-параллельно с общим средним слоем.

Всякий раз, когда мы говорим термин «транзистор», он часто относится к BJT. Это устройство, управляемое током, где выходной ток контролируется входным током. Название «биполярный» указывает на то, что два типа носителей заряда, т. е. электроны и дырки, проводят ток в BJT, где дырки являются носителями положительного заряда, а электроны — носителями отрицательного заряда.

Транзистор имеет три области: базу, эмиттер и коллектор. Эмиттер представляет собой сильно легированную клемму и испускает электроны в базу. Базовый терминал слегка легирован и пропускает электроны, инжектированные из эмиттера, на коллектор. Терминал коллектора умеренно легирован и собирает электроны с базы. Этот коллектор большой по сравнению с двумя другими областями, поэтому он может рассеивать больше тепла.

BJT бывают двух типов: NPN и PNP. Оба они работают одинаково, но различаются с точки зрения смещения и полярности источника питания. В PNP-транзисторе материал N-типа зажат между двумя материалами P-типа, тогда как в случае NPN-транзистора материал P-типа зажат между двумя материалами N-типа.

Эти два транзистора могут быть сконфигурированы в различные типы, такие как конфигурации с общим эмиттером, общим коллектором и общей базой.

Если вы хотите использовать MOSFET в качестве коммутатора, сначала изучите основы MOSFET.

Режимы работы транзисторов

В зависимости от условий смещения, таких как прямое или обратное, транзисторы имеют три основных режима работы, а именно области отсечки, активные области и области насыщения.

Активный режим

В этом режиме транзистор обычно используется в качестве усилителя тока. В активном режиме два перехода смещены по-разному, что означает, что переход эмиттер-база смещен в прямом направлении, тогда как переход коллектор-база смещен в обратном направлении. В этом режиме ток протекает между эмиттером и коллектором, и величина протекающего тока пропорциональна току базы.

Режим отсечки

В этом режиме и переход коллектор-база, и переход эмиттера смещены в обратном направлении. Поскольку оба PN-перехода смещены в обратном направлении, ток практически отсутствует, за исключением небольших токов утечки (обычно порядка нескольких наноампер или пикоампер). BJT в этом режиме выключен и представляет собой разомкнутую цепь.

Зона отсечки в основном используется в коммутационных и цифровых логических схемах.

Режим насыщения

В этом режиме работы переход эмиттер-база и коллектор-база смещены в прямом направлении. Ток свободно течет от коллектора к эмиттеру с почти нулевым сопротивлением. В этом режиме транзистор полностью включен и представляет собой замкнутую цепь.

Область насыщения также в основном используется в коммутационных и цифровых логических схемах.

На приведенном ниже рисунке показаны выходные характеристики BJT. На рисунке ниже область отсечки имеет рабочие условия, когда выходной ток коллектора равен нулю, нулевой базовый входной ток и максимальное напряжение коллектора. Эти параметры вызывают большой слой обеднения, который в дальнейшем не позволяет току течь через транзистор. Следовательно, транзистор полностью закрыт.

Аналогично, в области насыщения транзистор смещен таким образом, что прикладывается максимальный ток базы, что приводит к максимальному току коллектора и минимальному напряжению коллектор-эмиттер. Это приводит к тому, что обедненный слой становится маленьким и позволяет максимальному току протекать через транзистор. Следовательно, транзистор полностью открыт.

Таким образом, из приведенного выше обсуждения мы можем сказать, что транзисторы можно заставить работать как твердотельные переключатели ВКЛ/ВЫКЛ, управляя транзистором в областях отсечки и насыщения. Этот тип переключения используется для управления светодиодами, двигателями, лампами, соленоидами и т. д.

Транзистор в качестве переключателя

Транзистор может использоваться для переключения при размыкании или замыкании цепи. Твердотельные переключатели этого типа обеспечивают значительную надежность и более низкую стоимость по сравнению с обычными реле.

В качестве переключателей можно использовать транзисторы NPN и PNP. В некоторых приложениях в качестве переключающего устройства используется силовой транзистор, в этом случае может потребоваться использование другого транзистора уровня сигнала для управления мощным транзистором.

Транзистор NPN в качестве переключателя

В зависимости от напряжения, подаваемого на вывод базы транзистора, выполняется операция переключения. Когда между базой и эмиттером подается достаточное напряжение (V IN > 0,7 В), напряжение между коллектором и эмиттером приблизительно равно 0. Следовательно, транзистор действует как короткое замыкание. Коллекторный ток V CC / R C протекает через транзистор.

Аналогично, когда на входе нет напряжения или нулевое напряжение, транзистор работает в области отсечки и действует как разомкнутая цепь. В этом типе коммутационного соединения нагрузка (в качестве нагрузки используется светодиод) подключается к коммутационному выходу с опорной точкой. Таким образом, когда транзистор включен, ток будет течь от источника к земле через нагрузку.

Пример транзистора NPN в качестве переключателя

Рассмотрим приведенный ниже пример, где сопротивление базы R B = 50 кОм, сопротивление коллектора R C = 0,7 кОм, V CC равно 5 В, а значение бета равно 125. На базу подается входной сигнал, меняющийся от 0В до 5В. Мы увидим выход на коллекторе, изменяя V I в двух состояниях, то есть 0 и 5 В, как показано на рисунке.

 I C = V CC / R C , когда V CE = 0

 I C = 5 В / 0,7 кОм

 I C = 7,1 мА

 Ток базы I B = I C / β

 I B = 7,1 мА / 125

 I B = 56,8 мкА

Из приведенных выше расчетов максимальное или пиковое значение тока коллектора в цепи составляет 7,1 мА, когда V CE равно нулю. И соответствующий ток базы для этого тока коллектора составляет 56,8 мкА.

Итак, понятно, что при увеличении тока базы свыше 56,8 мкА транзистор переходит в режим насыщения.

Рассмотрим случай, когда на вход подается нулевое напряжение. Это приводит к тому, что базовый ток равен нулю, и, поскольку эмиттер заземлен, базовый переход эмиттера не смещен в прямом направлении. Следовательно, транзистор находится в закрытом состоянии, а выходное напряжение коллектора равно 5В.

 Когда V I = 0 В, I B = 0 и I С =0,

 V C = V CC – (I C * R C )

 = 5 В – 0

 = 5 В

Предположим, что входное напряжение составляет 5 вольт, тогда базовый ток можно определить, применив закон Кирхгофа для напряжения.

 Когда V I = 5 В,

 I B = (V I – V BE ) / R B

Для кремниевого транзистора, В BE = 0,7 В

 Таким образом, I B = (5 В – 0,7 В) / 50 кОм

                 = 86 мкА, что больше 56,8 мкА

Следовательно, поскольку ток базы превышает ток 56,8 мкА, транзистор будет переведен в состояние насыщения, т. е. полностью открыт, когда на вход подается напряжение 5 В. Таким образом, выход на коллекторе становится примерно нулевым.

Транзистор PNP в качестве переключателя

Транзистор PNP работает так же, как и NPN для операции переключения, но ток течет от базы. Этот тип переключения используется для конфигураций с отрицательным заземлением. У PNP-транзистора вывод базы всегда смещен отрицательно по отношению к эмиттеру.

При этом переключении базовый ток течет, когда базовое напряжение более отрицательное. Проще говоря, низкое напряжение или более отрицательное напряжение вызывает короткое замыкание транзистора, иначе он будет разомкнут.

При этом нагрузка подключается к транзисторному коммутационному выходу с опорной точкой. Когда транзистор открыт, ток течет от источника через транзистор к нагрузке и, наконец, к земле.

Пример транзистора PNP в качестве переключателя

Подобно схеме транзисторного переключателя NPN, вход схемы PNP также является базой, но эмиттер подключен к постоянному напряжению, а коллектор подключен к земле через нагрузку, как показано на рисунке.

В этой конфигурации база всегда смещена отрицательно по отношению к эмиттеру за счет соединения базы с отрицательной стороной и эмиттера с положительной стороной входного источника питания. Итак, напряжение V BE отрицательное, а напряжение питания эмиттера относительно коллектора положительное (V CE  положительный).

Следовательно, для транзистора проводимость эмиттера должна быть более положительной как по отношению к коллектору, так и по отношению к базе. Другими словами, база должна быть более отрицательной по отношению к эмиттеру.

Для расчета токов базы и коллектора используются следующие выражения.

 I C = I E – I B

 I C = β * I B

 I B = I C / β

Рассмотрим приведенный выше пример, когда для нагрузки требуется ток 100 мА, а коэффициент бета транзистора равен 100. Тогда ток, необходимый для насыщения транзистора, равен

 Минимальный ток базы = ток коллектора / β

 = 100 мА / 100

 = 1 мА

Следовательно, когда ток базы равен 1 мА, транзистор будет полностью открыт. Но для гарантированного насыщения транзистора требуется практически на 30 процентов больший ток. Итак, в этом примере требуемый базовый ток составляет 1,3 мА.

Практические примеры использования транзистора в качестве переключателя

Транзистор для переключения светодиода

Как обсуждалось ранее, транзистор можно использовать в качестве переключателя. На приведенной ниже схеме показано, как транзистор используется для переключения светоизлучающего диода (светодиода).

  • Когда переключатель на клемме базы разомкнут, ток через базу не течет, поэтому транзистор находится в запертом состоянии. Следовательно, транзистор действует как разомкнутая цепь, и светодиод гаснет.
  • Когда ключ замкнут, ток базы начинает течь через транзистор, а затем достигает насыщения, что приводит к включению светодиода.
  • Резисторы размещены для ограничения токов через базу и светодиод. Также возможно изменять интенсивность светодиода, изменяя сопротивление на пути тока базы.
Транзистор для управления реле

Также можно управлять работой реле с помощью транзистора. При малом схемном расположении транзистор способен подавать питание на катушку реле так, чтобы внешняя нагрузка, подключенная к ней, управлялась.

  • Рассмотрим приведенную ниже схему, чтобы узнать, как работает транзистор для подачи питания на катушку реле. Вход, подаваемый на базу, приводит к тому, что транзистор переходит в область насыщения, что в дальнейшем приводит к короткому замыканию в цепи. Таким образом, на катушку реле подается питание, и контакты реле срабатывают.
  • При индуктивных нагрузках, особенно при переключении двигателей и катушек индуктивности, резкое отключение питания может поддерживать высокий потенциал на катушке. Это высокое напряжение может нанести значительный ущерб остальной цепи. Следовательно, мы должны использовать диод параллельно с индуктивной нагрузкой, чтобы защитить цепь от индуцированных напряжений индуктивной нагрузки.
Транзистор для управления двигателем
  • Транзистор также можно использовать для однонаправленного управления и регулирования скорости двигателя постоянного тока путем переключения транзистора через равные промежутки времени, как показано на рисунке ниже.
  • Как упоминалось выше, двигатель постоянного тока также является индуктивной нагрузкой, поэтому для защиты цепи необходимо установить на нем шунтирующий диод.
  • Переключая транзистор в области отсечки и насыщения, мы можем многократно включать и выключать двигатель.
  • Также можно регулировать скорость двигателя от состояния покоя до полной скорости, переключая транзистор на переменную частоту. Мы можем получить частоту переключения от управляющего устройства или микросхемы, такой как микроконтроллер.

У вас есть четкое представление о том, как можно использовать транзистор в качестве переключателя? Мы надеемся, что предоставленная информация с соответствующими изображениями и примерами проясняет всю концепцию переключения транзисторов. Далее, если у вас есть сомнения, предложения и замечания, вы можете написать ниже.

Заключение

Полное руководство по использованию транзистора в качестве переключателя. Изучите основы транзистора с биполярным соединением, области работы транзистора, работу транзисторов NPN и PNP в качестве переключателя, практическое применение переключающего транзистора.
