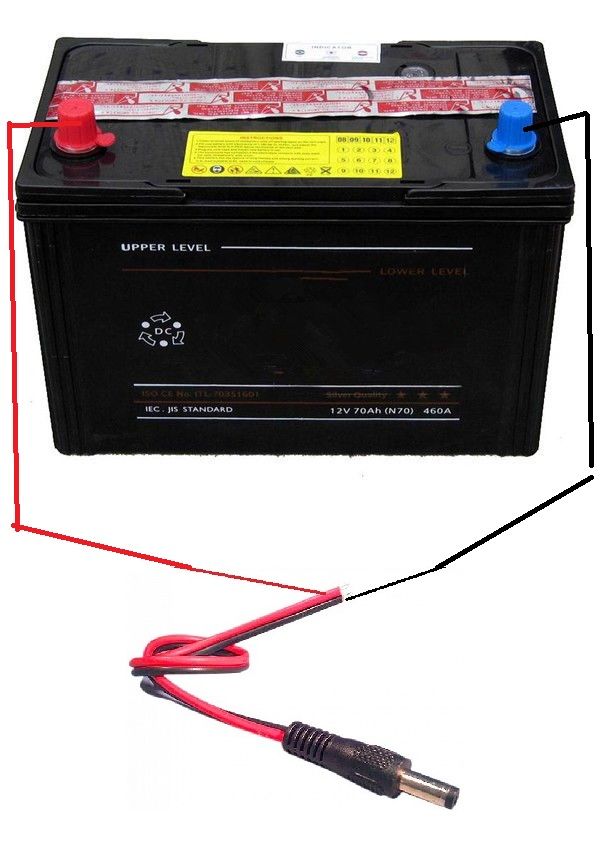

Устройство свинцово-кислотного аккумулятора и принцип его работы
Аккумуляторные батареи являются неотъемлемым атрибутом любого современного транспортного средства. Они вырабатывают энергию, необходимую для пуска двигателя внутреннего сгорания, а в гибридных электрокарах выступают ещё и движущей силой. Несмотря на постоянно продолжающиеся разработки, свинцово-кислотные батареи остаются одними из самых распространённых на рынке.

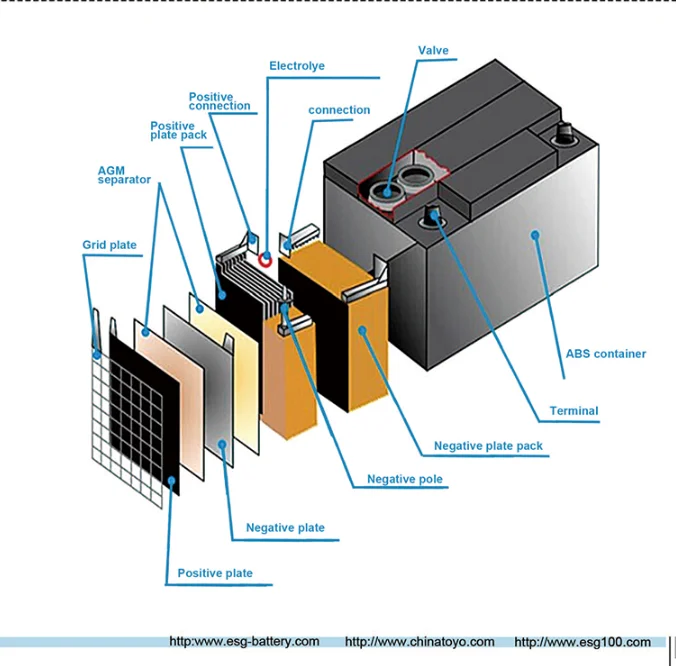

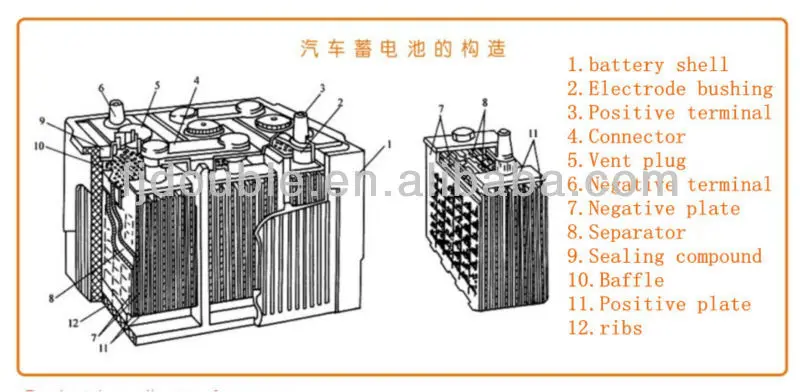

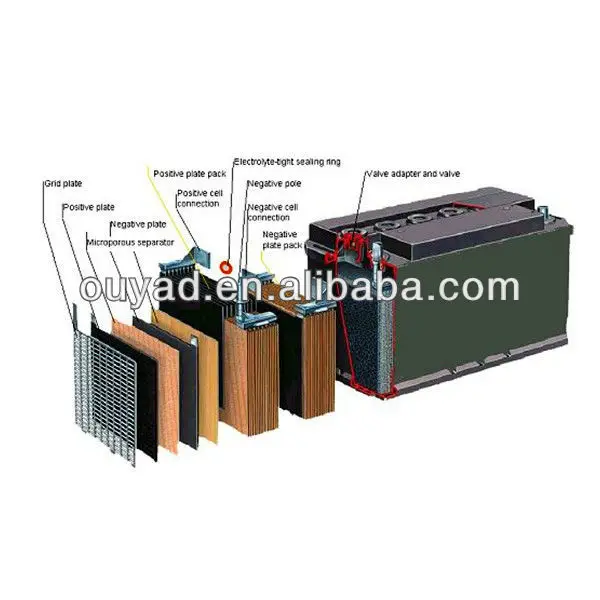

Устройство свинцово-кислотного аккумулятора
Конструкция батареи свинцово-кислотного типа кардинально отличается от других устройств, предназначенных для выработки пускового тока и питания электроприборов. Хотя в самой сути лежат химические процессы и электролиз. Диоксид свинца и чистый свинец вступают во взаимодействие с раствором серной кислоты.
Устройство АКБ такого типа можно описать химическими процессами: в ходе нагрузки происходит образование сульфата свинца. В это время этот металл окисляется на аноде, а на катоде восстанавливается его диоксид.
В процессе заряда протекают противоположные реакции. На пластинах располагается сульфат свинца: он распадается, а на аноде снова восстанавливается чистый свинец. Благодаря этим несложным химическим процессам есть возможность многократно использовать батарею, то разряжая, то заряжая её повторно.
Но в составе каждого автомобильного аккумулятора присутствует такой рабочий элемент, как электролит — это жидкость, пропускающая электрический ток. Если зарядка длится слишком долго, то сульфата свинца становится всё меньше, и начинается процесс электролиза. Обилие пузырьков приводит к закипанию дистиллированной воды внутри батареи. Допускать такое явление не рекомендуется, потому что возрастает угроза взрыва.
Производители закладывают такую опцию, как постепенное снижение величины заряда на клеммах по мере возрастания напряжения. Также существует угроза потери дистиллята, но её восполняют периодической доливкой. Одним из самых важных критериев аккумуляторных батарей выступает их ёмкость.
Аккумулятор устроен таким образом, чтобы отдавать электрическую энергию, и в этом его самое главное предназначение. Чем больше ёмкость, тем большим количеством энергии он делится с потребителями тока.
Измеряется ёмкость в ампер-часах и зависит от активной площади электродов каждой батареи. Чтобы добиться увеличения этого критерия, можно использовать несколько соединённых между собой пластин, выполняющих роль электродов. Их могут изготавливать из пористых материалов, что тоже приносит положительный эффект. Проводить ток в этом случае может не только поверхность, но и внутренняя структура. Ёмкость не является постоянным фактором, она зависит от других обстоятельств: силы разрядного тока, состояния, в котором находятся пластины, температуры рабочей жидкости. Если температура понижается, ёмкость автоматически тоже уменьшится, поскольку вязкость электролита будет снижена, и электрохимические реакции протекают в таких условиях труднее.
Принцип работы автомобильного аккумулятора
Популярность кислотных аккумуляторов основывается на особенностях их работы и эксплуатационных характеристиках.
Небольшое внутреннее сопротивление позволяет им выдавать ток на несколько сотен ампер, а именно это требуется стартеру для того, чтобы запустить двигатель внутреннего сгорания. Постоянное совершенствование автомобильного аккумулятора, который был изобретён ещё в 19-м веке, привело к тому, что в настоящее время он широко применяется в различных областях машиностроения.
В основе конструкции такой батареи лежит комплект свинцовых электродов. Все они расположены в одном и том же рабочем корпусе, залитом электролитом. Основу электролита составляет раствор на основе серной кислоты и дистиллированной воды. Для устройства пластин используется губчатый свинец, а также диоксид этого металла. Между пластинами возникает электрический разряд при взаимодействии электродов и жидкости-электролита.
Свинец с диоксидом свинца находятся в водяном растворе серной кислоты и вступают в реакцию друг с другом — на этом основывается принцип работы всех батарей этого типа. Сначала чистый свинец окисляется до сульфата этого металла.
В процессе работы АКБ происходит её разряд — в химической реакции это находит своё отражение следующим образом: на аноде диоксид свинца восстанавливается, а на катоде происходит окисление свинца. Как только через электроды начинает проходить ток, химические реакции будут обратно противоположными.
Типы и особенности свинцово кислотных акб
Свинцово-кислотная технология позволила воплотить в жизнь различные виды автомобильных аккумуляторных батарей, которые обладают своими особенностями и преимуществами. Среди наиболее распространённых можно выделить следующие:
- Жидкостные. Они нуждаются в обслуживании, но являются самыми экономичными. Электролит находится в жидкой форме, поэтому контактировать с ним без специальной защиты опасно для здоровья. Рассчитаны на 250–500 циклов заряда.
- EFB. Имеют лучшие рабочие характеристики по сравнению с жидкостным типом. Количество циклов заряда и разряда может достигать 1000. Также требуют периодического обслуживания.
- Гелевые.
Не нуждаются в обслуживании. Кроме увеличенного рабочего ресурса, отличаются меньшим испарением электролита, который находится в гелеобразном состоянии. Хорошо выдерживают внешние удары и вибрации. - AGM. Одна из самых прогрессивных технологий, предполагающая установку стекловолоконных разделителей, которые накапливают электричество. Они вырабатывают более сильный ток, а заряжаются в 5 раз быстрее.
Преимущества и недостатки свинцово кислотных аккумуляторов
Свинцово-кислотные батареи получили широкое распространение благодаря свой конструкции и эксплуатационным параметрам. Они сравнительно дешевле по отношению к изделиям на основе других химических элементов и отлично подвергаются утилизации. Именно способность к восстановлению позволила аккумуляторам этого типа вытеснить аналоги, ведь уровень повторного применения свинца в ряде государств превышает 98%.
Для того чтобы правильно оценить плюсы и минусы свинцово-кислотного аккумулятора, необходимо учитывать их характеристики, которые важны в процессе эксплуатации.
В числе главных преимуществ свинцово-кислотных устройств для производства тока стоит выделить следующие характеристики:
- длительная сохранность заряда по сравнению с оборудованием, принцип работы которого основан на других химических элементах;
- сравнительно простая технология производства позволяет удешевить итоговую стоимость для потребителя;
- эксперты отмечают простоту и неприхотливость в пользовании устройствами этой конструкции;
- отсутствие необходимости в доливке рабочей жидкости;
- высокий пусковой ток, который необходим для ряда транспортных средств.
Наряду с широким перечнем достоинств, аккумуляторы свинцово-кислотного типа обладают и недостатками, которые необходимо учитывать перед их приобретением. Основные недостатки такого оборудования:
- экологические риски, которые АКБ могут причинить окружающей среде, и необходимость обязательной повторной утилизации;
- возможный перегрев батареи в случае неправильного процесса заряда;
- рассчитаны на определённое количество циклов заряда и разряда.
- для хранения батареи должны быть всегда заряженными;
- невысокая энергетическая плотность приводит к проблемам в эксплуатации на стационарных объектах;
- повышенная кислотность электролита негативно сказывается на окружающей среде;
- рассчитаны на определённое количество циклов заряда и разряда;
- перегрев и перезаряд АКБ отрицательно сказываются на её рабочих характеристиках.
Области применения свинцово кислотных аккумуляторов
Применяют батареи, созданные по данной технологии, уже почти 200 лет. Многим потребителям они предпочтительны благодаря невысокой стоимости изготовления, а ещё долговечности. Такое оборудование способно производить высокий пусковой ток, необходимый ряду транспортных средств и оборудования.
Основное применение свинцово-кислотных АКБ — это автомобили и механизмы, но есть и другие сферы:
- системы охраны и сигнализаций;
- оборудование для аварийного энергоснабжения и освещения;
- контрольно-измерительные приборы;
- ИБП для компьютерной техники;
- инвалидные кресла;
- детские электромобили и пр.
Источники питания этого типа продолжают оставаться востребованными благодаря высокой ёмкости, небольшому саморазряду и низкому внутреннему сопротивлению.
Особенности конструкции свинцово-кислотных аккумуляторных батарей
Фильтр
по отрасли:
- Телекоммуникации
и связь - Энергетика
и промышленность - Торговые
предприятия - Строительные
компании
и объекты ЖКХ - Банки, финансовые
и гос. учереждения
Главная • Статьи • Особенности конструкции свинцово-кислотных аккумуляторных батарей
Первый работоспособный свинцово-кислотный аккумулятор был изобретен в 1859 г.
французским ученым Гастоном Планте. Его конструкция представляла собой электроды из листового свинца, разделенные сепараторами из полотна, которые были свернуты в спираль и помещены в сосуд с 10 % раствором серной кислоты.
Недостатком первых свинцово-кислотных аккумуляторов была их низкая емкость. Первоначально для ее увеличения проводили большое число циклов заряда-разряда. Для достижения существенных результатов требовалось до двух лет таких тренировок. Причина недостатка была явной — конструкция пластин. Поэтому дальнейшее совершенствование конструкции свинцово-кислотных аккумуляторов было направлено на совершенствование конструкции используемых в них пластин и сепараторов.
В 1880 г. К. Фор предложил технологию изготовления намаз-ных электродов путем нанесения на пластины окислов свинца. Такая конструкция электродов позволила значительно увеличить емкость аккумуляторов. А в 1881 г. Э. Фолькмар предложил использовать в качестве электродов намазную решетку. В том же году ученому Селлону был выдан патент на технологию изготовления решеток из сплава свинца и сурьмы.
Первоначально практическое применение свинцово-кислотных аккумуляторов было затруднено из-за отсутствия зарядных устройств — для заряда использовали первичные элементы конструкции Бунзена. То есть химический источник тока заряжался от другого химического источника — батареи гальванических элементов. Положение кардинально изменилось с появлением недорогих генераторов постоянного тока.
Именно свинцово-кислотные батареи первыми в мире из аккумуляторных батарей нашли коммерческое применение. К 1890 году во многих промышленно развитых странах был освоен их серийный выпуск. В 1900 году немецкая фирма Varta выпустила первые стартерные аккумуляторы для автомобилей.
В 70-х годах прошлого, XX века были созданы необслуживаемые свинцово-кислотные батареи, способные работать в любом положении. Жидкий электролит в них заменили гелевым или абсорбированным (впитанным) сепараторами электролитом, батареи герметизировали, а для отвода газов, выделяющихся при заряде или разряде, установили безопасные клапаны.
Были разработаны новые конструкции пластин на основе медно-кальциевых сплавов, покрытых оксидом свинца, на основе титановых, алюминиевых и медных решеток.
Активные вещества аккумулятора сосредоточены в электролите и положительных и отрицательных электродах, а совокупность этих веществ называется электрохимической системой.! В свинцово-кислотных аккумуляторных батареях электролитом является раствор серной кислоты, активным веществом положительных пластин — двуокись свинца РЬО2, отрицательных платин — свинец РЬ.
Для того чтобы было легче разобраться в многообразии, свинцово-кислотных аккумуляторных батарей, следует знать об их делении на группы по режиму их эксплуатации и по технологии изготовления. Это поможет понять, как правильно подобрать аккумуляторную батарею для решения конкретных задач, как правильно выбрать режимы заряда и разряда, какие внешние факторы и как будут влиять на ее работу в процессе эксплуатации.
По режиму эксплуатации аккумуляторные батареи делятся на три группы:
- Батареи для работы в буферном режиме, когда батарея работает в буфере с основным источником напряжения, например, сетевым блоком питания.
При этом основное ее назначение — резервный источник питания. Периоды разряда батареи по сравнению с периодами заряда непродолжительны. Большую часть времени она постоянно подзаряжается. В буферном режиме работают батареи резервного питания базовых станций мобильной связи, АТС, сетевые коммутаторы провайдеров Интернет, источники бесперебойного питания персональных компьютеров и серверов (UPS) и т. д. - Батареи для работы в циклическом режиме, который характерен их разрядом в течение какого-то времени и последующим зарядом. Циклический режим работы аккумуляторных батарей используется гораздо реже, чем буферный. Примером такого режима можно назвать работу электротранспорта и устройств с автономным питанием: в течение рабочего дня происходит разряд тяговых батарей или батарей питания, а после его окончания эти батареи ставят на заряд.
- Батареи для работы в смешанном режиме, например автомобильные батареи.
По конструкции свинцово-кислотные аккумуляторные батареи можно разделить на батареи с жидким электролитом — обслуживаемые и необслуживаемые — и батареи с регулируемыми клапанами (VRLA — Valve Regulated Lead Acid batteries) — с увлажненными сепараторами и с гелевым электролитом.
В различной технической литературе можно встретить такие названия батарей, как SLA — Sealed Lead Acid batteries — герметичные свинцово-кислотные батареи, относящиеся к VRLA батареям. Хотя это не вполне соответствует истине: абсолютно герметичных батарей не существует по той причине, что во всех них используются клапаны для снижения внутрикорпусного давления. Очень часто, подчеркивая это, вместо термина «герметичные батареи» употребляют термин «герметизированные батареи». Встречается также название Gelcell — торговая марка гелевых батарей. Стартерные батареи иногда сокращенно называют SLI, что расшифровывается как Start, Light, Ignition — пуск, освещение, зажигание.
Свинцово-кислотные аккумуляторные батареи до сих пор остаются самыми надежными, долговечными и не требующими высоких эксплуатационных затрат химическими источниками тока. В настоящее время производятся и активно эксплуатируются аккумуляторные батареи трех поколений:
- Батареи первого поколения — батареи с жидким электролитом открытого или закрытого типа, имеющие емкость от 36 до 5328 Ач и срок службы от 10 до 20 и более лет.
Батареи открытого типа не имеют крышек, и электролит непосредственно соприкасается с открытым воздухом. Основные затраты при их эксплуатации — это затраты на обслуживание, связанные с необходимостью частой доливки дистиллированной воды, и расходы на содержание хорошо вентилируемых помещений, в которых их устанавливают. Батареи закрытого типа имеют специальные пробки, обеспечивающие задержку аэрозоли серной кислоты. Пробки для заливки электролита и добавления воды при эксплуатации вывинчиваются. Батареи закрытого типа могут быть и необслуживаемыми: от производителя они поставляются залитыми и заряженными, и в течение срока службы нет необходимости доливки воды, т. к. конструкция пробок таких батарей обеспечивает удержание ее паров в виде конденсата. Кроме использования в качестве стационарных, батареи закрытого типа являются основным типом батарей, используемых в автотракторной технике в качестве стартерных и тяговых. - Батареи второго поколения, которыми являются герметизированные гелевые батареи.
В них вместо жидкого электролита используется гелеобразный, представляющий собой желе, полученное в результате смешивания раствора серной кислоты с загустителем (обычно это двуокись кремния SiO2 — силикагель). Технология производства гелевых батарей получила название GEL. Гелевые батареи в течение всего срока эксплуатации не нуждаются в обслуживании, их нельзя вскрывать. Для их подзаряда необходимо использовать зарядные устройства, обеспечивающие нестабильность напряжения заряда не хуже ±1 % для предотвращения обильного газовыделения. Такие аккумуляторные батареи критичны к температуре окружающей среды. - Батареи третьего поколения — это герметизированные батареи с абсорбированным сепараторами электролитом. Часто их называют батареями, собранными по AGM-технологии. AGM — Absorbed in Glass Mat, т. е. технология, при которой электролит абсорбирован в сепараторах из стекловолокна, размещенных между электродами. Такой сепаратор представляет собой пористую систему, в которой капиллярные силы удерживают электролит.
При этом количество электролита дозируется так, чтобы мелкие поры были заполнены, а крупные оставались свободными для свободной циркуляции выделяющихся газов. По своим свойствам AGM батареи подобны гелевым, за исключением того, что газообразование в них существенно меньше, и меньшее влияние на их работу оказывает температура окружающей среды. Как и для гелевых аккумуляторных батарей, для них требуются зарядные устройства, обеспечивающие нестабильность напряжения заряда не хуже ±1 %.
К сожалению, в России герметизированные свинцово-кислотные аккумуляторы не производятся.
Конструкция батарей различных фирм, их выпускающих, может иметь свои особенности, например, особую конструкцию сепараторов или решеток или применение специфических добавок при изготовлении пластин. Часто при обозначении типа аккумуляторной батареи указывают ее маркировку, которая определяется конструкцией положительных пластин.
При изготовлении свинцово-кислотных аккумуляторных батарей применяют химические добавки.
Например, к свинцу добавляют сурьму (доля в сплаве 1…10 %), которая обеспечивает более прочный электрический контакт активного материала с решеткой, предотвращает его осыпание, что позволяет увеличить срок службы аккумуляторных батарей. Кроме свинцово-сурьмяных, используют также свинцово-кальциевые сплавы, позволяющие сделать пластины более легкими и прочными при сохранении высоких электрических и механических характеристик.
Правильный подбор металлов, химикатов и добавок помогает достичь компромисса и баланса между высокой энергетической плотностью, длительностью срока хранения, увеличением срока службы и безопасностью при эксплуатации. Высокой энергетической плотности можно достичь сравнительно легко, например, добавив вместо кобальта никель. Емкость батареи при этом возрастет, снизится ее стоимость, но при этом ухудшится и безопасность ее эксплуатации. Начинающие свой бизнес компании могут во главу угла поставить максимально возможную емкость выпускаемых батарей, пренебрегая всем остальным.
Но производители с высокой репутацией на рынке, такие, как EXIDE, FIAMM, HOPPECKE, Panasonic, Varta и другие, на первое место всегда ставят безопасность своей продукции и продают только безопасные и надежные аккумуляторные батареи.
Большинство типов свинцово-кислотных аккумуляторных батарей имеют элементы призматической формы. Поэтому прямоугольные корпуса для них изготавливаются из пластмасс. Хотя некоторые типы батарей VRLA производятся на основе цилиндрических элементов, сохраняя все преимущества последних. Они обеспечивают более высокую стабильность работы элементов, больший ток разряда, лучшую температурную стабильность по сравнению с батареями, собранными из призматических элементов.
Напряжение на элементе свинцово-кислотной батареи составляет 2,2 В. Среди всех типов аккумуляторов свинцово-кислотные отличаются наименьшей энергетической плотностью. В них отсутствует «эффект памяти». Их продолжительный заряд не станет причиной выхода батареи из строя.
Способность сохранять заряд у этих батарей наилучшая из всех типов аккумуляторных батарей.
Если никель-кадмиевые батареи в течение трех месяцев теряют 40 % сохраненной энергии, то свинцово-кислотные батареи теряют 40 % энергии только за год. Они недороги, но эксплуатационные расходы на них выше, чем на те же никель-кадмиевые батареи.
Время заряда свинцово-кислотных батарей составляет 8… 16 часов. Они всегда должны храниться в заряженном состоянии, так как хранение в незаряженном состоянии приведет к сульфатации пластин — причине потери емкости, а в перспективе и к тому, что батарею впоследствии зарядить не удастся вообще.
В отличие от никель-кадмиевых свинцово-кислотные батареи не любят глубоких циклов заряд/разряд. Полный разряд может стать причиной деформации пластин, и каждый цикл заряда/разряда батареи впоследствии ведет к снижению ее емкости. Такие потери относительно невелики, пока батарея работает в нормальных условиях, но даже единственный случай ее перегрузки и, как результат, глубокого разряда приведет к потере ее емкости примерно на 80 %. Для предупреждения таких случаев рекомендуется использовать батареи повышенной емкости.
В зависимости от глубины разряда и рабочей температуры ресурс или срок службы свинцово-кислотной батареи может составлять от 1 года до 20 и более лет. Кроме того, в значительной мере срок службы определяется конструкцией элементов батареи.
Существует несколько способов увеличения емкости и срока службы свинцово-кислотных батарей. Оптимальная рабочая температура для таких батарей составляет 25 °С, и ее увеличение на каждые 10 °С сокращает срок службы батареи наполовину. Например, VRLA батарея при температуре 25 °С может работать 10 лет, а при температуре 33 °С — только 5 лет, ну а при температуре 42 °С — всего лишь 1 год.
Преимущества свинцово-кислотных батарей:
- дешевизна и простота производства — по стоимости 1 Вт * ч энергии эти батареи являются самыми дешевыми;
- отработанная, надежная и хорошо понятная технология обслуживания;
- малый саморазряд — самый низкий по сравнению с аккумуляторными батареями других типов;
- низкие требования по обслуживанию — отсутствует «эффект памяти», не требуется доливки электролита;
- допустимы высокие токи разряда.
Недостатки свинцово-кислотных батарей: - не допускается хранение в разряженном состоянии;
- низкая энергетическая плотность — большой вес аккумуляторных батарей ограничивает их применение в стационарных и подвижных объектах;
- допустимо лишь ограниченное количество циклов полного разряда;
- кислотный электролит и свинец оказывают вредное воздействие на окружающую среду;
- при неправильном заряде возможен перегрев. Свинцово-кислотные батареи имеют настолько низкую энергетическую плотность по сравнению с другими типами батарей, что это делает нецелесообразным использование их в качестве источников питания переносных устройств. Хотя примеры их применения в портативной электронной технике есть. Кроме того, при низких температурах их емкость существенно снижается.
Simple Circuit контролирует работоспособность телекоммуникационных систем резервного питания со свинцово-кислотными батареями на напряжение 48 В
по
Джон Мансон
Скачать PDF
Телекоммуникационная инфраструктура всегда питалась от отрицательного напряжения по отношению к земле, чтобы свести к минимуму коррозию подземного кабеля.
Телекоммуникационные компании обычно используют питание –48 В с резервным питанием, обеспечиваемым большими аккумуляторными батареями, чтобы обеспечить работу системы при отключении электроэнергии. Эти системы резервного питания традиционно состоят из четырех последовательно соединенных свинцово-кислотных аккумуляторов на 12 В, хотя новые технологии литиевых элементов обещают добиться успеха по мере обновления систем.
Каждая система резервного питания должна постоянно контролироваться на предмет состояния заряда и работоспособности аккумуляторов. На самом деле, хотя штабелировать аккумуляторы легко, может быть сложно построить систему мониторинга, которая может измерять и оцифровывать как состояние отдельных элементов, так и отслеживать потенциал высокого напряжения объединенных элементов. Введите монитор стека многоячеечной батареи LTC6803.
LTC6803 предназначен для измерения и оцифровки потенциалов отдельных элементов в больших пакетах литиевых элементов с общим потенциалом выше 60 В (выдерживающим выбросы до 75 В).
Хотя LTC6803 якобы предназначен для мониторинга систем с литиевыми батареями, его также можно использовать для поддержки традиционных стеков свинцово-кислотных батарей –48 В. Независимо от химического состава клеток все измерительные потенциалы находятся под землей или, возможно, плавают во время процедур технического обслуживания. В идеале эти батареи должны измеряться схемой, независимой от относительного заземления между батареями и оборудованием центрального офиса, поэтому желательна гальваническая развязка.
Простое решение для свинцово-кислотных стеков
Поскольку диапазон АЦП для отдельного входного канала LTC6803 достигает максимального значения 5,37 В, делители используются для распределения потенциала каждой 12-вольтовой батареи по трем каналам. На рис. 1 показано, как это сделать. Потенциал каждой батареи получается путем суммирования троек показаний входных каналов (входы C N ). Здесь элементы управления балансировкой ячеек (выходные разрядные переключатели S N ) переназначены для постоянной активации делителей напряжения с использованием внешних резисторов 10 кОм путем установки всех битов конфигурации DCC в 1.
Таким образом, каждый канал преобразует номинальный потенциал 4 В.
<img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/simple-circuit-monitors-health-of-свинцово-кислотный-аккумулятор -backup-systems/figure1.png?w=435 ‘ alt=’Рисунок 1’>
Рис. 1. Изолированный свинцово-кислотный монитор стека телекоммуникационных батарей.
Шунтирующие конденсаторы емкостью 4,7 мкФ точно удерживают промежуточные напряжения при протекании малых токов выборки АЦП, а последовательные резисторы сопротивлением 100 Ом и катушки индуктивности 10 мкГн обеспечивают ограничение перенапряжения при горячей вставке. Для наилучшей точности следует использовать команду преобразования STCVDC (0x60), чтобы всегда включенные разрядные выключатели оставались включенными на протяжении всего процесса преобразования.
При прекращении связи и тайм-ауте части или при прямой команде перехода в режим ожидания выключатели уравновешивающего разряда выключаются, а делители эффективно отсоединяются, так что заметного разряда батареи не происходит.
Упрощенная схема замещения конкретной секции делителя показана на рисунке 2.
<img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/simple-circuit-monitors-health-of-свинцово-кислотный-аккумулятор -backup-systems/figure2.png?w=435 ‘ alt=’Рисунок 2’>
Рис. 2. Структура делителя напряжения для измерения каждой батареи 12 В.
Используется изолятор данных LTM2883 SPI, так что схема выдерживает любую разность заземления по отношению к соответствующей схеме микропроцессора. LTM2883 также обеспечивает изолированные шины питания постоянного тока, которые при необходимости могут обеспечить несколько сотен мВт.
Заключение
LTC6803 представляет собой гибкое решение для измерения аккумуляторных батарей в телекоммуникациях, включая аккумуляторные батареи с 12-вольтовыми свинцово-кислотными батареями. Блоки 12 В измеряются путем суммирования показаний трех входных каналов, аппаратно сконфигурированных для разделения 12 В на подизмерения, таким образом достигается эффективный полный диапазон 16,1 В для каждой батареи.
Изоляция функции сбора данных от поддержки процессора важна для устранения ошибок заземления и угроз безопасности и легко обеспечивается модулем изолятора SPI LTM2883.
Автор
Джон Мансон
Джон Мансон (Jon Munson) — старший инженер по приложениям компании Analog Devices, занимающийся поддержкой их линейки продуктов для преобразования сигналов. Джон имеет степень бакалавра в области электротехники и информатики Университета Санта-Клары. Он разработал аппаратное обеспечение для приборов, видео и коммуникационных продуктов. Хобби Джона включают hi-fi audio, авиацию и самодельные проекты, если позволяет время, когда он воспитывает двух своих дочерей.
