Устройство лифта – конструкция, перечень и описание элементов

Классический лифт на электрической тяге состоит из нескольких конструктивных элементов. В комплексе они обеспечивают подъем и спуск пассажиров (или груза), открытие и закрытие дверей, а также отвечают за безопасность в штатных и нештатных режимах работы.

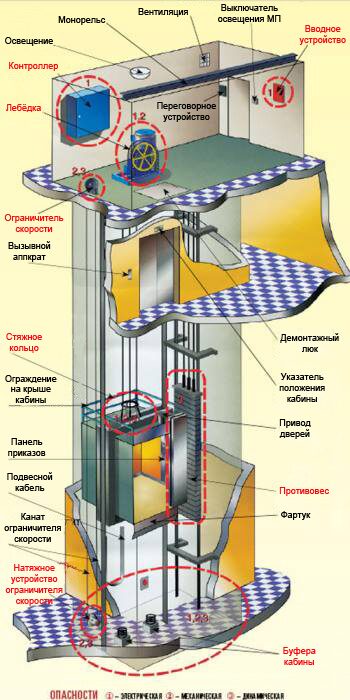

Общее устройство лифта:

• кабина;
• противовес;
• подвеска;
• лебедка;
• контроллер;
• ловители;
• ограничитель скорости;
• автоматика двери.

В зависимости от типа и класса установленного оборудования устройство лифта в жилом доме или ином здании может незначительно отличаться. Однако приведенные элементы являются обязательными, поэтому их стоит рассмотреть более подробно.

Кабина

Основной элемент лифта — его кабина. Она предназначена для размещения пассажиров или груза. Выполняется из самых различных материалов, в том числе из прозрачного ударопрочного стекла (панорамные или обзорные лифты в торговых центрах). Согласно правилам устройства лифтов кабина обязательно оснащается ограничителями скорости и ловителями.

Сама конструкция размещается в лифтовой шахте, оборудованной рельсовыми механизмами. Кабина крепится на сложной системе подвесных тросов, рассчитанных на нагрузку, многократно превышающую номинальную. Для фиксации кабины в вертикальном положении она оснащается башмаками, которые во время движения вверх или вниз скользят по установленным в шахте направляющим.

Важная часть лифтовой кабины — пульт управления. Он предназначен для подачи команд контроллеру, управляющему перемещениями между этажами здания. Пульт управления комплектуется клавишами выбора этажа, а также кнопкой аварийного вызова.

Противовес

Вторая важная часть устройства пассажирского лифта, а также грузовых разновидностей — противовес. Он представляет собой рамную конструкцию, заполненную бетонными блоками определенного веса. Подвешивается также, как и кабина лифта, через общую систему блоков. Его назначение — компенсация веса кабины. В некоторых конфигурациях противовес компенсирует не только массу кабины, но и часть веса груза, который перевозится на лифте.

Подвеска

В обычных лифтах на электрической тяге используется канатная подвеска на металлических тросах, рассчитанная на значительную нагрузку. Например, в некоторых конфигурациях кабина зафиксирована на четырех канатах, каждый из которых может выдерживать вес четырех таких же кабин. То есть подвеска в совокупности способна выдержать нагрузку, в 16 раз превышающую номинальную.

Лебедка

Этот элемент состоит из электродвигателя (обычно трехфазного), редукторного механизма и шкива для системы тросов. Лебедка устанавливается в машинном отсеке в верхней точке здания на специальной металлической раме. Ее назначение — перемещение лифтовой кабины и противовеса согласно командам контроллера.

Ловители и ограничитель скорости

Эти механизмы устанавливаются непосредственно на кабине лифта. Их назначение — остановка кабины в случае обрыва канатных креплений или превышения установленной нормой скорости перемещения. Ловители взаимодействуют с ограничителем скорости.

Автоматика двери

В современных лифтах дверная автоматика отвечает за открытие и закрытие дверей кабины во время пребывания на уровне портала (проема на этажах). Помимо этого, подобные механизмы оснащаются системой безопасности, которая предотвращает закрывание двери при наличии каких-либо препятствий в дверном проеме. Самые современные конструкции оснащаются световыми датчиками, определяющими препятствие на расстоянии.

Контроллер

Один из основных элементов устройства пассажирского лифта, отвечающий за управление оборудованием. В этот блок поступает вся информация о работе систем, узлов и механизмов. Контроллер управляет работой лифта, позволяет проводить диагностику, выявлять и устранять неполадки.

Обратившись в нашу компанию, вы можете приобрести все необходимые запчасти для обслуживания лифтов как отечественных, так и ведущих зарубежных производителей. Мы гарантируем высокое качество поставляемой продукции. Обратитесь к нашим менеджерам, чтобы получить дополнительную информацию.

Устройство лифта — современные лифты в строительстве

Управление малыми грузовыми лифтами

В схеме управления малого грузового лифта предусмотрены различные виды сигнализаций. С их помощью выполняется контроль над положением кабины, состоянием шахтных дверей и общей работой лифта. В качестве световых сигналов используется лампа ЗАНЯТО, а также освещение кабины лифта во время работы и при открытых шахтных дверях.
Сигнальные лампы, контролирующие положение кабины, располагаются в световом табло, установленном на 1-м этаже. Они приводятся в действие с помощью контактов выключателя на том этаже, где находится кабина лифта. При размыкании контактов, сигнальная лампа тоже выключается. Для своевременного включения освещения кабины и лампы ЗАНЯТО используется промежуточное реле и блокировочные выключатели. В результате, свет будет включен, если открыта хотя-бы одна из створок шахтных дверей.

Если требуется исправить уже зарегистрированный приказ или при возникновении другой аналогичной ситуации, остановка лифта осуществляется с помощью кнопки СТОП, расположенной на панели лифтера. Отключение неработающего лифта выполняется с помощью автомата и главного рубильника.

Принципиальная электрическая схема лифта

Схема пассажирского лифта

Освещение лифта

Устройство шахты лифта

Схема включения пускателя

Реверс электродвигателя – схема

Безопасность лифтов

Как любое замкнутое помещение ограниченной площади, лифт требует соблюдения повышенных мер безопасности. Прежде всего лифтовое оборудование необходимо защитить от возможного возгорания. Для этого ограждающие конструкции кабины лифтов изготавливаются только из негорючих материалов, а также устанавливаются огнестойкие двери и специальный механизм, который в случае отключения электроснабжения доставит кабину до ближайшего этажа и откроет ее двери.

Для лифтов, установленных в объектах жилой недвижимости, данная опция сегодня считается желательной, для коммерческой недвижимости – обязательной. Каждая страна имеет свод правил техники безопасности, который разрабатывается и хранится национальным комитетом по вопросам стандартизации.

В США перечень правил по технике безопасности для подъемников и эскалаторов разработан Национальным институтом стандартов США (ANSI), в России – Госстандартом. Естественно, главная цель правил техники безопасности – предупредить поломки подъемников. Среди самых распространенных возможных неприятностей – заклинивание в результате сдвига, застревание пассажиров в кабине лифта между этажами, падение кабины, зажим пассажиров между дверьми. В частности, от возможного падения кабину лифта страхуют устройства под названием ловители и специальные амортизаторы, а застревание пассажиров предотвращается благодаря тому, что на дверях лифта монтируется аварийное устройство по их раскрытию и предусматривается подготовка специально обученного персонала для открытия дверей лифта и освобождения пассажиров. Перегрузка лифта предотвращается благодаря тому, что строго соблюдается соотношение между номинальной нагрузкой и общей площадью напольного покрытия лифта.

Безопасным лифт также делают специальные устройства, предотвращающие преждевременное закрывание дверей. Как правило, в них используются инфракрасные датчики входа, позволяющие избежать травматизма даже при большом скоплении народа. Специальное устройство контроля дверей шахты предотвращает движение кабины лифта при несанкционированном открытии шахтной двери. Кроме того, при использовании лифтовой системы Twin, как правило, внедряется система компьютерного распределения вызовов кабины, что позволяет поддерживать между ними минимальное заданное расстояние и осуществлять постоянный мониторинг.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

В случае, когда кабины приближаются друг к другу, их скорость автоматически замедляется, чтобы в любой момент они могли остановиться, сохранив между собой заданное расстояние. А если вдруг расстояние между кабинами все-таки становится меньше их расчетных тормозных путей, срабатывают ловители обеих кабин при помощи рычажного механизма.

Система управления лифта

В машинном помещении расположен специальный выключатель, с помощью которого отключается вся система управления. Перед началом работы лифта он включается вместе с рубильниками и автоматом. Движение кабины начинается, если нажата хотя бы одна кнопка приказа. При этом, контакты концевого выключателя и блокировочные контакты дверей шахты находятся в замкнутом положении. В таком же положении находятся контакты ловителя и кнопки СТОП.

Выбор направления движения и остановка кабины на заданном этаже выполняется с помощью этажных переключателей, которые устанавливаются в шахте на каждом этаже. На кабине закрепляется отводка, воздействующая на переключатели того или иного этажа. У каждого переключателя имеется четыре контакта, все действия которых зависит от того, в каком положении находится рычаг выключателя. В свою очередь положение рычага определяется местом расположения кабины по отношению к данному выключателю.

Для того чтобы отправить кабину на верхний этаж, нажимается кнопка приказа, после чего включается этажное реле (например, на 3 этаже). Два контакта замыкаются и приводят к включению реверсирующего контактора. В результате нажатия на кнопку приказа, по времени наступает последовательное включение этажного реле и реверсирующего контактора. Питание поступает к приводному электродвигателю и тормозному электромагниту, что приводит к растормаживанию лебедки и подъему кабины. Когда замыкается второй замыкающий блок-контакт, включается промежуточное реле, у которого срабатывает размыкающий контакт в цепях катушек реле 1-го, 2-го и 3-го этажа.

Кабина прибывает на требуемый этаж после нажатия соответствующей кнопки вызова. Одновременно срабатывает звуковой сигнал а сигнальный блинкер выбивает номер этажа, откуда поступил вызов. Звуковая и световая сигнализация располагается рядом с управлением лифтом.

Виды лифтов

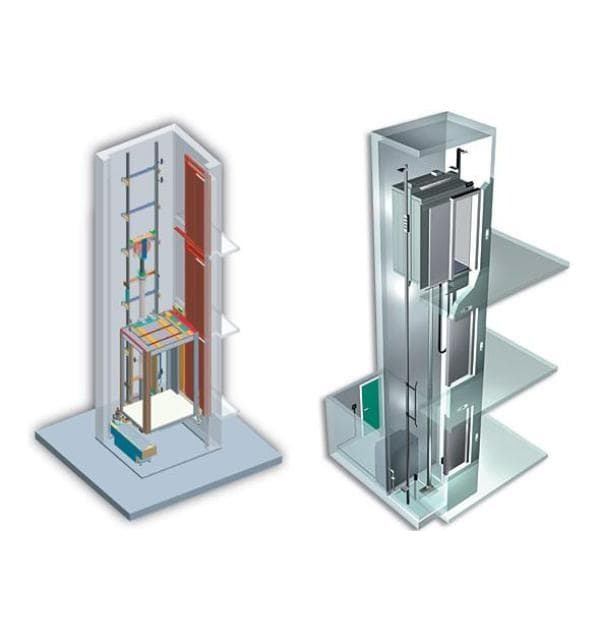

По области применения лифты делятся на пассажирские, грузовые и специальные, по типу привода – на электрические и гидравлические. Упрощенно пассажирский лифт с электроприводом представляет собой кабину, подвешенную на стальных канатах в вертикальной шахте. Установленная в машинном помещении лебедка наматывает канаты на барабан, и кабина движется по направляющим, укрепленным на стенах шахты (угол наклона к вертикали при этом составляет не более 15 градусов). Конечно, современные лифты шагнули далеко вперед по сравнению с этой классической моделью: у электрических лифтов нового поколения машинное отделение, в котором находится главный силовой механизм, может размещаться над, под, сбоку или сзади шахты на любой остановке.

Есть сегодня и электрические лифты без машинного помещения: в этом случае имеющий форму диска приводной двигатель либо крепится прямо к направляющим, либо встраивается в дверную раму на верхнем этаже. Кроме того, сегодня активно внедряется система Twin, позволяющая двум независимым кабинам перемещаться в одной шахте. Они расположены одна над другой и используют одни рельсы и двери.

Каждый лифт имеет собственный привод с ведущим шкивом и собственный противовес, и кабины могут независимо друг от друга подъезжать к этажам, находящимся друг над другом. Такая система обеспечивает высокую пропускную способность при наличии в задании двух и более основных посадочных этажей (например, фойе, приемные, подземные парковки). Движение гидравлических лифтов осуществляется в результате поступательного движения штока.

Гидравлика требует машинного отделения, потребляет довольно большое количество масла и имеет ограничение по высоте подъема – не более 20 м. Плюсы такого типа привода – в экономии электроэнергии (она тратится только на подъем кабины, спуск же происходит без ее потребления) и низкой статической и динамической нагрузке на здание.

Кроме того, именно лифты с гидравлическим приводом позволяют реализовать сложные архитектурные и технологические решения: например, когда требуется установить полностью круглую (в горизонтальном сечении) кабину, выполнить выходы на смежных стенах кабины или сделать лифт без шахты. Гидравлические лифты также пользуются спросом у владельцев 3–4-этажных особняков, двухуровневых квартир, подземных и наземных гаражных хозяйств. В последнем случае гидравлический привод используется для перемещения по вертикали не только людей, но и машин, позволяя создавать полностью автоматизированные паркинги.

Общая схема лифта

Обычно все механизмы лифта эксплуатируются следующим образом. Для того, чтобы вызвать кабину на какой-либо этаж, необходимо нажать соответствующую кнопку. Кабина приходит в нужное место, останавливается, затем происходит автоматическое открытие дверей. Если кабина уже находится на месте вызова, то при нажатии кнопки двери сразу же откроются.

После того как пассажиры зашли внутрь, нажимается кнопка с номером этажа, расположенная на специальной панели. Получив сигнал, кабина начинает подниматься или опускаться к заданному этажу. Двери перед началом движения автоматически закрываются. Если вызванным лифтом никто не воспользовался, двери через определенное время закрываются. В то время, когда лифт занят, регистрация его вызовов не производится.

постоянном токе

Открывание и закрывание дверей осуществляется путем автоматического привода. Данный механизм рассчитан таким образом, чтобы створки при закрытии не развивали усилия более 153 Н. Дверной привод оборудован асинхронным короткозамкнутым электродвигателем с питанием через понижающий трансформатор.

Управление всеми приводными двигателями осуществляется со специальной панели, которая находится в машинном отделении. Она несет на себе всю управляющую аппаратуру вместе с автоматическими выключателями, имеющими наибольшую тепловую защиту.

Электропривод — лифт

Электропривод лифта со скоростью движения кабины 1 м / с Одним из показателей комфортабельности лифта является время ожидания кабины по вызову. Это время зависит не только от скорости движения кабины, но и от последовательности, выполнения команд, поступающих в схему управления.  

Электропривод лифта с двухскоростным асинхронным двигателем при опускании кабины работает так же, как при ее подъеме. Особенностью спуска является то, что как большая частота ПБ, так и малая частота ПА будет больше соответствующих частот ПБ и ЛА при подъеме кабины. Другая особенность состоит в том, что при спуске груженой кабины величина замедления при переключении двигателя с большой частоты на малую меньше, чем замедление пустой кабины.  

Электропривод лифта устанавливают в машинном помещении и служит он для перемещения кабины и противовеса.  

Электропривод лифта — электромеханическая система, состоящая из электродвигателя, преобразовательного, передаточного и управляющего устройств, предназначенная для приведения в движение кабины лифта и управления этим движением.  

Электропривод лифта с двигателем постоянного тока Для скоростных лифтов со скоростью движения кабины до 4 м / с в настоящее время используется электропривод постоянного тока с реверсивным тиристорным преобразователем.  

Система электропривода лифта и схема управления им в значительной степени определяются скоростью движения кабины.  

Для электропривода лифта характерным является наличие гибкого звена ( канаты и пружинная подвеска), соединяющего двигатель с кабиной.  

Режим работы электропривода лифта характеризуется частыми включениями и отключениями.  

По техническим нормам электропривод пассажирских и грузовых свободнозагру-жаемых лифтов должен обеспечить остановку кабины с отклонением уровней пола кабины и этажа, не превышающим 35 — 50 мм, а грузопассажирских и грузовых с грузами на тележках — 10 — 15 мм.  

Совершенствование современных систем электропривода лифтов ведется в направлении замены электроприводов постоянного тока асинхронными Приводами. Для пассажирских быстроходных и скоростных лифтов разработаны и внедряются также системы электроприводов с тиристорным управлением и бесконтактные системы управления, построенные на логических элементах.  

Существенными недостатками систем электропривода лифтов с релейно-контакторной автоматикой являются относительно малое быстродействие последней, значительный шум в здании, повышенные эксплуатационные расходы на регулирование, ремонт и замену контактной аппаратуры, а также снижение точности отработки сигналов в процессе эксплуатации.  

Характеристики лифтов

Основными характеристиками лифтов являются скорость движения, грузоподъемность, максимальная высота подъема кабины и количество остановок. Все эти показатели регламентируются Государственными стандартами (ГОСТ) России и национальными стандартами зарубежных стран на конкретный тип оборудования. Что касается скорости движения лифта, то специалисты различают номинальную, рабочую, предельную, ревизионную и остановочную скорости.

Номинальная скорость – это скорость, на которую рассчитан лифт. Диапазон номинальных скоростей современных лифтов массового применения – от 0,18 до 4 м/с. Но в небоскребах применяются и гораздо более быстрые подъемники, способные разгоняться до 9,5 и даже 17 м/с. При этом для более эффективного использования этих лифтов они не обслуживают нижние этажи – эта экспрессная, то есть безостановочная зона обслуживается более простыми и медленными моделями. Рабочей скоростью называют фактическую скорость лифта в эксплуатационных условиях.

Правилами устройства и безопасной эксплуатации лифтов (ПУБЭЛ) допускается ее отклонение от номинальной не более чем на 15 %. Она изменяется в зависимости от напряжения в электросети, массы полезной нагрузки, сопротивления подвижных частей лифта. Предельная скорость лифта, как и следует из названия, – это наибольшая скорость, при которой обязательно должны срабатывать устройства безопасности (ловители). При этом в отличие от большинства отечественных лифтов, которые обладают только двумя скоростями (при движении и при торможении перед остановкой), импортные оснащены так называемым частотным регулятором, который по мере необходимости увеличивает или уменьшает мощность двигателя для повышения комфортности движения.

Грузоподъемность – это наибольшая масса расчетного груза, для транспортировки которой предназначен лифт, без учета массы кабины и постоянно расположенных в ней устройств. Современные лифты способны единовременно поднять от 50 кг (лифты для ресторанов, библиотек, коттеджей и т. д.) до 5 000 кг (грузовые лифты). Стандартная грузоподъемность пассажирских лифтов – 400 кг. Впрочем, в современных жилых комплексах повышенной комфортности все чаще используются лифты с большей грузоподъемностью – до 630 кг или даже 1 000 кг.

Технические характеристики

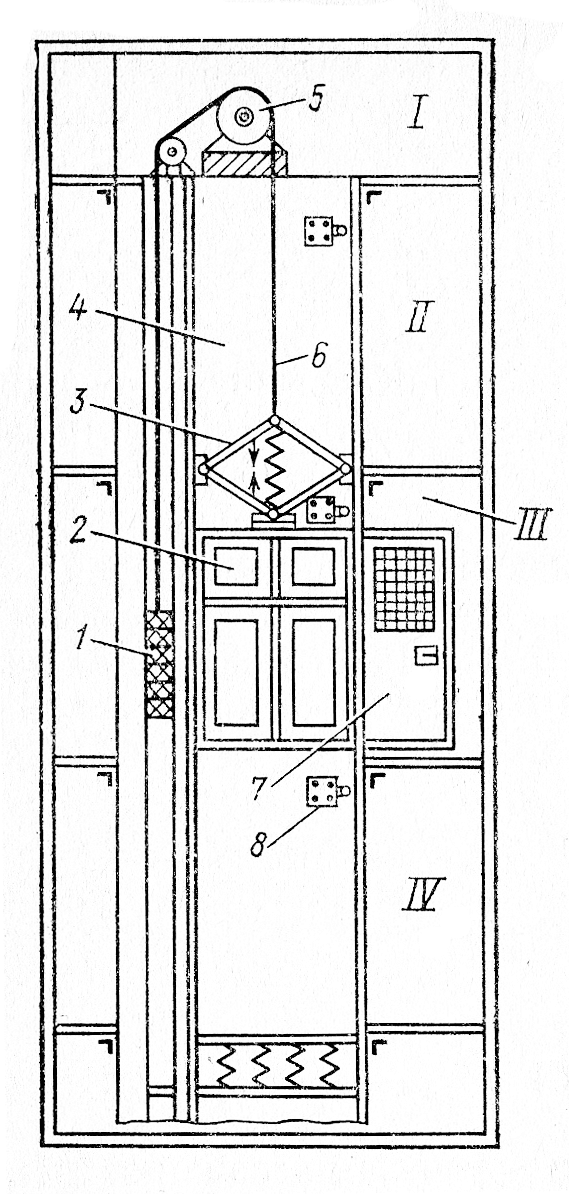

Типовая электрическая схема отображает малый грузовой лифт, грузоподъемность которого составляет до 100 кг, а количество остановок – от 3 до 12. Движение лифтовой кабины осуществляется со скоростью 0,5 м/с. В подъемном механизме имеется канатно-ведущий шкив, а расположение машинного помещения определено в нижней части сооружения.

В качестве примера рекомендуется рассматривать электрическую схему с тремя остановками. Для приведения лифта в движение используется короткозамкнутый асинхронный двигатель. Подключение питания к двигателю и тормозному электромагниту осуществляется через главный рубильник и автоматический выключатель, установленный для максимальной токовой защиты электрооборудования. Питание цепей управления происходит с помощью переменного тока напряжением 220 вольт, а для цепей сигнализации и освещения кабины используется переменный ток 24 В, выдаваемый понижающим трансформатором. Приведение лифта в действие выполняется с помощью контакторного управления электроприводом. Вся защитная аппаратура и элементы управления смонтированы в едином блоке.

Для того чтобы исключить подъем и спуск кабины за границы установленных пределов, создается специальная защита с использованием конечного выключателя, смонтированного на кабине. В самой шахте устанавливаются специальные отводки, воздействующие на выключатель. Когда срабатывают ловители кабины, происходит аварийная остановка лифта за счет действия контакта ловителя. Блокировочные дверные контакты позволяют контролировать закрытие шахтных дверей.
