Устройство регулятора напряжения генератора

Реле-регулятор напряжения генератора — это неотъемлемая часть системы электрооборудования любого автомобиля. С его помощью производится поддержка напряжения в определенном диапазоне значений. В данной статье вы узнаете о том, какие конструкции регуляторов существуют на данный момент, в том числе будут рассмотрены механизмы, давно не используемые.

Основные процессы автоматического регулирования

Совершенно неважно, какой тип генераторной установки используется в автомобиле. В любом случае он имеет в своей конструкции регулятор. Система автоматического регулирования напряжения позволяет поддерживать определенное значение параметра, независимо от того, с какой частотой вращается ротор генератора. На рисунке представлен реле-регулятор напряжения генератора, схема его и внешний вид.

Анализируя физические основы, с использованием которых работает генераторная установка, можно прийти к выводу, что напряжение на выходе увеличивается, если скорость вращения ротора становится выше. Также можно сделать вывод о том, что регулирование напряжения осуществляется путем уменьшения силы тока, подаваемого на обмотку ротора, при повышении скорости вращения.

Что такое генератор

Любой автомобильный генератор состоит из нескольких частей:

1. Ротор с обмоткой возбуждения, вокруг которой при работе создается электромагнитное поле.

2. Статор с тремя обмотками, соединенными по схеме «звезда» (с них снимается переменное напряжение в интервале от 12 до 30 Вольт).

3. Кроме того, в конструкции присутствует трехфазный выпрямитель, состоящий из шести полупроводниковых диодов. Стоит заметить, что реле-регулятор напряжения генератора ВАЗ 2107 (инжектор или карбюратор в системе впрыска) одинаков.

Но работать генератор без устройства регулирования напряжения не сможет. Причина тому — изменение напряжения в очень большом диапазоне. Поэтому необходимо использовать систему автоматического регулирования. Она состоит из устройства сравнения, управления, исполнительного, задающего и специального датчика. Основной элемент — это орган регулирования. Он может быть как электрическим, так и механическим.

Работа генератора

Когда начинается вращение ротора, на выходе генератора появляется некоторое напряжение. А подается оно на обмотку возбуждения посредством органа регулировки. Стоит также отметить, что выход генераторной установки соединен напрямую с аккумуляторной батареей. Поэтому на обмотке возбуждения напряжение присутствует постоянно. Когда увеличивается скорость ротора, начинает изменяться напряжение на выходе генераторной установки. Подключается реле-регулятор напряжения генератора Valeo или любого другого производителя к выходу генератора.

При этом датчик улавливает изменение, подает сигнал на сравнивающее устройство, которое анализирует его, сопоставляя с заданным параметром. Далее сигнал идет к устройству управления, от которого производится подача на исполнительный механизм. Регулирующий орган способен уменьшить значение силы тока, который поступает к обмотке ротора. Вследствие этого на выходе генераторной установки производится уменьшение напряжения. Аналогичным образом производится повышение упомянутого параметра в случае снижения скорости ротора.

Двухуровневые регуляторы

Двухуровневая система автоматического регулирования состоит из генератора, выпрямительного элемента, аккумуляторной батареи. В основе лежит электрический магнит, его обмотка соединена с датчиком. Задающие устройства в таких типах механизмов очень простые. Это обычные пружины. В качестве сравнивающего устройства применяется небольшой рычаг. Он подвижен и производит коммутацию. Исполнительным устройством является контактная группа. Орган регулировки — это постоянное сопротивление. Такой реле-регулятор напряжения генератора, схема которого приведена в статье, очень часто используется в технике, хоть и является морально устаревшим.

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

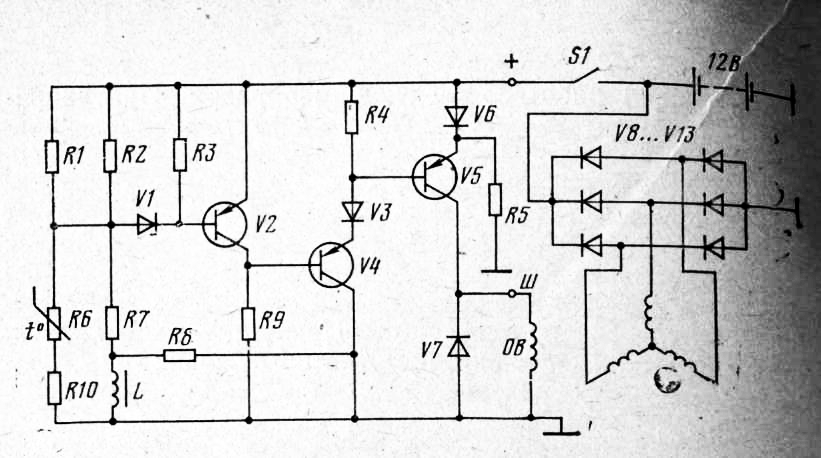

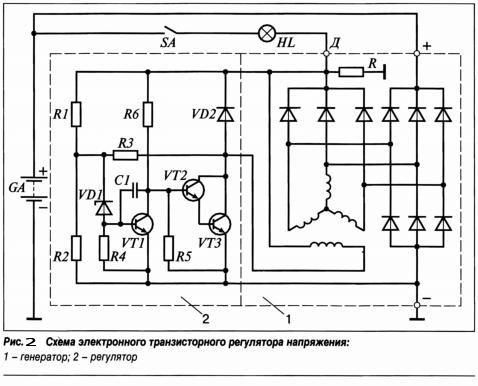

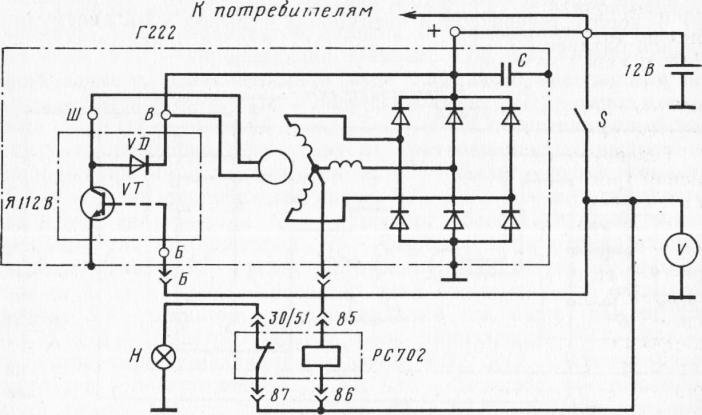

Электронный регулятор

У двухуровневых механических регуляторов напряжения имеется большой недостаток — чрезмерный износ элементов. По этой причине вместо электромагнитного реле стали использовать полупроводниковые элементы, работающие в ключевом режиме. Принцип работы аналогичен, только механические элементы заменены электронными. Чувствительный элемент выполнен на делителе напряжения, который состоит из постоянных резисторов. В качестве задающего устройства используется стабилитрон.

Современный реле-регулятор напряжения генератора ВАЗ 21099 является более совершенным устройством, надежным и долговечным. На транзисторах функционирует исполнительная часть устройства управления. По мере того как изменяется напряжение на выходе генератора, электронный ключ замыкает или размыкает цепь, при необходимости подключают добавочное сопротивление. Стоит отметить, что двухуровневые регуляторы являются несовершенными устройствами. Вместо них лучше использовать более современные разработки.

Трехуровневая система регулирования

Качество регулирования у таких конструкций намного выше, нежели у рассмотренных ранее. Ранее использовались механические конструкции, но сегодня чаще встречаются бесконтактные устройства. Все элементы, используемые в данной системе, такие же, как и у рассмотренных выше. Но отличается немного принцип работы. Сначала подается напряжение посредством делителя на специальную схему, в которой происходит обработка информации. Установить такой реле-регулятор напряжения генератора («Форд Сиерра» также может оснащаться подобным оборудованием) допустимо на любой автомобиль, если знать устройство и схему подключения.

Здесь происходит сравнение действительного значения с минимальным и максимальным. Если напряжение отклоняется от того значения, которое задано, то появляется определенный сигнал. Называется он сигналом рассогласования. С его помощью производится регулирование силы тока, поступающего на обмотку возбуждения. Отличие от двухуровневой системы в том, что имеется несколько добавочных сопротивлений.

Современные системы регулирования напряжения

Если реле-регулятор напряжения генератора китайского скутера двухуровневый, то на дорогих автомобилях используются более совершенные устройства. Многоуровневые системы управления могут содержать 3, 4, 5 и более добавочных сопротивлений. Существуют также следящие системы автоматического регулирования. В некоторых конструкциях можно отказаться от использования добавочных сопротивлений.

Вместо них увеличивается частота срабатывания электронного ключа. Использовать схемы с электромагнитным реле попросту невозможно в следящих системах управления. Одна из последних разработок — это многоуровневая система управления, которая использует частотную модуляцию. В таких конструкциях необходимы добавочные сопротивления, которые служат для управления логическими элементами.

Как снимать реле-регулятор

Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас – не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию – он монтируется в подкапотном пространстве, отдельно от щеточного узла.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Соответственно, минусовой контакт соединяете с общей пластиной устройства. Лампочку или вольтметр соединяете со щетками. В таком состоянии между щетками должно присутствовать напряжение, если на вход подается 12-13 Вольт. Но если вы будете подавать на вход больше, чем 15 Вольт, между щетками напряжения не должно быть. Это признак исправности устройства. И совершенно не имеет значения, диагностируется реле-регулятор напряжения генератора ВАЗ 2107 или другого автомобиля. Если же контрольная лампа горит при любом значении напряжения или вовсе не загорается, значит, присутствует неисправность узла.

Выводы

В системе электрооборудования автомобиля реле-регулятор напряжения генератора «Бош» (как, впрочем, и любой иной фирмы) играет очень большую роль. Как можно чаще следите за его состоянием, проверяйте на наличие повреждений и дефектов. Случаи выхода из строя такого устройства нередки. При этом в лучшем случае разрядится аккумуляторная батарея. А в худшем может повыситься напряжение питания в бортовой сети. Это приведет к выходу из строя большей части потребителей электроэнергии. Кроме того, может выйти из строя и сам генератор. А его ремонт обойдется в кругленькую сумму, а если учесть, что АКБ очень быстро выйдет из строя, расходы и вовсе космические. Стоит также отметить, что реле-регулятор напряжения генератора Bosch является одним из лидеров по продажам. У него высокая надежность и долговечность, а характеристики максимально стабильны.

Многие знают о таком устройстве, как регулятор напряжения генератора, но не каждый способен сказать, какие принципы лежат в основе его работы и как можно осуществить диагностику. Стоит отметить, что этот прибор крайне важен, ведь с его помощью происходит стабилизация напряжения на выходе генератора. Представьте, как работает двигатель в процессе движения. Обороты его постоянно изменяются, причем в широком диапазоне, начиная от 700-900 об/мин, а заканчивая пятью, семью либо даже десятью тысячами. Как следствие – частота вращения ротора генератора также изменяется в широком диапазоне. И при любом значении оборотов должно поддерживаться стабильное напряжение, которого будет достаточно для зарядки аккумуляторной батареи. Если имеются какие-либо дефекты, то требуется тщательная проверка регулятора напряжения генератора.

Механические регуляторы напряжения

История автомобилестроения насчитывает уже более сотни лет, за это время было изобретено и внедрено множество конструкций, которые улучшают показатели всех агрегатов. Среди них и реле-регулятор, так как современная машина не сможет без него нормально работать. Изначально использовались механические устройства, в основе которых лежало электромагнитное реле. Например, регулятор напряжения генератора ВАЗ первых моделей был именно таким.

У него, как оказалось позднее, нет никаких плюсов, сплошь и рядом недостатки. Причем основной минус – это низкая надежность вследствие того, что присутствуют подвижные контакты. Они со временем стираются, так как прибор работает постоянно, без остановок. Кроме того, иногда требуется проводить регулировочные работы, что не очень хорошо сказывается на эксплуатации автомобиля. Современность диктует правило, по которому машина должна проходить техобслуживание своевременно в сервисных центрах. И водитель не должен уметь проводить сложный ремонт, от него требуется только умение управлять автомобилем и менять колесо (это максимум).

Электронные реле-регуляторы

По причинам, указанным выше, широкое распространение получили регуляторы напряжения электронного типа. Прогресс не стоит на одном месте, поэтому на смену электромагнитным реле пришли ключевые транзисторы, симисторы, тиристоры. У них очень высокая надежность, так как отсутствуют механические контакты, вместо которых имеется кристалл полупроводника. Конечно, технология производства таких устройств должна быть продумана. В противном случае возможен выход из строя полупроводника. Осуществляется проверка регулятора напряжения генератора такого типа достаточно просто, нужно только учесть его особенности.

Если сравнивать с предыдущим, механическим типом реле-регуляторов, можно увидеть одну особенность – электронные выпускаются в одном корпусе с щетками. Это позволяет сэкономить место, а самое главное – облегчить процедуру замены и диагностики. Особая черта электронных типов – это точность регулирования напряжения. Свойства полупроводника не изменяются в процессе работы. Поэтому напряжение на выходе генератора всегда будет одинаковым. Но стоит поговорить и о способе регулирования, о том, как происходит весь процесс. А он достаточно интересный, придется рассмотреть в общих чертах конструкцию генератора.

Из каких элементов состоит автомобильный генератор

Основа – это корпус, иначе он называется статором. Это неподвижная часть любой электрической машины. В статоре имеется обмотка. В автомобильных генераторах она состоит из трех частей. Все дело в том, что на выходе генерируется трехфазное переменное напряжение, значение его – около 30 Вольт. Причина использования такой конструкции – уменьшение пульсаций, так как фазы перекрывают друг друга, в результате появляется после выпрямителя постоянный ток. Для преобразования напряжения используются шесть полупроводниковых диодов. Они имеют одностороннюю проводимость. Если произойдет пробой, то определить это при помощи тестера достаточно просто.

Но не будет на выходе статорной обмотки напряжения, если не учесть одно условие – необходимо магнитное поле, причем движущееся. Сделать его несложно, достаточно на металлическом якоре намотать обмотку и подать на нее питание. Но теперь возникает вопрос о стабилизации напряжения. Делать это на выходе нет смысла, так как элементы потребуются очень мощные, ведь токи большие. Но тут приходит на помощь конструкторам одна особенность электрических машин – если на роторную обмотку подать стабилизированное напряжение, то магнитное поле не будет изменяться. Следовательно, на выходе генератора также стабилизируется напряжение. Так же работает и генератор ВАЗ 2107, регулятор напряжения которого функционирует на тех же принципах, что и у «десяток».

Компоненты регулятора напряжения

Современные автомобили оснащаются довольно простыми конструкциями. Они неразборные, совмещены в одном корпусе два элемента – непосредственно регулятор и графитовые щетки, передающие напряжение питания на роторную обмотку генератора. Причем электронные типы устройств могут быть двух видов. Например, регулятор напряжения генератора ВАЗ-2110 выпуска конца 90-х годов был изготовлен на монтажной плате небольшого размера. Современные же устройства делаются с использованием одного кристалла полупроводника, в котором находятся все элементы. Можно даже сказать, что это небольшая микросхема.

Графитовые щетки подключаются к выводам монтажной платы или полупроводникового элемента. Напряжение к ним подается от аккумуляторной батареи через лампу, которая необходима для диагностики генератора. Обратите внимание на то, что нельзя ставить вместо нее светодиодные элементы, так как у них нет внутреннего сопротивления. Грубо говоря, лампа накаливания работает и в качестве предохранителя. Если нить перегорает, то прекращается подача напряжения на роторную обмотку, генератор перестает работать. Если же загорается лампа, то имеется поломка. Либо щетки стерлись, либо ремень порвался, но иногда случается и так, что выходят из строя полупроводниковые диоды в выпрямителе. В таком случае необходима замена регулятора напряжения генератора на новый.

Как снять регулятор

Если неисправность только лишь в регуляторе напряжения, то работ по его замене немного. Инструмента тоже особого потребуется – хватит одной отвертки. Полностью разбирать генератор не нужно, так как щетки с регулятором напряжения находятся на задней его крышке.

Не потребуется даже ослаблять ремень. Снимать регулятор напряжения генератора 2110 нужно в двух случаях:

Стерлись полностью щетки.
В полупроводнике произошел пробой.

Варианты проверки прибора будут представлены ниже. Для начала отключите аккумуляторную батарею. Дело в том, что от нее идет к генератору силовой провод, на нем нет никакой защиты, потому как с его помощью происходит зарядка АКБ. А ток потребления этой цепи очень высокий. На корпусе регулятора имеется один разъем, от него отсоедините провод. Теперь можно выкрутить два болта крепления. После этого регулятор напряжения генератора без труда извлекается из задней крышки. Настало время проверить его.

Диагностика регулятора напряжения

Первым делом обратите внимание на состояние щеток – если их длина меньше 0,5 см, то необходимо менять узел в сборе. Не стоит заниматься изобретением велосипеда. Припаивать новые щетки нет смысла, так как надежность от этого только пострадает. Так как проверить регулятор напряжения генератора можно несколькими способами, начать стоит с самого сложного – со снятием прибора. Для диагностики вам потребуется блок питания, на выходе которого напряжение можно изменять в пределах 10-18 Вольт.

Также вам необходима лампа накаливания. Ее электрические параметры следующие: напряжение питания – 12 Вольт, мощность – 2-3 Ватта. Подаете питание следующим образом:

Плюсовой вывод на разъем в корпусе регулятора (он на новых образцах единственный).
Минус на общую пластину.

Лампа накаливания включается между двумя щетками. Порядок действий следующий:

При подаче напряжения 12-12,5 Вольт лампа накаливания должна гореть.
При напряжении свыше 15 Вольт она должна гаснуть.

Если она горит при любом напряжении питания, либо не горит ни в одном из этих случаев, то имеется поломка регулятора и его требуется заменить.

Как сделать диагностику без снятия?

Не рекомендуется проводить такую проверку, так как нет возможности оценить состояние щеточного узла. Но случаи бывают разные, поэтому даже такая диагностика может дать свои плоды. Для работы вам потребуется мультиметр или, если такового нет, лампа накаливания. Для вас главное – это провести замер напряжения в бортовой сети автомобиля, определить, нет ли скачков. Но их можно заметить и при езде. Например, мигание света при изменении оборотов коленчатого вала двигателя.

Но точнее окажутся измерения, проведенные с использованием мультиметра или вольтметра с растянутой шкалой. Заведите двигатель и включите ближний свет. Подключите мультиметр к клеммам аккумуляторной батареи. Напряжение не должно превышать 14,8 Вольт. Но и нельзя, чтобы оно опускалось ниже 12. Если оно находится не в дозволенном интервале, то имеется поломка регулятора напряжения. Не исключено, что нарушены контакты в местах соединения прибора с генератором, либо окислены контакты проводов.

Модернизация схемы регулятора

То, насколько полной будет зарядка аккумулятора, напрямую зависит от регулятора напряжения. К сожалению, простые конструкции, описанные выше, имеют большой разброс параметров. Поэтому, купив в одном магазине три экземпляра одинаковых устройств, вы получите различное напряжение на выходе. И это факт, никто и спорить не будет. Если не хватает аккумулятору зарядки, то он будет за короткое время терять свою емкость. И завести двигатель не сможет. Потребуется его восстанавливать только стационарным зарядным устройством.

Но ведь можно установить регулятор напряжения генератора трехуровневый, который позволяет изменять характеристики простым переключением тумблера. В его схеме находятся два полупроводника, у которых характеристики немного отличаются. За счет этого появляется возможность регулировки выходного напряжения. При включении одного полупроводника на выходе появляется 14,5 Вольт, а если другой пустить в цепь, то будет несколько выше. Использование такого устройства актуально в зимний период времени, когда емкость АКБ снижается и требуется дополнительная зарядка.

Как установить трехуровневый регулятор?

Для этой процедуры вам потребуется небольшой набор инструментов. Нужна отвертка, термоусадочная изоляция, саморезы, возможно, что необходима будет дрель со сверлом 2-4 мм. Итак, все по порядку. Первым делом нужно выкрутить два болта, которыми крепится щеточный узел и регулятор. На его место нужно поставить новый, который идет в комплекте. Отличие его от простого в том, что там только стоят щетки, полупроводники расположены в отдельном блоке. Второй узел вам нужно расположить недалеко от генератора, на кузове автомобиля.

Для этого сделайте небольшие отверстия для крепления. Стоит заметить, что блок с полупроводниками нуждается в дополнительном охлаждении. Поэтому потребуется его устанавливать на радиатор из алюминия, только после этого производить крепеж к элементам кузова. Если не обеспечить достаточное охлаждение, то возможен выход из строя прибора, а также нарушение его работы – регулирование будет происходить неправильно. После окончания крепежных работ соединяете два узла проводами, проводите изоляцию. Желательно соединительные провода крепить с помощью хомутов-стяжек к имеющимся жгутам.

Можно ли самостоятельно изготовить трехуровневый регулятор?

Если вы знакомы с радиотехникой, можете найти на диоде катод и анод, то для вас не составит труда самому сделать такое устройство. Вопрос в том, есть ли в этом смысл. Вам потребуется для изготовления два диода Шоттки. Если они у вас имеются, то цена конструкции окажется мизерной. Но если же их придется покупать (причем неизвестно, по какой цене), то можно сравнить затраты со стоимостью готового трехуровневого регулятора. Схема регулятора напряжения генератора трехуровневого типа несложная, повторить ее сможет любой человек, который умеет обращаться с паяльником.

Для реализации вашей задумки потребуется еще пластиковый корпус. Можно использовать и алюминий, это даже будет лучше, так как охлаждение будет происходить эффективнее. Только желательно покрыть все поверхности слоем изоляции, чтобы при езде не произошло замыкание контактов на корпус. Также вам потребуется установить переключатель, который будет коммутировать полупроводниковые элементы. Работы по установке прибора на автомобиль аналогичны тем, что были описаны в прошлом пункте. Стоит также заметить, что вам необходимо все равно приобретать щеточный узел.

Выводы

Не нужно пренебрегать таким прибором, как регулятор напряжения автомобильного генератора. От его качества и состояния зависит срок службы аккумуляторной батареи. И если имеются какие-либо дефекты в приборе, то его необходимо заменить. Следите за состоянием этого элемента, при необходимости зачищайте контакты, чтобы не появлялись сбои. Генератор находится в нижней части моторного отсека, а если нет грязезащитного щитка, то на него попадает очень много воды и грязи в плохую погоду. А это приводит к появлению дефектов, причем не только в регуляторе напряжения, но даже в обмотках статора и ротора. Поэтому для нормального функционирования всех систем необходим уход за автомобилем. И перед тем как проверить регулятор напряжения генератора, проведите тщательный осмотр и очистите от загрязнений все элементы конструкции.

Создано реле регулятор напряжения генератора для корректировки выдаваемого в бортовую сеть и на клеммы аккумулятора «вольтажа» в заданном диапазоне 13,8 – 14,5 В (реже до 14,8 В). Кроме того, регулятор корректирует напряжение на обмотке самовозбуждения генератора.

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Поэтому замена реле регулятора генератора должна производится при недозаряде и перезаряде аккумулятора, горящей лампочке, мигании фар и прочих перебоях электроснабжения бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

подстройка тока в обмотке возбуждения
выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

внешние – повышают ремонтопригодность генератора
встраиваемые – в пластину выпрямителя или щеточный узел
регулирующие по минусу – появляется дополнительный провод
регулирующие по плюсу – экономичная схема подключения
для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
транзисторные – в современных авто не используются
релейные – улучшенная обратная связь
релейно-транзисторные – универсальная схема
микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Внимание: Без доработки схемы «плюсовой» и «минусовой» регулятор напряжения являются не взаимозаменяемыми приборами.

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

отсечка аккумулятора во время стоянки машины
ограничение максимального тока на выходе генератора
регулировка напряжения для обмотки возбуждения

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине.

Например, если выносное реле подключено к катушке зажигания, его работа будет направлена на регулировку напряжения лишь на этом участке бортовой сети. Поэтому, прежде чем узнать, как проверить реле выносного типа, следует убедиться, что оно подключено правильно.

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

через реле проходит электрический ток
возникающее магнитное поле притягивает рычаг
сравнивающим устройством служит пружина с заданным усилием
при увеличении напряжения контакты размыкаются
на возбуждающую обмотку поступает меньший ток

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

делитель напряжения собран из резисторов
стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

напряжение выходит с генератора на специальную схему через делитель
информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.

Принцип работы реле регулятора

Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

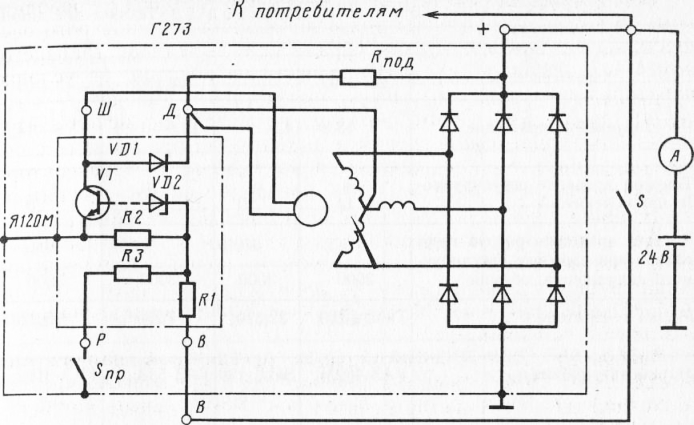

Переключатель лето/зима

Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.

Переключатели лето/зима находятся либо на корпусе регулятора напряжения, либо этим обозначением подписаны соответствующие разъемы, которые нужно найти и подсоединить к ним проводку в зависимости от сезона.

Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

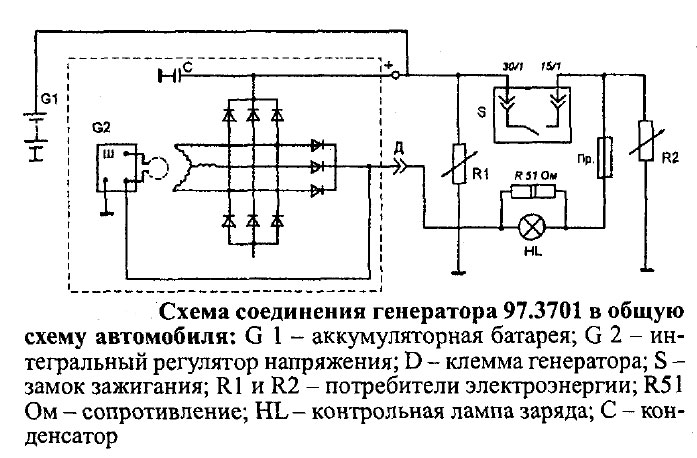

Подключение в бортовую сеть генератора

Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:

вначале следует проверить целостность и надежность контакта провода от кузова машины к корпусу генератора
затем можно подсоединять клемму Б реле регулятора с «+» генератора
вместо «скруток», начинающих греться через 1 – 2 года эксплуатации, лучше использовать пайку проводов
заводской провод нужно заменить кабелем сечения 6 мм2 минимум, если вместо штатного генератора монтируется электроприбор, рассчитанный на ток больше 60 А
амперметр в цепи генератор/аккумулятор показывает, мощность какого источника электроснабжения в данный момент выше в бортовой сети

Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.

Схемы подключения регулятора выносного

Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:

на старых РАФ, Газелях и «Бычках» используются реле 13.3702 в полимерном или стальном корпусе с двумя контактами и двумя щетками, монтируются в «–» разрыв цепи, клеммы всегда промаркированы, «+» обычно берется с катушки зажигания (Б-ВК клемма), контакт Ш регулятора соединяется со свободной клеммой щеточного узла
в «жигулях» применяются реле регуляторы 121.3702 белого и черного цвета, существуют двойные модификации, в которых при выходе из строя одного прибора работа второго устройства продолжается простым переключением на него, монтируется в разрыв «+» клеммой 15 к выводу катушки зажигания Б-ВК, к щеточному узлу крепится проводом клемма 67

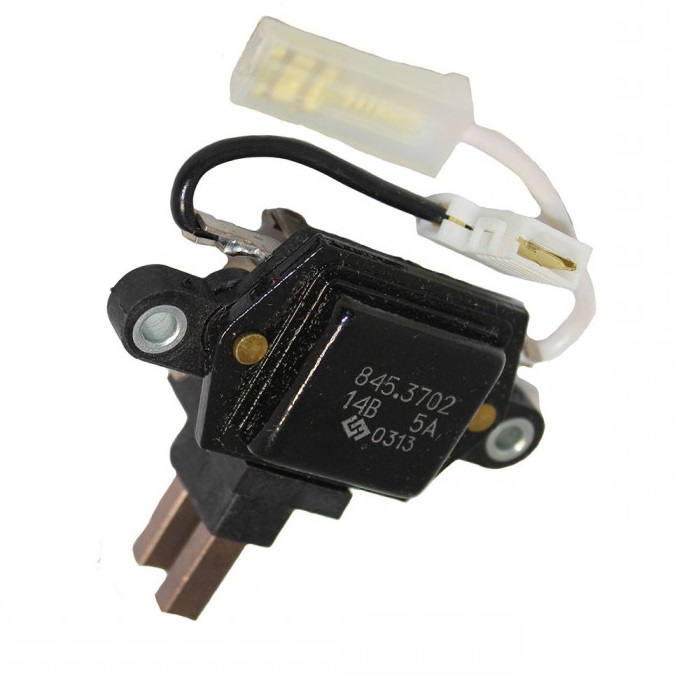

Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания.
Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:

вопрос крепления корпуса автолюбитель решает самостоятельно
аналогом клеммы «плюс» здесь служит контакт В или В+, его включают в бортовую сеть через амперметр
выносные реле регуляторы здесь обычно не используются, а встраиваемые уже интегрированы в щеточный узел, из них выходит единственный провод с маркировкой D либо D+, который подсоединяется к замку зажигания (к клемме катушки Б-ВК)

Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.

Проверка подключения

После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:

двигатель заводится
напряжение в бортовой сети контролируется на разных оборотах

После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:

при включении ДВС запускается генератор, измеряется напряжение на средних, больших и малых оборотах
после выключения зажигания ключом …. двигатель продолжает работать

В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:

она горит при незапущенном генераторе
гаснет после его запуска
проходящий через лампу ток недостаточен, чтобы возбудить обмотку генератора

Эта лампа автоматически становится индикатором наличия зарядки АКБ.

Диагностика реле регулятора

Определить поломки регулятора напряжения можно по признакам косвенным. Прежде всего, это некорректная зарядка АКБ:

перезаряд – выкипает электролит, раствор кислоты попадает на детали кузова
недозаряд – ДВС не запускается, лампы горят в пол накала

Однако предпочтительнее диагностика приборами – вольтметром или тестером. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых авто бортовая сеть рассчитана на 14,8 В) на больших оборотах или минимального значения 12,8 В на малых оборотах становится причиной замены/ремонта реле регулятора.

Встроенного

Чаще всего регулятор напряжения интегрирован в щетки генератора, поэтому необходимо уровневое обследование этого узла:

после снятия защитной крышки и ослабления винтов щеточный узел извлекается наружу
при износе щеток (осталось меньше 5 мм их длины) замена должна производится в обязательном порядке
диагностика генератора мультиметром производится в комплекте с аккумулятором или зарядным устройством
«минусовой» провод от источника тока замыкается на соответствующую пластину регулятора
«плюсовой» провод от ЗУ или АКБ подключается к аналогичному разъему реле
тестер устанавливается в режим вольтметра 0 – 20 В, щупы накладываются на щетки
в диапазоне 12,8 – 14,5 В между щетками должно быть напряжение
при увеличении напряжения больше 14,5 В стрелка вольтметра должна быть на нуле

В данном случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном интервале напряжения, гаснуть при увеличении этой характеристики больше этого значения.

Провод, управляющий тахометром (маркировка W только на реле для дизелей) прозванивается мультиметром в режиме тестера. На нем должно быть сопротивление около 10 Ом. При снижении этого значения провод «пробит», его следует заменить новым.

Выносного

Никаких отличий в диагностике для выносного реле не существует, зато его не нужно демонтировать из корпуса генератора. Проверить реле регулятор напряжения генератора можно при работающем двигателе, изменяя обороты с низких на средние, затем высокие. Одновременно с увеличением оборотов нужно включить дальний свет (как минимум), кондиционер, монитор и прочие потребители (как максимум).

Таким образом, при необходимости владелец транспортного средства может заменить штатное реле регулятор напряжения на более современную модификацию встраиваемого или выносного типа. Диагностика работоспособности доступна собственными силами при наличии обычной автомобильной лампы.

Реле-регулятор напряжения генератора: схема, принцип действия

Основные процессы автоматического регулирования

Что такое генератор

Любой автомобильный генератор состоит из нескольких частей:

1. Ротор с обмоткой возбуждения, вокруг которой при работе создается электромагнитное поле.

Работа генератора

Двухуровневые регуляторы

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле развлекаются. При этом в цепь выключается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

Электронный регулятор

Трехуровневая система регулирования

Современные системы регулирования напряжения

Как снимать реле-регулятор

Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас — не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию — он монтируется в подкапотном пространстве, отдельно от щеточного узла.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки — у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Выводы

Как работает реле регулятор напряжения генератора

Рассмотрим устройство и принцип действия реле-регулятора ⭐ контактно-вибрационного типа, регулирующего работу генератора постоянного тока и состоящего из РОТ, РН и ОТ.

Реле обратного тока включает в себя последовательную 1 и параллельную 4 обмотки. Если напряжение генератора 13 ниже напряжения аккумуляторной батареи 16, то магнитный поток, создаваемый параллельной обмоткой, мал. Поэтому якорь 5 не может притянуться к сердечнику и замкнуть контакты 6 РОТ. По мере увеличения частоты вращения коленчатого вала двигателя повышается напряжение, вырабатываемое генератором. Когда напряжение превысит напряжение включения РОТ (достигнет 12,5 В в 12-вольтной системе или 25 В в 24-вольтной системе электрооборудования), якорь притянется к сердечнику, и контакты 6 замкнутся. Ток пойдет по обмоткам 1 и 4 в таком направлении, что их магнитные поля совпадут. В результате магнитное поле последовательной обмотки 1 усилит эффект прижатия контактов 6. Генератор будет обеспечивать питание потребителей, а излишек его мощности будет использован для подзарядки аккумуляторной батареи.

С уменьшением частоты вращения вала двигателя или при его остановке напряжение генератора становится меньше напряжения на клеммах батареи. Электрический ток при этом стремится течь от нее к якорю 15 генератора, что может привести к перегрузке последнего. Магнитный поток последовательной обмотки 1 сразу изменит направление и размагнитит сердечник 2, контакты 6 разомкнутся и генератор отключится от батареи. Пружина 3 способствует быстрому размыканию контактов РОТ.

Регулятор напряжения представляет собой прибор, аналогичный РОТ. Контакты РН 10 в отличие от контактов РОТ под воздействием пружины стремятся быть замкнутыми. Они остаются в этом положении, если напряжение Ur генератора 13 ниже напряжения Uрh, на которое отрегулирован РН. Ток возбуждения генератора проходит по цепи вывод Я генератора — обмотки 7 и 8 ОТ — замкнутые контакты 10 — вывод Ш обмотки возбуждения 14 генератора — «масса» (корпус) генератора.

Рис. Схема реле-регулятора:
1 — последовательная обмотка РОТ; 2 — сердечник РОТ; 3 пружина; 4 — параллельная обмотка РОТ; 5 — якорь; 6 — контакт РОТ; 7 — последовательная обмотка ОТ; 8 — ускоряющая обмотка ОТ; 9 — контакт ОТ; 10 — контакт РН; 11 — выравнивающая обмотка РН; 12 — параллельная обмотка РН; 13 — генератор; 14 — обмотка возбуждения генератора; 15 — якорь генератора; 16 — аккумуляторная батарея; 17 — стартер; 18 — выключатели зажигания; 19 — контрольная лампа; 20—22 — резисторы; А, Б, Ш, Я — маркировка выводов реле-регулятора

В момент, когда Ur > Uph, контакты 10 разомкнутся и ток возбуждения, минуя контакты 9 ОТ, пойдет через резисторы 20 и 21. Это произойдет при напряжении 14,5… 15 В в 12-вольтной системе и 29… 30 В в 24-вольтной. В результате сила тока в обмотках возбуждения уменьшится, а напряженность магнитного силового поля генератора снизится. Значение ЭДС в обмотке якоря и напряжение на выходных клеммах генератора также понизятся.

При снижении напряжения генератора уменьшится сила притяжения якоря параллельной обмоткой 12 РН, контакты 10 вновь замкнутся, и сила тока возбуждения увеличится.

Рассмотренный процесс повторяется периодически при частоте размыкания и замыкания контактов 10 в пределах 30… 200 с-1. Однако колебание напряжения на выводах генератора при этом не превышает 0,2 В. Напряжение, поддерживаемое РН, остается примерно постоянным и не сказывается на изменении силы света ламп освещения.

Ограничитель тока работает аналогично РН, но его последовательная обмотка 7 реагирует не на напряжение, а на силу отдаваемого генератором 13 тока. До тех пор пока мощность включенных потребителей не превышает номинальной мощности генератора, сердечник ОТ намагничен слабо и пружина подвижных контактов 9 удерживает их в замкнутом положении. Если мощность включенных потребителей превысит номинальную мощность генератора, то сердечник ОТ намагнитится настолько, что разомкнет контакты 9. В этом случае ток возбуждения пойдет двумя путями:

через резистор 22, замкнутые контакты 10 Ph и далее к выводу Ш генератора 13
через ускоряющую обмотку 8 ОТ, резисторы 20 и 21 и далее также к выводу Ш

Обмотка 8 способствует ускорению замыкания контактов 9, поскольку включена последовательно в цепь обмотки возбуждения генератора и создает магнитный поток, совпадающий по направлению с магнитным потоком основной обмотки ОТ.

Как известно, в любом транспортном средстве генератор является одним из основных узлов, выход из строя которого не позволит осуществить запуск двигателя. Такое устройство состоит из множества компонентов, но одним из самых основных является трехуровневый регулятор. Что представляет собой это устройство напряжения, каково его назначение, какие бывают виды, как произвести диагностику — читайте ниже.

Характеристика регулятора напряжения

Новое и старое реле регулятора

Сколько генератор должен выдавать напряжения, какие существуют виды выносных реле, как работает элемент? Какие признаки неисправности, как повысить или увеличить выходные показатели, что делать если напряжение прыгает? В первую очередь, необходимо разобраться с вопросами конструкции и назначения.

Назначение

Итак, какие признаки неисправности, какие функции выполняет трехуровневый регулятор напряжения? Когда двигатель любого автомобиля запускается, в первую очередь, под воздействием постоянного тока, начинает работать коленвал. Именно из-за постоянного тока он начинает задавать движение ротору, и только после этих действий в работу вступает непосредственно автомобильный генератор. Трехуровневый регулятор напряжения производит мониторинг всех этих процессов, этот элемент также часто называется реле постоянного тока.

Без этого устройства ток в бортовой сети не сможет запустить сам генератор в работу, тем более, что не будет осуществляться контроль подачи тока. Кроме того, трехуровневый регулятор напряжения позволяет удерживать ток в определенном интервале.

Конструкция

Общая схема работы

Даже самый простой и самодельный регулятор должен быть способным оптимально регулировать напряжения, что осуществляется в результате работы ротора. Как правило, в автомобилях современного производства ротор крутится вправо, но бывают и исключения.

Любой регулятор напряжения генератора, даже самодельный и простой будет состоять из следующих компонентов:

Крыльчатка. Этот компонент монтируется на внешней стороне устройства. Его предназначение заключается в обдуве, а также дальнейшем охлаждении обмотки.
Крышка корпуса, предназначена для закрытия доступа к внутренним компонентам устройства, чтобы защитить конструкцию от грязи, пыли и прочего мусора. Помимо этого, крышка может быть дополнительно оснащена кожухом. Если кожух имеется, то сам регулятор будет установлен за ним.
Устройство выпрямителей. Такая схема состоит из нескольких диодов. Как правило, диодов шесть. Следует отметить, что все диоды схемы подсоединяются друг к другу по так называемому мосту.
Ротор с обмоткой. Данный компонент вращается вокруг оси, таким образом, ротор должен выдавать магнитное поле в корпусе.
Статор — еще один компонент схемы. На корпусе статора находится три обмотки, которые соединены между собой. Эти обмотки схемы позволяют не только выдать большое количество заряда и мощности для АКБ, но и обеспечить постоянным током всю бортовую цепь машины.
Непосредственно реле. Благодаря автомобильному реле схема может поддерживать оптимальный уровень напряжение в необходимом диапазоне. Напряжение не должно быть слишком большое — оно всегда оптимальное (автор видео — Николай Пуртов).

Сколько мощности в амперах должен выдавать автомобильный регулятор после подключения? Схема выработки напряжения осуществляется по определенному принципу. В результате вращений ротора, на обмотку возбуждения всегда воздействует не очень большое напряжение, пока генератор подключен к АКБ. Пока происходит вращение, на выводах появляется переменный ток, поступающий на обмотку. Вращение ротора обеспечивается ремешком генератора.

Сколько должен выдать энергии этот прибор — второстепенный вопрос, ведь когда эта энергия сгенерированная, в первую очередь большое напряжение нужно выпрямить. Для этой цели используются диодные мосты. Поскольку напряжение большое, в работу вступает электронный регулятор напряжения. Данный компонент реагирует на изменения тока, которые происходят на схеме, после чего отправляет эту информацию к сравнивающему прибору, предназначенному для анализа необходимых показаний с теми, которые поступили. Если напряжение на зажимах генератора становится более низким, регулятор начинает увеличивать уровень постоянного тока в схеме, повышая его до необходимого.

Принцип работы

Если подключить к источнику питания обмотку без регулятора, то уровень постоянного тока будет слишком высоким. Благодаря реле на схеме происходит выравнивание этого параметра, чтобы не допустить выхода из строя оборудования. Сам регулятор представляет собой, по сути, выключатель. В том случае, если уровень тока возрастает до 13.-14 вольт, устройство автоматически отключает от сети обмотку и включает ее, если уровень тока слишком низкий. В итоге осуществляется регулярная коммутация проводки с высокой частотой, соответственно, генератор может вырабатывать более высокое напряжение (автор видео — Alex ZW).

Разновидности

Для подключения к бортовой схеме автомобиля существует несколько типов регуляторов, предназначенных для работы в условиях постоянного тока в амперах. Следует отметить, что для некоторых из них характерны определенные неисправности. Но, как показывает практика, в большинстве случаев неисправности у этих устройств обычно идентичные друг другу. Перед тем, как мы расскажем о том, как осуществляется проверка регулятора напряжения постоянного тока в автомобиле и как выявить неисправности, уделим внимание видам.

Так вы сможете понять, какой тип лучше:

Двухуровневый тип является морально устаревшим, но наши автолюбители сегодня продолжают его использовать. В основе таких регуляторов лежит электромагнит, который подключается к датчику обмотки. В качестве задающих элементов выступают пружины, а функцию сравнивающего компонента выполняет подвижный рычаг. Его габариты довольно небольшие, с его помощью выполняется коммутация. Основным недостатком, который зачастую приводит к неисправности, является небольшой ресурс использования устройства.
Электронные устройства на 40 ампер считаются полупроводниковыми. Они характеризуются высоким ресурсом эксплуатации, соответственно, с неисправностями владельцы автомобилей с электронными регуляторами сталкиваются реже.
Трехуровневые конструкции по своему устройству практически не отличаются от тех, которые мы уже рассмотрели. Принципиальная разница заключается только в том, что такие устройства оснащены добавочным сопротивлением.
Многоуровневые — еще один вид. Некоторые эксперты считают, что такие регуляторы лучше других, поскольку они оснащаются тремя и даже пятью добавочными сопротивлениями. Кроме того, есть модели, которые могут работать в следящем режиме.

Стоимость регуляторов может варьироваться в зависимости от типа и модели. Какой лучше приобрести — дело сугубо каждого. В среднем стоимость таких элементов варьируется в районе 5 долларов. Если вам позволяет бюджет, лучше приобрести сразу два регулятора. Почему лучше? Потому что эта деталь является незаменимой в дороге.

Проведение диагностики регулятора напряжения своими руками

Как проверить регулятор напряжения автомобиля для выявления неисправностей своими руками? Что лучше замерить своими руками — амперы или вольты, чем лучше воспользоваться. Для выявления неисправностей своими руками необходимо использовать мультиметр или вольтметр. Необходимо, чтобы на устройстве была шкала для измерений на 15-30 вольт. Диагностику неисправностей автомобильного реле на 40 ампер или ниже своими руками с помощью мультиметра необходимо осуществлять только при заряженном аккумуляторе.

Диагностика вышедшего из строя реле с помощью вольтметра

Сначала необходимо включить зажигание.
Запустите своими руками двигатель, дайте ему поработать, при этом фары необходимо включить. Пусть мотор работает, пока количество оборотов не составит около 2.5-3 тыс. Как правило, для этого необходимо подождать около 10 минут.
При помощи вольтметра произведите замер напряжения на клеммах АКБ. Параметр должен составлять около 14.1-14.3 вольт.

В том случае, если во время диагностики показатели получились ниже или выше, лучше приобрести новое реле на 40 ампер. В ходе диагностики штекеры ни в коем случае нельзя перемыкать, поскольку это может привести к деформации и неработоспособности выпрямительного блока. Для получения более точных показателей необходимо убедиться в том, что ремень генератора натянут хорошо.

Видео «Диагностика состояния реле регулятора»

Как своими руками осуществить проверку неисправностей этого элемента — узнайте из видео ниже (автор видео — Вячеслав Чистов).

Извините, в настоящее время нет доступных опросов.

Электрическая сеть любого автомобиля питается за счет генератора, который приводится во вращение двигателем при помощи ременной передачи. Его обороты постоянно меняются, начиная от 900 и заканчивая несколькими тысячами, вызывая соответствующее вращение ротора. Для нормальной работы всех электроприборов и зарядки аккумулятора, в бортовой сети напряжение должно быть стабильным, что обеспечивает реле-регулятор. Являясь самым слабым звеном в системе электроснабжения, устройство в первую очередь нуждается в проверке при обнаружении неполадок зарядки АКБ и других поломках электросети автомобиля.

Принцип работы

Регулятор напряжения автогенератора предназначен для поддержания напряжения бортовой сети в необходимых пределах при любом режиме работы и различной частоте вращения генератора, изменении нагрузки и перепадах внешней температуры. Также он способен выполнять дополнительные функции – защищать генератор от перегрузок и аварийного режима работы, автоматически подключать к бортовой цепи обмотки возбуждения или систему сигнализации аварии генератора.

Работа любого регулятора напряжения основана на одном и том же принципе, и определяется следующими факторами:

Частотой оборотов ротора.
Силой тока, которую генератор отдает в нагрузку.
Показателем магнитного потока, которую создает ток обмотки возбуждения.

Более высокие обороты ротора определяют повышение напряжения генератора. Рост силы тока на обмотке возбуждения делает сильнее магнитный поток, и одновременно напряжение. Любой регулятор напряжения стабилизирует его за счет изменения тока возбуждения. При росте или снижении напряжения, регулятор понижает или повышает ток возбуждения, регулируя напряжение в необходимых пределах.

Сам реле-регулятор представляет собой электронную схему с выходами к графитным щеткам. Его устанавливают как в самом корпусе генератора рядом со щетками, так и вне его, и тогда щетки крепятся к щеткодержателю.

Неисправности

Чаще всего реле-регулятор выходит из строя по следующим причинам:

При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Как проверить реле регулятор

Поломка реле-регулятора проявляется в систематическом недозаряде или перезаряде аккумулятора. Простейшая проверка устройства проводится тестером в режиме вольтметра на постоянном токе в пределах от 0 до 20В. Щупы прибора при неработающем двигателе подсоединяются к клеммам АКБ и фиксируют показания вольтметра, которые от состояния батареи варьируются в пределах 12-12,8 В.

После двигатель запускают и смотрят на показания прибора: напряжение должно повыситься до 13-13,8 В, в зависимости от оборотов коленвала. Дальнейшее повышение оборотов должно соответственно увеличивать напряжение. Так, на средней частоте вращения оно составляет 13,5-14 В, а при максимальных достигает 14-14,5 В. Отсутствие повышения напряжения после запуска мотора свидетельствует о неисправности реле-регулятора.

Существует вероятность, зарядка аккумулятора отсутствует по другой причине, к примеру, из-за неисправности в самом генераторе. С целью установки диагноза, реле-регулятор снимается для более точной проверки при помощи тестера и 12-вольтовой лампы. Дополнительно понадобятся провода с клеммами, блок питания или зарядное устройство, в котором можно регулировать ток.

После подключения реле к схеме и включении блока питания лампа загорится. Регулятором напряжения постепенно увеличивают ток и следят за показаниями вольтметра или шкалой подключенного тестера. При показаниях до 14,5 В лампа должна гореть, а после превышения гаснуть. Если после уменьшения ниже 14,5 она загорается снова, значит реле-регулятор исправен. При отклонениях работы в ту или иную сторону реле будет давать перезаряд или не выдавать необходимый ток для заряда, что является поводом для его замены.

Подобным образом проверяются интегральные реле, которые в народе называют «шоколадки», применяемые на более старых моделях отечественных машин. Схема также подключается к блоку питания или зарядному устройству через лампочку, которая должна гаснуть при достижении необходимого предела напряжения. При этом нужно обратить внимание на состояние клемм, которые при загрязнении или окислении могут создать дополнительное сопротивление и при исправном реле вызывать потерю напряжения.

Замена реле регулятора генератора

Замена реле необходима в следующих случаях:

Износ щеток, при котором контакт с реле-регулятором пропадает и генератор не работает.
Пробой в схеме устройства, который вызывает в системе увеличение напряжения.
Поломка креплений или корпуса, которое может привести к замыканию.

Процесс замены устройства рассмотрен на примере генератора Лада-Калина. Замена реле-регулятора связан с демонтажем генератора, и осуществляется в следующем порядке:

Снятие с генератора клеммы «минус».
Демонтаж генератора.

3. Отщелкивание на крышке генератора пластиковых фиксаторов и ее снятие.

4. Отключение разъема диодного моста.

5. Откручивание гайки и демонтаж втулки контактной группы.

6. Выкручивание пары винтов, удерживающих реле-регулятор.

5 Общие признаки неисправности регулятора напряжения (с исправлениями)

Признаки неисправности регулятора напряжения легко обнаружить если вы знаете, что искать.

Но почему ваш регулятор напряжения выходит из строя?
И что делать, если вы заметили признаки неисправности регулятора напряжения?

В этой статье мы сначала рассмотрим пять симптомов, обычно связанных с неисправными регуляторами напряжения. Затем мы расскажем вам, как решить эти проблемы.

Наконец, мы дадим вам более четкое представление об этом компоненте в нашем разделе часто задаваемых вопросов регулятора напряжения .

В этой статье содержится:

5 Симптомы плохих регуляторов напряжения. Затемнение фар
Симптом D: Активация индикатора аккумулятора или индикатора проверки двигателя
Симптом E: Неисправность комбинации приборов

Как устранять признаки неисправности регулятора напряжения?

6 Часто задаваемые вопросы о регуляторе напряжения

Давайте сразу приступим.

5 Признаков неисправного регулятора напряжения, на которые следует обратить внимание больше из следующих пять симптомов:

Симптом A: Разряженный аккумулятор

Неисправный регулятор напряжения может серьезно повредить автомобильный аккумулятор, в результате чего он перестанет работать.

Но почему?
Регулятор напряжения обеспечивает постоянную подачу зарядного напряжения и мощности на аккумулятор автомобиля и другие электронные компоненты.

Если у вас сгорел регулятор напряжения, ваша батарея может:

Не получить достаточный заряд
Перезарядиться
Подвергнуться чрезмерному зарядному напряжению

Если батарея не получает достаточного заряда, зарядная мощность вашей батареи расходуется на работу электрических систем автомобиля. В конечном итоге, когда весь заряд разрядится, аккумулятор вашего автомобиля разрядится, и вы больше не сможете завести свой автомобиль.

С другой стороны, если аккумулятор перезаряжается или подвергается воздействию высокого зарядного напряжения, аккумулятор может выйти из строя, или электролиты внутри могут начать кипеть, что приведет к протечке автомобильного аккумулятора и опухоль.

Помимо неисправного регулятора напряжения, аккумулятор вашего автомобиля также может разрядиться, если:

У вас неисправный генератор который не может зарядить аккумулятор
Вы оставили включенными электрические компоненты, такие как фары слишком долго с выключенным двигателем
Ваш автомобиль не использовался в течение длительного времени

В любом случае можно быстро зарядить неисправный аккумулятор (или разряженный аккумулятор ) с помощью соединительных кабелей и другого автомобиля с заряженным аккумулятором. Однако это лишь временное решение, потому что любая мощность, передаваемая по кабелям, быстро истощается, когда ваш автомобиль начинает работать.

В результате ездить с разряженным аккумулятором или разряженным аккумулятором — плохая идея, поскольку ваш автомобиль может заглохнуть в любой момент.

Вот почему, если у вас села или разряжена батарея, обратитесь к механику как можно скорее . Пусть они диагностируют, неисправен ли ваш регулятор напряжения или какой-то другой электрический компонент. Кроме того, механик сообщит вам, нужна ли вам новая батарея.

Признак B: неустойчивая работа двигателя

Нестабильная работа двигателя является распространенным признаком неисправности регулятора напряжения.

Но что означает неустойчивая работа двигателя?
Здесь вы можете заметить, что двигатель:

Брызгает — кажется, что двигатель борется (как будто он задыхается)
Глохнет — двигатель может резко перестать работать на короткое время
Разгон периодически — ускорение двигателя не является плавным и кажется прерывистым

Другими словами, ваш двигатель будет работать непредсказуемо или непоследовательно, а в целом неприятные ощущения от вождения. Неустойчивая работа двигателя обычно происходит, когда у вас есть неисправный регулятор, который не может контролировать уровень выходного напряжения, генерируемого генератор .

Если вы заметили, что работа вашего двигателя странная или непредсказуемая, скорее всего, у вас неисправный регулятор. В этом случае лучше всего поручить электрические системы вашего автомобиля проверить профессиональному механику .

Симптом C: мерцание или приглушение света

Вероятно, наиболее частым признаком неисправности регулятора является мерцание, затемнение или пульсация света.

Чтобы быть более конкретным, вы можете заметить, что автомобиль:

Свет фар колеблется между ярким и тусклым без каких-либо действий
Дальний свет не работает должным образом
Внутреннее освещение начинает мерцать

Эти признаки обычно указывают на неисправный регулятор напряжения, который не может регулировать выходное напряжение . И если вы столкнетесь с этими признаками, проверьте свой автомобиль у профессионального механика в ближайшее время, чтобы решить проблему с регулятором напряжения, прежде чем ситуация ухудшится.

Симптом D: Активация индикатора аккумулятора или индикатора проверки двигателя

Иногда, когда ваш регулятор напряжения не работает должным образом, может загореться индикатор двигателя или аккумулятора на приборной панели.

Но почему горят эти индикаторы приборной панели?
Индикатор батареи загорается , потому что ваша электрическая система может выйти из строя из-за неисправного регулятора. В качестве альтернативы индикатор батареи может активироваться из-за неисправного диода генератора (или негерметичного диода) или проблем со статором генератора.

С другой стороны, загорание индикатора проверки двигателя может быть следствием непредсказуемой работы двигателя. Кроме того, это может быть связано с проблемами, связанными с вашей системой трансмиссии, выхлопным оборудованием, системой зажигания и многим другим.

Определить, вызывает ли регулятор напряжения загорание индикатора аккумулятора или индикатора проверки двигателя, непросто. В игре может быть масса других причин. Вот почему вам следует проверить свой автомобиль у сертифицированного автомобильного техника , который сможет поставить вам точный диагноз.

Симптом E: Неисправность комбинации приборов

Другим легко наблюдаемым признаком неисправности регулятора является неисправность комбинации приборов в вашем автомобиле.

Что такое комбинация приборов?
Комбинация приборов состоит из различных датчиков и сигнальных ламп на приборной панели.

Комбинация приборов включает:

Спидометр
Тахометр
Указатель уровня топлива
Указатели поворота

Сигнальные лампы, такие как индикатор стояночного тормоза индикатор, контроль двигателя требует индикатора приборной панели и т. д.
33
3 3 3 3 3 3 3 3 3 3 3 определенное количество входного напряжения для точной работы. А когда регулятор напряжения поврежден, комбинация приборов может не получать нужное количество входного напряжения.
В результате вы можете заметить мерцание датчиков на комбинации приборов или, что еще хуже, она может полностью перестать работать.
Кроме того, комбинация приборов может работать хаотично, если регулятор напряжения прибора также неисправен.
В любом случае, хотя мигающие датчики на комбинации приборов не обязательно мешают вам управлять автомобилем, вам не следует садиться за руль, когда комбинация приборов не работает. Поскольку датчики на комбинации приборов позволяют следить за состоянием автомобиля, вождение с мерцающими датчиками рискованно.
Теперь, когда вы знаете наиболее распространенные симптомы неисправного регулятора напряжения, давайте рассмотрим, что вы можете сделать для устранения этих симптомов:
Как устранить симптомы неисправного регулятора напряжения?
Хотя заманчиво протестировать регулятор напряжения и попытаться заменить его самостоятельно, мы не рекомендуем этого делать.
Почему?
Регулятор напряжения может влиять на работу двигателя, комбинацию приборов и многое другое. И если замена регулятора напряжения генератора произведена неправильно, вы можете столкнуться с потенциальной угрозой безопасности.
Если вы заметили какие-либо признаки неисправности регулятора напряжения , обратитесь к профессиональному механику.
Просто убедитесь, что механик, которого вы нанимаете:
Имеет сертификат ASE
Предлагает вам гарантийное обслуживание
Использует только высококачественные запасные части механика?
Просто позвоните по телефону RepairSmith — удобный, простой и надежный мобильное решение для ремонта автомобилей !
Вот лишь некоторые из фантастических преимуществ, которые предлагает RepairSmith :
Бронируйте все ремонтные работы в режиме онлайн по конкурентоспособным ценам
Наши сертифицированные специалисты ASE выезжают к вам на подъезд для ремонта и обслуживания
Все ремонтные работы сопровождаются 12 000 миль | Гарантия 12 месяцев
Для обслуживания вашего автомобиля используется только качественное оборудование и запасные части
Ремонтные услуги доступны без выходных
Далее мы рассмотрим некоторые часто задаваемые вопросы, связанные с регулятором напряжения:
6 часто задаваемых вопросов о регуляторе напряжения
Вот шесть вопросов, которые владельцы автомобилей обычно задают о регуляторе напряжения:
1.
Что Роль регулятора напряжения?
Основное назначение регулятора напряжения (также известного как регулятор напряжения генератора) — обеспечить стабильное и надежное напряжение аккумулятора автомобиля и других электрических компонентов.
Но как регулятор напряжения обеспечивает стабильность подаваемого напряжения?
Когда автомобиль работает, генератор переменного тока преобразует механическую энергию, вырабатываемую двигателем, в электрическую энергию. И чем быстрее вращается генератор вашего автомобиля, тем выше вырабатываемая электрическая мощность.
Однако, если подача электроэнергии или генерируемое напряжение становятся чрезмерными, это может привести к повреждению автомобильного аккумулятора и других компонентов электрической системы.
Вот тут-то и пригодится регулятор напряжения генератора.
Когда генерируемое напряжение или мощность являются чрезмерными, регулятор напряжения дает сигнал генератору прекратить вращение, а затем отводит избыточное выходное напряжение (или избыточную мощность) на заземляющий провод.
Таким образом, регулятор напряжения генератора защищает соединение автомобильного аккумулятора и другие электрические компоненты от повреждения из-за чрезмерного выходного напряжения.
Примечание: В мотоцикле вы можете не встретить автономный регулятор напряжения генератора. Вместо этого у вас, вероятно, будет выпрямитель-регулятор (например, выпрямитель-регулятор напряжения Harley).
Выпрямитель-регулятор служит здесь двум целям:
Он регулирует уровень выходного напряжения.
Он преобразует напряжение переменного тока (AC), создаваемое статором генератора, в напряжение постоянного тока (DC).
2. Где находится регулятор напряжения?
Расположение регулятора напряжения может различаться в зависимости от модели и марки вашего автомобиля.
В более старых моделях используется внешний регулятор напряжения, который можно найти в моторном отсеке рядом с корпусом генератора. Напротив, в некоторых более новых моделях регулятор напряжения встроен в ECM автомобиля (электронный модуль управления).
3. Что вызывает отказ регулятора напряжения?
Может быть много разных причин, по которым ваш регулятор напряжения начинает барахлить или выходит из строя.
Вот несколько распространенных причин отказа регулятора напряжения:
Поврежденный заземляющий провод
Коррозия или износ клеммы аккумулятора
Плохое соединение аккумулятора
Перегрев некоторых электрических компонентов Регулятор последний?
Трудно предсказать точный срок службы регулятора напряжения вашего генератора.
Однако при разумных условиях окружающей среды ваш регулятор напряжения потенциально может пережить срок службы вашего автомобиля. Чтобы быть более точным, многие механики согласятся, что регулятор напряжения вашего автомобиля может прослужить вам до 100 000 миль .
Но если ваш автомобиль постоянно подвергается воздействию экстремальных зимних или жарких климатических условий, этот показатель может снизиться.
5. Сколько стоит замена регулятора напряжения генератора?
Стоимость замены регулятора напряжения генератора может сильно различаться в зависимости от:
Марка и модель вашего автомобиля
Кто изготовил регулятор напряжения
Ваше местонахождение
В среднем замена регулятора напряжения генератора переменного тока может стоить вам от до 450 долларов США .
6. Как проверить регулятор напряжения?
Когда симптомы неисправного регулятора напряжения становятся очевидными, некоторые владельцы автомобилей могут попытаться самостоятельно проверить свои регуляторы напряжения с помощью вольтметра или мультиметра.
Но настоятельно рекомендуется пусть профессиональный механик возьмет на себя испытательную часть . И это потому, что механик будет иметь надлежащую подготовку и опыт, чтобы точно диагностировать, что не так с вашим автомобилем.
Механик:
1. Убедитесь, что стартер вашего автомобиля или ключ зажигания не активированы, а двигатель выключен.
2. С помощью мультиметра или вольтметра измерьте уровень напряжения на положительной и отрицательной клеммах аккумуляторной батареи автомобиля.
3. Проверьте, не превышает ли напряжение батареи, измеренное вольтметром или мультиметром, чуть более 12 вольт.
4. Запустите двигатель с помощью замка зажигания автомобиля (или кнопки зажигания).
5. Снова измерьте напряжение аккумуляторной батареи с помощью мультиметра или вольтметра, когда двигатель работает на холостом ходу. Измеренное напряжение батареи должно быть около 14 вольт.
6. Увеличьте обороты двигателя и проверьте показания выходного напряжения на вольтметре или мультиметре. Выход зарядки обычно остается ниже 14,2 вольт.
Если показания выходного напряжения вольтметра или мультиметра выходят за пределы ожидаемых диапазонов, возможно, в вашем автомобиле возникла проблема с регулятором напряжения.
Кроме того, механик может выполнить испытание на падение напряжения. Здесь механик подключал отрицательный щуп (подключенный к черному проводу) мультиметра к отрицательной клемме аккумулятора, а положительный щуп (подключенный к красному проводу) к чередующемуся кронштейну.
Если показания мультиметра превышают 0,1 В, возможно, у вас проблема с генератором или регулятором напряжения.
Заключительные мысли
Неисправный регулятор может вывести вас из равновесия: вы можете заметить мерцающие датчики на комбинации приборов, один или два электрических компонента могут выйти из строя и многое другое.
Если вы заметили какой-либо из симптомов неисправности регулятора напряжения , которые мы рассмотрели, как можно скорее обратитесь к механику. Помните, что вождение автомобиля с неисправностью регулятора напряжения может поставить под угрозу вашу безопасность на дороге.
Если вы ищете простой и удобный сервис по ремонту автомобилей, всего связаться с ремонтным мастером . Наши профессиональные механики приедут к вам и позаботятся о проверке, техническом обслуживании и ремонте вашего автомобиля прямо на подъездной дорожке!
РЕГУЛЯТОР НАПРЯЖЕНИЯ

РЕГУЛЯТОР НАПРЯЖЕНИЯ РЕГУЛЯТОР НАПРЯЖЕНИЯ
ОПЕРАЦИЯ
Для проверки регулятора напряжения,
снимите его с монтажной плиты и очистите все клеммы и контактные поверхности.
Осмотрите основание или корпус на наличие трещин. Проверьте все соединения на предмет безопасности.
Помните, что регулятор напряжения является точным прибором и не может
выдерживать грубое обращение. Обращайтесь с ним осторожно. Чтобы настроить регулятор напряжения,
требуется прецизионный портативный вольтметр. С этим тоже надо разобраться
с осторожностью, так как он не будет сохранять точность в условиях неправильного обращения,
вибрация или удар.
Подробные процедуры регулировки
регуляторы напряжения приведены в соответствующих инструкциях производителя.
Следующие процедуры являются рекомендациями по регулировке напряжения угольной сваи.
регулятор в многодвигательной электрической системе 28 вольт постоянного тока:
1. Запустите и прогрейте все двигатели
которые установили генераторы.
2. Переведите все выключатели генератора в
положение «выключено».
3. Подключите прецизионный вольтметр.
от клеммы B одного регулятора напряжения к хорошему заземлению.
4. Увеличьте частоту вращения двигателя
генератор проверяется на нормальные крейсерские обороты. Задействовать оставшиеся двигатели
на холостом ходу.
5. Регулируйте регулятор до тех пор, пока
вольтметр показывает ровно 28 вольт. (расположение ручки регулировки
на угольной свае регулятор напряжения показан на рис.
9-33.)
6. Повторите эту процедуру, чтобы отрегулировать
все регуляторы напряжения.
7. Увеличить скорость всех двигателей
до нормальных крейсерских оборотов.
8. Замкните все выключатели генератора.
9. Приложите нагрузку, эквивалентную примерно
половина полной номинальной нагрузки одного генератора при проверке двух генераторов
системы или нагрузку, сравнимую с мощностью одного генератора при проверке
система, имеющая более двух генераторов.
10. Наблюдайте за показаниями амперметров или нагрузки.
метров. Разница между наибольшим и наименьшим током генератора
не должно превышать значения, указанного в инструкциях по техническому обслуживанию производителя.
11. Если образующие не делящие
нагрузки одинаково (беспрецедентно), сначала понизьте напряжение самого высокого
генератора и немного поднимите напряжение самого нижнего генератора, регулируя
соответствующие регуляторы напряжения. Когда генераторы отрегулированы
чтобы распределить нагрузку поровну, они находятся «параллельно».
12. После всех настроек
сделано, выполните окончательную проверку напряжения на шине от положительной шины до земли, с
прецизионный вольтметр. Вольтметр должен показывать 28 вольт (±0,25
вольт в большинстве 28-вольтовых систем). Если напряжение на шине не соответствует
пределы, отрегулируйте все реостаты регулятора напряжения и повторите проверку.
При осмотре реле генератора
переключателя, осмотрите реле на чистоту и надежность крепления и посмотрите
что все электрические соединения надежно закреплены. Ищите сгоревшие или
выбитые контакты. Никогда не замыкайте реле вручную, нажимая на контакты.
вместе; это может серьезно повредить реле или стать причиной травмы. Никогда
настроить реле дифференциального типа, так как оно замыкается, когда генератор
напряжение превышает напряжение системы на указанную величину и не проверяется
замыкаться при любом заданном напряжении; однако проверьте его правильность закрытия, отметив
показания амперметра при включенных переключателях управления аккумуляторным генератором
во время работы двигателей. Иногда необходимо приложить небольшое
нагрузку на систему до того, как амперметр покажет положительное показание, когда
двигатель разгоняется до крейсерской скорости. Если амперметр не показывает,
скорее всего неисправно реле; поэтому удалите его и замените на
новое реле. Проверьте правильное значение открытия реле обратного тока.
Если реле не замыкается при увеличении оборотов двигателя или выходит из строя
отключить генератор от шины, реле неисправно.
Поиск и устранение неисправностей
Если система генератора неисправна,
возможны две основные возможности: (1) Сам генератор может находиться в
неисправности (перегорели, механически повреждены и т. д.), или (2) что часть
цепь, ведущая к генератору или от него, может быть неисправна. Тестирование непрерывности
относится к проверке наличия полной электрической системы между
две точки. Три основных типа тестеров непрерывности:
1. Портативный тестер сухих элементов,
наличие зуммера или 3-вольтовой лампы для индикации завершенной цепи.
используется для проверки цепей при отключенном питании основной цепи.
2. Обычная лампа накаливания (24 вольта).
типа), с одним проводом от центрального контакта лампы и одним проводом заземления
к корпусу лампы, можно использовать для проверки цепей с главной цепью
включить.
3. Используется прецизионный вольтметр
для проверки цепей при включенном питании главной цепи, поместив положительный
провод к точке цепи, а отрицательный провод к любому удобному заземлению.
Испытания должны проводиться на каждом терминале
цепи. Между последней точкой, в которой указано напряжение, и
первая точка, в которой указано нулевое напряжение, имеет место обрыв
или падение напряжения, вызванное работой агрегата, или короткое замыкание на землю. Если же
показание напряжения получается на отрицательной клемме устройства, как было получено
на плюсовой клемме указано обрыв массы. Если небольшое напряжение
показание получено на минусовой клемме блока, высокое сопротивление
указывается между устройством и землей.
Следующая таблица поиска и устранения неисправностей
описаны наиболее часто встречающиеся неисправности, список возможных
причины, чтобы изолировать неисправности, и надлежащие корректирующие действия для
быть принятым. Эта таблица представляет собой общее руководство по поиску и устранению неисправностей сдвоенного двигателя.
система генератора постоянного тока, в которой используются стабилизаторы напряжения из угольной сваи.
———————————————— ——————
ПРОБЛЕМА: Нет индикации напряжения на
любой генератор.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на неисправность
переключатель генератора или полевой переключатель.

ИСПРАВЛЕНИЕ: Замените выключатель генератора.
или полевой переключатель.
ПРОЦЕДУРА ИЗОЛЯЦИИ: Определите,
полярность генератора перепутана.

ИСПРАВЛЕНИЕ: Поле генератора вспышки.
ПРОЦЕДУРА РАЗЪЕДИНЕНИЯ: Проверить на обрыв,
закороченная или заземленная проводка.

ИСПРАВЛЕНИЕ: Замените неисправную проводку.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
генератор.

ИСПРАВЛЕНИЕ: Замените генератор.
———————————————— ——————
ПРОБЛЕМА: Низкое напряжение на одном из генераторов.
ПРОЦЕДУРА РАЗЪЕДИНЕНИЯ: Проверить напряжение
регулировка регулятора

КОРРЕКЦИЯ: Отрегулируйте регулятор напряжения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
регулятор напряжения.

ИСПРАВЛЕНИЕ: Замените регулятор напряжения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
проводка.

ИСПРАВЛЕНИЕ: Замените неисправную проводку.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
генератор.

ИСПРАВЛЕНИЕ: Замените генератор.
———————————————— ——————
ПРОБЛЕМА: Генератор отключается.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
реле обратного тока.

ИСПРАВЛЕНИЕ: Заменить обратный ток
реле отключения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
реле перенапряжения.

КОРРЕКЦИЯ: Замените перенапряжение
реле.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
реле управления полем.

ИСПРАВЛЕНИЕ: Замените поле управления
реле.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
регулятор напряжения.

ИСПРАВЛЕНИЕ: Замените регулятор напряжения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
проводка.

ИСПРАВЛЕНИЕ: Замените неисправную проводку.
———————————————— ——————
ПРОБЛЕМА: Нестабильное напряжение для любого
один генератор.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
проводка.

ИСПРАВЛЕНИЕ: Замените неисправную проводку.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
генератор.

ИСПРАВЛЕНИЕ: Замените генератор.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить износ
подшипники генератора.

ИСПРАВЛЕНИЕ: Замените генератор.
———————————————— ——————
ПРОБЛЕМА: Нет индикации нагрузки ни на одном
один генератор. Напряжение в норме.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
реле обратного тока.

ИСПРАВЛЕНИЕ: Заменить обратный ток
реле отключения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
выключатель генератора.

ИСПРАВЛЕНИЕ: Замените переключатель генератора.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
проводка.

ИСПРАВЛЕНИЕ: Замените неисправную проводку.
———————————————— ——————
ПРОБЛЕМА: Низкое напряжение шины постоянного тока.
ПРОЦЕДУРА ИЗОЛЯЦИИ: Проверьте неправильную
регулировка регулятора напряжения.

КОРРЕКЦИЯ: Отрегулируйте регулятор напряжения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
реле обратного тока.

ИСПРАВЛЕНИЕ: Заменить обратный ток
реле отключения.
———————————————— ——————
ПРОБЛЕМА: Высокое напряжение на любом
генератор.
ПРОЦЕДУРА ИЗОЛЯЦИИ: Проверить на
регулировка регулятора напряжения.

КОРРЕКЦИЯ: Отрегулируйте регулятор напряжения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
регулятор напряжения.

ИСПРАВЛЕНИЕ: Замените регулятор напряжения.
ПРОЦЕДУРА ИЗОЛЯЦИИ: Определите,
вывод возбуждения генератора А замкнут на плюс.

ИСПРАВЛЕНИЕ: Замените закороченную проводку.
или отремонтировать соединения.
———————————————— ——————
ПРОБЛЕМА: Генератор не собирается
более чем на 2 вольта.
ПРОЦЕДУРА РАЗЪЕДИНЕНИЯ: Проверить напряжение
регулятор или база. Снимите показания точного вольтметра между клеммой A
и земля. Отсутствие показаний напряжения указывает на неисправность либо в регуляторе, либо в
база. Показание около 2 вольт указывает на то, что регулятор и база в порядке.
ИСПРАВЛЕНИЕ: Проверить контакты регулятора.
где они опираются на серебряную контактную планку. Любые признаки горения в этом
точка является причиной замены регулятора.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на неисправность
генератор. Низкие показания омметра указывают на то, что ток в норме и проблема неизбежна.
находиться внутри генератора.
ИСПРАВЛЕНИЕ: Отключить генератор
затыкать. Поместите один провод омметра на клемму А, а другой провод на клемму Е.
Терминал. Высокое значение указывает на то, что поле генератора открыто. Заменять
генератор.
———————————————— ——————
НЕИСПРАВНОСТЬ: Вольтметр приборной панели
считывание избыточного напряжения.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на короткое замыкание
через клеммы A и B регулятора напряжения.

ИСПРАВЛЕНИЕ: В случае короткого замыкания измените напряжение
регулятор.
ПРОЦЕДУРА РАЗЪЕДИНЕНИЯ: Проверить напряжение
контроль регулятора.

ИСПРАВЛЕНИЕ: Замените регулятор напряжения.
———————————————— ——————
НЕИСПРАВНОСТЬ: Вольтметр приборной панели
считывание нуля вольт.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на дефекты
схема вольтметра.
ИСПРАВЛЕНИЕ: Положите положительный провод
вольтметр на плюсовой клемме панели приборов вольтметр и минус
привести к земле. Показания должны быть 27,5 вольт. Если нет, ведите от регулятора
к прибор неисправен. Замените или исправьте провод. Разместите положительный лид
вольтметра на отрицательной клемме вольтметра приборной панели и отрицательной
привести к земле. Если показания вольтметра равны нулю, вольтметр на приборной панели
неисправен. Замените вольтметр.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на предмет поломки
Отведение B или E. Снимите регулятор напряжения и снимите показания омметра между
B контактный палец основания регулятора и масса. Низкое значение указывает на замыкание
в порядке. Высокое значение указывает на то, что проблема связана с высоким сопротивлением.
ИСПРАВЛЕНИЕ: Высокое сопротивление наиболее
вероятно, вызвано маслом, грязью или пригоранием вилки разъема или коммутатора.
Замените генератор.
ПРОЦЕДУРА ИЗОЛИРОВАНИЯ: Проверить на предмет утери
остаточного магнетизма.
ИСПРАВЛЕНИЕ: Установите переключатель мигалки
в положении ON на мгновение, не удерживайте. ПРИМЕЧАНИЕ. Если переключатель мигалки удерживается
ВКЛ, а не мгновенное включение, может быть повреждено поле генератора.
катушки.
———————————————— ——————
ПРОБЛЕМА: Напряжение не нарастает
правильно, когда поле мигает.
ПРОЦЕДУРА ИЗОЛЯЦИИ: Проверить на обрыв
поле. Отсоедините разъем генератора и снимите показания омметра между
Клеммы A и E разъемов генератора. Высокое значение указывает на поле
цепь разомкнута.
ИСПРАВЛЕНИЕ: Проверить и отремонтировать провод
или разъемы.
ПРОЦЕДУРА ИЗОЛЯЦИИ: Проверить заземление
поле. Снимите показания омметра между клеммой А генератора и генератором.
Корпус. Низкое значение указывает на то, что поле заземлено.
ИСПРАВЛЕНИЕ: Изоляция обмотки возбуждения
сломано. Замените генератор.
ПРОЦЕДУРА ИЗОЛЯЦИИ: Проверить на обрыв
арматура. Снимите крышку генератора и осмотрите коллектор. Если припой расплавился
и был откинут, то якорь открыт (из-за перегрева генератора).
ИСПРАВЛЕНИЕ: Замените генератор.
———————————————— ——————
Как подключить реле зарядки ваз 2106. Реле регулятора напряжения ВАЗ
На автомобилях ВАЗ 2106 применялись регуляторы напряжения двух основных типов:
электромагнитный РР-380 устанавливался на первые экземпляры автомобилей, но на данный момент считается устаревшим;
бесконтактного типа с обозначением 121. 3702. Это новый регулятор напряжения, не требующий регулировки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.
В реле-регуляторах отличается только схема, принцип работы во многом аналогичен, подключение идентично. Чтобы заменить регулятор старого образца на новый, просто подключите провода к соответствующим штекерам. Но перед заменой необходимо будет проверить работоспособность реле-регулятора.

Типы реле-регуляторов ВАЗ
В последние годы устанавливался реле-регулятор с обозначением 121.3702, работавший в симбиозе с генератором переменного тока Г-221. Но такое совершенное устройство, не нуждающееся ни в регулировках, ни в дополнительном обслуживании, используется с 9-го века.0 с. Изначально автомобили сходили с конвейера с вибратором ПП-380. Именно он нуждался в регулировках, настройках и даже обслуживании. При работе с регулятором ПП-380 нужно соблюдать простые правила.
Никогда не путайте провода с обозначением «67» и «15». Если это произойдет, то реле-регулятор не будет функционировать, его контакты, расположенные вверху, будут замкнуты накоротко. Результат — резкое повышение напряжения на выходной клемме генератора, закипание аккумулятора, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
Конденсаторы не должны подключаться к цепи штекера «67» во избежание радиопомех. В результате контакты работают некорректно, в результате чего разрушаются.
Запрещается включение в цепь обмотки возбуждения любых потребителей электрической энергии. В противном случае выходное напряжение возрастает в несколько раз.
Вилки с номерами «67» и «15» нельзя замыкать друг с другом, так как значительно возрастает выходное напряжение и очень высока вероятность выхода из строя полупроводникового выпрямителя.
Не рекомендуется снимать крышку с регулятора, так как в нее может попасть пыль и влага, контакты начнут подгорать, загрязняться, что приведет к неправильной работе механизма. Запрещается устанавливать прокладки из подручных материалов.
Не ударяйте по корпусу регулятора, держите его в чистоте.
Электрические соединения массы автомобиля ВАЗ 2106 и корпуса устройства должны быть надежными, сопротивление минимальным. Если соединение слабое, высока вероятность повышения напряжения.
Перечислены требования к реле-регуляторам старого типа ВАЗ 2106, а вот к бесконтактным можно применить все пункты, кроме 5. Снять крышку с бесконтактного регулятора напряжения не получится, так как его у него нет. Поэтому при выходе из строя всего узла потребуется его полная замена, ремонт невозможен.
Проверка и замена регулятора
Перед диагностикой состояния регулятора напряжения рекомендуется зарядить аккумулятор. Для этого снимите его и, открутив пробки всех отсеков, дайте ему несколько часов зарядиться от сети. Уровень зарядки проверяйте по индикатору на зарядном устройстве.
После этого установите заряженный аккумулятор на автомобиль ВАЗ 2106 и запустите двигатель. Ручкой воздушной заслонки установить частоту вращения коленчатого вала двигателя в диапазоне 2500-3000 об/мин. Все потребители электрической энергии должны быть отключены, не допускается даже работа светодиодных ходовых огней.
Вольтметром с широкой шкалой (можно использовать с цифровым индикатором) измерить напряжение на клеммах аккумуляторной батареи. Значение напряжения должно быть примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более 0,1 В. Если отклонение значительное, то реле-регулятор подлежит немедленной полной замене. Не забудьте перед началом диагностики убедиться в следующем:
ремень генератора имеет нормальное натяжение;
корпус регулятора ваз 2106 имеет надежный контакт с кузовом автомобиля.
Если есть дефекты, то их необходимо устранить регулировкой натяжения ремня или подтяжкой всех гаек крепления реле регулятора к корпусу. Для замены регулятора напряжения ВАЗ потребуется сделать следующее:
открутить 2 гайки со шпилек;
пометьте маркером все провода, чтобы потом их не перепутать;
отсоединить провода от регулятора напряжения;
снять старый регулятор, а на его место установить новый;
подключить провода по схеме;
затяните гайки.
Работа по замене регулятора напряжения на автомобиле ВАЗ 2106 завершена, занимает несколько минут и выполняется минимальным количеством инструментов. Старайтесь случайно не перемкнуть клеммы регулятора напряжения при проведении ремонтно-диагностических работ, иначе можно повредить не только его, но и штатную проводку автомобиля ВАЗ 2106.
Электронный регулятор напряжения ВАЗ 2106 является одним из компонентов системы электрооборудования «шестерки». Его функции заключаются в постоянном изменении тока генератора в автоматическом режиме в соответствии с режимом вырабатываемого напряжения генератора и поддержании этих параметров в заданном режиме.
Устройство и принцип работы регулятора напряжения
В автомобиле ВАЗ 2106 регулятор напряжения проверяют с помощью вольтметра, установленного на режим измерения постоянного тока с выбором шкалы значений до 15- 30 В. Координируем действия автомобилиста, за что:
заводим двигатель автомобиля и оставляем поработать на 15 минут;
измеряем падение напряжения между выводом «30» и контактом корпуса генераторной установки при условии, что в цепь включена нагрузка в виде освещения, фар и т. п.;
Показатели измерения
должны быть от 13,6 до 14,6 В;
, если параметры измерения выходят за пределы измерений, желательно заменить этот гаджет.
«Шестерки» комплектуются 2 типами таких устройств: электромагнитного принципа действия и бесконтактного изделия электронного типа. Устройства с электромагнитным принципом действия устанавливались на автомобили первых лет выпуска, но их до сих пор можно встретить на распродажа. Электронный регулятор бесконтактного типа можно приобрести в каждой точке продажи запчастей. Он довольно прост в эксплуатации, не подлежит никаким настройкам.
При дефектах устаревшего оборудования подключение регулятора напряжения ВАЗ 2106 не проблема — они взаимозаменяемы, поэтому схему регулятора напряжения нельзя модифицировать или вносить какие-либо изменения. Также присутствует трехуровневый регулятор напряжения, который в поставке оборудования содержит набор щеток или цельный блок с проводкой. Его электронная конфигурация отличается наличием тумблера трехпозиционного уровня для установки необходимых параметров автомобильной сети:
Положение тумблера «мин» соответствует значению напряжения 13,6 В. Рекомендуется для эксплуатации при повышенных температурах воздуха (свыше 20°С), а также при повышенных нагрузках на силовую установку (пробки, крутые горные подъемы и др.).
Центральное положение тумблера означает, что на цепь подается напряжение величиной 14,2 В. Рекомендуется для установки при температуре окружающего воздуха от 0°С до 20°С.
Фиксация переключателя в положении «max» означает, что в цепь подается напряжение 14,7 В. Используется для коррекции настройки прибора при отрицательных значениях наружной температуры. Кроме того, он устанавливается в режиме зарядки «зацепленного» аккумулятора в режиме работы двигателя.
Этот трехступенчатый регулятор напряжения используется вместо заводских гаджетов. Электронный регулятор напряжения, цена которого приемлема для большинства автомобилистов, можно легко приобрести в автосалонах, торгующих деталями и узлами для модели Волжского автозавода. Для безошибочного подбора регулятора напряжения фото изделия размещено на нашем интернет-портале.
Типичные неисправности регулятора напряжения
В различных регуляторах напряжения неисправности могут быть выявлены путем тестирования его компонентов.
Неисправность
Метод диагностики
Дефект резистора — термокомпенсирующего назначения или в обмотке изделия. Напряжение не регулируется или показывает значения, значительно превышающие указанные параметры Мегаомметром измерить значения сопротивлений обмотки изделия и термокомпенсирующего резистора. Измерение производится между выводом «15» регулятора напряжения и отрицательным выводом
Дефект в обмотке дросселя или в добавочном сопротивлении проявляется при нестабильных (изменчивых значениях разности потенциалов) Дефект определяется при проведении сопротивления между контактами «15» и «67» при разведенных контактах
Контакты не обслуживаются, а значение напряжения нестабильно Возникает из-за попадания влаги и грязи во внутреннюю полость устройства или из-за дефекта проводки на участке цепи между контактами «67» регулятора напряжения и генератора устройства
Попадание фракций грязи и пыли во внутреннюю полость регулятора напряжения связано с выходом из строя резинового уплотнителя защитного кожуха изделия или некачественным прокладочным материалом. В случае выхода из строя контактной группы необходимо провести диагностику электрических цепей на предмет короткого замыкания и правильность подключения проводки, а также техническое состояние генераторного устройства.
При проблемах с регулятором напряжения генератора ВАЗ 2106 необходимо заменить его, выполнив следующие действия:
открутить 2 крепления от изделия и снять его;
пометить снятую проводку маркировкой для последующего правильного подключения;
снимаем проводку вместе с товаром и заменяем.
Далее по принципу «от противного» производим обратную сборку прибора и его установку. Убеждаемся в корректной работе гаджета при работающих источниках потребления автомобильной сети. Вынужденную замену регулятора напряжения генератора под силу сделать даже начинающему автолюбителю.
Реле регулятора напряжения (или просто реле напряжения) — устройство, предназначенное для сохранения напряжения бортовой сети, получаемого от генератора. Дело в том, что генератор из-за неравномерного вращения ротора не может обеспечить равномерное напряжение на выходе, так как оно то увеличивается, то уменьшается. Для поддержания заданного значения напряжения используется реле-регулятор.
Это устройство изначально выпускалось в виде электромагнитного реле, основой которого была катушка с сердечником и рядом мелких механизмов замыкания, размыкания и создания определенного сопротивления в цепи. Этот тип регулятора устарел и больше не производится.
Реле устаревшего типа заменено электронным полупроводниковым устройством. Отличается от старой модели отсутствием каких-либо контактов, габаритами и содержимым. Кроме того, он не поддается регулировке, поэтому является одноразовым элементом.
Реле крепится шпильками и гайками на кузов автомобиля в моторном отсеке. Однако современные образцы, например, на ВАЗ 2109, ВАЗ 2112, Лада Приора и Лада Калина имеют реле напряжения, которые крепятся непосредственно к щеткам генератора и представляют собой единое целое. Такие элементы в народе называют «таблетками».
Неисправности реле напряжения и их диагностика на ВАЗ 2106
При работе автомобиля в бортовой сети могут возникать определенные неисправности, свидетельствующие о плохом питании оборудования. В первую очередь автомобилисты проверяют состояние генератора. Его снимают, разбирают, диагностируют и оценивают натяжение ремня. Если при проверке выяснится, что он исправен, то последним является реле регулятора напряжения.
Наиболее частая неисправность реле регулятора — слишком маленький или слишком большой заряд. При малом заряде на холостых плохо работают фары, двигатель работает неустойчиво, и ситуация улучшается после добавления оборотов коленчатого вала.
При высоком заряде часто перегорают многие предохранители, слишком ярко светят фары, нагревается электрооборудование. В обоих случаях начинайте измерять напряжение бортовой сети.
Запустите двигатель и прогрейте его. Присоедините концы вольтметра к клеммам аккумулятора. Напряжение должно быть 13,5 — 14 вольт. Попробуйте включить фары, дворники и т.д. Если напряжение упадет ниже 12 вольт, реле напряжения нужно заменить.
Замена реле регулятора напряжения ВАЗ 2106
Для замены реле напряжения на ВАЗ 2106 отсоедините клемму аккумулятора и снимите штекеры с проводами со старого реле. После этого откручиваем гайки крепления и вытаскиваем из шпилек неисправный элемент. После этого устанавливаем новое реле и затягиваем гайки. Вставьте заглушки в разъемы нового реле и наденьте клемму аккумулятора.
Внимание! Никогда не соединяйте между собой провода, идущие к реле. При работающем двигателе это может вызвать внезапный скачок напряжения, который выведет из строя все электрооборудование в автомобиле.
После установки нового элемента рекомендуется его проверить. Дело в том, что такие реле имеют особенность правильной работы только на одной машине. Это связано с некачественной сборкой комплектующих для наших автомобилей. Поэтому, если показания прибора снова не соответствуют вашим ожиданиям, верните реле в магазин и попросите другое. Вполне возможно, что следующая эстафета будет именно такой.
Кроме того, существует вероятность получения бракованного устройства. Именно поэтому реле необходимо проверить в обязательном порядке.
Видео — Как поменять реле регулятор своими руками
В автомобиле ВАЗ 2106 регуляторы напряжения бывают двух типов: бесконтактный электронный редуктор и электромагнитный регулятор. Первая — более новая и популярная модель. Если такой регулятор выйдет из строя, его можно будет легко заменить. Второй тип регулятора – это старая модель, которая уже снята с производства. Оба этих регулятора могут при необходимости заменять друг друга. Он даже не требует никаких дополнительных настроек.
Как проверить регулятор напряжения?
Но прежде чем менять регулятор, его обязательно нужно проверить, так как поломка может быть не с ним связана. Перед проверкой аккумулятор должен быть полностью заряжен. Сам процесс проверки выглядит следующим образом:
Нужно завести машину и набрать около 3000 об/мин.
Не должно быть посторонних потребителей электроэнергии.
Вольтметром нужно измерить напряжение с клемм аккумулятора. Норма — 14,2 В.
Если показатели сильно отклоняются от нормы, значит вышел из строя регулятор напряжения и его необходимо заменить. Причины поломки могут быть следующие:
Очень часто поломка происходит из-за обрыва. Местом возникновения этого разрыва может быть термокомпенсирующий резистор или обмотка.
Возможно обрыв дополнительных резисторов или обмотки дросселя.
Из-за нестабильного напряжения контакты могут подгореть, загрязниться и окислиться.
Замена регулятора напряжения ВАЗ 2106
Можно попробовать аккуратно почистить контакты бархатным надфилем, а регулятор промыть спиртом или бензином. После этого его нужно хорошо просушить и собрать обратно.
Если эти манипуляции не помогли, то регулятор придется заменить. Это можно сделать следующим образом:
Откручиваются гайки реле и снимается регулятор,
Чтобы не перепутать провода, можно заранее пометить их фломастером.
После этого провода необходимо отсоединить, а регулятор заменить на новый,
Теперь в соответствии с отмеченными проводами ставим все на место.
После завершения установки необходимо подключить аккумулятор и проверить работоспособность нового регулятора.
Каждый автомобиль оборудован устройством стабилизации напряжения. На «шестерках» установлено реле, регулятор напряжения генератора ВАЗ 2106. Задача устройства поддерживать уровень напряжения бортовой сети.
Напряжение генератора зависит от следующих факторов:
Скорость ротора.
Текущая нагрузка.
Значения магнитного потока.
Достаточным условием получения электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Генерируется переменное напряжение. Диоды генератора выпрямляют ток.
Роль электромагнита выполняет обмотка возбуждения. Он укладывается в пазы вращающейся части. Напряжение возбуждения подается на него через щеточный узел. Изменяя силу тока, проходящего через обмотку, регулируют генерацию.
Регулятор напряжения ВАЗ 2106 (ПП) регулирует ток обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня сетевого напряжения. Генератор отвечает, как и ожидалось. Так прибор возвращает напряжение генератора в норму.
К работе блока управления предъявляются повышенные требования. Они обусловлены условиями работы и техническими характеристиками потребителей. Все оборудование, подключенное к сети легковых автомобилей, рассчитано на 12 вольт (В). Регулятор напряжения ВАЗ должен поддерживать диапазон от 13,2 до 14,4 В. Этот зазор не должен зависеть от числа оборотов ротора и амперной нагрузки.
Реле регулятора напряжения должно включаться автоматически после запуска двигателя. Помимо основного назначения устройство выполняет дополнительные функции:
защищает генератор от перегрузок;
перезаряжает аккумулятор;
защищает устройства от перенапряжения.
Правильная работа ПП защитит электрооборудование от перенапряжения. Отсутствие зарядки сократит срок службы батареи. Пониженное напряжение затрудняет запуск холодного двигателя.
Типы конструкций
Существует 2 типа регуляторов: старый и новый. Они сменяют друг друга, хотя и содержат разные начинки. Старая конструкция оснащена механическим реле. На автомобилях ВАЗ устанавливается регулятор напряжения типа ПП-380. В устройствах этой серии для включения резисторов используются подвижные контакты.
Эта запчасть снята с производства. Сейчас такие экземпляры редкость. Регулятор вибрации ПП-380 также имеет ряд недостатков. Отметим трудности в работе с контактной опцией:
необходимость настройки;
ступенчатая регулировка;
периодическая чистка контактной группы;
низкая надежность;
создает радиопомехи;
короткий срок службы.
Сегодня полупроводниковые технологии пришли на смену устаревшей модели. Автомобили производства ВАЗ, ГАЗ, УАЗ оснащены электронными разработками. Нововведение – это огромное достижение и успех российских производителей.
Регуляторы на основе транзисторов относят к бесконтактным реле. ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в прямоугольном пластиковом корпусе.
Диагностика устройства
Неисправность элементов цепи зарядки может быть обнаружена во время движения. При работающем двигателе посмотрите на панель приборов. Когда напряжение падает, реле зарядки включает свет. Аварийный сигнал указывает на возможный отказ PP.
Для проверки регулятора напряжения нужен вольтметр. Тестер можно приобрести в магазине или одолжить у знакомого электрика. Переключатель режимов устанавливается на предел 20 В. Общий провод (черный) подключается к массе легкового автомобиля, а красный щуп ставится на знак «+» аккумуляторной батареи.
Проверить реле регулятора можно на работающем двигателе и полностью заряженном аккумуляторе. Последовательность действий по диагностике устройства должна быть следующей:
Запустить двигатель ключом зажигания.
Включить нагрузку (дальний свет фар).
Прогреваем двигатель 15 минут.
Устанавливаем на тахометре частоту вращения 2,5 тысячи.
Снимаем показания тестером на клеммах аккумулятора.
После выполнения всех пунктов проводится анализ. Если стрелка на шкале прибора устанавливается в пределах 14,2 В, значит, регулятор выполняет свою работу. При этом напряжение не должно существенно зависеть от числа оборотов.
Отклонение от нормы свидетельствует о поломке регулятора.
Помните, что электронное реле предотвращает отсоединение клемм аккумуляторной батареи при работающем двигателе. Это приводит к скачкам напряжения и повреждению электронных устройств.
Соединение устройства
Перед тем, как утилизировать устройство, убедитесь, что все остальные детали находятся в хорошем рабочем состоянии.

Неисправность	Метод диагностики
Дефект резистора — термокомпенсирующего назначения или в обмотке изделия. Напряжение не регулируется или показывает значения, значительно превышающие указанные параметры	Мегаомметром измерить значения сопротивлений обмотки изделия и термокомпенсирующего резистора. Измерение производится между выводом «15» регулятора напряжения и отрицательным выводом
Дефект в обмотке дросселя или в добавочном сопротивлении проявляется при нестабильных (изменчивых значениях разности потенциалов)	Дефект определяется при проведении сопротивления между контактами «15» и «67» при разведенных контактах
Контакты не обслуживаются, а значение напряжения нестабильно	Возникает из-за попадания влаги и грязи во внутреннюю полость устройства или из-за дефекта проводки на участке цепи между контактами «67» регулятора напряжения и генератора устройства
