Одним основных узловых элементов трансмиссии является сцепление, например сцепление САКС, которое выполняет такие важные функции, как: переключение скоростей, снятие нагрузки с ДВС автомобиля, гашение колебаний. От того, как настроено, отрегулировано сцепление, зависит каким будет управление автомобиля, с мягкой и плавной динамикой или с рывками и подергиваниями.

Содержание статьи:

1. Устройство и работа сцепления.
2. Классификации таких устройств.
3. Когда делать регулировку сцепления?
4. Руководство по регулировке.
5. Видео.

Устройство и работа сцепления

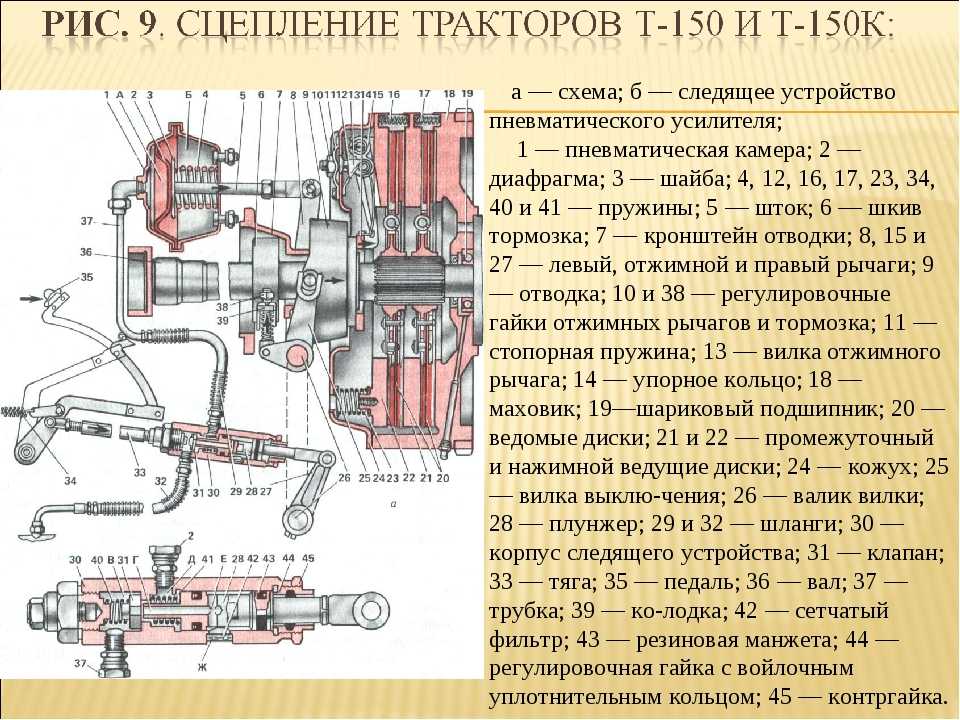

Сцепление — это сложное механическое устройство, устанавливаемое между двигателем и коробкой переключения передач, принцип действия которого основано на передачи крутящего момента от маховика коленвала ДВС первичному валу КПП. Простыми словами, сцепление — это устройство, которое подключает или отключает передачу вращения валу коробки от вала двигателя.

Сцепление состоит из:

• • Маховик.
  • Ведомый диск (диск сцепления).
  • Торсионный демпфер.
  • Коленчатый вал.
  • Подшипник коленвала.
  • Тангенциальная пластинчатая пружина.
  • Ведущий диск (корзина сцепления).
  • Подшипник выжимной.
  • Вилка выжимного подшипника.
  • Направляющая труба.
  • Рабочий цилиндр сцепления.
  • Первичный вал КПП.
  • Корпус КПП.
  • Болт с шаровой головкой.
  • Демпферный пружины.
  • Кожух.
  • Фрикционные прокладки (диски), которые надеваются на ведомый диск для смягчения трения между маховиком и корзиной.

Выжимной или нажимной диск постоянно вращается вместе с маховиком. Первичный вал КПП вставляется в шлицевую муфту, которая находится на ведомом диске.

Есть сцепление однодисковое, есть многодисковое. Многодисковое устанавливается в коробках автомат.

Виды приводов сцепления

Принцип действия сцепления:

1. Давление через систему привода подается на вилку.
2. Вилка, в свою очередь, двигает выжимной подшипник и его муфту к выжимным пружинам нажимного диска.
3. От давления подшипника выжимные пружины (лапки корзины) разъединяют ее на время нажатия педали от маховика.
4. После того, как педаль сцепления была отпущена (вне зависимости скорость переключили или нет), подшипник уже не давит на пружины и корзина опять вступает в жесткой зацепление с маховиком коленчатого вала ДВС.

Классификации сцепления

Конструкции сцепления могут быть разными. Различаются по тому, как им управлять, по строению.

Классификация по способу управления:

• с механическим приводом;
• с гидравлическим приводом;
• с электрическим приводом;
• с комбинированным приводом (к примеру, гидромеханический привод).

Для того, чтобы сцепление с механическим приводом как можно дольше исправно работало, требуется всего лишь плавно нажимать и отпускать педаль сцепления.

Классификация по виду трения:

• сухое трение — это когда фрикционные накладки (диски) работают на воздухе;
• мокрое трение — это когда диски работают в масляной ванне.

Классификация по режиму включения:

• постоянно замкнутое включение;
• не постоянно замкнутое включение.

Классификация по числу ведомых дисков:

• одно дисковые;
• двухдисковые;
• многодисковые.

Классификация по типу и расположению нажимных пружин:

• несколько нажимных пружин цилиндрической формцы расположены по периметру;
• нажимная диафрагменная пружина расположена в центре.

Классификация по числу потоков передач крутящего момента:

• однопоточное;
• двух поточное.

Когда проводить регулировку сцепления

Проводить регулировку надо по графику или при появлении некоторых признаков незначительного изменения в работе сцепления.

Признаки, когда необходимо провести диагностику сцепления:

1. Холостой ход педали сцепления увеличился, из-за чего отключение валов коробки происходит не полностью (вал КПП получает получать вращение от маховика коленвала ДВС).
2. Появились рывки, подергивания автомобиля на старте.
3. Педаль сцепления (ПС) не возвращается сразу в исходное положение.
4. Появилась утечка тормозной жидкости из системы. Решается устранением утечки, долива жидкости и прокачкой сцепления.
5. Появился шум при переключении скоростей коробки передач.

Чтобы понять, надо ли регулировать педаль сцепления, можно измерить расстояние линейкой. Нормальное расстояние от пола до педали около16 сантиметров.

Руководство по регулировке

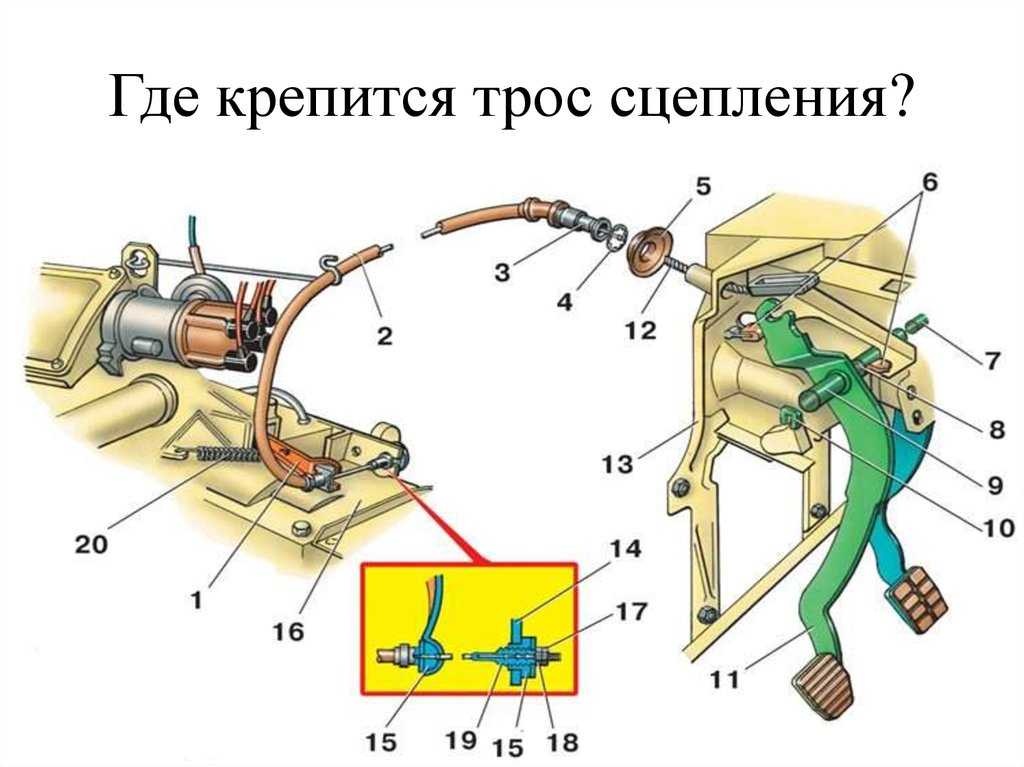

Приводом сцепления механического принципа действия служит тросик. Регулируя тросик, регулируется длина хода педали. Итак:

1. Находим под капотом соответствующий трос, на его конце видим болт с контргайкой 1. Крутим регулировочную гайку 2 и выставляем расстояние свободный хода педали 13 см. Чтобы увеличивать длину холостого хода педали, гайку надо закручивать, и, соответственно, чтобы уменьшать длину холостого хода педали — откручивать.
2. После настройки расстояния педали, надо три раза нажать и отпустить ПС. После чего, опять измерить расстояние от пола до педали. Если расстояние изменилось, опять регулируем, чтобы было расстояние 12-13 сантимов.

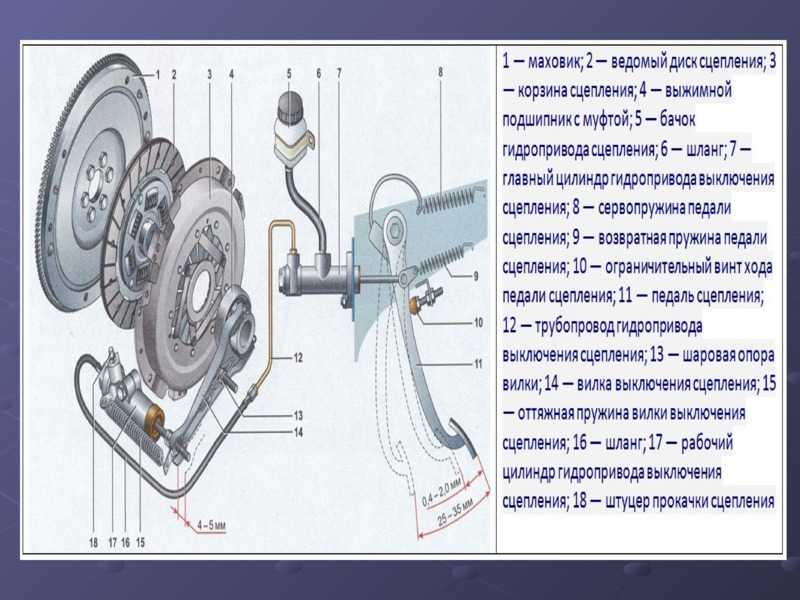

Настройка привода сцепления гидравлического способа действия

Основная проблема в гидросистемах — это образование воздушной пробки. Метод в регулировке гидропривода сцепления в том, чтобы выставить нужные зазоры между штоком и поршнем главного цилиндра. Также выставляется нужное расстояние между фрикционным кольцом нажимного диска и выжимным подшипником.

Порядок работ:

1. Снять пружину с кронштейна главного цилиндра и вилки.
2. Измерить расстояние зазор между толкателем и выжимной вилкой. Нормальное расстояние — 5 мм.
3. Крутить регулировочную гайку на штоке и выставляем зазор 5 мм. 5 мм — это зазор, то есть это свободный ход вилки.

Существуют приводы и другого принципа действия, но в автомобилях устанавливают или гидро, или механ приводы сцепления. На автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 — гидравлический привод сцепления. На машинах ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 — механический привод.

Видео

В этом видео рассматривается конструкция, принцип действия сцепления. Видео канала «Главная дорога».

 Как самому отрегулировать сцепление на ВАЗ.

Это видео для тех, кому интересна конструкция гоночных автомобилей. Здесь показывают, какое сцепление на скоростных гоночных машинах.

Автор публикации

Проверка и регулировка привода сцепления автомобиля

Сцепление в автомобиле играет немаловажную роль. Оно дает возможность разъединить силовую установку от трансмиссии, хотя и предназначено оно для кратковременного действия. Это дает возможность изменить передаточное число коробки передач путем введения в зацепление тех или иных звездочек – переключение передач. Помимо этого, сцепление позволяет плавно начать движение, а также отсоединить коробку от мотора во время торможения.

За основу работы сцепления положена сила трения между разными материалами, в случае автомобилей – металла и фрикционных накладок. Но там, где есть трение – там есть и повышенный износ. Особенно износ увеличивается при трогании с места, когда подключение коробки передач производится постепенно.

Все это производит к тому, что основные элементы сцепления – диски изнашиваются, толщина их уменьшается, а ходы дисков и выжимного подшипника увеличиваются. В итоге, сцепление подвергается усиленному износу, что может привести к полному износу ведомого диска и потребности в его замене.

Интересно, что регулировка чего-либо в самой конструкции сцепления не производится, все регулировочные работы производятся с приводом включения. Все это достигнуто благодаря использованию у легковых авто мембранной пружины. У грузовых авто, где установлены рычаги отжима ведущего диска,  требуется еще и регулировка хода этих рычагов. То есть, регулировка у авто с таким сцеплением производится за два подхода – сначала регулируется положение рычагов, а затем привода.

Конструкция и принцип работы сцепления

Чтобы было более понятно, коротко опишем конструкцию сцепления. Данное устройство размещается в корпусе, установленном между силовой установкой и коробкой передач, причем со стороны двигателя в этот корпус выходит маховик, а со стороны коробки передач – ведущий вал. Концевик этого вала входит в маховик, чтобы соблюдалась соосность между коленвалом и ведущим валом коробки.

Основным элементом сцепления является корзина с размещенным в ней ведущим диском. Этот диск подпружинен, но имеет возможность перемещаться продольно за счет этих пружин, а также рычагов. У легковых авто пружина совмещена с рычагами – мембранная пружина.

Корзина при помощи болтового соединения жестко крепится к маховику. Между ней и маховиком помещен ведомый диск. Осью для этого диска выступает вал КПП, причем связан он с ним посредством шлицов, по которым диск может перемещаться.

Коротко о принципе работы. Поскольку корзина с ведущим диском жестко закреплена на маховике, то она полностью воспринимает крутящий момент двигателя. Но с коробкой корзина не связана, поэтому этот момент она никуда не передает. Зато с коробкой связан ведомый диск, поскольку посажен он на ведущий вал. Чтобы передать момент, нужно зажать, причем сильно, ведомый диск между ведущим и маховиком. За это отвечают пружины, которыми поджимается ведущий диск.

При потребности в разъединении мотора и КПП, нужно воздействовать на пружины, поджимающие ведущий диск. Усилие снижается, диск, отходя, прекращает прижимать ведомый диск к маховику – передача момента перестает производиться.

То есть, чтобы отключить мотор от КПП, нужно воздействовать на пружины ведущего диска. Для этого в конструкцию включен выжимной подшипник. Размещается он за корзиной на фланце ведущего вала КПП. Перемещаясь по этому фланцу, он может воздействовать на пружины корзины, но для этого ему нужно усилие, чтобы преодолеть сопротивление их. Берется это усилие от ноги человека, который нажимает на педаль сцепления. Усилие его передается посредством системы привода на подшипник и тот уже вступает в работу.

Назначение свободного хода педали сцепления

Как уже сказано, со временем происходит износ дисков, в результате чего изменяются зазоры хода дисков и подшипника. Поэтому периодически должна производится регулировка сцепления, а точнее привода, чтобы убрать появившиеся зазоры. У легкового авто все это сводится к тому, что производится всего лишь регулировка свободного хода педали сцепления.

Регулировка привода сцепления

Этот ход должен присутствовать – это всего лишь зазор между вилкой выключения сцепления, выжимным подшипником и рычагами корзины, но он обязательно нужен, чтобы не было постоянного соприкосновения подшипника с рычагами, из-за чего подшипник будет работать постоянно и быстро выйдет из строя. Также этот зазор не должен быть большим, поскольку ход педали сцепления ограничен, и если будет большая выборка на свободный ход, то остального хода педали не хватит для полного выжима ведущего диска.

Даже при нормальной работе сцепления хотя бы раз в год должен производится замер свободного хода педали. При нормальном рабочем сцеплении данный ход должен составлять 30-35 мм, вне зависимости от типа привода – механического, тросового или гидравлического.

Изменение размера этого хода в основном зависит от стиля вождения водителя. При агрессивном стиле, когда сцепление используется активно, износ дисков, в частности, фрикционных накладок, производится быстрее. В результате размер свободного хода измениться быстрее.

Основные неисправности сцепления

Видео: Неисправность сцепления на ВОЛГЕ

Если вовсе не обращать внимания на работу сцепления, то зачастую это приводит к таким проблемам:

• При полном выжиме педали автомобиль продолжает двигаться – сцепление «ведет». Это как раз происходит из-за износа дисков, при этом выборка появившегося в результате износа зазора не производится. Увеличенный свободный ход приводит к тому, что полностью разъединить мотор с КПП не удается и крутящий момент продолжает передаваться даже при полном выжиме педали. Сопровождается это усложненным переключением передач, хрустом при вхождении в зацепление шестерен КПП;
• Противоположной описанному ситуацией является пробуксовка сцепления. Причиной пробуксовки является отсутствие свободного хода и перетяжка положения вилки. В результате выжимной подшипник постоянно немного поджимает пружины ведущего диска, из-за чего он не полностью прижимает ведомый диск. Признаками пробуксовки является более затрудненный набор скорости, специфический запах в салоне из-за постоянного перегрева накладок, повышенный шум работы из-за постоянно вращающегося выжимного подшипника.
• Повышенный шум в работе может быть и из-за малого свободного хода, когда выжимной подшипник поджат к рычагам корзины, но не выжимает их. То есть, пробуксовки нет, но подшипник постоянно вращается.

Проверка и регулировка свободного хода педали сцепления

При возникновении этих признаков следует вначале проверить состояние привода, а после замерить свободный ход. Проверить нужно точки соединения педали сцепления с тросом, тягой или штифтом поршня главного цилиндра гидропривода, а затем соединение тяги, торса или штифта рабочего цилиндра с вилкой выжимного подшипника.

Видео: регулировка сцепления .самый легкий способ ваз 2110.2111.2112

Проверка свободного хода производится обычной линейкой. Один край ее упирают в пол, а второй подставляют к педали. Затем слегка нажимают на педаль, производя выборку всех зазоров от педали к рычагам корзины. При этом педаль двигается без особого сопротивления. Когда все зазоры выбраны, движению педали будет препятствовать пружины корзины, у движения педали появится сопротивление. Именно этот ход до начала сопротивления и нужно замерить, составлять он должен 30-35 мм.

Если свободный ход больше или меньше, производится регулировка. У всех авто, с разными приводами сцепления регулировка производится в одном месте – точке соединения привода с вилкой подшипника. Для этого на штифте троса, тяги или рабочего цилиндра имеется резьба с двумя гайками. Этим штифтом привод заходит в вилку и закрепляется гайками.

Поэтому регулировка свободного хода производится изменением длины входа штифта в отверстие вилки. Достаточно послабить контргайку и второй гайкой изменить длину входа штифта путем накручивания или откручивания гайки. При большом свободном ходе гайка накручивается на штифт, а при малом – откручивается. После производится еще один замер длины свободного хода, и если он соответствует норме, регулировочная гайка зажимается контргайкой. Если зазор не соответствует, нужно далее производить регулировку.

После регулировки нужно проверить работоспособность сцепления. Если оно продолжает неисправно работать, возможен выход из строя одного из элементов сцепления и потребуется его замена.

Как легко настроить педали сцепления на автомобиле

от Марка Стивенса

34 Акции

Последний механическая коробка передач. Даже этот новый спортивный автомобиль за 50 тысяч долларов, скорее всего, поставляется только с коробкой передач для слякоти или, возможно, с коробкой передач с двойным сцеплением.

В то время как все больше водителей предпочитают автоматы, а производители автомобилей предлагают меньше моделей с ручным переключением передач, многие по-прежнему предпочитают механические коробки передач по двум основным причинам: участие водителя и более дешевое техническое обслуживание/ремонт.

Все начинается с педали сцепления. Он предлагает водителю возможность вручную переключать передачи во время движения. Некоторый уровень навыков необходим, чтобы управлять рычагом переключения передач и управлять сцеплением. В качестве награды водитель устанавливает прямую связь с автомобилем, что позволяет получать больше удовольствия от вождения.

Потенциальный недостаток автомобиля с механической коробкой передач и сцеплением заключается в том, что иногда требуется регулировка педали сцепления. Кроме того, существует вероятность того, что придется полностью заменить весь узел сцепления, если неисправность станет слишком серьезной.

См. также: Что означает «езда на сцеплении»?

Для эффективной работы сцепления необходим достаточный зазор в соединении между педалью сцепления и вилкой сцепления (или выжимным рычагом). Если свободного хода недостаточно, сцепление будет проскальзывать.

С другой стороны, слишком большой зазор может привести к тому, что автомобиль будет ползти вперед, когда педаль сцепления нажата и автомобиль находится на передаче.

Когда дело доходит до регулировки сцепления на автомобиле, есть несколько способов успешно выполнить эту задачу. Регулировка сцепления — это не просто универсальный процесс, так как существуют разные типы узлов сцепления и, следовательно, разные типы регулировки сцепления.

Вот два основных способа регулировки педали сцепления в вашем автомобиле.

См. также: Ездить обеими ногами – хорошо? Плохой? Незаконно?

Ручная регулировка сцепления

Первым шагом при ручной регулировке сцепления является выключение двигателя и включение аварийного тормоза. Вам нужно расположиться так, чтобы ваша голова была частично под приборной панелью.

Это обеспечит необходимую видимость и доступ для ручной настройки. Тем, кто меньше ростом и обладает хорошей гибкостью, очевидно, будет легче выполнять регулировку педали, но почти каждый может справиться с этой работой.

Связанный: 6 причин, по которым ваша механическая коробка передач плохо переключается

Большинство автомобилей оснащены тросом сцепления с резьбовым стержнем, имеющим как контргайку, так и регулировочную гайку, которые определяют величину свободного хода педали сцепления. Вам нужно найти эти две гайки, которые расположены над педалью сцепления.

Для регулировки просто потяните трос сцепления и слегка ослабьте контргайку и регулировочную гайку. Затем снова медленно потяните трос сцепления. Вы почувствуете точку, в которой вилка сцепления входит в зацепление. Здесь нужно отрегулировать трос сцепления.

Продолжая нажимать на трос сцепления, чтобы он находился точно в этом положении, затяните контргайку и регулировочную гайку, чтобы трос удерживался в этом положении. Теперь ваша педаль сцепления должна находиться в оптимальном положении.

Вот хорошее видео о процессе регулировки сцепления:

Регулировка саморегулирующегося сцепления

Теоретически, саморегулирующееся сцепление должно настраиваться на нужный свободный ход. Но иногда требуется небольшая помощь. Поскольку в нем используется гидравлическая педаль сцепления, этот тип регулировки сцепления, как правило, будет легче выполнить, независимо от уровня опыта техника.

См. также: Признаки неисправности главного цилиндра сцепления

При работающем двигателе и включенном стояночном тормозе просто поставьте ногу под педаль сцепления и поднимите ее вверх и на себя.

Затем можно проверить и проверить результаты этой регулировки, выжав педаль сцепления и включив передачу. Проверьте расстояние, на которое сцепление должно опуститься, прежде чем можно будет переключать передачи.

Если этот тип регулировки сцепления не дает желаемых результатов для владельца транспортного средства, то рекомендуется, чтобы владелец транспортного средства или механик попытались выполнить ручную регулировку сцепления.

• Автор
• Последние сообщения

Марк Стивенс

Владелец Car Treatments

Занимаясь ремонтом автомобилей более 18 лет, Марк страстно любит автомобили и пишет о них. Как владелец Car Treatments, он работает с командой автомобильных экспертов (в соответствующих областях), чтобы регулярно публиковать новый контент.

Последние сообщения Марка Стивенса (посмотреть все)

Категории Советы Теги сцепление, вождение, инструкции, механическая коробка передач, педаль
