В зависимости от вида различается и конструкция конвейера. Рассмотрим типовое устройство ленточного конвейера. Ленточный конвейер представляет собой транспортирующее устройство непрерывного действия, в котором грузонесущим и тяговым органом является замкнутая гибкая лента. В движение ленточный конвейер приводится за счет силы трения между лентой и приводным барабаном.

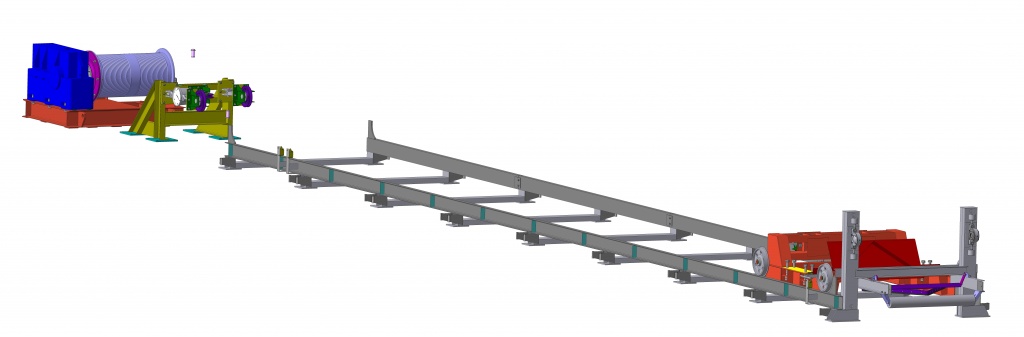

Конструктивная схема ленточного конвейера


Основными компонентами ленточного конвейера являются:

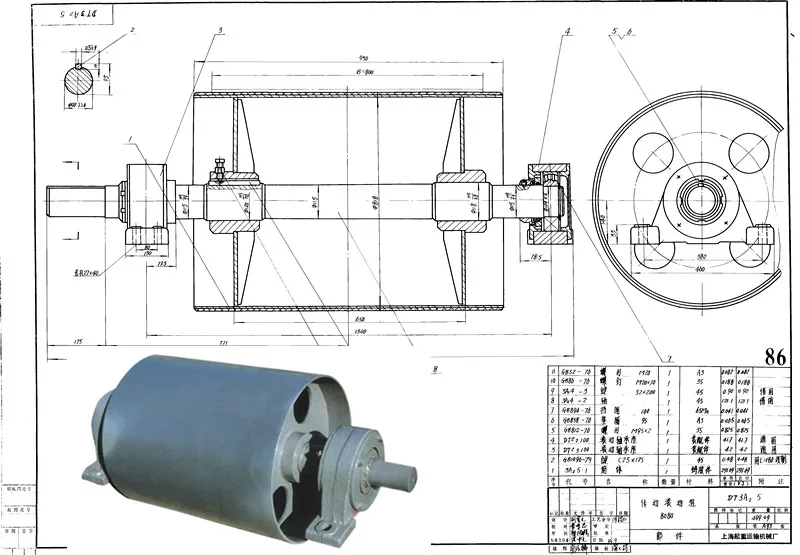

Натяжной барабан ленточного конвейера наряду с натяжным винтовым устройством входит в состав натяжной станции. Основная функция натяжной станции компенсировать удлинение конвейерной ленты, которая в процессе длительной эксплуатации неизбежно растягивается. Двигатель ленточного конвейера является частью привода, в который также входят редуктор, тормозной механизм, муфты соединения и приводной барабан.


Роликоопоры ленточного конвейера являются составной частью става конвейера и предназначены для опоры ленты. Роликоопоры ленточного конвейера подразделяются на верхние роликоопоры и нижние роликоопоры. Кроме роликоопор лента может опираться на настил: сплошной или комбинированный, представляющий собой чередование настила и роликоопор. Сплошной настил может изготавливаться из дерева, металла или пластика. Роликоопоры бывают прямые – для плоской формы ленты, используемой для транспортирования штучных грузов и желобчатые для транспортировки сыпучих грузов на двух, трех или пяти роликах.


Для очистки ленты от остатков материала при транспортировке сыпучих материалов с рабочей стороны устанавливаются щетки из капрона или резины, или неподвижный скребок. Отсутствие скребков для удаления налипших остатков материала приводит к образованию твердых наростов на роликах холостой ветви, что приводит к износу роликов и ленты. Также схема ленточного конвейера может дополнительно включать плужковый сбрасыватель для смещения груза с центра ленты, гаситель ударных нагрузок в местах загрузки груза на ленту или при перемещении тяжелых или крупнофракционных грузов. Для изменения места ссыпания материала применяется разгрузочная тележка.


Разгрузка ленточного конвейера может производиться через приводный (концевой) барабан или в промежуточных пунктах при помощи разного рода разгрузочных устройств (разгрузочные тележки, плужковые сбрасыватели или разгружатели с подвижной лентой), устанавливаемых по длине трассы конвейра.


Если длина трассы ленточного конвейера превышает 50 метров целесообразно использовать модульные ленточные конвейеры, так при такой длине снижается эффективность работы привода конвейера.


Как видно, устройство ленточного конвейера несложно и компонуется из нескольких базовых элементов. При этом его производительность во многом зависит от правильности расчета и выбора материалов изготовления, в первую очередь от правильного выбора типа ленты. Специалисты компании АЛЬФА ИНЖИНИРИНГ выполнят для вас расчет ленточного конвейера, изготовят и при необходимости смонтируют конвейер на вашем производстве. При этом устройство конвейера будет максимально соответствовать вашим производственным задачам.

Категории

  • Бизнес-советы3

  • Инженерные системы10

  • Обзор рынка1

  • Техническая информация4

  • Управление производством11

Облако тегов

конвейеры
роботы
техническое зрение

Устройство и принцип работы ленточного конвейера


Непрерывно работающая машина, основной функцией которой является перемещение грузов посредством своей рабочей поверхности из одной точки в другую, получило название конвейер. Данное устройство было разработано Генри Фордом, со временем получило различные модификации, было приспособлено для выполнения большого количества автоматизированных операций практически во всех отраслях народного хозяйства.


В зависимости от специализации и области применения устройство конвейера может несколько отличаться. Специализированная машина является частью поточного производства и обладает способностью перемещать кусковые грузы, сыпучие продукты и штучные изделия.


Рассмотрим популярные типы конвейеров в зависимости от назначения, способа перемещения грузов и областей применения.


  • Вертикальные конвейеры поднимают груз вверх или опускают его, позволяя эффективно использовать производственное пространство. Грузы могут перемещаться между оборудованием независимо от его высоты.


  • Наиболее распространены горизонтальные конвейеры. Они служат для перемещения деталей и грузов вдоль производственных линий. Разгрузочные устройства ленточных конвейеров представлены концевыми барабанами приводных станций. Можно снимать грузы в любом месте по всей длине движущегося транспортера. Для этого под барабаном устанавливают приемную воронку.


  • Наклонные конвейеры представляют собой гибрид двух вышеописанных моделей и используются для загрузки, перемещения сырья на разных уровнях. Эффективны для решения множества производственных задач.


Самыми популярными конвейерами являются ленточные, винтовые, пластинчатые, роликовые, пневматические, тележные, скребковые, подвесные и вибрационные.


Рассмотрим устройство ленточного конвейера, как одного из самых распространённых типов транспортеров. При этом следует отметить, что они универсальны, способны работать с любым типом груза.


Основой устройства является закольцованная широкая лента, которая натянута между ведомым и ведущим роликами. Ведущий механизм обеспечивает движение ленты. В зависимости от типа конвейера лента передвигается наклонно, вертикально или горизонтально. Сложные устройства оснащены несколькими типами лент, двигающимися по кругу или под разными углами. Основной материал изготовления ленты – обрезиненная ткань длиной до 300 м и более.


Натяжное устройство ленточного конвейера винтового, гидравлического, грузового тележечного, пружинного типа входит в базовое исполнение, как и секции металлического каркаса на опорах, подложка, барабаны, привод, вал натяжения, гравитационные ролики, подшипниковые узлы, червячный мотор-редуктор.


На устройство и работу ленточного конвейера влияет мощность электродвигателя, которая подбирается в зависимости от заданных нагрузок на погонный метр конвейера, ширины и длины ленты, угла наклона и скорости перемещения грузов.


Для хорошего скольжения и натяжения ленты на раме расположены специальные ролики. Натяжной ролик зафиксирован на подшипниковом узле и служит регулятором натяжения ленты. Приводной барабан установлен на другом конце конвейера в паре со специальным валом, соединенным через редуктор с электродвигателем. Лента запускается в работу от вращательных движений, которые передаются от мотора редуктора или электродвигателя к приводному барабану.


Мы вкратце рассмотрели устройство и принцип работы ленточного конвейера, широко применяемого практически во всех отраслях промышленности для обеспечения непрерывности процесса транспортировки различных материалов. Комбинированные трассы транспортировки могут достигать длины в несколько километров. Выбор ленты зависит от технических параметров, степени трения материалов об ленту, способа загрузки, скорости движения груза и угла наклона.


Установка конвейеров возможна внутри помещений и на открытом пространстве при температуре окружающего воздуха от — 50 до + 450С, а при дополнительном оборудовании – до + 2000С.


Современные транспортёры оснащены очистителями и устройствами, предупреждающими выпадение перемещаемых предметов. Новые технологии и усовершенствование процесса работы конвейеров позволяют улучшить конструктивно-технологические параметры, снизить оборачиваемость ленты, повысить срок эксплуатации и уменьшить количество промежуточных перегрузок.


Устройство скребкового конвейера несколько отличается от универсального ленточного. Он предназначен для перемещения кусковых и сыпучих грузов горизонтально и под наклоном. Изготовлен в виде неподвижного желоба с закольцованными цепями, заканчивающиеся скребками. Цепи перемещаются по кругу. Конвейеры данного типа чаще всего используют в добывающей промышленности. Их основное назначение – подъём горной породы на поверхность под углом 35°. Отличительной особенностью является «перевернутость» – их рабочая поверхность располагается снизу, а в ленточных конвейерах – сверху. Скребковый конвейер перетаскивает груз по неподвижной поверхности. Подача может осуществляться в любой точке конвейера.
