Механизм переключения коробки передач | Устройство автомобиля

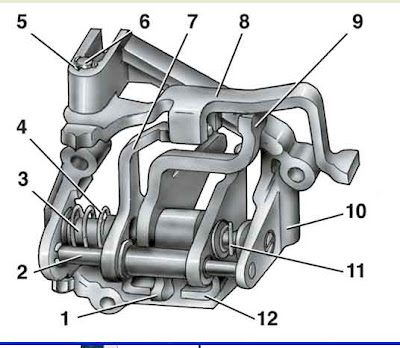

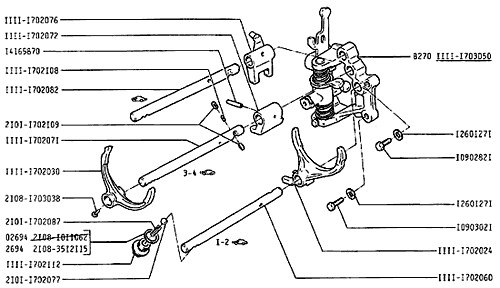

Механизм переключения коробки передач обычно размещается на боковой крышке. Состоит он из ползунов, к которым крепятся вилки, входящие в кольцевые канавки кареток. В зависимости от количества ползунов коробки подразделяются на двух- и трехходовые.
Переключение передач осуществляется рычагом 9 (рис.1), установленным на полу кузова справа от водителя. Для удержания кареток в включенном состоянии имеются фиксаторы, состоящие из пружины и шарика. Шарик под давлением пружины входит в специальное углубление на ползуне, удерживая его от самопроизвольного выключения. Между ползунами установлены замки, состоящие из двух сухарей 22 и штифтов 23, предотвращающие одновременное перемещение двух ползунов, то есть включение двух передач.
Рис.1. Механизм включения коробки передач автомобиля ГАЗ-24:
1 – шестерня заднего хода, 2 – сухарик, 3 – рычаг, 4 – ось рычага, 5 – стопорный винт, 6 – штифт, 7 – колпак, 8 – пружина, 9 – рычаг переключения передач, 10 – резиновый кожух, 11 – седло пружины, 12 – заглушка, 13 – пружина предохранителя, l4 – предохранитель, 15 – пробка, 16 – вилка включения третьей и четвертой передач, 17 – ползун третьей и четвертой передач, 18 и 19 – шарик и пружина фиксатора, 20 – коническая пробка, 21 – вилка включения первой и второй передач, 22 – сухарь замка, 23 – штифт, 24 – головка включения третьей и четвертой передач, 25 – ползун первой и второй передач, 26 – головка, 27 – поводок включения заднего хода, 28 – включатель света заднего хода, 29 – ползун включения заднего хода, 30 – вилка включения заднего хода, 31 – крышка картера.
При включении первой и второй передач нижний конец рычага 9 входит в прорезь головки 26 ползуна 25, а при выключении третьей и четвертой передач в прорезь головки 24, в прорезь поводка 27 – при включении заднего хода.
На ползунах при помощи стопорных винтов крепятся вилки: 16 и 21, входящие в кольцевые выточки синхронизаторов. Вилка включения заднего хода 30, перемещая ползун 29, поворачивает рычаг 3, установленный на оси 4, который сухариком 2 вводит в зацепление шестерню заднего хода 1.

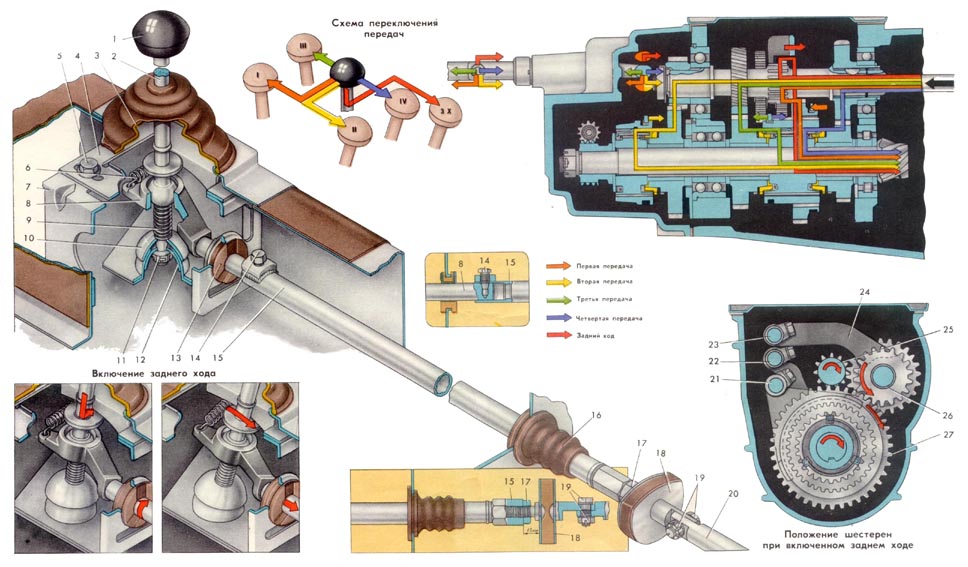

Для предотвращения включения заднего хода при движении вперед устанавливается предохранитель, состоящий из плунжера с пружиной, размещенной в переводной головке.
Чтобы включение шестерен было безударным, необходимо обеспечить равенство угловых скоростей, входящих в зацепление шестерен. Этого можно добиться, применив синхронизатор. Синхронизатор (рис.2) состоит из ступицы 11, сухаря 3 с фиксатором 5, передвижной муфты 10 и двух конусных блокирующих колец.
Рис.2. Синхронизатор:
1 – первичный вал, 2 – зубчатый венец первичного вала, 3 – сухарь, 4 – вилка включения передач, 5 – шариковый фиксатор, 6 – зубчатый венец шестерни второй передачи.
7 – шестерня второй передачи, 8 – вторичный вал, 9 – конусное блокирующее кольцо, 10 – передвижная муфта, 11 – ступицы синхронизатора.
Включение передач осуществляется передвижением муфты, которая при помощи фиксаторов и сухарей перемещает блокирующие кольца, прижимая синхронизатор к конусной поверхности шестерни первичного или вторичного валов. Вследствие возникшего трения, их угловые скорости выравниваются, при дальнейшем перемещении муфты шарики фиксатора вдавливаются в отверстие сухарей и зубья передвижной муфты бесшумно входят в зацепление с венцом включаемой шестерни.
Уход за коробкой передач заключается в очистке коробки от грязи и подтяжке креплений, проверке уровня масла и доливке его при понижении уровня и в смене масла через период, указанный в заводской инструкции.
Замена масла производится в следующей последовательности: слить масло из картера коробки передач, когда масло горячее, и залить промывочное (веретенное масло), запустить двигатель и дать ему поработать 5 минут, затем его остановить, слить промывочное масло и залить свежее.
включение, задний, коробка, передача, ползун, ход, шестерня
Смотрите также:
Механизм управления коробкой передач
Механизм управления коробкой передач
Механизм управления, переключающий передачи, обычно расположен в крышке коробки передач и приводится в действие качающимся рычагом. Например, в механизме управления коробкой передач автомобиля ЗИЛ-130 рычаг, расположенный непосредственно на коробке передач, свободно качается в сферическом гнезде крышки коробки передач, опираясь на него шаровым утолщением. Рычаг удерживают пружина и фиксатор (штифт). Нижний конец рычага входит в паз одной из вилок, установленных на ползунах и на промежуточном рычаге. Движение рычага вперед или назад вызывает перемещение в противоположную сторону ползуна, вследствие чего его вилка передвигает шестерню или муфту, включая одну из передач. Для уменьшения хода рычага переключения передач при включении первой передачи или передачи заднего хода служит промежуточный рычаг, установленный на оси.
Таким образом, ход рычага одинаков для включения всех передач: и при перемещении ползунов, связанных вилками с синхронизаторами, и при движении ползуна, передвигающего при помощи вилки шестерню первой передали и заднего хода.

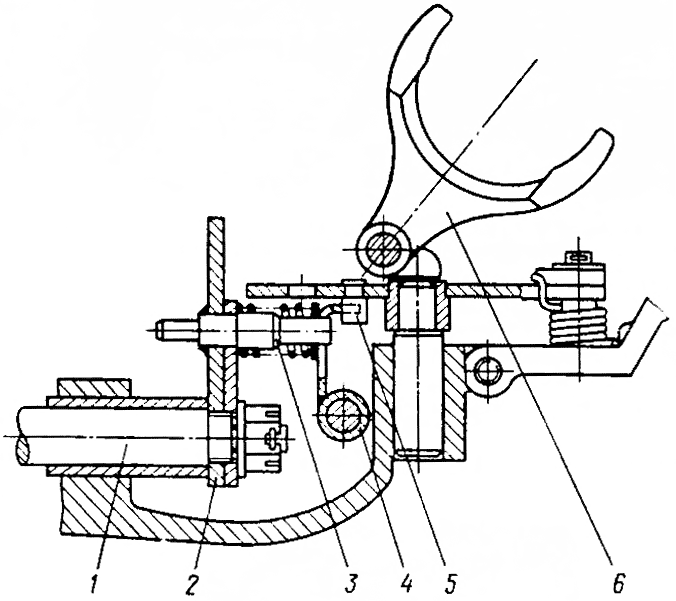

Точную установку шестерен во включенном и выключенном положениях обеспечивают фиксаторы, состоящие из шариков и пружин, помещенных вертикально в приливах крышки картера коробки передач. Шарики входят в углубления ползунов. На каждом ползуне есть три углубления: одно (среднее) для нейтрального положения и два для соответствующих передач. Расстояния между углублениями сделаны так, чтобы шестерни входили в зацепление по всей длине зубьев.
Случайное включение одновременно двух передач предотвращает замочное устройство, состоящее из штифта и двух пар шариков. В случае перемещения одного из ползунов два других оказываются запертыми шариками. Для шариков замочного устройства на ползунах есть соответствующие углубления.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
При перемещении среднего ползуна шарики выходят из его углублений, входят в углубления крайних ползунов и запирают их.
Если перемещается один из крайних ползунов, то шарики выходят из его углублений и входят в углубление среднего ползуна, а другой крайний ползун запирается благодаря тому, что штифт смещается в его сторону и давит на шарики с другой стороны среднего ползуна. Чтобы привести в движение один из ползунов, два других должны быть поставлены в нейтральное положение.
Для включения первой передачи или передачи заднего хода необходимо приложить дополнительное усилие, чтобы рычагом сжать до упора пружину предохранителя. Только после этого можно перевести рычаг переключения в положение, соответствующее включению первой передачи или передачи заднего хода.
В ползуне заднего хода четырехступенчатой коробки передач имеются только два углубления для фиксаторов.
—

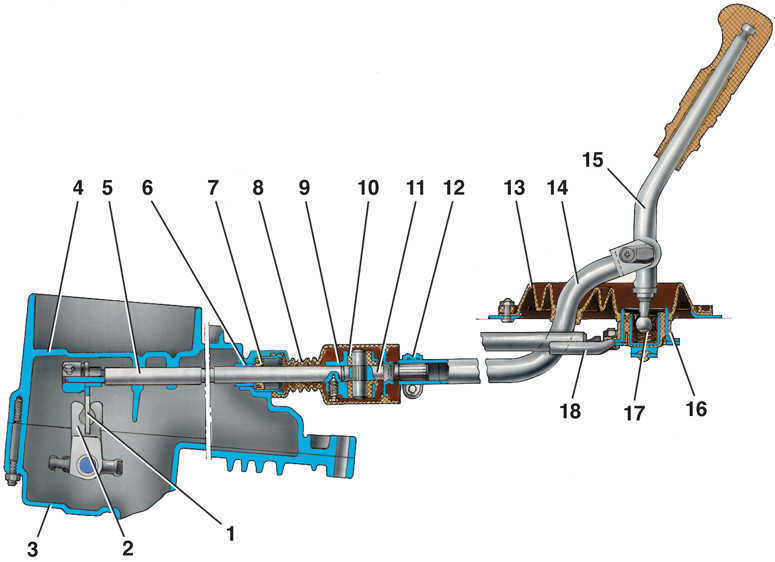

Переключение передач производится с помощью механизма управления, расположенного обычно в верхней крышке картера коробки передач и приводимого в действие качающимся рычагом на крышке коробки передач (грузовые автомобили), или рычагом на рулевой колонке или щитке приборов (легковые автомобили).
К механизму управления коробкой передач предъявляются следующие требования:
1) включение шестерен на полную длину зуба;
2) невозможность одновременного включения двух передач или случайного включения заднего хода;
3) надежная фиксация шестерен и муфт переключения в выключенном и включенном положениях.
В качестве примера рассмотрим механизм управления коробкой передач грузового автомобиля ЗИЛ-130.

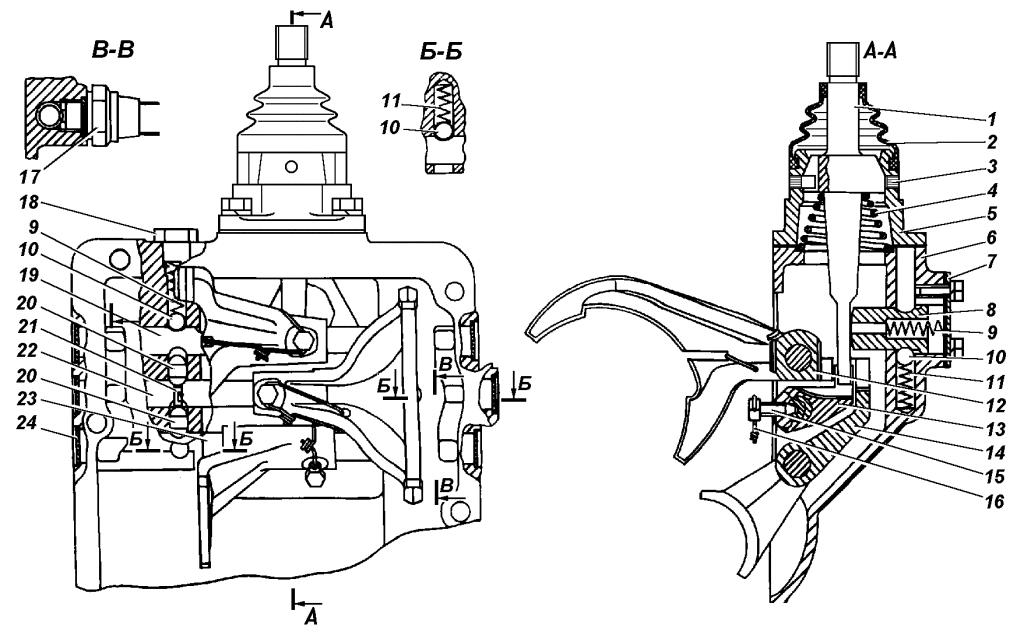

Расположенный непосредственно на коробке передач рычаг переключения передач свободно качается в сферическом гнезде крышки коробки передач, опираясь на него шаровым утолщением и удерживаясь с помощью пружины и штифта. Сферическое гнездо крышки защищено от попадания пыли колпаком. При наклоне рычаг влево или вправо его нижний конец вводится в соответствующий паз вилок, установленных на ползунах. Наклон рычага вперед или назад вызывает перемещение в противоположную сторону ползуна, с которым соединен нижний конец рычага, вследствие чего вилка этого ползуна передвигает шестерню или муфту, включая одну из передач.
Для уменьшения хода рычага переключения передач при включении первой передачи или заднего хода имеется промежуточный рычаг, установленный на оси. Нижний конец рычага имеет штифт-фиксатор.
Точная установка шестерен во включенном и выключенном положении производится с помощью фиксаторов, состоящих из шариков и пружин, помещенных в приливах крышки картера коробки передач. Шарики входят в углубления ползунов. Число углублений соответствует числу включаемых ползуном передач плюс одно углубление для фиксации нейтрального положения.
Точно так же устроен механизм управления коробкой передач автомобиля МАЗ-500. Рычаг переключения передач имеет опору и может нижним концом сцепляться с одним из трех ползунов с вилками и фиксаторами.
На рис. 1 показана система замка коробки передач, предотвращающего возможность одновременного включения двух передач.
В четырех- и пятиступенчатых коробках передач между ползунами расположены сухари, а в отверстие среднего ползуна помещен штифт.
Средний ползун при передвижении раздвигает сухари и вводит их в углубления ползунов, запирая ползуны сухарями в нейтральном положении. Когда передвигается один из крайних ползунов, то соответствующий сухарь входит в углубление среднего ползуна и с помощью штифта запирает вторым сухарем противоположный крайний ползун.
Рис. 1. Система замков четырехступенчатой коробки передач:
1, 3 и 5 — ползуны; а и б — сухари; 4 — штифт
Часто вместо сухарей ставят шарики, расположенные между ползунами попарно. Так, на автомобиле ЗИЛ-130 замок состоит из четырех шариков и штифта. Когда один из ползунов перемещается, два других запираются шариками.
Для предотвращения случайного включения заднего хода в коробке передач применяют специальный замок. Замок заднего хода и первой передачи представляет собой штифт, нагруженный пружиной и установленный в рычаге ползуна заднего хода и первой передачи. Включая рычагом задний ход или первую передачу, шофер должен затратить дополнительное усилие на сжатие пружины штифта.
Аналогично устроен замок заднего хода в коробке передач автомобиля ГАЗ-5ЗА.
На рис. 2 показан механизм управления коробкой передач автомобиля М-21 «Волга». Управление осуществляется при помощи рычага, расположенного на рулевой колонке. Такое управление типично для современных легковых автомобилей. Рычаг управления коробкой передач установлен на двух штифтах с разжимной пружиной в кронштейне вала. Опорой для внутреннего конца рычага служит направляющий палец . Вал установлен в кронштейнах, закрепленных на рулевой колонке. На нижнем кронштейне имеется колпачковая масленка.
На нижнем конце вала сидят рычаги второй и третьей передач и первой передачи и заднего хода. Этот конец вала связан со штифтом, который может входить в продольные углубления на рычагах, связывая, таким образом, их с валом. При перемещении рычага вниз с валом будет связан рычаг, а в случае перемещения рычага вверх — рычаг. Рычаги соединены тягами с рычагами включения передач в коробке передач. При повороте рычагом вала влево через рычаг, тягу и рычаг или вправо через рычаг, тягу и рычаг включается соответствующая передача.
Пружина стремится держать, вал и рычаг в нижнем положении, т. е. играет роль замка заднего хода и первой передачи.
Рис. 2. Механизм управления коробкой передач автомобиля М-21 «Волга»:
1 — коробка передач; 2 и 3 — рычаги включения передач; 4 и 5 — тяги; в — рычаг второй и третьей передач; 7 — рычаг первой передачи и заднего хода; 8 и 14 — кронштейны; у и 16 — штифты; 10 — колпачковая масленка; 11 — зал; 12 — пружина; 13 — направляющий палец; 15 — рычаг управления коробкой передач
Рис. 3. Блокирующее устройство коробки передач автомобиля М-21 «Волга»:
Рис. 4. Механизм дистанционного управления коробкой передач автомобиля МАЗ-500:
1 — рычаг; 2 — опора; 3 — промежуточный механизм; 4 — тяга; 5 — наконечник
Для предотвращения одновременного включения двух передач служит блокирующее устройство. Между секторами помещен плунжер, длина которого сделана такой, что при включении одним из секторов какой-либо передачи другой сектор удерживается плунжером в нейтральном положении.
При нейтральном положении рычага переключения передач плунжер не мешает секторам поворачиваться на значительный угол. При этом ограничителем служат дополнительный замок в виде стержня, помещенного между шариковыми фиксаторами. Его длина такова, что если один из шариков выйдет из впадины сектора, то другой шарик окажется запертым во впадине соответствующего сектора.

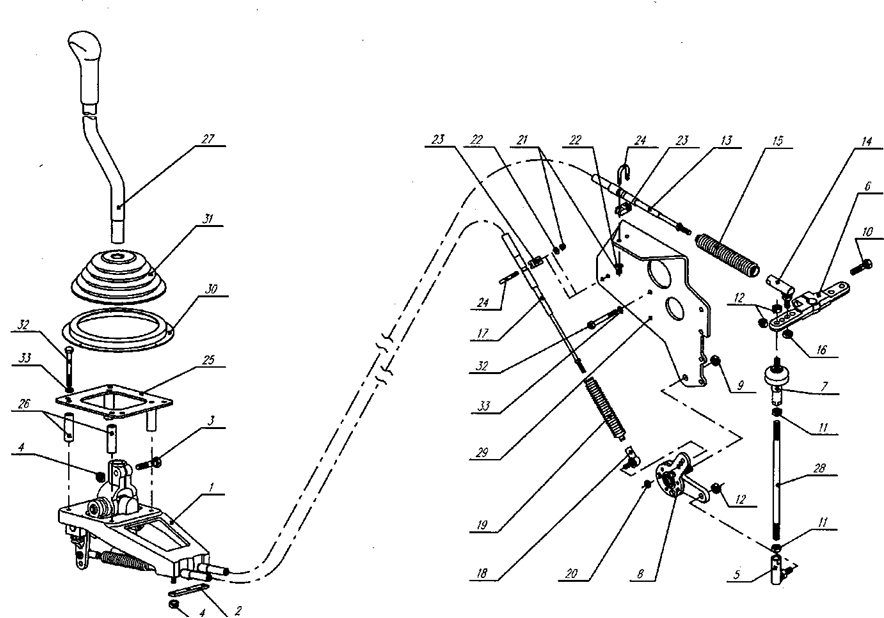

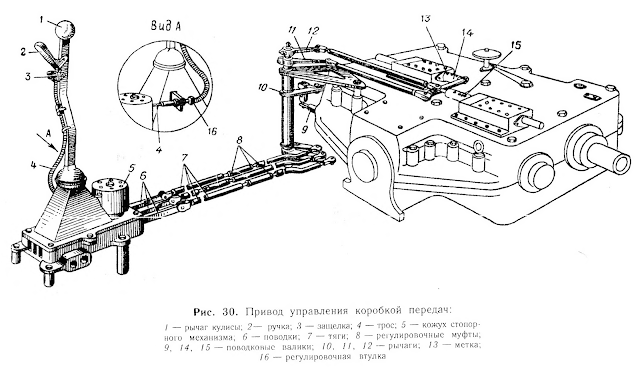

На рис. 4 показан механизм дистанционного управления коробкой передач автомобиля МАЗ-500, состоящий из рычага, опоры, промежуточного механизма, тяги с наконечником и установленного в крышке механизма переключения передач рычага с шариковым фиксатором. Необходимость такого устройства вызвана тем, что автомобиль МАЗ-500 имеет опрокидывающуюся кабину. Когда кабина опрокидывается, то движущаяся вместе с полом кабины опора рычага скользит по стержню рычага вверх, а рычаг поворачивается на пальце. Дистанционное механическое управление коробкой передач применяется на автомобилях, у которых коробка передач находится на значительном расстоянии от кабины шофера.
