Крюковая подвеска

Авторы патента:

Чапчуров Александр Сергеевич (RU)

Бахолдин Александр Михайлович (RU)

B66C1/34 — Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п. (канатные, тросовые или цепные механизмы, тормозные и стопорные устройства для них B66D; используемые в ядерных реакторах G21)

Владельцы патента RU 2335449:

Государственное образовательное учреждение высшего профессионального образования Воронежская государственная технологическая академия (RU)

Изобретение относится к подъемно-транспортному оборудованию и может быть использовано на грузоподъемных кранах и траверсах. Крюковая подвеска включает крюк, траверсу, крепежный элемент для закрепления крюка на траверсе и упорный подшипник, расположенный между траверсой и крепежным элементом. В качестве стопорного устройства используется цилиндр, разрезанный на четыре части, с внутренним коническим отверстием и клиновой стопорный винт с левой резьбой на его концевой части, которая вкручивается в отверстие, выполненное в хвостовике крюка, при этом средняя часть клинового стопорного винта выполнена в виде усеченного конуса и взаимодействует с внутренней конической поверхностью разрезанного цилиндра. Достигается расширение возможности использования в различных траверсах, повышение удобства эксплуатации, повышение надежности, удобство монтажа. 1 ил.

Изобретение относится к подъемно-транспортному оборудованию и может быть использовано на грузоподъемных кранах и траверсах.

Наиболее близкой по технической сущности и достигаемому эффекту является крюковая подвеска, снабженная установленной между упорным подшипником и траверсой шайбой и Т-образной стопорной планкой, установленной на крепежном элементе для взаимодействия с хвостовиком крюка [АС 1189781, опубл. 07.11.85, Бюл. №41].

Недостатком данной конструкции является то, что используются Т-образные стопорные планки различной длины, а также крюки с нестандартной длинной хвостовика, что приводит к снижению удобства эксплуатации.

Техническая задача изобретения — расширение возможности использования в различных траверсах, повышение удобства эксплуатации, повышение надежности, удобство монтажа.

Техническая задача достигается тем, что в крюковой подвеске, включающей крюк, траверсу, крепежный элемент для закрепления крюка на траверсе и упорный подшипник, расположенный между траверсой и крепежным элементом, новым является то, что в качестве стопорного устройства используют цилиндр, разрезанный на четыре части, с внутренним коническим отверстием и клиновой стопорный винт с левой резьбой на его концевой части, который вкручивается в отверстие, выполненное в хвостовике крюка, при этом средняя часть клинового стопорного винта выполнена в виде усеченного конуса и взаимодействует с внутренней конической поверхностью разрезанного цилиндра.

Технический результат заключается в расширении возможности использования данного устройства в различных крюковых подвесках, повышении удобства эксплуатации, повышении надежности и удобстве монтажа.

На чертеже изображена предлагаемая крюковая подвеска.

Крюковая подвеска содержит крюк 1, траверсу 2, крепежный элемент для закрепления крюка 1 на траверсе 2, представляющий собой гайку 3, выполненную в виде втулки с фланцем, и упорный подшипник 4, расположенный между траверсой 2 и гайкой 3. Между упорным подшипником 4 и траверсой 2 установлена шайба 5 и планка 6, при этом сопрягаемые поверхности шайбы 5 и планки 6 выполнены сферическими. Внутрь гайки 3 вставляется разрезанный на четыре части цилиндр 7, в коническое отверстие которого вставляется клиновой стопорный винт 8 и вкручивается в отверстие, выполненное в хвостовике крюка 1. На гайке 3 устанавливается крышка 9, которая крепится к ней болтами 10.

Устройство работает следующим образом.

Крюк 1 удерживается в гайке 3 посредством резьбового соединения. Поворот крюка 1 относительно вертикальной оси осуществляется вместе с гайкой 3, которая фланцем через упорный подшипник 4 и сферическую поверхность шайбы 5 опирается на сферическую поверхность планки 6, приваренной к траверсе.

Для предотвращения отвинчивания крюка 1 и обеспечения совместного поворота крюка 1 с гайкой 3 внутри гайки 3 помещается разрезанный на четыре части цилиндр 7 с внутренним коническим отверстием, который затягивается клиновым стопорным винтом 8. Вследствие затягивания винта 8 он (винт) начинает перемещаться вниз в осевом направлении, внешняя поверхность его конической части вступает в контакт с внутренней конической поверхностью цилиндра 7. Цилиндр 3 начинает расходиться в стороны, и его внешняя поверхность вступает в контакт с внутренней поверхностью гайки 3. Сила трения между сопрягаемыми поверхностями в процессе затягивания клинового стопорного винта 8 постепенно возрастает, и крюк 1 стопорится. Самопроизвольное отвинчивание крюка 1 исключено, так как при этом он вращается в сторону затяжки клинового стопорного винта 8, что предотвращает отворот.

Предлагаемая крюковая подвеска позволяет расширить возможности использования в различных траверсах, повысить удобство эксплуатации, повысить надежность и удобство монтажа.

Крюковая подвеска, содержащая крюк, траверсу, крепежный элемент для закрепления крюка на траверсе и упорный подшипник, расположенный между траверсой и крепежным элементом, отличающаяся тем, что в качестве стопорного устройства используют цилиндр, разрезанный на четыре части, с внутренним коническим отверстием и клиновой стопорный винт с левой резьбой на его концевой части, который вкручивается в отверстие, выполненное в хвостовике крюка, при этом средняя часть клинового стопорного винта выполнена в виде усеченного конуса и взаимодействует с внутренней конической поверхностью разрезанного цилиндра.

Похожие патенты:

Устройство для дистанционного навешивания груза на двурогий крюк крана // 2335448

Изобретение относится к подъемно-транспортному оборудованию, в частности к грузоподъемным устройствам, конструктивно сопряженным с крановыми механизмами для подъема, опускания или перемещения грузов.

Способ строповки грузов в горной выработке // 2333880

Изобретение относится к средствам механизации погрузочных, транспортных и разгрузочных работ и может быть использовано в угольной промышленности в подземных условиях для перемещения груза по горным выработкам.

Траверса // 2329942

Транспортировочное устройство электролизной ванны, предназначенной для производства алюминия // 2329192

Изобретение относится к транспортировочному устройству электролизной ванны электролизера. .

Способ изготовления грузоподъемного электромагнита // 2325316

Изобретение относится к производству и ремонту грузоподъемных электромагнитов. .

Траверса для переносов и проведения монтажно-стыковочных работ крупногабаритных изделий // 2323870

Изобретение относится к подъемно-перегрузочным устройствам для проведения операций по переносу и монтажно-стыковочным работам. .

Упругая грузовая подвеска // 2323152

Изобретение относится к грузоподъемным машинам. .

Устройство для переворачивания рельсового звена // 2320795

Изобретение относится к железнодорожному транспорту и может быть использовано в звеносборочных линиях для переворачивания звеньев путевой решетки. .

Грузоподъемный электромагнит // 2317245

Изобретение относится к грузоподъемным электромагнитам и может быть использовано для захвата и удерживания ферромагнитных материалов. .

Грузоподъемный электромагнит // 2317244

Изобретение относится к грузоподъемным электромагнитам и может быть использовано для захвата и удерживания ферромагнитных материалов. .

Крюковая подвеска // 2335450

Изобретение относится к подъемно-транспортному оборудованию и может быть использовано на грузоподъемных кранах и траверсах

Строп леухина н.н. // 2336218

Изобретение относится к области погрузо-разгрузочных работ, а конкретно к съемным грузозахватным приспособлениям грузоподъемных машин

Монтажное устройство для разъемного соединения элементов стрелы башенного крана // 2336220

Автозахват для транспортировки мелкоштучных бетонных изделий // 2337052

Изобретение относится к рычажным самозажимным грузозахватным устройствам

Захватное устройство для киповых грузов // 2340540

Изобретение относится к грузозахватным устройствам и может быть использовано во всех отраслях народного хозяйства для захвата киповых грузов

Захватное устройство для киповых грузов // 2340541

Изобретение относится к грузозахватным устройствам

Грузозахватное устройство // 2340542

Изобретение относится к устройствам для перемещения и кантования грузов, а именно к рым-болтам

Способ изготовления грузоподъемного электромагнита // 2341442

Изобретение относится к производству и ремонту грузоподъемных электромагнитов

Грузозахватное устройство // 2341443

Изобретение относится к грузозахватным устройствам, предназначенным для подъема, перемещения, опускания и отцепления различных коробов, контейнеров, а также других грузов

Устройство для поворота крюка монтажного крана с использованием гироскопического эффекта // 2343102

Изобретение относится к строительному машиностроению, преимущественно к изготовлению башенных кранов большой грузоподъемности

Сборка крюковой подвески | Энциклопедия производства подъемных кранов

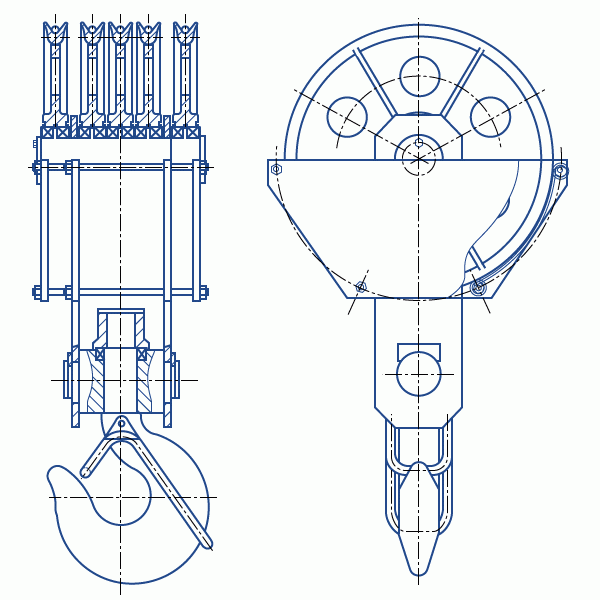

Для крюковых подвесок всех видов характерно наличие канатных блоков, собираемых на подшипниках качения, и грузового крюка с возможностью поворота вокруг оси. В нормальных подвесках блоки устанавливают на отдельной оси, а траверса служит только для монтажа крюка; траверсу цапфами устанавливают параллельно оси блоков в отверстиях щек подвески; крюки и траверсы у этих подвесок более короткие. В укороченных крюковых подвесках блоки устанавливают на цапфах траверсы, в связи с чем крюк имеет более длинный стержень, а траверса —удлиненные посадочные шейки. Пластинчатые крюки, у которых присоединительным элементом является отверстие, подвешивают к траверсе с помощью серьги. Подвески имеют сварные кожухи, которые удерживают канаты от выхода из ручьев блоков, защищают блоки от ударов и попадания грязи. Размеры кожуха должны исключать возможность заклинивания канатов между ними и блоками (зазор 5 —20 мм). Однако, несмотря на различное число блоков в подвеске, виды применяемых подшипников и способы их крепления, технология сборки подвесок в своей основе остается неизменной.
