Картофелекопалки тракторные, как сделать своими руками, советы
Содержание:
- Общее описание картофелекопалок
- Виды картофелекопалок и принципы их работы
- Стрельчатая универсальная
- Копалки грохотного типа
- Транспортерные модели
- Как правильно выбрать
- Самые популярные виды заводских устройств
- Картофелекопалка своими руками
- Технология сборки устройства
- Особенности самостоятельной сборки
На сегодняшний день многие сельскохозяйственные процессы механизированы, особенно это касается работ, связанных с посадкой, обработкой и копкой картофеля. Сегодня в большом количестве на рынке представлены копалки, которые можно использовать совместно с тракторами и мотоблоками. Они предназначены для больших работ промышленных масштабов, а также есть небольшие агрегаты, которыми пользуются в небольших хозяйствах.
Общее описание картофелекопалок
Как понятно из названия, картофелекопалка относится к навесному оборудованию и нужна для выкапывания картофеля. Благодаря работе устройства, которое закрепляется на тракторе или мотоблоке с помощью специальной сцепки, существенно упрощается процесс уборки картофеля. Принцип любой картофелекопалки заключается в том, что она глубоко проникает в землю, вытягивает из нее картофельные клубни и оставляет их на поверхности. Человеку остается только собрать уже чистый картофель.
Как выглядит
Так как время уборки с использованием таких приспособлений существенно сокращается, то окупить приобретение подобного агрегата можно довольно быстро.
Интересный факт. Средняя скорость уборки любой картофелекопалки составляет 0,1-0,2 га/ч, что намного быстрее, что уборка вручную.
Виды картофелекопалок и принципы их работы
Картофелекопалка для мотоблока
С работой картофелекопалок знаком практически каждый человек, который хоть раз участвовал в уборке картофеля. Для различных видов устройств общие моменты одинаковы. Сначала специальными ножами захватывается земля, которая попадает в отдельный встряхивающий механизм. Именно он отделяет картофель от земли, почва осыпается раньше, а картофель лежит сверху, его нужно просто собрать. У различных видов техники существуют свои принципиальные отличия. Если зайти в любой магазин сельскохозяйственной техники, например, в Москве, то разнообразие моделей удивит.
Стрельчатая универсальная
Такой вариант устройства предназначен специально для использования с мотоблоками. Стрельчатые картофелекопалки очень простые, что обуславливает определенные минусы. Самым большим недостатком такого устройства является низкая производительность. С использованием такого устройства в среднем получается поднять наверх только 85% урожая.
Лопата пика
Но у стрельчатой картофелекопалки для мотоблока есть два существенных преимущества, которые способны перебить любые недостатки:
- Низкая цена, что очень важно для небольших фермерских хозяйств;
- Доя использования такой копалки не требуется наличие в мотоблоке вала отбора мощности, что позволяет успешно использовать ее со старыми моделями мотоблоков.
Внешне наиболее простые картофелекопалки представлены в виде простой совковой лопаты, к которой приварены прутья для отделения картофеля от почвы.
Копалки грохотного типа
Такие устройства намного эффективнее, чем предыдущие. Благодаря тому, что у них усовершенствованная конструкция, они позволяют убирать сразу до 98% урожая. Конструктивный состав такой копалки представлен:
- вибрационным столом;
- приводом;
- лемехом.
Однорядная

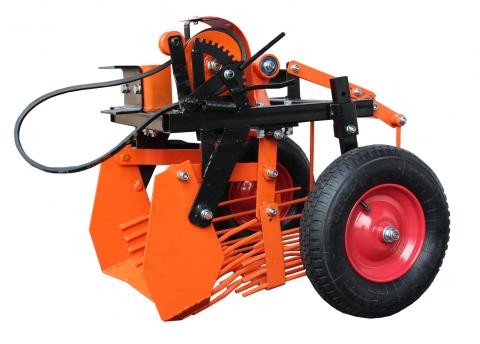

Принцип работы грохотной копалки заключается в следующем. Верхние слои почвы, где размещены клубни картофеля, подхватываются и перемещаются в вибрационный стол. Далее под действием вибрации в столе происходит отделение почвы от картофеля. Земля падает вниз через прутья, а картофель выпадает с другой стороны и лежит на поверхности земли.
Транспортерные модели

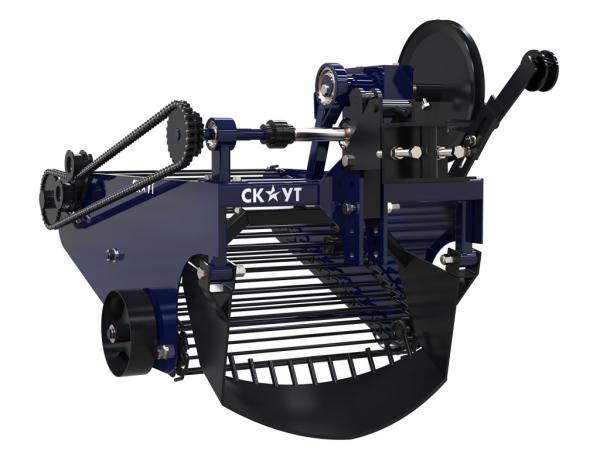

По своему принципу работы картофелекопалка транспортерная для мотоблока очень похожа на грохотное устройство. Они отличаются тем, что вибрационный стол заменен специальной транспортерной лентой. Слой почвы с клубнями подхватывается и помещается на конвейерную ленту, при движении которая начинает транспортировать почвенную массу, отделяя землю от урожая. Почва падает вниз через отверстия, а картофель двигается по транспортеру, ссыпаясь с обратной стороны.
Как правильно выбрать
Перед приобретением картофелекопалки важно учесть множество моментов. В первую очередь, следует обратить внимание на характеристики самого агрегата и сравнить с потребностями потенциального владельца. Основные качества можно выделить тремя пунктами:
- продуктивность работы;
- безопасность устройства для самого пользователя;
- мощность.
Картофелекопалка для мотоблока МТЗ
Особое внимание следует уделить технике, с которой будет использоваться картофелекопалка. К машинам среднего уровня, в частности, мотоблокам, необходимо выбирать специальные аппараты для уборки картофеля, чтобы она идеально справлялась с поставленной задачей. При наличии хорошего мотоблока можно приобретать хорошие тяжелые роторные картофелекопалки.
При выборе картофелекопалки важно учитывать силы самого мотоблока. Именно от правильного выбора характеристик транспортерной картофелекопалки зависит эффективность работы копалки.
Важно! Выбирая картофелекопалку, важно учитывать многие моменты. В первую очередь, стоит оценить мощность и тип своего устройства. Мотоблок или культиватор должны позволить присоединить к ним такие устройства. Также стоит учитывать тип почвы, с которой придется работать.
Какая лучше грохотная или транспортерная картофелекопалка, решать самому пользователю. В большинстве случаев при выборе моделей большую роль играет стоимость изделия.
Самые популярные виды заводских устройств
Картофелекопалка для мотоблока Агро
Сегодня в продаже можно встретить огромный выбор картофелекопалок различных видов и типов. Многие производители предлагают подобную технику. Но из всего разнообразия можно выделить несколько устройств, которые пользуются большой популярностью у жителей России:
- Копалка ККМ-1.
Небольшой по размеру картофелекопатель, который предназначен для выкапывания не только картошки, но и свеклы, лука и чеснока. Благодаря гибкой системе настроек, можно выбрать уровень сепарации почвы. Конструктивно состоит из активного ножа и посевной решетки;
- Копалка КМ2. Устройство навесного типа, которое позволяет извлекать урожай без его повреждения. Чаще всего такой вариант картофелекопалки используют с мотоблоком «Беларусь»;
- Копалка «Полтавчанка» – вибрационное устройство с активным ножом, которая по своей конструкции очень напоминает традиционные картофелекопалки. Отличается повышенной урожайностью, что позволяет за небольшое время справиться с большими полями и сбором урожая;
- Копалка КВМЗ – однорядная вибрационная картофелекопалка, которая хорошо подходит для использования с различными мотоблоками российского, белорусского или китайского производства. Вес устройства составляет около 39 кг;
- Копалка 2КН.
Однорядный малогабаритный аппарат, предназначенный для работы на небольших участках фермерских хозяйств. Чтобы уборка прошла быстро и без проблем, участок следует хорошо убрать от ботвы и сорняков. Предназначена для использования с мотоблоками «Целина», «Нева» и «Каскад». Также можно использовать минитрактор «Скаут» или МТЗ. Производительность составляет приблизительно 100 м за 2 мин.
Копалка ККМ-1
Важно помнить! Данный вид не предназначен для использования на производственных полях, этот вариант лучше всего для небольших полей частных хозяйств.
Картофелекопалка своими руками
При наличии достаточного объема финансов сегодня легко купить любую модель устройства, предназначенного для уборки картофеля. Главное – правильно подобрать ее, в соответствии с почвой на участке, а также самим мотоблоком.
Но некоторые умельцы с легкостью изготавливают картофеле копалки тракторные своими руками. Первоначально может показаться такая задача достаточно сложной, но при правильном подходе самому можно смастерить не только простую копалку, но даже вибрационную.
Для выполнения работ потребуются:
- сварочный аппарат;
- дрель и сверла по металлу;
- ножницы;
- молоток;
- гаечные ключи;
- составные части из металла для изготовления устройства.
Технология сборки устройства
Сборка устройства своими руками картофелекопалки для минитрактора, предназначенной для использования с мотоблоком, состоит из нескольких последовательных этапов:
- изготовление рамы, для которой потребуются уголки и швеллеры;
- закрепление на изготовленной раме других элементов;
- монтаж передающих валов;
- укрепление на раме специальных бортов, выполненных из металла;
- закрепление к общей конструкции транспортерной ленты или вибрирующей решетки;
- выполнение болтового крепления, которое закрепляет лемех;
- объединение транспортировочной и опорной частей;
- непосредственное подключение собранного оборудования к культиватору или мотоблоку.
Для сборки картофелекопалки для трактора или мотоблока своими руками потребуется использование сварочного аппарата. Можно изготовить такой аппарат и при использовании обычных болтовых соединений, но первый вариант более надежный. Для изготовления картофелекопалки стандартных размеров потребуются уголки 63х40 см.
Особенности самостоятельной сборки
Как уже было отмечено, для изготовления картофелекопалки собственными руками потребуется металлический швеллер.
Важно! Предварительно следует позаботиться о наличии необходимого числа болтовых метиз. Их число определяется выбранными схемами и чертежами для изготовления.
Вращающий момент определяется благодаря использованию резинового или металлического колеса. Важно, монтаж лемеха выполнять только после полной сборки и сварки элеваторной части устройства. Первоначально этот элемент фиксируется на раме, а уже затем продолжается монтаж. Эта деталь основная и визуально напоминает плуг, который будет отвечать за поднятие земли с клубнями.
Также важно правильно изготовить опорно-транспортный узел. Он представлен металлическим стержнем с парой роликовых цепей. Благодаря этому элементу, происходит вращение транспортерной ленты или вибрация решетки.
Собери сам, знай ее конструкцию
Еще одним важным моментом при самостоятельном изготовлении картофелекопалки является процедура присоединения всего устройства к мотоблоку. Если в этом месте будет нарушена технология, то высока вероятность нарушений в работе, что может привести к снижению эффективности работы устройства.
При правильном расчете и выборе всех запчастей можно смастерить самодельную картофелекопалку даже для трактора Т 40. Важно правильно учесть мощность трактора и рассчитать размеры агрегата.
Как видно, использование картофелекопалок для мотоблока МТЗ или других моделей способно существенно облегчить работы по уборке картофеля, особенно, если участок средних размеров. При желании и наличии определенных умений работы с металлом изготовить подобный агрегат собственными руками не составит сложности. А если определенные запчасти есть в наличии у хозяина, то изготовление копалки станет бесплатным помощником. Наличие подобного устройства существенно уменьшит временные и трудовые затраты, а также поможет сэкономить средства на покупке желанного агрегата.
0
0
голоса
Рейтинг статьи
Автор:
Иван Федорович Хромцов
Делаем самодельную картофелекопалку для мотоблока своими руками. Статьи компании «АгроМолл»
Содержание:
1. Конструктивные особенности и виды
2. Чертежи самодельных и заводских картофелекопалок
3. Этапы изготовления картофелекопалки грохотного вида
Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.
Конструктивные особенности и виды
Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.
Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.
Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.
Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.
Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:
Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.
Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.
Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.
Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.
Чертежи самодельных и заводских картофелекопалок
Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.
Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.
Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:
Стальной швеллер.
Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.
Металлические уголки размерами 40 и 63 мм.
Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.
Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.
В целом, как показано на видео, такое устройство состоит из следующих узлов:
Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.
Этапы изготовления картофелекопалки грохотного вида
Как видно из видео перед началом работы требуется подготовить следующий инструмент:
Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.
этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.
этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм.
Соединяем стойки между собой полосой 0,4 мм.
этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.
этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».
Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления
