Предшественники современных автопогрузчиков, появившиеся в начале прошлого столетия, не обладали трансмиссией, тормозной системой, а о гидравлике никто и не слышал. Примитивное рулевое управление делало погрузчик неудобным и небезопасным. Опираясь на все эти нюансы и используя опыт промышленного производства автомобилей и различных грузоподъемных устройств, конструкторы и инженеры меняли устройство автопогрузчиков и шаг за шагом создавали более совершенные модели.

Эволюция автопогрузчика

В самых первых погрузчиках, на которых внедрили ДВС, были установлены либо ступенчатые (система колес и шестерней), либо бесступенчатые (ременные) передачи. Быстрый износ рабочих поверхностей в местах контакта подтолкнуло разработчиков к использованию в устройстве автопогрузчика гидропередачи, передающей и преобразующей механическую энергию с помощью жидкости.

Источник фото: yale.comВ конце 20-х годов Yale представила каретку с гидравлическим захватным механизмом и наклонными вилами

Первый опыт использования гидравлики был связан с тормозной системой. Но основные свои достоинства гидропривод показал в работе подъемных механизмов. В конструкции вилочных погрузчиков первого поколения присутствовала неподвижная вертикальная мачта и каретка вил, управлять которыми оператор мог лебедкой и стальными тросами. В конце 20-х годов фирма Yale представила каретку, включающую в себя гидравлический захватный механизм и наклонные вилы. В середине следующего десятилетия центр мачты погрузчика оснастили гидравлическим цилиндром, управление которым было возложено на гидронасос, объединенный с приводным двигателем. Благодаря этому цилиндру оператор мог регулировать подъем груза. А чтобы поднять мачту и каретки вил стали использовать цепи вместо стальных тросов.

Читайте

Устройство электропогрузчика: основные элементы, источники питания, преимущества техники

В конце 30-х годов появляются автопогрузчики, в устройстве которых использовалась мачта наклонного типа. Гидравлический механизм регулировал угол наклона такой мачты. В 50-е годы в общее потребление входит гидравлическое устройство бокового смещения мачты автопогрузчика. Заменить механический рулевой механизм гидроприводной системой предложил Фрэнсис У. Дэвис в середине 50-х годов.

Источник фото: yale.comВ конце 30-х гг. появились автопогрузчики с мачтой наклонного типа

90-е годы запомнились стартом выпуска техники со встроенным устройством бокового смещения и разными неподвижными каретками. Грузоподъемность складской техники превысила 5 т. В это же время в задний мост был встроен цилиндр рулевого управления «двойного действия» (или по-другому — гидростатическое рулевое управление). Поменяв устройство, дизайн и эргономичность, автопогрузчик практически не изменился функционально. Он стал надежнее, производительнее и безопаснее. Управлять техникой стало значительно проще.

Устройство современного автопогрузчика

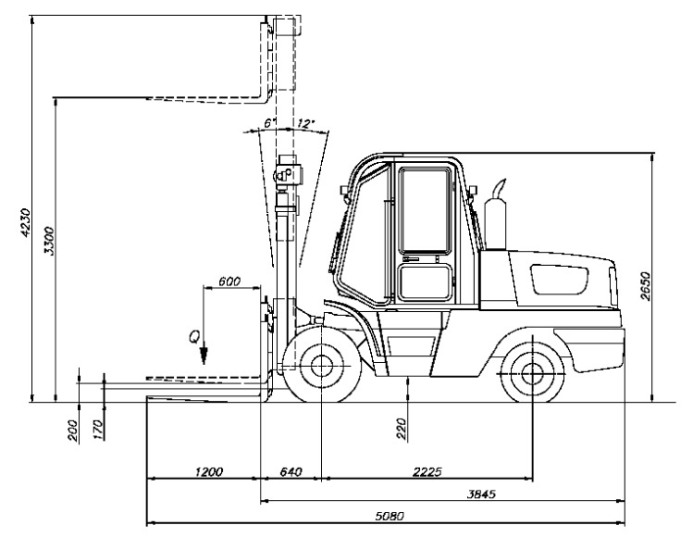

Устройство современного погрузчика (рис. а) базируется на пневмоколесном ходовом устройстве с ведущими двухскатными колесами спереди (2) и управляемыми односкатными колесами сзади (6), позволяющими машине оставаться устойчивой при передвижении и маневрировании. Также в устройство автопогрузчика входит гидромеханический грузоподъемник (3) со сменным рабочим органом (1) противовеса (5), ДВС (4), механическая, гидромеханическая или гидростатическая трансмиссия, механизм передвижения, гидросистема грузоподъемника и система управления.

Источник фото: yale.comУстройство современного погрузчика базируется на пневмоколесном ходовом устройстве

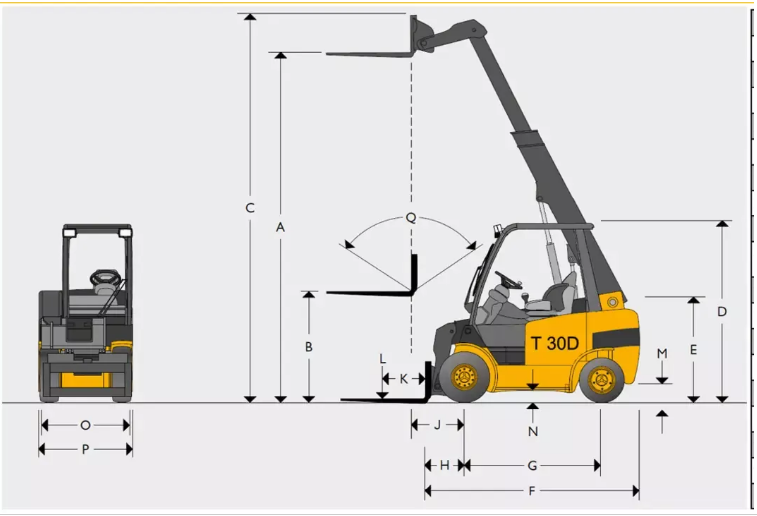

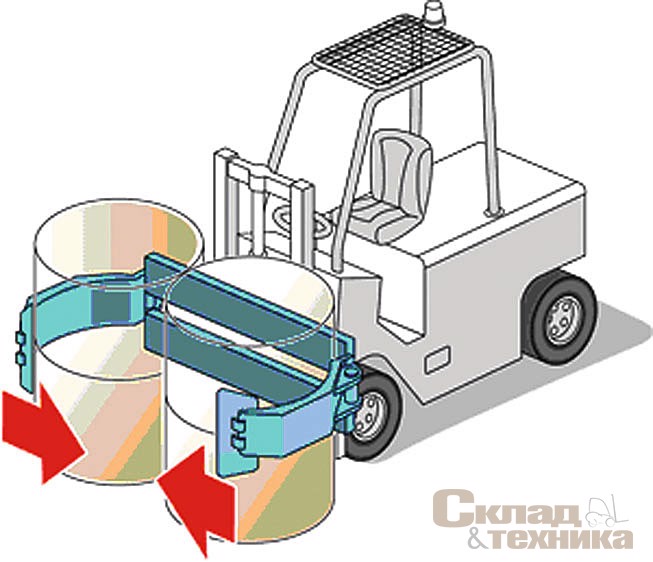

Устройство основного рабочего органа (грузоподъемника) представляет собой подхват в виде 2-3 изогнутых под углом 90 град. стальных брусьев, которые помещают под груз. Вилочный подхват крепится шарнирно к подъемной каретке грузоподъемника. Исходя из того, как устроено рабочее оборудование на машине, выделяют автопогрузчики фронтальные и боковые. Фронтальные автопогрузчики перемещают груз на вилочных подхватах, автопогрузчики боковые — на платформе.

Читайте

Складские погрузчики. Делаем осознанный выбор

Основная рама (9) грузоподъемника шарнирно фиксируется к раме машины. Внутри основной рамы на катках передвигается выдвижная рама (12). Вдоль ее направляющих на роликах двигается грузовая каретка (13), подвешенная на 2 грузовых цепях (7). К каретке прикреплено рабочее оборудование (1). Грузовые цепи огибают звездочки (8) на выдвижной раме, фиксируются на основной и создают двукратный полиспаст — это позволяет повысить скорость подъема.

Выделяют несколько видов рам:

  • 2-секционная рама, не имеющая свободного хода — DLFL
  • 2-секционная со свободным ходом — DFFL
  • 3-секционная со свободным ходом — TFFL

Вилочный погрузчик может иметь так называемый вагонный вариант — сложенная рама не больше 2,2 м.

В действие автопогрузчик приводит силовой агрегат внутреннего сгорания. Стоит отметить, что современные автопогрузчики оснащают разными типами двигателей: бензиновым, дизельным, газовыми электрическим. Но существуют погрузчики с так называемым гибридным силовым агрегатом. Например, компания Still выпустила гибридный двигатель, устройство которого сочетает в себе дизельный и электрический приводы.

Читайте

Нормы расхода топлива погрузчика: как рассчитать правильно

Основную массу автопогрузчиков снабжают гидромеханической трансмиссией. Механическая передача на машинах используется для привода ведущего моста и гидронасосов, гидравлическая — для привода грузоподъемника и рулевого управления. В устройстве автопогрузчиков, которые могут поднимать более тяжелые грузы, используется пневматическая передача для привода колесных тормозов, употребляющая энергию сжатого воздуха. Базовая комплектация большинства моделей среднего класса включает в себя сервотормоз. На большегрузные модели нередко ставят дисковые тормозные системы с масляными ваннами.

Источник фото: yale.comБазовая комплектация большинства моделей среднего класса включает в себя сервотормоз

Установленный гидроусилитель позволяет при несильном давлении на тормоз эффективно управлять скоростью погрузчика.

На устойчивость и грузоподъемность машины влияет конструкция шасси. Увеличенная колесная база, минимизированный диаметр колес и размещенный как можно ниже центр тяжести автопогрузчика — все это дает постоянный контакт всех колес с дорогой.

Согласно правилам Европейского Союза EN1726 все автопогрузчики проходят тестирование боковой и фронтальной устойчивости. Поэтому вилочные погрузчики, которые могут поднимать массивные грузы, имеют в своем устройстве жесткое сварное шасси, а для приемлемого расположения центра тяжести мотор, КПП и дифференциал размещают как можно ниже.

Еще один немаловажный момент — шины для автопогрузчика.

Автопогрузчик может быть укомплектован:

  • Эластичными и с высоким уровнем устойчивости колесами из литой резины — суперэластик (SE). В процессе работы на неровных поверхностях возможно достаточно быстрое изнашивание деталей моста.
  • Колесами бандажными, которые имеют низкий профиль. Конструкция бандажных шин предусматривает наличие тонкого амортизирующего слоя, который требователен к «ровности» и качеству покрытия.
  • Колесами пневматик. Такие колеса не обеспечат достаточно высокой нагрузки на подвеску при движении и работе на неровной дороге.

Устройство всех современных автопогрузчиков предусматривает аварийно-предупредительные световые и звуковые сигналы с электронными устройствами отображения информации о предельном состоянии контролируемых параметров мотора и других систем.

Рабочее место оператора в автопогрузчике

Современные автопогрузчики оборудованы крупногабаритной кабиной на амортизаторах. Кабина шумоизолирована и оснащена системой безопасности FOPS и ROPS. Управление грузоподъемником производится с места оператора, которое оснащено мягким регулируемым сиденьем со спинкой. Кресло оператора снабжено ремнем безопасности, который удержит водителя при незапланированном торможении и если автопогрузчик опрокинется. Предохранительная решетка защитит от возможного падения части груза и позволит перевозить большие грузы, не подвергаясь опасности.

Источник фото: yale. comСовременные автопогрузчики оборудованы крупногабаритной кабиной на амортизаторах

Рабочее место оператора в автопогрузчиках, работающих на открытых площадках, находится в закрытой кабине. В холодное время она обогревается. Открытую кабину от падения груза защищает решетчатая крыша. Боковые стойки, предусмотренные в устройстве автопогрузчиков, уберегут водителя от травм, если машина опрокинется.

Вилочные погрузчики устройство, основные элементы вилочного погрузчика
