Вакуумное водопонижение — принцип работы, технология устройства

  • Главная

    •  >

  • Статьи

    •  >

  • Вакуумное водопонижение

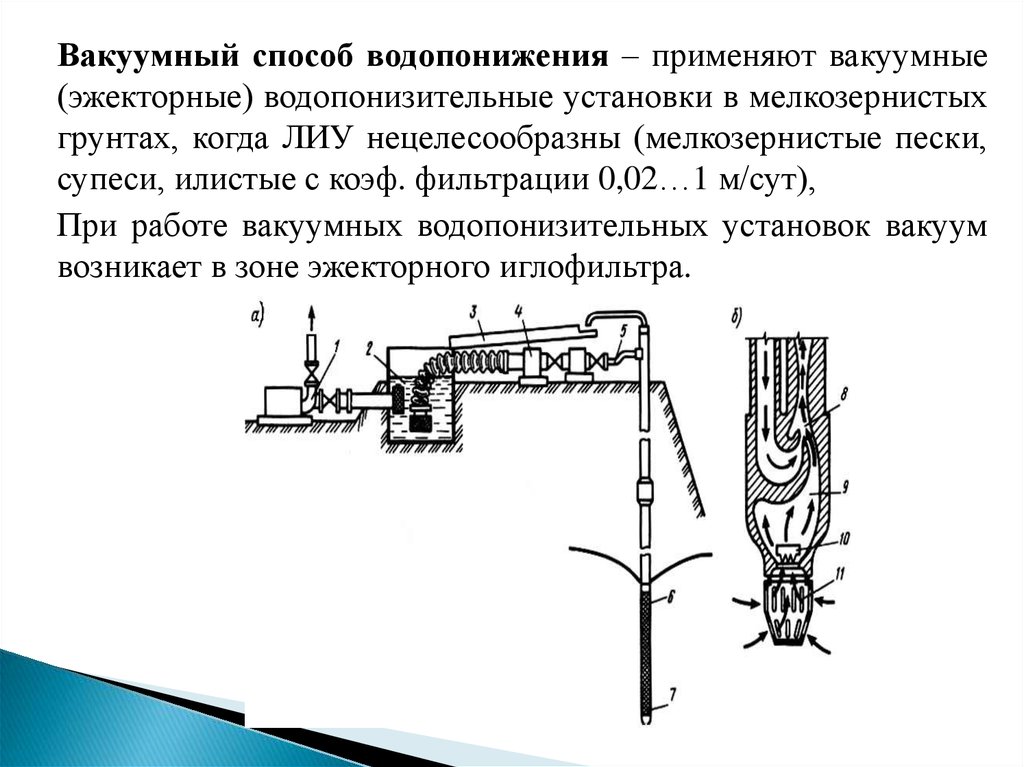

Принцип действия вакуумных установок заключается в создании на водоприемных устройствах вакуума.

Данный тип установок применяют для понижения грунтовых вод в мелкозернистых, пылеватых и глинястых песках, супесях, легких суглинков с коэффициентом фильтрации 0,01 — 2 м/сут. Установки УВВ позволяют понизить уровень грунтовых вод до 7 м от поверхности.

В сложных гидрогеологических условиях при малой водопроницаемости и низкой водоотдаче, при переслаивании водоносных слоев и водоупора применяют вакуумирование. Вакуумирование усиливает эффект водопонижения, оно позволяет понизить высоту воды над водоупором при близком залегании от дна сооружения и сокращает срок образования депрессионной воронки в слабопроницаемых грунтах.

Вакуумированием можно осушить и капиллярную зону насыщения воды, которая при обычных способах остается нетронутой. В слабопроницаемых грунтах высота этой зоны может достигать нескольких метров. При производстве земляных работ (ударных воздействиях строительных механизмов) капиллярная вода может превратиться в гравитационную, что приведет к разжижению грунта.

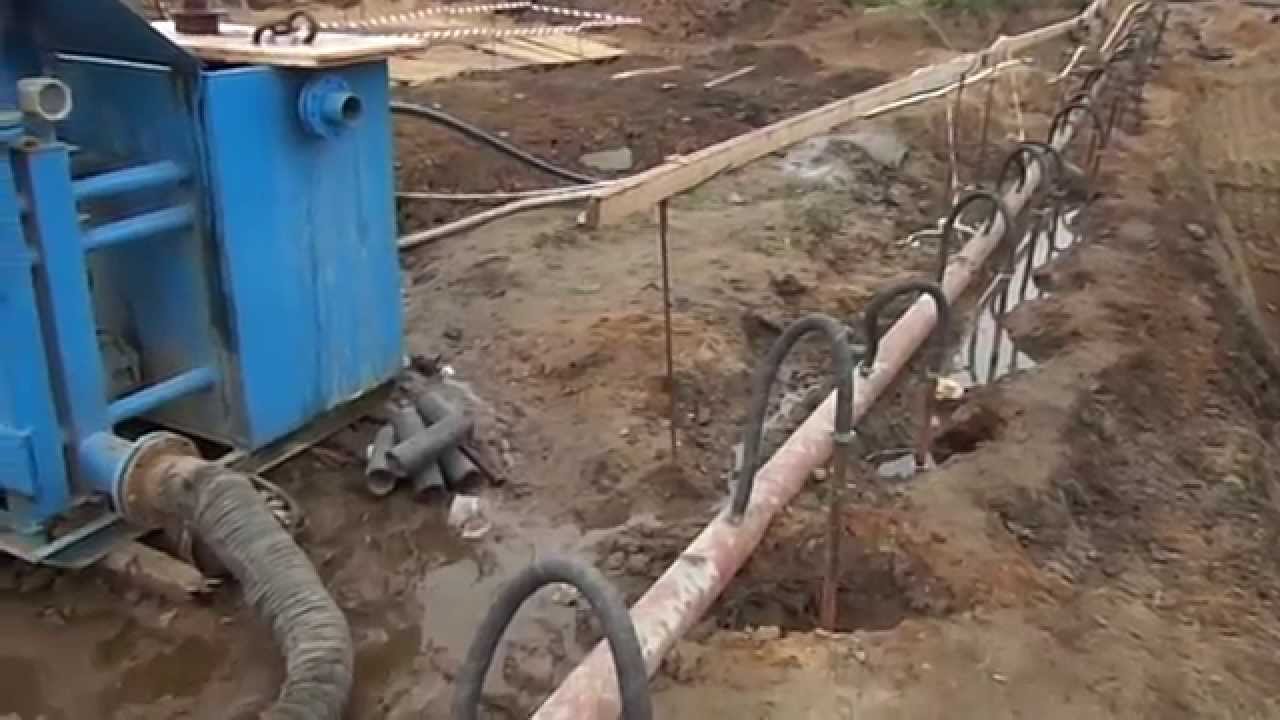

Для устройства водопонижения в грунт погружают иглофильтры, вокруг которых устраивают обсыпку из песка с диаметром частиц от 0,5 до 2 мм. В безнапорных слоях с коэффициентом фильтрации 2 — 0,5 м/сут высота обсыпки должна быть 2,5 — 3,5 метра от забоя скважины, в остальных случаях обсыпку необходимо выполнять до поверхности земли.

Принципиальная схема УВВ-3

1 – электродвигатель, 2 – центробежный насос, 3 – напорная камера, 4 – манометр, 5 – приёмная камера, 6 – сопло, 7 – трубопровод напорный, 8 – воздушная линия, 9 – эжекторы водо-воздушные, 10 – линия напорная сбросная, 11,12 – краны пробковые, 13 – приемник потока, 14 – воздушный клапан, 15 – поплавок, 16 – регулирующий клапан, 17 – крышка, 18 – водяной клапан, 19 – бак циркуляционный, 20 – стояк сливной, 21 – трубопроводы сбросные напорные, 22 – рукава линии свободного излива, 23 – обратный клапан, 24 – расширитель, 25 – рама, 26 – иглофильтр, 27 – всасывающий коллектор, 28 – труба выбросная, 29 – патрубок всоса, 30 – эжектор водяной, 31– шланг переходный воздушный, 32 – блок приемный, 33 – рукав переходный водяной, 34 – вакуумметр, 35 – перегородка, 36 – патрубок сбросный резервный, 37 – патрубок воздушный резервный с кранами, 38 – отвод с краном и обратным клапаном, 39 – фильтр.



УВВ-3 предназначена для водопонижения грунтов с коэффициентом фильтрации 0,01-2 м/сутки, мелкозернистых песков, супесей, ила и т. д.















Технические характеристики УВВ-3

Максимальная производительность насоса на входе160 м3/ч
КПД насоса81%
Максимальная производительность на выходе:
по воде45 м3/ч
по воздуху, при вакууме в коллекторе 0,75 кг/см222,3 м3/ч
Предельная высота подачи откаченной воды20 м
Вакуум в коллекторе0,95 кг/см2
Кол-во коллекторных звеньев Ду-146 мм длиной 6 м14 шт.
Максимальная длина звена иглофильтра8,5 м
Максимальное количество иглофильтров100 шт.
Мощность электродвигателя15 кВт
Масса6,5 т
Габариты Длина/ Ширина/ Высота1940 / 780 / 1400 мм

Наши сотрудники имеют большой опыт по выполнению работ любой сложности. Если Вы хотите заказать работы по выполнению водопонижения, взять установки в аренду или задать вопрос, можете оставить заявку или позвонить по телефону +7 (985) 786-40-68.


Оформить заявку
Назад

Особенности установок вакуумного водопонижения


Особенностью установок типа УВВ в отличие от установок типа ЛИУ является то, что они работают с глубоким вакуумом (4–6 м вод. ст.) в приемных звеньях иглофильтров. Вакуум интенсифицирует движение грунтовых вод и этим увеличивает эффект водопонижения. При работе водопонизительной установки из ее всасывающей системы (иглофильтры и коллекторы) откачивается не только вода, но и воздух, просачивающийся к приемным звеньям иглофильтров через осушенный грунт из атмосферы.


Рассмотрим две модификации установок УВВ: УВВ-1 и УВВ-2.


Установки УВВ-1 и УВВ-2 имеют существенные конструктивные различия.


В комплект установки УВВ-1 входят:

  • один специализированный насосный агрегат УВВ-1

  • 24 звена всасывающего коллектора диаметром 150 мм, длиной по 4,5 м каждое

  • 100 легких иглофильтров длиной по 7 м.


Грунтовая вода и воздух откачиваются насосным агрегатом установки. В приемную камеру агрегата вода и воздух поступают обособленно через воздухоохладитель. После грубой очистки на сетках приемной камеры вода и воздух попадают в вакуум-насос и затем в распределительную камеру, из которой воздух уходит в атмосферу, а вода — частично в сбросную линию, частично (около 1 л/сек) к небольшому центробежному насосу, подающему ее на питание водяного кольца вакуум-насоса и к его сальникам.


Распределительная камера служит для приема необходимого количества воды, заливаемой перед пуском агрегата. При остановке агрегата в распределительной камере и корпусе вакуум-насоса остается вода, которой вполне достаточно для зарядки.

  • Производительность насосного агрегата: по воде — до 7 л/сек, по воздуху — 1,5–1,8 м³/мин.


  • Мощность электродвигателей вакуум-насоса ВВН-12 — 28 кВт, центробежного насоса 1½ К-6 — 1,7 кВт.


Все механизмы, вспомогательные устройства и коммуникации агрегата смонтированы на опорной раме.


В комплект установки УВВ-2 входят:

  • насосный агрегат

  • всасывающий коллектор

  • иглофильтры

  • сбросной трубопровод.


Насосный агрегат состоит из центробежного насоса ЗК-6, циркуляционного резервуара со смонтированным на нем водовоздушным эжектором и приемного патрубка с водоводяным эжектором.

  • Производительность насоса — 47 л/сек, напор — 32,5 м вод. ст.


  • Мощность электродвигателя А02-72-4 — 30 кВт, скорость вращения — 146 об/мин.


  • Производительность агрегата: по воздуху — 0,65 м³/мин, по воде — 10 л/сек.


Всасывающий коллектор диаметром 150 мм состоит из 12 звеньев длиной по 4,5 м каждое. В установке предусмотрено 50 легких иглофильтров длиной по 7,5 м. Сбросной трубопровод установки выполнен из резинотканевых рукавов диаметром 150 мм.


Приведенный комплект оборудования отвечает лишь некоторым средним условиям. Фактический набор оборудования должен быть установлен для каждого конкретного объекта с учетом геологического строения участка и особенностей производства работ.

Система вакуумного обезвоживания | Станок для резки канавок

Система вакуумного обезвоживания или VDS представляет собой набор из четырех машин, которые используются для получения красивого и твердого бетонного пола. Четыре оборудования, которые помогают в процессе обезвоживания: двухбалочный вибратор, вакуумный насос, затирочная машина, затирочная машина и канавкорез.

Существуют определенные преимущества использования систем обезвоживания по сравнению с обычными бетонными плитами:

  • Снижает водоцементное отношение по сравнению с обычными бетонными плитами.
  • Повышает прочность пола на растяжение. Здесь также повышение стойкости к истиранию при использовании систем вакуумного обезвоживания
  • Более быстрый набор начальной прочности при использовании систем обезвоживания.
  • Компоненты
  • Технические характеристики
  • Фотогалерея
  • Видеогалерея

ВИБРАТОР С ДВУМЯ БАЛКАМИ

Вибраторы с двойной балкой используются для придания однородности настилу из железобетона. Большой вес удаляет любые внешние пузырьки воздуха из железобетонных полов. Разница в превосходном уплотнении проявляется в том, что он ускользает от большого веса. Он приводится в движение двигателем мощностью 1 л.с. Для безопасности двигателя предусмотрен электрический стартер.

ВАКУУМНЫЙ НАСОС ОБЕЗВОЖИВАНИЯ

Вакуумный насос используется для отсасывания всех пузырьков воздуха, которые могли попасть во время укладки бетона. Это позволяет цементу доходить до верхних слоев и, следовательно, придает превосходную прочность полу. Три мата: фильтрующий мат, всасывающий мат и верхний мат, эти маты не позволяют цементу всплывать, а только всасывают лишнюю воду. Размер верхнего мата 4,5 м х 5,5 м. Во время работы он избегает давления вакуума 450-500 мм/рт.ст. Максимальное давление насоса, которое может быть достигнуто, составляет 650 мм/рт.ст. Он оснащен двигателем мощностью 5 л.с. / 7,5 л.с.

POWER FLOATER CUM TROWEL

Power Floater с затирочной машиной приводится в действие мотор-редуктором мощностью 3 л. с. / бензиновым двигателем мощностью 4,5 л.с. и используется для превосходной отделки пола из железобетона. Коробка передач сверхпрочная и прочная, разработанная для суровых индийских условий. Тарелка, используемая для отделки, имеет толщину 4 мм, что очень важно для длительного срока службы. Эта машина также работает как мастерок для лучшего чистового пола. Переход от затирщика к кельме очень прост.

СТАНОК ДЛЯ НАРЕЗКИ ПАЗОВ

Станок для резки канавок Станок для резки используется, когда требуется точная и быстрая резка бетонной плиты. Диск может резать пол толщиной до 100 мм. Также могут быть предоставлены лезвия с глубиной реза 200 мм. Согласно требованию клиентов. Лезвия поставляются с шириной реза от 14 до 24 дюймов. Используемое лезвие отличается превосходным качеством и долговечностью.
Он также имеет резервуар для воды на 60 литров для смачивания лезвия во время работы.
Он работает на цепном приводе и чрезвычайно с точки зрения безопасности
Он оснащен двигателем стандартной марки мощностью 10 л. с. или двигателем мощностью 8-9 л.с.

Вакуумное обезвоживание

Вакуумное обезвоживание

Реклама

1 из 25

Верхнее обрезанное стекло

Скачать для чтения офлайн 0002 Процесс вакуумного обезвоживания в основном улучшает прочность, долговечность и другие свойства бетона за счет снижения водоцементное отношение сразу после укладки смеси, обычно в полах и других плоских работах. Демонстрация вакуумного обезвоживания в Бриджпорте, штат Коннектикут, хотя в ней не было…

система вакуумного обезвоживания
вакуумный обезвоживающий насос
коробка вакуумного обезвоживания
иглофильтровые насосные системы
дренажная насосная система
водоотливной насос
осушение иглофильтра
малые иглофильтровые системы осушения

интересные строительные темы
темы гражданского строительства для презентации
темы гражданского семинара ppt
темы семинаров по гражданскому строительству 2018
лучшие темы семинаров по гражданскому строительству
темы семинараpdf
темы семинаров для инженеров-механиков
тема семинара по гражданскому строительству pdf

Реклама

Реклама

Реклама

Вакуумное обезвоживание

  1. ВАКУУМНОЕ ОБЕЗВОЖИВАНИЕ
    БЕТОННЫЙ ПОЛ
    1
    Вакуумное обезвоживаниеБетонПол
    ПРЕДСТАВЛЕНО
    АГЛАЯ
  2. ЧТО ТАКОЕ ВАКУУМНОЕ ОБЕЗВОЖИВАНИЕ
    ЭТАЖИ. .???
     Бетон является наиболее универсальным напольным материалом.
    был в использовании в течение длительного времени
     Чтобы преодолеть недостатки бетонных полов,
    система была разработана для улучшения свойств таких
    бетонные полы.
     Эта система была «ВАКУУМНО-ОБЕЗВОЖИВАЕМЫЕ ПОЛЫ»
     Позволяет добавлять большое количество воды для удобного и легкого
    льющийся.
    2
    Вакуумное обезвоживаниеБетонПол
  3.  Добавление воды снижает прочность
    конкретный.
     Эта система удаляет излишки воды и поддерживает
    идеальное соотношение вода/цемент.
     Эта система сохранит все свойства
    конкретный.
    3
    Вакуумное обезвоживаниеБетонПол
  4. ВАКУУМНО-ОБЕЗВОЖЕННЫЙ БЕТОННЫЙ ПОЛ
     Бетон необходимой марки М20, М25 и т.д.
    заливают PCC и арматурные стержни, как
    за дизайн.
     Вакуумное обезвоживание (VDF) – это процесс,
    избыточная вода удаляется контролируемым образом с помощью
    применение вакуума
     Затем бетон затирают механическим способом, чтобы получить
    гладкий и плотный бетон
    4
    Вакуумное обезвоживаниеБетонПол
  5.  Известно, что полы VDF обеспечивают хороший бетонный пол.
    и, как известно, достигает силы раньше, чем контрольная
    конкретный
     Однако, вопреки распространенному мнению, для заданного
    дизайн смеси, прочность на сжатие не может быть больше
    чем целевая сила.
     За счет контролируемого водоотвода, а также
    затирка, поверхность достаточно плотная и ровная и
    следовательно, ожидается, что он обеспечит лучшее истирание
    сопротивление, чем бетонный пол без VDF.
    5
    Вакуумное обезвоживаниеБетонПол
  6. ОСНОВЫ ДЛЯ
    РАЗВИТИЕ В Д Ф
     Соотношение цены и качества
     Ровный пол, высокая точность ровности
     Повышение износостойкости
    6
    Вакуумное обезвоживаниеБетонПол
  7. НЕОБХОДИМОСТЬ В Д Ф
     Количество воды для затворения, добавляемой в бетонную смесь, превышает
    количество воды, необходимое для полного увлажнения
    цементная составляющая.
     Дополнительная вода действует как смазка
    среда для смешивания, размещения и консолидации.
     В традиционной практике бетонирования важным
    задачей является предотвращение или ограничение испарения
    воды затворения свежеуложенного бетона.
    7
    Вакуумное обезвоживаниеБетонПол
  8.  Неконтролируемое удаление воды из бетона
    матрица может привести к неблагоприятным последствиям, таким как пластик
    усадочное растрескивание.
     Чрезмерное кровотечение из бетона может быть вызвано износом
    сопротивление.
     Таким образом, долговечность и срок службы напольного покрытия
    элемент под вопросом.
     В жарких и ветреных условиях производит качественные, прочные
    конкретный.
    8
    Вакуумное обезвоживаниеБетонПол
  9. ПРИБОРЫ, ИСПОЛЬЗУЕМЫЕ В V D F
    Вакуумный обезвоживающий насос
     Вакуумный насос используется для уменьшения содержания воды в
    бетона на 15-25%.
     Используется для всасывания всех пузырьков воздуха, которые могут
    попавшие во время укладки бетона.
    9Вакуумное обезвоживаниеБетонПол
    Рис. 1 Вакуумный дренажный насос
    (Источник: www.skylarkrebar.in)
  10. ПОПЛАВОЧНАЯ МАШИНА
     Затирка и затирка выполняются сразу после обезвоживания
     Это делает цемент более плотным и позволяет
    создать очень гладкую поверхность.
    10
    Вакуумное обезвоживаниеБетонПол
    Рис. 2 Плавающая машина
    Источник: Google картинки
  11. ТРЕМИКС СКИН
     Присоска из многослойного полимера специального сорта
    листы обеспечивают достаточную площадь поперечного сечения для
    отожмите и удалите лишнюю воду из
    конкретный.
    11
    Вакуумное обезвоживаниеБетонПол
    Рис.3 Скин Tremix
    Источник:constructor.org
  12. ВИБРАТОР С ДВУМЯ БАЛКАМИ
     Двухбалочный вибратор состоит из
    и вибратор
     Двухлучевой вибратор используется для вибрации
    бетон для получения компактной и выровненной поверхности
    12
    Вакуумное обезвоживаниеБетонПол
    Рис. 4 Вакуумный дренажный насос
    (Источник: www.skylarkrebar.in)
  13. ПРОЦЕСС ВАКУУМНОГО ОБЕЗВОЖИВАНИЯ
     Подготовка основания.
     Разделите площадь пола на панели.
     Подготовка каркаса с использованием стальных швеллеров.
     Укладка стальных стержней заданного размера.
     Расчет бетонной смеси.
     Укладка бетона и уплотнение.
     Процесс вакуумного обезвоживания удаляет излишки
    наличие воды в бетоне. 13
    Вакуумное обезвоживаниеБетонПол
  14.  Это делается с помощью вакуумного оборудования, состоящего из
    Верхняя крышка всасывающего коврика, фильтрующие прокладки и вакуумный насос.
     Этот процесс начинается сразу после вибрации поверхности.
     Фильтрующие прокладки укладываются на свежий бетон, оставляя около
    4 дюйма свежего бетона со всех сторон.
     Затем верхняя крышка помещается на фильтрующие подушки и прокатывается
    до тех пор, пока он не покроет полосы открытого бетона со всех сторон.
     Затем верхняя крышка соединяется с вакуумным насосом
    через всасывающий шланг и запускается насос.
    14
    Вакуумное обезвоживаниеБетонПол
  15.  Между фильтрующими прокладками и
    верхняя крышка.
     Атмосферное давление сжимает бетон и излишки
    вода выдавливается.
     Этот процесс снижает содержание воды в бетоне на 15 –
    25%.
     Операция обезвоживания занимает примерно 1,5 – 2 минуты
    на сантиметр толщины пола.
     Обезвоженный бетон уплотняется и высушивается до
    до такой степени, что по ней можно пройти, не сдвинув ноги
    отпечатки.
     Это свидетельствует о том, что бетон правильно обезвожен и
    готовы к отделке.
    15
    Вакуумное обезвоживаниеБетонПол
  16. Фильтрующие прокладки размещаются таким образом, чтобы
    уплотнительная кромка по всему фильтрующему элементу
    поверхность
    16
    Вакуумное обезвоживаниеБетонПол
    Рис. 5 Наполнительные прокладки
    (Источник: www.skylarkrebar.in)
  17. Рис.6 Верхняя крышка разворачивается на фильтрующие подушки.
    (Источник: www.skylarkrebar.in)
    17
    Вакуумное обезвоживаниеБетонПол
  18. Рис. 7 Верхняя крышка фильтровальных прокладок соединена с
    всасывающий шланг вакуумного насоса.
    (Источник: www.skylarkrebar.in)
    18
    Вакуумное обезвоживаниеБетонПол
  19. При включенном вакууме поверхность, на которой
    уже прошел вакуумное обезвоживание, флотируется
    затирочной машиной с диском.
    19
    Вакуумное обезвоживаниеБетонПол
  20. ЭТАПЫ ВАКУУМНОЙ СИСТЕМЫ TREMIX
    20
    Вакуумное обезвоживаниеБетонПол
    Рис. 8 Стадия тремивакуумной системы
    (Источник: www.skylarkrebar.in)
  21. ПРЕИМУЩЕСТВА V D F
     Уменьшение соотношения В/Ц приводит к раннему схватыванию и
    высокая прочность.
     Удаляет лишнюю воду из бетона и
    может быть достигнуто идеальное соотношение В/Ц.
     Повышение прочности бетона на сжатие на 40
    – 70%.
     Поверхностная твердость плиты увеличивается на
    130%.
     Значительно снижается водопоглощение.
