Замена дисков сцепления

Для снятия дисков сцепления выполните операции с 1 по 5 раздела «Замена выжимного подшипника УАЗ-3151»

Затем отверните шесть болтов крепления кожуха. Отворачивайте болты постепенно и последовательно по окружности, не более двух оборотов ключа за один раз, чтобы не изогнуть опоры кожуха нажимного диска.

Рис. 4. Ведомый диск сцепления

После снятия болтов нажимной и ведомый (рис. 4) диски свободно вынимаются вниз.

Установку дисков на автомобиле производите в обратном порядке.

Перед установкой выполните следующее:

• 1. Протрите чистой тканью, смоченной в бензине, все поверхности трения дисков и маховика.
• 2. Продуйте воздухом детали дисков сцепления и осмотрите их для выявления возможных дефектов.
• 3. Добавьте смазку в подшипник первичного вала коробки передач, установленный на коленчатом валу.
• 4. Установите в картер сцепления ведомый и нажимной диски и через заднее отверстие картера сцепления сцентрируйте ведомый диск относительно маховика с помощью оправки 55–1187, входящей в подшипник коленчатого вала.

Вместо оправки можно использовать первичный вал коробки передач.

Короткая часть ступицы ведомого диска должна быть обращена к маховику.

Рис. 5. Установка сцепления по меткам: 1 – метки

• 5. Совместите метки «О» (см. рис. 5) на маховике и кожухе нажимного диска и заверните шесть болтов крепления кожуха.

Болты заворачивайте равномерно и последовательно по окружности.

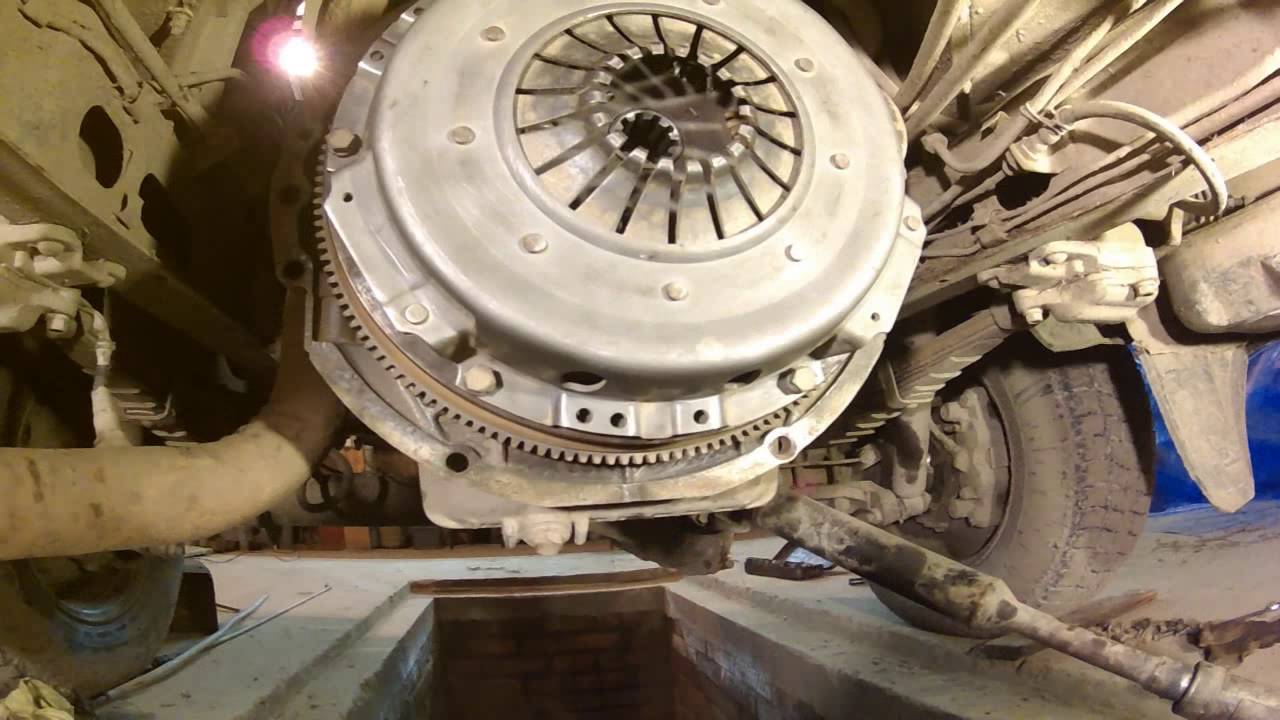

Рис. 6. Снятие кожуха сцепления

Детали нажимного диска находятся под действием усилия шести пружин. Поэтому перед отворачиванием болтов крепления опор оттяжных рычагов их следует разгрузить, сжав диск прессом, как это показано на рис. 6.

Разборку нажимного диска производите в следующем порядке:

• 1. Сделайте на кожухе и диске метки их взаимного расположения, чтобы не нарушить балансировку при сборке.

Сделайте также метки на рычагах и нажимном диске.

• 2. Отверните три болта крепления кожуха к опорам оттяжных рычагов.
• 3. Плавно освободите кожух из-под пресса, снимите кожух, пружины и шайбы пружин.
• 4. Расшплинтуйте и выньте пальцы оттяжных рычагов, снимите опоры рычагов (вилки) и выньте ролики из рычагов.

Сборка нажимного диска

Сборку нажимного диска проводите следующим образом:

1. Заложите в отверстия оттяжных рычагов по 19 роликов. Для удобства сборки, чтобы ролики не выпадали, смажьте их смазкой Литол–24.

Не применяйте для этой цели солидол.

При отсутствии смазки ролики можно собирать с помощью цилиндрической оправки диаметром 8 мм и длиной 9 мм, вокруг которой в отверстия закладываются сухие ролики.

После установки роликов смажьте их 2–3 каплями трансмиссионного масла.

Рис. 7. Нажимной диск с установленными рычагами выключения сцепления

• 2. Вставьте собранные оттяжные рычаги в пазы нажимного диска в соответствии со сделанной при разборке маркировкой, вставьте пальцы рычагов (при этом оправки выйдут наружу) и зашплинтуйте их (рис. 7).
• 3. Установите на рычаги опорные вилки таким образом, чтобы палец располагался в сторону нажимного диска, а ролик – в сторону кожуха.

Пальцы вилок зашплинтуйте.

• 4. Сборку диска с кожухом и пружинами производите под прессом, чтобы сжать пружины и ввернуть болты в опорные вилки.

Под пресс положите ведомый диск (или шаблон, заменяющий его, толщиной 9,5 мм).

На ведомый диск положите нажимной, собранный с рычагами; на выступы для нажимных пружин установите теплоизолирующие шайбы и пружины.

• 5. Установите кожух сцепления на нажимной диск так, чтобы совпали метки, сделанные при разборке.

Следите за тем, чтобы каждая пружина попала на соответствующий выступ в кожухе.

Прессом прижмите кожух к столу до упора, как показано на рис. 5. Перекосов кожуха не должно быть.

Заверните три болта крепления опорных вилок.

• 6. Отрегулируйте положение головок регулировочных болтов оттяжных рычагов.

Замена фрикционных накладок ведомого диска

Замену фрикционных накладок ведомого диска производите в том случае, если в накладках образовались трещины или выработались отверстия для заклепок, а также если накладки изношены так, что от поверхности трения до головок заклепок осталось менее 0,5 мм.

Как правило, в случае замены одной накладки следует заменять и другую.

Для замены накладок осторожно высверлите крепящие их заклепки (диаметр стержня заклепки 4 мм) и выньте остатки заклепок так, чтобы не повредить пружинных пластин диска.

После замены накладок проверьте биение трущихся поверхностей новых накладок относительно шлицевого отверстия.

Биение, замеренное на радиусе 125 мм, не должно быть более 0,7 мм.

Если оно превышает указанную величину, то ведомый диск необходимо править.
