Арматура, упрочненная вытяжкой | это… Что такое Арматура, упрочненная вытяжкой?

Арматура, упрочненная вытяжкой – арматура стрежневая гладкая или периодического профиля, упрочненная вытяжкой в холодном состоянии, с контролем удлинений и напряжений или с контролем только удлинений.

[Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ и м. А. А. Гвоздева, Москва, 2007 г. 110 стр.]

Рубрика термина: Виды арматуры

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград.
Под редакцией Ложкина В.П..
2015-2016.

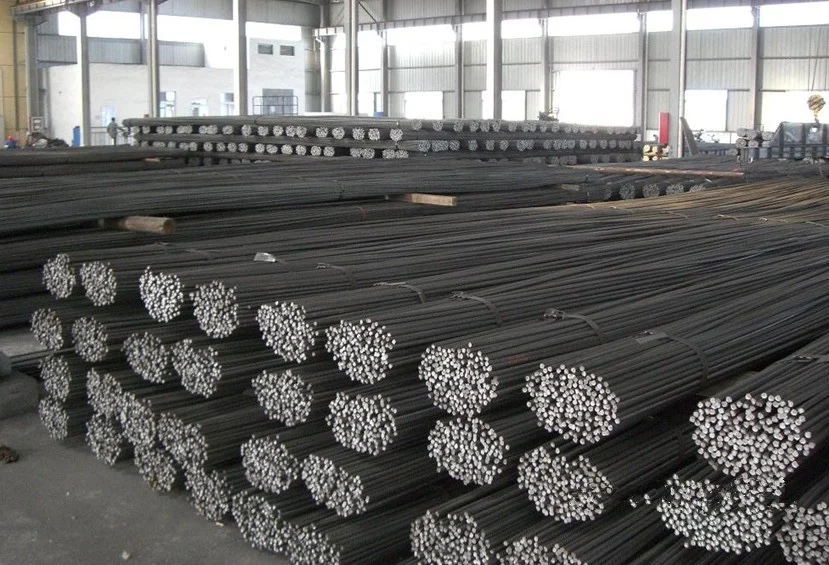

Стальная арматура, горячекатаная и холоднотянутая арматура – Центрметалл, Ижевск

Главная / Продукция / ГОСТы /

Арматура. Стержневая арматура ГОСТ 5781–82

Арматура в каталоге металлопроката »

Стальная арматура для армирования железобетонных изделий подразделяется на горячекатанную стержневую и холоднотянутую проволочную.

В свою очередь, стержневая, по характеру профиля, делится на гладкую и периодического профиля.

Стержневая арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами.

Такой вид профиля из-за его высокой анкерующей способности целесообразно применять в массивных конструкциях с большой толщиной защитного слоя бетона.

Применение

Арматура применяется для изготовления всех видов железобетонных конструкций, что необходимо для усиления прочностных характеристик бетона. В основном, применяется стальная гибкая – стержни, сварные сетки и каркасы, но иногда необходима и жесткая – прокатные двутавры, швеллеры и уголки.

Так как арматура используется для производства ответственных строительных деталей и конструкций, и должна выдерживать огромные нагрузки, для ее изготовления используется специальная арматурная сталь, расход которой составляет 70 кг на 1 м³ железобетона.

По физико-механическим свойствам и другим показателям качества строительная арматура подразделяется на классы прочности – горячекатаная, термомеханически упрочненная или термически упрочненная.

Эффективность использования железобетонных конструкций в значительной степени зависит от потребительских характеристик арматуры.

Виды

В горячекатанной арматурной стали (по ГОСТ 5781) требуемые механические свойства обеспечиваются химическим составом стали. С этой целью, для производства такой стали используются не только углеродистые стали, но и стали, легированные марганцем и кремнием, а также более прочные стали, легированные хромом и титаном.

К арматуре предъявляются самые жесткие требования:

• высокие прочностные и пластические механические свойства;
• прочность и жесткость сцепления с бетоном;
• низкая распорность в бетоне;
• хорошая свариваемость;
• коррозионная стойкость и усталостная прочность.

В строительстве, для армирования предварительно напряженных железобетонных конструкций, широко используется арматурная проволока, которая производится, как из низкоуглеродистой стали (ГОСТ 380), так и из высокоуглеродистой стали (ГОСТ 14959).

Поставка арматуры осуществляется в бунтах (диаметром до 10 мм) и в прутках мерной и немерной длины (от 6-12 м).

Стальная арматура для армирования железобетонных изделий подразделяется:

по технологии изготовления

• горячекатаная стержневая
• холоднотянутая проволочная

по условиям применения в железобетоне

• ненапрягаемая
• напрягаемая

по характеру профиля

• гладкая
• периодического профиля.

Стержневая арматура подразделяется на классы:

• А-I (гладкая)
• A-II, A-III, A-IV, A-V, A-VI (периодическая)

Стержневая арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами. К индексу добавлется «т» — для термически упрочненной стали, «в» — для упрочненной вытяжкой.

Технические требования

Стержни арматуры диаметром менее 10 мм поставляются в мотках, диаметром 10 мм и более — в прутках длиной от 6 до 12 м или мерной длины. Допускается поставка стержней класса A-I диаметром до 12 мм в мотках. Арматурная сталь класса A-IV поставляется только в прутках. При мерной длине стержней 6 м допускаются отклонения до +50 мм, про большей длине-до +70 мм. Местная кривизна прута не должна превышать 6 мм на 1 пог. метр. Общая кривизна не должна превышать произведения допускаемой местной кривизны на 1 пог. метр на длину стержня.

Фитинги Olets: Полное руководство

Поделиться с:

Фитинги Olets также известны как (самоусиленные кованые фитинги, выпускные фитинги и фитинги для ответвлений). Угловые фитинги обеспечивают разветвление между напорной или отводной трубой и отводной или отводной трубой. Другими словами, можно сказать, что фитинги «Олец» — это фитинги, обеспечивающие выход из большей трубы в меньшую (или того же размера).

Труба, на которую устанавливаются фитинги Olets, называется магистральной/отводной трубой, а труба, соединенная с другой стороной фитинга Olets, называется ответвлением/выпускной трубой.

Содержание

Типы ответвлений

Ответвления не новы для нас, так как все мы знаем, что стандартный тройник и сборные соединения (врезка или врезка на ) использовались для разветвления. Но фитинги olets имеют преимущества перед обычными фитингами для труб. В этой статье я опишу все важные моменты, которые необходимо знать специалистам по трубопроводам.

Почему лучше использовать фитинги Olets, чем обычное ответвительное соединение?

Использование фитингов Olets имеет множество преимуществ по сравнению со стандартным тройником и сборным соединением. Я упомянул некоторые из них ниже:

• Фитинги Olets могут выдерживать высокое давление, тогда как сборные соединения не являются предпочтительными для линии высокого давления
• Для фитингов Olets требуется только 2 сварных шва, тогда как для стандартных тройников количество сварных швов составляет 3
• Требуется меньше времени на установку
• Простой осмотр
• Требуется меньше места, что делает систему трубопроводов более гибкой
• Отсутствие ограничений для протекания жидкости благодаря тонкой конструкции
• Простая сварка по сравнению со стандартным тройником
• Легко устанавливается на трубной эстакаде
• Усиливающая прокладка не требуется, так как она самоармирующаяся фитинг
• Требуется меньше удаления материала из коллектора или направляющей трубы, что сохраняет прочность коллектора.

Мы не будем углубляться в другие типы соединения ответвлений, пока наше внимание сосредоточено на фитингах «Олец». Но для прояснения и различения втулочных фитингов и обычного ответвительного соединения требовался краткий обзор. Давайте посмотрим основные типы фитингов olets ниже-

Olets Fitting Types

Most commonly used Olets fittings types are as follows-

• Weldolet
• Sockolet
• Thredolet
• Sweepolet
• Latrolet
• Flangolet
• Nipolet
• Coupolet
• Elbolet
• Вставка Weldolet
• Brazolet

Далее мы узнаем о конструкции, применении и диапазоне размеров всех наиболее часто используемых фитингов Olets

Weldolet

хорошо подходит для работы с высоким давлением. Weldolet обеспечивает разветвление под углом 90° и доступен в полноразмерном или уменьшенном исполнении для прямого участка трубы. Он предназначен для минимизации концентрации напряжений и обеспечения интегрального армирования благодаря своей самоусиливающейся конструкции. Концы Weldolet имеют скошенный тип, и поэтому Weldolet считается фитингом для стыковой сварки.

• ЭНД — БИСКОЙ КОНД
• Ветвия труба Энд — Конец кожи
• Размер Диапазон — 2 ″ — 24 ″
• Наибольший размер ″, (диапазон экономичных размеров)
• Толщина/График – такая же, как у трубы

Муфта

Муфта A такая же, как Weldolet, с той разницей, что конец патрубка будет гладким, как у муфты имеет муфта под приварку . Муфты используются для изготовления ответвления трубы под углом 90°. Он используется в трубах небольшого размера и линии с низким давлением. Угловые сварные швы используются для соединения патрубка с раструбом. Со стороны коллектора для Socket требуется сварное соединение, такое же, как для Weldolet.

• КОНЕЦ – Тип раструба
• Конец патрубка – Гладкий конец
• Диапазон размеров – 1/2″ – 4″ Наиболее часто используемый размер в промышленности
• 9 0 1/2 ″ — 2 ″, (диапазон безопасного размера)
• Толщина/Список — 3000#, 6000# и 9000# (рейтинги для сокетов, фитингов)

Thredolet

The Fruithet — это сходство

Thredolet

к розетке и приварке и образует ответвление под углом 90°. Однако основное отличие заключается в том, что раструбный фитинг имеет конец с внутренней резьбой, а патрубок или инструменты навинчиваются на фитинг. Ответвление возможно такого же размера или редукционное.

Резьбовой конец обычно имеет тип NPT (национальная трубная резьба) и соответствует американским стандартам. Торцевая подготовка выполняется в соответствии со спецификацией 9 ASME B1.20.1.0003

• Конец — Женская резьба
• Филиал Конец трубы — мужской резьбой
• . и 6000# (номиналы для резьбовых фитингов)

Sweepolet

Sweepolet представляет собой профильное, интегрально армированное разветвленное соединение с низким коэффициентом эскалации напряжения. Он имеет низкие напряжения и длительный срок службы.
Хорошо! запутался..? Не волнуйтесь, я уточнил ниже —

• Где использовать – Обычно используется, если размер коллектора выше 24″ NPS, а патрубок выше 8″ NPS (не фиксировано, может варьироваться от компании к компании)
• Используется для уменьшения перепада давления и для свободного слива жидкости
• Используется в рентгенографии
• КОНЕЦ – Скошенный конец
• Конец патрубка – Скошенный конец
• Размерный ряд – – 2 диапазон)
• Толщина/График – То же, что и у трубы/Номер Спецификации

Latrolet

Latrolet – единственный фитинг Olets, который обеспечивает боковое соединение ответвления 45°, в отличие от типичного соединения ответвления 90°. Фитинги Latrolets доступны с многосторонними соединениями.

• КОНЕЦ – С внутренней резьбой, под приварку внахлест и скошенный конец
• Отводной конец трубы – С наружной резьбой, гладкий и скошенный конец
• Диапазон размеров – 1/2″ – 2″ NPS (для резьбы и патрубка под приварку)
• Диапазон размеров – Свыше 2″ NPS (для резьбы и патрубка под приварку)
• Толщина/График – 3000# и 6000# (для раструба и резьбового конца), а для конического конца толщина будет такой же, как номинал трубы или системы. )

Фланголет

Фланголет представляет собой фитинги, которые используются для соединения коллектора большого диаметра и фланцевых концевых компонентов. Фланец выключателя также можно использовать с фланцевым соединением, если линия требует частого обслуживания.

• Конец — фланцевой конец
• Компонент ветви Конец — Фланцевой конец
• Диапазон размеров — 1/2 ″ — 24 ″ (обычно доступен)
• 1508 1508 150808 150808 150808 1508 150808 150808 150808 150808 1508 150808 150808 1508 150808 1508 1508 1508 1508 1508 1508 1508 1508 1508108 1508 1508 1508 1508 150 300#, 600#, 900#, 1500#
• Подготовка конца фланца — ASME B16. 5

Nipolet

конечная ветвь. Он в основном используется для отбора клапана, системы вентиляции с высокой точкой и дренажной системы с низкой точкой. Ниполет приваривается к коллектору или отводной трубе, конец подготавливается под сварку враструб или с резьбовыми отводами со стороны патрубка.

• Конец — Женская резьба или сварная сварная сварка
• Компонент ветви Конец — мужской резьбовой или простой конец
• Размер Диапазон — 1/2 ″ — 2 ″ (предпочтительный диапазон размера)
• 5 1/2. Номинал – 3000#, 6000#

Coupolet

Фитинги Coupolet аналогичны резьбовым полумуфтам, предназначенным для использования в противопожарных спринклерных системах и других системах трубопроводов низкого давления.

• Конец — Женский резьбовой конец
• Компонент ветви – можно использовать до 300#
• Толщина/График – 2000# 3000# и 6000#

Элболет

используется), отводы с коротким радиусом (используются редко) и могут использоваться при возврате на 180°. Обычно он используется для соединений приборов и защитных гильз. Фитинги Elbolets можно использовать в качестве дренажного соединения, если для использования Weldolet недостаточно места. Elbolet доступен с соединениями под сварку встык, сварку внахлест и с резьбовыми соединениями.

• КОНЕЦ – С внутренней резьбой, под приварку внахлест и скошенный конец
• Отвод для трубы или инструментальный конец – С наружной резьбой, гладкий и скошенный конец
• Диапазон размеров –

  8 – 1″ 2″ – 1″/2″ NPS (для резьбы и патрубка под приварку)

• Диапазон размеров – Свыше 2″ NPS (для резьбы и патрубка под приварку)
• Толщина/График – 3000# и 6000# (для муфты и резьбы) ,
• Рейтинг для сварки встык 9Конец 0008 – такой же, как у трубопроводной системы

Вставной фитинг Weldolet

Вставной фитинг Weldolet представляет собой еще один профильный соединительный фитинг под сварку встык, аналогичный Sweepolet. Но, используемые в менее критичные приложения . Сварные соединения легко контролируются рентгенографией, ультразвуком и другими стандартными неразрушающими методами.

• КОНЕЦ – Конец со скосом
• Конец ответвления – Конец со скосом
• Диапазон размеров – 8″ – 24″ (чаще всего используется диапазон размеров), но система трубопроводов должна быть менее критична Применение с латунными или медными трубками KLM и IPS. Этот фитинг доступен с раструбом или резьбовыми торцевыми соединениями.

  Процедура установки Weldolet

  Посмотрите красивое видео, чтобы понять процедуру установки фитинга Olets: Представлено Бонни Кузница.

  Weldolet, Sockolet, Thredolet, Latrolet, Elbolet, Nipolet, Sweepolet, Brazolet, Coupolet (все эти фитинги) являются товарными знаками, зарегистрированными ® для исключительного использования Bonney Forge.

  Такую же фурнитуру можно приобрести у других производителей, но с другим названием. Мы (инженеры) должны проверять фитинги, поскольку фитинги должны соответствовать требованиям соответствующих норм и стандартов.

  Данные, необходимые для заказа отводных фитингов

  Производителю фитингов Olets и других фитингов ответвления необходимы следующие данные/информация для идентификации требуемого продукта:

  • Размер коллектора или ответвления трубы
  • Размер ответвления или выхода трубы
  • Ответвление перечень труб (обязательно для фитингов под приварку встык) и рейтинг (требуется для фитингов Olets с приваркой враструб и с резьбой NPT)
  • Типы фитингов Olets (такие как: Weldolet, Thredolet, Nipolet, Socolet и т. д.)
  • MOC (материалы строительства)

  Материалы строительства

  Последующие действия- список наиболее часто используемых материалов для олетов. гр. LF2 – Для низкотемпературной углеродистой стали (LTCS) Фитинги Olets

• A182 Gr. F11, A182 гр. F22, A182 гр. F5, A182 гр. F9, A182 гр. F91, A182 гр. F92 – Для низколегированной стали (LAS)
• A182 гр. F304, A182 гр. F316, A182 гр. F321, A182 гр. F347 – Нержавеющая сталь (SS)

Важное примечание.

Все фитинги Olets являются коваными фитингами 97 – Общество промышленных стандартов – Специальные методы – Используется для определения размеров

ASME B16. 25 — Foe Buttweld/Bevel Preparation

Надеюсь, вы получили основное и важное представление о фитингах Olets. Вопросы, обсуждаемые в приведенной выше статье, не ограничиваются только этими пунктами, они могут варьироваться от проекта к проекту и в соответствии с различными практиками в отрасли.

Ссылки
www.steelavailable.com
www.wermac.org
www.blog.projectmaterials.com
https://chinesefittings.en.made-in-china.com/

Вы можете также нравится

Презентация по анализу напряжений в трубах
Станция управления и регулирующий клапан в технологическом трубопроводе

Поделиться с:

Понимание фитингов для труб. Типы фитингов для труб, материалы и области применения секции вместе с другими продуктами для управления жидкостью, такими как клапаны и насосы, для создания трубопроводов.

Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки.

Изображение предоставлено Cegli/Shutterstock.com. Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб. Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным описанием фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение трубных фитингов: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб относятся к бесступичным и раструбным типам. Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение. Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Старые системы до 1950-е были зачеканены с использованием комбинации расплавленного свинца и волокнистого материала, такого как пакля. Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено Promus/Shutterstock.com

Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, используемых в бытовых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна». Они могут быть оцинкованы. диаметра, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложным.0003

Сталь и стальные сплавы

Фитинги для стальных труб часто выдавливают или натягивают на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ. Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70/Shutterstock.com

Также используются фланцы

, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также подключаются через фланцы по той же причине.

Фланцевые фитинги

доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.

Фланцы могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.

Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов из чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам труб
для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai/Shutterstock.com

Трубные фитинги из нержавеющей стали

могут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.

Секции металлических труб также могут быть соединены и собраны как трубопроводы с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки для труб или 180-градусные колена.

Цветные металлы

Алюминиевые фитинги

обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые представляют собой сочетание стилей резьбового соединения и соединения под сварку встык. Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.

Алюминиевая труба

также является популярным выбором для создания поручней, и доступно множество фитингов для конструкционных применений, как свариваемых, так и надеваемых/зажимных.

Фитинги из красной латуни

, такие как латунные патрубки для труб, доступны в соответствии с диаметром трубы, и их часто собирают пайкой или пайкой.

Бетон

Фитинги для бетонных труб

доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.

Пластик

Фитинги для пластиковых труб

доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.

Фитинги

доступны в стандартных формах и стилях и с размерными диапазонами материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.

Другие фитинги из ПВХ включают конструкции с зазубренными вставками, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются лентообразными зажимами.

Фитинги из CPCV

, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для слива раковины, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки враструб или с плавлением. Точно так же фитинги для труб ПДВФ выпускаются с раструбными или резьбовыми соединениями.

Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.

Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.

Стеклянную трубу

не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.

Керамическая глина

Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.

Типы трубной арматуры: применение и промышленность

Выноски

Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ветвей, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.

Типы резьбы

В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по американскому национальному стандарту (NPT)
• Трубная резьба Британского стандарта (BSPT)

Принципиальное различие между ними заключается в угле конусности. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов. В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).

Также доступны фитинги для метрических труб

, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.

Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.

Типичный 3D-конвейерный рендеринг.

Изображение предоставлено: cherezoff/Shutterstock.com

Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.

Велдолец

Эти небольшие привариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, которые позволяют выполнять соединения на коленях и т. д.

Процесс сварки

Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма. Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, должен быть сертифицирован для конкретного процесса. Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.

Накладной фланец приварен спереди (показан) и сзади.
Фланцы с резьбовым креплением иногда усиливаются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа/Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делает использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.

В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для сварных труб. Используя комбинацию обжатых механических фитингов с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе от операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.

Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра. Для выполнения этих сварных швов имеется ряд специализированного оборудования.

Сварочный аппарат для термического соединения секций трубы ПНД.

Изображение предоставлено: Юттана арткла/Shutterstock.com

Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снижение номинального давления при температурах выше 73 градусов по Фаренгейту. А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.

Фитинги форм и стилей

Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:

• колпачки
• заглушки
• соски
• колена
• тройники
• белый
• кресты
• союзов
• втулки
• переходники
• адаптеры

Трубные заглушки или колпачки можно использовать для герметизации концов труб. Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Механически обработанная трубная заглушка для использования при опрессовке трубопровода

Изображение предоставлено: Mechanical Research & Design, Inc.

Колена

можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.

Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр. Также указывается угол изгиба.

Фитинги для спринклеров

В системах пожаротушения и спринклерах пожаротушения могут использоваться трубы нескольких разновидностей, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка. В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.

Соединения с прорезями обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных установках, обычно припаиваются, но ограниченное использование паяных соединений разрешено NFPA 13 для применений, характеризующихся низким риском опасности и малой посещаемостью.

Пластиковая труба

может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.

Co Атрибуты/атрибуты

Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, исходя из которой можно оценить ожидаемый спад системы. Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.

• http://www.cispa.org: торговая организация, предоставляющая информацию о чугунных канализационных трубах.
• http://www.fpi.com: Организация, занимающаяся изготовлением труб и особенно их сваркой.
• http://www.plasticpipe.org : Организация, занимающаяся пластиковыми трубами.
• http://www.awwa.org: Сайт Американской ассоциации водопроводных сооружений.
• http://www.opuspiping.org: сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по установке качественных трубопроводов.
• http://www.ncpi.org: Торговая организация производителей глиняных труб.

Сводка

В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.

Акронимы

• АБС-акрилонитрилбутадиенстирол
• AWS — Американское общество сварщиков
• DWV — дренаж, отвод и вентиляция
• MEP — механика, электрика, сантехника
• NPT — коническая трубная резьба National
• NPS — прямая трубная резьба National; также Номинальный размер трубы
• PCCP — цилиндрическая труба из предварительно напряженного бетона
• PE — полиэтилен (PEX, сшитый)
• P&ID — схема трубопроводов и приборов
• ПП—полипропилен
• ПВХ—поливинилхлорид
• SDR — стандартное соотношение размеров
• WPS — Спецификация процедуры сварки

Источники:

1. https://www.
