Какой стороной ставить диск сцепления на УАЗ

За обеспечение мягкого переключения передачи в машине отвечает сцепление. То есть это деталь, которая постоянно испытывает большие нагрузки. В среднем ресурсная выработка сцепления примерно 100-120 тыс. км даже у водителя, не склонного к агрессивному и неаккуратному вождению. Что само по себе не шибко много. Но если учесть далёкие от идеальных условия эксплуатации уазиков, часто эта деталь подлежит замене на рубеже 100 тыс. км пробега. По факту сам процесс замены сцепления на УАЗ — дело нехитрое, если знать какой стороной ставится диск узла. Об этом важном нюансе и поговорим в нашем материале.

Содержание

Простое руководство по сцеплению МКПП

Традиционно начнём с матчасти. Итак, работа сцепления заключается в соединении двигателя с КПП для передачи вращательного движения мотора на коробку передач (и, в конечном итоге, на колёса). Когда сцепление включено (педаль вверху) ДВС и коробка передач соединены, а когда сцепление выключено (педаль внизу) двигатель и коробка передач разъединены, и мотор может работать без движения автомобиля.

Это Вас заинтересует: сцепление уаз патриот

Для понимания того, как поставить диск сцепления и какой стороной его куда повернуть на УАЗе, надо знать что к чему, то есть устройство самого узла:

1. Маховик. Прикручен к кривошипу двигателя, и всякий раз, когда мотор вращается, маховик вращается тоже. Зубья по краю (зубчатое кольцо) входят в зацепление с шестернёй стартера, благодаря чему автомобиль заводится (стартер вращает маховик, используя энергию аккумулятора, пока двигатель не включится и не начнет работать на топливе).
2. Поверхность трения маховика. По факту это фрикционная поверхность, на которую воздействует диск сцепления.
3. Наш герой — диск сцепления. Изготовленен из материала с высоким коэффициентом трения по периметру. На обеих его сторонах находятся поверхности трения, причём одна сторона воздействует на поверхность маховика, а другая — на нажимной диск.
4. Демпферные пружины, установленные на внутренней ступице диска, амортизируют включение сцепления. Они работают как гаситель крутильных колебаний, поглощая колебания мощности двигателя. Поскольку пружины работают как амортизаторы, подача мощности более плавная и линейная.
5. Шлицевая втулка. Шлицы в центре диска сцепления сопрягаются со шлицами на конце входного вала. Затем первичный вал (не показан на картинке выше) передаёт вращательное движение сцепления на КПП. При нажатой педали сцепления диск отключается и первичный вал не вращается. Но при включенном сцеплении первичный вал будет вращаться с той же скоростью, что и маховик.
6. Прижимной, или нажимной, диск. Прикручен к маховику и поэтому вращается только тогда, когда вращается маховик. Диск сцепления зажат между ним и маховиком, но физически не связан с нажимным диском. Последний, по сути, представляет собой подпружиненный зажим, предназначенный для зажима диска сцепления при включенном сцеплении.
7. Мембранная пружина состоит из «пальцев» в центре прижимной пластины. При включенном сцеплении они прижимают нажимной диск к диску сцепления, а он в свою очередь к маховику. При выключенном сцеплении они позволяют диску сцепления отделяться от маховика.
8. Выжимной подшипник. Педаль сцепления, на которую жмёт водитель, действует на вилку выключения (не показана), которая вдавливает выжимной подшипник в мембранную пружину. Поскольку она вращается (потому что соединена с прижимным диском, соединённым с маховиком), работа выжимного подшипника состоит в том, чтобы поглощать вращательное движение пружинных пальцев против линейного движения вилки выключения.

В общем, это основные части, которые нас интересуют с точки зрения правильной ориентации диска сцепления в процессе его замены.

Рекомендуем почитать здесь: схема переднего моста уаз буханка

Диск сцепления: как определиться, какой стороной его правильно установить на УАЗ

Мы не будем обсуждать полный алгоритм действий при замене всего узла или только диска сцепления на УАЗе «Буханка» или другой модели уазика, вся эта информация есть здесь.

Популярный контент: замена сцепления уаз буханка

Популярный контент: кулиса уаз буханка

Поговорим о том, как не ошибиться стороной, устанавливая диск сцепления. И тут есть несколько методов:

• Нередко производственники сами наносят обозначения на диски сцепления, указывая какой стороной куда крепить. Отметки присутствуют и на демпферных пружинах. Учитывайте, что язык надписей будет соответствовать стране производителя. Так, на стороне КПП может быть следующая маркировка: «gearbox side» или «getriebeseite» и др. Моторная сторона будет помечена примерно так: «MOTOR SIDE» или «SCHWUNGRAD-SEITE» и т. д. Это самый очевидный способ, но он доступен не всегда.

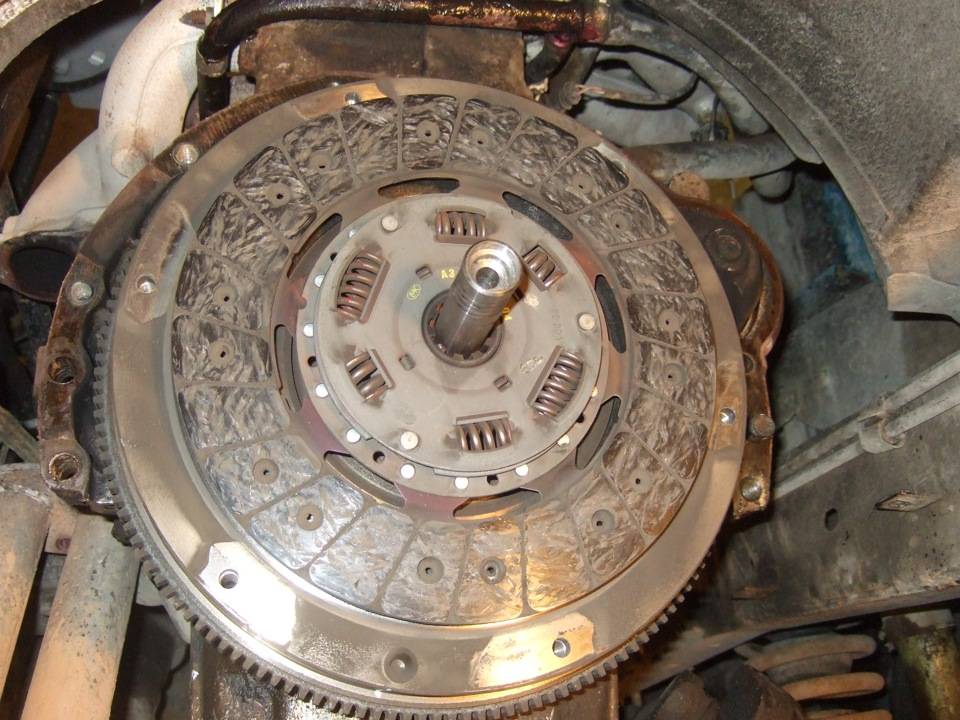

• Понять, как установить диск сцепления на УАЗ правильно можно экспериментальным путём. А именно: просто приложите диск к маховику сначала одной, а потом второй стороной. Он должен прилегать к «принимающей стороне» так, чтобы ничего не цеплялось. Но тут можно обмахнуться, поскольку из-за почти идентичного выноса ступицы на некоторых дисках, ничего и не будет мешать, какой бы стороной вы его не поставили.

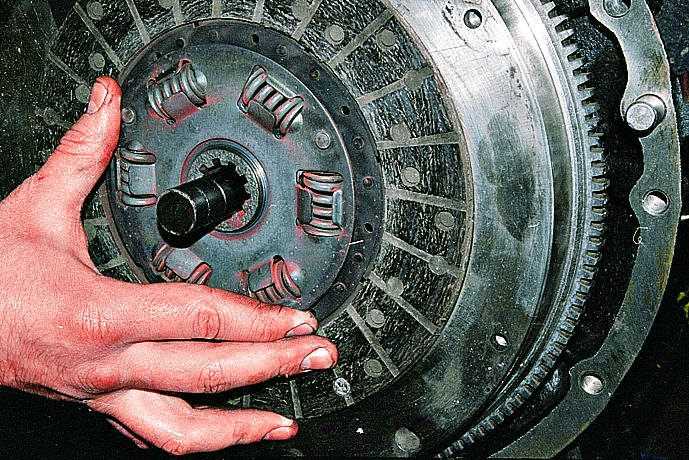

• Если никаких обозначений нет, как и желания экспериментировать, вооружайтесь штангенциркулем и проводите визуальный осмотр детали. Обращённая к КПП сторона должна плотно примыкать к корзине. Вы заметите, что с этой стороны ступица немного выступает. Демпферные пружины примерно на 75% выдвинуты к стороне корзины, в которой под их корпус предусмотрен проём. А вот с прилегающей к двигателю стороны эти же пружины выглядывают всего на 25% (корпус соединяется с рабочей можно сказать без зазоров), и ступица выступает минимально или вооще не выступает.

Интересный материал тут: 417 двигатель

Наглядно о процессе в видео.

А как вы определяете, какой стороной будете ставить диск сцепления на свой УАЗ?

Интересный материал тут: как прокачать сцепление уаз буханка

Новости Starco. Замена сцепления на «Рыжем УАЗике»

В рамках серии роликов «Приключения Рыжего УАЗика» года на официальном ютуб-канале проекта вышел в свет ролик, рассказывающий о замене сцепления на «УАЗ Патриот». На автомобиль было установлено сцепление Starco с кевларовыми накладками. Почему выбор был остановлен именно на этом сцеплении?

Автомобиль часто используется на бездорожье и постоянно участвует в «офф-роуд покатушках», поэтому, в этих условиях подходит сцепление, которое выдерживает большие температурные нагрузки и стойко к истиранию.

Starco в своей линейке представляет сцепления для всех видов двигателей, которыми когда-либо оснащался автомобиль УАЗ. Рыжий УАЗик укомплектован 409 двигателем, для него у Starco есть три вида сцепления.

С обычной накладкой Starco Organic (которое предназначено для обычной, спокойной езды по городу), с кевларовыми накладками Starco Kevlar (сцепление выдерживает нагрев до 400 градусов и идеально для бездорожья, лесов и болот) и Starco Ceramic.

Это сцепление для автокросса, основное его предназначение — максимально быстро передавать крутящий момент с двигателя на привод автомобиля. Попытки эксплуатировать это сцепление на дорогах общего пользования приведет к износу маховика и повреждению нажимной плиты).

Исходя из вышесказанного, было выбрано сцепление Starco Kevlar (угол замыкания пружин которого 16 градусов, так как сцепление должно быть мягким и комфортным, а также оно максимально держит усилие в 350 Н·м (при этом 409 двигатель УАЗа рассчитан на 230 Н·м).

Замена сцепления – одна из традиционных работ, выполняемых на автосервисах. Тем не менее, это весьма трудоемкое занятие, в чем мы и убедились, присутствуя при установке сцепления марки Starco на автомобиль UAZ Patriot.

При поломке сцепления рекомендуется осуществлять замену всего комплекта «в сборе» (ведомый и нажимной диски, подшипник выключения сцепления, маховик), а опытные механики СТО советуют менять еще и опорный подшипник маховика. Желание сэкономить и заменить только нажимной или ведомый диск может привести к тому, что через сравнительно короткий промежуток времени автовладельцу придется повторно ехать на СТО.

Характерные неисправности, для устранения которых необходимо снять и заменить сцепление:

• повышенный (по сравнению с обычным) шум при включении сцепления,

• рывки при работе сцепления,

• неполное включение сцепления (сцепление «буксует»),

• неполное выключение сцепления (сцепление «ведет»).

Мастер-класс по замене сцепления проводился в дружеском автосервисе «Механика» в городе Ногинске, где автомеханик Сергей детально и поэтапно провел монтаж-демонтаж и установку данного узла, а также рассказал об особенностях работы сцепления в автомобилях УАЗ.

1. Замену сцепления УАЗ Патриот лучше всего производить на эстакаде или смотровой яме. Прежде всего, необходимо снять карданный вал, открутив его фланцы от редуктора и барабана ручного тормоза. Также снимаем рабочий цилиндр сцепления, открутив его от корпусных деталей. В разгерметизации гидравлическая система сцепления в этом случае не нуждается.

2. После снимаем катализатор, так как он мешает демонтажу КПП

3. Перед снятием КПП снимаем ручки на рычаге переключения передач, сливаем масло, отсоединяем тросик ручника, отключаем электрические штекеры (3 штуки), откручиваем 4 болта и снимаем раздаточную коробку.

4. Начинаем снимать КПП УАЗ Патриот. Для того, чтобы ее было легче снять поддомкрачиваем ее снизу.

5. Откручиваем весь крепеж кожуха сцепления. Часть крепежа потребует применения удлинителей. Без них снятие КПП практически нереально.

6. Снимаем КПП с машины. Коробка тяжелая, поэтому вам потребуются помощники.

7. Откручиваем болты крепления корзины сцепления. Снимаем корзину и диск.

8. Проводим ревизию маховика сцепления. На маховике не допускается неравномерный износ, задиры, царапины и т.д. Также проверяем состояние выжимного подшипника, который остался на шлицах вала КПП, при ее снятии.

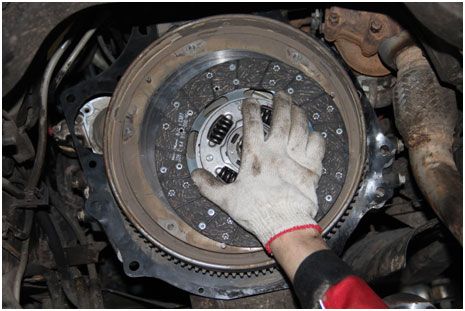

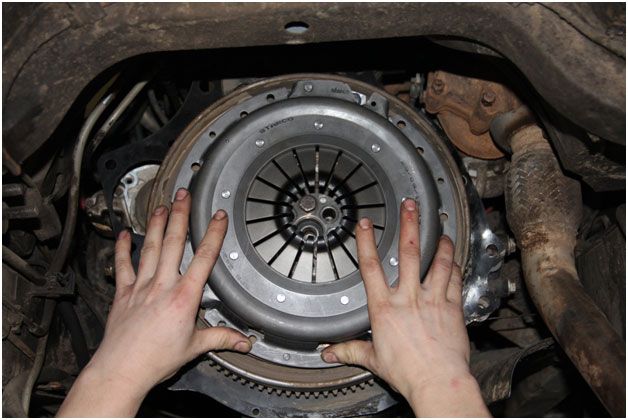

9. Начинаем установку сцепления УАЗ Патриот в обратной последовательности, относительно разборки. Установку диска сцепления и корзины производим с помощью оправки, на которую нанизывается корзина с диском, а после закрепления этих деталей крепежом к маховику, она вытаскивается. Фактически оправка должна центрировать установку диска и корзины, чтобы вал со шлицами от КПП встал на место. Если у вас нет специализированной оправки, которая должна повторять размеры вала со шлицами на КПП, то можно поискать что-то подходящее.

10. Теперь устанавливаем КПП на место. Поднимаем КПП с помощью веревок, перебросив их через раму или приглашаем помощников.

11. Крепим КПП крепежом, который закручиваем также через удлинители.

12. Устанавливаем обратно рабочий цилиндр сцепления. Настраиваем его так, чтобы не было зазора, при начале хода штока рабочего цилиндра, то есть чтобы ход был сразу рабочий, а не холостой.

13. Наносим герметик на сопрягающие поверхности раздаточной коробки и КПП.

Остается поставить в обратной последовательности:

• Систему отработавших газов;

• Подключить штекеры;

• Установить поперечину;

• Установить кардан;

• Тросик ручника.

• Также необходимо залить масло коробки.

После установки сцепления будет отдельный ролик на ютуб-канале Starco, в котором эксперты поделятся своим мнением о том, как изменился автомобиль после замены штатного сцепления на Starco Kevlar и расскажут о новых испытаниях Рыжего УАЗика.

Выбор сцепления на УАЗ Патриот

Изначально автомобиль УАЗ Патриот комплектуется заводским сцеплением, качество которого оставляет желать лучшего. По словам владельцев, замену сцепления этого автомобиля следует проводить после почти года активной эксплуатации. Особенно это касается автомобилей 2010 года выпуска, которые были оснащены некачественным сцеплением. Таким образом завод постарался снизить конечную стоимость автомобиля, при этом возложив ответственность за быструю замену этого узла на плечи автовладельцев.

Однако стоит отметить, что до 2010 года были попытки завести хорошее сцепление на Луке УАЗ Патриот, который спокойно проехал 80-100 тыс. км, что является отличным результатом для полноценного внедорожника. Поэтому, если на вашем автомобиле уже появились признаки скорой смерти сцепления, не стоит покупать самый дешевый вариант, так как менять его придется чаще. Кроме того, процедура замены этого узла в любом автомобиле является одной из самых трудоемких операций.

Производители

В этой статье будут рассмотрены комплекты сцепления разных фирм, чтобы понять, какой вариант лучше поставить на УАЗ Патриот. Не секрет, что большинство версий УАЗ Патриот оснащены бензиновым двигателем ЗМЗ 409, причем тяга бензиновых моторов обычно слабее, чем у дизелей (имеющих больший крутящий момент). Поэтому среди всех прочих вариантов также есть смысл установить «усиленное» сцепление от дизельного Патриота.

Итак, на УАЗ Патриот о штатном (заводском) сцеплении можно сказать только то, что его надо выкинуть как можно быстрее. Сцепления KRAFTTECH и VALEO на УАЗ Патриот по качеству аналогичны заводским, т.е. слабые и быстро выходят из строя. Мы рекомендуем устанавливать модели следующих фирм:

• ТАЙСКИЙ;
• Такой;
• Люк;
• Газель».

Taya

Сцепление этой фирмы занимает лидирующие позиции среди других. Как ни странно, в качестве производителя выступает российская фирма, что не помешало ей завоевать доверие и популярность у автовладельцев, можно найти в сети много положительных отзывов об этом товаре. «Таю» хвалят за плавность хода и отличную чувствительность педали, при этом имея высокий ресурс.

Сцепление данного производителя выпускается не только для ЗМЗ 409, но и для дизельного агрегата Ивеко. Вот его преимущества:

1. Поставляется в комплекте, в который входят следующие детали: сам фрикционный диск, выжимной подшипник и корзина.
2. Сам накопитель имеет множество вентиляционных отверстий для предотвращения перегрева.
3. Наличие ограничителей подъема нажимной пружины в корпусе изделия, предохраняющих диск и маховик от повреждений.
4. Приемлемая цена комплекта около 9000 рублей (на дизель).

Рекомендуется приобрести сменный комплект, так как основные детали этого комплекта изнашиваются равномерно. Если диск изношен, вероятны признаки износа корзины подшипника.

Такие

Для дизельных Патриотов этот вариант сцепления будет оптимальным решением. А все потому, что здесь удерживающая сила корзины увеличена по сравнению со стандартной. Производитель Германия, поэтому многих может отпугнуть цена, за такой комплект придется отдать более 10 тысяч рублей. Однако в итоге вы получаете ресурсное сцепление от BMW 635/735, имеющее следующие преимущества:

• отсутствие посторонних шумов;
• плавный ход педали;
• пробег около 100000 км.

Номер детали 3000 458 001. Хотя это один из самых надежных и долговечных вариантов, установка может быть сложной; возможно потребуется просверлить дополнительное отверстие для крепления корзины диаметром 4 мм, больше стандартного.

Закрыть

Как было сказано выше, это сцепление имеет достаточно высокий ресурс, оно станет отличным вариантом для тех, чей УАЗ Патриот эксплуатируется в смешанном режиме – легком бездорожье и в основном по городским дорогам. Лук ставился на УАЗ Патриот в период с 2008 по 2010 год прямо на конвейере. Это сцепление подходит как на ЗМЗ 409бензиновые двигатели и дизельные двигатели Iveco.

Товар имеет каталожный номер 624318609. Производством занимается такой концерн, поэтому о качестве исполнения говорить не приходится, здесь оно на высоте. При этом стоимость комплекта не превышает 6000 руб. Кроме того, к достоинствам можно отнести: отсутствие шума и вибрации за счет встроенного амортизатора, повышенное усилие прижима корзины (по сравнению со штатной, например), «легкая» педаль в салоне.

От Газели

Как вариант можно поставить сцепление Sachs от Газели Бизнес. Этот вариант оптимален, если во внедорожнике перевозятся тяжелые грузы. Для сурового бездорожья этот вариант тоже подойдет. Данное сцепление изначально устанавливается на грузовики с дизельными двигателями Cummins, но без доработки подходит и для УАЗ Патриот. Пробег с таким узлом легко может превысить 120 тыс. км, так как Газель априори весит больше, чем Патриот.

При замене рекомендуется сразу ставить выжимной подшипник этой же фирмы, чтобы в скором времени не пришлось снимать корпус и менять некачественный штатный подшипник. С таким комплектом можно забыть о всевозможных рывках при трогании с места и уверенно преодолевать сложные заснеженные и раскисшие участки дороги.

Альтернатива

Помимо всего вышеперечисленного, вы можете самостоятельно собрать комплект сцепления в соответствии с вашими потребностями. Некоторые мастера добиваются этого опытным путем, собирая детали разных производителей, получая при этом высочайшую износостойкость при самых экстремальных условиях вождения. Но, нужно понимать, что этот вариант может стоить дорого.

Отличным вариантом улучшения сцепления будет установка диска с износостойкими керамическими накладками и амортизатором на УАЗ Патриот, например, от Арт-Перформ. И в паре с корзиной ЗМЗ Турбо (артикул 4064-01-6010900-04), обладающий самой высокой прижимной силой из всех перечисленных.

Для УАЗ Патриот с двигателем 409 есть и другие варианты сцепления, но, к сожалению, на них очень много негативных отзывов и мы их рассматривать не будем, лучше остановиться на том, какое сцепление из уже перечисленных на поставить на свой УАЗ Патриот Двигатель.

Определение износа сцепления

Существуют признаки, по которым можно определить очередную замену сцепления на УАЗ Патриот. К ним относятся:

• Затрудненное переключение передач, сопровождающееся громкими щелчками, дребезжанием и другими посторонними звуками.
• Педаль сцепления «схватывает» в крайнем верхнем положении, когда она почти полностью отпущена.
• При ускорении машина дергается. При этом проскальзывает фрикционный диск, накладка которого, скорее всего, уже износилась.

При замене сцепления всегда проверяйте состояние маховика. Сильно изношенный или некачественный диск может повредить поверхность маховика и оставить на нем канавки. При последующей эксплуатации даже с новым диском такой маховик будет создавать вибрации и шум при запуске.

Рекомендуем посмотреть видео с подробным описанием замены данного узла:
