Уаз ширина мостов: Мост передний УАЗ-3741: полный привод для «Буханки» |

Содержание

чем «военные» мосты отличаются от «гражданских»

Длина моста уаз военный

Интересует вопрос по мостам «Спайсер», с каким размером колеи они бывают? Патриот — 1600 с дисками ЕТ40 Симбир — 1600 с ЕТ22 Хантер — 1445 с ЕТ40 3160 — 1445 с ЕТ22
А на какие авто идут мосты с размером колеи 1465 мм. На Хантер и грузовой ряд, но это не спайсер, а так называемые «гибриды»

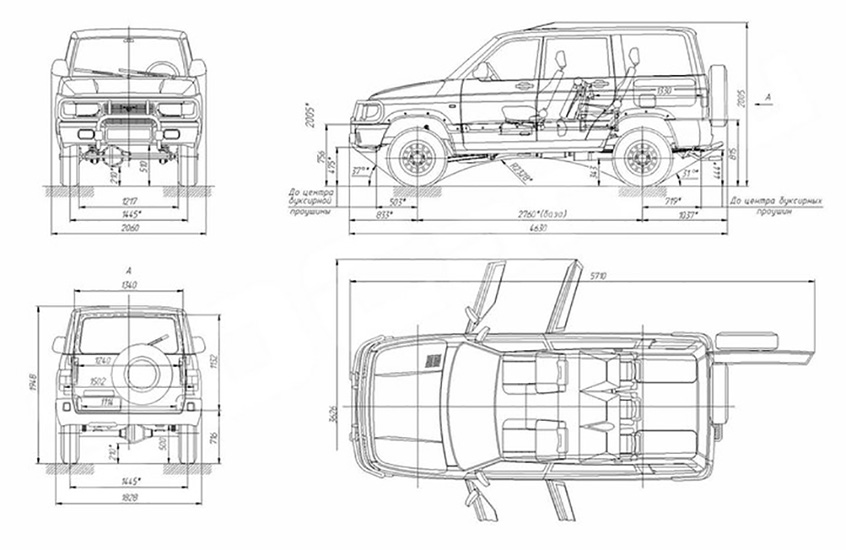

Патриот — 1600 с дисками ЕТ40 Симбир — 1600 с ЕТ22 Хантер — 1445 с ЕТ40 3160 — 1445 с ЕТ22

На Хантер и грузовой ряд, но это не спайсер, а так называемые «гибриды»

По гибриду понятно но это «Тимкен». Как быть с этим мостом https://parts.uaz.ru/products/most-zadniy-dlya-a-m-uaz-khanter-spayser-koleya-1-465-mm-pe-70932/. Или все таки есть «Спайсер» шириной 1465 мм для СГР (старого грузового ряда).

На буханках, тоже спайсера 1445 мм. По ссылке, опечатка наверное.

https://parts.uaz.ru/products/most-peredniy-dlya-a-m-uaz-khanter-spayser-koleya-1-465-mm—279256/ https://parts.uaz.ru/products/most-peredniy-dlya-a-m-uaz-khanter-koleya-1-445-mm-per-otno/ Сомневаюсь что это опечатка.

Кстати. А диски с ЕТ 35 куда ставили?

. на патриот ставили , на хантер также.

Значит, таблица не верна. С этими дисками колея будет иная!

. размер по штамовкам, 35-е были литыми.

Добрый день. Интересует вопрос по мостам «Спайсер», с каким размером колеи они бывают? На сколько я знаю на патриот колея 1600 мм. На Хантер колея 1445 мм. А на какие авто идут мосты с размером колеи 1465 мм. https://parts.uaz.ru/products/most-zadniy-dlya-a-m-uaz-khanter-spayser-koleya-1-465-mm-pe-70932/

Мост колхоз Ширина: 1440 мм на дисах ет 22, длинна моста-балки т.с 1592 мм;)

Военный мост Ширина: 1453 мм ет 22

Длинный военный мост «БАРС» Ширина: 1600 мм

Спайсер короткий ет 40 Ширина: 1445 мм

Спайсер длинный Ширина: 1600 мм ет 40. другими словами калея не только от длинны моста,но и от ет диска.

Мост колхоз Ширина: 1440 мм на дисах ет 22, длинна моста-балки т. с 1592 мм;)

Военный мост Ширина: 1453 мм ет 22

Длинный военный мост «БАРС» Ширина: 1600 мм

Спайсер короткий ет 40 Ширина: 1445 мм

Спайсер длинный Ширина: 1600 мм ет 40. другими словами калея не только от длинны моста,но и от ет диска. Совершенно в дырочку! Так на какие машины шли диски ЕТ 35?

Источник

Снятие и установка главной передачи переднего моста

Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27». 1
. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.
2
. Выверните пробку и слейте масло из переднего моста.
3
. Извлеките обе полуоси.
4
. Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону.
5
. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону.
6
. Выверните десять болтов крепления крышки картера главной передачи.
7
. И снимите крышку.
8
. Очистите привалочную поверхность от старой прокладки.
9
. Отверните гайку крепления фланца вала привода переднего моста.
10
. Снимите фланец с отражателем.
11
. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12
. Снимите сальник фланца.
13
. Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.
14
. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.
15
. Установите детали в порядке, обратном снятию.
16
. Отрегулируйте главную передачу.
17
. Залейте масло в картер переднего моста.

Чем военные мосты отличаются от гражданских?

Главное отличие военных мостов заключается в наличии бортовых редукторов, поэтому их часто называют редукторными. Благодаря такой особенности редукторные мосты УАЗ увеличивают клиренс автомобиля на 6-8 см и делают его более «тяговитым». Получается, что ось вращения колес находится на несколько сантиметров ниже полуосей. В гражданских же мостах или, как их еще называют, колхозных или безредукторных, полуось напрямую соединена со ступицей колес. В этом и заключается главное отличие редукторных мостов от гражданских.

Военные мосты увеличивают клиренс на 6-8 см

Возможные неисправности

Постоянный повышенный шум при работе переднего моста.1
. Износ или неправильная регулировка подшипников дифференциала.
2
. Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора.
3
. Недостаточное количество масла в картере моста.
1.1
. Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2
. Определите неисправность редуктора, отремонтируйте или замените его.
3.3
. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста.
Шум при разгоне автомобиля и торможении двигателем1
. Неправильная регулировка зацепления шестерён главной передачи.
2
. Неправильный боковой зазор в зацеплении шестерён главной передачи.
3
. Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников.
1.1
. Отрегулируйте зацепление.
2.2
. Отрегулируйте зазор.
3.3
. Отрегулируйте зазор, при необходимости замените подшипники.
Стук в начале движения автомобиля1
. Износ отверстия под ось сателлитов в коробке дифференциала
1.1
. Замените коробку дифференциала и при необходимости ось сателлитов.

Вывод

Использование военных мостов позволяет лучше реализовать потенциал УАЗа. Заметное улучшение проходимости отмечают абсолютно все, кто хоть раз испытал эти конструкции в деле. А ведь именно проходимость и является главным показателем любого внедорожника, особенно УАЗа. Именно от этого показателя зависит, насколько далеко вы сможете забраться на своем автомобиле. Конечно, редукторные мосты нужны далеко не всем. Кто редко выбирается в глухие дебри с настоящим бездорожьем вряд ли испытает необходимость в армейских мостах. УАЗ и на «колхозниках» способен на очень многое. Но для истинных покорителей бездорожья военные мосты просто необходимы, несмотря на все их недостатки, большинство из которых несущественны.

Источник

Контроль и плановое обслуживание

Опытные владельцы внедорожников особое значение уделяют регулярной проверке состояния сальников. При необходимости проведения работ по замене новые сальники обязательно смазываются ЛИтолом-24. Конструкция переднего моста позволяет производить такие ремонтные работы при первой необходимости.

Конструкция моста Спайсер, который устанавливается на , достаточно проста конструктивно.

Благодаря этому как обслуживание, так и ремонт можно выполнять самостоятельно, имея в арсенале основной инструментарий. Длительная эксплуатация всегда основывается на регулярном плановом обслуживании.

Особое внимание стоит уделять контролю уровня смазки в редукторе моста и его замене. При малейших подозрениях по поводу появления посторонних шумов или других симптомов, следует придерживаться описанных здесь последовательностей проведения ремонтных работ.

Видео-обзор переднего моста внедорожника УАЗ Патриот:

Автомобиль Ульяновского производства УАЗ Патриот оснащен полным приводом, обуславливающийся передним и задними мостами. Задний мост относится к основному приводу, а передний включается при необходимости преодоления разного рода препятствий. Уделим внимание переднему мосту внедорожника УАЗ 3160 Патриот: его особенности, как осуществляется ремонт и замена составляющих деталей устройства.

Передний мост УАЗ 3160 Патриот представляет собой устройство, с помощью которого осуществляется передача крутящего момента от раздатки через главную передачу и дифференциал к колесам.

Он имеет вид пустотелой балки, в которой размещены две полуоси. Полуось является промежуточным звеном, выполняющим функцию приема вращающего момента от ведомой шестерни и передача его на ступицу. Пустотелая балка имеет название картер. Передача вращающего момента осуществляется за счет таких элементов, как . О них можно узнать подробнее из материала на данном портале.

Как уже упоминалось выше, передний мост включается в работу только при возникновении необходимости. Чтобы привести его в действие, необходимо включить , располагающиеся на осях передних колес. Эти муфты еще называют хабами, а установка их осуществляется самостоятельно после приобретения нового автомобиля. Ниже представлена схема переднего моста внедорожника УАЗ 3160, на которой изображены основные конструктивные элементы: шестерни, дифференциал и т.п.

Как видно, устройство переднего моста довольно сложное, поэтому очень важно уделять внимание своевременному его ремонту. Собственно уделим внимание этому вопросу и рассмотрим, как осуществляется ремонт агрегата от УАЗ 3160 своими руками и в какой последовательности он проводится.

Ремонт

Рассмотрим основные виды ремонтов переднего моста на автомобиле, поэтому для начала выясним, что необходимо для замены сальника. Сальник предназначается для выполнения уплотнения вращающихся соединений деталей моста. Сальник после выхода из строя не подлежит ремонту, а только замене. Узнать о том, что сальник требует замены несложно, когда вы обнаруживаете течь масла из моста, то можно приступить к ремонтным работам. Чтобы заменить сальник (хвостовика) ведущей шестеренки, следует выполнить такие действия:

Автомобиль устанавливается на смотровую яму, фиксируется в неподвижном состоянии. После этого передняя часть авто поднимается до момента отрыва колес. Из моста обязательно сливается масло путем отвинчивания сливной пробки.
Первоначально отсоединяется карданный вал от фланца. Фланец и карданный вал стыкуются с помощью четырех стяжных болтов, которые следует выкрутить. После вывинчивания вал следует отвести в сторону.
Демонтируется фланец совместно с отражателем, после чего можно увидеть, где расположен сальник хвостовика.
Сальник хвостовика извлекается с помощью отвертки, а трубки аналогичного диаметра используем для запрессовки нового изделия.

На этом этапе сальник хвостовика ведущей шестерни заменен и, теперь необходимо установить все извлеченные детали на штатные места.

Если требует ремонта дифференциал переднего моста, то процесс выполняется следующим образом:

Первоначально снимается дифференциал с автомобиля, после чего осуществляется непосредственный его ремонт.
Производится выпрессовывание подшипников цапфы.
Демонтируется ведомая шестерня.
Разъединяется чашка дифференциала.
Извлекаются шестерни и сателлиты;
После того, как произведена замена требуемых деталей, дифференциал собирается в обратной последовательности снятию, и если необходимо — производится

Дифференциал представляет собой устройство, которое служит для того, чтобы осуществлять перераспределение крутящего момента на все колеса в зависимости от траектории движения агрегата. Таким образом, дифференциал — это составной агрегат устройства, без которого его работа была бы невозможной.

Снятие переднего моста

Передний мост хоть и не является основным приводом, но без него внедорожник УАЗ патриот будет неполноценным проходимцем. Поэтому очень важно своевременно проводить его диагностику и ремонт. Ведь даже если устройство не используется, то все равно оно требует к себе внимания. Если требуется ремонт изделия или его замена, то необходимо снять его с автомобиля. Особенности снятия устройства состоят из следующих действий:

Осуществляется снятие передних колес.
Отсоединяется тяга сошки.
Извлекаются колесные муфты и тормозные суппорта.
Отсоединяется внутренняя шайба и стопорное кольцо.
Проводится разборка кулаков, щитков тормозной системы и ступиц.
Отвинчивается рулевая трапеция и шаровая.
Демонтируются прокладки, и извлекается картер устройства.

Когда картер изделия извлечен, приступаем к разборке изделия и проводится его ремонт. Если поврежден картер, то проводится его замена. Картер — это важная деталь, в которой обусловлен процесс функционирования агрегата.

Важно знать, что если картер был поврежден даже в незначительной степени, то месту удара следует уделить особое внимание. Ведь даже микротрещинка может стать серьезной причиной для выхода из строя переднего моста УАЗ 3160 Патриот.

Подводя итог, отмечаем, что рассмотренный в статье агрегат (мост) внедорожника УАЗ 3160, является одной из основных частей всего автомобиля. Ведь при неисправности переднего привода нет смысла в эксплуатации такого проходимца, как Патриот. Поэтому единственное правильное решение — это контроль составных узлов и частей внедорожника, дабы исключить их выведение из строя.

Вы можете проверить свой КБМ, и если нужно уменьшить его!

Передний мост УАЗ Патриот, установленный на пружинной подвеске с дополнительными амортизаторами, предназначен для установки поворотных кулаков. В конструкции балки имеется редуктор с дифференциалом, позволяющий передавать и распределять крутящий момент между передними колесами.

Передний мост оснащается монолитным литым картером редуктора (схема Спайсер), в котором установлены чулки полуосей. За счет отсутствия линии разъема повышена жесткость конструкции и улучшены условия работы зубчатых передач. Для доступа к редуктору и дифференциалу используется крышка, закрепленная болтами. Внутренний объем картера используется для хранения запаса смазки, предусмотрены сливное и контрольное отверстия с пробками. Чулки, смонтированные с натягом, предназначены для установки балки на раме и для монтажа полуосей привода передних колес.

Для поворота передних шин с одновременной подачей крутящего момента используются шаровые шарниры (ШРУС) схемы Бирнфильд. В полости шарнира находится запас специальной смазки, который не требуется пополнять в процессе эксплуатации автомобиля. Передние колеса имеют фиксированный угол установки в вертикальной плоскости, в горизонтальном направлении угол схождения регулируется на стенде. Поворотные кулаки шкворневой схемы, ось шкворней расположенs наклонно, обеспечивая автоматический возврат передних шин в нейтральное положение.

Преимущества передней балки Спайсер:

увеличение колеи до 1600 мм, позволившее повысить устойчивость автомобиля;
угол поворота управляемых колес достигает 32°, что положительно влияет на маневренность автомашины;
применение балки Спайсер позволило отказаться от листовых рессор в пользу пружинной зависимой подвески;
конструкция поворотных кулаков не требует проведения регламентных работ и замены смазки;
доступ к механизмам для ремонта осуществляется через съемную крышку;
повышение жесткости конструкции и размещение редуктора и дифференциала в едином картере позволили увеличить ресурс узла;
снижение шумности за счет установки модернизированной ведомой шестерни (деталь может устанавливаться в мосты старой конструкции с разъемным картером).

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом.

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

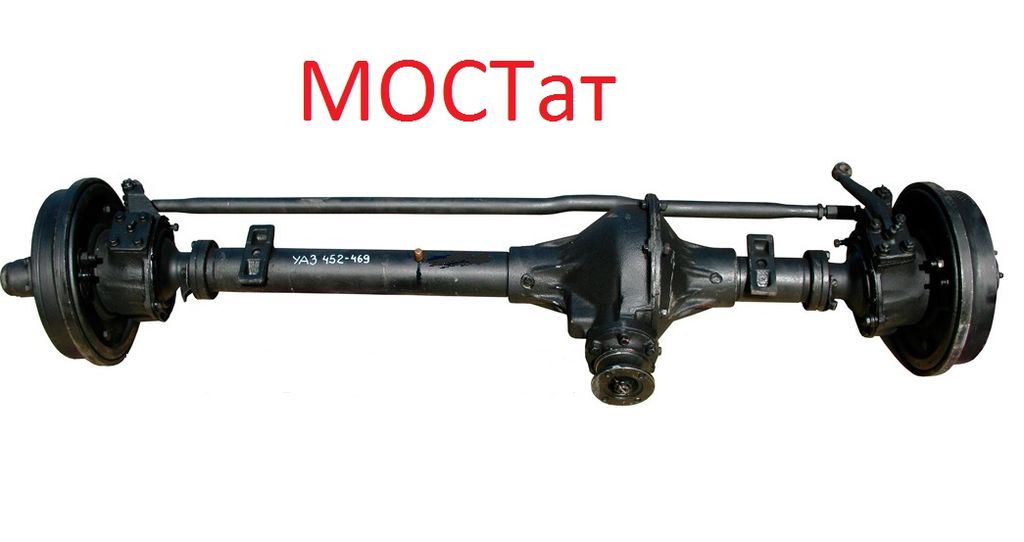

Передний гражданский мост Тимкен на автомобили УАЗ 469 и буханка

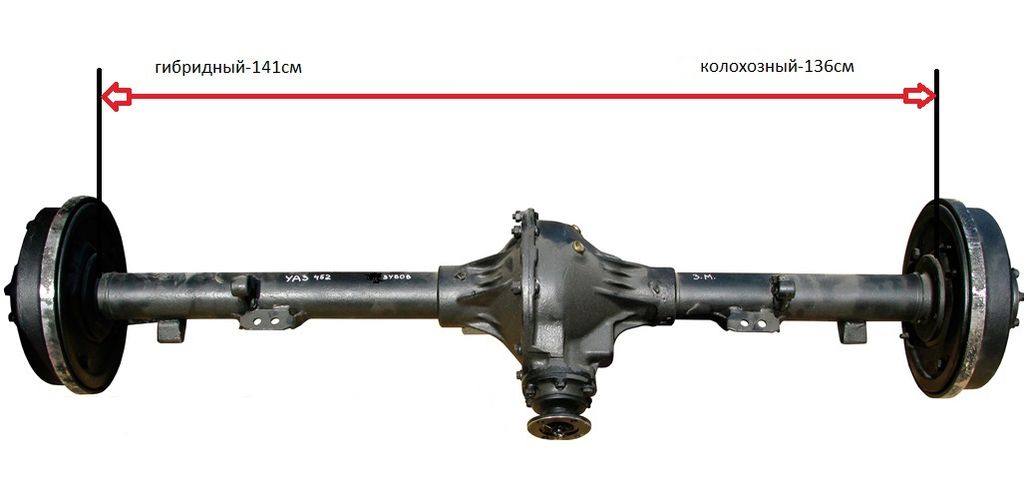

Задний мост Тимкен (гражданский), на автомобили УАЗ 469 и буханка

Фото редуктора располовиненного гражданского моста

Фото хвостовика гражданского моста Тимкен

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.
Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.
Вам потребуются
: торцовая головка «на 27», вороток, отвертка с плоским лезвием, динамометрический ключ.
1
. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры.
2
. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону.
3
. Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем.
4
. Поддев отверткой, извлеките сальник из картера моста.
5
. Оправкой подходящего размера запрессуйте новый сальник на место.

В качестве оправки можно использовать старый сальник.
6
. Установите детали в порядке, обратном снятию.
7
. Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на место.

Технические характеристики УАЗ 469 и УАЗ 469Б

Технические характеристики УАЗ 469 — тема, интересующая многих, но начиная о них говорить, в первую очередь, надо понимать, что данная модель выпускалась в нескольких модификациях и многие характеристики в них отличались. Поэтому, для внесения ясности, сначала кратко рассмотрим модификации УАЗ 469.

УАЗ 469 – классическая армейская версия. Главными отличительными особенностями являются двухступенчатая главная передача, дорожный просвет 300мм и, так называемые, военные мосты.

УАЗ 469Б – самая распространенная гражданская версия с одноступенчатой главной передачей. Дорожный просвет, по сравнению с военной модификацией уменьшен и составляет 220мм.

УАЗ 469БИ – аналог УАЗ 469Б, но с экранированным электрооборудованием.

УАЗ 469Г – медицинский вариант.

УАЗ 469РХ – предназначен для проведения радиохимической разведки.

УАЗ 469АП – милицейский УАЗик с металлической крышей, дополнительно оборудован решеткой, отделяющей основной салон от боковых сидений, находящихся в задней части автомобиля. Задняя дверь зарешечена и снабжена замком с внешней стороны.

Самыми распространенными модификациями являются УАЗ 469 и УАЗ 469Б. Их характеристики мы и будем подробно рассматривать в дельнейшей статье.

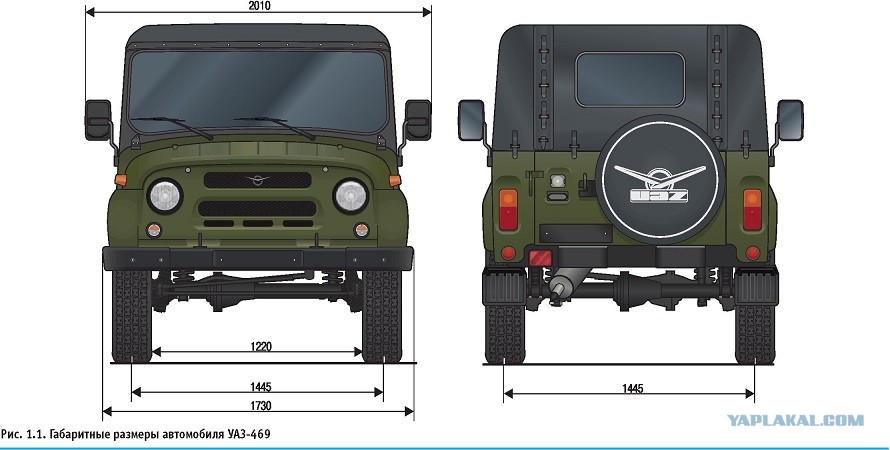

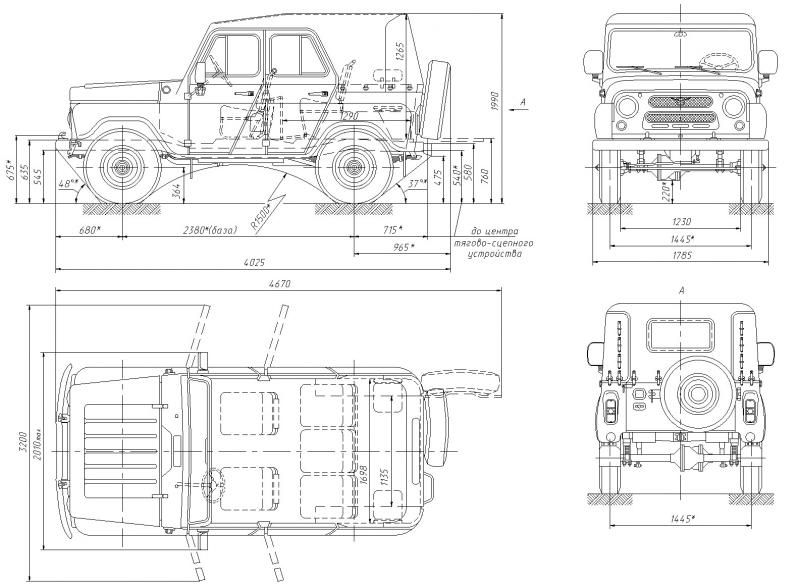

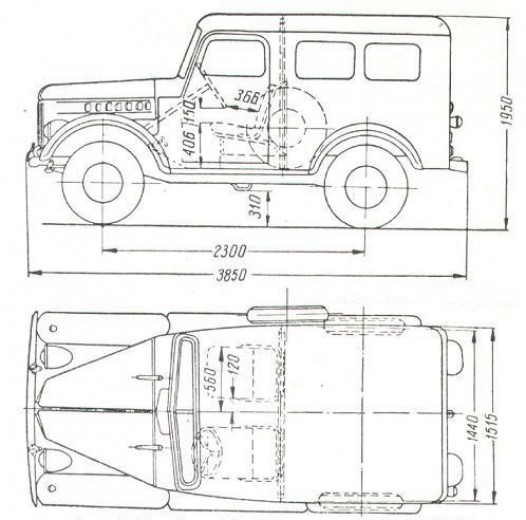

Рисунок 1: Размеры кузова УАЗ 469 (Источник: Яндекс.Картинки)

Габаритные размеры УАЗ 469

	УАЗ 469	УАЗ 469Б
Тип кузова	Стальной рамный кузов, открытый, универсал
Количество дверей	5
Количество мест	7
Длина	4025 мм.
Ширина	1805 мм.	1785 мм.
Высота	2050 мм.	2015 мм.
База	2380 мм.
Дорожный просвет (клиренс)	300 мм.	220 мм.

Основные технические характеристики УАЗ 469

	УАЗ 469	УАЗ 469Б
Масса без нагрузки	1600 кг.	1540 кг.
Масса с полной нагрузкой	2400 кг.	2280 кг.
Объем топливного бака	78 л.
Привод	Полный подключаемый
Наибольшая скорость при полной массе	90 км / час.	120 км / час.
Контрольный расход топлива при скорости 30 км/ч.	10,6 литров / 100 км.
Запас хода по шоссе при контрольном расходе 10,6 л/100 км	730 км.
Путь торможения с полной нагрузкой с начальной скорости 70 км/ч	Не более 44,8 метров.
Глубина преодолеваемого брода	0,7 метра
Максимальный преодолеваемый подъем с водителем и 1 пассажиром	57 градусов
Максимальный преодолеваемый подъем при полной загрузке	31 градус
Наибольшая полная масса буксируемого прицепа	760 кг.

Характеристики двигателя УАЗ 469

Тип	Бензиновый, 4-х тактный
Расположение	Спереди, продольно
Расположение цилиндров	Рядное
Количество цилиндров	4
Порядок работы	1-2-4-3
Диаметр цилиндра	92 мм
Ход поршня	92 мм
Степень сжатья	6,7
Мощность	75 л. с.
Рабочий объем	2,5 л.
Крутящий момент	166.7/2200 н*м
Система питания	Карбюратор
Количество клапанов на цилиндр	2

Несколько подробнее стоит остановиться на расходе бензина: При контрольном расходе в 10,6 литра по трассе, средний расход бензина УАЗ 469 около 10,75/л. на 100 км по трассе. А максимальный расход бензина на бездорожье составляет примерно 17,25 л. На 100 км.

Характеристики трансмиссии, ходовой и систем управления УАЗ 469

Коробка передач

УАЗ 469 оборудован 4-х ступенчатой механической коробкой передач с синхронизаторами на 3 и 4 передачах. Масса КПП без смазки – 33,5 кг. Объем масла – 1л.

Передаточные числа:

Первая передача – 4,12

Вторая передача – 2,64

Третья передача – 1,58

Четвертая передача – 1,00

Задняя передача – 5,22

Раздаточная коробка

УАЗ 469 оснащен 2-х ступенчатой механической раздаточной коробкой. Она жестко крепится к коробке передач без промежуточного карданного вала. Ее масса вместе с ручным тормозом составляет 37,4 кг. Объем заливаемого масла – 0,7 л.

Передаточные числа:

Прямая передача – 1,00

Пониженная передача – 1,94

Отбор мощности – до 40%

УАЗ 469Б имеет одноступенчатую раздаточную коробку.

Мосты УАЗ 469

Одно из базовых отличий УАЗ 469 и УАЗ 469Б – мосты. Они могут быть военными и колхозными соответственно.

	Военные мосты (УАЗ 469)	Колхозные мосты (УАЗ 469Б)
Тип	Разъемные, с редукторами на всех колесах	Разъемные
Передаточное число	5,38	5,13
Передаточное число главной передачи	2,77	5,13
Масса переднего моста	140 кг.	120 кг.
Масса заднего моста	121,5 кг.	100 кг.
Объем масла, заливаемого в каждый мост	1 л.	0,85 л.
Передаточное число колесных редукторов	1,94	—
Объем масла, заливаемого в каждый редуктор	0,3 л.	—

Рулевое управление УАЗ 469

Тип	Червячный редуктор
Усилитель руля	отсутствует
Передаточное число	20-21
Объем заливаемого масла	0,25

Тормозная система УАЗ 469

Передние тормоза	Барабанные
Задние тормоза	Барабанные
Стояночный тормоз	Трансмиссионный
Объем жидкости	0,52 л.

Ходовая часть УАЗ 469

Передняя подвеска	Неразъемная балка моста
Задняя подвеска	Неразъемная балка моста
Рессоры	9-и листовые на УАЗ 469 и 7-и листовые на УАЗ 469Б
Амортизаторы	Телескопические
Стандартные диски	Стальные, штампованные
Рекомендованный размер шин	215/90 R15

технические характеристики, передний мост, устройство, габариты, размеры, 452, схема

Содержание

Передний и задний мост
Раздаточная коробка и КПП
Электрооборудование
Топливная система
Тормозная система
Система охлаждения двигателя
Система отопления
Габаритные и весовые параметры

УАЗ Буханка: технические характеристики и ТТХ различаются в зависимости от выбранной модификации (409, 452, 452 А, 452 Д). Это транспортное средство выпускается Ульяновским заводом с 1965 г.

Передний и задний мост

Задний мост УАЗа-452А включает в себя такие элементы, как:

клапан предохранительного типа;
подшипник дифференциала;
регулировочные прокладки;
регулировочное кольцо;
задний подшипник ведущей шестерни;
упорная шайба и ведущая шестерня;
маслоотгонное кольцо.

Ведущая шестерня расположена на двух опорных рамах в виде радиально-упорного роликового подшипника. Ведомая шестерня крепится к фланцу коробки при помощи четырех сателлитов. Дифференциал расположен в картере и на крышке моста.

Для проведения технического обслуживания в мост заднего типа необходимо залить 1-1,5 л масла, приподнять при помощи домкрата весь механизм и запустить силовой агрегат, чтобы масляная жидкость нагрелась. Детали рекомендуется промывать керосином.

Передний мост УАЗа-452 бортовой включает в себя картер, который оборудован защитными кожухами и полуосевыми устройствами. На кожухах расположены предохранительные клапаны, которые регулируют уровень давления масляной жидкости в системе. По краям кожуха находятся шкворневые узлы с шаровыми опорами. Конструктивная особенность этого моста заключается в соединении ступицы колесного механизма с полуосью. Для этого здесь установлена муфта, которая обеспечивает передачу крутящего момента от дифференциалов к колесам.

Также конструкция этого моста включает в себя главную передачу и дифференциал, который состоит из ведущей шестерни и сателлитов.

Во время выполнения работ на передний ведущий мост приходится нагрузка в 675 кг, а на задний — 400 кг.

Раздаточная коробка и КПП

Устройство раздатки УАЗ-452Д состоит из приводных валов ведущих мостов и промежуточных валов. Также сюда входят шестерни, расположенные в картере, корпус которого изготовлен из чугуна. Все эти детали соединяются с крышкой картера.

Пользоваться раздаткой нужно так:

Подключить передний ведущий мост. Это необходимо для включения шестерен.
Завести силовой агрегат.

Весь механизм расположен на двух шариковых подшипниках, что позволяет уберечь раздаточную коробку от произвольного перемещения. Масло в раздатку нужно заливать в количестве не более 2 л.

УАЗ-452 — устройство трансмиссии включает в себя следующие механизмы:

Пятиступенчатая коробка передач УАЗ, оборудованная шестернями привода промежуточного вала.
Картер, контргайка, промежуточный вал.
Защитная крышка и кожух.
Муфта, которая используется для того, чтобы отключать сцепное устройство.
Роликовый подшипник ведомого вала.
Муфта синхронизаторов.
Крепежные элементы.
Рычаг управления, который необходим для переключения передач.
Ось шестерен реверса.
Стопорный и регулирующий винт осевого механизма.
Распорная втулка.

Технические характеристики КПП УАЗ-452 Буханка:

первая передача — 4,124;
вторая передача — 2,641;
третья передача — 1,58;
четвертая передача — 1,00;
пятая передача — 0,82.

Для того чтобы включить КПП транспорта, используется муфта, которая активирует работу блокирующих колец и шестерен. Этот же механизм используется для переключения передач.

Электрооборудование

Отличие электрической схемы инжектора от электросхемы карбюраторного УАЗа заключается в том, что на последнем установлена более новая модель оптического переключателя.

Электрооборудование состоит из таких систем, как:

электроснабжение;
световая сигнализация;
наружное и внутреннее освещение;
контрольно-измерительные приборы;
отопление;
стеклоподъемники и стеклоочистители;
звуковая сигнализация;
система зажигания, состоящая из электрического стартера для запуска силового агрегата.

Система электроснабжения необходима для питания потребителей электрического тока при заведенном моторе. В качестве источников питания здесь используются две аккумуляторные батареи емкостью 100 А*ч. Их отрицательный вывод подсоединяется к массе транспорта через специальный выключатель с дистанционным управлением из кабины водителя.

Схема подключения генератора электрооборудования оснащена реле, которое разрывает цепь обмотки возбуждения генераторной установки при активации электрофакельного устройства.

Световая сигнализация необходима для оповещения других водителей о готовящемся повороте или торможении. Сюда входит: аварийные сигналы, стопорные сигналы, межосевой дифференциал, контрольные лампы блокировки дифференциала, световые индикаторы стояночной тормозной системы.

Отопительная система необходима для комфортной работы в зимний период. Электрические двигатели нагнетают воздушный поток, который проходит через радиатор, тем самым обеспечивая оптимальный температурный режим в кабине машиниста.

Топливная система

Топливная система этой модели УАЗа состоит из:

узла дроссельного типа;
обратного клапана;
адсорбера;
диагностического штуцера;
топливной рампы;
крепежных деталей;
системы впрыска топливной жидкости;
винта, регулирующего уровень давления топливной жидкости в системе;
насосного элемента;
сепаратора;
топлипривода;
топливного фильтрующего элемента;
гравитационного клапана;
форсунок;
емкости с системой вентиляции;
бензобака и емкости для масла.

Технические характеристики и показатели системы:

рабочий объем двигателя УАЗ Буханка — 2,45 л;
средний расход топлива УАЗ Буханка — 13 л на 100 км пути.

Заправочные объемы транспортного средства:

объем топливного бака УАЗ Буханка — 77 л;
емкость для масляной жидкости — 22 л;
гидравлическая система — 13 л.

Во время поворота ключа зажигания активизируется работа емкости для топлива. Бензин из топливного бака переходит в насосный механизм, а уже оттуда в подающую магистраль, которая ведет к фильтрующему элементу. На этом этапе топливо проходит этап очистки от мелких примесей. После этого оно перетекает в регулятор. Для поддержания оптимального уровня давления лишняя жидкость возвращается в бензобак.

После регулятора бензин подается на топливную рампу, которая распределяет его на форсунки. Происходит непосредственный впрыск топлива в проходящий сжатый воздушный поток.

Для стабильной и надежной работы всех систем транспорта рекомендуется использовать бензин с октановым числом АИ-92 или АИ-95.

Тормозная система

Здесь установлены задние и передние тормоза барабанного типа.

Барабанная тормозная система УАЗа Буханка состоит из стояночного, рабочего и вспомогательного механизма.

Рабочая система включает в себя главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевую колонку, рабочие контуры.

Главный цилиндрический механизм преобразует усилие, которое поступает от тормозной педали, в давление рабочей жидкости и распределяет его по контурам, вследствие чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.

Поршни рабочих цилиндров начинают перемещать тормозные колодки к барабанам колес. При дальнейшем нажатии на тормозную педаль происходит замедление вращения колесных механизмов, а давление рабочей жидкости возрастает до 15 МПа.

Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение, жидкость перетекает в цилиндр, а колодки отпускают барабаны, что приводит к снижению уровня давления.

Стояночная система необходима для удержания автомобиля на одном месте в течение продолжительного времени, для экстренного торможения и для предотвращения самопроизвольного передвижения транспортного средства на уклоне.

Рекомендуется менять рабочую жидкость в тормозной системе 1 раз в полгода. Количество рабочей смеси не должны быть ниже 3 л. Максимальная вместительность емкости этой системы — 7,5 л.

Система охлаждения двигателя

Транспорт оборудован жидкостной системой охлаждения двигателя. Конструкция этого механизма включает:

отводящий шланг радиатора;
защитный кожух радиатора;
водяные рубашки;
насос водяного типа;
пробку;
крепежные механизмы;
подводящий шланг радиатора;
корпус термостата;
вентилятор;
блок цилиндров;
сливной кран;
штуцер, необходимый для выпуска воздушного потока;
наливной шланг и устройство сцепления;
расширительный бачок.

Данная система отвечает за смазку элементов мотора, охлаждение отработанных газов, нагрев воздуха в вентиляции, в механизме отопления и кондиционирования, а также за циркуляцию охлаждающей жидкости в системе турбонаддува.

Здесь установлены трехрядные радиаторы, изготовленные из меди, и принудительный вентилятор, который находится на шкиве. Работа вентилятора не останавливается до тех пор, пока крутится коленчатый вал.

Для циркуляции жидкости в системе здесь установлен водяной насос, который обеспечивает бесперебойное перемещение жидкости в радиаторную часть и обратно.

Термостат используется в качестве переключателя между малым и большим кругом циркуляции. Он открывается при нагреве жидкости до +80°С.

По патрубкам жидкость перемещается от одного элемента к другому. Каждый раз перед началом эксплуатации УАЗа рекомендуется осматривать это устройство на наличие повреждений и дефектов. Для того чтобы предотвратить возникновения коррозии, необходимо менять водяные рубашки раз в 6 месяцев.

Система отопления

На этом транспортном средстве установлен жидкостный обогреватель.

Система отопления и обогрева кабины водителя состоит из следующих элементов:

монтажный блок;
переключатель электрического двигателя;
резистор;
патрубки;
заслонки;
вентилятор;
выключатель зажигания.

Радиатор расположен за передней панелью отопительного устройства. К нему подключают две трубки, через которые жидкость поступает в систему радиатора. Эта рабочая жидкость циркулирует при помощи специального насосного элемента.

Когда масло в дигателе достигает требуемой температуры, начинается процесс теплообмена. Антифриз снижает уровень температуры силового агрегата, забирая у него часть тепла. Горячий антифриз перетекает в радиатор печки, благодаря чему радиаторная часть нагревается. В это же время вентилятор начинает прогонять холодный воздушный поток через отопительную систему. Теплый поток воздуха поступает в салон и кабину машиниста, а охлажденная рабочая жидкость снова попадает в корпус мотора и охлаждает его.

На выходе из печки температура должна составлять не менее +30°С. Это поможет прогреть салон автомобиля и не даст запотеть стеклам. Переключатель, который расположен на приборной панели, поможет отрегулировать положение заслонок и направление теплого воздуха.

Печку можно включать только при нагреве жидкости до +50°С, в противном случае возможно появление ржавчины.

Габаритные и весовые параметры

Описание габаритных размеров салона автомобиля:

длина — 4360 мм;
ширина — 1940 мм;
высота — 2090 мм.

Габариты транспорта вместе с кузовом (багажником):5400*1940*2090 мм.

На каждом колесе установлена шина 14.00-20. Размер колес — 225/75R16.

Грузоподъемность этой модификации УАЗа — 1075 кг.

Передний мост УАЗ: конструкции, модели, особенностиПро УАЗик

Агрегат для УАЗа от МТЗ

Что может сильнее задеть водителя, чем его закопавшийся в липкой глине внедорожник? Согласитесь, это удар по самолюбию любого из обладателей автомобиля с полным приводом. И авто владелец после попадания в такую неприятную ситуацию готов выложить значительные средства для улучшения характеристик своего внедорожного транспортного средства.

Использование УАЗ Патриот показывает, что эту машину можно, хоть с натяжкой, назвать обладающей повышенной проходимостью. Для прохождения серьезных внедорожных испытаний многие владельцы стараются внести некоторые изменения в ее конструкцию. Особое внимание уделяется переднему мосту УАЗ.

Возможности традиционной конструкции

Удачная конструкция классического внедорожника, которым, без сомнения, является УАЗ Патриот, ставший прямым наследником УАЗ 469, позволяет подготовить машину для многоцелевого использования. Если говорить о возможных настройках, нужно исходить из вариантов применения автомобиля. Может быть выбрано сразу несколько конструкций тех или иных узлов и агрегатов для дальнейшего использования или модернизации. Такой подход вполне оправдан, и когда речь идет о переднем мосте УАЗ.

Традиционная конструкция переднего моста показана на фото 1. Вариант с центральным редуктором, дифференциалом и полуосями отлично известен владельцам автомобилей.

Вот что обеспечивает повышенную проходимость классического внедорожника.

Полный привод обеспечивает идеальный контроль на дороге

Полный привод, когда все 4 колеса являются ведущими.
Применение пониженного ряда передач в раздаточной коробке. Здесь отлично реализуется тяговая возможность двигателя и максимальный крутящий момент.
Блокировка межколесного дифференциала, когда крутящий момент перераспределяется от проскальзывающего колеса на колесо, имеющее устойчивый контакт с землей.
Блокирование межосевого дифференциала, когда по мере необходимости крутящий момент передается (или используется в равных пропорциях) с переднего моста на задний мост УАЗ. Такое распределение позволяет нагрузить именно ту часть автомобиля, которая способна выполнить больший объем работы.

Для улучшения проходимости нужно обратить должное внимание на тип используемых шин, предусмотреть оборудование УАЗ Патриот специальными приспособлениями типа лебедки, силового бампера на случай вызволения автомобиля из непролазной грязи.

Как еще можно увеличить проходимость

Не стоит забывать о том, что проходимость автомобиля зависит не только от возможностей привода и конструктивных особенностей трансмиссии. Большое влияние на эти характеристики оказывают такие особенности автомобиля, как длина хода подвески, колесная база, углы заезда и съезда на уклонах. Одним из важных показателей также является дорожный просвет машины, или клиренс.

Изменение дорожного просвета с минимальными затратами, когда приподнимают сам кузов, не дает больших преимуществ. Но такую модернизацию осуществить проще. Не требуется серьезного вмешательства в конструкцию автомобиля, существенно не изменяется поведение машины на дороге, а дополнительные 50-100 мм могут быть использованы не только под установку большей резины.

Более серьезным вмешательством может стать применение в конструкции внедорожника, в том числе УАЗ Патриот, портальных мостов. Идея использования разноосной конструкции, когда ось вращения колеса не совпадает с осью вращения редуктора моста, известна давно. Достаточно вспомнить любой классический трактор с полным приводом, например МТЗ-82. Портальные мосты могут быть использованы и на легковых внедорожниках.

Еще в 1946 году такая конструкция была использована при создании известного немецкого автомобиля Unimog. Этот гибрид трактора и внедорожного вездехода с успехом выполняет тяжелую работу в сельском, лесном хозяйстве, находится на ответственной службе в войсках. В середине 60-х годов такая конструкция была применена при разработке автомобилей Ульяновского автозавода. Это позволило увеличить дорожный просвет с 250 мм сразу до 380 мм.

Портальные мосты отличаются от обычной конструкции установкой боковых редукторов для привода ведущих колес, где полуось основного моста через шестерню передает вращение на приводную ось колеса.

Портальные мосты обладают рядом ощутимых преимуществ.

Самодельный портальный мост

Существенное увеличение дорожного просвета. Может несколько меняться с учетом установленной резины.
Возможно изменение ширины моста. Это позволяет установить шины любой размерности и еще больше увеличить проходимость.
Некоторое изменение максимальной тяги в сравнении с обычными мостами с учетом передаточного отношения устанавливаемого шестеренчатого зацепления в колесном редукторе.
Увеличение надежности узлов и деталей трансмиссии. Это связано не только с высокой надежностью колесной прямозубой передачи, где используется малое число зубьев и нет высокой скорости вращения. Перераспределение части нагрузки на финишный редуктор позволяет снять возможный избыток крутящего момента на других элементах передаточного механизма.

Все названные особенности не только повышают проходимость автомобиля на бездорожье, но и увеличивают тягу. Это позволяет принимать дополнительную нагрузку при перевозке грузов, буксировке прицепа или транспортного средства, совершении переправ вброд.

Известные модели портальных мостов

Среди наиболее известных образцов портальных мостов, которые могут быть установлена на УАЗ, можно назвать такие модели.

Мост УАЗ – 3151-03х. Доступный вариант для увеличения дорожного просвета. Обеспечивает ширину колеи в 1453 мм и клиренс в 300 мм. Передаточное отношение колесного редуктора и главной передачи в сумме составляет 5,38. Одной из разновидностей такой конструкции является мост «Барс» для УАЗ-3159, который отличается от предыдущей модели увеличенной до 1600 мм колеей.

Volvo C-330 – идеал, на который следует равняться

Модель Volvo C-330 также используется для установки на автомобили УАЗ. Применение моста от настоящего вездехода позволяет увеличить дорожный просвет на 140 мм. Конструкция имеет меньший вес в сравнении с предыдущей, дает возможность увеличения колеи до 1540 мм, в целом отличается высокой надежностью. Еще одним существенным достоинством такого моста можно назвать самоблокирующийся за счет работы вакуумного сервопривода дифференциал. Эта разновидность моста предусматривает работу в паре с 16-дюймовыми колесами.

Модель Unimog можно назвать классикой. При этом она до сих пор показывает непревзойденные характеристики. Конструкция не только предоставляет возможность увеличения клиренса на 140 мм, запаса прочности этих мостов хватит с избытком. По надежности это настоящий лидер. Мосты Unimog могут быть установлены как спереди, так и сзади. Причем передний мост на 35 кг тяжелее. Конструкции позволяют ставить немаленькие колеса на 20-дюймовых дисках.

Не следует рассматривать грузовые модели. Среди таких вариантов для установки можно назвать только модификацию моста Pinzgauer.

Вышеназванные конструкции, несмотря на все свои преимущества и относительную простоту замены, обладают одним недостатком, который большинство людей как раз и берет в расчет. Этот недостаток – довольно высокая стоимость. Модель от Unimog предлагают за 5 тыс. у. е., а более легкий Volvo C-330 в среднем можно приобрести за 7 тыс. у. е.

Самодельные образцы

Владельцы автомобилей, решившие поставить на УАЗ портальные мосты, пробуют использовать наиболее доступную конструкцию из всех возможных – тракторный мост. В данном случае необходимо стыковать среднюю часть моста от МТЗ-82, а бортовые редукторы колес – от трактора Т-40 или его аналогов.

Творения рук народных умельцев

Несмотря на кажущуюся простоту, такой мост не только обладает большей массой, но и требует тщательной проверки своей работоспособности еще до установки на автомобиль. Это следует сделать, придумав механическую передачу для приведения моста в движение во время испытаний.

Использование тракторных колесных редукторов позволяет установить устройство автоматической подкачки воздуха в воздушные баллоны, а запас прочности обеспечивает просто «тракторную» проходимость. Этой конструкции в ближайшее время вряд ли потребуется ремонт.

Опыт создания портального моста своими руками позволяет показать, что такая конструкция обеспечит неплохой дорожный просвет в 430 мм, а размерность используемых шин может достигать R 36 при работе в паре с самоблокирующимся дифференциалом. Конечно, машина при этом несколько потеряет в управляемости, маневренности, однако удовлетворит все ожидания своего владельца.

Еще одной из известных разновидностей конструкции портального моста является модификация, которая имеет демонтируемые в зависимости от необходимости колесные редукторы. Ведь они не всегда нужны даже в условиях труднопроходимых дорог, все зависит от времени года. Нет смысла дополнительно тратить топливо на приведение в движение ненужных механизмов. Не стоит забывать, что использование портальных мостов все-таки не добавляет комфорта при движении, вибрации и шум несколько усиливаются.

Когда владелец внедорожного автомобиля собирается приступить к модернизации какого-либо узла или агрегата, он должен ответить себе на вопрос о необходимости такого вмешательства. Ведь потребуются серьезные финансовые затраты, к тому же в конструкцию автомобиля будут внесены существенные изменения. Возможно, стоит ограничиться установкой мощной внедорожной резиной с развитыми грунтозацепами.

Собираясь провести модернизацию конструкции, следует не только подготовить необходимый инструмент, схему для работы и определиться с выбором устройства. Нужно учесть еще и возможные затраты. Ведь замена моста требует дополнительных расходов.

Как поставить тракторный мост на уаз

Содержание

В видео я обьясняю как собрать мосты с бортовыми редукторами от трактора т-40 на уаз, передаточное число полученных мостов, выбор резины, плюсы и минусы установки

FakeHeader

Comments 57

Делали мы подобного плана мосты на болотоход www.drive2.ru/b/1726213/

диски похожи на эскудовские. они вентелируемые и у них уазовская сверловка, только ЦО 108мм и шпилько потоньше.

А чего уж трактор то не купить сразу в придачу к уазу.С такими переделками он реально потеряет в скорости и на много.Тяги конечно станет вагон и маленькая тележка.Но наката не станет как такового.Будет как писали ниже газ держиш едет .Бросил стала.У нас на роботе есть новый МТЗ 82.1 он полноприводной.Дак помню как выехал роботать в первый же день заехал и скинул кардан с передка так как накат очень хреновый и гул .Без кардана полет нормальный но на простом МТЗ 80 без передка накат получше и тише. По мне дак уаз и так достойный проходимец а эти переделки сделают из него трактор и все .

Ты начил уже делать

Че то я посчитал количиство зубьев на тракторной ведомой шестерни бортовика и полуоси уаза не совподает там 10 а там 12 количиство.

не путайте, задняя и передняя шестерни разные

а на переднем мосту передняя полуось не короткая будет в бортовой редуктор зацеп шестерни если поворотные кулаки оставить военные

в заднем мосту такая же шестерня как и передняя в бортовике зачем задние полуося изготавливать

обычные спайсеры не остались случайно?

Это конечно все хорошо и клиренс большой и фильмец занимательный.

Замечательное решение на бортовой редуктор повесить еще один редуктор. От сюда вопрос, а ни кто не думает о возросшей нагрузки на шкворня? Вес, кинематика изменились! Вы понимаете какую нагрузку испытывают они? Или они там из нано шелезяки? )))))

Ила наши кулибины на мелочи не обращают внимание?

Да кому нах нужны ваши разговоры про кинематтку? Машина едет, колеса гребут…

Это конечно все хорошо и клиренс большой и фильмец занимательный.

Ила наши кулибины на мелочи не обращают внимание?

там один редуктор.родной военный убирается

Кстати, воины voin4x4.clan.su/index/uaz…i_grazhdanskie_mosty/0-14 , с этого года стали и для редукторных мостов (военных), делать взамен штатных бортовых, колёсные редуктора с косозубыми шестернями, с разными понижениями, как для туризма, так для трофей. Вот на них можно и в долгую экспедицию. Шестерни по модулю больше или не уступают Т-40 и толще. При мне взяли серийную от Т-40 и ударили об свою, на их не следа, от Т-40 вмятина, говорят с цементацией теперь делают, дают гарантию. Но мы взяли портальные мосты в сборе.

В смысле? В контактах у них на сайте, есть представитель в вашем городе, Москве, можете уточнить.

Просто есть такой известный барнаульский бракодел Крафтов, тоже давно колёсные редукторы ваяет. Задумка неплохая, но качество изготовления у него «ниже плинтуса». Потому и спросил, не его ли это очередные творения.

Ну я так и подумал. Было «voit4x4», стало, значит, «voin4x4». Весьма креативно. :))

Ну так лично позвоните представителям и спросите про качество. Обсирать то все мастера, через третьи уши. Было бы так плохо, не кто бы под них не подписывался. У нас к примеру, если везде послали, идёшь к ним, они справляются с любым заданием. К примеру у нас гидроцилинд от них, собран на импортных комплектующих, всего за 25000р вместе с тягами, ход 25см. А импортный такой, рот не говорит сколько стоит.

Внедорожник УАЗ Патриот предназначен для преодоления различных условий бездорожья. Но когда появляется цель преодоления непросто бездорожья, а непроходимых трасс и холмистых местностей, то для этого обязательно требуется установка портальных мостов. Об этих устройствах было известно еще давно, но популярность они набирают именно с недавнего времени, когда появились претенденты на испытание портальных мостов. Одним из таких претендентов является внедорожник УАЗ Патриот поэтому, сегодня уделим внимание назначению изделий, особенностям и некоторым моделям.

Портальные мосты получили свое зарождение еще во времена войны, когда перед конструкторами была поставлена задача, увеличить проходимость автомобилей. Задача была непростой, но выполнимой. Были изобретены портальные мосты, которые представляют собой размещение мостовой оси выше, чем колесная ось. Достичь такого явления удалось путем установки в мост специального редуктора с шестернями. Портальными — они стали называться по причине пространственной несущей конструкции.

Применение такая конструкция находит среди любителей преодоления трасс Offroad, которые с каждым годом становятся все популярнее. И теперь в заездах участвуют не только устаревшие УАЗ Буханка или Нивы, но и современные УАЗ Патриот, Шевроле Нива и т.п. Благодаря таковой конструкции на внедорожнике УАЗ Патриот увеличивается клиренс, что и является основной функцией таковых агрегатов. Благодаря применению в конструкции нескольких редукторов, снижается нагрузка на трансмиссионную систему, не вызывая ее быстрого износа.

Если вы читаете данный материал, то, значит, в вашей голове появилась мысль тюнинговать свой внедорожник УАЗ Патриот путем установки портального агрегата. Какие плюсы и минусы можно получить при замене штатных мостов на портальные?

Прежде всего наличие редуктора с шестернями приведет к понижению скорости движения автомобиля, примерно до 20%.
Теперь разгоняться внедорожник будет втрое дольше, благодаря все той же конструкции редуктора.
Снижение управляемости автомобилем.

Но наряду с минусами, получаем и обратно пропорциональные плюсы:

Улучшение геометрических характеристик, что означает лучшее удержание равновесия при заездах на равнины, бугры и т.п.
Увеличение тяговых характеристик.

Но если учитывать, что основной задачей конструкторов было обеспечить высокую проходимость авто, не акцентируя внимания на скорости, то, можно сказать, что они справились с задачей. Поэтому если вы собрались в горы на внедорожнике УАЗ Патриот, то обойтись без таких приспособлений невозможно.

На самом деле устанавливают портальные мосты только те автомобилисты, которые не боятся рисковать не своей жизнью, ни автомобилем.

Особенности изделия

Установка портальных агрегатов предусматривает не только улучшение проходимости, но и увеличение клиренса, что очень важно для преодоления различных агрессивных препятствий. Благодаря поднятию осей над землей, появляется возможность установки колес большего диаметра, что также немаловажно для преодоления препятствий на бездорожье.

Благодаря наличию редуктора в мосте, обеспечивается разгрузка трансмиссии. Участие в соревнованиях по преодолению препятствий позволит достичь победных результатов. Ведь у конкурентов с обычными мостами нет шансов преодоления агрессивных условия бездорожья. В повседневной жизни наличие такого приспособления не является очень востребованным, если только вы не живете в степной или лесостепной зоне, где ежедневно приходится колесить на своем внедорожнике УАЗ Патриот по лесам и холмам. Таким образом, можно сказать, что портальные мосты необходимы тогда, когда вы устали мучатся от ежедневных буксований в бродах.

Рассмотрим некоторые варианты портальных агрегатов для внедорожника УАЗ Патриот.

Военные мосты

Во времена войны популярным автомобилем был внедорожник УАЗ Буханка, который собственно и получил свой первый военный вариант. Сегодня все чаще владельцы внедорожника УАЗ Патриот прибегают к установке таких изделий на свои средства. Военные мосты характеризуются относительно невысокой стоимостью, простотой конструкции и самое важное — прочностью. Ведь в военное время было, главное, чтобы изделие не развалилось на ходу. Поэтому военные изделия пользуются популярностью и по, сей день, так как они довольно надежны и практичны.

Но здесь появляется новая загвоздка, ведь достать военные мосты в наши дни практически невозможно. Новые военные агрегаты уже давно не выпускаются заводами, поэтому найти их можно среди объявлений. Конечно, приобретение устройства, которое уже было в использовании, крайне рискованно, ведь нет никаких гарантий того, что военные изделия прослужат длительное время. Если только не учитывать тот факт, что они изготавливались на славу.

Если военные мосты приходят в негодность, то починить их сейчас не предоставляется возможным. Поэтому при выходе их из строя потребуется попросту установить более современный вариант. Поэтому стоит ли стремиться устанавливать военные конструкции на УАЗ Патриот, решать вам, но только в итоге все равно придется остановиться на современных, как их называют, колхозных вариантах.

Мосты от внедорожника УАЗ Барс

Портальные мосты от внедорожника Барс на УАЗ Патриот представляют собой военные аналоги, но только с расширенной колеей. Колея конструкции Барс расширена на 155 мм от военных аналогов, а также рассчитывается под пружинные типы подвесок.

Внешний вид автомобиля с изделиями Барс

Если возникла необходимость установки портальных агрегатов, то рекомендуется остановить свой выбор не на военных, а на конструкциях Барс, которые отлично себя показывают при прохождении по агрессивному бездорожью. Чтобы установить «Барс» вместо штатного, потребуется заменить кардан, а также изменится крепление амортизаторов. С мостом Барс можно устанавливать колеса вплоть до 37 размера, в то время как на штатном изделии установлены 29,5 дюймовые шины.

Конечно, эксплуатация популярного российского внедорожника УАЗ Патриот на продольных мостах Барс по городским дорогам не предназначена, так как мы уже говорили, что скоростные характеристики авто значительно снижаются. Но вот движение за городом, на полигонах, в степи или горах — все это под силу внедорожнику с продольными мостами Барс.

Конечно, военные мосты и Барс — это не единственные модели под внедорожник, известны и зарубежные аналоги, такие как:

Pinzgauer, немецкого производства;
Unimog, пользующиеся популярностью среди Нив;
Tibus, самые популярные изделия для всех видов внедорожных автомобилей.

Достоинством последнего варианта является то, что установив такой агрегат, скорость автомобиля при этом практически не снижается. Кроме того, сохраняется работоспособность системы ABS, при ее наличии на Патрике. Поэтому при наличии средств, можно установить и зарубежный аналог, но только стоит ли этого? Мосты Барс в отличие от военных, можно найти в сервисных центрах УАЗ. Установка изделий выполняется самостоятельно при наличии ямы в гараже и набора инструментов.

Подводя итог, следует отметить, что портальные мосты Барс являются наиболее популярными агрегатами, которые показывают отличные результаты на соревнованиях.

1 Comment

максим

Всем привет да в портальном мосте сложный механизм я вот на уаз искал информацию для замены на многих ресурсах по бывал но везде по разному рассказывают и не знаешь кому верить но более достоверную информацию я нашел тут swapmotor.ru

Эффективное средство для удаления царапин с автомобилей

Резина для Патриота: основы выбора

Назначение масляного радиатора в УАЗ Патриот

Причины появления вибраций на автомобиле УАЗ Патриот

Колёсные редуктора, для установки на мосты УАЗ : гражданские (Спайсер, Тимкен), военные (редукторные).

На данный внедорожник, выполнено больше всего заказов, что позволили отработать конструкцию и если в последнее время были изменения, то связаны в большей степени с удобством обслуживания. Так же появились новые модели КР с косозубыми шестернями, для постройки внедорожников предполагающие большие перегоны. Маркировка КР с косозубыми шестернями, содержит буквы КЗ. Установка наших КР не составит большого труда и не требует высококвалифицированного сервиса, так как при установке, КР не нужно половинить, чем обеспечивается их гарантия. Все КР нашего производства, содержат узел, для подключения центральной подкачки.

КР с прямозубыми шестернями для мостов УАЗ — Тимкен, Спайсер :

КР-1.4х2 : понижение 1.4, клиренс +130мм, под колёсные диски D-15 и выше. Рекомендуем для колёс — до 35-37 дюймов. Предложение для Экспедиционных внедорожников и легких Трофи прототипов, где размер колёс можно увеличить до 39 дюймов.

КР-2.13х2 : понижение 2.13, клиренс + 130мм., под колёсные диски D-15 и выше. Рекомендуем для колёс — до 1300мм. Предложение для ТС повышенной проходимости, на шинах низкого давления.

КР-2.6х2 : понижение 2.6, клиренс + 136мм., под колёсные диски D-16 и выше. Рекомендуем для колёс — до 1500мм. Предложение для ТС повышенной проходимости, на шинах низкого давления, большой размерности или для грузовой эксплуатации с шинами 1300мм.

КР с косозубыми шестернями для мостов УАЗ — Тимкен, Спайсер:

КР-1.17х1кз : понижение 1.17, клиренс + 120мм., под колёсные диски D-15 и выше.

КР-1.23х1кз : понижение 1.23, клиренс +120мм., под колёсные диски D-15 и выше.

КР-1.31х1кз : понижение 1.31, клиренс +120мм., под колёсные диски D-15 и выше.

КР-1.4х1кз : понижение 1.4, клиренс + 120мм., под колёсные диски D-15 и выше. Рекомендуем для колёс — до 36дюймов. Предложение для Экспедиционных внедорожников.

КР-1.73х1кз : понижение 1.73, клиренс + 127мм., под колёсные диски D-15 и выше. Рекомендуем для колёс — до 40дюймов. Предложение для Трофи внедорожников.

КР-2.15х1кз : понижение 2.15, клиренс +130мм, под колёсные диски D-15 и выше. Рекомендуем для колёс — до 1350мм. Предложение для постройки вездехода.

КР-2.6х1кз : понижение 2.6, клиренс +130мм, под колёсные диски от D-16 и выше. Рекомендуем для колёс — до 1300-1600мм., зависит от массы ТС и мощности ДВС (момента).

КР-3.25х1кз: понижение 3.25, клиренс +140мм, под колёсные диски от D-18 и выше. Рекомендуем для колёс — до 1500-1700мм., зависит от массы ТС и мощности ДВС (момента).

Все КР снабжены узлом, для подключения центральной подкачки. Общее понижение моста, в сборе с КР, высчитывается умножением передаточного числа (понижения) КР, на ГП центрального редуктора. Пример — КР 2.6 х ГП 4.6 = общее понижение 11.9

Рекомендации для военных (редукторных) мостов УАЗ:

КР с прямозубыми шестернями:

КР-2.13х2 : понижение 2.13, клиренс + 130мм., под колёсные диски D-15 и выше. Рекомендуем для колёс — до 37дюймов. Общее понижение 5.9, предложение для Трофи внедорожников.

КР-2.6х2 : понижение 2.6, клиренс + 136мм., под колёсные диски D-16 и выше. Рекомендуем для колёс — до 43дюймов. Общее понижение 7.2, предложение для Трофи прототипов, ТС повышенной проходимости.

КР-1.73х1кз : понижение 1.73, клиренс + 120мм., под колёсные диски D-15 и выше. Рекомендуем для колёс — до 35дюймов. Общее понижение моста 4.8, предложение для экспедиционных машин.

КР-2.15х1кз : понижение 2.15, клиренс +130мм, под колёсные диски D-16 и выше. Рекомендуем для колёс — до 37дюймов. Общее понижение моста 5.95.

КР-2.6х1кз : понижение 2.6, клиренс +130мм, под колёсные диски D-16 и выше. Рекомендуем для колёс — до 43дюймов.

КР-3.25х1кз: понижение 3.25, клиренс +140мм, под колёсные диски от D-18 и выше. Рекомендуем для колёс — до 1300мм., к примеру для шин низкого давления.

КР с косозубыми шестернями, на редукторных (военных) мостах предпочтительней для скоростной эксплуатации, с большими пробегами. Сами КР, по нагрузкам выдерживают колёса большего размера, на других мостах, к примеру Спайсер, они работают с шинами за 50 дюймов, наши рекомендации, даны из расчёта, надёжной работы всей трансмиссии.

Все КР снабжены узлом, для подключения центральной подкачки. Данные мосты имеют самый большой просвет , благодаря размерам картера центрального редуктора. На данных мостах выиграно 2 чемпионата Сибири, не говоря в отдельности о призовых местах.

Продукция поставляется под заказ, срок исполнения 2-3 месяца, оплата возможна тремя платежами, гарантия.

Подготовка мостов УАЗ редукторные (военные) мосты, для установки КР ООО «ВОиН 4х4». Срезать опору наружного подшипника ведущей шестерни, установить сальник вместо штатного подшипника ведущей шестерни.

Агрегат для УАЗа от МТЗ

Возможности традиционной конструкции

Вот что обеспечивает повышенную проходимость классического внедорожника.

Полный привод обеспечивает идеальный контроль на дороге

Полный привод, когда все 4 колеса являются ведущими.
Применение пониженного ряда передач в раздаточной коробке. Здесь отлично реализуется тяговая возможность двигателя и максимальный крутящий момент.
Блокировка межколесного дифференциала, когда крутящий момент перераспределяется от проскальзывающего колеса на колесо, имеющее устойчивый контакт с землей.
Блокирование межосевого дифференциала, когда по мере необходимости крутящий момент передается (или используется в равных пропорциях) с переднего моста на задний мост УАЗ. Такое распределение позволяет нагрузить именно ту часть автомобиля, которая способна выполнить больший объем работы.

Для улучшения проходимости нужно обратить должное внимание на тип используемых шин, предусмотреть оборудование УАЗ Патриот специальными приспособлениями типа лебедки, силового бампера на случай вызволения автомобиля из непролазной грязи.

Как еще можно увеличить проходимость

Самодельный портальный мост

Существенное увеличение дорожного просвета. Может несколько меняться с учетом установленной резины.
Возможно изменение ширины моста. Это позволяет установить шины любой размерности и еще больше увеличить проходимость.
Некоторое изменение максимальной тяги в сравнении с обычными мостами с учетом передаточного отношения устанавливаемого шестеренчатого зацепления в колесном редукторе.
Увеличение надежности узлов и деталей трансмиссии. Это связано не только с высокой надежностью колесной прямозубой передачи, где используется малое число зубьев и нет высокой скорости вращения. Перераспределение части нагрузки на финишный редуктор позволяет снять возможный избыток крутящего момента на других элементах передаточного механизма.

Все названные особенности не только повышают проходимость автомобиля на бездорожье, но и увеличивают тягу. Это позволяет принимать дополнительную нагрузку при перевозке грузов, буксировке прицепа или транспортного средства, совершении переправ вброд.

Известные модели портальных мостов

Мост УАЗ — 3151-03х. Доступный вариант для увеличения дорожного просвета. Обеспечивает ширину колеи в 1453 мм и клиренс в 300 мм. Передаточное отношение колесного редуктора и главной передачи в сумме составляет 5,38. Одной из разновидностей такой конструкции является мост «Барс» для УАЗ-3159, который отличается от предыдущей модели увеличенной до 1600 мм колеей.

Volvo C-330 — идеал, на который следует равняться

Не следует рассматривать грузовые модели. Среди таких вариантов для установки можно назвать только модификацию моста Pinzgauer.

Вышеназванные конструкции, несмотря на все свои преимущества и относительную простоту замены, обладают одним недостатком, который большинство людей как раз и берет в расчет. Этот недостаток — довольно высокая стоимость. Модель от Unimog предлагают за 5 тыс. у. е., а более легкий Volvo C-330 в среднем можно приобрести за 7 тыс. у. е.

Самодельные образцы

Владельцы автомобилей, решившие поставить на УАЗ портальные мосты, пробуют использовать наиболее доступную конструкцию из всех возможных — тракторный мост. В данном случае необходимо стыковать среднюю часть моста от МТЗ-82, а бортовые редукторы колес — от трактора Т-40 или его аналогов.

Творения рук народных умельцев

Собираясь провести модернизацию конструкции, следует не только подготовить необходимый инструмент, схему для работы и определиться с выбором устройства. Нужно учесть еще и возможные затраты. Ведь замена моста требует дополнительных расходов.

Портальные мосты с бортовыми Т-40.

В качестве колесных редукторов использованы колесные редуктора(конечная передача) переднего моста трактора Т-40, (портальность 125 мм.).

Стоимость комплекта (передний + задний мост) от 150 т.р. в зависимости от комплектации. Общее передаточное число мостов от 7.0 до 12.0.

Представленны следующие мосты: Главная передача (ГП) от ГАЗ (чайковская) с колесными редукторами Т-40, поворотные кулаки от Т-40 — передаточное число (ПЧ) моста 9. 8. Мосты крепучие, на тракторной ёлке, просвет 45 см. Мосты тяговые по асфальту порядка 70 км/ч., разгружают трансмиссию автомобиля, нивовская КПП с РК жизнеспособны с такими мостами, сцепление тоже разгружается. Ширина мостов (по ступицам) 185 см., колея с дисками от МТЗ-82 порядка 165-170 см. С такими мостами вполне справляется трансмиссионный тормоз (тормозной диск на раздатку с двумя суппортами — два контура, рабочий и стояночный). Цена таких мостов от 150 т.р. до 170 т.р. (зависит от наличия блокировок).

Хороши мосты с ГП от БТР-80 (средняя часть из авиационного аллюминия), легкая и в тоже время прочная. Колесные редукторы Т-40, поворотные кулаки от полноприводной ГАЗели (открытые, привода на крестовинах, пример мосты дана). ПЧ моста 5.16. Мосты скоростные, вид впечатляющий, тормоза дисковые на колесах по кругу. Делаем под УАЗовскую ступицу, диски R16, покрышки лучше использовать не больше 35″. Ширина мостов по ступицам 160 см. (лапландеры, барсы). Под такие мосты нужен мотор посильней 130-150 л./с. с крутилкой под 250 Нм., КПП с РК соответствующие. Мосты подходят для установки на тяжелые машины (2-3 тонны). Блокировки БТР штатно, цена 200 т.р.

Еще вариант мостов — вояки с колесными редукторами Т-40. ПЧ моста 7.0 (золотая середина) с пятиступкой на трассе 80-90 км./ч., по бездорожью, тоже едут не плохо. Мосты хороши для установки на УАЗ, Ниву, легкую рамную иномарку. Просвет на 31″ резине 41-42 см. Ступицы под УАЗовскую, диски R16 (с дисковыми тормозами), R15 (с барабанными тормозами) возможна установка блокировок БТР-60. Ширина мостов по ступицам 156 см. Цена без блокировок 180 т.р.

Срок изготовления мостов 2-3 месяца (зависит от типа мостов). Вес: передний мост 180-200 кг. (зависит от поворотных кулаков), для сравнения вояка передний — 165 кг., задний мост в районе 150 кг. (вояка 130 кг.).

Размеры деталей военных мостов – Мосты с бортовыми передачами – УАЗ

Таблица 22

Размеры, допуски и посадки сопряженных деталей ведущих мостов с бортовыми передачами

Сопряженные детали

Размер, мм

Посадка, мм

отверстие

вал

Картер заднего и переднего мостов — большой подшипник ведущей шестерни главной передачи (наружное кольцо), диаметр

-0,051-0,021

-0,013

Натяг

0,008-0,051

Картер заднего и переднего мостов — малый подшипник ведущей шестерни главной передачи (наружное кольцо), диаметр

-0,051-0,021

-0,011

Натяг

0,010-0,051

Большой подшипник ведущей шестерни главной передачи (внутреннее кольцо) — ведущая шестерня, диаметр

-0,012

+0,020 +0,003

Натяг

0,003-0,032

Малый подшипник ведущей Шестерни главной передачи (внутреннее кольцо) — ведущая шестерня, Диаметр

-0,008

-0,022-0,008

Зазор

0,022

Фланец крепления карданного вала к ведущей шестерне главной передачи (ширина впадины) — ведущая шестерня (ширина шлицев)

4,5

+0,045

4,5

-0,061-0,011

Зазор

0,011-0,106

Картер и крышка заднего и переднего мостов — подшипник дифференциала (наружное кольцо), диаметр

-0,024 -0,059

-0,015

Натяг

0,009-0,059

Подшипник дифференциала (внутреннее кольцо) — коробка дифференциала, диаметр

-0,012

+0,035 +0,018

Натяг

0,018-0,047

Коробка дифференциала — ось сателлитов, диаметр

+0,019

-0,011

Зазор

0,030

Коробка дифференциала — шестерня полуоси, диаметр

+0,039

-0,085-0,050

Зазор

0,050-0,124

Шестерня полуоси (ширина впадины) — полуось (кулак шарнира внутренний) (ширина шлицев)

4,5

+0,045

4,5

-0,061-0,011

Зазор

0,011-0,106

Сателлит дифференциала — ось сателлитов, диаметр

+0,100+0,145

-0,011

Зазор

0,100-0,156

Корпус поворотного кулака — стакан шарикового подшипника ведущей шестерни бортовой передачи, диаметр

+0,012+0,042

+0,010+0,030

Зазор 0,032

Натяг 0,018

Стакан шарикового подшипника ведущей шестерни бортовой передачи — шариковый подшипник (наружное кольцо), диаметр

+0,030+0,70

-0,013

Зазор

0,030-0,083

Шариковый подшипник ведущей шестерни бортовой передачи (внутреннее кольцо) — кулак шарнира наружный, диаметр

-0,012

±0,008

Зазор 0,008 Натяг 0,020

Картер бортовой передачи заднего моста — шариковый подшипник полуоси (наружное кольцо), диаметр

+0,035

-0,015

Зазор

0,050

Шариковый подшипник полуоси (внутреннее кольцо) — полуось, диаметр

-0,010

+0,015+0,030

Натяг

0,015-0,040

Корпус роликового подшипника ведущей шестерни бортовой передачи роликовый подшипник (наружное кольцо), диаметр

+0,030

-0,013

Зазор

0,043

Роликовый подшипник ведущей шестерни бортовой передачи (внутреннее кольцо) — наружный кулак шарнира, диаметр

-0,010

±0,007

Зазор 0,007 Натяг 0,017

Роликовый подшипник ведущей шестерни бортовой передачи (внутреннее кольцо) — полуось, диаметр

-0,010

+0,015+0,030

Натяг

0,015-0,040

Крышка картера бортовой передачи — роликовый подшипник ведомого вала бортовой передачи (наружное кольцо), диаметр

100

+0,035

100

-0,015

Зазор

0,050

Роликовый подшипник ведомого вала бортовой передачи (внутреннее кольцо) — ведомый вал бортовой передачи, диаметр

-0,015

-0,012-0,032

Зазор 0,032 Натяг 0,003

Ведущая шестерня бортовой передачи заднего моста (ширина впадины) — полуось (ширина шлицев)

4,5

+0,045

4,5

-0,011 -0,061

Зазор

0,011-0,106

Шаровая опора поворотного кулака — кожух полуоси переднего моста, диаметр

+0,030

-0,020

Зазор

0,050

Шаровая опора поворотного кулака (втулка) — шкворень, диаметр

+0,030 +0,008

-0,014

Зазор

0,008

Шаровая опора поворотного кулака — втулка шкворня, диаметр

+0,045

+0,100+0,145

Натяг

0,055-0,145

Корпус поворотного кулака — шкворень, диаметр

+0,027

+0,017+0,042

Зазор 0,010 Натяг 0,042

Цапфа бортовой передачи — втулка цапфы, диаметр

+0,027

+0,125 +0,080

Натяг

0,053-0,125

Втулка цапфы — ведомый вал бортовой передачи, диаметр

+0,075+0,125

-0,025 -0,050

Зазор

0,100-0,175

Размеры деталей военных мостов УАЗ: https://uaz. nas24.ru/mosti-s-bortovimi-peredachami/razmeri-detaley-voennih-mostov/

уаз буханка высота машины. Габаритные размеры автомобилей УАЗ

УАЗ Буанка: технические характеристики и ТТХ различаются в зависимости от выбранной модификации (409, 452, 452 А, 452 д). it автомобиль Выпуск Ульяновский завод С 1965 года

Передний и задний мост

Задний мост автомобиля УАЗА-452А включает в себя такие элементы, как:

предохранительный клапан;
подшипник дифференциала;
прокладки регулировочные;
регулировочное кольцо;
задний подшипник ведущей шестерни;
упорная шайба и ведущая шестерня;

Кольцо

ойлтиотон.

Шестерня привода размещена на двух опорных рамах в виде радиально-упорного роликоподшипника. Ведомая шестерня крепится к фланцу коробки четырьмя сателлитами. Дифференциал расположен в картере и на крышке моста.

Для обслуживания моста заднего типа необходимо залить 1-1,5 литра масла, поднять весь механизм с помощью домкрата и запустить силовой агрегат, чтобы масляная жидкость нагрелась. Детали рекомендуется промыть керосином.

Передний мост УАЗА-452 бортовой включает картер, который оборудован защитными кожухами и полусухими устройствами. На корпусе расположены предохранительные клапаны, которые регулируют уровень давления масляной жидкости в системе. По краям корпуса установлены шкворневые узлы с шариковыми упорами. Конструктивная особенность этого моста заключается в соединении ступицы коляски с полуосью. Для этого здесь установлена муфта, обеспечивающая передачу крутящего момента от дифференциалов к колесам.

Также в конструкцию данного моста входят главная передача и дифференциал, который состоит из ведущих шестерен и сателлитов.

При выполнении работ на передний ведущий мост приходится нагрузка 675 кг, а на задний — 400 кг.

Коробка перевязочная и редуктор

Распределительное устройство УАЗ-452Д состоит из карданных валов ведущих мостов и промежуточных валов. Также сюда входят шестерни, расположенные в картере, корпус которого выполнен из чугуна. Все эти детали соединены с крышкой картера.

Вам нужно получить удовольствие от раздачи:

Подключить передний ведущий мост. Это необходимо для включения передач.
Возьмите блок питания.

Весь механизм расположен на двух шарикоподшипниках, что позволяет защитить раздаточный бокс от произвольного перемещения. Масло в раздачу необходимо заливать в количестве не более 2 литров.

УАЗ-452 — трансмиссионное устройство включает в себя следующие механизмы:

Коробка передач пятиступенчатая УАЗ с приводом промежуточного вала.
Картер, контргайка, промежуточный вал.
Защитная крышка и кожух.
Муфта, используемая для отключения соединительного устройства.
Роликовый подшипник ведомого вала.
Синхронизаторы сцепления.
Элементы крепления.
Рычаг управления, необходимый для переключения передач.
Шестерни оси заднего хода.
Стопорно-регулировочный винт осевого механизма.
Распорная втулка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КПП УАЗ-452 Букака:

первая передача — 4,124;
вторая передача — 2,641;
третья передача — 1,58;
четвертая передача — 1,00;
пятая передача — 0,82.

Для включения редуктора прозрачности используется муфта, активирующая работу блокирующих колец и шестерен. Тот же механизм используется для переключения передач.

Электрооборудование

Отличие электрической схемы инжектора от карбюраторного УАЗ электрохода заключается в том, что на последнем установлен более новой модели оптический переключатель.

Электрооборудование состоит из таких систем, как:

источник питания;
световая сигнализация;
наружное и внутреннее освещение;
Контрольно-измерительные приборы;
отопление;
окна и стеклоочистители;
звуковая сигнализация;
система зажигания, состоящая из электростартера для запуска силового агрегата.

Система электропитания необходима для питания потребителей электрического тока при установленном двигателе. В качестве источников питания здесь используются два аккумулятора емкостью 100 а*ч. Их отрицательный вывод подключается к массе транспорта через специальный выключатель с дистанционным управлением из кабины водителя.

Цепь подключения электрического генератора снабжена реле, разрывающим цепь обмотки возбуждения генератора при срабатывании электрофакельного устройства.

Световая сигнализация необходима для оповещения других водителей о готовящемся повороте или торможении. Сюда входят: Сигнализация, сигналы блокировки, межпосевной дифференциал, контрольные лампы Блокировки дифференциала, световые индикаторы стояночной тормозной системы.

Система отопления необходима для комфортной работы зимой. Электродвигатели перекапывают поток воздуха, который проходит через радиатор, тем самым обеспечивая оптимальный температурный режим в салоне салона.

Топливная система

Топливная система данной модели УАЗ состоит из:

узел дроссельного типа;

обратный клапан

;
адсорбер;

диагностический штуцер

;
топливная рампа;

крепеж

;
системы впрыска топливной жидкости;
винт, регулирующий уровень давления топливной жидкости в системе;
насосный элемент;

сепаратор

;
мячи;
элемент топливный фильтрующий;
гравитационный клапан;

форсунки

;
емкостей с системой вентиляции;
бензиновые и масляные баки.

Технические характеристики и показатели системы:

работы двигателя УАЗ Буанка — 2,45 л;
средний расход топлива УАЗ Буанка составляет 13 литров на 100 км пути.

Заправка автомобилей:

объем топливного бака УАЗ Буанка — 77 л;
емкость для масляной жидкости — 22 л;

Гидравлическая система

— 13 литров.

При повороте ключа зажигания активируется работа топливного бака. Бензин из топливного бака поступает в насосный механизм, а уже оттуда в питающую магистраль, ведущую к фильтрующему элементу. На этом этапе топливо проходит этап очистки от мелких примесей. После этого он поступает в регулятор. Для поддержания оптимального уровня давления лишняя жидкость возвращается в бензобак.

После регулятора бензин подается на топливный рейвер, который распределяет его по форсункам. Происходит непосредственный впрыск топлива в сжатый поток воздуха.

Для стабильной И. надежной работы Для всех транспортных систем рекомендуется использовать бензин с октановым числом АИ-92 или АИ-95.

Тормозная система

Здесь установлены задние и передние тормоза барабанного типа.

Барабанная тормозная система УАЗ Буханка состоит из стояночного, рабочего и вспомогательного механизмов.

В состав рабочей системы входят главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевая колонка, рабочие контуры.

Главный цилиндрический механизм преобразует усилие, поступающее от педали тормоза, в давление рабочей жидкости и распределяет его по контурам, в результате чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.

Поршни рабочих цилиндров начинают перемещать тормозные колодки К барабанам колес. При дальнейшем нажатии на педаль тормоза вращение колесных механизмов замедляется, а давление рабочей жидкости возрастает до 15 МПа.

Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение. Жидкость поступает в цилиндр, и колодки освобождаются, что приводит к снижению уровня давления.

Парковочная система необходима для длительного удержания автомобиля на одном месте, для экстренного торможения И предотвращения самопроизвольного движения автомобиля на склоне.

Система охлаждения двигателя

Жидкостная система транспортного оборудования Охлаждение двигателя. В конструкцию этого механизма входит:

переходной патрубок радиатора;
защитный кожух радиатора;
водные рубашки;
водяной насос;
пробка;
крепежные механизмы;
приводной шланг радиатора;
корпус термостата;

вентилятор

;

блок цилиндров

;
сливной кран;
штуцер, необходимый для выпуска воздушного потока;
наливной шланг и муфта;
расширительный бачок.

Данная система отвечает за смазку элементов двигателя, охлаждение отработавших газов, подогрев воздуха в вентиляции, в механизме отопления и кондиционирования, а также циркуляцию охлаждающей жидкости в турбонаддуве система.

Здесь расположены трехрядные радиаторы из меди, и принудительный вентилятор, который расположен на шкиве. Работа вентилятора не прекращается до тех пор, пока коленчатый вал не начнет вращаться.

Для циркуляции жидкости в системе здесь установлен водяной насос, обеспечивающий бесперебойное движение жидкости в радиаторную часть и обратно.

Термостат используется в качестве переключателя между малой и большой циркуляцией. Открывается при нагреве жидкости до +80°С.

По трубам жидкость переходит от одного элемента к другому. Каждый раз перед началом эксплуатации УАЗ рекомендуется осматривать это устройство на наличие повреждений и дефектов. Во избежание коррозии необходимо каждые 6 месяцев менять водяные рубашки.

Система отопления

На данном автомобиле установлен жидкостный отопитель.

Система обогрева и обогрева сушилки состоит из следующих элементов:

узел монтажный;
электрический выключатель двигателя;

резистор

;

форсунки

;

демпферы

;

вентилятор

;
замок зажигания.

Радиатор расположен за передней панелью отопительного прибора. К нему подсоединяются две трубки, по которым жидкость поступает в радиаторную систему. Эта рабочая жидкость циркулирует с помощью специального насосного элемента.

Когда масло в деигателе достигает нужной температуры, начинается процесс теплообмена. Антифриз снижает температуру силового агрегата, забирая у него часть тепла. Горячий антифриз поступает в радиатор печки, за счет чего греется радиаторная часть. При этом вентилятор начинает прогонять холодный поток воздуха через систему отопления. Теплый воздушный поток поступает в салон и кабину водителя, а охлажденная рабочая жидкость попадает в корпус мотора и охлаждает его.

На выходе из печки температура должна быть не ниже +30°С. Это поможет обогреть салон автомобиля и не даст вывернуть окна. Переключатель, который находится на приборной панели, поможет отрегулировать положение заслонки и направление теплого воздуха.

Печку можно включать только при нагреве жидкости до +50°С, иначе может появиться ржавчина.

Габаритные и весовые параметры

Описание габаритных размеров салона автомобиля:

длина – 4360 мм;

ширина

— 1940 мм;
высота — 2090 мм.

Покупатели, планирующие приобретение автомобиля УАЗ, обращают внимание не только на его технические характеристики и особенности эксплуатации, но и на габариты. Поскольку продукция Ульяновского автозавода используется для передвижения по пересеченной местности, а также для перевозки пассажиров и различных грузов, габариты этих машин не могут быть маленькими.

Размеры классической модели

В среднем УАЗ весит около 3 тонн. Каждая модель автомобиля имеет свои конструктивные особенности, которые определяют габариты изделия. Кроме того, на размеры влияет его модификация и тюнинг.

Параметры популярной модели 3741

Габариты популярного грузопассажирского автомобиля на базе модели 3741, в народе называемого «буханкой», составляют 4390 мм в длину, 2085 мм в высоту и 1940 мм в ширину. Масса этого изделия достигает 2720 кг. В грузовом отсеке такой автомобиль может перевозить груз массой до одной тонны.

На его платформе допускается размещение перевозимых предметов массой не более 700 кг. Количество мест в автомобиле УАЗ этого типа может варьироваться от двух до десяти.

В салоне автомобиля (УАЗ 452а, УАЗ 452Г) можно разместить одного медицинского работника, а также до 4 носилок или 6 больных на скамейках.

Вариации модели 3151.

Параметры «буханки»

Автомобили с моделью 3151 модели отличаются большим разнообразием типоразмеров. Объясняется это тем, что при разработке джипов серьезное внимание уделяется удобству транспорта. Соответственно, каждая модификация максимально адаптирована под те нужды, для которых она создавалась. Например, размеры портфеля «Шалун» следующие: 3720 мм в длину, 1850 мм в высоту и 1965 — по ширине. Колесная база этой модели достигает всего 2 метров. В салон «Калыша» можно посадить до 4 человек, включая водителя.

Габаритные размеры стандартного УАЗ 3151 составляют 4025 х 1785 х 2045 мм. Вместимость данной модификации составляет 7 человек. Самый большой размер В этой серии выделяется длинная и широкая рама «Барс» 3159. Его параметры достигают отметки в 4550 х 1962 х 2100 мм. Колесная база внедорожника превышает 2760 мм, а дорожный просвет составляет 700 мм.

Модель 3151 имеет большое количество тюнингованных вариантов, выпускаемых небольшими партиями. Во многие из этих машин были внесены изменения, повлиявшие на их габариты. В частности, на УАЗ 31512-ЛЛД была установлена удобная и практичная съемная крыша.

Двигатель УАЗ УАЗ — серийный силовой агрегат, рассчитанный для установки на автомобили производства Ульяновского автомобильного завода. За историю выпуска буханки на нее устанавливался ряд Моторов производства ЗМЗ и УМЗ.

Технические характеристики

Двигатель УАЗ «Буанка» (второе название «Таблетка») за весь период имел в своем арсенале значительное количество силовых агрегатов. Большинство из них имели высокие технические показатели и были достаточно надежными, за что и полюбились автолюбителям.

So, consider specifications power plantswhich came across «loaf»:

UMS 417 and its modifications

ZMZ 409 and its modifications

UMS 421 and its modifications

ZMZ 402 carburetor

ZMZ 402 injector

Service

Обслуживание силовых агрегатов всех типов для «буханки» предусмотрено однотипное. Все эти двигатели разрабатывались на базе легендарного ЗМЗ 402, поэтому и холдинг у них примерно одинаковый.

1000 км: Замена масла и масляного фильтра.
8000 км: замена масла, масляного и воздушного фильтров, свечей зажигания, высоковольтных проводов, тонкой очистки фильтра, топливной.
17000 км: замена масла, масляного фильтра, топливного фильтра.
25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, гибкого топливного фильтра, регулировка клапанов.
35000 км: Замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
45 000 км и последующие: масло и масляный фильтр. Каждые 20 000 км меняется — топливный и воздушный фильтр, клапана регулируются. Каждые 40000 км пробега — замена ремня ГРМ или каждые 60000 замена цепи.

У представителей УМЗ 417 и 421 ТО двигателя проводится практически аналогично, плановое сервисное обслуживание проводится каждые 15000 км. Сюда входит замена масла и фильтра. Для замены масла приходится откручивать сливную пробку и ждать, пока подойдет смазка. Затем закручивается пробка и через горлышко цветка заливается масло. Масляный фильтр Меняется при отсутствии масла в двигателе.

также в техническом обслуживании Включает проверку всех систем, отсутствие уровня масла и неисправностей. Каждые 30 000 км необходимо регулировать клапана, а каждые 20 000 км производить замену элемента воздушного фильтра.

Неисправности и ремонт

Основные неисправности двигателя «Буханка». Рассмотрим, с какими основными проблемами придется столкнуться автолюбителям при эксплуатации УМЗ и ЗМЗ-го силового агрегата:

Основной проблемой становится приморский пакет, который устанавливается вместо заднего коленчатого вала Salna. Часто из-под детали начинает течь, из-за размягчения изделия.
Впрыск пламени делает неравномерным впрыск топлива, из-за этого часто пропадают холостые обороты и появляется вибрация.
Клапанный механизм частой регулировки. Если провести процесс не вовремя, а через 15 000 км пробега, то в двигателе появляется металлический стук.
Вечные проблемы с термостатом и перегревом. Эта моно проблема решается двумя способами. Во-первых, наладить качественный продукт импортного производства. Второй способ, вывести термостат наружу из блока и установить от Вазы «Классика».

Ремонт двигателя УАЗ производится по аналогии с ЗМЗ 402, так как является конструктивной копией.

Двигатель достаточно легко ремонтируется даже в самом худшем техническом состоянии. Итак, проводится силовой агрегат, головка блока и замена расходников. Сам процесс ремонта осуществляется поэтапно, как и для любого силового агрегата.

Выход

Двигатели УАЗ «Буанка» — силовые агрегаты производства Заволжского и Ульяновского моторных заводов. Моторы показали себя с лучшей стороны. Все они разработаны и доработаны на базе ЗМЗ 402.

УАЗ-452 это история уже отечественного автомобилестроения. Его разработка на Ульяновском автозаводе началась в 1955 году, а спустя три года автомобиль пошел в серийное производство. В 1965 году автомобиль был серьезно модернизирован, в результате чего он получил новый двигатель, коробку передач и модификацию. До середины 80-х этот автомобиль выпускался без изменений, а очередное обновление настигло его в 1985 году. На этом история 452-го закончилась, и он пришел на смену внедорожнику с новым индексом — 3741.

УАЗ-452 — спец. Грузопассажирский автомобиль повышенной проходимости с колесной формулой 4×4. Изготавливался как в кузовном (универсал), так и в бортовом исполнении («Головастик»).

452-й предлагался в различных модификациях, среди которых фургон, шасси для установки различного оборудования, десятиместный микроавтобус, грузовой автомобиль с двухместной кабиной и деревянным кузовом, а также санитарный автомобиль И даже седельный тягач.

Длина УАЗ-452 4360 мм, высота 2090 мм, ширина 1940 мм, колесная база 2300 мм, клиренс 220 мм. В снаряженном состоянии он весит 1760 кг, а его полная масса не превышает 3000 кг в зависимости от версии.

УАЗ-452 оснащался четырехцилиндровым карбюраторным бензиновым двигателем UMW-451 рабочим объемом 2,5 литра, который выдавал мощность 72 л.с. при 4000 об/мин и 156 Нм максимального крутящего момента при 2500 об/мин. Мотор сочетается с 4-ступенчатой механической коробкой передач. Ульяновский внедорожник способен развивать пиковую скорость 110 км/ч. Средний расход топлива 452-го составляет 18 литров на 100 км пути при постоянной скорости 90 км/ч. Заявленный ресурс двигателя до первого капитального ремонта — 300 тыс. км.

УАЗ-452 отлично приспособлен для бездорожья. В его арсенале 2-ступенчатая раздаточная коробка, подключаемый передний привод, солидный дорожный просвет и отличная геометрическая проходимость. По своим возможностям он еще во многом превосходит современные внедорожники.

Основными достоинствами УАЗ-452 являются простота и надежность конструкции, отличная проходимость, ремонтопригодность, доступность запчастей, недорогое обслуживание и многое другое. Минусы — низкий уровень безопасности, что при лобовом столкновении может привести к серьезной травме седла, устаревший дизайн, практически полное отсутствие элементов комфорта.

Несмотря на «солидный возраст» и то, что производство «452» семейства давно прекращено, даже в 2017 году их еще можно приобрести (на вторичном рынке) по цене ~35 тыс.рублей( за копию «на ходу»).

Модель УАЗ-452, известная в простонародье как «Буханка», представляет собой Ульяновский автозавод с большой историей. Начало выпуска датируется 1965 годом. Это транспортное средство, в котором можно перевозить грузы и пассажиров. Имеет колесную базу 4×4, что позволяет преодолевать суровые дороги бездорожья.

УАЗ «Буанка» имеет широкий спектр модификаций: грузовой фургон, грузопассажирская модель, автобус, спецавтомобиль.

Фургон сконструирован просто, но несмотря на это он надежен и обладает хорошей проходимостью. А благодаря своей цене и универсальности «буханка» должна прийтись по вкусу любителям тюнинга и ценителям «внедорожной» классики.

Технические характеристики УАЗ «Буанка» Двигатель

Автомобиль оснащен бензиновым двигателем, соответствующим классу Евро-4. Его объем 2,693 литра, мощность – 112 л. с., крутящий момент – 198 Нм при 2500 об/мин. Максимальная скорость фургона составляет 127 км/ч. В паре с мотором работает 5-ступенчатая механическая коробка передач.

Габаритные размеры

Габаритные размеры автомобиля УАЗ «Буанка» в зависимости от модификации имеют некоторые отличия.

Фрауссажир фургон:

УАЗ «буханка» автобус:

УАЗ «Буанка» Комби:

6
Место для грузовика

Фургон может принимать на борт груз массой от 400 кг до 1 тонны. Размеры багажного отделения варьируются в зависимости от типа автомобиля. Любая модификация готова справиться с различными задачами, будь то перевозка пассажиров или любых материалов. Распашные задние двери и небольшая высота погрузки облегчают процесс погрузки и разгрузки.

Безопасность

Одним из основных недостатков УАЗ модели «Буанка» является полное отсутствие каких-либо систем безопасности. Никаких подушек безопасности тоже нет. Единственное, чем оборудован фургон – это ремни безопасности для водителя и пассажиров.

Салон

Для водителей сконструированы удобные кресла с возможностью регулировки в продольном направлении и даже с подогревом. Центральная панель оснащена кнопками обогрева и «аварийки»; Также есть ниша для аудиосистемы; Розетка 12В и «перчатка».

Для сидящих в задней части салона есть еще один отопитель с вентилятором, благодаря этому в машине поддерживается ровная, оптимальная температура.

Кстати, боковые модели УАЗ имеют обновленный руль с другими переключателями.

Вердикт

Не забывайте, что этот автомобиль изначально создавался не для комфортной езды граждан, а для военных целей. И именно поэтому «буханка» не занимает превосходство над любым другим внедорожником на совершенно неподходящих участках.

Особенности конструкции переднего моста УАЗ Патриот. Блокировка коробки передач

Вся линейка полноприводных автомобилей УАЗ имеет одинаковую конструкцию трансмиссии. На модели Patriot и Hunter, а также все дополнительные модели, созданные на их базе, устанавливаются агрегаты Spicer, которые оснащены неразрезным картером. Они названы так в честь инженера К. Спайсера. Является автором большого количества патентов, которые сейчас принадлежат Dana Co.

Этот тип переднего моста впервые появился на моделях 3160 и 3162, после чего их стали использовать для моделей Patriot, Hunter и пикап на базе на них.

Передний мост УАЗ Патриот имеет совмещенные функции. Он может быть и хозяином, и подконтрольным одновременно. В его основе полую балку, внутри которой проходят главная передача и дифференциал. Через них крутящий момент подается на передние ступицы.

Полуось выполнена в виде цельной детали, с установленными ШРУСами, которые позволяют вводить большой угол поворота, сохраняя крутящий момент.

На данный момент такие петли устанавливаются и на другие модели УАЗ на узлах старого типа — Timken. Это позволяет сочетать большую надежность, требуемую грузовым и пассажирским транспортом, с хорошей управляемостью. Такие модели называются гибридными мостами.

Задний мост УАЗ Патриот также выполнен в виде полой балки, на концах которой с помощью специальных подшипников закреплены ступицы ведущих колес. Они приводятся в движение внутренним дифференциалом. В этом конструкция заднего и переднего мостов довольно схожа.

Конструктивные особенности.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В результате существенно возросла надежность, но снизился уровень шума. Первый тип применялся в основном на автомобилях с бензиновым двигателем, второй только на дизельных, выпускавшихся с 2015 года.

При покупке также следует учитывать, что ширина мостов у некоторых моделей разная. Например, на Hunters устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. Модель 3162-2400010-10 устанавливается на Патриоты и пикапы

Задний узел артикул 3162-2400010-10 с передаточным числом 4,111.

Проверка состояния.

Обслуживание необходимо начинать с внешнего осмотра мостов и контроля уровня масла в картере. Он должен быть на одном уровне с отверстием сливной пробки. Кроме того, следует периодически проверять затяжку всех болтов, отсутствие зазоров в шестернях.

При замене масла проверьте наличие металлической стружки на магните сливной пробки. Его наличие будет свидетельствовать о развитии шестеренки.

Регулировка зазора.

Осевой зазор – самая распространенная проблема, возникающая при эксплуатации автомобиля. Это происходит из-за сильного износа зубьев шестерни, что со временем может привести к заклиниванию оси.

Состояние можно проверить, покачав ведущую шестерню за фланец.

Чтобы решить эту проблему, правильно затяните фланцевую гайку. Для этого может потребоваться небольшое усилие, так как к нему применяется небольшая штамповка. Подтягивать следует до тех пор, пока щель не исчезнет.

Полезное видео

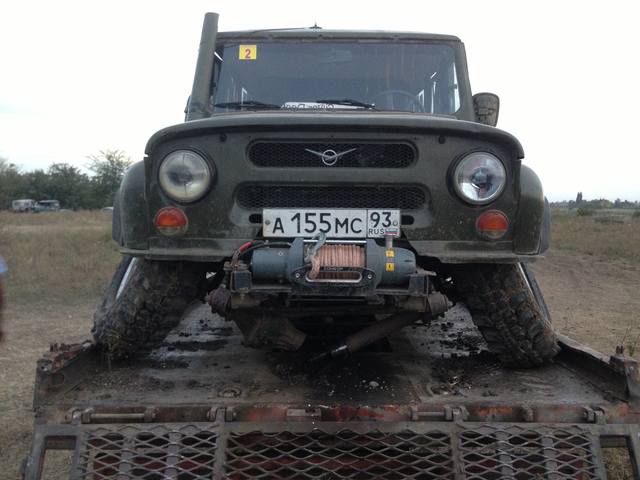

Передний мост автомобиля УАЗ Патриот, установленный на рессорной подвеске с дополнительными амортизаторами, предназначен для установки поворотных кулаков. В конструкции балки имеется коробка передач с дифференциалом, что позволяет осуществлять передачу и распределение крутящего момента между передними колесами.

Передний мост оснащен монолитным литым картером редуктора (схема Спайсер), в котором установлены чулки полуоси. За счет отсутствия линии разъема повышена жесткость конструкции и улучшены условия работы зубчатых передач. Крышка на болтах используется для доступа к коробке передач и дифференциалу. Внутренний объем картера используется для хранения запаса смазочного материала; предусмотрены сливное и контрольное отверстия с заглушками. Чулки, установленные с натягом, предназначены для крепления балки к раме и крепления полуосей ведущих передних колес.

Для поворота передних колес с одновременной подачей крутящего момента используются шаровые шарниры (ШРУСы) схемы Бирнфилда. В полости шарнира имеется запас специальной смазки, которую не нужно пополнять в процессе эксплуатации автомобиля. Передние колеса имеют фиксированный угол установки в вертикальной плоскости, в горизонтальном направлении угол схождения регулируется на стенде. Поворотные кулаки с поворотной схемой, поворотная ось имеет наклон, обеспечивающий автоматический возврат передних колес в нейтральное положение.

Преимущества передней балки Spicer:

увеличение колеи до 1600 мм, что повысило устойчивость автомобиля;
угол поворота управляемых колес достигает 32°, что положительно сказывается на маневренности автомобиля;
использование балки Spicer позволило отказаться от листовых рессор в пользу рессорно-зависимой подвески;
конструкция поворотных кулаков не требует регламентного обслуживания и замены смазки;
доступ к механизмам для ремонта осуществляется через съемную крышку;
повышение жесткости конструкции и размещение коробки передач и дифференциала в едином картере позволило увеличить ресурс агрегата;
снижение шума за счет установки модернизированной ведомой шестерни (деталь может устанавливаться в мосты старой конструкции с разъемным картером).

Включение и выключение моста

Крутящий момент передается на редуктор переднего моста через шлицевой карданный вал, соединенный с двухступенчатой раздаточной коробкой. На автомобилях Патриот бывает 2 типа раздаточных коробок: с механическим управлением (российская разработка) и с электрическим приводом (КПП Dymos, используется с середины 2013 года).

Для управления коробками передач используется рычаг или поворотная шайба, расположенная на центральном тоннеле кузова.

Выжмите педаль сцепления до упора.
Рычаг управления коробкой передач перевести в необходимое положение, алгоритм управления указан на пластиковой ручке рукоятки. Производитель допускает переход на передачу крутящего момента на 2 оси с помощью прямой передачи в раздаточной коробке на скорости до 60 км/ч.
Отпустите педаль сцепления и продолжайте движение с включенным полным приводом. Чтобы отключить передний мост, снова нажмите педаль сцепления, а затем установите рычаг раздаточной коробки в нейтральное положение.

Для включения переднего моста на машинах с коробкой передач Dymos поверните шайбу в нужное положение. Конструкция трансмиссии позволяет включать полный привод во время движения, но если вы хотите активировать нижний ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточной коробке.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки коробки передач связаны с разгерметизацией картера или повреждением зубчатых колес. Автовладелец может самостоятельно найти причину поломки и провести ремонт в гараже.

Высокий уровень шума

Повышенный уровень шума свидетельствует о снижении уровня масла и механическом износе подшипников качения или шестерен главной пары и дифференциала. Если добавление смазки не уменьшило шум работы, то требуется разобрать узел и заменить изношенные элементы.

После обратной сборки и восстановления уровня масла передний мост Патриот проверяется на работоспособность.

Шум при работе оси возникает из-за неправильной регулировки шестерен главной передачи. Для восстановления нормальных условий эксплуатации положение деталей корректируют (с помощью стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится полная замена шестерен; категорически запрещается устанавливать шестерни из разных комплектов.

Утечка происходит через прокладку между крышкой и корпусом редуктора, а также через сальник. Причиной дефекта является износ деталей или повреждение элементов при монтаже или обслуживании автомобиля. Для восстановления нормальных условий эксплуатации необходимо заменить поврежденные детали, допускается нанесение герметика на поверхность прокладки. После ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно пересекает водные преграды, рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выведены под капот автомобиля, что снижает риск попадания воды и грязи в картеры.

Заклинивший узел

Заклинивание редуктора происходит при повышенном осевом зазоре в подшипниковых узлах, на которых вращается приводной вал главной пары. Из-за движения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

В процессе эксплуатации необходимо периодически проверять состояние подшипников путем качания ведущего моста за фланец, предназначенный для крепления карданного вала.

Техническое обслуживание моста заключается в периодической проверке уровня и замене масла в картере (каждые 45 тыс. км пробега). Рекомендуется проверить состояние уплотнительных элементов и деталей, удерживающих балку на автомобиле. Также необходимо своевременно регулировать осевые зазоры, изменяющиеся вследствие естественного износа шестерен и подшипников качения. Дополнительно устранен зазор в шкворнях поворотных кулаков и исправлен угол схождения.

Старое масло сливается после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая пробка, под отверстием размещена емкость для сбора отработанной жидкости. Необходимо протереть поверхность вилки от частиц, образовавшихся при износе шестерен (в конструкции детали предусмотрен магнит). Заливка масла производится через контрольное отверстие, закрытое резьбовой пробкой. Уровень смазки у нижнего края отверстия считается нормальным.

Самостоятельный ремонт

Конструкция передней балки позволяет проводить ремонт своими силами, но часть работ выполняется в условиях сервиса. Например, автовладелец не может правильно отрегулировать угол отклонения переднего колеса. В балочной схеме предусмотрен упорный болт, не позволяющий кулаку отклоняться на угол больше 31-32°, но определить параметр можно только на стенде.

Алгоритм действий при установке нового сальника карданного вала:

Поставьте автомобиль на ровную поверхность, затем включите стояночный тормоз и установите упоры под колеса.
С помощью гаечных ключей ослабьте 4 болта, крепящих фланец карданного вала к ответной пластине, расположенной на конце приводного вала. Для облегчения процедуры рекомендуется обработать резьбу жидкостью WD40.
Выверните болты и отодвиньте приводной вал в сторону.
Снимите центральную гайку, крепящую фланец отражателя к приводному валу передней оси.
Подденьте изношенный сальник отверткой или шилом, а затем извлеките деталь из отверстия.
Протереть тряпкой поверхность от остатков масла и пыли.
Установить новый сальник на прежнее место, в качестве оправки используется изношенная деталь.
Установите шайбу и фланец на вал, а затем затяните стопорную гайку.

В процессе самообслуживания возникает необходимость исправить сходимость передних дисков с шинами. Для изменения параметра используется рулевая тяга, в которой предусмотрена муфта с контргайками. Перед регулировкой проверяются шарниры рулевых тяг и ступичные подшипники, в которых не должно быть люфтов. Для определения угла нужно измерить расстояние между осевыми линиями на боковинах покрышек. При правильной настройке передний зазор на 0,5-1,5 мм больше, чем расстояние между шинами сзади.

Автомобиль УАЗ Патриот оснащен полным приводом, что позволяет называть его внедорожником. Крутящий момент от двигателя на все четыре колеса передается через задние и задние колеса. УАЗ Патриот, как и УАЗ-3160, оснащен одноступенчатыми ведущими мостами. В этой статье мы подробно рассмотрим мост, который называется «Спайсер». Конструкции переднего и заднего мостов аналогичны по конструкции.

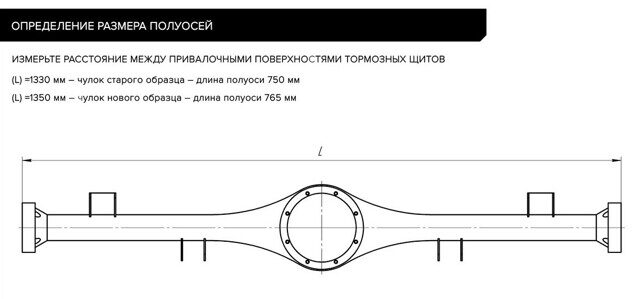

Конструкция задней оси представляет собой жесткую стальную полую трубу. На концах этой трубы установлены ступичные подшипники. Дифференциал (редуктор) также расположен внутри конструкции ведущих колес. При этом происходит передача крутящего момента от раздаточной коробки, через кардан к коробке передач, через полуоси к ступице и к колесам соответственно. Таким образом осуществляется движение автомобилей УАЗ-3160 и УАЗ-3163. В этом материале уделим внимание таким темам, как устройство заднего моста, его неисправности и пути ремонта.

Конструктивные особенности изделия

Конструктивно задний мост внедорожника УАЗ Патриот выглядит следующим образом:

Мост Spicer состоит из следующих основных частей:

дифференциал;
две полуоси;
основная пара.

Внутреннее устройство заднего моста, а точнее его редуктора, имеет следующий вид, показанный на схеме ниже.

Все эти части расположены в конструкции моста. Крышка картера 35 вместе с прокладкой 42 обеспечивают герметичность внутренней конструкции данной конструкции. Внутренняя часть устройства заполнена смазкой — маслом. Вращение шестерен и трение подшипников требуют бережного обращения, которое обеспечивается смазкой. Владелец внедорожника может контролировать только уровень масла в мосту, который можно снизить за счет ухудшения герметичности. Устройство коробки передач УАЗ-3163 не представляет особой сложности и позволяет отремонтировать изделие в домашних условиях.

Неисправности и меры по их устранению

Если коробка передач выходит из строя, автомобиль не может эксплуатироваться и требуется соответствующий ремонт. Движение с подключенным передним мостом допускается только при преодолении каких-либо препятствий, а движение по асфальтированной дороге требует его отключения с помощью установленных ступичных муфт.

Отсутствие межколесного дифференциала приводит к увеличению износа заднеприводного устройства, поэтому в частых случаях владельцы УАЗ-3160 и 3163 прибегают к самостоятельной модернизации автомобиля.

Различают следующие виды неисправностей заднего моста «Спайсер» на внедорожнике УАЗ Патриот и способы их устранения.

Выявление утечек масла, заливающих устройство, вследствие чего требуется мелкий ремонт по замене сальников или прокладок.
Коробка передач издает чрезмерный шум и стук, что приводит к необходимости ремонта. При этом посторонние шумы могут издаваться из-за износа подшипников или отсутствия масла в бачке моста. Смазка помогает устранить эту проблему.
Шум и стук при прохождении поворотов вызван износом зубьев сателлитов или боковых шестерен, что требует регулировки зазора или замены неисправных деталей.

На самом деле у редуктора заднего моста гораздо больше неисправностей, которые зачастую выявляются только после вскрытия крышки картера. В частых случаях крышка картера деформируется при наезде на препятствие при движении по бездорожью. При этом нарушается целостность крышки, что приводит к проникновению внутрь устройства, а точнее, в редуктор различных посторонних веществ, таких как пыль и вода. При этом эти негативные сторонние вещества вызывают множество неисправностей: от появления течи масла до заклинивания шестерен коробки передач. Многие владельцы при эксплуатации автомобиля в условиях жесткого бездорожья прибегают к замене штатной крышки картера на специальную усиленную. Усиленная крышка изготовлена из сплавов чугуна и бронзы. В этом случае прочность крышки картера моста увеличивается в десятки раз. Усиленная крышка картера, закрывающая коробку передач, устроена следующим образом.

Стоимость такого устройства около 5 тысяч рублей, что не каждому обычному водителю по карману. Для замены крышки необходимо слить масло и заменить штатную деталь на усиленную, не забыв заменить прокладку.

Часто стук в конструкции моста является основным фактором появления поломки, и свидетельствует о необходимости ремонта изделия. Если есть стук в мосту, то запрещается эксплуатировать автомобиль до устранения причины шума или проведения квалифицированного технического обслуживания. Если стук не удается определить самостоятельно, то лучше доверить это опытному специалисту, который сможет устранить поломку за считанные минуты или часы.

В частых случаях стук указывает на следующие причины неисправностей заднего моста автомобиля УАЗ Патриот:

Увеличенный зазор между шестернями главной передачи.
Ослабление болтов задней подвески.
Увеличенный зазор между шестерней и фланцем.
Стук также может свидетельствовать о неисправности карданного вала, в частности о наличии люфта в крестовине.

Если внедорожник УАЗ Патриот эксплуатируется по пересеченной местности, то стук, появляющийся на мосту после очередного заезда, не должен вызывать сильного расстройства, так как это нормальное явление, требующее вмешательства в конструкцию коробки передач опытного мастера.

Снятие и установка заднего моста «Спайсер» производится в случае износа или повреждения целостности конструкции. Но, как показывает практика, задний мост на УАЗ-3160 и 3163 служит довольно долго, чего не скажешь о редукторе, хотя периодическое обслуживание редуктора моста также позволяет продлить срок службы изделия. Особенно важна смазка вращающихся частей. Несвоевременная замена смазки или ее отсутствие приводит к не очень приятным последствиям, требующим проведения ремонтных работ со значительным вложением капитала. Поэтому во избежание таких непредсказуемых неприятностей необходимо периодически проверять наличие смазки и проводить профилактику всей конструкции агрегата.

На данном этапе можно подвести итоги и сделать вывод, что, как и любой автомобиль с задним приводом, внедорожник УАЗ Патриот нуждается в своевременном уходе и устранении поломок, и только в этом случае удастся предотвратить серьезную неисправность на Дорога.

Вы можете проверить свой MBM и при необходимости уменьшить его!

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе устанавливаются передний и задний одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные в честь американского инженера Кларенса Спайсера

Внешний вид переднего моста «Spicer»

Мосты типа Spicer стали устанавливаться на автомобили УАЗ-3160 и УАЗ-3162 Симбир, вместо мостов Timken. Но на эти автомобили, как и на первые модели УАЗ Хантер, устанавливались «узкие» мосты шириной 1445 мм.

УАЗ Патриот начали устанавливать «широкие» мосты с шириной колеи 1600 мм.

Особенности конструкции

Картер полуоси состоит из цельного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки картера.

Отсутствие разъема в поперечной плоскости оси придает конструкции высокую жесткость, ненагруженное соединение крышки с картером снижает вероятность течи по стыку, а размещение главной передачи и дифференциала в единый картер обеспечивает высокую точность зацепления и более благоприятные условия работы подшипников.

Благодаря всем этим конструктивным особенностям реальный срок службы мостов значительно увеличился. Кроме того, теперь для доступа к главной паре и дифференциалу не обязательно снимать и «наполовину» его — достаточно снять крышку.

Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности бортовой передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. Однако эта мера привела к изменению чашки левого дифференциала. Но, новый дифференциал можно использовать и на прежних одноступенчатых мостах с разъемным картером при условии установки компенсационного кольца на шип стакана.

Мосты Spicer унифицированы с одноярусными мостами старой конструкции по ряду других деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Подшипник передний с двойным уплотнением (469-2307086-03) и новый двухкромочный буртик фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («войсковых») мостов производства ОАО «УАЗ».

Что касается переднего ведущего и управляемого мостов, то здесь, кроме вышеперечисленных пунктов, следует отметить новые шарниры равных угловых скоростей ( ШРУС ) типа « Beerfield », которые значительно долговечнее петли старой конструкции (« Weiss «). В настоящее время такими шарнирами оснащены все мосты Spicer и Timken. Не лишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавлять смазку в соединение не требуется. Внутренняя полость поворотного кулака еще заполнена смазкой Литол-24.

Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39- правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосевых шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — стопор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мосты типа Spicer, выпускаемые заводом, имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобили с дизельными двигателями.

Ступица переднего колеса

Ступица переднего колеса УАЗ с дисковыми тормозами, но без АБС

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 — фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — ступичные подшипники; 5 — колесный болт; 6 — щит тормозного диска; 7 — теплоизоляционный экран датчика АБС; 8 — штифт; 9- корпус поворотного кулака; 11 — прижимная втулка; 12 — шкворень; 13 — поворотный вкладыш; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шарикоподшипник; 20, 28 — упорные шайбы; 21 — шкворневая опора; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 — импульсный диск; 27 — манжета; 29 — стопорные кольца; 30 — стопорная шайба; 31 — гайки; 32 — шайба стопорная

Кулачок поворотный УАЗ в сборе:

1 — щит тормозного диска; 2 — усилитель теплоизоляционного экрана датчика АБС; 3 — теплоизоляционный экран датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — стопорная шайба; 9 — гайка; 10 — стопорная шайба; 11 — контргайка; 13 — упорная шайба; 14 — манжета; 15 — шкворень поворотного кулака; 16 — прокладка; 17 — шарнир поворотного кулака; 19 — шарикоподшипник; 20 — кожух полуоси

Регулировка осевых зазоров в переднем и заднем мосту Спайсер

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии происходит быстрый износ зубьев шестерни и возможно заедание моста. Осевой зазор проверяют, покачивая ведущую шестерню за фланец крепления карданного вала.

Передний мост «Спайсер». Развал, схождение

Передняя ось — управляемая. Для облегчения движения передние управляемые колеса имеют развал ( не регулируемый ) в вертикальной плоскости и схождение в горизонтальной плоскости.

Схождение колес. А

Для возврата колес в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал — это отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала на осях Spicer составляет а = 1° — 30″. Развал колес влияет на износ шин. При развале до 2° износ будет не очень большим. Развал постепенно уменьшается до нуля, а затем прогиб колеса перемещается в сторону отрицательного развала, что ухудшает управляемость рулем.

В результате наклона колес при развале возникают силы, стремящиеся вернуть их в разные стороны при движении. Появляется боковая пробуксовка колес, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредного влияния развала колеса устанавливаются со схождением. При этом расстояние между ободьями колес на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колес в среднем положении, но его действие заметно только на высоких скоростях со значительными центробежными силами. Стабилизирующий момент и угловая скорость колеса при возврате в нейтральное положение служат мерой стабилизации колеса при выходе автомобиля из поворота.

Техническое обслуживание

Техническое обслуживание моста Спайсер сводится к поддержанию уровня масла в картере и периодической его замене, контролю за состоянием всех сальников и подушек полуосей и своевременному устранению возникающих при этом осевых зазоров в подшипниках шестерни и дифференциала.

Подробности операций по техническому обслуживанию и ремонту мостов Spicer описаны в Руководстве по техническому обслуживанию и ремонту автомобиля УАЗПатриот ИР-05808600. 050-2005. Третье издание. 2007

Внедорожники хорошо известны отечественному потребителю. С завода производитель оснащает их сразу парой ведущих мостов: задним и передним. Главное отличие между ними в том, что конструкция фронта управляемая и при необходимости может быть включена. Несмотря на то, что передний мост УАЗ Патриот был разработан еще в 90s, активно используется по сей день благодаря своим техническим характеристикам.

Прежде чем приступить к разборке устройства и причин ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации. Остановимся на следующих моментах:

Видео обзор конструкции переднего моста УАЗ Патриот:

Описание узлов и схема конструкции

Устройство переднего моста на Патриоте следует начинать с описания основных элементы и компоненты. Среди них:

ведущий вал и ведущая шестерня;
ведомая шестерня с большим количеством зубьев;
корпус моста;

роликовый подшипник

;

фланец

;

Гайка

для регулировки подшипников дифференциала.

Что касается различия в устройстве конструкций каждого из ведущих мостов, то и здесь особых принципиальных отличий нет. На переднюю ось Spicer Patriot мощность и крутящий момент передаются через дифференциал и главную передачу. Балка полая, и в ней размещена пара полуосей, обеспечивающих вращение от ведомой шестерни.

Основные виды неисправностей и их причины

Рассмотрим возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, они связаны с чрезмерным износом или эксплуатацией в тяжелых условиях, либо естественным старением металлических деталей и могут выражаться в следующих симптомах:

Ремонт основных видов поломок переднего моста УАЗ

Многие виды Патриота ремонт переднего моста можно произвести самостоятельно в условиях гаража. В этом поможет следующая простая инструкция, которая касается наиболее частых видов ремонтных работ. Рассмотрим регулировку зазора подшипников, которую необходимо выполнять правильно, чтобы данный узел функционировал долго. Сначала подбираем диаметр и толщину кольца, которое должно точно соответствовать подшипнику ведущего вала от главной шестерни.

При вращении вала измеряют момент, значение которого не должно превышать 1-2 Нм. Примерно таким же образом подбирается регулировочное кольцо для ведомой шестерни. При установке дифференциалов зазоры следует выставлять с помощью регулировочных гаек – это наглядно демонстрирует схема ремонта переднего моста внедорожника. После проведения вышеперечисленных манипуляций остается проверить отсутствие люфта и проверить площадки контакта зубьев шестерни.

Еще один распространенный случай – замена сальника ведущей шестерни главной передачи. Сначала с машины снимается фланец, откручивая крепежные болты, после чего освобождается доступ к самому сальнику. Поврежденный элемент извлекается из посадочного места и заменяется новым, вдавливая его на прежнее место.

Демонтировать бортовую передачу сложнее — для этого необходимо предварительно вывесить переднюю часть автомобиля. Открыв сливную горловину, удаляем весь объем смазки из системы. Сначала снимаются левая и правая полуоси, а затем наконечник рулевой тяги. После отключения карданной передачи последовательно снимается и основная крышка. Попутно с ведущей шестерней снимаются и крышки подшипников дифференциала со своих мест. Далее демонтируется ведущая шестерня с валом и подшипниками.

Видео-советы по ремонту переднего моста в сборе УАЗ Патриот:

Контроль и плановое техническое обслуживание

Опытные владельцы внедорожников уделяют особое внимание регулярной проверке состояния сальников. При необходимости проведения работ по замене новые сальники необходимо смазать Литолом-24. Конструкция переднего моста позволяет проводить такой ремонт при необходимости.

Конструкция моста Спайсер, на который устанавливается, конструктивно достаточно проста. Благодаря этому как техническое обслуживание, так и ремонт можно выполнять самостоятельно, имея в арсенале основные инструменты. Долгосрочная эксплуатация всегда основана на регулярном плановом обслуживании.

Особое внимание следует уделять контролю уровня смазки в редукторе моста и ее замене. При малейших подозрениях на появление посторонних шумов или других симптомов следует придерживаться описанной здесь последовательности ремонта.

Видеообзор переднего моста внедорожника УАЗ Патриот:

Project Chrono: chrono::vehicle::uaz::UAZBUS_LeafspringAxle Ссылка на класс

Главная страница
Модули
Пространства имен
Классы
Файлы

Список классов
Индекс класса
Иерархия классов
Члены класса

хроно
автомобиль
уаз
UAZBUS_LeafspringAxle

Подсистема оси Leafspring для автомобиля УАЗ.

#include h>

[легенда] [легенда]

937

09STEN

0909STEN

09STEN

090

09STEN. Подробнее…

. Подробнее…


	UAZBUS_LeafspringAxle (const std::string &name)

	ChLeafspringAxle (const std::string &name)

virtual std::string	GetTemplateName () const override
	Получить имя шаблона подсистемы транспортного средства.

virtual bool	IsSteerable () const final override
	Укажите, можно ли управлять этой подвеской.

virtual bool	IsIndependent () const final override
	Укажите, является ли это независимой подвеской.

виртуальная пустота	Инициализация (std::shared_ptr< ChChassis > шасси, std::shared_ptr< ChSubchassis > левое шасси, std_Changtevelering > =0, double right_ang_vel=0) override
	Инициализировать эту подсистему подвески. Подробнее…

виртуальная пустота	AddVisualizationAssets (VisualizationType vis) переопределить
	активов подсистемы Добавить визуализацию для подсистемы подвески. Подробнее…

virtual void	RemoveVisualizationAssets () override
	Удалить активы визуализации для подсистемы подвески.

virtual double	GetMass () const override
	Получить общую массу подсистемы подвески.

virtual ChVector	GetCOMPos () const override
	Получить текущее глобальное расположение COM подсистемы подвески.

виртуальный двойник	GetTrack() override
	Получить колею колес для подсистемы подвески.

std::shared_ptr< ChLinkTSDA >	GetSpring (сторона транспортного средства) const
	Получить дескриптор указанного пружинного элемента.

std::shared_ptr< ChLinkTSDA >	GetShock (сторона транспортного средства) const
	Получить доступ к указанному амортизаторному (демпферному) элементу.

virtual ChSuspension::Force	ReportSuspensionForce (сторона транспортного средства) const override
	Возвращает текущие усилия подвески (пружины и амортизатора) на указанной стороне.

double	GetSpringForce (сторона транспортного средства) const
	Получите усилие пружинного элемента.

double	GetSpringLength (сторона транспортного средства) const
	Получить текущую длину пружинного элемента.

double	GetSpringDeformation (сторона транспортного средства) const
	Получить текущую деформацию пружинного элемента.

double	GetShockForce (сторона транспортного средства) const
	Получить силу ударного (демпферного) элемента.

double	GetShockLength (сторона автомобиля) const
	Получить текущую длину амортизаторного (демпферного) элемента.

двойной	GetShockVelocity (сторона транспортного средства) const
	Получить текущую скорость деформации ударного (демпферного) элемента.

virtual void	LogConstraintViolations (сторона транспортного средства) override
	Регистрировать текущие нарушения ограничений.

void	LogHardpointLocations (const ChVector<> &ref, bool дюймы=false)

	CHSUSPension (const std :: String & name)

Const chvector &	GetLocation () Const
GetLocation () Const

std::shared_ptr< ChBody >	GetSpindle (сторона транспортного средства) const
	Получите ручку к корпусу шпинделя с указанной стороны.

std::shared_ptr< ChShaft >	GetAxle (сторона транспортного средства) const
	Получить дескриптор полуоси на указанной стороне.

std::shared_ptr< ChLinkLockRevolute >	GetRevolute (сторона транспортного средства) const
	Возьмитесь за поворотный шарнир на указанной стороне.

const ChVector &	GetSpindlePos (сторона транспортного средства) const
	Получить глобальное местоположение шпинделя на указанной стороне.

ChQuaternion	GetSpindleRot (сторона транспортного средства) const
	Получить ориентацию корпуса шпинделя на указанной стороне. Подробнее…

const ChVector &	GetSpindleLinVel (VehicleSide side) const
	9 Получить скорость на стороне линейного тела указанного шпинделя. Подробнее…

ChVector	GetSpindleAngVel (сторона транспортного средства) const
	Получить угловую скорость тела шпинделя на указанной стороне. Подробнее…

double	GetAxleSpeed (сторона транспортного средства) const
	Получить угловую скорость оси на указанной стороне.

пустота	Синхронизировать ()
	Синхронизировать эту подсистему подвески. Подробнее…

void	ApplyAxleTorque (сторона транспортного средства, двойной крутящий момент)
	Примените предоставленный крутящий момент двигателя. Подробнее …

Виртуальный std :: shared_ptr	Getantiroll -Body (eahleside). Подробнее…


void	ApplyParkingBrake (буль-тормоз)
	Простая модель стояночного тормоза.

	ChPart (const std::string &name)
	Создание подсистемы транспортного средства с указанным именем. Подробнее…

const std::string &	GetName () const
	Получить идентификатор имени для этой подсистемы.

void	SetName (const std::string &name)
	Установите идентификатор имени для этой подсистемы.

void	SetVisualizationType (VisualizationType vis)
	Установите режим визуализации для этой подсистемы.

virtual void	SetOutput (логическое состояние)
	Включить/выключить вывод для этой подсистемы.

bool	OutputEnabled () const
	Возвращает состояние вывода для этой подсистемы.

Подробнее…



virtual double	getAxleTubeMass () const override
	Возвращает массу корпуса трубы оси.

virtual double	getSpindleMass () const override
	Возвращает массу корпуса шпинделя.

виртуальный двойной	getAxleTubeRadius () переопределение константы
	Возврат радиуса корпуса трубы оси (только визуализация).

virtual double	getSpindleRadius () const override
	Возвращает радиус тела шпинделя (только визуализация).

виртуальный двойной	getSpindleWidth () переопределение константы
	Вернуть ширину корпуса шпинделя (только визуализация).

virtual const ChVector	getAxleTubeCOM () const override
	Возврат центра масс трубы оси.

virtual const ChVector &	getAxleTubeInertia () const override
	Возвращает моменты инерции корпуса трубы оси.

virtual const ChVector &	getSpindleInertia () const override
	Возвращает моменты инерции тела шпинделя.

virtual double	getAxleInertia () const override
	Возвращает инерцию полуоси.

virtual double	getSpringRestLength () const override
	Возвращает свободную (оставшуюся) длину пружинного элемента.

virtual std::shared_ptr< ChLinkTSDA::ForceFunctor >	getSpringForceFunctor () const override
	Возвращает объект функтора для усилия пружины.

виртуальный std::shared_ptr< ChLinkTSDA::ForceFunctor >	getShockForceFunctor () const override
	Вернуть объект функтора для ударной силы.

виртуальная пустота	Создать (const rapidjson::Document &d)
	Создать подсистему данных из JSON. More…

9
std::shared_ptr< ChLinkTSDA >

ChVector

std::shared_ptr< ChShaftsBody >

9
std::string


static ChMatrix33	TransformInertiaMatrix (const ChVector<> &moments, const ChVector<> &products, const ChMatrix33<> &vehicle_rot, const ChMatrix33<> &body_rot)
	Вспомогательная функция для преобразования тензоров инерции между центроидальными системами отсчета. Подробнее…

enum	PointId { SHOCK_A, ШОК_С, ВЕСНА_А, SPRING_C, ШПИНДЕЛЬ, NUM_POINTS }
	Идентификаторы различных узлов крепления. Подробнее…

статическая пустота	ExportBodyList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChBody >> bodys)
	Экспортировать список тел в указанный документ JSON.

static void	ExportShaftList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChShaft >> валы)
	Экспорт списка валов в указанный документ JSON.

static void	ExportJointList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChLink >>joints)
	Экспортировать список соединений в указанный документ JSON.

static void	ExportCouplesList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChShaftsCouple >> пары)
	Экспорт списка пар валов в указанный документ JSON.

static void	ExportMarkerList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChMarker >> markers)
	Экспорт списка маркеров в указанный документ JSON.

статическая пустота	ExportLinSpringList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChLinkTSDA >> springs)
	Экспорт списка трансляционных источников в указанный документ JSON.

static void	ExportRotSpringList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChLinkRotSpringCB >> springs)
	Экспортировать список поворотных пружин в указанный документ JSON.

static void	ExportBodyLoadList (rapidjson::Document &jsonDocument, std::vector< std::shared_ptr< ChLoadBodyBody >> loads)
	Экспортировать список загрузок body-body в указанный документ JSON.

std::shared_ptr< ChBody >	m_axleTube
	ручки к корпусу трубы оси

std::shared_ptr< ChLinkLockRevolutePrismatic >	m_axleTubeGuide
	разрешает перемещение по оси Z и вращение по оси X

m_shock [2]
	ручки к пружинным звеньям (Л/П)

std::shared_ptr< ChLinkTSDA >	m_spring [2]
	ручки к амортизаторам (Л/П)
9
m_location
	расположение относительно шасси

std::shared_ptr< ChBody >	m_spindle [2]
	ручки к шпинделям

std::shared_ptr< ChShaft >	m_axle [2]
	ручки к полуосям

m_axle_to_spindle [2]
	ручки к соединителям шпиндель-вал

std::shared_ptr< ChLinkLockRevolute >	m_revolute [2]
	ручки для поворотных соединений шпинделя
m_name
	имя подсистемы

bool	m_output
	указывает, генерируется ли вывод для этой подсистемы

const ChVector chrono::vehicle::uaz::UAZBUS_LeafspringAxle::getLocation

(

Идентификатор точки

который

)

overrideprotectedvirtual

Возвращает местоположение указанной точки крепления.

Возвращаемое местоположение должно быть выражено в системе отсчета подвески.

Реализует chrono::vehicle::ChLeafspringAxle.

Документация для этого класса была сгенерирована из следующих файлов:

/builds/uwsbel/chrono/src/chrono_models/vehicle/uaz/UAZBUS_LeafspringAxle.h
/builds/uwsbel/chrono/src/chrono_models/vehicle/uaz/UAZBUS_LeafspringAxle.cpp

История автомобилей

УАЗ-469 (1962-2003)

Детали: Автор Крис; Родительская категория: U; Категория: УАЗ; Опубликовано: 18 января 2020 г.; Просмотров: 180

Военный
внедорожный
Джип
Российское автомобилестроение 1970-х
Российское автомобилестроение 1980-х
Российское автомобилестроение 1990-х

Галерея

Россия

Внедорожник

Также читайте

Нет содержимого для просмотра в текущем представлении для вашего уровня доступа

Выберите модуль

Вы здесь:

Выбранный модуль не найден, т.е. он был удален

Дата публикации

Суббота, 18 января 2020 г.

Больше информации о

Выбранный модуль не найден, т.е. он был удален

Отредактировано

Галерея объявлений


Производитель:	УАЗ
Период производства:	с 1962 по 2003 год
Класс :	Внедорожник
Версии кузова :	Джип,
Двигатели:	четырехцилиндровый

УАЗ-469 (УАЗ-469), позже именуемый УАЗ-3151 , является автомобилем повышенной проходимости советского и российского производителя Uljanowski Awtomobilny Sawod (сокращенно УАЗ). УАЗ-469 в основном использовался Советской Армией и другими силами Варшавского договора. В Советском Союзе он также нашел широкое применение практически во всех государственных организациях, которым требовались надежные внедорожники.

УАЗ-469 История

Прототипы УАЗ-469 выпускались уже в начале 1960-х годов. В 1961 г. были построены первые экземпляры, в 1962 г. завершился этап испытаний. Однако до серийного производства дело не дошло. Серийное производство УАЗ-469 началось в 1971 году, заменив ранее построенный ГАЗ-69. Чтобы продемонстрировать внедорожные качества автомобилей, в 1974 году на трех предсерийных УАЗ-469Б был проведен испытательный заезд на Эльбрусе. В течение 38 минут аппараты достигли высоты 4200 метров.

В 1985 году была произведена доработка, в ходе которой, в связи с новыми стандартами, название автомобиля было изменено на УАЗ-3151. В 1990-х продавались версии с дизельными двигателями XD2 от Peugeot. Иногда автомобиль также продавался как Тундра 469 . В ноябре 2003 года производство было прекращено, преемником стал внешне очень похожий УАЗ Hunter.

УАЗ-469 — Для военных построек с 1972 по 1985 год версии с дорожным просветом 300 миллиметров и портальными мостами.
УАЗ-469Б — с 1973 по 1985 год выпускалась серийно с жесткими мостами и дорожным просветом всего 220 миллиметров. Предназначен для всех гражданских целей.
УАЗ-469БГ — санитарная версия.
УАЗ-3151 — С 1985 года выпускалась доработанная версия УАЗ-469. Изменения произошли, в частности, в технической области, а также в коробке передач и осях. Дорожный просвет в 300 миллиметров остался.
УАЗ-31512 — гражданская версия, преемник УАЗ-469Б. Без редуктора и различных военных аксессуаров.
УАЗ-3152 — санитарная версия и преемник УАЗ-469БГ.
УАЗ-39121 — версия специально для ветеринарных целей.
УАЗ-3150 — Двухдверная версия с короткой базой, трехлитровым двигателем и различными техническими доработками. Неясно, имело ли место серийное производство.
УАЗ-31514 — вариант с металлической крышей. Возможна установка дизелей ЗМЗ рабочим объемом 2,89 л.
УАЗ-31519 — Версия с металлической крышей, двигатель 2,9 л и различные мелкие изменения в системе электрооборудования.
УАЗ-3153 — Модель с удлиненной колесной базой и двигателем 2,89 л. Это составляет 98 л.с.
УАЗ-3159 — Улучшенный УАЗ-3153 с различными оптическими и техническими доработками.

За более чем 30-летнюю историю производства были построены различные версии внедорожника.

УАЗ-469 Технические характеристики

Двигатель: бензиновый четырехцилиндровый
Тип двигателя: ЗМЗ-451М
Мощность: 75 л.с. (55 кВт)
Крутящий момент: 167 Нм при 2000 об/мин
Рабочий объем: 2445 см3
Отверстие: 92 мм
Ход: 92 мм
Расход: 19 л/100 км
Емкость бака: 78 л
Трансмиссия: механическая коробка передач, 4 передачи + передача заднего хода, частично синхронизированная
Редуктор шасси: двухступенчатый
Максимальная скорость: 100 км/ч
Формула привода : 4 × 4, передний мост можно отключить
Длина: 4025 мм
Ширина: 1785 мм
Высота: 2015 мм
Колесная база: 2380 мм
Ширина колеи: передняя и задняя 1442 мм
Дорожный просвет: 220 мм
Снаряженная масса: 1540 кг
допустимая общая масса: 2290 кг
Полезная нагрузка: 690 кг
Грузоподъемность прицепа: 850 кг
Мест: 7

Хотите посмотреть больше подобных?

Не видите эту статью? Чтобы узнать больше >>> Зарегистрируйтесь здесь.

2016 УАЗ Патриот (3163, фейслифтинг 2016) 2.7 (150 лс) 4х4 Автомат

2016 УАЗ Патриот (3163, фейслифтинг 2016) 2.7 (150 лс) 4х4 Автомат | Технические характеристики, данные, расход топлива, габариты

Главная >> Авто каталог >> УАЗ >> Патриот >> Патриот 2016 (3163, фейслифтинг 2016) >> 2.7 (150 лс) 4×4 Автомат

Автокаталог

НовостиБлог

Авторизоваться
регистр

Добавить данные для нового автомобиля

API спецификаций автомобилей

UAZ UAZ Patriot 2016 Patriot (3163, Facelift 2016) 2,7 (150 л.с.) 4×4 Automatic 2,7 (135 л.с.) 4×4

Ключевые спецификации
UAZ Patroit автомобиль 2016, 2017, 2018, 2019, 2020, 2020,. 2021, 2022
Какой тип кузова, УАЗ Патриот (3163, фейслифтинг 2016)?	Внедорожник, 4 двери, 5 мест
Насколько ЭКО автомобиль, УАЗ Патриот 2.7 (150 л.с.) 4×4 Автомат?	Евро 5
Насколько быстр автомобиль, Патриот 2016 г. (3163, фейслифтинг 2016 г.) 2.7 (150 лс) 4х4 Автомат?	150 км/ч \| 93.21 миль/ч
Сколько мощности, УАЗ Патриот Внедорожник 2016 2.7 (150 лс) 4×4 Автомат?	150 л.с., 235 Нм 173,33 фунт-фут.
Какой объем двигателя, УАЗ Патриот Внедорожник 2016 2.7 (150 лс) 4х4 Автомат?	2,7 л 2693 см ³ 164,34 куб. в.
Сколько цилиндров, 2016 УАЗ 2.7 (150 лс) 4×4 Автомат?	4, Рядный
Какая трансмиссия, УАЗ Патриот (3163, фейслифтинг 2016) Внедорожник 2016 2.7 (150 лс) 4×4 Автомат?	Полный привод (4×4). Двигатель внутреннего сгорания. Двигатель внутреннего сгорания (ДВС) постоянно приводит в движение четыре колеса автомобиля.
Какой длины этот автомобиль, 2016 УАЗ Патриот Внедорожник?	4750 мм 187,01 дюйма
Насколько широк автомобиль, УАЗ Патриот 2016 г. Внедорожник?	1900 мм 74,8 дюйма
Какая снаряженная масса УАЗ Патриот 2016 г. (3163, фейслифтинг 2016 г.) 2,7 (150 л.с.) 4×4 Автомат?	1940 кг 4276,97 фунта.
Какая полная масса, 2016 УАЗ Патриот (3163, фейслифтинг 2016) 2.7 (150 лс) 4х4 Автомат?	2540 кг 5599,74 фунта.
Сколько места в багажнике УАЗ Патриот 2016 Внедорожник?	650 — 2415 л 22,95 — 85,28 куб. футов
Сколько передач, Тип коробки передач, 2016 УАЗ Патриот (3163, фейслифтинг 2016) 2.7 (150 лс) 4х4 Автомат?	6, automatic transmission

UAZ
- UAZ Patriot
  - 2016 Patriot (3163, facelift 2016)
    - 2.7 (150 Hp) 4×4 Automatic
    - 2.7 (135 Hp) 4×4

AcuraAlfa RomeoAlpinaAston MartinAudiBentleyBMWBugattiCadillacChevroletChryslerCitroenCupraDaciaDaewooDaihatsuDodgeDSFerrariFiatFordGMCGreat WallHavalHondaHummerHyundaiInfinitiJaguarJeepKiaKoenigseggLadaLamborghiniLanciaLand RoverLexusLotusMaseratiMazdaMcLarenMercedes-BenzMGMiniMitsubishiNIONissanOpelPaganiPeugeotPorscheRAMRenaultRolls-RoyceRoverSaabSeatSkodaSmartSubaruSuzukiTeslaToyotaVauxhallVolkswagenVolvo

Все марки

Сравнение

9094

UAZ Patriot (3163, FaceLift 2016) 2,7 (150 л.
с.) 4×4 Automatic 2016, 2017, 2018, 2019, 2020, 2021, 2022 Спецификация
(Engine Engine).0939
Общая информация		9937	.
Модель	Патриот
Генерация	Патриот (3163, FaceLift 2016)
Start of production	2016 year
Powertrain Architecture	Internal Combustion engine
Body type	Off-road vehicle
Seats	5
Doors	4
Технические характеристики
Расход топлива (экономичный) — городской	13,7 л/100 км 17,17 миль на галлон США 20,62 британских миль на галлон 7,3 км/л
Расход топлива (экономичный) — за городом	9,5 л/100 км 24,76 миль на галлон США 29,73 миль на галлон Великобритании 10,53 км/л
Тип топлива	Бензин (бензин)
Максимальная скорость	150 км/ч 93,21 миль/ч
Стандарт выбросов	Евро 5
Соотношение веса и мощности	12. 9 kg/Hp, 77.3 Hp/tonne
Weight-to-torque ratio	8.3 kg/Nm, 121.1 Nm/tonne
Engine specs
Power	150 Hp @ 5000 об/мин.
Мощность на литр	55,7 л.с./л
Крутящий момент	235 Нм при 2650 об/мин. 173,33 фунта-фута при 2650 об/мин.
Расположение двигателя	Переднее, продольное
Модель/Код двигателя	ЗМЗ 409051
Объем двигателя	2693 см ³ 164,34 куб. дюймов
Количество цилиндров	4
Расположение цилиндров	Рядный
Диаметр цилиндра	95,5 мм 3,76 дюйма
Ход поршня	94 мм 3,7 дюйма
Compression ratio	9.8
Number of valves per cylinder	4
Fuel System	Multi-point indirect injection
Engine aspiration	Naturally aspirated engine

Пространство, объем и вес
Собственная масса	1940 кг 4276,97 фунта.
Макс. вес	2540 кг 5599,74 фунта.
Максимальная нагрузка	600 кг 1322,77 фунта.
Место в багажнике — минимум	650 л 22,95 куб. ft.
Объем багажника — максимум	2415 л 85,28 куб. футов
Емкость топливного бака	68 л 17,96 галлона США \| 14,96 галлонов Великобритании
Допустимая нагрузка прицепа с тормозами (12%)	1500 кг 3306,93 фунта.
Допустимая нагрузка прицепа без тормозов	750 кг 1653,47 фунта.
Размеры
Длина	4750 мм 187,01 дюйма
Ширина	1900 мм 74,8 дюйма
Ширина, включая зеркала	2110 мм 83,07 дюйма
Высота	1910 мм 75,2 дюйма
Колесная база	2760 мм 108,66 дюйма
Передняя гусеница	1600 мм 62,99 дюйма
Задняя (задняя) гусеница	1610 мм 63,39 дюйма
Дорожный просвет (дорожный просвет)	210 мм 8,27 дюйма
Минимальный радиус поворота (диаметр поворота)	11,24 м 36. 88 ft.
Approach angle	35°
Departure angle	30°
Climb angle	31°
Wading depth	500 мм 19,69 дюйма
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии	Двигатель внутреннего сгорания (ДВС) постоянно приводит в движение четыре колеса автомобиля.
Drive Wheel	Все колесный привод (4×4)
Количество Gears (Automatic Transmission)	6
6
6
6
6
6
6
6
Поперечный стабилизатор, листовая рессора
Front brakes	Disc
Rear brakes	Drum
Assisting systems	ABS (Anti-lock braking system)
Power steering	Hydraulic Steering
Tires размер	225/75 R16; 235/70 Р16; 245/70 Р16; 245/60 R18
Размер колесных дисков	6,5 J x 16; 7 Дж х 16; 7 Дж х 18

Особенности переднего моста автомобиля УАЗ-3151, -31512, -31514, -31519

На автомобили устанавливаются передние мосты двух типов — с одинарной главной передачей или с дополнительными колесными редукторами

Мост с одинарным главная передача состоит из чугунного картера, разъемного в вертикальной плоскости и запрессованных в него стальных трубчатых кожухов полуосей, дополнительно закрепленных сваркой

Половины картера соединены между собой болтами через прокладку

Главная шестерня с дифференциалом расположена в левой половине картера и образует редуктор моста

Ведущая шестерня главной передачи установлена в картере на роликовых радиально-контактных двойных и роликовых радиально-упорных подшипниках, расположенных на обоих стороны его зубчатого венца

Ведомая шестерня крепится болтами к ведущей шестерне

Шестерни — конические со спиральным зубом, передаточное число — 4,625

Коробка сателлитов состоит из двух половин, соединенных болтами. Он установлен в картере на двух конических роликоподшипниках. Коробка содержит две оси сателлитов, четыре сателлита и две полуоси с упорными шайбами 9.0005

Регулировка подшипников и зацепления шестерен главной передачи производится путем изменения толщины прокладок между внутренними кольцами подшипника ведущей шестерни и количества шайб на внутренних кольцах подшипников сателлитов

Для оси без колесных редукторов к фланцу каждой из крышек полуосей прикручен шариковый подшипник с двумя отверстиями, в которые запрессованы бронзовые втулки

В состав втулки входят два штифта, запрессованных в поворотный кулак

К нему болтами прикручена полая цапфа, на которой установлены два одинаковых конических роликоподшипника.

В ступицу запрессовано пять болтов, к которым с помощью накидных гаек крепится штампованное стальное колесо с диаметром отверстия 15 или 16 дюймов

Подшипники ступицы регулируются гайками, установленными на резьбовом конце цапфы

Каждая полуось состоит из ведущей и ведомой частей, соединенных между собой

Шаровой шарнир равных угловых скоростей Weiss

Шарнир расположен внутри шаровой опоры и состоит из двух профилированных кулаков, сцепляющихся друг с другом посредством четырех шариков,

размещенных в своих пазах

Пятый (центральный) шарик расположен в центре шарнира на совпадает с осью шкворней

Ведомая часть полуоси проходит внутри цапфы и соединяется с приводным фланцем ступицы через шлицевую муфту разъединения

Фланец крепится шпильками через прокладку к торцу цапфы концентратор

Передний мост с колесными редукторами отличается тем, что:

Редуктор с цилиндрическим внутренним зацеплением и передаточным числом 1,94 крепится к корпусу поворотного кулака;

Шестерня главной передачи консольно установлена на двух конических роликоподшипниках с проставочной втулкой между ними;

Передаточное число главной передачи уменьшено до 2,77 и соответственно уменьшены размеры корпуса главной передачи

Ведущая шестерня коробки передач установлена на шлицах ведомой части полуоси

За счет применения колесных редукторов дорожный просвет автомобиля увеличен на 80 мм, что повышает его проходимость

Главная передача и колесные редукторы смазываются трансмиссионным маслом, залитым в их картеры

Корпус главной передачи и колесные редукторы имеют отверстия для замены масла, закрытые пробками с конической резьбой

Ступичные подшипники, ШРУСы и шкворни смазываются консистентной смазкой

Для предотвращения утечки масла и смазки, а также для защиты от проникновения грязи внутри передний мост снабжен прокладками между неподвижными частями, манжетами в ступицах и на валу-шестерне, а также комбинированными войлочно-резиновыми уплотнениями, скользящими по сферической поверхности шаровых опор

Для предотвращения попадания масла из редукторов в полость шаровых опор на полуоси устанавливаются манжеты, а на шаровой опоре колесного редуктора маслоотражатель

Смазку желательно менять после поездка пока масло теплое

Устанавливаем автомобиль на смотровую канаву или подъемник

Чистка заливной и сливной пробок редуктора

Подставляем емкость для слива масла из КПП

Откручиваем шестигранником на 12 сливную пробку редуктора и сливаем масло в емкость

Очищаем пробку от металлических частиц и закручиваем на место

Откручиваем заливную пробку шестигранником на 12

Заливаем свежую шестерню масло в редуктор маслошприцем до уровня нижней кромки заливного отверстия

Заворачиваем пробку на место и затягиваем.

Если отработанное масло темного цвета и в нем видны частицы металла, перед заливкой свежего масла промываем коробку передач, для чего после слива старого масла заливаем в коробку передач около 0,5 л трансмиссионной смеси или моторное масло с 20–30% керосином или дизельным топливом

Завернув пробку, вывешиваем одну сторону автомобиля (до отрыва колес от земли) и включаем передний мост

Заводим двигатель и включаем первую передачу на 2-3 минуты, после чего полностью сливаем промывочное масло и заливаем в редуктор свежее трансмиссионное масло, до нижней кромки заливного отверстия

Аналогично меняем масло в колесных редукторах

Для смазки шкворня очищаем масленки шкворни от грязи

Ключом отвернуть масленку 12

Ключами на 12 и 8 открутить клапан масленки

Снятые детали промываем в керосине, продуем сжатым воздухом

Проверка подвижности шара клапана и сборка Масленка

Замена неисправного клапана

Установка масленки на место

Нагнетаем смазку Литол-24 шприцем через масленку верхнего шкворня

Смазка нижнего шкворня не требуется, так как она попадает туда путем растекания при вращении ШРУСа

Аналогично смазываем верхний шкворень другого поворотного кулака

Возможные неисправности ведущих мостов и методы устранения

Повышенный шум при движении

Повышенный люфт в зацеплении шестерен главной передачи из-за:

— Износа зубьев шестерни главной передачи

Замена изношенных шестерен

Регулировка положения шестерен для компенсации износа не требуется, так как требуемый контакт в зацеплении шестерен достигается только при определенном взаимном положении

— Износ подшипников шестерни главной передачи

Отрегулировать или заменить изношенные подшипники

— Износ подшипников дифференциала

Заменить изношенные подшипники

— Ослабление болтов крепления ведомой шестерни к дифференциалу

Подтяжка болтов ведомой шестерни

— Неправильная регулировка зацепления главной передачи на контакте

Регулировка зацепления при отсутствии износа зубьев (для ведущих мостов УАЗ-3151)

— Повреждение деталей дифференциала (износ зубьев шестерен, трущихся поверхностей коробки сателлитов и других связанных с ними деталей).
