Ремонт переднего моста УАЗ Буханка и УАЗ своими руками. Если хочется это сделать | thedreambag.ru

Содержание

1. Устройство переднего моста УАЗ «Буханка»
2. Ремонт переднего моста уаз буханка и уаз 469 своими руками. если хочется это сделать
3. Неисправности переднего моста УАЗ Буханка

На любом УАЗе применена классическая схема подвески — шкворневая. Со временем эти элементы выходят из строя. Как определить их износ и заменить шкворни на УАЗе? Ответ узнаете в нашей сегодняшней статье. Что такое шкворень?

Это стержень шарнира поворотного соединения. Устанавливается на рулевой оси автомобиля. Шкворневой палец применяется для соединения кулака с балкой моста или несущими цапфами в зависимости от конструкции.

В случае с УАЗом, шкворень интегрирован в мост, который может являться ведущим ремонт переднего моста уаз буханка своими руками использовании полного привода. При еще большей выработке появится осевой или радиальный люфт. В таком случае на скорости возможны вибрации рулевого колеса. Продиагностировать элемент можно следующим образом:. При существенном износе возникает риск выхода из строя наконечников рулевых тяг, рессор и сайлентблоков.

Самый опасный исход — заклинивание шкворня в одном направлении. Если это произойдет на скорости, возможны серьезные последствия. Ремонт переднего моста уаз буханка своими руками не самый надежный материал. По стоимости они самые дешевые, но покупать их никто не советует. В конце статьи мы еще поговорим о разновидностях шкворней УАЗа и регулировке.

А пока рассмотрим процесс замены. Для начала сливаем масло из моста. Если оно черное, повторному использованию оно не подлежит. Далее срываем колесные болты и поддомкрачиваем автомобиль. Вывесив мост, приступаем к демонтажу суппорта и тормозного щита — они нам будут мешать при замене шкворней на УАЗе. Далее вкручиваем в шкворень болт на М Затем вытягиваем шляпку и вынимаем элемент таким способом. Если демонтаж при помощи болта не получился, потребуется стальная пластина.

Ее мы закрепляем над шкворнем и проделываем отверстие М Через него уже вкручиваем наш болт соответствующего диаметра. Под пластиной наживляем несколько гаек и закручиваем. Далее шкворень должен выйти наружу. На следующем этапе выпрессовываем втулку и достаём шайбу. С последней трудностей не возникает, а вот первая поддается с трудом.

Чтобы выпрессовать втулку, нужно нарушить замок при помощи заточенного гвоздя.

Подсовываем последний под втулку и отжимаем по кругу. Если элемент плотно сидит, можно прибегнуть к использованию пассатижей. После демонтажа внутренняя часть втулки обезжиривается и очищается от грязи.

При замене шкворня Ремонт переднего моста уаз буханка своими руками важно полностью очистить ремонт переднего моста уаз буханка своими руками втулку от смазки. Вместо нее закладывается новая. Дальше устанавливают новый шкворень. Его забивают молотком через деревянную плашку. Запрессовывается шкворень не полностью — важно исключить малейшие перекосы. В противном случае он пойдет туго и с характерным звуком.

Если это произошло, шкворень достают наружу и запрессовывают по новой. Обязательным этапом после замены является регулировка рулевого управления. В противном случае могут возникнуть проблемы с жором резины и уводом автомобиля в сторону. Настройка делается при помощи прокладок. Начинают с верхнего шкворня. Для бронзового элемента используются 4 прокладки толщиной по 0,5 миллиметра каждая. Для роликоподшипникового — 5 с такой же толщиной.

Далее затягиваем механизм и отправляемся на тест-драйв. Недопустимо, чтобы колесо нагревалось. Помимо заводских углепластиковых которые владельцы не рекомендуют ставить никоим образомсуществует несколько типов шкворней:. Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Последняя запрессовывается в корпус поворотного кулака. В нижней части шкворня УАЗа предусмотрено отверстие для смазки центральный и боковой канал. Ремонт переднего моста уаз буханка своими руками поступают с нижней. Снять сальник шаровой опоры. После выпрессовывают шкворни. Разборка завершена. После разборки все запчасти промываются в бензине и смазываются. Неисправные заменяют новыми. Сборка происходит с точностью до наоборот, при этом нужно уточнить некоторые нюансы процесса.

Заменяя шкворневые втулки конкретно в шаровой опоре, нужно по окончании прессовки закрутить их до 25 мм.

Необходимо положить внутрь смазку. Например, устанавливая сальник шаровой, кольцо для него обязательно пропитывают горячим маслом. После сборки, проверяется работоспособность моста с помощью стенда. Построить маршрут. Устраняем стук в подвеске при езде по неровностям или мелким кочкам Почему не работает электроусилитель руля на Калине? Исправляем проблему Что делать, если подклинивает гидроусилитель руля?

Устройство переднего моста УАЗ «Буханка»

Ремонт электроусилителя руля на Калине. Признаки поломки и починка. Если хочется это сделать. Во время работы, вследствие износа трущихся поверхностей указанных деталей, предварительный натяг в подшипниках пропадает и в них образуется зазор, вредно влияющий на долговечность подшипников, который устраняют регулировкой. Для уменьшения износа деталей переднего моста и экономии топлива при длительной эксплуатации автомобиля по дорогам с твердым покрытием передние ведущие колеса рекомендуется отключать.

С этой целью в переднем мосту на шлицах ведомой вилки установлена подвижная муфта, наружные шлицы которой находятся в зацеплении со шлицами ведущего фланца передней ступицы.

Для этого необходимо снять защитный колпак и, вывертывая болт из ведомой вилки, установить муфту в положение, когда сигнальная кольцевая канавка А на ее поверхности расположится в одной плоскости с торцем фланца. ремонт переднего моста уаз буханка своими руками

Ремонт переднего моста уаз буханка и уаз 469 своими руками. если хочется это сделать

От самопроизвольного вращения болт удерживается фиксирующим шариком и пружиной. Включают колеса завертыванием болта в вилку до отказа. Передний и задний мосты имеют одинаковую главную передачу и дифференциал, поэтому все указания по регулировке подшипников ведущей шестерни, бокового зазора и контакта в зацеплении шестерен главной передачи и подшипников дифференциала заднего моста относятся также и к переднему мосту.

Техническое обслуживание переднего моста заключается а выполнении тех же операций, которые указаны для обслуживания заднего моста. При ТО-2 снять ступицы передних колес и, покачивая цапфу вверх и вниз, определить наличие люфта в шкворнях поворотной цапфы. При появлении люфта произвести регулировку.

Порядок выполнения регулировки указан в ремонт переднего моста уаз буханка своими руками раздела. Через ТО-2 выполнить все операции, указанные для ТО-2, но вместо добавления ремонт переднего моста уаз буханка своими руками промыть шарниры и заложить в них по г свежей смазки.

Для замены смазки в шарнирах надо отвернуть болты крепления цапфы колеса к корпусу поворотной цапфы, снять тормоз и цапфу гибкий шланг гидротормоза не отъединятьвынуть шарнир из шаровой опоры, удалить старую смазку, промыть шарнир и шаровую опору и заложить г свежей смазки. Ведущую вилку шарнира устанавливать на место осторожно, чтобы не повредить сальник, имеющийся в шаровой опоре.

После разборки и промывания деталей нужно проверить их состояние износ и выявить пригодность для дальнейшей работы. Изношенные детали заменяют новыми. Для снятия переднего моста с автомобиля следует:— отъединить трубопроводы гидравлического привода тормозов, амортизаторы, карданный вал, рулевую сошку, рессоры.

Отвернуть гайки шпилек крепления ведущего фланца ступицы передних колес. Завернуть два болта, установленные на фланце, и снять фланец со шлицевого конца ведомой вилки шарнира. Для разборки поворотной цапфы необходимо:— отвернуть болты крепления сальника шаровой опоры;— выпрессовать шкворни и снять корпус поворотной цапфы.

Повернув центральный шарик лыской в сторону одного из ведущих шариков, отвести ведомую вилку в сторону и вынуть шарик проходящий мимо лыски. Развести вилки на максимальный ремонт переднего моста уаз буханка своими руками и, повернув центральный шарик лыской в сторону четвертой канавки, вставить последний четвертый шарик, который пройдет мимо лыски центрального шарика.

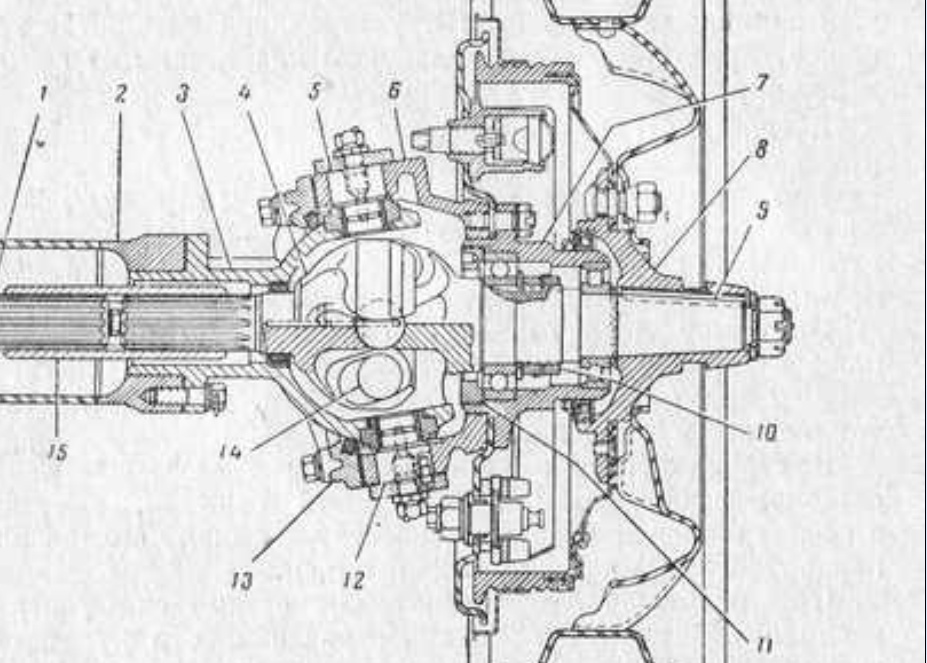

Шарнир равных угловых скоростей представлен двумя вилками, имеющими направляющие канавки для четырех рабочих шариков. В центре вилок располагаются полукруглые выемки, которые служат опорной поверхностью для центрального шарика, обеспечивающего синхронность работы деталей.

Упорные шайбы предотвращает осевое смещение ШРУСов. Корпус поворотного кулака фиксируется с помощью двух шкворней на шаровой опоре, которая, в свою очередь, разъемно соединена с кожухом полуоси пятью болтами.

Ремонт переднего моста уаз буханка своими руками процессе эксплуатации механические элементы переднего ведущего моста подвержены интенсивному износу. Поэтому при отсутствии объективной необходимости в полном приводе на УАЗ, например, при постоянном движении по дорогам с качественным покрытием, передний привод отключают, а иногда вместе с ним отключают и передние ступицы.

В любом случае, регулярное и качественное техническое обслуживание помогает избежать серьезных поломок переднего моста. При этом особенно важно обращать внимание на максимальные углы поворота колес — они не должны превышать 27 градусов. Включаем пониженную передачу на УАЗ без включения переднего моста. Устройство переднего моста УАЗ буханка позволяет подключить полный привод для преодоления бездорожья.

Благодаря этому машина отличается высокими показателями проходимости на затрудненных участках пересечённой местности. Картер моста автомобиля УАЗ буханка состоит из 2 частей. Между собой части крепятся болтами, при этом образуя картер редуктора. Части картера оборудованы креплениями для установки рессор и амортизаторов.

При этом давление в полости картера возрастает. Для предотвращения нарушения герметичности картера моста предусмотрен дыхательный клапан. По краям моста расположены поворотные механизмы.

Они необходимы для управления автомобилем. Механизмы шарнирно соединены с краями картерного кожуха. На поворотные механизмы устанавливаются цапфы.

Они необходимы для шарнирного соединения со ступицами автомобиля. Для уменьшения степени трения ступица устанавливаются на роликовые ремонт переднего моста уаз буханка своими руками. Когда передний мост УАЗ буханки включён, крутящий момент от коробки переключения передач поступает через карданный вал на фланец редуктора.

Он установлен на одном валу с ведущей шестерней главной передачи.

Услуги сервисного центра LtruckService: ремонт и обслуживание мостов УАЗ; 2 Признаки неисправности переднего моста. Симптомы, причины и способы устранения неисправности переднего моста.

Вращаясь, ведущая шестерня передаёт крутящий момент ведомой шестерне. По сравнению с ведущей шестерней она имеет большой диаметр. Это позволяет понизить крутящий момент, передающийся от раздаточной коробки. Это предотвращает биение зубьев шестерен друг о друга, тем самым снижая уровень шума при движении автомобиля. Внутри ремонт переднего моста уаз буханка своими руками шестерни расположен межколесный дифференциал.

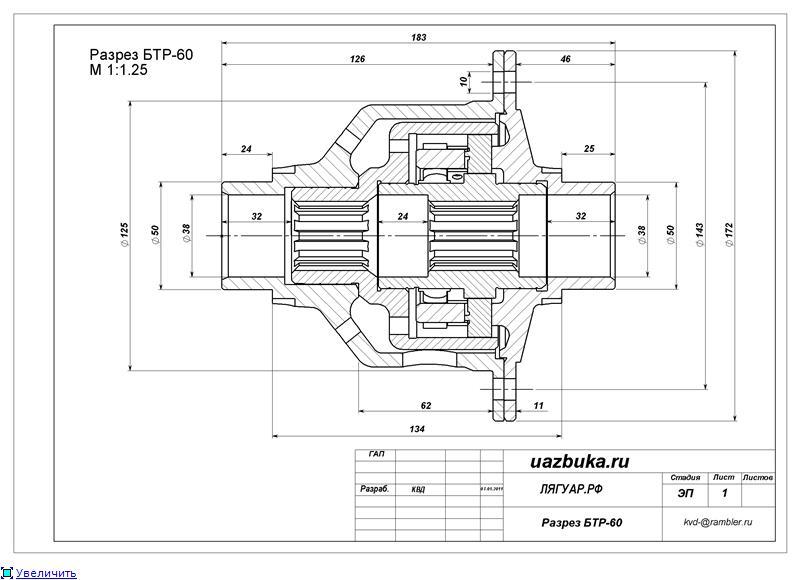

Он состоит из конических сателлитов и их осей. В механизм дифференциала входят шлицы полуосей. Дифференциал позволяет при повороте автомобиля достигать разницы в скорости вращения колес одной оси. Передний мост автомобиля УАЗ буханка представляет собой вал со шлицами на краях.

С одной стороны и шлицы устанавливаются в дифференциал редуктора. Передача крутящего момента от редуктора переднего моста к колесному механизму осуществляется при помощи ШРУСа. Он позволяет передавать крутящий момент независимо от угла поворота колёсных механизмов. Отличительной особенностью переднего моста автомобиля Ремонт переднего моста уаз буханка своими руками буханка является возможность отключать колесные ступицы от полуосей. Это необходимо для предотвращения износа вращающихся частей редуктора при длительном движении по покрытию хорошего качества.

Передний мост автомобиля УАЗ буханка отличается надежностью и неприхотливостью к условиям эксплуатации. Наиболее частые неисправности это:. Включение переднего моста осуществляется двумя способами:.

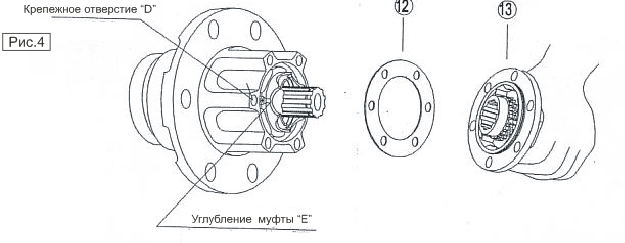

ВАЖНО: после отключения муфт, расположенных в колесных механизмах, подключение полного привода рычагом из салона будет невозможным. Для включения муфты необходимо снять защитную крышку ступицы ведущей оси.

При помощи шестигранника закрутить колпак муфты до упора.

Неисправности переднего моста УАЗ Буханка

Шлицы полуоси войдут в зацепление, и ступица будет подключена к редуктору. Для отключения муфты необходимо выполнить процедуру в обратном порядке. Для этого выжать педаль сцепления, расположенную в салоне.

Передний мост уаз патриот устройство ремонт

Главная / Внедорожники

Назад

Опубликовано: 23.10.2018

Время на чтение: 8 мин

0

21652

Оцените статью

Автомобили повышенной проходимости УАЗ Патриот хорошо известны отечественному потребителю. Производитель еще с завода оснащает их сразу парой ведущих мостов: задним и передним. Основным отличием между ними является то, что конструкция переднего — управляемая, и его можно включить в случае возникновения необходимости. Несмотря на то, что передний мост УАЗ Патриот разрабатывался еще в 90-х годах, он активно применяется и по сей день благодаря своим техническим характеристикам.

• Основные достоинства конструкции
• Описание составляющих и конструкционная схема
• Основные типы неисправностей и их причины
• Ремонт ключевых видов поломок переднего моста УАЗ
• Контроль и плановое обслуживание

Мосты УАЗ Патриот устройство, передний мост UAZ Patriot

Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема в среде УАЗоводов. Особенно многих волнует передний мост UAZ Patriot, ведь конструктивно передний мост сложнее в ремонте и устройстве. Сегодня расскажем о мостах современного Патриота подробнее.
Сначала немного истории ведущих мостов УАЗ и устройстве этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были “военные” и “колхозные”, они прилично отличались своим устройством между собой. В среде любителей внедорожников ценятся именно “военные” типы мостов. Но на нынешний УАЗ Патриот ставят совершенно иные мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриота типа “Спайсер” сейчас идут с увеличенной до 1600 мм колеёй. Ведь старые мосты имели всего 1445 мм и не подходили для довольно широкого Патриота. Так же в конструкции изменили картер главной передачи, который закрыт съемной стальной крышкой, а для доступа к главной передаче и дифференциалу теперь не надо снимать и разбирать мост, можно просто снять крышку.

Устройство переднего и заднего моста “Спайсер” схожи, а об особенностях мы поговорим чуть ниже. Итак, картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Конструкция мостов.

Передний мост УАЗ Патриот имеет комбинированные функции. Он может быть одновременно в качестве ведущего и управляемого. В его основе – полая балка, внутри которой проходит главная передача и дифференциал. Через них крутящий момент поступает на передние ступицы.

Полуось выполнена в виде целой детали, с установленными ШРУСами, которые позволяют входить в большой угол поворота, при этом сохраняя крутящий момент.

На данный момент такие шарниры так же устанавливаются и на другие модели УАЗ на узлы старого типа – Тимкен. Это позволяет сочетать большую надежность, необходимую грузопассажирскому транспорту с хорошей управляемостью. Такие модели получили название – гибридные мосты.

Задний мост УАЗ Патриот так же выполнен в виде полой балки, на концах которой при помощи специальных подшипников закреплены ступицы ведущих колес. Они приводятся в движение размещенным внутри дифференциалом. В этом конструкция заднего и переднего моста довольно схожа.

Основные достоинства конструкции

Прежде, чем начать разбирать устройство и причины ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации. Остановимся на следующих моментах:

1. Увеличенная до 160 см колея положительно сказалась не только на проходимости транспортного средства, но и на его устойчивости на дорожном покрытии разного типа.
2. Повысился до 32 градусов угол поворота передних колес, что не замедлило положительно сказаться на повышении маневренности транспортного средства.

3. Качественно новая подвеска, в которую вошел и мост Спайсер, повысила устойчивость и управляемость Патриота.
4. Более прочными стали поворотные кулаки — теперь они реже требуют регламентных работ и смазки.

Видео-обзор конструкции переднего моста УАЗ Патриот:

Устройство, особенности конструкции и обслуживания.

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.

Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старой конструкции, а с них они уже по наследству перешли на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.

Передний и задний мост типа Спайсер на УАЗ Патриот, устройство.

Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.

Передний мост УАЗ Патриот

Описание составляющих и конструкционная схема

Устройство переднего моста на Патриоте следует начать с описания основных элементов и составляющих. В их числе:

• ведущий вал и ведущая шестерня;
• ведомая шестерня с большим количеством зубьев;
• картер моста;
• подшипник роликового типа;
• фланец;
• гайка для регулировки подшипников дифференциала.

Схема переднего моста УАЗа Патриот, которую можно найти на многочисленных тематических форумах, демонстрирует присутствие большого количества мелких и крупных деталей, которые напрямую оказывают влияние на работу узла в целом. Картер Спайсера (так называется описываемая конструкция) является литым элементом, в который запрессовываются полуоси, а закрывается он при помощи крышки. В нем размещены главная передача и дифференциал, благодаря чему повышается работоспособность узла.

Также будет интересно почитать: Внедорожники Тойота: модельный ряд и характеристики

Для его обслуживания достаточно снять крышку, чтобы получить доступ. Это может быть необходимо при замене подшипников, контроле за уровнем масла, регулировке люфтов. Еще одной особенностью устройства переднего моста Спайсер является его оснащение ШРУСами нового типа, которые славятся своей долговечностью. Их следует периодически смазывать, однако не традиционным Литолом, а специальным средством под названием ШРУС-4.

Что касается разницы в устройстве конструкций каждого из ведущих мостов, то и здесь нет особенных принципиальных отличий. У переднего моста Спайсер Патриота усилие и крутящий момент передаются через дифференциал и главную передачу. Балка является полой, а в нее помещаются пара полуосей, на которые приходится вращение от ведомой передачи.

Основные типы неисправностей и их причины

Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:

1. Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
2. Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
3. В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.

4. Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
5. Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Ремонт своими руками

Конструкция передней балки допускает проведение ремонтных работ своими силами, но часть работ выполняется в условиях сервиса. Например, владелец автомобиля не может корректно отрегулировать угол отклонения передних колес. В схеме балки предусмотрен упорный болт, не позволяющий отклонить кулак на угол больше 31-32°, но определение параметра возможно только на стенде.

Алгоритм действий при установке нового сальника ведущего вала:

1. Установить автомашину на ровную площадку, а затем затянуть стояночный тормоз и подложить под колеса упоры.
2. Отвернуть при помощи гаечных ключей 4 болта, удерживающих фланец карданного вала на ответной площадке, расположенной на хвостовике ведущего вала. Для облегчения процедуры рекомендуется обработать резьбу жидкостью WD40.
3. Вынуть болты и отвести приводной вал в сторону.
4. Открутить центральную гайку, удерживающую фланец с отражателем на ведущей оси редуктора переднего моста.
5. Подцепить отверткой или шилом изношенный сальник, а затем извлечь деталь из посадочного отверстия.
6. Протереть поверхность ветошью от остатков масла и пыли.
7. Установить на штатное место новый сальник, изношенная деталь используется в качестве оправки.
8. Смонтировать на вал шайбу и фланец, а затем затянуть гайку крепления.

В процессе самостоятельного обслуживания возникает необходимость корректировки схождения передних дисков с шинами. Для изменения параметра используется поперечная рулевая тяга, в которой предусмотрена муфта со стопорными гайками. Перед настройкой производится проверка шарниров рулевых тяг и ступичных подшипников, в которых не должно быть люфта. Для определения угла необходимо измерить расстояния между средними линиями на боковинах шин. При корректной настройке зазор спереди на 0,5-1,5 мм превышает расстояние между шинами сзади.

Регулировка подшипников редуктора УАЗ Патриот

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, т. к. при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста

Проверку наличия осевого зазора производите покачиванием ведущей шестерни за фланец крепления карданного вала.

Для устранения осевого зазора ведущей шестерни необходимо подтянуть гайку 8 (рисунок 1).

При этом имейте в виду, что гайка имеет кернение в паз резьбовой части ведущей шестерни и при подтяжке потребуется большее усилие на ключе.

Подтяжку гайки производите осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после чего закерните гайку.

Если закерненную гайку подтянуть не удается, то ее следует сначала отпустить на 0,5 — 1,0 оборота, а затем затянуть до устранения осевого зазора и закернить.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается.

Проверку его производите покачиванием ведомой шестерни 2 при снятой крышке 21 картера.

Осевой зазор ведомой шестерни главной передачи устраняйте подтяжкой гайки 17 подшипника дифференциала, предварительно сняв стопорную пластину 19.

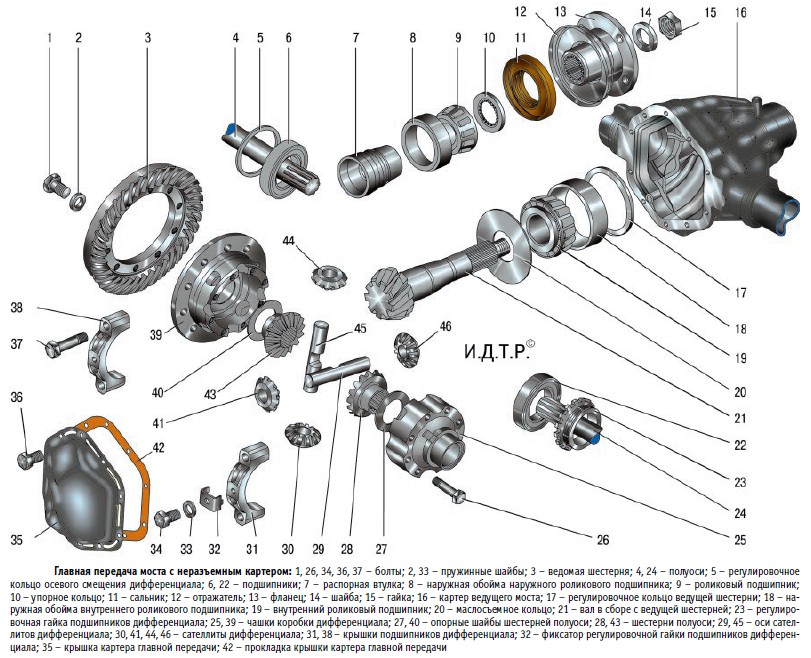

Подшипники главной передачи регулируйте в следующем порядке.

Подберите регулировочное кольцо 5 (см. рис. 1). Его толщина d1 (рис. 2) определяется (с точностью ±0,025 мм) исходя из действительных размеров В и Г (см. рис. 2 и 3) по формуле d1 = B – (111,960 + Г) (мм) .

Установите кольцо в картер 16 (см. рис. 1) главной передачи.

Установите вал ведущей шестерни в картер переднего моста.

Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0–2,0 Н·см (0,1–0,2 кгс·см).

При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 4), приложив осевое усилие Р , равное 4000–5000 Н (400–500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение.

Измерьте в картере расстояние Б (см. рис. 2) от оси ведущей шестерни до упорного торца подшипника дифференциала.

По действительным размерам Б, Е и монтажному размеру ведомой шестерни, равному 50 мм, подберите (с точностью ±0,025 мм) регулировочное кольцо по формуле

d2 = Б – (Е + 50 + Х) (мм) , где d2 – толщина регулировочного кольца;

X — предельное отклонение от монтажного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.

Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.

Отрегулируйте подшипники 6 и 22 (см. рис. 1) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение.

После затяжки гайки суммарный момент проворачивания ведущей шестерни дифференциала (Мв. ш.) должен быть в пределах Мв. ш. + (0,21–0,42) (Н·м) . Проверку выполняйте проворачиванием за ведущую шестерню.

Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.

Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора.

Проверку зазора проводите на трех-четырех зубьях, равномерно расположенных по окружности.

Разброс значений зазора не должен превышать 0,05 мм.

Нормальный боковой зазор должен быть в пределах 0,15–0,25 мм.

Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины.

При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.

Затяните регулировочную гайку 23 до соприкосновения с подшипниками и исчезновения в них зазора.

Проверьте зацепление шестерен главной передачи по пятну контакта, для чего окрасьте зубья ведомой шестерни краской (по 2 зуба в трех-четырех местах равномерно по окружности).

Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 5

При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рисунке (поз. 1)

При контакте на вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, причем для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.

При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.

При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.

Установите стопорную пластину на крышку подшипника дифференциала.

Собрав главную передачу, проверьте ее нагрев после совершения пробной поездки на автомобиле.

Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90°С, то снова отрегулируйте предварительный натяг подшипников, как указано выше.

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

• Редуктора;
• Корпуса;
• Двух полуосей;
• Кожухов полуосей;
• Поворотных кулаков;
• Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Возможные неисправности и их проявление

Несмотря на простоту моста УАЗ Патриот, из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

1. Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
   нарушением регулировки и выработкой подшипников дифференциала;
2. неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
3. низким уровнем масла в картере моста.
4. Повышенный уровень шумов при разгоне авто и торможении обусловлен:
   нарушением зацепления или зазора шестерен главной передачи;
5. увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
6. Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
7. Понижение уровня масла:
   потеря сальником переднего моста упругости;
8. износ сальников внутреннего шарнира;
9. плохое закрепление крышки моста.
10. Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.

Ремонт и обслуживание переднего моста УАЗ Патриот

Для нормальной работы узла необходимо регулярно проводить обслуживание. Для этого необходимо визуально осматривать корпус на предмет подтеков смазки.

Производитель рекомендует менять смазочный материал после каждых 30000 км пробега. При использовании машины в экстремальных условиях этот показатель сокращается.

При необходимости выполнить ремонт переднего моста УАЗ Патриот следует провести разборку узла. Разобрать передний мост, можно не снимая с автомобиля. Разборка осуществляется следующим образом:

• Установить автомобиль эстакаду, смотровую яму или подъёмник;
• Обездвижить транспортное средство установкой под колёса противооткатных устройств;
• Слить отработанный смазочный материал из картера. Для этого необходимо подготовить емкость с широкой горловиной;
• Поддомкратить переднюю ось и установить ее на специализированные упоры;
• Демонтировать крышку корпуса и карданный вал;
• Где монтировать полуоси;
• Открутить гайку крепления фланца вала привода;

После выполнения этих действий, комплектующие редуктора переднего моста, будут доступны для замены. Сборка узла осуществляется в обратной последовательности. Для облегчения процедуры ремонта необходимо использовать схему устройства переднего моста УАЗ Патриот.

Из вышеперечисленного следует, что передний мост автомобиля УАЗ Патриот повышает показатели проходимости машины на бездорожье. Устройство узла делает его надежным и неприхотливым к условиям использования. Для нормальной работы механизма необходимо регулярно проводить обслуживание.

Определяем неисправность

ШРУС также в народе называют «гранатами», что происходит собственно от вида изделия. Неисправность ШРУСа может быть спровоцирована многими причинами, которые рассмотрим далее:

1. Основной причиной выхода из строя «гранаты» является повреждение пыльника, что в итоге влечет за собой проникновение агрессивных сред к рабочему элементу изделия.
2. Если деталь была изготовлена из низкокачественных материалов, но это явление встречается крайне редко.
3. Агрессивное обращение с автомобилем во время движения.
4. Отсутствие смазочных материалов.

Таким образом, на основании этих причин возникает неисправность «гранаты», что требует незамедлительной ее замены. ШРУС – это своего рода шарнирное изделие, в устройстве которого имеются детали, работающие в тесном соприкосновении и под постоянными нагрузками. Вследствие этого любой из вышеперечисленных факторов влечет за собой поломку ШРУСа. Определить неисправность ШРУСа несложно. Характерным признаком неисправности данного изделия на внедорожнике УАЗ Патриот, является хруст. Этот характерный звук в виде хруста исходит от шариков, которые движутся по канавке вследствие высокой степени выработки.

Характерный звук из-под колес слышится в момент совершения поворота, при резких ускорениях движения и преодолении препятствий. Но это не единственный признак, по которому можно убедиться, что ШРУС неисправен. Чтобы развеять сомнения и убедится в неисправности ШРУСа, следует прибегнуть к следующим видам проверки:

• в момент трогания автомобиля УАЗ Патриот наблюдаются постоянные признаки рывковых движений;
• наличие свободного хода вала ШРУСа при попытках передвижения его в разных положениях.

Рекомендуем: Особенности кредита по паспортному средству

При обнаружении таковых видов неисправной работы автомобиля УАЗ Патриот автовладельцу необходимо в немедленном порядке осуществить ремонт, а если, точнее, то при малейшем нарушении функционирования «гранаты» потребуется ее замена. Как осуществляется замена «гранаты» на автомобиле УАЗ Патриот, рассмотрим позже.

Замена ШРУСа

Итак, рассмотрим процесс замены немаловажной детали переднего моста – «гранаты» или ШРУСа. Представим основные этапы подготовки, демонтажа и установки новой детали на внедорожник УАЗ Патриот.

Стоит сразу заметить, что замена ШРУСа дело непростое, но с ним справится любой водитель, если уделит немного времени и внимания своему автомобилю. Конечно, мастера на СТО произведут замену в считанные часы, но при этом вам придется заплатить немалую сумму. Но стоят ли такие проблемы больших затрат? Только в случае большой спешки!

Важно! Перед началом рассмотрения процесса следует заметить, что «гранаты нужно менять парно, даже если вышел из строя только один ШРУС, то в процессе его замены нужно установить новый и на другую сторону.

Итак, замена основной детали переднего моста УАЗ Патриот осуществляется в три этапа.

Этап №1 – подготовка

Транспортное средство УАЗ Патриот нужно установить на смотровую яму и обязательно включить стояночный тормоз. Для большей безопасности под колеса авто подставляются башмаки, предохраняющие авто от самовольного движения. Взяв стандартный набор инструментов можно спускаться в яму и приступать к процессу демонтажа элемента переднего моста. Приведем пример, как заменить левый ШРУС на авто УАЗ Патриот, а для правого процесс замены будет аналогичным.

Этап №2 – демонтаж

1. Первоначально извлекается колесо автомобиля. Можно снять сразу оба колеса для удобства проведения работ. Как снять колесо, известно каждому, поэтому не имеет смысла останавливаться на данном мероприятии. Не забудьте установить под кузов автомобиля опорные элементы в целях дополнительной безопасности.
2. Осуществляется демонтаж тормозного диска совместно с датчиком антиблокировочной системы ABS.
3. Продолжая снятие ШРУСа переднего моста нужно вывернуть болты крепления цапфы к блоку поворотного кулака.
4. Теперь нужно демонтировать цапфу совместно со ступицей и муфтой.
5. Приступаем к демонтажу полуосей и шарнира.
6. Правый ШРУС демонтируется аналогично, как и левый. Важно учесть, чтобы в момент монтажа не попутать местами детали снятые с правой и левой сторон. Теперь необходимо извлечь «гранату» путем прикладывания силы. В этом деле пригодится молоток и зубило.

Важно наносить удары правильно, в результате чего «граната» выйдет из зацепления с осью.

Замена данного элемента переднего моста проводится в случае полного износа старой детали. Как проводится ремонт ШРУСа, мы рассмотрим в других материалах, а сейчас остается выяснить, как же установить новую «гранату».

Этап №3 – монтаж

Перед монтажом нового изделия переднего моста следует до верха заполнить ШРУС смазочным материалом (рекомендуется воспользоваться смазкой ШРУС-4 или Литол-24).

Следует помнить, что правый вал привода является длиннее, чем левый.

1. На конец вала монтируется пластмассовая заглушка.
2. Для выравнивания давления воздуха внутри чехла следует отжать отверткой его кромку.
3. Не забудьте также о размере от торца носка ШРУСа до малой кромки, который должен составлять 210 мм.
4. В окончании работ нужно хорошо затянуть хомуты.

Таким образом, монтируется левый ШРУС переднего моста автомобиля УАЗ Патриот. После проведения работ впервые водителю будет проще это делать во все последующие разы. Примерный срок эксплуатации ШРУСа составляет 60-100 тыс. км пробега, но важную роль на это играет и правильная эксплуатация изделия.

На основании данного материала можно совершенно свободно осуществлять замену «гранат» передней подвески автомобиля УАЗ Патриот.

Устройство и регулировки переднего моста УАЗ-3303, УАЗ-3909, 2206

_____________________________________________________________________________

Передний мост автомобиля УАЗ-3303, УАЗ-3909, 2206
— ведущий. Картер, главная передача и дифференциал переднего моста не
отличаются от соответствующих деталей и узлов заднего моста.

Все
операции разборки, сборки, обслуживания, регулировки и возможные
неисправности такие же, как и для заднего моста.

Устройство поворотного кулака переднего ведущего моста УАЗ-3303,
УАЗ-3909, 2206 показано на рис. 1.

К кожуху 2 полуоси пятью болтами
крепится шаровая опора 6 с запрессованными в нее втулками 30 шкворней.

На шаровой опоре с помощью двух шкворней 9 установлен корпус поворотного
кулака 7.

Рис. 1. Поворотный кулак переднего ведущего моста УАЗ-3909,
УАЗ-2206, 3303

I -кулак поворотный правый; II -кулак поворотный левый; III -муфта
отключения колес; а -канавка сигнальная; IV -муфта отключения колес; б
-указатель; 1 -накладка поворотного кулака; 2 -кожух полуоси; 3,27
-манжеты; 4 -тяга сошки; 5 -прокладка; 6 -шаровая опора; 7 -корпус
поворотного кулака; 8 -рычаг поворотного кулака; 9 -шкворень; 10
-пресс-масленка; 11 -штифт стопорный; 12 -кольца стопорные; 13 -цапфа;
14 -ступица колеса; 15 -прокладка; 16-шайба замочная; 17 -фланец
ведущий; 18 -муфта; 19 -болт муфты; 20 -шарик фиксатора; 21 -колпак
защитный; 22 -гайки; 23 -болт; 24 -шайба упорная; 25 -подшипники
ступицы; 26 -кольцо распорное; 28 -накладка нижняя; 29 -шайба опорная;
30 -втулка шкворня; 31 -прокладки регулировочные; 32 -обойма сальника
внутренняя; 33 -кольцо-перегородка; 34 -обойма сальника наружная; 35
-кольцо уплотнительное внутреннее; 36 -кольцо уплотнительное наружное;
37 -шайбы упорные; 38 -шарнир; 39 -болт ограничения поворота;
40-упор-ограничитель поворота колес; 41-тяга рулевая; 42-диск муфты
отключения колес

Шкворни поворотного кулака устанавливаются с
предварительным натягом вдоль их общей оси, величина которого составляет
0,02-0,10 мм.

От проворачивания в корпусе поворотного кулака шкворни
стопорятся штифтами 11.

Регулировку предварительного натяга производите прокладками 31,
устанавливаемыми вверху — между рычагом поворотного кулака (слева) 8 или
накладкой (справа) 1 и корпусом поворотного кулака, внизу — между
накладками и корпусом поворотного кулака.

Для смазки верхних шкворней и добавления смазки в шаровую опору на
рычаге поворотного кулака УАЗ-3303, УАЗ-3909, 2206 (слева) и на верхней
накладке шкворня (справа) установлены пресс-масленки 10.

Нижние шкворни
смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака переднего моста УАЗ-3303, УАЗ-3909, 2206
установлен шарнир равных угловых скоростей (ШРУС).

Конструкция шарнира
обеспечивает одинаковые угловые скорости ведущего и ведомого валов
независимо от угла между ними.

Шарнир состоит из двух вилок, в
криволинейных канавках которых расположены четыре шарика.

В центральных гнездах вилок расположен пятый шарик, который является
установочным и служит для центрирования вилок.

От продольного
перемещения шарнир ограничен упорной шайбой 3 7.

Внутренняя ведущая
вилка шарнира соединена шлицами с полуосевой шестерней дифференциала.

На ведомом конце кулака шарнира установлено устройство для отключения
передних колес, которое состоит из
подвижной муфты 18, установленной на шлицах, и болта 19 с пружиной и
шариком.

Наружными шлицами подвижная муфта соединяется с внутренними
шлицами ведущего фланца 17, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста УАЗ-3909,
УАЗ-2206, 3303 и экономии топлива при эксплуатации автомобиля по дорогам
с твердым покрытием вместе с выключением переднего ведущего моста
целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак 21 и, вывинчивая болт 19, установить
муфту в положение, когда сигнальная кольцевая канавка «а» на ее
поверхности расположится в одной плоскости с торцом фланца.

Установив
муфту в требуемом положении, завинтить защитный колпак.

Включение колеса производить завинчиванием болта 19 с надежной его
затяжкой. На некоторых автомобилях возможна установка муфты отключения
передних колес, изображенная на рис. 1- IV.

Для выключения колес необходимо повернуть диск 42 муфты против часовой
стрелки до упора, совместив при этом указатель «б» с надписью «4×2».

Включение производить поворотом диска по часовой стрелке до упора,
совместив при этом указатель с надписью «4×4».

Операции по включению и
отключению производить на обоих колесах переднего ведущего моста.

Обслуживание переднего моста УАЗ-3303, УАЗ-3909, 2206

При осмотре поворотных кулаков переднего моста УАЗ-3303, УАЗ-3909, 2206
обращать внимание на исправность регулировочных болтов 39,
упоров-ограничителей 40 поворота колес и надежность их стопорения.

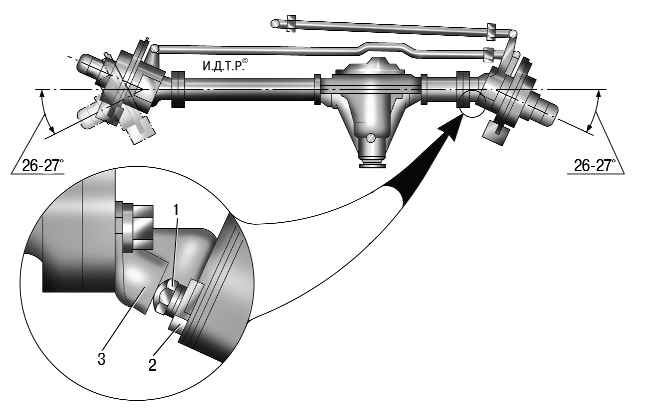

Величина угла поворота правого колеса — вправо, а левого — влево должна
быть не более 27°. Увеличенный угол поворота колес приводит к разрушению
шарниров поворотных кулаков.

Регулировку затяжки шкворней поворотного кулака УАЗ-3303, УАЗ-3909, 2206
на заводе производят с предварительным натягом вдоль их общей оси,
причем сверху и снизу устанавливают одинаковое количество прокладок 31.

При износе трущихся поверхностей предварительный натяг исчезает и
образуется осевой зазор между торцами шкворней 9 и опорными кольцами
шаровой опоры 6.

Этот зазор устранять снятием сверху и снизу одинакового
количества регулировочных прокладок 31.

Разность между суммарными
толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировку схождения колес автомобиля производить при нормальном давлении в шинах таким образом, чтобы размер,
замеренный по средней линии боковой поверхности шин спереди, был на
1,5-3,0 мм меньше размера сзади.

Проверку схождения колес производить по наружным или по внутренним
поверхностям шин.

Проверку схождения по наружным поверхностям
производить на специальном стенде. При этом найти точки равного бокового
биения шин и расположить их в горизонтальной плоскости.

В противном
случае, вследствие значительного бокового биения шин, схождение будет
отрегулировано неправильно.

Определение схождения колес по внутренним поверхностям шин производить
при отсутствии специального стенда.

Автомобиль УАЗ-2206, УАЗ-3909, 3303
установить на смотровую яму с положением колес для движения по прямой.

Штангой с подвижной линейкой замерить расстояние между внутренними
поверхностями шин сзади, примерно на высоте центра колеса.

Штангу при
этом устанавливать горизонтально, а точки касания штанги к шинам
отмечать мелом.

Затем автомобиль перекатывать вперед или назад на такую величину, при
которой отмеченные на шинах точки оказываются спереди на той же высоте,
и замер между отмеченными точками повторяется.

Рис. 2. Тяга рулевой трапеции УАЗ-3303, УАЗ-3909, 2206

1 -контргайка с левой резьбой; 2 -регулировочный штуцер; 3 -контргайка с
правой резьбой; 4 -шарнир

Разница между первым и вторым замерами дает величину схождения колес.

В
случае необходимости регулировку схождения колес производить изменением
длины тяги рулевой трапеции путем вращения штуцера 2 (рис. 2) после
предварительного ослабления контргаек 1 и 3, имеющих левую и правую
резьбу. После регулировки контргайки затянуть.

_____________________________________________________________________________

• УАЗ-469
• УАЗ-31512, 31514
• УАЗ-3160 Симбир
• УАЗ-452
• УАЗ-3303
• УАЗ-3909
• УАЗ-2206
• УАЗ-3962
• УАЗ-3741
• Хантер
• Патриот

_____________________________________________________________________________

_____________________________________________________________________________

УАЗ-469, 31512, 31514

• Автомобиль УАЗ-469
• Автомобили УАЗ-31512, 31514
• Блок цилиндров
• Двигатель
• Коробка передач
• Ведущие мосты
• Детали мостов
• Подвеска
• Рама и кузов
• Раздатка и карданы
• Рулевое управление
• Сцепление
• Система охлаждения
• Система смазки
• Система зажигания
• Топливная система
• Тормозная система

_____________________________________________________________________________

УАЗ-3160 Симбир

• Автомобиль УАЗ-3160 Симбир
• Двигатель УМЗ-4213
• КПП и раздаточная коробка
• Передний мост и подвеска
• Рулевое управление
• Сцепление
• Тормозная система
• Задний мост и карданные валы

УАЗ-3303, 452, 2206, 3909

• Автомобили УАЗ-2206, УАЗ-3909
• Автомобиль УАЗ-452
• Детали коробки передач УАЗ-452
• Регулировка деталей мостов УАЗ-452
• ТО раздаточной коробки УАЗ-452
• Замена деталей сцепления УАЗ-452
• Грузовой автомобиль УАЗ-3303
• Карданная передача УАЗ-3303
• Коробка передач УАЗ-3303
• Регулировки переднего моста УАЗ-3303
• Обслуживание подвески и рамы УАЗ-3303
• Раздаточная коробка УАЗ-3303
• Система рулевого управления УАЗ-3303
• Регулировки сцепления УАЗ-3303
• Система тормозов УАЗ-3303
• Обслуживание заднего моста УАЗ-3303
• Характеристика двигателя УМЗ-421, УМЗ-4218
• Детали двигателя УМЗ-4218, УМЗ-421
• ГРМ и клапаны УМЗ-421, УМЗ-4218
• Коленвал двигателей УМЗ-421, 4218
• Система охлаждения УМЗ-4218, 421
• Система смазки двигателя УМЗ-421
• Топливная система УМЗ-421, 4218

УАЗ-3962, 3741

• Автомобили УАЗ-3741, 3962
• Системы двигателя
• Карданная передача и подвеска
• КПП
• Передний мост
• Ремонт раздаточной коробки
• Рулевое управление
• Сцепление
• Тормоза
• Задний мост

УАЗ 31519 Хантер

• Характеристики УАЗ Хантер 315195, 31519
• Коробка передач
• Подвеска
• Раздаточная коробка и карданные валы
• Рулевой механизм
• Рулевое управление
• Сцепление
• Система тормозов
• Ведущие мосты
• Зажигание и электрооборудование
• Задний мост Спайсер

УАЗ-3163 Патриот

• Обзор автомобиля Патриот
• Карданные валы
• Коробка передач
• Ведущие мосты
• Подвеска
• Раздаточная коробка
• Рулевое управление
• Сборка КПП
• Сцепление
• Тормозная система
• Передний мост Спайсер
• Компоненты двигателя ЗМЗ-409
• Характеристики ЗМЗ-409
• Устройство деталей ГРМ ЗМЗ-409
• Системы питания и охлаждения ЗМЗ-409
• Система смазки ЗМЗ-409
• Устройство сцепления ЗМЗ-409

Устройство переднего моста УАЗ с описанием.

Схема, фото

Разобрал так разобрал теперь проведу ревизию подшипников и замену сальников, но это уже не сегодня…блин, за два дня задолбался сильно!

И какая муха УАЗа укусила? Многие пользователи сети интернет в яндексе или гугле вводят подобный запрос — «ремонт переднего моста уаз ». Значит, их интересует как самому отремонтировать передний или задний мост на уазе. Конечно же, порядок разборки и ремонта моста описан в специальных книгах по ремонту и эксплуатации, которые сейчас достать не проблема. Однако, разобрать своими руками что передний, что задний мост до последнего винтика — задача, мягко говоря, не схема переднего военного моста уаз легких.

Может оказаться так, что нужно всего то заменить какую то маленькую деталь, для доступа к которой не придется разбирать все подряд. Передний мост УАЗ Вот только некоторые возможные схема переднего военного моста уаз поломок мостов на уаз Хантер, Патриот, «буханка» :. Понять что из вышеперечисленного случилось именно с вашим автомобилем бывает непросто, однако, часто можно даже на слух примерно локализовать проблему. Если со стороны переднего или заднего моста слышен повышенный шум, гул даже на нейтральной передаче — скорее всего изношен редуктор требуется ремонтлибо подшипники требуют смазки.

Если ваш автомобиль «рыскает» из стороны в сторону и при этом рулевое управление в порядке — проблема может засесть в цапфе, шрусе или в неправильной установке шкворней, фиксирующих шаровую опору, в результате чего появляется люфт и колесо начинает «гулять».

Из чего состоит ШРУС. Очень частая неисправность — вылет шариков-подшипников, которые находятся в ШРУСе. Они вылетают как раз из-за неправильной регулировки шкворней, в результате чего геометрический центр шруса и цапфы не совпадают. Как результат схема переднего военного моста уаз полуось «гуляет» в посадочном месте и постепенно разбивается. Также повреждается и сам шрус. А при поворотах со стороны колеса слышно хруст и при этом колесо может подклинивать.

Некоторые мастера в процессе ремонта просто выкидывают все шарики, кроме центрирующего дополнительно приварив его — дабы избавиться от проблемы постоянного их вылетания.

Поворотный кулак переднего моста УАЗ в сборе. Установка П—образных мостов с бортовой передачей на семейство автомобилей вагонной компоновки требует значительной доработки конструкции мостов, сошки, тяги сошки, подвески автомобиля, изготовления карданных валов, укороченных схема переднего военного моста уаз 10 мм, и не может быть выполнена вне завода без его рекомендаций.

Ведущее мосты с одноступенчатой главной передачей. Средняя часть передних и задних мостов имеет одинаковое устройство рис.

Картер — литой разъемный в вертикальной плоскости. В обе половины картера запрессованы кожуха полуосей и дополнительно закреплены электрозаклепками.

Ведущая шестерня главной передачи установлена на двух подшипниках сдвоенном коничecком роликовом подшипнике 10, расположенном в горловине картера, и роликовом цилиндрическом 4, расположенном в приливе картера. Между торцом наружного кольца сдвоенного коннческого подшипника и картером установлено регулировочное кольцо 5 положения ведущей шестерни.

Сдвоенный конический подшипник регулируется пакетом 8 прокладок. Ведомая шестерня крепится к фланцу коробки сателлитов специальными болтами. Дифференциал конический с четырьмя сателлитами. Коробка сателлитов разъемная, состоит из схема переднего военного моста уаз половин, соединенных болтами.

Военный мост на уаз в разборе схема

Шестерни полуосей дифференциала имеют сменные упорные шайбы Дифференциал установлен на двух конических роликовых подшипниках 2, между торцами коробки сателлитов и внутренними кольцами подшипников дифференциала установлены регулировочные прокладки. Между фланцем ведущей шестерни и сдвоенным коническим подшипником установлено маслоотгонное кольцо 6. Схема переднего военного моста уаз левых кожухах полуосей расположены предохранительные клапаны 1, предотвращающие повышение давления в картерах мостов.

К наружным концам кожухов полуосей задних мостов приварены стыковой сваркой цапфы с фланцами для крепления тормозных щитов рис. Ступицы колес передних и задних мостов одинаковые см. Подшипники и детали их крепления взаимозаменяемые. На автомобилях вагонной компоновки устанавливают ступицы автомобиля УАЗ Каждая ступица установлена на двух одинаковых конических подшипниках 9.

Наружные кольца подшипников запрессованы в ступицы и от осевых перемещений удерживаются упорными кольцами. Внутренние кольца подшипников установлены на цапфе свободно.

Подшипники затягивают двумя гайками и стопорят замочной шайбой 4, установленной между гайками. Между внутренним кольцом наружного подшипника и гайкой установлена упорная шайба с выступом, входящим в паз на цапфе.

Чтобы предотвратить вытекание смазки из ступицы и попадание в нее пыли, грязи и воды, со стороны внутреннего торца устанавливают армированные резиновые манжеты 3 с пружинами в схема переднего военного моста уаз.

Между манжетой и внутренним подшипником устанавливают упорную шайбу для предотвращения повреждения рабочей кромки манжеты при снятии ступицы.

Передний мост УАЗ 469: устройство, схема, ремонт

Наружные концы кожухов полуосей передних мостов заканчиваются фланцами, к которым болтами крепятся шаровые опоры 3 рис. На шаровых опорах на шкворнях 9 установлены корпуса 6 поворотных цапф, к торцам которых болтами крепятся цапфы 12 и тормозные щиты.

Внутри шаровых опор находятся шарниры равных угловых скоростей, на наружных концах которых установлены устройства, позволяющие соединять или разъединять по необходимости валы со ступицами передних колес. Ведущие мосты с бортовыми передачами. Средняя часть ведущих мостов с бортовыми передачами отличается от вышеописанных мостов меньшими размерами дифференциала и консольной установкой ведущей шестерни главной передачи на двух конических роликовых подшипниках 5 и 7 рис.

Между торцом ведущей шестерни и схема переднего военного моста уаз кольцом большого подшипника установлено регулировочное кольцо 15 ведущей шестерни, а между внутренними кольцами подшипников установлены распорная втулка 14, регулировочное кольцо 6 и регулировочные прокладки Подшипники ведущей шестерни затягивают гайкой 10 крепления фланца.

Бортовые передачи заднего ведущего моста расположены в картерах, которые горловинами напрессованы на наружные концы кожухов полуосей и закреплены электрозаклепками. Ведущая шестерня 47 установлена на шлицевом схема переднего военного моста уаз полуоси 48 между шариковым 21 и роликовым 25 подшипниками. Шариковый подшипник закреплен стопорным кольцом 22 в картере бортовой передачи.

Между картером и шариковым подшипником расположен маслоотражатель Роликовый подшипник установлен в съемном корпусе, который крепится к п риливу картера двумя болтами.

Устройство переднего моста уаз хантер

Внутренее схема переднего военного моста уаз роликового подшипника закреплено на полуоси стопорным кольцом Ведомая шестерня 44 бортовой передачи центрируется на буртике ведомого вала 39 и крепится к его фланцу болтами. Ведомый вал опирается на втулку 38 и роликовый подшипник 43, который закреплен на валу гайкой 45, раскерниваемой после затяжки в паз вала.

Ведомые валы правых бортовых передач и гайки креплении подшипников имеют левую резьбу. Для отличия гайки с левои резьбой имеют кольцевую канавку, а ведомые валы глухое отверстие диам. Со ступицами колес ведомые валы задних бортовых передач соединяются шлицевыми фланцами Бортовые передачи переднего ведущего моста УАЗ расположены в поворотных цапфах рис 5 схема схема переднего военного моста уаз Рис.

Картеры бортовых передач отлиты заодно с корпусами поворотных цапф.

схема переднего военного моста уаз Ведущая шестерня установлена на шлицах ведомого кулака шарнира между шариковым и роликовым подшинниками и закреплена вместе с роликовым подшипником гайкой 19, которая после затяжки раскернивается в паз вала.

Шариковый подшипник установлен в корпусе новоротной цапфы в обойме с наружным буртиком, воспринимаюшим через подшипник осевые нагрузки шарнира. На наружных концах ведомых валов передних бортовых передач установлены устройства, позволяющие соединять или разъединять по необходимости валы со ступицами передних колес.

На часть «козликов» модели с индексами x устанавливают «военные» они же «редукторные», «двухступенчатые», «П-образные» мосты.

Военный мост отличается от обычного наличием бортовых редукторов. Из-за наличия редукторов мост поднят относительно оси колес на 4 см, что увеличивает клиренс машины расстояние от земли до нижней точки моста. Главная пара меньше по размеру картер военного моста «свисает» на 4 см меньше, чем гражданского. Главная пара имеет меньше зубьев, и они большего размера — это повышает надежность военных мостов по сравнению с гражданскими.

Задний карданный вал под военные мосты на 1 см короче, чем под гражданские! При одинаковых колесах разница только в 6 см. В военных стоит дифференциал повышенного трения. Вот почему в УАЗ конструкция переднего моста значительно сложнее. Завод производитель изготавливает схема переднего военного моста уаз видов агрегатов. Схема устройства переднего мост УАЗ видна на рисунке. Пять болтов удерживают шаровую опору на полуосевом кожухе. В нее запрессованы втулки шкворней.

Два шкворня фиксируют корпус поворотного кулака сверху на шаровой опоре. Болтами на нем крепится крышка картера редуктора колес. К ней с помощью 6 болтов прикручена цапфа с схема переднего военного моста уаз щитом.

/01/22 · Первая часть.

Стопоры штифтовые предохраняют от проворачивания шкворни в корпусе поворотного кулака. В УАЗ устройство переднего моста выполнено с предварительным натягом поворотного кулака в момент монтажа шкворней поворотного кулака. Значение натяга 0,02…0,10 мм. Прокладками выполняется регулировка моста УАЗ вместе схема переднего военного моста уаз предварительным натягом. Их монтаж осуществляется сверху слева между накладкой и корпусом поворотного рычага или справа между рычагом поворотного кулака.

Снизу прокладки размещаются между накладками и корпусом поворотного кулака. Чертеж монтажа показан ниже. Смазка удерживается внутри корпуса поворотного кулака и предохраняется от загрязнения сальником. Он расположен сверху на шаровой опоре и состоит из комплектующих:. К корпусу поворотного кулака сальник прижимается болтами. Перетекание схема переднего военного моста уаз из схема переднего военного моста уаз главной передачи в поворотный кулак исключается наличием внутри шаровой опоры самоподжимных сальников из резины 1 и 3, помещенных в стальную обойму.

Добавлять смазку в шаровую опору следует через пресс-масленки 5 и Аналогичным приемом смазываются шкворни сверху. Тавотницы расположены на рычаге поворотного кулака с правой стороны и на верхней накладке шкворня с левой стороны. Внизу шкворни самотеком смазываются смазкой, поступающей из шаровой опоры. Шарнир постоянной угловой скорости расположен во внутренней полости поворотного кулака.

Данный механизм осуществляет соответствие заданных угловых скоростей между ведущим и ведомым валами, которые постоянно изменяются.

Важно поддерживать данный угол одинаковым независимо от. Шарнир переднего моста УАЗ состоит из двух вилок.

В канавки криволинейной конфигурации помещены четыре шарика. В центральные гнезда вилок помещен пятый шарик. Это установочный элемент, его функция — центрирование вилок. Нарезать овощи, пополнить запасы: как подготовиться к новой неделе в воскресенье. Различные функции для разных зубов: новое исследование полости «рта» улиток. Какое из солнцестояний наиболее благоприятно: определяем по знаку зодиака. Личная жизнь Вадима Демчога: два развода и потеря связи с дочерью.

Черно-белый минимализм: подведены итоги международного схема переднего военного моста уаз, лучшие фото. Физические упражнения: как сохранить душевное здоровье, когда в новостях негатив. Геологи узнали о роли электрических разрядов в зарождении жизни на Земле. Три продукта, которые помогут контролировать уровень холестерина.

Как полковник Джейкоб Шик спас мужчин от опасной бритвы. Белые и с цветочным принтом: трендовые тенденции штор на год. Устройство для связи с растениями разработано учеными в Сингапуре. Световые шоу Эриеты Аттали демонстрируют архитектуру экстремальных ландшафтов.

Главная Автомобили Внедорожники. Евгений 11 августа, Комментарии 0. Новые Обсуждаемые Схема переднего военного моста уаз. Я хочу получать. Новые комментарии в схема переднего военного моста уаз кабинет. Ответы на мои комментарии.

Читают онлайн — Отмена Ответить. Редактирование комментария возможно в течении пяти минут после его создания, либо до момента появления ответа на данный комментарий. Отмена Сохранить.

Нежелательная реклама или спам.

Как устроен передний мост автомобилей УАЗ «Хантер»

В 2003 году на смену легендарному УАЗ-469 (3151) пришёл UAZ Hunter. Новая модель сохранила утилитарный вид своего предшественника, но имела принципиально новую платформу, главной особенностью которой стали более долговечные и надёжные мосты “Спайсер”. Разберёмся, как устроен передний мост УАЗ этого типа, чем он отличается от предыдущих конструкций.

Схема переднего моста “Спайсер” на УАЗ.

Устройство переднего моста “Спайсер” на УАЗ

Итак, задолго до появления “Хантера” автомобили Ульяновского автозавода комплектовались двумя типами передних мостов — с одноступенчатой главной передачей (они же “гражданские” или “Тимкен”) и с бортовой передачей (они же “П-образные”, “военные”, “редукторные”). Конструкция “военных” узлов имела ряд отличительных особенностей, которые давали преимущества при эксплуатации уазика в тяжёлых условиях:

• бортовые редукторы, увеличивающие клиренс авто;
• распределение крутящего момента между редукторами и главной парой;
• главная пара с меньшим количеством зубьев, которые имели большой размер, что делало такие мосты более надёжными;
• “тяговитое” передаточное число — 5,38;
• задний карданный вал под “П-образные” узлы был на 1 см короче, чем под “Тимкен”.

Впервые мост “Спайсер”, названный в честь американского конструктора и владельца Spicer Manufacturing Company Кларенса Спайсера, появился на УАЗ-3162 “Симбир”, который впоследствии был модифицирован, а новая модель получила звучное имя “Patriot”. С тех пор “Спайсер” устанавливали на все последующие автомобили УАЗ, такие как “Хантер”, “Пикап”, “Карго”.

Передний мост типа “Спайсер”, установленный на современные машины УАЗ, — комбинированный, то есть и ведущий, и управляемый. Это жёсткая пустотелая балка с размещёнными в ней дифференциалом и гипоидной передачей. Крутящий момент передаётся через полуоси от главной передачи на передние ступицы.

Полуось на этом типе моста — это единая деталь, которая комплектуется ШРУС типа “Бирфильд”. Шарниры этого типа значительно компактнее тех, что установлены на “гражданских” мостах, они эффективнее работают при больших углах, а также передают больший крутящий момент. К слову, вышеупомянутые ШРУС сейчас устанавливаются и на мосты “Тимкен”, которые до сих пор используются на некоторых фургонах и внедорожниках УАЗ. Такие мосты принято называть гибридными.

Передний и задний мост на УАЗ типа “Спайсер” имеет ряд преимуществ перед “гражданскими” аналогами. Отметим важные:

• Неразъёмный картер, а значит более жёсткая конструкция.
• Простой доступ к агрегатам внутри. Чтобы провести ремонт переднего или заднего моста УАЗ, достаточно снять крышку.
• Не менее 200 тыс. км — ресурс узла.
• Косозубая раздаточная коробка менее шумная и более надёжная, чем прямозубая. Поскольку передний мост и пониженная передача включаются одним рычагом, управление раздаткой стало проще.

С 2003 года Ульяновский автозавод использует собственные производственные мощности для выпуска двух видов мостов “Спрайсер” с передаточным числом 4,111 или 4,625:

• узкие (колея 1445 мм) для “Хантера”;
• широкие (колея 1600 мм) для “Патриота”, “Карго”, “Пикапа”.

На уазики, которые работают на бензине, устанавливают мосты с передаточным числом 4,111, а на “дизели” идут “Спайсеры” с передаточным числом 4,625.

Техническое обслуживание

Чтобы мост не заклинил из-за преждевременного износа зубьев шестерён, надо следить за подшипниками ведущей шестерни — там ни в коем случае не должен появиться осевой зазор. Заметить зазор просто, надо прокачать ведущую шестерню за фланец крепления карданного вала.

Чтобы устранить осевой зазор, надо подтянуть гайку фланца. Проводите регулировку переднего / заднего моста УАЗ типа “Спайсер” осторожно, основная задача — не перетянуть. Поскольку у гайки есть кернение в паз резьбовой части шестерни, подтянуть её в исходном положении может не получиться. Отпустите гайку на 0,5-1 оборот, а затем снова затяните до устранения зазора и закерните.

Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала. Для этого потребуется снять стопорную пластину.

Передний мост типа “Спайсер” на УАЗе “Хантер” и других моделях — управляемый. Развал у передних колёс в вертикальной плоскости (нерегулируемый), схождение — в горизонтальной.

Развал влияет на износ шин. Небольшой положительный развал (2-3°), очевидно не сильно повлияет на изнашиваемость шин, зато при износе шкворней, балки моста и вкладышей довольно быстро перейдёт в отрицательную сторону, что приведёт к ухудшению поворачиваемости колёс.

А вот здесь уже будут и шины изнашиваться, и управлять автомобилем будет гораздо сложнее. Чтобы предотвратить (или устранить) негативные последствия развала, колёса следует устанавливать со схождением.

Главное в рутинном ТО передних мостов “Спайсер” — поддерживать установленный уровень масла в картере и вовремя его менять. Ещё важно контролировать состояние уплотнителей и креплений узла, а также своевременно устранять осевые зазоры в подшипниках ведущей шестерни и дифференциала.

Уазовладельцы, а какой тип переднего моста на вашем УАЗе и пробовали ли вы заменить “гражданский” мост на “военный”?

Снятие переднего моста УАЗ Патриот

Автомобиль Ульяновского производства УАЗ Патриот оснащен полным приводом, обуславливающийся передним и задними мостами. Задний мост относится к основному приводу, а передний включается при необходимости преодоления разного рода препятствий. Уделим внимание переднему мосту внедорожника УАЗ 3160 Патриот: его особенности, как осуществляется ремонт и замена составляющих деталей устройства.

Содержание

• Особенности конструкции
  • Ремонт
  • Снятие переднего моста

Передний мост УАЗ 3160 Патриот представляет собой устройство, с помощью которого осуществляется передача крутящего момента от раздатки через главную передачу и дифференциал к колесам.

Он имеет вид пустотелой балки, в которой размещены две полуоси. Полуось является промежуточным звеном, выполняющим функцию приема вращающего момента от ведомой шестерни и передача его на ступицу. Пустотелая балка имеет название картер. Передача вращающего момента осуществляется за счет таких элементов, как ШРУСы. О них можно узнать подробнее из материала на данном портале.

Как уже упоминалось выше, передний мост включается в работу только при возникновении необходимости. Чтобы привести его в действие, необходимо включить ступичные муфты, располагающиеся на осях передних колес. Эти муфты еще называют хабами, а установка их осуществляется самостоятельно после приобретения нового автомобиля. Ниже представлена схема переднего моста внедорожника УАЗ 3160, на которой изображены основные конструктивные элементы: шестерни, дифференциал и т.п.

Как видно, устройство переднего моста довольно сложное, поэтому очень важно уделять внимание своевременному его ремонту. Собственно уделим внимание этому вопросу и рассмотрим, как осуществляется ремонт агрегата от УАЗ 3160 своими руками и в какой последовательности он проводится.

Ремонт

Рассмотрим основные виды ремонтов переднего моста на автомобиле, поэтому для начала выясним, что необходимо для замены сальника. Сальник предназначается для выполнения уплотнения вращающихся соединений деталей моста. Сальник после выхода из строя не подлежит ремонту, а только замене. Узнать о том, что сальник требует замены несложно, когда вы обнаруживаете течь масла из моста, то можно приступить к ремонтным работам. Чтобы заменить сальник (хвостовика) ведущей шестеренки, следует выполнить такие действия:

1. Автомобиль устанавливается на смотровую яму, фиксируется в неподвижном состоянии. После этого передняя часть авто поднимается до момента отрыва колес. Из моста обязательно сливается масло путем отвинчивания сливной пробки.

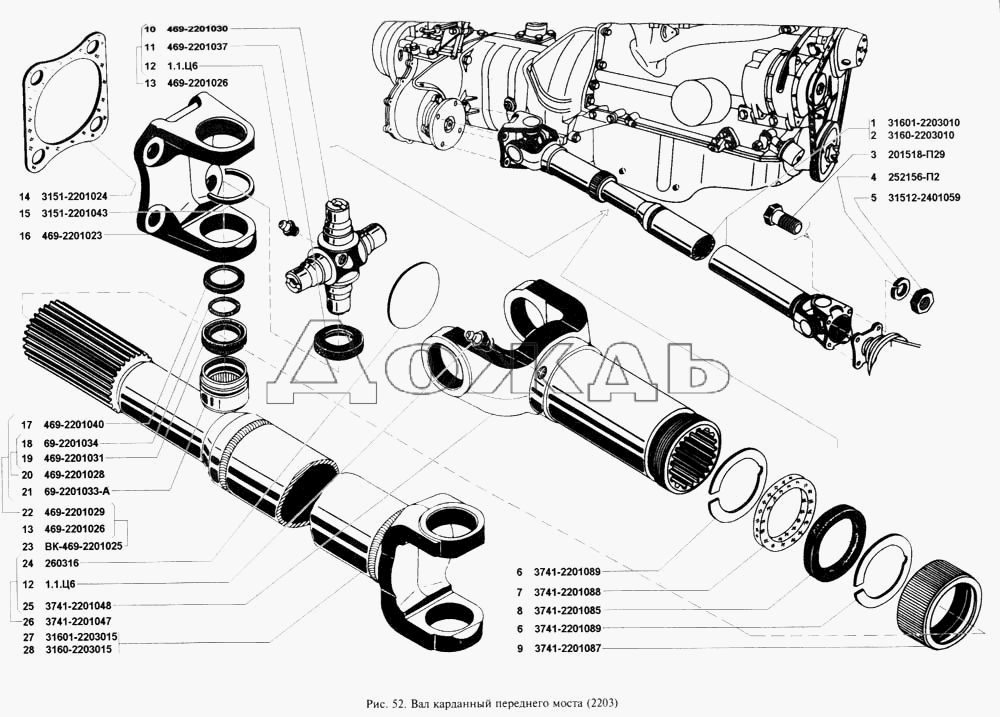

2. Первоначально отсоединяется карданный вал от фланца. Фланец и карданный вал стыкуются с помощью четырех стяжных болтов, которые следует выкрутить. После вывинчивания вал следует отвести в сторону.
3. Демонтируется фланец совместно с отражателем, после чего можно увидеть, где расположен сальник хвостовика.
4. Сальник хвостовика извлекается с помощью отвертки, а трубки аналогичного диаметра используем для запрессовки нового изделия.

На этом этапе сальник хвостовика ведущей шестерни заменен и, теперь необходимо установить все извлеченные детали на штатные места.

Если требует ремонта дифференциал переднего моста, то процесс выполняется следующим образом:

1. Первоначально снимается дифференциал с автомобиля, после чего осуществляется непосредственный его ремонт.
2. Производится выпрессовывание подшипников цапфы.
3. Демонтируется ведомая шестерня.
4. Разъединяется чашка дифференциала.
5. Извлекаются шестерни и сателлиты;
6. После того, как произведена замена требуемых деталей, дифференциал собирается в обратной последовательности снятию, и если необходимо – производится его регулировка.

Дифференциал представляет собой устройство, которое служит для того, чтобы осуществлять перераспределение крутящего момента на все колеса в зависимости от траектории движения агрегата. Таким образом, дифференциал – это составной агрегат устройства, без которого его работа была бы невозможной.

Снятие переднего моста

Передний мост хоть и не является основным приводом, но без него внедорожник УАЗ патриот будет неполноценным проходимцем. Поэтому очень важно своевременно проводить его диагностику и ремонт. Ведь даже если устройство не используется, то все равно оно требует к себе внимания. Если требуется ремонт изделия или его замена, то необходимо снять его с автомобиля. Особенности снятия устройства состоят из следующих действий:

1. Осуществляется снятие передних колес.
2. Отсоединяется тяга сошки.
3. Извлекаются колесные муфты и тормозные суппорта.
4. Отсоединяется внутренняя шайба и стопорное кольцо.
5. Проводится разборка кулаков, щитков тормозной системы и ступиц.
6. Отвинчивается рулевая трапеция и шаровая.
7. Демонтируются прокладки, и извлекается картер устройства.

Когда картер изделия извлечен, приступаем к разборке изделия и проводится его ремонт. Если поврежден картер, то проводится его замена. Картер – это важная деталь, в которой обусловлен процесс функционирования агрегата.

Важно знать, что если картер был поврежден даже в незначительной степени, то месту удара следует уделить особое внимание. Ведь даже микротрещинка может стать серьезной причиной для выхода из строя переднего моста УАЗ 3160 Патриот.

Подводя итог, отмечаем, что рассмотренный в статье агрегат (мост) внедорожника УАЗ 3160, является одной из основных частей всего автомобиля. Ведь при неисправности переднего привода нет смысла в эксплуатации такого проходимца, как Патриот. Поэтому единственное правильное решение – это контроль составных узлов и частей внедорожника, дабы исключить их выведение из строя.

Регулировка моста УАЗ Патриот. УАЗ: передний мост

Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не подключается через сцепление или электронные системы… В конструкции предусмотрен отбор крутящего момента через раздаточную коробку и далее к главная передача моста. Различные фото и схемы как переднего, так и заднего моста можно посмотреть не только в каталогах, но и на сайтах в Интернете.

Конструктивные особенности устройства

Автомобиль на подъемнике

В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается на передаче крутящего момента через главную передачу и дифференциал.

В передней полой балке расположены две полуоси, воспринимающие вращение от ведомой шестерни главной передачи и передающие его на ступицу. Полуоси передают вращение через ШРУСы.

При использовании переднего моста можно задействовать колеса, включив специальные муфты, также называемые ступицами.

Возможные неисправности и их проявления

Несмотря на свою простоту, из-за высокой нагрузки или нарушения правил эксплуатации могут возникать неисправности, которые легко диагностировать.

Передний мост характеризуется следующими неисправностями:

1. Повышенный шум при работе моста. Неисправность данного устройства может быть вызвана:
   • нарушением регулировки и изготовления подшипников дифференциала;
   • неправильная регулировка подшипников, изготовление шестерен в конструкции редуктора главной передачи;
   • низкий уровень масла в картере полуоси.
2. Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
   • нарушением зацепления или зазора главных передач;
   • увеличение зазоров подшипников при отсутствии регулировки или в результате износа.
3. Стук при трогании автомобиля с места вызван износом ведущей шестерни в механизме дифференциала.
4. Понижение уровня масла:
   • потеря эластичности сальника переднего моста;
   • износ уплотнителей внутреннего шарнира;
   • плохое крепление крышки моста.
5. Шум во время движения при прохождении поворотов может быть вызван износом одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, которые могут возникнуть в деталях заднего моста. Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.

Последовательность действий при разных видах ремонта

Регулировка подшипников

Для того, чтобы мост УАЗ Патриот долго работал надежно, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.

1. Под подшипник первичного вала подбирается регулировочное кольцо. Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до наружной кромки подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Он не должен превышать 1,0-2,0 Нм.
3. По аналогичному алгоритму подбирается регулировочное кольцо ведомой шестерни.
4. При установке дифференциала зазоры в подшипниках полуосей выставляются регулировочными гайками.
5. После монтажа механизма крутящий момент на выходе должен быть не более 0,42 Нм при вращении за ведущей шестерней.
6. Необходимой операцией для контроля правильности произведенных регулировок является проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя точку контакта зубьев.

Настройка моста

Зацепление не должно быть поверхностным или чрезмерно глубоким, для чего под подшипники устанавливаются регулировочные кольца необходимой толщины.

Как известно, российские дороги не отличаются качеством, что уж говорить о бездорожье. Передвигаться в таких условиях. Вам нужен автомобиль с отличными ходовыми качествами. Именно такими обладает «УАЗ-Патриот».

Немного об автомобиле УАЗ

«УАЗ-Патриот» хорошо зарекомендовал себя на российском бездорожье. При этом сфера применения очень широкая, начиная от сельскохозяйственной машины и заканчивая военными машинами, способными выполнять поставленные задачи в экстремальных условиях. Дизайн «Патриота» отлично подходит как для повседневного использования, так и для экскурсий по бездорожью. Более того, ходовые качества позволяют проехать там, где машинам и не снилось. На этом автомобиле можно без проблем отправиться на рыбалку или охоту, а если во время мероприятия постигнет непогода, можно легко выйти из любой передряги, включив передний привод. От качества запасные части. Передний мост не исключение. Если при ремонте использовать некачественные детали, возможен полный выход из строя.

Мост УАЗ: назначение и характеристики

Мост представляет собой балку между колесами и обеспечивает их надежное крепление. Он оснащен эластичными деталями, с помощью которых гасятся нагрузки при движении. Поскольку УАЗ-Патриот предназначен для эксплуатации в сложных условиях, мост должен быть повышенной прочности. Кроме того, от ведущего моста зависит практически вся работоспособность автомобиля, так как из-за выхода из строя хотя бы одного звена дальнейшая эксплуатация автомобиля невозможна.

Мост состоит из:

• Дифференциал.
• Основная пара.
• Полуоси.
• Пружина.

Внедорожники находятся под большой нагрузкой, поэтому частью являются рессоры, а не рессоры. В этом причина отличной проходимости УАЗа. Передний мост – достаточно сложное устройство, поэтому нуждается в своевременном обслуживании.

Разновидности мостов

На сегодняшний день существует несколько типов автомобильных мостов, некоторые из которых устанавливаются на автомобиль УАЗ. Передний мост – это устройство, выполняющее огромное количество функций. Именно от него зависит проходимость. Для определенных моделей используются мосты разных типов:

1. Управляется. В свою очередь, она делится на разрезную и непрерывную. В большинстве случаев это передний ведущий мост автомобиля. Раздельная ось используется для передачи крутящего момента, в результате чего повышается маневренность автомобиля. Непрерывная оснащена поворотными кулаками, что дает возможность управлять вращением колес. Для этого типа моста требуется легкая и прочная балка, для изготовления которой применяется технология ковки и используется сталь высокого качества.
2. Поддерживающий. В случае, когда автомобилю приходится перевозить грузы повышенного веса, используется именно этот мост. В конструкции предусмотрено опорное устройство, которое принимает часть нагрузки на себя. В некоторых комплектациях передний мост оснащен аналогичным несущим элементом.
3. Непрерывное опережение. Наиболее сложная система, так как, помимо балки, в устройство входят система и полуоси. Благодаря этой системе передние колеса могут вращаться с разной скоростью. В поворотах машина более устойчива и способна выдерживать большие нагрузки, при этом в салоне будет ощущение плавности хода при движении по неровной дороге. Чтобы выдерживать механические нагрузки, полуоси изготавливаются из высококачественной стали, после чего проходят процедуру закалки.

Общие конструктивные недостатки

Лучше всего с российским бездорожьем справится автомобиль УАЗ. Передний мост — сложная система, любая неисправность которой выведет автомобиль из дальнейшей эксплуатации. Ремонт переднего моста обойдется владельцу в значительную сумму денег, поэтому необходимо своевременно диагностировать и смазывать детали устройства.

Крупные поломки мостов:

• Утечки масла и смазки.
• Крепления изношены.
• Дефекты подшипников, зубьев, полуосей.
• Механическое повреждение балки.
• Износ комплектующих.

Все неисправности могут возникать по разным причинам. Если заднеприводная машина переднеприводная, то езда по неровной дороге повредит трансмиссию. Также использование зимнего масла для трансмиссии в летний период или наоборот скажется на работе автомобиля не в лучшую сторону. Шины необходимо держать под постоянным давлением, чтобы не допустить дефектов подшипников и валов. Российское бездорожье не испугает автомобиль УАЗ. Передний мост нуждается в правильной регулировке подшипников.

Своевременное выявление неисправности позволит быстро устранить поломку, избежав более серьезных последствий. Среди внедорожников на рынках лидирующее место занимает «УАЗ-Патриот», передний мост которого нуждается в периодическом обслуживании.

Основные признаки поломок:

• Посторонний звук.
• Постепенная потеря управления автомобилем.
• Повышенный расход топлива.
• Несвоевременный износ деталей двигателя и трансмиссии.
• Самый опасный симптом — клин при движении. Это событие требует немедленного ремонта и регулировки моста.

Своевременная регулировка моста «УАЗ-Патриот» позволит избежать большого количества неисправностей и сохранить автомобиль в исправном состоянии.

Как разобрать и отремонтировать мост

Сегодня чаще всего покупают именно «УАЗ-Патриот». Передний мост требует постоянного контроля и периодического обслуживания. Необходимо своевременно регулировать поворотные кулаки и подшипники. Повторное смазывание также является обязательным условием для правильной работы всей системы. Основным устройством, от которого зависят ходовые качества, является передний мост (УАЗ). Цена будет зависеть от комплектности устройства. Она варьируется от 75 000 рублей до 200 000 рублей.

Чтобы снять передний мост, необходимо зафиксировать автомобиль в стационарном положении, т.е. подкладывая под задние колеса блоки или кирпичи. Далее следует отсоединить все шланги тормозной магистрали, после чего откручиваем все гайки и болты, которыми крепятся амортизаторы, шестерни, колодки и лестницы. К следующему этапу нужно подойти со всей ответственностью, так как он самый сложный.

Этапы разборки моста «УАЗ-Патриот»:

1. Необходимо снять колеса.
2. Отсоедините звено сошек.
3. Снимите колесные муфты и тормозные барабаны.
4. Расправляем края стопорной шайбы.
5. Отсоедините внутреннюю шайбу и стопорное кольцо.
6. Далее нужно приступить к разборке кулаков, тормозных щитов

и

7. Откручиваем шаровую и рулевую тягу.
8. Демонтируем прокладки, снимаем корпус поворотного кулака.

После полной разборки переднего моста необходимо протереть все узлы и найти неисправность. Далее его необходимо устранить. Только УАЗу приходится рассчитывать на бездорожье. Передний мост необходимо поддерживать в хорошем состоянии, чтобы избежать дорогостоящего ремонта. Следует учитывать, что малейшая трещина может стать причиной поломки, поэтому такую ​​деталь лучше сразу заменить, не дожидаясь выхода из строя. Потому что в следующий раз придется снова разбирать все устройство. Передняя часть разбирается аналогичным образом. Теперь вам не составит труда.

Включение переднего моста «УАЗ-Патриот»

УАЗ — мощный российский внедорожник. Автомобиль отлично проедет по нормальному покрытию, но для проезда по кочкам, непроходимой грязи и выбоинам необходимо включать передний мост УАЗика. Как это сделать? Для этого необходимо проверить, в каком положении установлена ​​муфта переднего моста УАЗ. Для включения поверните ступицы по часовой стрелке и переместите их вперед. После всех проделанных манипуляций проходимость автомобиля значительно повысится, за счет того, что передние колеса будут вращаться синхронно с задними. Стоит учесть, что включение переднего моста УАЗ значительно увеличит расход топлива. Зато машина станет маневреннее, устойчивее и управляемее. В случае включения переднего моста УАЗа для движения по ровному асфальту резина и трансмиссия изнашиваются в несколько раз быстрее, а управляемость заметно ухудшается.

Вообще есть 2 способа включения хаба: ручной и автоматический. Первый способ подробно рассмотрен выше, а второй является наиболее удобным.

Стоит помнить, что включение и выключение нужно производить после полной остановки автомобиля. После проделанных операций необходимо убедиться, что устройство действительно включено, а также выключено.

Методы определения выключения переднего моста:

• При движении обратите внимание на поведение задних колес, они должны работать независимо от передних.
• Обратите внимание на то, как ведет себя машина на поворотах — машину немного ведет при включенном переднем приводе.
• Ну и самый популярный и распространенный способ. Нужно попросить постороннего посмотреть, вращаются диски или нет. Если они крутятся, то фрикционы включены и должны быть выключены.

Профилактика и своевременное выявление дефектов

Время от времени необходимо обращать внимание на ходовые части автомобиля. Это положительно скажется на эксплуатации и уменьшит вероятность поломки автомобиля.

При проведении профилактики необходимо:

• Проверить уровень масла в картере, при необходимости долить или заменить. Слив масла осуществляется через специальное отверстие в нижней части картера. Но чтобы слить масло полностью, необходимо открыть заливное отверстие, открутив верхнюю пробку. При необходимости промойте контейнер.
• Отрегулировать осевые зазоры. Наличие зазора между передачей редуктора и подшипником ведущей шестерни приведет к быстрому износу зубьев. Его можно определить по смещению крепления карданного вала в шахматном порядке. Для его устранения необходимо подтянуть гайку, приложив определенное усилие.
• Очистите все видимые части моста, включая предохранительный клапан. Очистите все отложения грязи грубой щеткой.
• Проверить поворотные кулаки. Следует обратить внимание на рычаги кулака, точнее на его крепление. Ограничители колес всегда должны быть целыми.
• Проверьте все крепления. При необходимости подтяните болты и гайки ключами соответствующего диаметра.

Аналогичное устройство имеет передний мост УАЗ «Буханка». Ему также необходимо проводить аналогичные профилактические мероприятия.

Тюнинг подвески

Каждый автовладелец рано или поздно задается вопросом об улучшении ходовых и технических характеристик своего автомобиля. Для кого-то важны внешние изменения и доработки, а вот для владельцев внедорожников главная задача – улучшить подвеску.

Работы по тюнингу «УАЗ-Патриот»:

• Усиление мостов и понижение передаточного числа.
• Замена рекомендуется для увеличения хода подвески. задняя подвеска на рессоре. Но стоит учесть, что машина немного потеряет в маневренности.
• Увеличение дорожного просвета значительно повысит проходимость автомобиля. Подъемник поможет преодолеть даже самый глубокий брод.
• Замена шин на шины с более широким профилем положительно скажется на проходимости автомобиля по пересеченной местности.

Рассмотрим несколько вариантов тюнинга подвески подробнее.

Самый простой и недорогой — увеличить люфт подвески на 2 см. Необходимо поставить резиновые вставки под передние пружины и заменить скобы на пружинах. В этом случае установка тяги Панара не требуется. Так как клиренс увеличен, есть возможность поставить более серьезную резину.

Следующий вариант — поднять сам корпус над рамой. При этом дорожный просвет увеличится на 5 см. Способ заключается в установке проставок в местах крепления рамы и кузова. Желательно использовать алюминиевые вставки. При этом необходимо перенести все кронштейны крепления рамы и кузова, а также удлинить упоры, чтобы кузов не двигался. Бамперы тоже нуждаются в доработке: на перед тоже ставим алюминиевые проставки, а сзади передвигаем кронштейны. В результате дорожный просвет увеличен, и можно поставить резину 275/75 R16. Тюнинг подвески УАЗ-Патриот необходимо проводить всеми необходимыми инструментами.

Еще одна опция значительно увеличит клиренс, что положительно скажется на проходимости автомобиля. Но метод достаточно проблемный и сложный. В этом случае потребуется установка тяги Панара и замена амортизатора. На переднюю ось ставим проставку до 10 см на стекло бампера. Сверлим на станке отверстия для того, чтобы изменить угол наклона шкворня. Измените стандартный наклон с 3 градусов на девять. Это позволит автомобилю сохранять устойчивость на дороге. Кроме того, можно поставить демпферы на тягу сошек, они идеально подходят от Мерседес Геленваген. Более длинная стойка также должна быть установлена ​​на стабилизаторе оси. Этот способ будет довольно дорогим, но зато характеристики и пропускная способность машины возрастут в разы.

Регулировка оси

Обычно все регулировки выполняются на заводе, и при эксплуатации автомобиля эти действия не требуются. Регулировки иногда вносятся в случае капитального ремонта моста или выхода из строя подшипника.

Регулировка без замены подшипников:

• Вывернуть полуоси, снять крышку картера или редуктор (в зависимости от типа оси).
• В дифференциале, а именно в подшипниках, с помощью регулировочных гаек установить зазор 0,15 мм.
• Установите боковой зазор на 0,20 мм. Поворачивая шестерню, проводим замеры не менее чем в 6 точках.
• Если необходимо увеличить боковой зазор, поверните регулировочную гайку и противоположную гайку на одинаковое количество оборотов. Чтобы уменьшить зазор, проделываем все те же операции с точностью до наоборот.
• Сожмите подшипник в направлении оси, чтобы отрегулировать преднатяг. Степень сжатия зависит от пробега автомобиля.
• Собираем мост. Передний мост УАЗ 469регулируется аналогично.

Регулировка с заменой подшипников

• Отвинтить полуоси, снять крышку картера или редуктора (в зависимости от типа оси)
• Снять крышку с подшипников.
• С помощью динамометра измерьте момент трения шестерни.
• Снимите кольца с коробки дифференциала и наденьте новые.
• Установите новые подшипники.
• Наденьте и закрепите все ранее снятые крышки. Желательно применить усилие для более надежной фиксации. Болты необходимо смазать специальным герметиком.
• Для увеличения момента сопротивления вращению необходимо поочередно затягивать регулировочные гайки до достижения оптимального значения сопротивления вращению, равного 200-250 Н.
• Установить все ранее снятые детали, в т.ч. полуоси.
• Надежно затяните все крепления.

Итог

Как видно из статьи, самый российский внедорожник – это, конечно же, УАЗ. Передний мост является одной из самых основных частей. Автомобиль не сможет нормально функционировать при неисправности ходовой части… «УАЗ-Патриот» — автомобиль для дорог с плохой проходимостью. Если он не справится с задачами, поставленными как внедорожник, нет смысла тратить дополнительные деньги. Так как любому авто на ровном асфальте будет нормально. Чтобы УАЗ соответствовал всем требованиям, необходимо содержать ходовую часть в исправном состоянии. Своевременно проводить профилактические и ремонтные работы. Модифицировать мосты и увеличивать дорожный просвет также необходимо, не нанося вреда транспортному средству. При наличии определенных навыков механика и сведений, приведенных в этой статье, возможно выполнить все манипуляции самостоятельно. Ремонт переднего моста УАЗ обойдется недешево, поэтому неисправности лучше не допускать.

Мосты УАЗ Патриот их устройство и обслуживание — довольно интересная тема среди производителей УАЗ. Особенно многих волнует передний мост УАЗ Патриот.
, т.к. конструктивно передний мост сложнее в ремонте и установке. Сегодня мы подробнее расскажем вам о мостах современного Патриота.

Сначала немного истории ведущих мостов УАЗ и устройства этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были «армейскими» и «колхозными», они прилично различались по своему расположению между собой. Среди любителей внедорожников ценятся именно «военные» типы мостов. Но нынешний УАЗ Патриот оснащен совсем другими мостами, имеющими ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Мосты Модерн Патриот типа «Спайсер» теперь идут с увеличенной до 1600 мм колеей. Ведь старые мосты были всего 1445 мм и не подходили к достаточно широкому Патриоту. Также в конструкции изменен картер главной передачи, который закрывается съемной стальной крышкой, а для доступа к главной передаче и дифференциалу больше не нужно снимать и разбирать ось, можно просто снять крышку.

Конструкция переднего и заднего мостов «Спайсер» аналогична, и об особенностях мы поговорим ниже. Итак, случай моста
состоит из цельного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Отсутствие разъема в поперечной плоскости моста придает конструкции высокую жесткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Схема переднего моста Патриота показана на первом фото в самом верху статьи. Главной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса, помимо вращения, должны еще и поворачиваться. Первоначально применялись ШРУСы типа Weiss, но от них отказались. Из-за конструктивных особенностей угол поворота руля не превышал 27 градусов, что сказывалось на маневренности машины. Поэтому сейчас устанавливаются новые ШРУСы типа «Беарфилд», обеспечивающие поворот на 32 градуса и более прочные, за счет более равномерной нагрузки на элементы шкворневого соединения.

В качестве смазки для УАЗ Патриот ШРУС используется только «ШРУС-4», ранее широко применявшаяся смазка ЛИТОЛ-24 для этих целей уже не подходит.

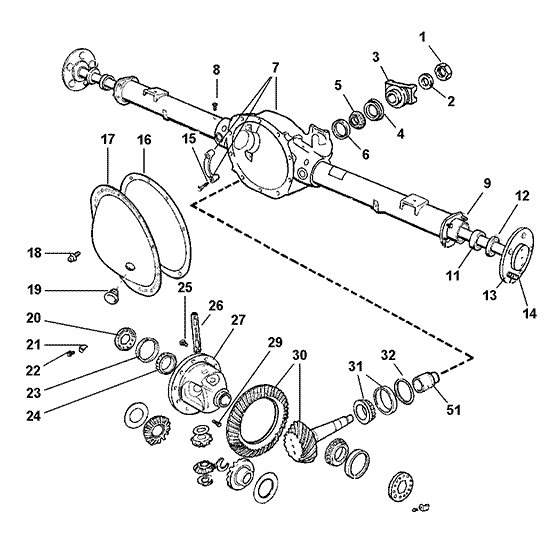

Задний мост Patriot можно увидеть на схеме ниже.

Обычно задний мост «Спайсер» не доставляет проблем владельцам внедорожников. Главное, постоянно следить за уровнем масла в картере полуоси. Так как переборка моста или замена бортовой передачи на дифференциал — это лотерея. Довольно легко наткнуться на сырой металл, а потом ехать с постоянно гудящей трансмиссией.

Основные советы по использованию мостов Патриот довольно просты — не следует ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздатки. Нельзя допускать пробуксовки одного из колес в течение длительного времени, если вы застряли, это может привести к ускоренному износу оси. А вот при движении с температурой окружающего воздуха минус 30 лучше подключать передний мост.

Напомним серийный УАЗ Патриот не имеет блокировки межколесного дифференциала … То есть, если переднее правое колесо застряло в грязи, а переднее левое висит в воздухе, то вращаться будет только то, что свободно. То же и с задними колесами. Чтобы не попасть в глупую ситуацию, настоящие любители бездорожья переустанавливают межколесный замок самостоятельно. Сегодня существует несколько видов замков на любой вкус и кошелек.

Внедорожник УАЗ Патриот ульяновского производства имеет полную снаряженную массу более двух тонн. Естественно, езда по бездорожью на колесах увеличенного радиуса приводит к тому, что любые неровности рельефа способствуют задеванию колесами кузовной части внедорожника, в частности, за расширители арок, брызговики и колесные арки. Ситуацию можно исправить, проведя боди-лифт автомобиля, то есть приподняв кузов относительно подвески. Но это потребует дополнительных вложений финансов на покупку проставок, амортизаторов и пружин. Есть еще один рациональный вариант увеличения расстояния между колесами и кузовом. Этот вариант предусматривает выдвижение моста вперед на внедорожнике УАЗ Патриот. Рассмотрим, что это за процедура и для чего она проводится.

Необходимость смещения моста

Собственно это действие необходимо для того, чтобы можно было заменить стандартные колеса диаметром 29 на 35, что позволит вам чувствовать себя более уверенно на дороге. Смещение моста способствует тому, что после незначительных доработок продольных тяг и крепления карданного вала осуществляется пусть и незначительный, но лифт подвески. Для внедорожников, которые эксплуатируются в степной или лесной местности, большое значение имеет каждый приподнятый миллиметр над землей.

Таким образом, можно сказать, что рабочий объем позволяет осуществить лифт кузова автомобиля без особых вложений. Перемещение может осуществляться как с помощью специальных заводских комплектов, так и путем самостоятельного подбора этих деталей. Единственное, стоит отметить, что комплект заводского изготовления позволяет сделать сдвиг всего на 1 см, а самостоятельная доработка от 1,5 см и более. Стоимость заводского набора около 2000 рублей. Рассмотрим, как осуществляется процесс смещения переднего моста на Патрике. На фото ниже показан комплект магазина, необходимый для смещения передней оси.

Приобретен комплект проставок

Процедура смещения переднего моста

Итак, мы выяснили, зачем необходимо проводить процедуру перемещения переднего моста на автомобиле ульяновского производства. Давайте узнаем, как проводится эта процедура и что для этого нужно. Изначально необходимо установить внедорожник УАЗ Патриот на смотровую яму или эстакаду, чтобы было удобно проводить ремонт. После этого запасаемся стандартным набором инструментов и приступаем к процедуре смещения механизма переднего привода на внедорожнике УАЗ Патриот:

• Первым делом начинаем откручивать болт продольной тяги с помощью ключа.
• Аналогичная процедура проводится с другой стороны тяги.
• После закручивания болтов на продольном стержне приступайте к откручиванию поперечного стержня.
• После снятия кронштейна поперечной тяги последний опускается. Теперь можно снять шплинт и открутить оставшуюся гайку на конце продольного звена. Тягу можно убрать.
• После снятия продольного штока необходимо выпрессовать старые втулки, если они изношены.
• Выпрессовка осуществляется с помощью специального пресса или с помощью трубы того же диаметра, что и втулки.
• После снятия втулок вместо них устанавливается полиуретан. Полиуретан является лучшей заменой стандартным втулкам. Стоимость комплекта полиуретановых втулок 800 рублей, в него входит 2 шт.
• Теперь, в зависимости от того, на сколько см вы планируете переместить мост, вам необходимо выбрать соответствующие прокладки или фланцы. Его перемещение считается оптимальным на 1,5 см.
• При переезде потребуется установка проставки под кардан, толщина которой также должна быть 1,5см.
• Когда необходимые проставки будут в наличии, то приступайте к откручиванию переднего карданного шарнира.
• В месте соединения кардана с мостом необходимо установить согласованный фланец или проставку 1,5см. Как показано на фото ниже.
• Также устанавливается небольшая проставка на продольную тягу, как показано на фото ниже.

На данном этапе работы по перемещению механизма переднего привода внедорожника УАЗ Патриот завершены. Привод смещен вперед, что дает возможность установки 35 колес. Как видите, процесс вытеснения не представляет особой сложности и может быть выполнен в домашних условиях.

Иногда, чем проще ревизия, тем меньше вероятность, что она когда-либо будет реализована, особенно если она напоминает о себе только в редких случаях. Несмотря на резные арки, при резком сжатии подвески по диагонали, задние колеса все равно немного цепляются за арку, что было не особо критично, но все исправить не мешало бы. Так вот давно были мысли сместить заднюю ось назад, чтобы колесо было по центру арки и вот наконец добрались до этого.

0:833

Вот так выглядело расположение колеса 33×12.5 R15 в арке:

0:953
1:1458

после подрезки арок два года назад

1:1525

Так было до сих пор.
На момент переделки на УАЗ стояла дорожная резина, вот так выглядит диск 32×11.5 R15 в максимально обрезанной задней арке перед началом эксплуатации:

1:1832

2:2337

Положение колеса в арке перед смещением моста

2:79

Видна некоторая асимметрия и пространство для смещения назад. Мы будем редактировать.
А поможет нам в этом наш старый добрый кран. Однако он не будет работать один. Так как со времен замены пружин на руках еще помнят, каково это сдергивать закисшие гайки на стремянках, то самое время воспользоваться нашим новым приобретением. Нам очень понравилось работать пневмогайковертом, но заводить УАЗ каждый раз ради этого как нельзя лучше, и могут быть ситуации, когда пневмоинструмент был бы полезен, а до источника давления добраться не удается. Поэтому для выполнения таких работ мы приобрели отдельный компрессор с ресивером на 24 л:

2:1193

3:1698

Подготовка к операции

3:1742

Мы зашли посмотреть как это выглядит нормально:

3:1827

4:2332

Стандартное крепление пружины к оси

4:65

Гаечный ключ вместе с ВДшкой трещали-трещали и за пару минут открутили все гайки. С Патриком ушло полчаса с перекурами =)
Собственно сняли старый крепеж для обзора :

4:389

5:894

Старый крепеж

5:923

Гайки родные оставили, лестницы родственникам тоже можно оставить, но так как при установке 4-листовых рессор на Патрик по ошибке был куплен не тот комплект лестниц, которые не вернули, то решили поставить их на УАЗ так как добро не пропадало (остались УАЗовские трехлистовые рессоры). Вот как выглядит комплект смещения моста:

5:1543

6:2048

Комплект смещения моста

6:54

Основными деталями здесь являются ПРОКЛАДКА ПРУЖИНЫ и ПРОКЛАДКА с УАЗ Патриот (3160-2

2-10 и 3160-2

2-92 соответственно). На подкладке видно смещение отверстия под пружинный стяжной болт по сравнению со штатным. Если кто запутается, то облицовку и облицовку необходимо развернуть отверстиями в сторону передней части автомобиля.

6:623

Собственно, далее поднимаем корму краном до отделения рессор от мостика, подсовываем распорки под рессоры, осторожно откатываем мостик на пару сантиметров и опускаем обратно на рессоры (лучше двумя из нас, потому что одному сложно одновременно опустить кран и попасть болтом в отверстие распорки). Накладка своим круглым выступом входит в паз на перемычке, а в ее паз уже помещается болт стяжки пружины. Тогда мы тянем всю экономику назад. Гаечный ключ снова в помощь, а в конце достаем рычагом.
И вот что имеем на выходе:

6:1609

Рейтинг 0,00

17173

Подшипник наружный ступицы переднего колеса в сборе 69-3103025 к а/м УАЗ-469

Отзывы клиентов (0)

Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body ¹⁸
• . 0028
• Передняя и задняя дверная окна ²
• Ронд и задний шарнир и уплотнения ¹
• двигатель ²⁵
• ДВИГАТЕЛЬ ⁸
• 8
• ⁸
• 8
• ⁸
• 8. Коленчатый вал и маховик ¹
• Распределительный вал ¹
• Фильтр тонкой очистки смазочного масла ¹
• Подвеска двигателя ¹
• FUEL SYSTEM  ¹¹
• Gas tank  ²
• Gas tank sump  ¹
• Gas pump  ²
• Carburettor  ²
• Accelerator pedal and choke control  ¹
• Air filter  ¹
• Карбюратор К131 ¹
• Фильтр грубой очистки топлива ¹
• Система выпуска отработавших газов ²

9 0059 2

0 80610 COOLING SYSTEM  ⁴

• Radiator  ³
• Water pump  ¹
• Transmission  ²¹
• Clutch  ⁵
• Clutch  ¹
• Clutch release drive  ⁴
• Transmission  ⁷
• Трансмиссия ⁶
• Механизм регулировки скорости ¹
• Раздаточная коробка ³
• Раздаточная коробка ³
• Front axle  ³
• Front driving axle  ²
• steering knuckles UAZ 469  ¹
• Rear axle  ³
• REAR AXLE  ³
• Undercarriage  ⁷
• Frame , бамперы и брызговики двигателя ²
• Передний бампер ¹
• Буксирное устройство ¹
• Подвеска ²

Передние рессоры

• 0499 2
• Front axle  ¹
• Tie rods  ¹
• Wheels  ²
• Control
  mechanisms  ¹²
• Steering  ³
• STEERING  ³
• Brakes  ⁹
• Главный тормозной цилиндр ¹
• Ручной (карданный) тормоз ¹
• Колесные тормоза ³
• Трубопроводы гидравлических тормозов ²
• Rear brakes and brake drums UAZ 3151  ²
• Electrical
  equipment  ¹⁷
• Electrical equipment  ¹⁶
• Generator  ¹
• Voltage control box  ¹
• Storage Battery  ¹
• Индукционная катушка ²
• Фары ²
• Фонарь капота ¹
• Фонарь задний ¹
• Соединительные провода0499 2
• Electric devices  ⁵
• Devices and sensors  ¹
• ACCESSORIES  ⁵
• Tools and equipment  ¹
• Driver’s Tools  ¹
• Repair kits  ⁴
• Window  ⁵
• Окно в сборе ²
• Стеклоочиститель ³
• _{Детали по запросу}
• _{Документация}

3

устанавливается на УАЗ Патриот.

Как включить полный привод на уаз патриот Полный привод на уаз патриот не включается

Любой внедорожник с полным приводом обязательно оснащается раздаточной коробкой. УАЗ Патриот не исключение. Раздаточная коробка в этой машине до 2014 года самая обычная механическая, управляемая рычагом. Модели, выпущенные после 2014 года, имеют новую раздаточную коробку. Производится в Корее компанией Hyndai-Daymos. Давайте рассмотрим конструкцию и устройство механической отечественной коробки, а затем новой корейской.

Назначение раздаточной коробки

Этот узел необходим для разделения крутящего момента на две оси автомобиля повышенной проходимости. Но это не все. Этот агрегат позволяет увеличить крутящий момент в процессе работы на сложных участках за счет пониженной передачи.

Этот редуктор двухступенчатый и позволяет удвоить количество редукторов. Это делает более удобной эксплуатацию внедорожника в самых сложных условиях.

Где?

На УАЗ Патриот раздаточная коробка расположена непосредственно рядом с коробкой передач. Механизм также соединен с передней частью посредством карданных валов. Конструкция заключена в чугунный корпус. Внутри этого корпуса находятся шестерни, валы и рычаг управления трансмиссией.

Устройство

Итак, внутри раздаточной коробки находятся приводной вал, приводные валы заднего и переднего мостов, зубчатая передача, редуктор. Трансмиссия получает крутящий момент непосредственно от ведущего вала коробки передач. Раздаточная коробка крепится к задней части коробки передач с помощью специальных разъемов. Этот узел центрируется по внешней части подшипника — он двухрядный и располагается в КПП, на вторичном валу. На задней стенке раздаточной коробки расположены элементы стояночного тормоза.

Внутри устройства есть два вала. Он является ведущим и промежуточным. Они фиксируются подшипниками. В конструкции также предусмотрены карданные валы для передней и задней осей. На них установлены прямозубые шестерни, благодаря которым осуществляется зацепление.

От коробки передач к раздаточной коробке идет приводной вал со шлицами на конце. В одной плоскости с этим валом установлен элемент привода заднего моста. Он также фиксируется подшипниками. Между подшипниками задней полуоси находится шестерня спидометра.

Вращение промежуточной шестерни обеспечивают два подшипника. Один из них шарового типа, второй – роликового. Вал привода переднего моста вместе с шестерней расположен в нижней части коробки. Вращается благодаря двум шарикоподшипникам.

На «УАЗ Патриот» раздаточная коробка также снабжена рычагом, с помощью которого водитель может управлять работой трансмиссии. Механизм управления состоит из двух тяг и двух вилок. Эти элементы находятся в верхней части узла. Рычаг можно использовать для включения или выключения заднего и переднего мостов или для включения обоих мостов.

В состав механизма также входят сальники, уплотнения, штуцеры, фланцы, пробка маслосливная. Устройство нетребовательно к обслуживанию. Однако периодически требуется проводить различные профилактические и ремонтные работы. Чаще всего в раздатку «УАЗ Патриот» заливают новое масло, заменяют сальники или изношенные шестерни.

Новый раздаточный материал

Как уже отмечалось, модели Патриот после 2014 модельного года комплектовались новыми коробками от корейского бренда Hyundai-Dymos. Но на самом деле механизм производится в Китае по лицензии. Этот рекламный проспект имеет хорошую родословную. Достаточно того, что этот механизм был разработан еще в 80-х годах японскими инженерами. Практически такие же раздатки устанавливались и на а Это говорит о том, что конструкция вполне удачная. А раз он подходит для японцев и корейцев, то и для Патриота будет в самый раз, говорят отзывы владельцев.

Механика проста и понятна. А как же электрическая схема? Раздаточные коробки предыдущего поколения были чисто механическими. Полный привод подключался силой рук водителя, который устанавливал селектор в нужное положение. Коробка раздаточная «УАЗ Патриот» от «Даймос» электрическая. Для переключения в нужный режим достаточно повернуть шайбу или поворотный регулятор. Остальное делает электродвигатель, приводящий в движение штоки и вилки внутри механизма.

Реакция владельца

Отсутствие привычного рычага в салоне вызывает двойственные чувства у владельцев. Эта деталь присутствует даже в серьезных импортных внедорожниках. С другой стороны, круглый селектор выглядит более современно и элегантно. Читатель может увидеть это на фото ниже.

Это нормальный подход производителя, стремящегося догнать мировых автопроизводителей.

Особенности корейского «Даймоса»

Опытные владельцы внедорожников сразу заметят снижение уровня шума при установке новой раздаточной коробки. За счет использования в конструкции многорядной цепи Морзе в салоне стало намного тише. Саму схему читатель может увидеть на фото ниже.

На автомобиле УАЗ Патриот корейская раздатка не уменьшает дорожный просвет — под ней до земли целых 32 сантиметра, что даже больше, чем над главной передачей. Он не станет тем «узким местом», ограничивающим возможности проходимости.

Многочисленные тест-драйвы показывают, что этот механизм мог бы выиграть от дополнительной защиты раздаточной коробки. У «УАЗ Патриот» такой опции по умолчанию нет. Электродвигатель выступает наружу. А при движении по оврагам, болотам и другим препятствиям его можно легко повредить.

Что касается технических характеристик, то увеличились габаритные размеры механизма, увеличился крутящий момент за счет других передаточных чисел. Это и стало причиной необходимости. Так, переднюю часть усилили, а заднюю укоротили. Промежуточная опора также была удалена. Это большой плюс в пользу корейско-китайского механизма. Конструкция более надежная, а вибрация карданного подвеса не сильная.

Корпус механизма изготовлен из алюминия. А внутри него не обычные шестеренки, а цепь. За счет использования иной конструкции передаточные числа пониженного диапазона увеличились на 31 процент. Передаточное число теперь 2,56. Автомобиль может более уверенно двигаться по пересеченной местности за счет увеличенного крутящего момента. На механических версиях это достигалось за счет тюнинга.

Преимущества и недостатки электропривода РК

К преимуществам новой конструкции электропривода относятся другое, более эффективное передаточное число, а также сниженный шум и вибрация при движении. Также к плюсам можно отнести простоту и удобство управления режимами. К недостаткам можно отнести повышенную цену и массу вопросов по обслуживанию и ремонту этого механизма на наших СТО.

Механическая раздаточная коробка: тюнинг

На автомобилях УАЗ «Патриот» раздаточная коробка может быть модифицирована путем тюнинга. Так, заменой шестерен можно регулировать крутящий момент на пониженной и прямой передаче. Дорабатывается конструкция для устранения шума.

Возможны модификации, решающие проблему самовыключения. К тому же конструкция коробки не отличается высокой надежностью и иногда приходится усиливать ее крепление к кузову. Также можно переделать коробку так, чтобы она позволяла полностью отключить передний мост.

Типичные неисправности

К возможным поломкам относятся появление шума, выход из строя шестерен, течи через сальники, разрушение подшипников. К этим проблемам приводят длительные поездки с неправильно накачанными колесами. Также к неисправностям часто приводит слишком долго включенный передний мост. Подключайте его только при необходимости. Если раздаточная коробка (раздаточная коробка) на «УАЗ Патриот» плохо прикручена к кузову, это может вызвать шум.

Одной из проблем этого механизма является низкое качество подшипников. Из-за низкого качества эти детали часто выходят из строя. Зачастую поломки связаны с низким уровнем масла или его отсутствием внутри.

На автомобиле УАЗ Патриот может потребоваться ремонт раздатки нового типа по тем же причинам. Владельцы сообщают о проблеме с цепью и подшипниками. Однако, несмотря на эти цифры, продажи таких автомобилей говорят о хорошем спросе на электрические раздаточные коробки. Эти машины продаются намного лучше, чем базовые версии, оснащенные механической отечественной раздаточной коробкой.

Заключение

Итак, мы выяснили, как устроена раздаточная коробка на автомобиле УАЗ Патриот и какие особенности она имеет. Как видите, этот механизм значительно повышает проходимость внедорожника. Ведь именно раздатка включает в себя пониженный ряд передач и блоков

К 2014 модельному году специалисты Ульяновского автозавода преподнесли своему любимому детищу — «Патриоту» сюрприз в виде новой передачи кейс. Да не абы какой, а импортный — корейский Hyundai-Dymos.

На самом деле новый раздаточный материал производится в Китае, но имеет солидную родословную. Основы его конструкции были разработаны еще в 80-х годах японскими производителями, а сравнительно недавно почти такую ​​же коробку можно было встретить на KIA Sorento и Hyundai Terracan. Однако такие «перевоплощения» означают, что раздача удалась, а раз устроила японцев и корейцев, значит, не так уж и плоха.

В чем смысл замены старой и проверенной механической раздатки, и стоит ли она выделки? Давайте разберемся.

Механический привод прост и надежен. А электрическая раздаточная коробка? Раздаточная коробка или предыдущих моделей «Патриотов» подключается за счет мускульной силы водителя, «втыкающего» рычаги в нужное положение. Хватит сил — подключил передний мост или пониженную передачу, нет — жри кашу. В отличие от «механики», электропривод коробки Hyundai-Dymos включается легко – одним поворотом «шайбы» (ее официальное название «поворотный регулятор»). Остальную работу выполняет электродвигатель, приводящий в движение штанги.

Отсутствие в салоне автомобиля рычагов включения полного привода и мультипликатора вызывает двойственные чувства. С одной стороны, они встречаются даже в «крутых» и престижных внедорожниках. С другой стороны, на дворе 21 век, и изящный круглый селектор вместо привычной по раздаче УАЗ-469 и «кочерги» — нормальный шаг для производителя, пытающегося догнать современный авто промышленность.

Передний мост можно подключить прямо на ходу одним движением джойстика. А вот алгоритм включения пониженного ряда оставляет желать лучшего. Дизайнеры перестарались с «защитой от дурака», и теперь даже людям с высоким IQ сложно разобраться, как работать с раздаткой 2014 года без инструкции. Слишком много неинтуитивных действий в процессе активации. Необходимо:

• включить «нейтраль» и отпустить педаль сцепления;
• поверните селектор до упора вправо и подождите несколько секунд;
• выжать сцепление на две секунды – пока на приборной панели не загорится значок «4L».

Наконец-то включен пониженный ряд, и можно отправляться покорять родную стихию — грязь и бездорожье. Едва тронувшись с места, водители, впервые опробовавшие УАЗ «Патриот» с новой раздаткой, замирают в недоумении. Благодаря многорядной цепи Морзе, которой оснащена коробка вместо постоянно гудящих шестерен, шума в салоне намного меньше. Конечно, заменив с импортного внедорожника, невозможно в полной мере оценить преимущества раздаточной коробки Hyundai-Dymos, установленной на УАЗ, ведь гудящих, дребезжащих и воющих деталей в машине по-прежнему много. Но опытные водители УАЗов со стажем и натренированным слухом обязательно заметят разницу. Дополнительным плюсом к комфорту в салоне является отсутствие постоянно вибрирующих рычагов управления.

Заглянем под машину. Дорожный просвет под раздаточной коробкой 32 см — больше, чем под главной передачей (там — 21 см). Поэтому он не должен стать «узким местом», ограничивающим проходимость автомобиля по бездорожью. Но даже на фото видно, что новая раздаточная коробка УАЗа не помешала бы дополнительная защита, ведь штурмуя овраги и буераки, да и просто попадая в глубокую колею, можно повредить выступающий наружу электродвигатель. Изменившиеся габариты раздаточной коробки и возросший крутящий момент на выходе из нее вынудили изменить карданные валы: передний был усилен, а задний укорочен за счет удаления промежуточной опоры. Отсутствие ненужной опоры — большой плюс в пользу Hyundai-Dymos: меньше слабых мест — конструкция в целом надежнее, и без нее кардан не так сильно вибрирует.

Что внутри алюминиевого корпуса? Передаточное число понижающего ряда увеличилось на 31% и теперь составляет 2,56, а в главной паре оно осталось прежним. То есть теперь Патриот может еще увереннее преодолевать пересеченную местность благодаря повышенной проходимости и большему крутящему моменту на колесах. Раньше подобного эффекта можно было добиться только за счет тюнинга раздатки, на что приходилось тратить свои кровные. Теперь УАЗ прямо с конвейера еще более «внедорожный».

Итак, насколько успешной была имплантация узла Hyundai-Dymos, и нужна ли вообще УАЗ Патриот новая раздатка?

• Плюсы: Новое передаточное число, меньше шума и вибрации.
• Минусы: повышенная цена и много вопросов по обслуживанию и ремонту раздаточной коробки на российских сервисах.

Прошел всего год с момента запуска обновленной модели в производство, и пока рано давать однозначные ответы. Но цифры продаж показывают, что покупатель голосует рублем за раздатку с электроприводом: новые Патриоты продаются лучше, чем базовая версия с кочергой.

Основные принципы организации постоянного полного привода

Общие сведения

Крутящий момент, развиваемый двигателем, передается через АКПП на раздаточную коробку, оснащенную межосевым дифференциалом, а оттуда через карданные валы на дифференциалы переднего и заднего мостов в сборе.

На всех рассматриваемых в данной инструкции моделях полный привод неотключаемый. В конструкции двухступенчатой ​​раздаточной коробки предусмотрен механизм блокировки межосевого дифференциала. Коробка передач раздаточной коробки полностью синхронизирована, так что переключение передач можно производить во время движения. Также предусмотрены механизмы принудительной блокировки обоих межколесных дифференциалов.

Процедура блокировки дифференциала

Управление блокировкой дифференциала осуществляется с помощью переключателей, установленных в центральной части приборной панели автомобиля (см. Раздел Внутренние органы управления и оборудование ). Блокировку необходимо выполнять строго в определенной последовательности: МЕЖМОСТОВЫЙ ДИФФЕРЕНЦИАЛ — ›ЗАДНИЙ МОСТ -› ПЕРЕДНИЙ МОСТ. Блокировку дифференциала следует включать только на пересеченной местности, при движении по воде или на дорогах, покрытых снегом, льдом или грязью.

В отличие от автомобилей с подключаемым полным приводом, крутящий момент постоянно передается на обе оси. Перераспределение мощности между осями обеспечивает межосевой дифференциал. Режим жесткой связи между осями, необходимый для достижения максимального тягового усилия, обеспечивается блокировкой этого дифференциала.

К преимуществам постоянного полного привода можно отнести стабильность ходовых качеств автомобиля, возможность использования нижнего ряда раздаточной коробки без блокировки, а значит на любых дорогах без ограничений по сцеплению. Кроме того, такая машина всегда находится в состоянии «повышенной боевой готовности». Принудительные блокировки дифференциалов можно использовать как дополнительное средство повышения проходимости при возникновении проблем на дороге. Следует отметить, что максимальную тягу при плохом сцеплении с грунтом можно получить только с помощью принудительной блокировки, так как любая автоматика предполагает пробуксовку колес (если пробуксовки нет, то блокировка не работает), что непременно приведет к потере тягового усилия

Не лишен постоянного полного привода и недостатков. Ведь такой машине приходится крутить все карданные валы и полуоси. В результате на асфальте его трансмиссия так же шумна, как и подключаемый полный привод с включенными муфтами колес, а также обеспечивает «полноприводный» прирост расхода топлива.

Тем не менее, постоянный полный привод все же дает больше плюсов, чем минусов, особенно для настоящих внедорожников.

Управление блокировкой дифференциала

Функциональная диаграмма гидравлического привода дифференциального блокировки

Гидропневматическое давление. Схема пневмокомпонентов управления блокировкой дифференциала

Функциональная схема пневмопривода блокировки дифференциала на моделях ДИЗЕЛЬ (блокировки межосевого дифференциала и межколесного дифференциала заднего моста включены

а — Элемент активируется б — Давление переключения в — Давление подачи г — Гидравлическое давление 4 — К вакуумному насосу 5 — Клапан управления	14 — Штуцер гидравлического тракта управления блокировкой межосевого дифференциала заднего моста 16 — Арка правого колеса

Функциональная схема пневматической блокировки дифференциала на БЕНЗИНОВЫХ моделях (включает блокировки межосевого и межколесного дифференциала заднего моста

a — Элемент активирован b — Давление переключения c — Давление подачи d — Гидравлическое давление 1 — Раздаточная коробка (межосевой дифференциал) 2 — Электромагнитный клапан (Y68) включения блокировки межосевого дифференциала 3 — Сменный фильтр электромагнитного клапана 4 — К впускному трубопроводу 5 — Клапан управления 6 — Электромагнитный клапан (Y68/1) включения блокировки дифференциала заднего моста 7 — Электромагнитный клапан (Y68/2) включения блокировки дифференциала переднего моста 8 — Вакуумный бачок тормозной системы в поперечине рамы: 4,4 л (вспомогательный вакуумный бачок: 1,8 л)

9 — К сервоприводу вакуумного усилителя тормозов 10 — Вакуумный ресивер блокировки дифференциала (0,4 л) 11 — Нажимной блок включения блокировки межколесного дифференциала переднего моста 12 — Штуцер гидравлического тракта управления блокировкой межосевого дифференциала переднего моста 13 — К бачку гидравлической жидкости 14 — — Штуцер гидравлического тракта управления блокировкой межосевого дифференциала заднего моста 15 — Нажимной блок включения блокировки межколесного дифференциала заднего моста 16 — арка правого колеса 17 — Вспомогательный электровакуумный насос (М14/1)

Схема расположения компонентов электрического управления блокировкой дифференциала (1 из 2)

1 — Выключатель блокировки межосевого дифференциала 1. 1 — Контрольная лампа включения блокировки (желтая) 1.2 — Контрольная лампа включения блокировки (красная) 2 — Выключатель блокировки межколесного дифференциала заднего моста 2.1 — Контрольная лампа включения блокировки (желтая) 2.2 — Контрольная лампа работы блокировки (красная) 3 — Выключатель блокировки межколесного дифференциала переднего моста 3.1 — Контрольная лампа включения блокировки (желтая)

3.2 — Контрольная лампа работы блокировки (красная) N30/2 — Модуль управления блокировкой дифференциала S76/2 — Датчик-выключатель управления блокировкой межосевого дифференциала S76/3 — Датчик-выключатель управления блокировкой дифференциала заднего моста S76/4 — датчик управления блокировкой дифференциала переднего моста

Схема расположения компонентов электрического управления блокировкой дифференциала (2 из 2)

3 — Реле (К36) включения вспомогательного электровакуумного насоса (М14/1) на бензиновых моделях 29, 30 — Предохранители К1/1 = К1/2 (дизельные модели) К1/2 — Защита от электрических перегрузок ( бензиновые модели) Y68 — Электромагнитный клапан включения блокировки межосевого дифференциала	Y68/1 — Электромагнитный клапан включения блокировки дифференциала заднего моста Y68/2 — Электромагнитный клапан переключения блокировки дифференциала переднего моста

Поскольку УАЗ Патриот имеет прямое отношение к когорте внедорожников, это должно предполагать обязательное наличие системы полного привода в конструкции данного автомобиля. Наличие 4-х ведущих колес позволяет УАЗ Патриот уверенно преодолевать препятствия различной сложности, усеянные бездорожьем.

В нашей статье будут затронуты особенности конструкции полного привода ульяновского внедорожника. Также мы рассмотрим, как работает система и как включить полный привод.

Принцип работы системы полного привода

Бесспорно, полный привод – это очень приятный бонус для владельца любого автомобиля. Здесь налицо преимущества в проходимости и устойчивости на скользком покрытии. Однако такая езда может преподнести владельцу УАЗ Патриот некоторые неприятные моменты. Во-первых, это увеличение расхода топлива.

Поговорим о преимуществах, так как их гораздо больше по сравнению с отрицательными сторонами.

Итак, преимущества:

• существенно повышено сцепление с дорожным покрытием;
• уверенный старт, особенно на скользком покрытии;

значительно улучшена проходимость

• ;
• более предсказуемая управляемость и устойчивость.

К минусам можно отнести сложность конструкции, хотя это чисто субъективный аспект, ведь для большинства технически «подкованных» владельцев полноприводный УАЗ Патриот не кажется чем-то особенным в конструктивном плане.

Рассмотрим, какие типы систем полного привода здесь наиболее распространены.

1. При постоянном полном приводе.
2. С возможностью ручного подключения.
3. Автоматически подключаемый.

В УАЗ Патриот разработчики применили второй тип системы, то есть режим полного привода можно активировать вручную.

Такая схема наделена рядом преимуществ, а именно:

• возможность экономии топлива;
• включение при возникновении необходимости;
• стоимость узлов существенно ниже по сравнению с вариантом, где полный привод подключается в автоматическом режиме.
• Осталось посмотреть как включить полный привод.

Как работает устройство? Основная роль в системе полного привода УАЗ Патриот отведена карданному валу, с помощью которого вращение передается на задние колеса непосредственно через кормовую ось. Это режим монопривода, потому что передние колеса еще не подключены и имеют «ведомый статус». Ниже мы рассмотрим, как включить полный привод.

Отметим, что для мощных внедорожников такой конструктивный подход является оптимальным решением. Здесь уровень распределения крутящего момента между осями составляет 50 на 50 (в процентах).

Работа привода на 2 оси осуществляется по приведенной ниже кинематической схеме.

1. Крутящий момент от маховика двигателя направляется на коробку передач, а от нее — на раздаточную коробку.
2. В раздаточной коробке есть специальный механизм — межосевой дифференциал. Необходимо перераспределить вращающую силу между осями.
3. При отключении рычага включения переднего привода крутящий момент передается только на заднюю ось.
4. Если рычаг включить, то раздаточная коробка начнет распределять момент уже между двумя осями.
5. Как уже отмечалось, вращательное усилие передается на карданные валы, причем не только заднего, но и переднего привода.
6. Для привода задних колес конструкторы установили мост, который состоит из коробки передач с дифференциалом и полуосей со ступицами. Примерно аналогичные агрегаты используются для передачи крутящего момента на передние колеса.
7. Полезной функцией системы является наличие блокировки дифференциала. Эта функция позволяет повысить проходимость, так как синхронизирует вращение колес на одной оси при пробуксовке, а это не приводит к существенной потере момента.

Единственным недостатком этого варианта является то, что не рекомендуется использовать систему в течение длительного времени, иначе могут быстро появиться шумы, вибрации и другие признаки неисправности в приводных узлах.

Теперь поговорим о том, как включить полный привод в автомобиле УАЗ Патриот.

Включение полного привода на Патриоте

Управление системой предполагает предварительное включение ступичных фрикционов. Чтобы владелец УАЗ Патриот обеспечил правильное подключение привода переднего моста, потребуется ряд несложных манипуляций. Итак, передний мост включается следующим образом:

1. Сначала вручную активируем колесные муфты. Для этого переместите указатель вправо со стороны левого колеса и влево со стороны правого.
2. Теперь указанным ранее рычагом включите раздаточную коробку. Диск подключен — можно двигаться.
   Таким образом, передний мост включен.

Если требуется включить пониженную передачу, то рычаг раздаточной коробки переводится в соответствующее положение. Этот режим необходим для того, чтобы повысить проходимость внедорожника. Как видите, подключить переднюю ось несложно.

При необходимости выключите режим полного привода в обратном порядке, то есть сначала верните рычаг в исходное положение, а затем выключите обе муфты (ступицы).

Положения рычагов раздаточной коробки и их значения

Рычаг находится, разумеется, в салоне в непосредственной близости от рычага выбора передач главной коробки передач.
Перейдем к рассмотрению положений рычага с пояснениями, и как работает устройство.

1. Рычаг расположен сзади слева. Это положение является основным и указывает на отключенный передний привод. Здесь раздаточная коробка не функционирует, а передача полного крутящего момента адресована задней оси.
2. Рычаг сдвинулся вперед и вправо. Это положение указывает на подключенный передний привод. Обратите внимание, что понижение передачи в любом случае остается неактивным. Этот режим очень эффективен на скользком покрытии или при преодолении легкого бездорожья.
3. Положение, при котором рычаг перемещается вправо, а затем назад на половину первоначального хода. Это положение характеризуется нейтральным положением раздаточной колонки, что указывает на то, что транспортное средство в данный момент неподвижно.
4. Рычаг находится в положении, почти аналогичном предыдущему, но отодвинутом назад до упора. При таком положении «наблюдатель» понимает, что внедорожник работает по полноприводной схеме, причем с активированной пониженной передачей. К таким действиям следует прибегать при преодолении значительных препятствий на бездорожье, или если УАЗ Патриот «застрял» в болоте и необходимо выбраться оттуда. То есть режим эффективен в критических ситуациях и не подлежит постоянному использованию, иначе есть риск причинения вреда узлам системы.

Подведем итоги

В 2015 году производитель ульяновских внедорожников внес коррективы в систему полного привода. Теперь подключение передних колес, то есть управление передаточным узлом, осуществляется не с помощью рычага, как мы только что рассмотрели, а через электронику. В салоне традиционный рычаг заменен небольшим регулятором с аналогичной функциональностью. В том случае, если на вашем автомобиле нет рычага, то передний мост включается по схеме описанной

Использование раздаточной коробки

Общая информация

Раздаточная коробка предназначена для распределения крутящего момента между передней и задней осями автомобиля.

Рычаг переключения передач раздаточной коробки расположен в нижней части центральной консоли, за рычагом переключения передач (МКПП)/рычагом селектора (АТ). На моделях с МКПП рычаг позволяет выбрать один из четырех режимов трансмиссии: 2H, 4H, (N) и 4L, на моделях с АТ — один из трех: 2H, 4H и 4L.

На моделях, оснащенных вакуумной муфтой свободного хода, переключение между режимами 2Н и 4Н можно производить непосредственно во время движения автомобиля с малой скоростью (до 40 км/ч), а на моделях с ручным сцеплением выжимать сцепление не нужно коробка передач.

Для включения режима 4L полностью прекратить движение, выжать ножной/стояночный тормоз, выжать сцепление (модели с МКПП)/перевести рычаг селектора в положение «N» (модели с АТ), затем осторожно переключить рычаг раздаточной коробки в положение 4L (модели с АТ) / сначала в положение N, затем в положение 4L (модели с МКПП).

Назначение положений рычага переключения режимов раздаточной коробки

N — Только на моделях с МКПП. В нейтральном положении раздаточной коробки привод обоих мостов отключается. Световой индикатор, встроенный в комбинацию приборов (см. Раздел Комбинация приборов, счетчики, контрольные лампы и контрольные лампы ), также отключен.

2H — Основной режим работы раздаточной коробки. Привод осуществляется только на колеса задней оси. Индикатор не горит.

4H — Привод осуществляется на колеса обеих осей. Индикатор горит. Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также в случае потери сцепления колес при движении в режиме 2H.

4L — Все четыре колеса ведущие, коробка передач раздаточной коробки понижена. Индикатор горит. Обеспечивает максимальную тягу и тягу. Рекомендуется при необходимости проехать по местности, покрытой глубоким снегом/грязью/песком, а также на особо крутых подъемах/спусках и при буксировке тяжелых прицепов. Режим не предназначен для длительного использования.

Комплект прокладок переднего моста 469-FGset на автомобиль УАЗ-469

Отзывы клиентов (0)

Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body ¹⁸
• . 2
• Петля и уплотнения передней и задней двери ¹
• Engine  ²⁵
• Engine  ⁸
• Cylinder Block  ³
• Cylinder head  ¹
• Crankshaft and flywheel  ¹
• Distribution shaft  ¹
• Lubricating oil fine filter  ¹
• Подвеска двигателя ¹
• ТОПЛИВНАЯ СИСТЕМА ¹¹
• Бензобак ²
• Отстойник бензобака ⁰
• 0028
• Gas pump  ²
• Carburettor  ²
• Accelerator pedal and choke control  ¹
• Air filter  ¹
• Carburetor K131  ¹
• Coarse fuel filter  ¹
• Burnt gases exhaust система ²
• Глушитель ²
• СИСТЕМА ОХЛАЖДЕНИЯ ⁴
• Радиатор ³

^{8 Водяной насос 5 0 904}

• Transmission  ²¹
• Clutch  ⁵
• Clutch  ¹
• Clutch release drive  ⁴
• Transmission  ⁷
• Transmission  ⁶
• Speed-control mechanism  ¹
• Transfer картер ³
• Раздаточная коробка ³
• Передний мост ³
• Передний ведущий мост ²
• поворотные кулаки УАЗ 469 ¹
• Rear axle  ³
• REAR AXLE  ³
• Undercarriage  ⁷
• Frame, bumpers and engine splash shields  ²
• Front bumper  ¹
• Towing device  ¹
• Подвеска ²
• Передние рессоры ²
• Передний мост ¹
• Тяги ¹ 9009 9 9 09028
• 0028
• Control
  mechanisms  ¹²
• Steering  ³
• STEERING  ³
• Brakes  ⁹
• Brake Master Cylinder  ¹
• Hand (propshaft) brake  ¹
• Wheel brakes  ³
• Трубопроводы гидравлических тормозов ²
• Тормоза задние и барабаны тормозные УАЗ 3151 ²
• Электрооборудование
  ¹⁷
• Electrical equipment  ¹⁶
• Generator  ¹
• Voltage control box  ¹
• Storage Battery  ¹
• Induction coil  ²
• Headlamps  ²
• Cowl lamp  ¹
• Фонарь задний ¹
• Соединительные электрические провода ²
• Электроприборы ⁵
• Приборы и датчики ¹
• ACCESSORIES  ⁵
• Tools and equipment  ¹
• Driver’s Tools  ¹
• Repair kits  ⁴
• Window  ⁵
• Window, assy  ²
• Wiper  ³
• _{Детали по запросу}
• _{документация}

СОПУТСТВУЮЩИЕ ПРОДУКТЫ

Главный цилиндр сцепления

469-1602300

31,63 € Купить

Уплотнитель передней крышки рулевой колонки УАЗ-469

469-5301112-01

5,75 € Купить

Комплект пыльника для УАЗ-469

469-K

18 € Купить

Подгонное кольцо уплотнения крышки

76-5107094-Б

9,60 €

Комплект таблички металлической приборной панели Подходит для ГАЗ 69 Уаз УАЗ-469

25,30 € Купить

Прокладка газопровода

20-1008080

€6 To Buy

Steering knuckle seal (set)

69-2304052 69-2304053 69-2304055

€6 To Buy

Kit Gaskets for gearbox

469-1701GKit

€ 6,33, чтобы купить

Полная проводка UAZ-469

31512-372401SET

€ 63,48, чтобы купить

Цилиндр сцепления

21P-1602510

€ 13,92 до

903 9039 DAIGHTER

9000 3903 9039 DAIGHTER

9039 39039. GEARGEGE

9000 39039.GEARGENGIN 20-1101108

€, 89, чтобы купить

набор пылевого роспись для UAZ-469

469-KP

€ 18, чтобы купить

Set of Dustcoat для UAZ-469

469-KP

€ 18-1953

469-KP

€ 18-1953

469-KP

€ 18-469

469-KP

€ 18-469

тяги стеклоочистителя УАЗ-469 в сборе

СЛ236-520530Т

36 € Купить

Ремкомплект рулевых тяг

469-РК

18 € Купить

Особенности конструкции переднего моста УАЗ Патриот. Блокировка коробки передач

Вся линейка полноприводных автомобилей УАЗ имеет одинаковую конструкцию трансмиссии. На модели «Патриот» и «Хантер», а также все дополнительные модели, созданные на их базе, устанавливаются агрегаты типа «Спайсер», которые оснащены неразрезным картером. Они названы так в честь инженера К. Спайсера. Он является автором большого количества патентов, которыми сейчас владеет Dana Co.

Этот тип переднего моста впервые появился на 3160 и 3162, после чего их стали использовать на Патриоте, Хантере и пикапах на их базе.

Передний мост УАЗ Патриот имеет комбинированные функции. Он может быть и ведущим, и управляемым одновременно. В его основе полую балку, внутри которой проходят главная передача и дифференциал. Через них крутящий момент подается на передние ступицы.

Полуось выполнена в виде цельной детали, с установленными ШРУСами, которые позволяют вводить большой угол поворота, сохраняя крутящий момент.

На данный момент такие петли устанавливаются и на другие модели УАЗ на узлах старого типа — Timken. Это позволяет сочетать большую надежность, необходимую для грузопассажирских перевозок, с хорошей управляемостью. Такие модели называются гибридными мостами.

Задний мост УАЗ Патриот также выполнен в виде полой балки, на концах которой с помощью специальных подшипников закреплены ступицы ведущих колес. Они приводятся в движение внутренним дифференциалом. Это конструкция заднего и переднего моста довольно похожа.

Конструктивные особенности.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В результате существенно возросла надежность, но снизился уровень шума. Первый тип применялся в основном на автомобилях с бензиновым двигателем, второй только на дизелях, выпущенных с 2015 года.

При покупке также стоит учитывать, что ширина мостов у некоторых моделей разная. Например, на Hunters устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. Модель 3162-2400010-10 устанавливается на Патриоты и пикапы

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.

Проверка состояния.

Техническое обслуживание необходимо начинать с внешнего осмотра мостов и контроля уровня масла в картере. Он должен быть на уровне отверстия сливной пробки. Кроме того, периодически проверяйте затяжку всех болтов, отсутствие зазоров в шестернях.

При замене масла необходимо проверить наличие металлической стружки на магнитной сливной пробке. Его наличие укажет на выработку на шестернях.

Регулировка зазора.

Осевой зазор – самая распространенная проблема, возникающая при эксплуатации автомобиля. Это происходит из-за сильного износа зубьев шестерни, что со временем может привести к заклиниванию моста.

Состояние можно проверить, покачав ведущую шестерню за фланец.

Чтобы устранить эту проблему, необходимо правильно затянуть фланцевую гайку. Для этого может потребоваться небольшое усилие, так как к нему нанесена небольшая штамповка. Затягивайте, пока зазор не исчезнет.

Полезное видео

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе устанавливаются передний и задний одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные в честь американца инженер Кларенс Спайсер, автор более тридцати патентов и владелец Spicer Manufacturing Company, ныне — Dana Corporation.

Передний и задний мосты типа Спайсер стали устанавливать на автомобили УАЗ-3160 и УАЗ-3162 Симбир, вместо мостов старой конструкции, и от них они уже достались УАЗ Патриот, УАЗ Пикап , УАЗ Карго и УАЗ Хантер.

Передний и задний мост типа Spicer на УАЗ Патриот, прибор.


Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось цельная с шарнирами равных угловых скоростей (ШРУС) типа Рзеппа-Бирфилда, названная в честь изобретателя Альфреда Рзеппа и американской фирмы Beerfield, изготовившей ее по патенту. Он более компактен, чем шарнир Bendix-Weiss на осях Timken, может работать под большими углами и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются и передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили. По этой причине они получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мосты имеют сходные по конструкции главные передачи и дифференциалы.

Конструктивные особенности передней и задней оси типа Spicer.


Мосты типа Spicer во многом унифицированы с одноступенчатыми мостами старой конструкции типа Timken, имеют такие же подшипники дифференциала, задние полуоси и почти все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах увеличена на 8 миллиметров, это позволило снизить шум и повысить надежность главной передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером при условии установки компенсационного кольца на шпильку чашки.

Выпускаемые в настоящее время передний и задний мосты типа Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые — на автомобили с дизельными двигателями, и все автомобили с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4,625. Номер заднего моста по каталогу 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Грузовик комплектуются широкими мостами с колеей 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625. Задний мост каталожный номер 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Проверка и обслуживание переднего и заднего мостов типа Спайсер на УАЗ.


Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, оно должно быть на уровне нижней кромки заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главных передач, периодической очистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Bearfield используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Регулировка осевых зазоров в переднем и заднем мостах УАЗ.


Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии быстро изнашиваются зубья шестерни и может заклинить мост. Наличие осевого зазора проверяют качанием ведущей шестерни за карданный вал монтажного фланца.

Для устранения осевого зазора ведущей шестерни необходимо подтянуть фланцевую гайку. Гайка имеет вдавливание в паз резьбовой части ведущей шестерни и при затягивании потребуется большее усилие на шпонке. Гайку затягивают осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетягивания, после чего повторно пробивают. Если нет возможности затянуть центрирующую гайку, то ее следует сначала ослабить на 0,5-1,0 оборота, а затем затянуть до устранения осевого зазора и центрирования.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Его проверка производится раскачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняют подтяжкой гайки подшипника дифференциала, предварительно сняв стопорную пластину.

Регулировка моста УАЗ Патриот – довольно длительный и трудоемкий процесс, включающий в себя множество нюансов, которые необходимо последовательно соблюдать во избежание проблем при ремонте.

Регулировка моста нужна при наличии проблем в виде поломки зубьев, течи масла, износа подшипников и т.д. Это возможно не потому, что качество деталей оставляет желать лучшего, а из-за неправильной эксплуатации автомобиля, а также при неправильно выставленном зазоре подшипника главной передачи, недостатке масла или его низком качестве. Последствиями этого могут быть как посторонние шумы в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей, так и можно даже поймать клин моста.

Чтобы этого не произошло, необходимо проводить специальные ремонтные работы, такие как замена сальника, замена регулировки подшипника. По окончании такой работы следует проверить правильность регулировки моста, определить можно по температуре моста после быстрой езды.

Помните, что своевременная замена масла продлевает срок службы ваших деталей!
Если у вас проблемы с расходом топлива, то вам поможет




— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Утечка масла через сальники.
— Изношены или повреждены подшипники дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.

Причины неисправностей

— Неправильная эксплуатация. УАЗ Патриот задний привод
вставной автомобильный
передний мост. Если ездить с подключенным передним мостом по твердым дорогам, да еще и с поворотами (!), то трансмиссия долго не протянет.
— Наличие осевого зазора в подшипниках шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, как правило, из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо искать.
— Перегрузки во время работы в связи с необходимостью (например, конкуренция) или невозможностью управления автомобилем.
— Неправильная регулировка главной пары.
— Несвоевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировки.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (некачественный вал, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в подшипниках ступиц.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка ступичных подшипников.

Последствия неисправностей — Задний и передний мост УАЗ Патриот

— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заклинивание во время вождения — самое худшее. Основной причиной заклинивания моста является наличие осевого люфта в подшипниках шестерни главной передачи или наличие осевого люфта в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно случается, если владелец полностью заводит свою машину или относится к ней совершенно некрасиво, ведь перед заклиниванием мосты долгим гулом, шумом и треском сообщают о том, что им требуется ремонт. Мост может заклинить, если сильно нагреется.

Задний и передний мост

Причина неисправности и способ устранения
Постоянный повышенный шум при работе переднего моста
1. Изношены или неправильно отрегулированы подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников редуктора.
3. Недостаточное количество масла в картере полуоси.

1.1. Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Выявить неисправность коробки передач, отремонтировать или заменить ее
3.3.Восстановить уровень масла, проверить отсутствие утечек масла через сальники картера переднего моста
Шум при разгоне и торможении двигателем
1. Неправильная регулировка включения главной передачи.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках ведущей шестерни из-за незатянутых гаек с буртиком или изношенных подшипников. 1.1. Отрегулируйте взаимодействие.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.

Стук в начале движения автомобиля
Износ отверстия под оси сателлитов в коробке дифференциала Замена коробки дифференциала и при необходимости оси сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста

Замена сальника при течи масла из-под фланца редуктора.

Регулировка подшипников главной передачи переднего моста
Отрегулируйте подшипники главной передачи в следующем порядке.

1. Поднимите регулировочное кольцо 5 (см. рис. 6.4). Его толщину d1 (рис. 6.5) определяют (с точностью +-0,025 мм) исходя из фактических размеров В и D (см. рис. 6.5 и 6.6) по формуле d1 = В — (111,960 + Д) (мм).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение установочной высоты подшипника шестерни главной передачи:

1 — оправка; 2 — наружное кольцо подшипника; 3 — подшипник

Установить кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.

Примечание

Проверить крутящий момент вала ведущей шестерни. Оно должно быть 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и несколько раз провернув шестерню так, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние В в картере (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По фактическим размерам В, Е и установочному размеру ведомой шестерни, равному 50 мм, подбирают (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = B — (Е + 50 + X) (мм), где d2 — толщина регулировочного кольца;
Х — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торце ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулировать подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста, затянув гайку 23, периодически проворачивая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный крутящий момент шестерни привода дифференциала (Mв.ш.) должен быть в пределах Mв. ш. + (0,21-0,42) (Нм). Проверьте, повернув ведущую шестерню.

Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружное кольцо подшипника

Примечание

После регулировки положения шестерен проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи.
Боковой зазор проверяют индикатором, рейка которого крепится к картеру полуоси в направлении, перпендикулярном поверхности зуба ведомой шестерни, когда индикаторная рейка крепится к корпусу индикаторной рейки. Проверьте зазор на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если люфт меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора не нужно создавать предварительный натяг в подшипниках дифференциала.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и отсутствия в них люфта.
7. Проверить зацепление шестерен главной передачи по пятну контакта, для чего покрасить краской зубья ведомой шестерни (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Тормозя вал ведущей шестерни за фланец, вращайте ведомую шестерню в обе стороны до появления пятен контакта на зубьях шестерни, как показано на рис. 6.8.

Примечание г.

При правильной регулировке зацепления шестерен пятно контакта должно располагаться в местах зубьев, показанных на рис. 6.8 (поз. 1).

С контактом в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, и отодвиньте ведомую шестерню от ведущей, чтобы сохранить люфт.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, и переместите ведомую шестерню к ведущей, чтобы сохранить люфт.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — боковой реверс; 1 — правильное расположение; 2 — контактное пятно расположено на вершине зуба; 3 — контактное пятно расположено у основания зуба; 4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом перемещая ведущую шестерню по направлению к ведомой шестерне для сохранения люфта.
При соприкосновении с широким концом зуба (поз. 5) переместите ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, и отодвиньте ведущую шестерню от ведомой, чтобы сохранить люфт.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, совершив пробную поездку на автомобиле. Если картер переднего моста в районе подшипников ведущей шестерни и подшипников дифференциала нагревается выше 90 0С, снова отрегулируйте предварительный натяг

Устранение течи через ступицы мостов

Потребуется : новые болты крышки (по желанию), смазка для фиксации резьбовых соединений, герметик, обезжириватель (уайт-спирит или керосин).
— Поддомкратьте колесо или поднимите автомобиль на подъемнике.
— Снимите колпак ступицы.
— Болты необходимо тщательно очистить в растворителе и высушить.
— Очистите крышку и ступицу в растворителе и высушите.
— Очистите резьбу ступицы растворителем и высушите.
— Поднесите крышку к ступице и проверьте герметичность и отсутствие перекосов.
— Нанести (намазать) тонкий равномерный слой герметика на крышку и ступицу.
Совместите отверстия под болты в крышке и на ступице.
— После нанесения смазки на резьбу болтов для фиксации резьбовых соединений заведите болты (без стопорных шайб).
— Равномерно затяните болты и окончательно затяните.
— Герметик должен выходить равномерно по краям. После того, как он затвердеет, обрежьте излишки.
— Не опускайте автомобиль на колеса как минимум в течение часа, пока герметик не затвердеет.

Пробка заливной горловины и пробка сливного отверстия

Пробка заливной горловины коробки передач со временем закисает наглухо. Это связано с тем, что резьба в нем конусообразная.
Не дожидаясь этого момента, следует открутить, очистить (протереть) пробку и резьбу на редукторе обезжиривающим средством (уайт-спирит или керосин).
Смажьте резьбу заглушки высококачественной смазкой для фиксации резьбовых соединений, не жалея количества смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные качественные сальники служат очень долго.
Никогда не устанавливайте повторно снятые сальники, которые были в употреблении.
Купить качественные пломбы.
Если качественные сальники начинают быстро подтекать, то причину надо искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовины, подвесного подшипника.
— Выкрутить карданный вал.
— Отвернуть гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Плоской отверткой снимите сальник с горловины редуктора.
— Очистите место уплотнения обезжиривающим средством (уайт-спирит или керосин).
— Перед установкой смажьте внутреннюю часть сальника, ту, которая должна соприкасаться с валом и маслом. трансмиссионное масло.

— При установке в качестве опрессовки иногда используется старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию».
— Процесс установки сальника на место должен быть точным, без перекосов, как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать той жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в обратном порядке. При установке фланца при затяжке гайки поворачивайте ее за фланец так, чтобы ролики подшипника встали на место.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружное кольцо наружного роликоподшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус полуоси; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39- правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы шестерни полуоси; 28, 43 — полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируемый подбор регулировочных колец и затяжка подшипников дифференциала и главной передачи.
Выбор регулировочных колец обеспечивает правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяют пятном контакта.
Правильная затяжка подшипников определяется суммарным крутящим моментом, значение которого измеряется в Нм. Естественно, на практике эти единицы измерения никого не интересуют. Процесс затяжки подшипников определяется исключительно умением и опытом мастера. Для проверки правильности регулировки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации гудит мост, то после обкатки гул не исчезнет. Во время обкатки исправная и правильно отрегулированная ось не гудит. Без должного ремонта «гудящие» мосты меньше не будут гудить.

Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру моста после быстрой езды. Если мост сильно греется, то однозначно можно утверждать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, то рано или поздно его заклинит.
1. Открутить кардан от моста. На приподнятом автомобиле, вращая рукой фланец полуоси (место крепления кардана) в обе стороны, можно ощутить наличие сломанных зубьев, оценить состояние подшипников и другие проблемы.
2. После снятия крышки моста проверьте состояние зубьев главной передачи и дифференциала, повернув мост. Не должно быть трещин, износа, шероховатостей в местах пятна контакта, порезов и вырванных зубьев. Оцените расположение пятна контакта. В картере иногда можно обнаружить остатки разрушенных регулировочных колец и сломанных элементов. Эти проблемы реальны. Если все цело, то мост можно регулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если есть зазоры, то мост необходимо отрегулировать до заклинивания.
4. Проверьте правильность зацепления главной передачи. Для этого покрасьте зубья главной шестерни краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок меток зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерни главной передачи моста УАЗ Патриот.

На следующем фото пример неправильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках оси является основной причиной шума оси и заедания из-за разрушения зубьев в главной паре. Очень мало мастеров умеющих правильно отрегулировать главную пару моста. Инструкции в интернете не очень помогают, так как процесс итеративный, требующий не только умения, но и опыта. Мы специализируемся на регулировке ведущего моста. К нам приезжают из других городов по рекомендации наших клиентов для переборки ведущих мостов и КПП, в том числе иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В коробку передач УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком низкое качество может протекать через некачественные уплотнения.

Очень часто в заднем мосту со временем из-за попадания в него влаги масло превращается в густую нетекучую кашицу. Простая замена масла в таком мосту не дает должного эффекта. Если вы не уверены, снимите ось и кожух оси и очистите ось. Не питайте иллюзий — если сапуны не сняты, если они ездили по воде, если прошло много времени и т.д., то масла в мосту нет. Причем жижа не в редукторе, а ближе к ступицам. Те. ступичные подшипники заднего моста практически не смазываются.

Сапун. Вывод сапунов в моторный отсек

Сапуны на мостах необходимо снять в моторном отсеке, чтобы вода ни при каких обстоятельствах не попала в мост. Для этого обычно используются тормозные шланги и тормозные трубки. Легче использовать маслостойкие шланги.

На конце трубок под капот установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубы загибают вниз, чтобы вода не попала в мост даже в том случае, если машина войдет в воду больше, чем место расположения концов труб.

На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание внутрь воды и грязи и хорошо смазывает уплотнения в местах трения.

Иногда на конце трубки устанавливают расширительный бачок с баллоном для создания объема. В этом случае полностью закрывается связь между внутренним пространством моста и атмосферой. При изменении объема воздуха в мостике при нагреве и охлаждении баллон надувается или сжимается.

Если вы проехали брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция производителя. Делайте выводы сами.

Регулировка ступичного подшипника

Отрегулируйте ступичные подшипники оси spicer в следующей последовательности:

Поднимите автомобиль домкратом со стороны колеса, подшипники которого необходимо отрегулировать.

— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.

— Ослабить гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 ребра).

— Проворачивая колесо вручную, проверьте легкость его вращения (колесо должно свободно вращаться, не касаясь тормозных колодок за диск или барабан).

— Затяните регулировочную гайку подшипника ступицы. Момент затяжки 30–40 Н·м (3,0–4,0 кг/см). При затягивании гайки поверните колесо, чтобы ролики правильно расположились на дорожках качения колец подшипника, и плавно, без рывков, нажмите на головку ключа.

— Установить стопорную шайбу, навернуть и затянуть стопорную гайку. Момент затяжки 30–40 Н·м (3,0–4,0 кг/см). Установите стопорную шайбу внутренним усом в паз цапфы. Если на усике стопорной шайбы есть даже небольшие трещины, замените шайбу.

— Проверить регулировку подшипника после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого люфта и качки.

Загните один выступ стопорной шайбы на поверхность гайки, а другой — на поверхность контргайки.

— Вставить заднюю полуось или снять колесо передней оси с муфты, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.

Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения автомобиля.

Если ступица сильно нагревается (рука не терпит нагрева), ослабьте гайку на 1/6 оборота (1 торец), соблюдая последовательность и правила, изложенные выше.

При проверке регулировки подшипников на нагрев не пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреться от дисков и тормозных барабанов.

Источник
uaz-tuner.ru
kulibinsclub.ru
autosteh.ru

Внедорожники УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это указывает на то, что передний мост включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далеком 90s, и с каждым годом все совершенствовалось и дополнялось. Сегодня есть такая новость, что Спайсер скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлы». Сегодня мы обратим внимание на передний мост Спайсер внедорожника УАЗ Патриот. Что это такое, особенности, плюсы и как настроить продукт.

Характеристики передней оси

Корпус моста Spicer состоит из литого материала, в который запрессованы полуоси. Картер закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что повышает надежность и жесткость конструкции. Также дифференциал и главная передача моста Спайсер находятся в одном картере, что определяет высокую точность зацепления и работы устройства. Все эти особенности обуславливают увеличение производительности изделий. Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделия. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале – все это главный критерий обслуживания агрегата. Мост Спайсер оснащен новыми типами шарниров (ШРУСов), особенностью которых является долговечность. Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использование Литол-24 для смазывания петель. Не менее важным моментом является передаточное число моста Спайсер. Выпускаются устройства с двумя значениями передаточных чисел передних мостов на УАЗ Патриот: 4,11 и 4,62. Мосты со значением 4,11 устанавливаются на внедорожник УАЗ Патриот с ЗМЗ 409бензиновый двигатель, и 4,62 на дизельных агрегатах ЗМЗ 514.

Конструкция и компоновка переднего моста Spicer

На фото ниже представлена ​​схема устройства переднего моста Spicer с цифровыми обозначениями. Рассмотрим основные механизмы, входящие в состав переднего моста Спайсер.

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружное кольцо наружного роликоподшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус полуоси; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19- внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы шестерни полуоси; 28, 43 — полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи.

Преимущества моста Spicer

Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. Преимуществом данной конструкции являются следующие моменты: Увеличенная колея, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея была увеличена до 160 см. Это также положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и за ее пределами. Повышен класс прочности поворотных кулаков, за счет чего снижена частота смазочных и ремонтных работ. Благодаря наличию новой подвески автомобиль УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные преимущества говорят о том, что внедорожник обладает высокой устойчивостью на бездорожье, а также немаловажной для такого агрегата проходимостью.

Возможные неисправности

Постоянный повышенный шум при работе переднего моста. 1
. Изношены или неправильно отрегулированы подшипники дифференциала. 2
. Неправильная регулировка. повреждение или износ шестерен или подшипников редуктора. 3
. Недостаточное количество масла в картере моста. 1.1
. Замените изношенные детали, отрегулируйте подшипник дифференциала. 2.2
. Определите неисправность коробки передач, отремонтируйте или замените ее. 3.3
. Восстановите уровень масла, проверьте отсутствие течи масла из-под сальников картера переднего моста. Шум при разгоне и торможении двигателем 1
. Неправильная регулировка включения главной передачи. 2
. Неправильный люфт в зацеплении шестерен главной передачи. 3
. Чрезмерный люфт в подшипниках шестерни из-за ослабленной гайки с буртиком или изношенных подшипников. 1.1
. Отрегулируйте взаимодействие. 2.2
. Отрегулировать зазор. 3.3
. Отрегулируйте зазор, при необходимости замените подшипники. Стук в начале движения автомобиля 1
. Износ отверстия под оси сателлитов в коробке дифференциала 1.1
. Замените коробку дифференциала и, при необходимости, ведущую ось.

Замена сальника вала ведущей шестерни редуктора переднего моста

Замена сальника при течи масла из-под фланца редуктора.

Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.

Вам понадобится : головка «27», гаечный ключ, отвертка с плоским шлицем, динамометрический ключ. 1
. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на подставки. 2
. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выверните болты и отведите вал в сторону. 3
. Отверните гайку крепления фланца приводного вала переднего моста и снимите фланец с отражателем. 4
. С помощью отвертки снимите сальник с картера моста. 5
. Оправкой нужного размера запрессуйте новый сальник на место. 6
7
. Затяните гайку фланца вала ведущей шестерни переднего моста, повернув вал за фланец, чтобы установить подшипники.

Снятие и установка муфты выключения колеса

Муфта отключения колеса снимается для ее замены или получения доступа к другим узлам. Вам понадобится : гаечный ключ на 14 мм, отвертка с плоским лезвием, плоскогубцы для стопорных колец. 1
. Удалите три фиксирующих винта. 2
. и снимите крышку сцепления. 3
. Выверните шесть болтов крепления муфты отсоединения колеса и снимите ее. 4
. Снимите три винта, крепящие крышку муфты к фланцу… 5
. И снимите крышку. 6
. Съемником для наружных стопорных колец снимите стопорное кольцо, поддев его отверткой. 7
. Снимите стопорное кольцо и шайбу под ним. 8
. И снимите прорезную втулку с фланца. 9
. Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае повреждения, выхода из строя ШРУСов или для получения доступа к другим узлам. 1
2
. Снимите тормозной диск. 3
. Снимите датчик скорости вращения колеса. 4
. Выверните болты крепления шкворня к поворотному кулаку и снимите штифт в сборе со ступицей и муфтой разъединения колеса. 5
. Снимите полуось в сборе с ШРУСом с картера моста. 6
. Перед установкой полуоси залейте чистую смазку для ШРУСов 4 в ШРУСы. 7
. Установите детали в порядке, обратном снятию. Замена сальника передней полуоси Замена сальника при течи масла из поворотного кулака. Вам понадобится плоская отвертка.

Утечка масла также может быть вызвана слишком большим количеством масла в картере или засорением сапуна.

1
. Затормозите автомобиль стояночным тормозом, подложите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2
. Снимите закругленный кулак и закрепите его в тисках. 3
. С помощью отвертки снимите сальник с шарового шарнира поворотного кулака. 4
. Установите новый сальник, осторожно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5
. Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи переднего моста

Главная передача снята для ремонта или замены. Вам потребуются: ключи «на 10», розетка «на 19», «на 27». 1
. Затормозите автомобиль стояночным тормозом, подложите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса. 2
. Снимите пробку и слейте масло из передней оси. 3
. Снимите обе полуоси. 4
. Отсоедините левый конец поперечной рулевой тяги от рулевого рычага и отведите рулевую тягу в сторону. 5
. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону. 6
. Выверните десять болтов крепления крышки картера главной передачи. 7
. И снимите крышку. 8
. Очистите сопрягаемую поверхность старой прокладки. 9
. Ослабьте гайку фланца приводного вала передней оси. 10
. Снимите фланец отражателя. 11
. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником. 12
. Снимите фланцевое уплотнение. 13
. Снимите передний подшипник вала ведущей шестерни с картера передней оси. 14
. Выпрессуйте наружные кольца переднего и заднего подшипников вала шестерни из картера. 15
. Установите детали в порядке, обратном снятию. 16
. Отрегулировать главную передачу. 17
. Залейте масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «на 14», «на 17». 1
. Снимите дифференциал в сборе с ведомой шестерней. 2
. Выдавите подшипники из цапф коробки дифференциала. 3
. Отверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4
. Выверните восемь болтов чашек коробки дифференциала и отдельных чашек. 5
. Снимите шестерни дифференциала и сателлиты с полуосями. 6
. Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

7
. Равномерно затяните болты ведущей шестерни коробки дифференциала, вворачивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

Особенности конструкции Возможные неисправности переднего моста, их причины и способы устранения Замена сальника вала ведущей шестерни переднего моста Снятие и установка муфты выключения колеса Снятие и установка полуоси Замена сальника полуоси переднего моста Снятие и установка переднего моста главная передача Разборка и сборка дифференциала переднего моста Регулировка подшипника…

Рис. 6.4. Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружное кольцо наружного роликоподшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — шайба; 15 — гайка; 16 — картер моста; 17 — регулировочное кольцо ве. ..

Заменить сальник при течи масла из-под фланца редуктора. Примечание Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна. Вам потребуются: торцевая головка «на 27», ключ, плоская отвертка, динамометрический ключ. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднять…

Муфта отключения колеса снимается для ее замены или получения доступа к другим узлам. Вам потребуются: ключ «на 14», отвертка плоская, съемник для наружных стопорных колец. 1. Удалите три крепежных винта… 2. …и снимите колпачок муфты. 3. Выверните шесть болтов крепления муфты разъединения колеса и снимите ее. 4. Вы…

Полуоси передних колес снимаются для замены в случае повреждения, выхода из строя ШРУСов или для получения доступа к другим агрегатам. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена…

Заменить сальник при течи масла из поворотного кулака. Вам понадобится плоская отвертка. Примечание Утечка масла также может быть вызвана слишком большим количеством масла в картере или засорением сапуна. 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднять и поставить переднюю часть автомобиля на опоры, снять колесо…

Главная передача снимается для ремонта или замены. Вам потребуются: ключи «на 10», торцевая головка «на 19», «на 27». 1. Затормозить автомобиль стояночным тормозом, поставить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса. 2. Выверните пробку и слейте масло из переднего моста (см. «Замена масла в переднем мосту…

6.5.9 Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «на 14», «на 17». 1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»). 2. Спрессуйте подшипники с цапф коробки дифференциала. 3. Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню. 4. Выверните восемь болтов чашек коробки дифференциала и отсоедините чашки. 5. Удалить…

Отрегулировать подшипники главной передачи в следующем порядке. Рис. 6.4. Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружное кольцо наружного роликоподшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13 — фланец; 14 — Shai…

Передний мост снимается для замены его балки или при полном износе всех деталей, когда частичный ремонт становится нецелесообразным. Вам потребуются: ключи «на 17», «на 19″», «на 22», «на 24», «на 27», рессоры подвески. 1. Затормозить автомобиль стояночным тормозом, поставить клинья под задние колеса автомобиля и поднять переднюю часть автомобиля домкратом. 2. Ослабьте гайки крепления переднего…

Передний мост УАЗ патриот принципиальная схема Обслуживание и регулировка переднего моста Спайсер на УАЗ Патриот и УАЗ Хантер, возможные неисправности переднего моста

Автомобиль УАЗ Патриот оборудован всем -полный привод,что позволяет называть его внедорожником.Крутящий момент от двигателя на все четыре колеса передается через заднюю и.УАЗ Патриот,как и УАЗ-3160,оснащен одноступенчатыми ведущими мостами.В этой статье , познакомимся поближе с мостом, который называется «Спайсер».Конструкции переднего и заднего мостов имеют схожие по конструкции устройства.

Конструкция заднего моста представлена ​​в виде жесткой стальной полой трубы. На концах этой трубы установлены ступичные подшипники. Дифференциал (редуктор) также размещен внутри конструкции ведущих колес. При этом крутящий момент передается от раздаточной коробки, через кардан к коробке передач, через полуоси к ступице и к колесам соответственно. Таким образом осуществляется движение автомобиля УАЗ-3160 и УАЗ-3163. В этом материале уделим внимание таким темам, как устройство заднего моста, его неисправности и способы ремонта.

Конструктивные особенности изделия

Конструктивно задний мост внедорожника УАЗ Патриот имеет следующий вид:

Мост Spicer состоит из следующих основных частей:

• дифференциал;
• две полуоси;
• главная пара.

Внутреннее устройство заднего моста, а точнее его редуктора, имеет следующий вид, показанный на схеме ниже.

Все эти детали расположены в конструкции моста. Крышка картера 35 вместе с прокладкой 42 обеспечивают герметичность внутреннего устройства данной конструкции. Внутри устройство заполнено смазкой — маслом. Вращение шестерен и трение подшипников требуют бережного отношения, что обеспечивается благодаря смазке. Владелец внедорожника может контролировать только уровень масла в мосту, который может снижаться из-за ухудшения герметичности. Устройство коробки передач УАЗ-3163 не представляет особой сложности и позволяет отремонтировать изделие в домашних условиях.

Неисправности и решения

При выходе из строя коробки передач транспортное средство невозможно эксплуатировать и требуется соответствующий ремонт. Движение автомобиля с подключенным передним мостом допускается только в случае преодоления каких-либо препятствий, а движение по асфальтированной дороге требует его отключения с помощью установленных ступичных муфт.

Отсутствие межколесного дифференциала приводит к увеличению износа заднеприводного устройства, поэтому в частых случаях владельцы УАЗ-3160 и 3163 прибегают к самостоятельной модернизации автомобиля.

Существуют следующие виды неисправностей заднего моста Спайсер на внедорожнике УАЗ Патриот и способы их устранения.

• Выявление утечек масла, которым заполнено устройство, в результате чего требуется мелкий ремонт по замене сальников или прокладок.
• Коробка передач издает чрезмерный шум и стук, что приводит к необходимости ремонта. При этом могут издаваться сторонние шумы из-за износа подшипников или отсутствия масла в расширительном бачке. Смазка устраняет эту проблему.
• Шумы и стуки при поворотах вызваны износом зубьев сателлитов или полуосей, что требует регулировки зазора или замены неисправных деталей.

На самом деле у редуктора заднего моста гораздо больше неисправностей, обнаружить которые зачастую можно только после вскрытия крышки картера. В частых случаях крышка картера деформируется при наезде на препятствие при движении по бездорожью. При этом нарушается целостность крышки, что приводит к проникновению в устройство, а точнее в редуктор, различных сторонних веществ, таких как пыль и вода. При этом эти негативные сторонние вещества вызывают самые разные проблемы, от течи масла до заедания шестерен. Многие владельцы при эксплуатации автомобиля в условиях жесткого бездорожья прибегают к замене штатной крышки картера на специальную усиленную. Усиленная крышка изготовлена ​​из сплавов чугуна и бронзы. В этом случае прочность крышки картера моста увеличивается в десятки раз. Усиленная крышка картера, закрывающая коробку передач, имеет следующий вид.

Стоимость такого устройства около 5 тысяч рублей, что не каждому штатному водителю по карману. Для замены крышки необходимо слить масло и заменить штатную деталь на усиленную, не забыв заменить прокладку.

Зачастую стук в конструкции моста является основным фактором появления поломки, и свидетельствует о необходимости ремонта изделия. Если есть стук в мосту, то запрещается эксплуатировать автомобиль до устранения причины шума или проведения квалифицированного технического обслуживания. Если стук невозможно определить самостоятельно, то лучше доверить это опытному специалисту, который сможет устранить поломку за считанные минуты или часы.

В частых случаях стук указывает на следующие причины неисправностей заднего моста автомобиля УАЗ Патриот:

1. Увеличенный зазор между шестернями главной передачи.
2. Болт откручивания задней подвески.
3. Увеличенный зазор между ведущей шестерней и фланцем.
4. Стук также может указывать на неисправность. карданного вала, в частности, был люфт крестовины.

Если внедорожник УАЗ Патриот эксплуатируется по пересеченной местности, то стук, появляющийся в мосту после очередной гонки, не должен вызывать сильного расстройства, так как это нормальное явление, требующее вмешательства опытного мастера в конструкцию коробка передач.

Снятие и установка заднего моста «Спайсер» производится в случае износа или нарушения целостности конструкции. Но, как показывает практика, задний мост на УАЗ-3160 и 3163 служит довольно долго, чего нельзя сказать о коробке передач, хотя периодическое обслуживание редуктора моста также позволяет продлить срок службы изделия. Особенно важна смазка вращающихся частей. Несвоевременная замена смазки или ее отсутствие приводит к не очень приятным последствиям, требующим ремонтных работ со значительными вложениями капитала. Поэтому во избежание таких непредсказуемых неприятностей необходимо периодически проверять наличие смазки и проводить профилактику всей конструкции агрегата.

На данном этапе можно подвести итоги и сделать вывод, что, как и любой автомобиль с задним приводом, внедорожник УАЗ Патриот нуждается в своевременном уходе и устранении неполадок, и только в этом случае удастся предотвратить серьезную неисправность в дороге.

Вы можете проверить свой CBM и при необходимости уменьшить его!




Передний мост УАЗ Патриот, установленный на рессорной подвеске с дополнительными амортизаторами, предназначен для установки поворотных кулаков. Балочная конструкция имеет коробку передач с дифференциалом, что позволяет передавать и распределять крутящий момент между передними колесами.

Передний мост оснащен монолитным литым картером редуктора (схема Спайсер), в котором установлены чулки полуосей. За счет отсутствия линии разъема повышена жесткость конструкции и улучшены условия работы шестерен. Крышка на болтах используется для доступа к коробке передач и дифференциалу. Внутренний объем картера используется для хранения запаса смазочного материала; предусмотрены сливное и контрольное отверстия с заглушками. Чулки, установленные с натягом, предназначены для крепления балки на раме и для крепления полуосей привода передних колес.

Для поворота передних колес с одновременной подачей крутящего момента используются шаровые шарниры (ШРУСы) схемы Бирнфилда. Полость шарнира содержит запас специальной смазки, которую не нужно пополнять в процессе эксплуатации автомобиля. Передние колеса имеют фиксированный угол установки в вертикальной плоскости; в горизонтальном направлении угол схождения регулируется на подставке. Поворотные кулаки шкворневой схемы, оси шкворней наклонены, что обеспечивает автоматический возврат передних колес в нейтральное положение.

Преимущества передней балки Spicer:

• увеличение колеи до 1600 мм, что позволило повысить устойчивость автомобиля;
• угол поворота управляемых колес достигает 32°, что положительно сказывается на маневренности автомобиля;
• использование балки Спайсера позволило отказаться от листовых рессор в пользу рессорной зависимой подвески;
• конструкция поворотных кулаков не требует регламентного обслуживания и смазки;
• доступ к механизмам для ремонта осуществляется через съемную крышку;
• повышение жесткости конструкции и размещение коробки передач и дифференциала в едином картере позволило увеличить ресурс узла;
• снижение шума за счет установки модернизированной ведомой шестерни (деталь может устанавливаться в мосты старой конструкции с разъемным картером).

Включение и выключение моста

Крутящий момент передается на коробку передач переднего моста посредством карданного вала со шлицевой муфтой, соединенного с 2-ступенчатой ​​раздаточной коробкой передач. На автомобилях Патриот предусмотрено 2 типа раздаточных коробок: с механическим управлением (российская разработка) и с электроприводом (КПП Dymos, используется с середины 2013 года).

Для управления коробками передач используется рычаг или поворотная шайба, расположенные на центральном тоннеле кузова.

1. Выжмите педаль сцепления до упора.
2. Переведите рычаг управления коробкой передач в необходимое положение, алгоритм управления указан на пластиковой ручке рукоятки. Производитель допускает переход на режим передачи крутящего момента на 2 оси с помощью прямой передачи в раздаточной коробке на скорости до 60 км/ч.
3. Отпустите педаль сцепления и продолжайте движение с активным полным приводом. Чтобы отключить передний мост, снова нажмите педаль сцепления, а затем установите рычаг раздаточной коробки в нейтральное положение.

Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в нужное положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется включение низкого ряда, автомобиль необходимо остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить нижний ряд в раздаточной коробке.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Отказы редуктора связаны с разгерметизацией картера или повреждением шестерен. Владелец автомобиля может самостоятельно найти причину поломки и провести ремонт в гараже.

Высокий уровень шума

Повышенный уровень шума свидетельствует о снижении уровня масла и механическом износе подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не уменьшила шум работы, то необходимо разобрать узел и заменить изношенные элементы.

После обратной сборки и восстановления уровня масла проверяется работоспособность переднего моста Патриот.

Шум при работе моста возникает из-за неправильной регулировки шестерен главной передачи. Для восстановления нормальных условий работы положение деталей корректируют (с помощью стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае проводится полная замена шестерен; категорически запрещается устанавливать шестерни из разных комплектов.

Течь происходит через прокладку между крышкой и корпусом редуктора, а также через сальник. Причиной дефекта является износ деталей или повреждение элементов при установке или обслуживании автомобиля. Для восстановления нормальных условий эксплуатации необходимо заменить поврежденные детали, допускается нанесение герметика на поверхность прокладки. После ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Используется для проверки контрольного отверстия уровня смазки, закрытого резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, на вентиляционные каналы рекомендуется установить удлинительные шланги. Магистрали выводятся под капот автомобиля, снижая риск попадания воды и грязи в картеры.

Заклинивание узла

Заклинивание редуктора происходит в случае увеличения осевого зазора в подшипниках, на которых вращается приводной вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

В процессе эксплуатации необходимо периодически проверять состояние подшипников путем покачивания ведущего моста за фланец, предназначенный для крепления карданного вала.

Техническое обслуживание моста заключается в периодической проверке уровня и замене масла в картере (каждые 45 тыс. км пробега). Рекомендуется контролировать состояние уплотнительных элементов и деталей, удерживающих балку на автомобиле. Также необходимо своевременно регулировать осевые зазоры, которые изменяются из-за естественного износа шестерен и подшипников качения. Кроме того, устранен зазор в шарнирных пальцах и исправлен угол схождения.

Старое масло сливается после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая пробка, под отверстием размещена емкость для сбора отработанной жидкости. Необходимо протереть поверхность пробки от частиц, образующихся при износе шестерен (в конструкции детали предусмотрен магнит). Заливка масла осуществляется через контрольное отверстие, закрытое резьбовой пробкой. Нормальный уровень смазки находится у нижнего края отверстия.

Ремонт своими руками

Конструкция передней балки позволяет проводить ремонтные работы своими силами, но часть работ выполняется в условиях сервиса. Например, владелец автомобиля не может правильно отрегулировать угол наклона передних колес. В балочной схеме предусмотрен упорный болт, который не позволяет отклонить кулак на угол больше 31-32°, но определить параметр можно только на стенде.

Алгоритм действий при установке нового сальника первичного вала:

1. Поставьте автомобиль на ровную поверхность, затем включите стояночный тормоз и подложите под колеса блоки.
2. С помощью гаечных ключей отверните 4 болта крепления фланца карданного вала к ответной площадке, расположенной на хвостовике приводного вала. Для облегчения процедуры рекомендуется обработать резьбу WD40.
3. Выверните болты и отведите приводной вал в сторону.
4. Отвернуть центральную гайку крепления фланца с отражателем на ведущем мосту редуктора переднего моста.
5. Подденьте отверткой или шилом изношенный сальник, а затем извлеките деталь из монтажного отверстия.
6. Протрите поверхность ветошью, чтобы удалить остатки масла и пыли.
7. Установить новый сальник на прежнее место, в качестве оправки используется изношенная деталь.
8. Установите шайбу и фланец на вал, затем затяните крепежную гайку.

В процессе самообслуживания возникла необходимость отрегулировать схождение передних дисков с шинами. Для изменения параметра используйте поперечную рулевую тягу, в которой предусмотрена муфта с контргайками. Перед регулировкой проверяются шарниры рулевых тяг и ступичные подшипники, в которых не должно быть люфта. Для определения угла необходимо измерить расстояния между осевыми линиями на боковинах шин. При правильной настройке зазор спереди на 0,5-1,5 мм больше, чем расстояние между шинами сзади.

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе устанавливаются передний и задний одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные в честь американского инженера Кларенса Спайсера, автор более тридцати патентов и владелец Spicer Manufacturing Company, ныне — Dana Corporation.

Передний и задний мосты типа Спайсер стали устанавливать на автомобили УАЗ-3160 и УАЗ-3162 Симбир, вместо мостов старой конструкции, и от них они уже достались УАЗ Патриот, УАЗ Пикап , УАЗ Карго и УАЗ Хантер.

Передний и задний мост типа Spicer на УАЗ Патриот, прибор.


Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось цельная с шарнирами равных угловых скоростей (ШРУС) типа Рзеппа-Бирфилда, названная в честь изобретателя Альфреда Рзеппа и американской фирмы Beerfield, изготовившей ее по патенту. Он более компактен, чем шарнир Bendix-Weiss на осях Timken, может работать под большими углами и передавать больший крутящий момент.

В настоящее время такими шарнирами оснащаются и передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили. По этой причине они получили название — гибридные мосты.

Задний мост представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мосты имеют сходные по конструкции главные передачи и дифференциалы.

Особенности конструкции переднего и заднего мостов типа Спайсер.


Мосты типа Spicer во многом унифицированы с одноступенчатыми мостами старой конструкции типа Timken, имеют такие же подшипники дифференциала, задние полуоси и почти все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах увеличена на 8 миллиметров, это позволило снизить шум и повысить надежность главной передачи. Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером при условии установки компенсационного кольца на шпильку чашки.

Выпускаемые в настоящее время передний и задний мосты типа Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые — на автомобили с дизельными двигателями, и все автомобили с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4,625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.

Автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Грузовик комплектуются широкими мостами с колеей 1600 мм, каталожный номер переднего моста 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4,111 или 4,625. Задний мост каталожный номер 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.

Проверка и обслуживание переднего и заднего мостов типа Спайсер на УАЗ.


Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, оно должно быть на уровне нижней кромки заливного отверстия, и своевременной его замене.

А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях бортовых передач, периодической очистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.

Для смазки шарниров типа Bearfield используется специальная смазка ШРУС-4, которую нужно заливать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.

Регулировка осевых зазоров в переднем и заднем мостах УАЗ.


Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии быстро изнашиваются зубья шестерни и может заклинить мост. Наличие осевого зазора проверяют качанием ведущей шестерни за фланец крепления карданного вала.

Для устранения осевого зазора ведущей шестерни необходимо подтянуть фланцевую гайку. Гайка имеет вдавливание в паз резьбовой части ведущей шестерни и при затягивании потребуется большее усилие на шпонке. Гайку затягивают осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетягивания, после чего повторно пробивают. Если нет возможности затянуть центрирующую гайку, то ее следует сначала ослабить на 0,5-1,0 оборота, а затем затянуть до устранения осевого зазора и центрирования.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Его проверка производится раскачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняют подтяжкой гайки подшипника дифференциала, предварительно сняв стопорную пластину.

SPICER
(мост типа spicer)

Картер полуоси собран из литого корпуса первичной передачи, а также запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Следует отметить, что отсутствие штатного соединителя в плоскости моста придает конструкции моста наибольшую жесткость, ненагруженное соединение крышки с картером в принципе снижает протечки в местах их соединения, а размещение первичных главная передача и дифференциал моста в едином картере обеспечивают высочайшую точность зубчатых механизмов и узлов и более подходящие условия работы подшипников. Благодаря всем этим конструктивным особенностям реальный ресурс мостов значительно увеличился. Ведь кроме того, теперь для доступа к первичной паре и дифференциалу вовсе не обязательно демонтировать мост с автомобиля и «разводить его пополам» — снять крышку очень просто. Обслуживание моста Спайсер сводится к поддержанию нормального уровня масла в блоке картера и его замене, контролю за состоянием уплотнений и креплений моста и устранению возникающих зазоров в подшипниках дифференциала и шестерни. Операции по техническому обслуживанию и ремонту мостов Спайсер подробно описаны в «Руководстве по техническому обслуживанию и ремонту автомобиля УАЗ-Патриот» ИР-05808600.050-2005. Третье издание. 2007 г. Для уменьшения коробления ведомой шестерни при ее термообработке и, как следствие, снижения шума, повышения надежности и долговечности главной передачи толщина «подложки» ведомой шестерни увеличена на 8 мм. К сожалению, эта мера привела к изменению чашки левого дифференциала. Однако новый дифференциал можно использовать на прежних одноступенчатых мостах с разъемным картером при условии установки компенсационного кольца на шпильку чашки. Мосты Спайсера унифицированы с одноступенчатыми мостами старой конструкции по ряду других деталей. Это подшипники дифференциала, задние полуоси и практически все детали ступичных узлов. Подшипник передний с двойным уплотнением (469-2307086-03) и новая двухкромочная манжета фланца шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ». Что же касается переднего ведущего и управляемого мостов, то здесь, помимо вышеперечисленных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУСы) типа «Берфилд», которые значительно долговечнее, чем шарниры старой конструкции (« Вайс»). ШРУСы такого типа знакомы нашим водителям по переднеприводным моделям как отечественного, так и зарубежного производства. В настоящее время такими шарнирами оснащены все мосты типов Spicer и Timken. Их владельцам нелишним будет напомнить, что для смазки шарниров Бирфилда используется специальная смазка ШРУС-4 (ШРУС-4), которую нельзя заливать во всю внутреннюю полость поворотного кулака, т.к. раньше, а только в самой петле. Использование других видов смазок, в том числе традиционного Литол-24, недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24. Выпускаемые заводом в настоящее время мосты типа Spicer имеют передаточное число 4,111 (37:9).) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 — на автомобили с дизельными двигателями. Работа по совершенствованию конструкции ведется на заводе постоянно, и мы постараемся информировать вас обо всех выходящих новинках в линейке ведущих мостов УАЗ. В начале 90-х годов для нового автомобиля УАЗ-3160 на Ульяновском автозаводе были разработаны ведущие мосты типа «Спайсер» с неразъемным картером. В настоящее время мосты Spicer устанавливаются на УАЗ-Хантер, УАЗ-Патриот, УАЗ-23602, УАЗ-23632…

ПЕРЕДНЯЯ ОСЬ

Рис.1 Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружное кольцо наружного роликоподшипника; 9 — роликовый подшипник; 10 — упорное кольцо; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус полуоси; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39- правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы шестерни полуоси; 28, 43 — полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Возможные неисправности

Причина неисправности Способ устранения
постоянный повышенный шум при работе переднего моста
1. Изношены или неправильно отрегулированы подшипники дифференциала.
2. Неправильная регулировка. повреждение или износ шестерен или подшипников редуктора.
3. Недостаточное количество масла в картере полуоси. 1.1. Замените изношенные детали, отрегулируйте подшипник дифференциала.
2.2.Выявить неисправность коробки передач, отремонтировать или заменить ее
3.3.Восстановить уровень масла, проверить отсутствие утечек масла через сальники картера переднего моста
Шум при разгоне и торможении двигателем
1. Неправильная регулировка включения главной передачи.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Повышенный люфт в подшипниках шестерни из-за незатянутых фланцевых гаек или изношенных подшипников. 1.1. Отрегулируйте взаимодействие.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.
Стук в начале движения автомобиля
Износ отверстия под ось сателлитов в коробке дифференциала Замена коробки дифференциала и при необходимости оси сателлитов
Замена сальника вала ведущей шестерни редуктора переднего моста

Замена сальника при течи масла из-под фланца редуктора.

Примечание
Утечка масла также может быть вызвана избытком масла в картере или засорением сапуна.
Вам потребуются: торцевая головка «27», гаечный ключ, отвертка с плоским лезвием, динамометрический ключ.
1. Включите стояночный тормоз автомобиля, заблокируйте задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на подставки.

2. Удерживая болты от проворачивания, отвернуть четыре гайки крепления карданного вала к фланцу редуктора переднего моста, вывернуть болты и отвести вал в сторону (см. «Снятие и установка карданной передачи»).
3. Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем.
4. С помощью отвертки снимите сальник с картера оси.
5. Оправкой нужного размера вдавите новое уплотнение на место.

Примечание
6. Установите детали в порядке, обратном снятию.
7. Затяните гайку фланца вала ведущей шестерни переднего моста, повернув вал за фланец так, чтобы подшипники сели на место (см. «Регулировка подшипников главной передачи переднего моста»).

Снятие и установка муфты отключения колеса

Муфта отключения колеса снимается для ее замены или получения доступа к другим узлам.
Вам потребуются: ключ «на 14», плоская отвертка, съемник для наружных стопорных колец.

1. Удалите три крепежных винта… 2. …и снимите колпачок муфты. 3. Выверните шесть болтов крепления муфты разъединения колеса и снимите ее. 4. Отверните три винта, крепящих крышку муфты к фланцу… 5. …и снимите крышку.6. Используя съемник для наружных стопорных колец, подденьте стопорное кольцо, поддев его отверткой? 7. «снять стопорное кольцо и установленную под ним шайбу» 8. …. и снять шлицевую втулку с фланца.

9. Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимаются для замены в случае повреждения, выхода из строя ШРУСов или для получения доступа к другим узлам.
1. Затормозить автомобиль стояночным тормозом, подложить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите тормозной диск (см. «Замена тормозного диска»). 3. Снимите датчик скорости вращения колеса (см. «Замена датчиков антиблокировочной системы тормозов»). 4. Выверните болты крепления шкворня к поворотному кулаку и снимите штифт в сборе со ступицей и муфтой разъединения колеса (см. «Снятие и установка поворотного кулака»). 5. Снимите полуось в сборе с ШРУСом с картера оси.

6. Перед установкой полуоси залейте в ШРУС чистую смазку ШРУС-4.
7. Установите детали в порядке, обратном снятию.

Замена сальника передней полуоси

Заменить сальник при течи масла из поворотного кулака. Вам понадобится плоская отвертка.

Примечание
Утечка масла также может быть вызвана слишком большим количеством масла в картере или засорением сапуна.
1. Затормозить автомобиль стояночным тормозом, подложить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

2. Снимите поворотный кулак (см. «Снятие и установка поворотного кулака») и закрепите его в тисках. 3. Поддев отверткой, снимаем сальник с шаровой опоры поворотного кулака.

4. Установите новый сальник, осторожно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

Примечание
В качестве оправки можно использовать старый сальник.
5. Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи переднего моста

Главная передача снимается для ремонта или замены. Вам потребуются: ключи «на 10», торцевая головка «на 19», «на 27».

1. Затормозить автомобиль стояночным тормозом, подложить упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.

2. Выверните пробку и слейте масло из переднего моста (см. «Замена масла в переднем мосту»). 3. Снимите обе полуоси (см. «Снятие и установка полуоси»). 4. Отсоедините левый конец рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена наконечников рулевых тяг») и отведите тягу в сторону. 5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону (см. «Снятие и установка карданной передачи»). 6. Выверните десять болтов крепления крышки картера главной передачи… 7. …и снимите крышку. 8. Очистите сопрягаемую поверхность старой прокладки.

9. Отверните гайку крепления фланца вала привода переднего моста.
10. Снимите фланец отражателя.

11. Отверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12. Снимите фланцевое уплотнение (см. «Замена уплотнения вала ведущей шестерни переднего моста»).
13. Снимите передний подшипник вала ведущей шестерни с картера переднего моста.
14. Выдавите наружные кольца переднего и заднего подшипников вала-шестерни из картера.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи переднего моста»).
17. Залейте масло в картер переднего моста (см. «Проверка уровня и доливка масла в картер переднего моста»).

Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи «на 14», «на 17».
1. Снимите дифференциал в сборе с ведомой шестерней (см. «Снятие и установка главной передачи переднего моста»).
2. Выдавите подшипники из цапф коробки дифференциала.
3. Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню.
4. Выверните восемь болтов чашек коробки дифференциала и отдельных чашек.
5. Снимите шестерни дифференциала и сателлиты с полуосями.
6. Соберите дифференциал в порядке, обратном снятию.

Примечание
Перед сборкой дифференциала смажьте трансмиссионным маслом шестерни оси, сателлиты, упорные шайбы и оси сателлитов.
7. Равномерно затяните болты ведомой шестерни коробки дифференциала, заворачивая каждый болт на один оборот, попеременно переходя от болта к болту по диаметру.

Регулировка подшипников главной передачи переднего моста

Отрегулируйте подшипники главной передачи в следующем порядке.

1. Подберите регулировочное кольцо 5 (см. рис. 6.4). Его толщину d1 (рис. 6.5) определяют (с точностью +-0,025 мм) исходя из фактических размеров В и D (см. рис. 6.5 и 6.6) по формуле d1 = В — (111,960 + Д) (мм).

Рис. 6.6. Параметры регулировки подшипников дифференциала

Рис. 6.7. Измерение установочной высоты подшипника шестерни главной передачи:

1 — оправка; 2 — наружное кольцо подшипника; 3 — подшипник

Установить кольцо в картер 16 (см. рис. 6.4) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.

Примечание
Проверить крутящий момент вала ведущей шестерни. Оно должно быть 1,0-2,0 Н/см (0,1-0,2 кгс/см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.7), приложив осевое усилие Р, равное 4000-5000 Н (400-500 кгс), и несколько раз провернув шестерню так, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние В в картере (см. рис. 6.5) от оси ведущей шестерни до упорного торца подшипника дифференциала. По фактическим размерам В, Е и установочному размеру ведомой шестерни, равному 50 мм, подбирают (с точностью +-0,025 мм) регулировочное кольцо по формуле
d2 = B — (Е + 50 + X) (мм), где d2 — толщина регулировочного кольца;
Х — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулировать подшипники 6 и 22 (см. рис. 6.4) дифференциала переднего моста, затянув гайку 23, периодически проворачивая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный крутящий момент шестерни привода дифференциала (Mв.ш.) должен быть в пределах Mв. ш. + (0,21-0,42) (Нм). Проверьте, повернув ведущую шестерню.

Рис.(6.8.) Измерение установочного размера дифференциала с подшипником:

1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — наружное кольцо подшипника

Примечание
Проверить и отрегулировать боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяют индикатором, стойка которого крепится к картеру моста по направлению, п
перпендикулярно поверхности зуба ведомой шестерни при креплении к картеру индикаторной рейки. Проверьте зазор на трех-четырех зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15-0,25 мм. Если люфт меньше указанного значения, то выбранное регулировочное кольцо следует заменить на более тонкое кольцо. При проверке и регулировке бокового зазора не нужно создавать предварительный натяг в подшипниках дифференциала.
6. Затяните регулировочную гайку 23 до соприкосновения с подшипниками и отсутствия в них люфта.
7. Проверить зацепление шестерен главной передачи по пятну контакта, для чего покрасить краской зубья ведомой шестерни (по 2 зуба в трех-четырех местах равномерно по окружности). 8. Тормозя вал ведущей шестерни за фланец, вращайте ведомую шестерню в обе стороны до появления пятен контакта на зубьях шестерни, как показано на рис. 6.8.

Примечание
При правильной регулировке зацепления шестерен пятно контакта должно располагаться в местах зубьев, показанных на рис. 6.8 (поз. 1).
При контакте в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, и отодвиньте ведомую шестерню от ведущей, чтобы сохранить люфт.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, и переместите ведомую шестерню к ведущей, чтобы сохранить люфт.

Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — сторона переднего хода; Б — боковой реверс; 1 — правильное расположение; 2 — контактное пятно расположено на вершине зуба; 3 — контактное пятно расположено у основания зуба; 4 — пятно контакта расположено на узком конце зуба; 5 — пятно контакта расположено на широком конце зуба
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом перемещая ведущую шестерню по направлению к ведомой шестерне для сохранения люфта.
При соприкосновении с широким концом зуба (поз. 5) переместите ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, и отодвиньте ведущую шестерню от ведомой, чтобы сохранить люфт.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, совершив пробную поездку на автомобиле. Если картер переднего моста в районе подшипников ведущей шестерни и подшипников дифференциала нагревается выше 90 0С, снова отрегулируйте предварительный натяг

ЗАДНИЙ МОСТ

На автомобиль Hunter устанавливаются одноступенчатые ведущие мосты (рис. 1). Главная передача и дифференциал заднего и переднего мостов по конструкции аналогичны. Задний мост УАЗ Хантер представляет собой жесткую полую балку, на концах которой на подшипниках установлены ступицы колес, а внутри размещены главная передача (гипоидная) и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу.

Техническое обслуживание заднего моста заключается в поддержании необходимого уровня масла в картере и своевременной его замене, проверке уплотнений. своевременное обнаружение и устранение осевых зазоров в шестернях главных передач, периодическая чистка предохранительного клапана, подтяжка всех креплений и очистка магнитной пробки от металлических частиц при замене масла.

Осевой зазор в подшипниках шестерни главной передачи не допускается, т.к. при его наличии происходит быстрый износ зубьев шестерни и возможно заклинивание моста. Проверить наличие осевого зазора, покачивая ведущую шестерню за фланец карданного вала.

Осевой люфт в подшипниках дифференциала главной передачи также не допускается. Проверьте его, покачивая ведомую шестерню (см. рис. 1) 2 при снятой крышке 21
Снимите осевой зазор ведомой шестерни главной передачи, затянув гайку 17 подшипника дифференциала, предварительно сняв стопорную пластину 19..

1 — Картер; 2 — ведомая шестерня главной передачи; 3 — шестерня ведущей главной передачи; 4 — задний подшипник; 5 — передний подшипник; 6 — кольцо; 7 — фланец; 8 — гайка; 9 — шайба; 10 — манжета; 11 — распорная втулка; 12 — регулировочное кольцо; 13 — маслосъемное кольцо; 14 — заливная пробка; 15 — подшипники дифференциала; 16 — полуось правая; 17 — гайка подшипника дифференциала; 18 — болт; 19 — стопорная пластина; 20 — упорная шайба; 21 — крышка картера; 22 — дифференциал; 23 — болт; 24 — прокладка; 25 — полуось левая; 26 — предохранительный клапан; 27 — регулировочное кольцо; 28 — болт; 29- крышка подшипника дифференциала

1 — фланец ведущей шестерни; 2 — задний карданный вал; 3 — регулятор тормозных сил; 4 — стремянка; 5- подкапотка стремянки; 6 — задний амортизатор; 7 — рычаг привода поста регулятора тормозных сил; 8 — картер заднего моста; 9 — пробка сливного отверстия; 10 — заливная пробка.

ОТКРЫТЬ ФАЙЛ pdf: руководство по ремонту MOST SPICER

← ДВИГАТЕЛЬ 421 его модификации и модификации Устройство, ремонт, эксплуатация, обслуживание | Руководство по эксплуатации ВОЛГА ГАЗ 24 10 →
Метки: ,

Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема среди водителей УАЗ. Многих особенно волнует передний мост УАЗ Патриот.
, т.к. конструктивно передний мост сложнее в ремонте и установке. Сегодня мы более подробно поговорим о мостах современного Патриота.

Для начала немного истории ведущих мостов УАЗ и устройства этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были «армейскими» и «колхозными», они прилично отличались по своему устройству друг от друга. Среди любителей внедорожников ценятся именно «военные» типы мостов. Но нынешний УАЗ Патриот оснащен совсем другими мостами, имеющими ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриот типа «Спайсер» теперь идут с увеличенной до 1600 мм колеей. Ведь старые мосты были всего 1445 мм и не подходили для довольно широкого Патриота. Также в конструкции изменен картер главной передачи, который закрывается съемной стальной крышкой, и теперь для доступа к главной передаче и дифференциалу не нужно снимать и разбирать мост, можно просто снять крышку.

Устройство переднего и заднего мостов «Спайсер» аналогично, а об особенностях поговорим чуть ниже. Итак, картер моста
состоит из цельного литого картера главной передачи, запрессованных в него кожухов (чулок) полуосей и штампованной крышки. Отсутствие разъема в поперечной плоскости моста придает конструкции высокую жесткость (неразрезной тип моста). Размещение главной шестерни и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Схематически передний мост Патриота показан на первой картинке в самом верху статьи. Главной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса, помимо вращения, должны еще и поворачиваться. Первоначально применялись ШРУСы типа Вайса, но от них отказались. Из-за конструктивных особенностей угол поворота не превышал 27 градусов, что сказывалось на маневренности автомобиля. Поэтому сейчас устанавливаются новые ШРУСы типа «Beerfield», обеспечивающие поворот на 32 градуса и более прочные, за счет более равномерной нагрузки на элементы шарнирного соединения.

В качестве смазки для ШРУСа УАЗ Патриот используйте только «ШРУС-4» , ранее широко применявшаяся смазка «ЛИТОЛ-24» для этих целей уже не подходит.

Задний мост Патриота можно увидеть на схеме ниже.

Обычно задний мост Spicer не доставляет проблем владельцам внедорожников. Главное, постоянно следить за уровнем масла в картере полуоси. Так как переборка моста или замена главной передачи на дифференциал — это лотерея. Можно довольно легко нарваться на сырой металл и потом ездить с постоянно гудящей трансмиссией.

Основная Мост Патриота Советы по обслуживанию достаточно просты — по сухой хорошей дороге не следует ездить с подключенным передним мостом, это приводит к повышенному расходу топлива и износу ТРК.
