Процесс регулировки рулевого редуктора УАЗ Патриот

В конструкции рулевого механизма внедорожника УАЗ Патриот имеется редуктор или гидроусилитель, который со временем изнашивается и требует проведения, прежде всего, регулировочных мероприятий. Причинами для необходимости проведения регулировки являются следующие факторы:

• присутствие скрипов или прочих посторонних шумов при управлении автомобилем;
• неравномерность хода руля;
• наличие заеданий или заклиниваний во время вращения рулевого колеса;
• присутствие люфта на редукторе.

Когда может потребоваться регулировка редуктора рулевой колонки, зависит от характера эксплуатации автомобиля. В данном материале рассмотрим, что представляет собой процесс регулировки рулевого гидроусилителя на УАЗ Патриот, а так же, как осуществляется ремонт регулировочного механизма.

Содержание

• Необходимость регулировки
  • Процесс настройки
  • Ремонт механизма

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

• пассатижи для расшплинтовки гайки;
• гаечные ключи на “22” и “16”;
• наконечник типа Т-30 в виде звездочки;
• WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

1. Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
2. После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
3. Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
4. На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:
5. Приступая к работе, осуществляется снятие рулевого наконечника с сошки, как показано на фото ниже.
6. Теперь необходимо приложить максимум физических усилий и попытаться подвигать рулевую сошку влево и вправо. При этом следует определить: есть ли люфты во время ее движения, или, возможно, сошка останавливается в центральном положении. Если проявляются такие дефекты, то проводится регулировка до момента их исчезновения.
7. Приступаем к выполнению регулировочных работ, а для этого с помощью ключа на “16” необходимо отвинтить контргайку. Важно знать, что контргайка имеет левую резьбу, поэтому отвинчивается она путем вращения по ходу часовой стрелки.
8. После ослабления контргайки необходимо с помощью звездочки Т-30 осуществить вращение винта по ходу движения часовой стрелки или против.
9. Проверяем качество хода рулевой сошки. Если сошка двигается туго, то необходимо осуществить вращение винта в левую сторону, а для ослабления движения – в обратную правую сторону, что собственно и было выполнено.
10. Во время ослабления редуктора может появиться люфт. Необходимо отрегулировать таким образом, чтобы люфт был, но едва ощутимым.
11. После этого можно в таком положении затянуть контргайку до упора и зашплинтовать. По завершению работ обязательно необходимо проверить качество проделанной работу путем повторного перемещения сошки в обоих направлениях. Главное чтобы после процесса регулировки происходило плавное перемещение сошки без заедания в среднем положении. Незначительный люфт механизма допускается в крайнем левом и правом положениях сошки.
12. Устанавливается на место рулевые наконечники и осуществляется проверка механизма во время движения автомобиля.

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

   Новый регулировочный болт на своем месте

6. В завершение устанавливается крышка картера на место и фиксируется с помощью четырех болтов. Такой примитивный ремонт позволяет не только продлить срок службы редуктора, но и обеспечить его эффективную регулировку.

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

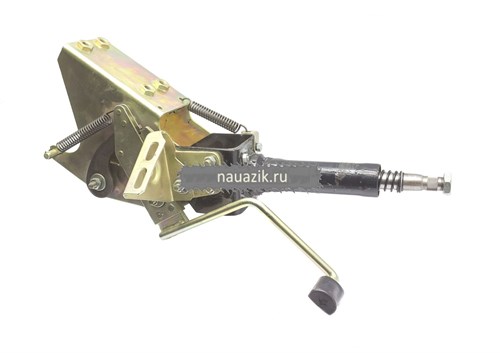

Рулевая колонка уаз буханка с гуром устройство

После лифта рыскать по дороге стал просто ужасно! Больше 60 не рисковал разгоняться. Уаз так и наровил свалить то на встречку, то в канаву. Потратив много времени в штурме интернета, вычитал об одной особенности рулевого управления уаз с гидроусилителем. При замене наконечников рулевой тяги от редуктора к поворотному кулаку, нужно что бы сошка редуктора стояла в центральном положении. Т.е. Снимаем тягу с сошки. Выкручиваем руль до упора в одну сторону. Ставим риску/пометку на корпусе редуктора и сошке. Потом выкручиваем руль до упора в другую сторону. Ставим метку на корпусе редуктора напротив метки сошки, которая пришла при повороте. Потом ставим риску посередине между метками на корпусе редуктора — это и будет центральное положение. Затем поворачиваем руль до совмещения риски на сошке с центральной риской на корпусе редуктора. Фиксируем сошку от поворота (кто-то или что-то держит руль неподвижно). А тягу от редуктора к поворотному кулаку подгоняем по длине так, что бы палец рулевого наконечника заходил в сошку редуктора без какого-либо смещения этой самой сошки. Т.е. длина тяги должна соответствовать центральному положению сошки ГУРа. Колеса должны стоять прямо заблаговременно)) А кривой руль потом можно перекинуть по шлицам рулевого карданчка или просто снять и переставить руль. Кому как больше нравится. Но нельзя ставить руль в центр путем вращения тяги от ГУРа к поворотному кулаку! Это собьет центр сошки, что повлечет за собой люфт в рулевом управлении. Особенность усилителя такая — в центральном положении регулирутся прижим и люфта нет, а стоит чуть сместить в сторону, люфт появляется. И это нормально. Особенность конструкции. Так что я после регулировки длинны тяги и устранения люфта редуктора радуюсь почти прямому движению по трассе. Надо завалить кастор после лифта, сделать сходразвал и поменять резину))) И стану как трамвай на рельсах))))

1. Регулировка рулевого редуктора
2. Регулировка длинны короткой рулевой тяги
3. Регулировка схожденя (спереди на 1мм меньше, чем сзади)
4. Замена жидкости ГУР (ATF )

Рулевой редуктор УАЗ буханка, или, выражаясь техническими терминами, картер рулевого механизма, закреплен в модификациях автомобилей УАЗ-3302, 3909, 2206 на кронштейне левого лонжерона рамы.

Удерживают его на раме четыре болта М16 с шайбами пружинными. На заводе-изготовителе болты затянуты гайковертом с соблюдением усилия затяжки 45 кгс/см².

Устройство

Рабочая пара рулевого редуктора – глобоидальный червяк и двухгребневый ролик. Напрессованный на пустотелый вал червяк устанавливается в картере рулевого механизма на двух конических роликовых подшипниках.

Для обеспечения надежности соединения вала с червяком сделан шпоночный выступ и нарезаны шлицы на валу червяка. С червяком в постоянном зацеплении находится двухгребневый ролик.

Его кольцевые канавки, расположенные внутри, являются рабочей поверхностью для двухрядного шарикового подшипника. Он установлен на оси, которая крепится в головке вала сошки.

Данный вал вращается сразу в двух подшипниках: запрессованной в картер втулке из бронзы и цилиндрическом роликовом подшипнике. Этот элемент установлен в крышке картера сбоку рулевого редуктора.

Хвостовик головки вала заходит в паз винта регулировки. Он закручен в крышку картера сбоку. Зафиксирован винт регулировки штифтом и стопорной шайбой, которые запрессованы в крышке. Закрыт механизм гайкой с колпачком.

Своим верхним концом вал рулевого управления входит в подшипник, вращаясь на нем. Подшипник запрессован в корпусе колонки. От перемещения распорная втулка подшипника удерживается специальной пружиной.

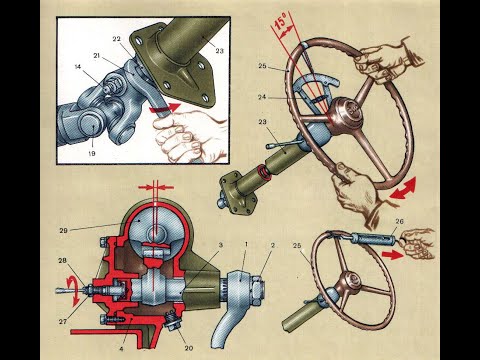

Регулировка рулевого редуктора УАЗ буханка

Регулировочные операции осуществляются для устранения зазоров. Вследствие сил трения они периодически появляются между роликом и червяком. Для выявления осевого зазора червячных подшипников, картер обхватывается ладонью одной руки.

Другой рукой рулевое колесо раскачивается поочередно в обе стороны.

Если подшипники изношены, палец ощущает осевое биение ступицы относительно колонки. При отсутствии подшипниковых зазоров регулируется только зацепление червяка с роликом.

Порядок регулировки ролика относительно червяка:

• Снять рулевой редуктор с автомобиля.
• Слить масло с картера.
• Закрепить механизм в тисках.

• Открутить центральную гайку, с винта регулировки снять стопорную шайбу.
• Открутить болты, крепящие крышку сбоку редуктора.
• Вынуть вал сошки вместе с роликом и крышкой, осторожно постукивая выколоткой по торцу вала сошки, отделить прокладку.
• Открутить болты, крепящие нижнюю крышку картера, снять ее.
• Тонкую прокладку из бумаги с осторожностью отделить и снять.

• Поставить нижнюю крышку на штатное место, закрутить болты, проверить биение червяка вдоль продольной оси.
• Если биение осталось, заново снять крышку снизу, вынуть толстую прокладку, вместо нее установить тонкую, ранее снятую. Снимать более одной прокладки не рекомендуется.
• Усилие затяжки подшипников проверяется вращением червяка. Если затяжка правильная, на рулевом колесе ощущается усилие 0,22 – 1,45 кгс. Операция проверки осуществляется динамометрическим ключом при снятой сошке.

Как снять рулевой редуктор УАЗ буханка?

Демонтаж рулевого редуктора УАЗ буханка осуществляется без снятия рулевой колонки с автомобиля.

Порядок проведения операций:

1. Открутить стяжной винт шарнира рулевой колонки.
2. Открутить гайку, крепящую сошку рулевого редуктора, при помощи съемника снять ее.
3. Открутить четыре болта, крепящие картер рулевого механизма к лонжерону рамы.
4. Снять рулевой механизм, слить масло из картера, выкрутив пробку снизу.

Ремонт рулевого редуктора УАЗ буханка

Разобрав механизм, промыть, осмотреть детали. Обнаружив на рабочих плоскостях червяка, винта, гайки-рейки, вала-сектора отслоения слоя термообработки, раковины, чрезмерный износ, трещины, следует немедленно их заменить.

Подшипники винта, червяка следует заменить новыми в том случае, если для устранения осевого люфта удаляются все регулировочные прокладки либо на рабочих поверхностях шариков, роликов, колец имеются повреждения.

При обнаружении на рабочих плоскостях ролика, вала сошки раковин, трещин, забоин, вмятин, если образовался люфт подшипников либо посадки на оси, необходимо рассверлить ее головку, извлечь ролик.

Вставить в паз вала новый ролик и ось. Можно закрепить с помощью электрической сварки на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон.

Ни в коем случае нельзя допускать перегрева ролика. Обнаружив на плоскостях под роликами раковины, вмятины, трещины, чрезмерный износ, незамедлительно заменить новыми все кольца опор вала-сектора.

При заметном скручивании шлицев следует заменить вал сошки. Если произошел чрезмерный износ одной из сторон бронзовой втулки картера, заменить ее новой. Запрессовав в картер новую втулку, прогладить ее брошью до диаметра 35 +0,027 мм.

Замена рулевого редуктора УАЗ буханка

Замена рулевого редуктора осуществляется его последовательным снятием из рамы автомобиля с последующей установкой нового механизма. В нашей статье уже описан пошаговый демонтаж рулевого механизма.

Монтаж узла осуществляется в обратной последовательности и регулировке основных характеристик работы редуктора.

Снимаем рулевой механизм (см. Снятие рулевого механизма с гидроусилителем), не снимая сошки и удлинителя подводящего шланга.

Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом «на 17».

Нажав рукой на вал-золотник, покачиваем сошку.

Если при этом ощущается осевой люфт вала, регулируем упорные подшипники. Для этого…

…через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.

Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгс.м. Для этого…

…динамометром зацепленным за ключ «на 17» измеряем момент проворачивания вала-золотника.

При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.

Бородком загибаем буртик гайки в паз.

Покачиваем рукой сошку рулевого механизма.

Если ощущается зазор, регулируем зубчатое зацепление.

…снимаем сошку с вала сектора (см. Снятие рулевого механизма с гидроусилителем).

Поддев отверткой или лезвием ножа, снимаем верхнюю…

…и нижнюю защитные крышки.

Ключом «на 13» отворачиваем контргайки стопорных болтов.

Ключом «на 12» отворачиваем стопорные болты на 2–3 оборота.

Специальным ключом поворачиваем регулировочные эксцентриковые обоймы подшипников вала-сектора.

При регулировке следует исключить возможность перекоса вала-сектора, поэтому поворачиваем обоймы поочередно на небольшой угол до устранения зазоров в зацеплении.

Устанавливаем рулевой механизм в обратной последовательности.

ПОЛЕЗНЫЕ СОВЕТЫ

Съемник для снятия рулевого колеса

Рулевое колесо плотно посажено на шлицы рулевого вала и снять его не просто. Выполнение этой работы облегчит самодельный съемник. Материал пластины — сталь, болты стандартные. При изготовлении съемника можно обойтись без сварки. Для этого используем пластину толщиной не менее 6 мм. В ней нарезаем резьбу под центральный болт.

Снятие и регулировка рулевого механизма с ГУР УАЗ-3151, -31512, -31514, -31519

Снятие рулевого механизма для замены или ремонта

Устанавливаем автомобиль на смотровую канаву или подъемник

Слив жидкости из системы

Открутить головку на 22 болтовом штуцере сливного шланга

Снять с болта две медные шайбы

Выбиваем клин молотком через выколотку из мягкого металла

Опираясь большой отверткой или монтажным шпателем на кронштейны подвески двигателя, поддеваем вилку шарнира и снимаем ее с рулевого вала

Отсоединяем рулевое управление тяга от сошки рулевого механизма

Откручиваем три болта крепления рулевого механизма к лонжерону рамы головкой на 17

Снимаем рулевой механизм с автомобиля

Откручиваем болт штуцера отводящего шланга ключом на 22 и снимаем с болта две медные шайбы

Откручиваем удлинительный шланг ключом на 22

Между удлинителем и рулевым механизмом находится медная шайба

Для снятия сошки откручиваем головку на 30 gaiko bipod

Отмечаем зубилом взаимное расположение сошки и рулевого вала

Отжимаем сошку от вала съемником

Устанавливаем рулевой механизм в обратной последовательности, заменяя медные шайбы

Снимаем рулевой механизм, как описано выше, не снимая сошек и удлинителя заливного шланга

Зажимаем механизм в тиски с арматурой вниз и слить остатки масла в емкость, повернув вал механизма ключом на 17

Прижав рукой вал золотника, качаем сошку

Если при этом чувствуется осевой люфт вала , отрегулировать упорные подшипники.
