Меняем подшипник хвостовика на УАЗ Патриот
Ни для кого не секрет, что современный внедорожник УАЗ Патриот имеет полный привод на все четыре колеса, что делает его полноправным рыцарем бездорожья. Постоянный привод приходится на задние колеса, которые функционируют за счет заднего моста “Спайсер”. В конструкции данного агрегата внедорожника имеется такая неотъемлемая деталь, как подшипник хвостовика. Именно в данном материале уделим внимание конструктивным особенностям данного устройства и рассмотрим, как осуществляется его замена.
Всем известно, что основным предназначением подшипников является возможность обеспечения долгого, легкого и плавного вращения той или иной детали. В частности, на УАЗ Патриот эта деталь предназначается для смягчения плавности вращения вала с ведущей шестерней. Этот вал в народе называют поросенком или же его хвостиком. На фото ниже представлен вид вала ведущей шестерни заднего моста внедорожника УАЗ Патриот, а также подшипник хвостовика.

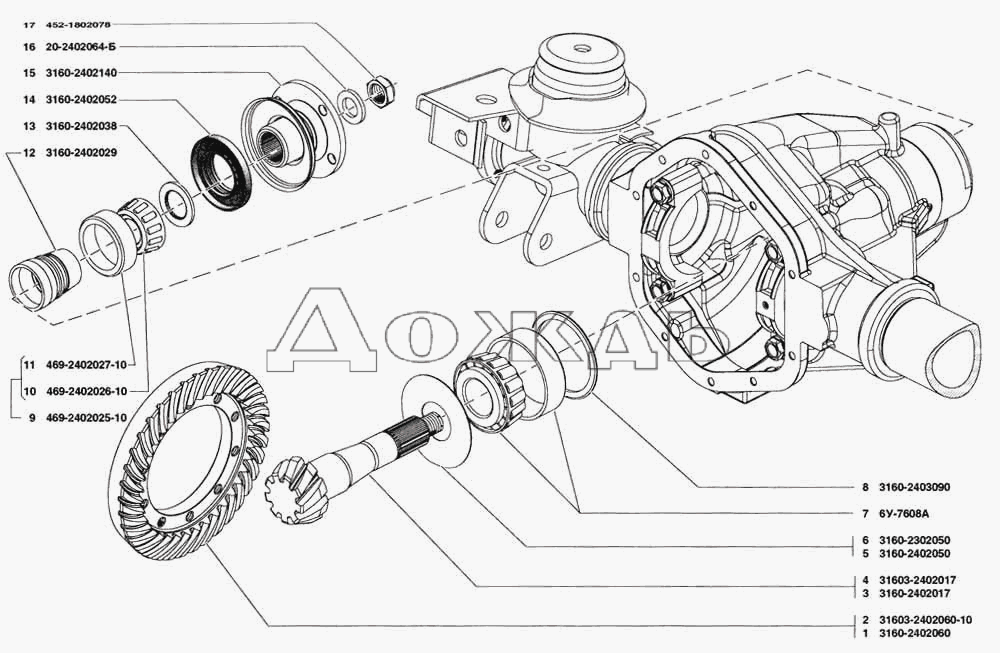

В конструкции вала ведущей шестерни имеется два таких изделия, один из которых располагается непосредственно возле шестерни ведущего вала, а второй в области его хвостовика. На фото ниже данные подшипники обозначены цифрами 1 и 2 соответственно.
Чаще всего из строя выходит подшипник хвостовика, который обозначен номером 2. Узнать о том, что данное устройство вышло из строя можно по характерным издающимся звукам и возникновением люфта. Для проверки достаточно в области моста осуществить перемещения кардана в разных плоскостях. Если имеется люфт, значит, пришло время замены изделия. Кроме того, если вы заметили течь масла из моста, значит, пора провести диагностику устройства и определить неисправность. Как осуществляется снятие и замена подшипника хвостовика, рассмотрим далее.
Замена
Замена подшипника на внедорожнике УАЗ Патриот осуществляется в домашних условиях. Замена представляет собой выполнение следующих действий:
youtube.com/embed/ayvqju4Ka7g?feature=oembed» frameborder=»0″ allowfullscreen=»»>
- Для начала УАЗ Патриот нужно установить на смотровой яме и подготовить емкость для слива масла из моста.
- Отвинчивается сливная крышка с заднего моста и сливается масло в специальную емкость. Проверяется наличие стальной стружки на магните сливной пробки. Если имеется стружка, то – это говорит о непредвиденных повреждениях в конструкции редуктора.
- Отвинчивается заливная пробка.
- Приступаем к демонтажу кардана. Для этого вывинчивается 2 пары болтовых соединений с гайками, которые и дают возможность снятия кардана.
- Теперь еще раз можно проверить наличие люфта на валу ведомой шестерни. Если имеется люфт, то дальнейших действий по замене не избежать.
- Производится вывинчивание гайки вала ведущей шестерни против часовой стрелки.
- С помощью отвертки демонтируем сальник. Обязательно после замены изделия установить новый сальник.
- Далее, демонтируется зубчатая шайба, которая извлекается вручную.

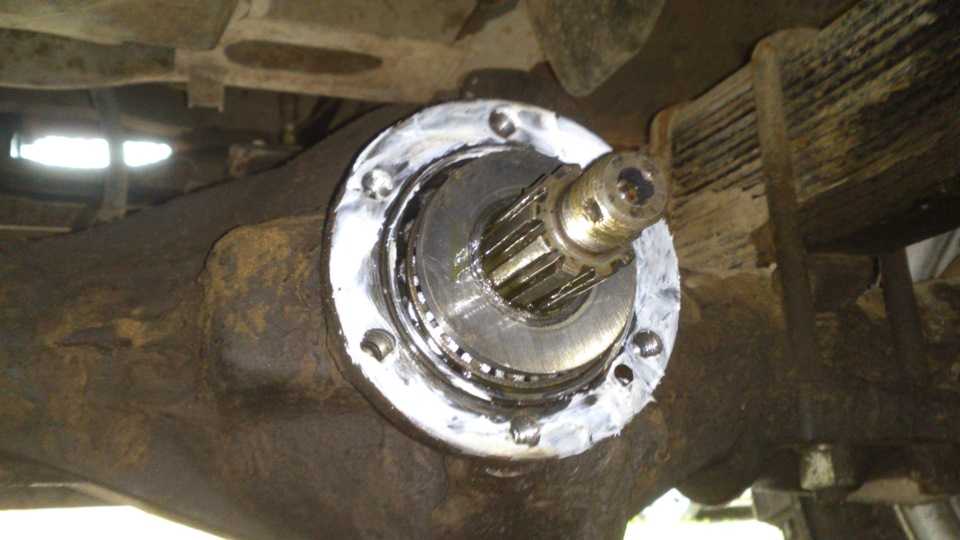

- Демонтируется подшипник хвостовика. После его снятия нужно провести осмотр извлеченного изделия. Если он не имеет значительных повреждений, то его можно установить на место. Если же устройство имеет дефекты, то оно подлежит замене. Случается так, что во время работы механизма происходит разрушение подшипника, в результате чего он заклинивает на валу и демонтировать его таким способом невозможно. В таком случае потребуется произвести снятие крышки заднего моста на внедорожнике УАЗ Патриот, а также демонтировать дифференциал. После этого с помощью молотка и трубки произвести выбивание вала внутрь конструкции.
- Перед тем как устанавливать деталь на место, рекомендуем смазать ее специальной смазкой или моторным маслом. Собирать на сухую крайне не рекомендуется.
- Устанавливается подшипник, а также специальная зубчатая шайба.
- После этого запрессовывается сальник хвостовика. Перед его установкой его тоже нужно смазать маслом.
- Напрессовка сальника осуществляется с помощью трубки определенного диаметра и молотка.
- В завершение осуществляется установка фланца и завинчивание гайки хвостовика внедорожника. После завинчивания гайки надо ее законтрить.
После этого подсоединяем кардан и осуществляем заливку масла в мост. Перед заливкой масла не забудьте очистить сливную пробку и завинтить ее на место. Количество требуемого масла составляет 1,7 литра, но заливать рекомендуется не менее 2 литров. Это необходимо для того, чтобы масло имело возможность циркулировать по емкости, смазывая тем самым все узлы. Поэтому рекомендуется осуществлять заливку масла через сапун на мосту. Таким образом, осуществляется замена подшипника хвостовика на внедорожнике УАЗ Патриот.
Устройство переднего и заднего моста УАЗ 469
Рубрика: УАЗ
- Устройство заднего моста УАЗ 469 Картер
- Редуктор
- Полуоси
- Полуоси
- Наличие масляных подтеков
Автомобиль УАЗ 469 используется как на территории Российской Федерации, так и за рубежом. Устройство переднего моста УАЗ 469 позволяет принудительно включать полный привод. Благодаря такой конструкции машина имеет высокие показатели проходимости. Ниже представлено описание конструкции мостов модели 469.
Устройство заднего моста УАЗ 469
Задний мост автомобиля конструктивно отличается от передней оси. У него отсутствует механизм поворота колёс. Привод заднего моста осуществляется карданным валом от раздаточной коробки. Задняя ось состоит из следующих элементов:
- Картер;
- Редуктор;
- Полуоси;
- Кожух полуосей;
Картер
Картер состоит из двух половин. Между собой они соединяются при помощи болтов. В нижней части картера расположено отверстие для слива смазочного материала. Со стороны колёсных механизмов в картер запрессовываются кожухи полуосей. В передней части расположено отверстие для установки вала привода.
СПРАВКА: На модель УАЗ-469 устанавливают два вида мостов – военные и колхозные. В зависимости от вида моста конструкция картера отличается.

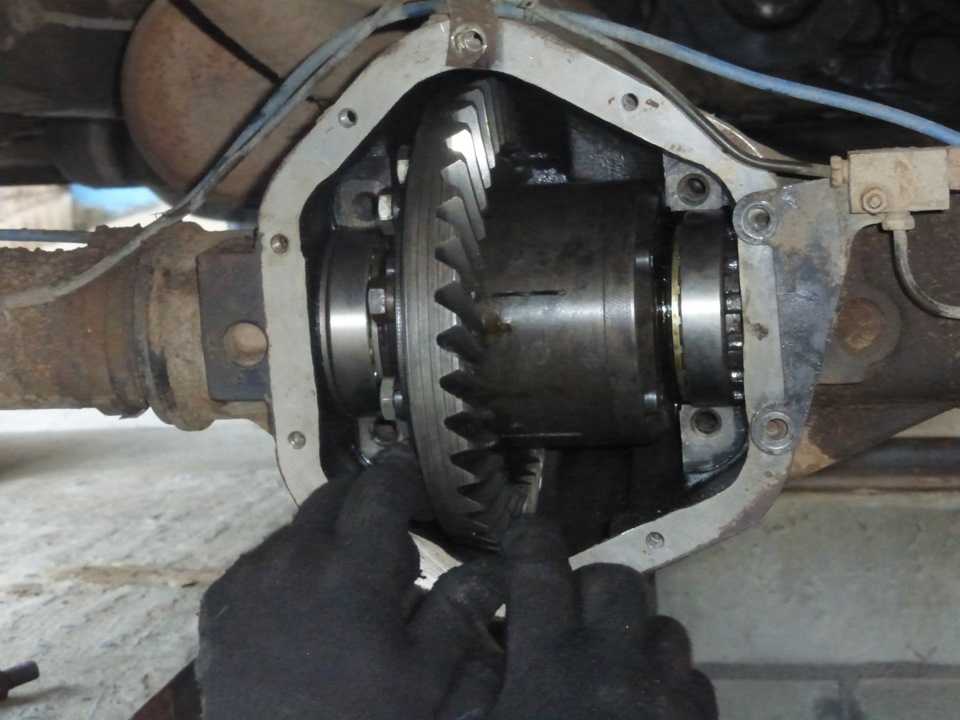

Редуктор
Задний мост УАЗ 469 имеет редуктор, состоящий из главной передачи и межколесного дифференциала. Ведущая шестерня главной передачи небольшого размера. Она передаёт крутящий момент ведомой шестерне. Зубья шестерен расположены под углом. Такая конструкция позволяет снизить уровень шума при работе узла.
С одной стороны на вал привода устанавливается ведущая шестерня. С другой стороны фланец необходимый для крепления карданного вала. Для предотвращения проскальзывания вала привода во фланце предусмотренные шлицы. Фланец крепится при помощи гайки.
Вал привода установлен на подшипниках. Смазка подшипников и движущихся частей редуктора осуществляется трансмиссионным маслом. Для предотвращения вытекания смазки установлены сальники и прокладки.
Особенности демонтажа узла
При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.
Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры. Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене. Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.
При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же — с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.
Передний мост УАЗ 469
Конструкция передней оси отличается вот заднего моста. Картер смещен к правому краю по ходу движения автомобиля. Это обусловлено расположением раздаточной коробки. Привод передней оси осуществляется карданным валом от РК. Ось оборудована поворотными механизмами и рулевыми тягами, служащими для управления автомобилем.
Водитель может включить передний мост на УАЗ 469, не выходя из салона. Для этого между водительским и пассажирским сиденьем установлены рычаги управления раздаточной коробкой. Один рычаг отвечает за включение и выключение переднего моста. Второй необходим для понижения передачи крутящего момента.
Полуоси
Полуоси имеют различную длину. Это связано расположением редуктора. Для передачи крутящего момента колесным механизмам независимо от угла поворота предусмотрены ШРУСы.
ВАЖНО: Схема переднего моста УАЗ 469 предусматривает отключение полуосей от колесных ступиц. Подключение осуществляется специализированным винтом. Такая конструкция позволяет увеличить ресурс работы редуктора при движении по покрытию хорошего качества и экономит топливо.
Картер
Картер переднего моста выполнен из двух частей, соединенных между собой болтами. Во избежание возникновения давления при нагреве смазочного материала картер оборудован дыхательным клапаном. Он позволяет воздушной массе беспрепятственно выходить в атмосферу. Дыхательный клапан защищен от попадания пыли и загрязнений социализированный колпачком.
Рулевое управление
Колёсные механизмы между собой соединены поперечной тягой. Соединение тяги шарнирное. Для регулировки угла схождения колес тяга оснащена наконечниками с резьбовыми соединениями.
Чем отличаются военные мосты УАЗ от гражданских
Автомобиль марки УАЗ представляет собой полноценный внедорожник с колесной формулой 4х4, который оборудован раздаточной коробкой с механическим подключением передних ведущих колес и переходом на пониженную передачу.
Существует утверждение что трансмиссия, а точнее мосты привода колес автомобиля военного производства, выгодно отличаются от гражданских, так ли это на самом деле можно попробовать выяснить.
Особенности конструкции
Конструкция военного моста включает в себя применение дополнительных бортовых редукторов, которые установлены для более оптимального распределения крутящего момента на оба колеса, для сложных дорожных условий. Наличие редукторов, во первых, повышает дорожный просвет автомобиля на 8 см, что дает дополнительные преимущества при прохождении глубокой колеи, заболоченных участков, леса и других сложных условий.
Во вторых из — за измененного соотношения передаточных чисел, УАЗ оборудованный военными мостами имеет более лучшую тяга двигателя на пониженных передачах. При подключении переднего привода и переводе рычага в положение пониженной передачи такой агрегат может спокойно ехать по, практически, любому бездорожью, да еще и тащить за собой прицеп весом до 2 тонн, и это при мощности двигателя всего 75 л/с, если брать 469 УАЗик до 90 года выпуска.
Военные мосты
Автомобили УАЗ выпускавшиеся специально для оборонной промышленности разрабатывались более тщательно, учитывались все нюансы, касавшиеся соотношения мощности и проходимости автомобиля, его готовности к эксплуатации в условиях сурового климата, расширенного температурного диапазона, работе при полном отсутствии дорожных условий. УАЗ некоторых модификаций разрабатывался, даже, для сопровождения танковых колонн
Поэтому особое внимание было уделено трансмиссии
Автомобиль у которого установлены мосты военного образца может эксплуатироваться при очень низких или высоких диапазонах температур с почти полным отсутствием масла в редукторах. При этом в УАЗе будет будет слышен только равномерный гул, исходящий от мостов, в то время как трансмиссия гражданского автомобиля уже выйдет из строя. Но такая эксплуатация допускается только в крайних, вынужденных случаях, во всех остальных военный мост, как и все механизмы, нуждается в своевременной смазке и должен работать как положено — в масляной ванне.
Колеса автомобиля с мостами военного производства расположены ниже центральной оси моста, за счет бортовых редукторов, это повышает проходимость при плохих дорожных условиях. Карданная передача военного моста на один сантиметр короче.
Комфорт
УАЗ, любой модификации, с гражданскими или военными мостами автомобиль созданный для людей особой категории — военных, охотников, рыболовов, работников специальных служб, которые не испытывают необходимость в дополнительных опциях для комфорта, таких как повышенная шумоизоляция или кожаный салон. Но существует утверждение что УАЗ на военных мостах имеет более высокий уровень шума — мосты «гудят». Это утверждение ошибочно, мост любого типа «шумит» только в неисправном состоянии, или при неправильной эксплуатации — когда недостаточный уровень масла в картере, изношена главная пара или ступицы, неисправна коробка передач или раздаточный механизм. При правильном обслуживании и эксплуатации, даже эксперт не отличит по звуку мост гражданского типа от военного.
Гражданские мосты
Визуальные отличия
Военный мост имеет резьбовое соединение редуктора с левой стороны по ходу движения автомобиля, гражданский прямо по центру. Чулок военного моста с правой стороны длиннее, с левой короче. В гражданской конструкции чулки визуально одинаковы. Клиренс автомобиля военного образца немного отличается по высоте от гражданского.
Взаимозаменяемость
Мосты военного образца, как и другие элементы трансмиссии могут быть установлены на гражданский автомобиль, а гражданские мосты подходят, только после специальной доработки.
Стоимость военных мостов для автомобиля УАЗ в среднем составляет на 20 процентов дороже, чем для гражданских. Для их заказа следует обращаться в специализированный магазин.
Обслуживание узлов
Мосты автомобиля УАЗ 469 отличаются надежностью и долговечностью. Для нормальной работы узлов необходимо регулярно проводить их обслуживание. Для этого необходимо:
- Осматривать картер и колесные механизмы на предмет потеков смазочного материала;
- Проверять степень затяжки болтов крепление;
- Осуществляет замену смазочного материала;
- Очищать дыхательный клапан от загрязнений и проверять его работоспособность;
- Проверять целостность прокладок и сальников;
- Проверять люфт поворотного механизма передней оси.
Военные мосты на уаз буханка
Военные (редукторные) мосты УАЗа буханка выбираются автолюбителям из-за своей надёжности. Такой мост, исходя из названия, имеет редукторы, на которые распределяется часть нагрузки, поступающей на главную пару.
Преимущества военных мостов в следующем:
- больший клиренс – стандартные мосты обладают длиной в 22 сантиметра, номинальная величина редукторного – 30 (на практике такое значение не достигается, если на автомобилях используются одни и те же шины). Максимальное увеличение возможно при использовании на УАЗе резины Я – 192;
- выше значение крутящего момента, что позволяет перевозить более габаритные грузы, буксировки и передвигаться на малых оборотах по грязевым дорогам;
- главная пара надёжнее – её зубья большего размера;
- получаемая нагрузка равномерно распределяется;
- наличие дифференциала повышенного трения – на бездорожье автомобиль не буксует.
Купить военные мосты
- в специализированном магазине. Стоимость такой покупки будет гораздо выше, чем при покупке с рук, но приобретенная деталь собрана производителем и будет новой.
- с рук у владельца аналогичной модели УАЗа буханки. Приобретение детали, бывшей в употреблении, обойдётся дешевле, чем новая запасная часть.
Есть в этом и отрицательный момент – хорошее качество и нормальное рабочее состояние не всегда гарантированы. Перед покупкой детали б/у стоит внимательно её осмотреть – возможно, присутствуют недостатки, незаметные при беглом изучении, из-за которых мост скоро придёт в негодность.
Установка редукторных (военных) мостов на УАЗ буханку
Но при установке новых мостов без вмешательства в рулевую систему не обойтись – резко усложняется управление автомобилем, что может привести к серьёзной аварии.
Поэтому главным этапом в установке военного моста станет исправление рулевой системы под новые требования – необходимо осуществить разгрузку рулевой сошки. Решается этот вопрос установкой блокспортов с гидроцилиндрами – такие действия наиболее оптимальны.
Усиление сошки любыми доступными способами без изменений рулевой системы рано или поздно приведет к разрушению креплений и отсоединению моста.
В процессе установки потребуется:
- демонтировать гражданский мост с буханки;
- отрегулировать положение поворотного рычага;
- начать установку редукторного моста, параллельно осуществляя исправления в механизме рулевого управления автомобилем.
Расход топлива на буханке с военными мостами
После изменения мостов на автомобиле потребление топлива в расчёте на сто километров пробега, по словам тех, кто уже осуществил перестановку, возрастает. Разница между прежней величиной потребления составляет от 1,5 до 2 литров.
Особенно сильно заметно это становится в зимнее время года.
Возможные неисправности и способы их устранения
Ремонт переднего или заднего моста УАЗ 469 можно выполнить самостоятельно. Для этого потребуется стандартный набор инструментов и наличие минимальных технических знаний. Возможные неисправности:
Наличие масляных подтеков
Появление масляных потеков на корпусе картера или в местах крепления ступиц свидетельствует о нарушении герметизации узла. Причиной нарушения может стать выход из строя дыхательного клапана. При нагревании смазочный материал расширяется и в полости оси создаётся давление. Под действием давления нарушается целостность прокладок и сальников.
Для устранения неисправности необходимо восстановить работоспособность дыхательного клапана и заменить вышедшие из строя уплотнители.
ВАЖНО: При установке прокладок необходимо обработать их поверхности герметиком. Заливать смазочный материал следует после полного высыхания герметика.
Повышенный шум
Повышенный уровень шума при работе свидетельствует о сильном износе вращающихся частей или о попадании воды в узел. При движении по бездорожью или преодолению брода вода попадает в полость оси через дыхательный клапан. Это приводит к ухудшению смазки вращающихся частей.
Для предотвращения попадания воды автовладельцы модернизируют конструкцию дыхательного клапана.
Для этого удаляют стандартный колпачок. Соединяют выход дыхательного клапана с резиновым шлангом. Второй конец шланга крепят в моторном отсеке.
Нюансы монтажа и регулировки
Сборка (схема) дифференциальной конструкции привода проводится следующим образом.
- Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
- В левую коробку сателлитов вставляется крестовина.
- Сборную шестерню поместить в левую коробку.
- Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
- Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
- Сателлиты обязательно укрепить на оси разъединенного крестовика.
- Те же действия провести с правой коробкой.
- Затянуть части коробок, ввести ведомое колесо базовой передачи.

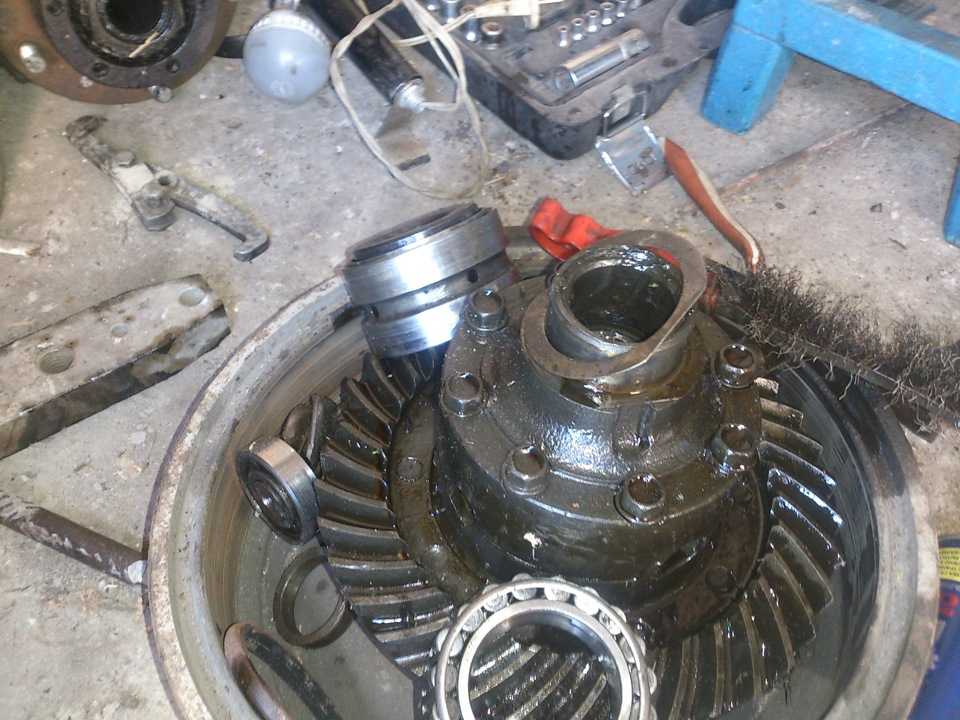

Мастер перебирает агрегат
Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.
- Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
- Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.
Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.
- Фиксация элементов направляющей на основную шестерню.
- Притирка хвостового конца с элементом направляющей.
- Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
- Основной крепеж регулировочного кольца главной шестеренки.
Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.
- При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей — 15-30 Н, для приработанных — 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить — убрать.
- Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.
Настройка люфта и расположение шестеренки центральной передачи проводятся так.
- В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
- Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
- Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.
Подшипник ступицы УАЗ: последовательность работы при замене
Устройство агрегата
При работе с поворотным кулаком и наружным кольцом или между ступицей и внутренним кольцом вначале определяется наличие люфта. Если люфт между этими запасными частями все-таки существует, то необходима срочная замена подшипников или данных запасных частей. Где находится поворотный кулак, показывает чертеж.
Для того чтобы подшипник заменить, нужно снять со ступицы внешнюю гайку. Для этого автомобиль должен стоять приподнятым с помощью домкрата, помощник выжимает педаль тормоза.
- Снимается колесо, выворачивается руль для доступного просмотра подвески автомашины. Суппорт тормоза снимают и вывешивают хомут или проволоку.
- На наконечнике руля необходимо выставить шплинт для того, чтобы снять его и открутить гайку на данном наконечнике.
- Для его снятия нужно воспользоваться специальными приспособлениями. Далее откручиваются болты крепления шаровых опор, ступица вынимается на себя.
- На деревянное приспособление с расстоянием от земли в 10 см выкладывается стойка и приспособлением выколачивается ступица вместе с тормозным диском. Проводят разъединение этих частей.
- Снимается металлический пыльник с целью быстрого подхода к внутренней обойме подшипника, которая выбивается из ступицы с помощью острого инструмента – зубила.
- Металлической щеткой и чистой тряпкой протирают внутренности ступицы для очищения ее от грязи и смазочного материала.
